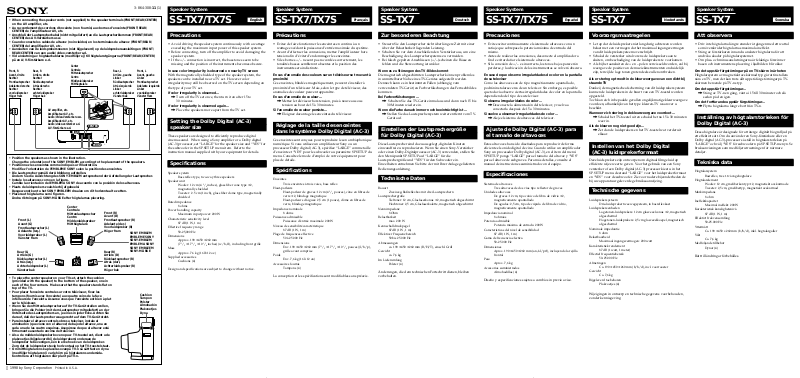

Sony SS-TX7, SS-TX7S User Manual

3-864-308-11 (1)

Speaker System

• When connecting the speaker cords (not supplied) to the speaker terminals (FRONT/REAR/CENTER) on the AV amplifier, etc.

• Au raccordement des cordons d’enceinte (non fournis) aux bornes d’enceinte (FRONT/REAR/ CENTER) de l’amplificateur AV, etc.

• Anschluß der Lautsprecherkabel (nicht mitgeliefert) an die Lautsprecherklemmen (FRONT/REAR/ CENTER) des AV-Verstärkers usw.

• Cuando conecte los cables de altavoz (no incluidos) en los terminales de altavoz (FRONT/REAR/ CENTER) del amplificador AV, etc.

• Aansluiten van de luidsprekersnoeren (niet bijgeleverd) op de luidsprekeraansluitingen (FRONT/ REAR/CENTER) van een audio/video-versterker e.d.

• Vid anslutning av högtalarkablarna (medföljer ej) till högtalarutgångarna (FRONT/REAR/CENTER) på en A/V-förstärkare e.d.

Center

Front, R Avant, droite Rechter Frontlautsprecher Adelante derecho Rechter voorluidspreker Höger fram

} ]

• Position the speakers as shown in the illustration. Change the orientation of the SONY EMBLEM according to the placement of the speakers.

• Positionnez les enceintes comme indiqué sur l’illustration. Modifiez l’orientation de l’EMBLEME SONY selon la position des enceintes.

• Die Lautsprecher gemäß der Abbildung aufstellen. Ändern Sie die Ausrichtung des SONY-EMBLEM entsprechend der Aufstellung der Lautsprecher.

• Instale los altavoces como en la figura. Cambie la orientación del EMBLEMA SONY de acuerdo con la posición de los altavoces.

• Plaats de luidsprekers zoals hierbij afgebeeld. Desgewenst kunt u het SONY EMBLEEM draaien om dit horizontaal te zetten.

• Placera ut högtalarna som i figuren. Ändra riktningen på SONY-MÄRKE efter högtalarnas placering.

Front (L) Avant (G) Frontlautsprecher (L) Adelante (Izq.) Voorluidspreker (L) Vänster fram

Rear (L) Arrière (G) Rücklautsprecher (L) Atrás (izq.) Achterluidspreker (L) Vänster bak

• To place the center speaker on your TV set, attach the cushion (provided with the speaker) to the bottom of the speaker, one in each of the four corners. Make sure that the speaker stands flat on top of the TV.

• Pour placer l’enceinte centrale sur votre téléviseur, fixez les tampons (fournis avec l’enceinte) aux quatre coins de la face inférieure de l’enceinte. Assurez-vous que l’enceinte est bien à plat sur le téléviseur.

• Wenn Sie den Mittenlautsprecher auf Ihr TV-Gerät stellen wollen, bringen Sie die Polster (mit dem Lautsprecher mitgeliefert) an der Unterseite des Lautsprechers an, je eines in jeder Ecke. Achten Sie darauf, daß der Lautsprecher waagerecht auf dem TV-Gerät steht.

• Para instalar el altavoz central sobre su televisor, instale el almohadón (que viene con el altavoz) debajo del altavoz, una en cada una de las cuatro esquinas. Asegúrese de que el altavoz está firmemente asentado encima del televisor.

• Als u de middenluidspreker bovenop uw TV-toestel zet, dient u de plakvoetjes (bijgeleverd bij de luidsprekers) onderaan de luidspreker te bevestigen, één in elke hoek van de luidspreker. Zorg dat de luidspreker stevig horizontaal op het TV-toestel staat.

• Om mitthögtalaren ska placeras ovanpå TV-n så sätt fast en dyna (medföljer högtalaren) i varje hörn på högtalarens undersida. Kontrollera att högtalaren står plant på TV-n.

Rear, R Arrière, droite Rechter Rücklautsprecher Atrás derecho Rechter achterluidspreker Höger bak

]

AV amplifier, etc.

}

Amplificateur AV, etc. Audio/Video-Verstärker usw. Amplificador AV, etc. Audio/video-versterker e.d. A/V-förstärkare e.d.

Centrale Mittenlautsprecher Centro Middenluidspreker Mitthögtalare

]]}

CENTER

REAR

Center Centrale Mittenlautsprecher Centro Middenluidspreker Mitthögtalare

–

}

FRONT

Front (R) Avant (D) Frontlautsprecher (R) Adelante (der.) Voorluidspreker (R) Höger fram

Rear (R) Arrière (D) Rücklautsprecher (R) Atrás (der.) Achterluidspreker (R) Höger bak

Rear, L Arrière, gauche Linker Rücklautsprecher Atrás izquierdo Linker achterluidspreker Vänster bak

} ]

SONY EMBLEM EMBLEME SONY SONY-EMBLEM EMBLEMA SONY SONY EMBLEEM SONY-MÄRKE

Front, L Avant, gauche Linker Frontlautsprecher Adelante izquierdo Linker voorluidspreker Vänster fram

] }

Cushion Tampon Polster Almohadón Plakvoetjes Dyna

SS-TX7/TX7S

English

Precautions

• Avoid driving the speaker system continuously with a wattage exceeding the maximum input power of this speaker system.

• Before connecting, turn off the amplifier to avoid damaging the speaker system.

• If the +/– connection is incorrect, the bass tones seem to be missing and the position of the instruments becomes obscure.

In case color irregularity is observed on nearby TV screen

With the magnetically shielded type of the speaker system, the speakers can be installed near a TV set. However color irregularity may still be observed on the TV screen depending on the type of your TV set.

If color irregularity is observed...

/ Turn off the TV set once, then turn it on after 15 to

30 minutes.

If color irregularity is observed again...

/ Place the speakers more apart from the TV set.

Setting the Dolby Digital (AC-3) speaker size

These speakers are designed to efficiently reproduce digital cinema sound. When using a Sony amplifier or a Dolby digital (AC-3) processor, set “LARGE” for the speaker size and “YES” for the subwoofer in the SP.SETUP menu item. Refer to the instruction manual supplied with your equipment for details.

Specifications

Speaker system

Bass reflex type, two-way three speakers

Speaker unit

Woofer: 12 cm (4 magnetically shielded Tweeter: 2.5 cm (1 inch), glass fiber dome type, magnetically shielded

Rated impedance

8 ohms

Power handling capacity

Maximum input power: 200 W

Characteristic sensitivity level

87 dB (1 W, 1 m)

Effective frequency range

50-25,000 Hz

Dimensions

Approx. 190 × 450 × 260 mm

Mass

Supplied accessories

Design and specifications are subject to change without notice.

/2 × 17 3/4 × 10 1/4 inches) (w/h/d), including front grille

Approx. 7.6 kg (16 lb 12 oz)

Cushions (4)

/4 inches), glass fiber cone type × 2,

SS-TX7/TX7S

Français

Précautions

• Evitez de faire fonctionner les enceintes en continu à un wattage excédant la puissance d’entrée maximale du système.

• Avant d’effectuer les connexions, mettez l’amplificateur hors tension afin d’éviter d’endommager les enceintes.

• Si les bornes +/– ne sont pas raccordées correctement, les tonalités basses sembleront absentes et la position des instruments sera indistincte.

En cas d’anomalie des couleurs sur un téléviseur se trouvant à proximité

Ces enceintes, blindées magnétiquement, peuvent s’installer à proximité d’un téléviseur. Mais, selon le type de téléviseur, des anomalies de couleur peuvent apparaître.

En cas d’anomalie de couleur...

/ Mettez le téléviseur hors tension, puis à nouveau sous

tension au bout de 15 à 30 minutes.

Si l’anomalie de couleur persiste...

/ Eloignez davantage les enceintes du téléviseur.

Réglage de la taille des enceintes dans le système Dolby Digital (AC-3)

Ces enceintes sont conçues pour reproduire le son ambiophonique numérique. Si vous utilisez un amplificateur Sony ou un processeur Dolby digital (AC-3), spécifiez “LARGE” comme taille d’enceinte et “YES” pour le subwoofer au paramètre SP.SETUP du menu. Consultez le mode d’emploi de votre équipement pour plus de détails.

Spécifications

Enceintes

Trois enceintes à trois voies, bass reflex

Haut-parleurs

Haut-parleur de graves: 12 cm (4 verre × 2, blindage magnétique Haut-parleurs d’aiguës: 2,5 cm (1 pouce), dôme en fibres de verre, blindage magnétique

Impédance nominale

8 ohms

Puissance admissible

Puissance d’entrée maximale: 200 W

Niveau de sensibilité caractéristique

87 dB (1 W, 1 m)

Plage de fréquences effective

50 à 25.000 Hz

Dimensions

Env. 190 × 450 × 260 mm (7 grille avant comprise

Poids

Env. 7,6 kg (16 li 12 on)

Accessoires fournis

Tampons (4)

La conception et les spécifications sont modifiables sans préavis.

/4 pouces), cône en fibres de

/2 × 17 3/4 × 10 1/4 pouces) (l/h/p),

SS-TX7

Deutsch

Zur besonderen Beachtung

• Steuern Sie den Lautsprecher nicht über längere Zeit mit einer über der Belastbarkeit liegenden Leistung.

• Schalten Sie vor dem Anschließen den Verstärker aus, um eine Beschädigung des Lautsprechersystems zu vermeiden.

• Bei falsch gepolten Anschlüssen (+/–) scheinen die Bässe zu fehlen und die Stereoortung ist unklar.

Wenn es zu Störungen des TV-Bildes kommt

Die magnetisch abgeschirmten Lautsprecher können problemlos in unmittelbarer Nähe eines TV-Gerätes aufgestellt werden. Dennoch kann es in bestimmten Fällen (abhängig vom verwendeten TV-Gerät) zu Farbverfälschungen des Fernsehbildes kommen.

Bei Farbverfälschungen ...

/ Schalten Sie das TV-Gerät einmal aus und dann nach 15 bis

30 Minuten wieder ein.

Wenn die Farbe danach immer noch beeinträchtigt ist ...

/ Stellen Sie das Lautsprechersystem weiter entfernt vom TV-

Gerät auf.

Einstellen der Lautsprechergröße für Dolby Digital (AC-3)

Diese Lautsprecher sind dazu ausgelegt, digitalen Kinoton einwandfrei zu reproduzieren. Wenn Sie einen Sony-Verstärker oder einen Dolby-Digitalprozessor (AC-3) verwenden, stellen Sie den Menüpunkt SP.SETUP auf “LARGE” für die Lautsprechergröße und “YES” für den Subwoofer ein. Einzelheiten entnehmen Sie bitte der mit Ihrer Anlage gelieferten Bedienungsanleitung.

Technische Daten

Bauart

Zweiweg-Baßreflexbox mit drei Lautsprechern

Lautsprechergröße

Tieftöner: 12 cm, Glasfaserkonus × 2, magnetisch abgeschirmt Hochtöner: 2,5 cm, Glasfaserkalotte, magnetisch abgeschirmt

Nennimpedanz

8 Ohm

Belastbarkeit

max. 200 W

Kennschalldruckpegel

87 dB (1 W, 1 m)

Effektiver Frequenzbereich

50 bis 25.000 Hz

Abmessungen

ca. 190 × 450 × 260 mm (B/H/T), einschl. Grill

Gewicht

ca. 7,6 kg

Im Lieferumfang

Polster (4)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

SS-TX7/TX7S

Español

Precauciones

• Evite excitar continuamente el sistema de altavoces con un vatiaje que sobrepase la potencia máxima de entrada del mismo.

• Antes de realizar las conexiones, desconecte el amplificador a fin de evitar dañar el sistema de altavoces.

• Si la conexión de +/– es incorrecta, los tonos bajos parecerán perderse, y la ubicación de los instrumentos se volverá obscura.

En caso de que observe irregularidades de color en la pantalla de su televisor

Como los altavoces son de tipo magnéticamente apantallado, podrán instalarse cerca de un televisor. Sin embargo, es posible que todavía observe ciertas irregularidades de color en la pantalla dependiendo del tipo de su televisor.

Si observa irregularidades de color ...

/ Desconecte la alimentación del televisor, y vuelva a

conectarla después de 15 a 30 minutos.

Si vuelve a observar irregularidades de color ...

/ Aleje el sistema de altavoces del televisor.

Ajuste de Dolby Digital (AC-3) para el tamaño de altavoces

Estos altavoces han sido diseñados para reproducir de forma eficiente el sonido digital de cine. Cuando utilice un amplificador Sony un procesador Dolby digital (AC-3), en el ítem del menú SP.SETUP ponga “LARGE” para el tamaño del altavoz y “YES” para el altavoz de subgraves. Para más detalles, consulte el manual de instrucciones suministrado con el equipo.

Especificaciones

Sistema de altavoces

Tres altavoces de dos vías tipo reflector de graves

Unidades altavoces

De graves: 12 cm, tipo cónico de fibra de vidrio × 2, magnéticamente apantallado De agudos: 2,5 cm, tipo de cúpula de fibra de vidrio, magnéticamente apantallado

Impedancia nominal

8 ohmios

Potencia admisible

Potencia máxima de entrada: 200 W

Características del nivel de sensibilidad

87 dB (1 W, 1 m)

Gama de frecuencia efectiva

50-25.000 Hz

Dimensiones

Aprox. 190 × 450 × 260 mm (an/al/prf), incluyendo la rejilla frontal

Peso

Aprox. 7,6 kg

Accesorios suministrados

Almohadillas (4)

Diseño y especificaciones sujetos a cambio sin previo aviso.

SS-TX7

Nederlands

Voorzorgsmaatregelen

• Let op dat de luidsprekers niet langdurig achtereen worden belast met een vermogen dat het maximaal ingangsvermogen van dit luidsprekersysteem overschrijdt.

• Schakel de versterker uit alvorens de luidsprekers aan te sluiten, om beschadiging van de luidsprekers te voorkomen.

• Als bij het aansluiten de + en – polen verwisseld worden, zal bij weergave de positie van de muziekinstrumenten onduidelijk zijn, terwijl de lage tonen grotendeels zullen ontbreken.

Als er storing optreedt in de kleurweergave van een dichtbij staande TV

Dankzij de magnetische afscherming van dit luidsprekersysteem kunnen de luidsprekers in de buurt van een TV-toestel worden opgesteld. Toch kan zich in bepaalde gevallen ongelijkmatige kleurweergave voordoen, afhankelijk van het type kleuren-TV waarover u beschikt.

Wanneer zich storing in de kleurweergave voordoet...

/ Schakel het TV-toestel uit en schakel het na 15 à 30 minuten

weer in.

Als de kleuren nog niet goed zijn...

/ Zet dan de luidsprekers en het TV-toestel wat verder uit

elkaar.

Instellen van het Dolby Digital (AC-3) luidsprekerformaat

Deze luidsprekers zijn ontworpen om digitaal filmgeluid op efficiënte wijze weer te geven. Voor het gebruik van een Sony versterker of een Dolby digital (AC-3) processor kiest u in het SP.SETUP menu de stand “LARGE” voor het luidsprekerformaat en “YES” voor de subwoofer. Zie voor nadere bijzonderheden de bij uw apparatuur geleverde gebruiksaanwijzing.

Technische gegevens

Luidsprekersysteem

Drie-luidspreker tweewegsysteem, in basreflexkast

Luidsprekereenheden

Lagetonen-luidsprekers: 12 cm glasvezelconus × 2, magnetisch afgeschermd Hogetonen-luidsprekers: 2,5 cm glasvezelkoepel, magnetisch afgeschermd

Nominale impedantie

8 ohm

Belastbaarheid

Maximaal ingangsvermogen: 200 watt

Karakteristiek rendement

87 dB (1 watt, 1 meter)

Effectief frequentiebereik

50-25.000 Hz

Afmetingen

Ca. 190 × 450 × 260 mm (b/h/d), incl. voorrooster

Gewicht

Ca. 7,6 kg

Bijgeleverd toebehoren

Plakvoetjes (4)

Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder kennisgeving.

SS-TX7

Svenska

Att observera

• Driv inte högtalarna längre stunder åt gången med ett wattal som överskrider högtalarnas maximala ineffekt.

• Stäng av förstärkaren innan du ansluter högtalarna för att undvika skador på högtalarsystemet.

• Om plus- och minusanslutningarna är felaktiga försvinner basen och instrumentens placering i ljudbilden blir oklar.

Om det uppstår färgstörningar på en TV-skärm i närheten

Högtalarsystem av magnetiskt avskärmad typ går att installera nära en TV, men det kan trots allt uppstå färgstörningar på TVskärmen beroende på TV-ns typ.

Om det uppstår färgstörningar...

/ Stäng av TV-n en gång, vänta i 15 till 30 minuter och slå

sedan på den igen.

Om det fortfarande uppstår färgstörningar...

/ Flytta högtalarna längre bort från TV-n.

Inställning av högtalarstorleken för Dolby Digital (AC-3)

Dessa högtalare är designade för att återge digitalt biografljud på ett effektivt sätt. Om du använder en Sony-förstärkare eller en Dolby digital (AC-3)-processor så ställ in högtalarstorleken på “LARGE” och välj “YES” för subwoofern på SP.SETUP-menyn. Se bruksanvisningen som medföljer utrustningen för närmare detaljer.

Tekniska data

Högtalarsystem

Basreflex, tre st. tvåvägshögtalare

Högtalarelement

Woofer: 12 cm, gräsfiberkontyp × 2, magnetiskt avskärmade Tweeter: 2,5 cm, gräsfibertyp, magnetiskt avskärmad

Märkimpedans

8 ohm

Ineffektkapacitet

Maximal ineffekt: 200 W

Karakteristisk känslighetsnivå

87 dB (1 W, 1 m)

Effektivt frekvensomfång

50-25.000 Hz

Yttermått

Ca. 190 × 450 x 260 mm (b/h/d), inkl. högtalargaller

Vikt

Ca. 7,6 kg

Medföljande tillbehör

Dynor (4)

Rätt till ändringar förbehålles.

 1998 by Sony Corporation Printed in U.S.A.

• Quando si collegano i cavi dei diffusori (non forniti) ai terminali dei diffusori (FRONT/REAR/ CENTER) sull'amplificatore AV, ecc.

• Quando ligar os cabos dos altifalantes (não fornecidos) aos terminais dos altifalantes (FRONT/ REAR/CENTER) no amplificador AV, etc.

• Tilslutning af højttalerkablerne (medfølger ikke) til højttalerterminalerne (FRONT/REAR/CENTER) på AV-forstærkeren etc

• Kun kaiutinjohdot (eivät kuulu varusteisiin) liitetään AV-vahvistimen tms. kaiutinliittimiin (FRONT, REAR, CENTER).

Centrale Central

Anteriore, Dx Frontal direito/R Fronthøjttaler, højre Etu, oikea

} ]

• Posizionare i diffusori come mostrato in illustrazione. Cambiare l’orientamento del SIMBOLO SONY in base alla collocazione dei diffusori.

• Posicione os altifalantes como indica a ilustração. Mude a orientação do EMBLEMA SONY de acordo com a posição dos altifalantes.

• Anbring højttalerne som vist i illustrationen. Skift SONY EMBLEMETS retning i overensstemmelse med placeringen af højttalerne.

• Sijoita kaiuttimet kuvassa näytetyllä tavalla. Muuta SONY-KYLTTI suuntaa kaiuttimen sijoitustavan mukaisesti.

• Per collocare il diffusore centrale sull’apparecchio TV, fissare il cuscinetto di appoggio (fornito con il diffusore) sul fondo del diffusore, uno in ciascuno dei quattro angoli. Controllare che il diffusore sia appoggiato in piano sopra l’apparecchio TV.

• Para colocar o altifalante central sobre o televisor, afixe a almofada (fornecida com o altifalante) em cada um dos quatro cantos da parte inferior do altifalante. Assegure-se de que o altifalante fique nivelado sobre o televisor.

• Når centerhøjttaleren anbringes ovenpå fjernsynet, skal stødpuderne (følger med højttaleren) sættes på undersiden af højttaleren, en i hvert af de fire hjørner. Sørg for, at højttaleren står plant ovenpå fjernsynet.

• Kun asetat keskikaiuttimen TV-vastaanottimen päälle, kiinnitä pehmusteet (kuuluvat kaiuttimen varusteisiin) kaiuttimen pohjaan, yksi kuhunkin neljään nurkkaan. Varmista, että kaiutin seisoo tasaisesti TV-vastaanottimen päällä.

Posteriore, Dx Posterior direito/R Baghøjttaler, højre Taka, oikea

] }

Anteriore (Sx) Frontal esquerdo/L Baghøjttaler (venstre) Etu (oikea)

Posteriore (Sx) Posterior esquerdo/L Baghøjttaler (venstre) Taka (vasen)

Amplificatore AV, ecc. Amplificador AV, etc. AV-forstærker etc. AV-vahvistin tms.

Centerhøjttaler Keski

]]}

CENTER

REAR

Centrale Central Centerhøjttaler Keski

–

}

FRONT

Anteriore (Dx) Frontal direito/R Fronthøjttaler (højre) Etu (oikea)

Posteriore (Dx) Posterior direito/R Baghøjttaler (venstre) Taka (oikea)

Posteriore, Sx Posterior esquerdo/L Baghøjttaler, venstre Taka, vasen

} ]

SIMBOLO SONY EMBLEMA SONY SONY EMBLEMETS SONY-KYLTTI

Cuscinetto Almofada Stødpude Pehmuste

Anteriore, Sx Frontal esquerdo/L Fronthøjttaler, venstre Etu, vasen

] }

Speaker System

SS-TX7

Italiano

Precauzioni

• Evitare di pilotare il sistema di diffusori in via continuativa con un wattaggio superiore alla potenza d’ingresso massima del sistema di diffusori.

• Prima del collegamento, togliere l’alimentazione all’amplificatore per evitare di danneggiare il sistema di diffusori.

• Se il collegamento +/– non è corretto, i toni bassi sembrano mancare e la posizione degli strumenti diventa oscura.

In caso di irregolarità del colore notata sullo schermo di un TV vicino

Con il tipo di sistema di diffusori magneticamente schermati, i diffusori possono essere installati vicino all’apparecchio TV. Tuttavia potrebbe verificarsi un'irregolarità del colore dello schermo TV a seconda del tipo di apparecchio TV.

Se si nota irregolarità del colore...

/ Spegnere l’apparecchio TV e riaccenderlo dopo un tempo da

15 a 30 minuti.

Se si nota ancora irregolarità del colore...

/ Collocare i diffusori più lontano dall'apparecchio TV.

Impostazione della grandezza dei diffusori per il Dolby Digitale (AC-3)

Questi diffusori sono stati progettati per riprodurre efficientemente il suono del cinema digitale. Quando si usa un amplificatore Sony o un processore Dolby digitale (AC-3), impostare “LARGE” (grande) per la misura di diffusore e “YES” per il Subwoofer nella voce del menu SP.SETUP. Per i dettagli, far riferimento al manuale d’istruzioni fornito con l’apparecchiatura.

Caratteristiche tecniche

Sistema di diffusori

Tre diffusori a due vie, tipo bass reflex

Diffusore

Woofer: 12 cm, tipo a cono a fibre di vetro × 2, schermatura magnetica Tweeter: 2,5 cm, tipo a cupola a fibre di vetro, schermatura magnetica

Impedenza nominale

8 ohm

Capacità di potenza

Potenza d’ingresso massima: 200 W

Livello di sensibilità caratteristica

87 dB (1 W, 1 m)

Gamma di frequenza effettiva

da 50 a 25.000 Hz

Dimensioni

Circa 190 × 450 × 260 mm, compresa la griglia anteriore

Peso

Circa 7,6 kg

Accessori in dotazione

Cuscinetti (4)

Disegno e caratteristiche tecniche soggetti a modifiche senza preavviso.

Speaker System

SS-TX7

Português

Precauções

• Evite accionar o sistema de altifalantes continuamente com uma potência superior à potência de entrada máxima deste sistema de altifalantes.

• Antes de efectuar as ligações, desligue o amplificador para evitar avarias no sistema de altifalantes.

• Se a ligação +/– estiver incorrecta, as tonalidades dos graves aparentarão estar ausentes e a posição virtual dos instrumentos será obscura.

Caso ocorram irregularidades de cor no ecrã de um televisor nas proximidades

Graças à blindagem magnética, o sistema de altifalantes pode ser instalado nas proximidades de um televisor. Entretanto, irregularidades de cor podem ainda ser observadas no ecrã do televisor, dependendo do tipo do televisor em uso.

Caso ocorram irregularidades de cor...

/ Desligue o televisor e volte a ligá-lo após um intervalo de 15

a 30 minutos.

Caso as irregularidades de cor apareçam novamente...

/ Afaste os altifalantes do televisor.

Ajuste do tamanho do altifalante Dolby Digital (AC-3)

Estes altifalantes foram concebidos para uma reprodução eficiente do som digital de cinema. Quando usar um amplificador Sony ou processador Dolby digital (AC-3), ajuste, no item SP.SETUP do menu, o tamanho do altifalante para “LARGE” e subwoofer para “YES”. Para detalhes, consulte o manual de instruções fornecido com o equipamento.

Especificações

Sistema de altifalantes

Três altifalantes de duas vias tipo “reflector de graves”

Altifalantes

Woofer: 12 cm, tipo cónico, de fibra de vidro, magneticamente blindado × 2 Tweeter: 2,5 cm, tipo cúpula, de fibra de vidro, magneticamente blindado

Impedância nominal

8 ohms

Potência utilizável

Potência de entrada máxima: 200 W

Nível de sensibilidade característica

87 dB (1 W, 1 m)

Gama de frequência efectiva

De 50 a 25.000 Hz

Dimensões

Aprox. 190 × 450 × 260 mm (larg., alt., prof.), incluindo a tela frontal

Peso

Aprox. 7,6 kg

Acessórios fornecidos

Almofadas (4)

Design e especificações sujeitos a alterações sem aviso prévio.

Speaker System

SS-TX7

Dansk

Forsigtighedsregler

• Undgå at anvende højttalersystemet i længere tid ad gangen med et wattforbrug, som overstiger dette højttalersystems maksimale indgangseffekt.

• Sluk for forstærkeren, inden tilslutningen udføres, for at forhindre, at højttalersystemet lider skade.

• Hvis +/– tilslutningen er forkert, vil det synes som om bassen mangler, og instrumenternes placering bliver uklar.

Hvis farverne på en TV-skærm i nærheden er uregelmæssige

Da højttalerne er magnetisk afskærmede, gør det ikke noget, at de anbringes i nærheden af et TV. Farverne på fjernsynsskærmen kan dog stadig være uregelmæssige, afhængigt af det anvendte fjernsyn.

Hvis farverne er uregelmæssige...

/ Sluk for fjernsynet og tænd for det igen efter 15 til 30

minutters forløb.

Hvis farverne stadig er uregelmæssige...

/ Anbring højttalerne længere væk fra fjernsynet.

Indstilling af Dolby Digital (AC-3) højttalerstørrelsen

Disse højttalere er konstrueret til effektivt at gengive digital biograflyd. Hvis der anvendes en Sony forstærker eller en Dolby digital (AC-3) processor, skal “LARGE” indstilles for højttalerstørrelsen og “YES” for subwooferen i SP.SETUP menuposten. Vi henviser til brugsanvisningen, der følger med udstyret, angående detaljer.

Specifikationer

Højttalersystem

Basrefleks-type, tre to-vejs højttalere

Højttalerenheder

Bashøjttaler: 12 cm kegletype af glasfiber × 2, magnetisk afskærmet Diskanthøjttaler: 2,5 cm dome-type af glasfiber, magnetisk afskærmet

Nominel impedans

8 ohm

Belastningskapacitet

Max. indgangseffekt: 200 W

Karakteristisk følsomhedsniveau

87 dB (1 W, 1 m)

Effektivt frekvensområde

50-25.000 Hz

Mål

Ca. 190 × 450 × 260 mm (b/h/d), inklusive frontgitter

Vægt

Ca. 7,6 kg

Medfølgende tilbehør

Stødpuder (4)

Design og specifikationer kan ændres uden varsel.

Speaker System

SS-TX7

Suomi

Huomautuksia

• Kaiutinjärjestelmän jatkuvaa käyttöä sen tulotehon ylittävällä wattimäärällä on vältettävä.

• Ennen liitäntöjen suorittamista vahvistimesta on katkaistava virta, jotta saadaan vältettyä kaiutinjärjestelmän vahingoittuminen.

• Jos +/– liitäntä tulee väärin, matalat äänet tuntuvat puuttuvan ja instrumenttien sijainti muuttuu epäselväksi.

Jos läheisen TV-vastaanottimen kuvassa esiintyy värihäiriöitä

Kaiuttimet ovat magneettisesti eristetyt, joten ne voidaan sijoittaa TV-vastaanottimen läheisyyteen. TV-kuvassa saattaa silti esiintyä värihäiriöitä riippuen TV-vastaanottimen tyypistä.

Jos värihäiriöitä esiintyy...

/ Katkaise TV-vastaanottimesta virta ja kytke se sitten

uudelleen noin 15-30 minuutin kuluttua.

Jos värihäiriöitä esiintyy yhä...

/ Sijoita kaiuttimet kauemmas TV-vastaanottimesta.

Dolby Digital (AC-3) kaiutinkoon säätö

Nämä kaiuttimet on suunniteltu toistamaan tehokkaasti digitaalinen elokuvaääni. Kun käytetään Sony-vahvistinta tai digitaalista Dolby digital (AC-3), säädä “LARGE” kaiutinkooksi ja “YES” apubassokaiuttimelle SP.SETUP-valikosta. Katso tarkemmat tiedot laitteesi mukana toimitetusta käyttöohjeesta.

Tekniset tiedot

Kaiutinjärjestelmä

Bassorefleksityyppi, kolme kaksiteistä kaiutinta

Kaiutinyksikkö

Bassokaiutin: 12 cm, ruohokuituinen kartiomainen tyyppi × 2, magneettisesti eristetty Diskanttikaiutin: 2,5 cm, ruohokuituinen kalottimainen tyyppi, magneettisesti eristetty

Nimellisimpedanssi

8 ohmia

Tehonkäsittelykyky

Maks. tuloteho: 200 W

Ominaisuusherkkyystaso

87 dB (1 W, 1 m)

Tehokas taajuusala

50-25.000 Hz

Mitat

Noin 190 × 450 × 260 mm (l/k/s) etuverkko mukaanlukien

Paino

Noin 7,6 kg

Vakiovarusteet

Pehmusteet (4)

Pidätämme oikeudet ulkoasun ja teknisten ominaisuuksien muutoksiin ilman ennakkoilmoitusta.

Speaker System

SS-TX7S

Speaker System

SS-TX7S
