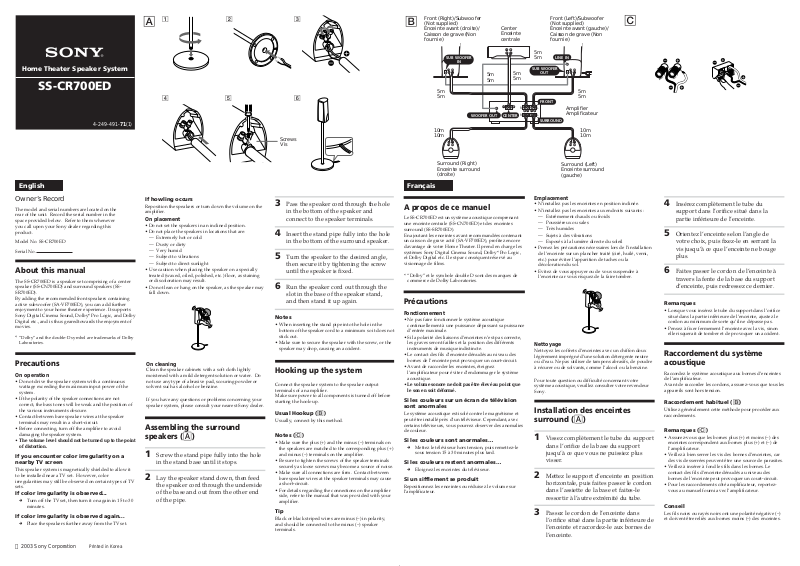

Sony SS-CR700ED Users guide [fr, en]

Home Theater Speaker System

SS-CR700ED

4-249-491-71(1)

A

1

4

23

56

Screws
Vis

Front (Right)/Subwoofer

B

(Not supplied)
Enceinte avant (droite)/
Caisson de grave (Non
fournie)

10m
10m

Center
Enceinte
centrale

Ee

SUB WOOFER

IN

E e E e

5m
5m

5m
5m

WOOFER OUT

E

CENTER

5m
5m

e

R

eE Ee

R

5m
5m

SUB WOOFER

OUT

FRONT

L
L

SURROUND

Front (Left)/Subwoofer
(Not supplied)
Enceinte avant (gauche)/
Caisson de grave (Non
fournie)

LINE IN

5m
5m

Amplifier
Amplificateur

10m
10m

E eE e

C

English

Owner’s Record

The model and serial numbers are located on the
rear of the unit. Record the serial number in the
space provided below. Refer to them whenever
you call upon your Sony dealer regarding this
product.

Model No. SS-CR700ED

Serial No.

About this manual

The SS-CR700ED is a speaker set comprising of a center
speaker (SS-CN700ED) and surround speakers (SS­SR700ED).
By adding the recommended front speakers containing
active subwoofer (SA-VF700ED), you can add further
enjoyment to your home theater experience. It supports
Sony Digital Cinema Sound, Dolby* Pro Logic, and Dolby
Digital etc., and is thus gearedtowards the enjoyment of
movies.

* “Dolby” and the double-D symbol are trademarks of Dolby

Laboratories.

Precautions

On operation

• Do not drive the speaker system with a continuous
wattage exceeding the maximum input power of the
system.

• If the polarity of the speaker connections are not
correct, the bass tones will be weak and the position of
the various instruments obscure.

• Contact between bare speaker wires at the speaker
terminals may result in a short-circuit.

• Before connecting, turn off the amplifier to avoid
damaging the speaker system.

• The volume level should not be turned up to the point

of distortion.

If you encounter color irregularity on a
nearby TV screen

This speaker system is magnetically shielded to allow it
to be installed near a TV set. However, color
irregularities may still be observed on certain types of TV
sets.

If color irregularity is observed...

c Turn off the TV set, then turn it on again in 15 to 30

minutes.

If color irregularity is observed again...

c Place the speakers further away from the TV set.

If howling occurs

Reposition the speakers or turn down the volume on the
amplifier.

On placement

• Do not set the speakers in an inclined position.

• Do not place the speakers in locations that are:
— Extremely hot or cold
— Dusty or dirty
— Very humid
— Subject to vibrations
— Subject to direct sunlight

• Use caution when placing the speaker on a specially
treated (waxed, oiled, polished, etc.) floor, as staining
or discoloration may result.

• Do not lean or hang on the speaker, as the speaker may
fall down.

On cleaning

Clean the speaker cabinets with a soft cloth lightly
moistened with a mild detergent solution or water. Do
not use any type of abrasive pad, scouring powder or
solvent such as alcohol or benzine.

If you have any questions or problems concerning your
speaker system, please consult your nearest Sony dealer.

Assembling the surround
speakers (A)

1 Screw the stand pipe fully into the hole

in the stand base until it stops.

2 Lay the speaker stand down, then feed

the speaker cord through the underside
of the base and out from the other end
of the pipe.

3 Pass the speaker cord through the hole

in the bottom of the speaker and
connect to the speaker terminals.

4 Insert the stand pipe fully into the hole

in the bottom of the surround speaker.

5 Turn the speaker to the desired angle,

then secure it by tightening the screw
until the speaker is fixed.

6 Run the speaker cord out through the

slot in the base of the speaker stand,
and then stand it up again.

Notes

• When inserting the stand pipe into the hole in the
bottom of the speaker cord to a minimum so it does not
stick out.

• Make sure to secure the speaker with the screw, or the
speaker may drop, causing an accident.

Hooking up the system

Connect the speaker system to the speaker output
terminals of an amplifier.
Make sure power to all components is turned off before
starting the hook-up.

Usual Hookup (B)

Usually, connect by this method.

Notes (C)

• Make sure the plus (+) and the minus (–) terminals on
the speakers are matched to the corresponding plus (+)
and minus (–) terminals on the amplifier.

• Be sure to tighten the screws of the speaker terminals
securely as loose screws may become a source of noise.

• Make sure all connections are firm. Contact between
bare speaker wires at the speaker terminals may cause
a short-circuit.

• For details regarding the connections on the amplifier
side, refer to the manual that was provided with your
amplifier.

Tip

Black or black striped wires are minus (–) in polarity,
and should be connected to the minus (–) speaker
terminals.

Surround (Right)
Enceinte surround
(droite)

Français

A propos de ce manuel

Le SS-CR700ED est un système acoustique comprenant
une enceinte centrale (SS-CN700ED) et des enceintes
surround (SS-SR700ED).
En ajoutant les enceintes avant recommandées contenant
un caisson de grave actif (SA-VF700ED), profitez encore
davantage de votre Home Theater. Il prend en charge les
systèmes Sony Digital Cinema Sound, Dolby* Pro Logic,
et Dolby Digital etc. Il est par conséquent réservé au
visionnage de films.

* “Dolby” et le symbole double D sont des marques de

commerce de Dolby Laboratories.

Précautions

Fonctionnement

• Ne pas faire fonctionner le système acoustique
continuellement à une puissance dépassant sa puissance
d’entrée maximale.

• Si la polarité des liaisons d’enceintes n’est pas correcte,
les graves seront faibles et la position des différents
instruments de musique indistincte.

• Le contact des fils d’enceinte dénudés au niveau des
bornes de l’enceinte peut provoquer un court-circuit.

• Avant de raccorder les enceintes, éteignez
l’amplificateur pour éviter d’endommager le système
acoustique.

• Le volume sonore ne doit pas être élevé au point que

le son en soit déformé.

Si les couleurs sur un écran de télévision
sont anormales

Le système acoustique est isolé contre le magnétisme et
peut être installé près d’un téléviseur. Cependant, avec
certains téléviseurs, vous pourrez observer des anomalies
de couleur.

Si les couleurs sont anormales…

c Mettez le téléviseur hors tension, puis remettez-le

sous tension 15 à 30 minutes plus tard.

Si les couleurs restent anormales…

c Eloignez les enceintes du téléviseur.

Si un sifflement se produit

Repositionnez les enceintes ou réduisez le volume sur
l’amplificateur.

Surround (Left)
Enceinte surround
(gauche)

Emplacement

• N’installez pas les enceintes en position inclinée.

• N’installez pas les enceintes aux endroits suivants :
— Extrêmement chauds ou froids
— Poussiéreux ou sales
— Très humides
— Sujets à des vibrations
— Exposés à la lumière directe du soleil

• Prenez les précautions nécessaires lors de l’installation
de l’enceinte sur un plancher traité (ciré, huilé, verni,
etc.) pour éviter l’apparition de taches ou la
décoloration du sol.

• Evitez de vous appuyer ou de vous suspendre à
l’enceinte car vous risquez de la faire tomber.

Nettoyage

Nettoyez les coffrets d’enceintes avec un chiffon doux
légèrement imprégné d’une solution détergente neutre
ou d’eau. Ne pas utiliser de tampons abrasifs, de poudre
à récurer ou de solvants, comme l’alcool ou la benzine.

Pour toute question ou difficulté concernant votre
système acoustique, veuillez consulter votre revendeur
Sony.

Installation des enceintes
surround (A)

1 Vissez complètement le tube du support

dans l’orifice de la base du support
jusqu’à ce que vous ne puissiez plus
visser.

2 Mettez le support d’enceinte en position

horizontale, puis faites passer le cordon
dans l’assiette de la base et faites-le
ressortir à l’autre extrémité du tube.

3 Passez le cordon de l’enceinte dans

l’orifice situé dans la partie inférieure de
l’enceinte et raccordez-le aux bornes de
l’enceinte.

4 Insérez complètement le tube du

support dans l’orifice situé dans la
partie inférieure de l’enceinte.

5 Orientez l’enceinte selon l’angle de

votre choix, puis fixez-le en serrant la
vis jusqu’à ce que l’enceinte ne bouge
plus.

6 Faites passer le cordon de l’enceinte à

travers la fente de la base du support
d’enceinte, puis redressez ce dernier.

Remarques

• Lorsque vous insérez le tube du support dans l’orifice
situé dans la partie inférieure de l’enceinte, ajustez le
cordon au minimum de sorte qu’il ne dépasse pas.

• Pensez à fixer fermement l’enceinte avec la vis, sinon
elle risquerait de tomber et de provoquer un accident.

Raccordement du système
acoustique

Raccordez le système acoustique aux bornes d’enceintes
de l’amplificateur.
Avant de raccorder les cordons, assurez-vous que tous les
appareils sont hors tension.

Raccordement habituel (B)

Utilisez généralement cette méthode pour procéder aux
raccordements.

Remarques (C)

• Assurez-vous que les bornes plus (+) et moins (–) des
enceintes correspondent aux bornes plus (+) et (–) de
l’amplificateur.

• Veillez à bien serrer les vis des bornes d’enceintes, car
des vis desserrées peuvent être une source de parasites.

• Veillez à insérer à fond les fils dans les bornes. Le
contact des fils d’enceinte dénudés au niveau des
bornes de l’enceinte peut provoquer un court-circuit.

• Pour les raccordements côté amplificateur, reportez­vous au manuel fourni avec l’amplificateur.

Conseil

Les fils noirs ou rayés noirs ont une polarité négative (–)
et doivent être reliés aux bornes moins (–) des enceintes.

 2003 Sony Corporation Printed in Korea

D

25º

13º

Center
Enceinte
centrale

E

Home Theater Speaker System

SS-CR700ED

English

Positioning the speakers

Location of each speaker (D)

Each speaker should face the listening position. Better

surround effect will result if all speakers are set at the
same distance from the listening position.
Locate the center speaker as close to the screen as
possible.
The placement of surround speakers greatly depends on
the configuration of the room. The surround speakers
may be placed on both sides of the listening position A
or behind the listening position B.
If you place the front speakers, locate them at an equal
distance to the left and right of the television. Place each
front speaker 1.5 m (4 ft 11

Positioning the center speaker (E)

Put the center speaker on the supplied speaker stand and
locate the center speaker as close to the screen as
possible. Do not place the center speaker on the top of
the TV sets, as the speaker may fall down.
For optimum listening enjoyment, the speaker should
face directly towards the listener.
The angle of the center speaker is adjustable.
The adjustment angle varies, depending on which way it
is mounted on the stand.

Setting the amplifier

When connecting to an amplifier with internal multi
channel decoders (Dolby Digital, DTS**, etc.), you should
use the setup menus for the amplifier to specify the
parameters of your speaker system.
See the table below for the proper settings. For details on
the setting procedure, refer to the manual that was
provided with your amplifier.

When “Usual Hookup (B)” is used
(Speaker setup)

For Set to

Center speaker SMALL
Surround speakers SMALL
Front speakers (Not supplied) SMALL
Subwoofer (Not supplied) ON (or YES)

Speaker crossover frequency of Front, Center, and
Surround channel is recommended at 120 Hz. Set it close
to 120 Hz if your AV AMP has speaker crossover
frequency adjustment function.

** “DTS” and “DTS Digital Surround” are registered

trademarks of Digital Theater Systems, Inc.

1

/8 in.) or more apart.

Front (Left) (Not supplied)
Enceinte avant (gauche)
(Non fournie)

AA

Surround (Left)
Enceinte surround
(gauche)

BB

Troubleshooting

Should you encounter a problem with your speaker
system, check the following list and take the indicated
measures. If the problem persists, consult your nearest
Sony dealer.

There is no sound from the speaker system.

•Make sure all the connections have been
correctly made.

•Make sure the volume on the amplifier has
been turned up properly.

•Make sure the program source selector on the
amplifier is set to the proper source.

•Check if headphones are connected. If they
are, disconnect them.

There is hum or noise in the speaker output.

•Make sure all the connections have been
correctly made.

•Make sure none of the audio components are
positioned too close to the TV set.

The sound has suddenly stopped.

•Make sure all the connections have been
correctly made. Contact between bare speaker
wires at the speaker terminals may cause a
short-circuit.

Specifications

SS-CN700ED (Center speaker)

Speaker system 2 way, magnetically

Speaker units Woofer: 8 cm (3 1/4 in.),

Enclosure type Bass reflex
Rated impedance 8 ohms
Power handling capacity
Maximum input power: 170 watts
Sensitivity level 88 dB (1 W, 1 m)
Frequency range 60 Hz - 70,000 Hz
Dimensions (w/h/d) Approx. 270 × 97 × 120

Mass Approx. 2.5 kg

shielded

cone type
Tweeter: 2.5 cm (1 in.),
dome type

mm (10 3/4 × 3 7/8 ×
4 3/4 in.)
When used supplied
speaker stand: Approx.
270 × 108-118 × 120 mm
(10 3/4 × 4 3/8- 4 3/4×
4 3/4 in.)

(5 lb 8.19 oz)
When used supplied
speaker stand: Approx.

3.0 kg (6 lb 9.83 oz)

Front (Right) (Not supplied)
Enceinte avant (droite)
(Non fournie)

Surround (Right)
Enceinte surround
(droite)

SS-SR700ED (Surround speakers)

Speaker system 2 way, magnetically

Speaker units Woofer: 8 cm (3 1/4 in.),

Enclosure type Bass reflex
Rated impedance 8 ohms
Power handling capacity
Maximum input power: 170 watts
Sensitivity level 88 dB (1 W, 1 m)
Frequency range 60 Hz - 70,000 Hz
Dimensions (w/h/d) Approx. 97 × 270 × 120

Mass Approx. 2.5 kg

shielded

cone type
Tweeter: 2.5 cm (1 in.),
dome type

mm (3 7/8 × 10 3/4 ×
4 3/4 in.)
When attached supplied
speaker stand: Approx.
270 × 1,200 × 270 mm (10

3

/4 × 47 1/4 × 10 3/4 in.)

(5 lb 8.19 oz)
When attached supplied
speaker stand: Approx.

6.3 kg (13 lb 14.23 oz)

Supplied accessories

Center speaker stand (1)
Surround speaker pipes (2)
Surround speaker bases (2)
Screws (for the surround speaker stands) (2)
Speaker connecting cords (for center speaker), 5 m (16

1

ft

/2 in.) (1)

Speaker connecting cords(for the surround speakers),

10 m (32 ft 9

3

/4 in.) (2)

Optional Speaker Set (SA-VF700ED)

Recommended optional speaker package;
SA-VF700ED (Front speaker containing active
subwoofer (2))

Design and specifications are subject to change without
notice.

13º

7º

Français

Emplacement des enceintes

Position de chaque enceinte (D)

Chaque enceinte doit être dirigée vers la position d’écoute.
L’effet surround sera bien meilleur si toutes les enceintes sont à
égale distance de la position d’écoute.
Placez l’enceinte centrale aussi près que possible de
l’écran.
L’emplacement des enceintes
partie de la grandeur de la pièce. Les enceintes
peuvent être installées sur les deux côtés de la position d’écoute
A ou derrière la position d’écoute B.
Si vous installez les enceintes avant, placez-les à égale
distance à gauche et à droite du téléviseur. Installez
chaque enceinte avant à 1,5 m
l’une de l’autre.

surround

(4 pi 11 1/8 po)

dépend en grande

surround

au moins

Positionnement de l’enceinte centrale
(E)

Placez l’enceinte centrale sur le support fourni et aussi
près que possible de l’écran. Ne la placez pas sur le
téléviseur, car elle risquerait de tomber.
L’enceinte doit être dirigée directement vers l’auditeur pour
obtenir un son de qualité optimale.
L’angle de l’enceinte centrale peut être réglé.
L’angle de réglage varie selon la façon dont l’enceinte est
montée sur le support.

Réglage de l’amplificateur

Lors du raccordement à un amplificateur avec des
décodeurs internes multivoies (Dolby Digital, DTS**, etc.),
utilisez les menus de configuration de l’amplificateur
pour spécifier les paramètres de votre système
acoustique.
Consultez le tableau suivant pour les réglages appropriés.
Pour plus d’informations sur les réglages proprement
dits, reportez-vous au manuel fourni avec l’amplificateur.

En cas de “ Raccordement habituel (B)”
(Réglage des enceintes)

Pour les/le Réglez sur

Enceinte centrale SMALL
Enceintes surround SMALL
Enceintes avant (Non fournie) SMALL
Caisson de grave (Non fournie) ON (ou YES)

Il est recommandé de régler la fréquence de recouvrement
des canaux avant, central et surround sur 120 Hz. réglez­la aux alentours de 120 Hz si votre AV AMP dispose
d’une fonction de réglage de la fréquence de
recouvrement des enceintes.

** “DTS” et “DTS Digital Surround” sont des marques

commerciales déposées de Digital Theater Systems, Inc.

Guide de dépannage

En cas de problème, veuillez vérifier les points de la liste
suivante et prendre les mesures nécessaires. Si le problème
persiste, consultez votre revendeur Sony.

Le système acoustique n’émet aucun son.

• Assurez-vous que tous les raccordements ont été
effectués correctement.

• Assurez-vous que le volume de l’amplificateur est
réglé correctement.

• Assurez-vous que le sélecteur de source de
l’amplificateur est réglé sur la source correcte.

• Vérifiez si un casque n’est pas raccordé et le cas
échéant, débranchez-le.

Bourdonnement ou bruit sur la sortie d’enceintes.

• Assurez-vous que tous les raccordements ont été
effectués correctement.

• Assurez-vous qu’aucun des appareils audio ne se
trouve trop près du téléviseur.

Le son est coupé subitement.

• Assurez-vous que tous les raccordements ont été
effectués correctement. Le contact des fils
d’enceinte dénudés au niveau des bornes de
l’enceinte peut provoquer un court-circuit.

Spécifications

SS-CN700ED (Enceinte centrale)

Système acoustique 2 voies, à blindage

Enceintes Grave : 8 cm (3 1/4 po), à

Type de caisson Bass-reflex
Impédance nominale 8 ohms
Tenue en puissance
Capacité maximale : 170 watts
Niveau de sensibilité 88 dB (1 W, 1 m)
Plage de fréquences 60 Hz - 70 000 Hz
Dimensions (l/h/p) Approx. 270 × 97 × 120

Poids Approx. 2,5 kg

magnétique

cône
Aigu : 2,5 cm (1 po), type
dôme

mm (10 3/4 × 3 7/8 ×
4 3/4 po)

Avec le support d’enceinte
fourni :

108-118 × 120 mm (10 3/
× 4 3/8- 4 3/4× 4 3/4 po)

Approx. 270 ×

(5 li. 8,19 on.)
Avec le pied d’enceinte
fourni : Approx. 3,0 kg
(6 li. 9,83 on.)

4

SS-SR700ED (Enceintes surround)

Système acoustique 2 voies, à blindage

Enceintes Grave : 8 cm (3 1/4 po), à

Type de caisson Bass-reflex
Impédance nominale 8 ohms
Tenue en puissance
Capacité maximale : 170 watts
Niveau de sensibilité 88 dB (1 W, 1 m)
Plage de fréquences 60 Hz - 70 000 Hz
Dimensions (l/h/p) Approx. 97 × 270 × 120

Poids Approx. 2,5 kg

magnétique

cône
Aigu : 2,5 cm (1 po), type
dôme

mm (3 7/8 × 10 3/4 ×
4 3/4 po)

Avec le support d’enceinte
fourni :

1 200 × 270 mm (10 3/4 ×
47 1/4× 10 3/4 po)

Approx. 270 ×

(5 li. 8,19 on.)
Avec le pied d’enceinte
fourni : Approx. 6,3 kg
(13 li. 14,23 on.)

Accessoires fournis

Support de l’enceinte centrale (1)
Tubes d’enceinte surround (2)
Bases d’enceinte surround (2)
Vis (pour le support d’enceinte surround) (2)
Cordons de raccordement des enceintes (pour les

enceinte centrale), 5 m (16 pi.

Cordons de raccordement des enceintes (pour les

enceintes surround) 10 m (32 pi. 9

1

/

po) (1)

2

3

/

po) (2)

4

Ensemble d’enceintes facultatif (SA­VF700ED)

Ensemble d’enceintes facultatif recommandé ;
SA-VF700ED (enceinte avant contenant un caisson de
grave actif (2))

La conception et les spécifications sont sujettes à
modification sans préavis.
