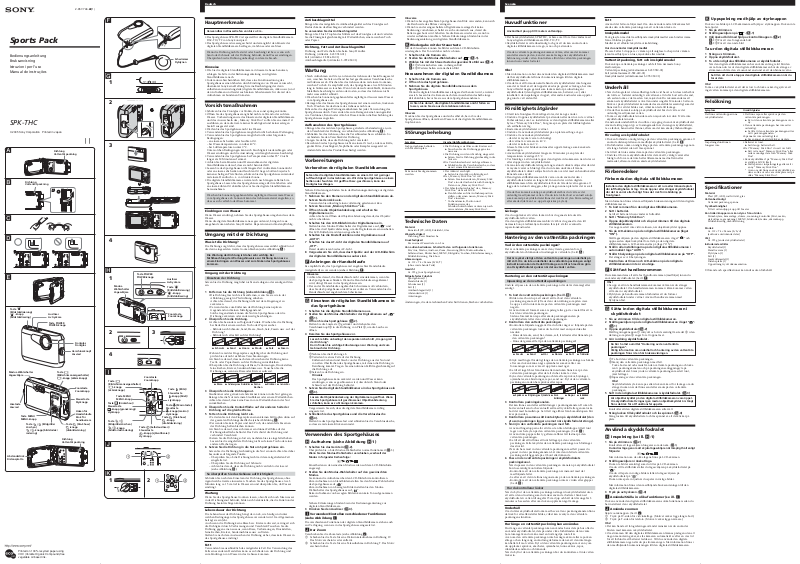

Sony SPK-THC User Manual [it]

2-657-746-22(1)

Deutsch Svenska

Sports Pack

Bedienungsanleitung
Bruksanvisning
Istruzioni per l’uso
Manual de instruções

SPK-THC

© 2005 Sony Corporation Printed in Japan

B

C

D

E

Taste
(Bildstabilisierung)

-knapp

(bildstabilisering)

Modus-Wahlschalter
Lägesväljare

Lösetaste
Låsvred

Abstandsstück
Distansplatta

Dichtung
Vattentät packning

Auslöser
Avtryckare

Taste POWER
POWER-knapp

Taste MENU
MENU-knapp

Taste (Bildgröße/
Löschen)

-knapp (bildstorlek/

radering)

Printed on 100% recycled paper using
VOC (Volatile Organic Compound)-free
vegetable oil based ink.

Dichtung
Vattentät packning

Verschlussknopf
Låsvred

Taste
(Bildschirmanzeigeschalter)

-knapp (skärmknapp)

W

T

M

E

N

U

Taste (Dia-Show)

-knapp

(diabildsvisning)

Dichtung
Vattentät packning

Frontglas
Frontglas

Zoomtaste
Zoomknapp

Steuertaste
Styrknapp

Haken für
Handschlaufe
Krok för
handlovsrem

G

1

2

3

4

H

1

Modus­Wahlschalter
Lägesväljare

2

POWER

4

I

Taste
(Bildschirmanzeigeschalter)

-knapp

(skärmknapp)

Taste MENU
MENU-knapp

Taste (Rückschau)/
Steuertaste

-knapp (granskning)/

styrknapp

Taste
(Bildgröße/Löschen)

-knapp

(bildstorlek/radering)

J

1

K

1

Taste POWER
POWER-knapp

POWER

W

T

M

ENU

W T

3

OWER

Zoomtaste
Zoomknapp

W T

MENU

Taste (Selbstauslöser)/
Steuertaste

-knapp (självutlösare)/

styrknapp

WT

2

1

Schwimmer
Flytdynan

Auslöser
Avtryckare

Taste
(Bildstabilisierung)

-knapp

(bildstabilisering)

Zoomtaste
Zoomknapp

Taste (Blitz)/
Steuertaste

-knapp (blixt)/

styrknapp

Taste (Macrotaste)/
Steurtaste

-knapp (makro)/

styrknapp

Taste (Dia-Show)

-knapp

(diabildsvisning)

2

2

Hauptmerkmale

Verwendbar in Wassertiefen von bis zu 3 m.

•Das Sportgehäuse SPK-THC ist speziell für die digitale Standbildkamera
DSC-T10/T9 von Sony konzipiert.

•Das Sportgehäuse ist wassergeschützt und ermöglicht den Einsatz der
digitalen Standbildkamera bei Regen, im Schnee oder am Meer.

Wenn die Dichtung nicht fest sitzt oder beschädigt ist bzw. wenn sich
Sand oder Schmutz auf der Dichtung befindet, kann Wasser eindringen.
Überprüfen Sie die Dichtung unbedingt vor dem Gebrauch.

Hinweise

•Wie Sie die digitale Standbildkamera mit diesem Gehäuse benutzen,
schlagen Sie bitte in der Bedienungsanleitung zur digitalen
Standbildkamera nach.

•In dem unwahrscheinlichen Fall, dass eine Funktionsstörung des
Sportgehäuses einen Schaden durch Eindringen von Wasser verursacht,
übernimmt Sony keine Haftung für eine Beschädigung der darin
enthaltenen Ausrüstungsteile (digitale Standbildkamera, Akku usw.) und
der Aufnahmen und leistet auch keinen Schadenersatz für die mit den
Aufnahmen verbundenen Unkosten.

Vorsichtsmaßnahmen

•Schützen Sie das Frontglas vor Stößen, da es sonst springen könnte.

•Öffnen Sie das Sportgehäuse möglichst nicht am Strand oder auf dem
Wasser. Vorbereitungen wie das Einsetzen der digitalen Standbildkamera
und das Auswechseln des „Memory Stick Duo“ sollten Sie an einem Ort
ausführen, an dem die Geräte keiner Feuchtigkeit und keiner salzigen
Seeluft ausgesetzt sind.

•Werfen Sie das Sportgehäuse nicht ins Wasser.

•Verwenden Sie das Sportgehäuse möglichst nicht bei hohem Wellengang.

•Verwenden Sie das Sportgehäuse möglichst nicht unter folgenden
Bedingungen:
– an einem sehr heißen oder feuchten Ort.
– bei Wassertemperaturen von über 40 °C.
– bei Lufttemperaturen unter 0 °C.
Unter solchen Bedingungen kann sich Feuchtigkeit niederschlagen oder
Wasser eindringen und die Ausrüstung wird möglicherweise beschädigt.

•Verwenden Sie das Sportgehäuse bei Temperaturen über 35 °C nicht
länger als 30 Minuten auf einmal.

•Achten Sie beim Einsetzen und Herausnehmen der digitalen
Standbildkamera darauf, dass sie nicht herunterfällt.

•Lassen Sie das Sportgehäuse nicht längere Zeit in direktem Sonnenlicht
oder an einem sehr heißen und feuchten Ort liegen. Sollten Sie jedoch
keinen schattigen Platz finden, schützen Sie das Sportgehäuse zumindest
mit einem Handtuch o. ä. vor direkter Sonne.

•Die digitale Standbildkamera erwärmt sich nach längerem Betrieb im
Sportgehäuse. Lassen Sie das Sportgehäuse einige Zeit im Schatten oder
an einem kühlen Ort abkühlen, bevor Sie die digitale Standbildkamera
herausnehmen.

Waschen Sie Sonnenöl gegebenenfalls sorgfältig mit lauwarmem Wasser
vom Sportgehäuse ab. Sonnenöl kann das Gehäusematerial angreifen, so
dass es sich verfärbt oder Risse bekommt.

Eindringen von Wasser

Wenn Wasser eindringt, nehmen Sie das Sportgehäuse umgehend aus dem
Wasser.
Wenn die digitale Standbildkamera nass geworden ist, bringen Sie sie
umgehend zum nächsten Sony-Händler. Reparaturen sind kostenpflichtig.

Umgang mit der Dichtung

Was ist die Dichtung?

Die Dichtung sorgt dafür, dass das Sportgehäuse wasserdicht schließt und
die darin eingesetzten Geräte trocken bleiben (siehe Abbildung A).

Die Wartung der Dichtung ist daher sehr wichtig. Bei
Nichtbeachtung der Wartungshinweise zur Dichtung kann es zu
einem Eindringen von Wasser und zum Sinken des Sportgehäuses
kommen.

Umgang mit der Dichtung

Einsetzen der Dichtung

Setzen Sie die Dichtung möglichst nicht an staubigen oder sandigen Orten
ein.

1 Entfernen Sie die Dichtung (siehe Abbildung B).

•Die Dichtung lässt sich leicht entfernen, wenn Sie sie wie in der
Abbildung gezeigt in Pfeilrichtung anheben.
Achten Sie darauf, die Dichtung nicht mit dem Fingernagel zu
zerkratzen.

•Verwenden Sie zum Entfernen der Dichtung keinen spitzen
Gegenstand und keinen Metallgegenstand.
Solche Gegenstände können die Nut im Sportgehäuse oder die
Dichtung zerkratzen oder anderweitig beschädigen.

2 Überprüfen Sie die Dichtung.

•Achten Sie besonders auf folgende Punkte. Wischen Sie die Dichtung
bei Bedarf mit einem weichen Tuch oder Papier sauber.
– Befinden sich Schmutz, Sand, Haare, Staub, Salz, Fasern usw. auf der

Dichtung?

– Befindet sich altes Fett auf der Dichtung?

v

Schmutz

•Fahren Sie mit der Fingerspitze sorgfältig über die Dichtung und
prüfen Sie auf nicht sichtbare Verschmutzungen.

•Achten Sie darauf, dass nach dem Abwischen der Dichtung keine
Textil- oder Papierfasern auf der Dichtung zurückbleiben.

•Überprüfen Sie die Dichtung auf Risse, Verformungen, Druckstellen,
feine Kerben, Kratzer, Sandeinschlüsse usw. Tauschen Sie die
Dichtung aus, wenn sie Risse oder Kratzer aufweist.

v Risse v

v Sand v Haare v Staub v Salz

Verformungenv

Druckstellen

v Feine

Kerben

v Kratzer

3 Überprüfen Sie die Dichtungsnut.

Staubkörner oder getrocknete Salzkörner können in die Nut gelangen.
Reinigen Sie die Nut mit einem Staubbläser oder einem Wattestäbchen.
Achten Sie darauf, dass keine Fasern vom Wattestäbchen in der Nut
zurückbleiben.

4 Überprüfen Sie die Kontaktfläche auf der anderen Seite der

Dichtung auf die gleiche Weise.

5 Fetten Sie die Dichtung leicht ein.

•Verteilen Sie mit den Fingerspitzen einen kleinen Fetttropfen dünn auf
der gesamten Dichtungsoberfläche (siehe Abbildung C).

•Verwenden Sie kein Papier und kein Tuch, da andernfalls Fasern an
der Dichtung haften bleiben können.

•Achten Sie darauf, dass sich immer ein dünner Fettfilm auf der
Dichtungsoberfläche befindet. Das Fett schützt die Dichtung und
verhindert Verschleiß.

•Setzen Sie die Dichtung sofort ein, nachdem Sie sie eingefettet haben.
Lassen Sie die eingefettete Dichtung nicht auf einem Tisch oder einer
anderen Fläche liegen.

6 Setzen Sie die Dichtung in die Nut am Sportgehäuse ein.

Setzen Sie die Dichtung gleichmäßig in die Nut ein und achten Sie dabei
besonders auf folgende Punkte:
– Überprüfen Sie, ob die Dichtung leicht mit dem mitgelieferten Fett

eingefettet ist.
– Überprüfen Sie die Dichtung auf Schmutz.
– Achten Sie darauf, dass die Dichtung nicht verdreht oder lose ist

(siehe Abbildung D).

So überprüfen Sie das Gehäuse auf Dichtigkeit

Schließen Sie nach dem Einsetzen der Dichtung das Sportgehäuse, ohne
irgendwelche Geräte einzusetzen. Tauchen Sie das Sportgehäuse etwa 3
Minuten lang ca. 15 cm tief in Wasser ein und überprüfen Sie, ob Wasser
eindringt.

Wartung

Wenn Sie das Sportgehäuse trocknen lassen, obwohl sich noch Meerwasser
in der Dichtungsnut befindet, bilden sich Salzkristalle, die die Funktion der
Dichtung beeinträchtigen können.

Lebensdauer der Dichtung

Die Lebensdauer der Dichtung hängt davon ab, wie häufig und unter
welchen Bedingungen das Sportgehäuse verwendet wird. Im Allgemeinen
beträgt sie ein Jahr.
Auch wenn die Dichtung keine Risse bzw. Kratzer aufweist, verringert sich
die Dichtigkeit durch Verformungen und Verschleiß. Tauschen Sie die
Dichtung gegen eine neue aus, wenn Risse, Verformungen, Druckstellen,
feine Kerben, Kratzer, Sandeinschlüsse usw. auftreten.
Stellen Sie nach dem Austauschen der Dichtung sicher, dass kein Wasser in
das Sportgehäuse eindringt.

Fett

Verwenden Sie ausschließlich das mitgelieferte Fett. Bei Verwendung des
Fetts eines anderen Herstellers kann es zu Schäden an der Dichtung und
zum Eindringen von Wasser in das Gehäuse kommen.

v Fasern

v

Sandeinschlüsse

Antibeschlagmittel

Bringen Sie das mitgelieferte Antibeschlagmittel auf das Frontglas auf.
Dadurch kann das Beschlagen verhindert werden.

So verwenden Sie das Antibeschlagmittel

Bringen Sie 2 bis 3 Tropfen des Mittels auf das Frontglas auf und verteilen
Sie die Flüssigkeit gleichmäßig mit Wattestäbchen, einem weichen Tuch
oder Papier.

Dichtung, Fett und Antibeschlagmittel

Dichtung und Fett erhalten Sie beim Sony-Händler.
Dichtung (Artikelnr. 2-657-740-01)
Fett (Artikelnr. 2-582-620-01)
Antibeschlagmittel (Artikelnr. 3-072-039-01)

Wartung

•Nach Aufnahmen an Orten, an denen das Gehäuse der Seeluft ausgesetzt
war, waschen Sie Salz und Sand bei fest geschlossener Verschlusslasche
mit Süßwasser ab. Wischen Sie das Gehäuse dann mit einem trockenen,
weichen Tuch ab. Es empfiehlt sich, das Sportgehäuse etwa 30 Minuten
lang in Süßwasser zu tauchen. Wenn Salz darauf zurückbleibt, können die
Metallteile beschädigt werden oder rosten, so dass das Gehäuse nicht
mehr wasserdicht schließt.

•Waschen Sie Sonnenöl gegebenenfalls sorgfältig mit lauwarmem Wasser
vom Sportgehäuse ab.

•Reinigen Sie das Innere des Sportgehäuses mit einem weichen, trockenen
Tuch. Waschen Sie das Innere des Gehäuses nicht aus.

Führen Sie die obigen Wartungsmaßnahmen bei jeder Verwendung des
Sportgehäuses durch. Verwenden Sie zum Reinigen keine Lösungsmittel
wie Verdünner, Benzin oder Alkohol. Diese könnten die Beschichtung des
Sportgehäuses angreifen.

Aufbewahren des Sportgehäuses

•Bringen Sie das mit dem Sportgehäuse gelieferte Abstandsstück an, um
den Verschleiß der Dichtung zu verhindern (siehe Abbildung E).

•Schließen Sie das Gehäuse, ohne die Verschlusslasche zu schließen. So
verhindern Sie den Verschleiß der Dichtung.

•Sorgen Sie dafür, dass die Dichtung nicht verstaubt.

•Bewahren Sie das Sportgehäuse nicht an einem Ort auf, an dem es Kälte,
großer Hitze, Feuchtigkeit, Naphthalin oder Kampfer ausgesetzt ist.
Andernfalls kann das Produkt beschädigt werden.

Vorbereitungen

Vorbereiten der digitalen Standbildkamera

Setzen Sie die digitale Standbildkamera an einem Ort mit geringer
Luftfeuchtigkeit in das Gehäuse ein. Wird das Sportgehäuse an einem
heißen oder feuchten Ort geöffnet bzw. geschlossen, kann das
Frontglas beschlagen.

Nähere Erläuterungen finden Sie in der Bedienungsanleitung zur digitalen
Standbildkamera.

1 Nehmen Sie den Riemen von der digitalen Standbildkamera ab.
2 Setzen Sie den Akku ein.

Verwenden Sie unbedingt einen vollständig geladenen Akku.

3 Setzen Sie einen „Memory Stick Duo“ ein.
4 Öffnen Sie die Objektivabdeckung und schalten Sie

Digitalkamera ein.

Achten Sie beim Öffnen der Objektivabdeckung darauf, das Objektiv
nicht zu berühren.

5 Schalten Sie den LCD-Bildschirm der Digitalkamera ein.

Stellen Sie den Modus-Wahlschalter der Digitalkamera auf „ “ und
öffnen Sie die Objektivabdeckung, um die Digitalkamera einzuschalten.
Der LCD-Bildschirm ist dann eingeschaltet.

6 Schalten Sie die Einstellfunktionen der Digitalkamera auf

„AUTO“.

7 Schalten Sie das AF-Licht der digitalen Standbildkamera auf

„OFF“.

Damit deaktivieren Sie das AF-Licht.

8 Vergewissern Sie sich, dass das Objektiv und der LCD-Bildschirm

der digitalen Standbildkamera sauber sind.

F Anbringen der Handschlaufe

Es empfiehlt sich, das Sportgehäuse mit angebrachter Handschlaufe
(mitgeliefert) zu verwenden (siehe Abbildung F).

Hinweise

•Achten Sie darauf, die Handschlaufe nicht einzuklemmen, wenn Sie

das Sportgehäuse schließen. Wenn die Handschlaufe eingeklemmt
wird, dringt Wasser in das Sportgehäuse ein.

•Der an der Handschlaufe angebrachte Schwimmer soll verhindern,

dass Sie das Sportgehäuse unter Wasser verlieren. Verwenden Sie die
Handschlaufe mit angebrachtem Schwimmer.

G Einsetzen der digitalen Standbildkamera in

das Sportgehäuse

1 Schalten Sie die digitale Standbildkamera aus.
2 Stellen Sie den Modus-Wahlschalter der Digitalkamera auf „

(G-1).

3 Öffnen Sie das Sportgehäuse (G-2).

Halten Sie die Lösetaste 1 gedrückt und drehen Sie den
Verschlussknopf 2 in die Richtung von Pfeil 3, um die Lasche zu
öffnen.

4 Bereiten Sie das Sportgehäuse vor.

Lesen Sie bitte unbedingt den separaten Abschnitt „Umgang mit
der Dichtung“.
Darin finden Sie wichtige Erläuterungen zur Wartung und zum
Gebrauch der Dichtung.

1 Nehmen Sie die Dichtung ab.
2 Verteilen Sie etwas Fett auf der Dichtung.

Entfernen Sie Sand und Staub von der Dichtung, aus der Nut und
von allen Oberflächen des Sportgehäuses, mit denen die Dichtung in
Berührung kommt. Tragen Sie einen dünnen Fettfilm gleichmäßig auf
die Dichtung auf.

3 Setzen Sie de Dichtung ein.

Hinweis

Das Sportgehäuse kann zerkratzt werden und Wasser kann
eindringen, wenn es geschlossen wird, obwohl sich Stand oder
Schmutz auf der Dichtung befindet.

5 Setzen Sie die digitale Standbildkamera in das Sportgehäuse ein

(G-3).

Lassen die Objektivabdeckung der Digitalkamera geöffnet. Wenn
Sie das Sportgehäuse mit geschlossener Objektivabdeckung
schließen, kann es zu Störungen kommen.

Vergewissern Sie sich, dass die digitale Standbildkamera richtig
eingesetzt ist.

6 Schließen Sie das Sportgehäuse und die Verschlusslasche

(G-4).

Halten Sie das Sportgehäuse fest und schließen Sie die Verschlusslasche,
so dass sie mit einem Klicken einrastet.

Verwenden des Sportgehäuses

H Aufnahme (siehe Abbildung H-1)

1 Schalten Sie das Gerät ein (H-2).

Überprüfen Sie, ob der Modus-Wahlschalter normal funktioniert (H-3).

Wenn Sie den Modus-Wahlschalter verschieben, wechselt der
Modus in folgender Reihenfolge:

Einzelheiten zu den einzelnen Modi werden auf dem LCD-Bildschirm
angezeigt.

2 Stellen Sie den Modus-Wahlschalter auf den gewünschten

Modus.

Sie können die Aufnahme über den LCD-Bildschirm kontrollieren.
Zum Aufnehmen von Standbildern stellen Sie den Modus-Wahlschalter
des Sportgehäuses auf „ “.
Zum Aufnehmen von bewegten Bildern stellen Sie den Modus­Wahlschalter des Sportgehäuses auf „ “.
Beim Aufnehmen von bewegten Bildern kann kein Ton aufgenommen
werden.

Nähere Erläuterungen finden Sie in der Bedienungsanleitung zur
digitalen Standbildkamera.

3 Drücken Sie den Auslöser (H-4).

I Verwenden/Einstellen verschiedener Funktionen

(siehe Abbildung I)

Die verschiedenen Funktionen der digitalen Standbildkamera stehen auch
zur Verfügung, wenn sie in das Sportgehäuse eingesetzt ist.

J Der Zoom

Verschieben Sie die Zoomtaste (siehe Abbildung J).

1 Schieben Sie die Taste für eine Weitwinkelaufnahme in Richtung W.

Das Motiv erscheint weiter entfernt.

2 Schieben Sie die Taste für eine Teleaufnahme in Richtung T. Das Motiv

erscheint näher.

Hinweise

•Wenn Sie bei angebrachtem Sportgehäuse den Blitz verwenden, kann sich
die Reichweite des Blitzes verringern.

•Wenn Sie an der eingeschalteten Digitalkamera einige Zeit keine
Bedienung vornehmen, schaltet sie sich automatisch aus, damit die
Batterie geschont wird. Schalten Sie die Kamera wieder ein, wenn Sie
wieder aufnehmen möchten. Nähere Erläuterungen finden Sie in der
Bedienungsanleitung zur digitalen Standbildkamera.

K Wiedergabe mit der Steuertaste

Mit der Steuertaste können Sie Bilder auf dem LCD-Bildschirm
wiedergeben. Der Ton ist dabei nicht zu hören.

1 Schalten Sie die Kamera ein.
2 Stellen Sie den Modus-Wahlschalter auf „

“ (K-1).

3 Wählen Sie mit der Steuertaste das gewünschte Bild aus (K-2).

K-2 1 Zurückschalten zum vorherigen Bild
K-2 2 Weiterschalten zum nächsten Bild

Herausnehmen der digitalen Standbildkamera

1 Schalten Sie die Kamera aus.
2 Öffnen Sie das Sportgehäuse.
3 Nehmen Sie die digitale Standbildkamera aus dem

Sportgehäuse.

Wenn die digitale Standbildkamera längere Zeit benutzt wird, erwärmt
sie sich. Lassen Sie die Kamera nach dem Ausschalten deshalb einige
Zeit abkühlen, bevor Sie sie aus dem Sportgehäuse nehmen.

Achten Sie darauf, die digitale Standbildkamera nicht fallen zu
lassen, wenn Sie sie aus dem Gehäuse nehmen.

Huvudfunktioner

Användbart på upp till 3 meters vattendjup.

•Det här skyddsfodralet, SPK-THC, är bara avsett för att användas med
Sonys digitala stillbildskamera DSC-T10/T9.

•Skyddsfodralet är vattenbeständigt och gör att du kan använda den
digitala stillbildskameran i regn, i snö och på stranden.

Om den vattentäta packningen kommer i kläm, eller om det kommer
sand eller smuts på den, kan det orsaka läckage när skyddsfodralet
befinner sig under vatten. Kontrollera alltid den vattentäta packningen
innan du använder fodralet.

Obs!

•Mer information om hur du använder den digitala stillbildskameran med
det här skyddsfodralet finns i bruksanvisningen till den digitala
stillbildskameran.

•Om det mot all förmodan skulle hända att skyddsfodralet inte fungerar
som det är tänkt så att det uppstår skador på grund av läckage, har inte
Sony utfärdat någon garanti som täcker skador på utrustningen i
skyddsfodralet (den digitala stillbildskameran, batteriet, osv.) eller
innehållet i de inspelningar du gjort, eller andra kostnader som uppstår
på grund av ett sådant fel.

Försiktighetsåtgärder

Hinweis

Trocknen Sie das Sportgehäuse und sich selbst ab, bevor Sie das
Sportgehäuse öffnen, damit kein Wasser auf die digitale Standbildkamera
tropfen kann.

Störungsbehebung

Symptom

Im Sportgehäuse befinden
sich Wassertropfen.

Es kann nicht aufgenommen
werden.

Ursache/Abhilfemaßnahmen

•Die Dichtung weist Risse oder Kratzer auf.

b Tauschen Sie die Dichtung gegen eine

neue aus.

•Die Dichtung wurde nicht richtig eingesetzt.

b Setzen Sie die Dichtung gleichmäßig in die

Nut ein.

•Die Verschlusslasche ist nicht geschlossen.

b Schließen Sie die Verschlusslasche, so dass

sie mit einem Klicken einrastet.

•Der Akku ist erschöpft.

b Laden Sie den Akku vollständig auf.

•Der „Memory Stick Duo“ ist voll.

b Setzen Sie einen anderen „Memory Stick

Duo“ ein oder löschen Sie nicht benötigte
Daten vom „Memory Stick Duo“.

•Der Schreibschutzschieber* des „Memory
Stick Duo“ steht auf LOCK.
b Den Schieber auf die Aufnahmeposition

stellen, oder einen neuen „Memory Stick
Duo“ einsetzen.

* Vorhandensein, Position und

Funktionsweise des
Schreibschutzschiebers variieren je nach
verwendetem „Memory Stick Duo“.

Technische Daten

Material

Kunststoff (PC, ABS), Edelstahl, Glas

Wasserfestigkeit

Dichtung, Verschlusslasche

Druckfestigkeit

Bis zu einer Wassertiefe von 3 m

Von außen bedienbare Schalter/Tasten mit folgenden Funktionen

Ein/Aus, Modus, Auslöser, Zoom, Steuerung (Blitz, Makroaufnahme,
Selbstauslöser, Rückschau), MENU, Bildgröße/Löschen, Bildschirmanzeige,
Bildstabilisierung, Dia-Show

Abmessungen

Ca. 119 × 74 × 34 mm (B/H/T)
(ohne vorstehende Teile)

Gewicht

Ca. 125 g (nur Sportgehäuse)

Mitgeliefertes Zubehör

Sportgehäuse (1)
Handschlaufe (1)
Schwimmer (1)
Fett (1)
Antibeschlagmittel (1)
Abstandsstück (1)
Anleitungen

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

“

•Utsätt inte frontglaset för kraftiga stötar, det kan gå sönder.

•Undvik att öppna skyddsfodralet på stranden eller när du är ute i vattnet.
Förberedelser, som t.ex. installation av den digitala stillbildskameran eller
byte av ”Memory Stick Duo”, bör göras på en plats där luftfuktigheten
och salthalten är låg.

•Kasta inte skyddsfodralet i vattnet.

•Undvik att använda skyddsfodralet på en plats med höga vågor.

•Undvik att använda skyddsfodralet:
– där det är mycket varmt och fuktigt.
– där vattnet är varmare än 40 ˚C.
– där det är kallare än 0 ˚C.
I dessa fall kan det bildas kondens eller uppstå läckage som kan skada
utrustningen.

•Använd inte skyddsfodralet längre än 30 minuter på en plats där
temperaturen överstiger 35 ˚C.

•Var försiktig så att du inte tappar den digitala videokameran när du tar ur
eller stoppar in den i skyddsfodralet.

•Lämna inte skyddsfodralet någon längre stund i direkt solljus eller där det
är mycket varmt och fuktigt. Om du inte kan undvika att lämna
skyddsfodralet i direkt solljus bör du täcka över det med en handduk eller
liknande som skydd.

•Den digitala stillbildskameran blir varm om du använder den i
skyddsfodralet under en längre tid. Innan du tar ur den digitala
stillbildskameran från skyddsfodralet bör du låta det svalna genom att
lägga det en stund i skuggan, eller på någon annan plats där det är svalt.

Om det har kommit sololja på skyddsfodralet bör du tvätta av det
ordentligt med ljummet vatten. Om du inte tvättar bort eventuell sololja
som kommit på skyddsfodralet finns det risk för att ytan blir missfärgad
eller skadad (det kan t.ex. uppstå sprickor på ytan).

Läckage

Om du upptäcker att vatten läcker in bör du genast sluta utsätta
skyddsfodralet för vatten.
Om den digitala stillbildskameran blivit våt bör du genast ta den till
närmaste Sony-återförsäljare. Kunden får själv stå för eventuella
reparationskostnader.

Hantering av den vattentäta packningen

Vad är den vattentäta packningen?

Det är vattentäta packningar som är den yttersta garanten för att
skyddsfodralet och liknande utrustningar är vattentäta. (Se ill. A)

Det är mycket viktigt att den vattentäta packningen underhålls på
rätt sätt. Om du inte underhåller den vattentäta packningen enligt
instruktionerna kan det leda till läckage som till och med kan göra
så att skyddsfodralet sjunker när det används i vatten.

Hantering av den vattentäta packningen

Inpassning av den vattentäta packningen

Undvik att passa in den vattentäta packningen där det är dammigt eller
sandigt.

1 Ta bort den vattentäta packningen. (Se ill. B)

•Bilden visar hur du på ett enkelt sätt tar bort den vattentäta
packningen genom att lyfta ur den i den riktning som pilen visar.
Se upp så att du inte råkar repa den vattentäta packningen med
nageln.

•Använd inte ett föremål som är spetsigt eller gjort av metall för att ta
bort den vattentäta packningen.
Sådana föremål kan repa eller skada packningskanalen på
skyddsfodralet eller den vattentäta packningen.

2 Kontrollera den vattentäta packningen.

•Kontrollera följande noggrant. Om du hittar något av följande på den
vattentäta packningen torkar du bort det med en mjuk duk eller
näsduk.
– Finns det smuts, sand, hår, damm, salt, trådrester eller liknande på

den vattentäta packningen?

– Finns det gammalt fett på den vattentäta packningen?

v

v Smuts v Sand v Hår v Damm v Salt

•Stryk med fingret försiktigt längs den vattentäta packningen och känn
efter om du kan känna några ojämnheter som skvallrar om
föroreningar som är svåra att upptäcka med ögat.

•Se till att inga fibrer från duken eller näsduken finns kvar på den
vattentäta packningen efter det att du har torkat av den.

•Syna den vattentäta packningen och leta efter sprickor, böjningar,
ojämnheter, små bristningar, repor, sand osv. Byt ut den vattentäta
packningen om den har sprickor eller repor.

v

Sprickor

v Böjning v Ojämnheterv Små

bristningar

v Repor v

3 Kontrollera packningskanalen.

Det kan finnas sand eller saltbildningar i packningskanalen. Du kan få
bort eventuell sand och eventuellt salt med tryckluft eller genom torka
bort det med bomullstops. Se till att inga fibrer från bomullstopsen blir
kvar på insidan.

4 Kontrollera på samma sätt kontaktytan på skyddsfodralet (den

yta som packningen ligger an emot när skyddsfodralet stängs).

Trådrester

Inbäddad
sand

Fett

Använd det fett som följer med. Om du använder andra tillverkares fett
skadas den vattentäta packningen så att vatten kan läcka in.

Imskyddsmedel

Täck glasytan med det medföljande imskyddsmedlet som hindrar imma
från att bildas på glaset.
Medlet är ett effektivt skydd mot imbildning.

Hur du använder imskyddsmedlet

Placera 2 eller 3 droppar av vätskan på frontglaset och sprid ut vätskan
jämnt med hjälp av en tuss, mjuk duk eller näsduk.

Vattentät packning, fett och imskyddsmedel

Du kan köpa vattentäta packningar och fett från närmaste Sony­återförsäljare.
Vattentät packning (artikelnummer 2-657-740-01)
Fett (artikelnummer 2-582-620-01)
Imskyddsmedel (artikelnummer 3-072-039-01)

Underhåll

•När du fotograferat i den salthaltiga luften vid havet och i dess närhet bör
du tvätta av fodralet ordentligt i sötvatten så att du får bort salt och sand,
och sedan torka av det med en torr, mjuk duk. Du rekommenderas att
sänka ned skyddsfodralet i sötvatten under ungefär 30 minuter. Salt som
blir kvar på skyddsfodralet kan skada dess metalldelar samtidigt som det
finns risk för att det bildas rost, vilket kan leda till läckage.

•Om det har kommit sololja på skyddsfodralet bör du tvätta av det
ordentligt med ljummet vatten.

•Torka ur skyddsfodralets insida med en mjuk och torr duk. Tvätta inte
skyddsfodralets insida.

Ovanstående underhåll bör du utföra varje gång du använt skyddsfodralet.
Använd aldrig någon typ av lösningsmedel när du rengör skyddsfodralet,
t.ex. alkohol, bensin eller thinner, eftersom det kan skada ytbehandlingen.

Förvaring av skyddsfodralet

•Du kan förhindra onödigt slitage på den vattentäta packningen genom att
använda distansplattan som medföljer skyddsfodralet. (Se ill. E)

•Du förhindrar också onödigt slitage på den vattentäta packningen genom
att stänga fodralet utan att låsa spännet.

•Se till att det inte samlas damm på den vattentäta packningen.

•Undvik att förvara skyddsfodralet där det är kallt, väldigt varmt eller
fuktigt och förvara det inte heller tillsammans med naftalin eller
malmedel, eftersom det kan skada skyddsfodralet.

Förberedelser

Förbereda den digitala stillbildskameran

Installera den digitala stillbildskameran i ett rum eller liknande plats
där luftfuktigheten är låg. Om du öppnar eller stänger skyddsfodralet
där det är varmt eller fuktigt finns det risk för imbildning på
frontglaset.

Mer information finns i den medföljande bruksanvisningen till den digitala
stillbildskameran.

1 Ta bort remmen från den digitala stillbildskameran.
2 Sätt i batteriet.

Se till att batteriet du använder är fulladdat.

3 Sätt i ”Memory Stick Duo”.
4 Öppna objektivskyddet och slå på strömmen till den digitala

stillbildskameran.

Var noga med att inte vidröra linsen, när objektivskyddet öppnas.

5 Slå på LCD-skärmen på den digitala stillbildskameran (läget

”ON”).

Ställ lägesväljaren på den digitala stillbildskameran i läget ” ” och
öppna sedan objektivskyddet för att slå på den digitala
stillbildskameran. LCD-skärmen slås på (läget ”ON”).

6 Ställ in alla inställningarna på den digitala stillbildskameran i

automatiskt läge ”AUTO”.

7 Ställ AF-belysningen på den digitala stillbildskameran på ”OFF”.

Det stänger av AF-belysningen.

8 Kontrollera att linsen och LCD-skärmen på den digitala

stillbildskameran inte är smutsiga.

F Sätt fast handlovsremmen

Du rekommenderas att sätta fast handlovsremmen (medföljer) innan du
använder skyddsfodralet. (Se ill. F)

Obs!

•Se upp så att inte handledsremmen kommer i kläm när du stänger

skyddsfodralet. Om handledsremmen kommer i kläm kommer vatten
att läcka in i skyddsfodralet.

•Flytdynan på handlovsremmen förhindrar att du förlorar

skyddsfodralet under vattnet. Använd handlovsremmen med
flytdynan fäst.

G Sätta in den digitala stillbildskameran i

skyddsfodralet

1 Slå av strömmen till den digitala stillbildskameran.
2 Ställ lägesväljaren på den digitala stillbildskameran i läget ”

(G-1)

3 Öppna skyddsfodralet (G-2)

Håll frigöringsknappen 1 intryckt och vrid samtidigt låsvredet 2 i den
riktning som pilen 3 anger för att öppna låset.

4 Gör i ordning skyddsfodralet.

Du bör ha läst avsnittet ”Hantering av den vattentäta
packningen”.
Viktig information om underhåll och hantering av den vattentäta
packningen finns i den här bruksanvisningen.

1 Ta bort den vattentäta packningen.
2 Smörj den vattentäta packningen med fett.

Torka bort sand och smuts från den vattentäta packningen och torka
rent i packningskanalen och på packningens anliggningsyta på
skyddsfodralet. Smörj in den vattentäta packningen med ett tunt,
jämt fettlager.

3 Inpassning av den vattentäta packningen.

Obs!

Skyddsfodralets yta kan repas eller du kan råka ut för läckage om du
stänger luckan när det finns sand eller smuts på den vattentäta
packningen.

5 Sätt in den digitala stillbildskameran i skyddsfodralet. (G-3)

Låt objektivskyddet på den digitala stillbildskameran vara öppet.
Om skyddsfodralet tvingas igen medan objektivskyddet är stängt
finns det risk för att funktionsfel uppstår.

Kontroller att den digitala stillbildskameran sitter rätt.

6 Stäng luckan till skyddsfodralet och lås spännet. (G-4)

Stäng luckan till skyddsfodralet och lås spännet så att det klickar på
plats.

”.

K Uppspelning med hjälp av styrknappen

Du kan visa bilder på LCD-skärmen med hjälp av styrknappen. Du kan inte
höra ljudet.

1 Slå på strömmen.
2 Ställ lägesväljaren på ”

”. (K-1)

3 Välj önskad bild med hjälp av kontrollknappen. (K-2)

K-2 1 För att visa föregående bild
K-2 2 För att visa nästa bild

Ta ur den digitala stillbildskameran

1 Stäng av strömmen.
2 Öppna skyddsfodralet.
3 Ta ut den digitala stillbildskameran ur skyddsfodralet.

När den digitala stillbildskameran har använts en längre tid blir den
varm. Innan du tar ut den digitala stillbildskameran bör du stänga av
strömmen och låta den stå oanvänd en stund så att den hinner svalna.

Se till så att du inte tappar den digitala stillbildskameran när du
tar ur den.

Obs!

Torka av skyddsfodralet så att det är torrt och torka också dig själv så att
inget vatten kommer på den digitala stillbildskameran.

Felsökning

Symptom

Det finns vattendroppar inne
i skyddsfodralet.

Inspelningsfunktionen
fungerar inte.

Orsak/Åtgärder

•Det finns repor eller sprickor på den
vattentäta packningen.
b Byt ut den vattentäta packningen mot en

ny.

•Den vattentäta packningen har inte satts i
ordentligt.
b Se till att den vattentäta packningen sitter

rätt i packningskanalen.

•Spännet är inte ordentligt låst.
b Lås spännet så att det klickar på plats.

•Batteriet är tomt.
b Ladda upp batteriet helt.

•Det ”Memory Stick Duo” du satt i är fullt.
b Sätt i ett annat ”Memory Stick Duo” eller

radera onödiga data från ”Memory Stick
Duo”.

•Skrivskyddsfliken* på ”Memory Stick Duo”
är ställd på LOCK (låst).
b Ställ spärren i inspelningsläge eller sätt i

en ny ”Memory Stick Duo”.

* Även om det finns en skrivskyddsflik kan

den se olika ut och vara olika placerad på
olika ”Memory Stick Duo”.

Specifikationer

Material

Plast (PC, ABS), rostfritt stål, glas

Vattenbeständigt

Vattentät packning, spänne

Tryckbeständighet

Till ett vattendjup på upp till 3 meter

Kontroller/knappar som kan styras från utsidan

Strömbrytare, kameraläge, slutare, zoomning, kontroller (blixt, makro,
självutlösare, granskning), MENU, bildstorlek/radera, skärmknapp,
bildstabilisering, diabildsvisning

Storlek

Ca. 119 × 74 × 34 mm (b/h/d)
(exklusive utstickande delar)

Vikt

Ca. 125 g (endast skyddsfodralet)

Inkluderade artiklar

Skyddsfodral (1)
Handlovsrem (1)
Flytdynan (1)
Fett (1)
Imskyddsmedel (1)
Distansplatta (1)
Uppsättning tryckt dokumentation

Utförande och specifikationer kan ändras utan förbehåll.

5 Smörj in den vattentäta packningen med fett.

•Använd fingertopparna för att dra ut en liten fettdroppe till ett tunt
lager över hela ytan på den vattentäta packningen. (Se ill. C)

•Använd inte papper eller tyg eftersom fibrer lätt fastnar på den
vattentäta packningen.

•Se till att det alltid finns ett tunt fettlager på den vattentäta
packningen. Fettet skyddar den vattentäta packningen och förlänger
dess livstid.

•När du har smort in den vattentäta packningen med fett passar du
genast in den i packningskanalen. Låt inte den infettade vattentäta
packningen bli liggande på ett bord eller liknande.

6 Passa in den vattentäta packningen i skyddsfodralets

packningskanal.

När du passar in den vattentäta packningen i kanalen på skyddsfodralet
bör du samtidigt kontrollera följande:
– Kontrollera att den vattentäta packningen är insmord med det

medföljande fettet.

– Se efter så att det inte finns någon smuts på den vattentäta packningen.
– Kontrollera att den vattentäta packningen inte är vriden eller glappar

(Se ill. D)

Hur du kontrollerar läckor

När du bytt ut den vattentäta packningen stänger du skyddsfodralet utan
att sätta i den utrustning som du tänker använda i fodralet. Sänk ned
skyddsfodralet i vatten till ungefär 15 cm djup och håll det där ungefär 3
minuter och se sedan efter om du kan upptäcka något läckage.

Underhåll

Om du låter skyddsfodralet torka med havsvatten i packningskanalen finns
det risk för att saltkristaller bildas, vilket kan äventyra den vattentäta
packningens funktion.

Hur länge en vattentät packning kan användas

Hur länge en vattentät packningen kan användas beror dels på hur ofta du
använder skyddsfodralet, dels på under vilka förhållanden det använts.
Som tumregel kan du räkna med en livslängd på runt ett år.
Även om den vattentäta packningen inte har några skåror eller repor kan
slitage och en långvarig användning deformera den så att den inte längre
kan hålla tätt mot vatten. Byt ut den vattentäta packningen mot en ny om
du upptäcker sprickor, skevheter, ojämnheter, tunna skåror, repor,
inbäddade sandkorn och liknande.
När du bytt ut den vattentäta packningen bör du kontrollera att inte vatten
läcker in.

Använda skyddsfodralet

H Inspelning (se ill. H-1)

1 Slå på strömmen. (H-2)

Kontrollera att lägesväljaren fungerar som den ska. (H-3)

Du ändrar läge genom att skjuta lägesväljaren åt lämpligt håll enligt
följande:

Mer information om de olika lägena finns på LCD-skärmen.

2 Ställ lägesväljaren i önskat läge.

Du kan ta bilder samtidigt som du tittar på LCD-skärmen.
Om du vill ta stillbilder ställer du lägesväljaren på skyddsfodralet på
” ”.
Om du vill spela in rörliga bilder ställer du lägesväljaren på
skyddsfodralet på ” ”.
Du kan inte spela in ljud när du spelar in rörliga bilder.

Mer information finns i den medföljande bruksanvisningen till den
digitala stillbildskameran.

3 Tryck på avtryckaren. (H-4)

I Använda/Ställa in olika funktioner (se ill. I)

Du kan använda den digitala stillbildskamerans olika funktioner sedan du
har installerat den i skyddsfodralet.

J Använda zoomen

Skjut zoomknappen. (Se ill. J)

1 Tryck på W-sidan för vidvinkelläge. (Motivet verkar ligga längre bort.)
2 Tryck på T-sidan för telefoto. (Motivet verkar ligga närmare.)

Obs!

•Det kan hända att fotograferingsavståndet minskar när du använder
blixten med kameran i skyddsfodralet.

•Om strömmen till den digitala stillbildskameran lämnas påslagen utan att
någon manövrering sker, så slås kameran automatiskt av efter en viss tid
för att förhindra att batteriet laddas ur. Vill du använda den digitala
stillbildskameran igen slår du på strömmen igen. Mer information finns i
den medföljande bruksanvisningen till den digitala stillbildskameran.

Italiano Português

B

C

D

E

Tasto (Ripresa
ferma)
Botão (Filmar
firme)

Selettore del
modo
Selector de
modo

Tasto di
rilascio
blocco
Botão de
libertação
da trava

Distanziatore
Espaçador

Guarnizione a tenuta d’acqua
Junta tórica

Tasto di scatto
Botão do obturador

Tasto POWER
Botão POWER

W

M

EN

U

Tasto MENU
Botão MENU

Tasto (dimensioni
immagine/cancellazione)
Botão (Tamanho da
imagem/Apagar)

Guarnizione a tenuta d’acqua
Junta tórica

Vetro
anteriore
Vidro da
frente

Elemento della
fibbia
Trava da fivela

Tasto (attivazione/
disattivazione schermo)
Botão (Activar/Desactivar
visualização do ecrã)

Tasto di zoom
Botão de zoom

T

Tasto di controllo
Botão de controlo

Gancio per cinghia
da polso
Gancho para
prender a correia
para o pulso

Tasto (Proiezione di
diapositive)
Botão (Slide show)

Guarnizione a tenuta
d’acqua
Junta tórica

G

1

2

3

4

H

1

Selettore del
modo
Selector de modo

2

POWER

4

I

Tasto (attivazione/
disattivazione schermo)
Botão (Activar
Desactivar visualização
do ecrã)

Tasto MENU
Botão MENU

Tasto (revisione)/
tasto di controllo
Botão (rever)/
Botão de controlo

Tasto
(dimensioni immagine/
cancellazione)
Botão
(Tamanho da imagem/
Apagar)

J

1

K

1

Tasto POWER
Botão POWER

POWER

W

T

MENU

W T

3

OWER

Tasto di zoom
Botão de zoom

W T

MENU

Tasto (autoscatto)/
tasto di controllo
Botão (Disparador
automático)/Botão de controlo

WT

2

1

Galleggiante
Flutuador

Tasto di scatto
Botão do obturador

Tasto (Ripresa
ferma)
Botão (Filmar
firme)

Tasto di zoom
Botão de zoom

Tasto (flash)/
tasto di controllo

Botão (flash)/
Botão de controlo

Tasto (macro)/
tasto di controllo
Botão (macro)/
Botão de controlo

Tasto (Proiezione di
diapositive)
Botão (Slide show)

2

2

Caratteristica principale

Utilizzabile fino ad una profondità di 3 m in immersione.

•Questa custodia sportiva SPK-THC è stata progettata per essere utilizzata
esclusivamente con le fotocamere digitali Sony DSC-T10/T9.

•Questa custodia sportiva è resistente all’acqua, pertanto è possibile
utilizzare la fotocamera digitale in condizioni di pioggia e di neve oppure
sulla spiaggia.

Una guarnizione a tenuta d’acqua allentata o intaccata, la presenza di
sabbia o sporcizia sulla guarnizione a tenuta d’acqua possono causare
infiltrazioni d’acqua durante l’uso in immersione. Assicurarsi di
controllare la guarnizione a tenuta d’acqua prima dell’uso.

Avviso

•Per l’uso della fotocamera digitale con questa custodia sportiva, fare
riferimento alle istruzioni per l’uso della fotocamera digitale.

•Nel caso improbabile in cui un guasto della custodia sportiva causi danni
dovuti a infiltrazioni d’acqua, Sony non garantisce contro i danni
all’apparecchio in essa contenuto (fotocamera digitale, blocco batteria,
ecc.), e al contenuto registrato né per eventuali spese relative alla
fotografia.

Precauzioni

•Non esporre il vetro anteriore a urti violenti poiché potrebbe rompersi.

•Evitare di aprire la custodia sportiva sulla spiaggia o in prossimità
dell’acqua. I preparativi quali l’installazione della fotocamera digitale e la
sostituzione del “Memory Stick Duo” devono essere eseguiti in un luogo a
bassa umidità e privo di salsedine.

•Non gettare la custodia sportiva in acqua.

•Evitare l’uso della custodia sportiva in luoghi caratterizzati da forti onde.

•Evitare l’uso della custodia sportiva nelle seguenti situazioni:
– in luoghi estremamente caldi o umidi.
– in acqua a temperature superiori a 40 °C.
– a temperature inferiori a 0 °C.
In queste situazioni, è possibile che si verifichino formazione di condensa
o infiltrazioni d’acqua con conseguenti danni all’apparecchio.

•Utilizzare la custodia sportiva per un tempo non superiore a 30 minuti per
volta quando la temperatura supera i 35 °C.

•Non lasciare cadere la fotocamera digitale durante la rimozione o
l’inserimento nella custodia sportiva.

•Non lasciare la custodia sportiva esposta alla luce diretta del sole in luoghi
estremamente caldi e per lungo tempo. Se non è possibile evitare di
esporre la custodia sportiva alla luce diretta del sole, assicurarsi di
coprirla con un asciugamano o un altro tipo di telo protettivo.

•L’uso prolungato della fotocamera digitale all’interno della custodia
sportiva per lungo tempo provoca il riscaldamento della fotocamera.
Prima di rimuovere la fotocamera digitale dalla custodia sportiva, lasciare
la custodia sportiva all’ombra o in un luogo fresco per un breve periodo di
tempo al fine di farla raffreddare.

Se sulla custodia sportiva è presente dell’olio solare, assicurarsi di
rimuoverlo completamente lavando con acqua tiepida. Se rimane
dell’olio solare sul rivestimento della custodia sportiva, la superficie
potrebbe scolorirsi o danneggiarsi (ad esempio provocando incrinature
sulla superficie).

Infiltrazioni d’acqua

Se dovessero verificarsi infiltrazioni d’acqua, cessare immediatamente di
esporre la custodia sportiva all’acqua.
Se la fotocamera digitale dovesse bagnarsi, rivolgersi immediatamente al
rivenditore Sony più vicino. Gli eventuali costi di riparazione sono a carico
del cliente.

Uso della guarnizione a tenuta d’acqua

Informazioni sulla guarnizione a tenuta d’acqua

La guarnizione a tenuta d’acqua assicura le proprietà di resistenza all’acqua
della custodia sportiva e di altre attrezzature simili
(vedere l’illustrazione A).

La manutenzione della guarnizione a tenuta d’acqua è
estremamente importante. La mancata esecuzione della
manutenzione della guarnizione a tenuta d’acqua come previsto
nelle istruzioni potrebbe provocare infiltrazioni d’acqua e il mancato
galleggiamento della custodia sportiva.

Uso della guarnizione a tenuta d’acqua

Posizionare la guarnizione a tenuta d’acqua

Evitare di posizionare la guarnizione a tenuta d’acqua in luoghi polverosi o
sabbiosi.

1 Rimuovere la guarnizione a tenuta d’acqua

(vedere l’illustrazione B).

•È possibile rimuovere la guarnizione a tenuta d’acqua sollevandola
nella direzione della freccia, come mostrato nell’illustrazione.
Assicurarsi di non graffiare la guarnizione a tenuta d’acqua con le
unghie.

•Non utilizzare oggetti appuntiti o metallici per rimuovere la
guarnizione a tenuta d’acqua.
Tali oggetti potrebbero graffiare o danneggiare la scanalatura della
custodia sportiva oppure la guarnizione a tenuta d’acqua.

2 Controllare la guarnizione a tenuta d’acqua.

•Eseguire le seguenti verifiche. Se necessario, pulire con un panno
morbido o con un fazzoletto di carta.
– Assicurarsi che sulla guarnizione a tenuta d’acqua non siano presenti

sporcizia, sabbia, capelli, polvere, sale, fibre e tracce di olio o unto.

– Assicurarsi che sulla guarnizione a tenuta d’acqua non siano presenti

residui di lubrificante.

v

Sporcizia

•Passare un dito intorno alla guarnizione a tenuta d’acqua per verificare
che non siano presenti tracce di sporcizia invisibile.

•Assicurarsi di non lasciare fibre di tessuto o di carta sulla guarnizione a
tenuta d’acqua dopo averla pulita.

•Controllare che sulla guarnizione a tenuta d’acqua non siano presenti
incrinature, distorsioni, deformazioni, fenditure sottili, graffi e tracce di
sabbia. Nel caso in cui si rilevino graffi o incrinature, sostituire la
guarnizione a tenuta d’acqua.

v

Incrinaturev Distorsioni

v Sabbia v Capelli v Polvere v Sale

v

v Deformazioni

Fenditure
sottili

v

Graffi

3 Controllare la scanalatura della guarnizione a tenuta d’acqua.

Granelli di sabbia o sale indurito talvolta si depositano nella scanalatura.
Rimuoverli attentamente utilizzando uno spray ad aria o pulendoli con
un batuffolo di cotone. Assicurarsi di non lasciare all’interno alcuna fibra
proveniente dal batuffolo.

4 Controllare la superficie di contatto sull’altra parte della

guarnizione a tenuta d’acqua esattamente nello stesso modo.

5 Applicare uno strato di lubrificante sulla guarnizione a tenuta

d’acqua.

•Utilizzare la punta delle dita per applicare una piccola goccia di
lubrificante sulla superficie della guarnizione a tenuta d’acqua
(vedere l’illustrazione C).

•Non utilizzare carta o tessuto poiché le fibre potrebbero attaccarsi alla
guarnizione a tenuta d’acqua.

•Assicurarsi che sulla superficie della guarnizione a tenuta d’acqua sia
sempre presente un sottile strato di lubrificante. Il lubrificante
protegge la guarnizione a tenuta d’acqua e previene l’usura.

•Dopo averla lubrificata, riposizionare immediatamente la guarnizione
a tenuta d’acqua. Non lasciare la guarnizione a tenuta d’acqua
lubrificata su un tavolo o altre superfici.

6 Setzen Sie die Dichtung in die Nut am Sportgehäuse ein.

Posizionare la guarnizione a tenuta d’acqua nella scanalatura
assicurandosi di effettuare le seguenti verifiche:
– Controllare che uno strato del lubrificante in dotazione sia applicato

sulla guarnizione a tenuta d’acqua.

– Controllare che non siano presenti tracce di sporcizia sulla guarnizione

a tenuta d’acqua.

– Controllare che la guarnizione a tenuta d’acqua non sia attorcigliata o

allentata (vedere l’illustrazione D).

Controlli da eseguire per verificare le infiltrazioni d’acqua

Dopo avere posizionato la guarnizione a tenuta d’acqua, chiudere la
custodia sportiva senza inserire la fotocamera digitale. Immergere la
custodia sportiva a una profondità di circa 15 cm per circa tre minuti e
controllare che l’acqua non penetri all’interno.

Manutenzione

Se si lascia asciugare la custodia sportiva senza avere lavato l’acqua di mare
dalla scanalatura della guarnizione a tenuta d’acqua, si formano cristalli di
sale che potrebbero danneggiare il funzionamento della guarnizione a
tenuta d’acqua.

v Fibre

v

Tracce di
sabbia

Durata della guarnizione a tenuta d’acqua

La durata della guarnizione a tenuta d’acqua varia a seconda della
frequenza e delle condizioni di impiego della custodia sportiva.
Generalmente, la durata media è di circa un anno.
Anche se la guarnizione a tenuta d’acqua non presenta incrinature o graffi,
la deformazione e l’usura ne riducono le qualità di resistenza all’acqua. Se si
rilevano incrinature, distorsioni, deformazioni, fenditure sottili, graffi,
tracce di sabbia, sostituire immediatamente la guarnizione a tenuta d’acqua
con una nuova.
Dopo la sostituzione, verificare che non ci siano infiltrazioni d’acqua.

Lubrificante

Utilizzare il lubrificante in dotazione. L’uso di lubrificanti di altre marche
potrebbe danneggiare la guarnizione a tenuta d’acqua e provocare
infiltrazioni d’acqua.

Soluzione antiappannamento

Applicare la soluzione antiappannamento in dotazione sulla superficie del
vetro.
Si tratta di un efficace sistema antiappannamento.

Uso della soluzione antiappannamento

Applicare 2 o 3 gocce di liquido sul vetro anteriore e strofinare
uniformemente con uno straccio, un panno morbido o un fazzoletto di
carta.

Guarnizione a tenuta d’acqua, lubrificante e soluzione
antiappannamento

È possibile acquistare le guarnizioni a tenuta d’acqua e il lubrificante presso
un rivenditore Sony.
Guarnizione a tenuta d’acqua (modello n. 2-657-740-01)
Lubrificante (modello n. 2-582-620-01)
Soluzione antiappannament (modello n. 3-072-039-01)

Manutenzione

•Dopo avere registrato in luoghi esposti a salmastro, lavare la custodia
sportiva, tenendo le fibbie saldamente chiuse, con acqua dolce per
rimuovere sale e sabbia quindi asciugarla con un panno morbido asciutto.
Si consiglia di lasciare la custodia sportiva immersa in acqua dolce per 30
minuti circa. Se sulla superficie rimangono tracce di sale, le parti
metalliche potrebbero danneggiarsi oppure potrebbe formarsi della
ruggine, causa di infiltrazioni d’acqua.

•Se sulla custodia sportiva è presente dell’olio solare, assicurarsi di
rimuoverlo completamente utilizzando acqua tiepida.

•Pulire l’interno della custodia sportiva con un panno morbido asciutto.
Non lavare l’interno della custodia sportiva.

Assicurarsi di eseguire le operazioni di manutenzione di cui sopra ogni
volta che si usa la custodia sportiva. Non utilizzare alcun tipo di solvente
come alcool, benzina o solventi per la pulizia, poiché tali prodotti
potrebbero danneggiare la finitura della superficie della custodia sportiva.

Conservazione della custodia sportiva

•Applicare lo spaziatore in dotazione alla custodia sportiva per evitare
l’usura della guarnizione a tenuta d’acqua (vedere l’illustrazione E).

•Chiudere la custodia senza fissare le fibbie per evitare l’usura della
guarnizione a tenuta d’acqua.

•Evitare che si accumuli polvere sulla guarnizione a tenuta d’acqua.

•Evitare di riporre la custodia sportiva in luoghi freddi, estremamente caldi
o insieme a naftalina o canfora poiché tali condizioni possono danneggiare
la custodia sportiva.

Preparativi

Preparazione della fotocamera digitale

Installare la fotocamera digitale in una stanza a bassa umidità o
ambienti simili. L’apertura o la chiusura della custodia sportiva in
luoghi caldi o umidi può provocare l’appannamento del vetro
anteriore.

Per ulteriori informazioni, fare riferimento alle istruzioni per l’uso fornite
con la fotocamera digitale.

1 Rimuovere la cinghia dalla fotocamera digitale.
2 Inserire il blocco batteria.

Assicurarsi di utilizzare un blocco batteria completamente carico.

3 Inserire il “Memory Stick Duo”.
4 Aprite il copriobiettivo ad accendete la fotocamera.

Durante l’apertura del copriobiettivo fare attenzione a non rigare il vetro
dell’obiettivo.

5 Accendere lo schermo LCD della fotocamera ponendolo su

“ON”.

Impostare il selettore di modo della fotocamera su “ ” e quindi aprire
il copriobiettivo in modo da accenderla. Lo schermo LCD si accende.

6 Regolare sul modo “AUTO” tutte le impostazioni della

fotocamera.

7 Impostare l’illuminatore AF della fotocamera digitale su “OFF”.

Tale impostazione disabilita l’uso dell’illuminatore AF.

8 Controllare che l’obiettivo e lo schermo LCD della fotocamera

digitale non siano sporchi.

F Applicazione della cinghia da polso

Si consiglia di applicare la cinghia da polso (in dotazione) prima di
utilizzare la custodia sportiva. (vedere l’illustrazione F)

Note

•Prestare attenzione affinché la cinghia da polso non rimanga incastrata

quando il corpo della custodia sportiva viene chiuso. Se la cinghia da
polso rimane incastrata, è possibile che si verifichino infiltrazioni
d’acqua nella custodia sportiva.

•Il galleggiante applicato alla cinghia da polso ha lo scopo di evitare lo

smarrimento della custodia sportiva durante le immersioni. Utilizzare
la cinghia da polso con il galleggiante applicato.

G Installazione della fotocamera digitale

all’interno della custodia sportiva

1 Spegnere la fotocamera digitale.
2 Impostare su “
3 Aprire la custodia sportiva (G-2).

Mantenendo premuto il pulsante di rilascio 1, ruotare l’elemento della
fibbia 2 in modo da aprirla in direzione della freccia 3.

4 Preparare la custodia sportiva.

Assicurarsi di leggere il manuale di “Uso della guarnizione a
tenuta d’acqua” fornito separatamente.
Il manuale contiene importanti informazioni sulla manutenzione e
sull’uso della guarnizione a tenuta d’acqua.

1 Rimuovere la guarnizione a tenuta d’acqua.
2 Coprire la guarnizione a tenuta d’acqua con uno strato di lubrificante.

Rimuovere eventuali tracce di sabbia o sporcizia dalla guarnizione a
tenuta d’acqua, dalla scanalatura e dal corpo della custodia sportiva
dove viene in contatto con la guarnizione a tenuta d’acqua. Coprire la
guarnizione a tenuta d’acqua con un sottile strato uniforme di
lubrificante.

3 Posizionare la guarnizione a tenuta d’acqua.

Nota

Il corpo della custodia sportiva potrebbe essere graffiato oppure
potrebbero verificarsi infiltrazioni d’acqua se è presente sabbia o
sporcizia sulla guarnizione a tenuta d’acqua.

5 Installare la fotocamera digitale nella custodia sportiva (G-3).

Lasciare aperto il copriobiettivo della fotocamera. Chiudendo a
forza la custodia subacquea mentre il copriobiettivo è chiuso, si
potrebbero verificare dei malfunzionamenti.

Verificare che la fotocamera digitale sia posizionata correttamente.

6 Chiudere il corpo della custodia sportiva e fissare la fibbia

(G-4).

Assicurare il corpo della custodia sportiva e fissare la fibbia finché non
scatta in posizione.

” il selettore di modo della fotocamera (G-1).

Uso della custodia sportiva

H Registrazione (vedere l’illustrazione H-1)

1 Attivare l’alimentazione (H-2).

Verificare che il selettore di modo funzioni normalmente (H-3).

Ruotando il selettore di modo, l’impostazione cambia ciclicamente
in base al seguente ordine:

Per ulteriori informazioni su i vari modi, consultare le indicazioni sullo
schermo LCD.

2 Impostare il modo desiderato utilizzando l’apposito selettore.

È possibile registrare le immagini osservando lo schermo LCD.
Per registrare fermi immagine, impostare il selettore del modo della
custodia sportiva su “ ”.
Per registrare immagini in movimento, impostare il selettore del modo
della custodia sportiva su “ ”.
Non è possibile registrare il suono durante la registrazione di immagini
in movimento.

Per ulteriori informazioni, fare riferimento alle istruzioni per l’uso in
dotazione con la fotocamera digitale.

3 Premere il tasto di scatto (H-4).

I Uso/Impostazione delle varie funzioni

(vedere l’illustrazione I)

Anche quando la fotocamera digitale è installata nella custodia sportiva, è
possibile utilizzare tutte le funzioni.

J Uso dello zoom

Fare scorrere il tasto di zoom (vedere l’illustrazione J).

1 Premere il lato W per grandangolare (il soggetto appare più lontano).
2 Premere il lato T per teleobiettivo (il soggetto appare più vicino).

Note

•Se il flash viene utilizzato mentre è applicata la custodia sportiva, è
possibile che la distanza di ripresa risulti ridotta.

•Non eseguendo alcuna operazione per un certo tempo mentre la
fotocamera è accesa, essa si spegne automaticamente in modo da impedire
che il blocco batteria si scarichi. Per utilizzare di nuovo la fotocamera
digitale, accenderla nuovamente. Per ulteriori informazioni, fare
riferimento alle istruzioni per l’uso in dotazione con la fotocamera
digitale.

K Riproduzione con il tasto di controllo

È possibile riprodurre le immagini sullo schermo LCD usando il tasto di
controllo. Non è possibile udire il suono.

1 Accendere la fotocamera.
2 Impostare il selettore del modo su “

” (K-1).

3 Selezionare l’immagine desiderata con il tasto di controllo

(K-2).

K-2 1 All’immagine precedente
K-2 2 All’immagine successiva

Estrazione della fotocamera digitale

1 Spegnere la fotocamera.
2 Aprire la custodia sportiva.
3 Estrarre la fotocamera digitale dalla custodia sportiva.

Se la fotocamera digitale viene utilizzata per un periodo di tempo
prolungato si riscalda. Spegnere l’alimentazione e attendere che la
fotocamera si raffreddi prima di estrarla dalla custodia sportiva.

Non lasciare cadere la fotocamera digitale durante l’estrazione
dalla custodia.

Nota

Asciugare attentamente le eventuali gocce d’acqua presenti sulla custodia
sportiva e sulla propria persone prima di aprire la custodia sportiva per
evitare che le gocce non cadano sulla fotocamera digitale.

Guida alla soluzione di problemi

Sintomo

Sono presenti gocce d’acqua
all’interno della custodia
sportiva.

La funzione di registrazione
non si attiva.

Causa/Rimedio

•Sono presenti graffi o incrinature sulla
guarnizione a tenuta d’acqua.
b Sostituire la guarnizione a tenuta d’acqua

con una nuova.

•La guarnizione a tenuta d’acqua non è
inserita correttamente.
b Inserire accuratamente la guarnizione a

tenuta d’acqua nell’apposita scanalatura.

•La fibbia non è fissata.
b Fissare la fibbia finché non scatta in

posizione.

•Il blocco batteria è scarico.
b Caricare completamente il blocco batteria.

•Il “Memory Stick Duo” è pieno.
b Inserire un altro “Memory Stick Duo”

oppure cancellare i dati non necessari dal
“Memory Stick Duo”.

•La linguetta di protezione dalla scrittura* del
“Memory Stick Duo” è impostata su LOCK.
b Regolare la linguetta sulla posizione di

registrazione o inserire un altro “Memory
Stick Duo”.

* La presenza, la posizione e la

configurazione della linguetta di
protezione dalla scrittura dipende dal
“Memory Stick Duo” in uso.

Caratteristiche tecniche

Materiale

Plastica (PC, ABS), acciaio inossidabile, vetro

Resistenza all’acqua

Guarnizione a tenuta d’acqua, fibbia

Resistenza alla pressione

Fino a una profondità di 3 m in immersione

Interruttori/tasti controllabili dall’esterno

Alimentazione, Modo, Scatto, Zoom, Controllo (Flash, Macro, Autoscatto,
Revisione), MENU, Dimensioni immagine/Cancellazione, Attivazione/
disattivazione schermo, Ripres ferma, Proiezione di diapositive

Dimensioni

Circa 119 × 74 × 34 mm (l/a/p)
(escluso le parti sporgenti)

Peso

Circa 125 g (solo custodia sportiva)

Accessori inclusi

Custodia sportiva (1)
Cinghia da polso (1)
Galleggiante (1)
Lubrificante (1)
Soluzione antiappannamento (1)
Distanziatore (1)
Corredo di documentazione stampata

Il design e le caratteristiche tecniche sono soggetti a modifiche senza
preavviso.

Função principal

Pode ser utilizada a uma profundidade de um máximo de 3 metros
debaixo de água.

•Esta caixa subaquática SPK-THC só pode ser utilizada com a câmara
digital DSC-T10/T9 da Sony.

•Esta caixa é à prova de água, permitindo utilizar a câmara digital com
chuva, neve ou na praia.

Se a junta tórica estiver solta ou cortada, a areia ou a sujidade na junta
tórica, pode provocar infiltrações, debaixo de água. Inspeccione a junta
tórica antes de a utilizar.

Aviso

•Para utilizar a câmara digital com esta caixa, consulte o manual de
instruções da câmara digital.

•Na eventualidade, improvável, de uma avaria na caixa subaquática
provocar danos devido a infiltrações, a Sony não se responsabiliza pelos
danos no equipamento contido na caixa (câmara digital, bateria, etc.), nem
no conteúdo gravado nem pelas despesas implicadas na fotografia.

Precauções

•Não sujeite o vidro frontal a choques fortes, pois pode parti-lo.

•Evite abrir a caixa subaquática na praia ou dentro de água. A preparação
como, por exemplo, a instalação da câmara digital e a mudança do
“Memory Stick Duo”, deve ser feita num local com humidade baixa e sem
exposição ao ar marítimo.

•Não atire a caixa subaquática para dentro de água.

•Evite utilizar a caixa subaquática em locais com ondas fortes.

•Evite utilizá-la nas seguintes situações:
– num local muito quente ou húmido.
– dentro de água com uma temperatura superior a 40 ˚C.
– em locais com temperaturas inferiores a 0 ˚C.
Nestas situações, o equipamento pode ficar danificado devido à
condensação de humidade ou a infiltrações.

•Não utilize a caixa subaquática por períodos superiores a 30 minutos, de
uma vez, a temperaturas superiores a 35 ˚C.

•Tenha cuidado para não deixar a câmara digital cair quando a retirar ou
colocar dentro da caixa subaquática.

•Não deixe a caixa subaquática exposta à acção directa dos raios solares,
num local muito quente e húmido, durante muito tempo. Se tiver que a
deixar ao sol, tape-a com uma toalha ou com outra protecção.

•A câmara digital aquece, quando é utilizada dentro da caixa subaquática
durante um longo período de tempo. Antes de retirar a câmara digital da
caixa subaquática, deixe a caixa subaquática à sombra ou noutro local
fresco durante algum tempo para arrefecer.

Se sujar a caixa subaquática com protector solar, lave-a cuidadosamente
com água morna. Se deixar protector solar na caixa subaquática, a
superfície da caixa subaquática pode perder a cor ou danificar-se (por
exemplo, rachas na superfície).

Infiltrações

Se deixar entrar água, retire imediatamente a caixa subaquática.
Se a câmara digital se molhar, leve-a imediatamente ao agente Sony mais
próximo. Os custos de reparação são suportados pelo cliente.

Manusear a junta tórica

O que é a junta tórica?

A junta tórica assegura as qualidades impermeáveis da caixa subaquática
ou de outro equipamento. (Consulte a figura A)

A manutenção da junta tórica é muito importante. O não
cumprimento da manutenção da junta tórica de acordo com as
instruções, pode provocar infiltrações e o afundamento da caixa
subaquática.

Manusear a junta tórica

Encaixar a junta tórica

Evite encaixar a junta tórica em locais com areia ou poeira.

1 Retire a junta tórica. (Consulte a figura B)

•Pode retirar facilmente a junta tórica, levantando-a na direcção da seta,
como se mostra na figura.
Tenha cuidado para não riscar a junta tórica com as unhas.

•Não utilize um objecto de metal ou pontiagudo para retirar a junta
tórica.
Este tipo de objectos pode riscar ou danificar as estrias da caixa
subaquática ou da junta tórica.

2 Verifique a junta tórica.

•Verifique cuidadosamente o seguinte. Se necessário, limpe com um
pano macio ou um lenço de papel.
– Há alguma sujidade, areia, cabelo, pó, sal, pedaços de fios, etc. na

junta tórica?

– Há alguma massa lubrificante velha na junta tórica?

v

v

Sujidade

•Passe ligeiramente a ponta do dedo em volta da junta tórica para
verificar se existe sujidade invisível.

•Tenha cuidado para não deixar restos de fibras do pano ou do lenço de
papel na junta tórica, depois de a limpar.

•Verifique se a junta tórica está riscada, deformada, distorcida,
apresenta fendas finas, rachas, areia dentro, etc. Substitua-a se estiver
rachada ou riscada.

v

Quebrasv Inclinaçõesv Deformações

v Areia v Cabelo v Pó v Sal

v Fendas

finas

v Riscos

3 Verifique as estrias da junta tórica.

Por vezes, grãos de areia ou de sal entram nas estrias. Retire-os com
cuidado, utilizando um aerossol ou limpando com um cotonete. Tenha
cuidado para não deixar restos de fibras do cotonete no interior.

4 Verifique a superfície de contacto do outro lado da junta tórica

da mesma forma.

5 Aplique uma camada de massa lubrificante na junta tórica.

•Utilize as pontas dos dedos para cobrir finamente toda a superfície da
junta tórica com uma pequena quantidade de massa lubrificante.
(Consulte a figura C)

•Não utilize papel ou pano, pois as fibras podem pegar-se à junta tórica.

•Verifique se existe sempre uma camada fina de massa lubrificante na
superfície da junta tórica. A massa lubrificante protege a junta tórica e
evita o desgaste.

•Encaixe a junta tórica imediatamente depois de a lubrificar. Não deixe
a junta tórica lubrificada em cima de uma mesa ou de outra superfície.

6 Encaixe a junta tórica nas estrias da caixa subaquática.

Encaixe a junta tórica nas estrias de forma uniforme, tendo em conta os
seguintes pontos:
– Não se esqueça de aplicar uma camada da massa lubrificante fornecida

na junta tórica.

– Verifique se a junta tórica está limpa.
– Verifique se a junta tórica não está torcida nem solta (Consulte a figura

D)

Como verificar se existem infiltrações

Depois de substituir a junta tórica, feche a caixa subaquática, sem inserir o
equipamento que tenciona utilizar. Mergulhe a caixa subaquática dentro de
água a uma profundidade de cerca de 15 cm, durante aproximadamente
três minutos e verifique se existem infiltrações.

Manutenção

Se deixar a caixa subaquática secar sem limpar a água salgada das estrias da
junta tórica, formam-se cristais de sal que podem danificar a junta.

Duração da junta tórica substituível

A duração da junta tórica substituível varia com a frequência e condições de
utilização da caixa subaquática. A duração é, geralmente, de cerca de um
ano.
Mesmo que a junta tórica não esteja rachada nem riscada, a deformação e o
desgaste reduzem a sua impermeabilidade. Se a junta tórica estiver torta,
deformada, riscada, apresentar rachas ou fendas finas, tiver areia, etc.
substitua-a por uma nova.
Depois de a substituir verifique se não deixa entrar a água.

Massa lubrificante

Utilize a massa lubrificante fornecida. Se utilizar massa lubrificante de
outros fabricantes pode danificar a junta tórica e provocar infiltrações de
água.

Líquido anti-embaciamento para a lente

Limpe a superfície do vidro com o líquido anti-embaciamento fornecido.
Este líquido impede o embaciamento da lente.

Como utilizar o líquido anti-embaciamento

Aplique 2 ou 3 gotas no vidro da frente e distribua o líquido de maneira
uniforme com um cotonete, um pano macio ou um lenço de papel.

Pedaços de
fios

v

Inclusão
de areia

Junte tórica, massa lubrificante e líquido anti­embaciamento para a lente

Pode adquirir a junta tórica e a massa lubrificante no distribuidor Sony
mais próximo.
Junta tórica (nº do modelo 2-657-740-01)
Massa lubrificante (nº do modelo 2-582-620-01)
Líquido anti-embaciamento para a lente (nº do modelo 3-072-039-01)

Manutenção

•Depois de gravar num local perto do mar, lave bem a caixa subaquática
com água doce com os fechos apertados para retirar o sal e a areia e
depois seque-a com um pano seco macio. É aconselhável deixar a caixa
mergulhada em água doce durante cerca de 30 minutos. Se não retirar
bem o sal da caixa subaquática, as peças de metal podem enferrujar ou
ficar danificadas e provocar infiltrações.

•Se sujar a caixa subaquática com protector solar, lave-a cuidadosamente
com água morna.

•Limpe o interior da caixa com um pano macio seco. Não lave o interior da
caixa subaquática.

Sempre que utilizar a caixa subaquática, efectue a manutenção indicada
acima. Não a limpe com nenhum tipo de solvente, como álcool, benzina ou
diluente, pois pode danificar o acabamento respectivo.

Quando guardar a caixa subaquática

•Monte o espaçador fornecido com a caixa subaquática para impedir o
desgaste da junta tórica. (Consulte a figura E)

•Feche a caixa sem apertar os fechos para não desgastar a junta tórica.

•Não deixe acumular pó na junta tórica.

•Não guarde a caixa subaquática num local demasiado frio, húmido ou
quente nem coloque naftalina ou cânfora dentro dela pois pode danificá­la.

Preparação

Preparar a câmara digital

Instale a câmara digital num compartimento com pouca humidade ou
num ambiente semelhante. Se abrir ou fechar a caixa subaquática
num local quente ou húmido o vidro frontal pode ficar embaciado.

Para obter mais informações, consulte o manual de instruções fornecido
com a câmara digital.

1 Retire a correia da câmara digital.
2 Introduza a bateria.

Utilize uma bateria totalmente carregada.

3 Introduza o “Memory Stick Duo”.
4 Abra a tampa da objectiva e active a alimentação da câmara

digital.

Quando abrir a tampa da objectiva, tenha o cuidado de não tocar na
lente.

5 Ajuste o LCD da câmara digital à posição “ON”.

Ajuste o interruptor de modo da câmara digital à posição “ ” e, em
seguida, abra a tampa da objectiva para ligar a câmara digital. O LCD é
activado (“ON”).

6 Ajuste todas as programações da câmara digital para o modo

“AUTO”.

7 Coloque a luz AF da câmara digital na posição “OFF”.

Isto desactiva a utilização do luz AF.

8 Verifique se a lente e o LCD da câmara digital estão bem limpos.

F Monte a correia para o pulso

É aconselhável montar a correia para o pulso (fornecida) antes de utilizar a
caixa subaquática. (Consulte a figura F)

Notas

•Tenha cuidado para não entalar a correia para a mão quando fechar o

corpo da caixa subaquática. Se a correia ficar entalada, a água pode
infiltrar-se na caixa subaquática.

•O flutuador preso à correia para o pulso evita que perca a caixa

debaixo de água. Utilize a correia para o pulso com o flutuador.

G Instalar a câmara digital dentro da caixa

subaquática

1 Desligue a máquina fotográfica digital.
2 Ajuste a tecla de modo da câmara digital à posição “
3 Abra a caixa subaquática. (G-2)

Mantenha a tecla de liberação da trava 1 premida, rode a trava da fivela
2 e abra a fivela na direcção indicada pela seta 3.

4 Prepare a caixa subaquática.

Leia o manual “Manusear a junta tórica” separado.
O manual referido fornece detalhes importantes sobre a
manutenção e manuseamento da junta tórica.

1 Retire a junta tórica.
2 Cubra a junta tórica com massa lubrificante.

Limpe toda a areia ou sujidade que possa haver na junta, na estria ou
na parte da caixa que está em contacto com a junta. Cubra a junta
tórica com uma camada de massa lubrificante fina e uniforme.

3 Encaixar a junta tórica.

Nota

Se fechar a tampa com a junta tórica com areia ou sujidade pode
riscar a parte exterior da caixa ou provocar infiltrações.

5 Instale a câmara digital dentro da caixa subaquática (G-3)

Deixe a tampa da objectiva da câmara digital aberta. O
fechamento forçado da caixa subaquática enquanto a tampa da
objectiva estiver fechada poderá levar a um mau funcionamento.

Verifique se a câmara digital está colocada correctamente.

6 Fecha a caixa subaquática e aperte o fecho. (G-4)

Prenda a caixa subaquática e aperte o fecho até ouvir um estalido.

”. (G-1)

Utilizar a caixa subaquática

H Gravação (Consulte a figura H-1)

1 Ligue a câmara. (H-2)

Verifique se o selector de modo funciona normalmente. (H-3)

Mediante o deslizamento do selector de modo, o modo muda pela
ordem seguinte:

Para obter informações sobre cada um dos modos, consulte o LCD.

2 Coloque o selector de modo no modo desejado.

Pode gravar imagens enquanto olha para o LCD.
Para gravar imagens fixas, coloque o selector de modo da caixa
subaquática na posição “ ”.
Para gravar imagens em movimento, coloque o selector de modo da
caixa subaquática na posição “ ”.
Durante a gravação de imagens em movimento o som não é gravado.

Para obter mais informações, consulte o manual de instruções fornecido
com a câmara digital.

3 Carregue no botão do obturador. (H-4)

I Utilizar/Ajustar as várias funções

(Consulte a figura I)

Pode utilizar as várias funções com a câmara digital instalada na caixa
subaquática.

J Utilizar o zoom

Faça deslizar o botão de zoom. (Consulte a figura J)

1 Carregue no lado W para utilizar a função de grande angular.

(O motivo aparece mais longe.)

2 Carregue no lado T para utilizar a função de teleobjectiva.

(O motivo aparece mais próximo.)

Notas

•A distância de filmagem pode diminuir se utilizar o flash com a caixa
subaquática.

•Caso não opere a câmara digital com a alimentação activada por um certo
tempo, a câmara digital desligar-se-á automaticamente para evitar o
desgaste da bateria recarregável. Para voltar a utilizar a câmara, ligue-a
novamente. Para obter mais informações, consulte o manual de instruções
fornecido com a câmara digital.

K Reprodução com o botão de controlo

Pode reproduzir imagens no LCD utilizando o botão de controlo. Não ouve
o som.

1 Ligue a câmara.
2 Coloque o selector de modo na posição “
3 Seleccione a imagem desejada com o botão de controlo. (K-2)

K-2 1 Para a imagem anterior
K-2 2 Para a imagem seguinte

Retirar a câmara digital

1 Desligue a câmara.
2 Abra a caixa subaquática.
3 Retire a câmara digital da caixa subaquática.

A câmara digital aquece se a utilizar durante muito tempo. Desligue a
câmara e espere que arrefeça antes de a retirar da caixa subaquática.

Retire a câmara digital com cuidado para não a deixar cair.

”. (K-1)

Nota

Antes de abrir a caixa subaquática seque bem a caixa e o corpo para não
deixar cair pingos de água na câmara.

Resolução de problemas

Sintoma

Há gotas de água dentro da
caixa aquática.

A função de gravação não
funciona.

Causa/Acções correctivas

•A junta tórica tem riscos ou rachas.

b Substitua a junta tórica por uma nova.

•A junta tórica não está colocada
correctamente.
b Coloque a junta tórica uniformemente na

estria.

•O fecho não está apertado.
b Aperte o fecho até ouvir um estalido.

•A carga da bateria recarregável está
esgotada.
b Carregue totalmente a bateria.

•O “Memory Stick Duo” está cheio.
b Introduza outro “Memory Stick Duo” ou

apague os dados desnecessários do
“Memory Stick Duo”.

•A patilha de protecção contra gravação* do
“Memory Stick Duo” está na posição LOCK.
b Ajuste a lingueta para a posição de

gravação ou insira um novo “Memory
Stick Duo”.

*A disponibilidade, localização e

configuração da patilha de protecção
contra gravação depende do “Memory
Stick Duo” utilizado.

Características técnicas

Material

Plástico (PC, ABS), aço inoxidável, vidro

À prova de água

Junta tórica, fecho

Resistência à pressão

Até uma profundidade de 3 metros debaixo de água

Interruptores/Botões que pode utilizar externamente

Ligação, Modo, Obturador, Zoom, Controlo (Flash, Macro, Disparador
automático, Revisão), MENU, Tamanho da imagem/Apagar, Activar/
Desactivar visualização do ecrã, Filmar firme, Slide show

Dimensões

Aprox. 119 × 74 × 34 mm (l/a/p)
(excluindo peças salientes)

Peso

Aprox. 125 g (só a caixa)

Itens incluídos

Caixa subaquática (1)
Correia para o pulso (1)
Flutuador (1)
Massa lubrificante (1)
Líquido anti-embaciamento para a lente (1)
Espaçador (1)
Documentos impressos

Design e especificações sujeitos a alterações sem aviso prévio.
