Sony SPK-DVF2 User Manual

Sports Pack

Operating Instructions Mode d’emploi Bedienunganleitung Istruzioni per l’uso

3-866-429-21(1)

SPK-DVF2

mounting shoe sabot de montage

arrow number numéro de flèche

1 2 3

Mounting shoe A Sabot de montage A

model modèle

DCR-TRV9, DCR-TRV900 DCR-TRV5 DCR-TRV8, DCR-TRV10 DCR-TRV7

Tripod screw plate Plaquette à vis du trépied

Use metal parts of shoulder belt.

Utilisez les éléments métalliques de la bandoulière.

Mounting shoe A Sabot de montage A

Mounting shoe B Sabot de montage B

To disassemble after using Pour le démontage après utilisation

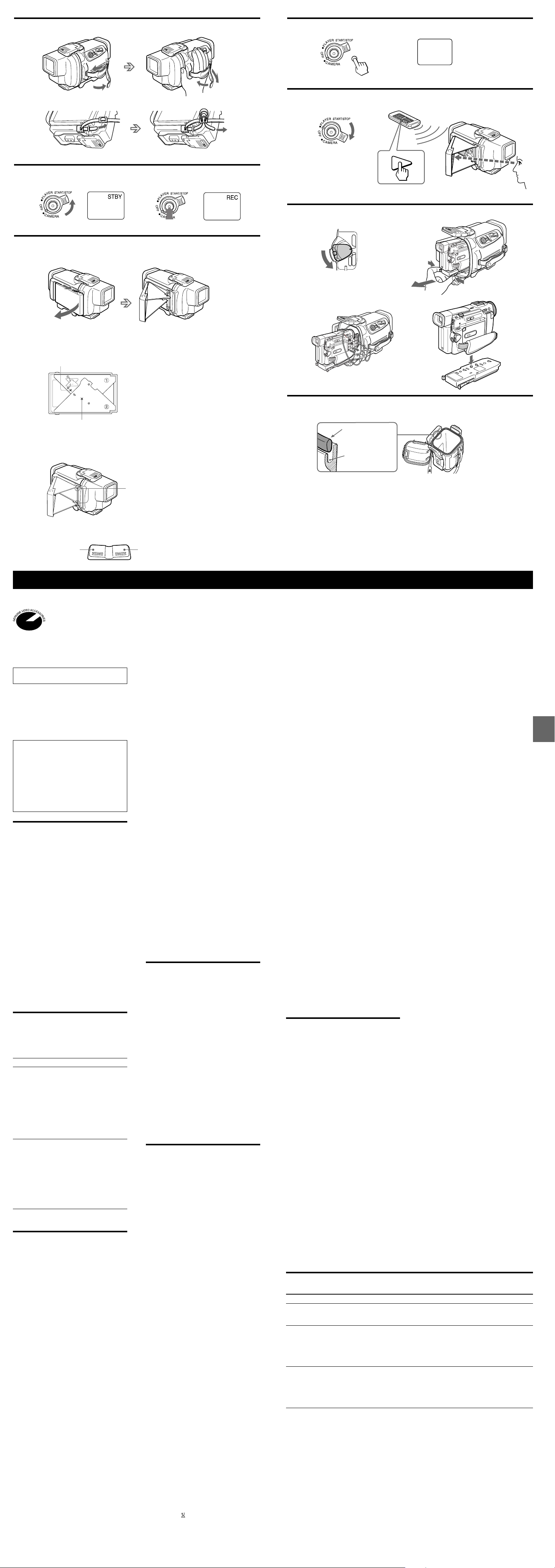

English

Tripod screw plate Plaquette à vis du trépied

Camera mounting shoe Sabot de montage de la caméra

Body Corps

POWER

PLAYER

CAMERA

MEMORY

OFF

Guide Guide

Owner’s Record

The model and serial numbers are located on the bottom. Record the serial number in the space provided below. Refer to these numbers whenever you call upon your Sony dealer regarding this product.

Model No. SPK-DVF2 Serial No.

This mark indicates that this products is a genuine accessory for Sony video products. When purchasing Sony video products, Sony recommends that you purchase accessories with this “GENUINE VIDEO ACCESSORIES” mark.

Usable at the depth as low as 2 meters (6.5 feet) under water.

For using your video camera recorder with this pack, refer to the operating instructions of the recorder. The splash-proof sports pack SPK-DVF2 is water- and moisture- resistant, making it possible to use the Sony Digital Handycam camcorder such as DCR-TRV8, DCR-TRV10, etc. in the rain or at the beach.

Notice

•Before you start recording, make sure that the camcorder is working correctly and there is no water leakage.

•Sony does not accept liability for damage to the camcorder, battery, etc., when using the sports pack or for the cost of recording if water leakage occurs as a result of incorrect use.

Precautions

•Do not subject the front glass to strong shock, as it may crack.

•Avoid opening the sports pack in the sea or at the beach. Preparation such as installing and changing a cassette tape should be done in a place with low humidity and no salty air.

•Do not throw the sports pack into the water.

•Avoid using the sports pack under the following situations: – in a very hot or humid place. – in water hotter than 40˚C (104˚F). – at temperatures lower than 0˚C. In these situations moisture condensation or water leakage may occur and damage the equipment.

•Use the sports pack for no longer than one hour at a time in temperatures above 35˚C (95˚F).

•Do not leave the sports pack under direct sunlight for a long period of time. If you cannot avoid leaving the sports pack under direct sunlight, be sure to cover the pack with a towel or other protection.

Before You Begin

To make sure that you do not miss good shooting opportunities, go over the following checklist before installing your camcorder into the sports pack.

Battery pack Cassette tape

Waterproof gasket

Fully charged.

• The tape length will cover the planned recording time.

• The tape is wound to the point where you want to start recording.

• The safety tab on the cassette is in the correct position. (The red portion is not visible.)

• No scratches or cracks. No dust, sand or hair around the gasket.

• Correctly set in the groove. (See “Note on the Waterproof gasket” for details.)

Maintenance and Precautions

Water Leakage

If water happens to leak in, stop exposing the sports pack to water immediately. If the camcorder gets wet, take it to the nearest Sony service facility immediately.

Notes on the Waterproof Gasket

•Check that there are no scratches or cracks on the waterproof gasket as they may allow water to leak in. If there are scratches or cracks, replace the damaged waterproof gasket with a new one. Do not remove the waterproof gasket with a metal tool or a tool with a sharp point.

•Remove foreign materials such as dust, sand or hair from the waterproof gasket, the groove and from any surface the gasket touches. If the body is closed with such materials present, these areas may be damaged and water may leak in.

•Put the waterproof gasket in the grooves evenly, with the tapering side up. Never twist it. (See illustration K)

•After checking that there are no cracks or dust on the waterproof gasket, coat it slightly with the supplied grease using your finger. This will prevent wearing. While applying the grease, recheck for cracks or dust. Never use cloth or paper for greasing as the fibers may cling. Do not use any type of grease other than that supplied, as it may damage the waterproof gasket.

•The useful life of the waterproof gasket depends upon the maintenance and the frequency of use, but we recommend changing it once a year. To replace the waterproof gasket, please consult the nearest Sony dealer. Be sure to check the water leakage after replacing the waterproof gasket.

Checking for the water leakage after replacing the waterproof gasket

Check for the water leakage before installing the camcorder. Close the sports pack without installing the camcorder, and keep the sports pack submerged under water at a depth of about 15 cm (6 inches) for about 3 minutes and then check for water leakage.

After Recording

After recording in a location subject to sea breezes, wash the sports pack with fresh water with the buckles fastened thoroughly, then wipe with a soft dry cloth. If water remains on the sports pack, the metal parts may rust. Clean the inside of the pack with a soft dry cloth. Do not wash the inside of the pack. Do not use any type of solvent such as alcohol, benzine or shinner for cleaning, as this might damage the finish.

Preventing the surface of the glass from fogging up

Coat the surface of the glass with the supplied anti-fogging lens solution. This is effective in preventing from fogging.

How to use the glass cleaner

Apply 1 or 2 drops of cleaner liquid to the front glass and the glass of the eye cup and wipe evenly to spread the liquid out by using the swabs, a soft cloth or tissue paper.

When storing the sports pack

• Close the pack without fastening the buckles to prevent wear of the waterproof gasket.

• Prevent dust from collecting on the waterproof gasket.

• Avoid storing the sports pack in a cold, very hot or humid place, or together with naphthalene or camphor, as these conditions might damage the unit.

Specifications

Material

Plastic (PC, ABS), glass

Waterproof

Waterproof gasket, buckles

Built-in microphone

Stereo

Dimension

Approx. 169 x 174 x 261 mm (w / h / d)

/4 x 6 7/8 x 10 3/8 inches)

Mass

Approx. 990 g (2 lb 3 oz) (only sports pack)

Supplied accessories

Shoulder strap (1) Camera mounting shoe A(1)/B(1) Tripod screw plate (1, pre-installed on the camera mounting shoe A) Reflex prevention ring Large (1), Small (1) Grease (1) Anti-fogging lens solution (1) Operating Instructions (1)

Design and specifications subject to change without notice.

Preparing

For details, please refer to the operating instructions supplied with your camcorder.

ASelecting the Camera

Mounting Shoe

Depending on the location of the screw hole for attaching the camera mounting shoe of your comcorder, you have a choice of two types of camera mounting shoe. Check list A to identify the appropriate mounting shoe and arrow number.

BPreparing the Camera

Mounting Shoe

Align the tripod screw plate to the notch of the mounting shoe A or B. The tripod screw plate is pre-installed on the camera mounting shoe A.

CPreparing the Camcorder

For details, please refer to the operating instructions supplied with your camcorder.

1 Remove the shoulder strap, filter or

conversion lens from the camcorder. 2 Install the battery pack. 3 Insert the cassette tape. 4 Attach the reflex prevention ring.

(Except DCR-TRV900)

When using DCR-TRV8, DCR-TRV9 or

DCR-TRV10, pull out the viewfinder to its

fullest.

When using DCR-TRV10, attach the smaller

reflex prevention ring.

5 When shooting with the LCD screen,

turn the LCD panel over and move

back to the camcorder with the LCD

screen facing out. 6 Set the AUTO LOCK switch up. 7 Set the FOCUS switch to AUTO. 8 Set the finder power save function to

OFF in the menu. 9 Set the START/STOP MODE switch to

DInstalling the Camcorder

1 Attach the camera mounting shoe.

Use the metal parts of shoulder strap as shown in the illustration.

2 Release the buckles.

1 Slide the unlock button in the direction of

the arrow, and release the buckles.

2 Open the rear body.

3 Connect the microphone plug to MIC

(plug in power) jack (1), and the remote control plug to LANC l (remote) jack (2).

4 Installing the camcorder.

1 Align the camera mounting shoe with the

guide on the front body.

2 Insert the camcorder by pushing the rear

of the camera mounting shoe until it clicks. Check the knob on each side of the camera mounting shoe to ensure that it locked properly. (See illustration D4.)

5 Set the POWER switch of the

camcorder to CAMERA.

6 Close the rear body.

Before closing the unit, check there is no dust, sand or cracks on the waterproof gasket or the surface where it touches, and grease them slightly. Then secure the rear body, and fasten the buckles until they click.

Notes

• Be sure to keep the camcorder horizontal when installing it. Inserting the camcorder into the front body vertically may damage the camera mounting shoe and the front body.

• When closing the rear body, fasten both buckles at the same time. Otherwise, the buckles may pinch the waterproof gasket.

EPreparing the Sports Pack

1 Adjust the grip strap.

Holding the sports pack so that the tips of your finger can easily touch the POWER switch, START/STOP button and ZOOM button, pull the strap to adjust its length.

2 Attach the shoulder strap.

The Sony mark should be on the outside.

Using the Sports Pack

Recording

1 Turn the POWER switch to CAMERA.

Depending on the camcorder, it may be hard to look into the viewfinder.

2 Press START/STOP button to start

recording.

To stop recording

Press START/STOP. Press again to resume recording.

To finish recording

Press START/STOP button then turn the POWER switch to OFF.

GWhen Shooting with the LCD

Screen

1 Slide the mirror hood while holding

the PULL mark and open it.

2 Open the wings and insert the

projections into each hole.

To open/close the wings

See illustration G.

To close the mirror hood

Push the buttons to close the wings. (See illustration G.) Close the upper wing first, and insert the projection on the upper wing into the hole on the lower wing.

Trouble Check

Symptom

The sound is not recorded.

There are drop of water inside of the sports pack.

The recording and playing back function does not work.

Cause

The microphone plug is not connected.

• The buckles are not fastened.

• The waterproof gasket is not set correctly .

• There are scratches or cracks on the waterproof gasket.

• The battery pack is run out.

• The tape has run out.

• The safety tab on the cassette is set to unrecordable position.

Note

Depending on the camcorder, you may not be able to see a part of the LCD screen.

Zooming

•Keep the W side pressed for wide-angle.

•Keep the T side pressed for telephoto. Press it gently for a relatively slow zoom.

Notes on recording

•If you leave the camcorder for 5 minutes or more with a cassette inserted in Standby mode, the camcorder goes off automatically. This prevents battery and tape wear. To resume Standby mode, turn the POWER switch to OFF and then turn it to CAMERA again.

•During recording when the LCD screen is facing out, the counter does not appear.

•The POWER switch of the sports pack has priority over the POWER switch of the camcorder.

HRecording a Still Picture

– Photo Recording

You can record a still picture like a photograph.

1 Turn the POWER switch to CAMERA. 2 Press PHOTO button. (See illustration

H.)

The still picture is recorded.

Notes

•You cannot check the still pictures by pressing PHOTO button of the sports pack lightly.

•When using DCR-TRV7, you cannot record the still pictures with the sports pack.

•When using DCR-TRV8, DCR-TRV10 or DCRTRV900, you cannot use the memory photo recording function with the sports pack.

•When using DCR-TRV8 or DCR-TRV10 with the sports pack, memory photo recording does not work.

•You cannot use the NightShot function with the sports pack.

IPlaying Back with the

Remote Commander

You can play back pictures on the LCD screen, using the Remote Commander (supplied with your camcorder).

1 Set the mirror hood.

See “G When Shooting with the LCD Screen”.

2 Turn the POWER switch to PLAYER. 3 Press ( PLAY on the remote.

Use the remote commander for all other functions including STOP, REW and FF.

Note

The picture on the mirror looks turned sideways.

JRemoving the Camcorder

Before opening the sports pack, wipe moisture off the sports pack and yourself. Do not allow water on the camcorder.

1 Release the buckles, and open the rear

body. (See illustration D2)

2 Set the POWER switch of the

camcorder to OFF.

3 Disconnect the remote control plug

from the LANC l (remote) jack.

Holding the camera mounting shoe by the knobs, take out the camcorder. Stop taking out the camcorder at the point where the remote control plug comes out from the sports pack.

4 Disconnect the MIC plug from the MIC

jack.

5 Detach the camera mounting shoe.

Note

Be sure to disconnect the plugs before taking out the camcorder. Otherwise, the plugs may be damaged.

Corrective Actions

Connect it to MIC (plug in power) jack on the camcorder.

•Fasten the buckles until they click.

•Put the gasket in the groove evenly.

•Replace the gasket with a new one.

•Charge the battery pack fully.

•Rewind the tape or use a new one.

•Slide the safety tab or install a new cassette tape.

PLAYER

OFF

MEMORY

CAMERA

POWER

PHOTO REC

1 2

3, 4 5

To open/close the wings Pour ouvrir/fermer les volets

Open the wing2 while holding this down. Ouvrez le volet 2 tout en appuyant ici.

When closing the wings, press here to lock them. Lorsque vous refermez les volets, appuyez ici pour les verrouiller.

To close the mirror hood Pour refermer le viseur à miroir

Buttons Touches

Zooming Zoom

Wide-angle Grand angle

Telephoto Télé

Tapering side up Côté effilé vers le haut

Groove Rainure

Français

Ce symbole indique que ce produit est un accessoire d’origine conçu pour les appareils vidéo Sony. Lorsque vous faites l’acquisition de produits vidéo Sony, Sony vous conseille d’acheter des accessoires identifiés par la mention “GENUINE VIDEO ACCESSORIES”.

Utilisable à une profondeur de 2 mètres (6,5 pieds) sous l’eau.

Le caisson étanche aux projections SPK-DVF2 est résistant à l’eau et à l’humidité, ce qui permet d’utiliser un caméscope Sony Digital Handycam comme un DCR-TRV8, DCR-TRV10, etc., sous la pluie ou à la plage.

Attention

•Avant d’entamer une prise de vues, assurez-vous que le caméscope fonctionne correctement et qu’il n’y a pas de fuite d’eau.

•Sony décline toute responsabilité pour les dommages au caméscope, à la batterie, etc., lorsque vous utilisez le caisson ou pour la perte des prises de vues si une fuite d’eau survient en conséquence d’un emploi incorrect.

Précautions

•Ne soumettez pas la vitre frontale à des chocs violents, car elle pourrait se briser.

•N’ouvrez pas le caisson lorsque vous vous trouvez dans la mer ou à la plage. Les préparatifs tels que l’installation et le remplacement de la cassette doivent être réalisés dans un endroit à l’abri de l’humidité et de l’air salin.

•Ne laissez pas le caisson dans l’eau.

•Evitez d’utiliser le caisson dans les conditions suivantes :

- dans un endroit très chaud ou très humide;

- dans de l’eau à plus de 40˚C (104˚F).

- sous des températures inférieures à 0˚C. Dans ces situations de l’humidité risque en effet de se condenser ou des fuites d’eau de se produire, ce qui peut endommager l’appareil.

•N’utilisez pas le caisson pendant plus d’une heure à la fois lorsque la température est supérieure à 35˚C (95˚F).

•N’exposez pas le caisson au rayonnement direct du soleil pendant une période prolongée. Si vous ne pouvez éviter de laisser le caisson en plein soleil, recouvrez-le d’une serviette ou de toute autre protection.

Avant de commencer...

Pour être certain de ne manquer aucune occasion de bonnes prises de vues, passez en revue la liste de contrôle suivante avant d’installer votre caméscope dans le caisson.

Batterie Cassette

Joint d’étanchéité

Complètement chargée.

•La longueur de bande doit être supérieure à la durée de prise de vues envisagée.

•La cassette est rembobinée à l’endroit où vous souhaitez démarrer l’enregistrement.

•Le taquet de sécurité de la cassette se trouve dans la bonne position. (La partie rouge n’est pas visible.)

•Pas de griffes ni de craquelures. Pas de poussière ni de sable ou de cheveux au niveau du joint d’étanchéité.

•Correctement engagé dans la rainure. (Pour plus de détails, voir “Remarque sur le joint d’étanchéité”.)

Entretien et précautions

Fuites d’eau

Si de l’eau s’infiltre à l’intérieur du caisson, cessez immédiatement d’exposer la caisson à l’eau. Si le caméscope devient mouillé, présentez-le immédiatement au centre de service après-vente Sony le plus proche.

Remarques sur le joint d’étanchéité

•Vérifiez s’il n’y a pas d’égratignures ni de craquelures sur le joint d’étanchéité, car de l’eau pourrait sinon s’infiltrer dans le caisson. Si le joint d’étanchéité est égratigné ou craquelé, remplacez-le. Ne retirez pas le joint d’étanchéité au moyen d’un ustensile en métal ou pointu.

•Eliminez les corps étrangers tels que la poussière, le sable ou les cheveux du joint d’étanchéité, de la rainure et de toutes les surfaces en contact avec le joint d’étanchéité. Si le caisson est refermé en présence de tels corps étrangers, il se peut que les zones en question risquent d’être endommagées et de l’eau de s’infiltrer.

•Insérez le joint d’étanchéité uniformément dans la rainure avec la partie effilée vers le haut. Ne le torsadez en aucun cas. (Voir illustration K.)

•Après avoir vérifié s’il n’y a aucune fissure ni de la poussière sur le joint d’étanchéité, recouvrez-le avec le doigt d’une légère couche de la graisse fournie, de façon à le protéger contre l’usure. Lorsque vous appliquez la graisse, revérifiez la présence éventuelle de craquelures ou de poussière. N’utilisez pas de chiffon ou de papier pour graisser le joint d’étanchéité parce que des fibres risquent sinon d’adhérer au joint. N’utilisez aucun autre type de graisse que la graisse fournie, car vous risqueriez sinon d’endommager le joint d’étanchéité.

•La durée de vie utile du joint d’étanchéité dépend de l’entretien et de la fréquence d’utilisation, mais nous vous conseillons de le remplacer une fois par an. Pour le remplacement du joint d’étanchéité, veuillez vous adresser à votre revendeur Sony. Vérifiez la présence éventuelle de fuites d’eau après le remplacement du joint d’étanchéité.

Vérification de la présence éventuelle de fuites d’eau après le remplacement du joint d’étanchéité

Vérifiez la présence éventuelle de fuites d’eau avant d’installer le caméscope. Refermez le caisson étanche sans installer le caméscope à l’intérieur et laissez le caisson étanche immergé dans l’eau à une profondeur d’environ 15 cm (6 pouces) pendant approximativement 3 minutes et vérifiez ensuite la présence éventuelle de fuite d’eau.

Après la prise de vue

Après une prise de vue dans un endroit soumis à la brise marine, rincez le caisson étanche à l’eau douce avec les boucles soigneusement fermées, et essuyez-le ensuite à l’aide d’un chiffon doux et sec. Si de l’eau reste sur le caisson étanche, les éléments métalliques risquent de se corroder. Nettoyez l’intérieur du caisson au moyen d’un chiffon doux et sec. Ne rincez pas l’intérieur du caisson étanche. N’utilisez aucun type de solvant tel que de l’alcool, du benzène ou un produit à polir pour le nettoyage, car ils risqueraient de ternir le fini du caisson.

Pour empêcher la formation de buée sur la vitre

Appliquez à la surface de la vitre un peu de la solution antibuée pour objectif fournie. Cette solution est un moyen efficace pour éviter la formation de buée sur la vitre.

Comment utiliser le nettoyant pour vitres

Appliquez 1 ou 2 gouttes de liquide de nettoyage sur la vitre frontale et sur le verre de l'oculaire. Etalez uniformément le liquide à l'aide d'un coton-tige, d'un chiffon doux ou d'un mouchoir en papier.

Rangement du caisson étanche

•Refermez le caisson sans serrer les boucles de façon à éviter toute usure intempestive du joint d’étanchéité.

•Evitez l’accumulation de poussière sur le joint d’étanchéité.

•Ne rangez pas le caisson étanche dans un endroit froid, très chaud ou humide ou encore en présence de naphtaline ou de camphre, car cela risque d’occasionner des dommages au caisson.

Spécifications

Matériau

Plastique (PC, ABS), verre

Etanchéité

Joint d’étanchéité, boucles

Microphone intégré

Stéréo

Dimensions

Approx. 169 x 174 x 261 mm (l / h / p)

/4 x 6 7/8 x 10 3/8 po)

Masse

Approx. 990 g (2 lb 3 oz) (caisson seul)

Accessoires fournis

Bandoulière (1) Sabot de montage de caméra A(1)/B(1) Plaquette à vis du trépied (1, préinstallée sur le sabot de montage de caméra A) Bague antireflet Grande (1), Petite (1) Graisse (1) Solution antibuée pour objectif (1) Mode d’emploi (1)

La conception et les spécifications sont sujettes à modifications sans préavis.

Préparation

Pour plus de détails, consultez le mode d’emploi fourni avec votre caméscope.

ASélection du sabot de

montage de caméra

Suivant l’emplacement de l’orifice de vissage pour la fixation du sabot de montage de caméra de votre caméscope, vous avez le choix entre deux types de sabots de montage de caméra. Consultez la liste A pour identifier le sabot de montage de caméra approprié et le numéro de flèche.

BPréparation du sabot de

montage de caméra

Alignez la plaquette à vis du trépied sur l’encoche du sabot de montage de caméra A ou B. La plaquette à vis du trépied est préinstallée sur le sabot de montage de caméra A.

CPréparation du caméscope

Pour plus de détails, consultez le mode d’emploi fourni avec votre caméscope.

1 Retirez la bandoulière, le filtre ou le

convertisseur d’objectif du caméscope. 2 Installez la batterie. 3 Introduisez la cassette. 4 Installez la bague antireflet.

(Sauf DCR-TRV900)

Si vous utilisez un DCR-TRV8, DCR-TRV9

ou DCR-TRV10, déployez complètement le

viseur.

Lorsque le DCR-TRV10 est utilisé, fixez la

plus petite bague antiréflexion.

5 Pour les prises de vue avec l’écran LCD,

retournez le panneau de l’écran LCD et

ramenez-le contre le caméscope avec

l’écran LCD orienté vers l’extérieur. 6 Relevez le commutateur AUTO LOCK. 7 Réglez le commutateur FOCUS sur

AUTO. 8 Réglez la fonction d’économie

d’énergie du viseur sur OFF dans le

menu. 9 Réglez le commutateur START/STOP

MODE sur

DInstallation du caméscope

1 Fixez le sabot de montage du

caméscope.

Utilisez les éléments métalliques de la bandoulière comme indiqué dans l’illustration.

2 Desserrez les boucles.

1 Faites glisser le bouton de déverrouillage

dans le sens de la flèche et desserrez les boucles.

2 Ouvrez l’élément arrière du caisson.

3 Branchez la fiche du microphone sur la

prise MIC (auto-alimentée) (1) et la fiche de télécommande sur la prise LANC l (télécommande) (2).

4 Installation du caméscope.

1 Alignez le sabot de montage du

caméscope sur le guide du corps avant du caisson.

2 Introduisez le caméscope en poussant

l’arrière du sabot de montage du caméscope jusqu’à ce qu’il s’encliquette. Vérifiez si les molettes situées de part et d’autre du sabot de montage du caméscope sont correctement serrées. (Voir illustration D4.)

5 Réglez le commutateur POWER du

caméscope sur CAMERA.

6 Refermez l’élément arrière du caisson.

Avant de refermer le caisson étanche, vérifiez s’il n’y a pas de poussière, de sable ni d’égratignures sur le joint d’étanchéité ou les surfaces en contact avec le joint et graissez-le légèrement. Fixez ensuite l’élément arrière et serrez les boucles jusqu’à ce qu’elles s’encliquettent.

Remarques

•Veillez à laisser le camescope à l'horizontale lorsque vous l'installez. L'insertion du camescope dans le caisson à la verticale peut endommager le sabot de montage et la partie avant du caisson.

•Lorsque vous refermez l’élément arrière, serrez les deux boucles en même temps. Sinon, les boucles risquent de pincer le joint d’étanchéité.

EPréparation du caisson

1 Ajustez la sangle de maintien.

Saisissez le caisson étanche de façon à ce que vos doigts atteignent facilement le commutateur POWER, la touche START/ STOP et la touche ZOOM. Tirez sur la sangle pour l’ajuster à la longueur adéquate.

2 Fixez la sangle de maintien.

La marque Sony doit être orientée vers l’extérieur.

Utilisation du caisson

Réalisation de prises de vue

1 Réglez le commutateur POWER sur

CAMERA.

Suivant le caméscope, il peut s’avérer difficile de regarder dans le viseur.

2 Appuyez sur la touche START/STOP

pour démarrer l’enregistrement.

Pour arrêter l’enregistrement

Appuyez sur START/STOP. Appuyez à nouveau sur la touche pour reprendre l’enregistrement.

Pour terminer l’enregistrement

Appuyez sur la touche START/STOP et réglez ensuite le commutateur POWER sur OFF.

GRéalisation de prises de vue

avec l’écran LCD

1 Faites coulisser le viseur à miroir en

maintenant la marque PULL et ouvrezle.

2 Ouvrez les volets et insérez les saillies

dans chaque orifice.

Pour ouvrir/fermer les volets

Voir illustration G.

Pour refermer le viseur à miroir

Appuyez sur les boutons pour refermer les volets. (Voir illustration G.) Refermez d’abord le volet supérieur et insérez ensuite la saillie du volet supérieur dans l’orifice du volet inférieur.

Remarque

Suivant le caméscope, il se peut que vous ne voyiez pas une partie de l’écran LCD.

Dépannage

Symptôme

Le son n’est pas enregistré.

Il y a des gouttes à l’intérieur du caisson étanche.

La fonction de lecture/ enregistrement est inopérante.

Cause

La fiche du microphone n’est pas branchée.

•Les boucles ne sont pas serrées.

•Le joint d’étanchéité n’est pas correctement installé.

•Le joint d’étanchéité est égratigné ou craquelé.

•La batterie est épuisée.

•La cassette est en fin de bande.

•Le taquet de sécurité de la cassette est mal réglé.

Zoom

•Appuyez sur le côté “W” de la touche enfoncée pour élargir l’angle de prise de vue.

•Appuyez sur le côté “T” de la touche pour les prises de vue au téléobjectif.

Appuyez légèrement sur la touche pour un zoom relativement lent.

Remarques sur la prise de vue

•Si vous laissez le caméscope pendant 5 minutes ou plus en mode de veille avec une cassette à l’intérieur, le caméscope s’arrête automatiquement de façon à prévenir l’usure de la batterie et de la bande magnétique. Pour réactiver le mode de veille, réglez le commutateur POWER sur OFF et puis ensuite à nouveau sur CAMERA.

•Durant les prises de vue réalisées avec l’écran LCD orienté vers l’extérieur, le compteur n’apparaît pas.

•Le commutateur POWER du caisson a la priorité sur le commutateur POWER du caméscope.

HEnregistrement d’une image

fixe - Enregistrement de photos

Vous pouvez enregistrer une image fixe comme une photographie.

1 Réglez le commutateur POWER sur

CAMERA.

2 Appuyez sur la touche PHOTO. (Voir

illustration H.)

L’image fixe est enregistrée.

Remarques

•Vous ne pouvez pas contrôler les images fixes par une légère pression sur la touche PHOTO du caisson.

•Si vous utilisez un DCR-TRV7, vous ne pouvez enregistrer d’images fixes avec le caisson.

•Lors de l'utilisation du DCR-TRV8, DCRTRV10 ou DCR-TRV900, vous ne pouvez pas exploiter la fonction d'enregistrement photo en mémoire avec l'équipement sport.

•Lorsque vous utilisez le DCR-TRV8 ou DCRTRV10 dans le caisson étanche, l'enregistrement de photos en mémoire n'est pas possible.

•Vous ne pouvez pas utiliser la fonction NightShot avec le caisson.

ILecture avec la

télécommande

Vous pouvez commander la lecture des images sur l’écran LCD à l’aide de la télécommande (fournie avec votre caméscope).

1 Préparez le viseur à miroir.

Voir “G Réalisation de prises de vue avec l’écran LCD”.

2 Réglez le commutateur POWER sur

PLAYER.

3 Appuyez sur la touche ( PLAY de la

télécommande.

Utilisez la télécommande pour toutes les autres fonctions, y compris STOP, REW et FF.

Remarque

Sur le miroir, l’image apparaît inversée.

JRetrait du caméscope

Avant d’ouvrir le caisson étanche, essuyez les traces d’humidité sur le caisson étanche et vos mains. Veillez à ne pas mouiller le caméscope.

1 Desserrez les boucles et ouvrez

l’élément arrière du caisson. (Voir illustration D2.)

2 Réglez le commutateur POWER du

caméscope sur OFF.

3 Débranchez la fiche de la

télécommande de la prise LANC l (télécommande).

Tout en maintenant le sabot de montage du caméscope par les molettes, extrayez le caméscope du caisson. Arrêtez le caméscope à l’endroit où la fiche de télécommande sort du caisson étanche.

4 Débranchez la fiche MIC de la prise

MIC.

5 Déposez le sabot de montage du

caméscope.

Remarque

N’oubliez pas de déconnecter les fiches avant d’extraire le caméscope du caisson. Vous risquez sinon d’endommager les fiches.

Mesures correctives

Branchez-la sur la prise MIC (autoalimentée) du caméscope.

•Serrez les boucles jusqu’à ce qu’elles s’encliquettent.

•Insérez correctement le joint d’étanchéité dans la rainure.

•Remplacez le joint d’étanchéité.

•Chargez complètement la batterie.

•Rembobinez la cassette ou utilisez-en une autre.

•Faites coulisser le taquet de sécurité de la cassette ou utilisez-en une autre.

+ 2 hidden pages
