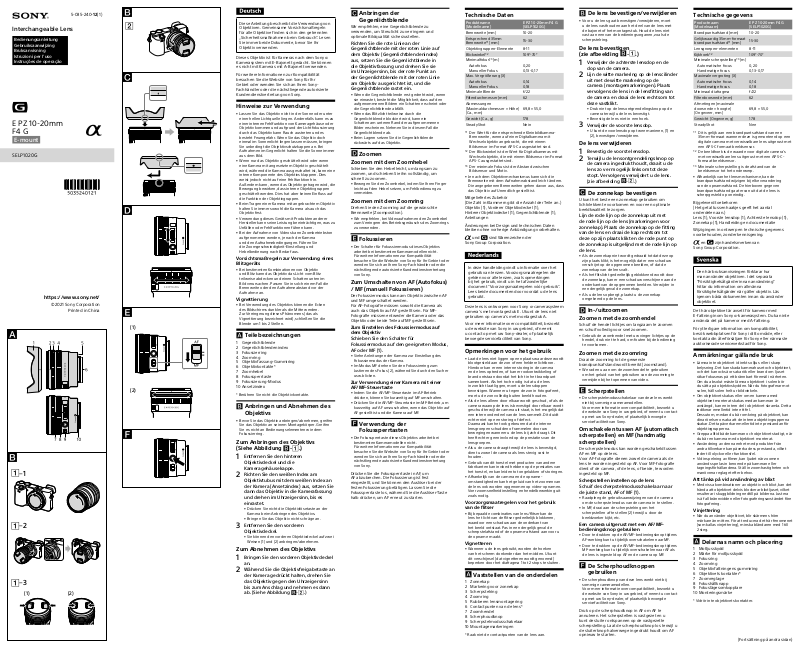

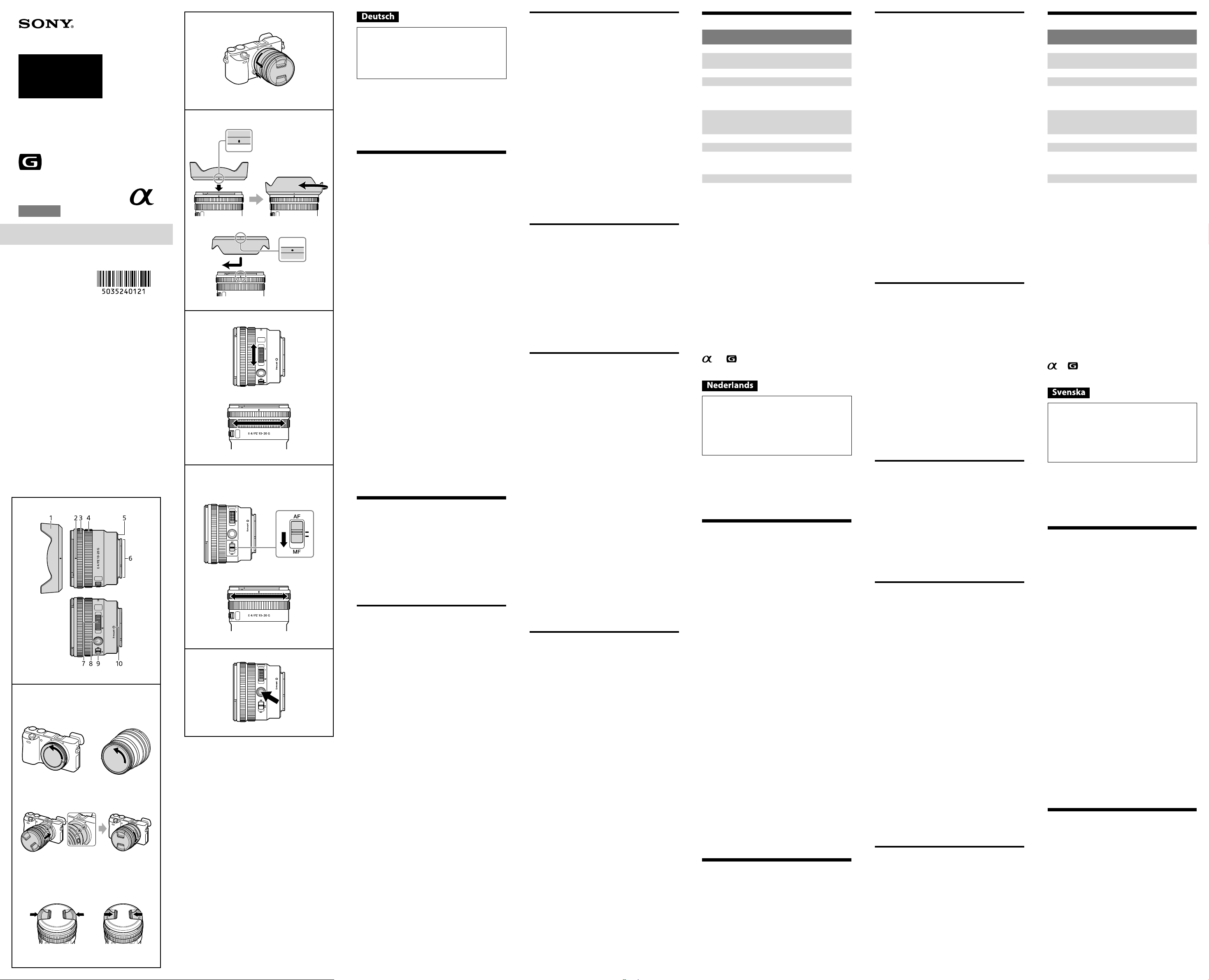

Page 1
Interchangeable Lens
Bedienungsanleitung
Gebruiksaanwijzing
Bruksanvisning
Istruzioni per l’uso
Instruções de operação
E PZ 10-20mm
F4 G
E-mount
SELP1020G
https://www.sony.net/
©2021 Sony Corporation
–1
–2
–3
(1) (2)
5-035-240-12(1)
Printed in China
(1)
(2)
Diese Anleitung beschreibt die Verwendung von
Objektiven. Gemeinsame Vorsichtsmaßregeln
für alle Objektive finden sich in den getrennten
„Sicherheitsmaßnahmen beim Gebrauch“. Lesen
Sie immer beide Dokumente, bevor Sie Ihr
Objektiv verwenden.
Dieses Objektiv ist für Kameras nach dem Sony α
Kamerasystem mit E-Bajonett gedacht. Sie können
es nicht mit Kameras mit A-Bajonett verwenden.
Für weitere Informationen zur Kompatibilität
besuchen Sie die Website von Sony für Ihr
Gebiet oder wenden Sie sich an Ihren SonyFachhändler oder die nächstliegende autorisierte
Kundendienstvertretung von Sony.
Hinweise zur Verwendung
• Lassen Sie das Objektiv nicht in der Sonne oder unter
einer hellen Lichtquelle liegen. Andernfalls kann es zu
einer internen Fehlfunktion von Kameragehäuse oder
Objektiv kommen und aufgrund der Lichtfokussierung
durch das Objektiv kann Rauch austreten und es
besteht Feuergefahr. Wenn Sie das Objektiv doch
einmal im Sonnenlicht liegen lassen müssen, bringen
Sie unbedingt die Objektivschutzkappen an. Bei
Aufnahmen im Gegenlicht halten Sie die Sonne immer
aus dem Bild.
• Wenn nur das Objektiv geschüttelt wird oder wenn
eine Kamera mit angesetztem Objektiv geschüttelt
wird, während die Kamera ausgeschaltet ist, kann eine
interne Komponente des Objektivs klappern. Dies
weist jedoch nicht auf eine Fehlfunktion hin.
Außerdem kann, wenn das Objektiv getragen wird, die
Bewegung bewirken, dass interne Objektivgruppen
geschüttelt werden. Dies hat aber keinen Einfluss auf
die Funktion der Objektivgruppen.
• Beim Tragen einer Kamera mit angebrachtem Objektiv
halten Sie immer sowohl die Kamera als auch das
Objektiv fest.
• Verwendung dieses Geräts mit Produkten anderer
Hersteller kann seine Leistung beeinträchtigen, was zu
Unfällen oder Fehlfunktionen führen kann.
• Bei der Aufnahme von Videos kann Zoombetriebston
aufgenommen werden, je nach der Kamera
und den Aufnahmebedingungen. Führen Sie
die Zoomgeschwindigkeit-Einstellung und
Hebelbedienung nach Bedarf aus.
Vorsichtsmaßregeln zur Verwendung eines
Blitzgeräts
• Bei bestimmten Kombinationen von Objektiv
und Blitz kann das Objektiv das Licht vom Blitz
teilweise abdecken und einen Schatten unten im
Bild verursachen. Passen Sie in solch einem Fall die
Brennweite oder den Aufnahmeabstand vor der
Aufnahme an.
Vignettierung
• Bei Verwendung des Objektivs können die Ecken
des Bildschirms dunkler als die Mitte werden.
Zur Verringerung dieses Phänomens (das als
Vignettierung bezeichnet wird), schließen Sie die
Blende um 1 bis 2 Stellen.
Teilebezeichnungen
1 Gegenlichtblende
2 Gegenlichtblendenindex
3 Fokussierring
4 Zoomring
5 Objektivfassung-Gummiring
6 Objektivkontakte*
7 Zoomhebel
8 Fokussperrtaste
9 Fokussierung-Modus
10 Ansetzindex
* Berühren Sie nicht die Objektivkontakte.
Anbringen und Abnehmen des
Objektivs
• Bevor Sie das Objektiv anbringen/abnehmen, greifen
Sie das Objektiv an seinem Montagekörper. Greifen
Sie es nicht an Bedienungselementen wie dem
Fokussierring.
Zum Anbringen des Objektivs
(Siehe Abbildung -.)
Entfernen Sie den hinteren
1
Objektivdeckel und die
Kameragehäusekappe.
Richten Sie den weißen Index am
2
Objektivtubus mit dem weißen Index an
der Kamera (Ansetzindex) aus, setzen Sie
dann das Objektiv in die Kamerafassung
und drehen im Uhrzeigersinn, bis es
einrastet.
• Drücken Sie nicht die Objektivlösetaste an der
Kamera beim Anbringen des Objektivs.
• Bringen Sie das Objektiv nicht schräge an.
Entfernen Sie den vorderen
3
Objektivdeckel.
• Sie können den vorderen Objektivdeckel auf zwei
Weisen (1) und (2) anbringen/abnehmen.
Zum Abnehmen des Objektivs
Bringen Sie den vorderen Objektivdeckel
1
an.
Während Sie die Objektivfreigabetaste an
2
der Kamera gedrückt halten, drehen Sie
das Objektiv gegen den Uhrzeigersinn
bis zum Anschlag und nehmen es dann
ab. (Siehe Abbildung -.)
Anbringen der
Gegenlichtblende
Wir empfehlen, eine Gegenlichtblende zu
verwenden, um Streulicht zu verringern und
optimale Bildqualität sicherzustellen.
Richten Sie die rote Linie an der
Gegenlichtblende mit der roten Linie auf
dem Objektiv (Gegenlichtblendenindex)
aus, setzen Sie die Gegenlichtblende in
die Objektivfassung und drehen Sie sie
im Uhrzeigersinn, bis der rote Punkt an
der Gegenlichtblende mit der roten Linie
am Objektiv ausgerichtet ist, und die
Gegenlichtblende rastet ein.
• Wenn die Gegenlichtblende erst gedreht wird, wenn
sie einrastet, besteht die Möglichkeit, dass auf den
aufgenommenen Bildern ein Schatten erscheint oder
die Gegenlichtblende abfällt.
• Wenn das Blitzlicht teilweise durch die
Gegenlichtblende blockiert wird, kann ein
Schatten am unteren Rand der aufgenommenen
Bilder erscheinen. Nehmen Sie in diesem Fall die
Gegenlichtblende ab.
• Beim Lagern setzen Sie die Gegenlichtblende
rückwärts auf das Objektiv.
Zoomen
Zoomen mit dem Zoomhebel
Schieben Sie den Hebel leicht, um langsam zu
zoomen, und schieben Sie ihn vollständig, um
schnell zu zoomen.
• Bewegen Sie den Zoomhebel, indem Sie Ihren Finger
leicht auf den Hebel setzen, um Fehlbedienung zu
vermeiden.
Zoomen mit dem Zoomring
Drehen Sie den Zoomring auf die gewünschte
Brennweite (Zoomposition).
• Wir empfehlen, bei Videoaufnahmen den Zoomhebel
zum Verringern des Betriebsgeräuschs des Zoomrings
zu verwenden.
Fokussieren
• Der Schalter für Fokussiermodus dieses Objektivs
arbeitet bei bestimmten Kameramodellen nicht.
Für weitere Informationen zur Kompatibilität
besuchen Sie die Website von Sony für Ihr Gebiet oder
wenden Sie sich an Ihren Sony-Fachhändler oder die
nächstliegende autorisierte Kundendienstvertretung
von Sony.
Zum Umschalten von AF (Autofokus)
/ MF (manuell Fokussieren)
Der Fokussiermodus kann am Objektiv zwischen AF
und MF umgeschaltet werden.
Für AF-Fotografie müssen sowohl die Kamera als
auch das Objektiv auf AF gestellt sein. Für MFFotografie müssen entweder die Kamera oder das
Objektiv oder beide Teile auf MF gestellt sein.
Zum Einstellen des Fokussiermodus auf
dem Objektiv
Schieben Sie den Schalter für
Fokussiermodus auf den geeigneten Modus,
AF oder MF (1).
• Siehe Anleitungen der Kamera zur Einstellung des
Fokussiermodus der Kamera.
• Im Modus MF drehen Sie den Fokussierring zum
Justieren des Fokus (2), während Sie durch den Sucher
usw. blicken.
Zur Verwendung einer Kamera mit einer
AF/MF-Steuertaste
• Indem Sie die AF/MF-Steuertaste im AF-Betrieb
drücken, können Sie kurzzeitig auf MF umschalten.
• Drücken Sie die AF/MF-Steuertaste im MF-Betrieb, um
kurzzeitig auf AF umzuschalten, wenn das Objektiv auf
AF gestellt ist und die Kamera auf MF.
Verwendung der
Fokussperrtasten
• Die Fokussperrtaste dieses Objektivs arbeitet bei
bestimmten Kameramodellen nicht.
Für weitere Informationen zur Kompatibilität
besuchen Sie die Website von Sony für Ihr Gebiet oder
wenden Sie sich an Ihren Sony-Fachhändler oder die
nächstliegende autorisierte Kundendienstvertretung
von Sony.
Drücken Sie die Fokussperrtaste in AF, um
AF abzubrechen. Die Fokussierung ist fest
eingestellt, und Sie können den Auslöser bei der
festen Fokussierung betätigen. Lassen Sie die
Fokussperrtaste los, während Sie die Auslöser-Taste
halb drücken, um AF erneut zu starten.
Technische Daten
Produktname
(Modellname)
Brennweite (mm) 10-20
Entsprechend 35mm
Brennweite*
Objektivgruppen-Elemente 8-11
Blickwinkel*
Minimalfokus*
Autofokus 0,20
Manueller Fokus 0,13 -0,17
Max. Vergrößerung (X)
Autofokus 0,14
Manueller Fokus 0,18
Minimale Blende f/22
Filterdurchmesser (mm) 62
Abmessungen
(Maximaldurchmesser × Höhe)
(Ca., mm)
Gewicht (Ca., g) 178
SteadyShot Nein
1
Der Wert für die entsprechende Kleinbildkamera-
*
Brennweite, wenn auf einer Digitalkamera mit
Wechselobjektiv angebracht, die mit einem
Bildsensor im Format APS-C ausgestattet sind.
2
*
Der Blickwinkel ist der Wert für Digitalkameras mit
Wechselobjektiv, die mit einem Bildsensor im Format
APS-C ausgestattet sind.
3
*
Der minimale Fokus ist der Abstand zwischen
Bildsensor und Motiv.
• Je nach dem Objektivmechanismus kann sich die
Brennweite mit dem Aufnahmeabstand leicht ändern.
Die angegebenen Brennweiten gehen davon aus, dass
das Objektiv auf Unendlich gestellt ist.
Mitgeliefertes Zubehör
(Die Zahl in Klammern gibt die Anzahl der Teile an.)
Objektiv (1), Vorderer Objektivdeckel (1),
Hinterer Objektivdeckel (1), Gegenlichtblende (1),
Anleitungen
Änderungen bei Design und technischen Daten
bleiben ohne vorherige Ankündigung vorbehalten.
Sony Group Corporation.
In deze handleiding vindt u informatie over het
gebruik van lenzen. Voorzorgsmaatregelen die
gelden voor alle lenzen, zoals opmerkingen
bij het gebruik, vindt u in het afzonderlijke
document "Voorzorgsmaatregelen vóór gebruik".
Lees beide documenten door voordat u de lens
gebruikt.
Deze lens is ontworpen voor Sony α-camerasysteem
camera’s met montagestuk E. U kunt de lens niet
gebruiken op camera’s met montagestuk A.
Voor meer informatie over compatibiliteit, bezoekt
u de website van Sony in uw gebied, of neemt
u contact op met uw Sony-dealer, of plaatselijk
bevoegde servicefaciliteit van Sony.
1
(mm)
2
3
(m)
und sind Warenzeichen der
E PZ 10-20mm F4 G
(SELP1020G)
15-30
109°-70°
69,8 × 55,0
Opmerkingen voor het gebruik
• Laat de lens niet liggen op een plaats waar deze wordt
blootgesteld aan de zon of een heldere lichtbron.
Hierdoor kan er een interne storing in de camera
en de lens optreden, of kan er rookontwikkeling of
brand ontstaan doordat het licht in het brandpunt
samenkomt. Als het toch nodig is dat u de lens
in zonlicht laat liggen, moet u de lensdoppen
bevestigen. Wanneer u tegen de zon in fotografeert,
moet u de zon volledig buiten beeld houden.
• Als de lens alleen door elkaar wordt geschud, of als de
camera waarop de lens is bevestigd door elkaar wordt
geschud terwijl de camera uit staat, is het mogelijk dat
een intern onderdeel van de lens rammelt. Dit duidt
echter niet op een storing of defect.
Daarnaast kan het ook gebeuren dat de interne
lensgroepen schudden of rammelen door uw
bewegingen wanneer u de lens bij zich draagt. Dit
heeft echter geen invloed op de prestaties van de
lensgroepen.
• Als u de camera draagt terwijl de lens is bevestigd,
dient u zowel de camera als lens stevig vast te
houden.
• Gebruik van dit toestel met producten van andere
fabrikanten kan invloed hebben op de prestaties van
het toestel, en kan leiden tot ongelukken of storingen.
• Afhankelijk van de camera en de opnameomstandigheden kan het geluid van het zoomen van
de lens ook worden opgenomen op video-opnamen.
Voer zoomsnelheidinstelling en hendelbewerking uit
zoals nodig.
Voorzorgsmaatregelen voor het gebruik
van de flitser
• Bij bepaalde combinaties van lens/flitser kan de
lens het licht van de flitser gedeeltelijk blokkeren,
waardoor een schaduw aan de onderkant van
het beeld ontstaat. Pas in een dergelijk geval de
scherpstelafstand of de opname-afstand aan voor u
de opname maakt.
Vignetteren
• Wanneer u de lens gebruikt, worden de hoeken
van het scherm donkerder dan het midden. U kunt
dit verschijnsel (dat vignetteren wordt genoemd)
beperken door het diafragma 1 tot 2 stops te sluiten.
Vaststellen van de onderdelen
1 Zonnekap
2 Markering voor zonnekap
3 Scherpstelring
4 Zoomring
5 Rubberen lensmontagering
6 Contactpunten van de lens*
7 Zoomhendel
8 Scherphoudknop
9 Scherpstelmodusschakelaar
10 Mountagemarkeringen
* Raak niet de contactpunten van de lens aan.
De lens bevestigen/verwijderen
• Voor u de lens gaat bevestigen/verwijderen, moet
u de lens vasthouden aan het deel van de lens met
de bajonet of het montagestuk. Houd de lens niet
vast aan een van de bedieningsorganen, zoals de
scherpstelring.
De lens bevestigen
(zie afbeelding -.)
Verwijder de achterste lensdop en de
1
dop van de camera.
Lijn de witte markering op de lenscilinder
2
uit met de witte markering op de
camera (montagemarkeringen). Plaats
vervolgens de lens in de lensfitting van
de camera en draai de lens rechtsom tot
deze vastklikt.
• Druk niet op de lensontgrendelingsknop op de
camera terwijl u de lens bevestigt.
• Bevestig de lens niet in een hoek.
Verwijder de voorste lensdop.
3
• U kunt de voorlensdop op twee manieren, (1) en
(2), bevestigen/verwijderen.
De lens verwijderen
Bevestig de voorste lensdop.
1
Terwijl u de lensontgrendelingsknop op
2
de camera ingedrukt houdt, draait u de
lens zo ver mogelijk linksom tot deze
stopt. Vervolgens verwijdert u de lens.
(zie afbeelding -.)
De zonnekap bevestigen
U kunt het beste een zonnekap gebruiken om
lichtvlekken te voorkomen en voor een optimale
beeldkwaliteit te zorgen.
Lijn de rode lijn op de zonnekap uit met
de rode lijn op de lens (markeringen voor
zonnekap). Plaats de zonnekap op de fitting
van de lens en draai de kap rechtsom tot
deze op zijn plaats klikt en de rode punt op
de zonnekap is uitgelijnd met de rode lijn op
de lens.
• Als de zonnekap niet wordt gedraaid totdat deze op
zijn plaats klikt, is het mogelijk dat er een schaduw
verschijnt op de opgenomen beelden, of dat de
zonnekap van de lens valt.
• Als het flitslicht gedeeltelijk geblokkeerd wordt door
de zonnekap, kan er een schaduw verschijnen aan de
onderkant van de opgenomen beelden. Verwijder in
een dergelijk geval de zonnekap.
• Als u de lens opbergt, plaatst u de zonnekap
omgekeerd op de lens.
In-/uitzoomen
Zoomen met de zoomhendel
Schuif de hendel lichtjes om langzaam te zoomen
en schuif volledig voor snel zoomen.
• Gebruik de zoomhendel met uw vinger lichtjes op de
hendel, druk niet te hard, om fouten bij de bediening
te voorkomen.
Zoomen met de zoomring
Draai de zoomring tot de gewenste
brandpuntsafstand wordt bereikt (zoomstand).
• We raden u aan om de zoomhendel te gebruiken
om het geluid van het gebruiken van de zoomring te
vermijden bij het opnemen van video.
Scherpstellen
• De scherpstelmodusschakelaar van deze lens werkt
niet bij sommige cameramodellen.
Voor meer informatie over compatibiliteit, bezoekt u
de website van Sony in uw gebied, of neemt u contact
op met uw Sony-dealer, of plaatselijk bevoegde
servicefaciliteit van Sony.
Omschakelen tussen AF (automatisch
scherpstellen) en MF (handmatig
scherpstellen)
De scherpstelmodus kan worden geschakeld tussen
AF en MF op de lens.
Voor AF-fotografie dienen zowel de camera als de
lens te worden ingesteld op AF. Voor MF-fotografie
dient of de camera, of de lens, of beide, te worden
ingesteld op MF.
Scherpstellen instellen op de lens
Schuif de scherpstelmodusschakelaar naar
de juiste stand, AF of MF (1).
• Raadpleeg de gebruiksaanwijzingen van de camera
om de scherpstelmodus van de camera in te stellen.
• In MF, draai aan de scherpstelring om het
scherpstellen af te stellen (2) terwijl u door de
beeldzoeker kijkt, etc.
Een camera uitgerust met een AF/MFbedieningsknop gebruiken
• Door te drukken op de AF/MF-bedieningsknop tijdens
AF-werking kunt u tijdelijk overschakelen naar MF.
• Door te drukken op de AF/MF-bedieningsknop tijdens
MF-werking kunt u tijdelijk overschakelen naar AF als
de lens is ingesteld op AF en de camera op MF.
De Scherphoudknoppen
gebruiken
• De scherphoudknop van deze lens werkt niet bij
sommige cameramodellen.
Voor meer informatie over compatibiliteit, bezoekt u
de website van Sony in uw gebied, of neemt u contact
op met uw Sony-dealer, of plaatselijk bevoegde
servicefaciliteit van Sony.
Druk op de scherphoudknop in AF om AF te
annuleren. Het scherpstellen is vastgezet en u
kunt de sluiter ontspannen op de vastgezette
scherpstelling. Laat de scherphoudknop los terwijl u
de sluiterknop halverwege ingedrukt houdt om AF
opnieuw te starten.
Technische gegevens
Productnaam
(Modelnaam)
Brandpuntsafstand (mm) 10-20
Gelijkwaardig 35mm-formaat
brandpuntsafstand*
Lensgroepen-elementen 8-11
Kijkhoek*
Minimale scherpstelling*
Automatische focus 0,20
Handmatige focus 0,13 -0,17
Maximale vergroting (X)
Automatische focus 0,14
Handmatige focus 0,18
Minimaal diafragma f/22
Filterdoorsnede (mm) 62
Afmetingen (maximale
doorsnede × hoogte)
(Ongeveer, mm)
Gewicht (Ongeveer, g) 178
SteadyShot Nee
*
*
*
• Afhankelijk van het lensmechanisme, kan de
Bijgeleverd toebehoren
(Het getal tussen haakjes geeft het aantal
onderdelen aan.)
Lens (1), Voorste lensdop (1), Achterste lensdop (1),
Zonnekap (1), Handleiding en documentatie
Wijzigingen in ontwerp en technische gegevens
voorbehouden, zonder kennisgeving.
Sony Group Corporation.
Det här objektivet är avsett för kameror med
E-fattning inom Sony α-kamerasystem. Du kan inte
använda det på kameror med A-fattning.
För ytterligare information om kompatibilitet,
besök webbplatsen för Sony i ditt område, eller
kontakta din återförsäljare för Sony eller närmaste
auktoriserade serviceverkstad för Sony.
2
1
Dit is gelijk aan een brandpuntsafstand van een
35mm-formaat wanneer deze is gemonteerd op een
digitale camera met verwisselbare lens uitgerust met
een APS-C formaat beeldsensor.
2
De beeldhoek is de waarde voor digitale camera's
met verwisselbare lens uitgerust met een APS-Cformaat beeldsensor.
3
Minimale scherpstelling is de afstand van de
beeldsensor tot het onderwerp.
brandpuntsafstand wijzigen bij elke verandering
van de opnameafstand. De hierboven gegeven
brandpuntsafstand gaat ervan uit dat de lens is
scherpgesteld op oneindig.
en zijn handelsmerken van
Den här bruksanvisningen förklarar hur
man använder objektiven. I det separata
”Försiktighetsåtgärder innan användning”
hittar du information om allmänna
försiktighetsåtgärder när gäller objektiv. Läs
igenom båda dokumenten innan du använder
objektivet.
1
(mm)
E PZ 10-20mm F4 G
(SELP1020G)
15-30
109°-70°
3
(m)
69,8 × 55,0
Anmärkningar gällande bruk
• Lämna inte objektivet i direkt solljus eller i skarp
belysning. Det kan skada kamerahuset och objektivet,
och det kan också orsaka rök eller brand om ljuset
råkar fokuseras på ett brännbart föremål i närheten.
Om du absolut måste lämna objektivet i solen bör
du sätta på objektivskydden. När du fotograferar mot
solen, håll solen helt ur bildvinkeln.
• Om objektivet skakas eller om en kamera med
objektivet monterat skakas medan kameran är
avstängd, kan en intern del i objektivet skramla. Detta
indikerar emellertid inte ett fel.
Dessutom, medan du bär omkring på objektivet, kan
dina rörelser orsaka att de interna objektivgrupperna
skakar. Detta påverkar emellertid inte prestandan för
objektivgrupperna.
• Greppa alltid både kameran och objektivet stadigt, när
du bär en kamera med objektivet monterat.
• Användning av denna enhet med produkter från
andra tillverkare kan påverka dess prestanda, vilket
leder till olyckor eller funktionsfel.
• Vid inspelning av filmer, kan ljudet när zoomen
används spelas in beroende på kameran eller
tagningsförhållandena. Ställ in zoomhastigheten och
manövrera reglaget efter behov.
Att tänka på vid användning av blixt
• Med vissa kombinationer av objektiv och blixt, kan det
hända att objektivet delvis blockerar blixtljuset, vilket
resulterar i skuggbildning nedtill på bilderna. Justera
i så fall brännvidden eller fotograferingsavståndet före
fotografering.
Vinjettering
• När du använder objektivet, blir skärmens hörn
mörkare än mitten. För att reducera det här fenomenet
(som kallas vinjettering), minska bländaren med 1 till
2 steg.
Delarnas namn och placering
1 Motljusskydd
2 Märke för motljusskydd
3 Fokusring
4 Zoomring
5 Objektivfattningens gummiring
6 Objektivets kontakter*
7 Zoomreglage
8 Fokushållknapp
9 Fokuslägesomkopplare
10 Monteringsmärke
* Vidrör inte objektivets kontakter.
(Fortsättning på andra sidan)

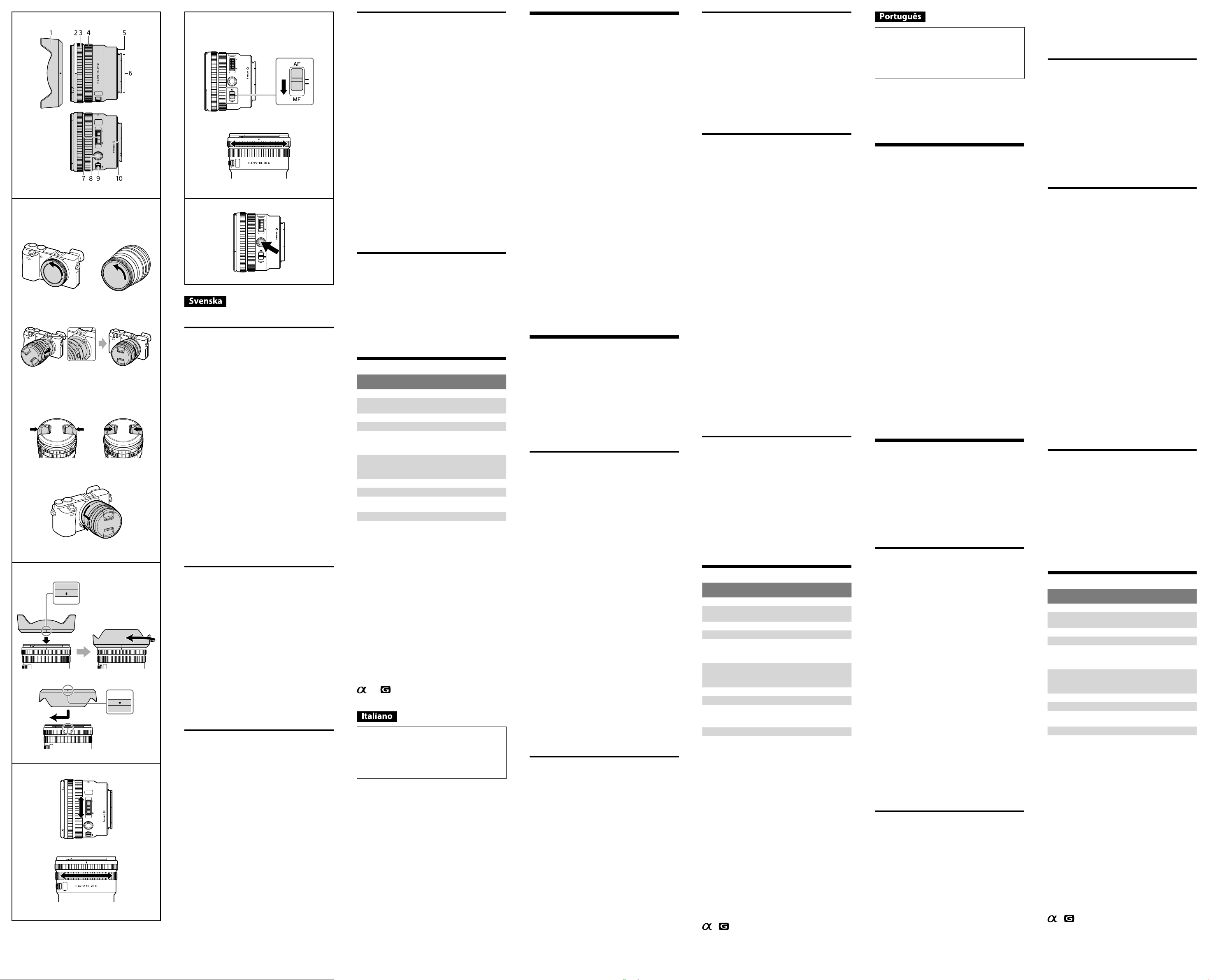

Page 2
–1
–2
–3
(1) (2)
(1)
(2)
(Fortsättning från andra sidan)
Montera och ta av objektivet
• När du sätter på/tar av objektivet, håll i objektivet vid
dess monteringssida. Håll inte i det vid någon av dess
funktionsdelar som till exempel fokusringen.
Montera objektivet
(Se illustration –.)
Ta bort det bakre objektivlocket och
1
husskyddet på kameran.
Passa in det vita märket på
2
objektivcylindern mot det vita märket
på kameran (monteringsmärket), skjut
sedan in objektivet i kamerafattningen
och vrid det medurs tills det låses fast.
• Tryck inte in objektivets låsspärr på kameran när
du monterar objektivet.
• Montera inte objektivet snett.
Ta bort det främre objektivlocket.
3
• Du kan sätta på/ta av det främre objektivlocket på
två sätt, (1) och (2).
Ta av objektivet
Sätt på det främre objektivlocket.
1
Medan du håller objektivets låsspärr på
2
kameran intryckt, vrider du objektivet
moturs så långt det går och tar sedan av
objektivet. (Se illustration –.)
Montera motljusskyddet
Du rekommenderas att använda motljusskyddet
för att slippa onödiga reflexer och få bästa möjliga
bildkvalitet.
Passa in den röda linjen på motljusskyddet
mot den röda linjen på objektivet (märke för
motljusskydd), skjut sedan in motljusskyddet
i fästet på objektivet och vrid det medurs tills
det klickar på plats och den röda punkten på
motljusskyddet är inpassad mot den röda
linjen på objektivet.
• Om motljusskyddet inte vrids tills det klickar på plats,
finns det en risk att en skugga syns på tagna bilder
eller att motljusskyddet ramlar av.
• Om blixtljuset delvis blockeras av motljusskyddet,
kan en skugga synas på tagna bilder. Ta i så fall av
motljusskyddet.
• Vid förvaring vänder du motljusskyddet och placerar
det bakvänt på objektivet.
Zoomning
Zoomning med zoomreglaget
Skjut reglaget något för att zooma långsamt och
skjut det till fullo för att zooma snabbt.
• Flytta zoomreglaget med fingret lätt på reglaget för
att undvika felaktig användning.
Zoomning med zoomringen
Vrid zoomringen till önskad brännvidd
(zoomposition).
• Om ljudet från användningen av zoomringen upplevs
som störande vid filminspelning, rekommenderar vi
användning av zoomreglaget.
Fokusering
• Fokuslägesomkopplaren på detta objektiv fungerar
inte med vissa kameramodeller.
För ytterligare information om kompatibilitet, besök
webbplatsen för Sony i ditt område, eller kontakta din
återförsäljare för Sony eller närmaste auktoriserade
serviceverkstad för Sony.
Växla mellan AF (autofokus)/
MF (manuell fokus)
Fokusläget kan växlas mellan AF och MF på
objektivet.
För AF-fotografering ställer du både kameran och
objektivet på AF. För MF-fotografering ställer du
antingen kameran eller objektivet, eller båda, på MF.
Välja fokusläge på objektivet
Ställ fokuslägesomkopplaren på lämpligt
läge, AF eller MF (1).
• Se handledningen för kameran för att välja fokusläge
på kameran.
• I MF-läget vrider du på fokusringen för att ställa in
fokus (2) samtidigt som du tittar genom sökaren etc.
Använda en kamera utrustad med en AF/
MF-kontrollknapp
• Genom att trycka på AF/MF-kontrollknappen då AF
används, kan du tillfälligt växla till MF.
• Genom att trycka på AF/MF-kontrollknappen då MF
används, är det möjligt att växla till AF om objektivet
är inställt på AF och kameran på MF.
Använda fokushållknappen
• Fokushållknappen på detta objektiv fungerar inte med
vissa kameramodeller.
För ytterligare information om kompatibilitet, besök
webbplatsen för Sony i ditt område, eller kontakta din
återförsäljare för Sony eller närmaste auktoriserade
serviceverkstad för Sony.
Tryck på fokushållknappen i AF-läge för att avbryta
AF. Fokus låses och du kan utlösa slutaren på den
inställda skärpan. Släpp upp fokushållknappen
samtidigt som du håller avtryckaren halvvägs
nedtryckt för att starta AF igen.
Specifikationer
Produktnamn
(Modellnamn)
Brännvidd (mm) 10-20
Motsvarande 35mm
brännvidd*
Objektivgrupper/-element 8-11
Bildvinkel*
Minsta fokus*
Automatiskt fokus 0,20
Manuellt fokus 0,13 -0,17
Maximal förstoring (X)
Automatiskt fokus 0,14
Manuellt fokus 0,18
Minsta bländare f/22
Filterdiameter (mm) 62
Storlek (maximal diameter
× höjd) (Ca., mm)
Vikt (Ca., g) 178
SteadyShot Nej
1
Detta är den motsvarande brännvidden i
*
2
*
Bildvinkel är värdet för digitalkameror med utbytbart
3
Minsta fokus är avståndet från bildsensorn till
*
• Beroende på objektivmekanismen, kan brännvidden
ändras vid ändring av fotograferingsavståndet.
Brännvidderna som anges ovan förutsätter att
objektivet har fokus inställt på oändlighet.
Inkluderade artiklar
(Siffran inom parentes anger antalet delar.)
Objektiv (1), Främre objektivlock (1),
Bakre objektivlock (1), Motljusskydd (1),
Uppsättning tryckt dokumentation
Utförande och specifikationer kan ändras utan
föregående meddelande.
Sony Group Corporation.
Nel presente manuale sono contenute le
istruzioni per l’uso degli obiettivi. Nel documento
separato “Precauzioni per l’uso” sono descritte
le precauzioni comuni a tutti gli obiettivi, quali
le note sull’uso. Prima di utilizzare l’obiettivo,
leggere entrambi i documenti.
Il presente obiettivo è progettato per le fotocamere
Sony α con Montaggio E. Non è possibile utilizzarlo
su fotocamere con Montaggio A.
Per ulteriori informazioni sulla compatibilità,
visitare il sito web di Sony del proprio Paese oppure
rivolgersi al proprio rivenditore Sony o al centro di
assistenza locale autorizzato di Sony.
1
(mm)
2
3
(m)
35mm-format när objektivet är monterat på en
digitalkamera med utbytbart objektiv med en
bildsensor av APS-C-storlek.
objektiv med en bildsensor av APS-C-storlek.
motivet.
och är varumärken som tillhör
E PZ 10-20mm F4 G
(SELP1020G)
15-30
109°-70°
69,8 × 55,0
Note sull’uso
• Non esporre l’obiettivo alla luce solare diretta o ad
altre sorgenti luminose intense. A causa dell’effetto
della concentrazione della luce, potrebbero verificarsi
problemi di funzionamento interni della fotocamera
e dell’obiettivo, fumo o incendi. Qualora fosse
necessario lasciare l’obiettivo in luoghi soggetti
a luce solare, assicurarsi di applicare l’apposito
copriobiettivo. Quando si scatta con il sole di fronte,
fare in modo che il sole sia completamente al di fuori
dell’angolo di visualizzazione.
• Se si scuote il solo obiettivo o se si scuote una
fotocamera con l’obiettivo applicato, a fotocamera
spenta, si potrebbe sentire un componente interno
dell’obiettivo che si muove. Non si tratta di un
malfunzionamento.
Inoltre, quando si trasporta l’obiettivo, i movimenti
del corpo potrebbero far muovere i gruppi interni
dell’obiettivo. Questo comportamento, tuttavia, non
influisce sulle prestazioni dei gruppi dell’obiettivo.
• Quando si trasporta una fotocamera a cui è applicato
l’obiettivo, afferrare sempre saldamente la fotocamera
e l’obiettivo.
• L’utilizzo di questa unità con prodotti di altre marche
potrebbe alterarne le prestazioni e causare incidenti o
malfunzionamenti.
• Durante la registrazione di video è possibile che
venga registrato il suono dell'operazione di zoom, a
seconda della fotocamera o delle condizioni di ripresa.
Eseguire l’impostazione della velocità dello zoom e
l’azionamento della leva in base alle esigenze.
Precauzioni sull’uso di un flash
• Con determinate combinazioni di obiettivo e flash, è
possibile che l’obiettivo ostruisca parzialmente la luce
del flash, producendo un’ombra nella parte inferiore
dell’immagine. In tal caso, regolare la lunghezza focale
o la distanza di ripresa prima di iniziare a riprendere.
Vignettatura
• Quando si usa l’obiettivo, gli angoli dello schermo
diventano più scuri rispetto alla parte centrale. Per
ridurre questo fenomeno (denominato vignettatura)
ridurre l’apertura di 1 o 2 valori.
Identificazione delle parti
1 Paraluce per obiettivo
2 Indicazione del paraluce per obiettivo
3 Anello per la messa a fuoco
4 Anello dello zoom
5 Anello di gomma del montaggio dell’obiettivo
6 Contatti dell’obiettivo*
7 Leva dello zoom
8 Tasto di blocco della messa a fuoco
9 Interruttore di selezione del modo della messa a
fuoco
10 Indicazione di montaggio
* Non toccare i contatti dell’obiettivo.
Applicazione/rimozione
dell’obiettivo
• Quando si applica/toglie l’obiettivo, afferrare il corpo
di montaggio dell’obiettivo. Non sorreggerlo facendo
presa sui comandi operativi, come l’anello per la
messa a fuoco.
Per applicare l’obiettivo
(Vedere l’illustrazione –).
Rimuovere il copri-obiettivo posteriore
1
e il cappuccio per corpo macchina della
fotocamera.
Allineare l’indicazione bianca sul
2
cilindro dell’obiettivo con l’indicazione
bianca sulla fotocamera (indicazione di
montaggio), quindi inserire l’obiettivo
nell’attacco della fotocamera e ruotarlo in
senso orario fino a quando non si blocca
in posizione.
• Durante l’installazione dell’obiettivo, assicurarsi
di non premere il relativo tasto di rilascio sulla
fotocamera.
• Non installare l’obiettivo in una posizione
inclinata.
Rimuovere il copri-obiettivo anteriore.
3
• Per applicare/rimuovere il copri-obiettivo
anteriore, sono disponibili i metodi (1) e (2).
Per togliere l'obiettivo
Applicare il copri-obiettivo anteriore.
1
Tenendo premuto il tasto di rilascio sulla
2
fotocamera, ruotare l’obiettivo in senso
antiorario fino a quando non si arresta,
quindi rimuoverlo. (vedere l’illustrazione
–
.)
Applicazione del paraluce per
obiettivo
Si consiglia di utilizzare un paraluce per obiettivo
per ridurre i riflessi e assicurare la massima qualità
delle immagini.
Allineare la riga rossa sul paraluce per
obiettivo con la riga rossa sull'obiettivo
(indicazione del paraluce per obiettivo),
quindi inserire il paraluce per obiettivo
nell'attacco dell'obiettivo e ruotarlo in senso
orario fino a quando si blocca in posizione
e il punto rosso sul paraluce per obiettivo è
allineato con la riga rossa sull'obiettivo.
• Se il paraluce per obiettivo non viene fatto ruotare fino
a farlo scattare in sede, potrebbe apparire un'ombra
sulle immagini registrate oppure il paraluce per
obiettivo potrebbe cadere.
• Se la luce del flash è parzialmente bloccata dal
paraluce per obiettivo, potrebbe apparire un'ombra
nella parte inferiore delle immagini registrate. In tal
caso, rimuovere il paraluce per obiettivo.
• Per riporlo, applicare il paraluce per obiettivo
sull’obiettivo al contrario.
Uso dello zoom
Zoom con la leva dello zoom
Far scorrere la leva leggermente per eseguire lo
zoom lento, e farla scorrere completamente per
eseguire lo zoom veloce.
• Spostare la leva dello zoom poggiando il dito sulla
leva leggermente per evitare errori di azionamento.
Zoom con l’anello dello zoom
Ruotare l’anello di regolazione dello zoom fino alla
lunghezza focale desiderata (posizione dello zoom).
• Si consiglia di utilizzare la leva dello zoom per non
sentire il rumore del funzionamento dell’anello dello
zoom quando si realizzano filmati.
Messa a fuoco
• L’interruttore di selezione del modo della messa a
fuoco dell’obiettivo non funziona con alcuni modelli di
fotocamera.
Per ulteriori informazioni sulla compatibilità, visitare il
sito web di Sony del proprio Paese oppure rivolgersi
al proprio rivenditore Sony o al centro di assistenza
locale autorizzato di Sony.
Per alternare AF (messa a fuoco
automatica)/MF (messa a fuoco
manuale)
È possibile alternare la modalità di messa a fuoco tra
AF e MF sull’obiettivo.
Per utilizzare il modo AF, è necessario che entrambi
la fotocamera e l’obiettivo siano impostati su AF. Per
utilizzare il modo MF, è necessario che la fotocamera
o l’obiettivo oppure entrambi siano impostati su MF.
Per impostare il modo di messa a fuoco
sull’obiettivo
Fare scorrere l’interruttore di selezione
del modo della messa a fuoco sul modo
appropriato, ossia AF o MF (1).
• Far riferimento ai manuali della fotocamera per
impostare il modo di messa a fuoco della fotocamera.
• Nel modo MF, ruotare l’apposito anello per regolare la
messa a fuoco (2) osservando il soggetto attraverso il
mirino ecc.
Uso di una fotocamera dotata di un tasto di
controllo AF/MF
• Premendo il tasto di controllo AF/MF durante il
funzionamento in modo AF è possibile passare
temporaneamente al modo MF.
• Premendo il tasto di controllo AF/MF durante il
funzionamento in modo MF è possibile passare
temporaneamente al modo AF se l’obiettivo è
impostato su AF e la fotocamera su MF.
Utilizzo dei tasti di blocco della
messa a fuoco
• Il tasto di blocco della messa a fuoco dell’obiettivo
non funziona con alcuni modelli di fotocamera.
Per ulteriori informazioni sulla compatibilità, visitare il
sito web di Sony del proprio Paese oppure rivolgersi
al proprio rivenditore Sony o al centro di assistenza
locale autorizzato di Sony.
Premere il tasto di blocco della messa a fuoco in
modo AF per annullare il modo AF. La messa a
fuoco è fissa ed è possibile rilasciare l’otturatore
sulla messa a fuoco fissa. Rilasciare il tasto di
blocco della messa a fuoco mentre si preme il tasto
dell’otturatore fino a metà corsa per attivare di
nuovo il modo AF.
Caratteristiche tecniche
Nome del prodotto
(Nome del modello)
Lunghezza focale (mm) 10-20
Lunghezza focale equivalente a
1
35mm*
(mm)
Gruppi-elementi dell’obiettivo 8-11
Angolo di visualizzazione*
Messa a fuoco minima*
Messa a fuoco automatic 0,20
Messa a fuoco manuale 0,13-0,17
Ingrandimento massimo (X)
Messa a fuoco automatic 0,14
Messa a fuoco manuale 0,18
Apertura minima f/22
Diametro del filtro (mm) 62
Dimensioni (diametro massimo
× altezza)
(circa, mm)
Peso (circa, g) 178
SteadyShot No
1
È la lunghezza focale equivalente al formato
*
35mm montato su una Fotocamera digitale con
obiettivo intercambiabile dotata di un sensore di
ingrandimento delle immagini APS-C.
2
*
L'angolo di visualizzazione si riferisce alle fotocamere
digitali con obiettivo intercambiabile dotate di
sensore di ingrandimento delle immagini APS-C.
3
*
La messa a fuoco minima indica la distanza tra il
sensore delle immagini e il soggetto.
• A seconda del meccanismo dell’obiettivo, è possibile
che la lunghezza focale vari in base alla distanza
di ripresa. Per le lunghezze focali sopra indicate si
presume che l’obiettivo sia impostato sulla messa a
fuoco all’infinito.
Accessori inclusi
(Il numero tra parentesi indica il numero di pezzi).
Obiettivo (1), Copri-obiettivo Anteriore (1),
Copri-obiettivo Posteriore (1),
Paraluce per obiettivo (1),
corredo di documentazione stampata
Disegno e caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
e sono marchi di fabbrica di
Sony Group Corporation.
3
(m)
E PZ 10-20mm F4 G
(SELP1020G)
15-30
2
109°-70°
69,8 × 55,0
Este manual de instruções explica como utilizar
objetivas. As precauções comuns a todas as
objetivas, tais como as notas de utilização,
podem ser encontradas na folha em separado
“Precauções antes de utilizar”. Leia os dois
documentos, antes de utilizar a objetiva.
Esta objetiva destina-se a câmaras Sony α que
tenham uma montagem tipo E. Não a pode utilizar
em câmaras que tenham uma montagem tipo A.
Para mais informações sobre compatibilidade, visite
o Web site da Sony da sua região ou consulte o seu
revendedor da Sony ou o serviço de assistência
técnica local autorizado da Sony.
Notas de utilização
• Não deixe a objectiva exposta à luz solar directa ou
a fontes de luz brilhante. O efeito da incidência da
luz pode provocar fumo ou um incêndio ou a avaria
interna da máquina ou objectiva. Se tiver de deixar
a objectiva exposta à luz solar directa, coloque as
tampas respectivas. Ao tirar fotografias contra o sol,
mantenha o sol completamente fora do ângulo de
visão.
• Se a objetiva abanar ou se uma câmara com a objetiva
fixa abanar com a câmara desligada, um componente
interno da objetiva poderá mover-se e fazer barulho.
Isto, contudo, não é indicativo de uma avaria.
Além disso, ao transportar a objetiva, os seus
movimentos podem abanar os grupos internos da
objetiva. Isto, contudo, não afeta o desempenho dos
grupos da objetiva.
• Quando transportar uma câmara com a objetiva
montada, segure sempre tanto na câmara como na
objetiva.
• A utilização desta unidade com produtos de outros
fabricantes pode afetar o respetivo desempenho,
originando acidentes ou avarias.
• Quando gravar filmes, o som da operação de zoom
pode ser gravado dependendo das condições da
câmara ou de filmagem. Defina a velocidade do zoom
e o funcionamento do controlo conforme necessário.
Precauções na utilização do flash
• Com certas combinações de objetiva e flash, a
objetiva pode tapar parcialmente a luz do flash,
resultando numa sombra na parte inferior da imagem.
Nesse caso, ajuste a distância focal ou a distância de
disparo antes de disparar.
Efeito de vinheta
• Quando utilizar a objetiva, os cantos do ecrã ficam
mais escuros do que o centro. Para diminuir este
efeito (designado por vinheta), feche a abertura 1 a 2
stops.
Identificação das peças
1 Proteção da objetiva
2 Marca da proteção da objetiva
3 Anel de focagem
4 Anel de zoom
5 Anel de borracha do encaixe da objetiva
6 Contactos da objetiva*
7 Controlo do zoom
8 Botão de fixação da focagem
9 Seletor do modo de focagem
10 Marca de montagem
* Não toque nos contactos da objetiva.
Montar e desmontar a objetiva
• Antes de montar/desmontar a objetiva, pegue na
objetiva pelo respetivo corpo. Não pegue na objetiva
por um dos respetivos controlos de operação, como,
por exemplo, o anel de focagem.
Para montar a objetiva
(Consulte a Ilustração –.)
Retire a tampa de trás da objetiva e a
1
tampa do corpo da câmara.
Alinhe a marca branca no corpo da
2
objetiva com a marca branca na câmara
(marca de montagem) e depois instale a
objetiva no encaixe da câmara e rode-a
no sentido dos ponteiros do relógio até
ficar encaixada.
• Quando montar a objetiva, não pressione o botão
de libertação da objetiva na câmara.
• Não monte a objetiva numa posição inclinada.
Retire a tampa da frente da objetiva.
3
• Pode montar/desmontar a tampa da frente da
objetiva de duas formas: (1) e (2).
Para desmontar a objetiva
Monte a tampa da frente da objetiva.
1
Mantendo premido o botão de libertação
2
da objetiva na câmara, rode a objetiva
no sentido contrário ao dos ponteiros do
relógio até ao máximo e depois retire a
objetiva. (Consulte a Ilustração –.)
Montar o proteção da objetiva
Recomenda-se que utilize um proteção da objetiva
para reduzir o brilho e garantir a máxima qualidade
de imagem.
Alinhe a linha vermelha no proteção da
objetiva com a linha vermelha na objetiva
(marca da proteção da objetiva) e depois
instale o proteção da objetiva no encaixe da
objetiva e rode-o no sentido dos ponteiros
do relógio até encaixar e o ponto vermelho
no proteção da objetiva estar alinhado com a
linha vermelha na objetiva.
• Se a proteção da objetiva não for rodada até que
encaixar no lugar, há a possibilidade de ocorrência
de uma sombra nas imagens capturadas ou de a
proteção da objetiva cair.
• Se a luz do flash estiver parcialmente bloqueada pela
proteção da objetiva, pode aparecer uma sombra
na parte inferior das imagens captadas. Nesse caso,
remova a proteção da objetiva.
• Quando guardar a câmara, encaixe o proteção da
objetiva na objetiva ao contrário.
Zoom
Fazer zoom com o controlo de zoom
Deslize o controlo ligeiramente para fazer zoom
devagar e deslize-o até ao máximo para fazer zoom
depressa.
• Desloque o controlo de zoom com o dedo
ligeiramente pressionado sobre o controlo para evitar
uma utilização incorreta.
Fazer zoom com o anel de zoom
Rode o anel de zoom até à distância focal desejada
(posição do zoom).
• Recomendamos que utilize o controlo de zoom para
silenciar o ruído de funcionamento do anel de zoom
ao gravar filmes.
Focagem
• O seletor do modo de focagem desta objetiva não
funciona com alguns modelos de câmaras.
Para mais informações sobre compatibilidade, visite
o Web site da Sony da sua região ou consulte o seu
revendedor da Sony ou o serviço de assistência
técnica local autorizado da Sony.
Para mudar entre AF (autofoco) e
MF (focagem manual)
Pode mudar o modo de focagem na objetiva entre
AF e MF.
Para fotografia em AF, tanto a câmara como a
objetiva têm de estar definidas como AF. Para
fotografia em MF, uma delas ou ambas têm de estar
definidas como MF.
Para definir o modo de focagem na objetiva
Deslize o seletor do modo de focagem para
o modo apropriado: AF ou MF (1).
• Consulte os manuais da câmara para definir o modo
de focagem da câmara.
• No modo MF, rode o anel de focagem para regular a
focagem (2) ao olhar pelo viewfinder, etc.
Para utilizar uma câmara equipada com um
botão de controlo AF/MF
• Se premir o botão de controlo AF/MF durante o
funcionamento AF, pode mudar temporariamente
para MF.
• Se premir o botão de controlo AF/MF durante o
funcionamento MF, pode mudar temporariamente
para AF se a objetiva estiver definida como AF e a
câmara como MF.
Utilizar os botões de fixação da
focagem
• O botão de fixação da focagem desta objetiva não
funciona com alguns modelos de câmaras.
Para mais informações sobre compatibilidade, visite
o Web site da Sony da sua região ou consulte o seu
revendedor da Sony ou o serviço de assistência
técnica local autorizado da Sony.
Prima o botão de fixação da focagem em AF para
cancelar o AF. A focagem fica fixa e pode libertar o
botão do obturador na focagem fixada. Liberte o
botão de fixação da focagem, ao mesmo tempo que
prime o botão do obturador até meio para iniciar
novamente o modo AF.
Características técnicas
Nome do produto
(nome do modelo)
Distância focal (mm) 10-20
Distância focal equivalente do
formato de 35mm*
Grupos-elementos da objetiva 8-11
Ângulo de visão*
Focagem mínima*
Autofoco 0,20
Focagem manual 0,13 -0,17
Ampliação máxima (X)
Autofoco 0,14
Focagem manual 0,18
Abertura mínima f/22
Diâmetro do filtro (mm) 62
Dimensões (diâmetro máximo ×
altura) (aprox., mm)
Peso (aprox., g) 178
SteadyShot Não
1
Esta é a distância focal equivalente do formato de
*
35mm quando montada numa Câmara Digital de
Objetivas Intercambiáveis equipada com um sensor
de imagem do tamanho APS-C.
2
*
O ângulo de visão é o valor para as Câmaras Digitais
de Objetivas Intercambiáveis equipadas com um
sensor de imagem do tamanho APS-C.
3
*
A focagem mínima é a distância entre o sensor de
imagem e o motivo.
• Dependendo do mecanismo da objetiva, a distância
focal pode mudar com qualquer alteração na distância
de disparo. As distâncias focais acima indicadas
presumem que a objetiva está focada no infinito.
Itens incluídos
(O número entre parêntesis indica o número de
artigos.)
Objetiva (1), Tampa da frente da objetiva (1),
Tampa de trás da objetiva (1), Proteção da objetiva (1),
Documentos impressos
O design e as especificações estão sujeitos a
alterações sem aviso prévio.
e são marcas comerciais da
Sony Group Corporation.
2
1
(mm)
3
(m)
E PZ 10-20mm F4 G
(SELP1020G)
15-30
109°-70°
69,8 × 55,0
Loading...
