MXD-D3

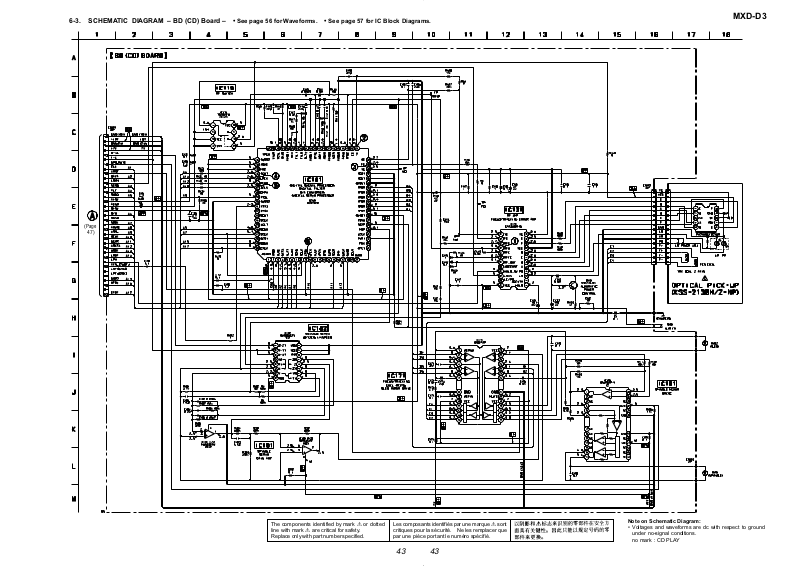

6-3. SCHEMATIC DIAGRAM – BD (CD) Board – • See page 56 for Waveforms. • See page 57 for IC Block Diagrams.

Note on Schematic Diagram:

• Voltages and waveforms are dc with respect to ground
under no-signal conditions.
no mark : CD PLAY

The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.

Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.

(Page

47)

4444

MXD-D3

6-4. SCHEMATIC DIAGRAM – BD (MD) Board (1/2) – • See page 56 for Waveforms. • See page 59 for IC Block Diagrams.

The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.

Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.

Note on Schematic Diagram:

• Voltages and waveforms are dc with respect to ground
under no-signal conditions.
no mark : MD STOP

(Page 45)

4545

MXD-D3

BR24C02F-E2

6-5. SCHEMATIC DIAGRAM – BD (MD) Board (2/2) – • See page 56 for Waveforms. • See page 60 for IC Block Diagrams.

Note on Schematic Diagram:

• Voltages and waveforms are dc with respect to ground
under no-signal conditions.
no mark : MD STOP

(Page 44)

(Page 48)

(Page 49)
