Sony Model CDX-3800 User Manual [es, en]

FM/AM
Compact Disc
Player

Operating Instructions
Manual de instrucciones

¤ˇ¥˛»¡'œfi

For installation and connections, see the supplied installation/connections
manual.

Con respecto a la instalación y las conexiónes, consulte el manual de Instalación/
conexiones suministrado.

ƒw‚¸⁄˛– ‰ufi ¡A‰— \' ·£¤ “”ƒw‚¸¡B– ‰u⁄ ¥U¡C

GB
ES
CT

CDX-3900
CDX-3800

 2000 Sony Corporation

Welcome !

Thank you for purchasing the Sony Compact
Disc Player. This unit lets you enjoy a variety
of features.

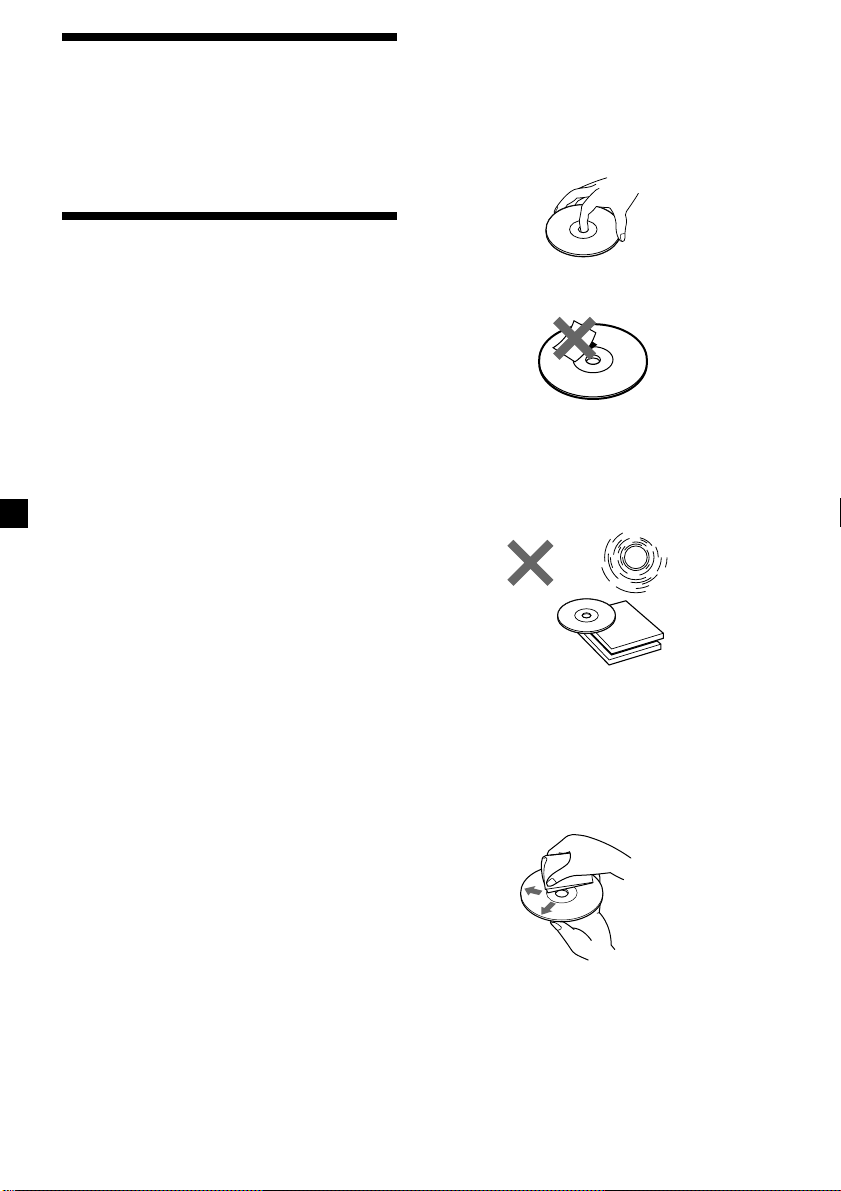

Notes on handling CDs

A dirty or defective disc may cause sound
dropouts while playing. To enjoy optimum
sound, handle the disc by its edge. To keep the
disc clean, do not touch the surface.

Precautions

•If your car was parked in direct sunlight
resulting in a considerable rise in
temperature inside the car, allow the unit to
cool off before operating it.

•If no power is being supplied to the unit,
check the connections first. If everything is in
order, check the fuse.

•If no sound comes from the speakers of a
two-speaker system, set the fader control to
the centre position.

•If your car is equipped with a power aerial, it
will extend automatically while the unit is
operating.

If you have any questions or problems
concerning your unit that are not covered in
this manual, please consult your nearest Sony
dealer.

Do not stick paper or tape on the labelled
surface.

Do not expose the discs to direct sunlight or
heat sources such as hot air-ducts, or leave
them in a car parked in direct sunlight where
there can be a considerable rise in temperature
inside the car.

Before playing, clean the discs with an optional
cleaning cloth. Wipe each disc from the centre
out.
Do not use solvents such as benzine, thinner,
commercially available cleaners, or antistatic
spray intended for analog discs.

2

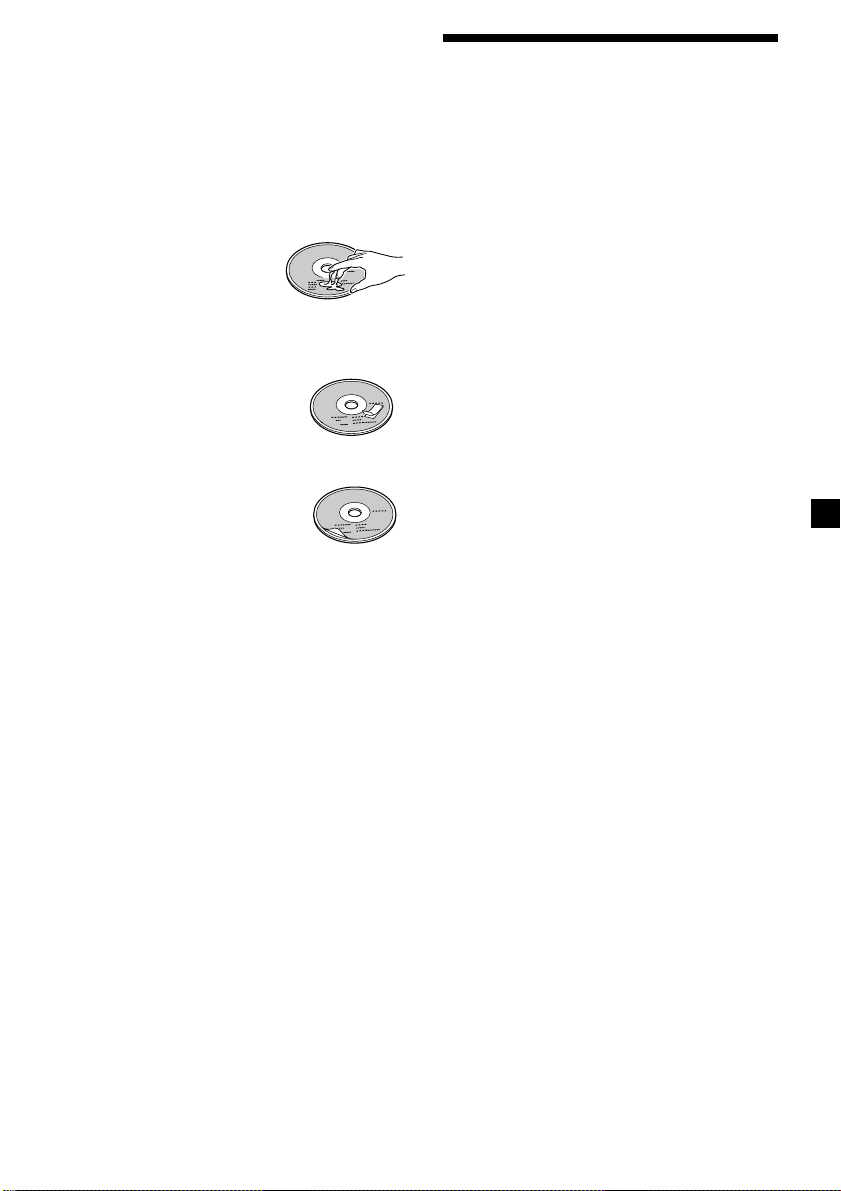

Notes on discs

If you use the discs explained below, the sticky
residue can cause the CD to stop spinning and
may cause malfunction or ruin your discs.

Table of Contents

Location of controls ................................................. 4

Do not use second-hand or rental CDs that
have a sticky residue on the surface (for
example from peeled-off stickers or from ink,
or glue leaking from under the stickers).

There are paste residue
Ink is sticky

Do not use rental CDs with old labels that are
beginning to peel off.

Stickers that are beginning
to peel away, leaving a
sticky residue

Do not use your CDs with labels or stickers
attached.

Labels are attached

Notes on CD-R discs

•You can play CD-Rs (recordable CDs) on this

unit. However depending on the conditions
of the recording equipment or the CD-R disc
itself, some CD-Rs cannot be played on this
unit.

•You cannot play a CD-R that is not finalized

(Finalization is necessary for a recorded CD­R disc to be played on the audio CD player).

•You cannot play CD-RWs (rewritable CDs)

on this player.

Getting Started

Resetting the unit ................................................ 6

Detaching the front panel .................................. 6

Setting the clock .................................................. 7

CD Player

Listening to a CD ................................................ 7

Playing a CD in various modes ........................ 8

Radio

Memorising stations automatically

— Best Tuning Memory (BTM) ................... 8

Memorising only the desired stations.............. 9

Receiving the memorised stations .................... 9

Other Functions

Adjusting the sound characteristics ............... 10

Cancel the beep sound ..................................... 10

Boosting the bass sound

— D-bass ....................................................... 10

Attenuating the sound ..................................... 10

Additional Information

Maintenance....................................................... 11

Dismounting the unit ....................................... 11

Specifications ..................................................... 12

Troubleshooting guide ..................................... 13

Notes on moisture condensation

On a rainy day or in a very damp area,
moisture may condense on the lenses inside
the CD player. Should this occur, the unit will
not operate properly. In this case, remove the
disc and wait for about an hour until the
moisture evaporates.

When you play 8 cm CDs

Use the optional Sony compact disc single
adapter (CSA-8) to protect the CD player from
damage.

3

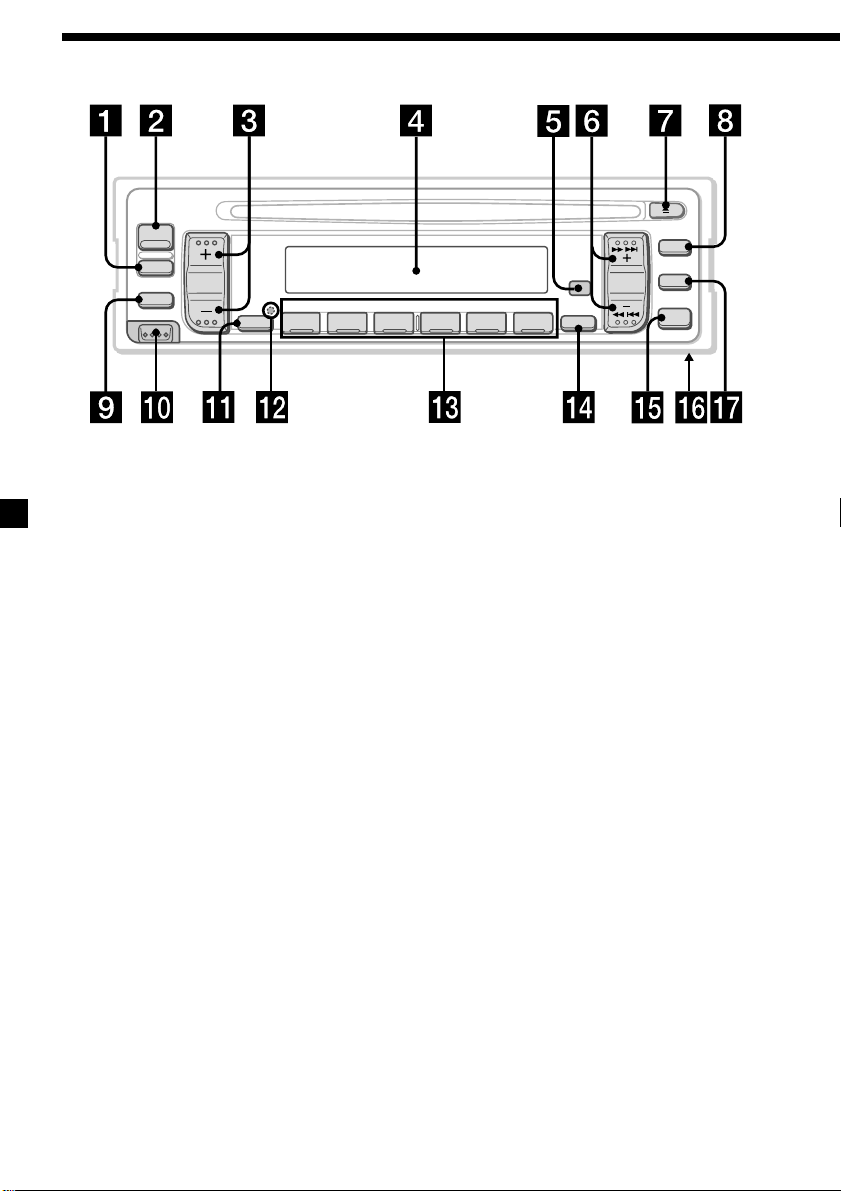

Location of controls

SOURCE

MODE

D-BASS

RELEASE

REPEAT SHUF

SOUND

1 263 4 5

Refer to the pages for details.

1 MODE (band select) button 8, 9
2 SOURCE (source select) button 7, 8, 9
3 (+) (-) (volume/bass/treble/left-right/

front-rear control) buttons 7, 10

4 Display window
5 Sensor for the card remote commander

(CDX-3900 only)

6 SEEK/AMS (seek/Automatic Music

Sensor/manual search) control 8, 9

7 Z (eject) button 7
8 SENS/BTM (sensitivity adjust/Best

Tuning Memory) button 8, 9

9 D-BASS button 10
0 RELEASE (front panel release) button

6, 11

qa SOUND button 7, 10
qs Reset button (located on the front side

of the unit hidden by the front panel) 6

BTM

SENS

SEEK

ATT

AMS

DSPL

CDX-3900/CDX-3800

OFF

qd During radio reception:

Number buttons 9

During CD playback:

(1) REPEAT button 8
(2) SHUF button 8

qf DSPL (display mode change/time set)

button 7, 9

qg OFF button* 6, 7
qh Frequency select switch (located on the

bottom of the unit)

See “Frequency select switch” in the
Installation/Connections manual.

qj ATT (attenuate) button 10

*Warning when installing in a car

without ACC (accessory) position
on the ignition key switch

Be sure to press (OFF) on the unit for two
seconds to turn off the clock display after
turning off the engine.

When you press (OFF) momentarily, the
clock display does not turn off and this
causes battery wear.

4

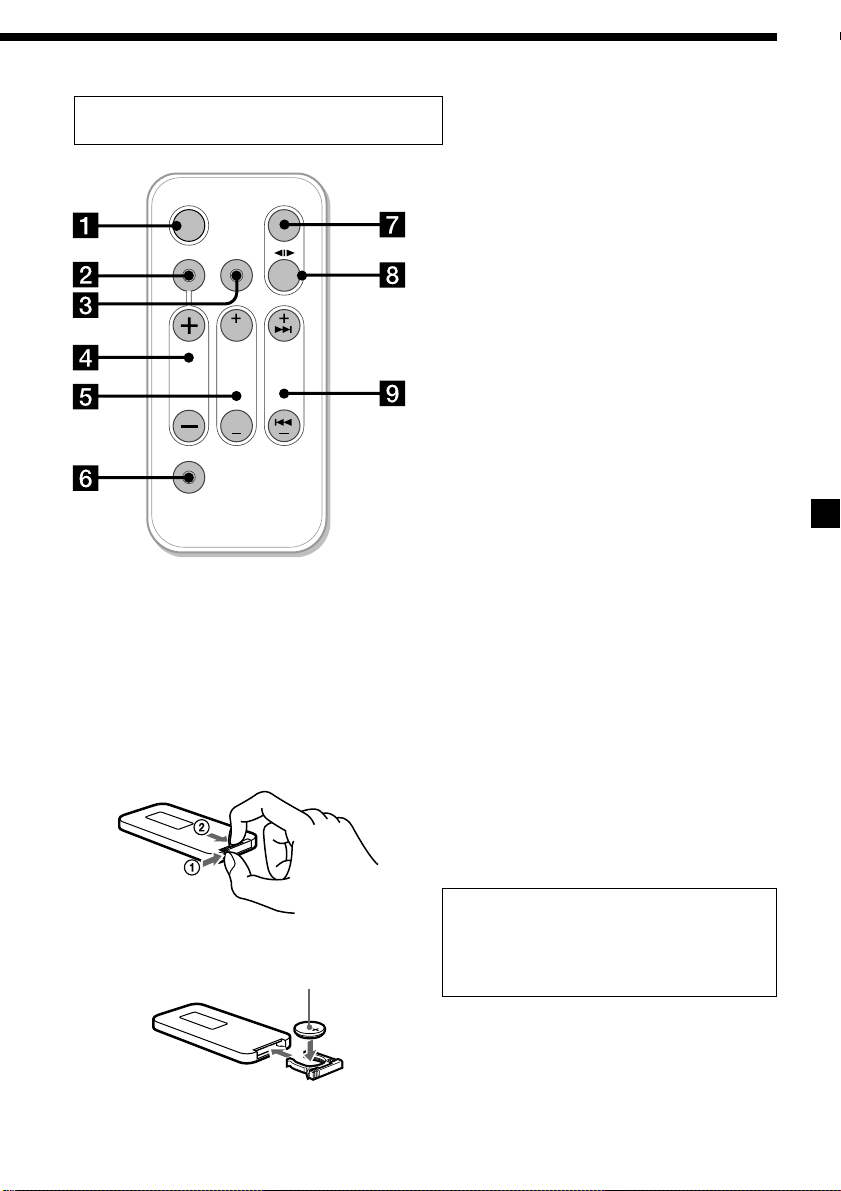

Card remote commander RM-X49
(CDX-3900 only)

SOURCE

OFF

DSPL

SOUND

MODE

FF

SEEK

PRST

VOL

ATT

DISC

REW

AMS

Replacing the lithium battery

When the battery becomes weak, the range of
the card remote commander becomes shorter.
Replace the battery with a new CR2025 lithium
battery.

The corresponding buttons of the card
remote commander control the same
functions as those on this unit.

1 OFF button
2 SOUND button
3 DSPL button
4 VOL (volume/bass/treble/left-right/

front-rear control) button

5 PRST/DISC button
6 ATT button
7 SOURCE button
8 MODE button
9 SEEK/AMS button

Note

A unit turned off by pressing (OFF) for two
seconds cannot be operated with the card remote
commander unless (SOURCE) on the unit is
pressed or a disc is inserted to activate the unit
first.

Notes on lithium battery

•Keep the lithium battery out of the reach of
children. Should the battery be swallowed,
immediately consult a doctor.

•Wipe the battery with a dry cloth to assure a
good contact.

•Be sure to observe the correct polarity when
installing the battery.

•Do not hold the battery with metallic
tweezers, otherwise a short-circuit may
occur.

x

+ side up

WARNING

The battery may explode if mistreated.
Do not recharge, disassemble, or dispose of
in fire.

5

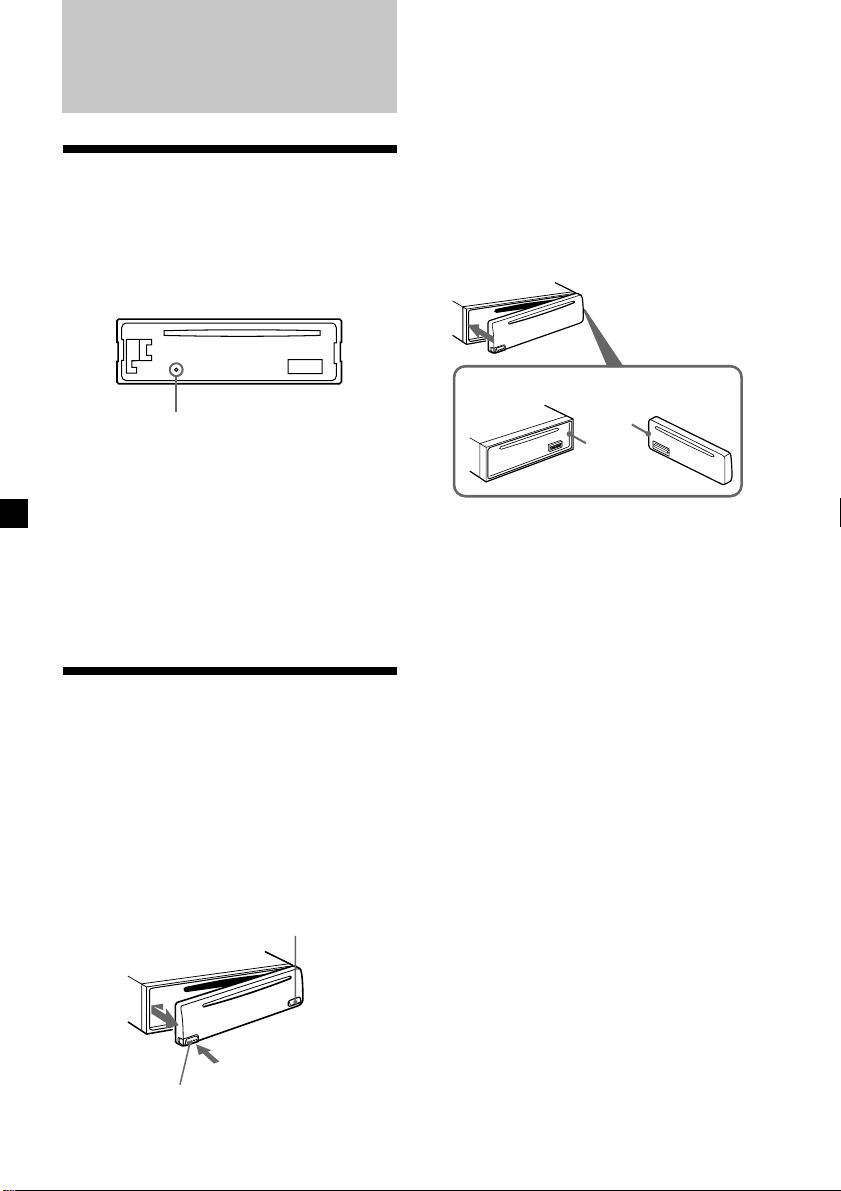

Getting Started

Resetting the unit

Before operating the unit for the first time or
after replacing the car battery, you must reset
the unit.
Remove the front panel and press the reset
button with a pointed object, such as a
ballpoint pen.

Notes

• Be sure not to drop the panel when detaching it
from the unit.

• If you detach the panel while the unit is still
turned on, the power will turn off automatically
to prevent the speakers from being damaged.

• When carrying the front panel with you, use the
supplied front panel case.

Attaching the front panel

Attach part A of the front panel to part B of
the unit as illustrated and push the left side
into position until it clicks.

Reset button

Notes

• Pressing the reset button will erase the clock
setting and some memorised functions.

• When you connect the power supply cord to the
unit or reset the unit, wait for about 10 seconds
before you insert a disc. If you insert a disc within
these 10 seconds, the unit will not be reset, and
you will have to press the reset button again.

Detaching the front panel

You can detach the front panel of this unit to
prevent the unit from being stolen.

1 Press (OFF).
2 Press (RELEASE), then slide the front

panel a little to the left, and pull it off
towards you.

(OFF)

A

B

Notes

• Be sure not to attach the front panel upside
down.

• Do not press the front panel too hard against the
unit when attaching it.

• Do not press too hard or put excessive pressure
on the display window of the front panel.

• Do not expose the front panel to direct sunlight
or heat sources such as hot air ducts, and do not
leave it in a humid place. Never leave it on the
dashboard of a car parked in direct sunlight or
where there may be a considerable rise in
temperature.

Caution alarm

If you turn the car ignition off without
removing the front panel, the caution alarm
will beep for a few seconds.
If you connect an optional power amplifier and
do not use the built-in amplifier, the beep
sound will be deactivated.

(RELEASE)

6

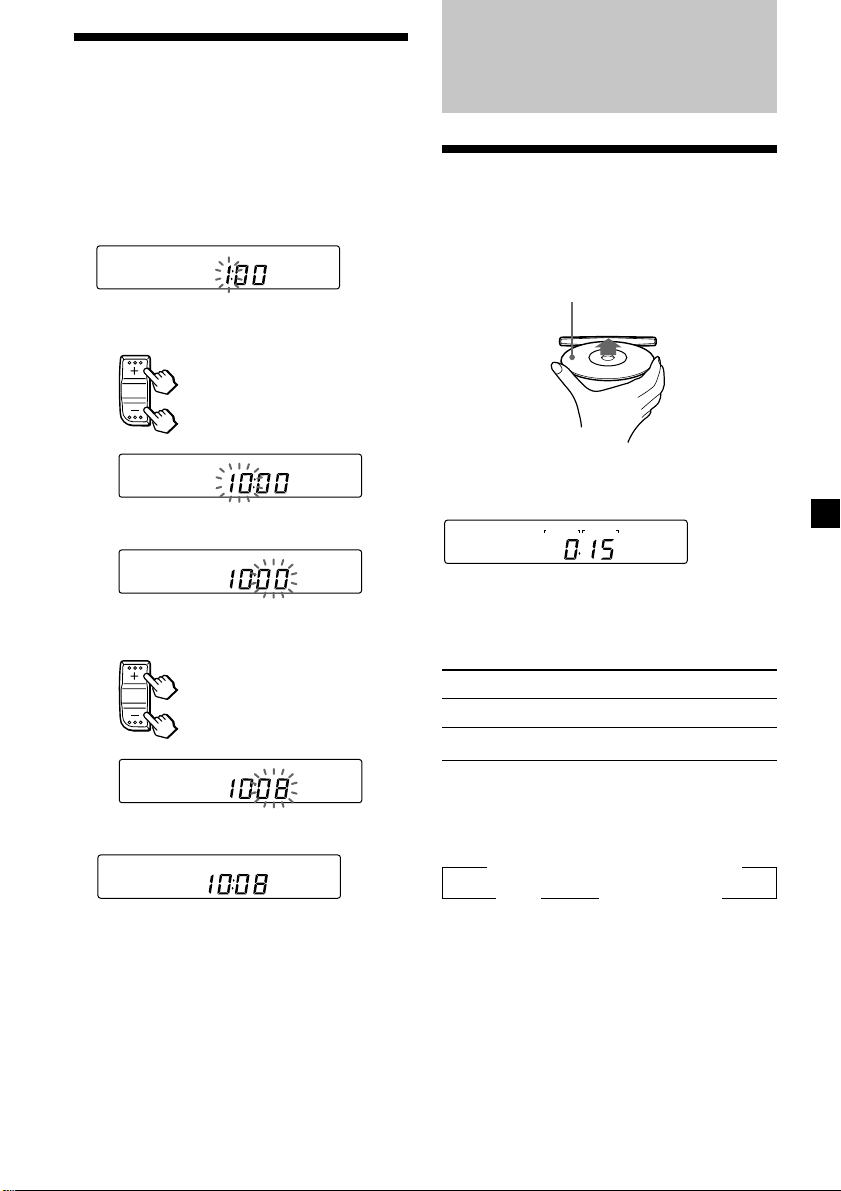

Setting the clock

The clock has a 12-hour digital indication.

Example: To set the clock to 10:08

1 Press (DSPL) during operation.
2 Press (DSPL) for two seconds.

The hour indication flashes.

1 Set the hour.

To go forward

To go backward

2 Press (SOUND).

The minute indication flashes.

CD Player

Listening to a CD

Insert a CD.

Playback starts automatically.

Label side up

If a CD is already inserted, press (SOURCE)
repeatedly until “CD” appears to start
playback.

MINCDSEC

Elapsed playing time

Note

To play back an 8 cm CD, use the optional Sony
compact disc single adapter (CSA-8).

3 Set the minute.

To go forward

To go backward

3 Press (DSPL).

The clock is starts.

Note

If the car has no accessory position on the ignition
key switch, the clock cannot be set unless the
power is turned on. Set the clock after you have
turned on the radio, or started CD playback.

To Press

Stop playback Z or (OFF)
Eject the CD Z

Changing the display item

Each time you press (DSPL) during CD
playback, the item changes as follows:

B Elapsed playing time B Track number

Clock b

7

Locating a specific track

— Automatic Music Sensor (AMS)

During playback, press either side of
(SEEK/AMS) for each track you want to
skip.

Radio

SEEK

To locate succeeding tracks

AMS

To locate preceding tracks

Locating a specific point in a track

— Manual Search

During playback, press and hold either
side of (SEEK/AMS) for about two
seconds. Release when you have found
the desired point.

SEEK

Note

If “
you have reached the beginning or the end of the
disc and you cannot go any further.

To search forward

AMS

To search backward

” or “ ” appears in the display,

Playing a CD in various
modes

Playing tracks repeatedly

— Repeat Play

Press (1) during playback.

“REPEAT” appears in the display.

When the current track is over, it will play
again from the beginning.

To return to normal mode, press again.

Playing tracks in random order

— Shuffle Play

Press (2) during playback.

“SHUF” appears in the display.

To return to normal mode, press again.

Memorising stations
automatically

— Best Tuning Memory (BTM)

This unit selects the stations with the strongest
signals and memorises them in the order of
their frequencies. You can store up to 6 stations
on each band (FM I, FM II, FM III, and AM).

Caution

When tuning in stations while driving, use
Best Tuning Memory to prevent accidents.

1 Press (SOURCE) repeatedly to select the

tuner.

Each time you press (SOURCE), the mode
changes as follows:

CD y TUNER

2 Press (MODE) repeatedly to select the

band.

Each time you press (MODE), the band
changes as follows:

B FM I B FM II B FM III B AM

3 Press (SENS/BTM) for two seconds.

The unit stores stations in the order of their
frequencies on the number buttons.
“BTM” flashes while the stations are stored
and a beep sounds when the setting is
stored.

Notes

• The unit does not store stations with weak
signals. If only a few stations can be received,
some number buttons will retain their former
setting.

• When a number is indicated in the display, the
unit starts storing stations from the one currently
displayed.

• If a CD is not in the unit, only the tuner band
appears even if you press (SOURCE).

8

Memorising only the
desired stations

You can store up to 6 stations on each band (a
total of 18 for FM I, FM II, and FM III, and 6 for
AM) in the order of your choice.

1 Press (SOURCE) repeatedly to select the

tuner.

2 Press (MODE) repeatedly to select the

band.

3 Press and hold either side of (SEEK/AMS)

to tune in the station that you want to
store on the number button.

4 Press and hold the desired number

button ((1) to (6)) until “MEM” appears.

The number button indication appears in
the display.

Note

If you try to store another station on the same
number button, the previously stored station will
be erased.

Receiving the memorised
stations

1 Press (SOURCE) repeatedly to select the

tuner.

If you cannot tune in a preset
station

Press either side of (SEEK/AMS) to search
for the station (automatic tuning).

Scanning stops when the unit receives a
station. Press either side of (SEEK/AMS)
repeatedly until the desired station is
received.

Note

If the automatic tuning stops too frequently, press
(SENS/BTM) repeatedly until “LOCAL” (local seek
mode) is displayed. Only the stations with
relatively strong signals will be tuned in.

Tip

If you know the frequency of the station you want
to listen to, press and hold either side of
(SEEK/AMS) to locate the frequency
approximately, then press (SEEK/AMS) repeatedly
to fine adjust to the desired frequency (manual
tuning).

If FM stereo reception is poor

— Monaural Mode

Press (SENS/BTM) repeatedly until
“MONO” appears.

The sound improves, but becomes
monaural (“STEREO” disappears).

To return to normal mode, press again until
“MONO” disappears.

Changing the display item

Each time you press (DSPL), the item changes
as follows:

Frequency y Clock

2 Press (MODE) repeatedly to select the

band.

3 Press the number button ((1) to (6)) on

which the desired station is stored.

9

Other Functions

Adjusting the sound
characteristics

You can adjust the bass, treble, balance, and
fader. You can store the bass and treble levels.
Each source can store the bass and treble levels
independently.

1 Select the item you want to adjust by

pressing (SOUND) repeatedly.

BAS (bass) t TRE (treble) t
BALANCE (left-right) t
FADER (front-rear) t VOL (volume)

2 Adjust the selected item by pressing (+)

or (-).

Adjust within three seconds after selecting
the item. (After three seconds, the buttons
function reverts to volume control.)

Boosting the bass sound

— D-bass

You can enjoy a clear and powerful bass
sound. The D-bass function boosts the low
frequency and high frequency signal with a
sharper curve than conventional bass boost.
You can hear the bass line more clearly even
while the vocal volume remains the same. You
can emphasize and adjust the bass sound
easily with the D-BASS control.

D-BASS 3

Level

0dB

Adjusting the bass curve

Press (D-BASS) repeatedly to select the
desired bass curve.

“D-BASS” appears in the display.
As the D-BASS number increases so does
the effect.

D-BASS 2

D-BASS 1

Frequency (Hz)

B D-BASS 1 B D-BASS 2 B D-BASS 3

OFF b

D-BASS 3
D-BASS 2
D-BASS 1

Cancel the beep sound

Press (6) while pressing (SOUND).

To obtain the beep sound again, press these
buttons again.

Note

If you connect an optional power amplifier and do
not use the built-in amplifier, the beep sound will
be deactivated.

10

Note

The bass sound may distort at same volume. If the
bass sound distorts, select less effective bass curve.

Attenuating the sound

Press (ATT).

“ATT” flashes.

To restore the previous volume level, press
(ATT) again.

Additional
Information

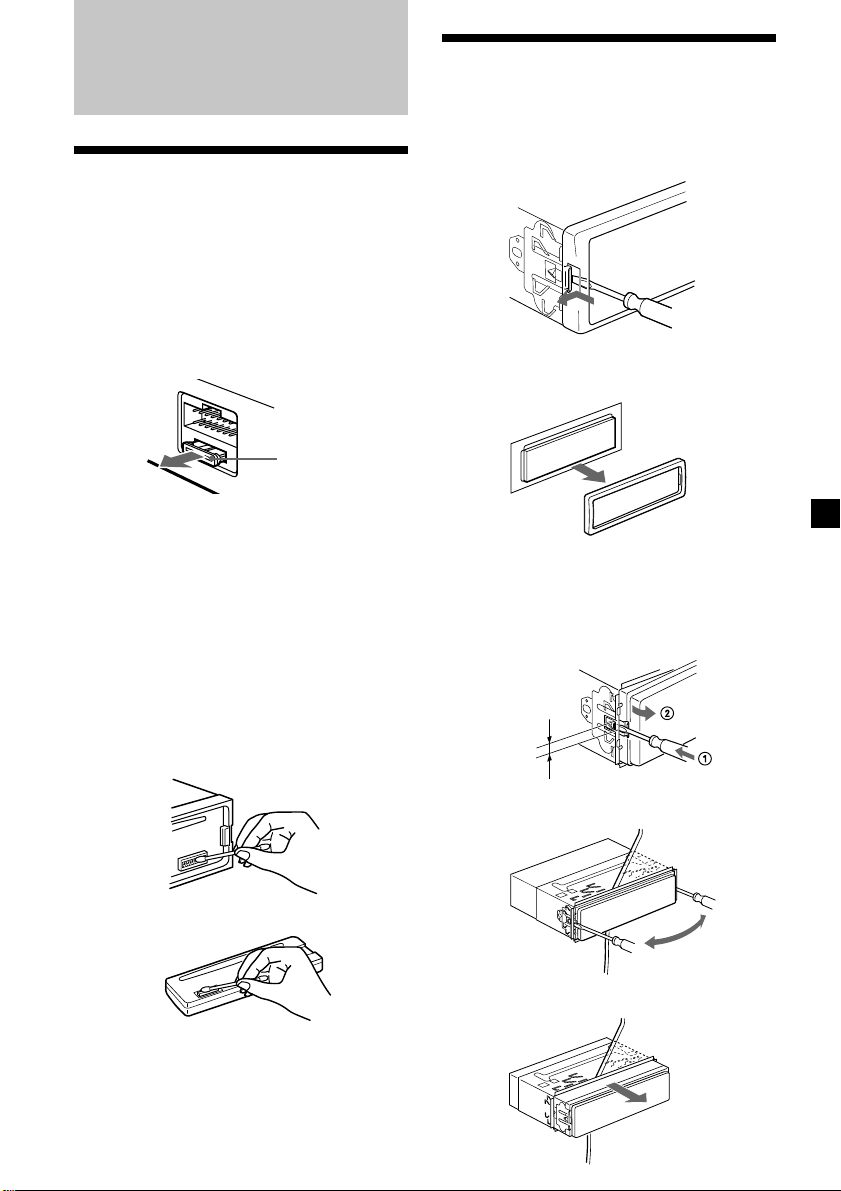

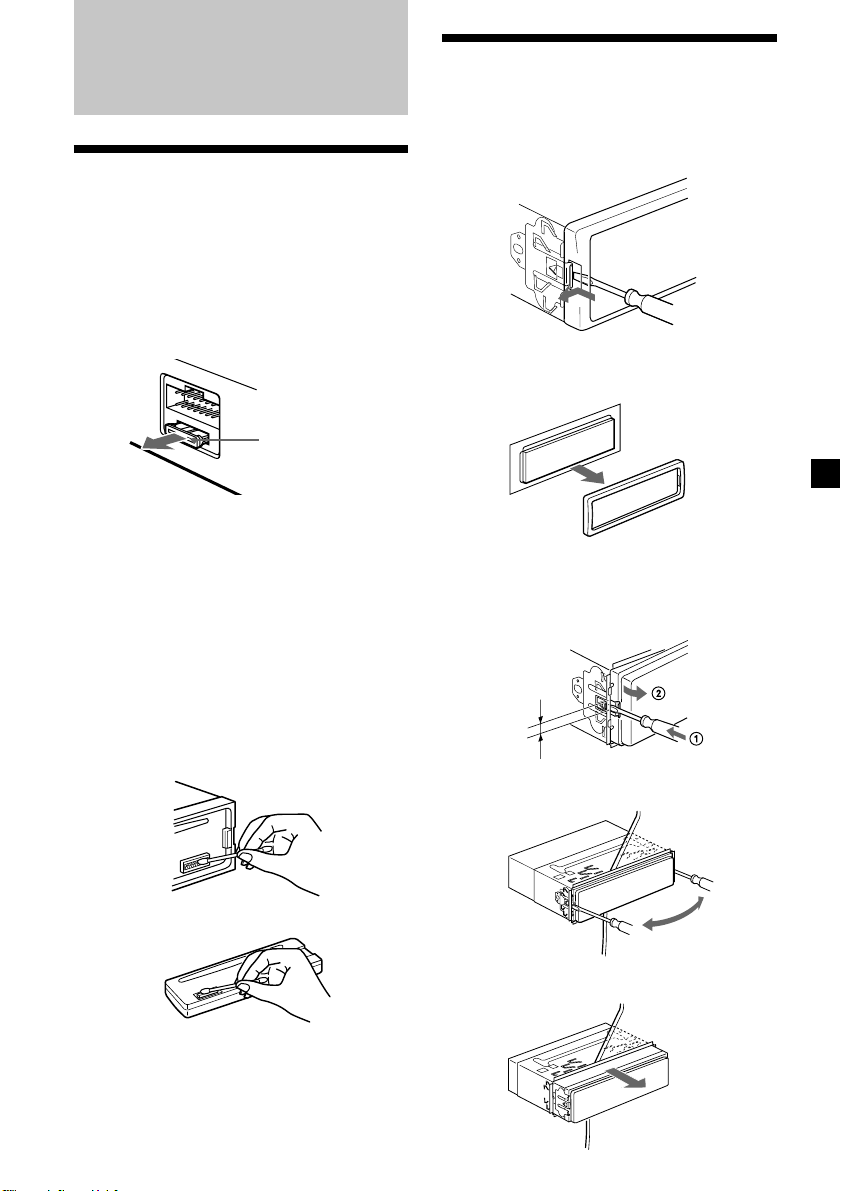

Maintenance

Fuse replacement

When replacing the fuse, be sure to use one
matching the amperage rating stated on the
original fuse. If the fuse blows, check the
power connection and replace the fuse. If the
fuse blows again after replacement, there may
be an internal malfunction. In such a case,
consult your nearest Sony dealer.

Fuse (10 A)

Warning

Never use a fuse with an amperage rating
exceeding the one supplied with the unit as
this could damage the unit.

Cleaning the connectors

The unit may not function properly if the
connectors between the unit and the front
panel are not clean. In order to prevent this,
open the front panel by pressing (RELEASE),
then detach it and clean the connectors with a
cotton swab dipped in alcohol. Do not apply
too much force. Otherwise, the connectors may
be damaged.

Dismounting the unit

1 After taking off the front panel, press

the clip inside the front cover with a thin
screwdriver, and gently pry the front
cover free.

2 Repeat step 1 on the left side.

The front cover is removed.

3 Use a thin screwdriver to push in the clip

on the left side of the unit, then pull out
the left side of the unit until the catch
clears the mounting.

4 mm

4 Repeat step 3 for the right side.

Main unit

Back of the front panel

Notes

• For safety, turn off the engine before cleaning
the connectors and remove the key from the
ignition switch.

• Never touch the connectors directly with your
fingers or any metal device.

5 Slide the unit out of the mounting.

11

Specifications

CD player section

System Compact disc digital audio

Signal-to-noise ratio 90 dB
Frequency response 10 – 20,000 Hz
Wow and flutter Below measurable limit

system

Tuner section

FM

Tuning range FM tuning interval:

Aerial terminal External aerial connector
Intermediate frequency 10.7 MHz
Usable sensitivity 12 dBf
Selectivity 75 dB at 400 kHz
Signal-to-noise ratio 65 dB (stereo),

Harmonic distortion at 1 kHz

Separation 35 dB at 1 kHz
Frequency response 30 – 15,000 Hz

AM

Tuning range AM tuning interval:

Aerial terminal External aerial connector
Intermediate frequency 10.7 MHz/450 kHz
Sensitivity 30 µV

50 kHz/200 kHz
switchable

87.5 – 108.0 MHz
(at 50 kHz step)

87.5 – 107.9 MHz
(at 200 kHz step)

68 dB (mono)

0.7 % (stereo),

0.5 % (mono)

9 kHz/10 kHz switchable
531 – 1,602 kHz
(at 9 kHz step)
530 – 1,710 kHz
(at 10 kHz step)

General

Outputs Audio output

Tone controls Bass ±8 dB at 100 Hz

Power requirements 12 V DC car battery

Dimensions Approx.
Mounting dimensions Approx. 182 × 53 × 162 mm

Mass Approx. 1.2 kg
Supplied accessories Card remote commander

Optional accessories Compact disc single

Design and specifications are subject to change
without notice.

Power amplifier control
lead
Power aerial relay control
lead

Treble ±8 dB at 10 kHz

(negative earth)

178 × 50 × 178 mm

(w/h/d)

(w/h/d)

RM-X49 (CDX-3900 only)
Parts for installation and
connections (1 set)

adapter CSA-8

Power amplifier section

Outputs Speaker outputs

Speaker impedance 4 – 8 ohms
Maximum power output 45 W × 4 (at 4 ohms)

(sure seal connectors)

12

Troubleshooting guide

The following checklist will help you remedy the problems you may encounter with your unit.
Before going through the checklist below, check the connection and operating procedures.

General

Problem

No sound

The contents of the memory
have been erased.

No beep sound

The card remote commander
does not work (CDX-3900 only).

CD playback

Problem

CD cannot be loaded.

Play does not begin.
CD is automatically ejected.
CD will not eject.

The operation buttons do not
function.

The sound skips due to
vibration.

Cause/Solution

•Adjust the volume with (+).

•Set the fader control to the centre position for two-speaker
systems.

• The power cord or battery has been disconnected.

• The reset button has been pressed.
t Store the settings again into the memory.

• An optional power amplifier is connected and you are not
using the built-in amplifier.

• The beep sound is cancelled (page 10).

• The insulating film has not been removed from the battery
case.

• The battery has became weak.
t Replace the battery (page 5).

Cause/Solution

• Another CD is already loaded.

• The CD was forcibly inserted upside down.

Dirty disc.
The ambient temperature exceeds 50°C.
Press the reset button.

• The unit is installed at an angle of more than 60°.

• The unit is not installed in a sturdy part of the car.

Radio reception

Problem

Preset tuning is not possible.

Automatic tuning is not
possible.

The stations cannot be
received.
The sound is hampered by
noises.

The “STEREO” indication
flashes.

Cause/Solution

• Memorise the correct frequency.

• The broadcast signal is too weak.

The broadcast signal is too weak.
t Use manual tuning.

Connect an power aerial control lead (blue) or accessory power
supply lead (red) to the power supply lead of a car’s aerial
booster. (When your car has built-in FM/AM aerial in the
rear/side glass only.)

•Tune in the frequency accurately.

•The broadcast signal is too weak.
t Set to the MONO mode (page 9).

13

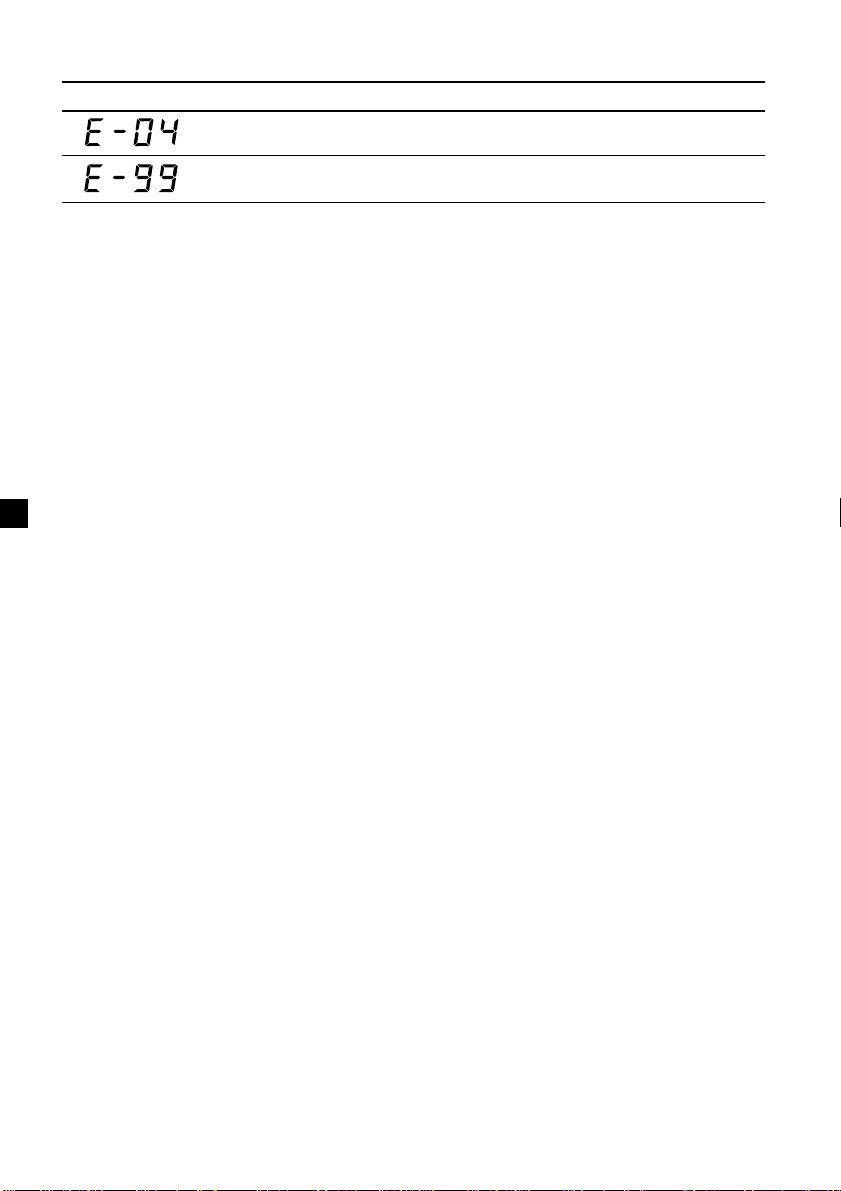

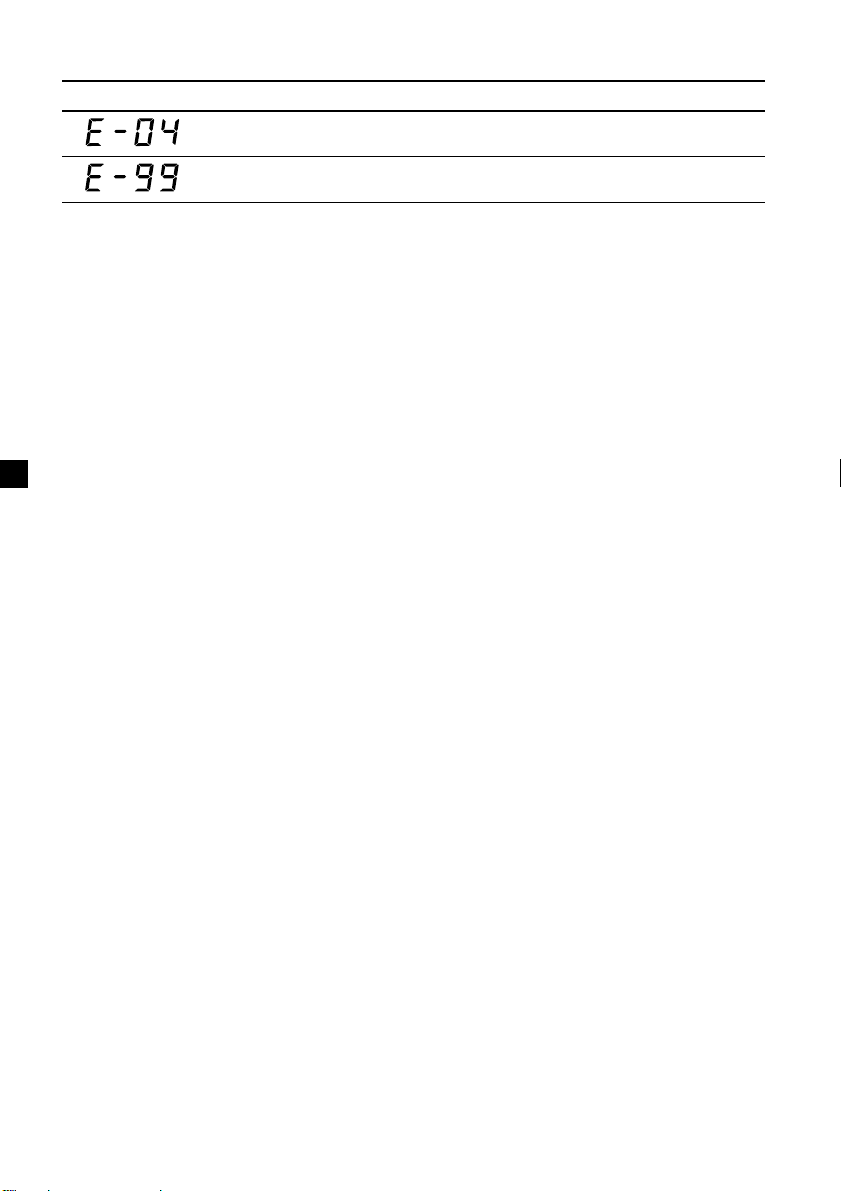

Error displays

The following indications will flash for a while.

Display

If the above-mentioned solutions do not help improve the situation, consult your nearest Sony
dealer.

Cause

A CD is dirty or inserted upside
down.

The CD player cannot be operated
because of some problem.

Solution

Clean or insert the CD correctly.

Press the reset button.

14

15

¡Bienvenido!

Enhorabuena por la adquisición del
reproductor de discos compactos Sony. Esta
unidad le permitirá disfrutar de una serie de
funciones.

Precauciones

•Si aparca el automóvil bajo la luz solar
directa y se produce un considerable
aumento de temperatura en su interior, deje
que la unidad se enfríe antes de utilizarla.

•Si la unidad no recibe alimentación,
compruebe las conexiones en primer lugar. Si
todo está en orden, examine el fusible.

•Si los altavoces no emiten sonido con un
sistema de 2 altavoces, ajuste el control de
equilibrio en la posición central.

•Si su automóvil dispone de antena
motorizada, ésta se extenderá
automáticamente mientras la unidad se
encuentre en funcionamiento.

Si desea realizar alguna consulta o solucionar
algún problema referentes a la unidad que no
aparezcan en este manual, póngase en contacto
con el proveedor Sony más próximo.

Notas sobre el manejo de discos
compactos

Los discos sucios o defectuosos pueden
producir pérdidas de sonido durante la
reproducción. Para obtener un sonido óptimo,
agarre el disco por los bordes. Para mantenerlo
limpio, no toque la superficie.

No adhiera papel ni cinta adhesiva en la
superficie de la etiqueta.

No exponga los discos a la luz solar directa ni
a fuentes de calor, como conductos de aire
caliente, ni los deje en un automóvil aparcado
al sol, ya que puede producirse un
considerable aumento de temperatura en su
interior.

Antes de iniciar la reproducción, limpie los
discos con un paño de limpieza opcional desde
el centro hacia los bordes.
No utilice disolventes, como bencina,
diluyentes o productos de limpieza
disponibles en las tiendas del ramo, ni
aerosoles antiestáticos destinados a discos
analógicos.

2

Notas sobre los discos

Si emplea los discos descritos a continuación,
el residuo adherente puede causar que el CD
deje de girar y producir fallos de
funcionamiento o dañar los discos.

No utilice discos compactos de segunda mano
o de alquiler que tengan residuos adherentes
en la superficie (por ejemplo, de adhesivos
despegados o tinta, o de restos de pegamento
de los adhesivos).

Residuos adherentes
Tinta adherente

No utilice discos compactos de alquiler con
etiquetas viejas que estén comenzando a
despegarse.

Adhesivos que empiezan a
despegarse, dejando un
residuo adherente

No emplee discos compactos con etiquetas o
adhesivos fijados.

Indice

Ubicación de los controles...................................... 4

Procedimientos iniciales

Restauración de la unidad ................................. 6

Extracción del panel frontal............................... 6

Ajuste del reloj ..................................................... 7

Reproductor de discos
compactos

Reproducción de un disco compacto ............... 7

Reproducción de un disco compacto en

diversos modos .............................................. 8

Radio

Memorización automática de emisoras

— Función de memorización de la mejor

sintonía (BTM)................................................ 8

Memorización de las emisoras deseadas......... 9

Recepción de emisoras memorizadas .............. 9

Etiquetas adheridas

Notas sobre CD-R

•Neste aparelho, é possível reproduzir CD-Rs
(CDs graváveis). No entanto, existem alguns
CD-Rs que não podem ser reproduzidos
neste aparelho; tudo depende das condições
do equipamento de gravação ou do próprio
CD-R

•Não é possível reproduzir um CD-R que não
tenha sido finalizado (a finalização é
condição essencial para que seja possível
reproduzir um CD-R gravado no leitor de
CD).

•Não é possível reproduzir CD-RWs (CDs
regraváveis) neste leitor.

Nota sobre condensación de
humedad

En los días lluviosos o en zonas muy húmedas,
puede condensarse humedad en las lentes del
interior del reproductor de discos compactos.
Si esto ocurre, la unidad no funcionará
correctamente. En este caso, extraiga el disco y
espere una hora aproximadamente hasta que
la humedad se evapore.

Reproducción de discos compactos
de 8 cm

Utilice el adaptador sencillo de discos
compactos opcional de Sony (CSA-8) para
evitar que el reproductor de CD se dañe.

Otras funciones

Ajuste de las características de sonido ........... 10

Cancelación de los pitidos ............................... 10

Refuerzo de los graves

— D-bass ....................................................... 10

Atenuación del sonido ..................................... 10

Información complementaria

Mantenimiento .................................................. 11

Desmontaje de la unidad ................................. 11

Especificaciones................................................. 12

Guía de solución de problemas ...................... 13

3

Ubicación de los controles

SOURCE

MODE

D-BASS

RELEASE

REPEAT SHUF

SOUND

1 263 4 5

CDX-3900/CDX-3800

Consulte las páginas indicadas para obtener más información.

1 Botón MODE (selección de banda) 8, 9
2 Botón SOURCE (selección de fuente)

7, 8, 9

3 Botón (+) (-) (control de volumen/

graves/agudos/izquierdo-derecho/
delantero-trasero) 7, 10

4 Visor
5 Sensor para el mando a distancia de

tarjeta (sólo para CDX-3900)

6 Control SEEK/AMS (búsqueda/sensor de

música automático/búsqueda manual)
8, 9

7 Botón Z (expulsión) 7

qd Durante la recepción de radio:

Botones numéricos 9

Durante la reproducción de un CD:

(1) Botón REPEAT 8
(2) Botón SHUF 8

qf Botón DSPL (cambio de visualización/

ajuste de la hora) 7, 9

qg Botón OFF* 6, 7
qh Selector de frecuencia (situado en la

base de la unidad)

Consulte “Selector de frecuencia” del
manual de Instalación/conexiones.

qj Botón ATT (atenuación) 10

8 Botón SENS/BTM (función de ajuste de

sensibilidad/memorización de la mejor
sintonía) 8, 9

9 Botón D-BASS 10
0 Botón RELEASE (liberación del panel

frontal) 6, 11

qa Botón SOUND 7, 10
qs Botón de restauración (situado en el

lado frontal de la unidad, oculto por el
panel frontal) 6

*Advertencia sobre la instalación

en un automóvil que no disponga
de posición ACC (accesorios) en el
interruptor de la llave de
encendido

Asegúrese de pulsar (OFF) en la unidad
durante dos segundos para desactivar la
indicación del reloj después de apagar el
motor.

Si pulsa (OFF) momentáneamente, la
indicación del reloj no se desactivará y esto
causará el desgaste de la batería.

DSPL

SEEK

AMS

BTM

SENS

ATT

OFF

4

Mando a distancia de tarjeta RM-X49
(sólo para CDX-3900)

SOURCE

OFF

DSPL

SOUND

MODE

FF

SEEK

PRST

VOL

ATT

DISC

REW

AMS

Sustitución de la pila de litio

Cuando la pila dispone de poca energía, el
margen de control del mando a distancia de
tarjeta será menor. Sustituya dicha pila por
otra de litio CR2025 nueva.

Los botones correspondientes del
mando a distancia de tarjeta tienen las
mismas funciones que los de esta
unidad.

1 Botón OFF
2 Botón SOUND
3 Botón DSPL
4 Botón (control de volumen/graves/

agudos/izquierdo-derecho/delantero­trasero) VOL

5 Botón PRST/DISC
6 Botón ATT
7 Botón SOURCE
8 Botón MODE
9 Botón SEEK/AMS

Nota

Una unidad cuya alimentación haya desconectado
manteniendo presionado (OFF) durante más de
dos segundos no podrá gobernarse con el control
remoto de tarjeta a menos que presione (SOURCE)
de la unidad, o que haya insertado un disco para
activar en primer lugar la unidad.

Notas sobre la pila de litio

•Mantenga la pila fuera del alcance de los
niños. En caso de ingestión, póngase
inmediatamente en contacto con un médico.

•Limpie la pila con un paño seco para
garantizar un contacto óptimo.

•Cuando instale la pila, insértela con la
polaridad correcta.

•No maneje la pila con pinzas metálicas, ya
que puede producirse un cortocircuito.

x

Cara + hacia arriba

AVISO

La pila puede explotar si la maneja
inadecuadamente.
No recargue ni desmonte la pila; tampoco la
arroje al fuego.

5

Procedimientos
iniciales

Restauración de la unidad

Antes de utilizar la unidad por primera vez o
después de sustituir la batería del automóvil,
es necesario restaurar dicha unidad.
Extraiga el panel frontal y pulse el botón de
restauración con un objeto puntiagudo, como
un bolígrafo.

Notas

• Procure no dejar caer el panel al extraerlo de la
unidad.

• Si se extrae el panel mientras la unidad aún está
encendida, ésta se apagará automáticamente
para no dañar los altavoces.

• Cuando lleve consigo el panel, guárdelo en el
estuche suministrado.

Fijación del panel frontal

Haga coincidir la parte A del panel frontal con
la parte B de la unidad como muestra la
ilustración y presione sobre el lado izquierdo
hasta que encaje en su sitio.

Botón de restauración

Notas

• Al pulsar el botón de restauración se borrarán los
ajustes del reloj y algunas funciones
memorizadas.

• Cuando conecte el cable de suministro de
alimentación a la unidad o cuando restaure ésta,
espere unos 10 segundos antes de insertar algún
disco. Si inserta un disco antes de que
transcurran los 10 segundos, la unidad no se
restaurará y será preciso volver a pulsar el botón
de restauración.

Extracción del panel
frontal

Es posible extraer el panel frontal de esta
unidad con el fin de evitar su robo.

1 Pulse (OFF).
2 Pulse (RELEASE), deslice el panel frontal

ligeramente hacia la izquierda y sáquelo
tirando hacia fuera.

(OFF)

A

B

Notas

• Asegúrese de no fijar el panel frontal al revés.

• No ejerza excesiva presión sobre el panel frontal
al fijarlo a la unidad.

• No sujete con demasiada fuerza ni presione
excesivamente sobre el visor del panel frontal.

• No exponga el panel frontal a la luz solar directa,
a fuentes térmicas, como conductos de aire
caliente, ni lo deje en un lugar húmedo. No lo
deje nunca sobre el salpicadero de un automóvil
aparcado bajo la luz solar directa, ya que podría
producirse un considerable aumento de
temperatura.

Alarma de precaución

Si gira el interruptor de la llave de encendido a
la posición OFF sin haber extraído el panel
frontal, la alarma de precaución emitirá pitidos
durante unos segundos.
Si conecta un amplificador de potencia
opcional y no utiliza el amplificador
incorporado, se desactivará el pitido.

(RELEASE)

6

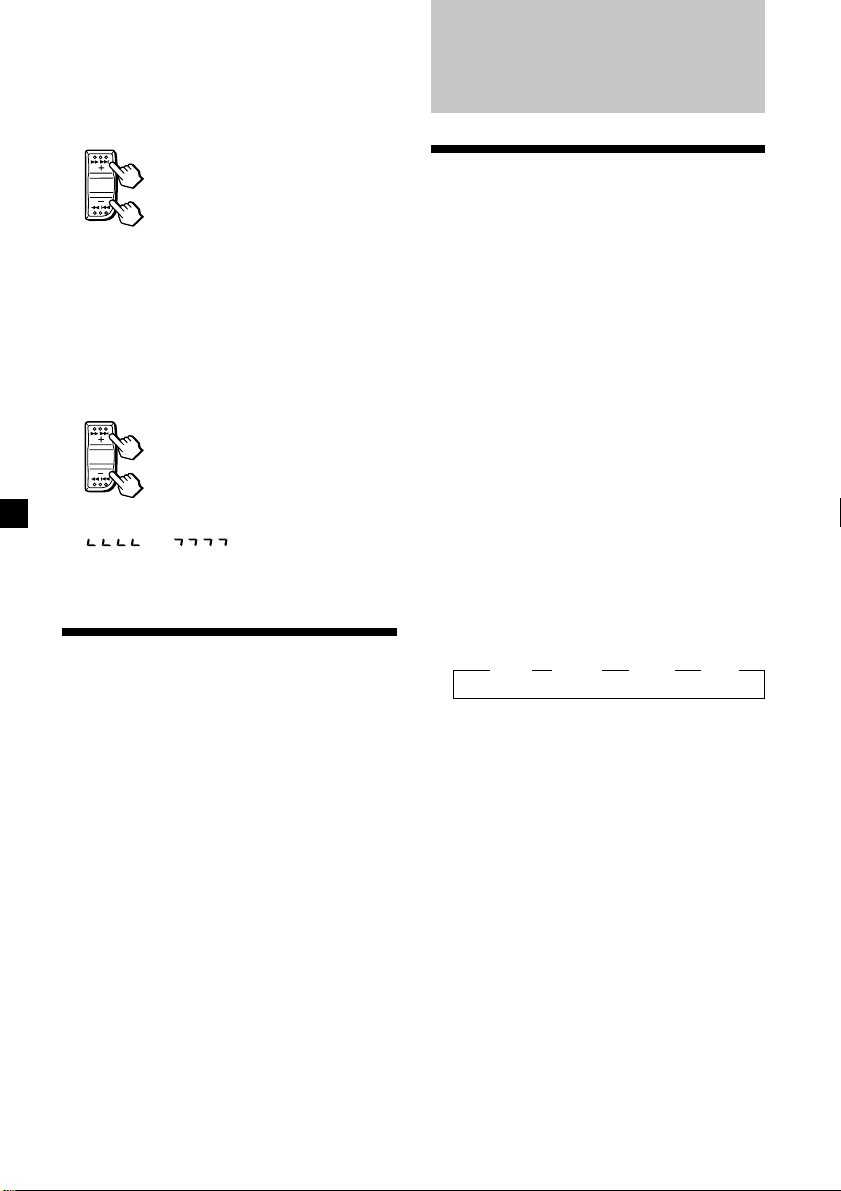

Ajuste del reloj

El reloj dispone de una indicación digital de 12
horas.

Ejemplo: Para ajustar el reloj a las 10:08

1 Pulse (DSPL) durante el funcionamiento.
2 Pulse (DSPL) durante dos segundos.

La indicación de la hora parpadea.

1 Ajuste la hora.

Para avanzar

Para retroceder

2 Pulse (SOUND).

La indicación de los minutos parpadea.

3 Ajuste los minutos.

Para avanzar

Para retroceder

Reproductor de discos
compactos

Reproducción de un disco
compacto

Inserte el CD.

La reproducción se inicia automáticamente.

Lado de la etiqueta hacia arriba

Si ya hay un CD insertado, pulse (SOURCE)
varias veces hasta que aparezca “CD” para
iniciar la reproducción.

MINCDSEC

Tiempo de reproducción transcurrido

Nota

Si desea reproducir un CD de 8 cm, utilice el
adaptador sencillo de discos compactos opcional
Sony (CSA-8).

Para Pulse

Detener la reproducción Z o (OFF)
Expulsar el CD Z

3 Pulse (DSPL).

El reloj se activa.

Nota

Si su automóvil no tiene posición de accesorios en
la llave de encendido, no es posible poner en hora
el reloj a menos que esté activada la alimentación.

Cambio de los elementos del visor

Cada vez que pulse (DSPL) durante la
reproducción de CD, el elemento cambiará de
la siguiente forma:

B Tiempo de reproducción transcurrido

Reloj b Número de tema b

7

Localización de un tema específico

— Sensor de música automático (AMS)

Durante la reproducción, pulse cualquier
lado de (SEEK/AMS) por cada tema que
desee omitir.

Radio

SEEK

AMS

Para localizar temas posteriores

Para localizar temas anteriores

Localización de una parte
específica de un tema

— Búsqueda manual

Durante la reproducción, pulse y
mantenga pulsado cualquier lado de
(SEEK/AMS) durante unos dos segundos.
Suéltelo cuando encuentre la parte que
desee.

SEEK

AMS

Nota

Si “
significa que ha llegado al principio o al final del
disco y no es posible continuar la búsqueda.

Para buscar hacia delante

Para buscar hacia atrás

” o “ ” aparece en el visor,

Reproducción de un disco
compacto en diversos
modos

Reproducción repetida de temas

— Reproducción repetida

Pulse (1) durante la reproducción.

“REPEAT” se muestra en el visor.

Cuando el tema actual finaliza, vuelve
reproducirse desde el principio.

Para recuperar el modo normal, vuelva pulsar
el botón

Reproducción de temas en orden
aleatorio

— Reproducción aleatoria

Pulse (2) durante la reproducción.

“SHUF” se muestra en el visor

Memorización automática
de emisoras

— Función de memorización de la mejor
sintonía (BTM)

Esta unidad selecciona las emisoras de señal
más intensa y las memoriza por orden de
frecuencia. Puede almacenar hasta 6 emisoras
en cada banda (FM I, FM II, FM III y AM).

Precaución

Para sintonizar emisoras mientras conduce,
utilice la función de memorización de la mejor
sintonía para evitar accidentes.

1 Pulse (SOURCE) varias veces para

seleccionar el sintonizador.

Cada vez que pulse (SOURCE), el modo
cambia de la siguiente forma:

CD y TUNER

2 Pulse (MODE) varias veces para

seleccionar la banda.

Cada vez que pulse (MODE), la banda
cambia de la siguiente forma:

B FM I B FM II B FM III B AM

3 Pulse (SENS/BTM) durante dos segundos.

La unidad almacenará las emisoras en los
botones numéricos por orden de frecuencia.
“BTM” parpadea mientras las emisoras se
almacenan y se oye un pitido cuando el
ajuste se almacena.

Notas

• La unidad no almacena emisoras de señal débil.
Si se reciben pocas emisoras, algunos botones
numéricos conservarán su ajuste anterior.

• Si se muestra algún número en el visor, la unidad
almacenará las emisoras a partir de dicho
número.

• Si no hay ningún CD en la unidad, sólo aparece la
banda del sintonizador aunque pulse (SOURCE).

Para recuperar el modo normal, vuelva pulsa
el botón.

8

Memorización de las
emisoras deseadas

Puede almacenar hasta 6 emisoras de cada
banda (un total de 18 para FM I, FM II y
FM III, y 6 para AM) en el orden que prefiera.

1 Pulse (SOURCE) varias veces para

seleccionar el sintonizador.

2 Pulse (MODE) varias veces para

seleccionar la banda.

3 Pulse y mantenga pulsado cualquier lado

de (SEEK/AMS) para sintonizar la emisora
que desee almacenar en el botón
numérico.

4 Pulse y mantenga pulsado el botón

numérico que desee ((1) a (6)) hasta
que aparezca “MEM”.

En el visor aparecerá la indicación del
botón numérico.

Nota

Si intenta almacenar una emisora en un botón
numérico ya asignado a otra emisora, la emisora
previamente almacenada se borrará.

Si no puede sintonizar una emisora
programada

Pulse cualquier lado de (SEEK/AMS) para
buscar la emisora (sintonización
automática).

La exploración se detiene cuando la unidad
recibe una emisora. Pulse cualquier lado de
(SEEK/AMS) varias veces hasta recibir la
emisora deseada.

Nota

Si la sintonización automática se detiene con
demasiada frecuencia, pulse (SENS/BTM) varias
veces hasta que aparezca “LOCAL” (modo de
búsqueda local). Sólo se sintonizarán las emisoras
de señal relativamente intensa.

Consejo

Si sabe cuál es la frecuencia de la emisora que
desea escuchar, presione y mantenga presionado
cualquier lado de (SEEK/AMS) para localizar la
frecuencia de forma aproximada. A continuación,
presione (SEEK/AMS) varias veces para ajustar con
precisión la frecuencia deseada (sintonización
manual).

Si la recepción de FM estéreo es de
baja calidad — Modo monofónico

Pulse (SENS/BTM) varias veces hasta que
aparezca “MONO”.

El sonido mejora, pero se emite en modo
monofónico (“STEREO” desaparece).

Recepción de emisoras
memorizadas

1 Pulse (SOURCE) varias veces para

seleccionar el sintonizador.

2 Pulse (MODE) varias veces para

seleccionar la banda.

3 Pulse el botón numérico ((1) a (6)) en el

que esté almacenada la emisora deseada.

Para volver al modo normal, vuelva a pulsarlo
hasta que “MONO” desaparezca.

Cambio de los elementos
mostrados

Cada vez que pulse (DSPL), el elemento
cambia de la siguiente forma:

Frecuencia y Reloj

9

Otras funciones

Ajuste de las
características de sonido

Es posible ajustar los graves, los agudos, el
balance y el equilibrio entre los altavoces.
Es posible almacenar los niveles de graves y
agudos de forma independiente para cada
fuente.

1 Pulse (SOUND) varias veces para

seleccionar el elemento que desee
ajustar.

BAS (graves) t TRE (agudos) t
BALANCE (izquierdo-derecho) t FADER
(delantero-trasero) t VOL (volumen)

Refuerzo de los graves

— D-bass

Es posible disfrutar de graves nítidos e
intensos. La función D-bass refuerza las
señales de baja y alta frecuencia con una curva
más marcada que la del refuerzo de graves
convencional.
Es posible escuchar la línea de graves con
mayor nitidez aunque el sonido vocal se
encuentre al mismo volumen. Igualmente, es
posible enfatizar y ajustar los graves
fácilmente con el control D-BASS. Este efecto
es similar al obtenido cuando se utiliza un
sistema opcional de altavoces potenciadores de
graves.

D-BASS 3

Nivel

0dB

D-BASS 2

D-BASS 1

D-BASS 3
D-BASS 2

D-BASS 1

Frecuencia (Hz)

2 Pulse (+) o (

seleccionado.

Realice el ajuste antes de que transcurran
tres segundos una vez seleccionado el
elemento (después de tres segundos, la
función del botón volverá a ser la de control
de volumen).

-

) para ajustar el elemento

Cancelación de los pitidos

Pulse (6) mientras pulsa (SOUND).

Para recuperar los pitidos, vuelva a pulsar
estos botones.

Nota

Si conecta un amplificador opcional de potencia y
no utiliza el incorporado, los pitidos se
desactivarán.

Ajuste de la curva de graves

Pulse (D-BASS) varias veces para
seleccionar la curva de graves deseada.

“D-BASS” se muestra en el visor
Al aumentar el número D-BASS, también lo
hará el efecto.

B D-BASS 1 B D-BASS 2 B D-BASS 3

Nota

Los graves pueden distorsionarse con el mismo
volumen. Si esto ocurre, seleccione una curva de
graves menos efectiva.

OFF b

Atenuación del sonido

Pulse (ATT).

“ATT” parpadeará.

Para restaurar el nivel de volumen anterior,
vuelva a pulsar (ATT).

10

Información
complementaria

Mantenimiento

Sustitución del fusible

Cuando sustituya el fusible, compruebe que
utiliza uno con el amperaje especificado en el
fusible original. Si el fusible se funde,
compruebe la conexión de alimentación y
sustitúyalo. Si una vez sustituido vuelve a
fundirse, es posible que exista alguna anomalía
interna. En este caso, póngase en contacto con
el proveedor Sony más próximo.

Fusible (10 A)

Advertencia

No utilice nunca un fusible de amperaje
superior al del suministrado con la unidad, ya
que ésta podría dañarse.

Limpieza de los conectores

La unidad puede no funcionar correctamente
si los conectores de la misma y del panel
frontal están sucios. Con el fin de evitarlo, abra
el panel frontal pulsando (RELEASE); a
continuación, sepárelo y limpie los conectores
con un bastoncillo humedecido en alcohol. No
aplique demasiada presión, ya que los
conectores podrían dañarse.

Desmontaje de la unidad

1 Después de extraer el panel frontal,

presione el clip del interior de la cubierta
frontal con un destornillador fino, y haga
palanca con suavidad para liberar dicha
cubierta.

2 Repita el paso 1 en el lado izquierdo.

La cubierta frontal podrá extraerse.

3 Emplee un destornillador fino para

presionar el clip de la parte izquierda de
la unidad; a continuación, tire del lado
izquierdo de la unidad hasta que el
enganche salga del marco.

4 mm

Unidad principal

Parte posterior del panel frontal

Notas

• Por su seguridad, apague el motor antes de
limpiar los conectores y saque la llave de
encendido.

• No toque nunca los conectores directamente con
los dedos o con cualquier dispositivo metálico.

4 Repita el paso 3 en el lado derecho.

5 Saque la unidad del marco.

11

Especificaciones

Sección del reproductor de discos
compactos

Sistema Audiodigital de discos

Relación señal-ruido 90 dB
Respuesta de frecuencia 10 – 20.000 Hz
Fluctuación y trémolo Inferior al límite medible

compactos

Sección del sintonizador

FM

Gama de sintonía Intervalo de sintonía de

Terminal de antena Conector para antena

Frecuencia intermedia 10,7 MHz
Sensibilidad útil 12 dBf
Selectividad 75 dB a 400 kHz
Relación señal-ruido 65 dB (estéreo)

Distorsión armónica a 1kHz

Separación entre canales 35 dB a 1 kHz
Respuesta de frecuencia 30 – 15.000 Hz

AM

Gama de sintonía Intervalo de sintonía de

Terminal de antena Conector para antena

Frecuencia intermedia 10,7 MHz/450 kHz
Sensibilidad 30 µV

FM:
50 kHz/200 kHz,
conmutable
87,5 – 108,0 MHz
(intervalo de 50 kHz)
87,5 – 107,9 MHz
(intervalo de 200 kHz)

exterior

68 dB (monoaural)

0,7 % (estéreo),
0,5 % (monoaural)

AM:
9 kHz/10 kHz, conmutable
531 – 1.602 kHz
(intervalo de 9 kHz)
530 – 1.710 kHz
(intervalo de 10 kHz)

exterior

Generales

Salidas Salida de audio

Controles de tono Graves ±8 dB a 100 Hz

Requisitos de alimentación

Dimensiones Aprox. 178 × 50 × 178 mm
Dimensión de montaje Aprox. 182 × 53 × 162 mm

Masa Aprox. 1,2 kg
Accesorios suministrados Mando a distancia de

Accesorios opcionales Adaptador sencillo de

Diseño y especificaciones sujetos a cambios sin
previo aviso.

Cable de control de
amplificador de potencia
Cable de control de relé de
antena motorizada

Agudos ±8 dB a 10 kHz

Batería de automóvil de
12 V CC (toma a tierra
negativa)

(an/al/prf)

(an/al/prf)

tarjeta RM-X49 (sólo para
CDX-3900)
Componentes para
instalación y conexiones
(1 juego)

discos compactos CSA-8

Sección del amplificador de
potencia

Salidas Salidas de altavoz

Impedancia de altavoz 4 – 8 ohmios
Salida máxima de potencia

(conectores herméticos
seguros)

45 W × 4 (a 4 ohmios)

12

Guía de solución de problemas

La siguiente lista de comprobación proporciona ayuda para solucionar la mayoría de los
problemas que pueden producirse con la unidad.
Antes de consultar la lista que aparece a continuación, compruebe los procedimientos de conexión
y funcionamiento.

Generales

Problema

Ausencia de sonido

Se ha borrado el contenido de
la memoria.

Ausencia de pitidos.

El controlador remoto de
tarjeta no trabaja (CDX-3900
solamente).

Reproducción de CD

Problema

No es posible cargar un CD.

No se inicia la reproducción.
El CD se expulsa

automáticamente.
El CD no se expulsa.

Los botones de
funcionamiento no se activan.

El sonido se omite debido a
vibraciones.

Causa/Solución

•Ajuste el volumen con (+).

•Ajuste el control de equilibrio entre los altavoces en la
posición central para sistemas de 2 altavoces.

•Ha desconectado el cable de alimentación o la batería.

•Ha pulsado el botón de restauración.
t Vuelva a almacenar los ajustes en la memoria.

•Ha conectado un amplificador opcional de potencia y no
utiliza el incorporado.

•Ha cancelado los pitidos (página 10).

•La película aislante no se ha extraído de la caja de la pila.

•La pila está débil.
t Reemplácela (página 5).

Causa/Solución

•Ya se ha cargado otro CD.

•Se ha forzado el CD al introducirlo al revés.

Disco sucio.
La temperatura ambiente es superior a 50°C.

Pulse el botón de restauración.

•Ha instalado la unidad en un ángulo superior a los 60°.

•No ha instalado la unidad en una parte segura del automóvil.

Recepción de radio

Problema

No es posible realizar la
sintonización de
programación.

No es posible realizar la
sintonización automática.

No es posible recibir la
emisora. Los ruidos
obstaculizan el sonido.

La indicación “STEREO”
parpadea.

Causa/Solución

•Almacene la frecuencia correcta.

•La señal de emisión es demasiado débil.

La señal de emisión es demasiado débil.
t Utilice la sintonización manual.

Conecte un cable de control de la antena motorizada (azul) o un
cable de fuente de alimentación auxiliar (rojo) al cable de fuente
de alimentación del amplificador de antena del automóvil. (Sólo
si el automóvil incorpora una antena de recepción de FM/AM
en el cristal posterior/lateral.)

•Realice la sintonización con precisión.

•La señal de emisión es demasiado débil.
t Realice el ajuste en el modo MONO (página 9).

13

Indicaciones de error

Las siguientes indicaciones parpadearán durante cierto tiempo.

Indicación Causa

El CD está sucio o se ha insertado al
revés.

El reproductor de CD no funciona
debido a algún problema.

Si el problema no se soluciona con las sugerencias anteriormente enumeradas, póngase en contacto
con el proveedor Sony más próximo.

Solución

Limpie el CD o insértelo
correctamente.

Pulse el botón de restauración o Z.

14

15

Sony Corporation Printed in Japan

*I-3-043-466-22*(1)
