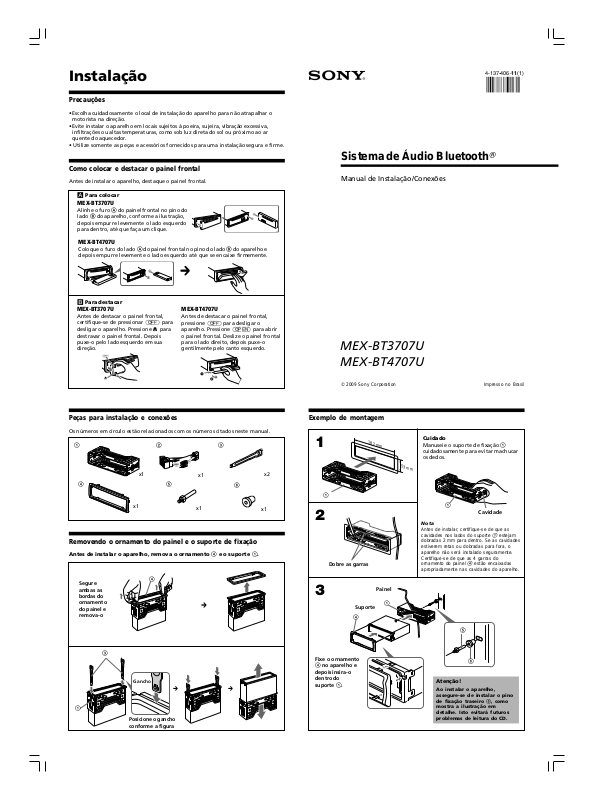

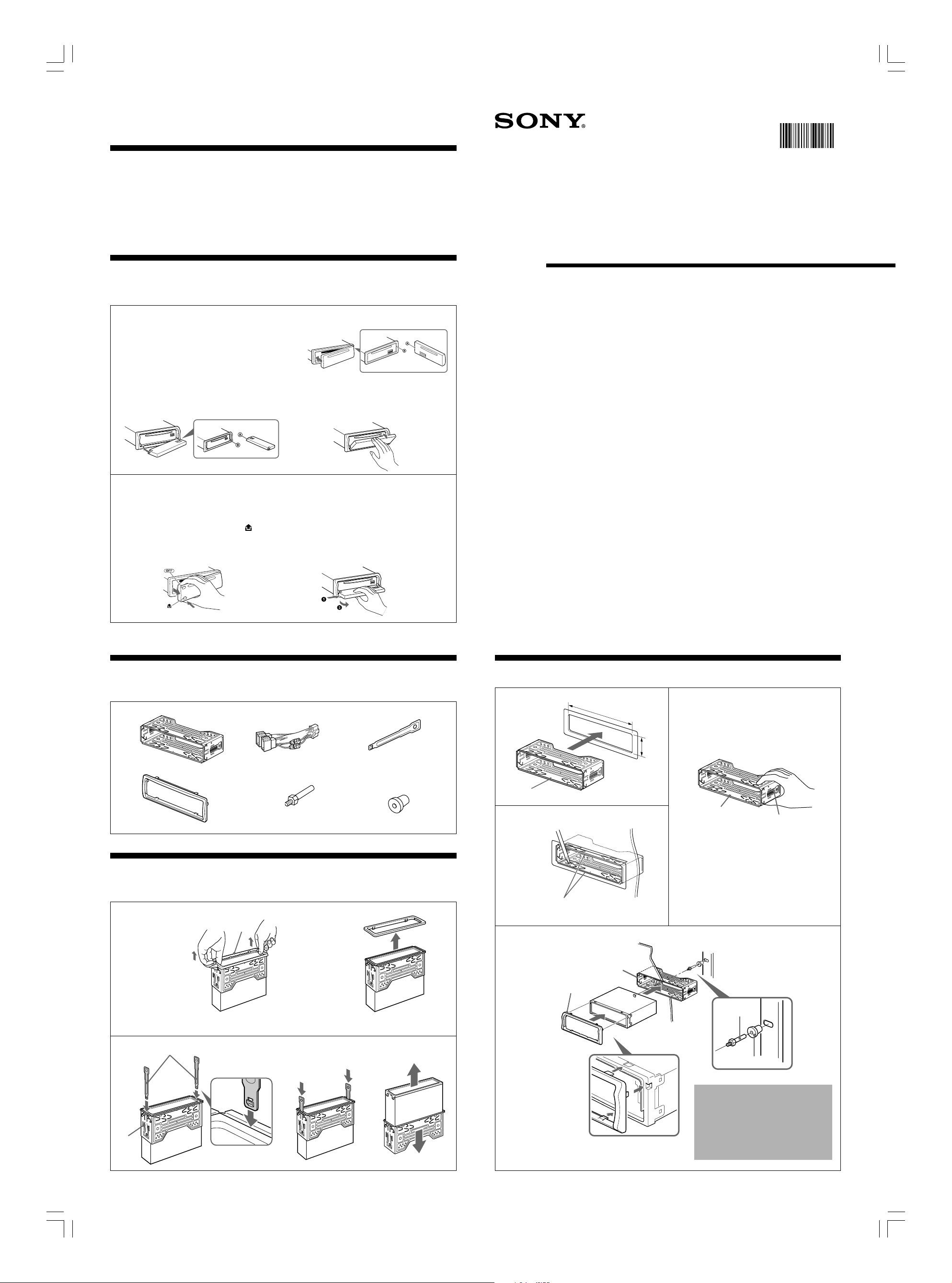

Page 1
m
Instalação
Precauções
• Escolha cuidadosamente o local de instalação do aparelho para não atrapalhar o
motorista na direção.
• Evite instalar o aparelho em locais sujeitos à poeira, sujeira, vibração excessiva,
infiltrações ou altas temperaturas, como sob luz direta do sol ou próximo ao ar
quente do aquecedor.
• Utilize somente as peças e acessórios fornecidos para uma instalação segura e firme.
Como colocar e destacar o painel frontal
Sistema de Áudio Bluetooth
4-137-406-11(1)
R
Antes de instalar o aparelho, destaque o painel frontal.
A Para colocar
MEX-BT3707U
Alinhe o furo A do painel frontal no pino do
lado B do aparelho, conforme a ilustração,
depois empurre levemente o lado esquerdo
para dentro, até que faça um clique.
MEX-BT4707U
Coloque o furo do lado A do painel frontal no pino do lado B do aparelho e
depois empurre levemente o lado esquerdo até que se encaixe firmemente.
c
B Para destacar
MEX-BT3707U
Antes de destacar o painel frontal,
certifique-se de pressionar (OFF) para
desligar o aparelho. Pressione para
destravar o painel frontal. Depois
puxe-o pelo lado esquerdo em sua
direção.
MEX-BT4707U
Antes de destacar o painel frontal,
pressione (OFF) para desligar o
aparelho. Pressione (OPEN) para abrir
o painel frontal. Deslize o painel frontal
para o lado direito, depois puxe-o
gentilmente pelo canto esquerdo.
Manual de Instalação/Conexões
MEX-BT3707U
Peças para instalação e conexões
Os números em círculo estão relacionados com os números citados neste manual.
1
4
x1
23
x1
5
x1
6
x1
x2
x1
Removendo o ornamento do painel e o suporte de fixação
Antes de instalar o aparelho, remova o ornamento 4 e o suporte 1.
Segure
ambas as
bordas do
ornamento
do painel e
remova-o
4
c
MEX-BT4707U
© 2009 Sony Corporation Impresso no Brasil
Exemplo de montagem
1
1
182 mm
2
Dobre as garras
3
Suporte
4
Painel
1
53 m
Cuidado
Manuseie o suporte de fixação 1
cuidadosamente para evitar machucar
os dedos.
1
Cavidade
Nota
Antes de instalar, certifique-se de que as
cavidades nos lados do suporte
dobradas 2 mm para dentro. Se as cavidades
estiverem retas ou dobradas para fora, o
aparelho não será instalado seguramente.
Certifique-se de que as 4 garras do
ornamento do painel
apropriadamente nas cavidades do aparelho.
4
estão encaixadas
1
estejam
1
5
3
Gancho
c
Posicione o gancho
conforme a figura
c
Fixe o ornamento
4 no aparelho e
depois insira-o
dentro do
suporte 1.
6
Atenção!
Ao instalar o aparelho,
assegure-se de instalar o pino
de fixação traseiro 5, como
mostra a ilustração em
detalhe. Isto evitará futuros
problemas de leitura do CD.
Page 2

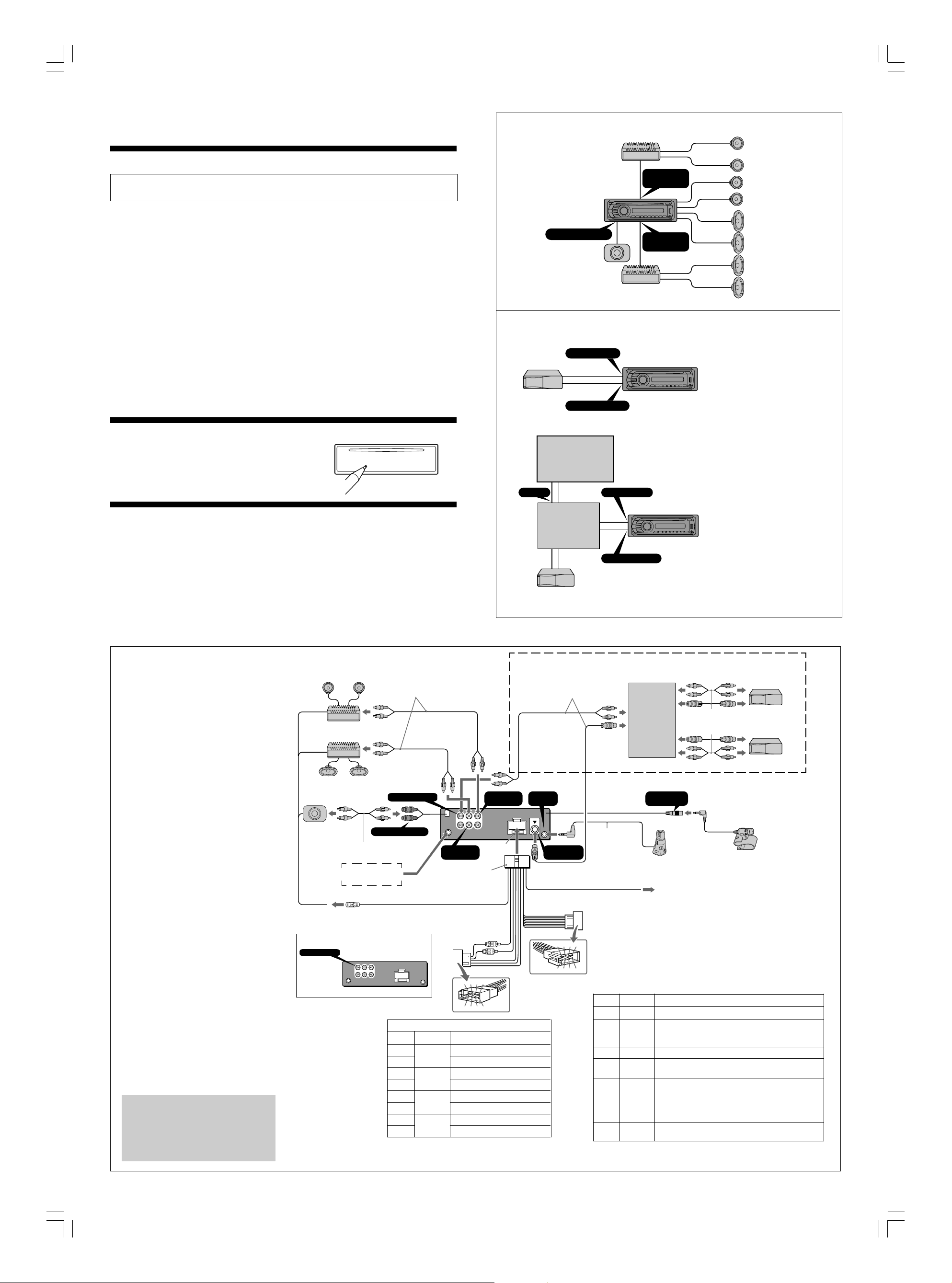

Conexões
Diagrama da conexão
Precauções referentes às conexões
Certifique-se de instalar este aparelho no painel frontal do automóvel, pois a parte
traseira do aparelho fica quente durante o uso.
• Este aparelho foi projetado para operar somente em 12 V CC com terra negativo.
• Antes de efetuar as conexões, desconecte o terminal terra da bateria do automóvel
para evitar curto-circuito.
• Não coloque os cabos embaixo de parafusos e nem os prenda nas partes móveis do
automóvel (ex. no trilho do assento).
• Conecte os cabos de alimentação somente após a conexão de todos os outros cabos.
• Certifique-se de conectar o cabo de alimentação vermelho ao terminal positivo de
12 V, que deverá estar energizado com a chave de ignição na posição acessórios.
• Todos os fios terra devem ser ligados a um único ponto de aterramento.
• Conecte o cabo amarelo a um circuito livre do automóvel de corrente nominal superior a
do fusível do aparelho. Se conectar este aparelho em série com outros equipamentos
estéreo, a corrente nominal do circuito do automóvel, onde os equipamentos estão
conectados, deve ser superior à soma da potência nominal do fusível dos equipamentos.
Se não houver circuitos de automóvel de potência nominal igual à do fusível do aparelho,
conecte o aparelho diretamente à bateria, porém, é imprescindível intercalar um fusível
de amperagem idêntica à do aparelho, próximo ao terminal positivo da bateria. Se não
houver circuitos do automóvel disponíveis para conectar o aparelho, conecte-o a um
circuito de automóvel de potência nominal superior à do fusível do aparelho, de forma
que não desativem outros circuitos quando o fusível queimar.
• A utilização de instrumentos ópticos com este aparelho pode aumentar o risco de
lesões nos olhos.
• Para sua segurança, certifique-se de isolar todo o cabo que não for conectado.
• Não cubra os furos de ventilação pois se o fizer o aparelho poderá se aquecer.
Tecla RESET
Quando a instalação e a conexão estiverem
terminadas, pressione a tecla RESET com uma
caneta ou um objeto pontiagudo. A tecla RESET
está localizada no lado esquerdo do aparelho,
quando o painel frontal está destacado.
Advertência sobre a instalação em um automóvel sem a posição
ACC (acessório) na chave de ignição - Função Power Select
Após desligar o motor, certifique-se de ajustar a função de desligamento automático.
Para mais detalhes, veja o manual de instruções fornecido.
O aparelho será desligado completa e automaticamente no tempo ajustado após o
aparelho ser desligado, para prevenir a descarga da bateria.
Se você não ajustar a função de desligamento automático, mantenha pressionada a
tecla (OFF) no aparelho por aproximadamente 2 segundos para desligar a indicação
de relógio. Pressionando OFF momentaneamente, a indicação do relógio não será
desligada, podendo com isso, descarregar a bateria.
Exemplo A
FRONT
AUDIO OUT
SUB OUT (MONO)
Subwoofer
ativo*
REAR
AUDIO OUT
Desenho apenas ilustrativo (MEX-BT3707U).
Exemplo B
(somente para MEX-BT3707U)
BUS AUDIO IN
CD Changer*
BUS CONTROL IN
Sintonizador de rádio
por satélite
(XM/SIRIUS)*
INPUT 1
Seletor de fonte*
XA-C40
BUS AUDIO IN
BUS CONTROL IN
Alto-falantes
dianteiros*
Alto-falantes
dianteiros*
Alto-falantes
traseiros*
Alto-falantes
traseiros*
* Não fornecido.
Notas:
• Quando conectar um único
CD changer, ou outro
dispositivo opcional, conecteo diretamente ao aparelho.
•Este aparelho não é
compatível com o
sintonizador de rádio XM,
XMDSON100.
• Não é possível conectar dois
ou mais sintonizadores de
rádio satélite (XM/SIRIUS) ao
XA-C40 ao mesmo tempo.
•Quando utilizar um
sintonizador de rádio satélite,
certifique-se de conectá-lo ao
terminal INPUT 1 do XA-C40.
* Equipamento não fornecido.
Notas sobre o cabo de controle e
alimentação
• O fio do controle de antena elétrica (azul)
fornece +12 VCC quando o rádio é ligado.
• Se o automóvel possuir uma antena elétrica de
FM/AM, será necessário conectar o cabo de
controle de alimentação da antena (azul) ou o
cabo de controle de alimentação de acessório
(vemelho) ao terminal de alimentação da
antena.
• A antena elétrica sem a caixa relé não deverá
ser utilizada com este aparelho.
Conexão de proteção da memória
Quando o fio de alimentação amarelo estiver
conectado a um ponto de tensão permanente de
12 V, o circuito de memorização estará sempre
alimentado, mesmo quando a chave de ignição
estiver desligada.
Notas sobre a conexão dos alto-falantes
• Antes de conectar os alto-falantes, desligue o
aparelho.
• Utilize alto-falantes com impedância de 4 a
8 ohms, com a potência máxima adequada, do
contrário, os alto-falantes podem ser
danificados.
• Não conecte os terminais dos alto-falantes ao
chassis do automóvel e nem o terminal do
alto-falante direito ao esquerdo.
• Não conecte o fio terra do aparelho ao terminal
negativo (–) do alto-falante.
• Não tente conectar os alto-falantes em paralelo.
• Não conecte nenhum alto-falante ativo (com
amplificador interno) aos terminais do
aparelho, porque podem ser danificados.
Portanto, certifique-se de conectar
alto-falantes passivos a estes terminais.
• Para evitar um mau funcionamento, não utilize
cabos de alto-falantes embutidos instalados
em seu automóvel se o aparelho compartilha
um cabo negativo (–) comum com os
alto-falantes esquerdo e direito.
• Não interligue os cabos positivos e negativos
de saída dos alto-falantes.
Notas sobre a conexão
Se os alto-falantes e o amplificador estiverem
conectados de forma incorreta, “F AILURE”
aparecerá no visor. Neste caso, certifique-se de
que os alto-falantes e o amplificador estejam
conectados corretamente.
Atenção: Dependendo do tipo do automóvel, no
ato da instalação do aparelho, os conectores A
e B (parte em destaque na figura) podem ser
cortados de forma adequada para que a conexão
seja efetuada. Porém, caso ocorra erro de
conexão no ato da instalação do aparelho, a
garantia será invalidada.
Alto-falantes dianteiros
(não fornecidos)
Cabos com plugue RCA
Amplificador de potência
(não fornecido)
Alto-falantes traseiros
(não fornecidos)
Subwoofer
(não fornecido)
Cabo com plugue RCA
(não fornecido)
BUS AUDIO IN **
SUB OUT (MONO)**
da antena do
automóvel
AMP REM
Azul com listra branca
Corrente máxima de alimentação 0,3A
Somente para MEX-BT4707U
SUB AUDIO OUT**
L
R
REAR
FRONT
SUB
AUDIO
OUT
Pino Cor Conexão
1 Violeta Alto-falante traseiro direito +
2 Alto-falante traseiro direito –
3 Cinza Alto-falante dianteiro direito +
4 Alto-falante dianteiro direito –
5 Branco Alto-falante dianteiro esquerdo +
6 Alto-falante dianteiro esquerdo –
7 Verde Alto-falante traseiro esquerdo +
8 Alto-falante traseiro esquerdo –
As posições negativas 2, 4, 6 e 8 possuem
listra preta contínua.
(não fornecidos)
BUS
REAR
AUDIO OUT
Fusível (10A)
A
CONECTOR A
REAR
AUDIO
IN
1357
2468
FRONT
OUT
FRONT
AUDIO OUT
L
R
2
Somente para MEX-BT3707U
Cabos fornecidos com o
seletor de fonte XA-C40
REMOTE
IN
Insira com o
cabo para
BUS
CONTROL IN
cima
Azul celeste
Para o cabo de interface do
telefone do automóvel
1357
2468
B
Pino Cor Conexão
4 Amarelo Para o term i n a l d e a l i m e n t a ç ã o + 1 2 V q u e e s t á e n e r g i z a d o
5 Azul Para a caixa de controle da antena elétrica.
6* Laranja Para o terminal de alimentação de +12V da chave
7 Vermelho Para o terminal de alimentação de +12V que se energiza
8 Preto Para um ponto metálico do automóvel (chassis). Primeiro
* As posições 1, 2 e 3 não têm pinos; e a posição 6 está
disponível somente para o modelo MEX-BT4707U.
CD Changer
Seletor de
fonte
XA-C40
(não
fornecidos)
Cabos fornecidos com o
CD Changer
CD Changer
EXTERNAL
MICROPHONE
Microfone externo
(não fornecidos)
ATT
** BUS AUDIO IN/SUB OUT (MONO) estão
disponíveis somente para o modelo
MEX-BT3707U.
SUB AUDIO OUT está disponível somente
para o modelo MEX-BT4707U.
CONECTOR B
permanentemente. Certifique-se de conectar o cabo preto
primeiro.
controladora das luzes do painel do veículo.
quando a chave de ignição é acionada. Certifique-se de
conectar o cabo preto primeiro. No caso de automóveis sem
a posição acessórios na chave de ignição, ligar este ao
terminal +12V energizado permanentemente.
conecte o cabo preto, depois o amarelo e o vermelho.
