Page 1
2-649-680-11 (3)
Trinitron Color TV
Operating Instructions
• Before operating the unit, please read this manual thoroughly and retain
it for future reference.
Инструкция по эксплуатации
• Перед работой с устройством внимательно прочтайте инструкцию
и сохраните её для дальнейшего использования.
GB
RU
KV-AZ21
© 2005 Sony Corporation
M91
Page 2

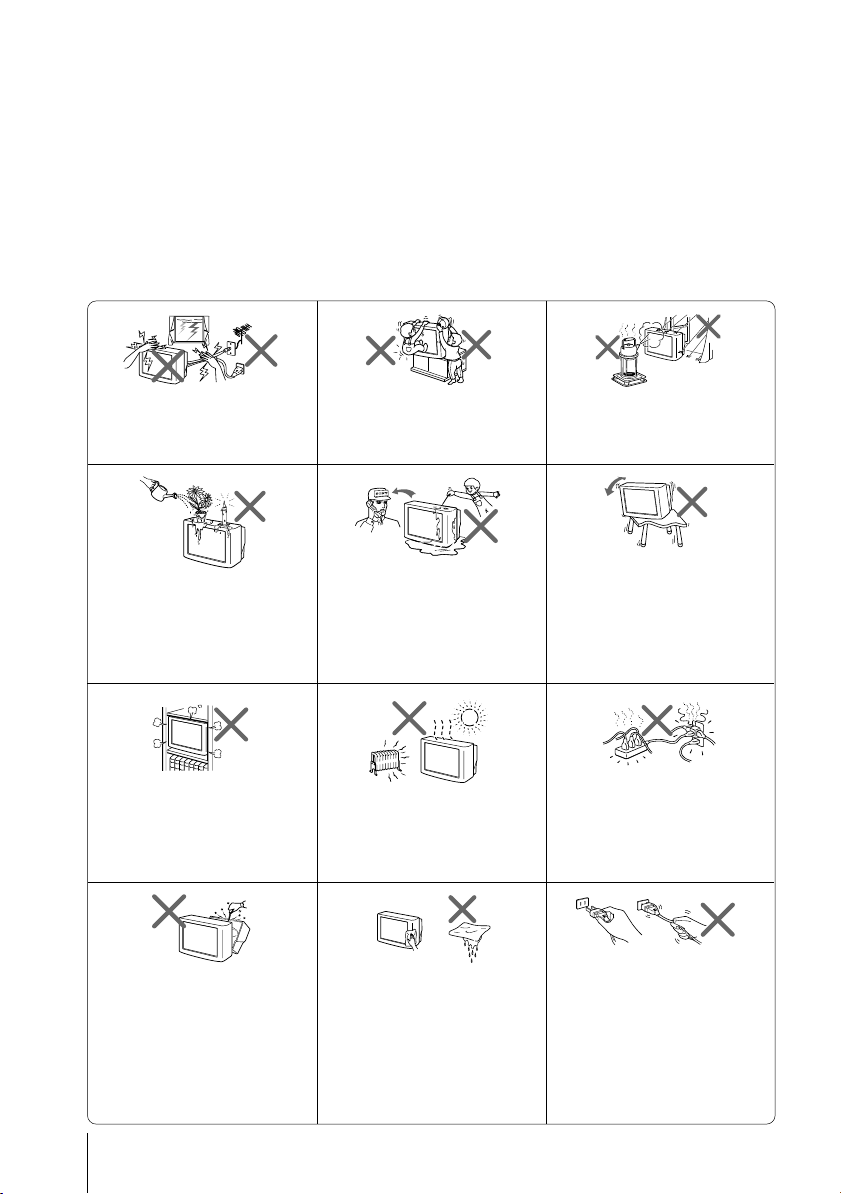

WARNING
• Dangerously high voltages are present inside the TV.
• TV operating voltage: 110 – 240 V AC.
• Do not plug in the power cord until you have completed making all other
connections; otherwise a minimum leakage current might flow through the antenna
and other terminals to ground.
• To avoid battery leakage and damage to the remote, remove the batteries from the
remote if you are not going to use it for several days. If any liquid leaks from the
batteries and touches your skin, immediately wash it away with water.
For your own safety, do not touch
any part of the TV, the power cord
and the antenna cable during
lightning storms.
Do not place any objects on the TV.
The apparatus shall not be
exposed to dripping or splashing
and that no objects filled with
liquids, such as vases, shall be
placed on the apparatus.
Do not block the ventilation
openings of the TV. Do not install
the TV in a confined space, such
as a bookcase or built-in cabinet.
Do not open the cabinet and the
rear cover of the TV as high
voltages and other hazards are
present inside the TV. Refer
servicing and disposal of the TV
to qualified personnel.
For children’s safety, do not leave
children alone with the TV. Do not
allow children to climb onto it.
Do not operate the TV if any liquid
or solid object falls into it. Have it
checked immediately by qualified
personnel only.
Your TV is recommended for
home use only. Do not use the TV
in any vehicle or where it may be
subject to excessive dust, heat,
moisture or vibrations.
Clean the TV with a dry and soft
cloth. Do not use benzine, thinner,
or any other chemicals to clean the
TV. Do not attach anything (e.g.,
adhesive tape, cellophane tape,
glue) on the painted cabinet of the
TV. Do not scratch the picture
tube.
To prevent fire or shock hazard, do
not expose the TV to rain or
moisture.
Install the TV on a stable TV stand
and floor which can support the
TV set weight. Ensure that the TV
stand surface is flat and its area is
larger than the bottom area of the
TV.
Do not plug in too many
appliances to the same power
socket. Do not damage the power
cord.
Pull the power cord out by the
plug. Do not pull the power cord
itself. Even if your TV is turned
off, it is still connected to the AC
power source (mains) as long as
the power cord is plugged in.
Unplug the TV before moving it
or if you are not going to use it for
several days.
2
Page 3
Table of Contents
Securing the TV .............................................................................................................. 4
Getting Started ............................................................................................................... 4
Setting up your TV (“Initial Setup”) ........................................................................... 5
TV top control, front and rear panels ......................................................................... 7
Connecting optional components ............................................................................... 8
Using the remote control and basic functions ......................................................... 10

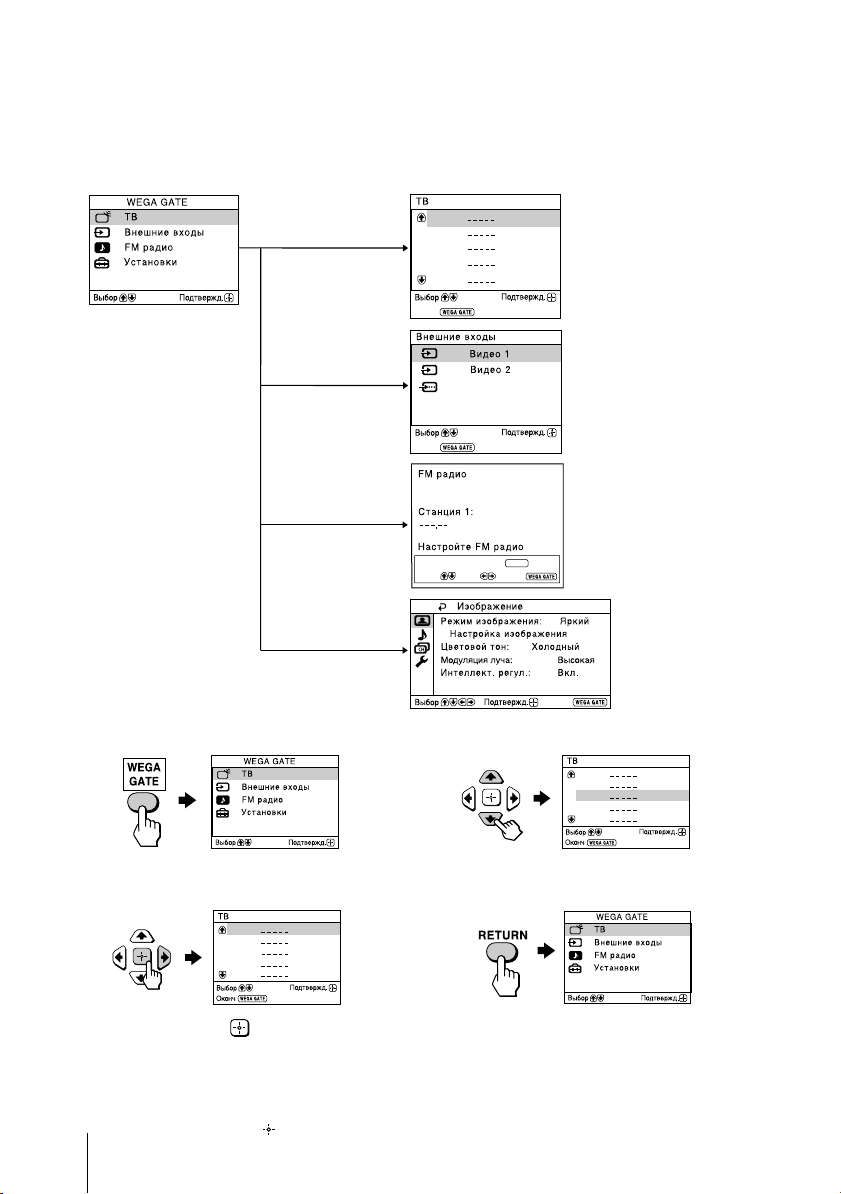

Introducing the WEGA GATE navigator ................................................................. 12
“Settings” Adjustment ................................................................................................ 13
Changing the “Picture” setting.................................................................................. 14
Changing the “Sound” setting................................................................................... 15
Changing the “Channel Setup” setting .................................................................... 16
Changing the “Setup” setting .................................................................................... 18
Viewing Teletext ........................................................................................................... 19
Enjoying stereo or bilingual programs ..................................................................... 20
Listening to the FM Radio .......................................................................................... 21
Troubleshooting ........................................................................................................... 22
Specifications ................................................................................................................ 24
GBGBGB
Made in Malaysia.
Sony Corporation
6-7-35 Kitashinagawa,
Shinagawa-ku, Tokyo, 141-0001 Japan.
3
Page 4

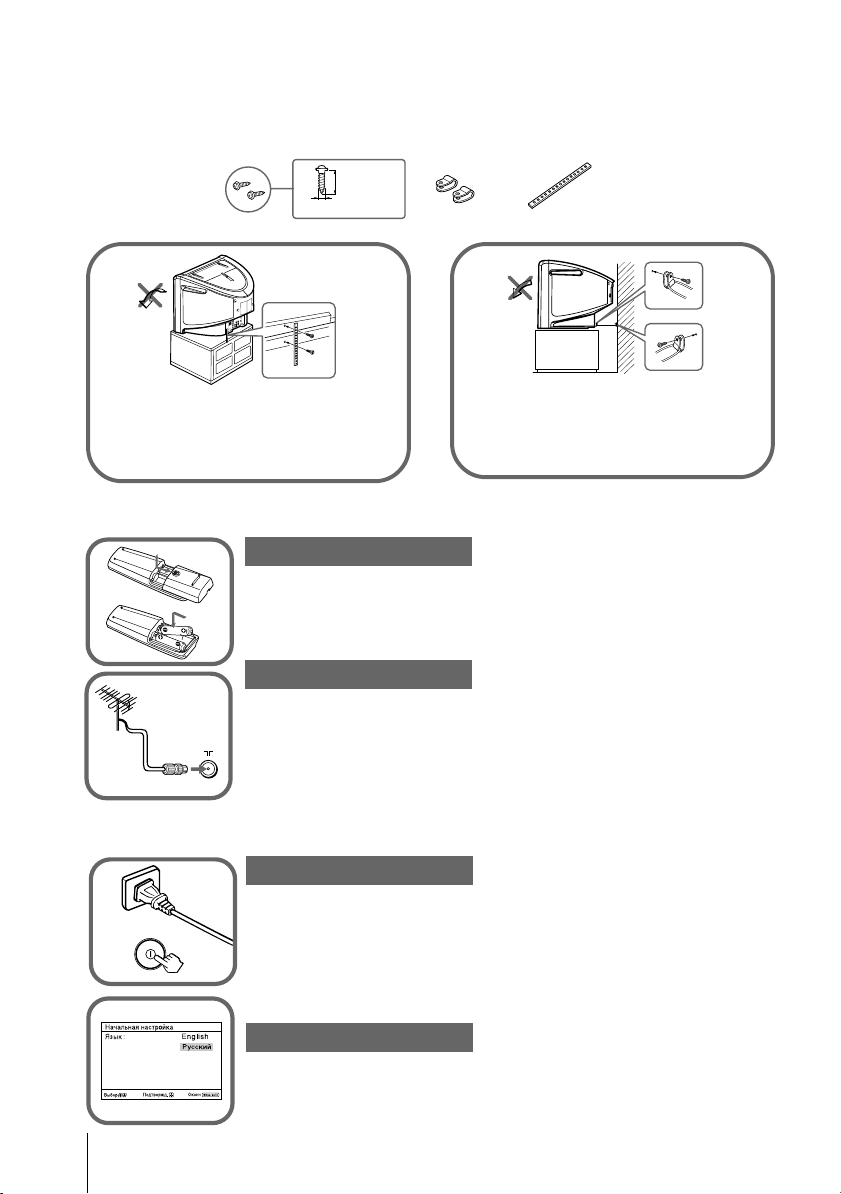

x Securing the TV
To prevent the TV from falling, use the supplied screws, clamps and band to
secure the TV. Use only the supplied screws. Use of other screws may damage
the TV.
20 mm
screws
3.8 mm
clamps band
or
Screw the band to the TV stand and
to the provided hole at the rear of
your TV.
(1) Put a cord or chain through the
clamps.
(2)
Screw one clamp to a wall or pillar
and the other clamp to the provided
hole at the rear of your TV.
x Getting Started
Step 1
b
Insert the batteries (supplied) into the remote.
Note
•Do not use old or different types of batteries together.
Step 2
Connect the antenna cable (not supplied) to 8 (antenna
input) at the rear of the TV.
Tips
•Your TV can receive both TV and FM radio signals from the appropriate
connections through the 8 (antenna input) terminal (see page 8).
•You can also connect your TV to other optional components (see page 8).
Step 3
b
Plug in the power cord, then press ! on the TV to turn it on.
Note
•The 1 (standby) indicator flashes green for a few seconds when
turning on the TV. This does not indicate a malfunction.
Step 4
Set up the TV by following the instructions of the
“Начальная настройкa” (“Initial Setup”) menu (see page 5).
4
Page 5
Program Sorting/Edit
01
02
03
04
Off
Off
Off
Sorting mode
PROG
SkipLabel
Off01
Exit
Select
Confirm
x
End
Select
Confirm
End
Select
Confirm
Program Sorting/Edit
01
02
03
04
Off
Off
Off
Off
Sorting:
Edit:
PROG
SkipLabel
Exit
Select
Confirm

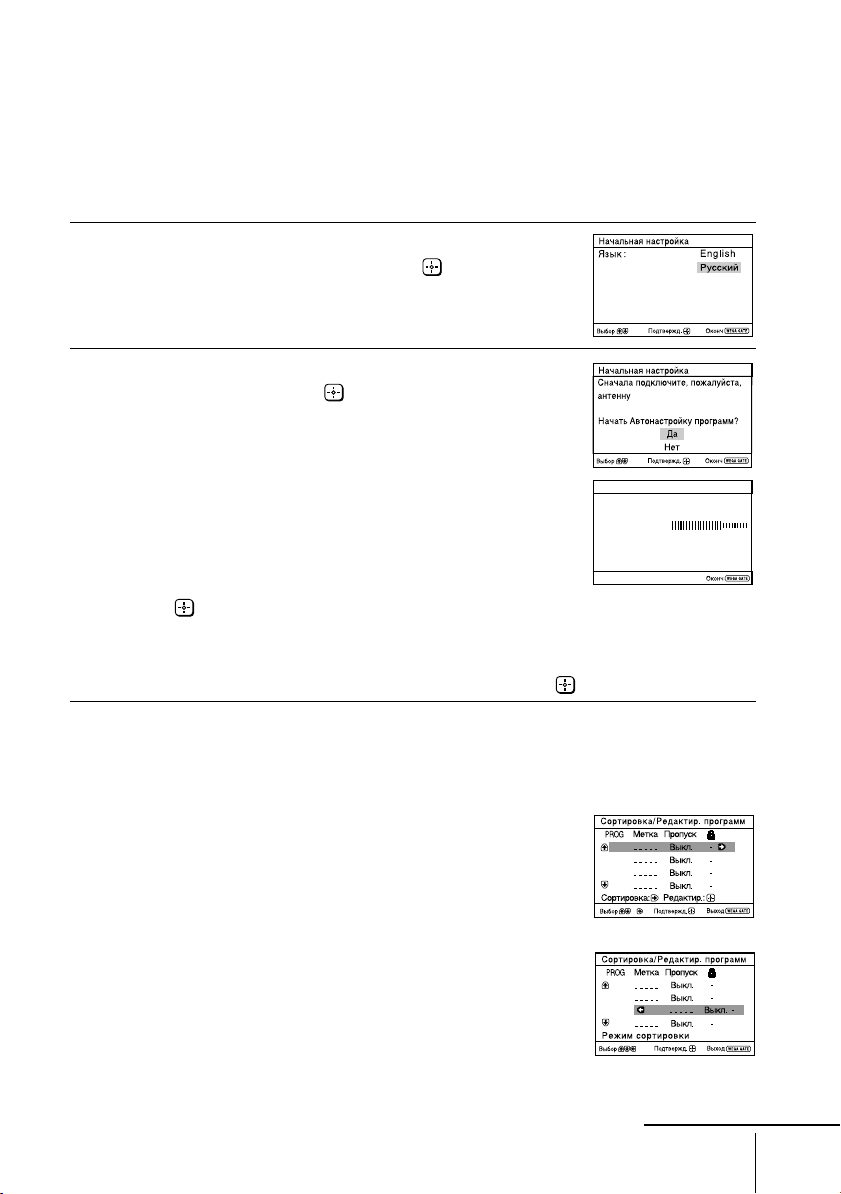

Setting up your TV (“Initial Setup”)
When you turn on your TV for the first time, the “Начальная настройкa”
(“Initial Setup”) menu will appear. You may change the menu language, preset
the TV channels automatically, sort or edit the channels and adjust the picture
position using the buttons on the remote control or TV top control panel.
Press V or v to select the desired menu
1
language, then press .
The selected menu language appears.
Press V or v to select “Yes”, then press to
2
preset the channels automatically.
The screen will indicate automatic
presetting is in progress.
After all available channels have been tuned
and stored, the “Program Sorting/Edit”
menu appears automatically on the screen.
Program:
TV System: Auto
VHF Low
To skip automatic channel presetting, select
“No”, then press
.
If the message “No channel found. Please
connect cable/antenna” appears, check your
TV connections, then press
.
01
End
3
The “Program Sorting/Edit” menu enables
you to sort and edit the channels.
a) If you wish to keep the channels in the current
condition, press WEGA GATE to exit.
b) Press V or v to select the program
number with the channel you wish to
change. The selected channel will appear
on the screen.
c) If you wish to store the channels in a
different order:
1) Press b to enter sorting mode.
2) Press V or v to select the new program
number position for your selected
channel, then press B.
continue
5
Page 6

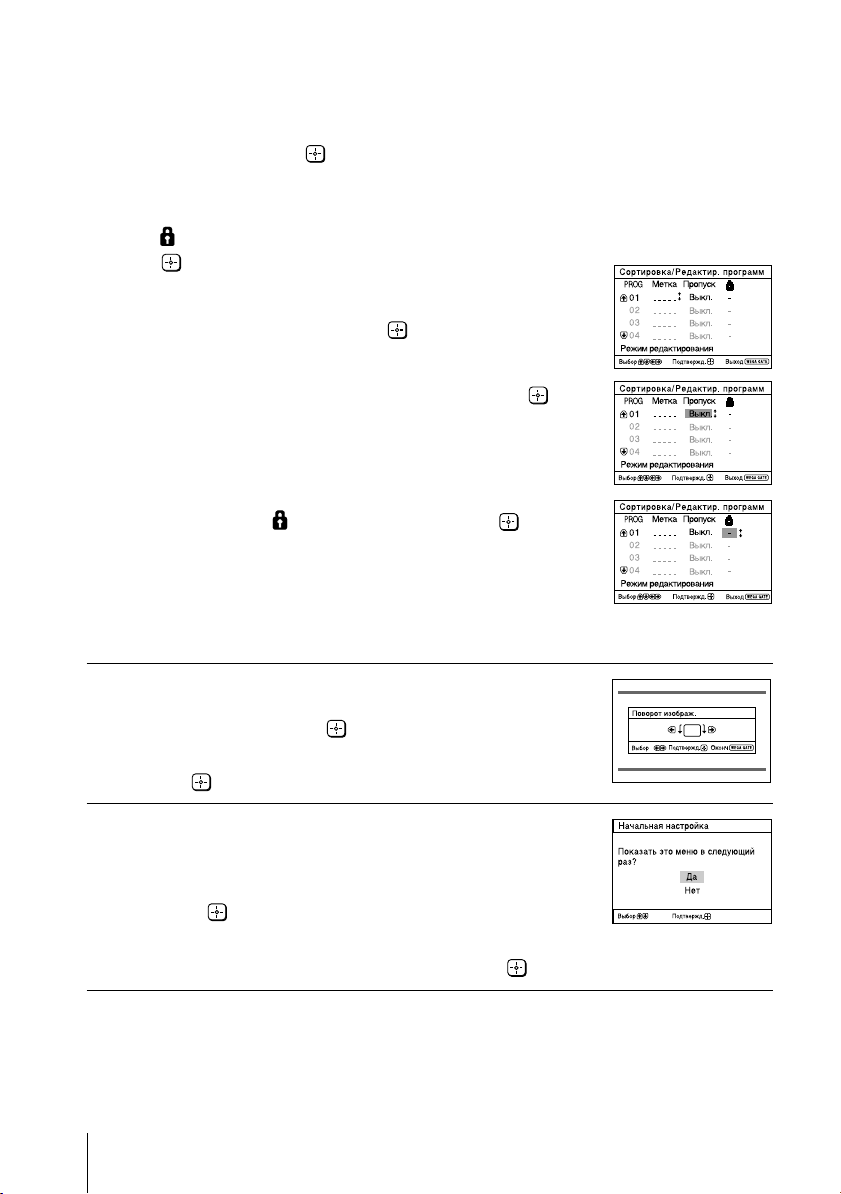

Setting up your TV (“Initial Setup”) (continued)
d) If you wish to edit the channels, press
to change to edit mode.
Press b until the mode that you wish to edit
is highlighted: Label, Skip,
Then press
.
1) To label, press V or v to select the
alphanumeric characters for the label.
Then press
.
2) To skip the program number, press V or v to
select “On”. Then press
You can skip this program number when
using PROG +/-.
3) To block unwanted program number,
press V or v to select
(block symbol).
.
. Then press .
Select
Select
Confirm
Confirm
Exit
Exit
e) Repeat step b) to d) if you wish to change other
channels.
Select
Confirm
Press WEGA GATE to go to the next menu.
Press B or b to adjust the bars on the top
4
and bottom of the menu if they are
slanted, then press
.
If no adjustment is necessary, then press
To prevent this “Initial Setup” menu from
5
appearing again when you turn on the TV
.
Picture Rotation
Select
Confirm
End
by pressing !, press V or v to select “No”,
then press
To allow this menu to appear again, select
“Yes”, then press
Tip
• You can immediately go to the end of the ”Initial Setup” menu by pressing WEGA GATE.
.
.
Select
Confirm
Exit
6
Page 7

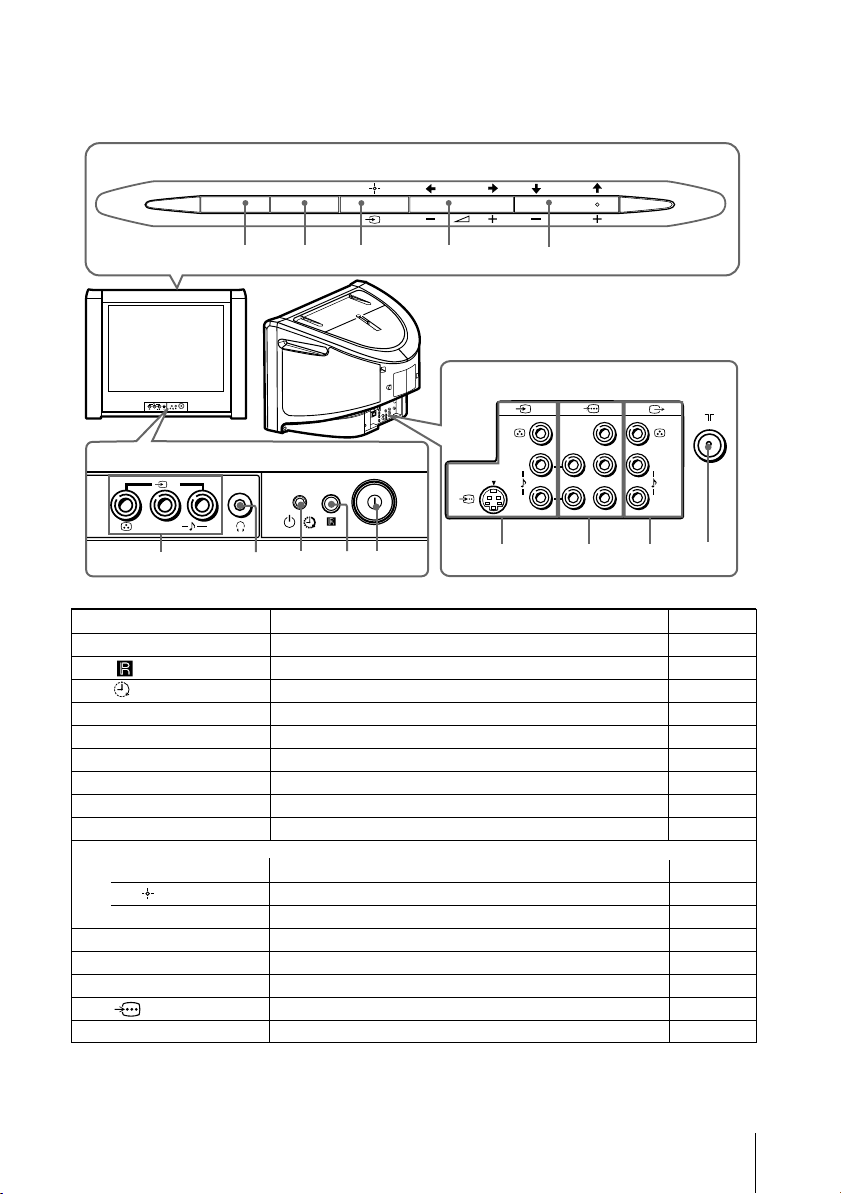

x TV top control, front and rear
panels
TV top control panel
WEGA GATE
FM
PROG
0
9
8
7
6
TV rear panel
2
L
R
(MONO)
TV front panel
2
L
(MONO)
5
R
13
4
2
1
(
MONO)
L
R
qf qsqd
Y
C
B
(
MONO)
L
C
R
R
qa
Button/Terminal Function Page
1 ! Turn off or turn on the TV. 4
2 Remote control sensor. -
3 Wake Up indicator. 11
3 1 Standby indicator. 4
4 i Headphone jack. -
5 t2 Video input terminal 2. 8
6 PROG +/– Select program number. -
7 2 +/– Adjust volume. -
8 t Select TV or video input. 8
WEGA GATE menu operations
6,7 V,v,B,b Select and adjust items. 12
Confirm selected items. 12
8
9 WEGA GATE Display or cancel WEGA GATE menu. 12
0 FM Listen to FM radio. 21
qa 8 Antenna input terminal. 8
qs T Monitor output terminal. 9
qd Component video input terminal. 9
qf t1 Video input terminal 1. 8
7
Page 8

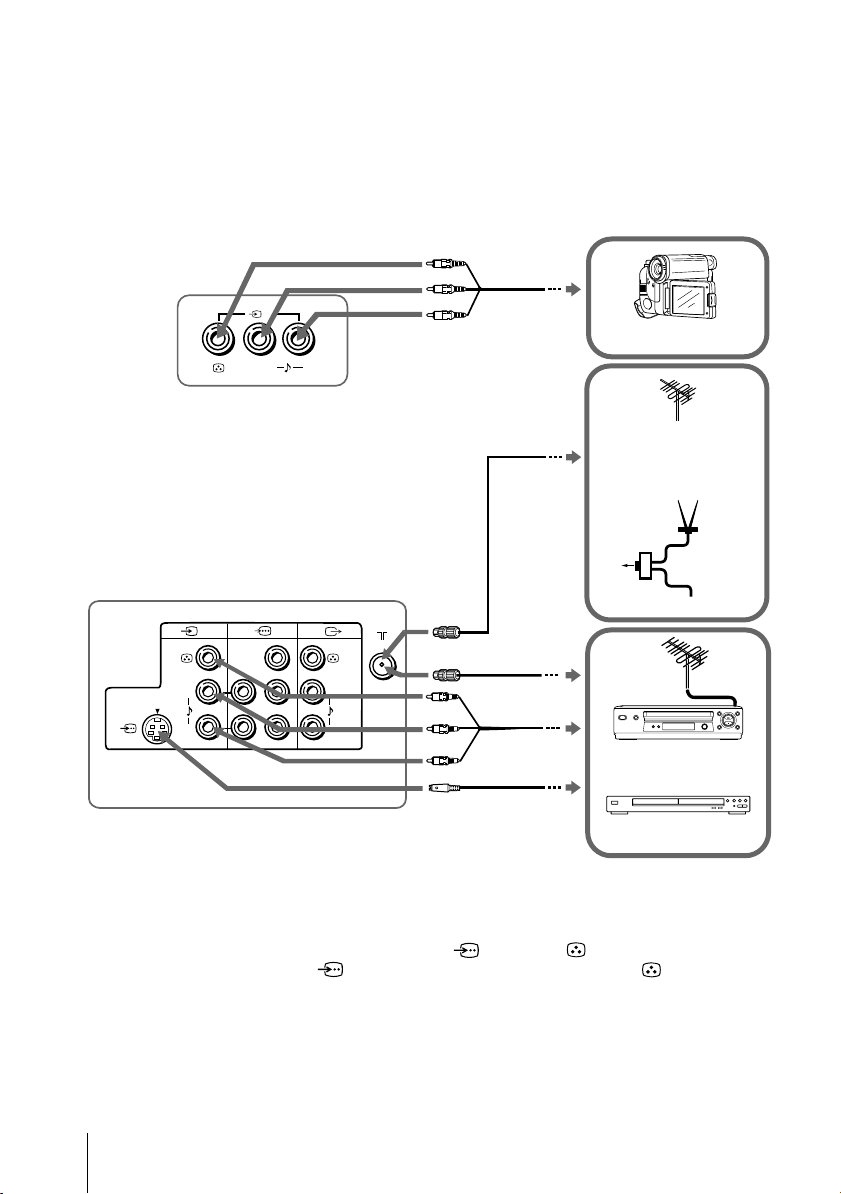

x Connecting optional components
Connecting to the video input terminal ( t )
TV front panel
TV rear panel
(
MONO)
Audio/
Video cable
(not supplied)
2
Camcorder
(MONO)
L
R
Antenna cable
(not supplied)
TV, CATV, Satellite
or
When there is no
FM signal
Antenna
selector
FM signal
TV signal
1
Y
Antenna cable
(not supplied)
C
B
(
L
R
MONO)
L
C
R
R
Audio/Video
cable
VCR
(not supplied)
S Video cable
(not supplied)
DVD player
Notes
• If you connect a VCR to 8 (antenna input), preset the signal output from the VCR to the
program number 0 on the TV (see page 17).
• When both (S video) and (video) for t 1 are connected at the same time,
(S video) is automatically selected. To view (video), disconnect the S video cable.
8
Page 9

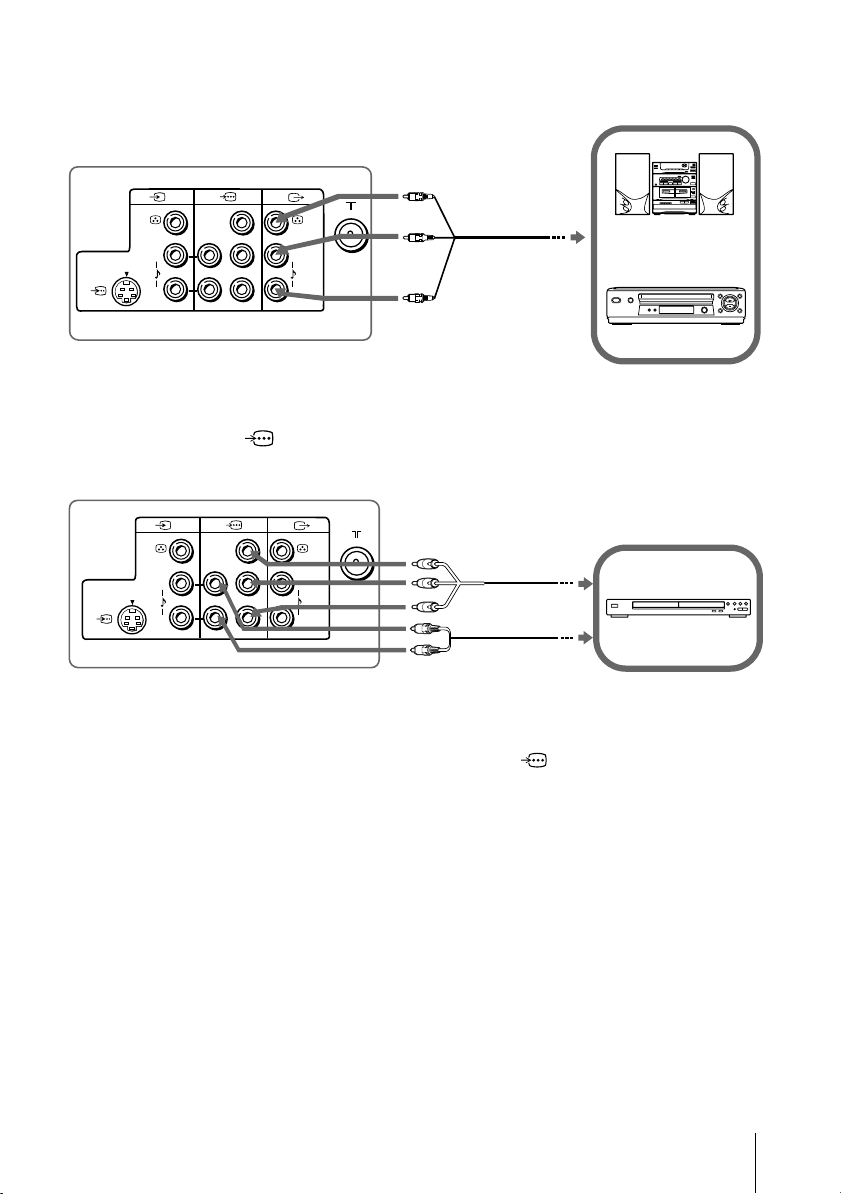

Connecting to the monitor output terminal ( T )
TV rear panel
(
MONO)
1
L
R
Y
C
B
(
MONO)
L
C
R
R
Audio/Video
cable
(not supplied)
Audio system
VCR
Connecting to the component video input terminal ( )
TV rear panel
(
MONO)
1
L
R
Y
C
B
(LMONO)
C
R
R
Notes
• If your DVD player can output interlace and progressive mode signals, select the interlace
output when connecting to (component video input) on your TV. Your TV can receive
either 525i/60Hz or 625i/50Hz interlace signals.
• The component video terminals on your DVD player are sometimes labeled Y/CB/CR, Y/PB/
PR, Y/Cb/Cr or Y/B-Y/R-Y.
• If you select “DVD” on your TV screen, the signal from the T (monitor output) jacks will not
be output properly. This does not indicate a malfunction.
Component video
cable
(not supplied)
DVD player
Audio cable
(not supplied)
9
Page 10

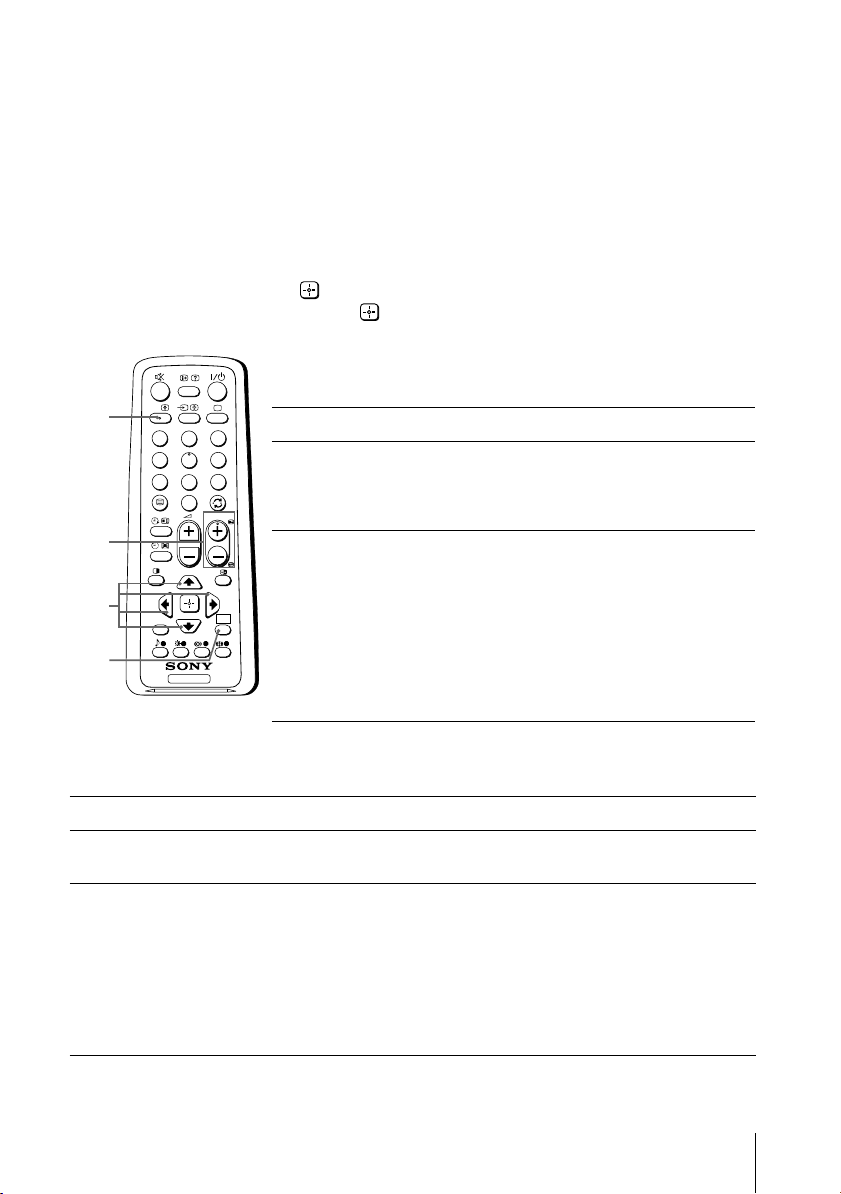

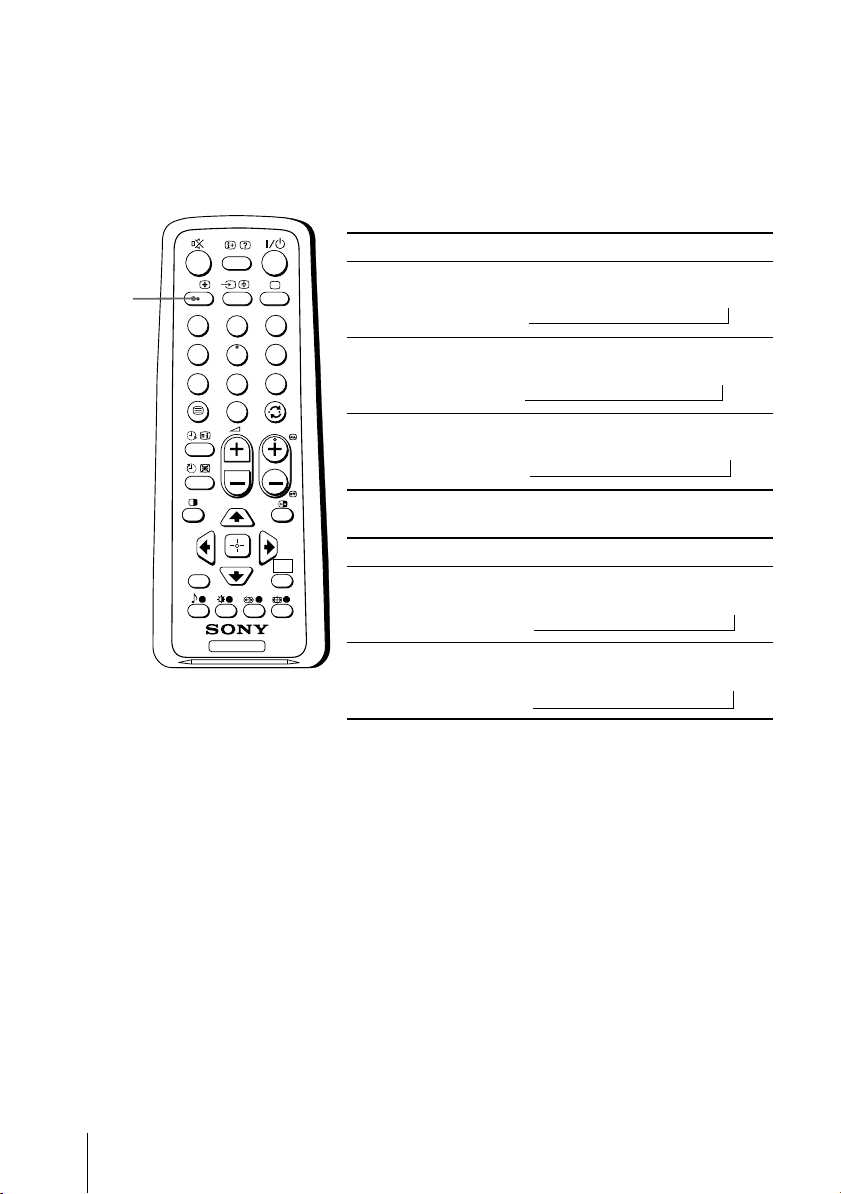

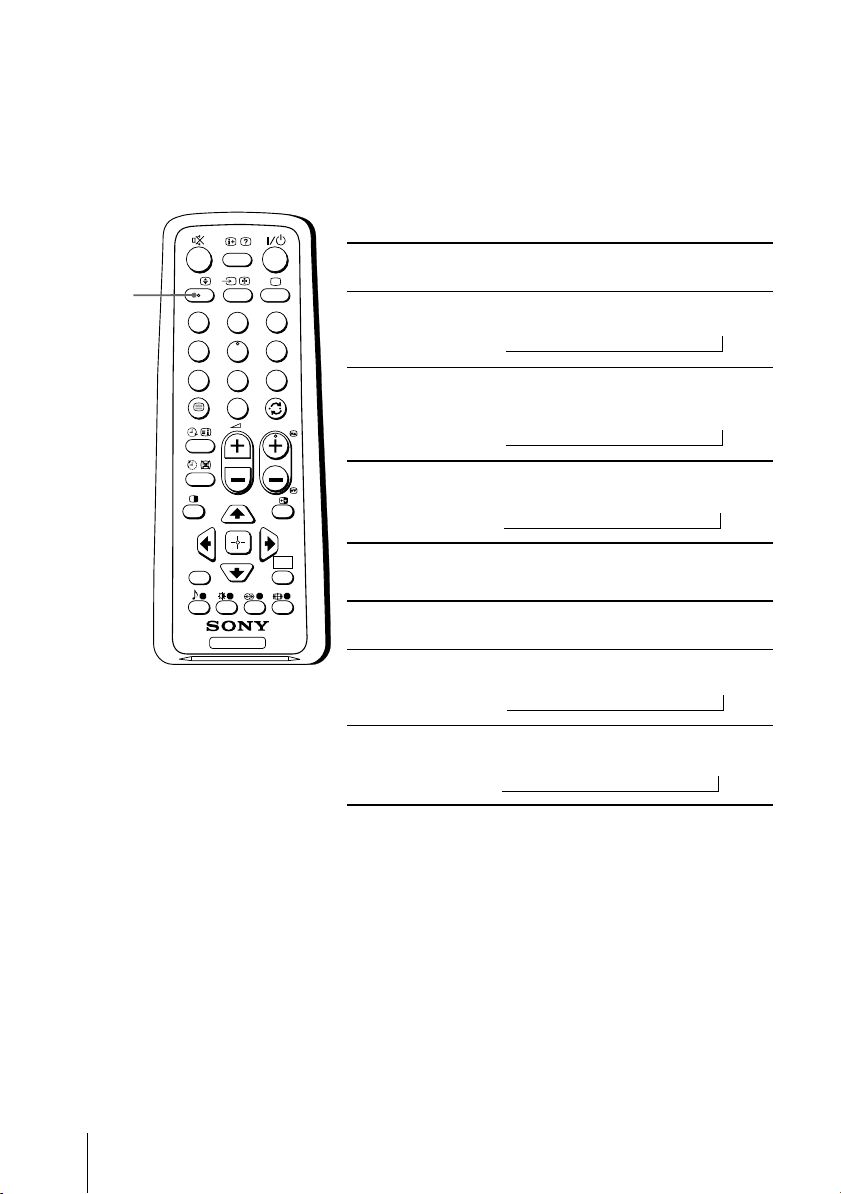

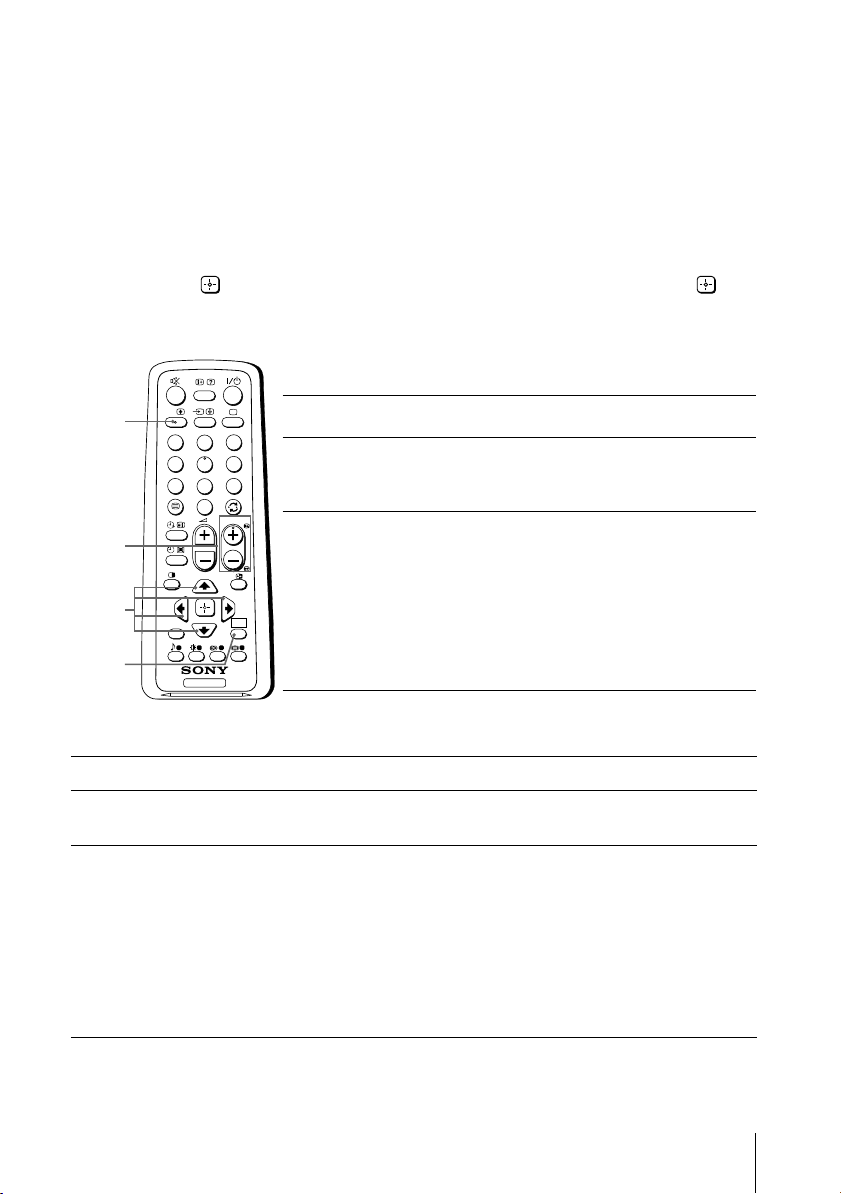

x Using the remote control and basic
functions
0
qa
qs
qd
qf
qg
qh
qj
qk
ql
w;
A/B
RETURN

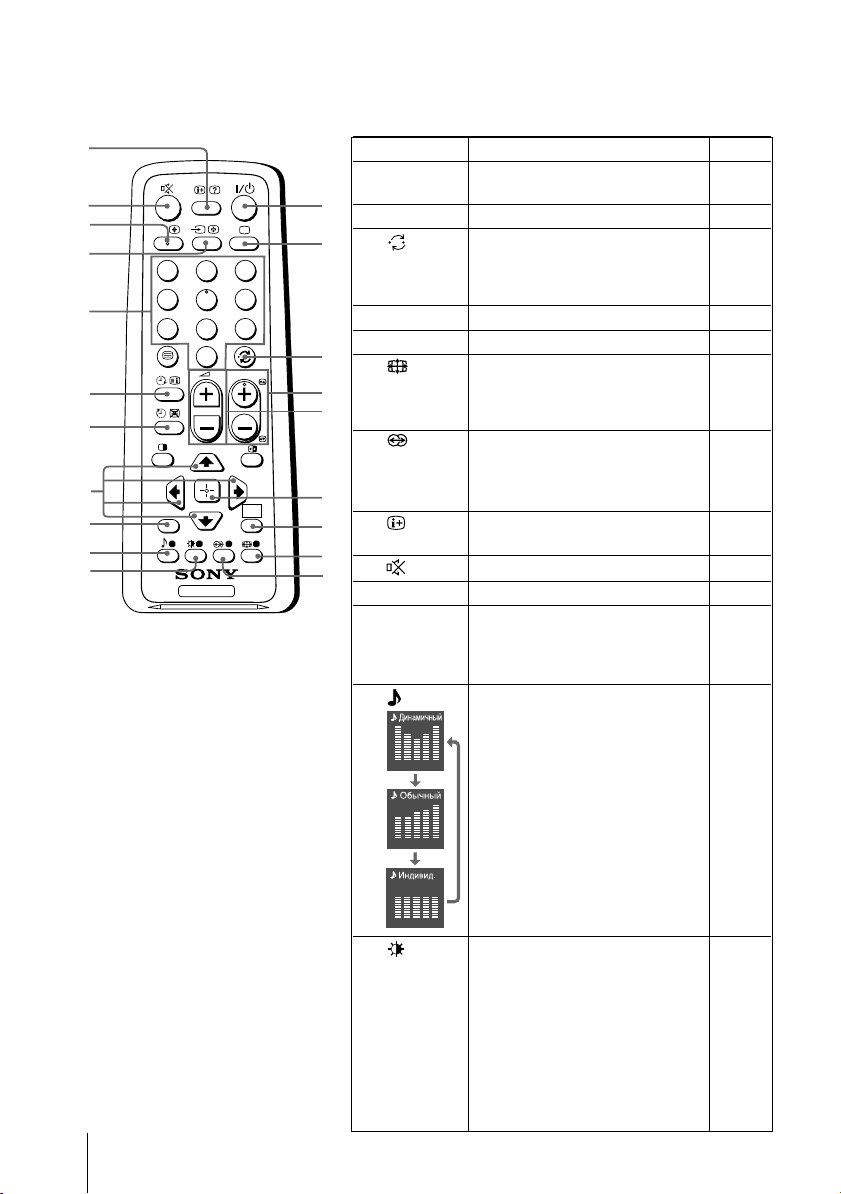

Button Description Page
1 ?/1 Turn off temporarily or turn on –
1
2 a Display the TV program. –
2
3 Jump to last program number –
1
4
7
3
2
6
5
9
8
0
PROG
4 PROG +/– Select program number.
5 2 +/– Adjust volume. –
3
8 Change the picture size: –
4
9 Select surround mode options: 15
5
the TV.
that has been watched for at
least five seconds.
–
“On” (16:9 wide-mode), “Off”.
“TruSurround”, “WOW”,
“Simulated”, “Off”.
0 Display on-screen information. –
qa Mute the sound. –
WEGA
GATE
TV
6
qd t Select TV or video input. 8
7
qf 0 – 9 Input numbers. For program –
8
9
numbers 10 and above, enter the
second digit within two seconds.
ql Select sound mode options 15
Dynamic
with a 5-Band Graphic
Equalizer display:
100 300 1k 3k 8k
Standard
“Dynamic”, “Standard”,
“Custom”*.
* When the “Custom” mode is
100 300 1k 3k 8k
Custom
selected, you can receive the
last adjusted sound settings
from the “Sound Adjustment”
option in the menu.
10
100 300 1k 3k 8k
Select picture mode options: 14
w;
“Vivid”, “Standard”, “Custom”*.
*
When the “Custom” mode is
selected, you can receive the
last adjusted picture settings
from the “Picture Adjustment”
option in the menu.
Page 11
Button Description Page
WEGA GATE menu operations
6 Confirm selected items. 12
7 WEGA GATE Display or cancel WEGA GATE menu.
qj V, v, B, b Select and adjust items.
qk RETURN Return to the previous level.
Timer operations
qg Set TV to turn on automatically according to the –
(Wake Up Timer)
desired period of time (max. of 12 hours).
The indicator on TV lights up amber once you set
the wake up timer.
If no buttons or controls are pressed for more than one
hour after the TV is turned on using the wake up timer,
the TV automatically goes into standby mode.
qh Set TV to turn off automatically according to the –
(Sleep Timer)

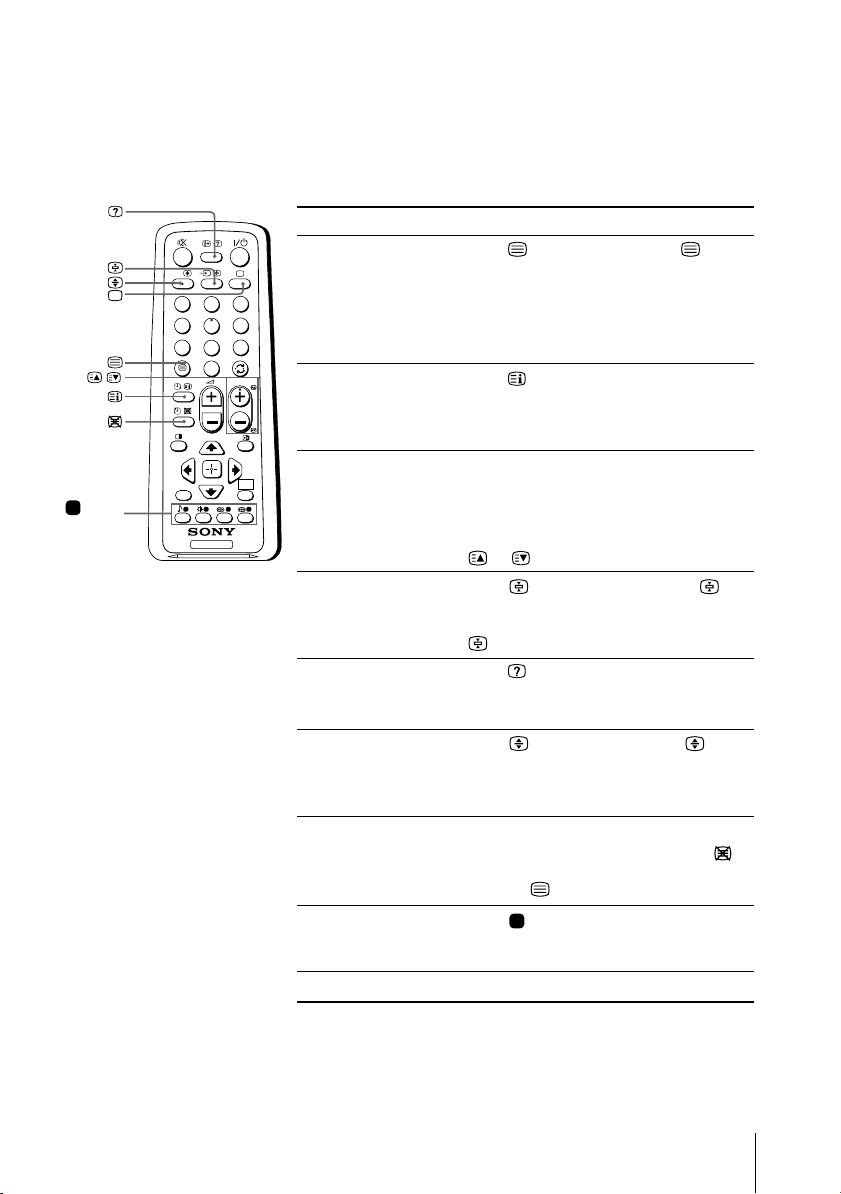

Teletext operations (green label)
desired period of time (max. of one hour and 30 min.).

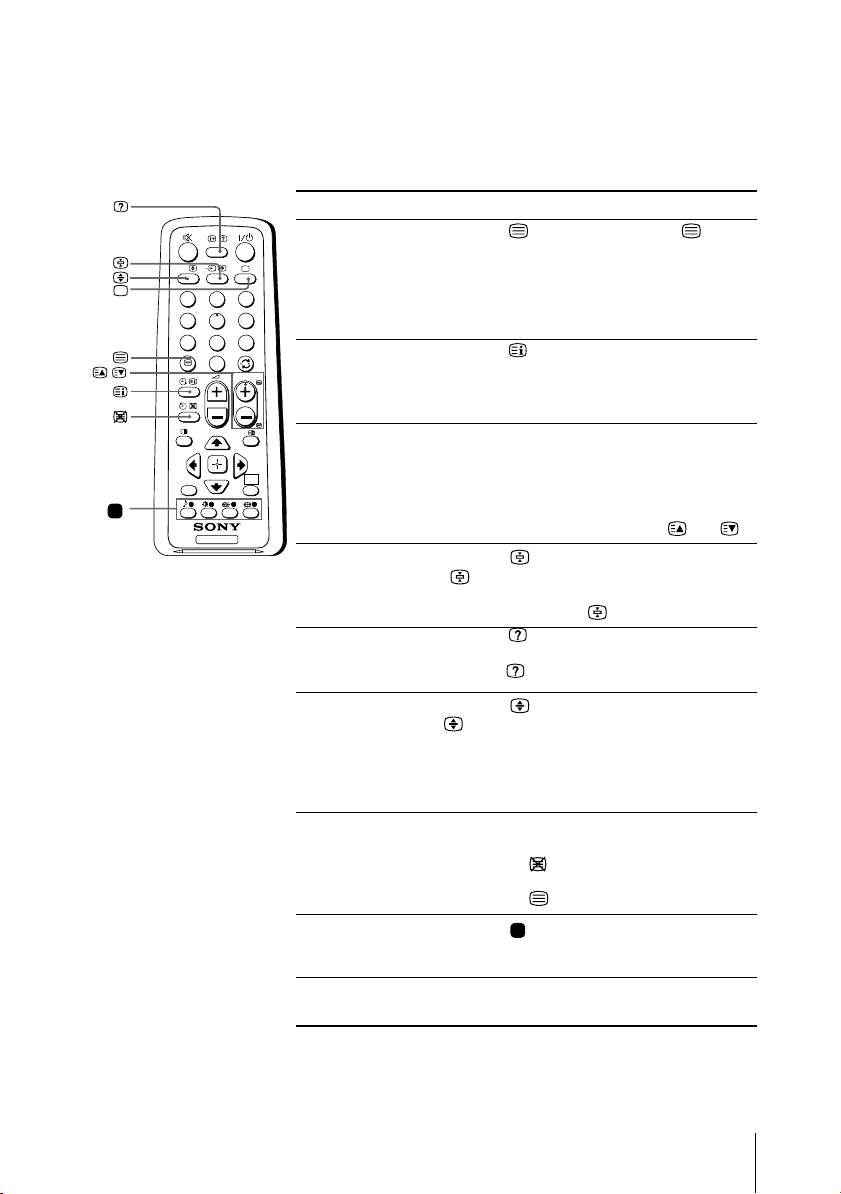

, , , , All buttons are used for Teletext operations. 19
, , , ,
(red, green,
yellow, blue)
PIP operations
, , V, v, B, b Not function for your TV.
Stereo/bilingual operations
–
qs A/B Select stereo/bilingual mode. 20
WOW, TruSurround, SRS and symbol are trademarks of SRS Labs, Inc. WOW
and TruSurround technologies are incorporated under license from SRS Labs, Inc.
Licensed by BBE Sound, Inc. under USP4638258, 4482866.
“BBE” and BBE symbol are trademarks of BBE Sound, Inc.
11
Page 12
x Introducing the WEGA GATE
navigator
WEGA GATE is a gateway that allows you access to preset TV channels,
connected external inputs, FM Radio mode and “Settings” menu.
Select
WEGA GATE
TV
External Inputs
FM Radio
Settings
“TV”
Confirm
“External Inputs”
TV
01
02
03
04
05
Select
End
External Inputs
1
Video 1
Video 2
2
DVD
Select
End
FM Radio
watch the preset TV
channels (see page 5)
Confirm
select the inputs for the
connected equipment
(see page 8)
Confirm
“FM Radio”
“Settings”
Preset 1:
---.--
Please setup FM Radio
Select Preset 1-9
Search
Picture Mode: Vivid
Color Temperature: Cool
VM: High
Intelligent Picture: On
Select
Exit
Fine
Picture Adjustment
Confirm
Listen to the FM Radio
(see page 21)
change the settings
of your TV
(see page 13)
End
How to use WEGA GATE
WEGA GATE
TV
External Inputs
FM Radio
Settings
Select
(1) Press WEGA GATE to display or cancel
Confirm
(3) Press V or v to select the desired item.
the WEGA GATE menu.
TV
01
02
03
04
05
Select
End
(2) Press (or b) to confirm your selection
or go to the next level.
Confirm
(4) Press RETURN to move to the previous
level.
Tip
• The WEGA GATE, and V,v,B,b buttons on the top control panel can also be used for the
operations above.
12
TV
Select
End
Select
01
02
03
04
05
WEGA GATE
TV
External Inputs
FM Radio
Settings
Confirm
Confirm
Page 13

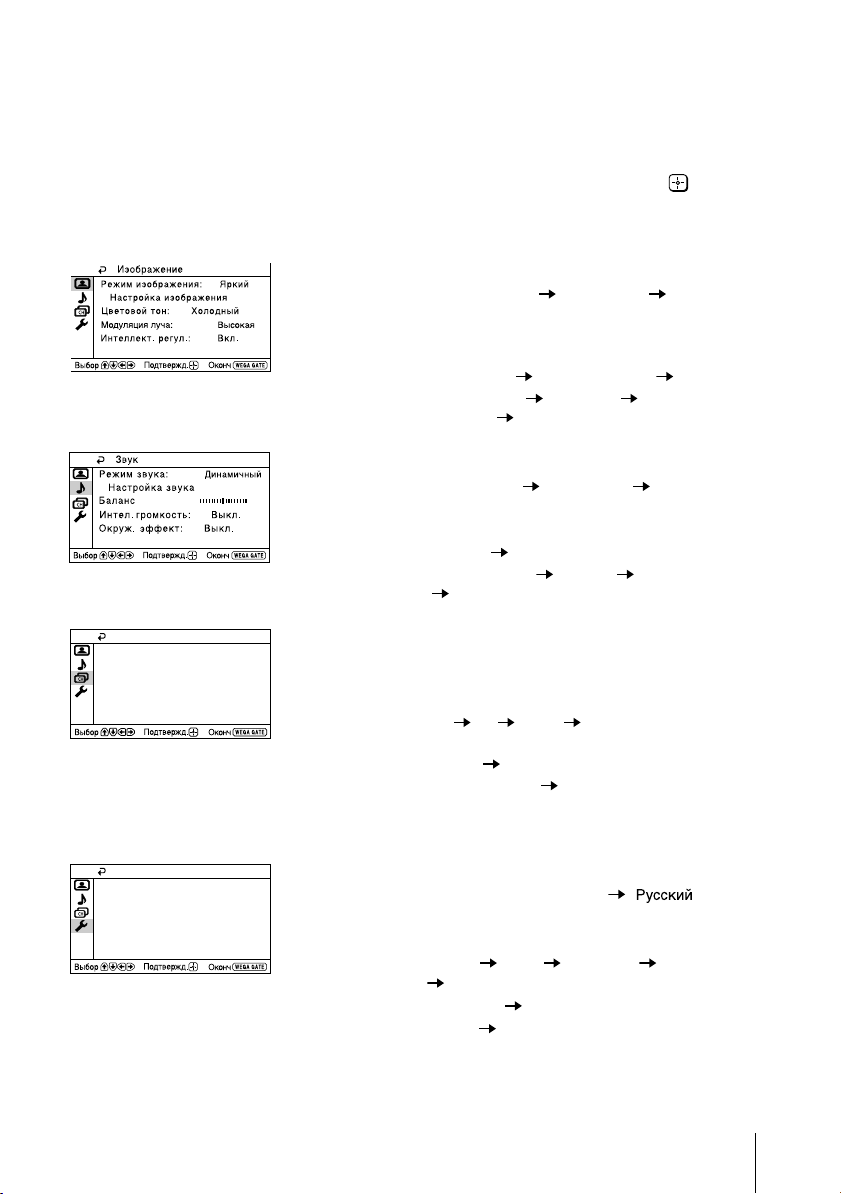

x “Settings” Adjustment
You are able to change the settings of your TV from “Settings” in
WEGA GATE menu.
Press WEGA GATE button to display WEGA GATE menu. Press V or v to select
“Settings” and press
The following is an overview of the items that can be adjusted.
.
Picture Mode: Vivid
Picture Adjustment
Color Temperature: Cool
VM: High
Intelligent Picture:
Select
Select
Select
Confirm
Sound
Sound Mode: Dynamic
Sound Adjustment
Balance
Intelligent Volume:
Surround: Off
Confirm
Channel Setup
Auto Program
Manual Program
Program Sorting/Edit
FM Radio Setup
Confirm
“Picture” (see page 14)
“Picture Mode”: “Vivid” “Standard” “Custom”
“Picture Adjustment”: “Picture”, “Brightness”, “Color”, “Hue”,
On
End
“Color Temperature”: “Cool” “Neutral” “Warm”
“VM”: “High” “Low” “Off”
“Sharpness”, “Reset”
“Intelligent Picture”: “On” “Off”
“Sound” (see page 15)
“Sound Mode”: “Dynamic” “Standard” “Custom”
Off
End
“Sound Adjustment”: “Adjust”, “Reset”
“Balance”
“Intelligent Volume”: “On” “Off”
“Surround”: “TruSurround” “WOW” “Simulated”
“Off”
“Channel Setup” (see page 16)
“Auto Program”

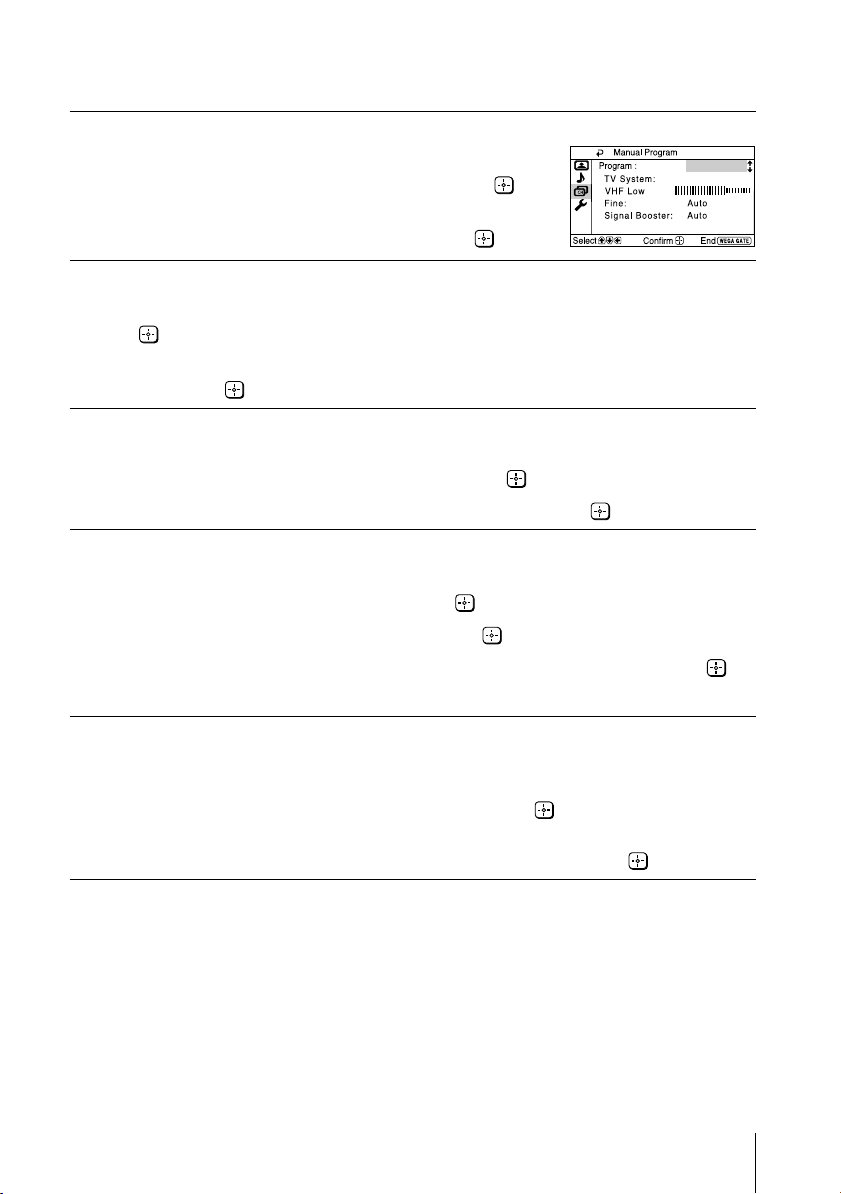

“Manual Program”
“Program”: “00” - “99”
End
“TV System”: “B/G” “I” “D/K” “M”
“VHF Low”/“VHF High”/“UHF”
“Fine”: “Auto” “Manual”
“Signal Booster”: “Auto” “Off”
“Program Sorting/Edit”
“FM Radio Setup”
Setup
Language:
Picture Rotation
Video Label
Color System:
Wake Up Timer Beep:
Factory Settings
Select
Confirm
English
Auto
On
End
“Setup” (see page 18)
“Language”: “English” “ ” (Russian)
“Picture Rotation”
“Video Label”: “Video Input”, “Label”
“Color System”: “Auto” “PAL” “SECAM” “NTSC3.58”
“NTSC4.43”
“Wake Up Timer Beep”: “On” “Off”
“Factory Settings”: “Yes” “No”
Note
• When a feature is dimmed in the menu, it is not selectable.
13
Page 14
x Changing the “Picture” setting
The “Picture” menu allows you to adjust the picture settings.
Press WEGA GATE and select “Settings”.
1
Make sure the “Picture” icon ( ) is selected, then press .
2
Press V or v to select the desired item (e.g., “Picture Mode”), then press .
3
Select To
“Picture Mode” choose either “Vivid” (contrast and sharp), “Standard”
“Color Temperature” adjust white color tint.
“VM” sharpen the edges of each object.
(Velocity Modulation) Choose either “High”, “Low” or “Off”.
“Intelligent Picture” optimize picture quality.
* You can adjust the setting to your personal preference in the “Picture Adjustment”,
“Color Temperature” and “VM” options only when the “Custom” mode is selected.
Adjusting the “Picture Adjustment” items under “Custom”
mode
(normal) or “Custom”*.
Choose either “Cool” (blue tint), “Neutral” (neutral tint) or
“Warm” (red tint).
Press V or v to select “On”, then press .
To cancel, select “Off”, then press .
Press V or v to select either “Picture” (contrast), “Brightness”, “Color”,
1
“Hue” (color tones) or “Sharpness”, then press
Selecting “Reset” will set your TV to the factory settings.
Press V,v,B or b to adjust the setting of your selected item, then press .
2
Repeat the above steps to adjust other items.
3
The adjusted settings will be received when you select “Custom”.
Notes
• “Hue” can be adjusted for the NTSC color system only.
• Reducing “Sharpness” can also reduce picture noise.
14
.
Page 15
x Changing the “Sound” setting
The “Sound” menu allows you to adjust the sound settings.
Press WEGA GATE and select “Settings”.
1
Press V or v to select the “Sound” icon ( ), then press .
2
Press V or v to select the desired item (e.g., “Sound Mode”), then press .
3
Select To
“Sound Mode” choose either “Dynamic” (low and high tones), “Standard”
“Balance” Press v or B to emphasize the left speaker.
“Intelligent Volume” adjust the volume of all program numbers and video inputs
“Surround” choose either “TruSurround”(surround sound
* You can adjust the setting to your personal preference in the “Sound Adjustment”
option only when the “Custom” mode is selected.
** BBE High Definition Sound is fully activated maximizing the sound effect in the WOW
mode.
(voice and high tones) or “Custom”*.
Press V or b to emphasize the right speaker.
automatically.
Press V or v to select “On”, then press .
To cancel, select “Off”, then press .
that spreads out to the rear of a room), “WOW”** (full, deep
bass sound), “Simulated” (stereo-like monaural sound) or
“Off”.
Note
• “Intelligent Volume” is not selectable when “TruSurround” is selected.
Adjusting the “Sound Adjustment” items under “Custom”
mode
The 5-Band Graphic Equalizer feature allows you to adjust sound frequency settings
of “Custom” mode in the menu.
Make sure that “Adjust” is selected, then press .
1
Selecting “Reset” will set your TV to the factory settings.
Press B or b to select the desired sound frequency, then press V or v to
2
adjust the setting and press
The adjusted settings will be received when you select “Custom”.
Notes
• Adjusting higher frequency will affect higher pitched sound and adjusting lower frequency
will affect lower pitched sound.
• You may display the settings directly by using button on the remote control (see page 10).
.
15
Page 16
x C
hanging the “Channel Setup”
setting
The “Channel Setup” menu allows you to preset channels automatically,
manually preset channels, sort or edit the channels and preset FM Radio
stations.
Press WEGA GATE and select “Settings”.
1
Press V or v to select the “Channel Setup” icon ( ), then press .
2
Press V or v to select the desired item (e.g., “Auto Program”), then press .
3
Select To
“Auto Program” preset channels automatically.
“Manual Program” manually preset desired channels and channels that cannot
“Program Sorting/Edit”
“FM Radio Setup”* preset up to nine FM radio stations.
be preset automatically (see Presetting channels manually
in page 17).
change the order in which the channels appear on the screen,
label the program number, skip the program number and
block unwanted programs.
(see step 3 of the section “Initial Setup” in page 5).
You can manually preset each FM radio station that can be
received in your area and then store the radio frequency of
the desired FM radio stations.
(1) Press
(2) Press
(3) You may edit the FM radio station label. Press
(4) Repeat steps (1) through (3) to preset other FM radio
* The “FM Radio Setup” feature is only available in FM
V or v to select the desired FM radio station
position, then press .
V or v t
Searching stops automatically when a station is tuned in.
If the station has a weak signal, press
the radio frequency manually, then press to store the
FM radio station.
select alphanumeric characters for the label, then press
.
stations.
Radio mode. To
mode by using WEGA GATE system (see page 12) or
pressing the FM button on the top control panel (see page
7), then preset your desired FM radio stations according to
the steps mentioned above.
o search the FM radio stations.
B or b to fine tune
enable this feature, access to FM Radio
V or v to
Notes
• If you preset a blocked program number, that program number will be unblocked
automatically.
• If you sort a blocked program, that program will remain blocked.
16
Page 17
Presetting channels manually
After selecting “Manual Program”, select the program
1
number to which you want to preset a channel.
(1) Make sure “Program” is selected, then press
(2) Press V or v
to preset appears on the menu, then press
Select the desired channel.
2
(1) Make sure either “VHF Low”, “VHF High” or “UHF” is selected, then press
.
(2) Press V or v until the desired channel’s broadcast appears on the TV screen,
then press .
If the sound of the desired channel is abnormal, select the appropriate TV
3
system.
(1) Press V or v
(2) Press V or v until the sound becomes normal, then press .
If you are not satisfied with the picture and sound quality, you may be able
4
to improve them by using the “Fine” tuning feature.
(1) Press V or v to select “Fine”, then press .
(2) Press V or v
Press V,v,B or b until the picture and sound quality are optimal, then press .
(3)
The + or – icon on the menu flashes while tuning.
until the program number you want
to select “TV System”, then press .
to select “Manual”, then press .
.
.
01
D/K
If the TV signal is too strong (picture distorted; picture with lines; signal
5
interference) or weak (snowy picture), you may be able to improve the
picture quality by setting the “Signal Booster” feature.
(1) Press V or v
(2) Press V or v
signal interference) or “Auto” (for snowy picture), then press
to select “Signal Booster”, then press .
to select either “Off” (for picture distorted; picture with lines;
.
17
Page 18
x C
1
2
3
hanging the “Setup” setting
The “Setup” menu allows you to change the menu language, adjust the picture
position, label the connected equipment, select the color system, set the wake up
timer beep and reset your TV to factory settings.
Press WEGA GATE and select “Settings”.
Press V or v to select the “Setup” icon ( ), then press .
Press V or v to select the desired item (e.g., “Language”), then press .
Select To
“Language” change the menu language.
Press V or v to select either “English” or “ ” (Russian),
then press .
“Picture Rotation” adjust the picture position when it is not aligned with the TV
screen.
Press B or b to adjust the picture position, then press .
“Video Label” label the connected equipment.
(1) Select “Video Input” and press . Press V or v to select the
input you want to label, then press .
(2) Select “Label” and press , then press V or v to select
the label options: “Video 1”/“Video 2”/“DVD”, “VCR”,
“SAT”, “Game” or “Edit”*.
* You may edit the video label to your favorite name. Press V or v
to select alphanumeric characters for the label, then press .
“Color System” select the color system.
“Wake Up Timer
Beep
” automatically using wake up timer.
“Factory Settings”
Press V or v to select either “Auto”, “PAL”, “SECAM”,
“NTSC3.58” or “NTSC4.43”, then press . Normally, set this to
“Auto”.
allow your TV to emit beeping sound when TV switches on
Press V or v to select “On”, then press .
To cancel, select “Off”, then press .
reset your TV to factory settings.
Press and press V or v to select “Yes”, then press .
To cancel, select “No”, then press .
Notes
• Color system is not selectable in FM Radio mode.
• To ensure the beeping sound can be heard, you must set an appropriate volume level on your
TV and make sure the TV is not in mute condition.
• To stop the beeping sound, press any buttons on the remote control or top control panel.
• If no button is pressed for three minutes, the beeping sound will automatically go off.
18
Page 19
x Viewing Teletext
Some TV stations broadcast an information service called Teletext which allows
you to receive various information, such as stock market reports and news.
You can use the buttons on the remote to view Teletext.
To Do this
display a Teletext Press . Each time you press , the
,
(red,
green,
yellow,
blue)
A/B
RETURN
3
1
2
6
4
5
9
7
8
0
PROG
WEGA
GATE
TV
page on the screen changes as follows:
TV picture Teletext t Teletext and TV t TV.
If there is no Teletext broadcast, “100” is
displayed at the top left corner of the
screen.
check the contents Press .
of a Teletext service An overview of the Teletext contents,
including page numbers, appears on the
screen.
select a Teletext page Press the number buttons to enter the
three-digit page number of the desired
Teletext page. If you make a mistake,
reenter the correct page number. To
access the next or previous page, press
or .
hold (pause) a Press to display the symbol “ ” at
Teletext display the top left corner of the screen. To
resume normal Teletext viewing, press
.
reveal concealed Press .
information (e.g., To conceal the information, press the
an answer to a quiz) button again.
enlarge the Teletext Press . Each time you press , the
display Teletext display changes as follows:
Enlarge upper half t Enlarge lower
half t Normal size.
stand by for a Teletext (1) Enter the Teletext page number that
page while watching you want to refer to, then press .
a TV program (2) When the page number is displayed,
press to show the text.
select a FASTEXT Press (red, green, yellow and blue)
menu or the colored that corresponds to the desired menu or
boxes page number.
turn off Teletext Press a.
Note
• The FASTEXT feature can be used only when the FASTEXT broadcast is available.
19
Page 20
x Enjoying stereo or bilingual
programs
You can enjoy stereo sound or bilingual programs of NICAM and A2 stereo
systems by using the A/B button.
When receiving a NICAM program
Broadcasting On-screen display (Selected sound)
A/B
A/B
RETURN
NICAM
stereo
1
4
7
3
2
6
5
9
8
0
PROG
NICAM
bilingual
NICAM
monaural
When receiving an A2 program
WEGA
GATE
TV
Broadcasting On-screen display (Selected sound)
A2
stereo
A2
bilingual
NICAM
(Stereo sound)
t
NICAM Main
(Main sound)
t
NICAM Main
(Main sound)
t
Stereo
(Stereo sound)
t
Main
(Main sound)
t
t
NICAM Sub
tt
(Sub sound)
t
t
t
Mono
(Regular sound)
Mono
(Regular sound)
Mono
(Regular sound)
Mono
(Regular sound)
Sub
(Sub sound)
Note
• If the stereo sound is noisy when receiving a stereo program, select “Mono”. The sound
becomes monaural but the noise is reduced.
20
Page 21
x Listening to the FM Radio
You are able to listen to the FM radio stations using your TV.
To access to FM Radio mode:
Press WEGA GATE button and select “FM Radio” (see page 12).
or
Press FM button on the top control panel (see page 7).
To exit from FM Radio mode:
Press WEGA GATE button, select the desired items: “TV” or “External Inputs”,
then press
Press FM button on the top control panel.
A/B
PROG
+/–
V, v,
B, b
WEGA
GATE
. Select the desired TV channel or external inputs and press .
or
Listening to preset stations
A/B
RETURN
3
1
2
6
4
5
9
7
8
0
PROG
WEGA
GATE
TV
Access to FM Radio mode.
1
Press WEGA GATE button and select “Settings”.
2
Preset the desired FM radio stations in “FM Radio
Setup” from “Channel Setup” menu (see page 16).
Exit from “Channel Setup” menu by pressing
3
WEGA GATE button. The selected preset FM radio
station number and label will appear on the screen.
To select the desired preset FM radio station, press
PROG +/–.
Tip
• You can also use the 1-9 buttons on the remote control to
directly select the desired preset FM radio station.
Listening to non-preset stations
Access to FM Radio mode.
1
Press V or v to search for the desired FM radio station. The preset number
2
and label will not be displayed.
If the station has a weak signal, press B or b to fine tune the radio frequency
3
manually.
Notes
• You can only operate V, v, B and b functions using the remote control buttons in FM
Radio mode.
•
The available radio frequency is only for temporary listening pleasure and cannot be
stored in the memory.
•
If the message “Please setup FM Radio” appears, display the “Channel Setup” menu and
select “FM Radio Setup” to preset the desired FM radio stations (see page 16).
Note
• When a FM stereo program has static noise, press A/B until “Mono” appears. There will be no
stereo effect, but the noise will be reduced.
21
Page 22
x Troubleshooting
If you find any problem while viewing your TV, you can either use the “Factory
Settings” function or check the Troubleshooting guide below. If the problem
persists, contact your Sony dealer.
“Factory Settings” function
Press the WEGA GATE button. Choose “Settings” and go to “Setup” ( ) menu.
From “Setup” menu, select “Factory Settings”. Then select “Yes” and press
Your TV will go blank for a few seconds, then the “Initial Setup” menu will
appear. Your TV will be set to factory settings, but certain problems may be
solved.
Symptom Solutions
Snowy picture,
noisy sound
Distorted picture,
noisy sound
Good picture,
noisy sound
No picture,
no sound
Good picture,
no sound
Dotted lines or
stripes
Double images
or “ghosts”
No color
• Check the antenna cable and connection on the TV, VCR and at the wall
(see page 8).
• Check the antenna setup. Contact a Sony dealer for advice.
• Display the “Channel Setup” menu and select “Manual Program” to preset
the channel again (see page 17).
• Display the “Channel Setup” menu and set the “Signal Booster” to “Auto”
from “Manual Program” (see page 17).
• Try using an external booster.
• Turn off or disconnect the external booster if it is in use.
• Display the “Channel Setup” menu and set the “Signal Booster” to “Off”
from “Manual Program” (see page 17).
• Display the “Channel Setup” menu and select the appropriate
“TV System” from “Manual Program” (see page 17).
• Check the power cord, antenna and VCR connections (see page 8).
• Press ?/1 (power) to turn on the TV (see page 10).
• Press ! (main power) on the TV to turn off the TV for about five seconds,
then turn it on again (see page 7).
• Press 2 + to increase the volume level (see page 10).
• Press to cancel the muting (see page 10).
• Do not use a hair dryer or other equipment near the TV.
• Check the antenna setup. Contact a Sony dealer for advice.
• Use a highly directional antenna.
• Use the fine tuning (“Fine”) function (see page 17).
• Check the antenna setup. Contact a Sony dealer for advice.
• Turn off or disconnect the external booster if it is in use.
•
Display the “Picture” menu and select “Custom” from “Picture Mode”, then
adjust the “Color” level from “Picture Adjustment” (see
• Display the “Setup” menu and check the “Color System” setting
(usually set this to “Auto”) (see page 18).
• Check the antenna setup. Contact a Sony dealer for advice.
page 14
.
).
22
Page 23
Symptom Solutions
Picture slant
• Keep external speakers or other electrical equipment away from the TV.
• Display the “Setup” menu and adjust “Picture Rotation” so that the
picture position is optimal (see page 18).
Abnormal color
patches
• Keep external speakers or other equipment away from the TV. Do not
move the TV while the TV is turned on. Press ! (main power) on the TV
to turn off the TV for about 15 minutes, then turn it on again to
demagnetize the TV.
Teletext display
is incomplete
(snowy picture
or double images).
• Check the antenna cable and connection on the TV, VCR and at the wall
(see page 8).
• Check the antenna setup. Contact a Sony dealer for advice.
• Display the “Channel Setup” menu and set the “Signal Booster” to “Auto”
from “Manual Program” (see page 17).
• Try using an external booster.
• Use the fine tuning (“Fine”) function (see page 17).
TV cannot receive
stereo broadcast
sound
or
stereo broadcast
sound switches on
and off or is
distorted.
TV cannot receive
FM radio station.
The 1 (standby)
indicator on your
TV flashes red
several times after
every three
seconds.
The TV screen
sometimes goes
blank for
slightly longer
than usual
during channel
change.
TV cabinet creaks.
• Check the antenna cable and connection on the TV, VCR and at the wall
(see page 8).
• Check the antenna setup. Contact a Sony dealer for advice.
• Connect a separate FM antenna and the TV channel source through an
antenna selector (switch) to your TV (see page 8).
• Count the number of times the 1 (standby) indicator flashes.
Press ! (main power) to turn off your TV. Contact your nearest Sony
service center.
• The “Signal Booster” is functioning to detect a weak signal. This does not
indicate a malfunction.
• Changes in room temperature sometimes make the TV cabinet expand or
contract, causing a noise. This does not indicate a malfunction.
A small “boom”
sound is heard
when the TV is
turned on.
• The TV’s demagnetizing function is working. This does not indicate a
malfunction.
23
Page 24
x Specifications
Power requirements
Power consumption (W)
Television system
Color system
Stereo/Bilingual system
Teletext language
Channel coverage
B/G
I
D/K
M
8 (Antenna)
Audio output (Speaker)
Number of terminal
(Video)
(Audio)
(S Video)
(Component
Video)
i (Headphone)
FM Radio
Tuning Range
Intermediate
Frequency
Picture tube
Tube size (cm)
Screen size (cm)
Dimensions (w/h/d, mm)
Mass (kg)
Design and specifications are subject to change without notice.
110-240 V AC, 50/60 Hz
Indicated on the rear of the TV
B/G, I, D/K, M
PAL, PAL 60, SECAM, NTSC3.58, NTSC4.43
NICAM Stereo/Bilingual B/G, I, D/K;
A2 Stereo/ Bilingual B/G
English, Russia
VHF : E2 to E12 /UHF : E21 to E69 /
CATV : S01 to S03, S1 to S41
UHF : B21 to B68 /CATV : S01 to S03, S1 to S41
VHF : C1 to C12, R1 to R12 /
UHF : C13 to C57, R21 to R60 /
CATV : S01 to S03, S1 to S41, Z1 to Z39
VHF : A2 to A13 /UHF : A14 to A79 /
CATV : A-8 to A-2, A to W+4, W+6 to W+84
75-ohm external terminal
10 W + 10 W
Input: 2 Output: 1 Phono jacks; 1 Vp-p, 75 ohms
Input: 3 Output: 1 Phono jacks; 500 mVrms
Input: 1 Y: 1 Vp-p, 75 ohms,
Input: 1 Phono jacks;
Output: 1 Stereo minijack
87.5 - 108.0 MHz
10.7 MHz
21 in.
54
51
589 × 472 × 515
27
unbalanced, sync negative
C: 0.286 Vp-p, 75 ohms
Y: 1 Vp-p, 75 ohms,
sync negative
C
B: 0.7 Vp-p, 75 ohms
C
R: 0.7 Vp-p, 75 ohms
NoteKV-AZ21M91
Measured diagonally
Measured diagonally
24
Page 25
ВНИМАНИЕ!
• Внутри телевизора очень высокое напряжение.
• Рабочее напряжение телевизора: 110-240 В переменного тока.
• Во избежание утечки электроэнергии через антенну и другие разъёмы не
подключайте кабель питания до тех пор, пока вы не выполнили все
остальные подключения.
• Во избежание протекания батарей и повреждения пульта дистанционного
управления (ДУ) извлеките батареи из пульта ДУ, если вы не собираетесь
пользоваться им несколько дней. Если жидкость из батареи попала на кожу,
немедленно смойте её водой.
В целях безопасности не
прикасайтесь к каким-либо
частям ТВ, кабелю питания и
антенне во время грозы.
Не ставьте на ТВ какие-либо
предметы. Не капайте и не
брызгайте на устройство
водой, а также не ставьте на
него какие-либо сосуды с
жидкостью, например, вазы.
Не блокируйте вентиляционные
отверстия ТВ. Не устанавливайте
ТВ в замкнутом пространстве,
например, на закрытом стеллаже
или во встроенном шкафу.
Не открывайте корпус и
заднюю панель ТВ, так как
внутри высокое напряжение.
Предоставьте обслуживание и
утилизацию ТВ
квалифицированному
персоналу.
Для безопасности ваших детей
не оставляйте их рядом с ТВ
без присмотра. Не разрешайте
им влезать на корпус ТВ.
Не включайте ТВ, если
жидкость или какой-либо
твёрдый предмет попали во
внутрь корпуса. Немедленно
отдайте устройство на
проверку квалифицированному
персоналу.
Этот ТВ предназначен только для
домашнего использования. Не
используйте ТВ в автомобиле или
там, где он может подвергнуться
чрезмерному воздействию пыли,
влажности, нагреву или вибрации.
Очищайте ТВ мягкой сухой
тканью. Не используйте
бензин, растворители и
другие химикалии для
очистки ТВ. Не приклеивайте
что-либо (скотч, целлофан,
клей) на окрашенные части
ТВ. Не царапайте кинескоп.
Во избежание пожара и удара
током не подвергайте ТВ
воздействию дождя или
влаги.
Располагайте ТВ на специальной
устойчивой подставке, которая
может выдержать вес ТВ, или на
полу. Убедитесь, что верхняя
панель подставки ровная и её
площадь превышает площадь
нижней части ТВ.
Не подключайте слишком
много электроприборов к
одной розетке. Следите, чтобы
кабель питания не был
поврежден.
Отсоединяя кабель питания,
держитесь за вилку. Никогда не
тяните за кабель. Даже если ваш ТВ
выключен, он всё ещё подключён к
источнику переменного тока, так
как подключён кабель питания.
Отключите ТВ из розетки перед
перемещением или в случае, если
вы не будете пользоваться им в
течение нескольких дней.
2
Page 26
Содержание
Безопасная установка телевизора .................................................................. 4
Перед эксплуатацией ......................................................................................... 4
Настройка ТВ (“Начальная настройкa”) .......................................................... 5
Верхняя, передняя и задняя панели управления ТВ ...................................... 7
Подключение дополнительных компонентов ................................................. 8
Использование пульта ДУ и базовые функции ............................................. 10
Знакомство с навигатором WEGA GATE ........................................................ 12
Меню “Установки”............................................................................................ 13
Изменение параметров “Изображение” ........................................................ 14
Изменение параметров “Звук” ....................................................................... 15
Изменение установок “Настройка каналов” ................................................. 16
Изменение установок “Установка” ................................................................ 18
Teлeтeкст .......................................................................................................... 19
Просмотр стереофонических программ или программ на двух языках ..... 20
Прослушивание радиостанций диапазона FM .............................................. 21
Устранение неисправностей ........................................................................... 22
Технические характеристики ...................................................
Задняя крышка
RU
Сделано в Малайзии.
Sony Corporation
6-7-35 Kitashinagawa,
Shinagawa-ku, Tokyo, 141-0001 Japan.
3
Page 27
x Безопасная установка телевизора
Во избежание падения ТВ используйте прилагаемые винты, зажимы и крепежную
ленту. Используйте только прилагаемые винты. Использование других винтов может
повредить ТВ.
20 мм
Винты
3,8 мм
Зажимы Крепежная лента
или
С помощью винтов прикрепите один конец
ленты к подставке для ТВ, а другой конец
к специальному отверстию в задней
стенке ТВ.
(1) Протяните шнур или цепочку через
зажимы.
(2) С помощью винтов прикрепите один
зажим к стене или опоре, а другой
зажим к специальному отверстию в
задней стенке ТВ.
x Перед эксплуатацией
Шаг 1
b
Установите батареи (прилагаются) в пульт ДУ.
Примечание
• Не используйте одновременно старые и новые батареи или
батареи различных типов.
Шаг 2
Подключите антенный кабель (не прилагается) к
8 (вход для антенны) на задней панели ТВ.
Советы
• С помощью этого телевизора можно принимать телевизионные и
радиосигналы диапазона FM при выполнении соответствующих
подключений к входному гнезду антенны 8 (см. стр. 8).
• Вы также можете подключить ТВ к другим дополнительным
компонентам (см.
стр. 8).
Шаг 3
b
Подключите кабель питания к розетке, а затем нажмите
кнопку ! на ТВ для включения телевизора.
Примечание
•
При включении ТВ индикатор 1 (режим ожидания) несколько секунд
мигает зелёным. Это не свидетельствует о неполадке или сбое в
работе устройства.
Шаг 4
Отрегулируйте ТВ, следуя инструкциям меню “Начальная
настройкa” (см. стр. 5).
4
Page 28
x
01
Автонaстройкa программ
Программа:
Система:
Авто
MB I
01
02
03
04
01
01
02
03
04
Настройка ТВ
(“Начальная настройкa”)
При первом включении ТВ на экране отображается меню “Начальная
настройкa”. Можно изменить язык меню, автоматически настроить
телевизионные каналы, сортировать или редактировать каналы,
отрегулировать положение изображения, используя кнопки пульта
дистанционного управления или верхней панели управления телевизора.
Нажимайте кнопки V или v для выбора нужного
1
языка меню, затем нажмите кнопку .
Отображается выбранный язык меню.
Нажимайте кнопки V или v для выбора пункта “Дa”,
2
а затем нажмите кнопку для автоматического
сохранения телеканалов.
На экране будет отображаться ход автоматической
предварительной настройки.
После того, как все каналы будут настроены и
сохранены в памяти, на экране автоматически
появится меню “Сортировка/Редактир.программ”.
Чтобы пропустить автоматическую настройку
каналов, выберите “Нет”, а затем нажмите
кнопку
.
При появлении на экране сообщения “Не найдено ни
одного каналa. Подключите антенну” проверьте
подключения на своем ТВ, а затем нажмите кнопку
.
3
С помощью меню “Сортировка/Редактир.программ”
можно сортировать и редактировать каналы.
a) Если необходимо сохранить текущий порядок
каналов, нажмите кнопку WEGA GATE для
выхода.
b) Нажимайте кнопку V или v для выбора номера
программы для канала, который необходимо
изменить. Выбранный канал появится на экране.
c) Если необходимо сохранить каналы в другом
порядке, выполните следующие действия:
1) Нажмите кнопку b для входа в режим
сортировки.
2) Нажимайте кнопку V или v для выбора
нового номера программы для выбранного
канала, затем нажмите B.
Продолжение
5
Page 29
Настройка ТВ (“Начальная настройкa”) (продолжение)
d) Если необходимо редактировать каналы,
нажмите кнопку для перехода в режим
редактирования.
С помощью кнопок b выберите требуемый
элемент редактирования: Метка, Пропуск,
(знак блокировки). Затем нажмите кнопку
.
1) Нажмите кнопку V или v для выбора
буквенно-цифровых символов для метки.
Затем нажмите кнопку .
2) Чтобы установить пропуск программы, с
помощью кнопки V или v выберите
значение “Вкл.”.. Затем нажмите кнопку .
Для пропуска программы с этим номером
можно использовать кнопки PROG +/-.
3) Чтобы заблокировать номер ненужной
программы, с помощью кнопки V или v
выберите
e) Повторите пункты b) - d), если необходимо
редактировать другие каналы.
Нажмите кнопку WEGA GATE для перехода к
следующему меню.
. Затем нажмите кнопку .
Нaжимaйтe кнопки B или b для peгулиpoвки
4
полeй ввepxy и внизy мeню, ecли они cдвинyты,
зaтeм нaжмитe кнопкy .
Еcли peгyлиpoвкa нe тpeбyeтcя, нaжмитe
кнoпкy
Для отключения повторного отображения меню
5
“Начальная настройка” при включении
телевизора с помощью кнопки !, нажмите
V или v для выбора значения “Нет”, затем
нажмите .
Чтобы данное меню отобразилось снова,
выберите пункт “Дa”, затем нажмите кнопку
Совет
• Вы можете сразу перейти к концу меню “Начальная настройкa”, нажав кнопку
WEGA GATE.
.
.
6
Page 30
x Верхняя, передняя и задняя панели
управления ТВ
Главная панель управления ТВ
WEGA GATE
FM
PROG
0
9
8
7
6
Задняя панель управления ТВ
2
L
R
(MONO)
Передняя панель управления ТВ
2
L
R
(MONO)
5
4
Кнопка/Гнездо Функция
2
13
1
(
MONO)
L
R
qf qsqd
Y
C
B
(
MONO)
L
C
R
R
qa
стр.
1 ! Включение или выключение ТВ. 4
2 Сенсор для пульта ДУ. –
3 Индикатор будильника. 11
3 1 Индикатор режима ожидания. 4
4 i Гнездо наушников. –
5 t2 Гнездо видеовхода 2. 8
6 PROG +/– Выбор программы. –
7 2 +/– Настройка громкости. –
8 t Выбор ТВ или видеовхода. 8
Операции в меню
V,v,B,b Выбрать и отрегулировать параметры. 12
6,7
8 Подтвердить выбранные параметры. 12
9 WEGA GATE Переход в меню WEGA GATE или выход из него. 12
0 FM Прослушивание радиостанций диапазона FM. 21
qa 8 Гнездо входа антенны. 8
qs T Гнездa видео/aудио выхода. 9
qd Гнеэдa компонентного видеовхода. 9
qf t1 Гнездa видеовхода 1. 8
7
Page 31
x Подключение дополнительных
компонентов
Подключение к разъему входа видеосигнала ( t )
Аудио/
Передняя панель ТВ
видеокабель
(не прилагается)
2
Видеокамера
(MONO)
L
R
Антенный кабель
(не прилагается)
ТВ, CATV, Спутник
или
при отсутствии
сигнала диапазона FM
Антенный
переключатель
диапазона FM
Сигнал
Задняя панель ТВ
Сигнал диапазона ТВ
Видеомагнитофон
(
MONO)
Антенный
1
L
R
Y
C
B
(
MONO)
L
C
R
R
кабель
(не
прилагается)
Аудио/
видеокабель (не
прилагается)
S video кабель
(не прилагается)
DVD-проигрыватель
Примечания
• При подключении видеомагнитофона к разъему 8 (вход антенны) настройте сигнал с
видеомагнитофона на программе номер 0 на ТВ (см. стр. 17).
• При одновременном подключении двух гнезд (S video) и (video) для
t1
автоматически выбирается (S video). Для просмотра через гнездо (video)
отсоедините кабель S video.
8
Page 32
Подключение к разъему видео/aудио выхода ( T )
Задняя панель ТВ
(
MONO)
1
L
R
Y
C
B
(
MONO)
L
C
R
R
Аудио/
видеокабель
(не прилагается)
Аудиосистема
Видеомагнитофон
Подключение к разъему входа компонентного
видеосигнала (
Задняя панель ТВ
1
(
MONO)
L
R
Примечания
• Если DVD-проигрыватель может посылать сигналы в режимах чересстрочной или
прогрессивной развертки, при подсоединении к разъему (компонентный
видеовход) на ТВ выбирайте чересстрочный режим. Данный телевизор может
приниимать сигналы 525 строк/60 Гц или 625 строк/50 Гц.
• Разъемы компонентного видеосигнала проигрывателя DVD в некоторых случаях
отмечены как Y/CB/CR, Y/PB/PR, Y/Cb/Cr или Y/B-Y/R-Y.
• При выборе опции “DVD” на телеэкране сигнал не будет правильно выдаваться на
видео/aудио выход T. Это не является неполадкой.
)
Y
C
B
(LMONO)
C
R
R
кабель компо-
нентного видео
(не прилагается)
Аудиокабель
(не прилагается)
DVD-
проигрыватель
9
Page 33
x Использование пульта ДУ и
базовые функции
0
qa
qs
qd
qf
qg
qh
qj
qk
ql
w;
A/B
RETURN
Кнопка Назначение стр.
1 ?/1 Временное отключение или –
1
2 a Отображение телепрограммы. –
3 Переключение на последний –
2
1
4
7
3
2
6
5
9
8
0
PROG
4 PROG +/– Переключенние программ.
5 2 +/– Настройка громкости. –
3
8 Изменение формата –
4
5
включение ТВ.
номер программы, которая
просматривалась не менее
пяти секунд.
–
изображения:
“Вкл.” (16:9 - широкоэкр.
режим), “Выкл.”..
9 Выбор режима объёмного 15
звучания:
“TruSurround”, “WOW”,
WEGA
GATE
TV
6
0
7
8
qa Временное отключение звука. –
9
qd t Выбор ТВ или видеовхода. 8
qf 0 – 9
“Имитация”, “Выкл.”
Отображение экранной
информации.
Ввод цифр (номера программы).
Для программ с номером больше
10 вторую цифру необходимо
ввести в течение двух секунд.
.
–
–
ql Выберите параметры режима 15
звука, используя
изображение 5-полосного
100 300 1k 3k 8k
графического эквалайзера:
“Динамичный”, “Обычный”,
“Индивид.”*.
10
w;
100 300 1k 3k 8k
100 300 1k 3k 8k
* При выборе режима
“Индивид.” вы можете
использовать наиболее
поздние звуковые
настройки из опџии
“Настройка звука” в меню.
Выберите режим изображения: 14
“Яркий”, “Обычный”,
“Индивид.”*.
* При выборе режима
“Индивид.” вы можете
использовать наиболее
поздние настройки
изображения из опџии
“Нaстройка изображения”
в меню.
Page 34
Кнопка Назначение стр.
Операции меню WEGA GATE
6 Подтвердить выбранные параметры.
12
7 WEGA GATE Переход в меню WEGA GATE или выход из него.
qj V, v, B, b Выбрать и отрегулировать параметры.
qk RETURN Возврат к предыдущему меню.
Операции с таймером
qg
(Тaймер включeния)
qh
(Тaймер oтключeния)
Тeлeтeкcт (зеленые значки)
, , , , Все кнопки используются для выполнения
Настройка автоматического включения телевизора –
через определенное время (макс. значение - 12 час).
При установке будильника индикатор на ТВ
загорается жёлтым.
Если в течение часа после включения ТВ с
использованием функции Таймер включения никакие
кнопки и элементы управления нажаты не были, ТВ
автоматически переходит в режим ожидания.
Настройка автоматического выключения телевизора –
в необходимое время (макс. значение - 1 час 30 мин.).
19
, , , , операций телетекста.
(Кpacнaя, зeлeнaя,
жeлтaя, синяя
кнопки)
Режим PIP
, , V, v, B, b Не функционирует на данном ТВ. –
Стерео/двуязычные операции
qs A/B Выбор стерео/двуязычного режима.
20
“WOW”, “TruSurround”, SRS и символ являются товарными знаками SRS Labs,
Inc. Твхнологии “WOW” и “TruSurround” объединены лицензией SRS Labs, Inc.
Лицензия предоставлена компанией BBE Sound, Inc. в соответствии с патентами
USP4638258, 4482866.
“BBE” и символ BBE являются товарными знаками компании BBE Sound, Inc.
11
Page 35
x Знакомство с навигатором
WEGA GATE
С помощью WEGA GATE можно получить доступ к настройке
телевизионных каналов, подключенным внешним устройствам, режиму
прослушивания радиостанций диапазона FM и меню “Установки”.
01
Оконч
Оконч
02
03
04
05
1
2
DVD
просмотр предварительно
настроенных телевизионных
каналов (см. стр. 5)
выбор входов для
подключенного оборудования
(см. стр. 8)
“TВ”
“Внешние входы”
“FM радио”
прослушивание радиостанций
диапазона FM
(см. стр. 21)
изменение установок
“Установки”
Выберите станцию 1-9
Попск
Точн.
–PROG+
Выход
телевизора
(см. стр. 13)
Оконч
Использование WEGA GATE
01
02
03
04
05
(1) Нажмите кнопку WEGA GATE для перехода
в меню WEGA GATE или выхода из него.
01
02
03
04
05
(2) Нажмите кнопку (или b) для
подтверждения выбора или перехода к
следующему меню.
Совет
• Для выполнения действий, перечисленных выше, вы можете также использовать
кнопки WEGA GATE, и V, v, B, b на пульте ДУ.
12
(3) Нажмите кнопку V или v для выбора
элемента.
(4) Нажмите кнопку RETURN для перехода
к предыдущему меню.
Page 36
x Меню “Установки”
В группе “Установки” меню WEGA GATE можно изменить настройки
телевизора.
Нажмите кнопку WEGA GATE для перехода в меню WEGA GATE. Нажмите
кнопку V или v для выбора раздела “Установки”, затем нажмите
Ниже приводятся параметры, которые можно настроить.
“Изображение” (см. стр. 14)
“Режим изображения”: “Яркий” “Обычный” “Индивид.”
“Настройка изображения”: “Изображение”, “Яркость”,
“Цветность”, “Цветовой тон”,
“Резкость”, “Сброс”
“Цветовой тон”: “Холодный” “Нейтральный” “Теплый”
“Модуляция луча”: “Высокая” “Ниэкая” “Выкл.”
“Интеллект. регул.”: “Вкл.” “Выкл.”
“Звук” (см. стр. 15)
“Режим звука”: “Динамичный” “Обычный” “Индивид.”
“Настройка звука”: “Регулировка”, “Сброс”
“Баланс”
“Интел. громкость”: “Вкл.” “Выкл.”
“Окруж. эффект”: “TruSurround” “WOW” “Имитация”
“Выкл.”
.
Настройка каналов
Автонастройка программ
Pучная настройка программ
Сортировка/Редактир.программ
Настройка FМ радио
“Настройка каналов” (см. стр. 16)
“Автонастройка программ”
“Pучная настройка программ”
“Программa”: “00” - “99”
“Система”: “B/G” “I” “D/K” “M”
“МВ I”/“МВ II”/“ДМВ”
“Точн. настр.”: “Авто” “Ручная”
“Усилитель сигнала”: “Авто” “Выкл.”
“Сортировка/Редактир. программ”
“Настройка FМ радио”
Установка
Язык/Lаnguаgе :
Поворот изображ.
Название АV-входа
Система цвета:
Сигнал будильника:
Заводские настр.
Русский
Авто
Вкл.
“Установка” (см. стр. 18)
“Язык / Lаnguаgе”: “English” (английский) “ ”
“Поворот изображ.”
“Название АV-входа”: “Видеовход”, “Метка”
“Система цвета”: “Авто” “ PAL” “SECAM” “NTSC3.58”
“NTSC4.43”
“Сигнал будильника”: “Вкл.” “Выкл.”
“Заводские настр.”: “Да” “Hет”
Примечание
• Если функция отображается тусклым цветом в меню, то она недоступна для выбора.
13
Page 37
x
Изменение параметров “Изображение”
Меню “Изображение” позволяет вам настроить параметры изображения.
Нажмите кнопку WEGA GATE и выберите “Установки”.
1
Убедитесь, что выбрана пиктограмма “Изображение” ( ), затем
2
нажмите кнопку .
Нажимайте кнопки V или v для выбора нужного параметра (например,
3
“Режим изображения”), затем нажмите кнопку .
Выберите Для
“Режим изображения” Выбора “Яркий”
“Индивид.” *.
“Цветовой тон” Настройки оттенка белого цвета.
Выберите “Холодный” (голубой оттенок), “Нейтральный”
(нейтральный оттенок)
“Модуляция луча” увеличение резкости краев каждого обьекта.
(Модуляция скорости) Выберите значение “Высокая”, “Ниэкая” или “Выкл.”..
“Интеллект. регул.” Оптимизации качества изображения.
Нажимайте кнопки V или v для выбора “Вкл.”, затем
нажмите кнопку .
Для отмены выберите “Выкл.”, затем нажмите кнопку .
* В опциях “Нaстройка изображения”, “Цветовой тон” и “Модуляция луча” вы можете
настроить параметры по своему усмотрению лишь в том случае, если выбран режим
“Индивид.”..
(контрастный и резкий)
или
“Теплый” (красный оттенок).
, “Обычный”
или
Настройка параметров в опции “Нaстройка изображения” в
режиме “Индивид.”
Нажимайте кнопки V или v для выбора “Изображение” (контpaстность),
1
“Яркость”, “Цветность”, “Цветовой тон” (тон) или “Pезкость”, а затем
нажмите кнопку .
Выбор “Сброс” вернёт ТВ к заводским настройкам.
Нажимайте кнопки V,v,B или b для настройки выбранного параметра,
2
затем нажмите кнопку
Повторите описанные выше действия для настройки остальных
3
параметров.
Настроенные параметры будут работать при выборе режима “Индивид.”..
Примечания
• Параметр “Цветовой тон” может быть отрегулирован только в системе цвета NTSC.
• Понижение значения параметра “Резкость” также может снизить уровень помех на
изображении.
14
.
Page 38
x Изменение параметров “Звук”
Меню “Звук” позволяет вам настроить параметры звучания.
Нажмите кнопку WEGA GATE и выберите “Установки”.
1
Нажимайте кнопки V или v для выбора пиктограммы “Звук” ( ), затем
2
нажмите кнопку
Нажимайте кнопки V или v для выбора нужного параметра (например,
3
“Режим звука”), затем нажмите кнопку
Выберите Для
“Режим звука” Выбора “Динамичный” (высокие и низкие частоты) ,
“Баланс” Для усиления звучания левой колонки нажимайте
“Интел. громкость” Автоматической настройки громкости для всех
“Окруж. эффект” Выбора “TruSurround” (объемный звук, который
* В опции “Настройка звука” вы можете настроить параметры по своему
усмотрению лишь в том случае, если выбран режим “Индивид.”..
** Функция BBE High Definition Sound полностью активизирована, благодаря чему
достигается максимальный звуковой эффект в режиме WOW.
Примечание
• Функцию “Интел.громкость” невозможно выбрать, eсли включена функция “TruSurround” или
подключен микрофон (входное гнездо микрофона).
Настройка параметров “Настройка звука” в режиме
“Индивид.”
Вы можете изменять настройки звуковых частот в режиме “Индивид.” с
помощью 5-полосного графического эквалайзера.
Убедитесь,что выбрана опция “Регулировка”, а затем нажмите кнопку .
1
Выбор “Сброс” вернёт ТВ к заводским настройкам.
Нажимайте кнопки B или b для выбора нужной звуковой частоты, а затем
2
нажмите V или v для регулировки и кнопку
Вы сможете вернуться к индивидуальным настройкам, выбрав режим
“Индивид.”..
.
.
“Обычный” (голос высокие частоты ) или “Индивид.”*.
кнопки v или B.
Для усиления звучания правой колонки нажимайте
кнопки V или b.
телеканалов и видеовходов.
Нажимайте кнопки V или v для выбора “Вкл.”, затем
нажмите кнопку .
Для отмены выберите “Выкл.”, затем нажмите кнопку .
распространяется в задней части комнаты), “WOW”**
(насыщенные, глубокие басовые частоты), “Имитация”
(похожий на стерео, но моно звук) или “Выкл.”..
.
Примечания
• Регулировка высоких частот влияет на высокие звуки, а регулировка низких частот
отражается на низких звуках.
• Чтобы сразу отобразить настройки, нажмите кнопку на пульте дистанционного управления
(см. стр. 10).
15
Page 39
x
Изменение установок “Настройка каналов”
С помощью меню “Настройка каналов” можно выполнять автоматическую или
ручную предварительную настройку каналов, сортировать и редактировать
каналы, а также выполнять предварительную настройку радиостанций
диапазона FM.
Нажмите кнопку WEGA GATE и выберите “Установки”.
1
Нажимайте кнопки V или v для выбора пиктограммы “Настройка
2
каналов” ( ), затем нажмите кнопку .
Нажимайте кнопки V или v для выбора желаемого параметра
3
(например, “Aвтонaстройкa программ”), затем нажмите кнопку
Выберите Для
“Aвтонaстройкa программ” Автоматического сохранения телеканалов.
“Pучная настройка Настройки вручную нужных телеканалов и телеканалов,
программ” которые не могут быть настроены автоматически (см. раздел
“Cортировкa/ Изменения порядка отображения каналов на экране
Редактир. программ” телевизора, присвоения метки номеру программы, пропуска
“Настройка Предварительной настройки до девяти радиостанций
FM радио”* диапазона FM.
Сохранение телеканалов вручную на стр. 17).
номера программы и блокировки ненужных программ (см.
шаг 3 раздела “Начальная настройка” на стр. 5).
Можно вручную настроить каждую радиостанцию диапазона FM,
принимаемую в данном регионе, а затем сохранить частоту
нужных радиостанций диапазона FM.
(1) Нажмите кнопку V или v для выбора положения нужной
радиостанции диапазона FM, затем нажмите .
(2) Нажмите кнопку V или v для поиска радиостанций
диапазона FM.
Поиск прекращается автоматически при настройке станции.
Если сигнал радиостанции слишком слабый, настройте ее
вручную с помощью кнопок B и b, затем нажмите для
сохранения радиостанции диапазона FM.
(3) Можно изменить метку радиостанции диапазона FM.
Нажмите кнопку V или v для выбора буквенно-цифровых
символов метки, затем нажмите .
(4) Повторите пункты (1) - (3) для настройки других
радиостанций диапазона FM.
* Функция “Настройка FM радио” доступна только в режиме “FM
радио”. Для получения доступа к этой функции перейдите в
режим “FM радио” с помощью системы WEGA GATE (см.
стр. 12) или кнопки FM на верхней панели управления (см.
стр. 7), затем выполните настройку радиостанций диапазона
FM в соответствии с процедурой, описанной выше.
.
П
римечания
• При сохранении на заблокированную программу, номер данной программы будет автоматически
разблокирован.
• Если отсортировать заблокированную программу, то программа останется заблокированной.
16
Page 40
Сохранение телеканалов вручную
После выбора пункта “Ручная настройка программ”
1
выберите номер программы, на которую вы хотите
настроить канал.
(1) Убедитесь, что выбран пункт “Программa”,
затем нажмите кнопку
(2) Нажимайте кнопки V или v до появления в
меню нужного номера программы, затем
нажмите кнопку
Выберите нужный канал.
2
(1) Убедитесь, что выбрано “MB I”, “MB II” или “ДMB”, затем нажмите кнопку
(2) Нажимайте кнопки V или v до появления на экране нужного телеканала,
затем нажмите кнопку
Если звук не нормальный, выберите соответствующую систему ТВ.
3
(1) Нажимайте кнопки V или v для выбора пункта “Система”, затем
нажмите кнопку
(2) Нажимайте кнопки V или v до достижения нормального звучания, затем
нажмите кнопку
Если вас не устраивает качество изображения и звука, вы можете
4
улучшить его, используя функции настройки “Точн.настр.”.
(1) Нажимайте кнопки V или v для выбора пункта “Точн.настр.”, затем нажмите
кнопку
(2) Нажимайте кнопки V или v для выбора пункта “Ручная”, затем нажмите
кнопку
(3) Нажимайте кнопки V,v,B или b до оптимизации качества изображения и
звука, затем нажмите кнопку
Во время настройки в меню мигают иконки + или –.
Если телевизионный сигнал слишком сильный (изображение искажено;
5
изображение содержит полосы; помехи для сигнала) или слабый
(изображение снежит), качество изображения можно улучшить, настроив
функцию “Усилитель сигнала”.
Нажимайте кнопки V или v для выбора пункта
(1)
нажмите кнопку
(2) Нажимайте кнопки V или v для выбора значения “Выкл.” (если изображение
искажено; изображение содержит полосы; помехи для сигнала) или “Авто”
(если изображение снежит), затем нажмите кнопку
.
.
.
.
.
.
.
.
“Усилитель сигнала”, затем
.
Ручная настройка программ
Программа:
Система:
MB I
Точн. настр.: Авто
Усилитель сигнaлa:
.
01
D/K
Авто
Оконч
.
17
Page 41
x Изменение установок “Установка”
Меню “Установка” позволяет изменять язык меню, корректировать положение
изображения на экране, создавать метки для подключенного оборудования, выбирать
систему цвета, устанавливать сигнал будильника и восстанавливать заводские
настройки телевизора.
Нажмите кнопку WEGA GATE и выберите “Установки”.
1
Нажимайте кнопки V или v для выбора пиктограммы “Установка” ( ),
2
затем нажмите кнопку
Нажимайте кнопки V или v для выбора нужного параметра (например,
3
“Язык/Language”), затем нажмите кнопку
Выберите Для
“Язык/Language” Изменения языка меню.
“Поворот изображ.” Регулирования положения изображения, если оно не параллельно
“Нaзвание AV-входa” Отметки подключённого оборудования.
“Система цвета” Выбора цветовой системы.
“Сигнал Установки звукового сигнала, который будет раздаваться при
будильника” автоматическом включении телевизора по таймеру будильника.
“Заводские настр.” Восстановления заводских настроек телевизора.
Нажимайте кнопки V или v для выбора “English” (английский) или
“ ”, затем нажмите кнопку .
телеэкрану. Нажимайте кнопки B или b для регулировки положения
изображения, затем нажмите кнопку .
(1) Выберите пункт “Видеовход” и нажмите кнопку .
(2) Выберите пункт “Меткa” и нажмите кнопку , затем нажимайте
* Можно изменить видеометку и установить нужное имя. Нажмите V
или v, чтобы выбрать буквенно-цифровые символы для метки,
затем нажмите кнопку .
Нажимайте кнопки V или v для выбора “Авто”, “ PA L” , “SECAM”,
“NTSC3.58” или “NTSC4.43”, затем нажмите кнопку . В обычных
условиях установите данный параметр в позицию “Авто”.
Нажмите кнопку V или v, чтобы выбрать значение “Вкл.”, затем
нажмите .
Чтобы отменить, выберите “Выкл.”, затем нажмите кнопку .
Нажмите кнопку V или v, чтобы выбрать “Да”, затем нажмите .
Для отмены нажмите кнопку “Нет”, затем нажмите .
.
.
Нажимайте кнопки V или v для выбора входа, который вы хотите
отметить, затем нажмите кнопку .
кнопки V или v для выбора отмечаемого входа: “Видео 1”/“Видео
2”/“DVD”, “ВМ”, “SAT”, “Игpa” или “Изм.”*.
Примечания
• Выбор систмы цвта нвозможн в ржим “FM радио”.
• Чтобы был слышен звуковой сигнал, необходимо установить на телевизоре соответствующий
уровень громкости, а также убедиться, что не отключен звук телевизора.
• Чтобы прервать звуковой сигнал, нажмите любую кнопку на пульте дистанционного
управления или верхней панели управления.
• Если в течение 3 минут не нажата никакая кнопка, звуковой сигнал автоматически
отключится.
18
Page 42
x Teлeтeкст
Некоторые телевизионные каналы предоставляют информационную услугу
“телетекст”. Teлeтeкст дает вам возможность получать различного рода
информацию, такую, как сводки фондовой биржи и последние известия.
Для вывода на экран страниц телетекста вы можете пользоваться пультом ДУ.
(Красная,
зеленая,
желтая,
синяя)
Чтобы
Bывести страницу
3
6
9
телетекста поверх
обычной
телепередачи
Просмотреть
содержание
A/B
1
2
4
5
7
8
0
,
PROG
телетекста
Bыбрать страницу
телетекста
WEGA
RETURN
GATE
Bыполните следующие действия
Hажмитe . C каждым нажатием ,
показания экрана меняются следующим
образом: Tелетекст t телетекст и TB t TB.
Eсли информация телетекста не
транслируется, в нижнем левом углу экрана
появляется сообщение “100”.
Hажмитe .
Hа экране появляется общий обзор
содержания телетекста, включающий номерa
страниц.
Hажмите номерные кнопки для ввода
3–значного номера нужной страницы
телетекста. Eсли вы ошиблись во время
ввода номера страницы, введите номер
заново. Чтобы перейти на следующую или
TV
3адержать вывод
телетекста на
данной странице
предыдущую страницу, нажмите или .
Hажмите для вызова на экран значка
“ ” в верхнем левом углу экрана. Для
возобновления обычного просмотра
телетекста нажмите .
Oткрыть скрытую
информацию (напр.,
ответы на вопросы)
Увеличить шрифт
телетекста
Hажмитe .
Чтобы вернуться к обычному изображению,
нажмите снова.
Hажмите . C каждым нажатием кнопки
, шрифт телетекста изменяется
следующим образом: Увеличивается шрифт
верхней половины экрана t Увеличивается
шрифт нижней половины экрана t
Oбычный размер шрифта.
Ожидание загрузки
страницы
телетекста
одновременно
с просмотром TB
Bыбрать меню
FASTEXT или
цветные блоки.
Bыключить
(1) Bведите номер страницы телетекста, с
которой вы хотите ознакомиться, затем
нажмите .
(2) Kогда номер страницы на экране,
нажмите для вызова текста.
Hажмите (красная, зеленая, желтая и
синяя) в соответствии с нужным меню или
номером страницы.
Hажмите a.
телетекст
Примечание
• Вы можетe пользоваться информацией системы FASTEXT, только если трансляция
системы FASTEXT доступна.
19
Page 43
x
Просмотр стереофонических программ
или программ на двух языках
С помощью кнопки А/В можно переключать ТВ в режим стереозвучания
или режим программы на двух языках в системе NICAM и A2 стерео.
При приеме программы NICAM
A/B
A/B
RETURN
Передача Экранный дисплей
(выбранный звук)
1
4
7
3
2
6
5
9
8
0
PROG
стерео
NICAM
на двух
языках
NICAM
моно
WEGA
GATE
NICAM
NICAM
(Стереофонический звук)
t
NICAM oсновной
(Звук основного канала)
t
NICAM oсновной
(Звук основного канала)
t
t
NICAM
подканал
tt
(Звук подканал)
t
Моно
Обычный звук)
(
Моно
(Обычный звук)
Моно
(Обычный звук)
При приеме программы A2
Передача Экранный дисплей
TV
A2
стерео
A2
на двух
языках
(выбранный звук)
Стерео
(Стереофонический звук)
t
Основной
(Звук основного канала)
t
t
t
Моно
(Обычный звук)
Подканал
(Звук подканала)
Примечание
• Если при приеме стереопрограммы в стереорежиме возникают помехи, выберите
режим “Mоно”. Звук становится монфоническим, но уровень помех снижается.
20
Page 44
x Прослушивание радиостанций
диапазона FM
С помощью телевизора можно прослушивать радиостанции диапазона FM.
Для перехода в режим “FM радио”:
Нажмите кнопку WEGA GATE и выберите “FM радио” (см. стр. 12) или
Нажмите кнопку FM на верхней панели управления (см. стр. 7).
Для выхода из режима “FM радио”:
Нажмите кнопку WEGA GATE, выберите требуемый режим: “ТВ” или “Внешние
входы”, затем нажмите
внешний вход, затем нажмите
Нажмите кнопку FM на верхней панели управления.
A/B
PROG
+/–
V, v,
B, b
WEGA
GATE
A/B
RETURN
3
1
2
6
4
5
9
7
8
0
PROG
WEGA
GATE
TV
. Выберите требуемый телевизионный канал или
или
Прослушивание предварительно
настроенных станций
Перейдите в режим “FM радио”.
1
Нажмите кнопку WEGA GATE и выберите “Установки”.
2
Выполните предварительную настройку требуемых
радиостанций диапазона FM в группе “Настройка FM
радио” меню “Настройка каналов” (см. стр. 16).
Для выхода из меню “Настройка каналов” нажмите
3
кнопку WEGA GATE. На экране отобразятся номера и
метки предварительно настроенных радиостанций
диапазона FM.
Выберите нужную радиостанцию диапазона FM с
помощью кнопки PROG +/–.
Совет
• Можно также использовать кнопки 1-9 пульта дистанционного
управления для выбора нужной радиостанции диапазона FM.
Прослушивание станций, которые не были настроены
предварительно
Перейдите в режим “FM радио”.
1
Нажмите кнопку V или v для поиска нужной радиостанции диапазона FM. Номера
2
и метки радиостанций отображаться не будут.
Если сигнал радиостанции слишком слабый, настройте ее вручную с помощью
3
кнопок B и b.
Примечания
• В режиме “FM радио” можно использовать только следующие кнопки пульта дистанционного
управления: V, v, B и b.
• Частоту прослушиваемой радиостанции нельзя сохранить в памяти.
• Если появится сообщение “Настройте FM радио”, перейдите в меню “Настройка каналов” и
выполните предварительную настройку требуемых радиостанций диапазона FM в группе
“Настройка FM радио” (см. стр. 16).
Примечание
• Когда при приеме стереопрограммы в диапазоне FM слышны статические помехи, нажимайте
кнопку A/B, пока не появится индикация “Моно”. Стереоэффект исчезнет, но помехи будут
устранены.
21
Page 45
x Устранение неисправностей
При возникновении проблем эксплуатации телевизора можно использовать
функцию “Заводские настр.” или обратиться к руководству по поиску и устранению
неисправностей, приведенному ниже. Если устранить проблему не удастся,
обратитесь к дилеру Sony.
Функция “Заводские настр.”
Нажмите кнопку WEGA GATE. Выберите “Установки” и перейдите к меню
“Установка” (
Выберите “Да” и нажмите кнопку
на несколько секунд, затем отобразится меню “Начальная настройка”. Будут
восстановлены заводские настройки телевизора. Таким способом можно устранить
некоторые проблемы.
Симптом Решение
Рябь на экране,
Помехи в
звукe
Помехи на
изображении,
Помехи в
звукe
Качественное
изображение,
Помехи в
звучании
Отсутствует
изображение,
Отсутствует звук
Качественное
изображение,
Отсутствует звук
Точечные линии
или полосы на
экране
двоится
). В меню “Установка” выберите параметр “Заводские настр.”.
. Изображение на экране телевизора исчезнет
• Проверьте кабель антенны и подключения на ТВ, видеомагнитофоне и розетке
(см. стр. 8).
• Проверьте правильность регулировки антенны. Обратитесь за помощью к
дилеру фирмы Sony.
• Отобразите меню “Настройка каналов” и выберите пункт “Ручная настройка
программ” для повторного сохранения телеканалов (см. стр. 17).
• Отобразите меню “Настройка каналов” и установите для параметра
“Усилитель сигнaлa” значение “Авто” в режиме “Ручная настройка программ”
(см. стр. 17).
• Воспользуйтесь внешним усилителем.
• Выключите или отсоедините внешний усилитель, если таковой используется.
• Отобразите меню “Настройка каналов” и установите для параметра
“Усилитель сигнала” значение “Выкл.” в режиме “Ручная настройка программ”
(см. стр. 17).
• Отобразите меню “Настройка каналов” и выберите соответствующую опцию
“Система” в режиме “Ручная настройка программ” (см. стр. 17).
• Проверьте подключения кабеля питания, антенны и видеомагнитофона
(см. стр. 8).
• Нажмите кнопку ?/1 (питание), чтобы включить телевизор (см. стр. 10).
• Нажмите кнопку ! (основное питание), чтобы выключить ТВ примерно на 5
сек., затем снова включите его (см. стр. 7).
• Нажимайте кнопку 2 + для повышения уровня громкости (см. стр. 10).
• Нажмите кнопку для включения звука (см. стр. 10).
• Не используйте фены и другие устройства рядом с ТВ.
• Проверьте правильность регулировки антенны. Обратитесь за помощью к
дилеру фирмы Sony.
• Используйте точно направляемую антенну.
• Используйте функцию точной настройки “Точн. настр.” (см. стр. 17).
• Проверьте правильность регулировки антенны. Обратитесь за помощью к
дилеру фирмы Sony.
• Выключите или отсоедините внешний усилитель, если таковой используется.
22
Page 46
Симптом Решение
Чёрно-белое
• Отобразите меню “Изображение” и выберите пункт “Индивид.” раздела
“Режим изображения”, а затем отрегулируйте уровень “Цветность” в
разделе “Нaстройка изображения” (см. стр. 14).
• Отобразите меню “Установка” и проверьте настройку параметра
“Система цвета” (обычно данный параметр установлен в позицию “Авто”)
(см. стр. 18).
• Проверьте правильность регулировки антенны. Обратитесь за помощью
к дилеру фирмы Sony.
Перекос изображения
•
Располагайте внешние колонки и другие электроприборы подальше от ТВ.
• Выберите меню “Установка” и настройте параметр “Поворот изображ.”,
чтобы достичь оптимального положения изображения (см. стр. 18).
Посторонние
цветовые пятна
• Располагайте внешние колонки и другое оборудование подальше от ТВ.
Не передвигайте ТВ, когда он включён. Нажмите кнопку ! (основное
питание) для выключения ТВ примерно на 15 мин., а затем снова
включите его.
Телетекст отображается
с помехами
(изображение “снежит”
или “двоится”).
• Проверьте кабель антенны и подключение к телевизору,
видеомагнитофону и настенной розетке (см. стр. 8).
• Проверьте правильность регулировки антенны. Обратитесь за помощью
к дилеру фирмы Sony.
• Отобразите меню “Настройка каналов” и установите для параметра
“Усилитель сигнaлa” значение “Авто” в режиме “Ручная настройка
программ” (см. стр. 17).
• Воспользуйтесь внешним усилителем.
• Используйте функцию точной настройки (“Точн.настр.”) (см. стр. 17).
Телевизор не
может принимать
звук стереотрансляции.
или
Звук стереотрансляции
включается
и выключается
или искажен.
Телевизор не принимает
радиостанции диапазона
FM.
Каждые 3 секунды
индикатор 1 (режим
ожидания) на ТВ
несколько раз мигает
красным.
Изображение на экране
телевизора иногда
исчезает немного
дольше, чем обычно при
переключении каналов.
Корпус ТВ скрипит
• Проверьте кабель антенны и подключение к телевизору,
видеомагнитофону и настенной розетке (см. стр. 8).
• Проверьте правильность регулировки антенны. Обратитесь за помощью
к дилеру фирмы Sony.
• Подсоедините к телевизору отдельную антенну FM и источник
телевизионных каналов через антенный переключатель (см. стр. 8).
• Посчитайте, сколько раз мигает индикатор 1 (режим ожидания).
Нажмите кнопку ! (основное питание) для выключения ТВ. Свяжитесь
с ближайшим сервисным центром фирмы Sony.
• Работает функция “Усилитель сигнала” для определения слабого
сигнала. Это не свидетельствует о неисправности.
• Изменение температуры в комнате иногда становится причиной
расширения или сжатия корпуса ТВ, вызывая его скрип. Это не
свидетельствует о неисправности.
В момент включения
ТВ раздаётся
негромкий гул
• Работает функция размагничивания. Это не свидетельствует о
неисправности.
23
Page 47
x Технические характеристики
KV-AZ21M91 Примечания
Требования к источнику
питания
Потребляемая мощность (Вт)
Система ТВ
Цветовая система
Стерео /
двуязычная система
Teлeтeкст
Покрываемый
диапазон Телеканалов
B/G
I
D/K
M
8 (Антенна)
Аудиовыход (колонки)
Количество разъёмов
(видео)
(аудио)
(S Video)
(компонентное
видео)
i (наушники)
Радиоприемник FM
Диапазон настройки
Промежуточная
частота
Кинескоп
Размер
кинескопа (см)
Размер экрана (см)
Габариты (в/ш/г, мм)
Масса (кг)
Дизайн и технические характеристики могут быть изменены без уведомления.
110-240 В переменного тока, 50/60 Гц
Указана на задней панели ТВ
B/G, I, D/K, M
PAL, PAL 60, SECAM, NTSC3.58, NTSC4.43
NICAM стерео / на двух языках B/G, I, D/K;
A2 стерео / на двух языках B/G
Aнглийский, Русский
VHF : от E2 до E12 /UHF : от E21 до E69 /
CATV : от S01 до S03, от S1 до S41
UHF : от B21 до B68 /
CATV : от S01 до S03, от S1 до S41
VHF : от C1 до C12, от R1 до R12 /
UHF : от C13 до C57, от R21 до R60 /
CATV : от S01 до S03, от S1 до S41, от Z1 до Z39
VHF : от A2 до A13 / UHF : от A14 до A79 /
CATV : от A-8 до A-2, от A до W+4, от W+6 до W+84
Внешний разъём с сопротивлением 75 Ом
10 Вт + 10 Вт
Вход: 2 Выход: 1 Гнезда RCA; 1 Vp-p, 75 Ом
Вход: 3 Выход: 1 Гнезда RCA; 500 mVrms
Вход: 1
Вход: 1 Гнезда RCA;
Выход: 1 Стерео минигнездо
87,5 - 108,0 МГц
10,7 МГц
21 дюйм
54
51
589 × 472 × 515
27
Y:1 Vp-p, 75 Ом,
несбалансированный,
отрицательная синхронизация
C: 0,286 Vp-p, 75 Ом
Y: 1 Vp-p, 75 Ом,
отрицательная синхронизация
C
B: 0,7 Vp-p, 75 Ом
R: 0,7 Vp-p, 75 Ом
C
Измерения по
диагонали
Измерения по
диагонали
24
Loading...
