Sony KV-34FQ75A User Manual

R

Trinitron Colour
Television

4-205-685-43

420568543

Manuale di istruzioni

KV-34FQ75 A

© 2000 by Sony Corporation Printed in U.K.

DICHIARAZIONE DI CONFORMITÀ

Si dichiara che il TV KV-34FQ75 è stato fabricati in conformità all’ Art. 2 Comma 1 del DM

28.08.1995 n. 548.

Le prescrizioni alle frequenze sono quelle indicate nel paragrafo 3 dell’ allegato A al DM

25.06.85 e nel paragrafo 3 dell’ allegato I al DM 27.08.87 e precisamente:

1. Bande di frequenza:

Low VHF E2-S10 Freq. da 48,25 a 168,25 MHz Compreso Canale C
High VHF E5-S20 Freq. da 175,25 a 294,25 MHz
Hyperband S21-S41 Freq. da 303,25 a 463,25 MHz
UHF E21-E69 Freq. da 471,25 a 855,25 MHz

2. Frequenza Intermedia: Multi-Standard FI-Video: 38,9 MHz
FI-Audio I: 33,4 MHz

FI-Audio II: 33,16 MHz

3. Oscillatore Locale: Frequenza oscillatore locale superiore a quella del segnale.

DICHIARAZIONE DI CONFORMITA IN BASE ALL ARTICOLO 2

PARAGRAFO B DEL DM 26.03.1992

Si dichiara che il TV Mod. KV-34FQ75 è fabricato nella Comunità Economica Europea nel
rispetto delle disposizioni di cui al DM 26.03.92 ed in particolare sono conformi alle
prescrizioni dell’articolo 1 dello stesso DM.

Informazioni di sicurezza

Informazioni di sicurezza

Questa apparecchiatura funziona unicamente
con corrente alternata a 220-240V. Assicurarsi di
non collegare troppe apparecchiature alla stessa
presa di corrente perché ciò potrebbe provocare
incendi e scosse elettriche.

Non aprire mai il televisore. Fare riferimento
solo a personale qualificato.

Per ragioni ambientali e di sicurezza, è
consigliabile che il televisore non sia lasciato in
modalità stand-by quando non è in uso.
Spegnerlo utilizzando il tasto principale.

Per la Vostra sicurezza, non toccare nessuna
parte del televisore, ne i cavi di alimentazione o
antenna durante i temporali.

Non introdurre mai oggetti di nessun tipo
nell’apparecchio perché ciò potrebbe provocare
incendi o scosse elettriche. Non versare mai
nessun tipo di liquido sull’apparecchio. Se
qualsiasi liquido o oggetto solido dovesse
penetrare nell’apparecchio, non utilizzare il
televisore. Farlo controllare immediatamente da
personale qualificato.

Per prevenire rischi di incendio o di scosse
elettriche, non esporre il televisore a pioggia o
umidità.

Non coprire le prese di ventilazione del
televisore. Per la ventilazione lasciare uno spazio
di almeno 10 cm tutto attorno all’apparecchio.

Pulire il televisore con un panno morbido e
leggermente inumidito. Non utilizzare benzina,
solventi o altri detersivi chimici. Prestare
attenzione per non graffiare lo schermo. Come
precauzione di sicurezza, togliere la spina del
televisore prima di pulirlo.

Posizionare il televisore su di un mobile solido e
stabile. Fare attenzione che non ci si possano
arrampicare dei bambini. Non appoggiare il
televisore sul lato o a faccia in giu.

Mai posizionare il televisore in luoghi troppo
caldi, umidi, o eccessivamente polverosi. Non
installare il televisore dove potrebbe essere
esposto a vibrazioni meccaniche.

Per scollegare la presa di corrente, tirare la presa
stessa. Non tirare il cavo.

Rimuovere la presa di corrente prima di
spostare il televisore. Evitare superfici
irregolari, movimenti bruschi ed eccessiva
energia. Se l’apparecchio cade o viene
danneggiato farlo controllare immediatamente
da personale qualificato.

Per prevenire rischi di incendio, mantenere
lontano dal televisore oggetti e sostanze
infiammabili o fiamme vive (es. candele).

Curarsi di non posizionare oggetti pesanti sulla
presa di corrente perché ciò potrebbe
danneggiarla.
E' consigliabile avvolgere il cavo di
alimentazione in eccesso utilizzando i supporti
presenti sul retro del TV.

Non coprire le aperture di ventilazione del
televisore con materiali come tende, giornali ecc.

Informazioni di sicurezza

Informazioni di sicurezza

E’ consigliabile utilizzare sempre dei supporti per televisori robusti e che garantiscano la stabilità necessaria per sostenere il peso
e le dimensioni del Televisore. Dato l’esclusivo design “aereo” di questo televisore, Sony raccomanda di utilizzare il mobile
dedicato SU-34FQ1. In caso contrario, è indispensabile assicurarsi che il supporto utilizzato per sorreggere questo televisore
abbia una superficie sufficientemente vasta per accogliere tutti e tre i piedini del televisore senza il pericolo di divenire instabile.

Indice

Indice

Impianto

1. Controllo degli accessori in dotazione

2. Inserimento delle batterie nel telecomando

3. Collegamento del televisore

4. Accensione del televisore

5. Utilizzo del joystick

6. Sintonizzazione del televisore

7. Ricerca del canale video

2
2
3
4
4
5
5

Funzionamento

Descrizione dei tasti del televisore
Descrizione dei tasti del telecomando

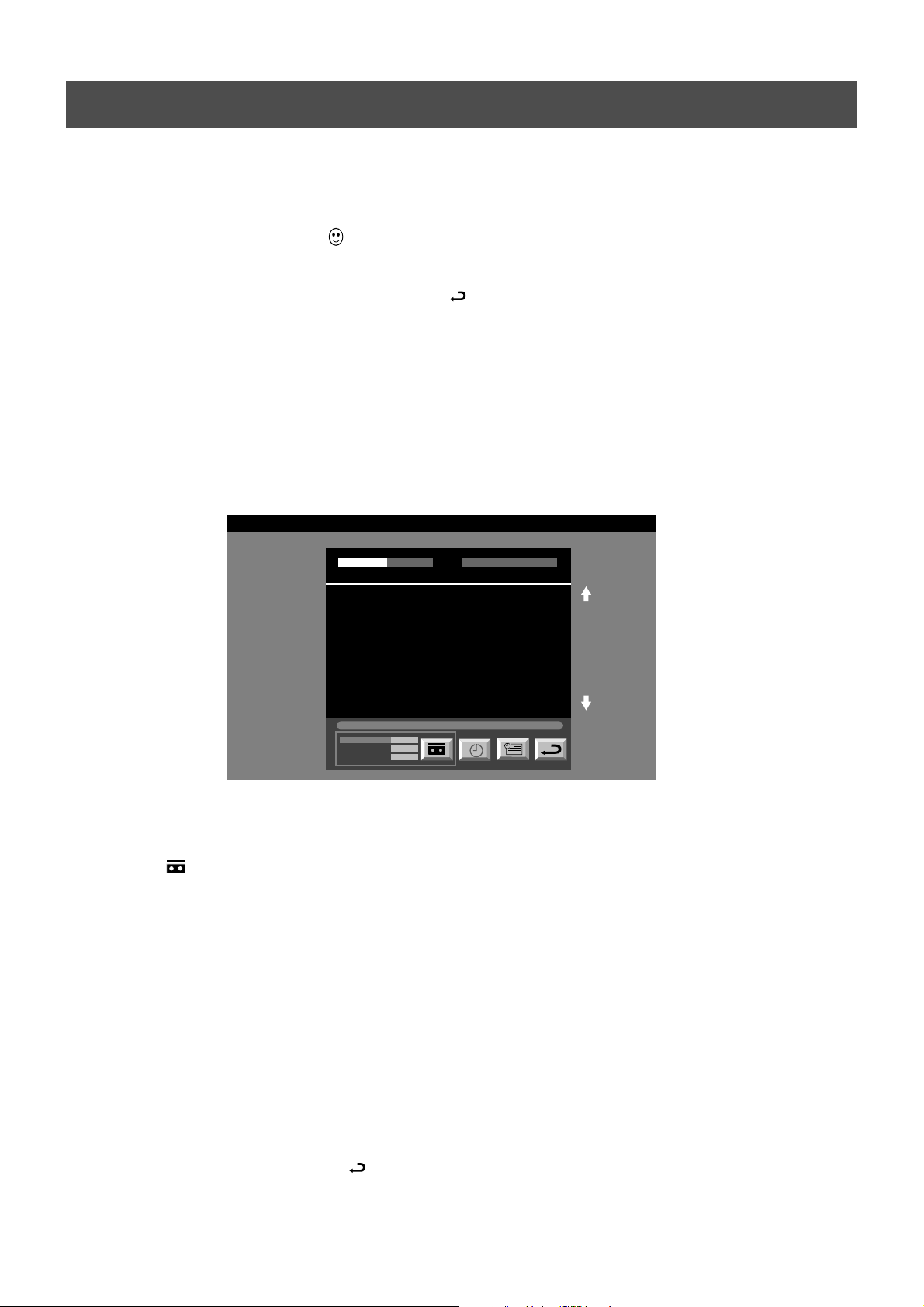

NexTView
Televideo
Utilizzo di Multi PIP
Utilizzo di PAP (Picture and Picture)
Utilizzo del sistema di menu del televisore

Regolazione dell'immagine e dell'audio
Utilizzo del menu Caratteristiche
Modifica delle dimensioni dello schermo
Ordinamento dei canali
Preselezione manuale dei canali
Assegnazione di un nome ad un canale
Esclusione di posizioni di programma
Utilizzo della funzione di preselezione di altri programmi
Selezione della funzione dimostrativa
Regolazione della rotazione dell'immagine
Regolazione della geometria dell'immagine per una sorgente RGB
Introduzione dell'identificativo personale (ID)
Preselezione e assegnazione di un nome a sorgenti d'ingresso

Apparecchiature aggiuntive

Collegamento di apparecchiature aggiuntive al televisore
Altre informazioni sul collegamento di apparecchiature
Smartlink
Controllo a distanza di un altro apparecchio Sony

6
7
8
10
12
12
13
13
15
15
16
16
17
17
18
18
19
19
20
20

21
22
22
22

Informazioni utili

Caratteristiche tecniche
Canali ricevibili e loro visualizzazione
Ricerca guasti

23
23
24

1

Impianto

Seguire i punti da 1 a 7 per installare il
televisore e visualizzare i programmi TV.

1. Controllo degli accessori in dotazione

+

-

-

Pile

Telecomando

2. Inserimento delle batterie nel telecomando

+

-

+

+

-

Rispettare sempre la corretta polarità nell’inserire le pile.
Nel rispetto dell'ambiente, depositare le pile scariche negli appositi contenitori adibiti alla raccolta differenziata.

2

Impianto

3. Collegamento del televisore

Collegamento dell'antenna al televisore

Se non si collega un
videoregistratore (VCR)
al televisore, inserire il
connettore dell'antenna
(come indicato a sinistra) e
passare alla sezione ‘4.
Accensione del televisore’.

Se si collega un VCR al
televisore, fare
riferimento alla sezione
seguente.

1. Inserire il connettore dell'antenna nella presa contrassegnata con sul retro del televisore.

Collegamento dell'antenna e del videoregistratore al televisore

Il cavo Scart è
opzionale. Tuttavia,
se è disponibile,
questo collegamento
aggiuntivo è in grado
di migliorare la
qualità dell'immagine
e del suono nella
modalità
riproduzione.

cavo Scart, non
in dotazione

AC IN

OUT

AERIAL
ANTENNA

IN

cavo antenna
esistente

1. Collegare il connettore del cavo antenna esistente alla presa RF IN del VCR come illustrato.

2. Collegare il cavo dell'antenna VCR dalla presa RF OUT sul retro del VCR alla presa dell'antenna sul retro del
televisore, come illustrato.

3. Collegare la presa Scart (se questa viene utilizzata) al connettore AV2 sul retro del televisore.

4. Collegare il VCR alla rete elettrica e accenderlo.

5. Inserire una cassetta preregistrata nel VCR e premere il tasto di riproduzione. Ciò permette al televisore di
localizzare e di memorizzare il canale del videoregistratore durante l’operazione di sintonizzazione a pag .5

3

Impianto

4. Accensione del televisore

1. Inserire la spina del televisore nella presa di rete (220-240V AC, 50Hz).

2. Premere l'interruttore generale posto sul frontale del televisore.

Se l'indicatore di standby sul frontale del televisore è illuminato, premere il tasto TV sul
telecomando per accendere il televisore. Attendere qualche attimo fino alla visualizzazion
dell'immagine sullo schermo.

5. Utilizzo del joystick

Spostamento del joystick Pressione del joystick

/

Per spostarsi tra i menu, premere la
freccia appropriata.

Per selezionare una voce di menu
premere il tasto OK nella parte centrale.

4

Impianto

6. Sintonizzazione del televisore

Prima di sintonizzare il televisore, è necessario impostare la lingua e la nazione.

1. Sullo schermo del televisore viene visualizzato il menu Language/
Country con la parola ‘English’ evidenziata.

2. Premere v o V sul telecomando per selezionare la lingua desiderata e
quindi premere OK per confermare.

3. Premere v o V per selezionare la nazione in cui utilizzare il
televisore e quindi TV premere OK per confermare la scelta.
Selezionare ‘OFF’ per fare in modo che i canali non vengano
memorizzati in una data sequenza a partire dalla prima posizione di
programma.

4. Sullo schermo del televisore appare il menu di sintonizzazione
automatica nella lingua selezionata. Premere OK per confermare.

5. Accertarsi che l'antenna sia collegata in base alle istruzioni e
quindi premere OK per confermare. Il televisore inizia la ricerca
automatica e memorizza tutti i canali disponibili. Questa
operazione può richiedere alcuni minuti; durante l'attesa, non
premere alcun tasto.

6. Quando il televisore ha finito di eseguire la preselezione automatica
di tutti i canali disponibili, viene visualizzato il menu 'Ordinamento
Programmi' che consente di assegnare ai canali numeri di programma
diversi. Se si desidera modificare l'ordine dei canali, premere i tasti v
o V per selezionare il canale da spostare e quindi premere B.
Premere i tasti v o V per selezionare la nuova posizione di
programma del canale selezionato e quindi premere OK per
confermare. Il canale selezionato viene in tal modo trasferito nella
nuova posizione di programma mentre le posizioni degli altri canali
vengono spostate di conseguenza. Ripetere questa procedura per
ordinare gli altri canali del televisore.

7. Premere il tasto MENU per rimuovere il menu dallo schermo del
televisore.

8. Premere PROGR+/- o i tasti numerati per visualizzare i canali del
televisore.

Language country

Language

Country

Select language: Confirm:

Lingua/Nazione

Lingua

Nazione

Selez. Nazione:Conferma

Nederlands

Magyar

Italiano

Français

Español

English

Deutsch

Great Britain

Norvegia

Olanda

Lussemburgo

Italia

Irlanda

Ungheria

Grecia

: OK

Si desidera iniziare la
preselezione automatica ?

Si : OK No :

Controllare che lántenna sia
collegata correttamente.

Si : OK No :

Ordinamento Programmi

PROG CA NOME

TV 5

C03

1

PRO 7

C05

2

EU-SP

C07

3

SWF

C08

4

RTL

C09

5

SAT

C11

6

MDR

C12

7

DDI

C13

8

DSF

C14

9

RTL 2

C15

10

KAB 1

C16

11

Selez. Prog. : Conferma:

Ordinamento Programmi

PROG CA NOME

1

TV 5

C03

2

C05

3

C07

4

C08

5

C09

6

C11

7

C12

8

C13

9

C14

10

C15

11

C16

Selez. Posizione:

PRO 7
EU-SP
SWF
RTL
SAT
MDR
DDI
DSF
RTL 2
KAB 1

C03 TV 5

Sposta: OK

1

4

7 8

3

2

6

5

9

0

Nota: per interrompere la procedura di sintonizzazione automatica in

qualsiasi momento, premere OK.

7. Ricerca del canale video

Se si collega un videoregistratore al televisore, è necessario individuare il canale video.

1. Premere i tasti PROGR+/- del telecomando fino a visualizzare l'immagine video sullo schermo del televisore.

Nota: se si desidera spostare il canale video su una posizione di programma diversa, fare riferimento alla sezione ‘Ordinamento

dei canali’ del presente manuale.

5
