Page 1

Television

Viitejuht

Atsauces rokasgrāmata

Nuorodinis vadovas

Referentni vodič

Referenčni vodnik

Анықтамалық нұсқау

Vodič za reference

KDL-50W82xB / 50W81xB / 50W80xB / 50W70xB / 42W82xB / 42W81xB / KDL-42W80xB / 42W70xB / 32W70xB

Page 2

Sisukord

TÄHTIS TEADE . . . . . . . . . . . . . . . . . . . . . . . . . 2

Ohutusteave . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Ettevaatusabinõud . . . . . . . . . . . . . . . . . . . . .5

Teleri paigaldamine seinale . . . . . . . . . . . 7

Kinnituse paigaldamine seinale . . . . . . . . . . 8

Ettevalmistused teleri paigaldamiseks . . . . 11

Teleri paigaldamine seinale. . . . . . . . . . . . . 12

Tõrkeotsing. . . . . . . . . . . . . . . . . . . . . . . . 14

Tõrked ja lahendused. . . . . . . . . . . . . . . . . . 14

Tehnilised andmed . . . . . . . . . . . . . . . . . 15

Sissejuhatus

Täname, et valisite selle Sony toote. Enne teleri kasutamist lugege palun põhja likult seda kasutusjuhendit ja jätke see tulevikus vaatamiseks alles.

Märkused

• Enne teleri käsitsemist lugege läbi jaotis „Ohutusteave” (lk 3).

• Õpetus „Teleri paigaldamine seinale” sisaldub käesolevas teleri kasutusjuhend is.

• Kiirjuhendis ja selles kasutusjuhendis olevad pildid ja joonised on vaid viiteks ning toode v õib neil kujutatust erineda.

Identifitseerimis kleebise asukoht

Teleri mudelinumbri, tootmiskuupäeva (kuu/aasta) ja toiteallika nimiandmete sildid asuvad teleri või pakendi tagaküljel. Toiteadapteri mudeli- ja seerianumbri sildid asuvad toiteadapteri alumisel küljel.

HOIATUS

TULE LEVIKU VÄLTIMISEKS HOIDKE KÜÜNLAD VÕI MUUD LAHTISED LEEGID SELLEST TOOTEST ALATI EEMAL.

TÄHTIS TEADE

See toode on valmistatud Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Jaapanis poolt või tema nime all. Teavet toote vastavusest Euroopa Liidu seadusandluse aktidele saate volitatud esindajalt Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgar t, Saksamaal. Hoolduse ja teenuse garantii korral pöörduge vastavates hoolduse või garant ii dokumenti des märgitu d aadre ssil.

Teavitus juhtmevaba signaali kohta

Sony Corporation kinnitab käesolevaga selle seadme vastavust 19 99/5/EÜ direktiivi põhinõuetele ja nimetatud direktiivist tulenevatele teistele asjakohastele sätetele. Üksikasjalikum in fo: http://www.compliance.sony.de/

Märkus klientidele: järgnev teave kehtib ainult EL-i direktiive järgivates riikides müüdavate seadmete puhul.

Teleri juhtmevaba süsteemi on lubatud kasutada järgmistes riikides:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

Antud seadmestikku võib kasutada muudes Euroopast väljaspool asuvates riikides.

Page 3

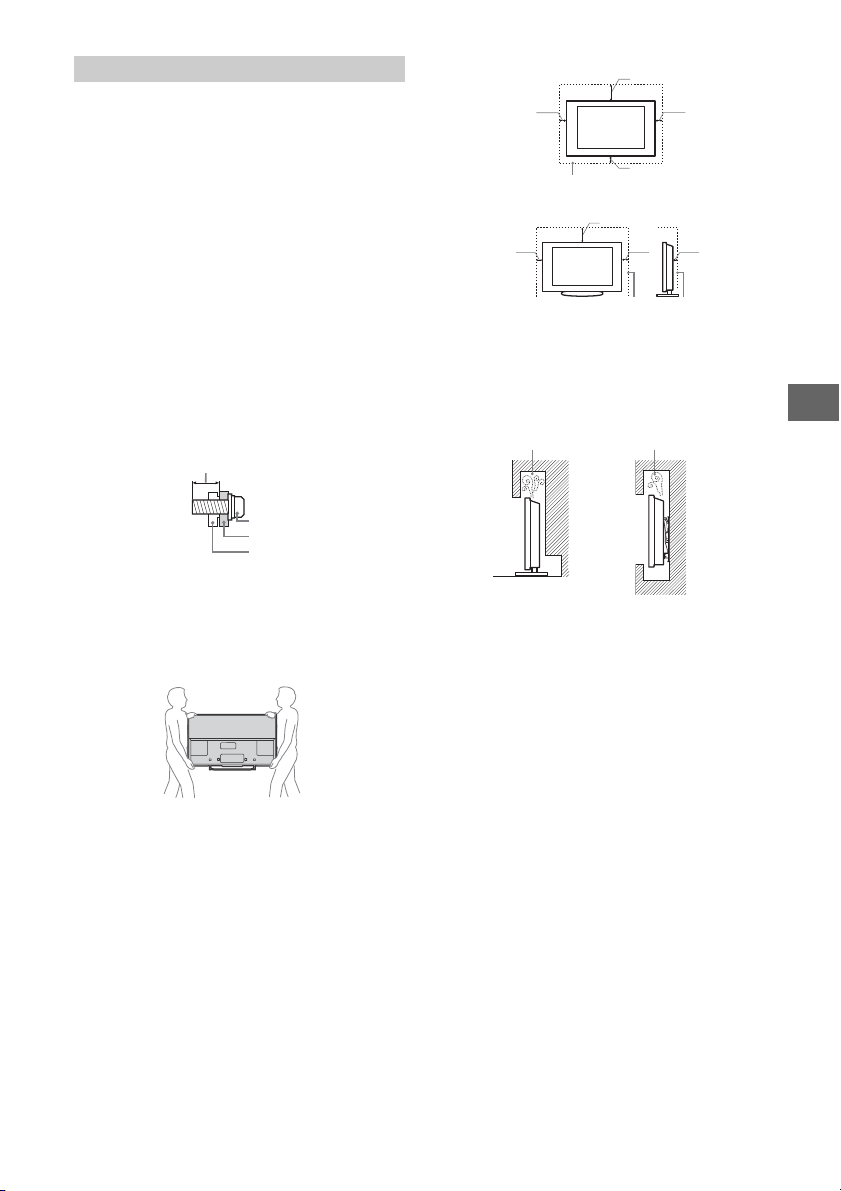

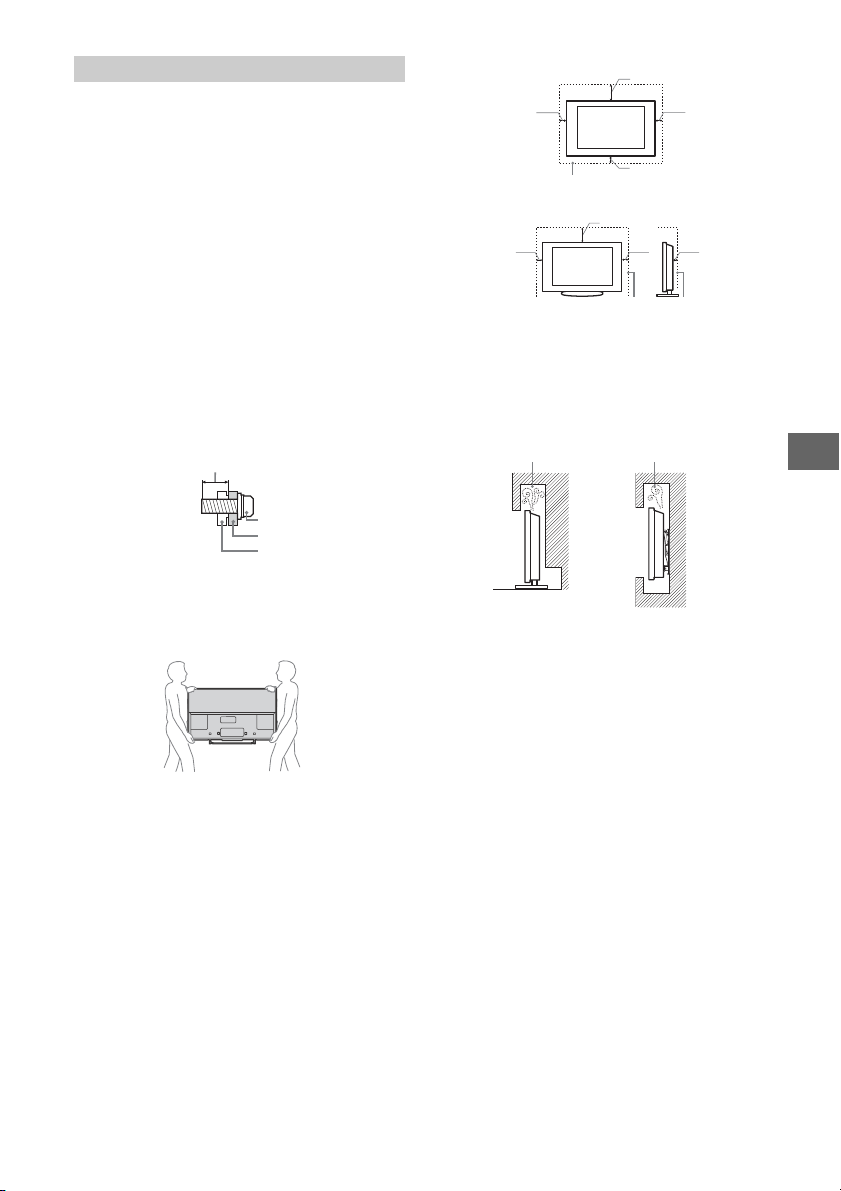

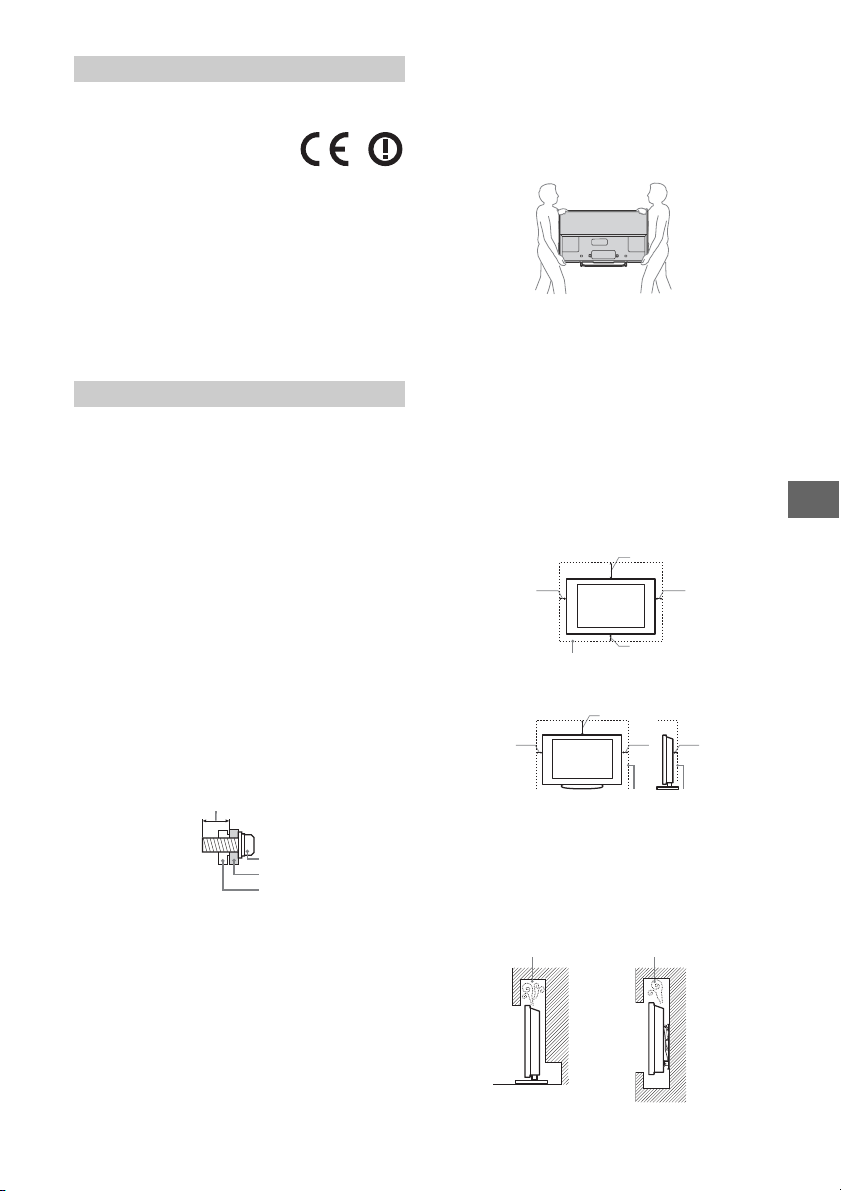

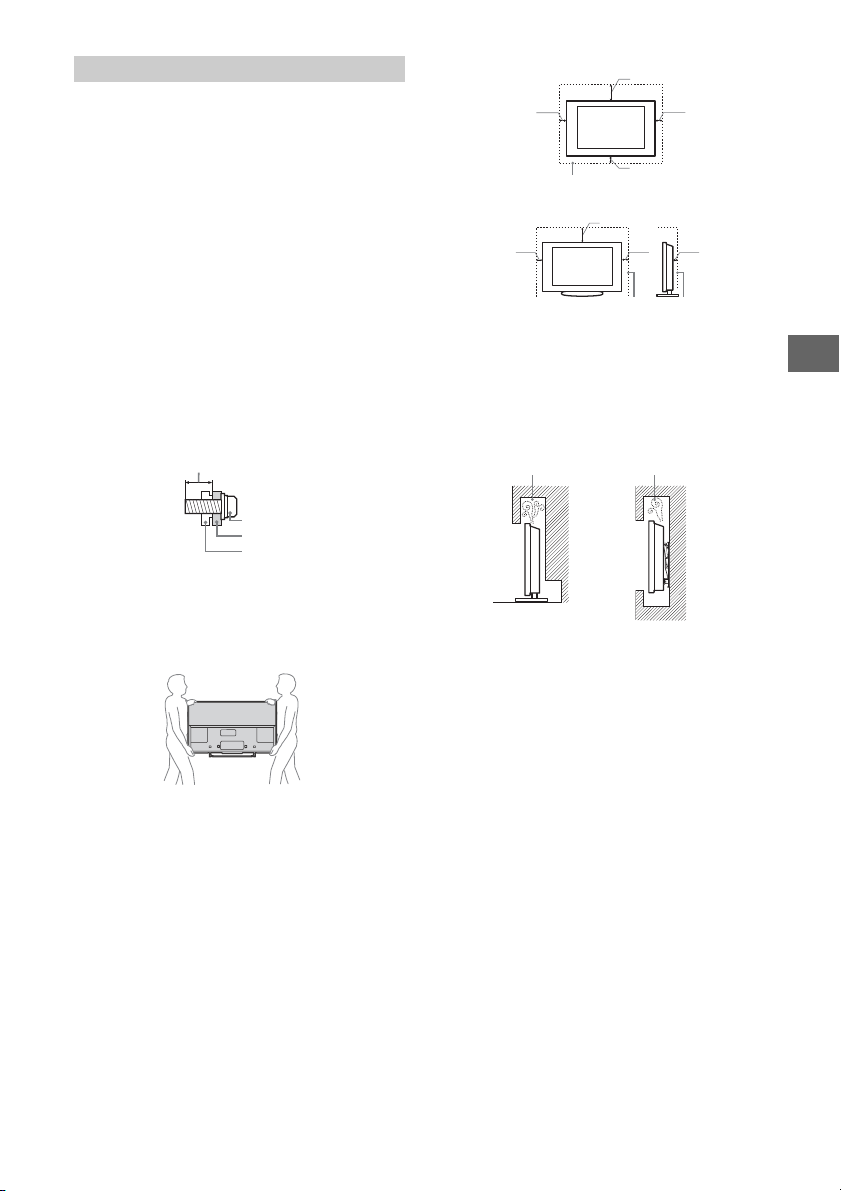

Ohutusteave

Kruvi (komplektis se inale kinnitamise toega)

Kinnituskonks (Alus) Konksu ühenduskoht

teleri tagaküljel

7 mm

30 cm

10 cm

Jätke teleri ümber vähemalt nii palju ruumi.

30 cm

10 cm

Jätke teleri ümber vähemalt nii palju ruumi.

6 cm

Õhuringlus on takistatud.

Sein Sein

HOIATUS

Patareisid ei tohi hoida liiga kuumas kohas, näiteks päikese käes, tule lähedal vm.

Paigaldamine/seadistamine

Paigaldage teler ja kasutage seda vastavalt järgnevate le juhistele, et vältida tule-, elektrišoki-, kahjustus- ja/või vigastusohtu.

Pai gald amin e

• Teleri peaks paigaldam a lihtsasti juurdepääsetava seinakontakti lähedusse.

• Asetage teler kindlale tasasele pinnale, et vältida selle kukkumist ja sellest tulenevaid kehavigas tusi või kahjustusitelerile.

• Seinale paigaldusi peaks teostama ainult kvalifitseeritud teeninduspersonal.

• O hutuse tagamiseks on tu ngivalt soovitatav, et kasutaksite Sony lisatarvikuid, sealhulgas:  Seinale paigaldamise kinnitus

• Paigalduskonkse (alus) teleri külge paigaldades kasuta ge seinale paigaldamise kinnitusekomplekti kuuluvaid kruvisid. Komplekti kuuluvate kruvide pikkus paigaldus konksu (alus) kinnituspinnast mõõdetuna on näha alloleval joonisel. Kruvide läbimõõt ja pikkus sõltub seinakinnituse mudelist. Muude kruvide kasutamine peale komplektis olevate võib tuua kaasa teleri sisekahjustusi või põhjustada selle kukkumise jne.

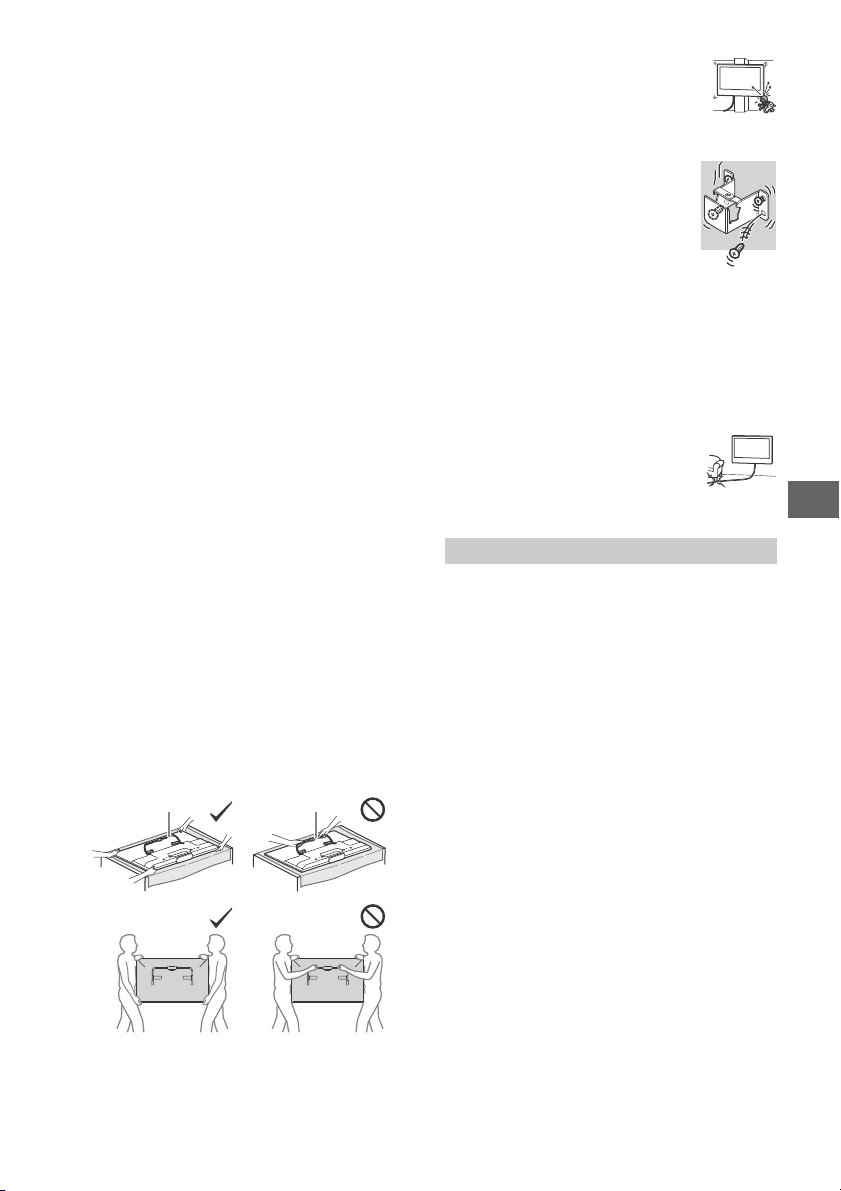

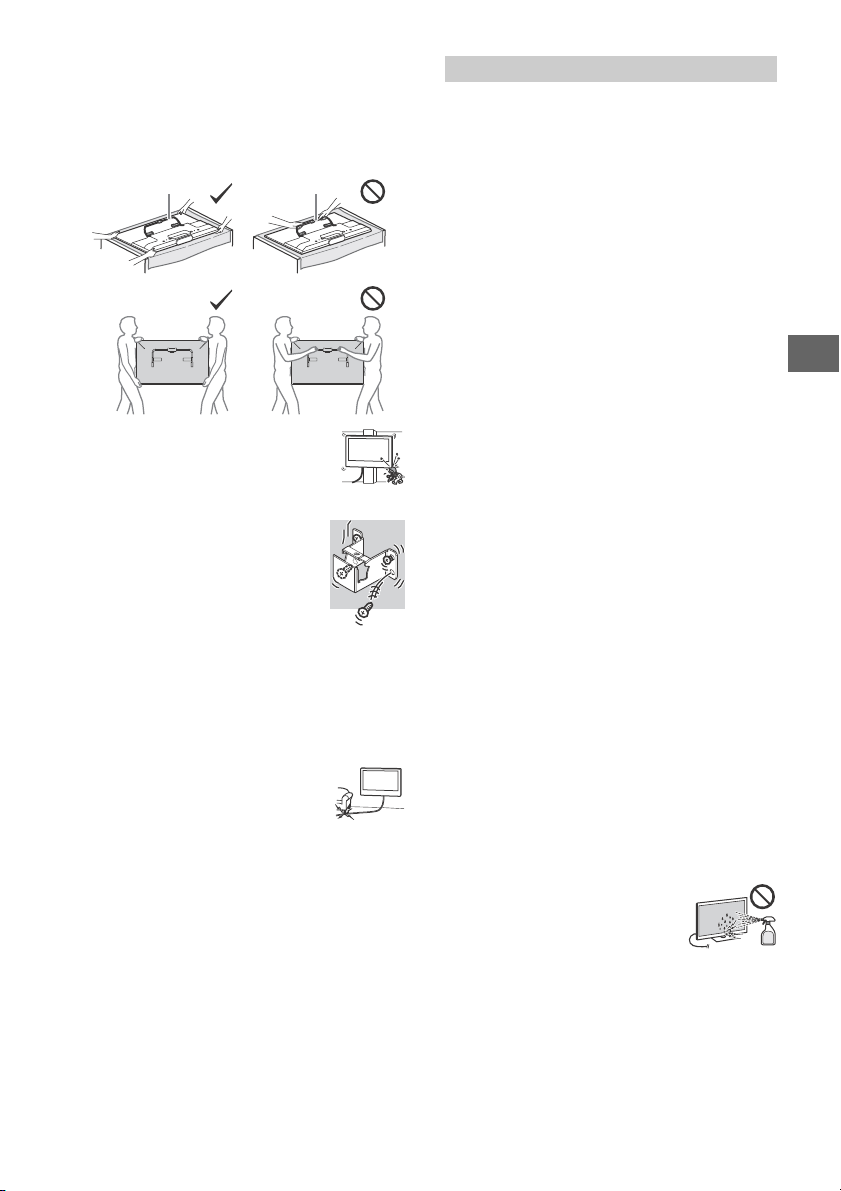

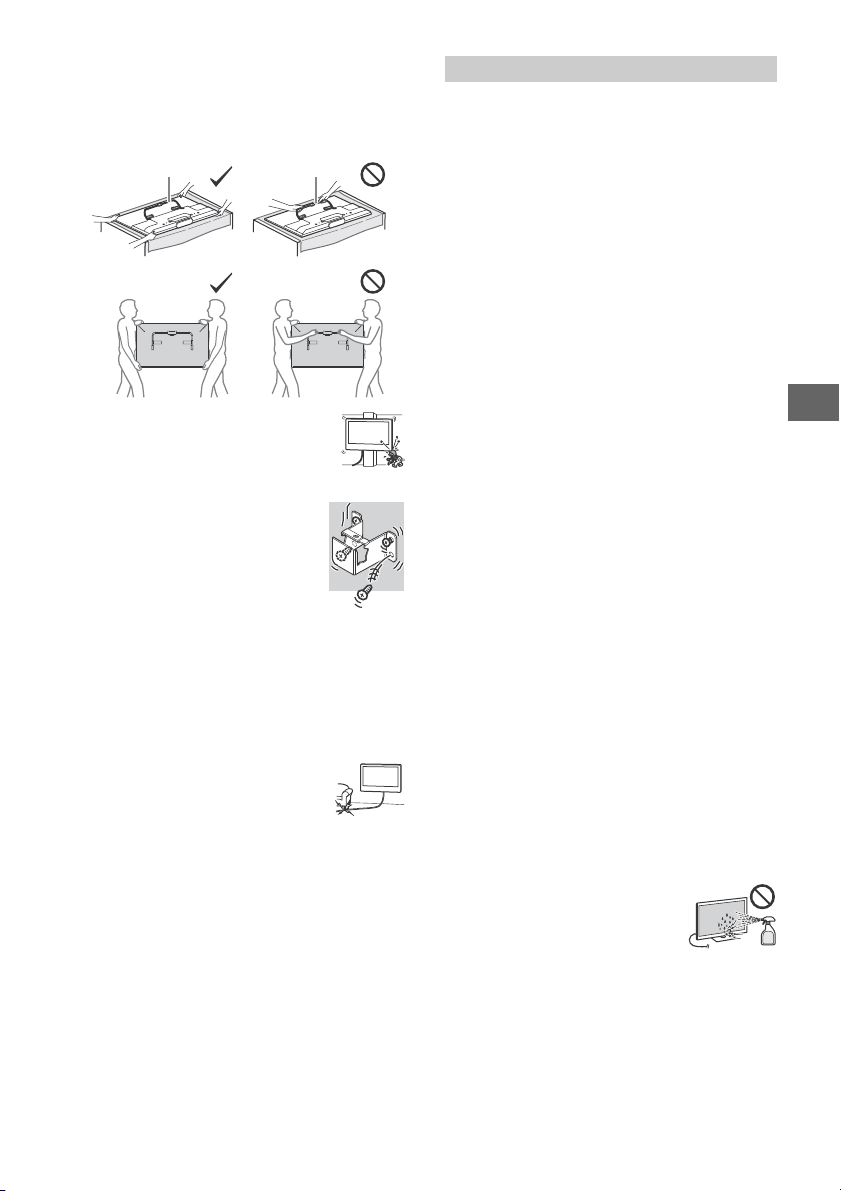

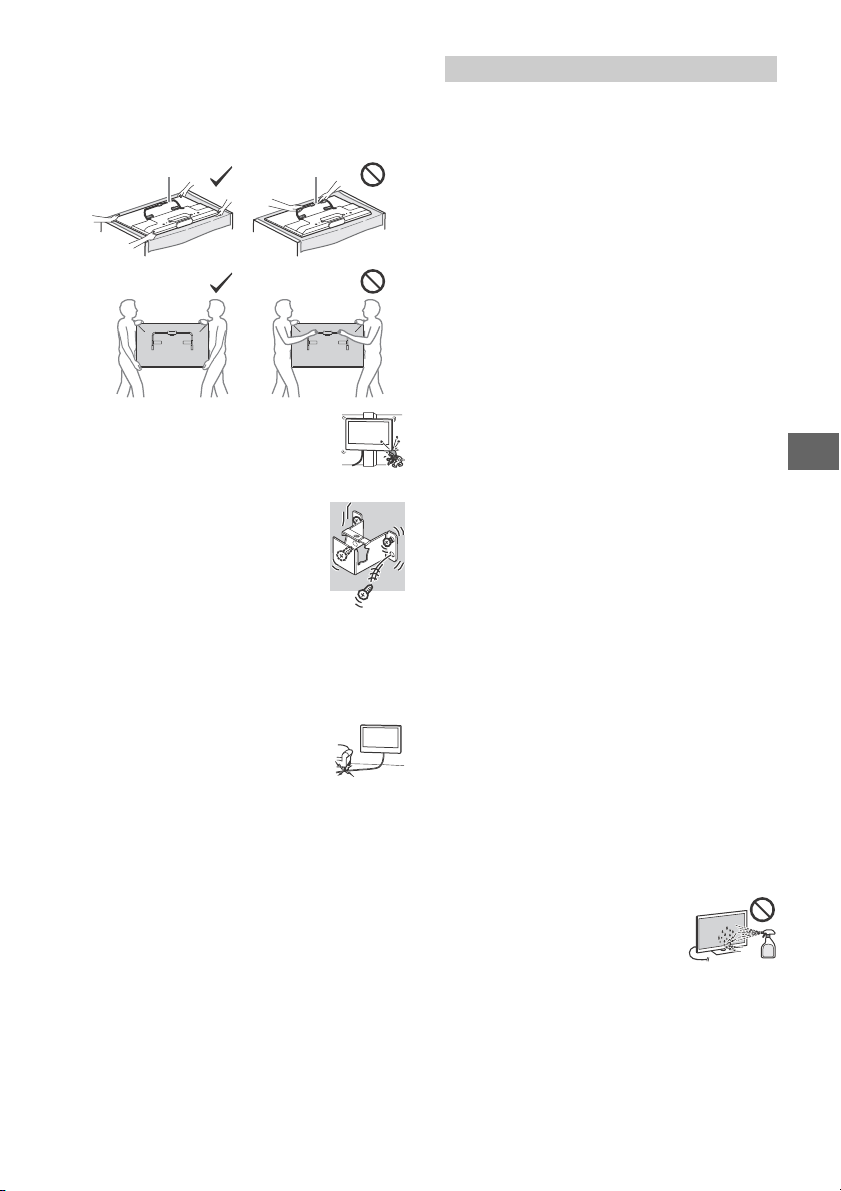

Tran spo rti min e

• Enne teleri transportimist ühendage kõik kaablid lahti.

• Suure teleri transportimiseks on vaja kahte või kolme inimest.

• Teleri käsitsi transportimisel hoidke seda vastavalt allpool näidatule. Ärge avaldage survet LCD-paneelile ja ekraani ümbritsevale raamil e.

• Teleri transpor timisel ärge laske sel jõnksuda ega liigselt vibreerida.

• Teleri transportimisel paranduseks või kolides pakkige see algset karpi ja pakkematerjali kasutades.

Ümbermineku vältimine

• Enne metallkruv i paigaldamist asetage teler, nii et ekraan jääb allapoole, kindlale tööpinnale, mis on telerist suurem.

• LCD-ekraani pinn a kahjustuste vältimiseks katke tööpind pehm e riidega.

Ventilatsioon

• Ärge kunagi katke ventilatsiooniavasid ega sisestage midagi korpusesse.

• Jätke teleri ümber ruumi, nagu allpool näidatud.

• On tungivalt soovitatav, et kasutaksite Sony seinale paigaldamise kinnitust pakkumaks piisavat õhuringlust.

Seinale paigaldatud

Jalale paigaldatud

• Korraliku ventilatsiooni tagamine ja tolmu v õi mustuse kogumise ennetamine:  Ärge asetage telerit pi kali, ärge paigaldage seda ülemine pool

all, tagurpidi või küljega.

 Ärge paigutage telerit riiulisse, vaibale, voodisse või kappi.  Ärge katke telerit riidega (nt kardinad) või esemetega, nagu

ajalehed jne.

 Ärge paigaldage telerit nagu allpool näidatud.

Elektrikaabel

Tule-, elektrišoki- või vigastus- ja/või kahjustusohu vältimiseks käsitsege elektrikaablit järgnevalt:  Kasutage ainult Sony komplektis olevat elektrikaablit, mitte

teiste tootjate kaableid.

 Sisestage pistik täielikult seinakontakti.  Kasutage telerit ainult 220–240 V vahelduvvoolutoitega.  Kaablite ühendamisel ühendage elektrikaabel oma ohutuse

nimel kindlasti pistikust lahti ning hoiduge oma jalgadega kaablitesse kinni jäämast.

 Enn e teleri hooldamist või liigutamist ühendage elektrikaabel

seinakontaktist lahti.

 Hoidke elektrikaabel soojusallikatest eemal.  Ühendage elektripistik lahti ja puhastage seda korrapäraselt.

Kui pistik on mustusega kaetud ja see puutub niiskusega kokku, võib selle isolatsiooni kvaliteet langeda, mis võib põhjustada tulekahju.

Märkused

• Ärge kasutage komplektis olevat elektrikaablit ühegi teise seadmega.

• Ärge pigistage, painutage ega väänake elektrikaablit liigselt. Kaablisooned võivad paljastuda või murduda.

• Ärge modifitseerige elektrikaablit.

• Ärge asetage elektrikaablile midagi rasket.

• Ärge tõmmake elektrikaablit lahtiühendamisel elektrikaablist endast.

• Ärge ühendage samasse seinakontakti liiga palju seadmeid.

• Ärge kasutage halvasti sobivat seinakontakti.

Page 4

MÄRKUS TOITEADAPTERI KOHTA

Ettevaatust!

Tule- ja elektrilöögiohu vältimiseks ärge jätke seadet vihma ega niiskuse kätte. Tule- ja elektrilöögiohu vältimiseks ärge asetage seadmele vedelikuga täidetud esemeid, nt lillevaase. Ärge paigaldage seadet piiratud kohtadesse, nt raamaturiiulile või muusse sarnasesse kohta.

• Veenduge, et seinakontakt asub seadme lähedal ja sellele on lihtne juurde pääseda.

• Kasutage ainult seadmega kaasasolevat toiteadapterit ja toitejuhet.

• Ärge kasutage muud toiteadapterit. See võib põhjustada rikke.

• Ühendage toiteadapter hõlpsasti juurdepääsetava seinakontaktiga.

• Ärge keerake toitejuhet toiteadapteri ümber. Juhtme südamik võib katki minna ja/või põhjustada seadme rikke.

• Ärge puudutage toiteadapterit märgade kätega.

• Kui märkate toiteadapteri juures midagi ebatavalist, siis eemaldage see kohe seinakontaktist.

• Seade pole eemaldatud toiteallikast seni, kuni see on seinakontaktiga ühendatud, seda isegi juhul, kui seade on välja lülitatud.

• Kuna toiteadapter soojeneb pika kasutuse käigus, võib see käega puudutamisel kuum tunduda.

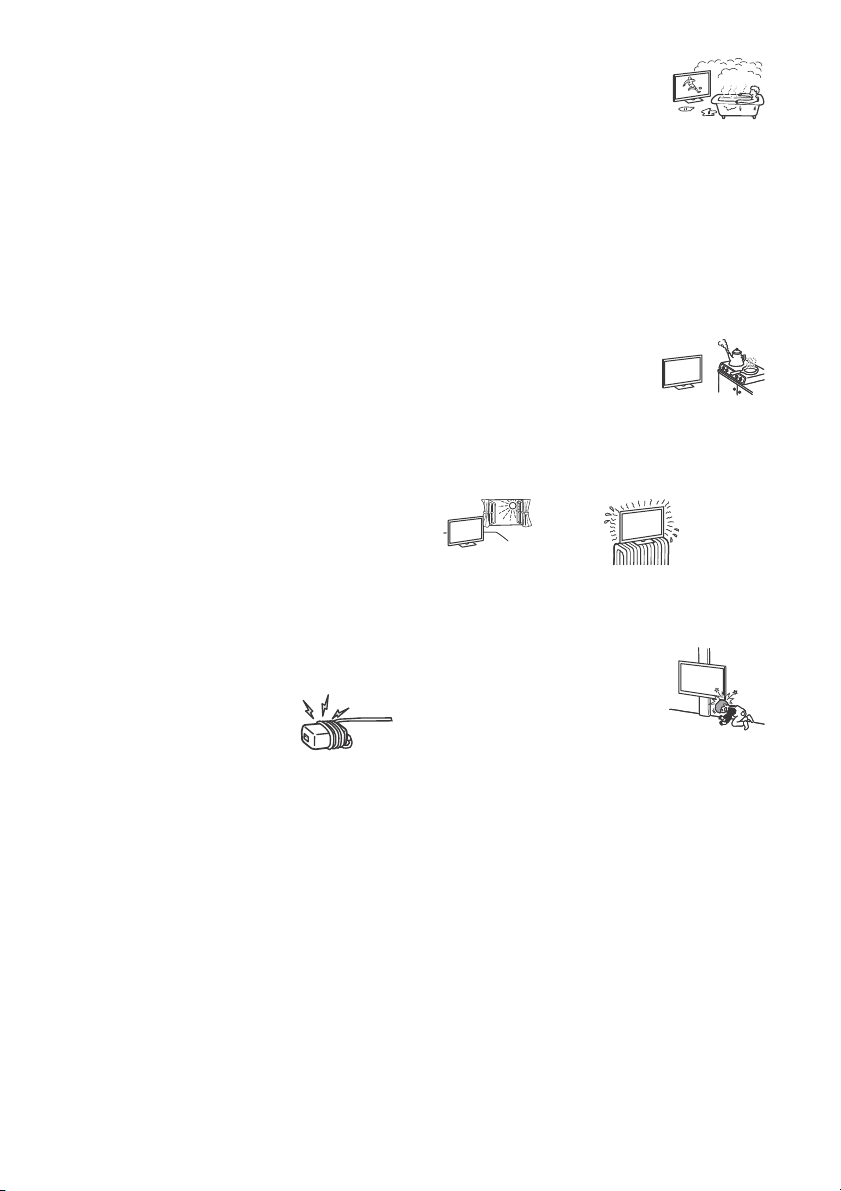

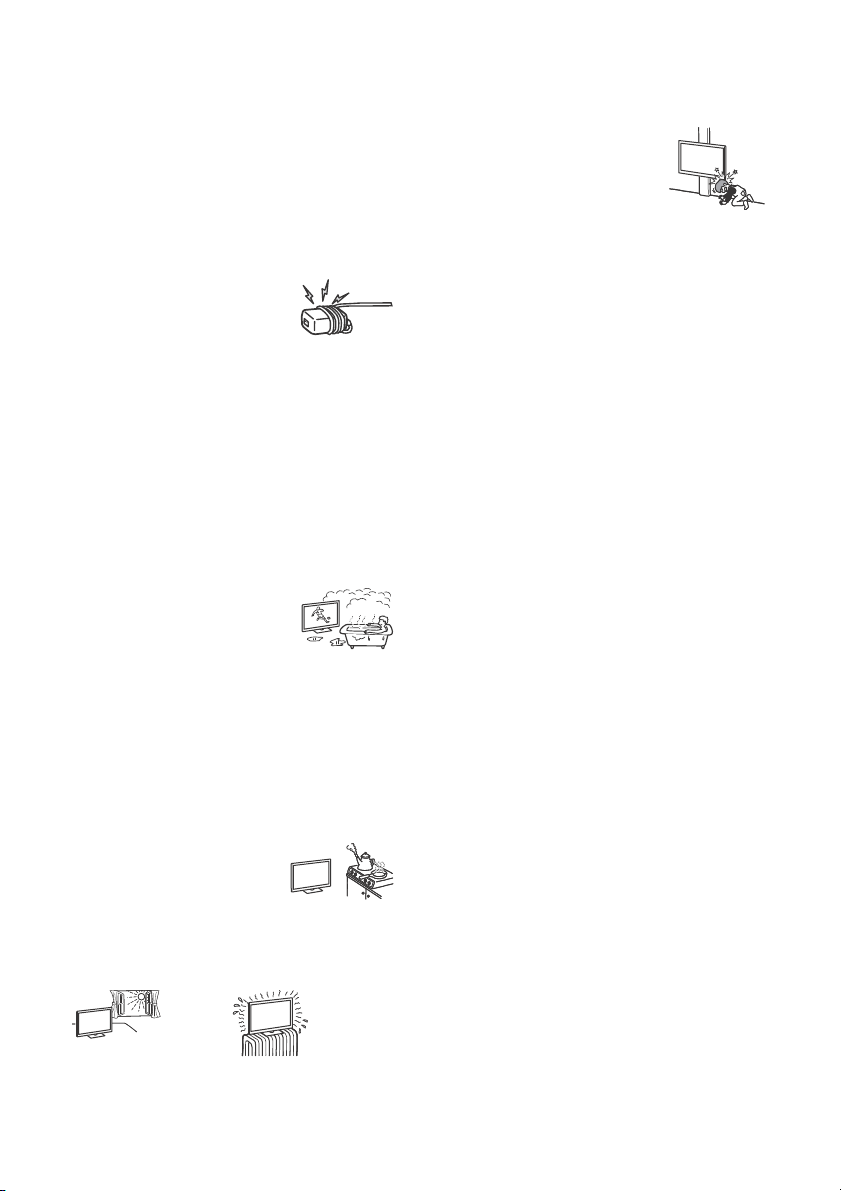

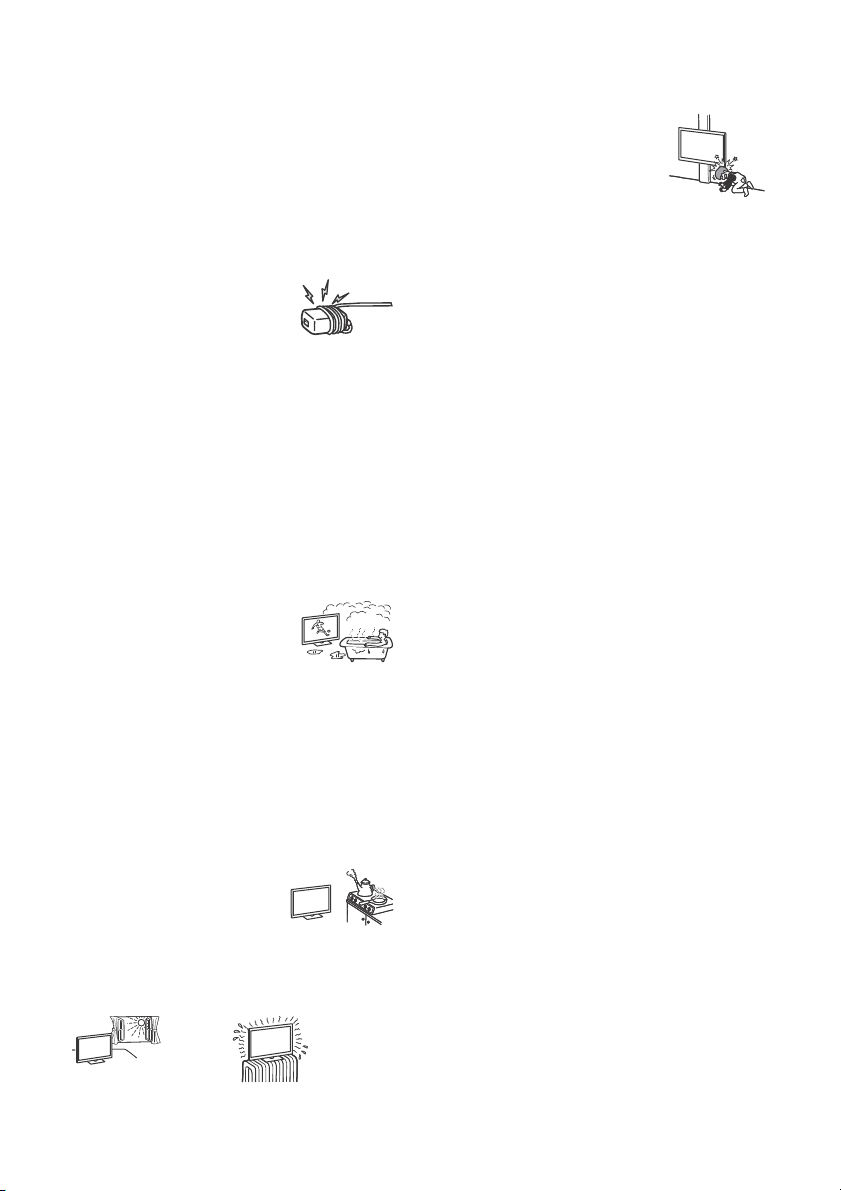

Kaeelatud kasutus

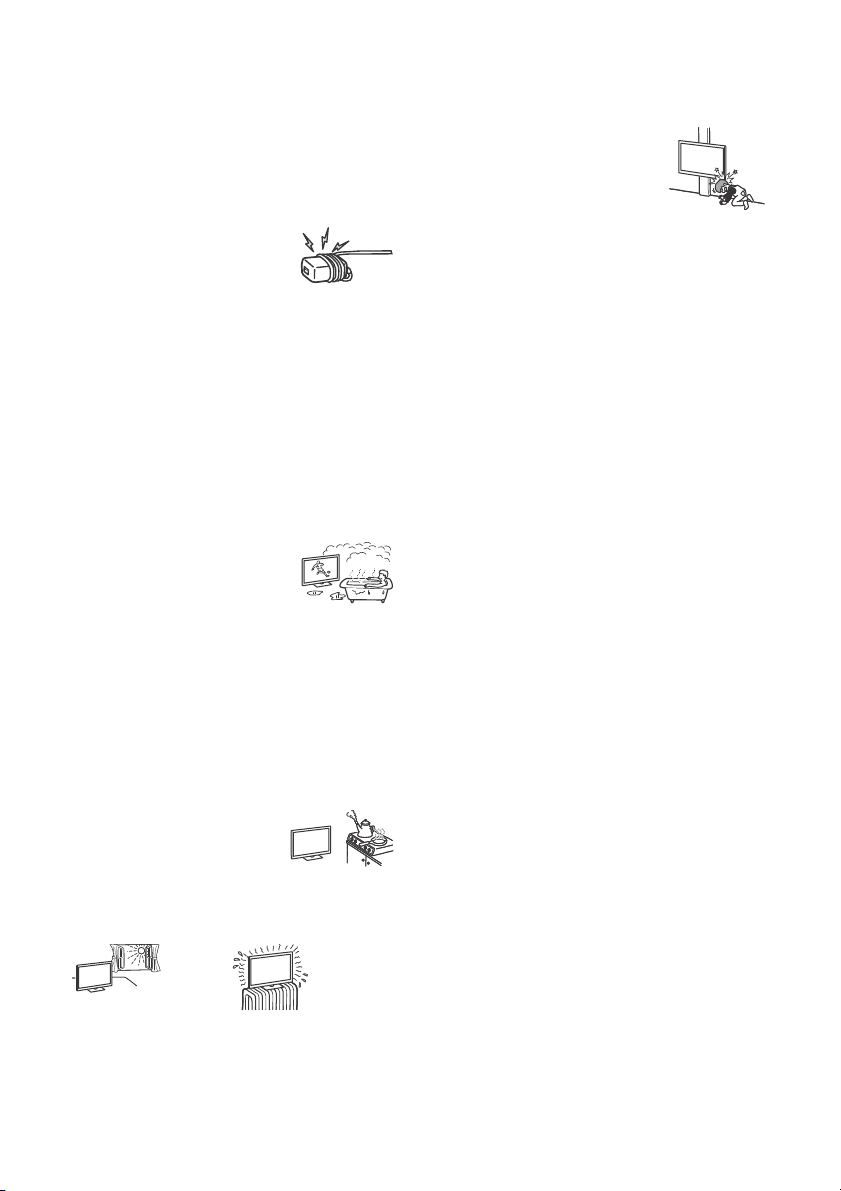

Ärge paigaldage/kasutage telerit allpool loetletud asu kohtades, keskkondades või olukordades, vastasel korral võib teleril tekkida väärtalitlus ning see võib põhjustada tulekahju, elektrišoki, kahjustusi ja/või vigastusi.

Asukoht:

• Väljas (otseses päiksevalguses), merekaldal, laeval või muul alusel, sõidukis sees, meditsiiniasutustes, ebastabiilsetes asukohtades, vee läheda l, vihmas, niiskuses või suitsus.

• Kui paigaldate teleri avaliku veekeskuse riietusruumi või kuumaveeallikate lähedusse, võib õhusolev väävel jms telerit kahjustada.

• Parima pildikvaliteedi tagamiseks ärge la ske valgustusel ega päikesevalgusel otse ekraanile langeda. Parima pildikvaliteedi tagamiseks ärge laske valgustusel ega päikesevalgusel otse ekraanile langeda.

• Vältige teleri viimist külm ast kohast sooja kohta. Äkilised temperatuurimuutused r uumis võivad põhjustada niiskuse kondenseerumist. Selle tõttu võib kehv olla teleripilt ja/või värvid. Kirjeldatud probleemide ilmnemisel oodake enne teleri sisselülitamist, kuni niiskus on täielikult aurunud.

Keskkond:

• Kohad, mis on kuumad, niisked või liiga tolmused; kuhu võib siseneda putukaid; kus seade võib sattuda mehaanilise vibreerimise kätte, tuleohtlike esemete lähedal (küünlad jne). Teler ei tohi sattuda tilkuva vee alla või olukorda, kus seda pritsitakse, ning telerile ei tohi asetada vedelikuga täidetud esemeid, näiteks vaase.

• Ärge paigaldage telerit niiskesse või tolmusesse kohta või ruumi, kus on rasvast suitsu või auru (pli itide või õhuniisutajate läheduses). Võib tekkida tulekahju, elektrilöögi või kooldumise oht.

• Ärge paigaldage telerit kõrge temperatuuriga kohtadesse, näiteks otsese päikesevalguse kätte, radiaatori või kütteventilaatori lähedusse. Teler võib sellistes tingimustes üle kuumeneda, mille tagajärjeks võib olla korpuse deformeerumine ja/või teleri väärtalitlus.

Ohtlikud olukorrad:

• Ärge puudutage märgade kätega avatud korpusega TV-d ega mitteoriginaal lisaseadmeid. Äikesetormide ajal üh endage teler seinakontaktist ja antenni küljest lahti.

• Ärge paigaldage telerit nii, et see jääks ohtlikult välja või ette. Inimeste või esemete kokkupõrkamisel teleriga võib tekkida vigastuste oht.

Katkised osad

• Ärge visake midagi teleri pihta. Ekraani klaas võib löögi tõttu katki minna ja põhjustad a tõsiseid vigastusi.

• Kui teleri pind mõraneb, ärge seda enne puudutage, kui olete elektrikaabli lahti ühendanud. Muidu võib see tuua kaasa elektrišoki.

Mittekasutamisel

• Kui te ei kasuta telerit mitu päeva, peaks teleri vooluvõrgust keskkonna- ja ohutuspõhjustel lahti ühendama.

• Kuna telerit ei ühen data vooluvõrgust välja lihtsalt teleri väljalülitamisel, tõmmake teleri täielikult lahtiühendamiseks pistik vooluvõrgust välja.

• Mõnedel teleritel võib aga olla funktsioone, mis nõuavad õigesti töötamiseks teleri ooterežiimile jätmist.

Laste puhul

• Ärge laske lastel teleri otsa ronida.

• Hoidke väikesed lisatarvikud laste käeulatusest eemal, et neid kogemata alla ei neelataks.

Kui tekivad järgmised probleemid...

Lülitage teler välja ja ühendage elektrikaabel lahti kohe, kui tekib mõni järgmistest probleemidest. Paluge oma müügiesindajalt või Sony teeninduskeskuselt, et kvalifitseeritud teeninduspersonal seadme üle vaataks.

Kui:

 elektrikaabel on kahjustatud;  seinakontakt ei sobi hästi;  teler on kahjustatud kukkumise või löögi tagajärjel;  korpuse avaus tesse on sattunud mõni vedelik või tahke ese.

LCD-monitori temperatuurist

Kui LCD-monitori kasutatakse pikema aja vältel, siis paneeli ümbrus soojeneb. Käega katsudes võib see tunduda kuumana.

SEINALE PAIGALDAMISE KINNITUS

Alljärgnevalt on kirjeldatud seinale paigaldamise kinnituse õiget kasutamist. Lugege see teave hoolikalt läbi ja kasutage seinale paigaldamise kinnitust õigesti.

Klientidele:

Pidage kinni alljärgnevatest ettevaatusabinõudest, et vältida tulekahju, elektrilöögi ja toote ümber- või mahakukkumise põhjustatud tõsiseid vigastusi.

• Palgake paigaldamiseks volitatud asjatundja ja hoidke väiksed lapsed paigaldamise ajal eemal.

• Palgake teleri teisaldamiseks või seinalt maha võtmiseks volitatud asjatundja.

• Ärge eemaldage kruvisid jms pärast teleri paigaldamist.

• Ärge muutke seinale paigaldamise kinnituse osasid.

• Ärge paigaldage muid seadmeid peale ettenähtud toote.

• Ärge asetage sein ale paigaldamise kinnitus ele midagi peale teleri.

• Ärge toetuge telerile ega rippuge selle küljes.

• Ärge rakendage tele ri suhtes puhastamise ja hooldamise käigus liigset jõudu.

Page 5

Sony edasimüüjatele ja lepingupartneritele:

Alus

Alljärgnevad suunised on mõeldud ainult Sonyedasimüüjatele ja lepingupartneritele. Lugege alljärgnevad ettevaatusabinõud hoolikalt läbi ja pöörake nii toote paigaldamis el, hooldamisel kui ka kontrollimisel erilist tähelepanu ohutusele.

• Telerikomplekti käsitsemisel või paigaldamisel hoidke seda külgedest. Ärge tõstke telerit alusest.

• Ärge paigaldage seinale paigaldamise kinnitust seinale, kus teleri servad võ i nurgad jäävad seinapinnast eemale h oidma.

• Ärge paigaldage telerit kliimaseadme kohale ega alla.

• Paigaldage seinale paigaldamise kinnitus kindlalt seinale, järgides selles kasutusjuhendis toodud suuniseid. Kui mõni kruvi ei ole korralikult kinnitatud või tuleb lahti, võib seinale paigaldam ise kinnitus mah a kukkuda ning põhjustada kehavigastusi või varakahjustusi.

• Kasutage komplektis olevaid kruvisid ja kinnitusosi kindlasti õigesti, järgides selles kasutusjuhendis toodud suuniseid. Kui kasutate asendusosi, võib teler maha kukkuda ning saada kahjustada või tekitada kellelegi kehavigastusi.

• Pange kinnitus õigesti kokku, järgides selles kasutusjuhendis kirjeldatud toiminguid.

• Keerake kruvid turvaliselt ettenähtud asendisse kinni.

• Olge ettevaatlik, et teler ei saaks paigaldamise käigus põrutada.

• Paigaldage teler seinale, mis on nii ristloodis kui tasane.

• Pärast teleri õigesti pai galdamist kinnitage korralikult ka kaablid.

• Tagage, et voolujuhet ega ühenduskaableid ei pigistata, kuna sisemised juhid võivad paljastuda ning tekitada lühise või elektrikatkestuse.

Ettevaatusabinõud

Tel eri vaatam ine

• Mõned inimesed võivad 3D-videote vaatamisel või 3Dvideomängude mängimisel kogeda ebamugavustunnet (nt silmade väsimine, väsimus või iiveldus). Sony soovitab kõigil vaatajatel 3D-videote vaatamisel või 3D-videomängude mängimisel teha regulaarseid pause. Vajalike pauside pikkus ja sagedus olenevad inimesest. Parima lahenduse üle peate otsustama ise. Eba mugavustunde tekkimisel p eaksite lõpetama 3D-videote vaatamise või 3D-vi deomängude mängimise seniks, kuni ebamugavtunne kaob. Vajadusel konsulteerige arstiga. Samuti peaksite värskeima teabe saamiseks i) lugema koos teleriga kasutatavate muude seadmete ja meediumite kasutusjuhendeid ning ii) külastama meie veebisaiti (http://support.sony -europe.com/). Laste (eriti alla 6 -aastaste) nägemine on veel arenemisjärgus. Konsulteerige arstiga (nt laste- või silmaarstiga), enne kui lubate o ma lastel 3D-videoid vaadata või 3D-videomänge mängida. Täiskasvanud peaksid jälgima, et la psed järgivad ülaltoodud soovitusi.

• Ärge kasutage, hoiustage ega hoidke 3D-prille või patareid ajutiselt lahtise tule lähedal ega kuumades paikades, nt otseses päikesevalguses või päikese käes seisvas autos.

• Simuleeritud 3D-funktsiooni kasutamisel pidage meeles, et kuvatav pilt erineb algsest teleri tehtava muundamise tõttu.

• Vaadake telerit mõõdukas valguses, kuna teleri vaatamine kehvas valguses või pika aja jooksul väsitab tei e silmi.

• Kõrvaklappide kasutamisel reguleerige helitugevust, et vältida liigset valjust, kuna tagajärjeks võib olla kuulmiskahjustus.

LCD-ekra an

• Kuigi LCD-ekraan on valmistatu d täppis tehnoloogiaga ja kasutatakse 99,99% efektiivsetest pikslite st tekivad sinna juurde mustad või heledad (punased,sinised või rohelised) pikslid. See on LCD-ekraani materjali eripära ega ole väärtalitlus.

• Ärge muljuge ega kraapige pealispinda ega paigutage esemeid teleri ekraani peale. Pilt võib muutuda ebaühtlaseks või LCDekraan võib saada kahjustatud.

• Kui seda telerit kasutatak se külmas kohas, võib osa pildist laiali valguda või p ilt võib muutuda tumedaks. See ei näita viga. Need nähtused kaovad temperatuuri tõustes.

• Kui näidatakse järjest staatilisi pilte, võib olla näha varjukujusid. Need võivad mõne hetke pärast kaduda.

• Ekraan ja korpus muutuvad teleri kasutamisel so ojaks. See pole väärtalitlus.

• LCD-ekraan sisaldab väikest kogust vedelkristalli. Utiliseerimisel järgige oma kohalikke korraldusi ja määrusi.

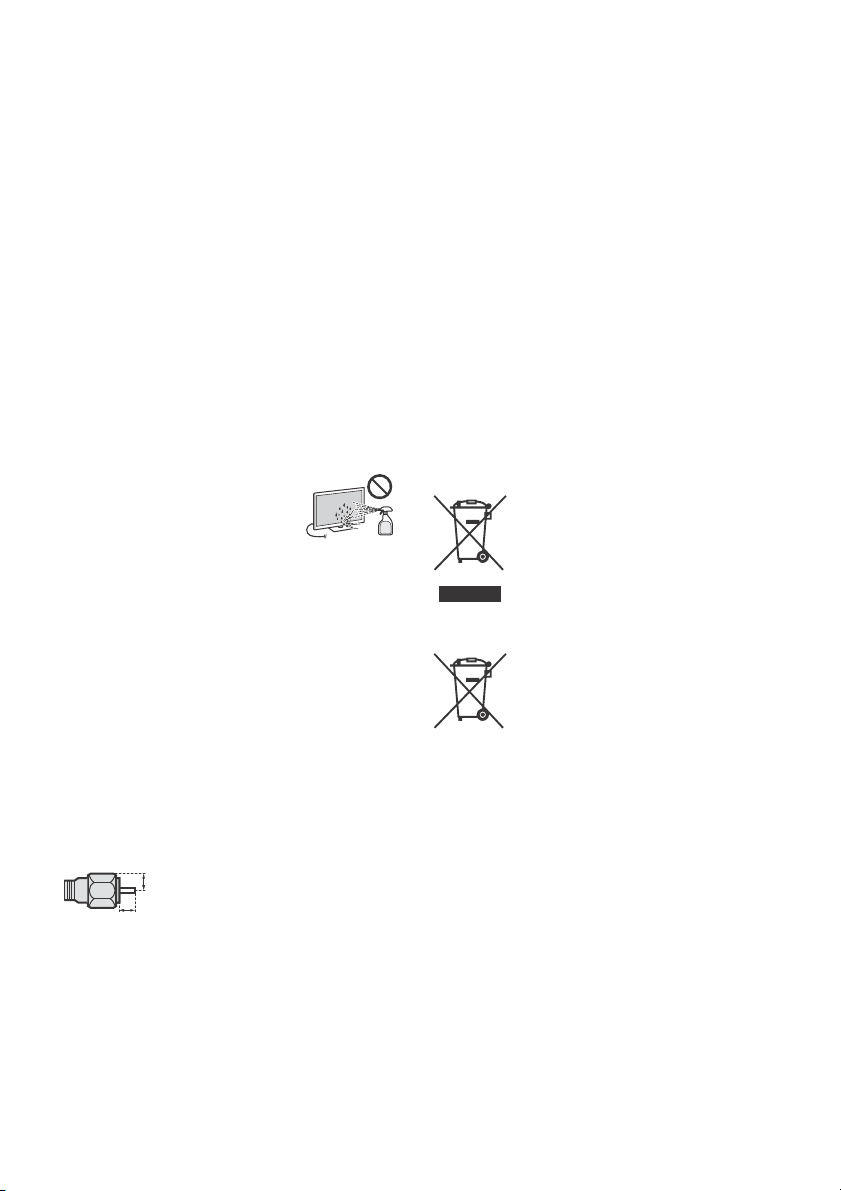

Teleri ekraanipinna/korpuse käsitsemine ja puhastamine

Enne puhastamist ühendage teleriga ühendatud elektrikaabel kindlasti seinakontaktist la hti. Materjali halvenemise või ekraani katte halvenemise vältimiseks järgige alljärgnevaid ettevaatusabinõusid.

• Tolmu eemaldamiseks ekraanipinnalt/korpuselt pühkige seda õrnalt pehme riidetükiga. Kui tolm ei eemaldu, pühkige pehme riidetükiga, mis on kergelt niisutatud lahjendatud õrna puhastusvedelikuga.

• Ärge kunagi pihustage vett või puhastusvedelikku otse telerile. See võib nõriseda ekraani alla või väli sosadele ja sattuda teleri sisemusse ning telerit kahjustada.

• Ärge kunagi kasutage mitte mingit lihvimisplaati, leeliselist/happelist puhastusvahendit, küürimispulbrit ega lenduvat lahustit, nagu alkohol, bens iin, vedeldi või putukamürk. Selliste ain ete kasutamine või pikemalt kokkupuutumine kumm- või vinüülainetega võib tuua kaasa ekraani pinna ja korpuse materjali kahjustusi.

• Korraliku ventilatsiooni tagamiseks on soovitatav ventilatsiooniavadest perioodiliselt tolmu imeda.

• Teleri nurga reguleerimisel liigutage seda aeglaselt, et vältida teleri liikumis t või lauaaluselt maha libisemist.

Page 6

Lisaseadmed

max 1,5 mm

(Viitejoonis F-tüüpi pistiku kohta)

max 7 mm

• Lisaseadmed ja kõik m uud seadmed mis kiirgavad välj a elektromagnetilist kiirgust tuleb telerist eemal hoida. Muidu võivad tekkida pildi moonutused ja/või müra sisaldav hääl.

• Seda seadet on testitud ja leitud, et see ühildub EMC direktii vis seatud piirangutega lühema kui 3-meetrise ühendussign aalkaabli kasutamisel.

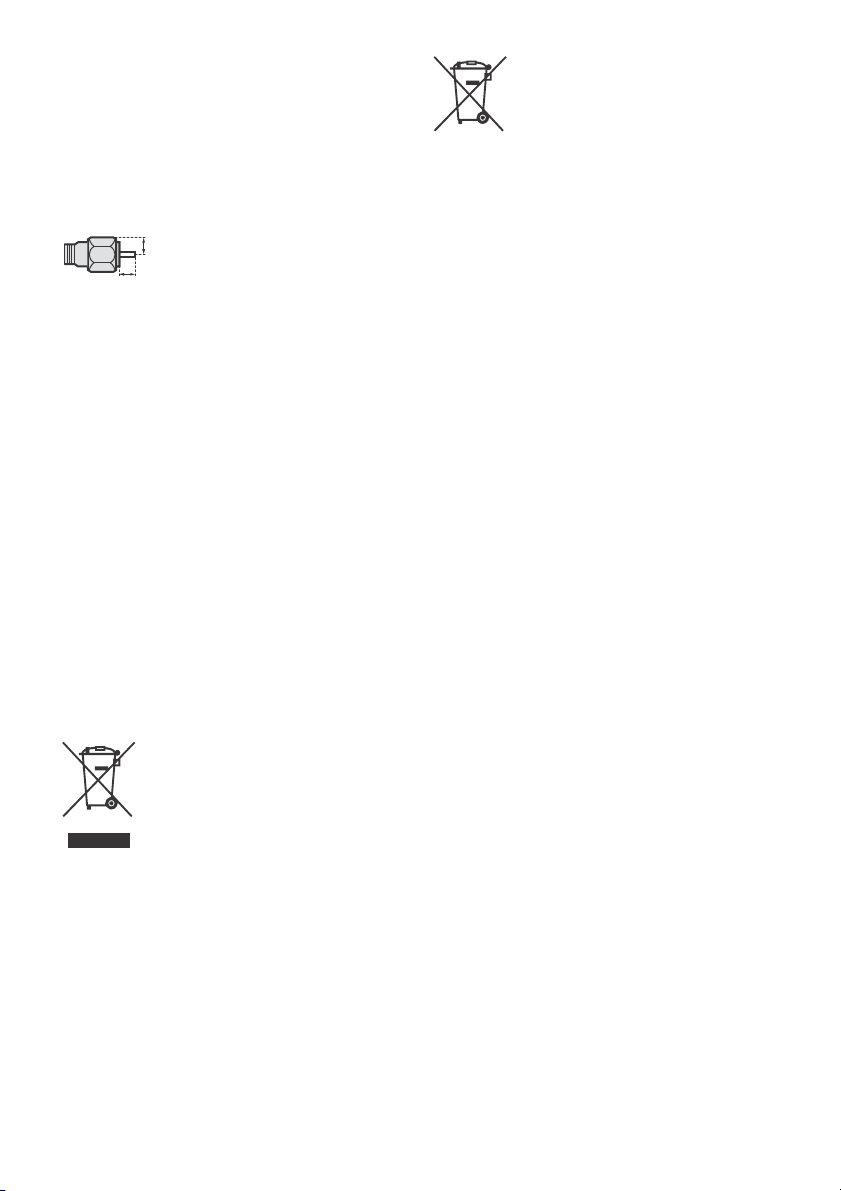

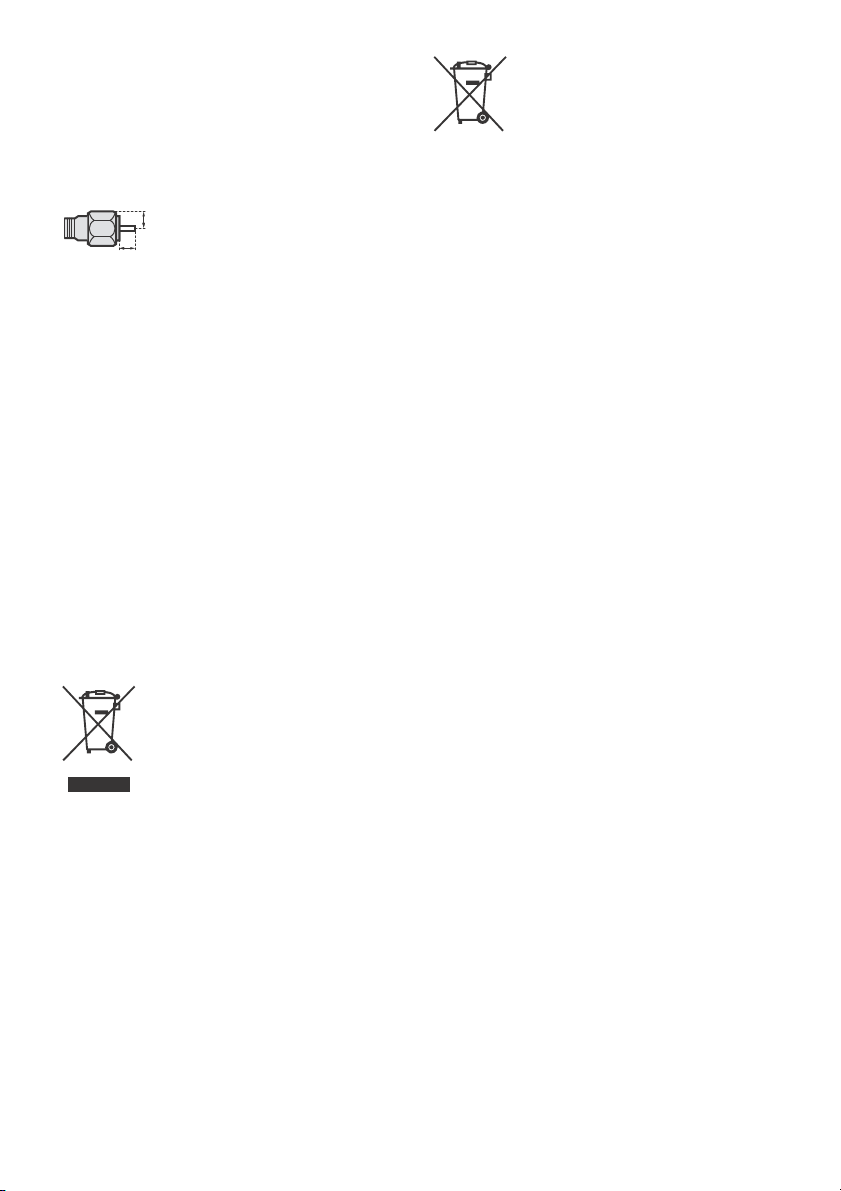

F-tüüpi pistiku soovitus

Sisemise traadi projektsioon ühendusosa st peab olema vähem kui 1,5 mm.

Ettevaatusabinõud kaugjuhtimispuldi kasutamisel

• Patareide sisestamisel jälgige õiget polaarsust.

• Ärge kasutage erinevat tüüpi patareisid koos ega kombineerige vanu ja uusi patareisid.

• Vabanege patareidest keskkonnas õbralikul moel. Teatud piirkonnad võivad patareidest vabanemist reguleerida. Küsige teavet oma kohalikult volitatud spetsialistilt.

• Käsitsege kaugjuhtimispulti ettevaatlikult. Ärge laske sel kukkuda, ärge astuge ega tilgutage sellele vedelikku.

• Ärge asetage kaugjuhtim ispulti soojusallika lähedusse, otsese päikesevalguse kätte või niiskesse ruumi.

Juhtmevaba funktsioon

• Ärge kasutage seda seadet meditsiiniseadmete (südamestimulaatorid jms) lähedal, kuna see võib põhjustada meditsiiniseadmete riket.

• Kuigi see seade edastab ja võtab vastu muundatud signaale, olge autoriseerimata signaalide suhtes siiski ettevaatlik. Me ei vastuta ühegi selle tulemusel tekkinud probleemi eest.

SEINALE PAIGALDAMISE KINNITUS

• Kui kasutate seinale paigaldamise kinnitusega telerit pikka aega, võib teleri taga või kohal asuva seina värv sõltuvalt seinakattematerjalist tuhmuda või tapeet seina küljest lahti tulla.

• Kui seinale paigaldamise kinnitus pärast seinale kinnitamist eemaldatakse, jäävad kruviaugud alles.

• Ärge kasuta ge seinale paigaldamise kinnitus t kohas, kus esineb mehaanilist vibratsiooni.

Telerist vabanemine

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine (rakendatav Euroopa Liidus ja teistes jäätmete liigiti kogumise süsteemidega Euroopa riikides)

Taoline tähis tootel või selle pakendil näitab, et toodet ei tohi visata olmeprügisse. Selle peab andma ümbertööt lemiseks vastavasse

kogumiskohta. Tagades toote õige utiliseerimise, aitad vältida võimalikke negatiivseid tag ajärgi keskkonnale ja elanike tervisele, mis võivad tekkida tootejäätmete väära käitlemise tulemusel. Materjalide taaskasutamine aitab säästa loodusressursse. Üksikasjalikumat teavet selle toote ümbertöötlemise kohta saad kohalikust omavalitsu sest, kohalikust jäätmekäitluse teenindusest või kauplusest, kus toote ostsid.

elektriliste ja elektrooniliste seadmete

Kasutatud patareide jäätmete kõrvaldamine (rakendatav Euroopa Liidus ja teistes jäätmete liigiti kogumise süsteemidega Euroopa riikides)

et antud toote komplekti kuuluvat patareid ei tohi visata olmeprügisse. Teatud patareidel kasutatakse seda tähist koos keemilise elemendi sümboliga. Elavhõbeda (Hg) või plii (Pb) keemilise elemendi sümbol lisatakse, kui patarei sisaldab rohkem kui 0,0005% elavhõbedat või 0,004% pliid. Tagades kasutatud patareide õige utiliseerimise, ai tad vältida võimalikke negatiivseid tagajärgi keskkonnale ja elanike tervisele, mida võib tekitada jäätmete väär käitlemine. Materjalide taaskasutamine aitab säästa loodusressursse. Juhtudel, kui toodetel on ohutuse, talitluse või andmete integreerimise eesmärgil vajalik püsiühendus sisseehitatud patareiga, tohib seda vahetada ainult kvalifitseeritud teeninduse spetsialist. Patarei õige käitlemise tagamiseks anna toode selle kasutusaja lõppemisel ümbertöötlemiseks vastavasse elektriliste ja elektrooniliste seadmete kogumiskohta. Kõikide teiste patareide kohta vaata osast, kus kirjeldatakse nende patareide ohutut väljavõtmist tootest. Anna patarei ümber töötlemiseks vastavasse kasutatud patareide kogumiskohta. Üksikasjalikumat teavet selle toote võ i patarei ümbertöötlemise kohta saad kohalikust omavalitsusest, kohalikust jäätmekäitluse teenindusest või kauplusest, kus toote ostsid.

Taoline tähis pata reil või selle pakendil näi tab,

Page 7

Teleri paigaldamine seinale

Pehme riie

Aluse kaelad

Alus

Klientidele

Toote paigaldamiseks on vajalik piisav kogemus. Leppige paigaldamine kindlasti kokku Sony edasimüüja või litsentsitud alltöövõtjaga ning pöörake paigaldamise ajal erilist tähelepanu ohutusele. Sony ei vastuta vale käsitsemise või paigaldamise või määratletud tootest erineva toote paigaldamise tagajärjel tekkinud kahjustuste ega vigastuste eest. See ei mõjuta teie seadusjärgseid õigusi (kui neid on).

Sony edasimüüjatele ja alltöövõtjatele

Toote paigaldamiseks on vajalik piisav kogemus. Lugege see kasutusjuhend põhjalikult läbi, et teostada paigaldustöö ohutult. Sony ei vastuta vale käsitsemise või paigaldamise tagajärjel tekkinud kahjustuste ega vigastuste eest.

Teie teleri lauapealset alust kasutatakse seinale paigaldamise kinnituse osana.

Märkused

• Enne seinale paigaldamise kinnituse paigaldamist vt seoses SEINALE PAIGALDAMISE KINNITUSEGA lk 3 (Ohutusteave) ja lk 5 (Ettevaatusabinõud).

• Kui teleri külge on kinnitatud lauapealne alus, siis eemaldage see kõigepealt.

• Lauapealse aluse teleri külge kinnitamiseks või selle küljest eemaldamiseks asetage teler, nii et ekraan jääb allapoole, siledale ja kindlale pinnale, mis on kaetud telerist suurema paksu ja pehme kangaga, et vältida LCDekraani pinna kahjustamist.

• Kui aluse kaelad on aluse küljest eemaldatud, siis pange aluse kaelad ja kruvid kindlasse kohta hoiule.

• Lauapealse aluse uuesti ühendamisel kinnitage kruvid (varem eemaldatud) teleri tagaküljel olevatesse originaalaukudesse.

• Veenduge enne teleri sisselülitamist, et see on püstises asendis. Telerit ei tohi ebaühtlase pildikvaliteedi vältimiseks sisse lülitada, kui LCD-paneel on suunatud allapoole.

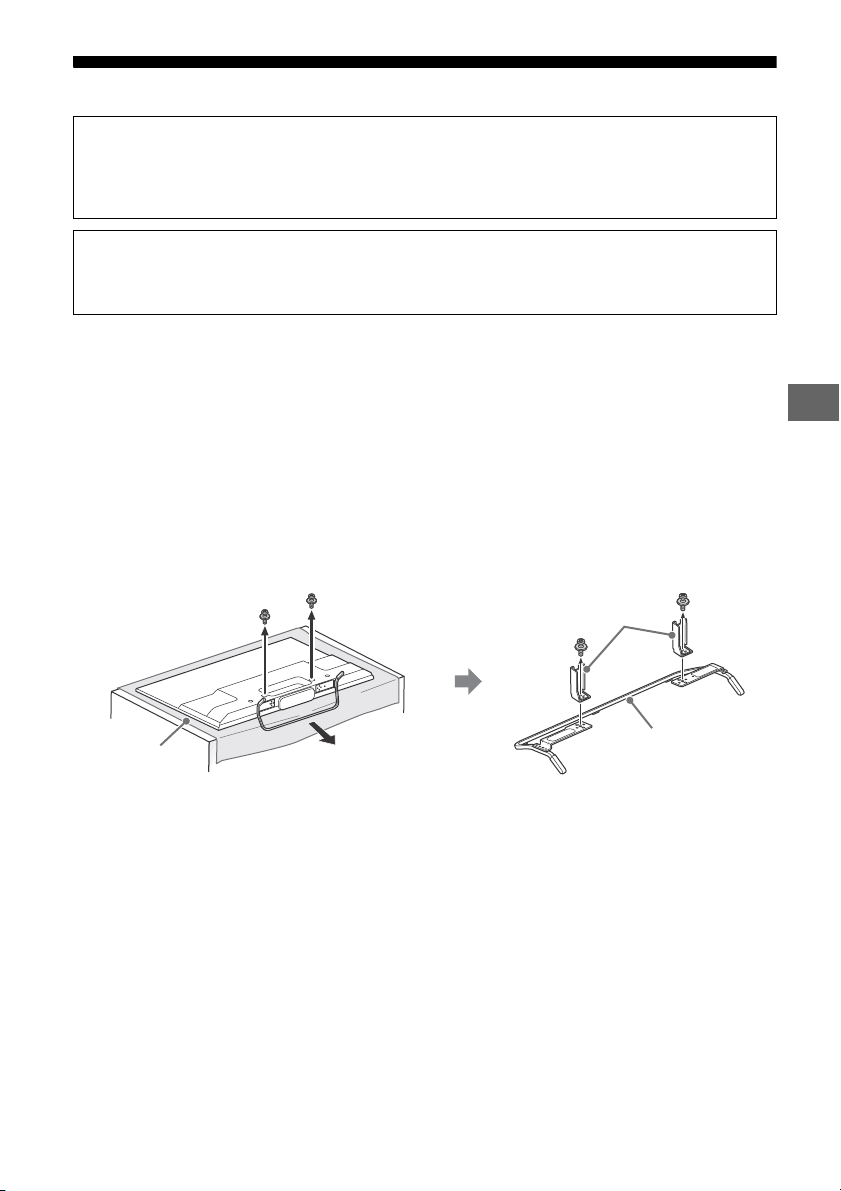

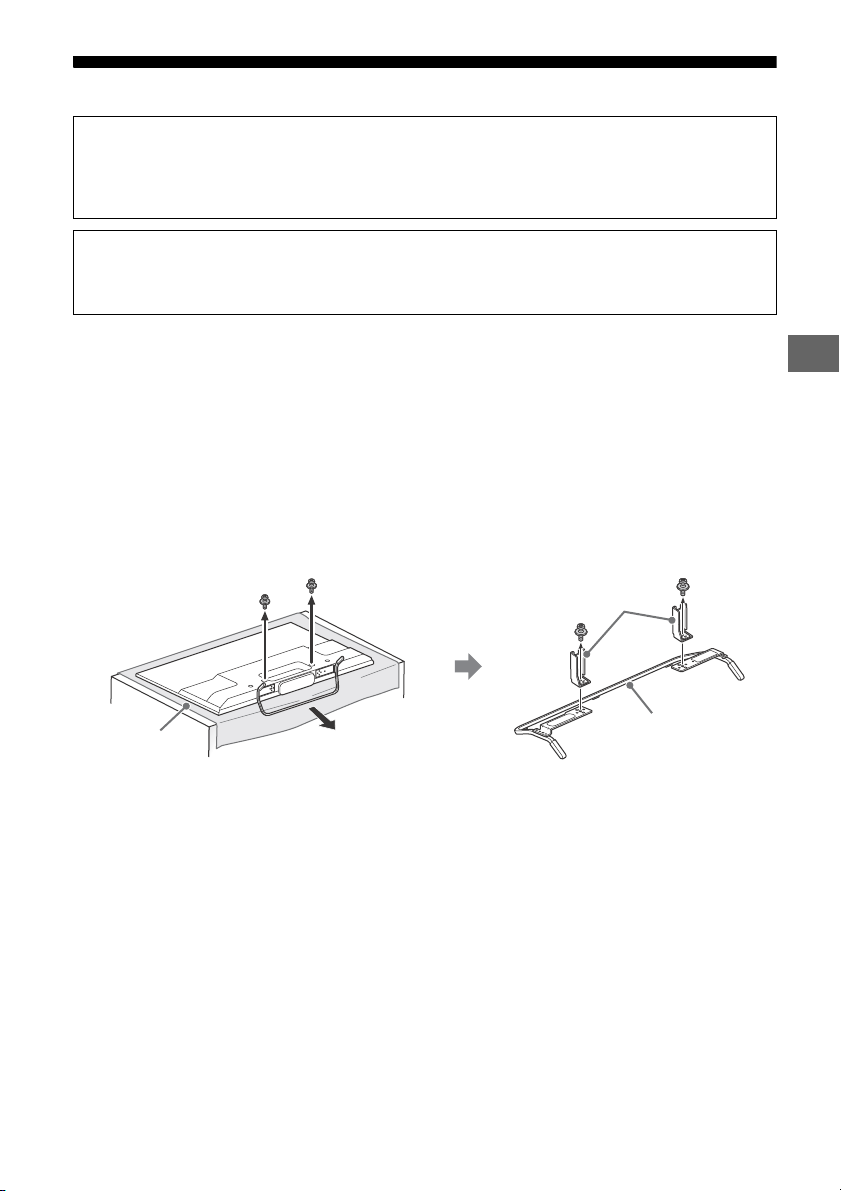

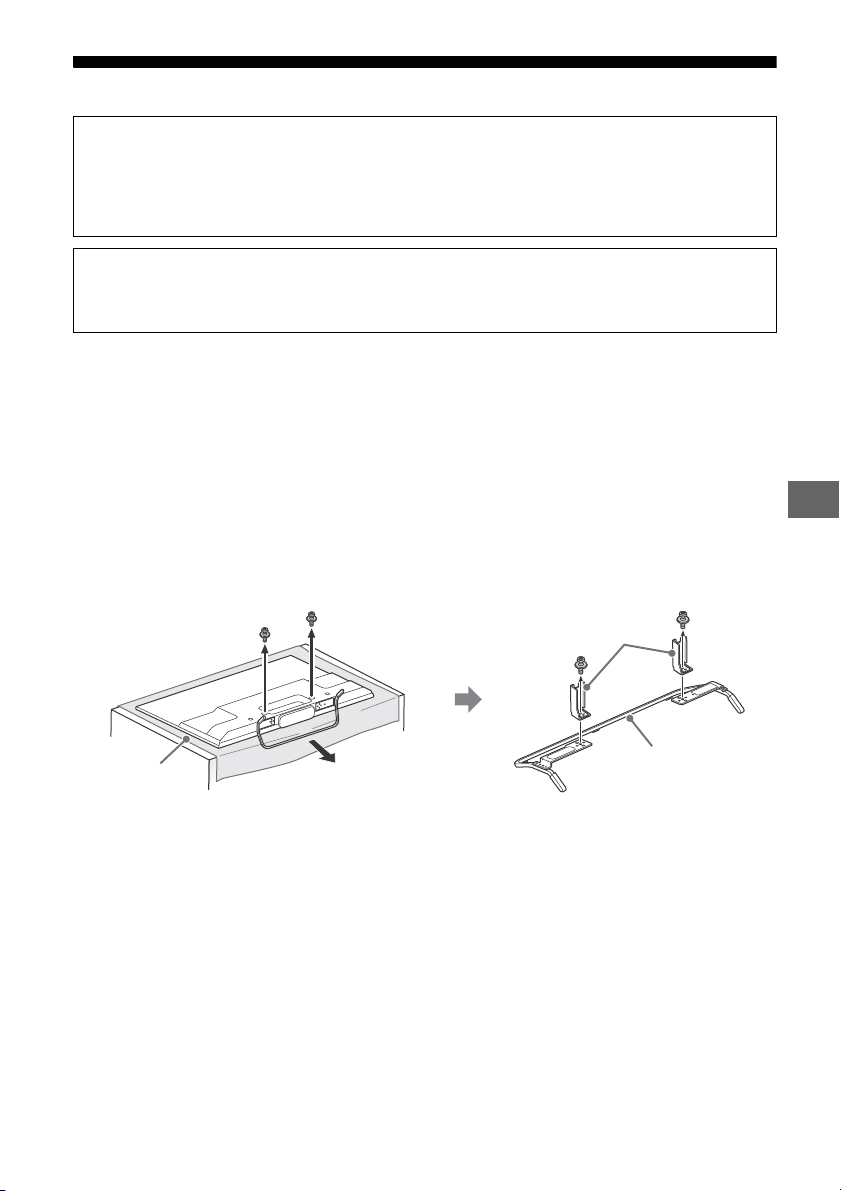

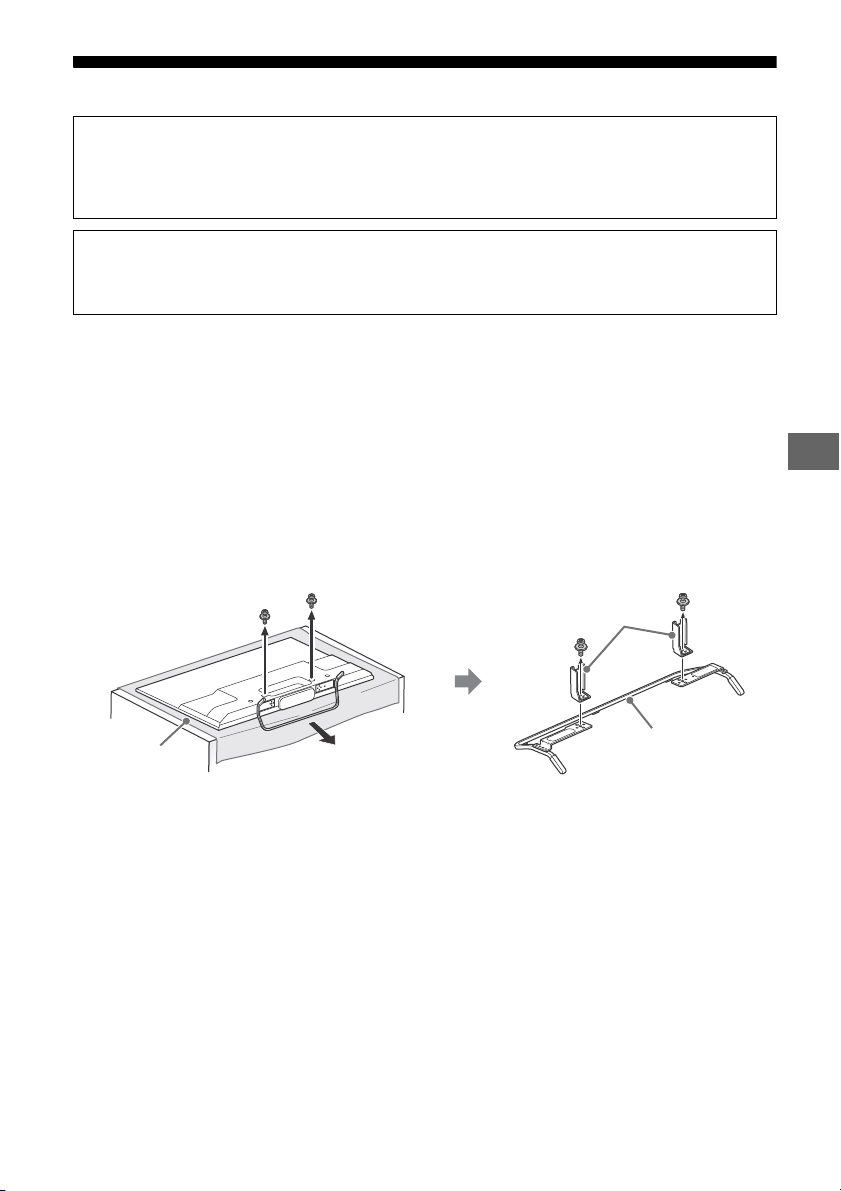

Lauapealse aluse eemaldamine teleri küljest

Page 8

Kinnituse paigaldamine seinale

1 Pange valmis vajalikud tarvikud.

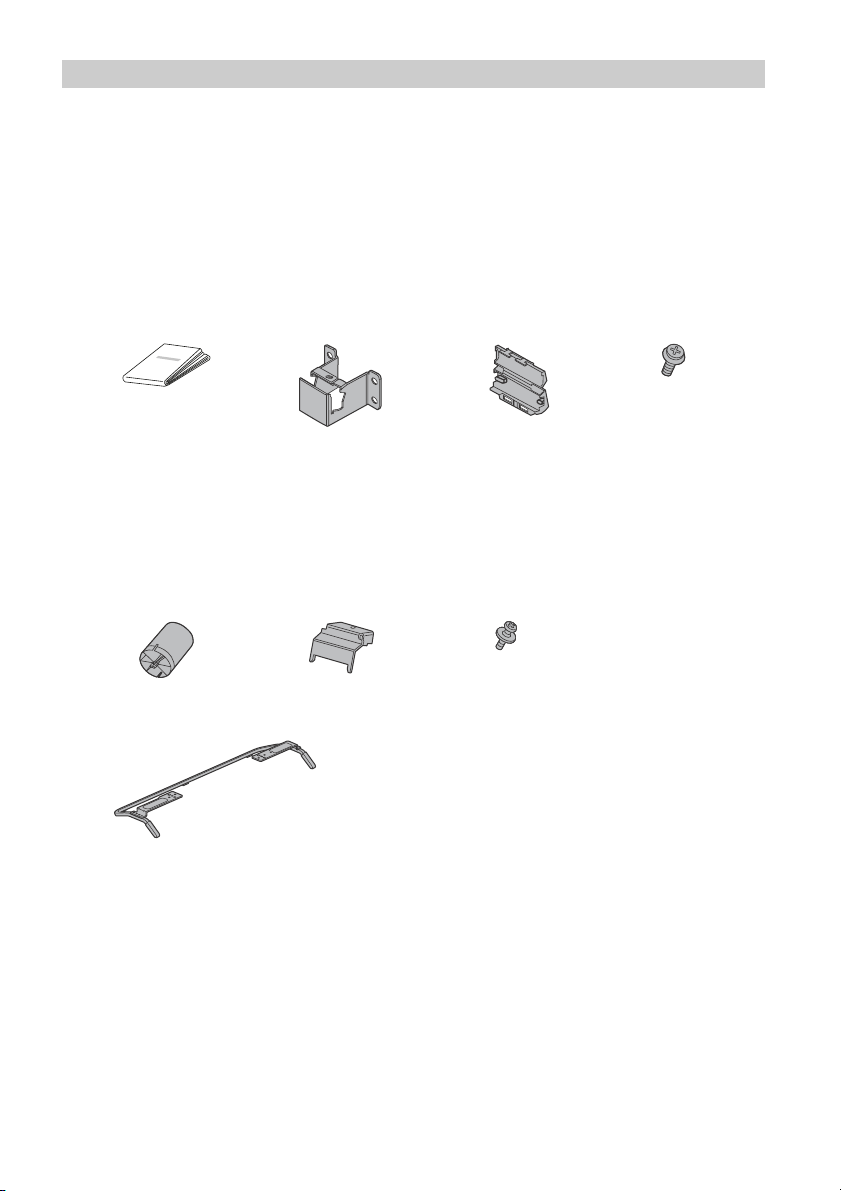

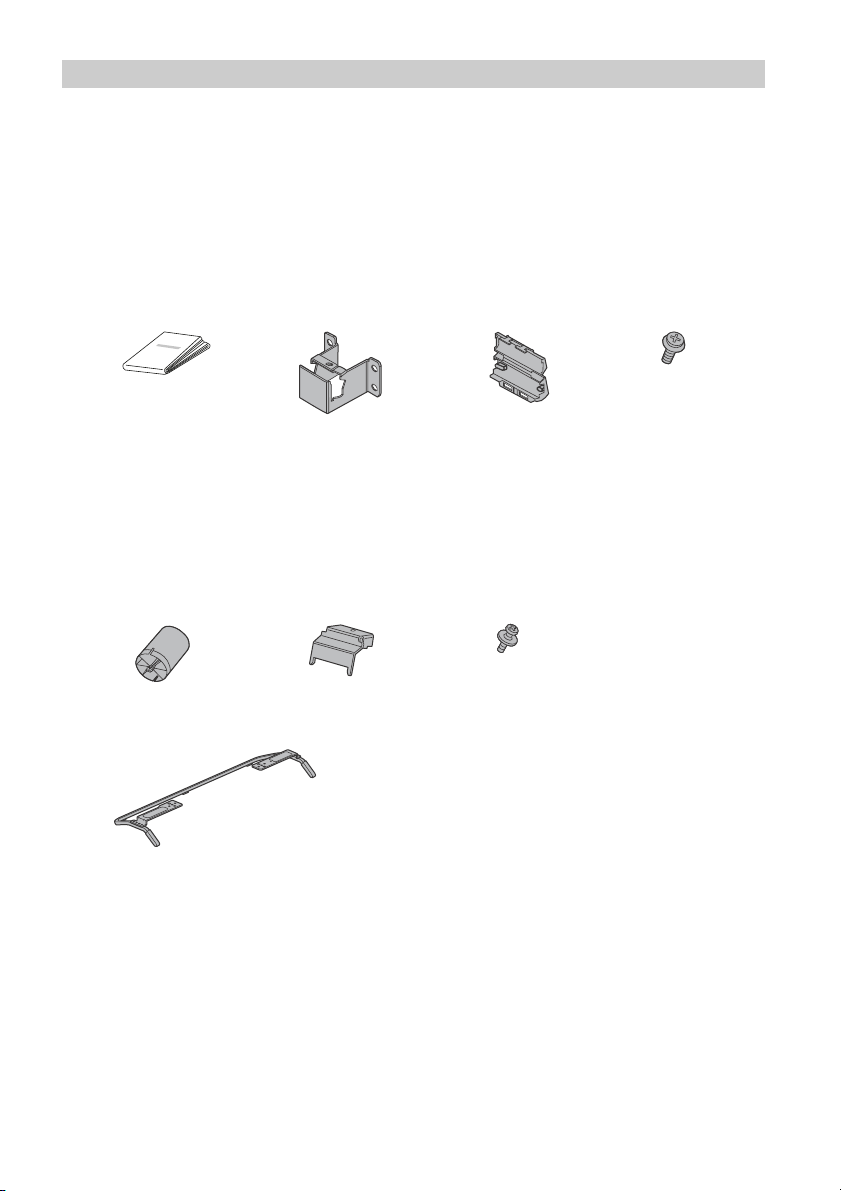

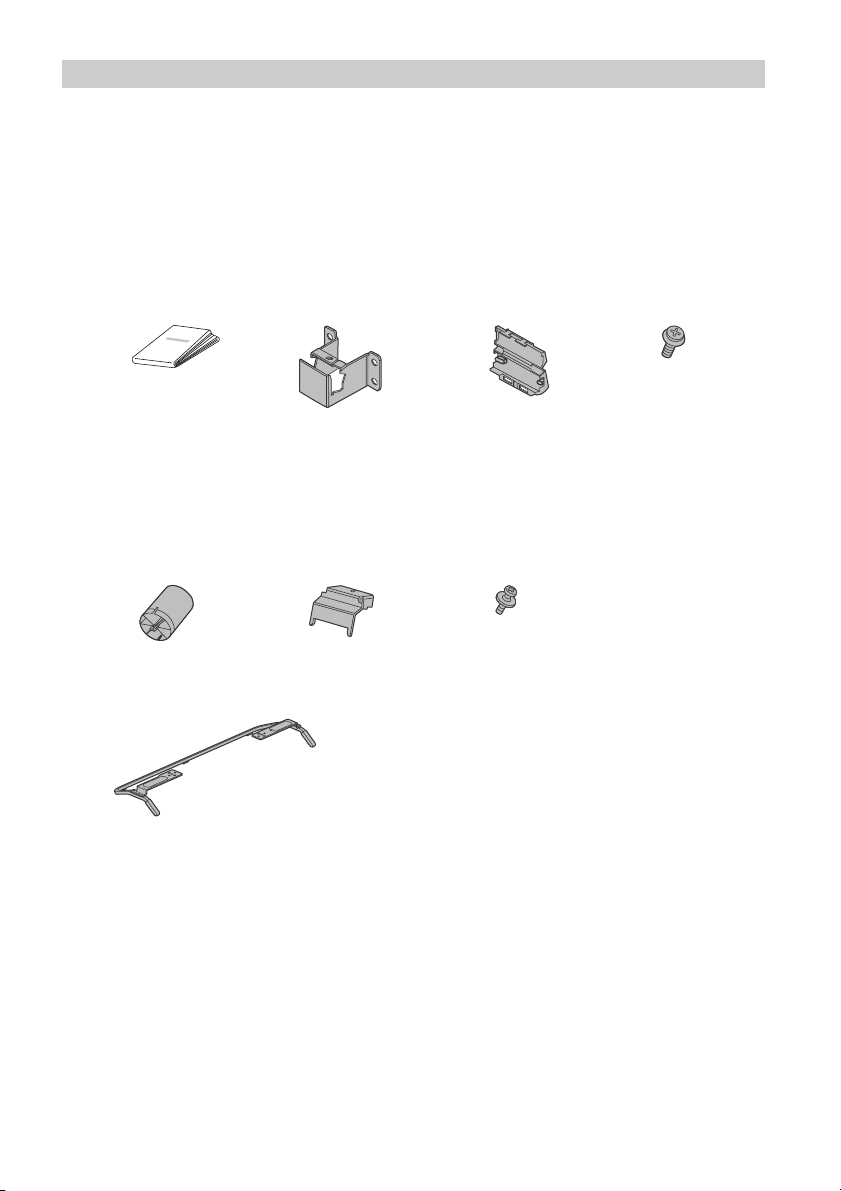

Seinale paigaldamise kinnituse tarvikud (komplektis)

A Pabermall B Seinale

paigaldamise alus

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

C Aluse kaitse

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

D Kruvi

(+PSW 6 × 12) (2)

E Vahepuks (2) F Kinnituse

katteplaat

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

G Kruvi (+PSW 4 × 10)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

Alus (komplektis)

Seinale paigaldamise aluse kruvid (läbimõõduga 8 mm, ei kuulu komplekti)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (8) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (4)

Page 9

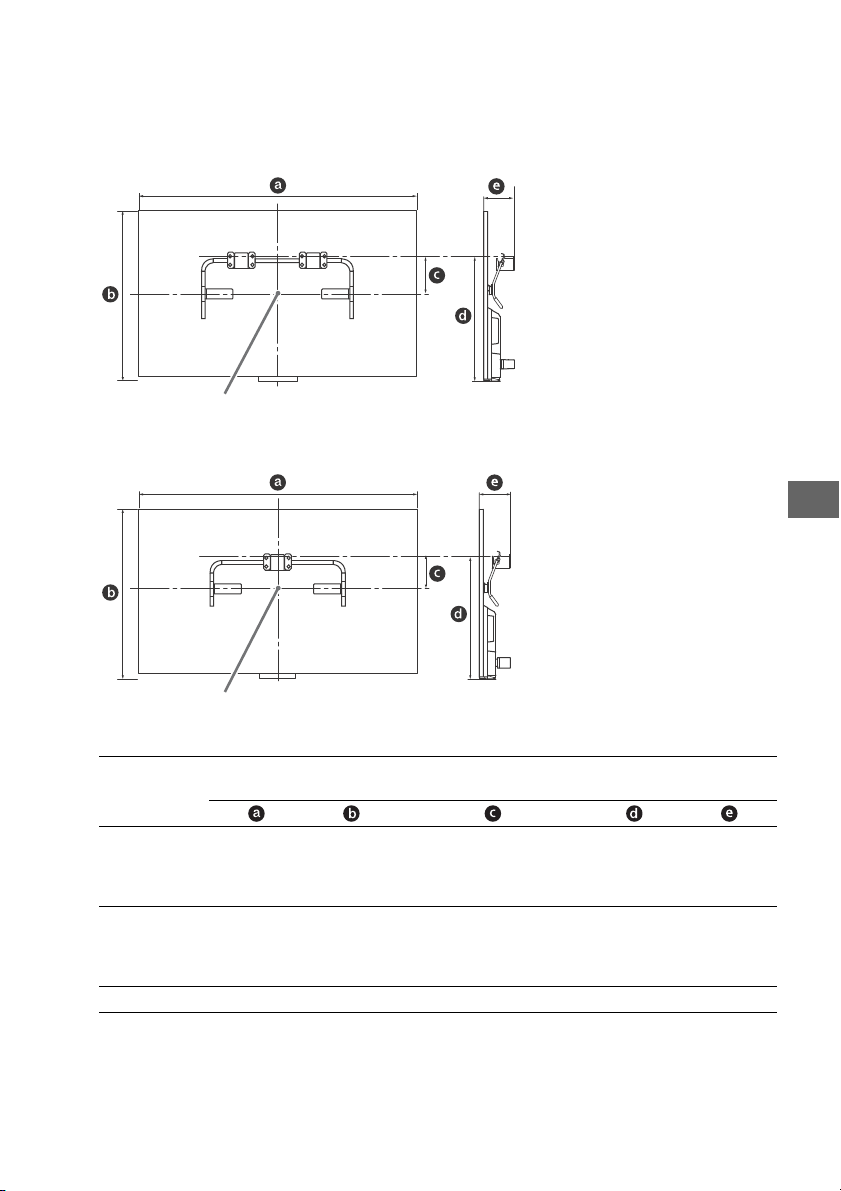

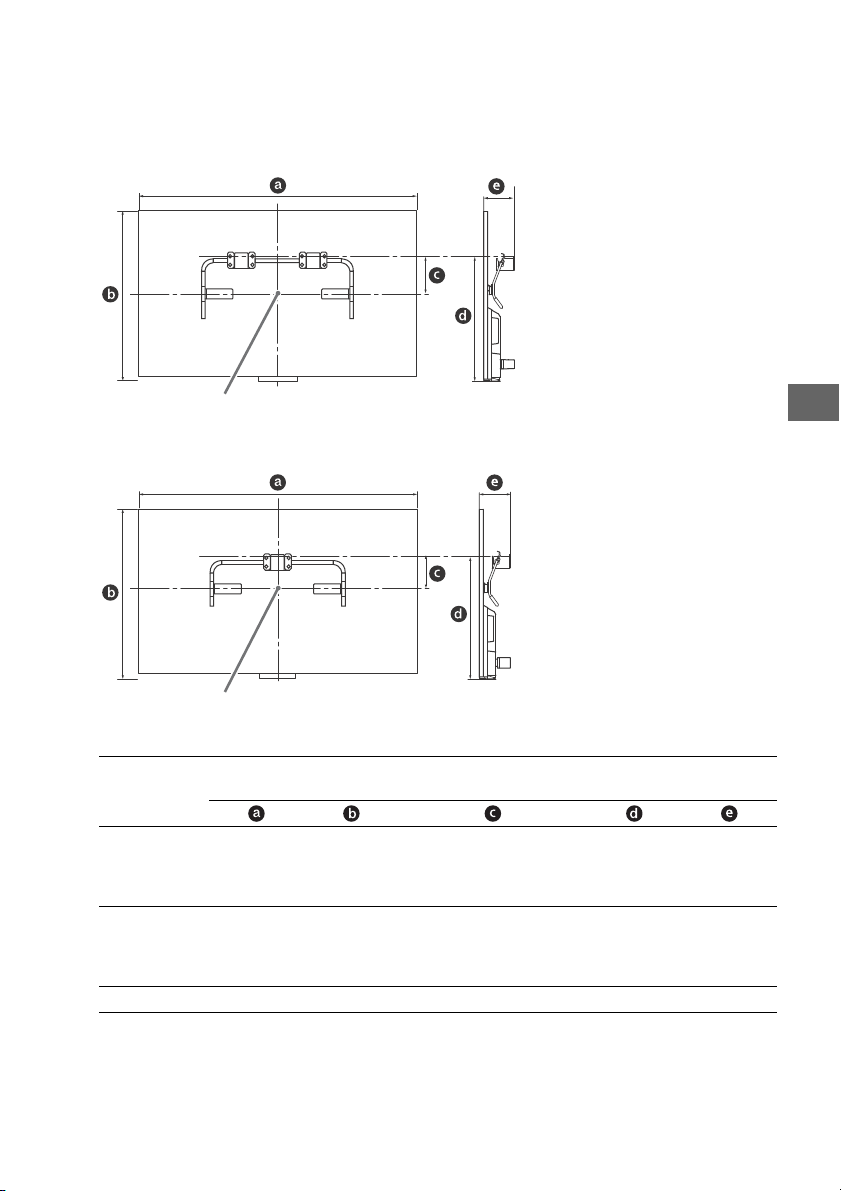

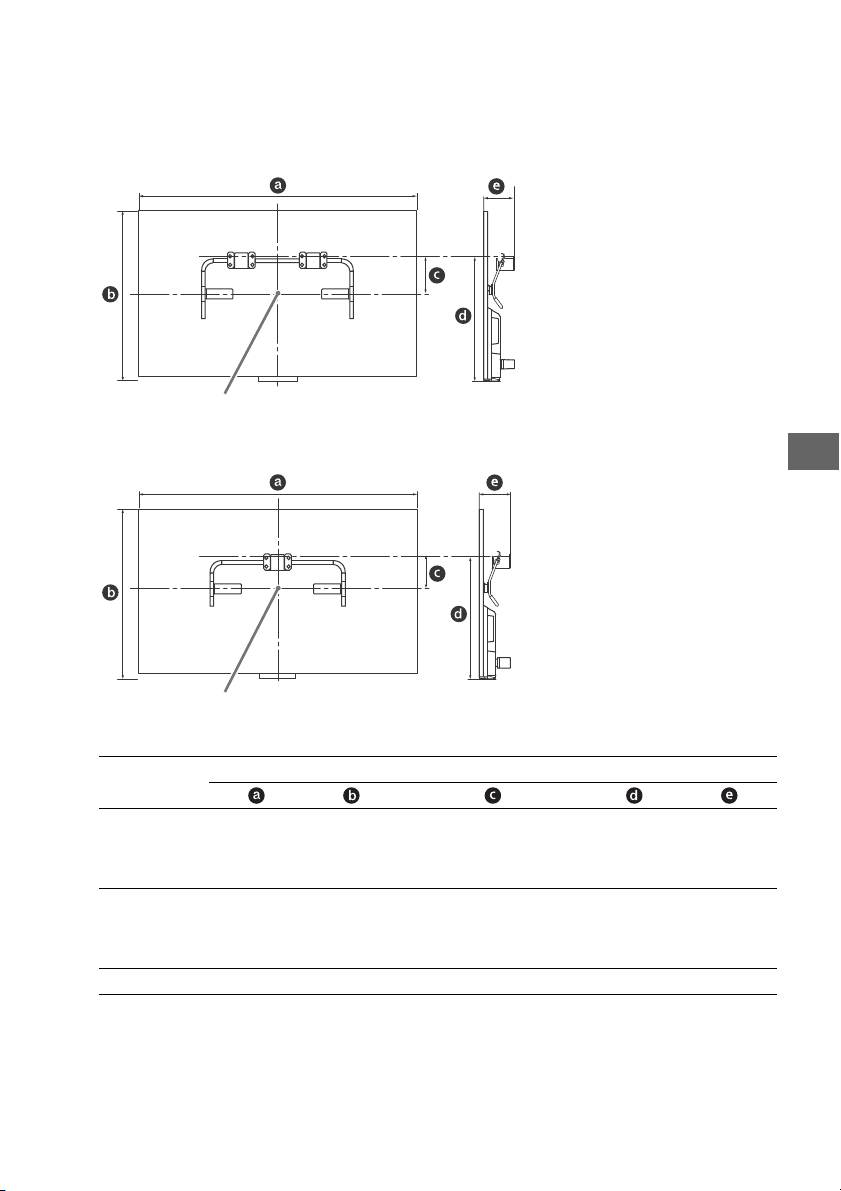

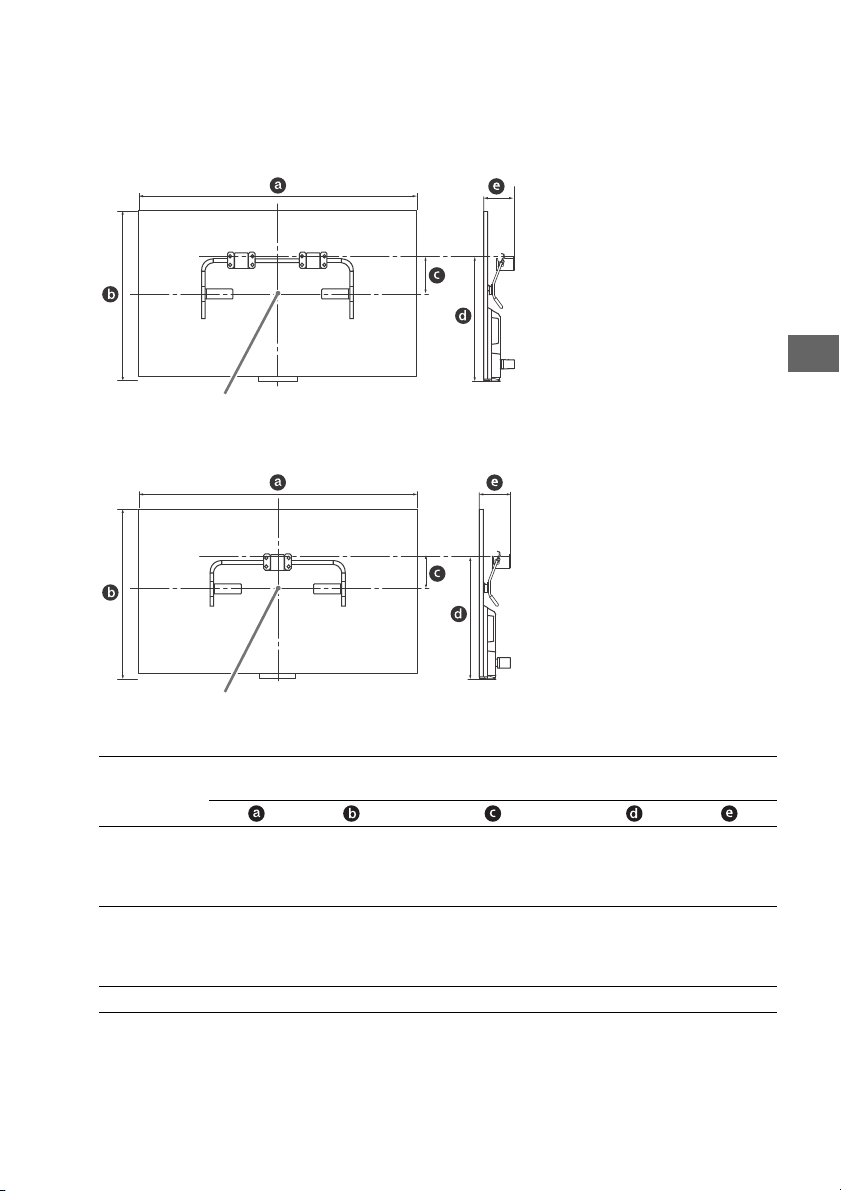

2 Veenduge, et seinal on piisavalt ruumi ja see suudab kanda vähemalt teleri neljakordset

Ekraani keskpunkt

raskust. Vaadake teleri seinale paigaldamiseks järgmist tabelit. Vt teleri kaalu lk 15-17 (Tehnilised andmed).

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL‐42W82xB, KDL‐42W81xB, KDL‐42W80xB, KDL-42/32W70xB

Mudeli nimi

KDL-

50W82xB/ 50W81xB/ 50W80xB/ 50W70xB

42W82xB/ 42W81xB/ 42W80xB/ 42W70xB

32W70xB 72,9 43,3 18,8 41,3 11,3

Märkused

• Tabelis olevad näitajad võivad sõltuvalt paigaldusest veidi erineda.

Ekraani mõõtmed

111,6 65,6 13,0 46,9 11,8

95,8 56,3 17,5 46,5 11,8

Ekraani keskpunkti

mõõde

Paigalduskaugus

Ühik: cm

Page 10

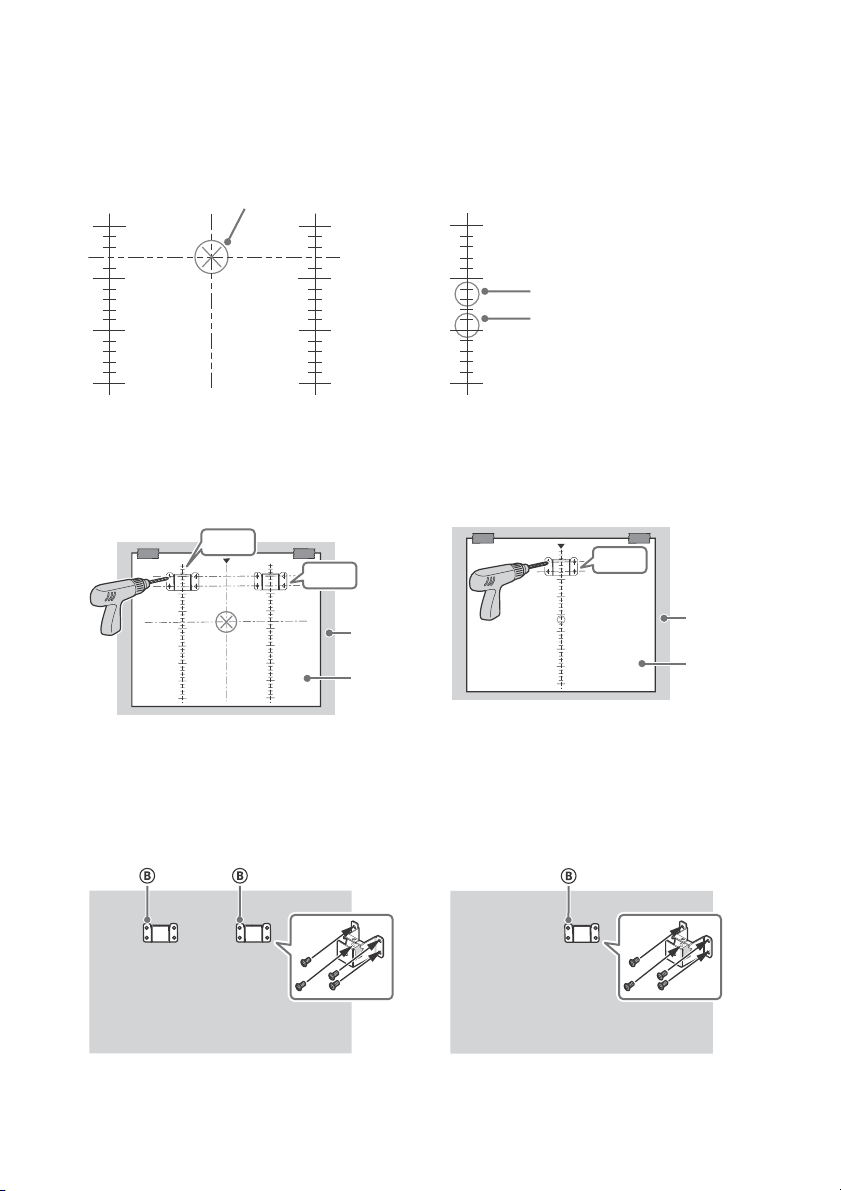

3 Märgistage pabermallile A teleri ekraani keskpunkt.

100

150

200

250

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

Skaala pabermallil A

KDL-42W82xB, KDL-42W81xB, KDL-42W 80xB, KDL-42/32W70xB

Skaala pabermallil A

Märk mudeli KDL‐32W70xB puhul

Märk mudeli KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB puhul

Märk mudeli KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB puhul

100

150

200

250

100

150

200

250

100

150

200

250

300

350

1, 2, 3, 4

100

150

200

250

300

350

100

150

200

250

300

350

1, 2, 3, 4

5, 6, 7, 8

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W 80xB, KDL-42/32W70xB

Sein

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KD L- 42W80xB, KDL- 42/ 32W 70x B

4 Kinnitage pabermall A teibiga seinale ja puurige elektripuuri abil seina augud vastavalt

pabermallil A näidatud numbritele.

5 Eemaldage pabermall A seinalt. 6 Kinnitage seinale paigaldamise alus B kruvide (läbimõõt 8 mm, ei kuulu komplekti) abil

õigesti seinale.

Page 11

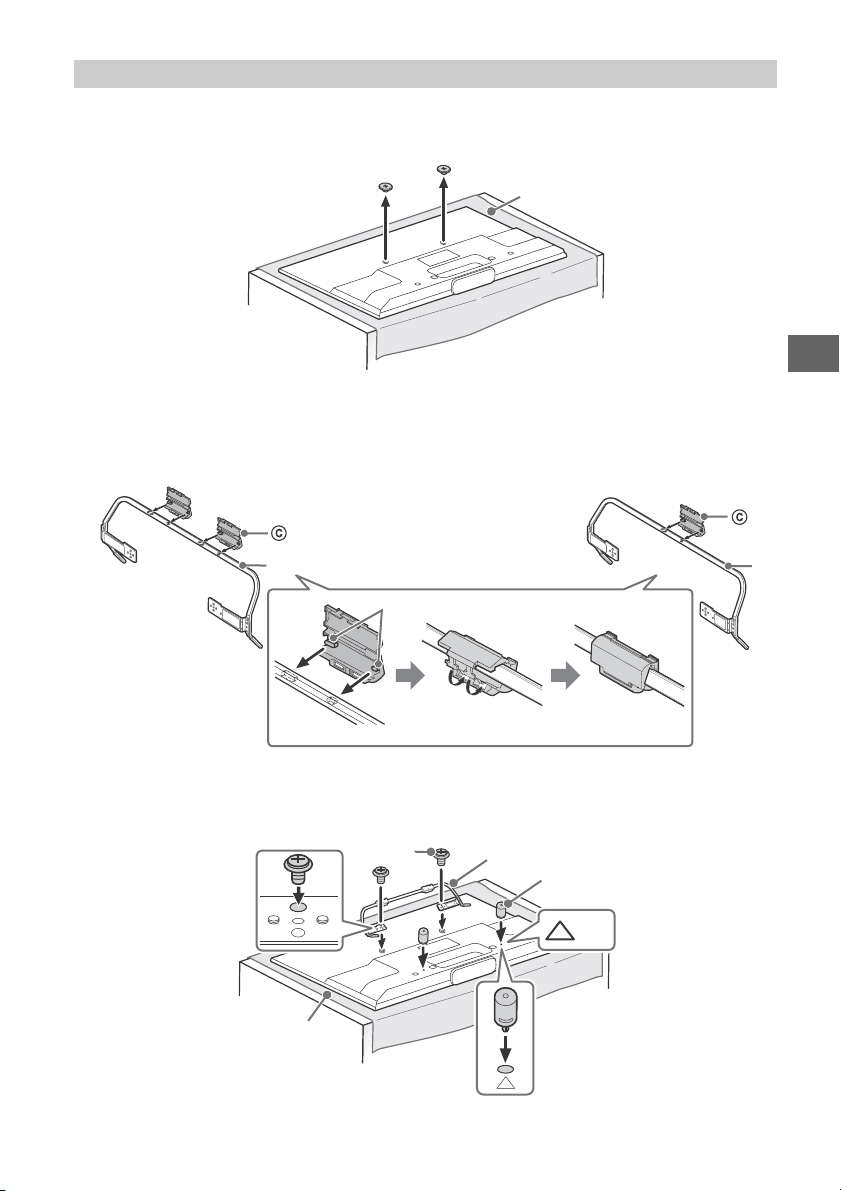

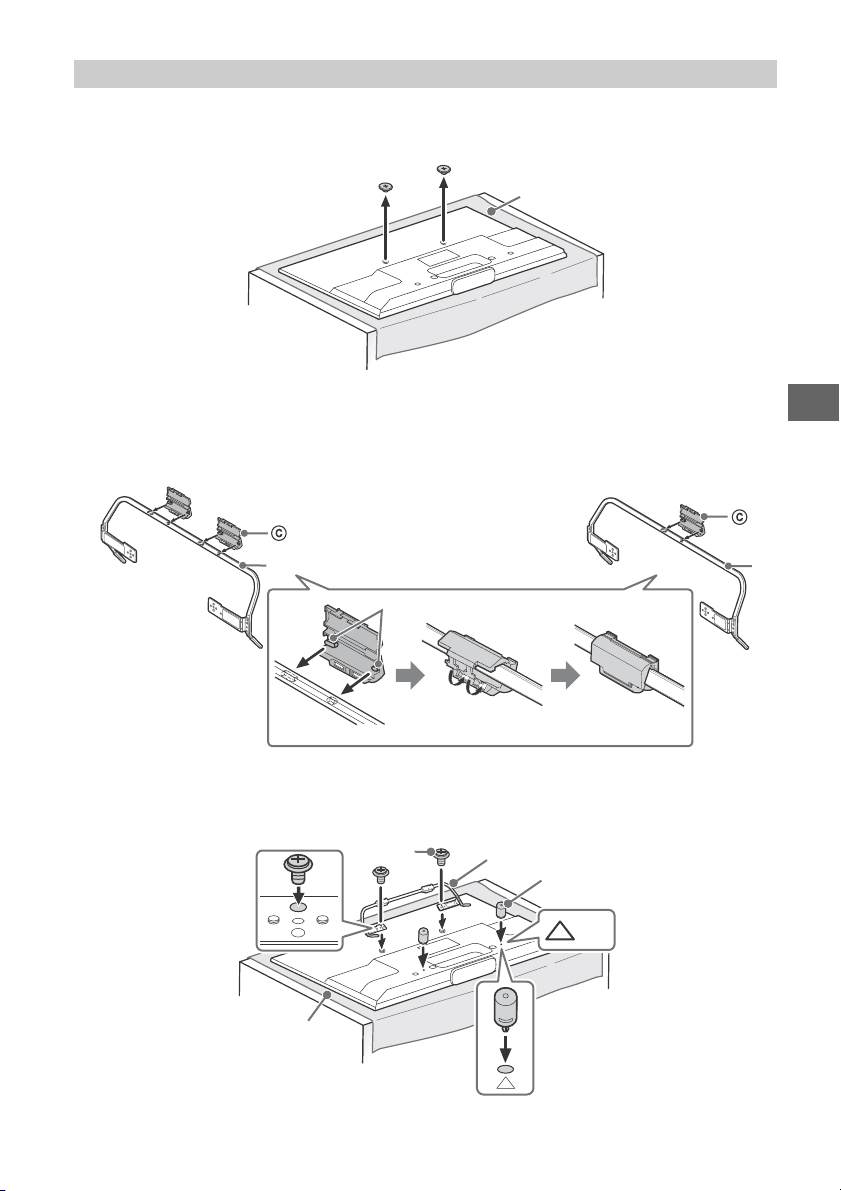

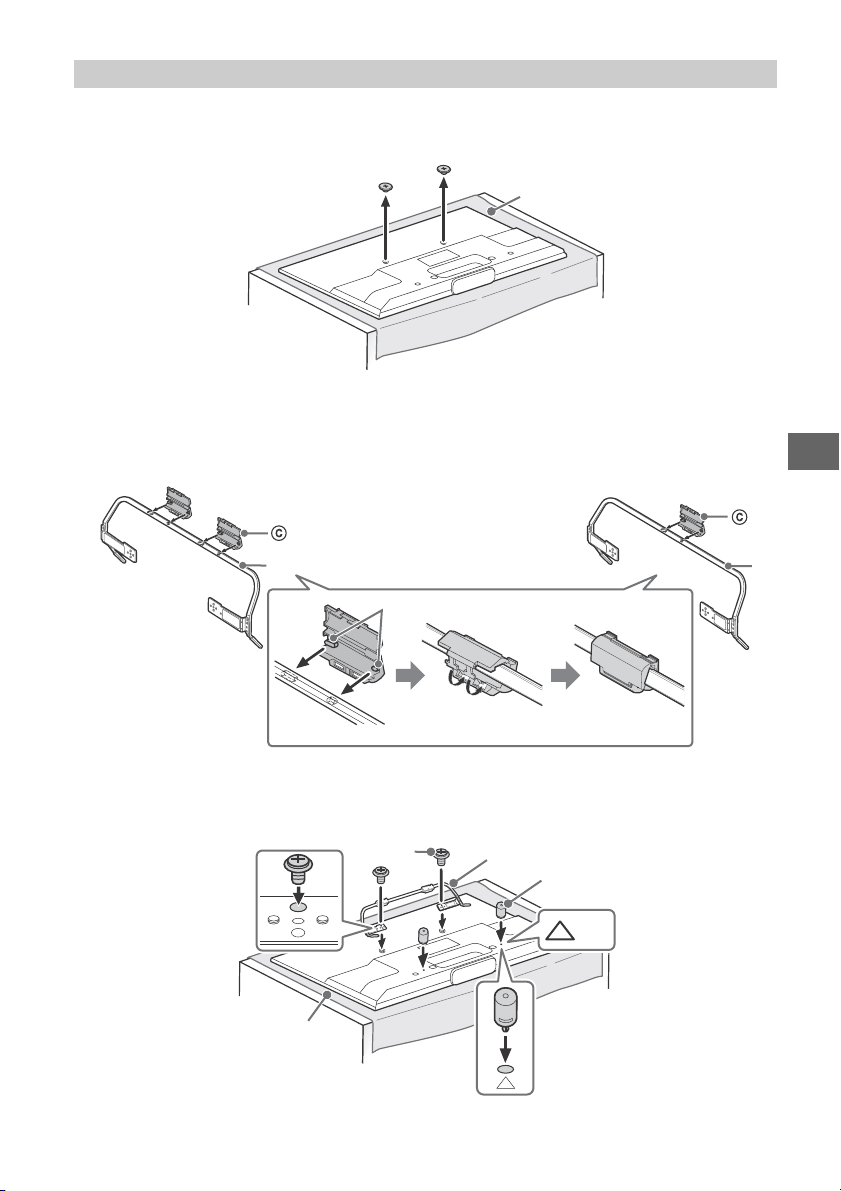

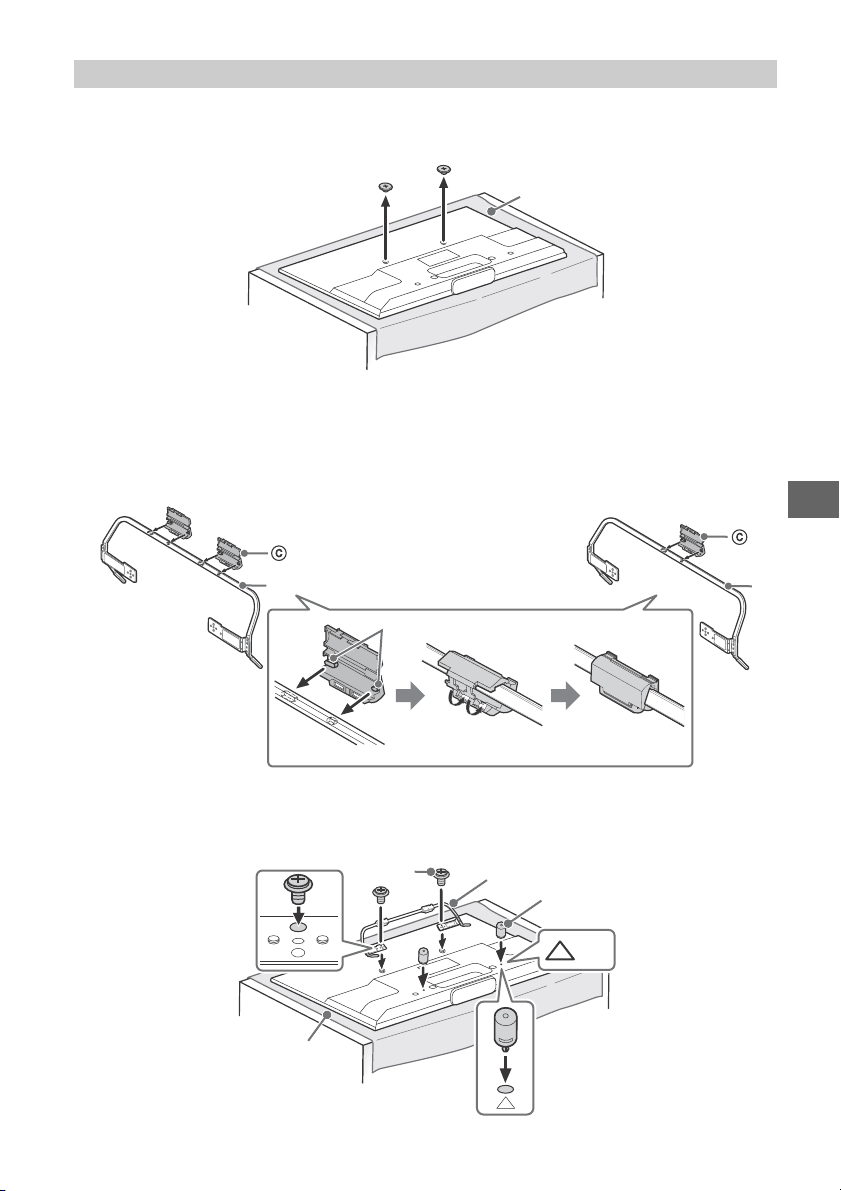

Ettevalmistused teleri paigaldamiseks

Pehme riie

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Tihvt

Pehme riie

1 Eemaldage teleri tagaküljelt kruvid. Hoidke eemaldatud kruvisid kindlas kohas, eemal

laste käeulatusest.

2 Sisestage (aluse kaitsel C olev) tihvt aluses H olevasse avasse, seejärel keerake aluse

kaitse C üles. Veenduge, et aluse kaitse C on kindlalt aluse H külge kinnitunud.

3 Kinnitage alus H teleri külge, kasutades komplekti kuuluvaid kruvisid D. Kinnitage

vahepuksid E kolmnurkadega f tähistatud avadesse. Näitena on kasutatud mudelit KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB.

Page 12

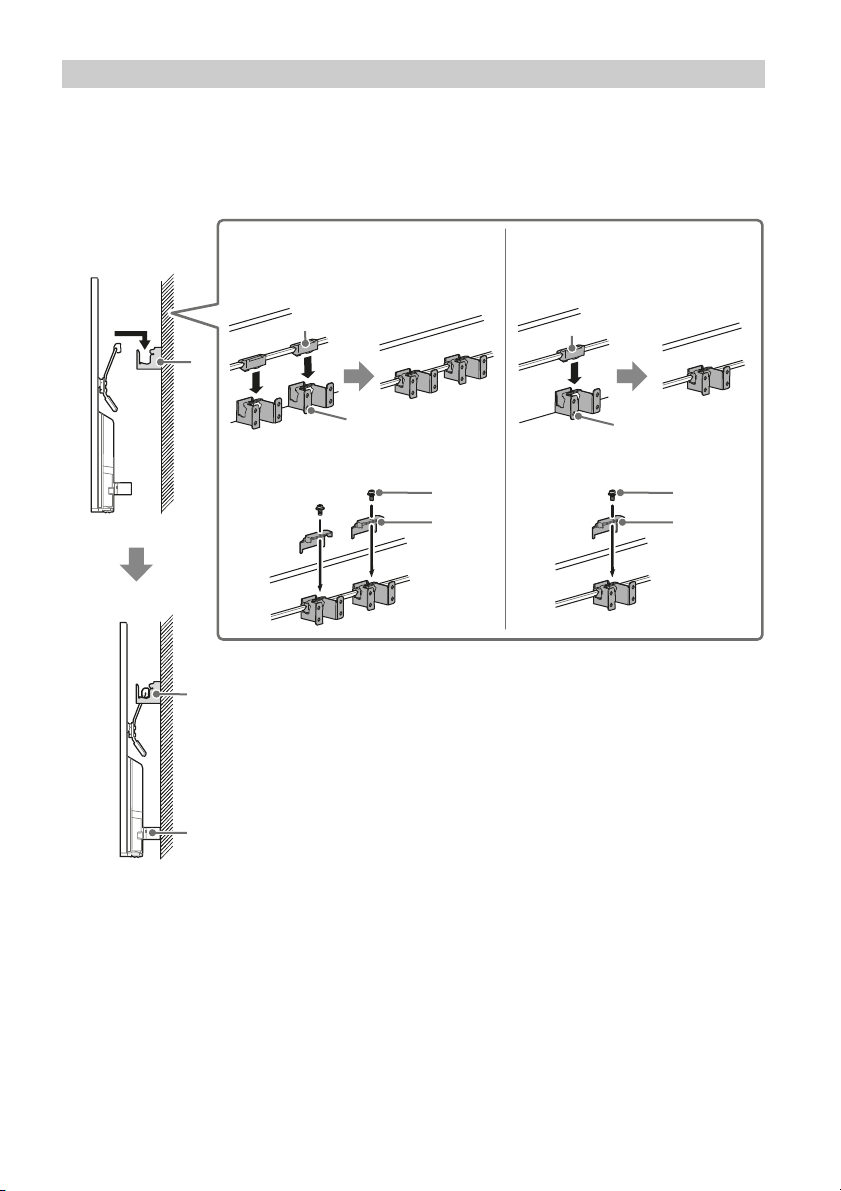

Teleri paigaldamine seinale

Sein

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KD L- 42W80xB, KDL-42/ 32W 70x B

Sein

1 Enne teleri seinale paigaldamist koguge kõik kaablid kokku ja siduge kimpu. 2 Paigaldage teler seinale. Seejärel kontrollige, kas aluse kaitse C on tugevalt seinale

paigaldamise alusesse B haakunud ja vahepuksid E puudutavad seina. Paigaldage kinnituse katteplaat F, kasutades komplekti kuuluvaid kruvisid G.

Page 13

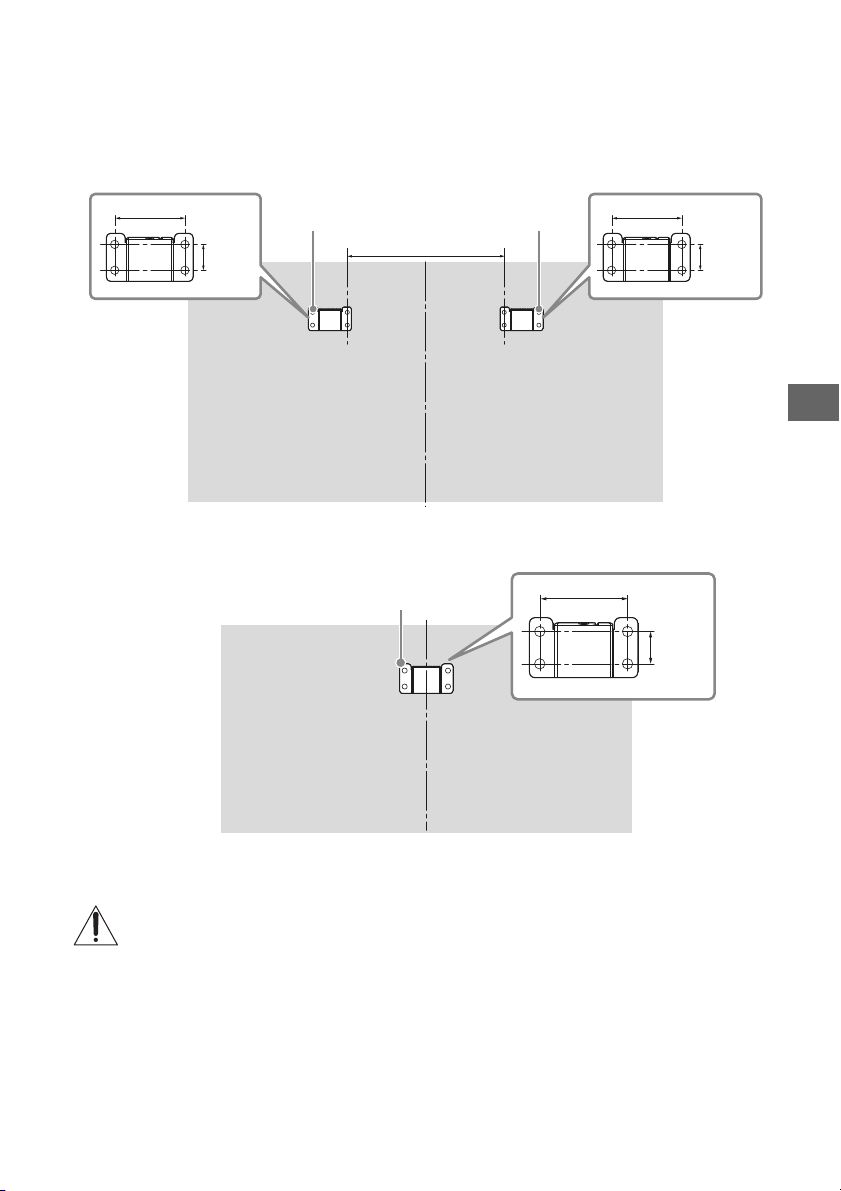

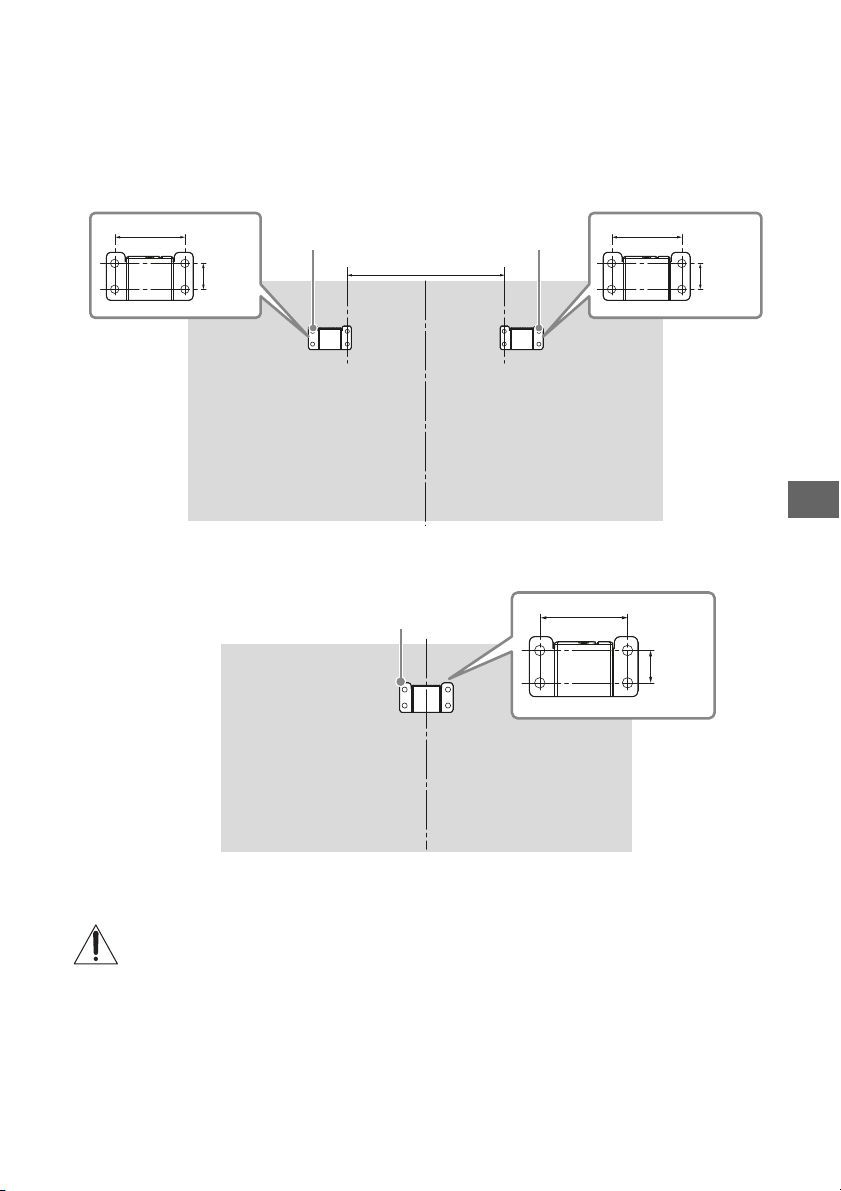

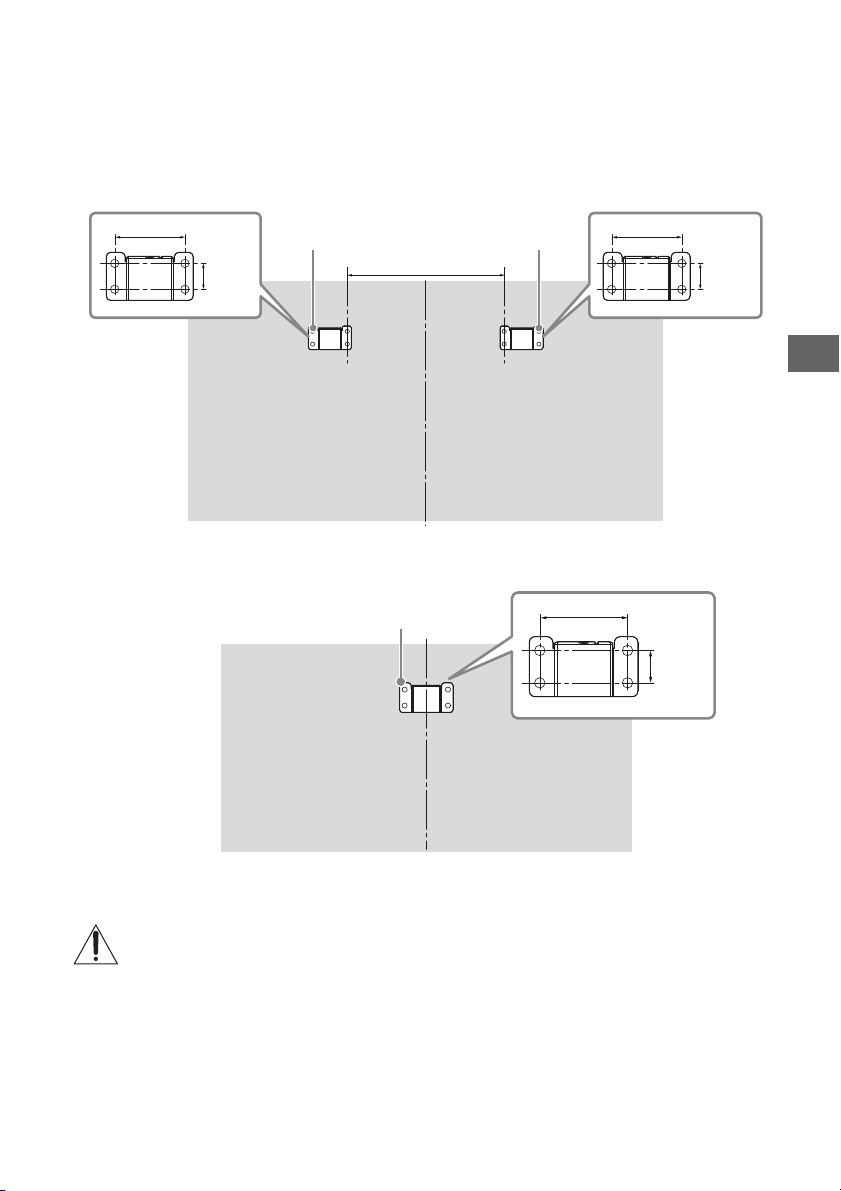

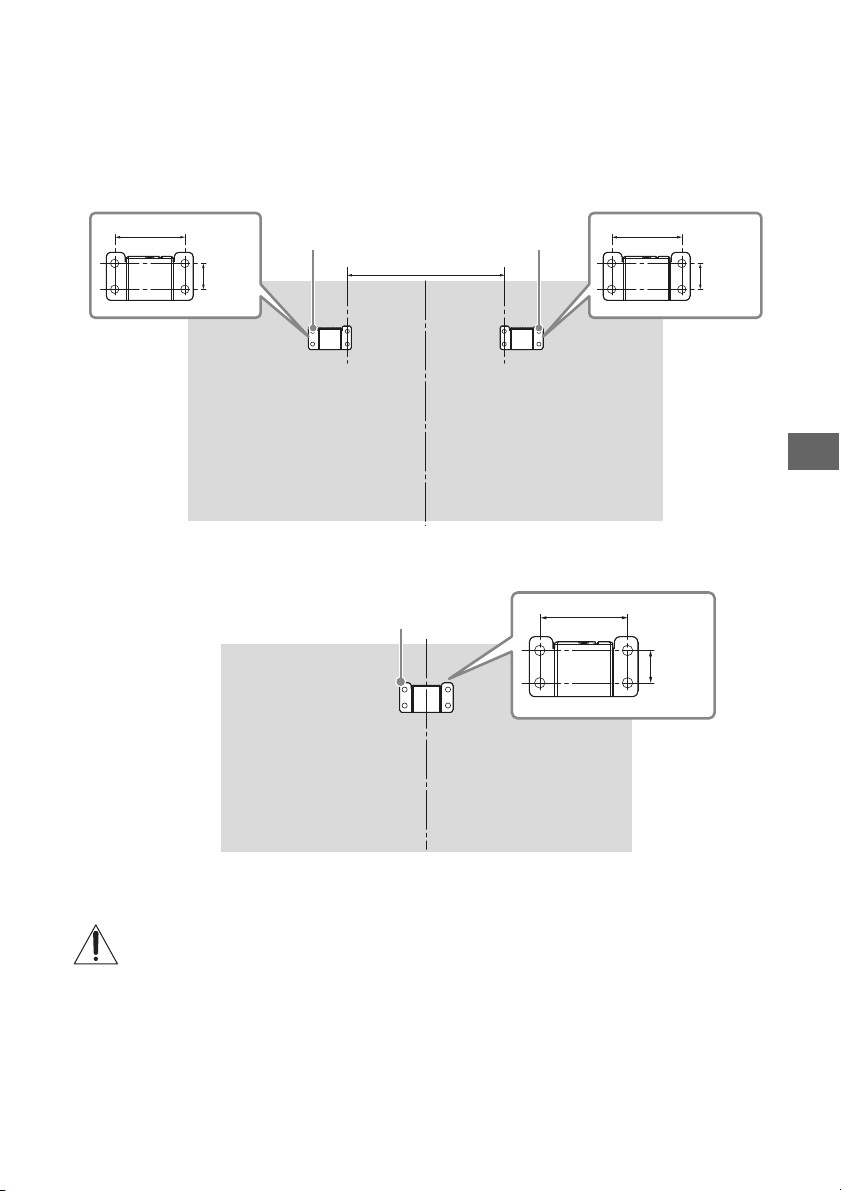

Seinal asuvate aukude asukohtade mõõdud

176 mm

76 mm 76 mm

28 mm 28 mm

28 mm

76 mm

Edastage teenusepakkujale alljärgnevad andmed. Kasutage seinale paigaldamise aluse B seinale paigaldamiseks kruvisid (läbimõõduga 8 mm, ei kuulu komplekti). Hõlpsaks paigaldamiseks kasutage kindlasti komplekti kuuluvat pabermalli A, mis näitab seinale paigaldamise aluse õiget asendit.

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Oma teleri mudelit puudutavad seinale paigaldamise kinnituse paigaldusjuhised leiate järgmiselt veebilehelt: www.sony.eu/tv/wall-mount-bracket-manual

Page 14

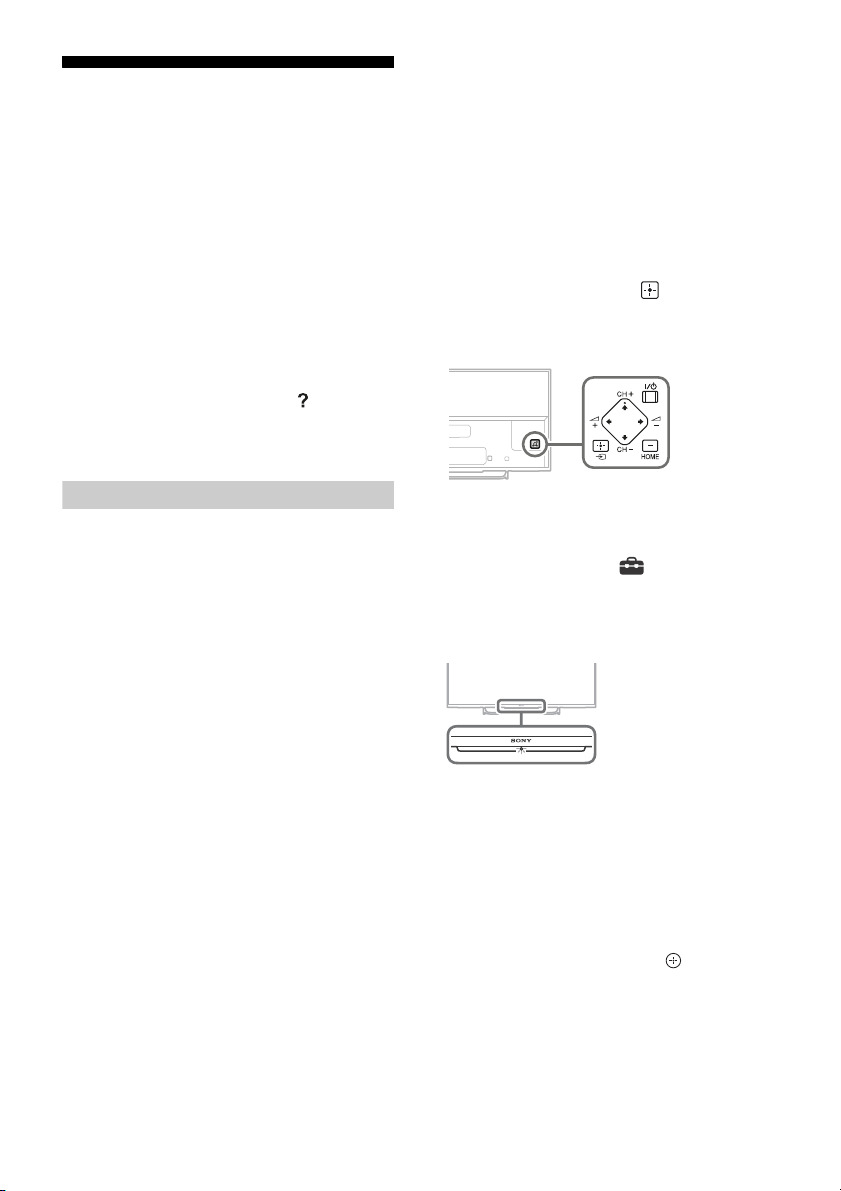

Tõrkeotsing

Teleri tagakülg

Kui valgustuse LED vilgub punaselt, lugege kokku, mitu korda see vilgub (intervalli aeg on kolm sekundit).

Kui Valgustuse LED vilgub punaselt, siis lähtestage teler, eemaldades voolujuhtme teleri küljest kaheks minutiks, seejärel lülitage teler sisse. Probleemi püsimisel võtke ühendust edasimüüja või Sony teeninduskeskusega ja öelge, mitu korda Valgustuse LED punaselt vilgub (intervall on kolm sekundit). Vajutage teleri väljalülitamiseks nuppu /, eemaldage voolujuhe ja teavitage edasimüüjat või Sony teeninduskeskust.

Kui valgustuse LED ei vilgu, kontrollige alltoodud tabelites toodud üksusi.

Võite vaadata ka i-Manuali jaotist [Tõrkeotsing] või teostada enesediagnostika, valides

[Spikker] t [Klienditugi] t

[Enesediagnostika]. Probleemi püsimisel laske kvalifitseeritud hooldustehnikul oma teler üle vaadata.

Olete unustanud üksuse [Lapselukk] parooli.

 Sisestage PIN-koodiks 9999. (PIN-kood 9999

loetakse alati õigeks.)

Tel eri ümbr us so ojen eb.

 Kui kasutate telerit pikema aja jooksul, soojeneb

teleri ümbrus. Käega katsudes võib see tunduda kuumana.

Tardunud heli või video, tühi ekraan või teler ei reageeri teleri või puldi nuppudele.

 Tehke lihtne teleri ümberlülitus, selleks tõmmake

toitejuhe vooluvõrgust ning ühendage kahe minuti pärast tagasi.

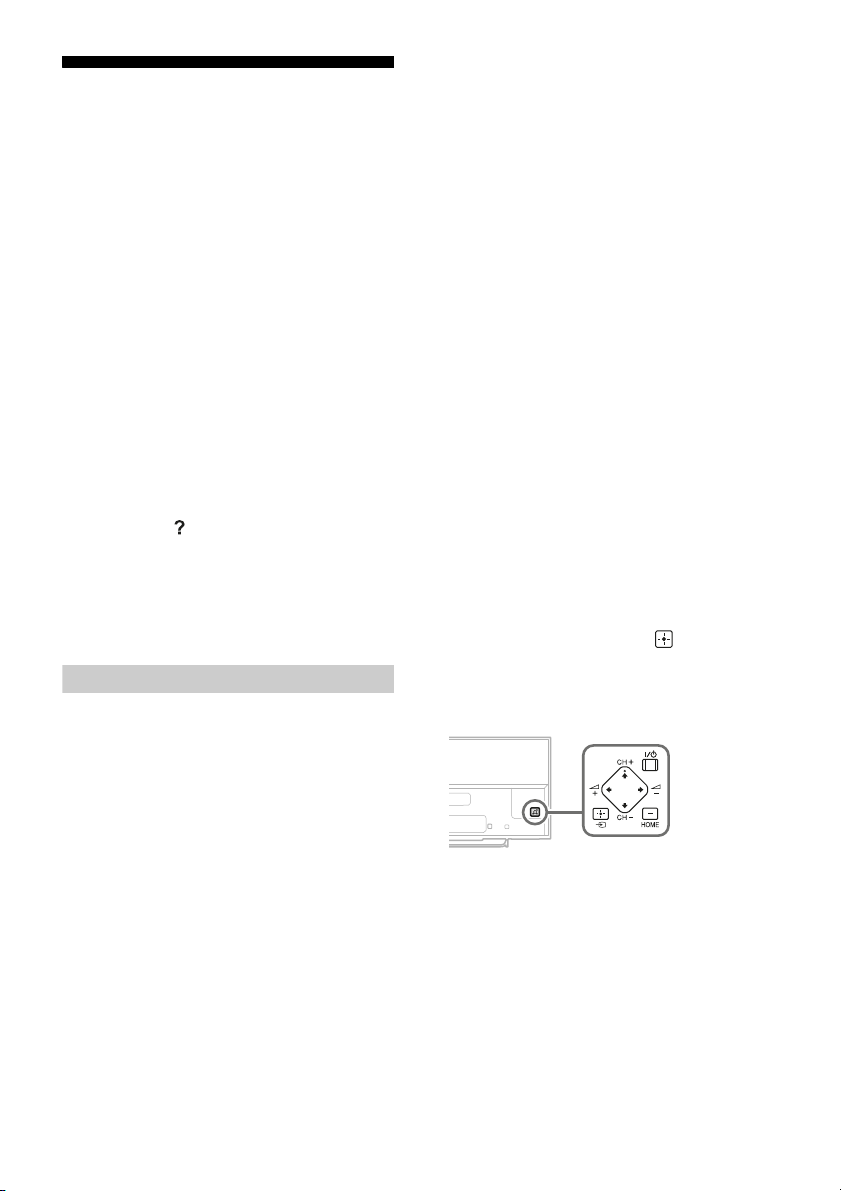

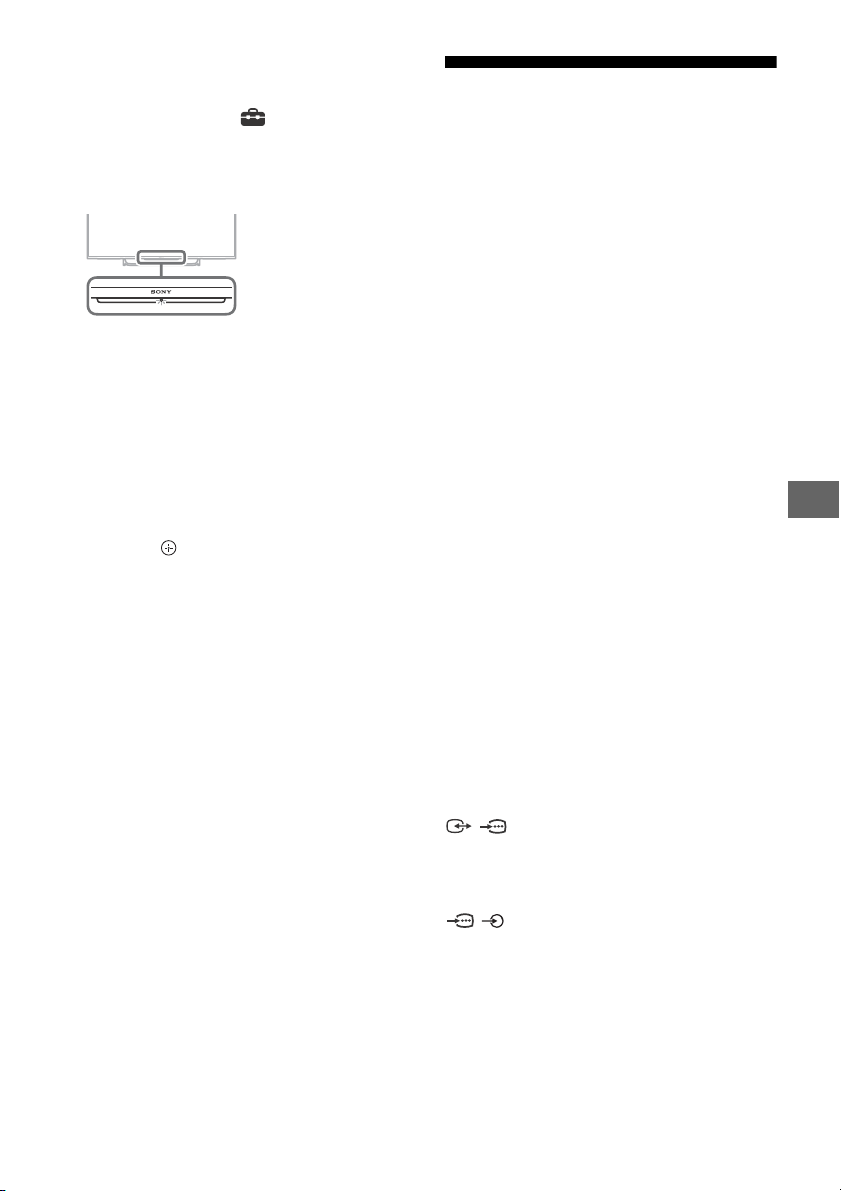

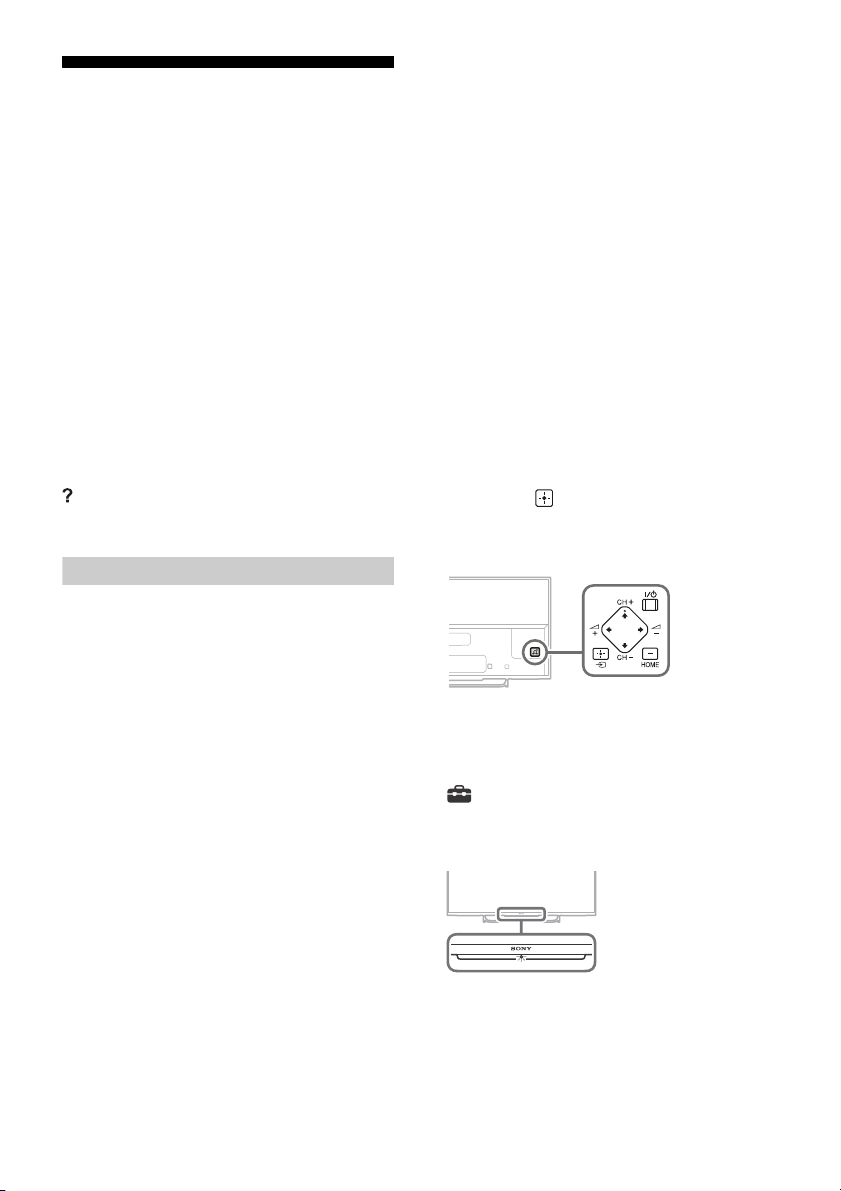

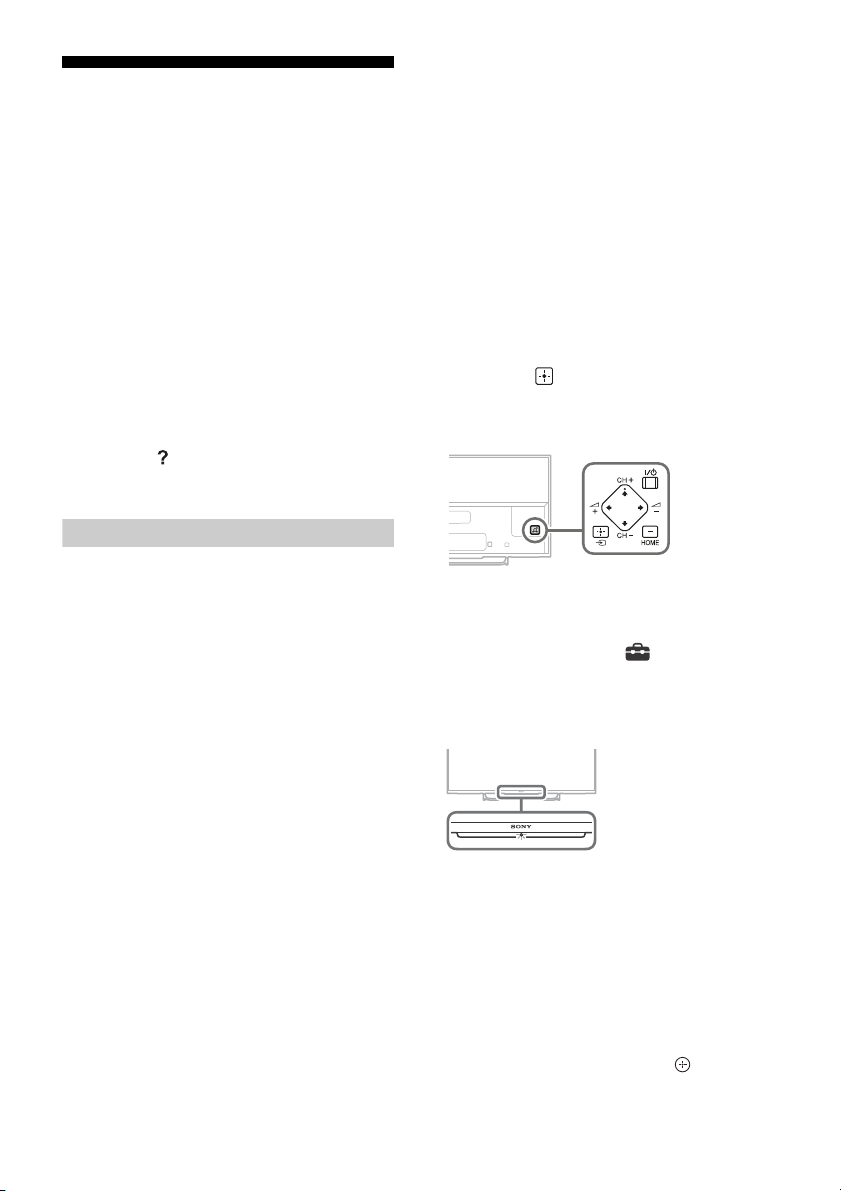

Teleril ei ole võimalik leida nuppude /, CH+/–,  +/–, ///, , ja HOME asukohta.

 Vaadake teleri nuppude asukohti allolevalt

jooniselt.

Tõrked ja lahendused

Pilti pole (ekraan on tume) ja heli pole.

 Kontrollige antenni/kaabli ühendust.  Ühendage teler vahelduvvooluvõrku ja vajutage

kaugjuhtimispuldil nuppu /.

Mõnda programmi ei saa häälestada.

 Kontrollige antenni/satelliidi ühendust.  Satelliidikaabel võib olla lühises või esineb kaablil

ühendusprobleeme. Kontrollige kaabliühendust ning seejärel lülitage teler voolu sisse-/ väljalülitusnupu abil välja ja uuesti sisse.

 Sisestatud sagedus on väljaspool vahemikku.

Küsige teavet vastuvõtva satelliitedastuse ettevõttelt.

Kaabeltelevisiooni teenuseid (kanaleid) ei leita.

 Kontrollige kaabli ühendust või häälestuse

konfiguratsiooni.

 Proovige kasutada seadet [Digitaalne

automaathäälestus], valides suvandi [Kaabel] asemel [Antenn].

Kaugjuhtimispult ei tööta.

 Vahetage patareid.  Teie teler võib olla SYNC-režiimis.

Vajutage nuppu SYNC MENU ja valige [Teleri juhtimine] ning seejärel valige teleri juhtimiseks [Kodu (menüü)] või [Suvandid].

Valgustuse LED põleb.

 Kui te ei soovi, et valgustuse LED põleb, saate

selle välja lülitada. Vajutage nuppu HOME, seejärel valige suvandid

[Seaded] t [Süsteemi Seadistused] t

[Üldseadistus] t [Valgustuse LED] t [Väljas]. Võite vajutada ka nuppu OPTIONS ja seejärel valida suvandid [Valgustuse LED] t [Väljas].

Juhtmevaba marsruuteriga ei saa WPS-i kaudu ühendust luua.

 Kui kasutate WEP-turvalisust, valige [Lihtne] t

[Wi-Fi] t [Ühendage skaneer. loendi kaudu]. Seejärel valige võrgu nimi (SSID), millega soovite ühenduse luua.

Ei leia võrguseadistuses soovitud võrgu nime.

 Võrgu nime sisestamiseks valige suvand [[Käsitsi

sisestamine]] ja vajutage nuppu .

Page 15

Tehnilised andmed

Süsteem

Paneeli tüüp

LCD-paneel (vedelkristallekraan), LED-tagantvalgustus

TV vastuvõtustandardid

Analoog: sõltub teie riigi/piirkonna valikust: B/G, D/K, L, I, M Digitaalne: DVB-T/DVB-C

Satelliit: DVB-S/DVB-S2

Värvi-videostandardid

Analoog: PAL, SECAM, NTSC3.58, NTSC4.43 Digitaalne: Vt juhendit i-Manual.

Kanalite vastuvõtt

Analoog: UHF/VHF/kaabel, sõltub teie riigi/ piirkonna valikust Digitaalne: UHF/VHF/kaabel, sõltub teie riigi/ piirkonna valikust Satelliit: IF-sagedus 950–2150 MHz

Heliväljund

8 W + 8 W (razen za KDL-32W70xB) 5 W + 5 W (ainult KDL‐32W70xB)

Juhtmevaba tehnoloogia

Protokoll IEEE802.11a/b/g/n

Sisend-/väljundpesad

Antennisisend

75-oomine välisterminal VHF/UHF jaoks

Satelliitantenn

F-tüüpi emane konnektor IEC169-24, 75 oomi. DiSEqC 1.0, LNB 13 V/18 V ja 22 kHz toon, Ühe kaabliga edastamine EN50494.

21 klemmiga SCART-pistik (CENELEC standard), sh audio-/videosisend, RGB-sisend ja teleri audio-/videoväljund.

YPBPR (komponentvideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audiosisend (fonopesad)

AV2

Videosisend (harilik fonoviik Y-sisendiga)

HDMI IN 1, 2, 3, 4 (razen za KDL-50/42/32W70xB)

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-vormingud

DVB-T2

/AV1

/ COMPONENT IN

Video (3D):

kaadri pakkimine: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p kõrvuti: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) üksteise kohal: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: 5.1 kanaliga lineaarne PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bitti, Dolby Digital ARC (Audio Return Channel) (ainult HDMI IN 2)

HDMI IN 1, 2, 3, 4 (ainult KDL-50/42/32W70xB)

Video: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-vormingud Audio: 5.1 kanaliga lineaarne PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bitti, Dolby Digital ARC (Audio Return Channel) (ainult HDMI IN 2)

MHL (harilik koos HDMI IN 1-ga) (razen za KDL-50/42/32W70xB)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Video (3D):

kõrvuti: 1080/24p, 1080i (50, 60 Hz),

720p (50, 60 Hz)

üksteise kohal: 1080p (30 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: 5.1 kanaliga lineaarne PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bitti, Dolby Digital

MHL (harilik koos HDMI IN 1) (ainult KDL-50/42/32W70xB)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Audio: 5.1 kanaliga lineaarne PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bitti, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

Digitaalne optiline pesa (kahekanaliline lineaarne PCM, Dolby Digital)

AUDIO OUT/

Audioväljund (stereo minipesa) Kõrvaklapipesa (tugibassikõlari väljund)

1 (HDD REC), 2

USB-kõvakettaseadme port (ainult 1), USB-port

CAM-i (tingimusliku juurdepääsu moodul) pesa

DC IN 19.5 V

Adapteri sisend

LAN

10BASE-T/100BASE-TX pesa (Sõltuvalt võrgu töökeskkonnast võib ühenduse kiirus erineda. 10BASE-T/100BASE-TX suhtlemise kiirus ja suhtlemise kvaliteet pole selle teleri puhul tagatud.)

Page 16

Muud

Valikulised lisatarvikud

Puuteplaadiga kaugjuhtimispult: RMF-ED004 Kaamera- ja mikrofoniseade: CMU-BR200/ CMU-BR100 Juhtmeta bassikõlar: SWF-BR100 MHL-kaabel: DLC-MB10/DLC-MB20/DLC-MC10/ DLC-MC20 Aktiivsed 3D-prillid: TDG-BT500A (ainult KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB)

Passiivsed 3D-prillid: TDG-500P (ainult KDL-42W82xB, KDL-42W81xB, KDL-42W80xB)

Töökeskkonna temperatuur

0 ºC - 40 ºC

Töökeskkonna niiskus

10% - 80% suhteline õhuniiskus (mittekondenseeruv)

Toide ja muu

Toitepinge

19,5 V alalisvool vahelduvvooluadapteriga Võimsus: sisend 220–240 V vahelduvvool, 50 Hz

Energiatõhususe klass

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: A++ KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: A+ KDL‐32W70xB: A

Ekraani suurus (diagonaali mõõtes) (umbes)

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 50 tolli / 125,7 cm KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 42 tolli / 106,7 cm KDL‐32W70xB: 32 tolli / 80,1 cm

Energiatarve režiimis [Standardne]

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 51 W KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 50 W KDL‐32W70xB: 39 W

režiimis [Ere]

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 100 W KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 99 W KDL‐32W70xB: 80 W

Keskmine aastane energiatarve*

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 71 kWh KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 69 kWh KDL‐32W70xB: 54 kWh

Ooterežiimi energiatarve*

0,5 W (10 W tarkvara/EPG värskendusrežiimis)

Ekraani eraldusvõime

1920 punkti (horisontaalne) × 1080 rida (vertikaalne)

Mõõtmed (umbes) (l × k × s)

jalaga

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 111,6 × 69,3 × 17,9 cm KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 95,8 × 60,0 × 17,0 cm KDL‐32W70xB: 72,9 × 46,5 × 14,1 cm

ilma jalata

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 111,6 × 65,6 × 6,4 cm KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 95,8 × 56,3 × 6,4 cm KDL‐32W70xB: 72,9 × 43,3 × 6,4 cm

Kaal (umbes)

jalaga

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 14,8 kg KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 11,7 kg KDL‐32W70xB: 7,9 kg

ilma jalata

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 13,6 kg KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 10,5 kg KDL‐32W70xB: 6,9 kg

Energiatarve aastas, arvestades 365 päeva 4 tundi päevas töötava teleri energiatarvet. Tegelik energiatarve sõltub sellest, kuidas telerit kasutatakse.

Määratletud ooterežiimi energiatarbeni jõutakse, kui teler on tarvilikud siseprotsessid lõpule viinud.

Märkused

• Mudeli nimes olevale x-ile vastab disaini, värvi või TV standardiga seotud number.

• Eemaldage imitatsioonkaart pesast TV CAM (tingimusliku juurdepääsu moodul) ainult CAM-i kiipkaardi sisestamiseks.

• Valikuliste lisatarvikute saadavus sõltub riigist/ piirkonnast/telerimudelist/laovarust.

• Kujundus ja tehnilised andmed võivad ilma etteteatamata muutuda.

• Selle teleri komplekti kuulub MHL 2.

Page 17

Märkused digitaaltelevisiooni funktsiooni kohta

• Kõik digitaaltelevisiooniga ( ) seotud funktsioonid töötavad ainult riikides või piirkondades, kus edastatakse DVB-T/ DVB-T2 (MPEG-2 ja H.264/MPEG-4 AVC) eetri digitaalsignaale või kus teil on juurdepääs ühilduvale DVB-C (MPEG-2 ja H.264/MPEG-4 AVC) kaabelteenusele. Palun küsige oma kohaliku edasimüüja käest, kas saate oma elukohas DVB-T/ DVB-T2 signaali vastu võtta, või küsige oma kaabelteenuse pakkujalt, kas nende DVB-C kaabelteenus on sobiv selle teleriga integreeritud kasutamiseks.

• Teie kaabelteenuse pakkuja võib oma teenuste eest tasu küsida või kohustada teid nõustuma oma äritingimustega.

• See teler vastab DVB-T/DVB-T2 ja DVB-C tehnilistele andmetele, kuid ühilduvus tuleviku DVB-T/DVB-T2 digitaalsete maapealsete leviedastustega ja DVB-C digitaalsete kaabelleviedastustega ei ole garanteeritud.

• Mõned digitaaltelevisiooni funktsioonid ei pruugi mõnedes riikides/piirkondades saadaval olla ja DVB-C vastuvõtt ei pruugi mõnede teenusepakkujate puhul õigesti töötada.

Teave kaubamärkide kohta

• Terminid HDMI ja HDMI High-Definition Multimedia Interface ning HDMI logo on ettevõtte HDMI Licensing LLC kaubamärgid või registreeritud kaubamärgid USA-s ja teistes riikides.

• DLNA®, DLNA logo ja DLNA CERTIFIED® on ettevõtte Digital Living Network Alliance kauba-, teenuse- või sertifikaadimärgid.

• Toodetud Dolby Laboratories litsentsi alusel. Dolby ja topelt-D sümbol on Dolby Laboratories kaubamärgid.

• „BRAVIA” ja on Sony Corporationi kaubamärgid.

• TrackID on ettevõtte Sony Mobile Communications AB kaubamärk või registreeritud kaubamärk.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote MusicID, Gracenote’i logo ja logotüüp ning logo „Powered by Gracenote” on ettevõtte Gracenote registreeritud kaubamärgid või kaubamärgid USAs ja/või teistes riikides.

• Wi-Fi, Wi-Fi Direct ja Miracast on ettevõtte Wi-Fi Alliance kaubamärgid või registreeritud kaubamärgid.

• „Sony Entertainment Networki logo” ja „Sony Entertainment Network” on ettevõtte Sony Corporation kaubamärgid.

• MHL, Mobile High-Definition Link ja MHL Logo on ettevõtte MHL Licensing, LLC kaubamärgid või registreeritud kaubamärgid.

• DTS-i patente vt veebisaidilt http://patents.dts.com. Valmistatud ettevõtte DTS Licensing Limitedi litsentsi alusel. DTS, sümbol ning DTS ja sümbol üheskoos on ettevõtte DTS, Inc. registreeritud kaubamärgid ning DTS Digital Surround on sama ettevõtte kaubamärk. © DTS, Inc. Kõik õigused kaitstud.

• Designed with UEI Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013

• Sõnamärk Bluetooth® ja logod kuuluvad ettevõttele Bluetooth SIG, Inc. ja igasugune kõnealuste märkide kasutamine Sony Corporationi poolt toimub litsentsi alusel. Teised kaubamärgid ja tootenimed kuuluvad nende vastavatele omanikele.

• DiSEqC™ on ettevõtte EUTELSAT kaubamärk. See teler toetab protokolli DiSEqC 1.0. See teler ei ole mõeldud mootoriga antennide juhtimiseks.

Page 18

Satura rādītājs

BŪTISKS PAZIŅOJUMS. . . . . . . . . . . . . . . . . . . 2

Drošības informācija. . . . . . . . . . . . . . . . . . . . 3

Piesardzības pasākumi. . . . . . . . . . . . . . . . . .5

Televizora uzstādīšana pie sienas. . . . . . . 7

Kronšteinu piestiprināšana sienai. . . . . . . . .8

Sagatavošanās televizora uzstādīšanai . . . 11

Televizora nostiprināšana pie sienas . . . . . 12

Traucējummeklēšana. . . . . . . . . . . . . . . . 14

Problēmas un risinājumi . . . . . . . . . . . . . . . 14

Specifikācijas . . . . . . . . . . . . . . . . . . . . . . 15

Ievads

Paldies, ka izvēlējāties šo Sony produktu. Pirms televizora darbināšanas rūpīgi izlasiet šo rokasgrāmatu un saglabājiet to, lai tajā ietvertā informācija būtu pieejama nākotnē.

Piezīmes

• Pirms televizora lieto šanas, lūdzu, izlasiet sadaļu “Drošības informācija” (3. lpp).

• Norādījumi “Televizora uzstādīšana pie sienas” ir iekļauti šī televizora instrukciju rokasgrāmatā.

• Ātrajā uzsākšanas ceļvedī un šajā rokasgrāmatā izmantotie attēli un ilustrācijas ir tika i informatīvas un var atšķirties no reālā izstrādāju ma izskata.

Identifikācijas uzlīmes atrašanās vieta

Uzlīmes ar televizora modeļa numuru, izgatavošanas datumu (mēnesis/gads) un elektroenerģijas padeves nominālajiem parametriem norādīti televizora vai iepakojuma aizmugurē. Maiņstrāvas adaptera modeļa numura un sērijas numura uzlīmes atrodas maiņstrāvas adaptera apakšpusē.

BRĪDINĀJUMS

LAI NOVĒRSTU AIZDEGŠANOS, NEKAD NEĻAUJIET ŠIM PRODUKTAM ATRASTIES SVEČU VAI CITU ATKLĀTAS LIESMAS AVOTU TUVUMĀ.

BŪTISKS PAZIŅOJUMS

Šī produkta ražotājs ir Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japānā, vai produkts ražots Sony Corporation uzdevumā. Lai uzzinātu par produkta atbilstību, pamatojoties uz Eiropas Savienības likumdošanas aktiem, vērsieties pie autorizētā pārstāvja Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Vācijā. Apkopes un garantijas servisa gadījumā vērsieties adresē, kas norādīta atsev išķos apkopes vai garantijas dokumentos.

Paziņojums par bezvadu signālu

Ar šo “Sony Corporation” deklarē, ka šī ierīce atbilst Direktīvas 1999/5/EK būtiskajām prasībām un citiem ar to saistītajiem noteikumiem. Plašāka informācija ir pieejama: http://www.compliance.sony.de/

Paziņojums klientiem: informācija turpmāk attiecas uz aprīkojumu, kas tiek tirgots valstīs, kurām ir saistošas ES direktīvas.

Televizora bezvadu sistēmu atļauts izmantot šādās valstīs: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT,

NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

Šo aprīkojumu drīkst izmantot a rī valstīs, kuras neietilpst ES sastāvā.

Page 19

Drošības informācija

Skrūve (komplektā ar Kronšteins montāžai pie sienas)

Montāžas āķis (Statīvs) Āķa piestiprināšana

televizora aizmugurē

7 mm

30 cm

10 cm

Atstājiet vismaz tik daudz brīvas vietas ap televizoru.

30 cm

10 cm

Atstājiet vismaz tik daudz brīvas vietas ap televizoru.

6 cm

Tādējādi tiek bloķēta gaisa cirkulācija.

Siena Siena

BRĪDINĀJUMS

Baterijas nedrīkst pārāk sakarst, piemēram, tās nedrīkst pakļaut saules staru, uguns vai citu siltuma avotu iedarbībai.

Uzstādīšana/iestatīšana

Televizora uzstādīšana un izmantošana ir jāveic atbilstoši šiem norādījumiem, lai izvairītos no aizdegšanās, elektriskajiem triecieniem, bojājumiem un/vai ievainojumiem.

Uzstādīšana

• Televizors ir jāuzstāda netālu no viegli pieejamas strāvas padeves rozetes.

• Novietojiet televizoru uz stabilas, horizontālas virsmas, lai nepieļaut u tā nokrišanu un cilv ēku ievainošanu, kā a rī televizora bojājumus.

• Uzstā dīšana pie sienas ir jāveic tikai kvalificētam servisa personālam.

• Drošības apsvērumu dēļ ir ļoti ieteicams izman tot tikai Sony piederumus, tai skaitā:  Kronšteins montāžai pie sienas

• Montāžas āķu (statīva) piestiprināšanai pie televizora izmantojiet tikai kronšteina montāžai pie sienas komplektā iekļautās skrūves. Komplektā iekļautās skrūves ir jāizvieto, kā norādīts attēlā, mērot no montāžas āķa (statīva) pievienošanas virsmas. Skrūvju diametrs un garums ir atšķirīgs atkarībā no balsteņa montāžai pie sienas modeļa. Citu skrūvju izmantošanas rezultātā var rasties televizora iekšēji bojājumi, tas var nokrist utt.

Uzstādīts pie sienas

Uzstādīts ar statīvu

• Lai nodrošinātu atbilstošu ventilāciju un novērstu netīrumu vai putekļu uzkrāšanos, rīkojieties šādi:  Nenovietojiet televizoru plakaniski, neuzstādiet to otrādi,

atmuguriski vai sāniski.

 Nenovietojiet televizoru uz skapja, paklāja, gultas vai skapī.  Nepārklājiet televizoru ar audumu, piemēram, aizkariem, vai

tādiem priekšmetiem, kā, piemēram, avīzes.

 Neuzstādiet televizoru atbilstoši zemāk redzamajam attēlam.

Tran spo rtē šan a

• Pirms televizora transportēšanas atvienojiet visus vadus.

• Liela televizora transportēšanai ir nepieciešami divi vai trīs cilvēki.

• Pārnēsājot telev izoru ar rokām, turiet to, kā parādīts attēlā. Nedrīkst saspiest/pakļau t slodzei LCD paneli un ekrāna ietvaru.

• Televizora transportēšanas laikā nepakļaujiet to grūdieniem vai pārmērīgām vibrācijām.

• Transportējo t televizoru remonta veikšana i vai pārvācoties uz citu dzīvesvietu, iepakojiet to, izmantojot oriģinālo kasti un iepakojuma materiālus.

Aizsardzība pret apgāšanos

• Pirms skrūvēt metāla skrūves, novietojiet televizo ru ar ekrānu uz leju uz tādas virsmas, kuras laukums ir lielāks par televizoru.

• Lai novērstu LCD ekrāna virsmas bojājumus, pārliecinieties, ka uz darba virsmas ir n ovietota mīksta drāna.

Ventilācija

• Nekad neaizsedziet ventilācijas atveres un neko neievietojiet korpusā.

• Ap televizoru atstā jiet brīvu vietu atbilstoši zemāk redzamajam attēlam.

• Lai nodrošinātu pietiekamu gaisa cirkulāciju, montāžai pie sienas ļoti ieteicams izm antot “Sony” kronšteinu.

Strāvas padeves vads

Strāvas padeves vads un kontaktligzda ir jālieto atbilstoši šiem norādījumiem, lai izvairītos no aizdegšanās, elektris kajiem triecieniem, bojājumu rašanās un/vai ievainojumu gūšanas:

 Izm antojiet tikai Sony ražojuma strāvas padeves vadus.  Pilnībā ievietojiet kontaktdakšu rozetē.  Darbiniet televizoru tikai ar 220 -240 V AC strāvas padevi.  Pievienojot vadus, drošības dēļ atvienojiet strāvas padeves

vadu no kontaktligzdas un uzm anieties, lai kājas neaizķertos aiz vadiem.

 Pirms darbību veikšanas ar televizoru vai tā pārvietošanas

atvienojiet strāvas padeves vadu no kontaktligzdas.

 Neļaujiet strāvas padeves vadam atrasties tiešā siltu ma avotu

tuvumā.

 Atv ienojiet kontaktdakšu no kontaktligzdas un regulāri to tīriet.

Ja kontaktdakšu pārklāj putekļi un tie uzkrāj mitrumu, var tikt bojāta kontaktdakšas izolācija, kā rezultātā var notikt aizdegšanās.

Piezīmes

• Neizmantojiet komplektā iekļauto strāvas padeves vadu ar citu aprīkojumu.

• Strāvas padeves vadu nedrīkst pārmērīgi saspiest, saliekt vai savērpt. Tādējādi var tikt atsegtas vai bojātas vadu dzīslas.

• Neveiciet strāvas padeves vada modifikācijas.

• Nenovietojiet smagus priekšmetus uz strāvas padeves vada.

• Veicot vada atvienošanu no rozetes, nevelciet aiz vada.

• Nepievienojiet pārāk daudzas ierīces vienai kontaktligzdai.

• Neizmantojiet vaļīgas kontaktligzdas.

Page 20

PIEZĪME PAR STRĀVAS ADAPTERI

Brīdinājums

Lai samazinātu aizdegšanās vai e lektriskās strāvas trieciena risku, nepakļaujiet šo ierīci lietus vai mitruma ietekmei. Lai novērstu aizdegšanās vai elektriskās strāvas trieciena risku, nenovietojiet uz ierīces ar šķidrumiem pildītus priekšmetus, piemēram, vāzes. Neuzstādiet šo aprīkojumu noslēgtās vietās, piemēram, grāmatplauktos vai līdzīgās nišās.

• Nodrošiniet, lai aprīkojuma tuvumā būtu uzstādīta viegli pieejama kontaktligzda.

• Izmantojiet komplektā iekļauto strāvas adapteri un strāvas vadu.

• Neizmantojiet citus strāvas adapterus. To lietošana var izraisīt darbības traucējumus.

• Pievienojiet strāvas adapteri viegli pieejamai kontaktligzdai.

• Netiniet strāvas vadu ap strāvas adapteri. Tādējādi var pārraut galveno vadu un/vai izraisīt multivides uztvērēja darbības traucējumus.

• Nepieskarieties strāvas adapterim ar mitrām rokām.

• Pamanot strāvas adaptera darbības traucējumus, nekavējoties atvienojiet to no kontaktligzdas.

• Kamēr komplekts ir pievienots kontaktligzdai, tas nav atvienots no strāvas avota pat tad, ja ierīce ir izslēgta.

• Lietojot adapteri ilgu laiku, tas var uzkarst – to var just, pieskaroties adapterim.

Aizliegtais izmantojums

Neuzstādiet/neizmantojiet televizoru zemāk uzskaitītajās un tām līdzīgās vietās, vidēs vai situācijās, jo pretējā gadījumā var tikt traucēta televizora normāla darbība un izraisīta aizdegšanās, elektriskie triecieni, bojājumi un/vai gūti ievainojumi.

Atrašanās vietas:

• Ārpus telpām (tiešā saules staru ietekmē), pludmalē, uz kuģa vai cita ūdens transportlīdzekļa, medicīniskās iestādēs, nestabilās vietās, ūdens tuvum ā vai vietās, kur ierīce tiek pakļauta lietus vai dūmu iedarbībai.

• Ja televizors ir novietots publiskās pirts vai karstavota ģērbtuvē, televizoru var bojāt gaisā esošais sērs u. c.

• Lai attēlu kvalitāte būt labāka, nevērsiet ekrānu tieši pret saulesgaismu vai mākslīgās gaismas a votu.

• Centieties nepār vietot televizoru no aukstas telpas siltā telpā. Straujas telpas temperatūras svārstību rezultātā var kondensēties mitrums. Šādā gadījumā var pasliktināties televizora attēla un/vai krāsu kvalitāte. Ja mitrums tomēr ir kondensējies, ļau jiet tam pirms telev izora ieslēgšanas pilnībā izgarot.

Vide:

• Karstas, mitras vai ļoti putekļainas vietas; vietas, kur var iekļūt insekti, kur ierīce var tikt pakļauta mehāniskām vibrācijām, uzliesmojošu/degošu objektu tuvumā (sveču utt.). Televizoru nedrīkst pakļaut šķidr umu ietekmei un uz tā nedrīkst novietot ar šķidrumiem pildītus priekšmetus, piemēram, vāzes.

• Nenovietojiet televizoru mitrā vai putekļainā vietā vai telpā, kurā ir eļļaini dūmi vai tvaiki (plīts vai mitrinātāju tuvumā). Rezultātā iespējama aizdegšanās, elektriskie triecieni vai deformācija.

• Neuzstādiet televizoru vietās, kur tas varētu būt pakļauts īpaši augstai temperatūrai, piemēram, tiešos saules staros, radiatora vai sildīšanas ventilatora tuvumā. Šādās vietās televizors var pārkarst, un tādējādi televizora karkass var deformēties un/vai televizors var sākt darboties kļūdaini.

Situācija:

• Neizma ntojiet televizoru, kad jūsu rokas ir slapjas, kad ir noņemta daļa no korpusa vai ir pievienotas papildierīces, kuru izmantošanu neiesaka ražotājs. Pērkona negaisu laikā atvienojiet televizoru no strāvas padeves tīkla un gaisa antenas.

• Neuzstādiet televizoru tā, lai tas izslietos gaisā. Tāpēc iespējami ievainojumi vai bojājumi, cilvēkam vai priekšmetam ietriecoties televizorā.

Bojātas sastāvdaļas

• Nemetiet priekšmetus pret televizoru. Trieciena rezultātā var tikt bojāts ekrāna stikls un izraisīti ievainojumi.

• Ja televizora virsmā parādās plaisas, nepieskarieties tam pirms kontaktdakšas atvienošanas no rozetes. Pretējā gadījum ā pastāv iespēja saņemt elektrisko triecienu.

Kad televizors netiek izmantots

• Ja televizors vairākas dienas netiks izmantots, ekoloģisku un drošības apsvērumu dēļ tas ir jāatvieno no elektrotīkla.

• Televizors netiek atvienots no elektrotīkla, kad tas tiek vienkārši izslēgts, tāpēc atvieno jiet kontaktdakšu no rozetes, lai televizoru pilnībā atvienotu no elektrotīkla.

• Tomēr dažu televizoru funkciju pareizai darbībai var būt nepieciešama televizora atrašanās gaidstāves režīmā.

Bērniem

• Neļau jiet bērniem kāpt uz televizora.

• Uzgla bājiet nelielus piederumus bērniem nepieejamā vietā, jo piederumus var nejauši norīt.

Ja notiek šādas problēmas...

Nekavējoties izslēdziet televizoru un atvienojiet to no strāvas padeves tīkla, ja notiek kāda no šīm problēmām. Vērsieties pie izplatītāja vai Sony servisa centrā, lai jūsu televizoru pārbaudītu kvalificēti servisa darbinieki.

Kad:

 Ir bojāts strāvas padeves vads.  Vaļīga kontaktligzda.  Televizors ir guvis bojājumu s nomešanas vai trieciena

saņemšanas rezultātā.

 Caur atvērumiem korpusā iekļūst šķidrums vai cieti priekšmeti.

Par LCD ekrāna temperatūru

Kad LCD ekrāns tiek izmantots ilgu laika posmu, aptverošās apmales sasilst. Pieskaroties tām ar roku, sajutīsit siltumu.

KRONŠTEINS MONTĀŽAI PIE SIENAS

Tālāk sniegta informācija, kā pareizi izmantot kronšteinu montāžai pie sienas. Rūpīgi izlasiet šo informāciju un lietojiet kronšteinu montāžai pie sienas pareizi.

Klientiem:

Lai nepieļautu nopietnus ievainojumus, ko var izraisīt aizdegšanās, elektriskās strāvas trieciens, izstrādājuma apgāšanās vai nokrišana , pārliecinieties, vai tiek ievēroti tālāk minētie drošības pasākumi.

• Uzstādīšanai algojiet licencētus uzņēmumus. Uzstādīšanas laikā neļaujiet tuvumā atrasties bērniem.

• Televizora pārvietošanai vai demont āžai algojiet licencētus uzņēmumus.

• Neizņemiet skrūves u. c. elementus, kad televizors ir uzstādīts.

• Nepārveidojiet kronšteina montāžai pie sienas sastāvdaļas.

• Uzstādiet tikai norādīto izstrādājumu.

• Kronšteinam montāžai pie sienas ir paredzēta tikai televizora radītā slodze.

• Neatbalstieties un neiekarieties televizorā.

• Televizora tīrīšanas vai apkopes laikā n elietojiet pārmērīgu spēku.

Page 21

“Sony” izplatītājiem un darbuzņēmējiem:

Statīvs Statīvs

Tālāk sniegtie norādījumi paredzēti tikai “Sony” izplatītājiem un darbuzņēmējiem. Rūpīgi izlasiet tālāko informāciju par drošības pasākumiem un pievērsiet īpašu uzmanību drošībai uzstādīšanas, apkopes un izstrādājuma pārbaudes laikā.

• Pārvietojot vai uzstādot televizoru, turiet to aiz sānu malām. Neceliet televizoru, turot aiz statīva.

• Neuzstādiet kronšteinu montāžai pie sienas uz tādām sienu virsmām, kur televizora stūri vai malas izvirzās ārpus sienas virsmas.

• Neuzstādiet televizoru virs vai zem gaisa kondicioniera.

• Lai kronšteins montāžai pie sienas stingri turētos pie sienas, uzstādiet to atbilstīgi norādēm šajā lietošanas rokasgrāmatā. Ja kāda skrūve ir vaļīga vai izkritusi, kronšteins montāžai pie sienas var nokrist un radīt ievainojumus vai sabojā t īpašumu.

• Noteikti lietojiet komplektā iekļautās skrūves un stiprinājumu detaļas atbilstīgi norādēm šajā lietošanas rokasgrāmatā. Ja konstrukcijā izmantojat aizvietotājel ementus, televizors var nokrist un kādam radīt miesas bojājumus vai televizors var tikt bojāts.

• Kronšteinu montējiet pareizi un atbilstīgi norādēm šajā lietošanas rokasgrāmatā.

• Pārliecinieties, vai skrūves pareizajās vietās ir cieši pievilktas.

• Uzstādīšanas laikā nepakļaujiet televizoru triecieniem.

• Pārliecinieties, vai televizors tiek uzstādīts pie perpendikulāras un līdzenas sienas.

• Kad televizors ir pareizi u zstādīts, pareizi nostipriniet kabeļu s.

• Nesaspiediet strāvas padeves vadu vai savienotājkabeļus, c itādi var tikt atklāti iekšējie vadi, izraisot īssavienojumu vai elektriskās ķēdes pārrāvumu.

Piesardzības pasākumi

Televīzijas skatīšanās

• Dažiem cilvēkiem 3D video attēlu skatīšanās vai 3D spēļu norises laikā var rasties nepatīkamas izjūta s (piemēram, redzes vājums, nogurums vai nelabums). Sony iesaka visiem skatītājiem 3D video attēlu skatīšanās vai 3D spēļu n orises laikā regulāri atpūsties. Nepieciešamais pārtraukuma laiks atkarīgs no katra cilvēka individuālajām prasībām. Jums pašam jāizlemj, kas būtu vispiemērotākais. Ja jūtaties slikti, vajadzētu pārtraukt 3D video attēlu skatīšanos vai 3D spēļu spēlēšanu, līdz diskomforta sa jūta beidzas, un jākonsultējas ar ārstu, ja rodas šāda nepiec iešamība. Lai iegūtu jau nāko informāc iju, skatiet arī (i) jebkuras citas ierīces, ko izmantojat kopā ar šo televizoru, detalizētu rokasgrāmatu un (ii) mūsu mājas lapu (http://support.sony-europe.com/). Mazu bērnu (it īpaši vecumā līdz sešiem gadiem) redze joprojām attīstās. Konsultējieties ar savu ārstu (piemēram, pediatru vai acu ārstu), pirms atļaujat maziem bērniem skatīties 3D video attēlus vai spēlēt 3D spēles. Pieaugušajiem vajadzētu uzraudzīt mazus bērnus, lai pārliecinātos, ka tie ievēro augstāk minētos norādījumus.

• Neizmantojiet, neuzglabājiet un neatstājiet 3D brilles vai akumulatoru uguns tuvumā vai vietās ar paaugstinātu temperatūru, piemēram, tiešos saules staros vai saules piesildītā automašīnā.

• Izman tojot 3D funkcijas simulāciju, ņemiet vērā, ka redzamais attēls ir televizora pārveidots oriģināls.

• Televīzijas skatīšanos veiciet mērenā apgaismojumā, jo televīzijas skatīšanās nepietiekama apgaismojuma apstākļos vai ilgstošā laika periodā piepūlē acis.

• Izman tojot austiņas, noregulējiet skaļumu, lai izvairītos no pārmērīga skaļuma, kas var izraisīt dzirdes bojājumus.

LCD ekrāns

• Kaut arī LCD ekrāna ražošan ā ir izmantotas augstas precizitātes tehnoloģijas un 99,99% vai vairāk pikseļu ir efektīvi, ekrānā var būt redzami melni punkti vai spilgti punkti (sarkanā, zilā, vai zaļā krāsā). Tā ir LCD ekrāna strukturāla īpašība un nenorāda uz darbības traucējumie m.

• Nespiediet un n eskrāpējiet priekšējo filtru un nenovietojiet priekšmetus uz televizora virsmas. Attēls var kļūt nevienāds, vai LCD ekrā ns va r tikt bo jāts.

• Ja televizors tiks izmantots aukstā vietā, var notikt attēla “izsmērēšanās” vai attēls var kļūt tumšs. Tas nenorāda uz darbības traucējumiem. Šīs parādības pazudīs, kad paaugstināsies apkār tējā temperatūra.

• Ja ilgstoši tiek rādīti nekustīgi attēli, var rasties attēla dubultošanās. Pēc dažiem mirkļiem tā var pazust.

• Televizora izmantošanas laikā ekrāns un korpuss uzsilst. Tas nav darbības traucējums.

• LCD ekrāns satur nelielu šķidro kristālu daudzumu. Atbrīvojoties no tām, ievērojiet vietējos noteikumus un likumdošanas aktus.

Apiešanās ar televizora ekrāna virsmu/ korpusu un to tīrīšana

Pirms tīrīšanas obligāti atvienojiet televizora strāvas padeves vadu no rozetes. Lai novērstu materiāla sadr upšanu vai ekrāna pārklājuma bojājumus, ir jāievēro šādi drošības noteikumi.

• Lai notīrītu putekļus no ekrāna virsmas/korpusa, viegli noslaukiet to ar mīkstas drānas gabalu. Ja putekļus tādējādi neizdodas notīrīt, noslaukiet ar vājā tīrīšanas līdzekļa šķīdumā viegli samitrinātu mīkstas drānas gabalu.

• Nekad nesmidziniet ūdeni vai mazgāšanas līdzekli tieši virsū televizoram. Tas varētu notecēt līdz ekrāna vai ārējo daļu apakšmalai, iekļūt televizora iekšienē un izraisīt tele vizora bojājumus.

• Nekad neizmantojiet abrazīvus materiālus, sārmainus/skābu s tīrīšanas līdzekļus , tīrīšanas pulveri vai gaistošus šķīdinātājus, piemēram, spirtu, benzīnu vai insekticīdu. Šā du vielu izmantošana vai to ilgstoša saskarsme ar gumijas vai vinila materiāliem var izraisīt ekrān a virsmas vai korpusa materiāla bojājumus.

Page 22

• Atbilstošas ventilācijas nodrošināšanai ir ieteicama periodiska

Maks. 1,5 mm.

(F veida kontakta atsauces zīmējums)

Maks. 7 mm.

ventilācijas atveru tīrīšana ar putekļu sūcēju.

• Noregulējot televizora leņķi, televizora pārvietošanu veiciet lēnām, lai novērstu tā nokrišanu vai noslīdēšanu no galda statīva.

Neobligātie piederumi

• Neobligātajām sastāvdaļām vai jebkuram elektrom agnētiskā starojuma avotam nav jāatrodas televizora tuvumā. Pretējā gadījumā var rasties attēla kropļojumi vai skaņas defekti.

• Šis aprīkojums ir pārbaudīts un atzīts par atbilstošu elektromagnētiskās sad erības (EMC) direktīvā noteiktajiem ierobežojumiem, izmantojot par 3 metriem īsāku savienojuma signāla kabeli.

Ieteikumi par F veida kontaktu

Iekšējā vada izvirzījums no savienojuma daļas nedrīkst pārsniegt 1,5 mm.

Brīdinājums par tālvadības pults lietošanu

• Ievietojot baterijas, ievērojiet pareizu polaritāti.

• Neizmantojiet kopā dažāda veida baterijas vai vecas un jaunas baterijas.

• No izli etotajiem baterijām atbrīvojieties videi draudzīgā v eidā. Noteiktos reģionos var būt attiecīgi noteikumi, kas regulē atbrīvošanos no baterijām. Lūdzu, sazinieties ar vietējām varas iestādēm.

• Esiet uzman īgi, apejoties ar tālvadības pulti. Nepieļaujiet tās nokrišanu vai uzkāpšanu uz tās, kā arī nepakļaujiet to jebkāda veida šķidruma iedarbībai.

• Nenovietojiet tālvadības pulti siltuma avota tuvumā vai mitrā telpā, kā arī nepakļaujiet tiešai saules staru ietekmei.

Ierīces bezvadu funkcija

• Neizmantojiet šo ierīci medicīniska aprīkojuma (elektrokardiostimulatoru u.c.) tuvumā, jo var rasties medicīniskā aprīkojuma darbības traucējumi.

• Lai arī šī ierīce pārraida/ saņem kodētus signālus, uzmanieties no to nepilnvarotas pārtver šanas. Mēs neuzņemamies atbildī bu par problēmām, kas var rasties tās rezultātā.

KRONŠTEINS MONTĀŽAI PIE SIENAS

• Ja ilgstoši lietojat televizoru, kas uzstādīts uz kronšteina montāžai pie sienas, sienas krāsa aiz vai virs televizora var mainīties vai arī var atlīmēties tapetes atkarībā no sienas materiāla.

• Ja kronšteins mon tāžai pie sienas pēc uzst ādīšanas tiek noņemts, sienā paliks skrūvju caurumi.

• Nelietojiet kronšteinu montāžai pie sienas tādā vietā, kur tas ir pakļauts mehāniskai vibrācijai.

Atbrīvošanās no televizora

Atbrīvošanās no vecām elektriskām un elektroniskām ierīcēm (piemērojama Eiropas Savienībā un citās Eiropas valstīs ar atkritumu atsevišķas savākšanas sistēmām)

Šis simbols uz produkta vai tā iesaiņojuma norāda, ka šo produktu nedrīkst izmest sadzīves atkritumos. To nepieciešams nodot

elektronisko ierīču pārstrādei. Nodrošinot pareizu atbrīvošanos no šī produkta, palīdzēsiet novērst potenciālās negatīvās sekas videi un cilvēku veselībai, kas varētu rasties šī produkta nepareizas apsaimniekošanas rezultātā. Materiālu pārstrāde palīdzēs saglabāt dabas resursus. Lai iegūtu sīkāku informāciju par šī produkta pārstrādi, sazinieties ar vietējo pašvaldību, vietējo sadzīves atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties šo produktu.

attiecīgā savākšanas pun ktā elektrisko un

Atbrīvošanās no izlietotām baterijām (piemērojama Eiropas Savienībā un citās Eiropas valstīs ar atkritumu atsevišķas savākšanas sistēmām)

norāda, ka šī produkta komplekt ācijā iekļauto bateriju nedrīkst izmest sadzīves atkritumos. Uz noteiktām baterijām šis simbols var tikt izmantots kopā ar ķīmiskā el ementa simbolu. Dzīvsudraba (Hg) vai svina (Pb) ķīmiskā elementa simbols tiek pievienots, ja baterija satur vairāk nekā 0,0005% dzīvsudraba vai 0,004% svina. Nodrošinot pareizu atbrīvošanos no šīs baterijas, palīdzēsiet novērst potenciā lās negatīvās sekas vide i un cilvēku veselībai, kas varētu rasties tās nepareizas apsaimniekošanas rezultātā. Materiālu otrreizēja pārstrāde palīdzēs saglabāt dabas resursus. Gadījumos, kad produktiem drošības, darbības vai datu integritātes labad nepieciešams pastāvīgs pieslēgums pie iebūvētās baterijas, to drīkst nomainīt tikai kvalificēts servisa personāls. Lai nodrošinātu pareizu apiešanos ar bateriju, produktu tā kalpošanas laika beigās nododiet attiecīgā savākšanas punktā elektrisko un elektronisko ierīču pārstrādei. Par visām citām baterijām skatiet nodaļā par šo bateriju drošu izņemšanu no produkta. Nododiet bateriju attiecīgā savākšanas punktā izlietoto bateriju pārstrādei. Lai iegūtu sīkāku informāciju par šī produkta vai baterijas pārstrādi, sazinieties ar vietējo pašvaldību, vietējo sadzīves atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties šo produktu.

Šis simbols uz baterijas vai uz tās iesaiņojuma

Page 23

Televizora uzstādīšana pie sienas

Mīksta drāna

Statīva fiksatori

Statīvs

Klientiem

Šīs ierīces uzstādīšanai ir nepieciešamas atbilstīgas zināšanas. Uzstādīšanas darbu veikšanai noteikti piesaistiet “Sony” izplatītājus vai licencētus darbuzņēmējus un uzstādīšanas laikā pievērsiet īpašu uzmanību drošībai. “Sony” nav atbildīgs par bojājumiem vai savainojumiem, kas radušies nepareizas rīcības, nepareizas uzstādīšanas vai citu (nevis norādīto) izstrādājumu uzstādīšanas dēļ. Tas neskar jūsu ar likumu noteiktās tiesības (ja tādas pastāv).

“Sony” izplatītājiem un darbuzņēmējiem

Šīs ierīces uzstādīšanai ir nepieciešamas atbilstīgas zināšanas. Rūpīgi izlasiet šo lietošanas rokasgrāmatu, lai varētu droši veikt uzstādīšanas darbus. “Sony” neuzņemas atbildību ne par kādiem bojājumiem vai savainojumiem, ko izraisījusi nepareiza rīcība vai uzstādīšana.

Jūsu televizora galda statīvs tiks izmantots kā kronšteina montāžai pie sienas daļa.

Piezīmes

• Pirms kronšteina montāžai pie sienas uzstādīšanas skatiet 3 (Drošības informācija) un 5. lpp. (Piesardzības pasākumi), kurā iekļauta informācija par KRONŠTEINU MONTĀŽAI PIE SIENAS.

• Ja galda statīvs ir piestiprināts televizoram, vispirms to atvienojiet.

• Lai nesabojātu šķidro kristālu displeja (LCD) virsmu, nostiprinot statīvu vai noņemot galda statīvu no televizora, novietojiet televizoru ar lejupvērstu ekrānu uz līdzenas un stabilas virsmas, kas pārklāta ar biezu un mīkstu drānu un ir lielāka par televizoru.

• Pēc statīva fiksatoru atvienošanas no statīva, noteikti novietojiet statīva fiksatorus un skrūves drošā vietā.

• Atkārtoti piestiprinot galda statīvu, noteikti ievietojiet iepriekš izskrūvētās skrūves paredzētajās atverēs televizora aizmugurē.

• Pirms ieslēgšanas pārliecinieties, vai televizors atrodas vertikālā pozīcijā. Lai nepieļautu attēla nevienmērību, televizoru nedrīkst ieslēgt, ja LCD panelis ir vērsts uz leju.

Galda statīva atvienošana no televizora

Page 24

Kronšteinu piestiprināšana sienai

1 Sagatavojiet nepieciešamos piederumus.

Kronšteina montāžai pie sienas piederumi (ietilpst komplektā)

A Papīra šablons B Sienas

stiprinājuma pamatne

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

C Statīva aizsargs

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

D Skrūve

(+PSW 6 × 12) (2)

E Starplika (2) F Kronšteina

pārsega plāksne

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

G Skrūve (+PSW 4 × 10)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

Statīvs (ietilpst komplektā)

Sienas stiprinājuma pamatnes skrūves (8 mm diametrā, neietilpst komplektā)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (8) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (4)

Page 25

2 Pārbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar četrkāršu

Ekrāna centrālais punkts

televizora svaru. Skatiet tālāk redzamo tabulu televizora uzstādīšanai pie sienas. Informāciju par televizora svaru skatiet 15-18. lpp. (Specifikācijas).

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Mērvienība: cm

Modeļa

nosaukums

KDL-

50W82xB/ 50W81xB/ 50W80xB/ 50W70xB

42W82xB/ 42W81xB/ 42W80xB/ 42W70xB

32W70xB 72,9 43,3 18,8 41,3 11,3

Piezīmes

• Izmēri iepriekš redzamajā tabulā var nedaudz mainīties atkarībā no uzstādīšanas.

Displeja izmēri Ekrāna centra izmērs Stiprinājuma garums

111,6 65,6 13,0 46,9 11,8

95,8 56,3 17,5 46,5 11,8

Page 26

3 Papīra šablonā A atzīmējiet vietu, kas norāda televizora ekrāna centru.

100

150

200

250

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

Papīra šablona A mēroga lineāls

KDL-42W82xB, KDL-42W81xB, KDL-42W 80xB, KDL-42/32W70xB

Papīra šablona A mēroga lineāls

Atzīme modelim KDL‐32W70xB

Atzīme modelim KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB

Atzīme modelim KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

100

150

200

250

100

150

200

250

100

150

200

250

300

350

1, 2, 3, 4

100

150

200

250

300

350

100

150

200

250

300

350

1, 2, 3, 4

5, 6, 7, 8

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W 80xB, KDL-42/32W70xB

Siena

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KD L- 42W80xB, KDL- 42/ 32W 70x B

4 Pielīmējiet papīra šablonu A pie sienas un ar elektrisko urbi izurbiet atbilstīgas atveres

sienā, vadoties pēc skaitļiem uz papīra šablona A.

5 Noņemiet papīra šablonu A no sienas. 6 Pareizā novietojumā pieskrūvējiet sienas stiprinājuma pamatni B pie sienas ar skrūvēm

(8 mm diametrā, neietilpst komplektā).

Page 27

Sagatavošanās televizora uzstādīšanai

Mīksta drāna

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Tap a

Mīksta drāna

1 Izskrūvējiet televizora aizmugurē esošās skrūves. Noteikti novietojiet izskrūvētās skrūves

drošā, bērniem nesasniedzamā vietā.

2 Ievietojiet (statīva aizsargā C) statīva H atverē tapu, tad salokiet uz augšu statīva

aizsargu C. Pārbaudiet, vai statīva aizsargs C ir cieši nofiksējies pie statīva H.

3 Piestipriniet statīvu H pie televizora ar komplektā iekļautajām skrūvēm D. Ievietojiet

starplikas E atverēs, kas apzīmētas ar trijstūriem f. Ilustrācijās parādīts modelis KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB.

Page 28

Televizora nostiprināšana pie sienas

Siena

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Siena

1 Pirms televizora nostiprināšanas pie sienas noteikti pievienojiet un satiniet kabeļus. 2 Uzstādiet televizoru pie sienas. Tad pārbaudiet, vai statīva aizsargs C ir cieši nofiksējies

sienas stiprinājuma pamatnē B, un starplikas E saskaras ar sienu. Piestipriniet kronšteina pārsega plāksni F ar komplektā iekļautajām skrūvēm G.

Page 29

Sienā izurbjamo atveru izmēri

176 mm

76 mm 76 mm

28 mm 28 mm

28 mm

76 mm

Pēc nepieciešamības nodrošiniet licencētiem darbu uzņēmējiem tālāk norādīto informāciju. Sienas stiprinājuma pamatnes B nostiprināšanai pie sienas izmantojiet skrūves (8 mm diametrā, neietilpst komplektā). Noteikti lietojiet komplektā iekļauto papīra šablonu A, kas parāda sienas stiprinājuma pamatnes reālo stāvokli ērtākai nostiprināšanai.

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Instrukcijas jūsu televizora uzstādīšanai uz kronšteina montāžai pie sienas skatiet mājas lapā: www.sony.eu/tv/wall-mount-bracket-manual

Page 30

Traucējummeklēšana

Televizora aizmugure

Kad apgaismojuma LED mirgo sarkanā krāsā, saskaitiet, cik reizes tā mirgo (mirgošanas intervāls ir trīs sekundes).

Ja apgaismojuma LED mirgo sarkanā krāsā, atiestatiet televizoru, uz divām minūtēm atvienojot maiņstrāvas vadu no televizora, pēc tam ieslēdziet televizoru. Ja problēmu neizdodas novērst, sazinieties ar savu izplatītāju vai “Sony” servisa centru un paziņojiet viņiem, cik reižu apgaismojuma LED mirgoja sarkanā krāsā (intervāla laiks ir trīs sekundes). Nospiediet televizora pogu /, lai izslēgtu to, atvienojiet maiņstrāvas vadu un sazinieties ar savu izplatītāju vai “Sony” servisa centru.

Ja apgaismojuma LED nemirgo, pārbaudiet tabulās turpmāk norādīto informāciju.

Varat skatīt informāciju i-Manual sadaļā [Traucējummeklēšana] vai veikt pašdiagnostiku, atlasot [Palīdzība] t [Klientu atbalsts] t [Pašdiagnostika]. Ja problēmu neizdodas novērst, televizors jāpārbauda kvalificētiem apkopes darbiniekiem.

Problēmas un risinājumi

Nav attēla (ekrāns ir tumšs) un nav skaņas.

 Pārbaudiet antenas/kabeļa savienojumu.  Pievienojiet televizoru maiņstrāvai un uz

televizora vai tālvadības pults nospiediet /.

Dažas programmas nevar noskaņot.

 Pārbaudiet antenu vai satelītantenu.  Iespējams, satelīta kabelī ir radies īssavienojums

vai ir kabeļa savienojuma problēmas. Pārbaudiet kabeļa savienojumu un pēc tam izslēdziet televizoru, izmantojot barošanas ieslēgšanas/ izslēgšanas slēdzi, un pēc tam no jauna ieslēdziet televizoru.

 Ievadītā frekvence ir ārpus diapazona. Sazinieties

ar uztvertās satelīta apraides uzņēmumu.

Nav atrasti kabeļtelevīzijas pakalpojumi (programmas).

 Pārbaudiet kabeļa savienojumu vai noskaņošanas

konfigurāciju.

 Mēģiniet izmantot funkciju [Digitālā automātiskā

noskaņošana], atlasot [Antena], nevis [Kabelis].

Tālvadības pults nedarbojas.

 Nomainiet baterijas.  Iespējams, televizors darbojas SYNC režīmā.

Lai vadītu televizora darbību, nospiediet SYNC MENU, atlasiet [TV vadība], un pēc tam atlasiet

[Sākums (izvēlne)] vai [Opcijas].

Aizmirsta funkcijas [Vecāku kontrole] parole.

 Ievadiet PIN kodu 9999 (PIN kods 9999 tiek

pieņemts vienmēr).

Televizora korpuss kļūst silts.

 Ilgāku laiku izmantojot televizoru, tā korpuss kļūst

silts. Pieskaroties ar roku, var sajust karstumu.

Apstājas audio vai video atskaņošana, tukšs ekrāns, vai televizors nereaģē uz televizora vai tālvadības pults pogu nospiešanu.

 Vienkārši atiestatiet televizoru, uz divām minūtēm

atvienojot maiņstrāvas barošanu; pēc tam pievienojiet to atpakaļ.

Poga /, CH+/–,  +/–, ///, , un HOME nav atrodama uz televizora.

 Informāciju par pogām uz televizora skatiet tālāk

redzamajā attēlā.

Ir ieslēgta apgaismojuma LED.

 Ja nevēlaties, lai būtu ieslēgta apgaismojuma

LED, varat to izslēgt. Nospiediet HOME, tad atlasiet [Iestatījumi] t [Sistēmas iestatīšana] t [Vispārīga uzstādīšana] t [Apgaismojuma LED] t [Izslēgts]. Varat nospiest arī OPTIONS, tad atlasīt [Apgaismojuma LED] t [Izslēgts].

Nevar izveidot savienojumu ar bezvadu maršrutētāju, izmantojot WPS.

 Ja lietojat WEP drošību, atlasiet [Vienkāršs] t

[Wi-Fi] t [Pievienot, izm.mekl.sarakstu]. Tad atlasiet tā tīkla nosaukumu (SSID), ar kuru vēlaties izveidot savienojumu.

Page 31

Tīkla iestatīšanas laikā nevar atrast vajadzīgā tīkla nosaukumu.

 Atlasiet [[Ievadīt manuāli]] un nospiediet , lai

ievadītu tīkla nosaukumu.

Specifikācijas

Sistēma

Paneļa sistēma

LCD (šķidro kristālu displeja) panelis, LED izgaismojums

Televizora sistēma

Analogā: atkarībā no izvēlētās valsts/apgabala: B/G, D/K, L, I, M Digitālā:DVB-T/DVB-C

DVB-T2

Satelīts: DVB-S/DVB-S2

Krāsu/video sistēma

Analogā: PAL, SECAM, NTSC3.58, NTSC4.43 Digitālā: Skatiet “i-Manual”.

Kanālu pārklājums

Analogā: UHF/VHF/kabelis, atkarībā no atlasītās valsts/apgabala Digitālā: UHF/VHF/kabelis, atkarībā no atlasītās valsts/apgabala Satelīts: IF frekvence 950–2150 MHz

Skaņas izvade

8 W + 8 W (izņemot modeli KDL-32W70xB) 5 W + 5 W (tikai KDL‐32W70xB)

Bezvadu tehnoloģija

Protokols IEEE802.11a/b/g/n

Ievades/izvades ligzdas

Antenas kabelis

75 omu ārējais VHF/UHF terminālis

Satelītantena

Sievišķais F veida savienotājs IEC169-24, 75 oms DiSEqC 1.0., LNB 13 V/18 V un 22 KHz signāls, Viena kabeļsadalne EN50494.

/AV1

21 tapiņas “scart” savienotājs (“CENELEC” standarts), ieskaitot audio/video ievadi, RGB ievadi un televizora audio/video izvadi.

/ COMPONENT IN

YPBPR (komponentais video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audio ievade (austiņu ligzdas)

AV2

Video ievade (standarta fonotapiņas ar Y veida ieeju)

HDMI IN 1, 2, 3, 4 (izņemot modeli KDL-50/42/32W70xB)

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Datora formāti

Page 32

Video (3D):

Kadra apvienošana: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Paralēls: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Viens virs otra: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: 5.1. kanālu lineārais PCM: 32, 44,1 un 48 kHz, 16, 20 un 24 biti, Dolby Digital ARC (Audio Return Channel) (tikai HDMI IN 2)

HDMI IN 1, 2, 3, 4 (tikai KDL-50/42/32W70xB)

Video: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Datora formāti Audio: 5.1. kanālu lineārais PCM: 32, 44,1 un 48 kHz, 16, 20 un 24 biti, Dolby Digital ARC (Audio Return Channel) (tikai HDMI IN 2)

MHL (visbiežāk izmantota HDMI 1) (izņemot modeli KDL-50/42/32W70xB)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Video (3D):

Paralēls: 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Viens virs otra: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: 5.1. kanālu lineārais PCM: 32, 44,1 un 48 kHz, 16, 20 un 24 biti, Dolby Digital

MHL (visbiežāk izmantota HDMI 1) (tikai KDL-50/42/32W70xB)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Audio: 5.1. kanālu lineārais PCM: 32, 44,1 un 48 kHz, 16, 20 un 24 biti, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

Digitālā optiskā ligzda (divu kanālu lineārais “PCM”, “Dolby Digital”)

AUDIO OUT/

Audio izvade (stereo mini ligzda) Austiņu ligzda (ir pieejama bezvadu zemo frekvenču akustiskās sistēmas izeja)

1 (HDD REC), 2

USB HDD ierīces ligzda (tikai 1), USB pieslēgvieta

Nosacītās piekļuves moduļa (CAM) ligzda

DC IN 19.5 V

Adaptera ieeja

LAN

10BASE-T/100BASE-TX savienotājs (savienojuma ātrums var mainīties atkarībā no tīkla darbības vides. 10BASE-T/100BASE-TX sakaru ātrums un sakaru kvalitāte šim televizoram netiek garantēta).

Citi

Papildpiederumi

Tālvadības pults ar skārienpaliktni: RMF-ED004 Kamera un mikrofons: CMU-BR200/ CMU-BR100 Bezvadu zemo frekvenču akustiskā sistēma: SWF-BR100 MHL kabelis: DLC-MB10/DLC-MB20/DLC-MC10/ DLC-MC20 Aktīvās 3D brilles: TDG-BT500A (tikai KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB)

Pasīvās 3D brilles: TDG-500P (tikai KDL-42W82xB, KDL-42W81xB, KDL-42W80xB)

Ekspluatācijas temperatūra

0 ºC – 40 ºC

Ekspluatācijas mitrums

10–80% rel. mitr. (bez kondensāta)

Enerģija un citi parametri

Energopadeves prasības

19,5 V līdzstrāva ar maiņstrāvas adapteri Nomināls: ieeja 220–240 V maiņstrāva, 50 Hz

Enerģijas efektivitātes klase

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: A++ KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: A+ KDL‐32W70xB: A

Ekrāna izmērs (mērot pa diagonāli) (apm.)

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 50 collas / 125,7 cm KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 42 collas / 106,7 cm KDL‐32W70xB: 32 collas / 80,1 cm

Elektroenerģij as patēriņš [Standarta] režīmā

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 51 W KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 50 W KDL‐32W70xB: 39 W

Page 33

[Spilgts] režīmā

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 100 W KDL-4 2W 82 xB, KDL-42W81 xB , K DL- 42W80x B, KDL-42W70xB: 99 W KDL‐32W70xB: 80 W

Vidējais enerģijas patēriņš gadā*

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 71 kWh KDL-4 2W 82 xB, KDL-42W81 xB , K DL- 42W80x B, KDL-42W70xB: 69 kWh KDL‐32W70xB: 54 kWh

Elektroenerģijas patēriņš gaidstāves režīmā*

0,5 W (10 W programmatūras/EPG atjaunināšanas režīmā)

Ekrāna izšķirtspēja

1920 punkti (horizontāli) × 1080 rindas (vertikāli)

Izmēri (apm.) (p. × a. × dz.)

ar galda statīvu

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 111,6 × 69,3 × 17,9 cm KDL-4 2W 82 xB, KDL-42W81 xB , K DL- 42W80x B, KDL-42W70xB: 95,8 × 60,0 × 17,0 cm KDL‐32W70xB: 72,9 × 46,5 × 14,1 cm

bez galda statīva

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 111,6 × 65,6 × 6,4 cm KDL-4 2W 82 xB, KDL-42W81 xB , K DL- 42W80x B, KDL-42W70xB: 95,8 × 56,3 × 6,4 cm KDL‐32W70xB: 72,9 × 43,3 × 6,4 cm

Svars (apm.)

ar galda statīvu

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 14,8 kg KDL-4 2W 82 xB, KDL-42W81 xB , K DL- 42W80x B, KDL-42W70xB: 11,7 kg KDL‐32W70xB: 7,9 kg

bez galda statīva

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 13,6 kg KDL-4 2W 82 xB, KDL-42W81 xB , K DL- 42W80x B, KDL-42W70xB: 10,5 kg KDL‐32W70xB: 6,9 kg

Elektroenerģijas patēriņš gadā aprēķināts, pamatojoties uz elektroenerģijas patēriņu televizoram, kas darbojas 365 dienas, 4 stundas dienā. Faktiskais elektroenerģijas patēriņš būs atkarīgs no televizora izmantošanas veida.

Norādītā gaidstāves jauda tiek sasniegta, kad televizorā ir pabeigti nepieciešamie iekšējie procesi.

Piezīmes

• Burts “x” modeļa nosaukumā apzīmē ciparu, kas norāda televizora dizainu, krāsu vai tajā izmantoto sistēmu.

• Izņemiet neīs to karti no televizora nosacītās piekļuves moduļa (CAM) ligzdas tikai tad, ja ievietojat atbilstošu viedkarti.

• Papildpiederumu pieejamība ir atkarīga no valsts/ reģiona/televizora modeļa/noliktavas.

• Dizains un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

• Šajā televizorā tiek izmantota MHL 2 tehnoloģija.

• Jebkuras ar digitālo televīziju ( ) saistītās

funkcijas darbosies tikai valstīs vai

Piezīmes par digitālās televīzijas funkciju

apgabalos, kur tiek pārraidīti DVB-T/ DVB-T2 (MPEG-2 un H.264/MPEG-4 AVC) zemes apraides digitālie signāli vai kur ir

pieejami saderīgi DVB-C (MPEG-2 un H.264/MPEG-4 AVC) kabeļtelevīzijas

pakalpojumi. Lūdzu, vērsieties pie vietējā izplatītāja, lai pārliecinātos, vai varat uztvert DVB-T/DVB-T2 signālu savā

dzīvesvietā, vai sazinieties ar kabeļtelevīzijas pakalpojumu sniedzēju, lai

uzzinātu, vai tā sniegtie kabeļtelevīzijas pakalpojumi ir saderīgi darbībai ar šo televizoru.

• Kabeļtelevīzijas pakalpojumu sniedzējs var

pieprasīt samaksu par sniegtajiem pakalpojumiem vai pieprasīt jūsu piekrišanu pakalpojuma sniegšanas noteikumiem.

• Šis televizors atbilst DVB-T/DVB-T2 un

DVB-C specifikācijām, bet netiek garantēta saderība ar DVB-T/DVB-T2 digitālo zemes apraidi un DVB-C kabeļtelevīziju nākotnē.

• Dažas digitālās televīzijas funkcijas var

nebūt pieejamas dažās valstīs/apgabalos, un DVB-C kabeļtelevīzija var nedarboties pareizi ar dažiem pakalpojumu sniedzējiem.

Page 34

Informācija par preču zīmēm

• Termini “HDMI” un “HDMI High-Definition Multimedia Interface” un “HDMI” logotips ir “HDMI Licensing LLC” preču zīmes vai reģistrētas preču zīmes ASV un citās valstīs.

• “DLNA”®, “DLNA” logotips un “DLNA CERTIFIED”® ir “Digital Living Network Alliance” preču zīmes, pakalpojumu zīmes vai noraksta apliecinājuma zīmes.

• Izgatavots pēc Dolby Laboratories licences. Dolby un dubultais D ir Dolby Laboratories tirdzniecības zīmes.

• “BRAVIA” un ir Sony Corporation preču zīmes.

• “TrackID” ir preču zīme vai uzņēmuma “Sony Mobile Communications AB” reģistrēta preču zīme.

• “Gracenote”, “Gracenote eyeQ”, “Gracenote VideoID”, “Gracenote Video Explore”, “Gracenote MusicID”, “Gracenote” logo un logotips, kā arī “Powered by Gracenote” logotips ir “Gracenote” ASV un/vai citās valstīs reģistrētas preču zīmes vai “Gracenote” preču zīmes.

• “Wi-Fi”, “Wi-Fi Direct” un “Miracast” ir uzņēmuma “Wi-Fi Alliance” preču zīmes vai reģistrētas preču zīmes.

• Logotips “Sony Entertainment Network” un “Sony Entertainment Network” ir “Sony Corporation” preču zīme.

• “MHL”, “Mobile High-Definition Link” un “MHL” logotips ir “MHL Licensing, LLC” preču zīmes vai reģistrētas preču zīmes.

• Informāciju par “DTS” patentiem skatiet vietnē http://patents.dts.com. Tiek ražots saskaņā ar “DTS Licensing Limited” licenci. “DTS”, Symbol, & “DTS” un Symbol kopā ir reģistrētas preču zīmes, bet “DTS Digital Surround” ir “DTS”, Inc. preču zīme. © DTS, Inc. Visas tiesības paturētas.

•Designed with UEI Technology Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013

• “Bluetooth”® vārdiskā preču zīme un logotipi ir uzņēmuma “Bluetooth SIG, Inc.” īpašums, un uzņēmumam “Sony Corporation” ir atļauts lietot šo preču zīmi un logotipus saskaņā ar iegūto licenci. Citas preču zīmes un citi tirdzniecības nosaukumi pieder to attiecīgajiem īpašniekiem.

• DiSEqC™ ir “EUTELSAT” preču zīme. Šis televizors atbalsta DiSEqC 1.0. Šis televizors nav paredzēts motorizētu antenu vadība.

Page 35

Page 36

Turinys

SVARBUS PRANEŠIMAS . . . . . . . . . . . . . . . . . 2

Saugos informacija. . . . . . . . . . . . . . . . . . . . . 3

Atsargumo priemonės . . . . . . . . . . . . . . . . . . 5

TV montavimas prie sienos. . . . . . . . . . . . 7

Laikiklių montavimas prie sienos . . . . . . . . .8

Pasiruošimas montuoti TV . . . . . . . . . . . . . . 11

TV montavimas prie sienos . . . . . . . . . . . . . 12

Trikčių šalinimas . . . . . . . . . . . . . . . . . . . . 14

Triktys ir jų šalinimo sprendimai . . . . . . . . . 14

Techniniai duomenys. . . . . . . . . . . . . . . . 15

Įvadas

Dėkojame, kad pasirinkote šį „Sony“ gaminį. Prieš naudodami televizorių atidžiai perskaitykite šį vadovą ir pasilikite jį ateičiai.

Pastab os

• Prieš naudodamiesi televizoriumi, perskaitykite skyrių “Saugos

informacija” (3 psl.).

• „TV montavimas prie sienos“ instrukcijos pateiktos šio TV

naudojimo instrukcijoje.

• Greito pasirengimo darbui vadove ir šiame vadove pateikti

vaizdai bei iliustracijos yra tik pavyzdžiai ir gali skirtis nuo faktinės gaminio išvaizdos.

Identifikacinės etiketės vieta

TV modelio nr., pagaminimo datos (metų / mėnesio) ir maitinimo šaltinio klasės etiketės yra TV arba pakuotės galinėje pusėje. Maitinimo tinklo adapteri o modelio numerio ir serijos numerio etiketės yra maitinimo tinklo adapterio apačioje.

ĮSPĖJIMAS

KAD UGNIS NEIŠPLISTŲ, ŽVAKES IR KITOKIUS ATVIROS UGNIES ŠALTINIUS LAIKYKITE ATOKIAI NUO ŠIO GAMINIO.

SVARBUS PRANEŠIMAS

Šio gaminio gamintojas yra Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonija, arba gam inys yra pagamintas pagal Sony Corporation užsakymą. Norėdami sužinoti dėl gaminio atitikties, pagrįstos Europos Sąjungos teisės aktais, kreipkitės į įgaliotą atstovą Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Vokietija. Aptarnavim o ir garantinio aptarnavimo atveju kreipkitės adresu, nurodytu atskiruose aptarnavimo arba garantijos dokumentuose.

Įspėjimas dėl belaidžiu ryšiu siunčiamo / gaunamo signalo

Šiuo dokumentu „Sony Corporation“ deklaruoja, kad šis įrenginys atitinka esminius reikalavimus ir kitas 1999/5/EB direktyvos nuostatas. Susipažinti su visu atitikties deklaracijos turiniu Jū s galite interneto tinklalapyje: http://www.compliance.sony.de/

Įspėjimas pirkėjams: ši informacija galioja tik įrangai, kuri parduodama šalyse, taikančiose ES direktyvas.

Šalys, kuriose galima naudotis beviele televizoriaus sistema: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT,

NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

Šią įrangą galima naudoti kitose, ne Europos šalyse.

Page 37

Saugos informacija

Sraigtas (pateiktas su laikikliu, tvirtinamu prie sienos)

Tvirtinimo kabliukas (Gembė) Kabliuko tvirtinimas prie užpakalinės televizoriaus pusės

7 mm

30 cm

10 cm

Palikite mažiausiai tiek vietos aplink televizorių.

30 cm

10 cm

Palikite mažiausiai tiek vietos aplink televizorių.

6 cm

Oro cirkuliacija užblokuota.

Siena Siena

ĮSPĖJIMAS

Baterijos neturėtų būti veikiam os aukštos temperatūros, pvz., saulės spindulių, ugnies ar pan.

Montavimas / sąranka

Montuokite ir naudokite televizorių pagal šias instrukcijas, kad išvengtumėte bet kokio gaisro, elektros smūgio, žalos ir (arba) sužalojimų pavojaus.

Montavimas

• Televizorius turi būti sumontuotas šalia lengvai pasiekiamo maitinimo lizdo.

• Padėkite TV komplektą ant stabilaus, lygaus paviršiaus, kad jis nenukristų ir nesužalotų, arba TVnebūtų sugadintas.

• Montuoti ant sienos turi tiktai kvalifikuoti techniniai specialistai.

• Saugumo sumetimais primygtinai rekomenduojama naudoti „Sony“ priedus, įskaitant:  Prie sienos tvirtinamas laikiklis

• Prijungdami montavimo kablius (gembę) prie TV komplekto, būtinai naudokite kartu su prie sienos tvirtinamu laikikliu tiekiamus sraigtus. Tiekiami sraigtai yra skirti montuoti, kaip nurodyta paveiksle, matu ojant nuo montavimo kablio (gem bės) prijungiamo paviršiaus. Sraigtų skersmuo ir ilgis skiriasi pagal lai kiklio, tvirtinamo prie sienos, modelį. Naudojant ne pateiktus, o kitus sraigtus, galima pažeisti televizoriaus vidų, televizorius gali nukristi ir t. t.

Gabenimas

• Prieš gabendami televizorių atjunkite visus kabelius.

• Dideliam televizoriui gabenti reikia dviejų arba trijų žmonių.

• Pernešdami TV komplektą rankomis, laikykite jį, kaip parodyta apačioje. Nespauskite LCD ekrano ir rėmo aplink ekraną.

• Gabenamą televizorių saugokite nuo kratymo ir per didelės vibracijos.

• Televizorių, gabenamą taisymui arba kraustantis, su pakuokite į originalią dėžę ir pakavimo medžiagą.

Apsauga nuo nukritimo

• Prieš įsukdami sraigtus paguldykite ekraną priekine dalimi žemyn ant tvirto darbinio paviršiaus, didesnio už televizorių.

• Kad nepažeistumėte skystųjų kristalų ekrano (LCD), ant darbinio paviršiaus patieskite minkštą audeklą.

Vėdinimas

• Niekada ne uždenkite vėdinimo angų ir nieko nekiškite į korpusą.

• Aplink televizorių palikite erdvės, kaip parodyta iliustracijoje.

• Primygtinai rekomendu ojama naudoti „Sony“ prie sienos tvirtinamą laikiklį, kad būtų pakankama oro cirkuliacija.

Sumontuotas ant sienos

Sumontuotas su stovu

• Siekiant užtikrinti tinkamą vėdinimą ir apsaugoti nuo dulkių ir purvo kaupimosi:  Neguldykite televizoriaus plokščiai, nemontuokite apversto,

apsukto ar šonu.

 Nestatykite televizoriaus ant lentynos, kilimėlio, lovos arba

spintoje.

 Neuždenkite televizoriaus audiniu, pvz., užuolaidomis, arba

tokiais daiktais kaip laikraščiai ir pan.

 Nemontuokite televizoriaus taip, kaip parodyta žemiau

esančioje iliustracijoje.

Maitinimo laidas

Elkitės su maitinimo laidu ir lizdu kaip nurodyta, kad išvengtumėte bet kokio gaisro, elektros smūgio, žalos ir (arba) sužalojimų pavojaus:

 Naudokite tik „Sony“ pateiktą maitinimo laidą (ne kitų tiekėjų).  Iki galo įkiškite k ištuką į mait inimo lizdą.  Televizorių naudok ite tik su 220–240 V kintamąja elektros s rove.  Tiesdami kabelius savo pačių saugumui ištraukite maitinimo

laidą ir saugokitės, kad neužkliūtumėte už kabelių.

 Atjunkite maitinimo laidą iš maitinimo lizdo prieš atlikdami

veiksmus su televizoriumi ar jį judinda mi.

 Laikykite maitinimo laidą atokiai nuo karščio šaltinių.  Re guliariai ištraukite m aitinimo kištuką ir n uvalykite. Jei kištukas

apdulkės ir sudrėks, gali suprastėti jo izoliacija, dėl to gali kilti gaisras.

Pasta bos

• Nenau dokite pateikto maitinim o laido su jokia kita įranga.

• Maitinimo laidų per daug nesuspauskite, nesulenkite ir nesusukite. Ga lite pažeisti arba sulaužyti šerdies laidininkus.

• Nemodifikuokite maitinimo laido.

• Nestatykite ant maitinimo laido nieko sunkaus.

• Atjungdam i televizorių nuo tinklo netraukite už maitinimo laido.

• Nesujun kite per daug prietaisų į tą patį kištukinį m aitinimo lizdą.

• Nenaudokite prastai tinkančio kištukinio maitinimo lizdo.

Page 38

PASTABA ANT MAITINIMO ADAPTERIO

Įspėjimas

Siekdami sumažinti elektros smūgio riziką saugokite prietaisą nuo lietaus ar drėgmės. Kad išvengtumėte gaisro ar elektros smūgio pavojaus, nedėkite ant prietaiso skysčio pripildytų daiktų, pvz., vazų. Nestatykite šios įrangos mažose erdvėse, pvz., knygų lentynose ar pan.

• Pasirūpinkite, kad maitinimo lizdas būtų netoli įrangos ir lengvai pasiekiamas.

• Naudokite tik tiekiamą maitinimo adapterį ir maitinimo laidą.

• Nenaudokite kitų maitinimo adapterių. Jie gali sukelti gedimus.

• Maitinimo adapterį junkite į lengvai pasiekiamą maitinimo lizdą.

• Ne vyniokite maitinim o laido ant maitin imo adapterio. Gali nutrūkti centrinis laidas ir (arba) gali sutrikti medijos imtuvo veikimas.

• Nelieskite maitinimo adapterio šlapiomis rankom is.

• Pastebėję neįprastą maitinimo adapterio veikimą nedelsdami atjunkite jį nuo maitinimo lizdo.

• Prietaisas nuo maitinimo šaltinio neatjungiamas tol, kol jis prijungtas prie maitinimo lizdo, net jei jis nustatytas išsijungti.

• Ilgą lai ką naudojamas, maitinimo adapteris įkaista: p alietę ranka pajusite šilumą.

Draudžiama naudoti

Nemontuokite ir nenaudokite televizoriaus nurodytose vietose, aplinkoje ar situacijose, nes televizorius gali sugesti arba sukelti gaisrą, elektros smūgį, žalą ir (arba) sužalojimus.

Vieta:

• Lauke (tiesioginėje saulėkaitoje), pajūryje, laive ar kitoje vandens transporto priemonėje, automobilyje, medicinos įstaigose, nestabiliose vietose, šalia vandens, lietaus, drėgmės ar dūmų.

• Jei televizorius pastatytas viešosios pirties ar šilto baseino persirengimo kambaryje, jį gali pažeisti ore esanti siera ir pan.

• Jei norite geriausios vaizdo kokybės, saugokite ekraną nuo tiesioginio apšvietimo ar tiesioginių saulės spindulių.

• Nekilnokite telev izoriaus iš šaltos patalpos į šiltą. Staigūs aplinkos temperatūros pokyčiai gali sukelti drėgmės kondensaciją . Dėl to televizorius gali rodyti prastą vaizdą ir (arba) prarasti spalvas. Jei vis dėlto televizorius buvo paveiktas staigių temperatūros pokyčių, prieš jį įjungdami palaukite, kol visiškai išgaruos drėgmė.

Aplinka:

• Vietos, kuriose yra karšta, drėgna ar itin daug dulkių; kuriose gali į vidų patekti vabzdžių; kuriose televizorių gali paveikti mechaninė vibracija; šali a degių objektų (žvakių ir kt.). Televizorių reikia saugoti nuo lašančių ar tyškančių skysčių, ant jo negalima statyti jokių daiktų su skysčiais, pvz., vazų.

• Nestatykite televizoriaus drėgnoje ar dulkėtoje vietoje, patalpoje, kurioje yra riebaluotų dūmų ar ga rų (šalia viryklių ar oro drėkintuvų). Galimas gaisras, elektros smūgis ar įrangos deformacija.

• Nestatykite televizoriaus vietose, kurios veikiamos aukštos temperatūros, pvz., kur krinta ti esioginiai saulės spinduliai, šalia radiatorių arba oro šildytuvų. Tokiomis sąlygomis televizorius gali perkaisti ir dėl to deformuotis ir (arba) sugesti.

Situacija:

• Nelieskite šlapiomis rankomis, esant nuimtam korpusui, nesinaudok ite su gamintojo nerekomenduo jamais priedais. Atjunkite te levizorių iš maitinim o lizdo ir nuo antenos p erkūnijos metu.

• Nes tatykite televizoriaus taip, kad išsikištų į atvirą erdvę. Į televizorių atsitrenkę žmonės gali susižeisti, o atsimušę daiktai gali pažeist i televizorių.

Sulūžusios dalys:

• Nieko nemeskite į televizorių. Ekrano stiklas gali sudūžti nuo smūgio ir sukelti rimtų sužalojimų.

• Jei įskils televizoriaus paviršius, nelieskite jo, kol neišjungsite iš maitinimo lizdo. Jei to nepadarysite, rizikuojate patirti elektros smūgį.

Kai nenaudojamas

• Jei kelias dienas neketinate naudotis televizoriumi, aplinkos apsaugos ir sa ugumo sumetimais jį reikėtų išjungti i š maitinimo tinklo.

• Paprastai išjungdami televizorių neatjungiate jo nuo maitinimo tinklo, tad dabar ištraukite kištuką iš maitinimo lizdo, kad išjungtumėte tele vizorių visiškai.

• Tačiau kai kurie televizoriai turi funkcijų, kurios tinkamai veikia tik tada, kai televizorius paliktas veikti parengties režimu.

Dėl vaikų

• Neleis kite vaikams lipti ant televizoriaus.

• Laikykite mažus priedus vaikams nepasiekiamoje vietoje, kad vaikai jų netyčia neprarytų.

Jei kyla tokių problemų...

Nedelsdami išjunkite televizorių ir ištraukite kištuką iš maitinimo lizdo, jei atsiranda bet kuri iš šių problemų. Kreipkitės į savo pardavėją arba „Sony“ aptarnavimo centrą, kad televizorių patikrintų kvalifikuoti techninės priežiūros specialistai.

Kai:

 Pažeistas m aitinimo laidas.  Prastai tinka maitinimo lizdas.  Televizorius sugedo, nes bu vo numestas, sutrenktas arba į jį kas

nors buvo mesta.

 Per korpuso angas į vidų pateko sky sčio ar koks kietas daiktas.

Apie LCD ekranon temperatūrą

Kai LCD ekranas naudojamas il gą laiką, jo aplinka įšyla. Palietę ranka galite pajusti karštį.

PRIE SIENOS TVIRTINAMAS LAIKIKLIS

Toliau instrukcijoje parodyta, kaip tinkamai tvarkyti prie sienos tvirtinamą laikiklį. Persk aitykite visą š ia informaciją ir prie sienos tvirtinamą laikiklį naudokite tinkamai.

Klientams:

Siekdami išvengti sunkių sužeidimų ugnimi, elektros smūgio, gaminio apsivertimo ar kritimo pavojaus, laikykitės toliau pateikiamų atsargumo priemonių.

• Montavimo darbus patikėkite licencijuotiems rangovams, taip pat pasirūpinkite, kad šalia nebūtų mažų vaikų.

• Televizoriaus perkėlimą arba išmontavimą patikėkite licencijuotiems rangovams.

• Neišsukite sraigtų ar kitų tvirtinimo detalių, kai televizorius pritvirtintas.

• Nekeiskite prie sienos tvirtinam o laikiklio detalių.

• Netvirtinkite jokios įrangos, jei nenurodyta.

• Be televizoriaus, ant prie sienos tvirtinamo laikiklio nedėkite kitų daiktų.

• Nesiremkite prie televizoriaus ir neužkabinkite jo.

• Nespauskite televizoriaus per smarkiai valydam i ar atlikdami priežiūros darbus.

Page 39

Informacija „Sony“ prekybos atstovams ir

Gembė Gembė

tiekėjams:

Toliau pateikiamos instrukcijos skirtos tik „Sony“ prekybos atstovams ir tiekėjams. Perskaitykite toliau pateikiamas atsargumo priemones ir ypač paisykite saugos reikalavimų gaminio montavimo, priežiūros ir patikros metu.

• Nešdami ar montuodami TV komplektą, laikykite jį iš šonų. Nekelkite TV, laikyd ami už gembės.

• Ne montuokite prie sien os tvirtinamo laiki klio ant sienos, jei televizoriaus kampai ar kraštinės neatitinka sienos formų.

• Netvirtinkite televizoriaus virš oro kondicionieriaus arba po juo.

• Pasirūpink ite, kad prie sien os tvirtinamas laikiklis būtų patikimai pritvirtintas prie sienos, vadovaujantis šioje naudojimo instrukcijoje pateiktais nurodymais. Jei kuris nors sraigtas atsilaisvins arba iškris, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą.

• Pasirūpinkite, kad pridėti sraigtai ir tvirtinimo dalys būtų naudojamos tinkamai, vadovaujantis šioje naudojimo instrukcijoje pateiktais nurodymais. Jei naudosite pakaitines dalis, TV gali nukristi ir ką nors sužaloti arba TV gali sugesti.

• Pasirūpinkite, kad laikiklis būtų surinktas teisingai, pagal šio je naudojimo instrukcijoje paaiškintas procedūras.

• Gerai nustatytose vietose priveržkite sraigtus.

• Būkite atsargūs, kad montuodami nesutrenktumėte televizoriaus.

• Televizorių montuokite ant stačios ir plokščios sienos.

• Tinkamai sumontavę televizorių gerai pritvirtinkite kabelius.

• Saugokite, kad maitinimo laidas ar jungiamieji kabeliai nebūtų sužnybti, nes gali apsinuoginti vidiniai laidininkai ir įvykti trumpasis jungimas ar nutrūkti elektros tiekimas.

Atsargumo priemonės

Televizoriaus žiūrėjimas

• Žiūrėdami 3D vaizdus arba žaisdami stereoskopinius 3D žaidimus, kai kurie žmonės gali patirti diskomforto jausmą (akių įsitempimą, nuovargį ar pykinimą). Visiems žiūrovams „Sony“ rekomenduoja daryti reguliarias pertra ukas žiūrint 3D vaizdus arba žaidžiant stereoskopinius 3 D žaidimus. Būtinų pertraukų trukmė ir dažnumas priklauso nuo kiekvieno žmo gaus. Jūs turite patys nuspręsti, kas jums geriausia. Jei jaučiate diskomfortą, nebežiūrėkite 3D vaizdų arba nebežaiskite stereoskopinių 3D žaidimų, kol diskomforto jausmas praeis; jei manote, kad reikia, pasitarkite su gydytoju. Taip pat turėtumėte peržiūrėti (i) bet kokio su televizori umi naudojamo kito prietaiso ar laikmenos naudojimo instrukciją ir (ii) mūsų tinklalapį (http://support.sony -europe.com/), kuriame rasite naujausią informaciją. Mažų vaikų rega (ypač jaunesnių nei šešerių metų) dar vystosi. Pasitarkite su gydytoju (pvz., pediatru arba akių gydytoju) prieš leisdami mažiems vaikams žiūrėti 3D vaizdus arba žaisti stereoskopinius 3D žaidimus. Suaugusieji turi prižiūrėti mažus vaikus, kad jie laikytųsi minėtų rekomendacijų.

• Nenaudokite, nelaikykite ir nepalikite 3D akinių arba baterijų prie ugnies arba vietose, kuriose yra aukšta temperatūra, pvz., tiesioginėje saulėkaitoje arba saulės ka itinamuose automobiliuose.

• Naudo damiesi imituoto 3D vaizdo funkcija, atkreipk ite dėmesį, kad šis televizorius pakeičia vaizdą iš originalaus.

• Televizorių žiūrėkite vidutinėje šviesoje, nes žiūrint televizorių silpnoje šviesoje arba labai ilgai, pavargsta akys.

• Naudodamiesi ausinėmis, nenustatykite per didelio garso, nes gali būti pažeista klausa.

Skystųjų kristalų (LCD) ekranas

• Nors LCD ekranas pagamintas naudojant aukšto tikslumo technologij ą ir veikia su 99,99 proc. ar net dau giau vaizdo taškų, tačiau LCD ekrane nuolat gali pasirodyti juodų taškelių arba ryškių šviesos taškelių (raudonų, mėlynų arba žalių). Tai konstrukcinė LCD ekranų ypatybė, o ne gedimas.

• Nespauskite ir nebraižykite priekinio filtro, nedėkite ant šio televizoriaus jokių daiktų. Vaizdas gali tapti netolygus arba galite netgi sugadinti LCD ekraną.

• Jei telev izorius bus naudojamas šaltoje vietoje, vaizdas gali tapti „dėmėtas“ arba užtemti. Tai ne gedimas. Šis reiškinys išnyksta pakilus temperatūrai.

• Nuolat rodant nejudančius paveikslėlius, gali atsirasti šešėlių. Po kelių akimirkų jie gali išnykti.

• Televizoriui veikiant jo ekranas ir korpusas įšyla. Tai nėra gedimas.

• LCD ekrane yra nedaug skystųjų kristalų. Vadovaukitės vietos potvarkiais ir taisyklėmis dėl utilizavimo.

Televizoriaus ekrano paviršiaus / korpuso tvarkymas ir valymas

Prieš valydami būtinai iš elektros lizdo ištraukite televizoriaus maitinimo laidą. Siekdami išvengti fizinio arba ekrano dangos nusidėvėjimo, laikykitės šių atsargumo priemonių:

• Dulkes nuo ekrano paviršiaus ar korpuso švelniai nubraukite drėgnu audiniu. Jei lieka dulkių, nušluostykite jas minkštu audiniu, šiek tiek sudrėk intu atskiestu švelniu valymo tirpalu.

• Nepurškite vandens arba detergento tiesiai ant televizoriaus. Jis gali nuvarvėti į ekrano apačią arba ant išorinių dalių, taip pakliūti į televizoriaus vidų ir sugadinti jį.

• Niekada nenaudokite jokio šveitiklio, šarminio arba rūgštinio valiklio, šveitimo miltelių arba lakaus tirpalo (pvz., spirito, benzolo, tirpiklio arba insekticido). Naudojant tokias medžiagas arba esant ilgesniam sąlyčiui su gumos arba vinilo medžiagomis, galima pažeisti ekrano paviršių ir korpuso medžiagą.

• Tinkamam vėdinimui užtikrinti rekomenduojama periodiškai išsiurbti vėdinimo angas.

• Regul iuodami televizoriaus kampą, judinkite televizorių iš lėto, kad jis nenukristų ar nenuslystų nuo savo stalinio stovo.

Page 40

Papildoma įranga

Maks. 1,5 mm

(„F“ kištuko nuorodinis brėžinys)

Maks. 7 mm

• Bet kokias papildo mas detales arba įrangą, kuri skleidžia elektromagnetinius spindulius, laikykite atokiai nuo televizoriaus. Antraip gali atsirasti vaizdo iškraipymas ir (arba) triukšmas.

• Šį įranga buvo patikrinta, ir buvo įrodyta, kad atitinka „EMC“ direktyvoje nustatytus apribojimus, kai naudojamas trumpesnis nei 3 metrų signalo kabelis.

Rekomendacija dėl „F“ kištuko

Vidinis laidas iš jungiamosios dalies turi išsikišti ne daugiau nei 1,5 mm.

Įspėjimas dėl elgesio su nuotolinio valdymo pulteliu

• Dėdami baterijas, laiky kitės tinkamo poliškumo.

• Nenaudokite kartu skirtingo tipo arba senų ir naujų baterijų.

• Utilizuokite baterijas aplinkai nekenkiančiu būdu. Tam tikruose regionuose gali būti baterijų utilizavimo taisyklės. Teiraukitės savo vietos valdžios institucijų.

• Atsargiai elkitės su nuotolinio valdymo pulteliu. Nemėtykite ir nelipkite an t jo, nepilkite a nt jo skysčių.

• Nedėkite nuotolinio val dymo pultelio netoli šilumo s šaltinio, tiesioginių saulės spindulių veikiamoje vietoje arba drėgname kambaryje.

Bevielė įrenginio funkcija

• Nenaudokite šio įrenginio šalia medicinos įrangos (širdies stimuliatorių ir pan.), nes gali sutrikti medicinos prietaisų veikimas.

• Nors šis įrenginy s siunčia ir gauna užšifruotus signalus, saugokitės n eleistino informacijos perėmimo. Mes negalime prisiimti atsakomybės už dėl to kylančias problemas.

PRIE SIENOS TVIRTINAMAS LAIKIKLIS

• Jei televizorių, sumontuotą ant prie sienos tvirtinamo laikiklio naudosite ilgą laiką, siena už televizoriaus ar virš jo gali nublukti arba tapetai gali atsiklijuoti, priklausomai nuo to, iš kokių medžiagų pastatyta siena.

• Jei sumo ntuotas prie sienos tvirtinamas laikiklis bus nuimtas, sienoje liks sraigtams išgręžtos skylės.

• Nenaudokite prie sienos tvirtinamo laikiklio vietose, kur jį veiktų mechaninė vibracija.

Televizoriaus utilizavimas

Atitarnavusių elektrinių ir elektroninių įrenginių utilizavimas (ši direktyva galioja tik Europos Sąjungos ir kitoms Europos šalims, kur yra taikoma rūšiuotų atliekų surinkimo sistema)

Šis ženklas ant gaminio arba ant jo įpakavimo

kartu su buitinėmis atliekomis. Jį reikia pristatyti į atitinkamą surinkimo punktą, kur galima priduoti antriniam perdirbimui numatytus elektrinius ir elektroninius įrenginius. Teisingai utilizuodami šį produktą padėsite išvengti potencialių neigiamų pasekmių aplinkai ir žmonių sveikatai, kurios galėtų būti dėl neteisingo atsilaisvinimo nuo šio gaminio. Perdirbant medžiagas yra tausojami gamtos ištekliai. Išsamesnę informaciją dėl šio gaminio antrinio perdirbimo Jums gali pateikti miesto savivaldybė, atliekų tvarkymo tarnybos atstovas arba parduotuvėje, kurioje įsigijote gaminį.

nurodo, kad šio gaminio negalima utilizuoti

Išnaudotų baterijų utilizavimas (ši direktyva galioja tik Europos Sąjungos ir kitoms Europos šalims, kur yra taikoma rūšiuotų atliekų surinkimo sistema)

nurodo, kad su šiuo gaminiu komplektuojamos baterijos negalima iš mesti su buitinėmis atliekom is. Ant kai kurių baterijų šis simbolis gali būti atvaizduotas kartu su cheminio elemento simboliu. Gyvsidabrio (Hg) arba švino (Pb) cheminio elemento simbolis yra nurodomas, jeigu baterijoje yra daugiau nei 0,0005% gyvsidabri o arba daugiau nei 0,004% švino. Teisingai utilizuodam i tokias baterijas padėsite išvengti potencialių neigiamų pasekmių aplinkai ir žmonių sveikatai, kurios galėtų būti dėl neteisingo atsilaisvinimo nuo baterijos. Perdirbant medžiagas yra tausojami gamtos ištekli ai. Tuo atveju, jeigu gaminio saugumo, veikim o arba duomenų integralumo užtikrinimui yra reikalingas nepertraukiamas ryšys su įmontuota baterija, ją yra leistina keisti tik kvalifikuotam serviso sp ecialistui. Kad užtikrintumėte teisingą išnaudotos baterijos utilizavimą, nugabenkite ją į atitinkamą surinkimo punktą, kur galima priduoti antriniam perdirbimui numatytus elektrinius ir elektroninius įrenginius. Jeigu naudojate kitą bateriją , prašome, perskaitykite skyrių apie tai, kaip galima saugiai išimti bateriją iš gaminio. Nugabenkite bateriją į atitinkamą surinkimo punktą, kur galima priduoti antriniam perdirbimui išnaudotas baterijas. Išsamesnę informaciją dėl šio gaminio arba jo baterijos antrinio perdirbimo Jums gali pateikti miesto savivaldybė, atliekų tvarkymo tarnybos atstovas arba parduotuvėje, kurioje įsigijote gaminį.

Šis ženklas ant baterijos arba ant įpakavimo

Page 41

TV montavimas prie sienos

Minkštas audinys

Gembės kakliukai

Gembė

Pirkėjams

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Dėl montavimo kreipkitės į „Sony“ prekybos atstovus ar licencijuotus tiekėjus, o montavimo metu ypatingą dėmesį skirkite saugai. „Sony “ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo arba sumontavus kitus, nei nurodyti, gaminius. Jūsų teisėms pagal įstatymą (jei tokių yra) tai įtakos neturi.

„Sony“ prekybos atstovams ir tiekėjams

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Atidžiai perskaitykite šią naudojimo instrukciją, kad montavimo darbus atliktumėte saugiai. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo.

Ant stalo pastatomas stovas bus naudojamas kaip prie sienos tvirtinamo laikiklio dalis.

Pastab os

• Žr. 3 psl. (Saugos informacija) ir 5 psl. (Atsargumo priemonės) esančią informaciją apie PRIE SIENOS TVIRTINAMĄ LAIKIKLĮ, prieš atlikdami prie sienos tvirtinamo laikiklio montavimo darbus.

• Jei ant stalo pastatomas stovas yra pritvirtintas prie TV, pirmiausia jį nuimkite.

• Kad nepažeistumėte skystųjų kristalų ekrano, prieš tvirtindami gembę arba nuimdami ant stalo pastatomą stovą nuo TV, padėkite TV ekranu į apačią ant storu, minkštu audiniu uždengto lygaus ir tvirto paviršiaus, didesnio nei televizorius.

• Nuėmę gembės kakliukus, juos kartu su sraigtais pasidėkite saugioje vietoje.

• Vėl pritvirtindami ant stalo pastatomą stovą, anksčiau išsuktus sraigtus įsukite į pradines skyles TV galinėje pusėje.

• Prieš įjungdami TV, įsitikinkite, kad jis yra vertikalioje padėtyje. TV komplekto negalima įjungti, kai SKE (skystųjų kristalų ekranas) guli priekiu žemyn, kad nebūtų iškraipytas vaizdas.

Ant stalo pastatomo stovo nuėmimas nuo TV

Page 42

Laikiklių montavimas prie sienos

1 Pasiruoškite reikalingus daiktus.

Prie sienos tvirtinamo laikiklio priedai (tiekiami)

A Popierinis

šablonas

B Sieninio laikiklio

pagrindas

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

C Gembės apsauga

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

D Sraigtas

(+PSW 6 × 12) (2)

E Tar pik lis (2) F Laikiklį dengianti

plokštelė

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

G Sraigtas (+PSW 4 × 10)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

Gembė (tiekiama)

Sraigtai prie sienos tvirtinamo laikiklio pagrindui tvirtinti (8 mm skersmens, netiekiami)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (8) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (4)

Page 43

2 Įsitikinkite, kad ant sienos yra pakankamai vietos ir kad siena gali išlaikyti bent keturis

Ekrano centrinis taškas

kartus didesnį svorį nei TV. Kaip montuoti TV prie sienos, žr. toliau pateiktą lentelę. TV svorį žr. 15-18 psl. (Techniniai duomenys).

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Modelio

Pavadinimas

KDL-

50W82xB/ 50W81xB/ 50W80xB/ 50W70xB

42W82xB/ 42W81xB/ 42W80xB/ 42W70xB

32W70xB 72,9 43,3 18,8 41,3 11,3

Pasta bos

• Skaičiai šioje lentelėje gali šiek tiek skirtis priklausomai nuo pastatymo.

Rodyti matmenys

111,6 65,6 13,0 46,9 11,8

95,8 56,3 17,5 46,5 11,8

Ekrano išmatavimas iki

centro

Montavimui reikalingas

ilgis

Vienetai: cm

Page 44

3 Ant popierinio šablono A pasižymėkite savo TV ekrano centrą.

100

150

200

250

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

Popierinio šablono A skalė

KDL-42W82xB, KDL-42W81xB, KDL-42W 80xB, KDL-42/32W70xB

Popierinio šablono A skalė

Žymė, skirta KDL‐32W70xB

Žymė, skirta KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB

Žymė, skirta KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

100

150

200

250

100

150

200

250

100

150

200

250

300

350

1, 2, 3, 4

100

150

200

250

300

350

100

150

200

250

300

350

1, 2, 3, 4

5, 6, 7, 8

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W 80xB, KDL-42/32W70xB

Siena

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KD L- 42W80xB, KDL- 42/ 32W 70x B

4 Lipnia juosta priklijuokite popierinį šabloną A prie sienos ir elektriniu grąžtu išgręžkite

skyles pagal popierinio šablono A numeraciją.

5 Nulupkite popierinį šabloną A nuo sienos. 6 Prie sienos tvirtinamo laikiklio pagrindą B teisingai prisukite prie sienos sraigtais (8 mm

skersmens, netiekiami).

Page 45

Pasiruošimas montuoti TV

Minkštas audinys

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KD L- 42W80xB, KDL-42/ 32W 70x B

Kaištelis

Minkštas audinys

1 Išsukite sraigtus iš galinės TV pusės. Išsuktus sraigtus laikykite saugioje, vaikams

nepasiekiamoje vietoje.

2 Įkiškite kaištelius (ant gembės apsaugos C) į gembės H angas, tada užlenkite gembės

apsaugą C. Įsitikinkite, kad gembės apsauga C yra patikimai užfiksuota ant gembės H.

3 Pritvirtinkite gembę H prie TV tiekiamais sraigtais D. Pritvirtinkite tarpiklius E prie

trikampiais f nurodytų angų. Iliustracijoje parodytas modelis KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB.

Page 46

TV montavimas prie sienos

Siena

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Siena

1 Prieš montuodami TV prie sienos, prijunkite ir suriškite kabelius. 2 Sumontuokite TV prie sienos. Tada įsitikinkite, kad gembės apsauga C patikimai įtvirtinta

sieninio laikiklio pagrinde B, o tarpikliai E liečiasi su siena. Laikiklį dengiančią plokštelę F pritvirtinkite pridedamais sraigtais G.

Page 47

Skylių padėties sienoje matmenys

176 mm

76 mm 76 mm

28 mm 28 mm

28 mm

76 mm

Prireikus pateikite nurodytą informaciją licencijuotiems montuotojams. Prie sienos tvirtinamo laikiklio pagrindą B prie sienos prisukite sraigtais (8 mm skersmens, netiekiami). Kad būtų lengviau montuoti, naudokite tiekiamą popierinį šabloną A, kuriame rodoma faktinė prie sienos tvirtinamo laikiklio pagrindo padėtis.

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Prie sienos tvirtinamo laikiklio, skirto Jūsų TV modeliui, montavimo instrukcijas rasite tinklalapyje: www.sony.eu/tv/wall-mount-bracket-manual

Page 48

Trikčių šalinimas

Galinė TV pusė

Kai raudonai mirksi LED apšvietimas, suskaičiuokite, kiek kartų jis mirkteli (intervalo trukmė – trys sekundės).

Jei LED apšvietimas žybsi raudonai, atstatykite Televizija į pradinę būseną, atjungdami maitinimo laidą nuo Televizija dviems minutėms, tada įjunkite Televizija. Jei problema išlieka, kreipkitės į savo prekybos atstovą ar „Sony“ aptarnavimo centrą, nurodydami, kiek kartų raudonai žybsi LED apšvietimas (pertraukos trukmė – trys sekundės). Paspauskite ant Televizija esantį mygtuką /, kad jį išjungtumėte, atjunkite maitinimo laidą ir informuokite savo prekybos atstovą ar „Sony“ aptarnavimo centrą.

Kai LED apšvietimas nemirksi, patikrinkite šiose lentelėse nurodytus elementus.

Taip pat galite žiūrėti „i-Manual“ skyrių [Trikčių šalinimas] arba atlikti savidiagnostiką, pasirinkę

[Žinynas] t [Pagalba klientams] t [Savidiagnostika]. Jei problema išlieka, kreipkitės į kvalifikuotą remonto meistrą.

Triktys ir jų šalinimo sprendimai

Nėra vaizdo (ekranas tamsus) ir garso.

 Patikrinkite antenos / kabelio jungtį.  Prijunkite TV prie KS maitinimo tinklo (elektros

tinklo) ir paspauskite ant TV ar nuotolinio valdymo pultelio esantį mygtuką /.

Kai kurių programų nepavyksta suderinti.

 Patikrinkite anteną arba palydovinę anteną.  Galėjo įvykti palydovo kabelio trumpasis

jungimas arba kilo problemų dėl kabelio jungimo. Patikrinkite kabelio jungtį, paskui maitinimo įjungimo / išjungimo mygtuku išjunkite ir vėl įjunkite televizorių.

 Įvestas dažnis į diapazoną nepatenka. Kreipkitės į

gauto palydovo transliacijos bendrovę.

Nepavyko surasti kabelinės televizijos paslaugų (programų).

 Patikrinkite, ar gerai prijungtas kabelis, arba

derinimo konfigūraciją.

 Pabandykite [Skaitmeninis automatinis

suderinimas] pasirinkdami [Antena] vietoj [Kabelis].

Neveikia nuotolinio valdymo pultelis.

 Pakeiskite baterijas.  Jūsų televizorius gali veikti „SYNC“ režimu.

Paspauskite SYNC MENU, pasirinkite [Televizoriaus valdymas] ir pasirinkite [Namai (meniu)] arba [Parinktys], kad galėtumėte valdyti televizorių.

Pamiršote [Užraktas nuo vaikų] slaptažodį.

 Vietoje PIN kodo įveskite 9999 (9999 PIN kodas

visada priimamas).

Televizoriaus aplinka įšyla.

 Jei televizorius naudojamas ilgesnį laiko tarpą, jo

aplinka įšyla. Prilietę televizorių ranka galite pajusti karštį.

Įšaldytas garsas arba vaizdas, tuščias ekranas arba telev. nereaguoja į telev. ar nuotolinio valdymo pulto mygtukus.

 Paprasčiausiai iš naujo nustatykite telev.: dviem

minutėms atjunkite kintamosios srovės maitinimo laidą nuo televizoriaus, paskui jį vėl prijunkite.

Ant TV nerandate mygtukų /, CH+/–,  +/–, ///, , ir HOME.

 Žr. toliau pateiktą paveikslą, kuriame parodyta

mygtukų ant TV vieta.

Šviečia apšvietimo šviesos diodas.

 Jei nenorite, kad apšvietimo šviesos diodas

šviestų, galite jį išjungti. Paspauskite HOME,tada pasirinkite

[Nustatymai] t [Sistemos nustatymai] t

[Bendroji konfigūracija] t [LED apšvietimas] t [Išjungta]. Taip pat galite paspausti OPTIONS, tada pasirinkti [LED apšvietimas] t [Išjungta].

Neįmanoma prisijungti prie belaidžio kelvedžio per WPS.

 Jei naudojate WEP saugą, pasirinkite [Lengvas] t

[Wi-Fi] t [Prisijungti pagal paieškos sąrašą]. Tada pasirinkite tinklo, prie kur io norite prisijungti, pavadinimą (SSID).

Page 49

Tinklo konfigūracijoje neįmanoma rasti reikiamo tinklo pavadinimo.

 Pasirinkite [[Rankinis įvedimas]] ir paspauskite ,

kad įvestumėte tinklo pavadinimą.

Techniniai duomenys

Sistema

Skydo sistema

LCD (skystųjų kristalų ekranas), Foninio apšvietimo šviesos diodas

Televizijos sistema

Analoginė: priklauso nuo jūsų šalies / vietovės pasirinkimo: B/G, D/K, L, I, M Skaitmeninė: DVB-T/DVB-C

Palydovas: DVB-S/DVB-S2

Spalvų / vaizdo sistema

Analoginė: PAL, SECAM, NTSC3.58, NTSC4.43 Skaitmeninė: Skaitykite „i-Manual“.

Kanalų aprėptis

Analoginė: UHF/VHF/kabelinė, priklausomai nuo jūsų šalies / vietovės pasirinkimo Skaitmeninė: UHF/VHF/kabelinė, priklausomai nuo jūsų šalies / vietovės pasirinkimo Palydovas: IF dažnis 950-2150 MHz

Garso išvestis

8 W + 8 W (išskyrus KDL-32W70xB) 5 W + 5 W (tik KDL‐32W70xB)

Belaidė technologija

Protokolas IEEE802.11a/b/g/n

Įvesties / išvesties lizdai

Antenos kabelis

75 omų išorinis gnybtas VHF/UHF

Palydovinė antena

Vidinė F tipo jungtis IEC169-24, 75 omų. „DiSEqC 1.0“, LNB 13 V/18 V & 22 kHz tonas, Paskirstymas vienu kabeliu EN50494.

/AV1

21 kontakto „SCART“ jungtis („CENELEC“ standartas), įskaitant garso / vaizdo įvestį, RGB įvestį ir televizoriaus garso / vaizdo išvestį.

/ COMPONENT IN

YPBPR (komponentinis vaizdas): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Garso įvestis (fono-signalo lizdai)

AV2

Vaizdo įvestis (bendras fono signalo kontaktas su Y įvestimi)

HDMI IN 1, 2, 3, 4 (išskyrus KDL-50/42/32W70xB)

Vaizdas (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Kompiuterio formatai

DVB-T2

Page 50

Vaizdas (3D):

Kadrų pakavimas: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Šalia vienas kito: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Virš-po: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz) Garsas: 5.1 kanalo tiesinė PCM: 32, 44,1 ir 48 kHz, 16, 20 ir 24 bitai, Dolby Digital „ARC“ („Audio Return Channel“) (tik HDMI IN 2)

HDMI IN 1, 2, 3, 4 (tik KDL-50/42/32W70xB)

Vaizdas: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Kompiuterio formatai Garsas: 5.1 kanalo tiesinė PCM: 32, 44,1 ir 48 kHz, 16, 20 ir 24 bitai, Dolby Digital „ARC“ („Audio Return Channel“) (tik HDMI IN 2)

MHL (bendras su HDMI IN 1) (išskyrus KDL-50/42/32W70xB)

Vaizdas (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Vaizdas (3D):

Šalia vienas kito: 1080/24p, 1080i (50, 60 Hz),

720p (50, 60 Hz)

Virš-po: 1080p (30 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz) Garsas: 5.1 kanalo tiesinė PCM: 32, 44,1 ir 48 kHz, 16, 20 ir 24 bitai, Dolby Digital

MHL (bendras su HDMI IN 1) (tik KDL-50/42/32W70xB)

Vaizdas: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Garsas: 5.1 kanalo tiesinė PCM: 32, 44,1 ir 48 kHz, 16, 20 ir 24 bitai, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

Skaitmeninis optinis lizdas (Dviejų kanalų linijinis PCM, „Dolby Digital“)

AUDIO OUT/

Garso išvestis (mažasis stereofoninis lizdas) Ausinių lizdas (palaiko žemųjų dažnių garsiakalbio išvestį)

1 (HDD REC), 2

USB HDD prietaiso prievadas (tik 1), USB lizdas

CAM (sąlyginės prieigos modulio) anga

DC IN 19.5 V

Adapterio įvestis

LAN

„10BASE-T/100BASE-TX“ jungtis (pagal tinklo veikimo aplinką sujungimo greitis gali skirtis, „10BASE-T/100BASE-TX“ ryšio greitis ir ryšio kokybė šiam televizoriui negarantuojami).

Kita

Papildomi priedai

Control remoto con panel táctil: RMF-ED004 Kamera ir mikrofonas: CMU-BR200/ CMU-BR100 Subwoofer inalámbrico: SWF-BR100 MHL kabelis: DLC-MB10/DLC-MB20/DLC-MC10/ DLC-MC20 Aktyvieji 3D akiniai: TDG-BT500A (tik KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB)

Pasyvieji 3D akiniai: TDG-500P (tik KDL-42W82xB, KDL-42W81xB, KDL-42W80xB)

Eksploatavimo temperatūra

0–40 ºC

Eksploatavimo drėgmė

10–80 % santykinis oro drėgnis (be kondensacijos)

Maitinimas ir kita

Maitinimo įtampa

19,5 V (nuolatinė srovė) su kintamosios srovės adapteriu Parametrai: 220–240V (kintamoji srovė), 50Hz

Energijos efektyvumo klasė

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: A++ KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: A+ KDL‐32W70xB: A

Ekrano dydis (išmatuotas įstrižai) (apie)

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 50 colių / 125,7 cm KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 42 colių / 106,7 cm KDL‐32W70xB: 32 colių / 80,1 cm

Naudojama galia [Standartinis] režimu

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 51 W KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 50 W KDL‐32W70xB: 39 W

[Ryškus] režimu

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 100 W KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 99 W KDL‐32W70xB: 80 W

Page 51

Vidutinės metinės elektros energijos sąnaudos*

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB,

KDL‐50W70xB: 71 kWh

KDL-4 2W 82 xB, KDL-42W81 xB , K DL- 42W80x B,

KDL-42W70xB: 69 kWh

KDL‐32W70xB: 54 kWh

Naudojama galia parengties režimu*

0,5 W (10 W programinės įrangos arba EPG

naujinimo režimu)

Ekrano skiriamoji geba

1920 taškų (horizontaliai × 1080 linijų (vertikaliai)

Matmenys (apie) (p × a × g)

Su ant stalo pastatomu stovu

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB,

KDL‐50W70xB: 111,6 × 69,3 × 17,9 cm

KDL-4 2W 82 xB, KDL-42W81 xB , K DL- 42W80x B,

KDL-42W70xB: 95,8 × 60,0 × 17,0 cm

KDL‐32W70xB: 72,9 × 46,5 × 14,1 cm

Be ant stalo pastatomo stovo

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB,

KDL‐50W70xB: 111,6 × 65,6 × 6,4 cm

KDL-4 2W 82 xB, KDL-42W81 xB , K DL- 42W80x B,

KDL-42W70xB: 95,8 × 56,3 × 6,4 cm

KDL‐32W70xB: 72,9 × 43,3 × 6,4 cm

Masė (apie)

Su ant stalo pastatomu stovu

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB,

KDL‐50W70xB: 14,8 kg

KDL-4 2W 82 xB, KDL-42W81 xB , K DL- 42W80x B,

KDL-42W70xB: 11,7 kg

KDL‐32W70xB: 7,9 kg

Be ant stalo pastatomo stovo

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB,

KDL‐50W70xB: 13,6 kg

KDL-4 2W 82 xB, KDL-42W81 xB , K DL- 42W80x B,

KDL-42W70xB: 10,5 kg

KDL‐32W70xB: 6,9 kg

Energijos sąnaudos per metus, paremtos energijos sąnaudomis, kai televizorius yra įjungtas 365 dienas po 4 valandas per dieną. Tikros energijos sąnaudos priklausys nuo to, kaip televizorius bus naudojamas.

Nurodyta parengties galia, kai televizorius užbaigia būtinus vidinius procesus.

Pastab os

• Modelio pavadinime „x“ atitinka skaitmeninį

žymėjimą, susijusį su dizainu, spalva arba televizijos

sistema.

• Iš TV CAM (sąlyginės prieigos modulio) angos

neišimkite fiktyvios kortelės, nebent norėtumėte įdėti

išmaniąją kortelę, įtaisytą CAM.

• Pasirinktinių priedų buvimas priklauso nuo šalies /

regiono / televizoriaus modelio / turimų atsargų.

• Dizainas ir techninės sąlygos gali būti pakeistos be

išankstinio įspėjimo.

•Šiame TV yra MHL 2.

Pastabos dėl skaitmeninės televizijos veikimo

• Bet kokios su skaitmenine televizija susijusios funkcijos ( ) veiks tik tose šalyse ar srityse, kuriose transliuojami (MPEG-2 ir H.264/MPEG-4 AVC) skaitmeniniai antžeminiai signalai, arba ten, kur yra prieiga prie suderinamos (MPEG-2 ir H.264/MPEG-4 AVC) kabelinės televizijos paslaugų. Pasiteiraukite vietinio pardavėjo, ar savo gyvenamojoje vietoje galėsite priimti DVB-T/DVB-T2 signalą, arba paklauskite savo kabelinės televizijos tiekėjo, ar jo DVB-C kabelinės televizijos paslauga tinka integruotam veikimui su šiuo televizoriumi.

• Kabelinės televizijos paslaugos tiekėjas gali prašyti mokesčio už savo paslaugas arba reikalauti sutikti su jo verslo sąlygomis.

• Šis televizorius atitinka DVB-T/DVB-T2 ir DVB-C specifikacijas, tačiau negarantuojamas jo tinkamumas būsimoms DVB-T/DVB-T2 skaitmeninėms antžeminėms ir DVB-C skaitmeninėms kabelinėms transliacijoms.

• Kai kuriose šalyse / vietovėse gali nebūti tam tikrų skaitmeninės televizijos funkcijų, o DVB-C kabelinė paslauga, teikiama kai kurių tiekėjų, gali veikti netinkamai.

Informacija apie prekės ženklą

• Terminai HDMI ir „HDMI High-Definition Multimedia Interface“, taip pat HDMI logotipas yra „HDMI Licensing LLC“ prekės ženklai arba registruotieji prekės ženklai Jungtinėse Amerikos Valstijose ir kitose šalyse.

• DLNA®, DLNA logotipas ir DLNA CERTIFIED® yra „Digital Living Network Alliance“ prekių ženklai, paslaugų ženklai arba sertifikatų ženklai.

• Pagaminta pagal „Dolby Laboratories“ licenciją. „Dolby“ ir dvigubos D simbolis yra „Dolby Laboratories“ registruotieji prekės ženklai.

• „BRAVIA” ir yra „Sony“ korporacijos prekių ženklai.

• „TrackID“ yra „Sony Mobile Communications AB“ prekės ženklas arba registruotasis prekės ženklas.

Page 52

• „Gracenote“, „Gracenote eyeQ“, „Gracenote VideoID“, „Gracenote Video Explore“, „Gracenote MusicID“, „Gracenote logo“ ir logotipas bei logotipas „Powered by Gracenote“ yra „Gracenote“ prekių ženklai arba registruotieji prekių ženklai Jungtinėse Amerikos Valstijose ir (arba) kitose šalyse.

• „Wi-Fi“, „Wi-Fi Direct“ ir „Miracast“ yra „WiFi Alliance“ prekių ženklai arba registruotieji prekių ženklai.

• „Sony Entertainment Network logotipas“ ir „Sony Entertainment Network“ yra „Sony Corporation“ prekių ženklai.

• MHL, „Mobile High-Definition Link“ ir „MHL Logo“ yra prekių ženklai arba registruotieji prekių ženklai, priklausantys „MHL Licensing, LLC“.

• DTS patentus žr. http://patents.dts.com. Pagaminta pagal „DTS Licensing Limited“ licenciją. DTS, simbolis, DTS kartu su simboliu yra registruotieji prekių ženklai, o „DTS Digital Surround“ yra „DTS, Inc.“ prekių ženklas. © „DTS, Inc.“. Visos teisės saugomos.

•Designed with UEI Technology

Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013

• Žodinis ženklas „Bluetooth“® ir logotipai priklauso „Bluetooth SIG, Inc.“ Tokius ženklus visais atvejais „Sony Corporation“ naudoja turėdama licenciją. Kiti prekių ženklai ir prekių pavadinimai priklauso atitinkamiems jų savininkams.

• „DiSEqC™“ yra EUTELSAT prekės ženklas. Šis televizorius palaiko „DiSEqC 1.0“. Šis televizorius nėra skirtas motorizuotoms antenoms valdyti.

Page 53

Page 54

Sadržaj

VAŽNA OBAVIJEST. . . . . . . . . . . . . . . . . . . . . . 2

Sigurnosne informacije . . . . . . . . . . . . . . . . . 3

Mjere opreza . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Postavljanje TV-a na zid . . . . . . . . . . . . . . 7

Instaliranje nosača na zid . . . . . . . . . . . . . . . 8

Priprema postavljanja TV-a . . . . . . . . . . . . . 11

Postavljanje TV-a na zid. . . . . . . . . . . . . . . . 12

Rješavanje problema . . . . . . . . . . . . . . . . 14

Problemi i rješenja . . . . . . . . . . . . . . . . . . . . 14

Specifikacije . . . . . . . . . . . . . . . . . . . . . . . 15

Uvod

Zahvaljujemo na odabiru Sonyjevog proizvoda. Prije rada na televizoru svakako pažljivo pročitajte ovaj priručnik i zadržite ga za naknadnu upotrebu.

Napomene

• Prije upotrebe TV-a pročitajte »Sigurnosne info rmacije« (stranica 3).

• Upute o »Postavljanje TV-a na zid« priložene su u ovom priručniku za rad televizora.

• Slike i ilustracije sadržane u priručniku Kratke upute služe samo kao referenca i mogu se razlikovati od stvarnog izgleda proizvoda.

Lokacija identifikacijske naljepnice

Oznake broja modela TV prijemnika, datum proizvodnje (mjesec/ godina) i oznaka napajanja nalaze se sa stražnje strane TV prijemnika ili ambalaže. Oznake broja modela i serijskog broja adaptera kabela za napajanje nalaze se s donje strane adaptera.

UPOZORENJE

KAKO BISTE SPRIJEČILI ŠIRENJE POŽARA, NE PRIBLIŽAVAJTE SVIJEĆE ILI DRUGE OBLIKE OTVORENE VATRE OVOME PROIZVODU NI U KOM SLUČAJU.

VAŽNA OBAVIJEST

Ovaj je proizvod proizveden od strane ili u ime Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Upiti koji se odnose na sukladnost proizvoda sa zakonodavstvom Europske unije trebaju se uputiti ovlaštenom zastupniku, Sony Deutsch land GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Njemačka. Za pitanja vezana uz popravak proizvoda ili jamstve ne uvjete, obratite se na adrese navedene u zasebnim dokumentima o servisnoj podršci i jamstvenim uvjetima.

Napomena za bežični signal

Ovime Sony Corporation izjavljuje da je ova jedinica u skladu s osnovnim zahtjevima i ostalim relevantn im odredbama Direktive 1999/5/EZ. Dodatne informacije potražite na sljedećoj internet adresi: http://www.compliance.sony.de/

Napomena za kupce: Sljedeće informacije primjenjive su samo na opremu koja se prodaje u zemljama koje primjenjuju direktive EU.

Bežični TV sustav može raditi u sljedećim zemljama: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT,

NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

Oprema može raditi i u drugim, neeuropskim zemljama.

Page 55

Sigurnosne informacije

Vijak (priložen uz nosač za postavljanje na zid)

Kuka za instaliranje (Postolje) Spoj nica ku ke na pole đini

televi zora

7 mm

30 cm

10 cm

Ostavite barem ovoliko prostora oko televizora.

30 cm

10 cm

Ostavite barem ovoliko prostora oko televizora.

6 cm

Prozračivanje je blokirano.

Zid Zid

UPOZORENJE

Baterije ne smijete izlagati prekomjernoj vrućini, odnosno sunčevoj svjetlosti ili vatri.

Instalacija/Postavljanje

Televizor instalirajte i koristite u skladu s uputama kako biste izbjegli rizik od izbijanja požara, nastanka električnog udara ili oštećenja i/ili ozljeda.

Postavljanje

• Televizor treba postaviti pored lako dostupne zidne utičnice.

• Postavite TV prijemnik na stabilnu, ravnu površinu da se ne bi srušio i uzrokovao ozljede ili oštećenje TV-a.

• Postav ljanje televizora na zid treba obavljati isključivo ov lašteno osoblje.

• Iz sigurnosnih razloga preporučujemo Sonyjevu dodatnu opremu koja obuhvaća:  Nosač z a postavljanje na zid

• Svakako upotrijebite isporučene vijke za nosač za postavljanje na zid kada pričvršćujete kuke za vješanje (Postolje) na TV prijemnik. Isporučeni vijci izgledaju kako je prikazano na ilustraciji k ada mjerite od pov ršine za pričvršćiva nje kuke za vješanje (Postolje). Promjer i dužina vijaka razlikuju se ovisno o modelu nosača za postavljanje na zid. Upotreba drugih vijaka može rezultirati internim oštećenjima televizora ili uzrokovati pad itd.

Prijevoz

• Prije prijevoza televizora isključite sve kabele.

• Za prijenos ovog velikog televizora potrebno je dvoje ili troje ljudi.

• Kada ručno prenosite TV prijemnik, držite ga kako je prikazano dolje. Ne opterećujte LCD zaslon i okvir oko zaslona.

• Kada prenosite televizor ne izlažite ga pretjeranim vibracijama ili potresima.

• Kada prevozite televizor radi popravka ili selidbe, stavite ga u originalnu ambalažu i pakiranje.

Sprječavanje prevrtanja

• Prije ugradnje strojnog vijka, položite zaslon licem prema dolje na stabilnu površinu koja je površinom veća od televizora.

• Da biste spriječili oštećenje površine LCD zaslona, površinu svakako prekrijte mekom krpom.

Prozračivanje

• Ne pokrivajte ventilacijske otvore i ne gurajte predmete u kućište.

• Ostavite slobodan prostor oko televizora kao što je prikazano u nastavku

• Strogo se preporučuje upotreba Sony nosača za postavljanje na zid kako bi se osigurala odgovarajuća cirkulacija zraka.

Postavljen na zid

Na postolju

• Da biste osigurali prozračivanje i sprječili skupljanje prašine ili prljavštine:  Televizor ne polažite na zaslon, ne postavljajte ga naopako,

bočno ili prema nazad.

 Televizor ne stav ljajte na policu, sag, krevet ili u ormar.  Televizor ne pokrivajte krpom, npr. zavjesama, ili predmetima

poput novina itd.

 Ne postavljajte televizor kao što je prikazano u nastavku.

Zidna utičnica

Naponski kabel i utičnicu koristite na sljedeći način kako biste izbjegli rizik od izbijanja požara, električnog udara, nastanka oštećenja i/ili ozljeda.  Koristite isključivo Sonyjev naponski kabel, a ne drugih

proizvođača.

 Utikač utisnite do kraja u utičnicu.  Televizor uključite isključivo u utičnicu izmjenične struje napona

220-240 V.

 Kada provodite kabele, svakako isključite glavni naponski kabel

i pazite da se ne zapetljate u kabele.

 Odvojite naponski kabel iz zidne utičnice prije rada na

televizoru ili premještanja.

 Naponski kabel držite podalje od izvora topline.  Isključite glavni utikač i redovno ga čistite. Ako je prekriven

prašinom, a izložen vlazi, izolacija se može oštetiti i uzrokovati požar.

Napomene

• Priloženi naponski kabel ne koristite za drugu opremu.

• Kabel nemojte pretjerano stiskati, savijati ili zakretati. Možete izložiti ili prekinuti vodiče u jezgri.

• Ne mijenjajte naponski kabel.

• Ne stavljajte ništa teško na naponski kabel.

• Ne vuc ite naponski kabel kada ga isključujete iz utičnice.

• Ne priključujte previše uređaja na istu zidnu utičnicu.

• Ne koristite utičnicu u koju utikač dobro ne sjeda.

Page 56

NAPOMENA O ELEKTRIČNOM ADAPTERU

Upozorenje

Da bi se smanjila opasnost od električnog udara, ne izlažite ovaj uređaj kiši ili v lazi. Da bi se izbjegla opasnost od požara ili udara, ne stavljajte predmete s tekućinom, pri mjerice vaze, na uređaj. Ne postavljajte ovu opremu u zatvoreni prostor, primjerice policu za knjige ili slično.

• Pobrinite se da utičnica za električnu mrežu bude u blizini opreme i bude lako dostupna.

• Pazite da upotrebljavate isporučeni električni adapter i kabel za električnu mrežu.

• Ne upotrebljavajte nijedan dr ugi električni adapter. To može dovesti do kvara.

• Ukopčajte električni ada pter u lako dostupnu utičnicu za električnu mrežu.

• Ne obmotavajte kabel za električnu mrežu oko električnog adaptera. Žica u kabelu može se prekinuti i/ili može doći do kvara medijskog prijamnika.

• Ne dodirujte električni adapter mokrim rukama.

• Ako primijetite odstupanja u radu električnog adaptera, odmah ga iskopčajte iz utičnice za električnu mrežu.

• Pri jamnik nije iskopča n iz električne m reže dok god je uklju čen u utičnicu za električnu mrežu, čak i ako je sam prijamnik isključen.

• S obzirom na to da će se električni adapter ugrijati uslijed dugotrajne upotrebe, bit će vruć na dodir.

Zabranjeno

Televizor ne instalirajte/ne upotrebljavajte na dolje na vedenim mjestima, okruženjima ili situacijama jer može doći do kvara ili požara, električnog udara, oštećenja i/ili ozljeda.

Položaj:

• Vani (izravna sunčeva svjetlost), na obali mora, na brodu ili drugom plovilu, u vozilu, u medicinskoj ustanovi, na nestabilnim lokacijama, u blizini vode, kiše, vlage ili dima.

• Ako je televizor smješten u garderobi javnog kupališta ili toplica, televizor može oštetiti sumpor u zraku itd.

• Da biste imal i sliku najbolje kvalitete, ne usmjeravajte rasvjetu ili sunčevu svjetlost izravno na zaslon.

• Izb jegavajte premještanje televizora iz hladnog u topao prostor. Iznenadne promjene temperature u prostoriji mogu uzrokovati kondenziranje vlage. Posljedica toga može biti loša kvaliteta slike na televizoru i/ili boja. Dogodi li se to, dopustite da vlaga potpuno ispari prije neg o što uključite televizor.

Okruženje:

• Vruća, vlažna mjesta ili pretjerano prašnjava, gdje ulaze kukci, gdje su moguće mehaničke vibracije, u blizini zapaljivih predmeta (svijeća itd.). Televizor ne smije biti izložen kapanju ili prskanju, a na njega ne stavljate predmete napunjene vodom, poput vaza.

• Televizor ne stavljajte na vlažna il i prašna mjesta, u prostorije ispunjene uljnim dimom ili parom (u blizinu kuhaćih površina ili ovlaživača). Može doći do izbijanja požara, električnog udara ili iskrivljavanja slike.

• Televizor ne postavljajte ne mjesta izložena ekstremnim temperaturama, izravnoj sunčevoj svjetlosti, pored radijatora ili ventilacijskog otvora. Televizor se može pregr ijati što može uzrokovati deformaciju kućišta i/ili neispravan rad televizora.

Situacija:

• Ne rukujte njime vlažnim rukama ako mu je kućište skinuto i ne koristite ga s dodacima koje nije preporučio proizvođač. Isključite televizor iz zidne utičnice i antene tijekom grmljavinskih oluja.

• Televizor ne instalirajte tako da strši u praznom prostoru. U televizor može udariti osoba ili neki predmet te može doći do ozljede ili oštećenja.

Slomljeni dijelovi:

• Ne bacajte stvari na telev izor. Staklo zaslona može se slomiti pri udaru i uzrokovati ozbiljne ozljede.

• Ako površina televizora napukne, ne dirajte ga dok ga ne isključite iz zidne utičnice. U protivnom može doći do električnog udara.

Kada nije u upotrebi

• Ako nećete koristiti televizor nekoliko dana, trebate ga isključiti iz zidne utičnice radi sigurnosti i zaštite okoliša.

• Buduć i da televizor nije isključen iz zidne uti čnice kada ga ugasite, izvucite utikač iz utičnice da biste ga u potpunosti isključili.

• Međutim, neki televizori možda imaju značajke koje zahtijevaju da televizor radi i u mirovanju kako bi radio ispravno.

Za djecu

• Ne dopuštajte djeci da se penju na televizor.

• Mali pribor držite izvan dohvata djece da ga ne bi slučajno progutali.

Ako se dogodi sljedeći problem...

Ugasite televizor i smjesta izvucite naponski kabel iz zidne utičnice ako se dogodi neki od sljedećih problema. Zatražite dobavljača ili Sonyjev servisni centar da problem provjeri ovlašteni djelatnik.

U slučaju ako je:

 oštećen naponski kabel  utikač ne sjeda u utičnicu  televizor oštećen u padu, pogođen ili je nešto na njega bačeno  kroz otvore na kućištu ušla tekućina ili kruti predmet.

O temperaturi LCD zaslona

Kada se LCD zaslon upotrebljava duže vrijeme, ploče zvučnika zagriju se. Na dodir rukom možda ćete osjetiti vrućinu.

NOSAČ ZA POSTAVLJANJE NA ZID

Informacije u n astavku pokazuju kako se pravil no rukuje nosačem za postavljanje na zid. Pazite da temeljito pročitate ove informacije i upotrebljavate no sač za postavljanje na zid na ispravan način.

Za kupce:

Pazite da imate na umu sljedeće sigurnosne mjere da spriječite ozbiljne ozljede uslijed požara, električnog udara, prevrtanja ili pada proizvoda.

• Pazite da postavljanje povjerite ovlaštenim dobavljačima i da tijekom postavljanja mala djeca ne budu u blizini.

• Pazite da z a premještanje ili demontažu televizora povjerite ovlaštenim dobavljačima.

• Ne uklanjajte vijke itd. nakon postavljanja televizora.

• Ne izmjenjujte dijelove nosača za postavljanje na zid.

• Ne postavljajte nijednu drugu opremu osim navedenog proizvoda.

• Ne postavljajte nijedan drugi teret osim televizora na nosač za postavljanje na zid.

• Na televizor se ne smije naslanjati niti vješati.

• Pazite da tijekom čišćenja ili održavan ja televizora ne primjenjujete pretjeranu silu.

Page 57

Za Sony trgovce i dobavljače:

Posto lje Posto lje

Sljedeće upute namijenjene su samo Sony trgovcima i dobavljačima. Pazite da pročitate sigurnosne mjere opisane u nastavku i posvetite osobitu pozornost na sigurnost tijekom postavljanja, održava nja i pregledavanja ovog proizvoda.

• Prilikom rukovanja ili ins taliranja TV-a držite obje strane uređaja. Nemojte dizati TV držeći ga za postolje.

• Ne postavljajte nosač za postavljanje na zid na zidne površine gdje kutovi ili rubovi televizora strše u odnosu na zidnu površinu.

• Ne postavljajte televizor iznad ili ispod klimatizacijskog uređaja.

• Nosač za postavljanje na zid dobro učvrstite na zid slijedeći upute na vedene u ovom korisničkom priručniku. Ako je neki od vijaka olabavio il i ispao, nosač za po stavljanje na zid može pasti i uzrokovati ozljede ili materijalnu štetu.

• Pravilno koristite priložene vijke i pričvrsne dijelove pridržavajući se uputa navedenih u ovom korisničkom priručniku. Ako koristite zamjenske artikle, TV prijemnik može pasti i uzrokovati tjelesne ozljede ili oštećenje TV prijemnika.

• Pravilno sastavite nosač slijedeći postupa k naveden u ovom korisničkom priručniku.

• Pazite da čvrsto zategnete vijke na točno određenom položaju.

• Pazite da tijekom postavljanja ne izložite televizor električnom udaru.

• Pazite da televizor postavite na zid koji je pod ravnim kutem i ravan.

• Nakon ispravnog postavljanja televizora ispravno postav ite kabele.

• Pazite da na ponski kabeli ili spojni kabeli ne budu prikliješteni jer to možete izložiti unutarnje žice i uzrokovati kratki spoj ili prekid napajanja.

Mjere opreza

Gledanje TV-a

• Neke osobe mogu osjetiti nelagodu (naprezanje očiju, zamor ili mučninu) ti jekom gledanja 3D vid eoslika ili tijekom repro dukcije stereoskopskih 3D igara. Sony preporučuje da gledatelji redovno rade pauze dok gledaju 3D videoslike ili igraju steroskopske 3D igre. Dužina i učestalost pauza ovisi o svakoj osobi. Sami odlučite što vam najbolje odgovara. Ako osjeć ate nelagodu, trebate prestati gledati 3D videoslike ili igrati stereoskopske 3D igre dok nelagoda na prođe; obratite se liječniku ako to smatrate potrebnim. Najnovije informacije potražite u (i) priručniku za upotrebu drugih uređaja ili medija s ovim televizorom i (ii) na našem web-mjestu (http://support.sony-europe. com/). Vid male djece (osobito mlađe od šest godina) još je u razvoju. Obratite se liječniku (pedijatru ili okulistu) prije nego što djetetu dopustite gledanje 3D videoslika ili igranje stereoskopskih 3D igara. Odrasli moraju nadzirati djecu kako bi bili sigurni da se ponašaju u skladu s preporukama u nastavku.

• Ne koristite, ne ostavljajte i ne spremajte 3D naočale ili bateriju u blizini vatre ili na vrućim mjestima, npr. izložene izravnoj sunčevoj svjetlosti ili u vozilima parkiranim na suncu.

• Kada koristite funkciju simuliranja 3D, imajte na umu da je prikazana slika izmijenj ena u odnosu na original zbog konverzije koju provodi televizor.

• Televiziju gledajte pri umjerenom osvjetljenju jer gledanje televizije uz slabu svjetlost ili tijekom dužeg vremena napreže vaše oči.

• Kada koristite slušalice, prilagodite glasnoću kako ne biste pretjerali jer može doći do oštećenja sluha.

LCD zaslon

• Iako je LCD zaslon proizveden tehnologijom visoke preciz nosti i učinkovito je 99,99% ili više piksela, na zaslonu se mogu javljati svijetle točke ili sjajna mjesta (crvena, plava ili zelena). To je strukturno svojstvo LCD zaslona, nije neispravnost.

• Ne gurajte i ne grebite prednji filtar te ne stavljate predmete na televizor. Može doći do nejednolike slike ili oštećenja LCD zaslona.

• Ako se televizor koristi na hladnom mjestu, na slici se može pojaviti mrlja ili slika može potamniti. To ne ukazuje na neispravnost. Ova pojava nestaje povećanjem temperature.

• Dvostruka slika može se prijaviti prilikom kontinuiranog prikaza fotografija. Pojava nestaje nakon nekoliko trenutaka.

• Zaslon i kućište se griju tijekom upotrebe televizora. To nije neispravnost.

• LCD zaslon sadrži malu koli činu tekućih kris tala. Za odlaganje slijedite lokalne uredbe i propise.

Rukovanje i čišćenje površine zaslona/kućišta televizora

Svakako isključ ite glavne kabele televizora iz zidne utičnice prije čišćenja. Da biste izbjegli propadanje materijala ili propadanje zaslonskog premaza, imajte na umu sljedeće mjere opreza.

• Da biste uklonili prašinu s površine zaslona/kućišta, nježno ih obrišite mekom krpom. Ako se prašina ne skida, obrišite mekom krpom lagano natopljenom razrijeđenom otopinom vode s malo detedženta.

• N e raspršujte vodu ili det erdžent izrav no po televizoru. Tekućina može curiti po zaslonu, vanjskim dijelovima i prodrijeti u televizor te uzrokovati oštećenje televizora.

• Ne koristite nikakve abrazivne spužvice, alkalna ili kisela sredstva za čišćenje, prašak za struganje ili hlapljiva otapa la poput alkohola, benzena, razrjeđivača ili insekticida. Upotreba ovih sredstava ili duži d odir s gumenim ili vinilnim m aterijalima može uzrokovati oštećenje površine zaslona i kućišta.

• Kako biste osigurali dobro provjetravanje, preporučuje se povremeno usisavanje ventilacijskih otvora.

• Kada namještate kut televizora, polako ga naginjite ako se televizor ne bi pomaknuo ili iskliznuo s nosača.

Page 58

Dodatna oprema

najviše 1,5 mm

(Referentna slika za utikač tipa F)

najviše 7 mm

• Sav dodatni pribor ili opremu koja emitira elektromagnetsko zračenje držite podalje od televizora. U protivnom može doći do iskrivljen ja silke i/ili pojave bučnog zvuka.

• Oprema je testirana i u skladu je s ograničenjima Direktive o elektromagnetskoj usklađen osti (EMC) za naponske kabele kraće od 3 metra.

Preporuka za utikač tipa F

Unutarnja žica može viriti iz priključnog dij ela najviše 1,5 mm.

Upozorenje o rukovanju daljinskim upravljačem

• Obratite pozornost na polaritet prilikom umetanja baterija.

• Ne koristite zajedno različite baterije i ne miješajte stare i nove baterije.

• Baterije odložite u skladu s odredbama za z aštitu okoliša. Neke regije možda su propisale način odlaganja baterija. Obratite se lokalnim službama.

• Pažljivo koristite upravljač. Ne ispuštajte ga, ne gazite po njemu, ne polijevajte ga tekućinom.

• Ne o stavljate daljinski u pravljač u blizini izv ora topline, u vlažnoj prostoriji i ne izlažite ga sunčevoj svjetlosti.

Bežična funkcija jedinice

• Uređaj ne koristite u bliz ini medicinske opreme (elektrostimulator srca, itd.) jer može doći do neispravnog rada medicinske opreme.

• Iako ovaj uređaj prima i šalje kodirane signale, pazite da ne dođe do nedopuštenog ometanja. Nismo odgovorni za probleme proizašle u tom slučaju.

NOSAČ ZA POSTAVLJANJE NA ZID

• Ako duže vrijeme držite TV na nosaču za postavljanje na zid, zid iznad ili iza TV-a izgubit će boju ili će se tapete odlijepiti, ovisno o tome što imate na zidu.

• Ako nosač za postavljanje na zid uklonite sa zida nakon postavljanja, na zidu će ostati rupe.

• Ne koristite nosač za postavljanje na zid na mjestu izloženom mehaničkim vibracijama.

Odlaganje televizora

Zbrinjavanje starih električkih i elektroničkih uređaja (primjenjuje se u Europskoj uniji i ostalim europskim zemljama s posebnim sustavima zbrinjavanja)

Ova oznaka na proizvodu ili na ambalaži označava da se ovaj proizvod ne smije zbrinjavati kao kućni otpad. On treba biti

za reciklažu električke ili elektroničke opreme. Odlažući ovaj proizvod na za to predviđenom mjestu, pomažete i sprječavate moguće negativne utjecaje na okoliš i ljudsko zdravlje, koje može biti ugroženo neodgovarajućim zbrinjavanjem otpada ovih vrsta proizvoda. Reciklažom materijala pomažete očuvanje prirodnih izvora. Za detaljnije informacije o reciklaži ovog proizvoda, molimo kontaktirajte vašu lokalnu gradsku upravu, vaše odlagalište otpada ili trgovinu gdje ste kupili uređaj.

zbrinut na za tu namjenu predviđenom mjestu

Zbrinjavanje starih baterija (primjenjuje se u Europskoj uniji i ostalim europskim zemljama s posebnim sistemima zbrinjavanja)

Ova oznaka na bater iji ili na ambala ži označava

kućni otpad. Na nekim baterijama se uz ovaj simbol može nalaziti kemijski simbol. Kemijski simboli za živu (Hg) ili olovo (Pb) dodaju se ako baterija sadrži više od 0,0005% žive ili 0,004% olova. Ona treba biti zbrinuta na za tu namjenu predviđenom mjestu za reciklažu starih baterija. Odlažući ovu bateriju na za to predviđenom mjestu, pomažete i sprječavate moguće negativne utjecaje na okoliš i ljudsko zdravlje, koje može biti ugroženo neodgovaraju ćim zbrinjavanjem baterije. Reciklažom materijala pomažete očuvanje prirodnih izvora. Ugrađenu bateriju kod uređaja koji zbog sigurnosti, na čina rada ili zbog očuvanja podataka trebaju stalno napajanje smije zamijeniti samo kvalificirano servisno osoblje. Kako biste osigurali pravilno zbrinjavanje baterije, nakon isteka radnog vijeka, uređaj predajte odgovarajućem sabirnom centru za recikliranje električnih i elektronskih uređaja. Kod svih os talih baterija, molimo pogledajte poglavlje o sigurnom vađenju baterije iz uređaja. Bateriju predajte na odgovarajuće sabirno mjesto koje se bavi recikliranjem istrošenih baterija. Za detal jnije informacije o reciklaži ovog proizvoda, molimo kontaktirajte svoju lokalnu gradsku upravu, odlagalište otpada ili trgovinu gdje ste kupili proizvod.

da se baterija ne smije zbrinjavati kao ostali

Page 59

Postavljanje TV-a na zid

Meka krpa

Vratovi postolja

Postolje

Kupcima

Za instalaciju proizvoda potrebna je odgovarajuća stručnost. Instalaciju prepustite Sonyjevim dobavljačima ili licenciranim podizvođačima i pazite na sigurnost tijekom instalacije. Sony nije odgovoran za štete ili ozljede nastale zbog nepravilne ili neprikladne instalacije, ili instalacije proizvoda koji nije ovdje naveden. To se ne odnosi na vaša statutorna prava (ako ih imate).

Sonyjevim distributerima i podizvođačima

Za instalaciju proizvoda potrebna je odgovarajuća stručnost. Svakako pažljivo pročitajte korisnički priručnik za sigurnu instalaciju. Sony nije odgovoran za štete ili ozljede nastale zbog nepravilne ili neprikladne instalacije.

Postolje za stol vašeg TV-a koristi se kao dio nosača za postavljanje na zid

Napomene

• Proučite stranicu 3 (Sigurnosne informacije) i stranicu 5 (Mjere opreza) o NOSAČU ZA POSTAVLJANJE NA ZID prije nego počnete s instalacijom nosača za postavljanje na zid.

• Ako je postolje za stol spojeno na TV, prvo odvojite postolje za stol.

• Postavite TV s ekranom okrenutim prema dolje na ravnu i stabilnu površinu prekrivenu debelom i mekom tkaninom koja je veća od TV-a kada spajate ili odvajate postolje za stol od TV-a kako biste spriječili oštećenje površine LCD zaslona.

• Kada odvojite držače od postolja, spremite držače i vijke na sigurno mjesto.

• Prilikom ponovnog spajanja postolja za stol pobrinite se da pričvrstite vijke (koje ste prije toga uklonili) u originalne otvore na stražnjoj strani TV-a.

• Svakako pripazite da je TV prijemnik postavljen okomito prije uključivanja. TV prijemnik ne smije se uključiti dok je LCD zaslon okrenut prema dolje da bi se izbjegla neravnomjerna slika.

Odvajanje postolja za stol od TV-a

Page 60

Instaliranje nosača na zid

1 Pripremite potrebne predmete.

Dodatna oprema nosača za postavljanje na zid (isporučena)

A Papirnati predložak B Baza za

postavljanje na zid

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

C Štitnik postolja

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

D Vijak

(+PSW 6 × 12) (2)

E Razmaknica (2) F Spojnica nosača

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

G Vijak (+PSW 4 × 10)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

Postolje (isporučeno)

Vijci za bazu za postavljanje na zid (promjer 8 mm, nisu isporučeni)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (8) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (4)

Page 61

2 Pazite da na zidu ima dovoljno mjesta te da zid može izdržati težinu barem četiri puta veću

Središnja točka zaslona

od težine TV-a. Proučite sljedeću tablicu o postavljanju TV-a na zid. Proučite stranice 15-17 (Specifikacije) kako biste saznali težinu TV-a.

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Naziv modela

KDL-

50W82xB/ 50W81xB/ 50W80xB/ 50W70xB

42W82xB/ 42W81xB/ 42W80xB/ 42W70xB

32W70xB 72,9 43,3 18,8 41,3 11,3

Napomene

• Brojke na slici mogu neznatno odstupati ovisno o načinu postavljanja.

Prikaz dimenzija

111,6 65,6 13,0 46,9 11,8

95,8 56,3 17,5 46,5 11,8

Dimenzija središta

zaslona

Dužina za postavljanje

Unit: cm

Page 62

3 Na papirnatom predlošku A označite središte zaslona svog TV-a.

100

150

200

250

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

Mjerite pomoću papirnatog predloška A

KDL-42W82xB, KDL-42W81xB, KDL-42W 80xB, KDL-42/32W70xB

Mjerite pomoću papirnatog predloška A

Oznaka modela KDL‐32W70xB

Oznaka modela KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB

Oznaka modela KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

100

150

200

250

100

150

200

250

100

150

200

250

300

350

1, 2, 3, 4

100

150

200

250

300

350

100

150

200

250

300

350

1, 2, 3, 4

5, 6, 7, 8

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Zid

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KD L- 42W80xB, KDL- 42/ 32W 70x B

4 Zalijepite papirnati predložak A na zid i električnom bušilicom izbušite rupe u zidu prema

oznakama na papirnatom predlošku A.

5 Skinite papirnati predložak A sa zida. 6 Pričvrstite bazu za postavljanje na zid B na zid pomoću vijaka (promjer 8 mm, nisu

isporučeni).

Page 63

Priprema postavljanja TV-a

Meka krpa

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Zatik

Meka krpa

1 Uklonite vijke sa stražnje strane TV-a. Uklonjene vijke spremite na sigurno mjesto izvan

dohvata djece.

2 Umetnite zatik (na štitnik postolja C) u otvor na postolju H i preklopite štitnik postolja C.

Provjerite da je štitnik postolja C čvrsto uglavljen u stalak H.

3 Spojite postolje H na TV pomoću isporučenih vijaka D. Spojite podloške E u otvore

označene simbolima trokuta f. KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB koristi se samo kao ilustracija.

Page 64

Postavljanje TV-a na zid

Zid

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-4 2W 80xB, KDL-42/32W70xB

Zid

1 Spojite i namotajte sve kabele prije nego postavljate TV na zid. 2 Postavite TV na zid. Tada provjerite je li štitnik postolja C čvrsto spojen na bazu za

postavljanje na zid B te dodiruju li podloške E zid. Spojite spojnicu nosača F pomoću isporučenih vijaka G.

Page 65

Dimenzije rupa na zidu

176 mm

76 mm 76 mm

28 mm 28 mm

28 mm

76 mm

Licenciranim izvođačima prema potrebi dajte sljedeće informacije. Koristite vijke (promjer 8 mm, nisu isporučeni) kako biste bazu za postavljanje na zid B postavili na zid. Obavezno koristite isporučeni papirnati predložak A koji pokazuje odgovarajući položaj baze za postavljanje na zid B te omogućuje laku instalaciju.

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Upute o instalaciji nosača za postavljanje na zid za vaš model TV prijemnika potražite na sljedećem web-mjestu: www.sony.eu/tv/wall-mount-bracket-manual

Page 66

Rješavanje problema

Stražnja strana TV-a

Ako LED za osvijetljenje trepti crveno, brojite koliko će puta trepnuti (intreval traje tri sekunde).

Ako LED za osvjetljenje treperi crveno, poništite postavke TV tako da isključite naponski kabel iz TV na dvije minuta, a zatim ponovno uključite TV. Ako se problem ne riješi, obratite se Sony servisnom centru i navedite koliko je puta LED za osvjetljenje treperila crveno (interval traje tri sekunde). Pritisnite / na TV da biste ga isključili, iskopčajte naponski kabel i obavijestite svog dobavljača ili Sony servisni centar.

Ako LED za osvjetljenje ne trepti, provjerite sljedeće stavke iz tablice.

Možete pogledati i [U slučaju problema] u i-priručniku ili napraviti samodijagnostiku tako da odaberete [Pomoć] t [Korisnička podrška] t [Samodijagnostika]. Ako se problem ne riješi, odnesite TV na popravak u kvalificirani servis.

Problemi i rješenja

Nema slike (zaslon je mračan) i nema zvuka.

 Provjerite antenu/kabelski spoj.  Spojite TV na AC napajanje (električna mreža) i

pritisnite / na TV-u ili daljinskom.

Neke programe nije moguće namjestiti.

 Provjerite antenu ili tanjur.  Satelitski kabel možda je u kratkom spoju ili

postoje problemi s vezom. Provjerite kabelsku vezu, a zatim isključite televizor na glavnoj sklopki za uključivanje/isključivanje te ga ponovno uključite.

 Frekvencija koju ste unijeli nije unutar raspona.

Obratite se tvrtki za emitiranje satelitskog programa.

Nisu pronađene usluge kabelske televizije (kanali).

 Provjerite kabelsku vezu ili konfiguraciju

podešavanja.

 Pokušajte primijeniti [Automatsko digitalno

podešavanje] odabirući [Antena] umjesto [Kabel].

Daljinski upravljač ne radi.

 Zamijenite baterije.  Vaš TV možda nije u način SYNC.

Pritisnite SYNC MENU, odaberite [Upravljanje TV uređajem], a zatim [Početak (izbornik)] ili [Mogućnosti] kako biste upravljali televizorom.

Zaboravili ste lozinku za [Roditeljska zaštita].

 Unesite 9999 kao PIN kod. (PIN kod 9999 se uvijek

prihvaća.)

Zvučnici televizora se zagrijavaju.

 Kada se televizor koristi duže vrijeme, zvučnici se

zagrijavaju. Činit će vam se vrući ako ih dodirnete rukom.

Prekinut je zvuk ili zamrznuta slika, zaslon je prazan ili televizor ne reagira na pritisak tipke na televizoru ili daljinskom upravljaču.

 Napravite jednostavno poništavanje postavki

televizora tako da isključite napajanje izmjeničnom strujom na dvije minute, a zatim ga ponovno priključite.

Ne možete pronaći tipke /, CH+/–,  +/–, ///, , i HOME na TV-u.

 Proučite ilustraciju dolje kako biste saznali

lokaciju tipaka na TV-u.

LED za osvjetljenje je uključen.

 Ako ne želite da se LED za osvjetljenje pali,

možete ga isključiti. Pritisnite HOME i odaberite [Postavke] t [Postavke sustava] t [Opće postavke] t [LED za osvjetljenje] t [Isključeno]. Također možete pritisnuti OPTIONS i odabrati [LED za osvjetljenje] t [Isključeno].

Nije moguće spajanje na bežični usmjerivač pomoću WPS-a.

 Ako koristite WEP sigurnost, odaberite

[Jednostavno] t [Wi-Fi] t [Poveži putem popisa skeniranja]. Tada odaberite naziv mreže (SSID) na koju se želite spojiti.

Odabrani naziv mreže nije pronađen tijekom postavljanja mreže.

 Odaberite [[Ručni unos]] i pritisnite kako biste

unijeli naziv mreže.

Page 67

Specifikacije

Sustav

Sustav zaslona

LCD zaslon (zaslon od tekućih kristala), Pozadinsko LED osvjetljenje

TV sustav

Analogni: Ovisno o odabiru zemlje/područja: B/G, D/K, L, I, M Digitalni: DVB-T/DVB-C

Satelit: DVB-S/DVB-S2

Boja/videosustav

Analogni: PAL, SECAM, NTSC3.58, NTSC4.43 Digitalni: Pogledajte priručnik i-Manual.

Pokrivenost kanala

Analogni: UHF/VHF/kabelski, ovisno o izboru vaše zemlje/regije Digitalni: UHF/VHF/kabelski, ovisno o izboru vaše zemlje/regije Satelit: IF frekvencija 950-2150 MHz

Izlaz zvuka

8 W + 8 W (osim KDL-32W70xB) 5 W + 5 W (samo KDL‐32W70xB)

Bežična tehnologija

Protokol IEEE802.11a/b/g/n

Ulazno/izlazni priključci

Antenski kabel

75 oma vanjski terminal za VHF/UHF

Satelitska antena

Ženski priključak tipa F IEC169-24, 75 oma DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ton, Distribuc. jednim kabelom EN50494

21-pinski scart priključak (standard CENELEC) uključivo s audio/video ulazom, RGB ulaz i TV audio/video izlaz.

YPBPR (komponentni video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audio ulaz (utičnice za slušalice)

Videoulaz (zajednički fono pin s Y ulazom)

HDMI IN 1, 2, 3, 4 (osim KDL-50/42/32W70xB)

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC formati

DVB-T2

/AV1

/ COMPONENT IN

AV2

Video (3D):

Format dvostruki kadar: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Slika do slike: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Iznad-ispod: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: 5.1-kanalni, linearni PCM: 32, 44,1 i 48 kHz, 16, 20 i 24 bita, Dolby Digital ARC (Audio Return Channel) (samo HDMI IN 2)

HDMI IN 1, 2, 3, 4 (samo KDL-50/42/32W70xB)

Video: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC formati Audio: 5.1-kanalni, linearni PCM: 32, 44,1 i 48 kHz, 16, 20 i 24 bita, Dolby Digital ARC (Audio Return Channel) (samo HDMI IN 2)

MHL (zajednički s HDMI 1) (osim KDL-50/42/32W70xB)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Video (3D):

Slika do slike: 1080/24p, 1080i (50, 60 Hz),

720p (50, 60 Hz)

Iznad-ispod: 1080p (30 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: 5.1-kanalni, linearni PCM: 32, 44,1 i 48 kHz, 16, 20 i 24 bita, Dolby Digital

MHL (zajednički s HDMI 1) (samo KDL-50/42/32W70xB)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Audio: 5.1-kanalni, linearni PCM: 32, 44,1 i 48 kHz, 16, 20 i 24 bita, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

Digitalna optička utičnica (dvokanalni linearni PCM, Dolby Digital)

AUDIO OUT/

Audio izlaz (stereo miniutičnica) Utičnica za slušalice (podrška za Subwoofer out)

1 (HDD REC), 2

Priključak USB HDD uređaja ( samo 1), USB priključak

Utor za CAM (Modul za uvjetovani pristup)

DC IN 19.5 V

Ulaz ispravljača

Page 68

LAN

Priključak 10BASE-T/100BASE-TX (Ovisno o radnom okruženju mreže, brzina spajanja može se razlikovati. Ne jamčimo kvalitetu i stopu komunikacije 10BASE-T/100BASE-TX za ovaj televizor.)

Drugo

Priloženi dodatni pribor

Daljinski upravljač s dodirnom plohom: RMF-ED004 Mogućnosti dodatnog pribora: CMU-BR200/ CMU-BR100 Bežični subwoofer: SWF-BR100 MHL kabel: DLC-MB10/DLC-MB20/DLC-MC10/ DLC-MC20 Aktivne 3D naočale: TDG-BT500A (samo KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB)

Pasivne 3D naočale: TDG-500P (samo KDL-42W82xB, KDL-42W81xB, KDL-42W80xB)

Radna temperatura

0 ºC – 40 ºC

Vlažnost okruženja

Rel. vlažnost 10 % – 80 % (bez kondenzacije)

Napajanje i drugo

Zahtjevi napajanja

19,5 V DC s AC adapterom Rating: ulazni napon 220 V – 240 V AC, 50 Hz

Klasa energetske učinkovitosti

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: A++ KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: A+ KDL‐32W70xB: A

Veličina zaslona (dijagonalno) (otp.)

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 50 inča / 125,7 cm KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 42 inča / 106,7 cm KDL‐32W70xB: 32 inča / 80,1 cm

Potrošnja energije u načinu [Standardno]

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 51 W KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 50 W KDL‐32W70xB: 39 W

u načinu [Živopisno]

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 100 W KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 99 W KDL‐32W70xB: 80 W

Prosječna godišnja potrošnja energije*

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 71 kWh KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 69 kWh KDL‐32W70xB: 54 kWh

Potrošnja energije u mirovanju*

0,5 W (10 W u načinu ažuriranja softvera/EPG-a)

Razlučivost prikaza

1.920 točaka (horizontalno) × 1.080 redaka (vertikalno)

Dimenzije (otp.) (š x v x d)

sa postoljem za stol

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 111,6 × 69,3 × 17,9 cm KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 95,8 × 60,0 × 17,0 cm KDL‐32W70xB: 72,9 × 46,5 × 14,1 cm

bez postolja za stol

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 111,6 × 65,6 × 6,4 cm KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 95,8 × 56,3 × 6,4 cm KDL‐32W70xB: 72,9 × 43,3 × 6,4 cm

Težina (otp.)

sa postoljem za stol

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 14,8 kg KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 11,7 kg KDL‐32W70xB: 7,9 kg

bez postolja za stol

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 13,6 kg KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 10,5 kg KDL‐32W70xB: 6,9 kg

Godišnja potrošnja energije, na temelju potrošnje energije televizora koji je radio 4 sata dnevno tijekom 365 dana. Stvarna potrošnja energije ovisit će o načinu upotrebe televizora.

Specificirana potrošnja u mirovanju doseže se nakon što TV završi neophodne interne procese.

Page 69

Napomene

• Oznaka »x« koja se pojavljuje u nazivu modela odgovara numeričkoj znamenki vezanoj uz dizajn, boju ili TV sustav.

• Ne uklanjajte lažnu karticu iz utora TV CAM (Modul za uvjetovani pristup), osim ako ne želite umetnuti pametnu karticu u CAM.

• Raspoloživost dodatnog pribora ovisi o zemljama/ regiji/modelu televizora/zalihama.

• Dizajn i specifikacije podložni su promjenama bez najave.

• Ovaj TV prijemnik sadrži MHL 2.

Napomene o funkciji digitalne televizije

• Funkcije vezane uz digitalnu televiziju ( )

rade samo u zemljama gdje se emitira digitalni zemaljski signal DVB-T/DVB-T2 (MPEG-2 i H.264/MPEG-4 AVC) ili gdje korisnik ima pristup kompatibilnoj DVB-C kabelskoj usluzi (MPEG-2 i H.264/MPEG-4 AVC). Provjerite kod lokalnog prodavača primate li DVB-T/DVB-T2 signal u mjestu u kojem živite ili pitajte davatelja kabelske usluge je li njihova DVB-C kabelska usluga prikladna za integrirani rad s ovim televizorom.

• Vaš davatelj kabelske usluge može naplatiti

naknadu za svoje usluge ili zahtijevati da pristanete na njegove uvjete i odredbe.

• Ovaj je televizor u skladu sa

specifikacijama za DVB-T/DVB-T2 i DVB-C, međutim ne jamčimo kompatibilnost s budućim DVB-T/DVB-T2 digitalnim zemaljskim i DVB-C digitalnim kabelskim signalom.

• Neke funkcije digitalne televizije možda

nisu dostupne u nekim zemljama ili područjima, a DVB-C kabel možda neće raditi ispravno kod nekih davatelja usluge.

Informacije o zaštitnom znaku

• Izrazi HDMI i HDMI High-Definition

Multimedia Interface (Multimedijsko sučelje visoke definicije) i logotip HDMI zaštitni su znakovi ili registrirani zaštitni znakovi tvrtke HDMI Licensing LLC u Sjedinjenim Državama i drugim zemljama.

• DLNA®, logotip DLNA i DLNA CERTIFIED®

zaštitni su znakovi, servisne oznake ili certifikacijske oznake Digital Living Network Alliance.

• Proizvedeno pod licencom Dolby

Laboratories. Dolby i duplo-D simbol su zaštitne marke Dolby Laboratories.

• »BRAVIA« i zaštitni su znakovi Sony Corporation.

• TrackID je robna marka ili registrirana robna marka tvrtke Sony Mobile Communications AB.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote MusicID, logo i logotip Gracenote te logo »Powered by Gracenote« zaštitni su znakovi ili registrirani zaštitni znakovi tvrtke Gracenote u Sjedinjenim Državama i/ili drugim zemljama.

• Wi-Fi, Wi-Fi Direct i Miracast zaštitni su znakovi ili registrirani zaštitni znakovi tvrtke Wi-Fi Alliance.

• Logotip »Sony Entertainment Network« i »Sony Entertainment Network« zaštitni su znaci Sony Corporation.

• MHL, Mobile High-Definition Link i logotip MHL zaštitni su znakovi ili registriratni zaštitni znakovi tvrtke MHL Licensing, LLC.

• DTS patente pogledajte http://patents.dts.com. Proizvedeno prema licenci tvrtke DTS Licensing Limited. DTS, simbol te DTS i simbol zajedno registrirani su zaštitni znakovi, a DTS Digital Surround zaštitni je znak tvrtke DTS, Inc. © DTS, Inc. Sva prava pridržana.

• Designed with UEI Technology

Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013

• Oznaka i logotip Bluetooth® vlasništvo su tvrtke Bluetooth SIG, Inc. i svaka upotreba tih oznaka od strane tvrtke Sony Corporation obuhvaćena je licencom. Druge robne i trgovačke marke vlasništvo su njihovih vlasnika.

• DiSEqC™ robna je marka tvrtke EUTELSAT. Ovaj televizor podržava DiSEqC 1.0. Ovaj televizor nije namijenjen za upravljanje motornim antenama.

Page 70

Vsebina

POMEMBNO OBVESTILO . . . . . . . . . . . . . . . . 2

Varnostne informacije . . . . . . . . . . . . . . . . . . 3

Previdnostni ukrepi. . . . . . . . . . . . . . . . . . . . . 5

Vgradnja televizorja na steno . . . . . . . . . . 7

Vgradnja nosilcev na steno . . . . . . . . . . . . . . 8

Priprava za vgradnjo televizorja . . . . . . . . . 11

Vgradnja televizorja na steno . . . . . . . . . . . 12

Odpravljanje težav. . . . . . . . . . . . . . . . . . 14

Težave in rešitve . . . . . . . . . . . . . . . . . . . . . . 14

Tehnični podatki. . . . . . . . . . . . . . . . . . . . 15

Uvod

Hvala, ker ste se odločili uporabljati ta Sonyjev izdelek. Pred uporabo televizorja skrbno preberite ta priročnik in ga shranite za nada ljnjo uporabo.

Opombe

• Pred uporabo televizorja preberite »Varnostne informacije« (stran 3).

• Navodila za »Vgradnja televizorja na steno« so vključena v navodila za uporabo tega televizorja.

• Slike in ilustracije, ki se uporabljajo v Priročniku za hitri zagon in tem priročniku, so samo v pomo č in se lahko razlikujejo od dejanskega videza izdelka.

Mesto identifikacijske nalepke

Oznake za model televizorja, datum proizvodnje (mesec/leto) in specifikacije za napajanje so na hrbtni stranici televizorja ali embalaže. Nalepki za številko modela in serijsko številko napajalnika sta nameščeni na dnu napajalnika.

OPOZORILO

DA BI PREPREČILI POŽAR, SVEČ IN DRUGEGA ODPRTEGA PLAMENA NE POSTAVLJAJTE V BLIŽINO IZDELKA.

POMEMBNO OBVESTILO

Ta izdelek je bil izdelan s strani ali v imenu Sony Corpo ration, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonska. Poizvedbe, povezane z skladnostjo izdelkov, ki temelji na zakonodaji Evropske unije, se naslovi na pooblaščenega zastopnika, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Nemčija. Za vse storitve ali garancijske zadeve prosimo, da se obrnete na naslove navedene v ločenih servisnih ali garancijskih dokumentih.

Obvestilo o brezžičnem signalu

Sony Corporation izjavlja, da je ta enota v skladu z bis tvenimi zahtevami in ostal imi relevantnimi določili direktive 1999/5/ES. Za podrobnosti vas naprošamo, če pogledate na URL: http://www.compliance.sony.de/

Opozorilo za stranke: naslednje informacije veljajo le za opremo prodano v državah v katerih veljajo direktive ES.

Brezžični sistem televizorja la hko uporabljate v naslednjih državah:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

Opremo lahko uporabljate tudi v drugih neevropskih državah.

Page 71

Varnostne informacije

Vijak (priložen nosilcu za stensko montažo)

Kavelj za montažo (Stojalo) Pritrditev kavlja na hrbtni

strani televizorja

7 mm

30 cm

10 cm

Pustite najmanj toliko prostora okrog televizorja.

30 cm

10 cm

Pustite najma nj toliko prostora okrog televizorja .

6 cm

Kroženje zraka je onemogočeno.

Stena Stena

OPOZORILO

Baterij ne izpostavljajte pretirani vročini, kot je sončna svetloba, požar in podobno.

Namestitev/nastavitev

Televizor namestite in uporabljajte v skladu s spodaj na vedenimi navodili, da bi preprečili nevarnost požara, električnega udara, škode in/ali poškodb.

Namestitev

• Televizor morate namestiti blizu enostav no dostopne omrežne vtičnice.

• Televizor postavite na stabilno vodoravno površino, da ne more pasti in povzročiti telesnih poškodb ali škode na televizorju.

• Namestitev na steno naj izvaja izključno usposobljeno servisno osebje.

• Zaradi varnosti močno priporočamo, da uporabljate Sonyjevo dodatno opremo, vključno:  Nosilec za stensko montažo

• Pri pritrditvi kavljev za montažo (stojala) na televizor obvezno uporabite vijake, ki so priloženi nosilcu za stensko montažo. Priloženi vijaki so zasnovani, kot kaže ilustracija, če jih merite od pritrditvene površine vgradnega kavlja (stojalo). Premer in dolžina vijakov se pri različnih modelih nosilcev za stensko montažo razlikujeta. Z uporabo drugih vijakov namesto priloženih lahko povzročite notranje poškodbe televizorja ali prevračanje itd.

Prenašanje

• Pred prenaš anjem televizorja odklopite vse kab le.

• Dve ali tri osebe morajo prenašati velik televizor.

• Pri prevažanju televizor držite, kot je prikazano spodaj. Ne pritiskajte plošče LCD ali okvirja zaslona.

• Med prenašanjem televizorja ne izpostavljajte udarcem ali premočnemu tresenju.

• Kadar televizor prevažate na popravilo ali pri selitvi, ga zapakirajte v o riginalno škatlo in embala žni material.

Preprečevanje prevračanja

• Preden vstavite strojni vi jak, položite zaslo n navzdol na stabi lno delovno površino, ki je večja od televizorja.

• Preprečite, da bi se površina zaslona LCD poškodovala, tako da na delovno površino položite mehko krpo.

Prezračevanje

• Odprtin za prezračevanje ne smete nikoli prekriti ali zamašiti.

• Okrog televizorja pustite prostor, kot je prikazano spodaj.

• Močno priporočamo, da uporabite So nyjev nosilec za stensko montažo, da bi zagotovili zadostno kroženje zraka.

Pri namestitvi na steno

Pri namestitvi na stojalo

• Da bi zagotovili ustrezno prezračevanje in preprečili nabiranje umazanije ali prahu:  Televizorja ne smete položiti, namestiti z zgornjo stranjo

navzdol, s hrbtno stranjo naprej ali stransko.

 Televizorja ne nameščajte na polico, preprogo, posteljo ali v

omaro.

 Televizorja ne pokrivajte z blagom, denimo zavesami, ali

drugimi predmeti, na primer časopisom ipd.

 Televizorja ne namestite tako, kot je prikazano spodaj.

Napajalni kabel

Da bi preprečili nevarnost požara, električneg a udara, škode in/ali poškodb, z napajalnim kablom ravnajte v skladu z naslednjimi navodili:  Uporabljajte samo priloženi Sonyjev napajalni kabel, ne

uporabljajte kablov drugih proizvajalcev.

 Vtič potisnite do konca v omrežno vtičnico.  Televizor uporabljajte samo z napajanjem 220–240 V AC.  Med priključevanjem kablov se zaradi lastne varnosti

prepričajte, da ste odklopili napajalni kabel, in pazite, da ne boste hodili po kablih.

 Pred deli na televizorju ali premikanjem odklopite napajalni

kabel iz omrežne vtičnice.

 Napajalni kabel ločite od virov toplote.  Om režni vtič redno odklopite in očistite. Če je vtič prekrit s

prahom in se prah navlaži, se izolacija lahko poškoduje, kar bi lahko povzročilo požar.

Opombe

• Priloženega napajalnega kabla ne uporabljajte z nobeno drugo opremo.

• Napajalnega kabla ne preščipnite, ne pregibajte in ne zvijajte prekomerno. V nasprotnem se lahko notranji vodniki prelomijo ali odkrijejo.

• Ne predelujte napajalnega kabla.

• Ne polagajte težkih predmetov na napajalni kabel.

• Kadar odklapljate napajalni kabel, ne vlecite samega kabla.

• Ne priključujte preveč naprav na isto o mrežno vtičnico.

• Ne uporabljajte omrežne vtičnice, v katero se vtič ne prilega popolnoma.

Page 72

OPOMBA O OMREŽNEM NAPAJALNIKU

Opozorilo

Da zmanjšate tveganje požara ali električnega udara, te naprave ne izpostavljajte dežju ali vlagi. Da preprečite nevarnost požara ali električ nega udara, na napravo ne postavljajte predmetov, napolnjenih s tekočinami, na primer vaz. Te opreme ne vgradite v zaprt prostor, kot je vitrina za knjige ali podobno.

• Poskrbite, da je električna vtičnica blizu opreme in lahko dostopna.

• Poskrbite, da uporabite priloženi omrežni napajalnik in napajalni kabel.

• Ne uporabljajte drugih om režnih napajalnikov. To lahko povzroči okvaro.

• Omrežni napajalnik priključite na lahko dostopno električno vtičnico.

• Napajalnega kabla ne ovijte okoli omrežnega napa jalnika. Zaradi tega se lahko prekine kateri od vodnikov kabla in/ ali se lahko po škoduje medijski sprejemnik.

• Omrežnega napajalnika se ne dotikajte z mokrimi rokami.

• Če op azite kaj neobičajnega na omrežnem napajalniku, ga takoj odklopite iz električne vtičnice.

• Naprava ni ločena od električnega omrežja, dokler je priključena v električno vtičnico, tudi če je sama naprava izključena.

• Ker se omrežni napajalnik pri dolgotrajni uporabi segreje, bo morda na dotik vroč.

Prepovedana uporaba

Televizorja ne nameščajte in ne uporabljajte na lokacijah, v okolju ali situacijah, kot so opisane spodaj, sicer lahko pride do okvare televizorja, ki bi lahko povzročila požar, električni udar, škodo in/ ali poškodbe.

Lokacija:

• Na prostem (neposredno izpostavljeno sončni svetlobi), na obali, na ladji ali drugem plovilu, v vozilu, v medicinskih ustanovah, nestabilnih lokacijah, blizu vode, dežja, vlage in dima.

• Če je televizor nameščen v garderobi javnega kopališča ali izvira vode, lahko žveplo v zraku ipd. poškoduje televizor.

• Za najboljšo kakovost slike zaslona ne izpostavljajte neposredni osvetlitvi ali sončni svetlobi.

• Ne premikajte televizorja iz mrzlega v topel prostor. Nenadne spremembe sobne temperature lahko povzročijo nabiranje vlage. To lahko povzroči s labšo kakovost sl ike in/ali nejasne barve. V tem primeru pustite, da vlaga najprej v celoti izhlapi, šele nato vklopite televizor.

Okolje:

• Mesta, ki so vroča, vlažna ali močno za prašena. Mesta, kamor lahko vdrejo žuželke. Mesta, kjer je televizor lahko izpostavljen mehanski vibracijam, v bližini vnetljivih predmetov (sveče itd.). Televizorja ne smete izpostavljati kapljanju ali brizganju, in predmetov, napolnjenim s tekočino, npr. vaz, ne smete postavljati na televizor.

• Televizorja ne namestite v v lažen ali prašen prostor ali v prostor z zaoljenim dimom ali paro (blizu kuhalnikov ali vlažilcev). V takih primerih lahko pride do požara, električnega udara ali popačenja.

• Televizorja ne namestite na mesta, kjer bo izpostavljen visokim temperaturam, na primer neposredno na sonce, blizu radiatorja ali grelca. Televizor se lahko v teh pogojih pregreje, kar lahko poškoduje ohišje in/ali povzroči nepravilno delovanje televizorja.

Situacija:

• Ne uporabljajte z mokrimi rokami, z odstranjenim ohišjem ali z dodatki, ki jih proizvajalec ne priporoča. Med bliskanjem odklopite televizor iz omrežne vtičnice in anteno.

• Televizorja ne namestite na izpostavljeno mesto. Če se oseba a li predmet zaleti v televizor, lahko pride do osebne poškodbe ali škode na predmetu.

Polomljeni deli:

• Ne me čite ničesar v televizor. Steklo zaslona lahko zaradi udarca poči in povzroči hude poškodbe.

• Če površina televizorja poči, se televizorja ne dotikajte, dokler ne odklopite napajalnega kabla. V nasprotnem lahko pride do električnega udara.

Če ga ne uporabljate

• Zaradi okoljskih razlogov in varnosti odklopite napajanje, če televizorja več dni ne boste uporabljali.

• Na pajanje televizorja ni odklopljeno, če televizor samo izklopite. Izvlecite vtič iz omrežne vtičnice, da televizor popolnoma odklopite.

• Nekateri modeli so lahko opremljeni s funkcijami, zaradi katerih mora televizor ostati v pripravljenosti, da bi lahko pravilno deloval.

Otroci

• Otrokom ne dovolite, da bi plezali po televizorju.

• Drobno opremo hranite izven dosega otrok, da je ne bi pomotoma pogoltnili.

V primeru naslednjih težav...

Če se pojavi katera koli od naslednjih težav, nemudoma izklopite televizor in odklopite napajalni kabel. Z dobaviteljem ali Sonyjevim servisnim centrom se dogovorite, da televizor pregleda usposobljeno servisno osebje.

Če:

 je napajalni kabel poškodovan,  omrežna vtičn ica ne omogoča popolne vstavitve vtiča,  je televizor poškodovan zaradi padca, udarca ali ker je vanj

priletel predmet,

 je skozi odprtine na ohišju stekla tekočina oz. padel predmet.

O temperaturi LCDzaslona

Če LCD-zaslon uporabljate dlje časa, se njegovo ohišje segreje. Če se ga dotaknete z roko, je lahko vroč.

NOSILEC ZA STENSKO MONTAŽO

Spodnje inform acije kaže pravilno delo z nosilcem za stensko montažo. Obvezno temeljito preberite te informacije in pravilno uporabljajte nosilec za stensko montažo.

Za kupce:

Obvezno upoštevajte naslednja va rnostna navodila, da preprečite hude telesne poškodbe zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka.

• Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni majhnih otrok.

• Selitev ali snemanje televizorja prepustite pooblaščenim izvajalcem.

• Po vgradnji televizorja ne odstranjujte vijakov itd.

• Ne predelujte delov nosilca za stensko montažo.

• Ne vgradite opreme, ki se razlikuje od predpisanega izdelka.

• Na nosilec za stensko montažo ne nam eščajte nobenega drugega bremena kot televizor.

• Na televizor se ne naslanjajte in nanj ničesar ne obešajte.

• Pri čiščenju in vzdrževanju televizorja ne uporabljajte prevelike sile.

Page 73

Za Sony distributerje in izvajalce:

Stojalo Stojalo

Ta navodila so namenjena samo za Sony distributerje in izvajalce. Obvezno preberite spodnja varnostna navodila in bodite med vgradnjo, vzdrževanje ter preverjanjem tega izdelka posebej pozorni na varnost.

• Pri delu z ali vgradnji držite televizor na straneh. Televizorja ne dvigujte za stojalo.

• Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja štrleli stran od površine stene.

• Televizorja ne vgradite nad ali pod klimatsko napravo.

• Nosilec za stensko montažo trdno pritrdite na steno z upoštevanjem nav odil v teh navodilih za uporabo. Če se kakšen vijak zrahlja ali izpade, lahko nosilec za stensko montažo pade s stene in povz roči telesne ali materialne poškodbe.

• Uporabite samo priložene vijake in dele za pritrditev ter pri tem upoštevajte ta navodila za uporabo. Pri uporabi drugih nad omestnih delov lahko TV pade s stene, zaradi česar lahko pride do telesne poškodbe ali poškodbe televizorja.

• Pri sestavljanju nosilca pozorno upoštevajte ta navodila za uporabo.

• Vijake obvezno trdno zategnite na predvidenem mestu.

• Pazite, da med vgradnjo televizorja ne izpostavite udarcem.

• Televizor obvezno vgradite na navpično in ravno steno.

• Po pravilni vgradnji televizorja pravilno pritrdite kable.

• Napajalnega kabla ali povezovalnih kablov ne smete prepogibati, ker lahko pri tem pride do prekinitve povezave ali kratkega stika med notranjimi vodniki v kablih.

Previdnostni ukrepi

Gledanje televizije

• Nekatere osebe lahko občutijo neugodje (kot na primer pritisk v očeh, utrujenost ali slabost) med gledanjem 3 D video slik ali igranjem stereoskopskih 3D iger. Sony priporoča, da imajo vsi gledalci med gledanjem 3D video slik ali igranjem stereoskopskih 3D iger redne premore. Dolžina in pogostost odmorov se razlikuje od osebe do osebe. Sami morate odločiti, kaj je za vas najb olje. Če občutite neugodje, prenehajte z gledanjem stereoskopskih 3D slik ali igranjem 3D video iger, dokler neugodje ne izgine; po potrebi se posvetujte z zdravnikom. Za najnovejše informacije prav tako preglejte (i) navodila za uporabo vseh drugih naprav ali medijev, ki jih uporabljate s tem televizorjem in (ii) našo spletno stran (http://support.sony-europe.com/). Vid majhnih otrok (še poseb ej mlajših od šest let) se š e razvija. Pred en otroku dov olite ogled 3D video vsebin ali igranjem stereoskopskih 3D iger se posvetujte z zdravnikom (na primer pediatrom ali očesnim zdravni kom). Odras le osebe m orajo majh ne otroke nad zorovati, da zagotovijo izpolnjevanje zgoraj naveden ih priporočil.

• Očal 3D ali baterij ne uporabljajte, shranjujte ali puščajte v bližini ognja ali na mestih z visoko temperaturo, na primer na neposredni sončni svetlobi ali v avtomobilih ogretih zaradi sonca.

• Ob uporabi funkcije sim uliranega 3D si zapomnite, da je prikazana slika spremenjena iz originala zaradi pretvorbe, ki jo izvede televizor.

• Televizor glejte pri zmerni osvetljenosti prostora, saj gledanje televizorja pri slabi osvetljenosti ali dalj ši čas utruja oči.

• Prilagodite glasnost, kadar uporabljate slušalke, in se izogibajte premočni glasnosti, sicer lahko pride do poškodb sluha.

Zaslon LCD

• Čeprav je zaslon LCD izdelan s tehnologijo visoke natan čnosti in je 99,99 % ali več svetlobnih točk dejavnih, se la hko na zaslonu LCD pojavijo neprekinjene črne pike ali posamezne svetle točke (rdeča, modra ali zelena). Tovrstni pojavi niso okvare, saj jih povzročajo las tnosti zgradbe zaslona LCD.

• Ne potiskajte in ne opraskajte sprednjega filtra, in na televizor ne postavljajte predmetov. Slika se lahko popači ali pa se zaslon LCD pošk oduj e.

• Če te levizor uporabljate v hladnem prostoru, lahko sli ka postane razmazana ali temna. To ne predstavlj a napake. Pojav bo izginil, ko se bo temperatura zvišala.

• Pri neprekinjenem predvajanju statičnih slik lahko pride do podvajanja slik (ghosting). Pojav običajno hitro izgine.

• Med uporabo televizorja se zaslon in ohišje segrejeta. To ni napaka.

• Zaslon LCD vsebuje manjšo količino tekočih kristalov. Pri odstranjevanju upoštevajte lokalne odloke in predpise.

Ravnanje s površino zaslona/ohišjem televizorja in čiščenje

Pred čiščenjem odklopite nap ajalni kabel televizorja iz om režne vtičnice. Da bi preprečili propadanje materiala ali prevleke zaslona, upoštevajte naslednje previdnostne ukrepe.

• Površino zaslona in ohišje previdno obrišite z mehko krpo, da ostranite prah. Če je prah trdovraten, površine obrišite z mehko krpo, rahlo navlaženo z blago milnico.

• Ne pršite vode ali detergenta neposredno na televizor. Zaradi kapljanja na dno zaslona ali zunanjih delov ali v televizor lahko pride do okvare televizorja.

• N ikoli ne uporabljajte grobi h krp, alkalnih ali kislinskih čistil, praškov za čiščenje ali hlapljivih topil, kot so alkohol, benzen, redčilo ali insekticid. Uporaba teh snovi ali daljši stik z gumijastimi ali vinilnimi materiali lahko povzroči poškodbo površine zaslon a ali ohišja.

• Priporočamo redno sesanje prezračevalnih odprtin, da zagotovite ustrezno prezračevanje.

• Kadar prilagajate kot televizorja, ga premikajte počasi, da bi preprečili premikanje ali zdrs televizorja z namiznega stojala.

Page 74

Izbirna dodatna oprema

Najv. 1,5 mm

(Referenčna slika za vtič tipa F)

Najv. 7 mm

• Izbirne dele ali drugo opremo, ki oddaja elektromagnetno sevanje, hranite ločeno od televizorja. V nasprotnem se lahko pojavi popačenje slike in/ali zvoka.

• S preskušanjem opreme je bilo ugotovljeno, da je skladna z omejitvami Direktive o elektromagnetni združljivosti (EMC), pri uporabi povezovalnega signalnega kabla, krajšega od 3 metrov.

Priporočila za vtič tipa F

Razdalja med notranjo žico in priključnim delom mora biti manjša od 1,5 mm.

Previdnost pri uporabi daljinskega upravljalnika

• Pri vstavljanju baterij pazite na pravilno polarnost.

• Ne upo rabljajte različnih baterij sočasno ali starih in novih baterij skupaj.

• Baterije odstranjujte v skladu z okoljevarstvenimi predpisi. Določena območja imajo posebne uredbe z a odstranjevanje baterij. Posvetujte se s pristojno lokalno upravo.

• Daljinski upravljalnik uporabljajte previdno. Ne mečite ga, ne stopajte nanj in ga ne polivajte s kakršno koli tekočino.

• Daljinskega upravljalnika ne pušč ajte v bližini vira toplote, izpostavljenega neposredni sončni svetlobi ali v vlažnem prostoru.

Brezžično delovanje enote

• Te enote ne uporabljajte v bližini medicinske oprem e (srčni spodbujevalnik itn.), sicer lahko pride do okvar medicinske opreme.

• Kljub temu, da ta enota oddaja/sprejema kodirane signale, morate paziti, da ne pride do nepooblaščenega prestrezanja signala. Za morebitne posledične težave ne prevzemamo odgovornosti.

NOSILEC ZA STENSKO MONTAŽO

• Če dolgo uporabljate televizor, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.

• Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknje za vijake.

• Nosilca za stensko montažo ne uporabljajte na mestih, ki so izpostavljena mehanskim vibracijam.

Odstranjevanje televizorja

Odstranitev stare električne in elektronske opreme (veljavno v Evropski uniji in ostalih evropskih državah s sistemom ločenega zbiranja odpadkov)

Ta simbol na izdelku ali na embalaži pomeni, naj se z izdelkom ne ravna enako kot z gospodinjskimi odpadki. Morate ga oddati na

in elektronske opreme. S pravilno oddajo tega izdelka boste pomagali prep rečiti negativne posledice za okolje in zdravje lju di, do katerih bi prišlo v primeru neustreznega ravnanja ob odstranitvi tega izdelka. Recikliranje materiala bo pripomoglo k ohranjevanju naravnih virov. Podrobnejše informacije o recikliranju tega izdelka lahko dobite na upravni enoti, službi oddajanja gospodinjskih odpadkov ali v trgovini, kjer ste izdelek kupili. Odpadno električno in elektronsko opremo lahko oddate brezplačno tudi distributerju neposredno ob dobavi električne oz. elektronske opreme.

ustrezno zbirno mesto za recikliranje električne

Odstranitev odpadnih baterij (velja za evropsko unijo in druge evropske države s sistemom ločevanja odpadkov)

Ta simbol na bateriji ali na embalaži pomeni,

gospodinjskimi odpadki. Pri nekaterih baterijah se ta simbol uporablja v kombinaciji z oznako za kemijski element. Oznaka za živo srebro (Hg) ali svinec (Pb) je dodana v primeru, da baterija vsebuje več kot 0,0005% živega srebra ali več kot 0,004% svinca. S tem, ko te baterije pravilno odvržete, pripomorete k preprečevanju potencialnih n egativnih posledic za okolje in naše zdravje, ki bi ga povzročilo nepravilno odvrženje tega izdelka. Z recikliranjem materialov bomo ohranili naravne vire. V primeru izdelkov, ki zaradi varnosti, zmogljivos ti ali shranjevanja podatkov potrebujejo stalno povezavo z vgrajeno baterijo, naj to baterijo zamenja le usposobljeno servisno osebje. Da se zagotovi ustrezno ravnanje z baterijo, oddajte izrabljeni izdelek na zbirni točki za recikliranje električne in elektronske opreme. Za vse ostale baterije vas prosimo, da preberete poglavje o varni odstranitvi odpadnih baterij. Baterijo predajte na zbirni točki za recikliranje odpadnih bater ij. O podrobnostih glede recikliranja tega izdelka ali baterije lahko povprašate na upravni enoti, službi oddajanja gospodinjskih odpadkov ali v trgovini, kjer ste izdelek kupili.

naj se z baterijo ne ravna enako kot z

Page 75

Vgradnja televizorja na steno

Mehka krpa

Nastavki stojala

Stojalo

Za kupce

Za montažo tega izdelka je zahtevano ustrezno znanje. Montažo zaupajte prodajalcem izdelkov Sony ali pooblaščenim izvajalcem, med montažo pa bodite še posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbe, ki so posledica malomarnega ravnanja, nepravilne montaže ali montaže kakršnihkoli drugih izdelkov. To ne vpliva na vaše (morebitne) zakonske pravice.

Za prodajalce Sony in pooblaščene izvajalce

Za montažo tega izdelka je zahtevano ustrezno znanje. Pozorno preberite ta navodila za uporabo, da omogočite varno montažo. Družba Sony ne odgovarja za nobeno škodo ali poškodbe, ki so posledica malomarnega ravnanja ali nepravilne montaže.

Namizno stojalo vašega televizorja bo uporabljeno kot del Nosilca za stensko montažo.

Opombe

• Glejte stran 3 (Varnostne informacije) in stran 5 (Previdnostni ukrepi) za NOSILEC ZA STENSKO MONTAŽO, preden opravite vgradnjo Nosilca za stensko montažo.

• Če je Namizno stojalo pritrjeno na televizor, to Namizno stojalo prej odstranite.

• Kadar na televizor pritrjujete Stojalo ali ko odstranjujete Namizno stojalo s televizorja, postavite televizor z zaslonom navzdol na plosko stabilno površino, pokrito z debelo mehko krpo, večjo od televizorja, da preprečite poškodbe prikazovalnika LCD.

• Ko so s stojala sneti nastavki stojala, obvezno shranite nastavke stojala skupaj z vijaki na varnem mestu.

• Pri vnovični pritrditvi Namiznega stojala obvezno privijte vijake (ki ste jih prej odstranili) v prvotne luknje na zadnji strani televizorja.

• Pred vklopom se prepričajte, da je televizor v navpičnem položaju. Televizorja ne smete vklopiti z navzdol obrnjeno čelno ploščo LCD, da se izognete neenakomerni sliki.

Odstranjevanje Namiznega stojala s televizorja

Page 76

Vgradnja nosilcev na steno

1 Pripravite potrebne elemente.

Dodatna oprema za Nosilec za stensko montažo (priložena)

A Papirnata šablona B Podstavek nosilca

za stensko montažo

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

C Ščitnik za stojalo

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

D Vijak

(+PSW 6 × 12) (2)

E Razmik (2) F Plošča s pokrovom

nosilca

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

G Vijak (+PSW 4 × 10)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

Stojalo (priloženo)

Vijaki za podstavek za nosilec za stensko montažo (premer 8 mm, niso priloženi)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (8) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (4)

Page 77

2 Poskrbite, da je na steni dovolj prostora in da lahko podpira najmanj štirikratno težo

Središčna točka zaslona

televizorja. Za vgradnjo televizorja na steno glejte naslednjo tabelo. Za težo televizorja glejte stran 1517 (Tehnični podatki).

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Naziv Modela

KDL-

50W82xB/ 50W81xB/ 50W80xB/ 50W70xB

42W82xB/ 42W81xB/ 42W80xB/ 42W70xB

32W70xB 72,9 43,3 18,8 41,3 11,3

Opombe

• Številke v tabeli se lahko rahlo razlikujejo glede na namestitev.

Mere zaslona Središčna mera zaslona Dolžina za vgradnjo

111,6 65,6 13,0 46,9 11,8

95,8 56,3 17,5 46,5 11,8

Enota: cm

Page 78

3 Na papirnati šabloni A označite središče zaslona svojega televizorja.

100

150

200

250

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

Merilo na papirnati šabloni A

KDL-42W82xB, KDL-42W81xB, KDL-42W 80xB, KDL-42/32W70xB

Merilo na papirnati šabloni A

Oznaka za KDL‐32W70xB

Oznaka za KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB

Oznaka za KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

100

150

200

250

100

150

200

250

100

150

200

250

300

350

1, 2, 3, 4

100

150

200

250

300

350

100

150

200

250

300

350

1, 2, 3, 4

5, 6, 7, 8

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W 80xB, KDL-42/32W70xB

Stena

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KD L- 42W80xB, KDL- 42/ 32W 70x B

4 Papirnato šablono A prilepite na steno z lepilnim trakom in izvrtajte luknje z električnim

vrtalnikom, kot kažejo številke na papirnati šabloni A.

5 Papirnato šablono A odstranite s stene. 6 Podstavek za nosilec za stensko montažo B pravilno pritrdite na steno z vijaki (premer

8 mm, niso priloženi).

Page 79

Priprava za vgradnjo televizorja

Mehka krpa

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Zatič

Mehka krpa

1 Odstranite vijake iz zadnje strani televizorja. Odstranjene vijake obvezno shranite na varno

mesto in jih varujte pred dostopom otrok.

2 Zatič (na ščitniku stojala C) vstavite v luknjo na stojalu H in zložite ščitnik stojala C

navzgor. Preverite, ali je ščitnik stojala C trdno pripet na stojalo H.

3 Stojalo H pritrdite na televizor s priloženimi vijaki D. Distančnike E pritrdite na luknje, ki

jih označujejo trikotne oznake f. Za ilustracijo je prikazan model KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB.

Page 80

Vgradnja televizorja na steno

Stena

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Stena

1 Pred vgradnjo televizorja na steno obvezno priključite kable in jih povežite v snope. 2 Televizor vgradite na steno. Nato potrdite, da je ščitnik stojala C trdno zataknjen v

podstavek nosilca za montažo na steno B in da se distančniki E dotikajo stene. Namestite ploščo s pokrovom nosilca F s priloženimi vijaki G.

Page 81

Mere položajev lukenj na steni

176 mm

76 mm 76 mm

28 mm 28 mm

28 mm

76 mm

Pooblaščenim podizvajalcem po potrebi dajte naslednje informacije. Za vgradnjo podstavka nosilca za stensko montažo B na steno uporabite vijake (premera 8 mm, niso priloženi). Za preprosto vgradnjo obvezno uporabite priloženo papirnato šablono A, ki kaže dejanski položaj podstavka nosilca za stensko montažo.

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Navodila za namestitev nosilca za stensko montažo vašega TV modela lahko najdene na naslednjem spletnem mestu: www.sony.eu/tv/wall-mount-bracket-manual

Page 82

Odpravljanje težav

Zadnji del televizorja

Ko osvetlitveni LED utripa rdeče, preštejte, kolikokrat utripne (zamik je tri sekunde).

Če Osvetlitveni LED utripa rdeče, ponastavite televizor, tako da za dve minuti odklopite napajalni kabel iz televizorja, nato pa vklopite televizor. Če težava ne mine, se obrnite na svojega prodajalca ali Sonyev servisni center s številom rdečih utripov Osvetlitveni LED (interval traja tri sekunde). Pritisnite / na televizorju, da ga izklopite, odklopite napajalni kabel in obvestite svojega prodajalca ali Sonyev servisni center.

Če osvetlitveni LED ne utripa, glejte tabele.

Glejte tudi [Odpravljanje težav] v i-priročniku ali opravite samodiagnostiko z izbiro [Pomoč] t [Podpora za stranke] t [Samodiagnostika]. Če težave ne odpravite, naj televizor servisira usposobljeno servisno osebje.

Okolica televizorja se je segrela.

 Ko televizor uporabljate dlje časa, se njegova

okolica segreje. Če se ga dotaknete z roko, je na dotik zelo vroča.

Zvok ali slika zamrzne, zaslon je prazen ali se TV ne odziva na gumbe na TV-ju ali daljinskem upravljalniku.

 TV enostavno ponastavite tako, da ga napajalni

kabel za dve minuti izključite, nato ga znova vključite.

Na televizorju ni mogoče najti gumbov /, CH+/–,  +/–, ///, , in HOME.

 Položaj gumbov na televizorju je prikazan na

spodnji sliki.

Težave in rešitve

Ni slike (zaslon je temen) in ni zvoka.

 Preverite priključek antene/kabelske TV.  Televizor priključite na napajanje in na televizorju

ali daljinskem upravljalniku pritisnite /.

Nekaterih programov ni mogoče uglasiti.

 Preverite delovanje sobne ali satelitske antene.  Morda je na satelitskem kablu nastal kratek stik ali

napaka pri povezavi. Preverite kabelski priključek in izklopite televizor s stikalom za napajanje ter ga znova vklopite.

 Vnesena frekvenca je zunaj možnega razpona.

Obrnite se na podjetje, ki upravlja izbrani satelit.

Ni mogoče najti storitev (programov) kabelske televizije.

 Preverite kabelsko povezavo ali nastavitev iskanja

programov.

 Poskusite izvesti [Samodejno iskanje dig.

kanalov], tako da izberete [Antena] namesto [Kabelska TV].

Daljinski upravljalnik ne deluje.

 Zamenjajte baterije.  Morda je v televizorju izbran način SYNC.

Pritisnite SYNC MENU in izberite [Nadzor TV-ja] in nato [Domov (meni)] ali [Možnosti], da upravljate televizor.

Pozabili ste geslo za funkcijo [Funkcija zaklepanja (pred otroci)].

 Vnesite PIN kodo 9999. (PIN koda 9999 je vedno

sprejeta.)

Osvetlitveni LED se vklopi.

 Če ne želite, da se Osvetlitveni LED vklopi, ga

lahko izklopite. Pritisnite HOME in izberite [Nastavitve] t [Sistemske nastavitve] t [Splošna nastavitev] t [Osvetlitveni LED] t [Izključeno]. Pritisnete lahko tudi OPTIONS in izberete [Osvetlitveni LED] t [Izključeno].

Povezovanje z brezžičnim usmerjevalnikom z WPS ni mogoče.

 Če uporabljate varnost WEP, izberite [Preprosto]

t [Wi-Fi] t [Poveži iz seznama iskanja]. Nato izberite ime omrežja (SSID), s katerim se želite povezati.

Zahtevanega imena omrežja ne najdem v nastavitvah omrežja.

 Izberite [[Ročni vnos]] in pritisnite ,da vnesete

ime omrežja.

Page 83

Tehnični podatki

Sistem

Zaslonski sistem

LCD-plošča (zaslon s tekočimi kristali), Osvetlitev LED

TV sistem

Analogni: Odvisno od izbire države/območja: B/G, D/K, L, I, M Digitalni: DVB-T/DVB-C

Satelit: DVB-S/DVB-S2

Barvni/video sistem

Analogni: PAL, SECAM, NTSC3.58, NTSC4.43 Digitalni: Preberite priročnik i-Manual.

Pokrivanje kanalov

Analogni: UHF/VHF/kabelska TV, odvisno od izbire države/območja Digitalni: UHF/VHF/kabelska TV, odvisno od izbire države/območja Satelit: Frekvenca IF 950–2.150 MHz

Zvočni izhod

8 W + 8 W (razen za KDL-32W70xB) 5 W + 5 W (samo KDL‐32W70xB)

Brezžična tehnologija

Protokol IEEE802.11a/b/g/n

Vhodni/izhodni priključki

Kabel antene

75 ohmov, zunanji vmesnik za VHF/UHF

Satelitska antena

Ženski priključek tipa F IEC169-24, 75 ohmov DiSEqC 1.0, LNB 13 V/18 V & 22 KHz ton, Distribucija edine kabel. TV EN50494

21-iglični priključek scart (standard CENELEC), vključuje avdio/video vhod, vhod RGB in avdio/ video izhod televizorja.

YPBPR (komponentni video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Avdio vhod (priključki za slušalke)

Video vhod (običajni fono vtič z Y-vhodom)

HDMI IN 1, 2, 3, 4 (razen za KDL-50/42/32W70xB)

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Računalniške oblike zapisa

DVB-T2

/AV1

/ COMPONENT IN

AV2

Video (3D):

Združevanje sličic: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Eno ob drugem: 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Preko-spodaj: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz) Avdio: 5.1-kanalni linearni PCM: 32, 44,1 in 48 kHz, 16, 20- in 24-bitno, Dolby Digital ARC (Audio Return Channel) (samo HDMI IN 2)

HDMI IN 1, 2, 3, 4 (samo KDL-50/42/32W70xB)

Video: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Računalniške oblike zapisa Avdio: 5.1-kanalni linearni PCM: 32, 44,1 in 48 kHz, 16, 20- in 24-bitno, Dolby Digital ARC (Audio Return Channel) (samo HDMI IN 2)

MHL (običajno s HDMI IN 1) (razen za KDL-50/42/32W70xB)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Video (3D):

Eno ob drugem: 1080/24p, 1080i (50, 60 Hz),

720p (50, 60 Hz)

Preko-spodaj: 1080p (30 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz) Avdio: 5.1-kanalni linearni PCM: 32, 44,1 in 48 kHz, 16, 20- in 24-bitno, Dolby Digital

MHL (običajno s HDMI IN 1) (samo KDL-50/42/32W70xB)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Avdio: 5.1-kanalni linearni PCM: 32, 44,1 in 48 kHz, 16, 20- in 24-bitno, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

Digitalni optični priključek (dvokanalni linearni PCM, Dolby Digital)

AUDIO OUT/

Avdioizhod (stereo mini vtič) Priključek za slušalke (izhod za subwoofer)

1 (HDD REC), 2

Priključek za trdi disk USB (samo 1), USB vrata

Reža za CAM (modul pogojnega dostopa)

DC IN 19.5 V

Vhod za napajalnik

Page 84

LAN

Priključek 10BASE-T/100BASE-TX (Hitrost povezave se lahko razlikuje glede na delovno okolje omrežja. Hitrost in kakovost komunikacije preko priključka 10BASE-T/100BASE-TX pri tem televizorju nista zajamčena.)

Ostalo

Izbirni dodatki

Daljinsko upravljanje s sledilno ploščico: RMF-ED004 Enota s kamero in mikrofonom: CMU-BR200/ CMU-BR100 Brezžični globokotonec: SWF-BR100 Kabel MHL: DLC-MB10/DLC-MB20/DLC-MC10/ DLC-MC20 Aktivna očala 3D: TDG-BT500A (samo KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB)

Pasivna očala 3D: TDG-500P (samo KDL-42W82xB, KDL-42W81xB, KDL-42W80xB)

Delovna temperatura

0–40 ºC

Delovna vlažnost

10–80 % RH (nekondenzirajoča)

Napajanje in druge lastnosti

Zahteve za napajanje

19,5 V= z napajalnikom AC Nazivne vrednosti: Vhod 220–240 V AC, 50 Hz

Razred energijske učinkovitosti

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: A++ KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: A+ KDL‐32W70xB: A

Velikost zaslona (diagonala) (pribl.)

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 50 palcev / 125,7 cm KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 42 palcev / 106,7 cm KDL‐32W70xB: 32 palcev / 80,1 cm

Poraba energije v načinu [Standardna]

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 51 W KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 50 W KDL‐32W70xB: 39 W

v načinu [Živobarvna]

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 100 W KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 99 W KDL‐32W70xB: 80 W

Povprečna letna poraba energije*

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 71 kWh KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 69 kWh KDL‐32W70xB: 54 kWh

Poraba v pripravljenosti*

0,5 W (10 W v načinu posodobitve programske opreme/elektronskega programskega vodiča)

Ločljivost zaslona

1.920 točk (vodoravno) × 1.080 vrstice (navpično)

Mere (pribl.) (š × v × g)

z namiznim stojalom

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 111,6 × 69,3 × 17,9 cm KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 95,8 × 60,0 × 17,0 cm KDL‐32W70xB: 72,9 × 46,5 × 14,1 cm

brez namiznega stojala

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 111,6 × 65,6 × 6,4 cm KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 95,8 × 56,3 × 6,4 cm KDL‐32W70xB: 72,9 × 43,3 × 6,4 cm

Masa (pribl.)

z namiznim stojalom

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 14,8 kg KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 11,7 kg KDL‐32W70xB: 7,9 kg

brez namiznega stojala

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB: 13,6 kg KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: 10,5 kg KDL‐32W70xB: 6,9 kg

Poraba energije letno temelji na porabi energije televizorja, ki deluje 4 ure dnevno 365 dni. Dejanska poraba energije je odvisna od načina uporabe televizorja.

Navedena poraba v pripravljenosti nastopi po zaključenih notranjih procesih televizorja.

Page 85

Opombe

• »x«, ki se prikaže v imenu modela, odgovarja številčni cifri, ki je povezana z obliko, barvo ali TV sistemom.

• Slepe kartice ne odstranite iz reže CAM (modul pogojnega dostopa) na televizorju, razen če boste vstavili pametno kartico v CAM.

• Razpoložljivost izbirnih dodatkov je odvisna od države/regije/modela televizorja/zaloge.

• Oblikovanje in tehnični podatki se lahko spremenijo brez predhodnega obvestila.

• Ta televizor vključuje izdelek MHL 2.

Opombe k funkcijam digitalne televizije

• Funkcije digitalne televizije ( ) delujejo

samo v državah oz. na območjih, kjer se oddaja zemeljski signal digitalne televizije DVB-T/DVB-T2 (MPEG-2 in H.264/ MPEG-4 AVC) ali kjer je dostopna združljiva kabelska storitev DVB-C (MPEG-2 in H.264/ MPEG-4 AVC). Pri svojem lokalnem ponudniku preverite, ali lahko sprejemate signal DVB-T/DVB-T2, ali povprašajte pri ponudniku kabelske televizije, če je njihova storitev DVB-C primerna za ta televizor.

• Ponudnik kabelske televizije vam bo morda

zaračunal svoje storitve ali pa od vas zahteval sprejemanje njihovih pogojev.

• Televizor je skladen s tehničnimi zahtevami

za DVB-T/DVB-T2 in DVB-C, vendar združljivost s prihodnjimi zemeljskimi digitalnimi signali DVB-T/DVB-T2 in digitalno kabelsko televizijo DVB-C ni zajamčena.

• Nekatere funkcije digitalne televizije v

določenih državah/na določenem območju morda niso na voljo, kabelska televizija DVB-C pa pri določenih ponudnikih morda ne deluje pravilno.

Informacije o blagovnih znamkah

• Izraza HDMI in High-Definition Multimedia

Interface ter logotip HDMI so blagovne znamke ali zaščitene blagovne znamke podjetja HDMI Licensing LLC v Združenih državah Amerike in drugih državah.

• DLNA®, logotip DLNA in DLNA CERTIFIED®

so blagovne znamke, storitvene znamke ali certifikacijske znamke združenja Digital Living Network Alliance.

• Izdelano po licenci podjetja Dolby

Laboratories. Dolby in simbol dvojnega D sta blagovni znamki podjetja Dolby Laboratories.

• »BRAVIA« in sta blagovni znamki

podjetja Sony Corporation.

• TrackID je blagovna znamka ali registrirana blagovna znamka Sony Mobile Communications AB.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote MusicID, logo in logotip Gracenote ter logo »Powered by Gracenote« so zaščitene blagovne znamke ali blagovne znamke podjetja Gracenote v ZDA in/ali drugih državah.

• Wi-Fi, Wi-Fi Direct in Miracast so blagovne znamke ali zaščitene blagovne znamke združenja Wi-Fi Alliance.

• »Logotip Sony Entertainment Network« in »Sony Entertainment Network« sta blagovni znamki družbe Sony Corporation.

• MHL, Mobile High-Definition Link in logotip MHL so blagovne znamke ali registrirane blagovne znamke družbe MHL Licensing, LLC.

• Za patente DTS glejte http://patents.dts.com. Izdelano po licenci podjetja DTS Licensing Limited. DTS, simbol in DTS skupaj s simbolom so zaščitene blagovne znamke, DTS Digital Surround pa je blagovna znamka podjetja DTS, Inc. © DTS, Inc. Vse pravice pridržane.

• Designed with UEI Technology

• Besedilna oznaka in logotipi Bluetooth® so v lasti družbe Bluetooth SIG, Inc., vsaka uporaba tovrstnih oznak s strani družbe Sony Corporation je v skladu z licenco. Druge blagovne znamke in tržna imena so last njihovih ustreznih lastnikov.

• DiSEqC™ je blagovna znamka družbe EUTELSAT. Ta televizor podpira DiSEqC 1.0. Televizor ni namenjen krmiljenju anten z lastnim pogonom.

Page 86

Мазмұны

ЕСКЕРТУ . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Қауіпсіздік жөніндегі мəліметтер . . . . . . . . 3

Сақтық шаралары . . . . . . . . . . . . . . . . . . . . 5

Теледидарды қабырғаға бекіту . . . . . . . .7

Кронштейндерді қабырғаға бекіту . . . . . . . 8

Теледидарды орнатуға дайындық . . . . . . 11

Теледидарды қабырға бетіне бекіту. . . . . 12

Ақаулықтарды анықтау жəне жою . . . . . 14

Ақаулар жəне шешімдер. . . . . . . . . . . . . . 14

Техникалық сипаттамалары. . . . . . . . . .15

Кіріспе

Sony өнімін қолданғаныңызға рахмет. Теледидарды қолданбас бұрын мына нұсқаманы мұқият оқып шығыңыз жəне болашақта қолдану үшін сақтап қойыңыз.

Ескертулер

• Теледидарды іске қосу алдында, «Қауіпсіздік жөніндегі

мəліметтер» оқыңыз (3 бет).

• «Теледидарды қабырғаға бекіту» туралы нұсқаулар осы

теледидарды қолдану нұсқаулығында бар.

• Жұмысты тез бастау бойынша нұсқаулық пен осы нұсқауда

көрсетілген кескіндер мен суреттер тек анықтама үшін жəне өнімнің нақты көрінісінен өзгеше болуы мүмкін.

Cəйкестендірме жапсырмасының орны

ТД үлгісінің, өндірілген күн (ай/жыл) жəне қуат жеткізу қабілетінің жапсырмалары ТД немесе қораптың артқы жағында орналасады. Желілік адаптер моделінің нөміріне жəне серия нөміріне арналған жапсырмалар желілік адаптердің төменгі жағында орналасқан.

Өндіруші ел өнімде жəне қорапта көрсетілген.

Дайындаушы: Сони Корпорейшн Мекен-жайы: 1-7-1 Конан, Минато-ку, То ки о 108-0075, Жапония

Словакияда жəне Малайзияда жасалған

ағы жеріндегі шетелден əкелуші: «Сони Электроникс»

Кеден од ЖАҚ, Ресе й, 123103, Мəскеу, Карамышевский өтпе көшесі, 6

Қазақстан Республикасы жерінде тұтынушылардан кінəратталапта р қабылдайтын ұйым Қазақстандағы «Сони Электроник с» ЖAK Өкілдігі 050059 Алматы қаласы, Иванилов көшесі, 58 үй

ЕСКЕРТУ

ӨРТ ҚАУПІН ТУДЫРМАС ҮШІН МАЙ ШАМ НЕМЕСЕ БАСҚА АШЫҚ ЖАЛЫНДЫ ЗАТТАРДЫ БҰЛ ӨНІМНЕН ƏРҚАШАН АЛШАҚ ҰСТАҢЫЗ.

Page 87

ЕСКЕРТУ

Бұрандалар ( Қабырғаға орнататын кронштейнімен бірге берілет ін)

Ілгіш (Тірек) Теледидардың

артындағы ілгіш бекіту

7 мм

30 см

10 см

Теледидар айналасында тым болмағанда осынша орын қалдырыңыз.

30 см

10 см

Теледидар айналасында тым болмағанда осынша орын қалдырыңыз.

6 см

Ауа айналымы бұзылған.

Қабырға Қабырға

Өнім атауы: Телевизор

Сымсыз Дыбыс Белгісі туралы ескерту

Осы құжатта Sony корпорациясы осы құжаттың 1999/5/EC директивасының маңызды талаптарына жəне басқа тиісті ережелерге сəйкес келетінін мəлімдейді. Тол ық мəліметтер алу үшін келесі URL мекенжайын қараңыз:

http://www.compliance.sony.de/

Тұтынушыларға ескерту: келесі ақпарат ЕО нұсқамаларына бағынат ын елдерде сатылған құралдарға ғана қатысты.

Сымсыз теледидар жүйесі келесі елдерде жұмыс істеуі мүмкін:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME

Бұл құрал басқа Еуропалық емес елдерде де жұмыс іс мүмкін.

теуі

Қауіпсіздік жөніндегі мəліметтер

ЕСКЕРТУ

Батареялар күн көзі, от жəне т.б. əсерінің салдарынан аса қызып кетпеу керек.

Орнату жəне қосу

Өрт, электр шогы немесе басқа бұзылулар мен/немесе жарақаттардан сақтану үшін, теледидар құрылғысын келесі нұсқамаларға сай орнатыңыз.

Орнату

• Теледидар құрылғысын қуат көзіне жақын жерде құрау қажет.

• Төмен құлап кетуін жəне ТД жарақаттауын немесе

зақымдалуын болдырмау үшін ТД бекітіп, түзу жерге орнатыңыз.

• Қабырғаға ілуді тек қана білікті маман орындау керек.

• Қауіпсіздік үшін, тек қана Sony жабдықтарын қолдануға кеңес

беріледі, соның ішінде:  Қабы рғаға орнататын кронштейн

• Қондырма ілмектерін (Тұғыр) теледидарға бекіту ке

Қабырғаға орнататын кронштейнмен бірге берілген бұрандалардың қолданылуын қадағалаңыз. Бірге берілген бұрандаларды қондырма ілме ктерінің (Тірек) бекіту беткейінен өлшеген кезде суреттегідей жасалған. Қабырғаға ілу тіреуішінің үлгісіне қарай бұрандалардың диаметрі мен ұзындығы əр-түрлі болады. Қамтамасыз етілмеген бұрандаларды қолдану теледидарға зақым келтіруі мүмкін немесе құлап қалуына себеп болуы мүмкін.

зінде

Тасымалдау

• Теледидарды тасымалдар алдында барлық кабельдерді

суырыңыз.

• Үлкен теледидар құрылғысын көтеру үшін екі немесе үш адам

керек.

• ТД-ды қолмен тасымалдау кезінде оны төменде

көрсетілгендепй ұстаңыз. СКД панеліне жəне экран айналасындағы жақтауларға күш түсірмеңіз.

• Теледидарды тасымалдағанда соғып алмаңыз жəне қатты

тербелістен сақтаңыз.

• Теледидарды жөндеуге апарғанда немесе көшкенде өзінің

картон жəшігі ме

Құлап түсуден сақтау

• Бекіту бұрандаларын салмастан бұрын дисплейдің бетін

теледидардан үлкен тұрақты бетке қаратып қойыңыз.

• Сұйық кристалдық дисплейді бүлдіріп алмас үшін жұмыс

орнын жұмсақ шүберекпен жабыңыз.

Желдету

• Желдету саңылауларын жауып тастамаңыз жəне

саңылаула рға ешнəрсе енгізбеңіз.

• Теледидар айналасында төменд е көрсетілгендей орын

қалдырыңыз.

• Дұрыс ауа айналымымен қамтамасыз ет у үшін Sony қабырғаға

орнатат ын кронштейнін пайдалану қатаң ұсынылады.

н орама материалдарын қолданыңыз.

Қабырғаға ілгенде

Түпқоймасына орнату

• Тиі сті желдетуді қамтамасыз етіп, кір мен шаңның жиналуына

жол бермеу үшін:  Теледидарды шалқасынан, басын төмен қаратып, артқы

жағымен немесе қырымен қоймаңыз.

 Теледидарды сөреге, төсекке немесе шкаф ішіне қоймаңыз.  Теледидарды шүберекпен, пердемен неме се газет, т.б.

сияқты заттармен жаппаңыз.

 Теледидарды төменде көрсетілгендей орнатпаңыз.

Page 88

Қуат сымдары

Өрт, электр шогы немесе басқа бұзылулардан жəне/немесе жарақаттанудан сақтану үшін, қуат айыршалары жəне көздерімен төмендегідей жұмыс істеңіз:  Те к қана Sony қамтамасыз етке н қуат сымдарын ғана

қолданыңыз, басқа емес.

 Айыршаны қуат көздеріне толық енгізіңіз.  Теледидар құрылғысын 220-240 В Айнымалы ток көзіне ғана

қосыңыз.

 Кабельдерді ұстағанда қауіпсіздігіңіз үшін қуат айыршаларын

суырып тастаңыз жə

 Теледидар құрылғысында жұмыс істегенде немесе

теледидарды қозғағанда қуат айыршаларын қуат көзінен суырып тастаңыз.

 Қуат айыршаларын ыстықтан аулақ ұстаңыз.  Қуат айыршаларын жиі суырып, тазалап тұрыңыз. Егер

айыршаны шаң басса жəне ол ылғалданса, тоқтан айыратын қабы бүлініп, нəтижесінде өрт қаупі туындайды.

не кабельдерге шалынып қалмаңыз.

Ескертулер

• Қамтамасыз етілген то к сымдарын басқа құралдармен

қолданбаңыз.

• То к сымдарын жаншып, шамадан тыс бұрамаңыз. Негізгі

өткізгіштері ашылып қалуы немесе бүлінуі мүмкін.

• То к сымдарын өзгертпеңіз.

• То к сымдарының үстіне ауыр зат қоймаңыз.

• То қт ан айырғанда ток сымдарынан тартпаңыз.

• Бір қуат көзіне бірнеше құрал қоспаңыз.

• Өлшемі дəл келмейтін қуат көздерін қолданбаңыз.

ЖЕЛІЛІК АДАПТЕР ТУРАЛЫ ЕСКЕРТУ

Ескерту

Өрт шығу немесе ток соғу қаупін азайту үшін бұл құрылғыны жаңбырдың астына немесе ылғалды жерге шығармаңыз. Өрт шығу немесе ток соғу қаупін болдырмас үшін ваз алар сияқты сұйықтықпен толтырылған заттарды құрылғының үстіне қоймаңыз. Бұл жабдықты кітап сөресі немесе соған ұқсайтын құрал сияқты оңашалан ған жерге орнатпаңыз.

• Эле ктр розеткасының жабдықтың жанына орнатылғанына

жəне оған оң

• Берілген желілік адаптерді жəне элек тр сымын

пайдаланатыныңызға көз жеткізіңіз.

• Басқа желілік адаптерді пайдаланбаңыз. Од ан құрылғы істен

шығуы мүмкін.

• Желілік адаптерді оңай қол жететін электр розеткасына

жалғаңыз.

• Эле ктр сымын желілік адаптерге

орамаңыз. Электр сымы үзіліп кетуі жəне/немесе мультимедиа қабылдағышы істен шығуы мүмкін.

• Желілік ад

• Желілік адаптерде ақау пайда болғанын байқасаңыз, оны

элект р розеткасынан бірден ажыратыңыз.

• Теледидар өшіріл се де, ол электр розеткасына

қосылғандықтан, ток көзінен ажыратылмайды.

• Желілік адаптер ұзақ пайдаланылғанда қызып кетеді, оны

қолмен ұстаған кезде қызып кеткенін сезуге болады.

ай қол жететініне көз жеткізіңіз.

аптерді су қолдарыңызбен ұстамаңыз.

Тыйым салынған Қолданыс

Теледидарды төменде берілген орындарда, орталарда жəне жағдайларда орнатпаңыз/қолданбаңыз, əйтпесе теледидар құрылғысы бұзылып, өрт, электр шогы, бұзылу жəне/немесе жарақатқа себеп болады.

Орын:

• Далада (тікелей күн көзі түсетін жерде), су жағасында, кемеде

немесе басқа су көлігінде, көлік ішінде, медициналық орындарда, орнықсыз жерлерде, су жанында, жауынды, ылғалды немесе түтінды ортада.

• Егер теледидар көпшіліккке арналған

монша немесе ыстық бұлақ сияқты жерлерде орнатылса, ауадағы күкірт оның бұзылуына əкелуі мүмкін.

• Бейне сапалы болу үшін теледидарды тікелей күн кө

немесе жарықтан сақтаңыз.

• Теледидарды суықтан бірден жылы жерге ауыстырудан сақ

болыңыз. Күтпеген температура өзгерісі ылғал жиналуына себеп болуы мүмкін. Бұл теледидар бейнесінің жəне/немесе түсінің сапасының төмендеуіне əкеледі . Бұндай жағдай болып қалғанда, ылғалдың ұшып кетуіне дейін теледидарды қоспаңыз.

Бөлмелер:

• Жəндіктер кіріп кетуі мүмкін ыстық, ылғалды немесе қатты шаң

болған бөлме жайларда; теледидар механикалық тербеліске ұшырауы мүмкін; өрт қауіпті нысандар жанында (майшамдар жəне т.б.). Теледидарды су тамшылары мен су шашыраудан сақтау керек, жəне ішінде сұйығы бар ваза сияқты заттарды теледидардың үстіне қоюға болмайды.

• Теледидарды ылғалды немесе шаң

жерлерге, майлы түті толы бөлмеге (ас пісіретін үстелге немесе ылғалдатқышқа жақын) қоюға болмайды. Өртке, электр шогына, немесе бейнесінің бүлінуіне себеп болады.

• Теледидарды тікелей күн сəулесі түсетін жоғары

температуралы жерлерге, радиатор немесе жылыту құралдарының жанына қоюға болмайды. Мұндай ортада теледидар қызып кетіп, бұл қорабының бұзылуына немесе зақымдалуына əкеп соғуы мүмкін.

Жағдайлар:

• Теледидарды су қолмен ұстамаң ыз; оны қорабын алынған

күйде немесе өндіруші ұсынбаған қосымша керек-жарақтармен пайдаланбаңыз. Найзағай болған кезде теледидарды электр қуат ұяшығынан жəне антеннасынан ажырату керек.

• Теледидарды орнату шегінен асырып

орнатпаңыз. Бұл қатерлі жарақаттарға немесе теледидардың зақымдалуына əкеп соғуы мүмкін.

Сынған бөлшектер:

• Теледидарға ешнəрсе лақтырмаңыз. Экран əйнегі сынып,

қатты жарақатқа себеп болуы мүмкін.

• Теледидар беті шытынаса, қуат көзінен айырғанша ұстамаңыз.

Əйтпесе электр шогын алуыңыз мүмкін.

нге немесе буға

зінен

Қолданылмағанда

• Егер теледидарды бірнеше күн қолданбасаңыз, қауіпсіздік

жəне қуатты үнемдеу үшін құрылғыны қуат көзінен ажыратып қойыңыз.

• Теледидар қут көздерінен суырылмай, тек қана өшіріліп тұрса,

қуат көздерінен суырып, толығымен өшіріңіз.

• Алайда, кейбір теледидарлар дұрыс жұмыс істеу үшін күту

күйінде қуат көзіне қосылып тұруы қажет болуы мүмкін.

Балалар үшін

• Балаларға теледидар үстіне шығуға рұқсат бермеңіз.

• Ұсақ жабдықтарын балалардан аулақ ұстаңыз, жұтып

қоймасын.

Page 89

Егер келесі ақаулықтар орын алса...

Тұғыр Тұғыр

Келесі мəселелер орын алса, бірден теледидарды өшіріп, қуат айыршаларын суырыңыз. Сатушы немесе Sony қызмет орталығына хабарласып, маманданған қызметкерлер тексеріп беруін сұраңыз.

Егер:

 Қуат сымдары бүлінсе.  Қуат көзіне дəл келмесе.  Теледидар құлап, соғылып немесе үстіне бір нəрсе құлап

бүлінсе.

 Жəшігіне сұйық төгілсе немесе қатты зат түсіп кетсе.

Сұйық кристалдық мониторының температурасы туралы

Сұйық кристалдық монитор ұзақ уақыт пайдаланылған кезде пенльдің жан-жағы қызады. Сол жерді қолмен ұстағанда, ыстықты сезінуіңіз мүмкін.

ҚАБЫРҒАҒА ОРНАТАТЫН КРОНШТЕЙН

Төмендегі мəліметтер қабырғаға орнататын кронштейнді қалай дұрыс пайдалану керектігін көрсетеді. Бұл мəліметтерді мұқият оқығаныңызға жəне қабырғаға орнататын кронштейнді дұрыс пайдаланатыныңызға көз жеткізіңіз.

Тұтынушылар үшін:

Өрт шығу, ток соғу, өнімнің аударылып кетуі немесе өнімнің құлап түсуінен пайда болатын қауіптен қатты зақым алмас үшін қауіпсіздік мақсатында келесі сақтық шараларын сақтағаныңызға көз жеткізіңіз.

• Лицензиясы бар мердігерлер арасында орнату жөнінде

келісімшарт жасағаныңызға жəне орнатқан кезде кішкентай балаларды жақындатпайтыныңызға көз жеткізіңіз.

• Лицензиясы бар мердігерлер арасында теледидарды жылжыту

немесе алып та жеткізіңіз.

• Теледидарды бекіткеннен кейін бұрандаларды жəне т.б. алып

тастамаңыз.

• Қабырғаға орнататын кронштейн бөліктерін өзгертпеңіз.

• Көрсетілген өнімнен басқа ешқандай жабдықты бекітпеңіз.

• Қабырғаға орнататын кронштейнге теледидардан басқа

ешқандай жүкті бекітпеңіз.

• Теледидарға сүйенбеңіз немесе асылмаңыз.

• Теледидарды таз алау немесе техника лық қызмет көрсету

кезінде тым қатты күшпен кө

Sony дилерлері мен мердігерлері үшін:

Келесі нұсқаулықтар тек Sony дилерлері мен мердігерлеріне арналады. Төменде сипатталған қауіпсіздік шараларын оқығаныңызға көз жеткізіңіз жəне бұл өнімді орнату, қызмет көрсету жəне тексеру кезінде қауіпсіздікке ерекше көңіл бөліңіз.

• Теледидармен айналысу немесе жөндеу кезінде, оны

шеттерінен ұстаңыз. Теледидарды тұғырынан көтермеңіз.

стау туралы келісімшарт жасағаныңызға көз

термеңіз.

• Теледидардың бұрыштары немесе жақтары

қабырға бетінен сыртқа шығып тұратын қабырға беттеріне қабырғаға ор орнатпаңыз.

• Теледидарды кондиционердің үстіне немесе астына

орнатпаңыз.

• Осы пайдалану нұсқаулығындағы

нұсқауларды орындап, Қабырғаға орнататын кронштейн құралын қабырғаға бекем орнатыңыз. Бұрандалар босаған немесе түскен болса, Қабырғаға орнататын кронштейн құлап, жеке жарақатқа немесе мүліктің зақымдалуына себеп болуы мүмкін.

•

Осы пайдалану нұсқаулығында берілген нұсқауларды орындап, берілген бұрандалар мен тіркеу бөлшектерін дұрыс пайдаланыңыз. Ауыст ыру элементтерін пайдалансаңыз, ТД құлауы жəне дене жарақатына себеп болуы немесе ТД-ға зақым келтіруі мүмкін.

• Осы пайдалану нұсқаулығында түсіндірілген процедураны

орындау арқылы кронштейнді дұрыс жинақтаңыз.

• Бұрандаларды қажетті қалыпта мықтап бұрағаныңызға көз

жеткізіңіз.

• Орнатқанда теледидарды соғып алмаңыз.

• Теледидарды перпендикуляр жəне түзу болатын қабырғаға

орнатқаныңызға көз жеткізіңіз.

• Теледидарды дұрыс орнатқаннан кейін, кабельдерді мықтап

бекітің із.

• Желілік сымдардының немесе қосылу

кабельдерінің қысылуына жол бермеңіз, себебі ішкі өткізгіштер қ жəне қысқа тұйықталуға немесе эл ектрлік үзіліске себеп болуы мүмкін.

нататын кронштейнді

орғаныссыз болуы

Сақтық шаралары

Теледидар қарау

• Кейбір адамдар 3D видео бейнелерін көруден немесе

стереоскопты 3D ойындарын ойнаудан ыңғайсыздық (көз қысымы мен талуы, немесе жүрегі айнуы) сезінуі мүмкін. Sony 3D видео бейнелерін көру кезінде немесе стереоскопты 3D ойындарын ойнау кезінде жиі үзіліс жасауға кеңес береді. Қажетті үзіліс ұзақтығы мен жиілігі барлығы үшін бірдей болмайды. Өзіңізге қолайлысына тоқтайс ыз. Егер ыңғайсыздық сезінсеңіз, ыңғайсыздық аяқталғанша 3D ви бейнеле рін көруді немесе стереоскопты 3D ойындарын ойнауды тоқтату ыңыз керек; қажет десеңіз дəрігермен кеңесуіңіз қажет. Сондай- ақ, бұл теледидармен қолданылатын құралдар немесе медиа (i) нұсқамаларын қарауыңыз қажет жəне соңғы ақпарат үшін (ii) біздің сайтымызды (http://support.sony-europe.com/) қарауыңыз қажет болады. Баларадың көру қабілеті (əсіресе алты жастан төменгілер) əлі даму үстінде. Жас балаларға 3D видео бейнелерін көруге немесе с

тереоскопты 3D ойындарын ойнауға рұқсат бермес бұрын, дəрігермен (педиатр немесе көз дəрігерімен) кеңесіңіз. Ересектер балалардың жоғарыда көрсетілген нұсқамаларды орындауын қадағалауы тиіс.

• 3D-көзілдірік немесе батареялары н отқа жақын немесе жоғары

температ уралы жерде, мысалы күн сəулесі тікелей түсетін жерде немесе күннен қызған көлік ішінде, қолдануға, сақтауға немесе қалдыруға болмайды .

• Еліктеуші 3D қызметін пайдаланғанда, көрінетін бе

нұсқасынан осы теледидар іске асыратын өзгертулерге ұшырағанын есте сақтаңыз.

• Теледидарды жеткілікті жарықтакөріңіз, жеткіліксіз жарықта

немесе ұзақ уақыт көру көзіңізді шаршатады.

• Құлаққаптарды қолданғанда, дыбысты аса қатты орнатпаңыз,

құлаққа зақым келеді.

део

йне түп

Page 90

СКД Экраны

максимум 1,5 мм

(F типті ашалардың сілтеме суреті)

максимум 7 мм

•

СКД экраны жоғары-дəлдік технологиясымен жасалса да жəне 99,99% немесе одан да көп пиксельдер іске қосылып тұрсада, СКД экранында қара нүктелер немесе жарықтың ашық нүктелері (қызыл, көк, немесе жасыл) пайда болуы мүмкін. Бұл СКД экранының құрылымдық ерекшелігі ақаулық болып келмейді.

• Алдыңғы фильтрін қатты басып, тырнамаңыз, жəне теледидар

үстіне заттар қоймаңыз. Бейнесі біркелкілігін жоғалтуы немесе СКД экраны бүлінуі мүмкін.

• Егер теледидарды суық жерде қолдансаңыз, бейне

анықсыздығы орын алуы мүмкін немесе бе йнесі қараңғы болып кетуі мүмкін. Бұл бұзылғанның белгісі емес. Температура жоғарылағанда, бұл құбылыс жоғалып кетеді.

• Бейнелер жалғасым ды көрсетілгенде сəуле пайда болуы

мү

мкін. Бұл біраз уақыттан кейін жоғалып кетуі мүмкін.

• Теледидар қолданыста болғанда экраны мен қорабы қызуы

мүмкін. Бұл бұзылғандық емес.

• СКД экранының құрамында аздаған мөлшерде сұйық

кристалдар болады. Лақтыруды жергілікті ережерелерге сəйкес іске асырыңыз.

Теледидардың экраны/жəшігін тазалау мен күту

Тазал ар алдында теледидарға қосылып тұрған тоқ сымдарын қуат көзінен суырыңыз. Материал тозуын немесе экран жапқышының тоз уын болдырмас үшін, келесі ескертулерді орындаңыз.

• Шаңды экран бетінен/теледидар жəшігінен жұмсақ шүберекпен

сүртіп алыңыз. Егер шаң тазаланбаса , дымқыл шүберекке жұмсақ жуғыш ерітіндісін тамызып, сүртіп алыңыз.

• Суды немесе жуу құралын ешқашан

тікелей теледидарға шашыратпаңыз. Ол эк

ранның төменгі жағына немесе сыртқы бөліктеріне ағып, теледидарға еніп, оны зақымдауы мүмкін.

• Ешбір жағдайда абразивті

материалдарды, сілтілі/қышқыл тазалағ ыштарын, тазалау ұнтақтарын жəне спирт, бензин, еріткіш немесе жəндіктерге қарсы у сияқты ұшпа еріткіштерді қолданбаңыз. Ондай материалдарды қолдану, ысқыш немесе хлоры бар материалдармен ұзақ қатынаста болу экранның бетін жəне теледидар жəшігін бүлдіреді.

• Же

лдеткіш саңылауларын жиі шаң сорғышпен тазалап отырған

абзал.

• Теледидар көру бұрышын бейімдегенде, теледидар қозғалып

немесе үстелден сырғып кетпейтіндей ақырын жылжытыңыз.

Қосымша Құралдар

• Қосымша бөлшектерді немесе электромагниттік радиация

шығаратын құралдарды теледидардан алыс ұстаңыз. Керісінше жағдайда, бейне жəне/немесе дыбыс бұрмалануы мүмкін.

• Бұл құралдың EMC Нұсқамасында көрсетілген 3 метрден

қысқа байлан ыс сигнал кабелін қолдану керек деген шектеуге жауап беретіні тексеріліп, анықталған.

F типті ашалар үшін ұсыныс

Ішкі сымның жалғану бөлігінен шығыңқы жері 1,5 мм-ден аз болуы қажет.

Алыстан Басқару құралын қолдану туралы ескертулер

• Батареяны салғанда, полярлығын сақтаңыз.

• Əр түрлі батареялар немесе ескі жəне жаңа батареяларды

араластырып қолданбаңыз.

• Батареяларды жойған кезде, қоршаған ортаны қорғау

ережелерін сақтаңыз. Кейібір аймақтарда батаре яларды жою ережелері заңға бағындырылуы мүмкін. Бұл жөнінде жергілікті билік органдарына байлан ысуың ызды сұраймыз.

• Алыстан басқару құралын еппен қолданыңыз. Түсіріп немесе

басып кетпеңіз, немесе үстіне сұйық тө

• Жылу шығатын жерлерге, күн сəулесі түсетін, немесе ылғалды

бөлмеде сақтамаңыз.

Құрылғының Сымсыз Қызметі

• Құрылғыны медициналық құралдар жанында (пейсмейкер, т.б)

қолдануға болмайды медициналдық құралдар зақымданады.

• Бұл құрал анықталмаған сигналдарды қабылдап/таратса да,

рұқсаты жоқ кедергілерден сақ болыңыз. Біз осыған ұқсас мəселелер үшін жауап бере алмаймыз.

ҚАБЫРҒАҒА ОРНАТАТЫН КРОНШТЕЙН

• Егер Қабырғаға орнататын кронштейн арқылы орнатылған

теледидарды ұзақ уақыт бойы пайдалансаңыз, қабырға материалына байланы сты теледидардың артындағы немесе үстіндегі қабырғаның түсі оңуы мүмкін немесе тұсқағаз желімі ажырауы мүмкін.

• Егер қабырғаға орнататын кронштейн орнатылғаннан кейін

алынып тасталса, бұранда тетіктері қалады.

• Дірілдейтін жерлерде Қабырғаға орнататын кронштейн

пайдаланбаңыз.

гіп алмаңыз.

Теледидар құрылғысын лақтыру

Қызмет мерзімі біткен электр жəне электрондық жабдықты залалсыз жою (бағыттама қалдықтарды бөлек жинау жүйелері жұмыс істейтін Еуроодақ жəне басқа еуропа елдерінде қолданылады)

Құрылғыдағы немесе оның орамындағы бұл

қалдықтармен бірге залалсыз жоюға болмайтынын білдіреді.

белгі бұл құрылғыны басқа тұрмыстық

Пайдаланылған қоректену элементтерін залалсыз жою (қалдықтарды бөлек жинау жүйелері жұмыс істейтін Еуроодақ елдерінде жəне басқа еуропа елдерінде қолданылады)

Page 91

Теледидарды қабырғаға бекіту

Жұмсақ

шүберек

Тірек мойындары

Тұғыр

Тұтынушыларға

Бұл өнімді орнату үшін тиісті сараптама қажет. Sony дилерлерімен немесе лицензияланған

мердігерлермен орнату туралы қосалқы келісім жасап, орнату кезінде қауіпсіздікке ерекше назар

аударыңыз. Sony компаниясы қате қолдану немесе қате орнату немесе көрсетілген өнім көрсетілген

өнімнен басқасын орнату арқылы келтірілген зақым немесе жарақат үшін жауапты емес. Орнатылған

құқықтарыңыз (ешбірі) өзгертілмеді.

Sony дилерлері мен мердігерлеріне

Бұл өнімді орнату үшін тиісті сараптама қажет. Қауіпсіз орнату үшін пайдалану нұсқаулығын оқыңыз. Қате

қолдану немесе қате орнату арқылы кез келген зақымдар немесе жарақат үшін Sony компаниясы

жауапты емес.

Теледидарыңыздың Үстел тұғырықабырғаға бекіту кронштейнінің бөлігі ретінде қолданылады.

Ескертулер

• Қабырғаға бекіту кронштейнін орнату алдында Қабырғаға бекіту кронштейні бойынша 3 бетін (Қауіпсіздік жөніндегі

мəліметтер) жəне 5 бетін (Сақтық шаралары) қараңыз.

• Үстел үстіндегі тұғыр теледидарға жалғанған болса, алдымен үстел үстіндегі тұғырды ажыратыңыз.

• Тұғырды бекіту немесе Үстел тұғыры теледидардан ажырату кезінде, СКД дисплейдің бетін зақымнан сақтау үшін,

теледидарды экранымен төмен қалың əрі жұмсақ, экран енін қойыңыз.

• Тұңыр грифі тұғырдан ажыратылғаннан кейін, тұғыр грифі мен бұрандаларды қауіпсіз жерде сақтап қойыңыз.

• Үстел тұғыры қайтадан жалғаған кезде, бұрандаларды теледидардың артқы жағындағы өзідерінің тиісті тесіктеріне

бекітуіңізге көз жеткізіңіз.

• Қосудан бұрын ТД тік тұрғанын тексеріңіз. Бейненің біркелкілігін қамтамасыз ету үшін ТД тө

панелі арқылы қуат алады.

ен кең матамен жабылған жазық жəне берік бетке

менге қараған LCD

Үстел тұғыры теледидардан ажырату

Page 92

Кронштейндерді қабырғаға бекіту

1 Қажетті элементтерді дайындау.

Қабырғаға бекіту кронштейнінің бөлшектері (бірге беріледі)

A Қағаз үлгісі B Қабырғаға

бекіткіштің негізі

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

C Тұғырдың қорғау

қорабы

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

D Бұранда

(+PSW 6 × 12) (2)

E Бөлгіш (2) F Тақтайшаны

жабатын кронштейн

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

G Бұранда (+PSW 4 × 10)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (2) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (1)

Тұғыр (бірге беріледі)

Қабырғаға бекіткіш негізінің бұрандалары (диаметрінде 8 мм, бірге берілмейді)

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB (8) KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB (4)

Page 93

2 Қабырғада жеткілікті орын бар екенін жəне теледидар салмағынан кемінде төрт есе артық

Экран ортасының нүктесі

салмақты көтере алатынын тексеріңіз. Теледидарды қабырғаға бекіту үшін келесі кестені қараңыз. Теледидар салмағы жайлы ақпаратты 15-18 (Техникалық сипаттамалары) бетінде таба аласыз.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Үлгі Нөмірі

KDL-

50W82xB/ 50W81xB/ 50W80xB/ 50W70xB

42W82xB/ 42W81xB/ 42W80xB/ 42W70xB

32W70xB 72,9 43,3 18,8 41,3 11,3

Ескертулер

• Кестедегі суреттер орнатуға байланысты аздап өзгеше болуы мүмкін.

Экран өлшемдері

111,6 65,6 13,0 46,9 11,8

95,8 56,3 17,5 46,5 11,8

Экран ортасының

өлшемі

Қондырма ұзындығы

Бірлік: см

Page 94

3 A үлгі қағазында теледидар экранының ортасын білдіретін таңба жасаңыз.

100

150

200

250

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

Қағаз үдгісінің шəкілі

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Қағаз үдгісінің шəкілі

KDL-32W70xB белгісі

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB

белгісі

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB белгісі

100

150

200

250

100

150

200

250

100

150

200

250

300

350

1, 2, 3, 4

100

150

200

250

300

350

100

150

200

250

300

350

1, 2, 3, 4

5, 6, 7, 8

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Қабырға

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

4 Электр бұрғылаушыны пайдаланып, A үлгі қағазын қабырғаға жабыстырыңыз, содан соң

A үлгі қағазындағы нөмірлер бойынша тесіктер жасаңыз.

5 A үлгі қағазын қабырғадан алыңыз. 6 B Қабырғаға бекіткіш негізін қабырғаға бұрандаларды (8 мм, бірге берілмейді) дұрыс

пайдаланып бекітіңіз.

Page 95

Теледидарды орнатуға дайындық

Жұмсақ шүберек

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Бекіту

Жұмсақ

шүберек

1 Теледидардың артқы жағынан бұрандаларды алып тастаңыз. Алып тасталған

бұрандаларды қауіпсіз жерде, балардан аулақ жерде сақтаңыз.

2 Бекіткішті (C Тұғырдың қорғау қорабында) H Тұғырының тесігіне енгізіңіз, одан кейін C

Тұғырдың қорғау қорабын жабыңыз. C тұғыр қорғағышы H тұғырына тығыз бекітілгенін тексеріңіз.

3 H тұғырын берілген D бұрандалары арқылы теледидарға бекітіңіз. E бөлгіштерін

үшбұрышты белгілермен белгіленген тесіктерге бекітіңіз f. KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB үлгіні көрсетуге арналған.

Page 96

Теледидарды қабырға бетіне бекіту

Қабырға

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Қабырға

1 Теледидарды қабырғаға бекіту алдында кабельдерді қосып, бекітуіңізге көз жеткізіңіз. 2 Теледидарды қабырғаға орнатыңыз. C Тұғырдың қорғау қорабы B Қабырғаға беткіткіш

негізіне дұрыстап сарт етіп бекітіліп, E Бөлгіштері қабырғаға тиіп тұруына көз жеткізіңіз. F Тақтайшаны жабатын кронштейнін беріглген G бұрандалары арқылы бекітіңіз.

Page 97

Қабырғадағы тесіктер орнының өлшемдері

176 мм

76 мм 76 мм

28 мм 28 мм

28 мм

76 мм

Қажет болған жағдайда, лицензияланған мердігерлерге келесі ақпаратты ұсыныңыз.

B Қабырғаға бекіту кронштейнін қабырғаға бекіту үшін бұрандаларды (8 мм, бірге берілмейді) пайдаланыңыз. Орнатуды ыңғайлату үшін, қабырғаға бекіту кронштейнінің нақты орналасуын көрсететін A Қағаз үлгісін қолданыңыз.

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Теледидар моделінің қабырғаға орнататын кронштейнін орнату туралы нұсқауларын мына веб-сайттан қараңыз: www.sony.eu/tv/wall-mount-bracket-manual

Page 98

Ақаулықтарды анықтау

Теледидардың артқы жағы

жəне жою

Арқы шам LED қызыл болып жыпылықтағанда қанша уақыт (уақыт аралығы үш секунд) жыпылықтайтындығын санаңыз.

Егер артқы шам LED қызыл болып жанса, Теледидардан сымды екі минуттай ажыратып ТД қайта орнатыңыз, содан кейін ТД қосыңыз. Егер ақау жойылмаса, дилерге немесе артқы шам LED қызыл болып жанған санын көрсетіп (аралық уақыты үш секунд), Sony қызмет көрсету орталығына хабарласыңыз. ТД өші үшін / түймесін басыңыз, сымды ажыратыңыз жəне дилерге немесе Sony қызмет көрсету орталығына хабарласыңыз.

Артқы шам LED жыпылықтамаған кезде кестедегі элементтерді төмендегідей тексеріңіз.

Сондай-ақ, i-Manual пайдалану нұсқаулығындағы [Ақаулықтарды жою] бөлімін қарауға немесе [Анықтама] t [Тұтынушыларды қолдау] t [Өздігінен диагностикалау] бөлімін таңдау арқылы өздігінен диагностикалау əрекеттерін орындауға болады. Егер ақау жо

йылмаса, теледидарыңызды білікті қызмет көрсету мамандарына жөндетіңіз.

Ақаулар жəне шешімдер

Сурет (экран күңгірттеу) жəне дыбыс жоқ.

 Антенна (əуелі)/кабель байланысын тексеріңіз.  Теледидарды Айнымалы ток қуатына (электр

желісіне) жалғап, теледидардағы немесе қашықтан басқару құралындағы / түймесін басыңыз.

Кейбір бағдарламаларды реттеу мүмкін емес.

 Антеннаны (əуелі) немесе жерсеріктік табақты

тексеріңіз.

 Серік кабелі қысқа тұйықталуы мүмкін немесе

кабельдің байланыс ақаулары болуы мүмкін. Кабель байланысын тексеріп, электр сөндіргішімен ТД өшіріп, қайта қосыңыз.

 Сіз енгізген жиілік қолданыстан тыс жерде.

Қабылданған серік арнасы компаниясымен кеңесіңіз.

ру

Кабельді теледидар қызметтері (бағдарламалар) табылмады.

 Кабель байланысын немесе реттеу

конфигурациясын тексеріңіз.

 [Сандық авто тюнинг] параметрін [Антенна]

параметрін [Кабель] параметрінің орнына таңдау арқылы реттеңіз.

Қашықтан басқару құралы жұмыс істемейді.

 Батареяларды ауыстырыңыз.  Теледидар SYNC режимінде болуы мүмкін.

SYNC MENU параметрін басып, [ТД басқаруы] параметрін таңдаңыз, кейін теледидарды басқару үшін [Басты бет (Мəзір)] немесе [Опциялар] параметрлерін таңдаңыз.

[Ата-аналық құлып] кілт сөзін ұмытып қалсаңыз.

 9999 PIN кодын енгізіңіз. (9999 PIN коды əрқашан

қабылданады.)

Теледидардың үстінгі беттері ысып кетеді.

 Теледидар ұзақ уақыт пайдаланылғанда,

теледидар айналасы ысып кетеді. Сол жерді қолмен ұстағанда ыстықты сезесіз.

Бекітілген дыбыс не бейне, бос экран немесе теледидар теледидарға не қашықтан басқару пультіне жауап бермейді.

 Айналмалы қуат сымын 2 минутқа ажырату

арқылы теледидарды қарапайым қалпына келтіріріп, қайта жалғаңыз.

, CH+/–,  +/–, ///, , жəне HOME

/

түймелері теледидарда орналаса алмайды.

 Теледидардағы түйлер орналасуын көру үшін

төмендегі суретту қараңыз.

Page 99

Жарық диодтар қосулы.

 Жарық диодтардың жануын қаламасаңыз, оны

сөндіре аласыз.

HOME түймесін басып, [Реттеулер] t [Жүйелік реттеулер] t [Жалпы орнату] t [Артқы шам LED] t [Өшірулі] пəнмендерін таңдаңыз. OPTIONS мəзірін таңдап, [Артқы шам LED] t [Өшірулі] пəрмендерін таңдаңыз.

WPS арқылы сымсыз роутерге қосыла алмайды.

 WEP қорғауын қолдансаңыз, келесі пəрмендерін

таңдаңыз, [Оңай] t [Wi-Fi] t [Тексеру тізімі арқылы қосылу]. Кейін, қосылғыңыз келетін желі атауын (SSID) таңдаңыз.

Желі параметрлерінде қажетті желі атауы табылмады.

 [[Қолмен енгізу]] пəрменін таңдап, желі атауын

енгізу үшін түймесін басыңыз.

Техникалық сипаттамалары

Жүйе

Панель жүйесі

СКД (сұйық кристалды дисплей) панелі, LED артқы жарығы

ТД жүйесі

Аналогия: Ел/аймақ таңдауыңызға байланысты:

B/G, D/K, L, I, M Сандық:DVB-T/DVB-C

DVB-T2

Серік: DVB-S/DVB-S2

Түстер/бейне жүйесі

Аналогия: PAL, SECAM, NTSC3.58, NTSC4.43 Сандық: i-Manual нұсқауын қараңыз.

Арна ауқымы

Аналогия: UHF/VHF/Кабель, Ел/аймақты таңдағанға байланысты. Сандық: UHF/VHF/Кабель, Ел/аймақты таңдағанға байланысты. Серік: Жиілік 950-2150 MГц болса

Дыбыс шығысы

8 Вт + 8 Вт (KDL-32W70xB басқа) 5 Вт + 5 Вт (тек KDL-32W70xB)

Сымсыз технология

IEEE802.11a/b/g/n протоколы

Bluetooth технологиясы

Bluetooth 3.0

Кіру/Шығу ұялары

Антенна кабелі

75 oм сыртқы нүкте VHF/UHF үшін

Серік антеннасы

F-Типті коннектор IEC169-24, 75 Ом. DiSEqC 1.0, LNB 13 V/18 V & 22 кГц үндестігі, Жалғыз кабель тарат. EN50494

/AV1

21-шығысы бар scart байланыстырғышы (CENELEC стандартты), дыбыс/бейне кірісін, RGB кірісін жəне ТД дыбыс/бейне шығыстарын қоса.

/ COMPONENT IN

YPBPR (Компонент бейне): 1080p (50, 60 Гц), 1080i (50, 60 Гц), 720p (50, 60 Гц), 576p, 576i, 480p, 480i Дыбыс кірісі (ойнатқыш қосу ұяшықтары)

t AV2

Бейне кірісі (Y кірісі бар жалпы қосу ашасы)

Page 100

HDMI IN 1, 2, 3, 4 (басқа KDL-50/42/32W70xB)

Бейне (2D): 1080p (30, 50, 60 Гц), 1080/24p,

1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p, 576p, 576i, 480p, 480i, Компьютер форматтары Бейне (3D):

Frame Packing: 1080p (30 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p Іргелес: 1080p (50, 60 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (50, 60 Гц) Жоғары-Төмен: 1080p (30, 50, 60 Гц), 1080/24p,

1080i (50, 60 Гц), 720p (50, 60 Гц) Дыбыс: 5.1 арна сызықтық PCM: 32, 44,1 жəне 48 кГц, 16, 20 жəне 24 биттер, Dolby Digital ARC (Аудио оралу арнасы) (тек HDMI IN 2)

HDMI IN 1, 2, 3, 4 (тек KDL-50/42/32W70xB)

Бейне: 1080p (30, 50, 60 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p, 576p, 576i, 480p, 480i, Компьютер форматтары Дыбыс: 5.1 арна сызықтық PCM: 32, 44,1 жəне 48 кГц, 16, 20 жəне 24 биттер, Dolby Digital ARC (Аудио оралу арнасы) (тек HDMI IN 2)

MHL (жалпы HDMI IN 1) (басқа KDL-50/42/32W70xB)

Бейне (2D): 1080p (30 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p, 576p, 576i, 480p, 480i

Бейне (3D):

Іргелес: 1080/24p, 1080i (50, 60 Гц),

720p (50, 60 Гц)

Жоғары-Төмен: 1080p (30 Гц), 1080/24p,

1080i (50, 60 Гц), 720p (50, 60 Гц) Дыбыс: 5.1 арна сызықтық PCM: 32, 44,1 жəне

48 кГц, 16, 20 жəне 24 биттер, Dolby Digital

MHL (жалпы HDMI IN 1) (тек KDL-50/42/32W70xB)

Бейне: 1080p (30 Гц), 1080/24p, 1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p, 576p, 576i, 480p, 480i Дыбыс: 5.1 арна сызықтық PCM: 32, 44,1 жəне 48 кГц, 16, 20 жəне 24 биттер, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

Сандық оптикалық ұя (Екі арналы сызықтық PCM, Dolby Digital)

AUDIO OUT/

Дыбыс шығысы (стерео шағын ұя) Құлаққаптар ұясы

(Сабвуфер шығысына қолдау көрсетіледі)

1 (HDD REC), 2

USB HDD құрылғы порты (тек 1), USB порты

CAM (Шартты қолдану модулі)

DC IN 19.5 V

Кіріс адаптері

LAN

10BASE-T/100BASE-TX байланыстырғышы (желі

жұмысы ортасына байланысты байланыс жылдамдығы əр түрлі болуы мүмкін. 10BASE-T/ 100BASE-TX қарым-қатынас мөлшері мен қарым-қатынас сапасына бұл теледидар үшін кепілдеме берілмейді.)

Басқалар

Қосымша жабдықтар

Тачпады бар қашықтан басқару құралы:

RMF-ED004 Skype қолдаумен микрофоны бар камера: CMU-BR200/CMU-BR100 Сымсыз сабвуфер: SWF-BR100 MHL сым: DLC-MB10/DLC-MB20/DLC-MC10/ DLC-MC20 Іске қосылған 3D көзілдірігі: TDG-BT500A (тек KDL-50W82xB, KDL-50W81xB, KDL-50W80xB)

Іске қосылмаған 3D көзілдірігі: TDG-500P (тек KDL-42W82xB, KDL-42W81xB, KDL-42W80xB)

Жұмыс температурасы

0 ºC - 40 ºC

Жұмыс ылғалдығы

10% - 80% ҚЫ (конденсациясыз)

Қуат жəне басқалары

Қуат талаптары

Айнымалы ток адаптері бар 19,5 В тұрақты ток Бағалау: Кіріс 220 В - 240 В айнымалы ток, 50 Гц

Қуат тиімділігінің тобы

KDL-50W82xB, KDL-50W81xB, KDL-50W80xB, KDL-50W70xB: A++ KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42W70xB: A+ KDL-32W70xB: A
