KDL-52X3500
KDL-46X3000
KDL-52X3000
KDL-40W3500
KDL-46W3500
KDL-52W3500
KDL-40W3000
KDL-46W3000
Sony Corporation © 2007 Printed in Japan

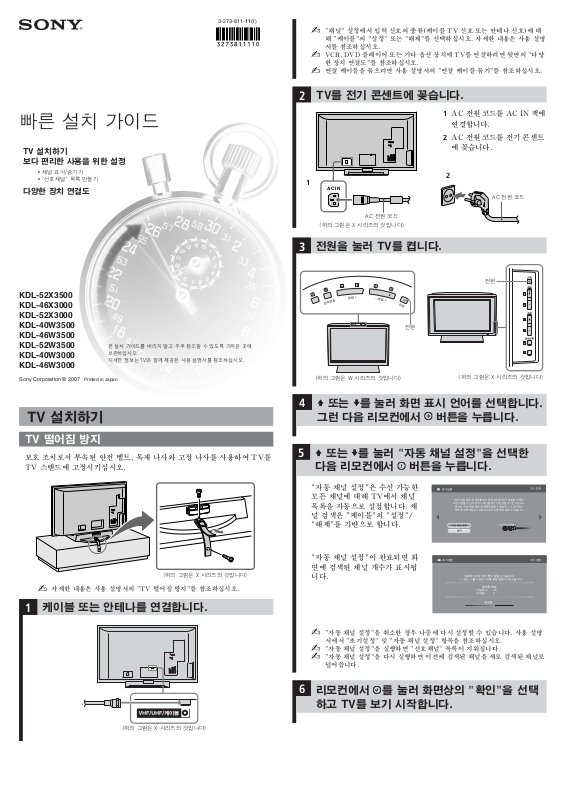

빠른 설치 가이드
TV 설치하기
보다 편리한 사용을 위한 설정
• 채널 표시/숨기기
• "선호채널" 목록 만들기
다양한 장치 연결도
본 설치 가이드를 버리지 말고 추후 참조할 수 있도록 가까운 곳에
보관하십시오.
자세한 정보는 TV와 함께 제공된 사용 설명서를 참조하십시오.
TV 설치하기
TV 떨어짐 방지
보호 조치로서 부속된 안전 벨트, 목재 나사와 고정 나사를 사용하여 TV를
TV 스탠드에 고정시키십시오.
(위의 그림은 X 시리즈의 것입니다)
자세한 내용은 사용 설명서의 "TV 떨어짐 방지"를 참조하십시오.
1
케이블 또는 안테나를 연결합니다.
(위의 그림은 X 시리즈의 것입니다)
"채널" 설정에서 입력 신호의 종류(케이블 TV 신호 또는 안테나 신호)에 대
해 "케이블"의 "설정" 또는 "해제"를 선택하십시오. 자세한 내용은 사용 설명
서를 참조하십시오.
VCR, DVD 플레이어 또는 기타 옵션 장치에 TV를 연결하려면 뒷면의 "다양
한 장치 연결도"를 참조하십시오.
연결 케이블을 묶으려면 사용 설명서의 "연결 케이블 묶기"를 참조하십시오.
2
TV를 전기 콘센트에 꽂습니다.
(위의 그림은 X 시리즈의 것입니다)
AC 전원 코드
1
AC IN
1 AC 전원 코드를 AC IN 잭에
연결합니다.
2 AC 전원 코드를 전기 콘센트
에 꽂습니다.
2
AC 전원 코드
3
전원을 눌러 TV를 켭니다.
(위의 그림은 X 시리즈의 것입니다)
전원
(위의 그림은 W 시리즈의 것입니다)
전원
4
또는 를 눌러 화면 표시 언어를 선택합니다.
그런 다음 리모컨에서 버튼을 누릅니다.
5
또는 를 눌러 "자동 채널 설정"을 선택한
다음 리모컨에서 버튼을 누릅니다.
"자동 채널 설정"은 수신 가능한
모든 채널에 대해 TV에서 채널
목록을 자동으로 설정합니다. 채
널 검색은 "케이블"의 "설정"/
"해제"를 기반으로 합니다.
"자동 채널 설정"이 완료되면 화
면에 검색된 채널 개수가 표시됩
니다.
초기설정
3/5 단계
"자동 채널 설정"을 취소한 경우 나중에 다시 설정할 수 있습니다. 사용 설명
서에서 "초기설정" 및 "자동 채널 설정" 항목을 참조하십시오.
"자동 채널 설정"을 실행하면 "선호채널" 목록이 지워집니다.
"자동 채널 설정"을 다시 실행하면 이전에 검색된 채널을 새로 검색된 채널로
덮어씁니다.
6
리모컨에서 를 눌러 화면상의 "확인"을 선택
하고 TV를 보기 시작합니다.
3-273-811-11(1)
보다 편리한 사용을 위한 설정
집 주변의 TV 방송 신호 상태에 따라 약한 신호 또는 스크램블된 유료 채
널을 수신할 수도 있습니다. 그러한 채널을 수신할 경우 다음과 같은 기능
을 사용하여 보다 편리하게 시청할 수 있습니다.
채널 +/- 버튼을 사용할 때 나타나는 채널을 표시하거나 숨길 수 있습니다.
리모컨을 사용하여 선호채널을 선택하기 위한 목록도 설정할 수 있습니다.
1
2, 3
1 리모컨에서 홈을 누릅니다.
XMBTM가 나타납니다.
2 ///를 눌러 항목을 선택합니다.
3 를 눌러 옵션을 선택합니다.
돌아가기 또는 홈을 눌러 종료합니다.
채널 표시/숨기기
이 옵션을 사용하면 채널 +/- 버튼을 눌러 서핑할 때 또는 XMBTM의
"TV" 채널 목록에서 채널을 표시하거나 숨길 수 있습니다.
1 홈을 누르고 를 눌러 "설정" 아이콘을 선택합니다.
2 또는 를 눌러 "채널" 아이콘을 선택하고 를 누릅
니다.
3 또는 를 눌러 "채널 기억/삭제"를 선택하고 를
누릅니다.
4 또는 를 눌러 표시하거나 숨길 채널이 선택될 때까지
채널을 스크롤합니다.
5 를 눌러 "채널 기억" 또는 "채널 삭제"를 선택합니다.
더 많은 채널을 표시하거나 숨기려면 순서 5-6을 반복합니다.
6 돌아가기 또는 홈을 눌러 설정을 끝냅니다.
"채널 삭제"된 채널을 리모컨에서 0-9 버튼으로 채널 번호를 입력하여 볼 수
있습니다.
"선호채널" 목록 만들기
선호채널 버튼을 한 번 누르면 저장된 선호채널 목록이 표시됩니다.
"선호채널" 목록에는 최대 30개까지 채널을 저장할 수 있습니다.
"선호채널" 추가 방법
목록에 추가하려는 채널에 맞추고 옵션을 눌러 "선호채널에 추가"를
선택한 다음
를 누릅니다. "채널이 선호채널에 추가되었습니다."라는
확인 메시지가 몇 초 동안 표시됩니다.
"선호채널"에서 채널 삭제 방법
"선호채널" 목록에 있는 채널에 맞추고 옵션을 눌러 "선호채널에서
삭제"를 선택한 다음 를 누릅니다. "채널이 선호채널에서 삭제되었
습니다."라는 확인 메시지가 몇 초 동안 표시됩니다.
다음의 제품들이 있을 경우, 아래 그림과 같이 연결하여
사용하십시오.
VCR
PC
필요한 케이블
분배기 1
동축 3
컴포지트 1
컴포넌트 1
오디오 2
HD15-HD15 1
다음의 제품들이 있을 경우, 아래 그림과 같이 연결하여
사용하십시오.
VCR
PC
또는
또는
HD DVR
필요한 케이블
동축 2
컴포지트 2
컴포넌트 1
오디오 3
HDMI 1
HD15-HD15 1
다양한 장치 연결도
DVD 플레이어에 HDMI 잭이 있으면 여기에 나타
난 비디오 연결 대신 HDMI 연결을 사용하십시오.
DVD 플레이어에 HDMI 잭이 있으면 컴포넌트/컴포지
트 비디오 연결 대신 HDMI 연결을 사용하십시오.
최상의 결과를 얻으려면 케이블 셋톱 박스 설명서를
확인하여 HD 출력을 적절하게 설정하십시오.
A
B
LINE IN
OUT
IN
LINE OUT
AUDIO
VIDEO
R L
PC
TV 뒷면
케이블
분배기
VCR
음성-우(빨간색)
음성-좌(흰색)
영상(노란색)
Y(초록색)
PB(파란색)
PR(빨간색)
음성-좌(흰색)
음성-우(빨간색)
DVD 플레이어
TV 뒷면
PC
케이블
VCR
DVD 플레이어
HD 케이블 셋톱 박스
또는 HD 위성 리시버
또는 HD DVR
영상(노란색)
음성-좌(흰색)
음성-우
(빨간색)
음성-좌
(흰색)
PR(빨간색)
PB(파란색)
Y(초록색)
DVI 커넥터를 사용하
는 경우 사운드를 출력
하려면 오디오 케이블
을 연결해야 합니다.
음성-우(빨간색)
음성-좌(흰색)
음성-우(빨간색)
지상파 안테나
