LCD Digital Colour TV

Mode d’emploi FR

Manual de instrucciones ES

Gebruiksaanwijzing NL

Bedienungsanleitung DE

Manual de Instruções PT

KDL-55EX72x / 46HX72x / 46EX72x / 46EX52x / 46CX52x / 40HX72x / 40EX72x / 40EX52x KDL-40CX52x / 37EX72x / 37EX52x / 32EX72x / 32EX52x / 32EX42x / 32CX52x / 26EX32x KDL-24EX32x / 22EX32x

Page 2

Introduction

Sony vous remercie d’avoir choisi ce téléviseur. Avant de l’utiliser, nous vous invitons à lire attentivement ce manuel et à le conserver pour vous y référer ultérieurement.

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité électromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien vouloir vous référer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.

Notes sur la fonction TV numérique

• Les fonctions du Téléviseur numérique

( ) ne sont opérationnelles que dans les pays ou les zones assurant la diffusion des signaux numériques terrestres DVB-T (MPEG-2 et H.264/ MPEG-4 AVC) ou dans les pays ou les zones couverts par un service de diffusion par câble DVB-C (MPEG-2 et H.264/MPEG-4 AVC) compatible. Vérifiez auprès de votre revendeur local que votre zone de résidence permet la réception du signal DVB-T ou renseignez-vous auprès de votre câbloopérateur pour être sûr de la compatibilité du service DVB-C avec ce téléviseur.

• Il est possible que celui-ci vous facture

des frais supplémentaires pour ce service et qu’il vous faille accepter ses conditions générales pour cette prestation.

• Ce téléviseur est conforme aux

spécifications DVB-T et DVB-C mais sa compatibilité avec les futurs programmes numériques terrestres DVB-T et par le câble DVB-C ne peut en aucun cas être garantie.

• Certaines fonctions du téléviseur

numérique peuvent ne pas être disponibles dans tous les pays/régions et le service câblé DVB-C peut ne pas s’avérer totalement opérationnel avec certains opérateurs.

• Dans le nom du modèle du téléviseur,

« x » correspond au numéro associé à la ligne, à la couleur ou au standard de télévision.

• Les instructions relatives à

l’« installation du support de fixation murale » sont incluses dans ce mode d’emploi.

• Les illustrations utilisées dans le présent

manuel peuvent varier selon le modèle de votre téléviseur.

• Sauf notification contraire, les

illustrations de la télécommande

utilisées dans le présent mode d’emploi représentent la RM-ED044.

• Avant d’utiliser le téléviseur, lisez

attentivement la section « Consignes de sécurité » (page 34). Conservez ce manuel pour toute référence ultérieure.

Informations sur les marques commerciales

est une marque déposée du projet

DVB. HDMI, le logo HDMI et High-Definition

Multimedia Interface sont des marques commerciales ou marques déposées de HDMI Licensing, LLC aux Etats-Unis et dans d’autres pays.

DLNA®, le logo DLNA et DLNA CERTIFIED® sont des marques, des marques de service ou des marques de certification de Digital Living Network Alliance.

DivX® est une technologie de compression de fichier vidéo développée par DivX, Inc.

DivX®, DivX Certified® et les logos associés sont des marques déposées de DivX, Inc. et sont utilisés sous licence.

À PROPOS DE LA VIDÉO DIVX : DivX® est un format vidéo numérique créé par DivX, Inc. Ceci est un appareil DivX Certified officiel qui lit les vidéos DivX. Rendez-vous sur www.divx.com pour plus d’informations et pour télécharger des outils logiciels permettant de convertir vos fichiers en vidéos DivX.

À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : Cet appareil DivX Certified® doit être enregistré afin de lire les vidéos à la demande (VOD) DivX. Pour générer le code d’enregistrement, consultez la section VOD DivX dans le menu de configuration de l’appareil. Rendez-vous ensuite sur vod.divx.com avec ce code pour procéder à l’enregistrement et en savoir plus sur la VOD DivX.

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole à double D sont des marques de Dolby Laboratories.

« BRAVIA » et sont des marques de Sony Corporation.

TrackID est une marque ou une marque déposée de Sony Ericsson Mobile Communications AB.

La technologie de reconnaissance des données audio/vidéo et les données associées sont fournies par Gracenote®. Gracenote constitue la norme de l’industrie en matière de technologie de reconnaissance musicale et de fourniture de contenus connexes. Pour plus de détails, visitez www.gracenote.com. Les données sur CD, DVD ou/et Blu-ray Disc et les données associées aux morceaux de musique et aux clips vidéo sont fournies par Gracenote, Inc., Copyright © 2000 - Date actuelle Gracenote. Logiciels Gracenote, Copyright © 2000 - Date actuelle Gracenote. Ce produit et ce service sont protégés par un ou plusieurs brevets

appartenant à Gracenote. Pour obtenir une liste non exhaustive des brevets Gracenote en vigueur, visitez le site Web de Gracenote. Les noms Gracenote, CDDB, MusicID, MediaVOCS, le logo Gracenote, le graphisme Gracenote, la mention « Powered by Gracenote » sont des marques ou des marques déposées de Gracenote aux Etats-Unis et/ou dans d’autres pays.

Wi-Fi Protected Setup et WPA sont des marques de Wi-Fi Alliance.

Pour KDL-55/46/40/ 32EX721, KDL-46/40/ 32EX724, KDL-26EX321, KDL-26/24/22EX320:

Avis relatif au signal sans fil

1. Par la présente, Sony Corporation déclare que l’appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Pour toute information complémentaire, veuillez consultez l’URL suivante :

http://www.compliance.sony.de/

Page 3

2. Avis aux clients : les informations suivantes s’appliquent uniquement aux appareils vendus dans les pays qui appliquent les directives de l

Le système de télévision sans fil peut être utilisé dans les pays suivants :

Autriche, Belgique, Bulgarie, Chypre, République tchèque, Danemark, Estonie, Finlande, France, Allemagne, Grèce, Hongrie, Islande, Irlande, Italie, Lettonie, Liechtenstein, Lituanie, Luxembourg, Malte, Pays-Bas, Norvège, Pologne, Portugal, République slovaque, Roumanie, Slovénie, Espagne, Suède, Suisse, Turquie et Royaume-Uni.

Cet appareil peut être utilisé dans d’autres pays non européens.

’

UE.

Système de télévision sans fil - Informations relatives à la réglementation

Pour les clients en Italie

L’usage du réseau RLAN est régi : s par rapport à l’utilisation privée, par le

Décret législatif du 1.8.2003, no. 259 (« Code des communications électroniques »). En particulier, l’Article 104 indique les conditions dans lesquelles une autorisation générale doit être préalablement obtenue et l’Article 105 précise les conditions dans lesquelles l’utilisation libre est autorisée ;

s par rapport à la fourniture au public dde

l’accès RLAN aux services et réseaux de télécommunications, par le Décret ministériel du 28.5.2003, tel qu’amendé et l’Article 25 (autorisation générale pour les services et réseaux de communications électroniques) du Code des communications électroniques.

Pour les clients en Norvège

L’utilisation de cet équipement radio n’est pas autorisée dans la zone géographique située dans un rayon de 20 km autour du centre de Ny-Ålesund, Svalbard.

Pour les clients à Chypre

L’utilisateur final doit enregistrer les dispositifs RLAN (ou WAS ou Wi-Fi) auprès du Département des communications électroniques (P.I. 365/ 2008 et P.I. 267/2007).

P.I. 365/2008 désigne le Règlement des communications radio (Catégories de stations soumises à une autorisation générale et à un enregistrement) de 2008.

P.I. 267/2007 désigne l’Autorisation générale d’utilisation des radiofréquences par les réseaux locaux radio et les systèmes d’accès sans fil, y compris les réseaux locaux radio (WAS/RLAN).

Pour les clients en France

La fonction WLAN (Wi-Fi) de ce téléviseur couleurs numérique LCD doit être exclusivement utilisée à l’intérieur des bâtiments. Toute utilisation de la fonction WLAN (Wi-Fi) de ce téléviseur couleurs numérique LCD à l’extérieur des bâtiments est interdite sur le territoire français. Veillez à ce que la fonction WLAN (Wi-Fi) de ce téléviseur couleurs numérique LCD soit désactivée avant toute utilisation à l’extérieur des bâtiments. (Décision de l’ART 2002-1009 amendée par la Décision de l’ART 03-908 relative à la limitation de l’utilisation des hautes fréquences.)

Emplacement de l’étiquette d’identification

Les étiquettes reprenant le numéro de modèle, la date de production (mois/ année) et les caractéristiques nominales de l’alimentation (selon les normes de sécurité en vigueur) se trouvent à l’arrière du téléviseur ou de l’emballage.

Précautions

Regarder la télévision

• Certaines personnes peuvent ressentir

une gêne (comme des troubles de la vue, de la fatigue ou des nausées) lorsqu’elles regardent une vidéo en 3D ou lorsqu’elles jouent à des jeux 3D stéréoscopiques. Sony recommande à tous les téléspectateurs de faire des pauses régulières lorsqu’ils regardent une vidéo en 3D ou lorsqu’ils jouent à des jeux 3D stéréoscopiques. La durée et la fréquence des pauses varient en fonction des personnes. À vous de décider ce qui vous convient le mieux. Si vous ressentez la moindre gêne, il vous est conseillé d’arrêter de regarder la vidéo en 3D ou d’arrêter de jouer aux jeux 3D stéréoscopiques jusqu’à ce que la gêne disparaisse. Consultez un docteur si vous le jugez nécessaire. Il est également conseillé de relire (i) le manuel d’instructions de tous les périphériques utilisés avec la télévision et (ii) de consulter notre site Internet (http://www.sony-europe.com/ myproduct) pour avoir les dernières informations. La vue des jeunes enfants (particulièrement ceux qui ont moins de six ans) est encore en plein développement. Consultez votre docteur (comme un pédiatre ou un ophtalmologue) avant d’autoriser les jeunes enfants à regarder une vidéo en 3D ou à jouer à des jeux 3D stéréoscopiques. Les adultes doivent surveiller les jeunes enfants pour vérifier qu’ils suivent bien les recommandations données ci-dessus.

• N’utilisez pas, ne rangez pas et ne

laissez pas les lunettes 3D ou la batterie près du feu ou dans des endroits où la température est élevée, notamment sous les rayons directs du soleil ou dans un véhicule en plein soleil.

• Veuillez noter que lorsque le simulateur

3D est activé, l’image est modifiée par rapport à l’originale en raison de la conversion assurée par la télévision.

• Regarder la télévision dans une pièce

modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.

• Si vous utilisez un casque, réglez le

volume de façon à éviter un niveau sonore excessif qui pourrait altérer votre capacité auditive.

Ecran LCD

• Bien que l’écran LCD soit fabriqué avec

une technologie de haute précision et soit doté d’une définition de pixels effectifs de 99,99 % ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l’écran. Ce phénomène est inhérent à la structure de l’écran LCD et n’indique pas un dysfonctionnement.

• N’appuyez pas sur le filtre avant, ne

l’éraflez pas et ne placez pas d’objets sur ce téléviseur. L’image pourrait être instable ou l’écran LCD être endommagé.

(Suite)

Page 4

• Si ce téléviseur est utilisé dans un

environnement froid, l’image peut apparaître sale ou sombre. Ce n’est pas le signe d’un dysfonctionnement. Ce phénomène disparaît au fur et à mesure que la température augmente.

• Une image rémanente peut apparaître

lorsque des images fixes sont affichées en continu. Elle peut disparaître au bout d’un certain temps.

• L’écran et le boîtier se réchauffent

lorsque le téléviseur est en cours d’utilisation. Ceci n’a rien d’anormal.

• L’écran LCD contient une petite qua ntité

de cristaux liquides. Certains tubes fluorescents utilisés dans ce téléviseur contiennent également du mercure (à l’exception du téléviseur LCD à rétroéclairage LED). Respectez les réglementations locales en vigueur concernant la mise au rebut de cet équipement.

Traitement et nettoyage du boîtier et de la surface de l’écran du téléviseur

Assurez-vous que le cordon d’alimentation secteur relié au téléviseur est débranché de la prise de courant avant d’entreprendre toute opération de nettoyage.

Pour éviter toute dégradation du matériau ou du revêtement de l’écran, respectez les précautions suivantes.

• Pour ôter la poussière du boîtier ou de la

surface de l’écran, frottez délicatement avec un linge doux. En cas de saleté tenace, frottez avec un linge doux légèrement imprégné d’une solution à base de détergent doux dilué.

• Ne jamais vaporiser de l’eau ou du

détergent directement sur le téléviseur. Le liquide pourrait couler au bas de l’écran ou sur les parties extérieures du téléviseur et endommager ce dernier.

Appareils optionnels

• Eloignez le téléviseur de tout appareil ou

équipement optionnel émettant des rayonnements électromagnétiques. Sinon, cela pourrait entraîner une déformation de l’image et/ou un bruit.

• Cet appareil a été testé et déclaré

conforme aux limites de la Directive CEM lors de l’utilisation d’un câble de signal de liaison dont la longueur ne dépasse pas 3 mètres.

(Précautions relatives à la manipulation de la télécommande) Remarques

• Respectez les polarités lors de l’insertion

de piles.

• Ne mélangez pas des piles de types

différents, ni des piles usagées avec des piles neuves.

• Respectez l’environnement lorsque vous

jetez les piles. L’élimination des piles peut être réglementée dans certaines régions. Consultez les autorités locales.

• Manipulez la télécommande avec soin.

Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucun liquide sur celle-ci.

• Ne placez pas la télécommande à

proximité d’une source de chaleur, dans un endroit exposé à la lumière directe du soleil ou dans une pièce humide.

Fonction sans fil de l’appareil

• N’utilisez pas cet appareil à proximité

d’un équipement médical (stimulateur cardiaque, par exemple), car cela pourrait altérer le bon fonctionnement de ce dernier.

• Même si cet appareil émet/reçoit des

signaux brouillés, soyez attentif aux éventuelles interceptions non autorisées. Nous ne pouvons être tenus responsables de tout problème que cela pourrait entraîner.

Mise au rebut du téléviseur

Traitement des appareils électriques et électroniques en fin de vie

(Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour des informations détaillées sur le recyclage de ce produit, veuillez contacter le service municipal local, le service chargé du traitement des déchets ménagers ou le magasin où vous avez acheté le produit.

• N’utilisez jamais d’éponge abrasive, de

produit de nettoyage alcalin/acide, de poudre à récurer ou de solvant volatil, qu’il s’agisse d’alcool, d’essence, de diluant ou d’insecticide. L’utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchouc ou en vinyle peut endommager la surface de l’écran et le matériau du boîtier.

• Le nettoyage régulier des ouvertures de

ventilation est recommandé pour assurer une ventilation correcte.

• Si l’angle du téléviseur doit être réglé,

déplacez lentement ce dernier pour éviter qu’il ne se désolidarise et tombe de son pied.

Page 5

Elimination des piles et accumulateurs usagés (Applicable dans

les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l’environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d’intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d’un service technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l’accumulateur incorporée sera traitée correctement. Pour tous les autres cas de figure et afin d’enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d’utilisation. Rapportez les piles ou accumulateurs usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Page 6

Table des matières

Mise en route

Vérification des accessoires.....................................................................................................8

Insertion des piles dans la télécommande...............................................................................8

1: Fixation du support de table.................................................................................................9

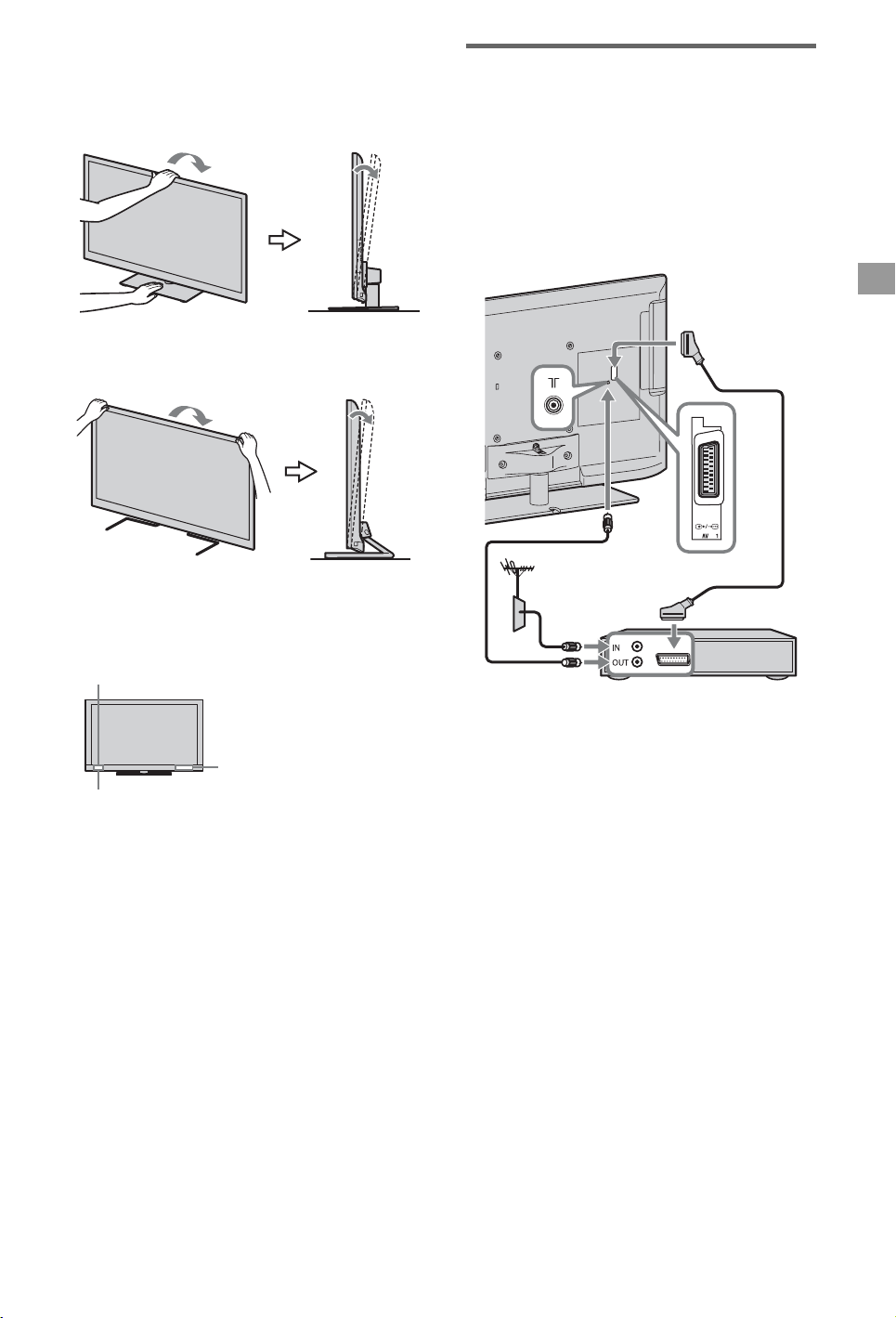

2: Réglage de l’angle de visualisation du téléviseur ..............................................................10

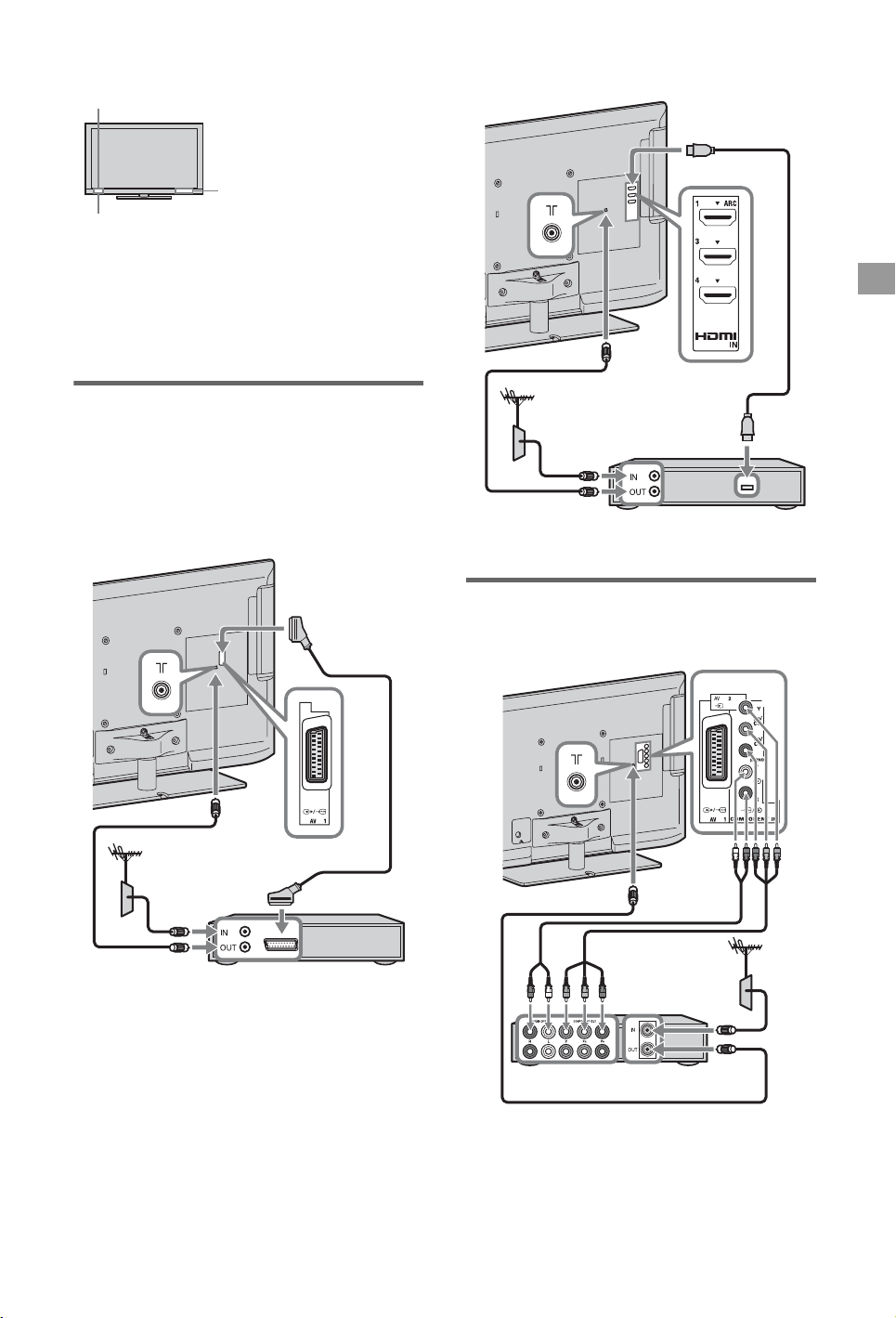

3: Raccordement d’une antenne/d’un décodeur/d’un graveur

(notamment un graveur de DVD) .....................................................................................11

4: Raccordement d’appareils audio/vidéo..............................................................................11

5: Protection du téléviseur contre les chutes .........................................................................12

6: Rangement du cordon d’alimentation/Rangement des câbles...........................................12

7: Exécution du réglage initial................................................................................................13

Utilisation du téléviseur BRAVIA

Regarder la télévision ............................................................................................................14

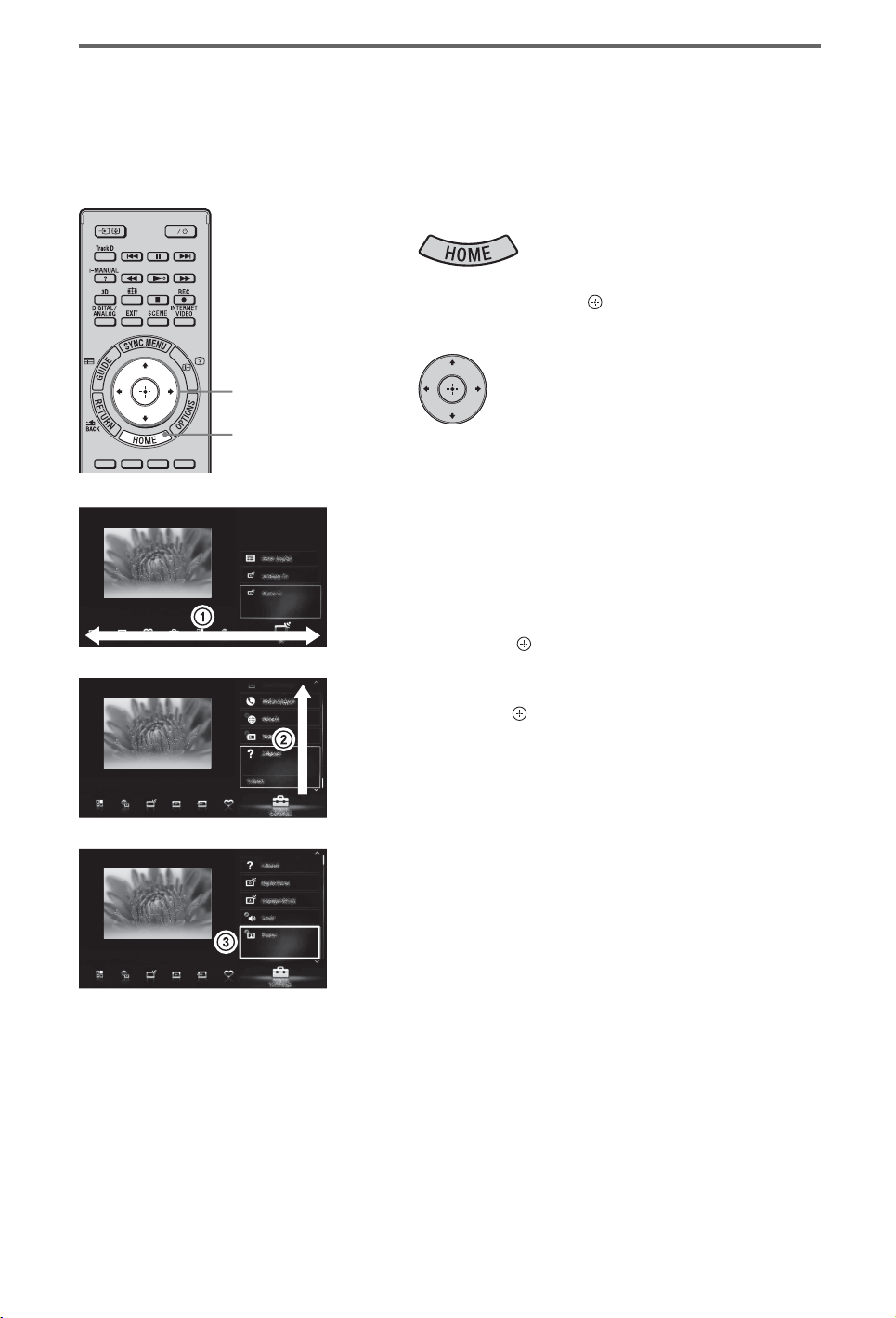

Sélection de divers réglages et fonctions (menu d’accueil)...................................................16

Affichage du mode d’emploi (i-Manual)..................................................................................18

Réglage réseau

Préparation d’un réseau filaire ...............................................................................................20

Préparation d’un LAN sans fil.................................................................................................20

Configuration de la connexion Internet ..................................................................................21

Si vous ne parvenez pas à vous connecter à Internet...........................................................22

Réglage des paramètres d’affichage du serveur ...................................................................23

Informations complémentaires

Dépannage.............................................................................................................................24

Spécifications.........................................................................................................................25

Installation des accessoires (Support de fixation murale)......................................................29

Consignes de sécurité............................................................................................................34

Page 7

Après avoir réglé votre téléviseur BRAVIA et assimilé les opérations de base à l’aide de ce manuel, reportez-vous au manuel intégré (i-Manual) pour plus d’informations sur les particularités de votre téléviseur.

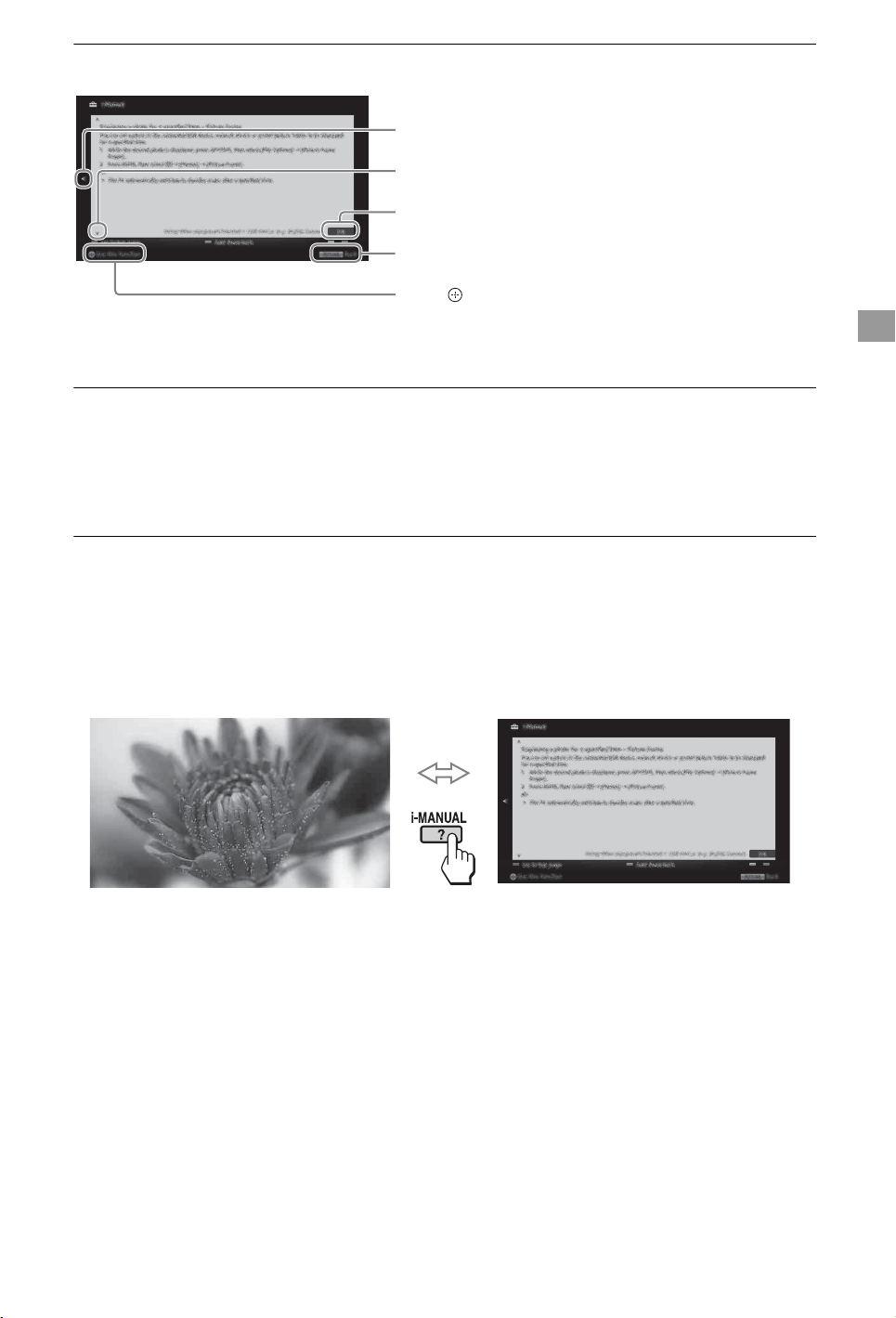

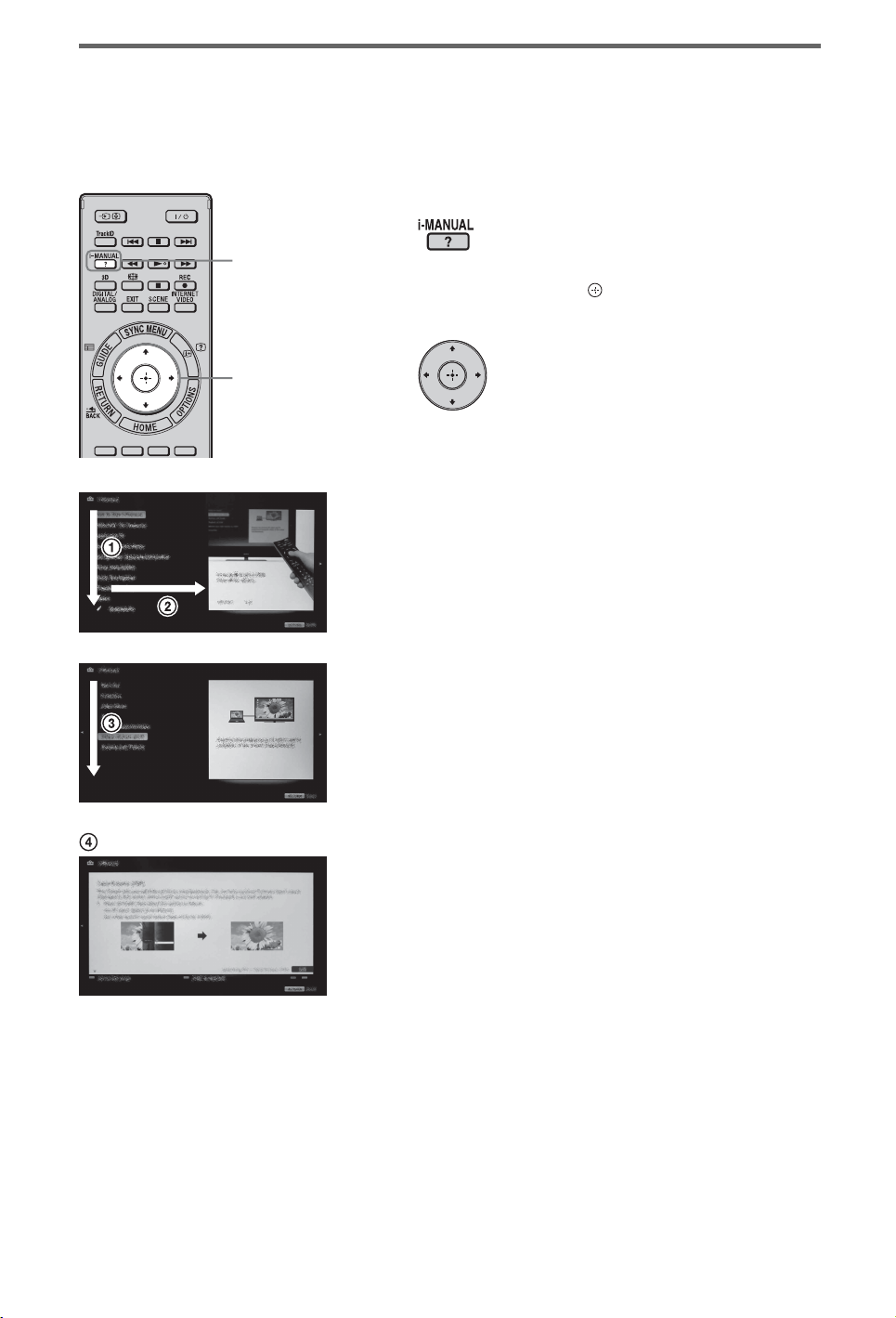

Ce téléviseur possède un manuel intégré (i-Manual). Pour accéder à l’i-Manual, appuyez sur la touche i-MANUAL de la télécommande et sélectionnez une option. Pour plus d’informations, reportez-vous à la page 18 du présent manuel. Le contenu de l’i-Manual peut varier selon le modèle/la région/la zone.

Contenu de l’i-Manual

* Certains modèles ne disposent pas de cette fonction.

Comment utiliser l’i-Manual Fonctions du téléviseur

« BRAVIA »

Fonction 3D* Détecteur de présence* « BRAVIA » Internet Vidéo Widgets Internet LAN sans fil / Prêt pour LAN sans fil « BRAVIA » Sync avec « Cmd pour HDMI » Prêt pour Skype TrackID™/Rech. musique/Rech. vidéos Enregistrement HDD USB*

Regarder la télévision

Fonction 3D* Guide électronique prog. numériques Favoris Format écran Mode d’image Texte Photos/Musique/Vidéos Double affichage (PIP) Double affichage (P&P) NVOD/MF

Réglages/Menu Accueil

A propos du menu Accueil Réglages Affichage Son Paramètres système i-Manual Réglage Numérique Réglage Analogique Entrées externes

Réseau Support produit

Utilisation d’un autre appareil/ Internet

Magnétoscope/Lecteur DVD Système audio Périph. USB (ex. app. photo numérique) Cadre Photo Appareil HDMI Internet/LAN sans fil Réseau domestique Media Remote PC

Description des éléments

Télécommande Commandes et témoins du téléviseur Bornes

Dépannage Index

Signets

Page 8

Mise en route

Vérification des accessoires

Télécommande (1) Piles AAA (type R03) (2) Support de table (1) Vis de fixation du support de table (M5 × 16) (3)

(sauf KDL-26/24/22EX32x)

Vis de fixation du support de table (M4 × 12) (2)

(KDL-26/24/22EX32x uniquement)

Vis de montage du support de table (M6 × 14) (4)

(KDL-55/46EX72x, KDL-46HX72x, KDL-46EX52x, KDL-46CX52x uniquement)

Vis de montage du support de table (M6 × 14) (3)

(KDL-40HX72x, KDL-40/37/32EX72x, KDL-40/37/32EX52x, KDL-40/32CX52x, KDL-32EX42x uniquement)

Vis de montage du support de table (M6 × 14) (2)

(KDL-26EX321 uniquement)

Vis de montage du support de table (M4 × 12) (2)

(KDL-26/24/22EX320 uniquement)

Clé hexagonale (1)

(sauf KDL-26/24/22EX320)

Mode d’emploi (le présent manuel) et autres documents

Pour assembler le support de table, reportez-vous au feuillet fourni avec celui-ci.

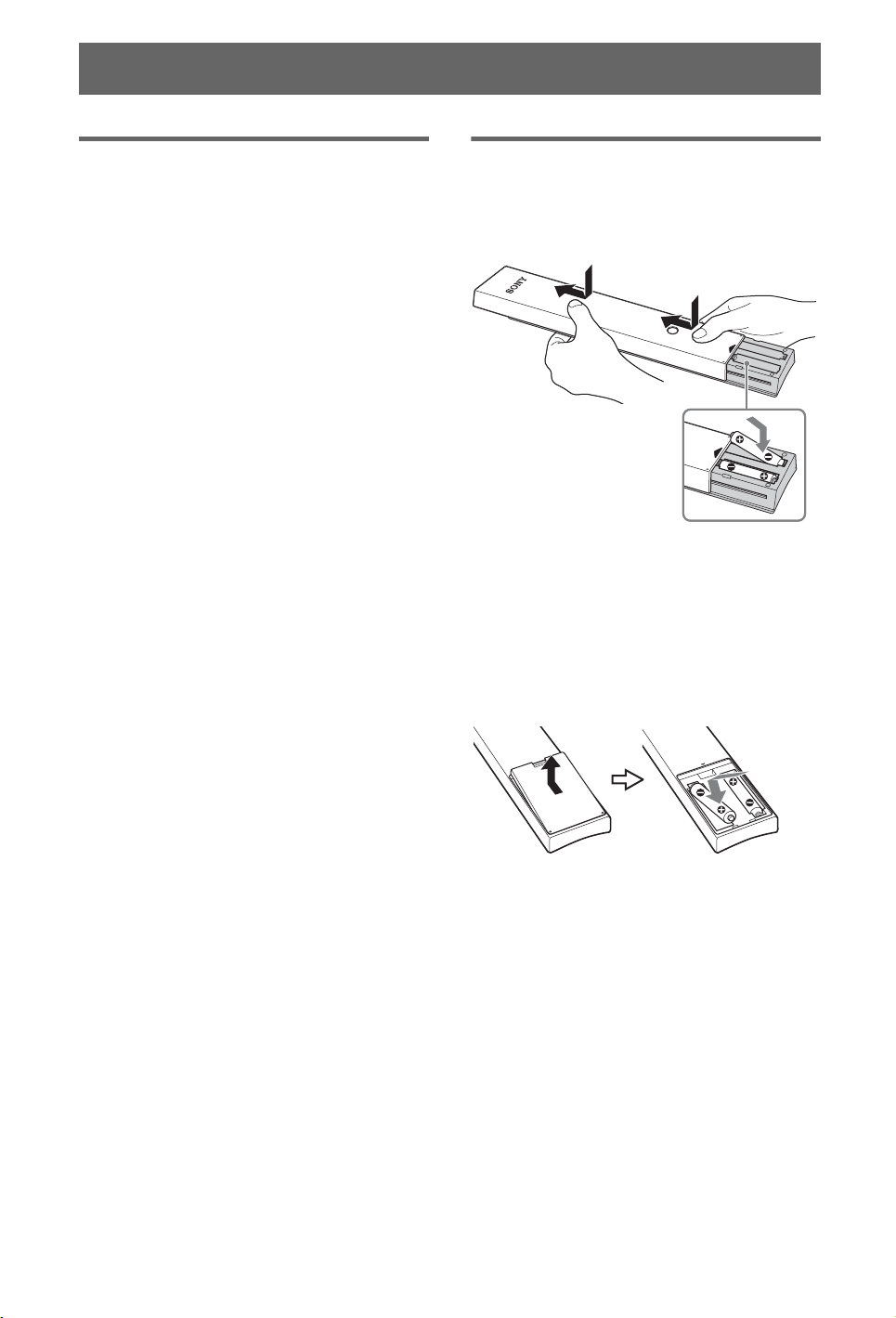

Insertion des piles dans la télécommande

B Pour KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x

1 Retirez la feuille de protection. 2 Appuyez sur le couvercle et faites-le

glisser vers le haut.

B Pour Modell KDL-46/40/37/32EX52x,

KDL-46/40/32CX52x, KDL-32EX42x, KDL-26/24/22EX32x

1 Retirez la feuille de protection. 2 Appuyez sur le couvercle et soulevez-le

pour l’ouvrir.

Page 9

1: Fixation du support de

table

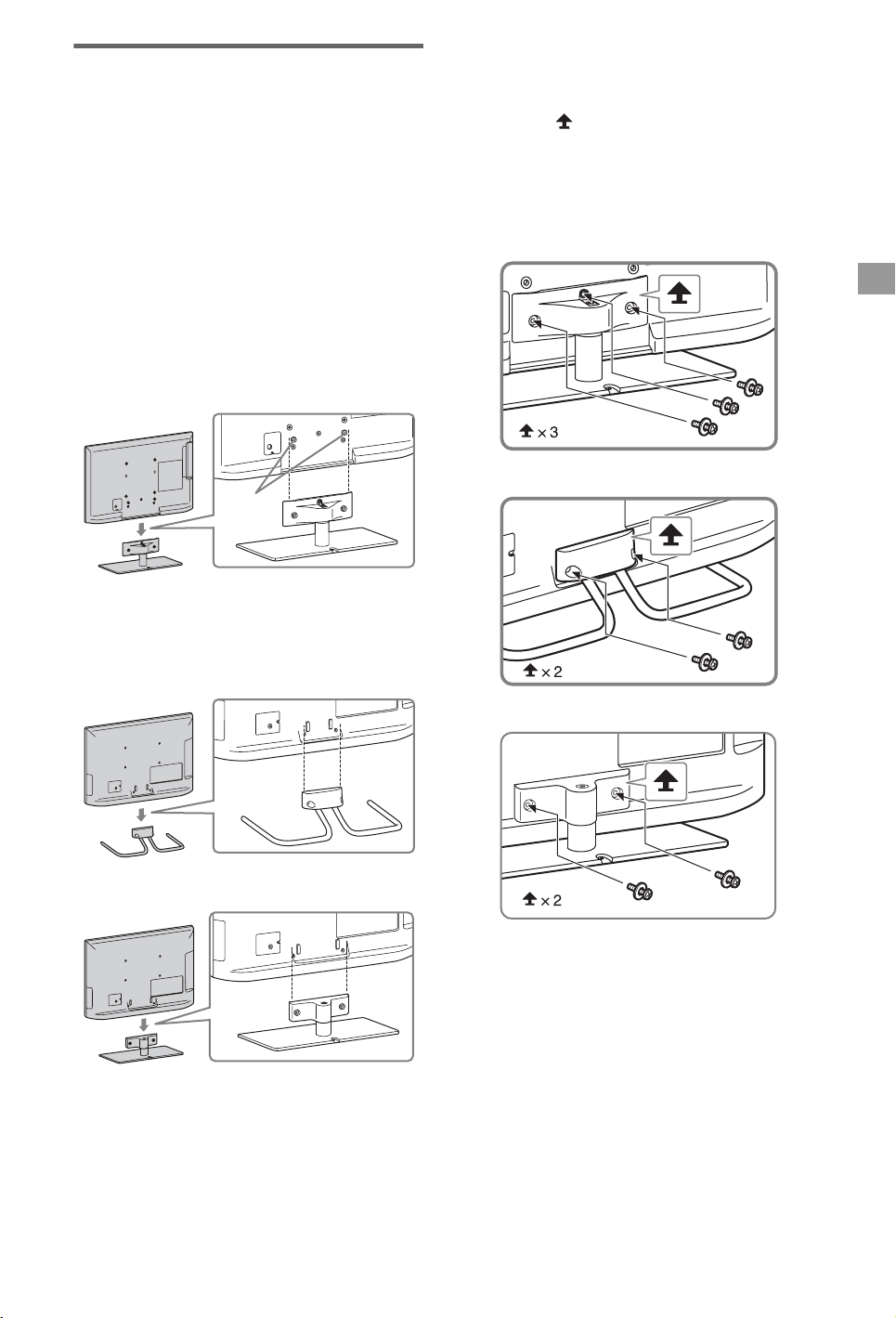

1 Pour une fixation correcte à certains

modèles de téléviseurs, reportez-vous au feuillet fourni avec le support de table.

2 Placez le téléviseur sur le support de

table.

B Pour KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

B Pour KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

Broches de guidage

• Alignez le téléviseur à partir du haut et faites-le

glisser jusqu’à ce que les broches de guidage ne soient plus visibles.

B Pour KDL-26/24/22EX320

Mise en route

B Pour KDL-26/24/22EX320

B Pour KDL-26EX321

• Si vous utilisez un tournevis électrique, réglez son

couple sur 1,5 N·m {15 kgf·cm} environ.

B Pour KDL-26EX321

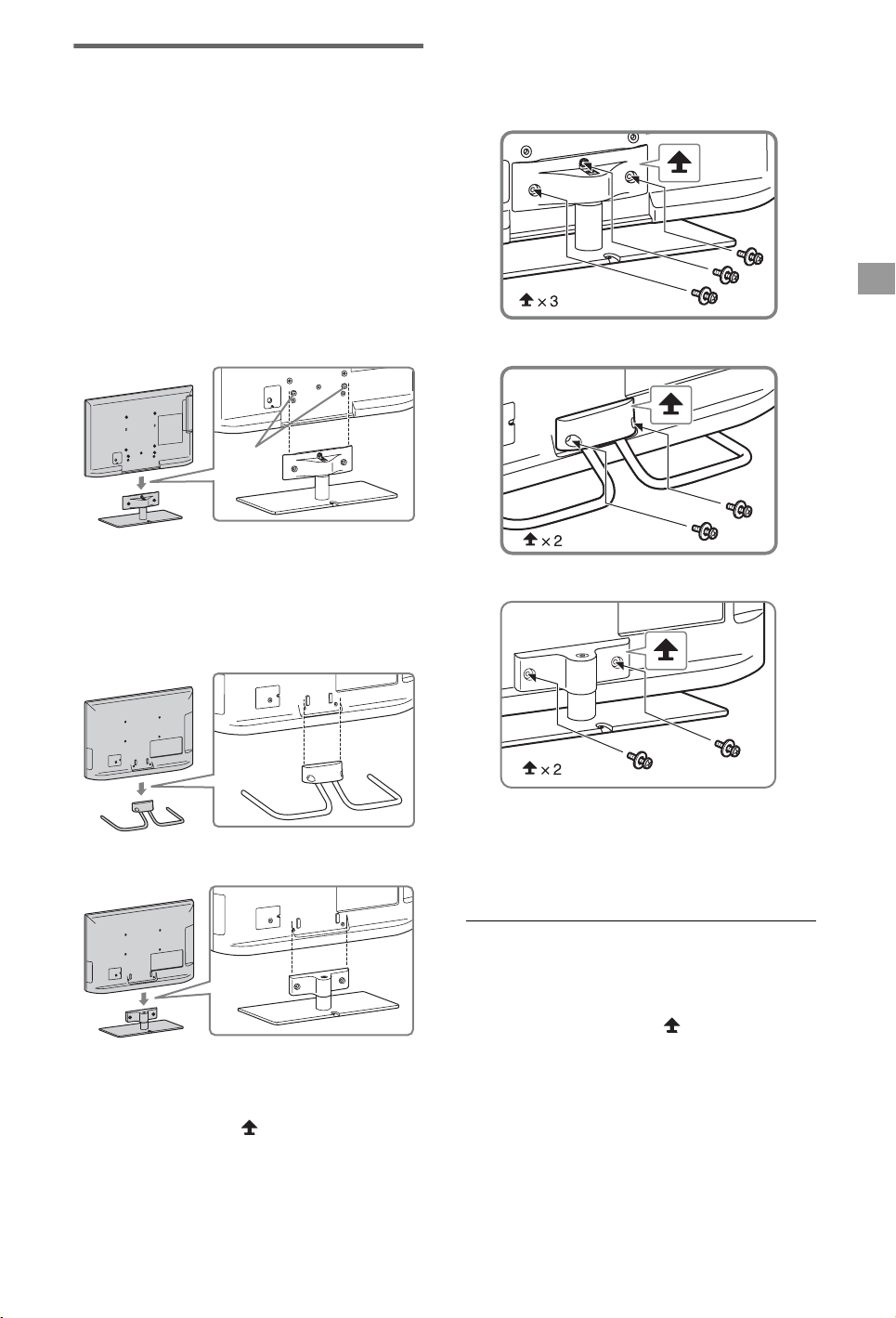

3 Fixez le téléviseur au support de table à

l’aide des vis fournies et en respectant les flèches pour guider les vis dans les trous.

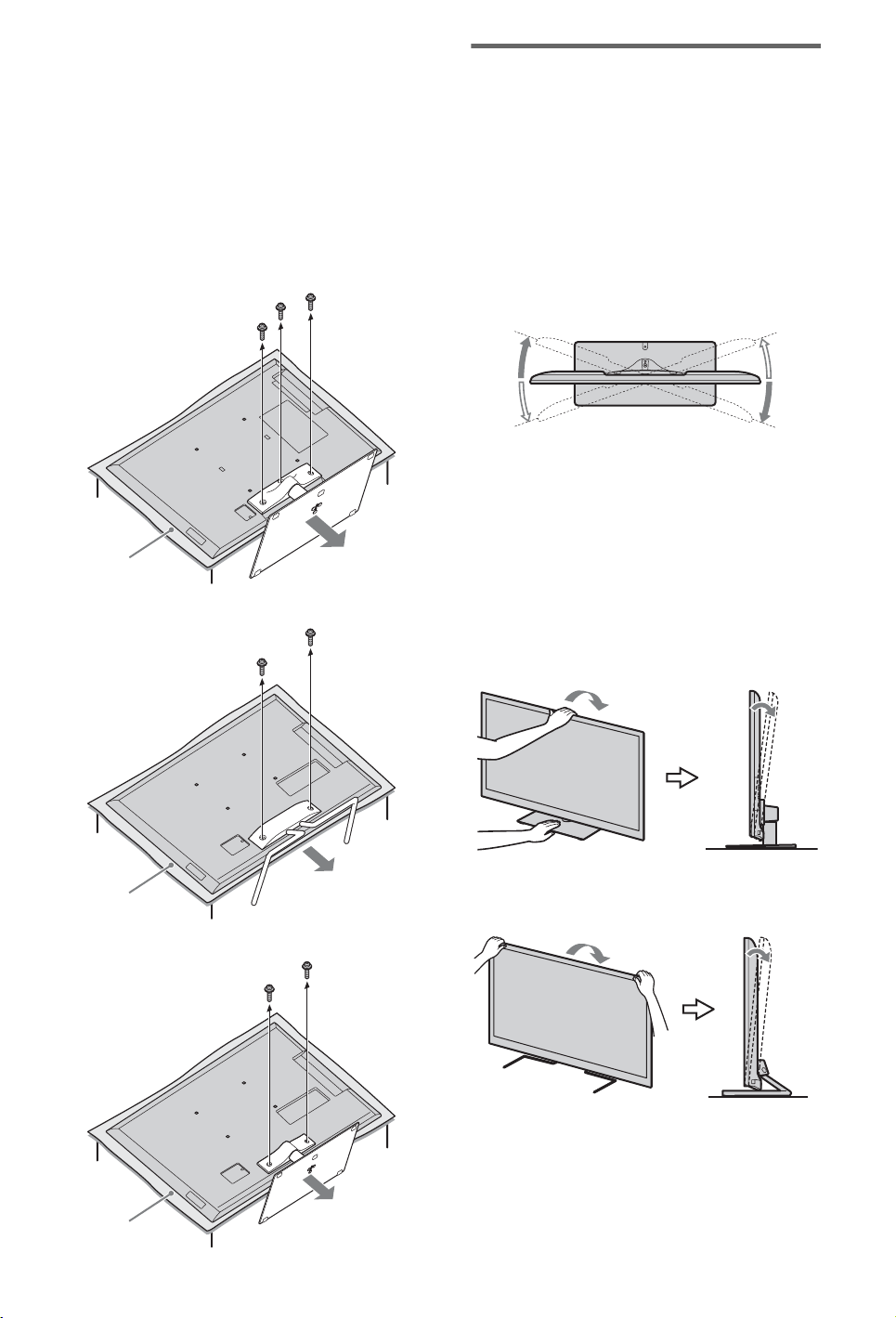

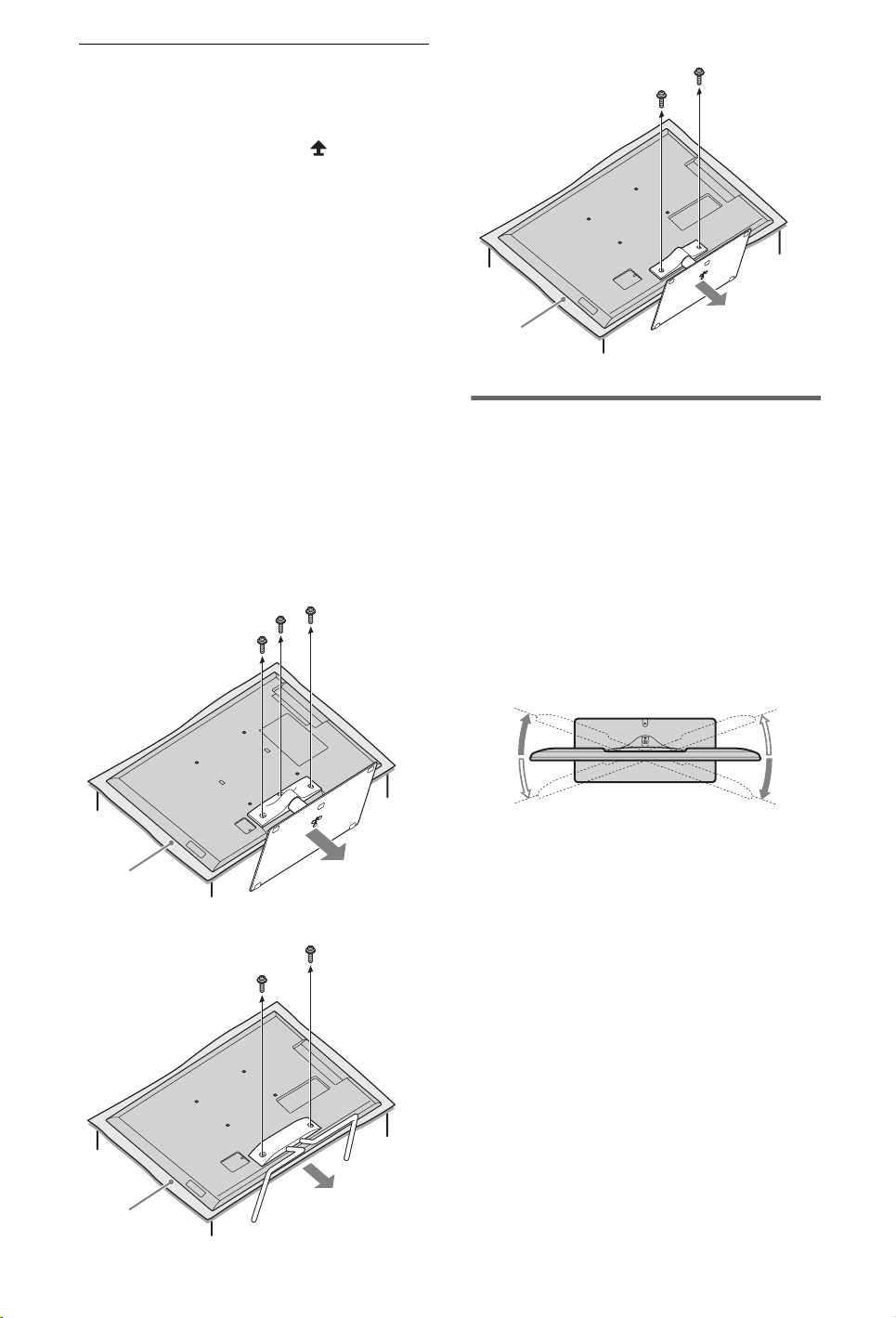

Démontage du support de table du téléviseur

Pour démonter le support de table du téléviseur, retirez les vis

• Aucun motif ne justifie le démontage du support

de table du téléviseur, excepté l’installation des accessoires correspondants sur le téléviseur.

• Lorsque vous détachez le support de table du

téléviseur, posez l’écran face vers le bas sur une surface de travail stable de dimensions supérieures au téléviseur.

• Pour éviter d’endommager la surface de l’écran

LCD, n’oubliez pas de poser un linge doux sur la surface de travail.

fixées à l’étape 3.

(Suite)

Page 10

• Assurez-vous que le téléviseur est en position

verticale avant de le mettre sous tension. Le téléviseur ne doit pas être mis sous tension lorsqu’il repose sur sa dalle LCD, afin de préserver l’uniformité de l’image.

2: Réglage de l’angle de

visualisation du téléviseur

B Pour KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

Linge doux

B Pour KDL-26/24/22EX320

Ce téléviseur peut être réglé dans les angles illustrés.

Réglage de l’angle (Pivotement) (sauf KDL-26/24/22EX320)

• Lorsque vous réglez l’angle, tenez le support

d’une main pour éviter qu’il glisse ou que le téléviseur se renverse.

20°

Réglage de l’angle (Inclinaison) (sauf KDL-46/40/32CX52x)

• Lorsque vous réglez l’angle, veillez à ne pas

pincer vos doigts entre le téléviseur et le support.

B Pour KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x, KDL-26EX321

0° - 6°

Linge doux

B Pour KDL-26EX321

Linge doux

B Pour KDL-26/24/22EX320

0° - 6°

Page 11

• Vérifiez qu’aucun objet ne se trouve devant le

téléviseur.

Capteur IR

Emetteur de synchronisation 3D (KDL-55/46/40/37/32EX 72x , KDL-46/40HX72x

uniquement) Détecteur de présence (sauf KDL-46/40/32EX520, KDL-40/32EX523)

• N’exposez pas le détecteur de présence à la

lumière directe du soleil ou à une lumière vive, car cela peut entraîner une défaillance.

3: Raccordement d’une

antenne/d’un décodeur/ d’un graveur (notamment un graveur de DVD)

Raccordement d’un décodeur/graveur (de DVD, par exemple) avec le câble HDMI

Mise en route

Raccordement d’un décodeur/graveur (de DVD, par exemple) avec le câble Péritel

Décodeur/graveur (de DVD, par exemple)

• Un câble Péritel universel à angle droit est

recommandé pour ce raccordement.

Décodeur/graveur (de DVD, par exemple)

4: Raccordement

d’appareils audio/vidéo

Appareil audio/vidéo

Page 12

5: Protection du téléviseur

contre les chutes

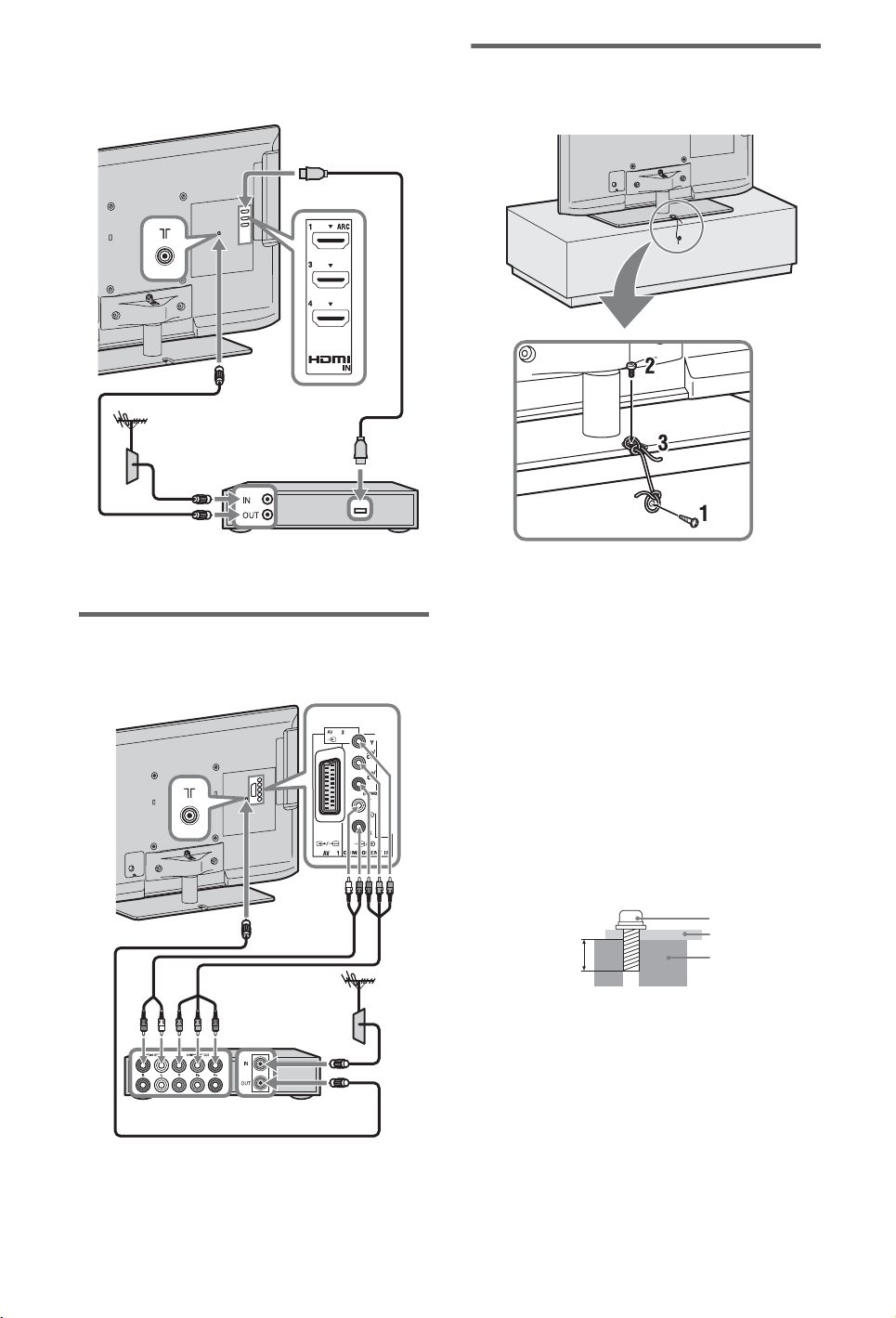

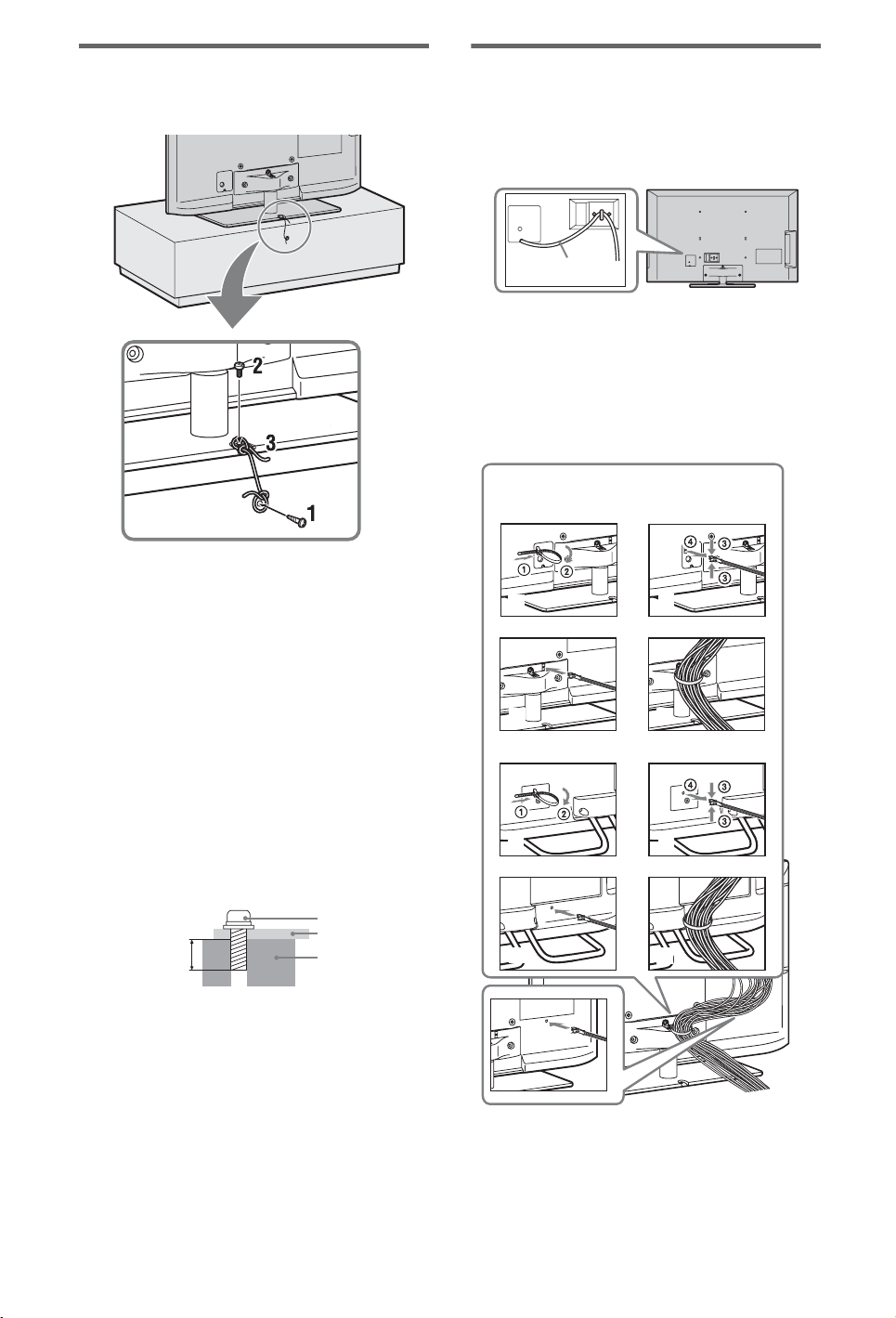

1 Fixez une vis à bois (4 mm de diamètre,

non fournie) sur le meuble TV.

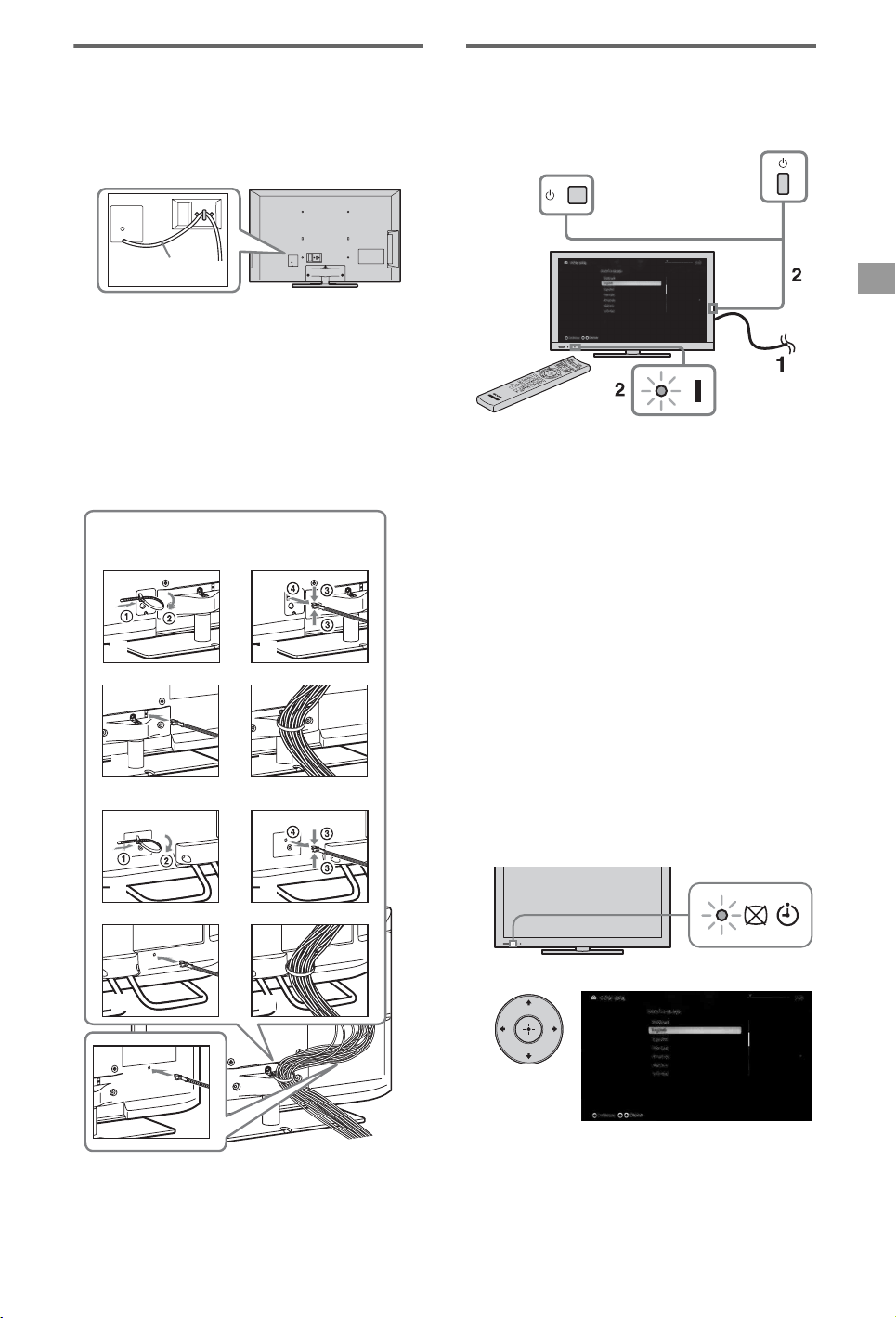

6: Rangement du cordon

d’alimentation/ Rangement des câbles

B KDL-46/40/32CX52x

Cordon d’alimentation secteur

B Sauf KDL-46/40/32CX52x

• Avant de ranger les câbles, retirez le support de

câble du couvercle d’alimentation secteur (reportez-vous aux étapes 1 et 2). Réutilisez le support de câble (voir l’étape 3) pour regrouper les autres câbles (voir l’étape 4).

• Ne rangez pas le cordon d’alimentation secteur

avec les autres câbles.

KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x, KDL-26EX321

2 Fixez une vis à métaux (M4, non

fournie) dans l’orifice du téléviseur.

3 Reliez la vis à bois et la vis à métaux à

l’aide d’un lien résistant (non fourni).

La longueur de la vis à métaux M4 varie en fonction du diamètre du cordon. Référez-vous à l’illustration ci-dessous.

5 à 6 mm

Vis M4 Cordon

Support de table du téléviseur

KDL-26/24/22EX320

* En cas d’installation au mur, fixez le support de

câble sous les bornes.

Page 13

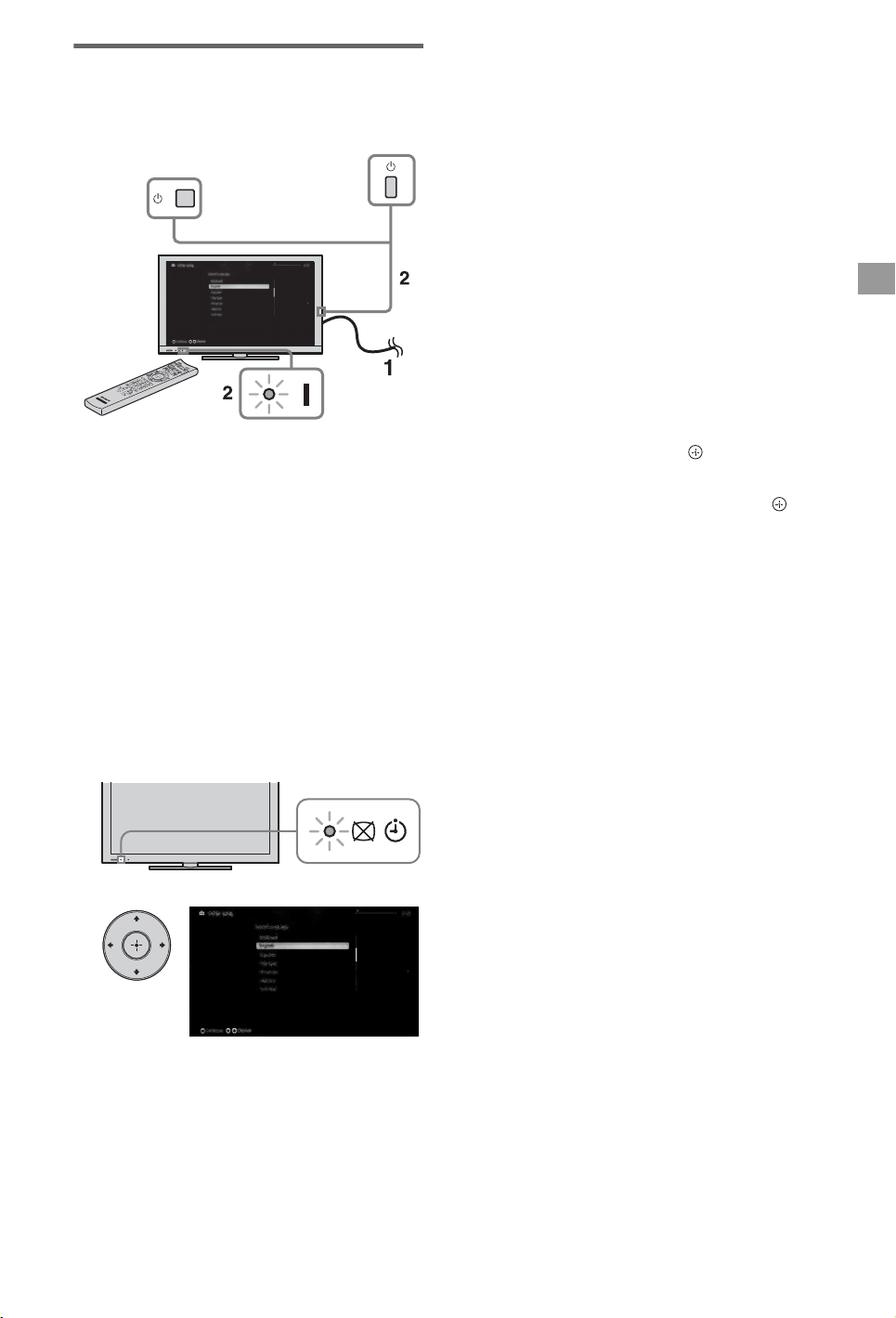

7: Exécution du réglage

initial

Sauf KDL-46/40/ 32CX52x

KDL-46/40/32CX52x

1 Raccordez le téléviseur à votre prise

secteur.

2 Appuyez sur la touche 1 du téléviseur.

Le témoin vert = (mise sous tension) s’allume.

La première fois que vous mettez sous tension le téléviseur, le menu Langue apparaît sur l’écran.

• Lorsque vous mettez le téléviseur sous tension

pour la première fois, il doit exécuter des opérations internes d’optimisation avant que vous puissiez procéder au réglage initial. Il n’y a ni image, ni son et le témoin du programmateur du panneau avant du téléviseur clignote en orange pendant 40 secondes environ. Ne mettez pas le téléviseur hors tension pendant ce temps. Cette opération a été réalisée en usine pour certains téléviseurs.

Mémo numérique auto : Quand vous sélectionnez « Câble », nous vous recommandons de sélectionner « Recherche rapide » pour un réglage rapide. Réglez « Fréquence » et « Identification de réseau » selon les informations fournies par votre câbloopérateur. Si vous ne trouvez aucune chaîne en utilisant « Recherche rapide », essayez « Recherche complète » (même si cela peut prendre un certain temps).

• Il se peut que la fonction « Recherche

complète » ne soit pas disponible dans certains pays/certaines régions.

Ordre des chaînes : Permet de modifier l’ordre des chaînes analogiques mémorisées dans le téléviseur.

1 Appuyez sur F/f pour sélectionner la

chaîne que vous souhaitez déplacer vers un autre numéro, puis appuyez sur .

2 Appuyez sur F/f pour sélectionner le

nouveau numéro de la chaîne, puis appuyez sur .

• Vous pouvez aussi régler les chaînes

manuellement.

Mise en route

Suivez les instructions affichées à l’écran.

Page 14

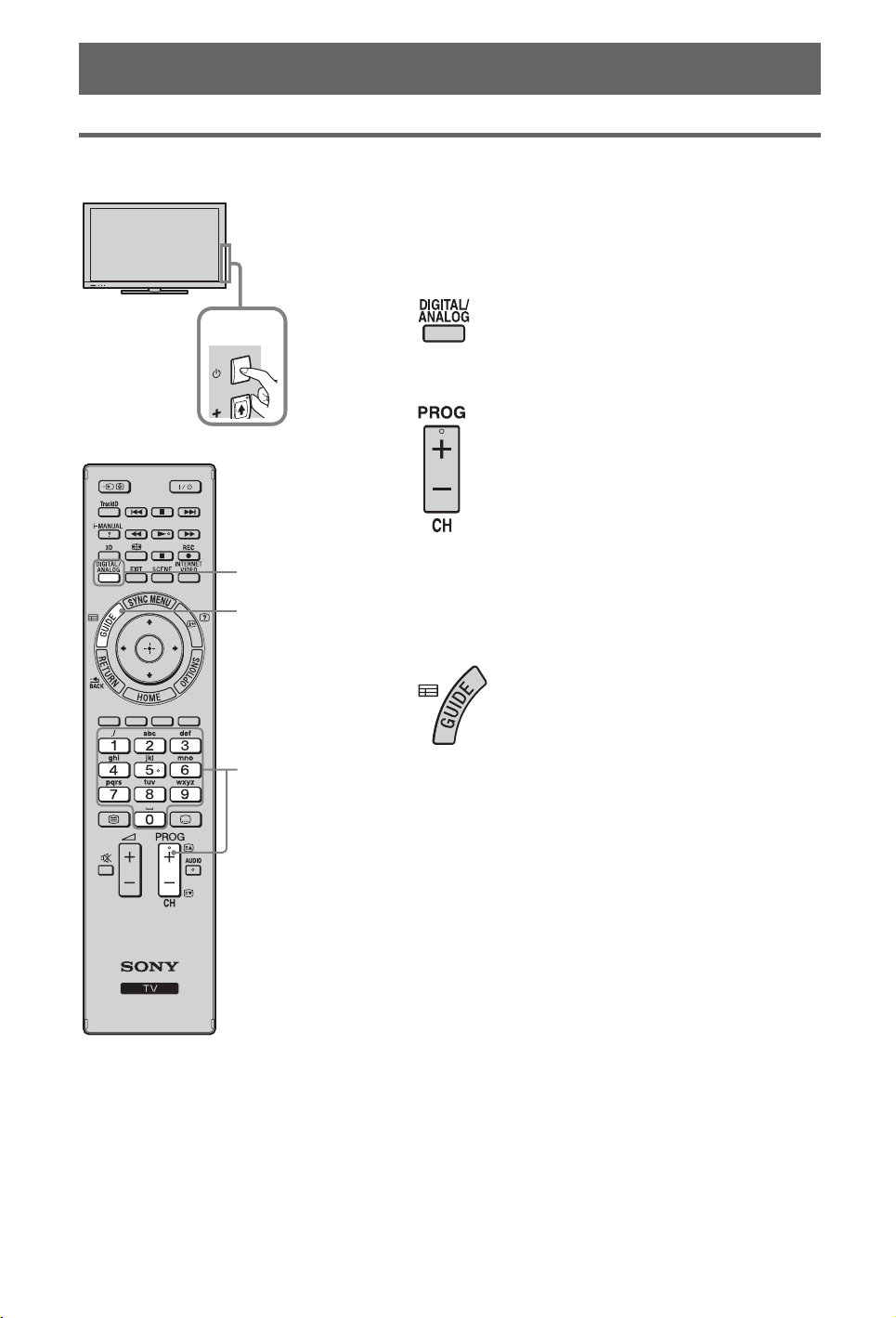

Utilisation du téléviseur BRAVIA

Regarder la télévision

Mettez le téléviseur sous tension.

Appuyez sur la touche 1 du téléviseur pour le mettre sous tension.

Sélectionnez un mode.

Sélectionnez une chaîne de télévision.

GUIDE

• La touche numérique 5 et les

touches N, PROG + et AUDIO de la télécommande disposent de points tactiles. Ils vous serviront de référence lors de l’utilisation du téléviseur.

Pour utiliser le Guide électronique des programmes numériques

Appuyez sur GUIDE en mode numérique pour afficher le guide des programmes.

Sélectionnez les chaînes numériques à l’aide des touches 0-9. Pour les chaînes dont le numéro est égal ou supérieur à 10, appuyez ensuite rapidement sur le second chiffre.

Page 15

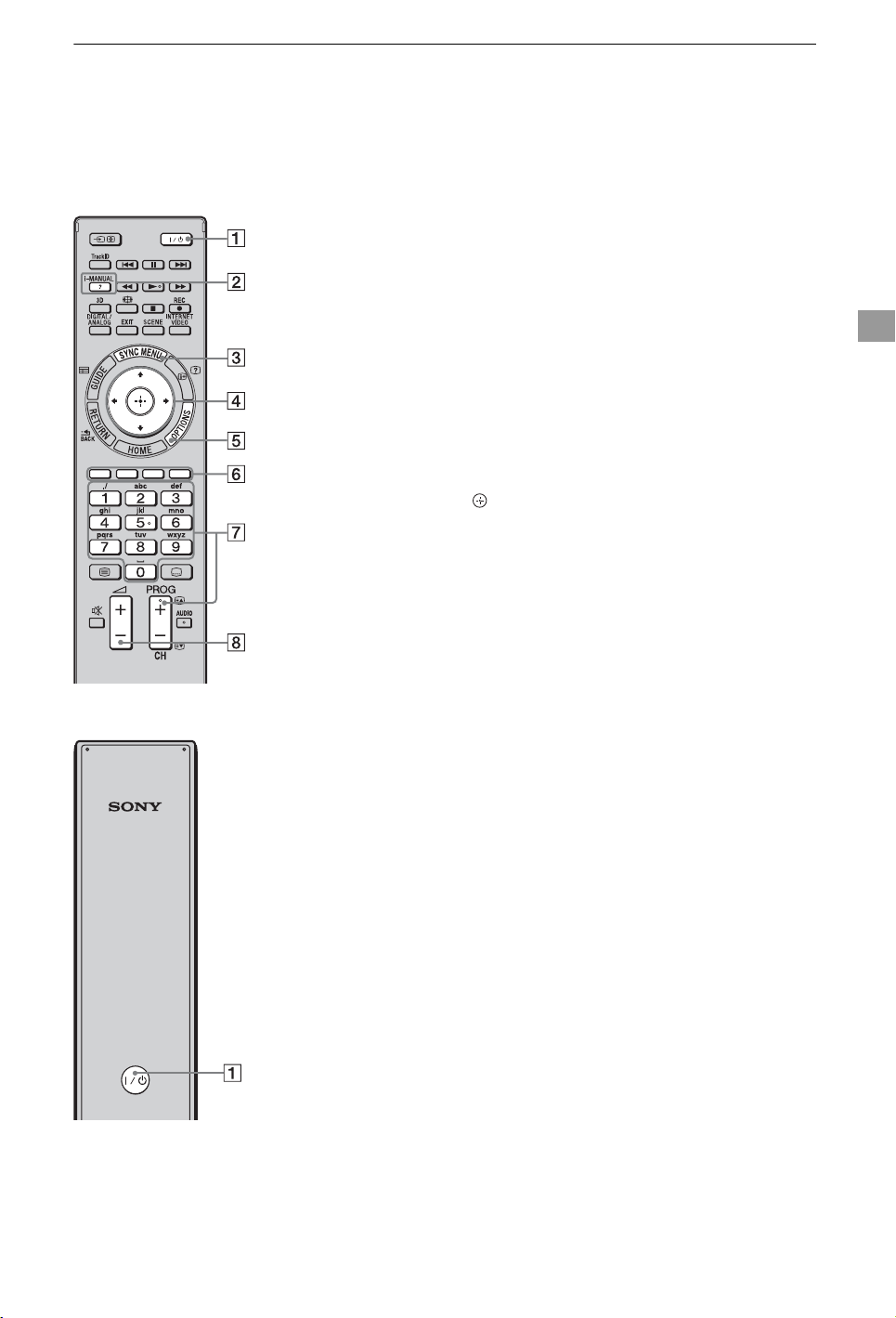

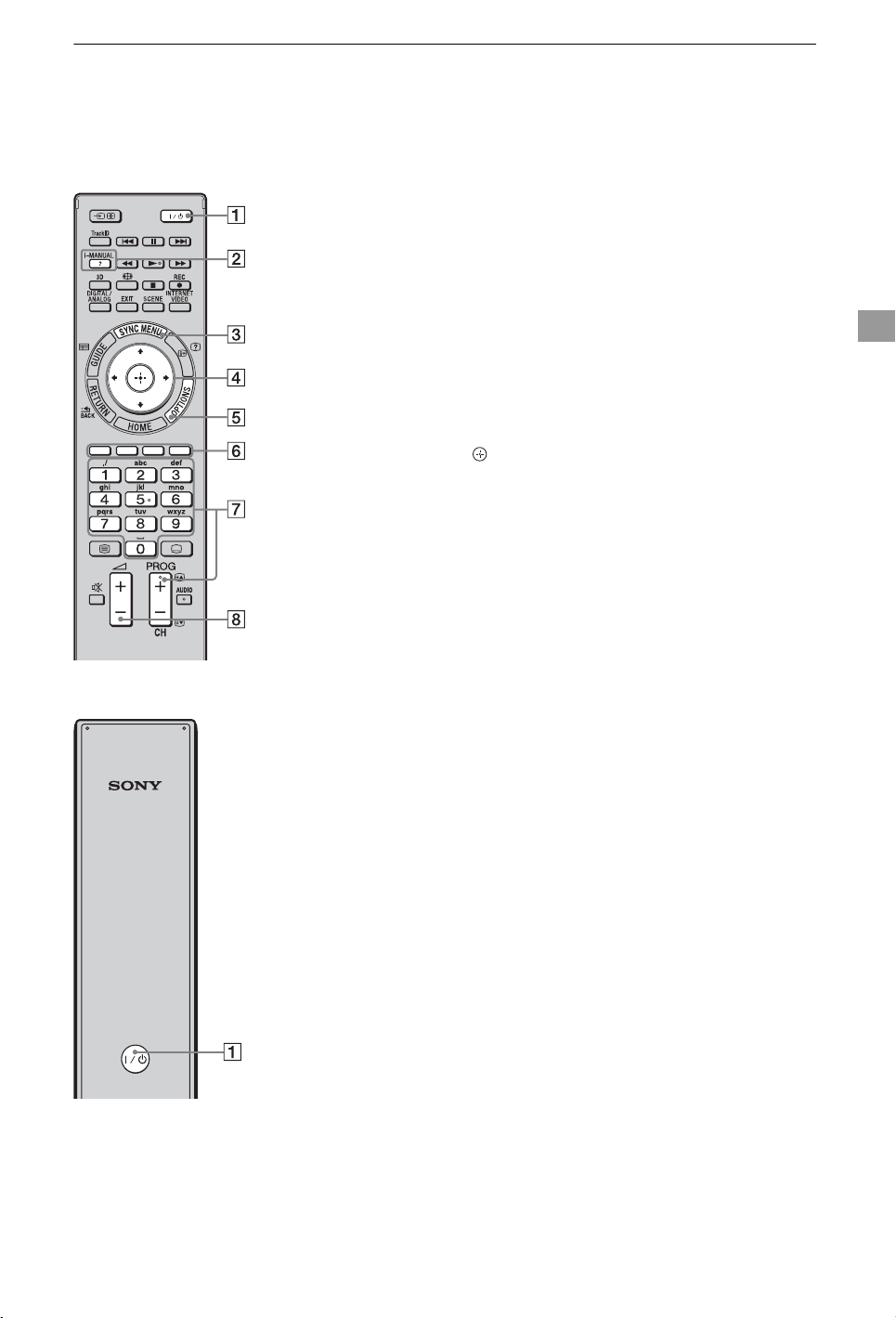

Eléments et commandes de la télécommande

Utilisez la télécommande fournie pour piloter le téléviseur. Vous trouverez ici les procédures de base de l’utilisation de la télécommande. Pour plus d’informations sur toutes les fonctions de la télécommande, appuyez sur i-MANUAL et consultez le manuel intégré (i-Manual) (page 18).

1 :/1

Appuyez pour mettre le téléviseur sous et hors tension à partir du mode veille.

2 i-MANUAL

Affiche le manuel intégré (i-Manual).

Pour KDL-55/46/40/37/32EX72x, KDL-46/40HX72x

3 SYNC MENU

Affiche le menu BRAVIA Sync qui permet de commander l’appareil compatible BRAVIA Sync raccordé au téléviseur.

4 F/f/G/g/

Déplacent le curseur à l’écran et valident l’option.

5 OPTIONS

Affiche une liste de fonctions utiles et de raccourcis de menus. Les options de menu varient selon l’entrée et/ ou le contenu sélectionné.

6 Touches de couleur

Un guide d’utilisation apparaît à l’écran lorsque vous pouvez utiliser les touches de couleur.

7 PROG/CH +/–/Touches numériques

Sélectionnent les chaînes en mode TV.

8 2 +/–

Règle le volume.

Utilisation du téléviseur BRAVIA

Arrière de la télécommande

Page 16

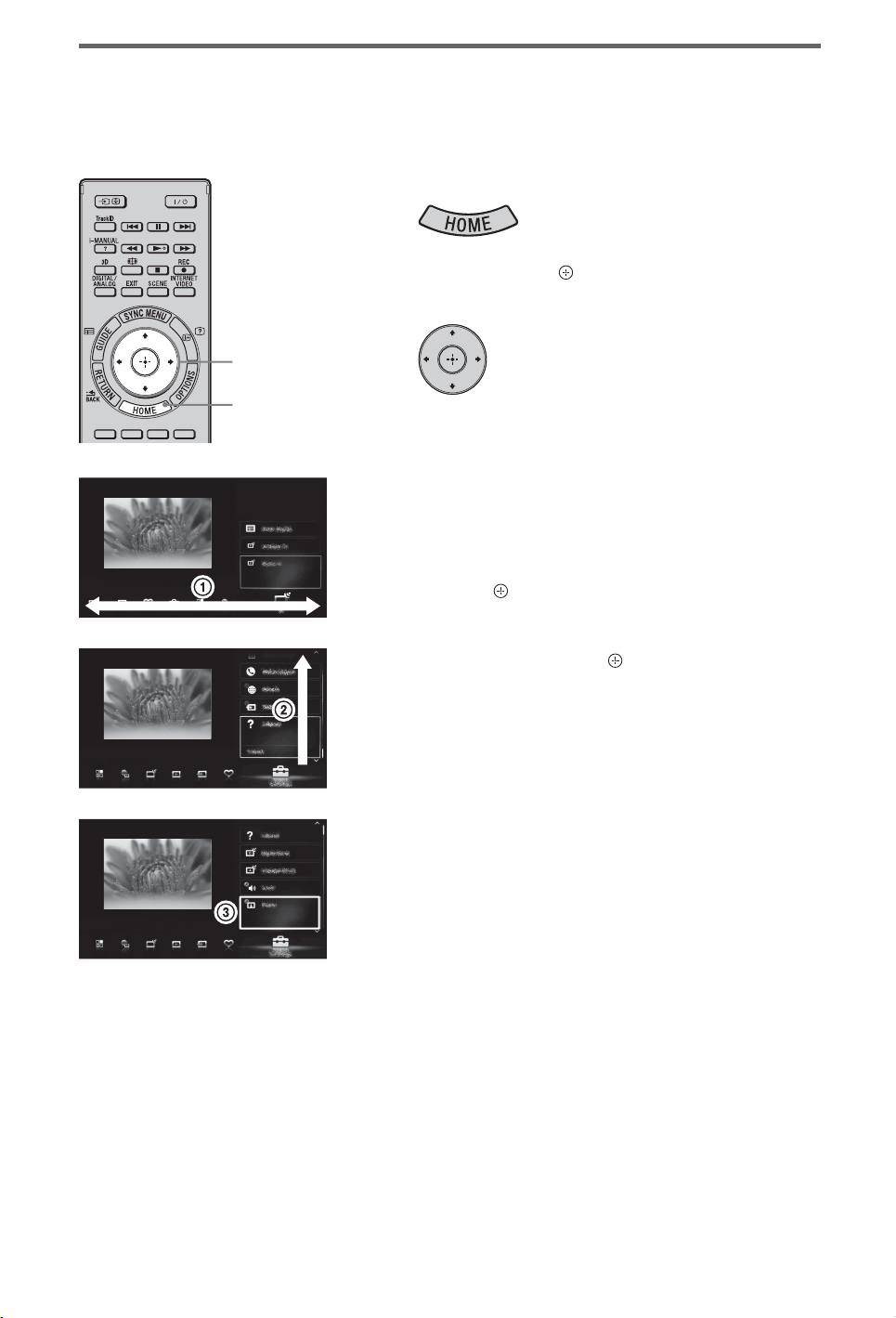

Sélection de divers réglages et fonctions (menu d’accueil)

Vous pouvez sélectionner toutes les fonctions à partir du menu d’accueil. Pour découvrir le contenu du menu d’accueil, reportez-vous à la page 17.

Appuyez sur HOME.

Appuyez sur F/f/G/g/ pour sélectionner

des options.

2 1, 3

Pour sélectionner des options du menu d’accueil (notamment pour sélectionner «Réglages»)

1 Appuyez sur G/g pour sélectionner

«Réglages». Le contenu de « Réglages » s’affiche sur la droite.

2 Appuyez sur F/f pour sélectionner

« Affichage ».

3 Appuyez sur pour ouvrir le menu.

Selon les instructions affichées, appuyez sur F/f/G/g pour sélectionner des options et sur

pour valider.

Appuyez sur HOME pour quitter.

Page 17

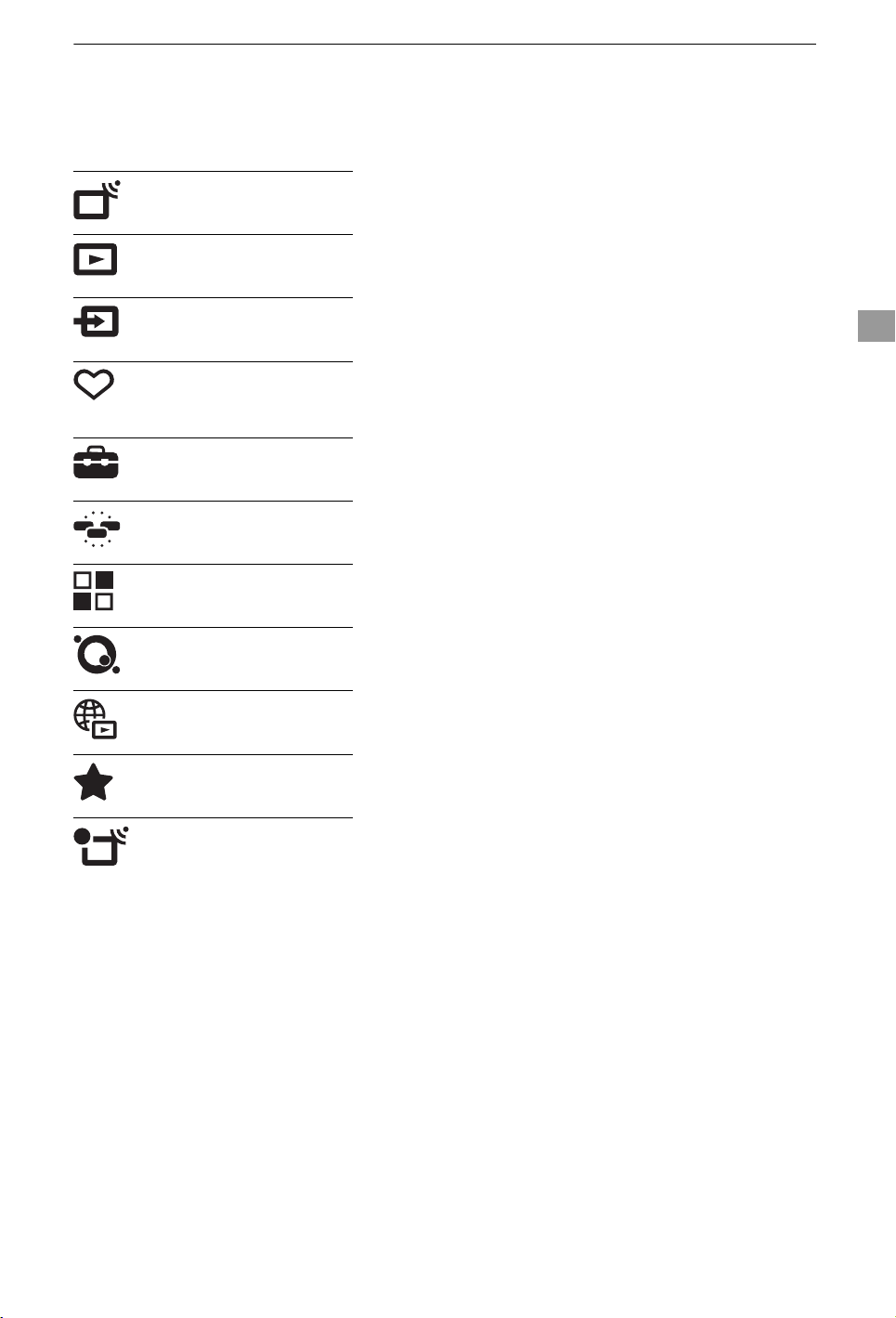

Contenu du menu d’accueil

Après avoir appuyé sur la touche HOME de la télécommande, les catégories suivantes apparaissent, symbolisées par des icônes. Les catégories disponibles varient selon le modèle du téléviseur, la région, le pays et les conditions de diffusion.

TV Vous pouvez sélectionner une liste de chaînes de télévision

ou un guide des programmes.

Médias Vous pouvez profiter des photos/de la musique/des vidéos

stockées sur des périphériques USB ou le réseau domestique.

Entrées Vous pouvez sélectionner les appareils raccordés au

téléviseur.

Signets/Récents Permet d’accéder rapidement aux chaînes de télévision, aux

entrées externes ou aux fichiers multimédia que vous utilisez le plus souvent ou que vous avez choisis récemment.

Réglages Contient toutes les configurations nécessaires pour

personnaliser les réglages du téléviseur.

Widgets Permet d’accéder aux Widgets.

Applications Vous pouvez utiliser diverses applications telles que

« Recherche de musique », le « Navigateur Internet », etc.

Utilisation du téléviseur BRAVIA

Qriocity Active l’accès au service en ligne « Qriocity ».

Contenu Internet Vous pouvez profiter des services de contenu Internet.

Recommandations Recommande des programmes qui peuvent vous intéresser,

sur la base de l’historique des programmes que vous avez regardés.

Enregistrements Vous pouvez regarder des enregistrements programmés

stockés sur un disque dur USB raccordé à l’appareil et sélectionner le contenu que vous souhaitez visionner.

Page 18

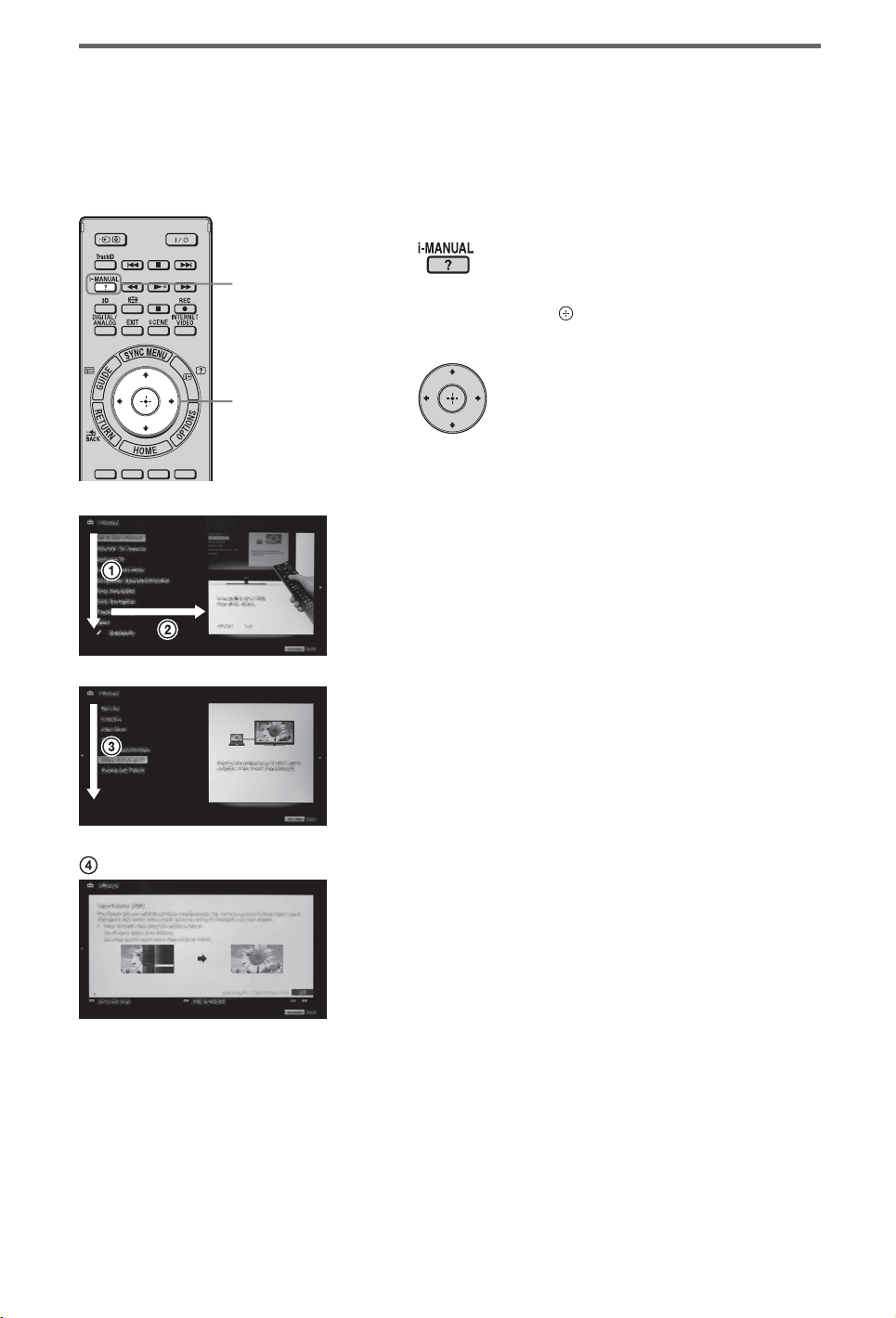

Affichage du mode d’emploi (i-Manual)

Le mode d’emploi est intégré à votre téléviseur BRAVIA et peut être affiché à l’écran. Pour en savoir plus sur les fonctions de votre téléviseur, il vous suffit d’appuyer sur une touche pour accéder à l’i-Manual.

Appuyez sur i-MANUAL.

Appuyez sur F/f/G/g/ pour sélectionner

des options.

Pour sélectionner des options dans l’i-Manual

1 Appuyez sur F/f pour sélectionner une

option. Le contenu de l’option, s’affiche sur la droite en tant que deuxième niveau.

2 Appuyez sur g pour accéder au deuxième

niveau.

3 Appuyez sur F/f pour sélectionner une

option du deuxième niveau. Un résumé de l’option est affiché sur la droite. S’il existe un troisième niveau, répétez cette étape pour afficher le résumé de l’option.

4 Appuyez sur g pour sélectionner une option.

Le contenu s’affiche.

Page 19

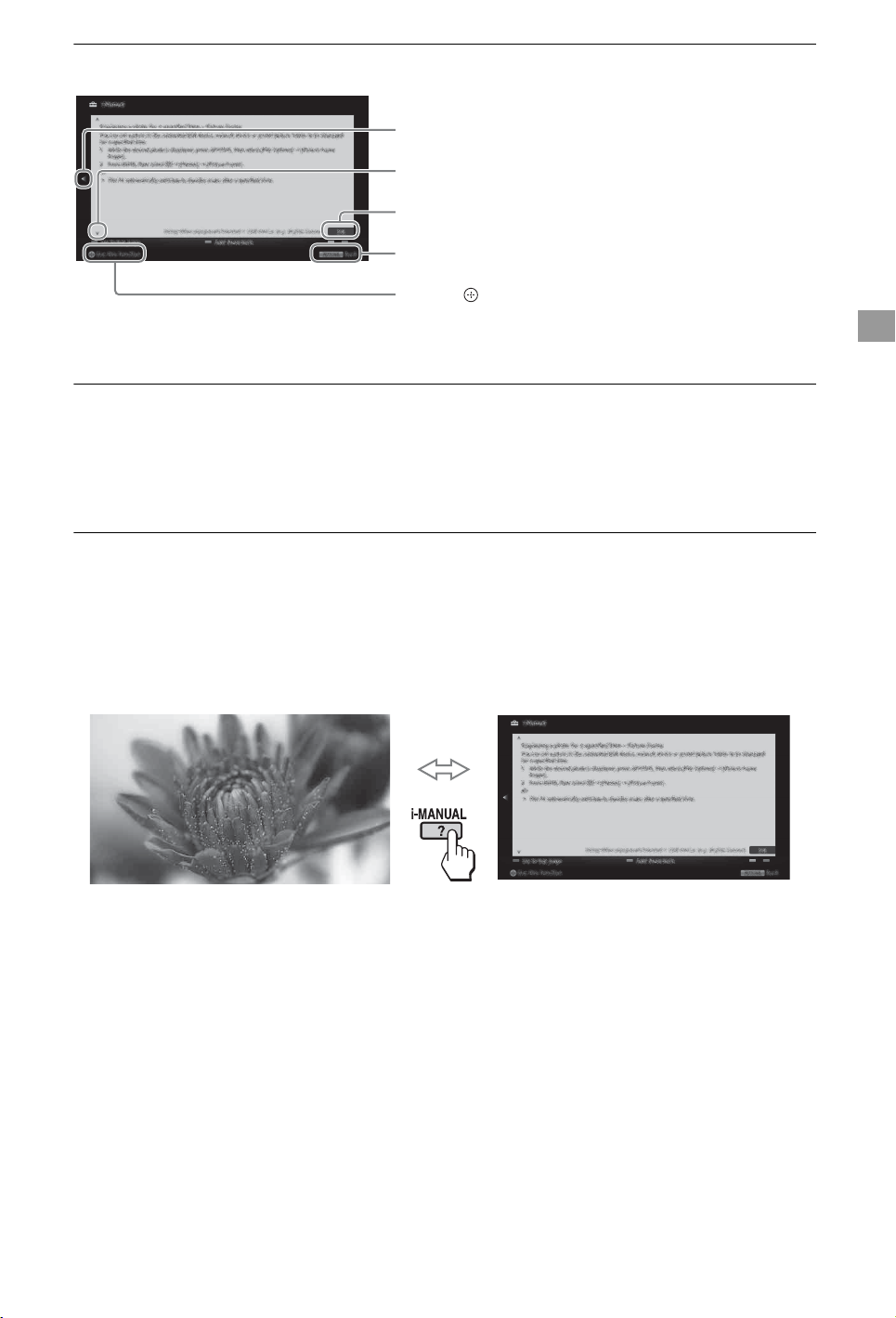

Description de l’écran de l’i-Manual

Appuyez sur G pour revenir à la page précédente

Appuyez sur f pour accéder à la page suivante

Numéro de page/Nombre total de pages

Appuyez sur RETURN pour revenir à la page précédente

Appuyez sur pour exécuter la fonction

• S’affiche uniquement lorsque la fonction est disponible.

Pour utiliser le signet

L’i-Manual permet de créer des signets. Il est possible d’attribuer des signets à des pages à l’aide des touches de couleur, en suivant les instructions affichées au bas de l’écran. Pour accéder aux signets mémorisés, allez à la première page de l’i-Manual et sélectionnez « Signets ».

Pour mémoriser la dernière page affichée

L’i-Manual mémorise la dernière page affichée. Dans l’écran i-Manual, appuyez sur i-MANUAL pour revenir à l’écran du téléviseur. Si vous appuyez de nouveau sur i-MANUAL, les dernières informations affichées réapparaissent. Pour afficher la première page de l’i-Manual, revenez à celleci en suivant les instructions affichées, ou appuyez sur HOME et sélectionnez « i-Manual » sous « Réglages » dans le menu d’accueil.

Utilisation du téléviseur BRAVIA

• La mémoire de la dernière page est automatiquement réinitialisée lorsque vous mettez le téléviseur en mode

veille.

Page 20

Réglage réseau

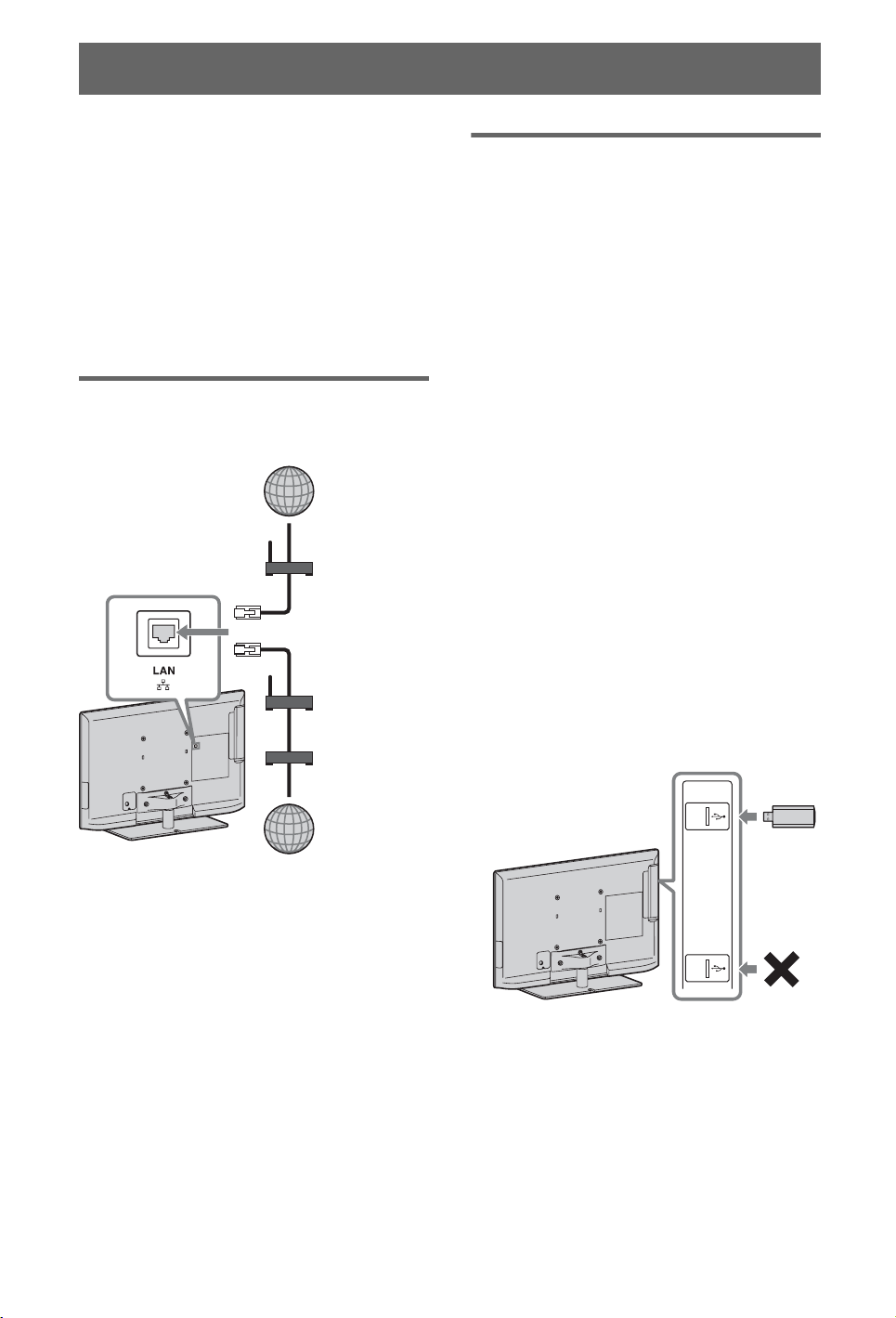

Lorsque vous raccordez ce téléviseur à Internet, vous profitez de nombreuses fonctions : affichage d’une photo indiquant son lieu de prise de vue sur la carte, visionnage des vidéos Internet, etc. Pour plus d’informations sur les fonctions, reportez-vous à l’i-Manual.

• Pour vous connecter à Internet, vous avez besoin

d’un contrat souscrit auprès d’un fournisseur de services Internet.

Préparation d’un LAN sans fil

Pour KDL-55/46/40/32EX721, KDL-46/ 40/32EX724, KDL-26EX321, KDL-26/24/ 22EX320:

Pour les modèles intégrant une carte LAN sans fil, vous n’avez pas besoin de l’adaptateur LAN sans fil USB UWA-BR100 pour accéder à Internet et à votre réseau domestique.

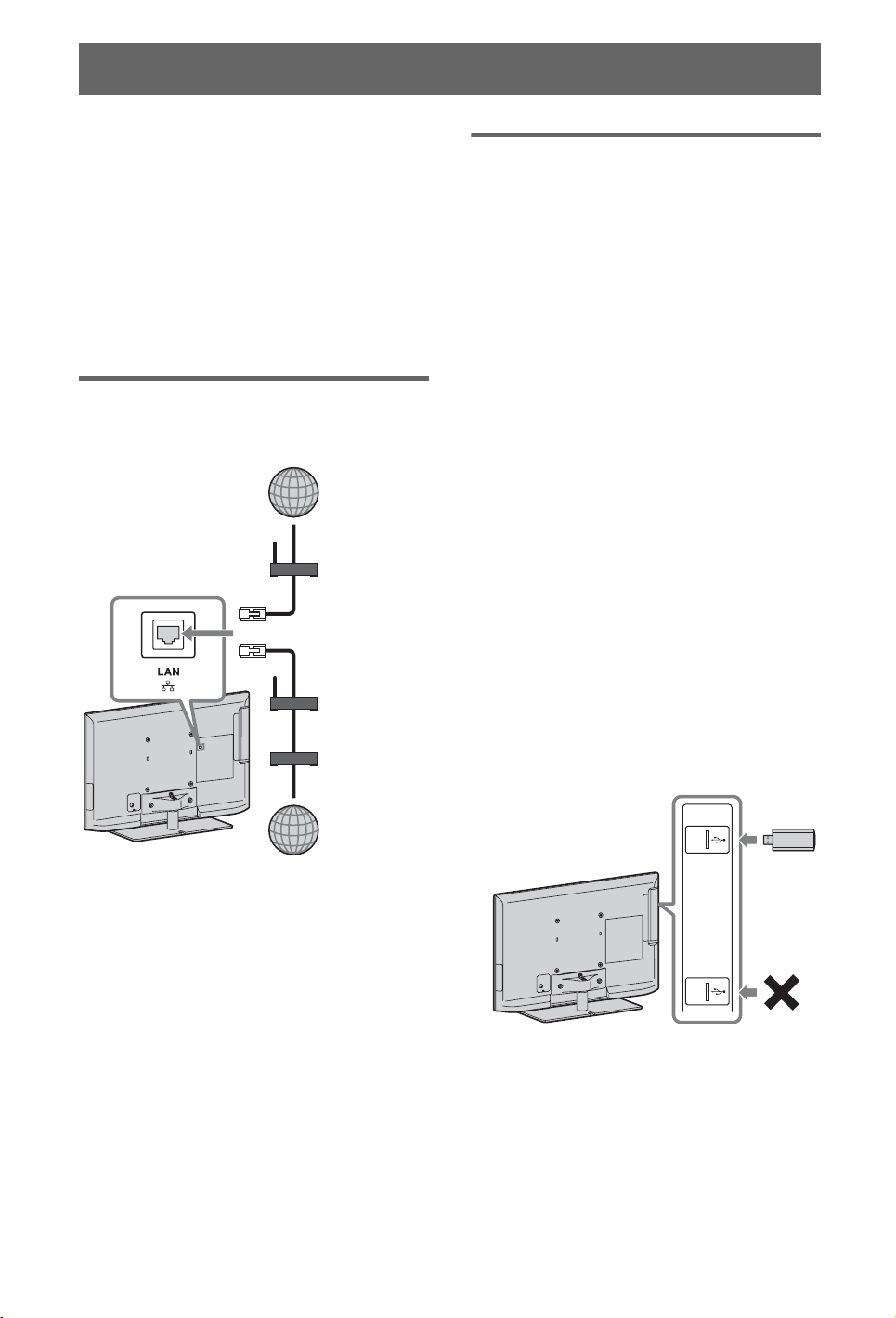

Préparation d’un réseau filaire

Internet

Modem avec fonctions de routeur

Routeur

Modem

Internet

• Pour les connexions LAN, utilisez un câble de

catégorie 7 (non fourni).

Sauf KDL-55/46/40/32EX721, KDL-46/ 40/32EX724, KDL-26EX321, KDL-26/24/ 22EX320:

Prêt pour un LAN sans fil vous permet d’accéder facilement à Internet et à votre réseau domestique à l’aide de l’adaptateur LAN sans fil USB UWA-BR100 (à partir de janvier 2010). En insérant l’adaptateur LAN sans fil USB dans le port USB de votre téléviseur, vous pouvez créer facilement un réseau sans fil.

Avant de configurer la fonction LAN sans fil du téléviseur, veillez à configurer un routeur LAN sans fil.

• Selon le modèle du téléviseur, l’adaptateur LAN

sans fil USB est disponible en tant qu’accessoire en option.

Page 21

Configuration de la connexion Internet

En utilisant la fonction réseau, vous pouvez connecter le téléviseur à Internet. La procédure de configuration varie selon le type de réseau et de routeur LAN. N’oubliez pas de configurer un routeur LAN avant la connexion Internet. Vérifiez votre environnement LAN sans fil en vous reportant au tableau suivant.

LAN sans fil

LAN sans fil sécurisé ? NON

Type 3

OUI m

Type 1 : Réseau sécurisé avec Wi-Fi Protected Set-up (WPS)

La norme WPS facilite considérablement la sécurité d’un réseau domestique sans fil puisqu’il suffit d’appuyer sur la touche WPS du routeur LAN sans fil. Avant de configurer un LAN sans fil, vérifiez la position de la touche WPS sur le routeur ainsi que son mode d’utilisation. Pour des raisons de sécurité, « WPS (PIN) » fournit un code PIN pour votre routeur. Le code PIN est renouvelé chaque fois que vous appuyez sur « WPS (PIN) ».

1 Appuyez sur HOME, puis sélectionnez

> « Réseau » > « Réglage réseau ».

Réglage réseau

Utilisez-vous un routeur LAN sans fil compatible Wi-Fi Protected Set-up (WPS) ?

OUI m

Type 1*

LAN filaire

* Le Type 1 est plus facile à configurer si votre

routeur possède un bouton de réglage automatique, par exemple Air Station One-Touch Secure System (AOSS). La plupart des routeurs les plus récents possèdent cette fonction. Vérifiez votre routeur.

Type 1 : Suivez la configuration du « Réseau sécurisé avec Wi-Fi Protected Set-up (WPS) ». Type 2 : Suivez la configuration du « Réseau sécurisé sans Wi-Fi Protected Set-up (WPS) ». Type 3 : Suivez la configuration du « Réseau non sécurisé avec n’importe quel type de routeur LAN sans fil ». Type 4 : Suivez la configuration de « Réglage du réseau filaire ».

, Type 4

NON

Type 2

2 Sélectionnez « Réglage réseau sans

fil ».

3 Sélectionnez « WPS (bouton-

poussoir) » pour la méthode Boutonpoussoir ou « WPS (PIN) » pour la méthode PIN.

• Le nom de la touche WPS peut varier selon le

routeur (par exemple, touche AOSS).

4 Suivez les instructions affichées dans

l’écran de réglage.

Type 2 : Réseau sécurisé sans Wi-Fi Protected Set-up (WPS)

Pour configurer un LAN sans fil, vous avez besoin du SSID (nom du réseau sans fil) et de la clé de sécurité (clé WEP ou WPA). Si vous ne les connaissez pas, reportez-vous au mode d’emploi du routeur.

1 Appuyez sur HOME, puis sélectionnez

> « Réseau » > « Réglage réseau ».

2 Sélectionnez « Réglage réseau sans

fil ».

3 Sélectionnez « Rechercher », puis

sélectionnez un réseau dans la liste des réseaux sans fil trouvés.

(Suite)

Page 22

4 Suivez les instructions affichées dans

l’écran de réglage.

• Si vous utilisez WPS pour le réglage du réseau, les

paramètres de sécurité du routeur LAN sans fil s’activent et les équipements précédemment connectés au LAN sans fil de manière non sécurisée sont déconnectés du réseau. Dans ce cas, activez les paramètres de sécurité de l’équipement déconnecté, puis reconnectez-le. Vous pouvez aussi désactiver les paramètres de sécurité du routeur LAN sans fil, puis connecter l’équipement à un téléviseur, mais dans un état non sécurisé.

Type 3 : Réseau non sécurisé avec n’importe quel type de routeur LAN sans fil

Pour régler un LAN sans fil, SSID (nom de réseau sans fil) est requis.

1 Appuyez sur HOME, puis sélectionnez

> « Réseau » > « Réglage réseau ».

2 Sélectionnez « Réglage réseau sans

fil ».

3 Sélectionnez « Rechercher », puis

sélectionnez un réseau dans la liste des réseaux sans fil trouvés.

4 Suivez les instructions affichées dans

l’écran de réglage.

• La clé de sécurité (clé WEP ou WPA) n’est pas

requise, car vous n’avez pas besoin de sélectionner de méthode de sécurité dans cette procédure.

Type 4 : Réglage du réseau filaire

Si nécessaire, entrez les valeurs respectives pour votre routeur. Les options à régler (notamment l’adresse IP, le masque de sousréseau, DHCP) peuvent varier selon le routeur ou le fournisseur de services Internet. Pour plus d’informations, reportez-vous aux modes d’emploi reçus du fournisseur de services Internet ou à ceux fournis avec le routeur.

1 Appuyez sur HOME, puis sélectionnez

> « Réseau » > « Réglage réseau ».

2 Sélectionnez « Réglage réseau filaire ». 3 Sélectionnez « Auto » pour définir

automatiquement l’adresse IP et le serveur proxy, ou « Personnalisé » pour les définir manuellement.

4 Suivez les instructions affichées dans

l’écran de réglage.

Affichage de l’état du réseau

Vous pouvez vérifier l’état de votre réseau.

1 Appuyez sur HOME, puis sélectionnez

> « Réseau » > « Réglage réseau ».

2 Sélectionnez « Afficher l’état du

réseau ».

Si vous ne parvenez pas à vous connecter à Internet

A l’aide des diagnostics, vérifiez les causes possibles de l’échec de la connexion réseau, ainsi que les paramètres.

1 Appuyez sur HOME, puis sélectionnez

> « Réseau » > « Réglage réseau ».

2 Sélectionnez « Afficher l’état du

réseau ».

3 Sélectionnez « Vérifier la connexion ».

Cela peut prendre plusieurs minutes. Vous ne pouvez pas annuler le diagnostic après avoir sélectionné « Vérifier la connexion ».

Page 23

Réglage des paramètres d’affichage du serveur

Vous pouvez sélectionner les serveurs du réseau domestique à afficher dans le menu d’accueil. Jusqu’à 10 serveurs peuvent être affichés automatiquement dans le menu d’accueil.

1 Appuyez sur HOME, puis sélectionnez

> « Réseau » > « Réglage du

réseau domestique ».

2 Sélectionnez « Paramètres d’affich. du

serveur ».

3 Sélectionnez le serveur à afficher dans

le menu d’accueil et réglez les paramètres.

Si vous ne pouvez pas vous connecter à votre réseau domestique

Le téléviseur détecte si le serveur est correctement reconnu lorsque vous ne pouvez pas le connecter à votre réseau domestique. Si les résultats du diagnostic indiquent une défaillance, vérifiez les causes possibles ainsi que les réglages et connexions réseau.

Réglage réseau

1 Appuyez sur HOME, puis sélectionnez

> « Réseau » > « Réglage du

réseau domestique ».

2 Sélectionnez « Diagnostics de

serveur ».

Les diagnostics du serveur commencent. Lorsque les diagnostics du serveur sont terminés, la liste des résultats du diagnostic apparaît.

Page 24

Informations complémentaires

Dépannage

Lorsque le témoin 1 (veille) clignote, comptez le nombre de clignotements (à intervalle de trois secondes).

Appuyez sur la touche 1 du téléviseur pour le mettre hors tension, débranchez le cordon d’alimentation secteur et signalez la façon dont le témoin clignote (nombre de clignotements) à votre revendeur ou au Centre de Service Après-Vente Sony.

Lorsque le témoin 1 (veille) ne clignote pas, vérifiez les éléments des tableaux cidessous.

Reportez-vous aussi à la section « Dépannage » de l’i-Manual. Si le problème persiste, confiez votre téléviseur à un technicien qualifié.

Condition Description/Solution

Absence d’image (écran noir) et de son.

Quelques petits points noirs et/ou brillants apparaissent à l’écran.

Certains programmes ne peuvent pas être captés.

Le téléviseur s’éteint automatiquement (il passe en mode veille).

La télécommande ne fonctionne pas.

Le mot de passe du « Verrouillage parental » a été oublié.

La température augmente autour du téléviseur.

• Vérifiez le raccordement de l’antenne/câble.

• Raccordez le téléviseur au secteur et appuyez sur la touche 1 du

téléviseur.

• Si le témoin 1 (veille) s’allume en rouge, appuyez sur "/1.

• L’écran est composé de pixels. La présence de petits points noirs

et/ou brillants (pixels) à l’écran n’est pas le signe d’une défaillance.

• Vérifiez le raccordement de l’antenne ou de la parabole.

• Vérifiez si la fonction « Arrêt programmé » est activée ou vérifiez

le réglage « Durée » sous « Marche programmée ».

• Vérifiez si la fonction « Mise en veille du téléviseur » est activée.

• Vérifiez si la fonction « Détecteur de présence » est activée. Si

aucun téléspectateur n’est détecté devant le téléviseur pendant une durée prédéfinie, l’image se désactive automatiquement en laissant uniquement le son du téléviseur activé. Par ailleurs, après 30 minutes en mode Sans image, le téléviseur passe en mode veille.

• Remplacez les piles.

• Votre téléviseur est peut-être en mode SYNC.

Appuyez sur SYNC MENU, sélectionnez « Commande TV », puis sélectionnez « Accueil (Menu) » ou « Options » pour commander le téléviseur.

• Saisissez 9999 comme code PIN. (Le code PIN 9999 est toujours

accepté.)

• Si vous utilisez le téléviseur pendant une période prolongée, la

température augmente dans la zone qui l’entoure. Si vous le touchez, vous remarquerez peut-être qu’il est chaud.

Page 25

Spécifications

Norme

Type d’affichage Norme de télévision

Norme Couleur/Vidéo

Canaux couverts

Sortie son

Prises d’entrée/sortie

Câble d’antenne

/ AV1

AV2 / COMPONENT IN

HDMI IN1, 2, 3, 4 (sauf KDL-26/24/22EX32x)

HDMI IN1, 2 (KDL-26/24/22EX32x uniquement)

DIGITAL AUDIO OUT

(OPTICAL)

AUDIO OUT / i

PC IN

(KDL-26/24/22EX32x uniquement)

1, 2 (KDL-46/40/32EX520, KDL-40/32EX523 uniquement)

1, 2 (HDD REC) (sauf KDL-46/40/32EX520, KDL-40/32EX523, KDL-26/24/22EX32x)

LAN

Ecran à cristaux liquides Analogique : Selon le pays/région sélectionné : B/G/H, D/K, L, I, M

Numérique : DVB-T2 (KDL-55EX723/46HX723/46EX724/46EX723/46EX524/40HX723/40EX724/

40EX723/40EX524/40EX523/40CX523/37EX723/37EX524/32EX724/32EX723/32EX524/ 32EX523/32EX424/32CX523 uniquement) DVB-T/DVB-C

Analogique : PAL, PAL60 (uniquement entrée vidéo), SECAM, NTSC3.58, NTSC4.43 (uniquement

entrée vidéo)

Numérique : MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4 Analogique : VHF : E2–E12/UHF : E21–E69/CATV : S1–S20/HYPER : S21–S41

D/K : R1–R12, R21–R69/L : F2–F10, B–Q, F21–F69/I : UHF B21–B69/M : A2–A13, A14–A79 Numérique : VHF/UHF

10 W + 10 W (KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/ 32CX52x, KDL-32EX42x) 8 W + 8 W (KDL-26/24/22EX32x)

Borne 75 ohms externe pour VHF/UHF Connecteur Péritel à 21 broches (norme CENELEC) comprenant entrée audio et vidéo, entrée RVB et

sortie audio et vidéo TV. Entrée vidéo (prise phono) Formats pris en charge : 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Entrée audio (prises phono) Vidéo : 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480i

Audio : PCM linéaire deux canaux : 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital Entrée audio analogique (mini-prise) (HDMI IN4 uniquement) Entrée PC ARC (Audio Return Channel) (HDMI IN1 uniquement)

Vidéo : 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480i Audio : PCM linéaire deux canaux : 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital Entrée audio analogique (mini-prise) (HDMI IN2 uniquement) Entrée PC ARC (Audio Return Channel) (HDMI IN1 uniquement)

Prise optique numérique (PCM linéaire deux canaux, Dolby Digital)

Sortie audio (mini-prise stéréo) Prise casque

Entrée PC (Mini D-sub 15 broches)

Entrée audio PC (mini-prise)

Port USB (Enregistrement HDD pris en charge)

Port USB

Port USB, port pour disque dur USB ( 2 uniquement)

Emplacement CAM (Module pour système à contrôle d’accès) Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de

l’environnement d’exploitation. Le débit et la qualité de la communication 10BASE-T/100BASE-TX ne sont pas garantis pour ce téléviseur.)

Informations complémentaires

(Suite)

Page 26

Nom du modèle KDL- 55EX72x 46HX72x 46EX72x 46EX52x Alimentation et autres

Tension d’alimentation Classe d’efficacité

220 V – 240 V CA, 50 Hz AAAA

énergétique Taille d’écran (mesurée en

diagonale) Consomma-

tion électrique

en mode « Domicile » / «Standard»

en mode

Environ 138,8 cm/ 55 pouces

113 W 83,0 W 81,0 W 68,0 W

177 W 153 W 133 W 114 W

Environ 116,8 cm/ 46 pouces

« Point de vente » / « Intense »

Consommation électrique annuelle moyenne*

Consommation électrique en

veille*

Résolution d’affichage

165 kWh 115 kWh 118 kWh 99 kWh

0,25 W (15 W en mode de mise à jour du logiciel/EPG)

1 920 points (horizontal) × 1 080 lignes (vertical)

0,25 W (15 W en mode de mise à jour du logiciel/EPG)

0,3 W (13 W en mode de mise à jour du logiciel/ EPG)

Dimensions (Environ) (l × h × p) avec support de table sans support de table

126,9 × 79,9 × 31,5 cm 107,8 × 69,0 × 26,0 cm 107,8 × 69,0 × 26,0 cm 107,8 × 69,0 × 26,0 cm 126,9 × 76,9 × 4,1 cm 107,8 × 66,0 × 4,2 cm 107,8 × 66,0 × 4,2 cm 107,8 × 66,0 × 4,2 cm

Poids (Environ) avec support de table sans support de table Accessoires fournis Accessoires en option

Température d’utilisation Humidité d’utilisation

25,4 kg 18,8 kg 17,9 kg 17,8 kg 20,2 kg 14,4 kg 14,3 kg 14,2 kg Voir la section « Vérification des accessoires » (page 8). Support de fixation murale : SU-WL500

Lunettes 3D : TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-55/46EX72x, KDL-46HX72x) Caméra et microphone : CMU-BR100 Adaptateur LAN sans fil USB

0 ºC – 40 ºC 10 % à 80 % HR (sans condensation)

Nom du modèle KDL- 46CX52x 40HX72x 40EX72x 40EX52x Alimentation et autres

Tension d’alimentation Classe d’efficacité

220 V – 240 V CA, 50 Hz CBAA

énergétique Taille d’écran (mesurée en

diagonale) Consomma-

tion électrique

en mode « Domicile » / «Standard»

en mode

Environ 116,8 cm/ 46 pouces

128 W 85,0 W 64,0 W 65,0 W

204 W 135 W 121 W 113 W

Environ 101,6 cm/ 40 pouces

« Point de vente » / « Intense »

Consommation électrique annuelle moyenne*

Consommation électrique en

veille*

Résolution d’affichage

187 kWh 118 kWh 93 kWh 95 kWh

0,25 W (16 W en mode de mise à jour du logiciel/EPG)

1 920 points (horizontal) × 1 080 lignes (vertical)

0,25 W (14 W en mode de mise à jour du logiciel/EPG)

0,25 W (15 W en mode de mise à jour du logiciel/EPG)

0,3 W (13 W en mode de mise à jour du logiciel/ EPG)

Dimensions (Environ) (l × h × p) avec support de table sans support de table

112,2 × 71,2 × 27,5 cm 94,3 × 61,5 × 21,0 cm 94,3 × 61,6 × 25,0 cm 94,3 × 61,6 × 25,0 cm 112,2 × 68,2 × 7,4 cm 94,3 × 58,6 × 4,2 cm 94,3 × 58,6 × 4,2 cm 94,3 × 58,6 × 4,2 cm

Poids (Environ) avec support de table sans support de table

20,7 kg 15,4 kg 14,4 kg 14,4 kg 17,1 kg 11,6 kg 11,2 kg 11,2 kg

Page 27

Nom du modèle KDL- 46CX52x 40HX72x 40EX72x 40EX52x

Accessoires fournis Accessoires en option

Température d’utilisation Humidité d’utilisation

Voir la section « Vérification des accessoires » (page 8). Support de fixation murale : SU-WL500

Lunettes 3D : TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-40HX72x, KDL-40EX72x) Caméra et microphone : CMU-BR100 Adaptateur LAN sans fil USB

0 ºC – 40 ºC 10 % à 80 % HR (sans condensation)

Nom du modèle KDL- 40CX52x 37EX72x 37EX52x 32EX72x Alimentation et autres

Tension d’alimentation Classe d’efficacité

220 V – 240 V CA, 50 Hz CAAB

énergétique Taille d’écran (mesurée en

diagonale) Consomma-

tion électrique

en mode « Do micile » / « Standard »

en mode

Environ 101,6 cm/ 40 pouces

120 W 56,0 W 56,0 W 59,0 W

181 W 105 W 98 W 101 W

Environ 94,0 cm/ 37 pouces

Environ 80,1 cm/ 32 pouces

« Point de vente » / « Intense »

Consommation électrique annuelle moyenne*

Consommation électrique en

veille*

Résolution d’affichage

175 kWh 82 kWh 78 kWh 86 kWh

0,25 W (15 W en mode de mise à jour du logiciel/EPG)

1 920 points (horizontal) × 1 080 lignes (vertical)

0,25 W (17 W en mode de mise à jour du logiciel/EPG)

0,3 W (16,5 W en mode de mise à jour du logiciel/EPG)

0,25 W (16 W en mode de mise à jour du logiciel/EPG)

Dimensions (Environ) (l × h × p) avec support de table sans support de table

99,1 × 63,6 × 25,0 cm 87,8 × 57,9 × 25,0 cm 87,7 × 57,9 × 25,0 cm 75,5 × 51,0 × 21,6 cm 99,1 × 60,6 × 7,1 cm 87,8 × 54,9 × 4,2 cm 87,7 × 54,9 × 4,2 cm 75,5 × 48,0 × 4,2 cm

Poids (Environ) avec support de table sans support de table Accessoires fournis Accessoires en option

Température d’utilisation Humidité d’utilisation

16,3 kg 13,3 kg 13,3 kg 10,4 kg 12,9 kg 10,1 kg 10,1 kg 7,9 kg Voir la section « Vérification des accessoires » (page 8). Support de fixation murale : SU-WL500

Lunettes 3D : TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-37/32EX72x) Caméra et microphone : CMU-BR100 Adaptateur LAN sans fil USB

0 ºC – 40 ºC 10 % à 80 % HR (sans condensation)

Informations complémentaires

Nom du modèle KDL- 32EX52x 32EX42x 32CX52x Alimentation et autres

Tension d’alimentation Classe d’efficacité

220 V – 240 V CA, 50 Hz BBC

énergétique Taille d’écran (mesurée en

Environ 80,1 cm/32 pouces Environ 80,0 cm/32 pouces Environ 80,1 cm/32 pouces

diagonale) Consomma-

tion électrique

en mode « Do micile » / « Standard »

en mode

56,0 W 56,0 W 73,0 W

88 W 88 W 112 W

« Point de vente » / « Intense »

Consommation électrique annuelle moyenne*

Consommation électrique en

veille*

82 kWh 82 kWh 107 kWh

0,3 W (17 W en mode de mise à jour du logiciel/EPG)

0,25 W (15 W en mode de mise à jour du logiciel/EPG)

(Suite)

Page 28

Nom du modèle KDL- 32EX52x 32EX42x 32CX52x

Résolution d’affichage

1 920 points (horizontal) × 1 080 lignes (vertical)

1 366 points (horizontal) × 768 lignes (vertical)

1 920 points (horizontal) × 1 080 lignes (vertical)

Dimensions (Environ) (l × h × p) avec support de table sans support de table

75,5 × 51,0 × 21,6 cm 75,5 × 51,0 × 21,6 cm 79,9 × 53,2 × 23,0 cm 75,5 × 48,0 × 4,2 cm 75,5 × 48,0 × 4,2 cm 79,9 × 50,2 × 7,0 cm

Poids (Environ) avec support de table sans support de table Accessoires fournis Accessoires en option

Température d’utilisation Humidité d’utilisation

10,2 kg 10,2 kg 11,4 kg 7,7 kg 7,7 kg 8,7 kg Voir la section « Vérification des accessoires » (page 8). Support de fixation murale : SU-WL500

Caméra et microphone : CMU-BR100 Adaptateur LAN sans fil USB

0 ºC – 40 ºC 10 % à 80 % HR (sans condensation)

Nom du modèle KDL- 26EX321 26EX320 24EX32x 22EX32x Alimentation et autres

Tension d’alimentation Classe d’efficacité

220 V – 240 V CA, 50 Hz BBBB

énergétique Taille d’écran (mesurée en

diagonale) Consomma-

tion électrique

en mode « Domicile » / «Standard»

en mode

Environ 66,1 cm/ 26 pouces

38,0 W 38,0 W 35,0 W 32,0 W

63 W 63 W 62 W 52 W

Environ 66,1 cm/ 26 pouces

Environ 61,0 cm/ 24 pouces

Environ 54,8 cm/ 22 pouces

« Point de vente » / « Intense »

Consommation électrique annuelle moyenne*

Consommation électrique en

veille*

Résolution d’affichage

55 kWh 55 kWh 51 kWh 47 kWh

0,35 W (13 W en mode de mise à jour du logiciel/EPG)

1 366 points (horizontal) × 768 lignes (vertical)

0,35 W (13 W en mode de mise à jour du logiciel/EPG)

1 920 points (horizontal) × 1 080 lignes (vertical)

0,35 W (13 W en mode de mise à jour du logiciel/EPG)

1 366 points (horizontal) × 768 lignes (vertical)

Dimensions (Environ) (l × h × p) avec support de table sans support de table

63,1 × 43,3 × 21,5 cm 63,1 × 42,1 × 18,2 cm 58,3 × 39,1 × 18,2 cm 52,9 × 36,2 × 17,2 cm 63,1 × 40,6 × 4,2 cm 63,1 × 40,6 × 4,2 cm 58,3 × 37,6 × 4,2 cm 52,9 × 34,7 × 4,2 cm

Poids (Environ) avec support de table sans support de table Accessoires fournis Accessoires en option

Température d’utilisation Humidité d’utilisation

8,4 kg 7,2 kg 6,2 kg 5,1 kg 6,1 kg 6,1 kg 5,2 kg 4,1 kg Voir la section « Vérification des accessoires » (page 8). Support de fixation murale : SU-WL100

Caméra et microphone : CMU-BR100 Adaptateur LAN sans fil USB

0 ºC – 40 ºC 10 % à 80 % HR (sans condensation)

*1Consommation électrique par an, en considérant que le poste reste allumé 4 heures par jour pendant

365 jours. La consommation réelle dépendra du mode d’utilisation du téléviseur.

*2La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les

processus internes nécessaires.

La conception et les spécifications sont sujettes à modification sans préavis.

Page 29

Installation des accessoires (Support de fixation murale)

A l’attention des clients :

Si vous utilisez le support de fixation murale SU-WL500 et SU-WL100, l’espace entre le mur et le téléviseur est de 6 cm. Profitez de cet espace pour l’acheminement des câbles jusqu’au téléviseur.

6 cm

Mur

Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l’installation de votre téléviseur soit effectuée par un revendeur Sony ou un installateur agréé. N’essayez pas de l’installer vous-même.

A l’attention des revendeurs Sony et installateurs :

Apportez une attention toute particulière pendant l’installation, l’entretien périodique et le contrôle de ce produit.

Votre téléviseur peut être installé à l’aide du support de fixation murale SU-WL500 (page 30) ou SU-WL100 (page 30) (vendus séparément).

• Reportez-vous aux instructions fournies avec le support de fixation murale pour l’installer correctement.

• Reportez-vous à la section « Démontage du support de table du téléviseur » (page 9).

Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l’installation. Sony n’est responsable d’aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

Informations complémentaires

(Suite)

Page 30

Retirez les vis à l’arrière du téléviseur lorsque vous le fixez au mur. Les vis disponibles et leur nombre dépendent du modèle de téléviseur. (Elles occupent les trous de fixation murale.) Une fois retirées, veillez à ranger les vis en lieu sûr, hors de portée des enfants.

B Pour KDL-55EX72x

B Pour KDL-46/40HX72x, KDL-46/40/37/

32EX72x, KDL-46/40/37/32EX52x, KDL-32EX42x

Linge doux

• Lorsque vous détachez le support de table du téléviseur, posez l’écran face vers le bas sur une surface de

travail stable de dimensions supérieures au téléviseur.

• Pour éviter d’endommager la surface de l’écran LCD, n’oubliez pas de poser un linge doux sur la surface de

travail.

Linge doux

SU-WL500, SU-WL100

Pour KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

SU-WL500

Crochet de montage

Vis (+PSW 6 × 16)

Pour KDL-26/24/22EX32x

SU-WL100

Crochet de montage

Vis (+PSW 4 × 12)

Linge doux

• Fixez le crochet de montage à l’aide des quatre vis fournies avec le support de fixation murale.

• Si vous refixez le support de table, veillez à utiliser les vis (que vous avez retirées) et fixez-les dans les trous

d’origine à l’arrière du téléviseur.

Linge doux

Page 31

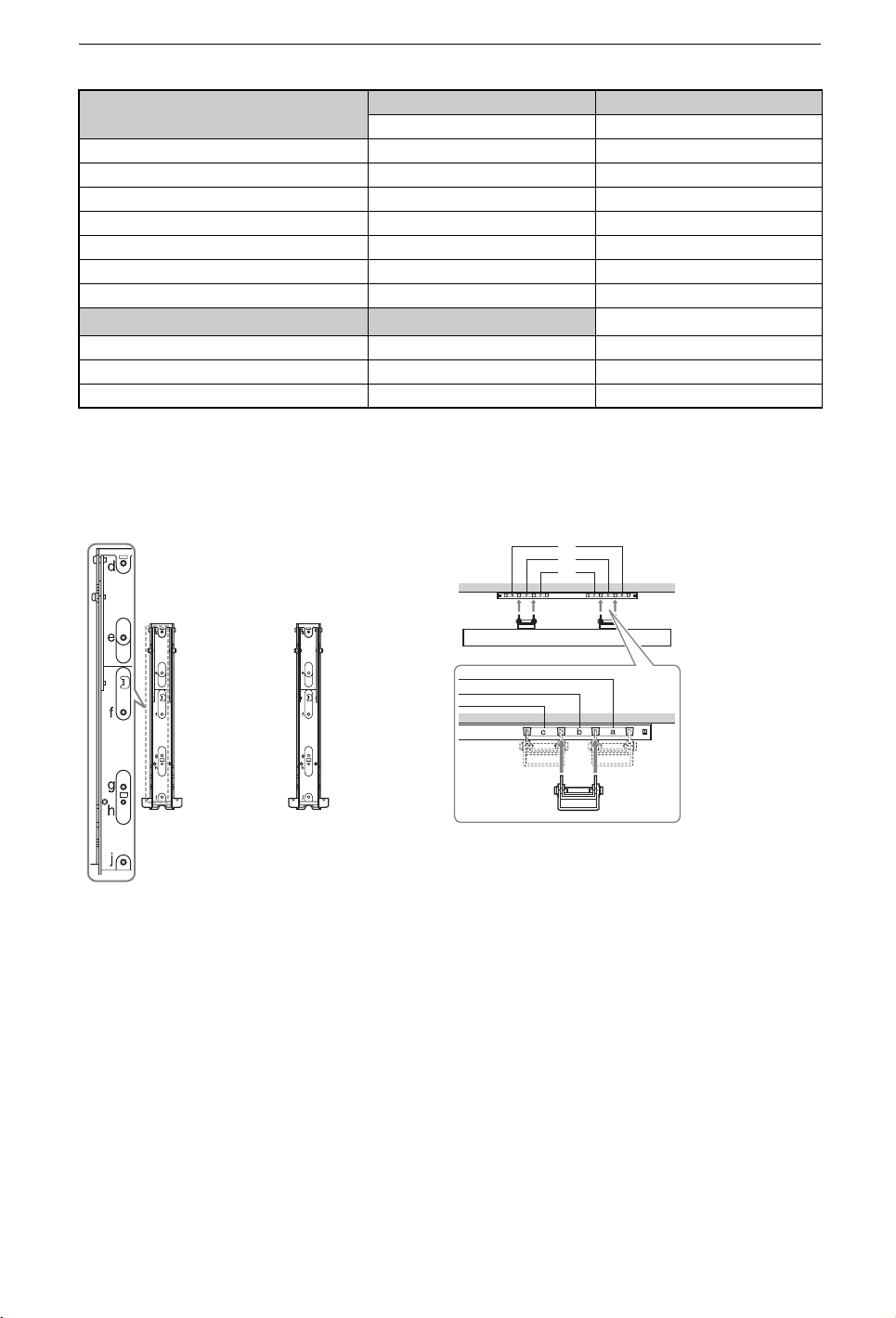

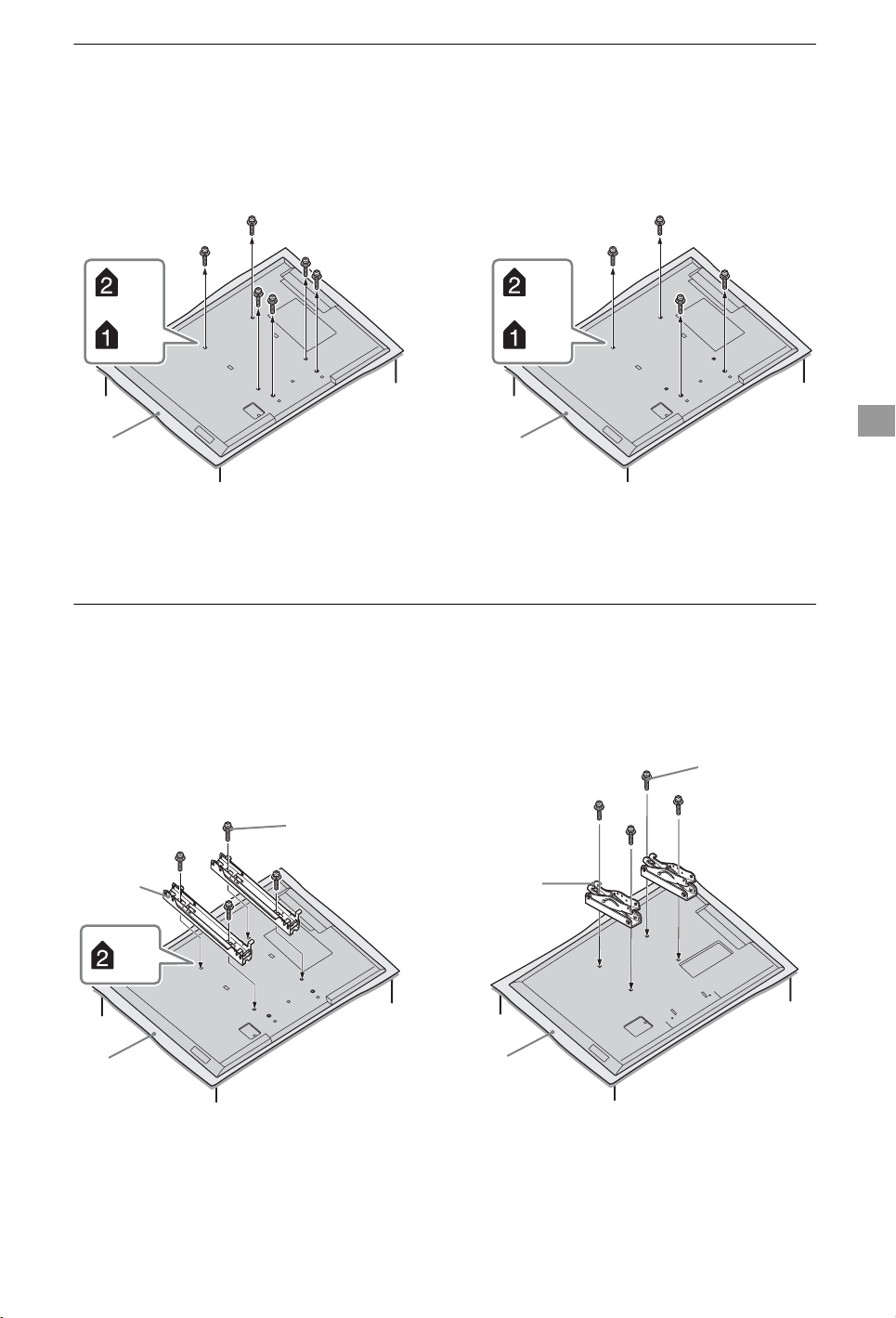

Tableau/schéma des emplacements des vis et crochets

Nom du modèle

KDL-

55EX72x e, j b 46HX72x/46EX72x/46EX52x e, j b 46CX52x d, g b 40HX72x/40EX72x/40EX52x e, j b 40CX52x d, g b 37EX72x/37EX52x e, j b 32EX72x/32EX52x/32EX42x/32CX52x e, g c

26EX32x -a 24EX32x -a 22EX32x -b

SU-WL500

Emplacements des vis

Si vous installez les crochets de montage sur le téléviseur.

Emplacements des vis

SU-WL500 SU-WL500

Emplacements des crochets

SU-WL100

Emplacements des crochets

Si vous installez le téléviseur sur le support de fixation de la base.

a b c

Informations complémentaires

(Suite)

Page 32

SU-WL100

Emplacements des crochets

Si vous installez le téléviseur sur le support de fixation de la base.

a b

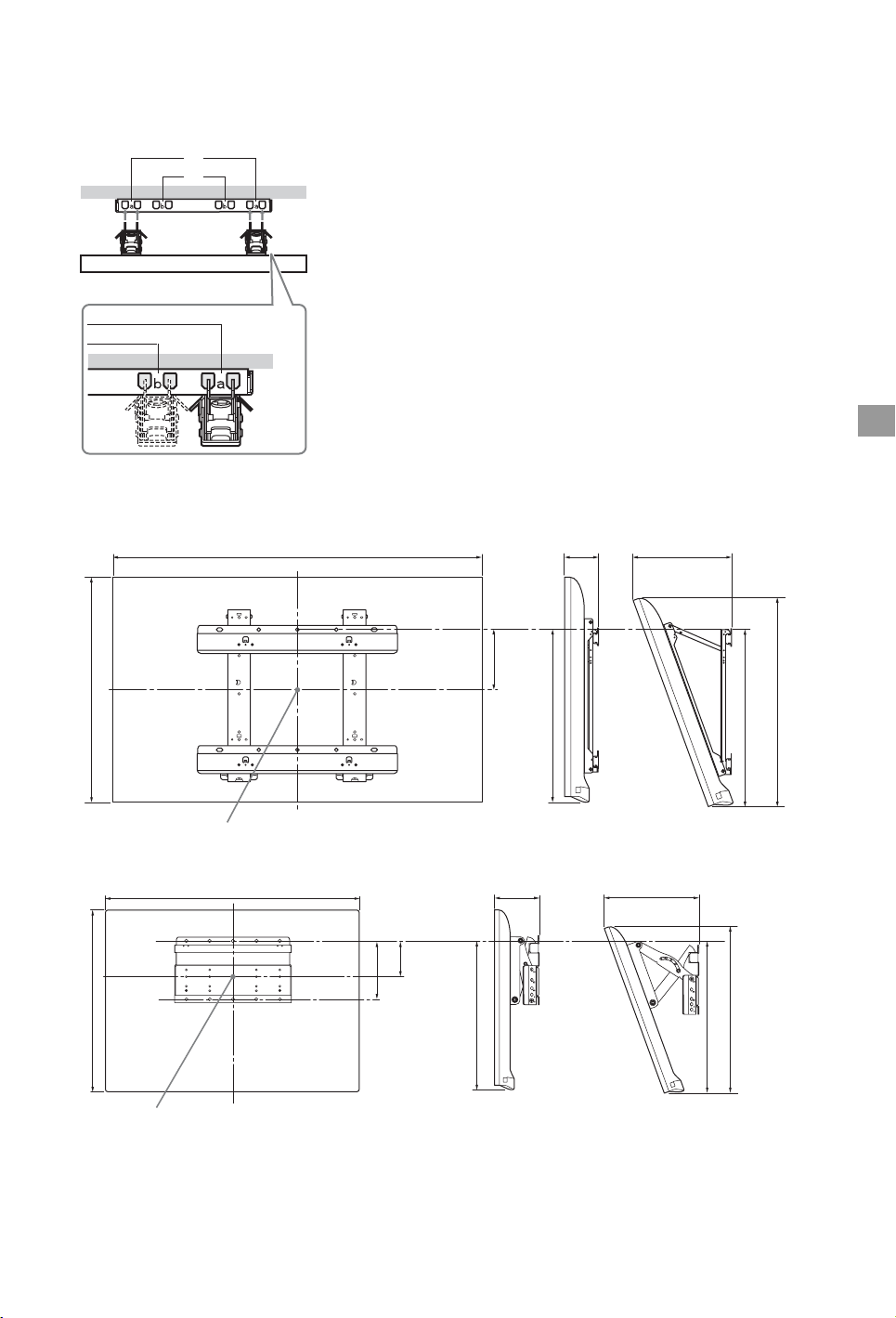

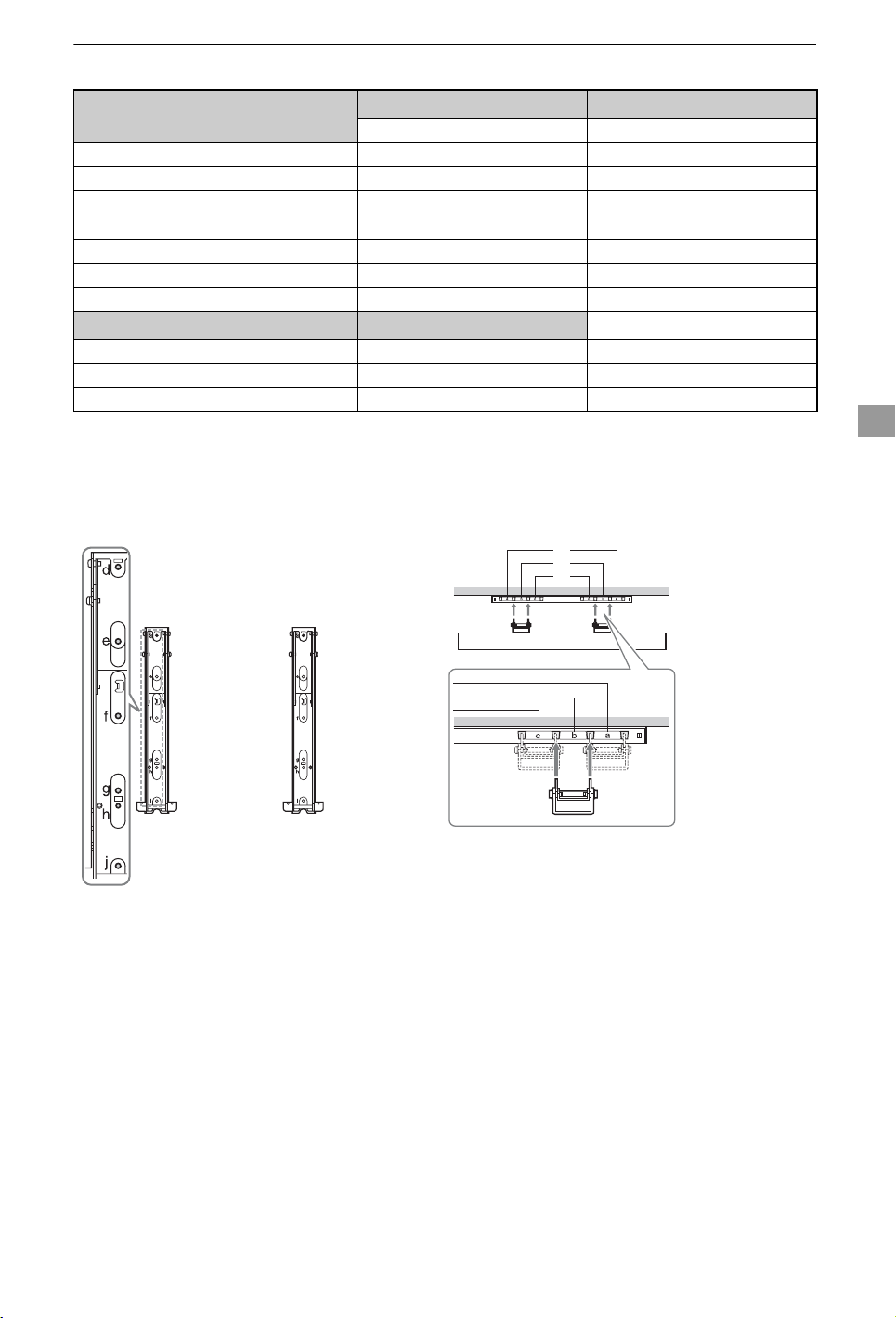

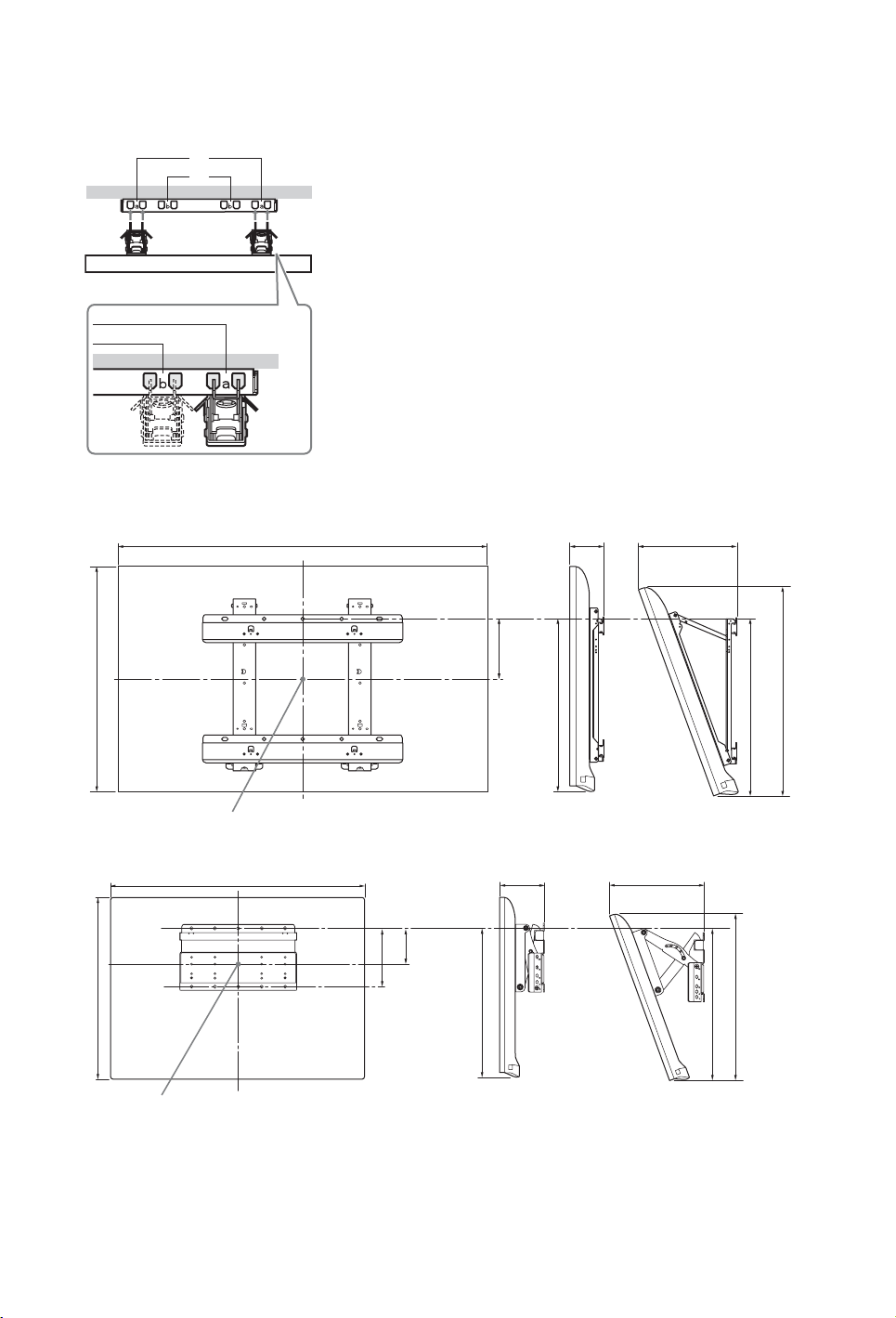

Tableau des dimensions d’installation du téléviseur

1 SU-WL500

Point central de l’écran

2 SU-WL100

Point central de l’écran

125

Page 33

Unité : cm

Nom du

modèle

KDL-

1 SU-WL500 55EX72x 46HX72x 46EX72x 46EX52x 46CX52x 40HX72x 40EX72x 40EX52x 40CX52x 37EX72x 37EX52x 32EX72x 32EX52x/

32EX42x 32CX52x 2 SU-WL100 26EX32x 24EX32x 22EX32x

Dimensions

d’affichage

Dimension

du centre de l’écran

A B C D E F G H

126,9 76,9 6,5 46,5 9,0 32,2 71,8 47,2 107,8 66,0 12,0 46,5 9,1 28,6 61,5 47,1 107,8 66,0 12,0 46,5 9,1 28,6 61,6 47,2 107,8 66,0 12,0 46,5 9,1 28,6 61,5 47,2 112,2 68,2 8,4 43,2 13,4 34,5 64,2 45,5

94,3 58,6 15,7 46,5 9,1 26,1 54,5 47,1 94,3 58,6 15,7 46,5 9,1 26,1 54,6 47,2 94,3 58,6 15,7 46,5 9,1 26,0 54,5 47,2 99,1 60,6 12,2 43,2 13,1 31,9 57,0 45,5 87,8 54,9 17,5 46,5 9,1 24,8 51,1 47,2 87,7 54,9 17,5 46,5 9,1 24,7 51,0 47,1 75,5 48,0 16,1 41,6 9,1 24,1 44,6 42,7

75,5 48,0 16,1 41,6 9,1 24,1 44,6 42,6

79,9 50,2 17,2 43,2 13,0 27,9 47,3 45,4

63,1 40,6 7,8 29,5 9,5 20,4 37,4 26,3 58,3 37,6 9,5 29,6 9,4 19,3 34,6 27,6 52,9 34,7 10,8 29,5 9,3 18,2 31,9 27,6

Longueur pour chaque angle de montage

Angle (0°) Angle (20°)

Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l’installation.

AVERTISSEMENT

Le mur sur lequel le téléviseur sera installé doit pouvoir supporter un poids d’au moins quatre fois celui du téléviseur. Pour connaître son poids, reportez-vous à la section « Spécifications » (page 25-28).

Informations complémentaires

Page 34

Consignes de sécurité

AVERTISSEMENT

Les piles ne doivent pas être exposées à une chaleur excessive comme par exemple à la lumière du soleil ou au feu.

Installation/Mise en place

Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d’éviter tout risque d’incendie, d’électrocution ou autre dégât et/ou blessure.

Installation

• Le téléviseur doit être installé à

proximité d’une prise de courant aisément accessible.

• Placez le téléviseur sur une surface

stable et horizontale.

• L’installation murale du téléviseur doit

être confiée à un technicien spécialisé.

• Pour des raisons de sécurité, il est

vivement recommandé d’utiliser les accessoires Sony, notamment :

– Support de fixation murale :

SU-WL500 (sauf KDL-26/24/ 22EX32x uniquement) SU-WL100 (KDL-26/24/22EX32x)

• Veillez à bien utiliser les vis fournies

avec le support de fixation murale lors de la mise en place des crochets de montage à l’arrière du téléviseur. Ces vis sont usinées de façon à mesurer entre 8 mm et 12 mm de long à partir de la surface de fixation du crochet de montage. Leur diamètre et leur longueur varient suivant le modèle de support de fixation murale. L’utilisation de vis autres que celles fournies peut occasionner des dégâts à l’intérieur du téléviseur ou provoquer sa chute, etc.

8 mm à 12 mm

Vis (fournie avec le support de fixation murale)

Crochet de montage Fixation du crochet à

l’arrière du téléviseur

Transport

• Avant de transporter le téléviseur,

débranchez tous ses câbles.

• La présence de deux ou trois personnes

est nécessaire pour le transport des téléviseurs de grande taille.

• Pour transporter le téléviseur à la main,

saisissez-le de la manière illustrée. N’exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l’écran.

KDL-26/24/22EX32x

KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

• Lorsque vous transportez le téléviseur,

ne le soumettez pas à des secousses ou des vibrations excessives.

• Lorsque vous transportez le téléviseur

pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d’origine.

Aération

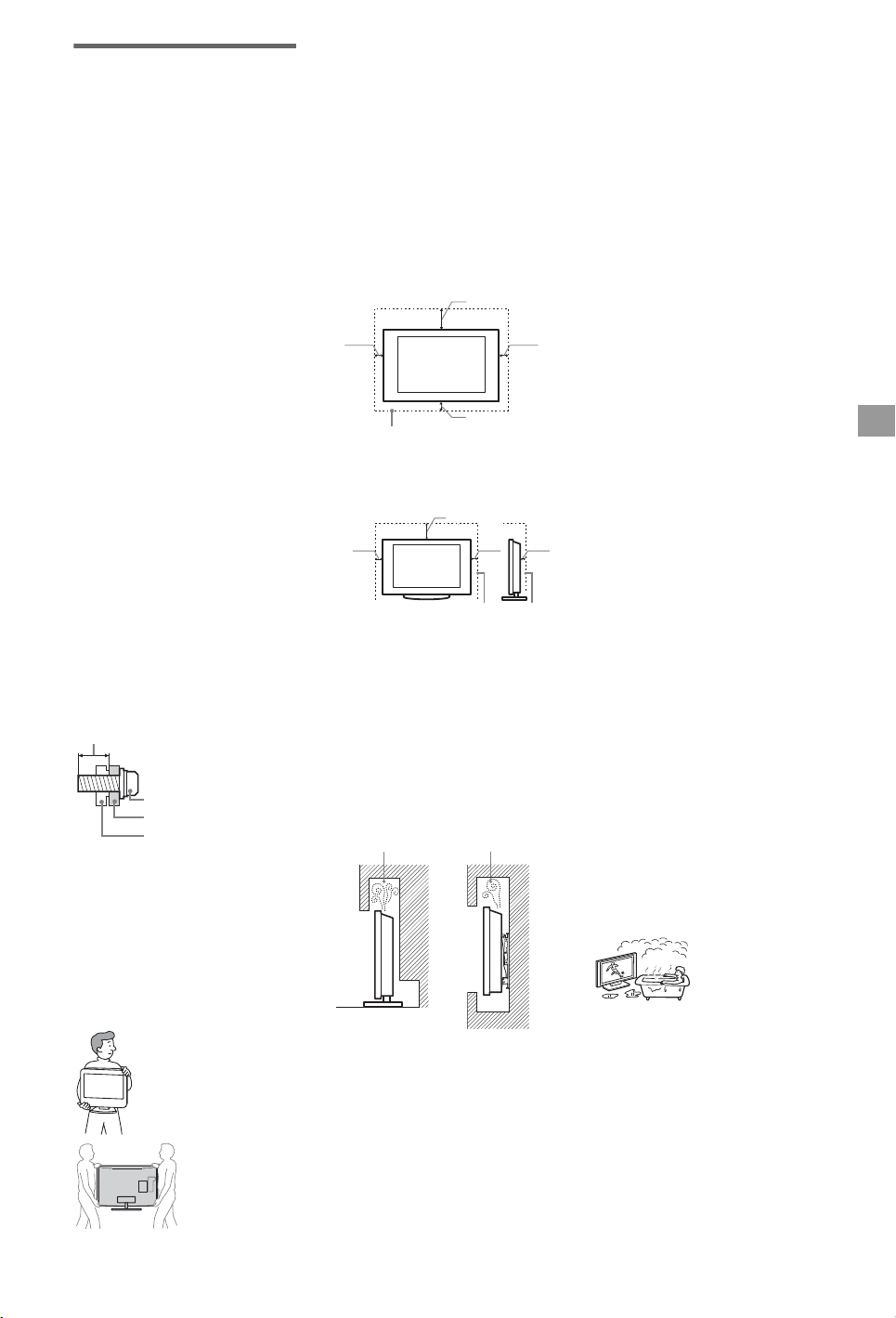

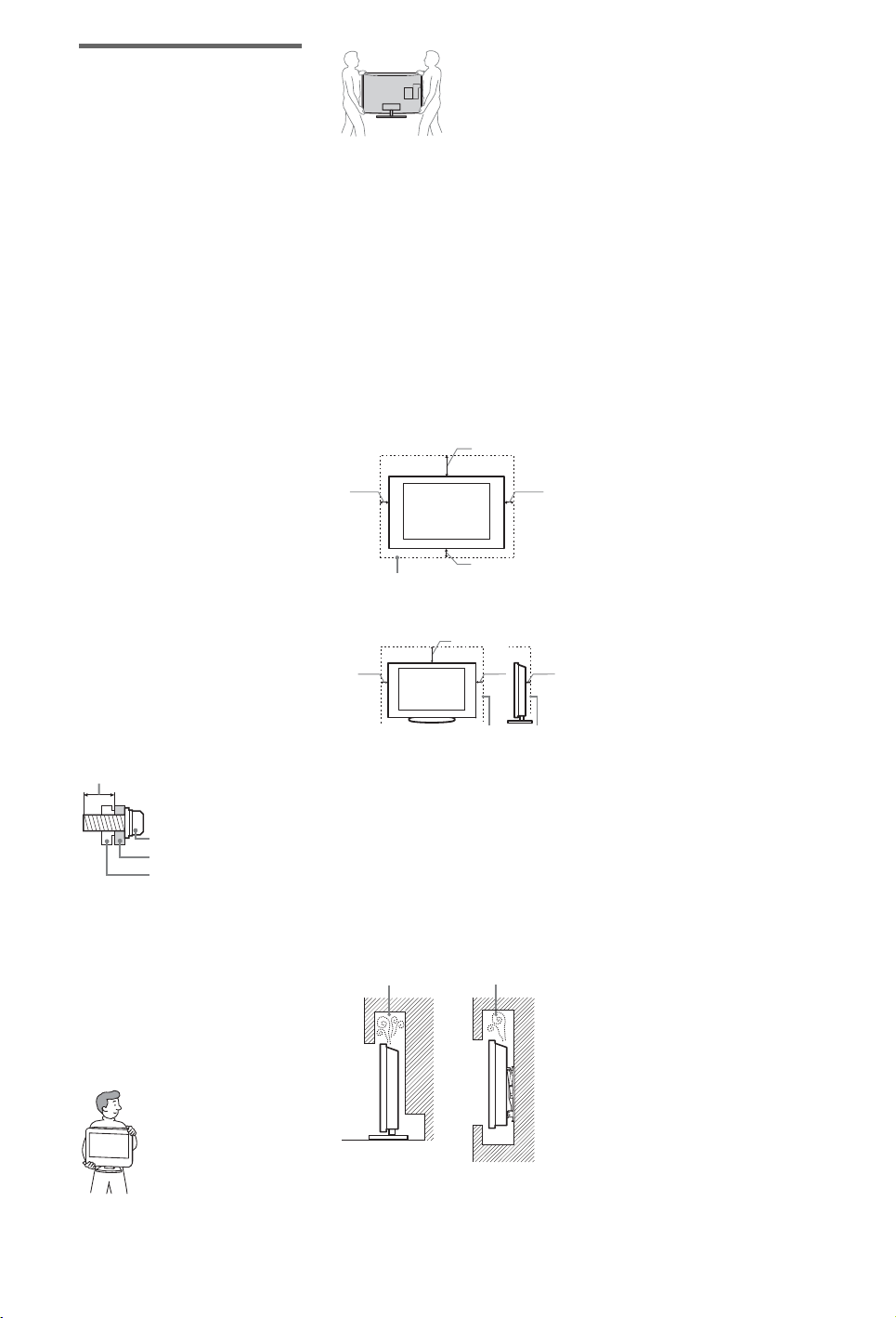

• Vous ne devez jamais obstruer les

orifices d’aération du boîtier ni y introduire un objet quelconque.

• Laissez un espace libre autour du

téléviseur, comme indiqué ci-dessous.

• Il est vivement recommandé d’utiliser le

support de fixation murale Sony pour favoriser la circulation adéquate de l’air.

Installation murale

30 cm

10 cm 10 cm

Laissez au moins cet espace libre autour du téléviseur.

10 cm

Installation sur pied

30 cm

10 cm

Laissez au moins cet espace libre autour du téléviseur.

• Pour une ventilation correcte, sans

accumulation de salissures ni de poussière : – Ne placez pas le téléviseur à plat, à

l’envers, vers l’arrière ou sur le côté.

– Ne placez pas le téléviseur sur une

étagère, un tapis, un lit ou dans un placard.

– Ne couvrez pas le téléviseur avec des

tissus tels que des rideaux, pas plus qu’avec des journaux, etc.

– N’installez pas le téléviseur comme

illustré ci-dessous.

La circulation de l’air est bloquée.

Mur Mur

10 cm

6 cm

Cordon d’alimentation secteur

Manipulez le cordon et la prise d’alimentation secteur comme indiqué cidessous afin d’éviter tout risque d’incendie, d’électrocution ou autre dommage et/ou blessure :

– Utilisez uniquement un cordon

d’alimentation Sony et pas d’une autre marque.

– Insérez la fiche à fond dans la prise

secteur.

– Utilisez le téléviseur sur une

alimentation de 220-240 V CA uniquement.

– Pour votre propre sécurité, assurez-

vous que le cordon d’alimentation secteur est débranché lorsque vous réalisez des branchements et veillez à ne pas trébucher dans les câbles.

– Avant d’effectuer tout type

d’intervention ou de déplacer le téléviseur, débranchez le cordon d’alimentation secteur de la prise de courant.

– Eloignez le cordon d’alimentation

secteur des sources de chaleur.

– Débranchez la fiche du cordon

d’alimentation secteur et nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l’humidité, son isolation peut se détériorer et un incendie peut se déclarer.

Remarques

• N’utilisez pas le cordon d’alimentation

fourni avec un autre appareil.

• Ne pliez pas et ne tordez pas

exagérément le cordon d’alimentation secteur. Cela pourrait mettre à nu ou rompre les fils conducteurs.

• Ne modifiez pas le cordon

d’alimentation secteur.

• Ne posez jamais d’objet lourd sur le

cordon d’alimentation secteur.

• Ne tirez jamais sur le cordon

d’alimentation secteur proprement dit pour le débrancher.

• Veillez à ne pas brancher un trop grand

nombre d’appareils sur la même prise de courant.

• Pour la prise de courant, n’utilisez pas

une prise de mauvaise qualité.

Ce qu’il ne faut pas faire

N’installez/n’utilisez pas le téléviseur dans des lieux, environnements ou situations comparables à ceux répertoriés ci-dessous car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une électrocution, d’autres dommages et/ ou des blessures.

Page 35

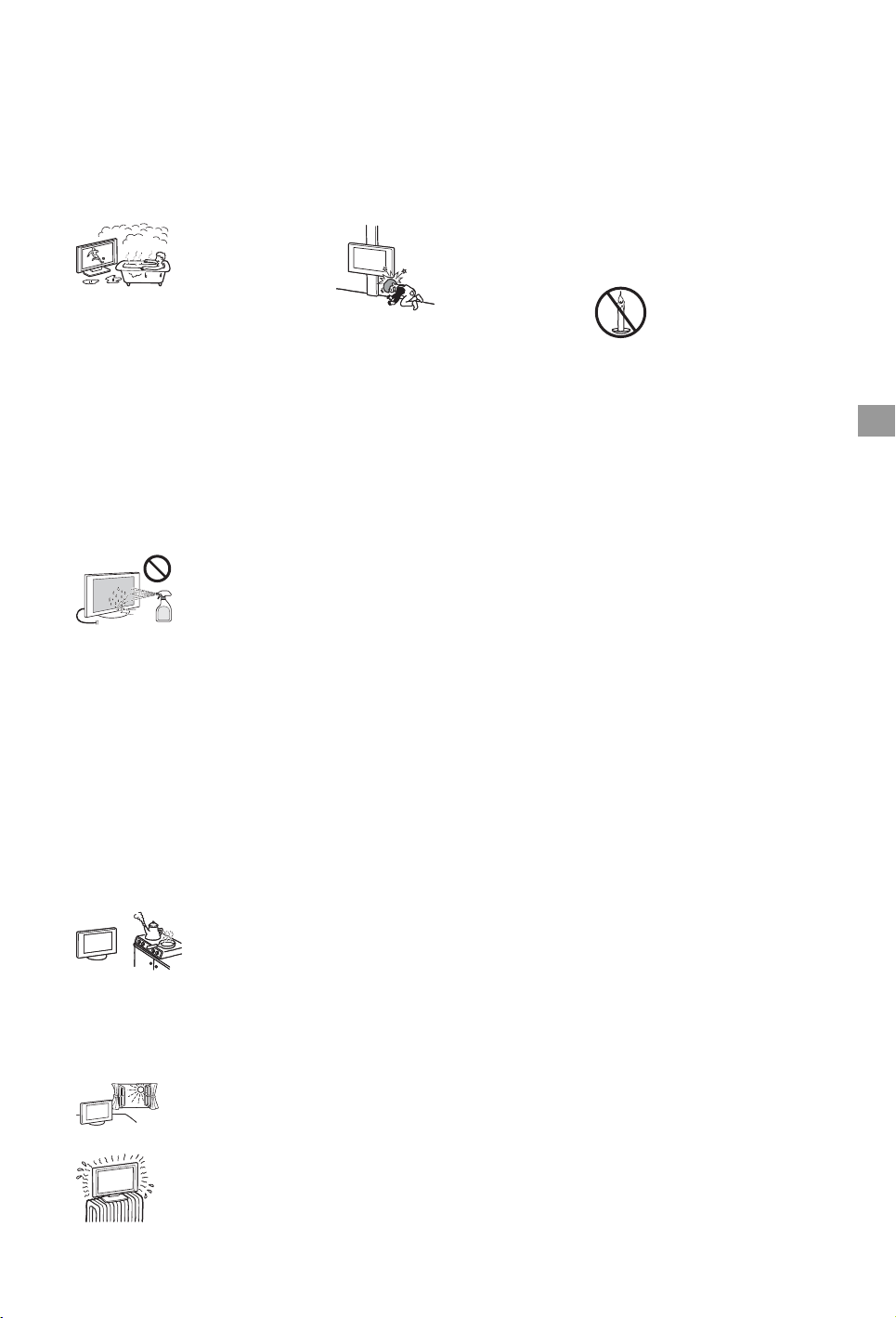

Lieu :

• A l’extérieur (en plein soleil), au bord de

la mer, sur un bateau ou voilier, à l’intérieur d’un véhicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l’humidité ou à la fumée.

• Si le téléviseur est installé dans les

vestiaires d’un bain public ou d’une source d’eau chaude, il risque d’être endommagé par la présence dans l’air de soufre, etc.

• Pour une qualité d’image optimale,

n’exposez pas l’écran à un éclairage direct ou aux rayons directs du soleil.

• Evitez de déplacer le téléviseur d’un

endroit froid vers un endroit chaud. Les variations soudaines de la température ambiante peuvent provoquer de la condensation. Le téléviseur risque alors de restituer une image et/ou des couleurs de piètre qualité. En pareille situation, laissez l’humidité s’évaporer complètement avant de mettre le téléviseur sous tension.

• Ne jamais vaporiser de l’eau ou du

détergent directement sur le téléviseur. Le liquide pourrait couler au bas de l’écran ou sur les parties extérieures du téléviseur et endommager ce dernier.

Environnement :

• End roits excessivement chauds, humides

ou poussiéreux ; accessibles aux insectes ; soumis à des vibrations mécaniques, à proximité d’objets inflammables (bougies, etc.). Le téléviseur ne doit être exposé à aucune forme d’écoulement ou d’éclaboussure. C’est pourquoi aucun objet rempli d’un liquide quelconque, comme un vase, ne doit être placé sur le téléviseur.

• Ne placez pas le téléviseur dans un

endroit humide ou poussiéreux, ou encore dans une pièce charge en vapeur ou fumée grasse (à proximité de plans de cuisson ou d’humidificateurs). Le nonrespect de cette consigne peut entraîner un incendie, l’électrocution ou la déformation de l’appareil.

• N’installez pas le téléviseur dans des

endroits soumis à des températures extrêmes, notamment en plein soleil, à proximité d’un radiateur ou d’un orifice de chauffage. Le téléviseur risque alors de surchauffer, ce qui risque de déformer son boîtier et/ou d’entraîner une panne.

Situation :

• N’utilisez pas le téléviseur avec les

mains mouillées, sans son boîtier ou avec des accessoires non recommandés par le fabricant. En cas d’orage, débranchez le téléviseur de la prise secteur et de la prise d’antenne.

• N’installez pas le téléviseur dans un

endroit où il risque de déborder du mur. Un objet ou une personne qui heurterait le téléviseur pourrait l’endommager ou être blessée.

Eclats et projections d’objets :

• Ne projetez aucun objet en direction du

téléviseur. Le verre de l’écran pourrait être brisé lors de l’impact et provoquer des blessures graves.

• Si la surface de l’écran se fendille, ne

touchez pas le téléviseur avant d’avoir débranché le cordon d’alimentation secteur. Le non-respect de cette consigne peut entraîner un risque d’électrocution.

Au repos

• Si vous envisagez de ne pas utiliser le

téléviseur pendant plusieurs jours, il est conseillé de le débrancher de l’alimentation secteur pour des raisons de sécurité et de protection de l’environnement.

• Le téléviseur étant toujours sous tension

lorsqu’il est simplement éteint, débranchez la fiche d’alimentation secteur de la prise de courant pour le mettre complètement hors tension.

• Toutefois, certains téléviseurs possèdent

des caractéristiques dont le bon fonctionnement peut exiger que l’appareil demeure sous tension lorsqu’il est en mode veille.

Avec les enfants

• Ne laissez pas les enfants grimper sur le

téléviseur.

• Conservez les petits accessoires hors de

portée des enfants pour éviter tout risque d’ingestion accidentelle.

Si vous rencontrez les problèmes suivants...

Eteignez le téléviseur et débranchez

immédiatement le cordon d’alimentation de la prise secteur si l’un des problèmes suivants devait survenir.

Contactez votre revendeur ou le centre de service après-vente Sony pour faire contrôler votre téléviseur par un technicien spécialisé.

Si :

– Le cordon d’alimentation secteur est

endommagé.

– La prise de courant est de mauvaise

qualité.

– Le téléviseur est endommagé après

avoir subi une chute, un impact ou la projection d’un objet.

– Un objet liquide ou solide a pénétré à

l’intérieur des ouvertures du boîtier.

Avertissement

Pour éviter les incendies, tenez toujours les bougies et autres flammes nues éloignées de ce produit.

Informations complémentaires

Page 36

Introducción

Gracias por elegir este producto Sony. Antes de utilizar el televisor, lea este manual atentamente y consérvelo para consultarlo en el futuro.

El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. El representante autorizado para EMC y seguridad en el producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para cualquier asunto relacionado con servicio o garantía por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

Nota sobre la función de Televisión digital

• Toda función relacionada con la Televisión digital ( ) sólo funcionará en los países o zonas donde se emitan señales digitales terrestres DVB-T (MPEG-2 y H.264/MPEG-4 AVC) o donde pueda acceder a un servicio de cable DVB-C (MPEG-2 y H.264/MPEG4 AVC) compatible. Compruebe con su distribuidor local si puede recibir la señal DVB-T en su vivienda o pregunte a su operador de cable si su servicio de cable DVB-C puede funcionar de manera integrada con este televisor.

• El operador de cable puede cobrar por dicho servicio o exigirle que acepte sus términos y condiciones comerciales.

• Este televisor cumple las especificaciones de DVB-T y DVB-C, pero no se puede garantizar la compatibilidad con futuras emisiones digitales terrestres DVB-T y emisiones digitales por cable DVB-C.

• Es posible que algunas funciones de la televisión digital no estén disponibles en algunos países/regiones y que el cable DVB-C no funcione correctamente con algunos proveedores.

• La “x” que aparece en el nombre del modelo corresponde a los dígitos numéricos que hacen referencia al diseño, al sistema de color o de televisión.

• En el manual de instrucciones de este televisor, se incluye la explicación sobre la “Instalación del soporte de pared”.

• Las ilustraciones que se utilizan en este manual pueden variar en función del modelo de televisor.

• Las ilustraciones del mando a distancia que se utilizan en este manual corresponden al modelo RM-ED044 a menos que se especifique lo contrario.

• Antes de utilizar el televisor, consulte “Información de seguridad” (página 37). Conserve este manual para consultarlo en el futuro.

Información sobre las marcas comerciales

es una marca registrada del Proyecto

DVB. HDMI, el logotipo HDMI y High-

Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC en Estados Unidos y en otros países.

DLNA®, el logotipo de DLNA y DLNA CERTIFIED® son marcas comerciales, marcas de servicio o marcas de certificación de Digital Living Network Alliance.

DivX® es una tecnología de compresión de archivos de vídeo desarrollada por DivX, Inc.

DivX®, DivX Certified® y los logotipos asociados son marcas comerciales registradas de DivX, Inc. y se utilizan bajo licencia.

ACERCA DE VÍDEO DIVX: DivX® es un formato de vídeo digital creado por DivX, Inc. Este es un dispositivo que cuenta con la certificación oficial DivX Certified, que permite reproducir vídeo DivX. Si desea obtener más información y herramientas de software para convertir sus archivos en archivos de vídeo DivX, visite la página www.divx.com.

ACERCA DE VÍDEO A PETICIÓN DIVX: este dispositivo que cuenta con la certificación DivX Certified® debe registrarse, con el fin de que pueda reproducir contenido de Vídeo a petición (VOD) DivX. Para generar el código de registro, localice la sección VOD DivX en el menú de configuración del dispositivo. Diríjase a la página vod.divx.com con este código para completar el proceso de registro y obtener más información sobre VOD DivX.

Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo con una doble D son marcas comerciales de Dolby Laboratories.

“BRAVIA” y son marcas comerciales de Sony Corporation.

TrackID es una marca comercial o marca comercial registrada de Sony Ericsson Mobile Communications AB.

Tecnología de reconocimiento de vídeo y música y datos relacionados proporcionados por Gracenote®. Gracenote es el estándar de industria en tecnología de reconocimiento de música y prestación de contenido relacionado. Para obtener más información, visite www.gracenote.com. CD, DVD, Blu-ray Disc, y datos relacionados con música y vídeo de Gracenote, Inc., copyright © 2000presente Gracenote. Software Gracenote, copyright © 2000-presente Gracenote. Una o más patentes propiedad de Gracenote se aplican a este producto y servicio. Visite el sitio web de Gracenote para ver una lista no exhaustiva de las patentes de Gracenote que se aplican. Gracenote, CDDB, MusicID, MediaVOCS, el logotipo de Gracenote y el logotipo “Powered by Gracenote” también

son marcas comerciales o marcas comerciales registradas de Gracenote en los Estados Unidos y/u otros países.

Wi-Fi Protected Setup y WPA son marcas de Wi-Fi Alliance.

Para el modelo KDL-55/46/ 40/32EX721, KDL-46/40/ 32EX724, KDL-26EX321, KDL-26/24/22EX320:

Nota sobre la señal inalámbrica

1. Por medio de la presente, Sony Corporation declara que esta unidad cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.

Para mayor información, por favor consulte el siguiente URL:

http://www.compliance.sony.de/

2. Aviso para los clientes: la siguiente información solamente es aplicable a los equipos comercializados en los países que cumplan las directivas de la UE.

Page 37

El sistema inalámbrico de televisión puede utilizarse en los siguientes países:

Alemania, Austria, Bélgica, Bulgaria, Chipre, Dinamarca, Eslovaquia, Eslovenia, España, Estonia, Finlandia, Francia, Grecia, Hungría, Irlanda, Islandia, Italia, Letonia, Liechtenstein, Lituania, Luxemburgo, Malta, Noruega, Países Bajos, Polonia, Portugal, Reino Unido, República Checa, Rumania, Suecia, Suiza y Turquía.

Este producto puede utilizarse en otros países no europeos.

Sistema de televisión inalámbrico Información legislativa

Para clientes de Italia

El uso de la red RLAN está controlado: s En lo relativo al uso particular, según el

Decreto legislativo de 1/8/2003, núm. 259 (“Código de comunicaciones electrónicas”). Concretamente, el artículo 104 establece los supuestos en que resulta obligatorio obtener una autorización general, mientras que el artículo 105 regula los supuestos en que se permite un uso sin restricciones.

s En lo relativo al acceso RLAN público

a redes y servicios de telecomunicaciones según el Decreto ministerial 28/5/2003 y las sucesivas enmiendas y el artículo 25 (autorización general para redes y servicios de comunicaciones electrónicas) del Código de comunicaciones electrónicas.

Para clientes de Noruega

El uso de este equipo de radio no está autorizado en la zona geográfica situada dentro del radio de 20 km del centro de Ny-Ålesund, Svalbard.

Para clientes de Chipre

El usuario final debe registrar los dispositivos RLAN (o WAS o Wi-Fi) en el Departamento de Comunicaciones Electrónicas (P.I. 365/2008 y P.I. 267/

2007). P.I. 365/2008 corresponde a la Orden de

radiocomunicaciones (categorías de emisoras sujetas a autorización general y registro) del año 2008.

P.I. 267/2007 corresponde a la autorización general para el uso de frecuencias de radio por parte de redes de área local por radio y sistemas de acceso inalámbrico, lo que incluye las redes de área local por radio (WAS/RLAN).

Para clientes de Francia

La función WLAN (“Wi-Fi”) de este televisor digital LCD en color se usará exclusivamente en el interior de edificios. Cualquier uso de la función WLAN (“WiFi”) de este televisor digital LCD en color en el exterior está prohibido en el territorio francés. Asegúrese de que la función WLAN (“Wi-Fi”) de este televisor digital LCD en color está desactivada antes de utilizar la unidad en el exterior. (ART Decision 2002-1009 modificada por la ART Decision 03-908, referente a las restricciones de utilización de radiofrecuencias.)

Ubicación de la etiqueta identificativa

Las etiquetas correspondientes al Número de modelo, a la Fecha de producción (mes/ año) y al voltaje de la Fuente de alimentación (de acuerdo con las normas de seguridad aplicables) se encuentran situadas en la parte posterior del televisor o el embalaje.

Precauciones

Ver la televisión

• Es posible que algunas personas sufran molestias (como vista cansada, fatiga o náuseas) al ver imágenes de vídeo en 3D o jugar a juegos estereoscópicos en 3D. Sony recomienda a todos los usuarios realizar pausas a menudo cuando visualicen imágenes de vídeo en 3D o jueguen a juegos estereoscópicos en 3D. La duración y la frecuencia de las pausas dependerán de cada persona. Por lo tanto, debe valorar qué resulta más adecuado en su caso concreto. Si nota cualquier molestia, debería dejar de ver imágenes de vídeo en 3D y jugar a juegos estereoscópicos en 3D hasta que desaparezcan dichas molestias; consulte con un médico si lo considera necesario. Asimismo, debe consultar (i) el manual de instrucciones de cualquier otro dispositivo o soporte que utilice con el televisor y (ii) el sitio web (http://www.sony-europe.com/ myproduct), en el que encontrará la información más actualizada. Los niños (especialmente si tienen menos de seis años) tienen la vista en fase de desarrollo. Consulte con un médico (un pediatra o un oculista) antes de dejar que los niños vean imágenes de vídeo en 3D o jueguen a juegos estereoscópicos en 3D. Los adultos deben controlar a los menores para garantizar que siguen estas recomendaciones.

• No utilice, ni almacene, ni deje las Gafas 3D o la batería cerca del fuego, ni en lugares expuestos a altas temperaturas como, por ejemplo, bajo la luz solar directa o en el interior de un vehículo estacionado al sol.

• Si uti liza la función de simulación de 3D, la imagen mostrada será diferente de la imagen original, por la conversión realizada por el televisor.

• Vea la televisión en una habitación con suficiente iluminación, ya que, si lo hace con poca luz o durante mucho tiempo, somete la vista a un sobreesfuerzo.

• Cuando utilice auriculares, ajuste el volumen de forma que se eviten niveles excesivos, ya que podría sufrir daños en los oídos.

Pantalla LCD

• Aunque la pantalla LCD ha sido fabricada con tecnología de alta precisión y posee píxeles con una eficacia del 99,99% o superior, pueden aparecer de forma constante unos puntos negros o puntos brillantes de luz (rojos, azules o verdes). No se trata de un fallo de funcionamiento, sino de una característica de la estructura de la pantalla de cristal líquido.

• No presione ni raye el filtro frontal, ni coloque objetos encima del televisor, ya que la imagen podría resultar irregular o la pantalla de cristal líquido podría dañarse.

(Continúa)

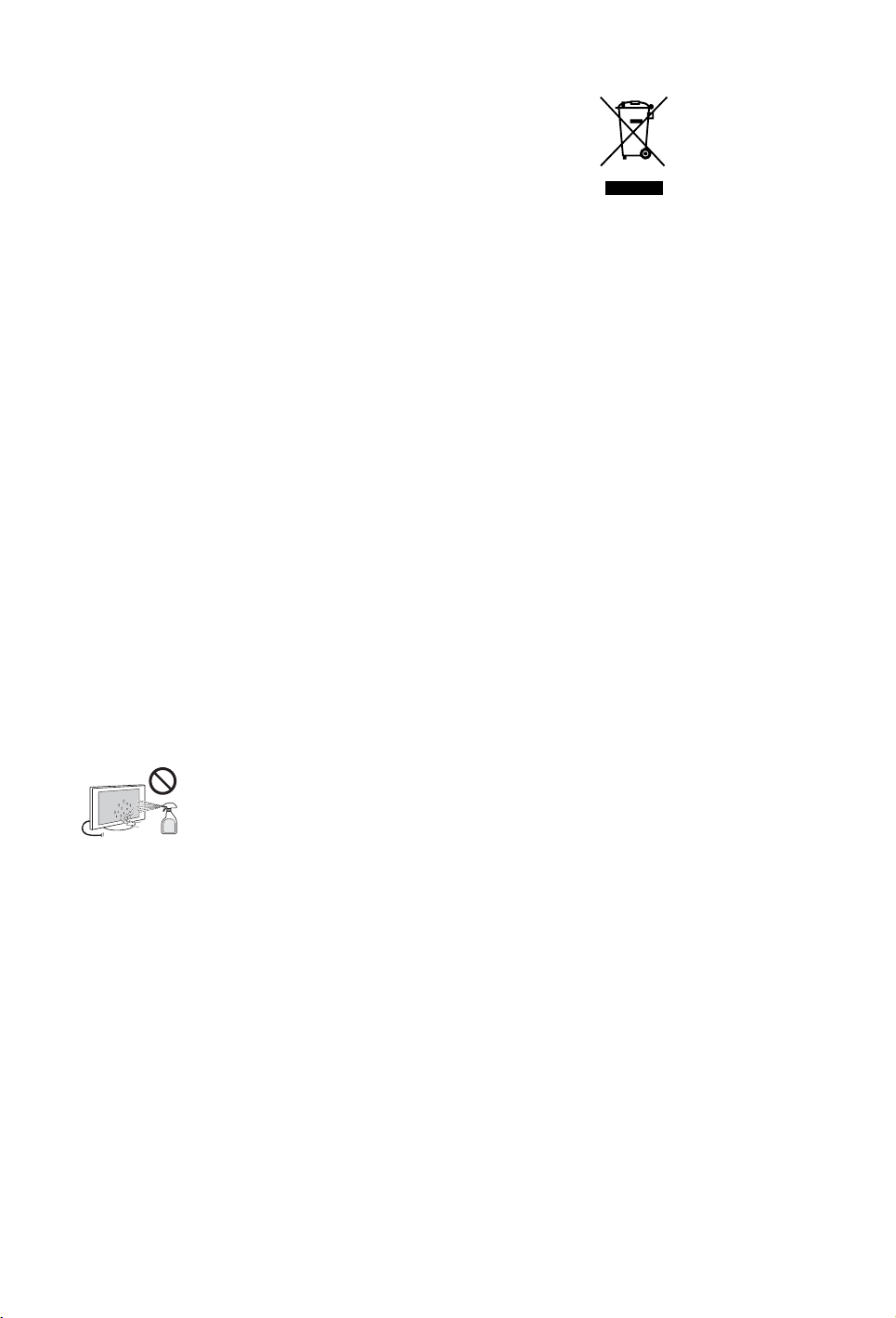

Page 38

• Si se utiliza el televisor en un lugar frío, es posible que la imagen se oscurezca o que aparezca una mancha en la pantalla. Esto no significa que el televisor se ha estropeado. Este fenómeno irá desapareciendo a medida que aumente la temperatura.

• Si se visualizan imágenes fijas continuamente, es posible que se produzca un efecto de imagen fantasma que puede desaparecer transcurridos unos segundos.

• Cuando se utiliza el televisor, la pantalla y la carcasa se calientan. No se trata de un fallo de funcionamiento.

• La pantalla LCD contiene una pequeña cantidad de cristal líquido. Algunos tubos fluorescentes que utiliza este televisor también contienen mercurio (excepto el televisor LCD con retroiluminación LED). Siga la normativa local para deshacerse de él.

Tratamiento y limpieza de la superficie de la pantalla y la carcasa del televisor

Desenchufe el cable de alimentación conectado al televisor antes de limpiarlo.

Para evitar la degradación del material o del acabado de la pantalla, tenga en cuenta las siguientes precauciones.

• Para eliminar el polvo de la superficie de la pantalla y la carcasa, pase cuidadosamente un paño suave. Si no consigue eliminar completamente el polvo, humedezca ligeramente el paño con una solución de detergente neutro poco concentrada.

• Nunca pulverice agua o detergente directamente en el televisor. El líquido podría gotear hasta la parte inferior de la pantalla o en zonas externas y penetrar en el televisor, con el consiguiente riesgo de daños en el aparato.

Equipos opcionales

• Sitúe los equipos opcionales o cualquier equipo que emita radiaciones electromagnéticas lejos del televisor. De lo contrario, la imagen puede aparecer distorsionada y/o pueden emitirse ruidos.

• El equipo ha sido probado y cumple los límites establecidos por la directiv a EMC utilizando un cable de señal de conexión de una longitud inferior a 3 metros.

(Precauciones acerca del manejo del mando a distancia) Notas

• Coloque las pilas con la polaridad correcta.

• No utilice pilas de distintos tipos ni mezcle pilas nuevas con viejas.

• Sea respetuoso con el medio ambiente y deseche las pilas en los contenedores dispuestos para este fin. En ciertas regiones, la eliminación de las pilas está regulada. Consúltelo con las autoridades locales.

• Use el mando a distancia con cuidado. No lo deje caer ni lo pise, ni tampoco derrame sobre él ningún tipo de líquido.

• No deje el mando a distancia cerca de una fuente de calor, en un lugar expuesto a la luz solar directa ni en una habitación húmeda.

Función inalámbrica de la unidad

• No utilice la unidad cerca de equipos médicos (marcapasos, etc.), ya que dichos equipos podrían experimentar algún tipo de problema.

• Aunque la unidad transmite o recibe señales aleatorias, preste atención a las posibles intercepciones no autorizadas. No nos responsabilizamos de ningún problema relacionado con este aspecto.

Cómo deshacerse del televisor

Tratamiento de los equipos eléctricos y electrónicos al final de su vida

útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuo doméstico normal, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto sea desechado correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

• No utilice nunca estropajos abrasivos, productos de limpieza ácidos o alcalinos, detergente concentrado ni disolventes volátiles, como alcohol, bencina, diluyente o insecticida. Si utiliza este tipo de materiales o expone la unidad a un contacto prolongado con materiales de goma o vinilo, puede dañar el material de la superficie de la pantalla y de la carcasa.

• Se recomienda pasar la aspiradora periódicamente por los orificios de ventilación para que el televisor se ventile adecuadamente.

• Si necesita ajustar el ángulo del televiso r, desplácelo lentamente para evitar que se desencaje del soporte.

Page 39

Tratamiento de las baterías al final de su vida útil (aplicable en la Unión Europea

y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en la batería o en el embalaje indica que la batería proporcionada con este producto no puede ser tratada como un residuo doméstico normal. En algunas baterías este símbolo puede utilizarse en combinación con un símbolo químico. El símbolo químico del mercurio (Hg) o del plomo (Pb) se añadirá si la batería contiene más del 0,0005% de mercurio o del 0,004% de plomo. Al asegurarse de que estas baterías se desechan correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de la batería. El reciclaje de materiales ayuda a conservar los recursos naturales. En el caso de productos que por razones de seguridad, rendimiento o mantenimiento de datos, sea necesaria una conexión permanente con la batería incorporada, esta batería solo deberá ser reemplazada por personal técnico cualificado para ello. Para asegurarse de que la batería será tratada correctamente, entregue el producto al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Para las demás baterías, vea la sección donde se indica cómo quitar la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado. Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Page 40

Índice

Procedimientos iniciales

Comprobación de los accesorios.............................................................................................8

Colocación de las pilas en el mando a distancia .....................................................................8

1: Instalación del soporte de sobremesa .................................................................................9

2: Ajuste del ángulo de visión del televisor ............................................................................10

3: Conexión a una antena/descodificador/grabadora (por ejemplo, grabadora de DVD)...... 11

4: Conexión de dispositivos de audio/vídeo...........................................................................12

5: Cómo evitar la caída del televisor......................................................................................12

6: Organización del cable de alimentación de ca/Sujeción de los cables..............................13

7: Realización de la configuración inicial ...............................................................................13

Uso del televisor BRAVIA

Ver la televisión......................................................................................................................16

Selección de diversas funciones y ajustes (menú Inicio).......................................................18

Visualización del manual de instrucciones (i-Manual) ...........................................................20

Configuración de red

Preparación de una red cableada..........................................................................................22

Preparación de una red LAN inalámbrica..............................................................................22

Configuración de la conexión a Internet.................................................................................23

Si no puede conectarse a Internet.........................................................................................24

Configuración de los ajustes de visualización del servidor....................................................25

Información complementaria

Solución de problemas...........................................................................................................26

Especificaciones ....................................................................................................................27

Instalación de los accesorios (Soporte de pared)..................................................................32

Información de seguridad.......................................................................................................37

Page 41

Después de configurar el televisor BRAVIA y conocer las operaciones básicas de este manual, consulte el manual incorporado (i-Manual) para obtener más detalles de las funciones del televisor.

Este televisor dispone de un manual incorporado (i-Manual). Para acceder al i-Manual, pulse i-MANUAL en el mando a distancia y seleccione un elemento. Para obtener más información, consulte la página 20 en este manual. El índice del i-Manual puede variar en función del modelo de televisor, de la región o de la zona.

Índice del i-Manual

* Algunos modelos no disponen de esta opción.

Cómo utilizar el i-Manual Funciones de televisión

“BRAVIA”

Función 3D* Sensor de presencia* Vídeo por Internet “BRAVIA” Widgets de Internet Red LAN inalámbrica / Preparado para

red LAN inalámbrica “BRAVIA” Sync con “Control por HDMI” Skype preparado TrackID™/Buscador mús./Buscador

vídeo Grabación HDD USB*

Ver la televisión

Función 3D* Guía de programación electrónica digital Favoritos Formato de Pantalla Modo Imagen Texto Fotografías/Música/Vídeos Imagen doble (PIP) Imagen doble (P&P) NVOD/MF

Ajustes/Menú Inicio

Acerca del Menú Inicio Ajustes Visualización Sonido Ajustes de sistema i-Manual Configuración Digital Configuración Analógica Entradas externas Red

Ayuda sobre el producto

Uso de Otro equipo/Internet

Reproductor de VCR/DVD Sistema de audio Dispositivo USB (p. ej., Cámara digital) Fotograma Equipo HDMI Internet/LAN inalámbrica Red local Media Remote PC

Descripción de las partes

Mando a distancia Controles e indicadores del televisor Terminales

Solución de problemas Índice

Marcadores

Page 42

Procedimientos iniciales

Comprobación de los accesorios

Mando a distancia (1) Pilas tamaño AAA (Tipo R03) (2) Soporte de sobremesa (1) Tornillos de fijación para soporte de sobremesa (M5 × 16) (3)

(excepto el modelo KDL-26/24/22EX32x)

Tornillos de fijación para soporte de sobremesa (M4 × 12) (2)

(sólo el modelo KDL-26/24/22EX32x)

Tornillos de montaje para soporte de sobremesa (M6 × 14) (4)

(sólo el modelo KDL-55/46EX72x, KDL-46HX72x, KDL-46EX52x, KDL-46CX52x)

Tornillos de montaje para soporte de sobremesa (M6 × 14) (3)

(sólo el modelo KDL-40HX72x, KDL-40/37/ 32EX72x, KDL-40/37/32EX52x, KDL-40/ 32CX52x, KDL-32EX42x)

Tornillos de montaje para soporte de sobremesa (M6 × 14) (2)

(sólo el modelo KDL-26EX321)

Tornillos de montaje para soporte de sobremesa (M4 × 12) (2)

(sólo el modelo KDL-26/24/22EX320)

Llave hexagonal (1)

(excepto el modelo KDL-26/24/22EX320)

Manual de instrucciones (este manual) y otros documentos

Consulte el folleto del soporte de sobremesa suministrado para montar el soporte de sobremesa.

Colocación de las pilas en el mando a distancia

B Para el modelo KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x

1 Retire la capa de protección. 2 Deslice la tapa hacia arriba para abrirla.

B Para el modelo KDL-46/40/37/32EX52x,

KDL-46/40/32CX52x, KDL-32EX42x, KDL-26/24/22EX32x

1 Retire la capa de protección. 2 Presione y eleve la tapa para abrirla.

Page 43

1: Instalación del soporte de

sobremesa

1 Consulte el folleto suministrado con el

soporte de sobremesa para obtener información acerca de la instalación correcta para determinados modelos de televisor.

2 Coloque el televisor sobre el soporte de

sobremesa.

B Para el modelo KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

Contactos guía

3 Fije el televisor en el soporte de

sobremesa mediante los tornillos suministrados de acuerdo con las flechas que indican los orificios correspondientes.

B Para el modelo KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

Procedimientos iniciales

B Para el modelo KDL-26/24/22EX320

• Alinee el televisor desde la parte superior y

deslícelo hasta que los contactos guía no se vean.

B Para el modelo KDL-26/24/22EX320

B Para el modelo KDL-26EX321

• Si utiliza un destornillador eléctrico, ajuste el par

en 1,5 N·m {15 kgf·cm} aproximadamente.

(Continúa)

Page 44

Extracción del soporte de sobremesa del televisor

Para retirar el soporte de sobremesa del televisor, extraiga los tornillos fijados en el paso 3.

• No extraiga el soporte de sobremesa para otros

fines que no sean el de instalar los accesorios correspondientes en el televisor.

• Cuando retire el soporte de sobremesa del

televisor, coloque la pantalla hacia abajo en una superficie estable que sea más grande que el televisor.

• Para evitar daños en la superficie de la pantalla

LCD, asegúrese de colocar un paño suave en la superficie.

• Asegúrese de que el televisor está en posición

vertical antes de encenderlo. El televisor no debe accionarse con la pantalla LCD boca abajo, para evitar irregularidades en la imagen.

B Para el modelo KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

B Para el modelo KDL-26EX321

Paño suave

2: Ajuste del ángulo de

visión del televisor

El televisor puede ajustarse dentro de los ángulos de la figura siguiente.

Ajuste del ángulo (pivotar) (excepto el modelo KDL-26/24/ 22EX320)

• Cuando ajuste el ángulo, sujete el soporte con una

mano para evitar que el soporte resbale o que el televisor vuelque.

Paño suave

B Para el modelo KDL-26/24/22EX320

Paño suave

20°

Ajuste del ángulo (inclinar) (excepto el modelo KDL-46/40/ 32CX52x)

• Tenga cuidado de no pellizcarse los dedos entre el

televisor y el soporte cuando ajuste el ángulo.

Page 45

B Para el modelo KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x, KDL-26EX321

0° - 6°

B Para el modelo KDL-26/24/22EX320

0° - 6°

3: Conexión a una antena/

descodificador/grabadora (por ejemplo, grabadora de DVD)

Conexión a un descodificador/ grabadora (por ejemplo, grabadora de DVD) que disponga de euroconector

Procedimientos iniciales

• Compruebe que no haya objetos delante del

televisor.

Sensor infrarrojo

Transmisor síncrono 3D (sólo el modelo KDL-55/ 46/40/37/32EX72x, KDL-46/40HX72x)

Sensor de presencia (excepto el modelo KDL-46/40/32EX520, KDL-40/32EX523)

• No exponga el sensor de presencia a la luz directa

del sol ni a luces potentes, ya que podría estropearse.

Descodificador/grabadora (por ejemplo, grabadora de DVD)

• Para esta conexión es recomendable utilizar un

Cable SCART Universal de tipo Ángulo recto.

(Continúa)

Page 46

Conexión a un descodificador/ grabadora (por ejemplo, grabadora de DVD) que disponga de salida de HDMI

Descodificador/grabadora (por ejemplo, grabadora de DVD)

4: Conexión de dispositivos

de audio/vídeo

5: Cómo evitar la caída del

televisor

1 Coloque un tornillo para madera (4 mm

de diámetro, no suministrado) en el pedestal del televisor.

2 Coloque un tornillo para metales (M4,

no suministrado) en el orificio del televisor.

Dispositivo de audio/vídeo

3 Ate el tornillo para madera y el tornillo

para metales con una cuerda resistente (no suministrado).

La longitud del tornillo mecánico M4 varía en función del diámetro del cable. Tome como referencia la siguiente ilustración.

Tornillo M4

5-6 mm

Cable Soporte de

televisor de sobremesa

Page 47

6: Organización del cable de

alimentación de ca/ Sujeción de los cables

B KDL-46/40/32CX52x

Cable de alimentación de CA

B Excepto el modelo KDL-46/40/36CX52x

• Antes de unir los cables en un haz, retire la

sujeción para cables de la cubierta del cable de alimentación (consulte los pasos 1 y 2). Vuelva a utilizar el portacables (consulte el paso 3) para juntar los otros cables (consulte el paso 4).

• No sujete el cable de alimentación junto con otros

cables.

KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x, KDL-26EX321

KDL-26/24/22EX320

7: Realización de la

configuración inicial

Excepto el modelo KDL-46/40/32CX52x

KDL-46/40/32CX52x

1 Conecte el televisor a la toma de

corriente.

2 Pulse 1 en el televisor. El indicador

= (alimentación) se iluminará de color

verde.

Cuando encienda el televisor por primera vez, aparecerá el menú Idioma en la pantalla.

• Cuando se enciende el televisor por primera

vez, este necesita un procesamiento interno para la optimización antes de poder realizar la configuración inicial. No habrá imagen ni sonido y el indicador de tiempo de la parte delantera del televisor parpadeará en naranja durante unos 40 segundos. No apague el televisor durante este proceso. Este proceso ya se realiza en la fábrica en el caso de algunos televisores.

Procedimientos iniciales

* Cuando realice la instalación en la pared, fije la

sujeción para cables debajo de los terminales.

Siga las instrucciones que aparecen en pantalla.

(Continúa)

Page 48

Sintonía automática digital: Cuando seleccione “Cable”, es recomendable que seleccione “Búsqueda Rápida” para efectuar una sintonización rápida. Ajuste “Frecuencia” e “ID de Red” en función de la información suministrada por su proveedor de cable. Si no encuentra ningún canal mediante el uso de “Búsqueda Rápida”, inténtelo con “Búsqueda Completa” (aunque puede llevar algún tiempo).

• “Búsqueda Completa” puede no estar

disponible en función de la región o país.

Ordenación Progra.: Permite cambiar el orden de almacenamiento de los canales analógicos en el televisor.

1 Pulse F/f para seleccionar el canal que

desea desplazar a una nueva posición y, a continuación, pulse .

2 Pulse F/f para seleccionar la nueva

posición del canal y, a continuación, pulse .

• También es posible sintonizar canales

manualmente.

Page 49

Page 50

Uso del televisor BRAVIA

Ver la televisión

Encienda el televisor.

Pulse 1 en el televisor para encenderlo.

Seleccione un modo.

Seleccione un canal de televisión.

GUIDE

• Los botones del número 5, N, PROG + y AUDIO del mando a

distancia cuentan con un punto táctil. Utilice estos puntos táctiles como referencia para usar el televisor.

Para utilizar la Guía digital electrónica de programas

Pulse GUIDE en el modo digital para visualizar la guía de programas.

Utilice los botones 0-9 para seleccionar canales digitales. Para el número de canal 10 y posteriores, pulse rápidamente el siguiente dígito.

Page 51

Componentes y controles del mando a distancia

Utilice el mando a distancia suministrado para controlar el televisor. En esta sección se explican las operaciones básicas del mando a distancia. Para obtener más información acerca de la función del mando a distància, pulse i-MANUAL y consulte el manual incorporado (i-Manual) (página 20).

1 :/1

Pulse este botón para encender y apagar el televisor desde el modo de espera.

2 i-MANUAL

Muestra el manual incorporado (i-Manual).

Para KDL-55/46/40/37/32EX72x, KDL-46/40HX72x

3 SYNC MENU

Muestra BRAVIA Sync Menu para utilizar el equipo compatible con BRAVIA Sync que esté conectado al televisor.

4 F/f/G/g/

Desplaza el cursor en pantalla y confirma el elemento.

5 OPTIONS

Muestra una lista de las funciones útiles y de los accesos directos del menú. Los elementos del menú varían en función de la entrada y/o del contenido actuales.

6 Botones de colores

Si los botones de colores se encuentran disponibles, aparecerá una guía de uso en la pantalla.

7 PROG/CH +/–/botones numéricos

Seleccione canales en el modo TV.

8 2 +/–

Permite ajustar el volumen.

Uso del televisor BRAVIA

Parte trasera del Mando a distancia

Page 52

Selección de diversas funciones y ajustes (menú Inicio)

Es posible seleccionar todas las funciones desde el menú Inicio. Consulte la página 19 para ver el mapa del menú Inicio.

Pulse HOME.

Pulse F/f/G/g/ para seleccionar

elementos.

2 1, 3

Para seleccionar elementos en el menú Inicio (por ejemplo, “Ajustes”)

1 Pulse G/g para seleccionar “Ajustes”.

El contenido de “Ajustes” se muestra a la derecha.

2 Pulse F/f para seleccionar “Visualización”. 3 Pulse para iniciar el menú.

Según la pantalla de instrucciones, pulse F/f/G/g para seleccionar elementos y, a continuación, pulse para confirmar la selección.

Pulse HOME para salir.

Page 53

Mapa del menú Inicio

Después de pulsar HOME en el mando a distancia, se visualizan los siguientes iconos como categorías. Las categorías están disponibles en función del modelo de televisor, de la región, del país y de las condiciones de transmisión.

TV Permite seleccionar una lista de canales de televisión, o una

guía de programas.

Multimedia Permite disfrutar del contenido de fotos, música o vídeo a

través de los dispositivos USB o de la red doméstica.

Entradas Puede seleccionar el equipo conectado al televisor.

Favoritos/Historial Ofrece acceso rápido a los elementos utilizados con mayor

frecuencia y a los visualizados recientemente, como canales de televisión, entradas externas o archivos multimedia.

Ajustes Contiene todas las configuraciones necesarias para

personalizar los ajustes del televisor.

Widgets Facilita el acceso a los Widgets.

Aplicaciones Puede disfrutar de las diversas aplicaciones como “Buscador

de música”, “Explorador de Internet”, etc.

Uso del televisor BRAVIA

Qriocity Permite acceder al servicio “Qriocity” en línea.

Contenidos de Internet Podrá disfrutar de los servicios de contenidos de Internet.

Recomendaciones Presenta recomendaciones de programas que le pueden

gustar, basándose en su historial de visualizaciones.

Grabaciones Permite disfrutar de las grabaciones con temporizador en un

dispositivo USB HDD conectado y seleccionar los contenidos grabados que desee reproducir.

Page 54

Visualización del manual de instrucciones (i-Manual)

El manual de instrucciones viene incorporado en el televisor BRAVIA y se puede visualizar en la pantalla. Para obtener más información sobre las características del televisor, puede acceder al i-Manual simplemente tocando un botón.

Pulse i-MANUAL.

Pulse F/f/G/g/ para seleccionar

elementos.

Para seleccionar elementos en el i-Manual

1 Pulse F/f para seleccionar un elemento.

El contenido del elemento se muestra a la derecha como segunda capa.

2 Pulse g para desplazarse a la segunda capa. 3 Pulse F/f para seleccionar un elemento de la

segunda capa. Aparece un resumen del elemento a la derecha. Si la tercera capa está disponible, repita este paso para visualizar el resumen del elemento.

4 Pulse g para seleccionar un elemento.

Se mostrará el contenido.

Page 55

Descripción de la pantalla del i-Manual

Pulse G para retroceder a la página anterior

Pulse f para pasar a la siguiente página

Número de página/Número total de páginas

Pulse RETURN para retroceder a la página anterior

Pulse para iniciar la función

• Aparecerá solo cuando la función esté disponible.

Para utilizar marcadores

El i-Manual tiene una función de marcador. Las páginas se pueden agregar a marcadores con botones de colores, según las instrucciones de la parte inferior de la pantalla. Para acceder a los marcadores registrados, vaya a la página principal del i-Manual y seleccione “Marcadores”.

Para memorizar la última página visualizada

El i-Manual memoriza la última página visualizada. En la pantalla del i-Manual, pulse i-MANUAL para volver a la pantalla del televisor. Si pulsa i-MANUAL de nuevo, aparecerá la última información que haya visualizado. Para ver el i-Manual a partir de la página superior, vuelva a la página superior siguiendo las instrucciones que aparecen en pantalla o pulse HOME y seleccione “i-Manual” de “Ajustes” en el menú Inicio.

Uso del televisor BRAVIA

• La memoria de la última página se restablece automáticamente al ajustar el televisor en modo de espera.

Page 56

Configuración de red

Si conecta este televisor a Internet, se pueden utilizar distintas funciones: visualización de una fotografía y su ubicación en el mapa, vídeos de Internet, etc. Para obtener más información sobre las funciones, consulte el i-Manual.

• Tendrá que contratar un proveedor de servicios de

Internet para conectarse a Internet.

Preparación de una red cableada

Internet

Módem con funciones de enrutador

Preparación de una red LAN inalámbrica

Para el modelo KDL-55/46/40/32EX721, KDL-46/40/32EX724, KDL-26EX321, KDL-26/24/22EX320:

En los modelos con un dispositivo LAN inalámbrico integrado, puede acceder a Internet y a su red local sin el adaptador de red LAN inalámbrica USB UWA-BR100.

Excepto el modelo KDL-55/46/40/ 32EX721, KDL-46/40/32EX724, KDL-26EX321, KDL-26/24/22EX320:

La red inalámbrica LAN Ready permite acceder fácilmente a internet y a la red local mediante el adaptador de red LAN inalámbrica USB UWA-BR100 (a partir de enero de 2010). Si se inserta el adaptador de red LAN inalámbrica USB en el puerto USB del televisor, podrá establecer fácilmente una red sin cables.

• Para las conexiones LAN, utilice un cable de

Categoría 7 (no suministrado).

Enrutador

Módem

Internet

Antes de configurar la función LAN inalámbrica del televisor, asegúrese de configurar un enrutador de red LAN inalámbrica.

• El Adaptador de LAN inalámbrica USB está

disponible como accesorio opcional, en función del modelo de televisor.

Page 57

Configuración de la conexión a Internet

Mediante la función de red, es posible conectar el televisor a Internet. El procedimiento de configuración varía en función del tipo de red y del enrutador LAN. Antes de configurar la conexión a internet, asegúrese de configurar un enrutador LAN. Compruebe el entorno de red LAN inalámbrica mediante el siguiente cuadro.

Red LAN inalámbrica

Tipo 1: Red protegida con Wi-Fi Protected Set-up (WPS)

Mediante el estándar WPS, proteger una red local inalámbrica es tan sencillo como pulsar el botón WPS del enrutador de la red LAN inalámbrica. Antes de configurar una red LAN inalámbrica, compruebe la ubicación del botón WPS del enrutador y verifique cómo utilizarlo. Por motivos de seguridad, “WPS (PIN)” proporciona un código PIN para el enrutador. El código PIN se renueva cada vez que selecciona “WPS (PIN)”.

¿Desea hacer segura la red LAN inalámbrica?

SÍ m

¿Utiliza un enrutador de red LAN inalámbrica compatible con el protocolo Wi-Fi Protected Set-up (WPS)?

SÍ m

Tipo 1*

LAN cableada

* El tipo 1 es más fácil de configurar si el enrutador

tiene un botón de configuración automática como, por ejemplo, el botón AOSS (sistema seguro de emisión aérea mediante un botón). La mayoría de los últimos enrutadores disponen de esta función. Compruebe el enrutador.

Tipo 1: siga la configuración de “Red protegida con Wi-Fi Protected Set-up (WPS)”. Tipo 2: siga la configuración de “Red protegida sin Wi-Fi Protected Set-up (WPS)”. Tipo 3: siga la configuración de “Red sin protección con cualquier tipo de enrutador de red LAN inalámbrica”. Tipo 4: siga la configuración de “Configuración de red cableada”.

, Tipo 4

Tipo 3

Tipo 2

1 Pulse HOME, a continuación,

seleccione > “Red” > “Configuración de red”.

2 Seleccione “Configuración

inalámbrica”.

3 Seleccione “WPS (pulsar botón)” para

el método Pulsar botón o “WPS (PIN)” para el método PIN.

• El nombre del botón WPS puede variar en

función del enrutador (p. ej., botón AOSS).

4 Siga las instrucciones que aparecen en

la pantalla de configuración.

Tipo 2: Red protegida sin Wi-Fi Protected Set-up (WPS)

Para configurar una red LAN inalámbrica, es necesario el SSID (nombre de red inalámbrica) y una clave de seguridad (clave WEP o WPA). Si no conoce dicha información, consulte el manual de instrucciones del enrutador.

1 Pulse HOME, a continuación,

seleccione > “Red” > “Configuración de red”.

2 Seleccione “Configuración

inalámbrica”.

Configuración de red

3 Seleccione “Buscar” y, a continuación,

seleccione una red en la lista de redes inalámbricas escaneadas.

4 Siga las instrucciones que aparecen en

la pantalla de configuración.

(Continúa)

Page 58

• Si utiliza WPS para la configuración de red, los

ajustes de seguridad del enrutador de la red LAN inalámbrica se activan y cualquier equipo conectado previamente a la red inalámbrica en un estado no seguro se desconecta de la red. En este caso, active los ajustes de seguridad del equipo desconectado y, a continuación, vuelva a conectarlo. O si lo prefiere, puede desactivar los ajustes de seguridad del enrutador de la red LAN inalámbrica y, a continuación, conectar el equipo a un televisor en un estado no seguro.

Tipo 3: Red sin protección con cualquier tipo de enrutador de red LAN inalámbrica

Para configurar una red LAN inalámbrica, se necesitará un SSID (nombre de red inalámbrica).

1 Pulse HOME, a continuación,

seleccione > “Red” > “Configuración de red”.

1 Pulse HOME, a continuación,

seleccione > “Red” > “Configuración de red”.

2 Seleccione “Configuración con cable”. 3 Seleccione “Auto” para ajustar la

dirección IP y el servidor proxy automáticamente o “Personalizado” para ajustarlos manualmente.

4 Siga las instrucciones que aparecen en

la pantalla de configuración.

Visualización del estado de la red

Puede confirmar el estado de la red.

1 Pulse HOME, a continuación,

seleccione > “Red” > “Configuración de red”.

2 Seleccione “Ver estado de la red”.

2 Seleccione “Configuración

inalámbrica”.

3 Seleccione “Buscar” y, a continuación,

seleccione una red en la lista de redes inalámbricas escaneadas.

4 Siga las instrucciones que aparecen en

la pantalla de configuración.

• La clave de seguridad (clave WEP o WPA) no se

requerirá debido a que no es necesario seleccionar ningún método de seguridad en este procedimiento.

Tipo 4: Configuración de red cableada

Introduzca los valores alfanuméricos respectivos para el enrutador si es necesario. Los elementos que es necesario ajustar (por ejemplo, dirección IP, máscara de subred y DHCP) varían en función del proveedor de servicios de Internet o el enrutador. Para obtener más información, consulte los manuales de instrucciones suministrados por el proveedor de servicios de Internet o los suministrados con el enrutador.

Si no puede conectarse a Internet

Utilice el diagnóstico para buscar las posibles causas de los fallos de conexión de red y los ajustes.

1 Pulse HOME, a continuación,

seleccione > “Red” > “Configuración de red”.

2 Seleccione “Ver estado de la red”. 3 Seleccionar “Compruebe la conexión”.

Este proceso puede tardar varios minutos. No es posible cancelar el diagnóstico después de seleccionar “Compruebe la conexión”.

Page 59

Configuración de los ajustes de visualización del servidor

Puede seleccionar servidores de red local para que se muestren en el menú Inicio. Se pueden visualizar hasta 10 servidores en el menú Inicio automáticamente.

1 Pulse HOME, a continuación,

seleccione > “Red” > “Configuración de red local”.

2 Seleccione “Ajustes de visualiz. del

servidor”.

3 Seleccione el servidor que desee

visualizar en el menú Inicio y ajuste la configuración.

Si no se puede conectar a la red local

El televisor detecta si el servidor se está reconociendo correctamente cuando no puede conectarlo a la red local. Si los resultados del diagnóstico indican que hay un fallo de funcionamiento, busque las posibles causas de éste y compruebe las conexiones y los ajustes.

Configuración de red

1 Pulse HOME, a continuación,

seleccione > “Red” > “Configuración de red local”.

2 Seleccione “Diagnóstico de servidor”.

Se iniciará el diagnóstico del servidor. Una vez completado el diagnóstico del servidor, se mostrará la lista de resultados correspondiente.

Page 60

Información complementaria

Solución de problemas

Cuando el indicador 1 (modo de espera) parpadea, cuente cuántas veces parpadea (el intervalo de tiempo es de tres segundos).

Pulse 1 en el televisor para apagarlo, desconecte el cable de alimentación e informe a su distribuidor o al centro de servicio técnico de Sony sobre el parpadeo del indicador (número de parpadeos).

Cuando el indicador 1 (modo de espera) no parpadea, compruebe los elementos de las tablas que se indican a continuación.

Consulte también la sección “Solución de problemas” del i-Manual. Si el problema persiste, solicite al personal de servicio especializado que repare el televisor.

Problema Explicación/Solución

Ausencia de imagen (la pantalla aparece oscura) y de sonido.

Aparecen pequeños puntos negros y/o brillantes en la pantalla.

No se puede sintonizar determinados programas.

El televisor se apaga automáticamente (entra en modo de espera).

El mando a distancia no funciona.

Ha olvidado la contraseña de “Bloqueo TV”.

La carcasa del televisor se calienta.

• Revise la conexión de la antena/cable.

• Conecte el televisor a la toma de corriente y, a continuación, pulse

1 en el televisor.

• Si el indicador 1 (modo de espera) se ilumina en rojo, pulse "/1.

• La pantalla está compuesta de píxeles. Los pequeños puntos

negros y/o brillantes (píxeles) no son síntoma de un funcionamiento defectuoso.

• Compruebe la antena colectiva o parabólica.

• Compruebe si “Desconex. Aut.” está activado, o bien, confirme el

ajuste “Duración” de “Conexión Aut.”.

• Compruebe si “Televisor inactivo a Standby” está activado.

• Compruebe si “Sensor de presencia” está activado. Cuando no

detecta ningún espectador frente al televisor durante un período de tiempo predefinido, la imagen se apaga automáticamente y deja únicamente el sonido del televisor. Además, después de 30 minutos en el modo sin imagen, el televisor pasará al modo de espera.

• Cambie las pilas.

• Es posible que el televisor esté ajustado en el modo SYNC.

Pulse SYNC MENU, seleccione “Control de TV” y, a continuación, seleccione “Inicio (Menú)” u “Opciones” para controlar el televisor.

• Introduzca 9999 como código PIN. (El código PIN 9999 siempre

se acepta).

• Cuando se utiliza el televisor durante un largo período de tiempo,

la carcasa del televisor se calienta. Es posible que note el calor si la toca con la mano.

Page 61

Especificaciones

Sistema

Sistema de panel Sistema de televisión

Sistema de color/vídeo

Cobertura de canales

Salida de sonido

Conectores de entrada/salida

Cable de la antena

/ AV1

AV2 / COMPONENT IN

HDMI IN1, 2, 3, 4 (excepto el modelo KDL-26/24/22EX32x)

HDMI IN1, 2 (sólo el modelo KDL-26/24/22EX32x)

DIGITAL AUDIO OUT

(OPTICAL)

AUDIO OUT / i

PC IN

(sólo el modelo KDL-26/24/22EX32x)

1, 2 (sólo el modelo KDL-46/40/32EX520, KDL-40/32EX523)

1, 2 (HDD REC) (excepto el modelo KDL-46/40/32EX520, KDL-40/32EX523, KDL-26/24/22EX32x)

LAN

Panel LCD (pantalla de cristal líquido) Analógico: En función del país/zona seleccionado: B/G/H, D/K, L, I, M

Digital: DVB-T2 (sólo el modelo KDL-55EX723/46HX723/46EX724/46EX723/46EX524/40HX723/

Analógico: PAL, PAL60 (sólo entrada de vídeo), SECAM, NTSC3.58, NTSC4.43 (sólo entrada de vídeo) Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4

Analógico: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41 D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69/M: A2–A13, A14–A79 Digital: VHF/UHF

10 W + 10 W (KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x) 8 W + 8 W (KDL-26/24/22EX32x)

Terminal externo de 75 ohmios para VHF/UHF Euroconector de 21 pines (norma CENELEC) con entrada de audio/vídeo, entrada RGB y salida de audio/

vídeo de televisión. Entrada de vídeo (conector fonográficos) Formatos compatibles: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Entrada de audio (conectores fonográficos) Vídeo: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480i

Audio: PCM lineal de dos canales: 32, 44,1 y 48 kHz; 16, 20 y 24 bits; Dolby Digital Entrada de audio analógica (miniconector) (sólo HDMI IN4) Entrada de PC ARC (Audio Return Channel) (sólo HDMI IN1)

Vídeo: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480i Audio: PCM lineal de dos canales: 32, 44,1 y 48 kHz; 16, 20 y 24 bits; Dolby Digital Entrada de audio analógica (miniconector) (sólo HDMI IN2) Entrada de PC ARC (Audio Return Channel) (sólo HDMI IN1)

Toma digital óptica (PCM lineal de dos canales, Dolby Digital)

Salida de audio (miniconector estéreo) Toma de auriculares

Entrada de PC (Mini D-sub de 15 pines)

Porta USB (compatible con grabación en HDD)

Porta USB

Porta USB, Puerto de dispositivo USB HDD (solo 2)

Ranura del CAM (Módulo de acceso condicional) Conector 10BASE-T/100BASE-TX (La velocidad de conexión puede variar según el entorno operativo

de la red. No se garantizan la frecuencia y la calidad de comunicación de 10BASE-T/100BASE-TX para este televisor).

40EX724/40EX723/40EX524/40EX523/40CX523/37EX723/37EX524/32EX724/32EX723/ 32EX524/32EX523/32EX424/32CX523) DVB-T/DVB-C

Información complementaria

Entrada de audio de PC (miniconector)

(Continúa)

Page 62

Nombre del modelo

55EX72x 46HX72x 46EX72x 46EX52x

KDLAlimentación y otros aspectos

Requisitos de potencia Categoría de eficiencia

CA de 220 V a 240 V, 50 Hz AAAA

energética Tamaño de la pantalla

(medida diagonalmente) Consumo de

energía

En el modo “Uso

Aprox. 138,8 cm/ 55 pulgadas

113 W 83,0 W 81,0 W 68,0 W

doméstico”/ “Estándar”

En el modo

177 W 153 W 133 W 114 W

“Uso comercial”/ “Viva”

Consumo medio de energía

anual* Consumo de energía en

modo de espera*

Resolución de la pantalla

165 kWh 115 kWh 118 kWh 99 kWh

0,25 W (15 W en el modo de actualización del software/EPG)

1.920 puntos (horizontal) × 1.080 líneas (vertical)

Dimensiones (aprox.) (ancho × alto × fondo) con el soporte de sobremesa sin el soporte de sobremesa

126,9 × 79,9 × 31,5 cm 107,8 × 69,0 × 26,0 cm 107,8 × 69,0 × 26,0 cm 107,8 × 69,0 × 26,0 cm 126,9 × 76,9 × 4,1 cm 107,8 × 66,0 × 4,2 cm 107,8 × 66,0 × 4,2 cm 107,8 × 66,0 × 4,2 cm

Peso (aprox.) con el soporte de sobremesa sin el soporte de sobremesa Accesorios suministrados Accesorios opcionales

Temperatura de

25,4 kg 18,8 kg 17,9 kg 17,8 kg 20,2 kg 14,4 kg 14,3 kg 14,2 kg Consulte “Comprobación de los accesorios” (página 8). Soporte de pared: SU-WL500

Gafas 3D: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-55/46EX72x, KDL-46HX72x) Cámara y unidad de micrófono: CMU-BR100 Adaptador de LAN inalámbrica USB

De 0 ºC a 40 ºC

funcionamiento Humedad de funcionamiento

10% – 80% RH (sin condensación)

Aprox. 116,8 cm/ 46 pulgadas

0,25 W (15 W en el modo de actualización del software/EPG)

Aprox. 116,8 cm/ 46 pulgadas

0,25 W (15 W en el modo de actualización del software/EPG)

Aprox. 116,8 cm/ 46 pulgadas

0,3 W (13 W en el modo de actualización del software/EPG)

Nombre del modelo

46CX52x 40HX72x 40EX72x 40EX52x

KDLAlimentación y otros aspectos

Requisitos de potencia Categoría de eficiencia

CA de 220 V a 240 V, 50 Hz CBAA

energética Tamaño de la pantalla

(medida diagonalmente) Consumo de

energía

En el modo “Uso

Aprox. 116,8 cm/ 46 pulgadas

128 W 85,0 W 64,0 W 65,0 W

doméstico”/ “Estándar”

En el modo

204 W 135 W 121 W 113 W

“Uso comercial”/ “Viva”

Consumo medio de energía

anual* Consumo de energía en

modo de espera*

Resolución de la pantalla

187 kWh 118 kWh 93 kWh 95 kWh

0,25 W (16 W en el modo de actualización del software/EPG)

1.920 puntos (horizontal) × 1.080 líneas (vertical)

Dimensiones (aprox.) (ancho × alto × fondo) con el soporte de sobremesa sin el soporte de sobremesa

112,2 × 71,2 × 27,5 cm 94,3 × 61,5 × 21,0 cm 94,3 × 61,6 × 25,0 cm 94,3 × 61,6 × 25,0 cm 112,2 × 68,2 × 7,4 cm 94,3 × 58,6 × 4,2 cm 94,3 × 58,6 × 4,2 cm 94,3 × 58,6 × 4,2 cm

Aprox. 101,6 cm/ 40 pulgadas

0,25 W (14 W en el modo de actualización del software/EPG)

Aprox. 101,6 cm/ 40 pulgadas

0,25 W (15 W en el modo de actualización del software/EPG)

Aprox. 101,6 cm/ 40 pulgadas

0,3 W (13 W en el modo de actualización del software/EPG)

Page 63

Nombre del modelo KDL-

Peso (aprox.) con el soporte de sobremesa sin el soporte de sobremesa Accesorios suministrados Accesorios opcionales

Temperatura de funcionamiento

Humedad de funcionamiento

46CX52x 40HX72x 40EX72x 40EX52x

20,7 kg 15,4 kg 14,4 kg 14,4 kg 17,1 kg 11,6 kg 11,2 kg 11,2 kg Consulte “Comprobación de los accesorios” (página 8). Soporte de pared: SU-WL500

Gafas 3D: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-40HX72x, KDL-40EX72x) Cámara y unidad de micrófono: CMU-BR100 Adaptador de LAN inalámbrica USB

De 0 ºC a 40 ºC

10% – 80% RH (sin condensación)

Nombre del modelo

40CX52x 37EX72x 37EX52x 32EX72x

KDLAlimentación y otros aspectos

Requisitos de potencia Categoría de eficiencia

CA de 220 V a 240 V, 50 Hz CA AB

energética Tamaño de la pantalla

(medida diagonalmente) Consumo de

energía

En el modo “Uso

Aprox. 101,6 cm/ 40 pulgadas

120 W 56,0 W 56,0 W 59,0 W

doméstico”/ “Estándar”

En el modo

181 W 105 W 98 W 101 W

“Uso comercial”/ “Viva”

Consumo medio de energía

anual* Consumo de energía en

modo de espera*

Resolución de la pantalla

175 kWh 82 kWh 78 kWh 86 kWh

0,25 W (15 W en el modo de actualización del software/EPG)

1.920 puntos (horizontal) × 1.080 líneas (vertical)

Dimensiones (aprox.) (ancho × alto × fondo) con el soporte de sobremesa sin el soporte de sobremesa

99,1 × 63,6 × 25,0 cm 87,8 × 57,9 × 25,0 cm 87,7 × 57,9 × 25,0 cm 75,5 × 51,0 × 21,6 cm 99,1 × 60,6 × 7,1 cm 87,8 × 54,9 × 4,2 cm 87,7 × 54,9 × 4,2 cm 75,5 × 48,0 × 4,2 cm

Peso (aprox.) con el soporte de sobremesa sin el soporte de sobremesa Accesorios suministrados Accesorios opcionales

Temperatura de

16,3 kg 13,3 kg 13,3 kg 10,4 kg 12,9 kg 10,1 kg 10,1 kg 7,9 kg Consulte “Comprobación de los accesorios” (página 8). Soporte de pared: SU-WL500

Gafas 3D: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-37/32EX72x) Cámara y unidad de micrófono: CMU-BR100 Adaptador de LAN inalámbrica USB

De 0 ºC a 40 ºC

funcionamiento Humedad de funcionamiento

10% – 80% RH (sin condensación)

Aprox. 94,0 cm/ 37 pulgadas

0,25 W (17 W en el modo de actualización del software/EPG)

Aprox. 94,0 cm/ 37 pulgadas

0,3 W (16,5 W en el modo de actualización del software/EPG)

Aprox. 80,1 cm/ 32 pulgadas

0,25 W (16 W en el modo de actualización del software/EPG)

Información complementaria

Nombre del modelo

32EX52x 32EX42x 32CX52x

KDLAlimentación y otros aspectos

Requisitos de potencia Categoría de eficiencia

CA de 220 V a 240 V, 50 Hz BBC

energética Tamaño de la pantalla

(medida diagonalmente)

Aprox. 80,1 cm/ 32 pulgadas

Aprox. 80,0 cm/ 32 pulgadas

Aprox. 80,1 cm/ 32 pulgadas

(Continúa)

Page 64

Nombre del modelo

32EX52x 32EX42x 32CX52x

KDL-

Consumo de energía

En el modo “Uso

56,0 W 56,0 W 73,0 W

doméstico”/ “Estándar”

En el modo

88 W 88 W 112 W

“Uso comercial”/ “Viva”

Consumo medio de energía

anual* Consumo de energía en

modo de espera*

Resolución de la pantalla

82 kWh 82 kWh 107 kWh

0,3 W (17 W en el modo de actualización del software/EPG)

1.920 puntos (horizontal) × 1.080 líneas (vertical)

Dimensiones (aprox.) (ancho × alto × fondo) con el soporte de sobremesa sin el soporte de sobremesa

75,5 × 51,0 × 21,6 cm 75,5 × 51,0 × 21,6 cm 79,9 × 53,2 × 23,0 cm 75,5 × 48,0 × 4,2 cm 75,5 × 48,0 × 4,2 cm 79,9 × 50,2 × 7,0 cm

Peso (aprox.) con el soporte de sobremesa sin el soporte de sobremesa Accesorios suministrados Accesorios opcionales

Temperatura de

10,2 kg 10,2 kg 11,4 kg 7,7 kg 7,7 kg 8,7 kg Consulte “Comprobación de los accesorios” (página 8). Soporte de pared: SU-WL500

Cámara y unidad de micrófono: CMU-BR100 Adaptador de LAN inalámbrica USB

De 0 ºC a 40 ºC

funcionamiento Humedad de funcionamiento

10% – 80% RH (sin condensación)

0,3 W (17 W en el modo de actualización del software/EPG)

1.366 puntos (horizontal) × 768 líneas (vertical)

0,25 W (15 W en el modo de actualización del software/EPG)

1.920 puntos (horizontal) × 1.080 líneas (vertical)

Nombre del modelo

26EX321 26EX320 24EX32x 22EX32x

KDLAlimentación y otros aspectos

Requisitos de potencia Categoría de eficiencia

CA de 220 V a 240 V, 50 Hz BBBB

energética Tamaño de la pantalla

(medida diagonalmente) Consumo de

energía

En el modo “Uso

Aprox. 66,1 cm/ 26 pulgadas

38,0 W 38,0 W 35,0 W 32,0 W

doméstico”/ “Estándar”

En el modo

63 W 63 W 62 W 52 W

“Uso comercial”/ “Viva”

Consumo medio de energía

anual* Consumo de energía en

modo de espera*

Resolución de la pantalla

55 kWh 55 kWh 51 kWh 47 kWh

0,35 W (13 W en el modo de actualización del software/EPG)

1.366 puntos (horizontal) × 768 líneas (vertical) 1.920 puntos

Dimensiones (aprox.) (ancho × alto × fondo) con el soporte de sobremesa sin el soporte de sobremesa

63,1 × 43,3 × 21,5 cm 63,1 × 42,1 × 18,2 cm 58,3 × 39,1 × 18,2 cm 52,9 × 36,2 × 17,2 cm 63,1 × 40,6 × 4,2 cm 63,1 × 40,6 × 4,2 cm 58,3 × 37,6 × 4,2 cm 52,9 × 34,7 × 4,2 cm

Aprox. 66,1 cm/ 26 pulgadas

0,35 W (13 W en el modo de actualización del software/EPG)

Aprox. 61,0 cm/ 24 pulgadas

0,35 W (13 W en el modo de actualización del software/EPG)

(horizontal) ×

1.080 líneas (vertical)

Aprox. 54,8 cm/ 22 pulgadas

0,35 W (13 W en el modo de actualización del software/EPG)

1.366 puntos (horizontal) × 768 líneas (vertical)

Page 65

Nombre del modelo KDL-

Peso (aprox.) con el soporte de sobremesa sin el soporte de sobremesa Accesorios suministrados Accesorios opcionales

Temperatura de funcionamiento

Humedad de funcionamiento

26EX321 26EX320 24EX32x 22EX32x

8,4 kg 7,2 kg 6,2 kg 5,1 kg 6,1 kg 6,1 kg 5,2 kg 4,1 kg Consulte “Comprobación de los accesorios” (página 8). Soporte de pared: SU-WL100

Cámara y unidad de micrófono: CMU-BR100 Adaptador de LAN inalámbrica USB

De 0 ºC a 40 ºC

10% – 80% RH (sin condensación)

*1Consumo de energía al año, con el televisor funcionando 4 horas al día durante 365 días. El consumo de

energía real depende de la frecuencia de uso del televisor.

El consumo de energía en modo de espera especificado se alcanza cuando el televisor termina los procesos

internos necesarios.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Información complementaria

Page 66

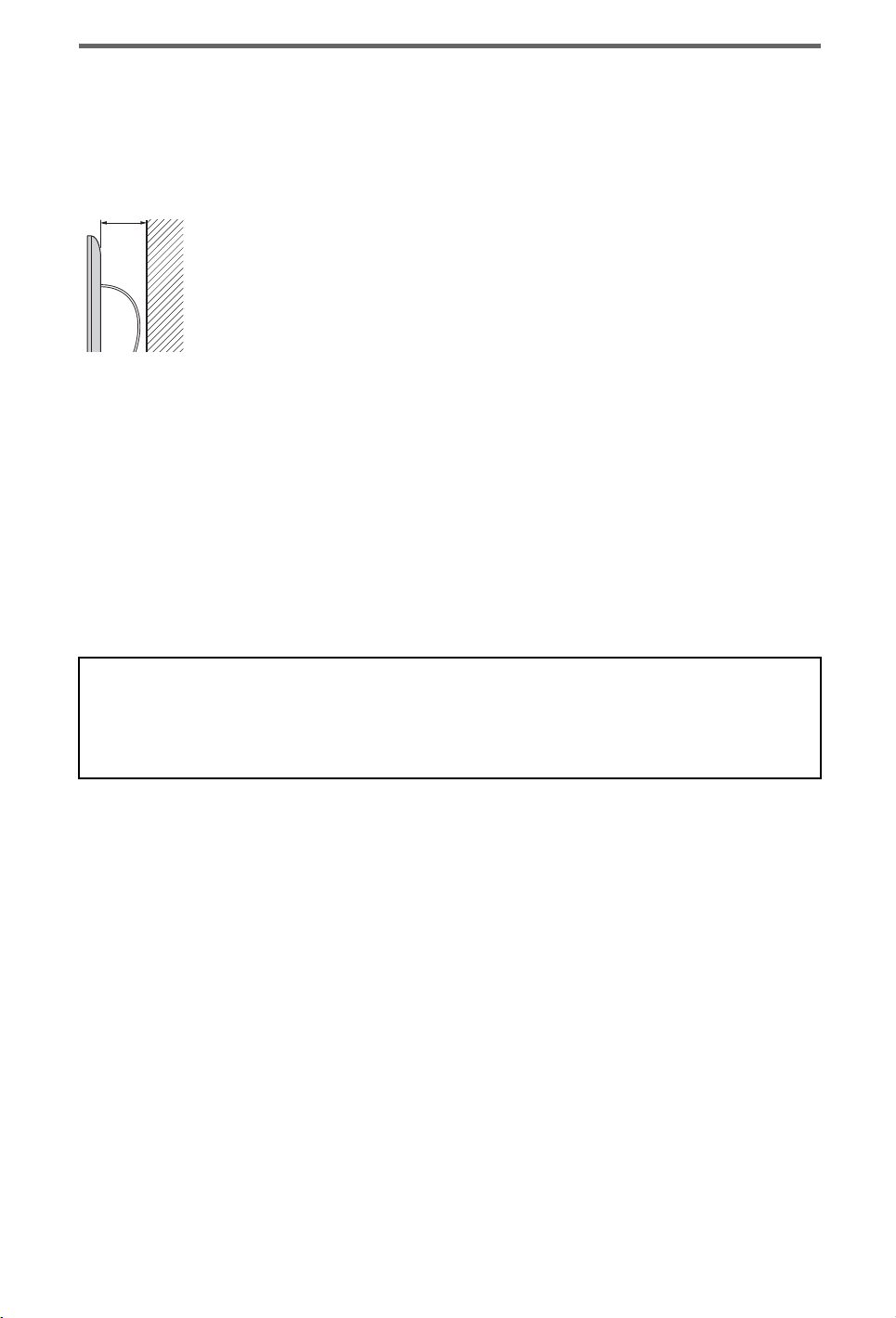

Instalación de los accesorios (Soporte de pared)

Para los clientes:

Cuando utilice las piezas del Soporte de montaje para la pared SU-WL500 y SU-WL100, el espacio que quedará entre la pared y el televisor será de 6 cm. Utilice este espacio para dirigir los cables hacia el televisor.

6 cm

Pared

Por razones de protección del producto y de seguridad, Sony recomienda que la instalación del televisor sea realizada por un distribuidor de Sony o contratista autorizado. No intente instalarlo usted mismo.

Para distribuidores de Sony y contratistas:

Preste especial atención a la seguridad durante la instalación, mantenimiento periódico y comprobación de este producto.

Puede instalar el televisor utilizando el soporte de pared SU-WL500 (página 33) y SU-WL100 (página 33) (se venden por separado).

• Consulte las instrucciones suministradas con el soporte de pared para realizar correctamente la instalación.

• Consulte el apartado “Extracción del soporte de sobremesa del televisor” (página 10).

Se requieren conocimientos suficientes para instalar este producto, especialmente para determinar la resistencia de la pared para soportar el peso del televisor. Acuda a distribuidores de Sony o contratistas autorizados para realizar la instalación de este producto en la pared y preste especial atención a la seguridad durante la instalación. Sony no se responsabiliza de ninguna lesión o daño provocado por una manipulación o instalación incorrectas.

Page 67

Al instalar el televisor en una pared, retire los tornillos de la parte posterior del televisor. Los tipos de tornillos y el número de tornillos están disponibles en función del modelo de televisor. (Están fijados en los orificios de montaje mural). Guarde los tornillos retirados en un lugar seguro, fuera del alcance de los niños.

B Para el modelo KDL-55EX72x

B Para el modelo KDL-46/40HX72x,

KDL-46/40/37/32EX72x, KDL-46/40/37/ 32EX52x, KDL-32EX42x

Paño suave

• Cuando retire el soporte de sobremesa del televisor, coloque la pantalla hacia abajo en una superficie estable

que sea más grande que el televisor.

• Para evitar daños en la superficie de la pantalla LCD, asegúrese de colocar un paño suave en la superficie.

Paño suave

SU-WL500, SU-WL100

Para el modelo KDL-55/46/40/37/ 32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

SU-WL500

Gancho de montaje

Tornillo (+PSW 6 × 16)

Para el modelo KDL-26/24/22EX32x

Tornillo (+ PSW

SU-WL100

Gancho de montaje

4 × 12)

Información complementaria

Paño suave

• Fije el Gancho de montaje mediante el uso de los cuatro tornillos suministrados con el Soporte de montaje

para la pared.

• Cuando vuelva a colocar el soporte de sobremesa, asegúrese de fijar los tornillos (previamente retirados) en

los orificios originales de la parte posterior del televisor.

Paño suave

(Continúa)

Page 68

Diagrama/tabla de ubicación de los tornillos y ganchos

Nombre del modelo

KDL-

55EX72x e, j b 46HX72x/46EX72x/46EX52x e, j b 46CX52x d, g b 40HX72x/40EX72x/40EX52x e, j b 40CX52x d, g b 37EX72x/37EX52x e, j b 32EX72x/32EX52x/32EX42x/32CX52x e, g c

26EX32x -a 24EX32x -a 22EX32x -b

Posición de los tornillos Posición de los ganchos

SU-WL500 SU-WL500

SU-WL100

SU-WL500

Posición de los tornillos

Al instalar el gancho de montaje en el

Posición de los ganchos

Al instalar el televisor en el soporte base.

televisor.

a b c

Page 69

SU-WL100

Posición de los ganchos

Al instalar el televisor en el soporte base.

a b

Tabla de dimensiones de instalación del televisor

1 SU-WL500

Información complementaria

Punto del centro de la pantalla

2 SU-WL100

Punto del centro de la pantalla

125

(Continúa)

Page 70

Unidad: cm

Nombre

del modelo

KDL-

1 SU-WL500 55EX72x 46HX72x 46EX72x 46EX52x 46CX52x 40HX72x 40EX72x 40EX52x 40CX52x 37EX72x 37EX52x

32EX72x 32EX52x/

32EX42x 32CX52x 2 SU-WL100 26EX32x 24EX32x 22EX32x

Dimensiones

de la

pantalla

A B C D E F G H

126,9 76,9 6,5 46,5 9,0 32,2 71,8 47,2 107,8 66,0 12,0 46,5 9,1 28,6 61,5 47,1 107,8 66,0 12,0 46,5 9,1 28,6 61,6 47,2 107,8 66,0 12,0 46,5 9,1 28,6 61,5 47,2 112,2 68,2 8,4 43,2 13,4 34,5 64,2 45,5

75,5 48,0 16,1 41,6 9,1 24,1 44,6 42,6

79,9 50,2 17,2 43,2 13,0 27,9 47,3 45,4

63,1 40,6 7,8 29,5 9,5 20,4 37,4 26,3 58,3 37,6 9,5 29,6 9,4 19,3 34,6 27,6 52,9 34,7 10,8 29,5 9,3 18,2 31,9 27,6

Dimensión

del centro de

la pantalla

Longitud para cada ángulo de montaje

Ángulo (0°) Ángulo (20°)

Las cifras de la tabla pueden variar ligeramente dependiendo de la instalación.

AVISO

La pared en la que vaya a ser instalado el televisor debe poder soportar un peso de al menos cuatro veces el del televisor. Consulte “Especificaciones” (página 27-31) para conocer su peso.

Page 71

Información de seguridad

AVISO

No exponga las pilas a un calor excesivo, como la luz solar directa o una llama.

Instalación/ configuración

Instale y utilice el televisor siguiendo las instrucciones que se indican a continuación para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones.

Instalación

• Debe instalar el televisor cerca de una toma de corriente de fácil acceso.

• Coloque el televisor sobre una superficie estable y plana.

• La instalación en pared sólo puede ser realizada por personal cualificado.

• Por razones de seguridad, se recomienda utilizar accesorios Sony como: – Soporte de pared:

SU-WL500 (excepto el modelo KDL-26/24/22EX32x) SU-WL100 (KDL-26/24/22EX32x)

• Para colocar los ganchos de montaje en el televisor, debe utilizar los tornillos que se suministran con el soporte de pared. Los tornillos suministrados han sido diseñados para que tengan una longitud de 8 mm a 12 mm si se miden desde la superficie de colocación del gancho de montaje. El diámetro y longitud de los tornillos varía en función del modelo de soporte de pared. Si utiliza otros tornillos, puede provocar un daño interno en el televisor o éste puede caerse, etc.

8 mm - 12 mm

Tornillo (suministrado con el soporte de pared)

Gancho de montaje Colocación del gancho

en la cara posterior del televisor

Transporte

• Desconecte todos los cables antes de transportar el televisor.

• Se necesitan dos o tres personas para transportar un televisor grande.

• Cuando transporte el televisor con las manos, sujételo como se indica en la ilustración. No ejerza presión sobre la pantalla LCD ni el marco que la rodea.

KDL-26/24/22EX32x

KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

• Durante el transporte, no someta el televisor a sacudidas o vibraciones excesivas.

• Cuando transporte el televisor para repararlo o cuando lo cambie de sitio, embálelo con la caja y el material de embalaje originales.

Ventilación

• Nunca obstruya, cubra ni inserte nada en los orificios de ventilación del aparato.

• Deje espacio alrededor del televisor, tal y como se muestra más abajo.

• Se recomienda utilizar el soporte de pared de Sony para que el aire circule correctamente.

Instalación en la pared

30 cm

10 cm 10 cm

Deje, como mínimo, estas distancias alrededor del televisor.

10 cm

Instalación sobre pedestal

30 cm

10 cm

Deje, como mínimo, esta s distancias alrededor del televisor.

• Para garantizar una ventilación apropiada y evitar la acumulación de suciedad o polvo: – No instale el televisor boca arriba,

boca abajo, hacia atrás ni de lado.

– No instale el televisor en un estante,

sobre una alfombra, sobre una cama o dentro de un armario.

– No cubra el televisor con tejidos

como cortinas, ni otros objetos como periódicos, etc.

– No instale el televisor como se

muestra a continuación.

La circulación de aire queda obstruida.

Pared Pared

10 cm

6 cm

Cable de alimentación

Utilice el cable y el enchufe tal y como se indica a continuación para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones:

– Utilice únicamente cables de

alimentación suministrados por Sony. No utilice cables de otros proveedores.

– Inserte el enchufe totalmente en la

toma de corriente.

– Este televisor sólo funciona con

alimentación de 220-240 V.

– Cuando conecte los cables, no olvide

desenchufar el cable de alimentación por razones de seguridad y evite tropezar o enredarse con los cables.

– Desenchufe el cable de alimentación

antes de manipular o desplazar el televisor.

– Mantenga el cable de alimentación

alejado de fuentes de calor.

– Desconecte el enchufe y límpielo

regularmente. Si se acumula polvo o humedad en el enchufe, puede deteriorarse el aislamiento y producirse un incendio.

Notas

• No utilice el cable de alimentación suministrado con otros equipos.

• No apriete, doble ni retuerza excesivamente el cable de alimentación. Los conductores internos podrían quedar al descubierto o romperse.

• No modifique el cable de alimentación.

• No coloque ning ún objeto pesado encima del cable de alimentación.

• No tire del cable para desconectarlo.

• No conecte demasiados aparatos a la misma toma de corriente.

• No utilice una toma de corriente de mala calidad.

Uso prohibido

No instale/utilice el televisor en lugares, entornos o situaciones como las descritas a continuación ya que el televisor podría funcionar mal y provocar un incendio, una descarga eléctrica u otros daños y/o lesiones.

Lugar:

• Espacios exteriores (con luz solar directa), en la costa, en una embarcación, dentro de un vehículo, en centros sanitarios, ubicaciones inestables, cerca del agua, la lluvia, humedad o humo.

• Si el televisor se coloca en los vestuarios de unos baños públicos o de un balneario, es posible que sufra daños a causa del azufre suspendido en el aire, etc.

• Para una mejor calidad de imagen, no exponga la pantalla directamente a fuentes de iluminación o a la luz del sol.

• Evite trasladar el televisor de una zona fría a una cálida. Los cambios repentinos de habitación podrían ocasionar condensación de humedad. Esto podría ocasionar que el televisor mostrara imágenes de poca calidad o con un color deficiente. Si esto ocurre, deje que la humedad se evapore por completo antes de encender el televisor.

Información complementaria

(Continúa)

Page 72

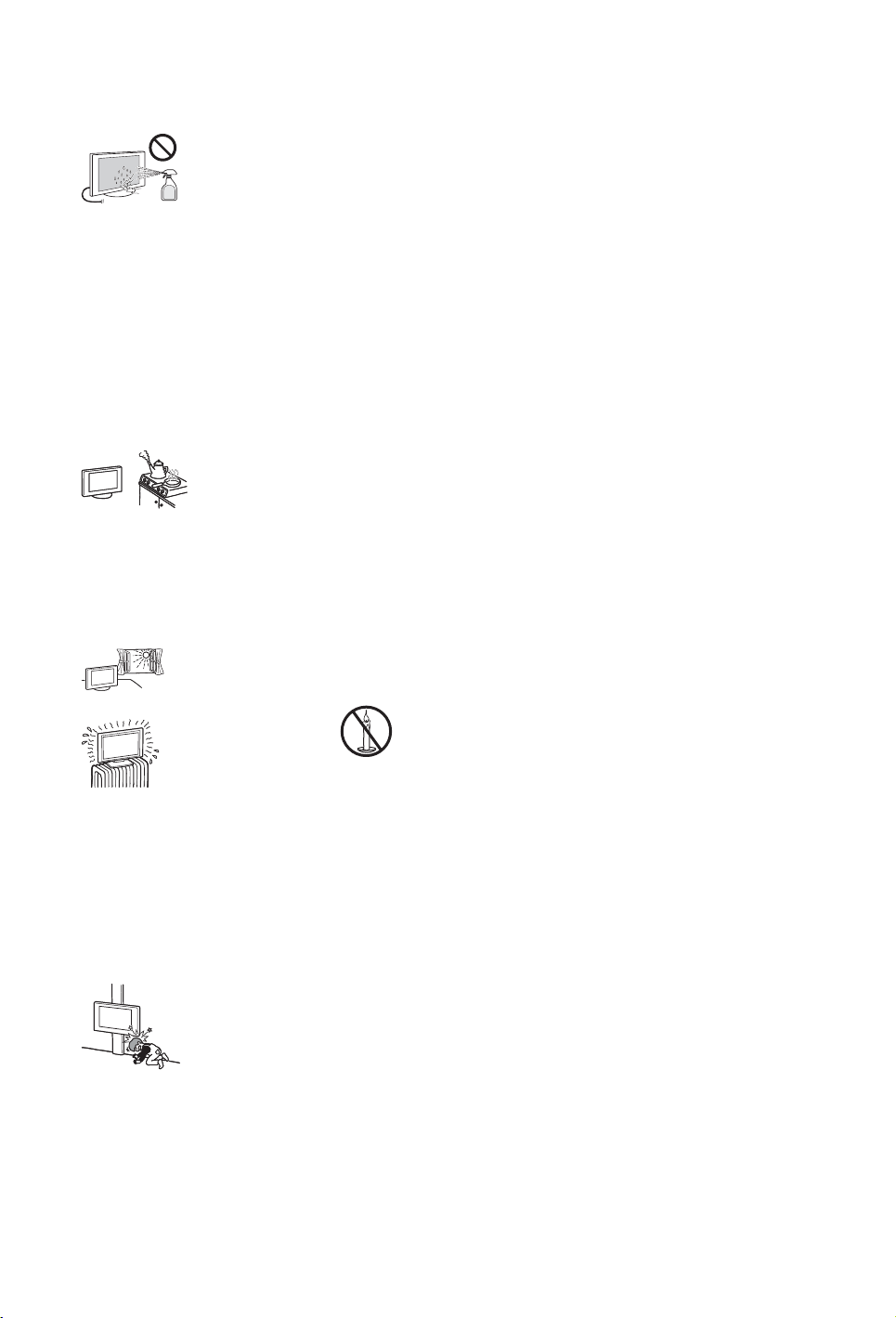

• Nunca pulverice agua o detergente

directamente en el televisor. El líquido podría gotear hasta la parte inferior de la pantalla o en zonas externas y penetrar en el televisor, con el consiguiente riesgo de daños en el aparato.

Entorno:

• Lugares cálidos, húmedos o con excesivo polvo; lugares en los que puedan entrar insectos; lugares expuestos a vibraciones mecánicas, o lugares próximos a objetos inflamables (velas, etc.). No exponga el televisor a goteos ni salpicaduras ni coloque sobre el aparato ningún objeto lleno de líquido como los floreros.

• No coloque el televisor en un espacio húmedo o polvoriento, ni en una habitación expuesta a humos o vapores grasientos (cerca de cocinas o humidificadores). Podría producirse un incendio, una descarga eléctrica o una combadura del aparato.

• No instale el televisor en lugares sometidos a temperaturas extremas como bajo la luz solar directa, cerca de un radiador o de una rejilla de ventilación. El televisor podría calentarse en tales condiciones, lo que podría causar una deformación de la carcasa o un fallo de funcionamiento del televisor.

Cuando no se utilice

• Si no va a utilizar el televisor durante varios días, desconecte el cable por razones medioambientales y de seguridad.

• El televisor no se desconecta de la toma de corriente cuando se apaga. Desenchúfelo para que quede totalmente desconectado.

• No obstante, es posible que algunos televisores dispongan de funciones que precisen que se encuentren en modo de espera para funcionar correctamente.

Niños

• No deje que los niños suban al televisor.

• Mantenga los accesorios pequeños fuera del alcance de los niños para que no los traguen.

Si ocurren los siguientes problemas...

Apague el televisor y desenchúfelo

inmediatamente si ocurre cualquiera de los siguientes problemas.

Pida a su distribuidor o al servicio técnico de Sony que le revise el televisor.

Cuando:

– El cable de alimentación está dañado. – La toma de corriente es de mala

calidad.

– El televisor está dañado porque se ha

caído, ha sido golpeado o le ha sido arrojado algún objeto.

– Alguna sustancia líquida o sólida cae

dentro del televisor.

Advertencia

Para evitar la propagación de fuego, mantenga las velas u otras llamas siempre alejadas de este producto.

Situación:

• No lo utilice si tiene las manos mojadas, si se ha extraído la carcasa o con accesorios no recomendados por el fabricante. Desconecte el televisor del cable de alimentación y de la antena durante las tormentas eléctricas.

• No instale el televisor de manera que sobresalga hacia un espacio abierto. Podría provocar lesiones o daños a las personas u objetos que pudieran impactar con el televisor.

Piezas rotas:

• No arroje ningún objeto contra el televisor. El cristal de la pantalla podría romperse debido al impacto y causar lesiones graves.

• Si la superficie del televisor se agrieta o se rompe, no la toque sin antes desconectar el cable de alimentación. De lo contrario, podría recibir una descarga eléctrica.

Page 73

Page 74

Inleiding

Bedankt dat u hebt gekozen voor dit Sonyproduct. Alvorens de televisie te gebruiken, dient u deze handleiding volledig door te lezen. Bewaar de handleiding voor raadpleging in de toekomst.

De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japan. De geautoriseerde vertegenwoordiging voor EMC en product veiligheid is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor serviceof garantiezaken verwijzen wij u graag naar de adressen in de afzonderlijke service/garantie documenten.

Opmerkingen betreffende de digitale televisiefunctie

• Functies met betrekking tot digitale televisie ( ) werken alleen in landen of gebieden waar DVB-T (MPEG-2 en H.264/MPEG-4 AVC) digitale aardse signalen worden uitgezonden of waar toegang is tot een compatibele DVB-C (MPEG-2 en H.264/MPEG-4 AVC) kabelservice. Vraag uw dealer of u een DVB-T-signaal kunt ontvangen waar u woont of vraag uw kabelleverancier of hun DVB-C-kabelservice geschikt is voor een geïntegreerde werking met deze televisie.

• Uw kabelleverancier kan voor een dergelijke service kosten in rekening brengen en het kan zijn dat u moet instemmen met bepaalde voorwaarden.

• Dit televisietoestel voldoet aan de DVBT- en DVB-C-specificaties, maar de compatibiliteit met toekomstige DVB-T digitale aardse en DVB-C digitale kabeluitzendingen kan niet worden gegarandeerd.

• Bepaalde digitale televisiefuncties zijn wellicht niet beschikbaar in sommige landen/regio's en DVB-C-kabel werkt wellicht niet goed bij bepaalde aanbieders.

• De "x" die wordt weergegeven in de modelnaam komt overeen met een cijfer dat betrekking heeft op het ontwerp, de kleur of het tv-systeem.

• Instructies voor het "Installeren van de wandmontagesteun" staan vermeld in de gebruiksaanwijzing van deze televisie.

• De afbeeldingen in deze gebruiksaanwijzing kunnen verschillen van het model van uw tv.

• De illustraties van de afstandsbediening in deze gebruiksaanwijzing laten de RM-ED044 zien, tenzij anders aangegeven.

• Lees "Veiligheidsinformatie" (pagina 34) alvorens de televisie te gebruiken. Bewaar deze handleiding zodat u deze in de toekomst kunt raadplegen.

Informatie over handelsmerken

is een gedeponeerd handelsmerk van

het DVB Project. HDMI, het HDMI-logo en High Definition

Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.

DLNA®, het DLNA-logo en DLNA CERTIFIED® zijn handelsmerken, servicemerken of certificaatmerken van Digital Living Network Alliance.

DivX® is een videocompressietechnologie ontwikkeld door DivX, Inc.

DivX®, DivX Certified® en geassocieerde logo's zijn handelsmerken van DivX, Inc. en worden gebruikt onder licentie.

OVER DIVX VIDEO: DivX® is een digi taal videofor maat ontwikkel d door DivX, Inc . Dit product is een officieel DivX Certifiedproduct dat DivX-video's afspeelt. Surf naar www.divx.com voor meer informatie en softwaretools voor het converteren van uw bestanden naar DivX-video.

OVER DIVX VIDEO-ON-DEMAND: dit DivX Certified®-apparaat moet geregistreerd zijn om DivX Video-onDemand (VOD)-inhoud te kunnen afspelen. Om de registratiecode aan te maken, gaat u naar het onderdeel DivX VOD in het instelmenu van het apparaat. Surf naar vod.divx.com met deze code om het registratieproces te voltooien en meer te weten te komen over DivX VOD.

Vervaardigd onder licentie van Dolby Laboratories. Dolby en het dubbele D-symbool zijn handelsmerken van Dolby Laboratories.

"BRAVIA" en zijn handelsmerken van Sony Corporation.

TrackID is een handelsmerk of gedeponeerd handelsmerk van Sony Ericsson Mobile Communications AB.

Muziek- en videoherkenningstechnologie en gerelateerde gegevens worden verstrekt door Gracenote®. Gracenote is de industrienorm voor de verstrekking van muziekherkenningstechnologie en gerelateerde inhoud. Meer informatie vindt u op www.gracenote.com. CD-, DVD-, Blu-ray Disc- en muziek- en videogerelateerde gegevens van Gracenote, Inc., beschermd door auteursrechten © 2000-nu Gracenote. Gracenote Software, beschermd door auteursrechten © 2000-nu Gracenote. Een of meerdere patenten die het eigendom zijn van Gracenote zijn van toepassing op dit product en deze service. Raadpleeg de Gracenote-website voor een nietexhaustieve lijst van geldende Gracenotepatenten. Gracenote, CDDB, MusicID, MediaVOCS, het Gracenote-logo en logotype en het logo "Powered by Gracenote" zijn handelsmerken of gedeponeerde handelsmerken van Gracenote in de Verenigde Staten en/of andere landen.

Wi-Fi Protected Setup en WPA zijn merknamen van de Wi-Fi Alliance.

Voor KDL-55/46/40/ 32EX721, KDL-46/40/ 32EX724, KDL-26EX321, KDL-26/24/22EX320:

Opmerking voor draadloos signaal

1. Hierbij verklaart Sony Corporation dat het toestel in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.

Nadere informatie kunt u vinden op: http://www.compliance.sony.de/

2. Opmerking voor klanten: de volgende informatie is enkel van toepassing voor apparaten die verkocht worden in landen die de EU-richtlijnen in acht nemen.

Het draadloze systeem van een tv kan worden gebruikt in de volgende landen:

Oostenrijk, België, Bulgarije, Cyprus, Tsjechië, Denemarken, Estland, Finland, Frankrijk, Duitsland, Griekenland, Hongarije, IJsland, Ierland, Italië, Letland, Liechtenstein, Litouwen, Luxemburg, Malta, Nederland, Noorwegen, Polen, Portugal, Slowakije, Roemenië, Slovenië, Spanje, Zweden, Zwitserland, Turkije en het Verenigd Koninkrijk.

Deze apparatuur kan worden gebruikt in andere niet-Europese landen.

Page 75

Draadloos tv-systeem reglementering

Voor klanten in Italië

Het gebruik van het RLAN-netwerk is geregeld: s wat privégebruik betreft, door het

wettelijk decreet van 1.8.2003, nr. 259 ("Code of Electronic Communications"). Artikel 104 in het bijzonder geeft aan wanneer een algemene goedkeuring op voorhand moet worden verkregen en Art. 105 wanneer vrij gebruik is toegelaten;

s met inachtneming van de voorziening

aan het publiek van RLAN-toegang tot telecomnetwerken en -diensten, door het ministerieel decreet van 28.5.2003, zoals geamendeerd, en Art. 25 (algemene goedkeuring voor elektronische communicatienetwerken en diensten) van de Code of electronic communications.

Voor klanten in Noorwegen

Gebruik van deze radioapparatuur is niet toegelaten in het geografische gebied binnen een straal van 20 km vanaf het centrum van Ny-Ålesund, Svalbard.

Voor klanten in Cyprus

De eindgebruiker moet de RLANapparaten (of WAS of Wi-Fi) inschrijven bij het departement van elektronische communicatie (Department of Electronic Communications) (P.I. 365/2008 en P.I. 267/2007).

P.I. 365/2008 is de regeling betreffende radiocommunicatie (categorieën van stations onderworpen aan algemene autorisatie en registratie) van 2008.

P.I. 267/2007 is de algemene autorisatie voor het gebruik van radiofrequenties door Radio Local Area Networks en door Wireless Access Systems, inclusief Radio Local Area Networks (WAS/RLAN).

Voor klanten in Frankrijk

De WLAN-functie (WiFi) van deze digitale LCD-kleurentelevisie is uitsluitend bestemd voor gebruik binnen gebouwen. Gebruik van de WLAN-functie (WiFi) van deze digitale LCDkleurentelevisie buiten gebouwen is verboden op het Franse grondgebied. Zorg ervoor dat de WLAN-functie (WiFi) van deze digitale LCD-kleurentelevisie is uitgeschakeld voor u deze buiten gebouwen gebruikt. (ART-bepaling 2002-1009 zoals aangepast in ARTbepaling 03-908 met betrekking tot beperkingen voor het gebruik van radiofrequenties).

Locatie van het identificatielabel

Het label met het modelnummer, de productiedatum (maand/jaar) en de voedingsklasse (in overeenstemming met de toepasselijke veiligheidsreglementen) bevinden zich op de achterkant van de tv en verpakking.

Voorzorgsmaatregelen

Televisie kijken

• Sommige mensen kunnen ongemakken ervaren (vermoeide ogen, vermoeidheid of misselijkheid) bij het bekijken van 3Dbeelden of het spelen van stereoscopische 3D-games. Sony raadt alle gebruikers aan regelmatig rustpauzes in te lassen bij het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games. De lengte en de frequentie van de nodige rustpauzes variëren van persoon tot persoon. U moet zelf beslissen wat voor u het best is. Als u ongemakken ervaart, dient u het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games stop te zetten tot het ongemak over is. Raadpleeg indien nodig een dokter. Raadpleeg eveneens (i) de gebruiksaanwijzing van alle andere apparaten of media die u gebruikt in combinatie met deze tv en (ii) onze website (http://www.sony-europe.com/myproduct) voor de recentste informatie. De ogen van jonge kinderen (vooral jonger dan zes jaar) zijn nog steeds in ontwikkeling. Raadpleeg een arts (bv. een kinderarts of oogarts) voor u jonge kinderen 3D-beelden laat bekijken of stereoscopische 3D-games laat spelen. Volwassen dienen ervoor te zorgen dat jonge kinderen de bovenstaande aanbevelingen opvolgen.

• Gebruik of bewaar de 3D Bril of de batterij niet in de buurt van vuur of op plaatsen met een hoge temperatuur, bv. in direct zonlicht of in een auto die in de zon staat.

• Wanneer u de gesimuleerde 3D-functie gebruikt, dient u er rekening mee te houden dat het weergegeven beeld niet helemaal gelijk is aan het oorspronkelijke beeld ten gevolge van de conversie die door de televisie wordt uitgevoerd.

• Kijk televisie met gedempt licht, omdat televisie kijken in het donker of gedurende een lange periode de ogen extra belast.

• Als u een hoofdtelefoon gebruikt, mag u het volume niet te hoog zetten om gehoorbeschadiging te voorkomen.

LCD-scherm

• Hoewel het LCD-scherm is vervaardigd met precisietechnologie en 99,99% of meer van de pixels werken, kunnen er toch donkere of heldere puntjes (rood, blauw of groen) permanent zichtbaar zijn op het LCD-scherm. Dit is een structureel kenmerk van een LCDscherm en duidt niet op een defect.

• Druk en kras niet op het scherm en plaats geen voorwerpen op het televisietoestel. Het beeld kan hierdoor vervormen of het LCD-scherm kan beschadigen.

• Als het televisietoestel op een koude plaats wordt gebruikt, kan het beeld vlekkerig of donker zijn. Dit wijst niet op een storing. Dit verschijnsel verdwijnt wanneer de temperatuur stijgt.

• Bij langdurige weergave van stilstaande beelden kunnen spookbeelden optreden. Deze kunnen na enige tijd verdwijnen.

• Het scherm en de kast worden warm als het televisietoestel wordt gebruikt. Dit duidt niet op een defect.

(Vervolg)

Page 76

• Het LCD-scherm bevat een kleine hoeveelheid vloeibare kristallen en kwik. Sommige fluorescentielampen in het televisietoestel bevatten ook kwik (behalve lcd-televisies met achtergrondverlichting d.m.v. leds). Gooi het toestel weg volgens de geldende lokale wetgeving en voorschriften.

Schermoppervlak/kast van het televisietoestel behandelen en reinigen

Zorg er om veiligheidsredenen voor dat u het netsnoer van het televisietoestel loskoppelt voordat u het reinigt.

Neem de volgende voorzorgsmaatregelen in acht om verkleuring of beschadiging van het materiaal of de coating van het scherm te voorkomen.

• Reinig het schermoppervlak/de kast met een zachte doek om stof te verwijderen. Bevochtig een zachte doek licht met een verdund reinigingsmiddel bij hardnekkige stofvorming.

• Sproei nooit water of schoonmaakmiddelen rechtstreeks op de tv. Dit kan naar de onderzijde van het scherm lopen of op uitwendige onderdelen terechtkomen en de tv binnendringen, waardoor de tv kan beschadigd raken.

• Gebruik geen schuursponsje, alkalisch/ zuurhoudend reinigingsmiddel, schuurpoeder of vluchtig oplosmiddel, zoals alcohol, benzeen, thinner of insectenbestrijdingsmiddel. Het gebruik van dergelijke materialen of het langdurig in aanraking komen met rubber- of vinylmaterialen kan beschadiging van het schermoppervlak en het materiaal van de kast tot gevolg hebben.

• Het wordt aanbevolen de ventilatieopeningen regelmatig met de stofzuiger te reinigen om een goede ventilatie te handhaven.

• Als u de hoek van het televisietoestel aanpast, moet u het toestel langzaam verplaatsen om te voorkomen dat het televisietoestel van de standaard schiet.

Optionele apparatuur

• Plaats optionele onderdelen of apparatuur die elektromagnetische straling uitzendt op een afstand van het televisietoestel. Anders kan beeldvervorming en/of ruis optreden.

• Dit toestel is getest en compatibel bevonden met de limieten vermeld in de EMC-richtlijn voor het gebruiken van een verbindingssignaalkabel korter dan 3 meter.

(Waarschuwing bij gebruik van de afstandsbediening) Opmerkingen

• Let op de + en de - bij het plaatsen van de batterijen.

• Combineer geen verschillende typen batterijen, of oude en nieuwe batterijen.

• Gooi oude batterijen niet gewoon weg, maar lever ze in. In bepaalde regio's kan het verwerken van batterijen aan regels zijn gebonden. Neem hiervoor contact op met de lokale autoriteiten.

• Hanteer de afstandsbediening met zorg. Laat de afstandsbediening niet vallen, ga er niet op staan en mors er geen vloeistof op.

• Plaats de afstandsbediening niet in de buurt van een warmtebron, op een plek in direct zonlicht of in een vochtige ruimte.

Draadloze functie van het toestel

• Gebruik dit apparaat niet in de buurt van medische apparatuur (pacemaker, enz.), aangezien de medische apparatuur beschadigd kan worden.

• De signalen die dit toestel verzendt/ ontvangt zijn gecodeerd, maar toch dient u voorzichtig te zijn met onrechtmatige interceptie. Wij kunnen niet verantwoordelijk worden gesteld voor mogelijke problemen ten gevolge hiervan.

Wegwerpen van het televisietoestel

Verwijdering van oude elektrische en elektronische apparaten (toepasbaar in de

Europese Unie en andere Europese landen met gescheiden afvalsystemen)

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Verwijdering van oude batterijen (in de Europese Unie en andere Europese landen met afzonderlijke

inzamelingssystemen)

Dit symbool op de batterij of verpakking wijst erop dat de meegeleverde batterij van dit product niet als huishoudelijk afval behandeld mag worden. Op sommige batterijen kan dit symbool voorkomen in combinatie met een chemisch symbool. De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegd als de batterij meer dan 0,0005 % kwik of 0,004 % lood bevat. Door deze batterijen op juiste wijze af te voeren, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met dataintegriteit een permanente verbinding met batterij vereisen, dient deze batterij enkel door gekwalificeerd servicepersoneel vervangen te worden. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandeld, dient het product aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het gedeelte over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij bij het desbetreffende inzamelingspunt voor de recyclage van batterijen. Voor meer details in verband met het recyclen van dit product of batterij, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Page 77

Page 78

Inhoudsopgave

Aan de slag

De accessoires controleren......................................................................................................8

Batterijen in de afstandsbediening plaatsen ............................................................................8

1: De tafelstandaard bevestigen ..............................................................................................9

2: De kijkhoek van de tv aanpassen ......................................................................................10

3: Een antenne/Set Top Box/recorder (bv. dvd-recorder) aansluiten.....................................11

4: Audio-/videoapparatuur aansluiten ....................................................................................11

5: Voorkomen dat de tv omvalt ..............................................................................................12

6: Omgaan met het netsnoer/De kabels samenbundelen......................................................12

7: De eerste instellingen uitvoeren.........................................................................................13

Uw BRAVIA-tv gebruiken

Tv kijken.................................................................................................................................14

Verschillende functies en instellingen selecteren (menu Start)..............................................16

Gebruiksaanwijzing weergeven (i-Manual) ............................................................................18

Netwerkinstellingen

Een bekabeld netwerk voorbereiden......................................................................................20

Een draadloos LAN voorbereiden..........................................................................................20

De internetverbinding configureren........................................................................................21

Als u geen verbinding kunt maken met internet.....................................................................22

Instellingen voor serverweergave aanpassen........................................................................23

Overige informatie

Problemen oplossen ..............................................................................................................24

Specificaties...........................................................................................................................25

De accessoires installeren (Wandmontagesteun)..................................................................29

Veiligheidsinformatie..............................................................................................................34

Page 79

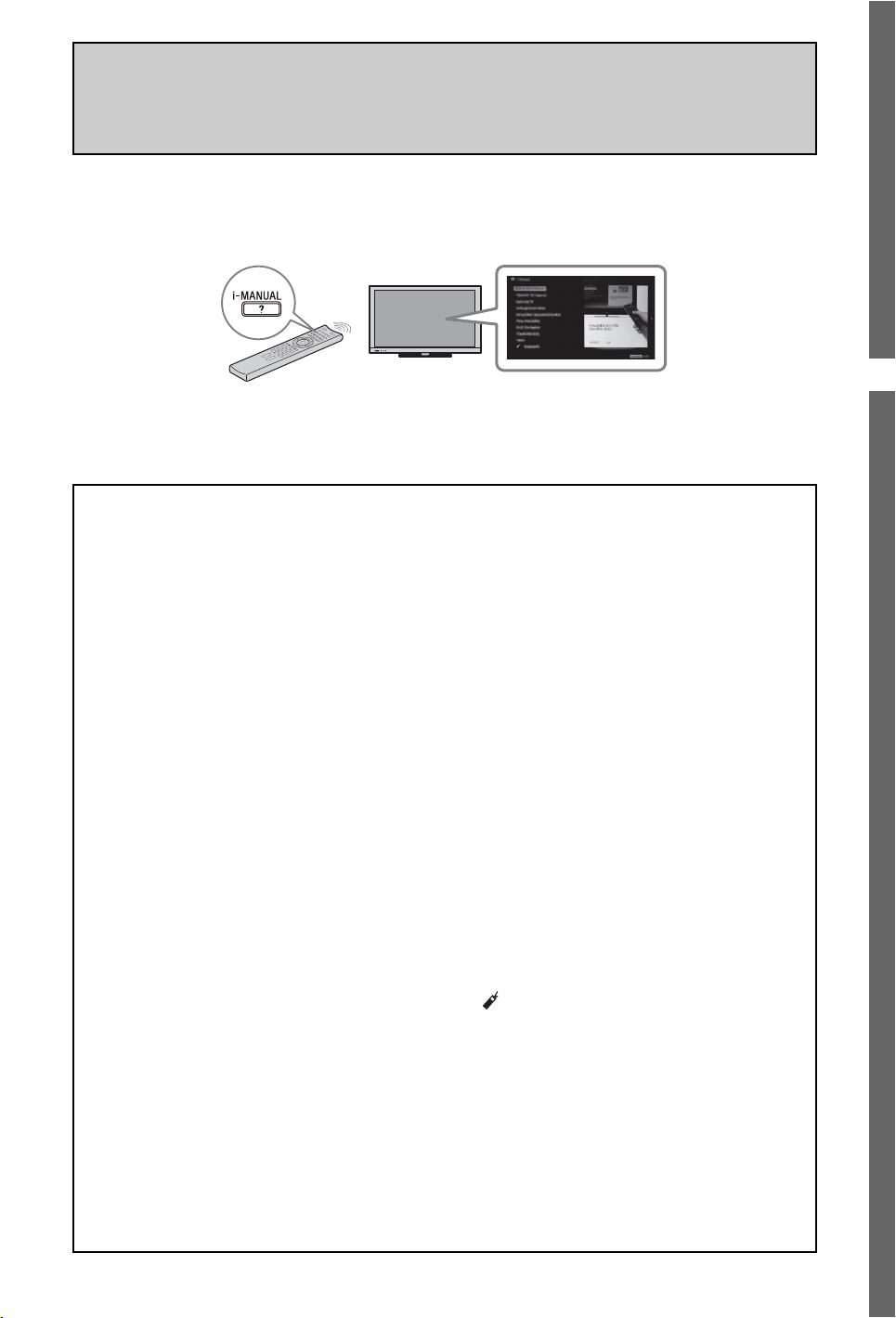

Nadat u uw BRAVIA-tv geïnstalleerd hebt en de basis bediening geleerd hebt met deze handleiding, kunt u de ingebouwde handleiding (i-Manual) raadplegen voor de verdere verduidelijking van de functies van uw tv.

Deze tv heeft een ingebouwde gebruiksaanwijzing (i-Manual). Om de i-Manual te openen, drukt u op i-MANUAL op de afstandsbediening en selecteert u een item. Raadpleeg pagina 18 van deze gebruiksaanwijzing. De inhoud van de i-Manual kan verschillend zijn afhankelijk van het model/de regio/het gebied.

Inhoud van de i-Manual

* Sommige modellen ondersteunen deze functie niet.

i-Manual gebruiken "BRAVIA"-tv-functies

3D-functie* Omgevingssensor* "BRAVIA"-internetvideo Internetwidgets Draadloos LAN / Geschikt voor draadloos

LAN

"BRAVIA" Sync met "Controle voor

HDMI" Ondersteunt Skype TrackID™/Muziek zoeken/Video zoeken USB HDD-opname*

Tv kijken

3D-functie* Digitale Elektronische Programmagids Favorieten Schermmodus Beeldmodus Teletekst Foto's/Muziek/Video's Tweelingbeeld (PIP) Tweelingbeeld (P&P) NVOD/MF

Instellingen/Startmenu

Over het startmenu Instellingen Weergave-instellingen Geluid Systeem settings i-Manual Digitaal Set-up Analoge instellingen Externe ingangen

Netwerk Productondersteuning

Andere apparatuur/internet gebruiken

Videocassetterecorder/dvd-speler Audiosysteem USB-apparaat (bv. digitale camera) Fotokader HDMI-apparatuur Internet/draadloos LAN Thuisnetwerk Media Remote Pc

Beschrijving van de onderdelen

Afstandsbediening Tv-bedieningselementen en -indicators Aansluitingen

Problemen oplossen Index

Bladwijzers

Page 80

Aan de slag

De accessoires controleren

Afstandsbediening (1) AAA-batterijen (type R03) (2) Tafelstandaard (1) Bevestigingsschroeven voor tafelstandaard (M5 × 16) (3)

(behalve KDL-26/24/22EX32x)

Bevestigingsschroeven voor tafelstandaard (M4 × 12) (2)

(alleen KDL-26/24/22EX32x)

Montageschroeven voor tafelstandaard (M6 × 14) (4)

(alleen KDL-55/46EX72x, KDL-46HX72x, KDL-46EX52x, KDL-46CX52x)

Montageschroeven voor tafelstandaard (M6 × 14) (3)

(alleen KDL-40HX72x, KDL-40/37/32EX72x, KDL-40/37/32EX52x, KDL-40/32CX52x, KDL-32EX42x)

Montageschroeven voor tafelstandaard (M6 × 14) (2)

(alleen KDL-26EX321)

Montageschroeven voor tafelstandaard (M4 × 12) (2)

(alleen KDL-26/24/22EX320)

Inbussleutel (1)

(behalve KDL-26/24/22EX320)

Gebruiksaanwijzing (deze handleiding) en andere documenten

Raadpleeg het document geleverd bij de tafelstandaard om de tafelstandaard te monteren.

Batterijen in de afstandsbediening plaatsen

B Voor KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x

1 Verwijder de beschermfolie. 2 Druk en schuif het deksel omhoog.

B Voor KDL-46/40/37/32EX52x,

KDL-46/40/32CX52x, KDL-32EX42x, KDL-26/24/22EX32x

1 Verwijder de beschermfolie. 2 Druk op het deksel en til het omhoog

om te openen.

Page 81

1: De tafelstandaard

bevestigen

1 Raadpleeg het document geleverd bij

de tafelstandaard voor de juiste bevestigingswijze voor bepaalde tv-modellen.

2 Plaats de tv op de tafelstandaard.

B Voor KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

Geleidepennen

• Richt de tv van boven af en schuif deze naar

binnen totdat de geleidepennen niet meer zichtbaar zijn.

B Voor KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

Aan de slag

B Voor KDL-26/24/22EX320

B Voor KDL-26EX321

B Voor KDL-26/24/22EX320

B Voor KDL-26EX321

3 Maak de tv vast aan de tafelstandaard

met de bijgeleverde schroeven en volg hierbij de pijltjes die de schroefgaten markeren.

• Als u een elektrische schroevendraaier gebruikt,

stel dan het draaimoment in op ongeveer 1,5 N·m {15 kgf·cm}.

De tafelstandaard van de televisie losmaken

Om de tafelstandaard van de tv los te maken, verwijdert u de schroeven die bij stap 3 bevestigd werden.

• Verwijder de tafelstandaard niet, tenzij u

bijbehorende accessoires wilt installeren op de televisie.

• Als u de tafelstandaard van de tv verwijdert, leg

het scherm dan met de voorzijde naar beneden gericht op een stabiel werkoppervlak dat groter is dan de tv.

(Vervolg)

Page 82

• Om schade aan het oppervlak van het LCD-

scherm te voorkomen, dient u een zacht stuk stof op het werkoppervlak te plaatsen.

• Zorg ervoor dat de tv verticaal geplaatst is voor u

deze inschakelt. U mag de tv niet inschakelen wanneer het LCD-scherm naar beneden gericht is om een oneven beelduniformiteit te voorkomen.

B Voor KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

2: De kijkhoek van de tv

aanpassen

De kijkhoek van deze tv kan worden aangepast binnen de aangegeven hoek.

Hoek aanpassen (Draaien) (behalve KDL-26/24/22EX320)

• Als u de hoek aanpast, dient u de standaard met

één hand vast te houden om te voorkomen dat de standaard wegglijdt of dat de tv omkantelt.

Zacht stuk stof

B Voor KDL-26/24/22EX320

20°

Hoek aanpassen (Kantelen) (behalve KDL-46/40/32CX52x)

• Zorg dat uw vingers niet gekneld raken tussen de

tv en de standaard als u de hoek regelt.

B Voor KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x, KDL-26EX321

0° - 6°

Zacht stuk stof

B Voor KDL-26EX321

Zacht stuk stof

B Voor KDL-26/24/22EX320

0° - 6°

Page 83

• Zorg ervoor dat er geen obstakels voor de tv staan.

IR-sensor

3D Sync-zender (alleen KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x) Omgevingssensor (behalve KDL-46/40/32EX520, KDL-40/32EX523)

• Stel de omgevingssensor niet bloot aan direct

zonlicht of een andere sterke lichtbron; doet u dit wel, dan kunnen er storingen optreden.

3: Een antenne/Set Top Box/

recorder (bv. dvdrecorder) aansluiten

Een Set Top Box/recorder (bv. dvdrecorder) aansluiten via HDMI

Aan de slag

Een Set Top Box/recorder (bv. dvdrecorder) aansluiten via SCART

Set Top Box/recorder (bv. dvd-recorder)

• Wij raden u aan een haakse universele SCART-

kabel te gebruiken voor deze aansluiting.

Set Top Box/recorder (bv. dvd-recorder)

4: Audio-/videoapparatuur

aansluiten

Audio-/videoapparaat

Page 84

5: Voorkomen dat de tv

omvalt

1 Plaats een houtschroef (4 mm diameter,

niet bijgeleverd) in de televisiestandaard.

6: Omgaan met het

netsnoer/De kabels samenbundelen

B KDL-46/40/32CX52x

Netsnoer

B Behalve KDL-46/40/32CX52x

•

Voordat u de kabels samenbundelt, verwijdert u de kabelhouder van het AC-deksel (zie stap 1 en 2). Gebruik de kabelhouder (zie stap 3) om de andere kabels te bundelen (zie stap 4).

• Bundel het netsnoer niet samen met andere kabels.

KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x, KDL-26EX321

2 Plaats een kolomschroef (M4, niet

bijgeleverd) in de schroefopening van de tv.

3 Bevestig de houtschroef en de

kolomschroef met een stevige draad (niet bijgeleverd).

De lengte van de M4-machineschroef verschilt afhankelijk van de diameter van het snoer. Raadpleeg de afbeelding hieronder.

5-6 mm

M4-schroef Snoer

Tafelstandaard voor televisie

KDL-26/24/22EX320

* Bevestig de kabelhouder onder de aansluitingen

bij installatie aan de wand.

Page 85

7: De eerste instellingen

uitvoeren

Behalve KDL-46/40/32CX52x

KDL-46/40/32CX52x

1 Sluit de tv aan op een stopcontact. 2 Druk op 1 op de tv. De = (aan/uit)-

aanduiding zal groen oplichten.

De eerste keer dat u de televisie aanzet, verschijnt het menu Taal op het scherm.

• Als u de tv voor de eerste keer inschakelt,

heeft deze wat tijd nodig voor interne verwerking voor optimalisering voordat u de eerste instellingen kunt uitvoeren. Er zal geen beeld en geluid zijn en het timerlampje aan de voorzijde van de tv zal ongeveer 40 seconden lang oranje knipperen. Schakel de tv niet tijdens dit proces. Dit proces werd in de fabriek voltooid voor bepaalde televisies.

Digitale autom. Afstemming: wanneer u "Kabel" selecteert, raden wij u aan "Snelscan" te selecteren voor een snelle afstemming. Stel "Frequentie" en "Netwerk-ID" in volgens de informatie die u hebt gekregen van uw kabelleverancier. Als er geen zender wordt gevonden met "Snelscan", probeert u "Volledige scan" (dit duurt langer).

• "Volledige scan" is mogelijk niet beschikbaar

afhankelijk van uw regio/land.

Programma's sorteren: wijzigt de volgorde van de analoge zenders die opgeslagen zijn op de tv.

1 Druk op F/f om de zender te selecteren

die u naar een nieuwe positie wilt verplaatsen en druk op .

2 Druk op F/f om de nieuwe positie voor

de zender te selecteren en druk op .

• U kunt ook handmatig afstemmen op zenders.

Aan de slag

Volg de instructies op het scherm.

Page 86

Uw BRAVIA-tv gebruiken

Tv kijken

Schakel de tv in.

Druk op 1 op de tv om de tv in te schakelen.

Selecteer een stand.

Selecteer een tv-kanaal.

GUIDE

• De knoppen 5, N, PROG + en

AUDIO zijn voorzien van een

voelstip. Gebruik de voelstippen als richtpunt wanneer u de tv bedient.

De Digitale Elektronische Programmagids gebruiken

Druk op GUIDE in de digitale modus om de programmagids weer te geven.

Gebruik daarbij 0-9 om digitale zenders te selecteren. Voor zendernummers 10 en hoger drukt u snel op het volgende cijfer.

Page 87

Delen en bedieningselementen van de afstandsbediening

Gebruik de bijgeleverde afstandsbediening om uw tv te bedienen. De basisbediening van de afstandsbediening wordt hier uitgelegd. Voor meer informatie over alle functies van de afstandsbediening drukt u op i-MANUAL en raadpleegt u de ingebouwde handleiding (i-Manual) (pagina 18).

1 :/1

Druk hierop om de tv in en uit te schakelen vanuit de stand-by stand.

2 i-MANUAL

Hiermee geeft u de ingebouwde handleiding (i-Manual) weer.

3 SYNC MENU

Hiermee geeft u het BRAVIA Sync-menu weer om apparatuur te bedienen die compatibel is met BRAVIA Sync en aangesloten is op de tv.

4 F/f/G/g/

Hiermee kunt u de cursor op het scherm bewegen en het item bevestigen.

5 OPTIONS

Hiermee kunt u een lijst weergeven met handige functies en snelkoppelingen voor menu's. De menuitems verschillen afhankelijk van de huidige invoer en/ of inhoud.

Voor KDL-55/46/40/37/32EX72x, KDL-46/40HX72x

6 Kleurtoetsen

Als de kleurtoetsen beschikbaar zijn, verschijnen er een begeleidende bedieningsinstructies op het scherm.

Uw BRAVIA-tv gebruiken

Achterzijde van afstandsbediening

7 PROG/CH +/–/cijfer-toetsen

Hiermee selecteert u zenders in de tv-stand.

8 2 +/–

Hiermee regelt u het volume.

Page 88

Verschillende functies en instellingen selecteren (menu Start)

U kunt alle functies vanuit het menu Start selecteren. Raadpleeg pagina 17 voor een overzicht van het menu Start.

Druk op HOME.

Druk op F/f/G/g/ om items te

selecteren.

2 1, 3

Items selecteren in het menu Start (bv. "Instellingen" selecteren)

1 Druk op G/g om "Instellingen" te selecteren.

De inhoud van "Instellingen" wordt rechts weergegeven.

2 Druk op F/f om "Weergave-instellingen" te

selecteren.

3 Druk op om het menu te openen.

Druk aan de hand van de instructies op het scherm op F/f/G/g om items te selecteren en druk op om te bevestigen.

Druk op HOME om af te sluiten.

Page 89

Overzicht van het menu Start

Nadat u op HOME hebt gedrukt op de afstandsbediening, verschijnen de volgende pictogrammen als categorieën. De categorieën zijn beschikbaar afhankelijk van het model van uw tv, de regio, het land en de omstandigheden van uitzending.

TV U kunt een lijst met tv-kanalen of een programmagids kiezen.

Media U kunt genieten van foto's/muziek/video's via USB-apparaten

of het thuisnetwerk.

Ingangen U kunt apparatuur selecteren die aangesloten is op de tv.

Favorieten/Historie Biedt snelle toegang tot uw vaak gebruikte en recent bekeken

items, zoals tv-zenders, externe ingangen of uw mediabestanden.

Instellingen Bevat alle nodige configuraties om de instellingen van uw tv

naar uw voorkeur aan te passen.

Widgets Biedt toegang tot Widgets.

Toepassingen U kunt genieten van verschillende toepassingen, zoals

"Muziek zoeken", "Internet pagina", enz.

Uw BRAVIA-tv gebruiken

Qriocity Naar de onlinedienst "Qriocity" gaan.

Internetinhoud U kunt genieten van internetinhouddiensten.

Aanbevelingen Geeft op basis van uw weergavegeschiedenis aanbevelingen

voor programma's die u mogelijk leuk vindt.

Opnames U kunt timeropnames maken op een aangesloten USB HDD-

apparaat en kiezen welke opgenomen inhoudt u afspeelt.

Page 90

Gebruiksaanwijzing weergeven (i-Manual)

De gebruiksaanwijzing is geïntegreerd in uw BRAVIA-tv en kan op het scherm worden weergegeven. Voor meer informatie over de functies van uw tv opent u de i-Manual met één druk op een knop.

Druk op i-MANUAL.

Druk op F/f/G/g/ om items te

selecteren.

Items selecteren in de i-Manual

1 Druk op F/f om een item te selecteren.

De inhoud van het item wordt rechts weergegeven als de tweede laag.

2 Druk op g om naar de tweede laag te gaan. 3 Druk op F/f om een item te selecteren vanaf

de tweede laag. Rechts wordt een overzicht van het item weergegeven. Als er een derde laag beschikbaar is, herhaalt u deze stap om het overzicht van het item weer te geven.

4 Druk op g om een item te selecteren.

De inhoud wordt weergegeven.

Page 91

Beschrijving van het i-Manual-scherm

Druk op G om terug te keren naar de vorige pagina

Druk op f om naar de volgende pagina te gaan

Paginanummer/Totaal aantal pagina's

Druk op RETURN om terug te keren naar de vorige pagina

Druk op om de functie te starten

• Dit wordt alleen weergegeven als de functie beschikbaar is.

Bladwijzers gebruiken

De i-Manual heeft een bladwijzerfunctie. U kunt een bladwijzer toevoegen aan pagina's met behulp van de kleurtoetsen aan de hand van de instructies onderaan het scherm. Om uw geregistreerde bladwijzers te raadplegen, gaat u naar de startpagina van de i-Manual en selecteert u "Bladwijzers".

De laatst weergegeven pagina in het geheugen opslaan

i-Manual slaat de laatst weergegeven pagina in het geheugen op. Druk op i-MANUAL terwijl u zich in het i-Manual-scherm bevindt om terug te keren naar het tv-scherm. Als u opnieuw op i-MANUAL drukt, verschijnt de informatie die u de vorige keer zag. Als u de i-Manual wilt bekijken vanaf de startpagina, keert u terug naar de startpagina aan de hand van de instructies op het scherm of drukt u op HOME en selecteert u "i-Manual" onder "Instellingen" in het menu Start.

Uw BRAVIA-tv gebruiken

• De geheugenfunctie voor de laatste pagina wordt automatisch gereset als u de tv in stand-by stand zet.

Page 92

Netwerkinstellingen

Als u deze tv met internet verbindt, kunt u van meerdere functies genieten: een foto weergegeven met daarop de locatie op de kaart, internetvideo afspelen, enz. Raadpleeg de i-Manual voor meer informatie over deze functies.

• U zult een internetprovider moeten contacteren

om verbinding te maken met internet.

Een bekabeld netwerk voorbereiden

Internet

Modem met routerfuncties

Router

Modem

Een draadloos LAN voorbereiden

Voor KDL-55/46/40/32EX721, KDL-46/ 40/32EX724, KDL-26EX321, KDL-26/24/ 22EX320:

Bij modellen met ingebouwd draadloos-LANapparaat kunt u het internet en uw thuisnetwerk gebruiken zonder de USB draadloos-LANadapter UWA-BR100.

Behalve KDL-55/46/40/32EX721, KDL-46/40/32EX724, KDL-26EX321, KDL-26/24/22EX320:

Met Geschikt voor draadloos LAN hebt u eenvoudig toegang tot internet en tot uw thuisnetwerk dankzij de USB-adapter voor draadloos LAN UWA-BR100 (vanaf januari

2010). Door de USB-adapter voor draadloos LAN in de USB-poort van uw tv te plaatsen, kunt u eenvoudig een kabelvrij netwerk maken.

Voordat u de draadloze LAN-functie van de tv configureert, dient u ervoor te zorgen dat er een draadloze LAN-router geconfigureerd is.

Internet

• Gebruik voor LAN-verbindingen een kabel van

categorie 7 (niet bijgeleverd).

• De USB-adapter voor draadloos LAN is

beschikbaar als een optioneel accessoire, afhankelijk van het model van uw tv.

Page 93

De internetverbinding configureren

Dankzij de netwerkfunctie kunt u de tv met internet verbinden. De manier van instellen verschilt afhankelijk van het soort netwerk en LAN-router. Voordat u de internetverbinding configureert, dient u een LAN-router te configureren. Controleer uw draadloze LANomgeving aan de hand van de volgende tabel.

Draadloos LAN

Beveiligd draadloos LAN? NEEN

Type 3

JA m

Gebruikt u een draadloze LAN-router die compatibel is met Wi-Fi Protected Setup (WPS)?

JA m

Type 1*

NEEN

Type 2

router. Voordat u een draadloos LAN configureert, controleert u de locatie van de WPS-knop op de router en gaat u na hoe u die gebruikt. Voor de veiligheid zorgt "WPS (PIN)" voor een pincode voor uw router. De pincode wordt vernieuwd elke keer als u "WPS (PIN)" selecteert.

1 Druk op HOME en selecteer

vervolgens > "Netwerk" > "Netwerkinstellingen".

2 Selecteer "Draadloze instellingen". 3 Selecteer "WPS (drukknop)" voor de

methode met de drukknop of "WPS (PIN)" voor de methode met PIN.

• De naam van WPS-knop kan verschillen

afhankelijk van de router (bv. AOSS-knop).

4 Volg de instructies op het

configuratiescherm.

Netwerkinstellingen

Bekabeld LAN

* Type 1 is eenvoudiger te configureren als uw

router over een automatische instelknop beschikt, bv. Air Station One-Touch Secure System (AOSS). De meeste recente routers zijn met deze functie uitgerust. Controleer uw router.

Type 1: Volg de configuratie voor "Beveiligd netwerk met Wi-Fi Protected Set-up (WPS)". Type 2: Volg de configuratie voor "Beveiligd netwerk zonder Wi-Fi Protected Set-up (WPS)". Type 3: Volg de configuratie voor "Onbeveiligd netwerk met alle types draadloze LAN-router". Type 4: Volg de configuratie voor "Bekabelde netwerkconfiguratie".

, Type 4

Type 1: Beveiligd netwerk met Wi-Fi Protected Set-up (WPS)

De WPS-norm zorgt ervoor dat het beveiligen van een draadloos thuisnetwerk zo ongecompliceerd is dat u enkel de WPS-knop hoeft in te drukken op de draadloze LAN-

Type 2: Beveiligd netwerk zonder Wi-Fi Protected Set-up (WPS)

Om een draadloos LAN in te stellen, is er een SSID (naam van het draadloze netwerk) en beveiligingssleutel (WEP- of WPA-sleutel) nodig. Raadpleeg de gebruiksaanwijzing van uw router als u deze niet kent.

1 Druk op HOME en selecteer

vervolgens > "Netwerk" > "Netwerkinstellingen".

2 Selecteer "Draadloze instellingen". 3 Selecteer "Scannen" en selecteer

vervolgens een netwerk uit de lijst van gevonden draadloze netwerken.

4 Volg de instructies op het

configuratiescherm.

(Vervolg)

Page 94

• Als u WPS gebruikt voor het instellen van een

netwerk, worden de beveiligingsinstellingen van de draadloze LAN-router geactiveerd en wordt alle apparatuur die voordien verbonden was met het draadloos LAN in een niet-beveiligde toestand, losgekoppeld van het netwerk. Activeer in dat geval de beveiligingsinstellingen van de losgekoppelde apparatuur en verbind de apparatuur opnieuw. U kunt ook de beveiligingsinstellingen van de draadloze LANrouter uitschakelen en vervolgens de apparatuur in een niet-beveiligde toestand met de tv verbinden.

1 Druk op HOME en selecteer

vervolgens > "Netwerk" > "Netwerkinstellingen".

2 Selecteer "Bedrade instellingen". 3 Selecteer "Auto" om het IP-adres en de

proxyserver automatisch in te stellen of "Gebruiker" om deze handmatig in te stellen.

4 Volg de instructies op het

configuratiescherm.

Type 3: Onbeveiligd netwerk met alle types draadloze LANrouter

Om een draadloos LAN in te stellen, is er een SSID (naam van het draadloze netwerk) nodig.

1 Druk op HOME en selecteer

vervolgens > "Netwerk" > "Netwerkinstellingen".

2 Selecteer "Draadloze instellingen". 3 Selecteer "Scannen" en selecteer

vervolgens een netwerk uit de lijst van gevonden draadloze netwerken.

4 Volg de instructies op het

configuratiescherm.

• Er zal geen beveiligingssleutel (WEP- of WPA-

sleutel) vereist zijn aangezien u geen beveiligingsmethode hoeft te kiezen bij deze procedure.

Type 4: Bekabelde netwerkconfiguratie

Voer indien nodig de respectieve alfanumerieke waarden voor uw router in. De items die moeten worden ingesteld (bv. IPadres, subnetmasker, DHCP) kunnen verschillen afhankelijk van de internetprovider of router. Raadpleeg voor meer informatie de gebruiksaanwijzingen die u van uw internetprovider gekregen hebt of de gebruiksaanwijzingen die bij de router geleverd zijn.

De netwerkstatus bekijken

U kunt de status van uw netwerk controleren.

1 Druk op HOME en selecteer

vervolgens > "Netwerk" > "Netwerkinstellingen".

2 Selecteer "Netwerkstatus bekijken".

Als u geen verbinding kunt maken met internet

Maak gebruik van de diagnose om mogelijke oorzaken voor netwerkverbindingsfouten en instellingen te controleren.

1 Druk op HOME en selecteer

vervolgens > "Netwerk" > "Netwerkinstellingen".

2 Selecteer "Netwerkstatus bekijken". 3 Selecteer "Verbindingscontrole".

Dit kan enkele minuten duren. U kunt de diagnose niet annuleren nadat u "Verbindingscontrole" hebt geselecteerd.

Page 95

Instellingen voor serverweergave aanpassen

U kunt ervoor kiezen thuisnetwerkservers weer te geven in het startmenu. Er kunnen maximaal 10 servers automatisch worden weergegeven in het menu Start.

1 Druk op HOME en selecteer

vervolgens > "Netwerk" > "Thuis Netwerk Installatie".

2 Selecteer "Instellingen

serverweergave".

3 Selecteer de server die u wilt

weergeven in het menu Start en pas de instellingen aan.

Als u geen verbinding kunt maken met uw thuisnetwerk

De tv detecteert of de server correct wordt herkend als u deze niet kunt verbinden met uw thuisnetwerk. Als de resultaten van de diagnose een fout aangeven, controleer dan mogelijke oorzaken en netwerkverbindingen en -instellingen.

1 Druk op HOME en selecteer

vervolgens > "Netwerk" > "Thuis Netwerk Installatie".

2 Selecteer "Serverdiagnoses".

De serverdiagnose start. Als de serverdiagnose voltooid is, verschijnt de lijst met resultaten van de diagnose.

Netwerkinstellingen

Page 96

Overige informatie

Problemen oplossen

Tel hoeveel keer het 1 (stand-by)-lampje knippert als het knippert (intervaltijd bedraagt drie seconden).

Druk op 1 op de tv om deze uit te schakelen, haal het netsnoer uit het stopcontact en breng uw dealer of het Sony-servicecentrum op de hoogte van het knipperen van het lampje (duur en interval).

Controleer de items in de onderstaande tabellen als het 1 (stand-by)-lampje niet knippert.

Raadpleeg ook "Problemen oplossen" in de i-Manual. Als het probleem aanhoudt, moet u de televisie laten nakijken door bevoegd onderhoudspersoneel.

Omstandigheid Uitleg/oplossing

Er is geen beeld (scherm is donker) en geen geluid.

Er verschijnen kleine zwarte en/of heldere puntjes op het scherm.

Op sommige programma's kan niet worden afgestemd.

De tv wordt automatisch uitgeschakeld (de tv wordt in stand-by gezet).

De afstandsbediening werkt niet.

U bent het wachtwoord voor het "Kinderslot" vergeten.

De ruimte rond de tv wordt warm.

• Controleer de aansluiting van de antenne/kabel.

• Sluit de tv aan op het stroomnet en druk op 1 op de tv.

• Als het 1 (stand-by)-lampje rood oplicht, drukt u op "/1.

• Het scherm is opgebouwd uit pixels. Kleine zwarte en/of heldere

puntjes (pixels) op het scherm duiden niet op een storing.

• Controleer de antenne of schotelantenne.

• Controleer of de "Sleep Timer" geactiveerd is of controleer de

"Duur"-instelling van "Timer Aan".

• Controleer of "Inactiviteit TV Stand-by" geactiveerd is.

• Controleer of "Omgevingssensor" geactiveerd is. Wanneer er

gedurende een bepaalde periode geen kijker gedetecteerd wordt voor de tv, schakelt het beeld automatisch uit en blijft alleen het geluid van de tv ingeschakeld. Als er daarna nog 30 minuten verstreken zijn, schakelt de tv over naar de stand-by stand.

• Vervang de batterijen.

• Mogelijk is de stand SYNC geactiveerd op de tv.

Druk op SYNC MENU, selecteer "TV-besturing" en selecteer vervolgens "Start (menu)" of "Optie" om de tv te bedienen.

• Voer 9999 in als PIN-code. (PIN-code 9999 wordt altijd

geaccepteerd.)

• Als de tv langdurig wordt gebruikt, wordt de ruimte rond de tv

warm. U kunt daar warmte voelen bij aanraking met de hand.

Page 97

Specificaties

Systeem

Beeldschermsysteem Televisiesysteem

Kleur-/videosysteem

Beschikbare kanalen

Geluidsuitgang

Ingangen/uitgangen

Antennekabel

/ AV1

AV2 / COMPONENT IN

HDMI IN1, 2, 3, 4 (behalve KDL-26/24/ 22EX32x)

HDMI IN1, 2 (alleen KDL-26/24/ 22EX32x)

DIGITAL AUDIO OUT

(OPTICAL)

AUDIO OUT / i

PC IN

(alleen KDL-26/24/ 22EX32x)

1, 2 (alleen KDL-46/40/ 32EX520, KDL-40/ 32EX523)

1, 2 (HDD REC) (behalve KDL-46/40/ 32EX520, KDL-40/ 32EX523, KDL-26/24/ 22EX32x)

LAN

LCD-scherm (van het Engelse "Liquid Crystal Display" = display van vloeibare kristallen) Analoog: afhankelijk van de land-/gebiedkeuze: B/G/H, D/K, L, I, M

Digitaal: DVB-T2 (alleen KDL-55EX723/46HX723/46EX724/46EX723/46EX524/40HX723/40EX724/

40EX723/40EX524/40EX523/40CX523/37EX723/37EX524/32EX724/32EX723/32EX524/ 32EX523/32EX424/32CX523) DVB-T/DVB-C

Analoog: PAL, PAL60 (alleen video-ingang), SECAM, NTSC3.58, NTSC4.43 (alleen video-ingang) Digitaal: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4

Analoog: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41 D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69/M: A2–A13, A14–A79 Digitaal: VHF/UHF

10 W + 10 W (KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x) 8 W + 8 W (KDL-26/24/22EX32x)

75 ohm externe aansluiting voor VHF/UHF 21-pins scart-aansluiting (CENELEC-standaard) inclusief audio/video-ingang, RGB-ingang en TV audio/

video-uitgang. Video-ingang (RCA-aansluiting) Ondersteunde formaten: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Audio-ingang (RCA-aansluitingen) Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480i

Audio: tweekanaals lineaire PCM: 32, 44,1 en 48 kHz, 16, 20 en 24 bits, Dolby Digital Analoge audio-ingang (miniaansluiting) (alleen HDMI IN4) Pc-ingang ARC (Audio Return Channel) (alleen HDMI IN1)

Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480i Audio: tweekanaals lineaire PCM: 32, 44,1 en 48 kHz, 16, 20 en 24 bits, Dolby Digital Analoge audio-ingang (miniaansluiting) (alleen HDMI IN2) Pc-ingang ARC (Audio Return Channel) (alleen HDMI IN1)

Digitale optische aansluiting (tweekanaals lineaire PCM, Dolby Digital)

Audio-uitgang (stereo-mini-aansluiting) Hoofdtelefoonaansluiting

PC-ingang (mini D-sub 15 pins)

Pc-audio-ingang (mini-aansluiting)

USB-poort (ondersteunt HDD-opname)

USB-poort

USB-poort, poort voor USB HDD-apparaat (alleen

CAM-sleuf (Conditional Access Module) 10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de

verbindingssnelheid variëren. De communicatiesnelheid en -kwaliteit van 10BASE-T/100BASE-TX worden niet gegarandeerd voor deze tv.)

Overige informatie

(Vervolg)

Page 98

Modelnaam KDL- 55EX72x 46HX72x 46EX72x 46EX52x Vermogen en andere

Netspanningsvereisten Energie-efficiëntieklasse Schermgrootte (diagonaal

220 V – 240 V AC, 50 Hz AAAA Ong. 138,8 cm/55 inch Ong. 116,8 cm/46 inch Ong. 116,8 cm/46 inch Ong. 116,8 cm/46 inch

gemeten) Vermogens-

verbruik

in de stand "Thuis"/

113 W 83,0 W 81,0 W 68,0 W

"Standaard" in de stand

177 W 153 W 133 W 114 W

"Winkel"/ "Levendig"

Gemiddeld jaarlijks energieverbruik*

Stand-byvermogensverbruik*

Beeldschermresolutie

165 kWh 115 kWh 118 kWh 99 kWh

0,25 W (15 W in de stand voor bijwerken van de software / EPG)

1.920 punten (horizontaal) × 1.080 lijnen (verticaal)

0,25 W (15 W in de stand voor bijwerken van de software / EPG)

0,3 W (13 W in de stand voor bijwerken van de software / EPG)

Afmetingen (ong.) (b × h × d) met tafelstandaard zonder tafelstandaard

126,9 × 79,9 × 31,5 cm 107,8 × 69,0 × 26,0 cm 107,8 × 69,0 × 26,0 cm 107,8 × 69,0 × 26,0 cm 126,9 × 76,9 × 4,1 cm 107,8 × 66,0 × 4,2 cm 107,8 × 66,0 × 4,2 cm 107,8 × 66,0 × 4,2 cm

Gewicht (ong.) met tafelstandaard zonder tafelstandaard Bijgeleverde accessoires Optionele accessoires

Gebruikstemperatuur Gebruiksvochtigheidsgraad

25,4 kg 18,8 kg 17,9 kg 17,8 kg 20,2 kg 14,4 kg 14,3 kg 14,2 kg Zie "De accessoires controleren" (pagina 8). Wandmontagesteun: SU-WL500

3D-bril: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-55/46EX72x, KDL-46HX72x) VC-camera en microfoon: CMU-BR100 USB-adapter voor draadloos LAN

0 ºC – 40 ºC 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie)

Modelnaam KDL- 46CX52x 40HX72x 40EX72x 40EX52x Vermogen en andere

Netspanningsvereisten Energie-efficiëntieklasse Schermgrootte (diagonaal

220 V – 240 V AC, 50 Hz CBAA Ong. 116,8 cm/46 inch Ong. 101,6 cm/40 inch Ong. 101,6 cm/40 inch Ong. 101,6 cm/40 inch

gemeten) Vermogens-

verbruik

in de stand "Thuis"/

128 W 85,0 W 64,0 W 65,0 W

"Standaard" in de stand

204 W 135 W 121 W 113 W

"Winkel"/ "Levendig"

Gemiddeld jaarlijks energieverbruik*

Stand-byvermogensverbruik*

Beeldschermresolutie

187 kWh 118 kWh 93 kWh 95 kWh

0,25 W (16 W in de stand voor bijwerken van de software / EPG)

1.920 punten (horizontaal) × 1.080 lijnen (verticaal)

0,25 W (14 W in de stand voor bijwerken van de software / EPG)

0,25 W (15 W in de stand voor bijwerken van de software / EPG)

0,3 W (13 W in de stand voor bijwerken van de software / EPG)

Afmetingen (ong.) (b × h × d) met tafelstandaard zonder tafelstandaard

112,2 × 71,2 × 27,5 cm 94,3 × 61,5 × 21,0 cm 94,3 × 61,6 × 25,0 cm 94,3 × 61,6 × 25,0 cm 112,2 × 68,2 × 7,4 cm 94,3 × 58,6 × 4,2 cm 94,3 × 58,6 × 4,2 cm 94,3 × 58,6 × 4,2 cm

Gewicht (ong.) met tafelstandaard zonder tafelstandaard Bijgeleverde accessoires

20,7 kg 15,4 kg 14,4 kg 14,4 kg 17,1 kg 11,6 kg 11,2 kg 11,2 kg Zie "De accessoires controleren" (pagina 8).

Page 99

Modelnaam KDL- 46CX52x 40HX72x 40EX72x 40EX52x

Optionele accessoires

Gebruikstemperatuur Gebruiksvochtigheidsgraad

Wandmontagesteun: SU-WL500 3D-bril: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-40HX72x, KDL-40EX72x) VC-camera en microfoon: CMU-BR100 USB-adapter voor draadloos LAN

0 ºC – 40 ºC 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie)

Modelnaam KDL- 40CX52x 37EX72x 37EX52x 32EX72x Vermogen en andere

Netspanningsvereisten Energie-efficiëntieklasse Schermgrootte (diagonaal

220 V – 240 V AC, 50 Hz CA AB Ong. 101,6 cm/40 inch Ong. 94,0 cm/37 inch Ong. 94,0 cm/37 inch Ong. 80,1 cm/32 inch

gemeten) Vermogens-

verbruik

in de stand "Thuis"/

120 W 56,0 W 56,0 W 59,0 W

"Standaard" in de stand

181 W 105 W 98 W 101 W

"Winkel"/ "Levendig"

Gemiddeld jaarlijks energieverbruik*

Stand-byvermogensverbruik*

Beeldschermresolutie

175 kWh 82 kWh 78 kWh 86 kWh

0,25 W (15 W in de stand voor bijwerken van de software / EPG)

1.920 punten (horizontaal) × 1.080 lijnen (verticaal)

0,25 W (17 W in de stand voor bijwerken van de software / EPG)

0,3 W (16,5 W in de stand voor bijwerken van de software / EPG)

0,25 W (16 W in de stand voor bijwerken van de software / EPG)

Afmetingen (ong.) (b × h × d) met tafelstandaard zonder tafelstandaard

99,1 × 63,6 × 25,0 cm 87,8 × 57,9 × 25,0 cm 87,7 × 57,9 × 25,0 cm 75,5 × 51,0 × 21,6 cm 99,1 × 60,6 × 7,1 cm 87,8 × 54,9 × 4,2 cm 87,7 × 54,9 × 4,2 cm 75,5 × 48,0 × 4,2 cm

Gewicht (ong.) met tafelstandaard zonder tafelstandaard Bijgeleverde accessoires Optionele accessoires

Gebruikstemperatuur Gebruiksvochtigheidsgraad

16,3 kg 13,3 kg 13,3 kg 10,4 kg 12,9 kg 10,1 kg 10,1 kg 7,9 kg Zie "De accessoires controleren" (pagina 8). Wandmontagesteun: SU-WL500

3D-bril: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-37/32EX72x) VC-camera en microfoon: CMU-BR100 USB-adapter voor draadloos LAN

0 ºC – 40 ºC 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie)

Overige informatie

Modelnaam KDL- 32EX52x 32EX42x 32CX52x Vermogen en andere

Netspanningsvereisten Energie-efficiëntieklasse Schermgrootte (diagonaal

220 V - 240 V AC, 50 Hz BBC Ong. 80,1 cm/32 inch Ong. 80,0 cm/32 inch Ong. 80,1 cm/32 inch

gemeten) Vermogens-

verbruik

in de stand "Thuis"/

56,0 W 56,0 W 73,0 W

"Standaard" in de stand

88 W 88 W 112 W

"Winkel"/ "Levendig"

Gemiddeld jaarlijks energieverbruik*

Stand-byvermogensverbruik*

Beeldschermresolutie

82 kWh 82 kWh 107 kWh

0,3 W (17 W in de stand voor bijwerken van de software / EPG)

1.920 punten (horizontaal) ×

1.080 lijnen (verticaal)

0,3 W (17 W in de stand voor bijwerken van de software / EPG)

1.366 punten (horizontaal) × 768 lijnen (verticaal)

0,25 W (15 W in de stand voor bijwerken van de software / EPG)

1.920 punten (horizontaal) ×

1.080 lijnen (verticaal)

Afmetingen (ong.) (b × h × d) met tafelstandaard

75,5 × 51,0 × 21,6 cm 75,5 × 51,0 × 21,6 cm 79,9 × 53,2 × 23,0 cm

(Vervolg)

Page 100

Modelnaam KDL- 32EX52x 32EX42x 32CX52x

zonder tafelstandaard

75,5 × 48,0 × 4,2 cm 75,5 × 48,0 × 4,2 cm 79,9 × 50,2 × 7,0 cm

Gewicht (ong.) met tafelstandaard zonder tafelstandaard Bijgeleverde accessoires Optionele accessoires

Gebruikstemperatuur Gebruiksvochtigheidsgraad

10,2 kg 10,2 kg 11,4 kg 7,7 kg 7,7 kg 8,7 kg Zie "De accessoires controleren" (pagina 8). Wandmontagesteun: SU-WL500

VC-camera en microfoon: CMU-BR100 USB-adapter voor draadloos LAN

0 ºC – 40 ºC 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie)

Modelnaam KDL- 26EX321 26EX320 24EX32x 22EX32x Vermogen en andere

Netspanningsvereisten Energie-efficiëntieklasse Schermgrootte (diagonaal

220 V - 240 V AC, 50 Hz BBBB Ong. 66,1 cm/26 inch Ong. 66,1 cm/26 inch Ong. 61,0 cm/24 inch Ong. 54,8 cm/22 inch

gemeten) Vermogens-

verbruik

in de stand "Thuis"/

38,0 W 38,0 W 35,0 W 32,0 W

"Standaard" in de stand

63 W 63 W 62 W 52 W

"Winkel"/ "Levendig"

Gemiddeld jaarlijks energieverbruik*

Stand-byvermogensverbruik*

Beeldschermresolutie

55 kWh 55 kWh 51 kWh 47 kWh

0,35 W (13 W in de stand voor bijwerken van de software / EPG)

1.366 punten (horizontaal) × 768 lijnen (verticaal) 1.920 punten

0,35 W (13 W in de stand voor bijwerken van de software / EPG)

(horizontaal) ×

1.080 lijnen (verticaal)

0,35 W (13 W in de stand voor bijwerken van de software / EPG)

1.366 punten (horizontaal) × 768 lijnen (verticaal)

Afmetingen (ong.) (b × h × d) met tafelstandaard zonder tafelstandaard

63,1 × 43,3 × 21,5 cm 63,1 × 42,1 × 18,2 cm 58,3 × 39,1 × 18,2 cm 52,9 × 36,2 × 17,2 cm 63,1 × 40,6 × 4,2 cm 63,1 × 40,6 × 4,2 cm 58,3 × 37,6 × 4,2 cm 52,9 × 34,7 × 4,2 cm

Gewicht (ong.) met tafelstandaard zonder tafelstandaard Bijgeleverde accessoires Optionele accessoires

Gebruikstemperatuur Gebruiksvochtigheidsgraad

8,4 kg 7,2 kg 6,2 kg 5,1 kg 6,1 kg 6,1 kg 5,2 kg 4,1 kg Zie "De accessoires controleren" (pagina 8). Wandmontagesteun: SU-WL100

VC-camera en microfoon: CMU-BR100 USB-adapter voor draadloos LAN

0 ºC – 40 ºC 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie)

*1Energieverbruik per jaar, gebaseerd op het stroomverbruik van de televisie die 365 dagen werkt gedurende

4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de televisie wordt gebruikt.

Het gespecificeerde stand-byvermogen wordt bereikt als de televisie de benodigde interne processen heeft

voltooid.

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
