Page 1
Television
参考指南
Hướng dẫn Tham khảo
CS
VN
KDL-43W780C
Page 2
目录
挂壁式支架专用固定螺丝
挂壁式支架
10 mm - 12 mm
安全信息 . . . . . . . . . . . . . . . . 2
预先注意事项 . . . . . . . . . . . . . . 4
部件和控制器 . . . . . . . . . . . . . 5
控制和指示灯 . . . . . . . . . . . . . . 5
输入输出 . . . . . . . . . . . . . . . . 6
使用遥控器 . . . . . . . . . . . . . . 8
遥控器各部分说明 . . . . . . . . . . . . 8
连接电视机 . . . . . . . . . . . . . 10
使用 HDMI 电缆连接 . . . . . . . . . . 10
使用分量电缆连接 . . . . . . . . . . . 10
使用 AV 复合电缆连接 . . . . . . . . . 10
将电视机安装到墙上 . . . . . . . . . 11
故障排除 . . . . . . . . . . . . . . 15
故障排查与解决 . . . . . . . . . . . . 15
规格 . . . . . . . . . . . . . . . . 16
导言
感谢您选购 Sony 产品。
使用电视机之前，请先通读此手册并妥善加以保存，以备日后参考之
用。
注
• 操作电视机以前，请阅读 “ 安全信息 ”( 第 2 页 )。
• 本电视机使用说明书包含 “ 将电视机安装到墙上 ” 的指示。
• 入门指南和本说明书中使用的图像和插图仅供参考，可能与实际产
品不符。
识别标签的位置
电视机型号和电源等级的标签位于电视机背面。
交流电适配器型号和序号的标签位于交流电适配器的底部。
安全信息
警告
不可将电池曝露于如阳光、火或类似的过热源。
切勿将电视机安置在不稳定的地方。电视机可能跌落、造成严重人身
伤害或导致死亡。通过采取简单的预防措施，可以避免很多伤害，尤
其是对儿童的伤害，比如：
使用电视机制造商推荐的机柜或支架。
仅能使用能够安全支撑电视机的家具。
确保电视机没有外悬在支撑家具的边缘。
在没有将高的家具和电视机均固定在适当支撑时，请勿将电视机放
置在家具上 （例如，橱柜或书架）。
请勿在电视机与支撑家具之间摆放布料或其他材料。
教育儿童攀爬家具以接触电视机或其控件的危险。
如果您现有的电视机仍在使用且已重新安放，则同样适用上述注意事
项。
安装 / 设定
根据下列指示安装及使用电视机，以避免发生火灾、触电或损坏和 /
或人身伤害。
安装
• 应将电视机安装在易于插拔的交流电源插座附近。
• 将电视机放置在稳定水平的表面上，以防止电视机翻落而造成人员
伤害或财产损失。
• 只有合格的服务人员方可执行挂壁安装。
• 为了安全起见，强烈建议您使用 Sony 附件，包括：
挂壁式支架
SU-WL450

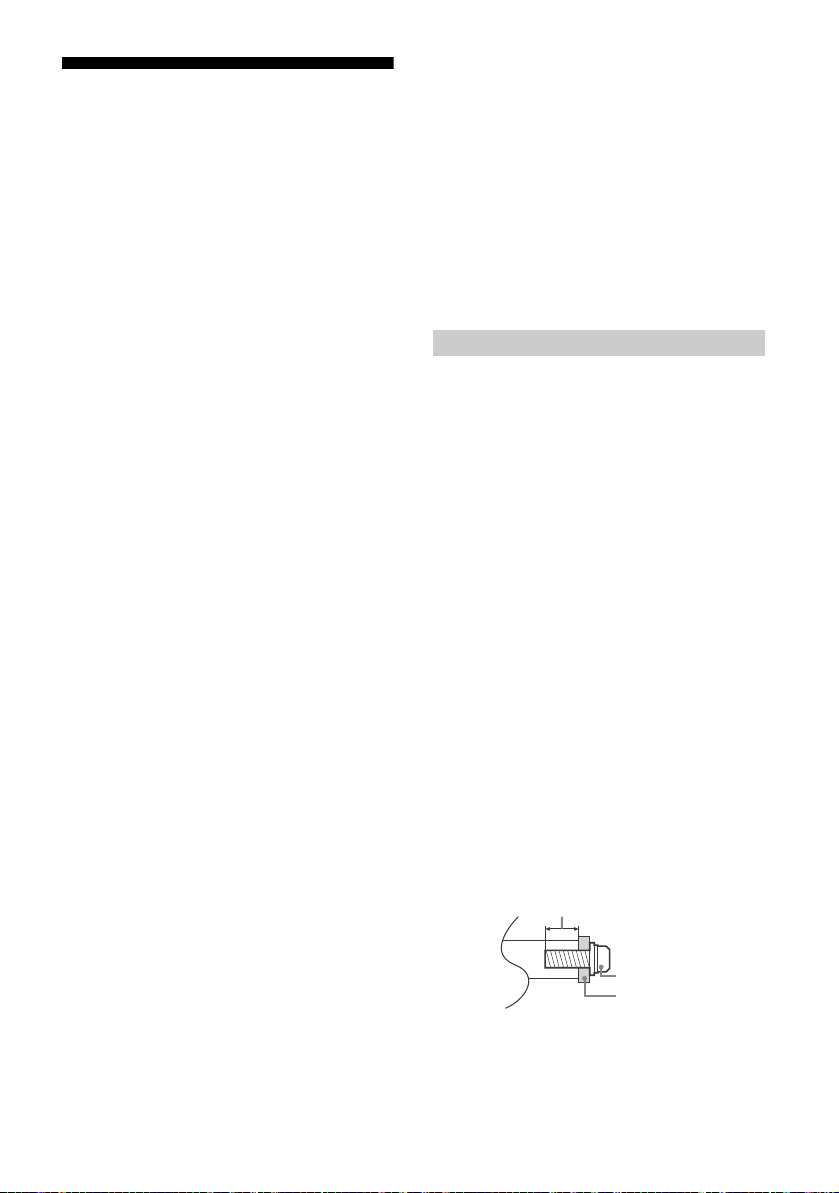

• 将专用挂壁式支架安装到电视机上时，必须使用专用挂壁式支架随
附的专用固定螺丝。从专用挂壁式支架和电视机后盖之间的接触面
到专用固定螺丝末端的设计如图所示。
由于挂壁式支架的不同，专用固定螺丝的直径与长度会有所不同。
如不使用专用固定螺丝，可能会造成内部损坏及电视机掉落等。
CS
2
搬运
• 搬运电视机之前，请断开所有电缆的连接。
• 搬运大型电视机需要两个或三个人。

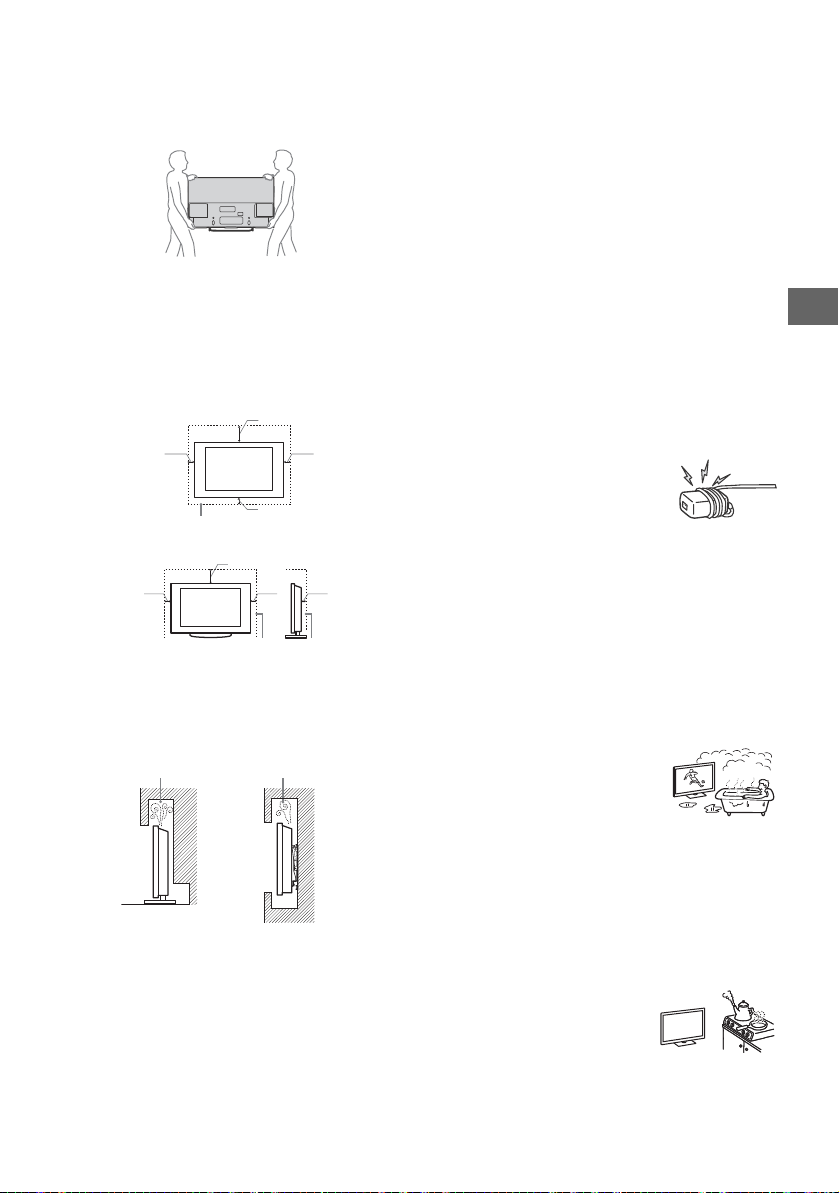

• 用手搬动电视机时，请如下图所示握持电视机。请勿对液晶面板和
屏幕边框施加压力。
• 搬运电视机时，请勿使其受到摇晃或过度振动。
• 搬运电视机以进行维修或移动时，请使用原有的纸箱和包装材料进
行包装。
Page 3
通风
30 cm
10 cm
10 cm
10 cm
请至少在电视机周围留出此空间。
30 cm
10 cm 10 cm
请至少在电视机周围留出此空间。
6 cm
阻碍空气流动。
墙壁 墙壁
• 切勿覆盖通风孔或将任何物体插入机壳内。
• 如下图所示，在电视机周围留出通风空间。
• 强烈建议您使用 Sony 挂壁式支架以确保足够的空气流通。
安装在墙上
安装在支架上
• 为了确保正确通风及防止脏物或灰尘堆积：
请勿将电视机平放、上面朝下安装、向后安装或侧面安装。
请勿将电视机放置于架子、地毯、床或壁橱中。
请勿用布 （如窗帘）或物件 （如报纸等）覆盖电视机。
请勿如下图所示安装电视机。
交流电源线
按照下列指示使用交流电源线和插座以避免发生火灾、触电或损坏
和 / 或人身伤害：
电视机上交流电源插头的形状视地区而异。必须连接插头适合交流
电源插座的附带的交流电源线。
请仅使用 Sony 所提供的交流电源线，不要使用其它品牌的电源
线。
将插头完全插入交流电源插座。
仅可在 100 V - 240 V 交流电源上使用电视机。
连接电缆时，为了安全起见请务必拔下交流电源线，以免被电缆绊
到脚。
在进行作业或移动电视机之前，请从交流电源插座上断开交流电源
线的连接。
保持交流电源线远离热源。
拔出交流电源插头并定期进行清洁。如果插头上覆盖一层灰尘并且
有水气，则其绝缘品质可能已经劣化，并可能会造成火灾。
注
• 请勿在任何其它装置上使用所提供的交流电源线。
• 请勿过度拧捏、弯曲或扭转交流电源线，否则线芯可能会暴露在外
或折断。
• 请勿改装交流电源线。
• 请勿将任何重物压在交流电源线上。
• 断开交流电源线连接时，请勿拉扯交流电源线本身。
• 请勿在相同的交流电源插座上连接太多装置。
• 请勿使用不适当的交流电源插座。
交流电适配器的注意事项
警告
为了减低火灾或触电的危险，请勿将本装置暴露在雨中或潮湿环境
中。
为了避免火灾或触电，请勿将诸如花瓶之类装有液体的物品放在本装
置上。
不要在封闭的空间安装本装置，例如书架或类似设备。
• 请确保将交流电源插座安装在本装置的附近，并应方便插拔。
• 请务必使用随机提供的交流电适配器和交流电源线，否则可能导致
故障。
• 将交流电适配器连接至方便插拔的交流电源插座。
• 不要将交流电源线盘绕在交流电适配器。芯
线可能被割断和 / 或导致电视机故障。
• 请勿在手湿时触摸交流电适配器。
• 如果您发现交流电适配器异常，立即将之从交流电源插座拔下。
• 即使本装置已被关闭，但只要它仍然连接至交流电源插座，交流电
源并未切断。
• 由于交流电适配器在长时间使用后会变热，用手触摸会感到热。
使用限制
请勿在下列地点、环境或情况条件下安装 / 使用电视机，否则电视机
可能会发生故障并造成火灾、触电、损坏和 / 或人身伤害。
地点：
• 户外 （直射阳光下）、海边、轮船或其他船只上、车内、医疗机构
内、不稳定的地方、靠近水、雨、湿气或烟雾的地方。
• 如果放置电视机在公共浴室或温泉的更衣室
内，电视机可能会被空降硫磺等损坏。
• 为了获得良好的图像质量，切勿将屏幕直接对着灯光或阳光。
• 避免将电视机从寒冷的区域移至温热的区域。突然的室温变化可能
导致湿气凝结。这可能造成电视机显示劣质图像及 / 或暗淡的颜
色。如果发生这种情形，让湿气完全蒸发之后才开启电视机。

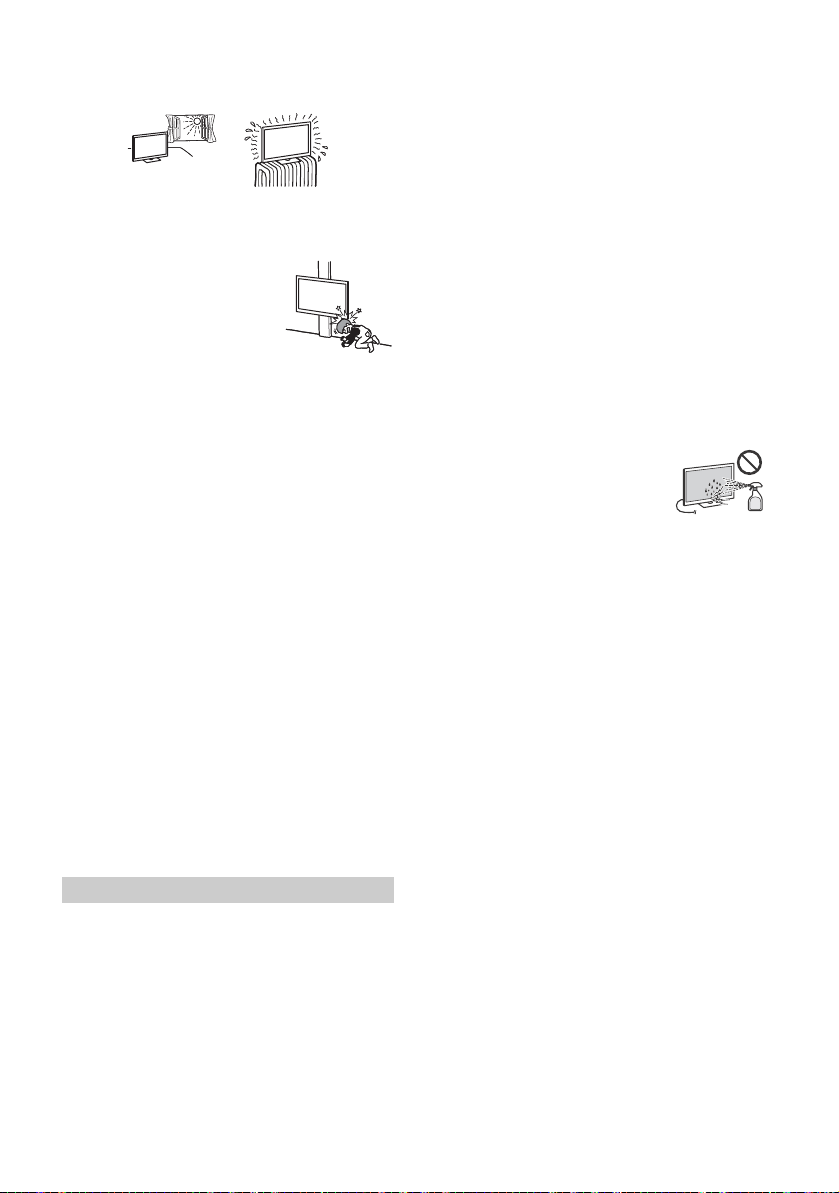

环境：
• 请勿将电视机安装在：炎热、潮湿、或多尘的地方；昆虫可能进入
的地方；可能会受到机械振动的地方；易燃物品 （蜡烛等）旁边。
电视机不能暴露在液体滴落或飞溅的环境下，诸如花瓶之类装有液
体的物品不能放在电视机上。
• 不要放置电视机在潮湿或多尘的空间，或
有油烟或蒸气的场所 （靠近灶台或加湿
器）。这可能导致火灾、触电或本机弯
曲。
• 请勿将电视机安装在会遭受极端温度的位置，如阳光直射、靠近散
热器或加热装置通风孔的地方。电视机在这种环境下可能会过热而
导致外壳变形及 / 或电视机故障。
CS
CS
3
Page 4
情况条件 :
• 请勿在湿着手时、机壳打开时或使用非制造厂商推荐附件时使用电
视机。在有闪电暴风雨时，请断开电视机与交流电源插座和天线的
连接。
• 不要把电视机安装在延伸出开放的空间。
这可能导致人或物体碰撞电视机而受伤或
损坏。
使用和清洁电视机的屏幕表面 / 机壳
请务必在清洁液晶电视之前，先将连接至液晶电视的交流电源线从交
流电源插座上拔下。
为了避免机体材料变质或屏幕涂层腐蚀，请遵照下列预先注意事项。
• 若要清除屏幕表面 / 机壳上的灰尘，请用柔软布料擦拭。如果还是
有灰尘，请使用已稀释的温和清洁剂沾湿的软布来擦拭。
• 绝对不能将水或清洁剂直接喷在电视机上。液
体可能滴落在屏幕的底部或外部部件上并渗入
电视机内，而毁坏电视机。
碎片：
• 请勿将任何物品丢向电视机，否则屏幕可能会因为受到撞击而破裂
并造成严重伤害。
• 若电视机表面破裂，请勿在拔下交流电源线之前碰触电视机。否则
便可能会导致触电。
当未使用时
• 如果您不使用电视机数天，为了环保和安全原因，应将电视机电源
线从交流电源插座上拔下。
• 关闭电视机电源时，电视机并未与交流电源断开连接，请将插头从
交流电源插座上拔下以完全断开电视机的电源连接。
• 某些电视机的功能可能需要将电视机保持在待机模式下才能正常工
作。
对于儿童
• 请勿让儿童爬上电视机。
• 请将小附件放置于儿童无法触及的位置，以免不小心吞下。
如果出现下列问题 …
如果出现下列任何问题，请关闭电视机并立即拔下交流电源线。
请询问您的经销商或 Sony 维修中心以让有资格的服务人员进行检
查。
当：
交流电源线损坏。
交流电源插座不适当。
电视机由于跌落、敲击或撞击而损坏。
任何液体或固体物件通过开口处掉入机壳内。
关于 LCD （液晶显示）电视机温度
液晶电视机长时间使用后，面板四周会变热。用手触摸时会感觉较
热。
预先注意事项
观赏电视
• 请在适当光线条件下观赏电视，因为在光线不足的房间观赏液晶电
视会损害您的视力。 而且长时间持续观赏电视也可能会损害您的视
力。
• 使用耳机时，请调节音量以避免过高的音量损坏您的听力。
LCD 屏幕
• 虽然 LCD 屏幕采用最精密技术制造且 99.99% 以上的像素有效，然
而在 LCD 屏幕上还是经常会出现暗点或亮点 （红色、蓝色或绿
色）。这是 LCD 屏幕的结构特性，并不是故障。
• 请勿按压或刮前面滤光镜或在电视机顶部放置物件。这可能会导致
图像变形或 LCD 屏幕损坏。
• 若在寒冷的地方使用电视机，图像会有一些模糊或变暗。这是正常
现象。电视机的温度升高之后这个现象便会消失。
• 当一直显示静像时可能会产生重影。这个现象应该在一会儿之后便
会消失。
• 使用电视机时屏幕与机箱会变热。这是正常现象。
• LCD 屏幕含有少量液态晶体。进行废弃处理时，请遵照当地的法令
和法规。
• 切勿使用任何类型的磨砂垫、碱性 / 酸性清洁剂、擦洗粉或易挥发
溶剂，如酒精、苯、稀释剂或杀虫剂。使用上述材料或与橡胶或乙
烯基物品长时间接触可能会造成屏幕表面和机壳材料的损坏。
• 建议您定期对通风口进行吸尘，以确保通风正常。
• 当调整电视机角度时，请慢慢地移动电视机以防止电视机从桌面型
底座移动或滑落。
选购装置
请将会产生电磁辐射的选购附件或任何装置远离电视机。否则可能会
造成图像扭曲和 / 或噪声。
本机的无线功能
• 切勿在医药设备 （心脏起搏器等等）附近操作本机，这可能导致医
药设备故障。
• 虽然本机发送 / 接收加密信号，请小心未经授权的截取。我们不对
此造成的任何问题负责。
关于操作遥控器的注意事项
• 按照正确的极性装入电池。
• 请勿同时使用不同类型的电池，或新旧电池混合使用。
• 请以不污染环境的方法处理电池。某些地区可能规定了电池的处理
方法。请咨询当地政府。
• 小心使用遥控器。请勿掉落或踩踏遥控器，或将任何液体溅到遥控
器上。
• 请勿将遥控器放在靠近热源、受阳光直射的地方，或者放在潮湿的
房间里。
CS
4
Page 5

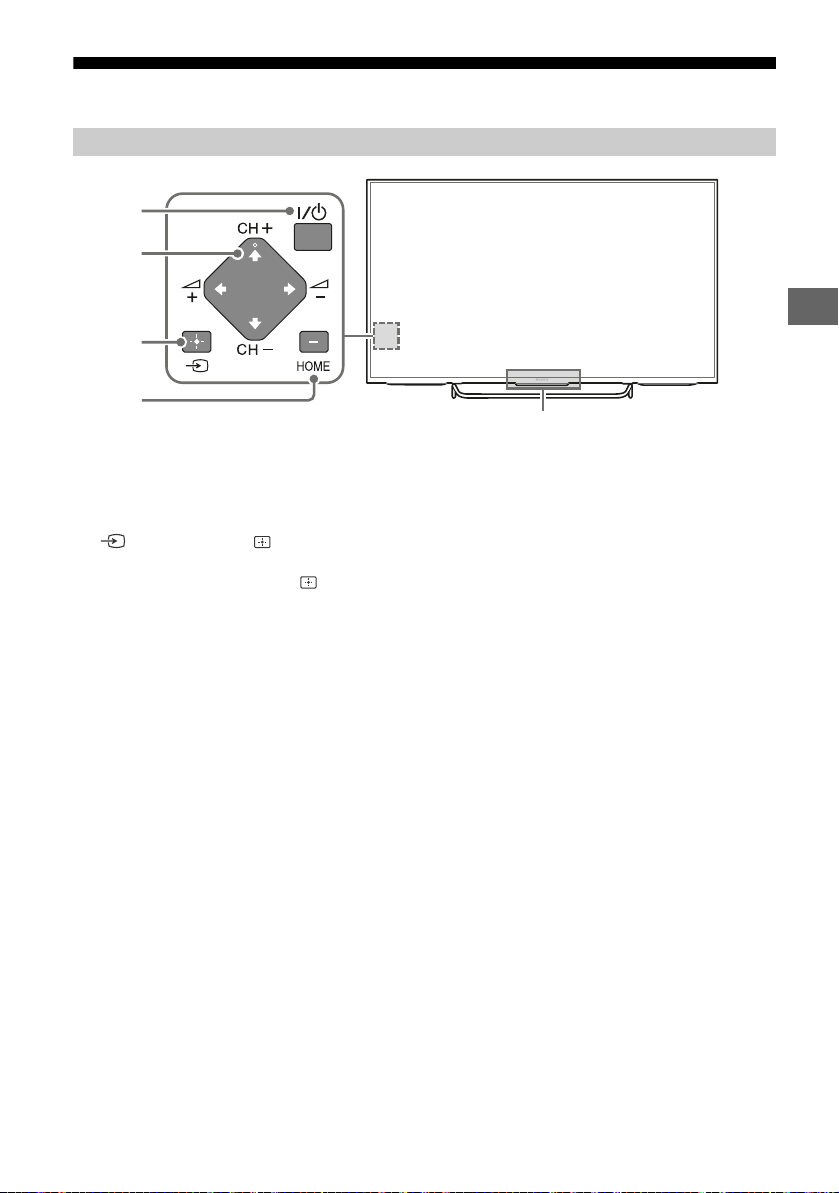

部件和控制器
1
2
3
4
5
控制和指示灯
/ （电源）
CH +/– （频道）
+/– （音量）
（输入选择）/ （选择 / 确认）
显示并选择输入源。（在 HOME 菜单中，此按
钮相当于 （选择 / 确认）。）
HOME
显示电视机的 HOME 菜单 （在 HOME 菜单中，
按钮相当于 ///。）
遥控传感器 */光感应器*/ 发光 LED
发光 LED 会根据电视机的状态而亮起或闪烁。
• 白色
当打开电视机 / 图像关闭模式 / 系统更新等
时候开始闪烁。
• 青色
当使用移动设备建立无线连接时。
• 琥珀色
定时器设定。
* 请勿在感应器旁边放置任何物体。
CS
CS
5
Page 6

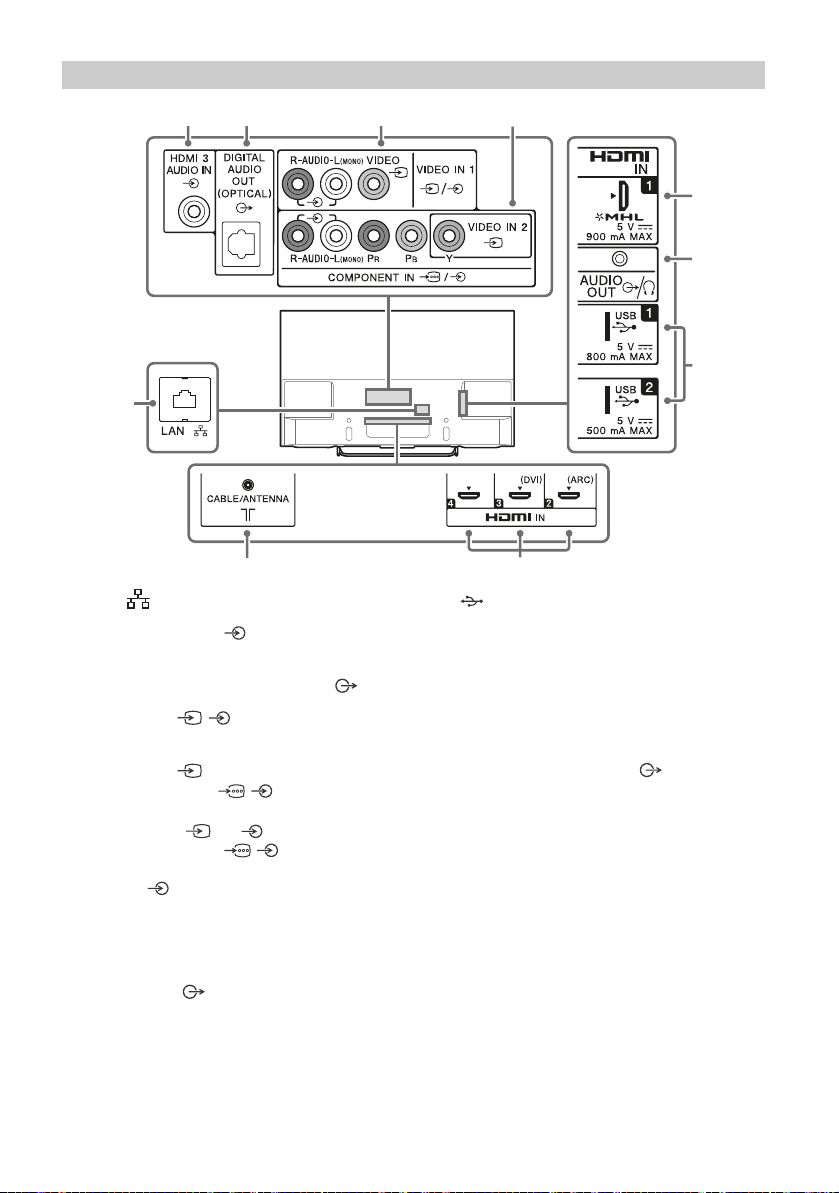

输入输出
8
2
6
7
345
1
90
LAN
HDMI 3 AUDIO IN
用于连接 HDMI 3 模拟音频。
数字音频输出 （光学）
VIDEO IN 1 /
用于复合连接。
VIDEO IN 2 ,
COMPONENT IN /
• 用于复合连接：用 VIDEO IN 2 和
（L/R）或 COMPONENT IN / *。
• 用于组件连接：用 Y、P
（L/R）。
B、PR 和
HDMI IN 1/MHL
要连接 MHL （移动高清连接技术）设备，可使
用高清 MHL 缆线。
AUDIO OUT /
要通过所连设备播放电视机的声音，请按下
HOME。先选 [ 设定 ] [ 声音设定 ]
[ 耳机 / 音频输出 ]，然后选择想要播放的项
目。
CS
6
USB 1/2
若所连 USB 设备过大，可能会妨碍其旁边相连
的其他设备。
HDMI IN 2/3/4
• 如果连接与音频回传信道 （ARC）科技兼容
的数字音频系统，使用 HDMI IN 2。否则需
要额外连接 DIGITAL AUDIO OUT （OPTICAL）
。
• 如果设备有 DVI 插口，请通过 DVI–HDMI
适配器接口 （未随机提供）将其连接至
HDMI IN 3，并将设备的音频输出插孔连接至
HDMI 3 AUDIO IN。
CABLE/ANTENNA
连接有线电视或天线。
* 连接单声道装置时，请接到 L （MONO）音频插孔上。
Page 7
CS

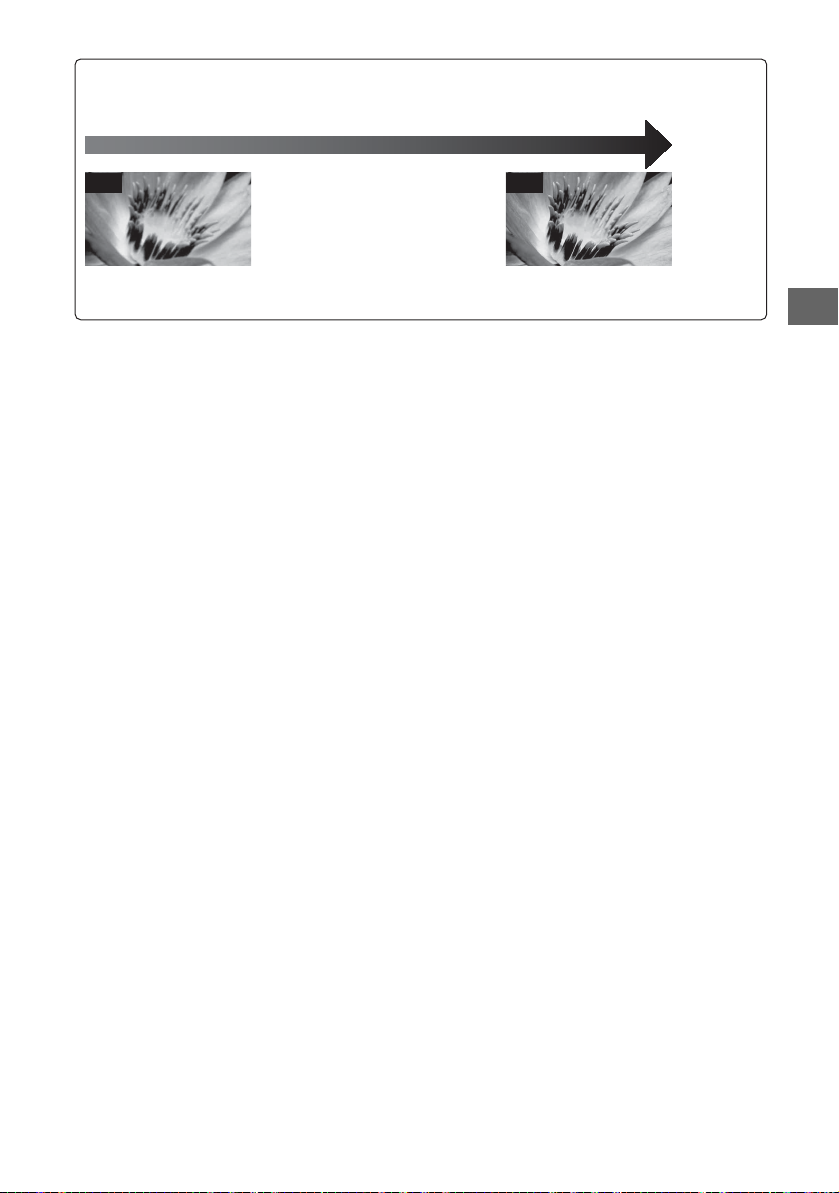

SD HD
图像质量
• AV 复合电缆
• 天线电缆
标准清晰度 （SD）视频具有垂直分辨率为 480 （NTSC）
或 576 （ PAL/SECAM）线的图像信号。
• 分量电缆 • HDMI 电缆
高清晰度 （HD）视频具有垂直分辨率为 720 或
1080 线的图像信号。
CS
7
Page 8

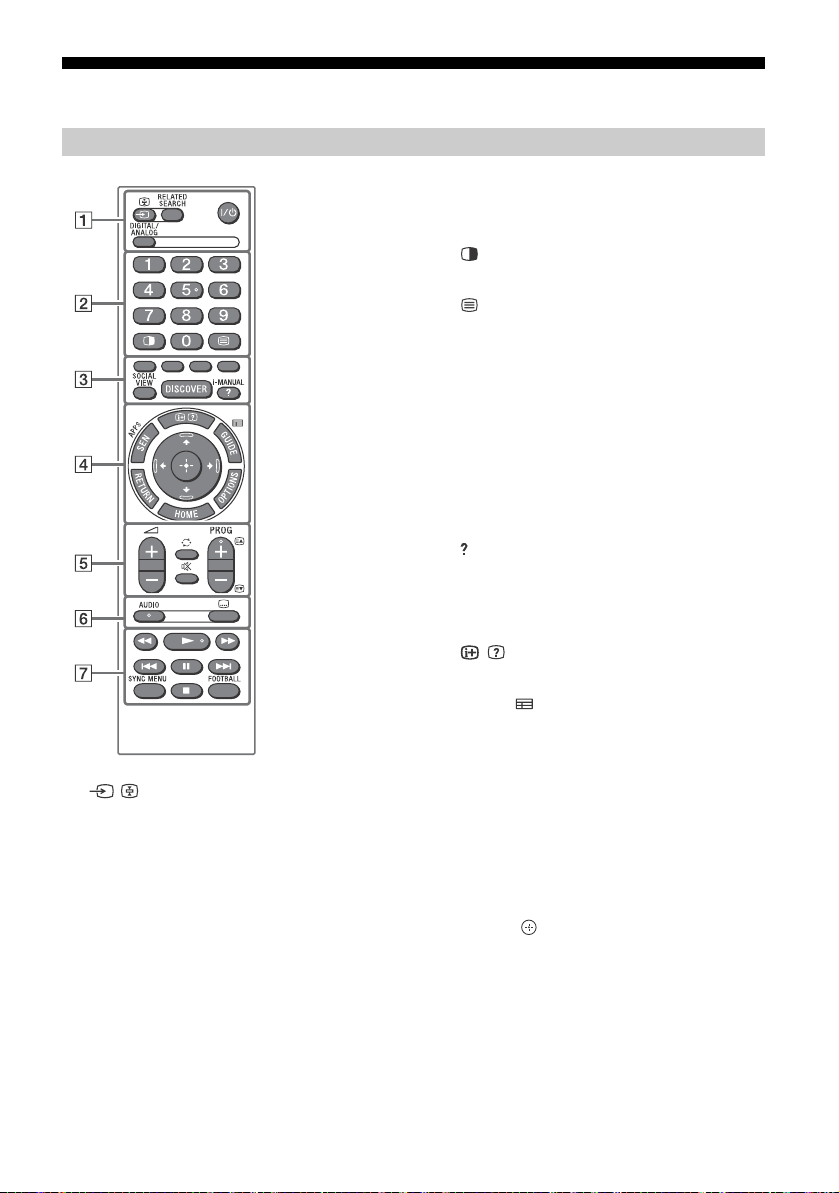

使用遥控器
遥控器各部分说明
/ （输入选择 / 文本保持）
在电视机模式 : 显示并选择输入源。
在文字模式 : 定格当前页面。
RELATED SEARCH
电视机联网时，可一边观看电视 *1的各种节
目，一边搜索相关内容。
/ （电视机待机）
电视机打开或关闭 （待机模式）。
数字 / 模拟
在数字和模拟模式之间切换。
数字按钮
（双画面 /PIP）
同时显示两个画面。
（文本）
显示文字信息。
彩色按钮
在规定的时间执行规定的功能。
社交观看 *
通过社交网络服务与远近朋友一起欣赏电视
节目。
DISCOVER*
打开 “ 探索 ” 界面搜索节目。
2
2
/i-MANUAL
在屏幕上显示使用说明书。
SEN/APPS
打开 HOME 菜单下的 “ 应用 ” 目录。
/ （信息 / 文本显示 )*
显示信息。
GUIDE/ *
显示数字节目指南。
2
2
RETURN
返回上一屏幕。
OPTIONS
列出关联功能。
HOME
显示电视机的 HOME 菜单。
//// ( 项目选择 / 确认 )
CS
8
Page 9
+/– （音量）
调节音量。
（跳转）
在两个频道或输入之间来回跳转。电视机会在
当前频道或输入与前一个频道或输入之间来回
切换。
（静音）
静音。再按一次以恢复声音。
PROG +/–//
在电视机模式 : 选择频道。
在文字模式 : 选择下一页 ( ) 或上一页
()。
AUDIO
变更当前所观看节目的语言。
（字幕设定 )*
2
打开或关闭字幕 （如有）。
//////
操作电视机上及相连 BRAVIA Sync 兼容设备上
的媒体内容。
SYNC MENU
显示 BRAVIA Sync 菜单。
FOOTBALL
打开或关闭 “ 足球直播 ” 模式 （如有）。
*1可以搜索到的内容取决于您所在国家 / 地区或其他具体
条件。
2
*
遥控器按钮的位置、有无和功能可能随您所在的国家 /
地区或电视机的型号而有所不同。
CS
CS
9
Page 10

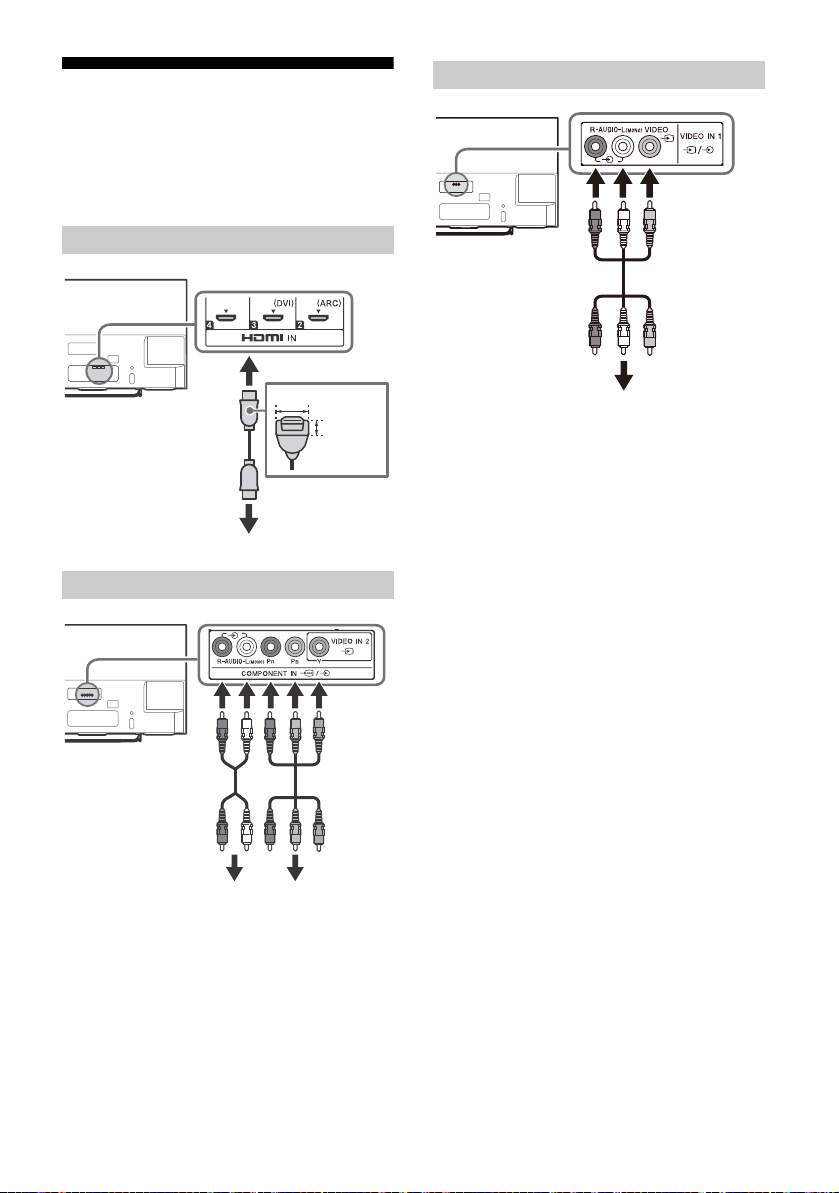

连接电视机
至 HDMI OUT
< 21 mm
< 12 mm
至 AUDIO OUT
至 COMPONENT
OUT （P
R/PB/Y）
至 VIDEO OUT
有关连接的详细信息，请参阅操作指南。
注
• 将电缆插到电缆 / 天线上时，请徒手拧紧，不要用工具，
否则用力过大可能损坏电视机。
使用 HDMI 电缆连接
使用分量电缆连接
使用 AV 复合电缆连接
10
CS
Page 11
将电视机安装到墙上
柔软布料
本电视机安装手册仅说明将电视机安装到墙上前的安装准备步骤。
用户须知：
考虑到产品保护和安全性，Sony 强烈建议由 Sony 经销商或经过授权的承包商执行电视机的安装。
切勿试图自行安装。
Sony 经销商和承包商须知：
在本产品的安装、定期保养和检查过程中应充分注意安全性。
安装此产品需具备专门技能，特别是在鉴定墙壁支撑电视机重量的强度。务必将本产品的安装托付于 Sony 经
销商或授权承包商并在安装时特别注意安全。对于处置不当或安装不妥造成的损害，Sony 将不负责任。
使用挂壁式支架 SU-WL450 （非附件）将电视机安装于墙上。安装挂壁式支架时，也请参阅挂壁式支
架随附的使用说明书和安装指南。
注
• 如果电视机上已经安装了台式底座，请预先拆下台式底座。
• 固定挂壁式支架的连接件，或从电视机上拆下台式底座时，请将电视机屏幕面朝下放置在铺有厚实软布的稳定水平表面
上，以防损坏液晶显示器表面。
• 务必将取下的螺丝放置在安全的地方，让螺丝远离儿童。
• 再次安装台式底座时，请参阅入门指南，将 （之前已卸下的）螺丝紧固在电视机背面原先的孔中。

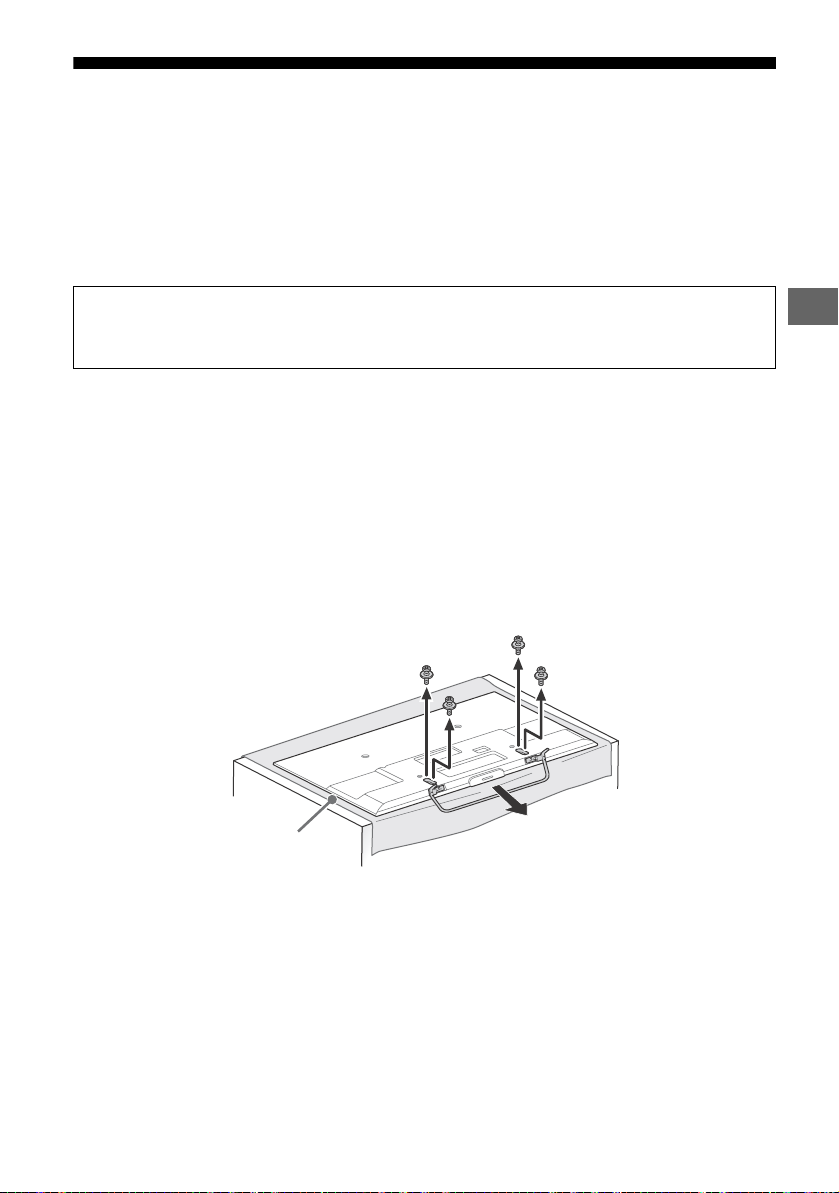

将台式底座从电视机上拆下
CS
CS
11
Page 12

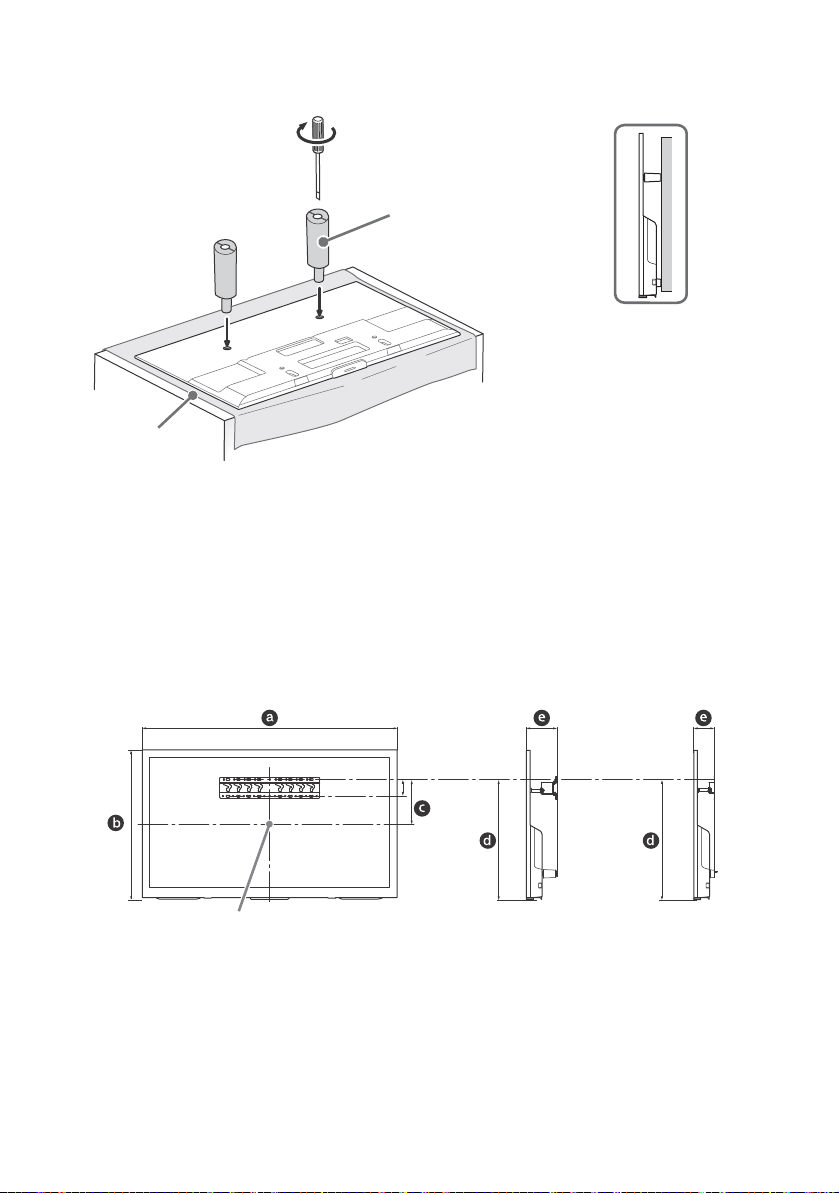

1 将挂壁式附件 H （电视机随附）安装到电视机背面 （使其与墙壁平行）。
H
柔软布料
1.5 N∙m
{15 kgf∙cm}
屏幕中心点
80
标准安装 简易安装
注
• 如果使用电动螺丝刀，请将力矩设定为约 1.5 N·m {15 kgf·cm}。
• 将挂壁式附件安装于电视机上时，请务必将其锁紧。
请仅使用平头螺丝刀来安装挂壁式附件。使用其它工具可能会造成挂壁式附件过度扭转和电视机损坏。
2 确保墙壁具有安装电视机的足够空间并且必须能支撑至少电视机四倍的重量。
请参阅以下图表将电视机安装到墙上。有关电视机的重量，请参阅第 16 页 （规格）。
机型名称
KDL-
43W780C 962 565 173 464 122 80
注
• 视安装而定，图表中的数字可能会有轻微变化。
• 当电视机安装在墙上时，电视机上端会向前轻微倾斜。
CS
12
显示器尺寸
屏幕中心
尺寸
用于安装的长度
标准安装 极简安装
单位 : mm
Page 13

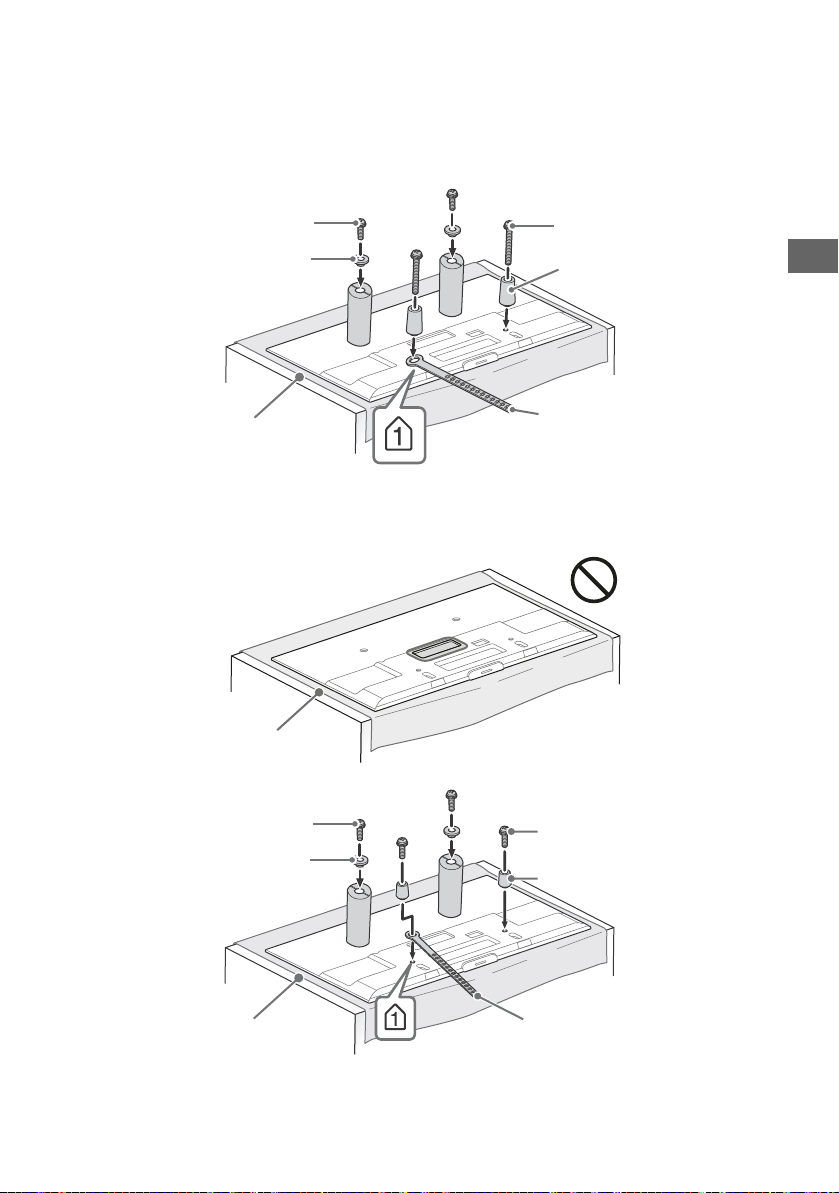

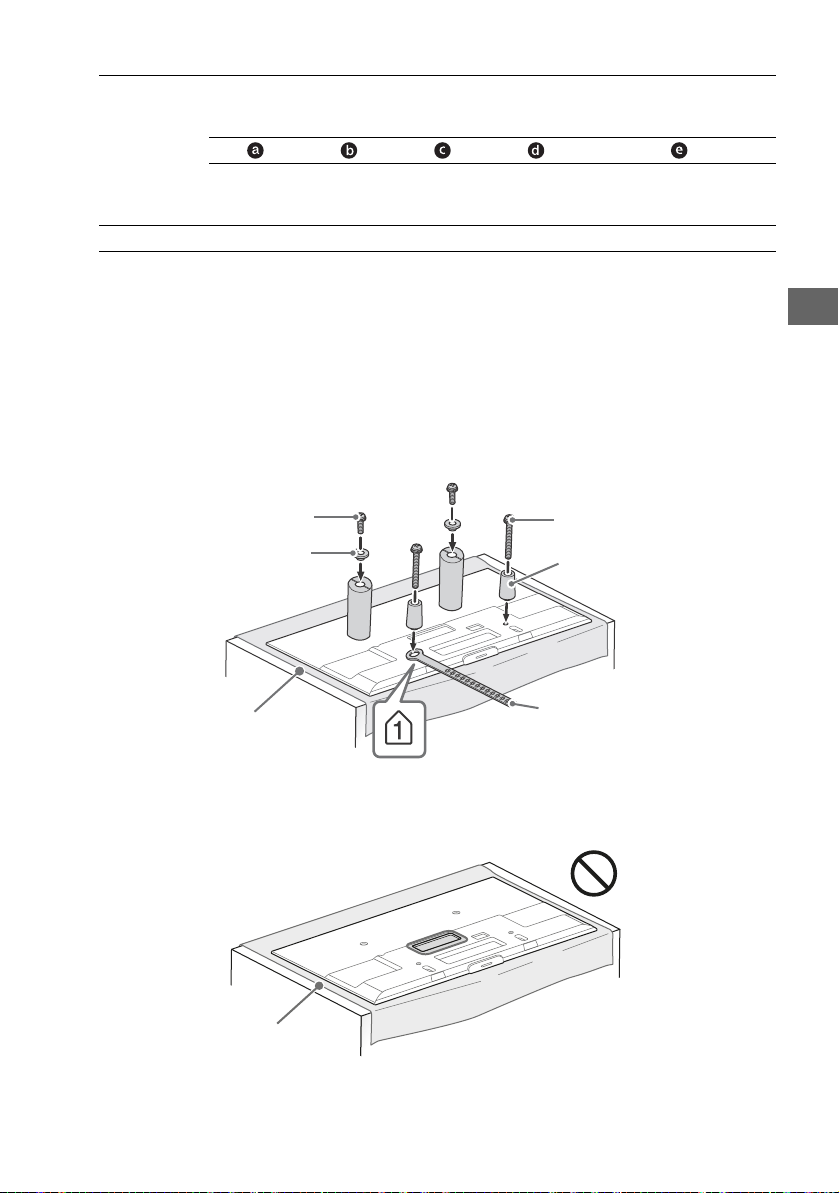

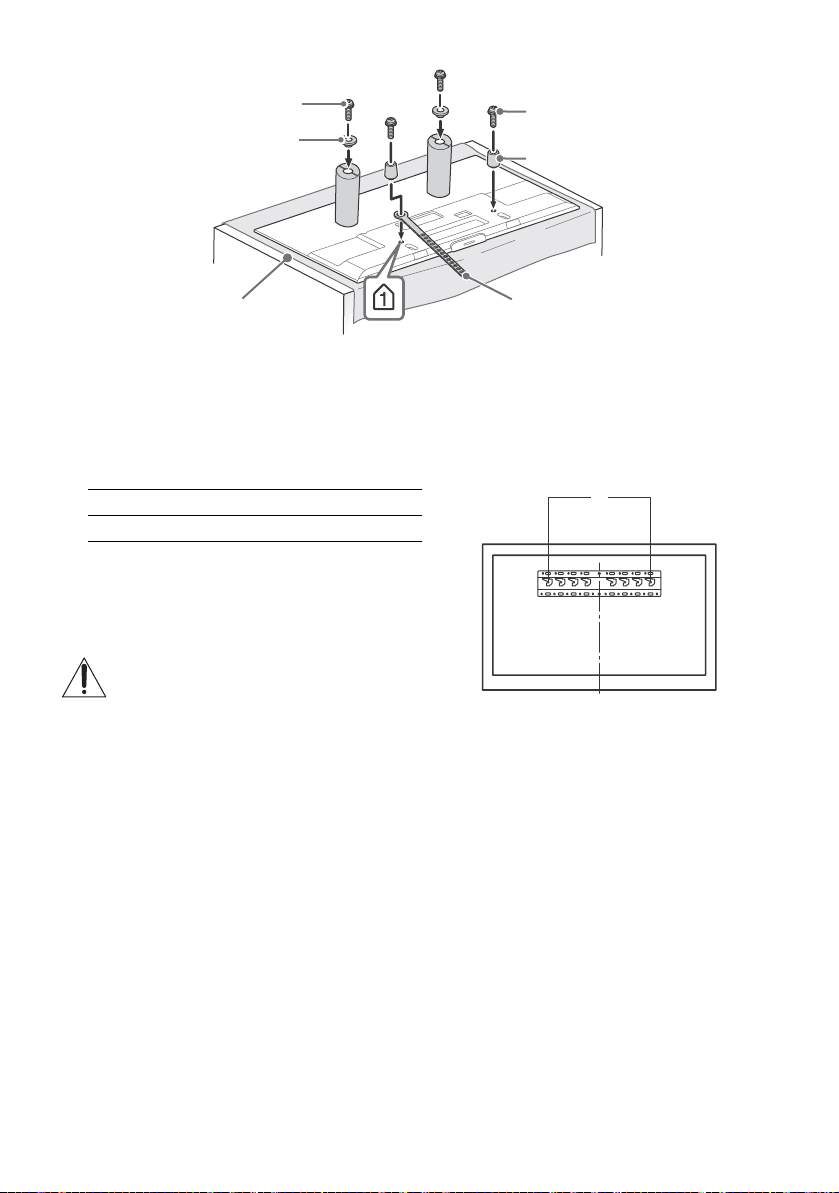

3 请安装挂壁式支架的附件。参见挂壁式支架安装指南中的 “1” 检查附件。
螺丝 （+PSW 6 x 20）
滑轮
螺丝 （+PSW 6 x 50）
⽪带
柔软布料
隔垫 （60 mm）
柔软布料
螺丝 （+PSW 6 x 20）
滑轮
螺丝 （+PSW 6 x 20）
⽪带
柔软布料
隔垫 （20 mm）
注
• 如果使用电动螺丝刀，请将力矩设定为约 1.5 N·m {15 kgf·cm}。
• 确保将未使用的部件存放在安全场所，以备将来使用。妥善保存此手册以备日后参考。
标准安装
简易安装
注
• 若采用这种安装固定方式，电视机背面的一些端子将无法使用。
CS
CS
13
Page 14
4 将所需的电缆连接到电视机。
a
注
• 无法在电视机安装到墙上后使用任何端子。
5 将电视机安装到基座。请参见安装指南的 “5” 和挂壁式支架随附的使用说明书中的 “ 将电视机
安装到墙壁上 ”。
机型名称 KDL- 支架位置
43W780C a
请参阅符合您的电视机型号的挂壁式支架所提供的指示将电视
机安装在墙上。
CS
14
Page 15

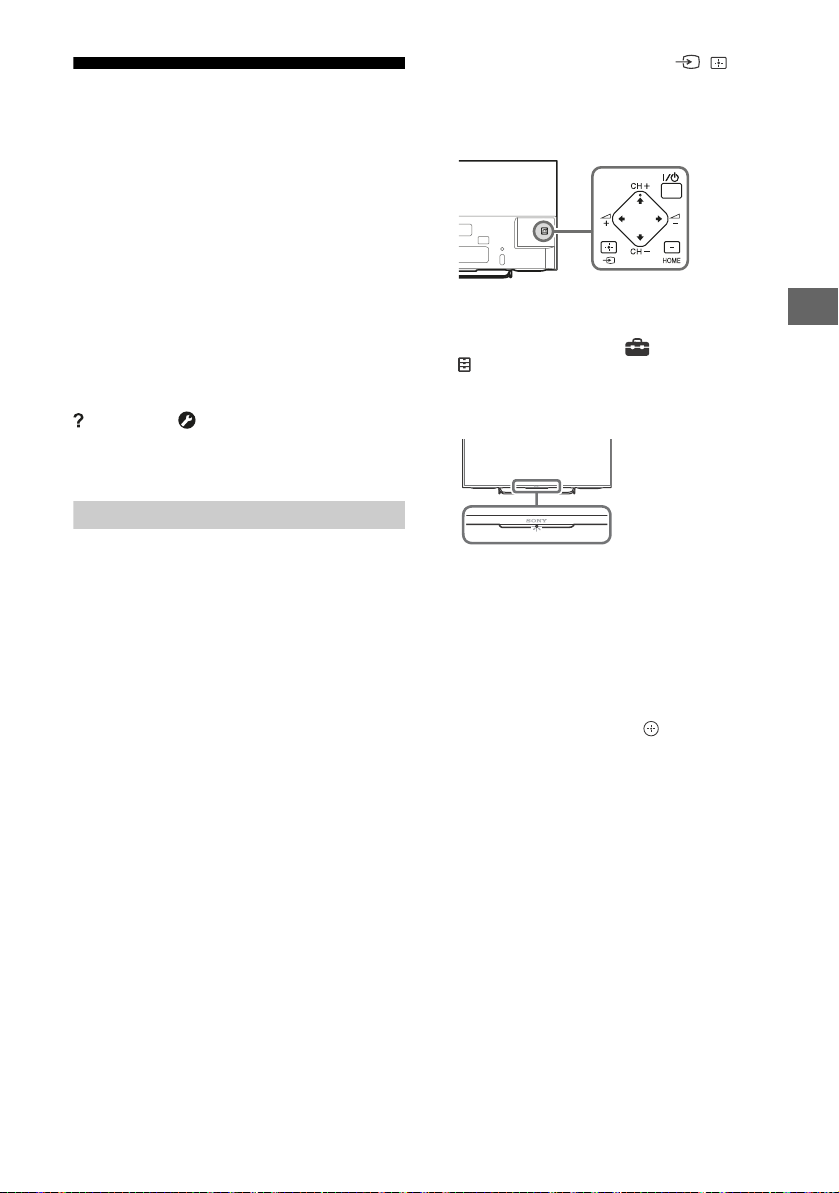

故障排除
电视的背面
当发光 LED 闪红灯时，请计算闪烁次数 （间隔时
间为三秒）。
如果发光 LED 闪烁红色，请通过断开交流电源线
与电视机的连接两分钟以初始化电视机，然后打开
电视机。
如果问题仍然存在，请联系您的经销商或 Sony 维
修中心，告知他们发光 LED 闪烁红色 （间隔时间
为三秒）的次数。断开交流电源线连接，并通知经
销商或 Sony 维修中心。
当发光 LED 不闪烁时，请按如下说明进行其他检
查。
也可参阅操作指南中的 [ 故障排除 ]，或选择
[帮助] [ 客户支持 ] [ 自我诊断 ]
做自行诊断。如果问题仍然存在，将电视机交给有
资格的服务人员维修。
故障排查与解决
没有图像 （画面暗）且没有声音。
检查天线 / 电缆连接。
将电视机连接至交流电源，然后按电视机或遥控器
上的 /。
无法调谐某些节目。
检查天线 / 电缆连接。
遥控器无法正常运用。
更换电池。
电视机可能处于 SYNC 模式。
按 SYNC MENU，选择 [ 电视控制 ]，然后选择
[主(菜单)]或[选项]以控制电视机。
已经忘记了 [ 亲子锁 ] 的密码
在 PIN 代码中输入 9999。（始终接受 PIN 代码
9999。）
电视机周围温度升高。
长时间使用电视机时，电视机周围温度会升高。
用手触摸时会感觉较热。
停顿音频或视频、空白屏幕或电视机对电视或遥控
器按钮没有反应。
拔下交流电源线两分钟之后再次连接以进行简单的
电视机重设。

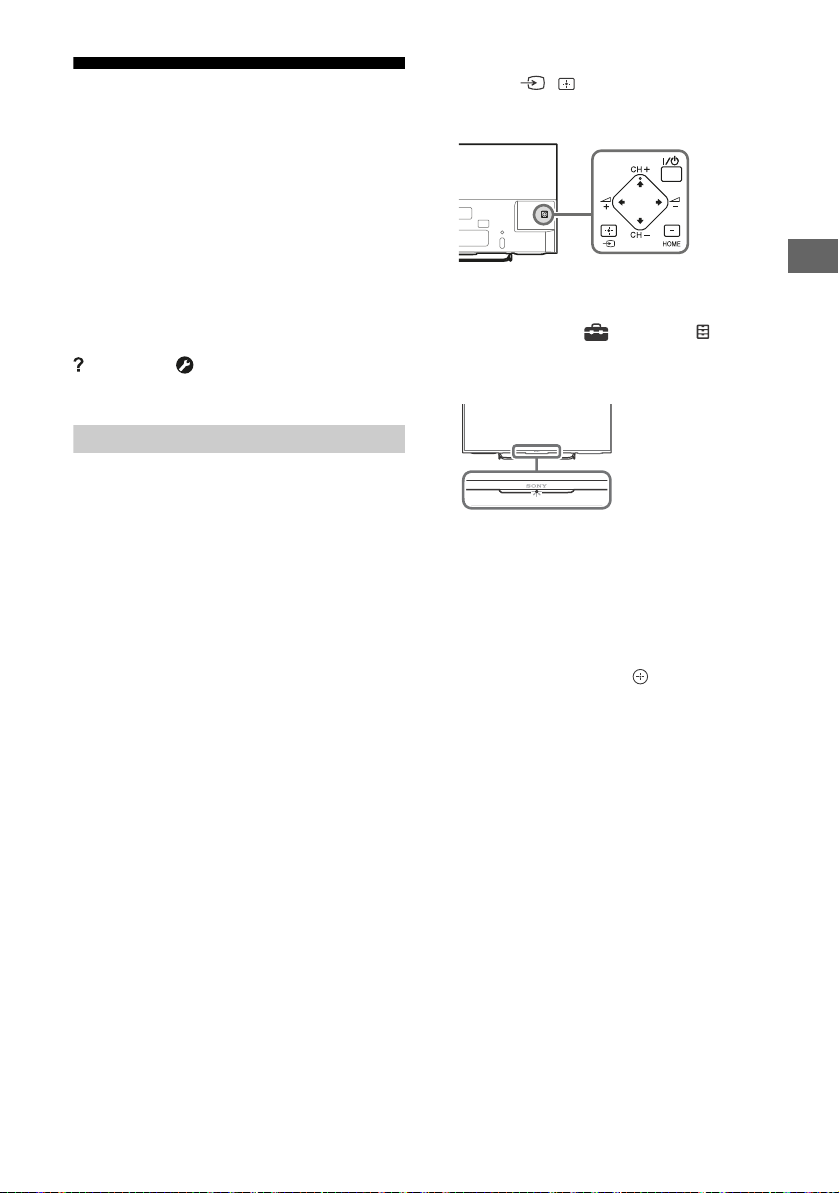

在电视机上找不到 /、CH +/–、 +/–、
///、 、 和 HOME 按钮。
请参阅下图有关电视机上按钮的位置。
发光 LED 亮起。
如果您不要发光 LED 亮起，您可将之关闭。
按 HOME, 然后选择
定] t [ 常规设定 ] t [LED 照明灯 ] t
[ 关 ]。您也可以按 OPTIONS, 然后选择 [LED 照明
灯] t [ 关 ]。
[设定] t [ 系统设
无法通过 WPS (Wi-Fi Protected Setup) 连接无
线路由器 。
如果您使用 WEP 安全加密，选择 [ 简单 ] t
[Wi-Fi] t [ 通过扫描列表连接 ]。然后，选择您
要连接的网络名称 （SSID）。
网络设定中无法找到需要的网络名称。
请选择 [[ 手动输入 ]] 并按 以输入网络名称。
CS
CS
15
Page 16
规格
系统
面板系统
LCD （液晶显示）面板，LED 背景照明
电视系统
模拟：B/G、I、D/K、M、L
数字：DVB-T/DVB-T2
彩色 / 视频制式
模拟：PAL、SECAM、NTSC3.58、NTSC4.43
数字：参阅操作指南
频道覆盖范围
模拟：UHF/VHF/ 电缆 , 视您的国家 / 地区选择而定。
数字：UHF/VHF，视您的国家 / 地区选择而定。
声音输出
10 W + 10 W
无线技术
IEEE802.11a/b/g/n 协议
输入 / 输出插孔
天线 / 电缆
VHF/UHF 用 75 欧姆外接端子
VIDEO IN 1 /
视频 / 音频输入 （唱机插孔）
COMPONENT IN /
YPBPR （分量视频 )：1080p (50, 60 Hz),
1080i (50, 60 Hz), 720p (50, 60 Hz), 576p,
576i, 480p, 480i
音频输入 （唱机插孔）
VIDEO IN 2
视频输入 （备有 Y 输入的常见唱机针）
HDMI IN 1, 2, 3, 4
视频：1080p (30, 50, 60 Hz), 1080/24p,
1080i (50, 60 Hz), 720p (30, 50, 60 Hz),
720/24p, 576p, 576i, 480p, 480i, PC 格式
音频：5.1 声道线性 PCM：32、44.1 和 48 kHz，
16、20 和 24 比特，Dolby Digital
ARC （音频回传信道）（仅限 HDMI IN 2）
MHL （与 HDMI IN 1 共用）
视频：1080p (30 Hz), 1080/24p, 1080i (50,
60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p,
576i, 480p, 480i
音频：5.1 声道线性 PCM：32、44.1 和 48 kHz，
16、20 和 24 比特，Dolby Digital
DIGITAL AUDIO OUT (OPTICAL)
数字光学插孔 （双声道线性 PCM、Dolby Digital）
HDMI 3 AUDIO IN
模拟音频输入 （立体声迷你插孔）
AUDIO OUT / （立体声迷你插孔）
耳机、音频输出、超低音扬声器
USB 1、 USB 2
USB 端口
DC IN 19.5 V
交流电适配器输入
LAN
10BASE-T/100BASE-TX 连接器 （视网络的操作环境
而定，连接速度可能不同。本电视机不保证 10BASET/100BASE-TX 通信速率和通信质量。）
其他
选购附件
挂壁式支架：SU-WL450
无线重低音扬声器：SWF-BR100
MHL 缆线：DLC-MC10/DLC-MC20/DLC-MC30
操作温度
0 ºC - 40 ºC
电源和其他
电源要求
用交流电适配器时为 19.5 V DC
额定：输入 100 V - 240 V AC，50/60 Hz
屏幕尺寸 （对角线测量）（约）
43 英寸 / 108.0 cm
显示器分辨率
1920 点 （水平）× 1080 线 （垂直）
功耗
80 W
尺寸 （约）（宽 × 高 × 深）
含台式底座
962 × 602 × 179 mm
不含台式底座
962 × 565 × 59 mm
质量 （约）
含台式底座
11.4 kg
不含台式底座
10.9 kg
注
• 选购附件的供应视国家 / 区域 / 电视机型号 / 存货而定。
• 设计和规格如有变更，恕不另行通知。
• 本电视机采用 MHL 2。
CS
16
Page 17
关于数字电视机功能的注意事项
• 任何数字电视机 （ ）相关功能仅在广播
DVB-T/DVB-T2 （MPEG-2 和 H.264/MPEG-4
AVC）地面数字信号的国家或地区正常工作。
请和当地经销商确认您所居住的地方能否接
收 DVB-T/DVB-T2 信号。
• 此电视机符合 DVB-T/DVB-T2 规格，但是不
保证兼容将来的 DVB-T/DVB-T2 地面数字信
号广播。
• 一些数字电视机功能在某些国家 / 地区可能无
效。
商标信息
• HDMI 和 HDMI High-Definition Multimedia
Interface 专用名词以及 HDMI 标志是 HDMI
Licensing LLC 在美国和其他国家的商标或
注册商标。
• 本产品经过杜比实验室的许可而制造。
杜比和双 D 符号是杜比实验室的注册商标。
• “BRAVIA” 和 是 Sony
Corporation 的商标。
• TrackID 是 Sony Mobile Communications AB
的商标或注册商标。
• Gracenote、Gracenote eyeQ、Gracenote
VideoID、Gracenote Video Explore、
Gracenote MusicID、Gracenote 标志和标志
语以及 “Powered by Gracenote” 标志是
Gracenote 在美国和 / 或其他国家的注册商
标或商标。
• Opera® Devices SDK from Opera Software
ASA. Copyright 1995-2015 Opera Software
ASA. All rights reserved.
• Wi-Fi、Wi-Fi Direct、Miracast、Wi-Fi
Protected Setup 和 Wi-Fi CERTIFIED 标志
是 Wi-Fi Alliance 的商标或注册商标。
• MHL、Mobile High-Definition Link 和 MHL
标志是 MHL Licensing, LLC 的商标或注册商
标。
• 有关 DTS 专利，请参阅
http://patents.dts.com。由 DTS Inc. 授权
制造。DTS、符号以及 DTS 和符合的组合是
DTS, Inc. 的注册商标，DTS Digital
Surround 是其商标。 © DTS, Inc. 保留所有
权利。
• 采用 UEI Technology
Universal Electronics Inc. Portions ©
UEI 2000 – 2014
TM
设计，许可授权
CS
CS
17
Page 18
18CS2
Page 19
Page 20
Mục lục
Vít (được cung cấp cùng
với Giá đỡ treo tường)
Giá đỡ treo tường
10 mm - 12 mm
Thông tin An toàn . . . . . . . . . . . . . . . . . . . . . 2
Cảnh báo . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Các bộ phận và Nút điều khiển . . . . . . . . .5
Nút điều khiển và đèn báo . . . . . . . . . . . . . . 5
Ngõ vào và ngõ ra. . . . . . . . . . . . . . . . . . . . . 6
Sử dụng điều khiển từ xa. . . . . . . . . . . . . . 8
Mô tả các bộ phận trên điều khiển từ xa. . . . 8
Kết nối TV. . . . . . . . . . . . . . . . . . . . . . . . . 10
Kết nối với cáp HDMI . . . . . . . . . . . . . . . . . 10
Kết nối với cáp linh kiện . . . . . . . . . . . . . . . 10
Kết nối với cáp AV composite . . . . . . . . . . . 10
Lắp đặt TV trên Tường. . . . . . . . . . . . . . . 11
Xử lý sự cố. . . . . . . . . . . . . . . . . . . . . . . . 15
Sự cố và cách xử lý . . . . . . . . . . . . . . . . . . 15
Thông số kĩ thuật . . . . . . . . . . . . . . . . . . . 16
Giới thiệu
Cảm ơn bạn đã chọn sản phẩm Sony này.
Trước khi sử dụng TV, hãy đọc kỹ sách hướng dẫn này và giữ lại để
tham khảo trong tương lai.
Lưu ý
• Trước khi sử dụng TV, vui lòng đọc “Thông tin An toàn” (trang 2).
• Hướng dẫn sử dụng TV đã bao gồm hướng dẫn “Lắp đặt TV trên
Tường”.
• Hình ảnh và hình minh họa được sử dụng trong Hướng dẫn Khởi
động và hướng dẫn này chỉ dùng để tham khảo và có thể khác với
bề ngoài của sản phẩm thực tế.
Vị trí của nhãn định danh
Nhãn dành cho Số Model của TV và giá trị định mức Nguồn Điện
được đặt ở phía sau TV.
Nhãn dành cho số Model và số Seri của bộ đổi nguồn AC được dán
ở phía dưới bộ đổi nguồn AC.
Thông tin An toàn
CẢNH BÁO
Không để pin tiếp xúc trực tiếp với nguồn nhiệt như ánh nắng mặt
trời, lửa hoặc tương tự.
Không đặt TV ở nơi không bằng phẳng. TV có thể rơi, gây thương
tích nghiêm trọng hoặc tử vong. Có thể phòng tránh thương tích đặc
biệt là cho trẻ em bằng cách thực hiện các bước đơn giản sau đây:
Sử dụng tủ đựng TV hoặc giá đỡ TV theo khuyến cáo của nhà
sả
n xuất TV.
Chỉ sử dụng trang thiết bị hỗ trợ đặt để an toàn cho TV.
Đảm bảo không đặt TV ở phía mép ngoài của thiết bị hỗ trợ.
Tránh đặt TV ở các bề mặt trên cao (như tủ đựng cốc chén hoặc
kệ sách) mà không có gì gắn kết giữa TV và thiết bị đó.
Không đặt TV lên khăn trải bàn hoặc bất cứ vật liệu nào ở giữa bề
mặt của thiết bị hỗ trợ và TV.
Nhắc nhở trẻ nhỏ không được trèo lên tủ để bật TV hoặc với lấy
bộ điều khiển.
Bạn cũng nên cân nhắc áp dụng các khuyến nghị trên nếu thay đổi
vị trí hoặc giữ lại TV đang dùng.
Lắp đặt/Thiết lập
Lắp đặt và sử dụng TV theo hướng dẫn bên dưới để tránh bất kỳ
nguy cơ cháy, điện giật hoặc hỏng hóc và/hoặc thương tích nào.
Lắp đặt
• Nên lắp TV gần ổ điện AC để sử dụng.
• Đặt TV trên bề mặt bằng phẳng, chắc chắn để tránh làm rơi TV và
gây thương tích hoặc hư hỏng tài sản.
• Chỉ nhân viên bảo hành đủ khả năng mới được thực hiện việc lắp
đặt TV lên tường.
• Vì lý do an toàn, chúng tôi khuyến nghị bạn sử dụng các phụ kiện
Sony, bao gồm:
Giá đỡ Treo tường
SU-WL450
• Đảm bảo sử dụng vít đi kèm với Giá đỡ treo tường khi gắn Móc
treo vào TV. Vít đi kèm được thiết kế như chỉ rõ trong hình minh
họa khi đo từ bề mặt gắn của Móc treo.
Đường kính và chiều dài của vít khác nhau tùy thuộc vào kiểu Giá
đỡ treo tường.
Sử dụng các vít không phải các vít được cung cấp đó có thể làm
hư hỏng bên trong cho TV hoặc làm TV rơi, v. v...
VN
Page 21
Vận chuyển
30 cm
10 cm
10 cm
10 cm
Để không gian xung quanh TV ít nhất là như thế này.
30 cm
10 cm 10 cm
Để không gian xung quanh TV ít nhất là như thế này.
6 cm
Việc lưu thông khí bị hạn chế.
Tường Tường
• Trước khi vận chuyển TV, ngắt kết nối tất cả các dây cáp.
• Để di chuyển TV có kích thước lớn cần có hai hoặc ba người.
• Khi di chuyển TV bằng tay, hãy giữ máy như hình dưới đây. Kh ông
đặt áp lực lên bảng điều khiển LCD và khung xung quanh màn
hình.
• Khi vận chuyển TV, không để TV bị lắc hoặc rung quá mức.
• Khi mang TV đi sửa hoặc khi di chuyển, hãy đóng gói TV bằng vật
liệu đóng gói và thùng carton ban đầu.
Lỗ thoát khí
• Không che các lỗ thoát khí hoặc chèn bất kỳ vật gì vào ngăn chứa
TV.
• Để không gian xung quanh TV như hình minh hoạ bên dưới.
• Chúng tôi khuyên bạn sử dụng giá đỡ treo tường của Sony để
cung cấp khả năng tuần hoàn không khí đầy đủ.
Lắp đặt trên tường
Lắp cùng với đế
• Để đảm bảo thoát khí hợp lý và ngăn tích tụ bụi bẩn:
Không đặt TV trên sàn nhà, lắp mặt trên úp xuống, lật ngược,
hoặc nghiêng.
Không đặt TV lên giá, thảm, giường hoặc trong tủ kín.
Không đậy TV bằng khăn như rèm, hoặc các vật khác như báo,
v.v. ..
Không lắp TV như hình minh hoạ bên dưới.
Dây nguồn AC
Sử dụng dây nguồn AC và ổ cắm như dưới đây để tránh bất kỳ hiện
tượng cháy, điện giật hoặc hư hỏng và/hoặc thương tích nào:
Hình dạng của phích cắm điện AC được cung cấp kèm với TV có
thể khác nhau ở mỗi khu vực. Chắc chắn phải sử dụng dây nguồn
AC được cung cấp và phích cắm phù hợp với ổ cắm điệ
Chỉ sử dụng dây nguồn AC do Sony cung cấp, chứ không phải
của các nhãn hiệu khác.
Cắm phích hoàn toàn vào ổ cắm điện AC.
Chỉ sử dụng TV với nguồn điện AC 100 V – 240 V.
Khi nối cáp, đảm bảo rút dây nguồn AC để an toàn cho bạn và cẩn
thận không giẫm chân lên dây cáp.
n AC.
Rút dây nguồn AC ra khỏi ổ cắm điện AC trước khi làm việc với
TV hoặc di chuyển TV.
Để dây nguồn AC cách xa các ngu
Thường xuyên rút phích cắm điện AC ra và lau sạch. Nếu phích
cắm dính bụi và bị ẩm, khả năng cách điện có thể bị giảm, dẫn
đến nguy cơ cháy.
Lưu ý
• Không sử dụng dây nguồn AC được cung cấp trên bất kỳ thiết bị
nào khác.
• Không kẹp, làm cong, hoặc xoắn dây nguồn AC quá mức. Dây dẫn
điện trong lõi có thể bị hở hoặc đứt.
• Không sửa dây nguồn AC.
• Không đặt bất kỳ vật nặng gì lên dây nguồn AC.
• Không kéo dây nguồn AC khi rút dây nguồn AC.
• Không kết nối quá nhiều thiết bị vào cùng một ổ cắm điện AC.
• Không sử d
ụng ổ cắm điện AC có khả năng khớp kém.
ồn nhiệt.
LƯU Ý ĐỐI VỚI BỘ ĐỔI NGUỒN AC
Cảnh Báo
Để giảm nguy cơ cháy hoặc điện giật, không để thiết bị này tiếp xúc
với nước mưa hoặc hơi ẩm.
Để tránh nguy cơ cháy hoặc nguy hiểm, không đặt các đồ vật đựng
chất lỏng, như bình lọ lên trên thiết bị.
Không đặt thiết bị này vào không gian chật hẹp như giá sách hoặc vị
trí tương tự.
• Đảm bảo lắp ổ cắm điện AC g
• Đảm bảo sử dụng bộ đổi nguồn AC và dây nguồn AC được cung
cấp. Nếu không có thể làm hỏng thiết bị.
• Cắm bộ đổi nguồn AC vào ổ cắm điện AC nào có thể dễ thao tác.
• Không cuộn dây nguồn AC xung quanh bộ
đổi nguồn AC. Lõi dây có thể bị đứt và/hoặc
có thể làm hỏng TV.
• Không chạm vào bộ đổi nguồn AC nếu tay ướt.
• Nếu phát hiện thấy hiện tượng bất thường ở bộ đổi nguồn AC, rút
ngay bộ đổi nguồn ra khỏi ổ cắm điện AC.
• Khi TV được nối với ổ cắm điện AC, TV vẫn chưa ngắt khỏi nguồn
điện AC ngay cả khi đã tắt.
• Bộ đổi nguồn AC sẽ bị nóng lên khi sử dụng trong một thời gian
dài nên bạn có thể
ần thiết bị và dễ thao tác.
cảm thấy nóng khi chạm tay vào.
Những trường hợp sử dụng bị Cấm
Không lắp đặt/sử dụng TV ở các vị trí, môi trường hoặc trường hợp
như được liệt kê dưới đây, nếu không TV có thể bị xảy ra sự cố và
gây cháy, điện giật, hư hỏng và/hoặc thương tích.
Vị trí:
• Ngoài trời (trực tiếp dưới ánh sáng mặt trời), trên bãi biển, trên tàu
thuỷ hoặc tàu lớn khác, trên xe cố, trong các cơ sở y tế, ở những
vị trí không ổn định, gần nước, mưa, ẩm hoặc có khói.
• Nếu TV được đặt trong phòng hay có sự
thay đổi như phòng tắm công cộng hoặc
suối nước nóng thì TV có thể bị hư hỏng do
tác động của lưu huỳnh có trong không
kh í.v. v...
• Để có chất l
• Tránh chuyển TV từ vùng lạnh sang vùng ấm áp. Nhiệt độ trong
Môi trường:
• Không lắp TV tại những nơi nóng, ẩm, hoặc quá bụi; nơi côn trùng
• Không đặt TV tại nơi ẩm ướt hoặc nhiều
ượng hình ảnh tốt nhất, không được để màn hình dưới
ánh sáng hoặc ánh nắng trực tiếp.
phòng thay đổi đột ngột có thể gây hiện tương hơi ẩm đọng lại.
Điêu này có thể khiến TV hiển thị hình ảnh kém và/hoặc màu sắc
kém. Nếu xảy ra hiện tương này, hãy để hơi ẩm bay hơi hết trước
khi bật TV.
có thể vào; nơi có thể tiếp xúc với sự rung cơ học, gần những vật
dễ cháy (nến, v.v.). Không nên để TV ở những nơi ướt hoặc bắn
nước và không để những vật chứa chất lỏng, như lọ hoa trên TV.
bụi bẩn, hoặ
hoặc hơi nước (gần bếp nấu ăn hoặc
các dụng cụ điều ẩm). Có thể gây cháy,
điện giật hoặc cong vênh.
c trong phòng có khói dầu
3
VN
VN
Page 22
• Không lắp Tivi ở những nơi có nhiệt độ quá cao như tiếp xúc trực
tiếp dưới ánh nắng mặt trời, gân lò sưởi hoặc lỗ thoát nhiệt. Tivi có
thê quá nóng trong các điêu kiện như vậy và có thế gây biến dạng
vỏ ngoài và/hoặc làm hỏng Tivi.
Trường hợp:
• Không sử dụng khi tay bạn ướt, với ngăn chứa TV đã bị tháo, hoặc
bộ phận gắn không được nhà sản xuất khuyến nghị. Ngắt kết nối
TV khỏi ổ cắm điện AC và dây ăng ten khi có bão chớp.
• Không lắp đặt TV để TV bị nhô ra không
gian mở. Có thể gây hỏng hoặc hư hại do
người hoặc vật khác va vào TV.
Mảnh vỡ:
• Không ném bất kỳ vật gì vào TV. Kính màn hình có thể vỡ do va
chạm và gây thương tích nghiêm trọng.
• Nếu bề mặt của TV bị n ứt, không chạm vào TV cho đến khi bạn đã
rút dây nguồn AC. Nếu không, có thể bị điện giật.
Khi không sử dụng
• Nếu bạn không sử dụng TV trong vài ngày, bạn nên ngắt kết nối
TV ra khỏi nguồn AC vì lý do an toàn và môi trường.
• Vì TV không được ngắt kết nối khỏi nguồn AC khi TV đã được tắt,
hãy kéo phích cắm ra khỏi ổ cắm điện AC để ngắt kết nối TV hoàn
toàn.
• Một số TV có tính năng chuyển về chế độ chờ để hoạt động đúng
cách.
Đối với trẻ em
• Không để trẻ trèo lên TV.
• Để các phụ kiện nhỏ xa tầm với của trẻ, để chúng không nuốt
nhầm.
Nếu những sự cố sau xảy ra...
Tắt TV và rút dây nguồn AC ngay lập tức nếu bất kỳ sự cố nào dưới
đây xảy ra.
Đề nghị nhà cung cập của bạn hoặc trung tâm bảo hành của Sony
cho nhân viên bảo hành đủ khả năng kiểm tra TV.
Khi:
Dây nguồn AC bị hỏng.
Khả năng khớp của ổ cắm điện AC kém.
TV hỏng do bị rơi, va đập hoặc bị bất kỳ vật gì ném vào.
Bất kỳ chất lỏng hoặc vật rắn nào rơi vào cửa trong ngăn chứa.
Nhiệt độ TV LCD
Khi sử dụng TV LCD trong thời gian dài, phần ốp nhựa xung quanh
có thể nóng dần lên. Bạn có thể cảm thấy nóng khi chạm tay vào đó.
Cảnh báo
Xem TV
• Xem TV với ánh sáng vừa phải, xem TV trong ánh sáng kém hoặc
trong thời gian dài sẽ làm mắt bạn cǎng thắng.
• Khi sử dụng tai nghe, điều chỉnh âm lượng để tránh mức quá cao,
vì có thể gây ảnh hưởng đến thính giác.
Màn hình LCD
• Mặc dù màn hình LCD được thiết kế với công nghệ chính xác cao
và 99,99% các điểm ảnh hoặc hơn là hiện quả, những các điểm
đen có thể xuất hiện hoặc các điểm sáng của ánh sáng (đỏ, lam,
hoặc lục) có thể xuất hiện liên tục trên màn hình LCD. Đây là thuộc
tính cấu trúc của màn hình LCD và không phải là sự cố.
• Không đẩy hoặc cào bộ lọc phía trước, hoặc đặt các vật lên trên
đỉnh TV này. Hình
có thể bị hỏng.
• Nếu TV được sử dụng ở nơi lạnh, vết bẩn có thể xuất hiện trong
hình ảnh hoặc hình ảnh có thể trở nên tối. Hiện tượng này không
phải là sự cố. Những hiện tượng này sẽ mất đi khi nhiệt độ tăng.
• Bóng mờ có thể xảy ra khi ảnh tĩnh được hiển thị liên t
tượng này sẽ mất đi sau chốc lát.
• Màn hình và ngăn chứa sẽ trở nên nóng khi TV này đang được sử
dụng. Đây không phải sự cố.
• Màn hình LCD có chứa một lượng nhỏ tinh thể lỏng. Làm theo các
quy định và quy tắc tại địa phương bạn để loại bỏ.
ảnh có thể không liên tục hoặc màn hình LCD
ục. Hiện
Sử dụng là lau sạch bề mặt màn hình/
ngăn chứa TV
Đảm bảo rút dây nguồn AC đa kết nối với TV ra khỏi ổ cắm điện AC
trước khi vệ sinh.
Để tránh mòn vật liệu hoặc mòn lớp mạ màn hình, bạn nên biết
những điều cần lưu ý sau.
• Để loại bỏ bụi khỏi bề mặt màn hình/ngăn chứa, hãy lau nhẹ bằng
vải mềm. Nếu bụi vẫn còn, hãy lau nhẹ bằng vải mềm ẩm vớ
dịch chất tẩy pha loãng.
• Không phun nước hoặc chất tẩy trực tiếp vào
TV. Nước hoặc chất tẩy có thể chảy xuống
đáy màn hình hoặc các bộ phận bên ngoài và
ngầm vào TV và có thể làm hỏng TV.
• Không sử dụng bất kỳ loại đệm mài mòn, chất làm sạch bằng
kiềm/axít, bột làm sạch, hoặc dung môi bay hơi nào, như rượu,
benzen, chất pha loãng hoặc thuốc trừ sâu. Sử dụng nhữ
liệu này hoặc duy trì tiếp xúc lâu dài với cao su hoặc vật liệu nhựa
vinyl có thể gây hư hỏng cho bề mặt màn hình và vật liệu ngăn
chứa.
• Việc làm s ạch định kỳ cửa thoát khí được khuyến nghị để đảm bảo
thoát khí phù hợp.
• Khi điều chỉnh góc của TV, hãy di chuyển TV bình tĩnh để tránh
làm TV di chuyển hoặc trượt khỏi đế để bàn.
i dung
ng vật
Thiết bị Tuỳ chọn
Để các bộ phần tuỳ chọn hoặc bất kỳ thiết bị nào thải ra nhiệt điện từ
xa TV. Nếu không, có thể xảy ra hiện tượng méo hình và/hoặc nhiễu
âm thanh.
Chức năng không dây của thiết bị
• Không sử dụng thiết bị này gần các thiết bị y tế (như máy điều hòa
nhịp tim, v.v…) vì có thể làm thiết bị y tế hoạt động sai chức năng.
• Mặc dù thiết bị này truyền/nhận tín hiệu được mã hóa, cần cẩn
thận đối với tín hiệu bị chặn trái phép. Chúng tôi không chịu trách
nhiệm nếu xảy ra bất kỳ sự cố nào.
Cẩn thận khi sử dụng bộ điều khiển từ
xa
• Quan sát đúng cực khi lắp pin.
• Không sử dụng các loại pin khác nhau cùng với nhau hoặc dùng
lẫn pin cũ và pin mới.
• Loại bỏ pin theo cách thân thiện với môi trường. Một số vùng nhất
định có thể quy định việc loại bỏ pin. Hãy hỏi ý kiến cơ quan có
thẩm quyền tại địa phương bạn.
• Sử dụng điều khiển từ xa một cách cẩn thận. Không làm rơi hoặc
gi
ẫm lên điều khiển từ xa, hoặc đổ bất kỳ loại chất lỏng nào lên
điều khiển từ xa.
• Không đặt điều khiển từ xa ở nơi gần nguồn nhiệt, trực tiếp dưới
ánh sáng mặt trời, hoặc phòng ẩm thấp.
VN
4
Page 23
Các bộ phận và Nút điều khiển
1
2
3
4
5
Nút điều khiển và đèn báo
/ (Nguồn)
CH +/– (Kênh)
+/– (Âm lượng)
(Chọn đầu vào)/ (Chọn/xác nhận)
Hiển thị và chọn nguồn ngõ vào. (Ở menu
chính, nút này hoạt động như (Chọn/Xác
nhậnh).)
HOME
Hiển thị menu chính của TV (Ở menu chính,
nút hoạt động như ///.)
Cảm biến điều khiển từ xa*/
Cảm biến ánh sang*/LED chiếu sáng
Đèn LED sáng hoặc nhấp nháy theo tình trạng
của TV.
• Màu trắng
Khi bật TV/chế độ tắt hình ảnh/cập nhật
phần mềm v. v.
• Màu xanh lá mạ
Khi kết nối không dây với thiết bị di động.
• Màu hổ phách
Cài đặt hẹn giờ.
* Không đặt bất kỳ vật gì gần cảm biến.
VN
VN
5
Page 24
Ngõ vào và ngõ ra
8
2
6
7
345
1
90
LAN
HDMI 3 AUDIO IN
Kết nối âm thanh analog HDMI 3.
DIGITAL AUDIO OUT (OPTICAL)
VIDEO IN 1 /
Dành cho kết nối composite.
VIDEO IN 2 ,
COMPONENT IN /
• Dành cho kết nối composite: Sử dụng
VIDEO IN 2 , và (L/R) hoặc
COMPONENT IN / *.
• Dành cho kết nối composite: Sử dụng Y, PB,
R, và (L/R).
P
HDMI IN 1/MHL
Bạn có thể kết nối thiết bị MHL (Mobile Highdefinition Link) bằng cáp MHL chất lượng HD.
AUDIO OUT /
Để nghe âm thanh TV qua thiết bị kết nối, ấn
HOME. Chọn [Cài đặt] [Âm thanh] [Tai
nghe/Ngõ ra âm thanh], sau đó chọn mục
mong muốn.
VN
6
USB 1/2
Kết nối thiết bị USB dung lượng lớn có thể
làm nhiễu các thiết bị kết nối đặt gần.
HDMI IN 2/3/4
• Nếu kết nối hệ thống âm thanh kỹ thuật số
tương thích với công nghệ Audio Return
Channel (ARC), hãy sử dụng HDMI IN 2.
Nếu không, cần kết nối thêm với DIGITAL
AUDIO OUT (OPTICAL) .
• Nếu thiết bị có hốc DVI, hãy kết nối với
HDMI IN 3 thông qua giao diện bộ tiếp hợp
DVI - HDMI (không được cung cấp) và kết
nối chấu cắm ngõ ra âm thanh của thiết bị
với HDMI 3 AUDIO IN.
CABLE/ANTENNA
Kết nối với dây cáp hoặc ăng ten (dây ăng
ten).
*Khi kết nối thiết bị âm thanh mono, kết nối với giắc
cắm âm thanh L (MONO).
Page 25
VN
SD HD
Chất lượng Hình ảnh
• Cáp AV composite
• Cáp ăngten
Video độ phân giải chuẩn (SD) có tín hiệu hình ảnh với độ
phân giải dọc là 480 (NTSC) hoặc 576 (PAL/SECAM) dòng.
• Cáp Component • Cáp HDMI
Video độ phân giải cao (HD) có tín hiệu hình ảnh
với độ phân giải dọc là 720 hoặc 1.080 dòng.
VN
7
Page 26
Sử dụng điều khiển từ xa
Mô tả các bộ phận trên điều khiển từ xa
/ (Chọn ngõ vào/Giữ văn bản)
Ở chế độ TV: Hiển thị và chọn nguồn ngõ vào.
Ở chế độ Văn bản: Giữ trang hiện tại.
RELATED SEARCH
Khi kết nối TV với internet. Tìm kiếm chương
trình liên quan khi xem nhiều chương trình
khác nhau trên TV*
/ (TV ở chế độ standby)
Bật hoặc tắt TV (chế độ chờ).
1
.
DIGITAL/ANALOG
Chuyển đổi giữa chế độ kỹ thuật số và analog.
Các nút số
(Hình đôi/PIP)
Hiển thị hai hình ảnh cùng một lúc.
(Văn bản)
Hiển thị thông tin văn bản.
Các nút màu
Thực hiện chức năng tương ứng cùng thời
điểm.
SOCIAL VIEW*
Thưởng thức TV với bạn bè xa gần bằng dịch
vụ mạng xã hội.
DISCOVER*
Chạy mục khám phá để tìm kiếm nội dung.
2
2
/i-MANUAL
Hiển thị hướng dẫn sử dụng trên màn hình.
SEN/APPS
Mở danh mục ứng dụng trong menu chính.
/ (Thông tin/Hiển thị văn bản)*
Hiển thị thông tin.
GUIDE/ *
Hiển thị hướng dẫn chương trình kỹ thuật số.
2
RETURN
Trở lại màn hình trước đó.
OPTIONS
Hiển thị danh sách các chức năng theo văn
cảnh.
HOME
Hiển thị menu chính của TV.
//// (Chọn mục/Nhập)
2
VN
8
Page 27
+/– (Âm lượng)
Điều chỉnh âm lượng.
(Nhảy)
Quay lại hoặc chuyển tiếp giữa hai kênh hoặc
hai ngõ vào. TV lần lượt luân phiên ngõ vào
hoặc kênh hiện tại với ngõ vào hoặc kênh
được chọn sau cùng.
(Tắt tiếng)
Tắt tiếng. Nhấn lại để khôi phục âm thanh.
PROG +/–/ /
Ở chế độ TV: Chọn kênh.
Ở chế độ Văn bản: Chọn trang kế tiếp ( )
hoặc trước đó ( ).
AUDIO
Thay đổi ngôn ngữ cho chương trình đang
xem.
(Cài đặt phụ đề)*
2
Bật hoặc tắt phụ đề (khi tính năng khả dụng).
//////
Chạy nội dung đa phương tiện trên TV và thiết
bị tương tích BRAVIA Sync.
SYNC MENU
Hiển thị menu BRAVIA Sync.
FOOTBALL
Bật hoặc tắt chương trình bóng đá trực tiếp
(Khi tính năng khả dụng).
*1Kết quả tìm kiếm phụ thuộc vào quốc gia/khu vực
hoặc các trường hợp khác.
2
*
Vị trí, tính khả dụng và chức năng của nút điều khiển
từ xa có thể thay đổi theo quốc gia/khu vực/model TV.
VN
VN
9
Page 28
Kết nối TV
Với HDMI OUT
< 21 mm
< 12 mm
Với AUDIO OUT
Với COMPONENT
OUT (P
R/PB/Y)
Với VIDEO OUT
Để biết thêm thông tin về cách kết nối, hãy
tham khảo i-Manual.
Lưu ý
• Khi kết nối dây cáp với Cáp/Ăng ten, siết ngón tay vừa
phải, siết quá mạnh có thể làm hỏng TV.
Kết nối với cáp HDMI
Kết nối với cáp linh kiện
Kết nối với cáp AV composite
VN
10
Page 29

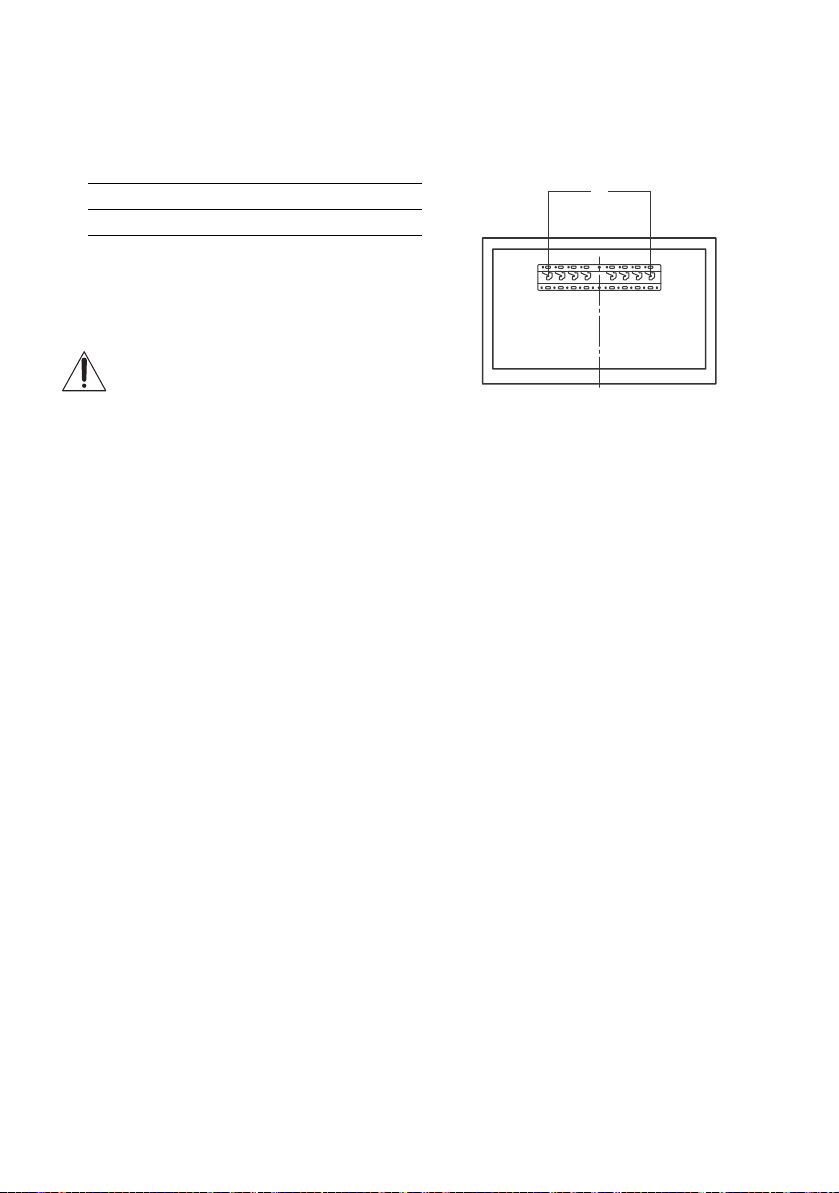

Lắp đặt TV trên Tường
Vải mềm
Hướng dẫn sử dụng TV này chỉ trình bày các bước chuẩn bị lắp đặt TV trước khi lắp đặt lên tường.
Với khách hàng:
Để bảo vệ sản phẩm và vì lý do an toàn, Sony khuyến cáo rằng việc lắp đặt TV phải do đại lý Sony
hoặc các đại lý được ủy quyền của Sony tiến hành. Không nên cố tự lắp đặt sản phẩm.
Với các đại lý và nhà thầu Sony:
Hết sức lưu ý tới an toàn trong quá trình lắp
Cần có đủ chuyên môn để lắp đặt sản phẩm này, đặc biệt khi xác định độ bền của tường để chịu được trọng
lượng của TV. Đảm bảo giao việc lắp đặt sản phẩm này trên tường cho đại lý hoặc nhà thầu được cấp phép của
Sony và đặc biệt chú ý đến an toàn trong quá trình lắp đặt. Sony sẽ không chịu trách nhiệm với bất cứ hỏng hóc
hay chấn thương nào do việ
c lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra.
Sử dụng Giá đỡ Treo tường SU-WL450 (không được cung cấp) để lắp đặt TV trên tường. Khi lắp
Giá đỡ Treo tường, bạn cũng nên tham khảo Hướng dẫn Sử dụng và Hướng dẫn Lắp đặt đươc
cung cấp kèm theo Giá đỡ Treo tường.
Lưu ý
• Nếu Bệ để bàn được gắn vào TV, trước tiên hãy tháo Bệ để bàn.
• Khi cố định phụ tùng lên giá đỡ treo tường hoặc khi tháo bệ để bàn khỏi TV, để tránh làm hỏng bề mặt màn hình LCD,
hãy đặt TV với màn hình hướng xuống dưới trên bề mặt phẳng, ổn định, có phủ vải dày và mềm.
• Đảm bảo cất giữ vít được tháo ở nơi an toàn, tránh xa trẻ em.
• Khi lắp lại Bệ để bàn, vui lòng tham khả
ban đầu ở phía sau TV.
o Hướng dẫn Bắt đầu Nhanh để siết chặt các vít (đã tháo ra trước đó) vào các lỗ
Để tháo Bệ để bàn khỏi TV
đặt, bảo dưỡng định kỳ và kiểm tra sản phẩm.
VN
VN
11
Page 30
1 Lắp Đồ gá treo tường H (được cung cấp kèm theo TV) vào phía sau TV (sao cho chi tiết này
H
Vải mềm
1.5 N·m
{15 kgf·cm}
Tâm điểm màn hình
80
Lắp lên giá treo
tường chuẩn
Gắn tường
nhỏ gọn
song song với tường).
Lưu ý
• Nếu sử dụng tua vít điện, đặt mô men xoắn siết chặt xấp xỉ 1,5 N·m {15 kgf·cm}.
• Lưu ý siết chặt Móc Treo Tường khi gắn vào TV.
Chỉ sử dụng tuốc nơ vít có đầu dẹt để lắp Móc Treo Tường. Dùng dụng cụ khác có thể dẫn đến siết Móc Treo Tường
quá mạnh và làm hỏng TV.
2 Đảm bảo tường có đủ không gian cho TV và có thể chịu được trọng lượng ít nhất bốn lần trọng
lượng của TV.
Tham khảo bảng sau khi lắp đặt TV trên tường. Xem trang 16 (Thông số kĩ thuật) để biết trọng
lượng của TV.
VN
12
Page 31
Đơn vị: mm
Vít (+PSW 6 x 20)
Puli
Vít (+PSW 6 x 50)
Đai truyền
Vải mềm
Miếng đệm (60 mm)
Vải mềm
Kích thước màn hình
Tên sản phẩm
KDL-
43W780C 962 565 173 464 122 80
Lưu ý
• Các con số trong bảng có thể hơi khác tùy vào quá trình lắp đặt.
• Khi TV được lắp đặt trên tường, phía trên của TV hơi nghiêng về phía trước.
Kích thước
tâm màn
hình
Thời gian lắp
Lắp lên giá
treo tường
chuẩn
Gắn tường
nhỏ gọn
3 Lắp chi tiết Đồ gá cho Giá đỡ treo tường. Kiểm tra các chi tiết Đồ gá bằng cách tham khảo mục
“1” trong Hướng dẫn lắp đặt Giá đỡ treo tường.
Lưu ý
• Nếu sử dụng tua vít điện, đặt mô men xoắn siết chặt xấp xỉ 1,5 N•m {15 kgf•cm}.
• Đảm bảo cất giữ các bộ phận không dùng đến ở nơi an toàn để sử dụng trong tương lai. Giữ lại quyển hướng dẫn
sử dụng để tham khảo về sau.
Lắp lên giá treo tường chuẩn
VN
Gắn tường nhỏ gọn
Lưu ý
• Người dùng không thể sử dụng một số cổng ở đằng sau TV khi gắn theo kiểu này.
VN
13
Page 32
4 Kết nối các cáp cần thiết với TV.
Vít (+PSW 6 x 20)
Puli
Vít (+PSW 6 x 20)
Đai truyền
Vải mềm
Miếng đệm (20 mm)
a
Lưu ý
• Bạn không thể tiếp cận bất kỳ cổng nào sau khi lắp đặt TV lên tường.
5 Lắp TV vào Đế. Tham khảo mục “5” của Hướng dẫn lắp đặt và “Lắp đặt TV lên tường” của
Hướng dẫn Sử dụng đi kèm với Giá đỡ treo tường.
Tên Sản phẩm KDL- Vị trí móc
43W780C a
Tham khảo sách hướng dẫn sử dụng được cung cấp theo Giá
đỡ treo tường để lắp đặt TV trên tường.
VN
14
Page 33
Xử lý sự cố
Mặt sau của TV
Khi đèn LED nhấp nháy màu đỏ, hãy đếm xem
đèn chớp sáng bao nhiêu lần (mỗi lần cách
nhau 3 giây).
Nếu đèn LED sáng màu đỏ, hãy thiết lập lại TV
bằng cách rút dây nguồn AC khỏi TV trong hai
phút, sau đó bật TV.
Nếu sự cố vẫn xảy ra, hãy thông báo cho đại lý
hoặc trung tâm bảo hành của Sony về số lần đèn
LED chớp sáng màu đỏ (mỗi lần cách nhau ba
giây). Rút dây nguồn AC và thông báo cho đại lý
của bạn hoặc trung tâm dịch vụ của Sony.
Khi đèn LED không nháy sáng, hãy kiểm tra
các mục như sau.
Người dùng có thể tham khảo [Xử lý sự cố] trong
i-Manual hoặc tự động chẩn đoán bằng cách chọn
[Trợ giúp] [Hỗ trợ khách hàng]
[Tự chẩn đoán]. Nếu sự cố vẫn còn thì hãy để
nhân viên bảo dưỡng có đủ chuyên môn bảo
dưỡng TV của bạn.
Sự cố và cách xử lý
Không có hình (màn hình tối đen) và không có
âm thanh.
Kiểm tra kết nối cáp/ăngten.
Nối TV với nguồn AC, ấn / trên TV hoặc điều
khiển từ xa.
Một số chương trình không thể điều chỉnh
được.
Kiểm tra kết nối cáp/ăngten.
Điều khiển từ xa không hoạt động.
Thay pin.
TV của bạn có thể ở chế độ SYNC.
Nhấn SYNC MENU, chọn [Điều khiển TV] sau đó
chọn [Home (Menu)] hoặc [Tùy chọn] để điều khiển
TV.
Đã quên mật khẩu [Khóa Trẻ em].
Nhập 9999 cho mã PIN. (Mã PIN 9999 luôn được
chấp nhận).
Khu vực xung quanh TV bị nóng lên.
Khi TV được sử dụng trong một thời gian dài, khu
vực xung quanh TV sẽ bị nóng lên.
Bạn có thể cảm thấy nóng khi chạm tay vào đó.
Âm thanh hoặc video bị treo, màn hình trắng
hoặc TV không phản ứng với các nút trên TV
hoặc điều khiển từ xa.
Tiến hành thao tác cắm lại TV bằng cách rút dây
nguồn AC và để trong 2 phút, sau đó cắm lại dây
nguồn.
Nút /, CH +/–, +/–, ///, , và
HOME không nằm trên TV.
Xem hình minh họa sau để biết vị trí các nút trên
TV.
Đèn LED bật.
Có thể tắt đèn nếu không muốn đèn LED sáng.
Nhấn HOME, sau đó chọn
[Cài đặt] t
[Cài đặt hệ thống] t [Cài đặt tổng quan] t
[Đèn LED rọi sáng] t [Tắt]. Bạn cũng có thể
nhấn OPTIONS,sau đó chọn[Đèn LED rọi sáng]
t [Tắt].
Không thể kết nối với bộ định tuyến không dây
bằng WPS (Wi-Fi Protected Setup).
Nếu bạn sử dụng bảo mật WEP, chọn [Dễ] t
[Wi-Fi] t [Kết nối bằng danh sách quét]. Sau đó
chọn tên mạng (SSID) bạn muốn kết nối.
Không thể tìm thấy tên mạng cần tìm trong cài
đặt mạng.
Chọn [[Nhập thủ công]] và ấn để nhập tên
mạng.
VN
VN
15
Page 34
Thông số kĩ thuật
Hệ thống
Hệ thống Panel
Panel LCD (Màn hình Tinh thể Lỏng), độ sáng nền
LED
Hệ TV
Analog: B/G, I, D/K, M, L
Kỹ thuật số: DVB-T/DVB-T2
Hệ màu/video
Analog: PAL, SECAM, NTSC3.58, NTSC4.43
Kỹ thuật số: Tham khảo phần i-Manual
Độ phủ kênh
Analog: UHF/VHF/Cáp, Tùy thuộc vào việc chọn
quốc gia/vùng.
Kỹ thuật số: UHF/VHF, Tùy thuộc vào việc chọn
quốc gia/vùng.
Ngõ ra âm thanh
10 W + 10 W
Công nghệ không dây
Giao thức IEEE802.11a/b/g/n
Giắc cắm ngõ vào/ngõ ra
Ăngten/cáp
Đầu ra 75 ohm cho VHF/UHF
VIDEO IN 1 /
Ngõ vào video/âm thanh (giắc cắm âm thanh)
COMPONENT IN /
YPBPR (Component Video): 1080p (50, 60 Hz),
1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i,
480p, 480i
Ngõ vào âm thanh (giắc cắm âm thanh)
VIDEO IN 2
Ngõ vào video (chân cắm phono thông dụng với
ngõ vào chữ Y)
HDMI IN 1, 2, 3, 4
Video: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50,
60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i,
480p, 480i, Định dạng PC
Âm thanh: PCM kênh tuyến tính 5.1: 32, 44,1 và
48 kHz, 16, 20 và 24 bit, Dolby Digital
ARC (Kênh âm thanh ngược) (chỉ dành cho HDMI
IN 2)
MHL (thông dụng với HDMI IN 1)
Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz),
720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p,
480i
Âm thanh: PCM kênh tuyến tính 5.1: 32, 44,1 và
48 kHz, 16, 20 và 24 bit, Dolby Digital
VN
16
DIGITAL AUDIO OUT (OPTICAL)
Cổng quang kỹ thuật số (PCM hai kênh tuyến tính,
Dolby Digital)
HDMI 3 AUDIO IN
Ngõ vào âm thanh analog (Giắc cắm stereo mini)
AUDIO OUT / (Giắc cắm stereo mini)
Tai nghe, đầu vào âm thanh, loa siêu trầm
USB 1, USB 2
Cổng USB
DC IN 19.5 V
Ngõ vào bộ đổi nguồn AC
LAN
Đầu nối 10BASE-T/100BASE-TX (Tuỳ vào môi
trường hoạt động của mạng, tốc độ kết nối có thể
khác nhau. Tốc độ liên lạc và chất lượng liên lạc
của 10BASE-T/100BASE-TX không được đảm bảo
cho TV này).
Các thông số khác
Phụ kiện tùy chọn
Giá đỡ Treo tường: SU-WL450
Loa subwoofer không dây: SWF-BR100
Cáp MHL: DLC-MC10/DLC-MC20/DLC-MC30
Nhiệt độ hoạt động
0 ºC – 40 ºC
Công suất và những thông số khác
Điện áp sử dụng
DC 19,5 V với bộ đổi nguồn AC
Định mức: Ngõ vào 100 V - 240 V AC, 50/60 Hz
Kích thước màn hình (đo theo đường chéo)
(Xấp xỉ)
43 inch/108,0 cm
Độ phân giải màn hình
1.920 điểm (chiều ngang) x 1.080 dòng (chiều dọc)
Điện năng tiêu thụ
80 W
Kích thước (Xấp xỉ) (rộng × cao × dày)
có Bệ để bàn
962 × 602 × 179 mm
không có Bệ để bàn
962 × 565 × 59 mm
Khối lượng (Xấp xỉ)
có Bệ để bàn
11, 4 kg
không có Bệ để bàn
10,9 kg
Lưu ý
• Các phụ kiện tùy chọn có sẵn tùy thuộc vào quốc gia/
vùng/model TV/kho dự trữ.
• Thiết kế và thông số kỹ thuật có thể thay đổi mà không
cần thông báo.
• TV kết hợp MHL 2.
Page 35
Lưu ý về chức năng TV kỹ thuật số
• Mọi chức năng có liên quan đến TV kỹ thuật
số () sẽ chỉ hoạt động ở các quốc gia
hoặc khu vực có phát tín hiệu kỹ thuật số
mặt đất DVB-T/DVB-T2 (MPEG-2 và H.264/
MPEG-4 AVC). Hãy xác nhận với đại lý tại
địa phương của bạn xem bạn có thể nhận
được tín hiệu DVB-T/DVB-T2 ở nơi sinh
sống hay không.
• TV này tuân thủ các thông số kĩ thuật của
DVB-T/DVB-T2, nhưng khả năng tươ
thích với các chương trình kỹ thuật số mặt
đất DVB-T/DVB-T2 trong tương lai không
được bảo đảm.
• Một số chức năng TV kỹ thuật số có thể
không khả dụng ở một vài quốc gia/khu vực.
ng
Thông tin thương hiệu
• Các thuật ngữ HDMI và HDMI High-
Definition Multimedia Interface và Logo
HDMI là các thương hiệu hoặc thương hiệu
đã đăng ký của HDMI Licensing LLC ở Hoa
Kỳ và các quốc gia khác.
• Được sản xuất theo sự cho phép của Dolby
Laboratories.
Dolby và biểu tượng D kép là các thương
hiệu của Dolby Laboratories.
• “BRAVIA” và là các thương hiệu
của Sony Corporation.
• TrackID là thương hiệu hoặc thương hiệu đã
đăng ký của Sony Mobile Communications
AB.
• Gracenote, Gracenote eyeQ, Gracenote
VideoID, Gracenote Video Explore,
Gracenote MusicID, logo và tiêu đề quảng
cáo của Gracenote và logo “Powered by
Gracenote” là các thương hiệu đã đăng ký
hoặc thương hiệu của Gracenote tại Hoa Kỳ
và/hoặc các quốc gia khác.
®
• Opera
• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected
• MHL, Mobile High-Definition Link và logo
• Đối với bằng sáng chế DTS, hãy xem
• Thiế
Devices SDK from Opera Software
ASA. Copyright 1995-2015 Opera Software
ASA. All rights reserved.
Setup và Logo Wi-Fi CERTIFIED là các
thương hiệu hoặc thương hiệu đã đăng ký
của Wi-Fi Alliance.
MHL là các thương hiệu hoặc thương hiệu
đã đăng ký của MHL Licensing, LLC.
http://patents.dts.com. Được sản xuất theo
giấy phép của DTS Inc.
DTS, biểu tượng, & DTS và Biểu tượng là
thương hiệu đã đăng ký, DTS Digital
Surround là thương hiệu của DTS, Inc. ©
DTS, Inc. Bảo lưu mọi quyền.
t kế theo UEI Technology
TM
do Universal
Electronics Inc. cấp phép. Mục © UEI 2000 –
2014
VN
VN
17
Page 36
18
VN
Page 37
Page 38
Page 39
Page 40
客户支持和联系方式：
Hỗ trợ khách hàng và Liên hệ:
©2015 Sony Corporation Printed in Malaysia 4-582-586-22(1)
Loading...
