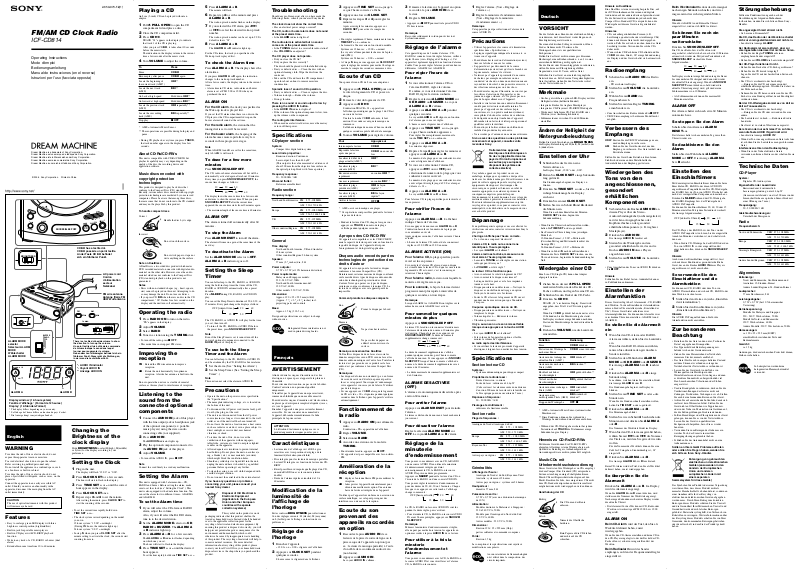

Sony ICF-CD814 User Manual

Z

TIME SET

R

A

D

IO

O

N

TRACK

SLEEP

C

LO

C

K

S

E

T

CD

O

F

F

ALARM RESET

SNOOZE/SLEEP OFF

FM/AM CD Clock Radio

ICF-CD814

Operating Instructions
Mode d’emploi
Bedienungsanleitung
Manual de instrucciones (en el reverso)
Istruzioni per l’uso (facciata opposta)

Dream Machine is a trademark of Sony Corporation.
Dream Machine est une marque de fabrique de Sony Corporation.
Dream Machine ist ein Warenzeichen der Sony Corporation.
Dream Machine es marca comercial de Sony Corporation.
Dream Machine è un marchio di fabbrica di Sony Corporation.

© 2006 Sony Corporation Printed in China

AUDIO IN

CD u has a tactile dot.
CD u possède un point tactile.

BRIGHTNESS

HLM

AUDIO
IN

BUZZER

RADIO

ALARM MODE
selector
Sélecteur ALARM
MODE
Wählschalter
ALARM MODE

ALARM A ALARM B

CD

OFF

AB

PM

ALARM A

Display window* (12-hour system)
Fenêtre d’affichage* (Format de 12 heures)
Display* (12-Stunden-Format)

* The display differs depending on your country.
* L’affichage de l’heure diffère en fonction du pays d’achat.
* Die Anzeige hängt vom jeweiligen Land ab.

TRACK

English

AUDIO IN

1

*

ALARM B

WARNING

To reduce the risk of fire or electric shock, do not
expose this apparatus to rain or moisture.

To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.

Do not install the appliance in a confined space, such
as a bookcase or built-in cabinet.

To reduce the risk of fire or electric shock, do not
place objects filled with liquids, such as vases, on the
apparatus.

Connect the apparatus to an easily accessible AC
outlet. Should you notice an abnormality in the
apparatus, disconnect the main plug from the AC
outlet immediately.

CAUTION

The use of optical instruments with this product
will increase eye hazard.

Features

• Easy to see large green LED display with three
brightness control position (high/mid/low)

• Built-in jack for portable music players

• Built-in CD player with CD-R/RW playback
function

•Wake to any track of a CD, RADIO or buzzer (dual
alarm)

• Extendable snooze time from 10 to 60 minutes

An der Taste CD u befindet
sich ein fühlbarer Punkt.

MHz

TUNING

AM

kHz

BAND

FM AM

FM

There is a tactile dot beside volume to show
the direction to turn up the volume.
Un point tactile situé à côté de la commande
de volume indique le sens dans lequel
tourner pour augmenter le volume.
Neben dem Lautstärkeregler befindet sich ein
fühlbarer Punkt. Dieser gibt die Richtung an,
in der man die Lautstärke erhöht.

*1 AUDIO IN indicator

1

Voyant AUDIO IN

*
*1 Anzeige AUDIO IN

Changing the
Brightness of the
clock display

Slide BRIGHTNESS to select H(high), M(middle)
or L(low) for the display according to your
preference.

Setting the Clock

1 Plug in the unit.

The display will flash “12:00” or “0:00”.

2 Press CLOCK SET for a few seconds.

The hour will start to flash in the display.

3 Press TIME SET + or – until the correct

hour appears in the display.

4 Press CLOCK SET once.
5 Repeat steps 3 and 4 to set the minute.

After setting the minute, press CLOCK SET to
start the counting of the seconds.

•To set the current time rapidly, hold down

TIME SET + or –.

•The clock system varies depending on the model
you own.

12-hour system: “12:00” = midnight
(During PM hours, the indicator lights up.)

24-hour system: “0:00” = midnight

• In step 5, when you press CLOCK SET after the
minute setting to activate the clock, the seconds start
counting from zero.

2-659-973-12(1)

AC power cord
Cordon
d’alimentation
secteur
Netzkabel

FM wire antenna
Antenne filaire FM
UKW-Wurfantenne

VOLUME

Playing a CD

An 8 cm (3-inch) CD can be played without an
adaptor.

1 Pull Z PULL OPEN to open the CD

compartment lid and place a disc.

2 Close the CD compartment lid.
3 Press CD u.

TRACK “01” appears in the display to indicate
that track 1 of the CD is playing.

After you press CD u, it takes about 10 seconds
before the music starts.
The indication in the display returns to the current
time a few seconds after the music starts.

4 Turn VOLUME to adjust the volume.

To

Pause

Resume play after pause

Locate the beginning of
the current track (AMS*)

Locate the next track
(AMS)

Go back at high speed

Go forward at high speed

Locate the previous track
(AMS)

Locate the succeeding
track (AMS)

Stop play

* AMS = Automatic Music Sensor
** These operations are possible during both play and

pause.

• During CD playback, every time you press TRACK,

the track number appears in the display for a few
seconds.

Press
CD u
CD u again

.**

>**

Hold down .**

Hold down >**

. repeatedly**

> repeatedly**

x OFF

About CD-Rs/CD-RWs

This unit is compatible with CD-Rs/CD-RWs but
playback capability may vary depending on the
quality of the disc, the recording device and
application software.

Music discs encoded with
copyright protection
technologies

This product is designed to play back discs that
conform to the Compact Disc (CD) standard.
Recently, various music discs encoded with copyright
protection technologies are marketed by some record
companies. Please be aware that among those discs,
there are some that do not conform to the CD standard
and may not be playable by this product.

To handle compact discs

Correct

Handle the disc by its edge.

Incorrect

Do not touch the surface.

Do not stick paper or tape nor
write anything on the surface.

Note on DualDiscs

A DualDisc is a two sided disc product which mates
DVD recorded material on one side with digital audio
material on the other side. However, since the audio
material side does not conform to the Compact Disc
(CD) standard, playback on this product is not
guaranteed.

Notes

• Discs with non-standard shapes (e.g., heart, square,
star) cannot be played on this unit. Attempting to do
so may damage the unit. Do not use such discs.

• If you press CD u when there is no disc in the CD
compartment, “00” flashes for a few seconds on the
display and the unit turns off automatically.

Operating the radio

1 Press RADIO ON to turn on the radio.

“On” appears in the display.

2 Adjust VOLUME.
3 Select BAND.
4 Tune in a station using the TUNING dial.

•To turn off the radio, press x OFF.

• This model does not support FM stereo.

Improving the
reception

FM: Extend the FM wire antenna to improve

reception.

AM: Rotate the unit horizontally for optimum

reception. A ferrite bar antenna is built into the
unit.

Do not operate the unit over a steel desk or metal
surface, as this may lead to interference of reception.

Listening to the
sound from the
connected optional
components

1 Connect the AUDIO IN jack of this player

with the line output jack or headphones jack
of the optional component (ex: portable
music players) using the stereo audio
connecting cable (not supplied).

2 Press AUDIO IN.

The AUDIO IN indicator lights up.

3 Play the optional component connected to

the AUDIO IN jack of this player.

4 Adjust VOLUME.

•To turn off the AUDIO IN, press x OFF.

Note

Connect the cord firmly to avoid any malfunction.

Setting the Alarm

This unit is equipped with 3 alarm modes—CD,
RADIO and buzzer. Before setting the alarm, make
sure to set the clock (see “Setting the Clock”). This
unit is also equipped with a dual alarm function. You
can set the alarm for two different times - ALARM A
and ALARM B.

To set the Alarm time
1 If you will select the CD alarm or RADIO

alarm, adjust the volume.
Also, if you will select the RADIO alarm,
tune in to the desired station.

2 Set the ALARM MODE selector to CD,

RADIO or BUZZER. The ALARM A
or B indicator lights up.

3 Press ALARM A or B for a few seconds.

The ALARM A or B indicator flashes, depending
on which one you set.
The hour will start to flash in the display.

4 Press TIME SET + or – until the desired

hour appears.

To set the hour rapidly, hold down TIME SET + or –.

5 Press ALARM A or B.

The minute will flash.

6 Repeat step 4 to set the minute and press

ALARM A or B.

The wake-up track number flashes on the display.

7 If you selected the CD alarm, press >

or . to select the desired wake-up track
number.

The wake-up track number can be set up to 99. Its
default value is “01”.

8 Press ALARM A or B.

The ALARM A or B indicator lights up.

For the CD alarm, the track you specified as the
Wak e-up track is played first.

To check the Alarm time

Press ALARM A or B. The display shows the
alarm time.

If you press ALARM A or B again, the indication
changes to the wake-up track number.

After a few seconds, the display returns to the current
time.

• Alarm time in CD alarm, radio alarm and buzzer
alarm is set at PM 12:00 or 12:00 when you
purchased the unit.

ALARM ON

For the CD alarm, the track you specified as
the Wake-up track is played first.

If you set the CD alarm when there is no disc in the
CD player or the CD compartment lid is open, the
buzzer alarm will sound at the set time.

For the radio alarm, the station that the
tuning dial is set to will be received.

For the buzzer alarm, the beeping of the
alarm becomes more rapid after every few
seconds in three progressive stages.

Note

When ALARM A and B are set for the same time,
only ALARM A will result.

To doze for a few more
minutes

Press SNOOZE/SLEEP OFF.

The CD, radio or buzzer alarm turns off but will be
automatically activated again after about 10 minutes.
Every time you press SNOOZE/SLEEP OFF, the
snooze time changes as follows:

20

10

The display shows the snooze time for a few seconds
and returns to show the current time. When you press
SNOOZE/SLEEP OFF after the current time
appeared, the snooze time starts from 10 minutes again.

• The maximum length of the snooze time is 60 minutes.

30

40

60

50

ALARM OFF

The alarm is turned off automatically after 60
minutes.

To stop the Alarm

Press ALARM RESET to turn off the alarm.

The alarm will come on again at the same time of the
next day.

To deactivate the Alarm

Set the ALARM MODE selector to OFF.
ALARM A or B indicator goes off.

Setting the Sleep
Timer

You can fall asleep to the CD, RADIO, or AUDIO IN
using the built-in sleep timer that turns off the CD,
RADIO or AUDIO IN automatically after a preset
duration.

Press SLEEP during CD, RADIO, or AUDIO IN
play.

You can set the Sleep Timer to durations of 90, 60, 30, or
15 minutes. Every push changes the display as follows:

OFF (current time) 90 60

15 30

The CD, RADIO, or AUDIO IN will play for the time
you set, then turn off.

•To turn off the CD, RADIO or AUDIO IN before
the preset time, press SNOOZE/SLEEP OFF.

Note

Even if the Sleep Timer is set, it cannot turn off the
power of optional components connected to the
AUDIO IN jack of this player.

To use both the Sleep
Timer and the Alarm

You can fall asleep to the CD, RADIO or AUDIO IN
and be awakened by the CD, RADIO or buzzer alarm.

1 Set the alarm. (See “Setting the Alarm”.)
2 Set the Sleep Timer. (See “Setting the Sleep

Timer”.)

Note

This unit cannot select the alarm in AUDIO IN.

Precautions

• Operate the unit on the power sources specified in
the “Specifications.”

•The nameplate indicating voltage, etc. is located on
the bottom of the unit.

•To disconnect the AC power cord (mains lead), pull
it out by the plug, not the cord.

•The unit is not disconnected from the AC power
source (mains) as long as it is connected to the wall
outlet, even if the unit itself has been turned off.

• Do not leave the unit in a location near a heat source
such as a radiator or air duct, or in a place subject to
direct sunlight, excessive dust, mechanical
vibration, or shock.

•To reduce the risk of fire, do not cover the
ventilation of the apparatus with newspapers,
tablecloths, curtains, etc. And do not place lighted
candles on the apparatus.

• Allow adequate air circulation to prevent internal
heat build-up. Do not place the unit on a surface (a
rug, a blanket, etc.) or near materials (a curtain)
which might block the ventilation holes.

• Should any solid object or liquid fall into the unit,
unplug the unit and have it checked by a qualified
personnel before operating it any further.

•To clean the casing, use a soft cloth dampened with
a mild detergent solution.

• Do not connect the aerial lead to the external aerial.

If you have any questions or problems
concerning your unit, please consult your
nearest Sony dealer.

Disposal of Old Electrical &
Electronic Equipment
(Applicable in the European
Union and other European
countries with separate
collection systems)

packaging indicates that this product shall not be
treated as household waste. Instead it shall be handed
over to the applicable collection point for the
recycling of electrical and electronic equipment. By
ensuring this product is disposed of correctly, you will
help prevent potential negative consequences for the
environment and human health, which could
otherwise be caused by inappropriate waste handling
of this product. The recycling of materials will help to
conserve natural resources. For more detailed
information about recycling of this product, please
contact your local Civic Office, your household waste
disposal service or the shop where you purchased the
product.

This symbol on the product or on its

Troubleshooting

Should any problem persist after you have made the
following checks, consult your nearest Sony dealer.

The clock does not show the correct time.

• Has an electrical power outage occurred?

The CD, radio or buzzer alarm does not sound
at the preset alarm time.

• Is the ALARM indicator light on?
The radio alarm is activated but no sound

comes on at the preset alarm time.

• Is the TUNING dial set to a receivable radio station?

• Has VOLUME been adjusted ?

The CD player does not operate.

• Did you close the CD lid?

• Did you place the disc correctly?
The disc should be placed with the labelled side up.

• Dusty or defective disc — Clean the disc with an
optional cleaning cloth. Wipe the disc from the
centre out.

•Take out the CD and leave the CD compartment
open for about an hour to remove moisture
condensation.

Sporadic loss of sound in CD operation.

• Dusty or defective disc — Clean or replace the disc.

•Volume too high — Reduce the volume.

• Strong vibration.

There is no sound or sound output is low by
pressing the AUDIO IN button.

• Is the AUDIO IN indicator light on?

• If the volume of the optional component is low, turn
up the volume on the component.

The radio gets interference.

•When used near electrical devices, move them away
or turn off their power.

Specifications

CD player section

System:

Compact disc digital audio system

Laser diode properties:

Emission duration: Continuous
Laser output: Less than 44.6 µW
(This output is the value measured at a distance of

about 200 mm from the objective lens surface on
the optical pick-up block with 7 mm aperture.)

Frequency response:

20 - 20 000 Hz

Wow and flutter:

Below measurable limit

+1

dB

– 2

Radio section

Frequency range:

North and South America FM 87.5-108 MHz

AM 530-1 710 kHz

Europe FM 87.5-108.0 MHz

AM 526.5-1 606.5 kHz

UK FM 87.5-107 MHz

AM 530-1 611 kHz

Other countries/Regions FM 87.5-108 MHz

AM 530-1 611 kHz

General

Time display:

North and South America, UK and Australia:
12-hour system
Other countries/Regions: 24-hour system

Speaker:

Power outputs:

Power requirements:

Dimensions:

Mass:

Design and specifications are subject to change
without notice.

1

57 mm (2

0.7 W + 0.7 W (at 10% harmonic distortion)

Malaysia and Singapore models:
230 - 240 V AC, 50Hz

North and South American model:
120 V AC, 60 Hz

Other models: 230 V AC, 50 Hz

Approx. 190 × 93 × 222 mm (w/h/d)
(Approx. 7
projecting parts and controls

Approx. 1.5 kg (3 lb. 5 oz.)

⁄4 inches) dia., 8 Ω

1

⁄2 × 3 2⁄3 × 8 3⁄4 inches) incl.

Halogenated flame retardants are not
used in printed wiring boards.

Français

AVERTISSEMENT

Afin de réduire les risques d’incendie ou de choc
électrique, n’exposez pas cet appareil à la pluie ni à
l’humidité.

Pour éviter une électrocution, ne pas ouvrir le boîtier.
Confier l’entretien à un personnel qualifié
uniquement.

N’installez pas l’appareil dans un espace restreint,
comme une bibliothèque ou un meuble encastré.

Pour réduire les risques d’incendie ou d’électrocution,
ne placez pas de récipients remplis de liquides (vases,
etc.) sur l’appareil.

Branchez l’appareil à une prise secteur facilement
accessible. Si vous constatez une anomalie de
l’appareil, débranchez immédiatement la fiche
principale de la prise secteur.

ATTENTION

L’utilisation d’instruments optiques avec ce
produit augmente les risques pour les yeux.

Caractéristiques

• Lecture aisée de l’affichage vert à DEL à gros
caractères avec trois positions de réglage de la
luminosité (élevée/moyenne/faible)

•Prise intégrée pour les lecteurs de musique portables

• Lecteur CD intégré avec fonction de lecture des CD­R/RW

• Réveil possible sur n’importe quelle plage d’un CD,
en mode RADIO ou avec la sonnerie (alarme
double)

• Durée de l’alarme répétée extensible de 10 à
60 minutes

Modification de la
luminosité de
l’affichage de
l’horloge

Faites coulisser BRIGHTNESS pour sélectionner
l’un des réglages suivants : H (élevée), M (moyenne)
ou L (faible) pour l’affichage en fonction de vos
préférences.

Réglage de
l’horloge

1 Branchez l’appareil.

« 12:00 » ou « 0:00 » clignote sur l’afficheur.

2 Appuyez sur CLOCK SET pendant

quelques secondes.

L’heure se met à clignoter dans l’afficheur.

3 Appuyez sur TIME SET + ou – jusqu’à

ce que l’heure correcte s’affiche.

4 Appuyez une fois sur CLOCK SET.
5 Répétez les étapes 3 et 4 pour régler les

minutes.

Après avoir réglé les minutes, appuyez sur
CLOCK SET pour activer le compte des
secondes.

•Pour régler rapidement l’heure, maintenez la touche

TIME SET + ou – enfoncée.

• Le format de l’heure varie en fonction du modèle.
Système sur 12 heures : « 12:00 » = minuit

(Le voyant s’allume pendant les heures de l’après­midi (PM).)

Système sur 24 heures : « 0:00 » = minuit

•A l’étape 5, lorsque vous appuyez sur CLOCK SET
après le réglage des minutes pour mettre l’horloge en
marche, le compte des secondes commence à zéro.

Ecoute d’un CD

Vous pouvez lire un CD de 8 cm sans adaptateur.

1 Appuyez sur Z PULL OPEN pour ouvrir

le volet du logement de CD et posez un
disque.

2 Fermez le volet du logement de CD.
3 Appuyez sur CD u.

L’indication TRACK « 01 » apparaît sur
l’afficheur pour indiquer que la plage 1 du CD est
en cours de lecture.

Une fois la touche CD u enfoncée, il faut
environ 10 secondes avant que la musique ne
commence.

L’afficheur indique de nouveau l’heure actuelle
quelques secondes après le début de la musique.

4 Tournez VOLUME pour régler le volume.

Pour

Interrompre la lecture

Reprendre la lecture
après une pause

Localiser le début de la
plage actuelle (AMS*)

Localiser la plage
suivante (AMS)

Revenir en arrière
rapidement

Avancer rapidement

Localiser la plage
précédente (AMS)

Localiser la plage
suivante (AMS)

Arrêter la lecture

* AMS = accès automatique aux plages
** Ces opérations sont possibles pendant la lecture et

la pause de lecture.

•Pendant la lecture d’un CD, chaque fois que vous
appuyez sur TRACK, le numéro de la plage
s’affiche pendant quelques secondes.

Appuyez sur
CD u
CD u une nouvelle

fois

.**

>**

en continu .**

en continu >**

. de façon
répétée**

> de façon
répétée**

OFF x

A propos des CD-R/CD-RW

Cet appareil est compatible avec les CD-R/CD-RW,
mais la capacité de lecture peut varier en fonction de
la qualité du disque, de l’appareil utilisé pour
l’enregistrement et du logiciel d’application.

Disques audio encodés par des
technologies de protection des
droits d’auteur

Cet appareil est conçu pour la lecture des disques
conformes à la norme Compact Disc (CD).
Dernièrement, certaines maisons de disques ont lancé
sur le marché divers types de disques audio encodés
selon des technologies de protection des droits
d’auteur. Notez que, parmi ces types de disques,
certains ne sont pas conformes à la norme CD. La
lecture de ces disques avec cet appareil peut être
impossible.

Comment prendre les disques compacts

Bon

Prenez le disque par le bord.

Mauvais

Ne pas toucher la surface.

Ne pas coller de papier ou
adhésif ni rien écrire sur la
surface.

Remarque concernant les DualDisc

Un DualDisc dispose de deux faces et associe les
données enregistrées sur un DVD sur une face et les
données audio numérique sur l’autre face. Toutefois la
lecture n’est pas garantie sur ce produit car la face
audio n’est pas conforme à la norme Compact Disc
(CD).

Remarques

• Les disques de forme non standard (p. ex. en forme
de cœur, de carré ou d’étoile) ne peuvent pas être
lus avec cet appareil. Vous risquez d’endommager
votre appareil si vous essayez de le faire. N’utilisez
pas de tels disques.

• Si vous appuyez sur CD u alors que le logement
de CD est vide, « 00 » clignotera pendant quelques
secondes dans l’afficheur, puis l’appareil s’arrêtera
automatiquement.

Fonctionnement de
la radio

1 Appuyez sur RADIO ON pour allumer la

radio.

L’indication « On » apparaît dans l’afficheur.

2 Réglez VOLUME.
3 Sélectionnez BAND.
4 Accordez une station avec la molette

TUNING.

•Pour éteindre la radio, appuyez sur x OFF.

• Cet appareil n’est pas compatible avec le son stéréo
FM.

Amélioration de la
réception

FM : déployez l’antenne filaire FM pour améliorer la

réception.

AM :faites pivoter l’appareil horizontalement pour

obtenir une meilleure réception. Une antenne
barre de ferrite est intégrée dans l’appareil.

N’utilisez pas l’appareil sur un bureau en acier ou une
surface métallique, car cela peut provoquer des
interférences au niveau de la réception.

Ecoute du son
provenant des
appareils raccordés
en option

1 Raccordez la prise AUDIO IN de ce

lecteur sur la prise de sortie de ligne ou la
prise casque de l’appareil en option (par
ex.: lecteurs de musique portatifs) à l’aide
d’un câble de raccordement audio stéréo
(non fourni).

2 Appuyez sur AUDIO IN.

Le voyant AUDIO IN s’allume.

3 Démarrez la lecture sur l’appareil en option

raccordé à la prise AUDIO IN de ce
lecteur.

4 Réglez le VOLUME.

•Appuyez sur x OFF pour mettre la prise AUDIO

IN hors tension.

Remarque

Raccordez solidement le cordon pour éviter tout
dysfonctionnement.

Réglage de l’alarme

Cet appareil dispose de 3 modes d’alarme : CD,
RADIO et sonnerie. Avant de régler l’alarme, veillez à
régler l’heure (voir « Réglage de l’horloge »). Cet
appareil est également équipé d’une fonction d’alarme
double. Vous pouvez régler l’alarme pour deux heures
différentes : ALARM A et ALARM B.

Pour régler l’heure de
l’alarme

1 Si vous sélectionnez l’alarme CD ou

l’alarme RADIO, réglez le volume.
De même, si vous sélectionnez l’alarme
RADIO, réglez la station souhaitée.

2 Réglez le sélecteur ALARM MODE sur

CD, RADIO ou BUZZER. Le voyant
ALARM A ou B s’allume.

3 Appuyez sur ALARM A ou B pendant

quelques secondes.

Le voyant ALARM A ou B clignote, en fonction
de l’alarme que vous avez réglée.

L’heure se met à clignoter dans l’afficheur.

4 Appuyez sur TIME SET + ou – jusqu’à

ce que l’heure souhaitée apparaisse.

Pour régler l’heure rapidement, maintenez la
touche TIME SET + ou – enfoncée.

5 Appuyez sur ALARM A ou B.

Les minutes clignotent.

6 Répétez l’étape 4 pour régler les minutes et

appuyez sur ALARM A ou B.

Le numéro de la plage que vous souhaitez écouter
au réveil clignote dans l’afficheur.

7 Si vous avez sélectionné l’alarme CD,

appuyez sur > ou sur . pour
sélectionner le numéro de la plage que vous
souhaitez écouter au réveil.

Le numéro de la plage que vous souhaitez écouter
au réveil peut être réglé jusqu’à 99. Sa valeur par
défaut est « 01 ».

8 Appuyez sur ALARM A ou B.

Le voyant ALARM A ou B s’allume.

Pour l’alarme CD, la plage spécifiée pour le réveil est
lue en premier.

Pour vérifier l’heure de
l’alarme

Appuyez sur ALARM A ou B. L’afficheur
indique l’heure de l’alarme.

Si vous appuyez de nouveau sur ALARM A ou B,
l’indication bascule sur le numéro de la plage que
vous entendrez au réveil.

Après quelques secondes, l’afficheur revient à l’heure
actuelle.

•L’heure de l’alarme CD, radio et de la sonnerie est
réglée sur 12:00 PM ou 12:00 en usine.

ALARME ACTIVEE (ON)

Pour l’alarme CD, la plage spécifiée pour le
réveil est lue en premier.

Si vous réglez l’alarme CD alors qu’aucun disque
n’est inséré dans le lecteur CD ou que le couvercle du
logement de CD est ouvert, c’est la sonnerie qui
retentira à l’heure réglée.

Pour l’alarme radio, la station sur laquelle la
molette a été réglée sera reçue.

Pour la sonnerie, le bip de l’alarme devient
progressivement plus rapide à intervalles de
quelques secondes, en trois étapes.

Remarque

Lorsque ALARM A et ALARM B sont réglées sur la
même heure, seule ALARM A est activée.

Pour sommeiller quelques
minutes de plus

Appuyez sur SNOOZE/SLEEP OFF.

L’alarme CD, la radio ou la sonnerie s’éteindra mais
l’alarme se déclenchera de nouveau 10 minutes plus
tard environ. Chaque fois que vous appuyez sur
SNOOZE/SLEEP OFF, la durée de sommeil
supplémentaire change comme suit :

La durée de sommeil supplémentaire s’affiche
pendant quelques secondes, puis l’heure courante
s’affiche de nouveau. Si vous appuyez sur SNOOZE/
SLEEP OFF lorsque l’heure courante s’affiche de
nouveau, la durée de sommeil supplémentaire sera à
nouveau de 10 minutes.

• La durée maximale de sommeil supplémentaire est
de 60 minutes.

10

20

30

40

60

50

ALARME DESACTIVEE
(OFF)

L’alarme est automatiquement désactivée après
environ 60 minutes.

Pour arrêter l’alarme

Appuyez sur ALARM RESET pour éteindre
l’alarme.

L’alarme se déclenche de nouveau à la même heure le
jour suivant.

Pour désactiver l’alarme

Réglez le sélecteur ALARM MODE sur
OFF. Le voyant ALARM A ou B s’éteint.

Réglage de la
minuterie
d’endormissement

Vous pouvez vous endormir avec un CD, la RADIO
ou une source AUDIO IN en utilisant la minuterie
d’endormissement intégrée qui éteint
automatiquement le CD, la RADIO ou la source
AUDIO IN après une durée programmée.

Appuyez sur SLEEP pendant la lecture d’un CD ou
l’écoute de la RADIO ou d’une source AUDIO IN.

Vous pouvez régler la minuterie d’endormissement
pour des durées de 90, 60, 30 ou 15 minutes. Chaque
fois que vous appuyez sur cette touche, l’affichage
change comme suit :

OFF (heure actuelle) 90 60

15 30

Le CD, la RADIO ou la source AUDIO IN sont lus
pendant la durée réglée, puis s’arrêtent.

•Pour éteindre le CD, la RADIO ou la source AUDIO
IN avant l’heure préréglée, appuyez sur SNOOZE/

SLEEP OFF.

Remarque

Même si la minuterie d’endormissement est réglée,
elle ne peut pas mettre hors tension les appareils en
option raccordés à la prise AUDIO IN de ce lecteur.

Pour utiliser à la fois la
minuterie
d’endormissement et
l’alarme

Vous pouvez vous endormir avec le CD, la RADIO ou
la source AUDIO IN et vous réveiller avec l’alarme
CD, la RADIO ou la sonnerie.

1 Réglez l’alarme. (Voir « Réglage de

l’alarme ».)

2 Réglez la minuterie d’endormissement.

(Voir « Réglage de la minuterie
d’endormissement ».)

Remarque

Cet appareil ne peut pas sélectionner l’alarme de la
source AUDIO IN.

Précautions

• Utilisez l’appareil avec les sources d’alimentation
spécifiées dans « Spécifications ».

• La plaque signalétique indiquant la tension, etc. se
trouve sous l’appareil.

• Pour débrancher le cordon d’alimentation (secteur),
tirez sur la fiche et non sur le cordon.

•L’appareil n’est pas déconnecté de la source
d’alimentation (secteur) tant qu’il reste branché sur
la prise murale, même s’il est éteint.

• Ne laissez pas l’appareil à proximité d’une source
de chaleur, par exemple un radiateur ou une
conduite d’air chaud, ou dans un endroit soumis aux
rayons directs du soleil, à une poussière excessive, à
des vibrations mécaniques ou à des chocs.

•Pour réduire les risques d’fincendie, ne couvrez pas
les orifices d’aération de l’fappareil avec des
journaux, nappes, rideaux, etc. Ne placez pas non
plus de bougies allumées sur l’fappareil.

• Installez votre lecteur dans un endroit suffisamment
ventilé pour éviter toute surchauffe interne. Ne
placez pas l’appareil sur des surfaces (tapis,
couvertures, etc.) ou près de matériaux (rideaux)
susceptibles d’obstruer les orifices de ventilation.

• Si du liquide ou un objet tombe dans l’appareil,
débranchez-le ou faites-le vérifier par un personnel
qualifié avant de le réutiliser.

•Pour nettoyer le boîtier, utilisez un chiffon doux
imbibé d’un produit nettoyant neutre.

Ne raccordez pas l’antenne à une antenne extérieure.

•

Si vous avez des questions ou des problèmes
concernant cet appareil, consultez votre
revendeur Sony.

Traitement des appareils
électriques et électroniques en
fin de vie (Applicable dans les
pays de l'Union Européenne et
aux autres pays européens
disposant de systèmes de
collecte sélective)

Ce symbole, apposé sur le produit ou sur son
emballage, indique que ce produit ne doit pas être
traité avec les déchets ménagers. Il doit être remis à un
point de collecte approprié pour le recyclage des
équipements électriques et électroniques. En
s'assurant que ce produit est bien mis au rebut de
manière appropriée, vous aiderez à prévenir les
conséquences négatives potentielles pour
l'environnement et la santé humaine. Le recyclage des
matériaux aidera à préserver les ressources naturelles.
Pour toute information supplémentaire au sujet du
recyclage de ce produit, vous pouvez contacter votre
municipalité, votre déchetterie ou le magasin où vous
avez acheté le produit.

Dépannage

Si un problème persiste après que vous avez effectué les
vérifications suivantes, contactez votre revendeur Sony le
plus proche.

L’horloge n’affiche pas l’heure correcte.

•Y a-t-il eu une coupure d’électricité ?

L’alarme CD, la radio ou la sonnerie ne
retentit pas à l’heure préréglée.

• Le voyant ALARM est-il allumé ?

L’alarme radio est activée, mais aucun son
n’est émis à l’heure programmée.

• La molette TUNING est-elle réglée sur une station
radio qui peut être reçue ?

• Le VOLUME a-t-il été réglé ?

Le lecteur CD ne fonctionne pas.

•Avez-vous fermé le volet du logement de CD ?

•Avez-vous inséré le disque correctement ?
Le disque doit être posé avec la face imprimée

tournée vers le haut.

• Disque poussiéreux ou défectueux — Nettoyez le
disque avec un chiffon de nettoyage en option.
Nettoyez-le du centre vers l’extérieur.

• Sortez le CD et laissez le logement de CD ouvert
pendant une heure environ pour que l’humidité
s’évapore.

Coupures sporadiques du son du CD.

• Disque poussiéreux ou défectueux — Nettoyez ou
remplacez le disque.

•Volume trop élevé — Réduisez le volume.

•Vibrations puissantes.

Il n’y a aucun son ou le son émis est faible
lorsque vous appuyez sur la touche AUDIO
IN.

• Le voyant AUDIO IN est-il allumé ?

• Si le volume de l’appareil en option est faible,
montez le volume de l’appareil.

La radio capte des interférences.

• Si vous utilisez le lecteur à proximité d’appareils
électriques, éloignez-les ou mettez-les hors tension.

Spécifications

Section lecteur CD

Système :

Système audionumérique pour disque compact

Propriétés de la diode laser :

Durée d’émission : continue
Sortie du laser : inférieure à 44,6 µW
(Cette sortie est la valeur mesurée à une distance

d’environ 200 mm de la surface de la lentille sur
le bloc optique pour une ouverture de 7 mm.)

Réponse en fréquence :

20 - 20 000 Hz

Pleurage et scintillement :

inférieurs à la limite mesurable

Section radio

Plage de fréquences :

Amérique du Nord et Amérique du Sud

Europe FM 87,5 – 108,0 MHz

Royaume-Uni FM 87,5 – 107 MHz

Autres pays ou régions FM 87,5 – 108 MHz

Généralités

Affichage de l’heure :

Amérique du Nord et du Sud, Royaume-Uni et
Australie : système sur 12 heures

Autres pays ou régions : système sur 24 heures

Haut-parleur :

diamètre 57 mm, 8 Ω

Puissance de sortie :

0,7 W + 0,7 W (avec une distorsion harmonique
de 10 %)

Alimentation :

Modèles destinés à la Malaisie et à Singapour :
230 à 240 V CA, 50 Hz
Modèle pour l’Amérique du Nord et du Sud
120 V CA, 60 Hz
Autres modèles : 230 V CA, 50 Hz

Dimensions :

Environ 190 × 93 × 222 mm (l/h/p)
parties saillantes et commandes comprises

Poids :

Environ 1,5 kg

La conception et les spécifications sont sujettes à
modifications sans préavis.

+1

dB

– 2

FM 87,5 – 108 MHz

AM 530 - 1 710 kHz

AM 526,5 - 1 606,5 kHz

AM 530 - 1 611 kHz

AM 530 - 1 611 kHz

Aucun retardateur de flamme halogéné
n'est utilisé dans la composition des
circuits imprimés.

Deutsch

VORSICHT

Um die Gefahr eines Brands oder elektrischen Schlags
zu reduzieren, darf dieses Gerät weder Regen noch
Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, öffnen
Sie das Gehäuse nicht. Überlassen Sie
Wartungsarbeiten stets nur qualifiziertem
Fachpersonal.

Stellen Sie das Gerät nicht in einem geschlossenen
Bücherregal, einem Einbauschrank u. ä. auf, wo eine
ausreichende Belüftung nicht gegeben ist.

Um die Brand- oder Stromschlaggefahr zu reduzieren,
stellen Sie keine mit Flüssigkeiten gefüllten
Gegenstände, wie z.B. Vasen, auf das Gerät.

Schließen Sie das Gerät an eine leicht zugängliche
Netzsteckdose an. Falls Sie eine Unregelmäßigkeit im
Gerät feststellen, ziehen Sie den Netzstecker sofort
von der Netzsteckdose ab.

Merkmale

• Großes, gut sichtbares, grünes LED-Display mit drei
Helligkeitsstufen (hell/mittel/dunkel)

• Integrierte Buchse für tragbare Musikplayer

• Integrierter CD-Player mit CD-R/RW-Wiedergabe

•Wecken mit beliebigem CD-Titel, RADIO oder
Wec kton (zwei Alarmmöglichkeiten)

• Schlummerdauer zwischen 10 und 60 Minuten
einstellbar

Ändern der Helligkeit der
Hintergrundbeleuchtung

Stellen Sie durch Verschieben von BRIGHTNESS
die Display-Beleuchtung auf H (hell), M (mittel) oder
L (dunkel) ein.

Einstellen der Uhr

1 Schließen Sie das Gerät an eine

Netzsteckdose an.

Im Display blinkt „12:00“ oder „0:00“.

2 Halten Sie CLOCK SET einige Sekunden

lang gedrückt.

Die Stundenangabe beginnt, im Display zu
blinken.

3 Drücken Sie TIME SET + oder –, bis die

richtige Stundenangabe im Display
erscheint.

4 Drücken Sie einmal CLOCK SET.
5 Stellen Sie wie in Schritt 3 und 4 erläutert

die Minuten ein.

Wenn Sie nach dem Einstellen der Minuten
CLOCK SET drücken, beginnt die
Sekundenzählung.

•Wenn Sie die Uhrzeit schnell einstellen wollen,
halten Sie TIME SET + oder – gedrückt.

• Das Format der Uhrzeit hängt vom jeweiligen
Modell ab.

12-Stunden-Format: „12:00“ = Mitternacht
(Zwischen Mittag und Mitternacht leuchtet die
Anzeige PM.)

24-Stunden-Format: „0:00“ = Mitternacht

•Wenn Sie in Schritt 5 nach dem Einstellen der
Minuten die Taste CLOCK SET drücken, um die
Uhr zu aktivieren, beginnt die Sekundenzählung bei
Null.

Wiedergabe einer CD

Eine 8-cm-CD (Single-CD) kann ohne Adapter
abgespielt werden.

1 Ziehen Sie an der mit Z PULL OPEN

markierten Stelle, um den Deckel des CD­Fachs zu öffnen, und legen Sie eine CD ein.

2 Schließen Sie den Deckel des CD-Fachs.
3 Drücken Sie CD u.

TRACK „01“ erscheint im Display. Damit wird
angegeben, dass Titel 1 der CD wiedergegeben
wird.

Wenn Sie CD u gedrückt haben, dauert es etwa
10 Sekunden, bis die Musikwiedergabe startet.

Im Display erscheint einige Sekunden nach dem
Starten der Musikwiedergabe wieder die aktuelle
Uhrzeit.

4 Drehen Sie VOLUME, um die Lautstärke

einzustellen.

Funktion

Pause

Fortsetzen der Wiedergabe
nach einer Pause

Ansteuern des Anfangs des
aktuellen Titels (AMS*)

Ansteuern des nächsten
Titels (AMS)

Rücklauf mit hoher
Geschwindigkeit

Vo r lauf mit hoher
Geschwindigkeit

Ansteuern eines vorherigen
Titels (AMS)

Ansteuern eines
nachfolgenden Titels (AMS)

Stoppen der Wiedergabe

* AMS = Automatic Music Sensor (automatischer

Musiksensor)

** Diese Funktionen können Sie während der

Wiedergabe und während einer Pause ausführen.

• Während der CD-Wiedergabe erscheint bei jedem
Tastendruck auf TRACK die Titelnummer einige
Sekunden lang im Display.

Hinweis zu CD-Rs/CD-RWs

Mit diesem Gerät können Sie CD-Rs/CD-RWs
abspielen. Allerdings ist eine Wiedergabe je nach
Qualität des Datenträgers, Aufnahmegerät und
Anwendungssoftware nicht in jedem Fall möglich.

Musik-CDs mit
Urheberrechtsschutzcodierung

Dieses Gerät ist auf die Wiedergabe von CDs ausgelegt,
die dem Compact Disc-Standard (CD) entsprechen.
Seit neuestem bringen einige Schallplattenfirmen
Musik-CDs mit Kopierschutztechnologien auf den
Markt. Beachten Sie bitte, dass einige dieser CDs nicht
dem CD-Standard entsprechen und mit diesem Gerät
möglicherweise nicht wiedergegeben werden können.

Handhabung der CD

Richtig

Falsch

Bedienung
CD u drücken.
CD u erneut drücken

. drücken**

> drücken**

. gedrückt halten**

> gedrückt halten**

. wiederholt

drücken**

> wiederholt
drücken**

OFF x

Die CD nur an der Kante
anfassen.

Niemals die Oberfläche
berühren.

Kein Papier auf die CD kleben
und nichts auf die CD
schreiben.

Hinweis zu DualDiscs

Eine DualDisc ist eine zweiseitig bespielte Disc, auf
der DVD-Aufnahmen auf der einen und digitale
Audiodaten auf der anderen Seite aufgezeichnet sind.
Da die Seite mit den Audiodaten jedoch nicht dem
Compact Disc-Standard (CD) entspricht, kann die
Wiedergabe mit diesem Gerät nicht gewährleistet
werden.

Hinweise

• CDs mit außergewöhnlichen Formen (z. B.
herzförmige, quadratische oder sternförmige CDs)
können mit diesem Gerät nicht wiedergegeben
werden. Falls Sie es doch versuchen, kann das Gerät
beschädigt werden. Verwenden Sie solche CDs
daher nicht.

•Wenn sich im CD-Fach keine CD befindet und Sie
CD u drücken, blinkt „00“ einige Sekunden lang
im Display und das Gerät schaltet sich automatisch
aus.

Radioempfang

1 Schalten Sie mit RADIO ON das Radio

ein.

„On“ erscheint im Display.

2 Stellen Sie mit VOLUME die Lautstärke

ein.

3 Wählen Sie mit BAND den

Frequenzbereich.

4 Stellen Sie mit dem Regler TUNING

einen Sender ein.

• Zum Ausschalten des Radios drücken Sie x OFF.

• UKW-Stereoempfang ist bei diesem Modell nicht
möglich.

Verbessern des
Empfangs

UKW:Breiten Sie die UKW-Wurfantenne ganz aus,

um den Empfang zu verbessern.

AM: Drehen Sie das Gerät horizontal, um den

Empfang zu verbessern. Das Gerät enthält eine
Ferritstabantenne.

Stellen Sie das Gerät beim Betrieb nicht auf einen
Stahltisch oder eine andere Metalloberfläche.
Andernfalls kann der Empfang gestört sein.

Wiedergeben des
Tons von den
angeschlossenen,
gesondert
erhältlichen
Komponenten

1 Verbinden Sie die Buchse AUDIO IN an

diesem Player über das Stereo­Audioverbindungskabel (nicht mitgeliefert)
mit der Line-Ausgangsbuchse oder
Kopfhörerbuchse an der gesondert
erhältlichen Komponente (z. B. tragbarer
Musikplayer).

2 Drücken Sie AUDIO IN.

Die Anzeige AUDIO IN leuchtet auf.

3 Starten Sie die Wiedergabe an dem

gesondert erhältlichen Gerät, das an die
Buchse AUDIO IN dieses Players
angeschlossen ist.

4 Stellen Sie mit VOLUME die Lautstärke

ein.

• Zum Ausschalten des Tons von AUDIO IN drücken
Sie x OFF.

Hinweis

Schließen Sie das Kabel fest an. Andernfalls kann es
zu Fehlfunktionen kommen.

Einstellen der
Alarmfunktion

Dieses Gerät verfügt über 3 Alarmmodi - CD, RADIO
und Weckton. Vor dem Einstellen der Alarmfunktion
müssen Sie die Uhr einstellen (siehe „Einstellen der
Uhr“). Dieses Gerät bietet außerdem zwei
Alarmmöglichkeiten. Sie können den Alarm für zwei
verschiedene Uhrzeiten einstellen - ALARM A und
ALARM B.

So stellen Sie die Alarmzeit
ein

1 Wenn Sie den CD-Alarm oder RADIO-

Alarm auswählen, stellen Sie die Lautstärke
ein.
Wenn Sie den RADIO-Alarm auswählen,
müssen Sie außerdem den gewünschten
Sender einstellen.

2 Stellen Sie den Wählschalter ALARM

MODE auf CD, RADIO oder BUZZER.

Die Anzeige ALARM A bzw. B leuchtet
auf.

3 Drücken Sie ALARM A oder B einige

Sekunden lang.

Je nachdem, welchen Alarm Sie einstellen, blinkt
die Anzeige ALARM A oder B.

Die Stundenangabe beginnt, im Display zu
blinken.

4 Stellen Sie mit TIME SET + oder – die

Stunden ein.

Wenn Sie die Stunden schnell einstellen wollen,
halten Sie TIME SET + oder – gedrückt.

5 Drücken Sie ALARM A oder B.

Die Minutenangabe blinkt.

6 Stellen Sie wie in Schritt 4 beschrieben die

Minuten ein und drücken Sie ALARM A
oder B.

Die Nummer des Wecktitels blinkt im Display.

7 Wenn Sie den CD-Alarm ausgewählt haben,

wählen Sie mit > oder . die Nummer
des Titels aus, mit dem Sie geweckt werden
wollen.

Für die Nummer des Wecktitels können Sie eine
Zahl bis 99 eingeben. Standardmäßig ist „01“
eingestellt.

8 Drücken Sie ALARM A oder B.

Die Anzeige ALARM A bzw. B leuchtet auf.

Beim CD-Alarm wird der Titel, den Sie als Wecktitel
definiert haben, zuerst wiedergegeben.

So überprüfen Sie die
Alarmzeit

Drücken Sie ALARM A oder B. Im Display
wird die Alarmzeit angezeigt.

Wenn Sie ALARM A oder B erneut drücken, wird
stattdessen die Nummer des Wecktitels angezeigt.

Nach einigen Sekunden erscheint im Display wieder
die aktuelle Uhrzeit.

• Die Alarmzeit für das Wecken mit CD, Radio oder
Weckton ist werkseitig auf PM 12:00 bzw. 12:00
eingestellt.

ALARM ON

Beim CD-Alarm wird der Titel, den Sie als
Wecktitel definiert haben, zuerst
wiedergegeben.

Wenn Sie den CD-Alarm einstellen und keine CD in
den CD-Player eingelegt ist oder der Deckel des CD­Fachs offen ist, ertönt zur eingestellten Zeit der
Weckton.

Beim Radioalarm wird der Sender
empfangen, auf den der Frequenzeinstellregler
eingestellt ist.

Beim Wecktonalarm ertönt das Alarmsignal
nach einigen Sekunden schneller, und zwar
insgesamt in drei sich steigernden Stufen.

Hinweis

Wenn für ALARM A und B dieselbe Uhrzeit
eingestellt ist, wird nur ALARM A aktiviert.

So können Sie noch ein
paar Minuten
weiterschlafen

Drücken Sie SNOOZE/SLEEP OFF.

Die CD, das Radio bzw. der Weckton wird
ausgeschaltet, schaltet sich aber nach etwa 10 Minuten
automatisch wieder ein. Mit jedem Tastendruck auf
SNOOZE/SLEEP wechselt die Dauer
folgendermaßen:

30

20

10

40

Im Display erscheint einige Sekunden lang die Dauer
bis zum nächsten Wecksignal und dann wird wieder
die aktuelle Uhrzeit angezeigt. Wenn Sie SNOOZE/
SLEEP OFF erneut drücken, sobald wieder die
aktuelle Uhrzeit angezeigt wird, gilt wieder eine
Schlummerdauer von 10 Minuten.

• Als Schlummerdauer können Sie maximal 60
Minuten einstellen.

60

50

ALARM OFF

Der Alarm schaltet sich nach etwa 60 Minuten
automatisch aus.

So stoppen Sie den Alarm

Schalten Sie den Alarm mit ALARM
RESET aus.

Der Alarm schaltet sich am nächsten Tag zur selben
Uhrzeit wieder ein.

So deaktivieren Sie den
Alarm

Stellen Sie den Wählschalter ALARM
MODE auf OFF. Die Anzeige ALARM A
bzw. B erlischt.

Einstellen des
Einschlaftimers

Mit dem integrierten Einschlaftimer können Sie beim
Einschlafen CD, RADIO oder die an AUDIO IN
angeschlossene Tonquelle hören. Die CD-Wiedergabe,
das RADIO bzw. der Ton von AUDIO IN schaltet sich
nach der voreingestellten Zeitspanne automatisch aus.

Drücken Sie SLEEP während der CD-Wiedergabe,
des RADIO-Empfangs bzw. der Wiedergabe der
AUDIO IN-Tonquelle.

Sie können für den Einschlaftimer 90, 60, 30 oder 15
Minuten einstellen. Mit jedem Tastendruck wechselt
die Anzeige folgendermaßen:

OFF (aktuelle Uhrzeit) 90 60

15 30

Der CD-Player, das RADIO bzw. der Ton von der
AUDIO IN-Tonquelle ist zu hören, bis die eingestellte
Anzahl an Minuten verstrichen ist, und schaltet sich
dann aus.

•Wenn Sie die CD-Wiedergabe, das RADIO oder den
Ton von AUDIO IN vor der eingestellten Zeit
ausschalten wollen, drücken Sie SNOOZE/SLEEP

OFF.

Hinweis

Auch wenn der Einschlaftimer eingestellt ist, lässt
sich mit dieser Funktion das gesondert erhältliche
Gerät, das an die Buchse AUDIO IN dieses Players
angeschlossen ist, nicht ausschalten.

So verwenden Sie den
Einschlaftimer und die
Alarmfunktion

Sie können mit CD, RADIO oder dem Ton von
AUDIO IN einschlafen und sich mit CD, RADIO oder
dem Weckton wecken lassen.

1 Stellen Sie den Alarm ein (siehe „Einstellen

der Alarmfunktion“).

2 Stellen Sie den Einschlaftimer ein (siehe

„Einstellen des Einschlaftimers“).

Hinweis

Die AUDIO IN-Tonquelle können Sie für die
Alarmfunktion nicht auswählen.

Zur besonderen
Beachtung

•Betreiben Sie das Gerät an den unter „Technische
Daten“ angegebenen Stromquellen.

• Das Typenschild mit Betriebsspannung usw.
befindet sich an der Geräteunterseite.

• Ziehen Sie zum Herausziehen des Netzkabels
immer am Stecker, niemals am Kabel.

• Das Gerät bleibt auch in ausgeschaltetem Zustand
mit dem Stromnetz verbunden, solange das
Netzkabel mit der Netzsteckdose verbunden ist.

• Lassen Sie das Gerät nicht in der Nähe von
Wärmequellen wie Heizkörpern oder
Warmluftauslässen oder an Orten liegen, an denen
es direktem Sonnenlicht, außergewöhnlich viel
Staub, mechanischen Vibrationen oder Stößen
ausgesetzt ist.

• Um die Brandgefahr zu reduzieren, decken Sie die
Ventilationsöffnungen des Gerätes nicht mit
Zeitungen, Tischdecken, Vorhängen usw. ab. Stellen
Sie auch keine brennenden Kerzen auf das Gerät.

•Achten Sie auf ausreichende Luftzufuhr, damit sich
im Gerät kein Wärmestau bildet. Stellen Sie das
Gerät nicht auf Oberflächen wie Teppichen usw.
oder in der Nähe von Materialien wie Gardinen auf,
die die Lüftungsöffnungen blockieren könnten.

• Sollten Fremdkörper oder Flüssigkeiten in das Gerät
gelangen, trennen Sie es von der Netzsteckdose.
Lassen Sie das Gerät von qualifiziertem
Fachpersonal überprüfen, bevor Sie es wieder
benutzen.

•Verwenden Sie zum Reinigen des Gehäuses ein
weiches Tuch, das Sie mit einer milden
Reinigungslösung angefeuchtet haben.

•Schließen Sie das Antennenkabel nicht an eine
Außenantenne an.

Sollten an Ihrem Gerät Probleme auftreten
oder sollten Sie Fragen haben, wenden Sie
sich bitte an Ihren Sony-Händler.

Entsorgung von gebrauchten
elektrischen und elektronischen
Geräten (anzuwenden in den
Ländern der Europäischen
Union und anderen
europäischen Ländern mit

Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung
weist darauf hin, dass dieses Produkt nicht als
normaler Haushaltsabfall zu behandeln ist, sondern an
einer Annahmestelle für das Recycling von
elektrischen und elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches Entsorgen
gefährdet. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern. Weitere Informationen über
das Recycling dieses Produkts erhalten Sie von Ihrer
Gemeinde, den kommunalen Entsorgungsbetrieben
oder dem Geschäft, in dem Sie das Produkt gekauft
haben.

einem separaten

Störungsbehebung

Sollte eine Funktionsstörung auch nach der
Durchführung der folgenden Maßnahmen
fortbestehen, wenden Sie sich bitte an Ihren Sony­Händler.

Die angezeigte Uhrzeit stimmt nicht.

•Gab es einen Stromausfall?

Die CD, das Radio oder der Weckton schaltet
sich zur voreingestellten Alarmzeit nicht ein.

• Leuchtet die Anzeige ALARM?
Der Radioalarm ist zwar aktiviert, aber zur

voreingestellten Alarmzeit ist nichts zu hören.

•Haben Sie der Regler TUNING auf einen

empfangbaren Sender eingestellt?

•Haben Sie mit VOLUME die Lautstärke eingestellt?

Der CD-Player funktioniert nicht.

•Haben Sie den Deckel des CD-Fachs geschlossen?

•Haben Sie die CD korrekt eingelegt?
Legen Sie die CD mit der beschrifteten Seite nach

oben ein.

• Die CD ist verschmutzt oder beschädigt.
— Reinigen Sie die CD mit einem gesondert
erhältlichen Reinigungstuch. Wischen Sie dabei von
der Mitte nach außen.

• Nehmen Sie die CD heraus und lassen Sie das CD­Fach etwa eine Stunde geöffnet, damit Feuchtigkeit
verdunsten kann.

Bei der CD-Wiedergabe kommt es von Zeit zu
Zeit zu Tonaussetzern.

• Die CD ist verschmutzt oder beschädigt.
— Reinigen Sie die CD oder verwenden Sie eine
andere.

• Die Lautstärke ist zu hoch. — Reduzieren Sie die
Lautstärke.

• Das Gerät ist zu starken Vibrationen ausgesetzt.

Es ist kein oder nur sehr leiser Ton zu hören,
wenn die Taste AUDIO IN gedrückt wird.

• Leuchtet die Anzeige AUDIO IN?

•Wenn der Ton vom angeschlossenen Gerät sehr leise
ist, erhöhen Sie die Lautstärke am angeschlossenen
Gerät.

Interferenzen stören den Radioempfang.

•Wenn Sie in der Nähe elektrische Geräte
verwenden, entfernen Sie diese oder schalten Sie sie
aus.

Technische Daten

CD-Player

System:

Digitales CD-Audiosystem

Eigenschaften der Laserdiode:

Emissionsdauer: kontinuierlich
Laserausgangsleistung: unter 44,6 µW
(Gemessen im Abstand von etwa 200 mm von der

Linsenoberfläche am optischen Sensorblock mit
einer Öffnung von 7 mm.)

Frequenzgang:

20 - 20.000 Hz

Gleichlaufschwankungen:

Unterhalb der Messgrenze

Radio

Frequenzbereich:

Nord- und Südamerika UKW 87,5-108 MHz

Europa UKW 87,5-108,0 MHz

Ve reinigte Königreich UKW 87,5-107 MHz

Andere Länder/Regionen UKW 87,5-108 MHz

Allgemeines

Zeitanzeige:

Nord- und Südamerika, Großbritannien und
Australien: 12-Stunden-Format

Andere Länder/Regionen: 24-Stunden-Format

Lautsprecher:

57 mm Durchmesser, 8 Ω

Leistungsabgabe:

0,7 W + 0,7 W (bei 10 % harmonischer
Verzerrung)

Betriebsspannung:

Modelle für Malaysia und Singapur:
230 - 240 V Wechselstrom, 50 Hz
Modell für Nord- und Südamerika:
120 V Wechselstrom, 60 Hz
Andere Modelle: 230 V Wechselstrom, 50 Hz

Abmessungen:

ca. 190 × 93 × 222 mm (B/H/T)
einschließlich vorstehender Teile und

Bedienelemente

Gewicht:

ca. 1,5 kg

Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.

+1

dB

– 2

AM 530-1 710 kHz

AM 526,5-1 606,5 kHz

AM 530-1 611 kHz

AM 530-1 611 kHz

In Leiterplatten werden keine
halogenierten Flammschutzmittel
verwendet.

Z

TIME SET

R

A

D

IO

O

N

TRACK

SLEEP

C

L

O

C

K

SET

CD

OF

F

ALARM RESET

SNOOZE/SLEEP OFF

AUDIO IN

CD u tiene un punto táctil.
CD u dispone di un punto

BRIGHTNESS

HLM

AUDIO
IN

BUZZER

RADIO

Selector ALARM
MODE
Selettore ALARM
MODE

ALARM A ALARM B

CD

OFF

tattile.

MHz

TUNING

AM

kHz

BAND

FM AM

FM

Al lado del botón del volumen hay un punto
táctil que muestra el sentido en que se debe
girar para subir el volumen.
Accanto al volume è presente un punto tattile
ad indicare la direzione per alzare il volume.

*1 Indicador AUDIO IN

1

*

Indicatore AUDIO IN

AB

PM

ALARM A

Ventana del visualizador* (sistema de 12 horas)
Finestra del display

* El visualizador varía en función del país.
* La visualizzazione varia in base al paese.

* (sistema delle 12 ore)

TRACK

Español

INFORMACIÓN (Para México únicamente)

RADIO RELOJ AM/FM CON REPRODUCTOR
DE DISCO COMPACTO

ADVERTENCIA

Para reducir el riesgo de incendios o electrocución, no
exponga el aparato a la lluvia ni a la humedad.

Para evitar una descarga eléctrica, no abra la unidad.
Solicite servicio técnico únicamente a personal
cualificado.

Para reducir el riesgo de incendio o sacudida eléctrica,
no ponga objetos que contengan líquido, tal como
floreros, encima del aparato.

Conecte la unidad a una toma de corriente de ca
fácilmente accesible. Si nota alguna anormalidad en la
unidad, desconecte la clavija principal de la toma de
corriente de ca inmediatamente.

Características

• Indicador LED verde de gran tamaño y de fácil
visualización con tres posiciones de control de brillo
(alto/medio/bajo)

•Toma incorporada para reproductores de música
portátiles

• Reproductor de CD incorporado con función de
reproducción de CD-R/RW

• Permite despertarse con una pista de CD, la radio o
un pitido (alarma dual)

•Tiempo de repetición de la alarma ampliable de 10 a
60 minutos

Cambio del brillo de
la indicación del
reloj

Deslice BRIGHTNESS para seleccionar el ajuste
H(alto), M(medio) o L(bajo) del brillo de la pantalla
según sus preferencias.

AUDIO IN

1

*

ALARM B

4 Gire VOLUME para ajustar el volumen.

Para Pulse

Introducir pausas CD u
Reanudar la reproducción CD u de nuevo

después de la pausa

Localizar el comienzo de la .**
pista actual (AMS*)

Localizar la pista siguiente >**
(AMS)

Retroceder a gran velocidad Mantenga pulsado

Avanzar a gran Mantenga pulsado
velocidad >**

Localizar pistas . repetidamente**
anteriores (AMS)

Localizar pistas siguientes > repetidamente**
(AMS)

Detener la reproducción OFF x

* AMS = Automatic Music Sensor (Sensor de

música automático)

** Estas operaciones serán posibles durante la

reproducción y en el modo de pausa.

• Durante la reproducción de discos CD, cada vez

que pulse TRACK, en la pantalla aparecerá el
número de pista durante unos segundos.

Acerca de los CD-R/CD-RW

Esta unidad es compatible con discos CD-R/CD-RW,
pero la capacidad de reproducción puede variar en
función de la calidad del disco, el dispositivo de
grabación y el software de la aplicación.

Discos de música codificados
mediante tecnologías de
protección de los derechos de
autor

Este producto se ha diseñado para reproducir discos
que cumplen con el estándar Compact Disc (CD).
Recientemente, algunas compañías discográficas
comercializan discos de música codificados mediante
tecnologías de protección de los derechos de autor.
Tenga en cuenta que, entre estos discos, algunos no
cumplen con el estándar CD, por lo que no podrán
reproducirse con este producto.

Para manejar los discos compactos

Correcto

Tome el disco por su borde.

Ajuste del reloj

1 Conecte la unidad.

En la pantalla parpadeará “12:00” ó “0:00”.

2

Pulse CLOCK SET durante unos segundos.

La hora empezará a parpadear en la pantalla.

3 Pulse TIME SET + o – hasta que

aparezca la hora correcta.

4

Pulse CLOCK SET una vez.

5 Repita los pasos 3 y 4 para ajustar los

minutos.

Después de ajustar los minutos, pulse CLOCK
SET para que comiencen a contarse los segundos.

•Para ajustar rápidamente la hora actual, mantenga
pulsado TIME SET + o –.

• El sistema del reloj varía en función del modelo.
Sistema de 12 horas:“12:00” = medianoche

(Durante las horas PM, el indicador se ilumina.)
Sistema de 24 horas:“0:00” = medianoche

• En el paso 5, cuando pulse CLOCK SET después
de haber ajustado los minutos para activar el reloj,
los segundos empezarán a contarse desde cero.

Reproducción de un

Incorrecto

No toque la superficie.

No pegue papeles ni cintas, ni
escriba nada, en la superficie.

Nota sobre los discos DualDisc

Un DualDisc es un disco de dos caras que combina
material grabado en DVD en una cara con material de
audio digital en la otra cara. Sin embargo, debido a
que la cara con material de audio no cumple con el
estándar Compact Disc (CD), es posible que no se
pueda reproducir en este producto.

Notas

• Los discos de formas no estándar (forma de
corazón, cuadrado o estrella) no pueden
reproducirse en esta unidad. Si lo hace, podría
dañarla. No utilice este tipo de discos.

• Si pulsa CD u cuando no haya ningún disco en el
compartimiento para CD, en la pantalla parpadeará
“00” durante unos segundos y la alimentación de la
unidad se desconectará automáticamente.

disco compacto

Es posible reproducir discos compactos de 8 cm sin
adaptador.

1 Tire de Z PULL OPEN para abrir la tapa

del compartimiento del CD y coloque un
disco.

2 Cierre la tapa del compartimiento de CD.
3 Pulse CD u.

TRACK “01” aparecerá en la pantalla para indicar
que se está reproduciendo la pista 1 del CD.

Después de pulsar CD u, transcurren
aproximadamente 10 segundos antes de iniciarse
la reproducción de música.

La indicación de la pantalla vuelve a la hora actual
unos segundos después de iniciarse la música.

Utilización de la
radio

1 Pulse RADIO ON para encender la radio.

La indicación “On” aparecerá en la pantalla.

2 Ajuste VOLUME.
3 Seleccione BAND.
4 Sintonice una emisora mediante el dial

TUNING.

•Para apagar la radio, pulse x OFF.

• Este modelo no admite la recepción de FM estéreo.

Cable de
alimentación de CA
Cavo di
alimentazione CA

Antena monofilar
de FM
Antenna a filo FM

VOLUME

.**

Mejora de la
recepción

FM: Extienda la antena monofilar de FM para

mejorar la recepción.

AM: Gire la unidad en sentido horizontal para

obtener una recepción óptima. La unidad tiene
incorporada una antena de barra de ferrita.

No utilice la unidad sobre un escritorio de acero ni
sobre una superficie de metal, puesto que podrían
producirse interferencias en la recepción.

Escuchar el sonido
de los
componentes
opcionales
conectados

1 Conecte la toma AUDIO IN de este

reproductor con la toma de salida de línea o
la toma de auriculares del componente
opcional (por ejemplo: reproductores de
música portátiles) mediante el cable de
conexión de audio estéreo (no
suministrado).

2 Pulse AUDIO IN.

El indicador AUDIO IN se ilumina.

3 Reproduzca el componente opcional

conectado a la toma AUDIO IN de este
reproductor.

4 Ajuste VOLUME.

•Para desconectar la toma AUDIO IN, pulse x OFF.

Nota

Conecte el cable firmemente para evitar fallos de
funcionamiento.

Ajuste de la alarma

Esta unidad está equipada con tres modos de alarma:
CD, radio y pitido. Antes de ajustar la alarma,
asegúrese de ajustar el reloj (consulte “Ajuste del
reloj”). Esta unidad también dispone de una función
de alarma doble. Puede ajustar la alarma para dos
horas diferentes, ALARM A y ALARM B.

Para programar la hora de
la alarma

1 Si selecciona la alarma de CD o de radio,

ajuste el volumen.
Asimismo, si selecciona la alarma de radio,
sintonice la emisora deseada.

2 Ajuste el selector ALARM MODE en

CD, RADIO o BUZZER. El indicador
ALARM A o B se iluminará.

3 Pulse ALARM A o B durante unos

segundos.

El indicador ALARM A o B parpadeará en
función del que se haya ajustado.

La hora empezará a parpadear en la pantalla.

4 Pulse TIME SET + o – hasta que

aparezca la hora que desee.

Para ajustar la hora de forma rápida, mantenga
pulsado TIME SET + o –.

5 Pulse ALARM A o B.

Los minutos parpadearán.

6 Repita el paso 4 para ajustar los minutos y

pulse ALARM A o B.

En la pantalla parpadeará el número de canción
que sonará para despertarse.

7 Si ha seleccionado la alarma de CD, pulse

> o . para seleccionar el número de
canción con el que desea despertarse.

Puede ajustar un máximo de 99 canciones
deseadas para despertarse. El valor
predeterminado es “01”.

8 Pulse ALARM A o B.

El indicador ALARM A o B se iluminará.

En la alarma de CD, se reproducirá en primer lugar la
canción especificada para despertarse.

Para comprobar la hora de
la alarma

Pulse ALARM A o B. La pantalla mostrará la
hora de la alarma.

Si pulsa ALARM A o B de nuevo, se visualizará el
número de canción deseada para despertarse.

Transcurridos algunos segundos, la pantalla volverá a
mostrar la hora actual.

• La hora de la alarma de CD, de radio y de pitido está
ajustada en PM 12:00 ó 12:00 en el momento de
adquisición de la unidad.

ALARM ON

En la alarma de CD, se reproducirá en
primer lugar la canción especificada para
despertarse.

Si ajusta la alarma de CD sin que haya ningún disco
en el reproductor de CD o con la tapa del
compartimiento de CD abierta, la alarma de pitido se
activará a la hora programada.

Para la alarma de radio, se recibirá la
última emisora sintonizada.

Para la alarma de pitido, éste sonará cada
vez más rápido después de unos cuantos
segundos en tres etapas progresivas.

Nota

Cuando ALARM A y B se ajustan en la misma hora,
solamente se emitirá ALARM A.

Para dormir algunos
minutos más

Pulse SNOOZE/SLEEP OFF.

Las alarmas de CD, de radio o de pitido se silenciarán,
pero volverán a sonar automáticamente después de
unos 10 minutos. Cada vez que pulse SNOOZE/
SLEEP OFF, el tiempo de repetición de la alarma
cambiará de la forma siguiente:

La pantalla muestra el tiempo de repetición de la
alarma durante unos segundos y vuelve a mostrar la
hora actual. Cuando pulsa SNOOZE/SLEEP OFF
después de que aparezca la hora actual, el tiempo de
repetición de la alarma empieza a contar de nuevo
desde los 10 minutos.

• El tiempo máximo de la repetición de la alarma es

10

de 60 minutos.

ALARM OFF

La alarma se apaga automáticamente
transcurridos unos 60 minutos.

Para detener la alarma

Pulse ALARM RESET para apagar la
alarma.

La alarma se activará de nuevo a la misma hora el día
siguiente.

Para desactivar la alarma

Ajuste el selector ALARM MODE en OFF.
El indicador ALARM A o B se apagará.

30

20

40

60

50

Ajuste del
temporizador de
desconexión

Puede dormirse con el CD, la radio o el dispositivo
conectado a la toma AUDIO IN utilizando el
temporizador de desconexión incorporado que apaga
el CD, la radio o el dispositivo conectado a AUDIO IN
automáticamente una vez transcurrido el tiempo
preestablecido.

Pulse SLEEP durante la reproducción del CD, la
radio o el dispositivo conectado a la toma AUDIO IN.

Puede ajustar el temporizador de desconexión en
duraciones de 90, 60, 30 ó 15 minutos. Cada vez que
pulse la tecla, la visualización cambiará de la forma
siguiente:

OFF (hora actual) 90 60

15 30

El reproductor de CD, la radio o el dispositivo
conectado a la toma AUDIO IN funcionarán durante
el tiempo que se haya establecido y después se
apagarán.

•Para apagar el reproductor de CD, la radio o el
dispositivo conectado a la toma AUDIO IN antes de
la hora establecida, pulse SNOOZE/SLEEP OFF.

Nota

Aunque se haya ajustado el temporizador de
desconexión, éste no puede desconectar la
alimentación de los dispositivos opcionales
conectados a la toma AUDIO IN del reproductor.

Para utilizar el
temporizador de
desconexión y la alarma

Puede dormirse escuchando el reproductor de CD, la
radio o el dispositivo conectado a la toma AUDIO IN
y despertarse con la alarma de CD, radio o pitido.

1 Programe la alarma. (Consulte “Ajuste de la

alarma”).

2 Ajuste el temporizador de desconexión.

(Consulte “Ajuste del temporizador de
desconexión”).

Nota

Esta unidad no puede seleccionar la alarma en la toma
AUDIO IN.

Precauciones

• Utilice la unidad con las fuentes de alimentación
especificadas en “Especificaciones”.

• La placa de características que indica el voltaje, etc.,
está ubicada en la parte inferior de la unidad.

•Para desconectar el cable de alimentación de ca
(cable de corriente), tire del enchufe, no del cable.

• Aunque apague la unidad, no se desconectará de la
fuente de alimentación de CA mientras permanezca
conectada a la toma de corriente.

• No deje la unidad cerca de fuentes de calor, como
radiadores o conductos de aire, ni en lugares
expuestos a la luz solar directa, polvo excesivo,
vibraciones mecánicas o golpes.

•Para reducir el riesgo de incendio, no cubra los
agujeros de ventilación del aparato con periódicos,
manteles, cortinas, etc. Y no ponga velas encendidas
encima del aparato.

• Permita que el aire circule adecuadamente para
prevenir el recalentamiento interno. No instale la
unidad sobre superficies como alfombras, mantas,
etc., ni cerca de telas (cortinas) que puedan bloquear
los orificios de ventilación.

• Si cae algún objeto sólido o líquido en la unidad,
desenchúfela y solicite ayuda a un técnico
especializado antes de proseguir con su uso.

•Para limpiar la unidad, utilice un paño suave
humedecido con una solución de detergente poco
concentrada.

• No conecte el cable de la antena a la antena externa.

Si tiene problemas o preguntas acerca de
esta unidad, póngase en contacto con el
distribuidor Sony más cercano.

Tratamiento de los equipos
eléctricos y electrónicos al final
de su vida útil (aplicable en la
Unión Europea y en países
europeos con sistemas de
recogida selectiva de residuos)

embalaje indica que el presente producto no puede ser
tratado como residuos domésticos normales, sino que
debe entregarse en el correspondiente punto de
recogida de equipos eléctricos y electrónicos. Al
asegurarse de que este producto se desecha
correctamente, Ud. ayuda a prevenir las consecuencias
negativas para el medio ambiente y la salud humana
que podrían derivarse de la incorrecta manipulación
en el momento de deshacerse de este producto. El
reciclaje de materiales ayuda a conservar los recursos
naturales. Para recibir información detallada sobre el
reciclaje de este producto, póngase en contacto con el
ayuntamiento, el punto de recogida más cercano o el
establecimiento donde ha adquirido el producto.

Este símbolo en el equipo o el

Solución de
problemas

Si persiste algún problema tras realizar las siguientes
comprobaciones, póngase en contacto con el
distribuidor de Sony más cercano.

El reloj no muestra la hora correcta.

• ¿Se ha producido un corte del suministro eléctrico?

La alarma de CD, de radio o de sonido no se
activa a la hora de alarma preestablecida.

• ¿El indicador ALARM está encendido?

La alarma de radio se activa pero no se oye
ningún sonido a la hora preestablecida de la
alarma.

• ¿Está el dial TUNING ajustado en una emisora de
radio que puede recibirse?

• ¿Ha ajustado VOLUME?

El reproductor de CD no funciona.

• ¿Ha cerrado la tapa del CD?

• ¿Ha colocado correctamente el disco?
El disco deberá colocarse con la cara de la etiqueta

hacia arriba.

• Disco defectuoso o sucio — Límpielo con un paño
limpiador opcional. Hágalo desde el centro hacia los
bordes.

• Extraiga el CD y deje el compartimiento del mismo
abierto durante aproximadamente una hora hasta
que se evapore la humedad.

Se produce una pérdida esporádica de
sonido durante el funcionamiento del CD.

• Disco defectuoso o sucio — Límpielo o
reemplácelo.

•Volumen demasiado alto — Reduzca el volumen.

•Vibraciones intensas.

No se escucha ningún sonido o éste se emite
a un volumen bajo al pulsar el botón AUDIO
IN.

• ¿Está iluminado el indicador AUDIO IN?

• Si el volumen del componente opcional es bajo,
súbalo.

La radio capta interferencias.

• Si se utiliza cerca de dispositivos eléctricos, aléjelos
o apáguelos.

Especificaciones

Reproductor de CD

Sistema:

Sistema de audio digital y discos compactos

Propiedades del diodo láser:

Duración de la emisión: continua
Salida del láser: inferior a 44,6 µW
(Esta salida es el valor medido a una distancia de

aproximadamente 200 mm de la superficie de la
lente objetiva del bloque de recogida óptica de
7 mm de apertura).

Respuesta de frecuencia:

De 20 a 20 000 Hz

Fluctuación y trémolo:

Bajo límites medibles

+1

dB

– 2

Radio

Rango de frecuencias:

Países de América del Norte y América del Sur

Europa FM de 87,5 a 108,0 MHz

Reino Unido FM de 87,5 a 107 MHz

Otros países/regiones FM de 87,5 a 108 MHz

FM de 87,5 a 108 MHz

AM de 530 a 1 710 kHz

AM

de 526,5 a 1 606,5 kHz

AM de 530 a 1 611 kHz

AM de 530 a 1 611 kHz

Generales

Visualización de la hora:

América del Norte y del Sur, Reino Unido y
Australia: sistema de 12 horas

Otros países/regiones: sistema de 24 horas

Altavoz:

57 mm de diámetro, 8 Ω

Salidas de potencia:

0,7 W + 0,7 W (con un 10% de distorsión
armónica)

Requisitos de alimentación:

Modelos para Malasia y Singapur:
ca de 230 a 240 V, 50 Hz
Modelo para América del Norte y América del

Sur:
ca de 120 V, 60 Hz
Otros modelos: ca de 230 V, 50 Hz

Consumo:

12W

Dimensiones:

Aproximadamente 190 × 93 × 222 mm (an/al/prf)
partes salientes y controles incluidos

Peso:

Aprox. 1,5 kg

Diseño y especificaciones sujetos a cambios sin previo
aviso.

Las placas del circuito impreso no
contienen retardantes de llama
halogenados.

Italiano

Si dichiara che l’apparecchio è stato fabbricato in
conformità all’art. 2, Comma 1 del D.M. 28. 08. 1995
n. 548.

ATTENZIONE

Per ridurre il rischio di incendi o scosse elettriche, non
esporre questo apparecchio alla pioggia o all’umidità.

Per evitare scosse elettriche, non aprire il rivestimento
esterno. Per eventuali riparazioni rivolgersi solo a
personale qualificato.

Non installare l’apparecchio in spazi ristretti quali
librerie o simili.

Per ridurre il rischio di incendi o scosse elettriche, non
mettere sull’apparecchio degli oggetti che contengono
liquidi, come i vasi.

Collegare l’unità ad una presa CA facilmente
accessibile. Se si dovesse notare un’anormalità
nell’unità, scollegare subito la spina principale dalla
presa CA.

Caratteristiche

• Ampio display verde ben visibile con tre posizioni
per il controllo della luminosità (alta/media/bassa)

•Presa integrata per lettori audio portatili

• Lettore CD incorporato con funzione di
riproduzione di CD-R/RW

•Possibilità di svegliarsi al suono di un brano
qualsiasi di un CD, della RADIO o del cicalino
(sveglia doppia)

• Possibilità di ripetere la suoneria per un tempo
compreso tra 10 e 60 minuti

Modifica della
luminosità del
display dell’orologio

Fare scorrere BRIGHTNESS per selezionare H
(alta), M (media) o L (bassa) per la luminosità del
display in base alle proprie esigenze.

Impostazione
dell’orologio

1 Collegare l’apparecchio alla presa di rete.

“12:00” o “0:00” lampeggia sul display.

2 Tenere premuto CLOCK SET per alcuni

secondi.

L’ora inizia a lampeggiare nel display.

3 Premere TIME SET + o – fino a quando

l’ora corretta non viene visualizzata nel
display.

4 Premere una volta CLOCK SET.
5 Ripetere le istruzioni dei punti 3 e 4 per

impostare i minuti.

Dopo avere impostato i minuti, premere CLOCK
SET per avviare il conteggio dei secondi.

• Per impostare rapidamente l’ora corrente, tenere
premuto TIME SET + o –.

• Il sistema orario varia a seconda del modello in uso.
Sistema delle 12 ore: “12:00” = mezzanotte

(Durante le ore pomeridiane (PM), l’indicatore si
illumina.)

Sistema delle 24 ore: “0:00” = mezzanotte

•Premendo CLOCK SET al punto 5 dopo avere
impostato i minuti per attivare l’orologio, il
conteggio dei secondi inizia da zero.

Riproduzione di un
disco

È possibile riprodurre CD da 8 cm senza l’uso di un
adattatore.

1 Premere Z PULL OPEN per aprire il

coperchio dello scomparto CD e inserire un
disco.

2 Chiudere il coperchio dello scomparto CD.
3 Premere CD u.

L’indicazione TRACK “01” viene visualizzata nel
display ad indicare che è in corso la riproduzione
del brano 1 del CD.

Una volta premuto CD u, trascorreranno circa
10 secondi prima che la musica venga riprodotta.

Dopo alcuni secondi dall’avvio della musica,
l’indicazione sul display torna all’ora corrente.

4 Ruotare VOLUME per regolare il volume.

Per

Effettuare una pausa

Ripristinare la riproduzione
dopo una pausa

Individuare l’inizio del brano
corrente (AMS*)

Individuare il brano seguente
(AMS)

Retrocedere a velocità
elevata

Avanzare a velocità elevata

Individuare il brano
precedente (AMS)

Individuare il brano
successivo (AMS)

Arrestare la riproduzione

* AMS = sensore musicale automatico
** È possibile eseguire queste operazioni sia durante

la riproduzione che nel modo di pausa.

• Durante la riproduzione di CD, ad ogni pressione di

TRACK il numero di brano viene visualizzato sul
display per alcuni secondi.

Premere
CD u

Di nuovo CD u

.**

>**

Tenere premuto .**

Tenere premuto >**

.** ripetutamente

>** ripetutamente

OFF x

Informazioni sui CD-R/CD-RW

Il presente apparecchio è compatibile con i CD-R/CD­RW, tuttavia la capacità di riproduzione può variare a
seconda della qualità del disco, del dispositivo di
registrazione e del software applicativo.

Dischi musicali codificati
mediante tecnologie di
protezione del copyright

Questo prodotto è stato progettato per la riproduzione di
dischi conformi allo standard CD (Compact Disc). Di
recente, alcune case discografiche hanno lanciato sul
mercato vari dischi audio codificati mediante tecnologie
di protezione del copyright. Si noti che alcuni di tali
dischi non sono conformi allo standard CD e pertanto
potrebbero non essere riprodotti dall’apparecchio.

Uso dei CD

Corretto

Errato

Nota sui DualDisc

I DualDisc sono dischi a due lati che combinano
materiale registrato su DVD su un lato e materiale
audio digitale sull’altro lato. Tuttavia, poiché il lato
con il materiale audio non è conforme allo standard
CD (Compact Disc), la riproduzione su questo
prodotto non è garantita.

Note

• Dischi con forme irregolari (ad es. a forma di cuore,
quadrato o stella) non possono essere riprodotti su
questo apparecchio. Se si tenta di riprodurre tali
dischi, potrebbero presentarsi problemi di
funzionamento al lettore. Non utilizzare questo tipo
di dischi.

• Premendo CD u se nello scomparto CD non vi
sono dischi, “00” lampeggia per alcuni secondi sul
display e l’apparecchio si spegne automaticamente.

Tenere il disco per i bordi.

Non toccare la superficie.

Non attaccare carta o nastro
adesivo e non scrivere sulla
superficie.

Uso della radio

1

Premere RADIO ON per accendere la
radio.

L’indicazione “On” viene visualizzata nel display.

2 Regolare VOLUME.
3 Selezionare la banda con BAND.
4 Sintonizzare una stazione utilizzando la

manopola TUNING.

•Per spegnere la radio, premere x OFF.

• Il presente modello non supporta la riproduzione
FM stereo.

Miglioramento della
ricezione

FM: estendere l’antenna FM a filo per migliorare la

ricezione.

AM: ruotare orizzontalmente l’apparecchio per

ottenere un livello di ricezione ottimale.
L’a pparecchio dispone di un’antenna con barra
in ferrite incorporata.

Non utilizzare l’apparecchio su una scrivania in
acciaio o su una superficie metallica, onde evitare
interferenze nella ricezione.

Ascolto dell’audio
tramite apparecchi
opzionali collegati

1 Collegare la presa AUDIO IN del presente

lettore alla presa di uscita in linea o alla
presa cuffie dell’apparecchio opzionale (ad
es., lettori musicali portatili) mediante il
cavo di collegamento audio stereo (non in
dotazione).

2 Premere AUDIO IN.

L’indicatore AUDIO IN si illumina.

3 Avviare la riproduzione sull’apparecchio

opzionale collegato alla presa AUDIO IN
del presente lettore.

4 Regolare il volume con VOLUME.

•Per disattivare AUDIO IN, premere x OFF.

Nota

Collegare saldamente il cavo onde evitare problemi di
funzionamento.

Impostazione della
sveglia

Il presente apparecchio è dotato di 3 modi relativi alla
sveglia: CD, RADIO e cicalino. Prima di impostare la
sveglia, accertarsi di regolare l’orologio (vedere
“Impostazione dell’orologio”). Il presente apparecchio
dispone inoltre di una funzione di sveglia doppia. È
possibile impostare la sveglia su due orari diversi:
ALARM A e ALARM B.

Per impostare l’ora della
sveglia

1 Se vengono selezionate la sveglia con CD o

con RADIO, regolare il volume.
Inoltre, per utilizzare la sveglia con
RADIO, sintonizzarsi sulla stazione
desiderata.

2 Impostare il selettore ALARM MODE su

CD, RADIO o BUZZER. L’indicatore
ALARM A o B si illumina.

3 Tenere premuto ALARM A o B per alcuni

secondi.

L’indicatore ALARM A o B lampeggia, a seconda
dell’impostazione effettuata.

L’ora inizia a lampeggiare nel display.

4 Premere TIME SET + o – fino a che non

viene visualizzata l’ora desiderata.

Per impostare rapidamente l’ora, tenere premuto
TIME SET + o –.

5 Premere ALARM A o B.

Le cifre dei minuti lampeggiano.

6 Ripetere il punto 4 per impostare i minuti,

quindi premere ALARM A o B.

Il numero di brano per la sveglia lampeggia nel
display.

7 Se è stata selezionata la sveglia al suono del

CD, premere > o . per selezionare il
numero del brano al suono del quale si
desidera svegliarsi.

È possibile impostare fino a 99 numeri di brano
per la sveglia. Il valore predefinito è “01”.

8 Premere ALARM A o B.

L’indicatore ALARM A o B si illumina.

Per la sveglia al suono del CD, viene riprodotto per
primo il brano specificato come brano di sveglia.

Per controllare l’ora di
sveglia

Premere ALARM A o B. Sul display viene
visualizzata l’ora di sveglia.

Premendo di nuovo ALARM A o B, viene
visualizzato il numero del brano per la sveglia.

Dopo alcuni secondi, il display torna all’ora corrente.

• Al momento dell’acquisto dell’apparecchio, l’ora di
sveglia al suono del CD, della radio e del cicalino è
impostata su PM 12:00 o su 12:00.

SVEGLIA ATTIVATA

Per la sveglia al suono del CD, viene
riprodotto per primo il brano specificato come
brano di sveglia.

Se viene impostata la sveglia al suono del CD quando
nel lettore CD non è presente alcun disco o il
coperchio dello scomparto CD è aperto, la sveglia con
cicalino verrà attivata all’ora impostata.

Per la sveglia al suono della radio, viene
ricevuta la stazione su cui è impostata la
manopola di sintonizzazione.

Per la sveglia con il cicalino, i segnali
acustici diventano sempre più rapidi ogni pochi
secondi in tre stadi successivi.

Nota

Se ALARM A e ALARM B vengono impostati sullo
stesso orario, solo ALARM A verrà attivato.

Per dormire ancora alcuni
minuti

Premere SNOOZE/SLEEP OFF.

La sveglia al suono di CD, radio o cicalino viene
disattivata, ma si riattiva automaticamente dopo 10
minuti circa. Ad ogni pressione di SNOOZE/SLEEP
OFF, l’intervallo precedente la ripetizione della
sveglia cambia come segue:

20

10

Il display visualizza il tempo di ripetizione della
sveglia per alcuni secondi, quindi torna ad indicare
l’orario attuale. Se si preme SNOOZE/SLEEP OFF
dopo la visualizzazione dell’ora corrente, l’intervallo
riparte da 10 minuti.

• La durata massima per ripetizione della sveglia è di
60 minuti.

30

40

60

50

SVEGLIA DISATTIVATA

La sveglia viene disattivata automaticamente
dopo 60 minuti.

Per arrestare la sveglia

Premere ALARM RESET per disattivare la
sveglia.

La sveglia viene riattivata il giorno successivo alla
stessa ora.

Per disattivare la sveglia

Impostare il selettore ALARM MODE su
OFF. L’indicatore ALARM A o B viene

disattivato.

Impostazione del
timer di
autospegnimento

È possibile addormentarsi al suono del CD, della
RADIO o di AUDIO IN utilizzando il timer di
autospegnimento incorporato, che consente la
disattivazione automatica di CD, RADIO o AUDIO
IN dopo un intervallo di tempo preimpostato.

Durante la riproduzione di CD, RADIO o AUDIO IN,
premere SLEEP.

È possibile impostare il timer di autospegnimento su
intervalli di 90, 60, 30 o 15 minuti. Ad ogni pressione,
il display cambia come segue:

OFF (ora corrente) 90 60

15 30

Il CD, la RADIO o AUDIO IN vengono riprodotti per
la durata impostata, quindi si spengono.

•Per disattivare CD, RADIO o AUDIO IN prima che
sia trascorso l’intervallo preimpostato, premere

SNOOZE/SLEEP OFF.

Nota

Anche se impostato, il timer di autospegnimento non
consente di disattivare l’alimentazione di componenti
opzionali collegati alla presa AUDIO IN del presente
lettore.

Per utilizzare
contemporaneamente il
timer di autospegnimento e
la sveglia

È possibile addormentarsi al suono di CD, RADIO o
AUDIO IN e svegliarsi al suono della sveglia con CD,
RADIO o cicalino.

1 Impostare la sveglia (vedere la sezione

“Impostazione della sveglia”).

2 Impostare il timer di autospegnimento

(vedere “Impostazione del timer di
autospegnimento”).

Nota

Il presente apparecchio non è in grado di selezionare
la sveglia con AUDIO IN.

Precauzioni

• Utilizzare l’apparecchio mediante le fonti di
alimentazione specificate nella sezione
“Caratteristiche tecniche”.

• La targhetta indicante la tensione operativa e altre
informazioni si trova nella parte inferiore
dell’apparecchio.

•Per scollegare il cavo di alimentazione CA, tirarlo
afferrando la spina e non il cavo stesso.

•L’apparecchio non è scollegato dalla fonte di
alimentazione CA (corrente di rete), fintanto che è
collegato alla presa di rete, anche se l’apparecchio
stesso è stato spento.

• Non lasciare l’apparecchio in prossimità di fonti di
calore, quali radiatori o condotti dell’aria, né in
luoghi esposti a luce solare diretta, polvere
eccessiva, vibrazioni meccaniche o urti.

• Per ridurre il rischio di incendi, non coprire le
aperture per la ventilazione dell’fapparecchio con
giornali, tovaglie, tende, ecc. e non mettere le
candele accese sull’fapparecchio.

• Consentire una circolazione d’aria adeguata per
evitare il surriscaldamento interno. Non collocare
l’apparecchio su superfici (tessuti, coperte, ecc.) o
in prossimità di materiali (tende) che potrebbero
bloccare le prese di ventilazione.

• Se oggetti solidi o sostanze liquide dovessero
penetrare nell’apparecchio, scollegarlo e farlo
controllare da personale qualificato prima di
utilizzarlo di nuovo.

•Per pulire il rivestimento, utilizzare un panno
morbido inumidito con una soluzione detergente
neutra.

• Non collegare il cavo dell’antenna all’antenna
esterna.

In caso di domande o problemi relativi
all’apparecchio, rivolgersi al più vicino
rivenditore Sony.

Trattamento del dispositivo
elettrico od elettronico a fine
vita (applicabile in tutti i paesi
dell’Unione Europea e in altri
paesi europei con sistema di
raccolta differenziata)

confezione indica che il prodotto non deve essere
considerato come un normale rifiuto domestico, ma
deve invece essere consegnato ad un punto di raccolta
appropriato per il riciclo di apparecchi elettrici ed
elettronici. Assicurandovi che questo prodotto sia
smaltito correttamente, voi contribuirete a prevenire
potenziali conseguenze negative per l'ambiente e per
la salute che potrebbero altrimenti essere causate dal
suo smaltimento inadeguato. Il riciclaggio dei
materiali aiuta a conservare le risorse naturali. Per
informazioni più dettagliate circa il riciclaggio di
questo prodotto, potete contattare l'ufficio comunale,
il servizio locale di smaltimento rifiuti oppure il
negozio dove l'avete acquistato.

Questo simbolo sul prodotto o sulla

Guida alla
soluzione dei
problemi

Se eventuali problemi persistono anche dopo avere
controllato quanto segue, rivolgersi al rivenditore
Sony più vicino.

L’orologio non visualizza l’ora corretta.

• Si è verificata un’interruzione di corrente?

La sveglia al suono del CD, della radio o del
cicalino non si attiva all’ora preimpostata.

•L’indicatore ALARM è illuminato?

La sveglia al suono della radio è attivata, ma
non viene emesso alcun suono all’ora
preimpostata.

• La manopola TUNING è impostata su una stazione
radio ricevibile?

• VOLUME è stato regolato?

Il lettore CD non funziona.

•È stato chiuso il coperchio dello scomparto CD?

• Il disco è stato inserito correttamente?
Inserire il disco con il lato dell’etichetta rivolto

verso l’alto.

• Il disco è sporco o difettoso — Pulire il disco con
un panno di pulizia opzionale procedendo dal centro
verso l’esterno.

• Estrarre il CD e tenere aperto il relativo scomparto
per circa un’ora per consentire alla condensa di
evaporare.

Si verificano perdite di audio durante l’uso
del lettore CD.

• Il disco è sporco o difettoso — Pulire o sostituire il
disco.

• Il volume è troppo alto — Abbassare il volume.

•L’apparecchio è soggetto a forti vibrazioni.

Premendo il tasto AUDIO IN, l’audio non viene
emesso oppure il relativo livello è basso.

•L’indicatore AUDIO IN è illuminato?

• Se il volume dell’audio dell’apparecchio opzionale
è basso, alzarlo sull’apparecchio stesso.

La radio è soggetta a interferenze.

• Se il lettore viene utilizzato in prossimità di
apparecchiature elettriche, spostare queste ultime o
disattivarne l’alimentazione.

Caratteristiche
tecniche

Sezione lettore CD

Sistema:

Sistema audio digitale per CD

Proprietà del diodo laser:

Durata emissione: continua
Uscita laser: inferiore a 44,6 µW
(valore misurato ad una distanza di circa 200 mm

dalla superficie della lente dell’obiettivo sul
blocco di cattura ottico con un’apertura di 7 mm)

Risposta in frequenza:

20 - 20.000 Hz

Wow e flutter:

Inferiori al limite misurabile

Sezione radio

Campo di frequenza*:

America del Nord e del Sud

L’Europa FM 87,5 - 108,0 MHz

Regno Unito FM 87,5 - 107 MHz

Altri paesi/altre regioni FM 87,5 - 108 MHz

Generali

Indicazione dell’ora:

America del Nord e del Sud, Regno Unito e
Australia: Sistema delle 12 ore
Altri paesi/regioni: Sistema delle 24 ore

Diffusore:

57 mm dia., 8 Ω

Uscita di potenza:

0,7 W + 0,7 W (al 10% di distorsione armonica)

Alimentazione

Modelli per Malesia e Singapore:
230 - 240 V CA, 50 Hz
Modello per l’America del Nord e del Sud:

120 V CA, 60 Hz
Altri modelli: 230 V CA, 50 Hz

Dimensioni:

Circa 190 × 93 × 222 mm (l/a/p), inclusi
comandi e parti sporgenti

Peso:

Circa 1,5 kg

Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.

Nota

BANDE DI FREQUENZA
Bande di frequenza:

FM: 87,5 MHz – 108,0 MHz
AM: 526,5 kHz – 1 606,5 kHz

Frequenza intermedia:

FM: 10,7 MHz
AM: 455 kHz

* di cui al par. 3 dell’Allegato A al D.M. 25/06/85 e al

par. 3 dell’Allegato 1 al D.M. 27/08/87

+1

dB

– 2

FM 87,5 - 108 MHz

AM 530 - 1 710 kHz

AM 526,5 - 1 606,5 kHz

AM 530 - 1 611 kHz

AM 530 - 1 611 kHz

Per i circuiti stampati non sono stati
utilizzati ritardanti per fiamme
alogenate.
