Sony FX301 Service Manual

Sony Notebook Benutzerhandbuch

PCG-FX301

Bitte unbedingt zuerst lesen

Hinweis

Ohne vorherige schriftliche Genehmigung darf dieses Handbuch und die darin beschriebene Software weder vollständig noch in Auszügen kopiert, übersetzt oder in eine maschinenlesbare Form gebracht werden.

Die Sony Corporation übernimmt keine Gewähr für die Richtigkeit der Angaben in diesem Handbuch sowie für die Software oder andere darin enthaltenen Angaben. Jede konkludente Gewährleistung, Zusicherung marktgängiger Qualität oder Eignung für einen bestimmten Zweck hinsichtlich des Handbuchs, der Software und anderer Angaben wird hiermit ausdrücklich abgelehnt. Die Sony Corporation haftet unter keinen Umständen für mittelbare oder unmittelbare Folgeschäden oder besondere Schadensfolgen, die sich

Sony Notebook Benutzerhandbuch

aus oder in Verbindung mit diesem Handbuch ergeben, gleichgültig, ob diese aufgrund unerlaubter Handlungen, eines Vertrages oder sonstigen Gründen in Verbindung mit diesem Handbuch, der Software oder darin enthaltener oder verwendeter Angaben entstehen.

Macrovision: Dieses Produkt unterliegt dem Urheberrechtsschutz (Copyright) und ist durch Verfahrensansprüche einiger US-Patente sowie durch andere Urheberrechte der Macrovision Corporation und anderer Eigentümer geschützt. Die Verwendung dieser urheberrechtlich geschützten Technologie bedarf der ausdrücklichen Genehmigung der Macrovision Corporation und ist auf die private Benutzung und andere eingeschränkte Benutzungen zur Ansicht begrenzt, sofern keine andere Genehmigung der Macrovision Corporation vorliegt. Die Rückentwicklung oder Dekompilierung ist untersagt.

Sony behält sich das Recht vor, dieses Handbuch oder die darin enthaltenen Informationen jederzeit ohne Ankündigung zu ändern. Die darin beschriebene Software unterliegt den Bedingungen eines gesonderten Lizenzvertrags.

Sony, DVgate, i.LINK Warenzeichen der Sony Corporation.

i.LINK™ ist ein Warenzeichen von Sony, welches zum Anzeigen einer IEEE 1394-1995 Verbindung eines Produktes bedient.

Microsoft, Windows und das Windows-Logo, Windows Media und Outlook sind Warenzeichen oder eingetragene Warenzeichen der U.S. Microsoft Corporation in den USA und in anderen Ländern.

Adobe

QuickTime und das QuickTime-Logo sind Warenzeichenlizenzen. QuickTime ist in den USA und in anderen Ländern eingetragen.

und Adobe® Acrobat® Reader sind Warenzeichen von Adobe Systems Incorporated.

und das i.LINKTM-Logo, PictureGear, Memory Stick und das Memory Stick-Logo, VAIO und das VAIO-Logo sind

Bitte unbedingt zuerst lesen

RealPlayer ist ein Warenzeichen oder eingetragenes Warenzeichen von RealNetworks, Inc. in den USA und in anderen Ländern.

VirusScan ist ein Warenzeichen der Network Associates Corporation.

Alle anderen System-, Produkt- und Dienstleistungsnamen sind Warenzeichen ihrer jeweiligen Inhaber. Auf die Kennzeichnung ™ oder

wird in diesem Handbuch verzichtet.

Alle technischen Daten können ohne vorherige Ankündigung geändert werden.

Energy Star

Da Sony ein Partner von ENERGY STAR ist, erfüllen die Produkte von Sony die ENERGY STAR-Richtlinien zur Energieeinsparung.

Das Internationale E

Sony Notebook Benutzerhandbuch

Benutzung von Computern und anderen Bürogeräten. Das Programm unterstützt die Entwicklung und Verbreitung von Produkten mit Funktionen, die effektiv zur Energieeinsparung beitragen. Es handelt sich um ein offenes Programm, an dem sich Unternehmen auf freiwilliger Basis beteiligen können. Zielprodukte hierfür sind alle Bürogeräte, wie z. B. Computer, Monitore, Drucker, Faxgeräte und Kopierer. Die einzuhaltenden Standards sowie die Logos sind für alle teilnehmenden Nationen gleich.

Energy Star ist ein in den USA eingetragenes Warenzeichen.

NERGY STAR Programm für Bürogeräte ist ein weltweites Programm zur Förderung der Energieeinsparung bei der

Bitte unbedingt zuerst lesen

Sicherheitsinformationen

Gerätekennung

Die Modellbezeichnung und die Seriennummer befinden sich auf der Unterseite Ihres Sony Notebooks. Tragen Sie die Seriennummer an der hierfür vorgesehenen Stelle ein. Halten Sie zu jedem Anruf bei VAIO-Link die Modellbezeichnung und die Seriennummer Ihres Computers bereit.

Serienummer: ________________________

Modell:

PCG-962C

Warnhinweise

Sony Notebook Benutzerhandbuch

Allgemeines



Das Gerät darf auf keinen Fall geöffnet werden, weil es dadurch beschädigt werden kann und jegliche Garantieansprüche verfallen.



Zur Vermeidung von elektrischen Schlägen darf das Gehäuse nicht geöffnet werden. Reparaturarbeiten sind ausschließlich von autorisierten Fachleuten durchzuführen.



Zur Vermeidung von Feuer und elektrischen Schlägen darf das Notebook weder Regen noch Feuchtigkeit ausgesetzt werden.



Der Betrieb des Modems während eines Gewitters ist zu vermeiden.



Bei Gasgeruch ist die Verwendung eines Modems oder eines Telefons unbedingt zu vermeiden.



Wenn Sie den Reserve-Akku auswechseln möchten, wenden Sie sich an das nächstgelegene Sony Kundenservice-Zentrum.

Bitte unbedingt zuerst lesen

Audio/Video



Wird dieses Gerät in unmittelbarer Nähe eines Gerätes aufgestellt, das elektromagnetische Strahlung abgibt, kann es bei der Wiedergabe von Audiosignalen zu Störungen kommen bzw. die Darstellung des Displays kann verzerrt sein.

Anschlussmöglichkeiten



Modem oder Telefonleitung dürfen niemals bei einem Gewitter an Ihr Notebook angeschlossen werden.



Installieren Sie Telefonanschlüsse niemals in feuchten Räumen, es sei denn, die Telefonsteckdose ist für feuchte Räume geeignet.



Bei der Installation von Telefonleitungen ist immer auf ausreichenden Sicherheitsabstand zu

Sony Notebook Benutzerhandbuch

Stromleitungen zu achten.



Verwenden Sie für den Netzbetrieb Ihres Notebooks ausschließlich den mitgelieferten Netzadapter. Zur vollständigen Trennung Ihres Notebooks vom Netz ist der Netzadapter aus der Netzsteckdose zu ziehen.



Bitte achten Sie darauf, dass die Netzsteckdose leicht zugänglich ist.



Das Berühren von nicht isolierten Telefonleitungen oder -anschlüssen ist unbedingt zu vermeiden, es sei denn, die Telefonleitung wurde vorher vom Netz getrennt.

DVD-ROM



Das Notebook ist mit optischen Geräteteilen ausgestattet, die zu Augenschäden führen können. Versuchen Sie daher nicht, das Gehäuse zu öffnen, denn der verwendete Laserstrahl kann Augenverletzungen hervorrufen. Reparaturen sind ausschließlich von autorisierten Fachkräften durchzuführen.



Bei geöffnetem DVD-ROM-Laufwerk kann sichtbares und unsichtbares Licht ausstrahlen: Setzen Sie sich auf keinen Fall dem Laserstrahl aus.

Bitte unbedingt zuerst lesen

Sicherheitsstandards

Dieses Produkt entspricht den folgenden europäischen Richtlinien:

73/23/EWG (Niederspannungs-Richtlinie)

89/336/EWG, 92/31/EWG (EMV-Richtlinien)

93/68/EWG (CE-Zeichen)

1999/5/EWG (Funk- und Telekommunikationsausrüstungs-Richtlinie)

Sony Notebook Benutzerhandbuch

Dieses Gerät entspricht EN 55022 Klasse B und EN 55024 für die Verwendung in folgenden Bereichen: Wohngebiete, Büros und Industriegebiete geringer Dichte.

Anhand von Tests wurde sichergestellt, dass dieses Gerät bei einem Anschlusskabel, das kürzer als 3 m ist, die EMV-Richtlinien erfüllt.

Das DVD-ROM-Laufwerk wurde als LASERPRODUKT KLASSE 1 eingestuft und entspricht dem europäischen Sicherheitsstandard für Laserprodukte EN 60825-1. Reparatur und Wartung darf nur vom Sony-Kundendienst durchgeführt werden. Nicht ordnungsgemäß ausgeführte Reparaturen können Ihre Sicherheit gefährden.

CLASS 1

LASER PRODUCT

TO EN 60825-1

Bitte unbedingt zuerst lesen

Entsorgen von Lithium-Ionen-Akkus

Fassen Sie beschädigte oder auslaufende Lithium-Ionen-Akkus nicht mit bloßen Händen an. Verbrauchte Akkus sind unverzüglich und ordnungsgemäß zu entsorgen.

Bei einem falschen oder falsch eingelegten Akku besteht Explosionsgefahr! Tauschen Sie den Akku nur gegen einen Akku des gleichen oder eines vergleichbaren Typs aus, der vom Hersteller empfohlen wird. Entsorgen Sie verbrauchte Akkus gemäß den Anweisungen des Herstellers.

Bei unsachgemäßer Behandlung der in diesem Gerät verwendeten Akkus besteht Brand- oder Explosionsgefahr. Sie sollten den Akku weder zerlegen, noch Temperaturen von über 60°C aussetzen oder verbrennen.

Sony Notebook Benutzerhandbuch

Bewahren Sie die Akkus außerhalb der Reichweite von Kindern auf. Ihr Notebook ist mit einem kleinen Akku zur Speicherung wichtiger Daten ausgestattet. Zum Auswechseln

dieses Akkus setzen Sie sich bitte mit VAIO-Link in Verbindung:

http://ww

Hinweis: In einigen Regionen ist die Entsorgung von Lithium-Ionen-Akkus im Haus- oder Industriemüll untersagt.

Nutzen Sie zur Entsorgung die vorgesehenen Sammelstellen für Sondermüll.

w.vaio-link.com

Willkommen

Sony Notebook Benutzerhandbuch

Willkommen

Wir beglückwünschen Sie zum Erwerb eines VAIO Notebooks. Um Ihnen ein Notebook nach dem neuesten Stand der Technik zur Verfügung zu stellen, setzt Sony die führenden Audio-, Video- und Kommunikationstechnologien ein.

Nachstehend sind nur einige Leistungsmerkmale Ihres VAIO Notebooks aufgeführt.



Außergewöhnlich hohe Leistungsfähigkeit – Ihr PC ist mit einem schnellen Prozessor, einem schnellen DVD-ROM-Laufwerk und einem internen Modem ausgestattet.



Mobilität – Der wiederaufladbare Akku gewährleistet einen mehrstündigen netzunabhängigen Betrieb.



Sony Audio- und Videoqualität – Mit dem hochauflösenden Flüssigkristalldisplay (LCD) kommen Sie in den vollen Genuss der heutigen, anspruchsvollen Multimedia-Anwendungen, Spiele und Unterhaltungssoftware.



Multimedia – Genießen Sie die Wiedergabe über die eingebauten Lautsprecher, wenn Sie Audio- oder Video-CDs und DVD-ROMs abspielen.



Anschlussfähigkeit – Ihr Computer verfügt über Ethernet- und i.LINK™-Funktionalität. i.LINK™ ist eine bidirektionale, digitale Schnittstelle für den Datenaustausch.



Windows® – Ihr System ist mit dem Betriebssystem von Microsoft ausgestattet.



Kommunikation – Sie haben Zugang zu beliebten Online-Diensten, Sie können E-Mails senden und empfangen, im Internet surfen...



Hervorragender Kundenservice - Bei Problemen mit Ihrem Computer finden Sie auf der Website von VAIO-Link nützliche Hinweise und u. U. eine Lösung:

http://www.vaio-link.com

Bevor Sie mit dem Kundenservice Verbindung aufnehmen, sehen Sie jedoch bitte in Ihrem Benutzerhandbuch im Kapitel Fehlerbehebung oder in den Handbüchern und Hilfe-Dateien Ihrer externen Geräte oder Software nach.

Willkommen

Sony Notebook Benutzerhandbuch

Dokumentationssatz

Die Dokumentation besteht aus gedruckten Handbüchern und einer Dokumentations-CD-ROM.

Gedruckte Dokumentation



Die Broschüre Getting Started, die einen Kurzüberblick über den Inhalt des Kartons und einige Spezifikationen des Notebooks verschafft;



Eine Kundenbroschüre mit allen grundlegenden Informationen, um mit Ihrem Notebook arbeiten zu können;



Ein Flyer mit den Modem-Einstellungen für das Modem;



Ihre Sony Garantiebedingungen.



Ein Sicherheitsleitfaden zu Ihrer Information.

Online-Dokumentation

1 Das Benutzerhandbuch für Ihr Sony Notebook:



Ihr Sony Notebook gibt einen Überblick über die Verwendung der Standardkomponenten Ihres Systems.



Anschluss von Peripheriegeräten erläutert, wie Sie den Funktionsumfang Ihres Computers durch Anschluss anderer Geräte erweitern.



Erste Schritte enthält grundlegende Hinweise zur Fehlerbehebung und gibt einen Überblick über die angebotenen Kundendienst-Optionen.



Vorsichtsmaßnahmen enthält Informationen und Hinweise zu den Einsatzmöglichkeiten Ihres Notebooks.



Technische Daten liefert alle wichtigen Angaben über Ihren Computer, die Treiber und das Zubehör.

Willkommen

Sony Notebook Benutzerhandbuch



Das Glossar bezieht sich auf die Terminologie in diesem Handbuch.

2 In Ihrem Software-Handbuch finden Sie Informationen über das mitgelieferte Software-Paket und die

vorinstallierte Sony-Anwendungssoftware.



Hinweise zur Software enthält eine kurze Funktionsbeschreibung der in Ihrem System vorinstallierten Software.



Individuelle Konfiguration des Notebooks erläutert die Einrichtung Ihres Systems und des Energiemanagements.



Verwendung der Produkt-Sicherheitskopie auf CD-ROM erklärt, wie Sie eine Wiederherstellung des Systems und der Anwendungen durchführen.

3 In den Online-Hilfe-Dateien für die einzelnen Programme finden Sie weitere Informationen zu

Funktionen, Bedienung und Fehlerbehebung.

4 Nähere Informationen über Windows finden Sie im Microsoft-Handbuch Kurzeinführung. 5 Unter http://www.club-vaio.sony-europe.com finden Sie Online-Lernprogramme für Ihre VAIO-Software.

Willkommen

Sony Notebook Benutzerhandbuch

Ihr Notebook und sein Zubehör

Die folgenden Komponenten befinden sich im Karton:

1 Computer 7 Schachtabdeckung 2 Produkt-Sicherheitskopie auf CD-ROM 8 Videokabel 3 Dokumentationssatz 9 Telefonadapterstecker (landesspezifisch) 4 Netzadapter 10 Telefonkabel 5 Wiederaufladbarer Akku 11 Netzkabel 6 Austauschbares Diskettenlaufwerk

(bereits installiert)

12 DVD-ROM-Laufwerk (bereits installiert)

Willkommen

Sony Notebook Benutzerhandbuch

Hinweise zum sicheren und angenehmen Arbeiten

Sie werden Ihr Notebook als tragbares Gerät in einer Vielzahl von Umgebungen einsetzen. Sie sollten die folgenden Hinweise zum sicheren und angenehmen Arbeiten sowohl beim stationären als auch beim mobilen Betrieb beachten:



Position Ihres Notebooks – Stellen Sie Ihr Notebook unmittelbar vor sich auf (1). Bei Eingaben über die Tastatur, das Touchpad oder die externe Maus achten Sie darauf, dass Ihre Unterarme mit Ihren Handgelenken eine Linie bilden (2) und sich in einer neutralen, entspannten Position (3) befinden. Lassen Sie Ihre Oberarme ganz natürlich seitlich an Ihrem Oberkörper herunterhängen. Denken Sie daran, Ihre Arbeit am Computer regelmäßig zu unterbrechen. Zu langes Arbeiten am Computer kann zu Muskel- oder Sehnenüberanstrengungen führen.

Willkommen

Sony Notebook Benutzerhandbuch



Möbel und Körperhaltung – Verwenden Sie einen Stuhl mit guter Rückenstütze. Stellen Sie die Sitzhöhe so ein, dass Ihre Füße flach auf dem Fußboden stehen. Eventuell sorgt eine Fußstütze für bequemeres Arbeiten. Sitzen Sie entspannt und aufrecht. Sie sollten sich weder zu stark nach vorn beugen noch zu weit nach hinten lehnen.



Betrachtungswinkel des Notebook-Displays – Das Display kann zur Einstellung der besten Position geneigt werden. Die Belastung Ihrer Augen und Ermüdung Ihrer Muskeln können Sie durch Einstellen des richtigen Betrachtungswinkels verringern. Stellen Sie auch die richtige Helligkeit des Bildschirms ein.



Beleuchtung – Stellen Sie Ihr Notebook so auf, dass Fenster und Beleuchtung auf dem Display keine Spiegelungen oder Reflexionen erzeugen. Zur Vermeidung von hellen Lichtflecken auf dem Display ist eine indirekte Beleuchtung zu verwenden. Zur Verminderung von Spiegelungen auf Ihrem Display gibt es im Handel entsprechendes Zubehör, das Spiegelungen verringern hilft. Eine richtige Beleuchtung steigert Ihr Wohlbefinden und Ihre Effektivität.



Aufstellen eines externen Monitors – Bei Verwendung eines externen Monitors sollte der Abstand zwischen Monitor und Ihren Augen ein angenehmes Arbeiten ermöglichen. Achten Sie darauf, dass sich der Bildschirm in Augenhöhe oder etwas darunter befindet, wenn Sie vor dem Monitor sitzen.



Ausklappbare Stützen – Mit Hilfe der ausklappbaren Stützen können Sie Ihr Notebook in einem Neigungswinkel aufstellen, der Ihnen ein bequemes Tippen ermöglicht.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Ihr Notebook

In diesem Abschnitt werden die ersten Schritte zum Arbeiten mit Ihrem Computer sowie mit den internen und externen Geräten des Computers beschrieben.

Position von Bedienelementen und Anschlüssen

Rechte Seite

1Netzschalter (Seite 28) 2 DVD-ROM-Laufwerk (Seite 38) 3 Mehrzweckschacht (Seite 41)

(Seite 43)

Ihr Notebook

Sony Notebook Benutzerhandbuch

Linke Seite

1TV-Ausgang (Seite 68) 4 i.LINK™-Anschluss (Seite 75) 2 Mikrofonanschluss (Seite 71) 5 PC Card-Steckplätze (Seite 47) 3Kopfhöreranschluss (Seite 70) 6Akkufach (Seite 20)



Netzstecker des Netzadapters und Netzkabel: gefährliche Spannung, gemäß EN 60950. Alle anderen Anschlüsse dieses Notebooks sind SELV-konform (Sicherheits-Kleinspannung), gemäß EN 60950.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Vorderseite

1Flüssigkristall-Display (LCD) (Seite 35) 7 Akkuanzeige 1 und 2 (Seite 34) 2 Lautsprecher (Seite 35) 8 Aktivitätsanzeige Festplatte (Seite 34) 3 Tastatur (Seite 31) 9 Num Lock-Anzeige (Seite 34) 4 Touchpad (Seite 37) 10 Anzeige Feststelltaste (Seite 34) 5 Touchpad-Tasten (Seite 37) 11 Anzeige Scroll Lock (Seite 34) 6 Stromversorgungsanzeige (Seite 34)

Ihr Notebook

Sony Notebook Benutzerhandbuch

Rückseite

1 Telefonanschluss (Seite 61) 5 Monitoranschluss (Seite 65) 2USB-Anschluss (Seite 72) 6 Ethernet-Anschluss (Seite 78) 3 Serieller Anschluss (Seite 74) 7USB-Anschluss (Seite 72) 4Drucker (Seite 74) 8GS-Eingang (Seite 19)



Unmittelbar neben dem Kopfhöreranschluss befindet sich ein Lüftungsschlitz. Dieser Lüftungsschlitz darf nicht abgedeckt werden, wenn der Computer eingeschaltet ist.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Unterseite

1 Entriegelungshebel (Seite 12) 2 Ausklappbare Stützen (Seite 12)

Ihr Notebook

Sony Notebook Benutzerhandbuch

Anschließen einer Stromquelle

Als Stromquelle können Sie entweder den Netzadapter oder einen wiederaufladbaren Akku verwenden.

Verwenden des Netzadapters

So verwenden Sie den Netzadapter:

1 Verbinden Sie das vom Netzadapter (1) kommende Kabel mit dem Netzanschluss „GS-Eingang“ (DC In)

(2) am Notebook.

2 Verbinden Sie das eine Ende des Netzkabels (3) mit dem Netzadapter. 3 Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.



Ihr Notebook

Sony Notebook Benutzerhandbuch

Verwenden des Akkus

Als Stromquelle können ein oder zwei Akkus verwendet werden. Sie können den zweiten Akku in den Mehrzweckschacht auf der rechten Seite des Notebooks einsetzen. Zusätzliche Akkus sind optional erhältlich. Der mit Ihrem Notebook gelieferte Akku ist zum Zeitpunkt des Kaufs nicht vollständig geladen.

Einsetzen des Akkus

So setzen Sie den Akku ein:

1 Öffnen Sie die Abdeckung des Akkufachs.

2 Setzen Sie den Akku mit der Markierung nach unten in das auf der linken Seite des Notebooks

befindliche Akkufach ein.

3 Schließen Sie die Abdeckung des Akkufachs, so dass sie fest einrastet.



Wenn der Computer direkt an das Stromnetz angeschlossen und ein Akku im Akkufach eingesetzt ist, wird der Computer über die Steckdose versorgt.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Laden des Akkus

So laden Sie den Akku auf:

1 Schließen Sie den Netzadapter an den Computer an. 2 Setzen Sie den Akku ein.

Der Akku (1) wird im Notebook automatisch geladen. (Die Akkuanzeige (2) blinkt während des Ladens jeweils zweimal hintereinander in größeren Zeitabständen.) Ist der Akku zu 85 % geladen, so erlischt die Ladeanzeige. Dies dauert etwa 1 Stunde für das PCG-FX301. Zum vollständigen Laden des Akkus muss dieser noch eine weitere Stunde geladen werden. Das Notebook ist mit zwei Akkuanzeigen ausgestattet: 1 Zeigt den Zustand des Akkus im linken Akkufach des Notebooks an. 2 Zeigt den Zustand des Akkus im Mehrzweckschacht auf der rechten Seite des Notebooks an.

Akku-Ladeanzeige Bedeutung

Ein Der Computer verbraucht Strom aus dem Akku.

Einfaches Blinken Der Akku ist bald entladen.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Akku-Ladeanzeige Bedeutung

Doppelblinken Der Akku wird geladen.

Aus Der Computer verbraucht Strom aus dem Stromnetz.



Wenn der Akku nahezu entladen ist, blinken die Akku- und Stromversorgungsanzeigen gleichzeitig. Lassen Sie den Akku im Notebook, wenn der Computer an die Netzspannung angeschlossen ist. Der Akku wird während des Notebookbetriebes

geladen. Fällt die Akkuladung unter einen Wert von 10 %, sollten Sie entweder zum Wiederaufladen des Akkus den Netzadapter an Ihr Notebook anschließen

oder Ihren Computer ausschalten und einen voll geladenen Akku einsetzen. Bei dem mit Ihrem Notebook mitgelieferten Akku handelt es sich um einen Lithium-Ionen-Akku, der jederzeit nachgeladen werden kann. Das Laden

eines nur halb verbrauchten Akkus verkürzt seine Lebensdauer nicht. Wird der Akku als Stromquelle für den Betrieb des Notebooks verwendet, so leuchtet die Akkuanzeige. Wenn der Akku fast vollständig entladen ist,

beginnt die Akkuanzeige zu blinken. Bei einigen Software-Anwendungen und Peripheriegeräten wechselt das Notebook bei geringer Akkukapazität möglicherweise nicht in den

Ruhezustand. Um jeden Datenverlust beim Akkubetrieb zu vermeiden, sollten Sie Ihre Daten häufig speichern und manuell einen Energiesparmodus wie Standby oder Ruhezustand aktivieren.

Wenn der Computer direkt an das Stromnetz angeschlossen und ein Akku im Akkufach eingesetzt ist, wird der Computer über die Steckdose versorgt.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Entfernen des Akkus

So nehmen Sie den Akku heraus:

1 Schalten Sie den Computer aus. 2 Öffnen Sie die Abdeckung des Akkufachs. 3 Ziehen Sie den Akku heraus.

4 Schließen Sie die Abdeckung des Akkufachs.



Wenn Sie den Akku herausnehmen, während der Computer eingeschaltet und nicht über den Netzadapter an das Stromnetz angeschlossen ist, dann kann dies zum Verlust von Daten führen. Das gleiche gilt, wenn der Akku entfernt wird, während sich der Computer im Standby-Modus befindet.

Ihr Notebook

Verwenden des zweiten Akkus

Sie können einen zweiten Akku erwerben. Die Betriebszeit des Computers wird durch die Verwendung von zwei Akkus verlängert. Verwenden Sie zwei Akkus, so wird der Akku, den Sie zuerst einsetzen, als erster geladen. Mit der Ladung des danach eingesetzten Akkus wird begonnen, sobald der zuerst eingesetzte Akku eine Kapazität von 85 % erreicht hat. Welcher Akku gerade geladen wird, können Sie an der Akkuanzeige erkennen.

Einsetzen des zweiten Akkus

So setzen Sie einen zweiten Akku ein:

Sony Notebook Benutzerhandbuch

2 Setzen Sie den Akku (2) in den Mehrzweckschacht ein.

Die Anzeige für den Akku 2 leuchtet nun auf.

1 Entfernen Sie das Gerät, wenn sich die Schachtabdeckung im Mehrzweckschaft (1) befindet.

Ihr Notebook

Sony Notebook Benutzerhandbuch

3 Damit der Akku sicher im Computer sitzt, ist die Schachtabdeckung (3) wieder einzusetzen. 4 Schieben Sie den Auswurfhebel unten an der Schachtabdeckung in Richtung der Vorderseite des

Computers, um die Abdeckung zu verriegeln.



Wenn Sie zwei Akkus verwenden, können Sie einen von ihnen entfernen, ohne den Computer herunterzufahren. Wenn Sie den einen Akku entfernen, stellen Sie sicher, dass die Akkuanzeige des anderen leuchtet. Wenn die Anzeige des Akkus, den Sie entfernen möchten, leuchtet, klicken Sie mit der rechten Maustaste auf das Akkusymbol in der Taskleiste und dann auf das Menü "Benutzten Akku umschalten".

Ihr Notebook

Sony Notebook Benutzerhandbuch

Laden des zweiten Akkus

So laden Sie den zweiten Akku auf:

1 Lassen Sie den Akku (1-3) im Computer, wenn dieser an das Stromnetz angeschlossen ist.

Wird der Akku geladen, blinkt die Akkuanzeige (2).

2 Wenn die Akkuanzeige nicht mehr blinkt, ist der Akku vollständig geladen.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Entfernen des zweiten Akkus

So entfernen Sie den zweiten Akku:

1 Schieben Sie den Auswurfhebel unten an der Schachtabdeckung in Richtung des Pfeils 1. 2 Schieben Sie den Entriegelungshebel unten am Notebook in Richtung des Pfeils 2.

3 Entfernen Sie die Schachtabdeckung. 4 Ziehen Sie den Akku heraus. 5 Setzen Sie die Schachtabdeckung wieder ein.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Starten Ihres Notebooks

So starten Sie Ihren Computer:

1 Schieben Sie den LCD-Verriegelungshebel (1) in Pfeilrichtung, und heben Sie die Abdeckung an.

2 Drücken Sie den Netzschalter (2) des Computers, bis die grüne Stromversorgungsanzeige (3) aufleuchtet.

3 Zum Ändern der Helligkeitseinstellung für Ihr LCD-Display drücken Sie ggf. die Tasten <Fn>+<F5>. Sie

erhöhen die Helligkeit mit den Pfeiltasten „Nach oben“ oder „Nach rechts“. Sie verringern die Helligkeit mit den Pfeiltasten „Nach unten" oder „Nach links".



<Fn>+<F5> können nur gedrückt werden, wenn Sie bereits in Windows sind. Wenn Sie den Netzschalter länger als vier Sekunden drücken, wird das Gerät ausgeschaltet.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Herunterfahren Ihres Notebooks

Um ungespeicherte Daten nicht zu verlieren, müssen Sie den Computer unbedingt ordnungsgemäß herunterfahren.

So fahren Sie Ihren Computer herunter:

1 Klicken Sie auf die Schaltfläche Start in der Windows 2 Klicken Sie auf Beenden.

Das Dialogfeld Windows beenden wird eingeblendet.

3 Wählen Sie Herunterfahren. 4 Klicken Sie auf OK. 5 Warten Sie, bis sich der Computer automatisch ausschaltet.

Die Stromversorgungsanzeige erlischt.

6 Schalten Sie alle an Ihren Computer angeschlossenen externen Geräte aus.



Folgen Sie den Aufforderungen zum Speichern von Dokumenten. Wenn sich der Computer nicht herunterfahren lässt:

- Schließen Sie alle geöffneten Anwendungen.

- Entfernen Sie eingesteckte PC Cards. Doppelklicken Sie hierzu in der Taskleiste auf das Symbol Hardwarekomponente entfernen oder auswerfen. Wählen Sie die zu entfernende Hardware aus, und klicken Sie auf Stopp.

- Trennen Sie alle USB-Geräte.

- Drücken Sie dann gleichzeitig die Tasten <Strg>+<Alt>+<Entf>, um den Computer neu zu starten. Andernfalls k önnen Sie den Netzschalter länger als vier Sekunden gedrückt halten . Dadurch wird der Compu ter heruntergefahren. Bei diesem Vorgang

können Daten verloren gehen. Wenn Sie den Computer nur vorübergehend herunterfahren möchten, können Sie durch Verwendung des Standby-Modus Strom sparen.

-Taskleiste.

Ihr Notebook

Registrieren Ihres Notebooks

Wenn Sie Ihr Notebook registrieren lassen, können Sie die Vorteile des ausgezeichneten SonyKundenservices nutzen:



VAIO-Link – Bei Problemen mit Ihrem Computer finden Sie auf der Website von VAIO-Link nützliche Hinweise und u. U. eine Lösung:

http://www.vaio-link.com



Garantie – Für höheren Investitionsschutz. Die allgemeinen Geschäftsbedingungen entnehmen Sie bitte der Garantie. Weitere Informationen finden Sie in Ihrer VAIO-Link Kundenservice-Broschüre.

So registrieren Sie Ihr Sony Notebook:

Sony Notebook Benutzerhandbuch

1 Klicken Sie mit der rechten Maustaste auf das Symbol Registrierung auf Ihrem Desktop. 2 Klicken Sie auf Weiter. 3 Klicken Sie auf Internet. 4 Füllen Sie das Online-Registrierungsformular aus. 5 Rollen Sie die Anzeige nach unten, und klicken Sie auf Absenden. 6 Klicken Sie auf OK.



Vor dem Einwählen in einen Online-Dienst oder in den Online-Registrierungsdienst müssen Sie Ihren Computer an das Telefonnetz anschließen. Zum Aufrufen der Website Online-Registrierung benötigen Sie einen Internetanschluss.

Ihr Notebook

Sony Notebook Benutzerhandbuch

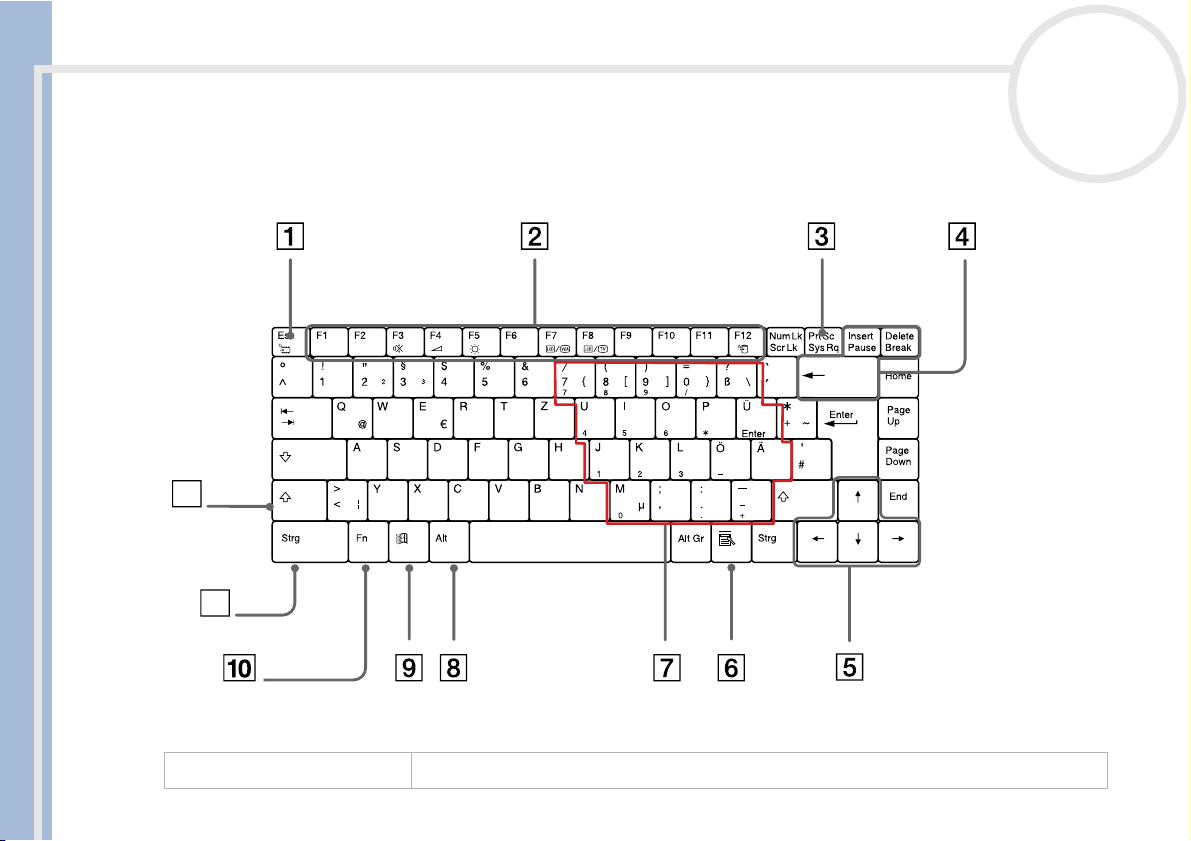

Die Tastatur

Die Tastatur Ihres Notebooks gleicht der eines Desktop-Computers, verfügt jedoch über zusätzliche Tasten, die bestimmten Funktionen des Notebooks zugeordnet sind.

Tasten Beschreibung

Escape-Taste(1) Die Taste <Esc> (Escape) dient zum Rückgängigmachen von Befehlen.

Ihr Notebook

Tasten Beschreibung

Funktionstasten (2) Die zwölf Funktionstasten am oberen Rand der Tastatur dienen zum Ausführen bestimmter

Aufgaben. Zum Beispiel hat die Taste <F1> in vielen Anwendungen die Funktion einer Hilfe- Taste. Die mit den Funktionstasten jeweils verknüpften Aufgaben hängen von der jeweiligen Anwendung ab.

Taste Prt Sc (Druck) (3) Die Taste Prt Sc erzeugt einen elektronischen Schnappschuss des Bildschirminhalts und

verschiebt diesen in die Windows Zwischenablage. Anschließend können Sie den Bildschirminhalt in ein Dokument einfügen und ausdrucken.

Korrekturtasten (4) Mit den Tasten <Einfg>, <Rückschritt> und <Entf> können Sie Korrekturen an Ihren

Dokumenten vornehmen.

Sony Notebook Benutzerhandbuch

Navigationstasten (5) Mit diesen Tasten können Sie den Cursor auf dem Bildschirm verschieben.

Durch Betätigen der Anwendungstaste wird ein Kontextmenü eingeblendet, wobei diese

Anwendungstaste (6)

Integrierter Ziffernblock (7) Enthält die Tasten eines typischen Taschenrechners. Verwenden Sie den integrierten

Kombinationstasten (8-11-12) Mehrere Tasten werden immer zusammen mit mindestens einer anderen Taste verwendet:

Windows

Fn-Taste (10) Die <Fn>-Taste dient in Kombination mit anderen Tasten zur Eingabe von Befehlen.

-Taste (9)

Taste dem Klicken auf die rechte Maustaste entspricht.

Ziffernblock zur Eingabe von Zahlen oder für mathematische Berechnungen, wie z. B. Addition und Subtraktion. Zum Aktivieren des Ziffernblocks müssen Sie die Taste <Num Lk> (Feststelltaste) drücken. Daraufhin leuchtet die Anzeige Num Lock auf.

<Strg>, <Alt> und <Umschalt>-Taste. Werden die Tasten <Strg> und <Alt> zusammen mit einer anderen Taste gedrückt, können Sie Befehle auf eine andere Weise eingeben. Zum Beispiel können in vielen Anwendungen anstelle des Befehls Speichern in einem WindowsMenü die Tasten <Strg> und <S> (angegeben als <Strg>+<S>) gedrückt werden. Die

<Umschalt>-Taste dient zur Eingabe von Großbuchstaben oder Sonderzeichen wie @ und $.

®.

Die Taste mit dem Windows®-Logo zeigt das Startmenü von Windows Taste entspricht dem Klicken auf die Schaltfläche Start in der Taskleiste.

Das Drücken dieser

Ihr Notebook

Sony Notebook Benutzerhandbuch

Kombinationen und Funktionen mit der Windows-Taste

Kombinationen Funktionen

+ F1 Zeigt die Windows-Hilfe an.

+ Tab Schaltet auf der Taskleiste von einer Schaltfläche

zur nächsten.

+ E Zeigt den Windows Explorer an.

Blendet das Fenster Suchergebnisse zum Suchen

+ F

+ Strg + F

+ M Minimiert alle angezeigten Fenster.

Umschalt + + M Zeigt alle minimierten Fenster wieder in ihrer

+ R

nach einer Datei oder einem Ordner ein. Dies entspricht der Auswahl der Befehle Suchen und Dateien/Ordner aus dem Menü Start.

Zeigt das Dialogfeld Suchergebnisse für Computer an, in dem Sie nach anderen Computern suchen können.

ursprünglichen Größe an.

Blendet das Dialogfeld Ausführen ein. Dies entspricht der Auswahl des Befehls Ausführen aus dem Menü Start.

Fn + + Einfügen

Blendet das Dialog feld Eigenschaften für System ein. Dies entspricht dem Doppelklicken auf das Symbol System in der Systemsteuerung.

Ihr Notebook

Anzeigen

Anzeige Funktionen

Eingeschaltet: Anzeige leuchtet grün.

Netzbetrieb

Akku 1 Zeigt den Status des auf der linken Seite des

Standby-Modus: blinkt gelb.

Computers in das Akkufach eingesetzten Akkus an.

Akku 2 Zeigt den Status des auf der rechten Seite des

Computers in das Akkufach eingesetzten Akkus an.

Sony Notebook Benutzerhandbuch

Licht Ein Aus

Festplatte

Num Lock

Caps Lock

(Feststelltaste)

Scroll Lock

Daten werden von der Festplatte gelesen oder auf diese geschrieben. Wenn diese Anzeige leuchtet, sollten Sie weder in den Standby-Modus schalten noch den Computer ausschalten.

Leuchtet auf, wenn der integrierte Ziffernblock aktiv ist.

Leuchtet auf, wenn die Feststell-Taste gedrückt wurde und demzufolge nur Großbuchstaben geschrieben werden. Bei eingeschalteter <Feststelltaste> (Caps Lock) werden die eingegebenen Buchstaben nach Betätigen der <Umschalt>-Taste wieder klein geschrieben.

Leuchtet auf, wenn der Bildschirminhalt softwareabhängig gerollt werden kann. (In vielen Anwendungen ohne Auswirkung).

Es erfolgt kein Zugriff auf die Festplatte.

Erlischt, wenn die alphanumerischen Tasten der Tastatur aktiv sind.

Erlischt, wenn durch das Drücken der <Umschalt>- Taste wieder auf die Eingabe von Kleinbuchstaben umgeschaltet wurde (es sei denn, Sie halten die <Umschalt>-Taste gedrückt).

Erlischt, wenn die auf dem Bildschirm angezeigten Informationen den normalen Tastenbefehlen (z. B. „Bild-auf“, „Bild-ab“) folgen sollen.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Kombinationen und Funktionen mit der Fn-Taste

Kombinationen/ Funktion Funktionen

Versetzt den Computer in die Energiesparstufe

Fn + (ESC): Standby

Fn + (F3): Lautsprecherschalter Schaltet den eingebauten Lautsprecher ein und aus.

Fn + (F4): Lautstärke der Lautsprecher

Fn + (F5): Helligkeitsregelung

Standby. Zur Rückkehr in den aktiven Zustand drücken Sie einfach eine beliebige Taste.

Stellt die Lautstärke der eingebauten Lautsprecher ein.

Zum Erhöhen der Lautstärke drücken Sie die Tasten

und anschließend oder Zum Verringern der Lautstärke drücken Sie die Tasten

und anschließend oder

Stellt die Helligkeit des Displays ein. Zum Erhöhen der Helligkeit drücken Sie die Tasten

und anschließend oder Zum Verringern der Helligkeit drücken Sie die Tasten

und anschließend oder

Ihr Notebook

Sony Notebook Benutzerhandbuch

Kombinationen/ Funktion Funktionen

Schaltet den Bildschirminhalt wahlweise auf das Fn + / (F7)*: Umschalten auf den externen Monitor

Fn + / (F8)*

Fn + (F12): Ruhezustand



* Zunächst müssen Sie Ihren externen Monitor anschließen und dann Ihr Notebook einschalten. Wenn Sie Ihren externen Monitor anschließen, wenn der Computer bereits eingeschaltet ist, können Sie die kombination <Fn>+<F7> oder <Fn>+<F8> nicht verwenden.

Einige Funktionen sind erst nach dem Starten von Windows verfügbar.

integrierte Display, einen externen Monitor

(angeschlossen am Monitoranschluss) oder auf beide

Geräte.

Schaltet den Bildschirminhalt wahlweise auf das

integrierte Display, das Fernsehgerät oder auf beide

Geräte.

Im Ruhezustand verbraucht der Computer die

geringste Energie. Mit diesem Befehl wird der Zustand

des Systems und der Peripheriegeräte auf der

Festplatte gespeichert und anschließend der

Computer ausgeschaltet. Möchten Sie die Arbeit an

der zuletzt verlassenen Stelle wieder aufnehmen,

müssen Sie nur den Netzschalter betätigen.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Das Touchpad

Die Tastatur ist mit einem berührungsempfindlichen Zeigegerät ausgerüstet, dem Touchpad (1). Mit Hilfe dieses integrierten Touchpads können Sie den Mauszeiger bewegen sowie Objekte anklicken und ziehen.

Vorgang Beschreibung

Mauszeiger positionieren Fahren Sie mit einem Finger über das Touchpad, und positionieren Sie den Mauszeiger (2) auf ein

Element oder Objekt.

Klicken Drücken Sie die linke Taste (3) einmal.

Doppelklicken Drücken Sie die linke Taste zweimal hintereinander.

Klicken mit der rechten Taste Drücken Sie die rechte Taste (4) einmal. In vielen Anwendungen wird dadurch ein Kontextmenü

eingeblendet.

Ziehen Fahren Sie mit einem Finger über das Touchpad und halten dabei die linke Taste gedrückt.

Bildlauf Zum Rollen in vertikaler Richtung bewegen Sie Ihren Finger entlang des rechten Touchpad-Randes.

Zum Rollen in horizontaler Richtung bewegen Sie Ihren Finger entlang des unteren TouchpadRandes. (Die Rollen-Funktion steht nur bei Anwendungen zur Verfügung, die das Rollen mit dem Touchpad unterstützen.)

Ihr Notebook

Sony Notebook Benutzerhandbuch

Das DVD-ROM-Laufwerk

Ihr Computer ist mit einem DVD-ROM-Laufwerk ausgestattet.

So legen Sie einen Datenträger ein:

1 Schalten Sie den Computer ein. 2 Drücken Sie die Auswurftaste (1) zum Öffnen des DVD-ROM-Laufwerks.

Die Schublade wird herausgefahren.

3 Legen Sie eine CD-ROM/DVD-ROM mit der Beschriftung nach oben in die Mitte der Schublade, so dass

sich die CD-ROM/DVD-ROM in der Vertiefung befindet.

Ihr Notebook

Sony Notebook Benutzerhandbuch

4 Schließen Sie die Schublade, indem Sie diese vorsichtig in das Laufwerk hineinschieben.



Wenn sich der Computer im Standby- oder im Ruhemodus befindet, können Sie keinen Datenträger einlegen oder entnehmen. Achten Sie darauf, dass der optische Datenträger sicher von den Fingern der Antriebsnabe gehalten wird. Wenn die CD-ROM/DVD-ROM nicht fest

sitzt, kann Ihr Laufwerk beschädigt werden und lässt sich dann möglicherweise nicht mehr öffnen. Wenn Sie die CD-ROM/DVD-ROM nicht mehr benötigen, warten Sie, bis die LED-Anzeige des Laufwerks erlischt. Drücken Sie dann die Auswurftaste,

um die CD-ROM/DVD-ROM zu entnehmen. Wenn die CD-ROM/DVD-ROM nicht ausgeworfen wird, wenn Sie die Auswurftaste betätigen, rufen Sie Windows-Explorer auf. Markieren Sie das

Laufwerk durch Klicken mit der rechten Maustaste, und wählen Sie die Option Auswerfen. Wenn es noch immer nicht funktioniert, schalten Sie den Computer ab, und führen Sie einen spitzen, dünnen Gegenstand in die Öffnung für das manuelle Entriegeln ein.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Zur Gewährleistung einer optimalen Wiedergabequalität Ihrer DVD-ROMs sollten Sie die folgende Empfehlungen beachten.



Sie können DVDs mittels eines DVD-ROM-Laufwerks und der WinDVD-Software abspielen. Weitere Informationen entnehmen Sie der Hilfe-Datei der WinDVD-Software.



Ihr Computer sollte während der Wiedergabe von DVD-Filmen bzw. während der Verwendung von DVDAnwendungen nicht an den Port-Replikator angeschlossen sein.



Schließen Sie vor der Wiedergabe eines DVD-ROM-Films alle anderen geöffneten Anwendungen.



Wenn Sie DVD-Filme im Akkubetrieb abspielen, sollten Sie das Energiesparprofil DVD aktivieren. Bei anderen Profilen kann die Filmwiedergabe stocken.



Schalten Sie während der Wiedergabe eines DVD-Videos nicht in einen der Energiesparmodi.



Die Virenprüfung muss eventuell deaktiviert werden, falls sie aktiv ist.



Verwenden Sie keine residenten Datenträgerprogramme, um den Zugriff auf die Datenträger zu beschleunigen, da sie zu einem instabilen Betrieb führen können.



Vergewissern Sie sich, dass der Bildschirmschoner deaktiviert ist.



In Abhängigkeit von den ausgewählten Bildschirmeigenschaften müssen Sie möglicherweise den Befehl <Fn>+<F> drücken, um den Film in Bildschirmgröße anzuzeigen.



Auf DVDs sind in der Regel Regionalcodes angegeben, die darauf hinweisen, mit welchen DVD-Playern die DVD abgespielt werden kann. Mit dem eingebauten DVD-Laufwerk können Sie nur DVDs mit den Regionalcodes 2 oder ALL abspielen.



Versuchen Sie nicht, die Einstellungen für den Regionalcode Ihres DVD-ROM-Laufwerks zu ändern. Fehler, die durch die Änderung des Regionalcodes Ihres DVD-ROM-Laufwerks entstehen, fallen nicht unter die Garantie.



Wenn sich im DVD-Laufwerk eine Video-DVD befindet, können Sie mit der Tastenkombination <Fn>+<F8> nicht zwischen LCD- und TV-Anzeige umschalten.



Wenn ein Fernsehgerät angeschlossen ist, wird mit den Werkseinstellungen ein Teil des Bildschirms nicht angezeigt. Stellen Sie die Bildauflösung auf 640x480 ein.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Die Schachtabdeckung

Die Schachtabdeckung schützt den leeren Mehrzweckschacht.

So bringen Sie die Schachtabdeckung an:

1 Befindet sich im Mehrzweckschacht ein anderes Gerät, muss dieses zuvor entnommen werden. 2 Ziehen Sie die Führung (1) der Schachtabdeckung heraus, und schieben Sie die Schachtabdeckung in

Pfeilrichtung (2), bis sie hörbar einrastet.

Ihr Notebook

Sony Notebook Benutzerhandbuch

So entfernen Sie die Schachtabdeckung:

1 Schieben Sie den Auswurfhebel der Schachtabdeckung in Richtung des Pfeils 1. 2 Schieben Sie den Entriegelungshebel unten am Notebook in Richtung des Pfeils 2.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Das Diskettenlaufwerk

Das Notebook ist mit einem internen, austauschbaren Diskettenlaufwerk ausgestattet.

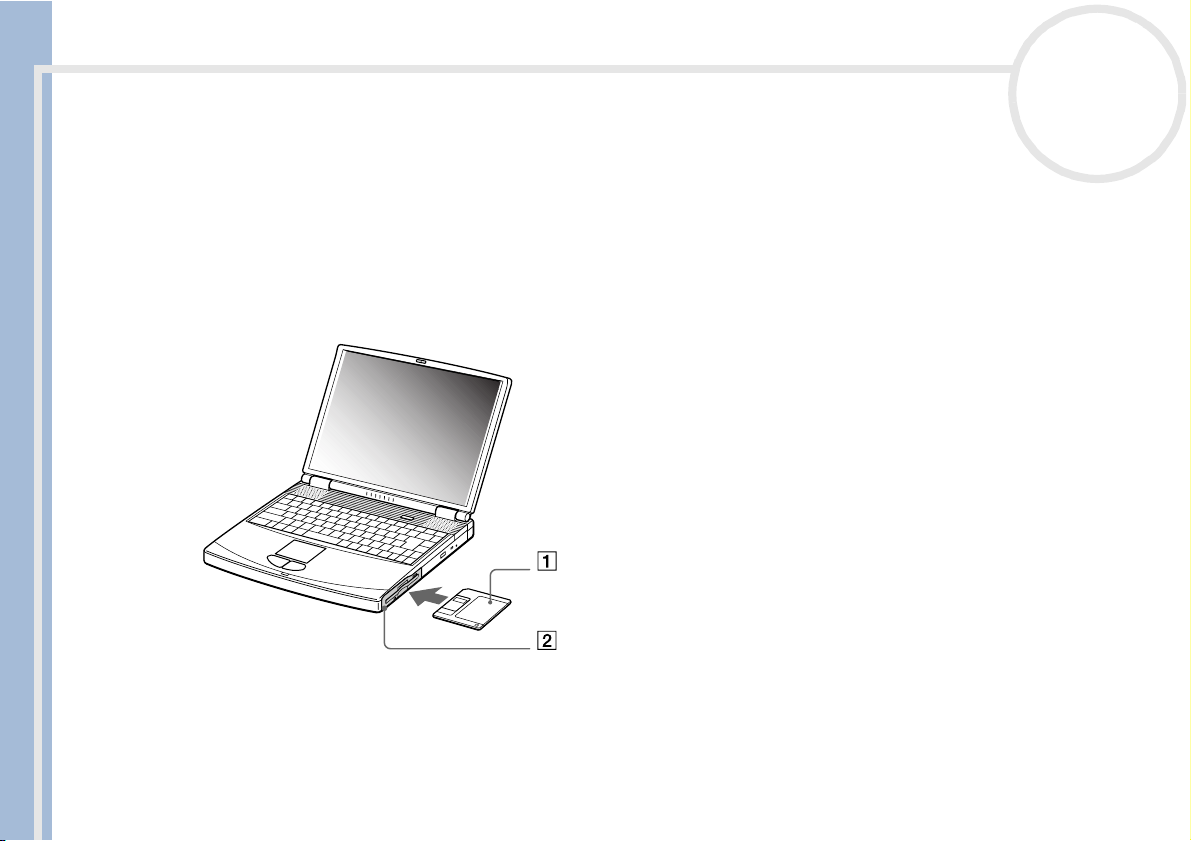

Einlegen einer Diskette

So legen Sie eine Diskette ein:

1 Halten Sie die Diskette (1) mit dem Etikett nach oben. 2 Schieben Sie die Diskette vorsichtig in das Diskettenlaufwerk (2), bis sie hörbar einrastet.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Entfernen einer Diskette

So entnehmen Sie eine Diskette:

1 Warten Sie, bis die LED-Anzeige (1) erlischt. 2 Drücken Sie die Auswurftaste (2), um die Diskette zu entnehmen.



Drücken Sie nicht die Auswurftaste, solange die LED-Anzeige leuchtet. Andernfalls können Daten verloren gehen.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Entfernen des Diskettenlaufwerks

So entnehmen Sie das Diskettenlaufwerk:

1 Schalten Sie den Computer aus. 2 Schieben Sie den Entriegelungshebel (1) unten am Notebook in Richtung des Pfeils.

3 Ziehen Sie das Laufwerk (2) aus dem Mehrzweckschacht heraus. 4 Setzen Sie die Schachtabdeckung ein.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Wiedereinsetzen des Diskettenlaufwerks

So setzen Sie das Diskettenlaufwerk wieder ein:

1 Schalten Sie den Computer aus. 2 Befindet sich im Mehrzweckschacht (1) ein Gerät, so ist dieses zu entnehmen. 3 Setzen Sie das Diskettenlaufwerk (2) mit dem Metallteil nach oben in den Mehrzweckschacht ein. 4 Schieben Sie das Laufwerk hinein, bis der Entriegelungshebel einrastet.

Ihr Notebook

Sony Notebook Benutzerhandbuch

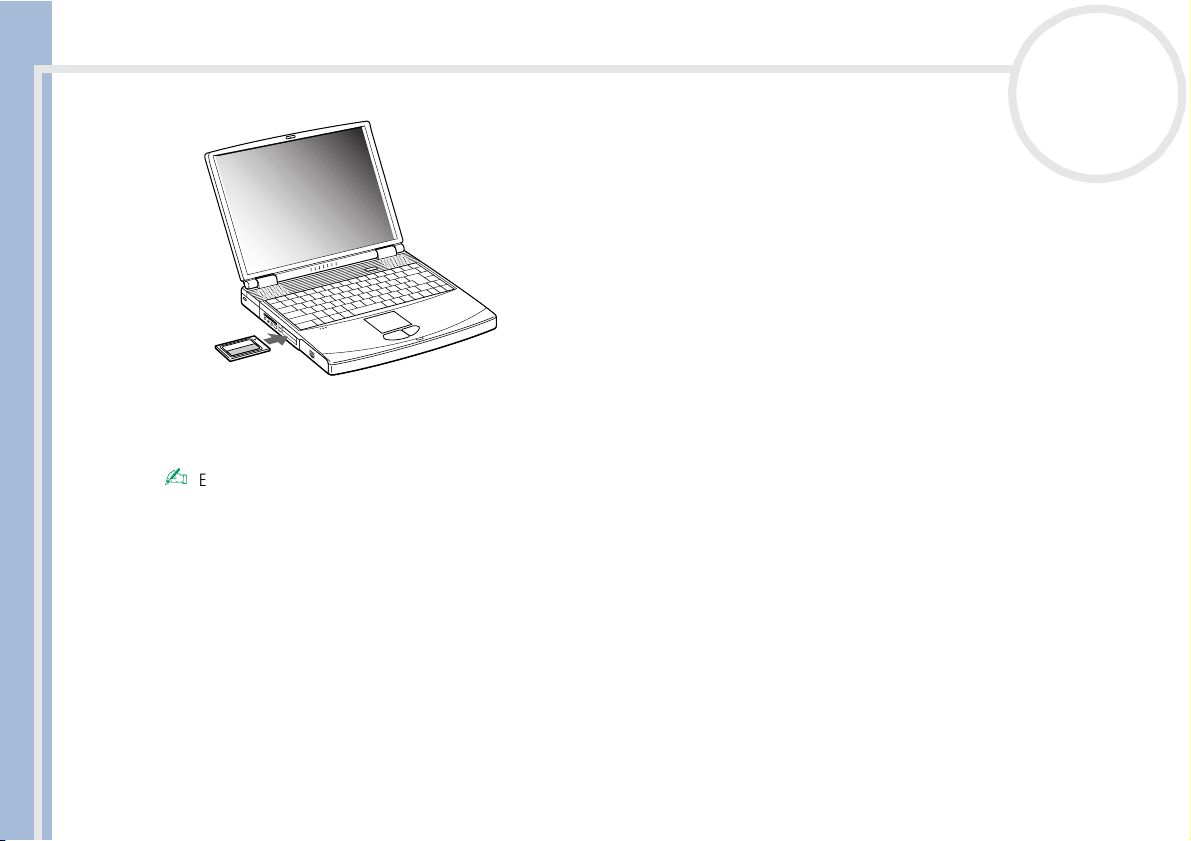

PC Cards

Dieser Computer hat einen PC Card-Steckplatz, der PC Cards vom Typ I oder Typ II unterstützt. Mit PC Cards können Sie tragbare externe Geräte anschließen.



Vor dem Einsetzen einer PC Card müssen Sie den Computer nicht herunterfahren.

Einsetzen einer PC Card

So setzen Sie eine PC Card ein:

1 Drücken Sie den Auswurfhebel.

Der PC Card-Auswurfhebel springt heraus.

2 Drücken Sie den Auswurfhebel.

Der PC Card-Steckplatz springt heraus.

3 Schieben Sie die PC Card mit dem Etikett nach oben in den PC Card-Steckplatz.

Ihr Notebook

Sony Notebook Benutzerhandbuch

4 Schieben Sie den PC Card-Steckplatz behutsam ein, bis er fest im Anschluss sitzt.

Die PC Card wird automatisch von Ihrem System erkannt. Das Symbol Hardware entnehmen oder auswerfen wird in der Taskleiste angezeigt.



Einige Geräte funktionieren nicht einwandfrei, wenn Sie wiederholt aus dem Standby- oder Ruhezustand in den Normal-Mdus zurückkehren. Der Computer kehrt aber auf jeden Fall in seinen Ausgangszustand zurück, wenn Sie ihn neu starten. PC Card-Steckplätze können gleichzeitig zwei PC Cards vom Typ I, zwei vom Typ II oder eine vom Typ III aufnehmen. Diese Steckplätze sind kompatibel

mit dem Card Bus-Port. Der untere Steckplatz ist für PC Cards vom Typ III zu verwenden. Achten Sie darauf, dass Sie die neueste Version des von Ihrem PC Card-Hersteller gelieferten Softwaretreibers verwenden. Taucht in der Systemsteuerung unter Eigenschaften für System im Gerätemanager das Zeichen „!“ neben der PC Card auf, entfernen Sie die

Treibersoftware und installieren diese noch einmal. Vor dem Einsetzen oder Entfernen einer PC Card müssen Sie den Computer nicht herunterfahren. Drücken Sie die PC Card nicht mit Gewalt in den Steckplatz. Die Kontaktstifte könnten beschädigt werden. Falls Sie beim Einsetzen einer PC Card

Schwierigkeiten haben, prüfen Sie, ob Sie die Karte in der richtigen Richtung einsetzen. Informationen zur Verwendung entnehmen Sie bitte dem mit Ihrer PC Card gelieferten Handbuch.

Wenn Sie bei eingesetzter PC Card zwischen Normalbetrieb und Ruhezustand- oder Standby-Modus wechseln, werden möglicherweise einige Geräte von Ihrem Computer nicht erkannt. Dieses Problem lässt sich durch einen Neustart des Computers beheben.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Entfernen einer PC Card

Gehen Sie wie nachstehend beschrieben vor, um die PC Card bei eingeschaltetem Computer zu entnehmen. Wenn die Karte nicht ordnungsgemäß entnommen wird, arbeitet das System u. U. nicht mehr einwandfrei. Wenn Sie eine PC Card bei ausgeschaltetem Computer herausnehmen möchten, können Sie die Schritte 1 bis 7 überspringen.

So nehmen Sie eine PC Card heraus:

1 Doppelklicken Sie in der Taskleiste auf das Symbol Hardwarekomponente entfernen oder

auswerfen. Das Dialogfeld Hardwarekomponente entfernen oder auswerfen wird angezeigt.

2 Wählen Sie die zu trennende Hardware aus. 3 Klicken Sie auf Stopp. 4 Bestätigen Sie im Dialogfeld Hardwarekomponente deaktivieren, dass das Gerät sicher aus dem

System entfernt werden kann.

5 Klicken Sie auf OK.

Die daraufhin eingeblendete Meldung bestätigt Ihnen, dass Sie das Gerät sicher entfernen können.

6 Klicken Sie auf OK. 7 Klicken Sie auf Schließen. 8 Drücken Sie den PC Card-Auswurfhebel, so dass diese herausspringt. 9 Verschieben Sie den PC Card-Auswurfhebel, um die PC Card auszugeben. 10 Halten Sie die Karte vorsichtig fest, und ziehen Sie diese heraus. 11 Wenn der PC Card-Auswurfhebel noch hervorsteht, drücken Sie ihn in das Notebook ein.



Wenn Sie die PC Card von dem eingeschalteten Computer trennen, kann Ihr System abstürzen und Sie verlieren möglicherweise Daten, die Sie nicht zuvor gespeichert haben.

Vor dem Herausnehmen der PC Card klicken Sie in der Taskleiste auf das PC Card-Symbol und schließen die PC Card-Verbindung. Vor dem Entfernen der Karte müssen alle Anwendungen geschlossen werden, die auf die PC Card zugreifen. Andernfalls können Daten verloren gehen.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Bei eingesetzter Karte lässt sich der Computer u. U. nicht in den Ruhemodus schalten. Er kann in den Standby-Modus schalten. Es empfiehlt sich, die Karte zu entfernen, bevor der Computer durch Drücken <Fn> + <F12> in den Ruhezustnad geschaltet wird bzw. wenn er so eingestellt ist, dass er automatisch in den Ruhezustand wechselt und einen Akku als Stromquelle nutzt.

Einige PC Cards bzw. deren Funktionen sind u. U. nicht mit diesem Computer kompatibel.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Memory Stick™

Einführung

Ihr VAIO Computer ist zur Unterstützung des Memory Stick™ ausgelegt. Der Memory Stick™ ist ein kompaktes, tragbares und vielseitiges Gerät, das speziell für den Austausch digitaler Daten zwischen dafür geeigneten Produkten konzipiert ist. Memory Sticks eignen sich auch als externes Speichermedium, weil sie leicht entnehmbar sind. Mit der Flash-Speicher-Technologie können Sie alle Arten von Informationen speichern, die sich in digitale Daten umwandeln lassen: Bilder, Musik, Text, Sounds, Video und Fotos. Der Memory Stick wachsenden Anzahl von Geräten verwendet werden. Dazu gehören:



Audiosysteme



Bildgeräte



VAIO-Produkte



CLIÉ-Handhelds



Mobiltelefone

Es gibt momentan zwei verschiedene Typen des Memory Stick



Den Original-Memory Stick™ in blau.



Den MagicGate Memory Stick™ in weiß.



Memory Sticks™ sind erhältlich auf der Sony Style-Website (http://www.sonystyle-europe.com) oder bei Ihrem örtlichen Sony-Händler.

™

, das universelle Datenspeichermedium der Zukunft, kann schon jetzt mit einer

™

Ihr Notebook

Warum Memory Stick™?

Die Unternehmensphilosophie von Sony besteht darin, die Welt der Kommunikation durch die

Übertragbarkeit digitaler Daten immer einfacher zu gestalten. Daher haben wir den Memory Stick

™

entwickelt, durch den digitale Geräte im Handumdrehen verbunden werden können. Sie können damit Daten aus jedem dafür geeigneten Gerät herunterladen und diese in einem einzigen Arbeitsschritt auf ein anderes Gerät übertragen.

Zu den wichtigsten Vorteilen des Memory Stick



Kompaktes Design: Er ist nur 50 mm lang, 21,5 mm breit und 2,8 mm dick, so dass auch die Geräte, die

™

gehören:

ihn nutzen, klein, leicht und attraktiv im Design sein können.



Sony Notebook Benutzerhandbuch

Kapazität: Seine Datenkapazität ist wesentlich größer als die einer Diskette.



Sicherheit: Mit der Löschschutzoption können Sie Ihre Daten vor versehentlichem Löschen schützen.



Vielseitigkeit: Die Speicherkapazitäten reichen von 4 MB bis 128 MB (das entspricht der Kapazität von 88 Disketten).



Zuverlässigkeit: Zum Schutz der Hardware und ihres Inhalts wurde die Anzahl der Kontaktstifte auf nur 10 begrenzt. Dadurch und durch seine allgemein sehr robuste Struktur hat der Stick eine längere Lebensdauer als andere Speichermedien.



Langlebigkeit: Ein Memory Stick™ kann zehntausende Male benutzt werden.



Aufwärtskompatibilität: Das aktuelle Format des Memory Sticks™ ist für Kompatibilität mit zukünftigen Produkten und mit Memory Sticks

™

höherer Kapazität konzipiert.

Die Zukunft von Memory Stick™

Das Potenzial des Memory Sticks™ ist buchstäblich unbegrenzt, denn die Anzahl der kompatiblen Produkte für den privaten und geschäftlichen Einsatz wird immer größer.

Ihr Notebook

Sony Notebook Benutzerhandbuch

™

Die Einführung des Memory Stick und ein 1-Gigabyte-Memory Stick Übertragungsgeschwindigkeit des Memory Stick

mit Kapazitäten von 256 MB und 512 MB ist für das Jahr 2002 geplant,

™

wird für 2003 erwartet. Auch die ursprüngliche

™

soll zur Unterstützung der größeren Kapazitäten erhöht werden. Bis Ende 2002 wird die Übertragungsgeschwindigkeit um das Achtfache auf bis zu 20 MB/s erhöht werden.

Original-Memory Stick™

Der blaue Original-Memory Stick™ kann zur Speicherung von Bilddaten aus digitalen Kameras etc. oder von Daten aus dem PC verwendet werden. Sie können damit jederzeit die verschiedensten Arten von Daten aufnehmen, wiedergeben und übertragen.

Da er so einfach zu wechseln und so sicher zu transportieren ist, können Sie den Memory Stick™ an jedem beliebigen Ort in ein geeignetes Gerät einstecken und die gespeicherten Informationen übertragen und nutzen.

Für Sie bedeutet dies eine Vielzahl von möglichen Szenarien, in denen Sie die Möglichkeiten Ihres VAIOComputers erweitern können:



Geben Sie die Schnappschüsse aus Ihrer Digitalkamera direkt per E-Mail weiter.

Ihr Notebook



Bearbeiten Sie die Szenen aus Ihrer digitalen Videokamera mit den Videobearbeitungs-Tools des VAIO.



Kopieren Sie sich Bilder aus dem Internet über Ihren VAIO zum Mitnehmen auf Ihrem CLIÉ Handheld.



Hängen Sie persönliche Sprachnachrichten aus Ihrem Sprachrekorder an E-Mails an, damit Sie nie wieder missverstanden werden.

™

Der blaue Memory Stick

ist momentan in den Kapazitäten 4 MB, 8 MB, 16 MB, 32 MB, 64 MB und 128 MB

erhältlich (das entspricht der Kapazität von bis zu 88 Disketten).



Standard-Memory Sticks™ können nicht mit dem Memory Stick™-Walkman oder mit urheberrechtlich geschützten Daten eingesetzt werden.

MagicGate Memory Stick™

Sony Notebook Benutzerhandbuch

Der weiße MagicGate Memory Stick™ kann ebenso wie sein blaues Gegenstück auch Daten oder Bilder aufzeichnen, der Unterschied besteht in der MagicGate-Kopierschutztechnologie.

Dieser Memory Stick



Kapazitäten von 32 MB, 64 MB und 128 MB.



Speichert bis zu 120 Minuten Audiodaten.



Herunterladen und Speichern von:



digitaler Musik



Bildern



Filmen etc.



Kombination von Dateien, z. B. Hinzufügen von Musik zu Ihren privaten Videos.

™

-Typ, der auch als MG Memory Stick™ bezeichnet wird, bietet folgende Merkmale:

Ihr Notebook

Sony Notebook Benutzerhandbuch



Datenübertragung zwischen verschiedenen digitalen Geräten.



MagicGate Urheberrechts-Schutztechnologie.



Entspricht SDMI (Secure Digital Music Initiative).



OpenMG Jukebox-Software.

Weitere Unterscheidungsmerkmale des MagicGate Memory Stick



das aufgedruckte Logo .



ein fühlbarer Punkt auf der Rückseite.



MagicGate ist eine Urheberrechts-Schutztechnologie, die den Standards der SDMI entspricht (SDMI, Secure Digital Music Initiative, ist eine Organisation, die an Industriestandards zum Schutz des Urheberrechts an digitaler Musik arbeitet).

Das Logo steht für das von Sony entwickelte Urheberrechts-Schutzsystem. Es garantiert nicht die Kompatibilität mit anderen Medien.

™

zur Standardversion sind:

MagicGate

MagicGate bezeichnet die Urheberrechts-Schutztechnologie, die im MagicGate Memory Stick™ und anderen mit MagicGate Memory Stick Im Memory Stick

™

Walkman und MagicGate Memory Stick™ werden die Daten überprüft, um die

™

kompatiblen Geräten zum Einsatz kommt.

Einhaltung des Urheberrechtsschutzes zu gewährleisten. Wenn keine Probleme vorliegen, werden die Daten in verschlüsselter Form ausgetauscht. Wird dagegen keine Authentifizierungsbestätigung übergeben, können die Daten nicht ausgetauscht oder abgespielt werden.

OpenMG

Dies ist eine Urheberrechts-Schutztechnologie, die beim Download digitaler Musik von CD, dem Internet oder anderen Quellen auf den PC zum Einsatz kommt. Die auf dem PC installierte Software speichert den Musikinhalt in verschlüsselter Form auf der Festplatte. Diese Technologie ermöglicht nicht nur den Genuss von Musik am PC, sondern auch den Schutz vor

Ihr Notebook

unberechtigter Verbreitung über das Internet. Da sie mit MagicGate kompatibel ist, können Sie Musik, die Sie auf Ihren PC heruntergeladen haben, auf Ihren MG Memory Stick

™

laden und auf anderen MagicGate-

kompatiblen Geräten und Medien wiedergeben.

Urheberrechtsschutz

Musiker und andere Künstler haben ein „Copyright“, also ein Urheberrecht an ihren Werken, das ihnen das ausschließliche Recht gibt, darüber zu bestimmen, wie ihre Produkte verwendet werden. Gleich bei ihrer Entstehung sind künstlerische Werke automatisch durch ein Urheberrecht geschützt, ohne dass dies angemeldet oder registriert werden muss. Sie dürfen also ohne die Erlaubnis des Urhebers nicht verwendet werden.

Sony Notebook Benutzerhandbuch

Im Musikbereich ist jedoch die illegale Verbreitung von Musik ohne Erlaubnis des Urhebers, besonders über das Internet, in jüngster Vergangenheit immer häufiger geworden. Aus diesem Grund hat die Recording Industry Association of America (RIAA) ein Forum namens Secure Music Digital Initiative (SDMI) ins Leben gerufen, in dem Technologien zum Schutz des Urheberrechts bei der elektronischen Verbreitung von Musik erforscht werden. Der MagicGate Memory Stick

™

und der Memory Stick™ Walkman von Sony verfügen über eine Urheberrechts-Schutzfunktion nach SDMI-Standards und bieten so eine Umgebung, in der jedermann Musikdaten von Dritten aufzeichnen und genießen kann, ohne deren Urheberrecht zu verletzen.



Literarische Werke, die von Einzelnen aufgezeichnet werden, sind nur für den privaten Gebrauch zugelassen.

Kompatible Geräte

Zur Zeit sind nahezu 80 Memory Stick™-kompatible Produkte am Markt verfügbar oder zur Einführung angekündigt, vom Camcorder über den tragbaren Music Player bis zum Sprachrekorder und vielen anderen elektronischen Geräten.

™

Sie können den Memory Stick

momentan auf folgenden Sony-Produkten einsetzen:

Ihr Notebook

Sony Notebook Benutzerhandbuch

Bildgeräte:



Cybershot-Digitalkamera



Mavica-Digitalkamera



Digitalvideokameras der Reihen PC, TRV und VX



LC-Datenprojektor

Audio:



MS Walkman



MS Hi-Fi-System



Network Walkmans



Sprachrekorder

Sonstige:



VAIO-Notebooks



VAIO-Desktops



CLIÉ Handheld Entertainment Organiser



Sony-Mobiltelefone



Digitaldrucker



AIBO, der Unterhaltungsroboter von Sony

Mehr Informationen über die in Ihrem Land verfügbaren Produkte finden Sie unter:

http://www.sonystyle-europe.com

Der Memory Stick™ wurde speziell für den einfachen Austausch digitaler Daten zwischen dafür geeigneten Geräten konzipiert. Memory Sticks eignen sich auch als externes Speichermedium, weil sie sich leicht herausnehmen lassen.

Ihr Notebook

Sony Notebook Benutzerhandbuch



Sie benötigen einen optionalen PC Card-Adapter, um diese Funktion nutzen zu können. Wenn der Schreibschutz auf dem Memory Stick™ aktiviert ist, können Daten weder aufgezeichnet noch gelöscht werden. Sie können sich an Standbildern erfreuen, die Sie mit einem Memory Stick-kompatiblen Videocamcorder oder einer Memory Stick-kompatiblen

Digitalkamera aufgenommen haben. Vor der Verwendung von Memory Sticks™ sollten Sie Sicherungskopien aller wichtigen Daten anfertigen. So vermeiden Sie Datenverluste:

- Solange die LED leuchtet, darf der Memory Stick™ nicht entfernt und das Gerät nicht ausgeschaltet werden.

- Verwenden Sie Memory Sticks™ nicht an Orten, an denen sie elektrostatischen Ladungen oder elektromagnetischen Feldern ausgesetzt sind.

- Berühren Sie die Memory Stick™-Kontakte weder mit den Fingern noch mit metallischen Gegenständen.

- Bringen Sie außer den mitgelieferten Etiketten keine anderen Etiketten oder Aufkleber auf einem Memory Stick™ an.

- Vermeiden Sie jedes Biegen, Fallen oder Stoßen des Memory Sticks™.

- Memory Sticks™ dürfen nicht auseinandergenommen oder verändert werden.

- Memory Sticks™ dürfen nicht feucht werden.

- Unter folgenden Bedingungen sollten Memory Stick™ nicht verwendet oder gelagert werden:

- Extrem hohe Temperaturen, z. B. in einem in der Sonne geparkten Auto,

- Direkte Sonneneinstrahlung Memory Sticks™ haben eine längere Lebensdauer, wenn sie in der mitgelieferten Verpackung aufbewahrt werden.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Einsetzen eines Memory Stick™

So setzen Sie einen Memory Stick™ ein:

1 Nachdem Sie die Daten vom digitalen Gerät darauf gespeichert haben, legen Sie den Memory Stick™ (1)

in den PC Card-Adapter (2).

2 Drücken Sie den Auswurfhebel.

Der PC Card-Auswurfhebel springt heraus.

3 Drücken Sie den Auswurfhebel.

Der PC Card-Steckplatz springt heraus.

4 Ziehen Sie den PC Card-Steckplatz aus dem Anschluss heraus. 5 Stecken Sie den PC Card-Adapter in den Anschluss (3) an Ihrem Notebook (Etikett nach oben), und

schieben Sie ihn behutsam ein.

6 Der Memory Stick™ wird vom System selbständig erkannt und im Fenster Arbeitsplatz als lokales

Laufwerk angezeigt. Abhängig von der Konfiguration des Computers wird ihm ein passender Laufwerksbuchstabe zugewiesen. Wenn Ihr Memory Stick™ erkannt wird, wird das Symbol Hardwarekomponente entfernen oder auswerfen in der Task-Leiste angezeigt.

! Achten Sie beim Einführen des Memory Stick™ in den Steckplatz darauf, dass der Pfeil in die richtige Richtung zeigt. Drücken Sie den Memory Stick™

nicht gewaltsam in den Steckplatz, wenn er sich nicht leicht einschieben lässt, denn er könnte dabei beschädigt werden.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Entfernen eines Memory Stick™

So entfernen Sie einen Memory Stick™:

1 Doppelklicken Sie in der Taskleiste auf das Symbol Hardwarekomponente entfernen oder

auswerfen. Das Dialogfeld Hardwarekomponente entfernen oder auswerfen wird angezeigt.

2 Wählen Sie die zu trennende Hardware aus. 3 Klicken Sie auf Stopp. 4 Bestätigen Sie im Dialogfeld Hardwarekomponente deaktivieren, dass das Gerät sicher aus dem

System entfernt werden kann.

5 Klicken Sie auf OK.

Die daraufhin eingeblendete Meldung bestätigt Ihnen, dass Sie das Gerät sicher entfernen können.



Nehmen Sie den Memory Stick™ stets vorsichtig heraus; andernfalls kann er unerwartet herausspringen. Es empfiehlt sich, den Memory Stick™ herauszunehmen, bevor Sie den Computer herunterfahren.

Ihr Notebook

Sony Notebook Benutzerhandbuch

Das Modem

Ihr Notebook ist mit einem internen Modem ausgestattet. Um Mitglied in einem Online-Dienst zu werden, im Internet zu surfen, Ihr Notebook mitsamt Software online registrieren lassen und Verbindung mit dem Sony Kundenservice-Zentrum aufnehmen zu können, müssen Sie Ihren Computer mit einer Telefonleitung verbinden.

So schließen Sie den Computer an eine Telefonleitung an:

1 Stecken Sie ein Ende des Telefonkabels (1) in den Telefonanschluss am Computer. 2 Stecken Sie das andere Kabelende in die Telefon-Wandsteckdose (2).



Mit Ihrem VAIO Notebook wird ein länderspezifischer Telefonstecker mitgeliefert, mit dem Sie das Telefonkabel an der Telefonsteckdose anschließen können. Die Verwendung des mitgelieferten Steckers wird empfohlen, da die Verwendung eines anderen Telefonsteckers die Verbindungsqualität vermindern kann.

Ihr Computer kann über das Modem nicht an Münzfernsprecher angeschlossen werden und funktioniert möglicherweise nicht an einem Mehrfachoder Nebenstellenanschluss. Wenn Sie das Modem über den Parallelanschluss mit der Telefonleitung verbinden, funktioniert das Modem oder das andere angeschlossene Gerät u. U. nicht einwandfrei. Bei bestimmten Anschlussmöglichkeiten kann ein zu hoher elektrischer Strom fließen, der zu einer Fehlfunktion des internen Modems führen kann.

Telefonkabel und Stecker sind TNV-konform (Fernmeldenetzspannung) und entsprechen der Norm EN 60950. Es wird nur DTMF (Mehrfrequenzwahlverfahren) (Tonwahl) unterstützt.

Ihr Notebook

Verwenden der Energiesparmodi

Wenn Sie Ihren Computer mit einem Akku betreiben, dann können Sie zum Verlängern der Betriebsdauer die Energiesparfunktionen nutzen. Zusätzlich zur normalen Betriebsart (Normalmodus), in der Sie bestimmte Geräte abschalten können, verfügt Ihr Computer über zwei verschiedene Energiesparstufen: Standby und Ruhezustand. Bei Verwendung eines Akkus sollten Sie sich darüber im Klaren sein, dass der Computer automatisch in den Ruhemodus schaltet, wenn die verbleibende Akkukapazität unter 7 % fällt, gleichgültig, welche Energiesparstufe Sie gewählt haben.



Fällt die Akkuladung unter einen Wert von 10 %, sollten Sie entweder zum Wiederaufladen des Akkus den Netzadapter an Ihr Notebook anschließen oder Ihren Computer ausschalten und einen voll geladenen Akku einsetzen.

Sony Notebook Benutzerhandbuch

Verwenden des Normalmodus

Dies ist der normale Zustand Ihres Computers, wenn er in Betrieb ist. In diesem Betriebsmodus leuchtet die Stromversorgungsanzeige grün. Um Energie zu sparen, können Sie ein bestimmtes Gerät wie das LCDDisplay oder die Festplatte abschalten.

Verwenden des Standby-Modus

Der Computer speichert den aktuellen Systemzustand im RAM und schaltet die Stromversorgung für den Prozessor ab. In diesem Modus blinkt die Stromversorgungsanzeige gelb.

So aktivieren Sie den Standby-Modus:

Drücken Sie <Fn>+<Esc>. Oder Betätigen Sie den Netzschalter.

So kehren Sie in den Normalmodus zurück:

Drücken Sie eine beliebige Taste.

Ihr Notebook



Wenn Sie den Netzschalter länger als vier Sekunden drücken, wird der Computer automatisch abgeschaltet. Sie können keine Diskette einlegen, wenn sich der Computer im Standby-Modus befindet. Der Standby-Modus benötigt weniger Zeit als der Ruhezustand, um in den Normalmodus zurückzukehren. Im Standby-Modus wird mehr Strom verbraucht als im Ruhezustand.

Verwenden des Ruhemodus

Der Zustand des Systems wird auf der Festplatte gespeichert, und anschließend wird die Stromversorgung abgeschaltet. Die Stromversorgungsanzeige ist in diesem Modus ausgeschaltet.

So aktivieren Sie den Ruhemodus:

Sony Notebook Benutzerhandbuch

Drücken Sie <Fn>+<F12>.

So kehren Sie in den Normalmodus zurück:

Drücken Sie den Netzschalter, dadurch wird der Computer eingeschaltet. Der Computer kehrt in den zuletzt gültigen Zustand zurück.



Sie können keine Diskette einlegen, wenn sich der Computer im Ruhemodus befindet. Der Ruhemodus erfordert mehr Zeit als der Standby-Modus, um in den Normalmodus zurückzukehren. Der Ruhemodus verbraucht weniger Strom als der Standby-Modus.

Anschließen externer Geräte

Die können die Funktionen Ihres Computers durch Anschluss oder Verwendung der folgenden externen Geräte erweitern. Vor dem Anschließen externer Geräte sind der Computer und sämtliche Peripheriegeräte abzuschalten. Schließen Sie das Netzkabel erst nach dem Anschluss aller Kabel an. Schalten Sie Ihren Computer erst ein, nachdem alle externen Geräte eingeschaltet wurden.



Anschließen eines externen Monitors (Seite 65)



Anschließen externer Lautsprecher (Seite 70)



Anschließen eines externen Mikrofons (Seite 71)



Anschließen einer USB-Maus (Universal Serial Bus) (Seite 72)

Sony Notebook Benutzerhandbuch



Anschließen eines Druckers (Seite 73)



Anschließen eines i.LINK™-Geräts (Seite 75)



Anschließen an ein Netzwerk (LAN) (Seite 78)

Anschließen externer Geräte

Anschließen eines externen Monitors

Sie können einen externen Monitor an Ihr Notebook anschließen. Sie können Ihren Computer z. B. mit den folgenden Geräten verwenden:



Computermonitor (Monitor);



Multimedia-Computermonitor;



TV;



Projektor.



Schalten Sie Ihren Computer und die Peripheriegeräte aus, und nehmen Sie vor Anschluss des externen Monitors den Netzadapter und das Netzkabel ab.

Sony Notebook Benutzerhandbuch

Schließen Sie das Netzkabel erst nach Anschluss aller anderen Kabel an. Schalten Sie zuerst die externen Geräte und dann Ihren Computer ein. Angeschlossene externe Monitore können als zweiter Bildschirm verwendet werden. Nur bei Windows®-Systemen können Sie zur Einrichtung eines virtuellen Desktops einen externen Monitor verwenden.

Anschließen externer Geräte

Anschließen eines Computermonitors

So schließen Sie einen Computermonitor an:

1 Verbinden Sie das Monitorkabel (1) mit dem Monitoranschluss (2) am Computer. 2 Ggf. schließen Sie das eine Ende des Monitor-Netzkabels (3) am Monitor und das andere Ende an einer

Netzsteckdose an.

Sony Notebook Benutzerhandbuch

Anschließen externer Geräte

Anschließen eines Multimedia-Computermonitors

Sie können an Ihr Notebook einen Multimedia-Computermonitor mit eingebauten Lautsprechern und Mikrofon anschließen.

So schließen Sie einen Multimedia-Computermonitor an:

1 Verbinden Sie das Monitorkabel (1) mit dem Monitoranschluss (2) am Computer. 2 Verbinden Sie das Lautsprecherkabel (3) mit dem Kopfhöreranschluss (4) am Computer. 3 Verbinden Sie das Mikrofonkabel (5) mit dem Mikrofonanschluss (6) am Computer.

Sony Notebook Benutzerhandbuch

Anschließen externer Geräte

Anschließen eines Fernsehgeräts

So schließen Sie ein Fernsehgerät an:

1 Schalten Sie den Computer aus. 2 Schließen Sie ein Ende des Audio-/Videokabels (1) am TV-Ausgang (2) (gelb) und das andere Ende am

Fernsehgerät an.

3 Schließen Sie ein Ende des Audiokabels (3) am Kopfhöreranschluss (4) und das andere Ende am

Fernsehgerät an.

4 Schließen Sie das Netzkabel des Fernsehgeräts (5) an einer Steckdose an. 5 Schalten Sie den Eingangskanal des Fernsehgerätes auf externe Eingabe. 6 Stellen Sie die Systemkonfiguration Ihres Fernsehgerätes ein.

Sony Notebook Benutzerhandbuch



Weitere Informationen über die Installation und Verwendung finden Sie im Handbuch des Peripheriegerätes.

Anschließen externer Geräte

Anschließen eines Projektors

Als externes Display kann auch ein Projektor wie der Sony LCD-Projektor verwendet werden.

So schließen Sie einen Projektor an:

1 Schließen Sie das RGB-Monitorkabel (1) am Monitoranschluss (2) an, der durch das Symbol

gekennzeichnet ist.

2 Schließen Sie das Audiokabel (3) (nicht mitgeliefert) am Ohrhöreranschluss (4) an, der anhand des

Symbols gekennzeichnet ist.

3 Schließen Sie das RGB-Monitorkabel und das Audiokabel an den Anschlüssen des Projektors (5) an. 4 Verbinden Sie das Netzkabel (6) des Projektors mit einer Steckdose.

Sony Notebook Benutzerhandbuch



Je nach verwendeten Computermonitor und Projektor erfolgt die Anzeige auf dem integrierten Computer-Display (LCD) und dem externen Projektorbildschirm möglicherweise nicht gleichzeitig.

Sie können den Ausgang auf das integrierte Display (LCD) oder den externen Monitor legen, indem Sie <Fn>+<F7> drücken.

Anschließen externer Geräte

Anschließen externer Lautsprecher

Durch Anschluss externer Lautsprechern können Sie die Tonqualität des Computers wesentlich verbessern.

So schließen Sie externe Lautsprecher an:

1 Schließen Sie das Lautsprecherkabel (1) am Ohrhöreranschluss (2) an. 2 Schließen Sie das andere Ende des Lautsprecherkabels am externen Lautsprecher an. 3 Vor dem Einschalten der externen Lautsprecher sollten Sie die Wiedergabelautstärke geringer einstellen.

Sony Notebook Benutzerhandbuch



Achten Sie darauf, dass die externen Lautsprecher zur Verwendung mit Computern geeignet sind. Legen Sie keine Disketten auf die Lautsprecher. Durch die magnetischen Felder der Lautsprecher können die gespeicherten Daten beschädigt werden.

Anschließen externer Geräte

Anschließen eines externen Mikrofons

Ihr VAIO Notebook ist nicht mit einem internen Mikrofon ausgestattet. Wenn Sie ein Gerät für die Toneingabe benötigen, um beispielsweise im Internet zu chatten, müssen Sie ein externes Mikrofon anschließen.

So schließen Sie ein externes Mikrofon an:

Schließen Sie das Mikrofonkabel (1) am Mikrofonanschluss (2) an, der anhand des Symbols zu erkennen ist.

Sony Notebook Benutzerhandbuch



Achten Sie darauf, dass Ihr Mikrofon zur Verwendung mit Computern geeignet ist.

Anschließen externer Geräte

Anschließen einer USB-Maus (Universal Serial Bus)

Sie können ein USB-Gerät (z. B., eine Maus, eine Tastatur usw.) an Ihren Computer anschließen.

So schließen Sie eine USB-Maus an:

1 Sie finden die 2 USB-Anschlüsse (1) an der Rückseite Ihres Notebooks. 2 Schließen Sie das Kabel der USB-Maus (2) am USB-Anschluss an.

Sie können Ihre USB-Maus (3) verwenden.

Sony Notebook Benutzerhandbuch



Vor dem Anschließen oder Entfernen eines USB-Gerätes müssen Sie den Computer nicht unbedingt ausschalten. Der USB-Maustreiber ist auf Ihrem Notebook vorinstalliert. Sie müssen also nur das Kabel der USB-Maus mit dem USB-Anschluss verbinden, um Ihre

USB-Maus nutzen zu können. Vor Verwendung des USB-Gerätes müssen Sie u. U. die Gerätetreiber installieren, die zusammen mit dem jeweiligen Gerät geliefert werden.

Anschließen externer Geräte

Anschließen eines Druckers

Sie können einen Windows-kompatiblen Drucker an Ihr Notebook anschließen.

Anschließen eines Druckers am USB-Anschluss

Sie können einen mit Ihrer Windows-Version kompatiblen USB-Drucker an Ihren Computer anschließen.

So schließen Sie einen Drucker am USB-Anschluss an:

1 Schließen Sie ein optionales USB-Druckerkabel (1) am USB-Anschluss an (2), der durch das Symbol auf

Ihrem Computer und Drucker zu erkennen ist.

Sony Notebook Benutzerhandbuch

2 Schließen Sie das Netzkabel des Druckers (3) an einer Netzsteckdose an.



Schalten Sie den Computer und den Drucker aus, und nehmen Sie Netzadapter und Netzkabel ab, bevor Sie den Drucker anschließen.

Anschließen externer Geräte

Anschließen eines Druckers am Druckeranschluss

So schließen Sie einen Drucker am Druckeranschluss an:

1 Schließen Sie das mit dem Drucker gelieferte Druckerkabel (1) am Druckeranschluss (2) an, der anhand

des Symbols zu erkennen ist.

2 Schließen Sie das Druckernetzkabel (3) an einer Netzsteckdose an.

Sony Notebook Benutzerhandbuch

Anschließen externer Geräte

Anschließen eines i.LINK™-Geräts

Ihr Computer ist mit einem i.LINK™-Anschluss (IEEE1394) ausgestattet, der für den Anschluss eines i.LINK™ Gerätes, z. B. eines digitalen Videocamcorders, oder eines zweiten VAIO-Notebooks dient, um Dateien kopieren, löschen oder bearbeiten zu können. Der i.LINK™-Anschluss Ihres Notebooks versorgt externe Geräte, die in der Regel von i.LINK™-Anschlüssen betrieben werden, nicht mit Strom. Der i.LINK™-Anschluss unterstützt Datenübertragungsraten von bis zu 400 Mbit/s. Die tatsächlich erzielbare Datenübertragungsrate hängt jedoch von der Übertragungsgeschwindigkeit des externen Gerätes ab. Die verfügbaren i.LINK™-Funktionen können je nach der von Ihnen verwendeten Software unterschiedlich sein. Weitere Informationen entnehmen Sie der Begleitdokumentation der Software.

Sony Notebook Benutzerhandbuch

Zu den mit dem VAIO-Notebook kompatiblen i.LINK Teilenummern: VMC-IL4415 (ein 1,5 m langes Kabel mit 4-poligen Anschlüssen an beiden Enden), Serie VMC-IL4408 (ein 0,8 m langes Kabel mit 4-poligen Anschlüssen an beiden Enden).

-Kabeln gehören Kabel mit den folgenden

Anschließen externer Geräte

Anschließen eines Digitalcamcorders

So schließen Sie einen Digitalcamcorder an:

1 Schließen Sie ein Ende des i.LINK™-Kabels (1) am i.LINK™-Anschluss (2) des Computers und das andere

Ende am DV-Ausgang (3) (DV Out) des Digitalcamcorders an.

Sony Notebook Benutzerhandbuch

2 Starten Sie die Anwendung DVgate.



Bei den Digitalcamcordern von Sony sind die Anschlüsse mit der Bezeichnung DV Out (DV-Ausgang), DV In/Out (DV-Ein-/Ausgang) oder i.LINK™ i.LINK™-kompatibel.

In der Abbildung ist der Digitalcamcorder von Sony als Beispiel dargestellt. Ihr Digitalcamcorder muss u. U. anders angeschlossen werden. Verfügt Ihr digitaler Videocamcorder über einen Memory Stick™-Steckplatz, können Sie über den Memory Stick™ Bilder vom Camcorder auf Ihren

Computer überspielen. Kopieren Sie hierzu einfach die Bilder in den Memory Stick™, und setzen Sie ihn dann in den Memory Stick™-Steckplatz Ihres Computers ein.

Anschließen externer Geräte

Anschließen von zwei VAIO Notebooks

Sie können Ihr Notebook über ein i.LINK™-Kabel (1) (nicht mitgeliefert) mit einem anderen VAIO-Notebook verbinden. Wenn die Anwendung Smart Connect* auf Ihrem Notebook installiert ist, können Sie Dateien auf einem anderen VAIO-Notebook, auf dem ebenfalls Windows installiert ist, kopieren, bearbeiten oder löschen.

Sie können Dokumente auch auf einem Drucker ausgeben, der an einen anderen VAIO-Computer angeschlossen ist.

* Sie finden Smart Connect auf Ihrer Anwendungs-Sicherheitskopie auf CD-ROM.

Sony Notebook Benutzerhandbuch



Wenn Sie mit Smart Connect zwei VAIO-Computer miteinander verbinden, müssen Sie jedem Computer einen eindeutigen Namen zuweisen, an dem er erkannt werden kann, wenn die beiden Computer vernetzt werden.

Millennium® Edition oder Smart Connect

Anschließen externer Geräte

Anschließen an ein Netzwerk (LAN)

Sie können Ihren Computer mithilfe eines Ethernet-Kabels an ein Netzwerk des Typs 10Base-T/100Base-TX anschließen. Fragen Sie Ihren Netzwerkadministrator nach den erforderlichen Einstellungen und Geräten für den Netzwerkanschluss.

Sony Notebook Benutzerhandbuch



Ausführliche Informationen zum Anschließen Ihres Notebooks an ein Netzwerk entnehmen Sie dem Abschnitt Fehlerbehebung auf der Vaio LinkWebsite:

Wie behebe ich Netzwerkprobleme?

! Stecken Sie kein Telefonkabel in den Netzwerkanschluss Ihres Computers.

Probleme? - Hier ist die Lösung.

In diesem Abschnitt wird beschrieben, wie Sie von Sony Hilfe erhalten können. Ebenfalls enthalten sind Hinweise zur Fehlerbehebung.

Sony-Kundendienstoptionen

Sony bietet verschiedene Kundendienstoptionen für Ihren Computer.

Mit Ihrem Notebook gelieferte gedruckte Dokumentation



Sony Notebook Benutzerhandbuch

Die Kundenbroschüre erläutert die Inbetriebnahme und die wichtigsten Grundfunktionen Ihres Computers. In dieser Broschüre finden Sie auch alle erforderlichen Informationen, um sich mit dem Sony Kundendienst VAIO-Link in Verbindung zu setzen.



Das Handbuch Getting Started enthält eine Liste der Elemente, die Sie im Karton finden, und eine

Zusammenfassung der gebündelten Anwendungen.



Ein Flyer mit den Modem-Einstellungen für das Modem;



Ihre Sony Garantiebedingungen.



Ein Sicherheitsleitfaden zu Ihrer Information.

Online-Benutzerhandbücher auf der Dokumentations-CD-ROM



Das Hardware-Handbuch erläutert, wie Sie Ihren Computer bedienen und Peripheriegeräte anschließen. Es enthält die technischen Daten Ihres Computers und des Zubehörs.



Das Software-Handbuch enthält eine Liste der vorinstallierten Software und erklärt, wie Sie die Dienstprogramme bedienen und grundlegende Aufgaben mit Ihrem Computer ausführen. Unter http://www.club-vaio.sony-europe.com finden Sie Online-Lernprogramme für Ihre VAIO-Software.



Die Kundenservice-Broschüre enthält umfassende Informationen über den VAIO-Link Kundenservice.

Probleme? - Hier ist die Lösung.

Andere Informationsquellen



Die Online-Hilfe, die Bestandteil der vorinstallierten Software ist, enthält Informationen darüber, wie Sie die Software am besten nutzen.



VAIO-Link-Website: Bei Problemen mit Ihrem Computer können Sie die VAIO-Link-Website aufrufen. Gehen Sie zu:

http://www.vaio-link.com



VAIO-Link Hotline: Bevor Sie sich mit der VAIO-Link Hotline in Verbindung setzen, sollten Sie die Benutzerhandbücher und Hilfedateien für die Peripheriegeräte oder Softwareanwendungen sorgfältig durchlesen, um Probleme selbst zu lösen.



Bevor Sie eine der hier beschriebenen Kommunikationsfunktionen nutzen können, müssen Sie Ihren Computer an eine Telefonleitung anschließen und

Sony Notebook Benutzerhandbuch

das Modem konfigurieren.

Probleme? - Hier ist die Lösung.

Fehlerbehebung

Dieser Abschnitt gibt Hilfestellung bei Problemen, die bei der Nutzung Ihres Notebooks auftreten können. Für viele Probleme gibt es eine einfache Lösung. Bitte befolgen Sie diese Lösungsvorschläge, bevor Sie sich mit VAIO-Link in Verbindung setzen.

Computer und Software

Mein Computer lässt sich nicht starten



Prüfen Sie, ob der Computer an eine Stromquelle angeschlossen und eingeschaltet ist.



Sony Notebook Benutzerhandbuch

Prüfen Sie, ob die Stromversorgungsanzeige über der Tastatur leuchtet.



Prüfen Sie, ob der Akku ordnungsgemäß im Computer eingesetzt und geladen ist.



Vergewissern Sie sich, dass sich keine Diskette im Diskettenlaufwerk befindet.



Stellen Sie sicher, dass das Netzkabel und alle weiteren Kabel fest angeschlossen sind.



Wenn der Computer an eine USV-Anlage (unterbrechungsfreie Stromversorgung) angeschlossen ist, prüfen Sie, ob diese eingeschaltet ist und funktioniert.



Wenn Sie einen externen Monitor verwenden, prüfen Sie, ob er an die Stromquelle angeschlossen und eingeschaltet ist. Vergewissern Sie sich, dass Sie auf den externen Monitor umgeschaltet haben und dass Helligkeit und Kontrast richtig eingestellt sind.



Infolge von Kondensation kann im Gerät Feuchtigkeit auftreten. Schalten Sie den Computer frühestens nach einer Stunde wieder ein.



Wenn die Meldung Press <F1> to resume, <F2> to setup am unteren Rand des Bildschirms erscheint, müssen Sie das BIOS initialisieren.



Entnehmen Sie den Akku aus dem Notebook, ziehen Sie das Netzkabel ab und schließen es dann wieder an; schalten Sie dann das Gerät wieder ein.

Probleme? - Hier ist die Lösung.

Beim Starten erscheint die Meldung 'Press <F1> to resume, <F2> to setup'

Wenn das Diskettenlaufwerk leer ist, folgen Sie den nachstehenden Anweisungen zur Initialisierung des BIOS:

1 Schalten Sie den Computer aus. 2 Trennen Sie alle externen Geräte vom Computer. 3 Schalten Sie den Computer ein, und drücken Sie beim Anzeigen des Sony-Logos die Taste <F2>.

Daraufhin wird das BIOS-Setupmenü angezeigt.

4 Wählen Sie mit den Pfeiltasten das Menü Exit. 5 Wählen Sie mithilfe der Pfeiltasten die Option Get Default Values, und drücken Sie dann die

Sony Notebook Benutzerhandbuch

<Eingabetaste>. Die Meldung Load default configuration now? wird angezeigt.

6 Stellen Sie sicher, dass Ye s markiert ist, und drücken Sie dann die <Eingabetaste>. 7 Markieren Sie mithilfe der Pfeiltasten die Option Exit (Änderungen speichern) , und drücken Sie dann

die <Eingabetaste>. Die Meldung Save configuration changes and exit now? wird angezeigt.

8 Stellen Sie sicher, dass Ye s markiert ist, und drücken Sie dann die <Eingabetaste>. 9 Starten Sie den Computer neu, indem Sie zweimal die Tastenkombination <Strg>+<Alt>+<Entf>

drücken.

Mein Computer lässt sich nicht abschalten

Zum Abschalten Ihres Computers empfiehlt es sich, den Befehl Beenden aus dem Windows

-Menü Start zu verwenden. Bei Verwendung anderer Methoden, einschließlich der nachfolgend aufgeführten, können nicht gespeicherte Daten verloren gehen. Wenn der Befehl Beenden fehlschlägt, gehen Sie wie folgt vor:



Starten Sie den Computer neu, indem Sie die Tastenkombination <Strg>+<Alt>+<Entf> drücken. Das

Dialogfeld Windows Security wird eingeblendet. Klicken Sie auf Beenden.... Das Dialogfeld Windows

beenden wird eingeblendet. Markieren Sie Herunterfahren, und klicken Sie auf OK.

Probleme? - Hier ist die Lösung.



Andernfalls drücken Sie den Netzschalter, und halten Sie ihn für mindestens vier Sekunden gedrückt. Dadurch wird die Stromversorgung abgeschaltet.



Ziehen Sie den Netzstecker des Netzadapters aus der Steckdose, und entfernen Sie den Akku aus Ihrem Computer.

Mein Computer stürzt ab



Wenn Sie vermuten, dass eine Anwendung Ihr System blockiert, können Sie versuchen, diese Anwendung anzuhalten. Dazu drücken Sie einmal die Tastenkombination <Strg>+<Alt>+<Entf>, wählen Sie die Anwendung aus, die Ihr System blockiert, und klicken Sie auf Task beenden.



Wenn das beschriebene Verfahren nicht funktioniert, oder wenn Sie nicht wissen, welche Anwendung

Sony Notebook Benutzerhandbuch

Ihr System blockiert, starten Sie den Computer neu. Klicken Sie auf der Taskleiste von Windows die Schaltfläche Start, anschließend auf Beenden, wählen Sie in der Liste die Option Herunterfahren, und klicken Sie auf OK.



Funktioniert dies nicht, drücken Sie den Netzschalter, und halten Sie ihn für mindestens vier Sekunden gedrückt. Dadurch wird die Stromversorgung abgeschaltet.



Wenn der Computer beim Abspielen einer CD-ROM blockiert, stoppen Sie die CD-ROM, und fahren Sie den Computer herunter, indem Sie die Tastenkombination <Strg>+<Alt>+<Entf> drücken und dann auf Herunterfahren klicken.

Mein Softwareprogramm hängt sich auf oder stürzt ab

erst auf

Wenden Sie sich an den Softwarehersteller oder an den angegebenen technischen Kundendienst.

Mein Touchpad interpretiert ein einfaches Klicken als Doppelklick

Klicken Sie in der Systemsteuerung auf das Symbol Maus, und ändern Sie die Tastenkonfiguration im Dialogfeld Eigenschaften von Maus. Einer der Tasten wurde der Doppelklick zugeordnet.

Probleme? - Hier ist die Lösung.

Die Maus funktioniert nicht



Bei Verwendung einer USB-Maus prüfen Sie, ob der entsprechende Treiber sowie die erforderliche Software richtig installiert sind.



Prüfen Sie, ob die USB-Maus am USB-Anschluss angeschlossen ist.

Das Display

Mein Flüssigkristalldisplay (LCD) zeigt überhaupt nichts an



Prüfen Sie, ob der Computer an eine Stromquelle angeschlossen und eingeschaltet ist.



Prüfen Sie, ob die Stromversorgungsanzeige über der Tastatur leuchtet.

Sony Notebook Benutzerhandbuch



Prüfen Sie, ob der Akku ordnungsgemäß im Computer eingesetzt und geladen ist.



Stellen Sie die Helligkeit des Displays ein.



Der Computer befindet sich möglicherweise im Display-Standby. Zur Aktivierung des integrierten Displays drücken Sie eine beliebige Taste.



Der Anzeigemodus ist u. U. auf den externen Monitor eingestellt. Halten Sie die Taste <Fn> gedrückt, während Sie <F7> mehrmals drücken.

Der Bildschirminhalt wird auf meinem externen Monitor nicht zentriert oder nicht in der richtigen Größe dargestellt.

Zur Einstellung des Bildes verwenden Sie die Bedienelemente des externen Monitors.

Das Fenster, das ich gerade geschlossen habe, erscheint weiterhin auf meinem Display

Drücken Sie zweimal die <Windows

>-Taste und die Taste <D>, um den Bildschirm zu aktualisieren.

Probleme? - Hier ist die Lösung.

CD-ROM/DVD-ROMs und Disketten

Die Schublade meines DVD-ROM-Laufwerks lässt sich nicht öffnen



Prüfen Sie, ob der Computer eingeschaltet ist.



Drücken Sie die Auswurftaste am DVD-ROM-Laufwerk.



Wenn sich die Schublade durch Drücken der Auswurftaste nicht öffnen lässt, können Sie einen dünnen und spitzen Gegenstand in die kleine Öffnung rechts neben der Auswurftaste einführen.

Ich kann keine CD-ROMs abspielen



Vergewissern Sie sich, ob das Etikett der CD-ROM nach oben zeigt.



Wenn für das Abspielen der CD-ROM Software erforderlich ist, prüfen Sie, ob diese ordnungsgemäß

Sony Notebook Benutzerhandbuch

installiert wurde.



Überprüfen Sie die Lautstärkeeinstellung der Lautsprecher.



Reinigen Sie die CD-ROM.



Infolge von Kondensation kann im Gerät Feuchtigkeit auftreten. Schalten Sie den Computer frühestens nach 1 Stunde wieder ein.

Ich kann mit meinem Diskettenlaufwerk keine Disketten beschreiben



Die Diskette ist schreibgeschützt. Deaktivieren Sie den Schreibschutz, oder verwenden Sie eine nicht schreibgeschützte Diskette.



Prüfen Sie, ob die Diskette richtig in das (optionale) Diskettenlaufwerk eingelegt ist.

Beim Doppelklicken auf ein Anwendungssymbol erscheint eine Meldung (z. B. "Sie müssen die Software-CDROM in Ihr DVD-ROM-Laufwerk einlegen"), und die Software startet nicht.



Manche Titel erfordern bestimmte Dateien, die sich auf der jeweiligen Anwendungs-CD-ROM befinden. Legen Sie diese CD-ROM ein, und versuchen Sie, das Programm noch einmal zu starten.



Achten Sie darauf, dass die bedruckte Seite der CD-ROM nach oben zeigt.

Probleme? - Hier ist die Lösung.

Die Laufwerksschublade öffnet sich nicht, selbst wenn die Auswurftaste betätigt wird



Prüfen Sie, ob das Notebook eingeschaltet ist.

Die Laufwerksschublade wird die CD selbst dann aus, wenn sie eingerastet ist



Achten Sie beim Einlegen darauf, dass die bedruckte Seite der CD-ROM nach oben zeigt.



Reinigen Sie die CD-ROM und die Linse des DVD-ROM-Laufwerks.



Möglicherweise ist die CD-ROM zerkratzt. Legen Sie eine andere CD ein, um zu überprüfen, ob dies der Grund ist.



Möglicherweise ist im Laufwerk Feuchtigkeit kondensiert. Nehmen Sie die CD aus dem Laufwerk, und

Sony Notebook Benutzerhandbuch

lassen Sie das Laufwerk etwa eine Stunde lang geöffnet.

Audiowiedergabe

Meine Lautsprecher funktionieren nicht - kein Ton



Die eingebauten Lautsprecher können abgeschaltet sein. Zum Einschalten der Lautsprecher drücken Sie <Fn>+<F3>.



Die Lautstärkeregelung ist u. U. auf ganz leise eingestellt. Drücken Sie auf <Fn>+<F4> und dann auf oder , um die Lautstärke zu erhöhen.



Wenn Ihr Computer durch eine Akku mit Strom versorgt wird, prüfen Sie, ob der Akku richtig eingesetzt und geladen ist.



Wenn Sie eine Anwendung mit eigener Lautstärkeregelung verwenden, muss der Ton eingeschaltet sein.



Prüfen Sie die Lautstärkeregler in Windows®.

Probleme? - Hier ist die Lösung.



Wenn Sie externe Lautsprecher anschließen, achten Sie darauf, dass diese richtig angeschlossen sind und die Lautstärkeregler nicht auf Null stehen. Wenn die Lautsprecher einen Stummschalter haben, darf dieser nicht eingeschaltet sein. Werden die Lautsprecher aus Akkus mit Strom versorgt, prüfen Sie, ob diese richtig eingesetzt und geladen sind.



Wenn Sie ein Audiokabel an den Kopfhöreranschluss angeschlossen haben, ziehen Sie den Stecker heraus.

Mein Mikrofon funktioniert nicht

Prüfen Sie bei Verwendung eines externen Mikrofons, ob der Mikrofonstecker richtig im Mikrofonanschluss Ihres Computers steckt.

Sony Notebook Benutzerhandbuch

Modem

Mein internes Modem funktioniert nicht



Prüfen Sie, ob das Telefonkabel an Ihren Computer angeschlossen ist.



Prüfen Sie, ob die Telefonleitung an das Telefonnetz angeschlossen ist. Die Telefonleitung lässt sich prüfen, indem Sie ein normales Telefon anschließen, den Hörer abnehmen und darauf achten, ob Sie das Freizeichen hören.



Prüfen Sie, ob die Telefonnummer, die das Programm anwählt, richtig ist.



Prüfen Sie im Dialogfeld Modemeigenschaften (Systemsteuerung / Modems), ob Ihr Modem auf der Registerkarte Allgemein aufgeführt ist, und ob die Standortinformationen auf der Registerkarte Wahlvorgaben richtig eingestellt sind.

Wenn das Symbol Modem nicht angezeigt wird, gehen Sie folgendermaßen vor:

1 Klicken Sie in der Systemsteuerung auf Extras und dann auf Ordneroptionen… 2 Wählen Sie die Registerkarte Ansicht.

Probleme? - Hier ist die Lösung.

3 Wählen Sie im Dialogfeld Erweiterte Einstellungen: die Option Alle Systemsteuerungsoptionen

und alle Ordnerinhalte anzeigen.

4 Klicken Sie auf OK.

Mein Modem kann keine Verbindung herstellen

Der Wählmodus Ihres Modems ist möglicherweise nicht mit Ihrer Telefonleitung kompatibel.

Die Datenübertragungsrate meines Modems ist zu niedrig

Die Modemverbindung wird von vielen Faktoren beeinflusst, wie u. a. durch Störungen in Telefonleitungen oder Kompatibilität der beteiligten Geräte (wie z. B. Faxgeräte oder andere Modems). Wenn Sie Grund zu

Sony Notebook Benutzerhandbuch

der Annahme haben, dass Ihr Modem nicht optimal mit anderen PC-Modems, Faxgeräten oder Ihrem Internet-Diensteanbieter zusammenarbeitet, prüfen Sie Folgendes:



Lassen Sie Ihre Telefonleitung auf Leitungsstörungen überprüfen.



Bei Problemen mit dem Faxversand prüfen Sie, ob das angerufene Faxgerät einwandfrei arbeitet und ob es mit Fax-Modems kompatibel ist.



Bei Problemen mit der Verbindung zu Ihrem Internet-Diensteanbieter fragen Sie nach, ob dieser gegenwärtig technische Probleme hat.



Verfügen Sie über eine zweite Telefonleitung, versuchen Sie, das Modem an diese Leitung anzuschließen.

Peripheriegeräte

Ich kann keine DV-Geräte verwenden. Es erscheint eine Meldung, wonach ein DV-Gerät nicht angeschlossen oder nicht eingeschaltet ist



Prüfen Sie, ob das DV-Gerät eingeschaltet ist und die Kabel ordnungsgemäß angeschlossen sind.

Probleme? - Hier ist die Lösung.



Bei Verwendung mehrerer i.LINKTM-Geräte kann die Kombination der angeschlossenen Geräte zu einem instabilen Betrieb führen. In diesem Fall schalten Sie alle angeschlossenen Geräte ab und entfernen nicht verwendete Geräte. Überprüfen Sie die Verbindungen, und schalten Sie die Geräte danach wieder ein.

Meine PC Card funktioniert nicht



Achten Sie darauf, dass die PC Card mit Ihrer Windows®-Version kompatibel ist.

Ich kann nicht drucken



Überprüfen Sie, ob alle Kabel von und zum Drucker richtig angeschlossen sind.



Achten Sie darauf, dass Ihr Drucker richtig konfiguriert ist und Sie die aktuellen Druckertreiber

Sony Notebook Benutzerhandbuch

verwenden. Wenden Sie sich ggf. an Ihren Fachhändler.



Für die meisten Drucker ist die Standardeinstellung für den Druckeranschluss korrekt. Wenn Sie nicht drucken können, versuchen Sie zunächst, den Druckanschlussmodus zu ändern.



So ändern Sie den Druckanschlussmodus:



Starten Sie Ihren Computer neu.



Drücken Sie die Taste <F2>, sobald das Sony-Logo angezeigt wird. Jetzt befinden Sie sich im BIOS.



Wählen Sie die Registerkarte Advanced.



Verwenden Sie das Minuszeichen auf dem Ziffernblock zum Ändern des Druckeranschlussmodus. Wenn der Druckeranschluss auf ECP eingestellt ist, ändern Sie ihn auf Bidirektional (bei HP- Druckern). Wenn der Druckeranschluss auf Bidirektional eingestellt ist, ändern Sie ihn auf ECP.



Drücken Sie die Taste <F10>, um die neue Konfiguration zu speichern. Ihr PC wird neu gestartet.

Probleme? - Hier ist die Lösung.

Digitale Videoaufnahmen und DVgate

Beim Übertragen von Bildern mit DVgate an ein digitales Videogerät erscheint die Meldung: Übertragung an DV-Gerät fehlgeschlagen. Prüfen Sie die Strom- und Kabelanschlüsse am DV-Gerät, und wiederholen Sie den Vorgang...

Schließen Sie alle offenen Anwendungen, und starten Sie Ihren Computer neu. Das regelmäßige Überspielen von Bildern zu einem digitalen Videogerät mit DVgate verursacht manchmal diesen Fehler.

Energiesparfunktionen

Die Energiespareinstellung reagiert nicht

Sony Notebook Benutzerhandbuch

Das Betriebssystem Ihres Notebooks kann instabil laufen, wenn ein geringerer Energiesparmodus wie etwa der Ruhezustand aktiviert ist und dann wieder geändert wird, bevor sich das Notebook vollständig im geringeren Energiesparmodus befindet.

So stellen Sie die normale Betriebsstabilität wieder her:

1 Schließen Sie alle offenen Anwendungen. 2 Drücken Sie den Netzschalter, und halten Sie ihn mindestens vier Sekunden lang gedrückt, um das

Notebook herunterzufahren.

Vorsi chtsmaßnahmen

Vorsichtsmaßnahmen

In diesem Abschnitt werden Vorsichtsmaßnahmen beschrieben, die Ihnen helfen sollen, Ihren Computer vor möglichen Schäden zu bewahren.

Ihr Notebook und die Arbeitsspeichermodule verwenden hochpräzise Bauteile und spezielle elektronische Anschlüsse. Zur Vermeidung von Beschädigungen und zur Wahrung Ihrer Garantieansprüche empfiehlt Sony Ihnen:



neue Speichermodule nur von Ihrem Fachhändler zu beziehen und installieren zu lassen,



die Speichermodule nicht selbst zu installieren, wenn Sie mit der Erweiterung des Arbeitsspeichers eines Notebooks nicht vertraut sind.



Sony Notebook Benutzerhandbuch

auf keinen Fall die Modulanschlüsse oder Speichersteckplätze zu berühren.

Wenn Sie Hilfe benötigen, wenden Sie sich bitte an den VAIO-Link-Kundenservice.

Hinzufügen von Speichermodulen

Möglicherweise möchten Sie zu einem späteren Zeitpunkt Speichermodule installieren, um die Funktionsvielfalt Ihres Computers zu erweitern. Durch die Installation von optionalen Speichermodulen können Sie den Speicher aufrüsten. Seien Sie beim Hinzufügen von Speichermodulen äußerst vorsichtig. Fehler bei der Installation oder Deinstallation eines Speichermoduls können zum Ausfall des Computers führen.

Verwenden Sie bei Arbeitsspeicher-Upgrades nur PC100 (CL2) SDRAM SO-DIMMs. Elektrostatische Entladung kann elektronische Bauteile beschädigen. Bevor Sie ein

Speichererweiterungsmodul in die Hand nehmen, achten Sie auf Folgendes:



Gehen Sie behutsam mit dem Speichermodul um.

Vorsi chtsmaßnahmen



Bei der in diesem Dokument beschriebenen Vorgehensweise wird davon ausgegangen, dass Sie mit der allgemeinen Terminologie in Verbindung mit PCs und den Sicherheitsmaßnahmen sowie den Vorschriften über die Verwendung und Änderung von elektronischen Geräten vertraut sind.



Trennen Sie das System vor dem Öffnen des Geräts von der Stromversorgung und von Telekommunikationsverbindungen, Netzwerken oder Modems. Andernfalls können Verletzungen oder Schäden am Gerät auftreten.



Elektrostatische Entladungen können Speichermodule und andere Komponenten beschädigen. Installieren Sie das Speichermodul nur an einer Arbeitsstation, die gegen elektrostatische Entladungen ausgerüstet ist. Steht ein solcher Arbeitsplatz nicht zur Verfügung, arbeiten Sie nicht in einem Raum, der mit Teppichboden ausgestattet ist. Hantieren Sie nicht mit Materialien, die elektrostatische Ladungen erzeugen oder speichern (z. B. Cellophanverpackungen). Erden Sie sich beim Durchführen der Arbeiten

Sony Notebook Benutzerhandbuch

durch Berühren eines blanken Metallgehäuseteils.



Öffnen Sie die Verpackung des Speichermoduls erst unmittelbar vor der Installation. Die Verpackung schützt das Modul vor elektrostatischen Entladungen.

Verwenden Sie den mit dem Speichermodul gelieferten Beutel, oder packen Sie das Speichermodul zum Schutz vor elektrostatischer Entladung in

Aluminiumfolie ein.

! Bewahren Sie das Speichermodul nicht an Orten auf, die folgenden Bedingungen ausgesetzt sind:

- Heizquellen wie z. B. Heizkörper oder Luftkanäle,

- Direkte Sonneneinstrahlung,

- Starke Staubbelastung,

- Mechanische Erschütterungen oder Stöße,

- Starke Magneten oder Lautsprecher, die nicht magnetisch abgeschirmt sind,

- Umgebungstemperaturen von über 35°C oder unter 5°C,

- Hohe Luftfeuchtigkeit.

Vorsi chtsmaßnahmen

Entfernen eines Speichermoduls

So entfernen Sie ein Speichermodul:

1 Schalten Sie den Computer aus. 2 Trennen Sie alle externen Geräte. 3 Ziehen Sie den Netzstecker des Computers ab, und entnehmen Sie die Akkus. 4 Lassen Sie den Computer abkühlen. 5 Legen Sie Ihren Computer mit der Tastatur nach unten auf eine Arbeitsfläche. 6 Öffnen Sie die Abdeckung auf der Unterseite, indem Sie die Schraube lösen (entgegen dem

Uhrzeigersinn drehen).

Sony Notebook Benutzerhandbuch

7 Zum Entnehmen des Speichermoduls, ziehen Sie die Haltezungen in Pfeilrichtung 1.

Daraufhin wird das Speichermodul entriegelt.

8 Ziehen Sie das Speichermodul dann in Pfeilrichtung 2 heraus. 9 Schließen Sie die Abdeckung. 10 Ziehen Sie vorsichtig die Schraube fest.

Vorsi chtsmaßnahmen

Hinzufügen eines Speichermoduls

So setzen Sie ein Speichermodul ein:

1 Fahren Sie Ihren Computer herunter, und trennen Sie alle externen Geräte. 2 Ziehen Sie den Netzstecker des Computers ab, und entnehmen Sie die Akkus. 3 Lassen Sie den Computer abkühlen. 4 Legen Sie Ihren Computer mit der Tastatur nach unten auf eine Arbeitsfläche. 5 Öffnen die Abdeckung auf der Unterseite, indem Sie die Schraube lösen (entgegen dem Uhrzeigersinn

drehen).

Sony Notebook Benutzerhandbuch

6 Nehmen Sie das Speichermodul aus der Verpackung. 7 Setzen Sie das Speichermodul ein.

Vorsi chtsmaßnahmen

Sony Notebook Benutzerhandbuch

8 Schließen Sie die Computerabdeckung. 9 Ziehen Sie die Schrauben an der Unterseite des Computers wieder an. 10 Schalten Sie den Computer ein.

Vorsi chtsmaßnahmen

Andere Vorsichtsmaßnahmen

Umgang mit der Festplatte

Die Festplatte hat eine hohe Speicherdichte und liest oder schreibt Daten in kürzester Zeit. Andererseits ist sie sehr anfällig gegenüber mechanischen Erschütterungen, Stößen oder Staub.

Obwohl die Festplatte über eine Sicherheitsvorrichtung verfügt, die Datenverluste durch mechanische Erschütterung, Stöße oder Staub vermeiden soll, sollten Sie vorsichtig mit Ihrem Computer umgehen.

So vermeiden Sie Beschädigungen an Ihrer Festplatte:



Stoßen Sie nicht zu fest gegen den Computer.



Sony Notebook Benutzerhandbuch

Bewahren Sie den Computer außerhalb der Reichweite von Magneten auf.



Stellen Sie den Computer nicht an einem Ort auf, an dem mechanische Erschütterungen zu erwarten sind oder die Stabilität nicht gewährleistet ist.



Verrücken Sie den Computer nicht, wenn er eingeschaltet ist.



Schalten Sie den Computer nicht aus oder führen Sie keinen Neustart durch, wenn Daten geschrieben oder gelesen werden.



Verwenden Sie den Computer nicht Orten, die starken Temperaturschwankungen unterworfen sind.



Wenn die Festplatte beschädigt ist, können die Daten nicht wiederhergestellt werden.

Umgang mit dem LCD-Display



Setzen Sie das Display zur Vermeidung von Beschädigung nicht direkter Sonneneinstrahlung aus. Seien Sie vorsichtig beim Einsatz des Computers in der Nähe eines Fensters.



Kratzen oder drücken Sie nicht auf das Display. Dies kann Fehlfunktionen verursachen.

Vorsi chtsmaßnahmen



Der Einsatz des Computers bei niedrigen Temperaturen kann zu einem Störbild auf dem Display führen. Dabei handelt es sich nicht um einen Fehler! Wird der Computer wieder in eine Umgebung mit normaler Temperatur gebracht, verschwindet das Störbild.



Ein Störbild kann dann auf dem Display erscheinen, wenn dasselbe Bild über eine lange Zeit dargestellt wird. Das Störbild verschwindet nach einiger Zeit. Störbilder können durch Verwendung eines Bildschirmschoners vermieden werden.



Während des Betriebs wird das Display warm. Dies ist normal und kein Anzeichen für einen Fehler.



Das Display wird unter Verwendung hochpräziser Technologien gefertigt. Sie können jedoch evtl. auf dem Display regelmäßig verteilte kleine schwarze Punkte und/oder helle Punkte (rot, blau oder grün) sehen. Dies ist ein normales Ergebnis des Fertigungsprozesses und kein Hinweis auf einen Fehler.



Sony Notebook Benutzerhandbuch

Sie sollten nicht auf dem LCD-Bildschirm reiben, da er dadurch beschädigt kann. Wischen Sie das Display mit einem weichen, trockenen Tuch ab.

Umgang mit der Stromquelle



Ihr Computer arbeitet mit einer Wechselstrom-Netzspannung von 100 V bis 240 V, 50/60 Hz.



Schließen Sie an der Netzsteckdose für den Computer keine anderen Geräte mit hohem Stromverbrauch (z. B. Fotokopierer oder Aktenvernichter) an.



Zum Schutz des Computers können Sie eine Tischsteckdose mit integriertem Überspannungsschutz verwenden. Dieses Gerät verhindert Schäden an Ihrem Computer, die durch plötzliche Spannungsspitzen verursacht werden. Spannungsspitzen können z. B. bei Gewittern auftreten.



Stellen Sie keine schweren Gegenstände auf das Netzkabel.



Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose. Ziehen Sie den Netzstecker niemals am Netzkabel heraus.



Benutzen Sie Ihren Computer längere Zeit nicht, so ziehen Sie den Netzstecker aus der Steckdose.



Wird der Netzadapter nicht verwendet, ziehen Sie den Netzstecker heraus.



Verwenden Sie nur den mitgelieferten Netzadapter. Schließen Sie kein anderes Netzteil an.

Vorsi chtsmaßnahmen

Umgang mit Ihrem Notebook



Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Sie können auch ein weiches Tuch verwenden, das mit einer milden Reinigungsmittellösung angefeuchtet wurde. Verwenden Sie unter keinen Umständen Scheuerschwämme und Scheuer- oder Lösungsmittel wie Alkohol oder Benzin, da diese die Oberfläche Ihres Computers beschädigen können.



Sollten Gegenstände oder Flüssigkeit in den Computer fallen, fahren Sie den Computer herunter und ziehen danach den Netzstecker. Unter Umständen sollten Sie den Computer in einer autorisierten Fachwerkstatt überprüfen lassen, bevor Sie ihn wieder in Betrieb nehmen.



Lassen Sie den Computer nicht fallen, und stellen Sie keine schweren Gegenstände darauf ab.



Stellen Sie den Computer nicht an Orten auf, die folgenden Bedingungen ausgesetzt sind:

Sony Notebook Benutzerhandbuch

       



Stellen Sie keine elektronischen Geräte in der Nähe Ihres Computers auf. Das vom Computer erzeugte elektromagnetische Feld kann Störungen verursachen.



Sorgen Sie für ausreichende Luftzirkulation, um einen Wärmestau im Computer zu vermeiden. Stellen Sie Ihren Computer weder auf poröse Oberflächen wie Teppiche oder Decken noch in der Nähe von Vorhängen oder Wandbehängen auf, die die Lüftungsöffnungen des Computers abdecken könnten.

Wärmequellen, wie z. B. Heizkörper oder Luftkanäle, Direkte Sonneneinstrahlung, Starke Staubbelastung, Feuchtigkeit oder Regen, Mechanische Erschütterungen oder Stöße, Starke Magneten oder Lautsprecher, die nicht magnetisch abgeschirmt sind, Umgebungstemperaturen von über 35 C oder unter 10 C, Hohe Luftfeuchtigkeit.

Vorsi chtsmaßnahmen



Der Computer erzeugt Hochfrequenzsignale, die den Rundfunk- oder Fernsehempfang stören können. Sollte dies der Fall sein, stellen Sie den Computer in ausreichendem Abstand zu den betroffenen Geräten auf.



Benutzen Sie nur die angegebenen externen Geräte; andernfalls können Probleme auftreten.



Verwenden Sie keine abgeschnittenen oder beschädigten Verbindungskabel.



Ihr Computer kann über das Modem nicht an Münzfernsprecher angeschlossen werden und funktioniert möglicherweise nicht an einem Nebenstellenanschluss.



Beim unmittelbaren Wechsel des Computers aus einer kalten in eine warme Umgebung kann sich im Geräteinneren Kondensation niederschlagen. In diesem Fall warten Sie vor dem Einschalten Ihres Computers mindestens eine Stunde. Bei Auftreten von Problemen ziehen Sie sofort den Netzstecker und

Sony Notebook Benutzerhandbuch

wenden sich an den VAIO-Link Kundenservice.



Achten Sie darauf, dass vor dem Reinigen des Computers der Netzstecker gezogen wird.



Sie sollten Ihre Daten regelmäßig sichern, da Sie wichtige Daten verlieren können, wenn der Computer beschädigt ist. Stellen Sie die Originalanwendungsprogramme mit der Produkt-Sicherheitskopie auf CD-ROM wieder her.

Umgang mit Disketten



Öffnen Sie den Verschluss nicht mit der Hand, und berühren Sie die Oberfläche der Diskette nicht.



Bewahren Sie Disketten nicht in der Nähe von Magneten auf.



Bewahren Sie Disketten nicht an Orten auf, an denen sie direkter Sonneneinstrahlung oder anderen Wärmequellen ausgesetzt sind.

Umgang mit CD-ROM/DVD-ROMs



Berühren Sie nicht die Oberfläche der CD-ROM/DVD-ROM.



Biegen Sie die CD-ROM/DVD-ROM nicht, und lassen Sie diese nicht fallen.

Vorsi chtsmaßnahmen



Fingerabdrücke und Staub auf der Oberfläche der CD-ROM/DVD-ROM können zu Lesefehlern führen. Ein richtiger Umgang mit der CD ist wesentlich für die Erhaltung ihrer Zuverlässigkeit. Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Haushaltsreiniger oder Antistatik-Sprays, da diese die CD-ROM/DVD-ROM beschädigen können.



Für eine normale Reinigung wird die CD-ROM/DVD-ROM an der Außenkante gehalten und mit einem weichen Tuch von innen nach außen abgewischt.



Ist die CD-ROM/DVD-ROM stark verschmutzt, feuchten Sie ein weiches Tuch mit Wasser an, wringen es gut aus und wischen die Oberfläche der CD-ROM/DVD-ROM von innen nach außen ab. Wischen Sie ggf. verbliebene Feuchtigkeit mit einem trockenen weichen Tuch ab.

100

Sony Notebook Benutzerhandbuch



Setzen Sie einen Akku niemals Temperaturen von über 60°C aus, wie sie z. B. in einem in der Sonne abgestellten Auto oder bei direkter Sonnenstrahlung auftreten können.



Die Akku-Betriebsdauer ist bei niedrigen Temperaturen geringer, da seine Leistungsfähigkeit bei niedrigen Temperaturen abnimmt.



Laden Sie die Akkus bei Temperaturen zwischen 10° C und 30°C. Niedrigere Temperaturen erfordern eine längere Ladezeit.



Wird der Akku benutzt bzw. entladen, so erwärmt er sich. Das ist normal und kein Grund zur Besorgnis.



Halten Sie Akkus fern von jeglichen Wärmequellen.



Sorgen Sie dafür, dass Akkus trocken aufbewahrt werden.



Der Akku darf weder geöffnet noch zerlegt werden.



Setzen Sie Akkus keinen mechanischen Einwirkungen aus.



Wenn Sie den Computer längere Zeit nicht benutzen, nehmen Sie den Akku aus dem Computer heraus, um ihn vor Schaden zu bewahren.



Bleibt die Akkukapazität nach vollständiger Ladung weiterhin niedrig, hat der Akku das Ende seiner Lebensdauer erreicht und sollte ausgetauscht werden.

Sony FX301 Service Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Bitte unbedingt zuerst lesen

Hinweis

Energy Star

Sicherheitsinformationen

Gerätekennung

Warnhinweise

Allgemeines

Audio/Video

Anschlussmöglichkeiten

DVD-ROM

Sicherheitsstandards

Entsorgen von Lithium-Ionen-Akkus

Willkommen

Dokumentationssatz

Gedruckte Dokumentation

Online-Dokumentation

Ihr Notebook und sein Zubehör

Hinweise zum sicheren und angenehmen Arbeiten

Ihr Notebook

Position von Bedienelementen und Anschlüssen

Rechte Seite

Linke Seite

Vorderseite

Rückseite

Unterseite

Anschließen einer Stromquelle

Verwenden des Netzadapters

Verwenden des Akkus

Einsetzen des Akkus

Laden des Akkus

Entfernen des Akkus

Verwenden des zweiten Akkus

Einsetzen des zweiten Akkus

Laden des zweiten Akkus

Entfernen des zweiten Akkus

Starten Ihres Notebooks

Herunterfahren Ihres Notebooks

Registrieren Ihres Notebooks

Die Tastatur

Kombinationen und Funktionen mit der Windows-Taste

Anzeigen

Kombinationen und Funktionen mit der Fn-Taste

Das Touchpad

Das DVD-ROM-Laufwerk

Die Schachtabdeckung

Das Diskettenlaufwerk

Einlegen einer Diskette

Entfernen einer Diskette

Entfernen des Diskettenlaufwerks

Wiedereinsetzen des Diskettenlaufwerks

PC Cards

Einsetzen einer PC Card

Entfernen einer PC Card

Memory Stick™

Einführung

Warum Memory Stick™?

Die Zukunft von Memory Stick™

Original-Memory Stick™

MagicGate Memory Stick™

MagicGate

OpenMG

Urheberrechtsschutz

Kompatible Geräte

Einsetzen eines Memory Stick™

Entfernen eines Memory Stick™

Das Modem

Verwenden der Energiesparmodi

Verwenden des Normalmodus

Verwenden des Standby-Modus

Verwenden des Ruhemodus

Anschließen externer Geräte

Anschließen eines externen Monitors

Anschließen eines Computermonitors

Anschließen eines Multimedia-Computermonitors

Anschließen eines Fernsehgeräts

Anschließen eines Projektors
