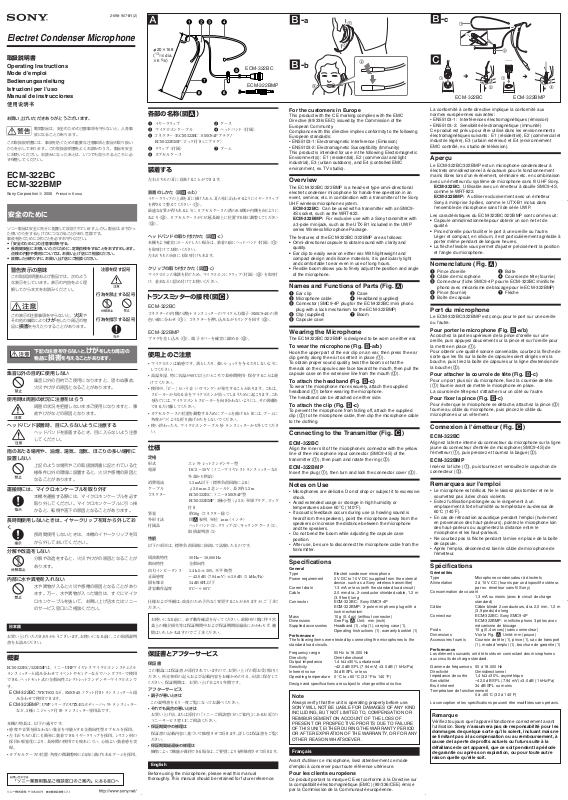

Sony ECM322BC, ECM322BMP Operating Instructions Manual

2-698-907-01(2)

Electret Condenser Microphone

取扱説明書

Operating Instructions
Mode d’emploi
Bedienungsanleitung
Istruzioni per l’uso

Manual de instrucciones

A

φ20×

（

×

13

/16 dia.

6 5/8

168

）

ECM-322BC

ECM-322BMP

B-

a

B-b

B-c

C

ECM-322BC

ECM-322BMP

お買い上げいただきありがとうございます。

電気製品は、安全のための注意事項を守らないと、人身事
故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱い
かたを示してあります。この取扱説明書をよくお読みのうえ、製品を安全
にお使いください。お読みになったあとは、いつでも見られるところに必
ず保管してください。

ECM-322BC
ECM-322BMP

Sony Corporation  2006 Printed in Korea

安全のために

ソニー製品は安 全に 充分に配慮して設計されています。しかし、製品は、まち がっ
た使いかたをすると、けがにつながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

「安全のために」の注意事項を守る。

•

長期間安全にお使いいただくために、定期点検をすることをおすすめします。

•

点検の内容や費用については、お買い上げ店にご相談ください。
故障したら使わずに、お買い上げ店にご相談ください。

•

警告表示の意味

この取扱説明書および製品では、次のよう
な表示をしています。表示の内容をよく理

解してから本文をお読みください。

この表示の注意事項を守らないと、火災や
その他の事故により

損害

品に

を与えたりすることがあります。

けがをしたり周辺の物

下記の注意を守らないと、けがをしたり周 辺 の
物品に損害を与えることがあります。

集音以外の目的に使用しない

集音以外の目的でご使用になりますと、思わぬ事故、
火災やけがの原因となることがあります。

使用時は周囲の状況に注意をはらう

周囲の状況を把握しないままご使用になりますと、事
故やけがなどの原因となります。

ヘッドバンド装着時、目に入らないように注意する

ヘッドバンドを装着するとき、目に入らないよう注意
してください。

雨のあたる場所や、油煙、湯気、湿気、ほこりの多い場所に
設置しない

上記のような場所やこの取扱説明書に記されている仕
様条件以外の環境に設置すると、火災や感電の原因と
なることがあります。

運搬時には、マイクロホンケーブルを取り外す

本機を運搬する際には、マイクロホンケーブルを必ず
取り外してください。マイクロホンケーブルに引っ掛
かると、転倒や落下の原因となることがあります。

長時間使用しないときは、イヤークリップを耳から外してお
く

長時間使用しないときは、本機のイヤークリップを耳
から外しておいてください。

分解や改造をしない

分解や改造をすると、火災やけがの原因となることが
あります。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となることがあり
ます。万一、水や異物が入った場合は、すぐにマイク
ロホンケーブルを抜いて、お買い上げ店またはソニー
のサービス窓口にご相談ください。

日本語

お買い上げいただきありがとうございます。お使いになる前に、この取扱説明
書をお読みください。

概要

ECM-322BC/322BMPは、ソニーUHFワイヤレスマイクロホンシステムのト
ランスミッターと組 み 合 わ せてイベントやセミナーなど で ハンズフリーで使用
できる、ヘッドセット式の全指向性エレクトレットコン デン サ ー マイクロホンで
す。

ECM-322BC

み合わせて使用できます。

ECM-322BMP

など、3極ミニジャック付きトランスミッター専用品です。

本機の特長は、以下の通りです。

• 感度や音質を損なわない集音を可能とする全指向性型カプセルを採用。

• 左右どちらの耳にも簡単に装着できるイヤークリップを採用。シリコン 材 の

採用と軽量化により、長時間の使用でも疲れにくい、心地よい装着感を実
現。

• カプセルケースの位置・角度の微調整時に自由に曲げられるブームを採用。

：WRT-822など、SMC9-4Sソケット付きトラン スミッターと組

：UWPシリーズのUTX-B1ボディーパックトランスミッター

注意を促す記号

行為を禁止する記号

行為を指示する記号

各部の名称（図A）

1 イヤークリップ 2 ケース
3 マイクロホン ケ ーブル 4 ヘッドバンド（付属）
5 コネクター（ ECM-322BC：SMC9-4Pプラグ/

ECM-322BMP：ロック付きミニプラグ）

6 クリップ（ 付 属 ） 7 ブーム
8 カプセルケース

装着する

左右どちらの耳にも掛けることができます。

装着のしかた（図B

イヤークリップの上部を耳に掛けたあと、耳の形に沿わせるようにイヤークリップ
を押さえて整えてください
最適な音質が得られるように、カプセルケースの溝のある側が内側を向くように

（2）

ねじり

（3）

ヘッドバンドの取り付けかた（図B-c）

本機をより確実にホールドしたい場合は、装着の前にヘッドバンド（付属）
を取り付けてお使いください。
左右どちらの向きにも取り付けられます。

クリップの取り付けかた（図B-c）

マイクロホンの脱落を防ぐため、マイクロホンにクリップ（付属）
け、着衣などに留め付けてお使いください。

、カプ セ ル ケ ー ス が口の延長線上に位置する様に調整してください

。

-a/b

（1）

）

。

（2）

（1）

を取り付

トランスミッターの 接 続（図C）

ECM-322BC

コネクターの内側の溝をトランスミッターの マ イク入 力 端 子（SMC9-4S）の黄
色い線に合わせ（1）、コ ネ ク ターを押し込みながらリングを回す（2）。

ECM-322BMP

プラグを差し込み（1）、端 子 カバーを確 実に締める（2）。

使用上のご注意

• マイクロホンは敏 感で す。落としたり、強いショックを与えたりしないように
してください。

• 高温多湿、特に気温が60℃以上のところで長時間使用・保存することは避

けてください。

• 使用中、「ピー」という音（ハウリング）が発生することがあります。これは、

スピーカーから出 る音をマ イクロホンが 拾ってしまうために 起こります。これ
を防ぐには、マイクロホンとスピーカーを向き合わないようにし、その距離を
できるだけ離してください。

• カプセルケースの位置を調整するためにブームを曲げるときには、ブームに

角度がつくような折り曲げかたをしないでください。

• 使い終わったら、マイクロホンケーブルをトランスミッターから外してくださ

い。

仕様

定格

形式 エレクトレットコン デ ン サー型
電源 DC2〜10V（ソニーワイヤレストランスミッターなど

外部から供給）
消費電流 1.3mA以下（標準負荷回路による）
ケーブル φ 2.0mm、2芯シールド 、長さ約 1.2m
コネクター ECM-322BC：ソニーSMC9-4P型

ECM-322BMP：3極小型（φ3.5）単頭プラグ、ロック

付き
質量 約10g（コネクター除く）
外形寸法 図A 参照。単位：mm（インチ）
付属品 ヘッドバンド（1）、クリップ（1）、キャリングケース（1）、

取扱説明書（1）

性能

以下の項目は、標準負荷回路に接続して試験したものです。

周波数特性 50Hz〜 18,000Hz
指向特性 全指向性
出力インピーダンス 1.4kΩ±30%、不平衡型
正面感度 −42.0dB（7.94mV）±3.0dB（1kHz/Pa）
固有雑音 34dBSPL以下
許容動作温度 0℃〜＋60℃

仕様および外観は、改良のため予告なく変更することがありますが、ご了承く
ださい。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営
業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補
償はいたしかねますのでご了承ください。

保証書とアフターサービス

保証書

この製品には保証書が添付されていますので、お買い上げの際お受け取りく
ださい。所定事項の記入および記載内容をお確かめのうえ、大切に保存して

ください 。保 証 期 間 は 、お 買 い 上げ日より1年間です。

アフターサービス

• 調子が悪いときは

この説明書をもう一度ご覧になってお調べください。

• それでも具合の悪いときは

お買い上げ店、または添付の「ソニーご相談窓口のご案内」にあるお近くの
ソニーサービス窓口にご相談ください。

• 保証期間中の修理は

保証書の記載内容に基づいて修理させて頂きます。詳しくは保 証 書をご 覧く
ださい。

• 保証期間経過後の修理は

修理によって機能が維持できる場合は、ご要望により有料修理させて頂きます。

English

Before using the microphone, please read this manual
thoroughly. This manual should be retained for future reference.

For the customers in Europe

This product with the CE marking complies with the EMC
Directive (89/336/EEC) issued by the Commission of the
European Community.
Compliance with this directive implies conformity to the following
European standards:

• EN55103-1: Electromagnetic Interference (Emission)

•EN55103-2: Electromagnetic Susceptibility (Immunity)
This product is intended for use in the following Electromagnetic
Environment(s): E1 (residential), E2 (commercial and light
industrial), E3 (urban outdoors), and E4 (controlled EMC
environment, ex. TV studio).

Overview

The ECM-322BC/322BMP is a head-set type omni-directional
electret condenser microphone for hands-free operation in an
event, seminar, etc. in combination with a transmitter of the Sony
UHF wireless microphone system.

ECM-322BC: Can be used with a transmitter with an SMC9­4S socket, such as the WRT-822.
ECM-322BMP: For exclusive use with a Sony transmitter with
a 3-pole minijack, such as the UTX-B1 included in the UWP
series Wireless Microphone Package.

The features of the ECM-322BC/322BMP are as follows:

• Omni-directional capsule to obtain sound with clarity and
quality.

• Ear clip to easily wear on either ear. With lightweight and
compact design and silicone materials, it is particularly light
and comfortable to ear even in use of long hours.

• Flexible boom allows you to finely adjust the position and angle
of the microphone.

Names and Functions of Parts (Fig. A)

1 Ear clip 2 Case
3 Microphone cable 4 Headband (supplied)
5 Connector (SMC9-4P plug for the ECM-322BC/mini phono

plug with a lock mechanism for the ECM-322BMP)

6 Clip (supplied) 7 Boom
8 Capsule case

Wearing the Microphone

The ECM-322BC/322BMP is designed to be worn on either ear.

To wear the microphone (Fig. B-a/b)

Hook the upper part of the ear clip on an ear, then press the ear
clip gently along the ear to settle it in place (1).
To obtain proper sound quality, twist the boom so that the
threads on the capsule case face toward the mouth, then pull the
capsule case on the extensive line from the mouth (2).

To attach the headband (Fig. B-c)

To wear the microphone more securely, attach the supplied
headband (1) before wearing the microphone.
The headband can be attached on either side.

To attach the clip (Fig. B-c)

To prevent the microphone from falling off, attach the supplied
clip (2) to the microphone cable, then clip the microphone cable
to the clothing.

Connecting to the Transmitter (Fig. C)

ECM-322BC

Align the inner slit of the microphone’s connector with the yellow
line of thee microphone input connector (SMC9-4S) of the
transmitter (1), then push and rotate the ring (2).

ECM-322BMP

Insert the plug (1), then turn and lock the connector cover (2).

Notes on Use

• Microphones are delicate. Do not drop or subject it to excessive
shock.

•Avoid extended usage or storage in high humidity or
temperatures above 60°C (140°F).

• If acoustic feedback occurs during use (a howling sound is
heard from the speakers), point the microphone away from the
speakers or increase the distance between the microphone
and the speakers.

• Do not bend the boom while adjusting the capsule case
position.

• After use, be sure to disconnect the microphone cable from the
transmitter.

Specifications

General

Type Electret condenser microphone
Power requirement 2 V DC to 10 V DC (supplied from the external

Current drain 1.3 mA or less (with the standard load circuit)
Cable 2.0 mm dia., 2-conductor shielded cable, 1.2 m

Connector ECM-322BC: Sony SMC9-4P

Mass 10 g (0.4 oz) (without connector)
Dimensions See Fig. A. Unit: mm (inch)
Supplied accessories Headband (1), clip (1), carrying case (1),

Performance

The following items were tested by connecting the microphones to the
standard load circuits.

Frequency range 50 Hz to 18,000 Hz
Directivity Omni-directional
Output impedance 1.4 kΩ ±30%, unbalanced
Sensitivity –42.0 dB SPL (7.94 mV) ±3.0 dB (1 kHz/Pa)
Inherent noise 34 dB SPL
Operating temperature 0 °C to +60 °C (32 °F to 140 °F)

Design and specifications are subject to change without notice.

Note

Always verify that the unit is operating properly before use.
SONY WILL NOT BE LIABLE FOR DAMAGES OF ANY KIND
INCLUDING, BUT NOT LIMITED TO, COMPENSATION OR
REIMBURSEMENT ON ACCOUNT OF THE LOSS OF
PRESENT OR PROSPECTIVE PROFITS DUE TO FAILURE
OF THIS UNIT, EITHER DURING THE WARRANTY PERIOD
OR AFTER EXPIRATION OF THE WARRANTY, OR FOR ANY
OTHER REASON WHATSOEVER.

Français

Avant d'utiliser ce microphone, lisez attentivement ce mode
d'emploi à conserver pour toute référence ultérieure.

Pour les clients européens

Ce produit portant la marque CE est conforme à la Directive sur
la compatibilité électromagnétique (EMC) (89/336/CEE) émise
par la Commission de la Communauté européenne.

device, such as a Sony wireless transmitter)

(3.9 feet) long

ECM-322BMP: 3-pole mini phono plug with a
lock mechanism

Operating Instructions (1), warranty booklet (1)

or less

La conformité à cette directive implique la conformité aux
normes européennes suivantes:

• EN55103-1: Interférences électromagnétiques (émission)

• EN55103-2: Sensibilité électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les environnements
électromagnétiques suivants: E1 (résidentiel), E2 (commercial et
industrie légère), E3 (urbain extérieur) et E4 (environnement
EMC contrôlé, ex. studio de télévision).

Aperçu

Le ECM-322BC/322BMP est un microphone condensateur à
électrets omnidirectionnel à écouteurs pour le fonctionnement
mains libres lors d'un événement, séminaire etc. en combinaison
avec un émetteur du système de microphone sans fil UHF Sony.

ECM-322BC: Utilisable avec un émetteur à douille SMC9-4S,
comme le WRT-822.
ECM-322BMP: A utiliser exclusivement avec un émetteur
Sony à miniprise 3 pôles, comme le UTX-B1 inclus dans
l'ensemble de microphone sans fil de série UWP.

Les caractéristiques du ECM-322BC/322BMP sont comme suit:

• Capsule omnidirectionnelle pour obtenir un son net et de
qualité.

• Pince d'oreille pour faciliter le port à une oreille ou l'autre.
Léger et compact, en silicium, il est particulièrement agréable à
porter même pendant de longues heures.

• La flèche flexible vous permet d'ajuster précisément la position
et l'angle du microphone.

Nomenclature (Fig. A)

1 Pince d'oreille 2 Boîte
3 Câble de microphone 4 Courroie de tête (fournie)
5 Connecteur (fiche SMC9-4P pour le ECM-322BC/minifiche

phono avec mécanisme de blocage pour le ECM-322BMP)

6 Pince (fournie) 7 Flèche
8 Boîte de capsule

Port du microphone

Le ECM-322BC/322BMP est conçu pour le port sur une oreille
ou l'autre.

Pour porter le microphone (Fig. B-a/b)

Accrochez la partie supérieure de la pince d'oreille sur une
oreille, puis appuyez doucement sur la pince et sur l'oreille pour
la mettre en place (1).
Pour obtenir une qualité sonore convenable, courbez la flèche de
sorte que les fils sur la boîte de capsule soient dirigés vers la
bouche, puis tirez la boîte de capsule sur la ligne d'extension de
la bouche (2).

Pour attacher la courroie de tête (Fig. B-c)

Pour un port plus sûr du microphone, fixez la courroie de tête
(1) fournie avant de mettre le microphone en place.
La courroie de tête peut s'attacher sur un côté ou l'autre.

Pour fixer la pince (Fig. B-c)

Pour éviter que le microphone se détache, attachez la pince (2)
fournie au câble du microphone, puis pincez le câble du
microphone sur un vêtement.

Connexion à l'émetteur (Fig. C)

ECM-322BC

Alignez la fente interne du connecteur du microphone sur la ligne
jaune du connecteur d'entrée de microphone (SMC9-4S) de
l'émetteur (1), puis pressez et tournez la bague (2).

ECM-322BMP

Insérez la fiche (1), puis tournez et verrouillez le capuchon de
connecteur (2).

Remarques sur l'emploi

• Le microphone est délicat. Ne le laissez pas tomber et ne le
soumettez pas à des chocs violents.

• Evitez l'utilisation prolongée ou le rangement à un
emplacement à forte humidité ou température au-dessus de
60˚C (140˚F).

•En cas de rétroaction acoustique pendant l'emploi (hurlement
en provenance des haut-parleurs), pointez le microphone loin
des haut-parleurs ou augmentez la distance entre le
microphone et les haut-parleurs.

• Ne courbez pas la flèche pendant la mise en place de la boîte
de capsule.

• Après l'emploi, déconnectez bien le câble de microphone de
l'émetteur.

Spécifications

Généralités

Type Microphone condensateur à électrets
Alimentation 2 à 10 V CC (fournis par un dispositif extérieur,

Consommation de courant

Câble Câble blindé 2 conducteurs, dia. 2,0 mm, 1,2 m

Connecteur ECM-322BC: Sony SMC9-4P

Poids 10 g (0,4 onces) (sans connecteur)
Dimensions Voir la Fig. A. Unité: mm (pouce)
Accessoires fournis Courroie de tête (1), pince (1), sac de transport

Performance

Les éléments suivants ont été testés en connectant des microphones
aux circuits de charge standard.

Gamme de fréquences 50 à 18.000 Hz
Directivité Omnidirectionnel
Impédance de sortie 1,4 kΩ ±30%, asymétrique
Sensibilité –42,0 dB SPL (7,94 mV) ±3,0 dB (1 kHz/Pa)
Bruit inhérent 34 dB SPL
Température de fonctionnement

La conception et les spécifications peuvent être modifiées sans préavis.

Remarque

Vérifiez toujours que l’appareil fonctionne correctement avant
l’utilisation. Sony n’assumera pas de responsabilité pour les

dommages de quelque sorte qu’ils soient, incluant mais ne
se limitant pas à la compensation ou au remboursement, à
cause de la perte de profits actuels ou futurs suite à la
défaillance de cet appareil, que ce soit pendant la période
de garantie ou après son expiration, ou pour toute autre
raison quelle qu’elle soit.

par ex. émetteur sans fil Sony)

1,3 mA ou moins (avec le circuit de charge
standard)

(3,9 pieds) de long

ECM-322BMP: minifiche phono 3 pôles avec
mécanisme de blocage

(1), mode d'emploi (1), brochure de garantie (1)

ou moins

0 à +60˚C (32 à 140˚F)

A

φ20×

168

ECM-322BC

B-

B-

b

a

B-c

C

Prestaciones

Se hicieron ensayos de los siguientes ítems conectando los micrófonos
a circuitos de carga estándar.

Gama de frecuencias 50 Hz a 18.000 Hz
Dirección Omnidireccional
Impedancia de salida 1,4 kΩ ±30%, desequilibrado
Sensibilidad –42,0 dB SPL (7,94 mV) ±3,0 dB (1 kHz/Pa)
Ruido inherente 34 dB SPL o menos
Temperatura de funcionamiento

0 °C a +60 °C

El diseño y las especificaciones están sujetos a cambios sin previo
aviso.

ECM-322BMP

Deutsch

Vor dem Betrieb des Mikrofons lesen Sie bitte diese Anleitung
gründlich durch. Bewahren Sie die Anleitung zum Nachschlagen
auf

Für Kunden in Europa

Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die
EMV-Richtlinie (89/336/EWG) der EG-Kommission.
Angewandte Normen:

• EN55103-1: Elektromagnetische Verträglichkeit
(Störaussendung)

• EN55103-2: Elektromagnetische Verträglichkeit (Störfestigkeit),

für die folgenden elektromagnetischen Umgebungen: E1
(Wohnbereich), E2 (kommerzieller und in beschränktem Maße
industrieller Bereich), E3 (Stadtbereich im Freien) und E4
(kontrollierter EMV-Bereich, z.B. Fernsehstudio)

Überblick

Das ECM-322BC/322BMP ist ein Kopfhörertyp-Elektret­Kondensatormikrofon mit Kugelcharakteristik für freisprechenden
Betrieb bei Events, Seminaren usw. in Kombination mit einem
Sendeteil des Sony drahtlosen UHF-Mikrofonsystems.

ECM-322BC: Kann mit einem Sendeteil wie einer SMC9-4S
Fassung, wie dem WRT-822, verwendet werden.
ECM-322BMP: Für ausschließliche Verwendung mit einem
Sony-Sendeteil mit einer 3-poligen Minibuchse wie dem UTX­B1, das in der drahtlosen Mikrofonpackung der UWP-Serie
enthalten ist.

Der ECM-322BC/322BMP hat die folgenden Merkmale:

• Kugelcharakteristik-Kapsel, um Klang mit Klarheit und Qualität

zu erhalten.

• Leicht auf jedem Ohr tragbarer Ohrclip. Mit leichtem und

kompaktem Design und Silikonmaterialien ist es besonders
leicht und komfortabel zu tragen, auch bei längerer
Verwendung.

• Flexibler Galgen erlaubt es, die Position und den Winkel des

Mikrofons fein einzustellen.

Bezeichnungen und Funktionen der Teile
(Abb.

1 Ohrclip 2 Gehäuse
3 Mikrofonkabel 4 Kopfband (mitgeliefert)
5 Anschluss (SMC9-4P-Stecker für den ECM-322BC/Mini-

6 Clip (mitgeliefert) 7 Galgen
8 Kapselgehäuse

A)

Cinchstecker mit einem Sperrmechanismus für das ECM­322BMP)

Tragen des Mikrofons

Das ECM-322BC/322BMP ist zum Tragen in jedem der beiden
Ohren konstruiert.

Zum Tragen des Mikrofons (Abb. B-a/b)

Haken Sie den oberen Teil des Ohrclips auf ein Ohr, und drücken
dann den Clip sanft am Ohr entlang zum Befestigen ein (1).
Um richtige Soundqualität zu erhalten, drehen Sie den Galgen
so, dass die Gewinde am Kapselgehäuse zum Mundstück
weisen, und ziehen dann das Kapselgehäuse an der
Erweiterungsleitung vom Mundstück (2) ab.

Zum Anbringen des Kopfbands (Abb. B-c)

Zum sichereren Tragen des Mikrofons bringen Sie das
mitgelieferte Kopfband (1) vor dem Tragen des Mikrofons an.
Das Kopfband kann an jeder Seite angebracht werden.

Zum Anbringen des Clips (Abb. B-c)

Um Herunterfallen des Mikrofons zu vermeiden, bringen Sie den
mitgelieferten Clip (2) am Mikrofonkabel an, und klemmen das
Mikrofonkabel dann an der Kleidung fest.

Anschließen an das Sendeteil (Abb. C)

ECM-322BC

Richten Sie den inneren Schlitz des Mikrofonsteckers mit der
gelben Linie des Mikrofon-Eingangsanschlusses (SMC9-4S) am
Sendeteil (1) aus, und drücken und drehen den Ring (2 dann.

ECM-322BMP

Setzen Sie den Stecker (1) ein, und drehen und verriegeln die
Anschlussabdeckung (2).

Hinweise zur Verwendung

•Mikrofone sind empfindlich. Nicht fallenlassen und vor Stößen

schützen.

•Vermeiden Sie längere Verwendung oder Lagerung das

Mikrofons bei hoher Luftfeuchtigkeit oder Temperaturen über
60°C.

•Wenn bei der Verwendung akustische Rückkopplung auftritt (es

kommen Heulgeräusche von den Lautsprechern), richten Sie
das Mikrofon von den Lautsprechern weg oder halten Sie es
weiter von den Lautsprechern entfernt.

• Biegen Sie den Galgen nicht beim Einstellen der

Kapselgehäuseposition.

• Nach der Verwendung trennen Sie immer das Mikrofonkabel

vom Sendeteil ab.

Technische Daten

Allgemeines

Typ Electret-Kondensermikrofon
Spannungsversorgung 2 V Gleichstrom bis 10 V Gleichstrom (geliefert

Stromaufnahme 1,3 mA oder weniger (mit dem

Kabel 2,0 mm Durchm., 2-adriges abgeschirmtes

Anschluss ECM-322BC: Sony SMC9-4P

Gewicht 10 g (ohne Anschluss)
Abmessungen Siehe Abb. A. Einheit: mm
Mitgeliefertes Zubehör Kopfband (1), Clip (1), Tragetasche (1),

Leistung

Die folgenden Gegenstände wurden durch Anschließen der Mikrofone
an die Standardlastkreise geprüft.

Frequenzbereich 50 Hz bis 18 000 Hz
Richtcharakteristik Kugelcharakteristik
Ausgangsimpedanz 1,4 kΩ ±30%, unsymmetrisch
Empfindlichkeit –42,0 dB SPL (7,94 mV) ±3,0 dB (1 kHz/Pa)
Grundrauschen 34 dB SPL oder weniger
Betriebstemperatur 0 °C bis +60 °C

Änderungen, die der technischen Weiterentwicklung dienen, bleiben
vorbehalten.

vom externen Gerät, wie einem Sony
drahtlosen Sendeteil)

Standardlastkreis)

Kabel, 1,2 m lang

ECM-322BMP: 3-poliger Mini-Cinchstecker mit
einem Sperrmechanismus

Bedienungsanleitung (1), Garantiebroschüre (1)

Hinweis

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät
richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR
SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT
BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG,
AUFGRUND VON VERLUST VON AKTUELLEN ODER
ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES
GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND,
ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH
ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

Italiano

Prima di usare il microfono, leggere con attenzione questo
manuale. Conservare questo manuale per eventuali riferimenti
futuri.

Per i clienti in Europa

Questo prodotto recante il marchio CE è conforme alla direttiva
sulla compatibilità elettromagnetica (EMC) (89/336/CEE)
emessa dalla Commissione della Comunità Europa.
La conformità a questa direttiva implica la conformità alle
seguenti normative europee:

• EN55103-1: Interferenza elettromagnetica (Emissione)

• EN55103-2: Sensibilità ai disturbi elettromagnetici (Immunità)
Questo prodotto è destinato all’uso nei seguenti ambienti
elettromagnetici: E1 (residenziali), E2 (commerciali e industriali),
E3 (esterni urbani) e E4 (ambienti EMC controllati, ad esempio
studi televisivi).

Presentazione

L’ECM-322BC/322BMP è un microfono a condensatore a
elettrete omnidirezionale del tipo ad archetto che consente un
utilizzo a mani libere in occasione di eventi, seminari, ecc.
insieme ad un trasmettitore del sistema di microfono senza fili
UHF Sony.

ECM-322BC: Può essere utilizzato con un trasmettitore
munito di presa SMC9-4S, come il WRT-822.
ECM-322BMP: Per l’utilizzo esclusivo con un trasmettitore
Sony munito di minipresa a 3 poli, come l’UTX-B1 incluso nel
pacchetto microfono senza fili della serie UWP.

Le caratteristiche dell’ECM-322BC/322BMP sono le seguenti:

• Capsula omnidirezionale per ottenere il suono con chiarezza e
qualità

• Supporto per orecchio per la facile applicazione sull’uno o
sull’altro orecchio. Il design leggero e compatto e il materiale in
silicone lo rendono particolarmente leggero e confortevole per
l’orecchio, anche nel caso di un utilizzo per molte ore.

• Braccetto portamicrofono flessibile che consente di regolare
precisamente la posizione e l’angolo del microfono.

Nomi e funzioni delle parti (Fig. A)

1 Supporto per orecchio 2 Involucro
3 Cavo del microfono 4 Archetto (in dotazione)
5 Connettore (spina SMC9-4P per l’ECM-322BC/minispina

fono con meccanismo di blocco per l’ECM-322BMP)

6 Fermaglio (in dotazione) 7 Braccetto portamicrofono
8 Involucro della capsula

Applicazione del microfono

L’ECM-322BC/322BMP è stato realizzato per poter essere
indossato indifferentemente sull’uno o sull’altro orecchio.

Per applicare il microfono (Fig. B-a/b)

Agganciare la parte superiore del supporto per orecchio su un
orecchio, quindi premere il supporto delicatamente lungo
l’orecchio per fissarlo in posizione (1).
Per ottenere un’appropriata qualità del suono, torcere il braccetto
portamicrofono in modo che le filettature sull’involucro della
capsula siano rivolte verso la bocca, quindi tirare l’involucro della
capsula in modo che venga a trovarsi in linea con la bocca (2).

Per applicare l’archetto (Fig. B-c)

Per indossare il microfono in maniera più salda, applicare
l’archetto (1) fornito in dotazione prima di indossare il
microfono.
L’archetto può essere applicato su uno qualsiasi dei due lati.

Per applicare il fermaglio (Fig. B-c)

Per evitare la caduta del microfono, applicare il fermaglio (2)
fornito in dotazione al cavo del microfono, quindi fermare il cavo
del microfono agli abiti.

Collegamento al trasmettitore (Fig. C)

ECM-322BC

Allineare la fessura interna del connettore del microfono con la
linea gialla del connettore di ingresso microfono (SMC9-4S) del
trasmettitore (1), quindi spingere e ruotare l’anello (2).

ECM-322BMP

Inserire la spina (1), quindi girare e bloccare il copriconnettore
(2).

Note sull’uso

•I microfoni sono delicati. Non far cadere il microfono e non
sottoporlo a forti urti.

• Evitare l’utilizzo o il deposito prolungato in luoghi con elevata
umidità o con una temperatura superiore a 60°C.

• Se durante l’uso si verifica il fenomeno della retroazione
acustica (un sibilo è udibile dai diffusori), puntare il microfono
verso un punto distante dai diffusori o allontanare il microfono
dai diffusori.

• Non piegare il braccetto portamicrofono durante la regolazione
della posizione dell’involucro della capsula.

• Dopo l’uso, accertarsi di scollegare il cavo del microfono dal
trasmettitore.

Caratteristiche tecniche

Dati generali

Tipo Microfono a condensatore a elettrete
Alimentazione Corrente continua da 2 V a 10 V (fornita da un

dispositivo esterno, come un trasmettitore
senza fili Sony)

Assorbimento di corrente

1,3 mA o meno (con circuito di carico standard)

Cavo Diametro di 2,0 mm, cavo schermato a 2

conduttori, lunghezza di 1,2 m

Connettore ECM-322BC: SMC9-4P Sony

ECM-322BMP: Minispina fono a 3 poli con

meccanismo di blocco
Massa 10 g (senza connettore)
Dimensioni Vedere la Fig. A. Unità: mm
Accessori in dotazione Archetto (1), fermaglio (1), custodia di trasporto

(1), Istruzioni per l’uso (1), libretto di garanzia

(1)

Prestazioni

Le seguenti voci sono state testate collegando i microfoni a circuiti di
carico standard.

ECM-322BC

Gamma delle frequenze Da 50 Hz a 18.000 Hz
Direttività Omnidirezionale
Impedenza di uscita 1,4 kΩ ±30%, sbilanciata
Sensibilità –42,0 dB SPL (7,94 mV) ±3,0 dB (1 kHz/Pa)
Rumore inerente 34 dB SPL o meno
Temperatura di impiego Da 0°C a +60°C

Design e caratteristiche tecniche soggetti a modifiche senza preavviso.

ECM-322BMP

Nota

Verificare sempre che l'apparecchio stia funzionando
correttamente prima di usarlo. LA SONY NON SARÀ
RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI,
MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A
CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI
DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA
DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA
DOPO LA SCADENZA DELLA GARANZIA, O PER
QUALUNQUE ALTRA RAGIONE.

Español

Antes de utilizar el micrófono, lea completamente este manual.
Este manual debe guardarse para su referencia en el futuro.

Para los clientes de Europa

Este producto con la marca CE está de acuerdo con la Directriz
de EMC (89/336/EEC) emitida por la Comisión de la Comunidad
Europea.
La conformidad con esta directriz implica la conformidad las
normas europeas siguientes:

• EN55103-1: Interferencia electromagnética (Emisión)

• EN55103-2: Susceptibilidad electromagnética (Inmunidad)
Este producto está ha sido diseñado para utilizarse en los
entornos electromagnéticos siguientes:
E1 (zona residencial), E2 (zona comercial e industrial ligera), E3
(exteriores urbanos) y E4 (entorno con EMC controlada, p. ej.,
estudio de televisión).

Vista general

El ECM-322BC/322BMP es un micrófono de condensador con
electreto omnidireccional de tipo casco para uso con las manos
libres en eventos, seminarios, etc. en combinación con el
sistema de micrófono inalámbrico UHF de Sony.

ECM-322BC: Puede utilizarlo con un transmisor y una toma
SMC9-4S, como el WRT-822.
ECM-322BMP: Para uso exclusivo con un transmisor con
minitoma de 3 polos de Sony, como el UTX-B1 incluido en el
paquete de micrófono inalámbrico de la serie UWP.

Las características del ECM-322BC/322BMP son las siguientes:

• Cápsula omnidireccional produce sonidos claros y de calidad.

• Gancho de oreja para ambas orejas. Diseño ligero y compacto

con materiales de silicona, es especialmente ligero y cómodo
en el uso durante muchas horas seguidas.

• Brazo flexible permite un ajuste fino de la posición y ángulo del
micrófono.

Nombres y funciones de las piezas (Fig. A)

1 Gancho de oreja 2 Cubierta
3 Cable de micrófono 4 Casco (entregado)
5 Conector (toma SMC9-4P para el ECM-322BC/minitoma

fonocaptora con un mecanismo de bloqueo para el ECM­322BMP)

6 Gancho (entregado) 7 Brazo
8 Caja de cápsula

Uso del micrófono

El ECM-322BC/322BMP fue diseñado para ambas orejas.

Para usar el micrófono (Fig. B-a/b)

Enganche la parte superior del gancho de oreja en una de sus
orejas y presione el gancho de oreja para que quede fijado en su
posición (1).
Para la mejor calidad del sonido doble el brazo para que los hilos
en la caja de la cápsula estén hacia la boca y alargue la caja de
la cápsula en la línea que se extiende de la boca (2).

Para colocar el casco (Fig. B-c)

Para usar firmemente el micrófono, instale el caso entregado
(1) antes de usar el micrófono.
El casco puede instalarse en ambos lados.

Para instalar el gancho (Fig. B-c)

Para evitar que el micrófono se caiga, instale el gancho
entregado (2) en el cable de micrófono y enganche el cable de
micrófono en su ropa.

Conexión al transmisorr (Fig. C)

ECM-322BC

Alinee la ranura interior del conector de micrófono con la línea
amarilla del conector de tres entradas (SMC9-4S) del transmisor
(1), y presione y gire el anillo (2).

ECM-322BMP

Inserte el enchufe (1) y gire para fijar la cubierta del conector
(2).

Notas acerca del uso

• Los micrófonos son frágiles. No deje caer o exponga a un
golpe fuerte.

• Evite un uso durante largo tiempo y no guarde en lugares de
alta humedad o temperatura de más de 60 °C.

• Si hay realimentación acústica durante el uso (se escucha un
aullido por los altavoces), no apunte el micrófono a los
altavoces o aumente la distancia entre el micrófono y los
altavoces.

• No doble el brazo mientras ajusta la posición de la caja de
cápsula.

• Después del uso, no se olvide de desconectar el cable de
micrófono del transmisor.

Especificaciones

General

Tipo Micrófono de condensación con electreto
Requisito eléctrico CC de 2 V a 10 V (alimentado de un equipo

externo como un transistor inalámbrico de

Pérdida de corriente 1,3 mA o menos (con circuito de carga

Cable Cable blindado de 2 hilos, diám. 2,0 mm, long.

Conector ECM-322BC: Sony SMC9-4P

Peso 10 g (sin conector)
Dimensiones Vea la Fig. A. Unidad: mm
Accesorios entregados Casco (1), gancho (1), valija de transporte (1),

Sony)

estándar)

de 1,2 m

ECM-322BMP: Minitoma fonocaptora de 3
polos con mecanismo de bloqueo

Manual de instrucciones (1), libro de garantía
(1)

Nota

Verifique siempre que esta unidad funciona correctamente
antes de utilizarlo. SONY NO SE HACE RESPONSIBLE POR
DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO
LIMITADO A LA COMPENSACIÓN O PAGO POR LA
PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS
DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA
VIGENCIA DE LA GARANTÍA O DESPUÉS DEL
VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER
OTRA RAZÓN.

中文

使用麦克风之前，请仔细阅读本手册。请妥善保存此手册以备将
来参考。

概述

ECM-322BC/322BMP是头戴式全向驻极体电容麦克风，适合在大
型活动、会议等场合与 Sony UHF 无线麦克风系统的发射器搭配使
用，进行免持操作。

ECM-322BC：可以与带有SMC9-4S插座的发射器搭配使用，如
WRT-822。
ECM-322BMP：专门与带有 3 极式小型插孔的 Sony 发射器搭配
使用，如 UWP 系列无线麦克风套件当中包含的 UTX-B1。

ECM-322BC/322BMP 的特点如下：

• 全向传声器头，可获得清晰优良的音质。

• 便于在任一侧耳朵上佩戴的耳挂。设计轻便小巧，采用硅质材

料，重量特别轻，即使长时间使用耳部也会感觉非常舒适。

• 灵活的活动支架，可以对麦克风的位置和角度进行微调。

各部件的名称和功能（图A）

1 耳挂
3 麦克风电缆
5 连接器（ECM-322BC 的 SMC9-4P 插头 /ECM-322BMP 的小

型唱机插头，带锁定机构。）

6 夹子（附带）
8 传声器外壳

佩戴麦克风

根据设计，ECM-322BC/322BMP 可佩戴于任一侧的耳朵上。

佩带麦克风（图B-a/b）

将耳挂的上部挂在耳朵上，然后，沿耳部轻柔地按压耳挂，将其安
放到位 (1)。
要获得良好的音质，应扭动活动支架，使传声器外壳上的线朝向口
部，然后将传声器外壳拉到口部外延线上 (2)。

连接头带（图B-c）

要使麦克风佩戴的更加牢固，请在佩戴麦克风之前连接附带的头带
(1)。
可在任一侧连接头带。

安装夹子（图B-c）

为避免麦克风掉落，请在麦克风电缆上安装附带的夹子 (2)，然后
将麦克风电缆夹在衣服上。

连接发射器（图C）

ECM-322BC

将麦克风连接器的内狭缝对准发射器 (1) 的麦克风输入连接器
(SMC9-4S) 的黄线，然后推动并选转圆环 (2)。

ECM-322BMP

插入插头 (1)，然后转动并锁定连接器盖 (2)。

使用须知

• 麦克风属精密仪器。不要使其跌落或受到强烈撞击。

• 避免在高湿或超过 60℃的高温环境中长时间使用或保存。

• 使用过程中如果出现反馈（讲话人的声音变为啸叫声），请 将 麦 克

风偏离讲话人或增加麦克风和讲话人之间的距离。

• 调整传声器外壳的位置时，不要弯曲活动支架。

• 使用后，请务必从发射器上断开麦克风电缆。

规格

通用

型号 驻极体电容式麦克风
电源要求 2V DC到 10V DC（由外接设备提供，如Sony 无

线发射器）
耗用电流 小于 1.3 mA（标准负载电路）
电缆 直径 2.0 mm，双导线屏蔽电缆，长度 1.2 m。
连接器 ECM-322BC：Sony SMC9-4P

ECM-322BMP：3 极式小型唱机插头，带锁定

机构
重量 10 g（不含连接器）
尺寸 见图 A。单位：mm
附件 头带(1)、夹子(1)、便携包(1)、使用说明书(1)、质

量保证书(1)

性能

下列项目通过将麦克风连接至标准负载电路进行测试。

频率范围 50 Hz 到 18,000Hz
指向性 全向型
输出电阻 1.4 kΩ ± 30%，非平衡型
灵敏度 -42.0 dB SPL (7.94 mV)± 3.0 dB (1 kHz/Pa)
固有杂音 低于 34 dB SPL
工作温度 0℃到 +60℃

设计和规格如有变动，不再另行通知。

注意

在使用前请始终确认本机运行正常。
无论保修期内外或基于任何理由，SONY 对任何损坏（包括但不
限于）概不负责。由于本机故障造成的现有损失或预期利润损失，
不进行退货或赔偿。
