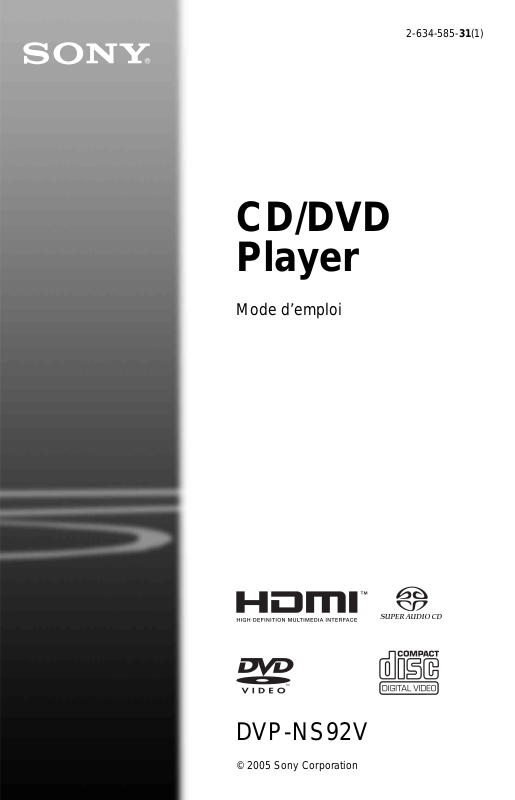

SONY DVP-NS92 User Manual [fr]

CD/DVD Player

Mode d’emploi

2-634-585-31(1)

DVP-NS92V

AVERTISSEMENT

Remarques sur

Pour réduire les risques d’incendie ou d’électrocution, gardez cet appareil à l’abri de la pluie ou de l’humidité. Pour éviter tout risque d’électrocution, n’ouvrez pas le boîtier. Confiez l’entretien de cet appareil à un personnel qualifié exclusivement. Le cordon d’alimentation doit être remplacé uniquement dans un centre de service après-vente agréé.

Cet appareil entre dans la catégorie des produits LASER de CLASSE

1. L’ETIQUETTE INDIQUANT L’APPARTENANCE DE CE LECTEUR A LA CLASSE 1 est apposée à l’arrière du boîtier.

ATTENTION

L’utilisation d’instruments optiques avec cet appareil augmente les risques de lésions aux yeux. Ne tentez pas de démonter le boîtier, car le faisceau laser utilisé par ce lecteur CD/ DVD pourrait être dangereux pour vos yeux. Pour l’entretien, adressez-vous à un personnel qualifié uniquement.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective) Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Précautions

Sécurité

• Cet appareil fonctionne à une tension de 220 – 240 V CA, 50/ 60 Hz. Vérifiez que la tension de fonctionnement de l’appareil est compatible avec votre source d’alimentation locale.

• Pour éviter des risques d’incendie ou d’électrocution, ne posez pas de récipients remplis de liquides (p. ex. un vase) sur l’appareil.

Installation

• N’installez pas l’appareil en position inclinée. Il est conçu pour fonctionner uniquement à l’horizontale.

• Tenez le lecteur et les disques éloignés des appareils équipés de puissants aimants, comme les micro-ondes ou les enceintes à forte puissance.

• Ne posez pas d’objets lourds sur le lecteur.

les disques

• Pour que les disques restent propres, tenez-les par les bords. Ne touchez jamais la surface des disques.

• N’exposez pas les disques au rayonnement direct du soleil ni à des sources de chaleur, telles que des conduits d’air chaud, et ne les laissez pas dans un véhicule garé en plein soleil, car la température à l’intérieur de l’habitacle peut augmenter considérablement.

• Après avoir lu un disque, rangezle dans son boîtier.

• Nettoyez le disque avec un chiffon de nettoyage. Essuyez le disque en partant du centre vers l’extérieur.

• N’utilisez pas de solvants tels que de l’essence, des diluants, des nettoyants pour disque ou pour lentille disponibles dans le commerce ou des vaporisateurs antistatiques destinés aux disques vinyles.

• Si vous avez imprimé l’étiquette du disque, séchez-la avant de lire le disque.

Précautions

Sécurité

Si un objet ou du liquide pénètre à l’intérieur du boîtier, débranchez le lecteur et faites-le vérifier par un technicien qualifié avant de le remettre en marche.

Alimentation

• Le lecteur n’est pas déconnecté de l’alimentation secteur (CA) tant qu’il reste branché à la prise secteur, même si le lecteur lui-même a été mis hors tension.

• Débranchez votre lecte ur de la prise murale si vous prévoyez de ne pas l’utiliser pendant une période prolongée. Pour débrancher le cordon d’alimentation (CA), saisissez-le au niveau de la fiche, ne tirez jamais sur le cordon.

Installation

• Installez le lecteur dans un endroit suffisamment ventilé pour éviter toute surchauffe interne.

• Ne posez pas le lecteur sur une surface molle, notamment un tapis.

• N’installez pas votre lecteur à proximité de sources de chaleur ou dans un endroit soumis aux rayons directs du soleil, à une poussière excessive ou à des chocs mécaniques.

Fonctionnement

• Si le lecteur est transporté directement d’un endroit froid à un endroit chaud ou s’il est installé dans une pièce très humide, de la condensation risque de se former sur les lentilles situées à l’intérieur du boîtier. Votre lecteur risque alors de ne pas fonctionner correctement. Dans ce cas, retirez le disque et laissez le lecteur sous tension pendant envi ro n tr en te minutes, jusqu’à ce que l’humidité se soit complètement évaporée.

• Avant de déplacer votre lecteur, retirez tous les disques. Sinon, vous risquez de les endommager.

Réglage du volume

N’augmentez pas le volume lorsque vous écoutez un passage avec de très faibles niveaux d’entrée ou sans signal audio. Vous risqueriez d’endommager les enceintes au moment d’un passage caractérisé par un niveau sonore élevé.

Entretien

Nettoyez le boîtier, le panneau et les commandes avec un chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez pas de tampons abrasifs, de poudre à récurer ou de solvant tel que l’alcool ou l’essence.

Á propos du nettoyage des disques et des nettoyants pour disque ou pour lentille

N’utilisez pas de disque de nettoyage ou de nettoyant pour disque ou pour lentille (humide ou en spray) disponibles dans le commerce. Ils pourraient provoquer des problèmes de fonctionnemen t de l’appareil.

IMPORTANT

Attention : Ce lecteur est capable de maintenir indéfiniment l’affichage d’une image vidéo fixe ou d’un menu sur l’écran de votre téléviseur. En laissant une image vidéo fixe ou un menu écran affich é su r votre téléviseur pendant une période prolongée, vous risquez de provoquer des dommages irréversibles à votre écran. Les téléviseurs à écran à plasma et les téléviseurs à projection sont sensibles à ce phénomène.

Pour toute question ou tout problème concernant votre lecteur, n’hésitez pas à consulter votre revendeur Sony le plus proche.

Tables des matières

AVERTISSEMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Remarques sur les disques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

A propos de ce mode d’emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Ce lecteur permet la lecture des types de disques suivants . . . . . . . . . . . . . . 7

Nomenclature des pièces et des commandes. . . . . . . . . . . . . . . . . . . . . . . . . 9

Utilisation du menu de commande (Magic Pad) . . . . . . . . . . . . . . . . . . . . . . 13

Raccordements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Raccordement du lecteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Etape 1 : Déballage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Etape 2 : Insertion des piles dans la télécommande. . . . . . . . . . . . . . . . . . . 16

Etape 3 : Raccordement des câbles vidéo/HDMI . . . . . . . . . . . . . . . . . . . . . 17

Etape 4 : Raccordement des câbles audio . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Etape 5 : Raccordement du cordon d’alimentation . . . . . . . . . . . . . . . . . . . . 24

Etape 6 : Réglage rapide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Lecture de disques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Lecture de disques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Reprise de la lecture à l’endroit où vous avez arrêté le disque

(Reprise lecture) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Utilisation du menu du DVD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Sélection de «ORIGINAL» ou de «PLAY LIST» sur un DVD-RW/DVD-R. . . 31

Sélection d’une zone de lecture sur un Super Audio CD. . . . . . . . . . . . . . . . 32

Lecture de CD VIDEO dotés de fonctions PBC (lecture PBC) . . . . . . . . . . . 33

Fonctions de mode de lecture (lecture programmée, lecture aléatoire, lecture

répétée, lecture A-B répétée). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Recherche d’une scène . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Recherche d’un point spécifique sur le disque (Recherche, balayage, lect ure au

ralenti, arrêt sur image) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Recherche d’un titre, d’un chapitre, d’un plage ou d’un scène, etc.

(Mode recherche). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Recherche par scène (NAVIGATION PAR IMAGES) . . . . . . . . . . . . . . . . . . 41

Visualisation des informations relatives au disque. . . . . . . . . . . . . 42

Vérification du temps de lecture et du temps restant. . . . . . . . . . . . . . . . . . . 42

Réglages du son . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Commutation du son . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Réglages du mode Surround. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Visualisation de films. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Changement de l’angle de vue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Affichage des sous-titres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Réglage de l’image en lecture

(MODE DE PERSONNALISATION DE L’IMAGE). . . . . . . . . . . . . . . . . . 53

Amélioration de la netteté d’une image (NETTETE) . . . . . . . . . . . . . . . . . . . 55

Réglage de la qualité de l’image (BNR, MNR). . . . . . . . . . . . . . . . . . . . . . . . 56

Réglage du décalage entre l’image et le son (Synchronisation AV) . . . . . . . 57

Ecoute de plages audio MP3 et visualisation d’images JPEG . . . . . . 59

A propos des plages audio MP3 et des fichiers d’image JPEG. . . . . . . . . . . 59

Lecture des plages audio MP3 ou des fichiers d’image JPEG . . . . . . . . . . . 60

Visualisation d’images JPEG sous forme de diaporama. . . . . . . . . . . . . . . . 63

Visualisation de vidéos DivX® . . . . . . . . . . . . . . . . . . . . . . . . . . 66

A propos des fichiers vidéo DivX. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Lecture de fichiers vidéo DivX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Utilisation des diverses fonctions complémentaires . . . . . . . . . . . . 69

Verrouillage de disques (VERROUILLAGE PARENTAL PERSONNALISE,

CONTROLE PARENTAL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Pilotage de votre téléviseur ou amplificateur a udi o et vidéo (ré cept eur) ave c la

télécommande fournie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Installation et réglages. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Utilisation du menu d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Sélection de la langue d’affichage ou de la plage sonore

(CHOIX DE LA LANGUE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Réglages de l’affichage (REGLAGE DE L’ECRAN) . . . . . . . . . . . . . . . . . . . 78

Réglages personnalisés (REGLAGE PERSONNALISE). . . . . . . . . . . . . . . . 80

Réglages du son (REGLAGE AUDIO). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Réglages des enceintes (REGLAGE H-P). . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Informations complémentaires . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Fonction d’autodiagnostic (lorsque des chiffres et des lettres s’affichent). . . 92

Glossaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Liste des codes de langue. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

,suite

A propos de ce mode d’emploi

• Les instructions de ce mode d’emploi décrivent les commandes de la télécommande. Vous pouvez également utiliser les commandes présentes sur le lecteur si leur nom est identique ou similaire à celui indiqué sur la télécommande.

• Le terme générique «DVD» peut être employé pour désigner les DVD VIDEO, DVD+RW/ DVD+R et les DVD-RW/DVD-R.

• La signification de chacune des icônes utilisées dans le présent mode d’emploi est indiquée ci-dessous :

Icônes Signification

Fonctions disponibles pour les DVD VIDEO et DVD+RW/DVD+R en mode +VR (enregistrement vidéo) ou les DVD-RW/DVD-R en mode vidéo

Fonctions disponibles pour les DVD-RW/DVD-Rs en mode VR (Video Recording)

Fonctions disponibles pour les CD VIDEO (y compris les Super VCD ou les CDR/CD-RW au format CD vidéo ou Super VCD)

Fonctions disponibles pour les CD audio ou les CD-R/CD-RW au format CD audio

Fonctions disponibles pour les Super Audio CD Fonctions disponibles pour les DATA CD (CD-ROM/CD-R/CD-RW) contenant

des plages audio MP3

*2*3

DivX Fonctions disponibles pour les DATA DVD (DVD-ROM/DVD+RW/DVD+R/DVD-

RW/ DVD-R) contenant des plages audio MP3 fichiers vidéo DivX

*1 Le MP3 (MPEG-1 couche audio III) est un format de compression de données audio normalisé par ISO

(International Organization for Standardization)/IEC (International Electrotechnical Commission) MPEG. *2 DivX® est une technologie de compression des fichiers vidéo développée par DivXNetworks, Inc. *3 DivX, DivX Certified, et les logos associés, sont des marques deposes de DivXNetworks, Inc. et sont utilisés

sous licence.

des fichiers d’image JPEG et des fichiers vidéo

*2*3

, des fichiers d'image JPEG et des

Ce lecteur permet la lecture des types de disques suivants

Formats de disques

DVD VIDEO

DVD-RW/-R

DVD+RW/+R

Super Audio CD

CD VIDEO/ CD audio

CD-RW/-R

–Formats des plages audio MP3, des fichiers

d’image JPEG et des fichiers vidéo DivX conformes à la norme UDF 9660 (Universal Disk Format).

Exemples de disques non reconnus par le lecteur

Le lecteur ne peut pas lire les disques suiva nts :

• Les CD-ROM/CD-R/CD-RW autres que ceux enregistrés dans les formats mentionnés sur cette page.

• Les CD-ROM enregistrés dans le format PHOTO CD.

• La section de données des CD-Extra.

• Les disques DVD audio.

• Les DATA DVD ne contenant pas de plages audio MP3, de fichiers d’image JPEG ou de fichiers vidéo DivX.

De plus, le lecteur ne peut pas lire les disques suivants :

• Les DVD VIDEO possédant un code de zone différent.

• Les disques de forme non standard (en forme de carte ou de cœur, par exemple).

• Les disques sur lesquels sont collés du papier ou des autocollants.

• Les disques portant des traces de colle provenant d’une bande adhésive ou d’un autocollant.

«DVD+RW», «DVD-RW», «DVD+R», «DVD-R», «DVD-Video» et le logo «CD» sont des marques commerciales.

Remarque au sujet des CD/DVD

Le lecteur peut lire les CD-ROM/CD-R/CDRW enregistrés dans les formats suivants : –Format de CD audio –Format de CD vidéo –Formats des plages audio MP3, des fichiers

d’image JPEG et des fichiers vidéo DivX conformes à la norme ISO 9660* niveau 1 ou 2, ou à son format étendu Joliet.

–Format de CD image KODAK

* Hiérarchie logique de dossiers et de fichiers sur

CD-ROM définie en tant que norme ISO (Organisation internationale de normalisation).

Le lecteur peut lire les DVD-ROM/ DVD+RW/DVD-RW/DVD+R/DVD-R enregistrés dans les formats suivants :

Code de zone

Votre lecteur est identifié par un code local indiqué à l’arrière de l’appareil et il ne peut lire que les DVD VIDEO (lecture seule) identifiés par un code local identique. Ce système sert à la protection des droits d’auteur.

Les DVD VIDEO identifiés par le logo peuvent également être lus sur ce lecteur.

Si vous tentez de lire tout autre DVD VIDEO, le message suivant s’affiche à l’écran du téléviseur : «Lecture de ce disque interdite en raison des limites de zone». Selon les DVD VIDEO, il est possible qu’aucun code de zone ne soit indiqué, même si la lecture du DVD VIDEO est restreinte par les limites de zone.

DVP–XXXX

00V 00Hz

NO.

00W

Code de zone

0-000-000-00

ALL

,suite

Remarques

• Remarques au sujet des DVD+RW/DVD+R, DVD-RW/DVD-R ou CD-R/CD-RW

Certains DVD+RW/DVD+R, DVD-RW/DVD-R ou CD-R/CD-RW ne peuvent pas être lus sur ce lecteur à cause de la qualité de l’enregistrement ou de l’état du disque ou suivant les caractéristiques de l’appareil d’enregistrement et du logiciel de création. Le disque ne peut pas être lu s’il n’a pas été finalisé correctement. Pour de plus amples informations, reportez-vous au mode d’emploi de l’appareil d’enregistrement. Notez que certaines fonctions de lecture risquent d’être inopérantes avec certains DVD+RW/DVD+R, même s’ils ont été finalisés correctement. Dans ce cas, visionnez le disque en lecture normale. De même, la lecture de certains DATA CD/DATA DVD créés au format Packet Write est impossible.

• Disques audio encodés par des technologies de

protection des droits d’auteur

Cet appareil est conçu pour la lecture des disques conformes à la norme Compact Disc (CD). Récemment, certaines maisons de disques ont lancé sur le marché divers types de disques audio encodés selon des technologies de protection des droits d’auteur. Notez que, par mi ces types de disques, certains ne sont pas conformes à la norme CD. La lecture de ces disques avec cet appareil peut être impossible.

• Remarque sur les DualDiscs Un DualDisc est un disque do uble face qui comporte les données d’un DVD sur une face et des données audio numérique sur l’autre face. La face du contenu audio des DualDiscs n’étant pas conforme à la norme Compact Disc (CD), la lecture de ces disques sur cet appareil n’est pas garantie.

Droits d’auteur

Ce produit intègre une technologie de protection des droits d’auteur couverte par des brevets américains, ainsi que par d’autres droits sur la propriété intellectuelle. L’emploi de cette technologie de protection des droits d’auteur doit faire l’objet d’une autorisation par Macrovision et est exclusivement destiné à une utilisation dans le cercle familial et à d’autres fins de visionnage limitées, sauf autorisation de Macrovision. Toute étude d’ingénierie inverse, ainsi que le démontage de cet appareil sont interdits.

Remarque sur les opérations de lecture des DVD et CD VIDEO

Certaines opérations de lecture de DVD et de CD VIDEO peuvent avoir été intentionnellement définies par les éditeurs de logiciels. Etant donné que ce lecteur lit les DVD et les CD VIDEO conformément au contenu du disque défini par les éditeurs de logiciels, il se peut que certaines fonctions de lecture ne soient pas disponibles. Veuillez également vous reporter aux instructions fournies avec les DVD et les CD VIDEO.

Nomenclature des pièces et des commandes

Pour plus de détails, reportez-vous aux numéros de pages indiqués entre parenthèses.

Panneau frontal

A Touche [/1 (marche/veille) (27) B Témoin HDMI* (High-Definition

Multimedia Interface) (18, 78, 81, 94) S’allume lorsque la prise HDMI OUT est correctement raccordée à un appareil compatible HDCP (Highbandwidth Digital Content Protection) doté d’une entrée HDMI ou DVI (Digital Visual Interface).

C Témoin SUPER AUDIO CD (32, 94)

S’allume lorsque : –vous lisez la couche HD (High

Density) d’un Super Audio CD ;

–aucun disque n’est inséré.

D Témoin MULTI CHANNEL (32, 94)

S’allume lorsque :

–vous lisez un disque contenant des

signaux audio multicanaux ;

–aucun disque n’est inséré.

E Plateau de lecture (27) F Touche A (ouverture/fermeture) (27)

G Touche H (lecture) (27) H Touche X (pause) (28) I Touche x (arrêt) (28) J Touches ./> (précédent/

suivant) (38)

K Touche/témoin PROGRESSIVE (19)

S’allume lorsque le lecteur émet des signaux progressifs.

L Fenêtre d’affichage du panneau frontal

(11)

M Capteur de télécommande (16) N Témoin FL OFF (affichage du panneau

frontal désactivé) (80)

O Témoin VIDEO OFF (27)

* Ce lecteur est basé sur la version 1.1 des

spécifications HDMI (High-Definition Multimedia Interface).

Ce lecteur DVD intègre la technologie (HDMI™) (High-Definition Multimedia Inte rface).

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC.

Panneau arrière

OPTICAL

COAXIAL

FRONT REAR CENTER R-AUDIO-L VIDEO Y P

OUT

DIGITAL

HDMI OUT 5.1CH OUTPUT

WOOFER

LINE OUT

S VIDEO

COMPONENT VIDEO OUT

OUT

CRP

LINE (RGB) -TV

A Prise DIGITAL OUT (COAXIAL)

(21)

B Prise DIGITAL OUT (OPTICAL) (21) C Prises 5.1CH OUTPUT (21) D Prises LINE OUT L/R (AUDIO) (21) E Prise LINE OUT (VIDEO) (17)

F Prise S VIDEO OUT (17) G Prises COMPONENT VIDEO OUT

(17) (Y, P

B/CB, PR/CR)

H Prise LINE (RGB) - TV (17) I Prise HDMI OUT (sortie High

Definition Multimedia Interface) (17)

Fenêtre d’affichage du panneau frontal

Pendant la lecture d’un DVD VIDEO ou d’un disque en mode DVD-VR

Type de disque

Apparaît pendant la lecture répétée (36)

Statut de lecture

Signal audio en cours (47)

Apparaît lorsque vous changez d’angle (52)

Titre/chapitre en cours ou t emps de lecture (42)

Pendant la lecture d’un CD VIDEO avec commande de lecture (PBC) (33)

Type de disque

Apparaît pendant la lecture r épétée A-B (36)

Statut de lecture

Scène en cours ou temps de lecture (4 2)

Lors de la lecture d’un Super Audio CD, d’un CD, d’un DATA DVD (audio MP3/vidéo DivX), d’un DATA CD (audio MP3/vidéo DivX) ou d’un CD VIDEO (sans fonction PBC)

Statut de lecture

Apparaît pendant la lecture répétée (37)

Plage en cours*1 (42)

Type de disque*

*1 Pendant la lecture de fichiers vidéo DivX, la plage en cours n’est pas affichée. *2 Pendant la lecture de DATA DVD, l’indicateur DVD est affiché. Lorsque vous lisez la couche HD d’un

Super Audio CD, le type de disque ne s’affiche pas.

z Conseil

Il est possible de régler l’éclairage de la fenêtre d’affichage du panneau frontal en réglant «AFFICHAGE» sous «REGLAGE PERSONNALISE». (page 80)

Apparaît pendant la lecture des plages

audio MP3 (59)

Temps de lecture (42)

,suite

Télécommande

A Commutateur TV/DVD (73) B Touche

Z (ouverture/fermeture) (28)

C Touches numériques (30)

La touche numérique 5 possède un point tactile.*

D - (dizaines)/Touche CLEAR

(effacement) (34, 72)

E Touche TOP MENU (30) F Touches C/X/x/c (30) G Touche O RETURN (29) H Touches / (répétition/

pas/avance/pas) (28, 39)

I Touches ./> (précédent/

suivant) (28)

J Touches m/M (balayage/

ralenti) (39)

K Touche ZOOM (28, 62) L Touches SLOW PLAY/FAST PLAY

(28)

M Touche SA-CD/CD (Super Audio CD/

CD) (32)

N Touche SA-CD MULTI/2CH (Super

Audio CD multi/2 canaux) (32)

O Touche (sous-titres) (52) P Touche (audio) (46) Q Touche [/1 (marche/veille) (27) R Touches 2 (volume) +/– (72)

La touche + possède un point tactile.*

S Touche t (télévision/vidéo)/TIME/

TEXT (42, 72)

T Touche PICTURE NAVI (navigation

par images) (41, 62)

U Touche ENTER V Touche MENU (30) W Touche ENTER (24) X Touche DISPLAY (13) Y Touche H (lecture) (27)

La touche H possède un point tactile.*

Z Touche X (pause) (28)

wj Touche x (arrêt) (28) wk Touche SHUFFLE (36) wl Touche REPEAT (36) e; Touche SUR (Surround) (48) ea Touche SEARCH MODE (39)

es Touche (angle) (52) ed Touche VIDEO ON/OFF (27)

* Utilisez le point tactile comme référence pour

actionner le lecteur.

Utilisation du menu de commande (Magic Pad)

Utilisez le menu de commande pour sélectionner une fonction et visionner les informations qui s’y rapportent. Appuyez plusieurs fois sur DISPLAY pour afficher le menu de commande ou changer de menu de commande, comme suit :

Menu de commande 1

Menu de commande

Les menus de commande 1 et 2 affichent différents paramètres selon le type de disque. Pour plus de détails sur chaque paramètre, reportez-vous aux numéros de pages indiqués entre p arenthèses.

Exemple : Menu de commande 1 lors de la lecture d’un DVD VIDEO.

Menu de commande 2 (s’affiche pour certains disques uniquement)

Menu de commande désactivé

Paramètres du menu de commande

1 2 ( 2 7 1 8 ( 3 4

Paramètre sélectionné

NON NON REGLE OUI

Nom de la fonction du paramètre sélectionné dans le menu de commande

Message-guide

*1Permet d’afficher le numéro de scène pour les

CD VIDEO (lorsque la fonction PBC est activée), le numéro de plage pour les CD VIDEO/Super Audio CD/CD et le numéro d’album pour les DATA CD/DATA DVD.

*2Permet d’afficher le numéro d’index pour les

CD VIDEO/Super Audio CD et le numéro de plage audio MP3 ou le numéro du fichier d’image JPEG pour les DATA CD/DATA DVD. Numéro du fichier vidéo DivX pour les

DATA CD/DATA DVD. *3Affiche «SVCD» pour les Super VCD. *4Affiche la date pour les fichiers JPEG.

PROGRAMMEE

) )

1 : 3 2 : 5 5

ENTER DISPLAY

Numéro du chapitre en cours de lecture* Numéro du titre en cours de lecture* Nombre total de titres*

Nombre total de chapitres*

PLAY DVD VIDEO

Statut de lecture (N Lecture,

X Pause, x Arrêt, etc.)

Type de disque en cours de lecture* Temps de lecture Réglage actuel

Options

Quitter:

Pour désactiver l’affichage

Appuyez plusieurs fois sur DISPLAY.

,suite

Liste des paramètres du menu de commande

Paramètre

Nom du paramètre, fonction TITRE (page 39)/SCENE (page 39)/PLAGE (page 39)

Permet de sélectionner le titre, la scène ou la plage à lire.

CHAPITRE (page 39)/INDEX (page 39)

Permet de sélectionner le chapitre ou l’index à lire.

PLAGE (page 39)

Permet de sélectionner la plage à lire.

ORIGINAL/PLAY LIST (page 31)

Permet de sélectionner le type de titres (DVD-RW/DVD-R en mode VR) à lire, soit des titres ORIGINAL ou des titres montés dans la PLAY LIST.

TEMPS/TEXTE (page 39)

Permet de vérifier le temps écoulé et le temps de lecture restant. Permet de saisir le code temporel pour la recherche d’image et de musique. Permet d’afficher les informations textuelles des DVD/Super Audio CD/CD ou le nom de plage/fichier d’un DATA CD/DATA DVD.

MULTI/2 CANAUX (page 32)

Permet de sélectionner la zone de lecture sur les Super Audio CD, si cette fonction est disponible.

PROGRAMMEE (page 34)

Permet de sélectionner le titre, le chapitre ou la plage à la plage à lire dans l’ordre de votre choix.

ALEATOIRE (page 36)

Permet de lire le titre, le chapitre ou la plage dans un ordre aléatoire.

REPETEE (page 36)

Permet de lire en boucle la totalité d’un disque (tous les titres/toutes les plages/tous les albums) ou un seul titre/chapitre/album ou une seule plage.

A-B REPETEE (page 37)

Permet de définir le passage à lire en boucle.

BNR (page 56)

Permet de régler la qualité de l’image en réduisant les parasites ou les effets de mosaïque qui apparaissent sur l’écran du téléviseur.

MNR (page 56)

Permet de régler la qualité de l’image en réduisant les parasites qui rendent flou les contours des images.

MODE DE PERSONNALISATION DE L’IMAGE (page 53)

Permet d’ajuster le signal vidéo du lecteur. Vous pouvez sélectionner la qualité d’image qui convient le mieux pour le programme que vous regardez.

NETTETE (page 55)

Permet d’accentuer les contours de l’image afin de produire une image plus nette.

Synchronisation AV (page 57)

Permet de régler le décalage entre l’image et le son.

CONTROLE PARENTAL (page 69)

Activez cette fonction pour interdire la lecture sur ce lecteur.

REGLAGE (page 75)

Réglage RAPIDE (page 24) Le réglage rapide permet de définir la langue des menus à l’écran, le format d’écran du téléviseur, le signal de sortie audio et la taille de l’enceinte utilisée. Réglage PERSONNALISE Permet de régler des paramètres supplémentaires à ceux du réglage rapide. REINITIALISATION Permet de rétablir les paramètres du menu «REGLAGE» à leurs valeurs par défaut.

ALBUM (page 39)

Permet de sélectionner l’album à lire.

FICHIER (page 39)

Permet de sélectionner le fichier d’image JPEG à lire.

ALBUM (page 39)

Permet de sélectionner l’album qui contient le fichier vidéo DivX à lire.

FICHIER (page 39)

Permet de sélectionner le fichier vidéo DivX à lire.

DATE (page 62)

Affiche la date à laquelle la photo a été prise avec un appareil photo numérique.

INTERVALLE (page 65)

Permet de spécifier la durée d’affichage des diapositives à l’écran.

EFFET (page 65)

Permet de sélectionner les effets à utiliser pour changer les diapositives au cours d’un diaporama.

MODE (MP3, JPEG) (page 64)

Permet de sélectionner les données de type plage audio MP3 (AUDIO), fichier d’image JPEG (IMAGE) ou les deux (AUTO) à lire lors de la lecture d’un DATA CD/DATA DVD.

z Conseil

L’icône du menu de commande s’allume en vert

une option autre que «NON» («PROGRAMMEE», «ALEATOIRE» , «REPETEE», «A-B REP ETEE», «BNR», «MNR», «NETTETE», «MODE DE PERSONNALISATION DE L’IMAGE» uniquement). Le témoin «ORIGINAL/PLAY LIST» s’allume en vert lorsque «PLAY LIST» est sélectionn é (réglage par défaut). Le témoin «MULTI/2 CANAUX» s’allume en vert lorsque vous sélectionne z la zone de lecture à plusieurs canaux d’un Super A udio CD. Le témoin «Synchronisation AV» s’allume en vert lorsque le réglage est supérieur à 0 ms.

lorsque vous sélectionnez

Raccordements

Raccordement du lecteur

Suivez les étapes 1 à 6 pour le raccordement et le réglage des paramètres du lecteur.

Remarques

• Enfichez les cordons solidement afin d’éviter les parasites.

• Reportez-vous aux modes d’emploi fournis avec les appareils à raccorder.

• Vous ne pouvez pas raccorder ce lecteur à un téléviseur dépourvu d’une prise Péritel SCART ou d’une prise d’entrée vidéo.

• Veillez à débrancher tous les appareils des prises secteur avant d’effectuer les raccordements.

Etape 1 : Déballage

Vérifiez que vous disposez des éléments suivants :

• Télécommande (1)

• Piles R6 (taille AA) (2)

Etape 2 : Insertion des piles dans la télécommande

Vous pouvez commander le lecteur à l’aide de la télécommande fournie. Insérez deux piles R6 (taille AA) en faisant correspondre les pôles 3 et # des piles avec les inscriptions à l’intérieur du logement des piles. Lorsque vous utilisez la télécommande, orientez-la vers le capteur de télécommande du lecteur.

Remarques

• Ne laissez pas la télécommande dans un endroit extrêmement chaud ou humide.

• Ne laissez tomber aucun corps étranger dans le boîtier de la télécommande, en particulier lors du remplacement des piles.

• N’exposez pas le capteur de télécommande au rayonnement direct du soleil ou à la lumière d’appareils d’éclairage. Ceci pourrai t entraîner un problème de fonctionnement.

• Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez-en les piles pour éviter toute fuite d’électrol yt e ou to ut e cor r os io n sus ceptible de l’endommager.

Etape 3 : Raccordement des câbles Vidéo/HDMI

Raccordez ce lecteur à votre moniteur de télévision, projecteur ou amplificateur audio et vidéo (récepteur) à l’aide d’un câble vidéo. Sélectionnez l’un des raccordements A à E, selon la prise d’entrée de votre téléviseur, projecteur ou amplificateur audio et vidéo (récepteur). Afin de visualiser des images à signaux progressifs (525p ou 625p) avec un téléviseur, un projecteur ou un moniteur compatible, vous devez utiliser le raccordement D. Sélectionnez le raccordement C, lors du raccordement à un téléviseur, projecteur ou amplificateur audio et vidéo (récepteur) doté d’une entrée HDMI.

Raccordements

INPUT

VIDEO

AUDIO

Téléviseur, projecteur ou amplificateur AV (récepteur)

vers HDMI OUT

(jaune)

vers LINE OUT (VIDEO)

OPTICAL

COAXIAL

OUT

DIGITAL

HDMI OUT

Câble HDMI (non fourni)

Téléviseur, projecteur ou amplificateur AV (récepteur)

Câble audio/vidéo (non fourni)

FRONT REAR CENTER

R-AUDIO-L VIDEO Y P

WOOFER

5.1CH OUTPUT

(vert)

LINE OUT

Câble S VIDEO (non fourni)

(jaune)

CRP

S VIDEO

COMPONENT VIDEO OUT

OUT

(rouge)

(bleu)

vers COMPONENT VIDEO OUT

Téléviseur, projecteur ou amplificateur AV (récepteur)

vers S VIDEO OUT

LINE (RGB) -TV

vers LINE (RGB)-TV

INPUT

S VIDEO

Lecteur CD/DVD

Câble Péritel (SCART) (non fourni)

COMPONENT

VIDEO IN

(vert)

(bleu)

(rouge)

PB/CB

PR/CR

Téléviseur, projecteur ou amplificateur AV (récepteur)

: Sens du signal

Câble vidéo composant e (non fourni)

Téléviseur

,suite

Remarque

Lors du raccordement à un téléviseur prenant en charge les signaux au format progressif, il est recommandé d’utiliser uniquement le raccordement D. Lors du raccordement à votre téléviseur via les deux raccordements D et E, un signal de commande spécial transmis via le câble Péritel SCART peut entraîner la commutation du signal vers la prise Péritel SCART.

A Lors du raccordement du lecteur à une prise d’entrée vidéo

Branchez la fiche jaune du câble audio/vidéo (non fourni) sur la prise (vidéo) jaune. Vous obtenez ainsi des images de qualité standard. Avec ce raccordement, sélectionnez «NORMAL (INTERLACE)» (paramètre par défaut) en appuyant sur la touche PROGRESSIVE du panneau frontal.

Jaune

Blanc (L - gauche)

Rouge (R - droite)

Jaune Blanc (L - gauche) Rouge (R - droite)

B Lors du raccordement à une prise d’entrée S VIDEO

Raccordez un câble S VIDEO (non fourni). Vous obtenez ainsi des images d’une grande qualité. Avec ce raccordement, sélectionnez «NORMAL (INTERLACE)» (paramètre par défaut) en appuyant sur la touche PROGRESSIVE du panneau frontal.

C Lors du raccordement à une prise d’entrée HDMI/DVI

Utilisez un câble Sony HDMI homologué (non fourni) pour bénéficier d’un son et d’une image numérique de haute qualité via la prise HDMI OUT. Notez que le son des Super Audio CD n’est pas émis par la prise HDMI OUT.

Lors du raccordement à un téléviseur doté d’une entrée DVI

Utilisez un câble convertisseur HDMI-DVI (non fourni). La prise DVI ne prend pas en charge les signaux audio, quels qu’ils soient. Vous devez par conséquent utiliser un autre raccordement audio en plus de celui-là (page 21). En outre, vous ne pouvez pas raccorder la prise HDMI OUT aux prises DVI qui ne sont pas compatibles HDCP (par exemple, les prises DVI des écrans d’ordinateur).

D Si vous raccordez le lecteur à un téléviseur, un projecteur ou un

amplificateur audio et vidéo (récepteur) équipé de prises d’entrée vidéo composante (Y, P

Raccordez l’appareil via les prises COMPONENT VIDEO OUT à l’aide d’un câble vidéo composante (non fourni) ou de trois câbles vidéo (non fourni) du même type et de la même longueur. Vous obtenez ainsi une reproduction des couleurs très précise et des images d’excellente qualité. Si votre téléviseur accepte les signaux de format 525p/625p progressifs, utilisez ce raccordement, puis appuyez sur la touche PROGRESSIVE du panneau arrière pour diffuser des signaux progressifs. Pour plus de détails, reportez-vous à la section «Utilisation de la touche PROGRESSIVE» (page 19).

B/CB, PR/CR)

Vert Bleu Rouge

E En cas de raccordement à une prise d’entrée Péritel (SCART)

Raccordez un câble Péritel SCART (non fourni). Veillez à brancher les fiches solidement afin d’éviter les bourdonnements et les parasites. Lors du raccordement avec le câble Péritel SCART, vérifiez que le téléviseur prend en charge les signaux S-Vidéo ou RVB. Reportez-vous au mode d’emploi fourni avec le téléviseur à raccorder. De même, lorsque vous réglez «LINE» sur «S VIDEO» ou «RVB» sous «REGLAGE DE L’ECRAN» dans le menu d’installation (page 79), utilisez un câble Péritel (SCART) compatible avec chaque signal. Avec ce raccordement, sélectionnez «NORMAL (INTERLACE)» (paramètre par défaut) en appuyant sur la touche PROGRESSIVE du panneau frontal.

En cas de raccordement à un téléviseur à grand écran

Selon le disque, le format de l’image peut ne pas être adapté à l’écran du téléviseur. Pour modifier le rapport d’aspect, reportez-vous à la page 78.

Remarques

• Ne raccordez pas de magnétoscope ou un autre appareil entre votre téléviseur et le lecteur. Si vous faites passer les signaux du lecteur via le magnétoscope, il est possible que l’image reçue sur l’écran du téléviseur ne soit pas claire. Si votre téléviseur possède une seule prise d’entrée audio/vidéo, raccordez le lecteur à cette prise.

Magnétoscope

Lecteur CD/DVD

Raccordement direct

• Si vous réglez «LINE» sur «RVB» sous REGLAGE DE L’ECRAN (page 79), le lecteur ne reproduit aucun signal vidéo composante.

Téléviseur

Raccordements

Lors de la lecture d’un disque enregistré dans le système de couleur NTSC, le lecteur affiche le signal vidéo ou le menu d’installation, par exemple, dans le système couleur NTSC et l’image risque de ne pas apparaître sur les téléviseurs compatibles avec le standard couleur PAL. Vous devez alors ouvrir le plateau et retirer le disque.

Utilisation de la touche PROGRESSIVE

La touche PROGRESSIVE du panneau frontal vous permet de sélectionner le format des signaux vidéo affichés par le lecteur (Progressive ou Interlace), ainsi que la méthode de conversion des signaux progressifs. Le témoin PROGRESSIVE s’allume lorsque le lecteur émet des signaux progressifs. Chaque fois que vous appuyez sur PROGRESSIVE, l’image change comme suit :

PROGRESSIVE AUTO

PROGRESSIVE VIDEO

NORMAL (INTERLACE)

,suite

◆PROGRESSIVE AUTO

Sélectionnez ce réglage si : –votre téléviseur accepte les signaux progressifs et –le téléviseur est raccordé aux prises COMPONENT VIDEO OUT. Vous sélectionnez normalement ce réglage lorsque les conditions ci-dessus sont remplies. Le type de logiciel est alors automatiquement détecté et la méthode de conversion appropriée est sélectionnée. Notez que l’image risque de ne pas être claire, voire de ne pas apparaître, si vous sélectionnez ces réglages lorsqu’une des deux conditions ci-dessus n’est pas remplie.

◆PROGRESSIVE VIDEO

Sélectionnez ce réglage si : –votre téléviseur accepte les signaux progressifs et –le téléviseur est raccordé aux prises COMPONENT VIDEO OUT, et –vous souhaitez appliquer la méthode de conversion PROGRESSIVE VIDEO pour les logiciels

vidéo. Sélectionnez ce réglage si l’image n’est pas nette lorsque vous choisissez PROGRESSIVE AUTO. Notez que l’image risque de ne pas être claire, voire de ne pas apparaître, si vous sélectionnez ces réglages lorsqu’une des deux conditions ci-dessus n’est pas remplie.

◆NORMAL (INTERLACE)

Sélectionnez ce réglage si : – votre téléviseur n’accepte pas les signaux progressifs ou – votre téléviseur est raccordé à des prises autres qu e COMPONENT V IDEO OUT ( LINE OUT (VIDEO) ou S VIDEO OUT). Vous ne pouvez pas sélectionner ce réglage si le témoin HDMI est allumé.

◆A propos des types de logiciels DVD et de la méthode de conversion

Les logiciels DVD peuvent être divisés en deux types : les logiciels basés sur un film et ceux produits à partir d’une bande vidéo. Les logiciels produits à partir de bandes vidéo sont inspirés des programmes télévisés, tels que des films télévisés et des sitcoms. Ils affichent 25 images/50 champs (30 images/60 champs) par seconde. Les logiciels provenant de films affichent 24 images par seconde. Certains logiciels de DVD contiennent à la fois le format vidéo et le format film. Pour que les images apparaissent naturelles à l’écran lorsqu’elles sont reproduites au format progressif, les signaux progressifs doivent être convertis pour correspondre au type de logiciel DVD que vous regardez.

Remarques

• Lors de la lecture d’un logiciel produit à partir d’une bande vidéo au format de signal progressif, des parties

de certains types d’images peuvent apparaître peu naturelles en raison du procédé de conversion en cas de

sortie via les prises COMPONENT VIDEO OUT. Les images reproduites par l’intermédiaire des prises S

VIDEO OUT et LINE OUT (VIDEO) ne sont pas affectées, car elles sont émises au format normal

(entrelacé).

• Si vous réglez «LINE» sur «RVB» sous «REGLAGE DE L’ECRAN», le lecteur bascule vers

«NORMAL (INTERLACE)», même si vous sélectionnez «PROGRESSIVE AUTO» ou

«PROGRESSIVE VIDEO».

• Si vous utilisez LINE OUT (VIDEO) ou S VIDEO OUT, l’image peut sembler vaciller à chaque fois que

vous appuyez sur la touche PROGRESSIVE située sur le panneau avant (Interlace passe à Progressive ou

vice versa).

Etape 4 : Raccordement des câbles audio

Sélectionnez l’un des raccordements suivants A, ou , selon la prise d’entrée de votre téléviseur, projecteur ou amplificateur audio et vidéo (récepteur). Ceci vous permet d’entendre le son.

(rouge)

(blanc)

(jaune)*

R-AUDIO-L VIDEO

LINE OUT

OPTICAL

COAXIAL

FRONT REAR CENTER

R-AUDIO-L VIDEO

B-2

DIGITAL

COAXIAL

OPTICAL

OUT

HDMI OUT

Câble HDMI (non fourni)

OUT

DIGITAL

WOOFER

HDMI OUT 5.1CH OUTPUT

vers DIGITAL OUT (COAXIAL ou OPTICAL)/HDMI OUT

Câble numérique coaxial (non fourni)

LINE OUT

S VIDEO

OUT

COMPONENT VIDEO OUT

B-1 B-2

Câble audio/

(jaune)*

vidéo (non fourni)

(blanc)

(rouge)

vers LINE OUT L/R (AUDIO)

CRP

LINE (RGB) -TV

Lecteur CD/DVD

Câble numérique optique (non fourni) Retirez le cache de la prise avant d’effectuer le raccordement

Câble audio stéréo (non fourni)

INPUT

VIDEO

AUDIO

Téléviseur, projecteur ou amplificateur AV (récepteur)

vers 5.1CH OUTPUT

FRONT

REAR CENTER

WOOFER

5.1CH OUTPUT

B-1

Raccordements

vers l’entrée numérique coaxiale ou optique/HDMI

[Enceintes]

Arrière gauche (G)

Avant gauche (G)

Centrale

Amplificateur audio et vidéo (récepteur) doté d’entrées 5.1 canaux et/ou d’un décodeur

: Sens du signal

* La fiche jaune transmet les signaux vidéo (page 17).

Câble audio monaural (non fourni)

vers l’entrée audio

[Enceintes]

Arrière droite (D)

Avant droite (D)

Haut-parleur d’extrêmes graves

,suite

A Raccordement aux prises

d’entrée audio gauche et droite (L/R)

Ce raccordement utilise les deux enceintes de votre téléviseur ou amplificateur stéréo (récepteur) pour le son. Effectuez le raccordement à l’aide du câble audio/vidéo (non fourni).

Jaune Blanc (L gauche)

Rouge (R droite)

• Effet surround (page 48) TV : Cinéma dynamique, Dynamique, Large, Nuit

Jaune Blanc (L -

gauche) Rouge (R droite)

B-1

: Raccordement aux prises d’entrée

5.1 canaux

Vous pouvez bénéficier du son 5.1 canaux à l’aide du décodeur interne Dolby Digital, DTS, MPEG audio ou Super Audio CD Multi de ce lecteur. Notez que les signaux MPEG 7.1 canaux subissent un mixage aval et sont transformés en signaux 5.1 canaux. Utilisez un câble audio stéréo ou monaural (non fourni) lors du raccordement.

Câble audio stéréo

Blanc

Rouge Blanc

Rouge

Blanc

Rouge

Blanc Rouge

Câble audio monaural

Amplificateur stéréo (récepteur) : Standard, Nuit

B Raccordement à un amplificateur audio et vidéo (récepteur) doté de prises d’entrée 5.1 canaux et/ou d’une prise d’entrée audio numérique

Si votre amplificateur audio et vidéo (récepteur) est équipé d’entrées 5.1 canaux, utilisez . Si vous souhaitez utiliser la fonction décodeur audio Dolby Digital* MPEG sur votre amplificateur audio et vidéo (récepteur), effectuez le raccordement sur sa prise numérique à l’aide de . Grâce aux raccordements suivants, vous pouvez bénéficier d’une présence audio plus réaliste dans le confort de votre propre domicile.

B-1

, DTS*2 ou

B-2

Blanc Blanc

• Effet surround Dolby Digital (5.1 canaux), DTS (5.1 canaux), MPEG audio (5.1 canaux), Super Audio CD multi-canaux

B-2

: Raccordement à une prise d’entrée

audio numérique

Si votre amplificateur audio et vidéo (récepteur) est doté d’un décodeur audio Dolby Digital, DTS ou MPEG et d’une prise d’entrée numérique, utilisez ce raccordement. Effectuez le raccordement à l’aide d’un câble coaxial ou optique numérique ou d’un câble HDMI (non fourni).

Câble coaxial Câble optique Câble HDMI

• Effet surround Dolby Digital (5.1 canaux), DTS (5.1 canaux), MPEG audio (5.1 canaux)

Fabriqué sous licence de Dolby Laboratories. Les termes «Dolby» et «Pro Logic», ainsi que le sigle double D sont des marques commerciales de Dolby Laboratories.

Fabriqué sous licence de Digital Theater Systems, Inc. Brevets déposés aux Etats-Unis sous les numéros 5 451 942 ; 5 956 674 ; 5 974 380 ; 5 978 762 ; 6 226 616 ; 6 487 535 et d’autres brevets déposés aux Etats-Unis et dans le monde ou en cours de dépôt. «DTS» et «DTS Digital Surround» sont des marques déposées de Digital Theater Systems, Inc. Droits d’auteur 1996, 2003 Digital Theater Systems, Inc. Tous droits réservés.

z Conseils

• Pour le raccordement

Pour connaître l’emplacement correct des enceintes, reportez-vous au mode d’emploi des appareils raccordés.

• Pour améliorer les performances sonores : – Utilisez des enceintes ultra-performantes. – Utilisez des enceintes avant, arrière et centrale de

même taille et de même performance.

– Placez le haut-parleur d’extrêmes graves entre les

enceintes avant gauche et droite.

• Utilisez le raccordement lorsque vous raccordez 7 enceintes ou plus (6.1 canaux ou plus).

B-2

Remarques

Pour le raccordement

• Lorsque le raccordement est terminé, veillez à régler «DOLBY DIGITAL» sur «DOLBY DIGITAL» et «DTS» sur «DTS» dans le menu de réglage rapide (page 24). Si votre amplificateur audio et vidéo (récepteur) est doté d’un décodeur MPEG audio, réglez «MPEG» sur «MPEG» dans le réglage audio (page83). Dans le cas contraire, aucun son ou un bruit de forte amplitude est émis par les enceintes.

• Lorsque vous raccordez un amplificateur (récepteur) conforme à la fréquence d’échantillonnage de 96 kHz, réglez «48kHz/ 96kHz PCM» sur «96kHz/24bit» dans «REGLAGE AUDIO» (page 84).

• Les effets audio surround de ce lecteur ne peuvent pas être utilisés avec ce raccordement.

• Les signaux audio des Super Audio CD ne sont pas émis via les prises DIGITAL OUT (COAXIAL ou OPTICAL)/HDMI OUT.

• Lorsq u e vou s raccordez le lecteur à un amplificateur audio et vidéo (récepteur) à l’aide d’un cordon HDMI, vous devez effectuer l’une des opérations suivantes :

– Raccordez l’amplificateur audio et vidéo

(récepteur) au téléviseur à l’aide du câble HDMI.

– Raccordez le lecteur au téléviseur à l’aide d’un

câble vidéo autre qu’un câble HDMI (câble vidéo composante, câble S VIDEO ou câble audio et vidéo).

B-2

Raccordements

Etape 5 : Raccordement du cordon d’alimentation

Branchez les cordons d’alimentation du lecteur et du téléviseur sur des prises secteur.

Etape 6 : Réglage rapide

Suivez les étapes ci-dessous pour régler uniquement les paramètres de base nécessaires à l’utilisation du lecteur. Pour sauter un réglage, appuyez sur >. Pour revenir au réglage précédent, appuyez sur ..

ENTE

1 Mettez le téléviseur sous tension. 2 Appuyez sur [/1. 3 Commutez le sélecteur d’entrée

du téléviseur de manière à ce que le signal provenant du lecteur apparaisse à l’écran du téléviseur.

“Press [ENTER] to run QUICK SETUP” (Appuyez sur [ENTER] pour la INSTALLATION RAPIDE.) s’affiche en bas de l’écran. Si ce message ne s’affiche pas, sélectionnez “QUICK” (RAPIDE) sous “SETUP” (REGLAGE) dans le menu de commande pour lancer le réglage rapide (page 76).

4 Appuyez sur ENTER sans insérer

de disque.

Le menu d’installation permettant de sélectionner la langue des menus à l’écran s’affiche.

LANGUAGE SETUP

OSD: MENU: AUDIO: SUBTITLE:

ENGLISH ENGLISH

FRANÇAIS

DEUTSCH

ITALIANO

ESPAÑOL

NEDERLANDS

DANSK

SVENSKA

5 Appuyez sur les touches X/x pour

sélectionner une langue.

Le lecteur affiche le menu et les soustitres dans la langue sélectionnée.

6 Appuyez sur ENTER.

Le menu d’installation permettant de sélectionner le format d’écran du téléviseur à raccorder s’affiche.

REGLAGE DE L'ECRAN

TYPE TV: RESOLUTION HDMI: YCBCR/RVB (HDMI): ECONOMISEUR D'ECRAN: ARRIERE-PLAN: LINE: SORTIE 4:3:

4:3 LETTER BOX

16:9 16:9

4:3 PAN SCAN

POCHETTE

VIDEO

PLEIN ECRAN

7 Appuyez sur les touches X/x pour

sélectionner le réglage correspondant au type de téléviseur utilisé.

◆ Téléviseur à écran large ou téléviseur standard 4:3 offrant le format d’affichage grand écran

• 16:9 (page 78)

◆ Lors du raccordement d’un téléviseur standard 4:3

• 4:3 LETTER BOX ou 4:3 PAN SCAN (page 78)

8 Appuyez sur ENTER.

Le menu d’installation permettant de sélectionner le type de prise utilisé pour le raccordement d’un amplificateur (récepteur) s’affiche.

Le lecteur est-il raccordé à un ampli-tuner ? Sélectionnez le type de prise utilisé.

OUI

LINE OUTPUT L/R (AUDIO) DIGITAL OUTPUT DIGITAL & 5.1CH OUTPUT

NON

9 Appuyez sur les touches X/x pour

sélectionner le type de prise utilisé (le cas échéant) pour le raccordement d’un amplificateur (récepteur), puis appuyez sur ENTER.

Si vous n’avez pas raccordé un amplificateur audio et vidéo (récepteur), sélectionnez « NO », puis passez à l’étape

19.

Si vous avez raccordé un amplificateur AV (récepteur) à l’aide d’un câble audio uniquement, sélectionnez «OUI: LINE OUTPUT L/R (AUDIO)», puis passez à

l’étape 19. Si vous avez raccordé un amplificateur AV (récepteur), à l’aide d’un câble optique ou coaxial numérique ou d’un câble HDMI, sélectionnez «OUI: DIGITAL OUTPUT». Le menu d’installation de «DOLBY DIGITAL» s’affiche. Si vous avez raccordé un amplificateur audio et vidéo (récepteur), à l’aide d’un câble audio, sélectionnez «OUI: DIGITAL & 5.1CH OUTPUT». Le menu d’installation de «DOLBY DIGITAL» s’affiche.

10Appuyez sur X/x pour

sélectionner le type de signal Dolby Digital à envoyer à l’amplificateur (récepteur).

Si votre amplificateur AV (récepteur) est équipé d’un décodeur Dolby Digital, sélectionnez «DOLBY DIGITAL». Sinon, sélectionnez «D-PCM».

REGLAGE AUDIO

AUDIO ATT: AUDIO DRC: FILTRE AUDIO: 1 MIXAGE AVAL:

SORTIE NUMERIQUE:

DOLBY DIGITAL: MPEG: DTS: 48kHz/96kHz PCM:

DOLBY SURROUND

NON

STANDARD

OUI D-PCM D-PCM

DOLBY DIGITAL

48kHz/16bit

11Appuyez sur ENTER.

«DTS» est sélectionné.

REGLAGE AUDIO

AUDIO ATT: AUDIO DRC:

FILTRE AUDIO: 1 MIXAGE AVAL: SORTIE NUMERIQUE:

DOLBY DIGITAL: MPEG: DTS: 48kHz/96kHz PCM:

DOLBY SURROUND

NON

STANDARD

OUI D-PCM

DTS D-PCM

48kHz/16bit

12Appuyez sur X/x pour décider si

vous souhaitez ou non envoyer un signal DTS à votre amplificateur (récepteur).

Si votre amplificateur audio et vidéo (récepteur) est équipé d’un décodeur DTS, sélectionnez «DTS». Sinon, sélectionnez «D-PCM».

,suite

Raccordements

13Appuyez sur ENTER.

◆ Lorsque «DIGITAL OUTPUT» est sélectionné à l’étape 9

• Le réglage rapide et les raccordements sont terminés.

• Si votre amplificateur audio et vidéo (récepteur) est doté d’une fonction de décodeur audio MPEG, réglez «MPEG» sur «MPEG» (page 79).

◆ Lorsque «DIGITAL & 5.1CH OUTPUT»

est sélectionné à l’étape 9

Le menu d’installation de «REGLAGE H-P» s’affiche.

14Appuyez sur X/x pour

sélectionner la taille de l’enceinte centrale.

Si aucune enceinte centrale n’est raccordée, sélectionnez «NEANT» (page 85).

REGLAGE H-P (DVD)

TAILLE: DISTANCE: NIVEAU(AVANT): NIVEAU(ARRIERE): TEST TONALITE:

AVANT: CENTRE: ARRIERE: EXTR. GRAVES:

NON

GRAND

LARGE LARGE NEANT

LARGE

15Appuyez sur ENTER.

«ARRIERE» est sélectionné.

PETIT

OUI

17Appuyez sur ENTER.

«EXTR. GRAVES» est sélectionné.

REGLAGE H-P (DVD)

TAILLE: DISTANCE: NIVEAU(AVANT): NIVEAU(ARRIERE): TEST TONALITE:

AVANT: CENTRE: ARRIERE: EXTR. GRAVES:

NON

LARGE(REAR)

GRAND

LARGE

OUI

NEANT

OUI

18Appuyez sur X/x pour indiquer si

vous avez raccordé un hautparleur d’extrêmes graves ou non.

19Appuyez sur ENTER.

Le réglage rapide est terminée. Toutes les opérations de raccordement et de réglage sont terminées. Si votre amplificateur audio et vidéo (récepteur) est doté d’un décodeur audio MPEG, réglez «MPEG» sur «MPEG» (page 83).

Remarque

Si vous exécutez le réglage rapide, les réglages enregistrés dans «MÉMOIRE D’ETAT» sous «REGLAGE PERSONNALISE» (page 80) peuvent revenir à leurs valeurs par défaut.

REGLAGE H-P (DVD)

TAILLE: DISTANCE:

NIVEAU(AVANT) NIVEAU(ARRIERE)

TEST TONALITE:

AVANT: CENTRE: ARRIERE: EXTR. GRAVES:

16Appuyez sur X/x pour

sélectionner la taille des enceintes arrière.

Si aucune enceinte arrière n’est raccordée, sélectionnez «NEANT».

: NON

GRAND(ARRIERE) GRAND(LATERAL)

LARGE(REAR)

LARGE

YES

Lecture de disques

Selon les DVD ou CD VIDEO, les fonctions disponibles peuvent varier ou être limitées. Reportez-vous au mode d’emploi fourni avec le disque.

ENTER

RETURN

◆ Lorsque vous utilisez un amplificateur (récepteur)

Mettez l’amplificateur (récepteur) sous tension et sélectionnez le canal permettant d’entendre le son provenant du lecteur.

4 Appuyez sur A sur le lecteur et

posez un disque dans le plateau de lecture.

Face de lecture vers le bas

5 Appuyez sur H.

Le plateau de lecture se ferme. Le lecteur démarre la lecture (lecture continue). Réglez le volume sur le téléviseur ou l’amplificateur (récepteur). Selon le disque en lecture, un menu peut apparaître sur l’écran du téléviseur. Pour les DVD VIDEO, reportez-vous à la page

30. Pour les CD VIDEO, reportez-vous à la page 33.

Lecture de disques

VIDEO ON/OFF

1 Mettez votre téléviseur sous

tension.

2 Appuyez sur [/1.

Le lecteur se met sous tension.

3 Commutez le sélecteur d’entrée

du téléviseur de manière à ce que le signal provenant du lecteur apparaisse à l’écran du téléviseur.

Pour profiter au maximum de la clarté du son des Super Audio CD et des CD

Vous pouvez réduire l’effet de la sortie vidéo en l’éteignant. Appuyez sur VIDEO ON/OFF, de sorte que le témoin VIDEO OFF s’allume sur le lecteur. Pour annuler le réglage, appuyez de nouveau sur VIDEO ON/OFF.

Pour mettre le lecteur hors tension

Appuyez sur [/1. Le lecteur passe en mode de veille.

z Conseil

Le lecteur peut se mettre automatiquement hors tension lorsque vous le laissez en mode d’arrêt pendant plus de 30 minutes. Pour activer ou désactiver cette fonction, réglez «ARRET AUTOMATIQUE» dans «REGLAGE PERSONNALISE» sur «OUI» ou «NON» (page 80).

,suite

Remarques

• Les signaux audio des Super Audio CD ne sont pas émis par les prises DIGITAL OUT (COAXIAL ou OPTICAL)/HDMI OUT.

• La fonction VIDEO ON/OFF est inopérante avec le raccordement HDMI.

• Les disques créés sur des graveurs de DVD doivent être correctement finalisés avant de pouvoir être lus. Pour obtenir davantage d’informations sur la finalisation, reportez-vous au mode d’emploi fourni avec le graveur de DVD.

Fonctions complémentaires

CLEAR

(reprise)

(avance)

Pour Action

Avancer rapidement dans la scène en

cours* Agrandir l’image*

*1DVD VIDEO/DVD-RW/DVD-R uniquement.

La touche peut être utilisée sau f pour les fichiers vidéo DivX.

*2DVD VIDEO/DVD-RW/DVD-R/DVD+RW/

DVD+R uniquement. La touche peut être utilisée sauf pour les fichiers vidéo DivX.

*3Vidéos et images au format JPEG uniquement

(sauf les images d’ARRIERE-PLAN). Vous pouvez également déplacer l’image agrandie à l’aide des touches C/X/x/c. Selon le contenu du disque, la fonction de zoom peut être annulée automatiquement lors du déplacement de l’image.

Appuyez sur (avance) pendant la lecture

Appuyez plusieurs fois sur ZOOM. Appuyez sur CLEAR pour annuler.

Remarque

Il est possible que vous ne puissiez pas utiliser la fonction de reprise ou d’avance.

ZOOM

SLOW PLAY

Pour Action

Arrêter la lecture Appuyez sur x Faire une pause de

lecture Reprendre la lecture

après une pause Passer à la plage, à la

scène ou au chapitre suivant en mode de lecture continue

Revenir à la plage, à la scène ou au chapitre précédent en mode de lecture continue

Arrêter la lecture et retirer le disque

Répéter la scène précédente*

Appuyez sur X

Appuyez sur X ou sur

Appuyez sur >

Appuyez sur .

Appuyez sur Z

Appuyez sur (reprise) pendant la lecture

FAST PLA

Lecture rapide ou lente avec du son

Vous pouvez écouter les dialogues ou les sons lorsque vous lisez la scène actuelle rapidement ou lentement.

En cours de lecture, appuyez sur FAST PLAY ou SLOW PLAY.

La vitesse change lorsque vous appuyez sur FAST PLAY ou sur SLOW PLAY.

Pour revenir à la lecture normale

Appuyez sur H.

Remarques

• Vous pouvez uniquement utiliser cette fonction avec les DVD/CD VIDEO/Super VCD et DVDRW/DVD-R en mode VR (en registr ement vi déo) uniquement.

• «Opération impossible» apparaît lorsque la vitesse maximale ou minimale est atteinte.

• En mode de lecture rapide et de lecture lente, il est impossible de changer l’angle de vue (page 52), les sous-titres (page 52) et le son (page 46). Le son peut être changé uniquement pour les CD VIDEO/Super VCD.

• Les fonctions de lecture rapide et de lecture lente sont inopérantes en cours de lecture des plages audio DTS.

• Les fonctions de lecture rapide et de lecture lente ne peuvent pas être utilisées lorsque vous lisez une image fixe sur un DVD-RW/DVD-R en mo de VR (enregistrement vidéo).

Verrouillage du plateau de lecture (Verrouillage enfants)

Vous pouvez verrouiller le plateau de lecture pour empêcher les enfants de l’ouvrir.

Alors que le lecteur est en mode de veille, appuyez sur O RETURN, ENTER, puis sur [/1 sur la télécommande.

Le lecteur se met sous tension et l’indication «LOCKED» apparaît dans la fenêtre d’affichage du panneau frontal. Lorsque le verrouillage enfants est activé, les touches et Z de la télécommande et du lecteur ne fonctionnent pas.

Pour déverrouiller le plateau de lecture

Pendant que le lecteur est en mode de veille, appuyez de nouveau sur O RETURN, ENTER, puis sur [/1.

Remarque

Même si vous sélectionnez «REINITIALISATION» sous «REGLAGE» dans le menu de commande (page 76), le plateau de lecture demeure verrouillé.

Reprise de la lecture à l’endroit où vous avez arrêté le disque (Reprise

lecture)

Le lecteur enregistre le point d’arrêt du disque pour un maximum de 40 disques et reprend la lecture à partir de ce point lorsque ce disque est à nouveau inséré. Si vous enregistrez un point de reprise de lecture pour le 41e disque, le point de reprise de lecture du premier disque est effacé de la mémoire.

1 Pendant qu’un disque est en cours

de lecture, appuyez sur x pour arrêter la lecture.

«RESUME» (Reprise) apparaît dans la fenêtre d’affichage du panneau frontal.

2 Appuyez sur H.

La lecture commence au point d’arrêt du disque à l’étape 1.

Lecture de disques

z Conseil

Pour reprendre la lecture depuis le début du disque, appuyez deux fois sur x, puis appuyez sur H.

,suite

Remarques

• Pour que cette fonction soit active, «REPRISE LECTURE» doit être réglé sur «OUI» (réglage par défaut) dans «REGLAGE PERSONNALISE» (page 81).

• Le point d’arrêt de la lecture est effacé de la mémoire lorsque :

– vous changez de mode de lecture ; – vous modifiez les réglages du menu d’installation.

• Pour les DVD-RW/DVD-R en mode VR, les CD, les Super Audio CD, les DATA CD et les DATA DVD, le lecteur mémorise le point de reprise de lecture pour le disque en cours. Le point de reprise est effacé lorsque :

– vous ouvrez le plateau de lecture ; – vous débranchez le cordon d’alimentation (Super

Audio CD, CD ou DATA DVD/DATA CD uniquement) ;

– le lecteur passe en mode de veille (DATA CD/

DATA DVD uniquement).

• La fonction de reprise de lecture n’est pas disponible en mode de lecture aléatoire ou de lecture programmée.

• Cette fonction peut ne pas être disponible pour certains disques.

• Si «REPRISE LECTURE» est réglé sur «OUI» sous «REGLAGE PERSONNALISE» et que vous lancez la lecture d’un di sque enregistré, tel qu’un DVD-RW, le lecteur peut lire d’autres disques enregistrés à partir du même point de reprise de lecture. Pour reprendre la lecture depuis le début du disque, appuyez d eux fois s ur x, puis appuyez sur H.

Utilisation du menu du DVD

Un DVD est divisé en longues sections d’images ou de musique appelées «titres».Lors de la lecture d’un DVD comportant plusieurs titres, vous pouvez sélectionner le titre de votre choix à l’aide de la touche TOP MENU. Lors de la lecture de DVD permettant de faire certains réglages, tels que la langue de la bande sonore et des sous-titres, sélectionnez ces paramètres avec la touche MENU.

Touches numériques

TOP MENU MENU

ENTER

1 Appuyez sur TOP MENU ou MENU.

Le menu du disque s’affiche à l’écran du téléviseur. Les éléments du menu varient d’un disque à l’autre.

2 Appuyez sur C/X/x/c ou sur les

touches numériques pour sélectionner l’élément que vous souhaitez écouter ou modifier.

Si vous appuyez sur les touches numériques, l’affichage suivant apparaît. Appuyez sur les touches numériques pour sélectionner l’élément souhaité.

3 Appuyez sur ENTER.

+ 70 hidden pages
