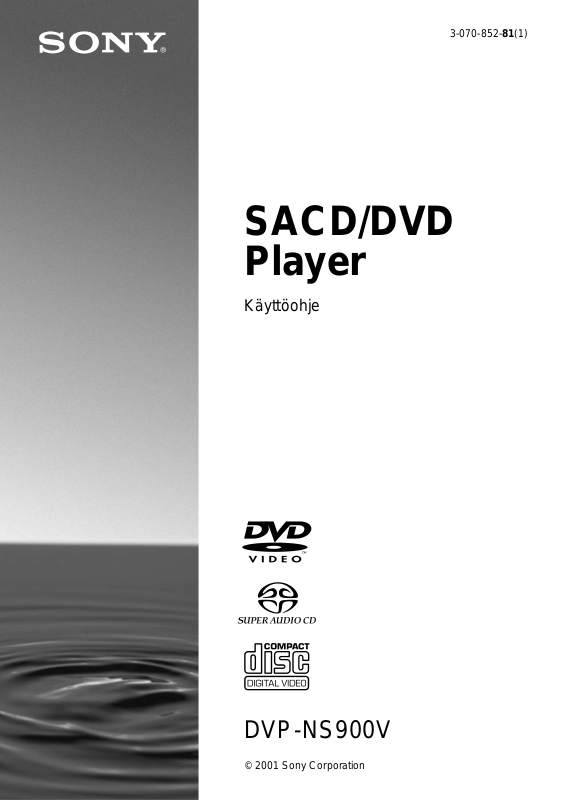

SACD/DVD
Player
Käyttöohje
3-070-852-81(1)
DVP-NS900V
© 2001 Sony Corporation
VAROITUS
Tervetuloa!
Suojaa laite sateelta ja
kosteudelta tulipalo- ja
sähköiskuvaaran estämiseksi.
Älä avaa laitteen koteloa, jotta
et altistu sähk öisku lle. Lai tteen
saa huoltaa vain
ammattitaitoinen huoltoliike.
Verkkojohdon saa vaihtaa vain
ammattitaitoinen huoltoliike.
Tämä laite on luokiteltu LUOKAN 1
LASERLAITTEEKSI. LUOKAN 1
LASERLAITE -merkintä on laitteen
takapaneelissa.
VAARA
Optisten laitteiden käyttäminen
tämän laitteen kanssa voi
vahingoittaa silmiä. Tässä SACDDVD-soittimessa käytettävä
lasersäde vahingoittaa silmiä. Älä
yritä avata koteloa.
Laitteen saa huoltaa vain
ammattitaitoinen huoltoliike.
Varotoimet
Turvallisuus
• Tämä laite toimii 220–240 voltin
vaihtovirralla, jonka taajuus on 50
tai 60 Hz. Tarkista, että laitteen
käyttöjännite ja paikallinen
verkkojännite vastaavat toisiaan.
• Älä aseta laitteen päälle mitään,
joka sisältää nestettä, kuten
maljakkoja, tulipalo- ja
sähköiskuvaaran estämiseksi.
Asentaminen
• Huolehdi riittävästä
ilmanvaihdosta, jotta laitteen
sisäosat eivät kuumene.
• Älä sijoita laitetta kaltevalle
alustalle. Se on tarkoitettu
sijoitettavaksi vaakasuoraan
asentoon.
• Älä sijoita laitetta tai levyjä
mikroaaltouunin, kookkaiden
kaiuttimien tai muiden voimakkaita
magneettikenttiä aiheuttavien
laitteiden lähelle.
• Älä sijoita painavia esineitä laitteen
päälle.
Kiitos, että olet hankkinut tämän
Sonyn SACD-DVD-soittimen. Lue
tämä käyttöohje huolellisesti ennen
soittimen käytön aloittamista.
Säilytä käyttöohje myöhempää
käyttötarvetta varten.
2
Varotoimet
Turvallisuus
• Varoitus — Optisten laitteiden käyttäminen
tämän laitteen kanssa voi vahin goittaa silmi ä.
• Jos nestettä tai kiinteitä esineitä pääsee laitteen
sisään, irrota verkkojohto. Anna asiant untevan
huoltoliikkeen tarkis ta a la i te , ennen kuin jatkat
sen käyttöä.
Virtalähteet
• Laite on kytkettynä verkkovirtaan aina, kun
verkkojohto on liitettynä pistorasiaan, vaikka
virta olisi katkaistu virtakytkimellä.
• Irrota verkkojohto pistorasiasta, jos et aio käyttää
laitetta pitkään aikaan. Tartu aina pistokkeeseen,
kun irrotat verkkojohdon pistor asi ast a. Älä
koskaan vedä johdosta.
Laitteen sijoittaminen
• Sijoita lait e p aikkaan, jossa on ri ittävä
ilmanvaihto. Tällöi n laitteen sisäosat eivät
kuumene liikaa.
• Älä sijoita laitetta matolle tai muulle pehmeälle
alustalle, jotta laitteen pohjassa olevat
ilmanvaihtoreiät eivät tukkeudu.
• Älä sijoita laitetta paikkaan, jossa se on alttiina
liialliselle kuumuudelle, suoralle
auringonvalolle, pölylle tai isk ui lle.
Äänenvoimakkuuden säätäminen
Älä lisää äänenvoimakkuutta, kun kuuntelet hyvin
hiljaista ta i äänetöntä levyn osaa. Muut oi n
kaiuttimet voivat vahingo ittua, jos musiik is s a
saavutetaankin osa, jonka äänenvoimakkuus on
suuri.
Puhdistaminen
Puhdista la itteen kotelo, paneeli, painikkeet ja
säätimet mietoon pesuaineliuokseen kostu te tull a
pehmeällä liinalla . Älä käytä hankaustyynyjä,
hankausjauhetta äläkä alkoholia, bensiiniä ta i
muita liuottimia.
Jos sinulla on laitteeseen liittyviä kysymyksiä tai
ongelmia, ota yhtey s lähimpään Sonyjälleenmyyjään.
Puhdistuslevyt
Älä käytä alan liikkeissä myytäviä
puhdistuslevyjä. Ne voivat vioittaa laitetta.
TÄRKEÄ HUOMAUTUS
Varoitus: Tämä laite voi pitää pysäytyskuvaa
tai kuvaruutunäyttökuvaa television
kuvaruudussa rajoituksettoma n aj an. Jos jätät
pysäytyskuvan tai kuvaruutunäyttökuvan
television kuvaruutuun pit käksi ajaksi,
kuvaruutu saattaa vahingoittua pysyvästi.
Projektiotelevisiot ovat erityisen herkkiä tälle.
Käyttö
• Jos laite tuodaan kylmästä suoraan lämpimään
paikkaan tai sijoitetaan hyvin kosteaan tilaan, sen
sisällä oleviin li n s s eihin voi tiivistyä kosteu tta.
Tällöin laite ei ehk ä toimi moitteett omasti. Poi sta
levy ja kytke laitteeseen vir ta noi n puoleksi
tunniksi, jotta kosteus haihtuu.
• Poista levy laitteesta, ennen kuin siirrät laitetta.
Muutoin levy voi vahingoittua.
3
Sisällysluettelo
VAROITUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Tervetuloa! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Varotoimet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Tietoja tästä käyttöohjeesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Tällä soittimella voi toistaa seuraavia levyjä . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Tietoja levyistä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Osien ja säätimien hakemisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Kaukosäätimen nestekid enäytön opas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Ohjausvalikkonäytön opas (Magic Pad) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Käyttöönotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Pikakatsaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Vaihe 1: Pakkauksen avaaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Vaihe 2: Paristojen asentaminen kaukosäätimeen . . . . . . . . . . . . . . . . . . . . .17
Vaihe 3: Liittäminen televisioon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Vaihe 4: Levyn toistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Liittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Soittimen liittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Vaihe 1: Videojohtojen liittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Vaihe 2: Audiojohtojen liittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Vaihe 3: Verkkojohdon liittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Vaihe 4: Pika-asetukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Levyjen toistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Levyjen toistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Levyn toiston jatkaminen py säytyskohdasta (toistonjatkamistoiminto) . . . . . .41
DVD-levyn valikon käyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
DVD-RW-levyjen "ORIGINAL"- ja "PLAY LIST" -valinnat . . . . . . . . . . . . . . . .43
SACD-levyn toistoalueen valitseminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
PBC-toiminnoilla varustettujen VIDEO CD -levyjen toistaminen
(PBC-toisto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
Eri toistotoiminnot (ohjelmoitu toisto, satunnaistoisto, jatkuva toisto, A-B-jakson
jatkuva toisto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
Kohtauksen hakeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
Tietyn kohdan haku levyltä (haku, selaus, hidastettu toisto, pysäytyskuva) . . .52
Nimikkeen, jakson, raidan, indeksin tai kohtauksen haku . . . . . . . . . . . . . . . .54
Kohtauksen haku (NÄYTÖT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
4
Levyn tietojen katseleminen . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Toistoajan ja jäljellä olevan ajan katsominen etupaneelin näytöstä . . . . . . . . 58
Toistoajan ja jäljellä olevan ajan tarkistaminen . . . . . . . . . . . . . . . . . . . . . . . . 59
Toistotietojen tarkistaminen (LISÄTIEDOT) . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Äänen säätäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Äänen vaihtaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
SURROUND-äänen asetukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Elokuvien katseleminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Kuvakulman vaihtaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Tekstityksen näyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Kuvanlaadun säätäminen (BNR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Kuvan parantaminen (KUVAN SÄÄTÖ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Kuvan parantaminen (DIGITAALINEN KUVANPARANNUS) . . . . . . . . . . . . . 76
Lisätoimintojen käyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Levyn nimeäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Levyjen lukitseminen
(MUKAUTETTU KÄYTÖNVALVONTA, KÄYTÖNVALVONTA) . . . . . . . . . . 78
Toimintojen äänimerkit (äänipalaute) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Television tai AV-vahvistimen (vastaanottimen) ohjaaminen vakiovarusteisiin
sisältyvällä kaukosäätimellä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Asetukset ja säädöt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Asetusnäytön käyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Näytön tai ääniraidan kielen valitseminen (KIELEN ASETUS) . . . . . . . . . . . . 88
Näytön asetukset (NÄYTTÖASETUKSET) . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Asetusten mukauttaminen (MUKAUTETUT ASETUKSET) . . . . . . . . . . . . . . 91
Äänen asetukset (AUDIOASETUKSET) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Kaiuttimien asetukset (KAIUTINASETUKSET) . . . . . . . . . . . . . . . . . . . . . . . . 97
Lisätietoja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Vianmääritys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Automaattinen vianmääritystoiminto
(kun kirjaimia tai numeroita näkyy näytössä) . . . . . . . . . . . . . . . . . . . . . 104
Sanasto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Kielikoodien luettelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Asetusnäytön vaihtoehtojen luettelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
Hakemisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
5
Tietoj a tästä käyttöohjeesta
Tällä soittimella voi toistaa seuraavia levyjä
•Tässä oppaassa olevissa ohjeissa on viitattu
kaukosäätimessä oleviin painikkeisiin. Voit
käyttää myös niitä soittimen painikkeita,
joiden nimet ovat samat tai samantapaiset
kuin kaukosäätim e n pain ikk e id en nimet.
•Tässä käyttöoppaassa käytettyjen
symbolien merkitykset on kuvattu alla:
Symboli Merkitys
DVD VIDEO- tai DVD-R-/
DVD-RW -levyjen videotilassa
käytettävissä olevat toim innot.
DVD-R-/DVD-RW -levyjen VR
(videotallennus) -tilassa
käytettävissä olevat toim innot.
VIDEO CD- tai CD-R-/CD-RW
-levyillä käytettävi ss ä ol evat
toiminnot.
Super Audio CD -levyillä
käytettävissä olevat toim innot.
Musiikki-CD- tai CD-R-/CDRW -levyillä käytettävissä olevat
toiminnot.
z
DVD-termiä voidaan käyttää yle isterminä
tarkoitettaessa DVD VIDEO-, DVD-R- tai DVD-RWlevyjä.
Kätevät lisätoiminnot.
Levytyypit
DVD VIDEO
DVD-RW
SACD
VIDEO CD
Musiikki-CD
"DVD VIDEO" ja "DVD-RW" ovat tavaramerkkejä.
Aluekoodi
Soittimen takaosaan on merkitty aluekoodi.
Tällä soittimella voi toistaa vain niitä DVD
VIDEO -levyjä (vain toisto), joissa on sama
aluekoodi.
Tällä soittimella voi toistaa myös niitä DVDlevyjä, joissa on merkintä .
Jos yrität toistaa muita DVD-levyjä,
television kuvaruutuun tulee teksti
"Aluekoodit rajo ittavat t ämän levyn toistoa ".
Aluekoodimerkintä voi puuttua myös
joistakin sellaisista DVD-levyistä, joiden
käyttöä aluekoodit silti rajoittavat.
ALL
Aluekoodi
X
MODEL NO.
DVP–XXXX
CD/DVD PLAYER
AC 00V 00Hz
NO.
00W
SONY CORPORATION
MADE IN JAPAN
0-000-000-00
6
Esimerkkejä levyistä, joita tällä
soittimella ei voi toistaa
Tällä soittimella ei voi toistaa seuraavia
levyjä:
•CD-ROM-l evyt (mukaan lukien PHOTO
CD -levyt)
•kaikki CD-R-/CD-RW-levyt paitsi
musiikkilevyt ja VCD-muotoiset CD-R-/
CD-RW-levyt
•CD-Extra-levyjen dataosat
•DVD-ROM-levyt
•DVD Audio -levyt .
Tällä soittimella ei voi toistaa myöskään
seuraavia levyjä:
•DVD-levyt, joissa on eri aluekoodi (sivu
104)
•muodoltaan tavallisesta poikkeavat levyt
(esimerkiksi kortin tai sydämen muotoiset
levyt)
•levyt, joihin on kiinnitetty paperia tai
tarroja
•levyt, joissa on teipistä tai tarrasta jäänyttä
liimaa.
Huomautus
Joitakin DVD-R-, DVD-RW-, CD-R- tai CD-RWlevyjä ei voi toistaa tällä soittimella. Tämä johtuu
tallennuksen laadusta, le vyn f yysisestä kunnosta tai
tallentavan laitteen ominaisuuksista. DVD-RWlevyjen toiston alkaminen VR-tilassa voi myös kestää
jonkin aikaa tallennusmuodon takia.
Levyä ei voi käyttää myöskään silloin, jos levyä ei ole
suljettu oikein. Katso lisät ie toja tallentavan laitteen
käyttöohjeesta.
DVD- ja VIDEO CD -levyjen
toistotoimintoihin liittyviä
huomautuksia
Ohjelmien tuottajat ovat estäneet DVDlevyjen ja VIDEO CD -levyjen joidenkin
toistotoimintojen käytön. Soitin toistaa vain
sitä materiaalia, mitä ohjelmanvalmistajat
ovat DVD-levyille ja VIDEO CD -levyille
tallentaneet. Tämän vuoksi jotkin
toistotoiminnot eivät ehkä ole käytettävissä.
Katso myös tarvittaessa lisätietoja DVD- ja
VIDEO CD -levyjen mukana tulleista
käyttöohjeista.
Tekijänoikeudet
Tässä tuotteessa on käytetty
tekijänoikeuksien suojaamiseen tarkoitettua
tekniikkaa, joka on suojattu Macrovision
Corporationin j a eräiden muiden
oikeudenomistajien om ista mi en
yhdysvaltalaisten patenttien ja muiden
immateriaalioikeudellisten lakien
metodivaatein. Tämän tekijänoikeuksien
suojaamiseen tarkoitetun tekni ika n
käyttäminen edellyttää Macrovision
Corporationin lupaa ja on tarkoitettu vain
kotikäyttöön tai muuhun rajoi tettuun
käyttöön, ellei Macrovision Corporation ole
nimenomaan myöntänyt tätä laajempaan
käyttöön oikeuttavaa lupaa. Järjestelmän
purkaminen ja aukikoodaus on kielletty.
7
Tietoja levyistä
Levyjen käsittely
•Tartu levyyn vain sen reunoista, jotta levy
pysyy puhtaana. Älä kosk e ta le vy n pintaa.
•Älä jätä levyä suoraan aurin gonvaloon
äläkä ilmanvaihtokanavan tai muiden
lämmönlähteiden lähelle. Älä jätä levyä
auringonpaisteeseen pysäköityyn autoon,
sillä lämpötila auton sisällä saattaa nousta
hyvin korkeaksi.
•Sijoita levy omaan koteloonsa toiston
jälkeen.
Puhdistaminen
•Ennen kuin alat toistaa levyä, puhdista se
puhdistusliinalla.
Pyyhi levyä keskustasta reunoja kohti.
•Älä käytä puhdistamiseen bensiiniä,
tinneriä tai muita liuottimia äläkä alan
liikkeissä myytäviä LP-vinyylilevyjen
hoitamiseen tarkoitettuja puhdistusaineita
tai antistaattisia suihkeita.
8
Osien ja säätimien hakemisto
Lisätietoja on sulkeissa olevilla sivuilla.
Etupaneeli
A POWER (virta) -kytkin/-ilmaisin (39)
2 (kaukosäätimen tunnistin) (17)
3 Levylokero (39)
4 MULTI CHANNEL (monikanava)
-ilmaisin
Palaa, kun
— levyllä on monia äänisignaalikanavia
— soittimessa ei ole levyä.
5 Etupaneelin näyttö (10)
6 A (avaus/sulkeminen) -painike (39)
7 H (toisto) -painike/-il maisin (39)
8 X (tauko) -painike/-ilmaisin (40) (83)
9 x (pysäytys) -painike (39)
q; C/X/x/c/ENTER (syöttö) -painike (33)
qa Säätöpyörä (52)
qs JOG (haku) -painike/-ilmaisin (53)
qd O RETURN (paluu) -painike (45)
qf MENU (valikko) -painike (42)
qg TOP MENU (päävalikko) -painike (42)
qh DISPLAY (näyttö) -painike (14)
qj ./> (edellinen/seuraava)
-painikkeet (40)
qk SACD-ilmaisin
Palaa, kun levy on Super Audio CD
-levy.
ql DVD-ilmaisin
Palaa, kun levy on DVD -levy.
w; FL OFF (etupaneelin näytön kytkentä)
-painike/-ilmaisin (91)
wa VIDEO OFF (videolähtösignaalin
katkaisu) -painike/-ilmaisin (39)
ws PHONES LEVEL (kuulokkeiden
äänenvoimakkuus) -säädin (39)
wd PHONES (kuulokkeet) -liitäntä (39)
jatkuu
9
Etupaneelin näyttö
Toistettaessa DVD VIDEO- tai DVD-RW-levyä
Levyn tyyppi
MPEG MULTI
DMIX P. PCM
Digital
V-PARTPROGRESSIVE
SHUFFLE
REPEAT 1
PGM A-B
äänisignaali (64)
Nykyinen toistotila (46)
TITLE TRACK CHAP INDEX ANGLE NTSC HOUR
Toistettava
nimike (58)
Palaa, kun muutat kuvakulmaa (70)
Toistettava jakso (58)Toistettava
Palaa, kun soittimesta lähtee
NTSC-signaali
MIN SEC
Toistoaika (58)
Toistettaessa VIDEO CD -levyä (joka sisältää PBC-toiminnot)
Levyn tyyppi
Palaa, kun soittimesta lähtee NTSC-signaali
MPEG MULTI
DMIX P. PCM
Digital
V-PARTPROGRESSIVE
SHUFFLE
REPEAT 1
BGM A-B
Nykyinen toistotila (46)
TITLE TRACK CHAP INDEX ANGLE NTSC HOUR
Toistettava kohtaus (58)
MIN SEC
Toistoaika (58)
Toistettaessa SACD-, CD- tai VIDEO CD -levyä (joka ei sisällä PBC-toimintoja)
Palaa, kun soitin toistaa SACD-levyn
monikanavaista toistoaluetta (44)
Palaa, kun soittimesta lähtee
NTSC-signaali
Levyn tyyppi*
MPEG MULTI
DMIX P. PCM
Digital
V-PARTPROGRESSIVE
SHUFFLE
REPEAT 1
PGM A-B
Nykyinen toistotila (46)
TITLE TRACK CHAP INDEX ANGLE HOURNTSC
Toistettava raita ja indeksi (58)
MIN SEC
Toistoaik a (58)
* Levyn tyyppi ei näy toistettaes s a SACD-l ev y n SACD- kerro s ta.
z Voit poistaa etupaneelin näytön käytöstä:
—painamalla soitti men FL OFF -painiketta
—käyttämällä kaukosäätimen selauspainiketta ja nestekidenäyttöä (sivu 13)
—valitsemalla asetusnäytön "MUKAUTETUT ASETUKSET" -valikon "NÄYTÖNKIRKKAUS"-asetukseksi
"EI KÄYT." tai "AUTO SAMM.". (sivu 91).
Kun etupaneelin näyttö kytkeytyy pois käytöstä, soittimen FL OFF -ilmaisin syttyy.
10
Takapaneeli
1 DIGITAL OUT (COAXIAL)
(digitaalilähtö (koaksiaali)) -liitäntä (27)
(29) (31)
2 DIGITAL OUT (OPTICAL)
(digitaalilähtö (optinen)) -liitäntä (27)
(29) (31)
3 AUDIO OUT L/R (audiolähtövasen/
oikea) -liitännät (26) (29) (31)
4 5.1CH OUTPUT (5.1-kanavalähtö)
-liitännät (27)
5 LINE 2 (linja 2) -liitäntä (18) (21)
6 LINE 1 (RGB)-TV (linja 1 (RGB)-
televisio) -liitäntä (18) (21)
7 COMPONENT VIDEO OUT
(komponenttivideolähtö) -liitännät (21)
8 S VIDEO OUT (S-videolähtö) -liitäntä
(21)
9 VIDEO OUT (videolähtö) -liitäntä (21)
jatkuu
11
Kaukosäädin
1 TV/DVD (televisio/DVD) -kytkin (84)
Z (avaus/sulkeminen) -painike (40)
2
3 Nestekidenäyttö (13)
4 PROGRAM (ohjelma) -painike (46)
5 VIDEO EQ (kuvan säätö) -painike (73)
6 / (haku) -painikkeet (52)
7 ./> (edellinen/seuraava)
-painikkeet ( 40 )
8 H (toisto) -painike (39)
H-painikkeessa on muotoiltu piste.
9 VIDEO ON/OFF (videosignaalin
kytkentä/katkaisu) -painike (39)
J Säätöpyörä (52)
K DISPLAY (näyttö) -painike (14)
L TOP MENU (päävalikko) -painike (42)
M Numeropainikkeet (42)
Numeropainikkeessa 5 on muotoiltu
piste.
N CLEAR/- (tyhjennä/kymmenluku)
-painike (46) (84)
O SEARCH MODE (hakutila) -painike
(54)
P TV/DVD (televisio/DVD) -painike (84)
Q [/1 (virta/valmiustila) -painike (39) (84)
R Selauspainike (13 )
S PICTURE MEMORY (kuvamuisti)
-painike (90)
T BOOKMARK (kirjanmerkki) -painike
(57)
U REPLAY (uudelleentoisto) -painike (40)
V x (pysäytys) -painike (39)
W X (tauko) -painike (40)
X JOG (katselu kuva kerrallaan) -painike
(53)
Y ENTER (syöttö) -painike (33)
Z C/X/x/c-painikkee t ( 33 )
wj O RETURN (paluu ) -painike (45)
wk MENU (valikko) -painike (42)
wl PROG (ohjelma) +/– -painikkeet (84)
+-painikkeessa on muotoiltu piste.
e; 2 (äänenvoimakkuus) +/– -painikkeet
(84)
+-painikkeessa on muotoiltu piste.
ea ENTER ( syöttö) -painike
es (laajakuvatila) -painike (84)
ed t (televisio/video) -painike (84)
12
Kaukosäätimen nestekidenäytön opas
Vakiovarusteisiin sisältyvässä kaukosäätimessä on LCD-nestekidenäyttö ja selauspainike, joiden
avulla voit ohjata soitinta ilman ohjausvalikkoa. Selauspainiketta painamalla voit käyttää useita
näyttöjä ja toimintoja, kuten "TIME/TEXT" ja "SUBTITLE".
Nestekidenäyttö
Selauspainike
Nestekidenäytön tekstit
Nestekidenäytössä näkyvät seuraavassa luetellut komennot. Voit selata komentoja jatkuvasti
pitämällä selauspainiketta painettuna ylös- tai alaspäin.
yy
TIME/TEXT (sivu 59)
Y
AUDIO (sivu 63)
Y
SUBTITLE (sivu 71)
Y
ANGLE (sivu 70)
Y
SURROUND (sivu 65)
Y
SHUFFLE (sivu 48)
FL ON/OFF
(sivu 91)
Tt
MULTI/2CH (sivu 44)
Y
SACD/CD (sivu 44)
Y
DVE (sivu 76)
Y
BNR (sivu 72)
Y
A-B (sivu 50)
Y
REPEAT (sivu 49)
Nestekidenäytön ja selauspain i kke en käyttäminen
1 Valitse komento painamalla selauspainiketta ylös- tai alaspäin.
2 Suuntaa ka ukosäädin soittimessa olevaan kaukosäätimen tunnistimeen ja paina
alaspäin selauspainikkeessa olevan sanan PU SH kohdalta niin, että tulee
nestekidenäyttöön.
Soitin reagoi valitt uun komentoo n niin kauan kuin ko mento on näkyvissä nestekidenäytössä.
Jotkin komennot vaativat, e ttä painat selauspainiketta alasp äin toistuvasti. Kunkin komennon
kuvaus on edellä komennon nimen perässä sulkeissa mainitulla sivulla.
13
Ohjausvalikkonäytön opas (Magic Pad)
Voit valita haluamasi toiminnon ohjausvalikkonäytöstä. Ohjausvalikkonäyttö tulee näkyviin, kun
painat DISPLAY-painiketta. Yksityiskohtaisempia tietoja on sulkeissa olevilla sivuilla.
Ohjausvalikko
Tallennettujen nimikkeiden tai raitojen kokonaismäärä
Toistettavan nimikkeen numero
(VIDEO CD/SACD/CD: raidan numero)
Toistettavan jakson
numero (VIDEO CD/SACD/
CD: indeksin numero)
Toistoaika
Ohjausvalikosta valitun
kohdan kuvake
Ohjausvalikon kohdat
Ohjausvalikosta valitun
kohdan nimi
Toimintailmoitukset
1 2 ( 2 7
1 8 ( 3 4
T
EI KÄYT.
EI KÄYT.
1: ENGLANTI
2: RANSKA
3: ESPANJA
TEKSTITYS
Valitse:
)
)
1 : 3 2 : 5 5
Ohjausvalikkonäytön kohtien luettelo
NIMIKE (sivu 54)/KOHTAUS
(sivu 54)/RAITA (sivu 54)
JAKSO (sivu 54)/INDEKSI
(sivu 54)
RAITA (sivu 54) Valitse toistettava raita.
INDEKSI (sivu 54) Valitse toistettava indeksi.
AIKA/TEKSTI (sivu 54)
AIKA/MUISTI (sivu 54)
ORIGINAL/PLAY LIST (sivu
43)
AUDIO (sivu 63) Muuta ääniasetusta.
Tallennettujen jaksojen tai indeksien kokonaismäärä
Toistotila
(esim. NToisto, XTa uko ja xPysäytys)
DVD VIDEO
ENTER RETURN
Peruuta:
Toistettavan levyn
tyyppi
Voimassa oleva asetus
Vaihtoehdot
Valitse toistettava nimike, kohtaus tai raita.
Valitse toistettava jakso tai indeksi.
Tarkista kulunut ja jäljellä oleva toistoaika.
Anna aikakoodi kuva- ja musiikkihakua
varten.
Näytä DVD- tai SACD/CD-tekstitiedot.
Näytä levylle ant a masi nimi (Disc Me m o
-tiedot).
Valitse toistettavien nimikkeiden tyyppi
(DVD-RW): alkuperäinen (ORIGINAL) tai
muokattu toistoluettelo (PLAY LIST).
14
MONI/2. KAN. (sivu 44) Valitsee SACD-levyn toistoalueen, jos se on
TEKSTITYS (sivu 71) Näytä tekstitys.
KULMA (sivu 70) Muuta kuvakulmaa .
SURROUND (sivu 65) Valitse tilaäänitoiminnot.
LISÄTIEDOT (sivu 61) Näytä DVD-levyn tiedot (bittinopeus ja
KÄYTÖNVALVONTA (sivu 78) Voit rajoittaa soittimen käyttöä.
ASETUKSET (sivu 87) PIKA-asetukset (sivu 33)
OHJELMOITU (sivu 46) Valitse, missä järjestyksessä haluat toistaa
SATUNNAIS (sivu 48) Toista nimikkeet, jaksot tai raidat
TOISTUVA (sivu 49) Toista koko levyä (kaikkia nimikkeitä tai
A-B TOISTUVA (sivu 50) Määritä väli, jota haluat soittimen toistavan
BNR (sivu 72) Muuttaa kuvanlaatua vähentämällä television
KUVAN SÄÄTÖ (sivu 73) Säätää soittimesta tulevaa videosignaalia.
DIGITAALINEN
KUVANPARANNUS (sivu 76)
NÄYTÖT (sivu 56) Jakaa ku varuudun yhdeksäksi pienemmäksi
valittavissa.
Vaihda tekstityskieli.
kerros) levyn toiston aikana.
Pika-asetusten avulla voit valita
kuvaruutunäytön ki elen, television
kuvasuhteen, äänen lähtöasetukset ja
kaiutinasetukset.
MUKAUTETUT-asetukset
Pika-asetusten lisäksi voit mu uttaa monia
muita asetuksia.
NOLLAUS
Palauttaa "ASETUKSET"-valikon asetukset
oletusasetusten mukaisiksi.
nimikkeet, jakso t tai raidat.
sattumanvaraisessa järjestyksessä.
raitoja) jatkuvasti tai y htä nimikettä, jaksoa tai
raitaa jatkuvasti.
jatkuvasti.
kuvaruudussa näkyvää neliömäistä kohinaa eli
mosaiikkimaisia kuvioita .
Valitse katselemaasi ohjelmaan parhaiten
sopiva kuvanlaatu.
Terävöittää kuvaa korostamalla kuvassa olevia
ääriviivoja.
ruuduksi, joiden avulla voit etsiä haluamasi
kohtauksen nopeasti.
jatkuu
15
z Aina DISP LAY- pa iniketta painaessasi ohjausvalikkonäyttö muuttuu seuraavalla tavalla:
Ohjausvalikkonäyttö 1
,
SACD- tai CD-levyn toisto n ai ka na saat näkyviin vain ohjausvalikkonäytön 1. Ohjausvalikon vaihtoe hdot
vaihtelevat levyn mukaan.
m
Ohjausvalikkonäyttö 2
m
LISÄTIEDOT-näyttö (Tulee näkyviin, jos valitset jonkin muun as et ukse n kui n "EI K ÄYT.". Katso
sivua 61.)
m
Ohjausvalikkonäyttö poissa käytöstä
z Ohjausvalikon vihreä ilmaisinkuvake syttyy valitessasi muu n asetuksen kuin "EI
KÄYT.". (Vain "SURROUND", "OHJELMOITU", "SATUNNAIS", "TOISTUVA", "A-B TOISTUVA", "BNR" ja
"DIGITAALINEN KUVANPARANNUS".) Vihreä "KULMA"-ilmais in syttyy vain, jos kuvakulmaa voi vaihtaa.
Jos valitset muun asetuksen kuin "VAKIO", vihreä "KUVAN SÄÄTÖ" -ilmaisin syttyy. "NÄYTÖT"-ilmaisin palaa
vihreänä, kun kirjanmerkki on aset e ttu.
t
16
Käyttöönotto
Pikakatsaus
Tässä luvussa olevasta pikakatsaukses ta saat tie d ot , joi den av ulla v oit alk aa käyttää soitinta. Jos
haluat käyttää tämän soittimen tilaäänitoimintoja, katso kohtaa "Liittäminen" sivulla 21.
Huomautuksia
• Tätä soitinta ei voi liittää televisioon, jossa ei ole SC A RT (EURO AV) -liitäntää tai videotuloliitäntää.
• Katkaise jokaisesta laitteesta virta ennen laitteiden liittämistä.
Vaihe 1: Pakkauksen avaaminen
Tarkista, että pakkauksessa on seuraavat tarvikkeet:
•Audio-/videoliitäntäjohto (RCA-liitin × 3 y RCA-liitin × 3) (1)
•Kaukosäädin (1)
•R6 (koko AA) -paristot (2).
Vaihe 2: Paristojen asentaminen kaukosäätimeen
Voit ohjata soittimen toimintoja sen vakiovarusteisiin sisältyvällä kaukosäätimellä. Aseta kaksi
R6 (koko AA) -paristoa paristolokeroon niin, että niiden 3- ja #-navat tulevat oikeille puol ille
lokeron sisällä olevien merkintöjen mukaisesti. Kun käytät kaukos äädintä, suuntaa se soittimessa
olevaan kaukosäätimen tunnistimeen .
Käyttöönotto
Huomautuksia
• Älä jätä kaukosäädintä kuumaan tai kosteaan paikkaan.
• Varo erityise sti paristoja vaihtaessasi, ettei ka ukosäätimen sisään joudu vieraita esineitä.
• Älä altista kaukosäätimen tunnistinta auringon tai valaisimien suoralle valolle. Muutoin voi ilmetä toimintahäiriö.
• Jos et aio käyttää kaukosäädintä pitkään aikaan, poista paristot, jotta niiden mahdolli nen vuotaminen ja siitä
aiheutuva korroosio ei vahingoita kaukosäädintä.
17
Vaihe 3: Liittäminen televisioon
Liitä SCART (EURO AV) -kaapeli (ei sisälly vakiovarusteisin) ja verkkojohto alla kuvatussa
järjestyksessä (1~3). Varmista, että liität SCART (EURO AV) -johdon soittimen LINE 1
(RGB)-TV -liitäntään. Liitä verkkojohto viimeise ksi.
SACD-DVD-soitin
2Pistorasiaan
Kuvanauhuri
T LINE 1 (RGB)TV -liitäntään
t LINE 2
-liitäntään
SCART (EURO AV)
-liitäntään
1SCART (EURO-AV) -johto
(ei sisälly vakiovarusteisiin)
18
3Pistorasiaan
Televisio
SCART (EURO AV) -liitäntään
Kun liität soittimen tavalliseen 4:3-televisioon
Levyn mukaan voi olla, ettei koko kuva mahdu television kuvaruutuun.
Jos haluat muuttaa kuvasuhdetta, katso sivu 89.
Jos televisiossa ei ole SCART (EURO AV) -liitäntää
Katso "Vaihe 1: Videojohtojen liittäminen" (sivu 21), kohta B.
Jos liität soittimen kuvanauhuriin
Liitä kuvanauhuri soittimen LINE 2 -liitäntään. Kuvanauhurilla voi nauhoittaa vain
televisiosta tulevaa signaalia.
Käyttöönotto
19
Vaihe 4: Le vyn toistaminen
1 Kytke televisioon virta.
2 Valitse televisiosta soitinta vastaava videotulo.
Toistettava puoli alaspäin
3 Paina soittimen POWER-painiketta.
4 Avaa levylokero painamalla soittimen painiketta A.
5 Aseta levy paikalleen levylokeroon toistettava puoli alaspäin.
6 Paina painiketta H.
Levylokero sulkeutuu, ja soitin alkaa toistaa levyä.
Vaiheen 6 jälkeen
Levyn mukaan voi olla, että television kuvaruutuun tulee valikko. Jos niin käy, valitse valikosta
haluamasi kohta ja aloita DVD VIDEO -levyn (sivu 42) tai VIDEO CD -levyn (sivu 45) toisto.
Toiston pysäyttäminen
Paina painiketta x.
Levyn poistaminen
Paina painiketta A.
Virran katkaiseminen soittimesta
Paina kaukosäätimen painiketta [/1. Soitin kytkeytyy valmiustilaan, ja punainen virran
merkkivalo syttyy. Katkaise virta kokonaan so ittimesta painamalla soittimen POWER-pai niketta.
20
Liittäminen
Soittimen liittäminen
Liitä soitin ja määritä sen asetukset noudattamalla vaiheita 1–4.
Ennen kuin aloitat, katk aise virta, tarkista kaikkien vakio varusteiden olemassaolo ja aseta pa ristot
kaukosäätimeen (sivu 17).
Huomautuksia
• Liitä johdot pitävästi, jotta ääneen ei tule häiriöitä.
• Lue liitettävien laitteiden vakiovarusteisiin sisältyvät käyttöohjeet.
Vaihe 1: Videojohtojen liittäminen
Liitä tämä soitin televisioon , projektoriin tai A V- vah vistimee n (vastaanottimeen) videojohdolla.
Valitse jokin liitäntätavoista A–D sen mukaan, millaiset liitännät televisiossa, projektorissa tai
AV-vahvistimessa (vastaanottimessa) on.
Liittäminen
jatkuu
21
B C
(keltainen)
Televisio, projektori tai AVvahvistin (vastaanotin)
INPUT
VIDEO
L
AUDIO
R
Audio-videojohto
(sisältyy
vakiovarusteisiin)
S-videojohto
(ei sisälly
vakiovarusteisiin)
INPUT
S VIDEO
Televisi o, projektori tai AVvahvistin (vastaanotin)
(keltainen)
(vihreä)
(vihreä)
(sininen)
(punainen)
Televisio, projektori tai AVvahvistin (vastaanotin)
(sininen)
COMPONENT
VIDEO IN
Y
CB
CR
D
l: Signaalin kulkusuunta
(punainen)
SCART (EURO AV)
-johto (ei sisälly
vakiovarusteisiin)
Komponenttivideojohto
(ei sisälly
vakiovarusteisiin)
Televisio
SACD-DVD-soitin
Kuvanauhurin
liittäminen
Kuvanauhuri
A
22
A Jos käytät liittämisessä SCART (EURO AV) -tuloliitäntää
Liitä SCART (EURO AV) -johto (ei sisälly vaki o varusteisiin). Liit ä johdot tiukasti, sillä löysät
liitännät voivat aiheuttaa ääneen hurinaa ja kohinaa. Kun liität laitteen SCART (EURO AV)
-johdolla, varmista, että televisio pystyy vastaanottamaan S-vi deo- tai RGB-signaaleja. Lue
liitettävän television vakiovarusteisiin sisältyvä käyttöohje. Kun valitset asetusnäytön (sivu 89)
"NÄYTTÖASETUKSET"-valikon "LINE"-asetukseksi vaihtoehdon "S VIDEO" tai "RGB",
käytä näiden signaalien siirtoon sopivaa SCART (EURO AV) -johtoa.
B Jos televisiossa on videotuloliitäntä
Liitä audio/videojohdon (sisältyy vakiovarusteisiin) keltainen liitin keltaiseen (video)liitäntään.
Saat normaalilaatuisen kuvan.
Keltainen (video)
Valkoinen (vasen)
Punainen (oikea)
Keltainen (video)
Valkoinen (vasen)
Punainen (oikea)
Liitä punaiset ja valkoiset liittimet audiotuloliitäntöihin (sivu 26).
C Jos televisiossa on S VIDEO -tuloliitäntä
Liitä S-videojohto (ei sisälly vakiovaruste isiin ). Saat ta va llista laad uk ka am ma n kuvan .
Liittäminen
DJos liität soittimen monitoriin, projektoriin tai AV-vahvistimeen
(vastaanottimeen), jossa on komponenttivideotuloliitännät (Y, C
Liitä laite COMPONENT VIDEO OUT -liitäntöjen kautta käyttämällä komponenttivideo jo hto a
(ei sisälly vakiovarusteisiin) tai kolmea samantyyppistä ja -mittaista videojohtoa (eivät sisälly
vakiovarusteisiin). Saat tarkan väritoiston ja erittäin laadukkaan kuvan.
Vihreä
Sininen
Punainen
Jos liität soittimen kuvanauhuriin
Liitä kuvanauhuri soittimen LINE 2 -liitäntään. Kuvanauhurilla voi nauhoittaa vain televisiosta
tulevaa signaalia.
Vihreä
Sininen
Punainen
B, CR)
jatkuu
23
Huomautuksia
• Älä liitä soitinta kuvanauhuriin. Kuva ei ehkä ole se lkeä television kuvaruudussa, jos ohjaat soittimen signaalin
kuvanauhurin kautta.
Kuvanauhuri
SACD-DVD-soitin
Liitä
suoraan
• Jos tämä soitin on liitetty television RGB-liitäntään etkä näe soittimen läpi kuva na uhurista tulevaa kuvaa, muuta
televisiosta -liitännän asetukseksi t (Audio/Video). Jos asetuksena on (RGB), televisio ei pysty
vastaanottamaan kuvanauhurista tulevaa signaalia.
• Jos haluat käyttää kuvana u hurin SmartLink-toimintoa, liit ä ku van auhuri television SmartLink-liitäntään ja liitä
soitin television muuhun liitäntään.
• SmartLink-toimin to ei välttämättä toimi oikein, jos kuvanauhuri on liitetty televisioon soittimen SCART (EURO
AV) -liitäntöjen kautta.
• Jos liität soittimen televisioon SCART (EURO A V ) -li itännän kautta ja aloitat levyn toiston tai paina t jotakin
muuta kuin soittimen POWER-painiketta tai kaukosäätimen \/1-painiketta, televisio vali tsee soittimen
automaattisest i tulosignaalin lähteeksi. Palauta tällöin TV-kanavan kuva tulolähteeksi painamalla kaukosäätimen
TV/DVD-painiketta.
Televisio
Kun toistat NTSC-värijärjestelmää käyttäen tallennettua levyä, soitin näyttää esimerkiksi
videosignaalin tai asetusnäytön NTSC-värijärjestelmän mukaisena. Siks i voi olla , että kuva
ei näy PAL-värijärjestelmän mukaisissa televisioissa. Avaa levylokero ja poista levy.
24
Vaihe 2: Audiojohtojen liittäminen
Valitse järjestelmääsi parhaiten sopiva liitäntätapa alla olevan taulukon avulla. Käytettävissä
olevat tilaäänitehosteet riippuvat siitä, mitä liitäntöjä ja muita laitteita käytät.
Valitse liitäntä
Liittäminen
Valitse jokin liitännöistä — .
Liittäminen Liitettävät laitteet
(sivu 26) T elevisio (ster eo)
A
(sivu 27) AV-vahvistin (vastaanotin), jossa on 5.1-kanavien tuloliitännät
B
(sivu 27) AV-vahvistin (vastaanotin), jossa on Dolby
B
(sivu 29) Stereovahvistin (vastaanotin)
C
(sivu 29) Min ilevysoitin tai DAT -nauhuri
C
(sivu 31) Dolby Surround (Pro Logic) -dekooderilla varustettu AV-vahvistin (vastaanotin)
D
A D
• 4 kaiutinta
(vasen (L) ja oikea (R) etukai utin, vasen (L) ja oikea (R) takakaiutin)
• 6 kaiutinta
(vasen (L) ja oikea (R) etukai uti n, keskikaiutin, vasen (L) ja oikea (R)
takakaiutin sekä lisäbassokaiutin)
*
dekooderi ja digitaalinen tuloliitäntä
• 6 kaiutinta
(vasen (L) ja oikea (R) etukai uti n, keskikaiutin, vasen (L) ja oikea (R)
takakaiutin sekä lisäbassokaiutin)
(käytettävissä on vain vasen (L) ja oike a (R) audiotuloliitäntä tai digitaalin en
tuloliitäntä)
• 2 kaiutinta
(vasen (L) ja oikea (R) etukaiutin)
(käytettävissä on vain vasen (L) ja oike a (R) audiotuloliitäntä tai digitaalin en
tuloliitäntä)
• 3 kaiutinta
(vasen (L) ja oikea (R) etukaiutin sekä takaka iu ti n (m ono))
• 6 kaiutinta
(vasen (L) ja oikea (R) etukai uti n, keskikaiutin, vasen (L) ja oikea (R)
takakaiutin sekä lisäbassokaiutin)
Digital-, MP EG audio- tai DTS**-
Jos haluat kuunnella SACD Multi -ääntä tai 96kHz/24bit-ääntä, käytä liitäntätapaa .
z
* Valmistettu Dolby Laboratories: in myöntämällä lisenssillä. "Dolby", "Pro Logi c" ja kaks ois- D- symboli ovat
Dolby Laboratories tavaramerkkejä. Luottamuksellisia julkaisemattomia töitä. © 1992-1997 Dolby Laboratories.
Kaikki oikeudet pidätetään.
** V almistettu Digital Theater Systems, Inc:n lisenssillä, paten tti numero USA:ssa 5,451,942. Muut
maailmanlaajuiset pate ntit haettu. "DTS" ja "DTS Digital Surround" ova t Digi ta l Theater Systems, Inc:n
tavaramerkkejä. © 1996 Digital Theater Systems, Inc. Kaikki oikeudet pidätetään.
B
jatkuu
25
A
Liittäminen televisioon
Tätä liitäntätapaa käytettäessä ääni kuuluu television kaiuttimista. Jos käytät SCART (EURO
AV) -johtoa kohdan "Vaihe 1: Videojohtojen liittäminen" (sivu 21) vaihtoehdossa A kuvatulla
tavalla, sinun ei tarvitse liittää audiojohtoja televisioon.
xSuositeltavat tilaäänitehosteet tätä liitäntätapaa varten:
•TVS DYNAAMINEN (sivu 65)
•TVS LAAJA (sivu 65).
SACD-DVD-soitin
A
(keltainen)*
(valkoinen)
(punainen)
l: Signaalin kulkusuunta
∗Keltaista liitintä käytetään videosignaaleille (sivu 21).
Audio-videojohto
(sisältyy
vakiovarusteisiin)
(keltainen)
(valkoinen)
(punainen)
Audiotuloliitäntään
Televisio
26
B
Liittäminen AV-vahvistimeen (jossa on 5.1-kanavien tuloliitännät tai
digitaalinen tuloliitäntä) ja neljään tai kuuteen kaiuttimeen
Jos AV-vahvistimessa (vastaanottimessa) on 5.1-kanavien tuloliitännät, käytä liitäntää .
B-1
Jos haluat käyttää AV-vahvistimen (vastaanottimen) Dolby Digital-, MPEG audio- tai DTSdekooderia digitaalisen liitännän kautta, käytä liitäntätapaa . Seuraavassa kuvattuja
B-2
liitäntätapoja käyttämällä saat äänentoistoon tavallista paremman tilavaikutelman.
B-1
: Liittäminen 5.1-kanavien tuloliitäntöihin
Voit kuunnella 5.1-kanavaista tilaääntä käyttämällä tässä soittimessa olevaa Dolby Digital-,
MPEG audio-, DTS- tai SACD Multi -dekooderia. Voit myös kuunnella Dolby Surround (Pro
Logic) -tilaääntä tai käyttää eri "SURROUND"-toimintatiloja (sivu 65).
xSuositeltavat tilaäänitehosteet tätä liitäntätapaa varten:
Jos käytössä on 6 kaiutinta (Valitse "SURROUND"-asetukseksi "EI KÄYT.".)
•Dolby Digital (5.1-kanavainen) (sivu 104)
•DTS (5.1-kanavainen) (sivu 104)
•SACD Multi -monikanava (sivu 104)
•MPEG audio (5.1-kanavainen) (sivu 104).
B-2
: Liittäminen digitaaliseen liitäntään
Tätä liitäntätapaa käyttämällä voit kuunnella AV-vahvistimen (vastaanottimen) Dolby Digital-,
MPEG audio- tai DTS- d e ko od e r in tu otta m a a ääntä. Et voi käyttää soittimen tilaäänitehosteita.
xSuositeltavat tilaäänitehosteet liitettäessä soitin vahvistimeen
(vastaanottimeen) tätä liitäntätapaa käyttäen:
•Dolby Digital (5.1-kanavainen) (sivu 104)
•DTS (5.1-kanavainen) (sivu 104)
•MPEG audio (5.1-kanavainen) (sivu 104)
•96kHz/24bit PCM.
Liittäminen
z
Kun käytät liitäntätapaa , kats o va hvistimen (vastaanottimen) käyttöo h jeesta lisätietoja kaiuttimien
oikeasta sijoittami se sta .
B-2
Huomautuksia
• Kun olet liittänyt laitteet, valitse "DOLBY DIGITAL" -asetukseksi "DOLBY DIGITAL" (sivu 33) ja "DTS"-
asetukseksi "DTS" (sivu 33). Jos AV- va hvistimessa (vastaanottimessa) on MPEG-dekooderi, valitse "MPEG"asetukseksi "MPEG" (siv u 9 5) . Mu utoin kaiuttimista ei kuulu ääntä tai niistä kuul uu voi ma ka s h äiriöääni.
• Jos liittämäsi vahvistin (vastaanotin) pystyy käsittelemään 96 kHz:n näytteenottotaajuutta, valitse "48kHz/96kHz
PCM" -asetukseksi "96kHz/24bit" (sivu 95).
• SACD-audiosignaaleja ei saada dig i taalisesta liitännästä.
jatkuu
27
SACD-DVD-soitin
B-2
Koaksiaalinen digitaalinen
johto (ei sisälly
vakiovarusteisiin)
Koaksiaaliseen tai optiseen
digitaaliseen tuloliitäntään
[Kaiuttimet]
Optinen
digitaalinen johto
(ei sisälly
vakiovarusteisiin)
Poista liitännän
suojus ennen
liittämistä
taitai
5.1-kanavainen AV-vahvistin
(vastaanotin) ja/tai dekooderi
B-1
Stereoaudiojohto
(ei sisälly
vakiovarusteisiin)
Monoääninen audiojohto
(ei sisälly vakiovarusteisiin)
Audiotuloliitäntään
[Kaiuttimet]
Keskikaiutin
l: Signaalin kulkusuunta
Lisäbassokaiutin
z Tilaäänitehosteiden tehostaminen:
• Käytä laadukkaita ka iut timia.
• Käytä kooltaan ja laa dult aan toisiaan vastaavia etu-, taka- ja keskikaiuttimia.
• Sijoita lisäbassokaiutin vasemman ja oikean etukaiuttime n väliin.
28
Etukaiutin
(vasen)
Takakaiutin
(vasen)
Etukaiutin
(oikea)
Takakaiutin
(oikea)
C
Liittäminen stereovahvistimeen (vastaanottimeen) ja kahteen kaiuttimeen/
Liittäminen minilevysoittimeen tai DAT-nauhuriin
Tässä kuvattua liitäntätapaa käyttämällä ääntä voi kuunnella kahdesta stereovah vistimeen
(vastaanottimeen) liitetystä etukaiuttimesta. Jos stereovahvistimessa (vastaanottimessa) on vain
vasen (L) ja oikea (R) audiotuloliitäntä, käytä liitäntätapaa . Jos vahvistimessa
(vastaanottimessa) on digitaalinen tuloliitäntä, käytä liitäntätapaa . Jos liität soittimen
minilevysoittimeen tai DAT-nauhuriin, käytä liitäntätapaa . Tällöin voit liittää soittimen
myös suoraan minilevysoittimeen tai DAT-nauhuriin käyttämättä stereovahvistinta
(vastaanotinta).
xSuositeltavat tilaäänitehosteet vain liitäntätapaa varten:
•TVS VAKIO (sivu 65).
Jos käytät liitäntätapaa , voit käyttää vakiovarusteisiin sisältyvää audio-videojohtoa erillisen audiojohdon
z
sijaan.
C-1
z Tilaäänitehosteet kuulostavat tehokkaimmilta , kun ku unte l upaikka on kaiuttimien välissä.
Huomautus
SACD-audiosignaaleja ei saada digitaalisesta liitännästä.
C-1
C-2
C-2
C-1
Liittäminen
jatkuu
29
SACD-DVD-soitin
C-2
Optinen d igitaali nen johto ( ei
sisälly vakiovarusteisiin)
Poista liitännän suojus
ennen liittämistä
Koaksiaaliseen tai optiseen
digitaaliseen tuloliit äntään
[Kaiuttimet]
Etukaiutin
(vasen)
Etukaiutin
(oikea)
l: Signaalin kulkusuunta
Koaksiaalinen
digitaalinen johto
(ei sisälly
vakiovarusteisiin)
tai
tai
Stereovahvistin (vastaanotin)
Stereoaudiojohto
(ei sisälly
vakiovarusteisiin)
(punainen)
C-1
(valkoinen)
(punainen)
(valkoinen)
Audiotuloliitäntään
Minilevysoitin tai DAT-nauhuri
30
Loading...
