Sony DRX-120L User Manual [en, fr, de, it]

Specifications

Speaker Separate type, 2-way

Woofer 16.5 cm, cone
type
Tweeter 2.5 cm, balanced
dome type

Maximum input power

150 W
Rated input power 40 W
Impedance 4 ohms
Sensitivity 92 dB/W/m
Frequency response 40 – 22 kHz
Mass Woofer: Approx. 485 g

per speaker

Tweeter: Approx. 30 g

per speaker

Design and specifications subject to change without
notice.

Spécifications

Haut-parleur Séparé, à 2 voies

Haut-parleur des basses

de 16,5 cm de type

conique

Haut-parleur des aiguës

de 2,5 cm de type en

dôme
Puissance d’entrée maximale

150 W
Puissance admissible 40 W
Impédance 4 ohms
Sensibilité 92 dB/W/m
Réponse en fréquence 40 – 22 kHz
Poids Haut-parleur des basses:

Env. 485 g par haut-

parleur

Haut-parleur des aiguës:

Env. 30 g par haut-

parleur

Technische Daten

Lautsprecher Getrenntes 2-Wege-

System
Tieftöner 16,5 cm, Konus
Hochtöner 2,5 cm,

Kalotte, symmetrisch
Max. Belastbarkeit 150 W
Nennbelastbarkeit 40 W
Impedanz 4 Ohm
Kennschalldruckpegel 92 dB/W/m
Frequenzgang 40 – 22 kHz
Gewicht Tieftöner: ca. 485 g pro

Lautsprecher

Hochtöner: ca. 30 g pro

Lautsprecher

Änderungen, die dem technischen Fortschritt
dienen, bleiben vorbehalten.

Caratteristiche tecniche

Diffusore Tipo separato a due vie

Woofer da 16,5 cm, tipo a

cono

Tweeter da 2,5 cm, tipo a

cupola bilanciato
Potenza in ingresso massima

150 watt
Potenza in ingresso nominale

40 watt
Impedenza 4 ohm
Sensibilità 92 dB/W/m
Risposta in frequenza 40 - 22 kHz
Peso Woofer: Circa 485 g per

diffusore

Tweeter: Circa 30 g per

diffusore

Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.

3-048-306-12 (1)

Separate 2-way
Speaker

Installation/Connections
Installation/Connexions
Installation/Anschluß
Installazione/Collegamenti

La conception et les spécifications sont sujettes à des
modifications sans préavis.

Dimensions
Dimensions
Abmessungen
Dimensioni

Woofer
Haut-parleur des basses
Tieftöner
Woofer

Tweeter
Haut-parleur des aiguës
Hochtöner
Tweeter

ø30

3

7

12

2.5

6

2

7

17.5

130
116
101

87
72
58
44

142

ø27.4

ø30.6

ø36

32.7

ø27.4

ø48

5

ø157

1

12.2

Unit: mm
Unité: mm
Einheit: mm
Unità: mm

5

7

ø40

ø30.6

ø32
ø36

16

4

5

7

XS-HA1724

Sony Corporation  2000 Printed in Italy

Parts list/ Liste des pièces/ Teileliste/ Lista delle parti

× 2

× 2

× 2

M4 × 16

3

× 4

× 2

× 2

M4 × 4

qd

× 8

qj

× 2

12

ø72

ø165

45.53.5

ø139

× 2 × 2

456

2

ø26.5

16

3.9

ø26.5

789

0

ø41

ø36

45˚

M4 × 25

2.2

31.5

32.7

5.5

24.4
38

16

12.2

5.4

9.4

1

6.4

qf

M4 × 14 (OPEL CORSA) (VOLKSWAGEN GOLF)

The numbers in the list are keyed to those in
the instructions. The use of these parts for
installation or other connections depends on
the shape of the car body.

Les numéros de la liste correspondent à ceux
des instructions. L’utilisation de ces pièces
pour l’installation ou d’autres raccordements
dépend de la forme du châssis de la voiture.

× 2

× 2 × 2

qa

× 8

qg

(OPEL ASTRA)

× 8

qs

× 4

qh

× 2

Die Nummern in der Liste sind dieselben wie
im Erläuterungstext. Die Verwendung der
Teile für Einbau und Anschluß hängt von der
Innenausstattung des Fahrzeugs ab.

I numeri nella lista corrispondono a quelli
riportati nelle istruzioni. L’uso di questi
componenti per l’installazione o altri
collegamenti dipende dalla forma della
carrozzeria dell’automobile.

Connections

Anschluß

System Connections/ Connexions du système/ Systemanschluß/
Collegamento del sistema

Connexions

Black striped
Rayé noir
Schwarz gestreift
A righe nere

* Crossover network: Crossover frequency

5,000 Hz
Circuit diviseur de fréquence: Fréquence de

coupure 5.000 Hz
Frequenzweiche: Übergangsfrequenz 5.000 Hz
Circuito separatore di frequenza: Frequenza di

transizione 5.000 Hz

Collegamenti

Unit: mm

85

*

**

Power amplifier (optional)
Amplificateur de puissance (en option)
Endverstärker (gesondert erhältlich)
Amplificatore di potenza (opzionale)

** White cord — Left speaker

Gray cord — Right speaker
Cordon blanc — Haut-parleur gauche

Cordon gris — Haut-parleur droit
Weißes Kabel — Linker Lautsprecher

Graues Kabel — Rechter Lautsprecher
Cavo bianco — Diffusore sinistro

Cavo grigio — Diffusore destro

40

1875

Unité: mm
Einheit: mm
Unità: mm

I

II

Woofer
Haut-parleur des basses
Tieftöner
Woofer

Car audio (optional)
Système audio (en option)
Autostereoanlage (gesondert erhältlich)
Autoradio (opzionale)

Power amplifier (optional)
Amplificateur de puissance (en option)
Endverstärker (gesondert erhältlich)
Amplificatore di potenza (opzionale)

Tweeter
Haut-parleur des aiguës
Hochtöner
Tweeter

Car audio (optional)
Système audio (en option)
Autostereoanlage (gesondert
erhältlich)
Autoradio (opzionale)

Caution

When using the speakers with a power amplifier
or power booster employing the BTL (balanced
transformerless) system, be sure to connect the

cords of the speaker system directly to the
amplifier’s speaker cords. If the connection is

made through already existing speaker leads
which have a common # lead for both the right
and left channels, it is possible that no sound
will be heard and that the amplifier will be
damaged.

Avertissement

Lorsqu’on utilise les haut-parleurs avec un
amplificateur de puissance ou un
préamplificateur équipé du système BTL
(équilibré sans transformateur), veiller à

raccorder les cordons des haut-parleurs
directement aux cordons des haut-parleurs de
l’amplificateur. Si la connexion est effectuée par

les cordons d’enceinte déjà installés et qui
possèdent une borne # commune aux canaux
gauche et droit, il est possible qu’aucun son ne
soit audible et que l’amplificateur soit
endommagé.

Vorsicht

Bei Anschluß der Lautsprecher an einen End­oder Leistungsverstärker mit BTL-Schaltung
(symmetrisch ohne Transformator) müssen die

Kabel des Lautsprechersystems direkt an die
Lautsprecherkabel des Verstärkers
angeschlossen werden. Bei Verwendung

bereits vorhandener Lautsprecherkabel, bei
denen möglicherweise eine gemeinsame #
Leitung für den rechten und linken Kanal
verwendet wird, ist eventuell kein Ton zu hören,
oder der Verstärker wird beschädigt.

Avvertenze

Quando si usano i diffusori con un amplificatore
di potenza o un preamplificatore che impiega il
sistema BTL (bilanciato senza trasformatore),

assicurarsi di collegare i cavi del sistema
diffusori direttamente ai cavi
dell’amplificatore. Se il collegamento viene

eseguito attraverso cavi diffusori già esistenti
che hanno un cavo # comune per entrambi i
canali destro e sinistro, è possibile che il suono
non sia udibile e che l’amplificatore venga
danneggiato.

Connection Diagram/ Schéma de connexion/ Anschlußdiagramm/
Schema di collegamento

Channel divider (optional)
Diviseur de canal (en option)
Kanalteiler (gesondert erhältlich)
Divisore di canale (opzionale)

Power amplifier
(optional)
Amplificateur de
puissance (en option)
Endverstärker
(gesondert erhältlich)
Amplificatore di
potenza (opzionale)

Woofer
Haut-parleur des basses
Tieftöner
Woofer

Note

If you employ , connect the tweeter with the
crossover network removed and set the crossover
point of the channel divider to 5,000 Hz or higher.

Remarque

Si

est utilisé, raccorder le haut-parleur des aiguës
sans le circuit diviseur de fréquence et régler le seuil
de division de fréquence du diviseur de canal sur

5.000 Hz ou plus.

Power amplifier
(optional)
Amplificateur de
puissance (en option)
Endverstärker
(gesondert erhältlich)
Amplificatore di
potenza (opzionale)

Tweeter
Haut-parleur des aiguës
Hochtöner
Tweeter

Hinweis

Bei

muß der Hochtöner ohne Frequenzweiche
angeschlossen und die Übergangsfrequenz am
Kanalteiler auf 5.000 Hz oder höher eingestellt
werden.

Nota

Se si usa , collegare il tweeter con il circuito
separatore di frequenza rimosso e regolare il punto
di transizione del divisore di canale su 5.000 Hz o
superiore.

Body side connector
Connecteur côté carrosserie
Anschlußteil (Geräteseite)
Connettore della fiancata

Depending on the type of car, use the exclusive connector (not supplied). See the mounting
example for more details.

Selon le type de voiture, utilisez le connecteur exclusif (non fourni). Voir l’exemple de
montage pour plus de détails.

Verwenden Sie je nach Fahrzeugtyp einen Spezialanschluß (nicht mitgeliefert). Näheres dazu
finden Sie im Montagebeispiel.

A seconda del tipo di automobile, usare il connecttore esclusivo (non in dotazione). Per
ulteriori informazioni, vedere l’esempio di montaggio.

Precautions

•Do not continuously drive the speaker system
over the power handling capacity.

•Keep recorded tapes, watches, and personal
credit cards using magnetic coding away from
the speaker system to protect them from
damage caused by the magnets in the
speakers.

Précautions

•Eviter de soumettre en continu le système de
haut-parleurs à une puissance supérieure à la
puissance admissible.

•Garder les bandes enregistrées, les montres et
les cartes de crédit utilisant un code
magnétique à l’écart du système de haut­parleurs pour éviter tout dommage causé par
les aimants des haut-parleurs.

Sicherheitsmaßnahmen

•Steuern Sie die Lautsprecher nicht über
längere Zeit mit zu hoher Leistung an.

•Halten Sie bespielte Tonbänder, Uhren und
Kreditkarten mit Magnetcodierung von den
Lautsprechern fern, um eine Beschädigung
durch die Lautsprechermagnete zu vermeiden.

Precauzioni

•Accertarsi di non azionare il sistema diffusori
in modo continuato ad una potenza superiore
alla capacità nominale.

•I nastri registrati, gli orologi e le carte di
credito con codice magnetico devono essere
tenuti lontano dal sistema diffusori, per evitare
che i magneti dei diffusori possano
danneggiarli.

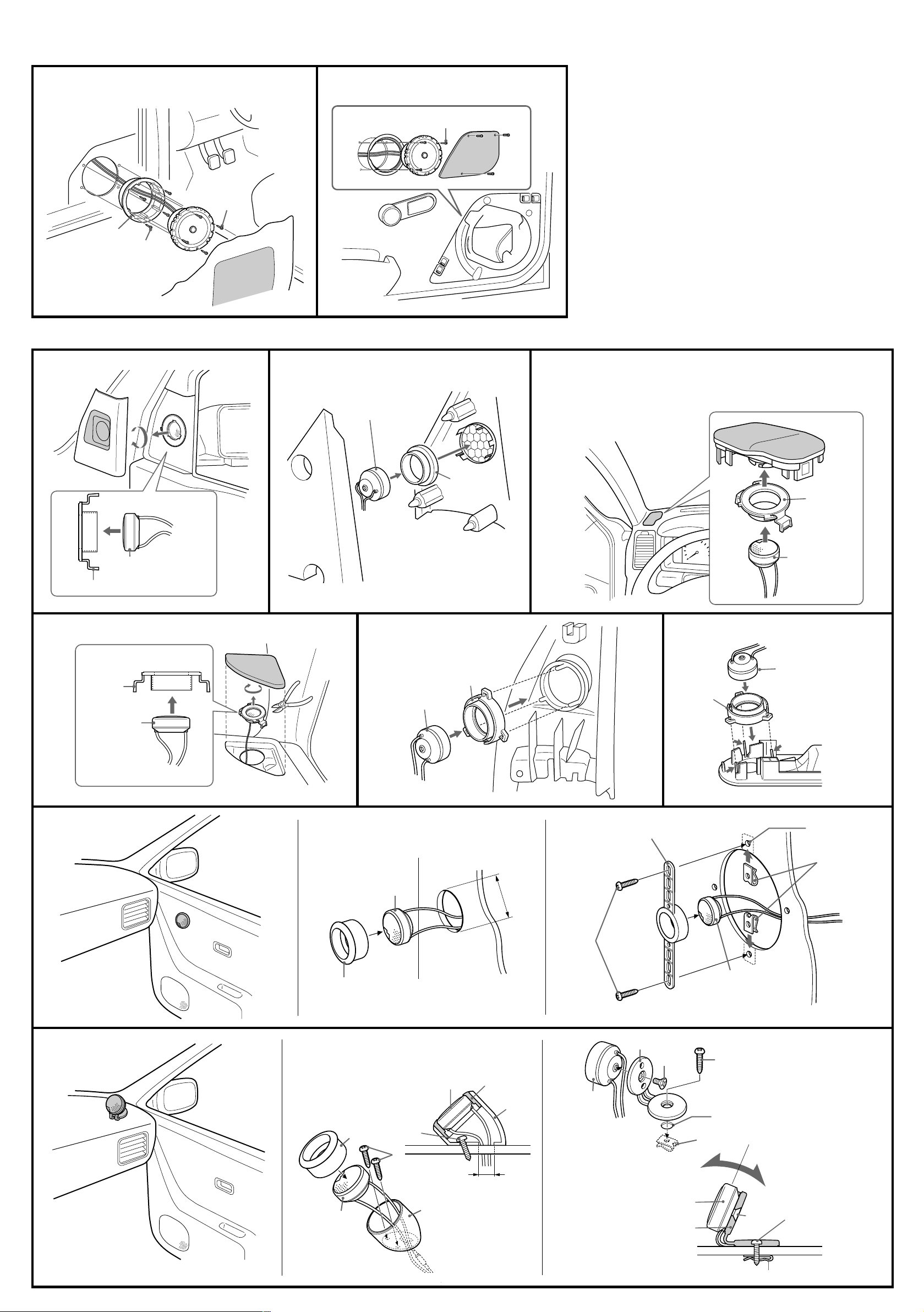

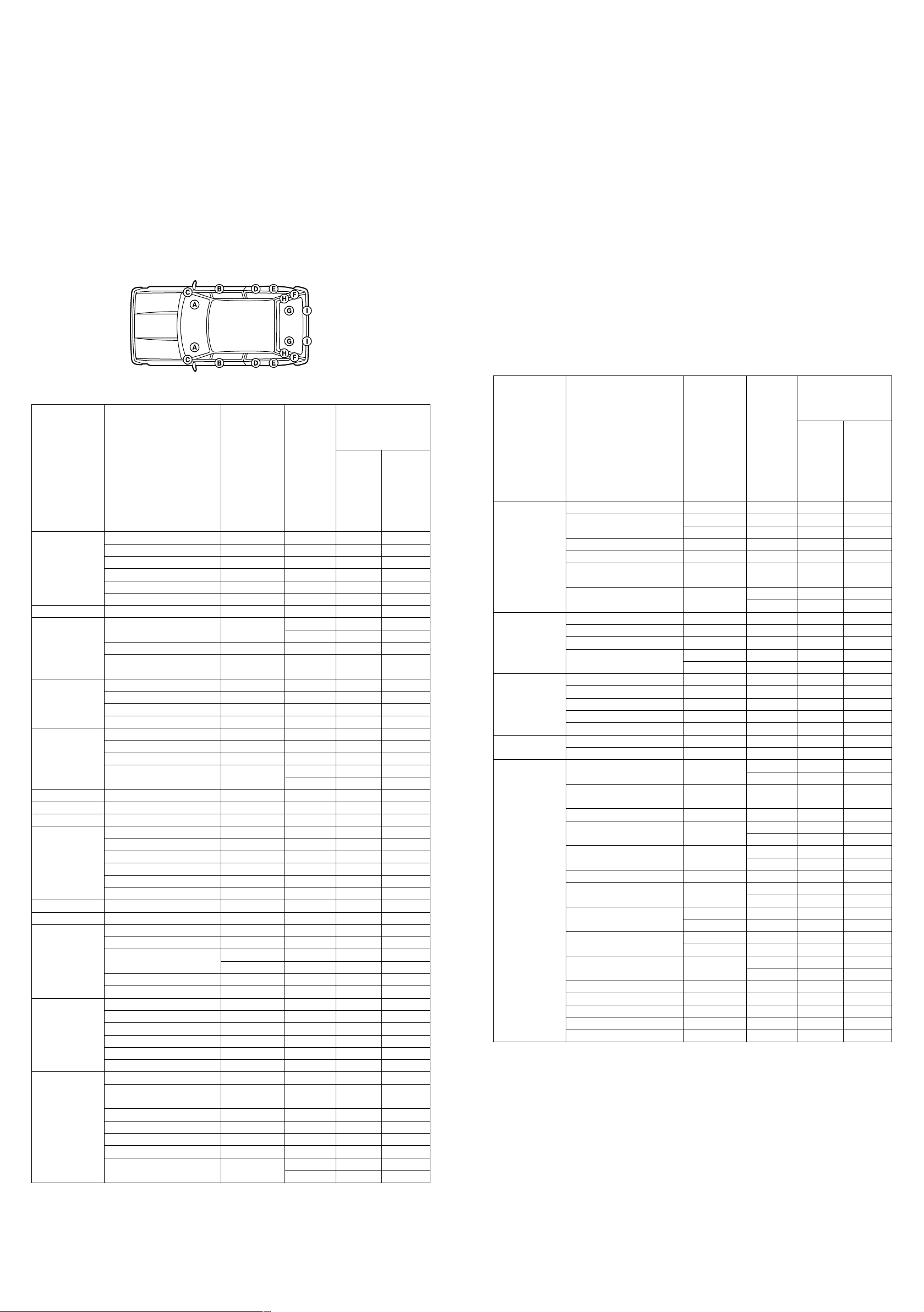

Mounting

Einbau

Montage

It may be necessary to use the
exclusive adapter (not supplied)
depending on the type of car.
Refer to the following list.

Il peut être nécessaire d’utiliser
l’adaptateur exclusif (non fourni)
suivant le type de la voiture.
Consultez la liste suivante.

Car name
Marque de la

voiture
Hersteller
Marca

dell’automobile

ALFA ROMEO

AUDI

CITROEN

DAEWOO

FIAT

FORD
HYUNDAI
KIA

LANCIA

MAZDA
MERCEDES

NISSAN

OPEL

PEUGEOT

Car model

Modèle de voiture
Fahrzeugmodell
Modello dell’automobile

145 3DOOR
146 5DOOR
155 4DOOR
156 4DOOR
156 ESTATE
166 4DOOR
A6 4DOOR/ESTATE
EVASION 5DOOR

XANTIA 5DOOR/ESTATE
XSARA 3/5DOOR,
ESTATE, MVP
LANOS 4DOOR
LEGANZA 4DOOR
MATIZ 5DOOR
NUBIRA 4DOOR
COUPE 2DOOR
MULTIPLA 4DOOR
PALIO WEEKEND
ULYSSE 5DOOR

GALAXY 5DOOR
SONATA 4DOOR
SEPHIRA II 4DOOR
DEDRA ESTATE
DELTA 3DOOR
KAPPA 2/4DOOR
LYBRA 4DOOR, ESTATE
Y(YPSILON) 3DOOR
Z (ZETA) 5DOOR
DEMIO 5DOOR
M-CLASS 5DOOR
ALMERA 3/5DOOR
ALMERA 4DOOR
MICRA 3/5DOOR

PATROL GR
PRIMERA 4DOOR
ASTRA All models
ASTRA 4DOOR
CORSA 3/5DOOR
OMEGA 4DOOR, ESTATE
TIGRA 2DOOR
VECTRA 4/5DOOR, ESTATE
206 3/5DOOR
306 3/4/5DOOR, ESTATE,
CAB
405 4DOOR, ESTATE
406 4DOOR, ESTATE, COUPE
406 4DOOR
605 4DOOR
806 5DOOR

Montaggio

Je nach Fahrzeugmodell ist es unter
Umständen erforderlich, einen
Spezialadapter (nicht mitgeliefert)
zu verwenden.
Näheres dazu entnehmen Sie bitte
der folgenden Liste.

A seconda del tipo di automobile
potrebbe essere necessario utilizzare
l’adattatore esclusivo (non in
dotazione).
Fare riferimento alla lista seguente.

Model year
Année de

construction
Medeljahr
Anno del

modello

’94­’95­’92-’97
’97­’99­’98­’97­’94-

’93­’98-

’97­’97­’98­’97­’95­’98­’97­’94-

’95­’93­’98­’94­’94­’95­’99­’94­’94­’98­’98­’95­’95­’92-’98
’98­’98­’90-’98
’97­’91-’97
’97­’94-’99
’94­’95­’98­’93-

’87-’96
’96­’96­’89-’99
’94-

Location
Emplacement
Montageort

Posizione

B
B

G
BD
BD

BDG

BD

B

F

B

B

G

B

B

G
BE

B

B

B

F
BD

B

B

H

G

G

B

B

B
BD

B

F

G

G

B

B

G

B

G

B

B

B

B

B

B

B

B

G
BD

B

F

Illustration
Illustration
Abbildung
illustrazione

Tweeter
Haut-

parleur
des
aiguës

Hochtöner
Tweeter

C
C

–
–
–
–
–

F

–

F
F

–
–
–
–
–
–
–

F

–
–
–
–
–
–
–
–
–

F

–
–
–
–
–
–
–
–

D

–
–

D

–

D

–
–

–

F

–
–

F

–

Woofer
Haut-

parleur
des
basses

Tieftöner
Woofer

A

B

These are some mounting examples for the car
types shown in the table. Install the unit in the
manner suited to your car. However, the interior
paneling of the listed cars may be different from
that of the illustrated mounting examples. This
is due to changes or modifications in the car
model. In such a case, consult your car dealer or
your nearest Sony dealer before installation.

Voici quelques exemples de montage du
système en fonction des modèles de voiture
mentionnés dans le tableau. Installer le système
selon le modèle de voiture. Cependant, la
garniture intérieure des voitures listées peut
différer de celle illustrée dans les exemples de
montage. Cette différence est due au choix du
fabricant de voiture de changer le modèle. Dans
ce cas, avant de procéder au montage, consulter
le concessionnaire automobile ou le
concessionnaire Sony le plus proche.

Car name
Marque de la

voiture
Hersteller
Marca

dell’automobile

–
–
–
–
–
–
–
–
–
–
–

–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–

–
–
–
–
–
–

–
–
–
–
–
–

RENAULT

ROVER

SEAT

SKODA

VOLKSWAGEN

Car model
Modèle de voiture
Fahrzeugmodell

Modello dell’automobile

ESPACE 5DOOR
ESPACE/GRAND ESPACE
5DOOR
LAGUNA 5DOOR
LAGUNA ESTATE
MEGANE 4/5DOOR (RT),
COUPE
SAFRANE 5DOOR

200 3/5DOOR
200 2DOOR COUPE
200 CABRIO
400 4DOOR

ALHAMBRA 5DOOR
CORDOBA 2/3/5DOOR
CORDOBA ESTATE
IBIZA 3/5DOOR
INCA 2DOOR
OCTAVIA 5DOOR
OCTAVIA ESTATE
BORA

GOLF-3 3/5DOOR,
ESTATE, CABRIO
GOLF-3 5DOOR, ESTATE
GOLF-4 3DOOR

GOLF-4 5DOOR, ESTATE

GOLF CABRIO
NEW BEETLE

PASSAT 4DOOR

PASSAT ESTATE

PASSAT 4DOOR, ESTATE

POLO 3/5DOOR
POLO 4DOOR
POLO ESTATE
SHARAN 5DOOR
VENTO 4DOOR

Für die in der Tabelle aufgelisteten Modelle
finden Sie im folgenden einige
Montagebeispiele. Montieren Sie das Gerät so,
wie es dem Modell Ihres Autos am ehesten
entspricht. Die aufgelisteten Autos können
jedoch hinsichtlich ihrer Innenausstattung von
den abgebildeten Montagebeispielen abweichen,
da die Hersteller ihre Modelle gelegentlich leicht
modifizieren. Wenden Sie sich in diesem Falle
bitte an Ihren Autohändler oder an Ihren Sony­Händler.

Alcuni esempi di montaggio dell’apparecchio,
specifici per alcuni modelli di automobili, sono
elencati nella tabella. Installare l’apparecchio
nella maniera più adatta alla propria auto.
La pannellatura interna delle automobili
elencate può tuttavia differire dagli esempi di
montaggio illustrati. Ciò dipende dalla decisione
dei produttori di cambiare o modificare il
modello. In tal caso, consultare il proprio
concessionario o il più vicino rivenditore
autorizzato Sony prima dell’installazione.

Model year
Année de

construction
Baujahr
Anno del

modello

’91-’97
’91-’97
’97­’94­’95­’95-

’92-

’89-’95
’92­’92-’96
’90-’95
’95­’95­’93-’99
’97-’99
’93-’99
’99­’96­’98­’98-

’91-’97

’91-’97
’97-

’97-

’98­’98-

’89-’96
’93-’96
’89-’97
’93-’97
’96-

’94-’97
’96-’99
’98-’99
’95­’91-’97

Location
Emplacement

Montageort
Posizione

B

AH

D
B
B
B

B
D
B
B
B

BG

B

BD

B
B
B
B
B
B
B
D
B

D
B
E
B
D
B
B
E
B
D
B
D
B
D
B
B

B
BD
BD

Illustration
Illustration
Abbildung
illustrazione

Tweeter
Haut-

parleur
des
aiguës

Hochtöner
Tweeter

E

–
–

E
E
E *

E

–
–
–
–
–
–
–
–
–
–
–
–
–

G
H

–

–

G

–

G
H

–

G

–
–
–
–
–

G
H

–
–
–
–
–

Woofer
Haut-

parleur
des
basses

Tieftöner
Woofer

–
–
–
–
–
–

–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–

–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–

Mounting Example/ Exemple de montage/ Montagebeispiele/ Esempio di montaggio

Woofer/ Haut-parleur des basses/ Tieftöner/ Woofer

OPEL ASTRA All models

A

qf

qg

q;

B

Tweeter/ Haut-parleur des aiguës/ Hochtöner/ Tweeter

C

D

PEUGEOT 306 3/4/5-door, ESTATE, CAB

q;

Tweeter
Haut-parleur des aiguës
Hochtöner
Tweeter

* RENAULT MEGANE: use the RENAULT original addapter (not supplied) with 6.

E

RENAULT MEGANE : utilisez l’adaptateur RENAULT d’origine (non fourni) avec 6.
RENAULT MEGANE: Verwenden Sie den RENAULT-Originaladapter (nicht mitgeliefert)
zusammen mit 6.
RENAULT MEGANE: utilizzare l’adattatore originale RENAULT (non in dotazione) con

6.

F

Tweeter
Haut-parleur des aiguës

6

Tweeter
Haut-parleur des

aiguës
Hochtöner
Tweeter

Hochtöner
Tweeter

6

G

Tweeter
Haut-parleur des

aiguës
Hochtöner
Tweeter

5

7

6

Tweeter
Haut-parleur des

aiguës
Hochtöner
Tweeter

H

Tweeter
Haut-parleur des aiguës
Hochtöner
Tweeter

7

I

J

a

a

Tweeter
Haut-parleur

des aiguës
Hochtöner
Tweeter

1

1

Tweeter
Haut-parleur

des aiguës
Hochtöner
Tweeter

qs

Tweeter
Haut-parleur des aiguës
Hochtöner
Tweeter

qs

4

1

ø5 mm

ø36.5 mm

4

b

b

Tweeter
Haut-parleur

des aiguës
Hochtöner
Tweeter

qs

3

2

Tweeter
Haut-parleur

des aiguës
Hochtöner
Tweeter

9

Tweeter
Haut-parleur des aiguës
Hochtöner
Tweeter

qs

ø5 mm

qa

2

ø5 mm

qa

Adjust to the angle you like.
Ajuster selon l’angle souhaité
Den Winkel wunschgemäß
einstellen.
Regolare l’angolazione come si
desidera.

9

qs

qa
