S E R V I C E M A N U A L

MD/CD STEREO

CASSETTE RECORDER

• BASIC TAPE MECHANISM: TN–21ZH–1704

• BASIC CD MECHANISM: KSM–213 CDM

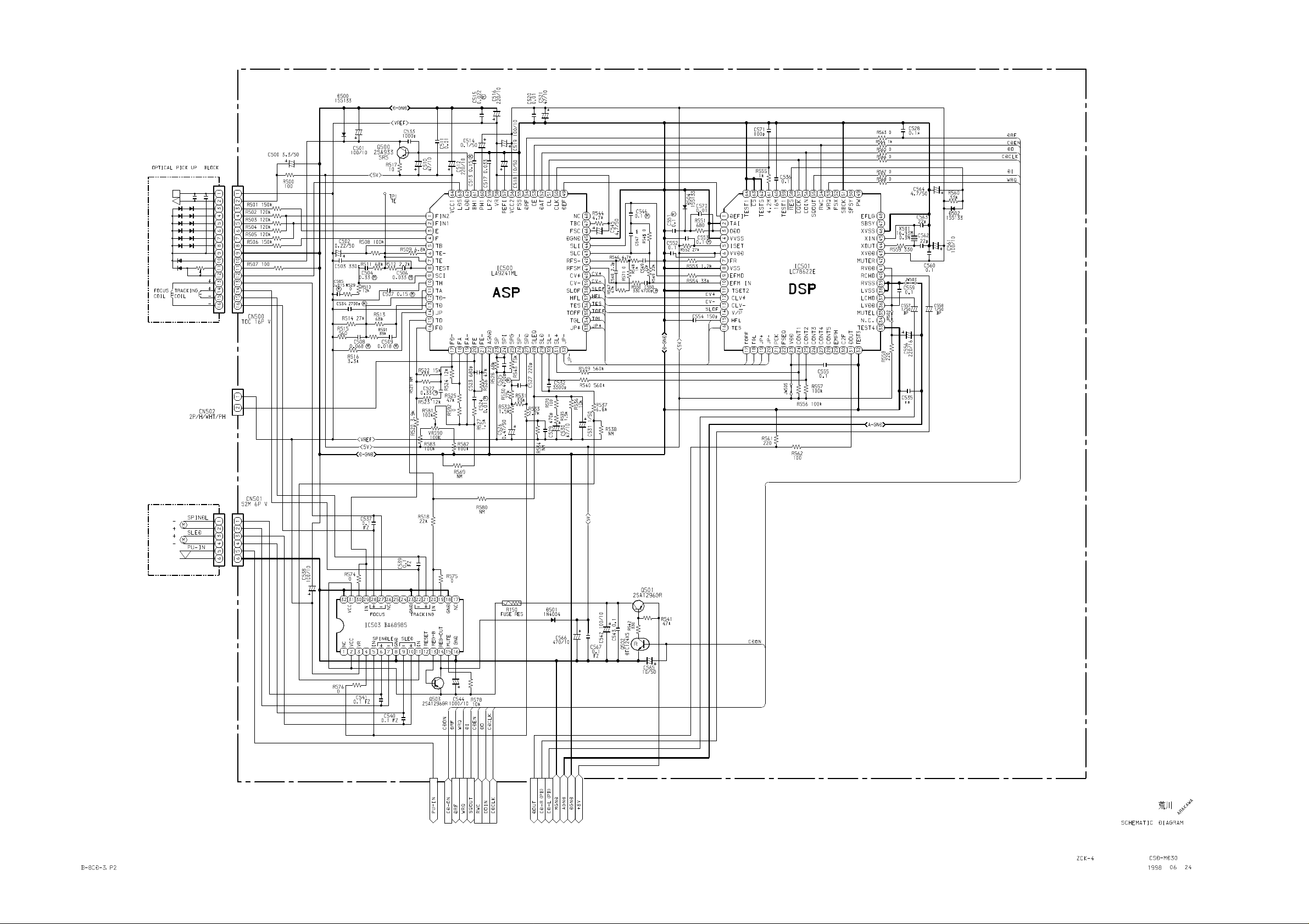

• BASIC MD MECHANISM: 7ZG–9 B

CSD-MD30

• TYPE: EZ,K

SIMPLE MANUAL

• Replace this Service Manual with ”Revision Publishing” when it is issued.

S/M Code No. 09–995–400–7T2

ELECTRICAL MAIN PARTS LIST - 1/5

NOTE: The characters in the suffix column indicate the part usage.

K ......................XX..................................A...................

EZ .....................XX...................................B..................

KNARI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

L 302 87-007-300-010 COIL,OSC BIAS 85K AB..................

C 401 87-010-197-080 CAP, CHIP 0.01 DM AB..................

CN 401 87-009-345-010 CONN,2P PH H AB..................

CN 402 87-A60-823-010 CONN,4P H 52807-0410 AB..................

S 408 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 402 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 409 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 404 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 405 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 401 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 403 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 407 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 406 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 410 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 411 87-A90-095-080 SW,TACT EVQ11G04M AB..................

C 609 87-010-831-080 C-CAP,U,0.1-16F AB..................

C 604 87-012-140-080 CAP 470P AB..................

C 603 87-012-140-080 CAP 470P AB..................

C 602 87-012-286-080 CAP, U 0.01-25 AB..................

C 610 87-010-263-080 CAP, ELECT 100-10V AB..................

C 611 87-010-499-040 CAP,E 22-6.3 GAS AB..................

C 612 87-010-831-080 C-CAP,U,0.1-16F AB..................

C 614 87-012-184-080 C-CAP,U 33P-50 CH AB..................

C 615 87-012-191-080 CHIP CAP 68 PF AB..................

C 617 87-012-286-080 CAP, U 0.01-25 AB..................

C 635 87-010-263-080 CAP, ELECT 100-10V AB..................

C 639 87-012-199-080 CAP 220P AB..................

C 637 87-012-199-080 CAP 220P AB..................

C 638 87-012-199-080 CAP 220P AB..................

C 647 87-012-199-080 CAP 220P AB..................

C 641 87-012-199-080 CAP 220P AB..................

C 640 87-012-199-080 CAP 220P AB..................

C 648 87-012-199-080 CAP 220P AB..................

C 644 87-012-199-080 CAP 220P AB..................

C 642 87-012-199-080 CAP 220P AB..................

C 646 87-012-199-080 CAP 220P AB..................

C 645 87-012-199-080 CAP 220P AB..................

C 643 87-012-199-080 CAP 220P AB..................

CN 602 87-A60-429-010 CONN,16P H TOC-A AB..................

CN 601 87-A60-793-010 CONN,19P H 52807-1910 AB..................

D 603 87-A40-647-010 LED,SEL2210R RED AB..................

FL 601 8Z-CK4-600-010 FL,ZCK-4 AB..................

IC 602 87-070-410-040 IC,PST9127NR AB..................

IC 603 87-A20-914-010 IC,SPS-442-1-F AB..................

IC 601 8Z-CK4-601-010 C-IC,LC866560W-**** AB..................

L 601 87-003-149-080 COIL,47UH AB..................

S 625 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 627 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 628 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 624 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 629 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 626 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 622 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 621 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 623 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 630 87-A90-095-080 SW,TACT EVQ11G04M AB..................

S 640 87-A90-646-010 SW,RTRY 3-2-1 RE0131 AB..................

W 601 8Z-CK4-631-010 F-CABLE,4P 2.5 40MM AB..................

X 601 87-A70-179-010 VIB,CER 5.76MHZ DCRHFF AB..................

C 304 87-010-313-080 CAP, CHIP 18P AB..................

C 303 87-010-313-080 CAP, CHIP 18P AB..................

C 309 87-010-380-080 CAP, ELECT 47-16V AB..................

C 306 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 305 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 302 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 301 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 311 87-010-175-080 CAP 560P AB..................

C 312 87-010-175-080 CAP 560P AB..................

C 314 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 313 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 319 87-010-379-080 CAP, ELECT 22-16V AB..................

C 310 87-010-380-080 CAP, ELECT 47-16V AB..................

C 316 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 315 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 327 87-010-112-080 CAP, ELECT 100-16V AB..................

C 321 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 324 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 322 87-010-248-080 CAP, ELECT 220-10V AB..................

C 323 87-010-248-080 CAP, ELECT 220-10V AB..................

C 326 87-010-260-080 CAP, ELECT 47-25V AB..................

C 320 87-010-379-080 CAP, ELECT 22-16V AB..................

C 325 87-010-380-080 CAP, ELECT 47-16V AB..................

C 334 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 333 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 335 87-010-183-080 C-CAP,S 2700P-50 B AB..................

ELECTRICAL MAIN PARTS LIST - 2/5

C 330 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 337 87-010-405-080 CAP, ELECT 10-50V AB..................

C 338 87-010-405-080 CAP, ELECT 10-50V AB..................

C 331 87-018-119-080 CAP, CER 100P-50V AB..................

C 341 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 342 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 345 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 346 87-010-380-080 CAP, ELECT 47-16V AB..................

C 344 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 343 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 351 87-010-405-080 CAP, ELECT 10-50V AB..................

C 352 87-010-405-080 CAP, ELECT 10-50V AB..................

CN 207 87-A60-823-010 CONN,4P H 52807-0410 AB..................

CN 300 87-009-348-010 CONN,5P PH H AB..................

CN 301 87-009-349-010 CONN,6P PH H AB..................

D 302 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 303 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 301 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 305 87-A40-189-080 DIODE,1SR139-400 AB..................

D 304 87-A40-189-080 DIODE,1SR139-400 AB..................

IC 301 87-A20-419-010 IC,TA2068N AB..................

Q 308 87-026-245-080 TR,DTC114ES AB..................

Q 301 87-026-245-080 TR,DTC114ES AB..................

Q 312 87-026-219-080 TR,DTA144ES (0.3W) AB..................

Q 311 87-026-245-080 TR,DTC114ES AB..................

Q 317 89-110-154-080 TR,2SA1015Y AB..................

Q 316 89-320-011-080 TR,2SC2001 (15W) AB..................

Q 315 89-320-011-080 TR,2SC2001 (15W) AB..................

Q 313 89-333-317-080 TR,2SC3331 (0.5W) AB..................

Q 314 89-333-317-080 TR,2SC3331 (0.5W) AB..................

R 302 87-022-491-080 RES,NF 22-1/4W J AB..................

C 509 87-010-220-080 C-CAP,S 0.018-25 B AB..................

C 501 87-010-263-080 CAP, ELECT 100-10V AB..................

C 500 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 502 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 503 87-012-157-080 C-CAP,S 330P-50 CH AB..................

C 511 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 516 87-010-248-080 CAP, ELECT 220-10V AB..................

C 512 87-010-248-080 CAP, ELECT 220-10V AB..................

C 519 87-010-263-080 CAP, ELECT 100-10V AB..................

C 510 87-010-374-080 CAP, ELECT 47-10V AB..................

C 518 87-010-405-080 CAP, ELECT 10-50V AB..................

C 514 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 523 87-010-176-080 C-CAP,S 680P-50 SL AB..................

C 528 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 520 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 521 87-010-374-080 CAP, ELECT 47-10V AB..................

C 526 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 529 87-012-140-080 CAP 470P AB..................

C 527 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 533 87-010-178-080 CHIP CAP 1000P AB..................

C 534 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 532 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................

C 536 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 537 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 539 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 538 87-010-263-080 CAP, ELECT 100-10V AB..................

C 530 87-010-374-080 CAP, ELECT 47-10V AB..................

C 531 87-010-401-080 CAP, ELECT 1-50V AB..................

C 548 87-010-146-080 CHIP CAP 2PF AB..................

C 540 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 541 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 544 87-010-236-080 CAP,E 1000-10 SME AB..................

C 542 87-010-263-080 CAP, ELECT 100-10V AB..................

C 549 87-010-314-080 C-CAP,S 22P-50V AB..................

C 545 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 543 87-018-209-080 CAP, CER 0.1-50V AB..................

C 559 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 556 87-010-248-080 CAP, ELECT 220-10V AB..................

C 557 87-010-529-080 CAP,E 1-50 BP AB..................

C 558 87-010-529-080 CAP,E 1-50 BP AB..................

C 554 87-018-121-080 CAP, CER 150P-50V AB..................

C 555 87-018-209-080 CAP, CER 0.1-50V AB..................

C 552 87-018-209-080 CAP, CER 0.1-50V AB..................

C 560 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 566 87-010-221-080 CAP, ELECT 470-10V AB..................

C 561 87-010-263-080 CAP, ELECT 100-10V AB..................

C 563 87-010-314-080 C-CAP,S 22P-50V AB..................

C 562 87-010-314-080 C-CAP,S 22P-50V AB..................

C 564 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 565 87-010-405-080 CAP, ELECT 10-50V AB..................

C 567 87-018-209-080 CAP, CER 0.1-50V AB..................

C 570 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 571 87-010-322-080 C-CAP,S 100P-50 CH AB..................

CN 502 87-009-345-010 CONN,2P PH H AB..................

CN 501 87-099-854-010 CONN,6P S2M-6W AB..................

CN 500 87-A60-424-010 CONN,16P V TOC-B AB..................

D 501 87-017-781-080 DIODE,1N4004 AB..................

D 500 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 502 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 504 87-020-465-080 DIODE,1SS133 (110MA) AB..................

IC 500 87-A20-446-010 C-IC,LA9241ML AB..................

ELECTRICAL MAIN PARTS LIST - 3/5

IC 501 87-A20-459-010 C-IC,LC78622ED AB..................

IC 503 87-A20-856-010 IC,BA6898S AB..................

Q 502 87-026-291-080 TR,DTC124XS AB..................

Q 500 87-026-463-080 TR,2SA933S (0.3W) AB..................

Q 503 89-112-965-080 TR,2SA1296 (0.75W) AB..................

Q 501 89-112-965-080 TR,2SA1296 (0.75W) AB..................

VR 590 87-024-526-080 SFR,100K DIA6 V NTP AB..................

X 501 87-A70-166-080 VIB,CER 16.93MHZ MXZ140 0.3% AB..................

C 109 87-010-198-080 CAP, CHIP 0.022 AB..................

C 108 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 107 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 101 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 104 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 102 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 106 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 105 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 103 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 110 87-010-198-080 CAP, CHIP 0.022 AB..................

C 116 87-010-247-080 CAP, ELECT 100-50V AB..................

C 118 87-010-385-080 CAP, ELECT 220-25V AB..................

C 119 87-010-385-080 CAP, ELECT 220-25V AB..................

C 115 87-016-521-010 CAP,E2200-16 SMG AB..................

C 117 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 111 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 112 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 113 87-A10-729-090 CAP,E 4700-25 M SRG VB AB..................

C 114 87-A11-239-090 CAP,E 6800-16 M SMG VB AB..................

C 121 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 122 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 120 87-010-236-080 CAP,E 1000-10 SME AB..................

C 206 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 202 87-010-235-080 CAP,E 470-16 SME AB..................

C 201 87-010-235-080 CAP,E 470-16 SME AB..................

C 207 87-010-248-080 CAP, ELECT 220-10V AB..................

C 208 87-010-382-080 CAP, ELECT 22-25V AB..................

C 209 87-010-382-080 CAP, ELECT 22-25V AB..................

C 203 87-010-408-080 CAP, ELECT 47-50V AB..................

C 200 87-010-408-080 CAP, ELECT 47-50V AB..................

C 215 87-010-178-080 CHIP CAP 1000P AB..................

C 214 87-010-178-080 CHIP CAP 1000P AB..................

C 210 87-010-263-080 CAP, ELECT 100-10V AB..................

C 213 87-010-391-080 CAP,E 10-35 SME AB..................

C 212 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 211 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 217 87-010-401-080 CAP, ELECT 1-50V AB..................

C 216 87-010-401-080 CAP, ELECT 1-50V AB..................

C 218 87-010-401-080 CAP, ELECT 1-50V AB..................

C 219 87-010-401-080 CAP, ELECT 1-50V AB..................

C 221 87-010-248-080 CAP, ELECT 220-10V AB..................

C 220 87-018-209-080 CAP, CER 0.1-50V AB..................

C 248 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 249 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 240 87-010-384-080 CAP, ELECT 100-25V AB..................

C 243 87-010-401-080 CAP, ELECT 1-50V AB..................

C 242 87-010-405-080 CAP, ELECT 10-50V AB..................

C 241 87-010-408-080 CAP, ELECT 47-50V AB..................

C 253 87-010-178-080 CHIP CAP 1000P AB..................

C 254 87-010-178-080 CHIP CAP 1000P AB..................

C 251 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 252 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 267 87-018-209-080 CAP, CER 0.1-50V AB..................

C 270 87-010-382-080 CAP, ELECT 22-25V AB..................

C 271 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 272 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 296 87-010-490-040 CAP, ELECT 0.1-50 AB..................

C 299 87-018-127-080 CAP, CER 470P-50V AB..................

C 405 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 408 87-012-153-080 C-CAP,S 120P-50 CH AB..................

C 406 87-012-153-080 C-CAP,S 120P-50 CH AB..................

C 407 87-012-153-080 C-CAP,S 120P-50 CH AB..................

C 402 87-018-209-080 CAP, CER 0.1-50V AB..................

C 433 87-010-194-080 CAP, CHIP 0.047 AB..................

C 434 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 436 87-010-405-080 CAP, ELECT 10-50V AB..................

C 431 87-010-406-080 CAP, ELECT 22-50 AB..................

C 430 87-010-406-080 CAP, ELECT 22-50 AB..................

C 432 87-010-408-080 CAP, ELECT 47-50V AB..................

CN 200 87-A60-110-010 CONN,4P V S2M-4W AB..................

CN 205 87-A60-422-010 CONN,8P V TOC-B AB..................

CN 202 87-A60-422-010 CONN,8P V TOC-B AB..................

CN 201 87-A60-423-010 CONN,14P V TOC-B AB..................

CN 204 87-A60-424-010 CONN,16P V TOC-B AB..................

CN 203 87-A60-824-010 CONN,19P V 52806-1910 AB..................

CNA 102 8Z-CK4-635-010 CONN ASSY,12P V PT AB..................

D 108 87-002-743-080 ZENER,MTZJ 33B AB..................

D 101 87-017-447-010 DIODE,GBU4DL AB..................

D 104 87-017-781-080 DIODE,1N4004 AB..................

D 103 87-017-781-080 DIODE,1N4004 AB..................

D 105 87-017-781-080 DIODE,1N4004 AB..................

D 109 87-017-781-080 DIODE,1N4004 AB..................

D 106 87-017-781-080 DIODE,1N4004 AB..................

D 107 87-A40-488-080 DIODE,1SS244 AB..................

ELECTRICAL MAIN PARTS LIST - 4/5

D 110 87-017-781-080 DIODE,1N4004 AB..................

D 113 87-017-781-080 DIODE,1N4004 AB..................

D 112 87-017-781-080 DIODE,1N4004 AB..................

D 111 87-017-781-080 DIODE,1N4004 AB..................

D 201 87-017-093-080 ZENER,HZS5C3 AB..................

D 202 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 404 87-017-093-080 ZENER,HZS5C3 AB..................

F 102 87-A90-092-080 PROTECTOR,2.5A 491 AB..................

F 101 87-A90-092-080 PROTECTOR,2.5A 491 AB..................

IC 103 87-020-881-080 IC,NJM78L05A AB..................

IC 102 87-A20-830-010 IC,BA05T AB..................

IC 101 87-A21-216-010 IC,BA08T AB..................

IC 200 87-A20-591-010 IC,BA5417 AB..................

IC 203 87-A21-103-040 C-IC,MM1454XFBE AB..................

IC 201 87-A21-116-040 C-IC,BH3862FS AB..................

IC 404 87-A20-976-040 C-IC,TC74HCT7007AF AB..................

J 200 87-009-216-010 JACK, DIA 3.5 AB..................

JW 244 87-010-544-080 CAP, ELECT 0.1-50V AB..................

Q 102 89-113-187-080 TR,2SA1318TU AB..................

Q 101 89-320-011-080 TR,2SC2001 (15W) AB..................

Q 200 87-A30-121-080 TR,DTC 323 TS AB..................

Q 201 87-A30-121-080 TR,DTC 323 TS AB..................

Q 401 87-026-214-080 TR,DTA114YS (0.3W) AB..................

Q 402 89-332-665-080 TR,2SC3266 (0.75W) AB..................

C 233 87-010-178-080 CHIP CAP 1000P ....................

C 234 87-010-178-080 CHIP CAP 1000P ....................

C 231 87-010-178-080 CHIP CAP 1000P ....................

C 230 87-010-178-080 CHIP CAP 1000P ....................

C 232 87-010-178-080 CHIP CAP 1000P ....................

C 235 87-010-178-080 CHIP CAP 1000P ....................

CN 701 87-A60-934-010 CONN,12P H BLK EH AB..................

F 700 87-035-136-010 FUSE 800MAT AB..................

FC 701 87-033-213-080 CLAMP, FUSE AB..................

FC 702 87-033-213-080 CLAMP, FUSE AB..................

J 700 87-049-783-010 AC JACK ....................

J 700 87-049-784-010 AC JACK E AB..................

PT 700 8Z-CK4-603-010 PT,ZCK-4 D ....................

PT 700 8Z-CK4-630-010 PT,ZCK-4 E AB..................

PT 701 8Z-CK4-637-010 PT,SUB ZCK-4(D) ....................

PT 701 8Z-CK4-638-010 PT,SUB ZCK-4(E) AB..................

RY 700 87-A90-977-010 RELAY,AC12V DG12D1-O(M) AB..................

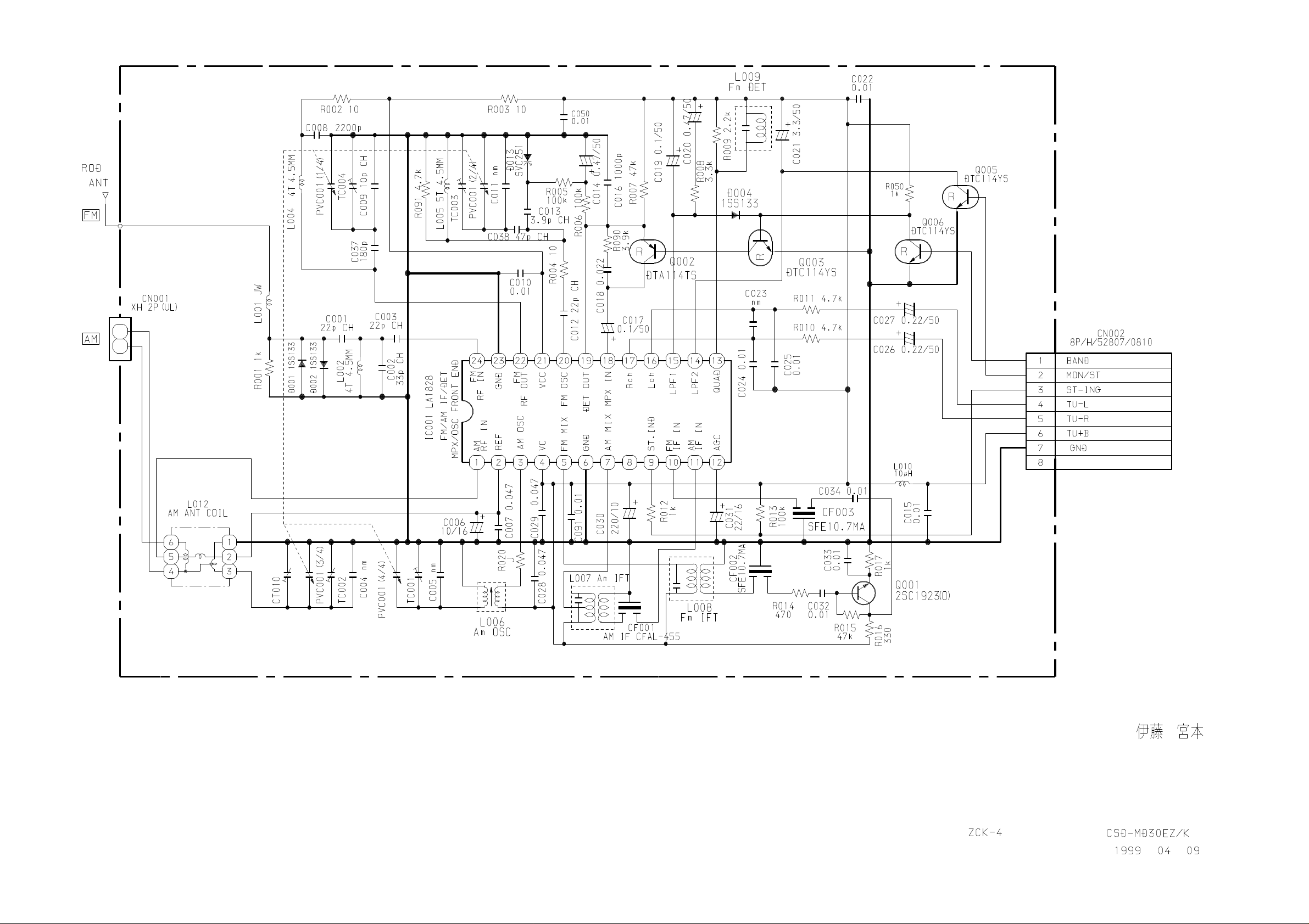

C 6 87-010-378-080 CAP, ELECT 10-16V AB..................

C 8 87-018-132-080 CAP, CER 2200P-16V AB..................

C 9 87-018-147-080 CAP,TC-U 10P-50 CH ....................

C 9 87-018-161-080 TC CAP 12P AB..................

C 7 87-018-208-080 CAP 0.047-50F AB..................

C 3 87-A11-073-080 CAP,TC U 22P-50 J CH AB..................

C 1 87-A11-073-080 CAP,TC U 22P-50 J CH AB..................

C 2 87-A11-076-080 CAP,TC U 33P-50 J CH AB..................

C 3 87-A11-078-080 CAP,TC U 39P-50 J CH ....................

C 2 87-A11-080-080 CAP,TC U 47P-50 J CH ....................

C 14 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 17 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 19 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 16 87-018-131-080 CAP, CER 1000P-50V AB..................

C 10 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 15 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 13 87-018-142-080 CAP,TC-U 3.9P-50 CH AB..................

C 11 87-018-147-080 CAP,TC-U 10P-50 CH ....................

C 18 87-018-205-080 CAP, CERA-SOL 0.022 AB..................

C 12 87-A11-073-080 CAP,TC U 22P-50 J CH AB..................

C 20 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 21 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 26 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 27 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 22 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 24 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 25 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 28 87-018-208-080 CAP 0.047-50F AB..................

C 29 87-018-208-080 CAP 0.047-50F AB..................

C 30 87-010-248-080 CAP, ELECT 220-10V AB..................

C 31 87-010-379-080 CAP, ELECT 22-16V AB..................

C 37 87-018-122-080 CAP 180P-50 B AB..................

C 34 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 33 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 32 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 35 87-A11-073-080 CAP,TC U 22P-50 J CH AB..................

C 38 87-A11-086-080 CAP,TC U 82P-50 J CH AB..................

C 41 87-A11-080-080 CAP,TC U 47P-50 J CH AB..................

C 50 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

C 91 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................

CF 3 82-785-747-080 CF,MS2 GHY,R AB..................

CF 2 82-785-747-080 CF,MS2 GHY,R AB..................

CF 1 87-A90-128-010 FLTR,AM IF CFAL-455 AB..................

CN 1 81-754-629-010 CONNECTOR, 2P AB..................

CN 2 87-A60-862-010 CONN,8P H 52807-0810 AB..................

D 1 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 2 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 4 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 3 87-A40-226-080 VARI-CAP,SVC251SPA AB..................

IC 1 87-A20-955-010 IC,LA1828 AB..................

L 9 87-A50-334-010 COIL,FM DET (TOKO) AB..................

ELECTRICAL MAIN PARTS LIST - 5/5

L 8 87-A50-335-010 COIL,FM IFT (TOKO) AB..................

L 7 87-A50-336-010 COIL,AM IFT (TOKO) AB..................

L 6 87-A50-337-010 COIL,AM OSC (TOKO) AB..................

L 5 87-A50-342-010 COIL,FM OSC D ....................

L 5 87-A50-343-010 COIL,FM OSC EX AB..................

L 4 87-A50-345-010 COIL,FM RF EX AB..................

L 2 87-A50-346-010 COIL,FM BPF D ....................

L 2 87-A50-347-010 COIL,FM BPF EX AB..................

L 10 87-003-102-080 COIL, 10UH AB..................

L 12 8Z-CK4-602-010 COIL,AMANT AB..................

PVC 1 87-A91-169-010 TUN-CAP,40P-140P FA-22124 AN00 ....................

Q 3 87-026-215-080 TR,DTC114YS AB..................

Q 5 87-026-215-080 TR,DTC114YS AB..................

Q 6 87-026-215-080 TR,DTC114YS AB..................

Q 2 87-026-572-080 TR,DTA114TS AB..................

Q 4 89-109-521-080 TR,2SA952 (0.6W) AB..................

Q 1 89-319-233-080 TR,2SC1923 (0.1W) AB..................

VC 1 87-A91-168-010 TUN-CAP,20P-140P FA-22124 N000 AB..................
