3-861-410-42(1)
CD Radio
Cassette-Corder
Mode d’emploi page 2
Bedienungsanleitung Seite 2
F
CFD-V14
CFD-V15
F
D
D
CFD-V24
1998 by Sony Corporation
Page 2
AVERTISSEMENT
Afin d’éviter tout risque d’incendie ou
d’électrocution, ne pas exposer le
lecteur à la pluie ou à l’humidité.
Afin d’écarter tout risque
d’électrocution, garder le coffret
fermé. Ne confier l’entretien de
l’appareil qu’à un personnel qualifié.
Information
Pour les utilisateurs en Europe
Ce lecteur de disque compact fait partie des
produits laser de la CLASSE 1.
L’étiquette CLASS 1 LASER PRODUCT est
située à l’extérieur de l’appareil, en bas.
AVERTISSEMENT
N’installez pas l’appareil dans un espace
confiné comme dans une bibliothèque ou un
meuble encastré.
A propos de ce manuel
Les instructions de ce manuel sont destinées
aux modèles CFD-V14, CFD-V15 et CFD-V24.
Avant de lire ce mode d’emploi, vérifiez le
numéro de votre modèle. Le modèle
CFD-V15 est utilisé dans ce manuel à titre de
référence dans les illustrations.
Le sélecteur FUNCTION est situé sur le
dessus de la partie exterieure.
Lorsque vous mettez le lecteur sous tension,
l’indicateur OPR/BATT s’allume.
F
Introduction2
Page 3
Table des matières
Opérations de base
4 Lecture d’un CD
6 Ecouter la radio
8 Lecture d’une cassette
10 Enregistrer sur une cassette
Le lecteur CD
12 Utilisation de la fenêtre
d’affichage
13 Localisation d’un passage
déterminé d’une plage
14 Lecture répétée de plages
(Lecture répétée)
15 Lecture aléatoire des plages
(Lecture aléatoire)
16 Création d’un programme
personnalisé
(Lecture programmée)
Informations
complémentaires
19 Précautions
21 Dépannage
23 Entretien
24 Spécifications
25 Index
Opérations de base
F
Installation
17 Sélection des sources
d’alimentation
18 Réglage du champ sonore
(TONE/MEGA BASS)
Introduction
F
3
Page 4
Opérations de base
Lecture d’un CD
Branchez le cordon d’alimentation fourni (voir page 17).

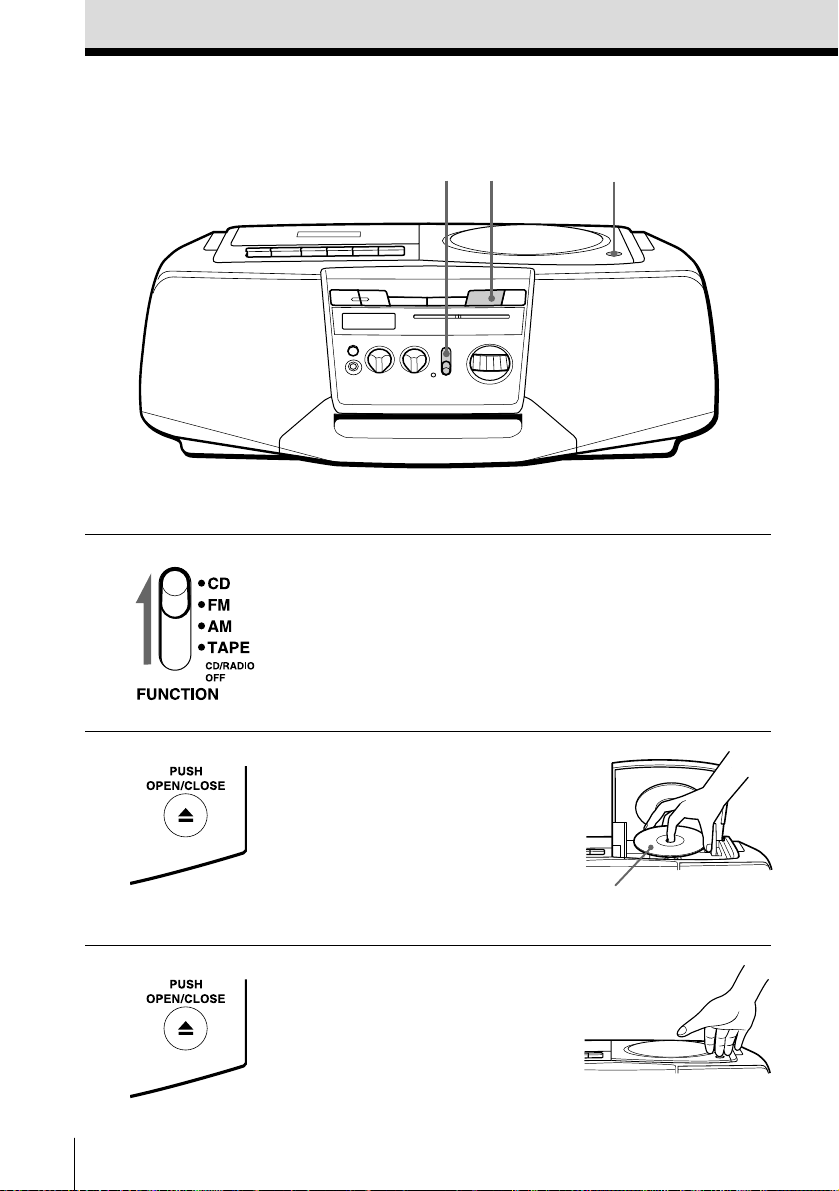

1 Réglez FUNCTION sur CD.
2,341
2 Appuyez sur 6 PUSH OPEN/
CLOSE pour ouvrir le
compartiment à disque et placez
le disque dans le compartiment.
Avec l’étiquette vers le haut
3 Fermez le compartiment à disque.
F
Opérations de base4
Page 5

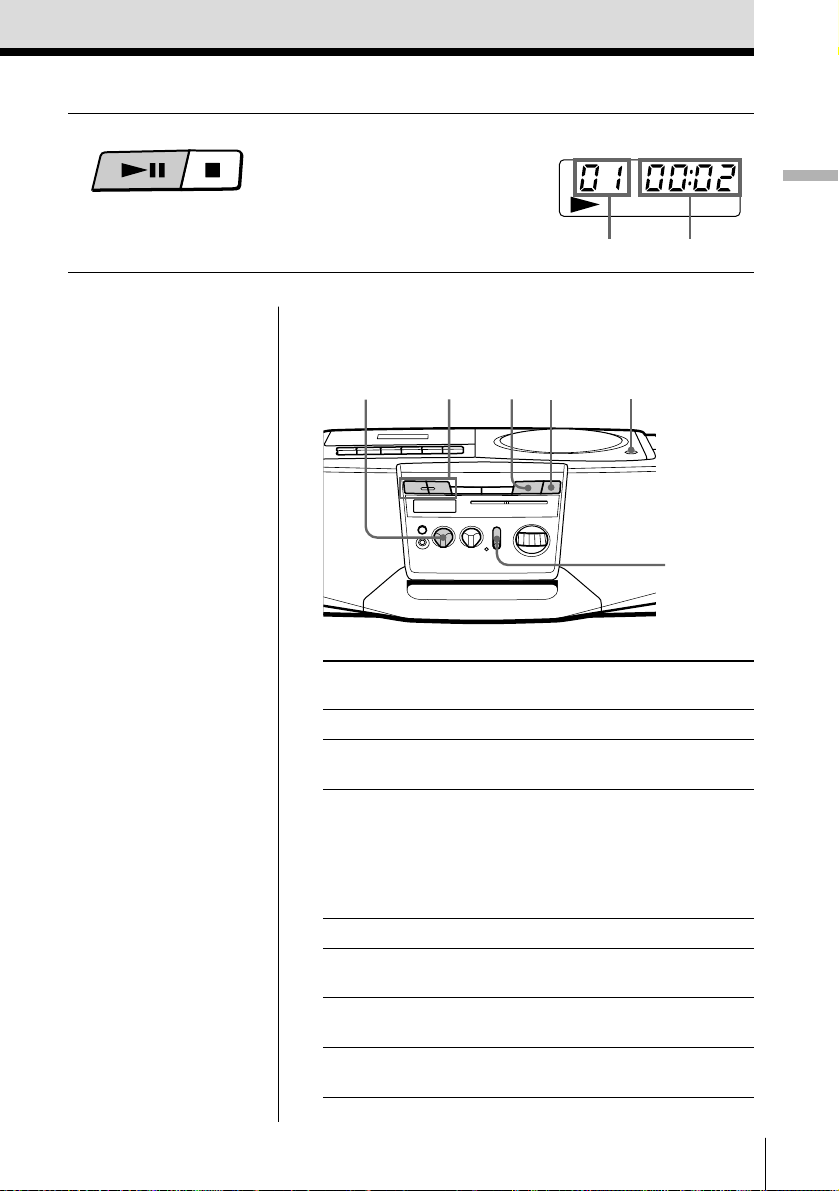

4 Appuyez sur ^.
Le lecteur entame la lecture de
toutes les plages (une seule
lecture).
Fenêtre d’affichage
Opérations de base
Numéro de plage
Temps de
lecture

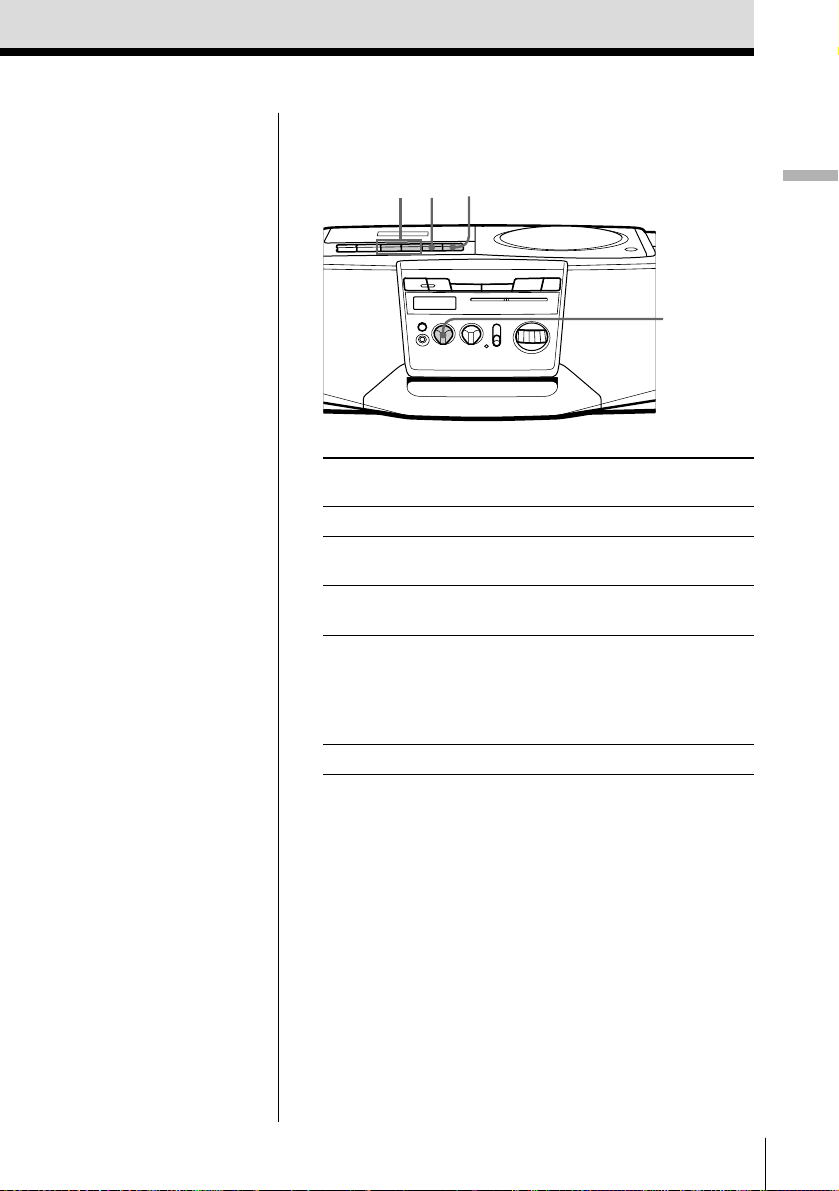

Utilisez ces touches pour des opérations
complémentaires
VOLUME
Pour Procédez comme suit
Régler le volume Tournez VOLUME.
Arrêter la lecture Appuyez sur p.
Activer une pause de lecture Appuyez sur ^.
Passer à la plage suivante Appuyez sur +.
Revenir à la plage précédente Appuyez sur =.
Retirer le CD Appuyez sur
Mettre le lecteur hors tension. Réglez FUNCTION sur
=/+
6 PUSH OPEN/CLOSEp^
FUNCTION
Appuyez à nouveau pour
reprendre la lecture après
une pause.
6 PUSH OPEN/CLOSE.
TAPE (CD/RADIO OFF).
Opérations de base
F
5
Page 6
Ecouter la radio
21
Branchez le cordon d’alimentation fourni (voir page 17).

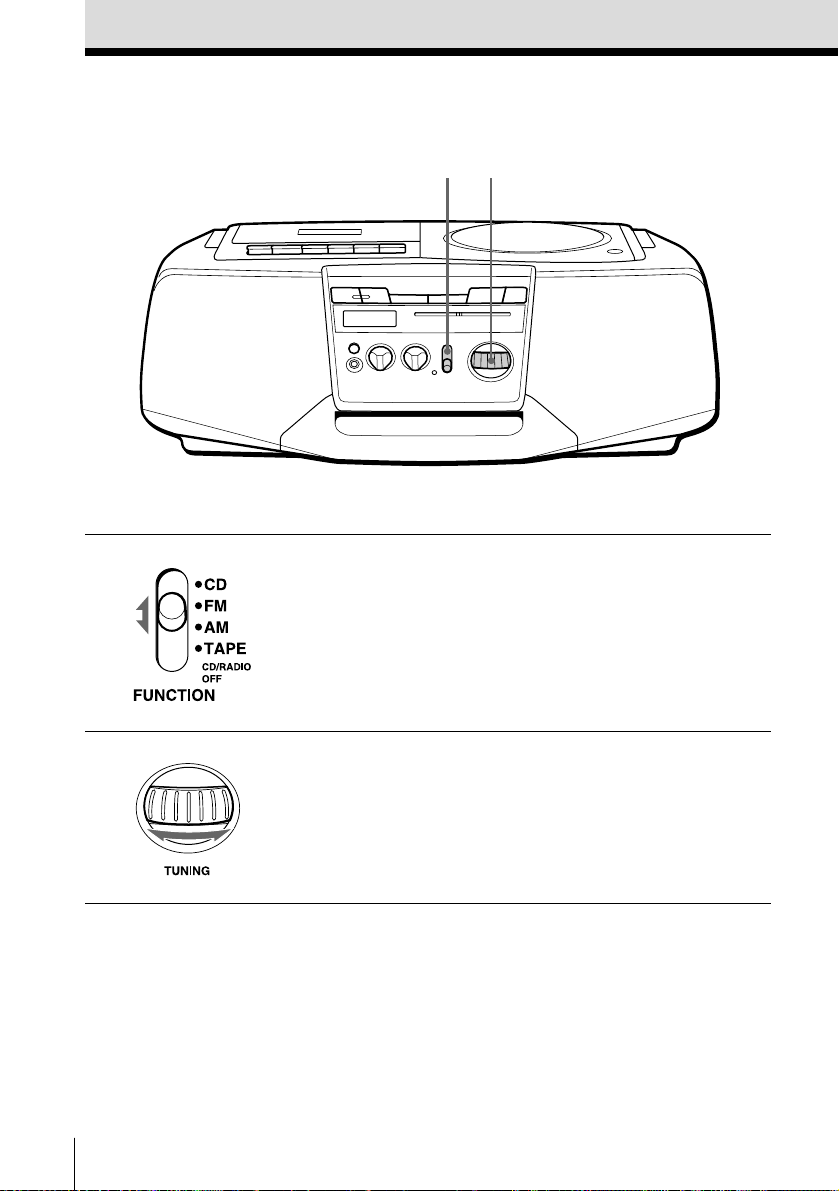

1 Réglez FUNCTION sur RADIO
FM ou AM (PO).
2 Tournez TUNING pour
syntoniser une station de radio.
Si le signal FM stéréo capté est
trop faible, la réception passe en
monaural.
F
Opérations de base6
Page 7
Utilisez ces touches pour des opérations
complémentaires

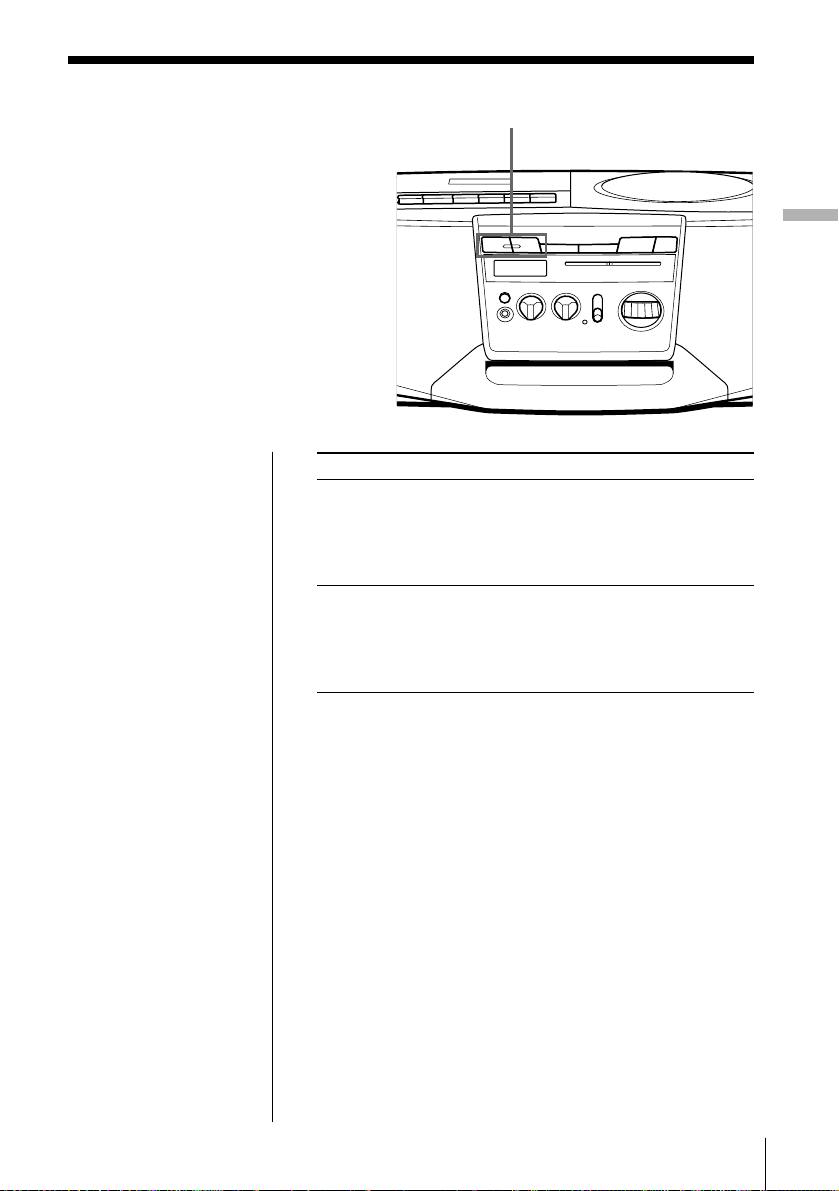

Conseil
Pour capter une
émission FM stéréo
(uniquement pour les
modèles equipés d’un
sélecteur FM MODE à
l’arrière)
Réglez le sélecteur FM
MODE à l’arrière sur
STEREO.
Si la retransmission FM
comporte des parasites,
réglez le sélecteur sur
MONO et la diffusion
radio se fera en
monaural.
FUNCTIONVOLUME
Pour Procédez comme suit
Régler le volume Tournez VOLUME.
Mettre la radio hors tension Réglez FUNCTION sur
TAPE (CD/RADIO OFF).

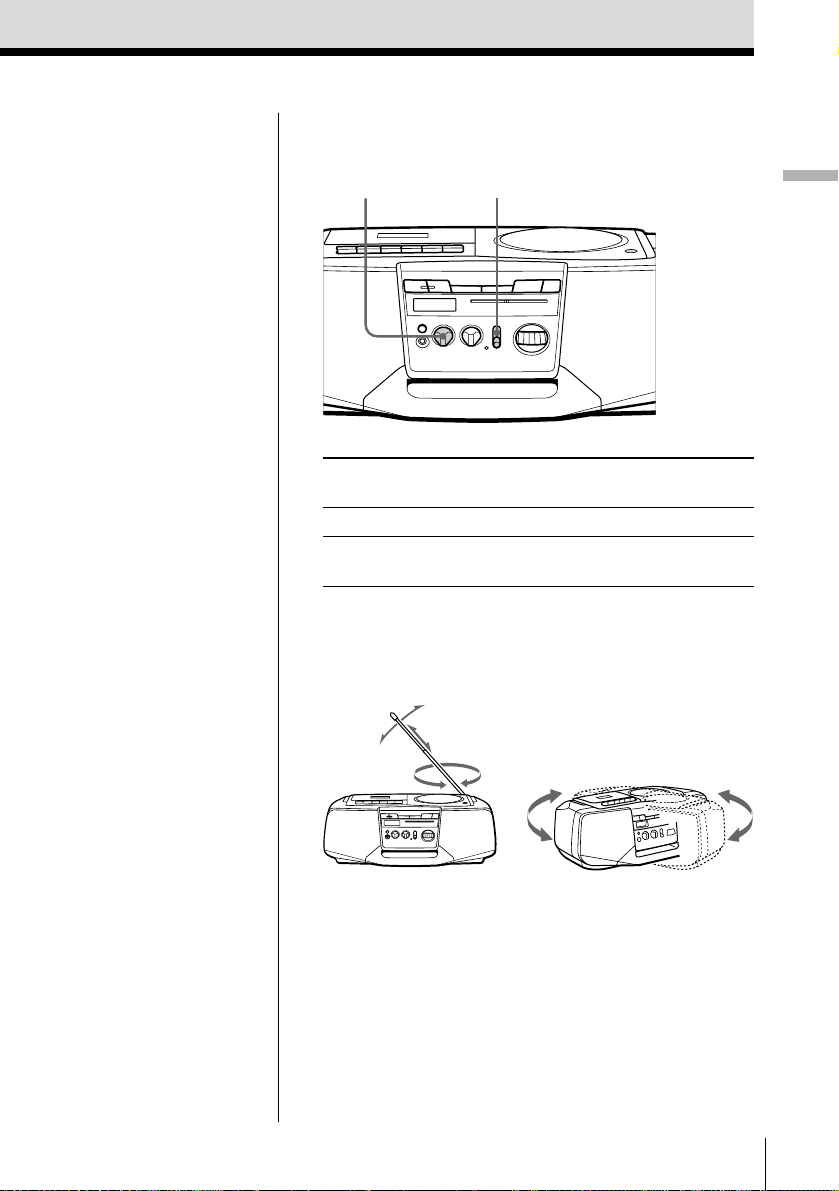

Pour améliorer la qualité de la réception radio
Réorientez l’antenne pour la réception FM. Pour la
réception en AM (PO), réorientez le lecteur lui-même.
Opérations de base
Pour FM
Pour AM (PO)
Opérations de base
F
7
Page 8

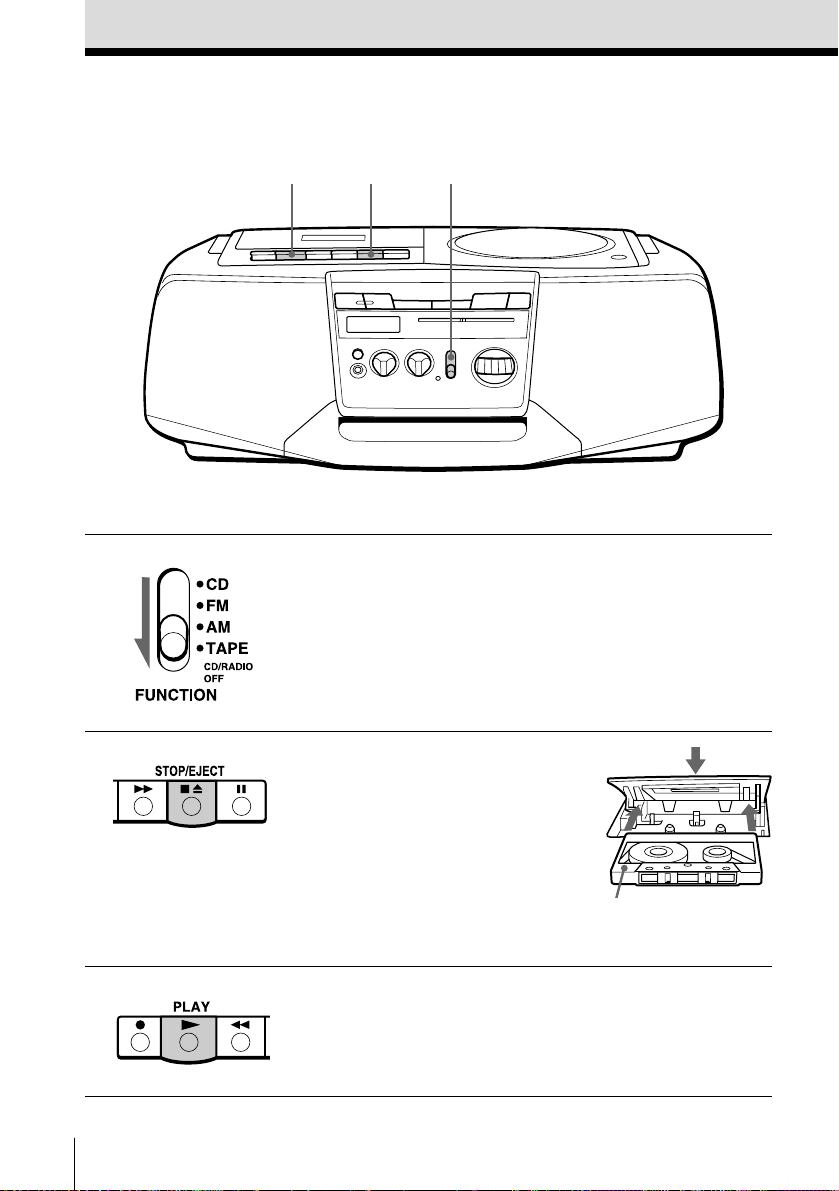

Lecture d’une cassette
231
Branchez le cordon d’alimentation fourni (voir page 17).
1 Réglez FUNCTION sur TAPE
(CD/RADIO OFF).

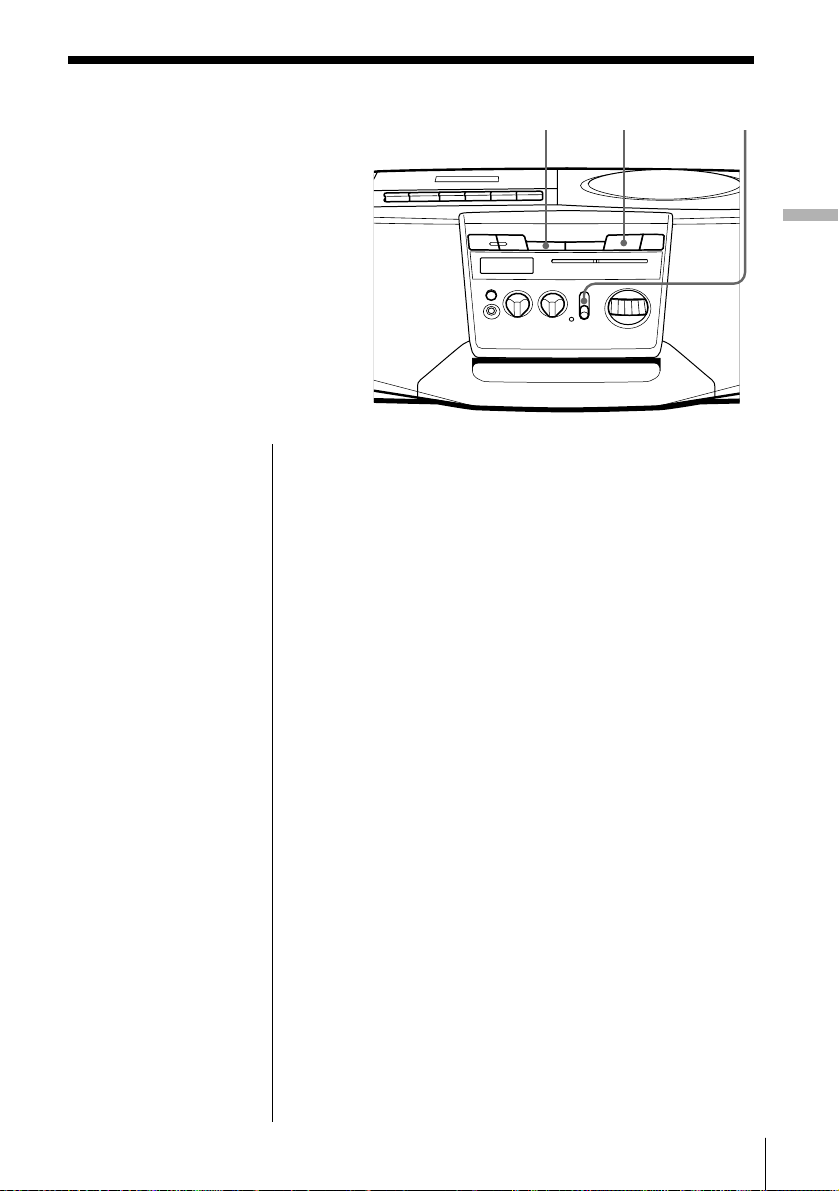

2 Appuyez sur p6 pour ouvrir
le compartiment à cassette et
introduisez une cassette
enregistrée. Utilisez uniquement
des cassettes de TYPE I
(normales). Refermez le
compartiment.
3 Appuyez sur (.
F
Opérations de base8
Avec la face que vous souhaitez
reproduire vers le haut
Page 9
Utilisez ces touches pour des opérations
complémentaires
p6 P0/)
VOLUME
Pour Procédez comme suit
Régler le volume Tournez VOLUME.
Arrêter la lecture Appuyez sur p6.
Avancer rapidement ou Appuyez sur ) ou 0.
rembobiner la cassette
Activer une pause de lecture Appuyez sur P.
Appuyez à nouveau sur
la touche pour reprendre la
lecture après une pause.
Ejecter la cassette Appuyez sur p6.
Opérations de base
Opérations de base
F
9
Page 10
Enregistrer sur une cassette
31
Branchez le cordon d’alimentation fourni (voir page 17).
1 Appuyez sur p6 pour ouvrir
le compartiment à cassette et
insérez une cassette vierge.
Utilisez uniquement des
cassettes de TYPE I (normales).
Avec la face que vous souhaitez
enregistrer vers le haut
2 Sélectionnez la source que vous
souhaitez enregistrer.
Pour enregistrer à partir du
lecteur CD, réglez FUNCTION
sur CD et introduisez un CD (voir
page 4).
Pour enregistrer à partir de la
radio, réglez FUNCTION sur FM
ou AM (PO) et syntonisez la
station de votre choix (voir page
6).
F
Opérations de base10
Fenêtre d’affichage
Page 11

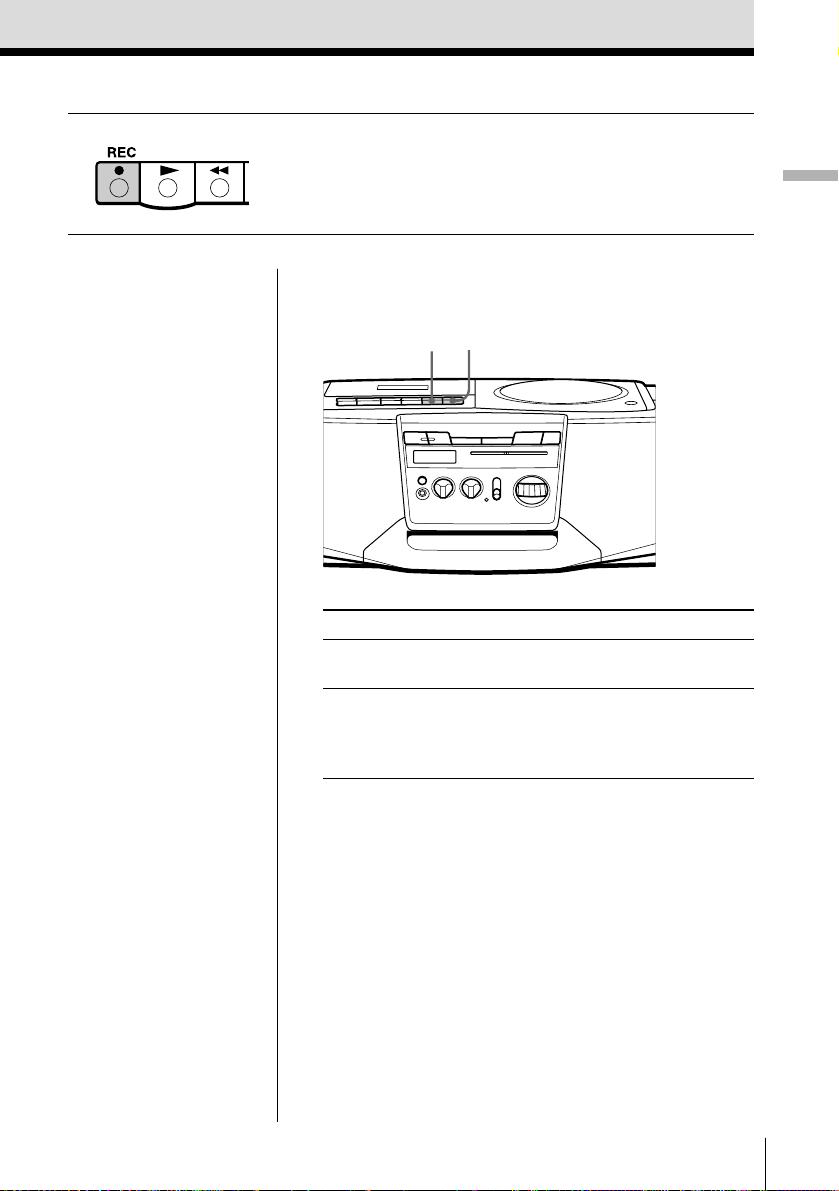

3 Appuyez sur r pour entamer
l’enregistrement (la touche ( est
automatiquement enfoncée).
Utilisez ces touches pour des opérations
complémentaires
Pp6
Opérations de base
Conseils
• Le réglage du volume
ou de la tonalité
n’affecte pas le niveau
d’enregistrement.
• Pour obtenir de
meilleurs résultats,
utilisez le secteur
comme source
d’alimentation pour
l’enregistrement.
• Pour effacer un
enregistrement,
procédez comme suit :
1Réglez FUNCTION
sur TAPE (CD/
RADIO OFF).
2 Appuyez sur r.
Pour Appuyez sur
Arrêter l’enregistrement p6
Activer une pause P
d’enregistrement Appuyez à nouveau sur la touche
pour reprendre l’enregistrement.
Opérations de base
11
F
Page 12
Le lecteur CD
Utilisation de la
fenêtre
d’affichage

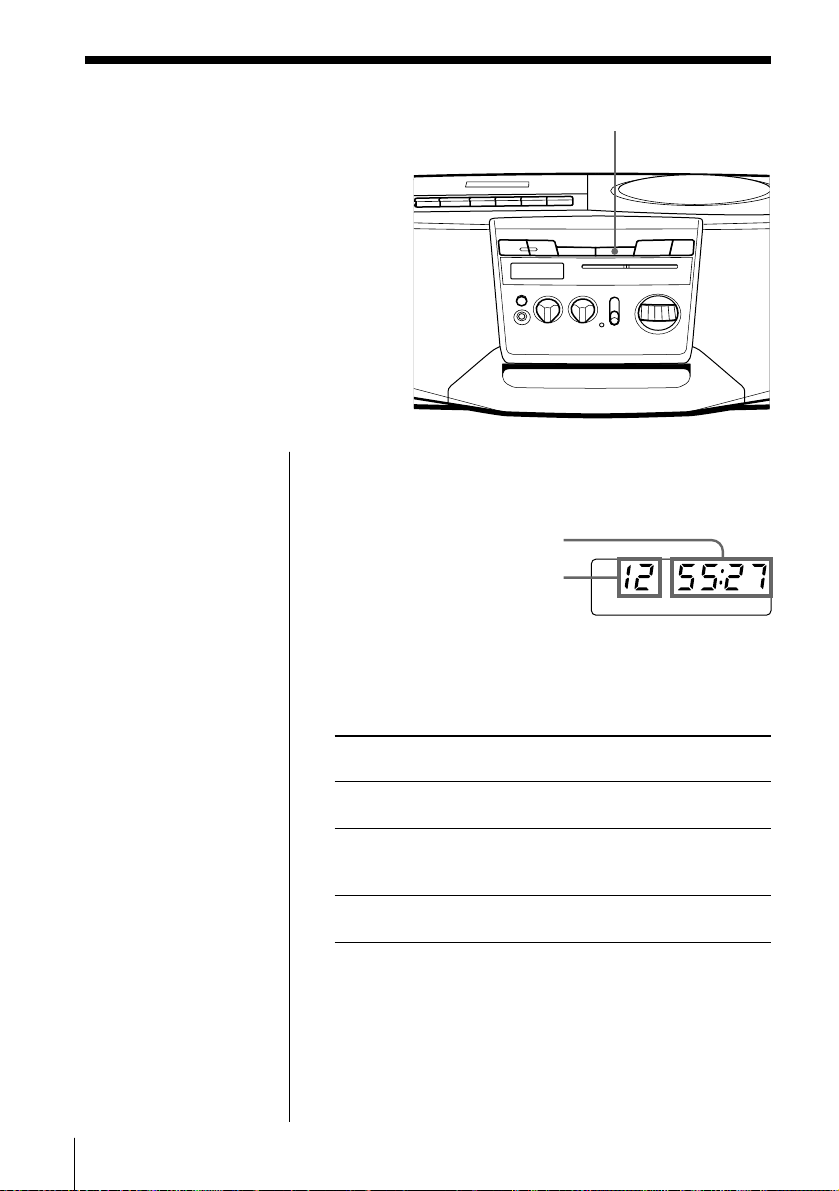

La fenêtre d’affichage vous permet de
vérifier les informations relatives au
disque.
Vérification du nombre total de plages et du
temps de lecture
Observez la fenêtre d’affichage en mode d’arrêt.
DISPLAY/ENTER
Temps de lecture total
Nombre total de plages
Vérification de la durée restante
Appuyez sur DISPLAY/ENTER pendant la lecture
d’un disque.
Pour afficher Appuyez sur DISPLAY/ENTER
Durée restante de la plage en Une fois
cours*
Durée restante du disque et Deux fois
nombre de plages restantes
Temps de lecture et numéro Trois fois
de la plage actuelle
* Si le numéro de plage est supérieur à 20, la durée restante
apparaît sous la forme “- -:- -” dans la fenêtre d’affichage.
F
Le lecteur CD12
Page 13
Localisation d’un
passage
déterminé d’une
=/+
plage
Vous pouvez localiser un passage
déterminé d’une plage pendant la lecture
d’un dispue en appuyant sur la touche
+ ou =.
Pour localiser Appuyez sur
un passage pendant l’écoute + (avancer) ou =
un passage tout en contrôlant + (avancer) ou =
la fenêtre d’affichage (reculer) en mode de pause
Le lecteur CD
(reculer) pendant la lecture
et maintenez-la enfoncée
jusqu’à ce que vous trouviez
le passage.
et maintenez-la enfoncée
jusqu’à ce que vous trouviez
le passage.
Le lecteur CD 13
F
Page 14
Lecture répétée
de plages
(Lecture répétée)
Vous pouvez activer la lecture répétée de
plages dans les modes de lecture
normale, aléatoire ou programmée
(voir page 16).
1 Réglez FUNCTION sur CD.
2 Appuyez sur PLAY MODE jusqu’à ce que le mode
de lecture répétée de votre choix apparaisse dans
la fenêtre d’affichage.
Pour répéter Sélectionnez
une seule plage REP 1
toutes les plages REP ALL
les plages dans un ordre SHUF REP
aléatoire
les plages programmées PGM REP
=/+ FUNCTION^
PLAY MODE
3 Appliquez l’une des deux procédures suivantes
pour activer la lecture répétée :
• Si vous avez sélectionné REP 1, sélectionnez la
plage en appuyant sur = ou + et puis sur
^.
• Si vous avez sélectionné REP ALL et SHUF REP,
appuyez sur ^.
• Si vous avez sélectionné PGM REP,
programmez les plages (voir étape 3 à la page
16) et appuyant sur ^.
Pour annuler la lecture répétée
Appuyez sur PLAY MODE jusqu’à que l’indication
“REP” disparaisse de la fenêtre d’affichage.
F
Le lecteur CD14
Page 15
Lecture aléatoire
des plages
(Lecture aléatoire)
PLAY MODE
^
FUNCTION
Vous pouvez reproduire les plages dans
un ordre quelconque.

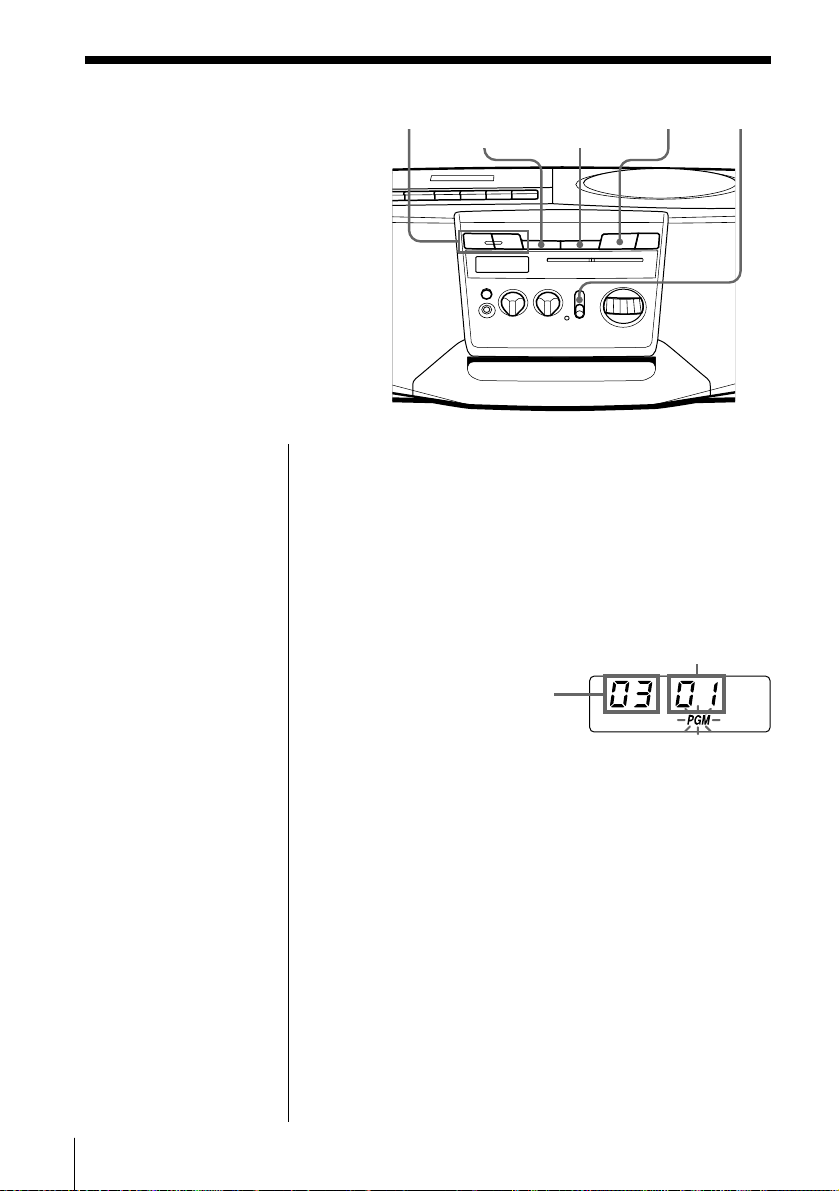

1 Réglez FUNCTION sur CD.
2 Appuyez sur PLAY MODE jusqu’à ce que
l’indication “SHUF” apparaisse dans la fenêtre
d’affichage.
3 Appuyez sur ^ pour démarrer la lecture
aléatoire.
Pour annuler la lecture aléatoire
Appuyez sur PLAY MODE jusqu’à ce que l’indication
“SHUF” disparaisse de la fenêtre d’affichage.
Le lecteur CD
Le lecteur CD 15
F
Page 16
Création d’un
programme
personnalisé
(Lecture programmée)
Vous pouvez agencer l’ordre de lecture
des plages sur un disque.
PLAY
MODE
DISPLAY/
ENTER
^=/+ FUNCTION
Conseils
• Vous pouvez écouter
une nouvelle fois le
même programme, car
il est mémorisé tant que
vous n’ouvrez pas le
logement de CD ou ne
changez pas de
fonction.
• Le programme en cours
est effacé si vous
actionnez le sélecteur
FUNCTION ou si vous
ouvrez le
compartiment de
lecture.
• Vous pouvez
enregistrer votre
propre programme.
Une fois le programme
créé, introduisez une
cassette vierge et
appuyez sur r pour
entamer
l’enregistrement.
1 Réglez FUNCTION sur CD.
2 Appuyez sur PLAY MODE jusqu’à ce que
l’indication “PGM” apparaisse dans la fenêtre
d’affichage.
3 Appuyez sur = ou + et ensuite sur
DISPLAY/ENTER pour les plages que vous
souhaitez programmer dans l’ordre de votre choix.
Vous pouvez programmer jusqu’à 20 plages.
Ordre de lecture
Plage programmée
4 Appuyez sur ^ pour démarrer la lecture
programmée.
Pour annuler une lecture programmée
Appuyez sur PLAY MODE jusqu’à ce que l’indication
“PGM” disparaisse de la fenêtre d’affichage.
Pour modifier le programme en cours
Appuyez une fois sur p si le CD est arrêté et deux fois
si le CD est en cours de lecture. Le programme en
cours est effacé. Créez ensuite un nouveau
programme en appliquant la procédure de
programmation.
F
Le lecteur CD16
Page 17

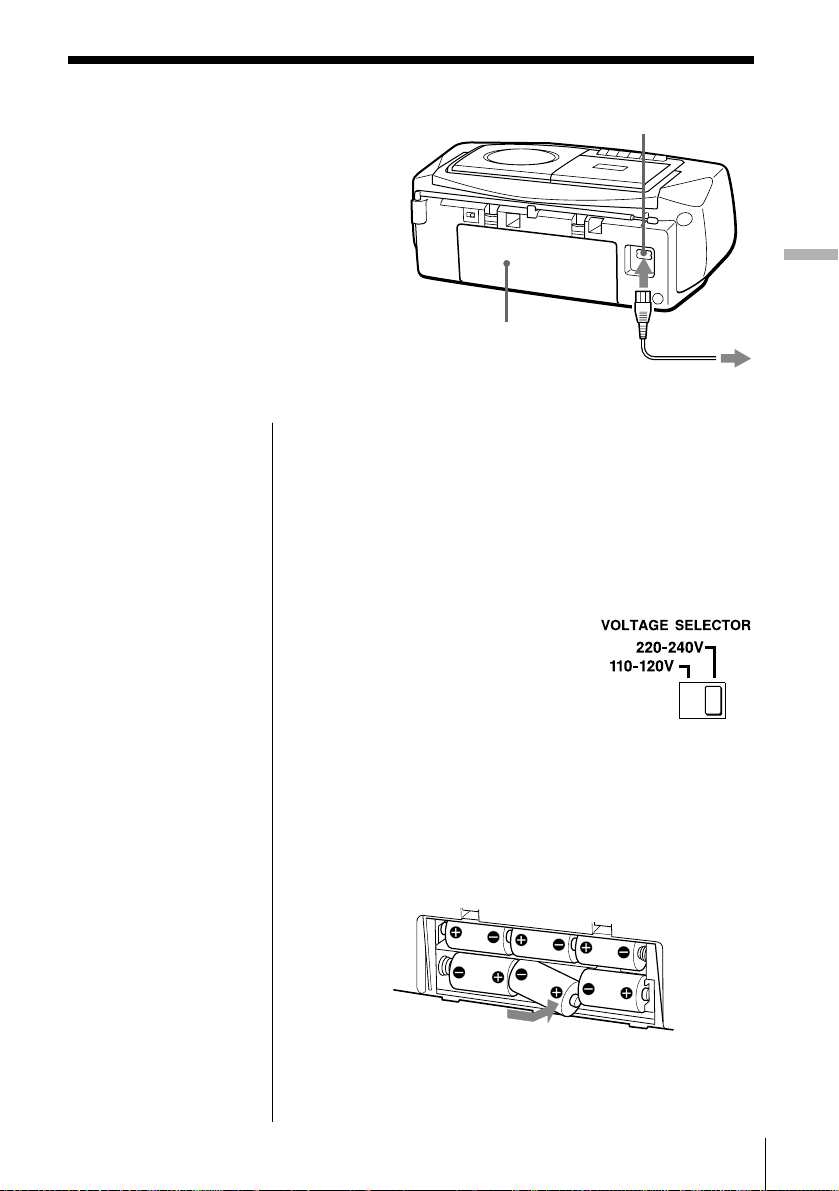

Installation
Sélection des
sources
d’alimentation
Vous pouvez utiliser le secteur ou des
piles comme source d’alimentation.
Nous vous conseillons d’utiliser le
secteur comme source d’alimentation
lorsque vous enregistrez, parce que
l’enregistrement consomme beaucoup
d’énergie.
AC IN
Installation
Compartiment à piles
Vers une prise murale
Conseil
Uniquement pour les
clients dont le lecteur
est fourni avec un
adaptateur de fiche
secteur:
Utilisez l’adaptateur de
fiche secteur fourni si la
fiche du cordon
d’alimentation ne
correspond pas à votre
prise murale.
Conseil
Remplacez les piles
lorsque la luminosité
de l’indicateur OPR/
BATT diminue ou
lorsque le lecteur cesse
de fonctionner.
Remplacez toutes les
piles par des nouvelles
en même temps. Avant
de remplacer les piles,
veillez à retirer le CD
du lecteur.

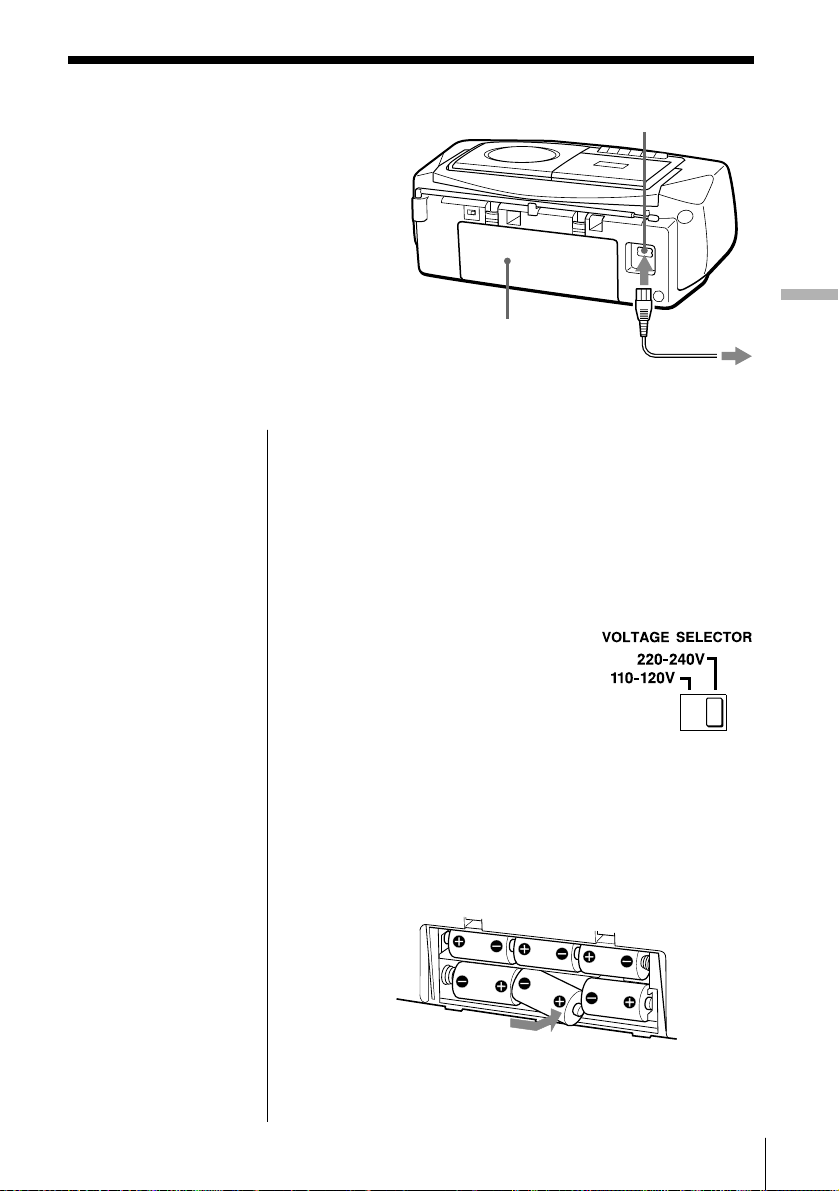

Raccordement du cordon d’alimentation
Branchez une extrémité du cordon d’alimentation
fourni dans la prise AC IN située à l’arrière du lecteur
et l’autre extrémité dans une prise murale.
Réglage de la tension (uniquement pour les
modèles équipés d’un sélecteur VOLTAGE
SELECTOR sur le fond)
Veillez à régler le sélecteur de
tension (VOLTAGE SELECTOR)
situé sur le dessous du lecteur en
fonction de votre tension
d’alimentation secteur locale.
Utilisation du lecteur avec les piles
Introduisez six piles R20 (D) (non fournies) dans le
compartiment à piles.
Pour faire fonctionner le lecteur avec des piles,
débranchez le cordon d’alimentation du lecteur.
Installation
17
F
Page 18

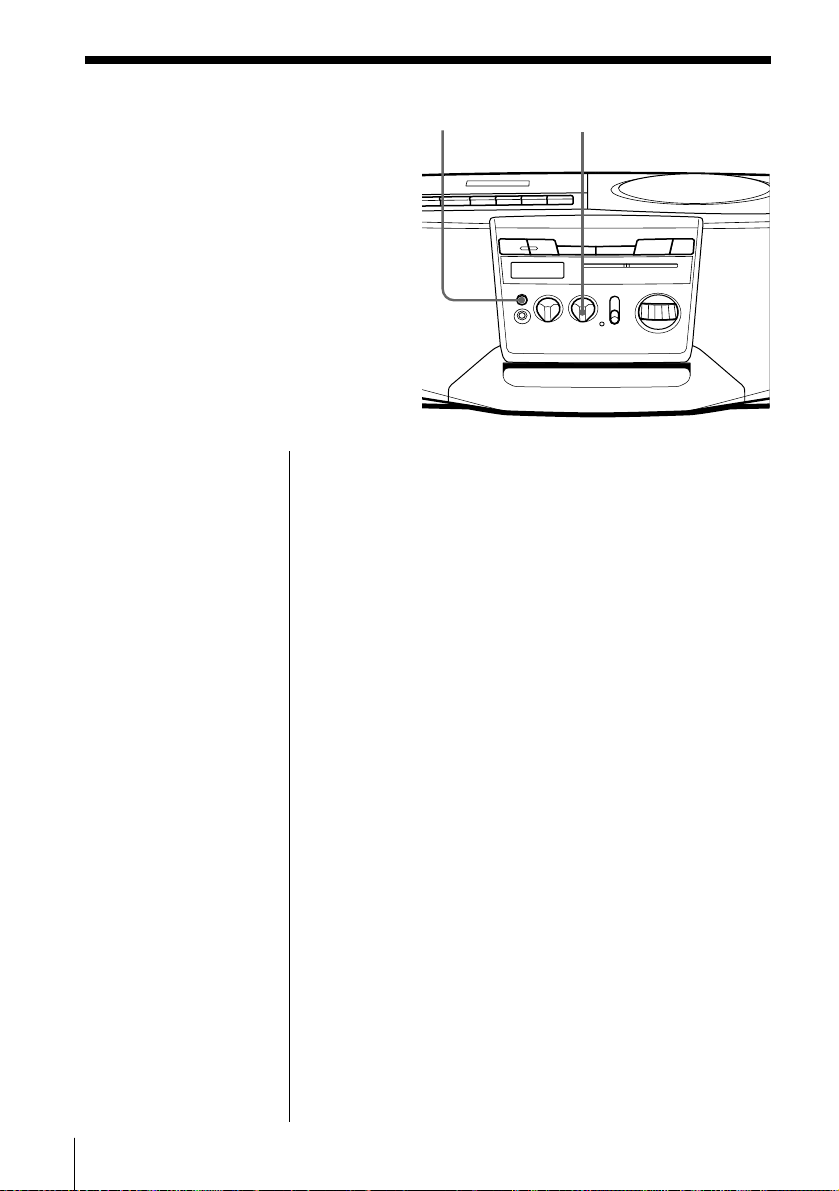

Réglage du
champ sonore
(TONE/MEGA BASS)
Vous pouvez régler la tonalité. Vous
pouvez également renforcer les
graves (CFD-V15/V24 uniquement).
Réglage de la tonalité
Tournez TONE.
Tournez le bouton dans le sens des aiguilles d’une
montre pour améliorer la tonalité haute et dans le sens
contraire pour améliorer la tonalité basse.
Renforcement des graves (CFD-V15/V24
uniquement)
Appuyez sur MEGA BASS.
Pour restaurer le son normal, appuyez à nouveau sur
cette touche.
MEGA BASS TONE
F
Installation18
Page 19
Informations complémentaires
Précautions
Sécurité
• Le faisceau laser utilisé dans le lecteur
CD est nuisible pour les yeux : ne
tentez pas de démonter le boîtier.
Confiez l’entretien exclusivement à un
personnel qualifié.
• Si un objet solide ou liquide pénètre
dans le lecteur, débranchez le lecteur
et faites-le vérifier par un personnel
qualifié avant de le réutiliser.
Sources d’alimentation
• Pour un fonctionnement sur secteur,
vérifiez si la tension de service du
lecteur est identique à la tension
d’alimentation locale (voir
“Spécifications”) et utilisez le cordon
d’alimentation secteur fourni;
n’utilisez aucun autre type. Le
sélecteur de tension est situé sur le
dessous du lecteur (uniquement pour
les modèles équipés d’un sélecteur
VOLTAGE SELECTOR sur le fond).
• Le lecteur n’est pas déconnecté de la
source d’alimentation électrique
(secteur) tant qu’il est branché à une
prise murale, même si le lecteur est
mis hors tension.
• Si vous faites fonctionner le lecteur sur
les piles, utilisez six piles R20 (D).
• Si vous prévoyez de ne pas utiliser les
piles, retirez-les du lecteur de façon à
éviter tout dommage causé par une
fuite ou une corrosion des piles.
• La plaquette signalétique indiquant la
tension de service, la consommation
électrique, etc., se situe sous l’appareil.
Installation
• Ne laissez pas le lecteur à proximité
de sources de chaleur ou exposé au
rayonnement direct du soleil, à des
poussières excessives ou à des chocs
mécaniques.
• Ne placez pas le lecteur sur une
surface inclinée ou instable.
• Ne placez aucun objet à moins de
10 mm des côtés de l’appareil. Les
orifices de ventilation doivent rester
dégagés pour que le lecteur puisse
fonctionner correctement et prolonger
la durée de vie de ses composants.
• Si le lecteur est laissé dans une voiture
parquée au soleil, placez-le dans un
endroit de la voiture où il n’est pas
exposé au rayonnement direct du
soleil.
• Etant donné que les haut-parleurs
utilisent un aimant puissant,
conservez les cartes de crédit à code
magnétique et les montres à remontoir
mécanique à l’écart du lecteur afin
d’éviter tout dommage causé par les
aimants.
suite à la page suivante
Informations complémentaires 19
F
Page 20
Précautions (suite)
Utilisation
• Si le lecteur est déplacé sans transition
d’un endroit frais à un endroit chaud,
ou s’il est placé dans une pièce très
humide, de la condensation peut se
former sur la lentille à l’intérieur de la
partie CD du lecteur. Dans ce cas, le
lecteur CD ne fonctionnera pas
correctement. Retirez le CD et
attendez pendant une heure environ
jusqu’à ce que la condensation se soit
évaporée.
• Si le lecteur n’a pas été utilisé pendant
une période prolongée, réglez-le en
mode de lecture et laissez-le chauffer
quelques minutes avant d’introduire
une cassette.
Si vous avez des questions ou des
difficultés au sujet de ce lecteur,
consultez votre revendeur Sony.

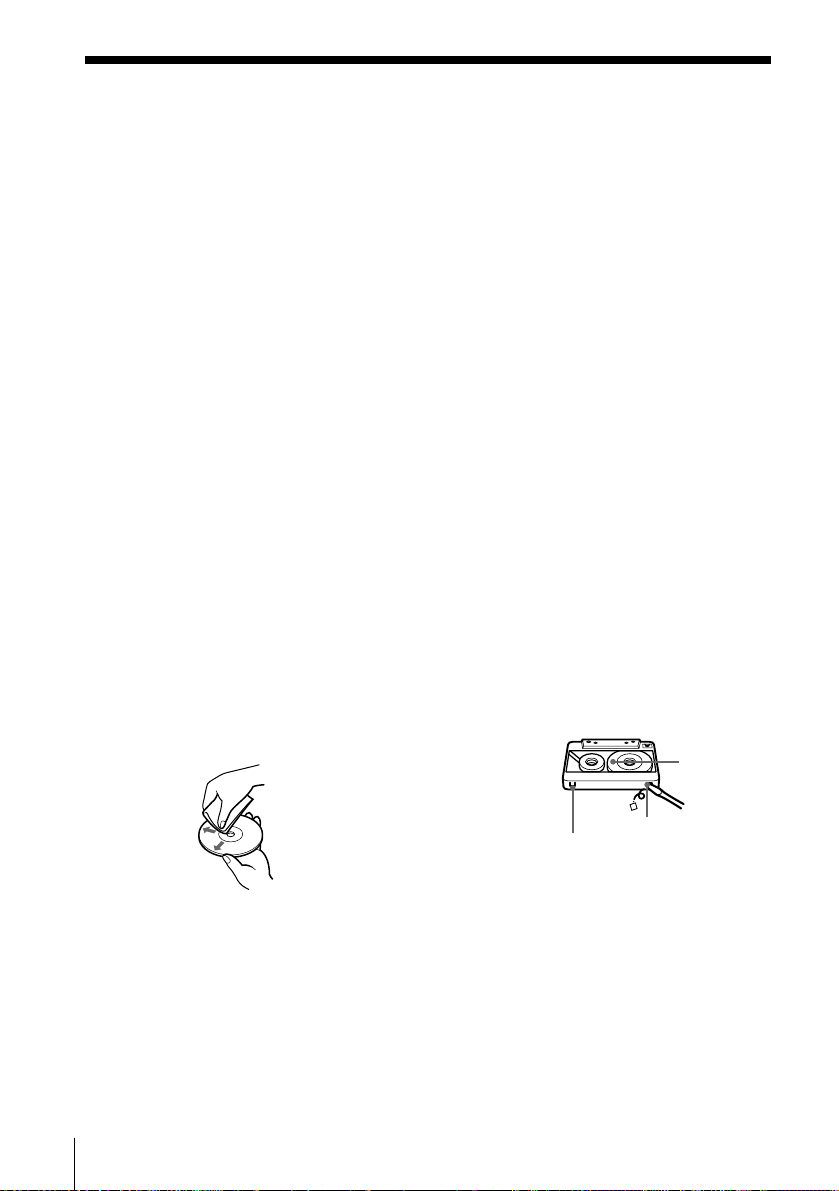

Remarques sur les CD
• Avant d’écouter un CD, nettoyez-le à
l’aide d’un chiffon de nettoyage en
frottant du centre vers l’extérieur.
• N’exposez pas les CD au rayonnement
direct du soleil ou à des sources de
chaleur telles que des conduites d’air
chaud, et ne les laissez pas dans une
voiture parquée au soleil étant donné
que la température peut augmenter
considérablement dans l’habitacle.
• Ne collez pas de papier ni d’adhésifs
sur le CD et veillez à ne pas en rayer la
surface.
• Après avoir écouté un CD, rangez-le
dans son boîtier de protection.
Les rayures, les souillures et les traces de
doigts sur les CD peuvent provoquer
des erreurs de lecture.

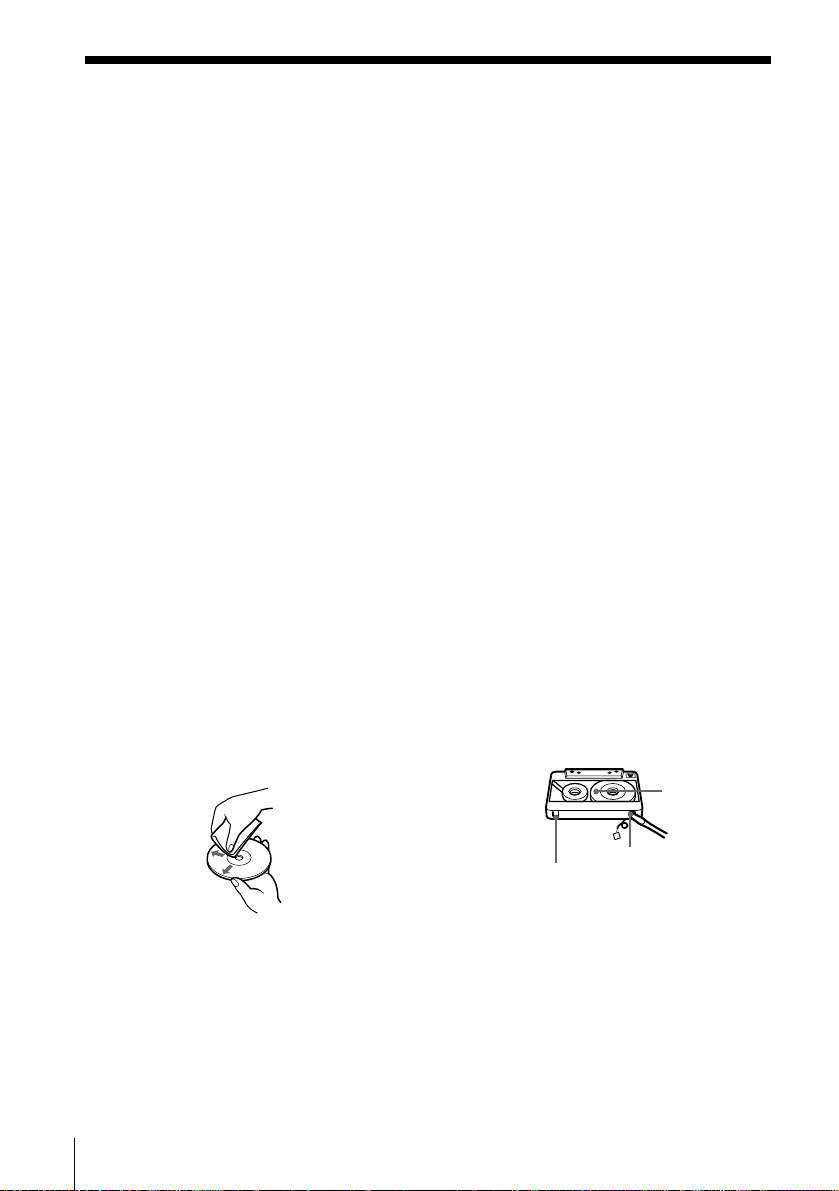

Remarques sur les cassettes
• Brisez l’onglet de la face A ou B de la
cassette pour éviter tout
enregistrement accidentel. Si vous
souhaitez réutiliser la cassette en vue
d’un enregistrement, recouvrez de
bande adhésive l’orifice de l’onglet
brisé.
• N’utilisez pas de solvants tels que du
benzène, des diluants, des détergents
disponibles dans le commerce ou des
vaporisateurs antistatiques pour
disques vinyle.
F
Informations complémentaires20
Face A
Onglet pour la face A
Onglet pour la face B
• Nous déconseillons l’utilisation de
cassettes d’une durée supérieure à
90 minutes, sauf pour l’enregistrement
et la lecture continus de longue durée.
Page 21
Dépannage
Symptôme
Le lecteur ne se met pas sous
tension.
Il n’y a pas de son.
Généralités
Le son est faible ou de mauvaise
qualité.
L’image de votre téléviseur est
Radio
déstabilisée.
La lecture du CD ne démarre pas/
L’indication “00 -- --” s’allume dans
la fenêtre d’affichage même si un
CD a été introduit.
Lecteur CD
Le son baisse.
Remède
• Branchez correctement le cordon
d’alimentation.
• Assurez-vous que les piles ont été correctement
introduites.
• Remplacez toutes les piles par des nouvelles
lorsqu’elles sont épuisées.
• Assurez-vous que le sélecteur FUNCTION est
réglé sur la fonction que vous souhaitez
exploiter.
• Réglez le volume.
• Débranchez les écouteurs lorsque vous écoutez
le son via les haut-parleurs.
• Remplacez toutes les piles par des nouvelles en
même temps si elles sont épuisées.
• Eloignez le lecteur du téléviseur.
• Si vous écoutez une émission FM à proximité
du téléviseur avec une antenne intérieure,
éloignez le lecteur du téléviseur.
• Assurez-vous que le compartiment à disque est
fermé.
• Placez le CD avec l’étiquette vers le haut.
• Nettoyez le CD.
• Retirez le CD et laissez le compartiment à
disque ouvert pendant une heure environ pour
que la condensation s’évapore.
• Assurez-vous que le sélecteur FUNCTION est
réglé sur CD.
• Réduisez le volume.
• Nettoyez le CD ou remplacez-le s’il est fort
endommagé.
• Placez le lecteur dans un endroit exempt de
toute vibration.
suite à la page suivante
Informations complémentaires 21
F
Page 22
Dépannage (suite)
Symptôme Remède
La bande magnétique reste
immobile lorsque vous appuyez sur
une touche de commande.
La touche REC r ne fonctionne
pas / La cassette ne donne rien en
lecture.
La cassette n’est pas complètement
effacée.
La cassette n’enregistre rien.
Lecteur de cassette
Le son est faible / Le son est de
mauvaise qualité.
Le son est déformé.
• Refermez correctement le compartiment à
cassette.
• Assurez-vous que l’onglet de protection de la
cassette est en place.
• Assurez-vous que le sélecteur FUNCTION est
réglé sur CD, AM ou FM.
• Nettoyez les têtes d’effacement (voir page 23).
• Remplacez toutes les piles par des nouvelles si
elles sont épuisées.
• Assurez-vous que la cassette a été introduite
correctement.
• Assurez-vous que l’onglet de protection de la
cassette est en place.
• Nettoyez les têtes, le galet presseur et le
cabestan (voir page 23).
• Démagnétisez les têtes à l’aide d’un
démagnétiseur (voir page 23).
• Vous utilisez une cassette de TYPE II (position
“high”) ou de TYPE IV (métal). Utilisez
uniquement des cassettes de TYPE I (normales).
Si après avoir appliqué les remèdes ci-dessus vous rencontrez toujours des problèmes,
débranchez le cordon d’alimentation et retirez toutes les piles. Lorsque toutes les indications ont
disparu de la fenêtre d’affichage, rebranchez le cordon d’alimentation et réintroduisez les piles.
Si le problème persiste, consultez votre revendeur Sony.
F
Informations complémentaires22
Page 23

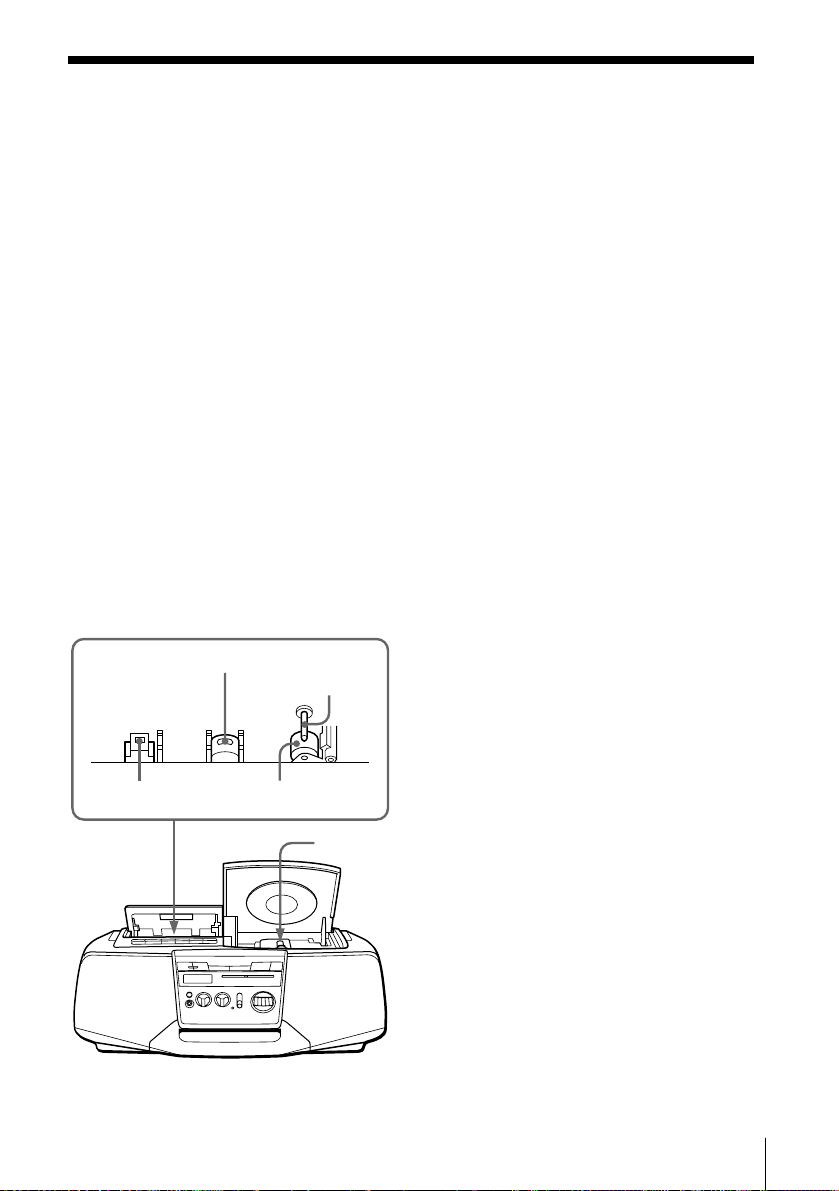

Entretien
Nettoyage de la lentille
L’encrassement de la lentille peut
provoquer des interruptions du son
pendant la lecture d’un CD. Nettoyez-la
à l’aide d’une soufflette disponible dans
le commerce.
Nettoyage des têtes de lecture et du
trajet de la bande magnétique
Nettoyez les têtes, le galet presseur et le
cabestan à l’aide d’un coton-tige
légèrement imprégné d’un produit de
nettoyage ou d’alcool toutes les 10
heures d’utilisation de manière à
garantir une qualité de lecture et
d’enregistrement optimale. Pour obtenir
les meilleurs résultats à l’enregistrement,
cependant, nous recommandons de
nettoyer toutes les surfaces sur
lesquelles passe la bande magnétique
avant chaque enregistrement.
Tête d’enregistrement/
lecture
Cabestan
Démagnétisation des têtes
Après 20 à 30 heures d’utilisation, le
magnétisme résiduel accumulé sur les
têtes peut être suffisant pour commencer
à entraîner une perte de hautes
fréquences et un sifflement. A ce
moment, démagnétisez les têtes et toutes
les parties métalliques situées sur le
trajet de la bande magnétique à l’aide
d’un démagnétiseur disponible dans le
commerce.
Nettoyage du châssis
Nettoyez le châssis, le panneau et les
commandes à l’aide d’un chiffon doux
légèrement imprégné d’une solution
détergente douce. N’utilisez pas de
tampons abrasifs, de poudre à récurer
ou de solvants tels que de l’alcool ou du
benzène.
Tête d’effacement
Galet presseur
Lentille
N’introduisez une cassette qu’après
séchage complet des parties nettoyées.
Informations complémentaires 23
F
Page 24
Spécifications
Lecteur CD
Système
Système audionumérique à disques compacts
Propriétés de la diode laser
Matériau : GaAlAs
Longueur d’onde : 780 nm
Durée d’émission: continue
Sortie laser: inférieure à 44,6 µW
(Valeur mesurée à une distance d’environ 200 mm
de la surface de la lentille sur le capteur optique, à
une ouverture de 7 mm.)
Vitesse de rotation
200 à 500 tr/min (CLV)
Nombre de canaux
2
Réponse en fréquence
20 - 20.000 Hz +1/-2 dB
Pleurage et scintillement
Sous la limite mesurable
Radio
Plage de fréquence
Europe, Italie et Corée
FM Europe et Corée 87,6 – 107 MHz
Italie 87,5 – 108 MHz
Europe centrale et Europe de l’Est
AM Europe et Corée 531 – 1.602 kHz
Italie 526,5 – 1.606,5 kHz
Arabie Saoudite et autres pays
FM Arabie Saoudite 87,6 – 107 MHz
Modèle touriste 76 – 108 MHz
Autres modèles 87,6 – 108 MHz
AM Modèle touriste 530 – 1.629 kHz
Autres modèles 530 – 1.605 kHz
Antennes
FM: Antenne télescopique
AM (PO): Antenne à tige ferrite intégrée
65 – 108 MHz
ou 87,6 – 107 MHz
ou 531 – 1.602 kHz
Lecteur de cassette
Système d’enregistrement
Stéréo à 2 voies et 4 pistes
Temps de bobinage rapide
Approx. 120 s avec une cassette C-60 Sony
Réponse en fréquence
TYPE I (normal): 70 - 10.000 Hz
Caractéristiques générales
Haut-parleurs
Pleine plage : 10 cm diam., 3,2 ohms, type conique
(2)
Sorties
Prise écouteurs (miniprise stéréo)
Pour écouteurs de 16 - 68 ohms d’impédance
Puissance de sortie maximale (excepté sur le modèle
pour la Corée)
2,3 W + 2,3 W
Puissance de sortie (modèle pour la Corée)
1,6 W + 1,6 W (à 3,2 ohms, distorsion harmonique
de 10 % en fonctionnement sur secteur)
Puissance de raccordement
Pour le lecteur CD, cassette et la radio :
Europe
CA 230 V, 50Hz
Corée
CA 220 V, 60Hz
Autres pays
CA 110 – 120 V, 220 - 240 V commutable,
50/60 Hz ou CA 230V, 50 Hz
Piles CC 9 V, 6 R20 (D)
Consommation électrique
Modèle pour la Corée: CA 15 W
Autres modèles: CA 20 W
Autonomie des piles
Pour le lecteur CD, cassette et la radio :
Enregistrement FM
Sony R20P: approx. 13,5 h
Sony alcaline LR20: approx. 20 h
Lecture d’une cassette
Sony R20P: approx. 7,5 h
Sony alcaline LR20: approx. 15 h
Lecture CD
Sony R20P: approx. 2,5 h
Sony alcaline LR20: approx. 7 h
Dimensions
Approx. 425 × 160 × 246 mm (l/h/p)
3
⁄4 × 6 3⁄8 × 9 3⁄4 pouces) (parties saillantes
(16
comprises)
Masse
Approx. 4,0 kg (8 livres 13 onces) (piles comprises)
Accessoires fournis
Cordon d’alimentation (1)
La conception et les spécifications sont sujettes à
modifications sans préavis.
Accessoires optionnels
Ecouteurs Sony MDR
F
Informations complémentaires24
Page 25
Index
A, B
Amélioration de la qualité
de réception 7
C
Champ sonore 18
Créez votre propre
programme 16
D
Démagnétisation des têtes
23
Dépannage 21
E
Ecouter la radio 6
Enregistrement sur une
cassette 10
F, G, H
Fenêtre d’affichage 12
I, J, K
Installation 17
L
Lecteur CD 12
Lecture
d’un CD 4
d’une cassette 8
programmée 16
répétée 14
Localisation d’un passage
déterminé d’une plage 13
M
MEGA BASS 18
N, O
Nettoyage
châssis 23
têtes et trajet de la bande
23
P, Q
Piles lecteur 17
R
Réglage
champ sonore 18
tonalité 18
S
Selecteur de tension 17
Sélection
plages 5
sources d’alimentation 17
Sources d’alimentation 17
T
TONE 18
U, V, W, X, Y, Z
Utilisation de la fenêtre
d’affichage 12
Informations complémentaires 25
F
Page 26
VORSICHT
Um Feuergefahr und die Gefahr eines
elektrischen Schlages zu vermeiden,
darf das Gerät weder Regen noch
Feuchtigkeit ausgesetzt werden.
Um einen elektrischen Schlag zu
vermeiden, darf das Gehäuse nicht
geöffnet werden. Überlassen Sie
Wartungsarbeiten stets nur einem
Fachmann.
Informationen
Für Kuden in Europa
Bei diesem CD-Spieler handelt es sich um ein
Laser-Produkt der Klasse 1.
Ein Aufkleber mit der Aufschrift CLASS 1
LASER PRODUCT befindet sich an der Seite.
VORSICHT
Stellen Sie das Gerät nicht an einem Ort auf,
an dem ausreichende Luftzufuhr nicht
gegeben ist, zum Beispiel in einum engen
Regalfach oder in einem Einbauschrank.
Zu dieser Bedienungsanleitung
Die Anweisungen in dieser
Bedienungsanleitung beziehen sich auf die
Modelle CFD-V14, CFD-V15 und CFD-V24.
Bevor Sie beginnen, die Bedienungsanleitung
zu lesen, sehen Sie erst nach der Nummer
Ihres Modells. Die Abbildungen zeigen das
Modell CFD-V15.
Der Wählschalter FUNCTION befindet sich
an der Vorderseite.
Wenn Sie den Player einschalten, leuchtet die
Anzeige OPR/BATT auf.
D
Einführung2
Page 27
Inhalt
Grundfunktionen
4 Wiedergeben einer CD
6 Radioempfang
8 Wiedergeben einer Kassette
10 Bespielen einer Kassette
Der CD-Player
12 Das Display
13 Ansteuern einer bestimmten
Stelle in einem Titel
14 Wiederholtes Wiedergeben von
Titeln (Repeat Play)
15 Wiedergeben von Titeln in
willkürlicher Reihenfolge
(Shuffle Play)
16 Erstellen eines eigenen
Programms (Program Play)
Vorbereitungen
17 Auswählen der Stromquellen
18 Einstellen der Klangbetonung
(TONE/MEGA BASS)
Zusätzliche Informationen
19 Sicherheitsmaßnahmen
21 Störungsbehebung
23 Wartung
24 Technische Daten
25 Index
Grundfunktionen
D
Einführung
D
3
Page 28
Grundfunktionen
Wiedergeben einer CD
Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 17).
1 Stellen Sie FUNCTION auf CD.
2,341
2 Drücken Sie 6 PUSH OPEN/
CLOSE nach unten. Das CD-Fach
öffnet sich. Legen Sie die CD in
das CD-Fach ein.
3 Schließen Sie das CD-Fach.
D
Grundfunktionen4
Mit der beschrifteten
Seite nach oben
Page 29
4 Drücken Sie ^.
Alle Titel werden einmal
wiedergegeben.
Display
Grundfunktionen
Titelnummer
Spieldauer
Folgende Tasten stehen für weitere Funktionen
zur Verfügung:
VOLUME =/+
Um Gehen Sie
die Lautstärke einzustellen Drehen Sie VOLUME.
die Wiedergabe zu beenden Drücken Sie p.
(Stopmodus)
die Wiedergabe zu Drücken Sie ^.
unterbrechen (Pausemodus) Drücken Sie die Taste
zum nächsten Titel zu wechseln Drücken Sie +.
zum vorherigen Titel zu Drücken Sie =.
wechseln
die CD zu entnehmen Drücken Sie
den Player auszuschalten Stellen Sie FUNCTION auf
6 PUSH OPEN/CLOSEp^
FUNCTION
folgendermaßen vor
erneut, um die
Wiedergabe nach
einer Pause
wiederaufzunehmen.
6
PUSH OPEN/CLOSE.
TAPE (CD/RADIO OFF).
Grundfunktionen
D
5
Page 30
Radioempfang
21
Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 17).
1 Wählen Sie den Frequenzbereich
aus FM oder AM.
2 Drehen Sie TUNING, um einen
Radiosender einzustellen.
Wenn der UKW-Stereosender zu
schwach empfangen wird, wird
der Empfang monaural.
D
Grundfunktionen6
Page 31
Folgende Tasten stehen für weitere Funktionen
zur Verfügung:
TIP
So empfangen Sie einen
UKW-Stereosender (nur
bei den Modellen mit
Sie FM MODE an der
Rückseite)
Stellen Sie den
Wählschalter FM MODE
an der Rückseite auf
STEREO. Wenn der
UKW-Empfang
verrauscht ist, stellen Sie
den Wählschalter auf
MONO. Der
Radioempfang ist in
diesem Fall monaural.
FUNCTIONVOLUME
Um Gehen Sie
folgendermaßen vor
die Lautstärke einzustellen Drehen Sie VOLUME.
das Radio auszuschalten Stellen Sie FUNCTION auf
TAPE (CD/RADIO OFF).
So verbessern Sie den Radioempfang
Richten Sie beim UKW-Empfang die Antenne aus.
Drehen Sie beim AM-Empfang das Gerät selbst.
Grundfunktionen
Für UKW
Für AM
Grundfunktionen
D
7
Page 32
Wiedergeben einer Kassette
231
Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 17).
1 Stellen Sie FUNCTION auf TAPE
(CD/RADIO OFF).
2 Drücken Sie p6, um das
Kassettenfach zu öffnen, und
legen Sie eine bespielte Kassette
ein. Verwenden Sie ausschließlich
Kassetten des Typs TYPE I
(normal). Schließen Sie das
Fach.
3 Drücken Sie (.
D
Grundfunktionen8
Mit der wiederzugebenden
Seite nach oben
Page 33
Folgende Tasten stehen für weitere Funktionen
zur Verfügung:
p6 P0/)
Um
die Lautstärke einzustellen
die Wiedergabe zu beenden
(Stopmodus)
das Band vor- oder
zurückzuspulen
die Wiedergabe zu
unterbrechen (Pausemodus)
die Kassette auszuwerfen
Grundfunktionen
VOLUME
Gehen Sie
folgendermaßen vor
Drehen Sie VOLUME.
Drücken Sie p6.
Drücken Sie ) oder 0.
Drücken Sie P.
Drücken Sie die Taste erneur,
um die Wiedergabe nach
einer Pause
wiederaufzunehmen.
Drücken Sie p6.
Grundfunktionen
D
9
Page 34
Bespielen einer Kassette
31
Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 17).
1 Öffnen Sie mit p6 das
Kassettenfach, und legen Sie ein
unbespieltes Band ein.
Verwenden Sie ausschließlich
Kassetten des Typs TYPE I
(normal).
Mit der aufzunehmenden
Seite nach oben
2 Wählen Sie das Gerät, von dem
Sie aufnehmen möchten.
Um vom CD-Player
aufzunehmen, stellen Sie
FUNCTION auf CD und legen
eine CD ein (siehe Seite 4).
Wollen Sie vom Radio
aufnehmen, wählen Sie den
Frequenzbereich aus FM oder
AM, und stellen Sie den
gewünschten Sender ein (siehe
Seite 6).
D
Grundfunktionen10
Display
Page 35
3 Starten Sie mit r die Aufnahme.
( wird dabei automatisch
gedrückt.
Folgende Tasten stehen für weitere Funktionen
zur Verfügung:
p6 P
T
ips
• Durch Einstellen der
Lautstärke oder des
Klangs wird der
Aufnahmepegel nicht
beeinflußt.
• Die besten Ergebnisse
erzielen Sie, wenn Sie
das Gerät für die
Aufnahme an das
Stromnetz anschließen.
• Zum Löschen einer
Aufnahme gehen Sie
folgendermaßen vor:
1 Stellen Sie
FUNCTION auf
TAPE (CD/RADIO
OFF).
2Drücken Sie r.
Um
die Aufnahme zu beenden
(Stopmodus)
die Aufnahme zu
unterbrechen (Pausemodus)
Grundfunktionen
Drücken Sie
p6
P
Drücken Sie die Taste erneur,
um die Aufnahme
wiederaufzunehmen.
Grundfunktionen
11
D
Page 36
Der CD-Player
Das Display
Im Display werden Informationen zur
jeweils eingelegten CD angezeigt.
Prüfen der Gesamttitelanzahl und -spieldauer
Überprüfen Sie das Display im Stopmodus.
DISPLAY/ENTER
Gesamtspieldauer
Gesamttitelanzahl
Prüfen der Restspieldauer
Drücken Sie während der Wiedergabe einer CD
DISPLAY/ENTER.
Zum Anzeigen Drücken Sie DISPLAY/
der Restspieldauer des einmal
aktuellen Titels*
der Restspieldauer der CD zweimal
und der Anzahl der restlichen
Titel
der Spieldauer und der dreimal
aktuellen Titelnummer
* Bei einem Titel, dessen Nummer höher als 20 ist, erscheint
statt der Restspieldauer die Anzeige “- -:- -” im Display.
D
Der CD-Player12
ENTER
Page 37
Ansteuern einer
bestimmten Stelle
in einem Titel
=/+
Sie können während der Wiedergabe
einer CD mit + oder = eine
bestimmte Stelle in einem Titel
ansteuern.
Zum Ansteuern Drücken Sie
einer Passage während der + (vorwärts) oder =
Wiedergabe (rückwärts) während der
einer Passage mit Hilfe + (vorwärts) oder =
der Anzeige im Display (rückwärts) im Pausemodus,
Der CD-Player
Wiedergabe, und halten Sie
die Taste gedrückt, bis Sie
die Passage gefunden haben.
und halten Sie die Taste
gedrückt, bis Sie die Passage
gefunden haben.
Der CD-Player
13
D
Page 38
Wiederholtes
Wiedergeben
von Titeln
(Repeat Play)

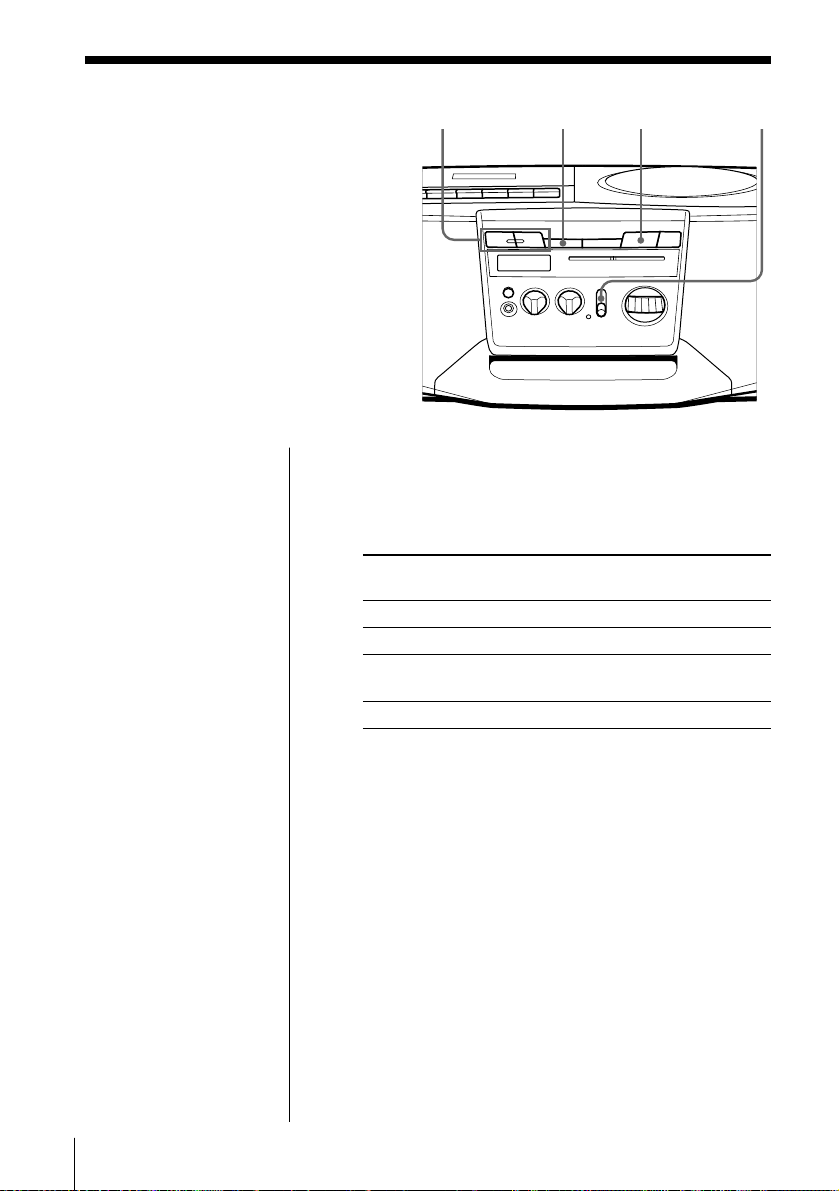

Sie können Titel im normalen Modus,
im Shuffle Play-Modus oder im
Program Play-Modus wiederholt
wiedergeben (siehe Seite 16).
1 Stellen Sie FUNCTION auf CD.
2 Drücken Sie PLAY MODE so oft, bis der
gewünschte Repeat Play-Modus im Display
erscheint.
Zur wiederholten Wählen Sie
Wiedergabe
eines einzelnen Titels REP 1
aller Titel REP ALL
der Titel in willkürlicher SHUF REP
Reihenfolge
programmierter Titel PGM REP
=/+ FUNCTION^PLAY MODE
3 Starten Sie Repeat Play:
• Wenn Sie REP1 gewählt haben, wählen Sie den
Titel, indem Sie = oder + und dann ^
drücken.
• Wenn Sie REP ALL und SHUF REP gewählt
haben, drücken Sie ^.
• Wenn Sie PGM REP gewählt haben, stellen Sie
ein Programm zusammen (siehe Schritt 3 auf
Seite 16) und drücken anschlieβend ^ drücken.
So beenden Sie Repeat Play
Drücken Sie PLAY MODE, bis “REP” nicht mehr im
Display angezeigt wird.
D
Der CD-Player14
Page 39
Wiedergeben von
Titeln in
willkürlicher
FUNCTION^PLAY MODE
Reihenfolge
(Shuffle Play)
Sie können ein Titeln in willkürlicher
Reihenfolge wiedergeben lassen.
1 Stellen Sie FUNCTION auf CD.
2 Drücken Sie PLAY MODE, bis “SHUF” im Display
erscheint.
3 Drücken Sie ^, um Shuffle Play zu starten.
So brechen Sie Program Play ab
Drücken Sie PLAY MODE, bis “SHUF” nicht mehr im
Display angezeigt wird.
Der CD-Player
Der CD-Player
15
D
Page 40
Erstellen eines
eigenen
Programms
(Program Play)
Sie können die Reihenfolge festlegen,
in der die Titel auf einer CD
wiedergegeben werden sollen.
PLAY
MODE
ENTER
^=/+ FUNCTIONDISPLAY/
Tips
• Sie können ein
Programm wiederholt
wiedergeben, da das
Programm im Player
gespeichert wird, bis
Sie das CD-Fach öffnen
oder FUNCTION
umstellen.
• Das aktuelle Programm
wird gelöscht, wenn Sie
FUNCTION anders
einstellen oder das CDFach öffnen.
• Sie können ein selbst
zusammengestelltes
Programm aufnehmen.
Wenn Sie das
Programm erstellt
haben, legen Sie ein
unbespieltes Band ein
und starten die
Aufnahme mit r.
1 Stellen Sie FUNCTION auf CD.
2 Drücken Sie PLAY MODE, bis “PGM” im Display
erscheint.
3 Drücken Sie = oder + und dann DISPLAY/
ENTER, um die gewünschten Titel in der
gewünschten Reihenfolge zu programmieren. Sie
können bis zu 20 Titel programmieren.
Wiedergabereihenfolge
Programmierter Titel
4 Drücken Sie ^, um Program Play zu starten.
So brechen Sie Program Play ab
Drücken Sie PLAY MODE bis nicht mehr im Display
angezeigt wird.
So ändern Sie das aktuelle Programm
Drücken Sie p einmal, wenn gerade keine CD
wiedergegeben wird, oder zweimal, wenn gerade eine
CD wiedergegeben wird. Das aktuelle Programm
wird gelöscht. Danach können Sie anhand des oben
beschriebenen Programmierverfahrens ein neues
Programm erstellen.
D
Der CD-Player16
Page 41
Vorbereitungen
Auswählen der
Stromquellen
Sie können das Gerät an den Netzstrom
anschließen oder es über Batterien
betreiben.
Da der Stromverbrauch beim
Aufnehmen relativ hoch ist, empfiehlt es
sich, das Gerät während der Aufnahme
am Netzstrom zu betreiben.
AC IN
Vorbereitungen
Batteriefach
an eine
Netzsteckdose
Tip
Nur für Geräte, die
mit einem
Zwischenstecker
ausgestattet sind:
Verwenden Sie den
mitgelieferten
Zwischenstecker, wenn
der Netzkabelstecker
nicht in die
Netzsteckdose paßt.
Tip
Wechseln Sie die
Batterien aus, wenn die
Anzeige OPR/BATT
schwächer wird oder
das Gerät nicht mehr
betrieben werden kann.
Ersetzen Sie immer alle
Batterien durch neue.
Achten Sie darauf, vor
dem Austauschen der
Batterien die CD aus
dem Player zu nehmen.
Anschließen des Netzkabels
Verbinden Sie ein Ende des mitgelieferten Netzkabels
mit der Buchse AC IN an der Rückseite des Geräts
und das andere Ende mit einer Netzsteckdose.
Einstellen der Betriebsspannung (nur für Modelle
mit dem Spannungswåhlschalter VOLTAGE
SELECTOR an der Unterseite)
Achten Sie darauf, daß der
Spannungswählschalter
(VOLTAGE SELECTOR) an der
Unterseite auf die örtliche
Stromversorgung eingestellt ist.
Betrieb des Geräts mit Batterien
Legen Sie sechs R20-Batterien (Größe D) (nicht
mitgeliefert) in das Batteriefach ein.
Wollen Sie das Gerät mit Batteriestrom betreiben,
lösen Sie das Netzkabel.
Vorbereitungen
17
D
Page 42
Einstellen der
Klangbetonung
(TONE/MEGA BASS)
Sie können den Klang einstellen.
Außerdem können Sie die Bässe
verstärken (nur CFD-V15/V24).
Einstellen des Klangs
Drehen Sie den Regler TONE.
Drehen Sie den Regler im Uhrzeigersinn, um die
Höhen zu betonen, und gegen den Uhrzeigersinn, um
die Tiefen zu betonen.
Verstärken der Bässe (nur CFD-V15/V24)
Drücken Sie MEGA BASS.
Um wieder zur normalen Klangeinstellung
zurückzukehren, drücken Sie die Taste erneut.
MEGA BASS TONE
D
Vorbereitungen18
Page 43
Zusätzliche Informationen
Sicherheitsmaßnahmen
Sicherheit
• Der Laser-Strahl, den dieses Gerät
generiert, schädigt die Augen.
Versuchen Sie daher nicht, das
Gehäuse zu öffnen. Überlassen Sie
Wartungsarbeiten stets nur
qualifiziertem Fachpersonal.
• Sollten Fremdkörper oder
Flüssigkeiten in das Gerät gelangen,
trennen Sie es von der Netzsteckdose,
und lassen Sie es von qualifiziertem
Fachpersonal überprüfen, bevor Sie es
wieder benutzen.
Stromquellen
•Überprüfen Sie bei Netzbetrieb, ob die
Betriebsspannung des Geräts der
örtlichen Stromversorgung
entsprechend eingestellt ist (siehe
“Technische Daten”). Verwenden Sie
ausschließlich das mitgelieferte
Netzkabel. Der
Spannungswählschalter befindet sich
an der Unterseite des Geräts (nur für
Modelle mit dem
Spannungswåahlschalter VOLTAGE
SELECTOR an der Unterseite ).
• Das Gerät bleibt auch in
ausgeschaltetem Zustand mit dem
Stromnetz verbunden, solange das
Netzkabel mit der Netzsteckdose
verbunden ist.
• Bei Batteriebetrieb verwenden Sie
sechs R20-Batterien (Größe D).
• Wenn das Gerät nicht über Batterien
betrieben werden soll, nehmen Sie die
Batterien heraus, damit nicht durch
auslaufende oder korrodierende
Batterien Schäden entstehen.
• Das Typenschild mit Angaben zur
Betriebsspannung,
Leistungsaufnahme etc. befindet sich
an der Unterseite.
Aufstellort
• Stellen Sie das Gerät nicht in der Nähe
von Wärmequellen oder an einem Ort
auf, an dem es direkter
Sonneneinstrahlung, übermäßiger
Staubentwicklung oder mechanischen
Stößen ausgesetzt ist.
• Stellen Sie den Player nicht auf eine
geneigte oder unebene Oberfläche.
• Lassen Sie seitlich am Gerät 10 mm
frei. Die Ventilationsöffnungen dürfen
nicht blockiert werden, andernfalls
können Betriebsstörungen auftreten,
und die Lebensdauer der
Komponenten kann sich verringern.
• Wenn Sie das Gerät in einem in der
Sonne geparkten Wagen lassen, stellen
Sie es an einen Platz, an dem es nicht
direkter Sonneneinstrahlung
ausgesetzt ist.
• Da die Lautsprecher mit einem
starken Magneten arbeiten, müssen
Kreditkarten mit Magnetstreifen und
Uhren mit Federwerk ferngehalten
werden, da sie sonst beschädigt
werden können.
Fortsetzung
Zusätzliche Informationen
19
D
Page 44
Sicherheitsmaßnahmen (Fortsetzung)
Betrieb
• Wird das Gerät direkt von einem
kalten in einen warmen Raum
gebracht oder in einem sehr feuchten
Raum aufgestellt, kann sich auf den
Linsen im CD-Player Feuchtigkeit
niederschlagen. In diesem Fall
funktioniert der CD-Player unter
Umständen nicht mehr richtig.
Nehmen Sie die CD heraus, und
lassen Sie das Gerät etwa eine Stunde
lang stehen, bis die Feuchtigkeit
verdunstet ist.
• Wurde der Player längere Zeit nicht
benutzt, schalten Sie ihn zum
Aufwärmen einige Minuten in den
Wiedergabemodus, bevor
Sie eine Kassette einlegen.
Wenn Sie Fragen zum Player haben oder
Probleme damit auftreten, wenden Sie
sich bitte an Ihren Sony-Händler.
Hinweise zu CDs
• Vor der Wiedergabe reinigen Sie die
CDs mit einem Reinigungstuch.
Wischen Sie dabei von der Mitte nach
außen.
• Setzen Sie CDs nicht direktem
Sonnenlicht oder Wärmequellen wie
Warmluftauslässen aus. Lassen Sie sie
auch nicht in einem in der Sonne
geparkten Wagen, da die
Temperaturen im Wageninneren stark
ansteigen können.
• Kleben Sie kein Papier und keine
Aufkleber auf die CD, und zerkratzen
Sie die Oberfläche der CD nicht.
•
Legen Sie die CDs nach der Wiedergabe
immer in ihre Hülle zurück.
Befinden sich auf der Oberfläche einer
CD Kratzer, Schmutz oder
Fingerabdrücke, kann es zu Fehlern bei
der Spurführung kommen.
Hinweise zu Kassetten
• Wenn Sie verhindern möchten, daß
eine Kassette versehentlich überspielt
wird, brechen Sie die
Überspielschutzlasche von Seite A
oder B ab. Wenn Sie die Kassette
später doch überspielen möchten,
überkleben Sie die Öffnung mit
Klebeband.
• Verwenden Sie keine Lösungsmittel
wie Benzin, Verdünner,
handelsübliche Reinigungsmittel oder
Antistatikspray für Schallplatten.
D
Zusätzliche Informationen20
Seite A
Lasche für Seite B
Lasche für Seite A
• Kassetten mit einer Spieldauer von
mehr als 90 Minuten sollten im
allgemeinen nicht verwendet werden.
Verwenden Sie solche Kassetten nur
für langes, ununterbrochenes
Aufnehmen und Wiedergeben.
Page 45
Störungsbehebung
Symptom
Das Gerät läßt sich nicht
einschalten.
Es ist kein Ton zu hören.
Allgemeines
Der Ton ist schwach oder von
schlechter Qualität.
Das Fernsehbild ist instabil.
Radio
Die CD wird nicht wiedergegeben/
“00 -- --” leuchtet im Display,
obwohl eine CD eingelegt wurde.
CD-Player
Der Ton setzt aus.
Abhilfe
• Schließen Sie das Netzkabel richtig an.
• Achten Sie darauf, daß die Batterien richtig
eingelegt sind.
• Tauschen Sie alle Batterien gegen neue aus,
wenn die Batterien erschöpft sind.
• Der Wählschalter FUNCTION muß zur
Wiedergabe auf die gewünschte Komponente
eingestellt sein.
• Erhöhen Sie die Lautstärke.
• Lösen Sie die Kopfhörer vom Gerät, wenn Sie
über Lautsprecher hören möchten.
• Wenn die Batterien schwach sind, ersetzen Sie
alle Batterien durch neue.
• Stellen Sie das Gerät weiter vom Fernsehgerät
entfernt auf.
• Beim UKW-Empfang über eine Innenantenne
kann diese Störung auftreten, wenn das Gerät in
der Nähe des Fernsehgeräts aufgestellt ist.
Stellen Sie das Gerät weiter vom Fernsehgerät
entfernt auf.
• Das CD-Fach muß geschlossen sein.
• Legen Sie die CD mit der beschrifteten Seite
nach oben ein.
• Reinigen Sie die CD.
• Nehmen Sie die CD heraus, und lassen Sie das
CD-Fach ca. eine Stunde geöffnet, bis die
Feuchtigkeit verdunstet ist.
• Der Wählschalter FUNCTION muß auf CD
stehen.
• Verringern Sie die Lautstärke.
• Reinigen Sie die CD, oder ersetzen Sie sie, wenn
sie stark beschädigt ist.
• Stellen Sie das Gerät an einem vor Vibrationen
geschützten Ort auf.
Fortsetzung
Zusätzliche Informationen
21
D
Page 46
Sicherheitsmaßnahmen (Fortsetzung)
Symptom Abhilfe
Die Kassette läuft nicht, wenn eine
Bandlauftaste gedrückt wird.
Die Taste REC r funktioniert
nicht/die Kassette wird nicht
wiedergegeben.
Die Kassette wird nicht vollständig
gelöscht.
Die Kassette läßt sich nicht
bespielen.
Kassettendeck
Der Ton ist schwach oder von
schlechter Qualität.
Der Ton ist verzerrt.
• Schließen Sie das Kassettenfach richtig.
• Die Überspielschutzlasche muß intakt sein.
• Der Wählschalter FUNCTION muß auf CD, AM
oder FM stehen.
• Reinigen Sie die Löschköpfe (siehe Seite 23).
• Wenn die Batterien schwach sind, ersetzen Sie
alle Batterien durch neue.
• Achten Sie darauf, daß die Kassette richtig
eingelegt ist.
• Achten Sie darauf, daß die
Überspielschutzlasche nicht von der Kassette
entfernt wurde.
• Reinigen Sie Tonköpfe, Andruckwalze und
Kapstan (siehe Seite 23).
• Entmagnetisieren Sie die Tonköpfe mit einer
Entmagnetisierungskassette (siehe Seite 23).
• Eine Kassette des Typs TYPE II (High Position)
oder TYPE IV (Metall) wird verwendet.
Verwenden Sie ausschließlich Kassetten des
Typs TYPE I (normal).
Wenn sich ein Problem anhand dieser Liste nicht beheben läßt, lösen Sie das Netzkabel, und
entnehmen Sie alle Batterien. Nachdem alle Anzeigen im Display erloschen sind, schließen Sie
das Netzkabel wieder an und legen die Batterien wieder ein. Läßt sich das Problem auch
dadurch nicht beheben, wenden Sie sich bitte an Ihren Sony-Händler.
D
Zusätzliche Informationen22
Page 47
W artung
Reinigen der Linse
Wenn die Linse verschmutzt ist, kann es
während der Wiedergabe einer CD zu
Tonsprüngen kommen. Reinigen Sie die
Linse mit einem handelsüblichen
Staubbläser.
Reinigen der Tonköpfe und des
Bandpfads
Um eine gute Wiedergabe- und
Aufnahmequalität sicherzustellen,
wischen Sie Tonköpfe, Andruckwalzen
und Kapstan nach jeweils 10
Betriebsstunden mit einem
Wattestäbchen ab, das Sie leicht mit
einer Reinigungsflüssigkeit oder
Alkohol angefeuchtet haben. Um eine
optimale Aufnahmequalität zu erzielen,
empfiehlt es sich, alle Oberflächen, über
die das Band transportiert wird, vor
jeder Aufnahme zu reinigen.
Aufnahme-/
Wiedergabekopf
Kapstan
Entmagnetisieren der Tonköpfe
Nach 20 bis 30 Betriebsstunden hat sich
Abrieb des Magnetbands auf den
Köpfen abgelagert, der Signalverlust im
Hochfrequenzbereich und Rauschen
verursachen kann. Entmagnetisieren Sie
die Köpfe und alle Metallteile des
Bandpfads mit einer im Handel
erhältlichen
Entmagnetisierungskassette.
Reinigen des Gehäuses
Reinigen Sie Gehäuse,
Bedienfeldabdeckung und
Bedienelemente mit einem weichen,
leicht mit einem milden
Reinigungsmittel angefeuchteten Tuch.
Verwenden Sie keine
Scheuerschwämme, kein Scheuerpulver
und keine Lösungsmittel wie Alkohol
oder Benzin.
Löschkopf
Andruckwalze
Lassen Sie die Teile vollständig
trocknen, bevor Sie eine Kassette
einlegen.
Linse
Zusätzliche Informationen
23
D
Page 48
Technische Daten
CD-Player
System
Digitales CD-Audiosystem
Eigenschaften der Laserdiode
Material: GaAlAs
Wellenlänge: 780 nm
Emissionsdauer: kontinuierlich
Laser-Ausgangsleistung: unter 44,6 µW
(gemessen im Abstand von 200 mm von der
Linsenoberfläche am optischen Sensorblock mit
einer Öffnung von 7 mm)
Rotationsgeschwindigkeit
200 U/min bis 500 U/min (CLV)
Anzahl der Kanäle
2
Frequenzgang
20 - 20.000 Hz +1/-2 dB
Gleichlaufschwankungen
Unterhalb der Meßgrenze
Radio
Frequenzbereich
Europa, Italien und Korea
UKW Europa und Korea 87,6 - 107 MHz
Italien 87,5 - 108 MHz
Mittel- und Osteuropa
AM Europa und Korea 531 - 1.602 kHz
Italien 526,5 - 1.606,5 kHz
Saudi-Arabien und andere Länder
UKW Saudi-Arabien 87,6 - 107 MHz
Touristenmodell 76 - 108 MHz
Andere Modelle 87,6 - 108 MHz
AM Touristenmodell 530 - 1.629 kHz
Andere Modelle 530 - 1.605 kHz
IF
UKW: 10,7 MHz
AM: 455 kHz
Antennen
UKW: Teleskopantenne
AM: Eingebaute Ferritstabantenne
Kassettendeck
Aufnahmesystem
4 spurig, 2 Kanäle, stereo
Spuldauer
ca. 120 Sek. bei Sony-Kassette C-60
Frequenzgang
TYPE I (normal): 70 - 10.000 Hz
D
Zusätzliche Informationen24
65 - 108 MHz
oder 87,6 - 107 MHz
oder 531 - 1.602 kHz
Allgemeines
Lautsprecher
Voller Frequenzbereich: 10 cm Durchmesser,
3,2 Ohm, Konus (2)
Ausgänge
Kopfhörerbuchsen (Stereominibuchse)
für Kopfhörer mit einer Impedanz von 16 - 68 Ohm
Maximale Leistungsabgabe (nihit beim Modell für
Korea)
2,3 W + 2,3 W
Leistungsabgabe (Modell für Korea)
1,6 W + 1,6 W (bei 3,2 Ohm, 10 % harmonische
Verzerrung bei Wechselstrombetrieb)
Betriebsspannung
Europäische Länder
230 V Wechselstrom, 50 Hz
Korea
220 V Wechselstrom, 60 Hz
Andere Länder
110 - 120 V, 220 - 240 V Wechselstrom 50/60 Hz,
umschaltbar oder 230 V Wechselstrom 50 Hz
9 V Gleichstrom, 6 R20-Batterien (Größe D)
Leistungsaufnahme
Modell für Korea: 15 W Wechselstrom
Andere Modelle: 20 W Wechselstrom
Batterielebensdauer
CD/Radio/Kassettendeck:
UKW-Aufnahme
R20P von Sony: ca. 13,5 Std.
Alkali-Batterie LR20 von Sony: ca. 20 Std.
Kassettenwiedergabe
R20P von Sony: ca. 7,5 Std.
Alkali-Batterie LR20 von Sony: ca. 15 Std.
CD-Wiedergabe
R20P von Sony: ca. 2,5 Std.
Alkali-Batterie LR20 von Sony: ca. 7 Std.
Abmessungen
ca. 425 x 160 x 246 mm (B/H/T)
(einschl. vorstehender Teile)
Gewicht
ca. 4,0 kg (einschl. Batterien)
Mitgeliefertes Zubehör
Netzkabel (1)
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
Zusätzlich erhältliches Zubehör
MDR-Kopfhörerserie von Sony
Page 49
Index
A
Ansteuern einer bestimmten
Stelle in einem Titel 13
Aufnehmen auf eine
Kassette 10
Auswählen der Stromquelle
17
Auswählen von Titeln 5
B
Batterien
für Fernbedienung 17
für Gerät 17
C
CD-Player 12
D
Display 12
E
Einstellen
Klang 18
Klangbetonung 18
Entmagnetisieren der
Tonköpfe 23
Erstellen eines eigenen
Programms 16
K
Klangbetonung 18
M
MEGA BASS 18
P
Program Play 16
R
Radioempfang 6
Reinigen
Gehäuse 23
Tonköpfe und
Bandtransportweg 23
Repeat Play 14
S
Spannungswählschalter 17
Störungsbehebung 21
Stromquellen 17
T
TONE 18
V
Verbessern des
Radioempfangs 7
Vorbereitungen 17
W
Wiedergabe
einer CD 4
einer Kassette 8
wiederholen 14
Zusätzliche Informationen
25
D
Page 50
D
Zusätzliche Informationen26
Page 51
Zusätzliche Informationen
27
D
Page 52
Sony Corporation
Loading...
