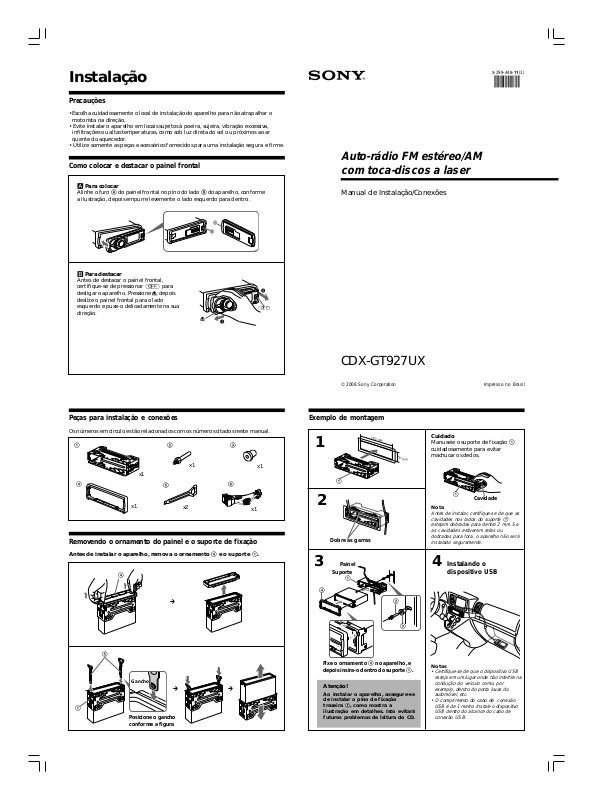

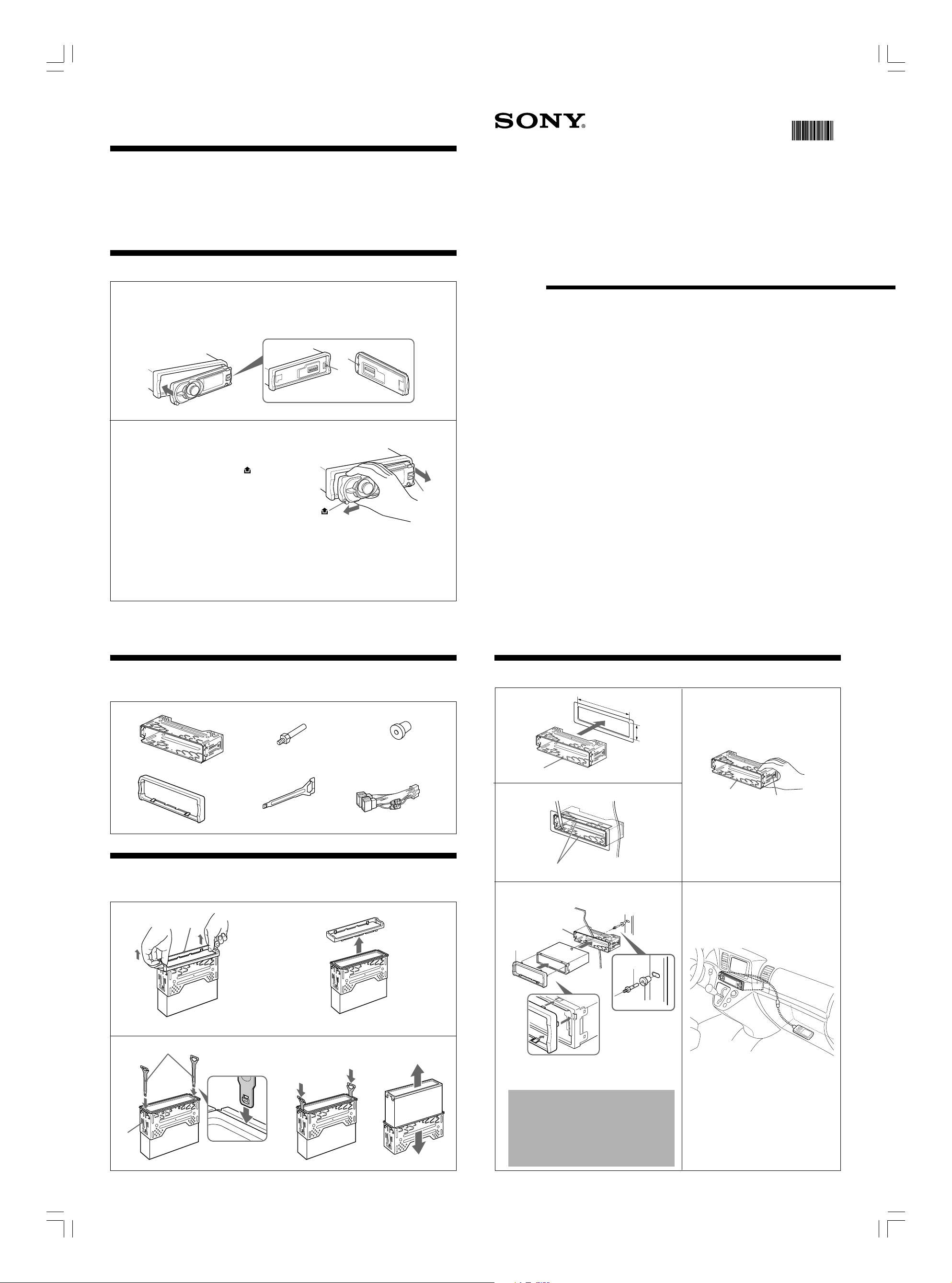

Page 1
Instalação
Precauções
•Escolha cuidadosamente o local de instalação do aparelho para não atrapalhar o
motorista na direção.
• Evite instalar o aparelho em locais sujeitos à poeira, sujeira, vibração excessiva,
infiltrações ou altas temperaturas, como sob luz direta do sol ou próximos ao ar
quente do aquecedor .
• Utilize somente as peças e acessórios fornecidos para uma instalação segura e firme.
Como colocar e destacar o painel frontal
A Para colocar
Alinhe o furo A do painel frontal no pino do lado B do aparelho, conforme
a ilustração, depois empurre levemente o lado esquerdo para dentro.
A
B
3-299-448-11(1)
Auto-rádio FM estéreo/AM
com toca-discos a laser
Manual de Instalação/Conexões
B Para destacar
Antes de destacar o painel frontal,
certifique-se de pressionar (OFF) para
desligar o aparelho. Pressione
deslize o painel frontal para o lado
esquerdo e puxe-o delicadamente na sua
direção.
, depois
1
2
(OFF)
Peças para instalação e conexões
Os números em círculo estão relacionados com os números citados neste manual.
123
4
x1
x1
5
x1
6
x2
x1
x1
Removendo o ornamento do painel e o suporte de fixação
CDX-GT927UX
© 2008 Sony Corporation Impresso no Brasil
Exemplo de montagem
182 mm
1
1
2
Dobre as garras
53 mm
Cuidado
Manuseie o suporte de fixação 1
cuidadosamente para evitar
machucar os dedos.
1
Nota
Antes de instalar, certifique-se de que as
cavidades nos lados do suporte
estejam dobradas para dentro 2 mm. Se
as cavidades estiverem retas ou
dobradas para fora, o aparelho não será
instalado seguramente.
Cavidade
1
Antes de instalar o aparelho, remova o ornamento 4 e o suporte 1.
4
c
5
Gancho
c
1
Posicione o gancho
conforme a figura
c
3
4
Painel
Suporte
1
Fixe o ornamento 4 no aparelho, e
depois insira-o dentro do suporte 1.
Atenção!
Ao instalar o aparelho, assegure-se
de instalar o pino de fixação
traseira 2, como mostra a
ilustração em detalhes. Isto evitará
futuros problemas de leitura do CD.
2
3
4
Instalando o
dispositivo USB
Notas
• Certifique-se de que o dispositivo USB
esteja em um lugar onde não interfira na
condução do veículo como, por
exemplo, dentro do porta luvas do
automóvel, etc.
• O comprimento do cabo de conexão
USB é de 1 metro. Instale o dispositivo
USB dentro do alcance do cabo de
conexão USB.

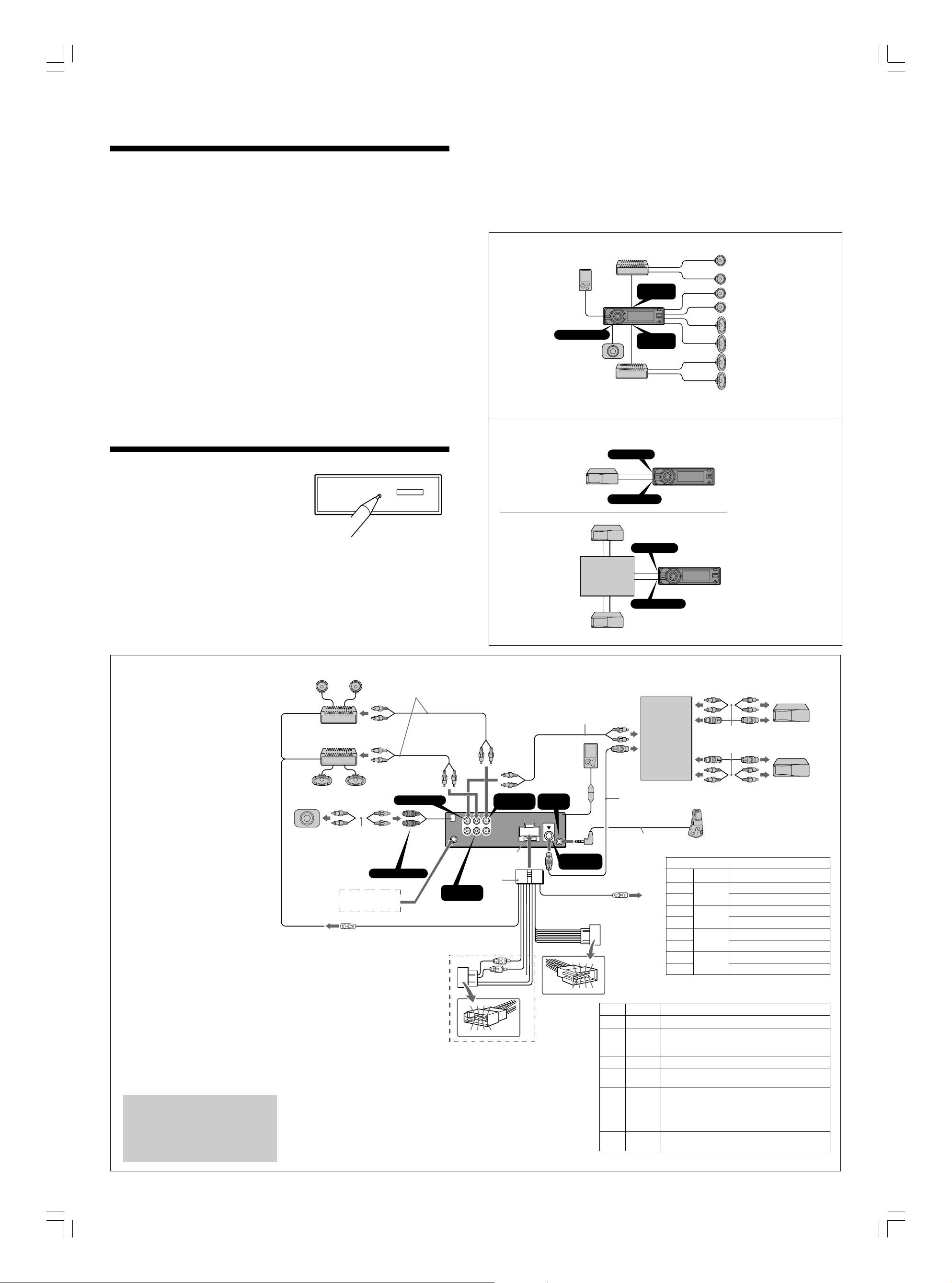

Page 2
Conexões
Precauções referentes às conexões
•Este aparelho foi projetado para operar somente em 12 V CC com terra negativo.
•Antes de efetuar as conexões, desconecte o terminal terra da bateria do
automóvel para evitar curto-circuito.
•Não coloque os cabos embaixo de parafusos e nem os prenda às partes móveis do
automóvel (ex. ao trilho do assento).
•Conecte os cabos de alimentação somente após a conexão de todos os outros
cabos.
•Certifique-se de conectar o cabo de alimentação vermelho ao terminal positivo de
12 V , que deverá estar energizado com a chave de ignição na posição acessórios.
•Todos os fios terra devem ser ligados a um único ponto de aterramento.
•Conecte o cabo amarelo a um circuito livre do automóvel de corrente nominal
superior a do fusível do aparelho. Se conectar este aparelho em série com outros
equipamentos estéreo, a corrente nominal do circuito do automóvel, ao qual os
equipamentos estão conectados, deve ser superior à soma da potência nominal do
fusível dos equipamentos. Se não houver circuitos de automóvel de potência
nominal igual à do fusível do aparelho, conecte o aparelho diretamente à bateria,
porém, é imprescindível intercalar um fusível de amperagem idêntica à do
aparelho, próximo ao terminal positivo da bateria. Se não houver circuitos do
automóvel disponíveis para conectar o aparelho, conecte-o a um circuito de
automóvel de potência nominal superior à do fusível do aparelho, de forma que
não desativem outros circuitos quando o fusível queimar .
•A utilização de instrumentos ópticos com este aparelho pode aumentar o risco de
lesões nos olhos.
•Para sua segurança, certifique-se de isolar todo o cabo que não for conectado.
Tecla RESET
Quando a instalação e a conexão estiverem
terminadas, pressione a tecla RESET com uma
caneta ou um objeto pontiagudo. A tecla RESET
está localizada no centro do aparelho, quando o
painel frontal está destacado.
Advertência sobre a instalação em um automóvel sem a posição
ACC (acessório) na chave de ignição - Função Power Select
Certifique-se de ajustar a função Auto Off (Desligamento automático). Para detalhes, veja o
manual de instruções fornecido. O aparelho será desligado completa e automaticamente no
tempo ajustado após ser desligado, o que previne o desgase da bateria. Se não ajustar a função
Auto Off (Desligamento automático do painel), após desligar o motor, certifique-se de
pressionar (OFF) no aparelho por aproximadamente 2 segundos para desliar a indicação do
relógio. Pressionando (OFF)momentaneamente, a indicação do relógio não será desligada,
podendo com isso, descarregar a bateria.
Diagrama das conexões
Exemplo 1
Dispositivo USB
(não fornecido)
Exemplo 2
A
CD/MD changer*
B
changer*
changer*
Amplificador de potência
(não fornecido)
SUB OUT (MONO)
Subwoofer
(opcional)
Amplificador de potência
(não fornecido)
BUS AUDIO IN
BUS CONTROL IN
CD/MD
Seletor de
fonte
XA-C40*
CD/MD
AUDIO OUT
FRONT
AUDIO OUT
REAR
BUS AUDIO IN
BUS CONTROL IN
Alto-falantes dianteiros
(não fornecidos)
Alto-falantes dianteiros
(não fornecidos)
Alto-falantes traseiros
(não fornecidos)
Alto-falantes traseiros
(não fornecidos)
Notas
• Certifique-se de conectar
o fio terra antes de
conectar o amplificador.
• Se você conectar um
amplificador de potência
opcional e não utilizar o
interno, o alarme ficará
desativado.
Informação adicional
Para conectar dois ou mais
CD/MD changers, é
necessário o seletor de
fonte XA-C40 *
* Não fornecido e não
comercializado no Brasil
Notas sobre o cabo de controle e
alimentação
• O fio do controle de antena elétrica (azul)
fornece +12 VCC quando o rádio é ligado.
• Se o automóvel possuir uma antena elétrica de
FM/AM, será necessário conectar o cabo de
controle de alimentação da antena (azul) ou o
cabo de controle de alimentação de acessório
(vemelho) ao terminal de alimentação da
antena.
• A antena elétrica sem a caixa relé não deverá
ser utilizada com este aparelho.
Conexão de proteção da memória
Quando o fio de alimentação amarelo estiver
conectado a um ponto de tensão permanente de
12 V, o circuito de memorização estará sempre
alimentado, mesmo quando a chave de ignição
estiver desligada.
Notas sobre a conexão dos alto-falantes
• Antes de conectar os alto-falantes, desligue o
aparelho.
• Utilize alto-falantes com impedância de 4 a
8 ohms e com a potência máxima adequada,
do contrário, os alto-falantes podem ser
danificados.
• Não conecte os terminais dos alto-falantes ao
chassis do automóvel e nem o terminal do
alto-falante direito ao esquerdo.
• Não conecte o fio terra do aparelho ao terminal
negativo (–) do alto-falante.
• Não tente conectar os alto-falantes em paralelo.
• Não conecte nenhum alto-falantes ativos (com
amplificador interno) aos terminais do
aparelho, porque podem ser danificados.
Portanto, certifique-se de conectar
alto-falantes passivos a estes terminais.
• Para evitar um mau funcionamento, não utilize
cabos de alto-falantes embutidos instalados
em seu automóvel, se o aparelho compartilha
um cabo negativo (–) comum com os
alto-falantes esquerdo e direito.
• Não interligue os cabos positivos e negativos
de saída para os alto-falantes.
Notas sobre a conexão
Se os alto-falantes e o amplificador estiverem
conectados de forma incorreta, “F AILURE”
aparecerá no visor. Neste caso, certifique-se de
que os alto-falantes e o amplificador estejam
conectados corretamente.
Atenção: Dependendo do tipo do automóvel, no
ato da instalação do aparelho, os conectores A
e B (parte em destaque na figura) podem ser
cortados de forma adequada para que a conexão
seja efetuada. Porém, caso ocorra erro de
conexão no ato da instalação do aparelho, a
garantia será invalidada.
Alto-falantes dianteiros
(não fornecidos)
Cabos com plugues RCA
(não fornecidos)
Amplificador de potência
(não fornecido)
Alto-falantes traseiros
(não fornecidos)
Subwoofer
(não fornecido)
Cabos com
plugues RCA
BUS AUDIO IN
(não fornecidos)
SUB OUT (MONO)
da antena do
automóvel
AMP REM
Azul com listra branca
Corrente máxima de alimentação 0,3A
* Não fornecido e não comercializado no Brasil.
AUDIO OUT
AUDIO OUT
REAR
B
BUS
AUDIO
IN
REAR
135 7
246 8
AUDIO
OUT
REAR
AUDIO
OUT
FRONT
L
R
Fusível
6
AUDIO OUT
FRONT
(10A)
Fornecido com o
equipamento opcional
Dispositivo
USB (não
fornecido)
USB IN
REMOTE
IN
Fornecido com o
seletor de fonte
Insira com o
cabo para cima
BUS
CONTROL IN
Azul celeste
ATT
Para o cabo de interface do
telefone do automóvel
1357
2468
A
Pino Cor Conexão
4 Amarelo Para o term i n a l d e a l i m e n tação +12V que está energizado
5 Azul Para a caixa de controle da antena elétrica.
6 Laranja Para o terminal de alimentação de +12V da chave
7 Vermelho Para o terminal de alimentação de +12V que se energiza
8 Preto Para um ponto metálico do automóvel (chassis). Primeiro
As posições 1, 2 e 3 não têm pinos.
CD/MD changer *
Seletor de
fonte
XA-C40*
Fornecidos com
CD/MD changer*
CD/MD changer*
Controle remoto de
segurança RM-X4S com fio
(não fornecido)
CONECTOR A
Pino Cor Conexão
1 Violeta Alto-falante traseiro direito +
2 Alto-falante traseiro direito –
3 Cinza Alto-falante dianteiro direito +
4 Alto-falante dianteiro direito –
5 Branco Alto-falante dianteiro esquerdo +
6 Alto-falante dianteiro esquerdo –
7 Verde Alto-falante traseiro esquerdo +
8 Alto-falante traseiro esquerdo –
As posições negativas 2, 4, 6 e 8 são listradas.
CONECTOR B
permanentemente. Certifique-se de conectar o cabo preto
primeiro.
controladora das luzes do painel do veículo.
quando a chave de ignição é acionada. Certifique-se de
conectar o cabo preto primeiro. No caso de automóveis sem
a posição acessórios na chave de ignição, ligar este ao
terminal +12V energizado permanentemente.
conecte o cabo preto, depois o amarelo e o vermelho.
