Sony CDX-GT627UX Users guide [pt]

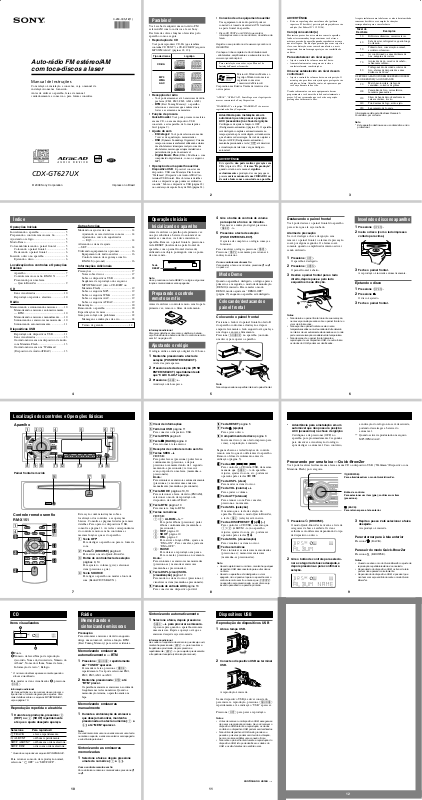

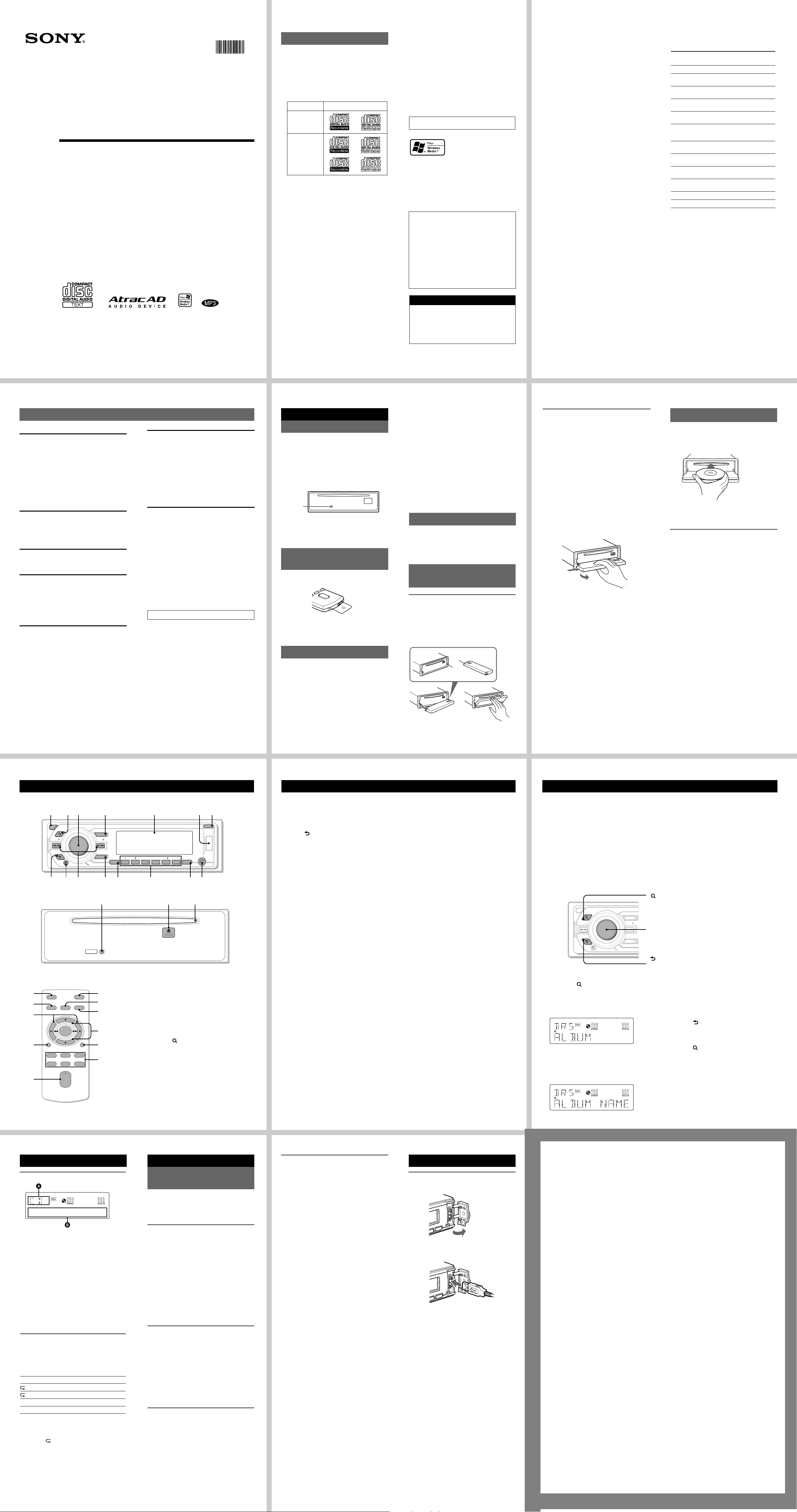

Page 1

3-284-305-12(1)

328430511

Auto-rádio FM estéreo/AM com toca-discos a laser

Manual de Instruções

Com relação à instalação e conexões, veja o manual de instalação/conexões fornecido. Antes de utilizar o aparelho, leia este manual cuidadosamente e conserve-o para futuras consultas.

CDX-GT627UX

Parabéns!

Você acaba de adquirir um auto-rádio FM estéreo/AM com toca-discos a laser Sony. Desfrute das várias funções oferecidas pelo aparelho como a seguir.

• Reprodução de CD

Você pode reproduzir CD-DA (que também contenha CD TEXT*) e CD-R/CD-RW (arquivos MP3/WMA/AAC (páginas 18, 19)).

Tipo de discos

CD-DA

MP3

WMA

AAC

• Recepção de rádio

– Você pode armazenar até 6 emissoras de rádio

por faixa (FM1, FM2, FM3, AM1 e AM2).

– BTM (Best Tuning Memory): o aparelho

seleciona as emissoras que emitem sinais fortes e as armazena na memória.

• Função de procura

Quick-BrowZer: Você pode procurar uma faixa

em um CD, ou em um dispositivo USB conectado a este aparelho, de forma rápida e fácil (página 9).

• Ajuste do som

– EQ3 stage2: Você pode selecionar uma das

7 curvas de equalização memorizadas.

– DSO (Dynamic Soundstage Organizer): Cria um

campo sonoro mais ambiental, utilizando a síntese dos alto-falantes virtuais para realçar o som dos alto-falantes, mesmo que estejam instalados na parte inferior da porta do automóvel.

– Digital Music Plus (DM+): Melhora o som

comprimido digitalmente, como os arquivos MP3.

• Operação de um aparelho auxiliar

Dispositivo USB: É possível conectar um

dispositivo USB com Memória Flash ou um “Walkman” (Dispositivo de Áudio ATRAC) ao terminal USB frontal. Para obter mais detalhes sobre os dispositivos que podem ser utilizados, consulte “Sobre os dispositivos USB (página 18) ou o endereço de suporte Sony da Web (página 24).

Logotipo

• Conexão de um equipamento auxiliar

Um equipamento de áudio portátil pode ser conectado à tomada de entrada AUX localizada na parte frontal do aparelho.

Disco CD TEXT é um CD-DA que contém informações como o nome do disco, do artista e da faixa.

Registre o seu produto no site www.sony.com.br em REGISTRE.

Conheça a linha completa de Car Entertainment

- alto-falantes, amplificadores e subwoofers no site www.sony.com.br/xplod.

Para a instalação e conexões, veja o Manual de Instalação/Conexões fornecido.

Microsoft, Windows Media e o logotipo Windows são marcas registradas ou marcas

Corporation nos Estados Unidos da América e/ou outros países.

“ATRAC”, “ATRAC AD”, SonicStage e seus logotipos são marcas comerciais da Sony Corporation.

“WALKMAN” e o logotipo “WALKMAN” são marcas registradas da Sony Corporation.

Advertência para instalação em um automóvel que não possui a posição ACC (acessórios) na chave de ignição

Certifique-se de ajustar a função A.OFF (Desligamento automático) (página 15). O aparelho será desligado completa e automaticamente no tempo ajustado após ser desligado, evitando assim que a bateria se descarregue. Se você não ajustar a função A.OFF, (Desligamento automático), mantenha pressionada a tecla (OFF) até desativar a visualização da tela toda vez que desligar o automóvel.

comerciais da Microsoft

ADVERTÊNCIA

Este aparelho não pode realizar gravações em CDs (cópias de CDs). O termo “Reprodução”, quando citado neste manual, significa exclusivamente a produção de som para que se possam ouvir as músicas de um CD/RÁDIO ou de outra fonte sonora conectada ao aparelho.

ADVERTÊNCIA

• Evite o uso prolongado com volume alto (potência superior a 85 decibéis), pois isto poderá prejudicar a sua audição (Lei Federal N° 11.291/06).

Caro(a) consumidor(a)

Maximize o prazer de ouvir a música com este aparelho lendo estas recomendações que ensinam você a tirar o máximo proveito do aparelho quando reproduzir um som a um nível seguro. Um nível que permite que o som seja alto e claro, sem distorção e sem causar desconforto e, o mais importante, de uma forma que proteja a sua sensibilidade auditiva.

Para estabelecer um nível seguro:

• Ajuste o controle de volume a um nível baixo.

• Aumente lentamente o som para ouvir clara e confortavelmente, sem distorções.

Uma vez estabelecido um nível de som confortável:

• Ajuste o controle de volume e deixe-o nesta posição. O minuto gasto para fazer este ajuste agora protegerá a sua audição no futuro. Afinal de contas, nós queremos que você ouça durante toda a vida.

Usando sabiamente o seu novo equipamento de som proporcionará a você uma vida toda de entretenimento e prazer. A Sony recomenda que você evite a exposição prolongada a ruídos muito altos.

A seguir, incluímos uma tabela com os níveis de intensidade sonora em decibéis e os exemplos de situações correspondentes para a sua referência.

Nível de

Decibéis

iblioteca silenciosa, sussurros leves.

30 B

Sala de estar, refrigerador, quarto longe

do trânsito. Trânsito leve, conversação normal,

escritório silencioso. Ar condicionado a uma distância de

6 m, máquina de costura. Aspirador de pó, secador de cabelo,

restaurante ruidoso. Tráfego médio de cidade, coletor de

lixo, alarme de despertador a uma distância de 60 cm.

OS RUÍDOS ABAIXO PODEM SER PERIGOSOS EM CASO DE EXPOSIÇÃO CONSTANTE

Metrô, motocicleta, tráfego de

caminhão, cortador de grama. Caminhão de lixo, serra elétrica,

100

furadeira pneumática. Show de banda de rock em frente às

120

caixas acústicas, trovão. 140 Tiro de arma de fogo, avião a jato. 180 Lançamento de foguete.

Informação cedida pela Deafness Research Foundation, por cortesia.

Nota

* Este aparelho destina-se ao uso doméstico e não

profissional.

Exemplos

Índice

Operações Iniciais

Inicializando o aparelho .................................... 5

Preparando o controle remoto sem fio .............. 5

Ajustando o relógio ............................................ 5

Modo Demo ........................................................ 5

Colocando/destacando o painel frontal ............ 5

Colocando o painel frontal ........................... 5

Destacando o painel frontal ......................... 6

Inserido o disco no aparelho ............................. 6

Ejetando o disco ............................................ 6

Localização dos controles e Operações Básicas

Aparelho ........................................................ 7

Controle remoto sem fio RM-X151 ............. 7

Procurando por uma faixa

— Quick-BrowZer ........................................ 9

Itens visualizados ........................................ 10

Reprodução repetida e aleatória ................ 10

Rádio

Memorizando e sintonizando emissoras ......... 10

Memorizando emissoras automaticamente

— BTM ........................................................ 10

Memorizando emissoras manualmente ..... 10

Sintonizando as emissoras memorizadas ..10

Sintonizando automaticamente. ................. 11

Dispositivos USB

Reprodução de dispositivos USB............... 11

Itens visualizados ........................................ 13

Ouvindo música em um dispositivo de áudio

com Memória Flash .................................... 13

Ouvindo música em um “Walkman”

(Dispositivo de Áudio ATRAC) ................. 13

Outras funções

Mudando os ajustes de som ............................. 14

Ajustando as características sonoras .........14

Ajustando a curva do equalizador

— EQ3 ........................................................ 14

Alterando os itens de ajuste

— SET ............................................................... 14

Utilizando equipamentos opcionais ................ 16

Equipamento de áudio auxiliar .................. 16

Controle remoto de segurança com fio

RM-X4S (opcional) .................................... 16

Informações Adicionais

Precauções ........................................................ 17

Notas sobre discos ...................................... 17

Sobre os dispositivos USB ......................... 18

Seqüência de reprodução dos arquivos

MP3/WMA/AAC (disco CD-R/RW ou

Memória Flash) ........................................... 19

Sobre os arquivos MP3 ............................... 19

Sobre os arquivos WMA ............................ 19

Sobre os arquivos AAC............................... 19

Sobre os arquivos ATRAC .......................... 19

Manutenção ...................................................... 20

Removendo o aparelho .................................... 20

Especificações técnicas.................................... 21

Guia para solução de problemas ..................... 22

Mensagens e indicações de erro ................ 24

Termo de garantia ................................... 12

Operações Iniciais Inicializando o aparelho

Antes de utilizar o aparelho pela primeira vez ou após substituir a bateria do automóvel ou mudar as conexões, você deve inicializar o aparelho. Remova o painel frontal e pressione a tecla RESET (localizada na parte frontal do aparelho, com o painel frontal destacado) utilizando um objeto pontiagudo como a ponta de uma caneta.

Tecl a RESET

Nota

Ao se pressionar a tecla RESET, o relógio e algumas funções memorizadas serão apagados.

Preparando o controle remoto sem fio

Antes de utilizar o controle remoto sem fio pela primeira vez, remova o filme de isolamento.

Informação adicional

Para mais detalhes sobre como substituir a bateria, veja “Substituindo a bateria de lítio do controle remoto sem fio” na página 20.

Ajustando o relógio

O relógio utiliza a indicação digital de 12 horas.

1 Mantenha pressionada a tecla de

seleção (PUSH ENTER/SELECT).

A tela de ajuste aparece.

2 Pressione a tecla de seleção (PUSH

ENTER/SELECT) repetidamente até que “CLOCK-ADJ” apareça.

3 Pressione (SEEK) +.

A indicação de hora pisca.

4 Gire o botão de controle de volume

para ajustar a hora e os minutos.

Para mover a indicação digital, pressione (SEEK) –/+.

5 Pressione a tecla de seleção

(PUSH ENTER/SELECT).

O ajuste está completo e o relógio começa a funcionar.

Para visualizar o relógio, pressione (DSPL). Pressione (DSPL) novamente para retornar à indicação anterior.

Com o controle remoto sem fio

Para ajustar a hora e os minutos, pressione no passo 4.

Modo Demo

Quando o aparelho é desligado, o relógio aparece primeiro, e em seguida, o modo de demonstração (DEMO) é iniciado. Para cancelar o modo DEMO, mude o ajuste em “DEMO-OFF” (página 15) enquanto o aparelho está desligado.

Colocando/destacando o painel frontal

Colocando o painel frontal

Posicione o lado A do painel frontal no lado B do aparelho conforme a ilustração e depois empurre levemente o lado esquerdo até que faça um clique e encaixe firmemente. Pressione (SOURCE) no aparelho (ou insira um disco) para operar o aparelho.

Nota

Não coloque nada na superfície interna do painel frontal.

Destacando o painel frontal

Você pode destacar o painel frontal do aparelho para evitar que ele seja roubado.

Alarme de precaução

Se você desligar a chave de ignição sem remover o painel frontal, o alarme de precaução soará por alguns segundos. O alarme soará somente quando o amplificador interno estiver sendo utilizado.

Inserindo o disco no aparelho

1 Pressione (OPEN). 2 Insira o disco (com o lado impresso

voltado para cima).

1 Pressione (OFF).

O aparelho é desligado.

2 Pressione (OPEN).

O painel frontal é aberto.

3 Deslize o painel frontal para o lado

direito, depois puxe-o pelo lado esquerdo em sua direção.

3 Feche o painel frontal.

A reprodução é iniciada automaticamente.

Ejetando o disco

1 Pressione (OPEN).

Notas

• Não derrube o painel frontal durante sua remoção, nem exerça muita pressão sobre o painel frontal e o visor de informações.

• Não exponha o painel frontal ao calor, nem a temperaturas altas ou muita umidade. Evite deixá-lo no interior de um automóvel estacionado ao sol, onde pode ocorrer elevação considerável de temperatura.

• Não desconecte o painel frontal durante a reprodução de um dispositivo USB, de outra forma os dados do USB podem ser danificados.

2 Pressione

O disco é ejetado.

3 Feche o painel frontal.

4 5 6

Localização dos controles e Operações Básicas

Aparelho

OFF

SEEK SEEK

Painel frontal removido

Controle remoto sem fio RM-X151

1 4

OFF

SOURCE

DSPL

132

465

BACK

BROWSE

SEL

–

VOL

–

q; qa8

MODE

SCRL

ATT

SOURCE

MODE

PUSH ENTER / SELECT

RESET

ws wd

5674

BTM

1 2 3456

REPALBUM SHUF DM

qs9 qf qgqd

Esta seção contém instruções sobre a localização dos controles e as operações básicas. Consulte as páginas listadas para mais detalhes. Para operar os dispositivos USB, consulte a página 11. As teclas correspondentes do controle remoto sem fio controlam as mesmas funções que as do aparelho.

1 Tecla OFF*

2 Tecla

3 Botão de controle/tecla de seleção

4 Tecla SOURCE

PAUSE SCRL

DSPL

qj qkqh

Para desligar o aparelho ou parar a fonte de som.

(BROWSE) página 9

Para ativar o modo Quick-BrowZer.

páginas 9, 14

Para ajustar o volume (gire); selecionar itens (pressione e gire).

Para ligar o aparelho ou mudar a fonte de som (Radio/CD/USB/AUX).

AUX

OPEN

5 Visor de informações 6 Terminal USB página 11

Para conectar o dispositivo USB.

7 Tecla OPEN página 6 8 Tecla

(BACK) página 9

Para retornar à tela anterior.

9 Receptor de controle remoto sem fio 0 Teclas SEEK –/+

CD/USB:

Para pular faixas (pressione); pular faixas continuamente (pressione, e depois pressione novamente dentro de 1 segundo mantendo-a pressionada); retrocesso/ avanço rápido de uma faixa (mantenha-a pressionada).

Rádio:

Para sintonizar as emissoras automaticamente (pressione-a); encontrar uma emissora manualmente (mantenha-a pressionada).

qa Tecla MODE páginas 10,13

Para selecionar a faixa de rádio (FM/AM), selecionar o modo de reprodução do dispositivo de áudio ATRAC.

qs Tecla BTM página 10

Para iniciar a função BTM.

qd Teclas numéricas

CD/USB:

(1)/(2): ALBUM –/+ **

Para pular álbuns (pressione); pular álbuns continuamente (mantenha-a pressionada).

(3): REP página 10 (4): SHUF página 10 (5): DM+ página 2

Para ativar a função DM+, ajuste em “DM+-ON”. Para cancelar, ajuste em “DM+-OFF”.

(6): PAUSE

Para deixar a reprodução em pausa. Para cancelar, pressione-a novamente.

Rádio:

Para sintonizar as emissoras memorizadas (pressione-as); memorizar emissoras (mantenha-as pressionadas).

qf Tecla DSPL (visor)/SCRL

(visualização) página 10

Para mudar os itens do visor (pressione-a); visualizar os itens (mantenha-a pressionada).

qg Tomada de entrada AUX página 16

Para conectar um dispositivo portátil.

qh Tecla RESET página 5 qj Tecla

Z (ejeção)

Para ejetar o disco.

qk Compartimento de disco página 6

Insira um disco (com o lado impresso para cima), a reprodução é iniciada.

Seguem abaixo as teclas/funções do controle remoto sem fio que são diferentes do aparelho. Remova o filme de isolamento antes da utilização (página 5).

ql Teclas

< <

< (

< <

.)/

(

Para controlar o CD/rádio/USB, da mesma maneira que (SEEK) –/+ do aparelho. Ajustes, ajustes do som, etc., podem ser operados pelas teclas < ,.

w; Tecla DSPL (visor)

Para mudar os itens do visor.

wa Tecla VOL (volume) +/–

Para ajustar o volume.

ws Tecla ATT (atenuar)

Para atenuar o som. Para cancelar, pressione-a novamente.

wd Tecla SEL (seleção)

O mesmo que a tecla de seleção do aparelho. Durante o modo Quick-BrowZer, a tecla (SEL) (seleção) está inativa.

wf Teclas DISC/PRESET

M (+)/

Para controlar o CD/USB, o mesmo que (1)/(2) (ALBUM –/+) no aparelho. Ajustes, ajustes do som, etc., podem ser operados pelas teclas M m.

wg Tecla SCRL (visualização)

Para visualizar os itens no visor.

wh Teclas numéricas

Para sintonizar as emissoras memorizadas (pressione-as); memorizar emissoras (mantenha-as pressionadas).

Nota

• Quando ejetar/inserir um disco, mantenha qualquer dispositivo USB desconectado para evitar danos no disco.

• Quando o aparelho está desligado e o visor apagado, não é possível operar o aparelho com o controle remoto sem fio a menos que no aparelho seja pressionada, ou um disco seja inserido para ativar o aparelho primeiro.

m (–)

(SOURCE)

* Advertência para a instalação em um

automóvel que não possui a posição ACC (acessórios) na chave de ignição

Certifique-se de pressionar (OFF) no aparelho por aproximadamente 2 segundos

a indicação do relógio não será desativada, podendo descarregar a bateria do automóvel.

** Quando estiver reproduzindo um arquivo

MP3/WMA/AAC.

para desativar a visualização do relógio após desligar o automóvel. Caso contrário,

Procurando por uma faixa — Quick-BrowZer

Você pode localizar facilmente uma faixa em um CD ou dispositivo USB (“Walkman”/Dispositivo com Memória Flash) por categoria.

(BROWSE):

Para ativar/desativar o modo Quick-BrowZer.

OFF

BROWSE

SEEK SEEK

BACK

1 Pressione (BROWSE).

O modo Quick-BrowZer é ativado e a lista de categorias de busca é exibida. Os itens exibidos serão diferentes dependendo do tipo de dispositivo ou disco.

2 Gire o botão de controle para selecio-

nar a categoria de busca desejada, e depois pressione-o para confirmar a seleção.

SOURCE

MODE

PUSH ENTER

SELECT

Botão de controle: Para selecionar um item (gire); confirmar um item (pressione).

(BACK):

Para retornar para a tela anterior.

3 Repita o passo 2 até selecionar a faixa

desejada.

A reprodução é iniciada.

Para retornar para à tela anterior

Pressione (BACK).

Para sair do modo Quick-BrowZer

Pressione (BROWSE).

Notas

• Quando se ativa o modo Quick-BrowZer o ajuste de reprodução repetida/aleatória é cancelado.

• Dependendo do dispositivo USB, os itens da tela podem não aparecer corretamente.

• Dependendo do dispositivo USB, é possível que nenhum som seja emitido durante o modo QuickBrowZer.

Itens visualizados

A Fonte B Número da faixa/Tempo de reprodução

decorrido, Nome do disco/artista, Número do Álbum*, Nome do Álbum, Nome da faixa, Informação de texto*, Relógio

* O número do álbum aparece somente quando o

álbum é modificado.

Para mudar os itens visualizados B, pressione (DSPL).

Informação adicional

Os itens exibidos no visor variam de acordo com o tipo de disco, formato de gravação e ajustes. Para mais detalhes sobre os arquivos MP3/WMA/AAC, veja a página 19.

Reprodução repetida e aleatória

1 Durante a reprodução, pressione (3)

(REP) ou (4) (SHUF) repetidamente até que o ajuste desejado apareça.

Selecione

TRACK

ALBUM* SHUF ALBUM* SHUF DISC

* Quando se reproduz um arquivo MP3/WMA/AAC.

Para retornar ao modo de reprodução normal, selecione “

Para reproduzir

a faixa repetidamente. o álbum repetidamente. o álbum em ordem aleatória. o disco em ordem aleatória.

OFF” ou “SHUF OFF”.

Rádio Memorizando e

sintonizando emissoras

Precaução

Para sintonizar emissoras de rádio enquanto dirige um automóvel, utilize a função BTM (Best Tuning Memory) para evitar acidentes.

Memorizando emissoras automaticamente — BTM

1 Pressione (SOURCE) repetidamente

até “TUNER” aparecer.

Para mudar a faixa, pressione (MODE) repetidamente. Você pode selecionar FM1, FM2, FM3, AM1 ou AM2.

2 Mantenha pressionada (BTM) até

“BTM” piscar.

O aparelho memoriza as emissoras na ordem de freqüência nas teclas numéricas. Quando a memorização termina, o aparelho emite um bipe.

Memorizando emissoras manualmente

1 Durante a sintonização da emissora

que deseja memorizar, mantenha pressionada uma tecla numérica ((1) a (6)) até “MEM” aparecer.

Nota

Se você memorizar uma nova emissora em uma tecla numérica ocupada, a emissora anterior será apagada e substituída pela atual.

Sintonizando as emissoras memorizadas

1 Selecione a faixa e depois pressione

uma tecla numérica ((1) a (6)).

Com o controle remoto sem fio

Para sintonizar emissoras memorizadas, pressione ou m.

Sintonizando automaticamente

Dispositivos USB

1 Selecione a faixa, depois pressione

(SEEK) –/+ para procurar a emissora.

A procura pára quando o aparelho sintoniza uma emissora. Repita a operação até que a emissora desejada seja sintonizada.

Informação adicional

Se souber a freqüência da emissora que deseja ouvir, mantenha pressionada freqüência aproximada, depois pressione repetidamente a freqüência desejada (sintonização manual).

(SEEK)

–/+ para localizar a

(SEEK)

–/+ para ajustar precisamente

Reprodução de dispositivos USB

1 Abra a tampa USB.

2 Conecte o dispositivo USB ao terminal

USB.

A reprodução é iniciada.

Se um dispositivo USB já estiver conectado, para iniciar a reprodução, pressione (SOURCE) repetidamente até a indicação “USB” aparecer.

Pressione (OFF) para parar a reprodução.

Notas

• Antes de remover um dispositivo USB, assegure-se de parar a reprodução primeiro. Se você remover o dispositivo USB durante a reprodução, os dados contidos no dispositivo USB podem ser danificados.

• Não utilize dispositivos USB muito grandes ou pesados, pois eles podem cair devido à vibração, bem como impossibilitar uma conexão firme.

• Não retire o painel frontal durante a reprodução do dispositivo USB, isto pode danificar os dados do USB e os alto-falantes não emitirão som.

continua no verso t

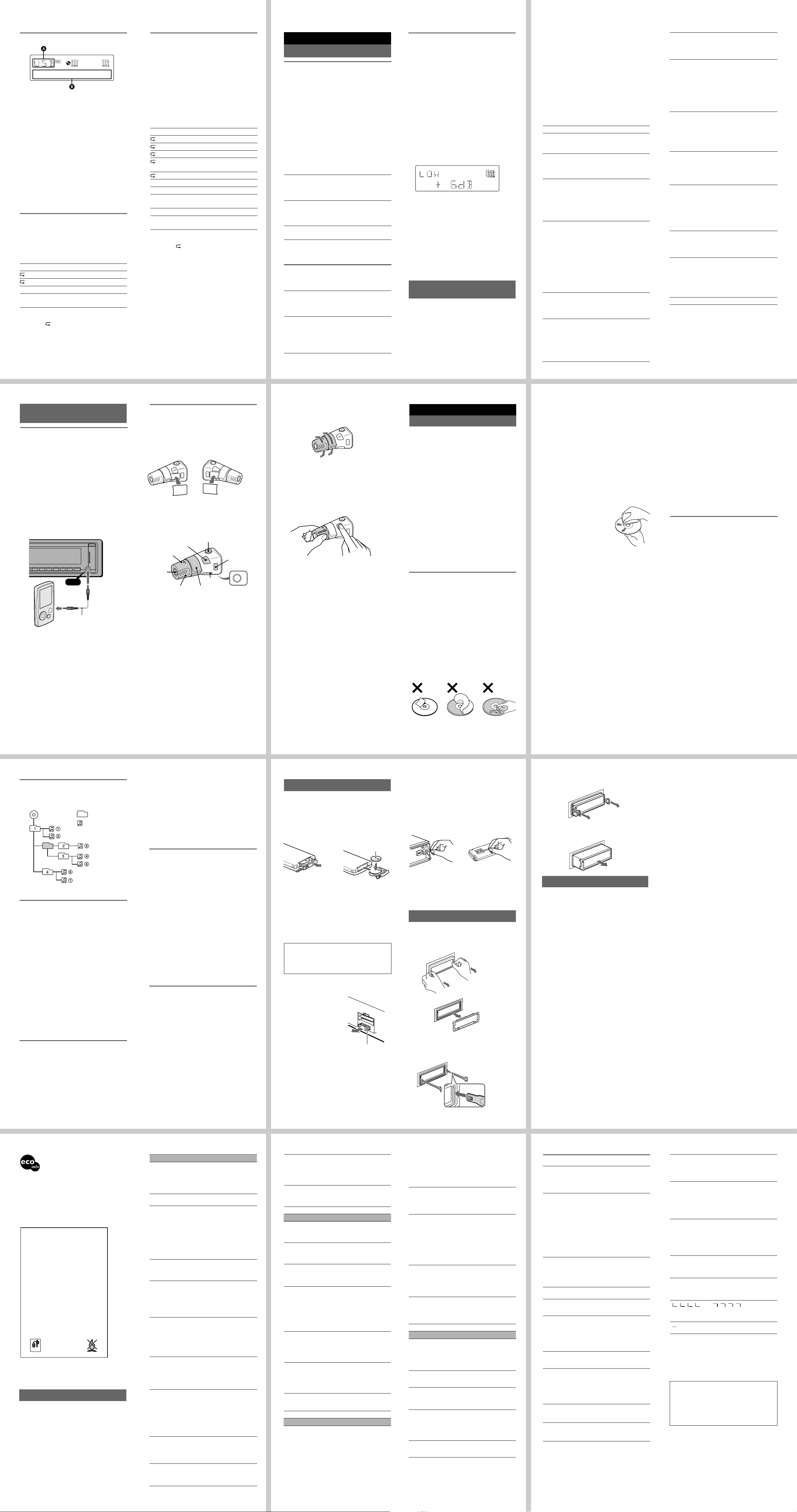

Page 2

Itens visualizados

A Dispositivo de áudio ATRAC: AAD

Memória Flash: USB

B Número da faixa/Álbum/Artista/Lista de

reprodução/Gênero, Nome da Faixa/Álbum/ Artista/Lista de reprodução/Gênero, Tempo de reprodução decorrido, Relógio

Para mudar os itens visualizados B, pressione (DSPL).

Informações adicionais

Os itens exibidos no visor variam de acordo com o formato de gravação e ajustes. Para obter mais informações sobre os arquivos MP3/WMA/AAC/ ATRAC, veja a página 19.

Nota

A visualização varia de acordo com o dispositivo USB com Memória Flash e Dispositivo de Áudio ATRAC.

Ouvindo música em um dispositivo de áudio com Memória Flash

Reprodução repetida e aleatória

1 Durante a reprodução, pressione (3) (REP)

ou (4) (SHUF) repetidamente até que o ajuste desejado apareça.

Selecione

TRACK

ALBUM* SHUF ALBUM* SHUF DEVICE

Para retornar ao modo de reprodução normal, selecione “

Para reproduzir

a faixa repetidamente. o álbum repetidamente. o álbum em ordem aleatória. o dispositivo em ordem

aleatória.

OFF” ou “SHUF OFF”.

Ouvindo música em um “Walkman”

Outras funções

(Dispositivo de Áudio ATRAC)

Mudando os ajustes de som

1 Durante a reprodução, pressione

(MODE) repetidamente até que o ajuste desejado apareça.

Os itens mudam conforme a seguir:

ALBUM

t TRACK

PLAYLIST

t ARTIST

t GENRE

Reprodução repetida e aleatória

1 Durante a reprodução, pressione (3) (REP)

ou (4) (SHUF) repetidamente até que o ajuste desejado apareça.

Selecione

TRACK ALBUM ARTIST PLAYLIST

Para reproduzir

a faixa repetidamente. o álbum repetidamente. o artista repetidamente. a lista de reprodução

repetidamente.

GENRE SHUF ALBUM SHUF ARTIST SHUF PLAYLIST

o gênero repetidamente. o álbum em ordem aleatória. o artista em ordem aleatória. a lista de reprodução em

ordem aleatória. SHUF GENRE SHUF DEVICE

o gênero em ordem aleatória.

o dispositivo em ordem

aleatória.

Para retornar ao modo de reprodução normal, selecione “

OFF” ou “SHUF OFF”.

13 14

Ajustando as características sonoras

1 Pressione a tecla de seleção (PUSH

ENTER/SELECT) repetidamente até o item desejado aparecer.

2 Gire o botão de controle para ajustar o

item selecionado.

Depois de aproximadamente 3 segundos, o ajuste é concluído e o visor retorna para o modo de sintonização/reprodução normal.

Com o controle remoto sem fio

Para ajustar o item selecionado, pressione ou m no passo 2.

Os itens a seguir podem ser ajustados (consulte a referência de páginas para obter mais detalhes): “

z” indica o ajuste de fábrica.

EQ3

Para selecionar um tipo de equalizador: “XPLOD”, “VOCAL”, “EDGE”, “CRUISE”, “SPACE”, “GRAVITY”, “CUSTOM” ou “OFF (

DSO

Para selecionar o modo DSO: “1”, “2”, “3” ou

z).” Quanto maior o número maior será o

“OFF ( efeito.

LOW*1, MID*1, HI*1 (a seguir)

Para personalizar a curva equalizador.

BAL (Balanço)

Para ajustar o balanço entre os alto-falantes direito e esquerdo: “DIREITO-10” – “CENTRAL” (

z) – “ESQUERDO-10”.

FAD (Fader)

Para ajustar o balanço entre os alto-falantes dianteiros e traseiros: “FRONTAL-10” – “CENTRAL” (

z) – “TRASEIRO-10”.

SUB (Volume do subwoofer)

Para ajustar o volume subwoofer: “+10 dB” – “0 dB” (

z) – “–10 dB”.

(“ATT” será visualizado no ajuste mais baixo.)

AUX*2 (AUX level)

Para ajustar o nível de volume de cada equipamento auxiliar conectado. Este ajuste elimina a necessidade de ajustar o nível de volume entre as fontes (página 15). Níveis que podem ser ajustados: “+18 dB” – “0 dB” (

*1 Quando EQ3 estiver ativado. *2 Quando a fonte AUX estiver ativado.

<, M, ,

z)”.

z) – “–8 dB”.

Ajustando a curva do equalizador — EQ3

“CUSTOM” de EQ3 permite que você faça um ajuste personalizado.

1 Selecione uma fonte e depois

pressione a tecla de seleção (PUSH ENTER/SELECT) repetidamente para selecionar “EQ3”.

2 Gire o botão de controle para

selecionar “CUSTOM”.

3 Pressione a tecla de seleção (PUSH

ENTER/SELECT) repetidamente até “LOW”, “MID” ou “HI” aparecer.

4 Gire o botão de controle de volume

para ajustar o item selecionado.

O nível de volume pode ser ajustado em passos de 1 dB, entre –10 dB e +10 dB.

Repita os passos 2 e 3 para ajustar a curva do equalizador. Para restaurar o ajuste de fábrica da curva do equalizador, mantenha pressionada a tecla de seleção (PUSH ENTER/SELECT) antes que o ajuste seja concluído. Após 3 segundos, o ajuste será concluído e o visor retornará ao modo de sintonização/reprodução normal.

Informação adicional

Outros tipos de equalizador também podem ser ajustados.

Com o controle remoto sem fio

Para ajustar o item selecionado, pressione ou m no passo 3.

<, M, ,

Alterando os itens de ajuste — SET

1 Mantenha pressionada a tecla de

seleção (PUSH ENTER/SELECT).

A tela de ajuste aparece.

2 Pressione a tecla de seleção (PUSH

ENTER/SELECT) repetidamente até que o item desejado apareça.

3 Gire o botão de controle para selecionar

o ajuste (ex. “ON” ou “OFF”).

4 Mantenha pressionada a tecla de

seleção (PUSH ENTER/SELECT).

O ajuste está completo e o visor retorna ao modo de sintonização/reprodução normal.

Nota

Os itens que aparecem no visor variam de acordo com a fonte de som e com o ajuste.

Com o controle remoto sem fio

Para ajustar o item selecionado, pressione ou m no passo 2.

<, M, ,

Os seguintes itens podem ser ajustados (consulte a referência de páginas para obter mais detalhes): “

z” indica o ajuste de fábrica.

CLOCK-ADJ (Ajuste do relógio) (página 5) BEEP

Para ativar o bipe, ajuste em “BEEP-ON” (

z),

para desativar, ajuste em “BEEP-OFF”.

AUX-A*1 (Áudio AUX)

Para ativar a tela da fonte AUX, ajuste em “AUX-A-ON” (

z), para desativar, ajuste em

“AUX-A-OFF” (página 16).

A.OFF (Desligamento automático do painel)

Para desligar automaticamente a alimentação do painel decorrido o período de tempo desejado quando o aparelho está desligado. – “A.OFF-NO” (

z), “A.OFF-30S (Segundos)”,

“A.OFF-30M (Minutos)” ou “A.OFF-60M (Minutos).”

B.OUT (Black Out - Escurecimento do painel)

Para desativar a iluminação automaticamente para qualquer fonte de som (por exemplo, durante a reprodução do CD/sintonização de rádio, etc.). – “B.OUT-ON”*

: para desativar a iluminação se nenhuma operação for realizada em aproximadamente 5 segundos.

– “B.OUT-OFF” (

z): para desativar a função de

escurecimento do painel.

Para restabelecer a iluminação, pressione qualquer tecla do painel frontal.

DEMO (Demonstração)

Para ativar o modo de demonstração, ajuste em “DEMO-ON” (

z), para desativar, ajuste em

“DEMO-OFF”.

DIMMER (Atenuador de brilho)

Para mudar o brilho do visor. – “DIMMER-AT” (

z): para atenuar

automaticamente o brilho do visor ao se acender a luz.

– “DIMMER-OFF”: para desativar o atenuador. – “DIMMER-ON”: para atenuar o brilho do visor.

ILLUMI 1 (Iluminação)

Para mudar a cor da iluminação das teclas, ajuste em “ILLUMI-1” (cor azul) ( “ILLUMI-2” (cor vermelha).

M.DSPL*3 (Motion Display)

Para selecionar o modo Motion Display. – “M.DSPL-SA” (

z): para mostrar os padrões

em movimento e o analisador de espectro.

– “M.DSPL-ON”: para mostrar padrões em

movimento.

– “M.DSPL-OFF”: para desativar o Motion

Display.

A.SCRL*3*4 (Visualização automática)

Para visualizar automaticamente os itens longos quando se muda o disco/álbum/faixa. – “A.SCRL-ON” (

z): para visualizar.

– “A.SCRL-OFF”: para desativar a

visualização.

LOCAL*3 (Modo de busca local)

– “LOCAL-ON”: para sintonizar somente as

emissoras com sinais fortes.

– “LOCAL-OFF” (

z): para sintonizar com uma

recepção normal.

MONO*5 (Modo mono)

Para melhorar a recepção de FM, selecione o modo de recepção mono. – “MONO-ON”: para ouvir um programa de

rádio estéreo em mono.

– “MONO-OFF” (z ): para ouvir um programa

de rádio estéreo em estéreo.

LPF*3 (Filtro passa-baixo)

Para selecionar a freqüência de corte do subwoofer: “LPF OFF” (

z), “LPF125Hz” ou

“LPF 78Hz.”

LOUD*3 (Sonoridade)

Para ouvir claramente com o volume baixo. – “LOUD-ON” : para reforçar os graves e os

agudos.

– “LOUD-OFF” (z ): para não reforçar os

graves e os agudos.

BTM*3 (página 10)

*1 Quando o aparelho está desligado. *2 Quando a função Black out (escurecimento do

painel) é ativada, o aparelho não poderá ser

operado com o controle remoto sem fio. *3 Quando o aparelho está ligado. *4 Quando o aparelho está na função “CD” ou “USB”. *5 Quando FM é sintonizada.

z) ou em

Utilizando equipamentos opcionais

Equipamento de áudio auxiliar

Conectando-se um equipamento de áudio portátil opcional à entrada AUX (miniplugue estéreo) no aparelho e depois simplesmente selecionar esta fonte, você ouvirá o som desta fonte através dos alto-falantes do automóvel. O nível de volume é ajustável para qualquer diferença entre o aparelho e o equipamento portátil opcional. Siga os procedimentos a seguir:

Conectando um equipamento de áudio portátil

1 Desligue o equipamento de áudio portátil. 2 Abaixe o volume deste aparelho. 3 Conecte-o ao aparelho.

AUX

Cabo de conexão* (não fornecido)

*Certifique-se de usar o plugue tipo reto.

Ajustando o nível de volume

Certifique-se de ajustar o volume de cada equipamento de áudio conectado antes de iniciar a reprodução.

Abaixe o volume do aparelho.

1 2 Pressione (SOURCE) repetidamente até

“AUX” aparecer. “AUX FRONT IN” aparecerá.

3 Inicie a reprodução do equipamento de áudio

portátil em um nível de volume moderado.

4 Ajuste o nível de volume desejado neste

aparelho.

5 Ajuste o nível de entrada (página 14).

Controle remoto de segurança com fio RM-X4S (opcional)

Colando a etiqueta de indicação

Cole a etiqueta apropriada de acordo com o modo de montagem do controle remoto de segurança com fio. Veja a ilustração a seguir.

SEL

DSPL

MODE

DSPL

SEL

Localização dos controles

As teclas correspondentes do controle remoto de segurança controlam as mesmas funções que as teclas deste aparelho.

SEL

PRESET/

DISC

SOURCE

VOL

Os seguintes controles do controle remoto de segurança com fio são operados de forma diferente do aparelho.

• Tecla SEL (seleção)

O mesmo que a tecla de seleção (PUSH ENTER/SELECT) no aparelho. Durante o modo Quick-BrowZer, (SEL) (selecionar) fica inativa.

• Controle PRESET/DISC

CD/USB: O mesmo que (1)/(2) (ALBUM –/+) no aparelho (empurre e gire). Rádio: Para sintonizar as emissoras memorizadas (empurre e gire).

• Controle VOL (volume)

O mesmo que o botão de controle do aparelho (gire).

• Controle SEEK/AMS

O mesmo que (SEEK) –/+ do aparelho (gire e mantenha-o girado sem soltar).

• Tecla DSPL (visor)

Para mudar os itens do visor.

ATT

DSPL

SEEK/ AMS

MODE

OFF

Mudando a direção de operação

A direção de operação dos controles é ajustada na fábrica, como ilustrada a seguir.

Para aumentar

Para diminuir

Se precisar montar o controle remoto de segurança com fio no lado direito da coluna da direção, você poderá inverter a direção de operação.

1 Enquanto empurra o controle VOL, mantenha

pressionada (SEL).

Informações Adicionais Precauções

• Se o automóvel ficar estacionado sob o sol, aguarde o aparelho retornar à temperatura normal antes de utilizá-lo.

• Se o automóvel possuir uma antena elétrica, esta será acionada quando o rádio for ligado.

Condensação de umidade

Em dias chuvosos ou em locais muito úmidos, poderá ocorrer condensação de umidade no interior da lente e do visor do aparelho. Se isto ocorrer, o aparelho não irá operar corretamente. Neste caso, remova o disco e espere aproximadamente uma hora, com o aparelho ligado, até que a umidade se evapore.

Para manter a alta qualidade de som

Se você possuir suportes para bebidas próximos ao seu equipamento de áudio, seja cuidadoso para não deixar que suco ou outras bebidas sejam derramadas dentro do aparelho e no CD. Resíduo de açúcar no aparelho ou no CD pode contaminar as lentes dentro do aparelho, comprometendo a qualidade de som ou sua reprodução.

Notas sobre discos

• Para manter um som perfeito, segure o disco pelas bordas. Para mantê-lo limpo, não toque em sua superfície.

• Mantenha os discos dentro da caixa ou no magazine quando não estiverem em uso.

• Não exponha os discos à luz solar direta ou fontes de calor, como dutos de ar quente. Não deixe os discos no interior de um automóvel estacionado sob o sol, onde pode ocorrer uma elevação considerável de temperatura.

• Não cole papel ou fitas adesivas na superfície do disco, nem utilize discos com resíduos de fitas adesivas ou etiquetas mal coladas. Isto poderá causar a parada do CD, resultando em funcionamento inadequado do aparelho ou em danos no seu CD.

• O uso de discos com etiquetas ou fitas adesivas poderá causar as seguintes falhas de funcionamento: – Impossibilidade de se ejetar o disco

(emperramento do mecanismo de ejeção causado pelo descolamento da etiqueta ou fita adesiva).

– Impossibilidade de se ler os dados de áudio

corretamente (por exemplo, interrupção da reprodução ou simplesmente a reprodução não se inicia) devido ao calor contrair a fita adesiva ou etiqueta e causar a deformação do disco.

• Discos com formatos especiais (formato de coração, disco quadrado, formato de estrela) não podem ser reproduzidos neste aparelho. Se você tentar reproduzi-los, o aparelho poderá ser danificado. Não utilize estes tipos de discos.

• Não é possível a reprodução de CDs de 8 cm.

• Antes de reproduzir, limpe o disco com um pano macio, passando-o do centro para as bordas. Não use solventes como benzina, tíner, limpadores disponíveis no mercado, nem sprays antiestáticos destinados aos discos de vinil.

Notas sobre discos CD-R/CD-RW

• Dependendo do estado do disco ou do equipamento utilizado para gravação, alguns CD-Rs/CD-RWs podem não ser reproduzidos neste aparelho.

• Não será possível reproduzir um CD-R ou um CD-RW que não estiver finalizado.

• O aparelho é compatível com o formato ISO 9660 nível 1/nível 2, Joliet/Romeo no formato de expansão e Multi Session.

• O número máximo de: – pastas (álbuns): 150 (incluindo a pasta raiz e

pastas vazias).

– arquivos (faixas) e pastas contidas em um

disco: 300 (se o nome de um arquivo ou pasta possuir muitos caracteres, esta quantidade poderá ser inferior a 300).

– caracteres que podem ser visualizados no

nome de uma pasta ou arquivo é 32 (Joliet) ou 64 (Romeo).

• Quando o disco é gravado em Multi Session, somente a primeira faixa do formato da primeira sessão (qualquer outro formato é omitido) é reconhecida e reproduzida. A prioridade do formato é CD-DA e de arquivo MP3/WMA/AAC. – Quando a primeira faixa é um CD-DA, somente

o CD-DA da primeira sessão é reproduzida.

– Quando a primeira faixa não é um CD-DA, é

reproduzida a sessão do arquivo MP3/WMA/ AAC. Se o disco não possuir dados em nenhum destes formatos, a indicação “NO MUSIC” aparecerá.

Discos de áudio com tecnologia de proteção de direitos autorais

Este aparelho é destinado à reprodução de discos que obedeçam ao padrão “Compact Disc” (CD). Algumas gravadoras estão protegendo seus discos de áudio com tecnologia de proteção de direitos autorais. Alguns desses discos não estão conforme o padrão CD e podem não ser reproduzidos neste aparelho.

Nota sobre DualDisc

O DualDisc é um disco de dois lados, que tem dados de DVD em um lado e dados de áudio digital em outro lado. Entretanto, como o lado que tem dados de áudio não obedece ao padrão “Compact Disc” (CD), a reprodução do DualDisc não é garantida neste aparelho.

Sobre os dispositivos USB

• Os dispositivos USB com Memória Flash e Dispositivo de Áudio ATRAC compatíveis com o padrão USB podem ser utilizados. Entretanto, este aparelho não pode reconhecer os dispositivos USB através de um HUB USB. Para obter mais informações sobre a compatibilidade do seu dispositivo USB, visite o site da Sony na web (página 24).

• O codec correspondente difere de acordo com o tipo de dispositivo. – Memória Flash: MP3/WMA/AAC – Dispositivo de Áudio ATRAC: ATRAC/MP3/

WMA/AAC

• Os arquivos DRM (Digital Rights Management) que não são ATRAC podem não ser reproduzidos.

• O número máximo de dados que podem ser visualizados é: Memória Flash – pastas (álbuns): 128, arquivos (faixas) por

pasta: 500 Dispositivo de Áudio ATRAC: ATRAC/MP3/ WMA/AAC –álbuns/artistas/listas de reprodução/gêneros:

65.535, faixas: 65.535

Notas sobre os dispositivos USB

• Quando utilizar um cabo, utilize o cabo fornecido com o dispositivo USB conectado.

• Não utilize dispositivos USB que sejam muito grandes ou pesados e que possam interferir no ato de dirigir.

• Não deixe o dispositivo USB em um carro estacionado, pois pode resultar em mau funcionamento.

• O início da reprodução pode levar algum tempo, dependendo da quantidade de dados gravados.

• É recomendado que se faça uma cópia de segurança dos dados do dispositivo USB.

181716

Seqüência de reprodução dos arquivos MP3/WMA/AAC (CD-R/RW ou Memória Flash)

MP3/WMA/AAC Pasta (álbum)

Arquivo MP3/ WMA/AAC (faixa)

Sobre os arquivos MP3

• MP3, que é a abreviação de MPEG-1 Audio Layer-3, é um formato padrão de compressão de arquivos de áudio que comprime os dados de CD de áudio em aproximadamente 1/10 do seu tamanho original.

• As versões 1.0, 1.1, 2.2, 2.3 e 2.4 do indicador ID3 aplicam-se somente a MP3. O indicador ID3 pode ter de 15/30 caracteres (versões 1.0 e

1.1), ou de 63/126 caracteres (versões 2.2, 2.3 e

2.4).

• Quando estiver nomeando um arquivo MP3, assegure-se de acrescentar a extensão “.mp3” ao nome do arquivo.

• Durante a reprodução de um arquivo MP3 de VBR (taxa de bits variável) ou ao se avançar e retroceder rapidamente, o tempo de reprodução decorrido pode não aparecer corretamente.

Nota sobre MP3

Se reproduzir um MP3 de alta taxa de bits, como 320 kbps, o som poderá ficar intermitente.

Sobre os arquivos WMA

• WMA, que é a abreviação de Windows Media Audio, é outro formato padrão de compressão de arquivos de música. Este formato comprime os dados de CD de áudio em aproximadamente 1/22* do seu tamanho original.

• O indicador WMA tem 63 caracteres.

• Quando estiver nomeando um arquivo WMA, assegure-se de acrescentar a extensão “.wma” ao nome do arquivo.

• Durante a reprodução de um arquivo WMA de VBR (taxa de bits variável) ou ao se avançar e retroceder rapidamente, o tempo de reprodução decorrido pode não aparecer corretamente.

* somente para 64 kbps

Nota sobre WMA

A reprodução dos arquivos WMA a seguir não é suportada. – arquivos com compressão defeituosa. – arquivos com proteção de direitos autorais.

Sobre os arquivos AAC

• AAC, que é a abreviação de Advanced Audio Coding, é um formato padrão de compressão de arquivos de música. Ele comprime os dados de CD de áudio em aproximadamente 1/11* do seu tamanho original.

• O indicador AAC tem 126 caracteres.

• Quando estiver nomeando um arquivo AAC, assegure-se de acrescentar a extensão “.m4a” ao nome do arquivo.

• Durante a reprodução de um arquivo AAC de VBR (taxa de bits variável) ou ao se avançar e retroceder rapidamente, o tempo de reprodução decorrido pode não aparecer corretamente.

* somente para 128 kbps

Nota sobre AAC

A reprodução dos arquivos AAC a seguir não é suportada. – arquivos com compressão defeituosa. – arquivos com proteção de direitos autorais.

Sobre os arquivos ATRAC

Formato ATRAC3plus

ATRAC3, que é a abreviação de Adaptive Transform Acoustic Coding3, é uma tecnologia de compressão de áudio que comprime os dados de CD de áudio em aproximadamente 1/10 do seu tamanho original. ATRAC3plus, que é extensão do ATRAC3, comprime os dados de CD de áudio em aproximadamente 1/20 do seu tamanho original. O aparelho aceita tanto o formato ATRAC3 como o ATRAC3plus. Os caracteres para informações de texto gravados pelo SonicStage são visualizados.

Se você tiver dúvidas ou problemas com relação ao aparelho, não descritos neste manual, consulte o Serviço Autorizado Sony.

Manutenção

Substituindo a bateria de lítio do controle remoto sem fio

Quando a bateria ficar fraca, o alcance do controle remoto sem fio diminuirá. Troque a bateria por outra nova (CR2025). O uso de outro tipo de bateria pode apresentar risco de fogo ou explosão.

Lado + para cima

Notas sobre a bateria de lítio

• Mantenha a bateria de lítio fora do alcance das crianças. Se a bateria for engolida, consulte um médico imediatamente.

• Limpe a bateria com um pano seco para assegurar um bom contato.

• Certifique-se de observar a polaridade correta quando instalar a bateria.

• Não segure a bateria com pinças metálicas, caso contrário, pode ocorrer curto-circuito.

CUIDADO

A bateria poderá explodir se for mal utilizada. Não carregue, desmonte nem jogue a bateria ao fogo.

Substituição do fusível

Quando for substituir o fusível, certifique-se de usar um fusível que tenha a mesma especificação de corrente que o original. Se o fusível queimar, verifique a conexão da alimentação e substitua-o. Se o fusível queimar novamente após sua substituição, pode ser que haja um problema interno. Neste caso, entre em contato com o Serviço Autorizado Sony.

Atenção!

Nunca utilize um fusível cuja corrente exceda à corrente do fusível fornecido com o aparelho, pois poderá causar sérios danos ao aparelho.

Fusível (10A)

Limpeza dos conectores

O aparelho pode não funcionar corretamente se os conectores entre o aparelho e o painel frontal estiverem sujos. Para evitar este tipo de problema, destaque o painel frontal (página 6) e limpe os conectores com uma haste com algodão levemente umedecido em álcool, conforme a figura abaixo. Não exerça força excessiva. Caso contrário, os pontos de conexão poderão ser danificados.

Aparelho principal

Notas

• Para sua segurança, desligue a ignição antes de limpar os conectores e retire a chave do contato.

• Nunca toque nos conectores diretamente com os dedos ou objetos metálicos.

Parte de trás do painel frontal

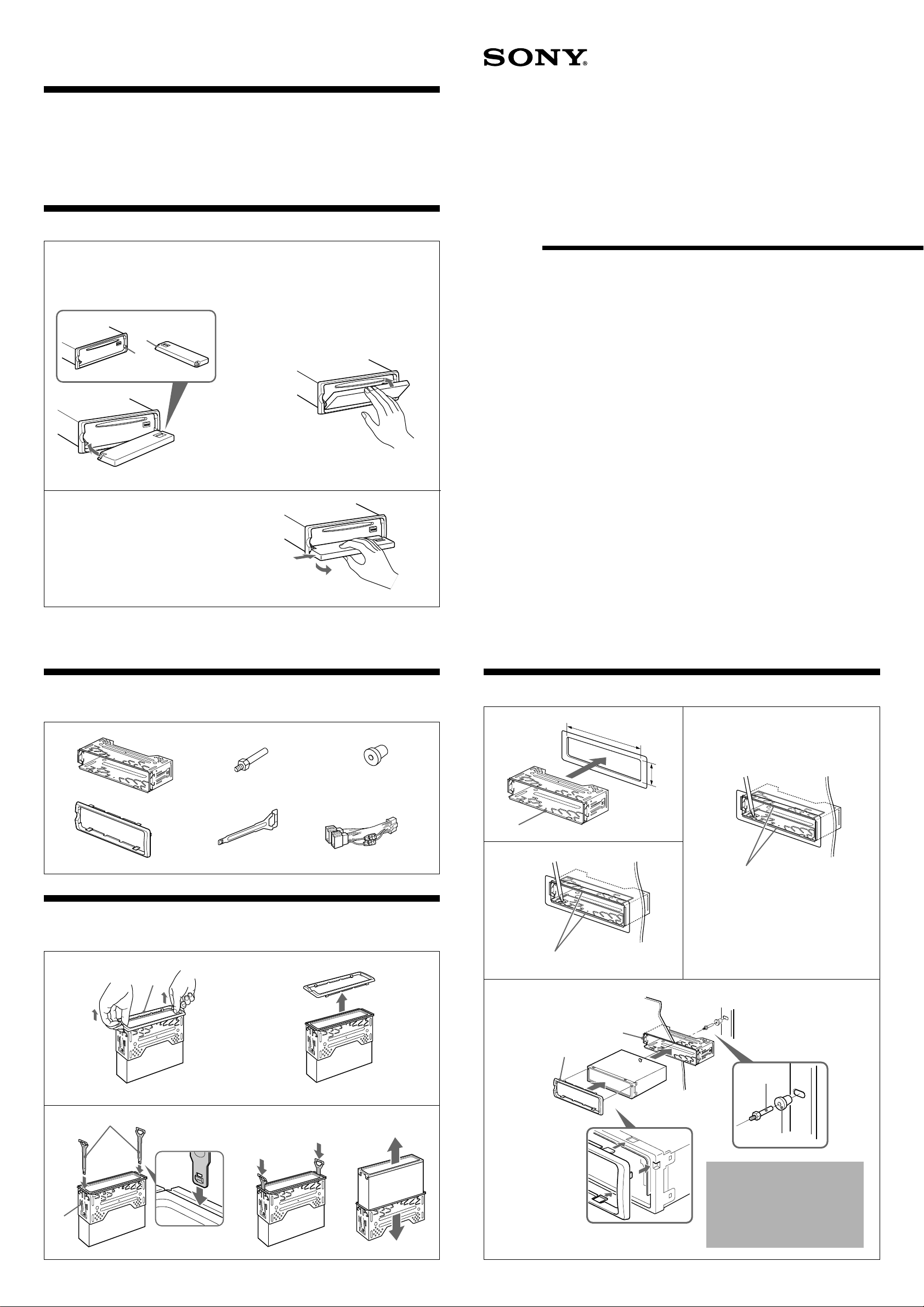

Removendo o aparelho

1 Remova o ornamento do painel.

1 Destaque o painel frontal (página 6). 2 Segure o ornamento do painel pelas

extremidades e puxe-o para removê-lo.

2 Remova o aparelho.

1 Insira ambas as chaves simultaneamente

até ouvir um clique.

Posicione o gancho para dentro.

2 Puxe as chaves para destravar o aparelho.

3 Remova o aparelho deslizando-o para fora

do suporte.

Especificações técnicas

Reprodutor de CD

Relação sinal/ruído: 120 dB Resposta de freqüência: 10 – 20.000 Hz Wow e flutter: Abaixo do limite mensurável

Rádio

Faixa de sintonia: 87,5 – 107,9 MHz Intervalo de sintonia FM: 200 kHz Terminal de antena: Conector de antena externa Freqüência intermediária: 10,7 MHz Sensibilidade útil: 9 dBf Seletividade: 75 dB a 400 kHz Relação sinal/ruído: 67 dB (estéreo), 69 dB (mono) Distorção harmônica a 1 kHz: 0,5 % (estéreo), 0,3 % (mono) Separação: 35 dB a 1 kHz Resposta de freqüência: 30 – 15.000 Hz

Faixa de sintonia: 530 – 1.710 kHz Intervalo de sintonia AM: 10kHz Terminal de antena: Conector de antena externa Freqüência intermediária: 450 kHz Sensibilidade: 30 µV

Reprodutor USB

Interface: USB (velocidade máxima) Corrente máxima: 500 mA

Amplificador

Saídas:

Saídas para alto-falantes

Impedância do alto-falante: 4 – 8 ohms Saída de potência máxima: 52 W × 4 (a 4 ohms) Potência de saída RMS: 23,2 W x 4 (a 4 ohms, 1 kHz,

10%THD, CC:14,4 V, nas quatro saídas simultaneamente)

Geral

Saídas:

Terminal de saída de áudio (frontal/traseira)

Terminal de saída do Subwoofer (mono) Terminal de controle de antena elétrica Terminal de controle do amplificador de potência

Entradas:

Terminal de controle de telefone ATT Terminal de entrada do controle remoto Terminal de entrada da antena Terminal de entrada de áudio AUX (minitomada estéreo)

Controles de tom:

Baixo: ±10 dB a 60 Hz (XPLOD) Médio: ±10 dB a 1 kHz (XPLOD) Alto: ±10 dB a 10 kHz (XPLOD)

Alimentação: 12 V CC bateria de carro (terra negativo) Dimensões: Aprox. 178 × 50 × 180 mm (LxAxP) Dimensões de instalação: Aprox. 182 × 53 × 162 mm (LxAxP) Peso: Aprox. 1,2 kg Acessórios fornecidos:

Controle remoto sem fio: RM-X151 Peças para instalação e conexões (1 jogo)

Acessório opcional:

Controle remoto de segurança com fio: RM-X4S

O acessório acima pode não estar disponível em algumas localidades. Entre em contato com um revendedor para mais informações.

Tecnologia de codificação de áudio MPEG Layer 3 e patentes licenciadas pela Fraunhofer IIS e Thomson.

Este produto está protegido por determinados direitos de propriedade intelectual da Microsoft Corporation. O uso ou a distribuição desta tecnologia fora deste produto é proibido sem uma licença da Microsoft ou uma autorização de uma divisão da Microsoft. Os provedores do conteúdo utilizam a tecnologia de gerenciamento de direitos digitais para Windows Media contida neste dispositivo (“WM-DRM”) para proteger a integridade do seu conteúdo (“Conteúdo Seguro”), evitando desta forma o uso impróprio de sua propriedade intelectual, incluindo os direitos autorais. Este dispositivo utiliza o software WM-DRM para reproduzir o Conteúdo Seguro (“Software WM-DRM”). Se a segurança do Software WM-DRM deste dipositivo estiver em risco, os proprietários do Conteúdo Seguro (“Proprietários do conteúdo seguro”) podem solicitar que a Microsoft revogue os direitos do Software WM-DRM para aquisição de novas licenças para copiar, visualizar e/ ou reproduzir o Conteúdo Seguro. A revogação não afeta a capacidade do Software WM-DRM de reproduzir um conteúdo não protegido. Uma lista de Softwares WM-DRM revogados é enviada ao seu dispositivo quando se realiza o download de uma licença do Conteúdo Seguro da Internet ou de um PC. Em conjunto com esta licença, a Microsoft pode descarregar também listas de revogação do seu dispositivo a favor dos Proprietários do Conteúdo Seguro.

Projeto e especificações técnicas sujeitos a alterações sem prévio aviso.

• Na soldagem de certas partes é utilizada solda sem chumbo.

• Não são utilizados materiais retardadores de chamas com halogênio em determinadas placas de circuito impresso.

• Não são utilizados materiais retardadores de chamas com halogênio em gabinete

DESCARTE DE PILHAS E BATERIAS

Após o uso, as pilhas/baterias podem

ser dispostas em lixo doméstico.

Conforme Resolução CONAMA 257/99

Em respeito ao meio ambiente, a Sony

tem como boa prática a coleta de pilhas

e baterias, dando a destinação

adequada das mesmas.

PARA SUA SEGURANÇA,

NÃO AS INCINERE.

Para o encaminhamento de pilhas e

baterias usadas Sony, acesse o site

www.sony.com.br/electronicos/

insr_meioamb-sp_recolhimento.crp

ou entre em contato com a

Central de Relacionamento Sony:

(0xx11) 3677-1080 (São Paulo-SP).

LIXO

DOMÉSTICO

Guia para solução de problemas

Este guia o ajudará na resolução da maioria dos problemas que possam ocorrer com o aparelho. Antes de verificar a lista a seguir, veja os procedimentos de conexão e operação. Se o problema persistir, mesmo após as verificações a seguir, procure um Serviço Autorizado Sony.

Geral

O aparelho está sem alimentação.

• Verifique as conexões. Se tudo estiver em ordem, verifique o fusível.

• Se o aparelho está desligado e o visor apagado, não é possível operá-lo com o controle remoto. t Ligue o aparelho.

A antena elétrica não é ativada automaticamente.

A antena elétrica não possui a caixa relé.

Nenhum som é emitido.

• O volume está muito baixo. Aumente-o.

• A função ATT está ativa. ou a função ATT de telefone (quando o cabo de interface de um telefone para automóvel está conectado ao cabo ATT) está ativa. Cancele-a.

• O controle fader (FAD) não está ajustado para um sistema de 2 alto-falantes. Ajuste-o (balanço dianteiro e traseiro) na posição central do sistema

de 2 alto-falantes.

O bipe não soa.

• O som de bipe está desativado (página 15).

• Um amplificador opcional está conectado e você não está utilizando o interno.

O conteúdo da memória foi apagado.

• A tecla RESET foi pressionada. t Memorize os dados novamente.

• O cabo de alimentação ou a bateria foram desconectados.

• O cabo de conexão de alimentação não está conectado apropriadamente.

As emissoras memorizadas e a hora correta foram apagadas. O fusível está queimado. Aparecem ruídos quando a posição da chave de ignição é alterada.

Os cabos não estão conectados corretamente ao cabo de conexão de alimentação do automóvel.

Durante a reprodução ou sintonização, o modo de demonstração se inicia.

Se nenhuma operação for realizada em 5 minutos com o ajuste “DEMO-ON”, o modo de demonstração será iniciado automaticamente. t Ajuste em “DEMO-OFF” (página 15).

As informações desaparecem do visor ou não aparecem.

• O atenuador está ajustado em “DIMMER-ON” (página 15).

• A indicação do visor desaparecerá se a tecla (OFF) for mantida pressionada.

t Mantenha pressionada a tecla (OFF) no aparelho até que o visor apareça.

• Os conectores estão sujos (página 20).

O desligamento automático não funciona.

O aparelho está ligado. A função de desligamento automático será ativada após o aparelho ser desligado.

t Desligue o aparelho.

O visor apaga-se enquanto o aparelho está em reprodução.

A função Black Out (escurecimento do painel) está ativa (página 15).

Não é possível operar o controle remoto sem fio.

• Se a função Black Out (escurecimento do painel) estiver ativa (sem iluminação), não será possível operar o controle remoto sem fio (página 15).

• Verifique se o filme de isolamento foi removido (página 5).

A função DSO não funciona.

Dependendo do tipo do interior do automóvel ou tipo de música, a função DSO pode não produzir o efeito desejado.

Reprodução de CD

Não é possível inserir um disco.

• Outro disco está inserido.

• O disco foi inserido forçadamente pelo lado contrário ou de maneira inadequada.

A reprodução do disco não se inicia.

• Disco defeituoso ou disco sujo.

• Os CD-Rs/CD-RWs não são para o uso de áudio (página 18).

Os arquivos reproduzidos.

O disco é incompatível com o formato e a versão do MP3/WMA/AAC (página 19).

Os arquivos MP3/WMA/AAC levam mais tempo para serem reproduzidos do que outros.

O início da reprodução dos discos a seguir é mais demorado.

– um disco gravado com uma estrutura de árvore

– um disco gravado em Multi Session. – um disco ao qual dados podem ser adicionados.

Os itens do visor não podem ser visualizados.

• No caso dos discos com muitos caracteres, pode

• “A.SCRL” está ajustado em “OFF”.

O som pula.

• A instalação não está correta.

• Disco sujo ou com defeito.

• O pino traseiro de fixação não foi instalado.

As teclas de operação não funcionam. Não é possível ejetar o disco.

Pressione a tecla RESET (página 5).

MP3/WMA/AAC

complicada.

não ser possível visualizar todos os caracteres.

t Ajuste em “A.SCRL-ON” (página 15) t Mantenha pressionada (DSPL)(SCRL).

t Instale o aparelho em um ângulo menor

que 45° em uma parte dura do automóvel.

não podem ser

Recepção de rádio

Não é possível sintonizar as emissoras. Há muito ruído no som.

• Conecte o cabo de controle de antena elétrica (azul) ou o cabo de alimentação do acessório fornecido (vermelho) ao cabo de alimentação do amplificador de antena do automóvel (somente quando o automóvel possuir uma antena com amplificador FM/AM no vidro lateral/traseiro).

• Verifique a conexão da antena elétrica do automóvel.

• A antena elétrica automática não é ativada.

t Verifique a conexão do cabo de controle

da antena elétrica.

• Verifique a freqüência.

• Quando o modo DSO está ativo, o som pode ser interrompido pelo ruído. t Ajuste o modo DSO em “OFF” (página 14).

Não é possível sintonizar as emissoras memorizadas.

• Memorize a freqüência correta.

• Os sinais das emissoras de rádio estão muito fracos.

Não é possível utilizar a sintonização automática.

• O ajuste do modo de busca local não está correto. t A sintonização pára com muita freqüência:

Ajuste em “LOCAL-ON” (página 15).

t A sintonização não pára em uma emissora:

Ajuste em “MONO-ON” (página 15).

• Os sinais das emissoras de rádio estão muito fracos. t Utilize a sintonização manual.

Durante a recepção de FM, a indicação “ST” pisca.

• Sintonize a emissora com precisão.

• Os sinais das emissoras de rádio estão muito fracos. t Ajuste em “MONO-ON” (página 15).

Um programa de FM emitido em estéreo é ouvido em mono.

O aparelho está ajustado no modo de recepção mono. t Ajuste em “MONO-OFF” (página 15).

Reprodução USB

Não é possível reproduzir itens através de um HUB USB.

Esta unidade não reconhece dispositivos USB através de um HUB USB, e também não é compatível com dispositivos que possuam a função HUB.

Não é possível reproduzir itens.

O dispositivo USB não está funcionando.

t Conecte-o novamente.

O início da reprodução do dispositivo USB é mais demorado.

O dispositivo USB contém arquivos com uma estrutura de árvore mais complicada.

Um bipe soa.

O dispositivo USB foi desconectado durante a reprodução. t Antes de desconectar um dispositivo USB,

certifique-se de parar a reprodução para proteger os dados.

O som é intermitente.

O som pode ser intermitente em uma taxa de bits acima de 320 kbps.

Mensagens e indicações de erro

CHECKING

O aparelho está confirmando a conexão de um dispositivo USB.

Espere até a confirmação do encerramento da conexão aparecer.

ERROR

• O disco está sujo ou foi inserido ao contrário.

t Limpe o disco ou insira-o corretamente.

• Foi inserido um disco em branco.

• O disco não pode ser reproduzido devido a algum problema. t Insira outro disco.

• O dispositivo USB não é reconhecido automaticamente. t Reconecte-o novamente.

• Pressione Z para remover o disco.

FAILURE

A conexão dos alto-falantes/amplificadores não está correta. t Veja o manual de instalação/conexões deste

modelo e verifique a conexão.

HUB NO SUPRT

HUB USB não é compatível com este aparelho.

L. SEEK +/–

O modo de busca local está ativo durante a sintonização automática.

NO DEV (Sem dispositivo)

(SOURCE) está selecionado sem um dispositivo USB conectado. Um dispositivo USB ou um cabo USB foram desconectados durante a reprodução. t Certifique-se de conectar um dispositivo USB e

um cabo USB.

NO INFO

Não há informações de texto gravadas nos arquivos MP3/WMA/AAC.

NO MUSIC

O disco/dispositivo USB não contém um arquivo de música.

t Insira um CD de música neste aparelho. t Conecte um dispositivo USB com um arquivo

de música.

NO NAME

Não há nome de disco/álbum/grupo/faixa gravado na faixa.

NO TRACK

O item selecionado no dispositivo USB não possui um álbum/faixa.

OFFSET

Pode ter ocorrido um mau funcionamento interno. t Verifique a conexão. Se a indicação de erro

permanecer no visor, entre em contato com o Serviço Autorizado Sony.

OVERLOAD

O dispositivo USB está sobrecarregado. t Desconecte o dispositivo USB, depois mude a

fonte pressionando (SOURCE).

t Indica que o dispositivo USB não está em

ordem ou um dispositivo não suportado está conectado.

READ

O aparelho está lendo todas as informações de faixas e álbuns no disco/dispositivo USB.

t Espere até que a leitura termine e a reprodução

inicie-se automaticamente. Dependendo da estrutura do disco/dispositivo USB, isto pode demorar mais de um minuto.

RESET

O aparelho não pode ser operado devido a algum problema. t Pressione a tecla RESET (página 5).

USB NO SUPRT (USB Não Suportado)

O dispositivo USB conectado não é compatível. t Conecte um dispositivo USB com Memória

Flash (página 18).

“ ” ou “ ”

Durante a operação de avanço ou retrocesso rápido, chegou-se ao início ou ao fim do disco e não é possível realizar nenhuma operação.

“ ”

Não é possível mostrar o caractere com o aparelho.

Se as sugestões anteriores não o ajudarem na

solução dos problemas, ou se tiver alguma dúvida, procure um Serviço Autorizado Sony. Se você levar o aparelho para conserto devido a problemas na reprodução do CD, leve também o disco que foi usado no momento em que ocorreu o problema.

Site da Web para suporte técnico

Para mais informações sobre o suporte técnico deste produto, veja o seguinte site:

Clientes da América Latina:

www.sony-latin.com/suportehttp:// esupport.sony.com/ES/LA/

Page 3

Instalação

Precauções

• Escolha cuidadosamente o local de instalação do aparelho para não atrapalhar o motorista na direção.

• Evite instalar o aparelho em locais sujeitos à poeira, sujeira, vibração excessiva, infiltrações ou altas temperaturas, como sob luz direta do sol ou próximo ao ar quente do aquecedor.

• Utilize somente as peças e acessórios fornecidos para uma instalação segura e firme.

Como colocar e destacar o painel frontal

A Para colocar

Alinhe o furo A do painel frontal no pino do lado B do aparelho, conforme a ilustração, depois empurre levemente o lado esquerdo para dentro.

3-284-306-01(1)

Código de barras

Auto-rádio FM estéreo/AM com toca-discos a laser

Manual de Instalação/Conexões

B Para destacar

Antes de destacar o painel frontal, certifique-se de pressionar (OFF) para desligar o aparelho. Pressione (OPEN), depois deslize o painel frontal para o lado direito e puxe-o delicadamente pelo lado esquerdo.

Peças para instalação e conexões

CDX-GT627UX

Exemplo de montagem

Os números em círculo estão relacionados com os números citados neste manual.

123

Removendo o ornamento do painel e o suporte de fixação

Antes de instalar o aparelho, remova o ornamento 4 e o suporte 1.

Dobre as garras

182 mm

Painel

Suporte

Cuidado

Manuseie o suporte de fixação 1 cuidadosamente para evitar machucar os dedos.

53 mm

Nota

Antes de instalar, certifique-se de que as cavidades nos lados do suporte 1 estejam dobradas para dentro 2 mm. Se as cavidades estiverem retas ou dobradas para fora, o aparelho não será instalado seguramente.

Direcione a chave corretamente.

Gancho

Posicione o gancho conforme a figura

Fixe o ornamento 4 no aparelho, e depois insira-o dentro do suporte 1.

Atenção!

Ao instalar o aparelho, assegure-se de instalar o pino de fixação traseiro 2, como mostra a ilustração em detalhes. Isto evitará futuros problemas de leitura do CD.

Page 4

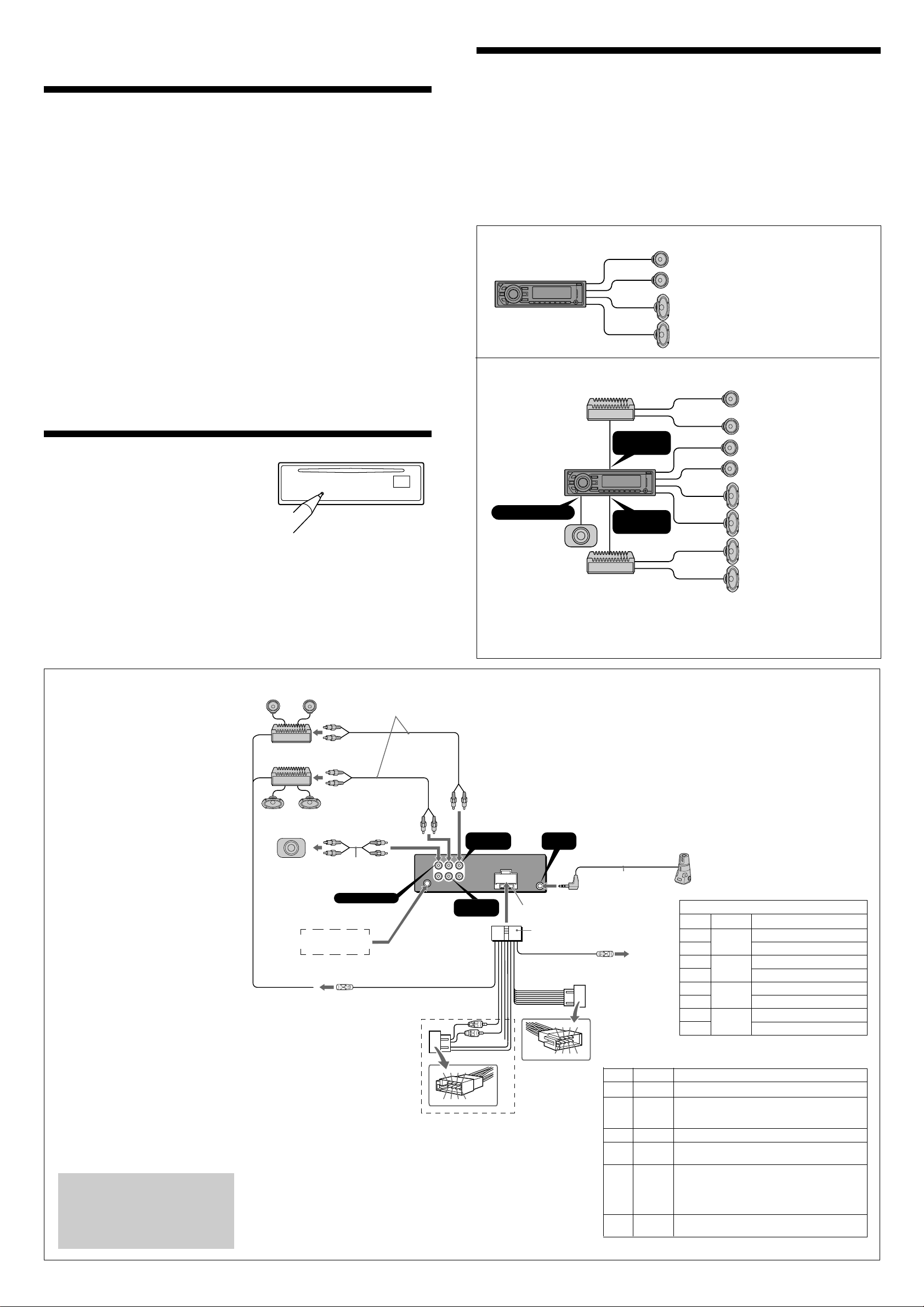

Conexões

Precauções referentes às conexões

• Este aparelho foi projetado para operar somente em 12 V CC com terra negativo.

• Antes de efetuar as conexões, desconecte o terminal terra da bateria do automóvel para evitar curto-circuito.

• Não coloque os cabos embaixo de parafusos e nem os prenda nas partes móveis do automóvel (ex. no trilho do assento).

• Conecte os cabos de alimentação somente após a conexão de todos os outros cabos.

• Certifique-se de conectar o cabo de alimentação vermelho ao terminal positivo de 12 V, que deverá estar energizado com a chave de ignição na posição acessórios.

• Todos os fios terra devem ser ligados a um único ponto de aterramento.

• Conecte o cabo amarelo a um circuito livre do automóvel de corrente nominal superior a do fusível do aparelho. Se conectar este aparelho em série com outros equipamentos estéreo, a corrente nominal do circuito do automóvel, onde os equipamentos estão conectados, deve ser superior à soma da potência nominal do fusível dos equipamentos. Se não houver circuitos de automóvel de potência nominal igual à do fusível do aparelho, conecte o aparelho diretamente à bateria, porém, é imprescindível intercalar um fusível de amperagem idêntica à do aparelho, próximo ao terminal positivo da bateria. Se não houver circuitos do automóvel disponíveis para conectar o aparelho, conecte-o a um circuito de automóvel de potência nominal superior à do fusível do aparelho, de forma que não desativem outros circuitos quando o fusível queimar.

• A utilização de instrumentos ópticos com este aparelho pode aumentar o risco de lesões nos olhos.

• Para sua segurança, certifique-se de isolar todo o cabo que não for conectado.

Tecla RESET

Quando a instalação e a conexão estiverem terminadas, pressione a tecla RESET com uma caneta ou um objeto pontiagudo. A tecla RESET está localizada no lado esquerdo do aparelho, com o painel frontal destacado.

Advertência sobre a instalação em um automóvel sem a posição ACC (acessório) na chave de ignição - Função Power Select

Certifique-se de ajustar a função A.OFF (Desligamento automático do painel). Para mais detalhes, veja o manual de instruções fornecido. O aparelho será desligado completa e automaticamente no tempo ajustado após ser desligado, o que previne o desgaste da bateria. Se não ajustar a função A.OFF (Desligamento automático do painel), após desligar o motor, certifique-se de pressionar (OFF) no aparelho por aproximadamente 2 segundos para desligar a indicação do relógio. Pressionando (OFF) momentaneamente, a indicação do relógio não será desligada, podendo com isso, descarregar a bateria.

Diagrama das conexões

Exemplo 1

Alto-falantes dianteiros

(não fornecidos)

Alto-falantes traseiros

(não fornecidos)

Exemplo 2

SUB OUT (MONO)

Subwoofer (opcional)

Amplificador de potência

(não fornecido)

FRONT AUDIO

OUT

REAR AUDIO

OUT

Alto-falantes dianteiros

(não fornecidos)

Alto-falantes dianteiros

(não fornecidos)

Alto-falantes traseiros

(não fornecidos)

Notas sobre o cabo de controle e alimentação

• O fio do controle de antena elétrica (azul) fornece +12 VCC quando o rádio é ligado.

• Se o automóvel possuir uma antena elétrica de FM/AM, será necessário conectar o cabo de controle de alimentação da antena (azul) ou o cabo de controle de alimentação de acessório (vermelho) ao terminal de alimentação da antena.

• A antena elétrica sem a caixa relé não deverá ser utilizada com este aparelho.

Conexão de proteção da memória

Quando o fio de alimentação amarelo estiver conectado a um ponto de tensão permanente de 12 V, o circuito de memorização estará sempre alimentado, mesmo quando a chave de ignição estiver desligada.

Notas sobre a conexão dos alto-falantes

• Antes de conectar os alto-falantes, desligue o aparelho.

• Utilize alto-falantes com impedância de 4 a 8 ohms, com a potência máxima adequada, do contrário, os alto-falantes podem ser danificados.

• Não conecte os terminais dos alto-falantes ao chassis do automóvel e nem o terminal do alto-falante direito ao esquerdo.

• Não conecte o fio terra do aparelho ao terminal negativo (–) do alto-falante.

• Não tente conectar os alto-falantes em paralelo.

• Não conecte nenhum alto-falante ativo (com amplificador interno) aos terminais do aparelho, porque podem ser danificados. Portanto, certifique-se de conectar altofalantes passivos a estes terminais.

• Para evitar um mau funcionamento, não utilize cabos de alto-falantes embutidos instalados em seu automóvel se o aparelho compartilha um cabo negativo (–) comum com os alto-falantes esquerdo e direito.

• Não interligue os cabos positivos e negativos de saída para os alto-falantes.

Notas sobre a conexão

Se os alto-falantes e o amplificador estiverem conectados de forma incorreta, “FAILURE” aparecerá no visor. Neste caso, certifique-se de que os alto-falantes e o amplificador estejam conectados corretamente.

Atenção: Dependendo do tipo do automóvel, no ato da instalação do aparelho, os conectores A e B (parte em destaque na figura) podem ser cortados de forma adequada para que a conexão seja efetuada. Porém, caso ocorra erro de conexão no ato da instalação do aparelho, a garantia será invalidada.

Alto-falantes dianteiros

(não fornecidos)

Amplificador de potência

(não fornecido)

Alto-falantes traseiros

(não fornecidos)

Subwoofer

(não fornecido)

Cabo com

plugue RCA

(não fornecido)

SUB OUT (MONO)

da antena do

automóvel

AMP REM

Corrente máxima de alimentação 0,3A

Cabos com plugue RCA

(não fornecidos)

REAR

SUB

AUDIO OUT

Azul com listra branca

135 7

2468

FRONT

AUDIO OUT

FRONT

REAR

AUDIO OUT

Alto-falantes traseiros

Amplificador de potência

(não fornecidos)

(não fornecido)

Notas

• Certifique-se de conectar o fio terra antes de conectar o amplificador.

• Se você conectar um amplificador de potência opcional e não utilizar o interno, o alarme ficará desativado.

REMOTE

Controle remoto de

Insira com o

cabo para cima

Fusível (10A)

Azul celeste

ATT

Para o cabo de interface do

telefone do automóvel

1357

2468

Pino Cor Conexão

Amarelo

5 Azul Para a caixa de controle da antena elétrica. 6

Laranja

Vermelho

Preto

segurança RM-X4S com fio (não fornecido)

CONECTOR A

Pino Cor Conexão

Violeta

2 Alto-falante traseiro direito – 3

Cinza

4 Alto-falante dianteiro direito – 5

Branco

6 Alto-falante dianteiro esquerdo – 7

Verde

8 Alto-falante traseiro esquerdo –

Alto-falante traseiro direito +

Alto-falante dianteiro direito +

Alto-falante dianteiro esquerdo +

Alto-falante traseiro esquerdo +

As posições negativas 2, 4, 6 e 8 são listradas.

CONECTOR B

Para o terminal de alimentação +12V que está energizado permanentemente. Certifique-se de conectar o cabo preto primeiro.

Para o terminal de alimentação de +12V da chave controladora das luzes do painel do veículo.

Para o terminal de alimentação de +12V que se energiza quando a chave de ignição é acionada. Certifique-se de conectar o cabo preto primeiro. No caso de automóveis sem a posição acessórios na chave de ignição, ligar este ao terminal +12V energizado permanentemente.

Para um ponto metálico do automóvel (chassis). Primeiro conecte o cabo preto, depois o amarelo e o vermelho.

As posições 1, 2 e 3 não têm pinos.
