Sony CD-XF5710 User Manual [fr, en]

FM/AM
Compact Disc
Player

2-515-319-11 (1)

Operating Instructions
Mode d’emploi

Owner’s Record

The model and serial numbers are located on the bottom of the unit.
Record these numbers in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding this pro duct.

Model No. CDX-F5710 Serial No.

For installation and conn ections, see the supplied installation/connections manual.
En ce qui concerne l’installation et les connexions, consulter le manuel

d’installation/raccordement fourni.

US
FR

CDX-F5710

© 2005 Sony Corporation

Welcome !

t

Warning

Thank you for purchasing this Sony Compact
Disc Player. You can enjoy your drive with the
following functions.

• CD playback

You can play CD-DA (also containing CD
TEXT*), CD-R/CD-RW (MP3 files also
containing Multi Session (page 14)) and
ATRAC CD (ATRAC3 and ATRAC3plus
format (page 14)).

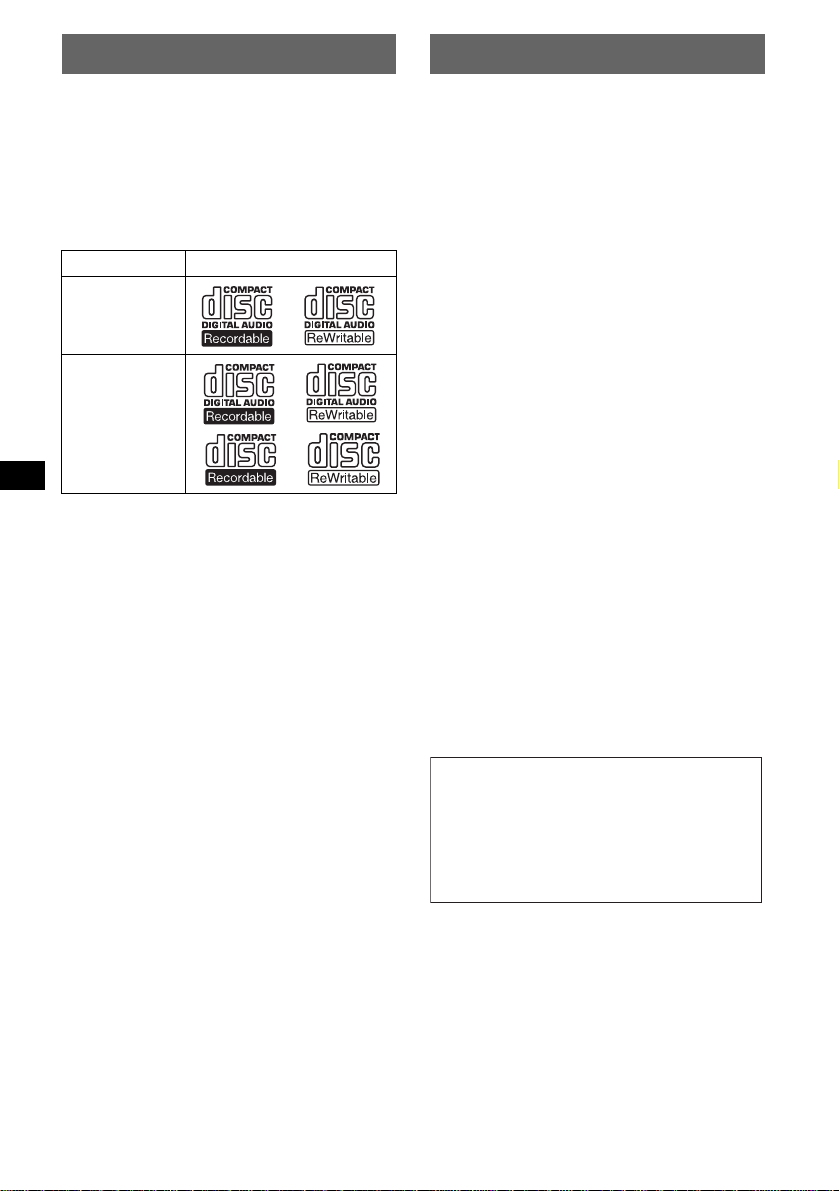

Type of discs Label on the disc

CD-DA

MP3

ATRAC CD

• Radio reception

–You can store up to 6 stations per band (FM1,

FM2, FM3, AM1 and AM2).

–BTM (Best Tuning Memory): the unit selects

strong signal stations and stores them.

–You can assign a name to each radio station,

store it in memory, and display station names
on the list.

• Sound adjustment
–EQ7: You can select an equalizer curve for 7

music types.

–DSO (Dynamic Soundstage Organizer):

creates a more ambient sound field, using
virtual speaker synthesis, to enhance the
sound of speakers, even if they are installed
low in the door.

–BBE MP: improves digitally compressed

sound such as MP3. For details, see the
following explanation.

• Optional unit operation
Y ou can also control optional CD/MD changers
and optional Sony portable devices in addition
to playing with this unit.

* A CD TEXT disc is a CD-DA that includes

information such as disc, artist and track name.

This equipment has been tested and found to
comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable
protection against harmful interference in a
residential installation. This equipment
generates, uses, and can radiate radio frequency
energy and, if not installed and used in
accordance with the instructions, may cause
harmful interference to radio communications.
However, there is no guarantee that interference
will not occur in a particular installation. If this
equipment does cause harmful interference to
radio or television reception, which can be
determined by turning the equipment off and on,
the user is encouraged to try to correct the
interference by one or more of the following
measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment
and receiver.
– Connect the equipment into an outlet on a
circuit different from that to which the receiver
is connected.
– Consult the dealer or an experienced radio/TV
technician for help.

You are cautioned that any changes or
modifications not expressly approved in this
manual could void your authority to operate this
equipment.

CAUTION

The use of optical instruments with this produc
will increase eye hazard.

Warning if your car’s ignition has no
ACC position

After turning the ignition off, be sure to press
and hold (OFF) on the unit until the display
disappears.
Otherwise, the display does not turn off and
this causes battery drain.

2

Table of Contents

Getting Started

Resetting the unit. . . . . . . . . . . . . . . . . . . . . . . . 4

Setting the clock . . . . . . . . . . . . . . . . . . . . . . . . 4

DEMO mode . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Detaching the front panel . . . . . . . . . . . . . . . . . 4

Attaching the front panel . . . . . . . . . . . . . . . 5

Inserting the disc in the unit . . . . . . . . . . . . . . . 5

Ejecting the disc . . . . . . . . . . . . . . . . . . . . . . 5

Location of controls and basic
operations

Main unit . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Card remote commander RM-X153 . . . . . . 6

CD

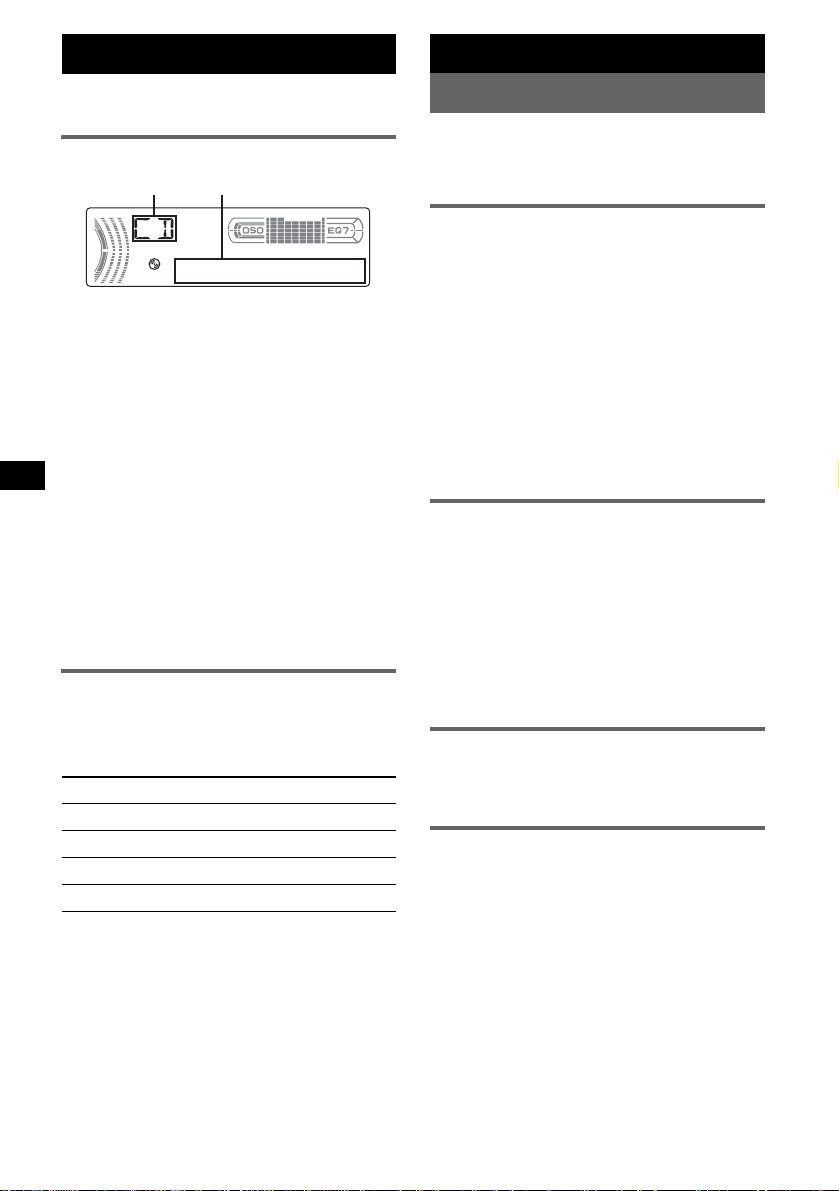

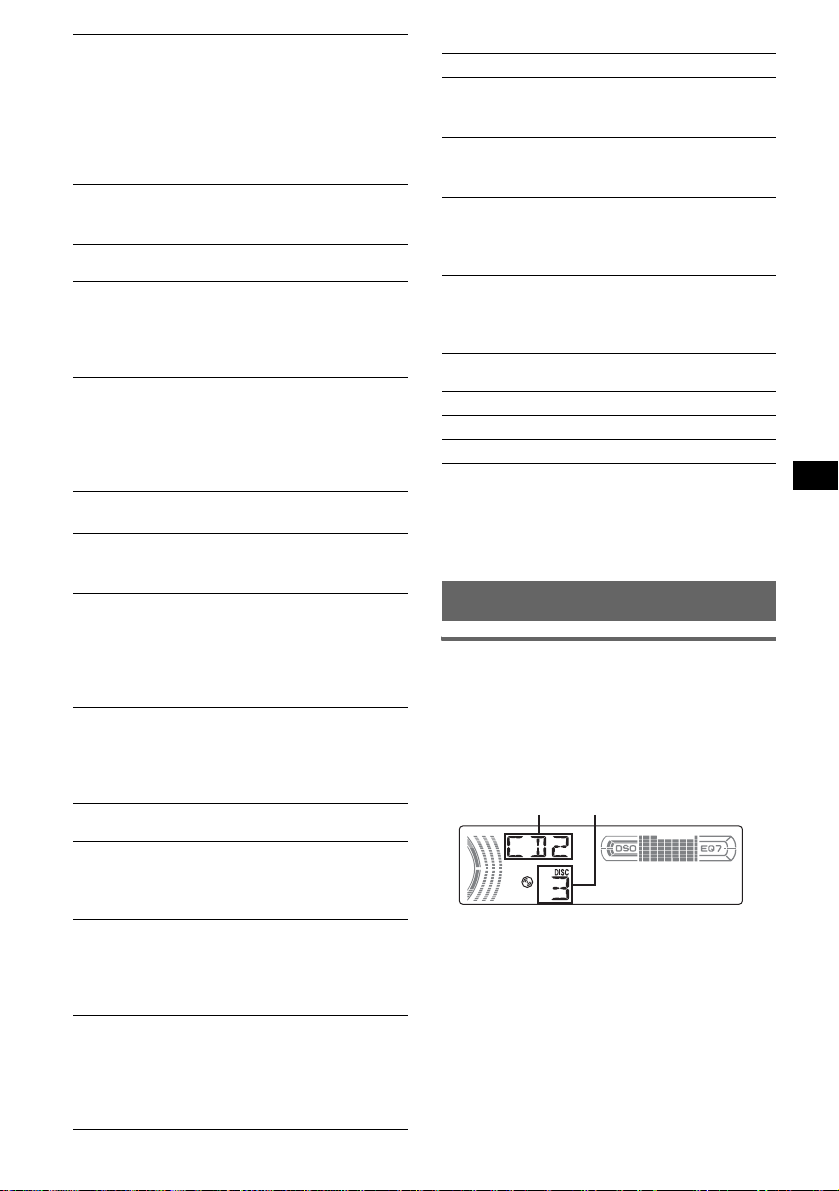

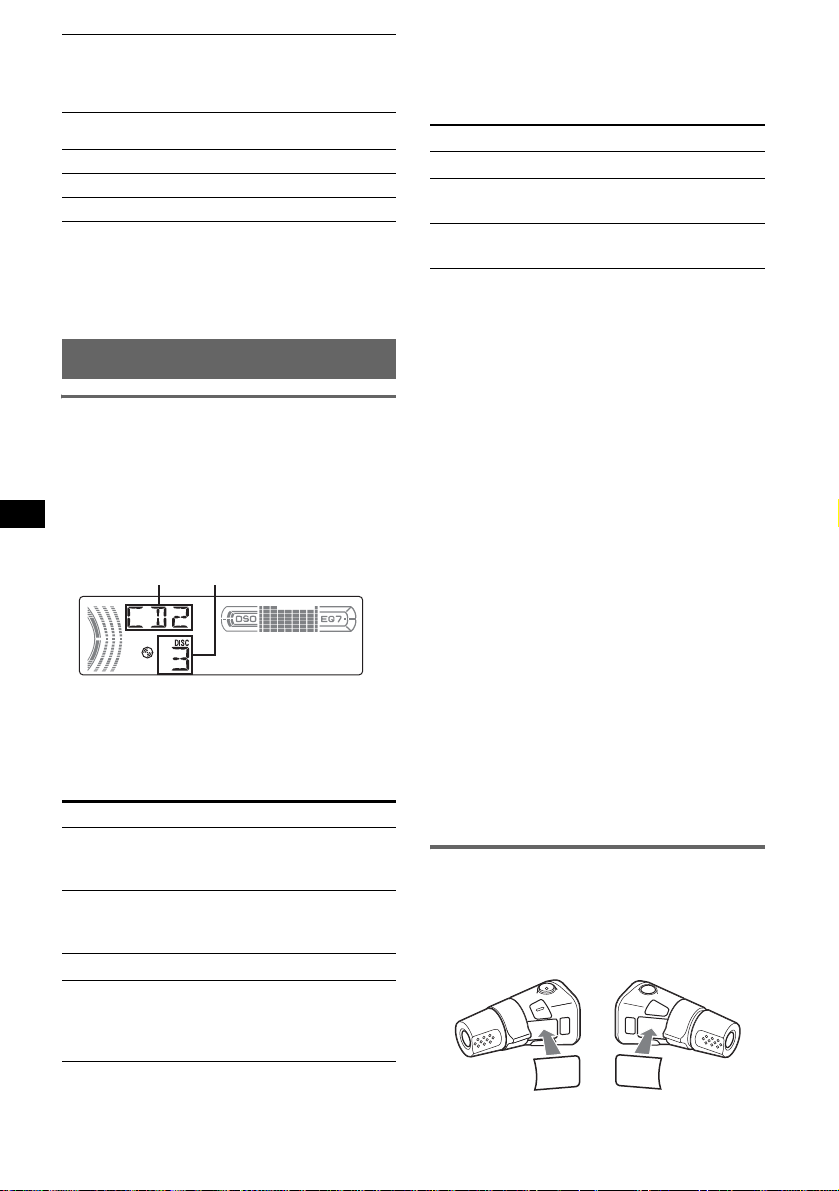

Display items . . . . . . . . . . . . . . . . . . . . . . . . 8

Repeat and shuffle play . . . . . . . . . . . . . . . . 8

Radio

Storing and receiving stations . . . . . . . . . . . . . . 8

Storing automatically — BTM . . . . . . . . . . 8

Storing manually . . . . . . . . . . . . . . . . . . . . . 8

Receiving the stored stations . . . . . . . . . . . . 8

Tuning automatically . . . . . . . . . . . . . . . . . . 8

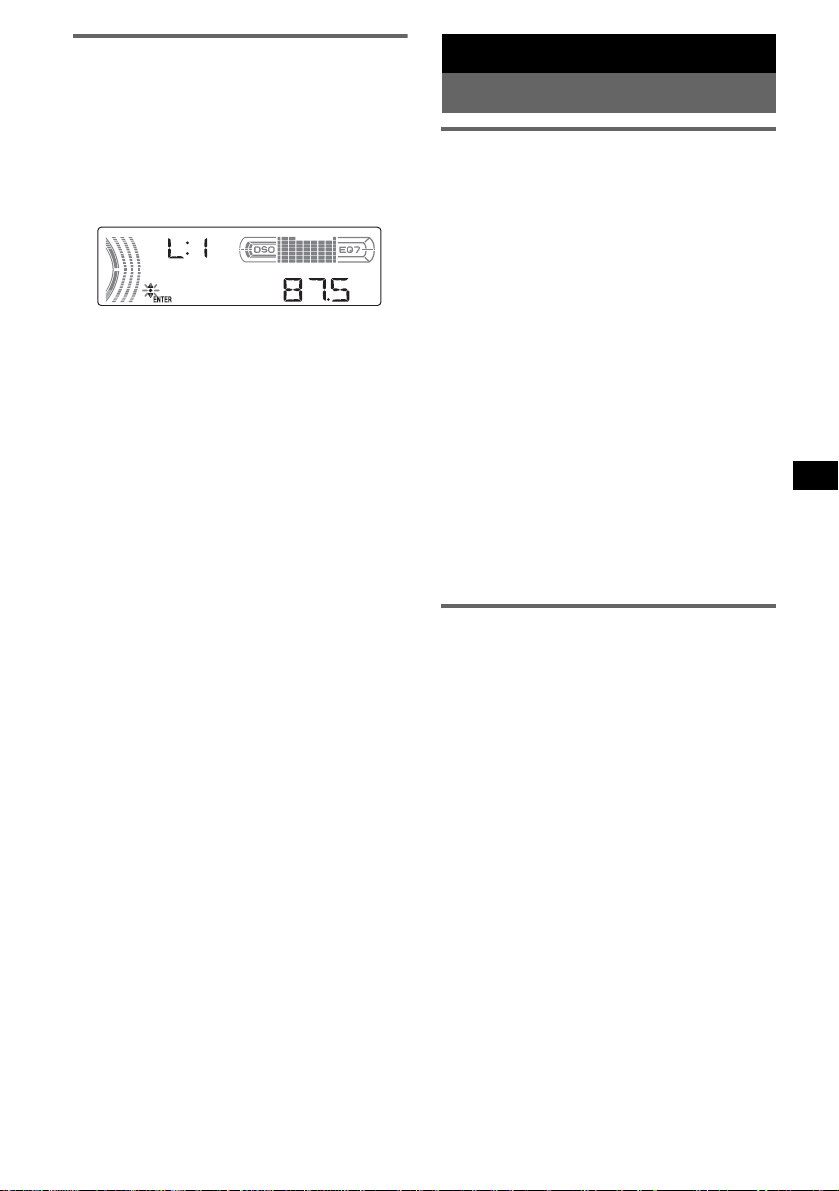

Receiving a station through a list

— list-up . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Other functions

Changing the sound settings . . . . . . . . . . . . . . . 9

Adjusting the sound characteristics

— BAS/TRE/BAL/FAD/SUB . . . . . . . . . . 9

Adjusting the equalizer curve

— EQ7 TUNE . . . . . . . . . . . . . . . . . . . . . . . 9

Labeling a station/disc . . . . . . . . . . . . . . . . . . 10

Adjusting menu items — MENU . . . . . . . . . . 10

Using optional equipment. . . . . . . . . . . . . . . . 11

CD/MD changer . . . . . . . . . . . . . . . . . . . . 11

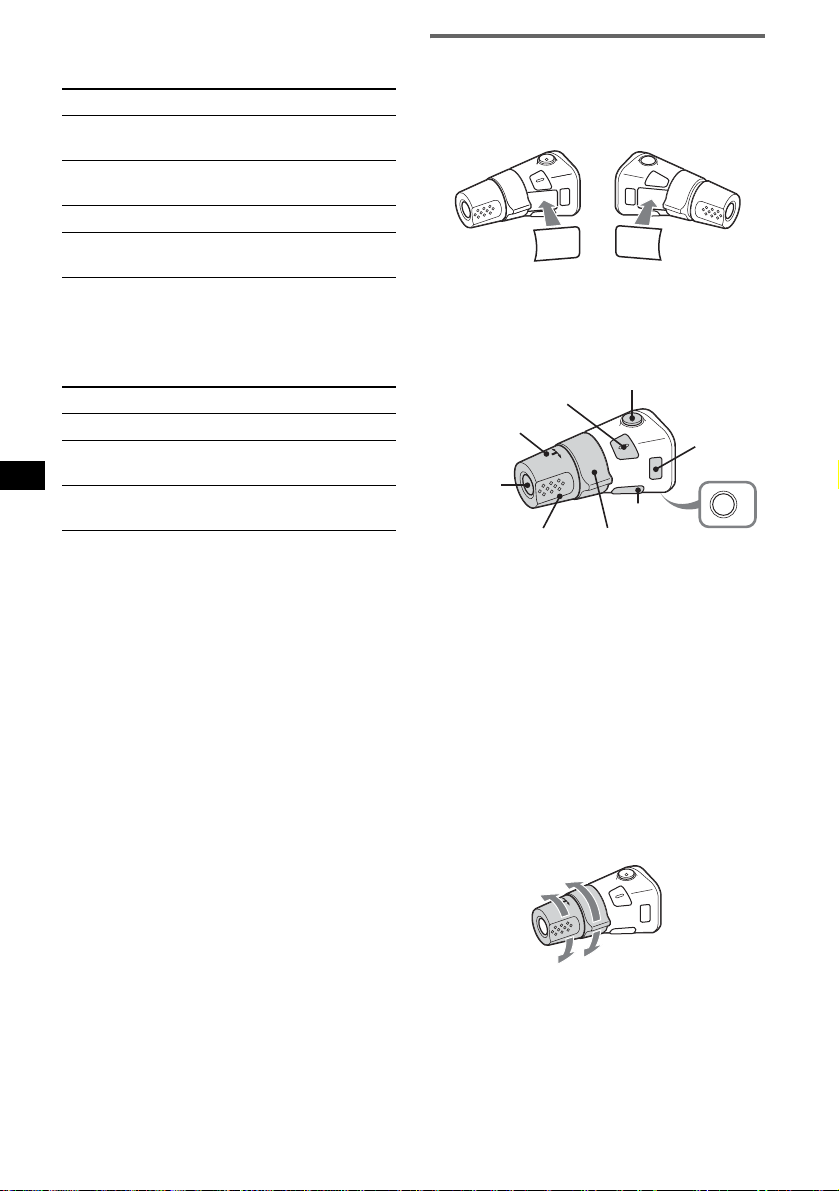

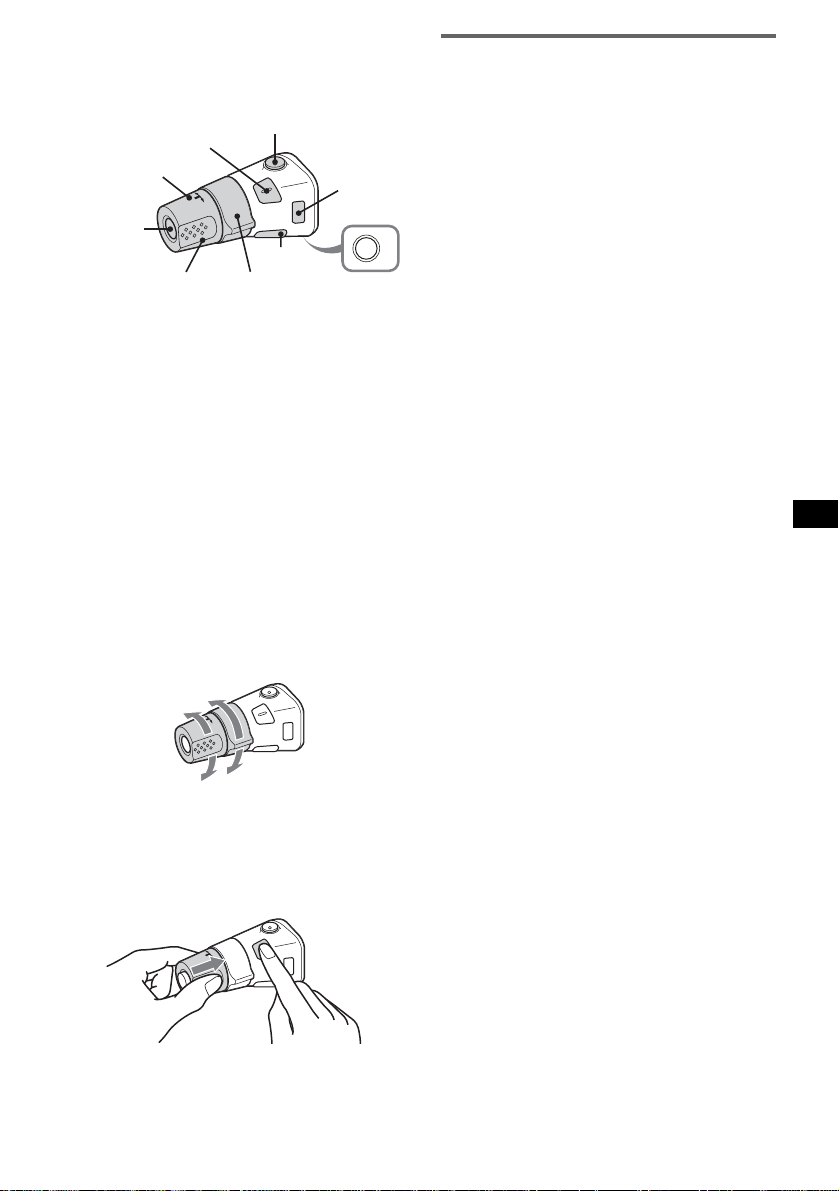

Rotary commander RM-X4S . . . . . . . . . . 12

Auxiliary audio equipment . . . . . . . . . . . . 13

Additional Information

Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

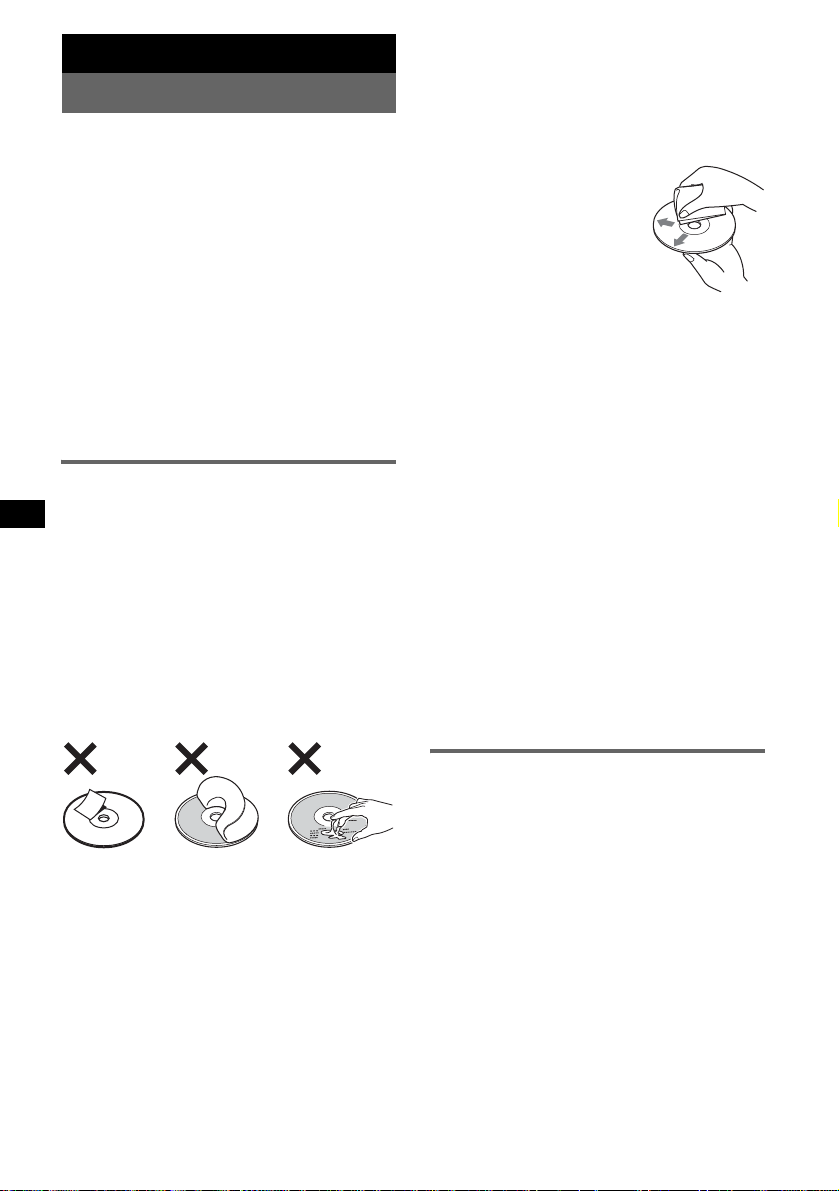

Notes on discs . . . . . . . . . . . . . . . . . . . . . . 13

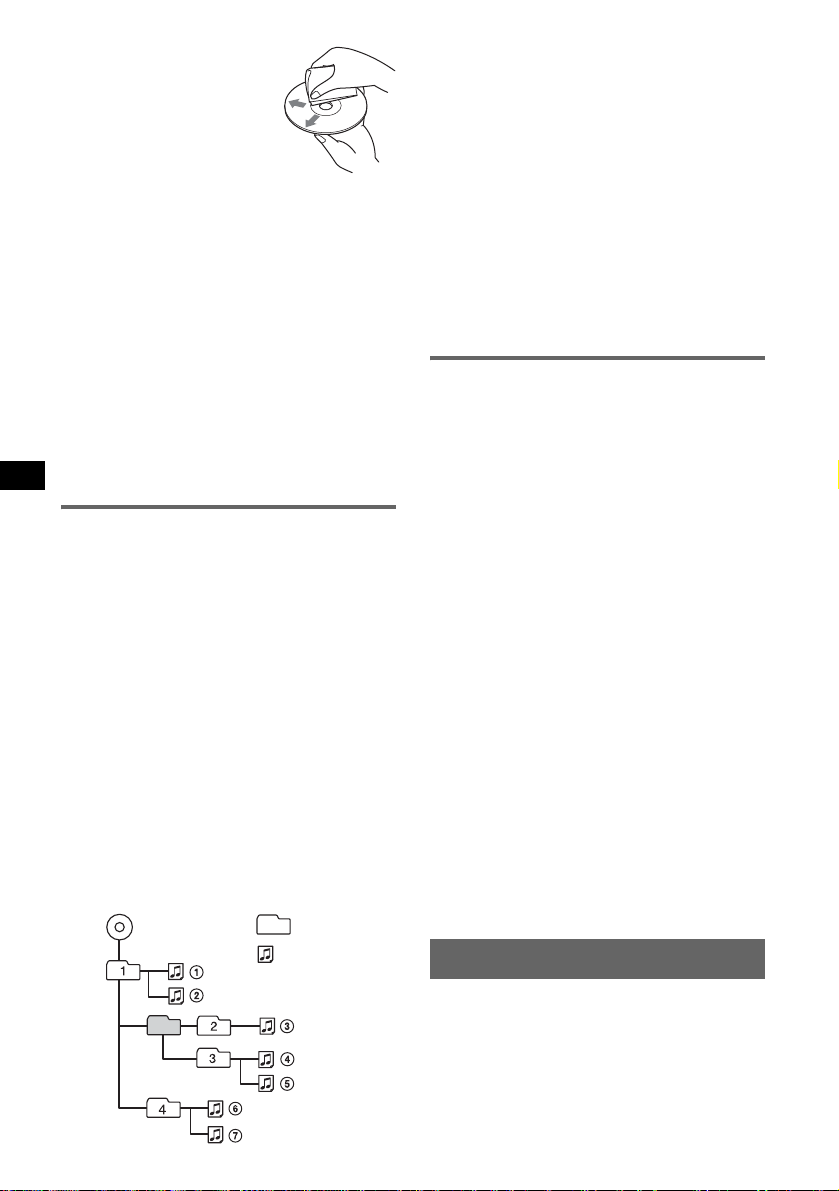

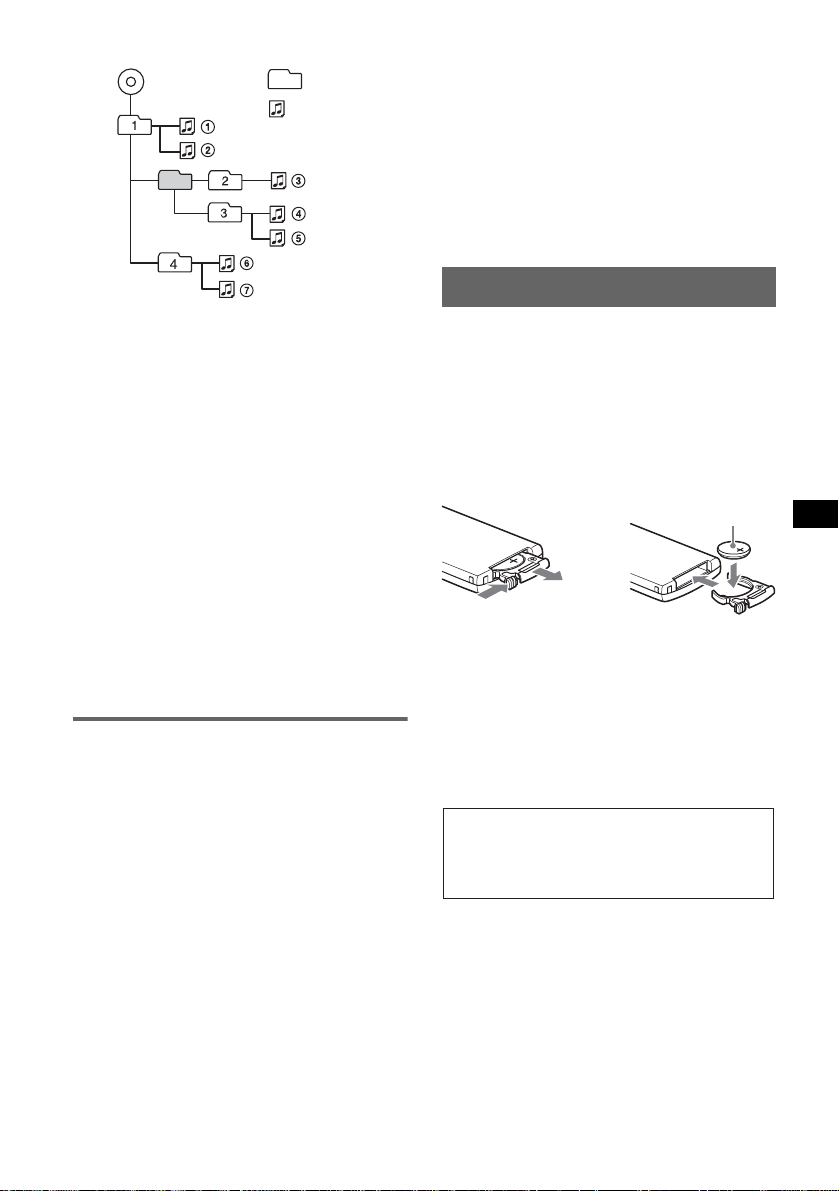

About MP3 files . . . . . . . . . . . . . . . . . . . . 14

About ATRAC CD . . . . . . . . . . . . . . . . . . 14

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . 14

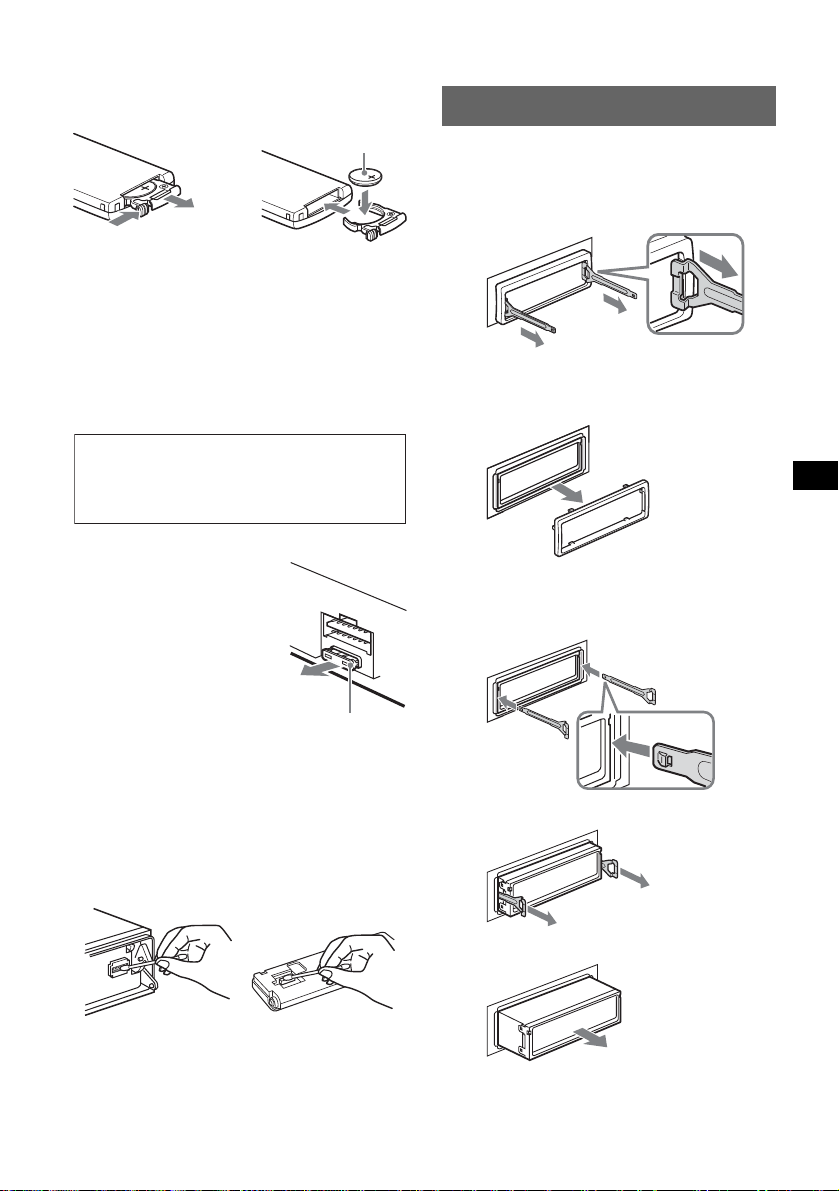

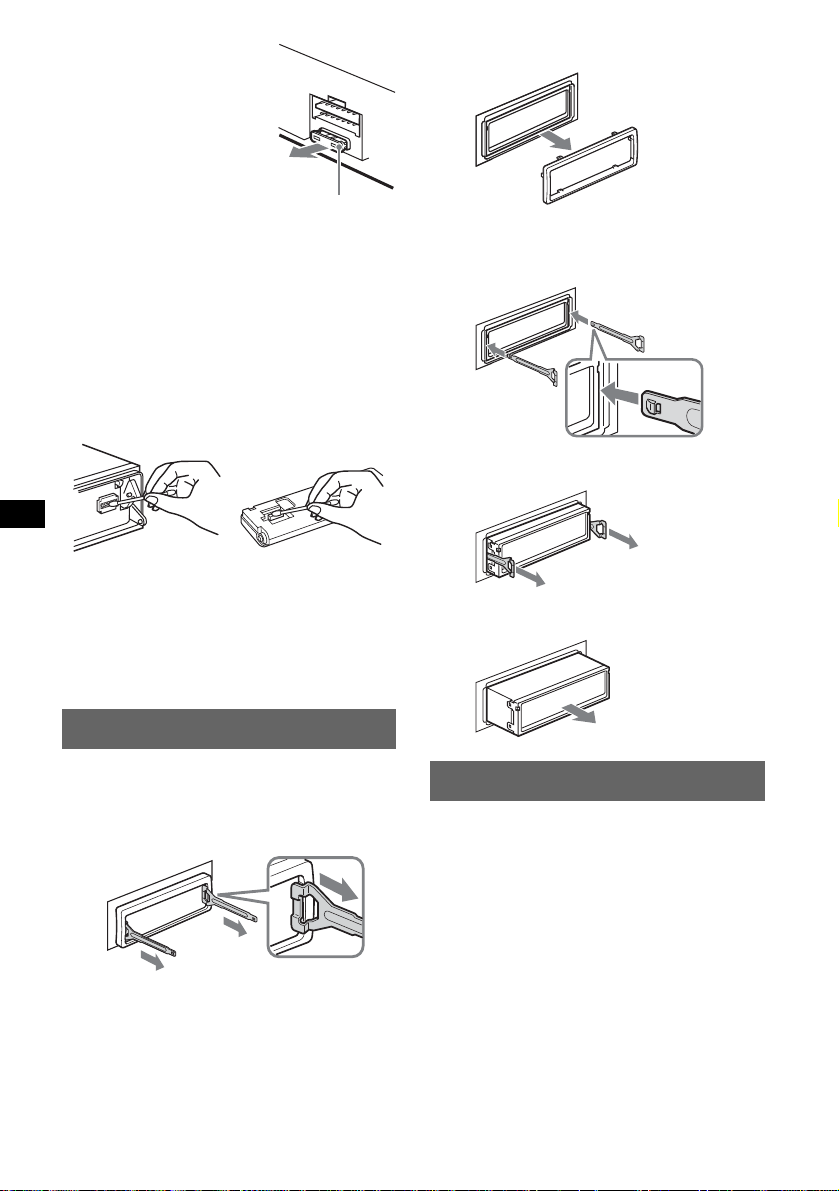

Removing the unit. . . . . . . . . . . . . . . . . . . . . . 15

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . 16

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . 16

Error displays/Messages . . . . . . . . . . . . . . 18

The BBE MP process

R

improves digitally

MP3, by restoring and enhancing the higher
harmonics lost through compression. BBE MP
works by generating even-order harmonics from
the source material, effectively recovering
warmth, detail and nuance.

compressed sound, such as

The “XM Ready” logo indicates that
this product will control a Sony XM
tuner module (sold separately). Please
see your nearest authorized Sony
dealer for details on the XM tuner

module. For instructions on XM tuner
operation, please refer to the XM tuner
module’s included instruction manual.

SonicStage and its logo are trademarks of Sony
Corporation.
ATRAC, ATRAC3, ATRA C3plus and t heir logo s
are trademarks of Sony Corporation.

3

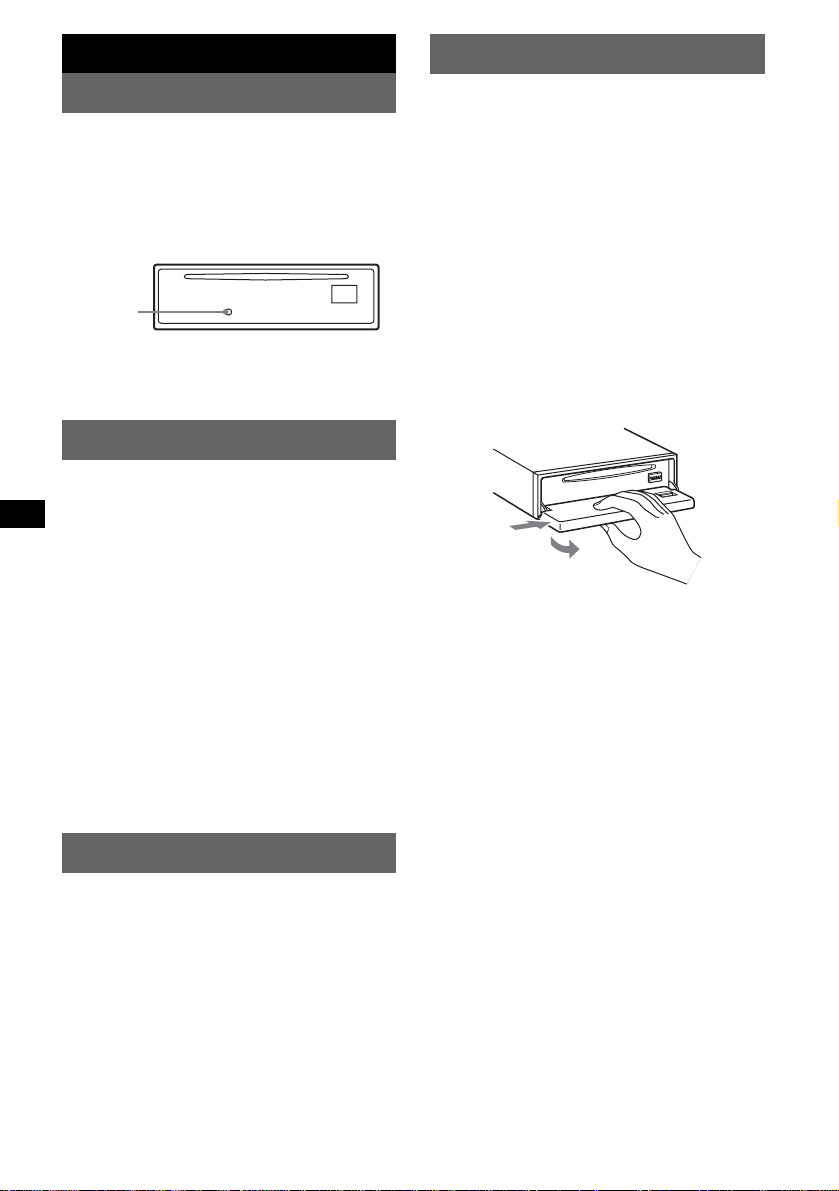

Getting Started

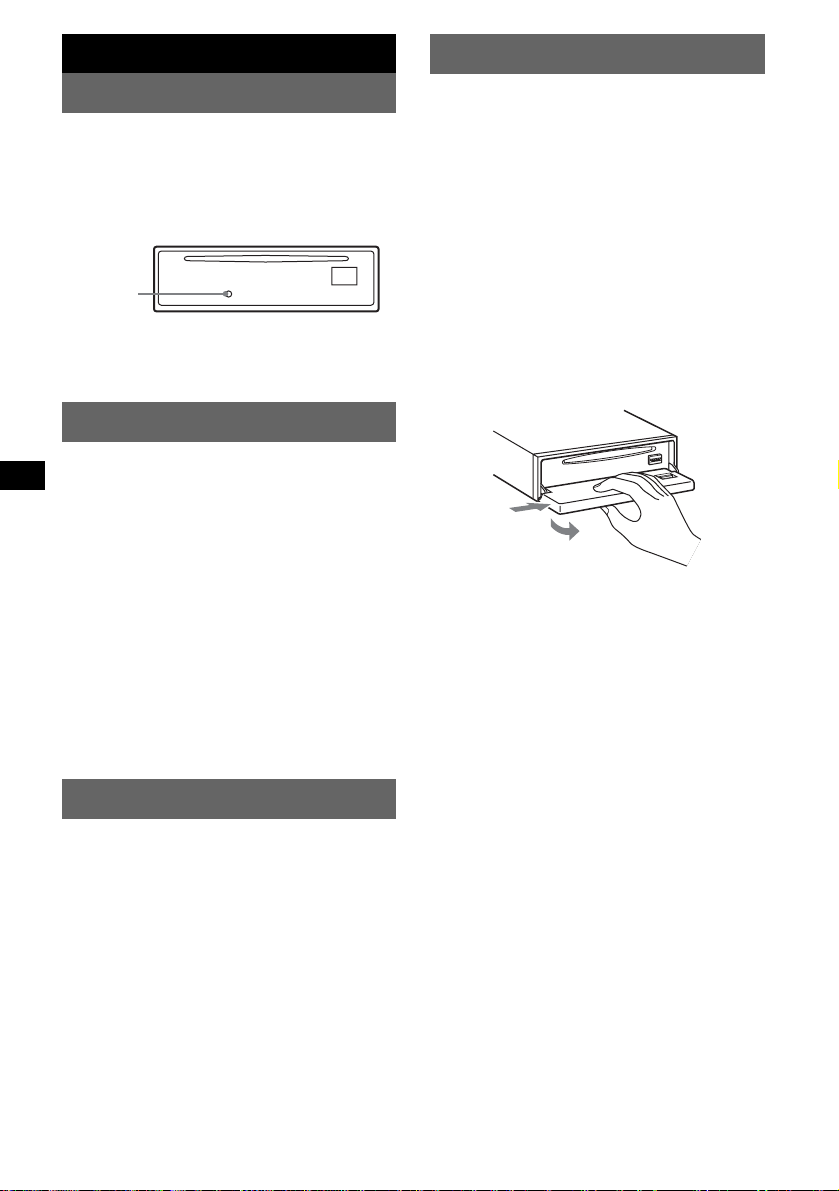

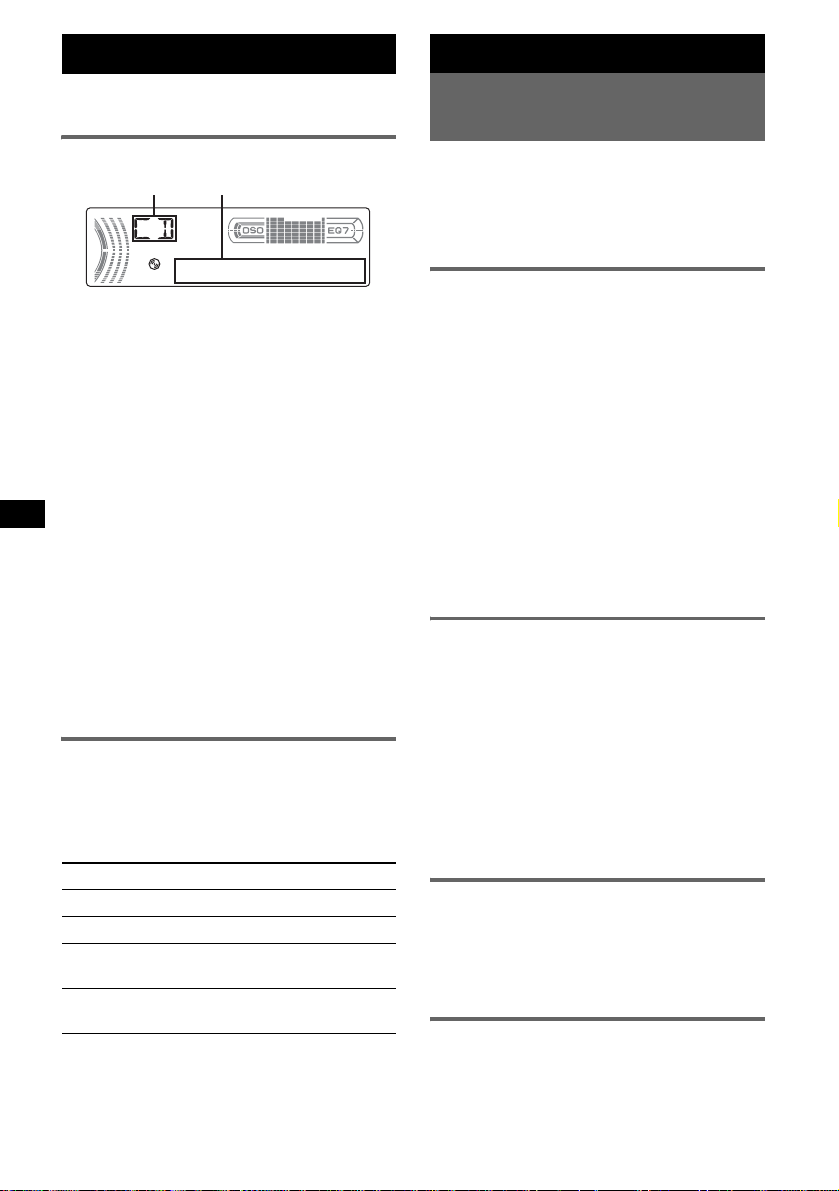

Detaching the front panel

Resetting the unit

Before operating the unit for the first time, or
after replacing the car battery or changing the
connections, you must reset the unit.
Detach the front panel and press the RESET
button with a pointed object, such as a ball-point
pen.

RESET
button

Note

Pressing the RESET button will erase the clock setting
and some stored contents.

Setting the clock

The clock uses a 12-hour digital indication.

1 Press (MENU).
2 Press (GP/PRESET) +/– repeatedly until

“CLOCK-ADJ” appears.

3 Press (ENTER).

The hour indication flashes.

4 Press (GP/PRESET) +/– to set the hour

and minute.

To mov e the digital indication, p ress (SEEK)
–/+.

5 Press (ENTER).

The clock starts.

To display the clock during playback/reception,
set “CLOCK-ON” (page 11).

You can detach the front panel of this unit to
prevent theft.

Caution alarm

If you turn the ignition switch to the OFF
position without detaching the front panel, the
caution alarm will sound for a few seconds.
The alarm will only sound if the built-in
amplifier is used.

1 Press (OFF).

The unit is turned off.

2 Press (OPEN).

The front panel is flipped down.

3 Slide the front panel to the right, then

gently pull out the left end of the front
panel.

1

2

Notes

• Do not drop or put excessive pressure on the front
panel and display window.

• Do not subject the front panel to heat/high
temperature or moisture. Avoid leaving it in a parked
car or on a dashboard/rear tray.

Tip

When carrying the front panel, use the supplied front
panel case.

DEMO mode

When the unit is turned off, the clock is
displayed first, then demonstration (DEMO)
mode starts the demonstration display.

To canc el the DEMO mode, set “DEMO-OFF”
in menu (page 11) while the unit is turned off.

4

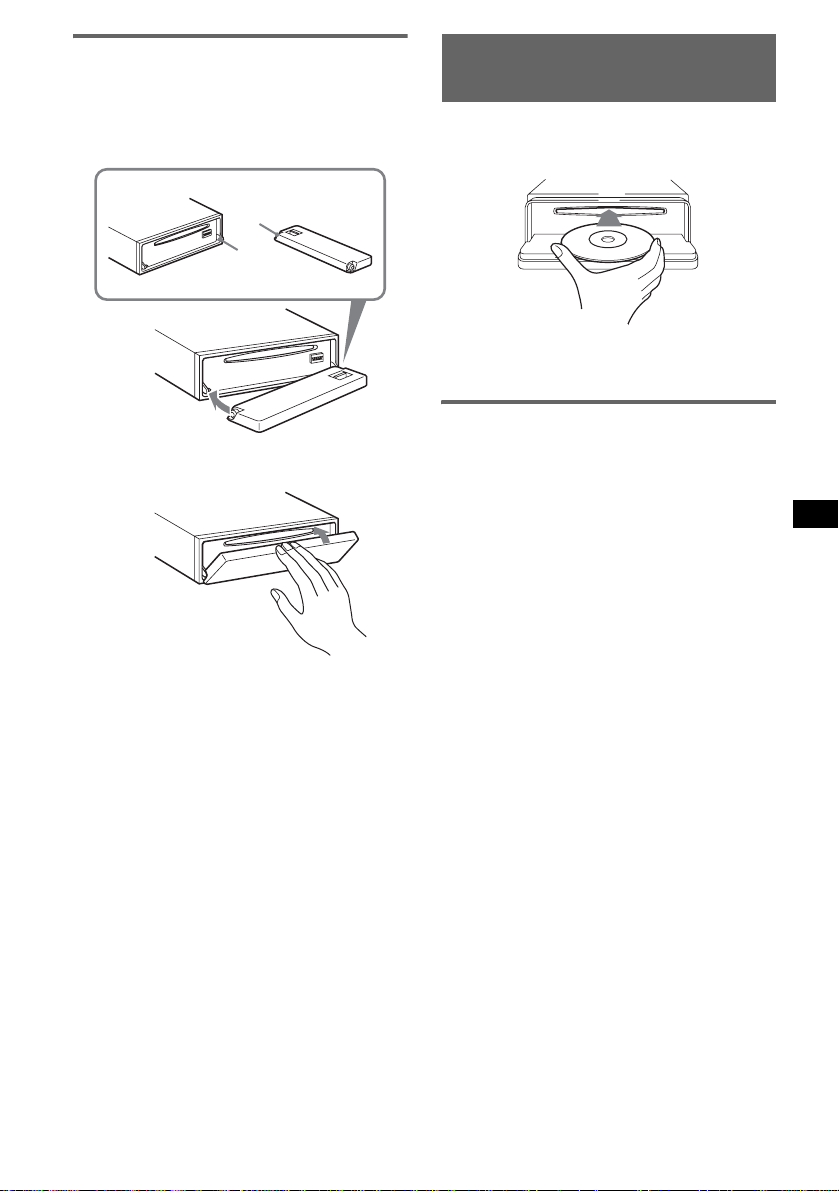

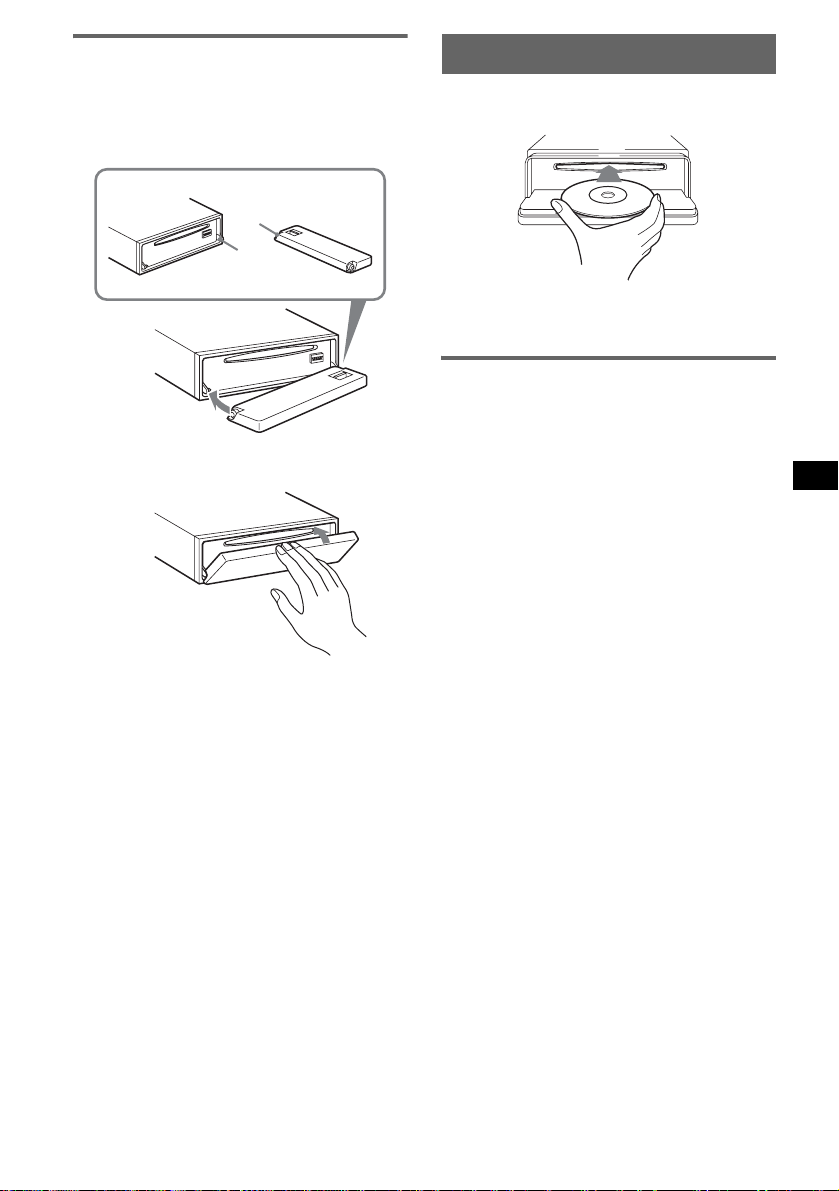

Attaching the front panel

Place the hole A of the front panel onto the
spindle B on the unit, then lightly push the left
side in.
Press (SOURCE) on the unit (or insert a disc) to
operate the unit.

A

B

x

Inserting the disc in the unit

1 Press (OPEN).
2 Insert the disc (label side up).

3 Close the front panel.

Playback starts automatically.

Ejecting the disc

1 Press (OPEN).
2 Press Z.

The disc is ejected.

3 Close the front panel.

Note

Do not put anything on the inner surface of the front
panel.

5

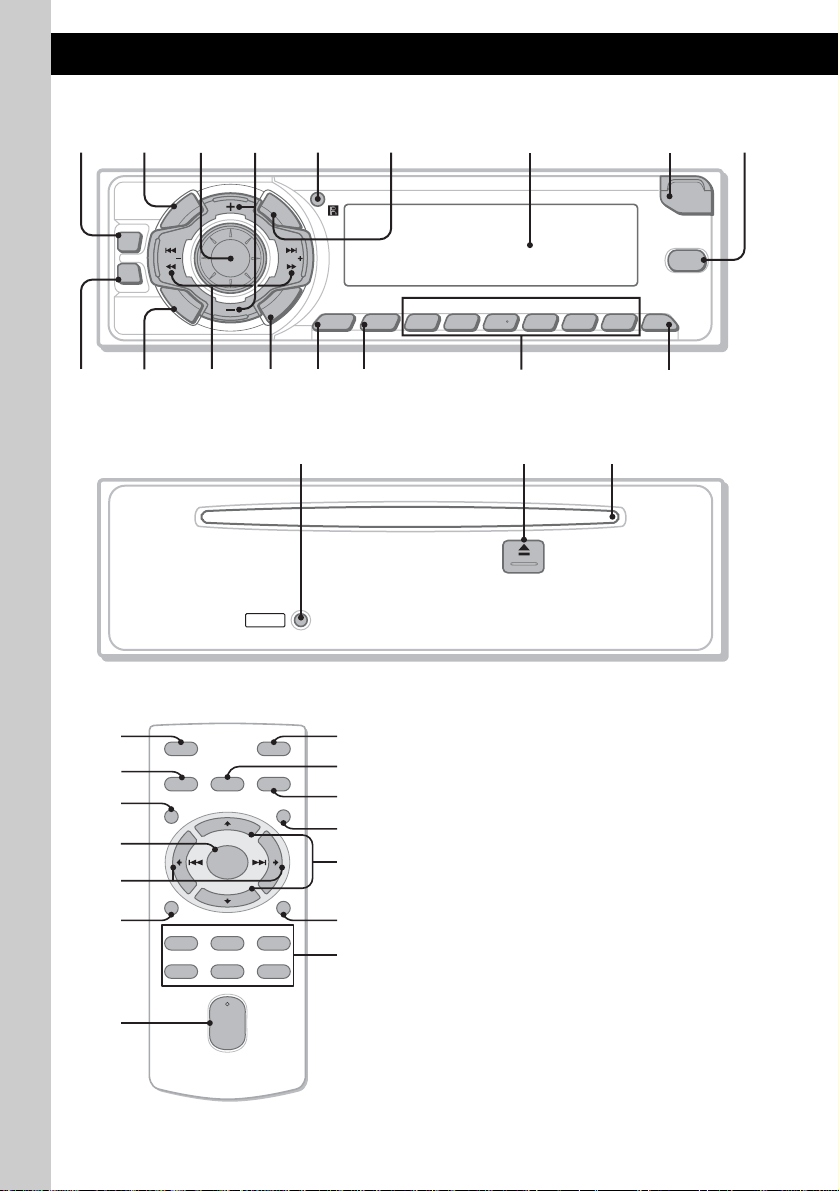

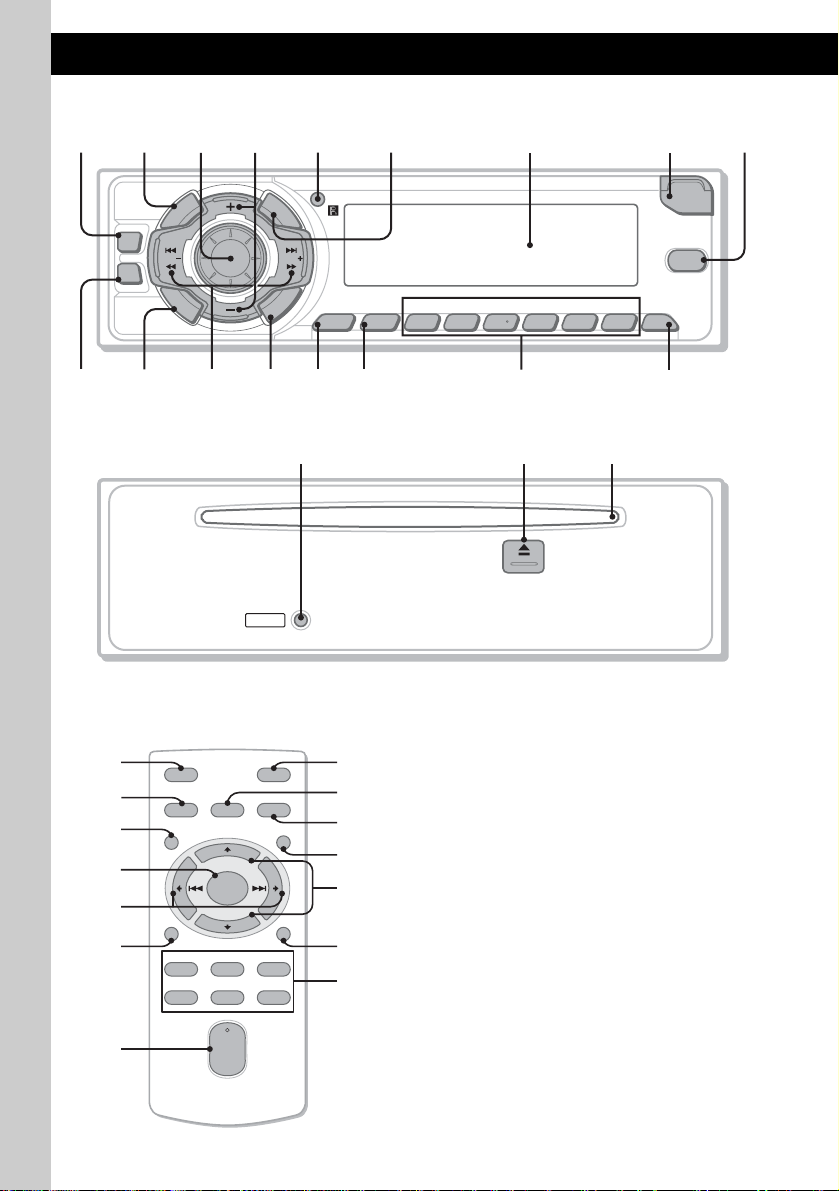

Location of controls and basic operations

Main unit

12345 6 87

P

U

E

R

S

P

/

E

G

E

C

R

U

O

S

DSO

SEEK SEEK

EQ7

M

E

N

U

P

S

T

H

D

I

A

L

L

I

S

S

T

O

U

C

N

A

T

D

R

E

T

N

E

DSPLMODE

0qdqsqa qf qg qjqh

Front panel removed

qk ql w;

RESET

Card remote commander
RM-X153

Refer to the pages listed for details. The
corresponding buttons on the card remote
commander control the same functions as those
on the unit.

qj
2
qa

qd
qs

qg

wa

OFF

SOURCE SOUND

MENU

+

ENTER

–

DSPL

REP SHUF

132

465

+

VOL

–

MODE

LIST/

CAT

SCRL

ATT

ws
wd

qf
6
4

wf

qh

A DSO button 2

B SOURCE button

C Volume control dial/SOUND button 9

D GP*

E Receptor for the card remote

F LIST/CAT*

6

9

OPEN

COLOR

BBESHUFREP

BBE MP

CDX-F5710

6543

OFF

21

To select the DSO mode (1, 2, 3 or OFF).
The larger the number, the more enhanced
the effect.

To power on/change the source (Radio/CD/

1

MD*

/AUX*2).

T o adjust v olume (rotate); select sound items
(press).

3

/PRESET +/–, M (+)/m (–)buttons

To select preset stations/skip groups (press);
skip groups continuously (press and hold).

commander

4

button 9, 12

To list up.

G Display window
H OPEN button 5

To open the front panel.

I COLOR button

T o se lect one of 7 color settings for the LCD.

J EQ7 (equalizer) button

To select an equalizer type (XPLOD,
VOCAL, CLUB, JAZZ, NEWAGE, ROCK,
CUSTOM or OFF).

K MENU button

To enter menu.

L SEEK –/+, < (.)/, (>) buttons

Radio:
T o tune in stations automatically (press) ; find
a station manually (press and hold).
CD:
To skip tracks (press); skip tracks
continuously (press, then press again within
about 1 second and hold); fast-forward/
reverse a track (press and hold).

M ENTER button

To complete a setting.

N MODE button 8, 11

To select the radio band (FM/AM)/select the

5

unit*

.

O DSPL (display) button 8, 10

To change display items.

P Number buttons

Radio:
To receive stored stations (press); store
stations (press and hold).
CD/MD*

1

:

(1): REP 8
(2): SHUF 8
(5): BBE MP*

6

3

T o activate the BBE MP function, set
“BBEMP-ON” during playback on this unit.
To cancel, set “BBEMP-OFF.”

Q OFF button

To power off/stop the source.

R RESET button 4
S Z (eject) button 5

To eject the disc.

T Disc slot 5

To insert the disc.

The following buttons on the card remote
commander have also different buttons/functions
from the unit.

wa VOL (volume) +/– b utton

To adjust volume.

ws ATT (attenuate) button

To attenuate the sound. To cancel, press
again.

wd SOUND button 9

To select sound items.

wf SCRL button 8

To scroll the display item.

*1 When an MD changer is connected.
*2 When an optional Sony portable device is

connected.

*3 When an MP3/ATRAC CD is played and a changer

is not connected. If the changer is connected, the
operation is different, see page 12.

*4 When the XM tuner is connected.
*5 When a CD/MD changer is connected.
*6 The unit only.

Note

If the unit is turned off and the display disappears, it
cannot be operated with the card remote commander
unless (SOURCE) on the unit is pressed, or a disc is
inserted to activate the unit first.

Tip

For details on how to replace the battery, see
“Replacing the lithium battery of the card remote
commander” on page 14.

7

CD

For details on connecting to a CD/MD changer,
see page 11.

Display items

A

A Source/Clock*
B Track number/Elapsed playing time,

Disc/artist name, Group number*
Group name, Track name, Text
information*

*1 When clock mode is set to “ON” (page 11).
*2 Group number is displayed only when the group is

changed.

*3 When playing an MP3, ID3 tag is displayed and

when playing a ATRAC CD, text information written
by SonicStage, etc. is displayed.

To chan ge display items B, press (DSPL);
scroll display items B, press (SCRL) on the
card remote commander or set “A.SCRL-ON”
(page 11).

Tip

Displayed items will differ, depending on the disc type
and recorded format. For details on MP3, see
page 14; ATRAC CD, see page 14.

Repeat and shuffle play

1 During playback, press (1) (REP) or

(2) (SHUF) repeatedly until the
desired setting appears.

Select To play

REP-TRACK track repeatedly.
REP-GP* group repeatedly.
SHUF-GP* group in random order.
SHUF-DISC disc in random order.

* When an MP3/ATRAC CD is played.

To return to normal play mode, select “REP­OFF” or “SHUF-OFF.”

B

1

2

,

3

Radio

Storing and receiving stations

Caution

When tuning in stations while driving, use Best
Tuning Memory (BTM) to prevent an accident.

Storing automatically — BTM

1 Press (SOURCE) repeatedly until

“TUNER” appears.

To change the band, press (MODE)
repeatedly. You can select from FM1, FM2,
FM3, AM1 or AM2.

2 Press (MENU), then press

(GP/PRESET) +/– repeatedly until

“BTM” appears.

3 Press (ENTER).

The unit stores stations in order of frequency
on the number buttons.
A beep sounds when the setting is stored.

Storing manually

1 While receiving the station that you

want to store, press and hold a
number button ((1) to (6)) until
“MEM” appears.

The number button indication appears in the
display.

Note

If you try to store another station on the same number
button, the previous stored station will be replaced.

Receiving the stored stations

1 Select the band, then press a number

button ((1) to (6)) or (GP/PRESET) +/–.

Tuning automatically

1 Select the band, then press (SEEK) –/+

to search for the station.

Scanning stops when the unit receives a
station. Repeat this procedure until the
desired station is received.

Tip

If you know the frequency of the station you want to
listen to, press and hold (SEEK) –/+ to locate the
approximate frequency, then press (SEEK) –/+
repeatedly to fine adjust to the desired frequency
(manual tuning).

8

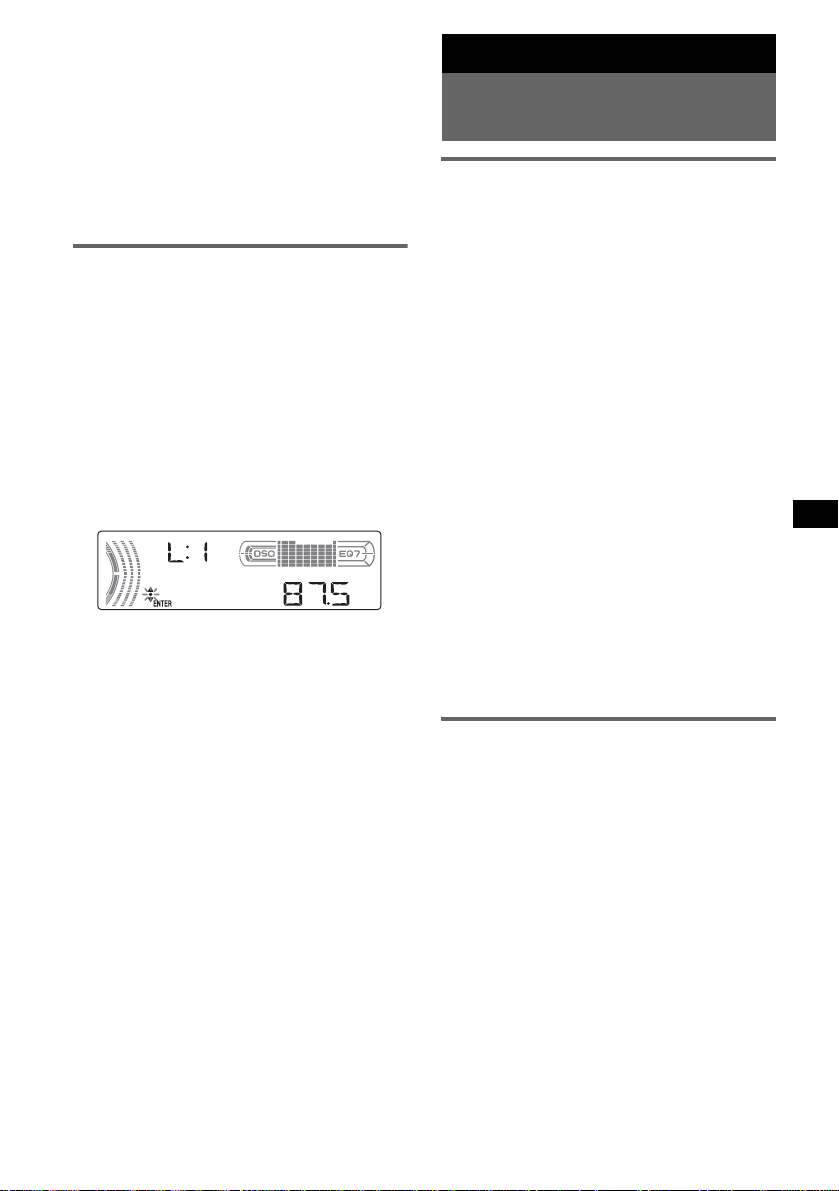

Receiving a station through a list
— list-up

You can list up the frequency or the name. For
details on labeling a station, see page 10.

1 Select the band, then press (LIST).

The frequency or station name appears.

2 Press (GP/PRESET) +/– repeatedl y until

the desired station appears.

3 Press (ENTER) to receive the station.

Other functions

Changing the sound settings

Adjusting the sound
characteristics
— BAS/TRE/BAL/FAD/SUB

You can adjust the bass, treble, balance, fader
and subwoofer volume.

1 Press (SOUND) repeatedly to select

the desired item.

The item changes as follows:

BAS (bass) t TRE (treble) t
BAL (left-right) t FAD (front-rear) t
SUB (subwoofer volume)*

* “ATT” is displayed at the lowest setting, and can

be adjusted up to 20 steps.

2 Rotate the volume control dial

repeatedly to adjust the selected item.

After 3 seconds, the setting is complete and
the display returns to normal play/reception
mode.

Note

Adjust within 3 seconds of selecting the item.

With the card remote comman der

In step 2, to adjust the selected item, press < or ,.

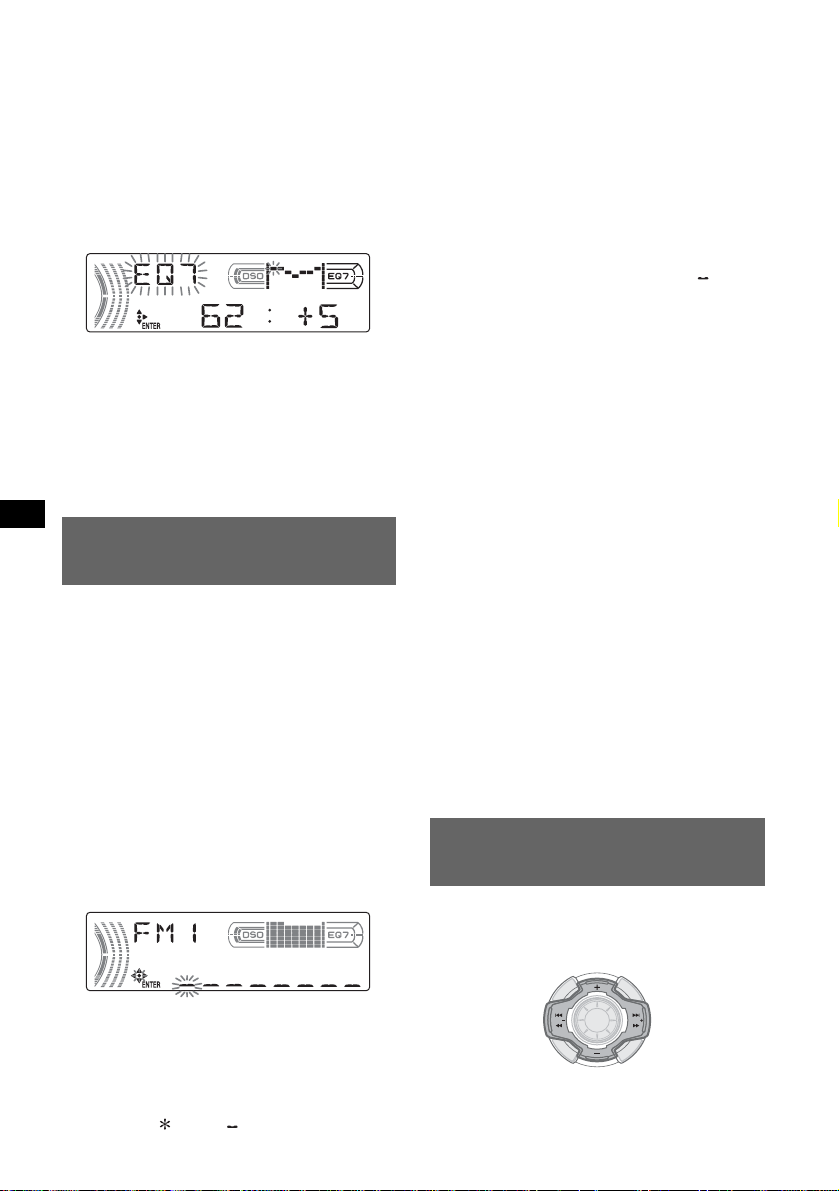

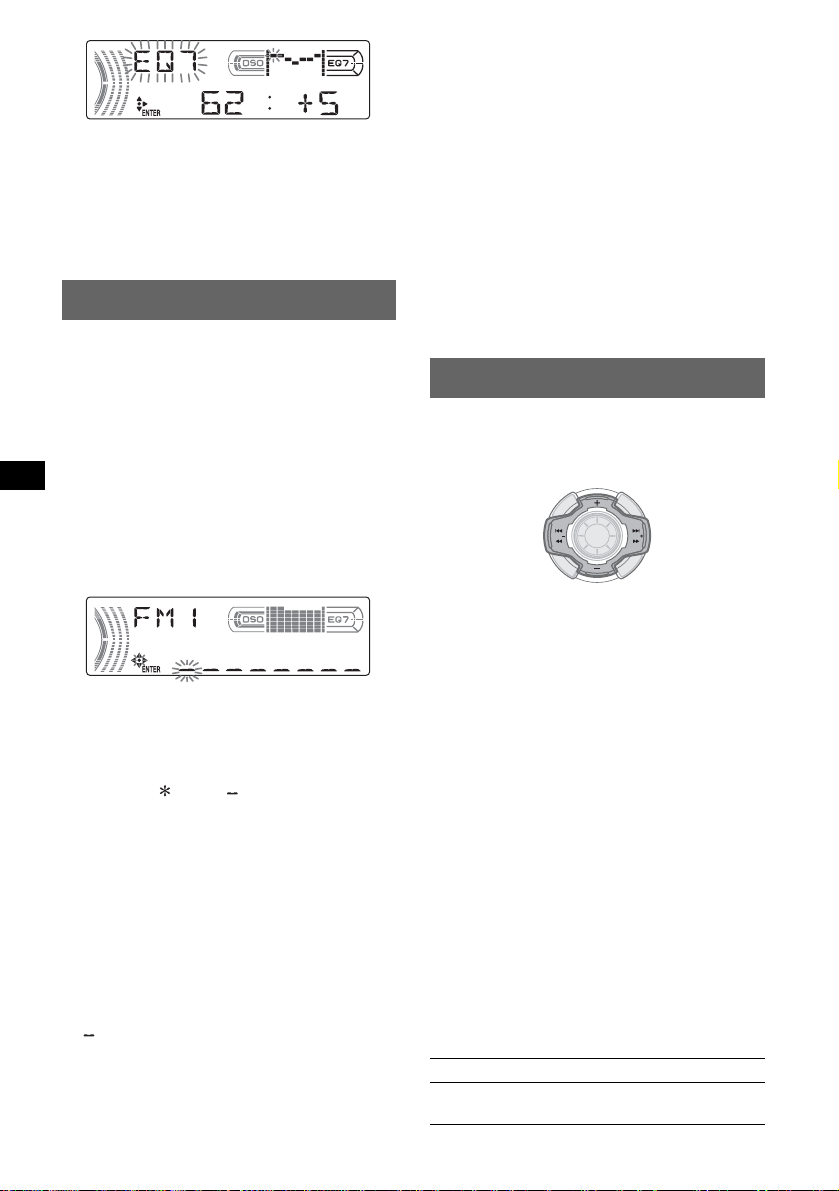

Adjusting the equalizer curve
— EQ7 TUNE

You can adjust and store the equalizer settings
for different tone ranges.

1 Select a source, then press (MENU).
2 Press (GP/PRESET) +/– repeatedl y until

“EQ7 TUNE” appears, then press
(ENTER).

3 Press (SEEK) –/+ repeatedly to select

the desired equalizer type, then press
(ENTER).

4 Press (SEEK) –/+ repeatedly to select

the desired frequency.

The frequency changes as follows:

62 y 157 y 396 y 1K y 2.5K y

6.3K y 16K

5 Press (GP/PRESET) –/+ repeatedly to

adjust the desired volume level.

The volume level is adjustable in 1 dB steps,
from –10 dB to +10 dB.

continue to next page t

9

Repeat steps 4 and 5 to adjust the equalizer
curve.
To restore the factory-set equalizer curve,
press and hold (ENTER).

6 Press (MENU) twice.

The setting is complete and the display
returns to normal play/reception mode.

Labeling a station/disc

When you receive a station, or play a disc in a
CD changer with the CUSTOM FILE function,
you can label each station/disc with a custom
name up to 8 characters (Station Memo/Disc
Memo).
If you label a station/disc, the name appears on
the list (page 9 or 12).

1 While receiving a station or playing a

disc that you want to label, press
(MENU).

2 Press (GP/PRESET) +/– repeatedly until

“NAMEEDIT” appears, then press
(ENTER).

Deleting the custom name

1 Select the radio, or the unit that has stored the

custom name you want to delete, then press
(MENU).

2 Press (GP/PRESET) +/– repeatedly until

“NAME DEL” appears, then press (ENTER).
The stored name will flash.

3 Press (GP/PRESET) +/– repeatedly to select

the name you want to delete.

4 Press and hold (ENTER).

The name is deleted. Repeat steps 3 and 4 if
you want to delete other names.

5 Press (MENU) twice.

The unit returns to normal play/reception
mode.

Adjusting menu items — MENU

You can adjust various menu settings by using
the 4 arrow buttons.

M

P

U

E

R

S

P

/

E

P

S

T

G

H

D

I

A

L

L

I

S

S

T

O

U

C

N

A

D

T

,

R

E

T

N

E

<

E

C

R

U

O

S

SEEK SEEK

M

E

N

U

m

3 Press (GP/PRESET) +/– repeatedly until

the desired character appears.

The character changes as follows:

A y B y C ... y 0 y 1 y 2 ... y +
y – y ... y (blank space) y A

To move the digital indication, press the
(SEEK) –/+.
Repeat this operation until the entire name is
entered.

4 Press (ENTER).

The labeling is complete and the display
returns to normal play/reception mode.

To display the name, press (DSPL) during
reception/playback.

Tips

• To correct or erase a character, overwrite or enter
“.”

• The Disc Memo always takes priority over any
prerecorded title.

• You can label a disc on the u nit if a changer wit h the
CUSTOM FILE function is connected.

• “REP-TRACK” and all shuffle play are suspended
until the labeling is complete.

10

1 Press (MENU).
2 Press (GP/PRESET) +/– (M/m)

repeatedly until the desired item
appears.

3 Press (SEEK) –/+ (</,) to select the

desired setting (example: “ON” or
“OFF”).

4 Press (ENTER).

The setting is complete and the display
returns to normal play/reception mode.

Note

Displayed items will differ, depending on the source
and setting.

Tip

You can easily switch among categories by pressing
and holding (GP/PRESET) +/–.

The following items can be set (follow the page
reference for details):
“

z” indicates the default settings.

SET (Setup)

CLOCK-ADJ (Clock Adjust) (page 4)
BEEP

To set “ON” (

z) or “OFF.”

RM (Rotary Commander)

To change the operative direction of the rotary
commander controls.
–“NORM” (

z): to use the rotary commander in

the factory-set position.

–“REV”: when you mount the rotary

commander on the right side of the steering
column.

AUX-A (AUX Audio)*

1

To turn the AUX source display “ON” (z) or
“OFF” (page 13).

DSPL (Display)

CLOCK (Clock Information)

T o display the clock and the display mode at the
same time.
–“ON”: to display at the same time.
–“OFF” (

z): to not display at the same time.

DIM (Dimmer)

To change the brightness of the display.
–“AT” (

z): to dim the display automatically

when you turn lights on.
–“ON”: to dim the display.
–“OFF”: to deactivate the dimmer.

1

DEMO*

(Demonstration)

To set “ON” (z) or “OFF” (page 4).

CONTRAST

To adjust the contrast of the display.
The contrast level is adjustable in 5 steps.

M.DSPL*

2

(Motion Display)
To select the Motion Display mode.
–“SA” (

z): to show moving patterns and

spectrum analyzer.
–“ON”: to show moving patterns.
–“OFF”: to deactivate the Motion Display.

A.SCRL (Auto Scroll)

To scroll long displayed item automatically
when the disc/group/track is changed.
–“ON”: to scroll.
–“OFF” (

z): to not scroll.

P/M (Play Mode)

LOCAL (Local seek mode)

–“ON”: to only tune into stations with stronger

signals.
–“OFF” (

MONO (Monaural mode)

To improve poor FM reception, select monaural
reception mode.
–“ON”: to hear stereo broadcasts in monaural.
–“OFF” (

IF AUTO/WIDE

–“AUTO” (
–“WIDE”*

z): to tune normal reception.

z): to hear stereo broadcast in stereo.

reception frequency to eliminate noise.

z): to narrow automatically the

3

: to always hear FM stereo
broadcasts in stereo and with full the
frequency signal reception.

SND (Sound)

EQ7 TUNE (page 9)
HPF (High Pass Filter)

To select the cut-off frequency “78HZ,”
“125HZ” or “OFF” (

2

LPF*

(Low Pass Filter)

z).

To select the cut-off frequency “78HZ,”
“125HZ” or “OFF” (

z).

LOUD (Loudness)

To enhance bass and treble at lower volume.
–“ON”: to reinforce bass and treble.
–“OFF” (

z): to not reinforce bass and treble.

AUX LVL (AUX Level)

To adjust the volume level for each connected
auxiliary equipment. This setting negates the
need to adjust the volume level be tween sources.

EDIT

NAMEEDIT (Name Edit) (page 10)
NAME DEL (Name Delete) (page 10)
BTM (page 8)

*1 When the unit is turned off.
*2 When the unit is turned on.
*3 In such cases, some FM stereo broadcasts may

become monaural while in the stereo reception
mode.

Using optional equipment

CD/MD changer

Selecting the changer

1 Press (SOURCE) repeatedly until “CD” or

“MD” appears.

2 Press (MODE) repeatedly until the desired

changer appears.

Unit number

Playback starts.

Disc number

continue to next page t

11

Skipping groups and discs

1 During playback, press (GP/PRESET) +/–.

To skip Press (GP/PRESET)

group and release (hold for a

group
continuously

discs repeatedly.
discs

continuously

moment).
within 2 seconds of first

releasing.

then, press again within 2
seconds and hold.

Rotary commander RM-X4S

Attaching the label

Attach the indication label depending on how
you mount the rotary commander.

SOUND

DSPL

MODE

MODE

DSPL

SOUND

Repeat and shuffle play

1 During playback, press (1) (REP) or (2)

(SHUF) repeatedly until the desired setting
appears.

Select To play

REP-DISC*1disc repeatedly.
SHUF-

CHGR*
SHUF-ALL*

tracks in the changer in random

1

order.

2

tracks in all units in random
order.

*1 When one or more CD/MD changers are

connected.

*2 When one or more CD changers, or two or more

MD changers are connected.

To return to normal play mode, select “REP­OFF” or “SHUF-OFF.”

Tip

“SHUF-ALL” will not shuffle tracks between CD units
and MD changers.

Locating a disc by name — list-up

You can select a disc from the list when
connecting a CD changer with the CUSTOM
FILE function or an MD changer.
If you assign a name to a disc, the name appears
on the list. For details on labeling a disc, see
page 10.

1 During playback, press (LIST).

The disc number or disc name appears.

2 Press (GP/PRESET) +/– repeatedly until the

desired disc appears.

3 Press (ENTER) to play the disc.

Location of controls

The corresponding buttons on the rotary
commander control the same functions as those
on this unit.

SOUND

PRESET/

DISC

SOURCE

VOL

ATT

DSPL

SEEK/AMS

MODE

OFF

OFF

The following controls on the rotary commander
require a different operation from the unit.

• PRESET/DISC control

To control radio/CD, the same as
(GP/PRESET) +/– on the unit (push in and
rotate).

• VOL (volume) control

The same as the volume control dial on the unit
(rotate).

• SEEK/AMS control

To control radio/CD, the same as (SEEK) –/+
on the unit (rotate, or rotate and hold).

Changing the operative direction

The operative direction of the controls is factory­set as shown below.

To incre ase

To decrease

If you need to mount the rotary commander on
the right hand side of the steering column, you
can reverse the operative direction.

12

1 While pushing the VOL control, press and

hold (SOUND).

Tip

You can also change the operative direction of these
controls in menu (page 11).

Auxiliary audio equipment

You can connect optional Sony portable devices
to the BUS AUDIO IN/AUX IN terminal on the
unit. If the changer or other device is not
connected to the terminal, the unit allows you to
listen to the portable device on your car speakers.

Note

When connecting a portable device, be sure BUS
CONTROL IN is not connected. Otherwise, no sound
will be heard.

Tip

When connecting both a portable device and a
changer, use the optional AUX-IN selector.

Selecting auxiliary equipment

1 Press (SOURCE) repeatedly until “AUX”

appears.
Operate by the portable device itself.

To adjust the volume level of auxiliary
equipment, see “AUX LVL” on page 11.

Additional Information

Precautions

• If your car has been parked in direct sunlight,
allow the unit to cool off before operating it.

• Power antenna will extend automatically while the
unit is operating.

Moisture condensation

On a rainy day or in a very damp area, moisture
condensation may occur inside the lenses and
display of the unit. Should this occur, the unit will
not operate properly. In such a case, remove the disc
and wait for about an hour until the moisture has
evaporated.

To maintain high sound quality

Be careful not to splash juice or other soft drinks
onto the unit or discs.

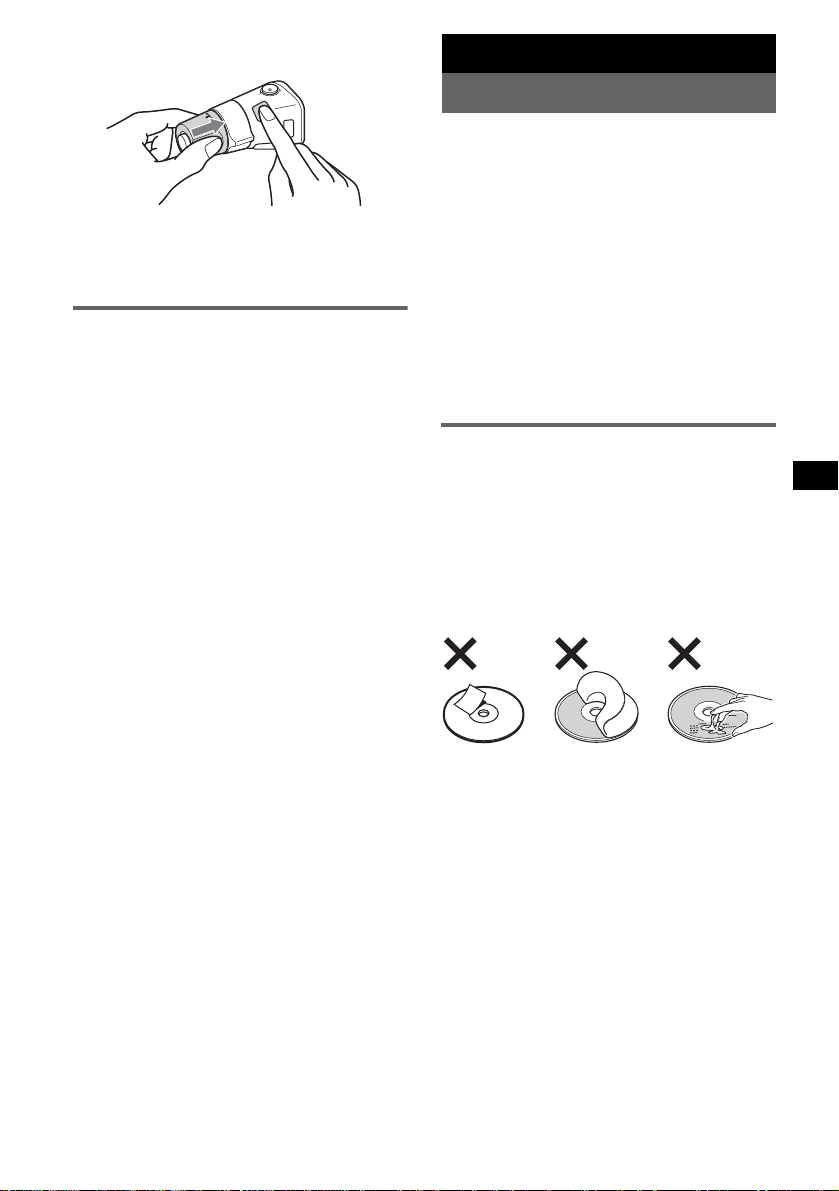

Notes on discs

• To keep a disc clean, do not touch its surface.
Handle the disc by its edge.

• Keep your discs in their cases or disc magazines
when not in use.

• Do not subject discs to heat/high temperature.
Avoid leaving them in a parked car or on a
dashboard/rear tray.

• Do not attach labels, or use discs with sticky ink/
residue. Such discs may stop spinning when used,
causing a malfunction, or may ruin the disc.

• Do not use any discs with labels or stickers
attached.
The following malfunctions may result from using
such discs:
– Inability to eject a disc (due to a label or sticker

peeling off and jamming the eject mechanism).

– Inability to read audio data correctly (e.g.,

playback skipping, or no playback) due to heat
shrinking of a sticker or label causing a disc to
warp.

• Discs with non-standard shapes (e.g., heart,
square, star) cannot be played on this unit.
Attempting to do so may damage the unit. Do not
use such discs.

• You cannot play 8 cm (3

1

/4 in) CDs.

continue to next page t

13

• Before playing, clean the discs
with a commercially available
cleaning cloth. Wipe each disc
from the center out. Do not use
solvents such as benzine,
thinner, commercially available
cleaners, or antistatic spray
intended for analog discs.

Notes on CD-R/CD-RW discs

• Some CD-Rs/CD-RWs (depending on the
equipment used for its recording or the condition
of the disc) may not play on this unit.

• Y ou cannot play a CD-R/a CD-RW that is not
finalized.

Music discs encoded with copyright
protection technologies

This product is designed to play back discs that
conform to the Compact Disc (CD) standard.
Recently, various music discs encoded with
copyright protection technologies are marketed by
some record companies. Please be aware that among
those discs, there are some that do not conform to
the CD standard and may not be playable by this
product.

About MP3 files

MP3, which stands for MPEG-1 Audio Layer -3, is a
music file compression format standard. It
compresses audio CD data to approximately 1/10 of
its original size.

• The unit is compatible with the ISO 9660 level 1/
level 2 format, Joliet/Romeo in the expansion
format, ID3 tag version 1.0, 1.1, 2.2, 2.3 and 2.4,
and Multi Session.

• The maximum number of:
– folders (groups): 150 (including root and empty

folders).

– MP3 files (tracks) and folders contained in a

disc: 300 (if a folder/file names contain many
characters, this number may become less than

300).

– displayable characters for a folder/file name is

32 (Joliet), or 32/64 (Romeo); ID3 tag is 15/30
characters (1.0, 1.1, 2.2 and 2.3), or 63/126
characters (2.4).

Playback order of MP3 files

MP3

Folder
(group)

MP3 file
(track)

Notes

• Be sure to finalize the disc before using on the unit.

• When naming an MP3 file, be sure to add the file

expansion “.mp3” to the file name.

• If you play a high-bit-rate MP3, such as 320 kbps,
sound may be intermittent.

• During playback of a VBR (variable bit rate) MP3 file
or fast-forward/reverse, elapsed playing time may
not display accurately.

• When the disc is recorded in Multi Session, only the
first track of the first session format is recognized
and played (any other format is skipped). The
priority of the format is CD-DA, ATRAC CD and
MP3.
– When the first track is a CD-DA, only CD-DA of the

first session is played.

– When the first track is not a CD-DA, an ATRAC CD

or MP3 session is played. If the disc has no data in
any of these formats, “NO MUSIC” is displayed.

About ATRAC CD

ATRAC3plus format

ATRAC3, which stands for Adapti ve Transform
Acoustic Coding3, is audio compression
technology . It compresses audio CD data to
approximately 1/10 of its original size.
ATRAC3plus, which is an extended format of
ATRAC3, compresses the audio CD data to
approximately 1/20 of its original size. The unit
accepts both ATRAC3 and ATRAC3plus format.

ATRAC CD

ATRAC CD is recorded audio CD data which is
compressed to ATRAC3 or ATRAC3plus format
using authorized software, such as SonicStage 2.0 or
later, or SonicStage Simple Burner.

• The maximum number of:
– folders (groups): 255
– files (tracks): 999

• The characters for a folder/file name and text
information written by SonicStage is displayed.

For details on ATRAC CD, see the SonicStage or
SonicStage Simple Burner manual.

Note

Be sure to create the ATRAC CD using authorized
software, such as SonicStage 2.0 or later, or
SonicStage Simple Burner 1.0 or 1.1, which are
supplied with Sony Network products.

If you have any questions or problems concerning
your unit that are not covered in this manual, consult
your nearest Sony dealer.

Maintenance

14

Replacing the lithium battery of the
card remote commander

Under normal conditions, the battery will last
approximately 1 year. (The service life may be
shorter, depending on the conditions of use.)

When the battery becomes weak, the range of the
card remote commander becomes shorter. Replace
the battery with a new CR2025 lithium battery. Use
of any other battery may present a risk of fire or
explosion.

+ side up

2

c

1

Notes on the lithium battery

• Keep the lithium battery out of the reach of children.
Should the battery be swallowed, immediately
consult a doctor.

• Wipe the battery with a dry cloth to assure a good
contact.

• Be sure to observe the correct polarity when
installing the battery.

• Do not hold the battery with metallic tweezers,
otherwise a short-circuit may occur.

WARNING

Battery may explode if mistreated.
Do not recharge, disassemble, or dispose of
in fire.

Fuse replacement

When replacing the fuse, be
sure to use one matching the
amperage rating stated on the
original fuse. If the fuse blows,
check the power connection and
replace the fuse. If the fuse
blows again after replacement,
there may be an internal
malfunction. In such a case,
consult your nearest Sony
dealer.

Fuse (10A)

• Never touch the connectors directly with your fingers
or with any metal device.

Removing the unit

1 Remove the protection collar.

1Detach the front panel (page 4).
2Engage the release keys together with the

protection collar.

Orient the release
keys as shown.

3Pull out the release keys to remove the

protection collar.

2 Remove the unit.

1Insert both release keys simultaneously

until they click.

Hook facing
inwards.

Cleaning the connectors

The unit may not function properly if the connectors
between the unit and the front panel are not clean. In
order to prevent this, detach the front panel (page 4)
and clean the connectors with a cotton swab dipped
in alcohol. Do not apply too much force. Otherwise,
the connectors may be damaged.

Main unit

Notes

• For safety, turn off the ignition before cleaning the
connectors, and remove the key from the ignition
switch.

Back of the front
panel

2Pull the release keys to unseat the unit.

3Slide the unit out of the mounting.

15

Specifications

AUDIO POWER SPECIFICATIONS

POWER OUTPUT AND TOTAL HARMONIC
DISTORTION

23.2 watts per channel minimum continuous
average power into 4 ohms, 4 channels driven
from 20 Hz to 20 kHz with no more than 5% total
harmonic distortion.

CEA2006 Standard
Power Output: 17 Watts RMS × 4 at
4 Ohms < 1% THD+N
SN Ratio: 82 dBA
(reference: 1 Watt into 4 Ohms)

CD Player section

Signal-to-noise ratio: 120 dB
Frequency response: 10 – 20,000 Hz
Wow and flutter: Below measurable limit

Tuner section

FM

Tuning range: 87.5 – 107.9 MHz
Antenna terminal: External antenna connector
Intermediate frequency: 10.7 MHz/450 kHz
Usable sensitivity: 9 dBf
Selectivity: 75 dB at 400 kHz
Signal-to-noise ratio: 67 dB (stereo), 69 dB (mono)
Harmonic distortion at 1 kHz: 0.5 % (stereo),

0.3 % (mono)

Separation: 35 dB at 1 kHz
Frequency response: 30 – 15,000 Hz

AM

Tuning range: 530 – 1,710 kHz
Antenna terminal: External antenna connector
Intermediate frequency: 10.7 MHz/450 kHz
Sensitivity: 30 µV

Power amplifi e r section

Outputs: Speaker outputs (sure seal connectors)
Speaker impedance: 4 – 8 o hms
Maximum power output: 52 W × 4 (at 4 ohms)

General

Outputs:

Audio outputs terminal (fron t/rear)
Subwoofer output terminal (mono)
Power antenna relay control terminal
Power amplif ier control terminal

Inputs:

Telephone ATT control terminal
Illumination control terminal
BUS control input terminal
BUS audio input/AUX IN terminal
Remote controller input terminal
Antenna input terminal

Tone controls:

Bass: ±10 dB at 62 Hz
Treble: ±10 dB at 16 kHz

Loudness:

+8 dB at 100 Hz
+2 dB at 10 kHz

16

Power requirements: 12 V DC car battery

(negative ground)

Dimensions: Approx. 178 × 50 × 177 mm (71/8 × 2 ×

7 in) (w/h/d)

Mounting dimensions: Approx. 182 × 53 × 161 mm

(71/4 × 21/8 × 63/8 in) (w/h/d)

Mass: Approx. 1.2 kg (2 lb 10 oz)
Supplied accessories:

Card remote commander: RM-X153
Parts for installation and connections (1 set)
Front panel case (1)

Optional accessories/equipme nt :

Rotary commander: RM-X4S
BUS cable (supplied with an RCA pin cord):
RC-61 (1 m), RC-62 (2 m)
CD changer (10 discs): CDX-7 57MX
CD changer (6 discs): CDX-T69
MD changer (6 discs): MDX-66XLP
XM Satellite Radio Receiver: XT-XM1
Source selector: XA-C30
AUX-IN selector: XA-300

US and foreign patents licensed from Dolby
Laboratories.

Note

This unit cannot be connected to a digital preamplifier
or an equalizer which is Sony BUS system compatible .

Design and specifications are subject to change
without notice.

• Lead-free solder is used for soldering certain
parts. (more than 80 %)

• Halogenated flame retardants are not used in the
certain printed wiring boards.

• Halogenated flame retardants are not used in
cabinets.

• Packaging cushions do not use polystyrene foam.

Troubleshooting

The following checklist will help you remedy
problems you may encounter with your unit.
Before going through the checklist below, check the
connection and operating procedures.

General

No power is being supplied to the unit.

• Check the connection. If everything is in order, check
the fuse.

• If the unit is turned off and the disp lay disappears, it
cannot be operated with the remote commander.

tTurn on the unit.

The power antenna does not extend.

The power antenna does not have a relay box.

No sound.

• The volume is too low.

• The ATT function is activated, or the T elephone ATT
function (when the interf ace cable of a car telephone
is connected to the ATT lead) is activated.

• The position of the fader control (FAD) is not set for
a 2-speaker system.

• The CD changer is incompatible with the disc format
(MP3/ATRAC CD).

tPlay back with a Sony MP3 compatible CD

changer, or this unit.

No beep sound.

• The beep sound is canceled (page10).

• An optional power amplifier is connected and you are
not using the built-in amplifier.

The contents of the memory have been erased.

• The RESET button has been pressed.

tStore again into the memory.

• The power connecting lead or battery has been
disconnected.

• The power connecting lead is not connected properly.

Stored stations and correct time are eras ed.
The fuse has blown.
Makes noise when the position of the ignition
key is switched.

The leads are not matched correc tly with the car’s
accessory power connector.

The display disappears from/does not appear
in the display window.

• The dimmer is set “DIM-ON” (page 11).

• The contrast setting is not proper.

tAdjust the contrast setting (page 11).

• The display disappears if you press and hold (OFF).

tPress and hold (OFF) again until the display

appears.

• The connectors are dirty (page 15).

DSO does not function.

Depending on the type of car interior or type of music,
DSO may not have a de sirable effect.

CD/MD playback

The disc cannot be loaded.

• Another disc is already loaded.

• The disc has been forcibly inserted upside down or in
the wrong way.

The disc does not playback.

• Defective or dirty disc.

• The CD-Rs/CD-RWs are not for audio use (page 14).

MP3 files cannot be played back.

The disc is incompatible with the MP3 format and
version (page 14).

MP3 files take longer to play back than others.

The following discs take a longer time to start
playback.
– a disc recorded with a complicated tree structure.
– a disc recorded in Multi Session.
– a disc to which data can be added.

The ATRAC CD cannot play.

• The disc is not created by authorized software, such
as SonicStage or SonicStage Simple Burner.

• Tracks that are not included in the group cannot be
played.

The display items do not scroll.

• For discs with very many characters, those may not
scroll.

• “A.SCRL” is set to off .

tSet “A.SCRL-ON” (page 11) or press (SCRL) on

the card remote commander.

The sound skips.

• Installation is no t cor r ect .

tInstall the unit at an angle of less than 45° in a

sturdy part of the car.

• Defective or dirty disc.

The operation buttons do not function.
The disc will not eject.

Press the RESET button (page 4).

“MS” or “MD” does not appear on the source
display when both the optional MGS-X1 and
MD changer are connected.

This unit recognizes MGS-X1 as an MD unit.
tPress (SOURCE) until “MS” or “MD” appears,

then press (MODE) repeatedly.

Radio reception

The stations cannot be received.
The sound is hampered by noises.

• Connect a power antenna control lead (blue) or
accessory power supply lead (red) to the power
supply lead of a car’s antenna booster (only when
your car has built-in FM/AM antenna in the rear/side
glass).

• Check the connection of the car antenna.

• The auto antenna will not go up.

tCheck the connection of the power antenna

control lead.

• Check the frequency.

• When the DSO mode is on, the sound is sometimes
hampered by noises.

tSet the DSO mode to “OFF” (page 6).

Preset tuning is not possible.

• Store the correct frequency in the memory.

• The broadcast signal is too weak.

Automatic tuning is no t po ssible.

• The local seek mode is set to “ON.”

tSet “LOCAL” to “OFF” (page 11).

• The broadcast signal is too weak.

tPerform manual tuning.

During FM reception, the “ST” indication
flashes.

• Tune in the frequency accurately.

• The broadcast signal is too weak.

tSet “MONO” to “ON” (page 11).

An FM program broadcast in stereo is heard in
monaural.

The unit is in monaural reception mode.
tSet “MONO” to “OFF” (page 11).

Interference occurs during FM reception.

IF mode is set to “WIDE.”
tSet to “IF AUTO” (page 11).

continue to next page t

17

Error displays/Messages

1

BLANK*

Tracks have not been recorded on the MD.*
tPlay an MD with recorded tracks.

ERROR*

1

• The disc is dirty or inserted upside down.*

tClean or insert the disc correctly.

• The disc cannot play because of some problem.
tInsert another disc.

FAILURE (Ill uminates until any button is pressed.)

The connection of speakers/amplifiers is incorrect.
tSee the installation guide manual of this model to

check the connection.

FAILURE (Illuminates for about 1 second.)

When the XM tuner is connected, storing an XM radio
channel into a preset failed.
tBe sure to receive the channel that you want to

store, then try it again.

LOAD

The changer is loading the disc.
tWait until loading is complete.

L.SEEK +/–

The local seek mode is on during automatic tuning.

NO DATA

All custom names have been deleted, or none are
stored.

NO DISC

The disc is not inserted in the CD/MD changer.
tInsert discs in the chan ger.

NO ID3

ID3 tag information is not written in the MP3 file.

NO INFO

Te xt information is not written in the ATRAC3/
ATRAC3pl us fil e.

NO MAG

The disc magazine is not inserted in the CD changer.
tInsert the magazine in the changer.

NO MUSIC

The disc is not a music file.
tInsert a music CD in this unit or MP3 playable

changer.

NO NAME

A track/group/disc name is n ot written in the track.

NOT READ

The disc information has not been read by the unit.
tLoading the disc, then select it on the list.

NOTREADY

The lid of the MD changer is open or the MDs are not
inserted properly.
tClose the lid or insert the MDs properly.

OFFSET

There may be an internal malf unction.
tCheck the connection. If the error indication

remains on in the display, consult your nearest
Sony dealer.

2

2

READ

The unit is reading all track and group information on
the disc.
tWait until reading is complete and playback starts

automatically. Depending on the disc structure, it
may take more than a minute.

RESET

The CD unit and CD/MD changer cannot be operated
because of some problem.
tPress the RESET button (page 4).

“” or “”

During fast-forward or reverse, you have reached the
beginning or the end of the disc and you cannot go any
further.

“”

The character cannot be displayed with the unit.

*1 If an error occurs during playback of a CD or MD,

the disc number of the CD or MD does not appear
in the display.

*2 The disc number of the disc causing the error

appears in the display.

If these solutions do not help improve the situation,
consult your nearest Sony dealer.
If you take the unit to be repaired because of CD
playback trouble, bring the disc that was used at the
time the problem began.

18

Félicitations !

Nous vous remercions d’avoir fait l’acquisition
de ce lecteur de disques compacts Sony. Ce
lecteur vous offre les fonctions suivantes.

• Lecture de CD

Possibilité de lecture de CD-DA (contenant
également des informations CD TEXT*), de
CD-R/CD-RW (fichie rs MP3 contenan t
également des multisessions (page 14)) et de
CD ATRAC (format ATRAC3 et ATRAC3plus
(page 15)).

Type de
disques

CD-DA

Symbole indiqué sur le

disque

Avertissement si le contact de votre
véhicule ne comporte pas de position
ACC

Après avoir coupé le moteur, n’oubliez pas de
maintenir la touche (OFF) enfoncée sur
l’appareil jusqu’à ce que l’affichage
disparaisse.
Sinon, l’affichage n’est pas désactivé et la
batterie du véhicule se décharge.

Le processus BBE MP

R

améliore le son compressé
numériquement, tel qu

’

un
MP3, en restaurant et en améliorant les
harmoniques supérieures perdues lors de la
compression. BBE MP génère des harmoniques
paires depuis le matériel source, récupérant
efficacement la chaleur, les détails et les
nuances.

MP3

CD ATRAC

• Réception radio

–Vous pouvez mémoriser jusqu’à 6 stations par

bande de fréquences (FM1, FM2, FM3, AM1
et AM2).

–BTM (mémorisation des meilleurs accords) :

l’appareil sélectionne des stations émettant un
signal fort et les mémorise.

–Vous pouvez affecter u n nom à chaque station

radio, l’enregistrer dans la mémoire et
afficher les noms de stations dans la liste.

• Réglages du son
–EQ7 : vous pouvez choisir une courbe

d’égaliseur pour 7 types de musique.

–DSO (répartiteur dynamique du son émis) :

création d’un son mieux réparti, à l’aide d’un
haut-parleur virtuel, afin de renforcer le son
des haut-parleurs, même s’ils sont installés
dans la partie inférieure de la portière.

–BBE MP : amélioration des sons compressés

numériquement comme les fichiers MP3.
Pour plus de détails, reportez-vous à
l’explication suivante.

• Pilotage d’appareils en option
En plus de la fonction de lecture, cet appareil
vous permet également de piloter des
changeurs CD/MD en option ou des appareils
portables Sony en option.

* Un disque CD TEXT est un CD-DA contenant des

informations telles que le nom du disque, le nom de
l’artiste et le nom des plages.

Le logo « XM Ready » indique que ce
produit commande un tuner XM Sony
(vendu séparément). Consultez votre
revendeur agréé Sony le plus proche
pour obtenir plus d’informations sur le

tuner XM. Pour en savoir plus sur le
fonctionnement du tuner XM, reportez-vous au
manuel utilisateur fourni avec le tuner XM.

SonicStage et son logo sont des marques de
commerce de Sony Corporation.
ATRAC, ATRAC3, ATRAC3plus et leurs logos
sont des marques de commerce de Sony
Corporation.

2

Table des matières

Préparation

Réinitialisation de l’appareil . . . . . . . . . . . . . . . 4

Réglage de l’horloge . . . . . . . . . . . . . . . . . . . . . 4

Mode DEMO. . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Retrait de la façade . . . . . . . . . . . . . . . . . . . . . . 4

Installation de la façade . . . . . . . . . . . . . . . . 5

Insertion du disque dans le lecteur . . . . . . . . . . 5

Éjection du disque . . . . . . . . . . . . . . . . . . . . 5

Emplacement des commandes et
opérations de base

Appareil principal . . . . . . . . . . . . . . . . . . . . 6

Mini-télécommande RM-X153 . . . . . . . . . . 6

CD

Rubriques d’affichage . . . . . . . . . . . . . . . . . 8

Lecture répétée et lecture aléatoire . . . . . . . 8

Radio

Mémorisation et réception des stations . . . . . . . 8

Mémorisation automatique — BTM . . . . . . 8

Mémorisation manuelle . . . . . . . . . . . . . . . . 8

Réception des stations mémorisées . . . . . . . 8

Recherche automatique des fréquences . . . . 8

Réception d’une station à partir d’une liste

— Affichage automatique des titres . . . . . . 9

Autres fonctions

Changement des réglages du son . . . . . . . . . . . 9

Réglage des caractéristiques du son

— BAS/TRE/BAL/FAD/SUB . . . . . . . . . . 9

Ajustement de la courbe de l’égaliseur

— EQ7 TUNE . . . . . . . . . . . . . . . . . . . . . . . 9

Identification d’une station de

radio/d’un disque . . . . . . . . . . . . . . . . . . . . . . 10

Réglage des paramètres du menu

— MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Avec un équipement en option . . . . . . . . . . . . 12

Changeur CD/MD . . . . . . . . . . . . . . . . . . . 12

Satellite de commande RM-X4S . . . . . . . . 12

Raccordement d’appareils audio

auxiliaires . . . . . . . . . . . . . . . . . . . . . . . . . 13

Informations complémentaires

Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Remarques sur les disques . . . . . . . . . . . . 14

À propos des fichiers MP3 . . . . . . . . . . . . 14

À propos des CD ATRAC . . . . . . . . . . . . . 15

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Démontage de l’appareil. . . . . . . . . . . . . . . . . 16

Caractéristiques techniques. . . . . . . . . . . . . . . 16

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Affichage des erreurs et messages . . . . . . 19

3

Préparation

Retrait de la façade

Réinitialisation de l’appareil

Avant la première mise en service de l’appareil,
après avoir remplacé la batterie du véhicule ou
modifié les raccordements, vous devez
réinitialiser l’appareil.
Retirez la façade, puis appuyez sur la touche
RESET avec un objet pointu comme un stylo à
bille.

Touche
RESET

Remarque

Une pression sur la touche RESET remet l’heure à
zéro et efface certaines informations mémorisées.

Réglage de l’horloge

L ’horloge numérique fonctionne sui v ant un cycle
de 12 heures.

1 Appuyez sur (MENU).
2 Appuyez plusieurs fois sur

(GP/PRESET) +/– jusqu’à ce que
« CLOCK-ADJ » apparaisse.

3 Appuyez sur (ENTER).

L’indication des heures clignote.

4 Appuyez sur (GP/PRESET) +/– pour

régler les heures et les minutes.

Pour modifier l’indication numérique,
appuyez sur (SEEK) –/+.

5 Appuyez sur (ENTER).

L’horloge démarre.

Pour afficher l’horloge en cours de lecture/
réception, réglez « CLOCK-ON » (page 11).

Vous pouvez retirer la façade de cet appareil pour
le protéger du vol.

Alarme d’avertissement

Si vous mettez la clé de contact en position OFF
sans ôter la façade, l’alarme d’avertissement
retentit pendant quelques secondes.
L’alarme est émise uniquement lorsque
l’amplificateur intégré est utilisé.

1 Appuyez sur (OFF).

L’appareil est mis hors tension.

2 Appuyez sur (OPEN).

La façade bascule automatiquement vers le
bas.

3 Faites coulisser la façade à la droite,

puis tirez doucement vers vous
l’extrémité gauche de la façade.

1

2

Remarques

• N’exercez pas de pression excessive sur la façade
et la fenêtre d’affichage et ne l’échappez pas.

• N’exposez pas la façade à une température ou à un
taux d’humidité élevé. Évitez de la laisser dans un
véhicule en stationnement ou sur le tableau de bord
ou la plage arrière.

Conseil

Lorsque vous transportez la façade, glissez-la dans
l’étui fourni à cet effet.

Mode DEMO

Lorsque l’appareil est hors tension, l’horloge est
affichée en premier, puis l’écran du mode de
démonstration (DEMO) apparaît.

Pour annuler le mode DEMO, réglez « DEMO­OFF » dans le menu (page 11) lors de la mise
hors tension de l’appareil.

4

Installation de la façade

Engagez l’orifice A de la façade sur la tige B de
l’appareil, puis poussez doucement sur le côté
gauche pour l’installer en position.
Appuyez sur (SOURCE) sur l’appareil (ou
insérez un disque) pour le faire fonctionner.

A

B

x

Insertion du disque dans le
lecteur

1 Appuyez sur (OPEN).
2 Insérez le disque (côté imprimé vers le

haut).

3 Fermez la façade.

La lecture commence automatiquement.

Éjection du disque

1 Appuyez sur (OPEN).
2 Appuyez sur Z.

Le disque est éjecté.

3 Fermez la façade.

Remarque

Ne posez rien sur la face interne de la façade.

5

Emplacement des commandes et opérations de base

Appareil principal

12345 6 87

P

U

E

R

S

P

/

E

G

E

C

R

U

O

S

DSO

SEEK SEEK

EQ7

M

E

N

U

P

S

T

H

D

I

A

L

L

I

S

S

T

O

U

C

N

A

T

D

R

E

T

N

E

DSPLMODE

0qdqsqa qf qg qjqh

Sans la façade

qk ql w;

RESET

Mini-télécommande RM-X153

qj
2
qa

qd
qs

qg

wa

OFF

SOURCE SOUND

MENU

+

ENTER

–

DSPL

REP SHUF

132

465

+

VOL

–

MODE

LIST/

CAT

SCRL

ATT

ws
wd

qf
6
4

wf

qh

Pour plus de détails, reportez-vous aux numéros
de pages indiqués. Les touches correspondantes
de la mini-télécommande pilotent les mêmes
fonctions que celles de l’appareil.

A Touche DSO 2

B Touche SOURCE

C Molette de réglage du volume/touche

D Touches GP*

E Récepteur de la mini-télécommande

6

9

OPEN

COLOR

BBESHUFREP

BBE MP

21

Sélection du mode DSO (1, 2, 3 ou OFF).
Plus le chiffre est élevé, plus l’effet est
prononcé.

Mise sous tension/changement de la source
(radio/CD/MD*

SOUND 9

Réglage du niveau du volume (tournez) ;
sélection des paramètres du son (appuyez).

Sélection de stations présélectionnées/saut
de plusieurs groupes (appuyez) ; saut de
plusieurs groupes de suite (appuyez sur la
touche et maintenez-la enfoncée).

6543

OFF

CDX-F5710

1

/AUX*2).

3

/PRESET +/–, M (+)/m (–)

F Touche LIST/CAT*4 9, 12

Affichage automatique des titres.

G Fenêtre d’affichage
H Touche OPEN 5

Ouverture/fermeture de la façade.

I Touche COLOR

Sélection de l’un des 7 réglages de couleur
de l’écran ACL.

J Touche EQ7 (égaliseur)

Sélection d’un type d’égaliseur (XPLOD,
VOCAL, CLUB, JAZZ, NEWAGE, ROCK,
CUSTOM ou OFF).

K Touche MENU

Pour entrer dans le menu.

L Touches SEEK –/+, < (.)/, (>)

Radio :
Syntonisation automatique de stations
(appuyez) ; recherche manuelle d’une station
(appuyez sur la touche et maintenez-la
enfoncée).
CD :
Saut de plages (appuyez) ; saut de plages en
continu (appuyez, puis appuyez dans un
délai d’environ 1 seconde et maintenez la
touche enfoncée) ; avance/retour rapide dans
une plage (appuyez sur la touche et
maintenez-la enfoncée).

M Touche ENTER

Validation d’un réglage.

N Touche MODE 8, 12

Sélection de la bande radio (FM/AM)/
sélection de l’appareil*

5

.

O Touche DSPL (affichage) 8, 10

Changement des rubriques d’affichage.

P Touches numériques

Radio :
Pour changer de rubriques d’affichage
(appuyez) ; pour changer la luminosité de
l’affichage (appuyez sur la touche et
maintenez-la enfoncée).
CD/MD*

1

:

(1): REP 8
(2): SHUF 8
(5): BBE MP*

6

2

Pour activer la fonction BBE MP, réglez
« BBEMP-ON » en cours de lecture sur cet
appareil. Pour la désactiver, réglez
«BBEMP-OFF».

Q Touche OFF

Mise hors tension de l’appareil/arrêt de la
source.

R Touche RESET 4
S Touche Z (éjection) 5

Éjection du disque.

T Fente d’insertion des disques 5

Insertion du disque.

Les touches suivantes de la mini-télécommande
correspondent également à des touches/fonctions
différentes de celles de l’appareil.

wa Touche VOL (volume) +/–

Réglage du niveau du volume.

ws Touche ATT (atténuation du son)

Atténuation du son. Appuyez de nouveau sur
cette touche pour annuler.

wd Touche SOUND 9

Pour sélectionner les paramètres sonores.

wf Touche SCRL 8

Défilement de la rubrique d’affichage.

*1 Lorsqu’un changeur MD en option est raccordé.
*2 Lorsqu’un lecteur appareil portable Sony en option

est raccordé.

*3 Lorsqu’un fichier MP3/CD ATRAC est lu et

qu’aucun changeur n’est raccordé. Si un changeur
est raccordé, le fonctionnement est différent,
reportez-vous à la page 12.

*4 Lorsqu’un tuner XM est raccordé.
*5 Lorsqu’un changeur CD/MD est raccordé.
*6 L’appareil uniquement.

Remarque

Si vous éteignez l’appareil et que l’affichage dispar aît,
son fonctionnement ne peut pas être commandé avec
la mini-télécommande, sauf si vous appuyez d’abord
sur la touche (SOURCE) de l’appareil ou si vous
insérez d’abord un disque dans le lecteur pour
l’activer.

Conseil

Pour obtenir des informations plus détaillées sur le
remplacement de la pile, reportez-vous à la section
« Remplacement de la pile au lithium de la
télécommande » à la page 15.

7

CD

Pour plus de détails sur le raccordement d’un
changeur CD/MD, reportez-vous à la page 12.

Rubriques d’affichage

A

B

Radio

Mémorisation et réception des
stations

Attention

Pour régler des stations pendant que vous
conduisez, utilisez la fonction de mémorisation
des meilleurs accords (BTM) afin d’éviter tout
accident.

A Source/horloge*
B Numéro de plage/Temps de lecture

écoulé, Nom du disque/de l’artiste,
Numéro de groupe*
Nom de plage, Informations
textuelles*

*1 Lorsque l’horloge est réglée à « ON » (page 11).
*2 Le numéro de groupe s’affiche uniquement lorsque

vous changez de groupe.

*3 Lorsque vous lisez un fichier MP3, l’étiquette ID3

s’affiche et lorsque vous lisez un CD ATRAC, les
informations textuelles de SonicStage, etc.
s’affichent.

Pour changer de rubriques d’affichage B,
appuyez sur (DSPL) ; pour faire défiler les
rubriques d’affichage B, appuyze sur (SCRL)
sur la mini-télécommande ou réglez « A.SCRL­ON » (page 11).

Conseil

Les rubriques affichées varient selon le type de disque
et le format enregistré. Pour plus de détails à propos
des fichiers MP3, reportez-vous à la page 14 ; à
propos des CD ATRAC, reportez-vous à la page15.

1

2

, Nom de groupe,

3

Lecture répétée et lecture aléatoire

1 En cours de lecture, appuyez sur

(1) (REP) ou (2) (SHUF) de façon
répétée jusqu’à ce que le réglage de
votre choix apparaisse.

Sélectionnez Pour lire

REP-TRACK une plage en boucle.
REP-GP* un groupe en boucle.
SHUF-GP* un groupe dans un ordre

SHUF-DISC un disque dans un ordre

* Lors de la lecture d’un fichier MP3/CD ATRAC.

Pour revenir au mode de lecture normal,
sélectionnez « R EP-O FF » ou « SHUF-OFF ».

aléatoire.

aléatoire.

8

Mémorisation automatique — BTM

1 Appuyez plusieurs fois sur (SOURCE)

jusqu’à ce que l’indication « TUNER »
apparaisse.

Appuyez plusieurs fois sur (MODE) pour
changer de bande. Vous pouvez sélectionner
FM1, FM2, FM3, AM1 ou AM2.

2 Appuyez sur (MENU), puis sur

(GP/PRESET) +/– de façon répétée

jusqu’à ce que « BTM » apparaisse.

3 Appuyez sur (ENTER).

L’appareil enregistre les stations sur les
touches numériques dans l’ordre des
fréquences.
Un bip retentit lorsque le réglage est
mémorisé.

Mémorisation manuelle

1 Lorsque vous captez la station que

vous souhaitez mémoriser, appuyez
sur une touche numérique ((1) à (6))
et maintenez-la enfoncée jusqu’à ce
que l’indication « MEM » s’affiche.

Le numéro de la touche apparaît dans la
fenêtre d’affichage.

Remarque

Si vous essayez de mémoriser une autre station sur la
même touche numérique, la station mémorisée
précédemment est remplacée.

Réception des stations
mémorisées

1 Sélectionnez la bande, pu is ap pu yez

sur une touche numérique ((1) à (6))
ou sur (GP/PRESET) +/–.

Recherche automatique des
fréquences

1 Sélectionnez la bande, pu is ap pu yez

sur (SEEK) –/+ pour rechercher la
station.

Le balayage s’interrompt lorsque l’appareil
capte une station. Répétez cette procédure
jusqu’à ce que vous captiez la station
souhaitée.

Conseil

Si vous connaissez la fréquence de la station que
vous souhaitez écouter, maintenez la touche
(SEEK) –/+ enfoncée pour localiser la fréquence
approximativement, puis appuyez plusieurs fois sur
(SEEK) –/+ pour la régler avec précision (recherche
manuelle des fréquences).

Réception d’une station à partir
d’une liste — Affichage
automatique des titres

Vous pouvez afficher automatiquement la
fréquence ou le nom. Pour savoir comment
attribuer un nom à une station, reportez-vous à la
page 10.

1 Sélectionnez la bande, puis appuyez

sur (LIST).

La fréquence ou le nom de la station apparaît.

2 Appuyez plusieurs fois sur

(GP/PRESET) +/– jusqu’à ce que la
station de votre choix apparaisse.

3 Appuyez sur (ENTER) pour capter la

station.

Autres fonctions

Changement des réglages du
son

Réglage des caractéristiques du
son — BAS/TRE/BAL/FAD/SUB

Vous pouvez régler les graves, les aiguës, la
balance gauche/droite, l’équilibre avant/arrière,
ainsi que le volume du caisson de graves.

1 Appuyez plusieurs fois sur (SOUND)

pour sélectionner la rubrique
souhaitée.

La rubrique change comme suit :

BAS (graves) t TRE (aiguës) t
BAL (gauche-droite) t
FAD (avant-arrière) t
SUB (volume du caisson de graves)*

* «A TT» est affiché au réglage le plus bas et peut

être réglé par incréments de 20.

2 Tournez plusieurs fois la molette de

réglage du volume pour ajuster le
paramètre sélectionné.

Après 3 secondes, le réglage est terminé et
l’écran d’affichage revient en mode de
lecture/réception normale.

Remarque

Effectuez ce réglage dans les 3 secondes après avoir
sélectionné le paramètre.

Avec la mini-télécommande

À l’étape 2, pour ajuster le paramètre sélectionné,
appuyez sur < ou ,.

Ajustement de la courbe de
l’égaliseur — EQ7 TUNE

Vous pouvez régler et mémoriser différentes
plages de tonalité pour l’égaliseur.

1 Sélectionnez une source, puis

appuyez sur (MENU).

2 Appuyez plusieurs fois sur

(GP/PRESET) +/– jusqu’à ce que « EQ7
TUNE » apparaisse, puis appuyez sur
(ENTER).

3 Appuyez sur (SEEK) –/+ de façon

répétée afin de sélectionner le type
d’égaliseur souhaité, puis appuyez sur
(ENTER).

Suite à la page suivante t

9

4 Appuyez plusieurs fois sur (SEEK) –/+

afin de sélectionner la fréquence de
votre choix.

La fréquence change comme suit :

62 y 157 y 396 y 1K y 2.5K y

6.3K y 16K

5 Appuyez plusieurs fois sur

(GP/PRESET) –/+ pour ajuster le niveau
de volume de votre choix.

Le niveau du volume peut être réglé par
incréments de 1 dB, de – 10 dB à + 10 dB.

Répétez les étapes 4 et 5 pour régler la courbe
de l’égaliseur.
Pour restaurer la courbe par défaut de
l’égaliseur, appuyez sur la touche (ENTER)
et maintenez-la enfoncée.

6 Appuyez deux fois sur (MENU).

Le réglage est terminé et l’écran d’affichage
revient en mode de lecture/réception normal.

Identification d’une station de
radio/d’un disque

Lorsque vous captez une station ou que vous
lisez un disque d’un changeur CD avec la
fonction CUSTOM FILE, vous pouvez attrib uer
un nom personnalisé de 8 caractères maximum
(fonction de mémoire des stations/fonction de
mémo de disque).
Si vous attribuez un nom à une station/un disque,
le nom apparaît dans la liste (page 9 ou 12).

1 Lorsque vous recevez une station ou

que vous lisez un disque auquel vous
souhaitez attribuer un nom, appuyez
sur (MENU).

2 Appuyez plusieurs fois sur

(GP/PRESET) +/– jusqu’à ce que
« NAMEEDIT » apparaisse, puis
appuyez sur (ENTER).

Pour déplacer l’indication numérique,
appuyez sur (SEEK) –/+.
Répétez cette opération jusqu’à ce que vous
ayez saisi le nom entier.

4 Appuyez sur (ENTER).

L’attribution du nom est terminée et l’écran
d’affichage re vient en mode de lecture/
réception normal.

Pour afficher le nom, appuyez sur (DSPL) en
cours de réception/lecture.

Conseils

• Pour corriger ou effacer un caractère, procédez
simplement par réécriture ou saisissez « ».

• Le mémo de disque est toujours affiché en priorité
par rapport à un titre préenregistré.

• Vous pouvez attribuer un nom à un disque sur
l’appareil si un changeur doté de la fonction
CUSTOM FILE est raccordé.

• « REP-TRACK » et toutes les lectures aléatoires
sont interrompues jusqu’à ce que l’identification du
disque soit terminée.

Suppression du nom personnalisé

1 Sélectionnez la radio ou l’appareil où se trouve

mémorisé le nom personnalisé que vous
souhaitez effacer, puis appuyez sur (MENU).

2 Appuyez plusieurs fois sur (GP/PRESET) +/–

jusqu’à ce que « NAME DEL » apparaisse,
puis appuyez sur (ENTER).
Le nom mémorisé clignote.

3 Appuyez plusieurs fois sur (GP/PRESET) +/–

pour sélectionner le nom que vous voulez
supprimer.

4 Appuyez sur la touche (ENTER) et

maintenez-la enfoncée.
Le nom est supprimé. Répétez les étapes 3 et 4
si vous souhaitez effacer d’autres noms.

5 Appuyez deux fois sur (MENU).

L’appareil revient au mode de lecture/
réception normal.

Réglage des paramètres du
menu — MENU

Vous pouvez ajuster divers réglages du menu en
utilisant les 4 touches fléchées.

3 Appuyez plusieurs fois sur

(GP/PRESET) +/– jusqu’à ce que le
caractère de votre choix apparaisse.

Le caractère change comme suit :

A y B y C ... y 0 y 1 y 2 ... y +
y – y ... y (espace) y A

10

<

M

P

U

E

R

S

P

/

E

P

S

T

G

L

E

I

S

C

T

R

U

O

S

SEEK SEEK

M

E

N

U

N

E

m

H

D

I

A

L

S

O

U

C

N

A

D

T

,

R

E

T

1 Appuyez sur (MENU).
2 Appuyez plusieurs fois sur

(GP/PRESET) +/– (M/m) jusqu’à ce que
le paramètre de votre choix
apparaisse.

3 Appuyez sur (SEEK) –/+ (</,) pour

sélectionner le réglage de votre choix
(exemple : « ON » ou « OFF »).

4 Appuyez sur (ENTER).

Le réglage est terminé et l’écran d’affichage
revient en mode de lecture/réception normal.

Remarque

Les paramètres affichés diffèrent selon la source et le
réglage.

Conseil

Vous pouvez facilement passer d’une catégorie à
l’autre en appuyant sur la touche (GP/PRESET) +/– et
en la maintenant enfoncée.

Les paramètres suivants peuvent être réglés
(reportez-vous à la page indiquée pour plus de
détails) :
«

z » indique les réglages par défaut.

SET (Configuration)

CLOCK-ADJ (Réglage de l’horloge) (page 4)
BEEP

Pour régler « ON » (

RM (Satellite de commande)

Pour changer le sens de fonctionnement des
commandes du satellite de commande.
–« NORM » (

de commande dans le sens par défaut.

–« REV » : lorsque vous installez le satellite de

commande à la droite du volant.

AUX-A (Son AUX)*

Pour régler l’affichage de la source AUX à
«ON» (

z) ou « OFF» (page 13).

DSPL (Fenêtre d’affichage)

CLOCK (Informations relatives à l’horloge)

Pour afficher simultanément l’horloge et le
mode d’affichage.
–« ON » : permet un affichage simultané.
–«OFF» (

DIM (Régulateur de luminosité)

Pour modifier la luminosité de la fenêtre
d’affichage.
–«AT» (

automatiquement lorsque vous allumez les
phares.

–« ON » : réduit la luminosité de la fenêtre

d’affichage.

–« OFF » : désactive le régulateur de

luminosité.

DEMO*

Pour régler cette fonction à « ON » (z) ou à
« OFF » (page 4).

z) : désactive l’affichage simultané.

z) : réduit la luminosité

1

(Démonstration)

z) ou « OFF ».

z) : permet d’utiliser le satellite

2

CONTRAST

Pour ajuster le contraste de l’affichage.
Le niveau de contraste peut être réglé par
incréments de 5.

M.DSPL*

2

(Affichage animé)
Pour sélectionner le mode d’affichage animé.
–«SA» (

z) : affiche les motifs animés et de

l’analyseur de spectre.
–« ON » : affiche les motifs animés.
–« OFF » : désactive l’affichage animé.

A.SCRL (Défilement automatique)

Pour faire défiler un paramètre long à afficher
lorsque vous changez de disque/groupe/plage.
–« ON » : pour faire défiler les caractères.
–«OFF» (

z) : pour ne pas faire défiler les

caractères.

P/M (Mode de lecture)

LOCAL (Mode de recherche local)

–« ON » : pour syntoniser uniquement les

stations dont les signaux sont puissants.
–«OFF» (

z) : pour syntoniser une réception

normale.

MONO (Mode mono)

Pour améliorer une réception FM médiocre,
sélectionnez le mode de réception mono.
–« ON » : pour écouter les émissions stéréo en

mono.
–«O FF» (

z) : pour écouter les émissions stéréo

en stéréo.

IF AUTO/WIDE

–«AUTO» (

z) : pour restreindre

automatiquement la fréquence de réception

afin de supprimer les parasites.
–«WIDE »*

3

: pour toujours écouter en stéréo
les émissions stéréo FM et étendre la réception
du signal de la fréquence.

SND (Son)

EQ7 TUNE (page 9)
HPF (Filtre passe-haut)

Pour sélectionner la fréquence de coupure
« 78Hz » ou « 125Hz » ou la régler à « OFF »
(

z).

2

LPF*

(Filtre passe-bas)
Pour sélectionner la fréquence de coupure
« 78HZ », « 125HZ » ou « OFF » (

LOUD (Intensité sonore)

Pour amplifier les graves et les aiguës, même à
faible volume.
–« ON » : pour amplifier les graves et les

aiguës.

–«OFF» (

z) : pour ne pas amplifier les graves

et les aiguës.

Suite à la page suivante t

z).

11

AUX LVL (Niveau AUX)

Pour régler le volume de chaque appareil
auxiliaire raccordé. Ce réglage évite de régler le
niveau de volume entre les sources.

EDIT

NAMEEDIT (Modification du nom) (page 10)
NAME DEL (Suppression du nom) (page 10)
BTM (page 8)

*1 Lorsque l’appareil est hors tension.
*2 Lorsque l’appareil est sous tension.
*3 Dans ce cas, certaines émissions stéréo FM

peuvent passer en réception mono, même si le
mode de réception stéréo est activé.

Avec un équipement en option

Changeur CD/MD

Sélection du changeur

1 Appuyez plusieurs fois sur (SOURCE)

jusqu’à ce que « CD » ou « MD » apparaisse.

2 Appuyez plusieurs fois sur (MODE) jusqu’à

ce que le changeur souhaité apparaisse.

Numéro de
l’appareil

La lecture commence.

Saut de groupes et de disques

1 En cours de lecture, appuyez sur

(GP/PRESET) +/–.

Pour sauter Appuyez sur (GP/PRESET)

un groupe et relâchez la touche

plusieurs
groupes de
suite

des disques de façon répétée.
plusieurs

disques de
suite

Numéro de disque

(maintenez-la enfoncée
quelques instants).

et appuyez de nouveau sur la
touche dans les 2 secondes qui
suivent.

puis appuyez de nouveau sur la
touche dans les 2 secondes qui
suivent et maintenez-la
enfoncée.

Lecture répétée et lecture aléatoire

1 En cours de lecture, appuyez sur (1) (REP) ou

(2) (SHUF) de façon répétée jusqu’à ce que
le réglage de votre choix apparaisse.

Sélectionnez Pour lire

REP-DISC*1un disque en boucle.
SHUF-

CHGR*
SHUF-ALL*

des plages du changeur dans un

1

ordre aléatoire.

2

des plages de tous les appareils
dans un ordre aléatoire.

*1 Lorsqu’un ou plusieurs changeurs CD/MD sont

raccordés.

*2 Lorsqu’un ou plusieurs changeurs CD ou plusieurs

changeurs MD sont raccordés.

Pour revenir au mode de lecture normal,
sélectionnez « R EP-O FF » ou « SHUF-OFF ».

Conseil

La fonction « SHUF-ALL » ne passera pas de façon
aléatoire des plages de lecteurs CD à des plages de
changeurs MD.

Recherche d’un disque par son nom
– Affichage automatique des titres

Vous pouvez sélectionner un disque à partir de la
liste lorsque vous raccordez un changeur CD
doté de la fonction CUSTOM FILE ou un
changeur MD.
Si vous attribuez un nom à un disque, le nom
apparaît dans la liste. Pour plus de détails à
propos de l’identification des disques, reportez­vous à la page 10.

1 En cours de lecture, appuyez sur (LIST).

Le numéro du disque ou le nom du disque
apparaît.

2 Appuyez plusieurs fois sur (GP/PRESET) +/–

jusqu’à ce que le disque de votre choix
apparaisse.

3 Appuyez sur (ENTER) pour lancer la lecture

du disque.

Satellite de commande RM-X4S

Installation de l’étiquette

Apposez l’étiquette comportant les indications,
suivant la position de montage du satellite de
commande.

SOUND

DSPL

MODE

MODE

DSPL

SOUND

12

Emplacement des commandes

Les touches correspondantes du satellite de
commande pilotent les mêmes fonctions que
celles de l’appareil.

SOUND

PRESET/

DISC

SOURCE

VOL

ATT

DSPL

SEEK/AMS

MODE

OFF

Les commandes suivantes du satellite de
commande ont une fonction différente de celles
de l’appareil.

• Commande PRESET/DISC

Commande de la radio/du CD, identique à la
touche (GP/PRESET) +/– de l’appareil
(appuyez et tournez).

• Commande VOL (volume)

Identique à la molette de réglage du volume de
l’appareil (tournez).

• Commande SEEK/AMS

Commande de la radio/du CD, identique à la
touche (SEEK) –/+ de l’appareil (tournez ou
tournez et maintenez).

Modification du sens de
fonctionnement

Le sens de fonctionnement des commandes est
réglé par défaut comme indiqué dans
l’illustration ci-dessous.

Pour augmenter

Raccordement d’appareils audio
auxiliaires

Vous pouvez raccorder un appareil portable Sony
en option à la borne BUS AUDIO IN/AUX IN de
I’appareil. Si aucun changeur ou aucun autre
appareil n’est raccordé à la borne, l’appareil vous
permet d’écouter l’appareil portable par
l’intermédiaire des haut-parleurs de votre
véhicule.

Remarque

Lorsque vous raccordez un appareil portable, vei llez à

OFF

ce que BUS CONTROL IN ne soit pas raccordé. Dans
le cas contraire, aucun son ne sera audible.

Conseil

Si vous raccordez un appareil portable Sony et un
changeur en même temps, utilisez le sélecteur AUX­IN.

Sélection de l’appareil auxiliaire

1 Appuyez plusieurs fois sur la touche

(SOURCE) jusqu’à ce que l’indication
« AUX » apparaisse.
Commandez l’appareil par l’intermédiaire de
l’appareil portable lui-même.

Pour ajuster le niveau de v olume de l’équipement
auxiliaire, reportez-vous à « AUX LVL » à la
page 12.

Pour diminuer

Si vous devez monter le satellite de commande
du côté droit de la colonne de direction, vous
pouvez inverser le sens de fonctionnement.

1 Tout en appuyant sur la commande VOL,

appuyez sur la touche (SOUND) et maintenez­la enfoncée.

Conseil

Vous pouvez également changer le sens de
fonctionnement de ces commandes dans le menu
(page 11).

13

Informations complémentaires

Précautions

• Si votre véhicule est resté stationné en plein soleil,
laissez refroidir l’appareil avant de l’utiliser.

• L’antenne électrique se déploie automatiquement
lorsque l’appareil fonctionne.

Condensation

Par temps de pluie ou dans des régions très humides,
de la condensation peut se former à l’intérieur des
lentilles et dans la fenêtre d’affichage de l’appareil.
Si cela se produit, l’appareil ne fonctionne pas
correctement. Dans ce cas, retirez le disque et
attendez environ une heure que l’humidité se soit
évaporée.

Pour conserver un son de haute
qualité

Veillez à ne pas renverser de jus de fruit ou d’autres
boissons sucrées sur l’appareil ou sur les disques.

Remarques sur les disques

• Pour qu’un disque reste propre, ne touchez pas sa
surface. Saisissez-le par les bords.

• Rangez vos disques dans leur boîtier ou dans un
chargeur lorsque vous ne vous en servez pas.

• N’exposez pas les disques à des températures
élevées. Évitez de les laisser dans un véhicule en
stationnement ou sur le tableau de bord ou la plage
arrière.

• Ne collez pas d’étiquettes sur les disques et
n’utilisez pas de disques rendus collants par de
l’encre ou des résidus. De tels disques peuvent
s’arrêter de tourner en cours de lecture et
provoquer des problèmes de fonctionnement ou
être endommagés.

• Les disques de forme non standard (ex. : en forme
de cœur, de carré ou d’étoile) ne peuvent pas être
lus avec cet appareil. Vous risquez d’endommager
votre appareil si vous essayez de le faire.
N’utilisez pas de tels disques.

• Vous ne pouvez pas écouter des CD de 8 cm

1

/4 po).

(3

• Avant la lecture, nettoyez les
disques avec un chiffon de
nettoyage disponible dans le
commerce. Essuyez chaque
disque en partant du centre vers
l’extérieur. N’utilisez pas de
solvants, tels que de l’essence,
du diluant, des produits de
nettoyage vendus dans le
commerce ou des vaporisateurs antistatiques
destinés aux disques analogiques.

Remarques sur les disques CD-R et
CD-RW

• En fonction de l’appareil utilisé pour
l’enregistrement ou de l’état du disque, il est
possible que ce lecteur ne puisse pas lire certains
disques CD-R ou CD-RW.

• Cet appareil ne permet pas la lecture des CD-R ou
CD-RW non fi nalisés.

Disques de musique encodés avec
une technologie de protection des
droits d’auteur

Cet appareil est conçu pour la lecture des disques
conformes à la norme Compact Disc (CD).
Dernièrement, certaines maisons de disques ont
lancé sur le marché divers types de disques de
musique encodés avec des technologies de
protection des droits d’auteur. Notez que parmi ces
types de disques, certains ne sont pas conformes à la
norme CD et ne peuvent pas être lus avec cet
appareil.

• N’utilisez pas de disques sur lesquels sont collés
des étiquettes ou des autocollants.
L’utilisation de tels disques peut entraîner les
problèmes de fonctionnement suivants :
– impossibilité d’éjecter un disque parce que

l’étiquette ou l’autocollant se décolle et bloque
le mécanisme d’éjection ;

– erreurs de lecture des données audio (par ex.,

sauts de lecture ou aucune lecture) provoquées
par une déformation du disque suite au
rétrécissement de l’étiquette ou de l’autocollant
sous l’effet de la chaleur.

14

À propos des fichiers MP3

MP3, qui signifie MPEG-1 couche audio 3, est une
norme de format de compression des données de CD
audio. Il permet la compression des fichiers audio à
environ 1/10 de leur taille d’origine.

• Ce lecteur est compatible avec le format ISO 9660
niveau 1/niveau 2, le format d’extension Joliet/
Romeo, les étiquettes ID3 version 1.0, 1.1, 2.2, 2.3
et 2.4, et les disques enregistrés en multisession.

• Nombre maximal de :
– dossiers (groupes) : 150 (y compris le répertoire

de base et les dossiers vides).

– fichiers et dossiers MP3 (plages) contenus sur un

disque : 300 (lorsqu’un nom de fichier ou de
dossier contient un grand nombre de caractères,
ce nombre peut être inférieur à 300).

– caractères affichables pour un nom de dossier/

fichier : 32 (Joliet) ou 32/64 (Romeo) ; pour les
étiquettes ID3 : 15/30 caractères (versions 1.0,

1.1, 2.2 et 2.3) ou 63/126 caractères (version

2.4).

Ordre de lecture des fichiers MP3

1

MP3

Remarques

• Veillez à finaliser le disque avant de l’utiliser sur
l’appareil.

• Lors de l’identification d’un fichier MP3, veillez à
ajouter l’extension « .MP3 » au nom de chaque
fichier.

• Si vous lisez un fichier MP3 d’un débit binaire de
320 kbit/s par exemple, le son risque d’être
intermittent.

• Pendant la lecture d’un fichier MP3 VBR (débit
binaire variable) ou pendant l’avance/le retour
rapide, le temps de lecture écoulé affiché peut ne
pas être correct.

• Lorsque le disque est enregistré en multisession,
seule la première plage du format de la première
session est identifiée et lue (tous les autres formats
sont ignorés). Les formats prioritaires sont : CD-D A,
CD ATRAC et MP3.
– Lorsque la première plage est un CD-DA, seul le

CD-DA de la première session est lu.

– Lorsque la première plage n’est pas un CD-DA,

une session CD ATRAC ou MP3 est lue. Si le
disque ne contient aucune donnée dans ces
formats, « NO MUSIC » s’affiche.

Dossier
(groupe)

Fichier MP3
(plage)

À propos des CD ATRAC

Format ATRAC3plus

A TRA C 3, qui signifie Adapti ve T ransform Acoustic
Coding3, est une technologie de compression audio.
Il permet la compression des données de CD audio à
environ 1/10 de leur taille d’origine. ATRAC3plus
est un format étendu de ATRAC3 et permet la
compression des données des CD audio à environ
1/20 de leur taille d’origine. Cet appareil accepte à
la fois le format ATRAC3 et ATRAC3plus.

CD ATRAC

Le format CD ATRAC enregistr e de données d e CD
audio compressés au format ATRAC3 ou
ATRAC3plus à l’aide de logiciels autorisés comme
SonicStage version 2.0 ou ultérieure ou SonicStage
Simple Burner.

• Nombre maximal de :
– dossiers (groupes) : 255
– fichiers (plages) : 999

• Les caractères du nom de dossier/fichier et les
informations textuelles de SonicStage sont
affichés.

Pour plus de détails Sur le format CD ATRAC,
reportez-vous au manuel SonicStage ou SonicStage
Simple Burner.

Remarque

Veillez à créer le CD ATRAC à l’aide d’un logiciel
autorisé SonicStage version 2.0 ou ultérieure, ou
SonicStage Simple Burner 1.0 ou 1.1, qui sont fournis
avec les produits Sony Network.

Si vous avez des questions ou des problèmes
concernant cet appareil qui ne sont pas abordés dans
ce mode d’emploi, communiquez avec votre
détaillant Sony.

Entretien

Remplacement de la pile au lithium
de la télécommande

Dans des conditions d’utilisation normales, la pile
dure environ 1 an. (En fonction des conditions
d’utilisation, sa durée de vie peut être plus courte.)
Lorsque la pile est faible, la portée de la mini­télécommande diminue. Remplacez la pile par une
nouvelle pile au lithium CR2025. L’utilisation de
tout autre type de pile entraîne un risque d’incendie
ou d’explosion.

pôle + vers le haut

2

c

Remarques sur la pile au lithium

• Tenez la pile au lithium hors de portée des enfants.
En cas d’ingestion de la pile, consultez
immédiatement un médecin.

• Essuyez la pile avec un chiffon sec pour assurer un
bon contact.

• Veillez à respecter la polarité lors de l’installation de
la pile.

• Ne tenez pas la pile avec des pinces métalliques,
car cela peut entraîner un court-circuit.

ATTENTION

Utilisée de façon incorrecte, la pile peut
exploser. Ne pas la recharger, la démonter ni
la jeter au feu.

Suite à la page suivante t

15

Remplacement du
fusible

Lorsque vous remplacez le
fusible, veillez à utiliser un
fusible dont la capacité, en
ampères, correspond à la valeur
indiquée sur l’ancien fusible. Si
le fusible fond, vérifiez le
branchement de l’alimentation
et remplacez le fusible. Si le
nouveau fusible fond
également, il est possible que l’appareil soit
défectueux. Dans ce cas, communiquez avec votre
détaillant Sony le plus proche.

Fusible (10 A)

Nettoyage des connecteurs

L ’appareil peut ne pas fonctionner correctement si
les connecteurs entre l’appareil et la façade sont
encrassés. Pour éviter cette situation, retirez la
façade (page 4) et nettoyez les connecteurs avec un
coton-tige imbibé d’alcool. N’exercez pas une
pression trop forte, car les connecteurs pourraient
être endommagés.

3Tirez sur les clés de déblocage pour retirer

le cadre de sûreté.

2 Retirez l’appareil.

1Insérez simultanément les deux clés de

déblocage jusqu’au déclic.

Crochet
tourné vers
l’intérieur.

2Tirez sur les clés de déblocage pour

dégager l’appareil.

Appareil principal

Remarques

• Pour plus de sécurité, coupez le moteur avant de
nettoyer les connecteurs et retirez la clé du cont act.

• Ne touchez jamais les connecteurs directement
avec les doigts ou avec un objet métallique.

Arrière de la façade

Démontage de l’appareil

1 Retirez le cadre de sûreté.

1Retirez la façade (page 4).
2Insérez les clés de déblocage

simultanément dans le cadre de sûreté.

Orientez les clés de
déblocage comme illustré.

16

3Faites glisser l’appareil en dehors de son

support.

Caractéristiques techniques

Lecteur CD

Rapport signal/bruit : 120 dB
Réponse en fréquence : 10 à 20 000 Hz
Pleurage et scintillement : en dessous du seuil

mesurable

Radio

FM

Plage de syntonisation : 87,5 à 107,9 MHz
Borne d’antenne : connecteur d’antenne externe
Fréquence intermédiaire : 10,7 MHz/450 kHz
Sensibilité utile : 9 dBf
Sélectivité : 75 dB à 400 kHz
Rapport signal/bruit : 67 dB (stéréo), 69 dB (mono)
Distorsion harmonique à 1 kHz : 0,5 % (stéréo),

0,3 % (mono)

Séparation : 35 dB à 1 kHz
Réponse en fréquence : 30 à 15 000 Hz

AM

y

Plage de syntonisation : 530 à 1 710 kHz
Borne d’antenne : connecteur d’antenne externe
Fréquence intermédiaire : 10,7 MHz/450 kHz
Sensibilité : 30 µV

Amplificateur de puissance

Sorties : sorties de haut-parleurs (connecteurs de

sécurité)

Impédance des haut-parleurs : 4 à 8 ohms
Puissance de sortie maximale : 52 W × 4 (à 4 ohms)

Généralités

Sorties :

Borne de sortie audio (avant/arrière)
Borne de sortie de caisson de graves (mono)
Borne de commande de relais d’antenne éle ct r iq ue
Borne de commande d’amplificateur de puissanc e

Entrées :

Borne de commande ATT téléphone
Fil de commande de l’éclairage
Borne d’entrée de commande BUS
Borne d’entrée audio BUS/AUX IN
Borne d’entrée de télécommande
Borne d’entrée de l’antenne

Commandes de tonalité :

Graves : ± 10 dB à 62 Hz
Aiguës : ± 10 dB à 16 kHz

Intensité sonore :

+ 8 dB à 100 Hz
+ 2 dB à 10 kHz

Alimentation requise : batterie de véhicule 12 V CC

(masse négative)

Dimensions : enviro n 178 × 50 × 177 mm (7

po) (l/h/p)

Dimensions du support : environ 182 × 53 × 161 mm

(71/4 × 21/8 × 63/8 po) (l/h/p)

Poids : environ 1,2 kg (2 lb 10 oz)
Accessoires fournis :

Mini-télécommande : RM-X153
Composants destinés à l’installation et aux
raccordements (1 jeu)
Étui pour la façade (1)

Accessoires de commande/é quipement en option :

Satellite de commande : RM-X4S
Câble BUS (fourni avec un cordon à fiche RCA):
RC-61 (1 m), RC-62 (2 m)
Changeur CD (10 disques) : CDX-757MX
Changeur CD (6 disques) : CDX-T69
Changeur MD (6 disques) : MDX-66XLP
Récepteur radio par satellite XM : XT-XM1
Sélecteur de source : XA-C30
Sélecteur AUX-IN : XA-300

1

/8 × 2 × 7

Brevets américains et internationaux sous licence
de Dolb

Remarque

Cet appareil ne doit pas être branché à un
préamplificateur numérique ni à un égaliseur
compatible avec le système Son y BUS.

La conception et les caractéristiques techniques sont
sujettes à modification sans préavis.

Laboratories.

• De la soudure sans plomb est utilisée pour le
soudage de certaines pièces. (plus de 80 %)

• Aucun retardateur de flamme halogéné n’est
utilisé dans certaines cartes à circuits imprimés.

• Aucun retardateur de flamme halogéné n’est
utilisé dans la composition des coques.

• Du polystyrène expansé pour cales d’emballage
n’est pas utilisé dans l’emballage.

Dépannage

La liste de contrôles suivante vous aidera à remédier
aux problèmes que vous pourriez rencontrer avec cet
appareil.
Avant de passer en revue la liste de contrôles
ci-dessous, vérifiez les procédures de raccorde men t
et d’utilisation.

Généralités

L’appareil n’est pas alimenté.

• Vérifiez le raccordement. Si tout est en ordre, vérifiez
le fusible.

• Si l’appareil est mis hors tension et que l’affichage
disparaît, il est alors impossible de commander
l’appareil avec la télécommande.

tMettez l’appareil sous tension.

L’antenne électrique ne se déploie pas.

L’antenne électrique ne dispose pas d’un boîtier de
relais.

Aucun son n’est émis.

• Le volume est trop faible.

• La fonction ATT est activée ou la fonction ATT
téléphone (lorsque le câble d’ interface d’un
téléphone de voiture est raccordé au fil ATT) est
activée.

• La position de la commande de balance avant/arrière
(FAD) n’est pas réglée pour un système à 2 haut­parleurs.

• Le changeur CD n’est pas compatible avec le format
de disque (MP3/CD ATRAC).

tLecture avec un changeur CD compatible MP3 de

Sony ou cet appareil.

Aucun bip n’est émis .

• Le bip est désactivé (page 11).

• Un amplificateur de puissance en option est raccordé
et vous n’utilisez pas l’amplificateur intégré.

Le contenu de la mémoire a été effacé.

• La touche RESET a été enfoncée.

tRecommencez la procédure d’enregistrement

dans la mémoire.

• Le câble d’alimentation ou la batterie a été
déconnecté.

• Le câble d’alimentation n’est pas raccordé
correctement.

Suite à la page suivante t

17

Les stations mémorisées sont effacées et
l’heure est remise à zéro.
Le fusible a fondu.
Émission de bruits lorsque la position de la clé
de contact est modifiée.

Les câbles ne sont pas raccordés correctement au
connecteur d’alimentation du véhicule destiné aux
accessoires.

L’affichage disparaît de la fenêtre d’affichage
ou il n’apparaît pas.

• Le régulateur de luminosité est réglé à « DIM-ON »
(page 11).

• Le réglage du contraste est incorrect.

tAjustez le réglage du contraste (page11).

• L’affichage disparaît si vous maintenez la touche
(OFF) enfoncée.

tMaintenez de nouveau la touche (OFF) enfoncée

jusqu’à ce que l’affichage apparaisse.

• Les connecteurs sont encrassés (page 16).

La fonction DSO est inopérante.

Selon l’intérieur de la voiture ou le type de musique, la
fonction DSO peut avoir un effet indésirable.

Lecture de CD et de MD

Impossible d’introduire le disque.

• Un autre disque est déjà en place.

• Le disque a été introduit de force à l’envers ou dans le
mauvais sens.

La lecture du disque ne commence pas.

• Le disque est défectueux ou sale.

• Les CD-R ou CD-RW ne sont pas d estinés à u n usage
audio (page 14).

Impossible de lire des fichiers MP3.

Le disque n’est pas compatible avec le format et la
version MP3 (page 1 4) .

Certains fichiers MP3 exigent un délai plus
long que d’autres avant le début de la lecture.

La lecture des types de disques suivants exige un délai
de démarrage plus long.
– disques comportant une hiérarchie de dossiers

complexe.
– disques enregistrés en multisession.
– disques auxquels il est possible d’ajouter des

données.

Impossible de lire le CD ATRAC.

• Le disque n’a pas été créé à l’aide d’un logiciel

autorisé tel que SonicStage ou SonicStage Simple
Burner.

• Les plages qui ne font pas partie du groupe ne

peuvent pas être lues.

Les rubriques d’affichage ne défilent pas.

• Pour certains disques contenant un grand nombre de

caractères, la fonction de défilement peut être
inopérante.

• La fonction « A.SCRL » es t désactivée.

tRéglez « A.SCRL-ON » (page 11) ou appuyez

sur (SCRL) sur la mini-télécommande.

Le son saute.

• L’appareil est mal installé.

tInstallez l’appareil suivant un angle de moins de

18

45° dans un endroit stable du véhicule.

• Le disque est défectueux ou sale.

Les touches de commande ne fonctionnent
pas.
Impossible d’éjecter le disque.

Appuyez sur la touche RESET (page 4).

L’indication « MS » ou « MD » n’apparaît pas
dans la fenêtre d’affichage source lorsque le
MGS-X1 et le changeur MD en option sont
raccordés.

Cet appareil reconnaît le MGS-X1 comme étant un
lecteur MD.
tAppuyez sur (SOURCE) jusqu’à ce que « MS » ou

« MD » apparaisse, puis appuyez plusieurs fois sur
(MODE).

Réception radio

Impossible de capter des stations.
Le son est parasité.

• Raccordez un fil de commande d’antenne électrique
(bleu) ou un fil d’alimentation d’accessoire (rouge)
au câble d’alimentation de l’amplificateur d’antenne
du véhicule (uniquement si votre véhicule est équipé
d’une antenne FM/AM intégrée dans la fenêtre
arrière ou latérale).

• Vérifiez le raccordement de l’antenne du véhicule.

• L’antenne automatique ne se déploie pas.

tVérifiez le raccordement du fil de commande de

l’antenne électrique.

• Vérifiez la fréquence.

• Lorsque le mode DSO est activé, le son peut parfois
être parasité.

tRéglez le mode DSO à «OFF » (page6).

Impossible de capter une présélection.

• Enregistrez la fréquence correcte dans la mémoire.

• Le signal capté est trop faible.

Le réglage automatique des stations est
impossible.

• Le mode de recherche locale est réglé à « ON».

tRéglez « LOCAL » à «OFF » (page 11).

• Le signal capté est trop faible.

tRéglez la fréquence manuellement.

En cours de réception FM, l’indication « ST »
clignote.

• Réglez la fréquence correctement.

• Le signal capté est trop faible.

tRéglez « MONO » à « ON» (page 11).

Une émission FM en stéréo est entendue en
mode mono.

L’appareil est en mode de réception mono.
tRéglez « MONO » à « OFF » (page 11).

Des interférences se produisent en cours de
réception FM.

Réglez le mode IF à « WIDE ».
tRéglez à « IF AUTO » (page 11).

Affichage des erreurs et messages

1

BLANK*

Aucune plage n’a été enregistrée sur un MD.*
tInsérez un MD contenant des plages enregistrées.

ERROR*

1

• Le disque est sale ou inséré à l’envers.*

tNettoyez le disque ou insérez-le correctement.

• Le disque ne peut pas être lu en raison de certains
problèmes.

tInsérez un autre disque.

FAILURE (Reste allumé jusqu’à ce que vous appuyiez
sur une touche.)

Le raccordement des haut-parleurs ou des
amplificateurs est incorrect.
tReportez-vous au guide d’ins t al l at i on de cet

appareil et vérifiez le raccordement.

FAILURE (Reste allumé pendant 1 seconde environ.)

Quand un récepteur XM est raccordé, échec de
mémorisation d’une station radio XM sur un numéro
présélectionné.
tVérifiez que vous recevez la station radio que vous

souhaitez mémoriser, puis essayez de nouveau.

LOAD

Le changeur charge le disque.
tAttendez que le chargement soit terminé.

L.SEEK +/–

Le mode de recherche locale est activé en cours de
recherche automatique des fréquences.

NO DATA

Tous les noms personnalisés ont été supprimés ou
aucun nom n’est enregistré.

NO DISC

Le disque n’a pas été inséré dans le changeur CD/MD.
tInsérez un disque dans le changeur.

NO ID3

Aucune information des étiquettes ID3 n’est écrite
dans le fichier MP3.

NO INFO

Aucune information textuelle n’est écrite dans le
fichier ATRAC3/ATRAC3plus.

NO MAG

Le chargeur n’a pas été inséré dans le changeur CD.
tInsérez le chargeur dans le changeur.

NO MUSIC

Le disque inséré n’est pas un fichier audio.
tInsérez un CD audio dans cet appareil ou dans le

changeur compatible MP3.

NO NAME

Aucun nom de plage/groupe/disque n’ es t écr i t da ns la
plage.

NOT READ

Les informations du disque n’ont pas encore été lues
par l’appareil.
tChargez le disque, puis sélectionnez -le dans la lis te.

NOTREADY

Le couvercle du changeur MD est ouvert ou les MD ne
sont pas insérés correctement.
tFermez le couvercle ou insérez correctement les

MD.

2

2

OFFSET

Il se peut que l’appareil soit défectueux.
tVérifiez le raccordement. Si le message d’erreur ne

disparaît pas de l’affichage, communiquez avec
votre détaillant Sony le plus proche.

READ

L’appareil lit toutes les informations relatives aux
plages et aux groupes du disq ue.
tAttendez qu’il ait terminé et la lecture commence

automatiquement. Selon la structure du disque, cela
peut prendre plus d’une minute.

RESET

Le lecteur CD et le changeur CD/MD ne peuvent pas
fonctionner en raison de problèmes.
tAppuyez sur la touche RESET (page 4).

« » ou « »

En mode d’avance rapide ou de retour, vous avez
atteint le début ou la fin du disque et vous ne pouvez
pas aller plus loin.

«»

Les caractères ne peuvent pas être affichés sur
l’appareil.

*1 Si une erreur se produit lors de la lecture d’un CD

ou MD, le numéro de disqu e du CD ou du MD ne
s’affiche pas.

*2 Le numéro du disque qui a provoqué l’erreur

s’affiche à l’écran.

Si ces solutions ne permettent pas d’améliorer la
situation, communiquez avec votre détaillant Sony
le plus proche.
Si vous portez l’appareil à réparer en raison d’un
problème de lecture de CD, apportez le disque
utilisé au moment où le problème s’est produit.

19

Sony Corporation Printed in Korea
