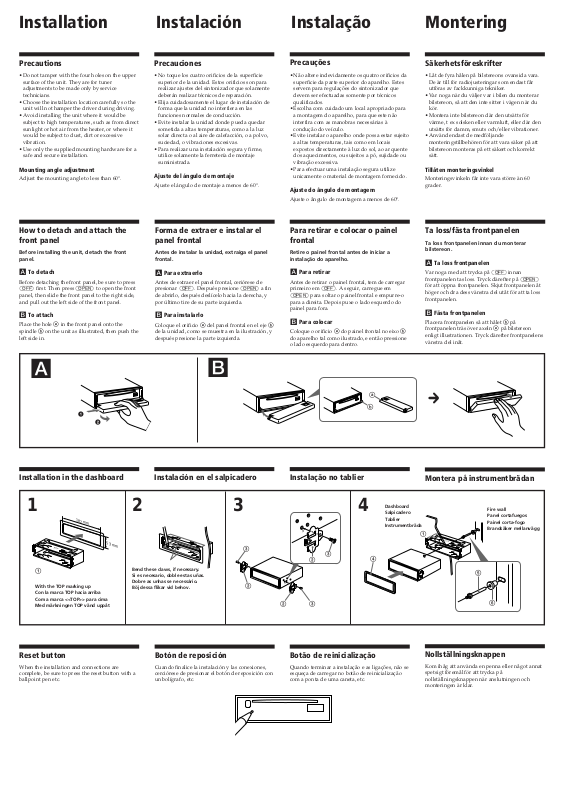

Sony CDX-C780R Installation Guide [en, sv, es, pt]

Instalación InstalaçãoInstallation

Montering

Precautions

•Do not tamper with the four holes on the upper
surface of the unit. They are for tuner
adjustments to be made only by service
technicians.

•Choose the installation location carefully so the
unit will not hamper the driver during driving.

•Avoid installing the unit where it would be
subject to high temperatures, such as from direct
sunlight or hot air from the heater, or where it
would be subject to dust, dirt or excessive
vibration.

•Use only the supplied mounting hardware for a
safe and secure installation.

Mounting angle adjustment

Adjust the mounting angle to less than 60°.

How to detach and attach the
front panel

Before installing the unit, detach the front
panel.

A To detach

Before detaching the front panel, be sure to press
(OFF) first. Then press (OPEN) to open the front
panel, then slide the front panel to the right side,
and pull out the left side of the front panel.

B To attach

Place the hole a in the front panel onto the
spindle b on the unit as illustrated, then push the
left side in.

Precauciones

•No toque los cuatro orificios de la superficie
superior de la unidad. Estos orificios son para
realizar ajustes del sintonizador que solamente
deberán realizar técnicos de reparación.

•Elija cuidadosamente el lugar de instalación de
forma que la unidad no interfiera en las
funciones normales de conducción.

•Evite instalar la unidad donde pueda quedar
sometida a altas temperaturas, como a la luz
solar directa o al aire de calefacción, o a polvo,
suciedad, o vibraciones excesivas.

•Para realizar una instalación segura y firme,
utilice solamente la ferretería de montaje
suministrada.

Ajuste del ángulo de montaje

Ajuste el ángulo de montaje a menos de 60°.

Forma de extraer e instalar el
panel frontal

Antes de instalar la unidad, extraiga el panel
frontal.

A Para extraerlo

Antes de extraer el panel frontal, ceriórese de
presionar (OFF). Después presione (OPEN) a fin
de abrirlo, después deslícelo hacia la derecha, y
por último tire de su parte izquierda.

B Para instalarlo

Coloque el orificio a del panel frontal en el eje b
de la unidad, como se muestra en la ilustración, y
después presione la parte izquierda.

Precauções

•Não altere indevidamente os quatro orificios da
superficie da parte superior do aparelho. Estes
servem para regulações do sintonizador que
devem ser efectuadas somente por técnicos
qualificados.

•Escolha com cuidado um local apropriado para
a montagem do aparelho, para que este não
interfira com as manobras necessárias à
condução do veículo.

•Evite instalar o aparelho onde possa estar sujeito
a altas temperaturas, tais como em locais
expostos directamente à luz do sol, ao ar quente
dos aquecimentos, ou sujeitos a pó, sujidade ou
vibração excessiva.

•Para efectuar uma instalação segura utilize
unicamente o material de montagem fornecido .

Ajuste do ângulo de montagem

Ajuste o ângulo de montagem a menos de 60°.

Para retirar e colocar o painel
frontal

Retire o painel frontal antes de iniciar a
instalação do aparelho.

A Para retirar

Antes de retirar o painel frontal, tem de carregar
primeiro em (OFF). A seguir, carregue em
(OPEN) para soltar o painel frontal e empurre-o
para a direita. Depois puxe o lado esquerdo do
painel para fora.

B Para colocar

Coloque o orificio a do painel frontal no eixo b
do aparelho tal como ilustrado, e então pressione
o lado esquerdo para dentro.

Säkerhetsföreskrifter

•Låt de fyra hålen på bilstereons ovansida vara.
De är till för radiojusteringar som endast får
utföras av fackkunniga tekniker.

•Var noga när du väljer var i bilen du monterar
bilstereon, så att den inte sitter i vägen när du
kör.

•Montera inte bilstereon där den utsätts för
värme, t ex solsken eller varmluft, eller där den
utsätts för damm, smuts och/eller vibrationer.

•Använd endast de medföljande
monteringstillbehören för att vara säker på att
bilstereon monteras på ett säkert och korrekt
sätt.

Tillåten monteringsvinkel

Monteringsvinkeln får inte vara större än 60
grader.

Ta loss/fästa frontpanelen

Ta loss frontpanelen innan du monterar
bilstereon.

A Ta loss frontpanelen

Var noga med att trycka på (OFF) innan
frontpanelen tas loss. Tryck därefter på (OPEN)
för att öppna frontpanelen. Skjut frontpanelen åt
höger och dra dess vänstra del utåt för att ta loss
frontpanelen.

B Fästa frontpanelen

Placera frontpanelen så att hålet b på
frontpanelen träs över axeln a på bilstereon
enligt illustrationen. Tryck därefter frontpanelens
vänstra del inåt.

A

1

182 mm

TO

P

1

With the TOP marking up
Con la marca TOP hacia arriba
Com a marca <<TOP>> para cima
Med märkningen TOP vänd uppåt

2

53 mm

Instalación en el salpicadero Instalação no tablierInstallation in the dashboard

2 31

Bend these claws, if necessary.
Si es necesario, doble estas uñas.
Dobre as unhas se necessário.
Böj dessa flikar vid behov.

B

3

2

2

2

3

3

4

a

b

4

Dashboard
Salpicadero
Tablier
Instrumentbräda

m

Montera på instrumentbrädan

Fire wall
Panel cortafuegos
Painel corta-fogo

1

TOP

Brandsäker mellanvägg

5

6

Reset button

When the installation and connections are
complete, be sure to press the reset button with a
ballpoint pen etc.

Botón de reposición

Cuando finalice la instalación y las conexiones,
cerciórese de presionar el botón de reposición con
un bolígrafo, etc.

Botão de reinicialização

Quando terminar a instalação e as ligações, não se
esqueça de carregar no botão de reinicialização
com a ponta de uma caneta, etc.

Nollställningsknappen

Kom ihåg att använda en penna eller något annat
spetsigt föremål för att trycka på
nollställningsknappen när anslutningen och
monteringen är klar.

Connection diagram
Diagrama de conexiones
Diagrama de ligações
Kopplingsschema

Equipment used in illustrations (not supplied)
Equipo utilizado en las ilustraciones (no suministrado)
Equipamento utilizado nas ilustrações (não fornecido)
Utrustning som visas i illustrationer (medföljer inte)

Front speakers
Altavoces delanteros
Altifalantes dianteiros
Främre högtalare

Power amplifier
Amplificador de potencia
Amplificador de poténcia
Effektförstärkare

FM/MW/LW

Compact Disc
Player

Rear speakers
Altavoces traseros
Altifalantes traseiros
Bakre högtalare

Active subwoofer
Altavoz potenciador de graves activo
Subwoofer activo
Aktiv subwoofer

For connecting two or more changers, the source selector XA-C30 (optional) is necessary.
Si desea conectar dos o más cambiadores, necesitará el selector de fuente XA-C30 (opcional).
Para ligar um ou mais permutadores, é necessário o selector de fonte XA-C30 (opcional).
För anslutning av två eller flera växlare krävs väljaren XA-C30 (tillval).

CD/MD changer
Cambiador de CD/MD
CD/MD-skivväxlare
Permutador CD/MD

A

Installation/Connections

Instalación/Conexiones

Instalação/Ligações

Montering/Anslutning

B

BUS AUDIO IN

BUS CONTROL IN

CDX-C780R

Sony Corporation  1998 Printed in Japan

Parts for installation and connections
Componentes de instalación y conexiones
Peças para instalação e ligações
Medföljande monteringsdelar

The numbers in the list are keyed to those in the instructions.
Los números de la lista se corresponden con los de las instrucciones.
Os números dos componentes de montagem na lista correspondem aos números das instruções.
Vi hänvisar till bilstereons bruksanvisning angående detaljer.

123

T

O

P

× 2

456

× 2

BUS

AUDIO IN

BUS

CONTROL IN

LINE OUT

FRONT

SUB OUT

LINE OUT

REAR

7

Caution

Cautionary notice for handling the bracket 1.
Handle the bracket carefully to avoid injuring your fingers.

Precaución

Advertencia sobre la manipulación del soporte 1.
Tenga mucho cuidado al manipular el soporte para evitar
posibles lesiones en los dedos.

Cuidado

Aviso sobre as precauções a tomar no manuseamento do
suporte 1.
Pegue no suporte com cuidado para não magoar os dedos.

Varning

Att observera angående konsolen 1 .
Hantera konsolen med största aktsamhet så att du inte skadar
fingrarna.

8

T

O

P

*I-3-862-321-12*(1)

Connections

Conexiones Connexions

Anslutning

Caution

•This unit is designed for negative earth 12 V DC
operation only.

•Connect the power connecting cord 7 to the
unit and speakers before connecting it to the
auxiliary power connector.

•Run all earth wires to a common earth point.

•Connect the yellow cord to a free car circuit
rated higher than the unit’s fuse rating. If you
connect this unit in series with other stereo
components, the car circuit they are connected to
must be rated higher than the sum of the
individual component’s fuse rating. If there are
no car circuits rated as high as the unit’s fuse
rating, connect the unit directly to the battery. If
no car circuits are available for connecting this
unit, connect the unit to a car circuit rated higher
than the unit’s fuse rating in such a way that if
the unit blows its fuse, no other circuits will be
cut off.

If your car has no accessory
position on the ignition key
switch

The illumination on the front panel is factory set
to be turned on even while the unit is not in use.
However, this setting may cause some car battery
wear if your car has no accessory position on
the ignition key switch. To avoid this battery
wear, set the POWER SELECT switch located on

the bottom of the unit to the B position, then
press the reset button. The illumination is reset

to stay off while the unit is not in use.

Notes

• The caution alarm for the front panel and TIR
indicator is not activated when the POWER SELECT
switch is set to the B position.

• Do not use excessive force when changing the
POWER SELECT switch.

— POWER SELECT switch

Precauciones

•Esta unidad ha sido diseñada para alimentarse
solamente con 12 V CC, negativo a masa.

•Conecte el cable de conexión de alimentación 7
a la unidad y a los altavoces antes de hacerlo al
conector de alimentación auxiliar.

•Conecte todos los conductores de puesta a

masa a un punto común.

•Conecte el cable amarillo a un circuito libre del
automóvil que tenga una capacidad superior a la
del fusible de la unidad. Si conecta esta unidad
en serie con otros componentes estereofónicos,
el circuito del automóvil al que se encuentran
conectados debe tener una capacidad superior a
la de la suma de las capacidades de los fusibles
de cada componente. Si ningún circuito del
automóvil tiene una capacidad tan alta como la
del fusible de la unidad, conecte ésta
directamente a la batería. Si el automóvil no
dispone de ningún circuito para conectar esta
unidad, conéctela a un circuito del automóvil
con capacidad superior a la del fusible de la
unidad, de forma que si se funde el fusible de
ésta, no se interrumpa ningún otro circuito.

Si el automóvil no dispone de
posición para accesorios en la
llave de encendido

— Selector POWER SELECT

La iluminación del panel frontal ha sido ajustada
en fábrica para que esté activada aunque la
unidad no se encuentre en funcionamiento. Sin
embargo, este ajuste puede provocar cierta
descarga de la batería del automóvil si éste no

dispone de posición para accesorios en la llave
de encendido. Para evitar esto, ponga el selector
POWER SELECT, situado en la base de la
unidad, en la posición B y, después, presione
el botón de reposición. La iluminación estará

desactivada cuando la unidad no se encuentre en
funcionamiento.

Notas

• La alarma de precaución del panel frontal y el
indicador TIR no se activarán cuando el selector
POWER SELECT se encuentre en la posición B.

• No emplee excesiva fuerza al cambiar el selector
POWER SELECT.

Advertência

•Este aparelho foi projectado para funcionar
somente com corrente contínua de 12 V com
negativo à massa

•Ligue o cabo de alimentação de corrente 7 ao
aparelho e aos alifalantes antes de o ligar ao
conector de corrente auxiliar.

•Ligue todos os fios de terra num ponto de

massa comum.

•Ligue o cabo amarelo a um circuito livre do
automóvel com uma capacidade nominal
superior à do fusível do aparelho. Se ligar este
aparelho em série com outros componentes
estéreo, o circuito do automóvel a que estão
ligados deve ter uma capacidade nominal
superior à soma da capacidade dos fusíveis de
cada componente. Se nenhum circuito do
automóvel tiver uma capacidade tão alta como a
do fusível do aparelho, ligue o aparelho
directamente à bateria. Se o automóvel não tiver
nenhum circuito disponível para ligação do
aparelho, ligue-o a um circuito com uma
capacidade superior à do fusível do aparelho
para que se o fusível do aparelho se fundir,
nenhum dos outros circuitos seja cortado.

Se o seu automóvel não estiver
equipado com uma chave de
ignição com posição acessórios

— Interruptor POWER SELECT

A iluminação do painel frontal é regulada na
fãbrica para se manter acesa, mesmo quando o
aparelho não estiver ligado. No entanto, esta
regulação pode provocar a descarga da bateria se

o aparelho for utilizado em automóveis sem
chave de ignição com posição acessórios. Para
evitar a descarga da bateria, regule o interruptor
POWER SELECT, situado na base do aparelho,
para a posição B. Em seguida, carregue no
botão de reinicialização. A iluminação é

regulada para ficar apagada enquanto o aparelho
estiver desligado.

Notas

• O alarme de advertência do painel frontal e o
indicador TIR não são activados quando o
interruptor POWER SELECT estiver regulado para a
posição B.

• Não faça demasiada força quando mudar a posição
do selector POWER SELECT

Säkerhetsföreskrifter

• Denna bilstereo är endast avsedd för anslutning

till ett negativt jordat, 12 V bilbatteri.

• Anslut strömkabeln 7 till enheten och

högtalarna innan du ansluter den till den yttre
strömanslutningen.

• Dra samtliga jordledningar till en och samma

jordningspunkt.

•Anslut den gula kabeln till en ledig bilkrets som
har en säkring med ett högre ampere än
enheten. Om du seriekopplar denna enhet med
andra stereokomponenter, måste den bilkrets de
är kopplade till ha en säkring med en högre
ampere än summan av de enskilda
komponenternas ampere. Om det inte finns
någon bilkrets som har en säkring med ett lika
högt ampere som enheten, ska du ansluta
enheten direkt till batteriet. Om det inte finns
några bilkretsar att ansluta denna enhet till ska
du ansluta enheten till en enhet som har en
säkring med ett högre ampere än enheten för att
förhindra att inga andra kretsar klipps av om
säkringen går.

Montera bilstereon i en bil vars
tändlås inte har något strömläge

— Omkopplaren POWER SELECT

Innan bilstereon levererades från fabriken ställdes
belysningen i teckenfönstret in så att den lyser
också när bilstereon inte används. Detta kan
emellertid orsaka urladdning av batteriet när du
använder bilstereon i en bil, vars tändlås saknar

läget ACC (strömläge). Skjut omkopplaren
POWER SELECT på bilstereons undersida till
läge B, och tryck sedan på
återställningsknappen för att undvika att

bilbatteriet laddas ur. Nu lyser inte längre
belysningen i teckenfönstret när bilstereon inte
används.

Observera

• Varningssignalen, som varnar om du inte har tagit
loss frontpanelen och TIR-indikatorn, ljuder inte när
omkopplaren POWER SELECT står i läge B.

• Ta inte i för mycket när du byter POWER SELECT­omkopplaren.

Inverter

•Install the inverter far away from the unit using
double-sided adhesive tape or something similar.

•Be sure not to mount the inverter under a mat or
in a place exposed to splashing water of air
conditioner. It may cause electric shock or
damage to the unit.

Note

If the inverter’s cord is pinched, the display indications
may not appear.

Notes of connection example

Notes on the control leads

• The power aerial control lead (blue) supplies +12 V
DC when you turn on the tuner or when you
activate the AF (Alternative Frequency), the TA
(Traffic Announcement) or the TIR (Traffic
Information Replay) functions.

• A power aerial without relay box cannot be used
with this unit.

Memory hold connection

When the yellow power input lead is connected,
power will always be supplied to the memory circuit
even when the ignition key is turned off.

Notes on speaker connection

• Before connecting the speakers, turn the unit off.

• Use speakers with an impedance of 4 to 8 ohms, and
with adequate power handling capacities.
Otherwise, the speakers may be damaged.

• Do not connect the terminals of the speaker system
to the car chassis, and do not connect the terminals
of the right speaker with those of the left speaker.

• Do not attempt to connect the speakers in parallel.

• Do not connect any active speakers (with built-in
amplifiers) to the speaker terminals of the unit.
Doing so may damage the active speakers.
Therefore, be sure to connect passive speakers to
these terminals.

Warning

If you have a power aerial without a relay box,
connecting this unit with the supplied power
connecting cord 7 may damage the aerial.

Inversor

•Instale el inversor alejado de la unidad utilizando
cinta adhesiva de dos caras o algo similar.

•Cerciórese de no montar el inversor debajo de
una alfombrilla ni en un lugar expuesto a
salpicaduras de agua de un acondicionador de
aire. Esto puede provocar descargas eléctricas o
daños a la unidad.

Nota

Si el cable del inversor quedase pillado, es posible que
no apareciensen las indicaciones del visualizador.

Notas de ejemplo de conexiones

Notas sobre conductores de control

• El conductor de control de la antena motorizada
(azul) suministrará +12 V CC cuando conecte la
alimentación del sintonizador o cuando active la
función de frecuencia alternativa (AF), la de
anuncios de tráfico (TA) o de repetición de
información sobre tráfico (TIR).

• No es posible emplear con esta unidad una antena
motorizada sin caja de relé.

Conexión para protección de la memoria

Si conecta el conductor de entrada de alimentación
amarillo, el circuito de la memoria recibirá siempre
alimentación, incluso aunque sitúe la llave de
encendido en la posición OFF.

Notas sobre la conexión de los altavoces

• Antes de conectar los altavoces, desconecte la
alimentación de la unidad.

• Utilice altavoces con una impedancia de 4 a
8 ohmios, y con la potencia máxima admisible
adecuada, ya que de lo contrario podría dañarlos.

• No conecte los terminales del sistema de altavoces al
chasis del automóvil, ni los del altavoz izquierdo a
los del derecho.

• No intente conectar los altavoces en paralelo.

• No conecte altavoces activos (con amplificadores
incorporados) a los terminales de altavoces de la
unidad. Si lo hiciese, podría dañar tales altavoces.
Por lo tanto, cerciórese de conectar altavoces pasivos
a estos terminales.

Advertencia

Si dispone de una antena motorizada sin dispositivo
de relé, la conexión de esta unidad con el cable de
conexión de alimentación 7 suministrado puede
dañar la antena.

Inversor

• Instale o inversor longe do aparelho utilizando
fita autocolante com duas faces ou qualquer
outro material semelhante.

• Não monte o inversor debaixo de tapetes ou
num local exposto a salpicos de água do ar
condicionado, pois se o fizer, pode provocar
choques eléctricos ou danificar o aparelho.

Nota

Se o cabo do inversor estiver preso, as indicações do
visor podem não aparecer.

Notas sobre o exemplo de ligação

Notas sobre os fios de controlo

• O fio de controlo da antena eléctrica (azul) fornece
uma corrente contínua (CC) de +12 V quando se liga
o sintonizador ou se activa a função AF (Frequência
Alternativa), TA (Informações de Trânsito) ou TIR
(Reprodução das Informações de Trânsito).

• Com este aparelho não pode utilizar uma antena
eléctrica sem caixa de relé.

Ligação para alimentação contínua da memória

Quando ligar o fio amarelo de entrada de
alimentação, os circuitos de memória ficarão com
alimentação continua, mesmo se a chave de ignição
estiver desligada.

Notas sobre a ligação dos altifalantes

• Antes de ligar os altifalantes, desligue o aparelho.

• Utilize altifalantes com impedância de 4 a 8 ohm, e
com capacidade admissível de potência adequada.
Caso contrário, os altifalantes poderão sofrer
avarias.

• Não ligue os terminais do sistema de altifalantes ao
chassis do automóvel, e não ligue os terminais do
altifalante direito aos terminais do altifalante
esquerdo.

• Não tente ligar os altifalantes em paralelo.

• Não ligue nenhum sistema de altifalantes activos
(com amplificadores incorporados) aos terminais dos
altifalantes do aparelho.
Caso o faça, poderá avariar o sistema de altifalantes
activos. Portanto, não se esqueça de ligar
altifalantes passivos a estes terminais.

Atenção

Se a antena eléctrica não tiver uma caixa de relé, o
facto de ligar esta aparelho com a cabo de
alimentação 7 fornecido, pode provocar danos na
antena.

Växelriktare

•Installera växelriktaren långt bort från enheten
med dubbelhäftad tejp eller liknande.

•Montera inte växelriktaren under en matta eller
en plats där det är risk för vattenstänk från
luftkonditionering. Det kan leda till att enheten
skadas eller utsätts för elektriska stötar.

Observera

Om växelriktarens kabel är hopklämd, visas inga
indikationer i teckenfönstret.

Att observera angående
anslutningsexemplen

Att observera angående de olika styrkablarna

• Motorantennens styrkabel (blå) leder 12 V likström
när bilradion slås på eller när du aktiverar
alternativa frekvenser (AF), trafikmeddelanden (TA)
eller TIR (Traffic Information Replay).

• En strömantenn utan reläskåp kan inte användas
med denna enhet.

Anslutning för minnesstöd

När du anslutit den gula, ingående strömkabeln
försörjs minneskretsen med ström hela tiden, även när
tändlåset slås ifrån.

Att observera angående högtalarnas anslutning

• Slå av bilstereon innan du ansluter högtalarna.

• Anslut endast högtalare, vars impedans varierar från
4 till 8 ohm och som har tillräcklig
effekthanteringskapacitet för att skydda högtalarna
mot skador.

• Anslut inte något av högtalaruttagen till bilens
chassi. Anslut inte heller uttagen på höger högtalare
till uttagen på vänster högtalare.

• Anslut inte högtalarna parallellt.

• Anslut inte aktiva högtalare (med inbyggda
effektförstärkare) till bilstereons högtalaruttag,
eftersom de kan skada de aktiva högtalarna.
Var noga med att bara ansluta passiva högtalare till
dessa uttag.

Varning

Om du har en motorantenn utan relädosa kan
antennen skadas om du ansluter enheten med den
medföljande strömkabeln 7.

Connection example
Ejemplo de conexiones
Exemplo de ligações
Anslutningarna enligt exemplet

Inverter
Inversor
Inversor
Växelriktare

* Note for the aerial connecting

If your car aerial is an ISO
(International Organization for
Standardization) type, use the
supplied adapter 8 to connect it.
First connect the car aerial to the
supplied adapter, then connect it to
the aerial jack of the master unit.

BUS cable (not supplied)
Cable BUS (no suministrado)
Cabo BUS (não fornecido)
Styrkabel BUS (medföljer inte)

* Nota sobre la conexión de la antena

Si la antena del automóvil es del tipo
ISO (International Organization for
Standardization), emplee el
adaptador suministrado 8 para
conectarla.
En primer lugar, conecte la antena
del automóvil al
adaptador suministrado y, a
continuación, a la toma de antena
de la unidad principal.

RCA pin cord (not supplied)
Cable con clavijas RCA (no suministrado)
Cabo de terminais RCA (não fornecido)
Kabel med RCA-kontakter (medföljer inte)

* Nota referente à ligação da antena

Se a antena do automóvel for uma
antena de tipo ISO (International
Organization for Standardization),
utilize o adaptador fornecido 8 para
fazer a ligação respectiva.
Ligue primeiro a antena do
automóvel ao adaptador fornecido e
depois à ficha tipo jack de antena do
sistema principal.

* Angående antennanslutning

Om motorantennen är av ISO-typ
(International Organization for
Standardization), använder du
medföljande adapter 8 för att
ansluta den.
Anslut först motorantennen till
medföljande adapter och därefter
till antennuttaget på huvudenheten.

Note

Never bundle the inverter’s cords with any others.
It may cause noise.

Nota

No agrupe nunca los cables del inversor con otro
tipo de cables, ya que puede producirse ruido.

Nota

Nunca ate os cabos do inversor juntamente com
outros cabos, porque pode causar interferências.

Observera

Mixa aldrig växelriktarens kablar med några
andra. Det kan leda till brus.

See the rotary commander’s installation manual.
Consulte el manual de instalación del mando rotativo.
Consulte o manual de instalação do comando rotativo.
Se installationsmanualen för vridkontrollen.

BUS CONTROL IN

Rotary commander

WARNING

Auxiliary power connectors may vary depending on the car.
Be sure to check the power connection diagram sheet supplied with the
unit. Improper connections may damage your car.
If the supplied power connecting cord cannot be used with your car,
consult your nearest Sony dealer.

ADVERTENCIA

Los conectores de alimentación auxiliar pueden variar en función del
automóvil.
Asegúrese de consultar el diagrama de conexión de alimentación
suministrado con la unidad. Las conexiones incorrectas pueden dañar el
automóvil.
Si no es posible utilizar el cable de conexión de alimentación
suministrado con el automóvil, póngase en contacto con el proveedor
Sony más próximo.

ATENÇÃO

Os conectores de corrente auxiliares podem variar de carro para carro.
Não se esqueça de verificar o diagrama de ligação de corrente fornecido
com o aparelho.
As ligações mal executadas podem danificar o seu carro.
Se não puder utilizar o cabo de alimentação fornecido no seu carro,
contacte o agente Sony da sua zona.

VARNING

Typen av yttre strömanslutning varierar från bil till bil.
Kontrollera strömanslutningsschemat som medföljer enheten så att du
ansluter på rätt sätt. Felaktig anslutning kan skada bilen.
Kontakta närmaste Sony-återförsäljare om den medföljande
strömakabeln inte passar till din bil.

REMOTE IN

Fuse (10 A)
Fusible (10 A)
Fusivel (10 A)
Säkring (10 A)

LINE OUT REAR

LINE OUT

FRONT

L

R

7

Blue/white striped
Con raya azul/blanca
Azul com listras brancas
Blå/vit-randig

Max. supply current 0.3 A
Corriente máx. de
alimentación de 0,3 A
Corrente máxima de 0,3 A
Maximal strömtillförsel 0,3 A

Sky blue
Azul celeste
Azul celeste
Himmelsblå

BUS AUDIO IN

SUB OUT

RCA pin cord (not supplied)
Cable con clavijas RCA (no suministrado)
Cabo de terminais RCA (não fornecido)
Kabel med RCA-kontakter (medföljer inte)

AMP REM

To connect to AMP REMOTE IN of the optional power amplifier.

This connection is only for amplifiers. Connecting any other system
may damage the unit.

Para conectar a AMP REMOTE IN del amplificador de potencia
opcional.

Esta conexión es sólo para amplificadores. La conexión de cualquier
otro sistema puede dañar la unidad.

Para ligação a AMP REMOTE IN do amplificador de potência
adicional.

Esta ligação destina-se apenas aos amplificadores. A ligação de
qualquer outro sistema pode provocar avarias no aparelho.

Ansluta till AMP REMOTE IN på den valfria effektförstärkaren.

Denna anslutning gäller endast för högtalare. Om du ansluter något
annat system kan enheten skadas.

ATT

to the interface cable of a car telehone
al cable de interfaz de un teléfono para automóvil
ao cabo de interface do telefone para automóvel
till biltelefonens gränssnittskabel

from car aerial*
de la antena del automóvil*
à antena do automóvel*
från bilantenn*

8

to a car‘s speaker connector
a un conector de altavoces del automóvil
a um conector de altifalante do automóvel
till bilens högtalaranslutning

to a car‘s auxiliary power connector
a un conector de alimentación auxiliar del automóvil
a um conector de alimentação auxiliar do automóvel
till bilens yttre strömanslutning

7135

8246

continuous power supply

suministro de alimentación continua

alimentação de corrente contínua

kontinuerlig strömförsörjning

power aerial control

antena eléctrica
antena eléctrica

elektrisk antenn

switched illumination power

supply

fuente de alimentación de iluminación

conmutada

fonte de alimentação comutada para

iluminação

Switchad strömförsörjning till

belysning

4

5

6

Yellow
Amarillo
Amarelo

Gul

Blue
Azul
Azul

Blå

Orange/

White

Naranja/

blanco

Cor de

laranja/

branco
Orange/

vit

1357

2468

Red

Rojo

7

Vermelho

Röd

Black

Negro

8

Preto
Svart

Positions 1, 2 and 3 do not have pins.
Las posiciones 1, 2 y 3 no disponen de pines.
As posições 1, 2 e 3 não têm pinos.
Positionerna 1, 2 och 3 saknar stift.

switched power supply

suministro de alimentación conmutado

alimentação de corrente comutada

switchad strömförsörjning

earth

toma de tierra

Terra

jord

1357

2468

Speaker, Rear, Right

1

Purple
Púrpura
Violeta
Morklila

2

3

4

Negative polarity positions 2, 4, 6, and 8 have striped cords.
Las posiciones de polaridad negativa 2, 4, 6 y 8 tienen cables con raya.
As posições 2, 4, 6 e 8 (polaridade negativa) têm cabos às riscas.
De negativa polpositionerna 2, 4, 6 och 8 har randiga kablar.

Grey

Gris

Cinza

Grå

+

–

+

–

Altavoz, trasero, derecho

Altifalante, Parte de trás, Direito

Högtalare, bakre, höger

Speaker, Rear, Right

Altavoz, trasero, derecho

Altifalante, Parte de trás, Direito

Högtalare, bakre, höger

Speaker, Front, Right

Altavoz, delantero, derecho

Altifalante, Parte da frente, Direito

Högtalare, främre, höger

Speaker, Front, Right

Altavoz, delantero, derecho

Altifalante, Parte da frente, Direito

Högtalare, främre, höger

7135

8246

5

6

7

8

White
Blanco
Branco

Vit

Green

Verde

Verde

Grön

Speaker, Front, Left

Altavoz, delantero, izquierdo

+

Altifalante, Parte da frente, Esquerdo

Högtalare, främre, vänster

Speaker, Front, Left

Altavoz, delantero, izquierdo

–

Altifalante, Parte da frente, Esquerdo

Högtalare, främre, vänster

Speaker, Rear, Left

Altavoz, trasero, izquierdo

+

Altifalante, Parte de trás, Esquerdo

Högtalare, bakre, vänster

Speaker, Rear, Left

Altavoz, trasero, izquierdo

–

Altifalante, Parte de trás, Esquerdo

Högtalare, bakre, vänster
