Page 1

3-861-892-12 (1)

Video Camera Recorder

Operating Instructions

Before operating the unit, please read this manual thoroughly, and retain it for future reference.

Инструкция по эксплуатации

Перед эксплуатацией аппарата внимательно прочтите, пожалуйста, данное руководство и сохраняйте его для дальнейших справок.

CCD-TRV55E

CCD-TRV45E/TRV55E

Page 2

English

Русский

Welcome!

Congratulations on your purchase of this Sony Handycam Vision™ camcorder. With your Handycam Vision you can capture life’s precious moments with superior picture and sound quality. Your Handycam Vision is loaded with advanced features, but at the same time it is very easy to use. You will soon be producing home video that you can enjoy for years to come.

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

Добро пожаловать!

Поздравляем Вас с приобретением данной видеокамеры Handycam Vision™ фирмы Sony. С помощью Вашей видеокамеры Handycam Vision Вы сможете запечатлеть дорогие Вам мгновения жизни с превосходным качеством изображения и звука. Ваша видеокамера Handycam Vision оснащена усовершенствованными функциями, но в то же время ее очень легко использовать. Вскоре Вы будете создавать семейные видеопрограммы, которыми можете наслаждаться последующие годы.

ПРЕДУПРЕЖДЕНИЕ

Для предотвращения возгорания или опасности электрического удара не выставляйте аппарат на дождь или влагу.

Во избежание поражения электрическим током не открывайте корпус. За обслуживанием обращаться только к квалифицированному обслуживающему персоналу.

Page 3

English

Table of contents

Before you begin

Using this manual................................................... 5

Checking supplied accessories ............................. 7

Getting started

Installing and charging the battery pack ............ 8

Inserting a cassette ............................................... 13

– for playback/editing –

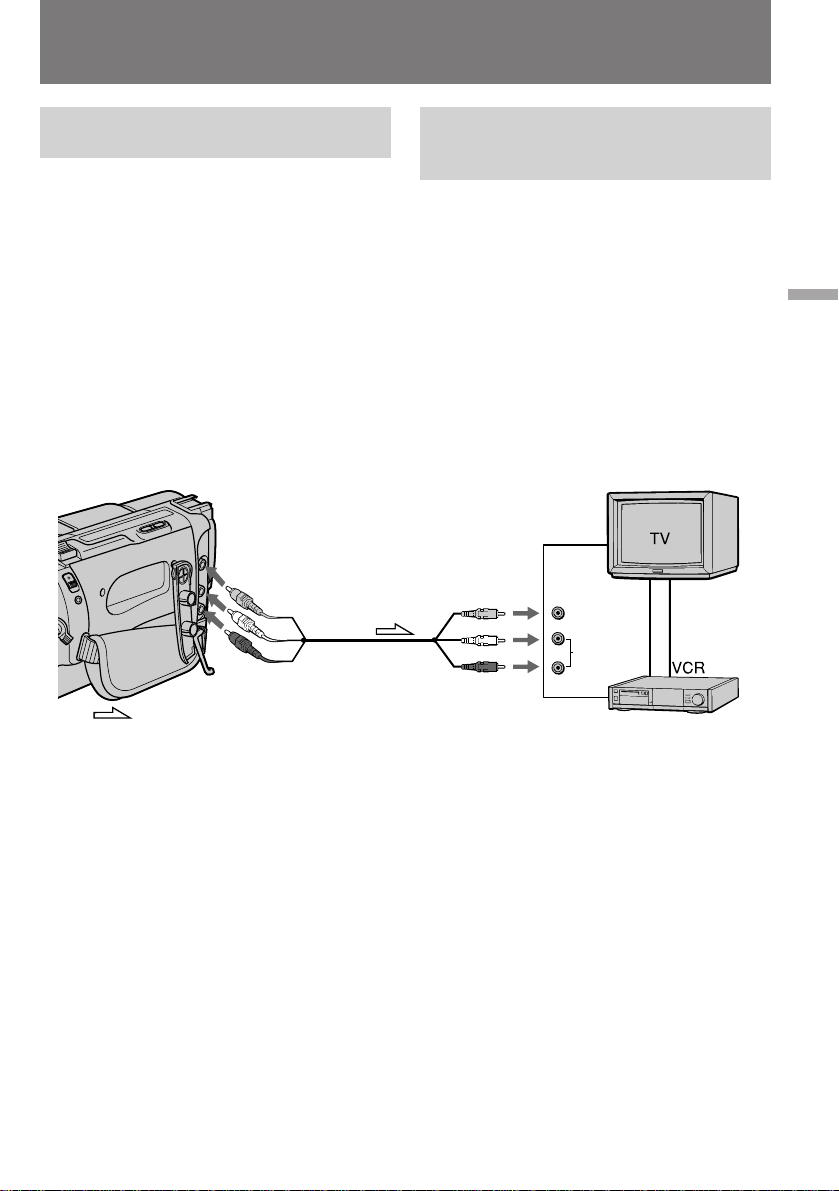

Watching on a TV screen ..................................... 68

Enjoying digital effect during playback

(CCD-TRV55E only) .......................................... 70

Editing onto another tape.................................... 71

Recording from a VCR or TV.............................. 72

Basic operations

Camera recording ................................................. 14

Using the zoom feature..................................... 17

Selecting the START/STOP mode .................. 19

Shooting with the LCD screen ......................... 20

Letting the subject monitor the shot (Mirror

mode) ................................................................ 21

Hints for better shooting ..................................... 22

Checking the recorded picture ........................... 24

Playing back a tape............................................... 26

Searching for the end of the picture................... 29

Advanced operations

Using alternative power sources ........................ 30

Using the mains ................................................. 30

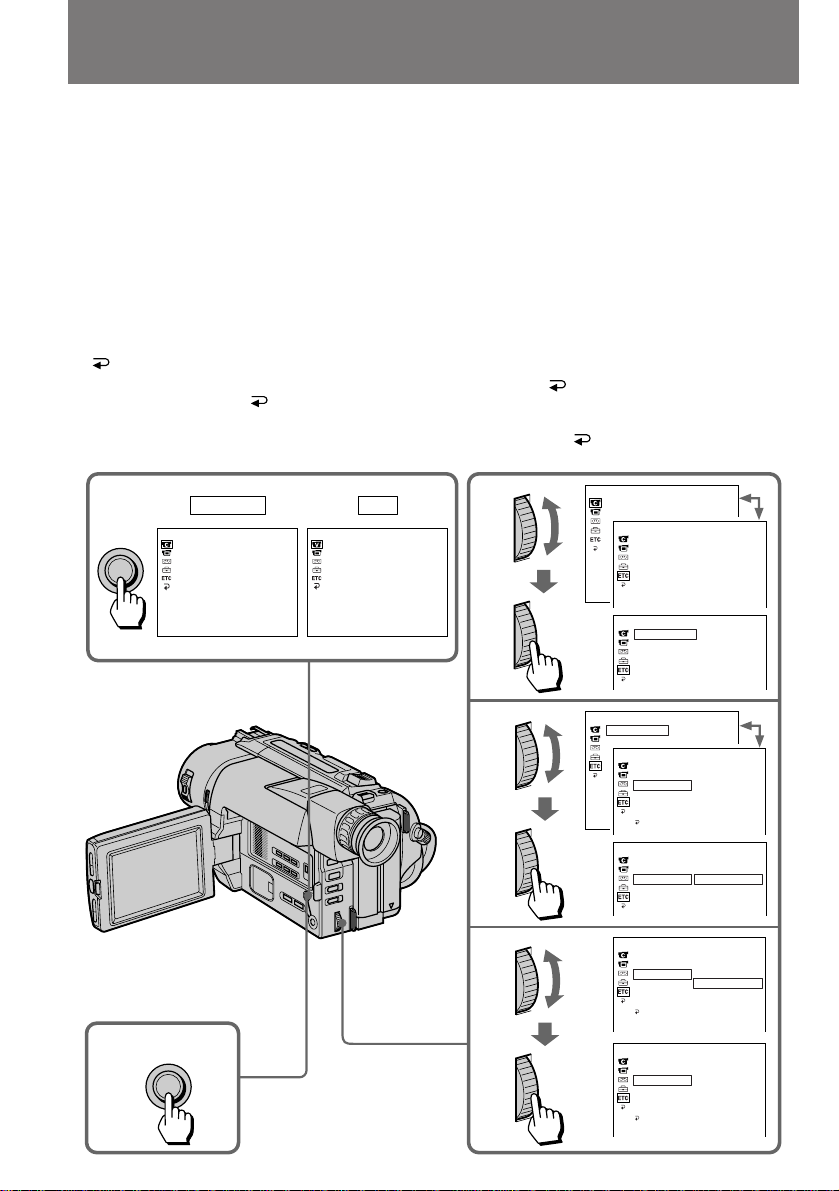

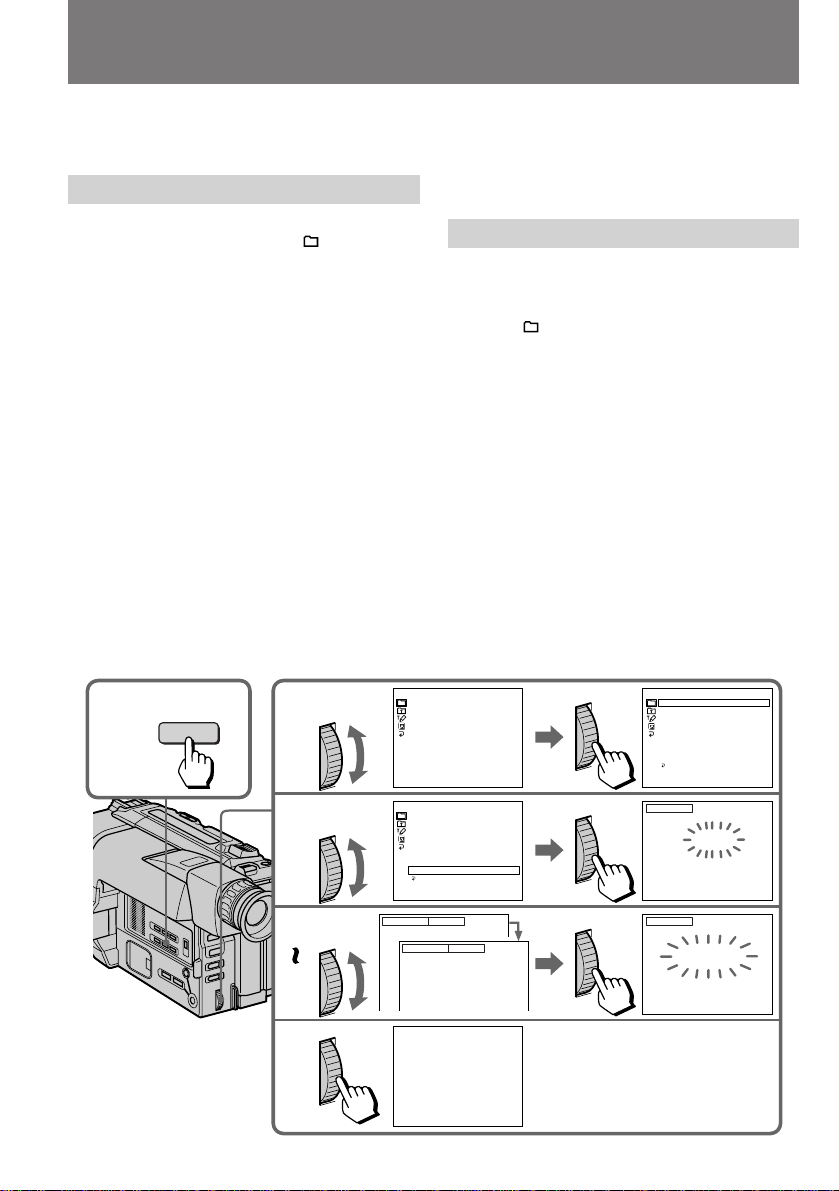

Changing the mode settings ............................... 32

– for camera recording –

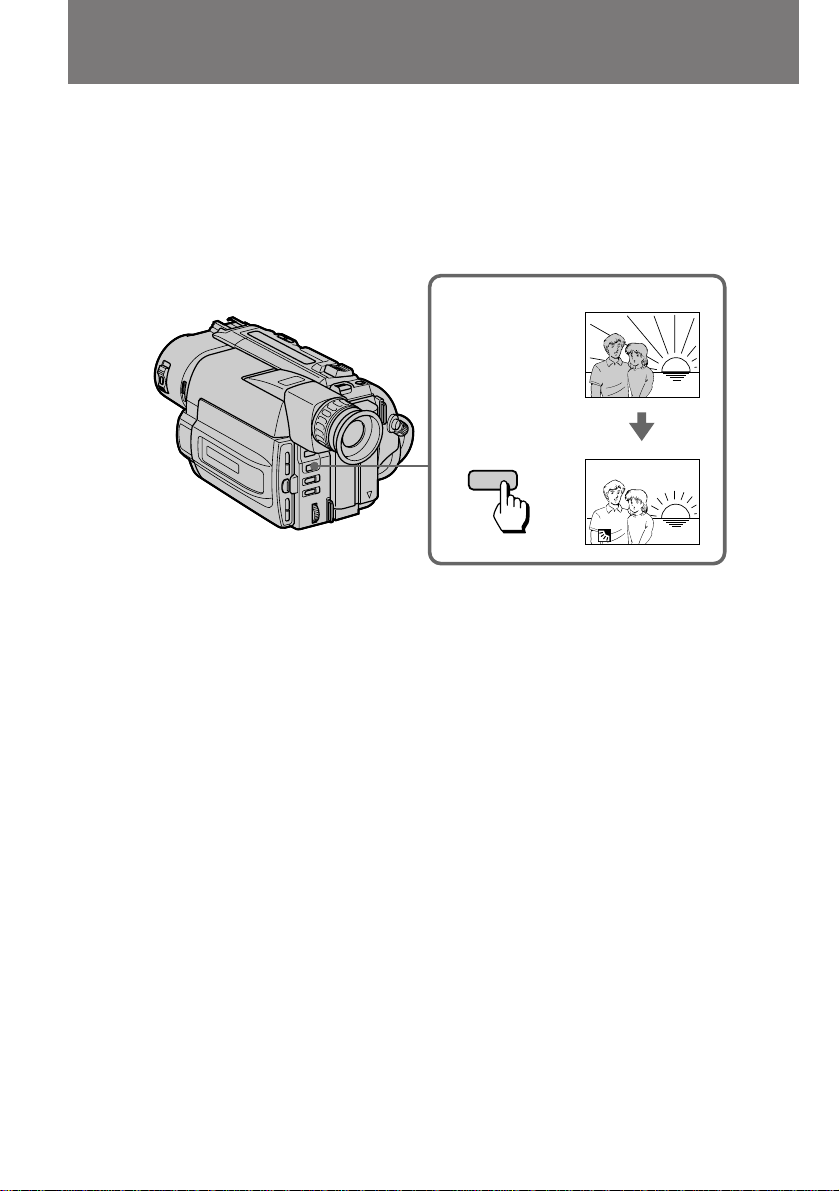

Shooting with backlighting ................................. 38

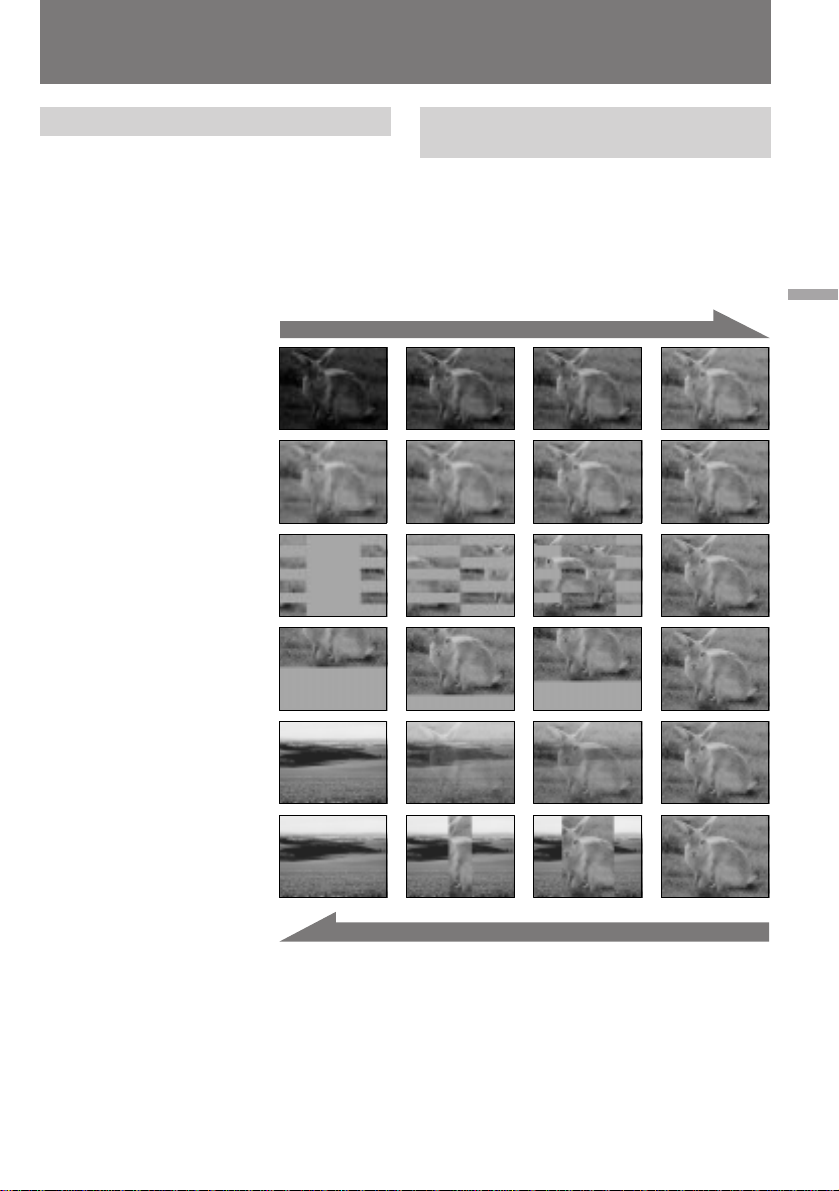

Using the FADER function.................................. 39

Shooting in the dark (NightShot) ....................... 42

Photo recording (CCD-TRV55E only) ............... 43

Using the wide mode function ........................... 45

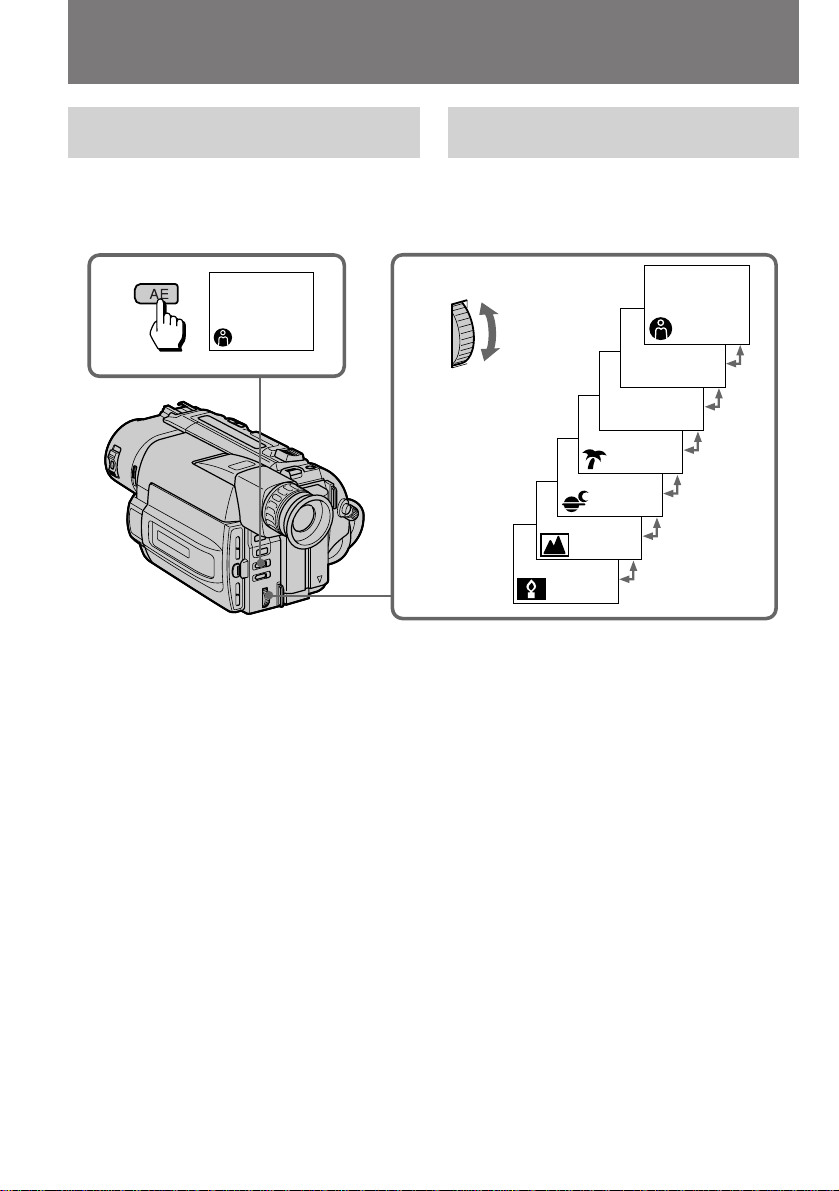

Using the PROGRAM AE function .................... 47

Superimposing a still picture on a moving

picture (CCD-TRV55E only) ............................ 49

Recording still pictures successively

(CCD-TRV55E only) .......................................... 50

Replacing a brighter portion of a still picture

with a moving picture (CCD-TRV55E only).. 51

Adding an incidental image to pictures

(CCD-TRV55E only) .......................................... 53

Using slow shutter (CCD-TRV55E only) .......... 54

Adding an old movie type atmosphere to

pictures (CCD-TRV55E only) ........................... 55

Focusing manually ............................................... 56

Enjoying picture effect ......................................... 58

Adjusting the exposure........................................ 60

Superimposing a title ........................................... 62

Making your own titles ....................................... 64

Recording with the date/time ............................ 66

Optimizing the recording condition .................. 67

Releasing the STEADY SHOT function............. 68

Additional information

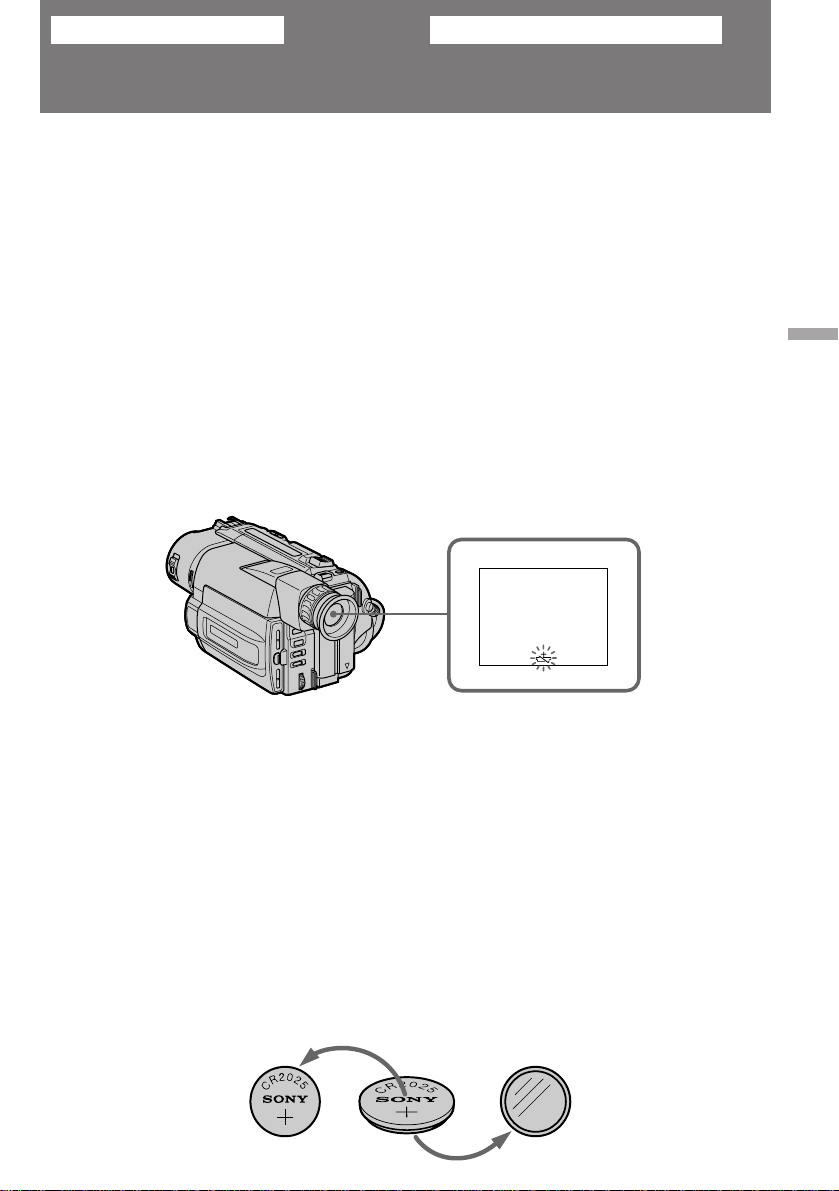

Changing the lithium battery in the

camcorder ........................................................... 73

Resetting the date and time................................. 75

Simple setting of clock by time difference ........ 76

Playback modes .................................................... 77

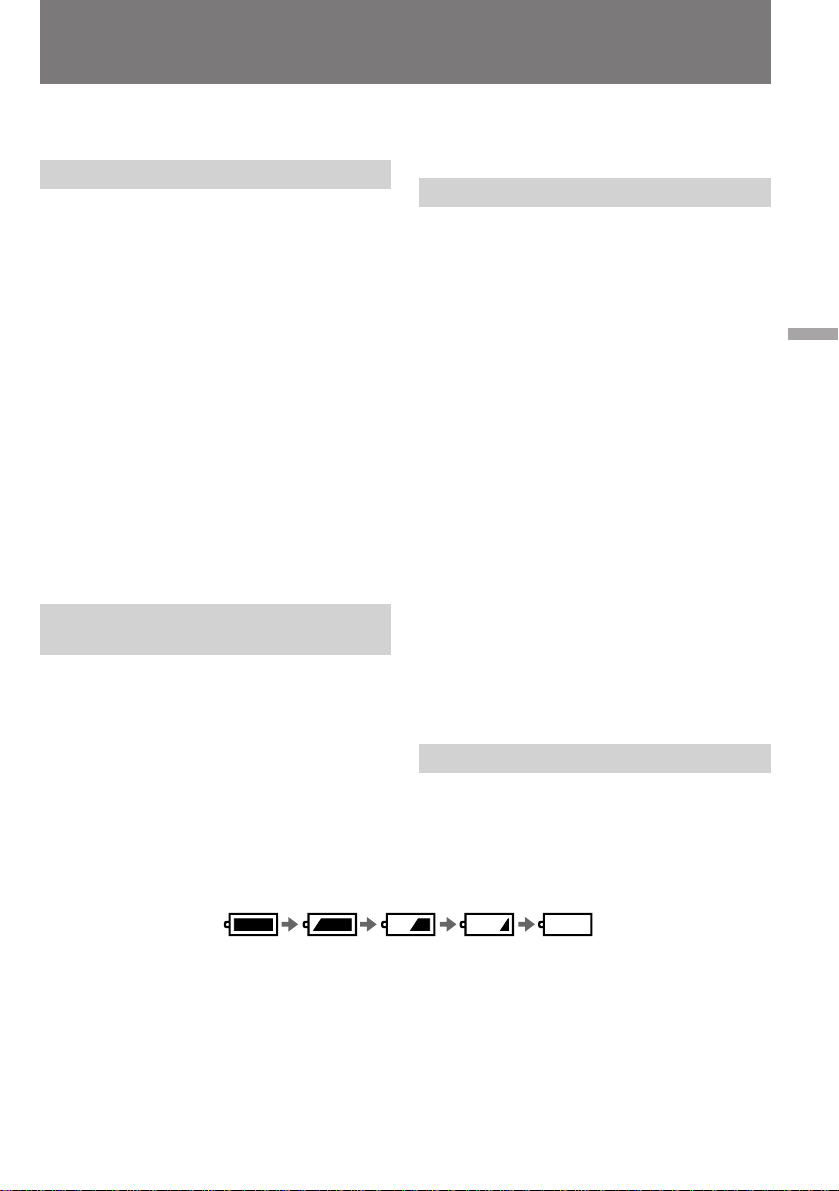

Tips for using the battery pack ........................... 79

Maintenance information and precautions....... 83

Using your camcorder abroad ............................ 89

Trouble check ........................................................ 90

Self-diagnosis display .......................................... 96

Specifications......................................................... 98

Identifying the parts........................................... 100

Warning indicators ............................................. 110

Index ........................................................ Back cover

Page 4

Русский

Оглавление

Перед началом эксплуатации

Использование данного руководства ........... 5

Проверка прилагаемых принадлежностей... 7

Подготовка к эксплуатации

Установка и зарядка батарейного блока ..... 8

Вставка кассеты ........................................... 13

Основные операции

Запись с помощью видеокамеры ................ 14

Использование функции наезда

видеокамеры .............................................. 17

Выбор режима START/STOP ..................... 19

Съемка с использованием экрана ЖКД .. 20 Возможность для снимаемого человека

наблюдать съемку (зеркальный режим) .. 21

Советы для лучшей съемки ......................... 22

Проверка записанного изображения .......... 24

Воспроизведение ленты .............................. 26

Поиск конца изображения ........................... 29

Усовершенствованные операции

Использование альтернативных источников

питания ........................................................ 30

Использование электрической сети ........ 30

Изменение установок режимов ................... 32

– Для записи с помощью видеокамеры –

Съемка с задней подсветкой ...................... 38

Использование фунции FADER ................... 39

Съемка в темных условиях

(Ночная съемка) ......................................... 42

Запись фотографий (только CCD-TRV55E) ... Использование функции широкоформатного

режима ........................................................ 45

Использование функции PROGRAM AE ..... 47

Наложение неподвижного изображения на

движущееся изображение (только CCD-

TRV55E) ....................................................... 49

Последовательная запись неподвижных

изображений (только CCD-TRV55E) ........ 50

Замещение более яркой части неподвижного

изображения движущимся изображением

(только CCD-TRV55E) ................................ 51

Добавление побочного изображения к

основному (только CCD-TRV55E) ............. 53

Использование медленного затвора (только

CCD-TRV55E) .............................................. 54

Придание изображению атмосферы

старинного кинофильма (только CCD-

TRV55E) ....................................................... 55

Ручная фокусировка .................................... 56

Наслаждение эффектами изображений .... 58

Регулировка экспозиции .............................. 60

Наложение надписи...................................... 62

Создание Ваших собственных надписей .... 64

Запись с датой/временем ............................. 66

Оптимизация состояния записи .................. 67

Отключение функции STEADY SHOT ........ 68

– Для воспроизведения/монтажа –

Просмотр на экране телевизора ................. 68

Наслаждение цифровыми эффектами во

время воспроизведения (только CCD-

TRV55E) ....................................................... 70

Монтаж на другую ленту .............................. 71

Запись с КВМ или телевизора ..................... 72

Дополнительная информация

Замена литиевой батарейки в

видеокамере ............................................... 73

Установка даты и времени .......................... 75

Простая установка часов с помощью

разницы во времени ................................... 76

Режимы воспроизведения ........................... 77

Советы по использованию батарейного

блока ........................................................... 79

Информация по уходу за аппаратом и

предосторожности ..................................... 83

Использование Вашей видеокамеры за

границей ...................................................... 89

Проверка неисправностей ........................... 93

Дисплей самодиагностики ........................... 97

Технические характеристики ...................... 99

Опознавание частей ................................... 100

Предупреждающие индикаторы ............... 110

Алфавинтый указатель ........ Задняя обложка

Page 5

Before you begin

Using this manual

Перед началом эксплуатации

Использование данного руководства

The instructions in this manual are for the two models listed below. Before you start reading this manual and operating the unit, check your model number by looking at the bottom of your camcorder. The CCD-TRV55E is the model used for illustration purposes. Otherwise, the model name is indicated in the illustrations. Any differences in operation are clearly indicated in the text, for example, “CCD-TRV55E only.” As you read through this manual, buttons and settings on the camcorder are shown in capital letters. e.g. Set the POWER switch to CAMERA. You can hear the beep sound to confirm your operation.

Types of differences

CCD- TRV45E TRV55E Photo mode — r Digital effect

functions Fader function rr

Overlap — r Wipe — r Stripe — r

— r

Инструкции в данном руководстве изложены для двух нижеперечисленных моделей. Перед тем, как Вы начнете читать данное руководство и эксплуатировать аппарат, проверьте номер Вашей модели, посмотрев на нижнюю панель Вашей видеокамеры. Модель CCD-TRV55E используется в иллюстративных целях. В противном случае наименование модели указывается на рисунках. Любые различия в работе четко указаны в тексте, как например, “Только CCD-TRV55E”. Когда Вы будете читать данное руководство, учитывайте, что кнопки и установки на видеокамере показаны прописными буквами. Прим. Установите выключатель POWER в положение CAMERA. Вы можете слушать зуммерный звуковой сигнал для подтверждения Вашей работы.

Типы различий

CCD- TRV45E TRV55E Фоторежим — r Функции цифровых

эффектов Функция введения/

выведения изображения

Функция наложения — r Функция вытеснения

шторкой Функция полосования — r

— r

Before you begin Перед началом эксплуатации

Page 6

Using this manual

Использование данного

руководства

Note on TV colour systems

TV colour systems differ from country to country. To view your recordings on a TV, you need a PAL system-based TV.

Precaution on copyright

Television programmes, films, video tapes, and other materials may be copyrighted. Unauthorized recording of such materials may be contrary to the provision of the copyright laws.

Precautions on camcorder care

•The LCD screen and/or the colour viewfinder are manufactured using high-precision technology. However, there may be some tiny black points and/or bright points (red, blue or green in colour) that constantly appear on the LCD screen and/or in the viewfinder. These points are normal in the manufacturing process and do not affect the recorded picture in any way. Over 99.99% are operational for effective use.

•Do not let the camcorder get wet. Keep the camcorder away from rain and sea water. Letting the camcorder get wet may cause the unit to malfunction, and sometimes this malfunction cannot be repaired [a].

•Never leave the camcorder exposed to temperatures above 60°C (140°F ), such as in a car parked in the sun or under direct sunlight [b].

Примечание к системам цветного телевидения

Системы цветного телевидения отличаются в зависимости от страны. Для просмотра Ваших записей по телевизору Вам необходимо использовать телевизор, основанный на системе PAL.

Предостережение об авторском праве

Телевизионные программы, кинофильмы, видеоленты и другие материалы могут быть защищены авторским правом. Неправомочная запись таких материалов может противоречить условиям закона об авторском праве.

Предосторожности по уходу за видеокамерой

• Экран ЖКД и/или цветной видоискатель выполнены с применением высокопрецизионной технологии. Однако, крошечные черные точки и/или яркие точки света (красные, синие или зеленые в цвете) могут постоянно появляться на экране ЖКД и/или в видоискателе. Эти точки считаются нормальным явлением в процессе съемки и никак не влияют на записываемое изображение. Свыше 99,99% экрана предназначенно для эффективного использования.

• Не позволяйте видеокамере делаться влажной. Предохраняйте видеокамеру от дождя или морской воды. Если Вы намочите видеокамеру, то это может вызвать неисправность аппарата, и в некоторых случаях эта неисправность не подлежит ремонту [a].

• Никогда не оставляйте видеокамеру в месте с температурой свыше 60°С (140°F), как например, в автомобиле, остановленном на солнце или под прямыми солнечными лучами [b].

[a] [b]

Page 7

Checking supplied accessories

Проверка прилагаемых принадлежностей

Check that the following accessories are supplied with your camcorder.

1 Wireless Remote Commander (1) (p. 105) 2 AC-L10A/L10B/L10C AC power adaptor (1),

Mains lead (1) (p. 9, 30)

3 NP-F330 Battery pack (1) (p. 8, 30) 4 CR2025 Lithium Battery (1) (p. 73)

The lithium battery is already installed in your camcorder.

5 R6 (size AA) battery for Remote

Commander (2) (p. 106)

6 A/V connecting cable (1) (p. 68) 7 Shoulder strap (1) (p. 107)

Contents of the recording cannot be compensated if recording or playback is not made due to a malfunction of the camcorder, video tape, etc.

Проверьте, что следующие принадлежности прилагаются к Вашей видеокамере.

1 Беспроводный пульт дистанционного

управления (1) (стр. 105)

2 Сетевой адаптер перем. тока AC-L10A/

L10B/L10C (1), Cетевой провод (1) (стр. 9,

30)

3 Батарейный блок NP-F330 (1) (стр. 8, 30)

4 Литиевая батарейка CR2025 (1) (стр. 73)

Литиевая батарейка уже установлена в Вашей видеокамере.

5 Батарейка R6 (размером АА) для пульта

дистанционного управления (2) (стр.106)

6 Соединительный кабель аудио/видео

(1) (стр. 68)

7 Плечевой ремень (1) (стр. 107)

Содержимое записи не может быть компенсировано, если запись или воспроизведение не выполняется вследствие повреждения видеокамеры, видеоленты и т.д.

Before you begin Перед началом эксплуатации

Page 8

Getting started

Подготовка к эксплуатации

Installing and charging the battery pack

Before using your camcorder, you first need to install and charge the battery pack. This camcorder operates only with the “InfoLITHIUM” battery.

“InfoLITHIUM” is a trademark of Sony

Corporation.

Installing the battery pack

(1)While pressing BATT RELEASE, slide the

battery terminal cover in the direction of the arrow.

(2)Install the battery pack in the direction of the

$ mark on the battery pack. Slide the battery pack down until it catches on the battery release lever and clicks. Attach the battery pack to the camcorder securely.

1 2

BATT RELEASE

Уcтaнoвка и зарядка батарейного блока

Перед использованием Вашей видеокамеры Вам нужно сперва зарядить и установить батарейный блок. Данная видеокамера работает только от батарейного блока “InfoLITHIUM”.

“InfoLITHIUM” является товарным знаком корпорации Sony.

Установка батарейного блока

(1)Нажимая BATT RELEASE сдвиньте

крышку батарейных контактов в направлении стрелки.

(2)Установите батарейный блок в

направлении знака $ на батарейном блоке. Двигайте батарейный блок вниз до тех пор, пока он не будет захвачен рычагом освобождения батарейного блока и не защелкнется. Надежно присоедините батарейный блок к видеокамере.

Note on the battery pack

Do not carry the camcorder by grasping the battery pack.

Примечание к батарейному блоку

Не носите видеокамеру, держа ее за батарейный блок.

Page 9

Installing and charging the battery pack

Уcтaнoвка и зарядка батарейного блока

Charging the battery pack

Charge the battery pack on a flat surface without vibration. The battery pack is charged a little in the factory. (1)Open the DC IN jack cover and connect the

supplied AC power adaptor to the DC IN jack with the plug’s 4 mark up.

(2)Connect the mains lead to the AC power

adaptor.

(3)Connect the mains lead to the mains. (4)Slide the POWER switch to OFF. Remaining

battery time is indicated by the minutes on the display window. Charging begins.

When the remaining battery indicator becomes

ı, normal charge is completed. For full charge, which allows you to use the battery

longer than usual, leave the battery pack attached for about 1 hour after normal charge is completed until FULL appears in the display window. Before using the camcorder with the battery pack, unplug the AC power adaptor from the DC IN jack of the camcorder. You can also use the battery pack before it is completely charged.

Зарядка батарейного блока

Заряжайте батарейный блок на плоской поверхности, неподверженной вибрации. Батарейный блок слегка заряжен на заводе. (1)Откройте крышку гнезда DC IN и

подсоедините прилагаемый сетевой адаптер переменного тока (не прилагается) к гнезду DC IN так, чтобы метка 4 на штекере была расположена сверху.

(2)Подсоедините сетевой провод к сетевому

адаптеру переменного тока.

(3)Подсоедините сетевой провод к сети. (4)Передвиньте выключатель POWER

положение OFF. Оставшееся время заряда батарейного блока будет отображаться в минутах в окошке

дисплея. Начнется зарядка. Когда индикатор оставшегося заряда батарейного блока будет выглядеть как ı,

нормальная зарядка завершена. Для полной зарядки, которая позволяет Вам

использовать батарейный блок дольше, чем обычно, оставьте батарейный блок присоединенным примерно на один час после завершения нормальной зарядки, пока в окошке дисплея не появится индикация FULL. Перед использованием видеокамеры от батарейного блока отсоедините сетевой адаптер переменного тока от гнезда DC IN на видеокамере. Вы можете также использовать батарейный блок до того, как он полностью зарядится.

Getting started Подготовка к эксплуатации

POWER

CAMERA

OFF

VTR

Page 10

Installing and charging the battery pack

Уcтaнoвка и зарядка батарейного блока

Notes

•“– – – min” appears in the display window until the camcorder calculates remaining battery time.

•Remaining battery time indication in the display window roughly indicates the recording time with the viewfinder. Use it as a guide. It may differ from the actual recording time.

•If there is a slight difference in shape between the plug of mains lead and the terminal of AC power adaptor, it is ignorable for their mutual connection and power supply.

•Be sure to plug the mains lead deeply into the terminal of AC power adaptor so that it is firmly locked. If there is a gap between the plug of mains lead and the terminal of AC power adaptor, it does not affect the efficiency of the AC power adaptor.

Charging time

Battery pack Charging time* (min.)

NP-F330 (supplied) 150 (90) NP-F530/F550 210 (150) NP-F730/F750 300 (240) NP-F930/F950 390 (330)

The time required for a normal charge is indicated in parentheses. * Approximate minutes to charge an empty

battery pack using the supplied AC power adaptor. (Lower temperatures require a longer charging time.)

Battery life

Upper numbers are the time when recording with the viewfinder. Lower numbers are the time when recording with the LCD screen. Using both will further reduce recording time.

Примечания

• “– – – min” высвечивается в окошке дислея, пока видеокамера вычисляет оставшееся время заряда батарейного блока.

• Индикация оставшегося времени заряда батарейного блока на дисплее приблизительно показывает время записи с помощью видоискателя. Используйте ее в качестве руководства. Это может отличаться от фактического времени записи.

• Если существует небольшое различие по форме между штепсельным разъемом сетевых проводов и гнездом сетевого адаптера переменного тока, то это не влияет на их взаимное соединение и подачу питания.

• Обязательно вставьте разъем сетевого провода глубоко в гнездо сетевого адаптера переменного тока так, чтобы он был надежно зафиксирован. Если остается зазор между разъемом сетевого провода и гнездом сетевого адаптера переменного тока, то это не влияет на эффективность сетевого адаптера переменного тока.

Время зарядки

Батарейный блок Время зарядки* (мин.)

NP-F330 (прилагается) 150 (90) NP-F530/F550 210 (150) NP-F730/F750 300 (240) NP-F930/F950 390 (330)

Числа в скобках указывают время для нормальной зарядки. * Приблизительное время в минутах для

зарядки полностью разряженного батарейного блока с использованием прилагаемого сетевого адаптера переменного тока. (При более низких температурах потребуется более длительное время зарядки.)

Срок службы заряда батарейного блока

Верхние цифры указывают время при записи с помощью видоискателя. Нижние цифры указывают время при записи с помощью экрана ЖКД. Использование их обоих значительно снижает время записи.

Page 11

Installing and charging the battery pack

Уcтaнoвка и зарядка батарейного блока

CCD-TRV45E

Battery Continuous Typical Playing pack recording recording time on

NP-F330 120 (105) 60 (55) (supplied) 90 (80) 45 (40)

NP-F530 205 (180) 105 (95)

NP-F550 240 (210) 125 (110)

NP-F730 410 (370) 215 (195)

NP-F750 490 (440) 255 (230)

NP-F930 650 (585) 340 (310)

NP-F950 750 (675) 395 (355)

time* time** LCD

150 (135) 80 (70)

185 (165) 100 (90)

305 (275) 165 (150)

375 (335) 205 (180)

480 (435) 260 (235)

570 (515) 310 (280)

90 (80)

150 (135)

185 (165)

305 (275)

375 (335)

480 (435)

570 (515)

CCD-TRV55E

Battery Continuous Typical Playing pack recording recording time on

NP-F330 120 (105) 60 (55) (supplied) 90 (80) 45 (40)

NP-F530 205 (180) 105 (95)

NP-F550 240 (210) 125 (110)

NP-F730 410 (370) 215 (195)

NP-F750 490 (440) 255 (230)

NP-F930 650 (585) 340 (310)

NP-F950 750 (675) 395 (355)

time* time** LCD

150 (135) 80 (70)

185 (165) 100 (90)

305 (275) 165 (150)

375 (335) 205 (180)

480 (435) 260 (235)

570 (515) 310 (280)

90 (80)

145 (130)

175 (160)

300 (270)

365 (325)

475 (430)

555 (500)

Numbers in parentheses indicate the time when you use a normally charged battery. Battery life will be shorter if you use the camcorder in a cold environment. * Approximate continuous recording time at

25°C (77°F).

** Approximate minutes when recording while

you repeat recording start/stop, zooming and turning the power on/off. The actual battery life may be shorter.

CCD-TRV45E

Батарейный блок

NP-F330 120 (105) 60 (55) (прилагается)

NP-F530 205 (180) 105 (95)

NP-F550 240 (210) 125 (110)

NP-F730 410 (370) 215 (195)

NP-F750 490 (440) 255 (230)

NP-F930 650 (585) 340 (310)

NP-F950 750 (675) 395 (355)

Время Время Время непрерывной записи* записи**

90 (80) 45 (40)

150 (135) 80 (70)

185 (165) 100 (90)

305 (275) 165 (150)

375 (335) 205 (180)

480 (435) 260 (235)

570 (515) 310 (280)

типичной

воспроизведения на ЖКД

90 (80)

150 (135)

185 (165)

305 (275)

375 (335)

480 (435)

570 (515)

CCD-TRV55E

Батарейный блок

NP-F330 120 (105) 60 (55) (прилагается)

NP-F530 205 (180) 105 (95)

NP-F550 240 (210) 125 (110)

NP-F730 410 (370) 215 (195)

NP-F750 490 (440) 255 (230)

NP-F930 650 (585) 340 (310)

NP-F950 750 (675) 395 (355)

Время Время Время непрерывной записи* записи**

90 (80) 45 (40)

150 (135) 80 (70)

185 (165) 100 (90)

305 (275) 165 (150)

375 (335) 205 (180)

480 (435) 260 (235)

570 (515) 310 (280)

типичной

воспроизведения на ЖКД

90 (80)

145 (130)

175 (160)

300 (270)

365 (325)

475 (430)

555 (500)

Числа в скобках указывают время, когда Вы используете нормально заряженный батарейный блок. Срок службы заряда батарейного блока будет короче, если Вы используете видеокамеру в холодных условиях. * Приблизительное время непрерывной

записи при 25°С (77° F).

** Приблизительное время в минутах при

записи с повторным началом/остановкой записи, режимом готовности, наездом видеокамеры и включением/выключением питания. Фактический срок службы заряда батарейного блока может быть короче.

Getting started Подготовка к эксплуатации

Page 12

Installing and charging the battery pack

Уcтaнoвка и зарядка батарейного блока

Notes on remaining battery time indication during recording

•Remaining battery time is displayed in the viewfinder or on the LCD screen. However, the indication may not be displayed properly, depending on using conditions and circumstances.

•When you close the LCD panel and open it again, it takes about 1 minute for the correct remaining time to be displayed.

To remove the battery pack

While pressing BATT RELEASE, slide the battery pack in the direction of the arrow.

Примечания к индикации оставшегося времени работы батарейного блока во время записи.

• Оставшееся время работы батарейного блока отображается в видоискателе или на экране ЖКД. Однако, индикация может отображаться неправильно в зависимости от условий и обстоятельств использования.

• Когда Вы закрываете панель ЖКД и открываете ее снова, требуется приблизительно 1 минута для правильного отображения оставшегося времени.

Для снятия батарейного блока

Нажимая BATT RELEASE, передвиньте батарейный блок в направлении стрелки.

BATT RELEASE

You can look at the demonstration of the functions available with this camcorder (p. 36).

Вы можете просмотреть демонстрацию функций, имеющихся в наличие у данной видеокамеры (стр. 36).

Page 13

PUSH

Inserting a cassette

Вставка кассеты

Make sure that the power source is installed. (1)While pressing the small blue button on the

EJECT switch, slide it in the direction of the arrow. The cassette compartment automatically lifts up and opens.

(2)Insert a cassette with the window facing out. (3)Close the cassette compartment by pressing

the “PUSH” mark on the cassette compartment. The cassette compartment automatically goes down.

1 2

EJECT

To eject the cassette

While pressing the small blue button on the EJECT switch, slide it in the direction of the arrow.

To prevent accidental erasure

Slide the tab on the cassette to expose the red mark. If you insert the cassette with the red mark exposed and close the cassette compartment, the beeps sound for a while. If you try to record with the red mark exposed, the

and 6 indicators flash, and you cannot record. To re-record on this tape, slide the tab back out covering the red mark.

Убедитесь, что источник питания установлен. (1)Нажимая маленькую синюю кнопку на

выключателе EJECT, сдвиньте его в направлении стрелки. Кассетный отсек автоматически поднимается и открывается.

(2)Вставьте кассету окошком, обращенным

наружу.

(3)Закройте кассетный отсек путем нажатия

знака “PUSH” на кассетном отсеке. Кассетный отсек автоматически опустится вниз.

Для выталкивания кассеты

Нажимая маленькую синюю кнопку на выключателе EJECT, сдвиньте его в направлении стрелки. Кассетный отсек автоматически поднимается и открывается.

Для предотвращения случайного стирания

Сдвиньте лепесток на кассете, чтобы было видно красную метку. Если Вы вставите кассету, на которой видна красная метка, и закроете кассетный отсек, зуммерный сигнал будет звучать в течение некоторого времени. Если Вы попытаетесь выполнить запись с выставленной красной меткой, то индикаторы и 6 будут мигать в видоискателе и Вы не сможете произвести запись. Для выполнения новой записи на такую ленту сдвиньте лепесток назад для закрывания красной метки.

Getting started Подготовка к эксплуатации

Page 14

Basic operations

Основные операции

Camera recording

Make sure that the power source is installed and a cassette is inserted and that the START/STOP MODE switch inside the LCD panel is set to . Before you record one-time events, you may want to make a trial recording to make sure that the camcorder is working correctly. When you use the camcorder for the first time, power on it and reset the date and time to your time before you start recording (p. 75). The date is automatically recorded for 10 seconds after you start recording (AUTO DATE feature). This feature works only once a day. (1)While pressing the small green button on the

POWER switch, set it to CAMERA.

(2)Turn STANDBY up to STANDBY. (3)Press START/STOP. The camcorder starts

recording. The “REC” indicator appears. The red lamp lights up in the viewfinder. The camera recording/battery lamp located on the front of the camcorder also lights up.

Запись с помощью видеокамеры

Убедитесь, что источник питания установлен,кассета вставлена и переключатель START/STOP MODE внутри панели ЖКД установлен в положение . Перед тем как Вы начнете запись одноразовых событий, Вы можете захотеть сделать пробную запись для подтверждения, что видеокамера работает правильно. Если Вы используете видеокамеру в первый раз, то включите ее и установите дату и время на Ваше местное время перед началом записи (стр. 75) Дата автоматически будет записываться в течение 10 секунд после начала записи (функция AUTO DATE). Данная функция работает один раз в день. (1)Нажимая маленькую зеленую кнопку на

выключателе POWER, установите его в положение CAMERA.

(2)Поверните STANDBY вверх в положение

STANDBY.

(3)Нажмите START/STOP. Видеокамера

начинает запись. Появляется индикатор “REC”. В видоискателе загорается красная лампочка. Лампочка записи камерой/батареи, расположенная на передней панели видеокамеры, также будет гореть.

POWER

CAMERA

OFF

VTR

START/STOP

40min

STBY

REC

0:00:00

AUTO DATE

0:00:01

4 7 1998

Page 15

Camera recording

Запись с помощью видеокамеры

To stop recording momentarily [a]

Press START/STOP again. The “STBY” indicator appears in the viewfinder (Standby mode).

To finish recording [b]

Press START/STOP again. Turn STANDBY down to LOCK and set the POWER switch to OFF. Then, eject the cassette.

[a]

START/STOP

STBY 0:35:20

Note

There is a little wear on the battery pack which is installed with the camcorder. However, for getting remaining battery time indicated correctly, leave the battery pack installed after use.

To focus the viewfinder lens

If you cannot see the indicators in the viewfinder clearly, or after someone else has used the camcorder, focus the viewfinder lens. Turn the viewfinder lens adjustment ring so that the indicators in the viewfinder come into sharp focus.

Для временной остановки записи [a]

Снова нажмите START/STOP. Индикатор “STBY” появляется в видоискателе (режим

готовности).

Для окончания записи [b]

Снова нажмите START/STOP. Поверните STANDBY вниз в положение LOCK и установите выключатель POWER в положение OFF. Затем вытолкните кассету.

[b]

START/STOP

Примечание

Будет происходить небольшая разрядка батарейного блока, который установлен в видеокамере. Однако, для того, чтобы время оставшегося заряда батарейного блока отображалось точно, оставьте батарейный блок в видеокамере после использования.

START/STOP

Для фокусировки объектива видоискателя

Если Вы не можете четко видеть индикаторы в видоискателе или после того, как кто-то другой использовал видеокамеру, выполните фокусировку объектива видоискателя. Поверните кольцо регулировки объектива видоискателя, так, чтобы индикаторы в видоискателе были четко сфокусированы.

Basic operations Основные операции

Page 16

Camera recording

Запись с помощью видеокамеры

Note on Standby mode

If you leave the camcorder in Standby mode for 5 minutes while the cassette is inserted, the camcorder turns off automatically for saving battery power as well as for preventing the battery and tape from wearing down. To resume Standby mode, turn STANDBY down and up again. To start recording, press START/STOP.

Note on recording

When you record from the beginning of a tape, run the tape for about 15 seconds before starting the actual recording. This will ensure that you won’t miss any start-up scenes when you play back the tape.

Notes on the tape counter

•The tape counter indicates the recording or playback time. Use it as a guide. There will be a time lag of several seconds from the actual time. To set the counter to zero, press COUNTER RESET.

•If the tape is recorded in SP and LP modes mixed, the tape counter shows incorrect recording time. When you intend to edit the tape using the tape counter as a guide, record in same (SP or LP) mode.

Note on the beep sound

The beep sounds when you operate the camcorder. Several beeps also sound as a warning of any unusual condition of the camcorder. Note that the beep sound is not recorded on the tape. If you do not want to hear the beep sound, select “OFF” in the menu system.

Примечание к режиму готовности

Если Вы оставляете видеокамеру в режиме готовности на 5 минут при вставленной кассете, видеокамера выключится автоматически в целях как для экономии заряда батарейного блока, так и для предотвращения износа батарейного блока ленты. Для восстановления режима готовности поверните STANDBY вниз, а затем снова вверх. Для начала записи нажмите START/STOP.

Примечание к записи

Когда Вы начинаете запись от начала ленты, перематывайте ленту в течение 15 секунд перед началом фактической записи. Это будет гарантировать, что Вы не пропустите каких-либо начальных фрагментов, когда будете воспроизводить ленту.

Примечания к счетчику ленты

• Счетчик ленты указывает время записи или воспроизведения. Используйте его в качестве руководства. Существует отставание по времени на несколько секунд от фактического времени. Для установки счетчика на нуль нажмите COUNTER RESET.

• Если лента записана с чередованием режимов SP и LP, то счетчик ленты будет показывать неправильное время записи. Если Вы намереваетесь производить монтаж ленты с использованием счетчика ленты в качестве указателя, то выполняйте запись в одном и том же режиме (SP или LP).

Примечания к эуммерному звуковому сигналу

Зуммерный сигнал звучит, когда Вы работаете с видеокамерой. Несколько зуммерных сигналов также будет звучать в качестве предупреждения какого-нибудь необычного состояния видеокамеры. Заметьте, что зуммерный сигнал не записывается на ленту. Если Вы не хотите слушать зуммерный сигнал, то выберите “OFF” в системе меню.

Page 17

Camera recording

Запись с помощью видеокамеры

Note on the AUTO DATE feature

The clock is set at the factory to Sydney time for Australia and New Zealand models, to Tokyo time for the models sold in Japan, and to Hong Kong time for other models. You can reset the clock in the menu system. You can change the AUTO DATE settings by selecting ON or OFF in the menu system. The AUTO DATE feature shows the date automatically once a day. However, the date may automatically appear more than once a day when: – you reset the date and time. – you eject and insert the tape again. – you stop recording within 10 seconds. – you set AUTO DATE to OFF once and set it to

ON again in the menu system.

Using the zoom feature

Zooming is a recording technique that lets you change the size of the subject in the scene. For more professional-looking recordings, use the zoom function sparingly. “T” side: for telephoto (subject appears closer) “W” side: for wide-angle (subject appears farther

away)

Примечание к функции AUTO DATE

Часы установлены на заводе на время Сиднея для австралийских и новозеландских моделей, на время Токио для моделей, продаваемых в Японии, и на время Гонконга для остальных моделей. Вы можете переустановить часы в системе меню. Вы можете изменить установки AUTO DATE путем выбора ON или OFF в системе меню. Функция AUTO DATE показывает дату автоматически один раз в день. Однако, дата может автоматически появится более одного раза в день, когда: – Вы заново устанавливаете дату и время. – Вы вытолкнули ленту и вставили ее снова. – Вы остановили запись в пределах 10

секунд.

– Вы установили функцию AUTO DATE в

системе меню на OFF, а затем снова на ON.

Использование функции наезда видеокамеры

Наезд видеокамеры является техническим приемом записи, который позволяет Вам изменять размер объекта в кадре. Для более профессионального вида записей умеренно используйте функцию наезда видеокамеры. Сторона “Т”: для телефото (объект

приближается)

Сторона “W”: для широкого угла съемки

(объект удаляется)

Basic operations Основные операции

Page 18

Camera recording

Запись с помощью видеокамеры

Zooming speed (Variable speed zooming)

Move the power zoom lever a little for a slower zoom, move it further for a faster zoom.

When you shoot a subject using a telephoto zoom

If you cannot get a sharp focus while in extreme telephoto zoom, move the power zoom lever to the “W” side until the focus is sharp. You can shoot a subject that is at least about 80 cm (about 2 5/8 feet) away from the lens surface in the telephoto position, or about 1 cm (about 1/2 inch) away in the wide-angle position.

Notes on digital zoom

•More than 18x zoom is performed digitally, and the picture quality deteriorates as you go toward the “T” side. If you do not want to use the digital zoom, set the D ZOOM function to OFF in the menu system.

•The right side [a] of the power zoom indicator shows the digital zooming zone, and the left side [b] shows the optical zooming zone. If you set the D ZOOM function to OFF, the [a] zone disappears.

Скорость наезда видеокамеры (наезд с различной скоростью)

Передвиньте рычаг приводного трансфокатора немного для сравнительно медленного наезда видеокамеры, передвиньте его еще дальше для наезда на высокой скорости.

Когда Вы снимаете объект, используя наезд в режиме телефото

Если Вы не можете получить четкой фокусировки во время крайнего наезда в режиме телефото, перемещайте рычаг приводного трансфокатора в сторону “W” до тех пор, пока Вы не получите четкой фокусировки. Вы можете снимать объект, который по меньшей мере на 80 см удален от поверхности объектива в положении телефото, или удален приблизительно на 1 см в положении широкого угла.

Примечания к цифровому трансфокатору

• Трансфокатор более, чем с 18-кратным увеличением создан в цифровом исполнении, и качество изображения ухудшается по мере Вашего движения в сторону “Т”. Если Вы не хотите использовать цифровой трансфокатор, установите функцию D ZOOM в системе меню на OFF.

• Правая сторона [a] индикатора приводного трансфокатора показывает зону цифровой трансфокации, а левая сторона [b] показывает зону оптической трансфокации. Если Вы установите функцию D ZOOM на OFF, то зона [a] исчезнет.

[a][b]

Page 19

Camera recording

Запись с помощью видеокамеры

Selecting the START/STOP mode

Your camcorder has three modes. These modes enable you to take a series of quick shots resulting in a lively video.

(1) While pressing OPEN, open the LCD panel. (2) Set START/STOP MODE to the desired

mode.

: Recording starts when you press START/STOP, and stops when you press it again (normal mode). ANTI GROUND SHOOTING : The camcorder records only while you press down START/STOP so that you can avoid recording unnecessary scenes. 5SEC: When you press START/STOP, the camcorder records for 5 seconds and then stops automatically.

(3) Turn STANDBY up to STANDBY and press

START/STOP. Recording starts.

If you selected 5SEC, the tape counter disappears and five dots appear. The dots disappear at a rate of one per second as illustrated below.

START/STOP MODE

5SEC

ANTI GROUND SHOOTING

Выбор режима START/STOP

Ваша видеокамера имеет три режима. Эти режимы позволяют Вам снять серию коротких кадров, создавая в результате оживленную видеопрограмму.

(1)Нажимая OPEN, откройте панель ЖКД. (2)Установите переключатель START/STOP

MODE на желаемый режим.

: Запись начинается когда Вы нажимаете START/STOP и заканчивается, когда Вы нажимаете эту кнопку снова (нормальный режим). ANTI GROUND SHOOTING : Видеокамера производит запись только тогда, когда Вы держите START/STOP в нажатом состоянии, так, что Вы можете избежать записи ненужных сцен. 5SEC: Когда Вы нажимаете START/STOP, видеокамера производит запись в течение 5 секунд, а затем останавливается автоматически.

(3)Поверните STANDBY вверх в положение

STANDBY и нажмите START/STOP. Запись начинается.

Если Вы выбрали 5SEC, счетчик ленты исчезает и появляются пять точек. Точки исчезают со скоростью по одной за секунду, как паказано ниже на рисунке.

START/STOP

Basic operations Основные операции

To extend the recording time in 5SEC mode

Press START/STOP again before all the dots disappear. Recording continues for about 5 seconds from the moment you press START/ STOP.

Notes on START/STOP mode

•If you have turned off the indicators on the LCD screen, the dots do not appear.

•You cannot use FADER in 5SEC or mode.

STBY

•••••

REC

•••••

REC

•

Для продления времени записи в режиме 5SEC

Нажмите START/STOP снова до того, как все точки исчезнут. Запись продолжается еще в течение 5 секунд с момента нажатия START/ STOP.

Примечания к режиму START/STOP

• Если Вы выключили индикаторы на экране ЖКД, точки появляться не будут.

• Вы не можете использовать функцию FADER в режиме 5SEC или .

Page 20

Camera recording

Запись с помощью видеокамеры

Shooting with the LCD screen

You can also record the picture while looking at the LCD screen. When using the LCD screen, the viewfinder turns off automatically. You cannot monitor the sound from the speaker during recording.

(1)While pressing OPEN, open the LCD panel. (2)Adjust the angle of the LCD panel.

The LCD panel moves about 90 degrees to this side and about 210 degrees to the other side. To adjust the brightness of the LCD screen, press LCD BRIGHT. + side: to brighten the LCD screen

– side: to dim the LCD screen The battery life is longer when the LCD panel is closed. Use the viewfinder instead of the LCD screen to save the battery power.

Съемка с использованием экрана ЖКД

Вы можете также производить запись изображения, глядя на экран ЖКД. При использовании экрана ЖКД экран видоискателя выключается автоматически. Вы не можете слышать звук от громкоговорителя во время записи.

(1)Нажимая OPEN, откройте панель ЖКД. (2)Отрегулируйте угол панели ЖКД.

Панель ЖКД перемещается приблизительно на 90 градусов в эту сторону и приблизительно на 210 градусов в другую сторону. Для регулировки яркости экрана ЖКД нажмите LCD BRIGHT. Сторону +: для получения более яркого экрана ЖКД Сторону –: Для получения более тусклого

экрана ЖКД Срок службы заряда батарейного блока будет длинее, когда панель ЖКД закрыта. Используйте видоискатель вместо экрана ЖКД для экономии заряда батарейного блока.

Backlighting the LCD screen

If the LCD screen is insufficiently illuminated even after adjusting LCD BRIGHT, select LCD B. L. in the menu system and set to BRIGHT. You can select LCD B. L. only while using the battery pack as a power source.

90°

210°

LCD BRIGHT

90°

Задняя подсветка экрана ЖКД

Если экран ЖКД недостаточно освещен даже после регулировки LCD BRIGHT, то выберите LCD B. L. в системе меню и установите BRIGHT. Вы можете выбрать LCD B. L. только при использовании батарейного блока в качестве источника питания.

Page 21

Camera recording

Запись с помощью видеокамеры

Notes on the LCD panel

•When closing the LCD panel, turn it vertically

until it clicks [a].

•When turning the LCD panel, turn it always vertically; otherwise, the camcorder body may be damaged or the LCD panel may not close properly [b].

•Close the LCD panel completely when not in use.

[a] [b]

Letting the subject monitor the shot (Mirror mode)

You can turn the LCD panel over so that it faces the other way and you can let the subject monitor the shot while shooting with the viewfinder.

Turn the LCD panel vertically first until it clicks, then turn it over. The indicator appears on the LCD screen (Mirror mode) and the date and remaining tape indicators disappear.

To cancel mirror mode

Turn the LCD panel back toward the viewfinder.

Notes on mirror mode

•The picture on the LCD looks as a mirror-image while recording in mirror mode. The STBY indicator appears as rP and REC as r. The other indicators may not appear in mirror mode.

•While recording in mirror mode, you cannot operate the following buttons: TITLE, DATE, TIME and MENU.

•The date appears in reverse when the AUTO DATE feature is turned on. When recorded, it will be normal.

Примечания к панели ЖКД

• При закрывании панели ЖКД поворачивайте ее вертикально до тех пор, пока она не защелкнется [a].

• При вращении панели ЖКД двигайте ее всегда вертикально; или в противном случае корпус видеокамеры может быть поврежден или панель ЖКД может быть закрыта неправильно [b].

• Полностью закройте панель ЖКД, когда она не используется.

Возможность для снимаемого человека наблюдать съемку (Зеркальный режим)

Вы можете перевернуть панель ЖКД, так, что она будет обращена в другую сторону и Вы позволите снимаемому человеку наблюдать съемку, контролируя запись в видоискателе.

Сперва поворачивайте панель ЖКД, держа ее вертикально, пока она не защелкнется, а затем переверните ее. Индикатор появится на экране ЖКД (зеркальный режим) и индикаторы даты и оставшейся ленты исчезнут.

Для отмены зеркального режима

Поверните панель ЖКД назад в направлении видоискателя.

Примечания к зеркальному режиму

• Изображение на экране ЖКД появляется в зеркальном отображении во время записи в зеркальном режиме. Индикатор STBY появляется в виде rP, а REC в виде r. Другие индикаторы появляются, как зеркальные отображения. Некоторые индикаторы могут не появляться в зеркальном режиме.

• Во время записи в зеркальном режиме, Вы не можете использовать следующие кнопки: TITLE, DATE, TIME и MENU.

• Дата появляется в обратном порядке, когда включена функция AUTO DATE. После записи она будет выглядеть нормально.

Basic operations Основные операции

Page 22

Hints for better shooting

Советы для лучшей съемки

For hand-held shots, you’ll get better results by holding the camcorder according to the following suggestions:

•Hold the camcorder firmly and secure it with the grip strap so that you can easily manipulate the controls with your thumb.

•Place your right elbow against your side.

•Place your left hand under the camcorder to support it. Be sure to not touch the built-in microphone.

•Place your eye firmly against the viewfinder eyecup.

•Use the viewfinder frame as a guide to determine the horizontal plane.

•You can also record in a low position to get an interesting angle. Lift the viewfinder up for recording from a low position [a].

•You can also record in a low position or even in a high position using the LCD panel [b].

•When you use the LCD screen outdoors in direct sunlight, the LCD screen may be difficult to see. If this happens, we recommend that you use the viewfinder.

[a]

[b]

Для кадров при удержании видеокамеры в руках Вы получите лучшие результаты, если будете держать видеокамеру в соответствии со следующими рекомендациями:

• Держите видеокамеру крепко и закрепите ее с помощью ременного захвата так, чтобы Вы легко могли манипулировать регуляторами с помощью большого пальца.

• Расположите Ваши локти по бокам от себя.

• Расположите Вашу левую руку под видеокамерой для ее поддержки. Ни в коем случае не трогайте встроенный микрофон.

• Надежно прижмите Ваш глаз к окуляру видоискателя.

• Используйте визирную рамку видоискателя в качестве руководства для определения горизонтального плана.

• Вы также можете записывать из низкого положения для получения интересного угла записи. Поднимите видоискатель вверх для записи из низкого положения [a].

• Вы также можете записывать из низкого положения или даже из высокго положения с использованием панели ЖКД [b].

• Когда Вы используете экран ЖКД на улице под прямым солнечным светом, то изображение на экране ЖКД может быть трудным для просмотра. Если это случится, то мы рекомендуем Вам использовать видоискатель.

Page 23

Hints for better shooting

Советы для лучшей съемки

Place the camcorder on a flat surface or use a tripod

Try placing the camcorder on a table top or any other flat surface of suitable height. If you have a tripod for a still camera, you can also use it with the camcorder. When attaching a non-Sony tripod, make sure that the length of the tripod screw is less than 6.5 mm (9/32 inch). Otherwise, you cannot attach the tripod securely and the screw may damage the camcorder.

Cautions on the viewfinder and the LCD

•Do not pick up the camcorder by the

viewfinder or by the LCD panel [c].

•Do not place the camcorder so as to point the viewfinder or the LCD screen toward the sun. The inside of the viewfinder may be damaged. Be careful when placing the camcorder under sunlight or by a window [d].

Располагайте видеокамеру на плоской поверхности или используйте треногу

Постарайтесь расположить видеокамеру сверху на столе или любой другой плоской поверхности подходящей высоты. Если у Вас есть тренога для фотоаппарата, Вы также можете использовать ее и для видеокамеры. При прикреплении треноги не фирмы Sony убедитесь, что длина винта треноги менее 6,5 мм. В противном случае винт может повредить внутренние части видеокамеры.

Предосторожности к панели ЖКД и видоискателю

• Не поднимайте видеокамеру за

видоискатель или панель ЖКД [c].

• Не распологайте видеокамеру так, чтобы объектив или экран ЖКД были направлены в сторону солнца. Внутренние части видоискателя или панели ЖКД могут быть повреждены. Будьте осторожны при расположении видеокамеры под солнцем или возле окна [d].

[c] [d]

Basic operations Основные операции

Page 24

Checking the recorded picture

Проверка записанного изображения

Using EDITSEARCH, you can review the last recorded scene or check the recorded picture in the viewfinder or on the LCD screen. (1)While pressing the small green button on the

POWER switch, set it to CAMERA.

(2)Turn STANDBY up to STANDBY. (3)Press the – (Œ) side of EDITSEARCH

momentarily; the last few seconds of the recorded portion play back (Rec Review). You can monitor the sound from the speaker or headphones. Hold down the – side of EDITSEARCH until the camcorder goes back to the scene you want. The last recorded portion is played back. To go forward, hold down the + side (Edit Search).

POWER

CAMERA

OFF

VTR

Используя EDITSEARCH, Вы можете пересмотреть последнюю записанную сцену или проверить записанное изображение на экране ЖКД. (1)Нажимая маленькую зеленую кнопку на

выключателе POWER, установите его в положение CAMERA.

(2)Поверните STANDBY вверх в положение

STANDBY.

(3)На мгновение нажмите сторону – (Œ)

кнопки EDITSEARCH; последние несколько секунд записанной части будут воспроизведены (пересмотр записи). Вы можете прослушивать звук через громкоговоритель или головные телефоны. Держите нажатой сторону – кнопки EDITSEARCH до тех пор, пока видеокамера не вернется к желаемой сцене. Последняя записанная часть будет воспроизведена. Для продвижения вперед держите нажатой сторону + (монтажный поиск).

START/STOP

EDITSEARCH

Page 25

Checking the recorded picture

Проверка записанного изображения

To stop playback

Release EDITSEARCH.

To go back to the last recorded point after edit search

Press END SEARCH. The last recorded point is played back for about 5 seconds (10 seconds in LP mode) and stops. Note that this function does not work once you eject the cassette after you recorded on the tape.

To begin re-recording

Press START/STOP. Re-recording begins from the point you released EDITSEARCH. Provided you do not eject the cassette, the transition between the last scene you recorded and the next scene you record will be smooth.

Для остановки воспроизведения

Отпустите EDITSEARCH.

Для возвращения к последней записанной точке после выполнения монтажного поиска

Нажмите END SEARCH. Воспроизведение последнего записанного места будет выполнено приблизительно в течение 5 секунд (10 секунд в режиме LP) и остановлено. Заметьте, что данная функция не работает, если Вы вытолкнете кассету после выполнения записи на ленте.

Снова для начала записи

Нажмите START/STOP. Запись начинается от точки, где Вы отпустили EDITSEARCH. При условии, что Вы не вытолкнете кассету, переход между последней сценой, которую Вы записали, и следующей сценой, которую Вы записываете, будет плавным.

Basic operations Основные операции

Page 26

Playing back a tape

Воспроизведение ленты

You can monitor the playback picture on the LCD screen. (1)While pressing the small green button on the

POWER switch, set it to VTR. The video control buttons light up.

(2)Insert the recorded tape with the window

facing out.

(3)While pressing OPEN, open the LCD panel.

Adjust the angle of the LCD panel or the brightness of the LCD screen if necessary.

(4)Press 0 to rewind the tape. (5)Press ( to start playback. (6)Adjust the volume using VOLUME and adjust

the brightness of the LCD screen using LCD

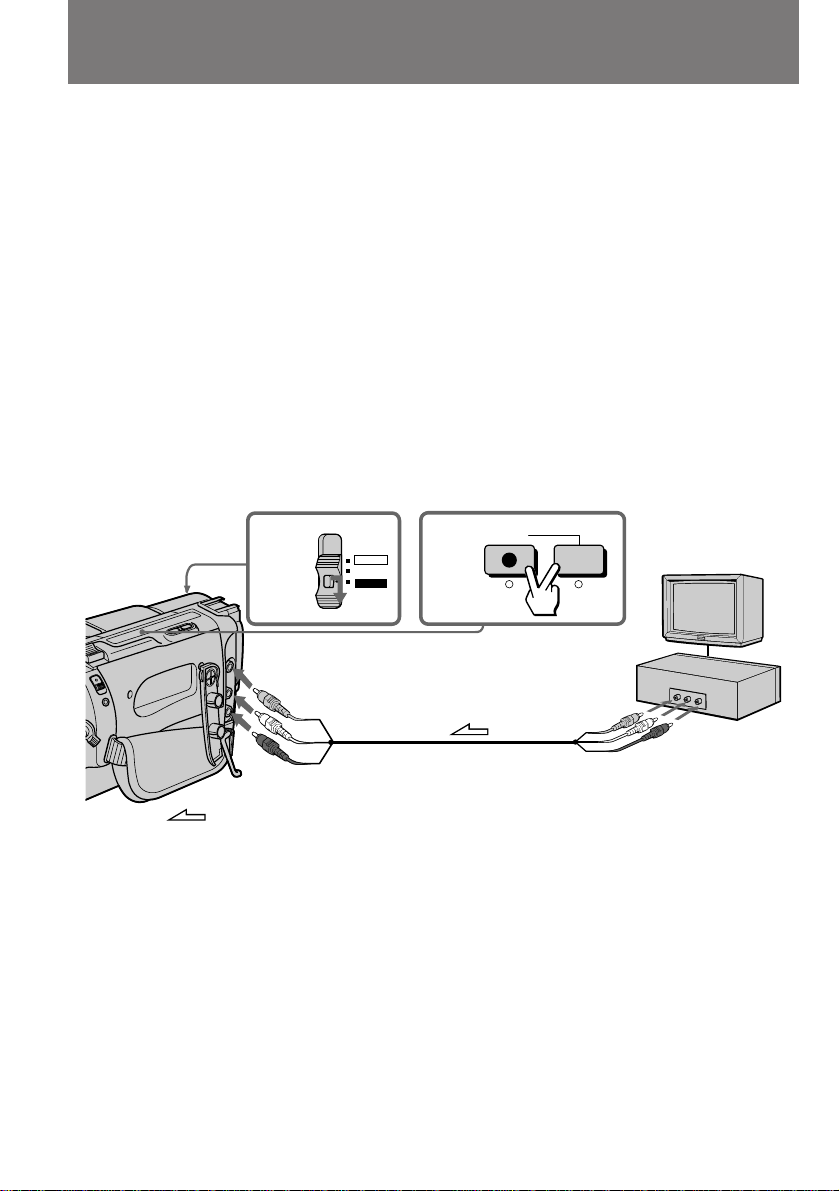

BRIGHT. You can also monitor the picture on a TV screen, after connecting the camcorder to a TV or VCR.

POWER

CAMERA

OFF

VTR

Вы можете просматривать изображение на экране ЖКД. (1)Нажимая маленькую зеленую кнопку на

выключателе POWER, установите его в положение VTR. Высветятся рабочие кнопки видеокамеры.

(2)Вставьте записанную ленту окошком,

обращенным наружу.

(3)Нажимая OPEN, откройте панель ЖКД.

Отрегулируйте угол панели ЖКД или яркость экрана ЖКД, если это требуется.

(4)Нажмите 0 для ускоренной перемотки

ленты назад.

(5)Нажмите ( для начала воспроизведения. (6)Отрегулируйте громкость с

использованием VOLUME и отрегулируйте яркость экрана ЖКД с использованием

LCD BRIGHT. Вы можете также просмотреть изображение на экране телевизора после подсоединения видеокамеры к телевизору или КВМ.

REW

To stop playback, press p. To rewind the tape, press 0. To fast-forward the tape rapidly, press ).

PLAY

VOLUME

Для остановки воспроизведения нажмите

Для ускоренной перемотки ленты назад

нажмите 0.

Для ускоренной перемотки ленты вперед

нажмите ).

LCD BRIGHT

Page 27

Playing back a tape

15°

Воспроизведение ленты

When monitoring on the LCD screen

You can turn the LCD panel over and move back to the camcorder with the LCD screen facing out [a]. You can adjust the angle of the LCD screen by turning the LCD screen up to 15 degrees [b].

При просмотре на экране ЖКД

Вы можете перевернуть панель ЖКД и придвинуть ее назад к видеокамере с экраном ЖКД, обращенным наружу [a]. Вы можете отрегулировать угол экрана ЖКД, поворачивая экран ЖКД вверх до 15 градусов [b].

[a] [b]

Using the remote commander

You can control playback using the supplied Remote Commander. Before using the Remote Commander, insert the R6 (size AA) batteries.

Note on DISPLAY button

Press DISPLAY to display the screen indicators on the LCD screen. To erase the indicators, press DISPLAY again. If the POWER switch is set to CAMERA, you can erase the indicator by pressing DISPLAY.

Using headphones

Connect headphones (not supplied) to the 2 jack. You can adjust the volume using VOLUME. When you use headphones, the speaker on the camcorder is silent.

To view the playback picture in the viewfinder

Close the LCD panel. The viewfinder turns on automatically. When using the viewfinder, you can monitor sound only by using headphones. To view on the LCD screen again, open the LCD panel. The viewfinder turns off automatically.

Note on the lens cover

The lens cover does not open when the POWER switch is set to VTR. Do not open the lens cover manually. It may cause malfunction.

Использование пульта дистанционного управления

Вы можете управлять воспроизведением с помощью прилагаемого пульта дистанционного управления. Перед использованием пульта дистанционного управления вставьте в него батарейки R6 (размером АА).

Примечание к кнопке DISPLAY

Нажмите DISPLAY для отображения экранных индикаторов на экране ЖКД. Для стирания индикаторов нажмите DISPLAY снова. Если выключатель POWER установлен в положение CAMERA, Вы можете стереть индикаторы путем нажатия DISPLAY.

Использование головных телефонов или наушников

Подсоедините головные телефоны (не прилагаются) к гнезду 2. Вы сможете регулировать громкость с помощью VOLUME. Когда Вы используете головные телефоны, звук от громкоговорителя видеокамеры будет отключен.

Для воспроизведения изображения в видоискателе

Закройте панель ЖКД. Видоискатель включится автоматически. При использовании видоискателя Вы можете прослушивать звук только с помощью головных телефонов. Для просмотра на экране ЖКД снова откройте панель ЖКД. Видоискатель выключится автоматически.

Примечание к крышке объектива

Крышка объектива не открывается, когда выключатель POWER установлен в положение VTR. Не открывайте крышку объектива вручную. Это может привести к неисправности.

Basic operations Основные операции

Page 28

Playing back a tape Воспроизведение ленты

Various playback modes

With CCD-TRV55E, you can enjoy clear pictures during still, slow and picture search. With CCDTRV45E, you can enjoy clear pictures on the LCD screen during still, slow and picture search.

(Crystal-clear still/slow/picture search)

To view a still picture (playback pause)

Press P during playback. To resume playback, press P or (.

To locate a scene (picture search)

Keep pressing 0 or ) during playback. To resume normal playback, release the button.

To monitor the high-speed picture while advancing the tape or rewinding (skip scan)

Keep pressing 0 while rewinding or ) while advancing the tape. To resume normal playback, press (.

To view the picture at 1/5 speed (slow playback)

Press & on the Remote Commander during playback. To resume normal playback, press (. If slow playback lasts for about 1 minute, it shifts to normal speed automatically.

To select the playback sound

Change the “HiFi SOUND” mode setting in the menu system.

Notes on playback

•Noise may appear when you use the crystalclear still/slow/picture search function to play back the tape recorded in LP mode.

•Streaks appear and the sound is muted in the various playback modes.

•When playback pause mode lasts for 5 minutes, the camcorder automatically enters stop mode.

•You can play back the tapes recorded in the Hi8 video system on the standard 8 mm camcorder.

Различные режимы воспроизведения

При использовании CCD-TRV55E Вы можете наслаждаться четким изображением при просмотре стоп-кадра, замедленного воспроизведения и поиска изображения. При использовании CCD-TRV45E Вы можете наслаждаться четким изображением при просмотре на экране ЖКД стоп-кадра, замедленного воспроизведениия и поиска изображения.

(Кристально чистые стоп-кадр/замедленное воспроизведение/поиск изображения)

Для просмотра неподвижного изображения (пауза воспроизведения)

Нажмите P во время воспроизведения. Для восстановления воспроизведения нажмите P или (.

Для обнаружения фрагмента (поиск изображения)

Держите нажатой кнопку 0 или ) во время воспроизведения. Для восстановления нормального воспроизведения отпустите кнопку.

Для контроля изображения на высокой скорости во время ускоренной перемотки ленты вперед или назад (поиск методом прогона)

Держите нажатой кнопку 0 во время перемотки ленты назад или кнопку ) во время перемотки ленты вперед. Для восстановления нормального воспроизведения нажмите (.

Для просмотра изображения на 1/5 скорости (замедленное воспроизведение)

Нажмите & на пульте дистанционного управления во время воспроизведения. Для восстановления нормального воспроизведения нажмите (. Если замедленное воспроизведение продолжается приблизительно в течение 1 минуты, аппарат переключится на нормальную скорость автоматически.

Для выбора воспроизводимого звука

Измените установку “HiFi SOUND” в системе меню.

Примечания к воспроизведению

• Помехи могут появляться, когда Вы используете функцию кристально чистого стоп-кадра/замедленного воспроизведения/ поиска изображения при воспроизведении ленты, записанной в режиме LP.

•

“Тянучки” появляются и звук будет приглушен в различных режимах воспроизедения.

• Если режим паузы воспроизведения продолжается в течение 5 минут, видеокамера автоматически войдет в режим останова.

• Вы можете воспроизводить ленты, записанные в видеосистеме Hi8 на стандартной видеокамере с 8-лентой.

Page 29

Searching for the end of the picture

Поиск конца изображения

You can go to the end of the recorded portion after you record and play back the tape to make the transition between the last scene you recorded and the next scene smooth. The tape starts rewinding or fast-forwarding and the last 5 seconds (10 seconds in LP mode) of the recorded portion play back. Then the tape stops at the end of the recorded picture (End Search). Note that the End Search function does not work once you eject the cassette after you have recorded on the tape.

(1) While pressing OPEN, open the LCD panel. (2) Press END SEARCH.

This function works when the POWER switch is set to either CAMERA or VTR.

Вы можете перейти к концу записанной части после записи и воспроизведения ленты для выполнения плавного перехода между последней сценой, которую Вы записали, и последующей сценой. Лента начинает перематываться назад или вперед, и последние 5 секунд (10 секунд в режиме LP) записанной части будут воспроизведены. Затем лента остановится в конце записанного изображения (поиск конца). Заметьте, что функция поиска конца не работает, если Вы вытолкнули кассету после выполнения записи на ленте.

(1)Нажимая OPEN, откройте панель ЖКД (2)Нажмите END SEARCH.

Данная функция работает когда выключатель POWER установлен либо в положение CAMERA, либо в положение VTR.

END

Basic operations Основные операции

If you start recording after using END SEARCH

Occasionally, the transition between the last scene you recorded and the next scene may not be smooth.

Если Вы начали запись после использования END SEARCH

Изредка переход между последней сценой, которую Вы записали, и последующей сценой может не быть плавным.

Page 30

Advanced operations

Усовершенствованные операции

Using alternative power sources

You can choose any of the following power sources for your camcorder: battery pack, the mains, alkaline batteries and 12/24 V car battery. Choose the appropriate power source depending on where you want to use your camcorder.

Place Power source Accessory to be

Indoors

Outdoors

In the car

Notes on power sources

•Disconnecting the power source or removing the battery pack during recording or playback may damage the inserted tape.

•The DC IN jack has power source priority. This means that the battery pack cannot supply any power if the mains lead is connected to the DC IN jack, even when the mains lead is not plugged into the mains.

Mains

Battery pack

LR6 (size AA) Alkaline battery

12 V or 24 V car battery

Using the mains

used

Supplied AC power adaptor

Battery pack NPF330 (supplied), NP-F530, NP-F550, NP-F730, NP-F750, NP-F930, NP-F950

Battery case EBP-L7

Sony car battery charger DC-V515A

Использование альтернативных источников питания

Вы можете выбрать любой из следующих источников питания для Вашей видеокамеры: батарейный блок, электрическую сеть, щелочные батарейки и 12/24 В автомобильный аккумулятор. Выберите подходящий источник питания в зависимости от того, где Вы хотите использовать Вашу видеокамеру.

Место Источник Используемые

В помещении

На улице

В автомобиле

Примечания по источникам питания

•

Отсоединение источника питания или снятие батарейного блока во время записи или воспроизведения может повредить вставленную ленту.

•

Гнездо DC IN обладает приоритетом в качестве источника питания. Это означает, что питание от батарейного блока подаваться не может, если сетевой провод подсоединен к гнезду DC IN, даже кода сетевой провод не включен в электрическую сеть.

питания

Электрическая сеть

Батарейный блок

Щелочные батарейки LR6 (размера АА)

12 В или 24 В автомобильный аккумулятор

принадлежности

Прилагаемый сетевой адаптер перем. тока

Батарейный блок NP-F330 (прилагается), NP-F530, NP-F550, NP-F730, NP-F750, NP-F930, NP-F950

Батарейная камера EBP-L7

Зарядный выпрямитель автомобильного аккумулятора DC-V515A

(1)Open the DC IN jack cover, and connect the

AC power adaptor to the DC IN jack on the camcorder.

(2)Connect the mains lead to the AC power

adaptor.

(3)Connect the mains lead to the mains.

Использование электрической сети

(1)

Откройте крышку гнезда DC IN и подсоедините сетевой адаптер переменного тока к гнезду DC IN на видеокамере.

(2)Подсоедините сетевой провод к сетевому

адаптеру переменного тока.

(3)Подсоедините сетевой провод к сети.

2, 3

Page 31

Using alternative power sources

Использование альтернативных источников питания

WARNING

The mains lead must only be changed at a qualified service shop.

PRECAUTION

The set is not disconnected from the AC power source (mains) as long as it is connected to the mains, even if the set itself has been turned off.

Note

Keep the AC power adaptor away from the camcorder if the picture is disturbed.

Using a car battery

Use Sony DC-V515A car battery charger (not supplied). Connect the car battery cord to the cigarette lighter socket of a car (12 V or 24 V). Refer to the operating instructions of your car battery charger.

To remove the car battery charger

The car battery charger is removed in the same way as the battery pack.

This mark indicates that this product is a genuine accessory for Sony video products.

When purchasing Sony video products, Sony recommends that you purchase accessories with this “GENUINE VIDEO ACCESSORIES” mark.

ПРЕДУПРЕЖДЕНИЕ

Сетевой провод должен быть заменен только в мастерской квалифицированного обслуживания.

ПРЕДОСТЕРЕЖЕНИЕ

Аппарат не отключается от источника питания перем. тока (электрической сети) до тех пор, пока он подключен к электрической сети, даже если сам аппарат выключен.

Примечание

Держите сетевой адаптер переменного тока подальше от видеокамеры, если изображение содержит помехи.

Использование автомобильного аккумулятора

Используйте зарядный выпрямитель автомобильного аккумулятора Sony DCV515A (не прилагается). Подсоедините шнур автомобильного аккумулятора к гнезду сигаретного прикуривателя автомобиля (12 В или 24 В). Обратитесь к инструкции по эксплуатации Вашего автомобильного зарядного выпрямителя.

Для снятия зарядного выпрямителя автомобильного аккумулятора

Зарядный выпрямитель автомобильного аккумулятора снимается таким же образом, как и батарейный блок.

Advanced operations Усовершенствованные операции

Настоящий знак указывает, что данная продукция является подлинной принадлежностью

видеопродукции Sony. Если Вы покупаете видеопродукцию Sony, то мы рекомендуем, чтобы Вы покупали принадлежности, помеченные знаком “GENUINE VIDEO ACCESSORIES”.

Page 32

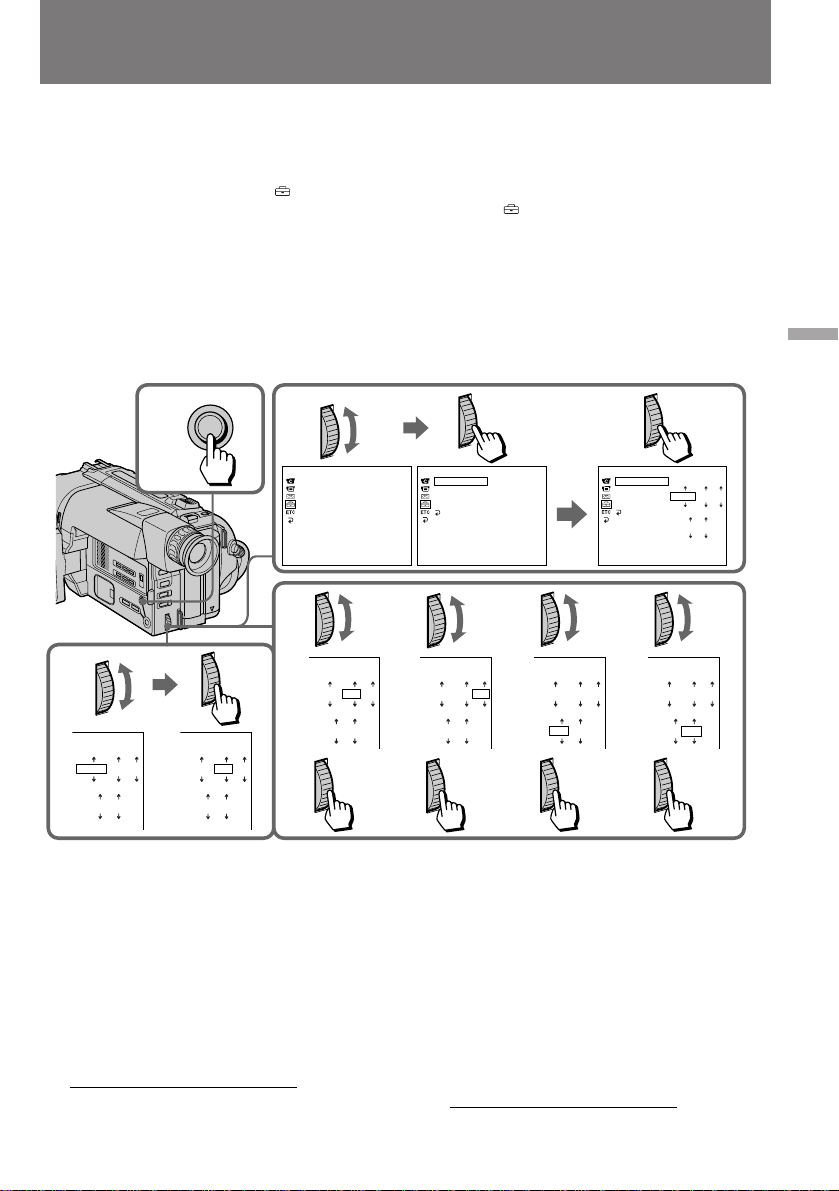

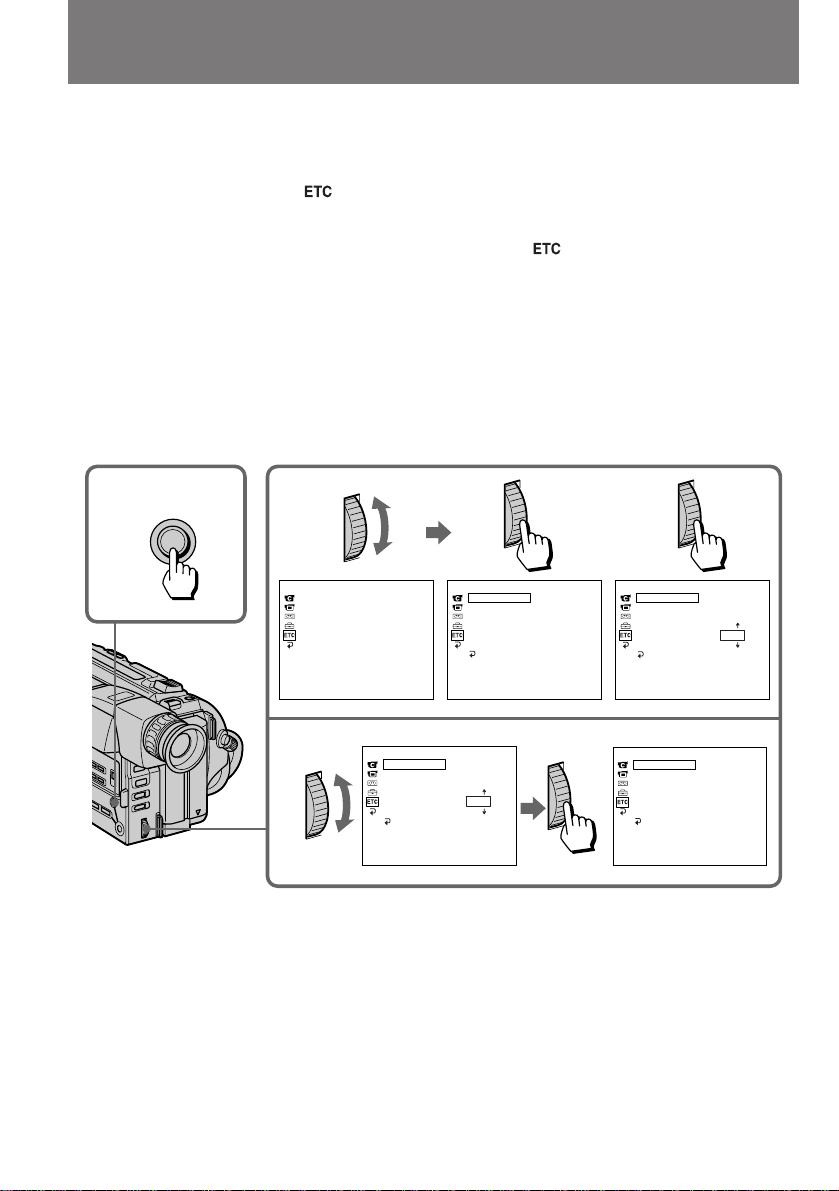

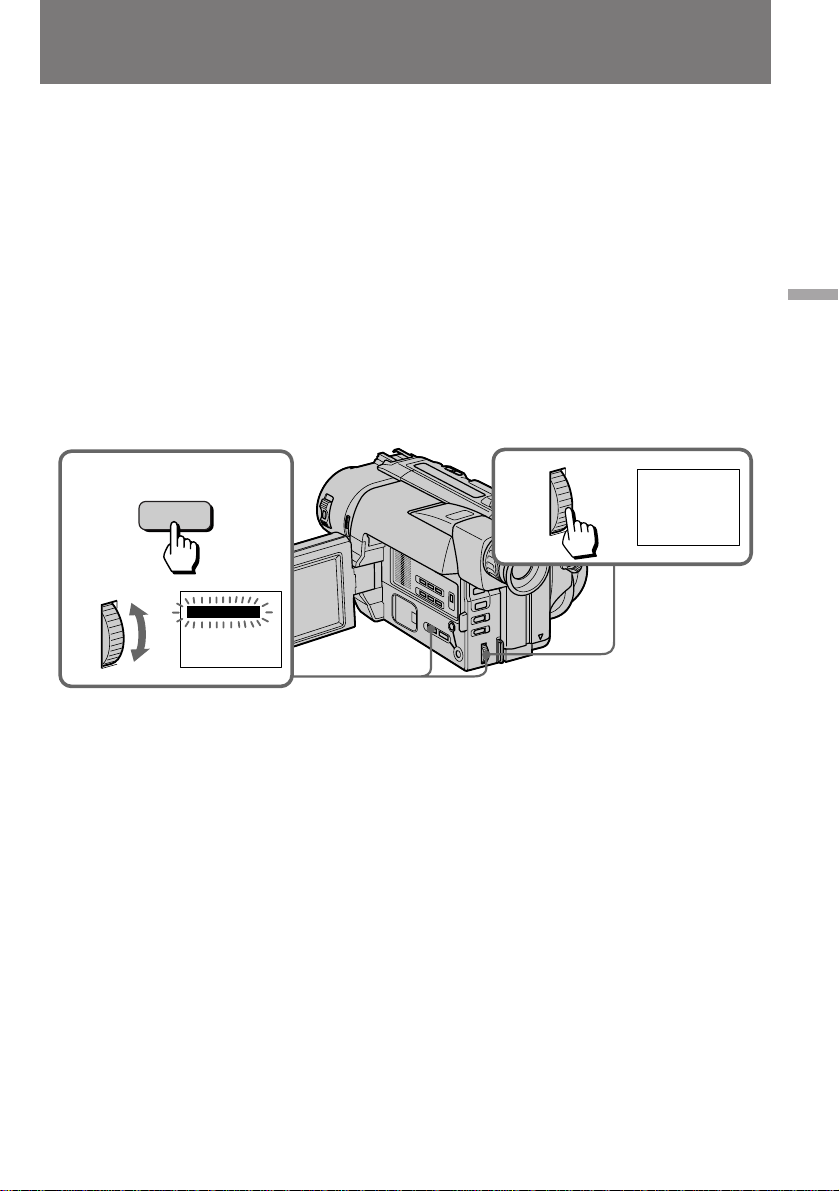

Changing the mode settings

Изменение установок режимов

You can change the mode settings in the menu system to further enjoy the features and functions of the camcorder.

(1)Press MENU to display the menu. (2)Turn the control dial to select the desired icon

in the left side of the menu, then press the dial.

(3)Turn the control dial to select the desired

item, then press the dial.

(4)Turn the control dial to select the desired

mode, and press the dial. If you want to change the other modes, repeat steps 3 and 4. If you want to change the other items, select

RETURN and press the dial, then repeat

steps from 2 to 4.

(5)Press MENU or select icon to erase the

menu display.

CAMERA

CAMERA SET

D ZOOM 16 : 9WIDE STEADYSHOT N. S. LIGHT WIND PHOTO

[MENU] : END

VTR

VTR SET

H i F i SOUND EDIT TBC DNR NTSC PB

[MENU] : END

Вы можете изменять установки режимов в системе меню для большего наслаждения особенностями и функциями видеокамеры.

(1)Нажмите MENU для отображения меню. (2)Поверните регулировочный диск выбора

пиктограммы с левой стороны меню, а затем нажмите диск.

(3)Поверните регулировочный диск для

выбора желаемой установки, а затем нажмите диск.

(4)

Поверните регулировочный диск для выбора желаемого режима, а затем нажмите диск. Если Вы хотите изменить другие режимы, повторите пункты 3 и 4. Если Вы хотите изменить другие установки выберите RETURN и нажмите диск, а затем повторите пункты 2 – 4.

(5)Нажмите MENU или выберите

пиктограмму для стирания дисплея меню.

CAMERA SET

D ZOOM 16 : 9WIDE

OTHERS

WORLD TIME BEEP COMMANDER DISPLAY REC LAMP INDICATOR

OTHERS

WORLD TIME BEEP COMMANDER DISPLAY REC LAMP INDICATOR

0 HR

OTHERS

WORLD TIME BEEP

OTHERS

WORLD TIME BEEP COMMANDER DISPLAY REC LAMP INDICATOR RETURN

OTHERS

WORLD TIME BEEP COMMANDER DISPLAY REC LAMP INDICATOR

OTHERS

WORLD TIME BEEP COMMANDER DISPLAY REC LAMP INDICATOR RETURN

OTHERS

WORLD TIME BEEP COMMANDER DISPLAY REC LAMP INDICATOR RETURN

ON OFF

OFF

0 HR

Page 33

Changing the mode settings

Изменение установок режимов

Note on the menu display

Depending on the model of your camcorder, the menu display may be different from that in this illustration.

Notes on changing the mode setting

•Menu items differ depending on the setting of the POWER switch to VTR or CAMERA.

•When you let the subject monitor the shot (mirror mode), the menu display does not appear.

Selecting the mode setting of each item

Items for both CAMERA and VTR modes

LCD B. L.* <BRT NORMAL/BRIGHT>

•Normally select BRT NORMAL.

•Select BRIGHT when the LCD screen is dark.

When you select BRIGHT, battery life is about 10 percent shorter during recording. When you use the power sources other than the battery pack, BRIGHT is automatically selected, and LCD B.L. is not displayed in the menu.

LCD COLOUR*

Select this item to adjust the colour on the LCD screen.

REC MODE* <SP/LP>

•Select SP when recording in SP (standard play) mode.

•Select LP when recording in LP (long play) mode.

When a tape recorded on this camcorder in LP mode is played back on other types of 8mm camcorders or VCRs, the playback quality may not be as good as that on this camcorder.

Примечание к дисплею меню

В зависимости от модели Вашей видеокамеры дисплей меню может отличаться от описанного в данной инструкции по эксплуатации.

Примечания к изменению установок режимов

• Установки меню отличаются в зависимости от нахождения выключателя POWER в положении VTR или CAMERA.

• Когда Вы даете снимаемому человеку наблюдать съемку (зеркальный режим) дисплей меню появляться не будет.

Выбор режима каждой установки

Установки для режимов и CAMERA и VTR

LCD B.L.* <BRT NORMAL/BRIGHT>

• Обычно выбирайте BRT NORMAL.

• Выберите BRIGHT, если экран ЖКД будет темный.

Если Вы выбираете BRIGHT, срок службы заряда батарейного блока будет приблизительно на 10 процентов короче во время записи. Если Вы используете источник питания отличный от батарейного блока, BRIGHT выбирается автоматически и установка LCD B.L. не отображается в меню.

LCD COLOUR*

Выберите данную установку для регулировки цвета на экране ЖКД.

REC MODE* <SP/LP>

• Выберите SP при записи в режиме SP (стандартного воспроизведения).

• Выберите LP при записи в режиме LP (удлиненного воспроизведения).

Когда лента, записанная на данной видеокамере в режиме LP, воспроизводится на других типах 8 мм видеокамер или КВМ, качество воспроизведения может быть не таким хорошим, как при воспроизведении на данной видеокамере.

Advanced operations Усовершенствованные операции

Page 34

Changing the mode settings

Изменение установок режимов

Ò REMAIN* <AUTO/ON>

•Select AUTO when you want to display the remaining tape bar

•for about 8 seconds after the camcorder is turned on and calculates the remainder of the tape.

•for about 8 seconds after a cassette is inserted and the camcorder calculates the remainder of the tape.

•for about 8 seconds after ( is pressed in VTR mode.

•for about 8 seconds after DISPLAY is pressed to display the screen indicator.

•for the period of tape rewinding, forwarding or picture search in VTR mode.

•Select ON to always display the remaining tape indicator.

LTR SIZE* <NORMAL/2x>

•Normally select NORMAL.

•Select 2x to display selected menu item by twice size of normal.

BEEP* <ON/OFF>

•Select ON so that beeps sound when you start/ stop recording, etc.

•Select OFF when you do not want to hear the beep sound.

COMMANDER <ON/OFF>

•Select ON when using the supplied Remote Commander for the camcorder.

•Select OFF when not using the Remote Commander.

DISPLAY* <LCD or V-OUT/LCD>

•Normally select LCD. The display appears on the LCD screen.

•Select V-OUT/LCD to show the display both on the TV screen and LCD screen.

INDICATOR* <BL ON/BL OFF>

•Select BL ON to light up the display window.

•Select BL OFF to turn off the back light of display window.

When you use the AC power adaptor as a power source, this item is not displayed in the menu.

Ò REMAIN* <AUTO/ON>

• Выберите AUTO, если Вы хотите отобразить шкалу оставшейся ленты

• приблизительно через 8 секунд после включения видеокамеры и вычисления остатка ленты.

• приблизительно через 8 секунд после установки кассеты и вычисления видеокамерой остатка ленты.

• приблизительно через 8 секунд после нажатия ( в режиме VTR.

• приблизительно через 8 секунд после нажатия DISPLAY для отображения индикации на экране.

• на период ускоренной перемотки ленты назад, вперед или поиска изображения в режиме VTR.

• Выберите ON для постоянного отображения индикатора оставшейся ленты.

LTR SIZE* <NORMAL/2x>

• Обычно выбирайте NORMAL.

• Выберите 2x для отображения выбранной установки меню в два раз больше нормального размера.

BEEP* <ON/OFF>

• Выберите ON, чтобы зуммерные сигналы звучали, когда Вы начинаете/ останавливаете запись и т.д.

• Выберите OFF, если Вы не хотите слышать зуммерный звуковой сигнал.

COMMANDER <ON/OFF>

• Выбирайте ON при использовании прилагаемого к видеокамере пульта дистанционного управления.

• Выберите OFF, если пульт дистанционного управления не используется.

DISPLAY <LCD или V-OUT/LCD>

• Обычно выбирайте LCD. Дисплей появляется на экране ЖКД.

• Выберите V-OUT/LCD для отображения индикаторов и на экране ЖКД и на экране телевизора.

INDICATOR* <BL ON/BL OFF>

• Выберите BL ON для подсвечивания окошка дисплея.

• Выберите BL OFF для выключения задней подсветки окошка дисплея.

Когда Вы используете сетевой адаптер переменного тока, данная установка не отображается в меню.

Page 35

Changing the mode settings Изменение установок режимов

Items for CAMERA mode only

D ZOOM* <ON/OFF>

•Select ON to activate digital zooming.

•Select OFF to not use the digital zoom. The camcorder goes back to 18x zoom.

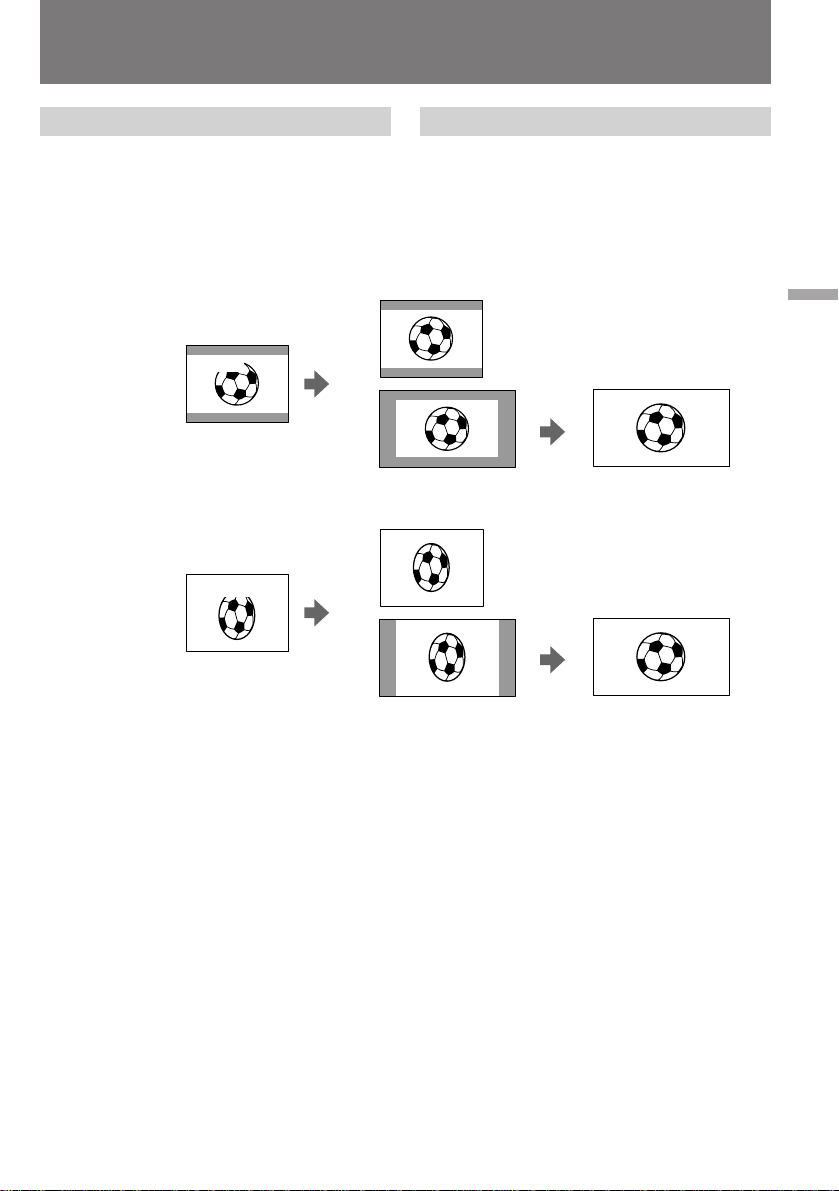

16:9WIDE* <OFF/CINEMA/16:9FULL>

•Normally select OFF.

•Select CINEMA to record in CINEMA mode.

•Select 16:9FULL to record in 16:9FULL mode.

STEADYSHOT* <ON/OFF>

•Normally select ON.

•Select OFF to release the Steady Shot function.

N.S.LIGHT* <ON/OFF>

•Normally select ON.

•Select OFF to not use the NightShot Light function.

WIND <ON/OFF>

•Select ON to reduce wind noise when recording in strong wind.

•Normally select OFF.

PHOTO* <NORMAL/FADE/SHUTTER>

(CCD-TRV55E only)

•Normally select NORMAL.

•Select FADE to activate the Fade Photo function.

•Select SHUTTER to activate the Shutter Photo function.

ORC TO SET*

Select this item to automatically adjust the recording condition to get the best possible recording. If you have already performed this function, “ORC ON” is displayed.

CLOCK SET*

Reset the date or time.

Установки только для режима CAMERA

D ZOOM * <ON/OFF>

• Выберите ON для активизации цифровой трансфокации.

• Выберите OFF при неиспользовании цифровой трансфокации. Видеокамера возвращается или 18-кратной трансфокации.

16:9WIDE* <OFF/CINEMA/16:9FULL>

• Обычно выбирайте OFF.

• Выберите CINEMA для записи в режиме CINEMA.

• Выберите 16:9FULL для записи в режиме 16:9FULL.

STEADYSHOT* <ON/OFF>

• Обычно выбирайте ON.

• Выбирайте OFF для отключения функции устойчивой съемки.

N.S.LIGHT* <ON/OFF>

• Обычно выбирайте ON.

• Выберите OFF при неиспользовании функции освещения ночной съемки.

WIND <ON/OFF>

• Выберите ON для уменьшения шума ветра при записи на сильном ветру.

• Обычно выбирайте OFF.

PHOTO* <NORMAL/FADE/SHUTTER>

(Только CCD-TRV55E)

• Обычно выбирайте NORMAL.

• Выберите FADE для активизации фотофункции введения/выведения изображения.

• Выберите SHUTTER для активизации фотофункции затвора.

ORC TO SET*

Выберите данную установку для автоматической регулировки условий записи для получения по возможности наилучшей записи. Если Вы уже задействовали эту функцию, то будет отображаться “ORC ON”.

Advanced operations Усовершенствованные операции

CLOCK SET*

Выберите эту установку для переустановки даты или времени.

Page 36

Changing the mode settings

Изменение установок режимов

AUTO DATE* <ON/OFF>

•Select ON to record the date for 10 seconds after recording has started.

•Select OFF to not record the date.

DEMO MODE* <ON/OFF>

•Select ON to make the demonstration appear.

•Select OFF to deactivate the demonstration mode.

Notes on DEMO MODE

•DEMO MODE is set to STBY (Standby) at the factory and the demonstration starts about 10 minutes after you set the POWER switch to CAMERA without inserting a cassette. Note that you cannot select STBY of DEMO MODE in the menu system.

•You cannot select DEMO MODE when a cassette is inserted in the camcorder.

•If you insert a cassette during the demonstration, the demonstration stops. You can start recording as usual. DEMO MODE automatically returns to STBY.

•When NIGHTSHOT is set to ON, “NIGHTSHOT” appears in the viewfinder or on the LCD screen and you cannot select DEMO MODE.

To look at the demonstration at once

Eject the cassette, if inserted. Select ON of DEMO MODE and erase the menu display. The demonstration will begin. When you turn off the camcorder once, DEMO MODE automatically returns to STBY.

WORLD TIME*

Select this item to set the clock by a time difference.

REC LAMP* <ON/OFF>

•Select OFF when you do not want the camera recording/battery lamp at the front of the unit to light up.

•Normally select ON.

AUTO DATE* <ON/OFF>

• Выберите ON для записи даты в течение 10 секунд после начала записи.

• Выберите OFF, чтобы дата не записывалась.

DEMO MODE* <ON/OFF>

• Выберит ON для появления демонстрации.

• Выберите OFF для отключения функции демонстрации.

Примечания к DEMO MODE

• DEMO MODE устанавливается на заводе на STBY (готовность) и демонстрация начинается приблизительно через 10 минут после установки выключателя POWER в положение CAMERA без вставки кассеты. Заметьте, что Вы не можете выбирать STBY для режима DEMO MODE в системе меню.

• Вы не можете выбрать DEMO MODE, если кассета вставлена в видеокамеру.

• Если Вы вставите кассету во время демонстрации, то демонстрация прекращается. Вы можете начать запись, как обычно. DEMO MODE автоматически возращается к STBY.

• Если индикация NIGHTSHOT установлена в положение ON, “NIGHTSHOT” появляется в видоискателе или на экране ЖКД и Вы не сможете выбрать DEMO MODE.

Для безотлагательного просмотра демонстрации

Вытолкните кассету, если она вставлена. Выберите ON в установке DEMO MODE и сотрите дисплей меню. Начинается демонстрация. Когды Вы выключите видеокамеру DEMO MODE автоматически возвращается к STBY.

WORLD TIME*

Выберите данную функцию для установки часов по разнице во времени.

REC LAMP* <ON/OFF>

• Выберите OFF, если Вы не хотите, чтобы загоралась лампочка записи камерой/ батареи на передней панели аппарата.

• Обычно выбирайте ON.

Page 37

Changing the mode settings

Изменение установок режимов

Items for VTR mode only

HiFi SOUND <STEREO/1/2>

•Normally select STEREO.

•Select 1 or 2 to play back a dual sound track tape.

EDIT <ON/OFF>

•Select ON to minimize picture deterioration when editing.

•Normally select OFF.

TBC* <ON/OFF> (CCD-TRV55E only)

•Normally select ON to correct for jitter.

•Select OFF to not correct for jitter. The picture may not be steady when played back.

Note on TBC setting

Set TBC to OFF when:

•Playing back a tape you have dubbed over.

•Playing back a tape on which you recorded the signal of a TV game or similar machine.

•The playback picture fluctuates.

DNR* <ON/OFF> (CCD-TRV55E only)

•Normally select ON to reduce picture noise.

•Select OFF if the picture has a lot of movement, causing a conspicuous afterimage.

NTSC PB* <ON PAL TV/NTSC 4.43>

•Normally select ON PAL TV.

•Select NTSC 4.43 if your TV has the NTSC 4.43 mode when playing back a tape recorded in the NTSC colour system. When you play back on a Multi System TV, select the best mode while watching the picture on the TV.

The following settings work only during playback

EDIT, HiFi SOUND, TBC, and DNR.

* These settings are retained even when the

battery is removed, as long as the lithium battery is in place.

Установки только для режима VTR

HiFi SOUND <STEREO/1/2>

• Обычно выбирайте STEREO.

• Выберите 1 или 2 для воспроизведения ленты с двойной звуковой дорожкой.

EDIT <ON/OFF>

• Выберите ON для сведения помех к минимуму во время монтажа.

• Обычно выбирайте OFF.

TBC* <ON/OFF> (Только CCD-TRV55E)

• Обычно выбирайте ON для коррекции дрожания.

• Выберите OFF для отмены коррекции. Изображение может быть не устойчивым при воспроизведении.

Примечания к установке ТВС

Установите ТВС на OFF, когда:

• Воспроизводится лента, которую Вы перезаписали.

• Воспроизводится лента, на которую Вы записали сигналы телеигры или подобного компьютерного устройства.

• Воспроизводимое изображение колеблется.

DNR* <ON/OFF> (Только CCD-TRV55E)

• Обычно выбирайте ON для снижения помех на изображении.

• Выберите OFF, если изображение содержит множество движений, вызывая заметные послеизображения.

NTSC PB* <ON PAL TV/NTSC 4.43>

• Обычно вибирайте ON PAL TV.

• Выберите NTSC 4.43 при воспроизведении ленты, записанной в системе цветного телевидения NTSC, если в Вашем телевизоре имеется режим NTSC 4.43. Если Вы воспроизводите на мультисистемном телевизоре, то выберите наилучший режим во время просмотра изображения на экране телевизора.

Advanced operations Усовершенствованные операции

Следующие устновки работают только во время воспроизведения

EDIT, HiFi SOUND, TBC и DNR.

* Эти установки остаются в силе даже при

снятии батарейного блока до тех пор, пока литиевая батарейка находится на месте.

Page 38

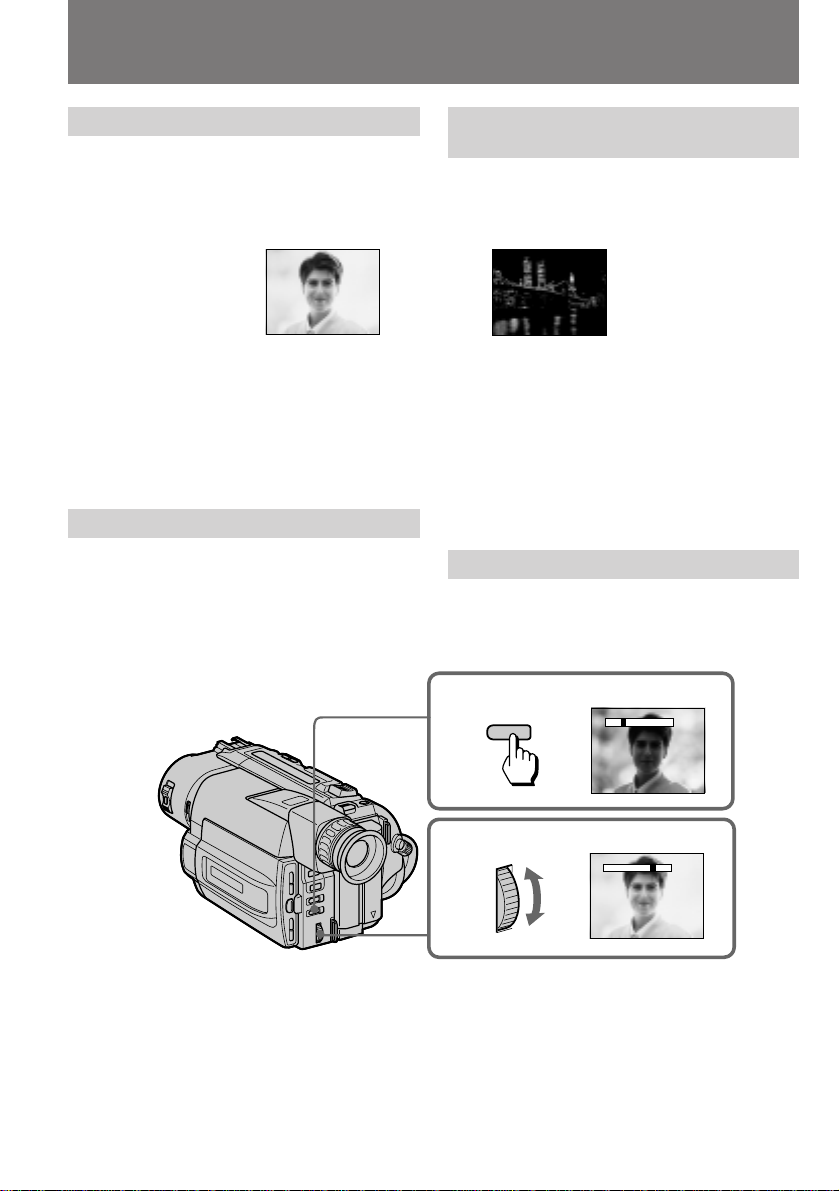

Shooting with backlighting

Съемка с задней подсветкой

When you shoot a subject with the light source behind the subject or a subject with a light background, use the BACK LIGHT function.

Press BACK LIGHT. The c indicator appears in the viewfinder or on the LCD screen.

[a]Subject is too dark because of backlight. [b]Subject becomes bright with backlight

compensation.

After shooting

Be sure to release this adjustment condition by pressing BACK LIGHT again. The c indicator disappears. Otherwise, the picture will be too bright under normal lighting condition.

This function is also effective under the following conditions:

•A subject with a light source nearby or a mirror reflecting light

•A white subject against a white background. Especially when you shoot a person wearing shiny clothes made of silk or synthetic fiber, his or her face tends to become dark if you do not use this function.

To make a fine adjustment

You can adjust the exposure manually. However, when you adjust the exposure manually, BACK LIGHT does not operate.

Когда Вы снимаете объект с источником света позади объекта или объект на освещенном фоне, используйте функцию BACK LIGHT.

Нажмите BACK LIGHT. Индикатор c появляется в видоискателе или на экране ЖКД.

[a]

[b]

BACK LIGHT

[a]Объект является слишком темным из-за

задней подсветки.

[b]Объект становится ярким с помощью

компенсации задней подсветки.

После съемки

Не забудьте отключить состояние этой регулировки путем нажатия BACK LIGHT снова. Индикатор c исчезнет. В противном случае изображение будет слишком ярким в условиях нормального освещения.

Данная функция является эффективной в следующих условиях:

• Для объекта, расположенного рядом с источником света или зеркалом отражающим свет.

• Белый объект на белом фоне. Особенно, когда Вы снимаете человека в блестящей одежде из шелка или синтетического волокна, его или ее лицо может стать темным, если Вы не будете использовать данную функцию.

Для выполнения точной регулировки

Вы можете отрегулировать экспозицию вручную. Однако, когда Вы регулируете экспозицию вручную, функция BACK LIGHT не будет работать.

Page 39

[a]

RECSTBY

[b]

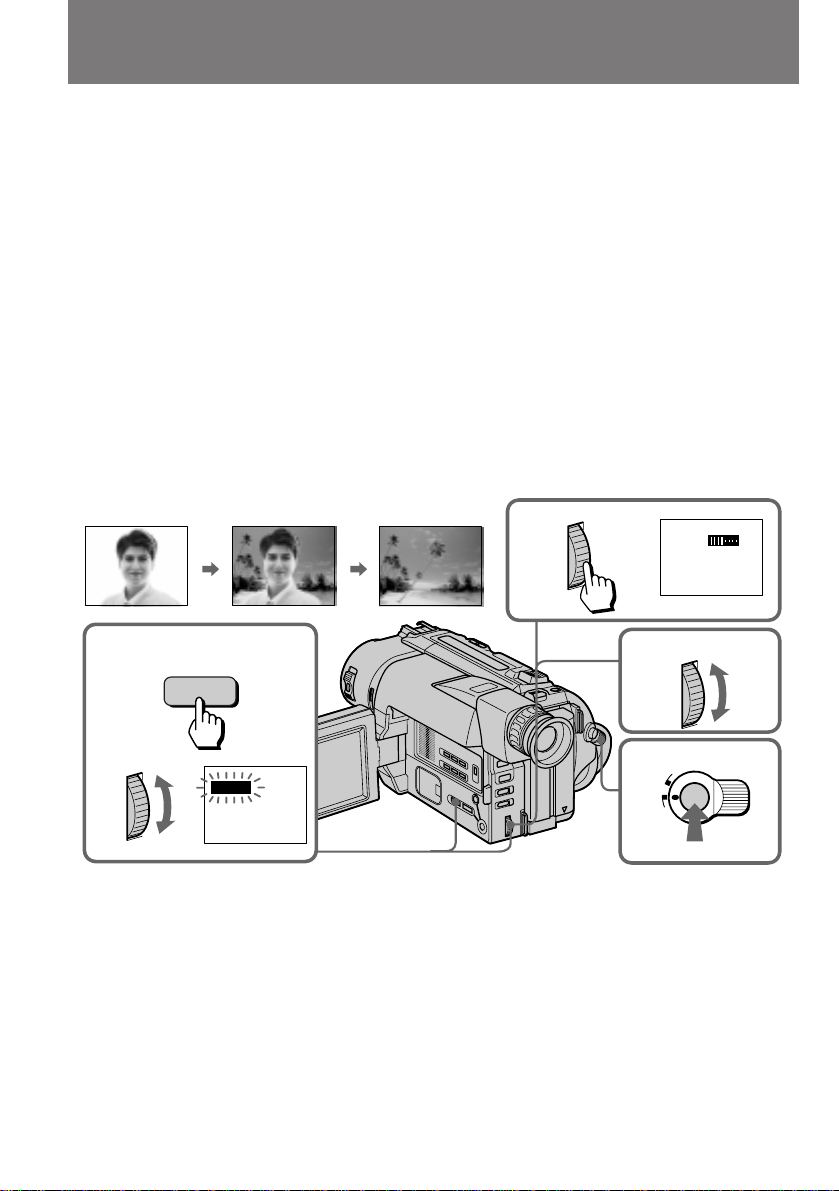

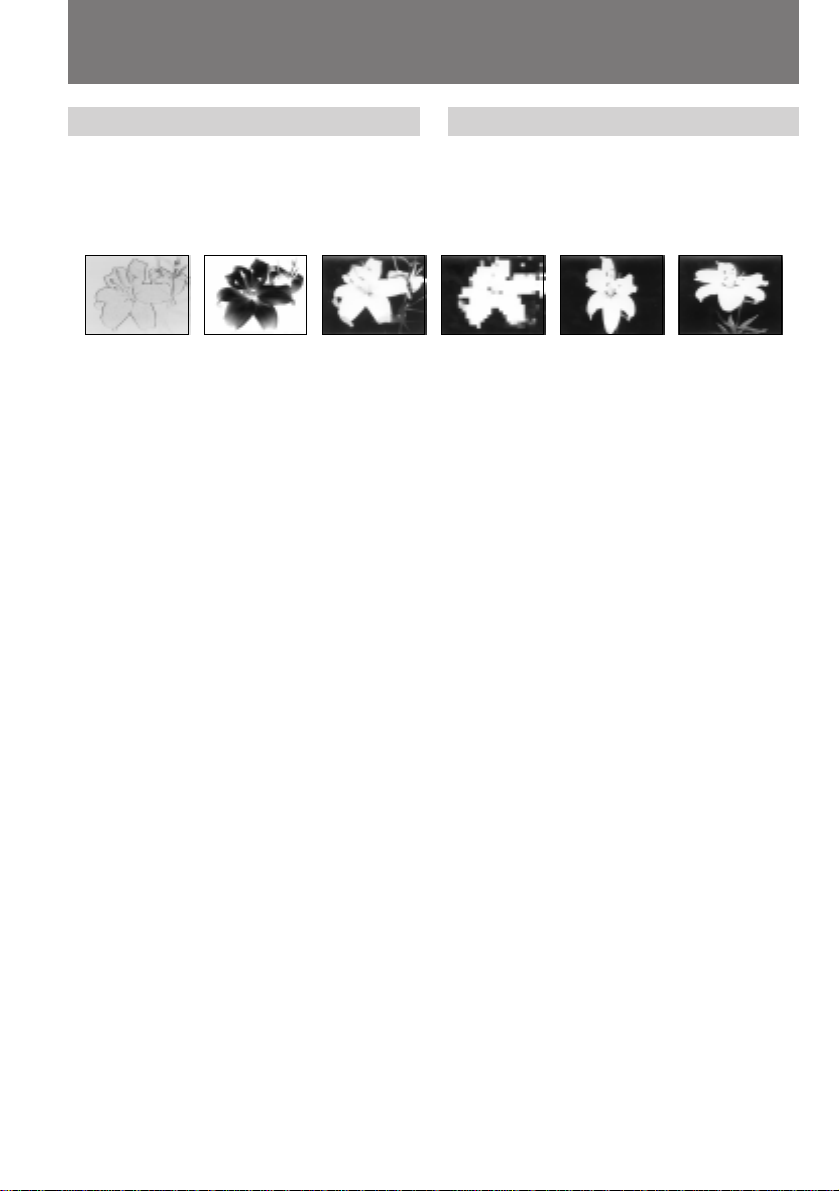

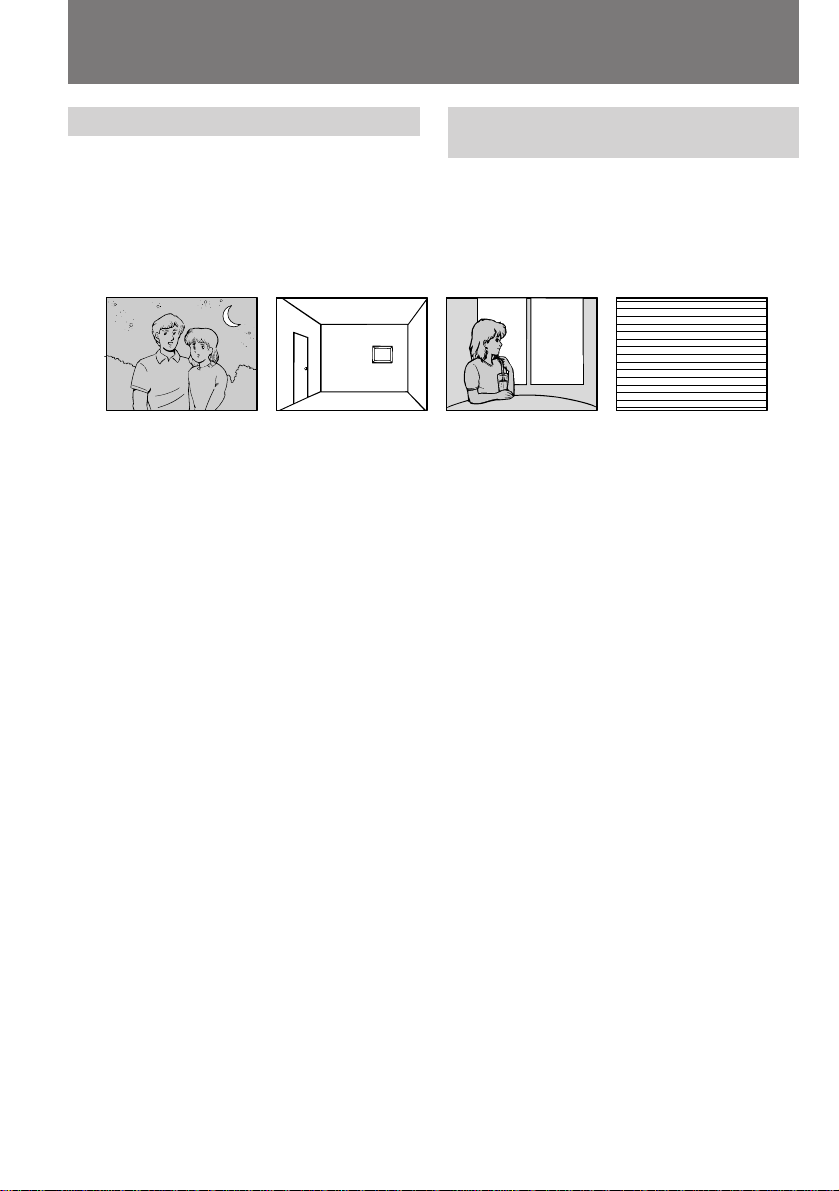

Using the FADER function

Использование фунции FADER

Selecting the fader function

You can fade in or out to give your recording a professional appearance. When the picture fades in, the sound gradually increases. When the picture fades out, the sound gradually decreases.

FADER

M.FADER (mosaic) /

(мозаика)

STRIPE

BOUNCE (FADE IN only) /

(только ВВЕДГИЕ ИЗОБРАЖЕИЯ)

OVERLAP (FADE IN only) /

(только ВВЕДГИЕ ИЗОБРАЖЕИЯ)

WIPE (FADE IN only) /

(только ВВЕДГИЕ ИЗОБРАЖЕИЯ)

1) 2)

Выбор функции введения/ выведения изображения

Вы можете плавно вводить или выводить изображение, придавая Вашей записи профессиональный вид. Если изображение постепенно вводится, звук постепенно увеличивается. Если изображение постепенно выводится, звук постепенно уменьшается.

Advanced operations Усовершенствованные операции

MONOTONE

When fading in, the picture gradually changes from black and while to colour. When fading out, the picture gradually changes from colour to black and white.

CCD-TRV55E only

The sound does not wipe away.

MONOTONE

При введении изображение постепенно изменяется от черно-белого до цветного. При выведении изображение постепенно изменяется от цветного до черно-белого.

Только CCD-TRV55E

Звук выводится не будет.

Page 40

Using the FADER function

Использование фунции FADER

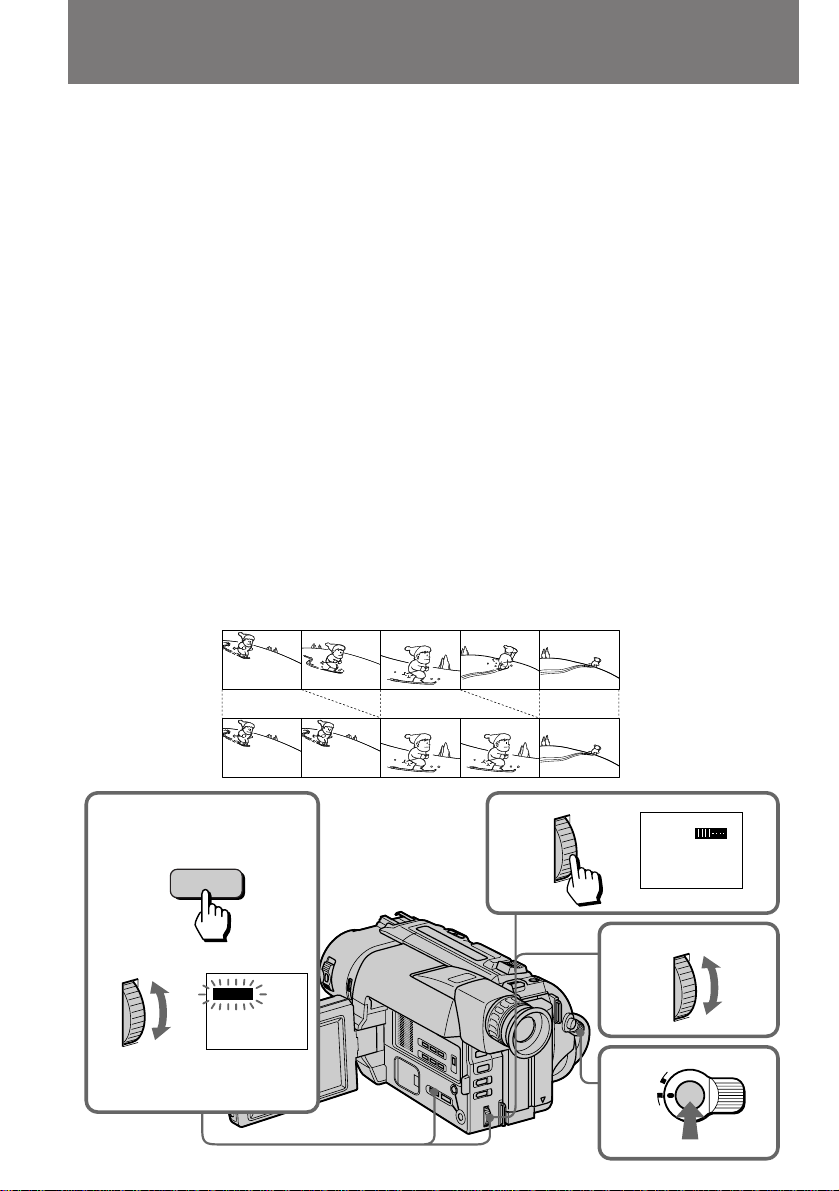

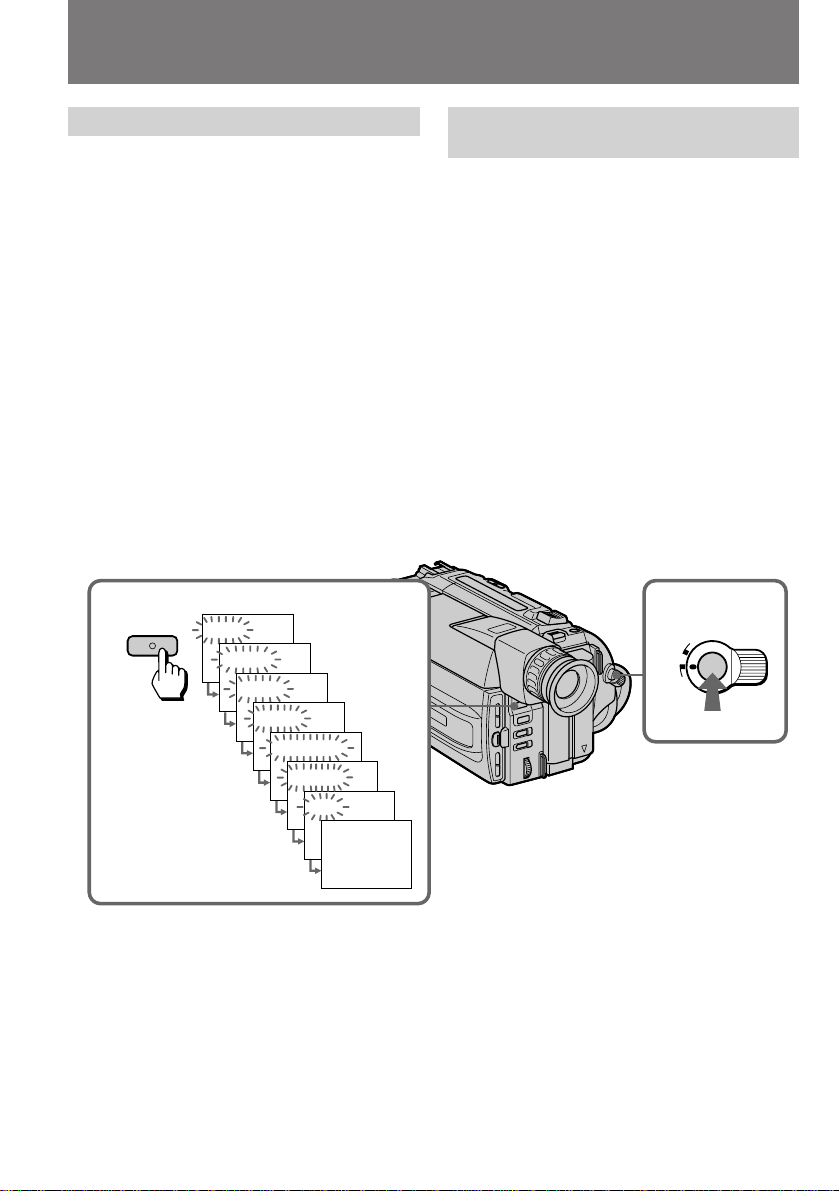

Using the fader function

When fading in [a]

(1)While the camcorder is in Standby mode,

press FADER until the desired fade indicator flashes.

(2)Press START/STOP to start recording. The

fade indicator stops flashing.

When fading out [b]

(1)During recording, press FADER until the

desired fade indicator flashes.

(2)Press START/STOP to stop recording. The

fade indicator stops flashing, and then

recording stops. The fading mode selected last is indicated first of all.

FADER

M.FADER

STRIPE

BOUNCE

MONOTONE

OVERLAP

WIPE

Использование функции введения/ выведения изображения

Для введения изображения [a]

(1)Когда видеокамера находится в режиме

готовности нажимайте FADER до тех пор, пока желаемый индикатор введения/ выведения не начнет мигать.

(2)Нажмите START/STOP для начала записи.

Индикатор введения/выведения перестает мигать.

Для выведения изображения [b]

(1)Во время записи нажимайте FADER до тех

пор, пока желаемый индикатор введения/ выведения не начнет мигать.

(2)Нажмите START/STOP для остановки

записи. Индикатор введения/выведения перестает мигать и запись

останавливается. Режим введения/выведения, который был выбран последним, указывается прежде всего.

START/STOP

Note on the bounce function

When you use the following functions or D ZOOM is set to ON in the menu system, “BOUNCE” indicator does not appear. – Wide mode – Functions using the PICTURE EFFECT button – Functions using the PROGRAM AE button

Примечание к функции изменения размеров изображения

Если Вы используете следующие функции или же индикатор D ZOOM установлен в положение ON в системе меню, индикатор “BOUNCE” появляться не будет. – Широкоформатный режим – Функции с использованием кнопки PICTURE

EFFECT

– Функции с использованием кнопки

PROGRAM AE

Page 41

Using the FADER function Использование фунции FADER

To cancel the fader function

Before pressing START/STOP, press FADER until the indicator disappears.

When the date, time or title is displayed

The date, time and title do not fade in or fade out.

When the START/STOP MODE switch is set to 5SEC or

You cannot use the fader function.

Notes on the fader function

•While using the bounce function, you cannot use the following functions. –Exposure –Focus –Zoom

•You cannot use the following functions while using the fader function. Also, while using the following functions you cannot use the fader function. (CCD-TRV55E only) –Functions using the DIGITAL EFFECT button –Low Lux mode of PROGRAM AE

(overlap/wipe function only)

•If you do not record anything before operating the wipe or overlap function, the camcorder memorizes the image on the tape. As the image is being memorized, the WIPE or OVERLAP indicator flashes quickly, and the picture you are shooting disappears from the viewfinder. Depending on the tape condition, the picture may not be recorded clearly (CCD-TRV55E only).

Для отмены функции введения/ выведения изображения

Перед нажатием START/STOP нажимайте FADER до тех пор, пока индикатор не исчезнет.

Когда отображается дата, время или надпись

Дата, время и надпись не вводятся и не выводятся.

Когда переключатель START/STOP MODE установлен в положение 5SEC или

Вы не сможете использовать функцию введения/выведения изображения.

Примечания к функции введения/ выведения изображения

• Во время использования функции изменения размеров изображения Вы не можете использовать следующие фчнкции. – Экспозиция – Фокусировка – Трансфокация

• Вы не можете использовать следующие функции во время использования функции введения/выведения изображения. Также во время использования следующих функций Вы не можете использовать функцию введения/выведения изображения. (только CCD-TRV55E) – Функции с использованием кнопки

DIGITAL EFFECT

– Режим низкого освещения функции

PROGRAM AE (только функция наложения/вытеснения шторкой)

• Если Вы ничего не записали перед использованием функции вытеснения шторкой или наложения, видеокамера запоминает изображение на ленте. Когда изображение будет запомнено, индикатор WIPE или OVERLAP будет мигать быстро, и изображение, которое Вы записываете, исчезает из видоискателя. В зависимости от состояния ленты изображение может быть записано не четко (только CCDTRV55E).

Advanced operations Усовершенствованные операции

Page 42

Shooting in the dark

OFFON

(NightShot)

Cъемка в темных условиях (Hочная съемка)

The NightShot function enables you to shoot a subject in a dark place. You can achieve a satisfactory recording of the ecology of nocturnal animals for observation with this function. This function may record picture nearly in monochrome.

(1)While the camcorder is in Standby mode,

slide NIGHTSHOT to ON.

(2)Press START/STOP to start recording.

and “NIGHTSHOT” indicators flash.

NightShot Light emitter/Эмиттер

ночной съемки

Функция ночной съемки позволяет Вам производить съемку объекта в темном месте. Вы можете получить удовлетворительную запись жизни ночных животных при использовании данной функции. Данная функция может осуществлять запись изображения близкого к монохромному.

(1)Когда видеокамера находится в режиме

готовности передвиньте NIGHTSHOT в положение ON.

(2)Нажмите START/STOP для начала записи.

Индикаторы и “NIGHTSHOT” начинают мигать.

To cancel the NightShot function

Slide NIGHTSHOT to OFF.

Using the NightShot Light

When you set N.S.LIGHT to ON in the menu system, the picture will be more clear. NightShot Light rays are infrared and are therefore invisible. The maximum limit of NightShot Light is about 3 meters (about 10 feet).

Notes on the NightShot

•When you keep setting NIGHTSHOT to ON in normal recording, picture may be recorded in incorrect/unnatural colour.

•If focusing is difficult with the autofocus mode when using the NightShot function, focus manually.

Для отмены функции ночной съемки

Передвиньте NIGHTSHOT в положение OFF.

Использование лампы ночной съемки

Когда функция N.S. LIGHT установлена на ON в системе меню, изображение будет более четким. Световые лучи ночной съемки являются инфракрасными лучами и поэтому являются невидимыми. Максимальный предел для ночной съемки составляет около 3 метров (порядка 10 футов).

Примечания к ночной съемке

• Когда Вы оставляете NIGHTSHOT в положении ON при нормальной записи, изображение может быть записано в неправильном/неестественном цвете.

• Если фокусировка будет затруднена в режиме автоматической фокусировки во время использования функции ночной съемки, то выполняйте фокусировку вручную.

Page 43

•••••

•••••••

•••••

•••••••

Photo recording

Запись фотографий

– CCD-TRV55E only

You can record a still picture like a photograph for about seven seconds. This mode is useful when you want to enjoy a picture such as a photograph or when you print a picture using a video printer (not supplied). We recommend you to use the video flash light (not supplied) when shooting in the dark. Attach the video flash light to the intelligent accessory shoe. When appears, the video flash lights ready for flashing. You can also select the photo mode (NORMAL, FADE, SHUTTER) in the menu system (p. 32).

FADE PHOTO

SHUTTER PHOTO

(1)While the camcorder is standby mode, keep

pressing PHOTO lightly until a still picture appears. CAPTURE appears. To change the still picture, release PHOTO, select a still picture again, and then press and hold PHOTO lightly.

(2)Press PHOTO deeper. The still picture in the viewfinder or on the LCD screen is recorded for about seven seconds. The sound during those seven seconds is also recorded. To record a still picture while normal recording, press PHOTO deeper. Then the still picture is recorded for about seven seconds and the camcorder returns to Standby mode.

– Только CCD-TRV55E

Вы можете записывать неподвижное изображение, как фотографию приблизительно в течение семи секунд. Этот режим является очень полезным, когда Вы хотите наслаждаться изображением похожим на фотографию, или когда Вы делаете распечатку изображений, используя видеопринтер (не прилагается). Мы рекомендуем Вам использовать лампувспышку (не прилагается) при съемке в темных условиях. Прикрепите лампу-вспышку к башмаку для установки вспомогательного оборудования. Когда появится , лампавспышка готова к работе. Вы также можете выбрать фоторежим (NORMAL, FADE, SHUTTER) в системе меню (стр. 32).

(1)Когда видеокамера находится в режиме

готовности, придерживайте слегка нажатой кнопку PHOTO до тех пор, пока не появится неподвижное изображение. Так же появится CAPTURE. Для изменения неподвижного изображения отпустите PHOTO, снова выберите другое неподвижное изображение, а затем придерживайте слегка нажатой кнопку PHOTO.

(2)Нажмите PHOTO глубже. Неподвижное изображение в видоискателе будет записываться приблизительно в течение семи секунд. Звук в течение этих семи секунд также будет записываться. Для записи неподвижного изображения во время обычной съемки нажмите кнопку PHOTO глубже. Затем неподвижное изображение будет записываться примерно cемб секунд и видеокамера вернется в режим готовности.

Advanced operations Усовершенствованные операции


CAPTURE

•••••••


Page 44

Photo recording Запись фотографий

Notes on photo recording

•During photo recording, you cannot change the mode or setting of following functions. – Functions using the DIGITAL EFFECT button – Functions using the FADER button – Functions using the PROGRAM AE button – Functions using the PICTURE EFFECT button – Exposure – Wide mode

•The PHOTO button does not work

– while the DIGITAL EFFECT function is set or

in use.

– while the FADER function is in use.

•When recording a still picture, do not shake the camcorder. The picture may fluctuate.

•When flashes, the appropriate brightness may not be obtained.

•When you start Photo recording from normal camera recording, the video flash light does not work ( does not appear).

Примечания к записи фотографий

• Во время записи фотографий, Вы не можете изменять режим или установку следующих функций. – Функции с использованием кнопки

DIGITAL EFFECT – Функции с использованием кнопки FADER – Функции с использованием кнопки

PROGRAM AE – Функции с использованием кнопки

PICTURE EFFECT – Экспозиция – Широкоформатиый режим

• Кнопка РНОТО не работает – во время установки или использования

функции DIGITAL EFFECT.

– во время использования функции FADER.

• При записи неподвжиного изображения не допускайте дрожания видеокамеры. Изображение может колебаться.

• Когда будет мигать, надлежащая яркость может быть не получена.

• Когда Вы начинаете запись фотографий из режима нормальной записи камерой, лампавспышка не будет работать ( появляться не будет).

Page 45

Using the wide mode function

Использование функции широкоформатного режима

Selecting the desired mode

You can record a cinemalike picture (CINEMA) or a 16:9 wide picture to watch on the 16:9 widescreen TV (16:9 FULL).

[b]

CINEMA

[a]

16:9 FULL

[d]

CINEMA

[c]

[e]

16:9 FULL

[f]

Выбор желаемого режима

Вы можете записывать изображение как в кинотеатре (CINEMA) или широкоформатное изображение 16:9 для просмотра на широкоэкранном телевизоре формата 16:9 (16:9 FULL).

Advanced operations Усовершенствованные операции

CINEMA

Black bands appear at the top and the bottom of the screen, and the viewfinder or LCD screen [a] and a normal TV screen [b] look wide. You can also watch the picture without black bands on a wide-screen TV [c].

16:9 FULL

The picture in the viewfinder or LCD screen [d] or on a normal TV [e] is horizontally compressed. You can watch the picture of normal images on a wide-screen TV [f].

CINEMA

Черные полосы появляются сверху и снизу экрана, и экран ЖКД [a] и нормальный экран телевизора выглядят широкими [b]. Вы также можете просмотреть изображение без черных полос на широкоэкранном телевизоре [c].

16:9 FULL

Изображение на экране ЖКД [d] или на обычном телевизоре [e] сжато по горизонтали. Вы можете просмотреть нормальное изображение на широкоэкранном телевизоре [f].

Page 46

Using the wide mode function

Использование функции широкоформатного режима

Using the wide mode function

You can select the wide mode (OFF, CINEMA, 16:9FULL) in the menu system (p. 32).

To cancel wide mode

Select OFF in the menu system.

To watch the tape recorded in wide mode

To watch the tape recorded in CINEMA mode, set the screen mode of the wide-screen TV to zoom mode. To watch the tape recorded in 16:9 FULL mode, set it to full mode. For details, refer to the instruction manual of your TV. Note that the picture recorded in 16:9 FULL mode looks compressed on a normal TV.

Notes on wide mode

•If wide mode is set to 16:9 FULL, the Steady Shot function does not work and the indicator flashes.

•In wide mode, you cannot select the old movie function with DIGITAL EFFECT (CCD-TRV55E only) and the bounce function with FADER.

•When you record in 16:9 FULL mode, the date or time indicator will be widened on the widescreen TV.

•If you dub a tape, the tape is copied in the same mode as the original recording.

•The wide mode is cancelled automatically 5 minutes after you remove the power source.

•When recording, you cannot change the mode.

Использование функции широкоформатного режима

Вы можете выбрать широкоформатный режим (OFF, CINEMA, 16:9FULL) в системе меню. (стр. 32)

Для отмены режима

Выберите OFF в системе меню.

Для просмотра ленты, записанной в широкоформатном режиме

Для просмотра ленты записанной в режиме CINEMA установите режим экрана на широкоэкранного телевизора на режим масштабирования. Для просмотра ленты записанной в режиме 16:9 FULL установите его на полноэкранный режим. Подробности смотрите в инструкции по эксплуатации Вашего телевизора. Заметьте, что изображение, записанное в режиме 16:9 FULL, выглядит сжатым на обычном телевизоре.

Примечания к широкоформатному режиму

• Если широкоформатный режим установлен на 16:9 FULL, то функция устойчивой съемки работать не будет, а индикатор будет мигать.

• В широкоформатном режиме Вы не можете выбрать функцию старинного фильма с помощью DIGITAL EFFECT (только CCDTRV55E) и функцию изменения размеров изображения с помощью FADER.

• При записи в режиме 16:9 FULL индикатор даты или времени будет расширенным на широкоэкранном телевизоре.

• Если Вы осуществляете перезапись ленты, то лента будет записываться в таком режиме, как и исходная лента.

• Широкоформатный режим будет автоматически отменен через 5 минут после снятия источника питания.

• Во время записи Вы не можете изменить режим.

Page 47

Using the PROGRAM AE function

Использование функции PROGRAM AE

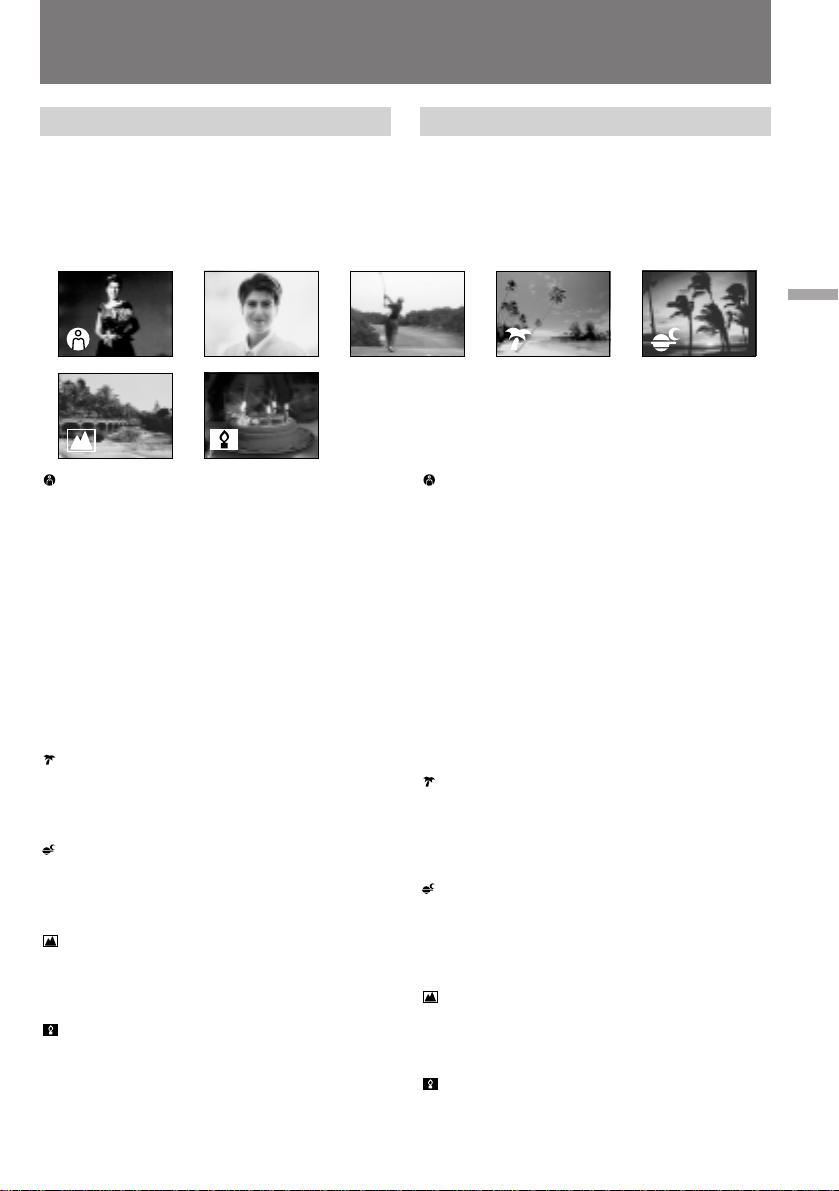

Selecting the best mode

You can select one of six (CCD-TRV45E) or seven (CCD-TRV55E) PROGRAM AE (Auto Exposure) modes to suit your shooting situation, referring to the following.

Spotlight mode

For subjects in spotlight, such as at the theatre or a formal event.

a Soft Portrait mode

For zooming in on a still subject in telephoto mode, or for a subject behind an obstacle such as a screen. Creates a soft background for subjects such as people or flowers, and faithfully reproduces skin colour.

A Sports Lesson mode

For recording fast-moving subjects such as in tennis or golf games.

Beach & Ski mode

For people or faces in strong light or reflected light, such as at a beach in midsummer or on a ski slope.

Sunset & Moon mode

For recording subjects in dark environments such as sunsets, fireworks, neon signs, or general night views.

Landscape mode

For distant subjects such as mountains or when recording a subject behind an obstacle such as a window or screen.

Low Lux mode (CCD-TRV55E only)

For recording a subject in insufficient light. Subject becomes bright.

Выбор наилучшего режима

Вы можете выбрать один из шести (CCDTRV45E) или из семи (CCD-TRV55E) режимов PROGRAM AE (автоматической экспозиции), который подходит для съемки в Вашей ситуации, сверяясь со следующими описаниями.

Режим прожекторного освещения

Для записи объекта под прожекторным освещением, как например, в театре или на официальном приеме.

a Мягкий портретный режим

Для выполнения наезда видеокамеры на неподвижный объект в режиме телефото или для записки объекта, находящегося за преградой, например, за сеткой. Создает мягкий фон для таких объектов, как люди или цветы, и четко воспроизводит телесный цвет.

A Режим спортивных занятий

Для съемки быстродвигающихся объектов, как например, в играх в теннис или гольф.

Пляжный и лыжный режим

Для записи людей или лиц, находящихся под сильным освещением или отраженным светом, как например, на пляже летом или на снежном склоне.

Режим захода солнца и луны

Для записи объектов в темных условиях, как например, заход солнца, фейерверки, неоновые рекламы или общие ночные пейзажи.

Ландшафтный режим

Для записи удаленных объектов, таких как горы, или при записи объекта за преградой, как например, за окном или сеткой.

Режим низкого освещения (только

CCD-TRV55E)

Для записи объекта при недостаточном освещении. Объект делается ярким.

Advanced operations Усовершенствованные операции

Page 48

Using the PROGRAM AE function

Использование функции PROGRAM AE

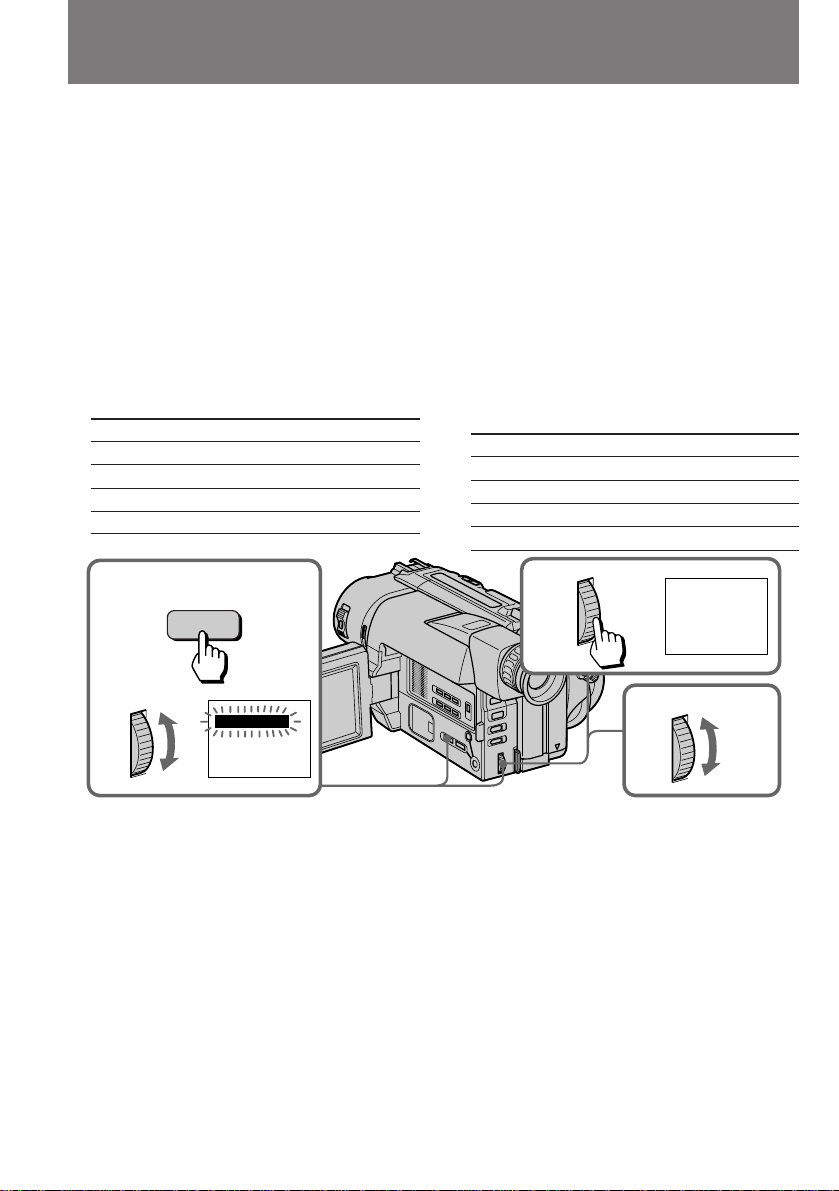

Using the PROGRAM AE function

(1)Press PROGRAM AE. (2)Turn the control dial to select the desired

PROGRAM AE mode.

PROGRAM

To turn off program AE

Press PROGRAM AE.

Notes on focus setting

•In the Spotlight, Sports lesson and Beach & Ski modes, you cannot take close-ups because the camcorder is set to focus only on subjects in the middle to far distance.

•In the Sunset & Moon and Landscape modes, the camcorder is set to focus only on distant subjects.

Notes on PROGRAM AE – CCD-TRV55E only

•The following functions do not work during PROGRAM AE mode – Slow shutter – Old movie

•The following functions do not work during Low Lux mode – Functions using the DIGITAL EFFECT button – Exposure

Использование функции PROGRAM AE

(1)Нажмите PROGRAM AE. (2)Поверните регулировочный диск для

выбора желаемого режима PROGRAM AE, а затем нажмите регулировочный диск.

Для выключения PROGRAM AE

Нажмите PROGRAM AE.

Примечания к установке фокусировки

• В режимах прожекторного освещения, спортивных занятий, а также пляжном и лыжном режиме Вы не можете снимать крупным планом, так как видеокамера фокусируется только на объекты среднего и дальнего удаления.

• В режимах захода солнца и луны и ландшафтном видеокамера фокусируется только на удаленные объекты.

Примечания к функции PROGRAM AE – только CCD-TRV55E

• Следующие функции не будут работать в режиме PROGRAM AE – Медленный затвор – Старинный кинофильм

• Следующие функции не будут работать в режиме низкого освещения – Функции с использованием кнопки

DIGITAL EFFECT

– Экспозиция

Page 49

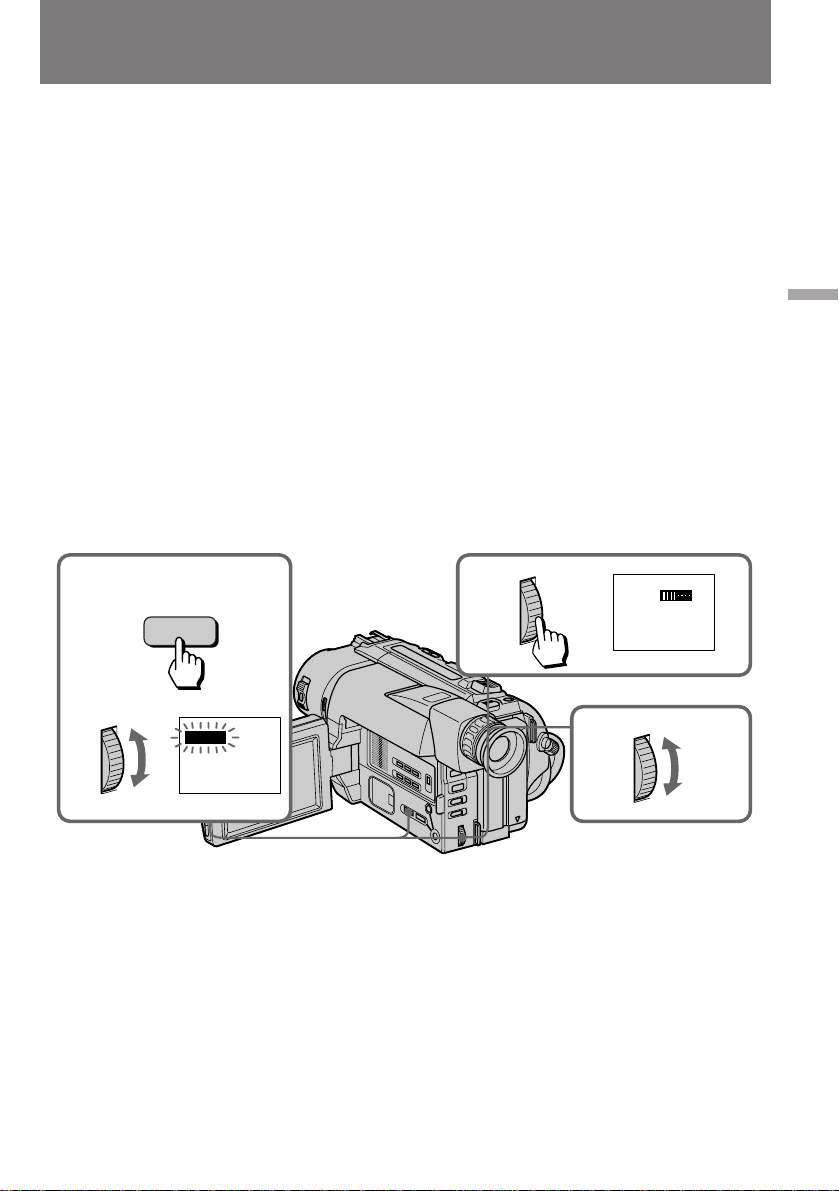

Superimposing a still picture on a moving picture

Наложение неподвижного изображения на движущееся изображение

– CCD-TRV55E only

Using the still function, you can record a still picture to be superimposed on a moving picture. The sound is recorded normally. (1)While the camcorder is in Standby mode or

recording mode, press DIGITAL EFFECT and turn the control dial until the STILL indicator flashes.

(2)Press the control dial.

The STILL indicator lights up and the still bars appear. The still picture is stored in memory.

(3)Turn the control dial to adjust the rate of the

still picture you want to superimpose on the moving picture. The rate of the still picture increases with the number of the still bars.

(4)Press START/STOP to start recording a

moving picture with a still picture superimposed on it. When you stop recording, press START/STOP again.

DIGITAL

EFFECT

– Только CCD-TRV55E

Используя функцию стоп-кадра, Вы можете записать неподвижное изображение, наложив его на движущееся изображение. Звук записывается нормально. (1)Когда видеокамера находится в режиме

готовности или записи нажмите DIGITAL EFFECT и поворачивайте регулировочный диск до тех пор, пока индикатор STILL не будет мигать.

(2)Нажмите регулировочный диск.

Индикатор STILL будет гореть и появляются полосы шкалы стоп-кадра. Неподвижное изображение будет сохранено в памяти.

(3)

Поверните регулировочный диск для регулировки частоты кадров неподвижного изображения, которое Вы хотите наложить на движущееся изображение. Частота кадров неподвижного изображения увеличивается вместе с числом полос на шкале стоп-кадра.

(4)Нажмите START/STOP для начала записи

движущегося изображения вместе с неподвижным изображением, наложенным на него. Для остановки записи снова нажмите START/STOP.

STILL

Advanced operations Усовершенствованные операции

STILL

To cancel the still function

Press DIGITAL EFFECT.

Notes on the still function

•You cannot use the following functions while recording a still picture – Functions using the FADER button – Low Lux mode of PROGRAM AE – Functions using the PHOTO button

•When you set the POWER switch to OFF, the still function will be cancelled automatically.

START/STOP

Для отмены функции стоп-кадра

Нажмите DIGITAL EFFECT.

Примечания к функции стоп-кадра

• Вы не можете использовать следующие функции во время записи неподвижного изображения – Функции с использованием кнопки FADER – Режим низкой освещенности функции

PROGRAM AE

– Функции с использованием кнопки PHOTO

• Когда Вы установите выключатель POWER в положение OFF, функция стоп-кадра будет отменена автоматически.

Page 50

Recording still pictures successively

Последовательная запись неподвижных изображений

– CCD-TRV55E only

Using the flash motion function, you can record still pictures successively at constant intervals. The sound is recorded normally. (1)While the camcorder is in Standby mode or

recording mode, press DIGITAL EFFECT and turn the control dial until the FLASH indicator flashes.

(2)Press the control dial.

The FLASH indicator lights up and the flash motion bars appear.

(3)Turn the control dial to adjust the interval of

flash motion. The intervals increase with the number of the flash motion bars.

(4)Press START/STOP. Flash motion recording

starts. When you stop recording, press START/STOP again.

[a]normal recording [b]flash motion recording

[a]

– Только CCD-TRV55E

Используя функцию периодического движения, Вы можете последовательно записывать неподвижные изображения с постоянными интервалами. Звук будет записываться нормально. (1)Когда видеокамера будет находиться в

режиме готовности или записи, нажмите DIGITAL EFFECT и поворачивайте регулировочный диск до тех пор, пока индикатор FLASH не начнет мигать.

(2)Нажмите регулировочный диск.

Индикатор FLASH будет гореть, и появляются полосы шкалы периодического движения.

(3)Поверните регулировочный диск для

регулировки интервала периодического движения. Интервал увеличивается вместе с числом полос на шкале периодического движения.

(4)Нажмите START/STOP. Начинается запись

периодического движения. Когда Вы захотите остановить запись, снова нажмите START/STOP.

[a]Нормальная запись [b]Периодическая запись

[b]

DIGITAL EFFECT

FLASH

START/STOP

Page 51

Recording still pictures successively

Последовательная запись неподвижных изображений

To cancel the flash motion function

Press DIGITAL EFFECT.

Notes on the flash motion function

•You cannot use the following functions during the flash motion recording – Functions using the FADER button – Low Lux mode of PROGRAM AE – Functions using the PHOTO button

•When you set the POWER switch to OFF, the flash motion function will be cancelled automatically.

Для отмены периодического движения

Нажмите DIGITAL EFFECT.

Примечания к функции периодического движения

• Вы не можете использовать следующие функции во время записи периодического движения – Функции с использованием кнопки FADER – Режим низкой освещенности функции

PROGRAM AE

– Функции с использованием кнопки PHOTO

• Когда Вы установите выключатель POWER в положение OFF, функция периодического движения будет отменена автоматически.

Advanced operations Усовершенствованные операции

Replacing a brighter portion of a still picture with a moving picture

– CCD-TRV55E only

Using the luminancekey function, you can replace a brighter portion of a still picture with a moving picture. For example, you can superimpose the favorite scene on the background if you store the picture in memory as a still picture, such as a person in a bright background. The sound is recorded normally.

Замещение более яркой части неподвижного изображения движущимся изображением

– Только CCD-TRV55E

Используя функцию яркости изображения переднего плана, Вы можете заместить часть неподвижного изображения с более яркими цветами движущимся изображением. Например, Вы можете наложить желаемую сцену на фоновый план, если Вы сохранили изображение в памяти в качестве неподвижного изображения, как например, человек на ярком фоне. Звук записывается нормально.

Page 52

Replacing a brighter portion of a still picture with a moving picture

(1)While the camcorder is in Standby mode or

recording mode, press DIGITAL EFFECT and turn the control dial until the LUMI. indicator flashes.

(2)Press the control dial.

The LUMI. indicator lights up and the luminancekey bars appear. The still picture is stored in memory.

(3)Turn the control dial to adjust the colour

scheme of the still picture. The rate of the still picture increases by the number of the luminancekey bars.

(4)Press START/STOP. Luminancekey recording

starts. When you stop recording, press START/STOP again.

[a]still picture [b]moving picture

[a] [b]

Замещение более яркой части неподвижного изображения движущимся изображением

(1)

Когда видеокамера будет находиться в режиме готовности или в режиме записи, нажмите DIGITAL EFFECT и поворачивайте регулировочный диск до тех пор, пока индикатор LUMI не будет мигать.

(2)Нажмите регулировочный диск.

Индикатор LUMI будет гореть, и появляются полосы шкалы яркости изображения переднего плана. Неподвижное изображение будет сохранено в памяти.

(3)

Поверните регулировочный диск для регулировки цветного плана неподвижного изображения. Частота кадров неподвижного изображения увеличивается вместе с числом полос на шкале яркости изображения переднего плана.

(4)Нажмите START/STOP. Запись яркого

изображения переднего плана начинается. Когда Вы захотите остановить запись, нажмите START/STOP.

[a]Неподвижное изображение [b]Движущееся изображение

LUMI.

DIGITAL

EFFECT

LUMI.

To cancel the luminancekey function

Press DIGITAL EFFECT.

Notes on the luminancekey function

•The following functions do not work during luminancekey mode. – Functions using the FADER button – Low Lux mode of PROGRAM AE –Functions using the PHOTO button

•When you set the POWER switch to OFF, the luminancekey function will be cancelled automatically.

START/STOP

Для отмены замещения яркого изображения переднего плана

Нажмите DIGITAL EFFECT.

Примечания к функции яркого изображения переднего плана

• Следующие функции не работают во время режима наложения яркого изображения переднего плана – Функции с использованием кнопки FADER – Режим низкой освещенности функции

PROGRAM AE

– Функции с использованием кнопки PHOTO

• Когда Вы установите выключатель POWER в положение OFF, функция замещения яркого изображения переднего плана будет отменена автоматически.

Page 53

Adding an incidental image to pictures

Добавление побочного изображения к основному

– CCD-TRV55E only

Using the trail function, you can record the picture which leaves an incidental image, such as a trail. The sound is recorded normally. You can adjust the vanishing time of the incidental image with the control dial. (1)While the camcorder is in Standby mode or

recording mode, press DIGITAL EFFECT and turn the control dial until the TRAIL indicator flashes.

(2)Press the control dial.

The TRAIL indicator lights up and the trail bars appear.

(3)Turn the control dial to adjust the vanishing

time of the incidental image. The vanishing time increases with the number of the trail bars.

DIGITAL EFFECT

– Только CCD-TRV55E

Используя функцию запаздывания изображения, Вы можете записать изображение, которое остается в качестве побочного изображения, как, например, след. Звук записывается нормально. Вы можете отрегулировать время исчезания побочного изображения с помощью регулировочного диска. (1)Когда видеокамера будет находиться в

режиме готовности или в режиме записи, нажмите DIGITAL EFFECT и поворачивайте регулировочный до тех пор, пока индикатор TRAIL не будет мигать.

(2)Нажмите регулировочный диск.

Индикатор TRAIL будет гореть, и появляются полосы шкалы следа.

(3)Поверните регулировочный диск для

регулировки времени исчезания побочного изображения. Время исчезания увеличивается вместе с числом полос шкалы следа.

TRAIL

Advanced operations Усовершенствованные операции

TRAIL

To cancel the trail function

Press DIGITAL EFFECT.

Notes on the trail function

•The following functions do not work during trail mode. – Functions using the FADER button – Low Lux mode of PROGRAM AE – Functions using the PHOTO button

•When you set the POWER switch to OFF, the trail function will be cancelled automatically.

Для отмены функции запаздывания изображения

Нажмите DIGITAL EFFECT.

Примечания к функции запаздывания изображения

• Следующие функции не работают во время режима запаздывания изображения. – Функции с использованием кнопки FADER – Режим низкой освещенности функции

PROGRAM AE

– Функции с использованием кнопки PHOTO

• Когда Вы установите выключатель POWER в положение OFF, функция запаздывания изображения будет отменена автоматически.

Page 54

Using slow shutter

Использование медленного затвора

– CCD-TRV55E only

If you want to record a dark picture more brightly, or make the movement of the subject seem lively, set the shutter speed to 1/25, 1/12, 1/6 or 1/3 (slow shutter). (1)While the camcorder is in Standby mode or

recording mode, press DIGITAL EFFECT and turn the control dial until the SLOW SHTR (shutter) indicator flashes.

(2)Press the control dial.

The SLOW SHTR indicator lights up and the shutter speed number (1 - 4) appears.

(3)Turn the control dial to select the shutter

speed. As the shutter speed number becomes bigger, the shutter speed becomes slower.

Shutter speed number Shutter speed SLOW SHTR 1 1/25 SLOW SHTR 2 1/12 SLOW SHTR 3 1/6 SLOW SHTR 4 1/3

DIGITAL

EFFECT

– Только CCD-TRV55E

Если Вы хотите записать темное изображение более ярким или сделать движения объекта похожими на реальную жизнь, установите скорость затвора на 1/25, 1/12, 1/6 или 1/3 (медленный затвор). (1)Когда видеокамера будет находиться в

режиме готовности или в режиме записи, нажмите DIGITAL EFFECT и поворачивайте регулировочный диск до тех пор, пока индикатор SLOW SHTR (затвор) не будет мигать.

(2)

Нажмите регулировочный диск. Индикатор SLOW SHTR будет гореть, и появляется номер скорости затвора (1 – 4).

(3)Поверните регулировочный диск для

выбора скорости затвора. Чем больше номер скорости затвора, тем скорость затвора медленнее.

Номер скорости затвора Скорость затвора SLOW SHTR 1 1/25 SLOW SHTR 2 1/12 SLOW SHTR 3 1/6 SLOW SHTR 4 1/3

SLOW SHTR

To cancel the slow shutter function

Press DIGITAL EFFECT.

When recording with the slow shutter function

Auto focus may not be effective. Focus manually using a tripod.

Notes on the slow shutter function

•You cannot use the following functions during recording with the slow shutter function. – Functions using the FADER button – Functions using the PROGRAM AE button – Exposure – Functions using the PHOTO button

•When you set the POWER switch to OFF, the slow shutter function will be cancelled automatically.

Для отмены функции медленного затвора

Нажмите DIGITAL EFFECT.

При записи с использованием функции замедленного затвора

Автоматическая фокусиросвка может быть неэффективной. Выполняйте ручную фокусировку с использованием треноги.

Примечания к функции медленного затвора

• Вы не можете использовать следующие функции во время записи с использованием функции медленного затвора. – Функции с использованием кнопки FADER – Функции с использованием кнопки

PROGRAM AE – Экспозиция – Функции с использованием кнопки PHOTO

• Когда Вы установите выключатель POWER в положение OFF, функция медленного затвора будет отменена автоматически.

Page 55

Adding an old movie type atmosphere to pictures

Придание изображению атмосферы старинного кинофильма

– CCD-TRV55E only

Using the old movie function, you can record the picture such as an old movie. The camcorder automatically sets the wide mode to CINEMA, picture effect to SEPIA, and the appropriate shutter speed. (1)While the camcorder is in Standby mode or

recording mode, press DIGITAL EFFECT and turn the control dial until the OLD MOVIE indicator flashes.

(2)Press the control dial.

The OLD MOVIE indicator lights up.

DIGITAL

EFFECT

OLD MOVIE

– Только CCD-TRV55E

Использую функцию старинного кинофильма, Вы можете записать изображение в виде старинного кинофильма. Видеокамера автоматически установит широкоформатный режим на CINEMA, эффект изображения на SEPIA и выберет надлежащую скорость затвора. (1)Когда видеокамера будет находиться в

режиме готовности или в режиме записи, нажмите DIGITAL EFFECT и поворачивайте регулировочный до тех пор, пока индикатор OLD MOVIE не будет мигать.

(2)Нажмите регулировочный диск.

Индикатор OLD MOVIE будет гореть.

OLD MOVIE

Advanced operations Усовершенствованные операции

To cancel the old movie function

Press DIGITAL EFFECT.

Notes on the old movie function

•The following functions do not work during old movie mode. – Functions using the FADER button – Functions using the PROGRAM AE button – Functions using the PICTURE EFFECT button – Exposure – Wide mode – Functions using the PHOTO button

•When you set the POWER switch to OFF, the old movie function will be cancelled automatically.

Для отмены функции старинного кинофильма

Нажмите DIGITAL EFFECT.

Примечания к функции старинного кинофильма

• Следующие функции не работают во время режима старинного кинофильма. – Функции с использованием кнопки FADER – Функции с использованием кнопки

PROGRAM AE

– Функции с исползованием кнопки

PICTURE EFFECT – Экспозиция – Широкоформатный режим – Функции с исползованием кнопки PHOTO

• Когда Вы установите выключатель POWER в положение OFF, функция старинного кинофильма будет отменена автоматически.

Page 56

Focusing manually

Ручная фокусировка

When to use manual focus

In the following cases you should obtain better results by adjusting the focus manually.

Когда использовать ручную фокусировку

В следующих случаях Вы можете получить лучшие результаты, отрегулировав фокусировку вручную.

[a] [b] [c] [d]

•Insufficient light [a]

•Subjects with little contrast - walls, sky, etc. [b]

•Too much brightness behind the subject [c]

•Horizontal stripes [d]

•Subjects through frosted glass

•Subjects beyond nets, etc.

•Bright subject or subject reflecting light

•Shooting a stationary subject when using a tripod

• Недостаточное освещение [a]

• Объекты с малым контрастом - стены, небо

и т.д. [b]

• Слишком яркий фон за объектом [c]

• Горизонтальные полосы [d]

• Съемка объектов через матированное стекло

• Объекты за сеткой и т.д.

• Яркий объект или объект, отражающий свет

• Съемка неподвижного объекта с использованием треноги

Page 57

Focusing manually

Ручная фокусировка

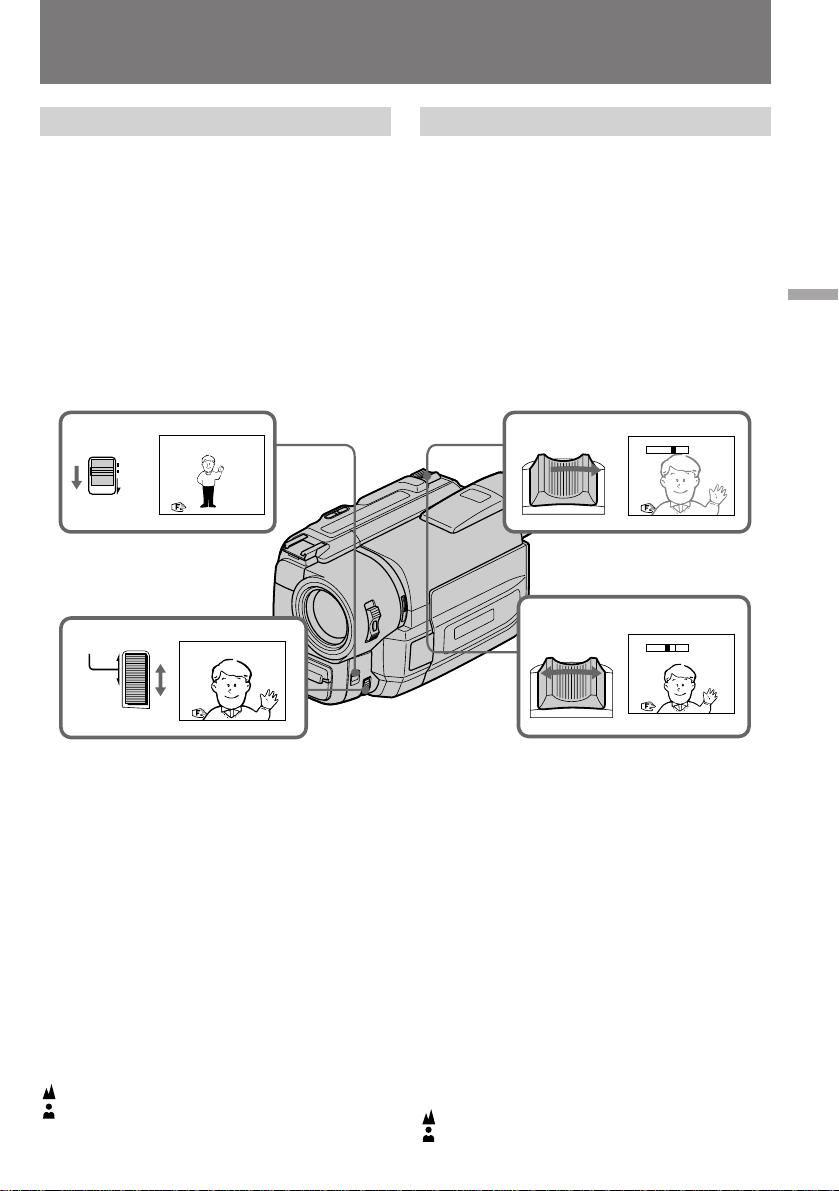

Focusing manually

When focusing manually, first focus in telephoto before recording, and then reset the shot length. (1)Set FOCUS to MANUAL. The f indicator

appears in the viewfinder or on the LCD screen.

(2)Move the power zoom lever to the end of the

“T” side in the optical zoom zone.

(3)Turn the NEAR/FAR dial to achieve a sharp

focus.

(4)Set the desired shot length using the power

zoom lever.

AUTO MANUAL INFINITY

Ручная фокусировка

При ручной фокусировке сперва выполняйте фокусировку в режиме телефото перед записью, а затем установите расстояние съемки. (1)Установите FOCUS на MANUAL.

Индикатор f появляется в видоискателе или на экране ЖКД.

(2)Перемещайте рычаг приводного

трансфокатора стороны “Т” в зоне оптической трансфокации.

(3)Поверните диск NEAR/FAR для получения

четкой фокусировки.

(4)Установите желаемое расстояние съемки

с использованием рычага приводного трансфокатора.

Advanced operations Усовершенствованные операции

NEAR

FAR

To return to autofocus mode

Set FOCUS to AUTO. The f indicator in the viewfinder or on the LCD screen disappears.

Shooting in relatively dark places

Shoot at wide-angle after focusing in the telephoto position.

To record a very distant subject

Push FOCUS down to INFINITY. The lens focuses on the most distant subject while FOCUS is held down. When it is released, manual focus mode is resumed. Use this function when shooting through a window or a screen, to focus on a most distant subject.

Note on manual focusing

The following indicators may appear:

when recording a very distant subject. when the subject is too close to focus on.

Для возвращения к режиму автоматической фокусировки

Установите FOCUS на AUTO. Индикатор f исчезнет из видоискателя или с экрана ЖКД.

Съемка в относительно темном месте

Производите съемку в положении широкого угла после выполнения фокусировки в положении телефото.

Для записи очень удаленного объекта

Нажать FOCUS вниз до INFINITY. Объектив фокусируется на наиболее удаленный объект, когда FOCUS удерживается в нажатом состоянии, После отпускания режим ручной фокусировки будет восстановлен. Используйте эту функцию при съемке через окно или решетку для фокусировки на наиболее удаленные объекты.

Примечание к ручной фокусировке

Могут появляться следующие индикаторы

При записи очень удаленного объекта. Когда объект находится слишком близко для фокусировки.

Page 58

Enjoying picture effect

Наслаждение эффектами изображений

Selecting picture effect

You can make pictures like those of television with the Picture Effect function.

[a] [b] [c] [d] [e] [f]

PASTEL [a]

The contrast of the picture is emphasized, and the picture looks like an animated cartoon.

NEG. ART [b]

The colour and brightness of the picture is reversed.

SEPIA

The picture is sepia.

B&W

The picture is monochrome (black and white).

SOLARIZE [c]

The light intensity is more clear, and the picture looks like an illustration.

MOSAIC [d]

The picture is mosaic.

SLIM [e]

The picture expands vertically.

STRETCH [f]

The picture expands horizontally.

Выбор эффекта изображения

Вы можете сделать изображение похожим на те, что передают по телевидению с помощью функции эффектов изображения.

PASTEL [a]

Контрастность изображения усиливается, и изображение выглядит, как мультипликация.

NEG. ART [b]

Цвет и яркость изображения будут негативными.

SEPIA

Изображение будет в цвете сепия.

B&W

Изображение будет монохроматическим (черно-белым)

SOLARIZE [c]

Интенсивность света будет более яркой, и изображение будет выглядеть, как иллюстрация.

MOSAIC [d]

Изображение будет мозаичным.

SLIM [e]

Изображение расширяется по вертикали.

STRETCH [f]

Изображение расширяется по горизонтали.

Page 59

Enjoying picture effect

Наслаждение эффектами изображений

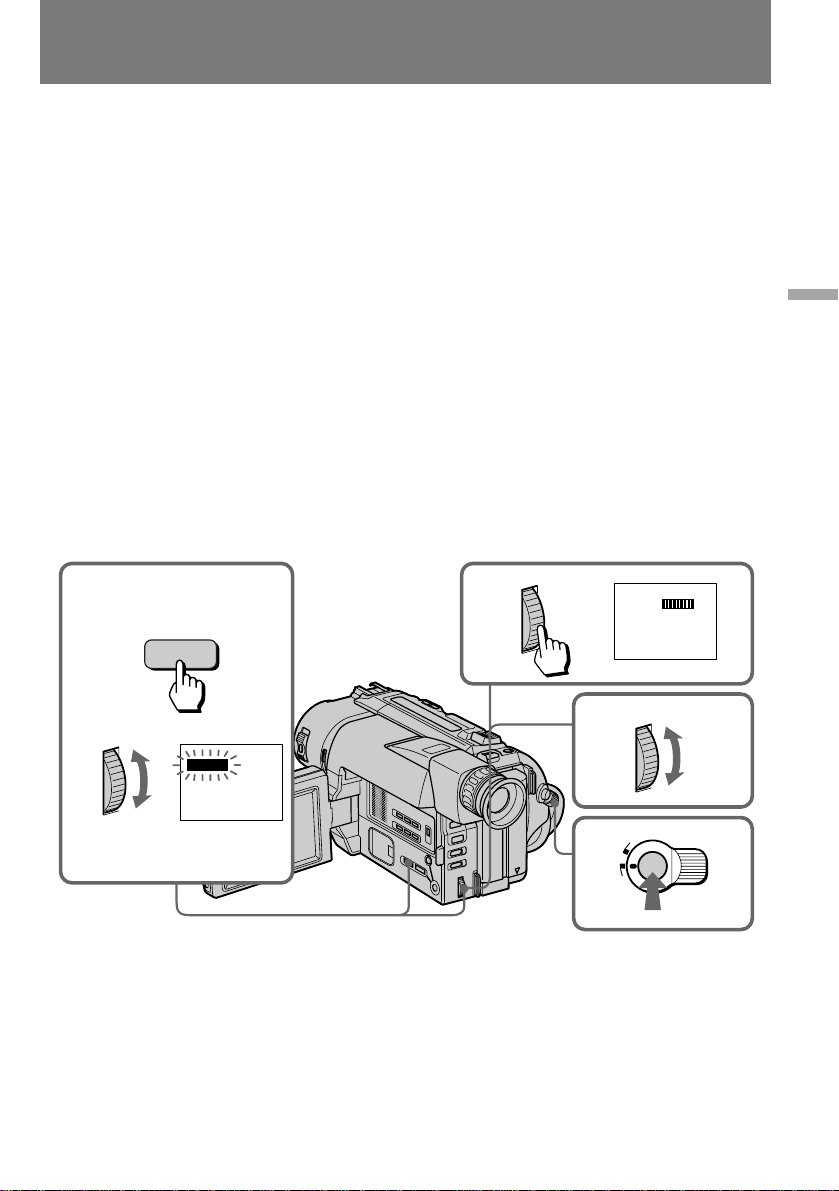

Using picture effect function

(1)Press PICTURE EFFECT. (2)Turn the control dial to select the desired

picture effect mode.


EFFECT

Использование функции эффектов изображения

(1)Нажмите PICTURE EFFECT. (2)Поверните регулировочный диск для

выбора желаемого режима эффекта изображения.

PASTEL

NEG. ART

SEPIA

B & W

SOLARIZE

Advanced operations Усовершенствованные операции

MOSAIC

SLIM

STRETCH

To turn off picture effect

Press PICTURE EFFECT. The indicator in the viewfinder or on the LCD screen goes out.

Notes on the picture effect

•When you turn the power off, the camcorder returns automatically to normal mode.

•While using the picture effect function, you cannot select the old movie function with DIGITAL EFFECT (CCD-TRV55E only).

Выключение эффекта изображения

Нажмите PICTURE EFFECT. Индикатор эффекта изображения исчезнет из видоискателя или с экрана ЖКД.

Примечание к эффектам изображения

• Когда Вы выключаете питание, видеокамера автоматически возвращается к нормальному режиму.

• Во время использования функции эффектов изображений Вы не можете выбрать функцию старинного фильма с помощью DIGITAL EFFECT (только CCDTRV55E).

Page 60

Adjusting the exposure

Регулировка экспозиции

When to adjust the exposure

Adjust the exposure manually under the following cases.

[a]

•The background is too bright (back lighting)

•Insufficient light: most of the picture is dark

[b]

•Bright subject and dark background

•To record the darkness faithfully

Adjusting the exposure

(1)Press EXPOSURE. (2)Turn the control dial to adjust the brightness.

Когда требуется регулировать экспозицию

Отрегулируйте экспозицию вручную в следующих случаях.

[b]

[a]

• Фон является слишком ярким (задняя подсветка)

• Недостаточное освещение: большая часть изображения темная

[b]

• Яркий предмет на темном фоне

• Для хорошей записи в темноте

Регулировка экспозиции

(1)Нажмите EXPOSURE. (2)Поверните регулировочный диск для

регулировки яркости.

To return to automatic exposure mode

Press EXPOSURE again.

EXPOSURE

–+

Для возврата к режиму автоматической экспозиции

Снова нажмите EXPOSURE.

Page 61

Adjusting the exposure

Регулировка экспозиции

Shooting with the sun behind you

If the light source is behind your subject, or in the following situations, the subject will be recorded too dark.

•The subject is indoors and there is a window behind the subject.

•Bright light sources are included in the scene.

•When shooting a person wearing white or shiny clothes in front of a white background, the face will be recorded too dark.

Shooting in the dark

We recommend you to use a video light (not supplied). To get the best colour, you must maintain a sufficient light level.

When you adjust the exposure manually

•BACK LIGHT does not work.

•If you change the PROGRAM AE mode, the camcorder automatically returns to automatic exposure mode.

Съемка, когда солнце находится у Вас за спиной

Если источник освещения находится у Вас за спиной или в следующих условиях, объект будет записан слишком темным.

• Объект внутри помещения и окно находится за объектом.

• Источники яркого освещения попадают в кадр.

• Когда снимаемается человек, носящий белую или блестящую одежду, на белом фоне, лицо может стать темным.

Съемка в темных условиях

Мы рекомендуем Вам использовать видеофонарь (не прилагается). Для получения наилучшего цвета Вы должны поддерживать достаточный уровень освещения.

Когда Вы регулируете экспозицию вручную

• Функция BACK LIGHT не работает.

• Если Вы изменяете режим PROGRAM AE, видеокамера автоматически возвращается к режиму автоматической экспозиции.

Advanced operations Усовершенствованные операции

Page 62

Superimposing a title

Наложение надписи

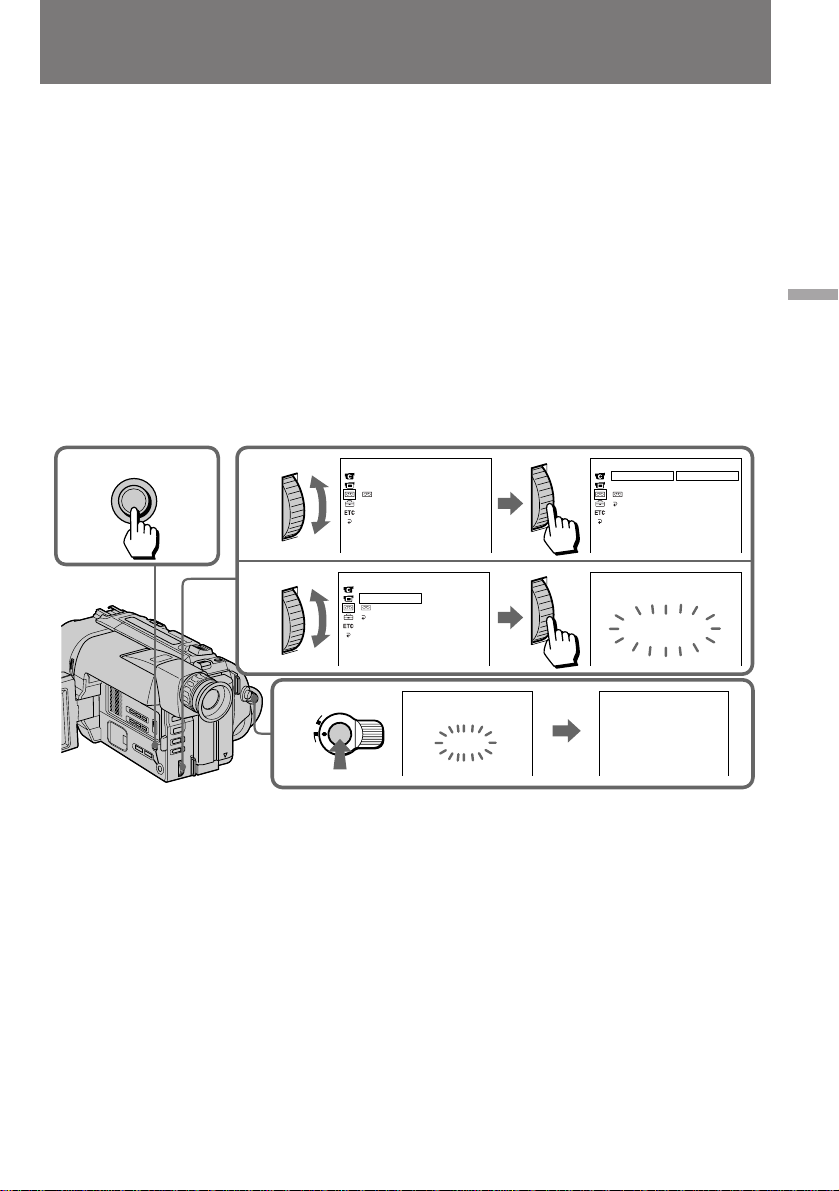

You can select one of eight preset titles and two custom titles. You can also select the language, colour, size and position of titles.

Superimposing titles

(1)Press TITLE to display the title menu. (2)Turn the control dial to select , then press

the dial.

(3)Turn the control dial to select the desired title,

then press the dial. The titles are displayed in the language you selected.

(4)Turn the control dial to select the colour, size,

or position, then press the dial.

(5)Turn the control dial to select the desired

item, then press the dial.

(6)Repeat step 4 and 5 until the title is arranged

as desired.

(7)Press control dial again to complete the

setting.

(8) When you want to stop recording the title,

press TITLE.

Вы можете выбирать из восьми предварительно установленных надписей и двух совбственных надписей. Вы можете также выбирать язык, цвет, размер и положение надписей.

Наложение надписей

(1)Нажмите TITLE для отображения меню

надписей.

(2)Поверните регулировочный диск для

выбра , а затем нажмите диск.

(3)Поверните регулировочный диск для

выбора надписи, а затем нажмите регулировочный диск. Надпись отображается на выбранном Вами языке.

(4)Поверните регулировочный диск для

выбора цвета, размера или положения, а затем нажмите регулировочный диск.

(5)Поверните регулировочный диск для

выбора желаемого элемента, а затем нажмите регулировочный диск.

(6)Повторяйте пункты 4 и 5 до тех пор, пока

не отрегулируете надпись по своему желанию.

(7)Нажмите регулировочный диск снова для

завершения установки.

(8)Когда Вы захотите закончить запись

надписи, нажмите TITLE.

1, 8

TITLE

4 6

PRESET TITLE

HELLO! HAPPY BIRTHDAY HAPPY HOLIDAYS CONGRATULATIONS! OUR SWEET BABY WEDDING VACATION THE END

[TITLE] : END

PRESET TITLE

HELLO! HAPPY BIRTHDAY HAPPY HOLIDAYS CONGRATULATIONS! OUR SWEET BABY WEDDING VACATION THE END RETURN

[TITLE] : END

SIZE SMALL

SIZE LARGE

THE END

PRESET TITLE

HELLO! HAPPY BIRTHDAY HAPPY HOLIDAYS CONGRATULATIONS! OUR SWEET BABY WEDDING VACATION THE END RETURN

[TITLE] : END

TITLE

[TITLE] : END

TITLE

THE END

[TITLE] : END

THE END

Page 63

Superimposing a title Наложение надписи

To superimpose the title from beginning

After step 7, press START/STOP to start recording.

To superimpose the title while you are recording

After pressing START/STOP to start recording, start from step 1. In this case, beep is not heard.

To select the language of preset title

When you want to select the language, select before step 2. Then select language and return to step 2.

To use the custom title

When you want to use the custom title, select in step 2.

Notes on superimposing a title

•If you have not given any custom title, “– – – – ...” appears on the display.

•The FADER function works while the title is displayed, however, the title does not fade.

•If you display the menu or title menu while superimposing a title, the title is not recorded while the menu or title menu is being displayed.

Title colour changes as follows :

WHITE ˜ YELLOW ˜ VIOLET ˜ RED ˜ CYAN ˜ GREEN ˜ BLUE

Title size changes as follows :

SMALL ˜ LARGE

Title position changes as follows :

When you select the title size “SMALL”, you can choose 9 positions. When you select the title size “LARGE” you can choose 8 positions.

Notes on the title

•Depending on size or position of the title, both of date and time or either of them is not displayed.

•If you input 13 characters or more for a LARGE title, the title is automatically reduced into a proper size after the position is set.

•When the title is displayed, LCD BRIGHT and VOLUME indicators do not appear.

Для наложения надписи от начала

После пункта 7 нажмите START/STOP для начала записи.

Для наложения надписи в процессе записи

После нажатия START/STOP для начала записи начните с пункта 1. В этом случае зуммерный сигнал подаваться не будет.

Для выбора языка предварительно установленной надписи

Если Вы хотите выбрать язык, выберите перед пунктом 2. Затем выберите язык и вернитесь к пункту 2.

Для выбора собственной надписи

Если Вы хотите использовать собственную надпись, выберите в пункте 2.

Примечания к наложению надписи

•

Ecли Вы не дали надписи никакого названия, на дисплее появится индикация “– – – – ...”.

• Функция FADER во время отображения названия работает, однако название плавно не вводится и не выводится.

• Если Вы отобразите дисплей меню или меню надписей во время наложения надписи, то надпись не будет записываться во время отображения дисплея меню или меню надписей.

Цвет надписей изменяется следующим образом:

WHITE ˜ YELLOW ˜ VIOLET ˜ RED ˜ CYAN ˜ GREEN ˜ BLUE

Размер надписей изменяется следующим образом:

SMALL ˜ LARGE

Положение надписи изменяется следующим образом:

Если Вы выбираете размер надписи “SMALL”, то Вы можете выбирать одно из 9 положений. Когда Вы выбираете размер надписи “LARGE”, Вы может выбирать из 8 положений.

Примечания к надписям

• В зависимости от размера или положения названия дата и время или же что-то одно из них не отображается.

•

Если Вы ввели 13 знаков или более для размера надписи LARGE, надпись автоматически уменьшается до надлежащего размера после выбора положения.

•

Когда отображается надпись, индикаторы LCD BRIGHT и VOLUME появляться не будут.

Advanced operations Усовершенствованные операции

Page 64

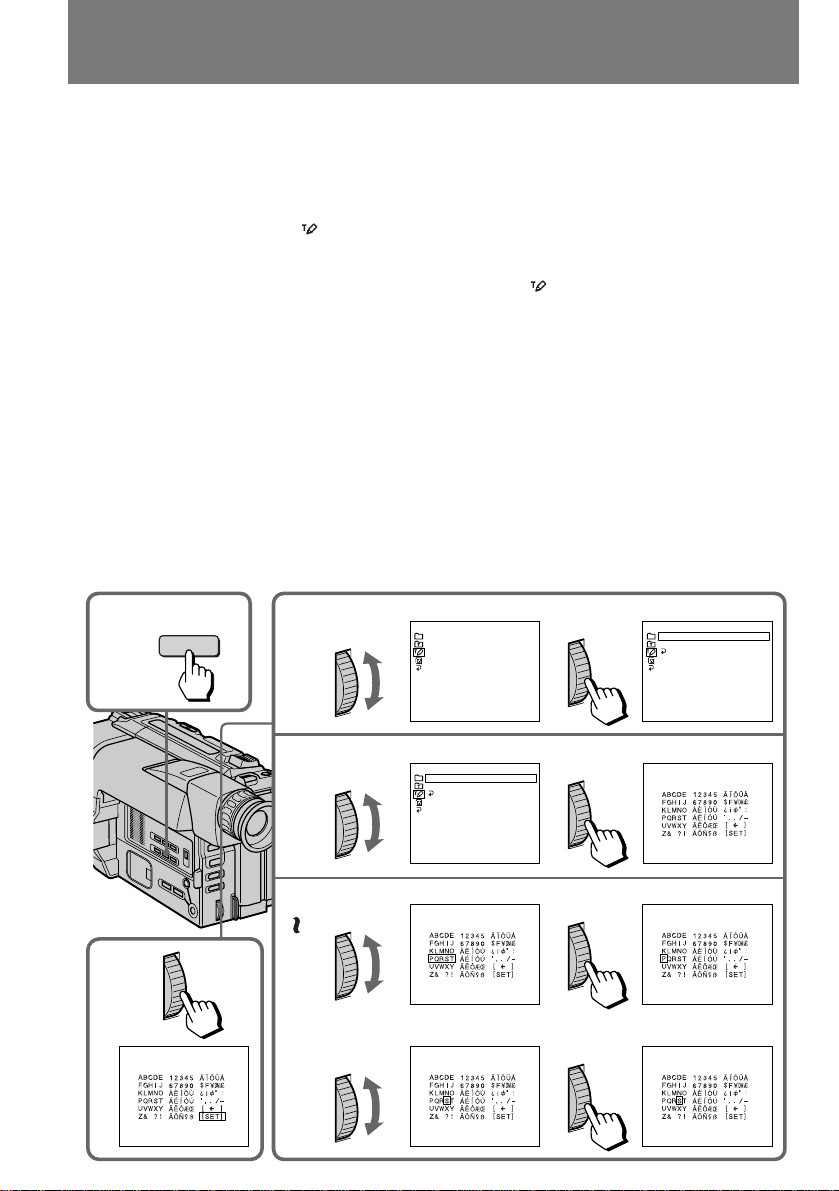

Making your own titles

Создание Ваших собственных надписей

You can make up to two titles and store them in the camcorder. We recommend to set the POWER switch to VTR or eject the cassette before you begin. Your title can have up to 20 characters.

(1)Press TITLE to display the title menu. (2)Turn the control dial to select , then press

the dial.

(3)Turn the control dial to select the first line

(CUSTOM1) or second line (CUSTOM2), then press the dial.

(4)Turn the control dial to select the column of

the desired character, then press the dial.

(5)Turn the control dial to select the desired

character, then press the dial.

(6)Repeat step 4 and 5 until you finish the title. (7)For finishing the titling work, turn the control

dial to select SET, then press the dial.

TITLE

Вы можете создать две надписи и сохранить их в памяти видеокамеры. Мы рекомендуем установить выключатель POWER в положение VTR или вытолкнуть кассету перед началом. Ваша надпись может иметь до 20 знаков. (1)Нажмите TITLE для отображения меню

надписей.

(2)Поверните регулировочный диск для

выбара , а затем нажмите диск.

(3)Поверните регулировочный диск для

выбора первой линии строки (CUSTOM1) или второй линии строки (CUSTOM2), а затем нажмите диск.

(4)Поверните регулировочный диск для

выбора колонки с желаемым знаком, а затем нажмите диск.

(5)Поверните регулировочный диск для

выбора желаемого знака, а затем нажмите регулировочный диск.

(6)Повторяйте пункты 4 и 5 до тех пор, пока

не закончите надпись.

(7)Для окончания работы по созданию

надписи поверните регулировочный диск для выбора SET, а затем нажмите диск.

TITLE SET

CUSTOM1 CUSTOM2

"–––––––––– "––––––––––

··"

TITLE SET

–––––––––––––––––––– ––––––––––––––––––––

RETURN

TITLE SET

SUMMER CAMP IN LAKE

[TITLE] : END

TITLE SET

–––––––––––––––––––– ––––––––––––––––––––

RETURN

[TITLE] : END

TITLE SET

––––––––––––––––––––

[TITLE] : END

TITLE SET

––––––––––––––––––––

[TITLE] : END

TITLE SET

––––––––––––––––––––

[TITLE] : END

–

TITLE SET

––––––––––––––––––––

[TITLE] : END

TITLE SET

–––––––––––––––––––

[TITLE] : END

Page 65

Making your own titles

Создание Ваших собственных надписей

To edit a title you have stored

In step 3, select CUSTOM1 or CUSTOM2, depending on which title you want to edit, then change the title.

Note

You can not enter over 20 characters title.

If you take 5 minutes or longer to enter characters while a cassette is in the camcorder

The power goes off automatically. Characters you have entered remain. Turn STANDBY down once and then up again, then proceed from step

To delete a title

In step 4, turn the control dial to select [M] then press the dial. The last character is erased. Repeat this step until all characters are deleted. Do not erase the title by selecting empty spaces. If you do so, a title full of empty spaces is stored.

Для редактирования запомненной надписи

В пункте 3 выберите CUSTOM1 или CUSTOM2 в зависимости от того, какую надпись Вы хотите отредактировать, а затем измените надпись.

Примечание

Вы не можете ввести больше, чем 20 знаков.

Если проходит 5 минут или более при вводе знаков в то время, когда кассета находится в видеокамере

Питание выключится автоматически. Знаки, которые Вы ввели, остаются в памяти. Поверните STANDBY один раз вниз, а затем снова вверх и начните с пункта 1.

Для отмены надписи

В пункте 4 поверните диск управления, чтобы выбрать [M], затем нажмите диск. Последний знак будет стерт. Повторяйте это действие до тех пор, пока не будут удалены все знаки. Не стирайте надпись путем выбора пробелов. Если Вы так сделаете, то будет запомнена надпись, состоящая из одних пробелов.

Advanced operations Усовершенствованные операции

Page 66

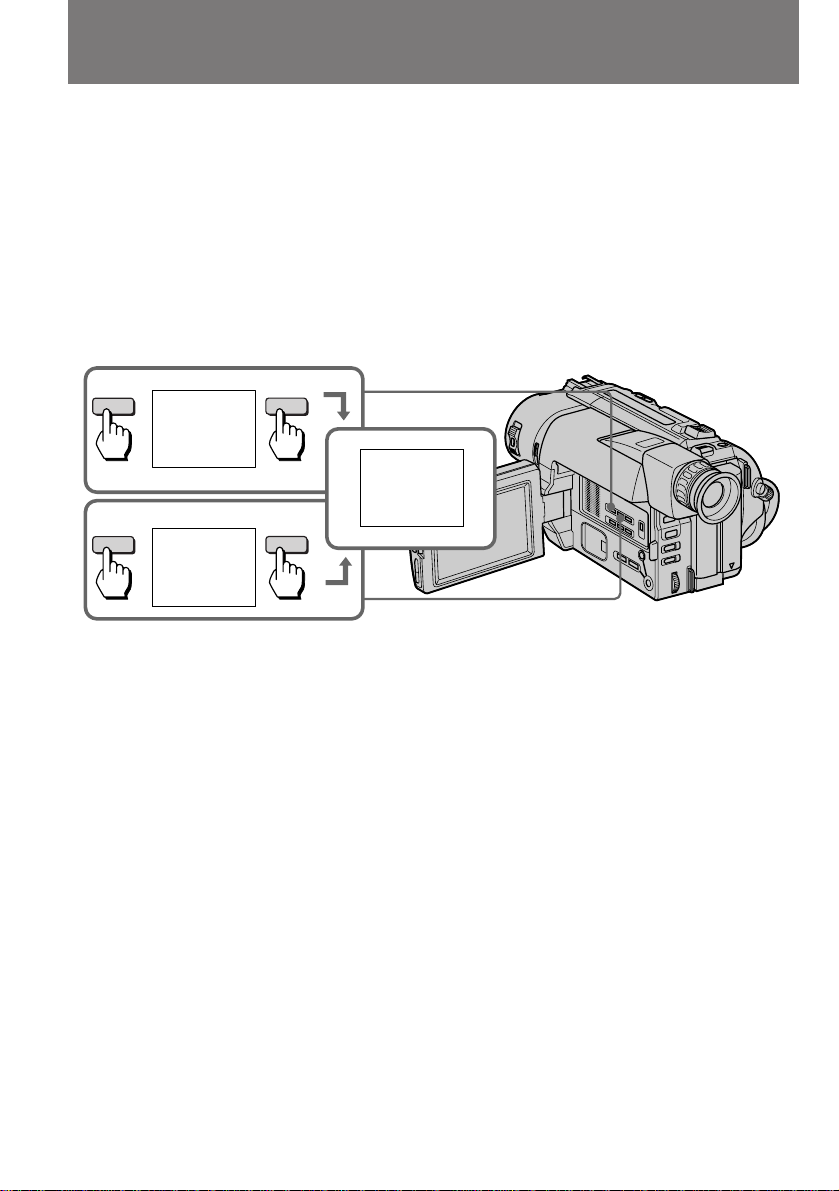

Recording with the date/time

Запись с датой/ временем

Before you start recording or during recording, press DATE or TIME. You can record the date or time displayed in the viewfinder or on the LCD screen with the picture. Press DATE (or TIME), then press TIME (or DATE) to display the date and time together. The clock is set at the factory to Sydney time for Australia and New Zealand models, to Tokyo time for the models sold in Japan and to Hong Kong time for the other models. You can reset the clock in the menu system.

DATE TIME

4 7 1998

TIME DATE

17:30:00

To stop recording with the date and/ or time

Press DATE and/or TIME again. The date and/ or time indicator disappears. The recording continues.

Перед началом записи нажмите DATE или TIME. Вы можете записывать дату или время, отображаемые в видоискателе или на экране ЖКД вместе с изображением. Нажмите DATE (или TIME), а затем нажмите TIME (или DATE) для отображения даты и времени одновременно. Часы установлены на заводе на время Сиднея для австралийских и новозеландских моделей, на время Токио для моделей, продаваемых в Японии, и на время Гонконга для остальных моделей. Вы можете заново установить часы в системе меню.

4 7 1998 17:30:00

Для останова записи с датой и/или временем

Нажмите DATE и/или TIME снова. Индикатор даты и/или времени исчезнет. Запись будет продолжена.

Page 67

Optimizing the recording condition

Оптимизация состояния записи

Use this feature to check the tape condition before recording, so that you can get the best possible picture (ORC). (1) While the camcorder is in Standby mode,

press MENU to display the menu.

(2) Turn the control dial to select Ò, then press

the dial.

(3) Turn the control dial to select ORC TO SET,

then press the dial. “START/STOP KEY” flashes.

(4) Press START/STOP.

The camcorder takes about 5 seconds to check the tape condition and then returns to Standby mode.

TAPE SET

REC MODE ORC TO SET REMAIN

TAPE SET

REC MODE ORC TO SET REMAIN RETURN

Используйте данную функцию для проверки состояния ленты перед записью, так, чтобы Вы могли получить наилучшее по возможности изображение (ORC). (1)Когда видеокамера будет находится в

режиме готовности, нажмите MENU для отображения меню.

(2)Нажмите регулировочный диск для

выбора Ò, а затем нажмите диск.

(3)Поверните регулировочный диск для

выбора ORC TO SET, а затем нажмите диск. “START/STOP KEY” будет мигать.

(4)Нажмите START/STOP.

Видеокамере требуется около 5 секунд для проверки состояния ленты, а затем она возвращается в режим готовности.

TAPE SET

REC MODE ORC TO SET REMAIN RETURN

START/STOP

KEY

Advanced operations Усовершенствованные операции

START/STOP

Each time you insert the cassette

Perform the above procedures.

Notes on the ORC function

•When you set ORC TO SET, the recording on the tape is erased for about 0.1 second so that the camcorder can check the tape condition. Be careful when you use a recorded tape. The 0.1 second blank is erased if you record from the point where you set ORC TO SET for more than 2 seconds, or if you record over the blank.

•You cannot use this function on a tape with the red mark on the cassette exposed.

STBY 0:00:00

ORC

Каждый раз, когда Вы вставляете кассету

Выполняйте вышеописанную процедуру.

Примечания к функции ORC

• Когда Вы устанавливаете ORC TO SET, запись ленты стирается на 0,1 секунды, так, чтобы видеокамера смогла проверить состояние ленты. Будьте осторожны, когда Вы используете записанную ленту. 0,1секундный пробел исчезает, если Вы начинаете запись от точки, где Вы установили ORC TO SET более, чем на 2 секунды, или если производите запись поверх незаписанной части.

• Вы не можете использовать данную функцию с лентой, если на кассете вставлена красная метка.

Page 68

Releasing the STEADY SHOT function

Отключение функции STEADY SHOT

When the Steady Shot function is working, the camcorder compensates for camera-shake.

You can release the Steady Shot function when you do not need to use the Steady Shot function. The indicator appears in the viewfinder or on the LCD screen. Do not use the Steady Shot function when shooting a stationary object with a tripod. You can select ON or OFF in the menu system (p. 32).

To activate the Steady Shot function again

Set STEADYSHOT to ON in the menu system.

Notes on the Steady Shot function

•The Steady Shot function will not correct excessive camera-shake.

•When you set STEADYSHOT to ON or OFF in the menu system, the exposure may fluctuate.

•Steady Shot does not operate in 16:9 FULL mode. If you set STEADYSHOT to ON in the menu system, the indicator flashes.

Когда работает функция устойчивой съемки, видеокамера осуществляет компенсацию дрожания видеокамеры.

Вы можете отключить функцию устойчивой съемки, когда Вы не нуждаетесь в использовании функции устойчивой съемки. Индикатор “ ” появляется в видоискателе или на экране ЖКД. Не используйте функцию устойчивой съемки при съемке неподвижных объектов с помощью треноги. Вы можете выбирать ON или OFF в системе меню (стр. 32).

Для активизации функции устойчивой съемки снова

Установите STEADYSHOT на ON в системе меню.

Примечания к функции устойчивой съемки

• Функция устойчивой съемки не откорректирует чрезмерного дрожания видеокамеры.

• При установке функции STEADYSHOT на ON или OFF в системе меню экспозиция может колебаться.

• Функция устойчивой съемки не работает в режиме 16:9 FULL. Если Вы установите STEADYSHOT на ON в системе меню, индикатор будет мигать.

Watching on a TV screen

Connect the camcorder to your TV or VCR to watch the playback picture on the TV screen. When monitoring the playback picture by connecting the camcorder to your TV, we recommend you to use the mains for the power source.

While playing back on a TV screen, close the LCD panel. Otherwise, picture distortion may occur.

Просмотр на экране телевизора

Подсоедините видеокамеру к Вашему телевизору или КВМ для просмотра воспроизводимого изображения на экране телевизора. При просмотре воспроизводимого изображения путем подсоединения видеокамеры к Вашему телевизору мы рекомендуем Вам использовать электрическую сеть в качестве источника питания.

Во время воспроизведения на экране телевизора, закройте панель ЖКД. В противном случае могут происходить искажения изображения.

Page 69

Watching on a TV screen

Просмотр на экране телевизора

Connecting directly to a TV/VCR with Video/Audio input jacks

When connecting the A/V connecting cable, make sure you connect the plug to jacks of the same colour. Open the jack cover. With using the supplied A/ V connecting cable, connect the camcorder to the LINE IN inputs on the TV or VCR connected to the TV. Set the TV/VCR selector on the TV to VCR. When connecting to the VCR, set the input selector on the VCR to LINE.

VIDEO

AUDIO

Подсоединение прямо к телевизору/КВМ с входными гнездами аудио/видео

При подсоединении соединительного кабеля аудио/видео убедитесь, что Вы подсоединяете штекеры к гнездам одинакового цвета. Откройте крышку гнезда. Подсоедините видеокамеру к входам LINE IN на телевизоре или на подсоединенном к телевизору КВМ с использованием прилагаемого соединительного кабеля аудио/видео. Установите селектор TV/VCR на телевизоре в положение VCR. При подсоединении к КВМ установите селектор входных сигналов на КВМ в положение LINE.

VIDEO AUDIO

Advanced operations Усовершенствованные операции

: Signal flow/ Передача сигнала

If your TV or VCR is a monaural type

Connect only the white plug for audio on both the camcorder and the TV or the VCR. With this connection, the sound is monaural even in stereo model.

To connect to a TV or VCR without Video/ Audio input jacks

Use an RFU adaptor (not supplied).

Если Ваш телевизор или КВМ монофонического типа

Подсоедините только белый разъем для аудиосигналов и к видеомагнитофону и к телевизору или КВМ. При таком соединении звук будет монофоническом, даже если для стереофонической модели видеокамеры.

Для подсоединения к телевизору или КВМ без входных гнезд аудио/видео

Используйте ВЧ-адаптер (не прилагается).

Page 70

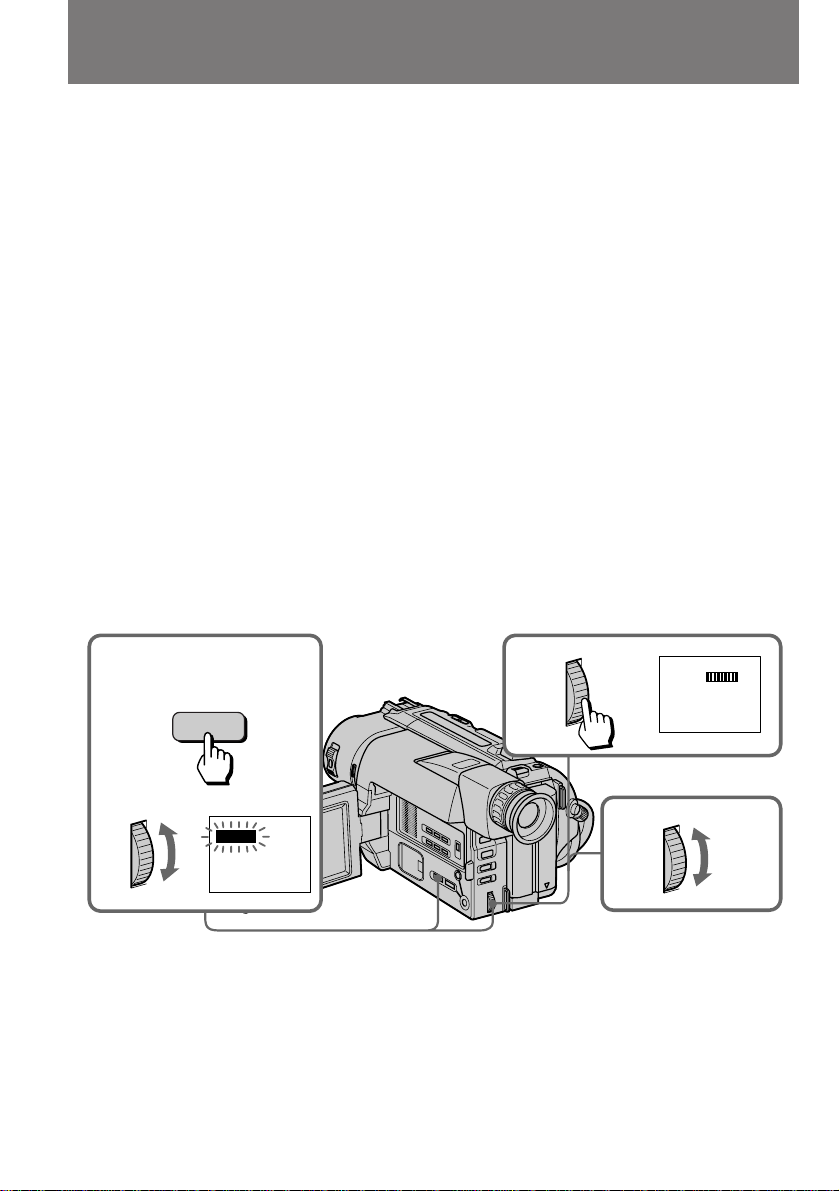

Enjoying digital effect during playback

Наслаждение цифровыми эффектами во время воспроизведения

– CCD-TRV55E only

During playback, you can process a scene using the digital effect functions; Still, Flash motion, Luminancekey and Trail. For the features of each function, refer to previous pages. You can watch the processed picture on a TV or use it for editing on other video equipment. You cannot record on this camcorder during this operation. (1)During playback, press DIGITAL EFFECT

and turn the control dial until the desired digital effect indicator (STILL, FLASH, LUMI. or TRAIL) flashes.

(2)Press the control dial.

The digital effect indicator lights up and the bars appear. In still or luminancekey mode, the picture where you press the control dial is stored in memory as a still picture.

(3)Turn the control dial to adjust the effect.

DIGITAL

EFFECT

– Только CCD-TRV55E

Во время воспроизведения Вы можете обработать сцену с использованием функций цифровых эффектов: стоп-кадра, периодического движения, яркости изображения переднего плана и запаздывания. Для ознамкомления с особенностями каждой функции обратитесь к предыдущим страницам. Вы можете смотреть обработанное изображение на экране телевизора или использовать его для монтажа на другую видеоаппаратуру. Вы не можете выполнять запись на данной видеокамере во время такой операции. (1)Во время воспроизведения нажмите

DIGITAL EFFECT и поварачивайте регулировочный диск до тех пор, пока желаемый индикатор (STILL, FLASH, LUMI или TRAIL) не начнет мигать.

(2)Нажмите регулировочный диск.

Индикатор цифрового эффекта будет гореть, и появляются полосы шкалы этой функции. В режиме стоп-кадра или яркости изображения переднего плана изображение при нажатии регулировочного диска запоминается в памяти, как неподвижное изображение.

(3)Поверните регулировочный диск для

регулировки эффекта.

STILL

To cancel the digital effect function

Press DIGITAL EFFECT.

Notes on the digital effect function

•In skip scan, slow or pause mode, noise appears on the picture.

•When the digital effect indicator flashes rapidly, you cannot use the digital effect function.

Для отмены функции цифрового эффекта

Нжамите DIGITAL EFFECT.

Примечания к функции цифрового эффекта

• При выполнении поиска методом прогона, замедленном воспроизведении или режиме паузы на изображении будут появляться помехи.

• Когда индикатор цифрового эффекта будет мигать, Вы не можете использовать функцию цифрового эффекта.

Page 71

Editing onto another tape

Монтаж на другую ленту

You can create your own video programme by editing with any other h 8 mm, H Hi8, j VHS, k S-VHS,  VHSC, K S-VHSC or l Betamax VCR that has video/audio inputs.

Before editing

Connect the camcorder to the VCR using the supplied A/V connecting cable. Set the input selector on the VCR to LINE, if available. Set EDIT to ON in the menu system (p. 32).

Starting editing

Turn down the volume of the camcorder while editing. Otherwise, picture distortion may occur. (1)Insert a blank tape (or a tape you want to

record over) into the VCR, and insert your recorded tape into the camcorder.

(2)Play back the recorded tape on the camcorder

until you locate the point just before where you want to start editing, then press P to set the camcorder in playback pause mode.

(3)On the VCR, locate the recording start point

and set the VCR in recording pause mode.

(4)First press P on the camcorder, and after a

few seconds press P on the VCR to start editing.

To edit more scenes

Repeat steps 2 to 4.

To superimpose the title while you are editing

You can superimpose the title while you are editing. Refer to “Superimposing a title” (p. 62).

To stop editing

Press p on both the camcorder and the VCR.

Note on Fine Synchro Edit

If you connect a video deck that has the Fine Synchro Edit feature to the LANC l jack of the camcorder, using a LANC cable (not supplied), the edit will be even more precise.

Вы можете создать Вашу собственную видеопрограмму путем монтажа с помощью другого КВМ типа h 8 мм, H Hi8, j VHS,

k S-VHS,  VHSC, K S-VHSC или l Betamax, который имеет входы аудио/

видео.

Перед монтажем

Подсоедините видеокамеру к КВМ, используя прилагаемый соединительный кабель аудио/ видео. Установите селектор входных сигналов на КВМ в положение LINE, если такое имеется. Установите EDIТ на ON в системе меню (стр.

32).

Начните монтаж

Понизьте громкость видеокамеры во время монтажа. В противном случае может произойти искажение изображения. (1)Вставьте чистую ленту (или ленту,

которую Вы хотите перезаписать) в КВМ и вставьте Вашу записанную ленту в видеокамеру.

(2)Воспроизводите записанную ленту в

видеокамере до тех пор, пока Вы не обнаружите точку немного ранее того места, откуда Вы хотите начать монтаж, а затем нажмите P для установки видеокамеры на режим паузы воспроизведения.

(3)Найдите на КВМ точку начала записи и

установите КВМ на режим паузы записи.

(4)Сперва нажмите P на видеокамере, а

затем через несколько секунд нажмите P на КВМ для начала монтажа.

Для монтажа других сцен

Повторите пункты со 2 по 4.

Для наложения надписи во время монтажа

Вы можете наложить надпись во время монтажа. См. “Наложение надписи” (стр. 62).

Для остановки монтажа

Нажмите p и на видеокамере и на КВМ.

Примечание к точному синхронному монтажу

Если Вы подсоедините видеодеку, которая имеет функцию точного синхронного монтажа к гнезду LANC l на видеокамере с использованием кабеля LANC (не прилагается), то монтаж будет еще более точный.

Advanced operations Усовершенствованные операции

Page 72

Recording from a VCR or TV

Запись с КВМ или телевизора

You can record a tape from another VCR or a TV programme from a TV that has video/audio outputs. Connect the camcorder to the VCR or TV using the supplied A/V cable. Turn down the volume of the camcorder while editing. Otherwise, picture distortion may occur. (1)While pressing the small green button on the

POWER switch, set it to VTR.

(2)Set DISPLAY to LCD in the menu system.

Then press r REC and the button on the right together on the camcorder at the point where

you want to start recording. In recording and recording pause mode, VIDEO/ AUDIO jacks automatically work as input jacks.

1 2

VIDEO

POWER CAMERA OFF

VTR

Вы можете записать ленту с другого КВМ или телевизионную программу с телевизора, который имеет выходы видео/аудио. Подсоедините видеокамеру к КВМ или телевизору с использованием прилагаемого кабеля видео/аудио. Понизьте громкость видеокамеры во время монтажа. В противном случае может произойти искажение изображения. (1)Нажимая маленькую зеленую кнопку на

выключателе POWER, установите его в положение VTR.

(2)Установите DISPLAY на LCD в системе

меню. Затем вместе нажмите кнопку r REC и кнопку справа от нее на видеокамере в точке, где Вы хотите

начать запись. В режиме записи или паузы записи гнезда VIDEO/AUDIO автоматически работают в качестве входных гнезд.

REC

VCR

VIDEO

AUDIO

: Signal flow/ Передача сигнала

If your VCR or TV is a monaural type, connect only the white plug for audio on both the camcorder and the VCR or TV.

To stop recording

Press p.

Note on recording

You cannot record a picture that has a copyright control signal for copyright protection of software. “COPY INHIBIT” appears if you try to record such a picture.

Если Ваш КВМ или телевизор монофонического типа, подсоедините только белый разъем для аудиосигналов и на видеокамере и на КВМ или телевизоре.

Для останова записи

Нажмите p.

Примечание к записи

Вы не можете записать изображение, которое содержит контрольные сигналы авторского права для защиты авторского права видеопрограммы. “COPY INHIBIT” появится, если Вы попробуете выполнить запись такого изображения.

Page 73

Additional information

Дополнительная информация

Changing the lithium battery in the camcorder

Your camcorder is supplied with a lithium battery installed. When the battery becomes weak or dead, the I indicator flashes in the viewfinder for about 5 seconds when you set the POWER switch to CAMERA. In this case,

replace the battery with a Sony CR2025 or Duracell DL-2025 lithium battery. Use of any other battery may present a risk of fire or explosion. Discard used batteries according to

the manufacturer’s instructions. The lithium battery for the camcorder lasts for about 1 year under normal operation. (The lithium battery that comes installed at the factory may not last 1 year.)

Замена литиевой батарейки в видеокамере

Ваша видеокамера снабжена установленной литиевой батарейкой. Если батарейка станет слабой или полностью разрядится, индикатор I будет мигать в видоискателе приблизительно в течение 5 секунд, когда Вы установите выключатель POWER в положение CAMERA. В таком случае

замените батарейку на литиевую батарейку Sony CR2025 или Duracell DL-

2025. Использование какой-нибудь другой батарейки может представлять риск воспламенения или взрыва. Выбростьте

использованную батарейку в соответствии с указаниями изготовителя. Литиевой батарейки для видеокамеры хватает приблизительно на 1 год при нормальных условиях эксплуатации. (Литиевой батарейки, которая была установлена на заводе, может не хватить на 1 год.)

Additional information Дополнительная информация

Notes on lithium battery

•Keep the lithium battery out of the reach of children. Should the battery be swallowed, immediately consult a doctor.

•Wipe the battery with a dry cloth to assure a good contact.

•Do not hold the battery with metallic tweezers, otherwise a short-circuit may occur.

•Note that the lithium battery has a positive (+) and a negative (–) terminals as illustrated. Be

sure to install the lithium battery so that terminals on the battery match the terminals on the camcorder.

(+) (--)-

4 7 1998

Примечания к литиевой батарейке

• Держите литиевую батарейку в не доступном для детей месте. Если батарейка была проглочена, немедленно обратитесь к доктору.

• Протрите батарейку сухой тканью для обеспечения хорошего контакта.

• Не берите батарейку металлическими щипцами, или же может произойти короткое замыкание.

• Учтите, что литиевая батарейка имеет положительный (+) и отрицательный (–) полюсы, как показано на рисунке.

Обязательно вставьте литиевую батарейку так, чтобы полюсы на батарейке соответствовали полюсам на видеокамере.

Page 74

Changing the lithium battery in the camcorder

Замена литиевой батарейки в видеокамере

WARNING

The battery may explode if mistreated. Do not recharge, disassemble, or dispose of in fire.

Changing the lithium battery

When replacing the lithium battery, keep the battery pack or other power source attached. Otherwise, you will need to reset the date, time and other items in the menu system retained by the lithium battery. (1)Open the LCD panel and open the lid of the

lithium battery compartment.

(2)Push the lithium battery down once and pull

it out from the holder.

(3)Install the lithium battery with the positive (+)

side facing out. Close the lid.

ПРЕДУПРЕЖДЕНИЕ

При неправильном обращении батарейка может взорваться. Не перезаряжайте, не разбирайте и не бросайте батарейку в огонь.

Замена литиевой батарейки

При замене литиевой батарейки, оставьте подсоединенным батарейный блок или другой источник питания. В противном случае Вам понадобится снова устанавливать дату, время и другие установки в системе меню, хранимые посредством литиевой батарейки. (1)Откройте панель ЖКД и откройте крышку

отсека литиевой батарейки.

(2)Нажмите батарейку вниз и вытащите ее из

держателя.

(3)Установите литиевую батарейку

положительной (+) стороной, обращенной наружу. Закройте крышку.

Page 75

Resetting the date and time

Установка даты и времени

You can reset the date and time in the menu system. (1)While the camcorder is in Standby mode,

press MENU to display the menu.

(2)Turn the control dial to select , then press

the dial.

(3)Turn the control dial to select CLOCK SET,

then press the dial.

(4)Turn the control dial to adjust the desired

year, then press the dial.

(5)Set the month, day, hour and minute by

turning the control dial and pressing the dial.

(6)Press MENU to erase the menu display.

SETUP MENU

CLOCK SET AUTO DATE LTR SIZE DEMO MODE

1998 1 1

INITIAL SET

CLOCK SET AUTO DATE AUTO TV ON TV IN SEL MENU DISP LANGUAGE TV SYSTEM DEMO MODE RETURN

[MENU] : END

INITIAL SET

CLOCK SET AUTO DATE

1998 7 1

AUTO TV ON TV IN SEL MENU DISP LANGUAGE

12 00

TV SYSTEM DEMO MODE RETURN

[MENU] : END

Вы можете установить дату и время в системе меню. (1)Когда видеокамера будет находится в

режиме готовности нажмите MENU для отображения меню.

(2)Поверните регулировочный диск для

выбора , а затем нажмите диск

(3)Поверните регулировочный диск для

выбора CLOCK SET, а затем нажмите диск.

(4)Поверните регулировочный диск для

регулировки желаемого года, а затем нажмите регулировочный диск.

(5)Установите месяц, дату, часы и минуты,

поворачивая регулировочный диск, а затем нажимая диск.

(6)

Нажмите MENU для стирания дисплея меню.

17 00

SETUP MENU

CLOCK SET AUTO DATE LTR SIZE DEMO MODE RETURN

[MENU] : END

INITIAL SET

CLOCK SET AUTO DATE AUTO TV ON TV IN SEL MENU DISP LANGUAGE TV SYSTEM DEMO MODE RETURN

[MENU] : END

1997 1 1

12 00

1998 7 4

17 30

SETUP MENU

CLOCK SET AUTO DATE LTR SIZE DEMO MODE RETURN

[MENU] : END

INITIAL SET

1998 7 4

12 00

[MENU] : END

1 1 1997 12:00:00

CLOCK SET AUTO DATE AUTO TV ON TV IN SEL MENU DISP LANGUAGE TV SYSTEM DEMO MODE RETURN

1998 7 4

Additional information Дополнительная информация

12 00

To correct the date and time setting

Repeat the above procedure.

To check the preset date and time

Press DATE to display the date indicator. Press TIME to display the time indicator. When you press the same button again, the indicator goes off.

The year changes as follows:

1997 ˜ 1998 N · · · · n 2029

Note on the time indicator

The internal clock of this camcorder operates on a 24-hour cycle.

Для корректировки установки даты и времени

Повторите вышеописанную процедуру.

Для проверки предварительно установленных даты и времени

Нажмите DATE для отображения индикатора даты. Нажмите TIME для отображения индикатора времени. Если Вы снова нажмете ту же самую кнопку, индикатор исчезнет.

Год изменяется следующим образом:

1997 ˜ 1998 N · · · · n 2029

Примечание к индикатору времени

Встроенные часы данной видеокамеры работают в 24-часовом цикле.

Page 76

Simple setting of clock by time difference

Простая установка часов с помощью разницы во времени

You can easily set the clock for a local time by a time difference in the menu system. (1)While the camcorder is the standby mode,

press MENU to display the menu.

(2)Turn the control dial to select , then press

the dial.

(3)Turn the control dial to select WORLD TIME,

then press the dial.

(4)Turn the control dial to set a time difference,

and press the dial. The hour of clock changes in relation to a time difference which you set.

(5)Press MENU to erase the menu display.

OTHERS

WORLD TIME COMMANDER DISPLAY REC LAMP INDICATOR

[MENU] : END

Вы можете легко установить часы на местное время с помощью разницы во времени в системе меню. (1)Когда видеокамера будет находится в

режиме готовности нажмите MENU для отображения меню.

(2)Поверните регулировочный диск для

выбора , а затем нажмите диск

(3)Поверните регулировочный диск для

выбора WORLD TIME, а затем нажмите диск.

(4)Поверните регулировочный диск для

установки разницы во времени, а затем нажмите диск. Время на часах изменится в соответствии с разницей во времени, которую Вы установили.

(5)Нажмите MENU для стирания дисплея

меню.

OTHERS

WORLD TIME BEEP COMMANDER DISPLAY REC LAMP INDICATOR RETURN

[MENU] : END

0 HR

OTHERS

WORLD TIME BEEP COMMANDER DISPLAY REC LAMP INDICATOR RETURN

[MENU] : END

4 7 1998

17 : 30 : 00

0 HR

Note on WORLD TIME

If the time is not set, WORLD TIME does not work.

OTHERS

WORLD TIME BEEP COMMANDER DISPLAY REC LAMP INDICATOR RETURN

[MENU] : END

4 7 1998 9 : 30 : 00

– 8 HRS

OTHERS

WORLD TIME COMMANDER DISPLAY REC LAMP INDICATOR

RETURN

[MENU] : END

– 8 HRS

Примечание к фукции WORLD TIME

Если время не установлено, функция WORLD TIME не работает.

Page 77

Playback modes

Режимы воспроизведения

What is video 8

“XR”, that is an abbreviation of “Extended Resolution”, represents the new type of 8 mm camcorder that has the property to realize more quality picture compared with the conventional camcorders. You can record and play back pictures more clearly in detail with the “XR” camcorder. Video tape recorded by a camcorder having the “XR” function shows excellent picture quality at maximum when it is played back by the “XR” camcorder. When video tape recorded by this “XR” camcorder is played back by a conventional video 8 camcorder or when video tape recorded by a conventional video 8 camcorder is played back by this “XR” camcorder, the playback picture quality is in the normal quality of the video 8 camcorder.

When you play back

The playback mode (SP/LP) and system (Hi8/ standard 8 mm) are selected automatically according to the format in which the tape has been recorded. The quality of the recorded picture in LP mode, however, will not be as good as that in SP mode.

Note on AFM HiFi stereo

When you play back a tape, the sound will be in monaural if:

•You record the tape using this camcorder, then play it back on an AFM HiFi monaural video recorder/player.

•You record the tape on an AFM HiFi monaural video recorder, then play it back on this camcorder.

Что такое видео 8

“XR” является аббревиатурой “Extended Resolution” (усовершенствованная разрешающая способность) и представляет собой новый тип видеокамеры 8-мм системы, в которой имеется свойство реализовывать более высокое качество изображения по сравнению с обычными видеокамерами. С помощью видеокамеры “XR” Вы можете записывать и воспроизводить изображения более четко, с более высокой зернистостью. Видеоленты, записанные на видеокамере с функцией “XR” обеспечивают превосходное качество изображения, особенно при воспроизведении ленты на видеокамере “XR”. Если видеоленту, записанную на данной вдеокамере “XR”, воспроизводить на обычной видеокамере видео 8 или же если видеоленту, записанную на обычной видеокамере видео 8 воспроизводить на данной видеокамере “XR”, качество воспроизводимого изображения будет нормальиым качеством видеокамеры видео

Когда Вы осуществляете воспроизведение

Режим воспроизведения (SP/LP) и система (Hi8/8-мм стандарт) выбираются автоматически в соответствии с форматом, в котором была записана лента. Однако, качество изображения, записанного в режиме LP, не будет таким хорошим, как при записи в режиме SP.

Примечание к стереозвучанию AFM Hi-Fi

Когда Вы воспроизводите ленту, звук будет монофоническим, если:

• Вы записали ленту с использованием данной видеокамеры, а затем воспроизводите ее на монофоническом видеомагнитофоне/видеоплейере AFM Hi-Fi.

• Вы записали ленту на монофоническом видеомагнитофоне AFM Hi-Fi, а затем воспроизводите на данной видеокамере.

Additional information Дополнительная информация

Page 78

Playback modes

Режимы воспроизведения

Foreign 8 mm video

Because the TV colour systems differ from country to country, you may not be able to play back foreign pre-recorded tapes. Refer to the list of “Using your camcorder abroad” to check the TV colour system of foreign countries.

Playing back an NTSC-recorded tape

You can play back tapes recorded in the NTSC video system using the SP mode. If the tape is recorded in the AFM HiFi system, the AFM HiFi sound is reproduced. However, note that the following will occur during playback of an NTSC-recorded tape.

•When playing back a tape on a TV screen, you may not get the original colour depending on the TV. When you play back on a Multi System TV, set NTSC PB to the desired mode in the menu system.

•During playback, a black band appears on the lower part of the viewfinder.

•You cannot play back a tape recorded in NTSC video system with LP mode neither on the LCD nor on a TV screen.

•If a tape has portions recorded in PAL and NTSC video systems, the tape counter reading is not correct. This discrepancy is due to the difference between the counting cycle of the two video systems.

•You cannot edit the NTSC-recorded tape onto another VCR.

Иностранные 8-мм видеоленты

Так как системы цветного телевидения отличаются в зависимости от страны, то может быть Вы не сможете воспроизводить иностранные предварительно записанные ленты. Смотрите перечень в разделе “Использование Вашей видеокамеры за границей” для проверки системы цветного телевидения иностранных государств.

Воспроизведение ленты, записанной в системе NTSC

Вы можете воспроизводить ленты, записанные в видеосистеме NTSC с использованием режима SP. Если лента записана в системе AFM Hi-Fi, то будет воспроизводиться звучание AFM Hi-Fi. Однако, обратите внимание на то, что следующее будет происходить во время воспроизведения ленты, записанной в системе NTSC.

• При воспроизведении на экране телевизора Вы можете не получить подлинные цвета в зависимости от телевизора. Если Вы воспроизводите ленту на мультисистемном телевизоре, установите NTSC PB на желаемый режим в системе меню.

• Во время воспроизведения черная полоса появляется в нижней части видоискателя.

• Вы не можете воспроизводить ленты, записанные в системе NTSC, в режиме LP ни на ЖКД, ни на экране телевизора.

• Если лента имеет части, записанные в видеосистемах PAL и NTSC, показания счетчика будут неправильные. Это расхождение происходит из-за разницы между расчетом времени двух видеосистем.

• Вы не можете производить монтаж ленты, записанной в системе NTSC, на другой КВМ.

Page 79

Tips for using the battery pack

Советы по использованию батарейного блока

This section shows you how you can get the most out of your battery pack.

Preparing the battery pack

Always carry additional batteries

Have sufficient battery pack power to do 2 to 3 times as much recording as you have planned.

Battery life is shorter in a cold environment

Battery efficiency is decreased, and the battery will be used up more quickly, if you are recording in a cold environment.

To save battery power

Turn STANDBY down when not recording to save battery power. A smooth transition between scenes can be made even if recording is stopped and started again. While you are positioning the subject, selecting an angle, or looking through the viewfinder lens or on the LCD screen, the lens moves automatically and the battery is used. The battery is also used when a tape is inserted or removed.

When to replace the battery pack

While you are using your camcorder, the remaining battery indicator decreases gradually as battery power is used up. Remaining time in minutes appears.

Данный раздел показывает, как Вы можете получить наибольшую отдачу от Вашего батарейного блока

Подготовка батарейного блока

Всегда носите дополнительные батарейные блоки

Имейте достаточный заряд батарейного блока для выполнения записи в 2 – 3 раза больше, чем Вы запланировали.

Срок службы заряда батарейного блока будет короче в холодных условиях

Эффективность батарейного блока снижается, и заряд батарейного блока используется быстрее, если Вы производите запись в холодных условиях.

Для экономии заряда батарейного блока

Поверните STANDBY вниз, когда Вы не производите запись для экономии заряда батарейного блока. Плавный переход между сценами может быть выполнен, даже если запись была остановлена и начата снова. Когда Вы позиционируете объект, выбираете угол или смотрите в объектив видоискателя или на экран ЖКД, объектив перемещается автоматически, и батарейный блок будет использоваться. Батарейный блок также используется при вставке и удалении ленты.

Когда заменять батарейный блок

Additional information Дополнительная информация

When the remaining battery indicator reaches the lowest point, the i indicator may appear and start flashing in the viewfinder or on the LCD screen. When the i indicator changes from slow flashing to rapid flashing while you are recording, set the POWER switch to OFF on the camcorder and replace the battery pack. Leave the tape in the camcorder to obtain a smooth transition between scenes after the battery pack has been replaced.

Когда Вы используете видеокамеру, индикатор оставшегося заряда батарейного блока постепенно уменьшается по мере использования заряда батарейного блока. Также появляется оставшееся время в минутах.

Когда индикатор оставшегося заряда батарейного блока достигает наинизшей точки, индикатор i появляется и начинает мигать в видоискателе или на экране ЖКД. Когда индикатор i изменяет медленное мигание на быстрое мигание во время записи, установите выключатель POWER в положение OFF на видеокамере и замените батарейный блок. Оставьте ленту в видеокамере для получения плавного перехода между сценами после замены батарейного блока.

Page 80

Tips for using the battery pack

Советы по использованию батарейного блока

Notes on the rechargeable battery pack

Caution

Never leave the battery pack in temperatures above 60°C (140°F), such as in a car parked in the sun or under direct sunlight.

The battery pack heats up

During charging or recording, the battery pack heats up. This is caused by energy that has been generated and a chemical change that has occurred inside the battery pack. This is not cause for concern and is normal.

Be sure to observe the following

•Keep the battery pack away from fire.

•Keep the battery pack dry.

•Do not open nor try to disassemble the battery pack.

•Do not expose the battery pack to any mechanical shock.

The life of the battery pack

If the battery indicator flashes rapidly just after turning on the camcorder with a fully charged battery pack, the battery pack should be replaced with a new fully charged one.

Charging temperature

You should charge batteries at temperatures from 10°C to 30°C (from 50°F to 86°F). Lower temperatures require a longer charging time.

Примечания к перезаряжаемому батарейному блоку

Предостережение

Никогда не оставляйте батарейный блок при температуре свыше 60°C (140°F), как например, в автомобиле, припаркованном на солнце, или под прямыми солнечными лучами.

Батарейный блок нагревается

Во время зарядки или записи батарейный блок нагревается. Это вызвано генерируемой энергией и химическими реакциями, которые происходят внутри батарейного блока. Это не должно быть причиной для беспокойства и является нормальным.

Обязательно соблюдайте следующее

• Храните батарейный блок подальше от огня.

• Храните батарейный блок сухим.

• Не пытайтесь открыть или разобрать батарейный блок.

• Не подвергайте батарейный блок никаким механическим ударам.

Срок службы батарейного блока

Если индикатор батарейного блока мигает быстро сразу после включения видеокамеры с полностью заряженным батарейным блоком, батарейный блок должен быть заменен новым полностью заряженным батарейным блоком.

Температура зарядки

Вы должны заряжать батарейный блок при температуре от 10°С до 30°С (от 50°F до 86°F). Более низкая температура требует более длительного времени зарядки.

Page 81

Tips for using the battery pack

Советы по использованию батарейного блока

Notes on the “InfoLITHIUM” battery pack

What is “InfoLITHIUM”

The “InfoLITHIUM” is a lithium ion battery pack which can exchange data with compatible video equipment about its battery consumption. Sony recommends that you use the “InfoLITHIUM” battery pack with video equipment having the

mark. When you use this battery pack with video equipment having the mark, the video equipment will indicate the remaining battery time in minutes*. However, if you use it with video equipment not having this mark, the remaining battery capacity will not be indicated in minutes. “InfoLITHIUM“ is a trademark of Sony Corporation. * The indication may not be accurate depending

on the condition and environment which the equipment is used under.

How the battery consumption is displayed

The power consumption of the camcorder changes depending on its use, such as how the autofocusing is working. While checking the condition of the camcorder, the “InfoLITHIUM” battery pack measures the battery consumption and calculates the remaining battery power. If the condition changed drastically, the remaining battery indication may suddenly decrease or increase by more than 2 minutes. Even if 5 to 10 minutes is indicated as the battery remaining time on the LCD screen or in the viewfinder, the i indicator may also flash under some condition.

Примечания к батарейному блоку “InfoLITHIUM”

Что такое “InfoLITHIUM”

“InfoLITHIUM” является литиево-ионным батарейным блоком, который может обмениваться данными с совместимой видеоаппаратурой относительно расхода заряда батарейного блока. Фирма Sony рекомендует, чтобы Вы использовали батарейный блок “InfoLITHIUM” с видеоаппаратурой, имеющей знак . При использовании данного батарейного блока с видеоаппаратурой, имеющей знак

, видеоаппаратура будет показывать оставшееся время заряда батарейного блока в минутах*. Однако, если Вы используете его с видеоаппаратурой, не имеющей такого знака, оставшаяся емкость батарейного блока не указывается в минутах. “InfoLITHIUM” является товарным знаком корпорации Sony. * Показание можеть быть неточным, в

зависимости от условий и окружающей среды при которых используется аппаратура.

Как отображается расход заряда батарейного блока

Потребляемая мощность видеокамерой изменяется в зависимости от условий ее использования, как например, работает ли автоматическая фокусировка. Во время проверки состояния видеокамеры батарейный блок “InfoLITHIUM” измеряет расход батарейного заряда и вычисляет оставшийся заряд батарейного блока. Если условия использования сильно изменяются, индикация оставшегося заряда батарейного блока может резко уменьшиться или увеличиться более чем на 2 минуты. Даже если 5 или 10 минут указано на экране ЖКД или в видоискателе в качестве оставшегося времени заряда батарейного блока, индикатор i может все же мигать при некоторых условиях.

Additional information Дополнительная информация

Page 82

Tips for using the battery pack

Советы по использованию батарейного блока

To obtain more accurate remaining battery indication

Set the camcorder to recording standby mode and point towards a stationary object. Do not move the camcorder for 30 seconds or more.

•If the indication seems incorrect, recharge it fully (Full charge1)). Note that if you have used the battery in a hot or cold environment for long time, or you have repeated charging many times, the battery pack may not be able to show the correct time even after being fully charged.

•After you have used the “InfoLITHIUM” battery pack with an equipment not having the

battery pack on the equipment having the

Why the remaining battery indication does not match the continuous recording time in the operating instructions

The recording time is affected by the environmental temperature and conditions. The recording time becomes very short in a cold environment. The continuous recording time in the operating instructions is measured under the condition of using a fully charged (or normal charged) battery pack in 25°C (77°F). As the environmental temperature and condition are different when you actually use the camcorder, the remaining battery time is not same as the continuous recording time in the operating instructions.

Full charge: Charging until FULL appears in

the display window.

mark, make sure that you use up the

mark and then recharge fully.

Для получения более точной индикации оставшегося заряда батарейного блока

Установите видеокамеру на режим готовности записи и наведите ее на неподвижный объект. Не двигайте видеокамеру в течение 30 секунд или более.

• Если индикация кажется неправильной, полностью зарядите батарейный блок (полная зарядка1)). Имейте в виду, что если Вы использовали батарейный блок в жарких или холодных окружающих условиях в течение длительного времени, или если Вы повторяли зарядку много раз, батарейный блок может не показывать правильное время даже после полной зарядки.

• После использования батарейного блока “InfoLITHIUM” с аппаратурой, которая не имеет знака обязательно используйте заряд батарейного блока до конца с аппаратурой, имеющей знак

Почему индикация оставшегося заряда батарейного блока не соответствует времени непрерывной записи, указанном в инструкции по эксплуатации

На время записи влияет температура окружающей среды и другие условия. Время записи становится очень коротким в холодных условиях. Время непрерывной записи, указанное в инструкции по эксплуатации, измерено в условиях использования полностью заряженного батарейного блока (или нормально заряженного) при температуре 25°С (77°F). Так как температура окружающей среды и другие условия отличаются от реальных условий использования видеокамеры, то время оставшегося заряда батарейного блока будет не таким, как время непрерывной записи, указанное в инструкции по эксплуатации.

Полная зарядка: Зарядка до тех пор, пока FULL не появится в окошке дисплея.

, а затем полностью зарядите его.

Page 83

Maintenance information and precautions

Информация по уходу за аппаратом и предосторожности

Moisture condensation

If the camcorder is brought directly from a cold place to a warm place, moisture may condense inside the camcorder, on the surface of the tape, or on the lens. In this condition, the tape may stick to the head drum and be damaged or the unit may not operate correctly. To prevent possible damage under these circumstances, the camcorder is furnished with moisture sensors. Please, take the following precautions.

Inside the camcorder

If there is moisture inside the camcorder, the beep sounds and the { indicator flashes. If this happens, none of the functions except cassette ejection will work. Open the cassette compartment, turn off the camcorder, and leave it about 1 hour. When 6 indicator flashes at the same time, the cassette is inserted in the camcorder. Eject the cassette, turn off the camcorder, and leave also the cassette about 1 hour. The camcorder can be used again if the { indicator does not appear when the power is turned on again.

On the lens

If moisture condenses on the lens, no indicator appears, but the picture becomes dim. Turn off the power and do not use the camcorder for about 1 hour.

Конденсация влаги

Если видеокамера принесена прямо из холодного места в теплое место, влага может сконденсироваться внури видеокамеры, на поверхности ленты или на объективе. В таком состоянии лента может прилипнуть к барабану головки и будет повреждена, или видеокамера не сможет работать правильно. Для предотвращения возможного повреждения ввиду таких обстоятельств, видеокамера снабжена датчиками влаги. Соблюдайте следующие предосторожности.

Внутри видеокамеры

Если внутри видеокамеры произошла конденсация влаги, то будет звучать зуммерный сигнал, и индикатор { будет мигать. Если это случилось, то никакие функции, кроме выталкивания кассеты, не будут работать. Откройте кассетный отсек, выключите видеокамеру и оставьте ее приблизительно на 1 час. Если индикатор 6 будет мигать в то же самое время, то значит кассета вставлена в видеокамеру. Вытолкните кассету, выключите видеокамеру и оставьте кассету приблизительно на 1 час. Видеокамера снова может быть использована, если индикатор { не будет появляться после включения питания.

Additional information Дополнительная информация

How to prevent moisture condensation

When bringing the camcorder from a cold place to a warm place, put the camcorder in a plastic bag and allow it to adapt to room conditions over a period of time. (1)Be sure to tightly seal the plastic bag

containing the camcorder.

(2)Remove the bag when the air temperature

inside it has reached the temperature surrounding it (after about 1 hour).

На объективе

Если влага сконденсировалась на объективе, никакие индикаторы появляться не будут, но изображение станет тусклым. Выключите питание и не ипользуйте видеокамеру приблизительно 1 час.

Как предотвратить конденсацию влаги

Если видеокамера принесена из холодного места в теплое место, то положите видеокамеру в полиэтиленовый пакет и дайте ей адаптироваться к комнатным условиям за некоторый период времени. (1)Обязательно плотно закройте

полиэтиленовый пакет, содержащий камеру.

(2)Выньте камеру, когда температура

воздуха внутри пакета достигнет температуры окружающего воздуха (приблизительно через 1 час).

Page 84

Maintenance information and precautions

Информация по уходу за аппаратом и предосторожности

Video head cleaning

To ensure normal recording and clear pictures, clean the video heads. When the v indicator and “ CLEANING CASSETTE” message appear one after another or playback pictures are “noisy” or hardly visible, the video heads may be dirty.

[a] [b]

[a] Slightly dirty [b] Very dirty

If this happens, clean the video heads with the Sony V8-25CLH/V8-25CLD cleaning cassette (not supplied). After checking the picture, if it is still “noisy,” repeat the cleaning. (Do not repeat cleaning more than 5 times in one session.)

Caution

Do not use a commercially available wet-type cleaning cassette. It may damage the video heads.

Note

If the Sony V8-25CLH/V8-25CLD cleaning cassette is not available in your area, consult your nearest Sony dealer.

Очистка видеоголовок

Для обеспечения нормальной записи и четкого изображения очищайте видеоголовки. Когда индикатор v и сообщение “ CLEANING CASSETTE” появляются одно за другим или воспроизводимое изображение будет “зашумленным” или трудно просматриваемым, видеоголовки наверное загрязнены.

[a] Слегка загрязнены [b] Очень загрязнены

Если это случится, очистите видеоголовки с помощью очистительной кассеты фирмы Sony V8-25CLH/V8-25CLD (не прилагается). После проверки изображения, если оно все еще “зашумлено”, повторите очистку. (Не повторяйте очистку более 5 раз за один прием.)

Предостережение

Не используйте имеющуюся в продаже очистительную кассету влажного типа. Она может повредить видеоголовки.

Примечание

Если очистительной кассеты V8-25CLH/V825CLD фирмы Sony нет в продаже в Вашей области, проконсультируйтесь у Вашего ближайшего дилера Sony.

Page 85

Maintenance information and precautions

Информация по уходу за аппаратом и предосторожности

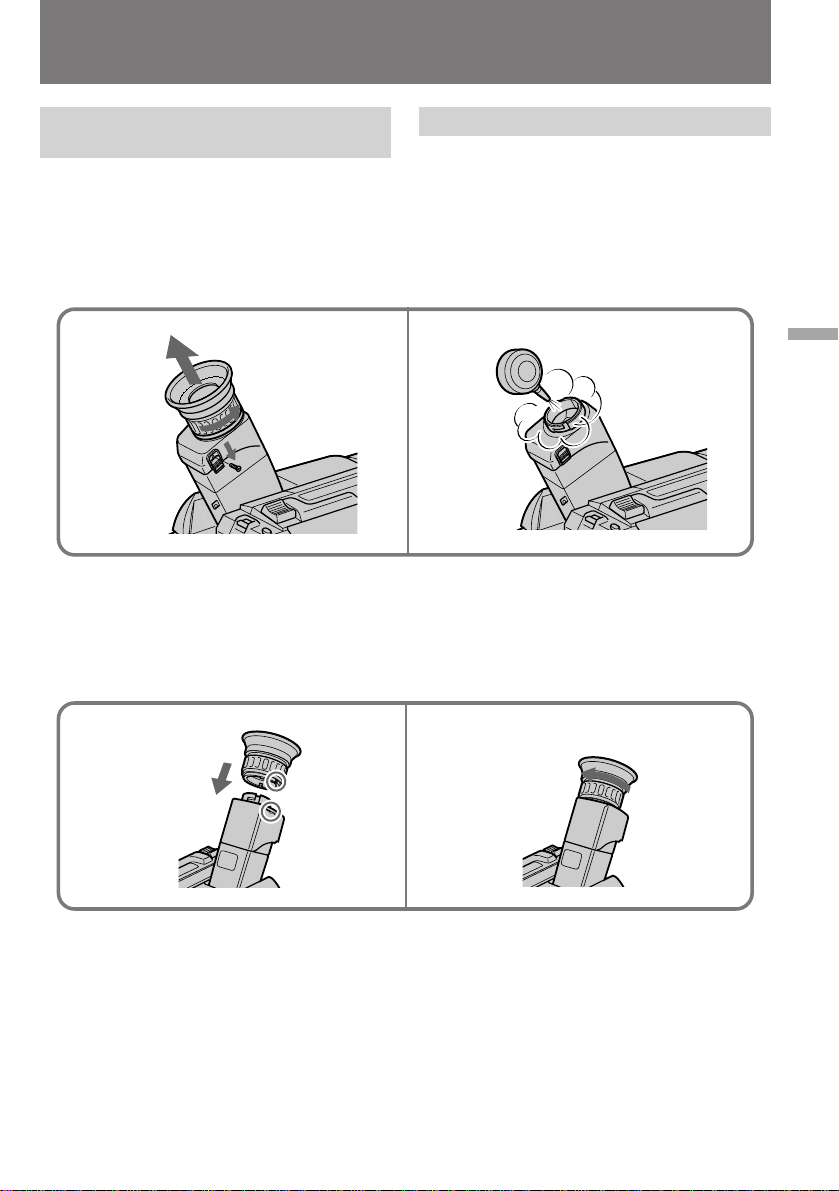

Removing dust from inside the viewfinder

(1)Remove the screw with a screwdriver (not

supplied). Then, while sliding the RELEASE knob, turn the eyecup in the direction of the arrow and pull it out.

(2)Clean the surface with a commercially

available blower.

To reattach the eyecup

(1)Align the groove on the eyecup with the •

mark on the barrel.

(2)Turn the eyecup in the direction of the arrow.

Then replace the screw.

Удаление пыли из видоискателя

(1)Снимите винт с помощью отвертки (не

прилагается). Затем сдвигая ручку RELEASE, поверните окуляр в напралении стрелки и вытащите его.

(2)Очистите поверхность с помощью

имеющейся в продаже воздуходувки.

Для присоединения окуляра

(1)Совместите канавку на окуляре с меткой •

на корпусе.

(2)Поверните окуляр в направлении стрелки.

Затем установите на место винт.

Additional information Дополнительная информация

Caution

Do not remove any other screws. You may remove only the screw to remove the eyecup.

Предостережение

Не снимайте никаких других винтов. Вы можете открутить только винт для снятия окуляра.

Page 86

Maintenance information and precautions

Информация по уходу за аппаратом и предосторожности

Precautions

Camcorder operation

•Operate the camcorder on 7.2 V (battery pack) or 8.4 V (AC power adaptor).

•For DC or AC operation, use the accessories recommended in this manual.

•Should any solid object or liquid get inside the casing, unplug the camcorder and have it checked by a Sony dealer before operating it any further.

•Avoid rough handling or mechanical shock. Be particularly careful of the lens.

•Keep the POWER switch setting to OFF when not using the camcorder.

•Do not wrap up the camcorder and operate it since heat may build up internally.

•Keep the camcorder away from strong magnetic fields or mechanical vibration.

•Do not push the LCD screen.

•If the camcorder is used in a cold place, a residual image may appear on the LCD screen. This is not a malfunction.

•While using the camcorder, the back of the LCD screen may heat up. This is not a malfunction.

On handling tapes

Do not insert anything in the small holes on the rear of the cassette. These holes are used to sense the type of tape, thickness of tape and if the recording tab is in or out.

Предосторожности

Эксплуатация видеокамеры

• Эксплуатируйте видеокамеру от 7,2 В (батарейный блок) или 8,4 В (сетевой адаптер перем. тока).

• Для эксплуатации от постоянного тока или переменного тока используйте принадлежности, рекомендованные в данном руководстве.

• Если какой-нибудь твердый предмет или жидкость попали в корпус, то выключите видеокамеру и проверьте ее у дилера Sony перед дальнейшей ее эксплуатацией.

• Избегайте грубого обращения или механических ударов. Будьте особенно осторожны с объективом.

• Держите выключатель POWER в положении OFF, когда видеокамера не используется.

• Не заворачивайте видеокамеру и не эксплуатируйте ее в таком состоянии, так как может произойти внутреннее повышение температуры.

• Держите видеокамеру подальше от сильных магнитных полей или механической вибрации.

• Не нажимайте на экран ЖКД.

• Если видеокамера используется в холодном месте, то послеизображения могут появляться на экране ЖКД. Это не является неисправностью.

• Во время использования видеокамеры тыльная часть экрана ЖКД может нагреться. Это не является неисправностью.

Относительно обращения с лентами

Не вставляйте ничего в маленькие отверстия на задней стороне кассеты. Эти отверстия используются для определения типа ленты, толщины ленты и наличия лепестка записи.

Page 87

Maintenance information and precautions

Информация по уходу за аппаратом и предосторожности

Camcorder care

•When the camcorder is not to be used for a long time, remove the tape. Periodically turn on the power, operate the camera and player sections and play back a tape for about 3 minutes.

•If fingerprints or debris make the LCD screen dirty, we recommend using a LCD Cleaning Kit (not supplied) to clean the LCD screen.

•Clean the lens with a soft brush to remove dust. If there are fingerprints on it, remove them with a soft cloth.

•Clean the camcorder body with a dry soft cloth, or a soft cloth lightly moistened with a mild detergent solution. Do not use any type of solvent which may damage the finish.

•Do not let sand get into the camcorder. When you use the camcorder on a sandy beach or in a dusty place, protect it from the sand or dust. Sand or dust may cause the unit to malfunction, and sometimes this malfunction cannot be repaired.

AC power adaptor

•Unplug the unit from the mains when not in use for a long time. To disconnect the mains lead, pull it out by the plug. Never pull the mains lead itself.

•Do not operate the unit with a damaged cord or if the unit has been dropped or damaged.

•Do not bend the mains lead forcibly, or put a heavy object on it. This will damage the cord and may cause a fire or electrical shock.

•Be sure that nothing metallic comes into contact with the metal parts of the connecting plate. If this happens, a short may occur and the unit may be damaged.

•Always keep the metal contacts clean.

•Do not disassemble the unit.

Уход за видеокамерой

• Когда видеокамера не используется в течение длительного времени, удалите ленту. Периодически включайте питание, работайте с секциями камеры и плейера и воспроизводите ленту приблизительно в течение 3-х минут.

• Если отпечатки пальцев или мусор сделают экран ЖКД грязным, то мы рекомендуем использование очистительного набора для ЖКД (не прилагается) для очистки экрана ЖКД.

• Очищайте объектив с помощью мягкой кисточки для удаления грязи. Если имеются отпечатки пальцев на объективе, то удалите их с помощью мягкой ткани.

• Очищайте корпус аппарата с помощью сухой мягкой ткани или мягкой ткани, слегка смоченной раствором умеренного моющего средства. Не используйте какихлибо типов растворителей, которые могут повредить отделку.

• Не позволяйте песку попасть в видеокамеру. Когда Вы используете видеокамеру на песчаном пляже или в пыльном месте, предохраняйте ее от песка и пыли. Песок и пыль могут вызвать неисправность аппарата, и иногда такая неисправность может не подлежать ремонту.

Сетевой адаптер перем. тока

• Отсоедините аппарат от электрической сети, если он не используется длительное время. Для отсоединения сетевого провода вытащите его за разъем. Никогда не тяните за сам сетевой провод.

• Не эксплуатируйте аппарат с поврежденным проводом, или если аппарат упал или был поврежден.

• Не сгибайте сетевой провод силой и не ставьте на него тяжелые предметы. Это повредит провод и может привести к пожару или удару электрическим током.

• Убедитесь, что никакие металлические предметы не соприкасаются с металлическими частями соединительной пластины. Если это случится, может произойти короткое замыкание, и аппарат может быть поврежден.

• Всегда поддерживайте металлические контакты в чистоте.

• Не разбирайте аппарат.

Additional information Дополнительная информация

Page 88

Maintenance information and precautions

Информация по уходу за аппаратом и предосторожности

•Do not apply mechanical shock or drop the unit.

•While the unit is in use, particularly during charging, keep it away from AM receivers and video equipment because it will disturb AM reception and video operation.

•The unit becomes warm while in use. This is normal.

•Do not place the unit in locations that are: – Extremely hot or cold – Dusty or dirty – Very humid – Vibrating

Notes on dry batteries

To avoid possible damage from battery leakage or corrosion, observe the following.

•Be sure to insert the batteries in the correct direction.

•Dry batteries are not rechargeable.

•Do not use a combination of new and old batteries.

•Do not use different types of batteries.

•The batteries slowly discharge while not in use.

•Do not use a battery that is leaking.

If battery leakage occurred

•Wipe off the liquid in the battery case carefully before replacing the batteries.

•If you touch the liquid, wash it off with water.

•If the liquid get into your eyes, wash your eyes with a lot of water and then consult a doctor.

If any difficulty should arise, unplug the unit and contact your nearest Sony dealer.

• Не подвергайте аппарат механическим ударам и не роняйте его.

• Когда аппарат используется, особенно во время зарядки, держите его подальше от радиоприемников АМ и видеоаппаратуры, потому что он будет нарушать прием АМ и работу видеоаппаратуры.

• Аппарат становится теплым во время зарядки. Это является нормальным.

• Не размещайте аппарат в местах, которые: – Чрезмерно жаркие или холодные – Пыльные или грязные – Очень влажные – Подвержены вибрации

Примечания к сухим батарейкам

Во избежание возможного повреждения изза протечки батареек или корроизии соблюдайте следующее.

• Обязательно вставьте батарейки с правильным направлением.

• Сухие батарейки не являются перезаряжаемыми.

• Не используйте комбинацию старых и новых батареек.

• Не используйте различные типы батареек.

• Батарейки медленно разряжаются, даже если не используются.

• Не используйте батарейку, которая протекла.

Если случится протечка батареек

• Тщательно вытрите жидкость в батарейном отсеке перед установкой батареек.

• Если Вы дотронетесь до жидкости, то промойте это место водой.

• Если жидкость попала Вам в глаза, то промойте Ваши глаза большим количеством воды, а затем обратитесь к врачу.

В случае возникновения каких-либо трудностей, отключите аппарат и обратитесь к Вашему ближайшему дилеру Sony.

Page 89

Using your camcorder abroad

Использование Вашей видеокамеры за границей

Each country or area has its own electric and TV colour systems. Before using your camcorder abroad, check the following points.

Power sources

You can use your camcorder in any country or area with the supplied AC power adaptor within 100 V to 240 V AC, 50/60 Hz.

Difference in colour systems

This camcorder is a PAL system based camcorder. If you want to view the playback picture on a TV, it must be a PAL system based TV. Check the following list.

PAL system

Australia, Austria, Belgium, China, Czech Republic, Denmark, Finland, Germany, Great Britain, Holland, Hong Kong, Italy, Kuwait, Malaysia, New Zealand, Norway, Portugal, Singapore, Slovak Republic, Spain, Sweden, Switzerland, Thailand, etc.

PAL-M system

Brazil

PAL-N system

Argentina, Paraguay, Uruguay

NTSC system

Bahama Islands, Bolivia, Canada, Central America, Chile, Colombia, Ecuador, Jamaica, Japan, Korea, Mexico, Peru, Surinam, Taiwan, the Philippines, the U.S.A., Venezuela, etc.

SECAM system

Bulgaria, France, Guyana, Hungary, Iran, Iraq, Monaco, Poland, Russia, Ukraine, etc.

Каждая страна или область имеет свои собственные системы электрической сети и цветного телевидения. Перед использованием Вашей видеокамеры за границей проверьте следующие пункты.

Источники питания

Вы можете использовать видеокамеру в любой стране или области с помощью прилагаемого сетевого адаптера перем. тока в пределах от 100 В до 240 В перем. тока, 50/ 60 Гц.

Различия в системах цветного телевидения

Данная видеокамера основана на системе PAL. Если Вы хотите просмотреть воспроизводимое изображение на телевизоре, то это должен быть телевизор, основанный на системе PAL. Проверьте по следующему перечню.

Система PAL

Австралия, Австрия, Бельгия, Великобритания, Германия, Голландия, Гонконг, Дания, Испания, Италия, Китай, Кувейт, Малайзия, Новая Зеландия, Норвегия, Португалия, Сингапур, Словацкая Республика, Тайланд, Финляндия, Чешская Республика, Швейцария, Швеция и т.д.

Система PAL-M

Бразилия

Система PAL-N

Аргентина, Парагвай, Уругвай

Система NTSC

Багамские острова, Боливия, Венесуэла, Канада, Колумбия, Корея, Мексика, Перу, Суринам, США, Тайвань, Филиппины, Центральная Америка, Чили, Эквадор, Ямайка, Япония и т.д.

Additional information Дополнительная информация

Система SECAM

Болгария, Венгрия, Гайяна, Ирак, Иран, Монако, Польша, Россия, Украина, Франция и т.д.

Page 90

English

Trouble check

If you run into any problem using the camcorder, use the following table to troubleshoot the problem. Should the difficulty persist, disconnect the power source and contact your Sony dealer or local authorized Sony service facility.

Camcorder

Power

Symptom Cause and/or Corrective Actions

The power is not on.

The power goes off.

The battery pack is quickly discharged.

While charging the battery pack, no indicator appears or the indicator flashes in the display window.

The camcorder turns on/off when using the accessory which is attached to the intelligent accessory shoe.

• The battery pack is not installed. m Install the battery pack. (p. 8)

• The battery is dead. m Use a charged battery pack. (p. 9)

• The AC power adaptor is not connected to the mains. m Connect the AC power adaptor to the mains. (p. 30)

• While being operated in CAMERA mode, the camcorder has

been in Standby mode for more than 5 minutes.

m Turn STANDBY down once and then up again. (p. 14)

• The battery is dead. m Use a charged battery pack. (p. 9)

• The camcorder does not operate when using a battery pack that

is not an “InfoLITHIUM” battery pack.

m Use an “InfoLITHIUM” battery pack. (p. 81)

• The ambient temperature is too low. (p. 79)

• The battery pack has not been charged fully. m Charge the battery pack again. (p. 9)

• The battery pack is completely dead, and cannot be recharged. m Use another battery pack. (p. 80)

• The AC power adaptor is disconnected. m Connect it firmly.

• Something is wrong with the battery pack. m Contact your Sony dealer or local authorized Sony service

facility.

• The camcorder is working with the AC power adaptor. m Use the battery pack.

Operation

Symptom Cause and/or Corrective Actions

START/STOP does not operate.

• The tape is stuck to the drum. m Eject the tape. (p. 13)

• The tape has run out. m Rewind the tape or use a new one. (p. 26)

• The POWER switch is set to VTR. m Set it to CAMERA. (p. 14)

• The tab on the cassette is out (red). m Use a new tape or slide the tab. (p. 13)

Page 91

Trouble check

Symptom Cause and/or Corrective Actions

Recording stops in a few seconds.

The cassette cannot be removed from the holder.

{ and 6 indicators flash and no function except for cassette ejection works.

The date or time indicator is flashing.

The tape does not move when a video control button is pressed.

The Steady Shot function does not activate.

The autofocusing function does not work.

The fader function does not work.

No sound or only a low sound is heard when playing back a tape.

Excessive high-pitched sound is heard.

The date or time indicator disappears.

• The START/STOP MODE switch is set to 5SEC or . m Set it to . (p. 19)

• The battery is dead. m Use a charged battery pack or the AC power adaptor.

(p. 9, 30)

• Moisture condensation has occurred. m Remove the cassette and leave the camcorder for at least 1

hour. (p. 83)

• You pressed DATE and TIME together for more than 2

seconds.

m The camcorder is not malfunctioning. You may start

recording. Flashing will stop soon.

• The lithium battery is weak or dead. m Replace the lithium battery with a new one. (p. 73)

• The POWER switch is set to CAMERA or OFF. m Set it to VTR.

• The tape has run out. m Rewind the tape or use a new one. (p. 26)

• STEADYSHOT is set to OFF. m Set it to ON. (p. 68)

• The Steady Shot function does not work when the wide mode

is set to 16:9 FULL.

• FOCUS is set to MANUAL. m Set it to AUTO. (p. 57)

• Shooting conditions are not suitable for autofocus. m Set FOCUS to MANUAL to focus manually. (p. 57)

• The START/STOP MODE switch is set to 5SEC or . m Set it to . (p. 19)

• The DIGITAL EFFECT function is working. (CCD-TRV55E

only)

m Cancel it.

• The stereo tape is played back with HiFi SOUND set to 1 or 2 in

the menu system.

m Set to STEREO in the menu system. (p. 37)

• The picture has been recorded with WIND set to ON in the

menu system.

m When there is no wind, set it to OFF. (p. 35)

• Reset the date and time. (p. 75)

Additional information Дополнительная информация


Symptom Cause and/or Corrective Actions

The image on the viewfinder screen is not clear.

• The viewfinder lens is not adjusted. m Adjust the viewfinder lens. (p. 15)

(to be continued)

Page 92

Trouble check

Symptom Cause and/or Corrective Actions

A vertical band appears when a subject such as lights or a candle flame is shot against a dark background.

A vertical band appears when shooting a very bright subject.

The playback picture is not clear.

The picture is “noisy”.

The picture does not appear in the viewfinder.

An unknown picture is displayed in the viewfinder or on the LCD screen.

The picture does not appear on the LCD screen.

The five digit code appears.

Others

Symptom Cause and/or Corrective Actions

The supplied Remote Commander does not work.

The picture from a TV or VCR does not appear even when the camcorder is connected to outputs on the TV or VCR.

The beep sounds for 5 seconds.

Picture is recorded in incorrect/ unnatural colour.

• The contrast between the subject and background is too high. The camcorder is not malfunctioning.

m Change locations.

• The camcorder is not malfunctioning.

• EDIT is set to ON in the menu system.

m Set it to OFF. (p. 37)

• The video heads may be dirty.

m Clean the heads using the Sony V8-25CLH/V8-25CLD

cleaning cassette (not supplied). (p. 84)

• The LCD panel is open.

m Close the LCD panel. (p. 20)

• If 10 minutes elapse after you set the POWER switch to CAMERA without inserting a cassette, the camcorder automatically starts the demonstration or DEMO is set ON in the menu system.

m Insert the cassette and the demonstration stops.

You can deactivate the demonstration. (p. 36)

• Incorporated fluorescent tube is worn out.

m Please contact your nearest Sony dealer.

• The self-diagnosis function is activated.

m Check the code and solve the problem. (p. 96)

• COMMANDER is set to OFF in the menu system.

m Set it to ON. (p. 34)

• Something is blocking the infrared rays.

m Remove the obstacle.

• The batteries are not inserted with the correct polarity.

m Insert the batteries with the correct polarity. (p. 106)

• The batteries are dead.

m Insert new ones. (p. 106)

• DISPLAY is set to V-OUT/LCD in the menu system.

m Set it to LCD. (p. 34)

• Moisture condensation has occurred.

m Remove the cassette and leave the camcorder for at least 1

hour. (p. 83)

• Some troubles occur in your camcorder.

m Remove the cassette and insert it again, then operate the

camcorder.

• NIGHTSHOT is set to ON.

m Set it to OFF. (p. 42)

Page 93

Русский

Проверка неисправностей

Если у Вас возникла какая-либо проблема при использовании видеокамеры, воспользуйтесь следующей таблицей для отыскания и устранения проблемы. Если трудности все еще остаются, то отсоедините источник питания и обратитесь к Вашему дилеру Sony или на местное уполномоченное предприятие по обслуживанию Sony.

Видеокамера

Питание Признак Причина и/или действия по устранению

Не включается питание.

Питание выключается.

Батарейный блок быстро разряжается.

Во время зарядки батарейного блока никакой индикатор не появляется, или индикатор мигает в окошке дисплея.

Видеокамера включается/ выключается во время использования вспомогательного оборудования, подсоединенного к башмаку для установки вспомогательного оборудования.

• Не установлен батарейный блок. m Установите батарейный блок. (стр. 8)

• Батарейный блок полностью разрядился. m Используйте заряженный батарейный блок. (стр. 9)

• Сетевой адаптер перем. тока не подсоединен к

электрической сети.

m Подсоедините сететевой адаптер перем. тока к

электрической сети. (стр. 30)

• При работе в режиме CAMERA видеокамера находилась в

режиме готовности более 5 минут.

m Поверните STANDBY вниз, а затем снова вверх. (стр. 14)

• Батарейный блок полностью разрядился. m Используйте заряженный батарейный блок. (стр. 9)

•

Видеокамера не работает при использовании батарейного блока, который не является батарейным блоком “InfoLITHIUM”.

m Используйте батарейный блок “InfoLITHIUM”. (стр. 81)

• Температура окружающей среды слишком низкая. (стр. 79)

• Батарейный блок был заряжен не полностью. m Снова зарядите батарейный блок. (стр. 9)

• Батарейный блок полностью разрядился и не может быть

перезаряжен.

m Используйте другой батарейный блок. (стр. 80)

• Отсоединился сетевой адаптер переменного тока. m Подсоедините его надежно.

• Что-то не в порядке с батарейным блоком. m Свяжитесь с Вашим дилером Sony или местным

уполномоченным предприятием по техническому обслуживанию Sony.

• Видеокамера работает от сетевого адаптера переменного

тока.

m Используйте батарейный блок.

Additional information Дополнительная информация

Работа Признак Причина и/или действия по устранению

Не функционирует START/STOP.

• Лента прилипла к барабану. m Вытолкните ленту. (стр. 13)

• Лента закончилась.

Перемотайте ленту назад или используйте новую. (стр. 26)

• Выключатель POWER установлен в положение VTR. m Установите его в положение CAMERA. (стр. 14)

• Лепесток кассеты отсутствует (красная метка).

Используйте новую ленту или передвиньте лепесток. (стр. 13)

(Продолжается)

Page 94

Проверка неисправностей

Признак Причина и/или действия по устранению

Запись останавливается через несколько секунд.

Кассета не может быть вынута из держателя.

Мигают индикаторы { и 6, и никакие функции, за исключением выталкивания кассеты, не работают.

Мигает индикатор даты или времени.

Лента не перемещается при нажатии кнопки видеоконтроля.

Не активизируется функция устойчивой съемки.

Не работает функция автоматической фокусировки.

Функция плавного введения изображения не работает.

Нет звука или только низкий звук слышен при воспроизведении ленты.

Слышен чрезмерно высокотональный звук.

Исчезает индикатор даты или времени.

• Переключатель START/STOP MODE установлен в положение 5SEC или .

m Установите его в положение . (стр. 19)

• Батарейный блок полностью разряжен.

m Используйте заряженный батарейный блок или сетевой

адаптер перем. тока. (стр. 9, 30)

• Произошла конденсация влаги.

m Удалите кассету и оставьте видеокамеру по меньшей

мере на 1 час. (стр. 83)

• Вы нажали DATE и TIME одновременно более, чем на 2 секунды.

m Видеокамера не является неисправной. Вы можете

начинать запись. Мигание вскоре прекратится.

• Литиевая батарейка слабая или полностью разряженная.

m Замените литиевую батарейку на новую. (стр. 73)

• Выключатель POWER установлен в положение CAMERA или OFF.

m Установить его в положение VTR.

• Лента закончилась.

m Перемотайте ленту назад или используйте новую. (стр.

26)

• Функция STEADYSHOT установлена на OFF.

m Установите ее на ON. (стр. 68)

• Функция устойчивой съемки не работает, когда широкоформатный режим установлен на 16:9 FULL.

• Функция FOCUS установлена на MANUAL.

m Установите ее на AUTO. (стр. 57)

• Условия съемки не подходят для автоматической фокусировки.

m Установите FOCUS на MANUAL для фокусировки

вручную. (стр. 57)

• Переключатель START/STOP MODE установлен в положение 5SEC или .

m Установите его в положение . (стр. 19)

• Работает функция DIGITAL EFFECT (только CCDTRV55E).

m Отмените ее.

• Стереолента воспроизводится при установке Hi-Fi SOUND на 1 или 2 в системе меню.

m Установите ее на STEREO в системе меню. (стр. 37)

• Изображение было записано при установке WIND на ON в системе меню.

m Если нет ветра, установите ее на OFF. (стр. 35)

• Снова установите дату и время. (стр. 75)

Изображение Признак Причина и/или действия по устранению

Изображение на экране видоискателя нечеткое.

• Объектив видоискателя не отрегулирован

m Отрегулируйте объектив видоискателя. (стр. 15)

Page 95

Проверка неисправностей

Признак Причина и/или действия по устранению

Вертикальная полоса появляется, если такие объекты, как источники света или пламя свечи, снимаются на темном фоне.

Вертикальная полоса появляется при съемке очень яркого объекта.

Воспроизводимое изображение нечеткое.

Изображение “зашумлено”.

Изображение не появляется в видоискателе.

Незнакомое изображение появляется на экране ЖКД или в видоискателе.

Изображение не появляется на экране ЖКД.

Появился пятизначный код.

• Слишком высокий контраст между объектом и фоном. Видеокамера не является неисправной.

m Измените позицию съемки.

• Видеокамера не является неисправной.

• Функция EDIT установлена на ON в системе меню.

m Установите ее на OFF. (стр. 37)

• Возможно загрязнены видеоголовки.

m Очистите видеоголовки с использованием

очистительной кассеты V8-25CLH/V8-25CLD фирмы Sony (не прилагается). (стр. 84)

• Открыта панель ЖКД.

m Закройте панель ЖКД. (стр. 20)

• Если истечет 10 минут после того, как Вы установите выключатель POWER в положение CAMERA без вставленной кассеты, видеокамера автоматически начинает демонстрацию, или функция DEMO в системе меню установлена на ON.

m Вставьте кассету и демонстрация прекратится. Вы

можете отключить демонстрационный режим. (стр. 36)

• Встроенная люминесцентная лампа вышла из строя.

m Свяжитесь с Вашим ближайшим дилером Sony.

• Была активизирована функция самодиагностики.

m Проверьте код и устраните проблему. (стр. 97)

Additional information Дополнительная информация

Прочее

Признак Причина и/или действия по устранению

Не работает прилагаемый пульт дистанционного управления.

Изображение от телевизора или КВМ не появляется, даже когда видеокамера подсоединена к выходным гнездам телевизора или КВМ.

Зуммерный сигнал звучит в течение 5 секунд.

Изображение записывается в неправильном/ненатуральном цвете.

• Функция COMMANDER установлена на OFF в системе меню.

m Установите ее на ON. (стр. 34)

• Что-то закрывает путь инфракрасных лучей.

m Удалите препятствие.

• Батарейка вставлена с неправильной полярностью.

m Вставьте батарейку с правильной полярностью. (стр.

106)

• Батарейки полностью разряжены.

m Вставьте новые батарейки. (стр. 106)

• Функция DISPLAY установлена на V-OUT/LCD в системе меню.

m Установите ее на LCD. (стр. 34)

• Произошла конденсация влаги.

m Удалите кассету и оставьте видеокамеру по меньшей

мере на 1 час. (стр. 83)

• С Вашей видеокамерой случилась какая-то проблема.

m Удалите кассету и вставьте ее снова, а затем

эксплуатируйте видеокамеру.

• Функция NIGHTSHOT установлена на ON.

m Установите ее на OFF. (стр. 42)

Page 96

C:21:00

English

Self-diagnosis display

The camcorder has a self-diagnosis display. This function displays the camcorder’s condition with five digits (a combination of a letter and figures) in the viewfinder or on the LCD screen. If this occurs, check the following code chart. The five-digit display informs you of the camcorder’s current condition. The last two digits (indicated by ππ) will differ depending on the state of the camcorder.

Five-digit display Cause and/or Corrective Actions

C:21:ππ

C:22:ππ

C:23:ππ

C:31:ππ C:32:ππ

E:61:ππ E:62:ππ

• Moisture condensation has occurred. m Remove the cassette and leave the camcorder for at least 1

hour. (p. 83)

• The video heads are dirty. m Clean the heads using the Sony V8-25CLH/V8-25CLD

cleaning cassette (not supplied). (p. 84)

• You are using a battery pack that is not an “InfoLITHIUM”

battery pack.

m Use an “InfoLITHIUM” battery pack. (p. 81)

• A servicable situation not malfunctioned above has occurred. m Remove the cassette and insert it again, then operate the

camcorder.

m Disconnect the mains lead of the AC power adaptor or

remove the battery pack. After reconnecting the power source, operate the camcorder.

• A camcorder malfunction which you cannot service has

occurred.

m Contact your Sony dealer or local authorized Sony service

facility and inform them of the five digits. (example: E:61:10)

LCD screen

Self-diagnosis display

•C:ππ:ππ You can service the camcorder

yourself.

•E:ππ:ππ Contact your Sony dealer or local

autorized Sony facilitiy.

If you are unable to resolve the problem, contact your Sony dealer or local authorized Sony service facility.

Page 97

C:21:00

Русский

Дисплей самодиагностики

Видеокамера имеет дисплей самодиагностики. Данная функция отображает состояние видеокамеры с помощью пяти знаков (комбинация буквы и цифр) в видоискателе или на экране ЖКД. Если это случится, проверьте следующую кодовую таблицу. Последние две цифры (указанных как ππ) будут различаться в зависимости от состояния видеокамеры.

Пятизначный дисплей Вероятная причина и/или метод устранения.

C:21:ππ

C:22:ππ

C:23:ππ

C:31:ππ C:32:ππ

C:61:ππ C:62:ππ

• Произошла конденсация влаги. m Выньте кассету и оставьте видеокамеру по меньшей

мере на 1 час. (стр. 83)

• Грязные видеоголовки. m Очистите видеоголовки с использованием

очистительной кассеты V8-25CLH/V8-25CLD фирмы Sony (не прилагается). (стр. 84)

• Вы используете батарейный блок, который не является

батарейным блоком “InfoLITHIUM”.

m Используйте батарейный блок “InfoLITHIUM”. (стр. 81)

• Состояние для обслуживания не вызвано

вышеописанными проблемами.

m Выньте кассету и вставьте ее снова, а затем управляйте

видеокамерой.

m Отсоедините провод электропитания сетевого адаптера

переменного тока или удалите батарейный блок. После обратного подсоединения источника питания управляйте видеокамерой.

• Случилась неисправность видеокамеры, для которой Вы

не можете выполнить техническое обслуживание.

m Свяжитесь с Вашим дилером Sony или местным

уполномоченным предприятием Sony и проинформируйте их о появлении пяти знаков. (Например: Е:61:10)

Экран ЖКД

Дисплей самодиагностики

•C:ππ:ππ Вы можете выполнить техническое обслуживание видеокамеры самостоятельно.

•E:ππ:ππ Свяжитесь с Вашим дилером Sony или местным уполномоченным предприятием Sony.

Additional information Дополнительная информация

Если Вы не можете решить проблему, то свяжитесь с Вашим дилером Sony или местным уполномоченным предприятием Sony.

Page 98

English

Specifications

Video camera recorder

System

Video recording system

2 rotary heads Helical scanning FM system

Audio recording system

Rotary heads, FM system

Video signal

PAL colour, CCIR standards

Usable cassette

8mm video format cassette Standard 8

Recording / Playback time (using 90 min. cassette)

SP mode: 1 hour and 30 minutes LP mode: 3 hours

Fastforward/rewind time (using 90 min. cassette)

Approx. 5 min.

Image device

CCD (Charge Coupled Device)

Viewfinder

Electronic viewfinder Monochrome

Lens

Combined power zoom lens Filter diameter 37 mm (1 7⁄16 in.) 18 x (Optical), 220 x (Digital)

Focal distance

4.1 - 73.8 mm (3⁄16 - 8 in.) When converted to a 35 mm still camera

47.2 - 850 mm (1 7⁄8 - 33 1⁄2 in.)

Colour temperature

Auto

Minimum illumination

0.7 lux (F 1.4) 0 lux (in NightShot mode)* * Object invisible for the dark can be

shot with infrared lighting

Illumination range

0.7 lux to 100,000 lux

Recommended illumination

More than 100 lux

LCD screen


3.5 inches measured diagonally

72.4 x 50.4 mm (2 7⁄8 x 2 in.)

On-screen display

TN LCD/TFT active matrix method

Total dot number

105,380 (479 x 220)

Input and output connectors

Video input/output

Phono jack, 1 Vp-p, 75 ohms, unbalanced

Audio input/output

Phono jacks (2: stereo L and R) 327 mV, (at output impedance 47 kilohms) impedance less than 2.2 kilohms

RFU DC OUT

Special minijack, DC 5V

Headphone jack

Stereo minijack (ø 3.5 mm)

LANC control jack

Stereo mini-minijack (ø 2.5 mm)

MIC jack

Minijack, 0.388 mV low impedance with 2.5 to 3.0 V DC, output impedance 6.8 kilohms (ø 3.5 mm) Stereo type

Speaker

Dynamic speaker

Intelligent accessory shoe

8-pin connector

General

Power requirements

7.2 V (battery pack)

8.4 V (AC power adaptor)

Average power consumption (when using the battery pack)

During camera recording using LCD

3.5 w Viewfinder

2.7 w

Operating temperature

0°C to 40°C (32°F to 104°F)

Storage temperature

–20°C to +60°C (–4°F to +140°F)

Dimensions (Approx.)

114 x 111 x 214 mm (4 1⁄2 x 4 3⁄8 x 8 1⁄2 in.) (w/h/d)

Mass (Approx.)

950 g (2 lb 1 oz) excluding the battery pack, lithium battery, cassette and shoulder strap

1.1 kg (2 lb 6 oz) including the battery pack NP-F330, lithium battery CR2025, cassette and shoulder strap

Microphone

Stereo type

Supplied accessories

See page 7.

AC power adaptor

Power requirements

100 - 240 V AC, 50/60 Hz

Power consumption

23 W

Output voltage

DC OUT: 8.4 V, 1.5 A in operating mode

Operating temperature

0°C to 40°C (32°F to 104°F)

Storage temperature

–20°C to +60°C (–4°F to +140°F)

Dimensions (Approx.)

125 x 39 x 62 mm (5 x 1 9⁄16 x 2 1⁄2 in.) (w/h/d) excluding projecting parts

Mass (Approx.)

280 g (9.8 oz) excluding mains lead

Design and specifications are subject to change without notice.

Page 99

Русский

Технические характеристики

Видеокамера

Система

Система видеозаписи

2 вращающиеся головки Система ЧМ наклонной механической развертки

Система аудиозаписи

Вращающиеся головки, система ЧМ

Видеосигнал

Цветовой сигнал PAL, стандарт CCIR

Используемые кассеты

Кассеты 8-мм видеоформата 8-мм стандарт

Время записи/ воспроизведения (с использованием 90 мин. кассеты)

Режим SP: 1 час и 30 минут Режим LP: 3 часа

Время ускоренной перемотки вперед/назад (с использованием 90 мин. кассеты)

Приблиз. 5 мин.

Формирователь изображения

CCD (Прибор с зарядовой связью)

Видоискатель

Электронный видоискатель Монохроматический

Объектив

Комбинированный объектив с приводным трансфокатором Диаметр фильтра 37 мм 18-кратная (оптическая), 220-кратная (цифровая)

Фокусное расстояние

f=4,1 — 73,8 мм При преобразовании в 35-мм стоп-кадр 47,2 — 850 мм

Цветовая температура

Авторегулирование

Минимальная освещенность

0,7 лк (F 1.4) 0 лк (в режиме ночной съемки)* * Объект невидимый в темноге

может быть снят с использованием инфракрасного освещения.

Диапазон освещенности

От 0,7 лк до 100 000 лк

Рекомендуемая освещенность

Более 100 лк

Экран ЖКД


3,5 дюйма по диагонали 72,4 × 50,4 мм

Информационный экран

Активно-матричная технология TN LCD/TFT (ЖКД/ тонкопленочный транзистор)

Общее число элементов изображения

105 380 (479 × 220)

Входные и выходные гнезда

Вход выход видеосигнала

Фоногнездо, 1 В по двойной амплитуде, 75 Ом, несимметричный

Вход выход аудиосигнала

Фоногнезда (2: стерео L и R) 327 мВ, (при выходном полном сопротивлении более 47 кОм) полное сопротивление меньше 2,2 кОм

RFU DC OUT

Специальное минигнездо, пост. ток 5 В

Гнездо головных телефонов

Стереофоническое минигнездо (ø 3,5 мм)

Гнездо управления LANC

Стереофоническое миниминигнездо (ø 2,5 мм)

Гнездо MIC

Минигнездо, 0,388 мВ низкое полное сопротивление при 2,5 – 3,0 В пост. тока, выходное полное сопротивление 6,8 кОм (ø 3,5 мм) Стереофонического типа

Громкоговоритель

Динамический громкоговоритель

Башмак для установки вспомогательного оборудования

8-штырьковый соединитель

Общее

Требования к питанию

7,2 В ( батарейный блок) 8,4 В (сетевой адаптер перем. тока)

Средняя потребляемая мощность (При использовании батарейного блока)

Во время записи видеокамерой с использованием ЖКД 3,5 Вт Видоискателя 2,7 Вт

Рабочая температура

От 0°С до 40°С (от 32°F до 104°F)

Температура хранения

От –20°С до +60°С (от –4°F до 140°F)

Размеры (приблиз.)

114 × 111 × 214 мм (ш/в/г)

Масса (приблиз.)

950 г, не включая батарейного блока, литиевой батарейки, кассеты и плечевого ремня 1,1 кг, включая батарейный блок NP-F330, литиевую батарейку CR2025, кассету и плечевой ремень

Микрофон

Стереофонического типа

Прилагаемые принадлежности

См. стр. 7.

Сетевой адаптер перем. тока

Требования к питанию

100 – 240 В перем. тока, 50/60 Гц

Потребляемая мощность

23 Вт

Выходное напряжение

DC OUT: 8,4 В, 1,5 А в рабочем режиме

Рабочая температура

От 0°С до 40°С (от 32°F до 104°F)

Температура хранения

От –20°С до +60°С (от –4°F до 140°F)

Размеры (приблиз.)

125 × 39 × 62 мм (ш/в/г), не включая выступающие части и органы управления

Масса (приблиз.)

280 г., не включая сетевого провода

Конструкция и технические характеристики могут быть изменены без уведомления.

Additional information Дополнительная информация

Page 100

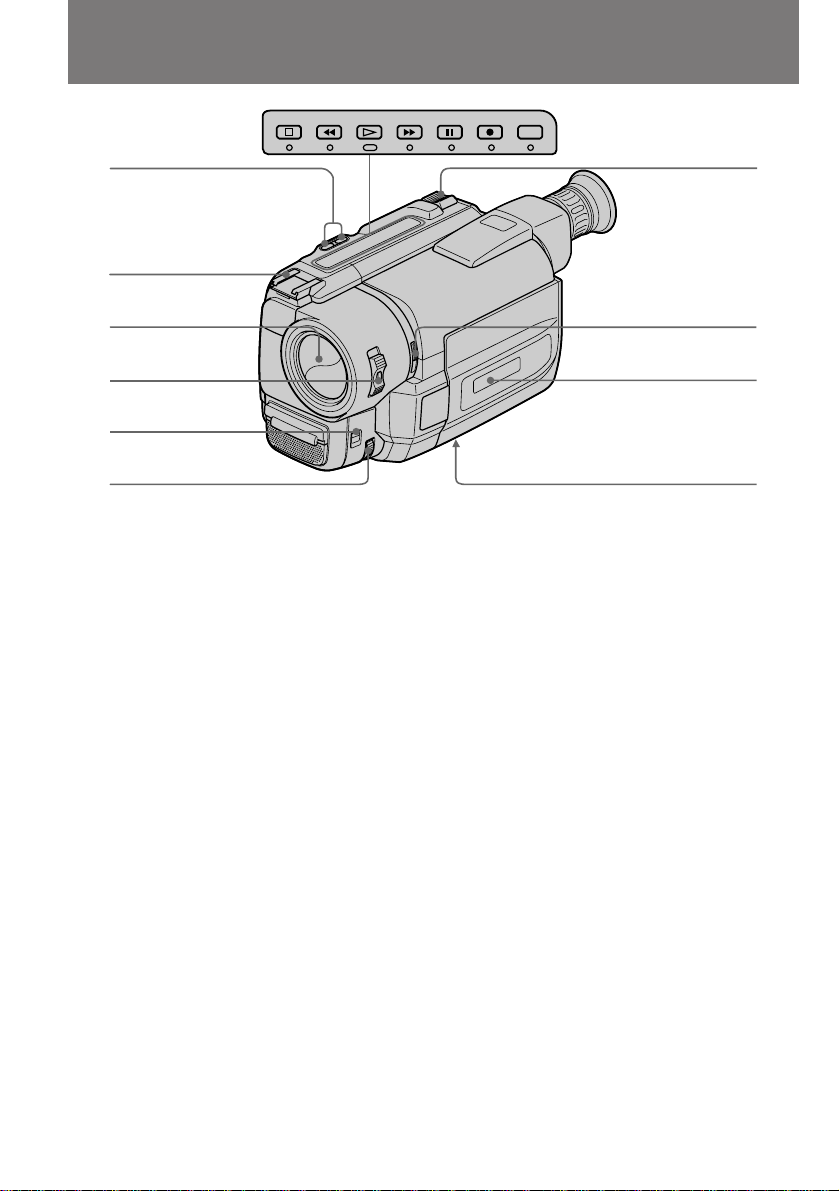

Identifying the parts

Опознавание частей

1 EDITSEARCH button (p. 24) 2 Intelligent accessory shoe (p. 104) 3 Lens cover 4 POWER switch (p. 14) 5 FOCUS switch (p. 57) 6 NEAR/FAR dial (p. 57) 7 Video control buttons (p. 26)

p STOP (stop) 0 REW (rewind) ( PLAY (playback) ) FF (fastforward) P PAUSE (pause) r REC (recording)

8 Power zoom lever (p. 17) 9 NIGHTSHOT switch (p. 42) 0 Display window (p. 108) !¡ Tripod receptacle (p. 23)

Make sure that the length of the tripod screw is less than 6.5 mm (9/32 inch) otherwise, you cannot attach the tripod securely and the screw may damage the camcorder.

!º

!¡

1 Кнопка EDITSEARCH (стр. 24)

2 Башмак для установки

вспомогательного оборудования (стр.

104)

3 Крышка объектива

4 Выключатель POWER (стр. 14)

5 Переключатель FOCUS (стр. 57)

6 Диск NEAR/FAR (стр. 57)

7 Кнопки видеоконтроля (стр. 26)

p STOP (остановка) 0 REW (ускоренная перемотка назад) ( PLAY (воспроизведение) ) FF (ускоренная перемотка вперед) P PAUSE (пауза) r REC (запись)

8 Рычаг приводного трансфокатора (стр.

17)

9 Выключатель NIGHTSHOT (стр. 42)

0 Окошко дисплея (стр. 108)

!¡ Держатель треноги (стр. 23)

Убедитесь, что длина винта треноги менее 6,5 мм (9/32 дюйма). В противном случае Вы не сможете надержно подсоединить треногу, а винт может повредить видеокамеру.

100
