SONY AE5 Diagram

BA-5

TVA0400

Chasis BA-5

Indice

1. Introducción ............................................................................................3

2. Características por modelo...................................................................4

3. Diagrama a Bloques.............................................................................. 9

3.1. Fuente de alimentación .................................................................9

3.2. Encendido/Comunicaciones .........................................................9

3.3. Procesador de Video...................................................................... 9

3.4. Deflexión ........................................................................................ 10

4.Fuente de Alimentación ....................................................................... 12

4.1 Fuente de Standby ........................................................................ 12

4.1.1 Oscilador básico ..................................................................... 12

4.1.2 Encendido del FET Q605..................................................... 12

4.1.3 Apagado FET Q605 ............................................................... 12

4.1.4 Regulador de voltaje .............................................................. 13

4.1.5 Limitador de Corriente ........................................................... 13

4.2 Fuente Principal............................................................................. 16

4.2.1 Características........................................................................ 16

4.2.2 STR-F6500 diagrama a bloques......................................... 17

4.2.3 Características eléctricas de la Etapa de control.............................19

4.3 Función de cada una de las terminales y descripción de

operación............................................................................................... 19

4.3.1 Terminal VIN (pin 4): Circuito de encendido. ..................... 19

4.3.2 Terminal OCP/F.B. ( pin 1).................................................... 22

4.3.3 Terminal OCP/FB(pin1). Circuito OCP................................ 24

4.4

Circuito de control..................................................................... 27

4.5

Circuito de aseguramiento (Latch)......................................... 27

4.6 Circuito de shutdown térmico....................................................... 28

4.7

Circuito de protección de sobre voltaje................................. 28

4.8 Aplicación para la operación casi resonante............................ 28

4.9

Circuito de retardo.................................................................... 30

4.10 Circuito de Manejo Suave......................................................... 32

4.10.1 Contenido de Modificación. ................................................ 32

4.10.2 Efecto por la modificación................................................... 32

4.11 Manejo del voltaje en la Compuerta( gate).............................. 32

4.11.1 Contenido de modificación.................................................. 32

4.11.2 Efecto por modificación........................................................32

4.12 Comparador INH ..........................................................................32

4.12.1 Contenido de modificación ..................................................32

4.12.2 Efecto por modificación........................................................32

4.13 Circuito OCP/FB ...........................................................................32

4.13.1 Contenido de modificación ..................................................32

4.13.2 Efecto por modificación. ...................................................32

4.14 Nueva aplicación para el STR-F6600 .......................................33

4.14.1 Modo de semi-standby.........................................................33

4.14.2 Circuito de stand-by simple. ...............................................33

4.15 Señal de casi resonancia............................................................33

4.15.1 Medición de voltaje recomendado.....................................33

4.15.2 Calculo de circuito de retardo medido. ..............................33

4.16 Revisión del Circuito ....................................................................35

5. Bloque de Encendido y Comunicación..............................................37

5.1 Encendido........................................................................................38

5.2 Circuito de Gaussing......................................................................39

5.2.1 Operación del circuito.............................................................40

5.2.2 Operación del termistor ..........................................................40

5.3 Comunicaciones .............................................................................41

5.3.1 Arranque...................................................................................41

5.3.2 Retroalimentación de memoria. ............................................41

5.3.3 Transferencia de los códigos de identidad de memoria....42

5.3.4 Comunicaciones con otros IC´s. ...........................................42

5.3.5 Señal de tiempos VTIM ausente...........................................43

6. Proceso de la señal de Video .............................................................45

6.1 Entradas de Vídeo..........................................................................45

6.1.2 Sintonizador .............................................................................46

6.2 Comb filter digital............................................................................48

6.3 On Screen Display y Close Caption ............................................48

6.4 Salida de vídeo ...............................................................................49

6.4.1 Drivers de Video......................................................................49

6.4.2 Amplificador del CRT..............................................................49

6.4.3 Circuito sensor de IK. .............................................................49

6.4.4 ABL............................................................................................51

7. Bloque de Deflexión .............................................................................53

7.1 Deflexión Vertical............................................................................53

7.1.1 Oscilador vertical.....................................................................53

Customer Services Latin América - 1 -

Chasis BA-5

7.1.2 Amplificador Vertical. ............................................................. 53

7.1.3 Generador Reforzador/Retorno. ..........................................53

7.1.4 Yugo de deflexión................................................................... 53

Protección.......................................................................................... 54

7.2 Deflexión Horizontal ...................................................................... 54

7.2.1 Oscilador horizontal ...............................................................54

7.2.2 Drive Horizontal ...................................................................... 54

7.2.3 Salida Horizontal..................................................................... 55

7.2.4 Retroalimentación AFC..........................................................55

8. Protecciones ......................................................................................... 57

8.1 Salida vertical ................................................................................. 57

8.2 Voltaje excesivo del FBT .............................................................. 57

8.3 Corriente excesiva de B+ ............................................................. 58

8.4 Autodiagnóstico.............................................................................. 59

8.4.1 LED de Timer/Standby cuando parpadea dos veces ....... 60

8.4.2 LED de Timer Standby. Cuatro parpadeos ........................ 60

8.4.3 LED de Timer Standby. Cinco parpadeos.......................... 60

8.5 Display de Autodiagnóstico en Pantalla..................................... 61

8.5.1 Acceso al modo de autodiagnostico.................................... 61

9. Modulador de velocidad...................................................................... 63

10. Bobina N/S.......................................................................................... 64

11. Bibliografía.......................................................................................... 66

Customer Services Latin América - 2 -

Chasis BA-5

1. INTRODUCCIÓN

El chasis BA-5 es el resultado de SONY en su propósito de
hacer televisores de Pantalla Plana que sean accesibles a
todo tipo de mercado, cubriendo las diferentes necesidades de
cada uno de estos, ya que BA-5 ofrece televisores desde 14”
hasta 34”.

Este chasis al igual que BA-4C, continúa con la tendencia de
estandarizar la fabricación de televisores, al incorporar una
tarjeta principal (A), igual en todos los modelos, pudiéndole
anexar a ésta, las tarjetas que controlan las diferentes
funciones, dependiendo del modelo.

En este curso se analizará la estructura y el funcionamiento de
la Tableta Principal (A). Se analizará también el
funcionamiento de las tarjetas que controlan cada una de las
funciones especiales así como su interconexión con la Tarjeta
Principal.

Customer Services Latin América - 3 -

Chasis BA-5

2. CARACTERÍSTICAS POR MODELO

A continuación se muestran las diferentes características de
cada modelo que contienen el chasis BA-5.

Televisores Wega de 14”

• Comb Filter Digital.

• Rotación de Imagen, a través del menú de funciones.

• Entrada de Video traseras.

• Entradas de Video frontales.

• Monoaural (3 Watts)

• Bocina lateral.

• Entrada para audífonos.

• Función Speed Surf (localizador rápido de canal).

• Salto de Canal/Canal Fijo

• Timer Programable/Reloj en Pantalla

• Función de Canal Favorito

• Sleep Programable (15, 30, 60, 90 min)

• Función de Caption Vision

Estructura física:

Customer Services Latin América - 4 -

Chasis BA-5

Televisores Wega de 21”

• Comb Filter Digital.

• Rotación de Imagen a través del menú de funciones.

• Entrada de Super Video (modelos 21FV12).

• Modulador de Velocidad.

• Entrada traseras de Video.

• Entradas frontales de Video.

• Modelo 21FM12 es monoaural (3 Watts)

• Modelo 21FE12 es estéreo (5 + 5 Watts)

• Modelo 21FV12 es estéreo , cuenta con caja acústica,

búfer y bocina (10 + 10 Watts), este modelo cuenta
también con procesador de audio para sistemas surround.

• Salida para audífonos

• Timer Programable/Reloj en Pantalla

• Función Speed Surf (localizador rápido de canal)

• Sleep Programable (15, 30, 60, 90 min)

• Salto de Canal/Canal Fijo

• Bloqueo de Canal

• Función de caption Vision

Estructura Física:

Customer Services Latin América - 5 -

Chasis BA-5

Televisores Wega de 25”

• Comb Filter Digital

• Entrada trasera de Video y Super Video

• Entrada frontal de video.

• Rotación de imagen a través del menú de funciones

• Modulador de Velocidad

• Estéreo (10 + 10)

• Búfer y Bocina

• Caja acústica

• Salida para audífonos

• Procesador de Audio para sistemas surround

• Salida de audio fijo y variable

• Función de Caption Vision

• Timer Programable/Reloj en Pantalla

• Función Speed Surf (localizador rápido de canal)

• Sleep Programable (15, 30, 60, 90 min)

• Salto de Canal/Canal Fijo

• Bloqueo de Canal

Estructura Física:

Customer Services Latin América - 6 -

Chasis BA-5

Televisores Wega de 29”

• Comb Filter Digital

• Para los modelos 29FV, estos cuentas con un Comb Filter

3D.

• Modelos 29FV16 tienen la función de PIP.

• Modulador de Velocidad

• 2 Entrada traseras de Video

• Entrada Trasera de Super Video

• Salida de audio Fija y Variable

• Entrada delantera de Super video

• Bocinas en la parte de abajo.

• Controles en la parte superior del Gabinete

• Sonido estéreo (10 + 10 Watts) en el modelo 29FV12, la

potencia de audio es de (15 + 15 Watts)

• Procesador de Audio para sistemas surround

• Control de auto volumen

• Salida de audio fijo y variable

• Función de Caption Vision

• Timer Programable/Reloj en Pantalla

• Función Speed Surf (localizador rápido de canal)

• Sleep Programable (15, 30, 60, 90 min)

• Salto de Canal/Canal Fijo

• Bloqueo de Canal

Estructura Física:

Customer Services Latin América - 7 -

Chasis BA-5

Televisores Wega de 32”

• Comb Filter Digital

• Modulador de Velocidad

• 2 Entrada traseras de Video

• Entrada Trasera de Super Video

• Salida de audio Fija y Variable

• Entrada delantera de Super video

• Los modelos 32FS16 cuentan con la función PIP.

• Bocinas en la parte de abajo.

• Controles en la parte superior del Gabinete

• Sonido estéreo (10 + 10 Watts) en el modelo 29FV12, la

potencia de audio es de (15 + 15 Watts)

• Procesador de Audio para sistemas surround

• Control de auto volumen

• Salida de audio fijo y variable

• Función de Caption Vision

• Timer Programable/Reloj en Pantalla

• Función Speed Surf (localizador rápido de canal)

• Sleep Programable (15, 30, 60, 90 min)

• Salto de Canal/Canal Fijo

• Bloqueo de Canal

Estructura Física:

Customer Services Latin América - 8 -

Chasis BA-5

3. DIAGRAMA A BLOQUES

Una televisión está formada de varías etapas o bloques:

• Fuente de alimentación

• Encendido/Comunicaciones

• Procesador de video

• Deflexión

Cada etapa tiene un propósito y es activada siguiendo una
secuencia, para encender correctamente el equipo.

3.1. Fuente de alimentación

El propósito de la fuente de alimentación es convertir los
120V AC de entrada, en voltajes de DC necesarios para que
funcione el equipo, de los cuales el más importantes es el
voltaje de Standby +5Vdc, que sirve para energizar al micro en
cuanto el televisor es conectado a la corriente y permitir que el
micro pueda responder a la orden de encendido.

3.2. Encendido/Comunicaciones

Tres cosas ocurren cuando el botón de encendido es
presionado:

• Se desmagnetiza el cinescopio

• Se aplica la alimentación a la jungla

• Comunicación de datos

Cuando se enciende el equipo, el microprocesador enciende
el circuito de degauss por 2.2seg. Su propósito es hacer pasar
la corriente de AC a través de la bobina desmagnetizadora
que rodea al cinescopio. El campo de AC que es creado borra

los residuos de magnetismo adquiridos por el metal de la rejilla
de apertura.

A continuación el microprocesador enciende la televisión
aplicando voltaje de la fuente de alimentación a la jungla. La
jungla produce entonces pulsos de vertical (VD) y
horizontal(HD) que crearán los voltajes restantes para que el
televisor encienda. Esto enciende a la televisión (ver
deflexión).

Después de que el televisor enciende, el micro inicia la
comunicación de datos y reloj a la jungla y el sintonizador. Se
le indica al sintonizador a sintonizar la última estación que fue
vista antes de apagar el equipo.

La comunicación de datos y reloj, está siempre activa en tanto
el televisor permanezca encendido.

3.3. Procesador de Video

El IC jungla (Y/C) selecciona una señal de video de las que
tiene disponibles, las dos entradas externas de video o la
señal proveniente del sintonizador, para que sea procesada.
El nivel de contraste, brillo, color, y tinte también es
controlado en este IC. Un cambio de nivel es recibido en el IC
micro, almacenado en la memoria, y comunicada esta
información a la jungla, a través de las entradas de datos y
reloj. La etapa final dentro de este IC es entregar señales de
salida RGB para enviarlas al TRC. El voltaje de salida más
alto de cada color, determinará la intensidad de ese color.
Los tres voltajes de salida RGB se aplican ala etapa de salida
de video.

La etapa de salida de video, tiene dos propósitos:

Customer Services Latin América - 9 -

Chasis BA-5

1. Invertir la señal

2. Convertir los voltajes de las señales RGB en grandes
voltajes que sirvan para polarizar a los cátodos de cada
color.

El voltaje de salida de esta etapa de salida de video es
aplicado a los cátodos del tubo de imagen. Este voltaje varía
de 200V, para una imagen obscura, hasta 0V para una imagen
muy brillante.

3.4. Deflexión

Cuando el IC jungla recibe alimentación y los datos y el reloj,
sus osciladores de vertical y horizontal comienzan a oscilar

para entregar los pulsos de salida. Las etapas de salida
Horizontal y Vertical, amplifican estas señales drive, para
entregarlas al yugo de deflexión. El propósito de la bobina
vertical del yugo es barrer el haz electrónico hacia abajo para
producir la imagen.

El yugo y la salida horizontal usan la salida de la etapa de
salida horizontal. El yugo usa esta señal drive en la bobina de
deflexión horizontal, para barrer el haz electrónico de izquierda
a derecha y producir la imagen.

El transformador flyback, es un transformador de alta
frecuencia de baja corriente, que genera los voltajes restantes
necesarios para que opere el televisor.

Customer Services Latin América - 10 -

Chasis BA-5

Customer Services Latin América - 11 -

Chasis BA-5

Siguiendo la corriente a través del transformador SBT

4.FUENTE DE ALIMENTACIÓN

4.1 Fuente de Standby

Esta fuente de Standby es usada por el TV al conectarla a la
línea. Su función es la de proporcionar la alimentación al
microcontrolador y los circuitos necesarios para poder hacer
que el televisor encienda.

4.1.1 Oscilador básico

Para que este oscilador trabaje, el FET Q605 es encendido y
apagado con el transformador de Standby T604.

4.1.2 Encendido del FET Q605.

El FET Q605 es activado cuando un voltaje positivo aparece
en su compuerta. El voltaje viene desde la resistencia fusible
R602 y pasa a través de T604/pin 1-3 y R608 para llegar a la
compuerta de Q605. Como el voltaje de compuerta se
incrementa, el FET drena a fuente y la resistencia decrece. La
corriente fluye en Q605, desde T601/pin 1-3 a través del
drenaje(Drain) a la fuente (Source) de Q605 a través de R616
a tierra:

Trayectoria inicial de la corriente a tierra

T604 SBT Pin 1 Pin 3
Q605 Drenaje (D) Fuente (S)
R616 Fuente Tierra

Entrada Salida

T604/pins 1-3 se induce voltajes en otros devanados. Un
voltaje positivo parte por T604/pin4, a través de C635 y llega a
la compuerta de Q605. Este voltaje positivo mantiene
encendido el FET. Este segundo voltaje de encendido es
necesario por que mientras Q605 este en conducción, el
voltaje original de encendido desde R617 es mantenido en
cero.

4.1.3 Apagado FET Q605

Cuando comienza el 1/2 ciclo, el voltaje positivo a la
compuerta de Q605 decae. Esto es causado por la descarga
del capacitor C635. La reducción del voltaje de compuerta
(gate) en Q605 hace que este se apague y el voltaje de
drenaje se eleve.
Cuando el FET Q605 es apagado, este voltaje de drain se
eleva de 164 VDC ( a cerca de +300VDC). Esto es causado
por la energía magnética almacenada en SBT T604. El flujo
de la corriente en reversa aplica un voltaje positivo para la
carga de C634 vía D6023:

Trayectoria de la corriente generada desde el campo

Parte
T604 Pin1 Pin3
D609 Anodo Cátodo
C634
T604 Pin1 Pin3

El T604 tiene un campo magnético que induce un voltaje bajo
en la salida de la compuerta (Gate) de Q605 pin4. Este nivel
bajo desactiva el Q605. En esta trayectoria C634 es cargado

magnético de T604

Entrada Salida

Customer Services Latin América - 12 -

Chasis BA-5

a cerca de 300Vdc, lo cual representa la cresta de la forma de
onda del oscilador (en Q605/drenaje).

4.1.4 Regulador de voltaje

Para mantener el voltaje de regulación se usan los siguientes
elementos:

Elementos usados para la regulación del voltaje

Elemento Propósito

D628 Rectificador de voltaje muestreado de T604

D677-5.6V zener

Q606 - NPN

Conservan apagado Q606 así Q605 puede
empezar a oscilar
Controla el voltaje de la compuerta (Gate) de
Q605 para su regulación

Cuando el oscilador esta corriendo, el voltaje en T604/pin6 es
muestreado y rectificado. Este voltaje muestreado pasa hacia

el Zener D677 y es aplicado al regulador de error Q606.
Cuando el voltaje de Standby es alto, se aplica más corriente
a Q606/base. Su incremento de conducción reduce el Voltaje
de compuerta (gate) de Q605 y el FET permanece en menor
conducción. Este cambio en ciclo doble decrementa la
potencia disponible en el SBT T604 devanado secundario y el
voltaje es reducido.

4.1.5 Limitador de Corriente

La corriente hacia Q605 es limitada por la reducción de voltaje
en su compuerta (Gate). Desde Q605 y R616 que están en
serie, la corriente fluye hacia R616 que representa la corriente
en el FET. Si la corriente hacia R616 cae a 0.6 VDC, Q606
empezará a conducir. Su conducción reduce al voltaje en la
Compuerta (Gate) del FET, limitando su corriente para que
este no se sobrecaliente.

Customer Services Latin América - 13 -

Chasis BA-5

7.5 V

IC1305

IC1305

STB 5V

STB 5V

5 V

IC1001

IC1001

Reg

Reg

Micro

Micro

ODGC

ODGC

Relay Drive

Q604

Relay

Relay

Figura 4.1 Fuente de Stand By

Customer Services Latin América - 14 -

Chasis BA-5

Figura 4.2 Fuente de Stand By (esquemático)

Customer Services Latin América - 15 -

Chasis BA-5

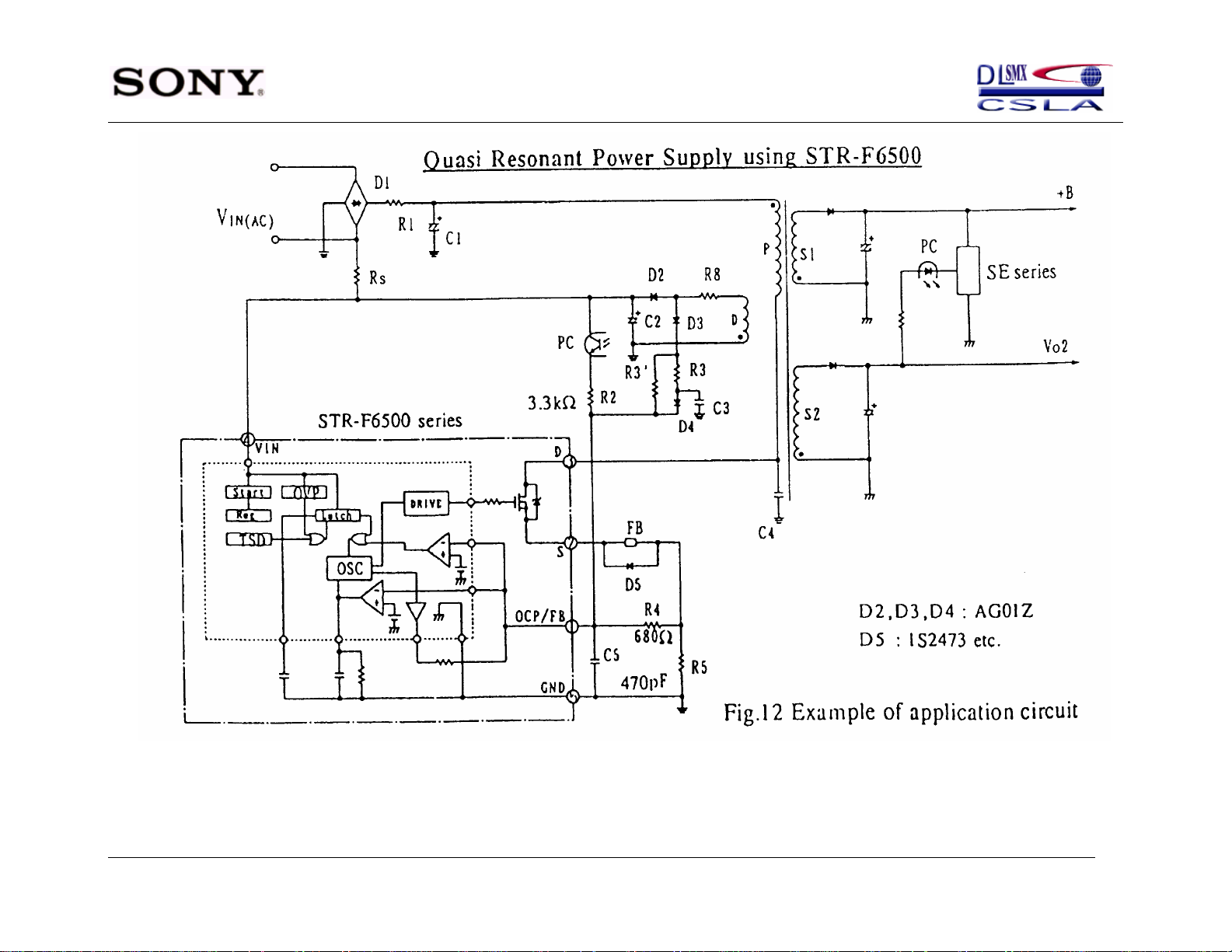

4.2 Fuente Principal.

La serie STR-F6500 es un circuito integrado híbrido con una
construcción interna MOS-FET y circuito integrado de control,
diseñado para conversión de retroalimentación tipo
conmutador con modo de aplicación de suministro de
potencia.
Teniendo un pequeño número de componentes externos, este
IC híbrido es aplicable para operaciones de casi resonancia ú

4.2.1 Características.

9 Pequeño SIP molde de empaque lleno

9 Pequeño número de componentes externos.

9 Energía de avalancha garantizada Hacerlo posible para simplificar el circuito de absorción de ruptura.

En un pequeño empaque, fácilmente manejable. No requiere bush y arandela de
mica.

Por solamente agregando varios componentes externos, un SMPS puede ser
fácilmente diseñado

operaciones PRC con diseño de circuito sencillo, el cual
permitirá el diseño compacto y estandarización del sistema de
suministro de potencia.

Nota. PCR siglas para Pulse Ratio Control (Control de
radio por pulso).Controlando tiempo de encendido aun
cuando fija el tiempo de apagado.

• Protección de sobre corriente pulso por pulso.

9 Función de mucha protección

Customer Services Latin América - 16 -

• Protección de sobre voltaje con modo de seguro.

• Protección térmica con modo de seguro.

Estas funciones de protección están incorporadas.

Chasis BA-5

4.2.2 STR-F6500 diagrama a bloques

Función de las terminales.

Terminal Símbolo Descripción Función

Terminal de Sobre

1 OCP/F.B

2 S

3 D

4 VIN

5 GND Terminal de tierra Tierra

corriente y

retroalimentación

Terminal de fuente

(source)

Terminal de drenado (

drain)

Terminal de

suministro(supply)

Entrada de la señal de detección de

sobre corriente y señal de control de

voltaje constante

MOS FET source

MOS FET drain

Entrada del suministro de potencia para

el circuito de control

Customer Services Latin América - 17 -

Chasis BA-5

Otras funciones

Símbolo Función
OVP
TDS

Constantes internas

R1 TOFF resistencia de ajuste de

4
7
Ω

2

R2

0
Ω
1
0
Ω

R3

Circuito de protección de sobre voltaje interno.
Circuito térmico de shutdown interno.

C1 4700pF

tiempo

F6543 C2

F6511,6512,6514,6515,6523,6
524,6535

F6513,6516,6517,6519,6526

560Ω

0.01µF

Características eléctricas: STR-F6519 (ejemplo)
Máximos rangos absolutos ( a Ta=25°C)
Recomendando condiciones de operación.

• Cuadro de temperatura interna en operación TF= 100°C
Máx.

• Tiempo para la entrada de la señal de casi resonancia.

Para la señal de casi resonancia introducida a la terminal V
O.C.P./F.B al mismo tiempo de la operación de casi
resonancia, la señal será tan ancho que Tth(2)

Customer Services Latin América - 18 -

Chasis BA-5

4.2.3 Características eléctricas de la Etapa de control

4.2.4 Características eléctricas del Mos-Fet

4.3 Función de cada una de las terminales y descripción

de operación.

4.3.1 Terminal VIN (pin 4): Circuito de encendido.

El circuito de encendido inicia y para la operación de control
de IC por la detección de voltaje que aparece en la terminal

VIN (pin 4). El suministro de potencia (terminal de entrada Vin)

del IC de control usa un circuito como el que se muestra en la
fig. 4.1. Para iniciar el suministro de potencia, C2 es cargado
por medio de la resistencia de encendido Rs.

Cuando el voltaje de la terminal Vin alcanza 16v (típicos), el
control de la operación del circuito de encendido por la
función del circuito de encendido. Como se muestra en la fig.
2, desde que la corriente del circuito esta contenido a
máximo 100µA( a Vin=141v, Tc=25°C) hasta que el circuito de
control inicia su operación, Rs puede ser de alta resistencia.

Customer Services Latin América - 19 -

Chasis BA-5

Tomando en cuenta el incremento paulatino de la corriente
sostenida (máximo 400µA) del circuito de aseguramiento, la
Rs medida será determinada in una manera que 500µA o
corriente más alta puede fluir aún a la disminución del voltaje
de entrada de AC.
Sin embargo, si la RS medida es muy grande, la corriente
carga C2 después de la conmutación de encendido, el AC
entrante esta decrecido, requiere mucho tiempo para alcanzar
el voltaje de inicio de operación. Por consiguiente, la Rs
medida sea examinada junto con el C2 medido los cuales
serán discutidos mas tarde.

El voltaje de la terminal Vin decrece después que el circuito de
control inicia la operación. Por consiguiente, si el C2 medido
es muy grande, la proporción de cantidad de voltaje de la
termina Vin es reducido. Por consiguiente, aún si el manejo
de voltaje inducido esta lentamente incrementándose, el
voltaje de la terminal Vin no deja caer al voltaje de shutdown
para mantener la función de encendido.

Sí la capacidad de C2 es muy grande, el tiempo desde la
conmutación de encendido de la entrada de AC para operar,
el inicio por la carga de C2 viene siendo muy grande. En las
típicas especificaciones de suministro de potencia, C2 puede
ser de 47~ 1000µF para encendido.

Figura 4.3

Después que el circuito de control inicia su trabajo, el voltaje
es suministrado suavemente y rectificado el voltaje del
devanado del cual esta incluido en el transformador.
Un ejemplo de forma de onda del voltaje en la terminal Vin es
mostrado en la figura 4.2.

Customer Services Latin América - 20 -

Chasis BA-5

El voltaje inducido no incrementa el voltaje puesto
inmediatamente después de que el circuito de control inicia su
operación.

Aunque el voltaje de la terminal Vin empieza a decrecer, el
voltaje inducido alcanza el valor puesto después el voltaje de
la terminal Vin disminuye al voltaje shutdown el cual esta
puesta a un valor tan bajo como 10v. Consecuentemente, el
circuito de control puede continuar su operación.

La enumeración de turnos de la inducción puede ser
determinada en una manera que el voltaje de C2 puede estar
sobre el voltaje de shutdown [ Vin(off) 11v(máx)] y menores
del voltaje de operación de OVP[ Vin(ovp) 20.5(min.)].
Sin embargo en el actual circuito de suministro de potencia, el
voltaje de la terminal Vin puede estar sujeto a variaciones por
la corriente de salida del lado secundario, como se muestra en
la figura 4.2.

Esto es por que el pico de carga de C2 es realizado por el
surgimiento de voltaje generado instantáneamente por el
MOSFET, debido a una pequeña corriente del circuito del IC.
En este caso, agregando una resistencia con varios ohms a
varias decenas de ohms en serie con el diodo rectificador,
este problema puede ser corregido.
Como el valor de la resistencia opcional, de esta resistencia
agregada, como la proporción del voltaje Vin este no es el
mismo debido a la construcción del transformador usado, este
estaría determinado de acuerdo al transformador actualmente
usado.

La proporción de variación del voltaje de la terminal Vin para
el voltaje del rendimiento se pone más peor a medida del
empeoramiento del acoplo del primario-secundario del

transformador y acoplo entre el enrollado D y la salida
estabilizada del enrollado(enrollado para una regulación de
circuito de voltaje constante)
Diseñando el transformador, lo anterior debe tenerse en
cuenta.

Figura 4.4

Customer Services Latin América - 21 -

Chasis BA-5

4.3.2 Terminal OCP/F.B. ( pin 1)
Circuito oscilador y control de voltaje constante.

El oscilador hace uso de cargas y descargas de C1,
incorporado en el IC híbrido y generador de señal pulsante
para determinar el tiempo de apagado del MOSFET.
El control de voltaje constante del modo conmutado del
suministro de potencia es realizado por medio de fijar de
tiempo de apagado del MOSFET (=50µseg.) Y cambiado el
tiempo de encendido en la operación del PRC( Pulse Ratio
Control)
Figura 4.3 muestra como trabaja el oscilador cuando el IC
híbrido opera sin control de voltaje constante. Cuando el
MOSFET esta encendido, el capacitor C1 esta cargado al
voltaje constante(=6.5v).
En otras palabras, la caída de voltaje(VR5) es causada en la
terminal OCP/FB(pin1) por el flujo de corriente de cruce del
drenador R5. Este voltaje es un diente de sierra como ID y

también el mismo voltaje es aplicado a VR5 como a la terminal

1.

Cuando la terminal 1 alcanza el voltaje de umbral
Vth(1)=0.73v, la compuerta 1 opera y el comparador del
oscilador interno es invertido para apagar el MOSFET.

Cuando el MOSFET es apagado, la carga de C1 es liberada y
C1 empieza a descargarse por la resistencia interna R1. El
voltaje de C1 decrece alrededor de 3.7v, la salida del
oscilador es invertida nuevamente y el MOSFET es
encendido. Entonces, C1 es rápidamente cargado alrededor
de 6.5v. Como se describe antes, el tiempo determinado por la
cuesta de VR5(ID) es el tiempo de encendido del MOSFET.
También, el tiempo fijo determinado por C1 y R1 es el tiempo
de apagado del MOSFET. El tiempo fijo es ajustado alrededor
del 50µ seg. Por función del temporizador de R1.

Figura 4.5 Oscilación de la fuente en Modo Switch

Customer Services Latin América - 22 -

Chasis BA-5

Figura 4.6 Oscilación de la Fuente con un Voltaje Constante

Para el control de la salida, el flujo de corriente de
retroalimentación(FB current) al optoacoplador fluye por R3 y
la caída de voltaje de VR4, así causada es sumada a VR5.
El voltaje VR5 ( pico medido de ID) el cual es necesario para
la inversión de la compuerta 1, es controlado por VR4(FB
current) para cambiar la altura del pico medido de ID y el
control VR4 al lado secundario de salida ( modo de control de
corriente) R3 tiene la función de estabilizar la operación a
menos carga. Normalmente el bias por VR4 se incrementa a
menos carga. Sin R3 y R5, se incrementa anormalmente

Customer Services Latin América - 23 -

debido al ruido causado por el oleaje de corriente al apagar el
MOSFET, resultando en una operación errónea de la
compuerta 1.
Para prevenir este problema, la terminal OCP/FB (pin 1) esta
conectado por R3 a tierra a baja impedancia (560Ω) cuando el
MOSFET esta apagado.
Entonces, la impedancia de la terminal OCP/FB es reducida
alrededor de la mitad cuando R4=680Ω) y el bias de R4 es
reducido a la mitad en el momento de encender. Así, C5
absorbe el ruido causado al apagar el MOSFET.

Chasis BA-5

En las series convencionales M6540, el optoacoplador varia
los tiempos de niveles de carga hasta alcanzar el voltaje de

Figura 4.5

4.3.3 Terminal OCP/FB(pin1). Circuito OCP.

Este es un circuito de protección de sobre corriente pulso por
pulso, el cual detecta los picos de la corriente del drain del
MOSFET en cada pulso e inversión de la salida del oscilador.
La figura 4.4 muestra el circuito detector de sobre corriente.
La corriente de drain del MOSFET es detectada por la entrada
de la caída de voltaje de R5 conectada entre la terminal de
source (pin2) del MOSFET y la terminal de tierra (pin5) dentro
de la terminal de OCP/FB.

umbral Vth(1)=0.73v, pero en las series F6500, el control de
bias es usando DC.

La figura 4.6 muestra la salida característica del lado
secundario a la vez cuando el circuito de sobre corriente
opera debido a la sobre carga del lado secundario.

Customer Services Latin América - 24 -

Chasis BA-5

Figura 4.7 Salida de la Fuente de Alimentación

Cuando la salida de voltaje cae en la condición de sobre
carga, el voltaje del enrollado de manejo del lado primario
también cae proporcionalmente, y la terminal de voltaje Vin
cae por debajo del voltaje de shutdown para detener la
operación. En este caso, como el circuito de corriente también
decrece simultáneamente, el voltaje de la terminal Vin se
incrementa nuevamente y el circuito opera intermitentemente
por la restauración del voltaje de inicio, sin embargo, si hay un

poco de salida en los embobinados, aún si la sobre carga de
salida disminuye el voltaje, el voltaje en el enrollado primario
puede no caer mucho y la operación puede no ser
intermitente.
En la serie STR-F6500, como la corriente de drenado del
MOSFET es detectada por la protección de sobre corriente, la
salida de voltaje es elevado como el voltaje de entrada
también se eleva como se ve en la figura 4.6.

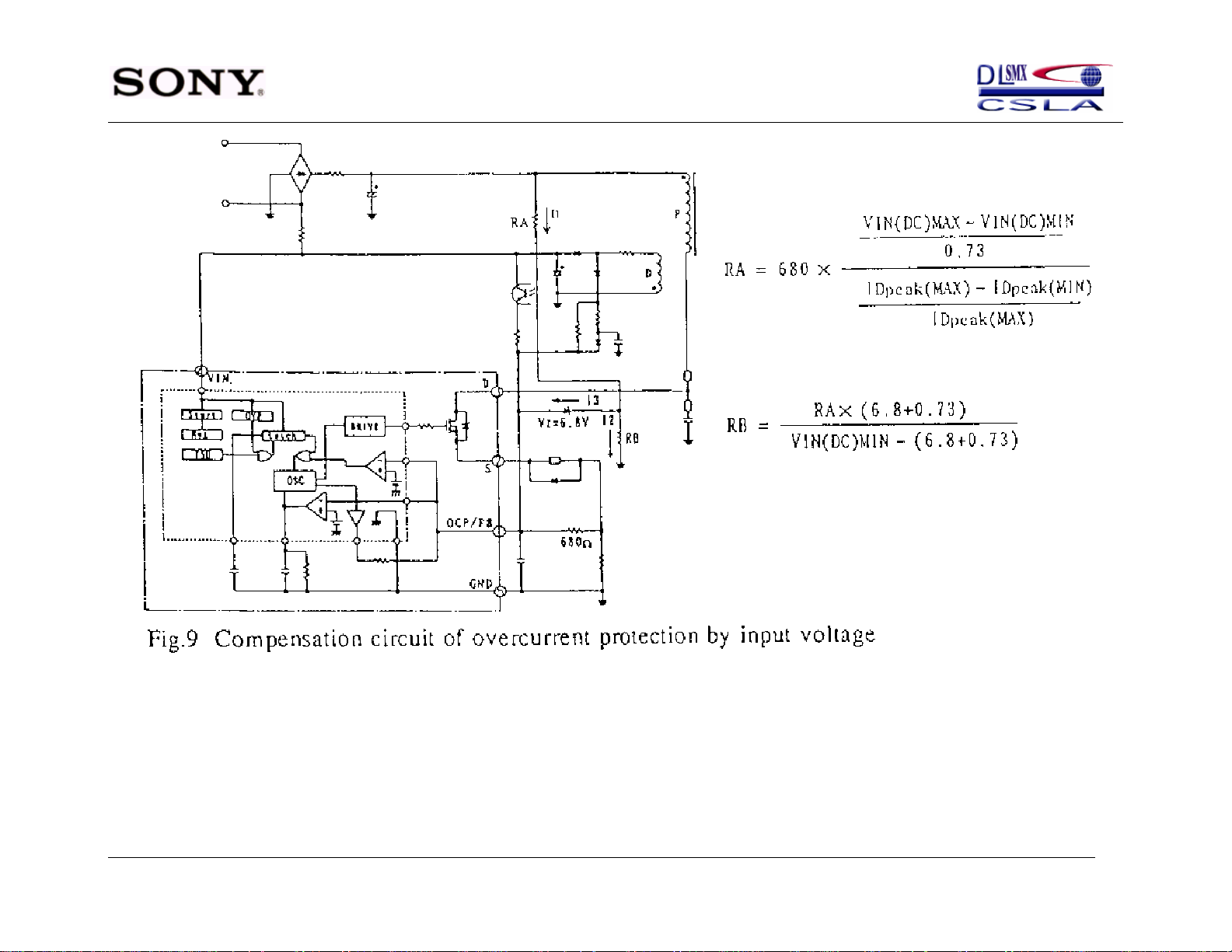

En orden para prevenir este elevado voltaje, esto es efectivo
para agregar como se muestra en la figura 4.7 un circuito por
aplicación de bias, el cual esta en proporción con el voltaje de
entrada.

Hay dos desventajas en proporcionar este circuito adicional.

1) La corriente del drain del MOSFET puede ser sobre puesto
a bajo nivel, cuando la entrada de voltaje es alta, por
consiguiente la tensión de voltaje del MOSFET al
encender o al haber sobre carga puede ser disminuido
por reducción produciendo voltaje por el transformador.

2) La tensión de corriente para el secundario del diodo
rectificador puede ser reducido por limitación de salida de
potencia en un cierto grado.

Customer Services Latin América - 25 -

Chasis BA-5

Customer Services Latin América - 26 -

Chasis BA-5

4.4 Circuito de control

Este circuito de cargas y descargas de capacitor entre la
compuerta y la fuente del MOSFET da potencia mediante los
pulsos recibidos del oscilador. Como se muestra en la figura

4.8, la configuración del circuito básico es una conexión tipo
totem-pole de transistores y la máxima corriente de fuente es

0.2 A y la máxima caída de corriente es 0.3 A. Como esta
corriente puede caer aún cuando el voltaje Vin es menor que
el voltaje de shutdown, el circuito de control apaga el MOSFET
sin falta.

Figura 4.9 Circuito Drive

4.5 Circuito de aseguramiento (Latch)

El circuito de aseguramiento es un circuito el cual toma una
salida del oscilador bajo y detiene la operación del suministro
de potencia cuando los circuitos de la protección de sobre
voltaje (OVP) y el circuito de shutdown térmico (TSD) está en
operación. Como la corriente sustancial del circuito latch es
máximo 400µA, cuando el voltaje en la terminal Vin es 8.5v, el
circuito de suministro de potencia mantiene en estado

apagado tanto tiempo como la corriente de mínimo flujo
400µA hacia la terminal Vin desde la resistencia de
encendido(start-up).

En orden para prevenir un mal funcionamiento causado por
ruido, etc., un tiempo de retardo es provisto por la
incorporación de C2 en el IC híbrido, y por esto, el circuito
latch opera cuando los circuitos de OVP ó TSD están en
operación o una señal externa entrante es provista por 10 µ
seg. ó más largo.
En suma, aún después de que el circuito de latch inicie, el
circuito regulador de voltaje constante(Reg) esta en operación
y el circuito de corriente esta a un alto nivel, como resultado,
la terminal de voltaje Vin rápidamente decrece. Cuando la
terminal de voltaje Vin baja como el voltaje shutdown (10v
típico), empieza a incrementarse cuando el circuito de
corriente es menor de 400µA. Cuando esto alcanza el voltaje
de operación de inicio(16v típico), la terminal de voltaje Vin
decrece mientras que el circuito de corriente se incrementa
otra vez.
Cuando el circuito latch esta encendido, la terminal de voltaje
Vin se incrementa y decrementa dentro del rango desde 10v
hasta 16v y esto previene incrementos anormales.
La figura 4.9 muestra un ejemplo de la forma de onda de la
terminal de voltaje Vin cuando el circuito de latch esta en
operación.
La cancelación del circuito latch es hecho por la disminución
de voltaje en la terminal Vin , inferior a 6.5v. Usualmente el
suministro de potencia puede ser re-iniciado, desconectando
la clavija de AC una vez.

Customer Services Latin América - 27 -

Chasis BA-5

Figura 4.10 Forma de Onda del voltaje en la

terminal VIN

4.6 Circuito de shutdown térmico.

Este circuito provoca al circuito latch cuando el cuadro de
temperatura del IC híbrido excede 140°C.
La temperatura es actualmente monitoreado por el control del
IC, pero este también trabaja nuevamente sobre calentando
del MOSFET como el MOSFET y el control de IC están
montados en el mismo cuadro de metal.

4.7 Circuito de protección de sobre voltaje.

Este circuito provoca al circuito latch cuando el voltaje en Vin
excede 22.0v.
Aunque esto básicamente funciona como protección de la
terminal Vin nuevamente sobre voltaje, entonces la terminal
Vin es suplida desde el enrollado driver del transformador y
el voltaje es proporcional al voltaje de salida, esto también
previene sobre voltajes en la salida del secundario, lo cual es

causado cuando el circuito de control esta en circuito abierto o
por algún otro evento. En este caso, el voltaje de salida del
secundario a la vez cuando la protección de sobre voltaje esta
encendida puede ser obtenida desde la siguiente ecuación.

Vout(OVP)=Voltaje de salida Vout en operación normal

x

22.5v

Voltaje de entrada Vin en operación normal

4.8 Aplicación para la operación casi resonante.

En las series STR-F6500, los voltajes de umbral de la terminal
OCP/FB (pin1) son provistos en dos estados para la operación
de casi resonancia. Cuando el voltaje de la terminal OCP/FB
esta sobre el voltaje de umbral Vth(1)=0.73v y menor al
voltaje de umbral Vth(2), la compuerta 1 interna opera a
realizar la operación PRC con el tiempo de apagado fijo,
(Toff=50µseg.).
Cuando esta sobre el voltaje de umbral Vth(2)=1.37v(máximo

4.5v), la compuerta interna 2 opera para conmutar el tiempo

de apagado alrededor de 1.8µseg. (mínimo). Saber cuando el
voltaje aplicado a la terminal OCP/FB alcanza el voltaje de
umbral Vth(2) y esta sostenido sobre el voltaje de umbral
Vth(1), el MOSFET es mantenido apagado. Un ejemplo del
circuito de suministro de potencia por la operación de casi
resonancia esta mostrado en la figura 4.10. La operación de
casi resonancia es realizada por la proporcionada capacidad
del C4 entre el drenador y el circuito de retardo C3,D4,R3 y
R3´ entre el enrollado driver “D” y la terminal OCP/FB.

Customer Services Latin América - 28 -

Chasis BA-5

Customer Services Latin América - 29 -

Chasis BA-5

Por este circuito de retardo, las señales de casi resonancia
son producidas por el voltaje de retroalimentación aplicado
en el enrollado driver, cuando el MOSFET se apaga. Los
amplificadores operacionales internos 1 y 2 operan por la
aplicación de estas señales de casi resonancia para la
terminal OCP/FB(pin1), para retardar el encendido del
MOSFET.
En el caso de la operación de casi resonancia, el tiempo de
apagado del MOSFET es variable alrededor de 1.8µseg. Para
el tiempo de completar el retiro de energía del transformador
por la caída de voltaje del enrollado driver. Aún si la energía
del transformador es retirada las señales de casi resonancia
no caen inmediatamente. Después del tiempo de retardo el
cual es determinado por la impedancia sintonizada del interior
del IC y la constante de tiempo de salida de C3 y C4, las
señales de casi resonancia disminuyendo por debajo del
voltaje de umbral Vth(1) para apagar el MOSFET.
Este tiempo de retardo puesto por ajuste de C3 en una
manera que el MOSFET pueda encender cuando VDS del
MOSFET es mas bajo(Ver fig.13) para saber la operación casi
resonante es posible encendiendo el MOSFET a ½ de la
frecuencia de resonante. Como el tiempo de retardo es
determinado por C3 y C5, aún si C3 es igual a cero, allí los
restos algún tiempo de retardo. En el caso de que el tiempo de
retardo este en conformidad con ½ ciclo de la frecuencia
resonante o que un ligero incremento de perdida de
conmutación no creará ningún problema, C3 y C4 pueden ser
retirados. Como el voltaje aplicado entre las terminales 1 y 5
es 4.5v en máximo, la señal de casi resonancia aplicado a la
terminal 1 sería alrededor de 2.8v. En la operación casi
resonante, el tiempo de apagado esta variado por el tiempo
de descarga de energía del transformador y el tiempo de
encendido esta variado por la constante del voltaje de control,

de esta manera la operación es similar a la de auto excitación
del tipo convertidor Flyback.

4.9 Circuito de retardo

En la operación casi resonante, la frecuencia de control es
hecha en acuerdo de la variación de la entrada y la carga. Por
consiguiente la frecuencia del oscilador es mas alta cuando la
entrada de voltaje es alta y la carga es mínima. En este caso,
sí la frecuencia de oscilación esta más allá de la capacidad
del oscilador interno, las condiciones de operación de casi
resonante no puede ser satisfecha.
Como el mínimo tiempo determinado como apagado por el
oscilador interno esta alrededor de 1.8µseg., la frecuencia
qué puede asegurar el mínimo tiempo apagado de 1.8µseg. ,
debe usarse.
Más que 1.3µseg. del tiempo valido de la señal casi
resonante debe asegurarse, como el oscilador interno es re­iniciado en un corto intervalo. El tiempo valido de la señal casi
resonante significa el periodo de tiempo cuando la señal casi
resonante excede el voltaje de umbral Vth(2)=1.37v de la
terminal de OCP/FB, como se muestra en la figura 4.11.
En las series SRT-F6500 la señal de control y la señal casi
resonante son aplicadas a la misma terminal. Por
consiguiente, el tiempo de descarga constante de C3 que
determina ligeras variaciones en el tiempo de retardo sujeto a
la medición del bias aplicado a la terminal OCP/FB. Debido a
esto, cuando la entrada de voltaje es alta y la carga es muy
ligera, el tiempo de retardo sería un poco largo.
Consecuentemente, la conmutación de pierde incremento por
que el MOSFET enciende intempestivamente. De acuerdo
con, el tiempo de retraso debe ajustarse en una manera que la
potencia de la entrada puede estar menor en el voltaje de la
entrada más alto y la carga más ligera.

Customer Services Latin América - 30 -

Chasis BA-5

Figura 4.12 Formas de Onda de cada sección

Customer Services Latin América - 31 -

Chasis BA-5

4.10 Circuito de Manejo Suave

4.10.1 Contenido de Modificación.

Una conmutación ruidosa puesta al encendido es disminuida,
la corriente de encendido de la compuerta(gate) es tan
pequeña que la compuerta (gate)es apagada.

4.10.2 Efecto por la modificación.

En las series STR-F6500; ua burbuja de ferrita deberá ser
agregado a la terminal de la fuente(source, pin 2) en orden
para reducir el ruido de conmutación al encender; sin
embargo, en las series STR-F6600, la burbuja de ferrita puede
ser eliminada porque el circuito de suavidad ha disminuido el
ruido. Además, el ruido es menor en el STR-F6600 que en
STR-F6500 por agregar el puente de ferrita a la terminal de
fuente(source, pin2).

4.11 Manejo del voltaje en la Compuerta( gate)

4.11.1 Contenido de modificación

El voltaje en la compuerta (gate) se incrementa a 8.3v desde

7.8v

4.11.2 Efecto por modificación

Como el voltaje impuesto sobre el MOSFET esta crecido por

0.5v, máximo conmutación de corriente esta incrementado
mucho.

4.12 Comparador INH

4.12.1 Contenido de modificación

El circuito de señal INH es cambiado por un comparador con
alto rendimiento el cual es similar con el comparador de OCP
desde el circuito para usar un transistor NPN y un diodo.

4.12.2 Efecto por modificación

Un SMPS por usar un STR-F6600 puede sostener la
operación de resonancia casi aún si la salida de voltaje varia
porque el comparador INH hace el rango de voltaje permisible
ampliamente de la terminal OCP/FB(2.8 ~ 3.0v, Tth≥1.3µS a

2.0~5.5v, Tth≥1.0µS.)un tiempo de reset de un oscilador [Tth

(min.)] permite cortar a 1.0µsec de 1.3µsec. El F6600 puede
operar con alta frecuencia como el STR-F6500.

4.13 Circuito OCP/FB

4.13.1 Contenido de modificación

En orden para una regulación estable y baja impedancia de la
terminal de OCP/FB cuando el MOSFET esta apagado, las
series STR-F6600 usan un circuito de corriente constante de

1.35mA sin embargo las series STR-F6500 usan un circuito

que esta conectado a tierra por medio de una resistencia de
560Ω.

4.13.2 Efecto por modificación.

Cambiando la constante del circuito de resonancia de la
resistencia fija causa una entrada de corriente en la terminal
OCP/FB para estar debajo de la frecuencia casi de
resonancia. Como un resultado, una impedancia de un circuito
de retardo para una señal de casi resonancia puede ser
puesta en alto, por consiguiente esto es fácilmente hacer un
circuito filtro pasa bajos y un incremento de ruido para la
terminal de OCP/FB puede ser atenuado. Este circuito provee
proteger la perdida de operación de este IC. Además esto
toma un gran tiempo para descargar el filtro C5 conectado con
la terminal del OCP/FB, el capacitor del circuito de retardo
puede estar en desuso para aplicaciones con perdidas
menores que 200Mhz en la frecuencia de resonancia.

Customer Services Latin América - 32 -

Chasis BA-5

4.14 Nueva aplicación para el STR-F6600

4.14.1 Modo de semi-standby

En las series STR-F6500, cuando la línea de B+ esta
apagada por el uso del relay puesto entre el B+ y el filtro de
rizo en orden para conmutar al modo de sema-stanby, una
señal de casi resonancia esta sobre el nivel de voltaje del INH
2 por el incremento surge voltaje desde un transformador y
después el IC esta en una operación anormal; por lo tanto,
cortando la señal de apagado requerida un fotoacoplador el
cual sincroniza con la señal de apagado del relay.
Sin embargo, las series STR-F6600 toma la operación de casi
resonancia de la anterior condición porque el capacitor del
circuito de retardo para la señal de casi resonancia absorbe el
ruido generado, y además el anterior fotoacoplador puede ser
eliminado.

4.14.2 Circuito de stand-by simple.

Las series STR-F6600 son capaces de cambiar una salida de
voltaje de un SMPS a la operación de casi resonancia sin
embargo esto es imposible en las series STR-F6500; por
consiguiente, en esta nueva serie STR, un consumo de
potencia en el modo de stand-by decrece a 0.5w desde1.0 w
para decrecer la salida de voltaje a 20% o 30% al modo de
operación de casi resonancia.

4.15 Señal de casi resonancia.

4.15.1 Medición de voltaje recomendado.

Las series STR-F6600 pueden ser adaptados a varias
aplicaciones porque el voltaje de la señal de casi resonancia
interna en la terminal OCP/ FB esta en el rango desde 2.0v a

5.5v. El señal de voltaje de casi resonancia es recomendado
ajustarlo en el rango de 3.2v a 3.6v.

4.15.2 Calculo de circuito de retardo medido.

La resistencia R7 el cual ajusta el voltaje de la señal de casi
resonancia, puede ser estimado por el uso de la siguiente
formula, desde el circuito interno de OCP/FB, es un circuito
de corriente constante de 1.35mA.

Is= V ocp

+ 1.35mA

680(R4)

R7 = VD –VOCP_-_2VF

Is

• R7: Resistencia de ajuste para la señal de casi resonancia.

• R4: Resistencia de entrada a la terminal de OCP/FB.

• Is : Corriente de la señal de casi resonancia.

• VOCP: Voltaje de la señal de casi resonancia (voltaje

entre las terminales 1 y 5 cuando el MOSFET esta
apagado)

• VD: Voltaje de manejo del enrollado.

• VF: Caída del voltaje directo de diodo( D3, D4).

Customer Services Latin América - 33 -

Chasis BA-5

4.12. Circuito interno del STR F6500

4.13 Circuito interno del F660

Customer Services Latin América - 34 -

Chasis BA-5

4.14 Aplicación Standard del STR-F6500

4.15 Aplicación Standard del STR-F6600

4.16 Revisión del Circuito

4.16.1 Resistencia fusible:

R1

Poniendo una resistencia fusible o un fusible entre la terminal
3 del IC y el capacitor electrolítico C1 protege al IC en el caso
de un corto circuito de prueba entre la terminal 3 y las partes
de bajo voltaje.

4.16.2 Burbuja de Ferrita:

FB1

Poniendo una burbuja de ferrita en la terminal 2 del IC causa
una corriente limitada de compuerta; por eso, la forma de onda
de la corriente del drenado es llevada sencillamente,
especialmente la corriente del drenado disminuye sus pasos
gradualmente a apagado, comparado con un circuito sin
burbuja de ferrita. Este circuito cambiaría con ruido EMI.

4.16.3 Diodo de alta velocidad:

D7

Cortando una ruta de una corriente que maneja la compuerta
mediante una barrera de un diodo Shottky (ex. AK03) entre la
terminal 2 y 5 del IC provoca la corriente del drenador a caer
bruscamente a apagarse, comparado con un circuito sin una
barrera de diodo Shottky. Este diodo es llamado speed up
diode.

Customer Services Latin América - 35 -

Chasis BA-5

4.16.4 Circuito de retardo:

C3

Agregando un capacitor C3 con 100p ∼ 200pF para causar un
circuito de retardo para atenuar el oleaje de ruido.

4.16.5 Circuito de retardo:

D3 (AG01Z:200V, 0.7ª, Trr=500nS)

El tiempo de retardo puede ser ajustado solamente por el
capacitor C3 sin embargo incrementando el valor del capacitor
permite inducir una perdida de potencia del circuito de retardo,
y comenzar de la señal de casi resonancia es mas retardado.
Por eso el diodo D3 deberá de sumarse a el circuito de retardo
cuando el C3 es mayor que 220pF, y entonces el tiempo de
retardo puede ser ajustado dentro de una baja frecuencia
resonante.

4.16.6 Circuito de retardo:

R12 ( 1K ∼ 2KΩ)

En el caso de que ambos una entrada de un rango de voltaje
de AC y una salida en el rango de una carga dinámica sean
amplios, el circuito de retardo sobre el cual solamente el diodo
D3 es agregado hace cambiar un tiempo de retardo en
proporción al tiempo de encendido del MOSFET. Agregando
la resistencia R12 en el circuito de retardo puede limitar una
variación en el tiempo de retardo.

Customer Services Latin América - 36 -

Chasis BA-5

5. BLOQUE DE ENCENDIDO Y
COMUNICACIÓN

Algunos procesos ocurren cuando el botón de encendido es
presionado.
La siguiente lista muestra la secuencia de operación y su
propósito:

Secuencia de encendido

Bloque Operación Propósito

1.- Presionar botón de
encendido

2.- Micro- Degauss Circuitry Degaussing Elimina áreas magnetizadas del cinescopio

3.- Micro-sw/regulador Regulador On SW ON poniendo +9V en la jungla

4.- Sw/Reg-Jungla IC Encendido de Jungla VCC al CI Jungla

5.- Jungla IC-Micro VTIM señal de tiempo de

6.- Micro Memoria IC Recuperación de datos

7.- Micro - Jungla IC,
Tuner, Procesador de Audio

Señales de comunicación de Datos y Reloj que son usadas en
los diagramas de tiempo con armónicas. Para abordar la
interferencia en comunicaciones de la imagen, el
microprocesador solamente se comunica con otros IC´s

Power On Empezar comando

intervalo vertical

almacenados en la memoria

1.- último canal de TV

2.- Entrada usada

3.- Ajustes de imagen

4.- Nivel de volumen

5.- TV ID (características)
Comunicaciones Datos y relojes usados para notificar a los otros integrados

Pulso vertical de oscilador para sincronizar datos

Jala la última información usada de la memoria

que regresen a la última posición en que estaban, cuando
se apago la televisión.

durante el intervalo vertical de cada imagen. Para localizar
este tiempo el Micro usa el pulso vertical VTIM de la jungla.

Customer Services Latin América - 37 -

Chasis BA-5

Memoria
IC1003

IC1001

IC1001

Memoria
IC1003

Bus de
Datos

VP / VTIM

S Data

Switch/

Reg. 9V

Jungla Y/C

Jungla Y/C

IC1301

IC1301

Power

on

Stand By

5V

Sistema de Control

Sistema de Control

Cuircuitería de la

Bobina Degauss

Bobina

Desmagnetizadora

Fig. 5.1 Bloque de Encendido y Comunicaciones

5.1 Encendido

Una vez que el Micro ha recibido el voltaje de 5vdc de Standby
al conectar el equipo, el cristal externo de 8Mhz puede
empezar a correr (una vez que se ha efectuado el reset).
Estos 8Mhz son usados las operaciones del IC001 basados en
la secuencia digital y consecuentemente es necesario para
cualquier actividad.

Ya que el micro está listo, puede responder al comando de

Salida Propósito

1.IC001/pin13=Bajo Activar el circuito desmagnetizador

2.IC001/pin8=Bajo

Activa el relevador de Power a través de
Q504

encendido. El comando de encendido puede venir del switch
S001 en el panel de control. Cualquiera que sea la entrada de
encendido causa que el IC001 de las siguientes salidas:

Salidas del Micro al Comando de Encendido

La salida baja de IC001/pin 13 es aplicada al circuito
desmagnetizador. Este voltaje permanecerá en bajo por 2.2
segundos cada vez que el televisor sea encendido. Este
tiempo es más que suficiente para realizar la operación de
desmagnetizar la pantalla.

La salida de voltaje bajo en el pin 8 de IC001 es aplicada a
Q604 y Q607. Este permanece en bajo durante el tiempo que
el televisor permanezca encendido. El voltaje bajo es aplicado
a la base del switch Q604, Con lo que hay en el colector, se
polariza a Q607 el cual activa al AC Power Relay (RY602),
permitiendo el paso del voltaje AC.

Customer Services Latin América - 38 -

Chasis BA-5

D622

DGC Driver

Q609

DGC Relay

RY601

AC RECT

STANDBY CIRCUIT

Converter

Q605

Protect

Q606

RY602

AC Power

Relay

Switch

Q608

STBY Drive

Q607

Figura 5.1.1 Encendido

5.2 Circuito de Gaussing

El tubo de imagen tiene tres cañones de electrones que
disparan a una localización precisa de fósforo sobre la
pantalla. Si un imán es colocado cerca del cinescopio los
electrones serán atraídos hacia el. Los disparos de electrones
se moverán cerca de su lugar y no caerán en sus fósforos
correctos. Cuando los disparos caen en fósforos incorrectos
un color fundamental predomina en la porción que esta cerca
del imán. Si solamente un cañón esta encendido la TV no

T604

STAND BY

Micro

IC1001

RECT
D605

Relay Drive

Q604

+B

LOW B

Audio

VCC

AC

PH600

Fotoacoplador

ODGC

Relay

desplegara un color de señal puro esto es llamado un
problema de pureza.

Al localizar las bocinas cerca de la TV comúnmente causan
problemas de pureza. Pues el imán que contienen las bocinas
produce disturbios en el disparo. Casi siempre el magneto
interno de las bocinas es completamente sellado para prevenir
este problema.
Los motores eléctricos cercanos ala TV también producen
problemas de pureza. En este caso desactivar los magnetos

Customer Services Latin América - 39 -

Chasis BA-5

aplicados alas áreas de metal del tubo de imagen desactiva
los problemas de pureza.

El magnetismo terrestre de la tierra puede también magnetizar
partes del cinescopio cuando la TV es movida el circuito de
gaussing elimina estos efectos magnéticos en la apertura.

El propósito del circuito de gaussing es el de desmagnetizar
cada vez que se conecta y se encienda la TV. Esto es hecho
pasando la corriente alterna hacia una bobina de alambre
localizada en la camp0ana del tubo de imagen. El campo de
AC elimina las áreas magnetizadas de la apertura.

5.2.1 Operación del circuito

El micro IC1001 controla el retrazo de gaussing. Al conectar el
Micro IC1001 tiende a recibir +5Vdc en standby y un nivel bajo
en IC1001/pin30 para resetear. Después del reset se va a alto
y el IC1001 puede responder al comando de encendido.
Inmediatamente la salida degaussing de línea en IC1001
/PIN13 se va a alto y empieza la operación. Este pulso en alto
es aplicado a la base Q609, poniendo al transistor en
encendido. La corriente de flujo de Q609 también fluye hacia
el RY601 (Bobina de retrazo) energizando el retrazo de
gaussing.

La corriente alterna de 120Vac puede pasar hacia el retrazo
de la bobina de gaussing. La entrada de 120Vac puede
primero pasar hacia varias partes antes de activar la bobina de
gaussing:

Elementos entre la línea de AC y la bobina degaussing

Elemento Propósito

VDR601

C655 Reduce los voltajes picos de

Absorbe voltajes picos de la
corriente de línea.

la línea y de la TV

R613

T602

THP601

3.5 ohms frío

14kohms caliente (calculado)

RY601

Bobina de 273 ohms

Bobina de degaussing

Aproximadamente 8 ohms

Resistencia de alimentación
para el capacitor 655
Transformador de reacción
común. Cancela la señal de
ruido de la línea de AC.
EL termistor degaussing es
de 3.5 ohms en frío en series
con bobinas degaussing. Este
incrementa en resistencia al
apagar toda la corriente de la
bobina durante 2 segundos.
Controlada por el IC001 al
aplicar AC a la bobina de
degaussing por 2.2seg.
Crea un campo de AC que
borra los efectos magnéticos
de la apertura.

5.2.2 Operación del termistor

Cuando la corriente fluye hacia la bobina de degaussing, esta
también fluye hacia el THP601. Inicialmente su resistencia es

3.5 ohms pero incrementa rápidamente durante 2 segundos y

hay solamente 8.5 miliampers fluyendo hacia la bobina de
degaussing . Esta corriente desarrolla un campo magnético
negligible en la bobina y es efectivamente apagada. Poco
tiempo después busca una resistencia más alta, la RY6001
desconecta el retrazo de la bobina de degaussing de la
corriente de línea completamente.

Corriente de la bobina de degaussing

Encendido 10 A Momentáneamente

1.7 segundos después de
encendido

2.2 seg. Después de encendido 0mA

8.5mA operación del termistor
THD601

Customer Services Latin América - 40 -

Chasis BA-5

AC Power Re lay

D605

AC Rect.

IC1001

Sistema de

Control

O-Re lay

A T603/5

DGC

C648

Q609

F601

VDR601

RY 601

DGC Relay

T602

12 V

Figura 5.2.1 Bloque de la Bobina Desmagnetizadora

5.3 Comunicaciones

Antes de que las comunicaciones normales puedan empezar,
son necesarios los pulsos de arranque de tiempos. Será
entonces cuando datos y reloj (I

2

C) empiecen a correr y se
mantengan así el tiempo que permanezca encendido el
equipo.

5.3.1 Arranque

Una vez que el televisor se ha encendido, el voltaje “Set 9
Vdc” está disponible para que se alimente a la jungla. Es
entonces cuando el oscilador interno de la jungla empieza a
trabajar, generando las señales de drive horizontal y vertical y
el pulso de timing vertical de 60 HZ (VTIM) del pin 5. Este
pulso VTIM de 60 HZ inicia la comunicación diciendo al
IC1001 cuando empezar a enviar las señales de salida de

datos y reloj.

5.3.2 Retroalimentación de memoria.

El micro IC1001 primero se comunica con la memoria IC1003.
Los ajustes de la TV que estaban almacenados en memoria
son actualizados mientras el TV está encendido. En condición
de encendido, IC1001 envía datos y reloj de salida hacia la
memoria IC1003 para refrescar esta información los datos de
regreso son enviados al IC001 a través de la misma línea
(IC1001/pin 36 – IC1003/pin 5) y es soportada por la señal de
reloj de IC1001/pin 39.

Los ajustes de usuario transferidos de memoria incluyen:

• Ultimo canal usado, CC, Channel block; favoritos.

• Selección de entrada- video 1, video 2 o entrada de TV.

• Ajustes de imagen- brillo, color, definición, etc.

• Volumen- nivel, tono, balance, speaker on/off.

La forma de onda de la señal VTIM es mostrada precediendo
los datos de y la señal de reloj del IC1003.

Figura 5.3.1

Customer Services Latin América - 41 -

Chasis BA-5

CH1.- IC1301/pin5; VTIM
CH2.- IC1001/pin36; Datos bidireccionales
CH3.- IC1001/pin39; salida de reloj al IC1003
CH4.- IC1001/pin37; datos bidireccionales

5.3.3 Transferencia de los códigos de identidad de
memoria.

Además de los datos de usuarios transferidos de la memoria
al IC1001, los parámetros de operación tales como tamaño,
gama, linealidad, y los códigos de identidad del televisor
también son transferidos.

Estos códigos de identidad identifican las funciones del
modelo. El tener códigos de identidad equivocados permitirá al
televisor mostrar partes de una función que no existe en ese
modelo. Por ejemplo, un video 3 puede aparecer en el OSD
cuando en realidad ese televisor no tiene entrada de video 3.
Estos códigos de identidad son accesados en el menú de
servicio (ver el manual de servicio para accesar a la
información con el control remoto).

5.3.4 Comunicaciones con otros IC´s.

Después de que la información del IC1003 es almacenada en
la memoria estática del IC1001, la información es comunicada
a la jungla IC1301, tuner TU101 y procesador de audio (IC404
dependiendo del modelo) para activar todos los parámetros de
operación del TV.
En esta segunda imagen los mismos datos mostrados son
expandidos de modo que puede apreciarse el espacio que hay
en la señal de reloj del IC1001 también se puede ver que los
datos de memoria y jungla lucen igual.

Figura 5.3.2

TV encendido - canal activo
CH1.- IC301/pin5, VTIM
CH2.- IC001/pin36, datos bidireccionales
CH3.- IC001/pin39, salida de clock hacia el IC003
CH4.- IC001/pin37, datos bidireccionales.
Todas las señales a 5V/div, base de tiempo: 200usec/div

Comando de canal hacia arriba.
Esta tercera imagen muestra que los datos y reloj adicionales
son agregados a las líneas de comunicación cuando canal +
es presionado. Datos similares están presentes cuando otros
botones tales como selección de vídeo, volumen y display son
presionados.

Customer Services Latin América - 42 -

Chasis BA-5

Figura 5.3.3

TV ON - Con el botón del control remoto "Channel up"
presionado.

CH1.- IC301/pin 5; VTIM
CH2.- IC001/pin36; datos bidireccionales
CH3.- IC001/pin39; salida del clock al IC301
CH4.- IC001/pin37; datos bidireccionales

Todas las señales a 5V/div, base de tiempo: 2msec/div

5.3.5 Señal de tiempos VTIM ausente.

Al momento de que la señal de tiempo VTIM esté ausente en
el IC1301, datos y reloj continuaran saliendo del micro IC 001­pines 36-39 y el equipo deberá de funcionar correctamente
faltando solamente el display en pantalla (OSD). El OSD

necesita pulsos de tiempo horizontal y vertical para

posicionarse. Sin cualquiera de estos pulsos los caracteres de
OSD no sabrán dónde aparecer.

La frecuencia de comunicación de datos cuando esta señal
VTIM está ausente es de alrededor de 50Hz. Normalmente los
datos y reloj siguen los 60Hz de la señal VTIM. En los
anteriores televisores de Sony, si la señal VTIM estuviera
ausente, no saldría ni reloj ni datos del micro. El síntoma es
que el equipo permanecería con la pantalla obscura porque no
hay datos hacia la jungla.

Customer Services Latin América - 43 -

Chasis BA-5

IC1003
Memory
N24C16

IC1301

R1348

R1041

R1347

R1070

IC1001
Micro
M37273MF

R1069

R107

R451 R450

18 19

IC404
Audio

Processor

NJW1130G

Bloque de Comunicaciones

R108

Customer Services Latin América - 44 -

Chasis BA-5

6. PROCESO DE LA SEÑAL DE VIDEO

V2

V1

Y

C

AFT

Video Switch

IC1304

R G B

R G B

Jungla Y/C

IC1301

Main V

Main V

Y

Y

C

C

R

R

G

G

B

B

6.1 Entradas de Vídeo.

A continuación se muestra una tabla que indica las tipos de
entradas que presenta el Chasis BA-5, dependiendo del
modelo.

Modelo Tuner 2 Tuner

(PIP)

14FM12
21FM12

21FE12
21FV12
25FV12

Video 1

(trasera)

Video 2
(frontal)

LPF

LPF

LPF

Comb Filter

VTIM

I
C
1
0
0
1

IC1302

fsc

fsc

Vin

Vin

Y

Y

R
G

C

C

B

R

R

G

IK

C
o
n
t

r
o
l
S

y
s
t
e
m

C BOARD

G

B

B

RGB Amp
TDA6108

Video 3

(trasera)

S Video 1

(trasera)

S Video 2

(frontal)

DVD

(input)

Customer Services Latin América - 45 -

Chasis BA-5

29FS12
29FV16

Estas señales entran a la Tarjeta MB, y llegan al Switch de
Video (IC1304), el cuál se encargará de dar paso a la señal
que haya sido elegida por el usuario, o bien al momento de
encender el Televisor dejará pasar la señal de la entrada que
quedó registrada en la memoria.
Cuando el televisor tiene entrada de Super Video, la señal
entra separada en Croma y Luminancia, por lo que no pasa a
través del Switch de Video y se dirige directamente a la Jungla
Y/C (IC1301).
Cuando una señal de Video Compuesta es entregada a través
de las entradas de video, de Super Video ó por componentes
separadas, sabemos que proviene de una fuente fija que no
estará cambiando, por lo que esa señal es procesada de
manera directa.
Pero cuando la entrada proviene del sintonizador, sabemos de
antemano que existen varios canales los cuales llegaran al
mismo tiempo y de los cuales sólo podrá verse uno a la ves,
es por eso que esta fuente necesita de un proceso extra, el
cual se describe a continuación.

6.1.2 Sintonizador
Encendido.

La información del canal es enviada de la memoria IC1003 al
micro IC1001 pin 36. Esta información contiene:

• Canales activos de televisión.

• Cada una del las frecuencias de las estaciones y nivel de

banda.

• La última estación vista al apagarse el equipo.

Sintonía básica.

La recepción de canales es realizada utilizando el micro
IC1001 y el tuner TU101. La información del último canal visto
con su frecuencia y localización de banda es transmitida por
los datos hacia el tuner TU101 pin 5. En el TU101 la banda y
los datos de frecuencia son usados para sintonizar el canal

deseado.
Sintonía fina.

Un voltaje análogo de AFT del TU101 pin 4 es usado para la
sintonía fina del canal. Cuando la estación o canal está en
frecuencia el voltaje de Sintonía Fina Automática (AFT) de
TU101 pin 10 será de 0.7 volts de DC. Si la estación esta
fuera de frecuencia el voltaje de AFT será de 0 a 1.2 volts. El
error de frecuencia es detectado por el micro IC001 pin 33.
IC1001 envía datos de corrección de frecuencia del pin 37 al
TU101pin 5. La frecuencia del canal es finamente ajustada y el
voltaje de AFT alcanza los 0.7 volts.

Salida de vídeo.

2 volts pico a pico es el voltaje de la señal de salida de
vídeo del tuner en el pin 18, llevada a través del Q1001 al
Switch de Video IC1304 en el pin 1.

Nivel de salida de vídeo

Componente Voltaje de DC Voltaje P-P

TU101 pin 18 4.3 volts DC 2 v P-P

Q1001 emisor 5 volts DC 2 v P-P

Customer Services Latin América - 46 -

A

Chasis BA-5

Enmudecimiento del audio al cambio de canales.

Al oprimir canal + o – en el panel de control o el control
remoto, IC1001 responde con datos del pin 37 del tuner para
cambiar de canales. Al mismo tiempo, el micro IC1001 pin 5
entrega un pulso positivo de 1 seg. Que se aplica al TU101
pin 17 para enmudecer solo el audio. Esto evita ruido que
pueda ser escuchado mientras se cambia de canales.
La salida de mute de IC1001 pin 5 también se va a alto
cuando el Botón de vol – es oprimido y el nivel ha alcanzado
su límite mínimo. IC1001 pin 5 también se va a alto cuando el
botón de mute es presionado. Esto aparece resumido de la
siguiente manera:

Audio mute de IC001 pin 5

Operación Intervalo

Cambio de canal 1 seg
Volumen todo el tiempo
abajo
Botón de mute oprimido

Hasta que el volumen + es
presionado

parece en alto hasta que el TV

es apagado

Auto programación.

La identificación de canales es usado durante el modo de auto
programación. Esto es cuando todos los canales de cable o
señal de antena son seleccionados por encima de los que
están inactivos. Cada canal es explorado uno por uno. Cuando
se recibe el pulso de sincronía horizontal del canal en sintonía,
el canal es grabado como activo. La localidad de este canal es
almacenado entonces en el IC1001 para ser transferido a una
memoria externa al momento de apagar el equipo.

Cuando esta función es activada desde el menú de usuario,
IC1001 envía datos al sintonizador para sintonizar cada canal

y ver si hay mas canales presentes. Si hay un canal presente
en el primer número de canal el vídeo saldrá del Tuner TU101
pin 18. Este vídeo es llevado a través de Q1010 a la base
Q1009. Q1009 es un separador de sincronía que separa la
sincronía de la señal de vídeo compuesta hacia el pin 16 del
IC1001. Este pulso de sincronía horizontal ayuda a identificar
al IC1001 si el canal sintonizado en ese momento debe ser
agregado como canal activo o no.

A continuación se listan los voltajes en el separador de
sincronía Q1009.

Canal activo E=5.1 Vdc B=5 Vdc C=0.7 Vdc
Canal inactivo E=5.5Vdc B=5Vdc C=0.5-0.8 Vdc

Al

Switch de Video

Buffer

Buffer

Q1001

Q1001

Buffer

Buffer

Q1010

Q1010

Separador

Separador

de Sinc H

de Sinc H

Q1009

Q1009

IC2001

IC2001

IR

IR

Detect

Detect

5

33

37

39

12

36

38

Video Principal

IC1001

Micro

16

16

18

10

54

17

MUTE

AFT

SDAT

SCLK

1

1

BDAT

5

IC1003

IC1003

Memory

Memory

5

6

6

BCLK

Figura 6.1 Bloque del Sintonizador

Customer Services Latin América - 47 -

Chasis BA-5

6.2 Comb filter digital

El Chasis BA-5 cuenta con un Comb Filter Digital (IC1302),
que se encarga de separar la señal de video compuesta, en
información de Croma y Luminancia.
El Comb Filter Digital que se emplea en el Chasis BA-5 es 2D.
Este Comb Filter analiza tres líneas del barrido horizontal, la
que será trazada en ese momento, la línea anterior a ésta y la
línea que será trazada después de la actual.
Esto lo hace de la siguiente manera, la señal de Video que
entra al Comb Filter, es procesada de manera digital gracias a
un convertidor analógico digital ubicado dentro del Comb
Filter. Una vez que ha procesado la información de las tres
líneas antes mencionadas, compara éstas, para poder
regenerar la información que pudiera haberse perdido en la
línea que será trazada.
El resultado es no solamente la separación de croma y
luminancia, sino además una más alta resolución que la que
se obtiene de un comb filter digital estándar simulando detalles
de imagen y reduciendo la perdida de puntos.

6.3 On Screen Display y Close Caption

El menú del televisor, información de canal y entrada
seleccionada, son introducidas a la etapa de vídeo antes de
llegar al circuito jungla. Esta información de caracteres
llamada información de on screen display (OSD), viene del
micro y es enviada a la jungla como voltajes OSD. Para esto el
microprocesador debe saber exactamente donde colocar
estos caracteres, estas señales son el pulso de horizontal
(HP) y vertical (VTIM).

Los caracteres de OSD generados en los pines 50, 51 y 52 de
IC1001 son acompañados por señales de switcheo aplicadas
al pin 29 del IC1301. Estas señales de switcheo deben de
estar en alto para cancelar la señal de vídeo y habilitar la
señal Rojo, Verde y Azul del OSD que entran al los pines 30,
31 y 32 del IC1301. Internamente en la jungla los caracteres
rojo, verde y azul reemplazan partes del vídeo.

El nivel de voltaje de entrada al pin 29 de IC1301 determina si
el vídeo de entrada es blanqueado o es solo es reducido en
brillo. Si el pin 29 del IC1301 alcanza los 5 Volts el vídeo será
blanqueado por completo y permite que el OSD aparezca. Si
la terminal 29 del IC1301 alcanza solo el voltaje de 2 Volts, el
vídeo aparecerá reducido solo en brillo, esto ocurre cuando el
botón de menú es oprimido. La señal de 5 volts completa de
blanking de vídeo viene del pin 49 del IC1001 y la señal de ½
de brillo viene de del pin 41 de IC1001 vía la resistencia
R1062 (10K).

La operación de la función de CC es controlada solo por el
micro IC1001 y solo requiere 3 señales para operar. La
información de sincronía H y V que es usada para colocar el
OSD es también usado para colocar el escenario de CC. La
entrada de vídeo por el pin 22 del IC1001 extrae la
información de CC de una línea en el intervalo vertical que es
la señal necesaria para el funcionamiento.

Customer Services Latin América - 48 -

Chasis BA-5

Video

Buffer

Buffer

Q1325

Buffer

Buffer

Q1313

Q1313

Q1325

IC1001

IC1001

Micro

Micro

1

1

HP

2

2

VP

22

22

O OSD BLK

Vin

52

R

51

G

50

B

41

O YM

49 29

37

SDAT

39

SCLK

Salida Horizontal

Buffer

Buffer

Q1326

Q1326

IC1301

IC1301

Jungla Y/C

Jungla Y/C

5

5

VTIM

18

HP

18

R

32

G

31

B

30

YS2/YM

35

SDA

34

SCL

R
G
B

Figura 6.2 OSD y CC

6.4 Salida de vídeo

El proceso de video continua dentro del circuito jungla hacia el
tubo de imagen. El circuito jungla toma la señal compuesta de
video o Super Video y convierte esta información en niveles de
voltajes separados de RGB. Estos voltajes son amplificados
por la salida de vídeo y aplicados a los cátodos del tubo de
imagen. Este proceso se lleva a cabo de la siguiente manera:

6.4.1 Drivers de Video

Estos tres transistores drivers, Q1315, Q1316 y Q1317,
proporcionan la corriente suficiente para energizar al
amplificador de vídeo (IC702). Un corto circuito en estos
transistores puede ocasionar la ausencia de ese color (y activa
el blanking en el circuito IK) un transistor abierto puede causar

que el color se vea con un brillo máximo (con líneas de
retraso).

6.4.2 Amplificador del CRT

Este integrado (IC702) amplifica las señales RGB
provenientes de los drivers de video a un voltaje suficiente
para manejar los cátodos del tubo de imagen.

6.4.3 Circuito sensor de IK.

Conforme avance la edad del tubo la emisión de los tres
cátodos no será la misma. La corriente de cátodo (IK) es
monitoreada en cada cátodo y se ajusta la señal del driver y
su nivel correspondiente para compensar las diferencias
provocadas por la edad. Conforme el cinescopio sea usado la
emisión de los cátodos irá disminuyendo en diferentes
proporciones. Cuando un cátodo baja su emisión con respecto
a los otros, el color blanco no aparece como tal. El circuito
jungla ajusta los niveles de cada señal rojo, verde y azul para
mantener un nivel de balance de blancos. La corriente
proporcionada por cada cátodo del tubo de imagen es
monitoreada mientras el televisor esta encendido. El proceso
de monitoreo se basa en tres puntos que residen en el área de
blanking vertical, (invisible) del tubo de imagen. Estos pulsos
sensores de IK (corriente de cátodos) son separados por el
circuito jungla y usados para ajustar el nivel rojo, verde y azul
y ajustar el balance de blancos.

Circuitería

El circuito de corriente automática de cátodos mantiene el
vídeo y OSD blanqueados hasta que el circuito de AKB ha
terminado. El IC1301 genera los pulsos de driver de cátodo
para empezar la operación del circuito IK.

Customer Services Latin América - 49 -

Chasis BA-5

Tres líneas horizontales en el intervalo vertical del campo de la
imagen son usados para probar cada cátodo uno a la ves.
Cada cátodo es polarizado al máximo empezando con la
salida del rojo en el pin 22. Después del primer pulso en el pin
22, el pin 23 de IC1301 envía un pulso de 10 us para
encender al cátodo verde durante la línea entera horizontal.
Después el pulso en el pin 23 del IC301 se vuelve bajo, y el
pin 24 da salida al último pulso para encender al cátodo azul.
Esos 10us de los pulsos son llevados por Q1315, Q1316 y
Q1317 y amplificados por IC701 para ser aplicados a los
cátodos de los tubos de imagen.
Cuando el tubo de imagen se calienta y cambia su corriente,
estos tres pulsos aparecerán uno después del otro el pin
común a la entrada de IK de IC 701(pin 5). Las amplitudes
representan la corriente de cada cátodo.

Etapa de recortadores Q1350 y Q1331.

Esta señal IK es aplicada a la etapa de recortador para
encontrar el nivel de corte y el nivel máximo de la forma de
onda. El circuito recortador consiste de un divisor de voltaje y
dos transistores. Las resistencias divisoras de voltaje R1392 y
R1393 aplican a la base de ambos transistores un voltaje de
activación, la señal IK es aplicada al emisor de ambos
transistores cuando la señal IK supera este nivel de activación
de los transistores estos conducen y pasa únicamente la señal
por encima de este voltaje de activación. Sin embargo esta
etapa se ha dicho que recorta el nivel mas bajo de los
componentes de la señal positiva de IK, dejando solo los
picos.

En operación normal la línea de IK consta de tres pulsos de IK
y la señal de vídeo de los cátodos de los tubos de imagen.
Q1331 pasa la señal hacia IC1301 para que los pulsos de IK
puedan ser identificados y usados por el balance de corriente

de cátodos. El zener D1310 limita la entrada de señal al
IC1301 pin 21 a un voltaje máximo de 5 Volts.

Q1350 es usado para recortar el nivel más grande de las
señales. Q1350 opera de forma similar a Q1331 pero lleva la
señal de IK a tierra, dividiendo la corriente de la señal.
Conforme la amplitud de la señal se haga más grande, mas
corriente fluirá a través de R329. El voltaje adicional dado por
R1392 hará conducir a Q1350 mas que Q1331. Conforme
Q1350 conduzca más, el nivel de la señal es reducido para
que no dañe al IC1301.

Los siguientes oscilogramas muestran la señal de IK y la señal
de la etapa de recortador y el nivel de señal.

Figura 6.4 Pulsos de IK

La salida de señales IK es aplicada al IC1301 pin 21. Dentro
de IC1301 cada uno de los tres pulsos de IK es medido y
comparados con los niveles gravados en el modo de servicio
en la memoria. Estos niveles almacenados en memoria son
ajustados y usados para activar la ganancia de las señales
RGB. Cuando la ganancia esta dentro del rango de ajuste

Customer Services Latin América - 50 -

Chasis BA-5

automático, la señal RGB es activada y deja al IC1301 ( pin 22
al 24) con los pulsos de IK.

6.4.4 ABL

El propósito de esté circuito es el de prever escenas brillantes
las cuales pueden acortar el tiempo de vida del tubo de
imagen. La entrada del limitador automático de brillo
monitorea la corriente consumida por el tubo de imagen con
respecto al alto voltaje. Si la imagen se vuelve brillante, la
entrada de voltaje de ABL en la jungla, causa una reducción
en los niveles de salida de rojo, Verde y Azul.

El transformador de Flyback T504 provee el alto voltaje para
el tubo de imagen. La terminal de tierra del secundario del
T504 pin 11 está limitada en corriente por una resistencia de
100 Kohms, R535. Tan pronto como el brillo de la imagen
aumente, la corriente de alto voltaje también aumentara,

causando una caída de voltaje a través de la resistencia
R535. Esté voltaje de ABL disminuye con el incremento del
brillo.

Voltajes ABL. Modelo KV-20M40

Condición Voltaje T504 PIN 11 Voltaje IC301 PIN

Pantalla negra 6.2 Vdc 6.2 Vdc
Barras de color 2.96 Vdc 3 Vdc
Pantalla blanca 2.1 Vdc 2.1 Vdc

El divisor de voltaje R533, R534 y R532, polariza la línea de
ABL con un voltaje positivo que es aplicado a la jungla, IC 301
pin 3. Un voltaje de ABL bajo disminuye el nivel y la ganancia
de la señal de RGB.

Customer Services Latin América - 51 -

Chasis BA-5

OSD

MIX/BLK

L
B

A

R G B

3 32 31 30

IC1301

Jungla Y/C

Control de

Ganancia

I2C Bus

Decoder

34 35

AKB
Logic

22

23

24

24

IC1001
Micro

ABL

Buffer

Buffer

Q1317

Q1317

Buffer

Buffer

Q1316

Q1316

Buffer

Buffer

Q1315

Q1315

IK Buffer

IK Buffer

e

Q1350

Q1350

R1392

e

IK Buffer

IK Buffer

Q1331

Q1331

c

Figura 6.3 Salida de Video

IC702

b

b

CRT DRIVE

R1391

R1393

Rin Gin Bin IK R G B

1 92 3 5 87

c

+ 9V

Customer Services Latin América - 52 -

Chasis BA-5

7. BLOQUE DE DEFLEXIÓN

7.1 Deflexión Vertical

La etapa de deflexión vertical consiste de:

• Oscilador vertical

• Amplificador vertical

• Generador de flyback

• Yugo de deflexión

El propósito de esta etapa es generar un campo magnético.
El campo magnético arrastrara gradualmente al haz
electrónico proveniente de arriba hacia a bajo(verticalmente) y
entonces rápidamente de regreso hacia arriba (retraso de haz
electrónico) de la pantalla para empezar otra ves.

7.1.1 Oscilador vertical.

Cuando el televisor se enciende aparecen los 9V en la jungla
IC1301 pin 44. El oscilador horizontal interno empieza a
trabajar y cuenta hacia abajo (dividido) a 60 Hz para empezar
a producir la señal de driver vertical.

La señal de driver es formada dentro de una rampa positiva y
negativa para ser cambiada en amplitud y linealidad por los
datos seriados del micro IC1001. Si los datos o la señal de
reloj no están presentes, no habrá señal de driver vertical a la
salida IC1301 pin 13 y 14.

7.1.2 Amplificador Vertical.

En un solo integrado se encuentra la salida vertical marcada
como IC502 el cual genera la amplitud suficiente y la corriente

para polarizar al yugo. Es alimentado con +12 Volts y -15 Volts
que vienen de secundario del transformador Flyback.

7.1.3 Generador Reforzador/Retorno.

La forma de onda vertical es usada para generar una corriente
extra en el yugo de deflexión durante el periodo de retraso.
Esta corriente extra es usada para regresar rápidamente al
haz electrónico a la parte superior de la pantalla.

La etapa de generador de retorno dentro de IC502 usan la
forma de onda vertical para formar un pulso de 30V p-p
necesario durante el periodo de retraso. La porción de retraso
de la forma de onda del driver vertical entra al IC502 por los
pines 1 y 7, provenientes de la jungla (pines 13 y 14), es
extraída y amplificada y aparece en el pin 3 como un pulso de
30 V-p-p. Este pasa a través de C541 y proporciona una
corriente suficiente para alimentar al IC502 pin 6 durante el
tiempo de retraso. El diodo D510 bloquea este pulso y lo
previene de un incremento dado por la fuente de 12 volts
positivos.

La señal de retorno vertical de IC 502 pin 3 es usada en la
protección del circuito. Esta señal de 30 Vpp es reducida a 5
Vpp y monitoreada por el IC1001 para sensar el trabajo
correcto de la etapa vertical.

7.1.4 Yugo de deflexión

El yugo de deflexión transforma el flujo de corriente eléctrica a
través de sus bobinas en campos magnéticos que posicionan
verticalmente al haz electrónico. El flujo de corriente a través
de las bobinas del yugo de deflexión se regresa a tierra a
través de R536. El voltaje obtenido a través este resistor se
retorna a la entrada inversora de IC502 pin 1 para mejorar la
linealidad.

Customer Services Latin América - 53 -

Chasis BA-5

IC502

IC13001

IC13001

Jungla Y/C

Jungla Y/C

VD+

VD-

13

14

R519

R536

V OUT

1 2 3 4 5 6 7

+12V -15V

C541

+12V

R538

DY

-15V

D510

C543

R539

17

I-Protect

IC1001

IC1001

MIRO

MIRO

Pin 3 (IC502)

30 Vpp

Pin 5 (IC502)

54.3 Vpp

Pin 17 (IC1001)

5 Vpp

Figura 7.1 Deflexión Vertical

Protección

Una perdida de datos, drive vertical, señal del generador de
retorno o ausencia de los +12 V ó –15 V, ocasionarán que el
circuito de protección apague el equipo. El pulso de retorno de
30 Vpp del pin 3 de IC502 es utilizado como un indicador de
que la etapa de vertical está funcionando correctamente. Este
pulso es reducido a 5 Vpp y monitoreado por el micro IC1001
en el pin 17. Después de dos segundos de ausencia de
pulsos, IC1001 apaga al televisor y hace parpadear al led de
timer por cuatro veces.

7.2 Deflexión Horizontal

La etapa de deflexión horizontal esta compuesta por las
siguientes secciones:

• Oscilador horizontal

• Drive horizontal

• Salida horizontal

• Retroalimentación AFC

• Limitador automático de brillo ABL

• Protección

7.2.1 Oscilador horizontal

Cuando el televisor es encendido, tenemos 9V de DC y este
voltaje es aplicado a la jungla IC1301/pin33. Internamente en
el IC1301, el oscilador horizontal comienza a trabajar,
generándose así la señal de drive horizontal que sale por el
pin19. Los pulsos tiene una amplitud de 5Vp-p con una
anchura positiva de 24µs. La señal permanece en bajo por
40 µs después del pulso y luego se repite.

7.2.2 Drive Horizontal

La señal horizontal del IC1301 es amplificada por el Q501. Los
niveles de la señal se muestran en la siguiente tabla.

Drive Horizontal

Dispositivo Amplitud Vdc

IC301/pin19 5Vp-p 3Vdc

Q501/base 2.5Vp-p 0.7Vdc

Q501/colector 100Vp-p 47Vdc

Q502/base 2Vp-p .03Vdc

Q501 amplifica la señal del drive horizontal hasta 100vp-p
(B+=+116Vdc). Posteriormente esta señal se reduce en
voltaje, pero es incrementada en corriente por T501. El
aumento de corriente en el secundario es necesario para

Customer Services Latin América - 54 -

Chasis BA-5

manejar la ganancia, la alta potencia y el transistor de salida
horizontal Q502.

7.2.3 Salida Horizontal

Q502 es el transistor de salida horizontal el cual maneja dos
cargas inductivas y dos circuitos:

La bobina de deflexión. Está libera un campo magnético de

tal manera que el rayo de electrones se desplace de izquierda
a derecha en la pantalla.

El transformador de flyback. Esté se encarga de desarrollar

el alto voltaje, el enfoque, el control de pantalla y +12 y –15
Volts para el tubo de imagen y para la sección vertical.

Circuito de retroalimentación AFC.- Esté circuito es utilizado

para monitorear la frecuencia del oscilador horizontal.

7.2.4 Retroalimentación AFC

Una muestra de la señal de salida horizontal del colector de
Q502, es usada para mantener el oscilador horizontal
amarrado a la sincronía de la señal de video. El pulso de alto
voltaje en el colector de Q502 es reducido con un divisor de
voltaje a 5 Vpp. La señal de 5 Vpp llega al IC301 pin 18, este
mismo pulso pasa a través de Q1325 y Q1326, para llegar al
pin 1 del Micro IC1001, y entregar el pulso de sincronía de
video.

Dentro del IC1301 se compara está señal de salida horizontal
con la señal de sincronía de video con lo cual tenemos una
corrección de voltaje. La corrección de voltaje es usada para
mantener la frecuencia del oscilador horizontal en sincronía
con la señal de video. Esto es a lo que llamamos una
corrección automática de frecuencia horizontal (AFC).

Customer Services Latin América - 55 -

Chasis BA-5

+9V

Jungla Y/C

Jungla Y/C

44

VCC

33

VDD

IC1301

IC1301

HP/Protect

HD

ABL

B+

1

19

18

2

H Drive

H Drive

Q501

Q501

HP

HP

Q1326

Q1326

HP

HP

Q1325

Q1325

Hacia Micro

IC1001/01

3

Standby

AC Power

Standby

Driver

Driver

Q607

Q607

Relay

4

6

SW

E

Q507

Q506

SW

Q507

B

C

SW

SW

Q506

C

B

E

OCP

OCP

Q505

Q505

H OUT

H OUT

Q502

Q502

1

1

2

2

11

11

Figura 7.2 Deflexión Horizontal

3
4

2
1

HV

HV

FV

FV

G2

G2

Customer Services Latin América - 56 -

Chasis BA-5

8. PROTECCIONES

La circuitería de protección del TV puede blanquear el video o
bien apagar el televisor. La protección puede ser activada por
alguna de las siguientes razones.

Activación de la protección en el TV

Imagen blanca TV OFF

1.- Perdida de R,G y B de
IC1301

2.- Perdida de los pulsos
de la señal IK provenientes
de la tarjeta C.

3.- Perdida de ajuste del
control de pantalla.

4.- Tubo de imagen bajo

5.- Perdida del voltaje de
ABL hacia el IC1301 pin 3

En el caso de las protecciones que apagan el televisor, estás
son controladas por el micro IC1001 con excepción del circuito
OCP, que ahora está directamente conectado al Relay de
Encendido. Tenemos entonces dos circuitos que le indican al
IC1001 que apague el televisor y uno que lo apaga de manera
automática.

1.- Problema en el vertical.
Perdida de los pulsos del IC502
pin 3

2.- Problema con el drive
horizontal. El FBT deja de
alimentar la sección vertical
IC502.

3.- Voltaje excesivo en el
secundario de FBT.

4.- Corriente excesiva de B+
hacia el FBT y hacia el
transistor Hout.

Circuitos de protección que apagan el TV

Etapa defectuosa Problema Entrada al IC1001

Perdida de pulsos

Salida vertical

Salida del FBT

B+ Corriente excesiva Datos en el pin 35

8.1 Salida vertical

Los pulsos de la salida vertical son monitoreados por IC1001.

Dos señales son entregadas cuando la salida vertical esta
recibiendo la señal del drive y la amplificación. La señal
principal de drive se envía a la bobina de deflexión vertical. La
otra señal se obtiene dentro del IC502 y es obtenida a la
salida en el pin 3. En el pin 3 tenemos un pulso de 30 Vp-p, el
cual es reducido por R541 y limitado por un diodo zener
D1001 a un voltaje de 5 VP-P. El IC1001 pin 17 recibe y
monitorea estos 5 volts del pulso vertical para comprobar que
la etapa vertical está operando adecuadamente.
Sí el IC1001 detecta una perdida de los pulsos verticales de
Flyback por 2 segundos, el IC1001 apagara el televisor. Como
una parte del programa de diagnostico del IC1001, después
de que se a apagado el televisor, la luz de timer/standby
parpadeara 4 veces. Esto indicara que el problema es una
perdido de la señal de vertical.

8.2 Voltaje excesivo del FBT

Un capacitor de protección abierto C508 o un voltaje alto de
B+ pueden causar que el transformador de Flyback produzca
un voltaje alto indeseable en el secundario. El voltaje en el

Perdida de pulsos
verticales

Voltaje de salida
excesivo

verticales por 2
segundos en el pin
17

Datos en el pin 35

Customer Services Latin América - 57 -

Chasis BA-5

secundario del T504 pin7, es monitoreado por cualquier
exceso en el nivel de la señal.

Esta etapa esta formada por T504, D519, Q506, Q507, IC501,
IC1301 e IC1001. Los pulsos de Flyback son rectificados y
comparados con una referencia de voltaje para determinar si
estos son excesivos. Los pulsos de 120 Vpp del T504 pin7 son
rectificados por D519 a 109.2 Vdc. Posteriormente esté voltaje
es reducido a 8.76 Vdc por un divisor de voltaje R563 y R562,
entonces es aplicado al comparador IC501 pin5. Mientras el
voltaje en el pin5 no sea mayor a 9.7 Vdc en la entrada
negativa (pin6), la salida del IC501 pin7 permanecerá en bajo
(1.34 Vdc).

La jungla detecta la salida del comparador. El nivel bajo del
comparador IC501 pin 7 permite que los pulsos horizontales
del colector de Q502 y el voltaje interno de 3.4 Vdc lleguen a
la jungla IC1301 pin 18 para una operación normal.

Un voltaje excesivo del FBT causara que el IC501 pin7
entregue un nivel alto en su salida, lo cual encenderá el Q506
y Q507. Cuando estos transistores se saturen, encenderán al
transistor Q607 y éste se encargará de apagar el televisor.
Después de que le TV se ha apagado el Timer/standby
paradea dos veces, repitiéndose mientras el TV no sea
desconectado de los 120Vac.

8.3 Corriente excesiva de B+

Una fuga en el transistor de salida horizontal Q502, un corto
en el transformador de flyback T504 o bien un corto en su
devanado secundario, podría ocasionar un flujo de corriente
excesiva en la línea de B+. Un flujo excesivo de corriente
ocasionara entonces que el televisor se apague.

Los componentes que forman esta etapa son la R553, Q505,
Q506, Q507, IC1301 e IC1001 la corriente de B+ que fluye a
través del resistor R553. La unión emisor-base de Q505 está
conectada casi directamente con esté resistor. Las
resistencias R556,R557, R554 y R555 polarizan el transistor
Q505. El C534 entre la base-emisor del Q505 protege ante
cambios bruscos durante el encendido del Q505, además de
disparar el circuito de protección.
Sí en la R553 hay una caída de voltaje suficiente para
encender el Q505, está conducción aplicara un voltaje positivo
a través del D520 a la base de Q506, encendiendo esta última
etapa. Cuando el Q506 enciende, se enciende también el
transistor Q607, abriendo el relevador de encendido,
simultáneamente esto es detectado por IC1001 pin 35.
Después de que el televisor se ha apagado, el timer/standby
parpadea 2 veces y esto se repite mientras el televisor no sea
desconectado de los 120Vac.

Customer Services Latin América - 58 -

Chasis BA-5

B+

+9V

IC1301

Jungla Y/C

Jungla Y/C

44

VCC

33

VDD

IC1301

HD

HP/Protect

ABL

19

18

2

H Drive

H Drive

Q501

Q501

HP

HP

Q1326

Q1326

HP

HP

Q1325

Q1325

Hacia Micro

IC1001/01

Figura 8.1 Protecciones

8.4 Autodiagnóstico

El autodiagnostico que forma parte del micro IC1001 causa
que el LED del timer/standby parpadee, indicando un
problema.

LED de timer/standby

Durante un problema que ocasione que el TV se apague o que
se valla a un nivel de blanco, el LED de timer/standby D002
parpadeara. El número de veces que parpadea esté LED nos

1

3

Standby

AC Power

E

Standby

Driver

Driver

Q607

Q607

Relay

4

6

SW

SW

Q507

Q507

B

C

SW

SW

Q506

Q506

H OUT

H OUT

Q502

Q502

OCP

C

B

E

OCP

Q505

Q505

1

2

2

3
4

2
1

1

HV

HV

FV

FV

G2

G2

11

11

indica la etapa con algún problema, de acuerdo a la siguiente
tabla:

LED de diagnostico de Timer /Standby

Número de

Problema

parpadeos

2
Corriente o
amplitud

1. El transistor de salida horizontal (Q502) en
corto.

2. Corto en el Flyback

Customer Services Latin América - 59 -

Chasis BA-5

excesiva de
la señal del
FBT

4
Problema
con la etapa
vertical

5
Perdida de la
señal verde
de IK al pin
21 del
IC1301.

8.4.1 LED de Timer/Standby cuando parpadea dos veces

El televisor se apaga porque hay un exceso de corriente en el
transformador o en el transistor de salida horizontal.
En este caso se recomienda checar:

3. La carga en el secundario del Flyback en
corto.

4. Capacitores de seguridad resonantes con
capacidad disminuida (C508, C509,
C515).

5. Problema con circuitos sensores (IC501,
Q505, Q507, Q506).

6. No hay respuesta de la jungla IC1301

1. Problema con la salida vertical IC502

2. R541 abierta

3. D518 en corto

4. D1001 dañado

5. IC1001 dañado

6. No hay señal de drive vertical en el pin 13
y 14 del IC1301

7. No hay voltaje de alimentación (13 Vdc)
en el IC541, proveniente del FBT
(problema del drive horizontal)

1. Transistor Q393 abierto o en corto (verde)

2. Diodo de protección D706 en corto

3. Amplificador CRT IC701 defectuoso

4. El socket del tubo de imagen no hace
buen contacto

5. El limitador de amplitud IK (Q310 y Q309)
o el diodo zener D1310 están dañados por
un posible arqueamiento del tubo de
imagen

1. Que estén llegando los pulsos correctamente al pin 18 del
IC1301.

2. Si estos no están llegando correctamente, revisar que
Q502 y Q501, no esté en corto.

3. Revisar que IC702 (Tarjeta C) que no esté en corto.

8.4.2 LED de Timer Standby. Cuatro parpadeos

Un problema con la deflexión vertical u horizontal es indicada
con estos cuatro parpadeos.

1.- Cheque la sección horizontal de acuerdo a lo siguiente:

Conectar la punta del osciloscopio en el FBT y encienda la TV.
Tendrá que obtener la señal de horizontal si la comunicación
entre la jungla y el FBT es correcta.
El sonido característico del yugo es otro indicador de que la
señal de horizontal esta llegando al yugo.

2.- Checar la etapa vertical con la punta del osciloscopio

monitoreando la señal de drive vertical y utilizando el
multímetro para medir los voltajes de alimentación positivos y
negativos en el IC502.

3.- Checar la circuitería de protección colocando la punta del

osciloscopio en la salida vertical pin3 del IC502. En este pin
debemos tener pulsos de 30Vpp. Si estos pulsos están
presentes, puede ser que estos no estén llegando al pin 17
del IC1001. Reemplace entonces el diodo zener D1001 si es
que este esta en corto.

8.4.3 LED de Timer Standby. Cinco parpadeos.

Estos cinco parpadeos nos indican un problema en el circuito
de salida de video IK. Colocando el control de screen al
máximo, podremos ver iluminación suficiente en la pantalla de
tal suerte que podamos hacer una evaluación del problema.

Customer Services Latin América - 60 -

Chasis BA-5

8.5 Display de Autodiagnóstico en Pantalla

El sistema de control IC001 tiene un programa para grabar el
número de veces que el TV a incurrido en algún error. Esta
información puede ser accesada y mostrada en pantalla.

8.5.1 Acceso al modo de autodiagnostico

Con el equipo apagado, utiliza el control remoto apuntando
hacia el TV y presione los siguientes botones:

1.- Display

2.- 5

3.- Volume Down (-)

4.- power ON

El TV encenderá y mostrara la pagina de autodiagnostico. La
pantalla de autodiagnostico se mostrara encima de la imagen
de video.
Del lado izquierdo de la pantalla de autodiagnostico, se
mostraran los números 2, 4 y 5. Estos representan el número
de parpadeos del LED de Timer/Standby. Los números 3 y
101 no son usados. La columna del lado derecho muestra el
número de veces que el problema a ocurrido desde la ultima
vez que sé reseteo el equipo. Sin embargo la página de
autodiagnóstico nos indicara el número de veces que el
problema a ocurrido, pero no nos dirá exactamente donde esta
el problema, solo que este existe.

Customer Services Latin América - 61 -

Chasis BA-5

IC502
V. OUT

Detector de

Infrarrojos

Número de veces que parpadea el
Led de Standby

IC2001

R541

D1001

IC1001
Micro­Controller

El cero, significa que no se han
detectado fallas

Número de veces que se ha
detectado esa falla

Circuito de Autodiagnóstico

Figura 8.2 Autodiagnóstico

Customer Services Latin América - 62 -

Chasis BA-5

9. MODULADOR DE VELOCIDAD

El circuito Modulador de Velocidad tiene como propósito
principal hacer más marcados las transiciones entre claros y
obscuros. Esto se logra modificando la corriente del haz,
dependiendo de los cambios de nivel de blanco a negro de la
señal de video. La señal que controla el circuito modulador de
velocidad proviene de la Jungla de Croma y Luminancia
(IC1302 pin 15).

Del pin 15 de la Jungla de Croma y Luminancia (IC1301), sale
la señal para el modulador de velocidad, esta es señal llega a
la tarjeta VB, aquí es amplificada por Q904 y Q903, de aquí
pasa a los transistores de salida del modulador de velocidad
Q905 y Q906, la señal que se obtiene aquí llega por último a
los drivers, Q901 y Q902, los cuáles controlan la corriente de
las bobinas modulación de velocidad, las cuales se
encuentran montadas en el cuello del cinescopio.

Figura 9.1 Modulador de Velocidad

Customer Services Latin América - 63 -

Chasis BA-5

10. BOBINA N/S

A través de la Bobina N/S se logra modificar la posición de la
imagen en la función de usuario llamada, “Posición”.
El voltaje proviene del pin 4 del microcontrolador IC1001, este
voltaje es llevado a través de Q1301 a la tarjeta CB hacia el
pin 2 de IC701, que es el amplificador N/S. Este se encargará

de suministrar la corriente necesaria para poder accionar la
bobina N/S, y con esto poder modificar la orientación del yugo.
Al mismo pin 2 de IC701, llega la señal Mute N/S, proveniente
de la salida de DGC (Deguass Coil). Esta llega a la Tarjeta CB
y se dirige a IC701 a través de Q701 y Q700. Esta señal tiene
como función eliminar el voltaje en la bobina N/S al encender
la televisión, para que no interfiera con el proceso de
desmagnetización del cinescopio.

Customer Services Latin América - 64 -

Chasis BA-5

Customer Services Latin América - 65 -

Chasis BA-5

11. BIBLIOGRAFÍA

1. Manual de servicio del Chasis BA-4.

2. Manuel de Servicio del Chasis BA-5.

3. Información técnica de diseño del Chasis BA-5

SONY COMERCIO DE MÉXICO S.A. DE C.V.

Departamento de Ingeniería

Area de Televisión

Ing. Francisco Gutiérrez

Ing. Manuel Santos Zárate

Ing. Agustín M. Pérez Vázquez

Customer Services Latin América - 66 -
