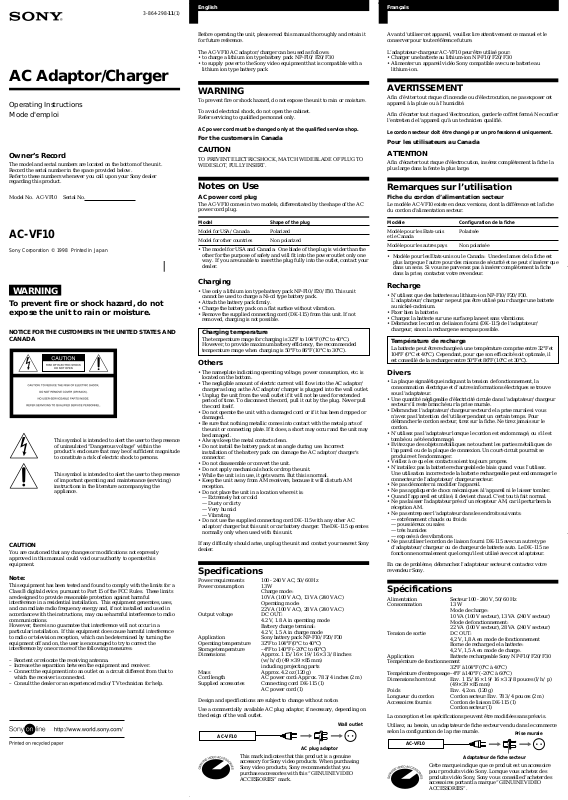

Sony AC-VF10 Operating Instructions

3-864-298-11(1)

English Français

AC Adaptor/Charger

Operating Instructions
Mode d'emploi

Owner’s Record

The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer
regarding this product.

Model No. AC-VF10 Serial No.

Before operating the unit, please read this manual thoroughly and retain it
for future reference.

The AC-VF10 AC adaptor/charger can be used as follows:

•to charge a lithium ion type battery pack NP-F10/F20/F30

•to supply power to the Sony video equipment that is compatible with a
lithium ion type battery pack

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.

AC power cord must be changed only at the qualified service shop.

For the customers in Canada

CAUTION

TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO
WIDE SLOT, FULLY INSERT.

Notes on Use

AC power cord plug

The AC-VF10 comes in two models, differentiated by the shape of the AC
power cord plug.

Avant d’utiliser cet appareil, veuillez lire attentivement ce manuel et le
conserver pour toute référence future.

L’adaptateur-chargeur AC-VF10 peur être utilisé pour:

•Charger une batterie au lithium-ion NP-F10/F20/F30

•Alimenter un appareil vidéo Sony compatible avec une batterie au
lithium-ion.

AVERTISSEMENT

Afin d’éviter tout risque d’incendie ou d’électrocution, ne pas exposer cet
appareil à la pluie ou à l’humidité.

Afin d’écarter tout risque d’électrocution, garder le coffret fermé. Ne confier
l’entretien de l’appareil qu’à un technicien qualifié.

Le cordon secteur doit être changé par un professionnel uniquement.

Pour les utilisateurs au Canada

ATTENTION

Afin d'écarter tout risque d'électrocution, insérez complètement la fiche la
plus large dans la fente la plus large.

Remarques sur l’utilisation

Fiche du cordon d’alimentation secteur

Le modèle AC-VF10 existe en deux versions, dont la différence est la fiche
du cordon d’alimentation secteur.

AC-VF10

Sony Corporation © 1998 Printed in Japan

WARNING

To prevent fire or shock hazard, do not
expose the unit to rain or moisture.

NOTICE FOR THE CUSTOMERS IN THE UNITED STATES AND
CANADA

This symbol is intended to alert the user to the presence
of uninsulated “Dangerous voltage” within the
product’s enclosure that may be of sufficient magnitude
to constitute a risk of electric shock to persons.

This symbol is intended to alert the user to the presence
of important operating and maintenance (servicing)
instructions in the literature accompanying the
appliance.

CAUTION

You are cautioned that any changes or modifications not expressly
approved in this manual could void our authority to operate this
equipment.

Note:

This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses,
and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio
communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:

– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to

which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for help.

Model Shape of the plug

Model for USA/Canada Polarized
Model for other countries Non polarized

•The model for USA and Canada: One blade of the plug is wider than the
other for the purpose of safety and will fit into the power outlet only one
way. If you are unable to insert the plug fully into the outlet, contact your
dealer.

Charging

•Use only a lithium ion type battery pack NP-F10/F20/F30. This unit
cannot be used to charge a Ni-cd type battery pack.

•Attach the battery pack firmly.

•Charge the battery pack on a flat surface without vibration.

•Remove the supplied connecting cord (DK-115) from this unit. If not
removed, charging is not possible.

Charging temperature

The temperature range for charging is 32°F to 104°F (0°C to 40°C).
However, to provide maximum battery efficiency, the recommended
temperature range when charging is 50°F to 86°F (10°C to 30°C).

Others

•The nameplate indicating operating voltage, power consumption, etc. is
located on the bottom.

•The negligible amount of electric current will flow into the AC adaptor/
charger as long as the AC adaptor/charger is plugged into the wall outlet.

•Unplug the unit from the wall outlet if it will not be used for extended
period of time. To disconnect the cord, pull it out by the plug. Never pull
the cord itself.

•Do not operate the unit with a damaged cord or if it has been dropped or
damaged.

•Be sure that nothing metallic comes into contact with the metal parts of
the unit or connecting plate. If it does, a short may occur and the unit may
be damaged.

•Always keep the metal contacts clean.

•Do not install the battery pack at an angle during use. Incorrect
installation of the battery pack can damage the AC adaptor/charger’s
connector.

•Do not disassemble or convert the unit.

•Do not apply mechanical shock or drop the unit.

•While the unit is in use, it gets warm. But this is normal.

•Keep the unit away from AM receivers, because it will disturb AM
reception.

•Do not place the unit in a location where it is:
— Extremely hot or cold
— Dusty or dirty
— Very humid
— Vibrating

•Do not use the supplied connecting cord DK-115 with any other AC
adaptor/charger but this unit or car battery charger. The DK-115 operates
normally only when used with this unit.

If any difficulty should arise, unplug the unit and contact your nearest Sony
dealer.

Specifications

Power requirements 100 - 240 V AC, 50/60 Hz
Power consumption 13 W

Charge mode:
10 VA (100 V AC), 13 VA (240 V AC)
Operating mode:
22 VA (100 V AC), 28 VA (240 V AC)

Output voltage DC OUT:

4.2 V, 1.8 A in operating mode
Battery charge terminal:

4.2 V, 1.5 A in charge mode
Application Sony battery pack NP-F10/F20/F30
Operating temperature 32°F to 104°F (0°C to 40°C)
Storage temperature –4°F to 140°F (–20°C to 60°C)
Dimensions Approx. 1 15/16 × 1 9/16 × 3 3/8 inches

(w/h/d) (49 × 39 × 85 mm)

including projecting parts
Mass Approx. 4.2 oz (120 g)
Cord length AC power cord: Approx. 78 3/4 inches (2 m)
Supplied accessories Connecting cord DK-115 (1)

AC power cord (1)

Design and specifications are subject to change without notice.
Use a commercially available AC plug adaptor, if necessary, depending on

the design of the wall outlet.

Wall outlet

AC-VF10

AC plug adaptor

This mark indicates that this product is a genuine
accessory for Sony video products. When purchasing
Sony video products, Sony recommends that you
purchase accessories with this “GENUINE VIDEO
ACCESSORIES” mark.

Modèle Configuration de la fiche

Modèle pour les Etats-unis Polarisée
et le Canada

Modèle pour les autres pays Non polarisée

• Modèle pour les Etats-unis ou le Canada: Une des lames de la fiche est
plus large que l’autre pour des raisons de sécurité et ne peut s’insérer que
dans un sens. Si vous ne parvenez pas à insérer complètement la fiche
dans la prise, contactez votre revendeur.

Recharge

•N’utilisez que des batteries au lithium-ion NP-F10/F20/F30.

L’adaptateur/chargeur ne peut pas être utilisé pour charger une batterie
au nickel-cadmium.

•Fixer bien la batterie.

•Chargez la batterie sur une surface plane et sans vibrations.

•Débranchez le cordon de liaison fourni (DK-115) de l’adaptateur/

chargeur, sinon la recharge ne sera pas possible.

Température de recharge

La batterie peut être rechargée à une température comprise entre 32°F et
104°F (0°C et 40°C). Cependant, pour que son efficacité soit optimale, il
est conseillé de la recharger entre 50°F et 86°F (10°C et 30°C).

Divers

•La plaque signalétique indiquant la tension de fonctionnement, la

consommation électrique et d’autres informations électriques se trouve
sous l’adaptateur.

•Une quantité négligeable d’électricité circule dans l’adaptateur/chargeur

secteur s’il reste branché sur la prise murale.

•Débranchez l’adaptateur/chargeur secteur de la prise murale si vous

n’avez pas l’intention de l’utiliser pendant un certain temps. Pour
débrancher le cordon secteur, tirez sur la fiche. Ne tirez jamais sur le
cordon.

•N’utilisez pas l’adaptateur lorsque le cordon est endommagé, ou s’il est

tombé ou a été endommagé.

•Evitez que des objets métalliques ne touchent les parties métalliques de

l’appareil ou de la plaque de connexion. Un court-circuit pourrait se
produire et l’endommager.

•Veillez à ce que les contacts soient toujours propres.

•N’installez pas la batterie rechargeable de biais quand vous l’utilisez.

Une utilisation incorrecte de la batterie rechargeable peut endommager le
connecteur de l’adaptateur/chargeur secteur.

•Ne pas démonter ni modifier l’appareil.

•Ne pas appliquer de chocs mécaniques à l’appareil ni le laisser tomber.

•Quand l’appareil est utilisé, il devient chaud. C’est tout à fait normal.

•Ne pas laisser l’adaptateur près d’un récepteur AM, car il perturbera la

réception AM.

•Ne pas entreposer l’adaptateur dans les endroits suivants:

— extrêmement chauds ou froids
— poussiéreux ou sales
— très humides
— exposés à des vibrations.

•Ne pas utiliser le cordon de liaison fourni DK-115 avec un autre type

d’adaptateur/chargeur ou de chargeur de batterie auto. Le DK-115 ne
fonctionne normalement que lorsqu’il est utilisé avec cet adaptateur.

En cas de problème, débranchez l’adaptateur secteur et contactez votre
revendeur Sony.

Spécifications

Alimentation Secteur 100 - 240 V, 50/60 Hz
Consommation 13 W

Tension de sortie DC OUT:

Application Batterie rechargeable Sony NP-F10/F20/F30
Température de fonctionnement

Température d’entreposage–4°F à 140°F (–20°C à 60°C)
Dimensions hors tout Env. 1 15/16 × 1 9/16 × 3 3/8 pouces (l/h/p)

Poids Env. 4,2 on. (120 g)
Longueur du cordon Cordon secteur: Env. 78 3/4 pouces (2 m)
Accessoires fournis Cordon de liaison DK-115 (1)

La conception et les spécifications peuvent être modifiées sans préavis.
Utilisez, au besoin, un adaptateur de fiche secteur vendu dans le commerce

selon la configuration de la prise murale.

AC-VF10

Cette marque indique que ce produit est un accessoire
pour produits vidéo Sony. Lorsque vous achetez des
produits vidéo Sony, Sony vous conseille d’acheter des
accessoires portant la marque “GENUINE VIDEO
ACCESSORIES”.

Mode de charge:
10 VA (100 V secteur), 13 VA (240 V secteur)
Mode de fonctionnement:
22 VA (100 V secteur), 28 VA (240 V secteur)

4,2 V, 1,8 A en mode de fonctionnement
Borne de recharge de la batterie:
4,2 V, 1,5 A en mode de charge.

32°F à 104°F (0°C à 40°C)

(49 × 39 × 85 mm)

Cordon secteur (1)

Prise murale

Adaptateur de fiche secteur

English Français

A

1

CHARGE lamp
(orange)
Témoin CHARGE
(orange)

B

VTR/CAMERA lamp (green)
Témoin VTR/CAMERA (vert)

2

DC OUT

C

(base)

1

Terminal shutter
Obturateur de borne

3

Connecting cord
DK-115 (supplied)
Cordon de liaison

DK-115 (fourni)

2

Connecting plate
Plaque de connexion

1

To Charge the Battery Pack

Charging by Attaching the Battery Pack to This
unit

See illustration A.

1 Install the battery pack.

Align the end surface of the battery pack shown by the 4 mark to the
edge of the terminal shutter of this unit, then fit and slide the battery
pack in the direction of the arrow.
The CHARGE lamp (orange) will light and charging will begin.

2 Connect the power cord to a wall outlet.

The VTR/CAMERA lamp (green) will light.

When the CHARGE lamp goes out, normal charge is completed (Normal
charge). For a full charge, which allows you to use the battery longer than
usual, leave the battery pack in place for approximately one hour (Full
charge).
Remove the battery pack when required. It can be used even if the charging
is not completed.

To remove the battery pack

Slide it in the direction opposite to the arrow in the illustration A.

Charging time

The following table shows the charging time for the battery pack which is
discharged completely.

Battery pack NP-F10 NP-F20 NP-F30

Charging time (min.)

•Approximate minutes to charge an empty battery pack fully (Full charge).

•Numbers in parentheses indicate the time when you charge normally

(Normal charge).

•To ascertain the battery life, refer to the instruction manual of the video
equipment which you use.

•The charging time may differ depending on the condition of the battery
pack or the temperature of the environment.

Notes

•When a fully charged battery pack is installed, the CHARGE lamp will
once light, then go out.

•If the CHARGE lamp does not light or flash, check that the battery pack is
correctly attached to the AC adaptor/charger. If it is not attached it will
not be charged.

•When you charge, disconnect the connecting cord DK-115, or turn off the
connected video equipment.

When the CHARGE lamp flashes

Check through the following chart.

Remove the battery pack from this unit, then install the same battery
pack again.

If the CHARGE lamp flashes
again:

Install another battery pack.

If the CHARGE lamp flashes
again:

The problem is with this unit.

Please contact your nearest Sony dealer in connection with the product
with the problem.

Note

When the charging of the battery pack attached to this unit is completed, or
when you connect the power cord, the VTR/CAMERA lamp on this unit
may light for a moment. This is not a problem.

145 220 295
(85) (160) (235)

If the CHARGE lamp lights and
does not flash again:

If the CHARGE lamp goes out
because the charging time has
passed, there is no problem.

If the CHARGE lamp lights and
does not flash again:

If the CHARGE lamp goes out
because the charging time has
passed, the problem is with the
battery pack first installed.

Pour charger une batterie

Recharge avec la batterie sur l’adaptateur

Voir l’illustration A.

1 Installez la batterie rechargeable.

Alignez l’extrémité de la batterie indiquée par le repère 4 sur le bord de
l’obturateur de borne de l’adaptateur/chargeur, puis insérez et poussez
la batterie dans le sens de la flèche.
Le témoin CHARGE (orange) s’allume et la recharge commence.

2 Branchez le cordon secteur sur le secteur.

Le témoin VTR/CAMERA (vert) s’allume.

Quand le témoin CHARGE s’éteint, la recharge normale est terminée
(Recharge normale). Pour une recharge complète, qui vous permettra
d’utiliser pendant plus longtemps la batterie, laissez la batterie rechargeable
en place pendant environ une heure (Recharge complète).
Enlevez la batterie rechargeable quand nécessaire. Elle peut être utilisée
même si elle n’est pas complètement rechargée.

Pour enlever la batterie rechargeable

Poussez-la dans le sens opposé à la flèche sur l’illustration A.

Temps de recharge

Le tableau suivant indique le temps de recharge quand la batterie est
complètement déchargée.

Batterie rechargeable NP-F10 NP-F20 NP-F30
Temps de recharge (min.)

•Temps de recharge approximatif en minutes pour recharger

complètement une batterie vide (Recharge complète).

•Les chiffres entre parenthèses indiquent le temps normal (Recharge
normale).

•Voir le mode d’emploi de l’appareil vidéo utilisé pour l’autonomie de la
batterie.

•Le temps de recharge varie selon l’état de la batterie et la température
ambiante.

Remarques

•Quand vous insérez une batterie pleine dans l’adaptateur/chargeur, le
témoin CHARGE s’allume puis s’éteint.

•Si le témoin CHARGE ne s’allume ni ne clignote, vérifiez si la batterie est
correctement fixée au chargeur/adaptateur secteur. Si elle n’est pas
installée correctement, elle ne sera pas rechargée.

•Lorsque vous rechargez la batterie, débranchez le cordon de liaison DK­115 ou désactivez l’appareil vidéo raccordé.

Si le témoin CHARGE clignote

Consultez le tableau suivant.

Retirez la batterie de l’adaptateur secteur, puis remettez-la en place.

Si le témoin CHARGE
clignote encore:

Installez une autre batterie
rechargeable.

Si le témoin CHARGE
clignote de nouveau:

Le problème vient de
l’adaptateur secteur.

Veuillez contacter votre revendeur Sony et lui apporter l’appareil qui ne
fonctionne pas.

Remarque

Quand la recharge de la batterie installée sur l’adaptateur/chargeur est
terminée, ou quand vous raccordez le cordon secteur, le témoin VTR/
CAMERA de l’adaptateur/chargeur peut clignoter un instant. Cela
n’indique pas un problème.

145 220 295

(85) (160) (235)

Si le témoin CHARGE s’allume mais
ne clignote pas de nouveau:

Si le témoin CHARGE s’allume parce
que la recharge est terminée, il n’y a
aucun problème.

Si le témoin CHARGE s’allume mais
ne clignote pas de nouveau:

Si le témoin CHARGE s’éteint parce
que la recharge est terminée, le
problème vient de la première
batterie rechargeable installée.

2

Connecting plate
Plaque de connexion

3

4

To Operate Video Equipment

In case of connection with a video camera which has no
built-in battery and battery power is externally supplied
to:

See illustration B
1 Connect the connecting plate to the video equipment.
2 Connect the supplied DK-115 connecting cord to the DC OUT

connector of this unit.

3 Connect the power cord to a wall outlet.

The VTR/CAMERA lamp (green) will light.

4 Set the power switch of the video equipment to CAMERA or

VTR.

The VTR/CAMERA lamp (green) on this unit will light during
operation of the video equipment.

In case of connection with a video camera which has the
builtin-in battery:

See illustration C
1 Open the lid of the battery compartment of the video

equipment.

2 Insert the connecting plate in the battery compartment. Pull out

the cover on the lid and pass the connecting cord through the
lid. Then close the lid.

3 Connect the supplied DK-115 connecting cord to the DC OUT

connector of this unit.

4 Connect the power cord to a wall outlet.

The VTR/CAMERA lamp (green) will light.

Pour utiliser l’appareil vidéo

Cas de liaison à un camescope sans batterie intégrée et
alimenté par une source externe:

Voir l’illustration B
1 Raccordez la plaque de connexion à l’appareil vidéo.
2 Raccordez le cordon de liaison fourni DK-115 au connecteur DC

OUT de cet appareil.

3 Raccordez le cordon secteur au secteur.

Le témoin VTR/CAMERA (vert) s’allume.

4 Réglez l’interrupteur de l’appareil vidéo sur CAMERA ou VTR.

Le témoin VTR/CAMERA (vert) de cet appareil s’allume pendant le
fonctionnement de l’appareil vidéo.

Cas d’une liaison à un camescope avec batterie intégrée:

Voir l’illustration C
1 Ouvrez le couvercle du logement de batterie de l’appareil vidéo.
2 Insérez la plaque de connexion dans le logement de batteries.

Tirez le cache sur le couvercle et faites passer le cordon de
liaison par le couvercle.
Fermez ensuite le couvercle.

3 Raccordez le cordon de liaison fourni DK-115 au connecteur DC

OUT de cet appareil.

4 Raccordez le cordon secteur au secteur.

Le témoin VTR/CAMERA (vert) s’allume.

Remarque

Eloignez l’adaptateur/chargeur de l’appareil vidéo s’il perturbe l’image.

Connecting cord DK-115 (supplied)
Cordon de liaison DK-115 (fourni)

Note

Keep this unit away from the video equipment if the picture is disturbed.
