SONY 4K FDRAX53B User guide

4-586-523-71(1)

Digital 4K Video
Camera Recorder

Schlagen Sie in der „Hilfe“
(Internet-Anleitung) nach.
Raadpleeg de "Help-gids"
(webhandleiding).
Consultare la “Guida” (manuale
sul Web).
Consulte o “Guia de Ajuda”
(manual Web).
Patrz „Przewodnik pomocniczy”
(instrukcja w sieci WWW).
Nahlédněte do dokumentu
„Příručka“ (webový návod).
Lásd: „Súgóútmutató” (Webes
kézikönyv).
Pozrite si dokument „Príručka
pomoci“ (návod online).
Se ”Hjälpguide” (handbok på
Internet).
Se "Hjælp Vejledning"
(onlinevejledning).
Katso ”Käyttöopas” (verkko­opas).
См. “Справочное руководство”
(интернет-руководство).

http://rd1.sony.net/help/cam/1630/h_zz/

Bedienungsanleitung

Bedieningshandleiding

Manuale delle istruzioni

Manual de instruções

Instrukcja obsługi

Návod k použití

A kamera használati
útmutatója

Návod na používanie

Bruksanvisning

Betjeningsvejledning

Käyttöohjeet

Руководство по
эксплуатации

DE

NL

IT

PT

PL

CZ

HU

SK

SE

DK

FI

RU

FDR-AX40/AX53/AX55/AXP55

Ważne informacje

Przed przystąpieniem do
eksploatacji opisywanego
urządzenia należy dokładnie
zapoznać się z niniejszą instrukcją i
zachować ją do ewentualnego
wglądu w przyszłości.

OSTRZEŻENIE

Aby zmniejszyć ryzyko
porażenia prądem
elektrycznym,

1) należy chronić urządzenie
przed deszczem i wilgocią.

2) na urządzeniu nie wolno
stawiać przedmiotów
wypełnionych cieczami, np.
wazonów.

Nie należy narażać baterii na
wysokie temperatury, na
przykład bezpośrednie
światło słoneczne, ogień itp.

OSTRZEŻENIE

 Akumulator

Nieprawidłowe obchodzenie się z
akumulatorem może doprowadzić do
jego wybuchu, pożaru lub nawet
poparzenia chemicznego. Należy
przestrzegać następujących uwag.

•Akumulatora nie należy
demontować.

• Nie należy zgniatać ani narażać
akumulatora na zderzenia lub
działanie sił takich, jak uderzanie,
upuszczanie lub nadepnięcie.

PL

2

• Nie należy doprowadzać do zwarcia
ani do zetknięcia obiektów
metalowych ze stykami
akumulatora.

• Akumulatora nie należy wystawiać
na działanie wysokich temperatur
powyżej 60°C spowodowanych
bezpośrednim działaniem promieni
słonecznych lub pozostawieniem w
nasłonecznionym samochodzie.

• Akumulatora nie należy podpalać
ani wrzucać do ognia.

• Nie należy używać uszkodzonych
lub przeciekających akumulatorów
litowo-jonowych.

• Należy upewnić się, że akumulator
jest ładowany przy użyciu
oryginalnej ładowarki firmy Sony lub
urządzenia umożliwiającego jego
naładowanie.

• Akumulator należy przechowywać
w miejscu niedostępnym dla
małych dzieci.

• Należy chronić akumulator przed
wilgocią i zamoczeniem.

• Akumulator należy wymienić tylko
na akumulator tego samego lub
zbliżonego typu, zgodnie z
zaleceniami firmy Sony.

• Zużytych akumulatorów należy
pozbyć się szybko, tak jak opisano
w instrukcji.

 Zasilacz sieciowy

Zasilacza sieciowego nie należy
podłączać do gniazdka znajdującego
się w ograniczonej przestrzeni, na
przykład za meblami.

Aby skorzystać z zasilacza
sieciowego, należy podłączyć go do
pobliskiego gniazda sieciowego. Jeśli
wystąpią jakiekolwiek problemy
podczas korzystania z zasilacza
sieciowego, natychmiast wyjmij
wtyczkę z gniazda zasilania.

 Uwaga dotycząca przewodu

zasilającego

Przewód zasilający jest przeznaczony
wyłącznie do podłączania opisywanej
kamery i nie wolno go używać z
innymi urządzeniami elektrycznymi.

Gdy kamera jest podłączona do sieci
elektrycznej za pośrednictwem
zasilacza sieciowego, prąd dociera do
kamery nawet gdy jest wyłączona.

KLIENCI Z EUROPY

 Uwaga dla klientów w

krajach stosujących
dyrektywy UE

Producent: Sony Corporation, 1-7-1
Konan Minato-ku Tokio, 108-0075
Japonia
Wprowadzenie produktu na terenie
RP: Sony Europe Ltd., The Heights,
Brooklands, Weybridge, Surrey KT13
0XW, Wielka Brytania
Informacje o zgodności produktu z
wymaganiami UE: Sony Belgium,
bijkantoor van Sony Europe Limited,
Da Vincilaan 7-D1, 1935 Zaventem,
Belgia

Niniejszym Sony Corporation
oświadcza, że opisywane urządzenie
jest zgodne z zasadniczymi
wymaganiami oraz innymi
stosownymi postanowieniami
Dyrektywy 1999/5/WE. Szczegółowe
informacje znaleźć można pod
następującym adresem URL:
http://www.compliance.sony.de/

 Uwaga

Jeśli ładunki elektrostatyczne lub pola
elektromagnetyczne spowodują
przerwanie przesyłania danych,
należy uruchomić ponownie aplikację
lub odłączyć, a następnie ponownie
podłączyć kabel komunikacyjny (USB
itp.).

Urządzenie przetestowano i
stwierdzono jego zgodność z limitami
określonymi w przepisach dotyczących
zgodności elektromagnetycznej
dotyczących wykorzystania
przewodów połączeni owych krótszych
niż 3 metry.

Na obraz i dźwięk z urządzenia może
wpływać pole elektromagnetyczne o
określonej częstotliwości.

 Pozbywanie się zużytych

baterii i zużytego sprzętu
(stosowane w krajach Unii
Europejskiej i w pozostałych
krajach europejskich
mających własne systemy
zbiórki)

Ten symbol
umieszczony na
produkcie, baterii lub
na jej opakowaniu
oznacza, że ten ani

mogą być ona traktowane jako odpad
komunalny.
Symbol ten dla pewnych rodzajów
baterii może być stosowany w
kombinacji z symbolem chemicznym.
Symbole chemiczne rtęci (Hg) lub
ołowiu (Pb) stosuje się jako
dodatkowe oznaczenie, jeśli bateria
zawiera więcej niż 0,0005% rtęci lub
0,004% ołowiu.
Odpowiednio gospodarując zużytymi
produktami i zużytymi bateriami,
możesz zapobiec potencjalnym

produkt ani bateria nie

PL

PL

3

negatywnym wpływom na
środowisko oraz zdrowie ludzi, jakie
mogłyby wystąpić w przypadku
niewłaściwego obchodzenia się z
tymi odpadami. Recykling baterii
pomoże chronić środowisko
naturalne.
W przypadku produktów, w których
ze względu na bezpieczeństwo,
poprawne działanie lub integralność
danych wymagane jest stałe
podłączenie do baterii, wymianę
zużytej baterii należy zlecić wyłącznie
wykwalifikowanemu personelowi
stacji serwisowej.
Aby mieć pewność, że bateria
znajdująca się w zużytym sprzęcie
elektrycznym i elektronicznym będzie
właściwie zagospodarowana, należy
dostarczyć sprzęt do odpowiedniego
punktu zbiórki.
W odniesieniu do wszystkich
pozostałych zużytych baterii, prosimy
o zapoznanie się z rozdziałem
instrukcji obsługi produktu o
bezpiecznym demontażu baterii.
Zużytą baterię należy dostarczyć do
właściwego punktu zbiórki.
W celu uzyskania bardziej
szczegółowych informacji na temat
zbiórki i recyklingu baterii należy
skontaktować się z lokalną jednostką
samorządu terytorialnego, ze
służbami zajmującymi się
zagospodarowywaniem odpadów lub
ze sklepem, w którym zakupiony
został ten produkt lub bateria.

PL

4

Niniejsza instrukcja opisuje
urządzenia kompatybilne z trybami
1080 60i i 1080 50i.
Aby sprawdzić, czy posiadana
kamera jest urządzeniem
kompatybilnym z trybem 1080 60i
czy 1080 50i, należy sprawdzić
następujące oznaczenia na spodzie
kamery.
Urządzenie kompatybilne z trybem
1080 60i: 60i
Urządzenie kompatybilne z trybem
1080 50i: 50i

Uzyskiwanie
dodatkowych
informacji o kamerze
(Przewodnik
pomocniczy)

Przewodnik pomocniczy to instrukcja
dostępna w Internecie. Można w nim
znaleźć szczegółowe wskazówki
dotyczące wielu funkcji kamery.

Otworzyć stronę wsparcia
technicznego produktów
Sony.

http://rd1.sony.net/help/cam/
1630/h_zz/

Można tu znaleźć dalsze informacje,
na przykład na temat następujących
funkcji opisanych w Przewodniku
pomocniczym.

• Rej. zdjęć poklatkow.

• TC/UB (kod czasowy/bit użytkownika)

• Kreator filmu z zaznaczenia

•Przesył. str. na żywo

• Ster. wieloma aparat.

• Odtwarzanie z przycięciem

Spis treści

Ważne informacje ..................... 2

Uzyskiwanie dodatkowych

informacji o kamerze
(Przewodnik pomocniczy)

............................................... 5

Wybór formatu nagrywania

dotyczącego filmów ............ 6

Czynności wstępne ......9

Elementy zestawu ..................... 9

Ładowanie akumulatora .........10

Włączanie zasilania .................. 13

Wkładanie karty pamięci .........14

Nagrywanie/

Odtwarzanie ...............17

Nagrywanie .............................. 17

Korzystanie z funkcji regulacji

ręcznych ............................. 20

Odtwarzanie ............................. 21

Wyświetlanie obrazów na

telewizorze ......................... 24

Wyświetlanie obrazów za

pomocą wbudowanego

projektora (FDR-AXP55) .... 28

Zapisywanie obrazów

....................................29

Importowanie obrazów na

komputer ............................ 29

Zapisywanie obrazó w na nośniku

zewnętrznym ..................... 30

Korzystanie z funkcji Wi-Fi ...... 32

Dostosowywanie

ustawień kamery .......38

Korzystanie z menu ................ 38

Pozostałe ................... 41

Środki ostrożności .................... 41

Dane techniczne ..................... 43

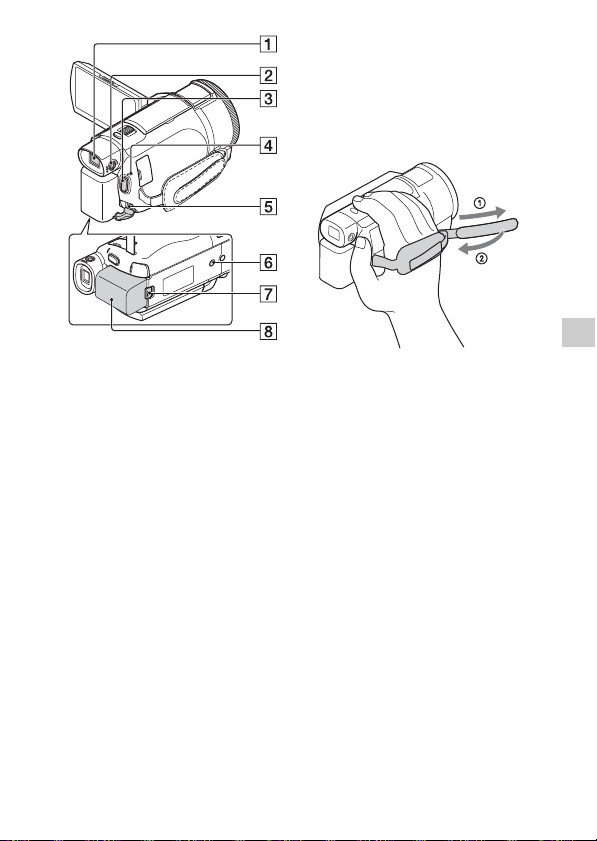

Części i elementy sterujące ....49

Indeks ...................................... 52

PL

5

Wybór formatu nagrywania
dotyczącego filmów

Kamera jest zgodna z formatem XAVC S.



Co to jest XAVC S?

XAVC S to format nagrywania umożliwiający silne kompresowanie
obrazów w wysokiej rozdzielczości, takich jak 4K, w standardzie
MPEG-4 AVC/H.264 i rejestrowanie ich w formacie MP4. Pozwala to
uzyskać doskonałą jakość obrazu przy ograniczeniu wielkości plików.

Dostępne formaty nagrywania i ich cechy

XAVC S 4K XAVC S HD AVCHD

Piksele

3840 × 2160 1920 × 1080 1920 × 1080

Prędkość
transmisji*

Funkcje Nagrywanie

*1

Prędkość transmisji odnosi się do ilości danych nagrywanych w danym
okresie.

*2

Podczas nagrywania z użyciem funkcji nagrywania z dużą szybkością
należy wybrać ustawienie 60 Mbps lub 100 Mbps.

PL

60 Mbps/

1

100 Mbps

obrazów w
standardzie 4K.
Nagrywanie w tym
formacje jest
zalecane, nawet
jeśli nie dysponuje
się telewizorem 4K,
aby móc korzystać
z zalet standardu
4K w przyszłości.

50 Mbps*

Ze względu na
większą ilość
informacji niż w
standardzi e AVCHD
możliwe jest
nagrywanie
wyraźniejszych
obrazów.

6

2

Maks. 28 Mbps

Dobra zgodność z
urządzeniami do
nagrywania innymi
niż komputery.

Format nagrywania i dostępny tryb fotografowania

Format
nagrywania

Tryb
fotografowania

• Format nagrywania można zmienić, wybierając  [Jakość/
rozmiar obrazu]  [ Format pliku].

XAVC S 4K XAVC S HD AVCHD

Film Film

NAGR. z dużą
szybk.

Film
Płynne wolne
NAGR
Zdjęcie golfowe

Metoda przechowywania

Format nagrywania

XAVC S 4K Komputer z
XAVC S HD XAVC S HD 29

AVCHD Komputer z

• Informacje o najnowszym środowisku przechowywania można znaleźć
na poniższej stronie.
http://www.sony.net/

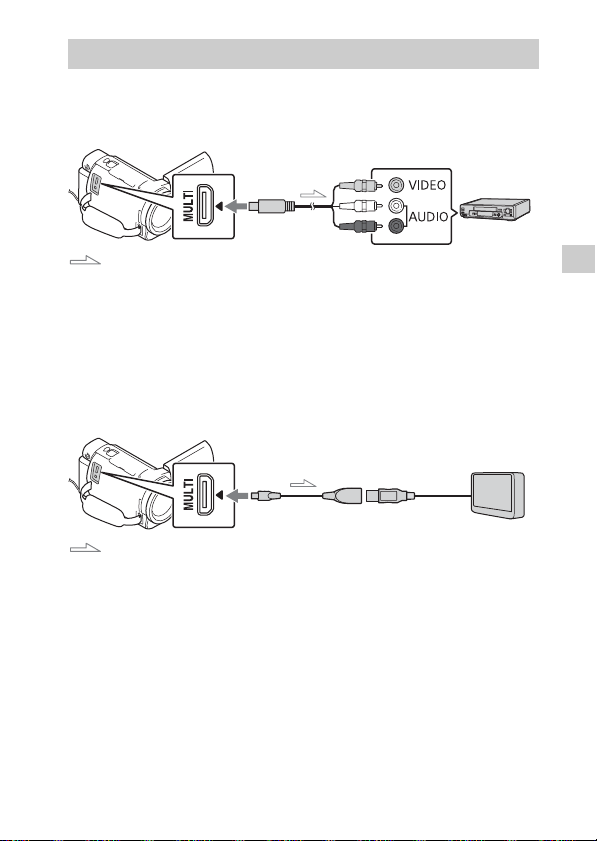

• Można przechowywać obrazy poprzez połączenie z urządzeniem
nagrywającym przy użyciu analogowego kabla AV (sprzedawany
oddzielnie). Filmy są kopiowane w standardowej rozdzielczości
(strona 31).

• Można bezpośrednio kopiować obrazy na zewnętrzny nośnik pamięci za
pomocą przejściówki VMC-UAM2 USB (sprzedawana oddzielnie).

Metoda
przechowywania

oprogramowaniem
PlayMemories
Home™

• Zewnętrzny nośnik
pamięci

oprogramowaniem
PlayMemories Home

Zewnętrzny nośnik
pamięci

Jakość obrazu
przechowywana w

XAVC S 4K 29

AVCHD 29

AVCHD 30

Strona

PL

7



Przesyłanie obrazów do smartfona

Można przesłać obrazy w formacie MP4 do smartfona połączonego z
kamerą przez sieć Wi-Fi (strona 32). Format MP4 sprawdza się w
przypadku przesyłania do Internetu. Jeśli opcja [NAGR. podw. wideo]
jest ustawiona na wartość [Włącz], kamera nagrywa filmy w formacie
XAVC S 4K, XAVC S HD lub AVCHD, a jednocześnie nagrywa filmy w
formacie MP4.

PL

8

Czynności wstępne

Elementy zestawu

Liczby w nawiasach ( ) oznaczają
liczbę dostarczonych
elementów.

Wszystkie modele

• Kamera (1)

• Zasilacz sieciowy (1)

• Przewód zasilający (1)

•Kabel Micro USB (1)

•Przewód HDMI (1)

• „Instrukcja obsługi” (niniejsza
instrukcja) (1)

•Akumulator NP-FV70 (1)

Czynności wstępne

PL

9

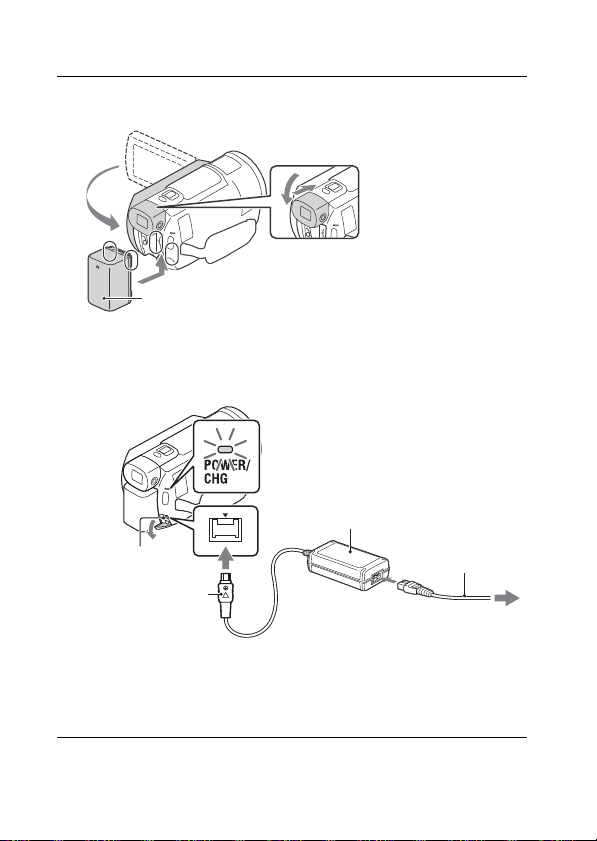

Ładowanie akumulatora

Akumulator

Wtyczka prądu

stałego*

Zasilacz sieciowy

Gniazdo ścienne

Gniazdo DC IN

Przewód
zasilający

Wyłączyć kamerę, zamykając monitor LCD, schować

1

wizjer* i zamocować akumulator.

* Tylko modele z wizjerem (FDR-AX53/AX55/AXP55)

Podłączyć zasilacz sieciowy i przewód zasilający do

2

kamery i gniazda ściennego.

PL

10

* Wyrównać symbol  na wtyczce DC z takim samym symbolem na

gnieździe DC IN.

• Lampka POWER/CHG (ładowanie) zmieni kolor na pomarańczowy.

• Po całkowitym naładowaniu akumulatora lampka POWER/CHG
(ładowanie) gaśnie. Wyjąć zasilacz sieciowy z gniazda DC IN kamery.



Ładowanie akumulatora z wykorzystaniem
komputera

Wyłączyć kamerę i podłączyć złącze USB Multi/Micro w kamerze
(strona 49) do gniazda USB w komputerze za pomocą kabla micro
USB.

• Należy zmienić ustawienia komputera w taki sposób, aby nie przeszedł w
tryb uśpienia (hibernacji) przed naładowaniem kamery.



Szacunkowy czas ładowania dołączonego
akumulatora (w minutach)

Akumulator

NP-FV70 205 555

• Czas nagrywania został zmierzony podczas całkowitego ładowania
pustego akumulatora w temperaturze pokojowej (25°C).



Szacunkowy czas nagrywania i odtwarzania przy

Zasilacz sieciowy (w
zestawie)

Komputer

użyciu dostarczonego akumulatora (w minutach)

Akumulator

NP-FV70 150 75 250

• Czasy nagrywania i odtwarzania zostały zmierzone podczas używania
kamery w temperaturze 25°C.

• Czasy nagrywania zostały zmierzone podczas nagrywania filmów przy
ustawieniach domyślnych ([ Format pliku]: [ XAVC S 4K], [ Tryb
NAGR]: [60Mbps ], [NAGR. podw. wideo]: [Wyłącz]).

• Typowy czas nagrywania to czas przy wielokrotnym rozpoczynaniu/
zatrzymywaniu nagrywania, zmianie ustawienia [Tryb fotografowania] i
korzystaniu z funkcji zbliżenia.

• Czas nagrywania odnosi się do nagrywania z otwartym monitorem LCD.

Czas nagrywania
Ciągłe Typowe

Czas
odtwarzania

Czynności wstępne



Korzystanie z kamery podłączonej do gniazda
ściennego

Podłączyć kamerę do gniazda ściennego w sposób opisany w punkcie
„Ładowanie akumulatora”.

PL

11



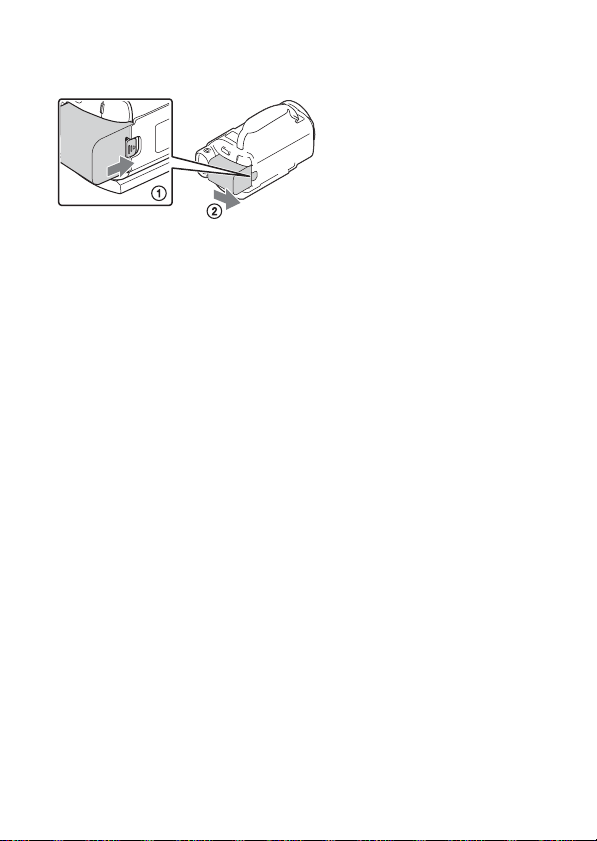

Wyjmowanie akumulatora

Wyłączyć kamerę. Przesunąć dźwignię zwalniającą BATT
(akumulatora) () i wyjąć akumulator ().



Ładowanie akumulatora za granicą

Akumulator można ładować w każdym kraju/regionie przy użyciu
zasilacza sieciowego dołączonego do kamery, jeśli w sieci płynie prąd
przemienny 100 V – 240 V, 50 Hz/60 Hz.

• Nie należy używać elektronicznego transformatora napięcia.

12

PL

Włączanie zasilania

Dotknąć przycisku na monitorze LCD.

Otworzyć monitor LCD kamery i włączyć zasilanie.

1

• Kamerę można również włączyć, wysuwając wizjer (tylko modele
wyposażone w wizjer (FDR-AX53/AX55/AXP55)).

Postępując według instrukcji na monitorze LCD,

2

wybrać język, obszar geograficzny, czas Czas letni/
zimowy lub Czas letni, format daty oraz datę i
godzinę.

• Przejść do następnej strony i dotknąć [Dalej].

• Aby wyłączyć zasilanie, należy zamknąć monitor LCD. Jeśli wizjer jest
wyciągnięty, należy go zachować (tylko modele wyposażone w wizjer
(FDR-AX53/AX55/AXP55)).

• Aby ponownie ustawić datę i godzinę, wybrać opcje 
[Konfiguracja]  [ Ustawienia zegara]  [Ustaw. daty i czasu]. (Jeśli
nie używano kamery przez kilka miesięcy)

• Aby wyłączyć dźwięki przycisków, wybrać opcje  [Konfiguracja]
 [ Ustawienia ogólne]  [Brzęczyk]  [Wyłącz].

Czynności wstępne

PL

13

Wkładanie karty pamięci

Kartę pamięci należy wkładać w
taki sposób, aby ścięty narożnik był ustawiony zgodnie z rysunkiem.

Lampka dostępu

Otworzyć pokrywę i wsunąć kartę pamięci, aż

1

wskoczy na swoje miejsce.

• W przypadku włożenia nowej karty pamięci pojawi się ekran
[Przygotowywuję plik bazy danych obrazu. Proszę czekać.]. Należy
odczekać, aż ekran ten zniknie.

• Aby wybrać kartę pamięci jako nośnik nagrywania, wybierz opcje

 [Konfiguracja]  [ Ustawienia nośnika]  [Wybór nośnika] 
[Karta pamięci] (FDR-AX40/AX55/AXP55).

• Aby wysunąć kartę pamięci, należy otworzyć pokrywę i lekko nacisnąć
kartę pamięci.



Typy kart pamięci, których można używać w
kamerze

Wybrać typ karty pamięci używany z kamerą, zgodnie z poniższą
tabelą.

Karta pamięci AVCHD XAVC S

Memory Stick PRO Duo 

Memory Stick PRO-HG Duo™  –
Memory Stick Micro™ (M2) 

PL

14

(Tylko Mark 2)

(Tylko Mark 2)

–

–

Karta pamięci AVCHD XAVC S

Karta pamięci SD 
Karta pamięci SDHC 
Karta pamięci SDXC 
Karta pamięci microSD 
Karta pamięci microSDHC 
Karta pamięci microSDXC 

*1

Klasa szybkości SD 4: lub szybsza, bądź klasa szybkości UHS 1:

lub szybsza

*2

Karty pamięci spełniające następujące wymagania

*1

*1

*1

*1

*1

*1

–

*2



*2



–

*2



*2



– Pojemność 4 GB lub więcej
– Klasa szybkości SD 10: , bądź klasa szybkości UHS 1: lub

szybsza
W przypadku nagrywania w trybie 100 Mbps lub szybszym wymagana
jest klasa szybkości UHS 3: .

Uwagi

• Nagrane filmy zostaną podzielone na pliki rozmiaru 4 GB, jeśli karta

pamięci SDHC będzie używana do nagrywania filmów XAVC S przez
dłuższy czas.
Podzielone pliki będą odtwarzane w sposób ciągły podczas odtwarzania
na kamerze.
Podzielone pliki można połączyć w jeden plik za pomocą aplikacji
PlayMemories Home.

• Nie można zagwarantować prawidłowej pracy wszystkich kart pamięci.

Należy skontaktować się z producentem każdej karty pamięci, aby
uzyskać informacje na temat kompatybilności kart pamięci innych niż
Sony.

• W przypadku użycia w kamerze kart pamięci Memory Stick Micro lub

microSD należy upewnić się, że zostały włożone w dedykowany adapter.

• Filmów zapisanych na kartach pamięci SDXC nie można importować ani

odtwarzać z poziomu komputerów lub urządzeń AV, które nie obsługują
systemu plików exFAT(*), po podłączeniu kamery do wspomnianych
urządzeń za pośrednictwem przewodu micro USB.
Wcześniej należy sprawdzić, czy podłączane urządzenie obsługuje
system exFAT. Jeśli podłączony zostanie sprzęt nie obsługujący systemu
exFAT i wyświetlony zostanie komunikat informujący o konieczności
formatowania, nie wolno wykonywać formatowania. W przeciwnym razie
wszystkie dane zostaną utracone.

* exFAT to system plików używany na kartach pamięci SDXC.

Czynności wstępne

PL

15



Formatowanie nośników zapisu

• Szczególnie ostrożnie należy obchodzić się z obiektywem. Aby zapewnić
stabilną pracę karty pamięci, przed pierwszym użyciem wskazane jest jej
sformatowanie za pomocą kamery.

• Aby sformatować kartę pamięci, wybrać opcje  [Konfiguracja]
 [ Ustawienia nośnika]  [Format]  żądany nośnik zapisu 

• Formatowanie karty pamięci spowoduje usunięcie wszystkich zapisanych

.

na niej danych, których nie będzie można odzyskać. Ważne dane należy
zapisać, na przykład na komputerze.

16

PL

Nagrywanie/Odtwarzanie

Dźwignia regulacji zbliżenia

Nagrywanie

Nagrywanie filmów

Otworzyć monitor LCD i nacisnąć przycisk START/

1

STOP, aby rozpocząć nagrywanie.

• Aby przerwać nagrywanie, należy ponownie nacisnąć START/STOP.

• Informacje znikną z monitora LCD, jeżeli przez kilka sekund z
poziomu kamery nie zostanie wykonana żadna operacja. Aby
ponownie wyświetlić informacje, należy dotknąć monitora LCD w
dowolnym miejscu z wyjątkiem przycisków.

Uwagi

• Podczas nagrywania filmów w formacie XAVC S 4K 100Mbps lub XAVC S
4K 60Mbps, sygnały wideo (sygnał wyjściowy HDMI/sygnał wyjściowy
kabla AV) nie są wysyłane na nośnik zewnętrzny.



Jednoczesne nagrywanie filmów MP4 (NAGR. podw.
wideo)

Jeśli opcja [NAGR. podw. wideo] jest ustawiona na wartość [Włącz],
kamera nagrywa filmy w formacie MP4, nagrywając jednocześnie
filmy w formacie XAVC S 4K, XAVC S HD lub AVCHD.
Wybrać opcje  [Jakość/rozmiar obrazu]  [NAGR. podw.
wideo]  żądane ustawienie.

• Format MP4 nadaje się do filmów odtwarzanych na smartfonie,
przekazywanych przez sieć lub przesyłanych do Internetu.

Nagrywanie/Odtwarzanie

PL

17



Rejestrowanie zdjęć podczas nagrywania filmów
(Dual Capture)

Podczas nagrywania filmów można rejestrować zdjęcia, naciskając
PHOTO.

Uwagi

• W zależności od ustawienia opcji [ Tryb NAGR] i [ Szybkość klatek]
funkcja robienia zdjęć może nie być dostępna.

• Nie można określić różnych miejsc docelowych zapisu (pamięć
wewnętrzna/karta pamięci) dla zdjęć i filmów (FDR-AX40/AX55/AXP55).



Tłumienie głosu osoby nagrywającej film (Elimin.
mojego głosu)

Naciśnij przycisk (Elimin. mojego głosu) (strona 50). Głos osoby
nagrywającej film zostanie stłumiony.



Przybliżony dostępny czas nagrywania

Format filmu

XAVC S 4K 2 godz. 10 min 64 GB: 2 godz. 05 min*
XAVC S HD 2 godz. 35 min 64 GB: 2 godz. 35 min*
AVCHD 8 godz. 15 min 16 GB: 2 godz. 00 min*

*1

Aby nagrywać przez maksymalny czas należy usunąć film
demonstracyjny z tego urządzenia (FDR-AX40/AX55/AXP55).

*2

Przy użyciu karty pamięci Sony.

*3

W przypadku nagrywania przy domyślnych ustawieniach:
[ Format pliku]: [ XAVC S 4K], [ Tryb NAGR]: [60Mbps ],
[NAGR. podw. wideo]: [Wyłącz]

*4

Przybliżony czas nagrywania w przypadku nagrywania z następującymi
ustawieniami: [ Format pliku]: [ XAVC S HD], [ Szybkość klatek]:
[60p]

*5

Przybliżony czas nagrywania w przypadku nagrywania z następującymi
ustawieniami: [ Format pliku]: [ AVCHD], [ Tryb NAGR]: [Wysoka
jakość ]

• Rzeczywisty czas nagrywania lub liczba zdjęć, które można wykonać, są
wyświetlane na monitorze LCD podczas nagrywania.

Pamięć
wewnętrzna*

1

Karta pamięci*

2

3

4

5

18

PL

Robienie zdjęć

Dźwignia regulacji zbliżenia

Otworzyć monitor LCD i wybrać [MODE] 

1

(Zdjęcie).

• Można także przełączać między (Film) i (Zdjęcie), naciskając
przycisk / (Tryb fotografowania) (FDR-AX53/AX55/AXP55).

Lekko nacisnąć lekko przycisk PHOTO, aby ustawić

2

ostrość, po czym nacisnąć go do oporu.

• Jeśli ostrość jest ustawiona prawidłowo, na monitorze LCD pojawi się
wskaźnik blokady AE/AF.

Nagrywanie/Odtwarzanie

PL

19

Korzystanie z funkcji regulacji ręcznych

Przypisywanie pozycji menu do pierścienia MANUAL
(FDR-AX53/AX55/AXP55)

Nacisnąć i przytrzymać przycisk MANUAL (strona 50)

1

przez kilka sekund.

• Pozycje menu, którymi można sterować przy użyciu pierścienia

MANUAL, pojawią się na ekranie [Ust. pierścienia ręcz.].

Obrócić pierścień MANUAL (strona 50), aby wybrać

2

pozycję do przypisania, a następnie nacisnąć przycisk
MANUAL.



Wykonywanie regulacji ręcznych przy użyciu
pierścienia MANUAL

 Nacisnąć przycisk MANUAL, aby przełączyć się na tryb regulacji

ręcznej.

 Obrócić pierścień MANUAL, aby wykonać regulację.

• Aby wrócić do trybu regulacji automatycznej, ponownie nacisnąć przycisk
MANUAL.

• Gdy przypisano funkcję Zoom, regulację należy wykonywać wyłącznie
poprzez obracanie pierścienia MANUAL.

20

PL

Odtwarzanie

Do ekranu

MENU

Nazwa

wydarzenia

Następne

wydarzenie

Wydarzenia

Zmiana trybu

nagrywania
film/zdjęcie

Przycisk
zmiany
formatu filmu*

1

(4K/MP4)

Poprzednie
wydarzenie

Pasek osi

czasu
Przycisk zmiany skali
wydarzenia

Kreator filmu z

zaznaczenia*

2

1

2

Otworzyć monitor LCD i nacisnąć przycisk

(Podgląd obrazów) na kamerze, aby przejść do

trybu odtwarzania.

• Po kilku sekundach pojawia się ekran Podgląd wydarzeń.

Za pomocą / przesunąć odpowiednie
wydarzenie na środek, a następnie zaznaczyć część
zakreśloną na rysunku ().

*1

Wygląd ikony zależy od ustawienia [ Format pliku] (strona 23).

*2

Kreator filmu z zaznaczenia będzie wyświetlany, gdy format filmu
będzie ustawiony na AVCHD.

• Zdjęcia i filmy są zapisywane na tym samym nośniku nagrywania
(pamięć wewnętrzna/karta pamięci). (FDR-AX40/AX55/AXP55)

• Aby wybrać filmy XAVC S lub AVCHD do odtworzenia, edycji lub
skopiowania na inne urządzenia, należy wybrać  [Jakość/
rozmiar obrazu]  [ Format pliku].

• W przypadku filmów XAVC S 4K można odtwarzać filmy wyłącznie z
wybraną szybkością klatek. Wybrać szybkość klatek stosownie do
filmu, który ma być odtwarzany.

Nagrywanie/Odtwarzanie

PL

21

Wybrać obraz.

Powrót do

ekranu Podgląd

wydarzeń

Poprzedni

Następny

Zmiana trybu

nagrywania
film/zdjęcie

Nazwa

wydarzenia

Czas
nagrywania/
liczba zdjęć

Film

Zdjęcie

Ostatnio odtwarzany
obraz

Przycisk
zmiany
rodzaju
obrazów
(Visual
index)

3



Przełączanie między filmami a zdjęciami (Visual
index)

Wybrać żądany typ obrazów.



Obsługa odtwarzania

PL

22

Głośność / Poprzedni/Następny
Usuń / Przewijanie do tyłu/

Kontekst / Odtwarzanie/Pauza
Zatrzymanie Odtwarzanie/zatrzymanie

Wideo w ruchu REG. interwału ruchu

Przewijanie do przodu

pokazu slajdów



Przycisk zmiany
formatu filmu

Usuwanie obrazów

 Wybrać opcje  [Jakość/rozmiar obrazu]  [Format

pliku]  format obrazu do usunięcia.

• Dostępny format zależy od ustawienia [ Format pliku].

 Wybrać opcje [Edycja/Kopiuj]  [Kasuj]  [Wiele obrazów]  typ

obrazu do usunięcia.

 Dotknąć i wyświetlić znak na obrazach do usunięcia, a

następnie wybrać .



Przełączanie na MP4

 Wybrać „Przycisk zmiany formatu filmu”.

• Wyświetlony zostanie ekran wyboru formatu filmu.

 Wybrać format filmu.



Kopiowanie obrazów z pamięci wewnętrznej na
kartę pamięci (FDR-AX40/AX55/AXP55)

 Wybrać opcje  [Edycja/Kopiuj]  [Kopiuj]  [Pamięć

wewnętrzna  Karta pamięci]  [Wiele obrazów].

 Wybrać typ obrazu do skopiowania.
 Dotknąć i wyświetlić znak na obrazach do skopiowania, a

następnie wybrać .

 Wybrać .

Uwagi

• Filmów XAVC S zapisanych w pamięci wewnętrznej nie można skopiować
na karty pamięci SDHC ani na nośniki zewnętrzne z systemem plików
FAT.

Nagrywanie/Odtwarzanie

PL

23

Wyświetlanie obrazów na telewizorze

Kierunek przepływu sygnału

Odtwarzanie obrazów

Obrazy do odtworzenia mogą zostać ograniczone w zależności od
kombinacji formatu filmu w momencie nagrywania, typu
odtwarzanych obrazów wybranego na ekranie Podgląd wydarzeń i
ustawień wyjścia HDMI.

Połączyć gniazdo HDMI OUT kamery z gniazdem

1

HDMI IN telewizora, używając dostarczonego
przewodu HDMI.

Ustawić wejście TV na HDMI IN.

2

Należy odtworzyć obrazy na kamerze.

3

PL

24



Ustawianie odtwarzania obrazów

Format
filmu

XAVC S 4K Telewizor 4K [Auto], [2160p/

XAVC S HD

AVCHD

* Rozdzielczość będzie równa rozdzielczości HDMI ustawionej na kamerze.

• Obrazy zostaną odtworzone wówczas, gdy opcja [Rozdzielczość HDMI]
zostanie ustawiona na wartość [Auto] (ustawienie domyślne).

• Jeśli przy ustawieniu [Auto] obrazy nie są odtwarzane prawidłowo,
zmienić ustawienie [Rozdzielczość HDMI] . Wybrać opcje 
[Konfiguracja]  [ Połączenia]  [Rozdzielczość HDMI]  żądane
ustawienie.

• Jeśli telewizor nie ma gniazda HDMI, należy połączyć złącze USB Multi/
Micro kamery z gniazdami wejściowymi wideo/audio telewizora,
używając przewodu AV (sprzedawany oddzielnie).

Telewizor

Telewizor HD[Auto], [1080p],

Telewizor 4K
lub HD

[Rozdzielczość
HDMI]

1080p]

[1080p], [1080i],
[720p]

[1080i], [720p]

[Auto], [2160p/
1080p], [1080p],
[1080i], [720p]

Visual index
(strona 22)

FILM

ZDJĘCIE

FILM/

FOTO

FILM

FILM/

FOTO

ZDJĘCIE

FILM

ZDJĘCIE

FILM/

FOTO

FILM

FILM/

FOTO

ZDJĘCIE Rozdzielczość

Rozdzielczość
odtwarzania

Jakość obrazu
4K

Wysoka
rozdzielczość
(HD)

Wysoka
rozdzielczość
(HD)

Wysoka
rozdzielczość
(HD)

4K (jeśli
połączono z
telewizorem
4K)*

Nagrywanie/Odtwarzanie

PL

25



Kierunek przepływu sygnału

Podłączanie kamery do telewizora sieciowego

Podłączyć kamerę do punktu dostępowego z ustawieniem
zabezpieczeń (strona 36). Nacisnąć przycisk (Podgląd obrazów)
na kamerze, a następnie wybrać opcje  [Sieć
bezprzewodowa]  [Funkcja]  [Oglądaj przez TV]  typ obrazu
do odtworzenia.

• Można oglądać tylko filmy AVCHD, MP4 i zdjęcia.

Odtwarzanie przyciętych filmów (Odtwarzanie z
przycięciem) nagranych w formacie XAVC S 4K

Można odtwarzać filmy nagrane w formacie pliku XAVC S 4K,
powiększając i przycinając część, która ma być wyświetlana, również
podczas powiększania sceny do pełnej rozdzielczości HD.

Zmienić ustawienia wyjściowe HDMI na uzyskiwanie

1

na wyjściu filmów 4K.

Wybrać opcje  [Konfiguracja]  [ Połączenia] 
[Rozdzielczość HDMI]  żądane ustawienie.

Połączyć gniazdo HDMI OUT kamery z gniazdem

2

HDMI IN telewizora, używając dostarczonego
przewodu HDMI.

PL

26

Telewizor [Rozdzielczość HDMI]

Telewizor 4K [Auto]*, [2160p/1080p]*, [1080p], [1080i],

Telewizor HD [Auto], [1080p], [1080i], [720p]

* Po włączeniu lub wyłączeniu funkcji odtwarzania przyciętego filmu

ekran zostaje wygaszony na kilka sekund.

Dotknąć przycisku (włączanie przycinania) na

3

monitorze LCD podczas odtwarzania, a następnie

[720p]

wybrać część do przycięcia przez dotknięcie w tym
miejscu.

• Odtwarzany obraz jest przycinany w wysokiej rozdzielczości (HD).

Uwagi

• Odtwarzanie przyciętych filmów nie jest możliwe na monitorze LCD
kamery.

Nagrywanie/Odtwarzanie

PL

27

Wyświetlanie obrazów za pomocą

Dźwignia regulacji zbliżenia/PHOTO

*2

Dźwignia PROJECTOR FOCUS

*1

wbudowanego projektora (FDR-AXP55)

Nacisnąć przycisk PROJECTOR (strona 50).

1

Wybrać [Zdjęcie zrobione tym urządzeniem].

2

Postępować zgodnie z instrukcjami obsługi na

3

monitorze LCD i wybrać [Uruchom].

*1

Wyregulować ostrość obrazu z projektora.

*2

Przesunąć ramkę zaznaczenia wyświetlaną na wyświetlanym
obrazie, korzystając z dźwigni regulacji zbliżenia, a następnie
nacisnąć przycisk PHOTO.



Używanie wbudowanego projektora z komputerem/
smartfonem

 Podłączyć gniazdo PROJECTOR IN (strona 50) tego urządzenia do

gniazda wyjściowego HDMI urządzenia, które chcesz podłączyć, za
pomocą kabla HDMI (w zestawie).

• Jeśli kabel HDMI (w zestawie) nie pasuje, należy użyć dostępnego w

handlu adaptera wtyczki, aby dopasować gniazdo wyjściowe
urządzenia, które chcesz podłączyć. Szczegółowe instrukcje zawiera
instrukcja obsługi urządzenia, które chcesz podłączyć.

 Wybrać [Zdjęcie z urządzenia zewnętrznego] w kroku 2 powyżej.

PL

28

Zapisywanie obrazów

Wyświetlanie
obrazów w
Kalendarzu

Udostępnianie
obrazów w serwisie
PlayMemories
Online™

Importowanie obrazów z kamery.

Tworzenie
płyt z
filmami

Przekazywanie
obrazów do
serwisów
sieciowych

Odtwarzanie
zaimportowanych
obrazów

W systemie Windows są również dostępne
następujące funkcje.

Importowanie obrazów na komputer

Możliwości oprogramowania PlayMemories Home™

Oprogramowanie PlayMemories Home pozwala importować filmy i
zdjęcia do komputera, aby móc z nich korzystać na różne sposoby.

• Należy zaktualizować program PlayMemories Home do najnowszej wersji
przed jego użyciem.



Pobieranie oprogramowania PlayMemories Home

Oprogramowanie PlayMemories Home można pobrać z poniższego
adresu URL.
http://www.sony.net/pm/



Sprawdzanie komputera

Wymagania dotyczące komputera, na którym ma
być uruchamiane oprogramowanie, można
sprawdzić pod poniższym adresem URL.
http://www.sony.net/pcenv/

Zapisywanie obrazów

PL

29

Zapisywanie obrazów na nośniku
zewnętrznym

Poniżej opisano sposób zapisywania filmów i zdjęć na zewnętrznym
nośniku pamięci. Należy także zapoznać się z instrukcją dołączoną do
zewnętrznego nośnika pamięci.
Zapisywanie filmów na komputerze przy użyciu oprogramowania
PlayMemories Home (strona 29).

Zapisywanie filmów

Jakość obrazu/

Urządzenie Kabel

Nagrywarka bez
gniazda USB

Zewnętrzny
nośnik pamięci

Komputer Kabel Micro USB 4K/Obraz w

• Informacje o najnowszym środowisku przechowywania można znaleźć
na poniższej stronie.
http://www.sony.net/

• Można przechowywać obrazy poprzez połączenie z urządzeniem
nagrywającym przy użyciu analogowego kabla AV (sprzedawany
oddzielnie). Filmy są kopiowane w standardowej rozdzielczości
(strona 31).

• Można bezpośrednio kopiować obrazy na zewnętrzny nośnik pamięci za
pomocą przejściówki VMC-UAM2 USB (sprzedawana oddzielnie).

Przewód zasilający
(sprzedawany
oddzielnie)

Przejściówka USB
VMC-UAM2
(sprzedawana
oddzielnie)

format
nagrywania

Standardowa
rozdzielczość

4K/Obraz w
wysokiej
rozdzielczości (HD)

•XAVC S

•AVCHD

wysokiej
rozdzielczości (HD)

•XAVC S

•AVCHD

Nośnik

DVD

Nośnik
zewnętrzny

Komputer i
podłączony
zewnętrzny
nośnik
pamięci

30

PL

Podłączanie urządzenia



Nagrywarka bez gniazda USB

Nagrywarkę należy podłączyć do złącza USB Multi/Micro w kamerze
za pomocą kabla AV (sprzedawany oddzielnie).

Kierunek przepływu sygnału

• Aby uzyskać informacje na temat zapisywania obrazów należy również

zapoznać się z instrukcją obsługi urządzenia nagrywającego.

• Filmy są kopiowane w standardowej rozdzielczości.



Zewnętrzny dysk twardy USB

Zewnętrzny nośnik pamięci należy podłączyć do złącza USB Multi/
Micro w kamerze za pomocą przejściówki VMC-UAM2 USB
(sprzedawana oddzielnie).

Kierunek przepływu sygnału

• Filmy są kopiowane w rozdzielczości 4K/wysokiej rozdzielczości (HD).

Zapisywanie obrazów

PL

31

Korzystanie z
funkcji Wi-Fi

Instalowanie aplikacji
PlayMemories Mobile™
na smartfonie

Najnowsze informacje oraz
bardziej szczegółowy opis
funkcji oprogramowania
PlayMemories Mobile można
znaleźć pod poniższym adresem
URL.

http://www.sony.net/pmm/



System operacyjny
Android

Zainstalować aplikację
PlayMemories Mobile ze strony
Google Play.

• Do korzystania z funkcji One­touch (NFC) jest wymagany
system operacyjny Android 4.0
lub nowszy.



iOS

Zainstalować aplikację
PlayMemories Mobile ze strony
App Store.

• Funkcje One-touch (NFC) nie są
dostępne w systemie iOS.

Uwagi

• Pobranie aplikacji PlayMemories
Mobile ze sklepu Google play lub
App Store może nie być możliwe
w zależności od kraju lub
regionu. W takim przypadku
należy wyszukać aplikację
„PlayMemories Mobile”.

• Jeśli aplikacja PlayMemories
Mobile jest już zainstalowana na
smartfonie, należy ją
zaktualizować do najnowszej
wersji.

• Nie można zagwarantować, że
opisana tutaj funkcja Wi-Fi
będzie działać na wszystkich
smartfonach i tabletach.

• Funkcja Wi-Fi kamery nie może
być używana podczas połączenia
z publiczną bezprzewodową
siecią LAN.

•Do korzystania z funkcji One­touch (NFC) kamery wymagany
jest smartfon lub tablet z obsługą
funkcji NFC.

• W wyniku przyszłych ulepszeń
sposób działania i ekrany
aplikacji mogą ulec zmianie bez
uprzedzenia.

32

PL

Przesyłanie filmów MP4 i
zdjęć do smartfona



Połączenie One-touch z
systemem Android z
obsługą NFC

W smartfonie należy wybrać

1

[Settings], następnie wybrać
[More...], aby sprawdzić, czy
[NFC] jest włączone.

W kamerze odtworzyć obraz,

2

który ma zostać przesłany do
smartfona.

Można przesyłać tylko filmy MP4

•

i zdjęcia.

• Aby wybrać filmy MP4 podczas

odtwarzania filmów, patrz
„Przełączanie na MP4”
(strona 23).

Dotknąć kamerą smartfona.

3

Uwagi

• Wcześniej należy wyłączyć tryb

uśpienia lub odblokować ekran
smartfona.

• Upewnić się, że na monitorze

LCD kamery i na ekranie
smartfona jest wyświetlany
symbol .

• Trzymać kamerę nieruchomo

przy smartfonie, aż uruchomi się
aplikacja PlayMemories Mobile
(1–2 sekundy).

• Jeśli nie można połączyć kamery

ze smartfonem za pomocą
funkcji NFC, patrz „Podłączanie
do sieci Wi-Fi za pomocą kodu
QR Code” (strona 34).

Zapisywanie obrazów

PL

33



Android

Podłączanie do sieci Wi­Fi za pomocą kodu QR
Code

Nacisnąć przycisk

1

(Podgląd obrazów),

a następnie wybrać opcje

 [Sieć
bezprzewodowa] 
[Funkcja]  [Wyślij do
smartfonu]  [Wybierz na
tym urządzeniu]  typ
obrazu.

Wybrać obraz, który ma

2

zostać przesłany, dodać ,
po czym wybrać 

.

Kod QR Code, identyfikator SSID

•

i hasło zostaną wyświetlone.

Uruchomić program

3

PlayMemories Mobile.

Wybrać [Zeskanuj QR Code

4

urządz. fotograf.] na ekranie
programu PlayMemories
Mobile.

Wybrać [OK]. (Jeśli

5

wyświetlony zostanie
komunikat, ponownie
wybrać [OK].)

Za pomocą smartfona

6

odczytać kod QR Code
wyświetlany na monitorze
LCD kamery.

Wykonać następujące
czynności.

Po wyświetleniu komunikatu

[Połączyć się z urządzeniem
fotografującym?], wybrać
[Połącz].

PL

34

Wykonać następujące

iPhone/iPad

czynności.

Postępować zgodnie z

instrukcjami wyświetlanymi
na ekranie i zainstalować
profil (informacje o
ustawieniach).

Na ekranie głównym wybrać

opcję [Ustawienia]  [Wi-Fi].

Wybrać identyfikator SSID

kamery.

Wrócić do ekranu głównego i

uruchomić program
PlayMemories Mobile.

• Gdy kod QR Code zostanie
odczytany i połączenie zostanie
pomyślnie nawiązane,
identyfikator SSID (DIRECT-xxxx) i
hasło kamery zostaną
zarejestrowane w smartfonie.
Kolejne połączenia Wi-Fi
pomiędzy kamerą a smartfonem
będą wymagać jedynie wybrania
identyfikatora SSID kamery,
zarejestrowanego w smartfonie.

• Jeśli nie można połączyć kamery
ze smartfonem za pomocą
funkcji NFC i poprzez odczytanie
kodu QR Code, należy podłączyć
za pomocą identyfikatora SSID i
hasła.
Aby uzyskać szczegółowe
informacje, patrz „Przewodnik
pomocniczy”.

Zapisywanie obrazów

PL

35

Korzystanie ze
smartfona jako
bezprzewodowego
pilota zdalnego
sterowania

Można sterować nagrywaniem z
poziomu kamery za pomocą
smartfona w roli
bezprzewodowego pilota
zdalnego sterowania.

Wybrać na kamerze opcje

1

2

3

• W zależności od lokalnych

 [Sieć
bezprzewodowa] 
[Funkcja]  [Steruj ze
smartfonu].

Wykonać na smartfonie te
same czynności, które
podano w punkcie 6 w
„Podłączanie do sieci Wi-Fi
za pomocą kodu QR Code”
(strona 34).

W razie korzystania z funkcji NFC,
należy wyświetlić ekran
nagrywania w kamerze i przyłożyć
symbol na kamerze do
symbolu na smartfonie.

Można już obsługiwać
kamerę za pomocą
smartfona.

Uwagi

zakłóceń elektrycznych lub
możliwości smartfona obrazy
wyświetlane na żywo mogą nie
być płynnie wyświetlane.

Zapisywanie filmów i
zdjęć na komputerze
przez Wi-Fi

Najpierw należy podłączyć
komputer do
bezprzewodowego punktu
dostępowego lub
bezprzewodowego routera
szerokopasmowego.

Zainstalować odpowiednie

1

oprogramowanie na
komputerze (tylko za
pierwszym razem).

Windows: PlayMemories Home
http://www.sony.net/pm/

Mac: Wireless Auto Import
http://www.sony.co.jp/imsoft/
Mac/

• Jeśli oprogramowanie jest już

zainstalowane na komputerze,
należy je zaktualizować do
najnowszej wersji.

Połączyć kamerę z punktem

2

dostępowym w następujący
sposób (tylko za pierwszym
razem).

W razie problemów z rejestracją
należy odnieść się do instrukcji
punktu dostępowego lub
skontaktować się z osobą, która
skonfigurowała punkt dostępowy.

36

PL

Jeśli bezprzew odowy punkt
dostępowy jest
wyposażony w przycisk
WPS

Wybrać na kamerze opcje

 [Sieć
bezprzewodowa] 
[ Ustawienia]  [WPS
przycisk].

Nacisnąć przycisk WPS na

punkcie dostępowym, który
ma zostać zarejestrowany.

Jeśli numer SSID i hasło
bezprzewodowego punktu
dostępowego są znane

Wybrać na kamerze opcje

 [Sieć
bezprzewodowa] 
[ Ustawienia]  [Ust.
punktu dostępu].

Wybrać punkt dostępowy,

który ma zostać
zarejestrowany, wpisać
hasło, po czym wybrać
[Dalej].

Rozpocząć przesyłanie

4

obrazów z kamery do
komputera.

Nacisnąć przycisk

(Podgląd obrazów) na
kamerze.

Wybrać opcje 

[Sieć bezprzewodowa] 
[ Funkcja]  [Wyślij do
komputera].

• Obrazy zostaną
automatycznie przesłane i
zapisane na komputerze.

•Przesłane zostaną tylko nowo
zarejestrowane obrazy.
Importowanie filmów i wielu
zdjęć może zająć dużo czasu.

Zapisywanie obrazów

Jeśli komputer nie został

3

włączony, należy go włączyć.

PL

37

Dostosowywanie ustawień kamery

Sieć

bezprzewodowa

Aparat/

Mikrofon

Tryb

fotografowania

Funkcja

Odtwarzania

Edycja/Kopiuj

Konguracja

Jakość/

rozmiar obrazu

Opcje menu można
przewijać w górę lub w dół.

Korzystanie z
menu

Wybrać .

1

Wybrać kategorię.

2

Wybrać odpowiednią

3

opcję menu.

•Wybór kończy
konfigurowanie ustawień menu
lub powoduje powrót do
poprzedniego ekranu menu.

PL

38

Listy menu

Tryb fotografowania

Film
Zdjęcie
Rej. zdjęć poklatkow.
Płynne wolne NAGR
Zdjęcie golfowe
NAGR. z dużą szybk.

Aparat/Mikrofon

Ręczne nastawy
Balans bieli
Pomiar punkt./ostr.
Pomiar punktu
Ostrość punktu
Ekspozycja
Ostrość
Przesłona
Szybkość migawki
Limit AGC
Przestawienie AE
Zmiana balansu bieli
Low Lux

Ustawienia aparatu
Wybór sceny
Efekt wizualny

Cinematone

Wprowadzanie

Samowyzw.

SteadyShot

SteadyShot
Zoom cyfrowy
Filtr/protektor
Auto Pod światło

*1

*1

*2

Ust. pierścienia ręcz.
Światło NIGHTSHOT

Twarz
Wykrywanie twarzy
Zdjęcie z uśmiechem
Czułość wykr. uśm.
Lampa błyskowa
Lampa błyskowa
Poziom błysku
Red. czerw. oczu

Mikrofon
Elimin. mojego głosu
Zoom wbud. mikrof.
Autored.szum wiatru
Tryb audio
Poziom nagryw.audio

Asysta nagrywania
Mój przycisk
Powiększenie

*3

Linia siatki
Ustaw. wyświetlania
Zebra
Maksimum
Wyśw. poz. dźw.

Jakość/rozmiar obrazu

Tryb NAGR
Szybkość klatek

NAGR. podw. wideo

Format pliku

Rozm. obrazu

Sieć bezprzewodowa

Funkcja
Steruj ze smartfonu
Ster. wieloma aparat.

*3

*3

Przesył. str. na żywo
Wyślij do smartfonu
Wyślij do komputera
Oglądaj przez TV

Ustawienia

*4

Tryb samolotowy
Us. ster. wieloma ap.
NAGR. wid. pod. str.

*5

WPS przycisk
Ust. punktu dostępu
Edytuj nazwę urządz.
Wyświetl adres MAC
Reset SSID/hasła

Dostosowywanie ustawień kamery

Reset infor. o sieci

Funkcja Odtwarzania

Podgląd Wydarzeń

Edycja/Kopiuj

Kasuj
Chroń
Kopiuj
Kopia bezpośrednia

*6

Konfiguracja

Ustawienia nośnika

Wybór nośnika

*7

Informacja o nośniku
Format
Napr. danych obrazu
Numer pliku

Ustaw. odtwarzania
Kod danych
Nastaw. głośności
REG. interwału ruchu
Pobierz muzykę
Opróżnij muzykę

*8

*8

PL

39

40

TC/UB Disp
TC Preset
UB Preset
TC Format
TC Run
TC Make
UB Time Rec

Typ TV
Rozdzielczość HDMI
STER. PRZEZ HDMI
Połączenie USB
Ust. połączenia USB
Ustawienia USB LUN

Brzęczyk
Jasność monitora
Auto. korekta trapez.
Lampka NAGRYW.
Zdalne sterowanie
Wł. zasil. monitorem
Language Setting
Tryb 24p
Anuluj tryb 24p
Stan akumulatorów
Oszczędz. energii
Inicjalizuj
Tryb pokazowy
Wersja

Ustaw. daty i czasu
Ustawienia regionu

PL

TC/UB

*9

Połączenia

Ustawienia ogólne

*12

*12

Ustawienia zegara

*1

Gdy rozmiar obrazu jest
ustawiony na [AVCHD]

*2

Gdy rozmiar obrazu jest
ustawiony na [XAVC S HD]

*3

FDR-AX53/AX55/AXP55

*4

Ta opcja jest dostępna w
przypadku używania lampy
błyskowej (sprzedawanej
oddzielnie).

*5

Działanie funkcji Przesył. str. na
żywo uzależnione jest od usług i
warunków określonych przez
dostawcę usłu g internetowych w
danym regionie. Funkcja może
nie być dostępna w danym
regionie, zależnie od
obowiązujących ograniczeń sieci
szerokopasmowej i usług
internetowych.

*6

Ta opcja jest dostępna w
przypadku używania
zewnętrznego nośnika pamięci
(sprzedawanego oddzielnie).

*10

*11

*7

FDR-AX40/AX55/AXP55

*8

Funkcja może nie być dostępna
zależnie od kraju/regionu.

*9

Modele kompatybilne z trybem
1080 60i

*10

FDR-AXP55

*11

FDR-AX40

*12

Modele kompatybilne z trybem
1080 50i

Pozostałe

Środki ostrożności

Zasilacz sieciowy

Nie zwierać styków akumulatora
metalowymi przedmiotami. Grozi
to awarią.

Odtwarzanie obrazów przy
użyciu innych urządzeń

W przypadku innych urządzeń
mogą wystąpić problemy z
normalnym odtwarzaniem
obrazów zarejestrowanych
opisywaną kamerą. Mogą też
pojawić się problemy z
odtwarzaniem za pomocą kamery
obrazów zarejestrowanych innymi
urządzeniami.

Nagrywanie i odtwarzanie

• Z kamerą należy obchodzić się
ostrożnie. Nie wolno jej
demontować ani przerabiać.
Należy ją chronić przed
wstrząsami mechanicznymi i
uderzeniami. Uważać, aby jej nie
upuścić lub przypadkowo nie
nadepnąć.

• Szczególnie ostrożnie należy
obchodzić się z obiektywem. Aby
zapewnić stabilną pracę karty
pamięci, przed pierwszym
użyciem wskazane jest jej
sformatowanie za pomocą
kamery. Formatowanie karty
pamięci spowoduje usunięcie
wszystkich zapisanych na niej
danych, których nie będzie
można odzyskać. Ważne dane
należy zapisać, na przykład na
komputerze.

• Sprawdzić kierunek wkładania
karty pamięci. Włożenie karty
pamięci niewłaściwą stroną grozi
uszkodzeniem karty, gniazda

karty pamięci lub znajdujących
się na niej danych.

• Przed rozpoczęciem nagrywania
należy sprawdzić działanie funkcji
nagrywania, aby mieć pewność,
że obraz i dźwięk zostaną
prawidłowo zarejestrowane.

• Programy telewizyjne, filmy,
taśmy wideo i inne materiały
mogą być chronione prawami
autorskimi. Nagrywanie takich
materiałów bez upoważnienia
może stanowić naruszenie praw
autorskich.

• Nie jest przewidziana żadna
rekompensata za wadliwe
nagrania, nawet jeśli przyczyną
problemów z nagrywaniem lub
odtwarzaniem jest uszkodzenie
kamery, nośnika itp.

• Kamera nie jest pyłoszczelna,
kroploszczelna ani
wodoszczelna.

• Chronić kamerę przed wilgocią,
np. przed deszczem lub wodą
morską. Zamoczenie kamery
grozi jej uszkodzeniem. Niektóre
uszkodzenia tego typu mogą być
trwałe.

• Nie wolno kierować kamery w
stronę słońca lub silnego światła.
Grozi to awarią kamery.

• Nie należy używać kamery w
pobliżu silnych fal radiowych lub
promieniowania. W takich
warunkach kamera może
nieprawidłowo nagrywać lub
odtwarzać obrazy.

• Nie należy używać kamery na
piaszczystej plaży ani w
miejscach występowania pyłu.
Grozi to awarią kamery.

• W razie wystąpienia kondensacji
należy przerwać korzystanie z

Pozostałe

PL

41

kamery do czasu, aż wilgoć
odparuje.

• Nie narażać kamery na wstrząsy
mechaniczne ani drgania. W
przeciwnym razie kamera może
działać nieprawidłowo lub może
nie nagrywać obrazów. Ponadto
nośnik zapisu lub zapisane dane
mogą ulec uszkodzeniu.

Monitor LCD

Monitor LCD został wykonany z
wykorzystaniem nadzwyczaj
precyzyjnej technologii, dzięki
której efektywnie można korzystać
z ponad 99,99% pikseli. Na
monitorze LCD mogą jednak
pojawić się czasami małe czarne
lub jasne punkty (białe, czerwone,
niebieskie lub zielone). Punkty te
są normalnym efektem procesu
produkcyjnego i nie mają żadnego
wpływu na jakość nagrywanego
obrazu.

Temperatura kamery

Kamera i akumulator nagrzewają
się podczas pracy. Nie jest to
usterka.

Zabezpieczenie przed
przegrzaniem

W zależności od temperatury
kamery i akumulatora nagrywanie
filmów może być niemożliwe lub
zasilanie może się automatycznie
wyłączać, aby chronić kamerę.
Zanim zasilanie wyłączy się lub jeśli
nie można dłużej nagrywać
filmów, na monitorze LCD zostanie
wyświetlony komunikat. W takim
przypadku nie należy ponownie
włączać zasilania i zaczekać, aż
kamera i akumulator ostygną. Jeśli
zasilanie zostanie włączone, zanim

PL

kamera i akumulator dostatecznie

42

ostygną, zasilanie może zostać
ponownie wyłączone lub
nagrywanie filmów może być
niemożliwe.

Tymczasowe wyłączanie sieci
bezprzewodowej (Wi-Fi, NFC
itp.)

Po wejściu na pokład samolotu
można tymczasowo wyłączyć
funkcję Wi-Fi. Wybrać opcje

 [Sieć bezprzewodowa]
 [Ustawienia]  [Tryb
samolotowy]  [Włącz].

Bezprzewodowa sieć LAN

Nie ponosimy żadnej
odpowiedzialności za jakiekolwiek
szkody spowodowane przez
nieautoryzowany dostęp do
nośników zapisu umieszczonych w
kamerze lub ich nieautoryzowane
wykorzystanie w wyniku zgubienia
lub kradzieży.

Informacje na temat
bezpieczeństwa stosowania
produktów korzystających z
bezprzewodowej sieci LAN

• Zawsze należy upewnić się, że

używana sieć bezprzewodowa
jest bezpieczna, aby uniknąć
ataku hakerów, dostępu do
urządzeń przez złośliwe strony
trzecie lub innych podatności.

• Podczas korzystania z funkcji

sieci bezprzewodowej ważne jest
wprowadzenie ustawień
zabezpieczeń.

• Firma Sony nie udziela gwarancji

anie nie jest odpowiedzialna za
jakiekolwiek szkody wynikające z
niedostatecznych zabezpieczeń
lub korzystania z funkcji sieci
bezprzewodowej.

Rozwiązywanie
problemów

W razie jakichkolwiek
problemów podczas
użytkowania kamery należy:

• Sprawdzić kamerę, odwołując się
do Przewodnika pomocniczego
(strona 5).

• Odłączyć źródło zasilania, a po
upływie 1 minuty podłączyć je
ponownie i włączyć kamerę.

• Zresetować kamerę (strona 40).
Wszystkie ustawienia, w tym
ustawienie zegara, zostaną
zresetowane.

• Skontaktować się z punktem
sprzedaży wyrobów firmy Sony
lub miejscowym autoryzowanym
punktem serwisowym produktów
Sony.

Dane techniczne

System

Format sygnału:

UHDTV
HDTV
Kolor NTSC, standardy EIA
(modele kompatybilne z
trybem 1080 60i)
Kolor PAL, standardy CCIR
(modele kompatybilne z
trybem 1080 50i)

Format zapisu filmów:

XAVC S (format XAVC S)
Obraz: MPEG-4 AVC/H.264
Dźwięk: MPEG-4 Linear PCM
2-kanałowy (48 kHz/16 bitów)
AVCHD (zgodność z formatem
AVCHD wer. 2.0)
Obraz: MPEG-4 AVC/H.264
Dźwięk: Dolby Digital
2-kanałowy/5,1-kanałowy
Dolby Digital 5.1 Creator
MP4
Obraz: MPEG-4 AVC/H.264
Dźwięk: MPEG-4 AAC-LC 2ch

*1

Wyprodukowano na licencji
firmy Dolby Laboratories.

Format plików zdjęciowych:

Zgodny z DCF Ver.2.0
Zgodny z Exif Ver.2.3
Zgodny z MPF Baseline

Wizjer (FDR-AX53/AX55/AXP55):

0,6 cm (typ 0,24) odpowiednik
systemy koloru 1 555 200
punktów

Nośniki zapisu (filmy/zdjęcia):

Pamięć wewnętrzna (FDR­AX40/AX55/AXP55): 64 GB
XAVC S 4K (100Mbps), XAVC S
HD NAGR. z dużą szybk.
(100Mbps), Film:
karta pamięci SDHC (klasa
szybkości UHS 3 lub szybsza)

*1

Pozostałe

*2

PL

*3

43

karta pamięci SDXC (klasa
szybkości UHS 3 lub szybsza)
karta pamięci microSDHC (klasa
szybkości UHS 3 lub szybsza)
karta pamięci microSDXC (klasa
szybkości UHS 3 lub szybsza)
XAVC S HD, XAVC S 4K
(60Mbps), Film:
karta pamięci SDHC (klasa 10,
bądź klasa szybkości UHS 1 lub

*3

szybsza)
karta pamięci SDXC (klasa 10,
bądź klasa szybkości UHS 1 lub

*3

szybsza)
karta pamięci microSDHC (klasa
10, bądź klasa szybkości UHS 1
lub szybsza)

*3

karta pamięci microSDXC (klasa
10, bądź klasa szybkości UHS 1
lub szybsza)

*3

AVCHD, Zdjęcie:
Memory Stick Micro (Mark2)
Memory Stick PRO-HD Duo
Karta SD (klasa 4 lub szybsza,
bądź klasa szybkości UHS 1 lub
szybsza)
Karta pamięci microSD (klasa 4
lub szybsza, bądź klasa
szybkości UHS 1 lub szybsza)

*2

Pojemność dostępna dla
użytkownika (przybliżona):
62,4 GB
1 GB odpowiada 1 miliardowi
bajtów, z których część
używana jest do zarządzania
systemem i/lub plikami
użytkowymi. Można usunąć
tylko zainstalowany
fabrycznie film
demonstracyjny.

*3

Wymagana jest pojemność
4GB lub większa.

PL

44

Przetwornik obrazu:

*3

*3

*3

Podświetlany z tyłu czujnik
Exmor R™ CMOS, typ 1/2,5
(7,20 mm)
Rejestrowane piksele (zdjęcie,
16:9):
Maks. 16,6 megapiksele
(5 440 × 3 056)
Całkowita:
Około 8,57 megapikseli
Efektywnie (film, 16:9)
Około 8,29 megapikseli
Efektywnie (zdjęcie, 16:9):
Około 8,29 megapikseli
Efektywnie (zdjęcie, 4:3):
Około 6,22 megapikseli

Obiektyw:

Obiektyw ZEISS Vario-Sonnar
T
20× (optyczny)
Image Zoom, w trakcie
nagrywania filmów)
(Clear Image Zoom, w trakcie
nagrywania filmów)
(cyfrowy)
Średnica filtra: 55 mm
F2,0 - F3,8
Ogniskowa:
f= 4,4 mm – 88 mm
Po przeliczeniu na wartości dla
aparatu małoobrazkowego
(35 mm)
W przypadku filmów
f=26,8 mm – 536 mm (16:9)
W przypadku zdjęć:
f=26,8 mm – 536 mm (16:9)

Temperatura barwowa: [Auto],

[Jednym dotk.], [Wewnątrz],
[Na zewnątrz]

Minimalne natężenie oświetlenia:

4K: 9lx (luksów), HD: 6lx
(luksów) (przy ustawieniu
domyślnym, czas otwarcia
migawki 1/60 sekundy)

*4

*5

:

*5

, 4K: 30× (Clear

*6

HD: 40×

*6

, 250×

*5

:

4K: 1,8 lx (luksów), HD: 1,2 lx
(luksów) (przy ustawieniu opcji
[Low Lux] na [Włącz], czas
otwarcia migawki 1/30
sekundy)
NightShot (FDR-AX53/AX55/
AXP55): 0 lx (luksów) (czas
otwarcia migawki 1/60
sekundy)

*4

Unikatowy system
przetwarzania obrazu
BIONZ-X firmy Sony
umożliwia uzyskanie
rozdzielczości zdjęć
odpowiadających opisanym
rozmiarom.

*5

Opcja [ SteadyShot]
ustawiona na [Standardowy]
lub [Wyłącz].

*6

Opcja [ SteadyShot]
ustawiona na [Aktywny].

Złącza wejściowe i wyjściowe

Gniazdo HDMI OUT: Złącze micro

HDMI

Gniazdo PROJECTOR IN (FDR-

AXP55): Złącze micro HDMI

Gniazdo wejściowe MIC:

Minigniazdo stereofoniczne
(3,5 mm)

Gniazdo słuchawkowe:

Minigniazdo stereofoniczne
(3,5 mm)

Gniazdo USB: Złącze USB Multi/

Micro*

* Do obsługi urządzeń zgodnych

ze standardem Micro USB.

Połączenia USB są dostępne tylko
w przypadku sygnału wyjściowego
(w przypadku klientów w Europie).

Monitor LCD

Obraz: 7,5 cm (typ 3,0, format

obrazu 16:9)

Całkowita liczba pikseli:

FDR-AX40:
460 800 (960 × 480)
FDR-AX53/AX55/AXP55:
921 600 (1 440 × 640)

Projektor (FDR-AXP55)

Rodzaj projekcji: DLP
Źródło światła: LED (R/G/B)
Ostrość: Ręczna
Odległość projekcji: 0,5 m lub więcej
Rozdzielczość (wyjściowa): 854 × 480
Czas ciągłej projekcji (w przypadku

użycia akumulatora z zestawu):
Około 2 godz. 25 min

Bezprzewodowa sieć LAN

Obsługiwany standard:

IEEE 802.11 b/g/n
Częstotliwość: 2,4 GHz
Obsługiwane protokoły

zabezpieczeń: WEP/WPA-PSK/

WPA2-PSK
Metoda konfiguracji: WPS (Wi-Fi

Protected Setup)/ręczna
Metoda dostępu: Tryb

infrastruktury
NFC: Zgodność ze specyfikacją NFC

Forum Type 3 Tag

Informacje ogólne

Wymagania dotyczące zasilania:

prąd stały 6,8 V/7,4 V

(akumulator),

prąd stały 8,4 V (zasilacz

sieciowy)
Ładowanie przez USB: Prąd stały

5V 1 500mA

Pozostałe

PL

45

Przeciętny pobór mocy:

Podczas filmowania kamerą z
użyciem wizjera (FDR-AX53/
AX55/AXP55): 4K: 4,9 W,
HD: 3,6 W*
Podczas filmowania kamerą
przy normalnej jasności z
użyciem monitora LCD: 4K:

4,9 W, HD: 3,6 W*
*w trybie AVCHD FH
Temperatura robocza: Od 0 °C do

40 °C
Temperatura przechowywania:

Od –20 °C do +60 °C
Wymiary (przybliżone):

FDR-AX40:

73 mm × 80,5 mm × 142,5 mm

(szer./wys./gł.) z

uwzględnieniem wystających

elementów

73 mm × 80,5 mm × 166,5 mm

(szer./wys./gł.) z

uwzględnieniem wystających

elementów i zamocowanego

dostarczonego akumulatora

FDR-AX53/AX55:

73 mm × 80,5 mm × 161,0 mm

(szer./wys./gł.) z

uwzględnieniem wystających

elementów

73 mm × 80,5 mm × 166,5 mm

(szer./wys./gł.) z

uwzględnieniem wystających

elementów i zamocowanego

dostarczonego akumulatora

FDR-AXP55:

77 mm × 80,5 mm × 161,0 mm

(szer./wys./gł.) z

uwzględnieniem wystających

elementów

77 mm × 80,5 mm × 166,5 mm

(szer./wys./gł.) z

uwzględnieniem wystających

PL

elementów i zamocowanego

46

dostarczonego akumulatora

Masa (przybliżona):

FDR-AX40:
510 g tylko moduł główny
610 g z uwzględnieniem
dostarczonego akumulatora
NP-FV70
FDR-AX53/AX55:
535 g tylko moduł główny
635 g z uwzględnieniem
dostarczonego akumulatora
NP-FV70
FDR-AXP55:
565 g tylko moduł główny
660 g z uwzględnieniem
dostarczonego akumulatora
NP-FV70



Zasilacz sieciowy AC­L200D

Wymagania dotyczące zasilania:

prąd zmienny 100V – 240V,

50 Hz/60 Hz
Pobór mocy: 18 W
Napięcie wyjściowe: prąd stały

8,4 V*
*Pozostałe specyfikacje można

znaleźć na etykiecie
znamionowej zasilacza
sieciowego.



Akumulator NP-FV70

Maksymalne napięcie wyjściowe:

prąd stały 8,4 V
Napięcie wyjściowe: prąd stały

6,8 V
Maksymalne napięcie ładowania:

prąd stały 8,4 V
Maksymalny prąd ładowania: 3,0 A
Pojemność
Typowa: 14,0 Wh (2 060 mAh)
Minimalna: 13,3 Wh (1 960 mAh)
Typ: litowo-jonowy



Znaki towarowe

•AVCHD, AVCHD Progressive,
logotyp AVCHD i logotyp AVCHD
Progressive są znakami
towarowymi firm Panasonic
Corporation i Sony Corporation.

•XAVC S i są
zastrzeżonymi znakami
towarowymi firmy Sony
Corporation.

• Memory Stick i są znakami
towarowymi lub zastrzeżonymi
znakami towarowymi firmy Sony
Corporation.

• Blu-ray Disc™ i Blu-ray™ są
znakami towarowymi firmy Blu­ray Disc Association.

• Dolby i symbol double-D są
znakami towarowymi firmy Dolby
Laboratories.

• Pojęcia HDMI i HDMI High­Definition Multimedia Interface
oraz logo HDMI są znakami
towarowymi lub zastrzeżonymi
znakami towarowymi firmy HDMI
Licensing LLC w Stanach
Zjednoczonych i innych krajach.

• Windows jest zastrzeżonym
znakiem towarowym lub
znakiem towarowym firmy
Microsoft Corporation w Stanach
Zjednoczonych i/lub innych
krajach.

• Mac jest zastrzeżonym znakiem
towarowym firmy Apple Inc. w
Stanach Zjednoczonych i innych
krajach.

• Intel, Pentium i Intel Core są
znakami towarowymi firmy Intel
Corporation w Stanach
Zjednoczonych i/lub innych
krajach.

• Logo SDXC jest znakiem
towarowym firmy SD-3C, LLC.

• Android i Google Play są znakami
towarowymi firmy Google Inc..

• Wi-Fi, logo Wi-Fi, Wi-Fi
PROTECTED SET-UP są
zastrzeżonymi znakami
towarowymi stowarzyszenia
Wi-Fi Alliance.

• Znak N jest znakiem towarowym
lub zastrzeżonym znakiem
towarowym firmy NFC Forum,
Inc. w Stanach Zjednoczonych i
innych krajach.

•Facebook i logo „f” są
zastrzeżonymi znakami
towarowymi firmy Facebook, Inc.

• YouTube i logo YouTube są
zastrzeżonymi znakami
towarowymi firmy Google Inc.

• iPhone i iPad są znakami
towarowymi firmy Apple Inc.
zastrzeżonymi w Stanach
Zjednoczonych i innych krajach.

• Kod QR Code to zastrzeżony znak
towarowy DENSO WAVE
INCORPORATED.

Wszystkie pozostałe nazwy
produktów przytoczone w
niniejszej dokumentacji mogą być
znakami towarowymi lub
zastrzeżonymi znakami
towarowymi odpowiednich firm.
Ponadto znaki ™ i
pojawiają się w niniejszej instrukcji.

® nie zawsze

Pozostałe

PL

47



Informacje na temat
stosowanego
oprogramowania GNU
GPL/LGPL

Niniejszy produkt zawiera
oprogramowanie podlegające
następującej licencji GNU General
Public License (określanej odtąd
mianem „GPL”) lub GNU Lesser
General Public License (określanej
odtąd mianem „LGPL”).
Informuje ona, że użytkownik ma
prawo do wglądu, modyfikowania i
przekazywania dalej kodu
źródłowego tych programów
użytkowych na warunkach
dostarczonej licencji GPL/LGPL.
Kod źródłowy jest dostępny w sieci
Web. Można go pobrać pod
poniższym adresem URL.
http://oss.sony.net/Products/
Linux
Oczekujemy, że użytkownik nie
będzie kontaktował się z nami w
sprawie zawartości kodu
źródłowego.
Kopie licencji (w języku angielskim)
zapisane są w pamięci
wewnętrznej niniej szego produktu.
Należy ustanowić połączenie
pamięci masowej pomiędzy
niniejszym produktem a
komputerem, a następnie
przeczytać pliki znajdujące się w
katalogu „LICENSE” na nośniku
„PMHOME”.

48

PL

Części i elementy
sterujące

Liczby w nawiasach ( ) to numery
odnośnych stron.

 Przycisk PHOTO (17, 19)
 Dźwignia regulacji zbliżenia

(19)

 Złącze USB Multi/Micro

Do obsługi urządzeń zgodnych
ze standardem Micro USB. To
złącze nie obsługuje kabla
przejściowego VMC-AVM1
(sprzedawanego oddzielnie).
Nie można korzystać z
akcesoriów za pośrednictwem
zdalnego złącza A/V.

 Gniazdo (mikrofon)

(PLUG IN POWER)

 Zapas do zrobienia paska na

ramię

 Pasek na rękę
 Gniazdo  (słuchawkowe)
 Stopka multiinterfejsowa

Szczegółowe informacje
dotyczące akcesoriów
zgodnych ze stopką
multiinterfejsową można
znaleźć w witrynie firmy Sony
danego regionu lub uzyskać w
punkcie sprzedaży wyrobów

firmy Sony albo w miejscowym
autoryzowanym punkcie
serwisowym produktów Sony.
Nie można zagwarantować
prawidłowego działania w
przypadku akcesoriów innych
producentów.
Używając adaptera stopki
(sprzedawanego oddzielnie),
można także używać
akcesoriów zgodnych z Active
Interface Shoe.
Aby uniknąć awarii, nie należy
używać dostępnych w handlu
lamp błyskowych ze stykami
synchronizacji wysokim
napięciem lub o odwrotnej
polaryzacji.

 Znak N (33)

NFC: Near Field
Communication

 Lampka nagrywania kamery
 Czujnik pilota zdalnego

sterowania

 Lampka NIGHTSHOT (FDR-

AX53/AX55/AXP55)

 Dźwignia PROJECTOR FOCUS

(28) (FDR-AXP55)

 Monitor LCD/Panel dotykowy
 Obiektyw projektora (FDR-

AXP55)

Pozostałe

PL

49

 Wbudowany mikrofon
 Pierścień MANUAL (FDR-

AX53/AX55/AXP55) (20)

Funkcje ręczne można
przypisać do przycisku i
pokrętła.

 Obiektyw (obiektyw ZEISS)
 Przycisk MANUAL (FDR-

AX53/AX55/AXP55)

 Lampka dostępu do karty

pamięci (14)

 Gniazdo karty pamięci (14)
 Gniazdo HDMI OUT
 Gniazdo PROJECTOR IN (28)

(FDR-AXP55)

PL

50

 Głośnik
 Przycisk / (Tryb

fotografowania) (19) (FDR­AX53/AX55/AXP55)

 Przycisk (Elimin. mojego

głosu)

Tłumi głos osoby nagrywającej
film.

 Przycisk PROJECTOR (28)

(FDR-AXP55)

 Przycisk (Podgląd

obrazów) (21)

 Przycisk NIGHTSHOT (FDR-

AX53/AX55/AXP55)

 Przycisk  (WŁĄCZONE/

GOTOWOŚĆ)

 Dźwignia zwalniająca BATT

(akumulatora)

 Akumulator (10)



Mocowanie paska na
rękę

 Wizjer (FDR-AX53/AX55/

AXP55)

Kiedy wizjer jest wyciągnięty,
kamera jest włączona.

 Pokrętło regulacji soczewki

wizjera (FDR-AX53/AX55/
AXP55)

Jeśli wskaźniki na wizjerze
wydają się nieostre, należy
przekręcić pokrętło regulacji
soczewki wizjera.

 Przycisk START/STOP (17)
 Lampka POWER/CHG

(ładowanie) (10)

 Gniazdo DC IN
 Gniazdo statywu

Podłączanie statywu
(sprzedawany oddzielnie:
długość śruby nie może
przekraczać 5,5 mm). W
zależności od parametrów
technicznych statywu, niniejszy
produkt może nie zostać
podłączony we właściwym
kierunku.

Pozostałe

PL

51

Indeks

A

Akumulator 10
Android 32
App Store 32
AVCHD 6, 7

B

Bezprzewodowy punkt
dostępowy 37

C

Czas ładowania 11
Czas nagrywania 18
Czas nagrywania/odtwarzania
11

D

Dane techniczne 43
Data i czas 13

E

Edycja 21
Elementy zestawu 9
Elimin. mojego głosu 18

F

Filmy 17
Formatowanie 16
Funkcje One-touch (NFC) 32

G

Gniazdo ścienne 11
Google play 32

I

Importowanie obrazów na
komputer 29
Instalowanie 32
iOS 32

K

Kable Micro USB 11

PL

Karta pamięci 14

52

Karta pamięci microSD 15
Komputer 29

L

Listy menu 38

Ł

Ładowanie akumulatora 10
Ładowanie akumulatora z
wykorzystaniem komputera 11

M

Memory Stick Micro™ (M2) 14
Menu 38
Monitor LCD 49
MP4 33

N

NAGR. podw. wideo 17
Nagrywanie 17
Nagrywanie ręczne 20
NFC 33
Nośniki zapisu 16

O

Odtwarzanie 21
Odtwarzanie z przycięciem 26
Oprogramowanie 29

P

Panel dotykowy 49
Pasek na rękę 51
Pełne naładowanie 11
PlayMemories Home 29
PlayMemories Online 29
Projektor 28
Przewodnik pomocniczy 5
Przewód HDMI 24
Przypisywanie pozycji menu 20

R

Rozwiązywanie problemów 43

S

Sieć 26

Zusätzliche Informationen zu diesem Produkt und Antworten zu häufig
gestellten Fragen können Sie auf unserer Kunden-Support-Website
finden.

Extra informatie over dit product en antwoorden op veelgestelde vragen
vindt u op onze website voor klantenondersteuning.

Ulteriori informazioni su questo prodotto e risposte alle domande più
comuni sono reperibili sul nostro sito Web di Assistenza Clienti.

Informação adicional sobre este produto e respostas a perguntas
frequentes podem ser encontradas no Website do Apoio ao Cliente.

Dodatkowe informacje o tym produkcie i odpowiedzi na najczęściej
zadawane pytania są na naszej internetowej stronie Obsługi Klienta.

Další informace o produktu a odpovĕdi na často kladené dotazy
naleznete na našich internetových stránkách zákaznické podpory.

E termékkel kapcsolatos további információk és válaszok a gyakran
feltett kérdésekre a Vevőszolgálat honlapján találhatók.

Bližšie informácie o tomto výrobku a odpovede na časté otázky nájdete
na našich webových stránkach v sekcii Služby Zákazníkom.

Ytterligare information om den här produkten och svar på vanliga frågor
återfinns på vår kundtjänsts webbplats.

Der findes flere oplysninger om dette produkt samt svar på ofte stillede
spørgsmål på vores websted til kundesupport.

Tätä tuotetta koskevia lisätietoja ja usein esitettyjä kysymyksiä on
asiakastuen www-sivustolla.

Дополнительная информация по данному изделию и ответы на
часто задаваемые вопросы могут быть найдены на нашем Web­сайте поддержки покупателей.

http://www.sony.net/

© 2016 Sony Corporation Printed in China
