Page 1

MAESTRO SO-1000

HI-FI INTERNET RECEIVER WITH POWERFUL DIGITAL POWER AMPLIFIERS, CD PLAYER, PHONO AMPLIFIER, DAB+ & BLUETOOTH®

GERMAN AUDIO AND DESIGN

Bedienungsanleitung

Operating manual

Mode d‘emploi

Betjeningsvejledning

Istruzioni per l‘uso

Handleiding

Page 2

Page 3

MAESTRO

SO-1000

HIFI INTERNETRECEIVER MIT LEISTUNGSSTARKEN DIGITALEN ENDSTUFEN, CD-PLAYER, PHONO VORVERSTÄRKER, DAB+ & BLUETOOTH®

Bedienungsanleitung

Page 4

INHALTSVERZEICHNIS

1. EINLEITUNG ................................................................................................. 08

1.1 Kontaktdaten ......................................................................................................................08

1.2 Bestimmungsgemäße Verwendung ............................................................................ 09

2. KENNENLERNEN IHRES MAESTROS ............................................................ 09

2.1 Lieferumfang .......................................................................................................................09

2.2 Bedienelemente und Anschlüsse .................................................................................10

2.3 Technische Daten ..............................................................................................................15

2.4 Prüfzeichen und Zertifikate ............................................................................................. 17

3. ERSTE SCHRITTE .......................................................................................... 18

3.1 MAESTRO auspacken ......................................................................................................18

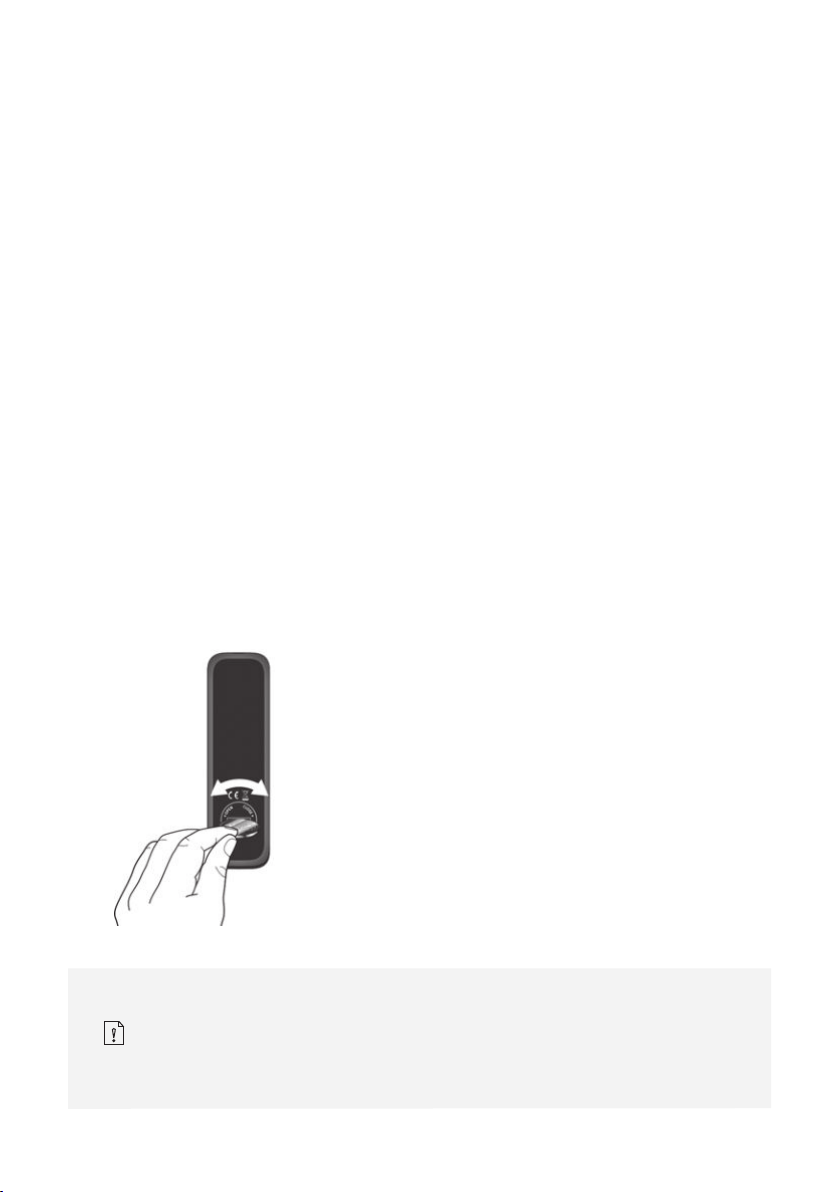

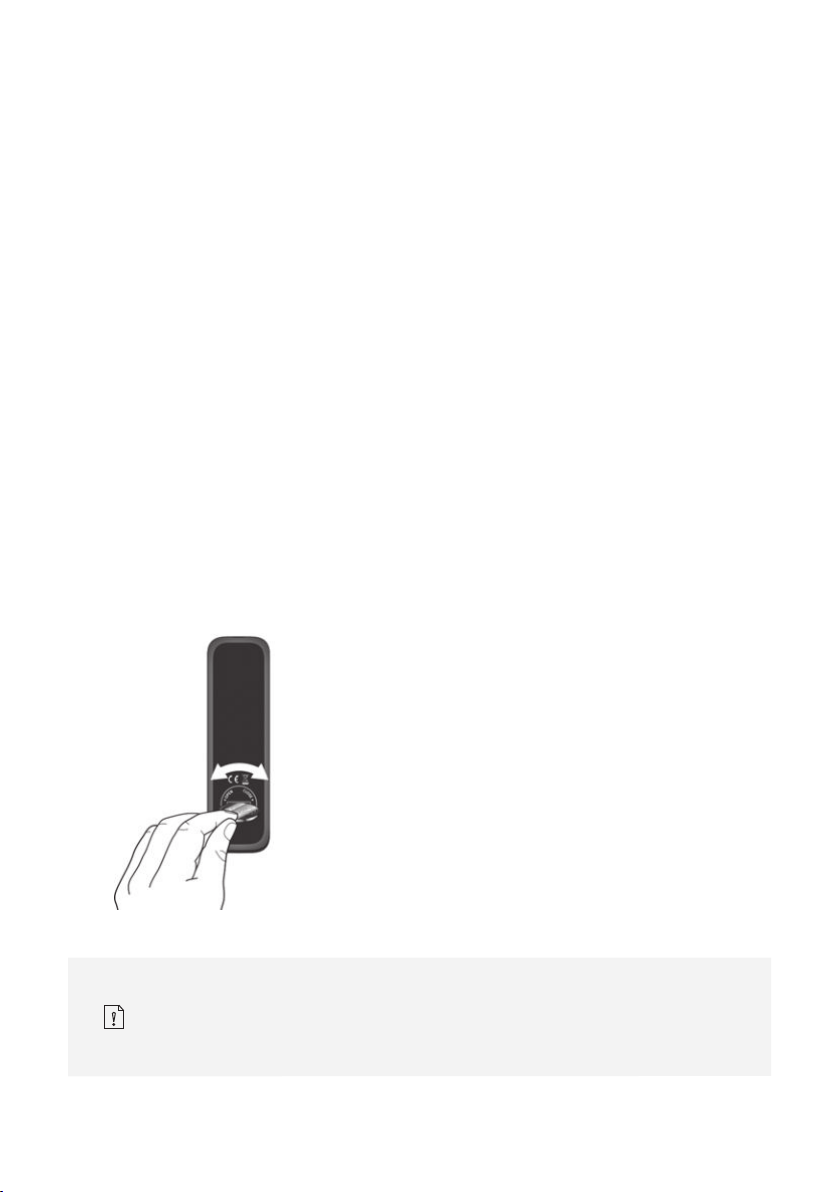

3.2 Einsetzen der Batterie in die Fernbedienung ............................................................ 18

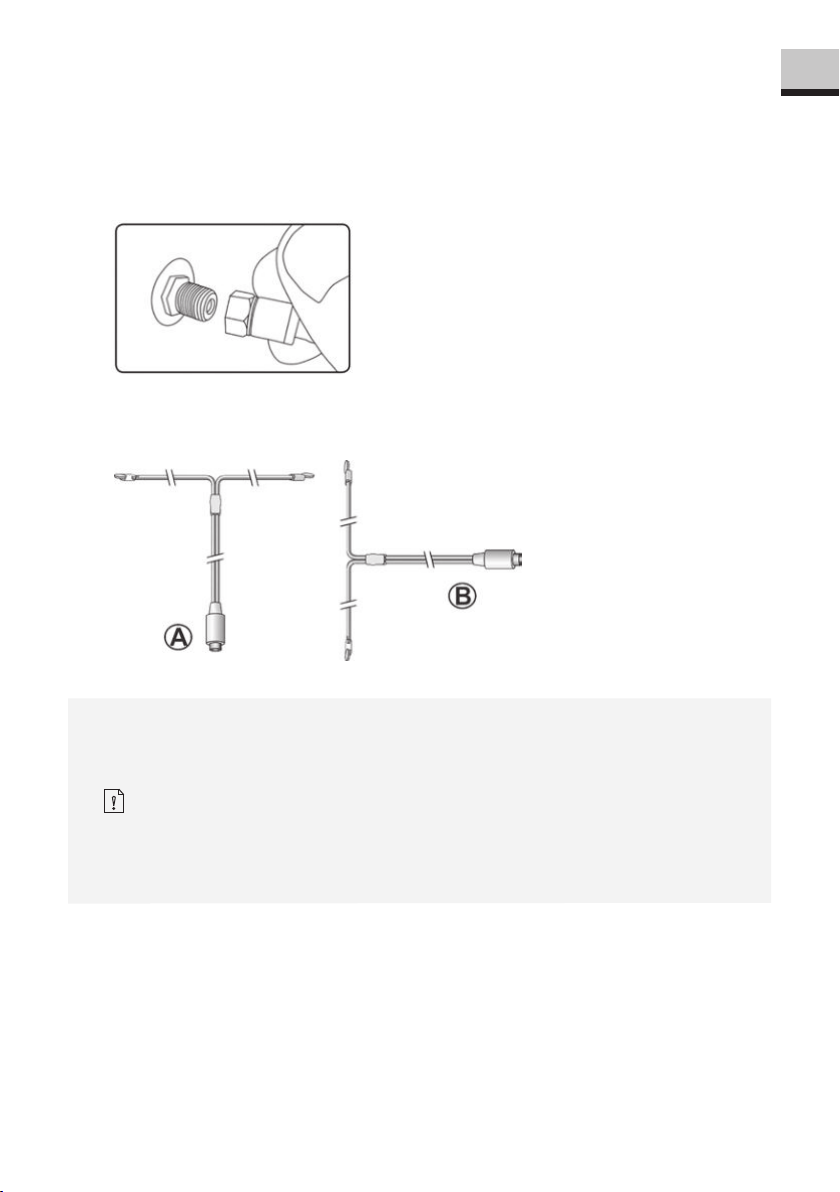

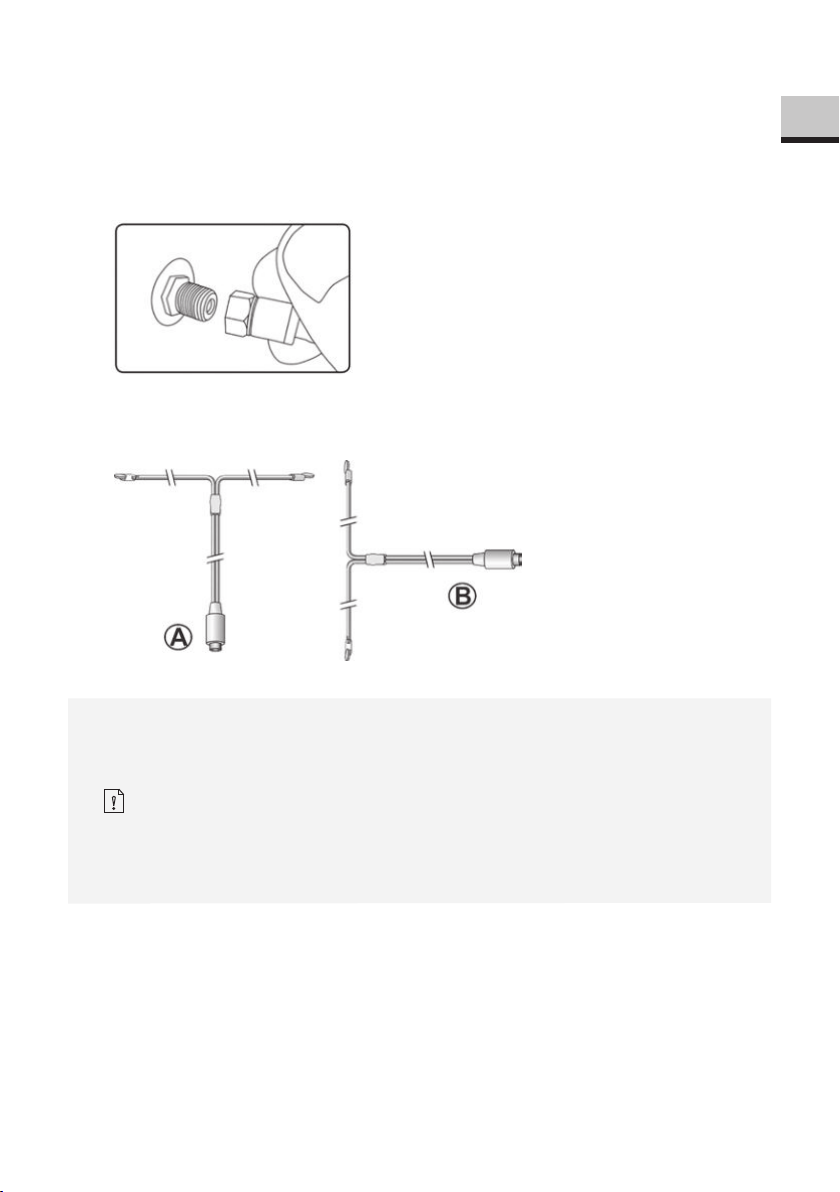

3.3 Verwendung der Antennen ............................................................................................ 19

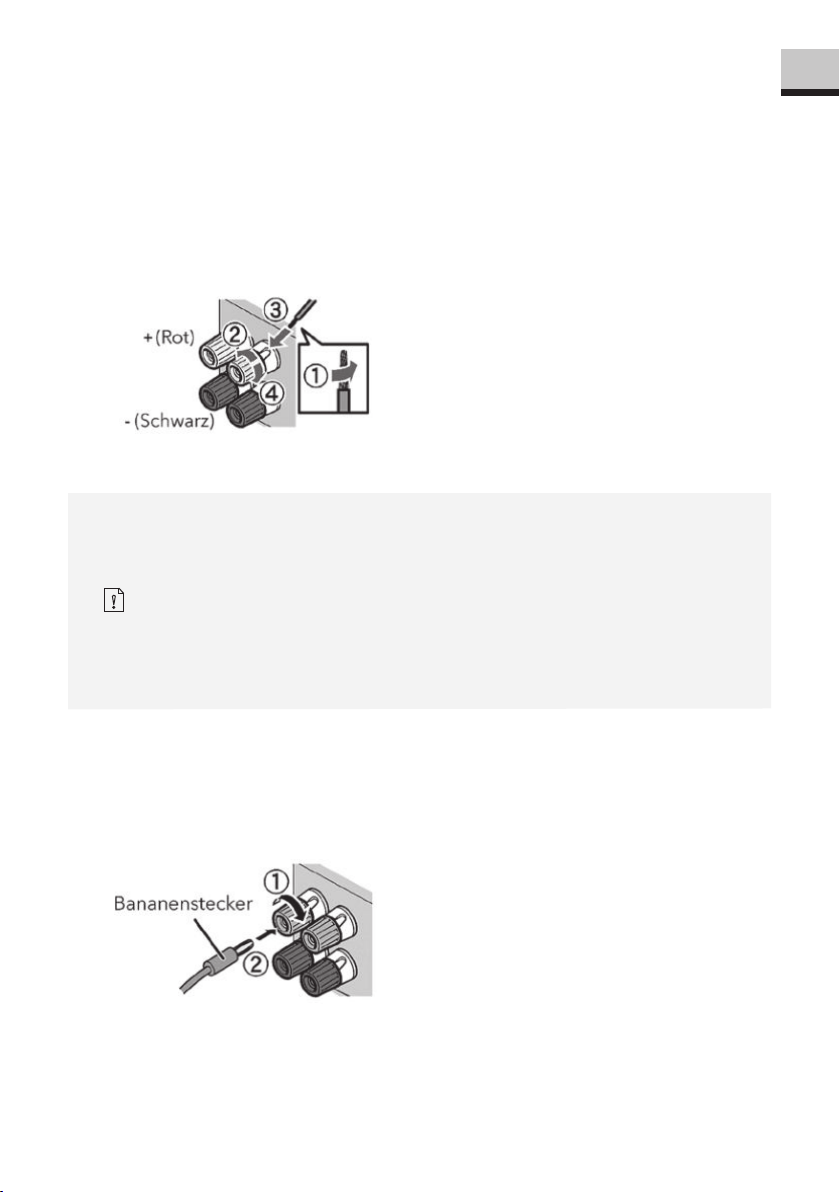

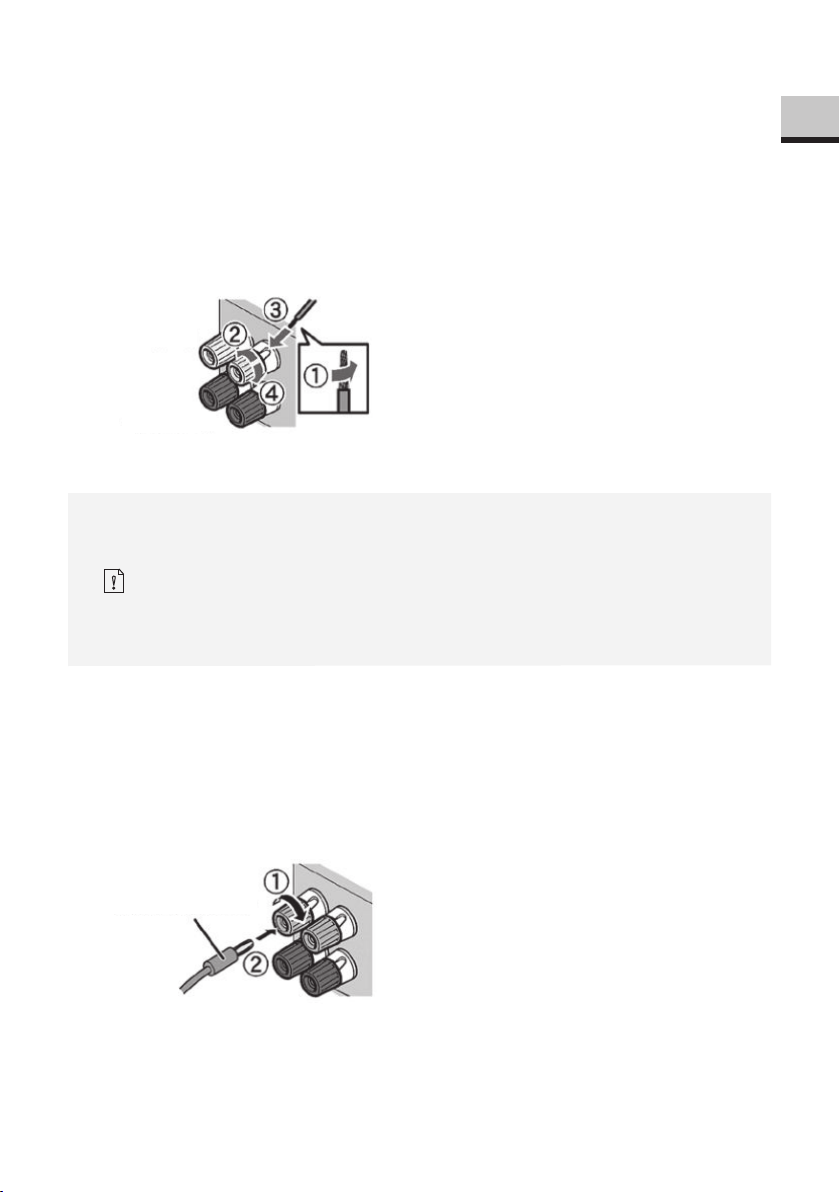

3.4 Lautsprecheranschlüsse ..................................................................................................20

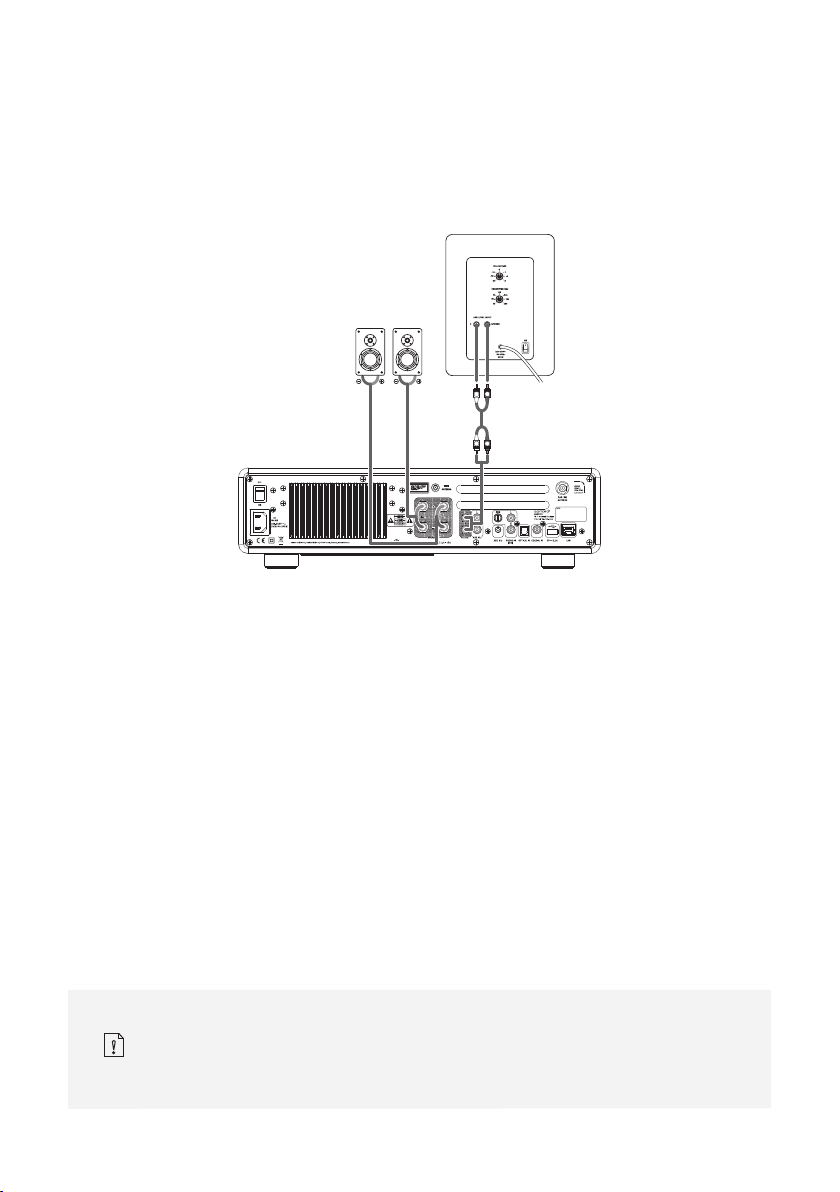

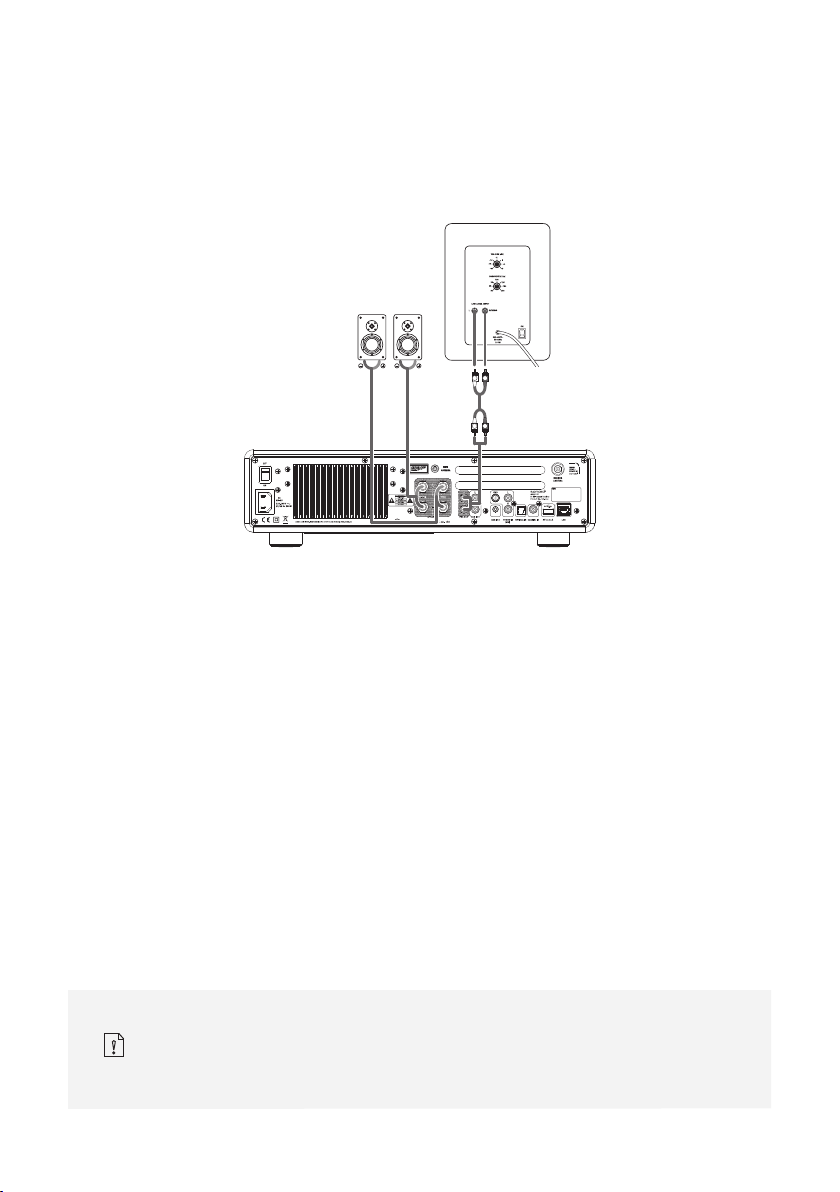

3.5 Vorverstärker Ausgang / PRE-OUT anschließen / 2.1 System ...............................22

3.6 Anschließen eines Plattenspielers ................................................................................23

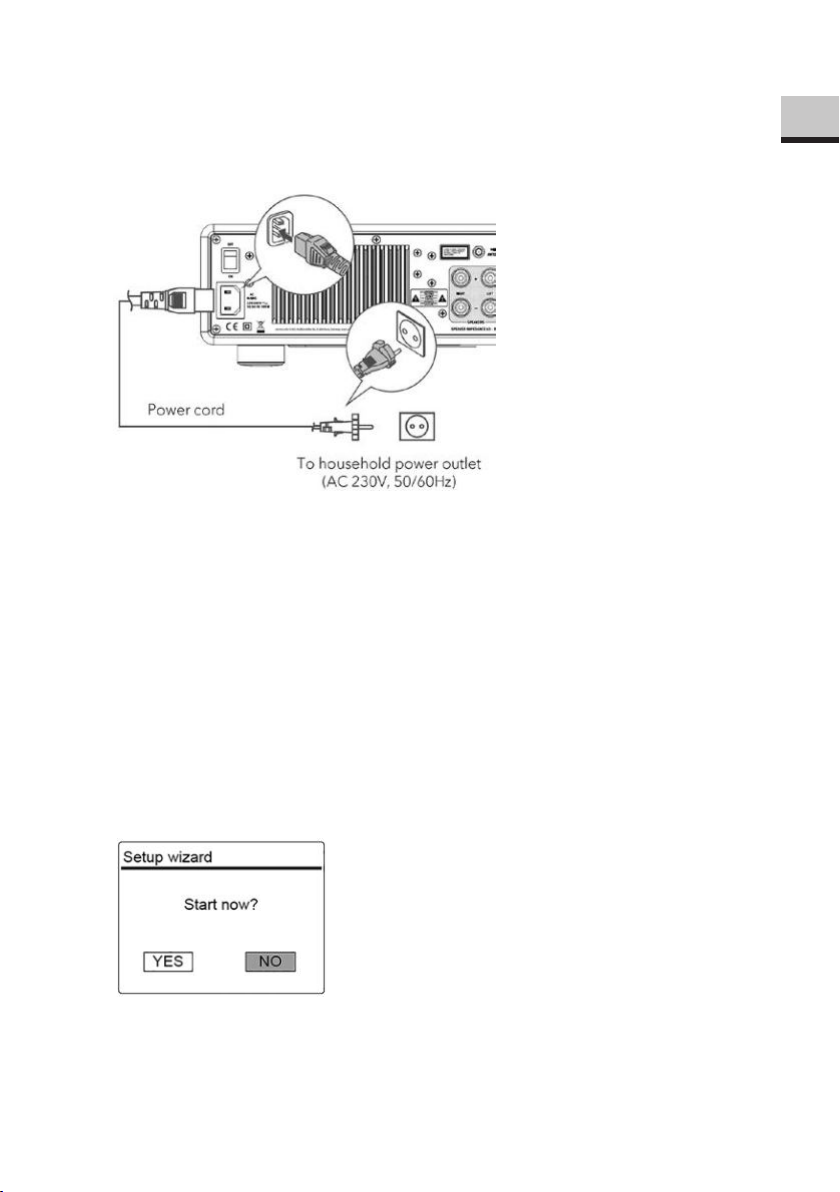

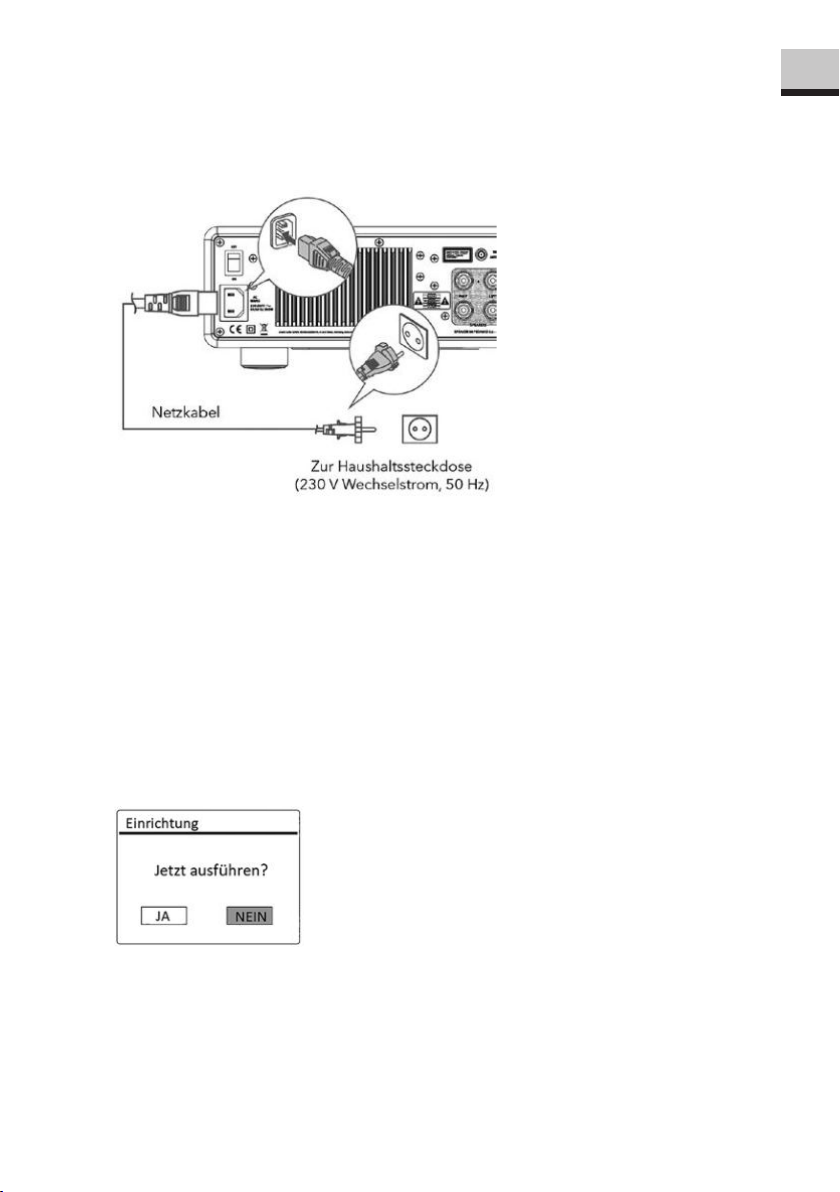

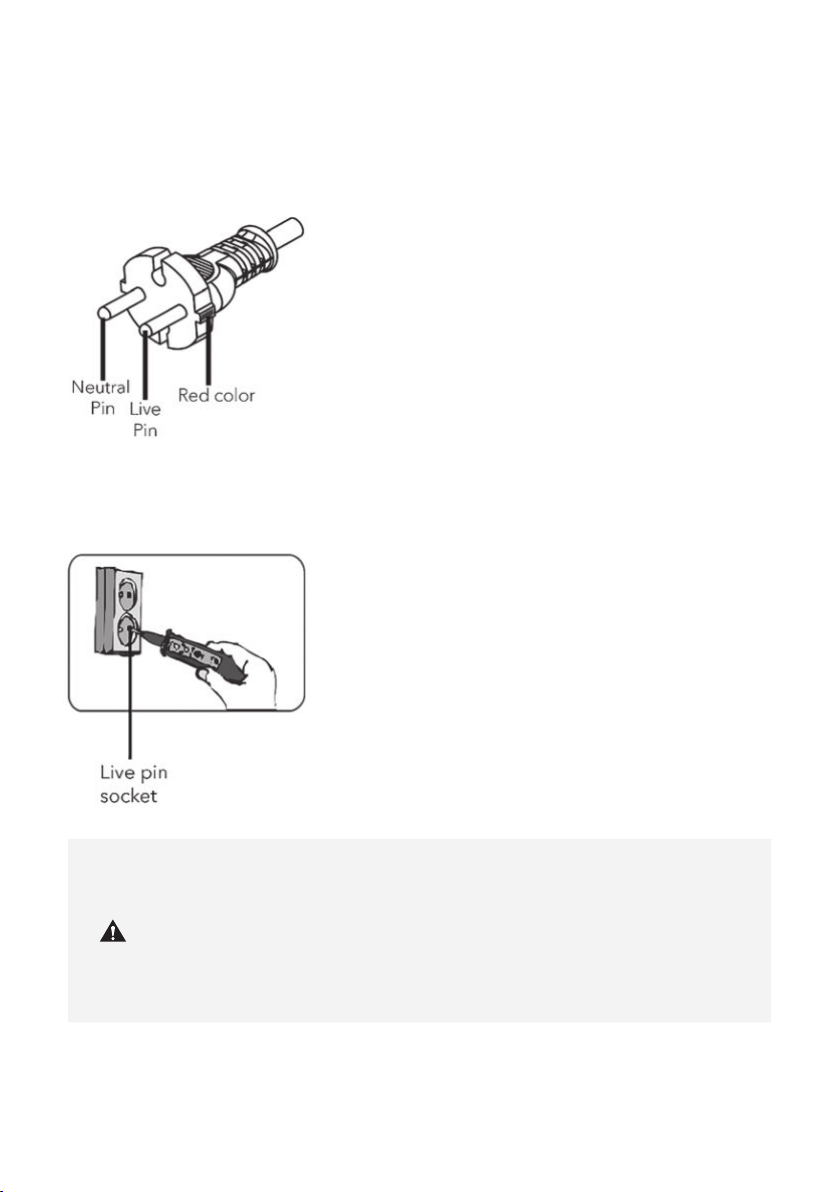

3.7 Anschließen des Netzkabels .......................................................................................... 24

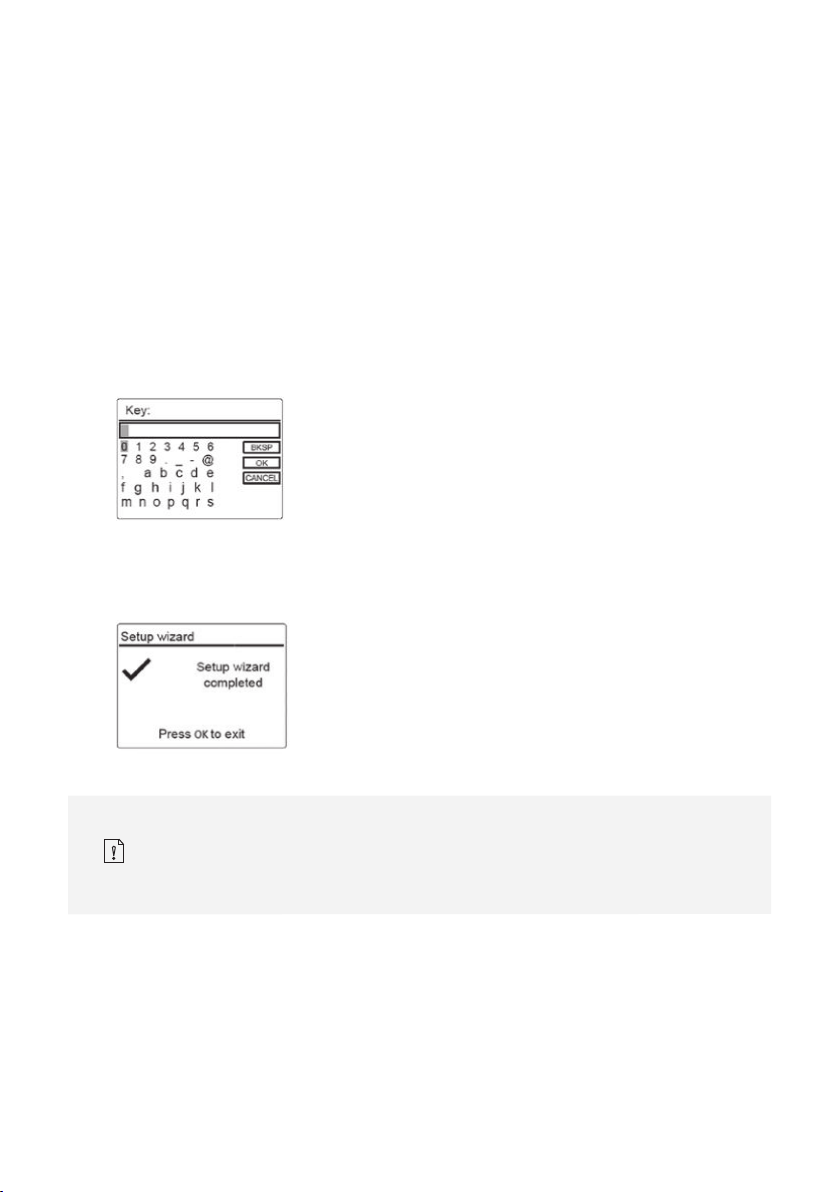

3.8 Ersteinrichtung ................................................................................................................... 25

4. ALLGEMEINE FUNKTIONEN ......................................................................... 27

5. MENÜ-ÜBERSICHT ....................................................................................... 29

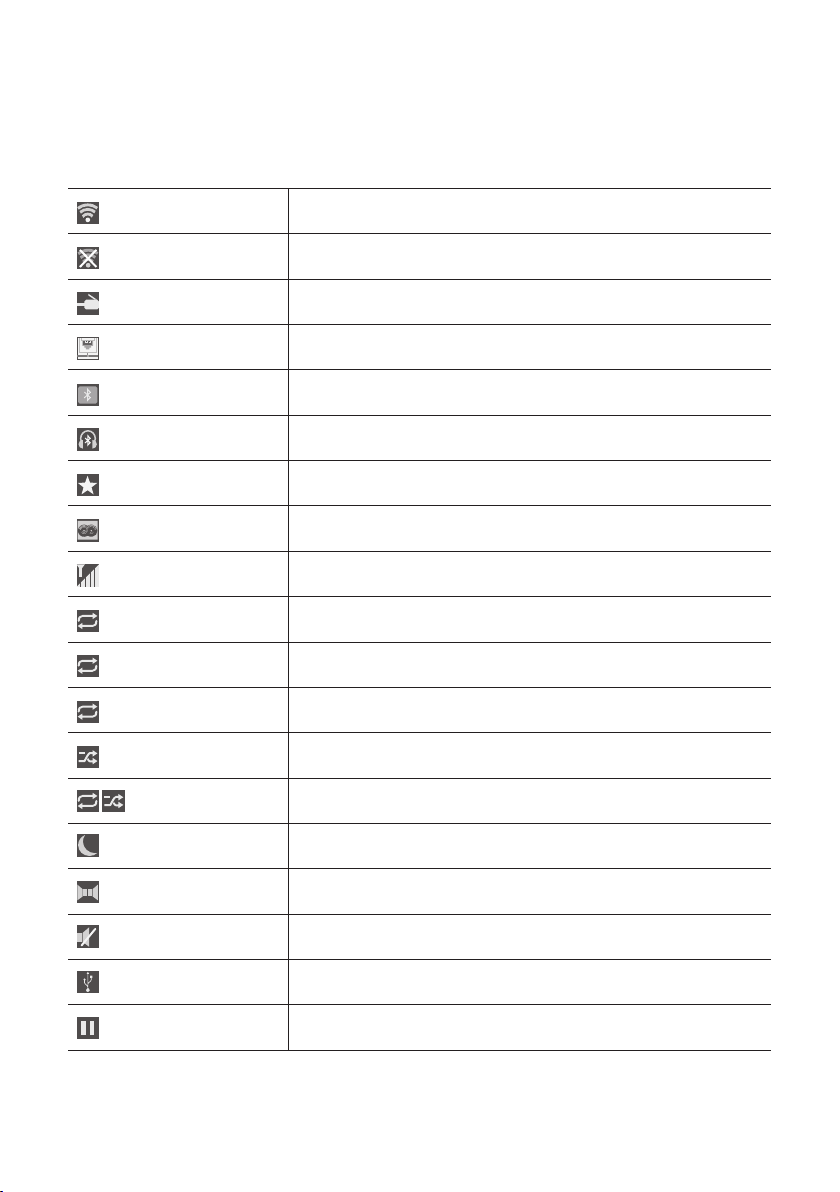

6. ANZEIGE-SYMBOLE ..................................................................................... 30

7. FM RADIO .................................................................................................... 31

7.1 Betrieb ..................................................................................................................................31

7.2 Einrichtungsmenü .............................................................................................................32

8. DAB RADIO .................................................................................................. 33

8.1 Betrieb ..................................................................................................................................33

8.1 Einrichtungsmenü .............................................................................................................34

Page 5

INHALTSVERZEICHNIS

9. INTERNETRADIO ........................................................................................ 35

9.1 Betrieb ..................................................................................................................................35

9.2 Einrichtungsmenü ............................................................................................................. 36

9.3 Senderliste ...........................................................................................................................37

9.4 Verwendung des Webportals ........................................................................................38

10. BLUETOOTH ................................................................................................. 39

10.1 Verbinden ............................................................................................................................39

10.2 Betrieb ..................................................................................................................................40

10.3 Einrichtungsmenü ............................................................................................................. 41

11. AUX IN 1 ....................................................................................................... 42

11.1 Betrieb .................................................................................................................................. 42

11. 2 Einrichtungsmenü ............................................................................................................. 42

12 .

AUX IN 2 ....................................................................................................... 43

12.1 Betrieb ..................................................................................................................................43

12.2 Einrichtungsmenü .............................................................................................................43

13. OPTISCHER MODUS .................................................................................... 44

13.1 Betrieb ..................................................................................................................................44

13. 2 Einrichtungsmenü .............................................................................................................44

14. KOAXIAL-EINGANGSMODUS ...................................................................... 45

14.1 Betrieb ..................................................................................................................................45

14.2 Einrichtungsmenü .............................................................................................................45

15. CD-MODUS .................................................................................................. 46

15.1 Betrieb ..................................................................................................................................46

15.2 Einrichtungsmenü .............................................................................................................47

Page 6

INHALTSVERZEICHNIS

16. PHONO-MODUS .......................................................................................... 48

16.1 Betrieb ..................................................................................................................................48

16. 2 Einrichtungsmenü .............................................................................................................48

17. STREAMINGDIENSTE ................................................................................... 49

17.1 Betrieb ..................................................................................................................................50

17. 2 Einrichtungsmenü .............................................................................................................52

18. MY MUSIC .................................................................................................... 53

18.1 Betrieb .................................................................................................................................. 53

18.2 Einrichtungsmenü .............................................................................................................55

19. SLEEPTIMER (AUTOMATISCHE ABSCHALT- FUNKTION) .............................. 56

20. SYSTEMEINSTELLUNGEN ............................................................................ 57

20 .1 Zugang zu den Systemeinstellungen ........................................................................... 57

20.2 Equalizer ...............................................................................................................................57

20.3 Netzwerk ..............................................................................................................................58

20.4 Zeit/Datum .......................................................................................................................... 58

20.5 Inaktiver Standby ...............................................................................................................58

20.6 Sprache ................................................................................................................................59

20.7 Werkseinstellungen ..........................................................................................................59

20.8 Software update ................................................................................................................59

20.9 Einrichtungsassistent ........................................................................................................ 59

20 .10 Info .........................................................................................................................................59

20.11 Datenschutz ........................................................................................................................ 59

20 .12 Anzeigehelligkeit ...............................................................................................................59

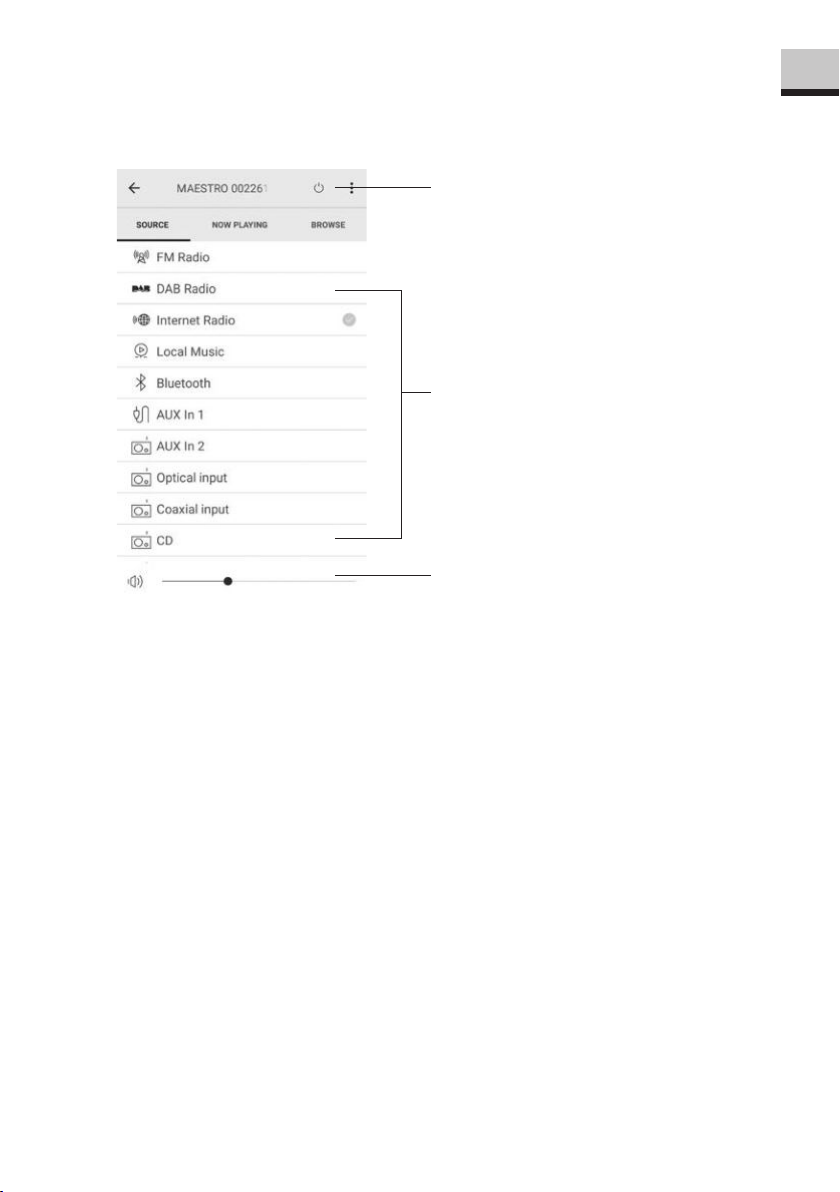

21. VERWENDUNG DER UNDOK

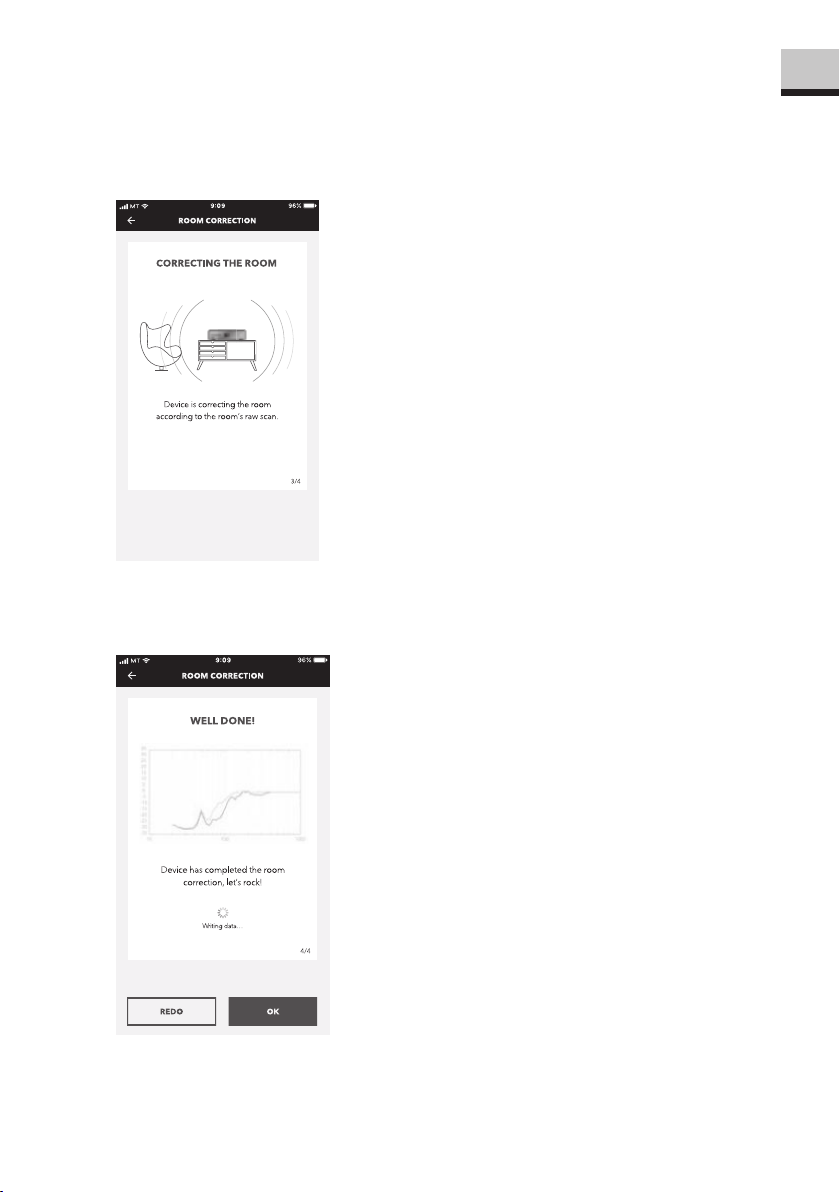

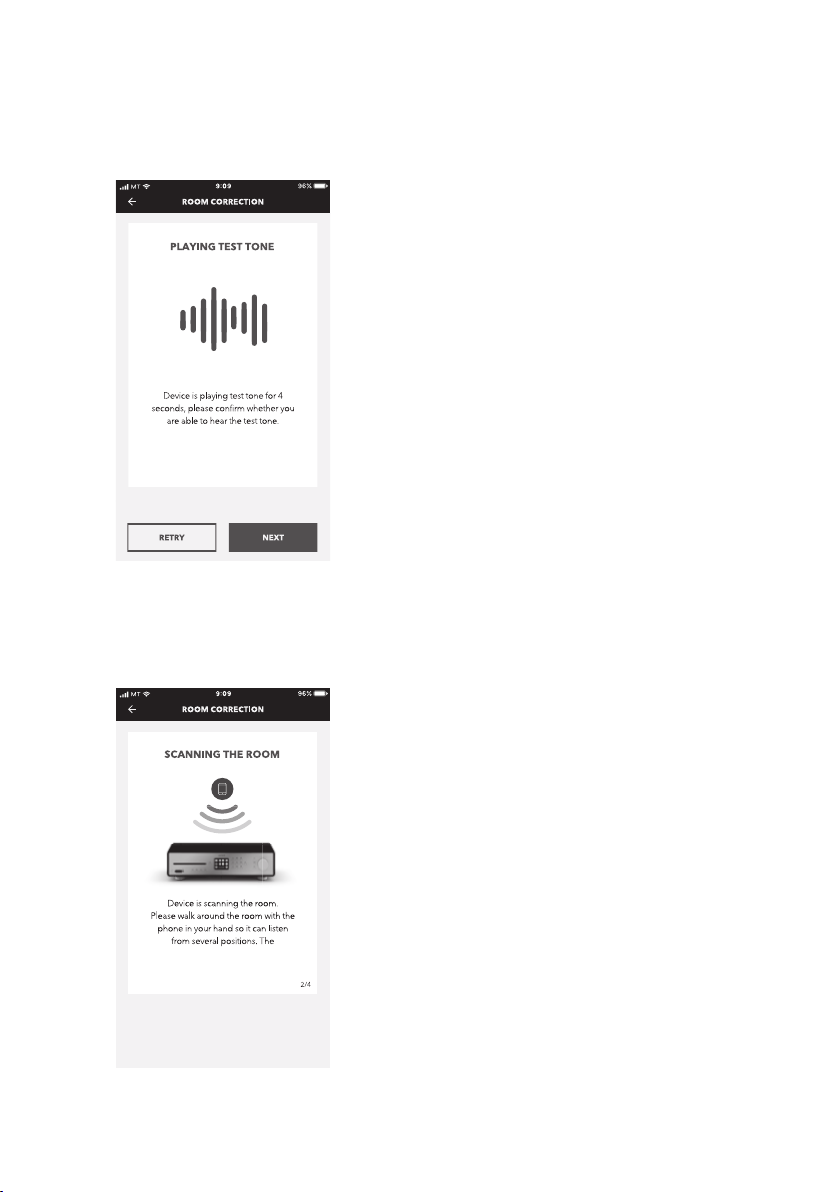

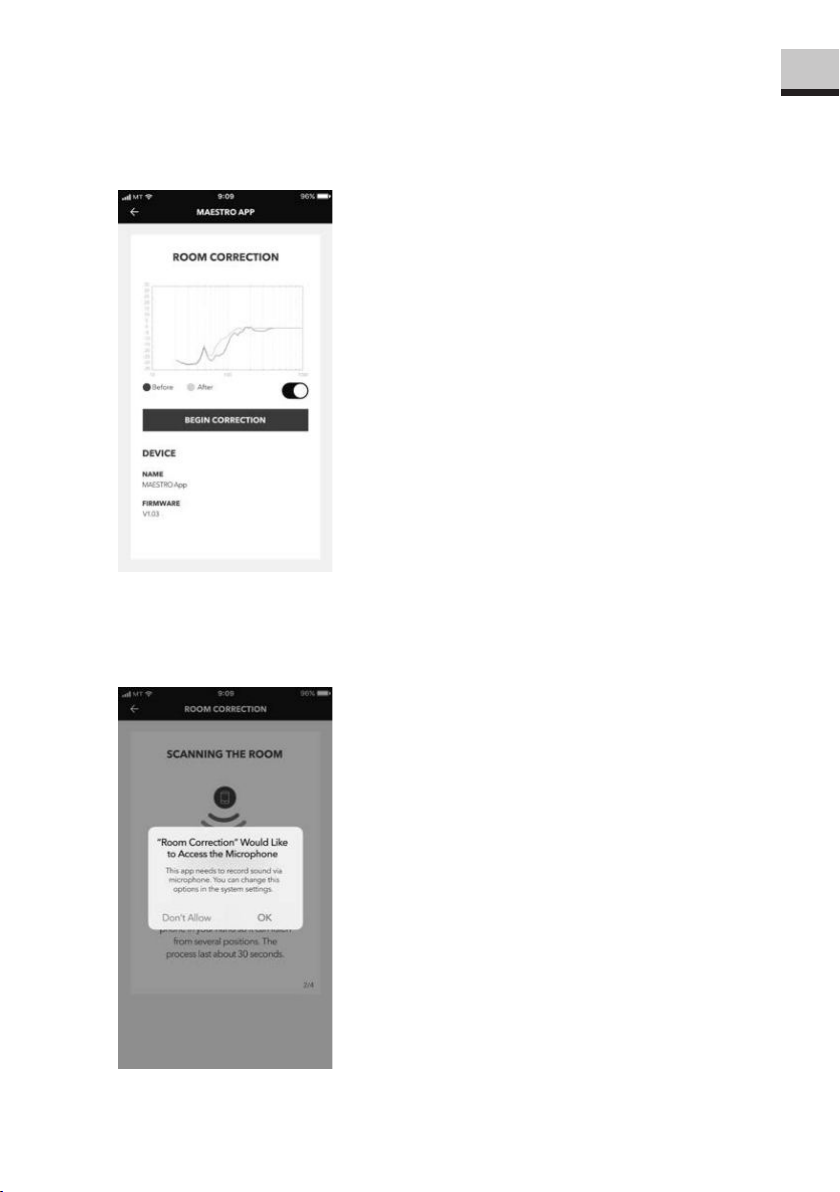

22. RAUMKORREKTUR-APP ............................................................................... 62

APP ZUR STEUERUNG DES MAESTRO......... 60

Page 7

INHALTSVERZEICHNIS

23. FEHLERBEHEBUNG ...................................................................................... 66

24. REINIGUNG .................................................................................................. 69

25. GARANTIE .................................................................................................... 70

Page 8

1. EINLEITUNG

Vielen Dank, dass Sie sich für den Kauf eines MAESTRO entschieden haben. Diese Bedienungsanleitung und die Sicherheitshinweise vermitteln Ihnen alle notwendigen Informationen für einen störungsfreien und sicheren Betrieb des MAESTRO.

• Lesen Sie Bedienungsanleitung und Sicherheitshinweise vollständig durch, bevor Sie MAESTRO verwenden.

• Bewahren Sie Bedienungsanleitung und Sicherheitshinweise zum späteren Nachschlagen auf.

• Falls Sie MAESTRO an Dritte weitergeben, geben Sie auch die Bedienungsanleitung und die Sicherheitshinweise mit.

• Die Nichtbeachtung dieser Bedienungsanleitung und Sicherheitshinweise kann zu schweren Verletzungen oder Schäden am MAESTRO führen.

• Für Schäden, aufgrund der Nichtbeachtung dieser Bedienungsanleitung und der Sicherheitshinweise entstehen, übernehmen wir keine Haftung.

Die Abbildungen in dieser Bedienungsanleitung dienen der Veranschaulichung von Handlungen, die zur Bedienung des MAESTRO notwendig sind.

Wir wünschen Ihnen viel Freude mit Ihrem MAESTRO!

1.1 KONTAKTDATEN

Adresse

Telefon

Fax

E-mail

Internet

sonoro audio GmbH, Hammer Landstraße 45, 41460 Neuss, Deutschland

+49 2131 8834-141

+49 2131 7517-599

[email protected]

www.sonoro.com

Page 9

1.2 BESTIMMUNGSGEMÄSSE VERWENDUNG

Das MAESTRO darf nur für den Privatgebrauch eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet. Das MAESTRO ist ausschließlich für die folgenden Aufgaben bestimmt:

• Betrieb von externen Lautsprechern mit einer Impedanz von 4...16 Ω.

• Wiedergabe von FM/DAB+/Internet-Radiosendern und Streamingdiensten.

• Abspielen von 12 cm Audio-CD und MP3/WMA CD.

• Audio-Wiedergabe von externen Geräten, die über AUX In, USB-Anschluss, Phono-Anschluss, optischen Eingang oder Koaxial-Eingang verbunden sind.

• Audio-Wiedergabe von Bluetooth-fähigen Geräten (z. B. Mobiltelefonen).

• Audio Wiedergabe zu Bluetooth-Kopfhörern.

• Laden von externen Geräten, die über den USB-Eingang angeschlossen sind.

Andere Verwendungen gelten als nicht bestimmungsgemäß und sind untersagt.

Wir übernehmen keinerlei Haftung für Schäden, die sich aus unsachgemäßem Gebrauch

ergeben.

2. KENNENLERNEN IHRES MAESTROS

2.1 LIEFERUMFANG

Zum MAESTRO selbst gehören folgende Zubehörteile ebenfalls zum Lieferumfang:

• Fernbedienung

• Eine Knopfzelle (CR2032, 3 V)

• Stromkabel

• FM/DAB Wurfantenne

• FM/DAB Teleskopantenne

• Externe WiFi-Antenne

• Kurzanleitung

• Bedienungsanleitung

• Sicherheitshinweise

• Grußkarte

• Prospekt zum Audio-Angebot von sonoro

• Schutzhandschuhe

Page 10

2.2 BEDIENELEMENTE UND ANSCHLÜSSE

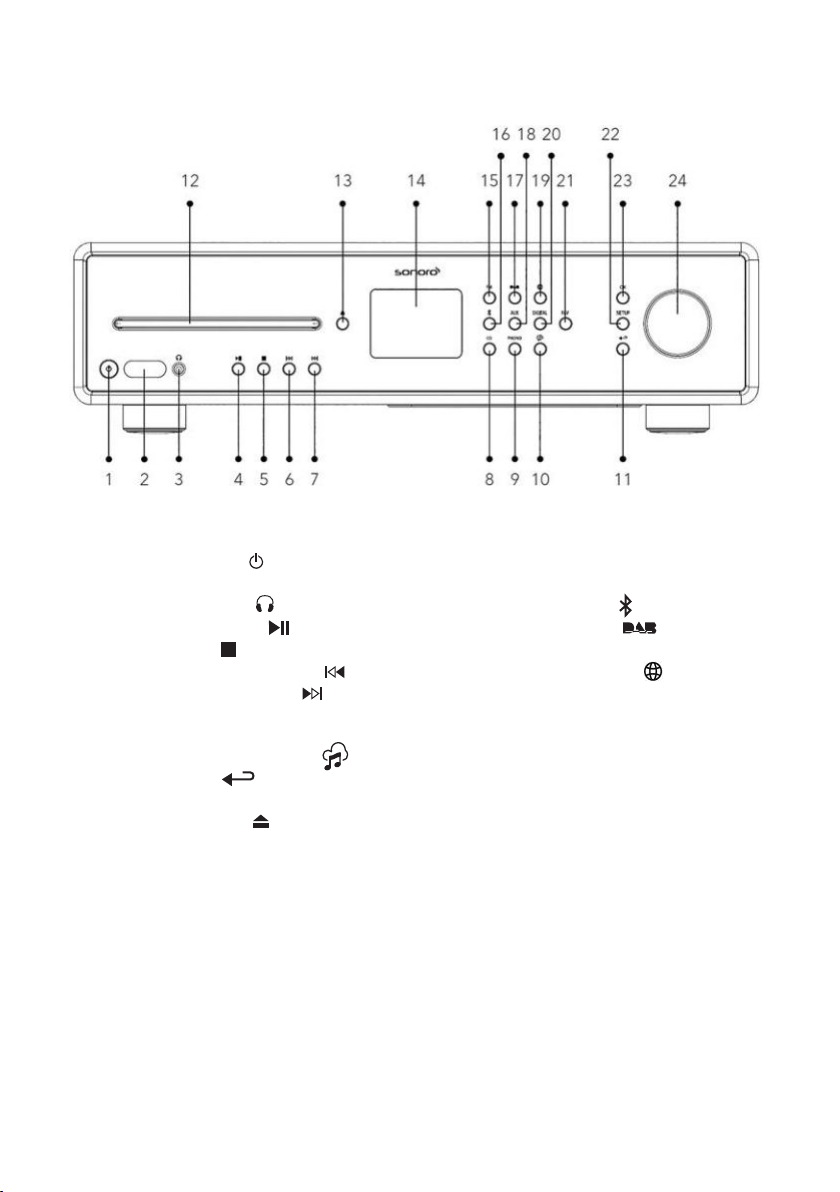

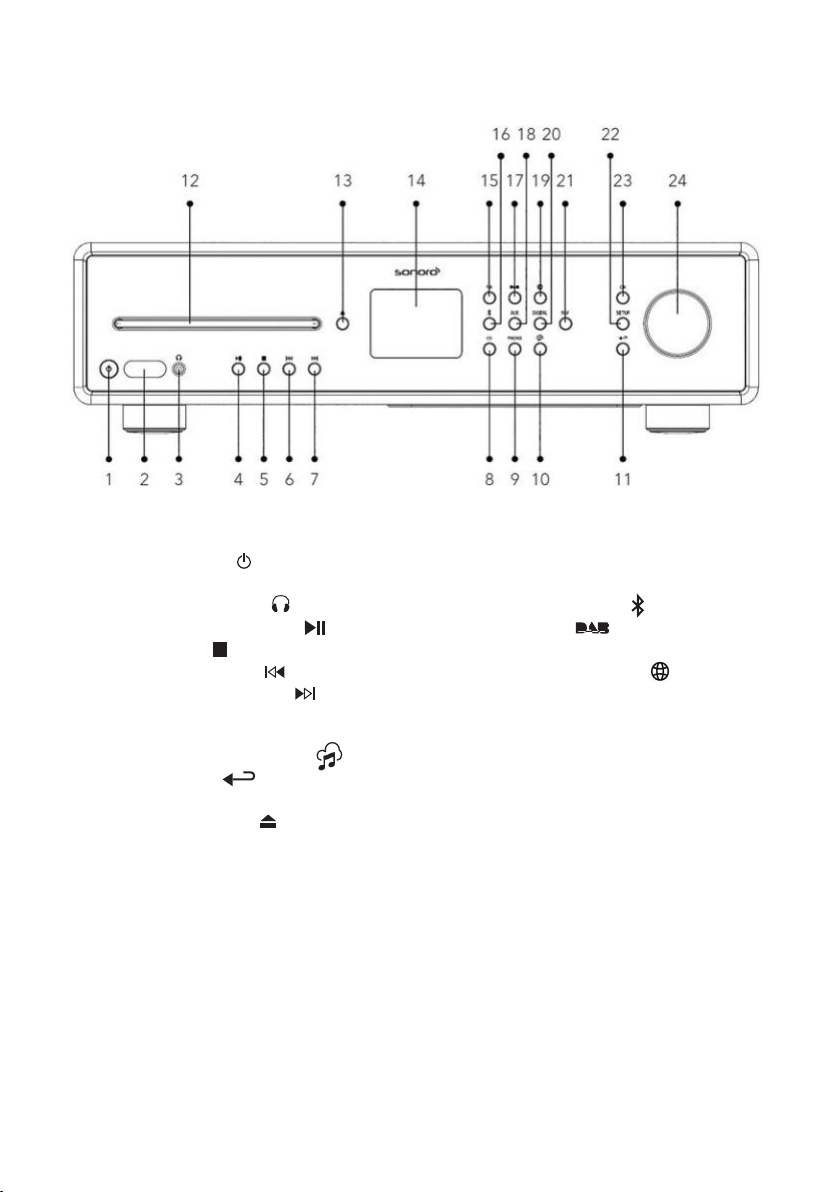

VORDERANSICHT

1. Standby-Taste ( )

2. Infrarot- und Licht-Sensor

3. Kopfhörereingang (

)

4. Taste Abspielen/Pause (

5. Stopptaste (

6. Taste links, zurück (

)

7. Taste rechts, vorwärts (

8. CD-Modus (CD)

9. Phono-Modus (PHONO)

10. Musik-Streamingdienste (

11. Taste zurück (

)

12. CD -Einschub

13. CD Auswurftaste (

)

14. Anzeige

15. FM Radio (FM)

16. Bluetooth-Betrieb (

)

17. DAB Radio (

)

18. Aux In 1/2 (AUX)

19. Internetradio-Modus (

)

20.

Optischer- / Koaxial-Eingang

)

(DIGITAL)

21. Favoritentaste (FAV)

)

22. Einstelltaste (SETUP)

23. OK-Taste (OK)

24. Einstellknopf: Laustärkeknopf, Sendersuche

Page 11

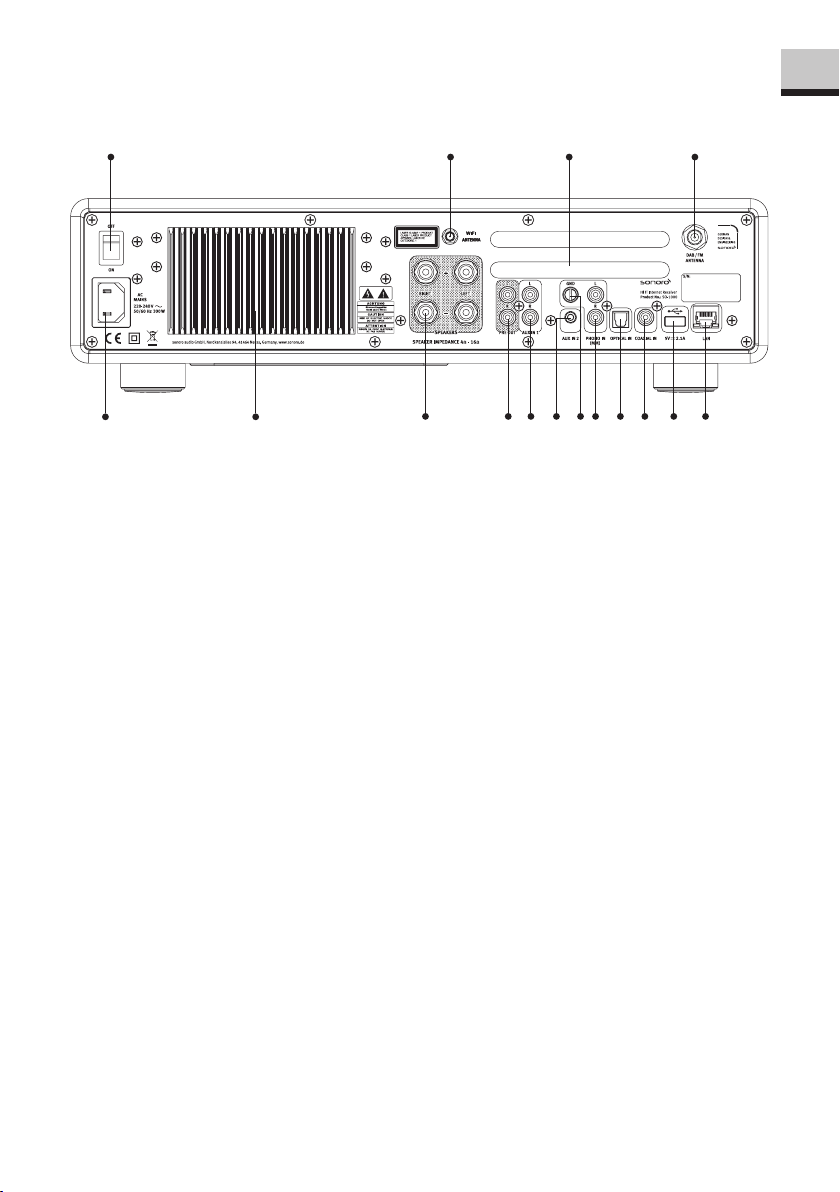

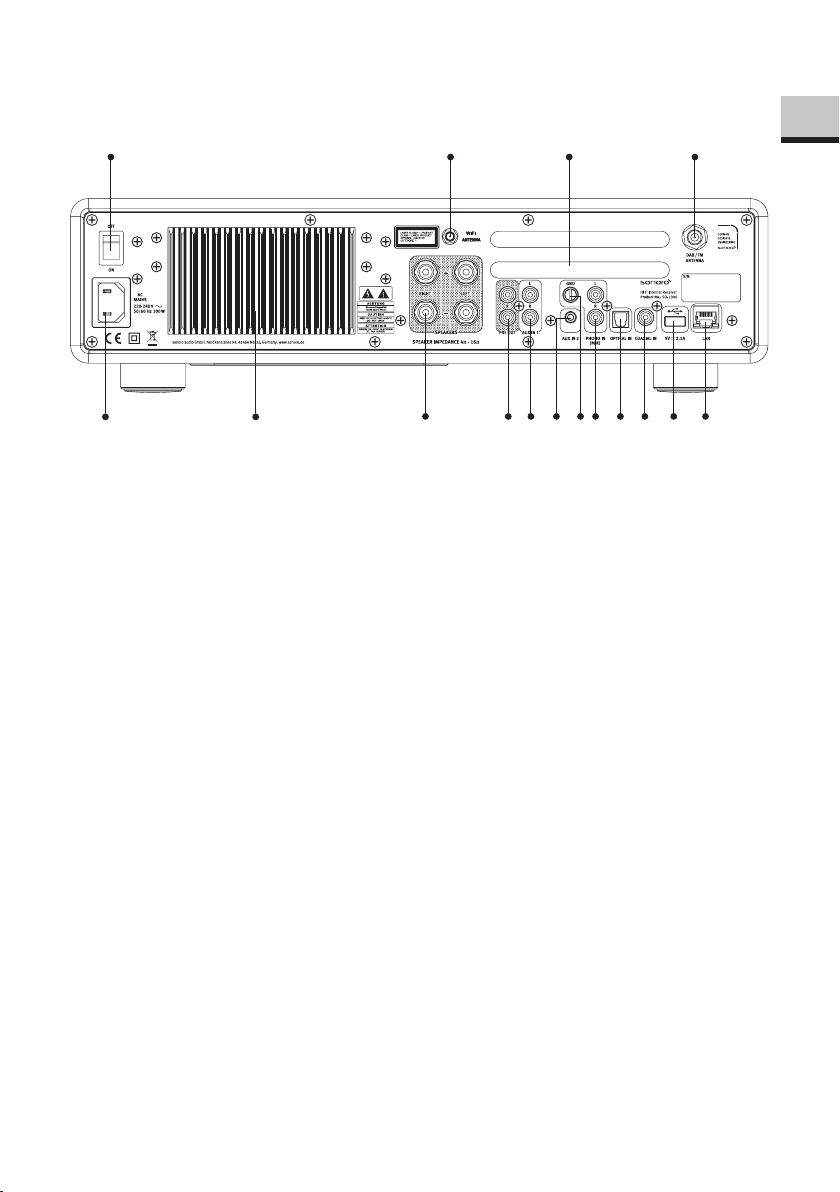

RÜCKANSICHT

37 38 39 40

MAESTRO

25 26 27 28 29 30 31 32 33 34 35 36

25. Wechselstromeingang

26. Kühlkörper

27. Lautsprecher-Anschlüsse

28. Vorverstärker-Ausgang

29. AUX-Eingang 1 (RCA)

30. AUX-Eingang 2 (3.5mm)

31. Phono-Erdung (GND)

32. Phono-Eingang

33. Optischer Anschluss

34. Koaxial-Eingang

35. USB-Anschluss

36. LAN Buchse RJ45

37. Hauptschalter EIN/AUS

38. Buchse für externe WiFi-Antenne

39. Lüftungsöffnungen Rückseite

40. DAB/FM Antenneneingang

Page 12

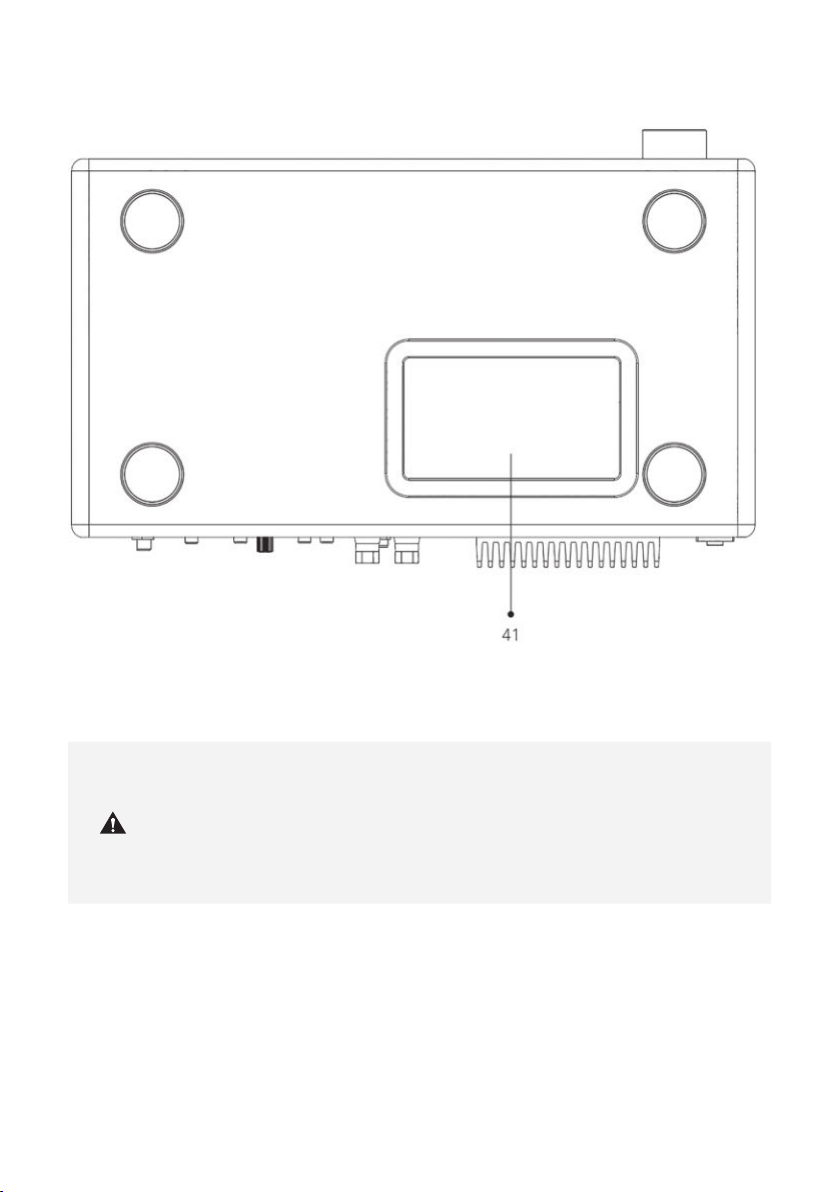

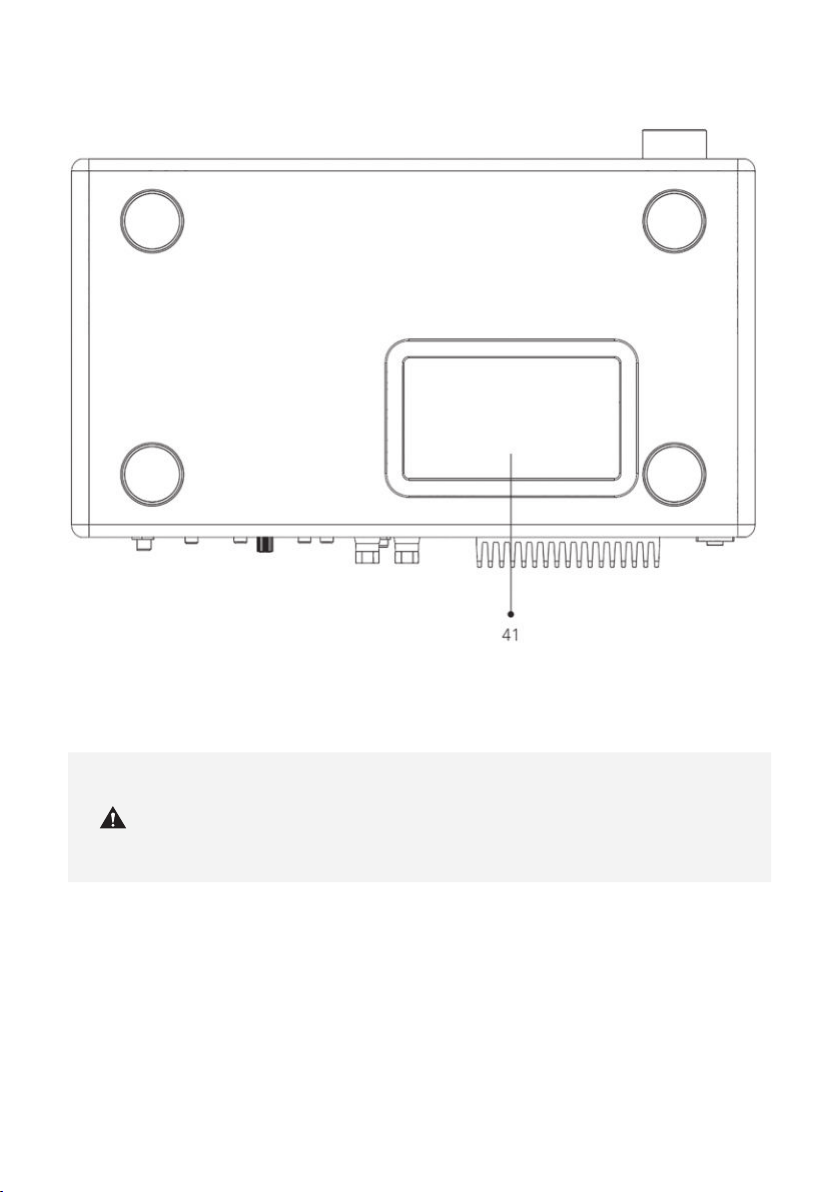

ANSICHT VON UNTEN

41. Lüftungsöffnungen Unterseite

HINWEIS! Beschädigungsgefahr!

Blockieren Sie nicht die Lüftungsöffnungen auf der Rückseite und der Unterseite.

Page 13

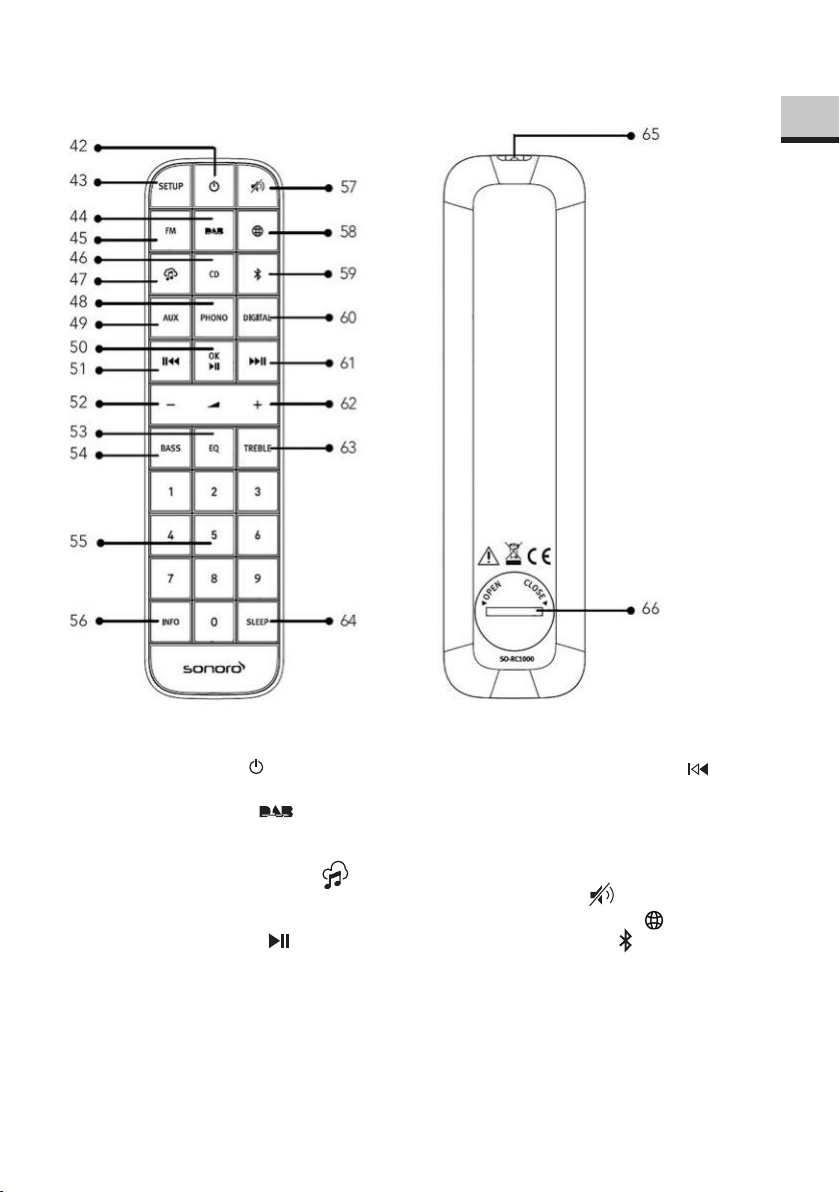

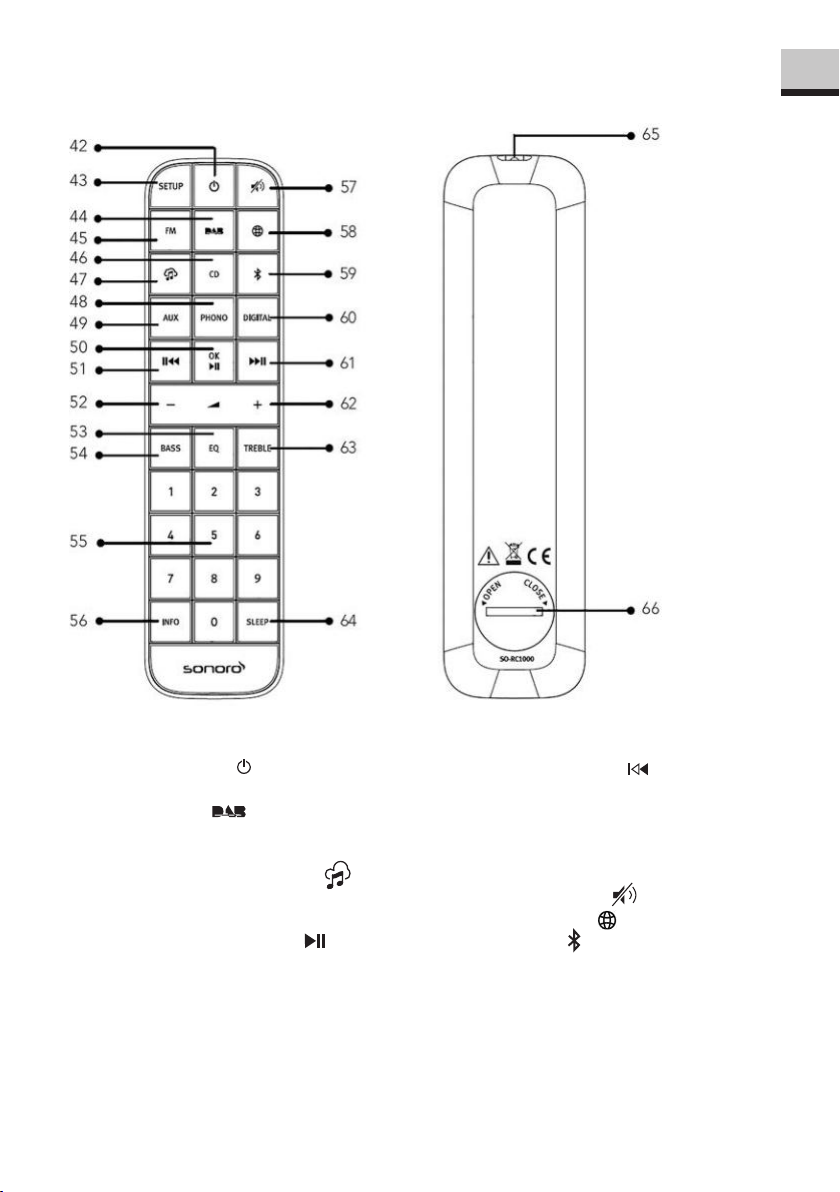

FERNBEDIENUNG

42. Standby-Taste ( )

43. Einstelltaste (SETUP)

44. DAB Radio (

45. FM Radio (FM)

46. CD (CD)

47. Musik-Streaming-Dienste (

48. Phono-Modus ( PHONO )

49. AUX Eingang 1 + 2 (AUX)

50. Taste Abspielen/Pause (

OK Tas te

51. Taste links, zurück (

)

52. Taste Lautstärke leiser (−)*

)

53. Equalizer Einstelltaste (EQ)

54. Bass-Einstelltaste (BASS) Favoriten- / CD-Direktwahltasten (0-9)

55.

)

56. Informationstaste (INFO)

57. Stummschalten (

58. Internet Radio (

59. Bluetooth (

)

Page 14

60.

Optischer- / Koaxial-Eingang (DIGITAL)

61. Taste rechts, vorwärts ( )

62. Taste Lautstärke lauter (+)*

63. Höhenverstellung (TREBLE)

64. Schlummertaste (SLEEP)

65. Infrarotsender

66. Batteriefach

*Navigations-Tasten (+,−)

Page 15

2.3 TECHNISCHE DATEN

Speziﬁkation Daten

Abmessungen (BxT×H) ca. 432 x 277 x 120 mm

Gewicht ca. 6,0 kg

Umgebungstemperatur 0°C ~ +40°C

Anzeige 2,8“ TFT Farbdisplay

Lastimpedanz 4-16 Ω

Nennleistung 1KHz, THD+N <0.1% (A E S17)

Übertragungsbereich 20 Hz ~ 20 KHz

Frequenzbereich, FM 87,50 MHz–108,00 MHz

DAB/DAB+ Band III, 174,928 MHz–239,200 MHz

Internetradio Über 25.000 Sender weltweit

Favoriten

Unterstützte CD-Formate

USB Nachladen Ausgang: DC 5V 2,1A

USB Abspielen

AUX-IN

170 W x 2 @ 4 Ω 100 W x 2 @ 8 Ω

CD-DA (12 cm), CD-R*, CD-RW* Audio CD, MPEG 1 Layer 3 (MP3), Windows Media Audio (WMA, DRM nicht unterstützt) Abtastrate 16 KHz~48 KHz, Bit-Rate max. 320 kbps (*Wiedergabe je nach Qualität von Aufnahme und Medium)

Kompatibilitätssystem: FAT 16, FAT 32 (nicht kompatibel mit NTFS oder anderen Systemen)

Port 1 : RCA Buchse, Empfindlichkeit: 1000 mV Port 2 : 3,5 mm Buchse, Empfindlichkeit: 300 mV

Optischer Eing. (TOSLINK), Koaxial-Eing. (S/PDIF)

Unterstützt lineares PCM Abtastrate: 28KHz-216KHz, Kanal: Stereo 16 Bit, 24 Bit

Page 16

Phono-Eingang

Für Moving Magnet (MM) Tonabnehmer Eingangsempfindlichkeit: 5 mV / 47 KΩ

Vorverstärker-Ausgang 2 Vrms / 1.5 KΩ

Streaming

Unterstütztes Netzwerk

IEEE 802.11 a/b/g/n, 2,4 + 5 GHz Band, Ethernet 2,412GHz-2,472GHz / 5,18GHz – 5,32GHz / 5,50GHz-5,70GHz

Max. Ausgangsleistung < 20 dBm

Verschlüsselung WEP, WPA, WPA2 (PSK), WPS

Vers

Bluetooth

ion 3.0, Profil : AVRCP v1.4, A2DP 1.2, HSP v1.2

2,402GHz-2,480GHz

Max. Sendeleistung < 10 dBm

Codec Maximal unterstützte Bitrate AAC (LC, HE, HEv2) 320 kbits/Sek

(1)

FLAC LPCM

(2)

1.5 Mbits/Sek

1.536 Mbits/Sek

MP3 320 kbits/Sek WAV 1.536 Mbits/Sek

(3)

WMA

320 kbits/Sek

Alle Codecs unterstützen nur 2-Kanal-codierte Dateien. My music Unterstützung Medienformate

Alle Codecs unterstützen eine Abtast-Rate von bis zu 48

kHz (eins

chließlich 32 und 44,1 kHz). Dateien mit DRMSchutz (Digital Rights Management) können auf MAESTRO nicht abgespielt werden.

(1) In FLAC-Dateien werden 16- und 24-Bit-Samples unterstützt.

(2) Die maximal unterstützte Bitrate gilt für 48-kHz-Abtastung, 2 Kanäle und 16 Bits pro Abtastung.

(3) WMA Lossless, WMA Voice, WMA 10 Professional und DRM-geschützte werden nicht unterstützt.

Batterie CR2032 (Fernbedienung)

ndby-Leistung < 1.0 W

Sta

Netzwerk-Standby Leistung

< 2.0 W

audio GmbH 2021

Page 17

2.4 PRÜFZEICHEN UND ZERTIFIKATE

Die Wortmarke Bluetooth® und die Logos sind Eigentum der Bluetooth SIG, Inc. und werden von der sonoro audio GmbH in Lizenz verwendet. Andere Warenzeichen und Markennamen sind die ihrer entsprechenden Eigentümer.

UPnP™ ist ein Warenzeichen der UPnP™ Forums.

Die Spotify-Software benötigt Lizenzen dritter Parteien, die Sie hier finden: http://www.spotify.com/connect/third-party-licenses

Napster und das Napster Logo sind eingetragene Marken von Rhapsody International Inc., registriert in den USA und anderen Ländern.

TIDAL und das TIDAL Logo sind eingetragene Warenzeichen von Aspiro AB in der EuropäischenUnion und anderen Ländern.

Deezer und das Deezer Logo sind internationale Markenzeichen von Deezer S.A., registriert in Frankreich und anderen Ländern.

Qobuz und sein Logo sind eingetragene Marken von Xandrie S.A.

Amazon, Amazon Music Unlimited und alle damit verbundenen Logos sind Marken von Amazon.com, Inc. oder ihrer verbundenen Unternehmen.

Page 18

3. ERSTE SCHRITTE

3.1 MAESTRO AUSPACKEN

1. Nehmen Sie MAESTRO aus der Verpackung und kontrollieren Sie, ob MAESTRO oder Einzelteile Beschädigungen aufweisen. Falls dies der Fall ist, benutzen Sie MAESTRO nicht. Sollten Sie Beschädigungen feststellen, wenden Sie sich sofort an Ihren Händler oder an den Kundendienst der sonoro audio GmbH.

2. Überprüfen Sie den Inhalt auf Vollständigkeit (Siehe Kapitel „Lieferumfang“).

3. Stellen Sie MAESTRO an einem geeigneten Ort auf. Wenn Sie Ihr MAESTRO auf eine Naturholzfläche stellen wollen, stellen Sie bitte sicher, dass diese dafür geeignet ist. Auf geölten und gewachsten Flächen können eventuell Flecken entstehen.

4. Entfernen Sie die Schutzfolie vom Display.

5. Entfernen Sie den Schutzpappe vom Subwoofer-Treiber.

3.2 EINSETZEN DER BATTERIE IN DIE FERNBEDIENUNG

1. Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung, indem Sie den Deckel mit einer kleinen Münze gegen den Uhrzeigersinn drehen.

2. Legen Sie die mitgelieferten Batterien (CR2032, 3 V) mit der Beschriftung (+) nach oben ein.

3. Schließen Sie das Batteriefach, indem Sie den Deckel mit einer kleinen Münze im Uhrzeigersinn drehen.

Bei Verwendung der Fernbedienung dürfen der Infrarotsensor am MAESTRO und der Infrarotsender an der Fernbedienung nicht verdeckt sein.

Page 19

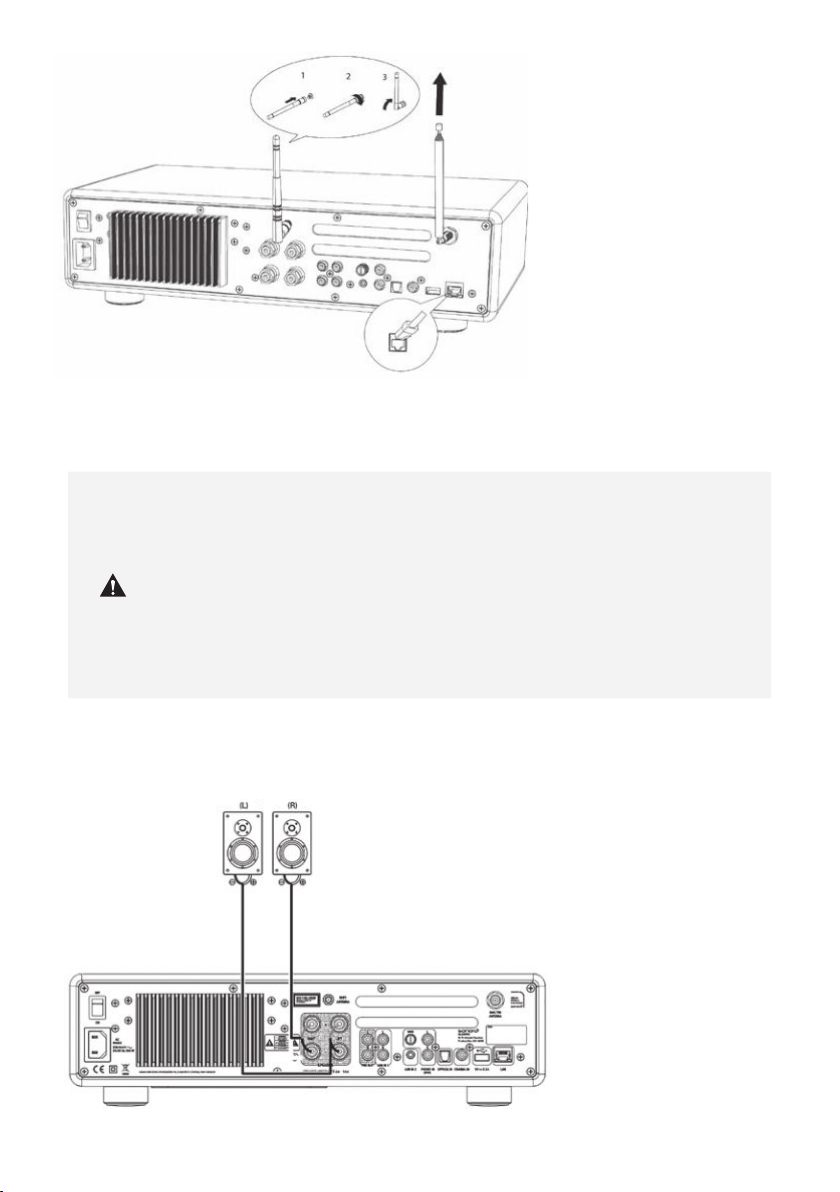

3.3 VERWENDUNG DER ANTENNEN

1. Im Lieferumfang sind eine Wurfantenne und eine Stabantenne enthalten. Für optimalen Radioempfang muss eine der beiden Antennen verwendet werden.

2. Verschrauben Sie die gewünschte Antenne auf der Rückseite des MAESTRO mit dem DAB/FM Antennenanschluss.

3. Wenn Sie die Wurfantenne verwenden, entfalten Sie diese und richten Sie die Antenne so aus, dass Sie optimalen Empfang haben.

Für einen guten FM/DAB Radioempfang sollten beide Enden der Wurfantenne ein ‚T‘ (Dipol) mit dem Anschlusskabel bilden.

Für noch besseren Empfang können Sie das Kabel an eine geeignete Hausantenne anschließen.

4. Wenn Sie die Stabantenne verwenden, ziehen Sie die Arme der Stabantenne auseinander und richten Sie die Antenne so aus, dass Sie optimalen Empfang haben.

5. Verschrauben Sie die gewünschte Wi-Fi Antenne auf der Rückseite des MAESTRO mit dem WiFi Antennenanschluss. Ziehen Sie die Wi-Fi Antenne nach oben.

6. Wenn Sie MAESTRO mit einem Ethernet-Kabel an Ihr Netzwerk anschließen möchten, verbinden Sie ein Ethernet-Kabel vom LAN-Anschluss an der Rückseite des MAESTRO mit Ihrem Router.

A: Empfohlene Ausrichtung für FM B: Empfohlene Ausrichtung für DAB

Page 20

3.4 LAUTSPRECHERANSCHLÜSSE

HINWEIS! Beschädigungsgefahr!

• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie die Lautsprecher anschließen.

• Berühren Sie niemals die Lautsprecheranschlüsse, während das Netzkabel angeschlossen ist. Dies könnte zu einem elektrischen Schlag führen.

• Verwenden Sie Lautsprecher mit einer Impedanz von 4 - 16 Ω.

Lautsprecher können wie unten gezeigt an MAESTRO angeschlossen werden.

Page 21

Lautsprecher können wie unten gezeigt an MAESTRO angeschlossen werden.

1. Entfernen Sie ca. 10 mm der Isolierung vom Ende jedes Lautsprecherkabels. Verdrillen Sie die blanken Drähte des Kabels fest miteinander.

2. Den Knopf abschrauben.

3. Führen Sie einen blanken Draht in die Öffnung an der Seite jedes Anschlusses ein.

4. Ziehen Sie den Knopf fest, um den Draht zu sichern.

Beachten Sie beim Anschließen des Lautsprecherkabels Folgendes:

• Lassen Sie nicht zu, dass sich die blanken Drähte des Lautsprecherkabels berühren.

• Lassen Sie die blanken Drähte des Lautsprecherkabels nicht mit der Rückseite und den Schrauben von MAESTRO in Kontakt kommen.

Verwenden Sie einen Bananenstecker

1. Drehen Sie den Knopf fest.

2. Stecken Sie den Bananenstecker in die Anschluss-Buchsen.

Page 22

3.5 VORVERSTÄRKER-AUSGANG / PRE-OUT ANSCHLIESSEN / 2.1 SYSTEM

Die Vorverstärkerausgänge ermöglichen den Anschluss eines aktiven Subwoofers, eines weiteren Leistungsverstärkers, Mischpults, Aufnahmegeräts usw.

Die folgende Abbildung zeigt, wie Sie einen aktiven Subwoofer an MAESTRO anschließen können.

SUBWOOFER

(L) (R)

Wählen Sie dafür im EQUALIZER Menu die Option 2.1 System. Dann wählen Sie am MAESTRO und an Ihrem aktiven Subwoofer die gleiche Übergangsfrequenz aus. MAESTRO ermöglicht Ihnen folgende Übergangsfrequenzen auszuwählen: 60Hz, 70Hz, 80Hz, 90Hz, 100Hz, 110Hz, 120Hz, 140Hz 160Hz und 180 Hz.

Wählen Sie eine niedrige Frequenz, z.B. 60Hz, für sehr große Subwoofer und höhere Frequenzen für kleinere Subwoofer aus. Befolgen Sie dabei auch die Anweisungen bzw. Empfehlungen des Subwoofer-Herstellers.

Wenn sie eine der Überngangsfrequenzen ausgewählt und mit der „OK“ Taste bestätigt haben, werden die am MAESTRO angeschlossenen Lautsprecher (L und R) über einen Linkwitz Hochpass Filter 2. Ordnung betrieben.

Dies hat den Vorteil, dass die L und R Lautsprecher von den tiefen Tönen entlastet werden, und das gesamte 2.1 System an Dynamik und maximaler Lautstärke gewinnt. Am Lautstärkeknopf des aktiven Subwoofers stellen Sie die gewünschte BassLautstärke ein. Idealerweise beginnen Sie mit einer sehr geringen Lautstärke und steigern dann langsam, bis der Subwoofer gerade zu hören ist.

Das Einstellen von Lautstärke-, und Ton-Einstellungen wirkt sich auch auf das Signal des Vorverstärker-Ausgangs aus.

Page 23

3.6 ANSCHLIESSEN EINES PLATTENSPIELERS

Plattenspieler mit MM-Tonabnehmer können direkt an MAESTRO angeschlossen werden. Bitte verbinden Sie wie unten gezeigt.

HINWEIS! Beschädigungsgefahr!

Der GND-Anschluss von Phono ist keine Sicherheitserdung. Schliessen Sie hier das Erdkabel Ihres Plattenspielers an um Brummen und Rauschen zu reduzieren.

Wenn die Eingangsquelle auf „Phono“ eingestellt ist, ohne dass ein Plattenspieler angeschlossen ist, hören Sie möglicherweise ein Brummen aus den Lautsprechern.

Je nach Plattenspieler kann das Anschließen der Erd.- bzw. Masse-Leitung den umgekehrten Effekt haben, dass das Brummen und Rauschen zunimmt. In diesem Fall muss die Erd- bzw. Masse-Leitung nicht angeschlossen werden.

Page 24

3.7 ANSCHLIESSEN DES NETZKABELS

HiFi-Audiophile wissen, dass die Polung des Netzteils die Klangqualität beeinträchtigen kann.

MAESTRO enthält einen Netzstecker mit einer Markierung der Phase. (siehe Abbildung unten).

Nullleiter

An der Wechselstromsteckdose kann mit Hilfe von Wechselstrom-Phasenprüfern der Spannungsführende Stift (Phase) gefunden werden.

Phase

Rote Markierung

Phase

HINWEIS! Stromschlaggefahr!

Lesen und beachten Sie alle Sicherheitshinweise und Anweisungen Ihres Wechselstrom-Phasendetektors. Im Zweifelsfall wenden Sie sich an einen Fachmann!

Page 25

1. Nachdem Sie alle Verbindungen hergestellt haben, stecken Sie den Netzstecker in

die Steckdose. Achten Sie hierbei auf Phasenrichtigkeit.

2. Netzschalter am MAESTRO einschalten.

3.8 ERSTEINRICHTUNG

Wenn MAESTRO zum ersten Mal eingeschaltet wird, wählen Sie die Sprache (die im Display angezeigt werden soll) und drücken Sie OK, um die Datenschutzerklärung zu bestätigen.

1. Wenn „Einrichtung“ angezeigt wird, drücken Sie auf der Fernbedienung + oder −

(oder drehen Sie den Bedienknopf), um „JA“ auszuwählen und drücken Sie dann OK, um die Einrichtung zu beginnen.

2. Danach werden Sie zu folgender Auswahl aufgefordert:

• Zeitformat (12 oder 24 Stunden),

• Quelle für automatische Updates von Uhrzeit und Datum (Update vom Radio, Internet oder kein Update).

Page 26

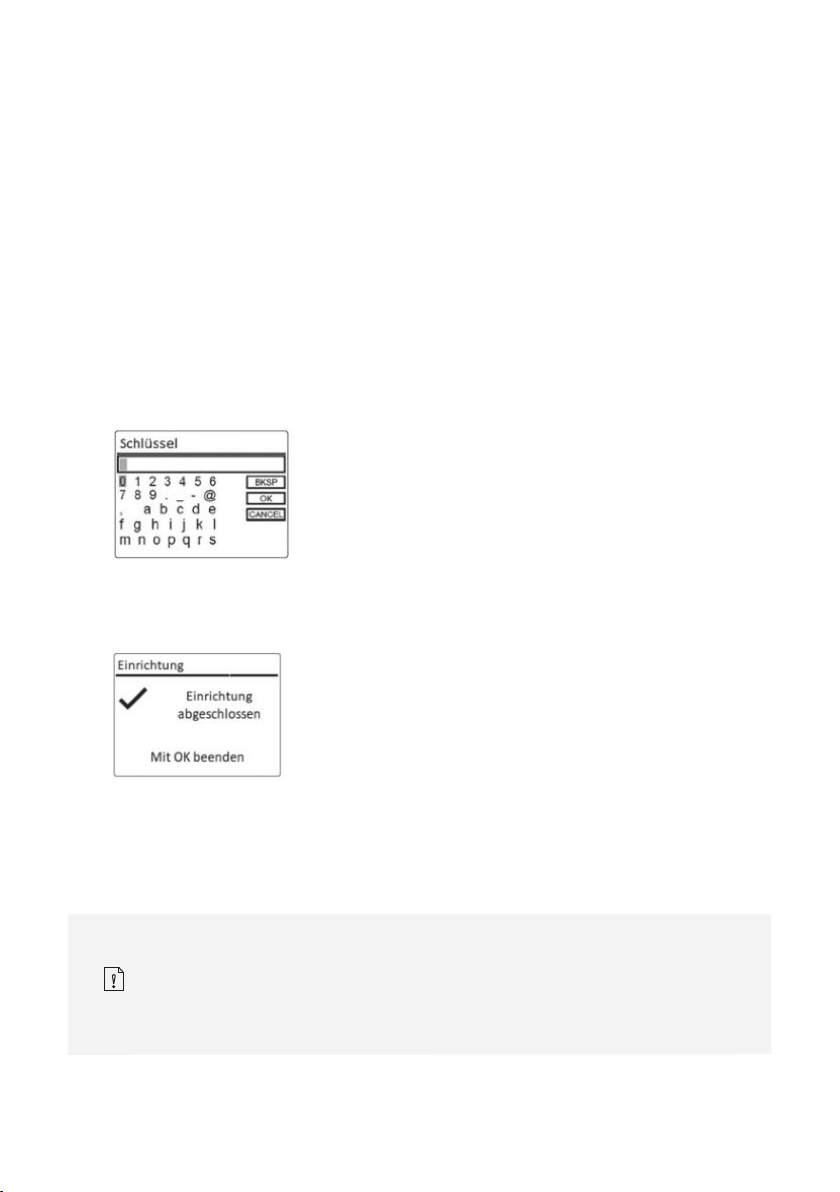

Folgen Sie je nach Ihrer Auswahl den Hinweisen auf dem Display, um danach Datum und

Uhrzeit, Zeitzone, Sommerzeit oder Drahtlosnetzwerk einzurichten. Drehen Sie den Bedienknopf am MAESTRO oder drücken Sie die Navigationstasten (+/−) an der Fernbedienung, um die Auswahl zu treffen und drücken Sie dann zur Bestätigung auf OK (siehe Kapitel „Menüoptionen“).

Wenn Sie „Update vom Internet“ wählen, muss zuerst die Wi−Fi-Verbindung eingerichtet werden. Drehen Sie bei der Eingabe des Kennworts zu Ihrem Drahtlosnetzwerk den Bedienknopf am MAESTRO oder drücken Sie die Navigationstasten an der Fernbedienung (+/−), um ein Zeichen / einen Buchstaben auszuwählen und drücken Sie dann zur Bestätigung auf OK. Zum Löschen der letzten Eingabe wählen Sie [BKSP]. Zum Abbruch der Kennworteingabe wählen Sie [CANCEL]. Drücken Sie zur Bestätigung des eingegebenen Kennworts auf [OK].

3. Wenn die Meldung „Einrichtung abgeschlossen” erscheint, drücken Sie auf OK:

um die Einstellung zu verlassen.

4. Als Alternative können Sie die Ethernet-Verbindung (LAN) zu Ihrem Router verwenden (mit automatischer Konfiguration). Wählen Sie dazu unter den unter SSID angezeigten Netzwerken den Menüpunkt [Kabel].

Um den Assistenten nochmals zu verwenden wählen Sie [Systemeinstellungen] und dann [Einrichtungsassistent] (Siehe Kapitel „Systemeinstellungen“).

Page 27

4. ALLGEMEINE FUNKTIONEN

Einschalten

Ausschalten (Bereitschaftsmodus)

Direkte Auswahl eines Abspielmodus

Abspielen einer CD

Lautstärkeregelung

Das erstmalige Paaren mit einem Bluetooth Kopfhörer

Drücken Sie MAESTRO beginnt aus dem letzten gewählten Abspielmodus.

Drücken Sie Uhrzeit und Datum (wenn eingestellt) werden angezeigt. Um Energie zu sparen, schaltet sich MAESTRO nach 15 Minuten Ruhezustand in den Bereitschaftsmodus

Drücken Sie die Taste für Direktbetrieb auf der Fernbedienung oder an der Frontplatte, um direkt von einer Betriebsart zur anderen zu wechseln.

Drücken Sie auf der Fernbedienung + oder — oder drehen Sie den Lautstärkeregler am MAESTRO.

In allen Betriebsarten außer dem Bluetooth-Modus, drücken und halten Sie die Taste Fernbedienung. Oder drücken Sie einmal SETUP, dann + oder — (oder drehen Sie den Drehknopf), um [Bluetooth-Kopfhörer] auszuwählen, wählen Sie dann [Bluetooth-Paaren] und dann [Verfügbare Geräte] und drücken Sie zur Bestätigung OK. Warten Sie eine Weile, bis der Name Ihres Bluetooth-Geräts im Display angezeigt wird. Wählen Sie das gewünschte Gerät aus und bestätigen es mit der OK-Ta s te .

am MAESTRO oder der

Page 28

Das erstmalige Paaren

mit einem Bluetooth Kopfhörer

Verbindung mit einem bereits gepaarten Bluetooth Kopfhörer

Das kleine Bluetooth-Kopfhörersymbol zeigt an, dass das MAESTRO bereit zum Paaren ist.

Das Bluetooth-Kopfhörersymbol wenn das Paaren abgeschlossen ist. Der Name des gekoppelten Bluetooth-Kopfhörers wird vorübergehend im Display angezeigt.

Hinweis: Vergewissern Sie sich, dass sich Ihr Bluetooth-Kopfhörer bereits im Erkennungsmodus befindet und für die Kopplung bereit ist. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung Ihres Bluetooth-Geräts.

In allen Betriebsarten außer im Bluetooth-Modus, drücken und halten Sie die Fernbedienung. Alternativ drücken Sie einmal auf die SETUP-Taste, dann + oder — (oder drehen Sie den Drehknopf), um [Bluetooth Kopfhörer] auszuwählen. Dann wählen Sie [Bluetooth Kopplung Paaren] und dann [Gekoppelte Geräte] und bestätigen Sie mit der OK-Taste. Die Namen der gekoppelten Bluetooth-Geräte werden im Display angezeigt. Wählen Sie das gewünschte Gerät aus und bestätigen es mit der OK-Ta s te .

Das kleine Bluetooth-Kopfhörersymboll an, dass das MAESTRO im Kopplungs -Modus ist.

Das Bluetooth-Kopfhörersymboll wenn das Koppeln abgeschlossen ist. Der Name des gekoppelten Bluetooth-Kopfhörers wird vorübergehend im Display angezeigt.

Taste am MAESTRO oder der

blinkt und

hört auf zu blinken,

blinkt und zeigt

hört auf zu blinken,

Hinweis: Vergewissern Sie sich, dass sich Ihr Bluetooth-Kopfhörer bereits im Paarungs-Modus befindet. Weitere Einzelheiten finden Sie in der Bedienungsanleitung Ihres Bluetooth-Geräts.

Page 29

5. MENÜ-ÜBERSICHT

Für das MAESTRO stehen drei Menüs zur Verfügung.

• Einstellmenü (für bestimmte Einstellungen in einem Abspielmodus,

z.B. [Autom. Sendersuchlauf] in der Betriebsart FM)

• Systemeinstellungen (für allgemeine Einstellungen, z.B. Uhrzeit/ Datum, Sprache, usw.)

• Hauptmenü (Zugang zu Abspielmenüs und Schlummerzeit)

Zugang zu den Einstellungen

Auswahl einer Option in den Einstellungen

Bestätigung einer Auswahl in den Einstellungen

Im Menü einen Schritt zurückgehen

Drücken Sie die Einstelltaste SETUP. Die Einstellmöglichkeiten unterscheiden sich je nach Betriebsart.

Drehen Sie den Bedienknopf am MAESTRO oder drücken Sie + oder — auf der Fernbedienung.

Drücken Sie OK.

Drücken Sie

Page 30

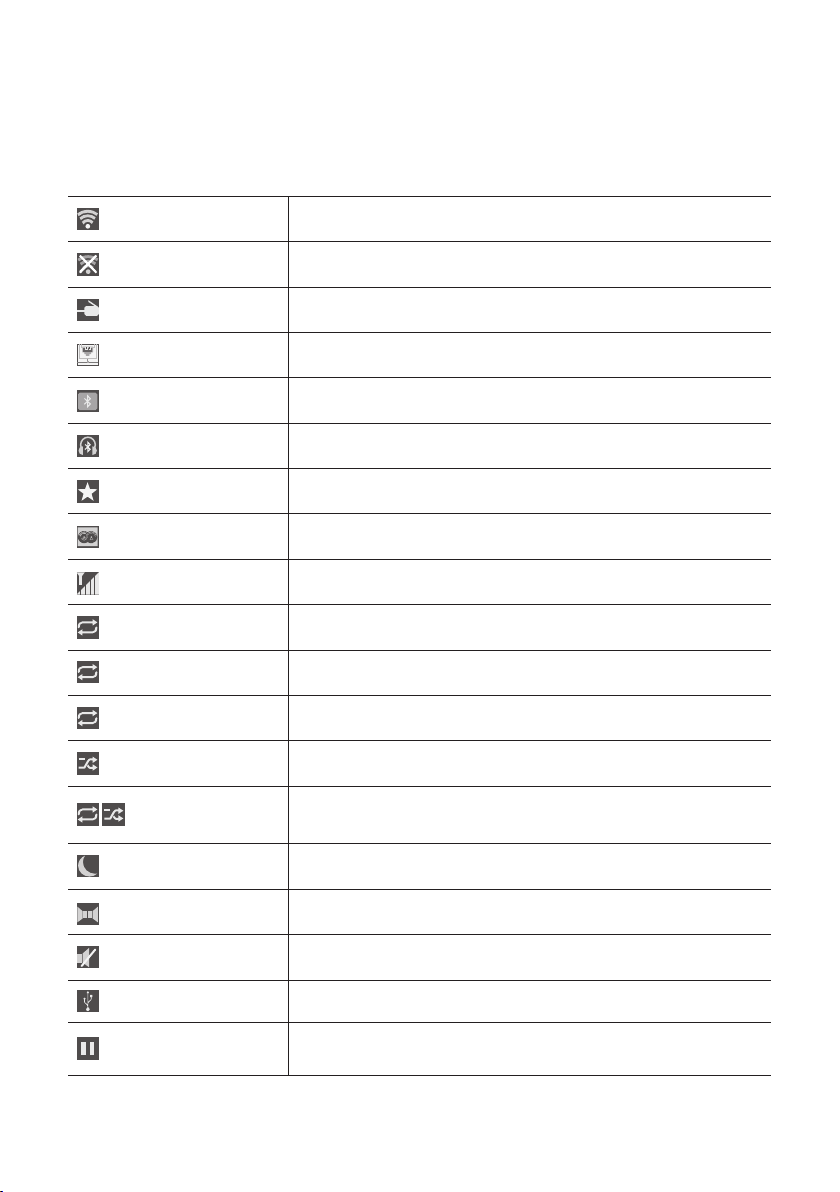

6. ANZEIGE-SYMBOLE

In der unten angegebenen Tabelle finden Sie die Bedeutung der Anzeige-Symbole, wenn diese auf dem Display erscheinen.

Wi-Fi Verbindung ist aktiv (mit Signalstärke).

Wi-Fi Verbindung ist getrennt.

LAN Verbindung ist aktiv.

LAN Verbindung ist ausgesteckt.

Ein Bluetooth-Gerät ist verbunden.

Ein Bluetooth-Kopfhörer ist verbunden.

Der Radiosender befindet sich in der Voreinstellungsliste.

FM RDS Informationen werden empfangen.

Radiosignal wird empfangen (mit Signalstärke).

Abspielmodus „Alle Titel wiederholen“ ist aktiv.

Abspielmodus „Einen Titel wiederholen“ ist aktiv.

Abspielmodus „Ordner wiederholen“ ist aktiv.

Abspielmodus „Zufällige Wiedergabe“ ist aktiv.

Abspielmodus „Alle Titel in zufälliger Wiedergabe wiederholen“ ist aktiv.

Sleeptimer ist aktiv.

Stereosender ist verfügbar.

Tonwiedergabe ist stumm.

Ein USB-Gerät ist angeschlossen.

Pause beim Abspielen.

Page 31

7. FM RADIO

7.1 BETRIEB

Auswahl von FM Radio-Modus

Manuelle Senderwahl

Automatische Suche des nächsten verfügbaren Senders

Speichern eines Radiosenders in der Favoritenliste

Direktes Speichern eines Radiosenders in der Favoritenliste

Auswahl eines Radiosenders aus der Favoritenliste

Drücken Sie die Taste FM am MAESTRO oder auf der Fernbedienung.

Drücken Sie Oder drücken Sie den OK Knopf, um die automatische Senderwahl zu starten.

Drücken und halten Sie Oder drucken Sie den OK Knopf, um die automatische Senderwahl zu starten.

Es lassen sich maximal 10 Radiosender speichern.

1. Drücken und halten Sie die Taste FAV am MAESTRO

bis die Voreinstellungsliste dargestellt und „Favorit

speichern“ angezeigt wird.

2. Drücken Sie + oder — (oder drehen Sie den Bedienknopf)

zur Auswahl einer voreingestellten Sendernummer und drücken Sie dann zur Bestätigung auf OK.

Auf der Fernbedienung: Drücken und halten Sie eine der Tasten 0-9.

Sie haben 2 Möglichkeiten einen Favoriten auszuwählen:

1. Drücken Sie auf FAV, drücken Sie dann + oder —

(oder drehen Sie den Bedienknopf) zur Auswahl eines Radiosenders in der Favoritenliste und drücken Sie dann auf OK.

2. Drücken Sie eine der Tasten 0-9 auf der Fernbedienung,

um einen der Favoriten (1-10) auszuwählen.

oder .

oder ,

Informationen des Radiosenders durchsuchen (falls verfügbar)

Ton stumm schalten oder wiederherstellen

Drücken Sie wiederholt auf INFO.

Drücken Sie auf das Symbol

oder die Taste .

Page 32

7.2 EINRICHTUNGSMENÜ

Drücken Sie im FM-Radiobetrieb auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

• [Autom. Sendersuchlauf]

Zur automatischen Speicherung aller verfügbaren Radiosender in der Voreinstellungsliste.* * Alle vorhandenen voreingestellten Sender werden gelöscht.

• [Suchlauf Einstellung]

Zur Auswahl, dass beim automatischen Suchlauf nur Sender mit starkem Empfangssignal berücksichtigt werden.

• [Empfang Einstellung]

Radio hören in Stereo oder Mono-Qualität.

• [Bluetooth Kopfhörer]

Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

• [Systemeinstellungen]

Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü]

Zur Auswahl anderer Abspielfunktionen oder für den Sleeptimer.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 33

8. DAB RADIO

8.1 BETRIEB

Auswahl von DAB Radio-Modus

DAB-Sender suchen

Einstellen eines Senders Drücken Sie

Speichern eines Radiosenders in der Favoritenliste

Direktes Speichern eines Radiosenders in der Favoritenliste

Auswahl eines Radiosenders aus der Favoritenliste

Drücken Sie die Taste am MAESTRO oder auf der Fernbedienung.

Wenn Sie zum ersten Mal DAB wählen oder wenn die Senderliste leer ist, führt MAESTRO automatisch einen vollständigen Suchlauf durch und speichert alle verfügbaren Sender in der Senderliste.

Es lassen sich maximal 10 Radiosender speichern.

1. Drücken und halten Sie die Taste FAV am MAESTRO

bis die Voreinstellungsliste dargestellt und „Favorit

speichern“ angezeigt wird.

2. Drücken Sie + oder — (oder drehen Sie den Bedienknopf)

zur Auswahl einer voreingestellten Sendernummer und drücken Sie zur Bestätigung auf OK.

Auf der Fernbedienung: Drücken und halten Sie eine der Tasten 0-9.

Sie haben 2 Möglichkeiten einen Favoriten auszuwählen:

1. Drücken Sie auf FAV, drücken Sie dann + oder — (oder

drehen Sie den Bedienknopf) zur Auswahl eines Radiosenders in der Favoritenliste und drücken Sie dann auf OK.

2. Drücken Sie eine der Tasten 0-9 auf der Fernbedienung,

um einen der Favoriten (1-10) auszuwählen.

oder .

Informationen* des Radiosenders durchsuchen (falls verfügbar)

Ton stumm schalten oder wiederherstellen

* DAB-Informationen (falls verfügbar) enthalten: Sendername, Dynamic Label Segment (DLS), Signalstärke, Programmtyp (PTY), Ensemble-Name, Frequenz, Signalfehlerrate, Bitrate und Audiostatus, Codec und Uhrzeit und Datum.

Drücken Sie wiederholt auf INFO.

Drücken Sie auf das Symbol

oder die Taste .

Page 34

8.2 EINRICHTUNGSMENÜ

Drücken Sie im DAB-Modus auf SETUP, um zum Einrichtungsmenü zu gelangen (siehe Kapitel „Menüfunktionen”). Folgende Optionen stehen zur Verfügung:

• [Senderliste]

Zeigt alle verfügbaren Sender an.

• [Vollständiger Suchlauf]

Zum Suchen und Speichern aller verfügbaren Sender.

• [Manuell einstellen]

Zur manuellen Sendersuche. Die Liste verfügbarer digitaler Radiosender wird dargestellt.

• [Ungültige entfernen]

Zum Löschen aller inaktiven Sender aus der Senderliste.

• [DRC]

Manche DAB-Sender bieten die Dynamic Range Compression (DRC) an. Mit der DRC-Einstellung wird der Lautstärkeunterschied zwischen leisen und lauten Passagen reduziert. Sie können zwischen DRC Hoch, DRC Niedrig und DRC Aus wählen. Bei lauter Umgebung wird DRC Hoch empfohlen.

• [Senderreihenfolge]

Zur Festlegung, wie die Sender bei der Sendersuche dargestellt werden. Folgende Optionen stehen zur Verfügung:

• [Alphanumerisch]: Die Sender werden in alphabetischer Reihenfolge aufgeführt,

• [Ensemble]: Es werden Sendergruppen aufgeführt, die zusammen im gleichen Ensemble gesendet werden und

• [Gültig]: Es werden erst die aktiven Sender und danach die inaktiven Sender dargestellt.

• [Bluetooth Kopfhörer] Zum Anschließen oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

• [Systemeinstellungen] Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü] Um andere Abspielfunktionen oder den Sleeptimer zu wählen.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 35

9. INTERNETRADIO

9.1 BETRIEB

Zur Nutzung des Internetradios muss zuerst eine Internetverbindung über Wi-Fi oder Ethernet eingerichtet werden (siehe Kapitel „Erste Schritte“ und „Netzwerk“).

Auswahl von Internetradio-Modus

Einstellen eines Radiosenders oder Podcas t

Speichern eines Radiosenders in der Favoritenliste

Direktes Speichern eines Radiosenders in der Favoritenliste

Aufrufen eines Radiosenders aus der Favoritenliste

Drücken Sie die Taste Fernbedienung. MAESTRO verbindet sich mit dem zuletzt verwendeten Netzwerk und dann mit dem zuletzt gehörten Sender.

siehe Kapitel „Senderliste“.

Es lassen sich max

1. Drücken und halten Sie die Taste FAV am MAESTRO

bis die Voreinstellungsliste dargestellt und „Favorit

speichern“ angezeigt wird.

2. Drücken Sie + oder — (oder drehen Sie den Bedienknopf)

zur Auswahl einer voreingestellten Sendernummer und drücken Sie zur Bestätigung auf OK.

Auf der Fernbedienung: Drücken und halten Sie eine der Tasten 0-9.

Sie haben 2 Möglichkeiten einen Favoriten auszuwählen:

1. Drücken Sie auf FAV, drücken Sie dann + oder —

(oder drehen Sie den Bedienknopf) zur Auswahl eines Radiosenders in der Favoritenliste und drücken Sie dann auf OK.

2. Drücken Sie eine der Tasten 0-9 auf der Fernbedienung,

um einen der Favoriten (1-10) auszuwählen.

am MAESTRO oder auf der

imal 10 Radiosender speichern.

Informationen* des Radiosenders durchsuchen (falls verfügbar)

Ton stumm schalten oder wiederherstellen

* Die Senderinformationen (falls verfügbar) enthalten: Künstler und Titelbezeichnung, Senderbeschreibung, Sender-Genre und Ort, Signalqualität, Codec und Abtastrate, Abspiel-Puffer und Datum.

Drücken Sie wiederholt auf INFO.

Drücken Sie auf das Symbol .

Page 36

9.2 EINRICHTUNGSMENÜ

Drücken Sie SETUP im Modus Internetradio, um zum Einrichtungsmenü zu gelangen. Es stehen folgende Optionen zur Verfügung:

• [Zuletzt gehört] Einstellen der zuletzt gehörten Radiosender.

• [Senderliste] Einstellen verfügbarer Internet-Radiosender (siehe Kapitel „Senderliste“).

• [Bluetooth Kopfhörer] Verbinden oder Trennen eines Bluetooth-Kopfhörers. Siehe Kapitel „Allgemeine Funktionen“.

• [Systemeinstellungen] Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü] Zur Auswahl von anderen Abspielarten oder Sleeptimer.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 37

9.3 SENDERLISTE

In der [Senderliste] stehen die folgenden Menüs und Untermenüs zur Verfügung:

• [Meine Favoriten] Suchen und Einstellen der Internet-Radiosender, die Sie zu „Meine Favoriten“ im Webportal hinzugefügt haben (siehe Kapitel „Verwenden des Webportals“).

• [Lokal (Name Ihres Ortes)] Suchen und Einstellen von Sendern in Ihrer Nähe. Die Sender sind in mehreren Kategorien gruppiert.

• [Sender]

• [Länder]: Suchen und Einstellen von Sendern nach Ort.

• [Genre]: Suchen und Einstellen von Sendern nach Genre.

• [Sender suchen]: Suche nach verfügbaren Radiosendern durch Eingabe von Stichworten.

• [Populäre Sender]: Suchen und Einstellen der beliebtesten Internet-Radiosender.

• [Neue Sender]: Suchen und Einstellen der beliebtesten Internet-Radiosender.

• [Podcasts]

• [Länder]: Suchen und Einstellen von Podcasts nach Ort.

• [Formate]: Suchen und Einstellen von Podcasts nach Genre.

• [Suchen Podcasts]: Suche nach verfügbaren Podcasts durch Eingabe von Stichworten.

• [Meine hinzugefügten Radiostationen] Suchen und Einstellen von Radiosendern, die Sie zu „Meine hinzugefügten Sender“ im Webportal hinzugefügt haben (Siehe Kapitel „Verwendung des Webportals“).

• [Hilfe]

• Hilfe zu häufig gestellten Fragen, wenn das Internetradio nicht richtig funktioniert

• Erhalt des Zugangscodes vom MAESTRO.

Page 38

9.4 VERWENDUNG DES WEBPORTALS

Über die Webseite des Portals Frontier Silicon Internetradio können Sie „Meine Favoriten“ organisieren und neue Internetradiosender auf einem Computer hinzufügen. Dazu müssen Sie sich zuerst beim Webportal anmelden.

1. Drücken Sie im Internet-Radiomodus auf SETUP (Einrichten) und wählen Sie dann

[Senderliste] > [Hilfe]. Notieren Sie den Zugangscode.

2. Gehen Sie im Webbrowser Ihres Computers auf die Seite http://nuvola.link/sr

3. Melden Sie mit dem Zugangscode ein neues Konto an.

4. Folgen Sie den Hinweisen im Webportal, verwenden Sie die Funktionen „Meine Favoriten“ und „Meine hinzugefügten Radiostationen“, um Radiosender hinzuzufügen.

5. Die in „Meine Favoriten“ hinzugefügten Sender können Sie durch [Meine Favoriten] im Internet-Radiomodus vom MAESTRO hören.

Page 39

10. BLUETOOTH

MAESTRO kann sich innerhalb eines Bereichs von ca. 10 Metern mit Bluetooth-fähigen Abspielgeräten verbinden.

10.1 VERBINDEN

1. Drücken Sie die Taste am MAESTRO oder auf der Fernbedienung.

Das kleine Bluetooth-Symbol Verbinden ist.

2. Schalten Sie an Ihrem Bluetooth-fähigen Abspielgerät die Bluetooth-Funktion ein und suchen Sie nach verfügbaren Bluetooth-Geräten.

3. Wählen Sie „MAESTRO” aus der Liste verfügbarer Bluetooth-Geräte, um die Verbindung einzurichten. Das Bluetooth-Symbol gekommen ist.

blinkt und zeigt an, dass MAESTRO bereit zum

hört auf zu blinken, wenn die Verbindung zustande

Page 40

10.2 BETRIEB

Auswahl des Bluetooth Audio-Modus

Musik abspielen

Pause oder erneutes Abspielen

Wechseln zur vorherigen oder nächsten Audio-Datei

Schnelle Vorwärtsund Rückwärtssuche innerhalb eines Titels

Trennen der Bluetooth-Verbindung

Informationen zum Titel durchsuchen (falls verfügbar)

Ton stumm schalten oder wiederherstellen

Drücken Sie die Taste Fernbedienung.

Wählen Sie eine Audiodatei von Ihrem Bluetooth-fähigen Abspielgerät und starten Sie die Wiedergabe.

Drücken Sie

Drücken und halten Sie beim Abspielen

• Schalten Sie auf einen anderen Abspielmodus, oder

• Wählen Sie [BT Trennen] aus dem Einstellungsmenü (siehe unten), oder

• Drücken und halten Sie

Drücken Sie wiederholt auf INFO.

Drücken Sie auf das Symbol .

am MAESTRO oder auf der

oder .

Page 41

10.3 EINRICHTUNGSMENÜ

Drücken Sie SETUP im Bluetooth-Audiomodus, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

• [Bluetooth getrennt] Zum Trennen der Bluetooth-Verbindung.

• [Details anzeigen]

• [Bluetooth Info]: Den vorhandenen Bluetooth-Verbindungsstatus anzeigen.

• [Verbunden mit]: Den Namen des derzeit verbundenen Bluetooth-Geräts anzeigen.

• [Systemeinstellungen] Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü] Zur Auswahl von anderen Abspielarten oder Sleeptimer.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 42

11. AUX IN 1

11.1 BETRIEB

Ihr externes Abspielgerät (z.B. mp3-Player) muss mit einem Audiokabel (mit RCA-Stecker, nicht mitgeliefert) an der AUX-Eingangsbuchse 1 des MAESTRO angeschlossen werden.

Auswahl des AUX In 1 Modus

Starten und Steuern der Wiedergabe

Ton stumm schalten oder wiederherstellen

Drücken Sie die Taste AUX am MAESTRO oder auf der Fernbedienung, um auf AUX In 1 umzuschalten.

Alle Abspieltätigkeiten werden am externen Abspielgerät durchgeführt.

Drücken Sie auf das Symbol

oder die Taste .

11.2 EINRICHTUNGSMENÜ

Drücken Sie im Modus AUX In 1 auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

• [Bluetooth Kopfhörer] Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

• [Systemeinstellungen] Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü] Zur Auswahl von anderen Abspielarten oder Sleeptimer.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 43

12. AUX IN 2

12.1 BETRIEB

Ihr externes Abspielgerät (z.B. mp3-Player) muss mit einem Audiokabel (mit 3,5 mm Stecker, nicht mitgeliefert) an der AUX-Eingangsbuchse 2 des MAESTRO angeschlossen werden.

Auswahl des AUX In 2 Modus

Starten und Steuern der Wiedergabe

Ton stumm schalten oder wiederherstellen

Drücken Sie die Taste AUX am MAESTRO oder auf der Fernbedienung, um auf AUX In 2 umzuschalten.

Alle Abspieltätigkeiten werden am externen Abspielgerät durchgeführt.

Drücken Sie auf das Symbol

oder die Taste .

12.2 EINRICHTUNGSMENÜ

Drücken Sie im Modus AUX In 2 auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

• [Bluetooth Kopfhörer] Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

• [Systemeinstellungen] Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü] Zur Auswahl von anderen Abspielarten oder Sleeptimer.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 44

13. OPTISCHER MODUS

13.1 BETRIEB

Ihr externes Abspielgerät (z.B. TV, Audio-Verstärker) muss mit einem Audiokabel (mit optischem Stecker, nicht mitgeliefert) am optischen Eingang des MAESTRO angeschlossen werden.

Auswahl des optischen Modus

Starten und Steuern der Wiedergabe

Ton stumm schalten oder wiederherstellen

Drücken Sie die Taste DIGITAL am MAESTRO oder auf der Fernbedienung, um auf Optischen Modus umzuschalten.

Alle Abspieltätigkeiten werden am externen Abspielgerät durchgeführt.

Drücken Sie auf das Symbol

oder die Taste .

13.2 EINRICHTUNGSMENÜ

Drücken Sie im optischen Eingangsmodus auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

• [Bluetooth Kopfhörer] Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

• [Systemeinstellungen] Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü] Zur Auswahl von anderen Abspielarten oder Sleeptimer.

Der optische Eingang unterstützt nur Musikquellen mit Linear PCM, 2 Kanälen 16 Bit oder 24 Bit.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 45

14. KOAXIAL-EINGANGSMODUS

14.1 BETRIEB

Ihr externes Abspielgerät (z.B. TV oder Blu-Ray-Player) muss mit einem Audiokabel (Koaxial-Stecker, nicht mitgeliefert) am Koaxial-Eingang des MAESTRO angeschlossen werden.

Auswahl des Koaxial-Modus

Starten und Steuern der Wiedergabe

Ton stumm schalten oder wiederherstellen

Drücken Sie die Taste DIGITAL am MAESTRO oder auf der Fernbedienung, um auf Koaxial-Modus umzuschalten.

Alle Abspieltätigkeiten werden am externen Abspielgerät durchgeführt.

Drücken Sie auf das Symbol

oder die Taste .

14.2 EINRICHTUNGSMENÜ

Drücken Sie den Koaxial-Eingangsmodus auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

• [Bluetooth Kopfhörer] Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

• [Systemeinstellungen] Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü] Zur Auswahl von anderen Abspielarten oder Sleeptimer.

Der Koaxial Eingang unterstützt nur Musikquellen mit Linear PCM, 2 Kanälen 16 Bit oder 24 Bit.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 46

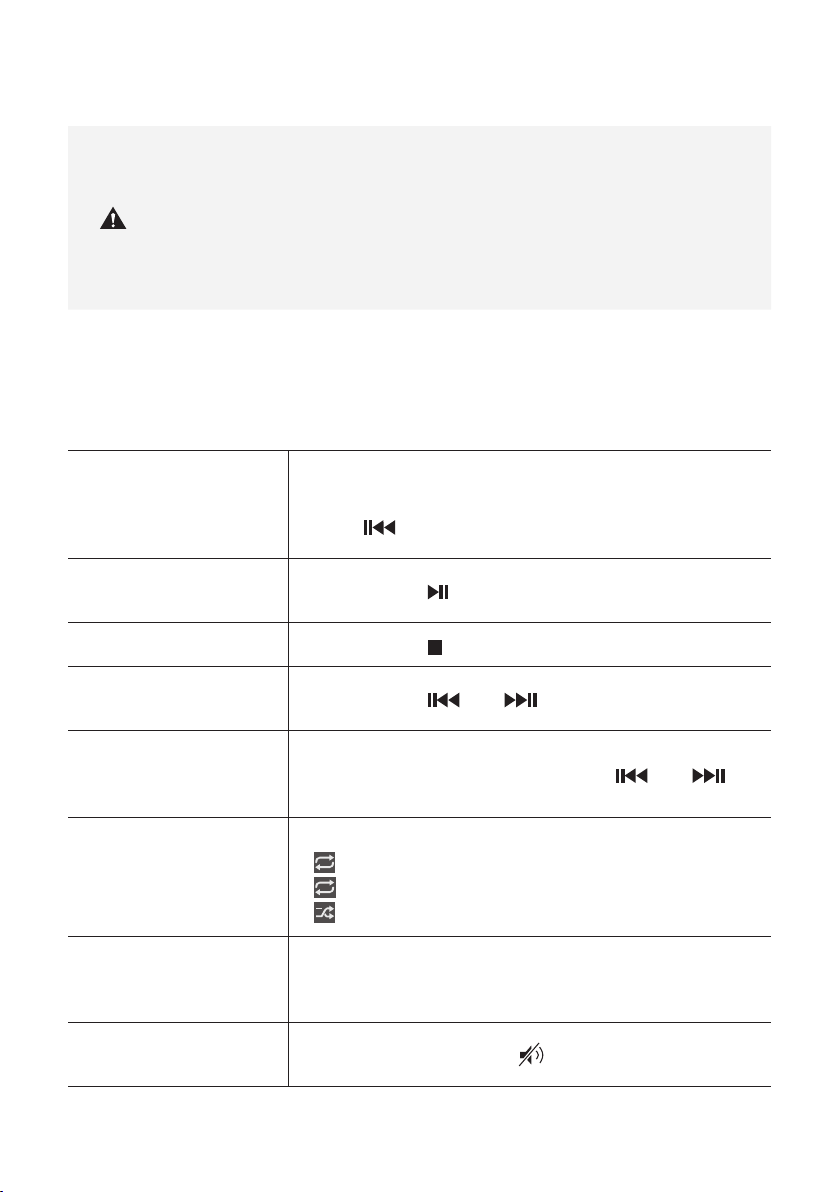

15. CD-MODUS

HINWEIS! Gefahr der Beschädigung!

Unsachgemäße Handhabung des MAESTRO kann zu Beschädigung führen. Stecken Sie keine Mini-CD oder vom normalen CD-Format abweichende Tonträger in das MAESTRO.

15.1 BETRIEB

MAESTRO kann auf einer Audio-CD, CD-R und CD-RW gespeicherte Audiodateien abspielen. Die Wiedergabe hängt auch von der Qualität der CD ab.

Drücken Sie die Taste CD am MAESTRO oder auf der

Auswahl des CD-Modus

Fernbedienung, oder drücken Sie einmal auf MENU, danach

Unterbrechen (Pause) oder weiter abspielen

Drücken Sie auf

Wiedergabe anhalten Drücken Sie auf .

Zum vorherigen oder nächsten Titel wechseln

Drücken Sie auf

Schnelle Rückwärts- oder Vorwärtssuche

Drücken und halten Sie beim Abspielen

in einem Titel

Drücken Sie wiederholt auf FAV.

•

Auswählen eines Abspielmodus

= Alle Titel wiederholen

•

= Einen Titel wiederholen

•

= Zufallsmodus

Suche der Informationen zur Audiodatei

Drücken Sie mehrmals auf INFO.

(falls verfügbar)

Ton stumm schalten oder wiederherstellen

Drücken Sie auf das Symbol .

oder .

Page 47

15.2 EINRICHTUNGSMENÜ

Drücken Sie im CD-Modus auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

• [Einstellung CD fortsetzen] Die CD-Wiedergabe wird an der zuletzt gehörten Stelle fortgesetzt, auch wenn Sie den Modus gewechselt oder das Gerät in den Standby-Modus geschaltet haben. Diese Funktion wird beendet, wenn Sie die CD auswerfen. Die Funktion ist z. B. für Hörbücher gedacht.

• [Bluetooth Kopfhörer] Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

• [Systemeinstellungen] Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü] Zur Auswahl von anderen Abspielarten oder Sleeptimer.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 48

16. PHONO MODUS

16.1 BETRIEB

Ihr Plattenspieler muss mit einem Audiokabel (nicht mitgeliefert) an die Phono-Eingangsbuchse von MAESTRO angeschlossen werden.

Auswahl des Phono-Modus

Starten und Steuern der Wiedergabe

Ton stumm schalten oder wiederherstellen

Drücken Sie die Taste PHONO am MAESTRO oder auf der Fernbedienung.

Alle Abspieltätigkeiten werden am externen Abspielgerät durchgeführt.

Drücken Sie auf das Symbol

oder die Taste .

16.2 EINRICHTUNGSMENÜ

Drücken Sie im Phono Eingangsmodus auf SETUP, um zum Einrichtungsmenü zu gelangen. Folgende Optionen stehen zur Verfügung:

• [Phono Rausch-Reduzierung] Schalten Sie die „Phono-Direktwiedergabe“ ein, um Brummen und Störgeräusche zu reduzieren. Der Phono-Eingang umgeht den DSP das Signal geht direkt zur Lautstärkeregelung.

• [Bluetooth Kopfhörer] Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

• [Systemeinstellungen] Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü] Zur Auswahl von anderen Abspielarten oder Sleeptimer.

Die Equalizer-Einstellung ist nicht aktiv, wenn die Rausch-Reduzierung aktiviert ist.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 49

17. STREAMINGDIENSTE

Ihr MAESTRO kann Content der folgenden Streamingdienste wiedergeben:

Die Symbole dieser Dienste finden Sie auch im Display Ihres MAESTROS wieder.

Bitte beachten Sie: Die Benutzung von Streamingdiensten erfordert den Abschluss entsprechender Verträge; diese können Kosten verursachen. Insbesondere kostenlose Angebote enthalten häufig Werbung. Änderungen unterliegen der Verantwortung der Streamingdienste. Bitte informieren Sie sich auf den Homepages der Anbieter.

Page 50

Wir empfehlen, zunächst die UNDOKTM App auf dem Gerät zu installieren, mit dem Sie Ihr

MAESTRO steuern wollen (dies kann z.B. ein Smartphone oder Tablet sein).

Achtung: Dieses Gerät (z.B. Smartphone) muss sich im gleichen Netzwerk, wie Ihr MAESTRO befinden! Hinweise zur UNDOKTM App finden Sie in Kapitel 21.

Vereinzelt können die Dienste auch direkt über die Apps der Anbieter oder am MAESTRO selber bedient werden. Bitte informieren Sie sich beim Anbieter.

17.1 BETRIEB

Die im Folgenden beschriebenen Abläufe erfolgen analog für alle zur Verfügung stehenden Streamingdienste.

Auswahl eines Streamingdienstes

Ein Streamingkonto anmelden (TIDAL, Napster, Deezer, Qobuz, Amazon Music)

So nutzen Sie Spotify Connect

Drücken Sie die Taste (

) am MAESTRO oder auf der Fernbedienung, um zur Auswahl des gewünschten Streamingdienstes zu gelangen. Die Symbole der oben aufgeführten Dienste erscheinen dabei entsprechend im Display Ihres MAESTRO.

Zur Benutzung eines Streamingdienstes auf Ihrem MAESTRO melden Sie sich am MAESTRO oder über die auf Ihrem Mobilgerät installierte UNDOK

App mit Ihrem Konto an. Folgen Sie den Anweisungen auf dem Bildschirm.

Verwenden Sie ein Smartphone, Tablet oder einen Computer als Fernbedienung für Spotify. Auf spotify.com/connect erfahren Sie mehr.

Page 51

Pause oder erneute Wiedergabe

Zum vorherigen oder nächsten Titel wechseln

Speichern eines Titels (einer Playlist*) in der der Favoritenliste

Direktes Speichern eines Titels (einer Playlist*) in der der Favoritenliste

Auswahl eines Titels (einer Playlist*) in der der Favoritenliste

Informationen zum Titel durchsuchen (falls verfügbar)

Drücken Sie auf

Drücken Sie

oder .

Sie können maximal 8 Titel speichern, mit Spotify können bis zu 10 Titel oder auch Playlisten gespeichert werden.

1. Drücken und halten Sie die Taste FAV am MAESTRO die

Voreinstellungsliste dargestellt und „Favorit speichern“

angezeigt wird.

2. Drücken Sie + oder − (oder drehen Sie den

zur Auswahl eines Favoritenspeicherplatzes

Bedienknopf)

und drücken

Sie dann zur Bestätigung auf OK.

Auf der Fernbedienung: Drücken und halten Sie eine der Tasten 1-8 (Spotify 0-9).

Sie haben 2 Möglichkeiten einen Favoriten auszuwählen:

1. Drücken Sie auf FAV, drücken Sie dann + oder −

(oder drehen Sie den Bedienknopf) zur Auswahl eines Titels / einer Playlist in der Favoritenliste und drücken Sie dann auf OK.

2. Drücken Sie eine der Tasten 1-8 auf der Fernbedienung

(Spotify 0-9), um einen der Favoriten auszuwählen.

Drücken Sie wiederholt auf INFO.

Ton stumm schalten oder wiederherstellen

Drücken Sie auf das Symbol .

Page 52

17. 2 EINRICHTUNGSMENÜ

Wählen Sie einen verfübaren Streamingdienst und drücken Sie SETUP, um zum Einrichtungsmenü zu gelangen. Es stehen folgende Optionen zur Verfügung:

• [Bluetooth Kopfhörer] Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

• [Systemeinstellungen] Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü] Zur Auswahl von anderen Abspielarten oder Sleeptimer.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 53

18. MY MUSIC

HINWEIS! Gefahr der Beschädigung!

Unsachgemäße Handhabung des MAESTRO kann zu Beschädigung führen. Verbinden Sie MAESTRO nicht direkt mit dem USB-Anschluss eines Computers oder eines anderen externen Speichermediums wie etwa einer externen Festplatte.

In My Music können Sie Titel (Audiodateien) abspielen, die sich auf einem USB-Speicherstick oder einem Medienserver (UPnP) befinden und sich im gleichen Wi-Fi-Netzwerk wie MAESTRO befinden.

18.1 BETRIEB

Auswahl von „Meine Musik“

Abspielen von Titeln, die auf einem USB-Stick gespeichert sind

Pause oder erneute Wiedergabe

Zum nächsten oder vorherigen Titel wechseln

Drücken Sie die Taste ( der Fernbedienung, dann drücken Sie oder drehen Sie den Einstellknopf zur Auswahl von „My Music“ und drücken Sie dann zur Bestatigung auf OK.

Stecken Sie den USB-Stick in den USB-Anschluß des MAESTRO. Drücken Sie dann SETUP und wählen Sie [USB Abspielen] aus dem Einrichtungsmenü.

Drücken Sie

oder .

) auf dem MAESTRO oder auf

oder

Page 54

Schnelle Vorwärts- oder

Rückwärtssuche innerhalb eines Titels (Audiodatei)

Drücken und halten Sie beim Abspielen

oder .

Hinzufügen eines Titels in „Meine Playlist“

Auswahl eines Abspielmodus

Informationen zum Titel (Audiodatei) durchsuchen (falls verfügbar)

Ton stumm schalten oder wiederherstellen

Drücken und halten Sie

oder den Einstellknopf, wenn

die Datei im Auswahlmenü markiert ist.

Drücken Sie wiederholt auf FAV.

•

= Alle Titel wiederholen

•

= Einen Titel wiederholen

•

= Zufallsmodus

•

= Alle Titel zufällig wiederholen

Drücken Sie wiederholt auf INFO.

Drücken Sie auf das Symbol .

Page 55

18.2 EINRICHTUNGSMENÜ

Drücken Sie im Modus „My Music“ auf SETUP: um zum Einrichtungsmenü zu gelangen. Es stehen folgende Optionen zur Verfügung:

• [Gemeinsame Medien] Zur Suche nach Audiodateien im Wi-Fi- oder Ethernet-Netzwerk. Sobald ein Medienserver gefunden ist, wird ein Auswahlmenü zur Wahl von Audiodateien zum Abspielen vom MAESTRO angezeigt.

• [USB Abspielen] Zur Suche nach Audiodateien auf dem angeschlossenen USB-Speicherstick. Sobald ein USB-Stick gefunden wurde, wird ein Auswahlmenü zur Wahl von Audiodateien zum Abspielen vom MAESTRO angezeigt.

• [Meine Playlist] Zum Suchen und Abspielen von Audiodateien, die in „Meine Playlist“ gespeichert sind.

• [Wiederholen] Zum Ein- oder Ausschalten der Wiederholungsfunktion beim Abspielen von aktuellem Ordner/ Playlist.

• [Shuf fle] Zum Ein- oder Ausschalten des Zufallsmodus beim Abspielen von aktuellem Ordner/ Playlist.

• [Playlist leeren] Löscht Einträge aus „Meine Playlist“.

• [Server entfernen] Wenn diese Einstellung auf „JA“ gesetzt wird, werden inaktive Medienserver angezeigt. Sie können dann einen Medienserver auswählen und diesen „aufwecken“ (WOL-Funktion), um Audiodateien vom MAESTRO abzuspielen.

• [Bluetooth Kopfhörer] Zum Verbinden oder Trennen eines Bluetooth-Kopfhörers, siehe Kapitel „Allgemeine Funktionen“.

• [Systemeinstellungen] Siehe Kapitel „Systemeinstellungen“.

• [Hauptmenü] Zur Auswahl von anderen Abspielarten oder Sleeptimer.

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

Page 56

19. SLEEPTIMER (AUTOMATISCHE ABSCHALT- FUNKTION)

Mit dem Sleeptimer (automatische Abschalt-Funktion) stellen Sie die Zeitdauer ein, bevor sich MAESTRO automatisch abschaltet.

1. Drücken Sie SETUP im Abspielmodus und wählen Sie dann [Hauptmenü] und

[Schlummer].

2. Oder drücken Sie direkt die Taste SLEEP, um die automatische Abschalt-Funktion

ein- oder auszuschalten.

3. Drücken Sie + oder − (oder drehen Sie den Einstellknopf) zur Auswahl der

Schlummerzeit (15, 30, 45, 60 oder 90 Min).

4. Drücken Sie auf OK, um die Auswahl zu bestätigen.

Wenn der Sleeptimer aktiv ist, werden das Schlummersymbol ( Zeit angezeigt. Zum Abschalten des Sleeptimer wählen Sie [Schlummer aus].

) und die verbleibende

Page 57

20. SYSTEMEINSTELLUNGEN

20.1 ZUGANG ZU DEN SYSTEMEINSTELLUNGEN

• Drücken Sie in einem Abspielmodus auf SETUP und wählen Sie dann [Systemeinstellungen]

Hinweis: Ausgewählte Optionen werden mit einem Sternchen gekennzeichnet.

20.2 EQUALIZER

Wählen Sie eine der Optionen, um MAESTRO an Ihre Bedürfnisse anzupassen.

• [Loudness]

Mit Loudness werden die Höhen/Tiefen an die jeweilige Lautstärke angepasst, sodass feine Töne auch bei leiser Musik klar zu hören sind.

• [Bass]

Einstellen der Bässe, um den Klang an Ihre Bedürfnisse anzupassen.

• [Höhen]

Einstellen der Höhen, um den Klang an Ihre Bedürfnisse anzupassen.

• [Balance]

Stellen Sie die Balance zwischen dem linken und rechten Verstärkerausgang ein.

• [Lautsprecher]

Wählen Sie die Leistung der am MAESTRO angeschlossenen Lautsprecher aus.

• [Maximale Leistung]

Geeignet für grosse leistungsstarke Lautsprecher (voller Frequenzgang; kein Leistungsbegrenzer).

• [Mittlere Leistung]

Geeignet für Lautsprecher mittlerer Leistung (voller Frequenzgang, begrenzt auf 100W@4Ohm, bzw. 50W@8Ohm)

• [2.1 System]

Geeignet für 2.1-Soundsysteme (die Verstärker von MAESTRO werden mit Linkwitz-Hochpassfilter 2. Ordnung betrieben; kein Leistungsbegrenzer).

• [Übergangsfrequenz]

Wählen Sie die gewünschte Übergangsfrequenz (80 Hz sind voreingestellt). Siehe auch Kapitel 3.5.

• [Raumkorrektur-EQ]

Mit dieser Funktion lässt sich die Raumkorrektur ein-bzw. ausschalten. Weitere Details finden Sie in Kapitel 22.

Page 58

20.3 NETZWERK

• [Netzwerkassistent] Zum Einrichten einer Netzwerkverbindung.

• [PBC WLAN Aufbau] Wählen Sie diese Option, wenn Ihr drahtloser Router die Einrichtungsmethoden WPS oder PBC unterstützt.

• [Einstellungen anzeigen] Zur Darstellung der aktuellen Netzwerkinformationen.

• [WLAN-Region] Zur Auswahl einer WLAN-Region.

• [Manuelle Einstellungen] Wählen Sie unter der Option [Drahtlos] [DHCP aktiv] aus, um die IP-Adresse automatisch zuzuweisen oder [DHCP inaktiv], um sie manuell zuzuweisen.

• [NetRemote PIN-Setup] Zur Einrichtung einer NetRemote PIN.

• [Netzwerkprofil] Zum Anzeigen einer im MAESTRO gespeicherten Netzwerkliste.

• [Netzwerkeinstellungen löschen] Löscht alle Netzwerkeinstellungen.

• [Netzwerkverbindung halten] Hält die Netzwerkverbindung aufrecht. Damit können Sie MAESTRO unter Verwendung einer Remote App aus dem Standby aktivieren.

20.4 ZEIT/DATUM

• [Zeit-/Datumseinst] Zur Einstellung von Uhrzeit und Datum.

• [Auto Update] Zur Auswahl einer Quelle (Radio, Internet-Netzwerk oder kein Update) zur automatischen Aktualisierung der Uhrzeit. Wenn Sie die Uhrzeit von einer Quelle aktualisieren (Radio – FM/DAB), ist die Sommerzeit-Einstellung nicht wirksam. Wenn Sie die Uhrzeit vom Internet-Netzwerk aktualisieren, müssen Sie Ihre Zeitzone einstellen.

[Format einst]

• Zur Einstellung des Zeitformats (12 oder 24 Stunden).

• [Zeitzone einstellen] Zur Festlegung einer Zeitzone.

• [Sommerzeit?] Zur Aktivierung oder Deaktivierung der Sommerzeit.

20.5 INAKTIVER STANDBY

• Mit dieser Option können Sie die Zeitdauer festlegen, bevor sich MAESTRO automatisch abschaltet. Verfügbare Optionen: Aus, 2, 4, 5 und 6 Stunden.

Page 59

20.6 SPRACHE

• Mit dieser Option können Sie die Sprache festlegen. Verfügbare Optionen: Deutsch, Englisch, Dänisch, Spanisch, Französisch, Italienisch, Niederländisch, Norwegisch, Polnisch, Portugiesisch, Finnisch, Schwedisch und Türkisch.

20.7 WERKSEINSTELLUNGEN

• Mit dieser Option werden alle benutzerdefinierten Einstellungen gelöscht und durch die ursprünglichen Werkseinstellungen ersetzt.

20.8 SOFTWARE UPDATE

• [Auto-Update] Zur regelmäßigen automatischen Suche nach Aktualisierungen.

• [Jetzt prüfen] Zur sofortigen Suche nach Aktualisierungen. Wenn eine neue Software verfügbar ist, wird MAESTRO Sie fragen, ob Sie die Aktualisierung durchführen wollen. Vergewissern Sie sich vor einer Software-Aktualisierung, dass MAESTRO über eine stabile Stromversorgung verfügt. Ein Trennen der Stromzufuhr während eines Software-Updates kann MAESTRO beschädigen.

20.9 EINRICHTUNGSASSISTENT

• Zur Durchführung der ersten Einrichtung (siehe Kapitel “Erste Einrichtung”).

20.10 IN FO

• Hier werden die aktuelle Software-Version, Spotify-Version, Radiokennung und Gerätename angezeigt.

20.11 DATENSCHUTZ

• Bitte besuchen Sie folgende Webseite: www.frontiersmart.com/privacy

20.12 ANZE IGEHELLIGKEIT

Zur Auswahl der Helligkeit der Anzeige. Der Display schaltet auf hell oder dunkel.

Der Helligkeitsgrad wird über den Sensor an der Front des MAESTRO automatisch an das Umgebungslicht angepasst.

• [Helle Umgebung] Stufe 8 bis 15

• [Dunkle Umgebung] Stufe 1 bis 8

Page 60

21.

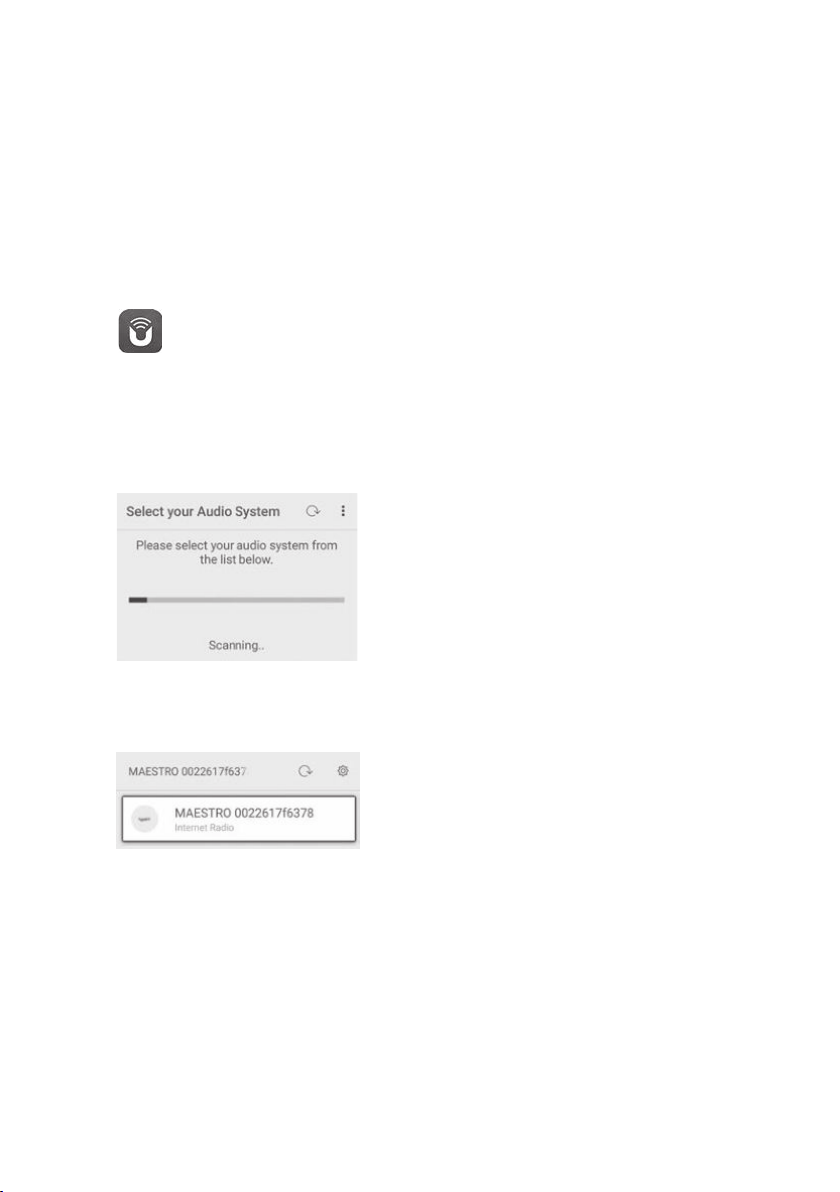

VERWENDUNG DER UNDOKTM APP ZUR STEUERUNG DES MAESTRO

MAESTRO ist kompatibel mit der UNDOK™ App von Frontier Silicon. Die App bietet umfassende Fernbedienungsfunktionen für FS-basierte Audiomodule mit iOS oder Android Smartphone.

Installieren und Verwenden der UNDOK™ App:

1. Laden Sie die UNDOK™ App vom „App Store” oder von „Google Play” herunter und installieren Sie sie auf Ihrem iOS oder Android Smartphone.

2. Verbinden Sie Ihr Smartphone mit dem gleichen Wi-Fi-Netzwerk wie MAESTRO.

3. Starten Sie die UNDOK™ App auf Ihrem Smartphone. Die App sucht nach kompatiblen Audiosystemen. Sie können auch „Audiosystem einrichten“ wählen, um die Suche nach Audiosystemen zu starten.

4. Wählen Sie „MAESTRO“ aus der Liste verfügbarer Audiosysteme.

Page 61

5. Steuern von MAESTRO über die UNDOK™ App.

MAESTRO ein- oder ausschalten

Wahl einer Audioquelle

Lautstärkeregelung

Page 62

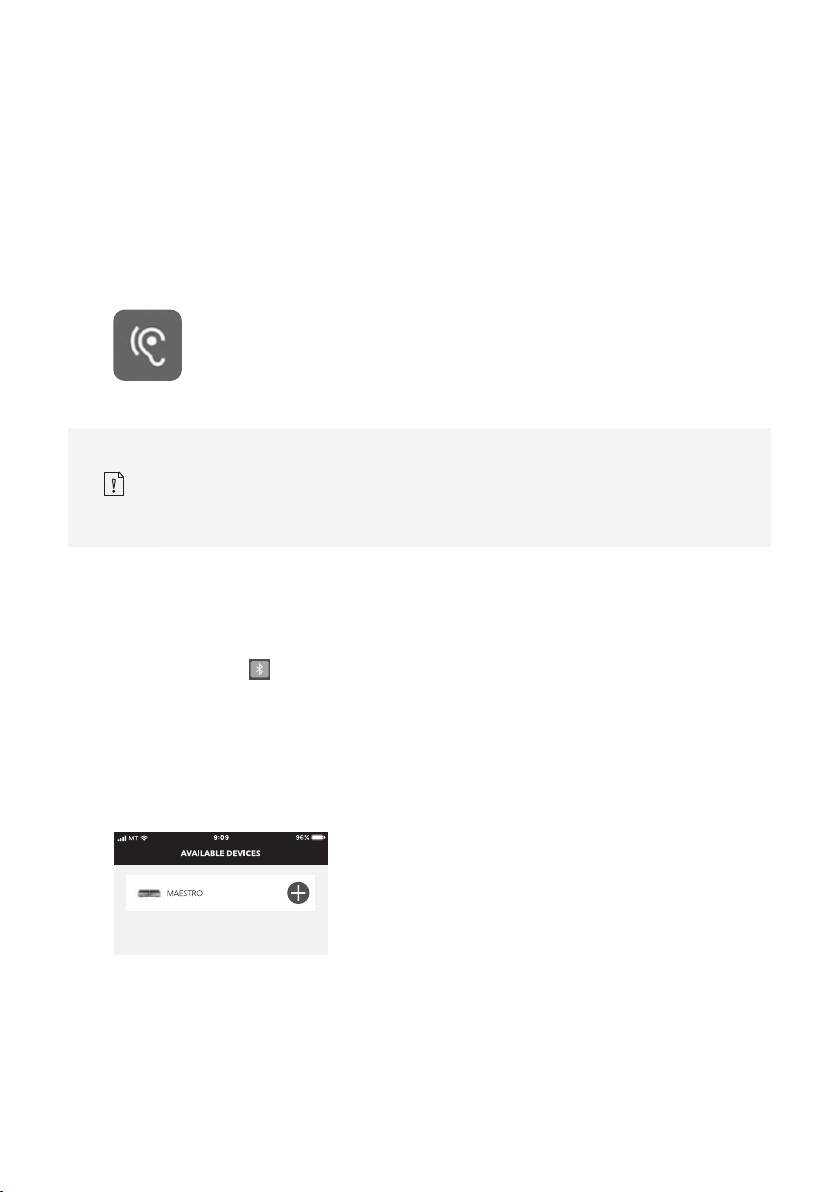

22. RAUMKORREKTUR-APP

MAESTRO führt die Raumkorrekturfunktion ein, bei der digitale Filter zur Korrektur der Raumakustik verwendet werden. Die Anwendung zur Raumkorrektur von sonoro führt Sie durch alle Vorgänge.

So installieren und verwenden Sie die sonoro-Raumkorrektur-App:

1. Laden Sie die sonoro Room Correction-App aus dem App Store herunter und installieren Sie sie auf Ihrem iOS-Smart-Gerat.

Die sonoro-Raumkorrektur-App ist nur für Smartphones mit iOS Betriebssystem und ab iPhone 6s verfügbar.

2. MAESTRO einschalten und in den Bluetooth-Betriebsmodus wechseln.

MAESTRO sollte nicht mit Smart-Geräten verbunden sein. Das kleine

3. Bluetooth-Symbol

4. Starten Sie die Raumkorrektur-App auf Ihrem iOS-Smart-Gerät. Die App sucht nach kompatiblen Audiosystemen. Sie müssen die Bluetooth-Funktion in Ihrem SmartGerät aktivieren.

5. Wählen Sie „MAESTRO“ aus der Liste der verfügbaren Geräte.

blinkt.

Page 63

6. Anschließend wird der Hauptbedienungsbildschirm angezeigt, und dann wählen

Sie „BEGIN CORRECTION“ (KORREKTUR BEGINNEN).

7. Befolgen Sie die Anwendungsinformationen und wählen Sie „OK“, um den Zugriff des Mikrofons auf Ihr iOS-Gerät zu ermöglichen.

Page 64

8. Schritt 1, Sie sollten einen kurzen Testton hören. Drücken Sie ‚NEXT‘ (NÄCHSTE),

um fortzufahren.

9. In Schritt 2 wird der Testton 50 Sekunden lang ununterbrochen abgespielt. Für das beste Ergebnis empfehlen wir, mit dem iPhone in der Hand durch den Raum zu gehen, um den Ton von mehreren Positionen aufzunehmen.

process last about 50 seconds.

Page 65

10. Schritt 3: Die Anwendung korrigiert basierend auf den aufgezeichneten Daten

das Signal Ihres MAESTRO’s, um die akustische Performance im Raum zu verbessern.

11. In Schritt 4 zeigt die Anwendung die optimierte grüne Kurve an und wendet die neue Filtereinstellung automatisch auf MAESTRO an. Drücken Sie „OK“, um fortzufahren.

Die App kehrt zum Hauptbedienungsbildschirm zuruck. Es werden Frequenzgänge vor und nach der Korrektur für Ihren Raum angezeigt.

Page 66

23. FEHLERBEHEBUNG

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht immer um einen Defekt am MAESTRO handeln. Prüfen Sie deshalb anhand nachfolgender Tabelle, ob Sie die Störung selbst beseitigen können.

Störung Mögliche Ursache Behebung

Netzkabel ist nicht richtig angeschlossen.

Gerät schaltet nicht ein

Der Netzschalter steht auf O FF.

MAESTRO reagiert nicht Fehler am MAESTRO.

Der Sleep-Timer war aktiviert.

Die inaktive Standby-Funktion ist aktiv, da MAESTRO für die angegebene Zeit nicht

verwendet wurde. MAESTRO wechselt automatisch in den Standby-Modus

Die Impedanz der

angeschlossenen

Lautsprecher ist falsch.

Die Schutzschaltung

wurde aufgrund eines

Kurzschlusses aktiviert.

Schließen Sie das Netzkabel richtig an.

Stellen Sie den Netzschalter auf ON.

Trennen Sie den Stecker und stecken Sie ihn wieder ein. Schalten Sie MAESTRO dann wieder ein.

Schalten Sie MAESTRO ein und starten Sie die Wiedergabe erneut.

Deaktivierung der inaktiven Standby-Funktion.

Schließen Sie Lautsprecher mit einer Impedanz von 4 Ω bis 16 Ω an.

Entfernen Sie den Kurzschluss und verdrillen Sie die blanken Drähte jedes Lautsprecherkabels fest und schließen Sie es wieder an MAESTRO und Lautsprecher an.

Fernbedienung funktioniert nicht oder nur fehlerhaft

Abstand zum MAESTRO

ist zu groß.

Batterie ist leer.

Verringern Sie den Abstand zwischen Fernbedienung und MAESTRO.

Tauschen Sie die Batterie aus.

Page 67

Störung Mögliche Ursache Behebung

Ton ist ausgeschaltet. Regeln Sie die Lautstärke.

Kein Ton oder schlechter Ton

Unzureichende Wi-Fi-Signalstärke

Die Polarität der Lautsprecherkabel wurde vertauscht.

MAESTRO ist nicht im richtigen Abspielmodus.

Kopfhörer ist eingesteckt.

Empfang von FM/DAB oder Internet ist schlecht.

Störungen durch andere Funksender oder Geräte.

Wegen Überlastung wurde die Schutzschaltung aktiviert.

Kein Ton über den optischen oder koaxialen Eingang.

Der Router ist zu weit entfernt oder blockiert.

Überprüfen Sie den Anschluss und die Polarität der Lautsprecherkabel.

Wählen Sie einen anderen Abspielmodus / Audioquelle.

Ziehen Sie den Kopfhörerstecker.

Richten Sie die FM/DAB- Antenne aus oder prüfen Sie die Wi-FiVerbindung.

Erhöhen Sie den Abstand zwischen MAESTRO und anderen Geräten.

Schalten Sie MAESTRO aus und wieder ein, um die Schutzschaltung zurückzusetzen.

Wählen Sie PCM als Ausgang am externen Gerät.

Stellen Sie MAESTRO näher zum Router oder ändern Sie die Lage der Wi-Fi-Antenne.

Keine Verbindung zum Wi-Fi-Netzwerk

Router ist nicht eingeschaltet oder funktioniert nicht richtig.

Falsches Einrichtungsverfahren.

Schalten Sie Ihren Router ein oder prüfen Sie den RouterZustand.

Prüfen Sie, ob Ihr Router WPS unterstützt und das richtige Einrichtungsverfahren verwendet (PBC oder PIN).

Konfigurieren Sie nochmals die Wi-Fi-Einstellungen.

Page 68

Störung Mögliche Ursache Behebung

Internet-Radiosender funktioniert manchmal nicht.

Einige InternetRadiosender verschwinden von der Senderliste.

CD-Wiedergabe startet nicht.

USB-Gerät funktioniert nicht.

Manche Sender

unterstützen nur eine

begrenzte Zahl an Hörern.

Der Radiosender

sendet nicht.

Der Sender wird von der

Liste entfernt, wenn er nicht

sendet.

CD-Format wird

nicht unterstützt.

CD ist verschmutzt. Reinigen Sie die CD.

CD ist beschädigt.

USB-Wiedergabe wird

nicht unterstützt.

Es befinden sich versteckte

Dateien auf dem USB Gerät.

Versuchen Sie es später nochmals.

Versuchen Sie es später

nochmals. Wenn der

Sender wieder zu senden

beginnt, erscheint er

wieder in der Liste.

Stecken Sie das richtige

CD-Format in den

CD-Schlitz.

Stecken Sie eine andere CD in den CD-Schlitz.

Prüfen Sie Dateien und Dateisystem am USB-Gerät.

Entfernen Sie die versteckten Dateien vom USB Gerät.

Lautes Brummen und Rauschen im Phono-Modus. Zu niedrige maximale Lautstärke im Phono-Modus.

USB-Gerät lädt nicht. Prüfen Sie das USB-Kabel.

Masse- oder Erdungskabel

vom Plattenspieler ist nicht

angeschlossen.

Es wird ein falscher

Tonabnehmer verwendet.

Plattenspieler und

Lautsprecher sind zu nahe

beieinander aufgestellt.

Schließen Sie das Masse bzw. Erdungs- Kabel an.

Verwenden Sie ein MM (Moving Magnet) Tonabnehmer.

Stellen Sie den Plattenspieler und die Lautsprecher so weit wie möglich voneinander entfernt auf.

Page 69

24. REINIGUNG

HINWEIS! Sachschäden durch unsachgemäße Reinigung!

Falsche Reinigung kann zu eingeschränkter Funktionalität und Schäden am MAESTRO führen.

• Verwenden Sie keinesfalls scharfe oder lösungsmittelhaltige Reinigungsmittel, da diese die Oberfläche des MAESTRO angreifen.

• Verwenden Sie keine Heiß- oder Druckluft zur Trocknung des MAESTRO.

• Die Ecken und Kanten des MAESTRO sind druckempfindlich. Schützen Sie diese vor zu hohem Druck.

Fingerabdrücke und leichte Verschmutzungen reinigen

• Reinigen Sie MAESTRO nur von außen mit einem trockenen, weichen Tuch.

Starke Verschmutzungen reinigen

• Reinigen Sie MAESTRO nur von außen mit einem leicht angefeuchteten Tuch und trocknen Sie MAESTRO dann mit einem weichen, trockenen Tuch.

Page 70

25. GAR ANTIE

Für die Geltendmachung von Garantieansprüchen gilt – ohne dass dadurch Ihre gesetzlichen Rechte eingeschränkt werden – Folgendes:

• Garantieansprüche können nur innerhalb eines Zeitraums von max. 2 Jahren (1 Jahr in Nordamerika und Australien) gerechnet ab Kaufdatum, geltend gemacht werden.

• Innerhalb der Garantiezeit beseitigt sonoro audio GmbH nach eigener Wahl durch Reparatur oder Austausch des MAESTRO unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen.

• Bei Reklamationsanfragen wenden Sie sich bitte an unseren Kundenservice. Die Kontaktdaten finden Sie unter „Kontaktdaten“ oder unter www.sonoro.com.

• Mit Reparatur oder Austausch des MAESTRO beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 2 Jahren (1 Jahr in Nordamerika und Australien) ab Kaufdatum.

• Von der Garantie ausgenommen sind Batterien, Schäden durch unsachgemäßen Gebrauch, normaler Verschleiß und Verbrauch sowie Mängel, die den Wert oder die Gebrauchstauglichkeit des MAESTRO nur unerheblich beeinflussen. Bei Eingriffen, die nicht von dem von uns autorisierten Servicezentrum vorgenommen wurden, erlischt die Garantie ebenfalls

Page 71

Page 72

Page 73

MAESTRO

SO-1000

HI-FI INTERNET RECEIVER WITH POWERFUL DIGITAL POWER AMPLIFIERS, CD PLAYER, PHONO AMPLIFIER, DAB+ & BLUETOOTH®

Operating manual

Page 74

TABLE OF CONTENTS

1. Introduction ................................................................................................. 78

1.1 Contact data .......................................................................................................................78

1.2 Intended use .......................................................................................................................79

2. GETTING TO KNOW YOUR MAESTRO .......................................................... 79

2.1 Scope of delivery ............................................................................................................... 79

2.2 Controls and ports ............................................................................................................80

2.3 Technical data .....................................................................................................................85

2.4 Marks of approval and certificates ................................................................................ 87

3. GETTING STARTED ....................................................................................... 88

3.1 Unpacking MAESTRO ......................................................................................................88

3.2 Inserting the battery in the remote control.................................................................88

3.3 Using the antennas ............................................................................................................89

3.4 Speaker connections ........................................................................................................90

3.5 Connecting PRE OUT jacks / 2.1 system .....................................................................92

3.6 Connecting a record player ............................................................................................ 93

3.7 Connecting the power cord ........................................................................................... 94

3.8 Performing initial setup ....................................................................................................95

4. BASIC OPERATION....................................................................................... 97

5. USING THE MENUS ...................................................................................... 99

6. DISPLAY ICONS .......................................................................................... 100

7. FM RADIO MODE ....................................................................................... 101

7.1 Operation ..........................................................................................................................101

7.2 Setup menu ......................................................................................................................102

8. DAB RADIO MODE ..................................................................................... 103

8.1 Operation ......................................................................................................................... 10 3

8.1 Setup menu ...................................................................................................................... 104

Page 75

TABLE OF CONTENTS

9. INTERNET RADIO MODE .......................................................................... 10 5

9.1 Operation ......................................................................................................................... 105

9.2 Setup menu ...................................................................................................................... 106

9.3 Station List ........................................................................................................................ 106

9.4 Using the web portal ......................................................................................................107

10. BLUETOOTH MODE ................................................................................... 108

10.1 Pairing ................................................................................................................................ 108

10.2 Operation ......................................................................................................................... 109

10.3 Setup menu ......................................................................................................................109

11. AUX IN 1 MODE ......................................................................................... 110

11.1 Operation ..........................................................................................................................11 0

11. 2 Setup menu .......................................................................................................................110

12 .

12.1 Operation .......................................................................................................................... 111

12.2 Setup menu .......................................................................................................................111

AUX I

N 2 MODE

..........................................................................................111

13. OPTICAL MODE ......................................................................................... 112

13.1 Operation .......................................................................................................................... 112

13. 2 Setup menu .......................................................................................................................112

14. COAXIAL MODE ......................................................................................... 113

14.1 Operation ..........................................................................................................................11 3

14.2 Setup menu ....................................................................................................................... 113

15. CD MODE ................................................................................................... 114

15.1 Operation ..........................................................................................................................11 4

15.2 Setup menu ....................................................................................................................... 115

Page 76

TABLE OF CONTENTS

16. PHONO MODE ........................................................................................... 116

16.1 Operation ..........................................................................................................................11 6

16. 2 Setup menu .......................................................................................................................116

17. STREAMING SERVICES ................................................................................117

17.1 Operation ..........................................................................................................................11 8

17. 2 Setup menu .......................................................................................................................119

18. MY MUSIC MODE ....................................................................................... 120

18.1 Operation ..........................................................................................................................120

18.2 Setup menu .......................................................................................................................122

19. SLEEP TIMER .............................................................................................. 123

20. SYSTEM SETTINGS ..................................................................................... 124

20 .1 Accessing the system settings .....................................................................................124

20.2 Equalizer .............................................................................................................................124

20.3 Network .............................................................................................................................. 125

20.4 Time/date ..........................................................................................................................125

20.5 Inactive standby ...............................................................................................................12 5

20.6 Language ...........................................................................................................................126

20.7 Factory Reset ....................................................................................................................126

20.8 Software update ..............................................................................................................12 6

20.9 Setup Wizard ....................................................................................................................126

20 .10 Info .......................................................................................................................................126

20.11 Privacy policy ....................................................................................................................126

20 .12 Backlight .............................................................................................................................126

21. USING UNDOK

22. ROOM CORRECTION APP .......................................................................... 12 9

APP TO CONTROL MAESTRO ......................................... 127

Page 77

TABLE OF CONTENTS

23. TROUBLESHOOTING.................................................................................. 133

24. CLEANING .................................................................................................. 136

25. WARRANTY ............................................................................................... 137

Page 78

1. INTRODUCTION

Thank you for purchasing MAESTRO. This operating manual and the safety manual provide all the information required for trouble-free and safe operation of MAESTRO.

• Read the operating manual and the safety manual in their entirety before using MAESTRO.

• Keep the operating manual and safety manual for future reference.

• If you pass MAESTRO on to a third party, please provide them with the operating manual and safety manual as well.

• Failure to follow the operating manual and safety manual can result in serious injury or damage to MAESTRO.

• We assume no liability for damage resulting from failure to observe the instructions in this operating manual and safety manual.

The images in this operating manual are intended to illustrate the actions necessary to operate MAESTRO.

Enjoy your MAESTRO!

1.1 CONTACT DATA

Address

Phone

Fax

E-mail

Internet

sonoro audio GmbH,

+49 2131 8834-141

+49 2131 7517-599

[email protected]

www.sonoro.com

Page 79

1.2 INTENDED USE

MAESTRO is intended for personal use only. It is not intended for commercial use. MAESTRO is solely intended for the following tasks:

• Operation of external speakers with an impedance of 4 Ω ...16 Ω.

• Playback of FM/DAB+/Internet radio and music streaming services.

• Playback of 12 cm audio CD and MP3/WMA CD disc.

• Audio playback from external devices connected via AUX In, USB port phono input, optical input or coaxial input.

• Audio playback from Bluetooth-enabled devices (e.g. mobile phones).

• Music stream to Bluetooth headphone devices.

• Charging of external devices that are connected via the USB port.

Any other use is considered improper use and is prohibited. We assume no liability for damages resulting from improper use.

2. GETTING TO KNOW YOUR MAESTRO

2.1 SCOPE OF DELIVERY

In addition to the MAESTRO itself, the following accessories are also included in the scope of delivery:

• Remote control

• One button cell (CR2032, 3 V)

• Power cable

• FM/DAB cable antenna

• FM/DAB telescopic antenna

• External WiFi antenna

• Quick start guide

• Operating manual

• Safety manual

• Greeting card

• sonoro audio collection flyer

• Gloves

Page 80

2.2 CONTROLS AND PORTS

FRONT VIEW

1. Standby button ( )

2. Infra-red sensor & light sensor

3. Headphone jack (

4. Play/pause button (

5. Stop button (

)

6. Left button, skip previous (

7. Right button, skip next (

)

8. CD mode (CD)

9. Phono mode (PHONO)

10. Music streaming services (

11. Back button (

)

12. CD slot

13. CD eject button (

)

14. Display

15. FM radio mode (FM)

16. Bluetooth mode (

17. DAB radio mode (

)

18. Auxiliary input 1/2 mode(AUX)

)

19. Internet radio mode (

20.

Optical/coaxial input mode

)

(DIGITAL)

21. Favourite button (FAV)

)

22. Setup button (SETUP)

23. Select button (OK)

24. Volume knob, navigation knob

Page 81

REAR VIEW

37 38 39 40

MAESTRO

25 26 27 28 29 30 31 32 33 34 35 36

25. AC socket

26. Heatsink

27. Speaker output terminals

28. Pre-amplifer output

29. Auxiliary input 1 (RCA)

30. Auxiliary input 2 (3.5mm)

31. Phono Ground (GND)

32. Phono input

33. Optical input

34. Coaxial input

35. USB port

36. LAN RJ45 jack

37. Mains ON/OFF switch

38. External WiFi antenna jack

39. Rear panel ventilation holes

40. DAB/FM antenna jack

Page 82

BOTTOM VIEW

41. Bottom ventilation holes

NOTICE! Risk of damage!

Do not block the rear panel and bottom ventilation holes.

Page 83

REMOTE CONTROL

42. Standby button ( )

43. Setup button (SETUP)

44. DAB radio mode (

45. FM radio mode (FM)

46. CD mode (CD)

47. Music streaming services (

48. Phono mode ( PHONO )

49. Auxiliary input 1/2 mode (AUX)

50. Play/pause button (

OK button

51. Left button, skip previous (

)

52. Volume down button (−)*

)

53. Equalizer setting button (EQ)

54. Bass setting button (BASS) Preset station buttons (0-9)

55.

)

56. Information button (INFO)

57. Mute button (

58. Internet radio mode (

59. Bluetooth mode (

)

Page 84

60.

Optical/coaxial input mode (DIGITAL)

61. Right button, skip next ( )

62. Volume up button (+)*

63. TREBLE setting button (TREBLE)

64. Sleeper timer button (SLEEP)

65. Infra-red transmitter

66. Battery compartment

*Navigation buttons (+,−)

Page 85

2.3 TECHNICAL DATA

Specification Value

Dimensions (W×D×H) approx. 432 x 277 x 120 mm

Weight approx. 6.0 kg

Operating temperature 0°C ~ +40°C

Load impedance 4-16 Ω

Rated output power 1KHz, THD+N <0.1% (A E S17)

Frequency response 20 Hz ~ 20 KHz

Display 2.8“ TFT colour display

Frequency range, FM 87.50 MHz–108.00 MHz

DAB/DAB+ Band III, 174.928 MHz–239.200 MHz

Internet radio More than 25,000 stations worldwide

Station presets

CD support formats

USB charging Output: DC 5V 2.1A

USB playback

170 W x 2 @ 4Ω 100 W x 2 @ 8Ω

CD-DA (12cm), CD-R*, CD-RW* Audio CD, MPEG 1 Layer 3 (MP3), Windows Media Audio (WMA, DRM not supported) Sampling rate 16KHz~48KHz, bit rate max. 320kbps (* Playback dependent on quality of recording and medium)

Compatibility system: FAT 16, FAT 32 (not compatible with NTFS or other systems)

AUX-IN

OPTICAL-IN (TOSLINK), COAXIAL-IN (S/PDIF)

Port 1 : RCA jack sensitivity: 1000 mV Port 2 : 3.5 mm jack sensitivity: 300 mV

Supports linear PCM Sample rate: 28 KHz-216 KHz, Channel: Stereo 16 bit, 24 bit

Page 86

Phono in

Pre-amplifier output 2 Vrms / 1.5 KΩ

For Moving Magnet (MM) pickup system Input sensitivity: 5 mV / 47 KΩ

Streaming

Network supported

Max. transmitted power < 20 dBm

Encrypted key WEP, WPA, WPA2 (PSK), WPS

Bluetooth

Max. transmitted power < 10 dBm

My music support media formats

IEEE 802.11 a/b/g/n, 2.4 & 5GHz bands, Ethernet

2.412GHz-2.472GHz / 5.18GHz - 5.32GHz / 5.50GHz-

5.70GHz

Version 3.0, Profile : AVRCP v1.4, A2DP 1.2, HSP v1.2

2.402GHz-2.480GHz

Codec Maximum supported bit rate AAC (LC, HE, HEv2) 320 kbits/sec FLAC(1) 1.5 Mbits/sec LPCM(2) 1.536 Mbits/sec MP3 320 kbits/sec WAV 1.536 Mbits/sec WMA(3) 320 kbits/sec

All codecs support 2 channels coded files only. All codecs support smaple rate up to 48 k

(include 32 and 44.1 k

Files which have Digital Rights Management (DRM) protection applied will not be playable on MAESTRO.

16 and 24 bit samples are supported in FLAC files. The maximum supported bit-rate is for 48 kHz sampling,

2 channels and 16-bits per sample. WMA Lossless, WMA Voice, WMA 10 Professional, and

files which have DRM protection are not supported

Battery CR2032 (remote control)

Standby Power < 1.0 W

Network Standby < 2.0 W

audio GmbH 2021

Page 87

2.4 MARKS OF APPROVAL AND CERTIFICATES

The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by sonoro audio GmbH is under license. Other trademarks and trade names are those of their respective owners.

UPnP™ is a trademark of the UPnP™ Forum.

The Spotify software is subject to third party licenses found here: http://www.spotify.com/connect/third-party-licenses

Napster and Napster logo are registered trademarks of Rhapsody International Inc registered in the United States and other countries.

TIDAL and TIDAL logo are registered trademark of Aspiro AB in the European Union and other countries.

Deezer and Deezer logo are international trademarks of Deezer S.A., registered in France and other countries.

Qobuz and its logo are registered trademarks of Xandrie S.A.

Amazon, Amazon Music Unlimited and all related logos are trademarks of Amazon.com, Inc. or its affiliates.

Page 88

3. GETTING STARTED

3.1 UNPACKING MAESTRO

1. Take MAESTRO out of the packaging and check whether MAESTRO or the individual parts exhibit damages. If this is the case, do not use MAESTRO. Should you detect any damage, contact your dealer or sonoro audio GmbH customer support immediately.

2. Check to make sure that the delivery is complete (see chapter “Scope of delivery”).

3. Place MAESTRO at a suitable location. If you want to put your MAESTRO on a natural wood surface, please make sure that it is suitable. On oiled and waxed surfaces, stains may occur.

4. Remove the protective film from the display.

3.2 INSERTING THE BATTERY IN THE REMOTE CONTROL

1. Open the battery compartment cover on the back of the remote control by turning it anticlockwise using a small coin.

2. Insert the supplied batteries (CR2032, 3 V) with the label (+) side up.

3. Replace and close the battery compartment cover by turning the cover clockwise using a small coin.

Do not block the infra-red sensor on the MAESTRO and the infrared transmitter on the remote control during use.

Page 89

3.3 USING THE ANTENNAS

1. The scope of supply contains a cable antenna and a rod antenna. For optimum radio reception, one of the two antennas must be used.

2. Screw the desired antenna located on the back of MAESTRO to the FM/DAB antenna connector.

3. If you are using the cable antenna, unfold the cable antenna and align the antenna

so that you have the best possible reception.

For good FM/DAB radio reception, the two ends of the cable antenna should form a ‚T‘ (dipole) with the connection cable. A: Recommended alignment for FM B: Recommended alignment for DAB For even better reception, connect MAESTRO to a suitable house antenna.

4. If you are using the rod antenna, pull the rod of antenna apart and align the antenna

so that you have the best possible reception.

5. Screw the desired Wi-Fi antenna located on the back of MAESTRO to the WiFi

antenna connector. Lift Wi-Fi antenna upwards.

6. If you want to connect MAESTRO to your network using an Ethernet cable, connect

an Ethernet cable from LAN port on the back of MAESTRO to your router.

Page 90

3.4 SPEAKER CONNECTIONS

NOTICE! Risk of damage!

• Disconnect the power plug from the power outlet before connecting the speakers.

• Never touch the speaker terminals while the power cord is connected. Doing so could result in electric shock.

• Use speakers with an impedance of 4 – 16 Ω.

Speakers can be connected to MAESTRO as shown below.

Speakers

Page 91

Connecting the speaker cables

1. Remove approximately 10 mm of insulation from the end of each speaker cable. Then, twist the bare wires of the cable firmly together.

2. Unscrew the knob.

3. Insert one bare wire into the hole in the side of each terminal.

4. Tighten the knob to secure the wire.

+ (red)

- (black)

When connecting the speaker cable, take notice of the followings:

•

Do not let the bare wires of the speaker cable touch one another.

• Do not let the bare wires of the speaker cable come into contact with MAESTRO’s rear panel and screws.

Using a banana plug

1. Tighten the knob.

2. Insert the banana plug into the end of the terminal.

Banana plug

Page 92

3.5 CONNECTING PRE OUT JACKS / 2.1 SYSTEM

The pre-outs allow you to connect active subwoofers, another power amplifier, mixer, recorder, etc.

The following illustration shows how to connect an active subwoofer to MAESTRO.

SUBWOOFER

(L) (R)

Select the option 2.1 System in the EQUALIZER menu. Then choose at MAESTRO the same crossover frequency as on your active subwoofer.

MAESTRO allows you to select the following crossover frequencies: 60Hz, 70Hz, 80Hz, 90Hz, 100Hz, 110Hz, 120Hz, 140Hz 160Hz and 180Hz.

Choose a low frequency, e.g. 60Hz, for very large subwoofers and higher frequencies for smaller subwoofers. Follow the instructions and recommendations of your subwoofer.

Select one of the crossover frequencies and confirm with the „OK“ button. The speakers connected to the MAESTRO (L and R) are then operated via a Linkwitz high pass filter 2nd order.

This has the advantage that the L and R speakers are relieved of low tones, and the entire 2.1 system gains dynamic and maximum volume.

The volume knob on the active subwoofer adjusts the desired bass volume. Ideally you start with a very low volume and then increase slowly, until the subwoofer is just heard.

Adjusting the volume, loudness and tone on MAESTRO has effect on the PRE OUT jacks.

Page 93

3.6 CONNECTING A RECORD PLAYER

Record players with MM cartridge can be connected directly to MAESTRO. Please connect as shown below.

GND

Record player (MM cartrige)

NOTICE! Risk of damage!

The GND terminal of PHONO is not a safety ground connection. Connect the ground cable of your record player here to reduce hum and noise.

If input source is set to “PHONO” without having a record player connected, you may hear a hum noise from the speakers.

Depending on the turntable, connecting the ground terminal may have the reverse effect of increasing noise. In this case, it is not necessary to connect the ground terminal.

Page 94

3.7 CONNECTING THE POWER CORD

Hi-Fi audiophiles know that the polarity of the power supply can affect the sound quality.

MAESTRO contains a power plug with a mark of the phase. (see picture below).

The AC mains socket can check for the live pin by using AC mains phase detectors or a tester screwdriver.

NOTICE! Risk of electrical shock!

Read and follow all safety instructions and instructions of your AC phase detector. In case of doubt, contact a specialist!

Page 95

1. After complete all the connections, insert the power plug into the power outlet with

correct phase.

2. Switch on the mains power switch on MAESTRO.

3.8 PERFORMING INITIAL SETUP

When MAESTRO is powered on for the first time, selected the “Language” (to be used in the display) and press OK to confirm the privacy policy statement.

Then, the “Setup wizard” appears on the display. Follow the instructions below to configure some basic settings.

1. When the “Setup Wizard” is displayed, press + or − on the remote control (or rotate the navigation knob) to select “YES” and then press OK to start the setup.

2. You are then prompted to select:

• Time format (12 or 24-hour),

• Source of auto update (Update from Radio, Internet or no update).

Page 96

• Depending on the selection you have made, follow the instructions on the display to

further set up date and time, time zone, daylight saving or wireless network. Rotate the navigation knob on MAESTRO or press the OK button on the remote control to make selections and then press OK to confirm (see chapter “Using the menus”).

When update from Internet is selected, Wi-Fi connection must be first established. When entering the key of your wireless network, rotate the navigation knob on MAESTRO or press the OK button on the remote control to select a character and then press OK to confirm. To delete the last entry, select [BKSP]. To cancel entering the key, select [CANCEL]. To confirm the entered key, select [OK].

3. When “Setup wizard completed” appears, press OK to exit the setting.

4. Alternatively, use the Ethernet (LAN) connection to your router (with automatic configuration), select the [Wired] menu item in the available network.

To run the setup wizard again, go to [System Settings] and then select [Setup Wizard] (See chapter “System Settings”).

Page 97

4. BASIC OPERATION

To turn on

To turn off (standby mode)

Press

. MAESTRO starts operation from the last selected playback mode.

Press The time and date (if set) are displayed. MAESTRO will automatically turn off without playback and operation after 15 minutes.

To directly select a playback mode

To playback a CD

To control the volume

Pairing with a Bluetooth headphone for the first time

Press the direct operation mode key on the remote control or the front panel to directly switching from one operation mode to the other.

Insert CD disc in CD slot and MAESTRO starts playing the CD.

Press + or — on the remote control or rotate the volume knob on MAESTRO.

In all operation modes except the Bluetooth mode, press and hold SETUP once, then + or — (or rotate the navigation knob) to select [Bluetooth headphone], then select [Bluetooth pairing], then [Available devices], and then press OK to confirm. Wait for a while, your Bluetooth device name is shown in the display, and then select press OK to select it.

The small Bluetooth headphone icon is blinking and indicating that MAESTRO is in pairing mode. The Bluetooth

headphone icon completed. The paired Bluetooth headphone device name is temporarily shown in the display.

Note: Make sure that your Bluetooth headphone is already in discovery mode and ready for pairing. For more details, please refer to your Bluetooth device instruction manual.

key on MAESTRO or remote control. Or, press

stops blinking when the pairing is

Page 98

Connecting with a paired

Bluetooth headphone,

In all operation modes except the Bluetooth mode, press and hold SETUP once, then + or — (or rotate the navigation knob) to select [Bluetooth headphone], then select [Bluetooth pairing], then [Paired devices], and then press OK to confirm. Your paired Bluetooth device names are shown in the display. Select your device and press OK to confirm.

The small Bluetooth headphone icon indicates that MAESTRO is in pairing mode. The Bluetooth

headphone icon completed. The paired Bluetooth headphone device name is temporarily shown in the display.

Note: Make sure that your Bluetooth headphone is already in pairing mode, for more details, please refers to your Bluetooth device instruction manual.

key on MAESTRO or remote control. Or, press

is blinking and

stops blinking when the pairing is

To disconnect a paired Bluetooth headphone,

Press SETUP once, then + or — (or rotate the navigation knob) to select [Bluetooth headphone], then select [Bluetooth disconnect] and then press OK to confirm.

Page 99

5. USING THE MENUS

There are three types of menus in MAESTRO.

• Setup menu (For specific settings in a playback mode, e.g. [FM Auto Search] in FM mode)

• System Settings (For general settings, e.g. time/date, language etc.)

• Main menu (For accessing the playback modes and sleep time)

Press SETUP.

To access the menus,

To select an option in the menus,

To confirm a selection in the menus,

To go back one level in the menu,

Contents of the menus may differ in different playback modes.

Rotate the navigation knob on MAESTRO or press + or — on the remote control.

Press OK.

Press

Page 100

6. DISPLAY ICONS

Refer to the table below for the meanings of the display icons when they show on the display.

Wi-Fi connection is established (with signal strength).

Wi-Fi connection is disconnected.

LAN connection is established.

LAN connection is unplugged.

A Bluetooth device is connected.

A Bluetooth headphone is connected.

The radio station is in the preset list.

FM RDS information is received.

Radio signal is being received (with signal strength).

Repeat all playback mode is active.

100

Repeat one playback mode is active.

Repeat folder playback mode is active.

Shuffle playback mode is active.

Repeat all and shuffle playback mode is active.

Sleep timer is active.

Stereo sound broadcast is available.

Sound output is muted.

A USB device is connected.

Playback is paused.
