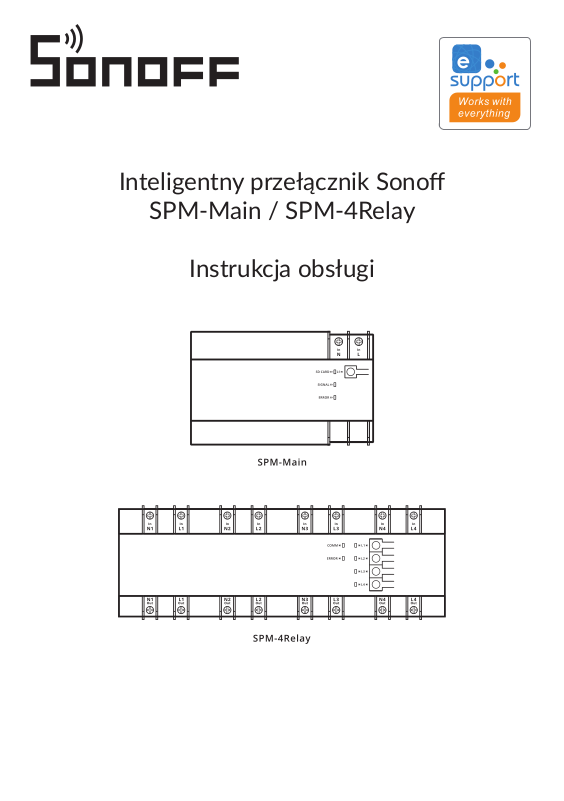

Sonoff SPM-Main, SPM-4Relay User guide

Inteligentny przełącznik Sonoff

SPM-Main / SPM-4Relay

Instrukcja obsługi

SPM-Main i SPM-4Relay są jednostkami głównymi i podrzędnymi inteligentnego prze­łącznika ściennego SONOFF. Można sterować dodaną jednostką podrzędną w aplika­cji poprzez sparowanie jednostki głównej z aplikacją eWeLink.

1. Włącz zasilanie

Instalację i konserwację urządzenia powinien przeprowadzić profesjonalny elektryk.
Aby uniknąć ryzyka porażenia prądem, nie należy obsługiwać żadnych połączeń ani
dotykać złącza po podłączeniu!

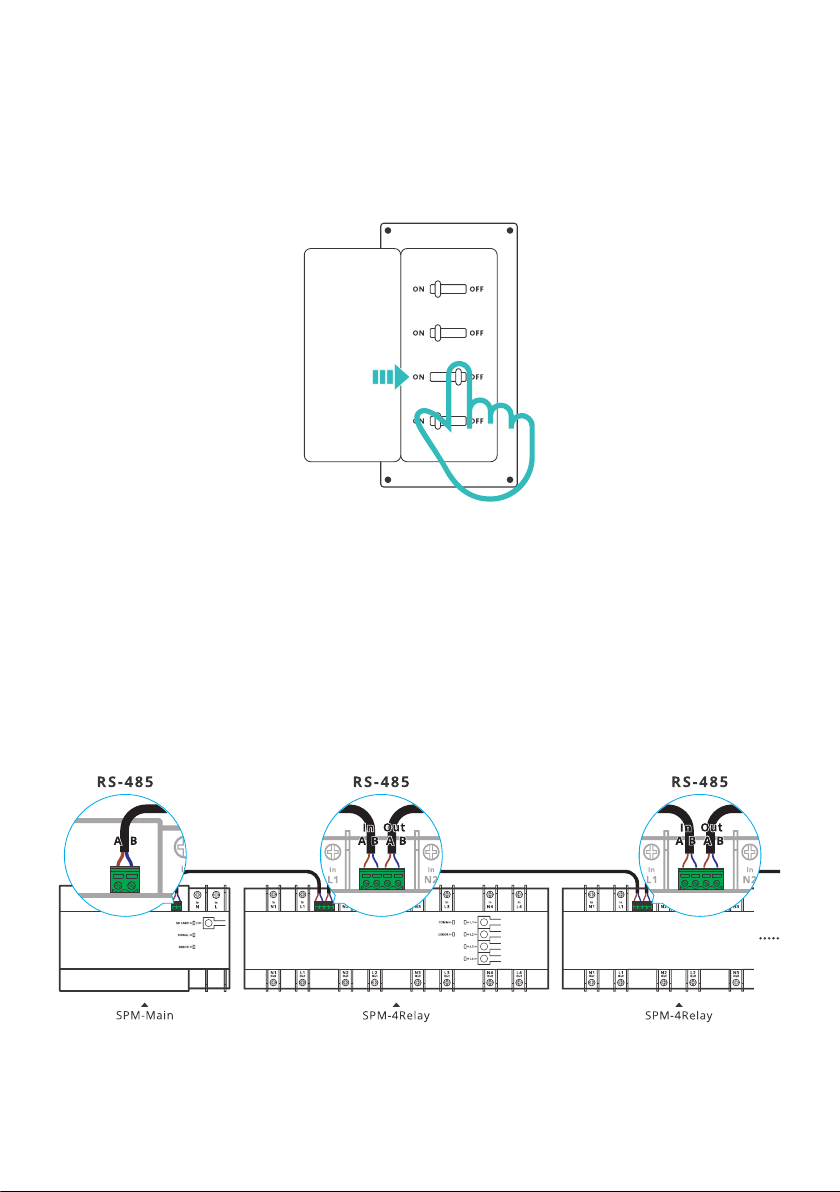

2. Instrukcja okablowania

Instrukcja okablowania jednostki głównej i podrzędnej.

Do jednostki głównej można dodać do 32 jednostek podrzędnych (całkowita długość
przewodu powinna być mniejsza niż 100m).

Przewód podłączony do jednostki głównej i jednostki podrzędnej musi być 2-żyłowym
kablem RVVSP o średnicy pojedynczego przewodu 0,2mm.

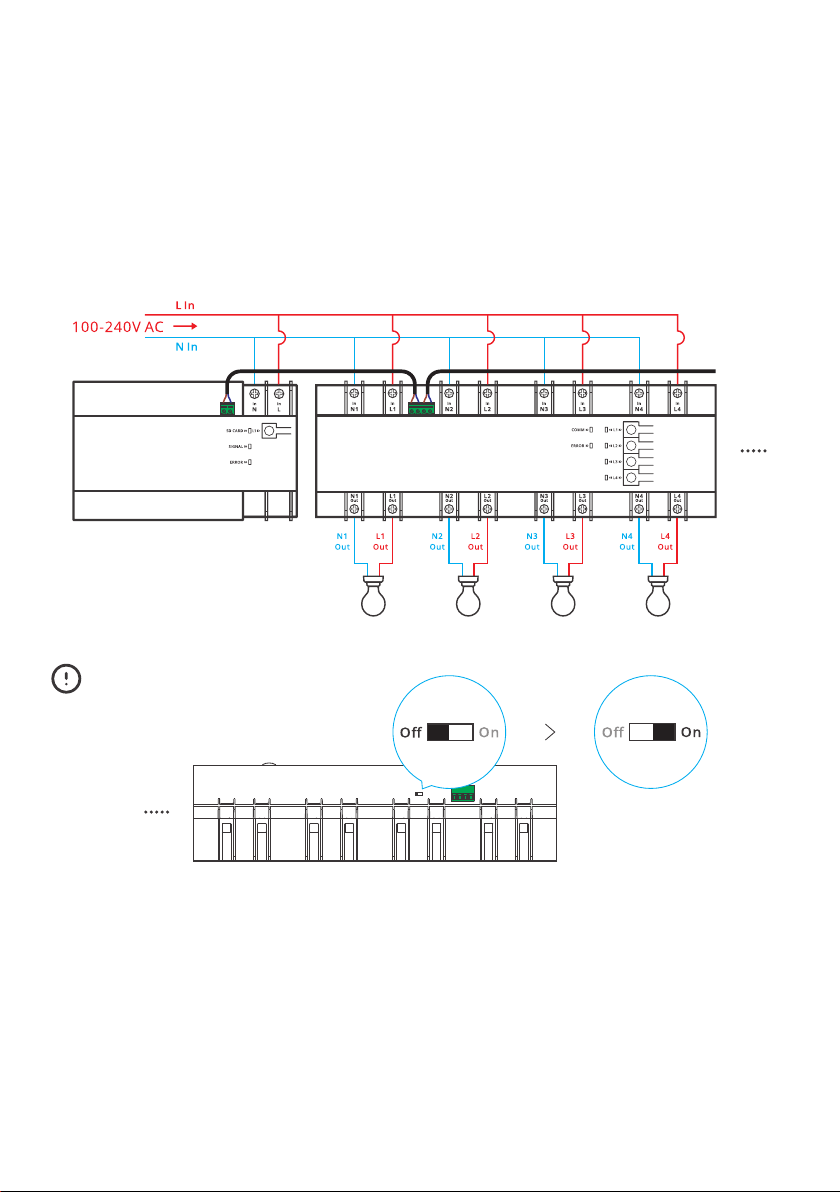

Instrukcja okablowania opraw oświetleniowych

"Przełącznik rezystora końcowego RS-485" jednostki podrzędnej jest domyślnie wyłą­czony. Aby zapewnić stabilną komunikację, wymagane jest włączenie "przełącznika
rezystora zakończenia RS-485" ostatniej jednostki podrzędnej.

Jednostka podrzędna ma 4 kanały i kanał 1 (L1 In i N1 In), który jest używany do zasila­nia jednostki podrzędnej, co oznacza, że jednostka podrzędna może pracować normal­nie, gdy L1 i N1 jest podłączony do zasilania. Każdy terminal wejściowy ma pojedynczy
terminal wyjściowy, który zapewnia zasilanie tylko wtedy, gdy odpowiedni terminal
wejściowy jest podłączony do zasilania.

Przed włączeniem urządzenia należy upewnić się, że okablowanie jest prawidłowe.

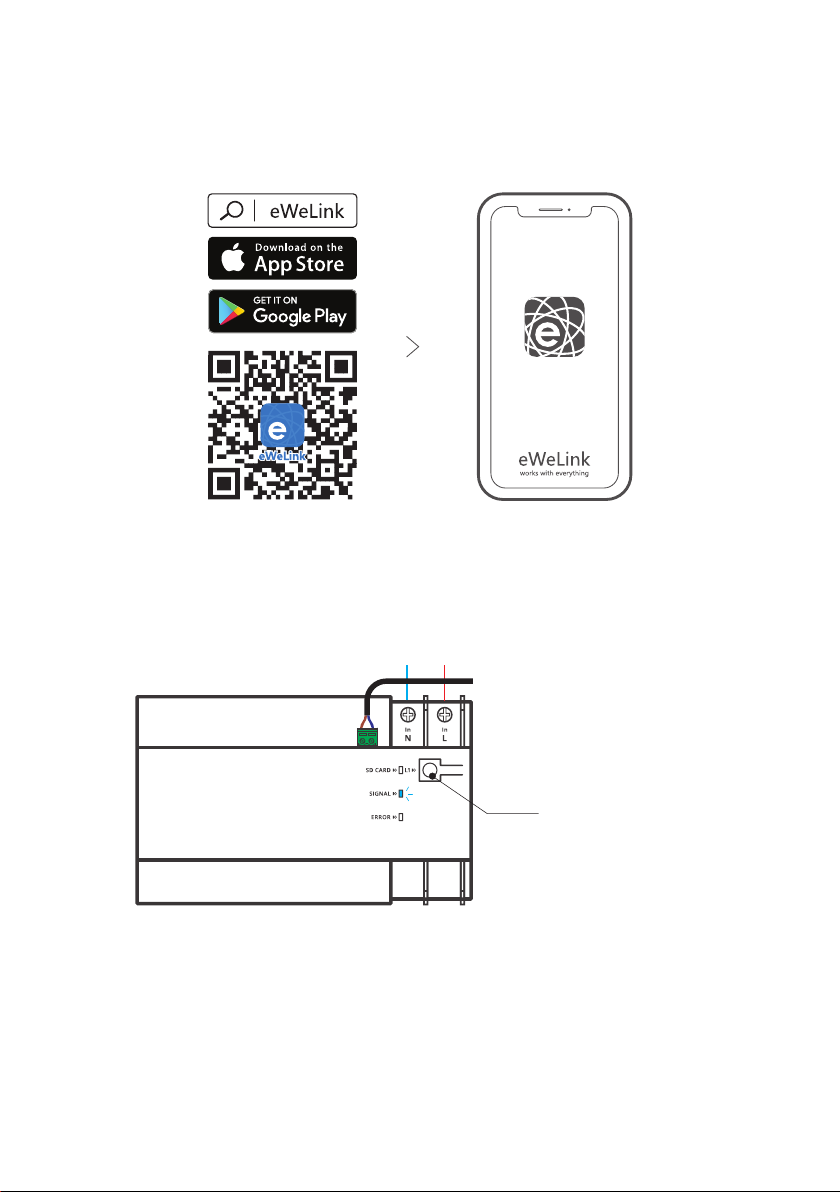

3. Pobierz aplikację eWeLink.

4. Włącz zasilanie.

Przycisk parowania

Po włączeniu zasilania, podczas pierwszego użycia, urządzenie wejdzie w tryb parowania
Bluetooth. Wskaźnik Wi-Fi będzie szybko migał.

Urządzenie wyjdzie z trybu parowania Bluetooth, jeśli nie zostanie sparowane w ciągu 3
minut. Jeśli chcesz wejść w ten tryb, proszę nacisnąć i przytrzymać przycisk parowania
przez około 5 sekund, aż wskaźnik LED Wi-Fi zacznie szybko migać i zwolnij przycisk.

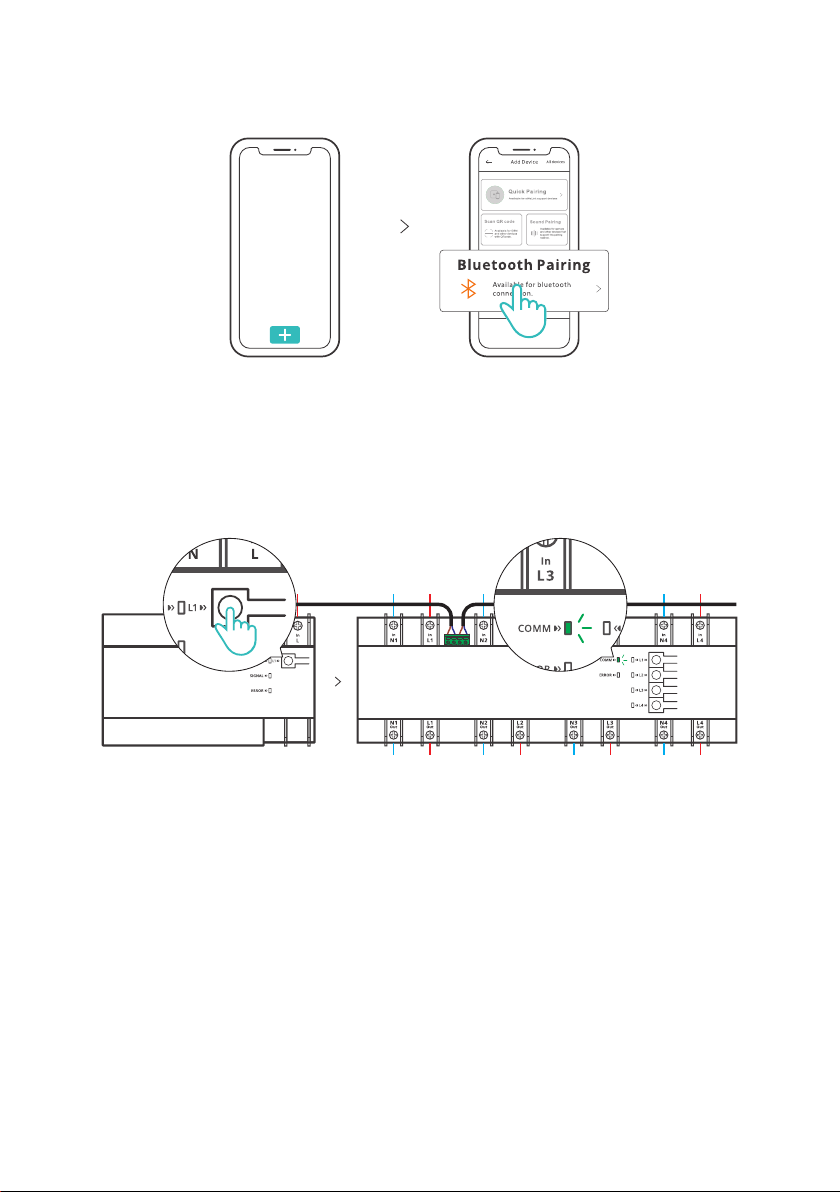

5. Dodaj urządzenie.

Stuknij "+" i wybierz "Paroanie Bluetooth", a następnie działaj zgodnie z monitami w
aplikacji.

6. Dodaj jednostkę podrzędną do jednostki głównej.

Naciśnij raz przycisk parowania na urządzeniu głównym, aby umożliwić mu wejście w
stan skanowania (wskaźnik sygnału LED urządzenia podrzędnego będzie migał powoli).
Urządzenie podrzędne pojawi się na liście interfejsu urządzenia głównego w aplikacji
eWeLink jako urządzenie podrzędne po dodaniu do urządzenia głównego.

Jeśli urządzenie podrzędne nie zostanie zeskanowane pomyślnie w ciągu 20 sekund,
urządzenie główne opuści stan skanowania. Jeśli chcesz ponownie zeskanować
urządzenie podrzędne, możesz ponownie nacisnąć przycisk parowania na urządzeniu
głównym.

Instrukcja obsługi

Zeskanuj kod QR lub odwiedź stronę internetową, aby poznać szczegółową instrukcję
obsługi i pomoc.

Ostrzeżenie FCC

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowie­dzialną za zgodność, mogą spowodować utratę uprawnień użytkownika do obsługi
urządzenia.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie urządzenia podlega
następującym dwóm warunkom: (1) urządzenie nie może powodować szkodliwych
zakłóceń oraz (2) urządzenie musi akceptować wszelkie otrzymane zakłócenia, w tym
zakłócenia, które mogą powodować niepożądane działanie.

Oświadczenie o narażeniu na promieniowanie FCC:
To urządzenie jest zgodne z limitami ekspozycji na promieniowanie FCC określonymi dla
niekontrolowanego środowiska. Urządzenie to powinno być zainstalowane i użytkowa­ne w odległości co najmniej 20 cm między nadajnikiem, a ciałem użytkownika. Ten nadaj­nik nie może być umieszczony w jednej lokalizacji lub działać w połączeniu z inną anteną
lub nadajnikiem.
Uwaga:
Niniejsze urządzenie zostało przetestowane i uznane za zgodne z limitami dla urządzeń
cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Ograniczenia te zostały opraco­wane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w instala­cjach domowych. Urządzenie generuje, wykorzystuje i może emitować energię o często­tliwości radiowej i jeśli nie jest zainstalowane i używane zgodnie z instrukcjami, może
powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że
zakłócenia nie wystąpią w konkretnej instalacji. Jeśli urządzenie powoduje szkodliwe
zakłócenia w odbiorze radiowym lub telewizyjnym, co można stwierdzić poprzez wyłą­czenie i włączenie urządzenia, zachęca się użytkownika do podjęcia próby skorygowania
zakłóceń za pomocą jednego lub kilku z następujących środków:

- Zmiana kierunku lub lokalizacji anteny odbiorczej.

- Zwiększenie odległości między urządzeniem, a odbiornikiem.

- Podłączenie urządzenia do gniazdka w innym obwodzie niż ten, do którego podłączony
jest odbiornik.

- Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyj­nym w celu uzyskania pomocy.

Częstotliwość radiowa:
Bluetooth: 2402-2480MHz; WIFI: 2412-2372MHz

Maksymalna moc częstotliwości radiowej:

Bluetooth: 0.5dBi; WIFI: 0.5dBi

Uproszczona deklaracja zgodności

Producent: Shenzen Sonoff Technologies Co., Ltd.
Adres: 1001, BLDG8, Lianhua Industrial Park, Shenzen, GD, Chiny

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z dnia
16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich
dotyczących udostępniania na rynku urządzeń radiowych i uchylającą
dyrektywę 1999/5/WE.

Deklaracja zgodności dostępna na stronie internetowej:

https://innpro.pl/deklaracje-zgodnosci/

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europej­skiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi.
Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach.
Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, nega­tywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi
przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegó­łowe informacje na ten temat można uzyskać w urzędzie miejskim, zakła­dzie oczyszczania lub sklepie, w którym produkt został zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europej­skiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowa­nia, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które
powinny zostać wykryte i wyeliminowane.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta
dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja.
