Sonoff SNZB-O5P User guide

Inteligentny czujnik zalania/wycieku

wody ZigBee SONOFF SNZB-05P

(+bateria)

Instrukcja obsługi

Wprowadzenie

SNZB-O5P to oparty na protokole Zigbee 3.0 czujnik wycieku wody o niskim

poborze mocy, który wykrywa wyciek wody w czasie rzeczywistym. Umożliwia
współpracę z innymi urządzeniami poprzez ustawienia powiązania scen. Na
przykład, umieszczenie czujnika w takich miejscach jak piwnica, kuchnia lub
strych, uruchomi alarm dźwiękowy Gateway i wyśle powiadomienie do aplikacji

po wykryciu wycieku wody.

5 lat żywotności

baterii

Ocena IP

Pozłacana sonda

zapewniająca

odporność na

korozję

Rozszerzona

obsługa

wykrywania

1) Wskaźnik LED (czerwony)

- Miga powoli przez 180 sekund:

Urządzenie jest w trybie parowania.

- Świeci przez 3 sekundy, a następnie
gaśnie: Parowanie powiodło się

- Zakończone powolne miganie i
wyłączenie: Parowanie nie powiodło się

/ przekroczenie limitu czasu

- Jedno szybkie mignięcie: Nie dodano
do bramki; naciśnij przycisk

- Podwójne szybkie mignięcie: Dodano
do bramki i online; naciśnij przycisk

- Miga powoli przez 30 sekund:

Nieprawidłowa komunikacja

2) Stopka sondy

3) Dolna pokrywa

4) Pokrywa baterii

5) Przycisk

* Naciśnij i przytrzymaj przez 5 sekund:
Urządzenie wejdzie w tryb parowania.

Specyfikacja

Model: SNZB-O5P

MCU: EFR32MG22
Wejście: 3V

Model baterii: CR2477

Stopień ochrony IP: IP67
Użycie: Umieszczony na ziemi (z opcjonalnym przedłużaczem zewnętrznym)
Odległość komunikacji: 130 m (otwarta przestrzeń)
Żywotność baterii: 5 lat (częstotliwość wyzwalania: 50 razy/dzień)
Wymiary produktu: 48x48x21.6mm
Waga netto: 34,3 g (bateria nie jest dołączona)
Materiały obudowy: PC+ABS
Połączenie bezprzewodowe: Zigbee 3.0

Czas parowania: 180s

Odpowiednie miejsce: Wewnątrz
Temperatura pracy: -10°C ~ 60°C
Wilgotność robocza: 0-100% RH
Wysokość robocza: Mniej niż 5000 m
Certyfikacja: CE/FCC/ISED/RoHS
Standard wykonawczy: EN 62368-1

Pobierz aplikację eWeLink i dodaj bramkę SONOFF Zigbee

Pobierz aplikację „eWeLink” ze sklepu Google Play lub Apple App Store.

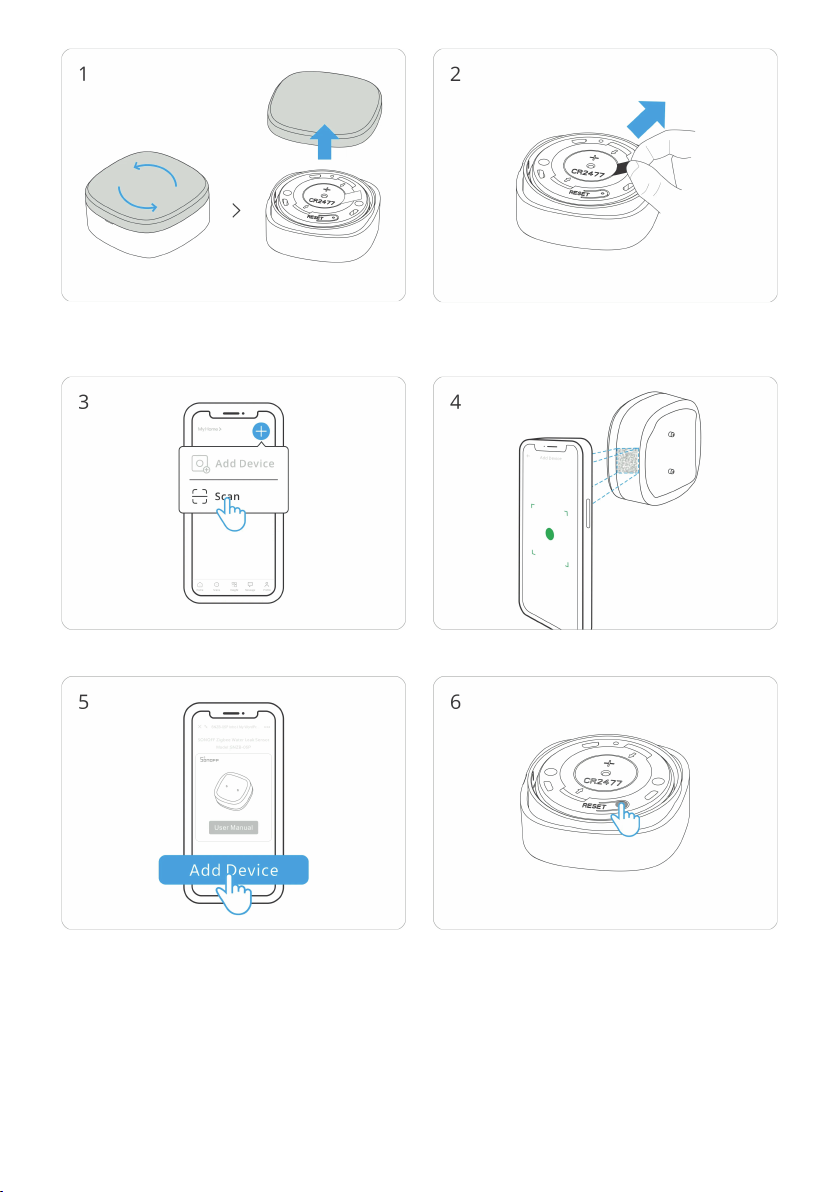

Zeskanuj kod QR, aby dodać urządzenie

Obróć i zdejmij dolną pokrywę.

Wyjmij arkusz izolacyjny baterii, aby

włączyć urządzenie.

Wprowadź „Skanuj”.

Wybierz opcję „Dodaj urządzenie”.

Zeskanuj kod QR na urządzeniu.

Naciśnij i przytrzymaj przycisk przez

5 sekund.

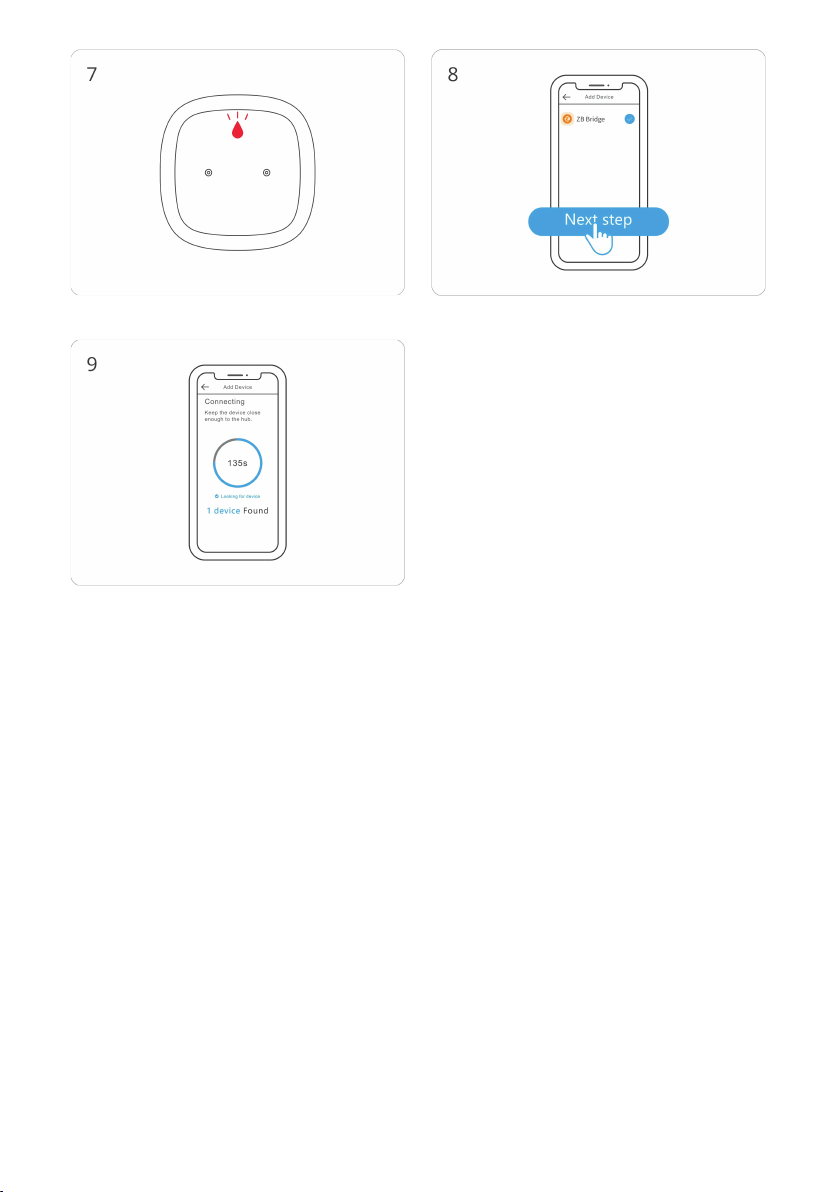

Wskaźnik LED miga powoli przez 180

sekund.

Poczekaj, aż dodawanie zostanie
zakończone.

Wybierz bramkę Zigbee.

Dopasowane bramki

SONOFF ZBBridge, ZBBridge-P, NSPanel Pro, AlBridge, ZBDongel-P, ZBDongel-E
Kompatybilne modele bramek innych firm:
SmartThings Gateway Model: SmartThings Hub V3, AeoTec Smart Home Hub V3
Inne bramki obsługujące protokół bezprzewodowy ZigBee3.0. Szczegółowe
informacje są zgodne z produktem końcowym.

Weryfikacja odległości skutecznej komunikacji

Zainstaluj urządzenie w wybranym miejscu, a następnie naciśnij przycisk
parowania na urządzeniu. Dwukrotne mignięcie wskaźnika LED oznacza, że
urządzenie i urządzenie w tej samej sieci Zigbee (router lub hub) znajdują się w
efektywnej odległości komunikacyjnej.

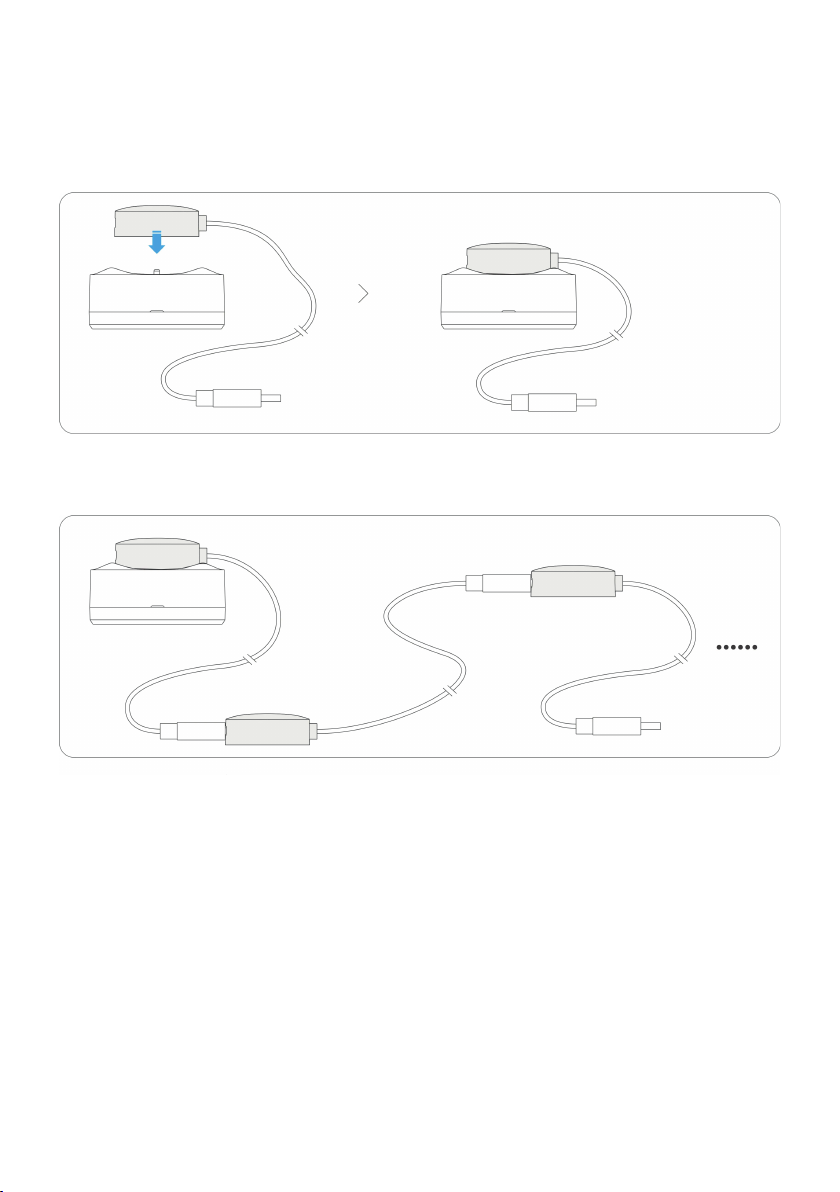

Ilustracja użycia z kablem do wykrywania wycieków wody

Jedno urządzenie sparowane z jednym przewodem do wykrywania wycieków

wody:

Jedno urządzenie sparowane z wieloma przewodami do wykrywania wycieków

wody:

Przestrogi

1. W warunkach wysokiej wilgotności przewód wykrywania wycieków wody może
uruchomić wykrywanie wycieków.

2. Po wykryciu zanurzenia w wodzie należy dokładnie wysuszyć przewód przed
jego ponownym użyciem.

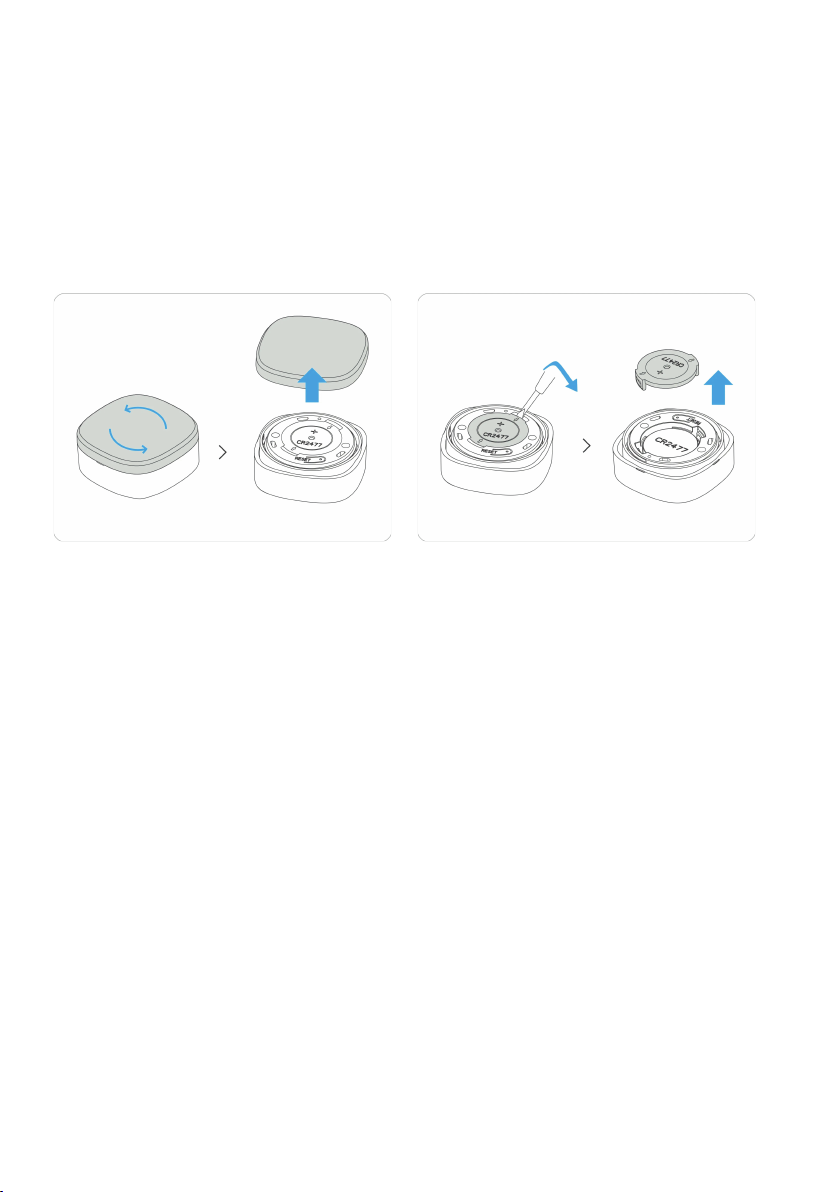

Wymiana baterii

Obróć i zdejmij dolną pokrywę
urządzenia.

Nie połykać baterii, zagrożenie poparzeniem chemicznym.
Ten produkt zawiera baterię guzikową.
Połknięcie baterii guzikowej może spowodować poważne obrażenia wewnętrzne w
ciągu zaledwie 2 godzin i doprowadzić do śmierci.
Nowe i zużyte baterie należy przechowywać z dala od dzieci.
Jeśli komora baterii nie zamyka się bezpiecznie, należy zaprzestać używania
produktu i trzymać go z dala od dzieci.
W przypadku podejrzenia, że baterie mogły zostać połknięte lub umieszczone w
jakiejkolwiek części ciała, należy natychmiast skontaktować się z lekarzem.
Wymiana baterii na baterię niewłaściwego typu, która może uszkodzić
zabezpieczenie (na przykład w przypadku niektórych typów baterii litowych).
Wrzucanie baterii do ognia lub gorącego piekarnika, mechaniczne zgniatanie lub
przecinanie baterii, co może spowodować eksplozję.
Pozostawienie akumulatora w otoczeniu o bardzo wysokiej temperaturze, co może
spowodować wybuch lub wyciek łatwopalnej cieczy lub gazu.
Poddanie akumulatora działaniu skrajnie niskiego ciśnienia powietrza, co może
spowodować wybuch lub wyciek łatwopalnej cieczy lub gazu.

Podnieś pokrywę baterii (należy
podnieść obie strony).

- Zużyte baterie należy wyjąć i natychmiast poddać recyklingowi lub zutylizować
zgodnie z lokalnymi przepisami i trzymać z dala od dzieci. Baterii NIE należy
wyrzucać do śmieci ani spalać.

- Nawet zużyte baterie mogą spowodować poważne obrażenia lub śmierć.

- W celu uzyskania informacji na temat leczenia należy skontaktować się z
lokalnym centrum kontroli zatruć.

- Kompatybilny typ baterii: CR2477

- Nominalne napięcie baterii: 3V

- Baterii jednorazowych nie wolno ładować.

- Nie wolno ich rozładowywać, ładować, demontować, podgrzewać do
temperatury powyżej 60°C ani spalać. Takie postępowanie może spowodować
obrażenia ciała w wyniku uwolnienia, wycieku lub eksplozji powodującej
powstanie magistrali chemicznej.

- Należy upewnić się, że baterie są prawidłowo zainstalowane zgodnie z
biegunowością (+ i -)*.

- Nie należy mieszać starych i nowych baterii, baterii różnych marek lub typów,
takich jak baterie alkaliczne, węglowo-cynkowe lub akumulatory.

- Baterie z urządzeń nieużywanych przez dłuższy czas należy natychmiast wyjąć i
poddać recyklingowi lub utylizacji zgodnie z lokalnymi przepisami.

- Należy zawsze całkowicie zamykać komorę baterii. Jeśli komora baterii nie
zamyka się bezpiecznie, należy zaprzestać używania produktu, wyjąć baterie i
trzymać je z dala od dzieci.

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE

Shenzhen Sonoff Technologies Co., Ltd. niniejszym oświadcza, że typ urządzenia
radiowego [Inteligentny czujnik zalania/wycieku wody ZigBee SONOFF SNZB-05P]
jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest
dostępny pod następującym adresem internetowym:

https://files.innpro.pl/sonoff

Adres producenta: 3F & 6F, Bldg A, No. 663, Bulong Rd, Shenzhen, Guangdong,
Chiny

Częstotliwość radiowa: 2400-2483,5 MHz
Maksymalna moc częstotliwości radiowej: ≤10 dBm

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczą­cych zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środo­wiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez produ­centa.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na
stronie internetowej https://serwis.innpro.pl/gwarancja

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez
wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku
informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego
produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek
odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak
poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może
doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za
uszkodzenia wynikające z zaniedbania.
