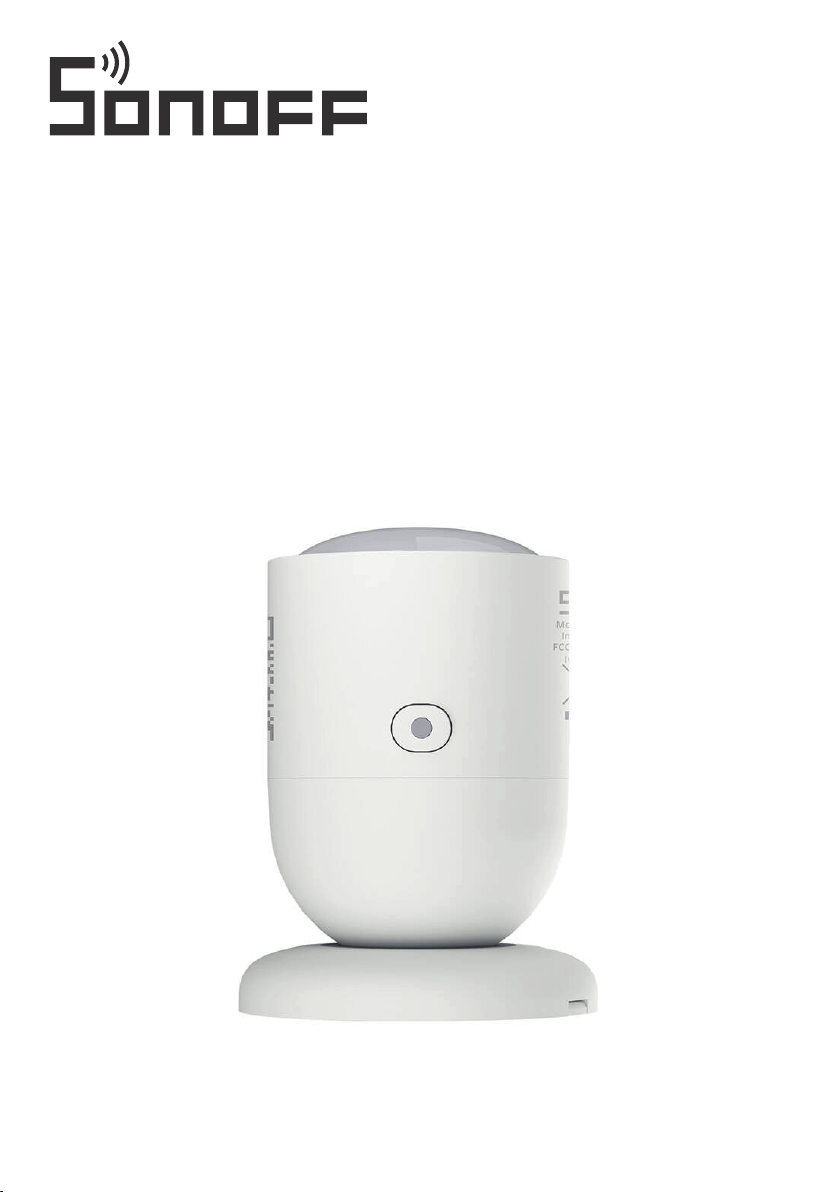

Inteligentny Czujnik Obecności Ludzkiej
ZigBee Sonoff SNZB-06P
Instrukcja obsługi
Page 2
Opis produktu
SNZB-O6P to czujnik obecności ludzkiej oparty na technologii mikrofalowej 5.8G,
który realizuje funkcję wykrywania obecności człowieka poprzez aktywne wykrywanie ruchu otoczenia i ludzkiego oddechu. Pozwala to skutecznie uniknąć kłopotliwej
sytuacji, w której światło jest automatycznie wyłączane, gdy ludzie są na miejscu,
dzięki czemu życie domowe staje się bardziej inteligentne.
Radar
mikrofalowy
Wykrywanie
obecności
Wykrywanie
światła
Inteligentne
połączenie
* Charakterystyka funkcjonalna zależy od funkcjonalności bramki Zigbee.
* Urządzenie nadaje się wyłącznie do montażu na wysokości ≤2 m.
1 Czujnik obecności ludzkiej
2 Podstawa magnetyczna
3 Przycisk
4 Wskaźnik LED (czerwony)
5 Interfejs wejścia zasilania (typ C)
Page 3
Wskaźnik LED
Stan wskaźnika LED
Miga powoli przez 180 sekund
Świeci przez 3 sekundy, a następnie gaśnie
Miga powoli i gaśnie
Szybkie jednokrotne mignięcie
Szybkie dwukrotne mignięcie
Miga powoli przez 30 sekund
Specyfikacja
Opis
Włączenie zasilania i przytrzymanie przycisku przez 5 s w celu
przejścia do trybu parowania
Pomyślne sparowanie
Błąd dystrybucji/ przekroczenie limitu czasu
Nie dodano do bramki; naciśnij przycisk
Dodano do bramki; status online, naciśnij przycisk
Nieprawidłowa komunikacja
Model: SNZB-06P
MCU: EFR32MG22
Wejście: 5V 1A
Typ interfejsu: typ C
Wymiary produktu: 44.2x44.2x59mm
Waga netto: 31g
Materiały obudowy: PC+ABS
Połączenie bezprzewodowe: Zigbee 3.0 (IEEE802.15.4)
Czas parowania: 180s
Zasięg komunikacji: Środowisko wewnętrzne 30m
Zastosowanie: Wewnątrz
Temperatura pracy: -10°C ~ 60°C
Wilgotność pracy: 0 ~ 90% wilgotności względnej, bez kondensacji
Wysokość robocza: mniej niż 5000 m
Certyfikaty: CE/FCC/ISED/RoHS
Norma wykonawcza: EN IEC 62368-1
Page 4

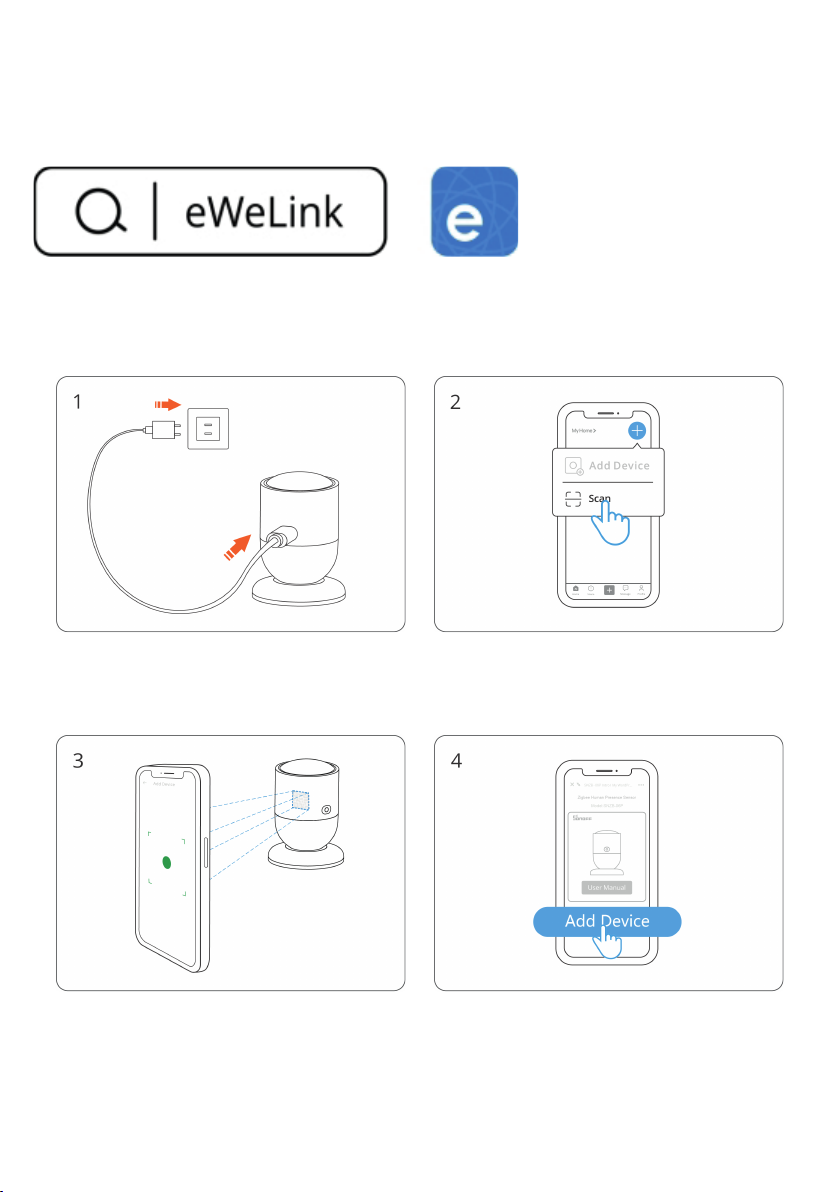

Pobierz aplikację eWeLink i dodaj bramkę SONOFF Zigbee.
Pobierz aplikację "eWeLink" ze sklepu Google Play lub Apple App Store.
Zeskanuj kod QR, aby dodać urządzenie.
Włącz urządzenie. Wejdź w tryb skanowania kodu QR".
Zeskanuj kod QR na urządzeniu.
Wybierz opcję "Add Device" (Dodaj
urządzenie).
Page 5

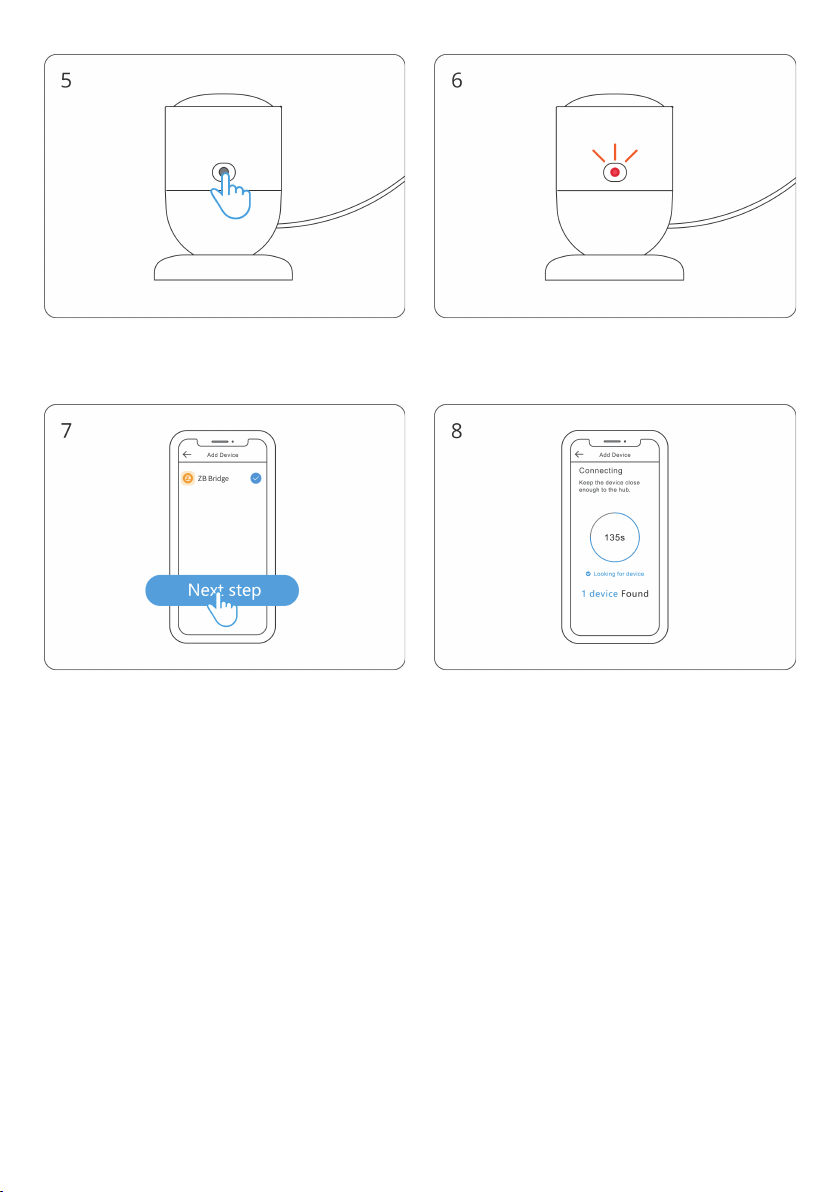

Naciśnij i przytrzymaj przycisk przez 5
sekund.
Wskaźnik LED miga powoli przez 180
sekund.
Wybierz bramkę Zigbee.
Poczekaj, aż dodawanie zostanie zakończone.
Odpowiednie bramki:
SONOFF ZBBridge, ZBBridge-P, NSPanel PRO, AlBridge, ZBDongel-P, ZBDongel-E
Kompatybilne modele bramek innych firm:
Model bramki Amazon: Echo Plus Znd, Echo Show 2nd
Inne bramki obsługujące protokół bezprzewodowy ZigBee3.0. Szczegółowe informacje są zgodne z produktem końcowym.
Page 6
Efektywny zasięg
Zainstaluj urządzenie w wybranym miejscu, a następnie naciśnij przycisk parowania na urządzeniu. Dwukrotne mignięcie wskaźnika LED oznacza, że produkt i
urządzenie w tej samej sieci Zigbee (router lub koncentrator) znajdują się w efektywnym zasięgu.

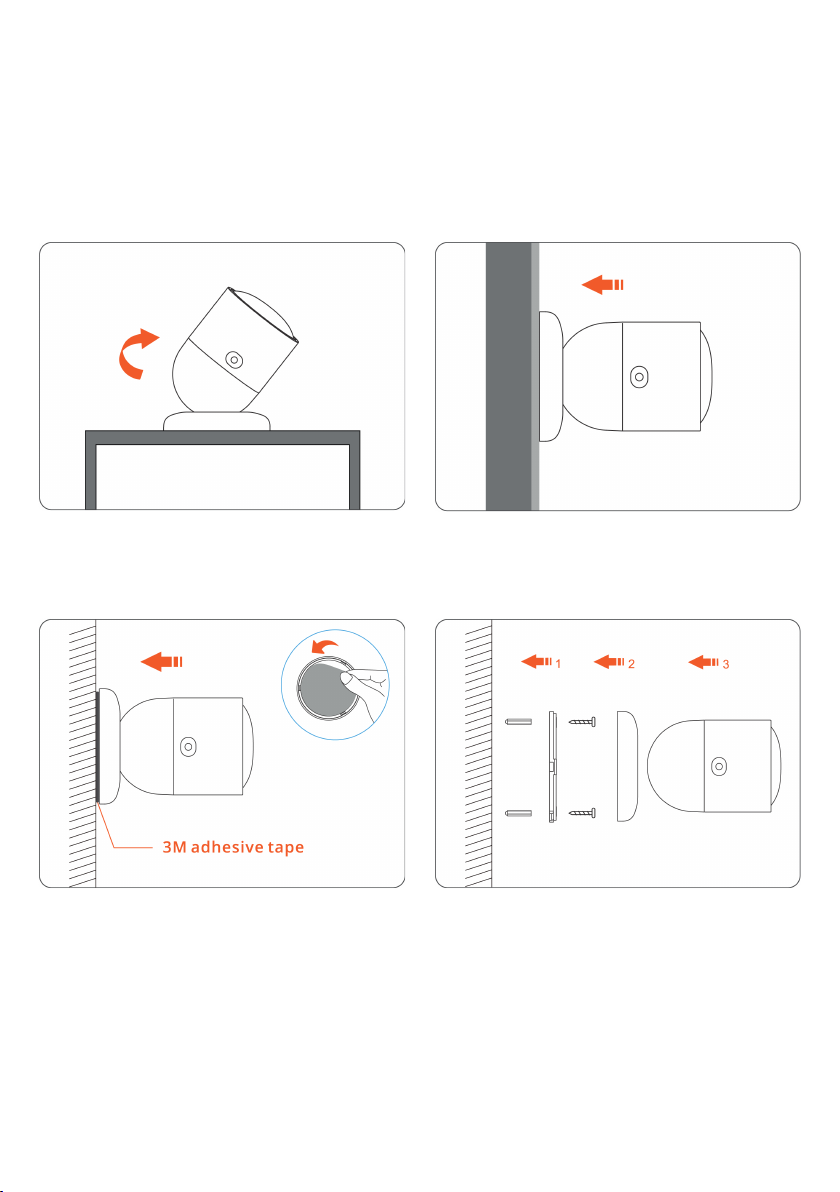

Umieść produkt na płaskiej powierzchni.
Przyklej do ściany za pomocą taśmy 3M
na podstawie.
Przymocuj do metalowej powierzchni za
pomocą podstawy magnetycznej.
Śruby podstawy przymocowane do
ściany.
Page 7

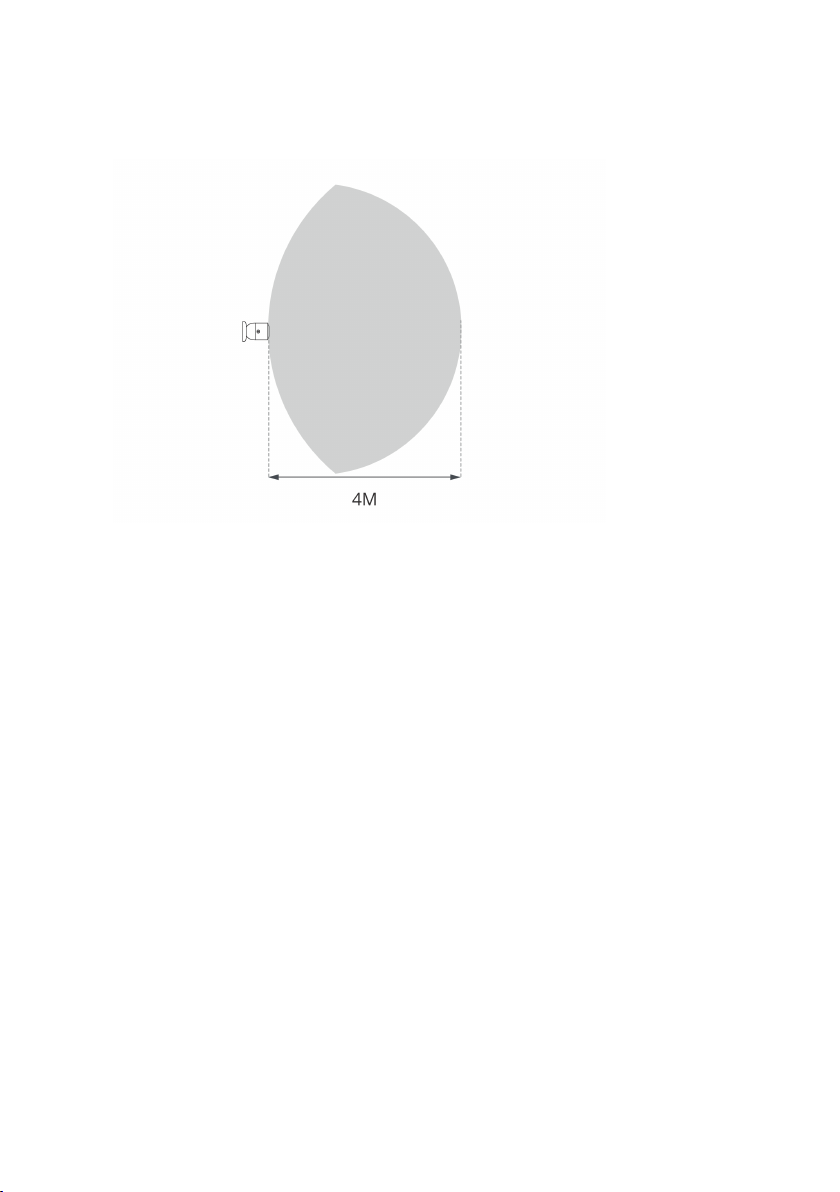

Strefa wykrywania
Promieniowa odległość wykrywania wynosi około 4 metrów.
Uwaga
- Podczas instalacji należy trzymać produkt z dala od poruszających się obiektów,
takich jak zasłony, zieleń, wentylatory i zwierzęta domowe, aby uniknąć błędnej
oceny przez urządzenie, że w pobliżu znajdują się osoby.
- Materiały niemetalowe, takie jak szkło, plastik, ceramika i deski mogą zostać przebite.
- Wiele czujników powinno być zainstalowanych w tym samym kierunku lub obok
siebie, unikając napromieniowania od przodu do przodu, a każdy czujnik powinien
znajdować się w odległości większej niż 1,5 metra od innych.
Page 8
Uproszczona deklaracja zgodności
Producent: Shenzhen Son off Technologies Co., Ltd.
Adres: 3F & 6F, Bldg A, No. 663, Bulong Rd, Shenzhen, Guangdong, Chiny
Produkt: Inteligentny Czujnik Obecności Ludzkiej ZigBee
Model: SNZB-06P
Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z
dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.
Deklaracja zgodności dostępna na stronie internetowej:
https://files.innpro.pl/SONOFF
Częstotliwość radiowa: Zigbee: 2405-2480 MHz; FMCW: 5725-5875 MHz
Maks. moc częstotliwości radiowej: Zigbee: ≤10dBm; FMCW: ≤10dBm
Page 9
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na
stronie internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez
wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku
informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego
produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek
odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak
poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może
doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za
uszkodzenia wynikające z zaniedbania.
