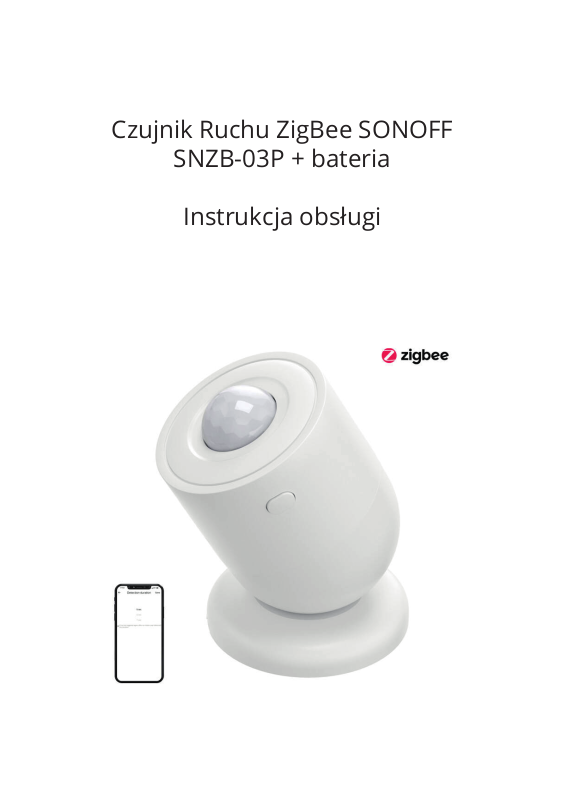

SONOFF SNZB-03P User guide [pl]

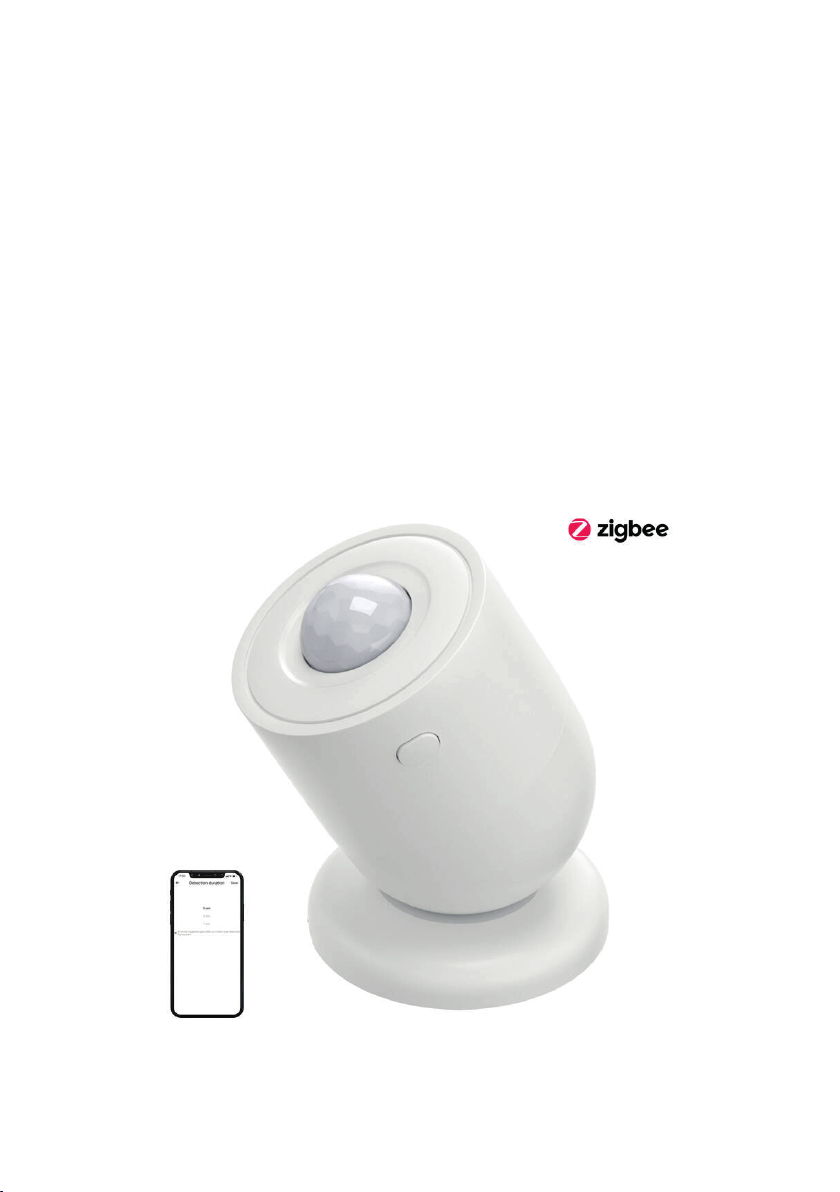

Czujnik Ruchu ZigBee SONOFF

SNZB-03P + bateria

Instrukcja obsługi

Wprowadzenie

SNZB-03P to energooszczędny czujnik ruchu oparty na protokole Zigbee 3.0, który
wykorzystuje technologię wykrywania podczerwieni do wykrywania poruszających
się obiektów w czasie rzeczywistym w swoim otoczeniu. Obsługuje inteligentne
zastosowania łączące się z innymi inteligentnymi urządzeniami, ułatwiając
osiągnięcie takich funkcji, jak automatyczne oświetlenie, gdy ktoś wchodzi do
pokoju i wyłączanie światła, gdy obszar jest pusty, idealny do korytarzy i korytarzy.
Może być również używany do celów bezpieczeństwa, takich jak wykrywanie
nieautoryzowanego wejścia. Może uruchomić kamerę, aby nagrać wideo,
aktywować alarm dźwiękowy za pośrednictwem bramy i wysyłać powiadomienia z
aplikacji, aby ostrzec użytkownika.

Wykrywanie ruchu Szybkie wykrywanie Wykrywanie światła 3-letnia żywotność baterii

*Charakterystyka funkcjonalna zależy od funkcjonalności bramki Zigbee.
*Urządzenie nadaje się wyłącznie do montażu na wysokości < 2 m.

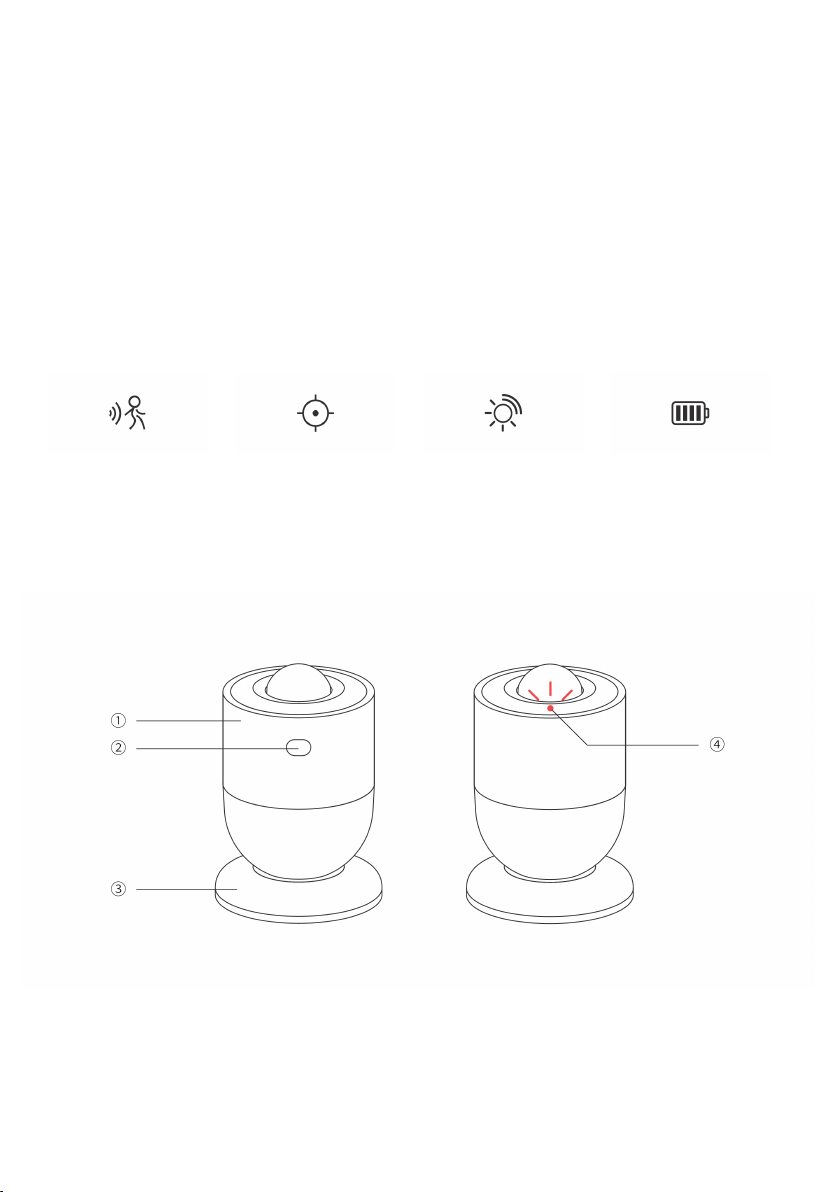

1) Czujnik ruchu

2) Przycisk

3) Podstawa magnetyczna

4) Wskaźnik LED (czerwony)

Instrukcja stanu wskaźnika LED

Powolne miganie przez 180 sekund - Pierwsze włączenie/naciśnięcie i
przytrzymanie przycisku przez 5 sekund w celu przejścia do trybu parowania
Miganie przez 3 s, a następnie wyłączenie - pomyślne sparowanie
Zakończenie powolnego migania i wyłączenie - błąd dystrybucji/ przekroczenie
limitu czasu
Szybkie jednokrotne mignięcie - urządzenie nie zostało dodane do bramki i należy
krótko nacisnąć przycisk
Szybkie dwukrotne mignięcie - urządzenie zostało dodane do bramki i jest w trybie
online, a następnie krótko nacisnąć przycisk
Miga powoli przez 30 sekund - Nieprawidłowa komunikacja

Specyfikacja

Model: SNZB-03P
MCU: EFR32MG22
Wejście: CR2477 (3V)
Wymiary produktu: 44x44x65mm
Waga netto: 54g
Materiały obudowy: PC
Połączenie bezprzewodowe: Zigbee 3.0 IEEE802.15.4
Czas parowania: 180s
Zasięg komunikacji: Środowisko wewnętrzne 30m
Odpowiednie miejsce: Wewnątrz
Kąt wykrywania: 110°
Odległość wykrywania: 6m
Temperatura pracy: -10°C ~ 60°C
Wilgotność robocza: 5-95% RH, bez kondensacji
Wysokość robocza: Mniej niż 5000m
Certyfikacja: CE/FCC/ISED/RoHS
Standard wykonawczy: EN IEC 62368-1

Pobierz aplikację eWeLink i dodaj bramkę SONOFF Zigbee.

Pobierz aplikację „eWeLink” ze sklepu Google Play lub Apple App Store.

Zeskanuj kod QR, aby dodać urządzenie

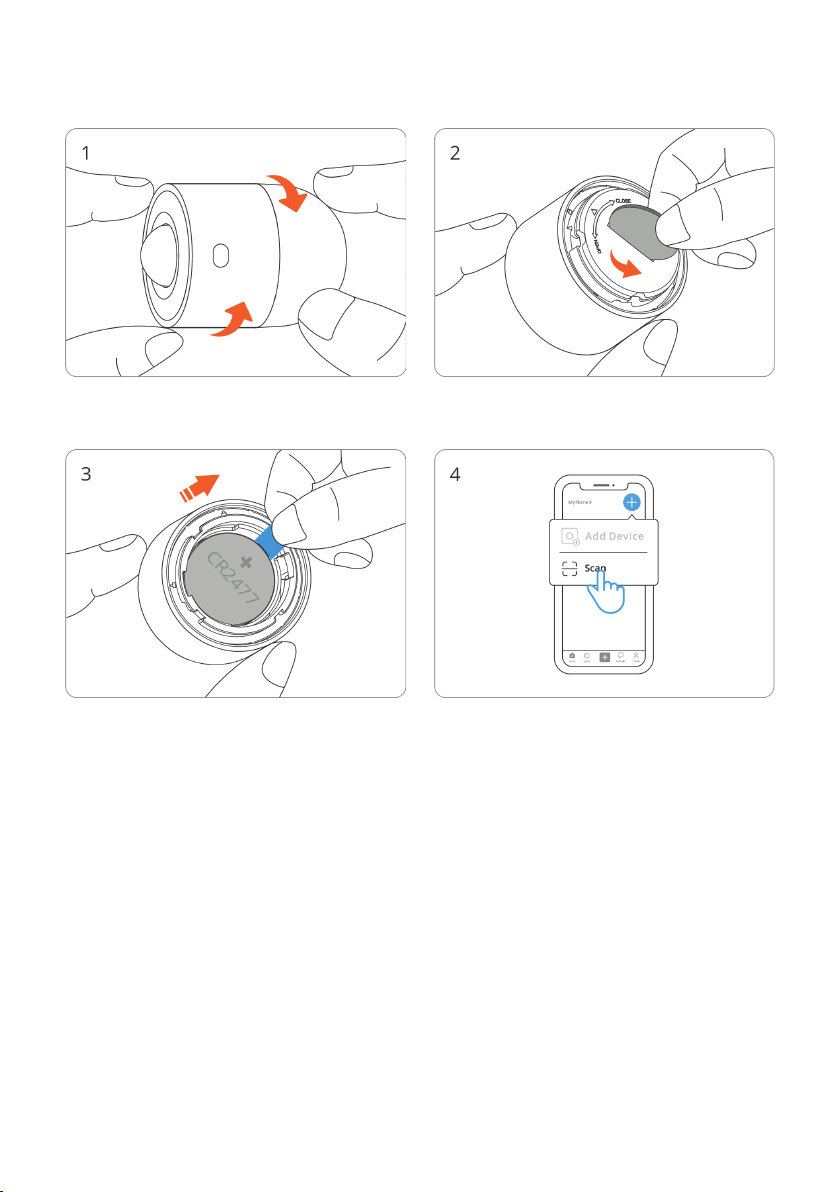

Obróć, aby otworzyć czujnik. Użyj monety lub innego narzędzia, aby

odkręcić pokrywę baterii.

Wyjmij arkusz izolacyjny baterii, aby
włączyć urządzenie.

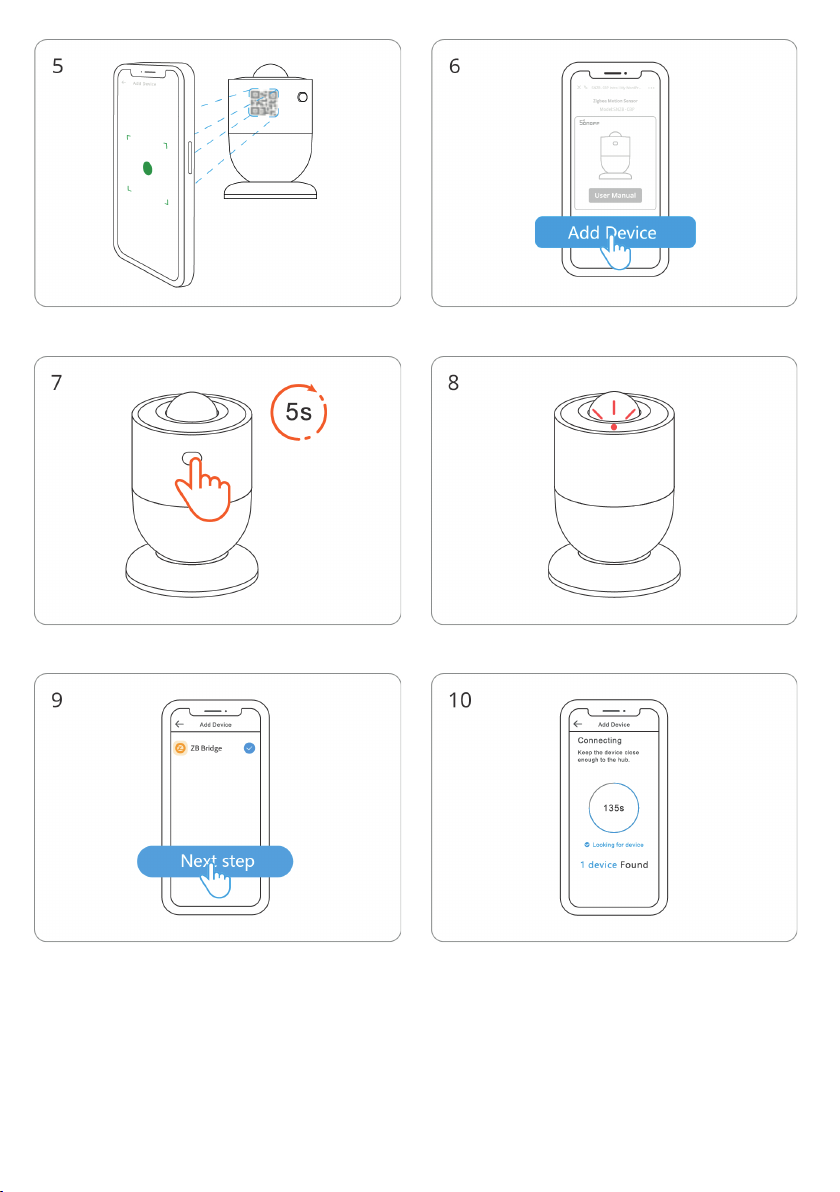

Wejdź w tryb „skanowania kodu QR”.

Zeskanuj kod QR na urządzeniu .

Wybierz „Dodaj urządzenie”.

Naciśnij i przytrzymaj przycisk przez 5
sekund.

Wybierz bramkę Zigbee.

Wskaźnik LED miga powoli przez 180 sekund

Poczekaj, aż dodawanie zostanie
zakończone.

Dopasowane bramki

SONOFF ZBBridge, ZBBridge-P, NSPanel PRO, AlBridge, ZBDongel-P, ZBDongel-E
Kompatybilne modele bramek innych firm:
Amazon Gateway Model: Echo Plus 2. generacji, Echo Show 2. generacji, Echo 4. generacji
Model bramki SmartThings: SmartThings hub V3, AeoTec Smart Home Hub V3
Inne bramki obsługujące protokół bezprzewodowy ZigBee3.0. Szczegółowe informacje są
zgodne z z produktem końcowym.

Weryfikacja zasięgu skutecznej komunikacji

Zainstaluj urządzenie w wybranym miejscu, a następnie naciśnij przycisk parowania na
urządzeniu. Wskaźnik LED mignie dwukrotnie, co oznacza, że urządzenie i urządzenie w tej
samej sieci Zigbee (router lub koncentrator) znajdują się w efektywnej odległości
komunikacyjnej.

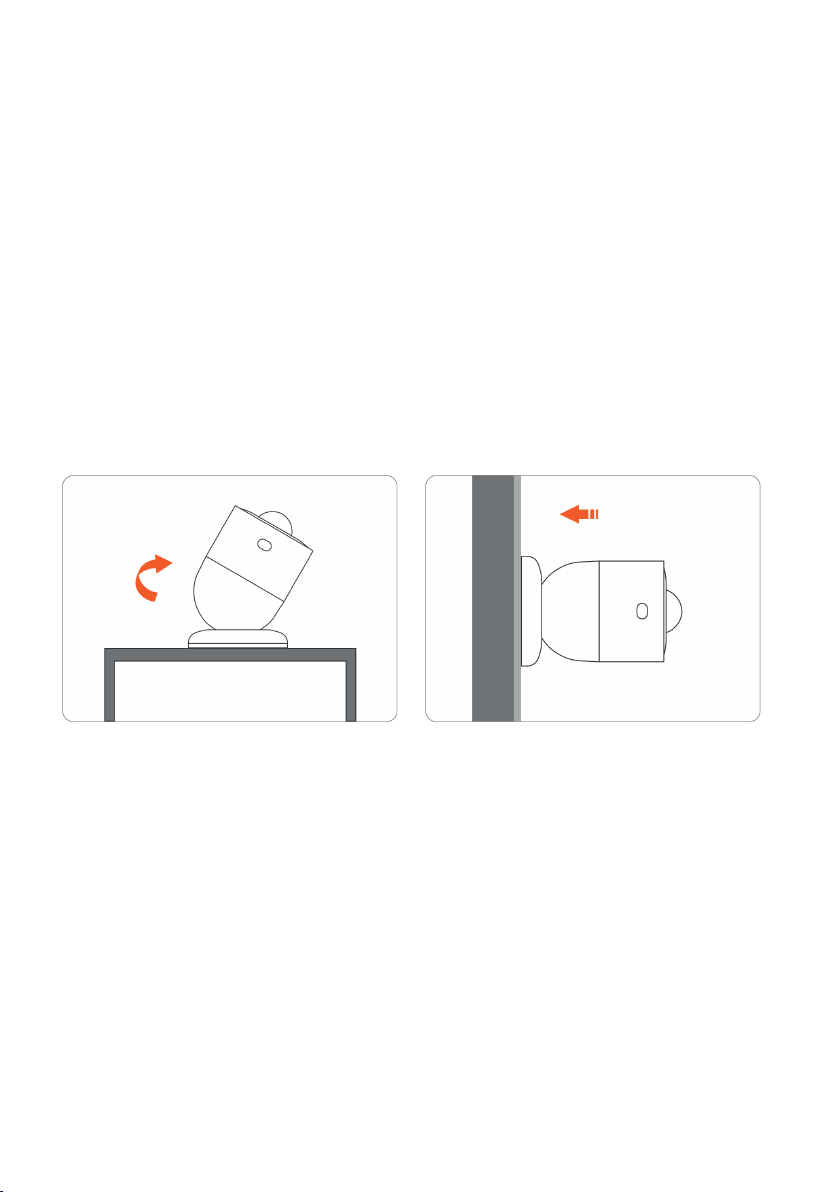

Instalacja

1. Umieść na płaskiej powierzchni.

2. Przymocuj do metalowej
powierzchni za pomocą podstawy
magnetycznej.

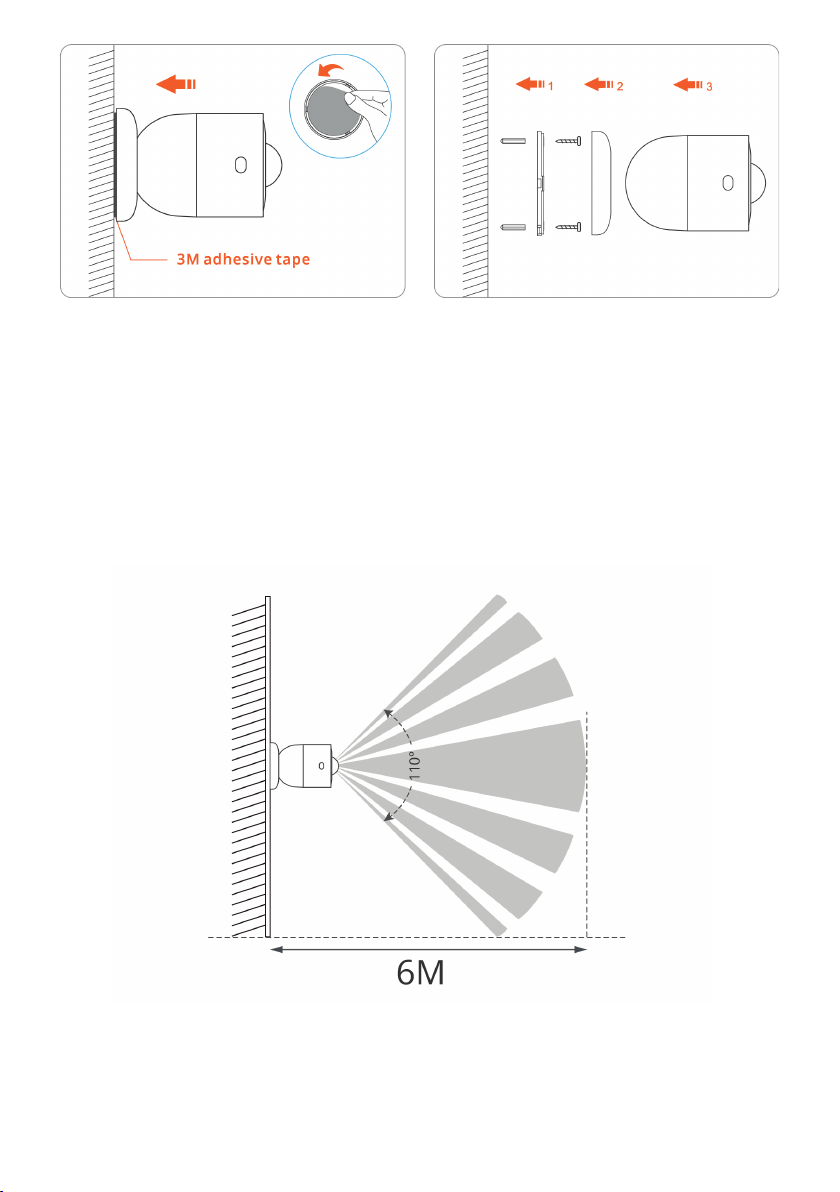

3. Przyklej do ściany za pomocą kleju
3M do podstawy.

4. Śruby podstawy przymocuj do
ściany.

Strefa detekcji

Czujnik ma zasięg wykrywania około 6 metrów i kąt wykrywania około 110 stopni.

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE

SHENZHEN SONOFF TECHNOLOGIES CO., LTD. niniejszym oświadcza, że typ urzą­dzenia radiowego [Czujnik Ruchu ZigBee SONOFF SNZB-03P + bateria] jest zgodny
z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod
następującym adresem internetowym: https://files.innpro.pl/sonoff

Adres producenta: 3F i 6F, budynek A, International Import Expo Hall, nr 663,
Bulong Rd, Longgang Dist, Shenzhen, GD 518129, Chiny

Częstotliwość radiowa: 2405-2480 MHz
Maksymalna moc częstotliwości radiowej: Zigbee: ≤10 dBm

Ochrana životního prostředí

Elektronický odpad označený v souladu se směrnicí Evropské unie nesmí být ukládán společně
s ostatním komunálním odpadem. Podléhá oddělenému sběru a recyklaci na určených
místech. Tím, že zajistíte jeho správnou likvidaci, předejdete možným negativním důsledkům
pro životní prostředí a lidské zdraví. Systém sběru použitého zařízení je v souladu s místními
předpisy o ochraně životního prostředí pro likvidaci odpadu. Podrobné informace k tomuto
tématu získáte na obecním úřadě, ve zpracovatelském závodě nebo v obchodě, kde byl
výrobek zakoupen. Výrobek splňuje požadavky tzv. směrnic nového přístupu Evropské unie
(EU) v oblasti bezpečnosti, zdraví a životního prostředí, které specifikují nebezpečí, jež by měla
být zjištěna a odstraněna.

Tento dokument je překladem originálního návodu k použití vydaného výrobcem.

Výrobek musí pravidelně udržovat (čistit) sám uživatel nebo specializované servisní středisko
na náklady uživatele. Pokud v návodu k obsluze nejsou uvedeny informace o nutné cyklické
údržbě nebo servisních úkonech, je třeba pravidelně, nejméně jednou týdně, vyhodnocovat
odchylku fyzického stavu výrobku od fyzicky nového výrobku. Pokud je zjištěna nebo nalezena
jakákoli odchylka, musí být neprodleně provedena údržba (čištění) nebo servisní opatření.
Nebude-li provedena řádná údržba (čištění) a nebude-li reagováno na zjištěný odlišný stav,
může dojít k trvalému poškození výrobku. Garant neodpovídá za škody vzniklé v důsledku
nedbalosti.

Dovozce:

INNPRO Robert Błędowski sp. z o.o.
Rudzka 65c
44-200 Rybnik, Polsko
tel. [phone]
[email protected]

www.innpro.pl

Pro akumulátory LI-ION

Spotřebič je vybaven LI ION (lithium-iontovým) akumulátorem, který v důsledku své finanční a
chemické struktury časem a používáním stárne. Výrobce udává maximální dobu provozu přístroje v
laboratorních podmínkách, kdy existují optimální provozní podmínky pro přístroj a samotný
akumulátor je nový a plně nabitý. Provozní doba se může ve skutečnosti lišit od doby deklarované v
nabídce a nejedná se o vadu zařízení, ale o vlastnost výrobku. Pro zachování maximální životnosti
baterie se nedoporučuje vybíjet baterii na méně než 3,18 V nebo 15 % celkové kapacity. Nižší
hodnoty, například 2,5 V pro článek, jej trvale poškodí a na to se nevztahuje záruka. Pokud baterii
nebo celé zařízení nepoužíváte déle než jeden měsíc, nabijte baterii na 50 % a každé dva měsíce
pravidelně kontrolujte úroveň nabití. Akumulátor a zařízení skladujte na suchém místě, mimo dosah
slunce a negativních teplot.

Pro baterie LIPO

Zařízení je vybaveno baterií LI PO (lithium-polymer), která vzhledem ke své finální a chemické
struktuře časem a používáním stárne. Výrobce udává maximální dobu provozu zařízení v
laboratorních podmínkách, kdy existují optimální provozní podmínky pro zařízení a samotná baterie
je nová a plně nabitá. Provozní doba se může ve skutečnosti lišit od doby deklarované v nabídce a
nejedná se o vadu zařízení, ale o vlastnost výrobku. Pro zachování maximální životnosti baterie se
nedoporučuje vybíjet baterii pod 3,5 V nebo 5 % celkové kapacity. Nižší hodnoty, například 3,2 V pro
článek, jej trvale poškodí a na to se nevztahuje záruka. Pokud baterii nebo celé zařízení nepoužíváte
déle než jeden měsíc, nabijte baterii na 50 % a každé dva měsíce pravidelně kontrolujte úroveň jejího
nabití. Akumulátor a zařízení skladujte na suchém místě, mimo dosah slunce a negativních teplot.

Bezpečnostní opatření

Před nabíjením zkontrolujte, zda jsou kontakty zařízení čisté.
Během používání a nabíjení nenechávejte zařízení bez dozoru.
Zajistěte, abyste v případě nouze mohli zařízení rychle odpojit od zdroje
napájení. napájení v případě nouze.
Nikdy nevystavujte zařízení vysokým teplotám.
Zařízení nabíjejte na suchém a dobře větraném místě mimo dosah okolí.
Udržujte minimální vzdálenost 1 m od ostatních předmětů.
Během nabíjení zařízení nikdy nezakrývejte.
Nikdy nepoužívejte napájecí adaptéry, nabíjecí stanice, kabely atd. bez
doporučení a schválení výrobce. Doporučení a schválení výrobce.
Dbejte na svůj majetek, zařízení je vybaveno články, které se obtížně uhasit,
vybavte se hasicím listem.
