Page 1
Przełącznik ścienny Sonoff NSPanel
86PW / 86PB
Instrukcja obsługi
Page 2
Opis produktu
Czujnik światła
Mikrofon
Mikrofon
Głośnik
Ekran
dotykowy
3,95"
Waga urządzenia jest mniejsza niż 1 kg. Wysokość montażu powinna być mniejsza
niż 2m.
Cechy
NSPanel Pro jest inteligentnym panelem sterowania integrującym ekran dotykowy, hub Zigbee i inteligentną funkcję bezpieczeństwa. Możesz kontrolować urządzenia dodając je jako widżety na panelu, dodawać różne podurządzenia Zigbee
poprzez wbudowaną bramkę Zigbee, ustawić 3 tryby bezpieczeństwa, aby strzec
swojego domu oraz oglądać widok na żywo na panelu poprzez dodaną kamerę.
Wbudowany
hub Zigbee
Podgląd
kamery na
żywo
Sterowanie
inteligentnym
domem
Bezpieczeństwo
domu
Ustawienia
alarmu
Uzbrojenie/
rozbrojenie
Inteligentne
zastosowania
Przełączanie
motywu
tapety
Page 3
Instrukcja obsługi
1. Wyłącz zasilanie.
Proszę zainstalować i konserwować urządzenie przez profesjonalnego elektryka.
Aby uniknąć niebezpieczeństwa porażenia prądem, nie należy obsługiwać żadnego połączenia ani dotykać złącza zaciskowego, gdy urządzenie jest włączone.
2. Instrukcja dotycząca okablowania
Pokrywa ochronna
Page 4
Jeśli puszka montażowa wykonana jest z tworzywa sztucznego i ma niewielkie
rozmiary, można pominąć pokrywę ochronną. Jeśli puszka montażowa wykonana
jest z metalu, upewnij się, że zainstalowałeś ją z pokrywą ochronną.
Upewnij się, że wszystkie przewody są prawidłowo podłączone.

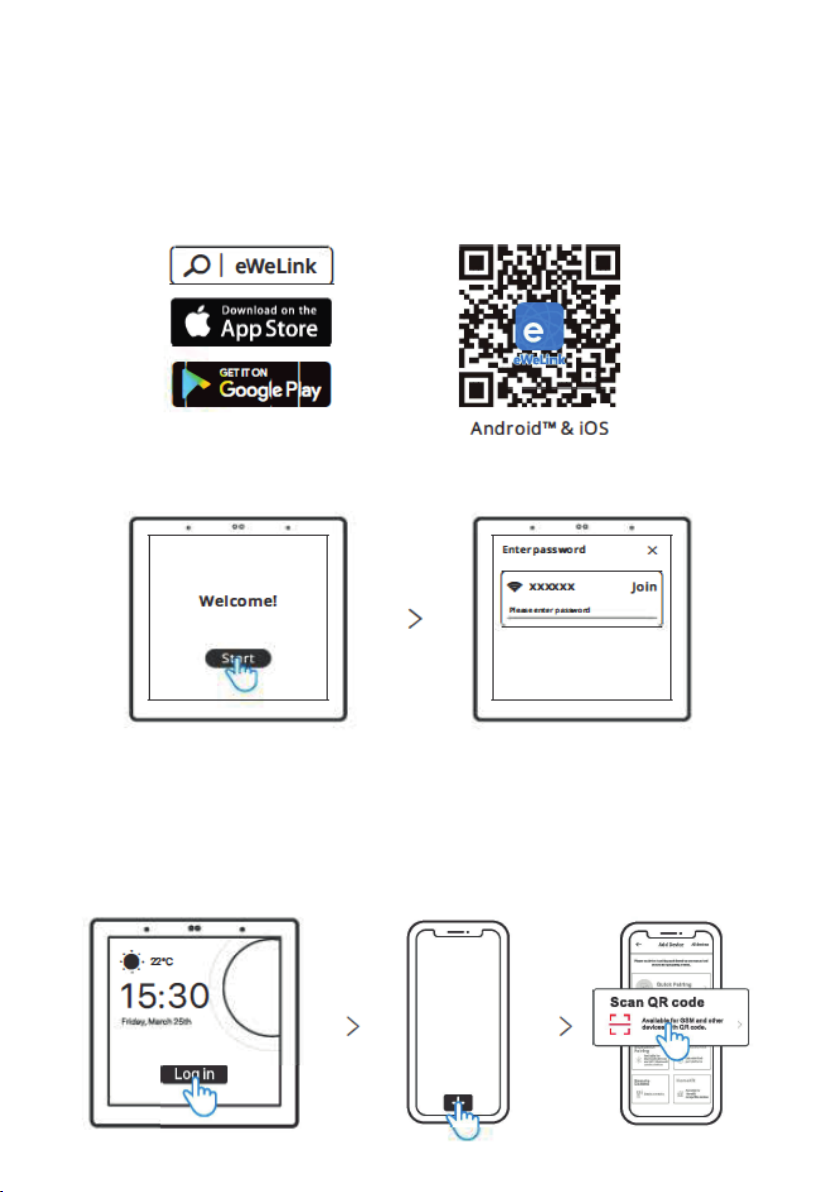

3. Pobierz aplikację eWelink.
4. Włącz zasilanie.
Po włączeniu zasilania, dotknij "Start", aby wybrać Wi-Fi i wprowadzić hasło, a
następnie wejdziesz do głównego interfejsu, postępując zgodnie z podpowiedziami aplikacji.
5. Zaloguj się
Page 5
Dotknij "Log In" (Zaloguj się) na urządzeniu i dotknij "+" w aplikacji eWeLink, aby
wybrać "Zeskanuj kod QR", a następnie zeskanuj kod QR na ekranie urządzenia za
pomocą aplikacji.

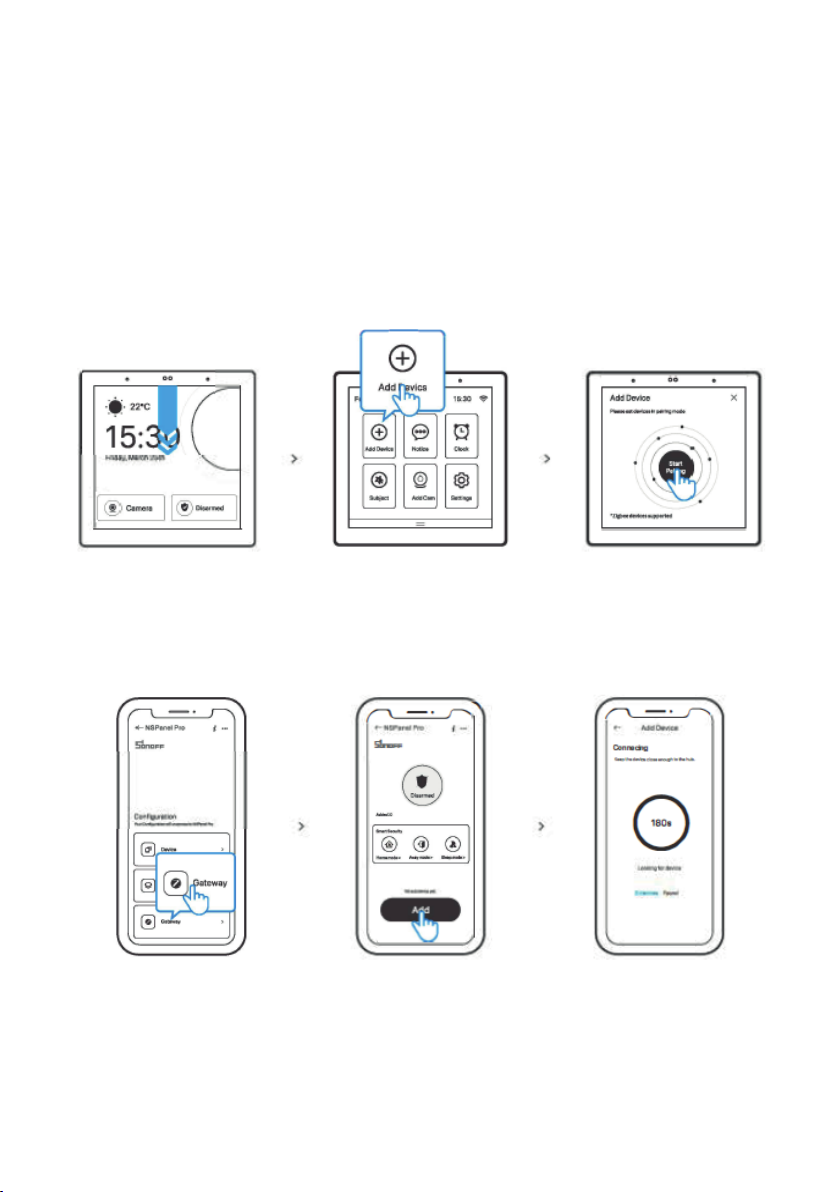

Dodaj urządzenia Zigbee
1. Wejście w tryb parowania
Metoda 1:
Wejście do centrali alarmowej
Sposób 2:
Wejście do aplikacji eWeLink
2. Ustaw urządzenie Zigbee w tryb parowania i dokończ postępuj zgodnie z
podpowiedziami.
Page 6

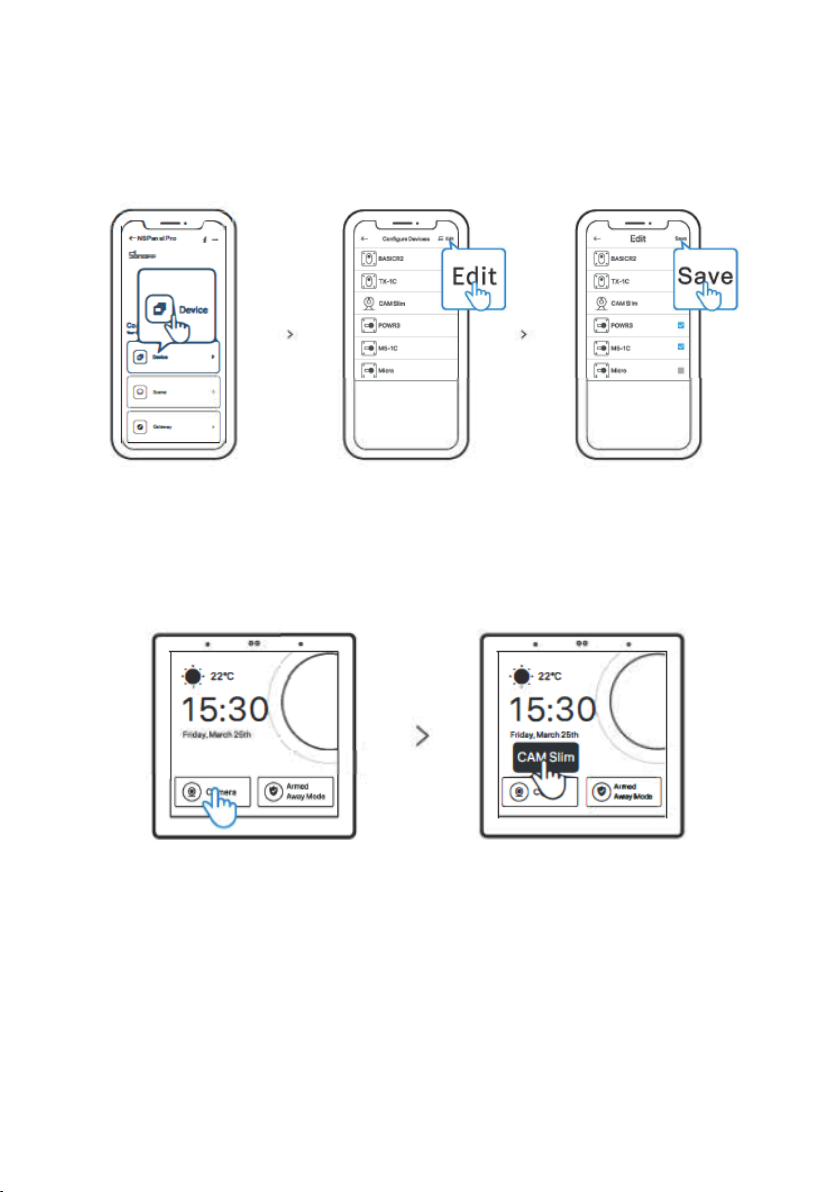

Dodaj urządzenia Wi-Fi
1. Dodaj urządzenia Wi-Fi w aplikacji eWeLink.
2. Wybierz "Urządzenie" na interfejsie NSPanel Pro w aplikacji. Zsynchronizuj
dodane urządzenia Wi-Fi z panelem.
Po dodaniu urządzeń można je sprawdzić i sterować nimi na panelu.
Dodaj kamerę
Dodaj kamerę w aplikacji i skonfiguruj ją na stronie NSPanel Pro, a następnie
dotknij "Kamera" i wybierz dodaną kamerę jak "CAM Slim" na panelu, aby wyświetlić widok na żywo na panelu przez kamerę.
Możesz również rozwinąć ekran, aby wybrać "Dodaj kamerę" i dodać kamerę PTSP
lub kamerę DIY podążając za podpowiedziami.
Page 7
Inteligentne bezpieczeństwo
Istnieją 3 tryby Inteligentnego Bezpieczeństwa. Są to tryb domowy, tryb poza
domem i tryb uśpienia. Wybierz tryb w aplikacji, aby włączyć urządzenia podrzędne, które można uruchomić i ustawić dźwięk alarmu.
Funkcja inteligentnego bezpieczeństwa może być używana tylko po dodaniu urządzeń podrzędnych.
Specyfikacja
Model
Wejście
Maks. pobór mocy
Wielkość ekranu
Rozdzielczość ekranu
Wi-Fi
Bluetooth
Zigbee
Systemy operacyjne aplikacji Android & iOS
Temperatura pracy
Materiał obudowy
Rozmiar produktu
NSPanel86PB, NSPanel86PW
100-240V AC S0/60Hz
SW MAX; lS0mA
(Pojemnościowy panel dotykowy) 3,95"
480 X 480
IEEE 802.11 b/g/n 2.4GHz
BT2.l+EDR, BT 3.0, BT4.2
IEEE 802.15.4 (Zig bee 3.0)
0'C~40'C
PC VO+ CRS + panel z hartowanego szkła
86x86x39.5mm
Page 8

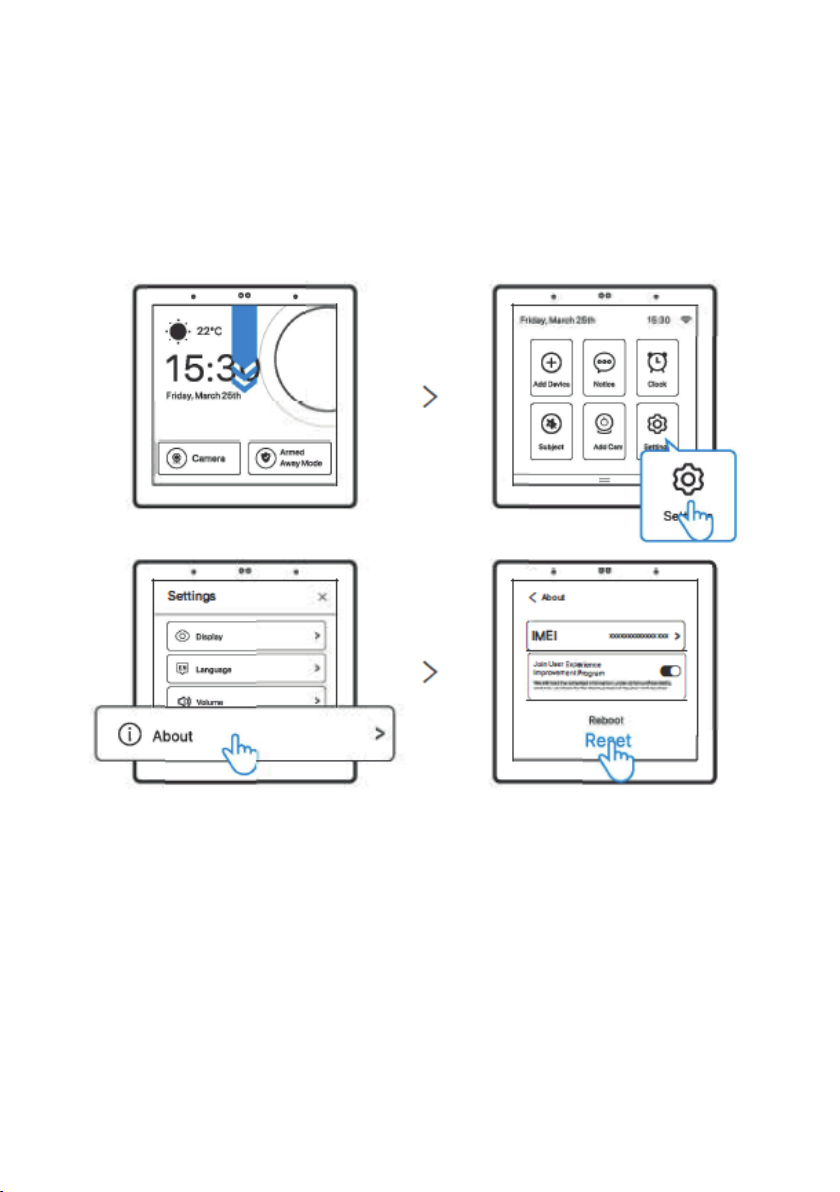

Reset fabryczny
Sposób 1:
Usunięcie urządzenia w aplikacji eWeLink oznacza przywrócenie go do ustawień
fabrycznych.
Metoda 2:
Zakończ przywracanie ustawień fabrycznych postępuj zgodnie z monitami na
panelu.
Page 9
Uproszczona deklaracja zgodności
Producent: Shenzhen Sonoff Technologies Co., Ltd.
Adres: 3F & 6F, Bldg A, No. 663, Bulong Rd, Shenzhen, Guangdong, Chiny
Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z
dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.
Deklaracja zgodności dostępna na stronie internetowej:
https://files.innpro.pl/SONOFF
Częstotliwość radiowa:
Bluetooth/BLE: 2402-2480 MHz
Wi-Fi: 2412-2472 MHz/2422-2462 MHz
Zigbee: 2405-2480MHz
Maks. moc częstotliwości radiowej: 20dBm
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi.
Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach.
Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi
przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie
oczyszczania lub sklepie, w którym produkt został zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które
powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta
dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja
