INSTRUKCJA OBSŁUGI 1
USER MANUAL 24
MANUAL DE USO 44

CMP-1006

v1.6.1 13.02.2018

1

INSTRUKCJA OBSŁUGI

CYFROWY MIERNIK

CĘGOWY PRĄDU AC/DC

CMP-1006

Wersja 1.6.1 13.02.2018

CMP-1006 – INSTRUKCJA OBSŁUGI

2

1 Wstęp .................................................................... 3

2 Bezpieczeństwo ................................................... 4

2.1 Międzynarodowe symbole bezpieczeństwa ............. 6

3 Przygotowanie miernika do pracy ...................... 7

4 Opis funkcjonalny ................................................ 8

4.1 Gniazda pomiarowe i elementy wyboru funkcji

pomiarowej ............................................................... 8

4.2 Wyświetlacz ciekłokrystaliczny (LCD) ...................... 9

4.3 Przewody ............................................................... 10

5 Pomiary ............................................................... 10

5.1 Pomiar prądu .......................................................... 10

5.2 Pomiar napięcia AC/DC ......................................... 12

5.3 Pomiary rezystancji ................................................ 12

5.4 Pomiary częstotliwości lub % cyklu roboczego ...... 13

5.5 Pomiary temperatury .............................................. 13

5.6 Pomiary ciągłości ................................................... 14

5.7 Test diody ............................................................... 14

5.8 Funkcja Data Hold .................................................. 15

5.9 Funkcja DC ZERO ................................................. 15

5.10 Funkcja Inrush (początkowy prąd rozruchu) ........... 16

5.11 Przycisk podświetlenia wyświetlacza ..................... 16

5.12 Automatyczne wyłączanie zasilania ....................... 16

6 Wymiana baterii ................................................. 16

7 Czyszczenie i konserwacja ............................... 17

8 Magazynowanie .................................................. 17

9 Rozbiórka i utylizacja ........................................ 17

10 Załączniki ............................................................ 18

10.1 Dane techniczne .................................................... 18

CMP-1006 – INSTRUKCJA OBSŁUGI

3

10.2 Wyposażenie standardowe .................................... 21

10.3 Serwis .................................................................... 21

10.4 Usługi laboratoryjne ............................................... 22

1 Wstęp

Dziękujemy za zakup cyfrowego miernika cęgowego CMP-

1006. Miernik CMP-1006 jest nowoczesnym, wysokiej jakości przy-

rządem pomiarowym, łatwym i bezpiecznym w obsłudze. Jednak

przeczytanie niniejszej instrukcji pozwoli uniknąć błędów przy po-

miarach i zapobiegnie ewentualnym problemom przy obsłudze
miernika.

W niniejszej instrukcji posługujemy się trzema rodzajami

ostrzeżeń. Są to teksty w ramkach, opisujące możliwe zagrożenia
zarówno dla użytkownika, jak i miernika. Teksty rozpoczynające się
słowem ‘OSTRZEŻENIE:’ opisują sytuacje, w których może dojść

do zagrożenia życia lub zdrowia, jeżeli nie przestrzega się instrukcji.
Słowo ‘UWAGA!’ rozpoczyna opis sytuacji, w której niezastoso-

wanie się do instrukcji grozi uszkodzeniem przyrządu. Wskazania

ewentualnych problemów są poprzedzane słowem ‘Uwaga:’.

OSTRZEŻENIE:

Przed użyciem przyrządu należy dokładnie przeczytać niniej-

szą instrukcję i zastosować się do przepisów bezpieczeń-

stwa i zaleceń producenta.

OSTRZEŻENIE:

Miernik CMP-1006 jest przeznaczony do cęgowych pomiarów

prądu a także do pomiarów napięć stałych i przemiennych,

częstotliwości, rezystancji i temperatury. Każde inne zasto-

sowanie niż podane w tej instrukcji może spowodować

uszkodzenie przyrządu i być źródłem poważnego niebezpie-
czeństwa dla użytkownika.

CMP-1006 – INSTRUKCJA OBSŁUGI

4

OSTRZEŻENIE:
Miernik CMP-1006 może być używany jedynie przez wykwali-
fikowane osoby posiadające odpowiednie uprawnienia do

prac przy instalacjach elektrycznych. Posługiwanie się mier-

nikiem przez osoby nieuprawnione może spowodować

uszkodzenie przyrządu i być źródłem poważnego niebezpie-
czeństwa dla użytkownika.

2 Bezpieczeństwo

Aby zapewnić odpowiednią obsługę i poprawność uzy-

skiwanych wyników należy przestrzegać następujących zaleceń:
 przed rozpoczęciem eksploatacji miernika należy dokładnie za-

poznać się z niniejszą instrukcją,

 przyrząd powinien być obsługiwany wyłącznie przez osoby od-

powiednio wykwalifikowane i przeszkolone w zakresie BHP,

 podczas pomiarów operator nie może mieć bezpośredniego

kontaktu z odsłoniętymi częściami dostępnymi uziemienia (np.
odsłonięte metalowe rury instalacji C.O., przewody uziemienia,

itp.); należy zapewnić sobie dobrą izolację dzięki odpowiednie-
mu ubraniu roboczemu, rękawicom, obuwiu, matom izolującym,

itd.,

 nie wolno dotykać odsłoniętych części przewodzących, jeżeli do

mierzonego obwodu załączone jest zasilanie,

 należy zachować dużą ostrożność przy pomiarze napięć prze-

kraczających 40VDC lub 20VAC RMS gdyż stanowią one po-
tencjalne zagrożenie porażeniem,

 przed przystąpieniem do testów diod, rezystancji lub ciągłości

zawsze należy rozładować kondensatory i odłączyć testowane

urządzenie od źródła zasilania,

 przy sprawdzaniu obecności napięcia należy upewnić się, że

funkcja ta działa prawidłowo (za pomocą pomiaru znanej warto-

ści napięcia) zanim przyjmie się, że zerowy odczyt oznacza

brak napięcia,

CMP-1006 – INSTRUKCJA OBSŁUGI

5

 niedopuszczalne jest używanie:

 miernika, który uległ uszkodzeniu i jest całkowicie lub czę-

ściowo niesprawny

 przewodów z uszkodzoną izolacją
 miernika przechowywanego zbyt długo w złych warunkach

(np. zawilgoconego)

 przed rozpoczęciem pomiaru należy wybrać właściwą funkcję

pomiarową,

 w trakcie pomiarów napięcia nie należy przełączać urządzenia

w tryb pomiaru prądu lub rezystancji,

 nie wykonywać pomiarów prądu w obwodach, w których napię-

cie przekracza 600V,

 w przypadku zmiany zakresów zawsze należy odłączyć prze-

wody pomiarowe od mierzonego obwodu,

 jeśli urządzenie jest użytkowane w sposób niewyszczególniony

przez producenta, poziom zabezpieczenia zapewnianego przez
urządzenie może być obniżony,

 naprawy mogą być wykonywane wyłącznie przez autoryzowany

serwis.

OSTRZEŻENIE:
Nigdy nie wolno przystępować do pomiarów, jeżeli użytkow-

nik ma mokre lub wilgotne dłonie.

Funkcja

Maksymalna war-

tość wejściowa

A DC, A AC

1000A DC/AC

V DC, V AC

600V DC/AC

Test rezystancji, częstotliwości,

diody

250V DC/AC

Temperatura

60V DC, 24V AC

CMP-1006 – INSTRUKCJA OBSŁUGI

6

OSTRZEŻENIE:
Nie wolno dokonywać pomiarów w atmosferze grożącej wy-

buchem (np. w obecności gazów palnych, oparów, pyłów,

itp.). W przeciwnym razie używanie miernika w tych warun-
kach może wywołać iskrzenia i spowodować eksplozję.

UWAGA!

Nie wolno przekraczać maksymalnego dopuszczalnego

zakresu napięcia wejściowego dla żadnej funkcji.
Nie podłączać napięcia do miernika, kiedy wybrana jest

funkcja rezystancji.

Ustawić przełącznik funkcji w położeniu OFF (wyłączony),

kiedy miernik nie jest używany.

Wyjąć z urządzenia baterię, jeśli miernik nie ma być

używany przez okres przekraczający 60 dni.

2.1 Międzynarodowe symbole bezpieczeń-
stwa

Niniejszy symbol, umieszczony w pobliżu innego symbolu
lub gniazda wskazuje, że użytkownik winien zapoznać się
z dalszymi informacjami zamieszczonymi w instrukcji
obsługi.

Niniejszy symbol, umieszczony w pobliżu gniazda

wskazuje, że w warunkach normalnego użytkowania
istnieje możliwość wystąpienia niebezpiecznych napięć.

Podwójna izolacja

CMP-1006 – INSTRUKCJA OBSŁUGI

7

3 Przygotowanie miernika do pracy

Po zakupie miernika należy sprawdzić kompletność zawartości

opakowania.
Przed przystąpieniem do wykonywania pomiarów należy:

 upewnić się, że stan baterii pozwoli na wykonanie pomiarów,
 sprawdzić czy obudowa miernika i izolacja przewodów pomia-

rowych nie są uszkodzone,

 dla zapewnienia jednoznaczności wyników pomiarów zaleca się

do gniazda COM podłączać przewód czarny a do gniazda V··

o

C·

o

F ·Hz przewód czerwony.

OSTRZEŻENIE:

Podłączanie nieodpowiednich lub uszkodzonych przewodów

grozi porażeniem niebezpiecznym napięciem.

CMP-1006 – INSTRUKCJA OBSŁUGI

8

AC

DC

kM

mV

A

CF¡ã
¡ã

A

A

6

1

2

4

5

3

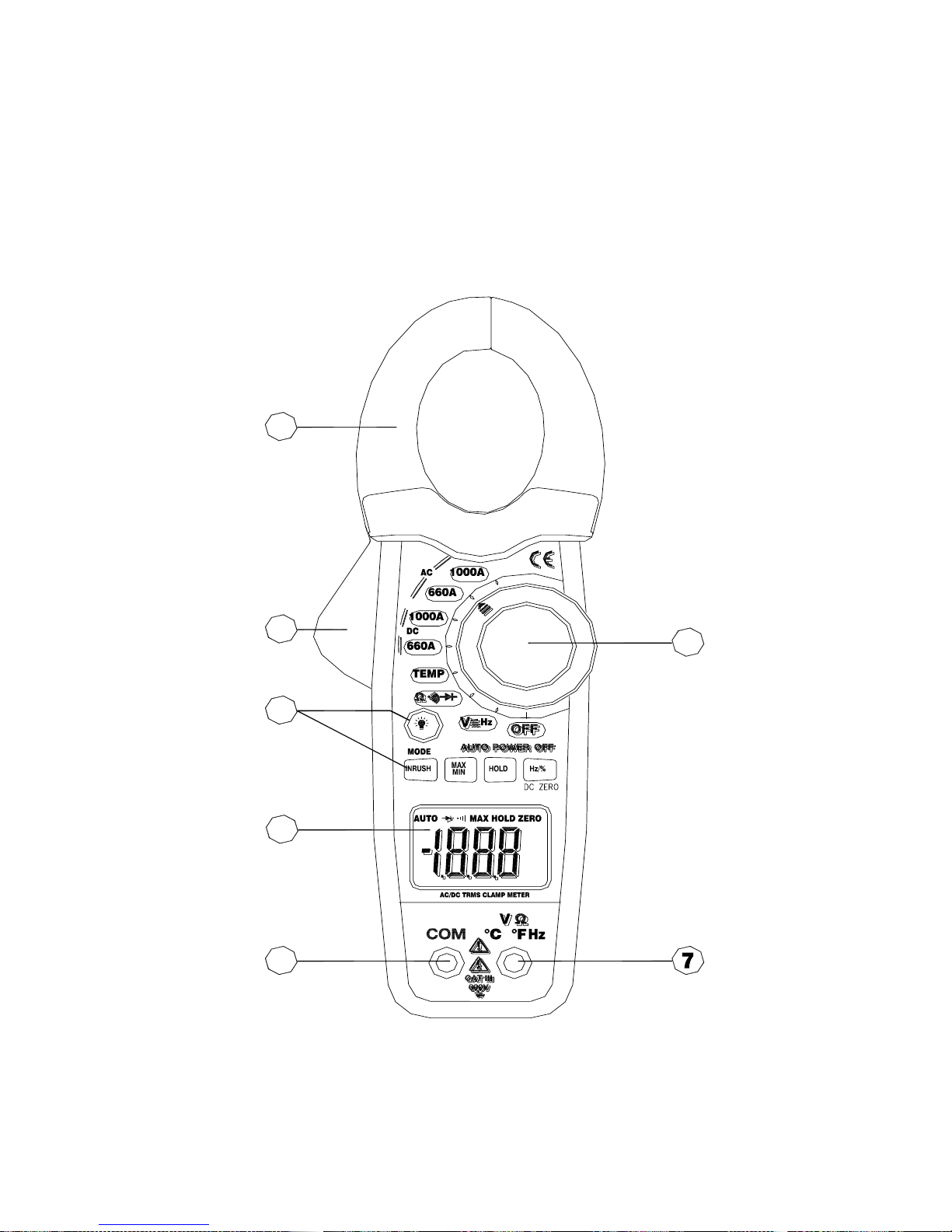

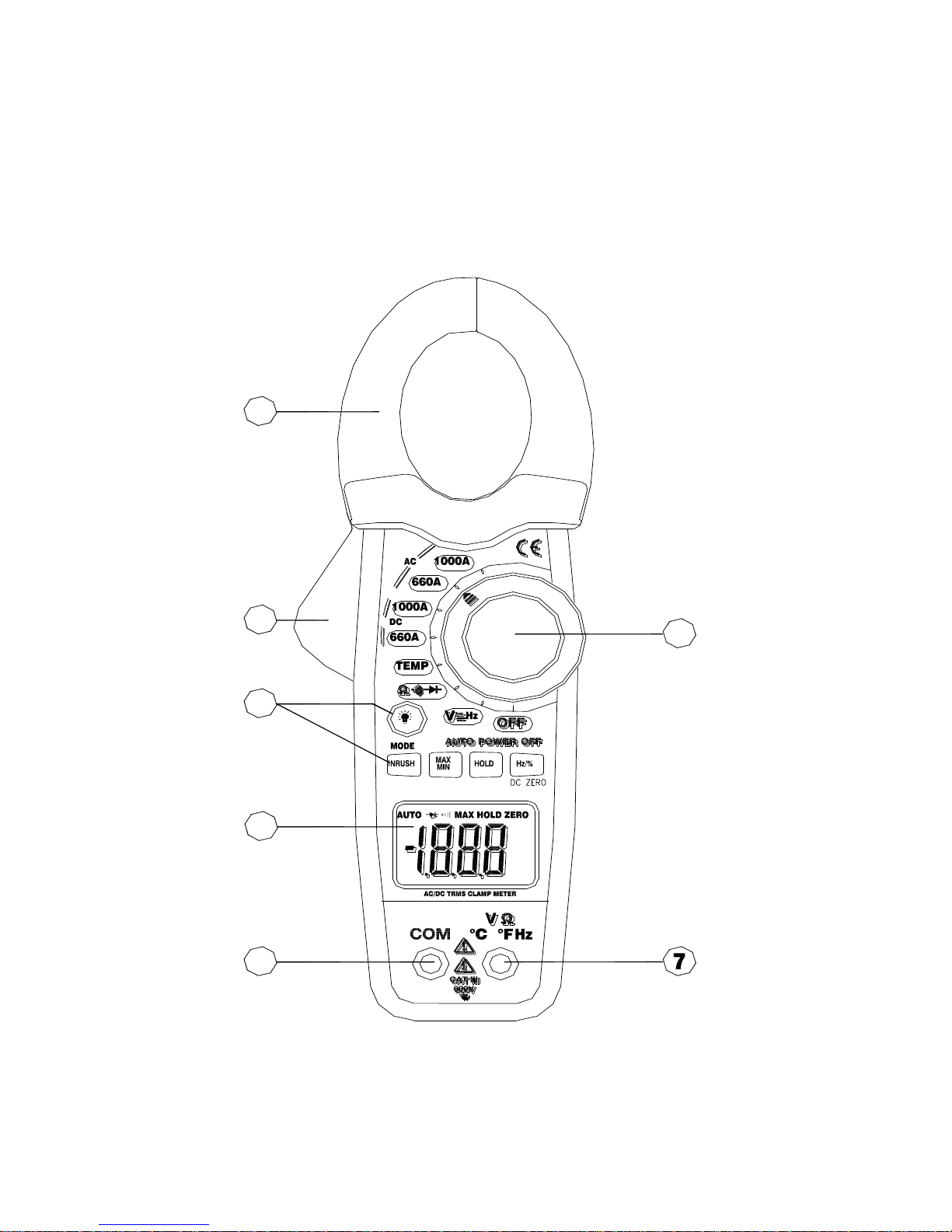

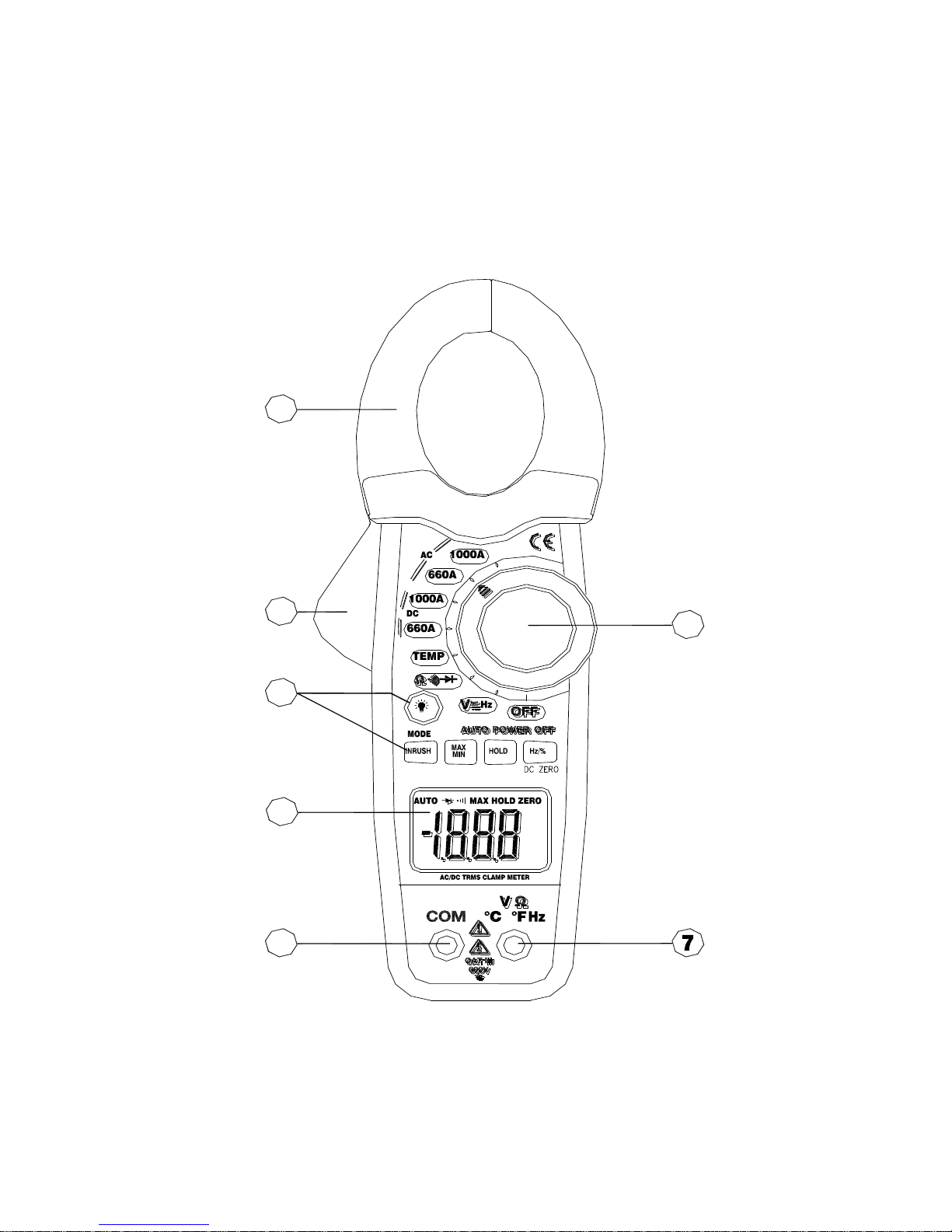

4 Opis funkcjonalny

4.1 Gniazda pomiarowe i elementy wyboru
funkcji pomiarowej

1. Cęgi prądowe

2. Dźwignia otwierająca cęgi

3. Przyciski kontrolne:

CMP-1006 – INSTRUKCJA OBSŁUGI

9

a. Podświetlenie
b. Prąd rozruchu / Tryb
c. Wartość Maks. / Min.
d. Zatrzymanie wyświetlania danych
e. Hz / % / DC Zero

4. Podświetlany wyświetlacz LCD

5. Ujemne gniazdo COM dla czarnego przewodu pomiarowego

6. Obrotowy przełącznik funkcji

7. Dodatnie gniazdo V· Ω · oC· oF i CAP ·Hz dla czerwonego

przewodu pomiarowego

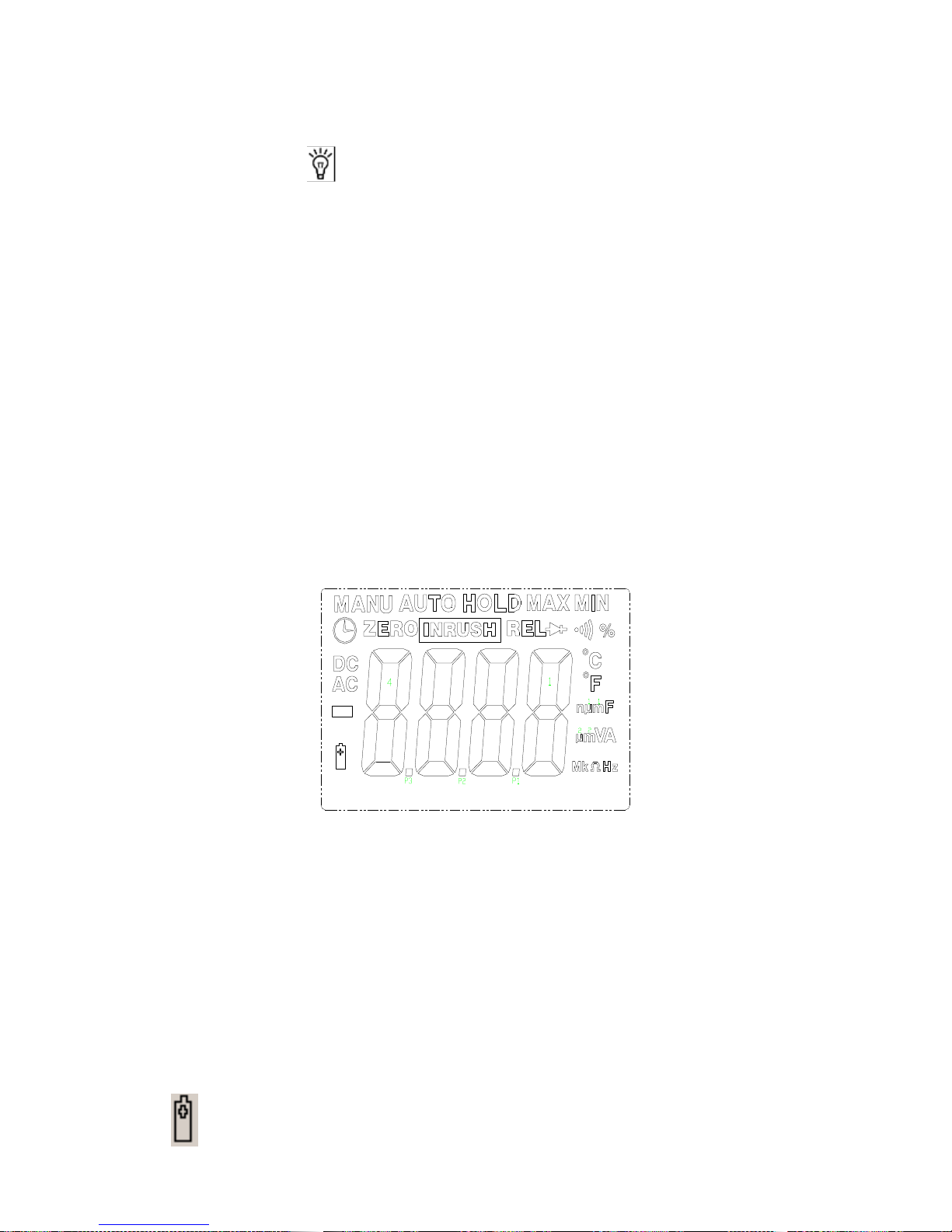

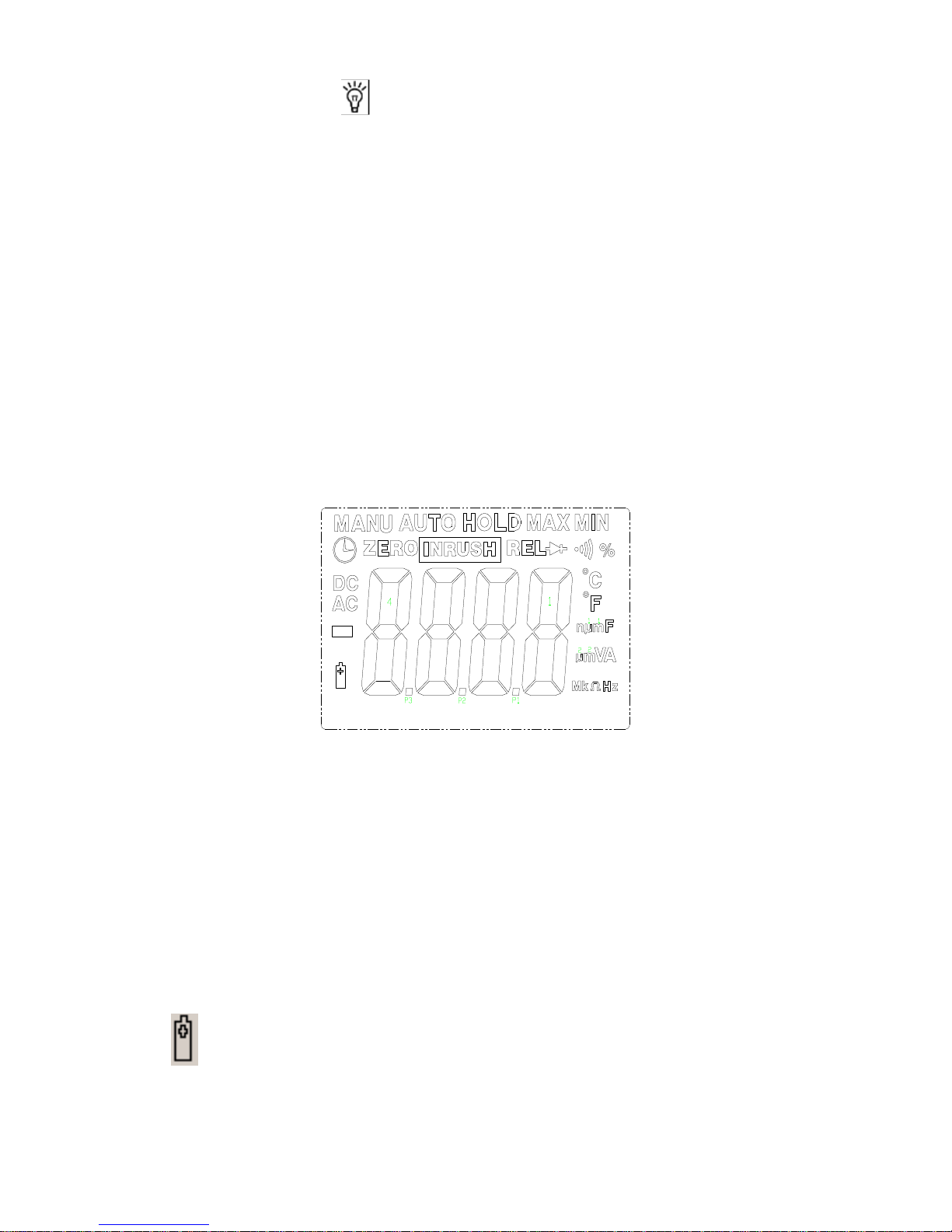

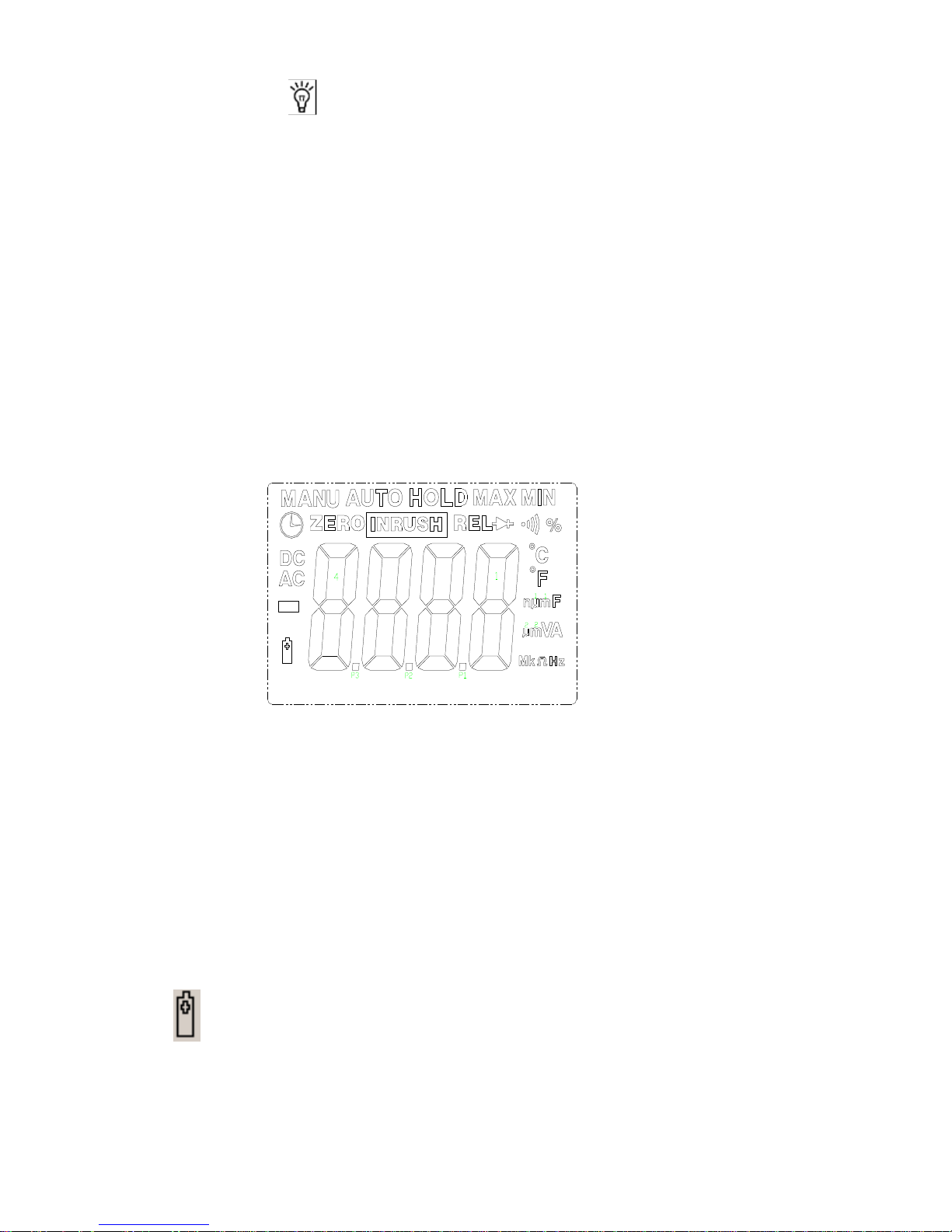

4.2 Wyświetlacz ciekłokrystaliczny (LCD)

HOLD - Zatrzymanie wyświetlania wyniku

Znak minus - Wyświetlenie odczytu ujemnego
0 do 6600 - Wyświetlenie wartości pomiaru
DC ZERO - DCA Zero
MAKS/MIN - Maksimum/Minimum
INRUSH - Początkowy prąd rozruchowy
AUTO - Tryb zakresu automatycznego
DC/AC - Prąd stały / Prąd zmienny

- Niski poziom baterii
mV lub V - Miliwolty lub Volty (Napięcie)
Ω - Omy (Rezystancja)

CMP-1006 – INSTRUKCJA OBSŁUGI

10

A - Ampery (Prąd)
F - Farad (Pojemność elektryczna)
Hz - Hertz (Częstotliwość)

o

F i oC - jednostki Fahrenheita i Celsjusza (Temperatura)
n, m, μ, M, k - Przedrostki jednostek pomiarowych: nano, mili,
micro, mega, i kilo

·))) - Test ciągłości

- Test diody

4.3 Przewody

Producent gwarantuje poprawność wskazań jedynie przy użyciu
firmowych przewodów.

OSTRZEŻENIE:

Podłączanie nieodpowiednich przewodów grozi porażeniem

wysokim napięciem lub błędami pomiarowymi.

5 Pomiary

Należy dokładnie zapoznać się z treścią tego rozdziału, ponie-
waż zostały w nim opisane sposoby wykonywania pomiarów i pod-
stawowe zasady interpretacji wyników. Ustawić przełącznik funkcji
w położeniu OFF (wyłączony), kiedy miernik nie jest używany.

5.1 Pomiar prądu

OSTRZEŻENIE:

Nie wolno dokonywać pomiarów w obwodzie, w którym na-

pięcie przekracza 600V AC. Nie należy dokonywać pomiarów

w obwodach o nieznanym potencjale. Nie wolno przekraczać

maksymalnych wartości zakresów pomiaru prądu.

CMP-1006 – INSTRUKCJA OBSŁUGI

11

OSTRZEŻENIE:

Nie wolno przystępować do pomiarów, jeżeli przedział baterii

jest otwarty.

OSTRZEŻENIE:

Nie wolno przystępować do pomiarów prądu z przewodami

pomiarowymi podłączonymi do miernika.

Aby wykonać pomiar prądu należy:
 ustawić przełącznik funkcji na zakres 1000A lub 660A. Jeśli

przybliżony zakres pomiaru nie jest znany, wówczas należy

wybrać najwyższy zakres, a następnie w razie potrzeby
przejść do niższych zakresów,

 nacisnąć przycisk DC ZERO celem wyzerowania wyświetlacza

miernika,

 nacisnąć przycisk dźwigni otwierającej szczęki. Objąć w pełni

tylko jeden przewód. Celem uzyskania optymalnych rezultatów

należy wyśrodkować przewód w szczękach,

 odczytać wynik pomiaru na wyświetlaczu LCD.

Uwaga:
Podczas pomiarów prądu należy upewnić się, że szczęki
miernika są w pełni zaciśnięte. W przeciwnym razie miernik

nie będzie w stanie dokonać dokładnych pomiarów. Najdo-
kładniejszy pomiar uzyskamy, kiedy przewód będzie znaj-
dował się w centrum szczęk pomiarowych.

CMP-1006 – INSTRUKCJA OBSŁUGI

12

5.2 Pomiar napięcia AC/DC

OSTRZEŻENIE:
Nie wolno dokonywać pomiarów w obwodzie, w którym na-
pięcie przekracza 600V AC względem ziemi.

OSTRZEŻENIE:

Nie wolno przystępować do pomiarów, jeżeli przedział baterii

jest otwarty.

Aby wykonać pomiar napięcia należy:
 podłączyć czarny przewód pomiarowy do ujemnego gniazda

COM zaś czerwony przewód pomiarowy do dodatniego gniaz-
da V·Ω·oC·oF·Hz,

 ustawić przełącznik funkcji w położeniu V Hz,
 za pomocą przycisku MODE (TRYB) wybrać napięcie AC lub

DC,

 podłączyć przewody pomiarowe równolegle do testowanego

obwodu,

 odczytać wynik pomiaru napięcia na wyświetlaczu LCD.

5.3 Pomiary rezystancji

OSTRZEŻENIE:

Nie wolno dokonywać pomiarów w obwodzie będącym pod

napięciem.

Aby wykonać pomiar rezystancji należy:

 podłączyć czarny przewód pomiarowy do ujemnego gniazda

COM zaś czerwony przewód pomiarowy do dodatniego gniaz-

da V·Ω·oC·oF·Hz,

 ustawić przełącznik funkcji w położeniu Ω ·))) ,

CMP-1006 – INSTRUKCJA OBSŁUGI

13

 przyłożyć ostrza sondy do testowanego obwodu lub elementu,
 odczytać wartość rezystancji na wyświetlaczu.

5.4 Pomiary częstotliwości lub % cyklu ro-
boczego

Aby wykonać pomiar częstotliwości lub % cyklu roboczego należy:

 podłączyć czarny wtyk bananowy przewodu pomiarowego do

ujemnego gniazda COM zaś czerwony przewód pomiarowy do
dodatniego gniazda V·Ω·oC·oF·Hz,

 ustawić przełącznik funkcji w położeniu V Hz,
 nacisnąć przycisk Hz/%, aby wybrać funkcję częstotliwości

(Hz) lub cyklu roboczego (%),

 przyłożyć ostrza sondy do testowanego elementu,
 odczytać wartość częstotliwości na wyświetlaczu,
 pomiar cyklu roboczego: Kiedy wartość cyklu roboczego jest

niższa niż 10,0%, wówczas na wyświetlaczu pojawia się sym­bol UL. Kiedy wartość cyklu roboczego jest wyższa niż 94,9%,
wówczas na wyświetlaczu pojawia się symbol OL,

 wyświetlacz będzie wskazywał odpowiedni ułamek i wartość,
 nacisnąć ponownie przycisk HZ/%, aby powrócić do trybu po-

miaru napięcia.

5.5 Pomiary temperatury

Aby wykonać pomiar temperatury:

 ustawić przełącznik funkcji w położeniu Temp,
 podłączyć sondę temperatury do ujemnego gniazda COM oraz

dodatniego gniazda V·Ω·oC·oF·Hz, przestrzegając biegunowo-
ści,

 przyłożyć głowicę sondy temperatury do testowanego urzą-

dzenia. Kontakt głowicy z mierzoną częścią testowanego

urządzenia należy utrzymywać dopóki odczyt się nie ustabili-

zuje,

 odczytać wynik pomiaru temperatury na wyświetlaczu. Odczyt

cyfrowy wskaże odpowiedni punkt dziesiętny oraz wartość,

 za pomocą przycisku MODE (TRYB) wybrać jednostkę oF lub

o

C.

CMP-1006 – INSTRUKCJA OBSŁUGI

14

OSTRZEŻENIE:

Aby uniknąć porażenia elektrycznego należy się upewnić, że
sonda z ogniwem termoelektrycznym została odłączona

przed przejściem do innej funkcji pomiarowej.

5.6 Pomiary ciągłości

OSTRZEŻENIE:

Nie wolno dokonywać pomiarów w obwodzie będącym pod

napięciem.

OSTRZEŻENIE:

Nie wolno przystępować do pomiarów, jeżeli przedział baterii

jest otwarty.

Aby wykonać pomiar ciągłości:

 podłączyć czarny przewód pomiarowy do ujemnego gniazda

COM, zaś czerwony przewód pomiarowy do dodatniego

gniazda V·Ω·oC·oF·Hz,

 ustawić przełącznik funkcji w położeniu Ω ·))) ,
 za pomocą przycisku MODE (TRYB) wybrać funkcję pomiaru

ciągłości “·)))”. Symbole przedstawiane na wyświetlaczu

zmienią się w momencie wciśnięcia przycisku MODE (TRYB),

 przyłożyć ostrza sondy do mierzonego obwodu lub elementu,
 jeżeli rezystancja jest mniejsza niż 40Ω, wówczas zabrzmi sy-

gnał dźwiękowy.

5.7 Test diody

Aby wykonać test diody:

 podłączyć wtyk bananowy czarnego przewodu pomiarowego

do ujemnego gniazda COM, zaś wtyk bananowy czerwonego
przewodu pomiarowego do dodatniego gniazda V·Ω·oC·oF·Hz,

CMP-1006 – INSTRUKCJA OBSŁUGI

15

 ustawić przełącznik funkcji w położeniu Ω ·))) . Za pomocą

przycisku MODE (TRYB) wybrać w razie potrzeby funkcję dio­dy (symbol diody „ „ pojawi się na wyświetlaczu LCD w try­bie testu diody),

 przyłożyć ostrza sond do mierzonej diody lub złącza półprze-

wodnikowego dla obu polaryzacji (przewodzącej i zaporowej),

 dioda lub złącze półprzewodnikowe mogą zostać ocenione w

sposób następujący:

 jeśli jeden odczyt przedstawia wartość (wartości typowe to

0.400V do 0.900V), zaś drugi odczyt przedstawia symbol

OL, wówczas dioda jest sprawna,

 jeśli obydwa odczyty przedstawiają symbol OL, dioda ma

przerwę,

 jeśli obydwa odczyty są bardzo niskie lub równe ‘0’, wów-

czas dioda jest przebita.

5.8 Funkcja Data Hold

Funkcja ta służy do zatrzymania wyniku pomiaru na wyświe-

tlaczu, co jest możliwe poprzez naciśnięcie przycisku HOLD. Kiedy
funkcja data hold jest włączona, na wyświetlaczu pojawia się sym-

bol HOLD. Celem powrotu do normalnego trybu funkcjonowania
urządzenia należy ponownie nacisnąć przycisk HOLD.

5.9 Funkcja DC ZERO

Tryb DC ZERO jest względny i może być wykorzystywany w

funkcji pomiaru prądu stałego.

Nacisnąć przycisk DC ZERO celem wyzerowania wyświetla-

cza dla prądu stałego..

Na wyświetlaczu pojawi się symbol “ZERO”. Odczyt na wy-

świetlaczu będzie teraz wskazywał bieżącą wartość pomniejszoną o

zapisaną w pamięci wartość “zerową”.

Aby wyjść z niniejszego trybu należy nacisnąć i przytrzymać

przycisk ZERO do momentu, gdy symbol “ZERO” zniknie z wyświe­tlacza.

CMP-1006 – INSTRUKCJA OBSŁUGI

16

5.10 Funkcja Inrush (początkowy prąd rozru-
chu)

Funkcja Inrush dla pomiaru prądu zmiennego, pozwala określić

początkowy prąd rozruchu silnika. W trybie „A AC”, należy nacisnąć

przycisk INRUSH, co spowoduje przejście miernika do trybu

INRUSH. Następnie na wyświetlaczu pojawi się symbol ”- - - -”, któ­ry będzie wyświetlany dopóki nie zostanie wykryty prąd rozruchu
silnika. Określenie prądu rozruchu zostanie wykonane tylko raz, a

odczyt zostanie zatrzymany na wyświetlaczu. Aby wyjść z trybu

INRUSH należy ponownie nacisnąć przycisk INRUSH przez okres
dłuższy niż 1s.

5.11 Przycisk podświetlenia wyświetlacza

Wyświetlacz jest podświetlany, co ułatwia odczyt, zwłaszcza w
słabo oświetlonych miejscach. Należy nacisnąć przycisk podświe-
tlenia celem jego włączenia. Nacisnąć przycisk ponownie, aby wy-
łączyć podświetlenie.

5.12 Automatyczne wyłączanie zasilania

Aby przedłużyć żywotność baterii miernik wyłączy się automa-

tycznie po około 25 minutach. Celem ponownego uruchomienia

miernika należy ustawić przełącznik funkcji w położeniu OFF (Wyłą-

czony), a następnie w pozycji odpowiadającej pożądanej funkcji.

6 Wymiana baterii

Miernik CMP-1006 jest zasilany z baterii 9V. Zaleca się stoso­wanie baterii alkalicznych.

Uwaga:

Dokonując pomiarów przy wyświetlonym mnemoniku baterii

należy się liczyć z dodatkowymi nieokreślonymi niepewno-
ściami pomiaru lub niestabilnym działaniem przyrządu.

CMP-1006 – INSTRUKCJA OBSŁUGI

17

OSTRZEŻENIE:

Pozostawienie przewodów w gniazdach podczas wymiany

baterii może spowodować porażenie niebezpiecznym napię-

ciem.

Aby wymienić baterię należy:

 odkręcić śrubę z gniazdem krzyżowym, która mocuje tylne

wieko baterii,

 otworzyć komorę baterii,
 wymienić baterię 9V,
 zamknąć komorę baterii.

7 Czyszczenie i konserwacja

Obudowę miernika można czyścić miękką, wilgotną flanelą
używając ogólnie dostępnych detergentów. Nie należy używać żad-

nych rozpuszczalników, ani środków czyszczących, które mogłyby
porysować obudowę (proszki, pasty itp.).

Układ elektroniczny miernika nie wymaga konserwacji.

8 Magazynowanie

Przy przechowywaniu przyrządu należy przestrzegać poniż-
szych zaleceń:

 odłączyć od miernika przewody,
 upewnić się, że miernik i akcesoria są suche,
 przy dłuższym okresie przechowywania należy wyjąć baterię.

9 Rozbiórka i utylizacja

Zużyty sprzęt elektryczny i elektroniczny należy gromadzić se-
lektywnie, tj. nie umieszczać z odpadami innego rodzaju.

Zużyty sprzęt elektroniczny należy przekazać do punktu zbiórki

zgodnie z Ustawą o zużytym sprzęcie elektrycznym i elektronicz-

nym.

CMP-1006 – INSTRUKCJA OBSŁUGI

18

Przed przekazaniem sprzętu do punktu zbiórki nie należy sa-
modzielnie demontować żadnych części z tego sprzętu.

Należy przestrzegać lokalnych przepisów dotyczących wyrzu-
cania opakowań, zużytych baterii i akumulatorów.

10 Załączniki

10.1 Dane techniczne

„w.m.” oznacza wartość mierzoną wzorcową

Pomiar prądu przemiennego TRMS

Zakres

Rozdzielczość

Niepewność podstawowa

660,0A

0,1A

 (2,5% w.m. + 8 cyfr)

1000A

1A

 (2,8% w.m. + 8 cyfr)

 zakres częstotliwości 45...65Hz

Pomiar prądu stałego

Zakres

Rozdzielczość

Niepewność podstawowa

660,0A

0,1A

 (2,5% w.m. + 5 cyfr)

1000A

1A

 (2,8% w.m. + 8 cyfr)

Pomiar napięcia przemiennego TRMS

Zakres

Rozdzielczość

Niepewność podstawowa

6,600V

0,001V

 (1,8% w.m. + 5 cyfr)

66,00V

0,01V

600,0V

0,1V

 zakres częstotliwości 45...65Hz

Pomiar napięcia stałego

Zakres

Rozdzielczość

Niepewność podstawowa

6,600V

0,001V

 (1,5% w.m. + 3 cyfry)

66,00V

0,01V

600,0V

0,1V

CMP-1006 – INSTRUKCJA OBSŁUGI

19

Pomiar rezystancji

Zakres

Rozdzielczość

Niepewność podstawowa

660,0Ω

0,1

 (1,0 % w.m. + 4 cyfry)

6,600KΩ

0,001k

 (1,5 % w.m. + 2 cyfry)

66,00KΩ

0,01k

660,0KΩ

0,1k

6,600MΩ

0,001M

 (2,5 % w.m. + 3 cyfry)

66,0MΩ

0,1M

 (3,5 % w.m. + 5 cyfr)

Pomiar częstotliwości

Zakres

Rozdzielczość

Niepewność podstawowa

30,0…659,9Hz

0,1Hz

 (1,2 % w.m. + 2 cyfry)

0,660…6,599kHz

0,001kHz

6,60…15,00kHz

0,01kHz

 czułość: 30…5kHz:10Vrms min., 5kHz…15kHz:40Vrms min.,

dla 20%...80% cyklu roboczego

Cykl roboczy

Zakres

Rozdzielczość

Niepewność podstawowa

10,0…94,9%

0,1%

niespecyfikowana

 szerokość impulsu: 100µs…100ms
 częstotliwość: 30Hz…15kHz
 czułość: 30…5kHz: 10Vrms, 5kHz…15kHz: 40Vrms

Pomiar temperatury

Zakres

Rozdzielczość

Niepewność podstawowa*

-20…760C

1C

± (3% w.m. + 5C)

-4…1400F

1F

± (3% w.m. + 9F)

* dokładność sondy nie jest uwzględniana

CMP-1006 – INSTRUKCJA OBSŁUGI

20

Pozostałe dane techniczne

a) kategoria pomiarowa………………..III 600V wg PN-EN 61010-1
b) rozwarcie szczęk cęgów …….………..…………………ok. 34mm
c) wewnętrzne średnice cęgów………….…………………36x52mm
d) wyświetlacz…….……….……6600 odczytów, podświetlany LCD
e) pomiar ciągłości.………..…próg 40 Ω; prąd pomiarowy < 0.5mA
f) test diody……….….……….…….typowy prąd pomiarowy 0.3mA
typowe napięcie obwodu otwartego < 3VDC

g) wskazanie niskiego poziomu baterii….….....wyświetlony zostaje

symbol ‘BAT’
h) wskazanie przekroczenia zakresu……….….wyświetlony zostaje
symbol ‘OL’
i) częstotliwość pomiarów……………….…..2 odczyty na sekundę
j) INRUSH……………...czas integracji 100ms, próbkowanie 10ms
k) czujnik temperatury…………..….sonda termoelektryczna typu K
l) impedancja wejścia……………..……………10M Ω (VDC i VAC)
m) szerokość pasma AC……………...…..50 do 400Hz (AAC i VAC)

n) temperatura robocza…………..….………………......5oC do 40oC

o) temperatura przechowywania…….……………….-.20oC do 60oC
p) wilgotność robocza………….maks. 80% do 31oC zmniejszająca

się liniowo do 50% przy 40oC
q) wilgotność przechowywania…..….…………………………..<80%
r) wysokość robocza………..………………………….maks. 2000 m
s) zasilanie………….………..……….……….……..jedna bateria 9V
t) automatyczne wyłączenie zasilania…….…po około 25 minutach
u) wymiary….………. ………………………………229 x 80 x 49mm
v) waga……………………………………………………………..303g

UWAGA!

Urządzenie zostało zaprojektowane z myślą o zastosowa-
niach w pomieszczeniach zamkniętych, zgodnie z wymogami
dla podwójnej izolacji IEC1010-1 (1995): EN61010-1 (1995)
Kategoria przepięciowa III 600V, Stopień zanieczyszczenia 2.

CMP-1006 – INSTRUKCJA OBSŁUGI

21

10.2 Wyposażenie standardowe

W skład standardowego kompletu dostarczanego przez produ-
centa wchodzą:

 miernik CMP-1006,
 przewody pomiarowe (2 szt.),
 bateria 9V,
 sonda temperatury typu K,
 futerał,
 instrukcja obsługi,
 karta gwarancyjna.

10.3 Serwis

Prowadzącym serwis gwarancyjny i pogwarancyjny jest:

SONEL S.A.

ul. Wokulskiego 11

58-100 Świdnica

tel. [phone] (Biuro Obsługi Klienta)

e-mail: [email protected]

internet: www.sonel.pl

Uwaga:
Do prowadzenia napraw serwisowych upoważniony jest je­dynie SONEL S.A.

Wyrób wyprodukowany w Chinach na zlecenie SONEL S.A.

CMP-1006 – INSTRUKCJA OBSŁUGI

22

10.4 Usługi laboratoryjne

Laboratorium Badawczo-Wzorcujące firmy SONEL S.A. oferuje

usługi wzorcowania przyrządów związanych z pomiarami wielkości

elektrycznych i nieelektrycznych. Wzorcowane są następujące typy
przyrządów:

 mierniki do pomiarów wielkości elektrycznych oraz parametrów

sieci energetycznych: miernik napięcia, mierniki prądu (w tym

również mierniki cęgowe), mierniki zabezpieczeń różnicowo-

prądowych, mierniki rezystancji izolacji, mierniki rezystancji

uziemień, mierniki do pomiaru impedancji pętli zwarcia, mierniki
rezystancji, analizatory parametrów sieci, liczniki energii elek­trycznej czynnej i biernej prądu przemiennego, multimetry,
mierniki wielofunkcyjne obejmujące funkcjonalnie w/w przyrzą-

dy,

 wzorce wielkości elektrycznych: kalibratory, wzorce rezystancji,
 przyrządy do pomiarów wielkości nieelektrycznych: pirometry,

mierniki do pomiaru natężenia oświetlenia, kamery termowizyj-

ne.

Laboratorium Badawczo-Wzorcujące działające w SONEL S.A.
posiada od 2 marca 2017 roku akredytację Polskiego Centrum
Akredytacji na wzorcowanie przyrządów pomiarowych w dziedzinie
wielkości elektrycznych DC i m.cz.: napięcie i prąd (DC), napięcie i

prąd (AC), rezystancja (DC), energia.

Świadectwo Wzorcowania jest dokumentem potwierdzającym
zgodność parametrów zadeklarowanych przez producenta badane-

go przyrządu, odniesioną do wzorca państwowego, z określeniem
niepewności pomiaru. Metody pomiarowe, według których Labora­torium wykonuje wzorcowania, są znormalizowane i opisane w in-

strukcjach:

 IW01 Wzorcowanie cyfrowych mierników napięcia, prądu i re-

zystancji,

 IW02 Wzorcowanie kalibratorów,
 IW03 Wzorcowanie wzorców wysokich rezystancji metodą

techniczną elektrometryczną,

CMP-1006 – INSTRUKCJA OBSŁUGI

23

 IW04 Wzorcowanie wzorców rezystancji metodami niskonapię-

ciowymi.

 IW08 Wzorcowanie liczników energii elektrycznej.

Zgodnie z normą PN-EN ISO 10012:2004 „Systemy zarządza-
nia pomiarami - Wymagania dotyczące procesów pomiarowych i

wyposażenia pomiarowego”, firma SONEL S.A. zaleca dla produ-

kowanych przez siebie przyrządów, stosowanie okresowej kontroli
metrologicznej nie rzadziej, niż co 13 miesięcy.

Dla wprowadzanych do użytkowania fabrycznie nowych przy­rządów posiadających Świadectwo Wzorcowania lub Certyfikat Ka-

libracji, kolejne wykonanie potwierdzenia metrologicznego (wzor-

cowanie) zaleca się przeprowadzić w terminie do 13 miesięcy od
daty zakupu, jednak nie później, niż 25 miesięcy od daty produkcji.

Certyfikat Kalibracji jest dokumentem wystawianym przez pro­ducenta dla nowego fabrycznie przyrządu, kolejna kontrola me-
trologiczna realizowana jest przez Laboratorium Badawczo-

Wzorcujące firmy Sonel S.A., a wystawiony dokument nosi na-

zwę - Świadectwo Wzorcowania.

Uwaga:

W przypadku przyrządów wykorzystywanych do badań związa-

nych z ochroną przeciwporażeniową, osoba wykonująca po-

miary powinna posiadać całkowitą pewność, co do sprawności
używanego przyrządu. Pomiary wykonane niesprawnym mier­nikiem mogą przyczynić się do błędnej oceny skuteczności

ochrony zdrowia, a nawet życia ludzkiego.

24

USER MANUAL

AC/DC DIGITAL CLAMP

METER

CMP-1006

Version 1.6.1 13.02.2018

CMP-1006 – USER MANUAL

25

1 Introdution .......................................................... 26

2 Safety .................................................................. 27

2.1 International Safety Symbols .................................. 29

3 Preparation of the meter for operation ............ 29

4 Functional description ...................................... 30

4.1 Measurement sockets and elements of selection of

the measurement function ...................................... 30

4.2 LCD display ............................................................ 31

4.3 Test leads ............................................................... 32

5 Measurements .................................................... 32

5.1 AC/DC current measurements ............................... 32

5.2 AC and DC voltage measurements ........................ 34

5.3 Resistance measurements ..................................... 34

5.4 Frequency or % duty cycle measurements ............ 35

5.5 Temperature measurements .................................. 35

5.6 Continuity Measurements ....................................... 36

5.7 Diode Measurements ............................................. 36

5.8 DATA HOLD Function ............................................ 37

5.9 DC ZERO ............................................................... 37

5.10 Inrush Function ...................................................... 37

5.11 LCD Backlight Button ............................................. 38

5.12 Automatic Power OFF ............................................ 38

6 Battery replacement .......................................... 38

7 Cleaning and maintenance ............................... 39

8 Storage ................................................................ 39

9 Dismantling and utilization ............................... 39

10 Attachments ....................................................... 40

10.1 Technical data ........................................................ 40

CMP-1006 – USER MANUAL

26

10.2 Standard equipment ............................................... 43

10.3 Manufacturer .......................................................... 43

1 Introdution

We appreciate your having purchased our digital clamp meter.
The CMP-1006 meter is a modern, high-quality measuring device,
which is easy and safe to use. Please acquaint yourself with the
present manual in order to avoid measuring errors and prevent
possible problems related to operation of the tester.

In the present manual we apply three kinds of warnings. These
are texts in frames, which describe possible dangers both for the
user and the meter itself. The messages starting from the word
‘WARNING:’ describe situations which imply a risk for life or health
should the recommendations presented in the present manual not
be observed. The word ‘ATTENTION!’ introduces a description of a
situation where non-observance of the recommendations presented
in the present manual may imply damage for the meter. Indications

of possible problems are preceded by the word ‘Attention:’.

WARNING:
Before using the instrument acquaint yourself with the pre­sent manual and observe the safety regulations and recom­mendations specified by the manufacturer.

WARNING:
The purpose of the CMP-1006 meter is to realise clamp
measurements of AC/DC current and also to realise AC/DC
voltage, resistance, frequency and temperature measure­ments. Using the meter in a manner which does not comply
with the recommendations specified in the present manual
may lead to its damage and constitutes a source of a serious
risk for the user.

CMP-1006 – USER MANUAL

27

WARNING:
The CMP-1006 meter may be operated solely by qualified
and properly authorised personnel for work at electric instal­lations. Using the tester by unauthorised personnel may lead
to its damage and constitutes a source of a serious risk for
the user.

2 Safety

In order to guarantee proper operation and correctness of the
obtained results it is necessary to observe the following recommen­dations:

 Before commencing operation of the meter please acquaint

yourself thoroughly with the present manual,

 The instrument should be operated solely by properly qualified

personnel, who also must be trained regarding the industrial
safety regulations,

 Use great care when making measurements if the voltages are

greater than 20VAC rms or 40VDC. These voltages are consid­ered a shock hazard,

 Always discharge capacitors and remove power from the device

under test before performing Diode, Resistance or Continuity
tests,

 Before use for non-contact AC voltage measurements, always

test the voltage detector on a known live circuit to verify proper
operation,

 It is prohibited to operated the meter:

 If it is damaged and completely or partially out of order,
 If the insulation of the test leads has been damaged,
 If it has been stored for an excessive period of time in inad-

equate conditions (e.g. if it is humid),

 Set function switch to the appropriate position before measur-

ing,

CMP-1006 – USER MANUAL

28

 When measuring volts do not switch to current/resistance

modes,

 Do not measure current on a circuit whose voltage exceeds

600V,

 When changing ranges always disconnect the test leads from

the circuit under test,

 If the equipment is used in a manner not specified by the

manufacturer, the protection provided by the equipment may be
impaired,

 Repairs must be realised solely by an authorised service work-

shop.

ATTENTION!

Input Limits

Function

Maximum Input

A DC, A AC

1000A DC/AC

V DC, V AC

600V DC/AC

Resistance, Frequency, Diode

Test

250V DC/AC

Temperature (°C/°F)

60V DC, 24V AC

WARNING:

Do not realise measurements with wet hands.

WARNING:
Do not realise measurements in environments in which there
are inflammable gases. Otherwise operation of the meter
under such conditions may cause sparking and explosion.

CMP-1006 – USER MANUAL

29

2.1 International Safety Symbols

This symbol, adjacent to another symbol or terminal, indi­cates the user must refer to the manual for further infor­mation.

This symbol, adjacent to a terminal, indicates that, under
normal use, hazardous voltages may be present

Double insulation

3 Preparation of the meter for operation

Before measurements commence, it is necessary to realise the fol­lowing actions:

 Make sure the conditions of the batteries or accumulators per-

mit to realise measurements,

 Make sure the casing of the meter and the insulation of the test

leads are not damaged,

 Insert the black test lead into the negative COM terminal and

the red test lead into the V·Ω·oC·oF·Hz positive terminal.

WARNING:
Connection of inappropriate or damaged test leads consti­tutes a risk of an electric shock with a dangerous voltage.

ATTENTION!

Do not exceed the maximum allowable input range of any
function.

Do not apply voltage to meter when resistance function is
selected.

Set the function switch OFF when the meter is not in use.
Remove the battery if meter is to be stored for longer than 60

days.

CMP-1006 – USER MANUAL

30

4 Functional description

4.1 Measurement sockets and elements of
selection of the measurement function

1. Current clamp

2. Clamp opening trigger

3. Control buttons:

AC

DC

kM

mV

A

CF¡ã
¡ã

A

A

6

1

2

4

5

3

CMP-1006 – USER MANUAL

31

a. Backlight
b. Inrush / Mode
c. Maks. / Min.
d. Data Hold
e. Hz / % / DC Zero

4. Backlit LCD Display

5. COM negative input jack for black test lead

6. Rotary function switch

7. V· ·°C·°F·Hz positive input jack for red lead

4.2 LCD display

HOLD - Data Hold

Minus sign - Negative reading display
0 do 6600 - Measurement display digits
DC ZERO - DCA Zero
MAKS/MIN - Maximum/Minimum
INRUSH - Inrush Current
AUTO - Auto Range mode
DC/AC - Direct Current / Alternating Current

- Low battery
mV or V - Milli-volts or Volts (Voltage)
Ω - Ohms (Resistance)
A - Amperes (Current)

CMP-1006 – USER MANUAL

32

F - Farad (Capacitance)
Hz - Hertz (Frequency)

o

F i oC - Fahrenheit and Celsius units (Temperature)

n, m, μ, M, k - Unit of measure prefixes: nano, milli, micro, mega,

and kilo

·))) - Continuity test

- Diode test

4.3 Test leads

The manufacturer guarantees correct measurement indications
provided original test leads are used.

WARNING:
Connection of inadequate test leads constitutes a risk of
electric shock with a dangerous voltage or may be a cause of
measurement errors.

5 Measurements

It is recommended to get acquainted thoroughly with the con­tents of the present chapter since it describes the measurement
systems, the manner of realisation of measurements and the basic
principles of interpretation of the results. Set the function select
switch to the OFF position when the meter is not in use.

5.1 AC/DC current measurements

WARNING:
Do not measure current on a circuit whose voltage exceeds
600V AC. Do not take current readings on circuits where the
maximum current potential is not known. Do not exceed the
maximum allowable input range while measuring current.

CMP-1006 – USER MANUAL

33

WARNING:
Do not realise measurements if the battery compartment is
open.

WARNING:
Do not commence measurements if the test leads are con­nected to the meter.

In order to realise a measurement of current, it is necessary to

realise the following actions:
 Set the Function switch to the 1000A or 660A range. If the ap-

prox. range of the measurement is not known, select the high­est range then move to the lower ranges if necessary,

 Press the DC ZERO button to zero the meter display,
 Press the trigger to open jaw. Fully enclose only one wire. For

optimum results, center the wire in the jaw,

 Read the result of the measurement on the display.

Attention:
During measurements of the current make sure the clamp is
properly placed. Otherwise the results of the measurements
will not be exact. The most exact result we will get if the wire
is placed in the middle of clamp.

CMP-1006 – USER MANUAL

34

5.2 AC and DC voltage measurements

WARNING:
Do not realise measurements if the battery compartment is
open.

In order to realise a measurement of AC or DC voltage, it is
necessary to realise the following actions:
 Insert the black test lead into the negative COM terminal and

the red test lead into the positive V· ·°C·°F·Hz terminal,

 Set the function switch to the V Hz position,
 Use the MODE button to select AC or DC Voltage,
 Connect the test leads in parallel to the circuit under test,
 Read the voltage measurement on the LCD display.

5.3 Resistance measurements

WARNING:
Measurements must not be realised in live circuits. Capaci­tors must be discharged.

WARNING:
Do not realise measurements if the battery compartment is
open.

In order to realise a measurement of the resistance it is neces-

sary to realise the following actions:
 Insert the black test lead into the negative COM terminal and

the red test lead into the V· ·°C·°F·Hz positive terminal,

 Set the function switch to the ))) position,
 Touch the test probe tips across the circuit or component un-

der test; it is best to disconnect one side of the device under

CMP-1006 – USER MANUAL

35

test so the rest of the circuit will not interfere with the re­sistance reading,

 Read the resistance on the LCD display.

5.4 Frequency or % duty cycle measure­ments

In order to realise frequency or % duty cycle measurement it is

necessary to realise the following actions:

 Insert the black test lead banana plug into the negative COM

jack and the red test lead banana plug into the V· ·°C·°F·Hz
positive jack,

 Set the function switch to the V Hz position,
 Press the Hz/% button to select the Frequency (Hz) or Duty

cycle (%)function,

 Touch the test probe tips across the circuit under test,
 Read the Frequency value on the display,
 Duty cycle measurement: When the duty cycle is less than

10.0%, the LCD panel shows UL. When the duty cycle is more
than 94.9%, the LCD panel shows OL,

 The display will indicate the proper decimal point and value,
 Press the HZ/% button again to return to the voltage mode.

5.5 Temperature measurements

In order to realise temperature measurement it is necessary to

realise the following actions:

 Set the function switch to the Temp position,
 Insert the Temperature Probe into the negative COM and the

V· ·°C·°F·Hz positive jacks, observing polarity,

 Touch the Temperature Probe head to the device under test.

Continue to touch the part under test with the probe until the
reading stabilizes,

 Read the temperature on the display. The digital reading will

indicate the proper decimal point and value,

 Use the MODE button to select oF or oC.

CMP-1006 – USER MANUAL

36

WARNING:
To avoid electric shock, be sure the thermocouple has been
removed before changing to another measurement function.

5.6 Continuity Measurements

WARNING:
Measurements must not be realised in live circuits. Capaci­tors must be discharged.

WARNING:
Do not realise measurements if the battery compartment is
open.

In order to realise continuity test it is necessary to realise the
following actions:
 Insert the black test lead into the negative COM terminal and

the red test lead into the V· ·°C·°F·Hz positive terminal,

 Set the function switch to the ))) position,
 Use the MODE button to select continuity “)))”. The display

icons will change when the MODE button is pressed,

 Touch the test probe tips across the circuit or component un-

der test,

 If the resistance is < 40, a tone will sound.

5.7 Diode Measurements

In order to realise diode test it is necessary to realise the
following actions:
 Insert the black test lead banana plug into the negative COM

jack and the red test lead banana plug into the V· ·°C·°F·Hz
positive jack,

CMP-1006 – USER MANUAL

37

 Turn the function switch to ))) position. Use the MODE

button to select the diode function if necessary (diode symbol
will appear on the LCD when in Diode test mode),

 Touch the test probe tips to the diode or semiconductor junc-

tion under test. Note the meter reading,

 Reverse the test lead polarity by reversing the red and black

leads. Note this reading,

 The diode or junction can be evaluated as follows:

 If one reading displays a value (typically 0.400V to 0.900V)

and the other reading displays OL, the diode is good;

 If both readings display OL the device is open;

 If both readings are very small or ‘0’, the device is shorted.

5.8 DATA HOLD Function

To freeze the LCD reading, press the HOLD button. While data
hold is active, the HOLD icon appears on the LCD. Press the HOLD
button again to return to normal operation.

5.9 DC ZERO

The DC ZERO is a relative feature and can be used in a meas­urement of DC current.
 Press the DC ZERO button to zero the display. “ZERO” will

appear in the display. The displayed reading is now the actual
value less the stored “zero” value;

 To exit this mode, press and Hold the ZERO button until

“ZERO” is no longer in the display.

5.10 Inrush Function

The Inrush current function for AC current measurement to de­tect the starting-up current of a motor. In ACA modes, press
INRUSH button will force meter to enter INRUSH mode. Then LCD
Displays ”- - - -” until the motor starting up an being detected. The
detection will be done only one time and the output reading will be
hold. To exit INRUSH mode, press INRUSH button more than one
second.

CMP-1006 – USER MANUAL

38

5.11 LCD Backlight Button

The LCD is equipped with backlighting for easier viewing, espe­cially in dimly lit areas. Press the backlight button to turn the back­light on. Press again to turn the backlight off. Note that the meter
does have an auto power off feature as described below.

5.12 Automatic Power OFF

In order to conserve battery life, the meter will automatically turn
off after approximately 25 minutes. To turn the meter on again, turn
the function switch to the OFF position and then to the desired func­tion position.

6 Battery replacement

The CMP-1006 meter is supplied by means of one 9V battery. It
is recommended to use alkaline battery.

Attention:
When making measurements with a battery's mnemonic on,
one must take into account additional indefinite measure­ment uncertainty or unstable working of the meter.

WARNING:
Should the test leads be left in the sockets during replace­ment of the battery, there might be a risk of electric shock
with a dangerous voltage.

In order to replace the battery it is necessary to do the following:
 Remove the Phillips head screw that secures the rear battery

door,

 Open the battery compartment,
 Replace the 9V battery,
 Secure the battery compartment.

CMP-1006 – USER MANUAL

39

7 Cleaning and maintenance

The casing of the meter may be cleaned with a soft, damp cloth
using all-purpose detergents. Do not use any solvents or cleaning
agents which might scratch the casing (powders, pastes, etc.).

The electronic system of the meter does not require maintenance.

8 Storage

In the case of storage of the device, the following recommenda­tions must be observed:

 Disconnect all the test leads from the meter,
 Make sure the meter and its accessories are dry,
 In the case the meter is to be stored for a prolonged period of

time, the battery must be removed from the device.

9 Dismantling and utilization

Worn-out electric and electronic equipment should be gathered
selectively, i.e. it must not be placed with waste of another kind.

Worn-out electronic equipment should be sent to a collection
point in accordance with the law of worn-out electric and electronic
equipment.

Before the equipment is sent to a collection point, do not dis­mantle any elements.

Observe the local regulations concerning disposal of packages,
worn-out batteries and accumulators.

CMP-1006 – USER MANUAL

40

10 Attachments

10.1 Technical data

„m.v.” means measured value of standard

AC current measurement TRMS

Range

Resolution

Basic uncertainty

660.0A

0.1A

 (2.5% m.v. + 8 digits)

1000A

1A

 (2.8% m.v. + 8 digits)

 frequency range 45...65Hz

DC current measurement

Range

Resolution

Basic uncertainty

660.0A

0.1A

 (2.5% m.v. + 5 digits)

1000A

1A

 (2.8% m.v. + 8 digits)

AC voltage measurement TRMS

Range

Resolution

Basic uncertainty

6.600V

0.001V

 (1.8% m.v. + 5 digits)

66.00V

0.01V

600.0V

0.1V

 frequency range 45...65Hz

DC voltage measurement

Range

Resolution

Basic uncertainty

6.600V

0.001V

 (1.5% m.v. + 3 digits)

66.00V

0.01V

600.0V

0.1V

CMP-1006 – USER MANUAL

41

Resistance measurement

Range

Resolution

Basic uncertainty

660.0Ω

0.1

 (1 % m.v. + 4 digits)

6.600KΩ

0.001k

 (1.5 % m.v. + 2 digits)

66.00KΩ

0.01k

660.0KΩ

0.1k

6.600MΩ

0.001M

 (2.5 % m.v. + 3 digits)

66.0MΩ

0.1M

 (3.5 % m.v. + 5 digits)

Frequency measurement

Range

Resolution

Basic uncertainty

30.0…659.9Hz

0.1Hz

 (1.2 % m.v. + 2 digits)

0.660…6.599kHz

0.001kHz

6.60…15.00kHz

0.01kHz

 sensitivity: 30…5kHz:10Vrms min., 5kHz…15kHz: 40Vrms min.

@ 20% to 80% duty cycle

Duty Cycle

Range

Resolution

Basic uncertainty

10.0…94.9%

0.1%

unspecificated

 Pulse width: 100µs…100ms
 Frequency: 30Hz…15kHz
 Sensitivity: 30…5kHz: 10Vrms, 5kHz…15kHz: 40Vrms

Temperature

Range

Resolution

Basic uncertainty*

-20…760C

1C

± (3% w.m. + 5C)

-4…1400F

1F

± (3% w.m. + 9F)

* probe accuracy not included

CMP-1006 – USER MANUAL

42

Other technical data

a) Measurement category ...........III 600V according to EN 61010-1

b) Clamp jaw opening………………....34mm (1.34") approximately

c) Internal diameters of clamp...…….………36x52mm (1,42x2,05”)
d) Display……………………………………6600 counts backlit LCD
e) Continuity check…………..threshold 40; Test current < 0.5mA
f) Diode test……………………………test current of 0.3mA typical;
open circuit voltage < 3VDC typical
g) Low Battery indication…………………………..‘BAT’ is displayed
h) Over-range indication…………………………….‘OL’ is displayed
i) Measurement rate……………….2 readings per second, nominal
j) Inrush………...………….integration time 100ms, sampling 10ms
k) Temperature sensor…………………………type K thermocouple

l) Input Impedance…………………….……..10M (VDC and VAC)
m) AC bandwidth……………………….50 to 400Hz (AAC and VAC)
n) Operating temperature……………...5oC to 40oC (41oF to 104oF)
o) Storage temperature……………….-20oC to 60oC (-4oF to 140oF)
p) Operating humidity………………….max 80% up to 31oC F (87o)
decreasing linearly to 50% at 40oC (104oF)
q) Storage humidity………………………………………………<80%
r) Operating altitude………………………2000m (7000ft) maximum
s) Battery………………………………………………..one 9V battery
t) Auto power OFF………………….after approximately 25 minutes
u) Dimensions…………………...229 x 80 x 49mm (9.0 x 3.1 x 2.0")
v) Weight……………………………………………………………303g

Attention:
For indoor use and in accordance with the requirements for
double insulation to IEC1010-1 (1995): EN61010-1 (1995)
Overvoltage Category III 600V, Pollution Degree 2.

CMP-1006 – USER MANUAL

43

10.2 Standard equipment

The standard set provided by the manufacturer includes the fol-

lowing components:

 The CMP-1006 meter,
 Test leads (2 pieces),
 K Type temperature probe,
 9V battery,
 Operating manual,
 Carrying case,
 Guarantee card.

10.3 Manufacturer

The manufacturer of the device, which also provides guarantee
and post-guarantee service is the following company:

SONEL S.A.

ul. Wokulskiego 11

58-100 Świdnica
Tel: + 48 74 858 38 60
Fax: [phone]

E-mail: [email protected]

Web page: www.sonel.pl

Note:

Service repairs must be realized solely by the manufacturer.

Made in China for SONEL S.A.

44

MANUAL DE USO

MEDIDOR DE PINZA DIGITAL

AC/DC

CMP-1006

Versión 1.6.1 13.02.2018

CMP-1006 – MANUAL DE USO

45

1 Introducción ....................................................... 46

2 Seguridad ........................................................... 47

2.1 Símbolos internacionales de seguridad ................. 49

3 Preparación del medidor para el trabajo ......... 50

4 Descripción funcional ....................................... 51

4.1 Los enchufes de medición y los elementos de la

selección de función de medición .......................... 51

4.2 Pantalla de cristal líquido (LCD) ............................. 52

4.3 Cables .................................................................... 53

5 Mediciones ......................................................... 54

5.1 Medición de corriente ............................................. 54

5.2 Medición de voltaje AC/DC .................................... 55

5.3 Medición de resistencia .......................................... 56

5.4 Las mediciones de frecuencia o % del ciclo de

trabajo ................................................................ .... 56

5.5 Medición de temperatura........................................ 57

5.6 Mediciones de continuidad ..................................... 57

5.7 Prueba de diodo ..................................................... 58

5.8 Función Data Hold ................................................. 58

5.9 Función DC CERO ................................................. 59

5.10 Función Inrush (corriente de arranque inicial) ........ 59

5.11 Botón de iluminación de la pantalla ........................ 59

5.12 Apagado automático de alimentación .................... 60

6 Cambio de batería .............................................. 60

1 Limpieza y mantenimiento ................................ 61

7 Almacenamiento ................................................ 61

8 Desmontaje y utilización ................................... 61

9 Archivos adjuntos.............................................. 62

CMP-1006 – MANUAL DE USO

46

9.1 Datos técnicos ........................................................ 62

9.2 Equipamiento estándar .......................................... 65

9.3 Servicio .................................................................. 65

1 Introducción

Gracias por comprar el medidor de pinza digital CMP-1006. El
medidor CMP-1006 es un dispositivo de medición moderno, de alta
calidad, fácil y seguro de usar. Lea estas instrucciones para evitar
errores de medición y prevenir los posibles problemas relacionados
con el funcionamiento del medidor.

En este manual se utilizan tres tipos de avisos. Se trata de
textos en el marco que describen los posibles riesgos tanto para el
usuario como el medidor. Los textos que comienzan con la palabra
‘ADVERTENCIA:’ describen las situaciones en las que puede
haber un peligro para la vida o la salud, si no cumple con las
instrucciones. La palabra ‘¡ATENCIÓN!’ da comienzo a la
descripción de la situación en la que el incumplimiento de las

instrucciones puede dañar el instrumento. Los indicios de posibles

problemas están precedidos por la palabra "Atención:".

ADVERTENCIA:
Antes de utilizar el instrumento debe leer cuidadosamente
este manual de instrucciones y seguir las normas de
seguridad y las recomendaciones del fabricante.

ADVERTENCIA:
El medidor CMP-1006 está diseñado para medir la corriente
continua y alterna, la frecuencia, la resistencia y la
temperatura. El uso del instrumento distinto del especificado

en este manual de instrucciones, puede causar daño y ser

fuente de un grave peligro para el usuario.

CMP-1006 – MANUAL DE USO

47

2 Seguridad

Para garantizar el servicio adecuado y la exactitud de los

resultados obtenidos hay que seguir las siguientes precauciones:
 antes de utilizar el medidor debe leer atentamente el presente

manual de instrucciones,

 el instrumento debe ser utilizado únicamente por el personal

adecuadamente cualificado y formado en materia de Seguridad
e Higiene en el Trabajo,

 durante la medición el operador no puede tener contacto

directo con las expuestas partes de toma de tierra (p.ej.
descubiertos tubos de metal del sistema de calefacción, cables
de toma de tierra, etc.) y debe asegurarse un buen aislamiento
usando la ropa adecuada, guantes, calzado, esteras aislantes,
etc.,

 no toque las partes conductoras que están descubiertas si al

circuito medido está conectada la alimentación,

 debe ser muy cuidadoso al medir tensiones superiores a 40V

DC (DC - corriente continua) o 20V AC (AC - corriente alterna)
RMS (RMS - valor cuadrático medido), ya que son una
amenaza potencial de descarga eléctrica,

 antes de realizar la prueba de diodos, resistencia o continuidad

siempre primero hay que descargar los condensadores y
desconectar el dispositivo bajo prueba de la fuente de
alimentación,

 al verificar la presencia de tensión, asegúrese de que esta

función funciona correctamente (midiendo un voltaje) antes de
aceptar que la lectura de cero significa que no hay tensión,

ADVERTENCIA:
El medidor CMP-1006 puede ser utilizado sólo por las
personas cualificadas que estén facultadas para trabajar con

las instalaciones eléctricas. El uso del medidor por personas
no autorizadas puede resultar en daños en el instrumento y

ser fuente de un grave peligro para el usuario.

CMP-1006 – MANUAL DE USO

48

 inaceptable es el uso de:

 el medidor que ha sido dañado y está total o parcialmente

estropeado,

 los cables con aislamiento dañado,
 el medidor guardado demasiado tiempo en malas

condiciones (p.ej. húmedas)

 antes de comenzar la medición, seleccione la función de

medición adecuada,

 durante las mediciones de tensión no se debe cambiar el

instrumento en el modo de medición de corriente o resistencia,

 no mida corriente en los circuitos donde la tensión supera

600V,

 al cambiar los rangos debe desconectar siempre los cables de

medición del circuito medido,

 si el dispositivo se usa de una manera no especificada por el

fabricante, el nivel de seguridad proporcionado por el
dispositivo puede ser reducido,

 las reparaciones pueden ser realizadas sólo por el servicio

autorizado.

ADVERTENCIA:
No se puede medir si el usuario tiene las manos mojadas o

húmedas.

Función

El valor máximo de

entrada

A DC, A AC

1000A DC/AC

V DC, V AC

600V DC / AC

Prueba de resistencia, frecuencia,

diodo

250V DC / AC

Temperatura

60V DC, 24V AC

CMP-1006 – MANUAL DE USO

49

ADVERTENCIA:

No tome mediciones en atmósfera explosiva (por ejemplo,

en la presencia de gases inflamables, vapores, polvo, etc.).
De lo contrario, el uso del medidor en estas condiciones
puede causar chispas y provocar una explosión.

¡ATENCIÓN!

No está permitido exceder el máximo rango de tensión de

entrada para cualquier función.

No está permitido conectar la tensión al medidor cuando se

ha seleccionado la función de la resistencia.

Ajustar el conmutador de función en OFF (apagado) cuando

no se utiliza el medidor.

Retirar la batería del dispositivo si el medidor no se va a

utilizar por un período superior a 60 días.

2.1 Símbolos internacionales de seguridad

Este símbolo, situado cerca de otro símbolo o un enchufe
indica que el usuario debe consultar más información en

el manual de instrucciones.

Este símbolo, situado cerca del enchufe sugiere que en

condiciones normales de uso, existe la posibilidad de
tensiones peligrosas.

Doble aislamiento

CMP-1006 – MANUAL DE USO

50

3 Preparación del medidor para el trabajo

Después de comprar el medidor, hay que comprobar la

integridad del contenido del paquete.
Antes de realizar la medición hay que:

 asegurarse si el estado de la batería permite las mediciones,
 comprobar si la carcasa del medidor y el aislamiento de los

cables de medición no están dañados,

 para asegurar la interpretación única de los resultados de la

medición, se recomienda conectar al enchufe COM el cable

negro y al enchufe V· Ω ·

o

C·

o

F ·Hz el cable rojo.

ADVERTENCIA:

La conexión de los cables incorrectos o dañados puede

causar descarga de tensión peligrosa.

CMP-1006 – MANUAL DE USO

51

AC

DC

kM

mV

A

CF¡ã
¡ã

A

A

6

1

2

4

5

3

4 Descripción funcional

4.1 Los enchufes de medición y los
elementos de la selección de función de
medición

8. Pinza de corriente

CMP-1006 – MANUAL DE USO

52

9. Palanca de apertura de pinzas

10. Botones de control:

a. Iluminación
b. Corriente de arranque / Modo
c. Valor Máx. / Min.
d. Retención de visualización de datos
e. Hz / % / DC Cero

11. Pantalla iluminada LCD

12. Enchufe negativo COM para cable de prueba negro

13. Conmutador de funciones giratorio

14. Enchufe adicional V· Ω ·

o

C· oF y CAP ·Hz para el cable de

prueba rojo

4.2 Pantalla de cristal líquido (LCD)

HOLD Retener la visualización de los resultados

El signo menos - Visualización de una lectura negativa
0 a 6600 - Visualización de los valores de medición
DC CERO - DCA Cero
MAX/MIN - Máximum / Mínimum
INRUSH - Corriente de arranque inicial
AUTO - Modo automático
DC / AC - Corriente continua / Corriente alterna

- Batería baja

CMP-1006 – MANUAL DE USO

53

mV o V - Milivoltios o voltios (voltaje)
Ω - Ohm (Resistencia)
A - Amperios (Corriente)
F - Faradio (Capacidad eléctrica)
Hz - Hertz (Frecuencia)

o

F y oC - unidades Fahrenheit y Celsius (temperatura)

n, m, μ, M, k - Los prefijos de las unidades de medida: nano,

mili, micro, mega y kilo

·))) - Prueba de continuidad

- Prueba de diodo

4.3 Cables

El fabricante garantiza la exactitud de las indicaciones sólo si
se utiliza los cables del fabricante.

ADVERTENCIA:
La conexión de los cables inadecuados puede causar
descarga eléctrica o errores de medición.

CMP-1006 – MANUAL DE USO

54

5 Mediciones

Por favor, lea cuidadosamente el contenido de este capítulo, ya
que se ha descrito la forma de tomar las medidas y los principios

básicos de interpretación de los resultados. Ajustar el conmutador
de función en OFF (apagado) cuando no se utiliza el medidor.

5.1 Medición de corriente

ADVERTENCIA:
No tome medidas en el circuito donde el voltaje exceda 600V
AC. No tome medidas en los circuitos con un potencial
desconocido. No exceda la escala máxima de la medición de
corriente.

ADVERTENCIA:

No tome mediciones, si el compartimento de la batería está

abierto.

ADVERTENCIA:

No tome mediciones de corriente con cables de medición

conectados al medidor.

Para realizar la medición de la corriente hay que:

 ajustar el conmutador de funciones en el rango de 1000A o

660A. Si desconoce el rango aproximado de la medición, debe

seleccionar el rango más alto, y luego, si es necesario pasar a

las escalas más bajas,

 pulsar el botón DC CERO para reestablecer la pantalla del

medidor,

CMP-1006 – MANUAL DE USO

55

 pulsar el botón de la palanca de apertura de la pinza. Abrazar

plenamente solo un cable. Con el fin de obtener unos
resultados óptimos, debe centrar el cable en la pinza,

 leer el resultado de la medición en la pantalla LCD.

Atención:

Al medir la corriente, asegúrese de que las mordazas del
medidor estén bien apretadas. De lo contrario, el medidor no
será capaz de realizar mediciones precisas. Obtenemos la

medición más precisa cuando el cable se encuentra en el
centro de las mandíbulas de medición.

5.2 Medición de voltaje AC/DC

ADVERTENCIA:
No tome medidas en el circuito donde el voltaje exceda 600V
CA respecto a tierra.

ADVERTENCIA:

No tome mediciones, si el compartimento de la batería está

abierto.

Para realizar la medición de la tensión hay que:

 conectar el cable de prueba negro al terminal negativo COM y

el cable de prueba rojo al terminal positivo V·Ω·oC·oF·Hz,

 poner el conmutador rotativo de la función en la posición V Hz,
 utilizando el botón MODE seleccionar voltaje AC o DC,
 conectar los cables de prueba en paralelo al circuito bajo

prueba,

 leer el resultado de la medición en la pantalla LCD.

CMP-1006 – MANUAL DE USO

56

5.3 Medición de resistencia

ADVERTENCIA:
No realice mediciones en el circuito que esté bajo tensión.

Para realizar la medición de la resistencia hay que:

 conectar el cable de prueba negro al terminal negativo COM y

el cable de prueba rojo al terminal positivo V·Ω·oC·oF·Hz,

 poner el conmutador rotativo de función en la posición Ω ·)))

.

 poner las puntas de la sonda al circuito o elemento bajo

prueba,

 leer el valor de la resistencia en la pantalla.

5.4 Las mediciones de frecuencia o % del
ciclo de trabajo

Para realizar la medición de frecuencia o % ciclo de trabajo hay

que:

 conectar el cable de prueba negro tipo banana al terminal

negativo COM y el cable de prueba rojo al terminal positivo

V·Ω·

oC·o

F·Hz,

 poner el conmutador rotativo de la función en la posición V Hz,
 presionar el botón Hz/% para seleccionar la función de la

frecuencia (Hz) o ciclo de trabajo (%),

 poner las puntas de la sonda en el elemento bajo prueba,
 leer el valor de la frecuencia en la pantalla,
 medición del ciclo de trabajo: Cuando el valor del ciclo de

trabajo es inferior al 10,0%, la pantalla muestra el símbolo UL.
Cuando el valor del ciclo de trabajo es mayor al 94,9%, la
pantalla muestra el símbolo OL,

 la pantalla indicará el valor y la parte proporcional,
 presionar de nuevo el botón HZ/% para volver al modo de

medición de voltaje.

CMP-1006 – MANUAL DE USO

57

5.5 Medición de temperatura

Para tomar medida de temperatura hay que:
 poner el conmutador rotativo de la función en la posición

Temp,

 conectar la sonda de temperatura al enchufe negativo COM y

al enchufe positivo V·Ω·oC·oF·Hz, observando la polaridad,

 poner el cabezal de la sonda de temperatura al dispositivo

bajo prueba. El contacto del cabezal con la parte medida del
dispositivo bajo prueba se debe mantener hasta que la lectura
sea estable,

 leer el resultado de la medición de temperatura en la pantalla.

La lectura digital indicará el punto decimal y valor,

 utilizando el botón MODE seleccionar la unidad oF o oC.

ADVERTENCIA:

Para evitar descargas eléctricas, asegúrese de que la sonda
con el elemento termoeléctrico ha sido desconectada antes

de pasar a otra función de medición.

5.6 Mediciones de continuidad

ADVERTENCIA:

No realice mediciones en el circuito que esté bajo tensión.

ADVERTENCIA:

No tome mediciones, si el compartimento de la batería está

abierto.

Para tomar medidas de continuidad hay que:
 conectar el cable de prueba negro al terminal negativo COM y

el cable de prueba rojo al terminal positivo V·Ω·oC·oF·Hz,

CMP-1006 – MANUAL DE USO

58

 poner el conmutador rotativo de la función en la posición Ω ·)))

.

 utilizando el botón MODE seleccionar la función de medición

de continuidad “·)))”. Los símbolos que aparecen en la
pantalla cambiarán cuando presione el botón MODE,

 poner las puntas de la sonda al circuito o elemento bajo

prueba,

 si la resistencia es menor a 40Ω, se escuchará un tono.

5.7 Prueba de diodo

Para tomar medidas de diodo hay que:
 conectar el cable negro de prueba tipo banana al terminal

negativoCOM el cable de prueba rojo tipo banana al terminal
positivoV·Ω·oC·oF·Hz,

 poner el conmutador rotativo de la función en la posición Ω ·)))

. Con ayuda del botón MODE seleccionar, si es necesario,

la función de diodo (el símbolo de diodo " " aparecerá en la

pantalla LCD en el modo de prueba de diodo),

 poner las puntas de las sondas al diodo bajo prueba o al

conector semiconductor para ambas polarizaciones
(conductora y de detención),

 el diodo o conector semiconductor puede ser evaluado de la

siguiente manera:

 si una lectura indica un valor (los valores típicos son de

0.400V a 0.900V), y la segunda lectura muestra el símbolo

OL, entonces el diodo funciona correctamente,

 si ambas lecturas muestran el símbolo OL, el diodo tiene

una ruptura,

 si ambas lecturas son muy bajas o iguales a "0", el diodo

está roto.

5.8 Función Data Hold

Esta función se utiliza para retener el resultado de la medición

en la pantalla, que es posible presionando el botón HOLD. Cuando

la función de retención de datos (data hold) está activa, la pantalla

CMP-1006 – MANUAL DE USO

59

muestra el símbolo HOLD. Para volver al funcionamiento normal
del instrumento, pulse de nuevo el botón HOLD.

5.9 Función DC CERO

El modo DC CERO es relativo y se puede utilizar como una

función de medición de corriente continuo.

Pulsar el botón DC CERO para restablecer la pantalla del

medidor para la corriente continua,

La pantalla muestra el símbolo “CERO”. La lectura de la

pantalla indicará el valor actual disminuido por el valor "cero"
almacenado en la memoria.

Para salir de este modo deja presionado el botón CERO hasta

que el símbolo “CERO” desaparezca de la pantalla.

5.10 Función Inrush (corriente de arranque
inicial)

La función Inrush de medición de corriente alterna permite

especificar la corriente inicial de arranque de motor. En el modo "A

AC” hay que presionar el botón INRUSH para que el medidor pase

al modo INRUSH. A continuación, la pantalla mostrará el símbolo ”-

- - -” que será mostrado hasta que se determine la corriente de

arranque de motor. La determinación de la corriente de arranque se

ejecuta una sola vez, y la lectura se retendrá en la pantalla. Para

salir del modo INRUSH debe presionar de nuevo el botón INRUSH
durante más de 1 segundo.

5.11 Botón de iluminación de la pantalla

La pantalla está iluminada lo que facilita la lectura,

especialmente en zonas poco iluminadas. Pulsar brevemente el

botón de la iluminación para encenderlo. Pulsar de nuevo el botón

para apagar la iluminación.

CMP-1006 – MANUAL DE USO

60

5.12 Apagado automático de alimentación

Para extender la duración de la batería, el medidor se apaga

automáticamente después de unos 25 minutos. Para reiniciar el
medidor de nuevo, fije el conmutador de función en OFF (apagado)

y luego en una posición correspondiente a la función deseada.

6 Cambio de batería

El medidor CMP-1006 se alimenta de las baterías de 9V. Se

recomienda utilizar baterías alcalinas.

Atención:

Haciendo mediciones en el mostrado mnemónico de la
batería hay que tener en cuenta las incertidumbres

adicionales de medición no especificadas o el
funcionamiento inestable del instrumento.

ADVERTENCIA:

Si dejamos los cables en los enchufes durante el cambio de

la batería, esto puede causar una descarga de tensión

peligrosa.

Para reemplazar la batería hay que:

 aflojar el tornillo con cabeza transversal, que sujeta la tapa

trasera de la batería,

 abrir el compartimiento de la batería,
 reemplazar la batería de 9V,
 cerrar el compartimento de la batería.

CMP-1006 – MANUAL DE USO

61

7 Limpieza y mantenimiento

La carcasa del medidor puede ser limpiada con una franela
suave y humedecida con detergentes comúnmente utilizados. No
utilice disolventes o productos de limpieza que puedan rayar la
carcasa (polvos, pastas, etc.).

El sistema electrónico del medidor no requiere conservación.

8 Almacenamiento

Durante el almacenamiento del instrumento, hay que seguir las
siguientes instrucciones:

 desconectar todos los cables del medidor,
 asegurarse de que el medidor y los accesorios estén secos,
 durante un almacenamiento prolongado se debe quitar la

batería,

9 Desmontaje y utilización

Los residuos de aparatos eléctricos y electrónicos deben ser
recogidos por separado, es decir, no depositar con los residuos de
otro tipo.

El dispositivo electrónico debe ser llevado a un punto de

recogida conforme con la Ley de residuos de aparatos eléctricos y
electrónicos.

Antes de llevar el equipo a un punto de recogida no se debe
desarmar ninguna parte del equipo.

Hay que seguir las normativas locales en cuanto a la
eliminación de los envases, baterías usadas y acumuladores.

CMP-1006 – MANUAL DE USO

62

10 Archivos adjuntos

10.1 Datos técnicos

"v.m" significa el valor medido

Corriente alterna TRMS

Rango

Resolución

Inseguridad básica

660,0A

0,1A

±(2,5% v.m. + 8 dígitos)

1000A

1A

±(2,8% v.m. + 8 dígitos)

 Rango de frecuencias: 45...65Hz

Corriente continua

Rango

Resolución

Inseguridad básica

660,0A

0,1A

±(2,5% v.m. + 5 dígitos)

1000A

1A

±(2,8% v.m. + 8 dígitos)

Voltaje alterno TRMS

Rango

Resolución

Inseguridad básica

6,600V

0,001V

±(1,8% v.m. + 5 dígitos)

66,00V

0,01V

600,0V

0,1V

 Rango de frecuencias: 45...65Hz

Voltaje continuo

Rango

Resolución

Inseguridad básica

6,600V

0,001V

±(1,5% v.m. + 3 dígitos)

66,00V

0,01V

600,0V

0,1V

CMP-1006 – MANUAL DE USO

63

Resistencia

Rango

Resolución

Inseguridad básica

660,0Ω

0,1

±(1,0% m.v. + 4 dígitos)

6,600KΩ

0,001k

±(1,5% v.m. + 2 dígitos)

66,00KΩ

0,01k

660,0KΩ

0,1k

6,600MΩ

0,001M

±(2,5% v.m. + 3 dígitos)

66,0MΩ

0,1M

±(3,5% v.m. + 5 dígitos)

Frecuencia

Rango

Resolución

Inseguridad básica

30,0…659,9Hz

0,1Hz

±(1,2% v.m. + 2 dígitos)

0,660…6,599kHz

0,001kHz

6,60…15,00kHz

0,01kHz

 Sensibilidad: 30Hz...5kHz: min 10Vrms min., 5kHz…15kHz:

40Vrms min. para el 20%... 80% del ciclo de trabajo

Ciclo de trabajo

Rango

Resolución

Inseguridad básica

10,0…94.9%

0,1%

sin especificar

 Ancho de impulso: 100μs - 100ms
 Frecuencia: 5Hz...150kHz
 Sensibilidad: 30Hz...5kHz: min 10Vrms, 5kHz…15kHz: 40Vrms

Temperatura

Rango

Resolución

Inseguridad básica

-20…760C

1C

± (3,0% v.m. + 5C)

-4…1400F

1F

± (3,0% v.m. + 9F)

* precisión de la sonda no incluida

CMP-1006 – MANUAL DE USO

64

Otros datos técnicos

a) categoría de la medición................III 600 V según la norma

EN 61010-1

b) apertura de las mordazas de pinza …………….... unos 34mm

c) diámetro interior de la pinza ………………………... 36x52mm
d) pantalla…………………………. 6.600 lecturas, iluminada LCD
e) medida de continuidad …. umbral de 40 Ω; corriente de

medición < 0.5mA

f) prueba de diodo ………....... corriente de prueba típica 0.3mA

g) típico voltaje del circuito abierto <3VDC

h) indicación de batería baja ........... se muestra el símbolo ‘BAT’

i) indicación de superación del rango se muestra el símbolo

‘OL’

j) frecuencia de las mediciones ............. 2 lecturas por segundo

k) INRUSH…........tiempo de integración 100ms, muestreo 10ms

l) sensor de temperatura ……..…….sonda termoeléctrica tipo K
m) impedancia de entrada……………………10M Ω (VDC y VAC)

n) ancho de banda CA .........................50 a 400Hz (AAC y VAC)

o) temperatura de trabajo……..…………...………......5°C a 40°C

p) temperatura de almacenamiento …….………….-.20°C a 60°C
q) humedad de trabajo………….máx. 80% a 31°C disminuyendo

linealmente hasta 50% a 40°C
r) humedad de almacenamiento…..….………….…………..<80%

s) altura de trabajo………..…………….....………….máx. 2000 m

t) alimentación………….………..………….…..una batería de 9V
u) apagado automático de almacenamiento…….…después de

unos 25 minutos

v) dimensiones ................................................. 229 x 80 x 49mm

w) peso ................................................................................. 303g

¡ATENCIÓN!
El dispositivo ha sido diseñado para aplicaciones en
espacios cerrados, de acuerdo con los requisitos de doble
aislamiento IEC1010-1 (1995): EN61010-1 (1995), categoría de
sobretensión III 600 V, grado de contaminación 2.

CMP-1006 – MANUAL DE USO

65

10.2 Equipamiento estándar

El juego estándar suministrado por el fabricante incluye:

 medidor CMP-1006,
 cables de medición (2 unidades),
 batería 9V,
 sonda de temperatura tipo K,
 funda,
 instrucciones de uso,
 tarjeta de garantía.

10.3 Servicio

El servicio de garantía y postgarantía lo presta:

SONEL S.A.

ul. Wokulskiego 11

58-100 Świdnica

Polonia
tel. [phone]
fax [phone]

E-mail: [email protected]

Web page: www.sonel.pl

ATENCIÓN:

Para el servicio de reparaciones sólo está autorizado

SONEL S.A.

Producto hecho en China por encargo de SONEL S.A.
