Page 1

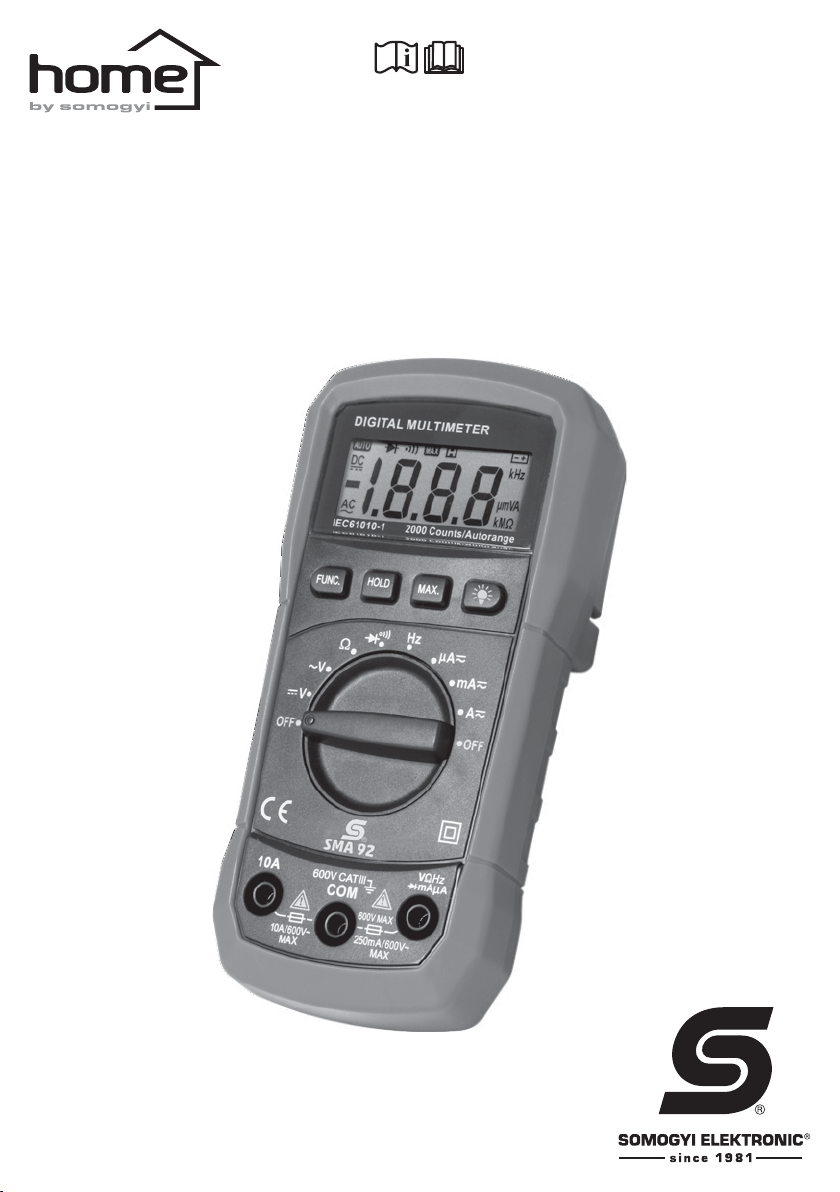

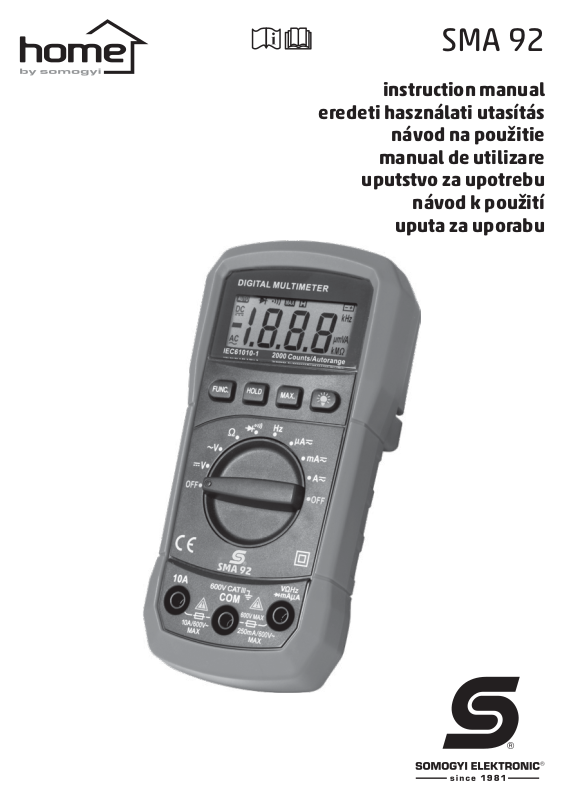

SMA 92

instruction manual

eredeti használati utasítás

návod na použitie

manual de utilizare

uputstvo za upotrebu

návod k použití

uputa za uporabu

Page 2

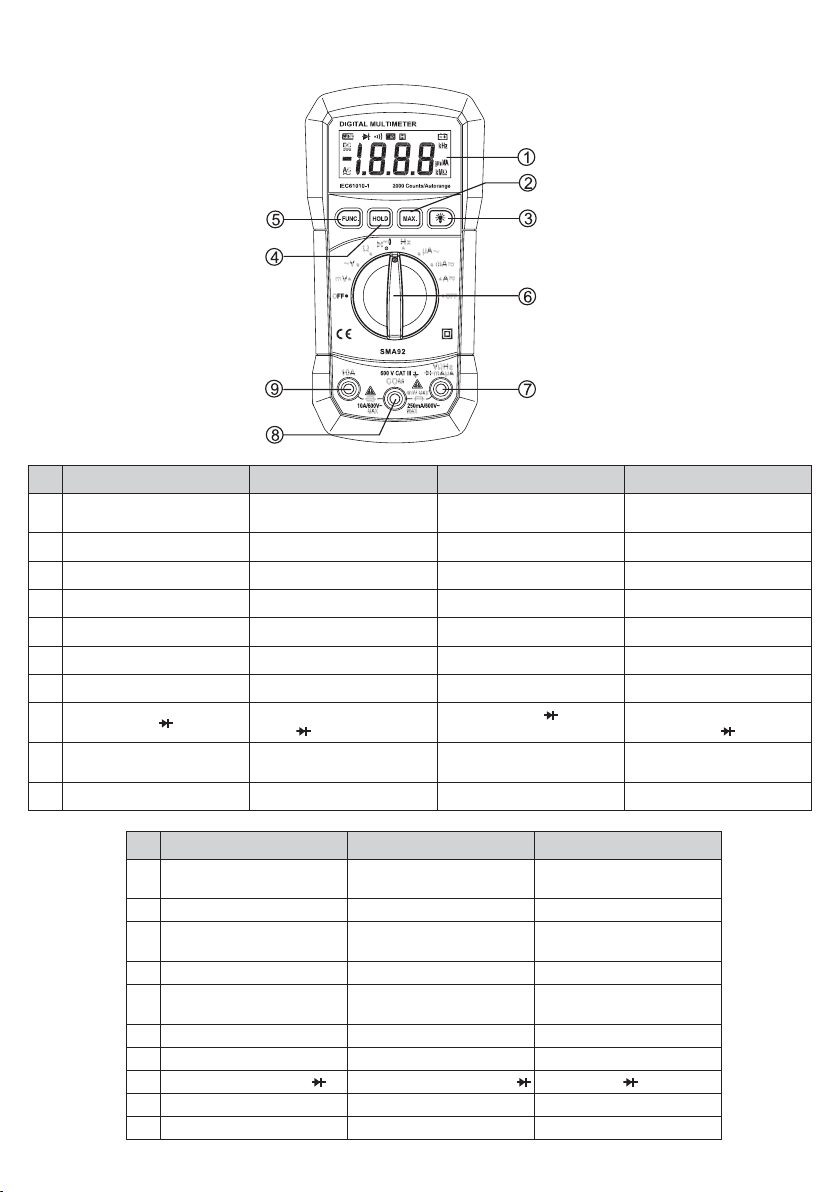

figure 1. • 1. ábra • 1. obraz • figura 1. • 1. skica • 1. obrázek • 1. slika

EN H SK RO

FRONT PANEL

(Figure 1.)

ELŐLAP (1. ábra)

PREDNÝ PANEL

(1. obrázok)

PANOUL FRONTAL

(g. 1.)

1. LC display LC kijelző LC displej afişaj LC

2. save maximum value button maximum érték rögzítése uloženie maximálnej hodnoty memorarea valorii maxime

3. backlight háttérvilágítás podsvietenie iluminării de fundal

4. save reading button mért érték rögzítése uloženie nameranej hodnoty memorarea valorii măsurate

5. function selector switch funkcióváltó prepínač funkcie selectarea funcţiei dorite

6. selector knob forgókapcsoló otočný spínač comutatorul rotativ

7. V,µA,mA,Ω,Hz,

input socket

V, µA, mA, Ω, Hz,

bemeneti aljzat

8. “COM” (common) input socket „COM” (közös) bemeneti aljzat

V,µA,mA,Ω,Hz, vstupná

zásuvka

„COM” (spoločná) vstupná

zásuvka

borna de intrare „V, µA, mA, Ω,

Hz,

borna de intrare (comună) „COM”

9. 10 A current measurement socket 10 A-es árammérő aljzat A zásuvka na meranie prúdu borna pentru măsurarea 10 A

SRB-MNE CZ HR-BIH

PREDNJA PLOČA

(1. skica)

ČELNÍ PANEL

(1. schéma)

PREDNJI PANEL

(Slika 1.)

1. LC displej LCD displej LC zaslon memorisanje maksimalne merene

vrednosti

zaznamenání maximálních hodnot

tipka za spremanje maksimalne

vrijednosti

3. pozadinsko osvetljenje podsvícení pozadinsko osvjetljenje

čuvanje merene vrednosti na

displeju

zaznamenání naměřených hodnot tipka za spremanje očitanja

5. prekida za odabir funkcije spínač pro střídání funkcí prekidač za odabir funkcije

6. obrtni prekidač otočný spínač prekidač za odabir

7. utičnice V,µA,mA,Ω,Hz,

vstupní zásuvka V,µA,mA,Ω,Hz, V,µA,mA,Ω,Hz, ulazna utičnica

8. „COM” utičnica (zajednička) vstupní zásuvka „COM” (společná) “COM” (common) ulazna utičnica

9. utičnica za merenje 10 A zásuvka pro měření proudu 10 A 10 A utičnica za mjerenje struje

Page 3

DIGITAL MULTIMETER

OVERVIEW

This digital multimeter was designed with a view to comply with the safety requirements of standard EN 61010-1. Compliant with the 600 V CAT III measurement category. Before using this instrument, please read the instruction manual and observe the relevant

safety precautions. CAT IV: Measurements on low voltage power sources. For example, consumption meters, input cabinets, primary surge protection devices.

CAT III: Measurements inside buildings or plants. For example, fixed equipment, distribution panel, cabling, bus bars, switches, surge protection distribution box,

etc.

CAT II: Measurements on circuits that are directly

connected to low voltage circuits. For example, mea-

surements on household appliances, portable devices and similar equipment. CAT I: Measurements on electric circuits that are not

directly connected to mains.

Warning! These operating instructions contain

the information and warnings required for the safe use and maintenance of the unit. Read and understand the instructions for use before using the device. Failure to understand the instructions or observe the warnings can result in serious per-

sonal injury or property damage. For your safety,

please use the probe cable included with the multimeter. Before use, please check that your multi-

meter is intact and serviceable.

Important warning Read the contents of the in-

struction manual. alternating current direct current

grounding

double grounding (Contact protection class II)

fuse protected. Please replace according to the

instructions for use.

MAINTENANCE

In order to split the outer shell of the multimeter or remove the battery compartment first unplug the probe cable. Before opening the multimeter, remove the battery and check that there is no static electricity charge pre-sent to ensure that the multimeter’s components are not damaged. Before opening the multi-

meter, you should be aware that dangerous voltage may be present in some of the capacitors even if the device is switched off. The calibration, maintenance and servicing of the multimeter should only be performed by a specialist who is completely familiar with the operation of the multimeter and the shock hazard involved. If not planning to use the multimeter for an extended period of time, please remove the battery and avoid storing the unit in excessively warm or humid environments. If necessary, replace the fuse with one matching the parameters below: F1: 5x20 mm, F 250 mA / 600 V F2: 6x30 mm, F10 A / 600 V Do not use any abrasives or solvents on the device. Only use a damp cloth or mild detergent for cleaning the unit.

DURING USE

• If the unit is used near strong electromagnetic interference, please note that the multimeter’s operation

can become unstable or it may indicate malfunction.

• Never exceed the safety limits which are specified in the instructions for each measurement range.

• Never use the unit without its rear panel fully attached.

• Remove from circuit and discharge the high voltage

capacitors before measuring resistance, interruption, diodes or capacity.

• Be very careful when working with bare cables or

bus bars.

• If any irregular operation is detected on the multimeter, immediately switch it off and have it serviced.

• If the value to be measured is unknown, check the highest possible measurement range on the multimeter, or whenever possible, select the automatic

measurement range mode.

• Before turning the limit selection switch, disconnect the probe cable from the measurement circuit.

• Never perform resistance or interruption measure-

ments on energized circuits.

• When performing measurements on TV sets or circuits with high AC, always remember that there might be high amplitude voltage on the test points, which can damage the multimeter.

• If the voltage to be tested exceeds the effective

value of 60 V DC or 30 V AC, work carefully in order

to avoid sustaining an electric shock.

• If the battery symbol appears on the display, the

battery must be replaced immediately. Low battery

Page 4

voltage may result in measurement errors, electric

shock, or even injury.

• Keep your fingers away from the connecting sock-

ets.

• Do not use the multimeter in the presence of flam-

mable gas, vapours or dust.

• Before each use, check the unit in order to ensure

proper operation (e.g., using a known voltage source).

• When performing CAT II and CAT III voltage measurements, the voltage may not exceed 600 V, re-

spectively.

GENERAL DESCRIPTION

This instrument features a 3½ digit, 7-segment display. It can be used to measure direct current, alter-

nating current, DC voltage, AC voltage, resistance,

frequency, diodes and interruption. Capable of saving the maximum value measured, has background illumination, and automatically switches measurement ranges. The reading can be saved on the display. Switches off automatically.

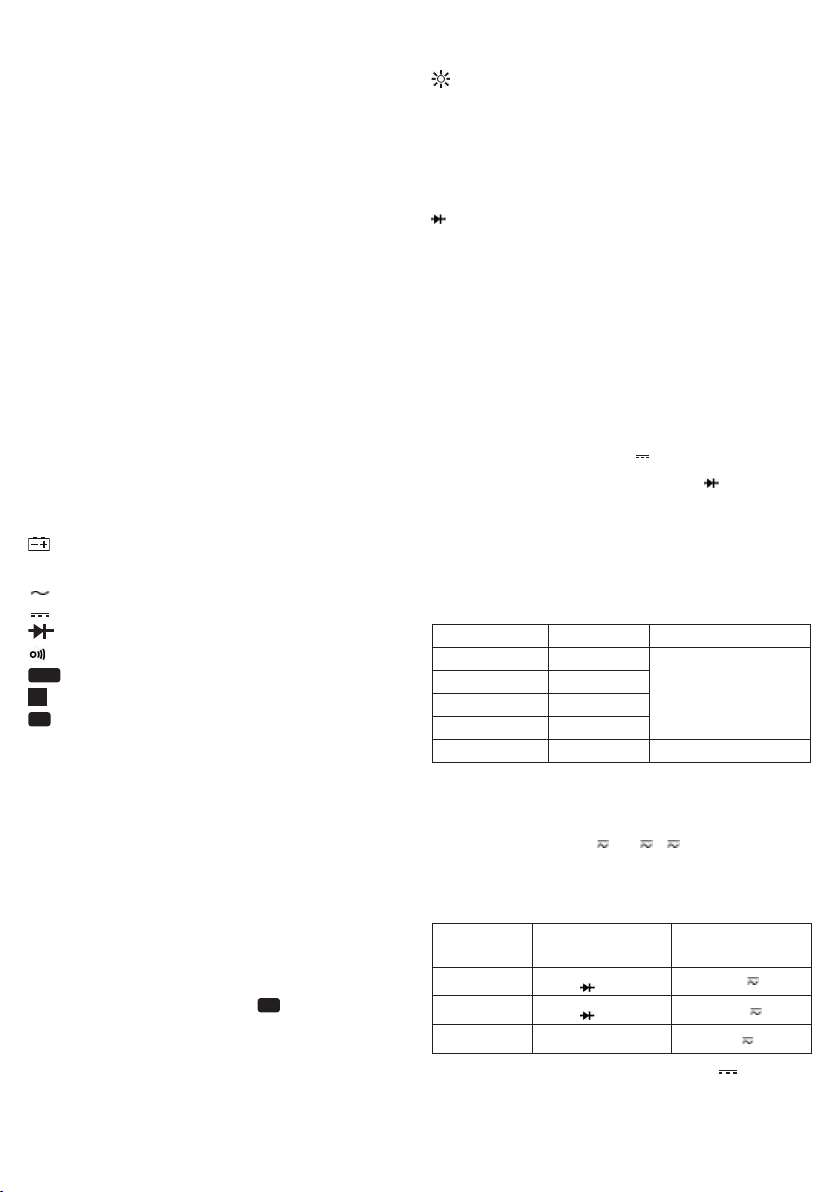

DISPLAY SYMBOLS

low battery

– negative input polarity

AC voltage/alternating current

DC voltage/direct current

diode test

interruption test

AUTO

automatic measurement range change

reading saved

MAX

maximum value saved mV, V voltage measurement µA, mA, A current measurement

Ω, KΩ, MΩ resistance measurement KHz frequency measurement

again or changing functions will cause the instrument to clear the data.

Backlight: Keep the button pressed for 1 second.

Input sockets COM Common (COM) socket for all quantities to

be measured (negative) voltage, resistance,

current, frequency,

VΩ Hz

and diode tester input (positive)

mAμA

10A Current (200 mA - 10 A) input (positive)

FEATURES Battery saver function

In order to conserve power, the multimeter automatically switches off after approx. 15 minutes if no measurement is performed or function is changed. This is indicated by 5 short beeps 1 minute before switching off then the unit switches off with a beep.

DC voltage measurement ( V)

Connect the red probe cable to the

VΩ Hz mAμA

socket,

and the black one to the “COM” socket. Set the dial to the DC voltage position. Connect the measurement probes to the circuit to be measured. Note: The reading can be unstable, especially in the 200 mV measurement range, if the probe cable is not connected to the circuit being measured.

Measurement limit Resolution Accuracy

200 mV 0.1 mV 2 V 1 mV 20 V 10 mV 200 V 100 mV 600 V 1 V ±(0.8% offset + 2 digits)

±(0.5% offset + 2 digits)

Overload protection: Use of air-gap (for voltages over

1500 V)

PUSHBUTTONS FUNC If more than one secondary function is avail-

able at any given dial setting, this pushbutton can be used to toggle them. Each push of the button shifts to the next function.

MAX Pressing this button will store the highest value

measured during measurement on the display. This is also indicated by a

MAX

symbol. Pressing

the button again will clear all data, and the multimeter will exit the function. Note: The actual value is not the peak value.

HOLD Pressing this button will store the measured

reading on the display. Pressing the button

DC measurement (

μA

mA A

)

Connect the black probe cable to the “COM” socket. Connect the red probe cable and set the selector dial according to the current values to be measured:

Current to be

measured

0 – 2 mA

2 – 200 mA

0.2 – 10 A 10 A

Red probe cable

connection (socket)

VΩ Hz mAμA

Dial setting

μA

Use the “FUNC” pushbutton to set the (DC) function. Interrupt the circuit whose current is to be measured then connect the probe to the points to be measured.

Page 5

Measurement limit Resolution Accuracy

200 µA 0.1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA ±(2.0% offset +5 digits)

Overload protection: an F250 mA / 600 V fuse at the

VΩ Hz

socket and an F10 A/600 V fuse at the “10A”

mAμA

socket. Max input current:

±(1.2% offset +3 digits)

VΩ Hz

socket: 250 mA DC

mAμA

or AC RMS; at “10A” socket: 10 A DC or AC RMS. If the measured current is greater than 5 A, the duration of continuous measurement should not exceed 10 seconds, and at least 5 minute should elapse be-

tween two measurements.

Measurement of AC voltage ( V)

Connect the red probe cable to the

VΩ Hz mAμA

socket,

and the black one to the “COM” socket. Set the dial to the AC voltage position. Connect the measurement probes to the circuit to be measured. Note: The reading can be unstable, especially in the 200 mV measurement range, if the probe cable is not connected to the circuit being measured.

Measurement limit Resolution Accuracy

2 V 1 mV

±(1% offset + 3 digits)20 V 10 mV 200 V 100 mV 600 V 1 V ±(1.2% offset + 3 digits)

Overload protection: Use of air-gap (for voltages over

1500 V)

Measuring range: 40 Hz- 200 Hz

Measurement of AC (

μA

)

mA A

Connect the black probe cable to the “COM” socket. Connect the red probe cable and set the selector dial according to the current values to be measured:

Current to be

measured

0 – 2 mA 2 – 200 mA

0.2 – 10 A 10 A

Red probe cable

connection (socket)

VΩ Hz mAμA

Dial setting

μA

Use the “FUNC” pushbutton to set the AC (AC) function. Interrupt the circuit whose current is to be measured then connect the probe to the points to be

measured.

Measurement limit Resolution Accuracy

200 µA 0.1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA

Overload protection: an F250 mA / 600 V fuse at the

VΩ Hz

socket and an F10 A/600 V fuse at the “10A”

mAμA

socket. Max input current:

±(2.5% offset + 5 digits)

VΩ Hz

socket: 250 mA DC

mAμA

tween two measurements.

Measuring range: 40 Hz – 400 Hz

Frequency measurement

Connect the red probe cable to the

VΩ Hz mAμA

socket,

and the black one to the “COM” socket. Set the dial to the “Hz” function. Connect the measurement probe to the circuit to be measured.

Measurement limit Resolution Accuracy

20 kHZ 10 Hz ±(1.5% offset +5 digits)

Input signal level: min. 500 mV

Diode and interruption testing

Diode testing: Connect the red probe cable to the

VΩ Hz

socket, and the black one to the “COM” socket

mAμA

(the red probe is for “+” polarity). Set the dial to the

position. Use the “FUNC” pushbutton to set the diode testing ( ) function. Connect the red probe cable to diode’s anode, and the black one to its cathode. The display will show the diode’s approximate forward voltage. If the connection is reversed, “OL” will appear in the display. Interruption testing: Con- nect the red probe cable to the

VΩ Hz

socket, and

mAμA

the black one to the “COM” socket. Set the dial to the

position. Use the “FUNC” pushbutton to set the interruption testing ( ) function. Connect the measurement probe to the circuit to be tested. If the circuit is connected to a power source, switch of the power source and discharge the capacitors before starting measurement. Short-circuits (less than 100 Ω) will be indicated by the built-in buzzer.

Function Resolution Measuring environment

1 mV Measurement current: approx. 1

The built-in buzzer will activate below 100 Ω

mA Idle voltage: approx. 1.48 V Idle voltage less than 500 mV

Page 6

Resistance measurement (Ω)

Connect the red probe cable to the

VΩ Hz mAμA

socket,

and the black one to the “COM” socket. (The red probe cable is “+” polarity). Set the dial to the “Ω” position. If the resistor to be measured is connected to a circuit, switch of the power source and discharge

environment as well as the health of others and yourself. If you have any questions, contact the local waste management organization. We shall undertake the tasks pertinent to the manufacturer as prescribed in the relevant regulations and shall bear any

associated costs arising.

the capacitors before starting measurement.

Measurement limit Resolution Accuracy

200 Ω 0.1 Ω 2 kΩ 1 Ω 20 kΩ 10 Ω 200 kΩ 100 Ω 2 MΩ 1 kΩ 20 MΩ 10 kΩ

±(0.8% offset + 2 digits)

±(1.0% offset + 2 digits)

DISPOSING OFALKALINEAND RECHARGEABLE BATTERIES

Batteries, whether alkaline or rechargeable, must not be handled together with regular household waste. It is the legal obligation of the product’s user to dispose

of batteries at a nearby collection center or at a retail

shop. This ensures that the batteries are ultimately

neutralized in an environment-friendly way.

SPECIFICATIONS

BATTERY AND FUSE REPLACEMENT

If the “

“ icon appears on the display, the batteries

• measurement category: CAT III 600 V

• fuses: 5x20 mm, F 250 mA / 600 V quick blow; 5x20

require replacing. The fuse only needs to be replaced rarely due to errors associated with use. Prior top re-

• ambient temperature and humidity: 0 – 40 °C (<80%

placing the battery/fuse, turn off the instrument and unplug the probe cables. For battery replacement, use a screwdriver to remove the screw from the rear

• display: 3 1/2 digit LCD display

• overload protection: PTC protection (in resistance

panel. For fuse replacement first remove the instrument from its case then remove the screws from the rear panel. Replace the battery/fuse. Observe the

• power supply: 9 V (6F22) battery

• reading over measurement limit: “OL” appears in

correct polarity. Replace the cover and tighten the

screws.

• polarity indication: “-” is displayed for negative po

Warning: Before opening the instrument, make sure that the probe cable has been removed from the

measuring circuit.

Replace and tighten the screws so that the device

• exhausted battery: “

• dimensions: 140 mm x 67 mm x 30 mm

• weight: approx. 112 g

operates in a stable manner during use and accident

hazards are avoided.

mm, F 10 A / 600 V quick blow

relative humidity)

and frequency measurement)

the display window.

larity.

“ icon appears on the display.

ACCESSORIES

• instructions for Use • probe cable • 9 V (6F22) battery • case

DISPOSAL

Waste equipment must be collected and disposed separately from household waste

because it may contain components hazardous to the environment or health. Used or waste equipment may be dropped off free of charge at the point of sale, or at any distributor which sells equipment of identical nature and function. Dispose of product at a facility specializing in the collection of electronic waste. By doing so, you will protect the

Page 7

DIGITÁLIS MULTIMÉTER

ÁLTALÁNOS INFORMÁCIÓK

Ezt a digitális multimétert úgy tervezték, hogy megfeleljen az EN 61010-1 szabvány biztonsági követelményeinek. Megfelel a 600 V CAT III mérési kategóriának. Mielőtt ezt a műszert használja, olvassa el a használati útmutatót, és tartsa szem előtt a vonatkozó biztonsági előírásokat. CAT IV: mérések kisfeszültségű tápforrásoknál. Pl.: fogyasztásmérők, kapcsolószekrények, elsődleges túlfeszültség-védelmi eszközökhöz. CAT III: mérések épületekben, üzemhelyiségekben. Pl.: rögzített berendezések, elosztótábla, kábelezés, gyűjtősín, átkapcsolók, túláram védelmi elosztódo-

boz, stb.

CAT II: mérések olyan áramkörökben, amelyek közvetlenül csatlakoznak a kisfeszültségű áramkörökre. Pl.: háztartási cikkek, hordozható eszközök és ha-

sonló berendezések mérése.

CAT I: mérések olyan elektromos áramkörben, amelyek közvetlenül nem csatlakoznak a hálózathoz.

Figyelem! A használati utasítás a biztonságos

használathoz és a karbantartáshoz szükséges információkat és figyelmeztetéseket tartalmazza. Olvassa el és értelmezze a használati utasítást a készülék használata előtt. Az utasítások meg nem értése és a figyelmeztetések be nem tartása súlyos sérüléseket és károkat okozhat. Saját biztonsága érdekében, kérjük, használja azt a mérőzsinórt, amelyet a multiméterhez kap. Használat előtt kérjük, ellenőrizze, és győződjön meg arról, hogy az eszköz sértetlen.

BIZTONSÁGI JELZÉSEK

Fontos figyelmeztetés!

Olvassa el a használati utasításban foglaltakat!

Váltóáram Egyenáram

Földelés

Kettős szigetelés (II. érintésvédelmi osztály)

Olvadóbiztosítékkal védett, csere használati

utasítás szerint.

KARBANTARTÁS

A multiméter külső borításának megbontásához vagy az elemtartó eltávolításához, először húzza ki a mérőzsinórt. Mielőtt kinyitná a multimétert, vegye ki az

elemet, és győződjön meg arról, hogy nincs statikus elektromosság, annak érdekében, hogy a multiméter alkatrészei ne sérüljenek. Mielőtt kinyitná a multimétert, tudnia kell, hogy veszélyes feszültség maradhatott a multiméter néhány kondenzátorában, még akkor is, ha ki van kapcsolva. A multiméter kalibrálását, karbantartását, javítását és egyéb műveleteket csak olyan szakember végezheti, aki teljesen tisztában van a multiméterrel és az áramütés veszélyével. Ha a multimétert hosszabb ideig nem használja, vegye ki az elemet, és ne tárolja magas hőmérsékletű, ill. páratartalmú környezetben. Ha szükséges, cserélje ki az olvadóbiztosítékot az alábbiakban meghatározott paraméterűre: F1: 5x20 mm, F250 mA / 600 V;F2: 5x20 mm, F10 A / 600 V. Ne használjon semminemű

csiszolóeszközt vagy oldószert az eszközön. A tisztí-

táshoz csak nedves törlőruhát vagy gyengéd mosószert használjon.

HASZNÁLAT KÖZBEN

• Ha a készüléket jelentős elektromágneses interferencia közelében használja, vegye figyelembe, hogy multiméter működése instabillá válhat, vagy hibát jelezhet.

• Soha ne lépje túl a biztonsági határértékeket, melyeket a használati útmutató mérési intervallumonként meghatároz.

• Soha ne használja az eszközt a hátsó borítás és a teljes rögzítés nélkül.

• Húzza ki az áramkörből és süsse ki a nagyfeszültségű kondenzátorokat mielőtt ellenállást, szakadást, diódát vagy kapacitást mérne.

• Legyen nagyon óvatos, amikor csupasz vezetékkel vagy sínekkel dolgozik.

• Ha bármilyen szokatlan jelenséget észlel a multiméteren, a multimétert azonnal ki kell kapcsolni, és meg kell javítani.

• Ha a mérendő érték ismeretlen, ellenőrizze a lehetséges legmagasabb méréshatárt a multiméteren, illetve ahol lehetséges, válassza az automatikus mérési tartomány módot.

• Mielőtt elfordítaná a méréshatárváltó kapcsolót, távolítsa el a mérőzsinórt a mérőáramkörből.

• Soha ne végezzen ellenállás vagy szakadásmérést áram alatt lévő áramköröknél.

• Amikor méréseket folytat a TV-n vagy váltóáramú

áramkörökön, mindig emlékezzen arra, hogy lehet magas amplitúdójú átmenő feszültség a tesztpontokon, amelyek károsíthatják a multimétert.

Page 8

• Ha a vizsgálandó feszültség meghaladja 60 V DC

vagy 30 V AC effektív értéket, óvatosan dolgozzon,

hogy elkerülje az áramütést.

• Ha az elemszimbólum megjelenik a kijelzőn, az ele-

met azonnal ki kell cserélni.

• Az alacsony elemfeszültség mérési hibákat, esetleg áramütést, vagy személyi sérülést is okozhat.

• Mérés közben tartsa távol az ujjait a csatlakozóalj-

zatoktól.

• Ne használja a multimétert robbanásveszélyes gáz,

gőz vagy por közelében.

• Használat előtt mindig ellenőrizze a készüléket, a

megfelelő működés érdekében (pl. ismert feszültségforrással).

• Amikor CAT III típusú feszültséget mér, a feszültség nem haladhatja meg az 600 Voltot.

ÁLTALÁNOS LEÍRÁS

Ez a digitális multiméter 3 ½ digites 7 szegmenses kijelzővel készült. Használható egyenáram, váltóáram, egyenfeszültség, váltófeszültség, ellenállás, frekvencia, dióda és szakadás mérésére. A mért érték maximumának a rögzítésére képes, háttérvilágítása van, és automatikusan váltja a méréshatárokat. A mért érték rögzíthető a kijelzőn. Automatikusan kikapcsol.

KIJELZŐ SZIMBÓLUMAI

alacsony telepfeszültség

– negatív bemeneti polaritás

váltófeszültség/váltóáram

egyenfeszültség/egyenáram

diódateszt

szakadásvizsgálat

AUTO

automatikus méréshatárváltás

a mért érték rögzítve

MAX

maximum érték rögzítve

mV, V feszültségmérés µA, mA, A árammérés Ω, KΩ, MΩ ellenállásmérés KHz frekvenciamérés

mására az adat törlődik, és a multiméter kilép a funkcióból. Megjegyzés: a tényleges érték nem a csúcsérték.

HOLD Gombnyomásra a mért érték rögzíthető a

kijelzőn. A gomb újbóli megnyomására, vagy funkcióváltásra az adat törlődik.

Háttérvilágítás: a nyomógombot 1 másodper-

cig kell nyomva tartani.

BEMENETI ALJZATOK COM minden mérendő mennyiség (COM) közös

aljzata (negatív)

VΩ Hz

feszültség, ellenállás, áram, frekvencia és

mAμA

diódateszter bemenet (pozitív)

10 A áram (200 mA -10 A) bemenet (pozitív)

FUNKCIÓK

Telepkímélő funkció

Energiatakarékossági szempontból a multiméter – ha nem történik mérés vagy funkcióváltás – kb. 15 perc elteltével automatikusan kikapcsol. Ezt a kikapcsolás előtt 1 perccel 5 rövid sípszóval jelzi, majd egy hang-

jelzéssel kikapcsol.

Egyenfeszültség mérése ( V)

Csatlakoztassa a piros mérőzsinórt a

VΩ Hz mAμA

aljzatba,

a feketét a “COM” aljzatba. Állítsa a forgókapcsolót

az egyenfeszültség funkcióra. Csatlakoztassa a mérőzsinórokat a mérni kívánt áramkörhöz. Megjegyzés: előfordulhat instabil kijelzés, főleg a 200 mV-os méréshatárban, ha nincs a mérendő áramkörre csatlakoztatva a mérőzsinór.

Méréshatár Felbontás Pontosság

200 mV 0,1 mV 2 V 1 mV 20 V 10 mV 200 V 100 mV 600 V 1 V ±(0,8% eltérés + 2 digit)

±(0,5% eltérés + 2 digit)

NYOMÓGOMBOK FUNC Ha a forgókapcsoló adott állásában több

alfunkció is elérhető, akkor ezzel a nyomógombbal lehet választani közülük. Minden gombnyomásra a következő funkció érhető

el.

MAX Gombnyomásra a mérés közbeni legmaga-

sabb érték rögzül a kijelzőn. Ezt a kijelzőn a

MAX

szimbólum is jelzi. A gomb újbóli megnyo-

Túlterhelés elleni védelem: szikraköz használata (1500 V feletti feszültségekre)

Egyenáram mérése (

μA

mA A

)

Csatlakoztassa a fekete mérőzsinórt a “COM” aljzatba. A különböző mérendő áramértékeknek megfelelően csatlakoztassa a piros mérőzsinórt és állítsa be a forgókapcsolót:

Page 9

Mérendő

áramerősség

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

Piros mérőzsinór

csatlakoztatása (aljzat)

VΩ Hz mAμA

Forgókapcsoló

beállítása

μA

A „FUNC” nyomógombbal állítsa be az egyenáram

lően csatlakoztassa a piros mérőzsinórt, és állítsa be a forgókapcsolót:

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

(DC) funkciót. Szakítsa meg az áramkört, amelyben

áramot kíván mérni, és csatlakoztassa a mérőzsinórt a mérendő pontokra.

Méréshatár Felbontás Pontosság

200 µA 0,1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA ±(2,0% eltérés +5 digit)

Túlterhelés elleni védelem: F250 mA / 600 V biztosí-

VΩ Hz

ték a

aljzatnál; F10 A / 600 V biztosíték a „10

mAμA

A” aljzatnál. Maximális bemeneti áram:

±(1,2% eltérés +3 digit)

VΩ Hz mAμA

aljza-

ton: 250 mA DC vagy AC RMS; a „10 A” aljzaton: 10 A DC vagy AC RMS. Amikor a mért áram nagyobb, mint 5 A, a folyamatos mérés idő nem lehet több, mint 10 másodperc, és két mérés között teljen el legalább

5 perc.

A „FUNC” nyomógombbal állítsa be a váltóáram (AC) funkciót. Szakítsa meg az áramkört, amelyben áramot kíván mérni, és csatlakoztassa a mérőzsinórt a mérendő pontokra.

200 µA 0,1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA

Túlterhelés elleni védelem: F250 mA / 600 V biztosíték a

A” aljzatnál. Maximális bemeneti áram: ton: 250 mA DC vagy AC RMS; a „10 A” aljzaton: 10 A DC vagy AC RMS. Amikor a mért áram nagyobb, mint 5 A, a folyamatos mérés idő nem lehet több, mint 10 másodperc, és két mérés között teljen el legalább 5

Váltófeszültség mérése ( V)

Csatlakoztassa a piros mérőzsinórt a

VΩ Hz mAμA

aljzatba,

a feketét a “COM” aljzatba. Állítsa a forgókapcsolót

a váltófeszültség funkcióra. Csatlakoztassa a mérőzsinórokat a mérni kívánt áramkörhöz. Megjegyzés: előfordulhat instabil kijelzés, főleg a 200 mV-os méréshatárban, ha nincs a mérendő áramkörre csatla-

perc. Mérési tartomány: 40 Hz – 400 Hz

Frekvencia mérése

Csatlakoztassa a piros mérőzsinórt a

a feketét pedig a “COM” aljzatba. Állítsa a forgókap-

csolót a „Hz” funkcióra. Csatlakoztassa a mérőzsinórt a mérni kívánt áramkörre.

koztatva a mérőzsinór.

Méréshatár Felbontás Pontosság

2 V 1 mV

±(1% eltérés + 3 digit)20 V 10 mV 200 V 100 mV 600 V 1 V ±(1,2% eltérés + 3 digit)

Túlterhelés elleni védelem: szikraköz használata (1500 V feletti feszültségekre). Mérési tartomány: 40 Hz - 200 Hz

Váltóáram mérése (

μA

mA A

)

Csatlakoztassa a fekete mérőzsinórt a “COM” aljzatba. A különböző mérendő áramértékeknek megfele-

20 kHZ 10 Hz ±(1,5% eltérés +5 digit)

Bemeneti jelszint: min. 500 mV

Dióda- és szakadásvizsgálat: Diódavizsgálat: csatla- koztassa a piros mérőzsinórt a ketét pedig a “COM” aljzatba (a piros mérőzsinór a “+” polaritású). Kapcsolja a forgókapcsolót a A „FUNC” nyomógombbal állítsa be a diódavizsgálat (

da anódjára, a fekete mérőzsinórt pedig a katódjára. A kijelzőn körülbelül a dióda nyitófeszültsége fog megjelenni. Amennyiben a csatlakozás fordított, a kijelzőn az

“OL” felirat jelenik meg.

Mérendő

áramerősség

Méréshatár Felbontás Pontosság

VΩ Hz mAμA

Méréshatár Felbontás Pontosság

Piros mérőzsinór

csatlakoztatása (aljzat)

VΩ Hz mAμA

±(2,5% eltérés + 5 digit)

aljzatnál; F10 A / 600 V biztosíték a „10

Forgókapcsoló

beállítása

μA

VΩ Hz mAμA

VΩ Hz

aljzatba, a fe-

mAμA

VΩ Hz

aljza-

mAμA

aljzatba,

helyzetbe.

) funkciót. Csatlakoztassa a piros mérőzsinórt a dió-

Page 10

Szakadásvizsgálat: csatlakoztassa a piros mérőzsinórt

VΩ Hz

aljzatba, a feketét pedig a “COM” aljzatba.

mAμA

Kapcsolja a forgókapcsolót a helyzetbe. A „FUNC” nyomógombbal állítsa be a szakadásvizsgálat ( ) funkciót. Érintse a mérőzsinórt a vizsgálandó áramkörre. Ha az áramkör egy tápegységhez kapcsolódik, akkor kapcsolja ki az áramforrást, és süsse ki a kondenzátorokat, mielőtt megkezdené a mérést. A rövidzárra (kevesebb, mint 100 Ω), a beépített hangjelző jelez.

Funkció Felbontás Mérési környezet

1 mV mérőáram: 1 mA körül üresjárati

100 Ω alatt a beépített hangjelző megszólal

Ellenállás mérése (Ω)

Csatlakoztassa a piros mérőzsinórt a

feszültség: 1,48 V körül üresjárati feszültség kevesebb,

mint 500 mV

VΩ Hz

aljzatba,

mAμA

a feketét pedig a “COM” aljzatba. (a piros mérőzsinór a “+” polaritású). Állítsa a forgókapcsolót az „Ω” állásba. Ha a mérendő ellenállás egy áramkörhöz kapcsolódik, akkor kapcsolja ki az áramforrást, és süsse ki a kondenzátorokat, mielőtt megkezdi a mérést.

Méréshatár Felbontás Pontosság

200 Ω 0,1 Ω 2 kΩ 1 Ω 20 kΩ 10 Ω 200 kΩ 100 Ω 2 MΩ 1 kΩ 20 MΩ 10 kΩ

±(0,8% eltérés + 2 digit)

±(1,0% eltérés + 2 digit)

ELEM- ÉS BIZTOSÍTÉKCSERE

Ha az “

” ikon megjelenik a kijelzőn, akkor elemcsere szükséges. A biztosíték cseréje ritkán válik esedékessé, a használatból eredő hibák okozhatják a problémát. Az elem/biztosítékok cseréje előtt kapcsolja ki a műszert, húzza ki a mérőzsinórokat. Elemcserénél távolítsa el a csavart a hátlapból. Biztosítékcserénél a csavar eltávolítása után először vegye ki a műszert a tokból, majd távolítsa el a többi csavart is a hátlapból. Cserélje ki az elemet/biztosítékot. A megfelelő elempolaritásra figyeljen. Csavarozza vissza a hátla-

pot.

Figyelmeztetés: Mielőtt az eszközt felnyitná, mindig bizonyosodjon meg arról, hogy a mérőzsinórokat eltávolította a mérési körből! Csavarja vissza a csavarokat, hogy stabilan működjön az eszköz használat közben, ezzel elháríthatja a balesetveszélyt!

TARTOZÉKOK

• használati utasítás • mérőzsinór • 9 V elem (6F22)

• doboz

ÁRTALMATLANÍTÁS

A hulladékká vált berendezést elkülönítetten gyűjtse, ne dobja a háztartási hulladékba, mert

az a környezetre vagy az emberi egészségre

veszélyes összetevőket is tartalmazhat! A használt vagy hulladékká vált berendezés térítésmentesen átadható a forgalmazás helyén, illetve valamennyi forgalmazónál, amely a berendezéssel jellegében és funkciójában azonos berendezést értékesít. Elhelyezheti elektronikai hulladék átvételére szakosodott hulladékgyűjtő helyen is. Ezzel Ön védi a környezetet, embertársai és a saját egészségét. Kérdés esetén keresse a helyi hulladékkezelő szervezetet. Avonatkozó jogszabályban előírt, a gyártóra vonatkozó feladatokat vállaljuk, az azokkal kapcsolatban felmerülő költségeket viseljük. Tájékoztatás a hulladékkezelésről: www.somogyi.hu

AZ ELEMEK, AKKUK ÁRTALMATLANÍTÁSA

Az elemeket/akkukat nem szabad a normál háztartási hulladékkal együtt kezelni. A felhasználó törvényi kötelezettsége, hogy a használt, lemerült elemeket/ akkukat lakóhelye gyűjtőhelyén, vagy a kereskedelemben leadja. Így biztosítható, hogy az elemek/ akkuk környezetkímélő módon legyenek ártalmatla-

nítva.

MŰSZAKI ADATOK

• mérési kategória: CAT III 600 V

• biztosítékok: 5x20 mm, F 250 mA / 600 V gyors; 5x20 mm, F 10 A / 600 V gyors

• környezeti hőmérséklet és páratartalom: 0 ~ 40 ° C (<80 % relatív páratartalom)

• kijelző: 3 1/2 digites LCD kijelző; túlterhelés elleni védelem: PTC védelem (ellenállás- és frekvencia-

mérésnél)

• tápellátás: 9 V elem (6F22)

• mérési tartomány feletti jel: “OL” felirat a kijelzőn

• polaritásjelzés: “-” jel jelenik meg, negatív polaritás

esetén

• lemerült telep: “

” ikon jelenik meg a kijelzőn

• méret: 140 mm x 67 mm x 30 mm , súly: kb. 112 g

Page 11

DIGITÁLINY MULTIMÉTER

VŠEOBECNÉ INFORMÁCIE

Tento digitálny multimeter je navrhnutý v súlade s bezpečnostnými požiadavkami normy EN 61010-1. Spĺňa prísne kategórie merania 600V CAT III. Pred použitím prístroja si prečítajte tento návod na použitie a majte na zreteli bezpečnostné predpisy. CAT IV: merania na zdrojoch nízkeho napätia. Napr.: elektromer, rozvádzacie skrinky, primárne ochranné zariadenia pred prepätím. CAT III: merania na inštaláciach budov, závodov. Napr.: pevné zariadenia, rozvodný panel, vedenie káblov, zbernica, prepínač, rozvodná krabica s prepäťovou ochranou, atď. CAT II: merania v takých elektr. obvodoch, ktoré sú priamo napojené na elektr. obvody s nízkym napätím. Napr.: domáce spotrebiče, prenosné a podobné

zariadenia.

CAT I: merania v takých elektr. obvodoch, ktoré nie sú priamo napojené na sieť

Pozor! Návod na použitie obsahuje dôležité

informácie a upozornenia pre bezpečné používanie a údržbu prístroja. Pred uvedením prístroja do prevádzky si prečítajte celý návod na použitie. Nepochopenie pokynov a nedodržanie upozornení môže mať za následok vážne zranenie alebo poškodenie. Pre vlastnú bezpečnosť prosíme používajte merací hrot, ktorý je pribalený k multimetru. Pred použitím prosíme skontrolujte a ubezpečte sa, že náradie je v neporušenom stave.

BEZPEČNOSTNÉ ZNAČKY

Dôležité upozornenie!

Prečítajte si návod na použitie!

Striedavý prúd

Jednosmerný prúd Uzemnenie Dvojitá izolácia (II. trieda ochrany)

Chránená tavnou poistkou,

výmena podľa návodu na použitie

ÚDRŽBA

Pri otváraní vonkajšieho krytu multimetra alebo odstraňovaní krytu puzdra na batérie, najprv vytiahnite merací hrot. Pred otvorením multimetra odstráňte batérie a ubezpečte sa, že nie je statický elektrický náboj, aby sa súčiastky multimetra nepoškodili.

Pred otvorením multimetra si musíte uvedomiť, že v niekoľkých kondenzátoroch multimetra mohlo zostať nebezpečné napätie aj vtedy, keď je multimeter vypnutý. Kalibráciu, údržbu a ostatné úkony zverte len takému odborníkovi, ktorý pozná multimeter a vie o nebezpečenstve úderu prúdom.Keď multimeter dlhší čas nepoužívate, odstráňte z neho batérie a neskladujte v priestoroch s vysokou teplotou resp. vlhkosťou. V prípade potreby vymeňte tavnú poistku s nasledovnými parametrami: F1: 5x20 mm, F250 mA / 600 V, F2: 5x20 mm, F10 A / 600 V Na čistenie prístroja nepoužívajte drsné pomôcky alebo rozpúšťadlo. Používajte len vlhkú utierku alebo jemný čistiaci prostriedok.

POČAS POUŽÍVANIA

• Keď prístroj používate v blízkosti významnej elektromagnetickej interferencii, berte do úvahy, že fungovanie multimetra môže byť nestabilná alebo môže signalizovať poruchu.

• Nikdy neprekročte bezpečnostné hraničné hodnoty, ktoré sú uvedené v návode na použitie ako intervaly

merania.

• Nikdy nepoužívajte prístroj bez zadného krytu a celkového zafixovania.

• Odstráňte z elektrického obvodu a vybite kondenzátory s vysokým napätím pred tým, ako začnete s meraním odporu, prerušenia, diódy alebo

kapacity.

• Buďte veľmi opatrní, keď pracujete s holým káblom

alebo panelom.

• Keď spozorujte akýkoľvek neobvyklí jav na prístroji, multimeter ihneď vypnite a treba ho opraviť.

• Keď hranice merania nie sú známe, nastavte otočný prepínač meracích hraníc na najvyšší stupeň, respektíve kde je možné, zvoľte režim automatických meracích hraníc.

• Pred otočením otočného spínača odstráňte merací hrot z meraného elektrického obvodu.

• Nikdy nevykonávajte meranie odporu alebo prerušenia na elektrických obvodoch pod napätím.

• Keď vykonávate merania na TV alebo elektrických obvodoch so striedavým prúdom, vždy majte na pamäti, že na testovaných bodoch môže byť vysoké amplitúdové prechodné napätie, ktoré môžu poškodiť multimeter.

• Keď merané napätie prekračuje 60 V DC alebo 30 V AC efektívne hodnoty, buďte opatrný, aby ste predišli úderu prúdom.

Page 12

• Keď sa na displeji objaví symbol batérie, batériu treba ihneď vymeniť.

• Nízke napätie batérií môže spôsobiť chyby v meraní, úder prúdom alebo nebezpečenstvo úrazu.

• Počas merania sa prstami nedotýkajte pripojovacích zásuviek.

• Nepoužívajte multimeter v blízkosti výbušného plynu, pary alebo prachu.

• Pred použitím vždy skontrolujte prístroj a jeho správne fungovanie (napr. so známym zdrojom napätia).

• Keď meriate napätie typu CAT III, napätie nemôže prekročiť 600 V.

VŠEOBECNÝ POPIS

Tento merací prístroj má 3½ digitový, 7 segmentový displej. Môže sa používať na meranie jednosmerného prúdu, striedavého prúdu, jednosmerného napätia, striedavého napätia, odporu, frekvencie, kapacity, diódy a prerušenia. Maximálna nameraná hodnota sa môže uložiť, disponuje s podsvietením a automaticky zmení hranicu merania. Nameraná hodnota sa môže uložiť na displej. Automaticky sa vypne.

SYMBOLY NA DISPLEJI

nízke napätie napájania

– negatívna vstupná polarita

striedavé napätie/striedavý prúd

jednosmerné napätie/jednosmerný prúd

testovanie diódy

testovanie prerušenia

AUTO

automatická zmena meracích hraníc

uložená nameraná hodnota

MAX

uložená maximálna hodnota mV, V meranie napätia µA, mA, A meranie prúdu Ω, KΩ, MΩ meranie odporu KHz meranie frekvencie

TLAČIDLÁ

FUNC Keď v danej pozícii otočného spínača je viac

funkcií, týmto tlačidlom môžete zvoliť želanú funkciu. Každým stlačením tlačidla preskočíte na ďalšiu funkciu.

MAX Stlačením tlačidla uloží na displeji najvyššiu

nameranú hodnotu. Na displeji sa objaví

symbol

MAX

. Ďalším stlačením tlačidla sa údaj vymaže a multimeter vystúpi z funkcie. Poznámka: skutočná hodnota nie je najvyššia.

HOLD Stlačením tlačidla uloží na displeji nameranú

hodnotu. Jeho ďalším stlačením alebo zmenou funkcie sa údaj vymaže.

Podsvietenie: podržte tlačidlo 1 sekundu.

VSTUPNÉ ZÁSUVKY COM spoločná zásuvka (negatívna) na všetky

merania (COM) vstup (pozitívny) na

meranie napätia,

VΩ Hz

odporu, prúdu, frekvencie a diódy

mAμA

10 A vstup (pozitívny) prúdu (200 mA -10 A)

FUNKCIE Funkcia šetrenia batérie

S cieľom šetriť energiu multimeter – keď neprebieha meranie alebo zmena funkcie – cca. po 15 minútach sa automaticky vypne. Pred vypnutím do 1 minúty prístroj toto signalizuje 5 krátkymi pípnutiami, potom zaznie zvukový signál a prístroj sa vypne.

Meranie jednosmerného napätia ( V)

Pripojte červený merací hrot do zásuvky

VΩ Hz mAμA

čierny do zásuvky “COM”. Nastavte otočný prepínač na funkciu merania jednosmerného napätia. Pripojte meracie hroty k elektrickému obvodu. Poznámka: môže nastať nestabilné zobrazenie, najmä pri 200 mV hranici merania, keď na meraný elektrický obvod nie je pripojený merací hrot.

Hranica merania Rozlíšenie Presnosť

200 mV 0,1 mV 2 V 1 mV 20 V 10 mV 200 V 100 mV 600 V 1 V ±(0,8% odchýlka + 2 digity)

±(0,5% odchýlka + 2 digity)

Ochrana proti preťaženiu: používanie iskrište (na napätie nad 1500 V)

Meranie jednosmerného prúdu (

μA

mA A

)

Pripojte čierny merací hrot do zásuvky “COM”. Červený merací hrot pripojte náležite rôznym meraným hodnotám prúdu a nastavte otočný spínač:

Meraná sila

prúdu

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

Pripojenie červeného

meracieho hrotu

(zásuvka)

VΩ Hz mAμA

Nastavenie

otočného spínača

μA

Page 13

Pomocou tlačidla „FUNC” nastavte funkciu jednosmerného prúdu (DC). Prerušte elektrický obvod, v ktorom chcete merať prúd, a pripojte merací hrot na body merania.

Hranica merania Rozlíšenie Presnosť

200 µA 0,1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA ±(2,0% odchýlka +5 digity)

±(1,2% odchýlka +3 digity)

Pomocou tlačidla „FUNC” nastavte funkciu striedavého prúdu (AC) . Prerušte elektrický obvod, v ktorom chcete merať prúd, a pripojte merací hrot

na body merania.

Hranica merania Rozlíšenie Presnosť

200 µA 0,1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA

±(2,5% odchýlka + 5 digity)

Ochrana proti preťaženiu: F250 mA / 600 V poistka pri zásuvke „10 A”. Maximálny vstupný prúd: pri zásuvke

VΩ Hz

; F10 A / 600 V poistka pri zásuvke

mAμA

VΩ Hz mAμA

250 mA DC alebo AC RMS; pri zásuvke „10 A”: 10 A DC alebo AC RMS. Keď nameraný prúd je väčší ako 5 A, priebežný čas merania nemôže byť viac ako 10 sekúnd, a medzi dvoma merania musí uplynúť aspoň 5 minút.

Meranie striedavého napätia ( V)

Pripojte červený merací hrot do zásuvky

VΩ Hz mAμA

čierny do zásuvky “COM”. Nastavte otočný prepínač na funkciu striedavého napätia. Pripojte merací hrot k elektrickému obvodu. Poznámka: môže nastať nestabilné zobrazenie, najmä pri 200 mV hranici merania, keď na meraný elektrický obvod nie je pripojený me-rací hrot.

Hranica merania Rozlíšenie Presnosť

2 V 1 mV

±(1% odchýlka + 3 digity)20 V 10 mV

200 V 100 mV 600 V 1 V ±(1,2% odchýlka + 3 digity)

Ochrana proti preťaženiu: používanie iskrište (na napätie nad 1500 V). Rozsah merania: 40 Hz - 200 Hz

Meranie striedavého prúdu (

μA

mA A

)

Pripojte čierny merací hrot do zásuvky “COM”. Červený merací hrot pripojte náležite rôznym meraným hodnotám prúdu a nastavte otočný spínač:

Meraná sila

prúdu

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

Pripojenie červeného

meracieho hrotu (zásuvka)

VΩ Hz mAμA

Nastavenie

otočného spínača

μA

Ochrana proti preťaženiu: F250 mA / 600 V poistka pri zásuvke

„10 A”.

Maximálny vstupný prúd: pri zásuvke

VΩ Hz

; F10 A / 600 V poistka pri zásuvke

mAμA

VΩ Hz mAμA

: 250 mA DC alebo AC RMS; pri zásuvke „10 A”: 10 A DC alebo AC RMS. Keď nameraný prúd je väčší ako 5 A, priebežný čas merania nemôže byť viac ako 10 sekúnd, a medzi dvoma merania musí uplynúť aspoň 5 minút. Rozsah merania: 40 Hz – 400 Hz

Meranie frekvencie

Pripojte červený merací hrot do zásuvky čierny do zásuvky “COM”. Nastavte otočný prepínač na funkciu „Hz”. Pripojte merací hrot k elektrickému obvodu, ktorý chcete merať.

Hranica merania Felbontás Presnosť

20 kHZ 10 Hz ±(1,5% odchýlka +5 digitov)

Vstupný signál: min. 500 mV

Testovanie diódy a prerušenia

Testovanie diódy: pripojte červený merací hrot do zásuvky

VΩ Hz

, čierny do zásuvky “COM” (červený

mAμA

merací hrot má “+” polaritu). Nastavte otočný prepínač

na . Pomocou tlačidla „FUNC” nastavte funkciu testovania diódy ( ). Pripojte červený merací hrot na

anódu diódy, čierny merací hrot na katódu. Na displeji sa asi objaví svorkové napätie diódy. Keď pripojenie je opačne, na displeji sa objaví nápis “OL”. Testovanie prerušenia obvodu: pripojte červený merací hrot do zásuvky

VΩ Hz

, čierny do zásuvky

mAμA

“COM”. Nastavte otočný prepínač na . Pomocou tlačidla „FUNC” nastavte funkciu testovania prerušenia ( ). Meracím hrotom sa dotknite testovaného elektrického obvodu. Keď elektrický obvod je pripojený k napájacej jednotke, tak vypnite zdroj prúdu a vybite kondenzátory pred tým, než

VΩ Hz mAμA

Page 14

začnete merať. Skrat (menej ako 100 Ω) signalizuje zabudované zvukové signalizačné zariadenie.

Funkcia Rozlíšenie Okolie merania

1 mV prúd merania: okolo 1 mA

pod 100 Ω signalizuje

zabudované zvukové

signalizačné zariadenie

Meranie odporu (Ω)

Pripojte červený merací hrot do zásuvky

napätie naprázdno: okolo

1,48 V

napätie naprázdno je nižšie

ako 500 mV

VΩ Hz mAμA

čierny do zásuvky “COM” (červený merací hrot má polaritu “+”). Nastavte otočný prepínač na „Ω”. Keď odpor, ktorý chcete merať, je pripojený k elektrickému obvodu, tak vypnite zdroj prúdu a vybite kondenzátory pred tým, než začnete merať.

Hranica merania Rozlíšenie Presnosť

200 Ω 0,1 Ω 2 kΩ 1 Ω 20 kΩ 10 Ω 200 kΩ 100 Ω 2 MΩ 1 kΩ 20 MΩ 10 kΩ

±(0,8% odchýlka + 2 digit)

±(1,0% odchýlka + 2 digit)

VÝMENA BATÉRIE A POISTKY

Keď sa na displeji objaví znak ““

”, tak treba vymeniť batérie. Zriedkakedy vznikne potreba výmeny poistky, problém môže spôsobiť nesprávne používanie. Pred výmenou batérie/poistky vypnite prístroj, vytiahnite meracie hroty. Pri výmene batérie odstráňte skrutku zo zadného panelu. Pri výmene poistky najprv vyberte prístroj z puzdra, potom odstráňte skrutky zo zadného panelu. Vymeňte batériu/poistku. Dbajte na správnu polaritu batérií. Priskrutkujte zadný panel späť. Upozornenie: Pred otvorením prístroja sa vždy ubezpečte, že ste meracie hroty odstránili z meraného obvodu! Priskrutkujte skrutky späť, aby prístroj fungoval počas používania stabilne, odstránite tým nebezpečenstvo úrazu!

ZNEHODNOCOVANIE

Výrobok nevyhadzujte do bežného domového odpadu, separujte oddelene, lebo môže

obsahovať súčiastky nebezpečné na životné prostredie alebo aj na ľudské zdravie! Za účelom správnej likvidácie výrobku odovzdajte ho na mieste predaja, kde bude prijatý zdarma, respektíve u predajcu, ktorý predáva identický výrobok vzhľadom na jeho ráz a funkciu. Výrobok môžete odovzdať aj miestnej organizácii zaoberajúcej sa likvidáciou elektroodbadu. Tým chránite životné prostredie,

ľudské a teda aj vlastné zdravie. Prípadné otázky Vám zodpovie Váš predajca alebo miestna organizácia zaoberajúca sa likvidáciou elektroodpadu.

ZNEHODNOCOVANIE BATÉRIÍ A AKUMULÁTOROV

Batérie/akumulátory nesmiete vyhodiť do komunálneho odpadu. Užívateľ je povinný odovzdať použité batérie / akumulátory do zberu pre elektrický odpad v mieste bydliska alebo v obchodoch. Touto činnosťou chránite životné prostredie, zdravie ľudí okolo Vás a Vaše zdravie.

TECHNICKÉ ÚDAJE

• kategória merania: CAT III 600 V

• poistky: 5x20 mm, F 250 mA / 600 V rýchla; 5x20

mm, F 10 A / 600 V rýchla

• okolitá teplota a vlhkosť vzduchu: 0 ~ 40 ° C ( <80

% relatívna vlhkosť)

• displej: 3 1/2 digitový LCD displej

• ochrana proti preťaženiu: PTC ochrana (pri meraní

odporu a frekvencie)

• napájanie: 9 V batéria (6F22)

• znak merania nad hranicou: “OL” nápis na displeji

• znak polarity: objaví sa znak “-”, v prípade negatívnej

polarity

• vybitá batéria: objaví sa na displeji ikona “ ”

• rozmery: 140 mm x 67 mm x 30 mm

• hmotnosť: cca. 112 g

PRÍSLUŠENSTVO

• návod na použitie • merací hrot • 9 V batéria (6F22)

• krabica

Page 15

MULTIMETRU DIGITAL

INFORMAŢII GENERALE

Acest multimetru digital corespunde, din construcţie, cerinţelor de siguranţă în exploatare cuprinse în standardul EN 61010-1. În ceea ce priveşte protecţia la supratensiuni, este destinat măsurării şi afişării mărimilor electrice din categoria CAT III / 600 V. Înaintea folosirii aparatului, Vă rugăm, citiţi instrucţiunile de utilizare de mai jos şi respectaţi regulile de siguranţă în exploatare. CAT IV: măsurători efectuate asupra surselor de joasă tensiune – de ex. contoare de curent, cutii de joncţiune, dispozitive de protecţie primară la

supratensiuni.

CAT III: măsurători efectuate în clădiri şi hale industriale – de ex. instalaţii electrice fixe, cutii de distribuţie, cabluri de legătură, şine de montaj, relee electromagnetice, cutii selective pentru protecţie la supracurenţi etc. CAT II: măsurători în circuite electrice conectate în mod nemijlocit la reţele electrice de joasă tensiune

– de ex. aparate electrocasnice, aparate electrice

portabile şi dispozitive similare; CAT I: măsurători în circuite electrice care nu sunt conectate în mod nemijlocit la reţele de alimentare cu tensiune electrică.

Atenţiune: Instrucţiunile de utilizare conţin

informaţii şi avertismente referitoare la exploatarea în condiţii de siguranţă, precum şi la întreţinerea aparatului. Înaintea punerii în funcţiune a aparatului, Vă rugăm, citiţi instrucţiunile de utilizare de mai jos şi asiguraţi-Vă că le-aţi înţeles în mod corect. Înţelegerea deficitară a instrucţiunilor şi

nerespectarea avertismentelor poate provoca

accidente grave şi/sau daune materiale. Pentru a garanta siguranţa Dumneavoastră, Vă rugăm, folosiţi cablurile de măsurare livrate ca accesorii ale multimetrului. Înaintea punerii în funcţiune, Vă rugăm, verificaţi starea aparatului şi asiguraţi-Vă că nu a suferit nici o avarie.

SIMBOLURI REFERITOARE LA SIGURANŢA ÎN

EXPLOATARE

Avertisment important! Citiţi cele cuprinse în

instrucţiunile de utilizare!

Curent alternativ Curent continuu

Bornă pentru împământare

ÎNTREŢINEREA APARATULUI

Înaintea desfacerii carcasei aparatului sau a îndepărtării compartimentului bateriei, îndepărtaţi cablurile de măsurare. Înaintea deschiderii multimetrului, îndepărtaţi bateria şi convingeţiVă că aparatul nu este încărcat static. În acest fel, veţi putea evita deteriorarea componentelor multimetrului. La deschiderea multimetrului trebuie să aveţi în vedere faptul că anumite condensatoare din componenţa acestuia pot fi încărcate la o tensiune periculoasă, chiar dacă aparatul a fost oprit. Calibrarea, întreţinerea şi depanarea multimetrului, precum şi alte operaţiuni similare pot fi efectuate doar de către un specialist care cunoaşte cu temeinicie funcţionarea aparatului şi pericolele electrocutării. Dacă nu veţi folosiţi multimetrul o perioadă mai îndelungată de timp, scoateţi bateria şi depozitaţi aparatul într-o încăpere cu temperatură ambiantă şi umiditate relativă moderată. Dacă este necesar, înlocuiţi (după caz) siguranţele fuzibile cu siguranţe având următorii parametri: F1: 5x20 mm, F 250 mA / 600 V, F2: 5x20 mm, F10 A / 600 V. Nu utilizaţi nici un fel de material sau instrument abraziv şi nici solvenţi pentru curăţarea aparatului. Curăţaţi multimetrul cu o cârpă uşor înmuiată în apă sau într-un detergent

slab.

EXPLOATAREA APARATULUI

• Dacă folosiţi aparatul în zone sau incinte unde

există interferenţe electromagnetice puternice, va trebui să luaţi în considerare faptul că funcţionarea multimetrului va putea deveni instabilă sau aparatul ar putea afişa un mesaj de eroare.

• Depăşirea limitelor superioare ale domeniilor de

măsurare indicate în aceste instrucţiuni de utilizare este interzisă.

• Este interzisă utilizarea aparatului cu panoul din

spate demontat sau fixat în mod necorespunzător.

• În cazul măsurării rezistenţei sau capacităţii electrice

a componentelor, precum şi a verificării diodelor sau a testării continuităţii circuitelor, întrerupeţi în prealabil tensiunea de alimentare a circuitelor asupra cărora veţi efectua măsurătorile şi descărcaţi condensatoarele cu tensiune nominală înaltă.

Izolaţie dublă (clasa a II-a de protecţie la

atingere)

Protecţie cu siguranţă fuzibilă. Schimbarea

siguranţei se va efectua conform instrucţiunilor

de utilizare.

Page 16

• Procedaţi cu deosebită grijă în cazul măsurătorilor efectuate în circuitele care au în componenţa lor conductoare fără izolaţie sau şine de montaj.

• Dacă sesizaţi vreun fenomen neobişnuit legat de funcţionarea multimetrului, va trebui să opriţi imediat aparatul şi va trebui să-l duceţi la reparat.

• Dacă nu cunoaşteţi valoarea maximă posibilă a mărimii (electrice) pe care urmează să o măsuraţi, verificaţi domeniul de măsurare maxim al multimetrului în cazul mărimii respective pentru a evita situaţiile în care mărimea măsurată depăşeşte chiar şi limita superioară a acestui domeniu şi a putea regla – în caz contrar – comutatorul rotativ la domeniul maxim disponibil. Ori, dacă este posibil, selectaţi reglajul automat al domeniului de măsurare.

• Înaintea rotirii comutatorului, întrerupeţi legătura dintre terminalele de măsurare şi circuitul de măsurat.

• Măsurarea rezistenţelor/rezistoarelor şi/sau testarea continuităţii circuitelor se va efectua întotdeauna doar după întreruperea tensiunii de alimentare a circuitelor asupra cărora veţi efectua măsurătorile.

• În cazul în care efectuaţi măsurători în circuitele unui receptor de televiziune sau într-un circuit de curent alternativ, nu pierdeţi din vedere faptul că

amplitudinea tensiunii care trece printre punctele de

măsurare poate fi foarte mare şi că aceste vârfuri de

tensiune pot deteriora multimetrul.

• În vederea evitării pericolului electrocutării, procedaţi cu atenţie sporită în cazul măsurării tensiunilor ce depăşesc valoarea de 60 V CC sau 30 V CA valoare efectivă.

• În situaţia în care pe afişajul digital apare simbolul bateriei, aceasta trebuie înlocuită imediat.

• Dacă tensiunea furnizată de baterie este scăzută, pot apărea erori de măsurare sau pot surveni diferite

accidente, cum ar fi electrocutarea persoanei care

lucrează cu aparatul.

• În cazul efectuării măsurătorilor, ţineţi-Vă degetele cât mai departe de bornele aparatului.

• Utilizarea multimetrului în apropierea gazelor, vaporilor sau pulberilor care prezintă pericol de explozie este interzisă.

• Funcţionarea corectă a aparatului trebuie verificată înaintea fiecărei utilizări (de ex. prin măsurarea unei

tensiuni cunoscute).

• În cazul măsurării tensiunilor de tip CAT III, tensiunea maximă admisibilă este de 600 V.

DESCRIEREA GENERALĂ A APARATULUI

Acest multimetru digital a fost prevăzut cu un afişaj cu 7 segmente (SSD) de 3½ cifre. Este destinat măsurării curentului continuu, curentului alternativ, tensiunii continue, tensiunii alternative, frecvenţei şi rezistenţei electrice. Totodată, aparatul permite şi verificarea diodelor sau testarea continuităţii circuitelor. Multimetrul este capabil să memoreze valoarea maximă a mărimii măsurate şi să comute în mod automat între diferitele domenii de măsurare

aferente parametrului verificat la momentul respectiv.

De asemenea, şi valoarea măsurată (în sine) poate fi memorată pe afişaj, acesta din urmă fiind prevăzut cu iluminare de fundal. În plus, aparatul se decuplează în mod automat după un anumit interval de timp presetat din fabrică.

SEMNIFICAŢIA SIMBOLURILOR CARE APAR PE AFIŞAJ

baterie descărcată

– polaritate negativă a mărimii de intrare

tensiune alternativă/curent alternativ

tensiune continuă/curent continuu

verificarea diodelor

testarea continuităţii circuitelor

AUTO

comutarea automată a domeniului de

măsurare

valoarea măsurată a fost memorată

MAX

valoarea maximă a mărimii măsurate a

fost memorată mV, V măsurarea tensiunii µA, mA, A măsurarea intensităţii curentului Ω, KΩ, MΩ măsurarea rezistenţelor/rezistoarelor KHz măsurarea frecvenţelor

FUNCŢIILE BUTOANELOR

FUNC Dacă unei anumite poziţii a comutatorului

rotativ îi corespund mai multe funcţii secundare, selectarea funcţiei secundare dorite se va efectua prin acţionarea acestui buton. Comutarea între funcţiile secundare permise se va face prin apăsarea repetată a butonului.

MAX La apăsarea acestui buton, pe afişaj se va

memora valoarea maximă a mărimii măsurate la momentul respectiv. Acest fapt va fi indicat şi

de aprinderea simbolului luminos

MAX

. O nouă apăsarea a butonului va determina ştergerea datei memorate şi dezactivarea funcţiei. Observaţie: valoarea măsurată a mărimii respective nu coincide cu valoarea de vârf a acesteia.

Page 17

HOLD La apăsarea acestui buton, pe afişaj se va

memora valoarea măsurată. O nouă apăsarea a butonului sau comutarea la o altă funcţie va determina ştergerea datei memorate.

Iluminarea de fundal: pentru activarea ei,

butonul se va ţine apăsat timp de o secundă.

BORNE DE INTRARE COM borna (de intrare negativă) comună pentru

toate mărimile măsurate („COM”) borna (de intrare pozitivă) pentru

VΩ Hz

măsurarea tensiunii, rezistenţei/rezistoarelor,

mAμA

curentului şi frecvenţei, precum şi pentru

verificarea diodelor

10 A borna (de intrare pozitivă) pentru măsurarea

curenţilor cu intensitatea cuprinsă în intervalul

de valori 200 mA – 10 A

FUNCŢII Funcţia de economisire a bateriei

Dacă nu se efectuează nici o măsurătoare, sau nu se comută la o funcţie nouă, multimetrul se va decupla în mod automat după aproximativ 15 de minute. Utilizatorul va fi avertizat în legătură cu acest fapt prin 5 semnale sonore (fluierături scurte) cu 1 minut înainte de decuplare, iar decuplarea va fi însoţită,

de asemenea, de emiterea unui semnal sonor.

Funcţia serveşte la economisirea energiei bateriei şi extinderea duratei de viaţă a acesteia.

Măsurarea tensiunii continue (

Conectaţi cablul de măsurare de culoare roşie la

borna „

VΩ Hz

”, iar cablul de măsurare de culoare

mAμA

neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia aferentă măsurării tensiunii continue. Conectaţi cablurile de măsurare la circuitul de măsurat. Observaţie: S-ar putea ca valorea afişată să devină instabilă, în special în cazul domeniului de măsurare cu limita superioară de 200 mV, în situaţia în care cablul de măsurare nu a fost legat în mod efectiv la circuitul de măsurat.

Domeniul de măsurare Rezoluţia Precizia de măsurare

200 mV 0,1 mV ±(0,5% + 2 unităţi) 2 V 1 mV 20 V 10 mV 200 V 100 mV 600 V 1 V ±(0,8% + 2 unităţi)

Protecţia la suprasarcină: cu eclator (pentru tensiuni ce depăşesc 1500 V).

Măsurarea curentului continuu (

μA

mA A

)

Conectaţi cablul de măsurare de culoare neagră la borna „COM”. Conectaţi cablul de măsurare de culoare roşie în funcţie de domeniul de valori în care se încadrează intensitatea curentului care va fi măsurat şi reglaţi comutatorul rotativ în mod corespunzător, deci în maniera arătată în tabelul de mai jos:

Domeniul de valori

în care se încadrează

valoarea efectivă a

curentului alternativ

care va fi măsurat

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

Borna la care

trebuie conectat

cablul de

măsurare de

culoare

VΩ Hz mAμA

Poziţia

în care

trebuie adus

comutatorul

rotativ

μA

Selectaţi funcţia de măsurare a curentului continuu (DC) prin intermediul butonului „FUNC”. Întrerupeţi circuitul în care doriţi să efectuaţi măsurătoarea şi conectaţi cablurile de măsurare la punctele în care aţi întrerupt circuitul (unde doriţi să efectuaţi măsurătoarea).

Domeniul de măsurare Rezoluţia Precizia de măsurare

200 µA 0,1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA ±(2,0% + 5 unităţi)

Protecţia la suprasarcină: siguranţă fuzibilă F250 mA / 600 V – în cazul bornei „

±(1,2% + 3 unităţi)

VΩ Hz

”; siguranţă fuzibilă F10

mAμA

A / 600 V – în cazul bornei „10 A”. Curentul de intrare maxim admisibil: 250 mA DC sau 250 mA RMS CA – în cazul bornei „

VΩ Hz

”; 10 A DC sau 10 A RMS CA

mAμA

– în cazul bornei „10 A”. Dacă intensitatea curentului măsurat depăşeşte 5 A, durata măsurării continue nu va depăşi 10 secunde. În plus, va trebui să intercalaţi o pauză de 5 minute între două măsurători succesive în cazul curenţilor de această intensitate.

Măsurarea valorii efective a tensiunii alternative (

Conectaţi cablul de măsurare de culoare roşie la

borna „

VΩ Hz

”, iar cablul de măsurare de culoare

mAμA

neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia aferentă măsurării tensiunii alternative. Conectaţi cablurile de măsurare la circuitul de măsurat. Observaţie: S-ar putea ca valorea afişată să devină instabilă, în special în cazul domeniului de măsurare cu limita superioară de 200 mV, în situaţia în care cablul de măsurare nu a fost legat în mod efectiv efectiv la circuitul de măsurat.

Page 18

Domeniul de măsurare Rezoluţia Precizia de măsurare

2 V 1 mV

±(1% + 3 unităţi)20 V 10 mV

200 V 100 mV 600 V 1 V ±(1,2% + 3 unităţi)

Protecţia la suprasarcină: cu eclator (pentru tensiuni ce depăşesc 1500 V). Intervalul frecvenţelor de măsurare: 40 Hz – 200 Hz.

Măsurarea valorii efective a curentului alternativ

mA A

(

μA

)

Conectaţi cablul de măsurare de culoare neagră la borna „COM”. Conectaţi cablul de măsurare de culoare roşie în funcţie de domeniul de valori în care se încadrează valoarea efectivă a curentului alternativ care va fi măsurat şi reglaţi comutatorul rotativ în mod corespunzător, deci în maniera arătată în tabelul de mai jos:

Domeniul de valori

în care se încadrează

valoarea efectivă a

curentului alternativ

care va fi măsurat

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

Borna la care

trebuie conectat

cablul de

măsurare de

culoare

VΩ Hz mAμA

Poziţia în care

trebuie adus

comutatorul

rotativ

μA

Selectaţi funcţia de măsurare a curentului alternativ

(AC) prin intermediul butonului „FUNC”. Întrerupeţi

circuitul în care doriţi să efectuaţi măsurătoarea şi conectaţi cablurile de măsurare la punctele în care aţi întrerupt circuitul (unde doriţi să efectuaţi măsurătoarea).

Domeniul de măsurare Rezoluţia Precizia de măsurare

200 µA 0,1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA

±(2,5% + 5 unităţi)

Protecţia la suprasarcină: siguranţă fuzibilă F250 mA / 600 V – în cazul bornei „ ”; siguranţă fuzibilă F10 A / 600 V – în cazul bornei „10 A”. Curentul de intrare maxim admisibil: 250 mA DC sau 250 mA RMS CA – în cazul bornei „ ”; 10 A DC sau 10 A RMS CA – în cazul bornei „10 A”. Dacă intensitatea curentului măsurat depăşeşte 5 A, durata măsurării continue nu

va depăşi 10 secunde. În plus, va trebui să intercalaţi o pauză de 5 minute între două măsurători succesive în cazul curenţilor de această intensitate. Intervalul frecvenţelor de măsurare: 40 Hz – 400 Hz.

Măsurarea frecvenţelor

Conectaţi cablul de măsurare de culoare roşie la

borna „

VΩ Hz

”, iar cablul de măsurare de culoare

mAμA

neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia „Hz”. Conectaţi cablurile de măsurare la circuitul de măsurat.

Domeniul de măsurare Rezoluţia Precizia de măsurare

20 kHz 10 Hz ±(1,5% + 5 unităţi)

Nivelul semnalului de la intrare: min 500 mV.

Verificarea diodelor şi testarea continuităţii circuitelor

Verificarea diodelor: Conectaţi cablul de măsurare de culoare roşie la borna „

VΩ Hz

”, iar cablul de măsurare

mAμA

de culoare neagră la borna „COM”. (Polaritatea predefinită a cablului de culoare roşie este pozitivă: „+”.) Reglaţi comutatorul rotativ în poziţia „ ”. Selectaţi funcţia de verificare a diodelor ( ) prin intermediul butonului „FUNC”. Conectaţi cablul de culoare roşie la anodul diodei care urmează să fie verificată, iar cablul de culoare neagră la catod. După acestea, multimetrul va afişa cu aproximaţie tensiunea de polarizare (directă) a diodei. Dacă aţi conectat cablurile de măsurare cu polaritatea inversă, pe afişaj va apărea mesajul „OL”. Testarea continuităţii circuitelor: Conectaţi cablul de măsurare de culoare roşie la borna „

VΩ Hz mAμA

”,

iar cablul de măsurare de culoare neagră la borna „COM”. Reglaţi comutatorul rotativ în poziţia „ ”. Selectaţi funcţia de testare a continuităţii circuitelor ( ) prin intermediul butonului „FUNC”. Atingeţi cu terminalele cablurilor de măsurare circuitul de măsurat. Dacă circuitul este legat la o sursă de alimentare cu tensiune electrică, decuplaţi tensiunea de alimentare şi descărcaţi condensatoarele înaintea începerii măsurătorii. În caz de scurtcircuit (rezistenţă electrică inferioară valorii de 100 Ω), aparatul va

emite un semnal sonor.

Funcţia Rezoluţia Condiţiile de măsurare

1 mV Intensitatea curentului de

La o rezistenţă electrică inferioară valorii de 100 Ω, aparatul va

emite un semnal sonor.

măsurare: aproximativ 1 mA. Tensiunea de mers în gol: aproximativ 1,48 V.

Tensiunea de mers în gol: inferioară valorii de

500 mV.

Page 19

Măsurarea rezistenţelor/rezistoarelor (Ω)

Conectaţi cablul de măsurare de culoare roşie la borna

VΩ Hz

„

”, iar cablul de măsurare de culoare neagră la

mAμA

borna „COM”. (Polaritatea predefinită a cablului de culoare roşie este pozitivă: „+”.) Reglaţi comutatorul rotativ în poziţia „Ω”. Dacă rezistorul care va fi măsurat face parte dintr-un circuit, scoateţi circuitul de sub tensiune şi descărcaţi toate condensatoarele din componenţa acestuia înaintea începerii măsurătorii.

Domeniul de măsurare Rezoluţia Precizia de măsurare

200 Ω 0,1 Ω 2 kΩ 1 Ω 20 kΩ 10 Ω 200 kΩ 100 Ω 2 MΩ 1 kΩ 20 MΩ 10 kΩ

±(0,8% + 2 unităţi)

±(1,0% + 2 unităţi)

ELIMINARE

Colectaţi în mod separat echipamentul devenit deşeu, nu-l aruncaţi în gunoiul menajer, pentru

că echipamentul poate conţine şi componente periculoase pentru mediul înconjurător sau pentru sănătatea omului! Echipamentul uzat sau devenit deşeu poate fi predat nerambursabil la locul de vânzare al acestuia sau la toţi distribuitorii care au pus în circulaţie produse cu caracteristici şi funcţionalităţi similare. Poate fi de asemenea predat la punctele de colectare specializate în recuperarea deşeurilor electronice.Prin aceasta protejaţi mediul înconjurător, sănătatea Dumneavoastră şi a semenilor. În cazul în care aveţi întrebări, vă rugăm să luați legătura cu organizațiile locale de tratare a deșeurilor. Ne asumăm obligațiile prevederilor legale privind producătorii și suportăm cheltuielile legate de aceste obligaţii.

ÎNLOCUIREA BATERIILOR ŞI A SIGURANŢELOR

FUZIBILE

Dacă pe afişaj apare simbolul iconografic “

”, va trebui

să schimbaţi bateria. Siguranţa fuzibilă va trebui înlocuită doar în cazuri rare, de regulă în urma unor erori comise în exploatarea aparatului. Înaintea schimbării bateriei sau a siguranţelor, opriţi multimetrul şi îndepărtaţi cablurile de măsurare. În cazul schimbării bateriei, desfaceţi şurubul de pe panoul din spate al aparatului. În cazul schimbării siguranţei, desfaceţi şurubul de pe panoul din spate al aparatului, după care scoateţi multimetrul din teaca protectoare urmând să desfaceţi şi celelalte şuruburi de pe panoul din spate al aparatului. Schimbaţi bateria/siguranţa. Aveţi grijă să respectaţi polaritatea corectă a bateriei. După acestea, fixaţi panoul din spate al multimetrului cu şuruburile aferente. Avertismente: Înaintea deschiderii aparatului, asiguraţi-Vă că aţi întrerupt legătura electrică dintre terminalele de măsurare ale multimetrului şi circuitul de măsurat! Înşurubaţi la loc şuruburile panoului din spate pentru a asigura funcţionarea stabilă a multimetrului şi a evita posibilele accidente!

ACCESORII

• instrucţiunile de utilizare • cablurile de măsurare • 1 buc. baterie de 9 V (6F22) • cutie Colectaţi în mod separat echipamentul devenit deşeu, nu-l aruncaţi în gunoiul menajer, pentru că echipamentul poate conţine şi componente periculoase pentru mediul înconjurător sau pentru sănătatea omului !

TRATAREA BATERIILOR, ACUMULATORILOR

Bateriile şi acumulatorii nu pot fi trataţi împreună cu deşeurile menajere. Utilizatorul are obligaţia legală de a preda bateriile / acumulatorii uzaţi sau epuizaţi la punctele de colectare sau în comerţ. Acest lucru asigură faptul că bateriile / acumulatorii vor fi trataţi în mod ecologic.

DATE TEHNICE

• Categoria de supratensiune: CAT III / 600 V.

• Siguranţe fuzibile: siguranţă rapidă 5x20 mm, F250

mA / 600 V; siguranţă rapidă 5x20 mm, F10 A / 600

• Temperatura ambiantă de funcţionare şi umiditatea

relativă a aerului: 0 – 40°C (umi- ditatea relativă [RH]: < 80%).

• Afişajul: afişaj digital LC de 3½ cifre, cu 7 segmente

(SSD).

• Protecţia la suprasarcină: cu termistor PTC (la

măsurarea rezistenţei/rezistoarelor şi a frecvenţei).

• Tensiunea de alimentare: 1 buc. baterie de 9 V

(6F22).

• Semnalizarea depăşirii limitei superioare a

domeniului de măsurare: apariţia mesajului „OL” pe afişaj.

• Semnalizarea polarităţii inverse: apariţia semnului

„–” pe afişaj în caz de polaritate negativă.

• Semnalizarea descărcării bateriei: apariţia

simbolului iconografic „

” pe afişaj.

• Dimensiunile aparatului: 140 mm x 67 mm x 30 mm.

• Masa: aproximativ 112 g.

Page 20

SRB MNE

DIGITALNI MLTIMETAR

OSNOVNE INFORMACIJE

Ovaj multimetaj je projektovan tako da odgovara

bezbednosnim zahtevima standarda EN 61010-1. Zadovoljava kategorije merenja 600V CAT III. Pre upotrebe ovog instrumenta pročitajte uputstvo i držite se opisanih bezbednosnih mera.

stručno lice koje poznaje sastavne delove multimetra

i sasvim je svestan opasnosti od strujnog udara.

Ukoliko duže vreme ne koristite multimetar izvadite bateriju i ne skladištite je na visokim temperaturama ili gde je visoka vlažnost vazduha. Po potrebi menjajte topljive osigurače prema sledećim parametrima: F1: 5x20 mm, F250 mA / 600 V F2: 5x20 mm, F10 A / 600 V

CAT IV: merenja kod niskonaponskih napajanja. Primer: merač potrošnje, razvodne kutije, uređaji se prvostepenom zaštitom prenapona. CAT III: merenja u objektima, pogonima. Primer:

Na uređaju ne primenjujte nikakva agresivna hemijska i mehanička sredstva. Za čišćenje koristite samo vlažnu krpu ili blagi deterdžent.

stacionarni uređaji, razvodne table, povezivanje, sinski razvodnici, preklopnici, uređaji za zaštitu od

velike struje, razvodne kutije, itd.

CAT II: merenja u strujnim krugovima koji su direktno povezani na niskonaponsku mrežu. Primer: kućni uređaji, prenosni uređaji. CAT I: merenja u strujnim krugovima koji nisu direktno povezani na niskonaponsku mrežu.

U TOKU UPOTREBE

• Ako se multimetar koristi u jakom elektromagnetnom

polju znajte da merenje ne mora biti uvek tačno i moguće je do dođe do greške u merenju.

• Nikada ne pekoračujte bezbedne granične vrednosti

koje su opisane u uputstvu.

• Urađaj nikada ne koristite bez zadnjeg poklopca,

omota kada je rastavljena. Mereni strujni krug

Pažnja! Uputstvo sadrži informacije o bezbednom

rukovanju, održavanju i napomenama. Pre upotrebe pročitajte i protumačite uputstvo. Nerazumevanje napisanog uputstva može da ima teške posledice i štete. Radi vaše bezbednosti molimo vas da koristite merne kablove koji su priloženi uz ovaj multimetar.

Molimo vas da se pre svake upotrebe uverite da

uređaj i merni kablovi nisu oštećeni.

isključite iz struje i ispraznite kondenzatore ukoliko

merite otpor, prekid, diodu ili kapacitet.

• Budite pažljivi kada radite sa golim provodnicima i

šinama.

• Ukoliko primetiti bilo kakvu nepravilnost pri merenju

multimetar treba odmah isključiti i treba ga popraviti.

• Ukoliko merene vrednosti nisu poznate merenje

treba početi sa najvećeg opsega merenja, ili birajte

automatsko biranje opsega.

SIMBOLI SIGURNOSTI

Bitna upozorenje!

Pročitajte napisano u uputstvo do kraja!

Naizmenična struja

Jednosmerna struja

Uzemljenje Dvostruka izolacija (II. klasa zaštite)

Zaštićen topljivim osiguračem, zamena prema

uputstvu

• Pre promene mernog opsega uvek odsranite merne

kablove sa merenog strujnog kruga.

• Nikada ne vršite merenja otpora ili prekida u

strujnom krugu koji je pod naponom.

• Obratite pažnju da se uređaj može pokvariti kada

se vrše meranja na nekim mernim tačkama na TV-u ili uređajima koji mogu da imaju napon sa velikom

amplitudom.

• Da bi sprečili strujni udar budite pažljivi ako se vrše

merenja ako je napon veći od 60 V DC ili efektivnioh

ODRŽAVANJE

Pre skidanja omota instrumenta ili pre skidanje

držača baterija izvucite merne kablove. Pre

otvaranja instrumenta izvadite bateriju, uverite se

da nema statičkog elektriciteta radi bezbednosti električnih komponenata instrumenta. Pre otvaranja instrumenata trebate znati da je možda ostao opasan napon u nekim napunjenim kondenzatorima, čak i onda ako je instrumenat isključen. Kalibraciju, održavanje ili popravku multimetra sme da radi samo

30 V AC.

• Ako se pojavi simbol baterije na displeju bateriju

odmah treba zameniti. Merenje sa slabom baterijom može prouzrokovati netačna merenja, greške i u krajnjem slučaju i strujni udar.

• Prilikom merenja prste držite dalje od mernih tačaka,

priključaka i metalnih predmeta.

• Multimetar ne koristite u eksplozivnom okruženju

u prisustvu gasa, pare, prašine koja može da

eksplodira.

Page 21

• Radi pravilnog merenja pre upotrebe uvek testirajte uređaj (primer: sa poznatom vrednošću napona).

• Ukoliko se meri napon tipa CAT III, napon ne sme da bude veći od 600 Volti

OPŠTI OPIS

UTIČNICE NA UREĐAJU

COM zajednička utičnica za sve merene vrednosti

VΩ Hz mAμA

10 A struja (200 mA -10 A) (pozitív)

Ovaj multimetar je opremljen displejom sa 3 ½ cifre sa 7 segmenata. Upotrebljivo za merenje jednosmernog, naizmeničnog napona i struje, otpora, frekvencije,

diode, prekida. Pogodna je za memorisanje maksimuma marene vrednosti, poseduje pozadinsko osvetljenje i automatsku promenu mernog opsega.

Merena verdnost se može sačuvati na displeju. Automatsko isključenje.

FUNKCIJE Funkcija za štednju baterije

Da bi baterija što duže trajala multimetar će se automatski isključiti ukloliko se ne vrši merenje. Automatsko isključenje se aktivira nakon isteka 15 min. Minut pre isključenja će se oglasiti 5 zvučna signala nako toga uz pratnju jednog zvučnog signala multimetar će se isključiti.

SIMBOLI NA DISPLEJU

prazna baterija

– obrnuti ulazni polaritet

naizmenični napon/naizmenična struja

jednosmerni napon/jednosmerna struja

ispitivanje diode

ispitivanje prekida

AUTO

automatski merni opseg

čuvanje merene vrednosti

MAX

memorisana maksimalna merena vrednost mV, V merenje napona µA, mA, A merenje struje

Ω, KΩ, MΩ merenje otpora KHz merenje frekvencije

TASTERI FUNC Ako su na odrđenom položaju obrtnog

prekidača dostupne više funkcija ovim se tasterom može odabrati željenu funkciju.

Merenje jednosmernog napona ( V)

Crveni merni kabel priključite u utičnicu u “COM” utičnicu. Obrtni prekidač postavite u položaj za merenje jednosmernoog napona. Pipalice mernih

kablova postavite na mereni strujni krug. Napomena:

moguće je nestabilan ispis (pre svega u opsegu 200 mV) na displeju dok multimetar nije priključen na

strujni krug.

200 mV 0,1 mV 2 V 1 mV 20 V 10 mV 200 V 100 mV 600 V 1 V ±(0,8% odstupanje + 2 digita)

Zaštita od preopterećenja: sa odvodnikom prenapona

(iznad 1500 V)

Pritiskanjem tastera se menjaju dostupne funkcije.

MAX Upotrebom ovog tastera može se prikazati

najveća merena vrednost u toku merenja. Na displeju će se pojaviti simbol

MAX

. Ponovnim

Merenje jednosmerne struje (

Crni merni kabel priključite u “COM” utičnicu. Zavisno od merene vrednosti crveni merni kabel priključite u odgovarajuću utičnicu:

pritiskom tastera ili menjanjem funkcije

briše se pamćena vrednost. Napomena:

stvarnamerena vrednost nije maksimalna vrednost.

HOLD Taster služi za čuvanje merene vrednosti

na displeju. Ponovnim pritiskom tastera

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

ili menjanjem funkcije briše se pamćena

vrednost.

Pozadinsko osvetljenja: za aktiviranje taster

treba držati pritisnuto 1 sekund.

Tasterom „FUNC” odaberite (DC) funkciju. Prekinite strujni krug u kojem želite meriti struju i na merne tačke postavite pipalice.

(COM) (negativni pol)

napon, otpor, struja, frekvencija i dioda

(pozitivni pol)

VΩ Hz

, crni

mAμA

Merni opseg Rezolucija Tačnost

±(0,5% odstupanje + 2 digita)

mA A

μA

Merena struja Utičnica za crveni

merni kabel

VΩ Hz mAμA

)

Položaj obrtnog

prekidača

μA

Page 22

Merni opseg Rezolucija Tačnost

200 µA 0,1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA ±(2,0% odstupanje +5 digita)

Zaštita od preopterećenja: F250 mA / 600 V osigurač

VΩ Hz

utičnici; F10 A / 600 V osigurač na „10 A”

mAμA

utičnici. Maksimalna ulazna struja: za utičnicu

±(1,2% odstupanje +3 digita)

VΩ Hz

: 250

mAμA

mA DC ili AC RMS; za utičnicu „10 A”: 10 A DC ili AC RMS Ukoliko je merena struja slučajno veća od 5A dužina merenje ne sme da bude duža od 10 sekundi, i između

dva merenja treba napraviti pauzu od 5 minuta.

Merni opseg Rezolucija Tačnost

200 µA 0,1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA

Zaštita od preopterećenja: F250 mA / 600 V osigurač

VΩ Hz

kod

utičnice; F10 A / 600 V osigurač kod „10

mAμA

A” utičnice. Maksimalna ulazna struja: za utičnicu

±(2,5% odstupanje + 5 digita)

VΩ Hz

aljzaton:

mAμA

250 mA DC ili AC RMS; za utičnicu „10 A”: 10 A DC ili AC RMS Ukoliko je merena struja slučajno veća od 5A dužina merenje ne sme da bude duža od 10 sekundi, i između

dva merenja treba napraviti pauzu od 5 minuta.

Merni opseg: 40 Hz - 400 Hz

Merenje naizmeničnog napona ( V)

Crveni merni kabel priključite u utičnicu crni u “COM” utičnicu. Obrtni prekidač postavite u odgovarajući položaj. Napomena: moguće je

instabilan ispis (pre svega u opsegu 200 mV) na

Merenje frekvencije

VΩ Hz mAμA

Crveni merni kabel priključite u utičnicu u “COM” utičnicu. Obrtni prekidač postavite u „Hz” položaj. Pipalice mernih kablova postavite na mereni

strujni krug.

displeju dok multimetar nije priključen na strujni krug.

Merni opseg Rezolucija Tačnost

2 V 1 mV

±(1% odstupanje + 3 digita)20 V 10 mV 200 V 100 mV 600 V 1 V ±(1,2% odstupanje + 3 digita)

Zaštita od preopterećenja: sa odvodnikom prenapona (iznad 1500 V). Merni opseg: 40 Hz - 200 Hz

Merenje naizmenične struje (

μA

mA A

)

Crni merni kabel priključite u “COM” utičnicu. Zavisno od merene vrednosti crveni merni kabel priključite u odgovarajuću utičnicu:

Merena struja Utičnica za crveni

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

merni kabel

VΩ Hz mAμA

Položaj obrtnog

prekidača

μA

Tasterom „FUNC” odaberite funkciju (AC). Prekinite

20 kHZ 10 Hz ±(1,5% odstupanje +5 digita)

Ulazni napon: min. 500 mV

Ispitivanje diode i prekida

Ispitivanje diode: Crveni merni kabel priključite u utičnicu pipalica je “+” pol). Obrtni prekidač postavite u položaj. asterom „FUNC” namestite funkciju (

).Crvenu pipalicu stavite na anodu diode, crnu

pipalicu na katodu. Na displeju će se moći očitati prag provođenja. Pri obrnutom priključenju ispis je „OL”. Ispitivanje prekida: Crveni merni kabel priključite u utičnicu prekidač postavite u položaj. Tasterom „FUNC”

namestite funkciju ( ). Pipalice postavite na mereni

strujni krug. Ukoliko je strujni krug povezan sa nekim ispravljačem prvo isključite napajanje, i ispraznite kondenzatore. Ukoliko je kratak spoj (manji, od 100 Ω), oglašava se zvučni signal.

Funkcija Rezolucija Merno okruženje

strujni krug u kojem želite meriti struju i na merne tačke postavite pipalice.

Merni opseg Rezolucija Tačnost

VΩ Hz

, crni u “COM” utičnicu (crvena

mAμA

VΩ Hz

, crni u “COM” utičnicu. Obrtni

mAμA

1 mV Struja merenja: oko 1 mA

Ispod 100 Ω oglašava se zvučni signal

Napon praznog hoda:

oko 1,48 V Napon praznog hoda:

manja od 500 mV

VΩ Hz mAμA

, crni

Page 23

Merenje otpora (Ω)

Crveni merni kabel priključite u utičnicu

VΩ Hz mAμA

, crni

u “COM” utičnicu. (crvena pipalica je “+” pol). Obrtni prekidač postavite u „Ω” položaj. Ako je mereni otpornik u strujnom krugu prvo isključite napajanje, i

ispraznite kondenzatore.

Merni opseg Rezolucija Tačnost

200 Ω 0,1 Ω 2 kΩ 1 Ω 20 kΩ 10 Ω 200 kΩ 100 Ω 2 MΩ 1 kΩ 20 MΩ 10 kΩ

±(0,8% odstupanje + 2 digita)

±(1,0% odstupanje + 2 digita

ODLAGANJE AKUMULATORA I BATERIJA

Istrošeni akumulatori i baterije ne smeju se tretirati sa ostalim otpadom iz domaćinstva. Korisnik treba da se stara o pravilnom bezbednom odlaganju istrošenih baterija i akumulatora. Ovako se može štititi okolina,

obezbediti da se baterije i akumulatori budu na

pravilan način reciklirani.

TEHNIČKI PODACI

• kategorija merenja: CAT III 600 V

• osigurači: 5x20 mm, F 250 mA / 600 V brzi; 5x20

• temperatura okoline i vlažnost vazduha: 0 ~ 40 °C

• displej: 3 1/2 cifra LCD displej

• zaštita od preoppterećenja: PTC zaštita (otpor- i

ZAMENA BATERIJE I OSIGURAČA

Ako se na displeju pojavi ikonica “

je zameniti bateriju. Zamena osigurača je retka i

” potrebno

• napajanje: 9 V baterija (6F22)

• simbol prilikom prekoračenja mernog opsega: na

uglavnom potiče iz neke greške prilikom merenja. Per početka zamene baterije ili osigurača prvo isključite

• ispis polariteta: na displeju “-” u slučaju obrnutog

uređaj i izvadite merne kablove. Za zamenu baterije izvadite šaraf sa zadnje strane multimetra. Prilikom zamene osigurača multimetar prvo izvadite iz futrole, pa nakon toga izvadite šarafe. Zamenite bateriju/

• prazna baterija: na displeju “

• dimenzije: 140 mm x 67 mm x 30 mm

• masa: oko 112 g (sa baterijom)

osigurač. Pazaći na polaritet postavite bateriju i

sklopite multimetar.

Napomena: Pre nego što se uređaj rastavi uvek se

uverite da su merni kablovi skinuti sa strujnog kruga!

Nakon sklapanja uvek vratite šarafe da bi uređaj bio

stabilan i bezbedan za rad!

mm, F 10 A / 600 V brzi

(<80 % relativna vlažnost)

frekvencija)

displeju “OL”

polariteta

”

U PRILOGU

• uputstvo za upotrebu • merni kablovi sa pipalicama

• baterija 9 V (6F22) • kutija

ODLAGANJE

Uređaje kojima je istekao radni veka sakupljajte posebno, ne mešajte ih sa komunalnim

otpadom, to oštećuje životnu sredinu i može da naruši zdravlje ljudi i životinja! Ovakvi se uređaji mogu predati na reciklažu u prodavnicama gde ste ih kupili ili prodavnicama koje prodaju slične proizvode. Elektronski otpad se može predati i određenim reciklažnim centrima. Ovim štitite okolinu, svoje zdravlje i zdravlje svojih sunarodnika. U slučaju nedoumica kontaktirajte vaše lokalne reciklažne centre. Prema važećim propisima prihvatamo i

snosimo svu odgovornost.

Page 24

DIGITÁLNÍ MULTIMETR

OBECNÉ INFORMACE

Tento digitální multimetr byl konstruován tak, aby splňoval bezpečnostní požadavky směrnice IEC 61010-1. Splňuje parametry kategorie měření 600 V CAT III. Předtím, než začnete tento měřící přístroj používat, si přečtěte tento návod k používání a berte na zřetel všechna bezpečnostní upozornění. CAT IV: měření na nízkonapěťových zdrojích napájení. Např.: měřiče spotřeby, spínací skříně, zařízení primární ochrany před přepětím. CAT III: měření v budovách, provozních prostorách. Např.: instalovaná zařízení, rozvodné panely, rozvodné skříně, kabeláže, sběrnice, přepínače, rozvodné skříně pro ochranu před nadproudem apod. CAT II: měření v takových proudových okruzích, které jsou bezprostředně napojeny na nízkonapěťové proudové obvody. Např.: měření domácích spotřebičů, přenosných spotřebičů a podobných zařízení. CAT I: měření v takových proudových okruzích, které nejsou bezprostředně zapojeny do sítě.

Upozornění! V tomto uživatelském manuálu

jsou uvedeny informace a upozornění potřebná k bezpečnému používání a k údržbě. Předtím, než začnete přístroj používat, si uživatelský manuál pozorně přečtěte tak, abyste porozuměli obsahu. Neporozumění pokynům a nedodržení bezpečnostních upozornění může způsobit vážný úraz a materiální škody. V zájmu vlastní bezpečnosti používejte výhradně měřicí kabel dodávaný v příslušenství! Předtím, než začnete přístroj používat, pečlivě zkontrolujte, zda není přístroj poškozený!

VÝSTRAŽNÉ SYMBOLY

Důležité upozornění! Přečtěte si pokyny

uvedené v uživatelském manuálu! Střídavý proud Jednosměrný proud

Uzemnění Dvojitá izolace (II. třída ochrany před

nebezpečným dotykem)

Chráněno tavnou pojistkou, výměna pojistky

podle pokynů uvedených v uživatelském

manuálu

ÚDRŽBA

Předtím, než odstraníte vnější kryt multimetru nebo vyjmete schránku na baterie, odpojte měřicí kabel.

Předtím, než multimetr otevřete, vyjměte baterie a zkontrolujte, zda není přítomná statická elektřina, aby nedošlo k poškození součástek multimetru. Předtím, než multimetr otevřete, si musíte uvědomit, že v několika kondenzátorech multimetru mohlo zůstat nebezpečné napětí i po vypnutí přístroje. Kalibraci, údržbu, opravu nebo jiné zásahy smí provádět výhradně taková odborně vyškolená osoba, která si plně uvědomuje nebezpečí spojená s možným zásahem elektrickým proudem a s fungováním multimetru. Nebudete-li multimetr delší dobu používat, vyjměte baterie a přístroj neskladujte v prostředí vyznačujícím se vysokými teplotami nebo vysokou relativní vlhkostí vzduchu. Bude-li to nutné, vyměňte tavnou pojistku za pojistku s níže uvedenými parametry: F1: 5x20 mm, F250 mA / 600 V F2: 5x20 mm, F10 A / 600 V Na měřicí přístroj nepoužívejte žádné leštící prostředky, ani rozpouštědla. K čištění používejte pouze vlhkou utěrku nebo čisticí prostředky se slabší

koncentrací.

BĚHEM POUŽÍVÁNÍ

• Jestliže budete měřicí přístroj používat v blízkosti značné elektromagnetické interference, berte na zřetel, že fungování multimetru může být nestabilní nebo může poukazovat na poruchu.

• Nikdy nepřekračujte bezpečnostní limitní hodnoty, které jsou v uživatelském manuálu uvedeny jako měřicí intervaly.

• Přístroj nikdy nepoužívejte bez zadního krytu a bez celkového upevnění.

• Přístroj odpojte z proudového obvodu a nechte vybít vysokonapěťové kondenzátory předtím, než budete měřit odpor, přerušení, diodu nebo kapacitu.

• Při práci s holými vodiči nebo kolejnicemi buďte vždy mimořádně opatrní.

• Jestliže na multimetru zjistíte jakýkoli nezvyklý jev, multimetr ihned vypněte a učiňte opatření za účelem opravy.

• Jestliže je měřená hodnota neznámá, zkontrolujte nejvyšší hodnotu rozsahu měření uvedenou na multimetru, respektive v případech, kdy je to možné, zvolte režim automatického rozsahu měření.

• Předtím, než otočíte spínačem pro volbu rozsahu měření, odpojte měřicí vodič z proudového obvodu měření.

Page 25

• Nikdy neprovádějte měření odporu nebo přerušení

na proudových obvodech, které jsou pod proudem.

• Provádíte-li měření na televizoru nebo na proudovém obvodu s vysokým střídavým proudem, vždy mějte na paměti, že na testovaných bodech může být přítomné průchodové napětí s vysokou amplitudou, což může způsobit poškození

multimetru.

• Jestliže testované napětí překročí efektivní hodnotu

60 V DC nebo 30 V AC, pracujte opatrně, abyste předešli zásahu elektrickým proudem.

• Objeví-li se na displeji přístroje symbol baterie, baterii je nutné okamžitě vyměnit. Nízké napětí baterie může způsobit chyby v měření, případně zásah elektrickým proudem nebo jiný úraz.

• Při měření mějte vždy prsty v bezpečné vzdálenosti od zásuvek.

• Multimetr nepoužívejte v blízkosti výbušných plynů, par nebo prachu.

• Před použitím měřicí přístroj za účelem správného fungování vždy zkontrolujte (např. pomocí známého zdroje napětí).

• Měříte-li napětí typu CAT III, napětí nesmí překročit hodnotu 600 voltů.

OBECNÝ POPIS

Tento digitální multimetr je opatřen displejem s 3 ½ digity a 7 segmenty. Měřicí přístroj je určen k měření jednosměrného proudu, střídavého proudu, jednosměrného napětí, střídavého napětí, odporu, frekvence, diody a přerušení. Multimetr dokáže zaznamenat maximálně naměřené hodnoty, je opatřen podsvícením a automaticky střídá limity rozsahu měření. Naměřené hodnoty lze na displeji zaznamenat. Multimetr se automaticky vypíná.

TLAČÍTKA

FUNC Je-li v dané pozici otočného spínače

dostupných několik dalších funkcí, tímto tlačítkem zvolíte požadovanou funkci. Po každém stisknutí tlačítka bude dostupná následující funkce.

MAX Stisknutím tlačítka bude na displeji

zaznamenána nejvyšší hodnota dosažená při měření. To bude na displeji signalizováno

MAX

i symbolem

. Dalším stisknutím tlačítka bude údaj vymazán a multimetr tuto funkci uzavře. Poznámka: skutečná hodnota není nejvyšší hodnota.

HOLD Stisknutím tlačítka bude na displeji

zaznamenána naměřená hodnota. Dalším stisknutím tlačítka nebo po změně funkce bude údaj vymazán.

Podsvícení: tlačítko je nutné stisknout na

dobu 1 vteřiny.

VSTUPNÍ ZÁSUVKY

COM společná zásuvka (negativní) pro všechna

měřitelná množství (COM)

VΩ Hz

vstup pro napětí, odpor, proud, frekvenci a

mAμA

tester diody (pozitivní)

10 A vstup pro proud (200 mA -10 A) (pozitivní)

FUNKCE

Funkce úsporného režimu baterie

Multimetr se z důvodu úspory energie – nebude-li prováděno měření nebo střídání funkcí – po uplynutí

cca. 15 minut automaticky vypne. Takové vypnutí

bude přibližně 1 minutu před vypnutím oznámeno 5 krátkými zvukovými signály, poté zazní další zvukový signál a multimetr se vypne.

SYMBOLY VYOBRAZOVANÉ NA DISPLEJI

nízká úroveň nabití baterie

– negativní vstupní polarita

střídavé napětí/střídavý proud

jednosměrné napětí/jednosměrný proud

test diody

test přerušení

AUTO

automatické střídání limitů měření

naměřené hodnoty jsou zaznamenány

MAX

maximální hodnota je zaznamenána mV, V měření napětí µA, mA, A měření proudu Ω, KΩ, MΩ měření odporu KHz měření frekvence

Měření jednosměrného napětí ( V)

Červený měřicí kabel zapojte do zásuvky černý kabel do zásuvky “COM”. Otočný spínač nastavte na funkci jednosměrného napětí. Měřicí kabely zapojte do proudového obvodu, který budete měřit. Poznámka: může se stát, že vyobrazení hodnot nebude stabilní, zvláště v pásmu měření 200 mV, pokud měřicí kabel není zapojen do měřeného proudového obvodu.

VΩ Hz mAμA

Page 26

Rozsah měření Rozlišení Přesnost měření

200 mV 0,1 mV 2 V 1 mV 20 V 10 mV 200 V 100 mV 600 V 1 V ±(0,8% odchylka + 2 digity)

±(0,5% odchylka + 2 digity)

Ochrana proti přetížení: použití jiskřiště (pro napětí

nad 1500 V)

Měření jednosměrného proudu (

μA

)

mA A

Černý měřicí kabel zapojte do zásuvky “COM”. V souladu s různými měřenými hodnotami proudu zapojte červený měřící kabel a nastavte otočný spínač:

Intenzita měřeného

proudu

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

Zapojení červeného

měřicího kabelu

(zásuvka)

VΩ Hz mAμA

Nastavení

otočného spínače

μA

Tlačítkem „FUNC” nastavte funkci měření jednosměrného proudu (DC). Přerušte proudový obvod, na kterém budete měřit proud, a měřicí kabel propojte s body měření.

Rozsah měření Rozlišení Přesnost měření

200 µA 0,1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA ±(2,0% odchylka +5 digitů)

Ochrana proti přetížení: pojistka F250 mA / 600 V pro zásuvku

VΩ Hz

; pojistka F10 A / 600 V pro zásuvku

mAμA

„10 A”.

Maximální vstupní proud: na zásuvce

±(1,2% odchylka +3 digity)

VΩ Hz

: 250 mA

mAμA

DC nebo AC RMS; na zásuvce „10 A”: 10 A DC nebo AC RMS. Když bude měřený proud vyšší než 5 A, pak doba plynulého měření nesmí překročit 10 vteřin, mezi dvěma měřeními je nutné dodržet přestávku alespoň

5 minut.

Měření střídavého napětí (

Červený měřicí kabel zapojte do zásuvky

VΩ Hz mAμA

černý kabel do zásuvky “COM”.

Otočný spínač nastavte na funkci střídavého napětí. Měřicí kabely zapojte do proudového obvodu, který budete měřit. Poznámka: může se stát, že vyobrazení hodnot nebude stabilní, zvláště v pásmu měření 200 mV, pokud měřicí kabel není zapojen do měřeného proudového obvodu.

Rozsah měření Rozlišení Přesnost měření

2 V 1 mV

±(1% odchylka + 3 digity)20 V 10 mV

200 V 100 mV 600 V 1 V ±(1,2% odchylka + 3 digity)

Ochrana proti přetížení: použití jiskřiště (pro napětí

nad 1500 V)

Pásmo měření: 40 Hz - 200 Hz

Měření střídavého proudu (

μA

mA A

Černý měřicí kabel zapojte do zásuvky “COM”. V souladu s různými měřenými hodnotami proudu zapojte červený měřící kabel a nastavte otočný spínač:

Intenzita měřeného

proudu

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

Zapojení červeného

měřicího kabelu

(zásuvka)

VΩ Hz mAμA

Nastavení

otočného spínače

μA

Tlačítkem „FUNC” nastavte funkci střídavého proudu

(AC). Přerušte proudový obvod, na kterém budete

měřit proud, a měřicí kabel propojte s body měření.

Rozsah měření Rozlišení Přesnost měření

200 µA 0,1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA

Ochrana proti přetížení: pojistka F250 mA / 600 V pro zásuvku

VΩ Hz

; pojistka F10 A / 600 V pro zásuvku

mAμA

„10 A”.

Maximální vstupní proud: na zásuvce

±(2,5% odchylka + 4 digity)

VΩ Hz mAμA

DC nebo AC RMS; na zásuvce „10 A”: 10 A DC nebo AC RMS. Když bude měřený proud vyšší než 5 A, pak doba plynulého měření nesmí překročit 10 vteřin, mezi

)

: 250 mA

Page 27

dvěma měřeními je nutné dodržet přestávku alespoň

5 minut.

Pásmo měření: 40 Hz – 400 Hz

Měření frekvence

Červený měřicí kabel zapojte do zásuvky

VΩ Hz mAμA

černý kabel do zásuvky “COM”. Otočný spínač nastavte na funkci „Hz”. Měřicí kabel propojte s proudovým obvodem, který budete měřit.

Rozsah měření Rozlišení Přesnost měření

20 kHZ 10 Hz ±(1,5% odchylka +5 digitů)

Úroveň vstupního signálu: min. 500 mV

Testování diody a přerušení

Testování diody: červený měřicí kabel zapojte do zásuvky

VΩ Hz

a černý kabel do zásuvky “COM”

mAμA

(červený měřicí kabel má polaritu “+”). Otočný spínač nastavte do polohy . Tlačítkem „FUNC” nastavte funkci testování diody ( ). Červený měřicí kabel zapojte do anody diody, černý kabel pak do katody diody. Na displeji bude vyobrazeno přibližné počáteční napětí diody. V případě opačného zapojení bude na displeji zobrazen nápis “OL”. Testování přerušení: červený měřicí kabel zapojte do zásuvky

VΩ Hz

a černý kabel do zásuvky “COM”.

mAμA

Otočný spínač nastavte do polohy . Tlačítkem „FUNC” nastavte funkci testování přerušení ( ). Měřicí kabel přiložte ke zkoušenému proudovému obvodu. Jestliže je proudový obvod propojen s napájecí jednotkou, pak předtím, než začnete provádět měření, vypněte zdroj elektrického proudu a nechte vybít kondenzátory. Zkrat (méně než 60Ω) bude signalizován zabudovaným zvukovým alarmem.

Funkce Rozlišení Prostředí měření

1 mV měřicí proud: přibližně

při hodnotě méně než 100 Ω se aktivuje zabudovaná zvuková signalizace

Měření odporu (Ω)

Červený měřicí kabel zapojte do zásuvky

1 mA napětí při chodu naprázdno: přibližně 1,48 V

napětí při chodu naprázdno je nižší než 500 mV

VΩ Hz mAμA

černý kabel do zásuvky “COM” (červený měřicí kabel má polaritu “+”). Otočný spínač nastavte do polohy „Ω”. Jestliže je měřený odpor propojen s proudovým obvodem, pak předtím, než začnete provádět měření, vypněte zdroj elektrického proudu a nechte vybít kondenzátory.

Rozsah měření Rozlišení Přesnost měření

200 Ω 0,1 Ω 2 kΩ 1 Ω 20 kΩ 10 Ω

200 kΩ 100 Ω 2 MΩ 1 kΩ 20 MΩ 10 kΩ

±(0,8% odchylka + 2 digity)

±(1,0% odchylka + 2 digity)

VÝMĚNA BATERIE A POJISTKY

Když se na displeji objeví ikonka “

”, je zapotřebí vyměnit baterie. Výměna pojistky je nutná jen zřídka, problémy mohou způsobovat chyby spojené s používáním. Před výměnou baterie/pojistky měřící přístroj vypněte a odpojte měřící kabely. V případě výměny baterií odstraňte šroub umístěný na zadním panelu. V případě výměny pojistky nejprve měřící přístroj vyjměte z pouzdra, potom odstraňte další šrouby umístěné na zadním panelu. Vyměňte baterie/ pojistku. Věnujte pozornost správně polaritě baterií. Zadní panel upevněte šrouby zpátky na původní

místo.

Upozornění: Předtím, než přístroj otevřete, se vždy ujistěte o tom, zda měřicí kabely byly odpojeny z měřeného okruhu! Šrouby zašroubujte zpátky, aby fungování přístroje bylo spolehlivé a aby bylo zamezeno riziku úrazu!

PŘÍSLUŠENSTVÍ:

• návod k používání • měřicí kabel • baterie 9 V (6F22)

• krabice

ODLAGANJE

Uređaje kojima je istekao radni veka sakupljajte posebno, ne mešajte ih sa komunalnim

nedoumica kontaktirajte vaše lokalne reciklažne centre. Prema važećim propisima prihvatamo i

snosimo svu odgovornost.

ODLAGANJE AKUMULATORA I BATERIJA

Istrošeni akumulatori i baterije ne smeju se tretirati sa ostalim otpadom iz domaćinstva. Korisnik treba da

Page 28

se stara o pravilnom bezbednom odlaganju istrošenih

baterija i akumulatora. Ovako se može štititi okolina,

obezbediti da se baterije i akumulatori budu na

pravilan način reciklirani.

OPĆE INFORMACIJE

Multimetar je u skladu sa standardom EN 61010-1. Mjerna kategorija je CAT II 600V. Prije uporabe ovog

TECHNICKÉ PARAMETRY

• kategorie měření: CAT III 600 V

• pojistky: 5x20 mm, F 250 mA / 600 V rychlá; 5x20

mm, F 10 A / 600 V rychlá

• teplota okolního prostředí a vlhkost vzduchu: 0 ~ 40 ° C ( <80 % relativní vlhkost vzduchu)

• displej: LCD displej, 3 a 1/2 digity

• ochrana proti přetížení: PTC ochrana (při měření odporu a frekvence)

• napájení: baterie 9 V (6F22)

• označení nad pásmem měření: na displeji nápis “OL”

• vyobrazení polarity: v případě negativní polarity je

vyobrazena značka “-”

• vybitá baterie: na displeji bude vyobrazena ikonka

multimetra, pročitajte upute za uporabu i pridržavajte se odgovarajućih sigurnosnih mjera. CAT IV: Mjerenja s niskonaponskim napajanjem, npr.: uređaji za mjerenje potrošnje, razvodne ploče, zaštitne prenaponske uređaje. CAT III: Mjerenja u zgradama, operacijskim salama, npr.: fiksna oprema, razvodna ploča, kabliranje, sabirnica, sklopke, zaštitna kutija prekomjerne struje

itd.

CAT II: Mjerenja u krugovima koji su izravno spojeni na niskonaponske krugove. Na primjer, mjerenja na kućanskim aparatima, prijenosnim uređajima i sličnoj

opremi.

CAT I: Mjerenja u električnim krugovima koji nisu izravno spojeni na mrežu.

“ ”

• rozměry: 140 mm x 67 mm x 30 mm

• hmotnost: cca. 112 g

DIGITALNI MULTIMETAR

BiHHR

Upozorenje! Ove upute za uporabu sadrže

informacije i upozorenja potrebna za sigurnu

uporabu i održavanje multimetra. Pročitajte

i razumite upute za uporabu prije uporabe

imultimetra. Nerazumijevanje ili nepoštivanje uputa može rezultirati ozbiljnim osobnim ozljedama ili imovinskom štetom. Za vašu sigurnost koristite mjerni kabel isporučen s multimetrom. Prije uporabe provjerite je li uređaj oštećen i da li je u stanju za uporabu.

Važno upozorenje. Pročitajte sadržaj upute za

uporabu.

izmjenična struja

istosmjerna struja uzemljenje

dvostruko uzemljenje (klasa zaštite od kontakta

II)

zaštita osiguračem. Molimo zamjena osigurača

prema uputama za uporabu.

ODRŽAVANJE

Prije vađenja multimetra iz kućišta ili uklanjanja

odjeljaka za baterije, prvo odspojite kabel sonde. Prije otvaranja multimetra, izvadite bateriju i provjerite

da nema naboja statičkog elektriciteta kako biste osigurali da komponente multimetra nisu oštećene.

Prije otvaranja multimetra, trebali biste biti svjesni

Page 29

da u nekim kondenzatorima može postojati opasan napon čak i ako je uređaj isključen. Kalibracija, održavanje i servisiranje multimetra smije

izvoditi samo kvalificirano osoblje koje je upotpuno

upoznato s radom multimetra i svjesno opasnošću od

strujnog udara.

Ako ne planirate koristiti multimetra duže vrijeme,

izvadite bateriju i izbjegavajte spremanje multimetra

u prekomjerno toplo ili vlažno okruženje. Po potrebi osigurač zamijenite onim koji odgovara s

može rezultirati pogreškama u mjerenju, električnim udarom ili čak ozljedama.

• Držite prste dalje od priključnih utičnica.

• Multimetar nemojte koristiti u prisutnosti zapaljivih

plinova, para ili prašine.

• Prije svake uporabe provjerite multimetar kako biste

osigurali ispravan rad (npr. pomoću poznatog izvora

napona).

• Prilikom mjerenja napona CAT II i CAT III, napon ne

smije biti veći od 600 V. dole navedenim parametrima: F1: 5x20 mm, F 250 mA / 600 V F2: 6x30 mm, F10 A / 600 V Na multimetru ne koristite abrazivne sredstva ili otapala. Za čišćenje koristite samo vlažnu krpu ili blagi deterdžent.

OPIS

Ovaj multimetar ima 3½ znamenkasti 7-segmentni zaslon. Može se koristiti za mjerenje istosmjerne struje, izmjenične struje, istosmjernog napona, izmjeničnog napona, otpora, frekvencije, dioda i

prekida. Sposoban je spremiti izmjerenu maksimalnu

UPORABA

• Ako se multimetar koristi u blizini jakih

elektromagnetskih smetnji, imajte na umu da

vrijednost, ima pozadinsko osvjetljenje i automatski

mijenja opsege mjerenja. Očitavanje se može spremiti na zaslon. Isključuje se automatski.

rad insrumenta može postati nestabilan ili može

ukazivati na neispravnost.

SIMBOLI

• ikada ne prekoračujte sigurnosne granice navedene

u uputama za svako mjerno područje.

• Nikada ne upotrebljavajte multimetar bez zadnjeg

pokopca ili ako nije propisno sklopljen.

– negativni polaritet

AC DC

• Isključite multimetra iz strujnog kruga i ispraznite

visokonaponske kondenzatore prije mjerenja otpora, prekida, dioda ili kapaciteta.

• Budite vrlo oprezni pri radu s golim kabelima ili

sabirnicama.

• Ako se na multimetru otkrije bilo kakav nepravilan

rad, odmah ga isključite i odnesite na servis.

• Ako su granice mjerenja nepoznate, postavite

graničnik za odabir ograničenja na najviši položaj ili kad god je to moguće odaberite način automatskog

mjerenja.

• Prije okretanja graničnog prekidača, odvojite kabel

AUTO

MAX

mV, V mjerenje napona µA, mA, A mjerenje struje

Ω, KΩ, MΩ mjerenje otpora KHz mjerenje frekvencije

TIPKE FUNC Ako je u bilo kojoj postavci biranja dostupno

sonde iz mjernog kruga.

• Nikada ne izvodite mjerenja otpora ili prekida na

krugovima pod naponom.

• Kada izvodite mjerenja na TV prijemnicima ili

sklopovima s visokim izmjeničnim naponom, uvijek

MAX Pritiskom na ovu tipku na zaslon će se

imajte na umu da na ispitnim točkama može doći do visokog napona koji može oštetiti multimetar.

• Ako napon koji se ispituje premašuje efektivnu

vrijednost od 60 V DC ili 30 V AC, pažljivo radite

kako biste izbjegli strujni udar.

• Ako se na zaslonu pojavi simbol baterije, bateriju

morate odmah zamijeniti. Nizak napon baterije

HOLD Pritiskom na ovu tipku izmjereno očitanje

nizak napon baterije

AC napon/izmjenična struja DC napon/istosmjerna struja

ispitivanje diode

ispitivanje prekida

automatska promjena opsega mjerenja

očitanje spremljeno

maksimalna vrijednost spremljena

više od jedne sekundarne funkcije, ovaj se tipka može koristiti za njihovo prebacivanje.

Svakim pritiskom tipke prelazi se na

sljedeću funkciju.

pohraniti najveća vrijednost izmjerena tijekom mjerenja. To je također označeno

MAX

simbolom. onovnim pritiskom na tipku

obrisat će se svi podaci, a multimetar će izaći iz funkcije. Napomena: Stvarna

vrijednost nije maksimalna vrijednost.

pohranit će se na zaslon. Ponovnim

Page 30

pritiskom na tipku ili promjenom funkcija

Struja koja se mjeri Crveni priključak

multimetar će izbrisati podatke.

Pozadinsko osvjetljenje: Držite pritisnutu

tipku 1 sekundu.

ULAZNE UTIČNICE

COM Common (COM) utičnica za sve vrijednosti

koje se mjere (negativno)

VΩ Hz

utičnica za mjerenje napona, otpora, struje,

mAμA

frekvencije i diode (pozitivan)

10A utičnica za mjerenje struje (200 mA - 10 A)

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

Pomoću tipke “FUNC” postavite funkciju DC (DC). Prekinite krug čija se struja mjeri, a zatim spojite sondu na točke koje želite izmjeriti.

(pozitivan)

200 µA 0,1 µA

ZNAČAJKE

Funkcija štednje baterije

Kako bi uštedio energiju, multimetar se automatski isključuje nakon približno 15 minuta ako se ne izvrši mjerenje ili se funkcija promijeni. Oglašava

2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA ±(2,0% odstupanje +3 broja)

se 5 kratkih beep zvučnih signala 1 minutu prije isključivanja, a zatim se multimetar isključuje uz beep zvučni signal.

Zaštita od preopterećenja: osigurač F250 mA / 250 V

utičnici.

Mjerenje istosmjernog napona DC ( V)

Spojite crveni kabel sonde na

VΩ Hz

utičnicu, a crni

mAμA

na “COM” utičnicu. Postavite prekidač mjernog područja u položaj

istosmjernog napona. Spojite mjerne sonde na krug

koji želite mjeriti.

Maksimalna ulazna struja: DC ili AC RMS; na “10A” utičnici: 10 A DC ili AC RMS Ako je izmjerena struja veća od 5 A, trajanje neprekidnog mjerenja ne smije biti duže od 10 sekundi, a između dva mjerenja treba proći najmanje

5 minuta.

Napomena: Očitavanje može biti nestabilno, posebno u mjernom području od 200 mV, ako kabel sonde nije

spojen na krug koji se mjeri.

Mjerni opseg Rezolucija Preciznost

200 mV 0,1 mV 2 V 1 mV 20 V 10 mV 200 V 100 mV 600 V 1 V ±(0.8% odstupanje + 2 broja)

±(0.5% odstupanje + 2 broja)

Mjerenje izmjeničnog napona AC ( V)

Spojite crveni kabel sonde na

na “COM” utičnicu. Postavite prekidača mjernog područja u položaj izmjeničnog napona. Spojite mjerne sonde na krug koji želite mjeriti. Napomena: Očitavanje može biti nestabilno, posebno u mjernom području od 200 mV, ako kabel

sonde nije spojen na krug koji se mjeri.

Zaštita od preopterećenja: Uporaba zračnog zazora (za napone veće od 1500 V)

Mjerenje istosmjerne struje DC (

μA

mA A

Spojite crni kabel sonde na “COM” utičnicu. Spojite crveni kabel sonde i postavite prekidač mjernog područja prema trenutnim vrijednostima koje se mjere:

2 V 1 mV

)

200 V 100 mV 600 V 1 V ±(1,2% odstupanje + 3 broja)

Zaštita od preopterećenja: Uporaba zračnog zazora (za napone veće od 1500 V) Mjerni opseg: 40 Hz- 200 Hz

kabela sonde

(utičnica)

VΩ Hz mAμA

Mjerni opseg Rezolucij Preciznost

VΩ Hz

utičnici i osigurač F10 A / 250 V na “10A”

mAμA

Mjerni opseg Rezolucija Preciznost

Položaj prekidača mjernog područja

±(1.5% odstupanje +3 broja)

VΩ Hz mAμA

±(1% odstupanje + 3 broja)20 V 10 mV

μA

utičnica: 250 mA

VΩ Hz

utičnicu, a crni

mAμA

Page 31

Mjerenje izmjenične struje AC (μA

mA A

)

Spojite crni kabel sonde na “COM” utičnicu. Spojite crveni kabel sonde i postavite prekidač mjernog područja prema trenutnim vrijednostima koje se mjere:

Struja koja se mjeri Crveni priključak

0 – 2 mA 2 – 200 mA

0,2 – 10 A 10 A

kabela sonde

(utičnica)

VΩ Hz mAμA

Položaj prekidača mjernog područja

μA

Pomoću tipke “FUNC” postavite funkciju AC (AC). Prekinite krug čija se struja mjeri, a zatim spojite sondu na točke koje želite izmjeriti.

Mjerni opseg Rezolucija Preciznost

200 µA 0,1 µA 2 mA 1 µA 20 mA 10 µA 200 mA 100 µA 10 A 10 mA

Zaštita od preopterećenja: sigurač F250 mA / 250 V

VΩ Hz

utičnici i osigurač F10 A / 250 V na “10A”

mAμA

utičnici. Maksimalna ulazna struja:

±(1.5% odstupanje + 4 broja)

VΩ Hz

utičnici: 250 mA

mAμA

DC ili AC RMS; na “10A” utičnici: 10 A DC ili AC RMS Ako je izmjerena struja veća od 5 A, trajanje neprekidnog mjerenja ne smije biti duže od 10 sekundi, a između dva mjerenja treba proći najmanje

5 minuta.

Mjerni opseg: 40 Hz – 400 Hz

Mjerenje frekvencije

Spojite crveni kabel sonde na

VΩ Hz

utičnicu, a

mAμA

crni na “COM” utičnicu. Postavite prekidač mjernog područja na “Hz” funkciju. Spojite mjernu sondu na krug koji želite mjeriti.

Mjerni opseg Rezolucija Preciznost

20 kHZ 10 Hz ±(1.5% odstupanje +5 brojeva

Razina ulaznog signala: min. 500 mV

Ispitivanje diode i prekida

Ispitivanje diode: Crveni kabel sonde spojite na

VΩ Hz mAμA

utičnicu, a crni na “COM” utičnicu (crvena sonda je za “+” polaritet). Postavite prekidač mjernog područja na

. položaj. Pomoću tipke “FUNC” postavite ( )

funkciju ispitivanja dioda. Crveni kabel sonde spojite na anodu diode, a crni na njezinu katodu. Ako je veza

obrnuta, na zaslonu će se pojaviti “OL”. Ispitivanje prekida: Crveni kabel sonde spojite na

VΩ Hz

utičnicu, a crni na “COM” utičnicu. Postavite

mAμA

prekidač mjernog područja na položaj. Pomoću tipke “FUNC” postavite ( ) function. Spojite mjernu

sondu na krug koji se ispituje. Ako je krug spojen na

izvor napajanja, prije početka mjerenja isključite izvor

napajanja i ispraznite kondenzatore. Kratki spojevi

(manje od 100 Ω), oglasiće se zvuk sa ugrađene

zujalice.

Funkcija Rezolucija Mjerni opseg

1 mV Mjerna struja: približno.

Zvučni signal zujalce aktivirat će se za vrijednosti manje od 100 Ω

Mjerenje otpora (Ω)

Spojite crveni kabel sonde na

1 mA Napon u praznom hodu: približno. 1.48 V

Napon u praznom hodu

manji od 500 mV

VΩ Hz

utičnicu, a crni

mAμA

na “COM” utičnicu. (Crvena sonda je za “+” polaritet). Postavite prekidač mjernog područja na “Ω” položaj.

Ako je otpor koji se mjeri povezan na izvor napajanja,

prije početka mjerenja isključite izvor napajanja i

ispraznite kondenzatore.

Mjerni opseg Rezolucija Preciznost

200 Ω 0,1 Ω 2 kΩ 1 Ω 20 kΩ 10 Ω 200 kΩ 100 Ω 2 MΩ 1 kΩ 20 MΩ 10 kΩ

±(0.8% odstupanje + 2 broja)

±(1.0% odstupanje + 2 broja)

ZAMJENA BATERIJE I OSIGURAČA

Ako se ikonica “

” pojavi na zaslonu, baterije je

potrebno zamijeniti. Osigurač se rijetko mijenja, ovisno o pogreškama povezanih s radom multimetra. Prije zamjene baterije / osigurača, isključite multimetar i odspojite kabele sonde. Za zamjenu baterije, pomoću odvijača uklonite vijak sa stražnje ploče. Za zamjenu osigurača, prvo uklonite multimetar iz kućišta, a zatim uklonite vijke na stražnjoj ploči. Zamijenite bateriju / osigurač. Obratite pozornost na polaritet. Vratite

poklopac i zategnite vijke. Upozorenje: Prije otvaranja multimetra, provjerite jesu li kabeli sonde uklonjeni iz mjernog kruga.

Page 32

Zamijenite bateriju ili osigurač i pritegnite vijke tako da uređaj djeluje stabilno tijekom uporabe i tako

izbjegnete opasnosti od nezgoda.

PRIBOR:

• upute za uprabu • mjerni kabeli • 9 V (6F22) baterija

• kućište

LIKVIDACE BATERIÍAAKUMULÁTORŮ

S bateriemi / akumulátory se nesmí nakládat jako s běžným domovním odpadem. Zákonnou povinností uživatele je odevzdání upotřebených baterií / akumulátorů na určeném sběrném místě v bydlišti nebo v prodejnách. Tím je zajištěno zneškodnění zbytků baterií / akumulátorů ekologickým způsobem

LIKVIDACE

Přístroje, které již nebudete používat, shromažďujte zvlášť a tyto nevhazujte do

běžného komunálního odpadu, protože mohou obsahovat látky nebezpečné pro životní prostředí nebo škodlivé lidskému zdraví! Nepotřebné nebo nepoužitelné přístroje můžete zdarma odevzdat v místě distribuce, respektive u všech takových distributorů, kteří se zabývají prodejem zařízení, která mají stejné parametry a funkci. Odevzdat můžete i na sběrných místech určených ke shromažďování elektronického odpadu. Tak chráníte životní prostředí, své zdraví a zdraví ostatních. V případě jakéhokoli dotazu kontaktujte místní organizaci zabývající se zpracováváním odpadu. Úlohy předepsané příslušnými právními předpisy vztahujícími se na výrobce vykonáváme a neseme s tímto spojené případné náklady.

producer/gyártó/výrobca/producător/proizvođač/výrobce/proizvođač: Somogyi Elektronic Kft.

H – 9027 • Győr, Gesztenyefa út 3. • www.somogyi.hu

SPECIFIKACIJA

• kategorija mjerenja: CAT III 600 V

• osigurači: 5x20 mm, F 250 mA / 600 V brzi; 5x20

mm, F 10 A / 600 V brzi

• radna temperatura i vlažnost: 0 – 40 °C (<80% relativna vlažnost)

• zaslon: 3 1/2 znamenkasti LCD zaslon

• zaštita od preopterećenja: PTC zaštita (u mjerenju otpora i frekvencije)

• napajanje: 9 V (6F22) baterija

• očitavanje prekoračenja mjerenja: “OL” se prikazuje na zaslonu.

• indikacija polariteta: “-” prikazuje se zbog obrnutog polariteta.

• istrošena baterija: “ ” ikonica se pojavljuje na zaslonu.

• dimenzije: 140 mm x 67 mm x 30 mm

• težina: cca. 112 g

Distribútor: Somogyi Elektronic Slovensko s. r. o.

Ul. gen. Klapku 77, 945 01 Komárno, SK,

Tel.: +421/0/35 7902400 • www.somogyi.sk

Distribuitor: S.C. SOMOGYI ELEKTRONIC S.R.L.

Cluj-Napoca, judeţul Cluj, România, Str. Prof. Dr. Gheorghe Marinescu, nr. 2, Cod poştal: 400337

Jovana Mikića 56, 24000 Subotica, Srbija • Tel:+381(0)24 686 270 • www.elementa.rs

Zemlja uvoza: Mađarska • Zemlja porekla: Kina • Proizvođač: Somogyi Elektronic Kft.

Uvoznik za HR: ZED d.o.o. Industrijska c. 5, 10360 Sesvete, Hrvatska • Tel: +385 1 2006 148 • www.zed.hr

Uvoznik za BiH: DIGITALIS d.o.o. M.Spahe 2A/30, 72290 Novi Travnik, BiH • Tel: +387 61 095 095 • www.digitalis.ba

Proizvođač: Somogyi Elektronic Kft, Gesztenyefa ut 3, 9027 Gyor, Mađarska

J12/2014/13.06.2006 C.U.I.: RO 18761195

Tel.: +40 264 406 488, Fax: +40 264 406 489 • www.somogyi.ro

Producător: Somogyi Elektronic Kft

Uvoznik za SRB: ELEMENTA d.o.o.
