SOMOGYI DHM 10LR User guide [en, ro, cs, hu, sk +2]

DHM 10LR

instruction manual

eredeti használati utasítás

návod na použitie

manual de utilizare

uputstvo za upotrebu

návod k použití

uputa za uporabu

EN -Safety and maintenance / H - Biztonság és karbantartás /

SK - Bezpečnosť a údržba / RO - Siguranță și întreținere /
SRB-MNE - Bezbednost i održavanje / CZ - Bezpečnost a údržba /
HR-BIH - Sigurnost i održavanje

EN -Functions / H - Funkciók / SK - Funkcie / RO - Funcții /
SRB-MNE - Funkcije / CZ - Funkce / HR-BIH - Funkcije

4 – 64

65 – 71

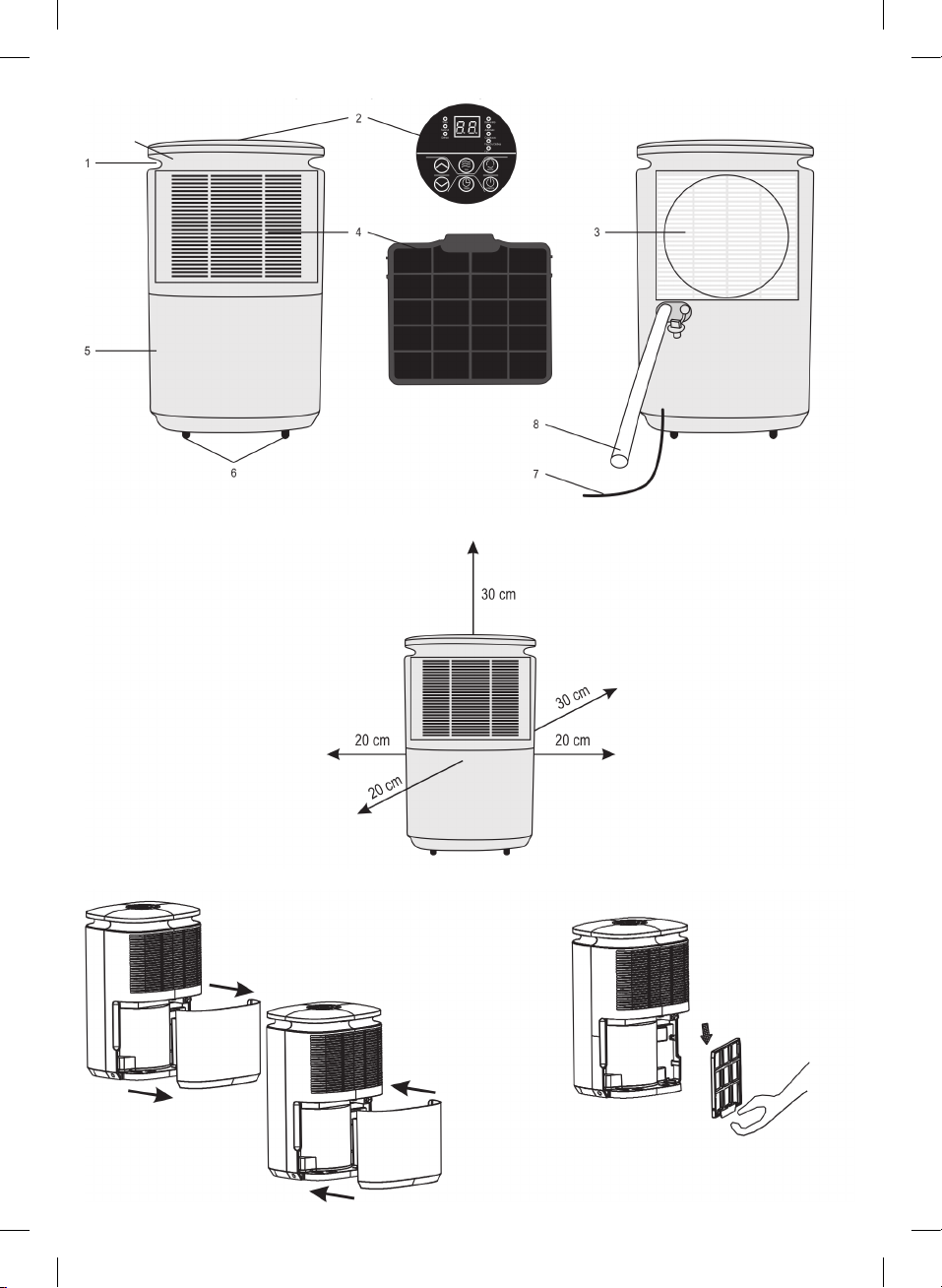

figure 1. • 1. ábra • 1. obraz • figura 1. • 1. skica • 1. obrázek • 1. slika

9.

figure 2. • 2. ábra • 2. obraz • figura 2. • 2. skica • 2. obrázek • 2. slika

figure 3. • 3. ábra • 3. obraz • figura 3. • 3. skica • 3. obrázek • 3. slika figure 4. • 4. ábra • 4. obraz • figura 4. • 4. skica • 4. obrázek • 4. slika

EN H SK RO

STRUCTURE

(Figure 1.)

FELÉPÍTÉS

(1. ábra)

ŠTRUKTÚRA

(1. obrázok)

STRUCTURĂ

(g. 1.)

1. carrying handle hordfül držadlo mâner

2. control panel kezelőpanel ovládací panel panou de control

3. air outlet kifúvónyílás otvor pre výstup vzduchu fantă evacuare aer

4. removable washable lter / air inlet

kivehető mosható szűrő / levegő

bevezető

vyberateľný umývateľný lter / otvor

pre vstup vzduchu

ltru lavabil, detașabil / oriciu

admisie aer

5. removable water tank kivehető víztartály vyberateľná nádrž na vodu rezervor detașabil

6. wheels kerekek kolieska roți

7. power cable hálózati csatlakozókábel sieťový pripojovací kábel cablu de alimentare

8. drainage pipe vízelvezető cső hadica pre odtok vody tub drenaj

indicator LEDs below the carrying

9.
handle

hordfül alatti visszajelző LED-ek LED kontrolky pod držadlom indicatori LED sub mâner

SRB-MNE CZ HR-BIH

SASTAVNI DELOVI

(1. skica)

SOUČÁSTI

DIJELOVI UREĐAJA

(Slika 1.)

1. drška Přenosný úchyt ručka za nošenje

2. kontrolna ploča Ovládací panel kontrolna ploča

3. otvor za izlaz vazduha Výfukové otvory izlaz zraka

4. perivi ltar / otvor za ulaz vazduha

Odnímatelný, umývatelný ltr,

otvory pro sání

perivi lter / ulaz zraka

5. rezervoar za vodu koja se vadi Odnímatelná nádržka spremnik za vodu

6. točkovi Kolečka kotači

7. priključni kabel Napájecí kabel napojni kabel

8. odvodna cev Odtoková trubička odvodna cijev

9. LED indikator ispod drške LED kontrolky pod rukojetí

3

LED indikator ispod ručke za

nošenje

EN -Safety and maintenance / H - Biztonság és karbantartás / SK - Bezpečnosť a údržba /

RO - Siguranţă și întreţinere / SRB-MNE - Bezbednost i održavanje / CZ - Bezpečnost a údržba /

HR-BIH - Sigurnost i održavanje

DEHUMIDIFIER

IMPORTANT SAFETY INSTRUCTIONS
READ THE INSTRUCTION MANUAL CAREFULLY BEFORE USE AND RETAIN IT FOR
LATER REFERENCE!

WARNINGS

• Before using the product for the first time, please read the instructions for use below and retain
them for later reference. The original instructions were written in the Hungarian language.

• This appliance may only be used by persons with impaired physical, sensory or mental

capabilities, or lacking in experience or knowledge, as well as children from the age of 8, if they
are under supervision or have been given instruction concerning use of the appliance by a
person responsible for their safety and they have understood the hazards associated with use.
Children should not be allowed to play with the unit. Children from the age of 8 may only clean
or perform user maintenance on the appliance under supervision. Children below the age of 8
years should be kept away from the appliance, and its power cable.

• ATTENTION! The device may be installed, used and stored in a room with a floor area of at

least 4 m2. • Make sure that the device has not been damaged during transport. • Use the device
indoors, do not expose it to rain. • Do not use it to dry or keep dry food or works of art. • Place
the appliance only onto a stable and horizontal surface. • Observe the minimum installation
distances shown in Fig. 2. Observe the safety regulations in force in the respective country.

• Do not place it near heater or stove, since the thermal radiation can damage the unit. • Do
not use in locations where flammable vapors or explosive dust may be released. Do not use
near flammable materials or in potentially explosive atmospheres. • It is PROHIBITED to use
the unit near bathtubs, basins, showers, swimming pools or saunas. • As additional protection,
all circuits in those premises which are containing bathtub or shower shall be protected with
one or more residual current device (RCD) with a rated triggering current no higher than 30
mA. Ask for the assistance of an electrician. • It is prohibited to use the appliance in motor
vehicles or in confined spaces (<5 m2) such as elevators). • The appliance must not be used
with programmable timers, timer switches or stand-alone remote controlled systems that can
automatically turn the unit on. • The appliance may only be connected to properly ground
230 V ~ / 50 Hz electric wall outlets. • Unwind the power cable completely. • Do not touch the
unit or the power cable with wet hands. • Do not use extension cords or power distributors to
connect the unit. •The appliance should be located so as to allow easy access and removal of
the power plug. • Lead the power cable so as to prevent it from being pulled out accidentally or
tripped over. • Do not lead the power cable under carpets, doormats etc. • Operate only under
constant supervision. • Do not operate unattended in the presence of children. • Do not cover
the air in- and outlets of the appliance. • Make sure that no foreign objects or liquid can enter
the unit through the openings. • Collected water should be discarded, do not use it for any other
purpose. • Warning! Avoid to splash water to the wall electric outlet. • If any irregular operation

4

is detected (e.g. unusual noise or burnt odor from unit), immediately switch it off and remove
the power plug. • Always remove plug from the power socket, if you leave it unattended, as
well as before disassembling, assembling and cleaning. • If you are not planning to use the
appliance, switch it off, then pull out its power cable. Store the appliance in a dry, cool place.

• Hold the plug, not the power cable when you pull it out from the electric outlet. • Due to
continuous improvements the design and specifications may change without any prior notice.

• The actual instruction manual can be downloaded from www.somogyi.hu. • We do not take
the responsibility for printing errors and apologize if there is any. • Private use permitted only,
industrial is not.

Caution: Risk of electric shock! Do not attempt to disassemble of modify the unit or its

accessories. In case any part is damaged, immediately power off the unit and seek the
assistance of a specialist.

In the event that the power cable should become damaged, it should only be replaced by

the manufacturer, its service facility or similarly qualified personnel.

Warning! Risk of fire! This symbol shows that this appliance uses a

flammable refrigerant. If the refrigerant is leaked and exposed to an
external ignition source, there is a risk of fire.

This symbol shows that the operation manual should be read carefully.

This symbol shows that a service personnel should be handling this equipment with

reference to the installation manual.

This symbol shows that information is available such as the operating manual or installation

manual.

FURTHER WARNINGS FOR APPLIANCES FILLED WITH R290 REFRIGERATOR

BEFORE INSTALLATION

To prevent damage, place the device in a vertical position at least 24 hours before use.
Make sure that the air inlets and outlets are never blocked.
Only operate the product on a horizontal surface to ensure that water never leaks from it.

WARNINGS

• Do not exceed impedance greater than 0.236 ohm in supply the appliance is connected to.

Failure to comply may lead the supply authority to impose restrictions to connection. Please
consult your energy supply authority if the use of equipment exceeds 0.236 ohm.

• Any person who is involved with working on or breaking into a refrigerant a refrigerant circuit

should hold a current valid certificate from an industry-accredited assessment authority. Which

5

authorizes their competence to handle refrigerants safety in accordance with an industry
recognized assessment specifications.

• Remember the environment when disposing of packaging around the appliance and when the

appliance has reached its by date.

• A warning that the appliance shall be stored in a well-ventilated area where the size corresponds

to the room area as specified for operation.

• The appliance shall be stored so as to prevent mechanical damage from occurring.

• A warning to keep any required ventilation openings clear of obstruction.

• A notice that servicing shall be performed only as recommended by the manufacturer.

• When the portable air conditioner or dehumidifier is turned on, the fan can work continuously

stable under normal conditions to provide the minimum air volume of 100m3/h even when the
compressor is closed due to the temperature controller.

• Do not pierce or burn.

• Use only implements recommended by the manufacturer for defrosting or cleaning.

• Do not perforate any of the components in the refrigerant circuit. Refrigerant gas may be

odorless.

• Use care when storing the appliance to prevent mechanical faults.

• Only persons authorized by an accredited agency certifying their competence to handle

refrigerants in compliance with sector legislation should work on refrigerant circuit.

• All repairs must be carried out in accordance with the manufacturer’s recommendati ons.

• Maintenance and repairs requiring the assistance of other qualified personnel must be carried

out under the supervision of specialists in the use of inflammable refrigerants.

• Do not perforate any of the components in the refrigerant circuit. Refrigerant gas may be

odourless Additional warning for appliance with R290 refrigerant gas (refer to the rating plate
for the type of refrigerant gas used).

CAUTION ON FIRE!

READ THE MAUAL CAREFULLY BEFORE USING THE APPLIANCE!

R290 refrigerant gas complies with European environmental directives.
This appliance contains approximately 35 g of R290 refrigerant gas
Appliance shall be installed, operated and stored in a room with a oor area larger than 4 m2.

Instruction, Repairing Appliances Containing R 290

1. Checking the area

Prior to beginning work on systems containing ammable refrigerants, safety checks are nec­essary to ensure that the risk of ignition is minimised. For repair to the refrigerating system, the
following precaution shall be completed prior to conducting work on the system.

6

2. Work procedure

Work must be carried out according to a veried procedure so as to minimise the risk of a am­mable gas or vapour being present while the work is being performed.

3. General work area

All maintenance staff and others working in the local area shall be instructed on the nature of
work being carried out. Work in conned spaces shall be avoided.

4. Checking for presence of refrigerant

The area shall be checked with an appropriate refrigerant detector prior to and during work,
to ensure the technician is aware of potentially toxic or ammable atmospheres. Ensure that
the leak detection equipment being used is suitable for use with all applicable refrigerants, i.e.
non-sparking, adequately sealed or intrinsically safe.

5. Presence of re extinguisher

If any hot work is to be conducted on the refrigerating equipment or any associated parts, appro­priate re extinguishing equipment shall be available to hand. Have a dry powder or CO2 re
extinguisher adjacent to the charging area.

6. No ignition sources

No person carrying out work in relation to a refrigerating system which involves exposing any
pipe work shall use any sources of ignition, in such a manner that it may lead to the risk of re or
explosion. All possible ignition sources, including cigarette smoking, should be kept sufciently
far away from the site of installation, repairing, removing and disposal, during which refrigerant
can possibly be released to the surrounding space. Prior to work taking place, the area around
the equipment is to be surveyed to make sure that there are no ammable hazards or ignition
risks. “No Smoking” signs shall be displayed.

7. Ventilated area

Ensure that the area is in outdoors or that it is adequately ventilated before breaking into the
system or conducting any hot work. A degree of ventilation shall continue during the period that
the work is carried out. The ventilation should safely disperse any released refrigerant and pref­erably expel it externally into the atmosphere.

8. Checks to the refrigerating equipment

Where electrical components are being changed, they shall be t for the purpose and to the
correct specication. At all times the manufacturer’s maintenance and service guidelines shall
be followed. If in doubt, consult the manufacturer’s technical department for assistance.
The following checks shall be applied to installations using ammable refrigerants:

• the actual refrigerant charge is in accordance with the room size within which the refrigerant

containing parts are installed;

• the ventilation machinery and outlets are operating adequately and are not obstructed;

7

• marking to the equipment continues to be visible and legible. Markings and signs that are

illegible shall be corrected;

• refrigerating pipe or components are installed in a position where they are unlikely to be ex-

posed to any substance which may corrode refrigerant containing components, unless the
components are constructed of materials which are inherently resistant to being corroded or
are suitably protected against being so corroded.

9. Checks to electrical devices

Repair and maintenance to electrical components shall include initial safety checks and com­ponent inspection procedures. If a fault exists that could compromise safety, then no electrical
supply shall be connected to the circuit until it is satisfactorily dealt with. If the fault cannot be
corrected immediately but it is necessary to continue operation, an adequate temporary solution
shall be used. This shall be reported to the owner of the equipment so all parties are advised.
Initial safety checks shall include:

• that capacitors are discharged: this shall be done in a safe manner to avoid possibility of

sparking;

• that no live electrical components and wiring are exposed while charging, recovering or purg-

ing the system;

• that there is continuity of earth bonding.

10. Repairs to sealed components

During repairs to sealed components, all electrical supplies shall be disconnected from the
equipment being worked upon prior to any removal of sealed covers, etc. If it is absolutely nec­essary to have an electrical supply to equipment during servicing, then a permanently operating
form of leak detection shall be located at the most critical point to warn of a potentially hazardous
situation.
Particular attention shall be paid to the following to ensure that by working on electrical compo­nents, the casing is not altered in such a way that the level of protection is affected. This shall
include damage to cables, excessive number of connections, terminals not made to original
specication, damage to seals, incorrect tting of glands, etc.
Ensure that the apparatus is mounted securely.
Ensure that seals or sealing materials have not degraded to the point that they no longer serve
the purpose of preventing the ingress of ammable atmospheres. Replacement parts shall be in
accordance with the manufacturer’s specications.

11. Repair to intrinsically safe components

Do not apply any permanent inductive or capacitance loads to the circuit without ensuring that
this will not exceed the permissible voltage and current permitted for the equipment in use.
Intrinsically safe components are the only types that can be worked on while live in the presence
of a ammable atmosphere. The test apparatus shall be at the correct rating.
Replace components only with parts specied by the manufacturer. Other parts may result in the
ignition of refrigerant in the atmosphere from a leak.

8

12. Cabling

Check that cabling will not be subject to wear, corrosion, excessive pressure, vibration, sharp
edges or any other adverse environmental effects. The check shall also take into account the
effects of aging or continual vibration from sources such as compressors or fans.

13. Detection of ammable refrigerants

Under no circumstances shall potential sources of ignition be used in the searching for or de­tection of refrigerant leaks. A halide torch (or any other detector using a naked ame) shall not
be used.

14. Removal and evacuation

When breaking into the refrigerant circuit to make repairs – or for any other purpose – con­ventional procedures shall be used. However, for ammable refrigerants it is important that
best practice is followed since ammability is a consideration. The following procedure shall be
adhered to:

• remove refrigerant;

• purge the circuit with inert gas;

• evacuate;

• purge with inert gas;

• open the circuit by cutting or brazing.

The refrigerant charge shall be recovered into the correct recovery cylinders. For appliances
containing ammable refrigerants the system shall be purged with oxygen-free nitrogen to ren­der the appliance safe for ammable refrigerants. This process may need to be repeated several
times. Compressed air or oxygen shall not be used for purging refrigerant systems.
For appliances containing ammable refrigerants, refrigerants purging shall be achieved by
breaking the vacuum in the system with oxygen-free nitrogen and continuing to ll until the
working pressure is achieved, then venting to atmosphere, and nally pulling down to a vac­uum. This process shall be repeated until no refrigerant is within the system. When the nal
oxygen- free nitrogen charge is used, the system shall be vented down to atmospheric pressure
to enable work to take place. This operation is absolutely vital if brazing operations on the
pipe-work are to take place.
Ensure that the outlet for the vacuum pump is not close to any potential ignition sources and that
ventilation is available.

15. Charging procedures

In addition to conventional charging procedures, the following requirements shall be followed.

• Ensure that contamination of different refrigerants does not occur when using charging equip-

ment. Hoses or lines shall be as short as possible to minimise the amount of refrigerant con­tained in them.

• Cylinders shall be kept in an appropriate position according to the instructions.

• Ensure that the refrigerating system is earthed prior to charging the system with refrigerant.

9

• Label the system when charging is complete (if not already).

• Extreme care shall be taken not to overll the refrigerating system.

Prior to recharging the system, it shall be pressure-tested with the appropriate purging gas. The
system shall be leak-tested on completion of charging but prior to commissioning. A follow up
leak test shall be carried out prior to leaving the site.

16. Decommissioning

Before carrying out this procedure, it is essential that the technician is completely familiar with
the equipment and all its detail. It is recommended good practice that all refrigerants are re­covered safely. Prior to the task being carried out, an oil and refrigerant sample shall be taken
in case analysis is required prior to re-use of recovered refrigerant. It is essential that electrical
power is available before the task is commenced.
a) Become familiar with the equipment and its operation.
b) Isolate system electrically.
c) Before attempting the procedure, ensure that:

• mechanical handling equipment is available, if required, for handling refrigerant cylinders;

• all personal protective equipment is available and being used correctly;

• the recovery process is supervised at all times by a competent person;

• recovery equipment and cylinders conform to the appropriate standards.
d) Pump down refrigerant system, if possible.
e) If a vacuum is not possible, make a manifold so that refrigerant can be removed from various

parts of the system.
f) Make sure that cylinder is situated on the scales before recovery takes place.
g) Start the recovery machine and operate it in accordance with instructions.
h) Do not overll cylinders (no more than 80 % volume liquid charge).
I) Do not exceed the maximum working pressure of the cylinder, even temporarily.
j) When the cylinders have been lled correctly and the process completed, make sure that the

cylinders and the equipment are removed from site promptly and all isolation valves on the
equipment are closed off.

k) Recovered refrigerant shall not be charged into another refrigerating system, unless it has

been cleaned and checked.

17. Labelling

Equipment shall be labelled stating that it has been de-commissioned and emptied of refrigerant.
The label shall be dated and signed. For appliances containing ammable refrigerants, ensure
that there are labels on the equipment stating the equipment contains ammable refrigerant.

18. Recovery

When removing refrigerant from a system, either for servicing or decommissioning, it is recom­mended good practice that all refrigerants are removed safely.
When transferring refrigerant into cylinders, ensure that only appropriate refrigerant recovery
cylinders are employed. Ensure that the correct number of cylinders for holding the total system
charge is available. All cylinders to be used are designated for the recovered refrigerant and

10

labelled for that refrigerant (i.e. special cylinders for the recovery of refrigerant). Cylinders shall
be complete with pressure-relief valve and associated shut-off valves in good working order.
Empty recovery cylinders are evacuated and, if possible, cooled before recovery occurs.
The recovery equipment shall be in good working order with a set of instructions concerning
the equipment that is at hand and shall be suitable for the recovery of all appropriate refriger­ants including, when applicable, ammable refrigerants. In addition, a set of calibrated weighing
scales shall be available and in good working order. Hoses shall be complete with leak-free
disconnect couplings and in good condition. Before using the recovery machine, check that it is
in satisfactory working order, has been properly maintained and that any associated electrical
components are sealed to prevent ignition in the event of a refrigerant release. Consult manu­facturer if in doubt.
The recovered refrigerant shall be returned to the refrigerant supplier in the correct recoverycyl­inder, and the relevant waste transfer note arranged. Do not mix refrigerants in recovery units
and especially not in cylinders.
If compressors or compressor oils are to be removed, ensure that they have been evacuated
to an acceptable level to make certain that ammable refrigerant does not remain within the
lubricant. The evacuation process shall be carried out prior to returning the compressor to the
suppliers. Only electric heating to the compressor body shall be employed to accelerate this
process. When oil is drained from a system, it shall be carried out safely.

INSTALLATION

- Before installation, carefully remove packaging, and make sure not to damage the unit or the

connecting cable. If you nd any damage, the unit must not be operated.

- Keep the appliance on its wheels for one hour before switching it on for the rst time.

- If you want to use the drain hose, connect it to the location shown in Figure 1. To do this, pull

out the rubber plug on the back of the device.

- Plug the fully unwound power cord into a standard, ground wall outlet.

- Afterwards the unit is ready for use.

CLEANING, MAINTENANCE

To ensure optimum operation of the appliance, cleaning may be necessary depending on the
degree of contamination, but at least once a month.

1. Before cleaning, switch off the appliance and disconnect it by unplugging the power plug.

2. Clean the air in- (4) and outlet (3) openings using a vacuum cleaner. You can remove the lter

at the air inlet opening, than you can wash it in clean water. (Figure 4.) Only put a dry lter
back in the appliance.

3. Clean the outside of the appliance with a slightly damp cloth. Do not use aggressive cleaning

agents. Do not allow water to enter the inside of the appliance, and the electrical components.

11

TROUBLESHOOTING

Malfunction Possible solution

The fan is operating, the compressor is not. Check the operating mode and the set humidity.

Empty the water tank.

The device has stopped operating.

Fit the water tank exactly into its place.
The timer may have switched off the appliance.

The wind noise is loud. Clean the air lter.
The appliance does not dehumidify properly.

Clean the air lter.
The air inlets and outlets must not be covered.

DISPOSAL

Waste equipment must be collected and disposed separately from household waste

because it may contain components hazardous to the environment or health. Used
or waste equipment may be dropped off free of charge at the point of sale, or at any
distributor which sells equipment of identical nature and function. Dispose of product at
a facility specializing in the collection of electronic waste. By doing so, you will protect
the environment as well as the health of others and yourself. If you have any questions,
contact the local waste management organization. We shall undertake the tasks pertinent
to the manufacturer as prescribed in the relevant regulations and shall bear any associated
costs arising.

12

PÁRÁTLANÍTÓ

FONTOS BIZTONSÁGI UTASÍTÁSOK
OLVASSA EL FIGYELMESEN ÉS ŐRIZZE MEG A KÉSŐBBI FELHASZNÁLÁSHOZ!

FIGYELMEZTETÉSEK

• A termék használatba vétele előtt, kérjük olvassa el az alábbi használati utasítást és őrizze is

meg. Az eredeti leírás magyar nyelven készült.

• Ezt a készüléket azok a személyek, akik csökkent fizikai, érzékelési vagy szellemi képességekkel

rendelkeznek, vagy akiknek a tapasztalata és a tudása hiányzik, továbbá gyermekek 8 éves
kortól csak abban az esetben használhatják, ha az felügyelet mellett történik, vagy a készülék
biztonságos használatára vonatkozó útmutatást kapnak, és megértik a használatból eredő
veszélyeket. Gyermekek nem játszhatnak a készülékkel. Gyermekek kizárólag 8 éves kortól,
és csak felügyelet mellett végezhetik a készülék tisztítását vagy felhasználói karbantartását. A 8
évnél fiatalabb gyermekeket tartsa távol a készüléktől és annak hálózati csatlakozóvezetékétől!

• FIGYELEM! A készüléket beüzemelni, használni, tárolni legalább 4 m2 alapterületű helyiségben

szabad! • Bizonyosodjon meg róla, hogy a készülék nem sérült meg a szállítás során! •
A készüléket beltéren használja, ne tegye ki az eső hatásának. • Ne használja ételek, vagy
művészeti alkotások szárítására, szárazon tartására! • A készüléket kizárólag szilárd, vízszintes
felületre helyezze! • Tartsa be a 2. ábrán feltüntetett minimális elhelyezési távolságokat!
Vegye figyelembe a mindenkori országban érvényes biztonsági előírásokat! • Ne helyezze
fűtőtest, kályha közelébe, mert a sugárzó hő károsíthatja a készüléket! • Tilos ott használni,
ahol gyúlékony gőz vagy robbanásveszélyes por szabadulhat fel! Ne használja gyúlékony
vagy robbanásveszélyes környezetben! • A készüléket TILOS fürdőkád, mosdókagyló,
zuhany, úszómedence vagy szauna közelében használni! • A további védelem érdekében a
fürdőkádat vagy zuhanyt tartalmazó helyiségben minden áramkört egy vagy több, legfeljebb
30 mA névleges kioldóáramú áram-védőkapcsolóval (RCD-vel) kell védeni! Kérje szakember
segítségét! • Tilos a készüléket gépjárművekben vagy szűk (< 5 m2), zárt helyiségekben
használni (pl. lift)! • A készüléket nem szabad olyan programkapcsolóval, időkapcsolóval vagy
különálló távvezérelt rendszerekkel stb. együtt használni, amelyek önállóan bekapcsolhatják
a készüléket. • Csak 230V~ / 50 Hz feszültségű földelt fali csatlakozóaljzatba szabad
csatlakoztatni! • A csatlakozókábelt teljesen tekerje le! • A készüléket és a csatlakozókábelt
vizes kézzel soha ne érintse meg! • Ne használjon hosszabbítót vagy elosztót a készülék
csatlakoztatásához! • A készüléket úgy helyezze el, hogy a csatlakozódugó könnyen
hozzáférhető, kihúzható legyen! • Úgy vezesse a csatlakozókábelt, hogy az véletlenül ne
húzódhasson ki, illetve ne botolhasson meg benne senki! • Ne vezesse a csatlakozókábelt
szőnyeg, lábtörlő, stb. alatt! • Csak folyamatos felügyelet mellett üzemeltethető! • Tilos
gyermekek közelében felügyelet nélkül működtetni! • Ne takarja le a készülék levegő be- és
kivezető nyílásait! • Ügyeljen arra, hogy a nyílásokon keresztül semmilyen tárgy vagy folyadék
ne kerülhessen a készülékbe. • A készülékben összegyűlt vizet ki kell önteni, ne használja azt
fel semmilyen célra! • Figyelem! Kerülje el, hogy víz fröccsenjen a konnektorra! • Ha bármilyen
rendellenességet észlel (pl. szokatlan zajt hall a készülékből, vagy égett szagot érez) azonnal
kapcsolja ki és áramtalanítsa! • Mindig húzza ki a konnektorból a készüléket, ha felügyelet

13

nélkül hagyja, valamint össze-, szétszerelés és tisztítás előtt. • Ha hosszabb ideig nem
használja, a készüléket kapcsolja ki, majd húzza ki a csatlakozókábelt! A készüléket száraz,
hűvös helyen tárolja! • A tápkábelt ne a vezetéknél, hanem a csatlakozódugónál fogva húzza
ki a konnektorból. • A folyamatos továbbfejlesztések miatt műszaki adat és a design előzetes
bejelentés nélkül is változhat. • Az aktuális használati utasítás letölthető a www.somogyi.hu
weboldalról.• Az esetleges nyomdahibákért felelősséget nem vállalunk, és elnézést kérünk. •
Csak magáncélú felhasználás engedélyezett, ipari nem!

Áramütésveszély! Tilos a készülék vagy tartozékainak szétszerelése, átalakítása!

Bármely rész megsérülése esetén azonnal áramtalanítsa és forduljon szakemberhez.

Ha a hálózati csatlakozóvezeték megsérül, akkor a cserét kizárólag a gyártó, annak javító

szolgáltatója vagy hasonlóan szakképzett személy végezheti el!

Figyelem! Tűzveszély!

Ez a szimbólum jelzi, hogy a készülék gyúlékony hűtőközeget tartalmaz!
Ha ez a hűtőközeg szivárog, és külső gyújtóforrással érintkezik, az
tűzveszélyt okozhat!

Ez a szimbólum jelzi, hogy a használati utasítást figyelmesen végig kell olvasni!

Ez a szimbólum jelzi a szervizszakembernek, hogy a készüléket kizárólag az üzembe

helyezési utasítások szerint kezelje.

Ez a szimbólum jelzi, hogy mind a használati, mind az üzembe helyezési információk

rendelkezésre állnak.

TOVÁBBI FIGYELMEZTETÉSEK R290 HŰTŐKÖZEGGEL TÖLTÖTT

KÉSZÜLÉKEKHEZ.

BEÜZEMELÉS ELŐTT

A megrongálódás elkerülése érdekében helyezze a készüléket függőleges pozícióba legalább
24 órával a beüzemelés előtt. Bizonyosodjon meg róla, hogy a levegő ki-és bevezető nyílások
soha nincsenek elzáródva. Csak vízszintes felületen működtesse a terméket, ezzel biztosítva,
hogy sohase szivárogjon víz belőle.

FIGYELMEZTETÉSEK

• A készülékhez csatlakoztatott áramforrás ellenállása soha ne lépje túl a 0,236 Ohm-ot.

Amennyiben ennek nem tesz eleget az áramszolgáltató korlátozásokat vezethet be a
csatlakozásra. Konzultáljon áramszolgáltatójával, ha a készülék használata meghaladja a
0,236 Ohm-ot.

14

• Bármely személynek, aki részt vesz a hűtőközegen, vagy a hűtőközeg áramkörén végzett

munkában, vagy megbontja a rendszert, egy, az iparág által akkreditált értékelő hatóság által
kiállított aktuális, és érvényes tanúsítvánnyal kell rendelkeznie.

• Gondoljon a környezetére, amikor a készülék csomagolását megsemmisíti, és amikor a

készülék elérte élettartama végét.

• A készüléket csak jól szellőző helyen tárolja, aminek a mérete megegyezik a működtetésnél

megadott minimális helyiségmérettel.

• A készüléket úgy tárolja, hogy az ne sérülhessen meg.

• Az összes szükséges szellőzőnyílást szabadon kell tartani.

• A szervizelést csak a gyártó ajánlása szerint szabad elvégezni.

• Ha a hordozható légkondicionáló, vagy párátlanító be van kapcsolva, a ventilátor folyamatosan,

stabilan működik normál körülmények között, legyen képes minimum 100 m3/h légszállításra
még akkor is, ha a kompresszor le van kapcsolva a hőmérséklet-szabályozó miatt.

• A készüléket ne szúrja meg, ne égesse meg.

• Csak a gyártó által ajánlott módszert és munkaeszközöket használja kiolvasztáshoz és

tisztításhoz.

• A hűtőkör semelyik részét se lyukassza ki. A hűtőközeg lehet, hogy szagtalan.

• Figyelmeztetés: A tűz és áramütés kockázatának csökkentéséhez ne használja a készüléket

félvezető típusú teljesítményszabályozóval!

További figyelmeztetések R290 hűtőgázt tartalmazó készülékekhez (ellenőrizze az adattáblát a
használt gáztípus megállapításához)

FIGYELEM! TŰZVESZÉLY!

A TERMÉK HASZNÁLATA ELŐTT FIGYELMESEN OLVASSA EL
A HASZNÁLATI UTASÍTÁST!

Az R290 hűtőgáz megfelel az európai környezetvédelmi irányelveknek. Ez a készülék körülbelül
35 g R290 hűtőgázt tartalmaz. A készülék telepítéséhez, üzemeltetéséhez, és tárolásához előírt
helyiség alapterület nagyobb, mint 4 m2.

Utasítások R290 gázt tartalmazó készülékek javításához

1. A terület ellenőrzése

A gyúlékony hűtőközeget tartalmazó rendszereken történő munka megkezdése előtt biztonsági
ellenőrzések szükségesek, a gyulladás kockázatának minimalizálása érekében. A hűtőrendszer
javítása előtt az alábbi óvintézkedéseknek kell teljesülniük.

2. Munkafolyamat

A munkát ellenőrzött eljárás szerint kell végezni, hogy a munkavégzés alatt a gyúlékony gázok,
és gőzök jelenlétének a kockázata minimális legyen.

15

3. Általános munkaterület

Minden karbantartó személyzet, és a helyszínen lévő egyéb munkát végző személy legyen
tájékoztatva az elvégzendő munka természetéről. Kerülje a szűk térben történő munkavégzést.

4. Hűtőközeg jelenlétének ellenőrzése

A munka megkezdése előtt, közben, és után a területet ellenőrizni kell egy megfelelő hűtő­közeg érzékelővel, hogy a technikus tisztában legyen az esetlegesen potenciálisan mérgező
vagy gyúlékony légkörrel. Győződjön meg arról, hogy a használt szivárgásérzékelő berendezés
alkalmas az összes alkalmazható hűtőközeggel, azaz szikramentes, megfelelően lezárt, vagy
gyújtószikra-mentes.

5. Tűzoltó készülék jelenléte

Amennyiben a hűtőberendezésen, vagy annak bármely részén hőhatással járó munkát (pl. he­gesztés) kell végezni, a megfelelő tűzoltó felszerelésnek mindig rendelkezésre kell állnia. Tart­son egy száraz por, vagy CO2 tűzoltó készüléket a töltési terület mellett.

6. Gyújtóforrások eltávolítása

Az személy, aki a hűtőrendszeren olyan munkát végez, ami a csőrendszer feltárásával jár, nem
használhat semmilyen olyan gyújtóforrást mely tűz vagy robbanásveszélyes helyzethez vezet­het.
Minden potenciális gyújtóforrást, beleértve a cigarettázást is csak megfelelő távolságban sza­bad végezni a telepítés, javítás, eltávolítás, ártalmatlanítás helyszínétől, mivel ezek alatt hűtőkö­zeg juthat a környező területre. A munka megkezdése előtt mérje fel a készülék környezetét, és
bizonyosodjon meg róla, hogy nincsenek tűz-, vagy gyulladási veszélyek. „Tilos a dohányzás”
tábla elhelyezéséről gondoskodni kell.

7. Szellőztetett terület

Biztosítsa, hogy a terület a szabadban van és megfelelő mértékben szellőztetett, mielőtt felnyitja
a rendszert, vagy bármilyen munkát végez rajta. Egy bizonyos szintű szellőztetést biztosítani
kell a munkavégzés ideje alatt is. A szellőztetés biztonságosan szétoszlatja a kibocsátott hűtő­közeget, és lehetőleg kijuttatja a szabadba.

8. A hűtőberendezés ellenőrzése

Az elektromos alkatrészek cseréjekor azoknak meg kell felelniük a célnak és a vonatkozó elő­írásoknak. A gyártó karbantartási és szervizelési útmutatásait minden esetben követni kell. Két­ség esetén forduljon segítségért a gyártó műszaki osztályához. A gyúlékony hűtőközegeket
használó berendezéseknél a következő ellenőrzéseket kell elvégezni:

• A tényleges hűtőközeg töltet megfelel a helyiség méretének.

• A szellőztető gépek és kimenetek megfelelően működnek és nincsenek blokkolva.

• A berendezés jelölései legyenek folyamatosan láthatóak és olvashatóak. Az olvashatatlan je-

löléseket és jeleket ki kell javítani.

16

• A hűtőcsövet vagy az alkatrészeket olyan pozícióban kell összeszerelni, amiben valószínűleg

nem lesznek kitéve olyan anyagnak, amely korrodálhatja a hűtőközeget tartalmazó alkatrésze­ket, kivéve, ha az alkatrészeket olyan anyagokból gyártják, amelyek eredendően ellenállnak a
korrodálódásnak, vagy amelyek megfelelően védettek a korrodálódás ellen.

9. Elektromos készülékek ellenőrzése

Az elektromos alkatrészek javításának és karbantartásának tartalmaznia kell kezdeti biztonsági
lépéseket, és alkatrész ellenőrzési lépéseket. Ha létezik olyan hiba, amely veszélyeztetheti a
biztonságot, akkor nem szabad áramot csatlakoztatni az áramkörhöz, amíg az megfelelő mó­don javítva nem lett. Ha a hibát nem lehet azonnal kijavítani, de szükséges a művelet folytatása,
akkor megfelelő ideiglenes megoldást kell használni. Erről értesíteni kell a berendezés tulajdo­nosát, hogy minden fél tudatában legyen a módosításnak.
A kezdeti biztonsági lépések tartalmazzák:

• kondenzátorok kisütése: biztonságosan kell elvégezni a szikraképződés lehetőségének elke-

rülésével

• rendszer töltése, helyreállítása, vagy tisztítása közben semmilyen feszültség alatt lévő alkat-

rész, vagy vezeték nincs szabadon

10. Zárt alkatrészek javítása

Zárt alkatrészek javításánál, még a lezárt burkolat, stb. eltávolítása előtt az összes elektromos
tápegységet le kell választani a javítandó készülékről. Ha feltétlenül szükséges, hogy a beren­dezés tápfeszültséget kapjon a javítás során, akkor egy folyamatosan működő szivárgásészlelő
módszert kell a legkritikusabb pontnál alkalmazni, hogy a potenciálisan veszélyes helyzetek
mielőbb észlelhetőek legyenek.
Különös gyelmet szentelve annak, hogy az alkatrészeken történő munka során, a készülék
háza ne változzon meg olyan mértékben, hogy az a védelem szintjére hatással legyen. Ez
magában foglalja a vezetékek sérülését, túlzott csatlakozószámot, az eredeti előírásoknak nem
megfelelő sorkapcsokat, tömítések sérülését, stb.
Ellenőrizze, hogy a készülék megfelelően van-e felszerelve.
Bizonyosodjon meg róla, hogy a tömítések, tömítőanyagok nem öregedtek-e el annyira, hogy
már nem alkalmazhatóak a gyúlékony légkör kialakulásának megakadályozására. A cserealkat­részeknek meg kell felelniük a gyártó előírásainak.

11. Gyújtószikra-mentes alkatrészek javítása

Ne kapcsoljon állandó induktív vagy kapacitív terhelést az áramkörre anélkül, hogy megbizo­nyosodott arról, hogy az nem haladja meg a használt berendezés megengedett feszültségét és
áramát.
Gyúlékony légkör jelenlétében kizárólag gyújtószikra-mentes alkatrészeken lehet úgy dolgoz­ni, hogy azok feszültség alatt vannak. A vizsgálóberendezésnek a megfelelő minősítéssel kell
rendelkeznie.
Az alkatrészeket csak a gyártó által meghatározott alkatrészekre cserélje ki. Más alkatrészek
szivárgás miatt a légkörben lévő hűtőközeg meggyulladásához vezethetnek.

17

12. Kábelezés

Ellenőrizze, hogy a kábelezés ne legyen kitéve kopásnak, korróziónak, túlzott nyomásnak, rez­gésnek, éles széleknek, vagy más káros környezeti hatásoknak. Az ellenőrzésnek gyelembe
kell vennie az elöregedést vagy az olyan folyamatos rezgés forrásokat is, mint például a komp­resszorok vagy ventilátorok.

13. Tűzveszélyes hűtőközegek érzékelése

A hűtőközeg-szivárgások keresésekor vagy észlelésekor semmilyen körülmények között nem
szabad potenciális gyújtóforrást használni. Halid fáklya (vagy bármilyen nyílt lángot használó
érzékelő) használata tilos.

14. Kiürítés

A hűtőkörbe történő behatolás javítási, vagy bármilyen más célból a hagyományos eljárások al­kalmazásával történhet. A tűzveszélyes hűtőközegek esetében azonban fontos a bevált gyakor­lat betartása, mivel itt már a gyúlékonyság is szempont. A következő folyamatot be kell tartani:

• távolítsa el a hűtőközeget;

• inert gázzal tisztítsa meg az áramkört;

• ürítse ki;

• inert gázzal öblítse át;

• nyissa meg a hűtőkört vágással vagy keményforrasztással.
A hűtőközeget a megfelelő palackokba kell visszanyerni. A gyúlékony hűtőközeget tartalmazó

készülékeknél a rendszert át kell öblíteni oxigénmentes nitrogénnel, hogy a készülék biztonsá

-

gossá váljon a gyúlékony hűtőközeg számára. Ezt a folyamatot lehet, hogy többször is meg kell
ismételni. A hűtőrendszerek átöblítéséhez ne használjon sűrített levegőt, vagy oxigént.

Tűzveszélyes hűtőközegeket tartalmazó készülékeknél a hűtőközegek átöblítését úgy kell elvé

-

gezni, hogy a rendszerben lévő vákuumot oxigénmentes nitrogénnel megbontják, és az üzemi
nyomás eléréséig folytatják a feltöltést vele, majd kiszellőztetik a légkörbe, végül levákuumoz­zák.

Ezt a folyamatot addig kell ismételni, amíg nem marad hűtőközeg a rendszerben. Amikor az
utolsó oxigénmentes nitrogén töltés történik, a rendszert légköri nyomás alá kell helyezni, hogy
megkezdődhessenek rajta a munkálatok. Ez a művelet elengedhetetlen a csővezeték kemény

-

forrasztási műveleteinek végrehajtása előtt. Győződjön meg arról, hogy a vákuumszivattyú ki­menete nincs közel a potenciális gyújtóforrásokhoz, és hogy a szellőzés megfelelő.

15. Feltöltési folyamatok

A hagyományos töltési eljárásokon túl, az alábbi követelményeknek kell megfelelni.

• Ügyeljen arra, hogy a készülék töltése közben az nem szennyeződik különböző hűtőközegek

kel. A tömlőknek vagy vezetékeknek a lehető legrövidebbeknek kell lenniük, hogy minimalizál­ják a bennük lévő hűtőközeg mennyiségét.

• A palackokat megfelelő helyzetben kell tartani, az utasításoknak megfelelően.

18

-

• A hűtőközeggel való feltöltés előtt ellenőrizze, hogy a hűtőrendszer földelt-e.

• Jelölje meg a rendszert, amikor a töltés befejeződött (ha még nem tette meg).

• Különös gyelmet kell fordítani arra, hogy a hűtőrendszer ne legyen túltöltve.
A rendszer újratöltése előtt ellenőrizni kell a nyomást a megfelelő öblítőgázzal. A töltés befe

-

jezésekor, de még az üzembe helyezés előtt a rendszert szivárgásvizsgálattal ellenőrizni kell.
A helyszín elhagyása előtt egy további szivárgásvizsgálatot kell elvégezni.

16. Üzemen kívül helyezés

Mielőtt elvégezik ezt az eljárást, elengedhetetlen, hogy a szakember teljes mértékben ismerje
a berendezést és annak minden részletét. Ajánlott jó gyakorlat, hogy minden hűtőközege biz

-

tonságosan vissza kell nyerni. A feladat elvégzése előtt olaj- és hűtőközeg-mintát kell venni,
amennyiben elemzésre van szükség a visszanyert hűtőközeg újbóli felhasználása előtt. Fontos,
hogy a helyszínen a feladat megkezdése előtt villamos áram álljon rendelkezésre.
a) Ismerkedjen meg a berendezéssel és annak működésével.
b) Válassza le a rendszert elektromosan.
c) Az eljárás megkezdése előtt ellenőrizze, hogy:

• mechanikus kezelőeszközök rendelkezésre állnak a hűtőközeg tároló palackokhoz, ameny-

nyiben szükséges

• minden személyes védőfelszerelés rendelkezésre áll, és helyesen használják

• a visszanyerési folyamatot mindig felügyelje egy hozzá értő személy

• a visszanyerő berendezések és a palackok megfelelnek a vonatkozó szabványoknak
d) Szivattyúzza le a hűtőrendszert, ha lehetséges.
e) Ha a vákuumozás nem lehetséges, készítsen egy elosztócsövet, hogy a hűtőközeg eltávolít-

ható legyen a rendszer különböző részeiből.
f) A visszanyerés előtt ellenőrizze, hogy a palack a mérlegen van-e.
g) Indítsa el a visszanyeréshez használt gépet, és működtesse, az utasításoknak megfelelően.
h) Ne töltse túl a palackokat (legfeljebb 80%-os térfogat folyadék töltöttség lehet).
i) Még átmenetileg se lépje túl a palack maximális megengedett üzemi nyomását.
j) Miután a palackok megfelelően fel lettek töltve, és a folyamat befejeződött, haladéktalanul

távolítsa el a palackokat és a helyszínről, és ellenőrizze, hogy a berendezés összes elzáró
szelepe zárva van.

k) A visszanyert hűtőközeget csak azután szabad másik hűtőrendszerbe tölteni, ha azt megtisz-

tították és ellenőrizték.

17. Címkézés

A berendezésen fel kell tüntetni, hogy üzemen kívül helyezték, és a hűtőközeget kiürítették
belőle. A címkét el kell látni dátummal és aláírással. Tűzveszélyes hűtőközegeket tartalmazó
berendezésnél ügyeljen arra, hogy a készüléken lévő címke tartalmazza, hogy a berendezés
gyúlékony hűtőközeget tartalmaz.

19

18. Visszanyerés

Amikor eltávolítja a hűtőközeget a rendszerből, szervizelési vagy üzemen kívül helyezési céllal,
ajánlott és gyakorlatias megoldás az összes hűtőközeg biztonságos eltávolítása.
A hűtőközeg palackokba történő áthelyezésekor ügyeljen arra, hogy csak megfelelő hűtőközeg
visszanyerő palackokat használjon. Győződjön meg arról, hogy rendelkezésre áll-e megfelelő
számú palack a teljes rendszer töltéséhez. Minden felhasználandó palack a visszanyerendő
hűtőközeg számára van kijelölve és címkézve (azaz a hűtőközeg visszanyerésére használt
speciális palackok). A palackok megfelelő, és működőképes nyomáscsökkentő szeleppel és a
hozzá kapcsolódó elzáró szelepekkel rendelkeznek.
A visszanyerő berendezésnek jól működő állapotban kell lennie, a hozzá tartozó utasítások­nak rendelkezésre kell állniuk, valamint alkalmasnak kell lennie az összes megfelelő hűtőközeg
visszanyerésére, beleértve adott esetben a gyúlékony hűtőközegeket is. Ezen felül egy szett,
jól működő és kalibrált mérlegnek is rendelkezésre kell állnia. A tömlőknek jó állapotúaknak és
szivárgásmentes leválasztó csatlakozókkal ellátottnak kell lenniük.
A visszanyerésre használt gép használata előtt ellenőrizze, hogy üzemképes-e, megfelelően
karbantartották és minden kapcsolódó elektromos alkatrészt lezártak, hogy hűtőközeg kibocsá­tása esetén meg legyen gátolva az esetleges gyulladás. Kétség esetén, vegye fel a kapcsolatot
a gyártóval.
A visszanyert hűtőközeget vissza kell juttatni a hűtőközeg-szállítóhoz a megfelelő visszanyerő
palackban, a vonatkozó hulladékszállítási jegyzékkel együtt. Ne keverje a hűtőközegeket a visz­szanyerő egységekben, és különösen ne a palackokban.
Ha a kompresszorokat vagy kompresszorolajokat el kell távolítani, előtte ellenőrizze, hogy
elfogadható szinten kiürítésre került, hogy megbizonyosodhasson arról, hogy a tűzveszélyes
hűtőközeg nem maradt a kenőanyagban. Az ürítési folyamatot el kell végezni a kompresszor
beszállítókhoz történő visszaküldése előtt. A folyamat felgyorsításához a kompresszor testét
csak elektromos úton lehet melegíteni. Az olaj leengedése a rendszerből mindig biztonságos
módon történjen.

ÜZEMBE HELYEZÉS

- Üzembe helyezés előtt óvatosan távolítsa el a csomagolóanyagot, nehogy megsértse a készü-

léket vagy a csatlakozóvezetéket. Bármilyen sérülés esetén tilos üzembe helyezni!

- Az első bekapcsolás előtt egy órán keresztül a kerekeire állítva tartsa a készüléket!

- Ha a vízelvezető csövet szeretné használni, akkor csatlakoztassa az 1. ábrán látható helyre.

Ehhez a készülék hátoldalán a gumidugót ki kell húzni.

- Csatlakoztassa a teljesen letekert hálózati csatlakozókábelt egy szabványos, földelt fali aljzat-

ba.

- Ezzel a készülék üzemkész.

20

TISZTÍTÁS, KARBANTARTÁS

A készülék optimális működése érdekében a szennyeződés mértékétől függő gyakorisággal, de
legalább havonta egyszer szükséges lehet a készülék tisztítása.

1. Tisztítás előtt kapcsolja ki a készüléket, majd áramtalanítsa a csatlakozódugó kihúzásával!

2. A levegő be- (4) és kivezető (3) nyílásokat porszívóval tisztítsa meg! A levegő bevezető

nyílásnál ki tudja venni a szűrőt, majd tiszta vízben kimoshatja. (4. ábra) Csak száraz szűrőt
tegyen vissza a készülékbe.

3. Enyhén nedves ruhával tisztítsa meg a készülék külsejét. Ne használjon agresszív tisztítósze

reket! A készülék belsejébe, az elektromos alkatrészekre nem kerülhet víz!

HIBAELHÁRÍTÁS

Hibajelenség A hiba lehetséges megoldása

A ventilátor üzemel, de a kompresszor nem.

Ellenőrizze az üzemmódot és a beállított
páratartalmat.

Ürítse ki a víztartályt.

A készülék működése leállt.

Pontosan illessze a helyére a víztartályt.
Lehet, hogy az időzítő kapcsolta ki a

készüléket.

Nagyon erős a szélzaj. Tisztítsa meg a levegőszűrőt.

Tisztítsa meg a levegőszűrőt.

A készülék nem párátlanít megfelelően.

A levegő be és kivezető nyílások ne legyenek
letakarva.

-

ÁRTALMATLANÍTÁS

A hulladékká vált berendezést elkülönítetten gyűjtse, ne dobja a háztartási hulladékba,

mert az a környezetre vagy az emberi egészségre veszélyes összetevőket is tartalmazhat!
A használt vagy hulladékká vált berendezés térítésmentesen átadható a forgalmazás
helyén, illetve valamennyi forgalmazónál, amely a berendezéssel jellegében és
funkciójában azonos berendezést értékesít. Elhelyezheti elektronikai hulladék átvételére
szakosodott hulladékgyűjtő helyen is. Ezzel Ön védi a környezetet, embertársai és a saját
egészségét. Kérdés esetén keresse a helyi hulladékkezelő szervezetet. A vonatkozó
jogszabályban előírt, a gyártóra vonatkozó feladatokat vállaljuk, az azokkal kapcsolatban
felmerülő költségeket viseljük. Tájékoztatás a hulladékkezelésről: www.somogyi.hu

21

ODVLHČOVAČ

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIA
POZORNE SI PREČÍTAJTE TENTO NÁVOD NA OBSLUHU A USCHOVAJTE HO PRE
BUDÚCE POUŽITIE!

UPOZORNENIA

• Pred použitím si pozorne prečítajte tento návod na použitie a uschovajte ho. Tento návod je

preklad originálneho návodu.

• Spotrebič nie je určený na používanie osobami so zníženými fyzickými, zmyslovými alebo

mentálnymi schopnosťami, alebo s nedostatkom skúseností a vedomostí, vrátane detí od 8
rokov, používať ho môžu len pokiaľ im osoba zodpovedá za ich bezpečnosť, poskytuje dohľad
alebo ich poučí o používaní spotrebiča a pochopia nebezpečenstvá pri používaní výrobku.
Deti by mali byť pod dohľadom, aby sa so spotrebičom nehrali. Čistenie alebo údržbu výrobku
môžu vykonať deti staršie ako 8 rokov len pod dohľadom. Spotrebič a jeho sieťový pripojovací
kábel držte mimo dosahu detí mladších ako 8 rokov!

• POZOR! Prístroj sa môže prevádzkovať, používať, skladovať v miestnosti s rozlohou aspoň

4 m2! • Skontrolujte, či sa prístroj počas prepravy nepoškodil! • Len na vnútorné použitie,

nevystavujte dažďu. • Nepoužívajte na sušenie potravín alebo umeleckých dielov! • Spotrebič
umiestnite výlučne na pevnú, vodorovnú plochu! • Dodržiavajte minimálne vzdialenosti
uvedené na 2. obrázku! Berte ohľad na bezpečnostné pokyny, ktoré môžu byť daným štátom
špecifické! • Neumiestnite do blízkosti vykurovacieho zariadenia, lebo sálajúce teplo môže
poškodiť prístroj! • Prístroj nepoužívajte v priestoroch, kde môže vzniknúť nebezpečenstvo
úniku horľavých výparov alebo výbušného prachu! Nepoužívajte v priestoroch, kde môže
vzniknúť nebezpečenstvo požiaru alebo výbuchu! • Je ZAKÁZANÉ používať prístroj v blízkosti
vane, umývadla, sprchy, bazénu alebo sauny! • Pre zabezpečenie doplnkovej ochrany
sa odporúča nainštalovať do elektrického okruhu prúdový chránič (RCD) s menovitým
vybavovacím prúdom neprevyšujúcim 30 mA! Obráťte sa na odborníka! • Prístroj nepoužívajte
v motorových vozidlách alebo v úzkych, uzavretých priestoroch (< 5 m2, napr. výťah)! • Prístroj
je zakázané používať spolu s takým programovým, časovým spínačom alebo samostatným
systémom na diaľkové ovládanie, atď., ktorý môže samostatne zapnúť prístroj. • Pripojte len
do uzemnenej zásuvky s napätím 230 V~ / 50 Hz! • Pripojovací kábel rozmotajte po jeho celej
dĺžke! • Prístroja a pripojovacieho kábla sa nikdy nedotýkajte mokrou rukou! • Pri pripojení
prístroja do elektrickej siete nepoužívajte predlžovací prívod alebo rozbočovač! • Prístroj
umiestnite tak, aby bol zabezpečený jednoduchý prístup k zástrčke a aby bolo možné napájací
kábel kedykoľvek jednoducho vytiahnuť! • Dbajte na umiestnenie pripojovacieho kábla, aby sa
náhodou nevytiahol zo siete alebo aby sa o kábel nikto nepotkol! • Pripojovací kábel neveďte
popod koberec, rohožku, atď.! • Prístroj prevádzkujte len pod stálym dozorom! • Neprevádzkujte
v blízkosti detí bez dozoru! • Nezakrývajte otvory vývodu a prívodu vzduchu! • Dbajte na to,
aby sa cez otvory nedostal do zariadenia žiadny predmet alebo tekutina. • Nahromadenú vodu
v prístroji vylejte, nepoužívajte na žiadny iný účel! • Pozor! Dbajte na to, aby voda nevystrekla
na konektor! • Ak počas používania zistíte akúkoľvek poruchu (napr. zvýšený hluk alebo cítite
zvláštny zápach), okamžite vypnite prístroj a odpojte ho od elektrickej siete! • Prístroj vždy

22

vytiahnite zo zásuvky, keď ho necháte bez dozoru, resp. pred zmontovaním, rozmontovaním
a čistením. • Keď prístroj dlhší čas nepoužívate, vypnite ho a vytiahnite pripojovací kábel!
Spotrebič skladujte na suchom, chladnom mieste! • Pri odpojení zo sieťovej zásuvky neťahajte
napájací kábel, vytiahnite pripojovaciu vidlicu. • Výrobca si vyhradzuje právo zmeniť technické
parametre a design výrobku kedykoľvek bez predchádzajúceho upozornenia. • Aktuálny návod
na použitie si môžete stiahnuť z webovej stránky www.somogyi.sk. • Za prípadné chyby v tlači
nezodpovedáme a ospravedlňujeme sa za ne. • Len na domáce účely, priemyselné použitie
je zakázané!

Nebezpečenstvo úrazu prúdom! Rozoberať, prerábať prístroj alebo jeho súčasť je prísne

zakázané! V prípade akéhokoľvek poškodenia prístroja alebo jeho súčasti okamžite ho
odpojte od elektrickej siete a obráťte sa na odborný servis!

Ak sa poškodí pripojovací kábel, výmenu zverte výlučne výrobcovi, splnomocnenej osobe

výrobcu, alebo inému odborníkovi!

Pozor! Nebezpečenstvo požiaru!

Prístroj obsahuje horľavé chladiace médium! Keď toto chladiace médium
uniká a príde do kontaktu s externým zdrojom vznietenia, môže spôsobiť
požiar!

Pred uvedením do prevádzky si pozorne prečítajte návod na použitie!

Upozornenie pre servisného odborníka, že prístroj má byť uvedený do prevádzky výlučne

podľa pokynov návodu na použitie.

Sú k dispozícii návod na použitie aj informácie o uvedení do prevádzky.

ĎALŠIE UPOZORNENIA PRE PRÍSTROJE PLNENÉ CHLADIACIM MÉDIOM R290

PRED UVEDENÍM DO PREVÁDZKY

V záujme vyhnúť sa poškodeniu prístroj postavte do zvislej polohy aspoň 24 h pred uvedením
do prevádzky. Skontrolujte voľný prístup otvorov pre vstup a výstup vzduchu. Prístroj umiestnite
na vodorovnú plochu, týmto zabezpečíte, aby z neho nikdy nevytekala voda.

UPOZORNENIA

• K prístroju pripojený zdroj elektrickej energie nemôže prekročiť odpor 0,236 Ohm. Keď túto

podmienku nespĺňa, poskytovateľ elektrickej energie môže zaviesť obmedzenia pre pripojenie.
Konzultujte s poskytovateľom elektrickej energie, keď používanie prístroja prekročí 0,236 Ohm.

• Každá osoba, ktorá sa zúčastní na prácach s chladivom alebo na prácach na elektrickom

obvode s chladivom, alebo poruší systém, musí disponovať s aktuálnym a platným certifikátom,
ktorý vydal hodnotiaci úrad akreditovaný daným odvetvím.

23

• Myslite na životné prostredie, keď likvidujete balenie prístroja alebo na konci životnosti výrobku.

• Prístroj skladujte iba v dobre vetranej miestnosti s minimálnou rozlohou podľa návodu na

použitie.

• Prístroj skladujte tak, aby sa nepoškodil.

• Dbajte na to, aby ste všetky vetracie otvory nechali voľné.

• Servis vykonajte iba podľa odporúčaní výrobcu.

• Keď je zapnutá mobilná klimatizácia alebo odvlhčovač, ventilátor priebežne, stabilne funguje

pri normálnych podmienkach, má mať minimálny prietok vzduchu 100m3/h aj vtedy, keď
kompresor je vypnutý kvôli regulátoru teploty.

• Prístroj neprepichnite, nepopáľte.

• Na vytavenie a čistenie používajte iba výrobcom odporúčané metódy a pracovné prostriedky.

• Neprepichnite žiadnu časť chladiaceho okruhu. Chladiace médium môže byť bez zápachu.

• Upozornenie: Pre zníženie rizika vzniku požiaru a úrazu elektrickým prúdom nepoužívajte

prístroj pomocou polovodičového regulátora výkonu!

Ďalšie upozornenia pre prístroje obsahujúce chladiaci plyn R290 (skontrolujte tabuľku údajov
pre určenie typu plynu).

POZOR! NEBEZPEČENSTVO POŽIARU!

PRED POUŽITÍM VÝROBKU POZORNE PREČÍTAJTE NÁVOD NA
POUŽITIE!

Chladiaci plyn R290 vyhovuje európskym smerniciam o ochrane životného prostredia. Tento
prístroj obsahuje približne 35g chladiva R290. Pre inštaláciu, prevádzku a skladovanie prístroja
predpísaná rozloha miestnosti je viac ako 4 m2.

Pokyny na opravu prístrojov obsahujúcich plyn R290

1. Kontrola priestoru

Pred začiatkom práce na systéme, ktorý obsahuje horľavé chladivo, je potrebné vykonať bez­pečnostné kontroly, aby sa minimalizovalo riziko vznietenia. Pri opravách chladiaceho systému
je pred vykonaním prác na systéme potrebné urobiť nasledujúce preventívne opatrenia.

2. Pracovný postup

Práce sa budú vykonávať podľa kontrolovaného postupu, aby sa minimalizovalo riziko prítom­nosti horľavého plynu alebo výparov pri vykonaní prác.

3. Celkový pracovný priestor

Všetci pracovníci údržby a ostatní, ktorí pracujú v okolí, musia byť informovaní o charaktere
vykonaných prác. Vyhýbajte sa práci v obmedzených priestoroch.

24

4. Kontrola prítomnosti chladiva

Oblasť sa musí kontrolovať vhodným detektorom chladiva pred prácou i počas nej, aby si tech­nici boli vedomí potenciálne výbušnej atmosfére. Dbajte, aby zariadenie na detekciu únikov bolo
vhodné pre použitie s horľavými chladivami, t.j. aby neiskrilo a bolo správne utesnené alebo aby
bolo iskrovo bezpečné.

5. Prítomnosť hasiaceho zariadenia

Ak sa na chladiacom zariadení alebo súvisiacich častiach majú vykonávať práce za horúca
(napr. zváranie), musí byť poruke hasiaci prístroj. V oblasti plnenia musíte mať práškový alebo
penový hasiaci prístroj s CO2.

6. Žiadne zdroje vznietenia

Žiadna osoba vykonávajúca práce v súvislosti s chladiacim systémom, pri ktorých dochádza k
otvoreniu potrubia, ktoré obsahuje alebo obsahovalo horľavé chladivo, nesmie používať zdroje
vznietenia takým spôsobom, ktorý by viedol k riziku vzniku požiaru alebo výbuchu.
Všetky možné zdroje vznietenia vrátane fajčenia cigariet by mali byť v dostatočnej vzdialenosti
od miesta inštalácie, opráv, odstraňovania a likvidácie, počas ktorých by horľavé chladivo mohlo
uniknúť do okolitého priestoru. Pred vykonaním prác treba okolie zariadenia skontrolovať, aby
sa vylúčili riziká vzniku požiaru a vznietenia. Je potrebné umiestniť tam upozornenia „Fajčiť
zakázané!”

7. Vetraná oblasť

Pred vzniknutím do systému alebo vykonávaním prác za horúca dbajte, aby bola oblasť otvo­rená ale primerané vetraná. Vetranie je nutné počas celej doby vykonávania prác. Vetranie by
malo bezpečne rozptýliť uvoľnené chladivo, najlepšie von do vzduchu.

8. Kontroly chladiaceho zariadenia

Vymieňané elektrické komponenty musia byť vhodné na daný účel a podľa správnych špeci­kácií. Za každých okolností treba dodržiavať pokyny výrobcu pre údržbu a servis. V prípade
pochybností sa obráťte o pomoc na technické oddelenie výrobcu. Pre inštalácie s horľavým
chladivom sú potrebné nasledujúce kontroly:

• Aktuálne množstvo náplne je podľa veľkosti miestnosti, v ktorej sú nainštalované časti obsa-

hujúce chladivo.

• Vetracia mechanika a výstupné otvory pracujú správne a nie sú zablokované.

• Označenie zariadenia musí byť stále viditeľné a čitateľné. Nečitateľné označenia a nápisy

musia byť opravené.

• Chladiace potrubie alebo komponenty sú nainštalované v polohe, kde nie je pravdepodobné,

že by boli vystavené látkam, ktoré by mohli spôsobiť koróziu komponentov obsahujúcich chla­divo, pokiaľ tieto komponenty nie sú vyrobené z materiálov odolných voči korózii alebo vhodne
chránené pred koróziou.

25

9. Kontroly elektrických zariadení

V rámci opravy a údržby elektrických komponentov sa musia vykonať úvodné bezpečnostné
kontroly a dodržiavať postupy kontroly komponentov. Ak sa zistí chyba, ktorá by mohla ohroziť
bezpečnosť, potom do obvodu nesmie byť pripojený prívod elektriny, kým sa chyba uspokojivo
neodstráni. Ak chybu nemožno odstrániť okamžite, ale je potrebné v prevádzke pokračovať,
treba použiť vhodné dočasné riešenie. Musí sa to nahlásiť majiteľovi zariadenia, aby boli infor­mované všetky strany.
Úvodné bezpečnostné kontroly budú zahŕňať:

• Kontrolu, či sú kondenzátory vybité: treba to urobiť bezpečnostným spôsobom, aby sa zabrá-

nilo iskreniu

• Kontrolu, či elektrické komponenty nie sú pod prúdom a vodiče pri napĺňaní, regenerácii alebo

čistení systému nie sú odhalené

10. Opravy utesnených komponentov

Počas opravy utesnených komponentov musia byť všetky prívody elektriny do zariadenia, na
ktorom sa pracuje, odpojené pred odstránením uzavretého elektrického prívodu od zariadenia
počas servisných prác, potom je potrebné umiestniť trvale fungujúcu formu detekcie úniku na
najkritickejšie miesto, aby upozornila na potenciálne nebezpečnú situáciu.
Zvláštnu pozornosť treba venovať nasledujúcim bodom, aby pri práci na tiež elektrických kom­ponentoch puzdro nebolo zmenené tak, že to ovplyvní úroveň ochrany. To zahŕňa poškodenie
káblov, nadmerný počet pripojení, svorky, ktoré nie sú podľa pôvodnej špecikácie, poškodenie
tesnení, nesprávne nasadenie priechodiek a pod.
Dbajte, aby bolo zariadenie pripevnené bezpečne.
Dbajte, aby tesnenia alebo tesniaci materiál neboli opotrebované, takže by už neslúžili svojmu
účelu a nezabránili úniku horľavej atmosféry. Náhradne diely musia byť v súlade so špeciká­ciami výrobcu.

11. Oprava iskrovo bezpečných komponentov

Nevystavujte okruh indukčnej alebo kapacitnej záťaži, kým sa nepresvedčíte, že neprekročí
napätie a prúd povolené pre používané zariadenie.
Iskrovo bezpečné komponenty sú jediné typy, s ktorými možno pracovať v prítomnosti horľavej
atmosféry, keď sú pod prúdom. Skúšobný prístroj musí mať správne hodnoty. Komponenty na­hrádzajte iba súčiastkami podľa špecikácií výrobcu. Iné súčiastky by mohli spôsobiť vznietenie
chladiacej atmosféry z úniku.

12. Kabeláž

Skontrolujte, či káble nie sú opotrebované, skorodované, vystavené nadmernému tlaku,
vibráciam, ostrým hranám alebo iným nepriaznivým vplyvom prostredia. Kontroly musia
brať do úvahy aj účinky starnutia alebo nepretržitých vibrácii zo zdrojov, ako sú kompresory
alebo ventilátory.

26

13. Detekcia horľavých chladív

Pri hľadaní alebo detekcii únikov sa za žiadnych okolností nesmú používať potenciálne zdroje
vznietenia. Halidový detektor (alebo iný detektor s otvoreným plameňom) sa nesmie používať.

14. Odstránenie a odvzdušnenie

Pred vniknutím do chladiaceho okruhu za účelom opráv alebo na akékoľvek iné účely sa musia
použiť konvenčné postupy. Je však dôležité dodržiavať zvyčajnú prax, pretože treba brať do
úvahy horľavosť. Je potrebné dodržiavať nasledujúci postup:

• odstráňte chladivo

• vyčistite okruh inertným plynom

• odvzdušnite

• znovu vyčistite inertným plynom

• otvorte okruh prerazením alebo spájkovaním.
Náplň chladiva sa regeneruje v správnych regeneračných nádobách. Systém sa prepláchne
bezkyslíkovým dusíkom, aby bol spotrebič bezpečný vzhľadom na horľavé chladivá. Tento pro­ces možno bude potrebné opakovať niekoľkokrát. Na túto úlohu sa nesmie používať stlačený
vzduch ani kyslík.
Vyčistenie sa dosiahne prerušením napĺňania, až sa dosiahne pracovný tlak, potom vypustením
do atmosféry a napokon vákuovaním. Tento postup sa musí opakovať, až v systéme nezostane
žiadne chladivo. Po použité poslednej náplne musí byť systém vypustený na atmosferický tlak,
aby sa na ňom mohlo pracovať. Ak sa má na potrubí vykonávať spájkovanie, táto operácia je
absolútne nevyhnutná. Dbajte, aby výstupný otvor vákuového čerpadla nebol v blízkosti zdrojov
vznietenia a aby bolo k dispozícii nepretržite vetranie.

15. Postupy plnenia

Okrem konvenčných postupov plnenia treba dodržiavať nasledovné požiadavky.

• Dbajte na to, aby pri použití plniaceho zariadenia nedošlo ku kontaminácii odlišnými chladiva-

mi. Hadice a prípojky musia byť čo najkratšie, aby sa minimalizovalo množstvo chladiva, ktoré
je v nich.

• Nádoby musia byť uložené v správnej polohe podľa pokynov.

• Dbajte na to, aby bol chladiaci systém pred napĺňaním najprv uzemnený.

• Po skončení napĺňania systém označte (ak ešte nie je označený).

• Treba si mimoriadne dávať pozor, aby nedošlo k preplneniu systému.
Pred opätovným naplnením systému ho treba podrobiť tlakovej skúške s vhodným preplacho­vacím plynom. Skúška tesnosti systému sa vykoná po skončení napĺňania ale pred spustením.
Doplňujúca skúška tesnosti sa vykoná pred opustením pracoviska.

16. Vyradenie z prevádzky

Pred vykonaním tohto postupu musí byť technik dôkladne oboznámený so zariadením a všet­kými jeho detailami. Odporúča sa, aby všetky chladivá boli regenerované bezpečne. Pred vyko­naním tejto úlohy treba odobrať vzorku oleja a chladiva pre prípad, že by bola potrebná analýza
pred opätovným použitím regenerovaného chladiva. Je dôležité, aby bolo pred spustením úlohy
k dispozícii elektrické napájanie.

27

a) Zoznámte sa so zariadením a jeho prevádzkou.
b) Systém elektricky izolujte.
c) Predtým, než začnete postup, dbajte, aby:

• ste mali k dispozícii mechanické manipulačné vybavenie, ak je potrebné pre manipuláciu s
nádobami s chladivom

• ste mali k dispozícii všetky osobné ochranné prostriedky a používali ich správne

• na proces regenerácie dohliadala kompetentná osoba

• regeneračné vybavenie a nádoby zodpovedali príslušným normám

d) Ak je možné, vypumpujte chladiaci systém.
e) Ak vákuovanie nie je možné, urobte zberné potrubie, aby bolo možné odstrániť chladivo z

rôznych častí systému.
f) Dbajte, aby boli nádoby pred regeneráciou na váhe.
g) Spustite regeneračný stroj a obsluhujte ho podľa pokynov výrobcu.
h) Nádoby neprepĺňajte (tekutá náplň nie je viac ako 80% objemu).
i) Neprekračujte maximálny pracovný tlak nádoby, ani len dočasne.
j) Keď sú nádoby naplnené správne a proces je ukončený, dbajte, aby nádoby a zariadenie boli

bezodkladne z miesta odstránené a všetky uzatváracie ventily na zariadenie zavreté.

k) Regenerované chladivo sa nesmie napĺňať do iného chladiaceho systému, pokiaľ nie je vy-

čistené a skontrolované.

17. Označovanie

Zariadenie musí byť označené s uvedením, že bolo vyradené z prevádzky a chladivo z neho
bolo vypustené. Na označení musí byť uvedená dátum a podpis. Dbajte, aby nálepky na zaria­dení uvádzali, že zariadenie obsahuje horľavé chladivo.

18. Regenerácia

Pri odstraňovaní chladiva zo systému, či už pri servisných prácach alebo vyradení z prevádzky,
sa odporúčajú bezpečné postupy pre odstránenie všetkých chladív.
Pri prekladaní chladiva do nádob sa uistite, aby boli použité správne nádoby na regeneráciu
chladiva. Dbajte, aby ste mali k dispozícii správny počet nádob, do ktorých sa vmestí náplň
z celého systému. Všetky nádoby, ktoré sa použijú, sú určené pre regenerované chladivo a
označené pre toto chladivo (t. j. špeciáílne nádoby na regeneráciu chladiva). Nádoby musia byť
vybavené pretlakovým ventilom a súvisiacimi uzatváracími ventilmi v dobrom
prevádzkovom stave.
Regeneračné zariadenie musí byť v dobrom prevádzkovom stave v súlade s pokynmi k tomuto
zariadeniu a vhodné na regeneráciu horľavých chladív. Okrem toho musia byť k dispozícii
kalibrované váhy v dobrom prevádzkovom stave. Hadice musia byť vybavené tesniacimi
odpájateľnými spojkami a v dobrom stave.
Pred použitím regeneračného stroja skontrolujte, či je v uspokojivom prevádzkovom stave,
bol správne udržiavaný a súvisiace elektrické komponenty sú utesnené, aby sa predišlo
vznieteniu v prípade uvoľnenia chladiva. V prípade pochybností sa poraďte s výrobcom.
Regenerované chladivo treba vrátiť dodávateľovi chladiva v správnom regeneračnom valci

28

a vybavené vhodným označením prevozu odpadu. Nemiešajte chladivá v regeneračných
jednotkách, hlavne nie vo valcoch.
Ak sa majú odstrániť kompresory alebo kompresorové oleje, dbajte, aby boli odvzdušnené na
prijateľnú úroveň, aby v mazive nezostalo horľavé chladivo. Proces odvzdušnenia sa vykoná
pred vrátením kompresora dodávateľom. Na zrýchlenie tohto procesu sa použije iba elektrické
ohrievanie telesa kompresora. Po vypustení oleja zo systému pracujte bezpečne.

UVEDENIE DO PREVÁDZKY

- Pred uvedením do prevádzky opatrne odstráňte balenie prístroja a dbajte na to, aby ste prístroj

alebo sieťový kábel nepoškodili. V prípade poškodenia prevádzkovanie prístroja je zakázané!

- Pred prvým zapnutím držte prístroj jednu hodinu postavený na kolieska!

- Keď chcete používať hadicu pre odtok vody, tak ju pripojte podľa 1. obr. Pred pripojením treba

odstrániť gumenú zátku na zadnej strane prístroja.

- Sieťový pripojovací kábel, ktorý je rozmotaný po celej jeho dĺžke, pripojte do normalizovanej,

uzemnenej nástennej zásuvky.

- Týmto je prístroj prevádzkyschopný.

ČISTENIE, ÚDRŽBA

Za účelom optimálnej prevádzky prístroja je potrebné prístroj čistiť v závislosti od stupňa
znečistenia, ale aspoň raz mesačne.

1. Pred čistením vypnite prístroj a odpojte z elektrickej siete vytiahnutím kábla zo zásuvky!

2. Vstupné (4) a výstupné (3) otvory vzduchu vyčistite pomocou vysávača! Pri otvore vstupu

vzduchu môžete lter odstrániť a umyť. (4. obr.) Do prístroja vložte späť len suchý lter.

3. Prístroj poutierajte zvonka mierne vlhkou utierkou! Nepoužívajte agresívne čistiace

prostriedky! Dbajte na to, aby sa do vnútra prístroja a na elektrické súčiastky nedostala voda!

RIEŠENIE PROBLÉMOV

Problém Riešenie problému

ventilátor funguje, ale kompresor nie Skontrolujte režim a nastavenú vlhkosť.

Vyprázdnite nádrž na vodu.

Prístroj sa počas prevádzky
zastavil.

Nádrž na vodu umiestnite presne na svoje miesto.
Je možné, že prístroj vypol časovač.

Prístroj hlučne fúka vzduch von. Očistite lter.
Prístroj neodvlhčuje správne.

Očistite lter.
Nezakrývajte za- a vývod vzduchu.

29

ZNEHODNOCOVANIE

Výrobok nevyhadzujte do bežného domového odpadu, separujte oddelene, lebo môže

obsahovať súčiastky nebezpečné na životné prostredie alebo aj na ľudské zdravie! Za
účelom správnej likvidácie výrobku odovzdajte ho na mieste predaja, kde bude prijatý
zdarma, respektíve u predajcu, ktorý predáva identický výrobok vzhľadom na jeho ráz
a funkciu. Výrobok môžete odovzdať aj miestnej organizácii zaoberajúcej sa likvidáciou
elektroodbadu. Tým chránite životné prostredie, ľudské a teda aj vlastné zdravie. Prípadné
otázky Vám zodpovie Váš predajca alebo miestna organizácia zaoberajúca sa likvidáciou
elektroodpadu.

DEZUMIDIFICATOR

INSTRUCȚIUNI IMPORTANTE PRIVIND SIGURANȚA
CITIȚI MANUALUL CU ATENȚIE ȘI PĂSTRAȚI-L ÎNTR-UN LOC ACCESIBIL PENTRU
UTILIZARE ULTERIOARĂ!

ATENŢIONĂRI

• Înainte de utilizarea produsului vă rugăm să citiţi instrucţiunile de utilizare de mai jos şi păstraţi-

le într-un loc accesibil. Manualul original a fost redactat în limba maghiară.

• Acest aparat nu este destinat utilizării de către persoane cu capacităţi fizice, senzoriale sau

mentale diminuate, ori de către persoane care nu au experienţă sau cunoştinţe suficiente
(inclusiv copii); copiii peste 8 ani pot utiliza aparatul în cazul în care sunt supravegheaţi de către o
persoană care răspunde de siguranţa lor, sau sunt informați cu privire la funcţionarea aparatului
în condiţii de siguranţă şi au înţeles ce pericole pot rezulta din utilizarea necorespunzătoare.
Nu lăsați copii să se joace cu aparatul. Curăţarea sau utilizarea produsului de către copii este
permisă numai cu supravegherea unui adult. Țineţi copii mai mici de 8 ani departe de aparat
şi de cablul acestuia!

• ATENȚIE! Punerea în funcțiune, utilizarea și depozitarea aparatului sunt permise în încăperi de

min. 4 m2! • Asigurați-vă că produsul nu s-a deteriorat în timpul transportului! • Aparatul poate fi
folosit doar în interior, în mediu uscat, nu-l expuneți la ploaie. • Nu folosiți pentru a usca sau a
menține mâncarea sau lucrările de artă uscate! • Așezați aparatul doar pe o suprafață solidă,
orizontală! • Respectați distanțele minime de așezare recomandate în fig. 2.! Să aveți în vedere
prevederile locale de siguranță! • Nu-l amplasați în apropiere de calorifer sau sobă, deoarece
căldura radiantă poate deteriora aparatul! • Este interzisă utilizarea în locuri unde se pot elibera
aburi inflamabili sau praf explozibil! Nu utilizați în mediu cu risc de incendiu sau explozie! • Este
INTERZISĂ utilizarea în apropiere de vană, duș, chiuvetă, bazin de înot sau saună! • Pentru
o protecție suplimentară, fiecare circuit dintr-o încăpere care conține vană sau cabină de duș,
se vor proteja cu una sau mai multe întrerupătoare de circuit (RCD) cu un curent nominal de
deplasare de 30 mA sau mai mic! Solicitați ajutorul unei persoane calificate! • Se interzice
utilizarea aparatului în autovehicule sau încăperi strâmte (< 5 m2) ori închise (de ex. lift)! •
Nu utilizați aparatul cu priză programabilă, temporizator sau sistem autonom de comandă de

30

la distanță, care ar putea porni aparatul în mod independent. •Se va conecta doar la o priză
standard de perete cu împământare și tensiune 230V~ / 50 Hz! • Desfășurați în întregime cablul
de alimentare! • Nu atingeți niciodată aparatul și cablul de alimentare cu mâna udă! • Nu utilizați
prelungitor sau distribuitor pentru conectarea aparatului la rețea! • Așezați aparatul în așa fel
încât să aveți acces liber la priză, pentru a deconecta ușor aparatul la nevoie! • Conduceți cablul
de alimentare în așa fel încât să se prevină scoaterea accidentală priză, respectiv nimeni nu
se va împiedica de cablu! • Nu conduceți cablul de alimentare sub covor, preș etc! • Aparatul
se utilizează doar sub supraveghere continuă! • Este interzisă exploatarea fără supraveghere
în apropierea copiilor! • Nu acoperiți orificiile de admisie și evacuare a aerului! • Asigurați-vă
ca prin orificiile aparatului nu vor ajunge lichide sau obiecte străine în interiorul acestuia. •
Apa acumulată în aparat trebuie aruncată și nu se va reutiliza în nici un scop! • Atenție! Feriți
ștecherul și priza de stropirea cu apă! • Dacă sesizați orice neregulă în funcționare (de ex.
dacă auziți zgomote ciudate din interiorul aparatului sau simțiți că miroase a ars), opriți imediat
aparatul și scoateți-l de sub tensiunea de rețea! • Scoateți întotdeauna de sub tensiune aparatul
lăsat nesupravegheat, respectiv înainte de asamblare, demontare și curățare. • Dacă nu veți
folosi aparatul o perioadă mai lungă de timp, scoateți ștecherul din priza de rețea! Depozitați
într-un loc uscat și răcoros! • Cablul de alimentare se va îndepărta din priză trăgând de fișă și
nu de cablu. • Datorită îmbunătățirii continue a produselor, unele date tehnice și de design pot
fi modificate fără o înștiințare în prealabil. • Actualul manual de utilizare poate fi descărcat de pe
pagina www.somogyi.ro. • Nu ne asumăm răspunderea pentru eventualele greșeli tipografice
și ne cerem scuze pentru acestea. • Este permisă doar utilizarea casnică, nu și cea industrială!

Pericol de electrocutare! Niciodată nu demontaţi, modificaţi aparatul sau componentele

lui! În cazul deteriorării oricărei părţi al aparatului întrerupeţi imediat alimentarea aparatului
şi adresaţi-vă unui specialist!

Dacă se constată deteriorarea cablului de alimentare schimbarea lui poate fi efectuată

de către fabricant, un prestator de servicii al acestuia sau un specialist cu cunoştinţe
adecvate!

Atenție! Pericol de incendiu!

Acest simbol semnalează, că aparatul conține agent de răcire inamabil!
Dacă acest agent de răcire se scurge și intră în contact cu o sursă de
inamare, acesta poate provoca pericol de incendiu!

Acest simbol semnalează, că instrucțiunile de utilizare trebuie citite în întregime!

Acest simbol semnalează pentru service-urile specializate, că aparatul trebuie tratat strict

după instrucțiunile de punere în funcțiune.

Acest simbol semnalează, că atât instrucțiunile de utilizare, cât și cele de punere în

funcțiune sunt disponibile.

31

ATENȚIONĂRI SUPLIMENTARE PENTRU APARATELE CU CONȚINUT DE AGENT

DE RĂCIRE R290.

ÎNAINTE DE PUNEREA ÎN FUNCȚIUNE

Pentru evitarea deteriorării aparatului, așezați-l în poziție verticală pentru cel puțin 24 ore înainte
de punerea în funcțiune. Asigurați-vă că orificiile de admisie și evacuare a aerului nu sunt
obturate sau acoperite. Utilizați aparatul doar pe o suprafață orizontală, evitând astfel scurgerea
apei din aparat.

ATENȚIONĂRI

• Rezistența sursei de alimentare la care se conectează aparatul nu trebuie să depășească

0,236 Ohmi. Nerespectarea acestui lucru poate duce la restricții de conectare din partea
furnizorului de electricitate. Consultați-vă furnizorul de electricitate, în cazul în care consumul
aparatului depășește 0,236 Ohmi.

• Orice persoană, care efectuează intervenții la agentul de răcire sau la circuitele frigorifice

ori care desface sistemul, trebuie să dispună de un certificat actual și valabil, eliberat de
organismul de evaluare al industriei.

• Gândiți-vă la mediu atunci când eliminați materialele de ambalaj și când produsul a ajuns la

finalul duratei de viață.

• Depozitați aparatul într-un loc aerisit, care este de dimensiunea minimă recomandată pentru

utilizare.

• Depozitați aparatul în așa fel, încât să nu se deterioreze.

• Păstrați toate orificiile de aerisire libere.

• Reparația trebuie efectuată numai conform recomandărilor producătorului.

• Dacă aparatul de aer condiționat mobil sau dezumidificatorul este pornit, ventilatorul

funcționează continuu, stabil, în condiții normale, trebuie să asigure o portanță de aer de minim
100 m3/h chiar dacă compresorul este oprit din cauza termostatului.

• Nu străpungeți și nu ardeți aparatul.

• Pentru decongelarea și curățarea aparatului folosiți numai metoda și instrumentele recomandate

de producător.

• Nu străpungeți nicio parte a circuitului de răcire. Agentul frigorific poate fi inodor.
Atenționare: Pentru a reduce riscul de incendiu și electrocutare, nu folosiți acest dispozitiv cu un
regulator de putere semiconductor!

Atenționări suplimentare pentru aparatele cu conținut de agent de răcire R290 (verificați tabelul
de date pentru identificarea agentului frigorific)

ATENȚIE! PERICOL DE INCENDIU!

ÎNAINTE DE UTILIZAREA PRODUSULUI CITIȚI CU ATENȚIE
INSTRUCȚIUNILE DE UTILIZARE!

32

Agentul de răcire R290 este conformă cu prevederile standardelor europene de protecție a
mediului. Acest aparat conține cca. 35 g agent de răcire R290. Pentru instalarea, exploatarea și
depozitarea aparatului, recomandăm o încăpere de cel puțin 4 m

2

.

Instrucțiuni pentru reparațiile echipamentelor cu conținut de gaze tip R290

1. Inspectarea spațiului

Înainte de intervențiile de reparații la echipamentele cu conținut de agent frigoric inamabil,
este necesară efectuarea unei inspecții de siguranță, pentru a vă asigura că riscul de incendiu
este minimizat. Înainte de reparații ori întreținere respectați următoarele măsuri de precauție.

2. Proceduri de operare

Procedura se va efectua conform unor pași vericați, pentru ca în timpul operațiunilor riscul
prezenței gazelor și aburilor inamabili să e minim.

3. Zona generală de lucru

Tot personalul de întreținere, precum și alte persoane care lucrează în zona locală trebuie in­struiți cu privire la natura muncii care se desfășoară. Evitați lucrul în spații închise.

4. Vericarea prezenței agentului frigoric

Zona trebuie vericată cu un detector adecvat de agent frigoric înainte și în timpul lucrului, pen­tru a se asigura că tehnicianul este conștient de potențialul toxic sau inamabil din atmosferă.
Asigurați-vă că echipamentul de detectare a scurgerilor care se utilizează este adecvat pentru
utilizarea cu toți agenții frigorici aplicabili, adică este fără scânteiere, sigilat corespunzător sau
protejat intrinsec.

5. Prezența stingătorului de incendiu

În cazul în care trebuie efectuată o lucrare la cald (de ex. sudură) cu privire la echipamentul de
refrigerare sau la orice componentă, trebuie să e disponibile echipamente adecvate de stinge­re a incendiilor. Este necesar să aveți în apropiere un stingător de incendiu cu pulbere uscată
sau cu CO2.

6. Îndepărtarea surselor de aprindere

Persoana care efectuează lucrări pe sistemul de refrigerare care implică expunerea sistemului
de țevi, nu va folosi nicio sursă de aprindere, care ar putea produce un risc de incendiu sau
explozie. Toate sursele de aprindere, inclusiv fumatul, trebuie să e ținute sucient de departe
de locul de instalare, reparație și eliminare, în timpul căruia agentul frigoric poate  eliberat
în spațiul din jur. Înainte de efectuarea lucrării, zona din jurul echipamentului trebuie vericată
pentru a vă asigura că nu există pericole inamabile sau riscuri de aprindere. Trebuie așate
indicatoare cu “Fumatul Interzis”.

33

7. Zona ventilată

Înainte de desfacerea sistemului sau efectuarea oricăror lucrări, asigurați-vă că zona este des­chisă sau că este bine ventilată. Ventilarea trebuie să continue în timpul în care se efectuează
lucrările. Ventilarea dispersează în siguranță orice agent frigoric eliberat și pe cât posibil îl
evacuează din zona de lucru.

8. Vericări la echipamentului de răcire

În cazul în care componentele electrice se schimbă, acestea trebuie să e adecvate scopului
și specicațiilor din prevederi. Întotdeauna respectați instrucțiunile de întreținere și de service
ale producătorului. Dacă aveți dubii, adresați-vă departamentului tehnic al producătorului pentru
asistență. Următoarele vericări trebuie aplicate la instalațiile care utilizează agenți frigorici
inamabili:

• Încărcătura de agent frigoric este potrivită pentru dimensiunea încăperii în care este instalat

aparatul.

• Aparatele de ventilație și oriciile de evacuare funcționează corespunzător și nu sunt blocate.

• Semnalizările echipamentului trebuie să e vizibile și lizibile oricând. Semnele și semnalizările

care nu se mai distind, trebuie să e înlocuite.

• Conductele de răcire sau componentele se vor monta într-o poziție în care este puțin probabil

ca acestea să e expuse la orice substanță care poate coroda compușii ce conțin agenți frigo­rici, cu excepția cazului în care componentele sunt construite din materiale care sunt inerent
rezistente la corodare sau sunt protejate corespunzător împotriva corodării.

9. Vericări la echipamentele electrice

Repararea și întreținerea componentelor electrice trebuie să includă vericări inițiale de siguran­ță și proceduri de inspecție a componentelor. Dacă există o defecțiune care ar putea compromi­te siguranța, atunci aparatul nu trebuie conectat la nicio sursă de alimentare electrică până când
eroarea nu este tratată în mod satisfăcător. Dacă defecțiunea nu poate  corectată imediat, dar
este necesară continuarea funcționării, trebuie utilizată o soluție temporară adecvată. Aceasta
trebuie raportată proprietarului echipamentului, astfel încât toate părțile să e înștiințate.
Vericările inițiale de siguranță includ următorii pași:

• descărcarea condensatoarelor: se va efectua într-o manieră sigură, cu evitarea posibilității

apariției de scântei

• vericarea ca în timpul încărcării, recuperării sau curățării sistemului nu sunt expuse compo-

nente electrice sau cabluri aate sub tensiune

10. Reparații la componente închise

La reparațiile pieselor închise, înainte de îndepărtarea capacului închis etc, toate sursele elec­trice trebuie deconectate de pe aparat. Dacă este absolut necesar ca aparatul să e alimentat
în timpul reparației, trebuie utilizată o metodă de detectare a scurgerilor care funcționează con­tinuu în punctul cel mai critic, pentru a putea sesiza cât mai curând posibil o situație cu potențial
periculos.

34

Asigurați-vă în mod expres de faptul că în timpul efectuării lucrărilor de întreținere la componen­te, carcasa nu va  modicată astfel încât să afecteze nivelul de protecție. Acesta include dete­riorarea cablurilor, numărul de conexiuni în exces, borne care nu sunt conforme cu specicațiile
originale, deteriorarea sigiliilor, etc.
Vericați dacă aparatul este montat corect.
Asigurați-vă că garniturile și elementele de etanșare nu sunt îmbătrânite în așa fel, încât nu mai
pot  utilizate pentru a preveni formarea unei atmosfere inamabile. Piesele de schimb trebuie
să respecte specicațiile producătorului.

11. Repararea pieselor sigure intrinsec

Nu aplicați sarcină inductivă sau capacitive constante pe circuit fără a vă asigura că acesta nu
depășește tensiunea și curentul admisibile ale echipamentului utilizat.
În prezența atmosferelor inamabile, pot  operate numai piesele sigure intrinsec dacă acestea
se aă sub tensiune. Echipamentul de testare trebuie să e certicat corespunzător.
Înlocuiți piesele doar pe unele specicate de producător. Alte componente pot provoca aprinde­rea agentului frigoric datorită scurgerii acestuia în atmosferă.

12. Inspectarea cablurilor

Vericați cablurile să nu e expuse la uzură, coroziune, supratensiune, vibrații, vânt puternic sau
alte efecte adverse în mediul înconjurător. În timpul inspecției, este necesar să luați în vedere
impactul îmbătrânirii sau sursele vibrațiilor continue cum ar  compresorul ori ventilatorul.

13. Detectarea agentului frigoric inamabil

Pentru căutarea sau detectarea scurgerilor de agent frigoric nu utilizați un detector cu potențial
de aprindere. Este interzisă utilizarea unei torțe cu halogenă (sau a oricărui senzor cu acără
deschisă).

14. Golirea agentului frigoric

Intervenția în circuitul frigoric cu scopuri de reparații sau întreținere se va efectua folosind
tehnici convenționale. Permiteți efectuarea întreținerii și a altor operațiuni ale circuitului de refri­gerare în conformitate cu procedura generală, totuşi esenţialul este de a ţine cont de potenţialul
inamabil. Este necesar să urmați următoarele proceduri:

• eliminați agentul frigoric;

• decontaminați conducta prin utilizarea unui gaz inert;

• evacuați;

• repetați decontaminarea cu gaz inert;

• desfaceți conducta prin tăiere sau sudare.
Agentul frigoric trebuie returnat în recipiente de stocare adecvate. Sistemul trebuie suat cu
azot fără oxigen pentru a asigura siguranța utilizării unui agent frigoric inamabil. Este posibil
ca acest proces să necesite a  repetat de mai multe ori. Această operațiune nu se efectuează
cu aer comprimat sau oxigen.

35

Prin procesul de suare, sistemul este încărcat cu azotul anaerob pentru a ajunge la presiunea
de lucru în stare de vid, apoi azotul fără oxigen este emis în atmosferă și, în cele din urmă, se
videază sistemul. Repetați acest proces până când curățați toți agenții frigorici din sistem.
După încărcarea nală a azotului anaerob, presurizați sistemul pentru a putea începe lucrările
la conductă. Această operație este necesară înainte de intervenția prin sudare. Asigurați-vă că
evacuarea pompei de vid nu se aă în apropiere de potențiale surse de aprindere și că ventilația
este adecvată.

15. Proceduri de încărcare cu agent frigoric

Pe lângă procedurile convenționale de umplere, trebuie îndeplinite următoarele cerințe.

• Atunci când se utilizează un dispozitiv de încărcare cu agent frigoric, asigurați-vă că nu există

o contaminare între diferiți agenți frigorici. Conducta pentru încărcarea agenților frigorici ar
trebui să e cât mai scurtă posibil pentru a reduce reziduurile agenților frigorici din aceasta.

• Recipientele de depozitare trebuie să rămână în poziția recomandată, pe verticală.

• Asigurați-vă că s-a ținut cont de toate soluțiile de împământare înainte ca sistemul de răcire să

e încărcat cu agenți frigorici.

• După nalizarea încărcării (sau în timpul încărcării), marcați semnul pe sistem.

• Aveți grijă să nu supraîncărcați agenții frigorici.
Înainte de umplerea sistemului vericați presiunea cu ajutorul gazului utilizat la curățare. La
sfârșitul încărcării, dar înainte de punerea în funcțiune, vericați dacă există scurgeri în sistem.
Înainte de părăsirea locului efectuați un test suplimentar de scurgere.

16. Dezafectarea

Înainte de a efectua această procedură, este esențial ca un specialist să cunoască pe deplin
echipamentul și detaliile acestuia. Este o practică bună să recuperați toată cantitatea de agent
frigoric în siguranță. Eșantioanele de ulei și refrigerant trebuie prelevate înainte de a efectua
această sarcină, dacă este necesară o analiză înainte de refolosirea agentului frigoric recupe­rat. Este important să asigurați o sursă de curent electric la locul de lucru.
a) Familiarizați-vă cu echipamentul și cu modul de lucru al acestuia.
b) Deconectați sistemul de la sursa de alimentare.
c) Înainte de a efectua această procedură, vericați dacă:

• în cazul în care este necesar, aveți la dispoziție echipamentele mecanice pentru recipientele
de recuperare

• toate echipamentele de protecție sunt la îndemână și sunt utilizate corect

• procesul de recuperare trebuie supravegheat de personalul calicat.

• echipamentele de recuperare și recipientele de stocare respectă standardele naționale re­levante.

d) Dacă este posibil, sistemul de răcire trebuie vidat.
e) Dacă starea de vid nu poate  atinsă, pregătiți un furtun distribuitor pentru a putea extrage

agentul frigoric din mai multe locuri din sistem.
f) Înainte de începerea recuperării, asigurați-vă că recipientele se aă pe cântar.
g) Porniți echipamentul de recuperare și operați conform instrucțiunilor producătorului.

36

h) Nu umpleți recipientele la capacitate maximă (volumul de injecție a lichidului să nu depășeas-

că 80% din volumul sticlei).
i) Nu depășiți nici temporar presiunea maximă admisă în sticle.
j) După terminarea umplerii rezervorului și sfârșitul procesului de operare, trebuie să vă asigurați

că rezervoarele și echipamentul să e îndepărtate rapid și toate supapele de închidere din
echipament sunt închise.

k) Refrigerantul recuperat se va utiliza într-un alt sistem de răcire, doar după curățarea și ins-

pectarea acestuia.

17. Etichetarea

Pe echipament trebuie marcat faptul că a fost scos din uz și că agentul frigoric a fost evacuat
din acesta. Eticheta trebuie să conțină data și semnătura. În cazul echipamentelor cu conținut
de agent frigoric inamabil aveți în vedere să notați pe etichetă faptul, că produsul conține
agent de răcire inamabil.

18. Recuperarea

Atunci când evacuați agentul frigoric din sistem în scopuri de service ori dezafectare, este
recomandat și practic să îndepărtați în siguranță tot refrigerantul.
Când transferați agentul frigoric în recipiente, asigurați-vă că utilizați numai sticle de recupe­rare corespunzătoare agentului frigoric. Asigurați-vă că aveți la îndemână un număr sucient
de sticle pentru umplerea sistemului. Toate sticlele care urmează să e utilizate sunt marcate
și etichetate pentru recuperarea agentului frigoric (adică sticle speciale pentru recuperarea
agentului frigoric). Sticlele trebuie să aibă o supapă potrivită și funcțională pentru eliberarea
presiunii, precum și o supapă de închidere asociată.
Echipamentul de recuperare trebuie să e în stare de funcționare și trebuie să e însoțit de in­strucțiuni de utilizare, și trebuie să e capabil să recupereze toată cantitatea de agent frigoric,
inclusiv cel inamabil. În plus, trebuie să aveți și un cântar funcțional și bine calibrat. Furtunul
trebuie legat cu o îmbinare detașabilă de conectare cu o rată de scurgere zero și trebuie păstrat
într-o stare bună.
Înainte de utilizarea echipamentului de recuperare, asigurați-vă că este funcțional, a fost între­ținut corespunzător și toate componentele electrice sunt închise pentru a preveni orice posibilă
aprindere la eliberarea agentului frigoric. În cazul în aveți dubii, contactați producătorul.
Refrigerantul recuperat trebuie returnat furnizorului de agent frigoric, ambalat în recipientele de
recuperare corespunzătoare, împreună cu lista de expediere a deșeurilor. Nu amestecați diferiţi
agenţi frigorici în echipamentul de recuperare, în special în rezervorul de stocare.
Dacă trebuie să scoateți compresorul sau uleiul de compresor, asigurați-vă că compresorul
este pompat la un nivel corespunzător pentru a vă asigura că nu există refrigeranți reziduali în
uleiul de lubriere. Procesul de evacuare trebuie efectuat înainte ca compresorul să e returnat
furnizorului.
Pentru a accelera procesul, corpul compresorului poate  încălzit doar electric. Evacuarea ule­iului din sistem trebuie să se efectueze întotdeauna în siguranță.

37

PUNEREA ÎN FUNCȚIUNE

- Înainte de punerea în funcțiune îndepărtați ambalajele cu grijă, pentru a nu deteriora aparatul

sau cablul de alimentare. În cazul sesizării oricărei defecțiuni, punerea în funcțiune este inter­zisă!

- Înainte de prima pornire lăsați aparatul pe roțile sale timp de cel puțin 1 oră!

- Dacă doriți să utilizați tubul de drenaj, conectați-l de aparat conform g. 1. Prima dată scoateți

dopul din plastic din spatele aparatului.

- Desfășurați cablul de alimentare în întregime și conectați ștecherul într-o priză standard de

perete.

- Astfel produsul este pregătit pentru utilizare.

CURĂȚARE, ÎNTREȚINERE

În vederea funcționării optime și în funcție de nivelul de contaminare este necesară curățarea
periodică a aparatului, cel puțin lunar.

1. Înainte de curățare opriți aparatul și scoateți-l de sub tensiunea de rețea prin îndepărtarea

șei din priză!

2. Curățați fanta de admisie (4) și evacuare (3) a aerului cu un aspirator! La fanta de admisie a

aerului puteți detașa ltrul, care apoi se poate spăla cu apă. (g. 4.) Reatașați în produs doar
un ltru uscat.

3. Ștergeți carcasa exterioară cu o lavetă umezită. Nu utilizați soluții agresive de curățare! Nu

permiteți ca apa să ajungă în interiorul aparatului, mai ales pe piesele electrice!

DEPANARE

Defect sesizat Rezolvare probabilă

Ventilatorul funcționează, dar compresorul nu.

Vericați modul de funcționare și umiditatea
setată.

Goliți rezervorul de apă.

Aparatul s-a oprit.

Atașați rezervorul corect la locul său.
Poate aparatul a fost oprit de temporizator.

Zgomotul de evacuare este prea puternic. Curățați ltrul de aer.

Curățați ltrul de aer.

Aparatul nu dezumidică potrivit.

Nu acoperiți fantele de admisie și evacuare a
aerului.

38

ELIMINARE

Colectaţi în mod separat echipamentul devenit deşeu, nu-l aruncaţi în gunoiul menajer,

pentru că echipamentul poate conţine şi componente periculoase pentru mediul
înconjurător sau pentru sănătatea omului! Echipamentul uzat sau devenit deşeu poate
fi predat nerambursabil la locul de vânzare al acestuia sau la toţi distribuitorii care au
pus în circulaţie produse cu caracteristici şi funcţionalităţi similare. Poate fi de asemenea
predat la punctele de colectare specializate în recuperarea deşeurilor electronice.
Prin aceasta protejaţi mediul înconjurător, sănătatea Dumneavoastră şi a semenilor. În
cazul în care aveţi întrebări, vă rugăm să luați legătura cu organizațiile locale de tratare
a deșeurilor. Ne asumăm obligațiile prevederilor legale privind producătorii și suportăm
cheltuielile legate de aceste obligaţii.

SRB MNE

ODVLAŽIVAČ VAZDUHA

BITNE BEZBEDNOSNE ODREDBE

PAŽLJIVO PROČITAJTE I SAČUVAJTE ZA DALJU UPOTREBU!

NAPOMENE

• Pre prve upotrebe pročitajte ovo uputstvo i sačujvajte ga. Originalno uputstvo je pisano na

mađarskom jeziku.

• Ovaj uređaj nije predviđen za upotrebu licima sa smanjenom mentalnom ili psihofizičkom

mogućnošću, odnosno neiskusnim licima uključujući i decu, deca starije od 8 godina smeju da
rukuju ovim uređajem samo u prisustvu odrasle osobe ili da su upućeni u bezbedno rukovanje
i svesni su svih opasnosti pri radu. Deca se ne smeju igrati sa ovim proizvodom. Čišćenje i
održavanje ovog proizvoda dece starija od 8 godina smeju da rade samo uz nadzor odrasle
osobe. Decu mlađu od 8 godina držite dalje od ovog proizvoda i njegovog strujnog kabela,
utikača!

• Ovaj uređaj nije predviđen za upotrebu licima sa smanjenom mentalnom ili psihozičkom mo-

gućnošću, odnosno neiskusnim licima uključujući i decu, deca starija od 8 godina smeju da
rukuju ovim uređajem samo u prisustvu odrasle osobe ili da su upućena u bezbedno rukovanje
i svesna su svih opasnosti pri radu. Deca se ne smeju igrati sa ovim proizvodom. Čišćenje i
održavanje ovog proizvoda deca starija od 8 godina smeju da rade samo uz nadzor odrasle
osobe. Decu mlađu od 8 godina držite dalje od ovog proizvoda i njegovog strujnog kabela,
utikača! • PAŽNJA! Uređaj se isključivo sme koristiti i skladištiti u prostorijama većim od 4 m2!

• Uverite se da uređaj nije oštećen prilikom transporta! • Uređaj je predviđen za unutrašnju
upotrebu, ne izlažite je kiši. • Uređaj ne koristite za sušenje hrane, ili održavanje vlažnosti
umetničkih dela! • Uređaj se sme koristiti samo na ravnoj tvrdoj podlozi! • Držite se propisa
razdaljine kao na skici 2! Držite se aktuelnih propisa države gde se uređaj koristi! • Uređaj ne
postavljaljte blizu grejnih tela pošto one mogu oštetiti uređaj! • Zabranjena upotreba u prosto­rijama gde se nalaze zapaljive tečnosti i gasovi, ge se oslobađaju zapaljive smese prašine itd!

• Uređaj je ZABRANJENO koristiti u blizini kada, umivaonika, tuša, bazena ili sauna! • Radi

39

dodatne bezbednosti u kupatilima ili drugim sanitarnim čvorovima svaki električni vod treba da
je zaštićen (FID) sklopkom 30 mA! Potražite savet stručnog lica! • Zabranjena upotreba u vozi­lima i drugim skučenim prostorima kao što su na primer liftovi (< 5 m2)! • Urađaj je zabranjeno
upotrebljavati sa vremenskim prekidačima, daljinskim upravljačima ili drugim uređajima koji bi
mogli sami da uključe uređaj. • Upotrebljivo samo u uzemljenim strujnim utičnicama 230V~ /
50Hz! • Priključni kabel odmotajte do kraja! • Uređaj i priključni kabel ne dodirujte mokrim, vlaž­nim rukama! • Za uključivanje uređaja ne koristite produžne kablove ili razdelnike! • Uređaj tako
postavite da priključni kabel uvek bude lako dostupan! • Priključni kabel tako postavite da ne
smeta prolazu, da se ne bi zakačili za njega! • Priključni kabel nemojte provlačiti ispod tepiha,
otirača i sličnih predmeta! • Upotrebljivo samo uz konstantan nadzor! • Zabranjena upotreba
u blizini dece bez nadzora! • Ne prekrivajte ventilacione otvore uređaja! • Obratite pažnju da
kroz otvore uređaja ništa ne upadne ili ucuri. • Sakupljenu vodu treba baciti, nije upotrebljivo za
druge namene! • Pažnja! Izbegnite da na strujni utikač prsne voda! • Ako primetite bilo kakvu
nepravilnost (čudan zuk ili neprijatan miris) odmah isključite uređaj! • Uređaj uvek izvucite iz
struje ako ga ostavljate bez nadzora ili ako ga sklapate, rastavljate ili čistite. • Ako duže vreme
ne koristite uređaj, isključite ga i izvucite iz struje! Uređaj skladištite na suvom tamnom mestu! •
Priključni kabel se izvlači iz zida držanjem za utikač a ne za kabel. • Iz razloga konstantnog raz­voja i poboljšavanja kvaliteta promene u karakteristikama i dizajnu mogu se desiti i bez najave.

• Aktuelno uputstvo za upotrebu možete pronaći na adresi www.somogyi.hu. • Za eventualne
štamparske greške ne odgovaramo i unapred se izvinjavamo. • Uređaj predviđen za upotrebu
u privatne svrhe, nije za profesionalnu upotrebu!

Opasnost od strujnog udara! Zabranjeno rastavljati uređaj i njegove delove prepravljati!

U slučaju bilo kojeg kvara ili oštećenja, odmah isključite uređaj i obratite se stručnom licu!

Ukoliko se ošteti priključni kabel, zamenu može da izvrši samo ovlašćeno lice uvoznika ili

slična kvalifikovana osoba!

Pažnja! Rizik od požara!

Ovaj simbol označava da je urećaj punjen sa zapaljivim gasom za
hlađenje! Ukoliko slučajno gas curi iz uređaja to može biti zapaljivo!

Ovaj simbol označava da se uputstvo za upotrebu treba pažljivo pročitati!

Ovaj simbol označava da serviser mora da postupi prema uputstvima za puštanje u rad.

Ovaj simbol označava, da su dostupni i uputstvo za upotrebu i uputstvo za puštanje u rad.

DODATNE NAPOMENE ZA UREĐAJE SA RASHLADNIM GASOM R290.

40

PRE PUŠTANJA U RAD

Radi sprečavanja kvarova, uređaj postavite u vertikalni položaj najmanje 24 sata pre upotrebe.
Uverite se da otvori za izlaz i ulaz vazduha nikad nisu prekriveni. Uređaj se sme koristiti samo
na vodoravnoj površini, ovim se sprečava da voda slučajno ne curi iz uređaja.

NAPOMENE

• Otpor izvora napajanja priključen na uređaj nikada ne bi smeo biti veći od 0,236 Ohm. Ukoliko
ovo nije ostvareno distributer električne energije može da uvede ograničenja na priključak.
Konsultujte se sa distributerom električne energije ukoliko upotreba uređaja premašuje 0,236
Ohm-a.

• Bilo ko, ko radi na povezivanju uređaja ili radi sa rashladnim gasom mora da poseduje određene
dozvole i sertifikate za izvođenje ovakve vrste poslova.

• Mislite na zaštitu životne sredine kada uništavate ambalažu uređaja ili kada je uređaju istekao
životni vek.

• Uređaj držite samo u prostorijama koje se dobro provetravaju, kao što je to opisano u uputstvu
za upotrebu ovog uređaja.

• Uređaj tako skladištite da se ne bi oštetio.

• Informacije o mestima na kojima su dozvoljene cevi za rashladno sredstvo, uključujući
deklaracije

• Sve otvore ventilacije treba ostaviti slobodne.

• Servisiranje se sme raditi samo u ovlašćenom servisu od strane proizvođača.

• Ukoliko je uključena klima ili odvlaživač, u normalnim uslovima ventilator konstantno stabilno
radi, mora da je spreman za protok vazduha minimalno 100 m3/h čak i u tom slučaju ako je
kompresor u isključenom stanju zbog podešene temperature.

• Nemojte bušiti ili paliti uređaj

• Za odmrzavanje i čišćenje se smeju koristiti samo alati i materijali koje je proizvođač predvideo.

• Rashladni krug se ni u kom slučaju se ne sme probušiti. Gas može biti bez mirisa.

• Pažnja: Radi bezbednijeg rada i sprečavanja požara ili strujnog udara sa uređajem ne koristite
poluprovodničke regulatore snage

Dodatne napomene za uređaje sa rashladnim gasom R290 (proverite tabelu za utvrđivanje
vrste rashladnog gasa).

PAŽNJA! OPASNOST OD POŽARA!

PRE UPOTREBE PAŽLJIVO PROČITAJTE UPUTSTVO!

R290 rashladni gas odgovara ekološkim normativame Evropske unije. Ovaj uređaj sadrži oko
35 g R290 rashladnog gasa. Prostor za postavljanje, upotrebu, popravku i skladištenje ovog
klima uređaja treba biti veći od 4 m2.

41

Uputstvo za skladištenje gasa R290 i popravku uređaja.

1. Provera područja rada

Pre početka rada na sistemima koji sadrže zapaljivo rashladno sredstvo, neophodne su bez­bednosne provere da se smanji rizik samozapaljenja. Sledeće mere predostrožnosti moraju se
preduzeti pre popravke sistema za hlađenje.

2. Proces rada

Rad se mora izvoditi u skladu sa kontrolisanom procedurom kako bi se smanjio rizik od prisu­stva zapaljivih gasova i para tokom rada.

3. Osnovno mesto obavljanja radova

Svo osoblje za održavanje i ostalo osoblje na licu mesta treba da budu obavešteni o prirodi
posla koji treba da se izvodi. Izbegavajte rad u zatvorenim prostorima.

4. Provera prisustva rashladnog gasa

Pre, za vreme i nakon rada, područje treba proveriti odgovarajućim senzorom rashladnog sred­stva kako bi se osiguralo da tehničar zna za potencijalno toksične ili zapaljive materije. Uverite
se da je upotrebljena oprema za detekciju curenja rashladnog gasa, da je curenje sprečeno i da
neće doći do varnice.

5. Prisustvo aparata za gašenje požara

Ako se radovi koji uključuju toplotne efekte (npr. zavarivanje) izvode na rashladnoj jedinici ili bilo
kom njenom delu, uvek mora biti na raspolaganju odgovarajuća oprema za gašenje požara.
Držite aparat za gašenje suvim prahom ili CO2 u blizini područja za punjenje.

6. Uklanjanje izvora paljenja

Svako lice koje vrši radove na sistemu hlađenja koji uključuje otvaranje cevovoda ne sme kori­stiti nikakav izvor požara koji može rezultovati opasnošću od požara ili eksplozije. Svi potenci­jalni izvori zapaljenja, uključujući pušenje cigareta, moraju se nalaziti na dovoljnoj udaljenosti od
mesta ugradnje, popravke, uklanjanja ili odlaganja, jer rashladno sredstvo može ući u okolinu.
Pre početka rada procenite okolinu oko uređaja i proverite da nema opasnosti od požara ili
paljenja. Treba postavit znak „zabranjeno pušenje“.

7. Provetravanje površine

Proverite da li je prostor napolju i dobro provetravan pre otvaranja ili obavljanja bilo kakvih rado­va na sistemu. Tokom rada treba održavati određeni nivo ventilacije. Odgovarajuća ventilacija
sigurno raspodeljuje ispražnjeno rashladno sredstvo.

8. Provera rashladnog uređaja

Prilikom zamene električnih komponenti, komponente moraju odgovarati svrsi prema važećim
propisima. Uvek se pridržavajte uputstava za održavanje i servisiranje. Ako imate sumnje, obra-

42

tite se tehničkom odeljenju proizvođača za pomoć. Potrebne su sledeće provere na opremi koji
koristi zapaljive rashladne tečnosti:

• Stvarno punjenje rashladnog sredstva odgovara veličini prostorije.

• Ventilacione jedinice i otvori rade ispravno i nisu blokirani.

• Oznake na opremi moraju biti u svakom trenutku vidljive i čitljive. Nečitljive oznake i znakovi

moraju se ispraviti.

• Cev ili komponente radijatora moraju biti montirane u položaju u kojem nije verovatno da će

biti izloženi materijalu koji može korodirati komponente rashladnog sredstva, osim ako kompo­nente nisu napravljene od materijala koji su otporni na koroziju ili koji su na odgovarajući način
zaštićeni od korozije.

9. Provera električnih uređaja

Popravak i održavanje električnih komponenti moraju uključivati početne mere zaštite i korake
pregleda komponenata. Ako postoji greška koja može ugroziti sigurnost, ne priključujte napaja­nje na krug sve dok ga ispravno ne popravite. Ako se problem ne može odmah rešiti, ali se ope­racija mora nastaviti, tada se mora koristiti odgovarajuće privremeno rešenje. Vlasnik opreme
mora biti obavešten tako da sve strane budu upoznate sa promenom.
Početni koraci zaštite uključuju:

• Pražnjenje kondenzatora: moraju se sigurno isprazniti, izbegavajući mogućnost varnice

• tokom punjenja, popravljanja ili čišćenja sistema nisu delovi pod naponoim

10. Popravka zatvorenih delova

Kada popravljate zatvorene delove, čak i zaptivni poklopac, itd. pre popravke sva napajanja
električnom energijom moraju biti isključena iz jedinice. Ako je apsolutno neophodno da se opre­ma napaja tokom popravke, treba koristiti metodu neprekidne detekcije propuštanja u najkritični­joj tački kako bi se potencijalno opasne situacije mogle otkriti što je pre moguće.
Posebna pažnja se vodi kako bi se osiguralo da kućište ne bude izmenjeno do te mere da bi
uticao na nivo zaštite. Ovo uključuje oštećenja žica, preveliki broj priključaka, terminala koji ne
odgovaraju originalnim specikacijama, oštećenja zaptivača itd.
Proverite da li je uređaj pravilno montiran.
Pazite da zaptivači i zaptivni materijali nisu stari, da se više ne mogu koristiti, da se spreči stva­ranje zapaljive atmosfere. Rezervni delovi moraju biti u skladu sa specikacijama proizvođača.

11. Popravka delova koji ne varniče

Ne priključujte induktivna i kapacitivna opterećenja na uređaj bez toga da niste proverili da li se
na uređaj sme priključiti, da ne premašuje dozvoljeni napon.
U prisustvu zapaljivih gasova radovi se smeju izvršavati samo na delovima koji ne prouzrokuju
varnice a nalaze se pod naponom. Ispitna oprema mora biti odgovarajuće sertikacije.
Zamenite samo delove koje je odredio proizvođač. Zamena ostalih komponeti može prouzroko­vati zapaljivanje rashladnog sredstva u atmosferi.

43

12. Kabliranje

Pazite da kablovi nisu izloženi habanju, koroziji, prekomernom pritisku, vibracijama, oštrim ivi­cama ili drugim štetnim uticajima okoline. Nadzor bi takođe trebalo da uzme u obzir starenje ili
izvore neprekidnih vibracija kao što su kompresori ili ventilatori.

13. Detekcija zapaljivih rashladnih gasova

Ni pod kojim uslovima ne treba koristiti potencijalni izvor zapaljenja za lociranje ili otkrivanje cu­renja rashladnog sredstva. Upotreba halogene baklje (ili bilo kojeg senzora otvorenog plamena)
je zabranjena.

14. Pražnjenje

Prodiranje u rashladni krug može se izvršiti korištenjem uobičajenih tehnika za popravku ili dru­ge svrhe. Međutim, u slučaju zapaljivih rashladnih tečnosti, važno je slediti dobru praksu, pošto
se radi o zapaljivom materijalu. Treba slediti sledeći postupak:

• uklonite rashladno sredstvo

• očistite krug inertnim gasom

• ispraznite

• ispiranje inertnim gasom

• otvorite rashladni krug sečenjem ili lemljenjem.
Rashladno sredstvo mora biti vraćeno u odgovarajuće boce. Uređaji koji sadrže zapaljivo ras­hladno sredstvo moraju se isprati azotom bez kiseonika kako bi se osiguralo da je uređaj bezbe­dan za prijem rashladnog sredstva. Ovaj postupak će možda trebati ponoviti nekoliko puta. Ne
koristite komprimovani vazduh ili kiseonik za ispiranje sistema za hlađenje.
Uređaji koji sadrže lako zapaljive rashladne tečnosti moraju se isprati vakumom u sistemu bez
azota bez kiseonika, nastavljajući sa punjenjem do radnog pritiska, zatim odzračivanjem u
atmosferu i na kraju zaptivanjem. Ovaj postupak se mora ponoviti sve dok u sistemu ne ostane
rashladno sredstvo. Kada je završeno poslednje punjenje azota bez kiseonika, sistem mora biti
pod prirodnim pritiskom da bi se započeli radovi. Ova operacija je neophodna pre obavljanja le­mljenja na cevovodu. Proverite nije li izlaz vakuumske pumpe blizu potencijalnih izvora plamena
i da li je ventilacija dovoljna.

15. Proces punjenja

Pored konvencionalnih postupaka punjenja, moraju se ispuniti i sledeći zahtevi.

• Prilikom punjenja uređaja pazite da nije kontaminiran različitim rashladnim sredstvima. Creva

ili vodovi moraju biti što kraći da bi se smanjila količina rashladnog sredstva u njima.

• Boce držite u uspravnom položaju prema uputstvima.

• Pre punjenja rashladnim sredstvom, proverite da li je sistem rashladnog sredstva uzemljen.

• Označite sistem kada je punjenje završeno (ako već nije urađeno).

• Posebno treba voditi računa da sistem za hlađenje ne bude preopterećen.
Pre punjenja sistema, pritisak se mora proveriti odgovarajućim gasom za ispiranje. Na kraju
punjenja, ali pre puštanja u rad, sistem se mora proveriti zbog curenja. Pre napuštanja lokacije
treba izvršiti dodatni test curenja gasa.

44

16. Stavljanje van upotrebe

Pre obavljanja ovog postupka, obavezno je da osoba koja je upoznata sa opremom bude u pot­punosti upoznata sa opremom i njenim detaljima. Dobra je praksa da se sva rashladna sredstva
obnavljaju. Pre obavljanja ovog zadatka moraju se uzeti uzorci ulja i rashladnog sredstva ako
je potrebna analiza pre ponovne upotrebe rashladnog sredstva. Važno je da električna energija
bude dostupna na licu mesta pre početka zadatka.
a) Upoznajte se sa opremom i njenim radom.
b) Isključite električno napajanje uređaja.
c) Pre početka postupka, proverite da:

• predviđene su mehaničke kontrole za boce za skladištenje rashladnog sredstva

• sva lična zaštitna oprema je dostupna i pravilno se koristi

• proces oporavka uvek treba da nadgleda nadležno lice

• oprema i boce za skladištenje su u skladu sa važećim standardima
d) Ako je moguće, ispumpajte sistem za hlađenje.
e) Ako ispumpavanje nije moguće, napravite razdelnik, tako da rashladno sredstvo može biti

uklonjeno iz različitih delova sistema.
f) Pre vraćanja proverite da li je boca na vagi.
g) Pokrenite mašinu za punjenje i upravljajte je prema uputstvima.
h) Ne punite boce (do 80% zapremine tečnosti).
i) Ne prekoračujte maksimalni dozvoljeni radni pritisak boce, čak ni privremeno.
j) Nakon što su boce pravilno napunjene i postupak je završen, odmah uklonite boce sa mesta

i proverite da li su svi ventili za zatvaranje na uređaju zatvoreni.

k) Ispumpano rashladno sredstvo ne treba stavljati u drugi sistem za hlađenje dok nije očišćeno

i provereno.

17. Obeležavanje

Uređaj mora biti obeležen da je ispražnjen i da je van upotrebe. Nalepnica mora biti datirana
i potpisana. Za opremu koja sadrži zapaljive rashladne tečnosti, proverite da na nalepnici na
uređaju piše da oprema sadrži zapaljivo rashladno sredstvo.

18. Obnavljanje

Kada uklanjate rashladno sredstvo iz sistema u svrhu servisiranja ili stavljanja van pogona,
preporučuje se i praktično uklanjanje svih rashladnih sredstava.
Prilikom prebacivanja rashladnog sredstva u boce, pripazite da koristite samo odgovarajuće
boce za obnavljanje rashladnog sredstva. Proverite da li ima dovoljno boca da se napuni ceo
sistem. Svaka boca koja se koristi označena je i označena za povrat rashladnog sredstva (tj.
posebne boce za obnavljanje rashladnog sredstva). Boce moraju imati odgovarajuće i funkci­onalne ventile za smanjenje pritiska i pripadajuće ventile za zatvaranje. Oprema za punjenje
mora biti u ispravnom stanju i mora biti praćena uputstvima i da može da puni sve odgovarajuće
rashladne tečnosti, uključujući, ako je potrebno, zapaljive rashladne tečnosti. Uz to, mora biti do­stupan i set dobro kalibriranih vaga. Creva moraju biti u dobrom stanju i opremljena izolacionim
čepovima koji ne propuštaju.

45

Pre upotrebe mašine za istakanje, proverite da li je u radu, da se pravilno održava i da su sve
povezane električne komponente zatvorene kako bi se sprečio požar nakon oslobađanja ras­hladnog sredstva. Ako imate sumnje, obratite se proizvođaču.
Ispumpano rashladno sredstvo mora se vratiti dobavljaču rashladnog sredstva u odgovarajućoj
boci, zajedno sa odgovarajućom listom. Ne mešajte rashladne tečnosti a naročito ne u bocama.
Ako je potrebno ukloniti kompresore ili kompresorska ulja, prvo proverite da li su ispražnjeni na
prihvatljivom nivou da ne bi bilo zapaljivog rashladnog sredstva u mazivu. Proces pražnjenja
mora biti završen pre vraćanja kompresora dobavljaču. Da bi se ubrzao proces, telo kompresora
može se zagrevati samo električno. Uvek izlijte ulje iz sistema.

PUŠTANJE U RAD

- Pažljivo odstranite ambalažu da ne bi oštetili uređaj ili priključni kabel. Oštećeni uređaj je za-

branjeno koristiti!

- Pre prvog uključenja uređaj treba da se ostavi da miruje sat vremana na točkovima!

- Ukoliko želite koristiti odvodnu cev, montirajte je prema skici 1. Za montažu odvodne cevi

treba izvaditi gumeni čep sa zadnje strane.

- Priključni kabel odmotajte do kraje i uključite je u standardnu uzemljenu strujnu utičnicu.

- Ovim je uređaj spreman za rad!

ČIŠČENJE, ODRŽAVANJE

Radi optimalnog rada uređaja u zavisnosti od količine prljavštine uređaj treba redovito čistiti,
najređe jedan put mesečno.

1. Pre početka bilo kakve operacije uređaj isključite iz struje izvlačenjem mrežnog kabela iz

strujne utičnice!

2. Usisne (4) i izduvne (3) otvore očistite usisivačem i četkom! Sa usisne strane možete izvaditi

ltar koji se može oprati vodom. (4. skica) Samo potpuno osušeni ltar stavljeljte u uređaj.

3. Vlažnom krpom očistite spoljačnji deo uređaja, ne koristite agresivna hemijska sredstva!

Obratite pažnju da ništa ne ucuri u unutrašnjost uređaja!

OTKLANJANJE GREŠAKA

Greška Moguće rešenje

Ventilator radi ali kompresor ne.

Proverite režim rada i podešenu vlažnost
vazduha.

Ispraznite rezervoar.

Uređaj prestaje da radi.

Rezervorar vratite pravilno na svoje mesto.
Moguće je da je tajmer isključio uređaj.

Velika buka strujanja vazduha. Očistite ltar vazduha.

Očistite ltar vazduha.

Uređaj ne odstranjuje vlagu na pravilan način.

Otvori za ulaz i izlaz vazduha ne smeju biti
prekriveni.

46

ODLAGANJE

Uređaje kojima je istekao radni veka sakupljajte posebno, ne mešajte ih sa komunalnim

otpadom, to oštećuje životnu sredinu i može da naruši zdravlje ljudi i životinja! Ovakvi
se uređaji mogu predati na reciklažu u prodavnicama gde ste ih kupili ili prodavnicama
koje prodaju slične proizvode. Elektronski otpad se može predati i određenim reciklažnim
centrima. Ovim štitite okolinu, svoje zdravlje i zdravlje svojih sunarodnika. U slučaju
nedoumica kontaktirajte vaše lokalne reciklažne centre. Prema važećim propisima
prihvatamo i snosimo svu odgovornost.

ODVLHČOVAČ

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY
TYTO POKYNY SI POZORNĚ PŘEČTĚTE A USCHOVEJTE PRO DALŠÍ POUŽITÍ!

BEZPEČNOSTNÍ UPOZORNĚNÍ

• Před uvedením produktu do provozu si přečtěte návod k používání a pak si jej uschovejte.

Původní popis byl vyhotoven v maďarském jazyce.

• Tento přístroj smí osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi,

dále osoby, které nemají příslušné zkušenosti a znalosti, respektive děti ve věku od 8 let
používat výhradně v případě, kdy jsou pod dozorem dospělé osoby nebo jestliže byly poučeny
o bezpečném používání přístroje a porozuměly nebezpečím spojeným s používáním.
Je zakázáno, aby si s přístrojem hrály děti. Čištění nebo běžnou údržbu přístroje smí děti
vykonávat až ve věku od 8 let, a to pod dozorem. Přístroj a síťový přívodní kabel nenechávejte
v dosahu dětí mladších 8 let!

• UPOZORNĚNÍ! Zařízení může být instalováno, používáno a skladováno v místnosti s podla-

hovou plochou nejméně 4 m2! • Ujistěte se o tom, zda se přístroj během přepravy nepoškodil!

• Odvlhčovač je určen výhradně k používání v interiérech, nevystavujte jej působení deště.

• Nepoužívejte k sušení ani k účelům suchého skladování potravin nebo uměleckých děl! •
Přístroj pokládejte výhradně na pevnou, vodorovnou plochu! • Při umísťování přístroje dodržu­jte minimální vzdálenosti uvedené na obrázku číslo 2! Berte na zřetel aktuální bezpečnostní
předpisy platné v dané zemi! • Neumísťujte do blízkosti topného tělesa, kamen, protože sála­jící teplo by mohlo způsobit poškození přístroje! • Odvlhčovač je zakázáno používat v takovém
prostředí, ve kterém se mohou uvolňovat hořlavé plyny nebo výbušný prach! Nepoužívejte v
takovém prostředí, kde hrozí nebezpečí požáru nebo exploze! • Přístroj JE ZAKÁZÁNO použí­vat v blízkosti vany, umyvadla, sprchy, bazénu nebo sauny! • Za účelem další ochrany musí být
všechny proudové obvody v prostorách, kde je umístěna vana nebo sprcha, vybaveny jedním
nebo několika ochrannými spínači-proudovými jističi (RCD) s nominální hodnotou alespoň 30
mA! Požádejte o pomoc odborníka! • Odvlhčovač je zakázáno používat v automobilech nebo
v úzkých (< 5 m2), uzavřených prostorách (např. výtah)! • Přístroj není dovoleno používat
současně s takovými programovými spínači, časovači nebo samostatně dálkově ovládanými
systémy, apod., které by mohly přístroj samostatně zapnout. • Zapojovat je dovoleno výhradně
do uzemněné zásuvky ve zdi s napětím 230 V~ / 50 Hz! • Napájecí kabel odmotejte v celé

47

délce! • Přístroje ani napájecího kabelu se nikdy nedotýkejte mokrýma rukama! • K zapojování
přístroje nepoužívejte prodlužovací kabel nebo rozdvojku! • Odvlhčovač umístěte tak, aby
zástrčka byla vždy snadno přístupná a snadno vytažitelná ze zásuvky ve zdi! • Napájecí kabel
vždy pokládejte takovým způsobem, aby nebylo možné jeho náhodné vytažení ze zásuvky
ve zdi, respektive aby nehrozilo nebezpečí zakopnutí o kabel! • Napájecí kabel nepokládejte
pod koberec, rohožku, apod! • Přístroj umísťujte tak, aby zástrčka byla vždy snadno přístupná
a snadno vytažitelná ze zásuvky ve zdi! • Přívodní kabel pokládejte vždy tak, aby jej nebylo
možné náhodně odpojit ze zásuvky, respektive aby nevisel z okraje stolu! • Nikdy nezakrývejte
otvory pro vstup a výstup vzduchu! • Dbejte na to, aby se do přístroje prostřednictvím otvorů
nedostaly žádné předměty ani tekutiny. • Vodu, která se shromáždila v přístroji, vždy vylejte,
nikdy nepoužívejte tuto vodu na žádné jiné účely! • Upozornění! Zamezte tomu, aby se zástrč­ka nedostala do kontaktu se stříkající vodou! • Přívodní kabel nepokládejte přes ostré hrany a
dbejte na to, aby se nedostal do kontaktu s horkými povrchy. • Přístroj vždy odpojte ze zásuvky
elektrické sítě, jestliže jej necháte bez dozoru, dále před smontováním a demontováním, res­pektive před čištěním. • Nebudete-li přístroj delší dobu používat, vypněte jej a potom přívodní
kabel vytáhněte ze zásuvky ve zdi! Přístroj skladujte na suchém, chladném místě! • Při vyta­hování ze zásuvky ve zdi kabel vždy uchopte za zástrčku, nikdy netahejte jenom za kabel. •
Vzhledem k neustálým zlepšováním se mohou technické údaje a konstrukce měnit bez před­chozího upozornění. • Aktuální uživatelskou příručku si můžete stáhnout z www.somogyi.hu.

• Neneseme zodpovědnost za případné chyby v tisku, omlouváme se. • Určeno k používání v
domácnosti, není určeno k používání v průmyslových podmínkách!

Nebezpečí úrazu elektrickým proudem! Rozebírání a přestavba přístroje nebo jeho

příslušenství je zakázáno! Při poškození kterékoliv části ihned odpojte ze sítě a vyhledejte
odborníka!

Jestliže dojde k poškození přípojného síťového vodiče, výměnu je oprávněn provádět

výhradně výrobce, servisní služba výrobce nebo podobně odborně vyškolená osoba!

Upozornění! Nebezpečí požáru!

Tento symbol označuje, že přístroj obsahuje hořlavé chladicí médium!
Dojde-li k úniku tohoto chladicího média a kontaktu se zdrojem ohně,
vzniká riziko požáru!

Tento symbol označuje, že je nutné si pozorně přečíst návod k používání!

Tento symbol sděluje pracovníkovi odborného servisu, aby s přístrojem zacházel výhradně

v souladu s pokyny týkajícími se uvedení do provozu.

Tento symbol označuje, že jsou k dispozici informace týkající se návodu k používání a

uvedení do provozu.

DALŠÍ UPOZORNĚNÍ PRO PŘÍSTROJE PLNĚNÉ CHLADIVEM R290.

48

PŘED UVEDENÍM DO PROVOZU

Za účelem zamezení poškození umístěte přístroj před uvedením do provozu na dobu alespoň
24 hodin do svislé polohy. Ujistěte se o tom, aby výstupní a vstupní otvory vzduchu nebyly nikdy
uzavřeny. Přístroj používejte výhradně na vodorovné ploše, tak zajistíte, aby z přístroje nikdy
neunikala voda.

UPOZORNĚNÍ

• Odpor zdroje proudu zapojeného k přístroji nesmí nikdy překročit hodnotu 0,236 ohmů. Pokud

neučiníte takové opatření, může dodavatel proudu zavést omezení týkající se odběrního místa.
Jestliže používání přístroje překročí hodnotu 0,236 ohmů, konzultujte situaci s dodavatelem
elektrické energie.

• Každá osoba, která se bude podílet na pracích spojených s chladicím médiem nebo proudovým

okruhem chladicího média, respektive demontuje systém, musí disponovat aktuálním a
platným oprávněním k této činnosti, vystaveným akreditovaným odborným orgánem v daném
průmyslovém sektoru.

• Při likvidaci obalových materiálů přístroje, respektive po skončení doby životnosti přístroje,

berte na zřetel ochranu životního prostředí.

• Přístroj skladujte jen na dobře větratelném místě, jehož rozloha odpovídá minimální rozloze

definované v části o provozování přístroje.

• Přístroj skladujte tak, aby bylo zamezeno jeho poškození.

• Všechny potřebné větrací otvory musí být udržovány vždy volné.

• Servisní práce je dovoleno provádět výhradně podle doporučení výrobce.

• Je-li zapnuté mobilní klimatizační zařízení nebo odvlhčovač vzduchu, pak ventilátor funguje

plynule, stabilně za standardních podmínek, a měl by mít kapacitu proudění vzduchu minimálně
100 m3/hodinu i v případě, když je kompresor vypnutý z důvodu regulace teploty.

• Přístroj nepropichujte, nezapalujte.

• K odmrazení a čištění používejte výhradně metody a pracovní nástroje doporučené výrobcem.

• Nepropichujte žádnou část chladicího okruhu! Chladicí médium může být bez zápachu.

• Upozornění: Za účelem eliminace nebezpečí požáru a zásahu elektrickým proudem

nepoužívejte přístroj s regulátorem výkonu polovodivého typu!

Další upozornění k přístrojům obsahujícím chladicí plyn R290 (druh používaného plynu
zkontrolujte na datovém štítku).

POZOR! NEBEZPEČÍ POŽÁRU!

PŘEDTÍM, NEŽ VÝROBEK ZAČNETE POUŽÍVAT, SI POZORNĚ
PŘEČTĚTE UŽIVATELSKÝ MANUÁL!

49

Chladicí plyn R290 splňuje požadavky evropských směrnic o ochraně životního prostředí. Toto
zařízení obsahuje přibližně 35 g chladicího plynu R290. Základní rozloha místnosti předepsaná
k instalaci, provozování a skladování přístroje musí být větší než 4 m2.

Pokyny k opravě přístrojů obsahujících plyn R290

1. Kontrola prostoru

Před zahájením prací na systémech obsahujících hořlavá chladicí média je zapotřebí provést
bezpečnostní kontroly, za účelem minimalizace nebezpečí vznícení. Před opravou chladicího
systému je nutné učinit následující preventivní opatření.

2. Pracovní postup

Práce je nutné provádět podle kontrolovaného postupu, aby riziko přítomnosti hořlavých plynů
a par během prací bylo omezeno na minimum.

3. Běžný pracovní prostor

Personál údržby a všechny osoby, které na místě provádějí jiné práce, musí být informovány o
charakteru prováděných prací. Vyvarujte se provádění pracovních úkonů v úzkých prostorách!

4. Kontrola přítomnosti chladicího média

Před zahájením, během provádění a po skončení prací musí být prostor zkontrolován vhod­ným senzorem za účelem zjištění přítomnosti chladicího média, aby byl technický pracovník
informován o možném potencionálním toxickém nebo hořlavém prostředí. Ujistěte se o tom, že
používaný senzor úniku plynů je vhodný k používání se všemi možnými chladicími médii, tzn.
nejiskří, je správně uzavřený nebo odolný vůči jiskrám.

5. Hasicí přístroj

Je-li na chladicím zařízení nebo na jakékoli jeho části zapotřebí provádět práce spojené s půso­bením teploty (např. svařování), musí být vždy na místě k dispozici vhodné hasicí vybavení. Do
pracovního prostoru umístěte hasicí přístroj naplněný suchým práškem nebo CO2.

6. Odstranění zdrojů ohně

Osoba, která provádí na chladicím systému takové práce, které jsou spojeny s otevřením sys­tému trubek, nesmí používat žádné zdroje ohně, které by mohly způsobit požár nebo situaci s
rizikem exploze.
Všechny potencionální zdroje ohně a vznícení, včetně činností jako je kouření cigaret, musí být
umístěny, respektive prováděny v dostatečné vzdálenosti od místa instalace, opravy, demon­táže a likvidace zařízení, jelikož během těchto prací se do okolního prostředí může uvolňovat
chladicí médium. Před zahájením prací zkontrolujte okolí přístroje a ujistěte se o tom, že nehrozí
nebezpečí požáru nebo vznícení. Je zapotřebí zajistit umístění výstražné tabule „Zákaz kouře­ní”.

50

7. Větrání prostoru

Zajistěte, aby se prostor nacházel ve volném prostředí a byl v potřebné míře větraný, ještě
předtím, než systém otevřete nebo na systému zahájíte jakoukoli práci. Také během prací je za­potřebí zajistit větrání na určitém stupni. Větrání zajistí bezpečné rozprostření emisí chladicího
média a odvede je mimo daný prostor.

8. Kontrola chladicího zařízení

Výměna elektrických součástí musí odpovídat danému účelu a příslušným předpisům. V kaž­dém případě je nutné postupovat podle pokynů výrobce týkajících se údržby a servisních prací.
V případě pochybností požádejte o pomoc technické oddělení výrobce. Na zařízeních, která
používají hořlavá chladicí média, se provádějí následující kontroly:

• Množství použitého chladicího média odpovídá rozměrům místnosti.

• Větrací zařízení a výstupy fungují správně a nejsou blokovány.

• Označení na zařízení musí být neustále viditelná a čitelná. Nečitelná označení a znaky je

nutné opravit.

• Chladicí trubka nebo součástky musí být smontovány v takové pozici, ve které nebudou prav-

děpodobně vystaveny působení takových materiálů, které mohou způsobit korozi částí, ve
kterých se nachází chladicí médium, vyjma případů, kdy jsou tyto části vyrobeny z takových
materiálů, které jsou odolné proti korozi nebo jsou odpovídajícím způsobem chráněny před
korozí.

9. Kontrola elektrických přístrojů

Oprava a údržba elektrických součástí musí zahrnovat počáteční bezpečnostní úkony, respek­tive kontrolu součástí. Je-li zjištěna taková závada, která ohrožuje bezpečnost, je zakázáno
proudový okruh zapojit do elektrické sítě, dokud nebude závada odborně odstraněna. Pokud
není možné závadu ihned odstranit, ale je zapotřebí pokračovat v dané operaci, je nutné použít
vhodný dočasný postup. Tento je nutné oznámit majiteli zařízení, aby všechny zúčastněné stra­ny byly informovány o provedené úpravě.
Počáteční bezpečnostní úkony zahrnují:

• vybití kondenzátorů: bezpečně provedené, bez rizika vzniku jisker

• při plnění, opravě nebo čištění systému není žádná součástka nebo kabely, které jsou pod

napětím, volně přístupné

10. Oprava skrytých součástí

Při opravě skrytých součástí je nutné od opravovaného přístroje odpojit všechny elektrické na­pájecí jednotky, a to ještě před demontáží uzavřeného krytu apod. Pokud je nezbytné, aby
přístroj během opravy dostával napájecí napětí, pak je nutné na nejvíce kritickém bodě použít
metodu neustálé kontroly úniku média, aby bylo možné co nejdříve identikovat potencionálně
nebezpečné situace.
Přitom je nutné zvlášť věnovat pozornost tomu, aby při práci na dané součásti nenastaly na
krytu přístroje změny v takovém rozsahu, který by měl vliv na stupeň ochrany. Včetně poškození
kabelů, přílišného počtu přípojek, sériových zapojení nesplňujících původní předpisy, poškození
těsnění apod.

51

Zkontrolujte, zda je přístroj správně instalován.
Ujistěte se o tom, zda nedošlo k opotřebení těsnění a těsnících materiálů v takovém rozsahu,
že je již nelze použít pro účely zamezení vzniku hořlavého prostředí. Náhradní součástky musí
splňovat předpisy výrobce.

11. Oprava součástí, které nepředstavují riziko jiskření

Nezapínejte do proudového okruhu stálé indukční nebo kapacitní zatížení bez toho, že byste
se neujistili o tom, že toto zatížení nepřesáhne hodnoty napětí a proudu, které jsou v případě
používaného zařízení povolené.
Jsou-li v ovzduší přítomné hořlavé látky, pak je dovoleno pod napětím pracovat výhradně na
nejiskřivých součástkách. Testovací zařízení musí mít odpovídající osvědčení.
Součástky vyměňujte výhradně za náhradní součástky určené výrobcem. Jiné součástky mo­hou z důvodu možného úniku způsobit vznícení chladicího média v ovzduší.

12. Kabely

Zkontrolujte, zda kabely nejsou vystaveny oděru, korozi, přílišnému tlaku, vibracím, působení
ostrého větru nebo jiných škodlivých vlivů okolního prostředí. Při kontrole je nutné věnovat po­zornost stárnutí materiálu nebo zdrojům takových stálých vibrací, jako jsou například kompre­sory nebo ventilátory.

13. Detekce hořlavých chladicích médií

Při detekování nebo zjištění úniku chladicího média je v každém případě zakázáno používat
potencionální zdroje vznícení. Je zakázáno používat halidové louče (nebo jiné detektory na bázi
otevřeného ohně).

14. Vyprázdnění

Zásahy do chladicího okruhu prováděné za účelem opravy nebo z jiného důvodu lze provádět
výhradně při použití klasických postupů. V případě hořlavých chladicích médií je však důležité
dodržovat zavedenou praxi, jelikož zde je hlediskem i hořlavost. Je nutné dodržovat níže uve­dený postup:

• odstraňte chladicí médium

• proudový okruh vyčistěte inertním plynem

• vyprázdněte

• propláchněte inertním plynem

• chladicí okruh otevřete řezem nebo tvrdým pájením.
Chladicí médium musí být shromážděno do vhodných lahví. V případě přístrojů obsahujících
hořlavé chladicí médium je nutné systém propláchnout dusíkem bez obsahu kyslíku, aby byla
zajištěna bezpečnost přístroje z hlediska použití hořlavého chladicího média. Je možné, že
tento postup bude nutné několikrát zopakovat.
K proplachování chladicích systémů nepoužívejte stlačený vzduch nebo kyslík.
V případě přístrojů obsahujících hořlavé chladicí médium je nutné proplachování provádět tak,
že vakuum v systému bude narušeno dusíkem bez obsahu kyslíku a systém tak bude naplněn

52

až do dosažení provozního tlaku, potom bude látka vypuštěna do ovzduší, a nakonec bude sys­tém opět vakuován. Tento postup je nutné opakovat tak dlouho, dokud bude v systému zůstávat
chladicí médium. Když bude prováděno poslední plnění dusíkem bez obsahu kyslíku, je nutné
systém umístit pod tlak ovzduší, aby bylo možné začít s pracemi. Tento proces je nutné provést
před operacemi tvrdého pájení na potrubí. Ujistěte se o tom, že výstup vakuového čerpadla se
nenachází v blízkosti potencionálních zdrojů vznícení a že je zajištěno správné větrání.

15. Postup při plnění

Vedle dodržení klasických způsobů plnění je nutné dodržet následující podmínky:

• Dbejte na to, aby během plnění nedošlo ke znečištění přístroje různými chladicími médii. Ha-

dice nebo vedení musí být co nejkratší, aby bylo minimalizováno množství obsahu chladicího
média.

• Lahve musí být umístěny v odpovídající poloze, podle daných pokynů.

• Před zahájením plnění chladicím médiem zkontrolujte, zda je chladicí systém uzemněný.

• Po dokončení plnění systém označte (pokud jste tak ještě neučinili).

• Věnujte zvláštní pozornost tomu, aby nedošlo k přeplnění chladicího systému.
Před opakovaným plněním systému je zapotřebí vhodným proplachovacím plynem zkontrolovat
tlak. Po dokončení plnění, ale ještě před uvedením do provozu, je nutné systém zkontrolovat
zkouškou úniku média.
Předtím, než z daného místa odejdete, proveďte další zkoušku úniku média.

16. Vyřazení z provozu

Předtím, než bude tato operace provedena, je nutné, aby odborně vyškolená osoba kompletně
prohlédla systém, včetně všech detailů. Doporučenou praxí je bezpečné odčerpání veškerého
chladicího média. Před provedením tohoto úkonu je nutné odebrat vzorek oleje a chladicího mé­dia, pokud je před opětovným použitím odčerpaného chladicího média nutné provést analýzu.
Je důležité, aby před zahájením tohoto úkonu byl na daném místě k dispozici elektrický proud.
a) Obeznamte se se zařízením a jeho fungováním.
b) Systém odpojte z elektrické sítě.
c) Před zahájením úkonu zkontrolujte, zda:

• jsou k dispozici mechanické prostředky potřebné k lahvím na chladicí médium, jsou-li tyto
zapotřebí

• jsou k dispozici všechny ochranné pracovní prostředky, a zda jsou tyto používány správně

• je přítomná vyškolená osoba, která bude dohlížet na proces odčerpávání

• zařízení a lahve určené k odčerpání splňují příslušné normy

d) Odčerpejte chladicí systém, je-li to možné.
e) Pokud není možné provést vakuování, připravte si trubici, aby bylo možné odčerpat chladicí

médium z různých částí systému.
f) Před odčerpáváním zkontrolujte, zda je lahev umístěna na váze.
g) Spusťte zařízení používané k odčerpávání a postupujte podle příslušných pokynů.
h) Lahve nepřeplňujte (mohou být naplněny nejvýše do 80 % objemu).
i) Maximálně povolený provozní tlak lahve nepřekračujte ani dočasně.

53

j) Po správném naplnění lahví a dokončení postupu neprodleně odstraňte lahve z daného pro-

storu a zkontrolujte, zda jsou zavřeny všechny uzavírací ventily zařízení.

k) Odčerpané chladicí médium je dovoleno naplnit do jiného chladicího systému až poté, kdy

bylo toto médium vyčištěno a zkontrolováno.

17. Štítky

Na zařízení je nutné vyznačit, že bylo umístěno mimo provoz a že bylo odčerpáno chladicí
médium. Na štítku musí být uvedeno datum a podpis. V případě zařízení obsahujícího hořlavé
chladicí médium věnujte pozornost tomu, aby na štítku byla uvedena informace, že v zařízení
se nachází hořlavé chladicí médium.

18. Odčerpání

Při odstraňování chladicího média ze systému za účelem provedení servisních prací nebo vyřa­zení z provozu je doporučováno praktické řešení pro bezpečné odčerpání veškerého chladicího
média.
Při ukládání chladicího média do lahví dbejte na to, abyste k tomuto účelu používali jen vhodné
lahve, určené ke skladování daného chladicího média. Zkontrolujte, zda máte k dispozici počet
lahví potřebný k naplnění celého systému. Všechny lahve jsou určeny na odčerpávané chladicí
médium a jsou správně označeny (tedy speciální lahve používané na odčerpávání chladicího
média). Lahve jsou opatřeny odpovídajícím a funkčním ventilem určeným ke snižování tlaku a
také uzavírajícími ventily.
Odčerpávací zařízení musí být v dobrém a funkčním stavu, jsou k dispozici příslušné pokyny
a zařízení je vhodné k odčerpávání všech chladicích médií, včetně hořlavých chladicích médií.
Kromě toho musí být k dispozici sada funkčních a kalibrovaných vah. Hadice musí být v dobrém
stavu, musí být opatřeny těsnícími přípojkami.
Předtím, než začnete používat zařízení určené k odčerpávání, zkontrolujte, zda je toto zařízení
provozuschopné, zda bylo pravidelně udržováno, zda jsou uzavřeny všechny elektrické sou­částky, aby v případě úniku chladicího média bylo zamezeno případnému vznícení. V případě
jakýchkoli pochybností kontaktujte výrobce.
Odčerpané chladicí médium je nutné v odpovídajících lahvích vrátit dodavateli chladicího mé­dia, včetně příslušného listu pro přepravu odpadního materiálu. Chladicí médium nemíchejte v
odčerpávacích jednotkách, zvláště ne v lahvích.
Je-li nutné odstranit kompresory nebo kompresorové oleje, ještě předtím zkontrolujte, zda byly
tyto odčerpány v požadovaném rozsahu, abyste se ujistili, že v mazivu nezůstaly hořlavé látky.
Proces odčerpání je nutné provést ještě před zpětným odesláním kompresorů dodavatelům. Za
účelem urychlení procesu je dovoleno těleso kompresoru zahřívat výhradně elektrickou cestou.
Vypouštění oleje ze systému musí být vždy prováděno bezpečným způsobem.

54

UVEDENÍ DO PROVOZU

- Před uvedením přístroje do provozu opatrně odstraňte veškeré balící materiály tak, abyste

nepoškodili přístroj nebo přívodní kabel. V případě jakéhokoli poškození je zakázáno přístroj
uvádět do provozu!

- Před prvním zapnutím nechte přístroj po dobu jedné hodiny postavený na kolečka!

- Jestliže chcete používat hadici na odvádění vody, pak hadici zapojte na místo podle vyobra-

zení na obrázku číslo 1. Předtím však musíte vytáhnout pryžovou zátku umístěnou v zadní
části přístroje.

- Zcela odmotaný síťový přívodní kabel zapojte do standardní uzemněné zásuvky elektrické

sítě ve zdi.

- Nyní je přístroj připraven k používání.

ČIŠTĚNÍ, ÚDRŽBA

Za účelem optimálního provozu přístroje je nutné v závislosti na stupni znečištění pravidelně
avšak alespoň jednou za měsíc, provádět čištění přístroje.

1. Před čištěním přístroj vypněte a odpojte z elektrické sítě vytažením přívodního kabelu ze

zásuvky!

2. Vstupní (4) a výstupní (3) otvory umožňující proudění vzduchu čistěte vysavačem! Filtr vyjme-

te otvorem určeným ke vstupu vzduchu, potom ltr vyperte v čisté vodě(4. obrázek). Zpátky
do přístroje vkládejte pouze zcela suchý ltr.

3. Abyste dosáhli lepšího efektu při čištění, v místě vstupního otvoru pro proudění studeného

vzduchu otevřete mřížku a vyjměte hustě tkanou síťku. Síťku důkladně propláchněte pod
proudem tekoucí vody a nechte dokonale uschnout, potom můžete síťku vrátit zpátky na
místo a upevnit mřížkou.

ODSTRANĚNÍ ZÁVAD

Popis závady Možné odstranění závady

Ventilátor funguje, ale kompresor nefunguje.

Zkontrolujte provozní režim a nastavenou
hodnotu vlhkosti vzduchu.

Vyprázdněte nádrž na vodu.
Nádrž na vodu vložte přesně na původní

Hluk odsávání je velmi intenzivní.

místo.
Je možné, že přístroj byl vypnut

prostřednictvím časovače.

Hluk odsávání je velmi intenzivní. Vyčistěte vzduchový ltr.

Vyčistěte vzduchový ltr.

Přístroj neodvlhčuje vzduch.

Vstupní a výstupní otvory pro proudění
vzduchu nesmí být zakryty.

55

LIKVIDACE

Přístroje, které již nebudete používat, shromažďujte zvlášť a tyto nevhazujte do běžného

komunálního odpadu, protože mohou obsahovat látky nebezpečné pro životní prostředí
nebo škodlivé lidskému zdraví! Nepotřebné nebo nepoužitelné přístroje můžete zdarma
odevzdat v místě distribuce, respektive u všech takových distributorů, kteří se zabývají
prodejem zařízení, která mají stejné parametry a funkci. Odevzdat můžete i na sběrných
místech určených ke shromažďování elektronického odpadu. Tak chráníte životní prostředí,
své zdraví a zdraví ostatních. V případě jakéhokoli dotazu kontaktujte místní organizaci
zabývající se zpracováváním odpadu. Úlohy předepsané příslušnými právními předpisy
vztahujícími se na výrobce vykonáváme a neseme s tímto spojené případné náklady.

HR

ODVLAŽIVAČ ZRAKA

BiH

VAŽNE SIGURNOSNE UPUTE
PAŽLJIVO PROČITAJTE UPUTSTVO ZA UPUTE PRIJE UPORABE I SAČUVAJTE IH ZA

DALJNJU UPORABU!

UPOZORENJA

• Prije korištenja proizvoda pročitajte, odnosno sačuvajte uputu za uporabu. Originalna uputa je

pripremljena na mađarskom jeziku.

• Uređaj trebaju koristiti osobe sa oslabljenim fizičkim, mentalnim ili osjetnim sposobnostima,

ili one sa nedostatkom iskustva ili znanja, kao što su djeca u dobi od 8 godina ako su pod
nadzorom ili ako su dobili upute o korištenju uređaja od strane osoba koje su odgovorne za
njihovu sigurnost te su shvatili opasnost koja je povezana sa uporabom. Djeca se ne bi trebala
igrati sa uređajem. Djeca od 8 godina bi mogla održavati i čistiti uređaj pod nadzorom odraslih
osoba.Djeca mlađa od 8 godine ne bi trebala imati kontakt sa uređajem niti sa njegovim
kabelom za napajanje.

• PAŽNJA! Uređaj se može postaviti, koristiti i skladištiti u prostoriji s površinom od najmanje

4 m2. • Provjerite je li uređaj oštećen u transportu. • Uređaj je predviđen za unutarnju uporabu,

ne izlagati kiši. • Ne koristite ga za sušenje ili čuvanje suhe hrane ili umjetničkih djela. • Uređaj
postavljajte samo na čvrstu i vodoravnu površinu. • Pridržavajte se minimalnih ugradbenih
udaljenosti prikazanih u Sl. 2. Uvijek poštujte zdravstvene i sigurnosne propise koji vrijede u
zemlji korištenja. • Ne stavljajte ga blizu grijalica ili peći, toplinsko zračenje može oštetiti ure­đaj. • Ne koristite na mjestima gdje mogu biti prisutni zapaljivi plinovi i prašine. Ne koristite u
blizini zapaljivih materijala ili potencijalno eksplozivnom okruženju. • ZABRANJENO je uređaj
koristiti u blizini kade, umivaonika, tuševa, bazena ili saune. • Kao dodatna zaštiita, u prostori­jama s kadom ili tušem svaki strujni krug mora biti zaštićen jednim ili više osigurača (RCD-a) s
nazivnom strujom od 30 mA ili manjom. Posavjetujte se sa električarom. • Zabranjena uporaba
u motornim vozilima i skučenim prostorima (-5 m2) kao što su dizala). • Uređaj se ne smije
koristiti s programabilnim timerima, timer prekidačima ili zasebnim daljinsko upravljanim su­stavima koji uređaj mogu automatski uključiti. • Uređaj mora biti priključen na 230 V~ / 50 Hz

56

električnu zidnu utičnicu. • U potpunosti odmotajte kabel za napajanje. • Ne dodirujte uređaj ili
kabel za napajanje mokrim rukama. • Za priključivanje uređaja nemojte koristiti produžne ka­bele ili razdjelnike napajanja. • Uređaj treba biti pozicioniran tako da omogućava jednostavan
pristup i uklanjanje utikača. • Postavite kabel za napajanje tako da se spriječi da se slučajno
izvuče ili da se spotaknete o njega. • Ne postavljajte kabel za napajanje ispod tepiha i vrata i
sl. • Uređaj treba raditi pod stalnim nadzorom. • Uređaj ne smije da radi u blizini djece bez nad­zora. • Ne prekrivajte ulazne i izlazne otvore uređaja. • Provjerite da nema stranih predmeta
ili tekućina koje mogu ući u uređaj kroz otvore. • Sakupljenu vodu treba odbaciti, ne koristiti je
ni u kakve druge svrhe. • Upozorenje! Izbjegavajte prskanje vode na / u zidnu utičnicu. • Ako
otkrijete neku nepravilnost u radu (npr. neobičan zvuk ili miris izgorenog iz uređaja), odmah
ga isključite i isključite utikač. • Uvijek uklonite utikač iz utičnice, ako ga ostavite bez nadzora,
kao i prije rastavljanja, sastavljanja i čišćenja. • Ako ne planirate koristiti uređaj, isključite ga i
izvucite kabel napajanja ie el.utičnice. Spremite uređaj na suhom i hladnom mjestu. • Iskljućite
kabel za napajanje iz el.mreže povlačenjem utikača, ne povlačenjem kabela. • Zbog stalnog
poboljšanja, dizajn i specikacije mogu se promijeniti bez prethodne najave. • Korisničke upute
možete preuzeti sa web stranice www.somogyi.hu. • Ne preuzimamo odgovornost za tiskarske
pogreške i ispričavamo se ako ih ima. • Uređaj je namijenjen samo za kućnu uporabu. Indu­strijska uporaba nije dozvoljena.

Opasnost od strujnog udara! Zabranjeno je rastaviti, modificirati uređaj ili njegov pribor!

U slučaju oštećenja bilo kog dijela proizvoda, odmah ga isključite iz struje i obratite se
stručnoj osobi!

Ako se priključni kabel za struju ošteti, njegovu zamjenu može izvršiti isključivo proizvođač,

njegov serviser ili stručna osoba koja je obučena na odgovarajući način!

Upozorenje! Rizik od požara!

Ovaj simbol pokazuje da ovaj uređaj koristi zapaljivo rashladno sredstvo.
Ako rashladno sredstvo procuri i izloženo je vanjskom izvoru paljenja,
postoji opasnost od požara.

Ovaj simbol pokazuje da upute za uporabu treba pažljivo pročitati.

Ovaj simbol pokazuje da servisno osoblje treba rukovati s ovom opremom u skladu s

uputama za ugradnju.

Ovaj simbol pokazuje da su dostupne informacije poput upute za uporabu ili priručnika za

instalaciju.

DODATNO UPOZORENJE ZA UREĐAJ S RASHLADNIM PLINOM R290.

57

PRIJE PUŠTANJA U RAD

Da biste izbjegli kvarove, postavite uređaj u uspravan položaj najmanje 24 sata prije pokretanja.
Obavezno osigurajte da dovod i odvod zraka nikada nisu blokirani. Uređaj da radi samo na
vodoravnoj površini kako biste osigurali da ne istječe voda.

UPOZORENJA

• Ne prekoračujte impedansu veću od 0,236 ohm na napajanju s kojim je uređaj spojen.

Nepoštivanje propisa može dovesti do ograničenja opskrbe napajanje i povezivanja. Molimo,
konzultirajte svoju elektro distribuciju ako upotreba opreme prelazi 0,236 ohm.

• Svaka osoba koja je uključena u rad s rashladnim sredstvom trebala bi posjedovati važeću

potvrdu nadležnog tijela za certificiranje. Tim certifikatom se potvrđuje njihova sposobnost
rada i sigurnošću rashladnih sredstava u skladu s industrijskim priznatim specifikacijama.

• Pazite na okoliš kada odlažete ambalažu uređaja i kad uređaj dosegne kraj radnog vijeka.

• Upozorenje, aparat treba skladištiti u dobro prozračenom prostoru čija veličina odgovara

površini prostorije kako je određeno za rad.

• Uređaj skladištiti tako da se spriječi mehaničko oštećenje.

• Upozorenje, otvori za ventilaciju da se ne blokiraju;

• Obavijest, servisiranje se smije obavljati samo prema preporuci proizvođača;

• Kada je uključen prijenosni klima uređaj ili odvlaživač zraka, ventilator radi normalno i stabilno

u normalnim uvjetima kako bi osigurao minimalni volumen zraka od 100 m3 / h, čak i kada je
kompresor zatvoren zbog regulatora temperature.

• Ne probijajte i ne palite.

• Za odmrzavanje ili čišćenje koristite samo one uređaje koje je preporučio proizvođač

• Ne perforirajte nijednu komponentu u krugu rashladnog sredstva. Plin može biti bez mirisa

• Budite pažljivi prilikom spremanja uređaja kako biste spriječili mehaničke kvarove.

• Rokovanje rashladnim sredstavima treba da raditi samo osoba ovlaštena od strane ovlaštene

agencije koja potvrđuje sposobnost rukovanja rashladnim sredstvima u skladu sa sektorskim
zakonodavstvom..

• Svi se popravci moraju izvoditi u skladu s preporukama proizvođača.

• Održavanje i popravci koji zahtijevaju pomoć drugog kvalificiranog osoblja moraju se izvoditi

pod nadzorom stručnjaka za uporabu zapaljivih rashladnih sredstava.

• Ne perforirajte nijednu komponentu u krugu rashladnog sredstva. Plin može biti bez mirisa.

Dodatno upozorenje za uređaj s rashladnim plinom R290 (pogledajte pločicu za vrstu
upotrijebljenog rashladnog plina).

OPREZ ZAPALJIVO!

PAŽLJIVO PROČITAJTE PRIRUČNIK PRIJE UPOTREBE UREĐAJA!

58

R290 rashladni plin u skladu je s europskim direktivama o okolišu. Ovaj uređaj sadrži otprilike
35 g R290 rashladnog plina. Aparat treba montirati, raditi i skladištiti u prostoriji s površinom
većom od 4 m2 .
Upute, Popravak uređaja koji sadrže R 290.

1. Provjera područja

Prije početka rada na sustavima koji sadrže zapaljive rashladne tvari potrebne su sigurnosne
provjere kako bi se smanjio rizik od paljenja. Za popravak rashladnog sustava prije provođenja
radova na sustavu moraju se ispuniti sljedeće mjere opreza.

2. Postupak rada

Radove izvoditi u kontroliranim uslovima kako bi se umanjio rizik od zapaljenja plina ili pare
tijekom izvođenja radova..

3. Radni prostor

Svo osoblje za održavanje i ostali koji rade u tom području bit će poučeni o prirodi posla koji se
izvodi. Treba izbjegavati rad u skučenim prostorima.

4. Provjera na prisustvo rashladnog sredstva

Prije i za vrijeme rada područje se provjerava odgovarajućim detektorom rashladnog sredstva kako
bi se osiguralo da tehničar zna za prisustvo potencijalno otrovnih ili zapaljivih plinova. Osigurajte
da je oprema za otkrivanje istjecanja koja se koristi bila prikladna za upotrebu sa svim primjenjivim
rashladnim sredstvima, tj. nezapaljivim, odgovarajuće brtvljenim ili sa svojstvenom sigurnošću.

5. Prisutnost aparata za gašenje požara

Ako se na rashladnoj opremi ili bilo kojem drugom pripadajućem dijelu treba uzraditi bilo koji
zahvat koji stvara toplotu, na raspolaganju treba biti odgovarajuća oprema za gašenje požara.
Suhi prah ili CO2 aparat za gašenje požara budu blizu područja rada.

6. Nema izvora paljenja

Niti jedna osoba koja izvodi radove u vezi s rashladnim sustavom koji uključuje izlaganje bilo
kakvih radova na cijevima ne smije koristiti izvore zapaljenja na takav način koji može dovesti
do opasnosti od požara ili eksplozije. Svi mogući izvori paljenja, uključujući pušenje cigareta,
trebaju se držati dovoljno daleko od mjesta ugradnje, popravka, uklanjanja i odlaganja, tijekom
kojih se rashladno sredstvo može ispuštati u okolni prostor. Prije izvođenja radova potrebno je
pregledati područje oko opreme kako bi se osiguralo da nema zapaljivih opasnosti ili rizika od
paljenja. Obavijestiti znakom „No Smoking“.

7. Prozračeno područje

Osigurajte da je rad na otvorenom ili da je dovoljno prozračen prostro prije ulaska u sustav
hlađenja ili obavljanja radova koji kod kojih se oslobađa toplina. Stupanj ventilacije će se nasta­viti i tijekom razdoblja u kojem se radovi izvode. Prozračivanjem treba sigurno raspršiti svako
ispušteno rashladno sredstvo i poželjno ga izbaciti van u atmosferu.

59

8. Provjere rashladne opreme

Ako se električni dijelovi mijenjaju, moraju biti u skladu s namjenom i u skladu s pravilima. U
svakom trenutku se moraju pridržavati proizvođačkih smjernica za održavanje i servisiranje. Ako
imate dvojbe, obratite se tehničkom odjelu proizvođača.
Sljedeće provjere provodi se na instalacijama koje koriste zapaljive rashladne tvari:

• stvarno punjenje rashladnog sredstva u skladu je s veličinom prostorije unutar koje su ugrađeni

dijelovi koji sadrže rashladno sredstvo;

• ventilacijski strojevi i otvori rade ispravno i nisu blokirani;

• označavanje na opremi da je vidljivo i čitljivo. Oznake i znakovi koji su nečitljivi moraju se

ispraviti;

• rashladna cijev ili komponente instaliraju se na mjestu u kojem nije vjerojatno da će biti izloženi

bilo kojoj tvari koja bi mogla korodirati komponente koje sadrže rashladno sredstvo, osim ako
komponente nisu izrađene od materijala koji su otporni na koroziju ili su na odgovarajući način
zaštićeni od korozije.

9. Provjere električnih uređaja

Popravak i održavanje električnih komponenti uključuju početne sigurnosne provjere i postupke
pregleda komponenata. Ako postoji greška koja bi mogla ugroziti sigurnost, tada nijednnapon­ska mreža neće biti priključena na strujni krug dok se na zadovoljavajući način ne riješi. Ako se
kvar ne može ispraviti odmah, ali je potrebno nastaviti s radom, koristi se odgovarajuće privre­meno rješenje.
To se mora prijaviti vlasniku opreme, tako da se obavijeste sve strane.
Početne sigurnosne provjere uključuju:

• da se kondenzatori isprazne: to treba učiniti na siguran način kako bi se izbjegla mogućnost

iskrenja;

• da se tijekom punjenja, opravka ili pročišćavanja sustava ne izlažu električne komponente i

vodići pod naponom;

• da postoji uzemljenje.

10. Popravak zatvorenih dijelova

Tijekom popravka zapečaćenih sastavnih dijelova, svi uređaji za električnu energiju isključuju se
s opreme na kojoj se radi prije uklanjanja zapečaćenih pokrova itd. Ako je apsolutno neophodno
imati električnu energiju opreme tijekom servisiranja, tada se detektor plina nalazi na najkritični­joj točki kako bi upozorio na potencijalno opasnu situaciju.
Posebnu pažnja treba obratiti na sljedeće kako bi se osiguralo da se radom na električnim kom­ponentama kućište ne mijenja na takav način da utječe na razinu zaštite. To uključuje oštećenja
kablova, preveliki broj priključaka, terminala koji nisu napravljeni prema originalnoj specikaciji,
oštećenja brtvila, nepravilno postavljanje vodića itd..
Provjerite je li aparat dobro sastavljen.
Pazite da se brtve ili materijali za brtvljenje ne degradiraju do te mjere da više ne služe svrsi
sprječavanja prodora zapaljivih plinova. Zamjenski dijelovi moraju biti u skladu sa specikacija­ma proizvođača.

60

11. Popravaci na unutranjim sigurnim komponentama

Ne radite induktivna ili kapacitivna opterećenja bez osiguravanja da to neće prijeći napon i struju
dopuštene za opremu koja se koristi. Unutarnje sigurne komponente su jedine vrste dijelova na
kojima se može raditi “ naživo “ u prisustvu zapaljivih plinova. Ispitni uređaj mora dati ispravnu
ocjenu. Zamijenite dijelove samo s dijelovima koje je odredio proizvođač. Ostali dijelovi mogu
rezultirati zapaljenjem rashladnog sredstva u atmosferi zbog curenja.

12. Kabeli

Provjerite da kabeli neće biti izloženo habanju, koroziji, prekomjernom tlaku, vibracijama, oštrim
rubovima ili bilo kakvim drugim štetnim utjecajima okoline. Provjera također uzima u obzir učinke
starenja ili stalnih vibracija iz izvora kao što su kompresori ili ventilatori.

13. Otkrivanje zapaljivih rashladnih sredstava

Ni pod kojim se uvjetima ne smiju koristiti potencijalni izvori paljenja u potrazi ili otkrivanju istje­canja rashladnog sredstva. Halidna baklja (ili bilo koji drugi detektor koji koristi goli plamen) ne
smije se koristiti.

14. Uklanjanje i pražnjenje

Pri ulasku u sustav rashladnog sredstva radi popravke - ili u bilo koje druge svrhe - treba koristiti
konvencionalne postupke. Međutim, za zapaljive rashladne rashladne tvari važno je slijediti naj­bolju praksu, u obzir se mora uzeti zapaljivost. Poštuje se sljedeći postupak:

• uklonite rashladno sredstvo;

• pročistite sustav inertnim plinom;

• ispraznite ;

• pročišćavanje inertnim plinom;

• otvorite krug rezanjem ili lemljenjem.
Punjenje rashladnog sredstva mora se vratiti u sanirane cilindre. Za uređaje koji sadrže zapa­ljive rashladne rashladne tvari sustav mora biti pročišćen dušikom bez kisika kako bi uređaj bio
siguran za zapaljive rashladne rashladne tvari. Ovaj će postupak možda trebati ponoviti nekoli­ko puta. Stlačeni zrak ili kisik se ne smiju koristiti za čišćenje rashladnih sustava.
Za uređaje koji sadrže zapaljive rashladne tvari, čišćenje rashladnih sredstava treba postići pro­bijanjem vakuuma u sustavu sa dušikom bez kisika i nastavljanjem punjenja dok se ne postigne
radni tlak, zatim odzračivanjem u atmosferu i na kraju povlačenjem u vakuum. Ovaj se postupak
ponavlja sve dok u sustavu nema rashladnog sredstva. Kad se koristi završni naboj dušika bez
kisika, sustav se odzračuje na atmosferski tlak kako bi se omogućio rad. Ova operacija je apso­lutno vitalna ako se moraju obavljati postupci lemljenja na cijevi.
Osigurajte da otvor za vakuumsku pumpu nije blizu bilo kojeg potencijalnog izvora paljenja i da
je dostupna ventilacija.

61

15. Procedura punjenja

Kod konvencionalnih postupaka punjenja slijede se sljedeći zahtjevi.

• Pazite da se pri upotrebi opreme za punjenje ne dogodi miješanje različitih rashladnih sred-

stava. Crijeva ili vodovi moraju biti što kraći kako bi se smanjila količina rashladnog sredstva
u njima.

• Cilindri se drže u odgovarajućem položaju prema uputama.

• Osigurajte da je rashladni sustav uzemljen prije punjenja sustava rashladnim sredstvom.

• Označite sustav kada je punjenje dovršeno (ako već nije).

• Izuzetno se treba voditi računa da se ne prepuni rashladni sustav.
Prije punjenja sustava mora se izvršiti test pritiska dgovarajućeg plina za pročišćavanje. Sustav
mora biti testiran na isticanje punjenja nakon završetka punjenja, ali prije puštanja u rad. Prije
napuštanja mjesta mora se provesti naknadno testiranje isticanja.

16. Stavljanje izvan pogona

Prije provođenja ovog postupka, osnovno je da tehničar u potpunosti upoznate s opremom i
svim njezinim detaljima. Preporučuje se dobra praksa da se svi rashladni agensi obnavljaju na
siguran način. Prije obavljanja zadatka uzima se uzorak ulja i rashladnog sredstva u slučaju da
je potrebna analiza prije ponovne uporabe oporabljenog rashladnog sredstva. Bitno je da je
električna energija dostupna prije nego što se zadatak započne.
a) Upoznajte se s opremom i njenim radom.
b) Sustav električno izolirajte.
c) Prije nego što pokušate postupak, provjerite:

• mehanička oprema za rukovanje dostupna je, ako je potrebno, za rukovanje spremnicima
rashladnog sredstva;

• sva osobna zaštitna oprema je dostupna i pravilno se koristi;

• postupak sanacije nadzire u svakom trenutku kompetentna osoba;

• oprema za sanaciju i cilindri odgovaraju odgovarajućim standardima.

d) Ako je moguće, ispumpajte rashladni sustav.
e) Ako vakuumiranje nije moguće, napravite razdjelnik, tako da rashladno sredstvo može biti

uklonjeno iz raznih dijelova sustava.
f) Provjerite nalazi li se cilindar u vodoravnom položaju prije nego što se izvrši sanacija.
g) Pokrenite stroj za sanaciju i radite u skladu s uputama.
h) Ne prenapunite cilindre (ne više od 80% zapremnine tekućine).
i) Ne prekoračite maksimalni radni tlak cilindra, čak ni privremeno.
j) Kad su cilindri pravilno napunjeni i postupak završen, osigurajte da se cilindri i oprema odmah

uklone s mjesta sanacije i da se svi izolacijski ventili na opremi zatvore..

k) Povratno rashladno sredstvo se ne puni u drugi rashladni sustav ako nije očišćeno i provje-

reno.

17. Označavanje

Oprema mora biti označena etiketom o punjenju i pražnjenju rashladnog sredstva. Etiketa treba
datirati i potpisati. Za uređaje koji sadrže zapaljive rashladne rashladne tvari, provjerite da na
opremi postoje oznake koje govore da oprema sadrži zapaljivo rashladno sredstvo.

62

18. Opravak

Pri uklanjanju rashladnog sredstva iz sustava, bilo za servisiranje ili stavljanje izvan pogona,
preporučuje se u dobroj praksi da se svi rashladni agensi sigurno uklanjaju.
Prilikom premještanja rashladnog sredstva u boce, osigurajte da su korišteni samo odgovarajući
cilindri za povrat rashladnog sredstva. Osigurajte da je dostupan odgovarajući broj cilindara
za ukupno punjenje sustava. Svi cilindri koji će se koristiti označeni su za povratno rashladno
sredstvo i označeni su za to rashladno sredstvo (tj. Posebni cilindri za povratno rashladnog
sredstva). Cilindri moraju biti s dobrim ventilom i pripadajućim zapornim ventilima u ispravnom
stanju.
Prazni cilindri se uklanjaju i ako je moguće, hlade prije nego što dođe do uporabe.
Oprema za opravak mora biti u ispravnom stanju s nizom uputa koje se odnose na opremu koja
se nalazi pri ruci i prikladna je za oporabu svih odgovarajućih rashladnih sredstava, uključujući,
kad je primjenjivo, zapaljive rashladne tvari. Uz to, mora biti dostupan, kalibriran i u dobrom sta­nju. Crijeva moraju biti u kompletu s spojnicama, koje ne propuštaju i u dobrom su stanju. Prije
upotrebe uređaja za opravak provjerite da li je u ispravnom stanju, da li je pravilno održavan i da
li su svi povezani električni dijelovi zabrtvljeni kako bi se spriječilo zapaljenje u slučaju ispuštanja
rashladnog sredstva. Ako imate dvojbe, obratite se proizvođaču.
Povratni rashladni plin vraća se dobavljaču rashladnog sredstva u ispravan cilindar za povratni
plin, i odgovarajuću napomenu za prijenos otpada. Ne miješajte rashladna sredstva u obnav­ljačkim jedinicama, a posebno ne u cilindrima. Ako treba ukloniti kompresore ili kompresorska
ulja, osigurajte da su uklonjeni na prihvatljivu način kako biste bili sigurni da zapaljivo rashladno
sredstvo ne ostaje u mazivu.
Proces uklanjanja izvodi se prije vraćanja kompresora dobavljaču. Za ubrzavanje ovog postup­ka potrebno je koristiti samo električno grijanje na tijelu kompresora. Kad se ulje izbaci iz susta­va, treba ga ukloniti na sigurno

PUŠTANJE U RAD

- Pažljivo uklonite ambalažu i nemojte oštetiti uređaj ili priključni kabel. Ako primjetite neko ošte-

ćenje, uređaj se ne smije pokretati.

- Držite uređaj na kotačima jedan sat prije prvog uključivanja.

- Ako želite koristiti odvodno crijevo, spojite ga na mjesto prikazano na slici 1. a biste to učinili,

izvucite gumeni čep na stražnjoj strani uređaja.

- Potp no odmotani kabel za napajanje uključite u standardnu zidnu utičnicu.

- Nakon toga uređaj je spreman za uporabu.

ČIŠĆENJE, ODRŽAVANJE

Kako bi se osiguralo optimalno funkcioniranje, uređaj će možda trebati čišćenje najmanje jed­nom mjesečno, ovisno o načinu uporabe i stupnju onečišćenja.

1. Prije čišćenja isključite uređaj isključivanjem kabela iz napajanja.

2. Očistite otvore za ulaz zraka (4) i izlaz zraka (3) pomoću usisavača. Filtar možete ukloniti na

otvoru za ulaz zraka, možete ga oprati u čistoj vodi. (Slika 4.) U uređaj stavite samo suhi lter.

3. Očistite vanjsku stranu uređaja vlažnom krpom. Ne koristite agresivna sredstva za čišćenje.

Ne dopustite da voda ulazi u unutrašnjost uređaja i na njegove električne.

63

TROUBLESHOOTING

Kvar Moguća rješenja

Ventilator radi, kompresor ne. Provjerite način rada i odabranu vlažnost.

Ispraznite spremnik za vodu.

Uređaj je prestao sa radom.

Namjestite spremnik za vodu točno na njegovo mjesto.
Timer je možda isključio uređaj.

Buka protoka zraka je glasna. Očistite zračni lter.
Uređaj ne odvlažuje ispravno.

Očistite zračni lter.
Ulazi i izlazi za zrak ne smiju biti pokriveni.

RASPOLAGANJE

Uređaji koji se odlažu u otpad se trebaju izdvojeno prikupljati, odvojeno od otpada iz

kućanstva, jer mogu u sebi sadržati komponente koje su opasne po okoliš i ljudsko zdravlje!
Korišteni ili uređaji koji se odlažu u otpad se besplatno mogu odnijeti na mjesto njihove distribucije,
odnosno kod takvog distributera koji vrši prodaju uređaja istih karakteristika i funkcije. Mogu se
odložiti i na deponijima koji su specijalizirani za odlaganje elektronskog otpada. Ovime Vi štitite
Vaš okoliš, Vaše i zdravlje drugih ljudi. Ukoliko imate pitanja, obratite se lokalnoj organizaciji
za odlaganje otpada. Prihvaćamo na sebe zakonom određene obveze koje su propisane za
proizvođače i sve troškove koji su u vezi s tim.

64

EN -Functions / H - Funkciók / SK - Funkcie / RO - Funcţii / SRB-MNE - Funkcije / CZ - Funkce /

HR-BIH - Funkcije

DEHUMIDIFIER

Dehumidifier
FEATURES

The dehumidifier reduces the humidity in rooms with high humidity level,
and at the same time it reduces the probability of mold appearing. The
appliance draws in the humid air and then by using its built-in compressor
and evaporator to extract the steam. The vapor extracted from the air
collects in the water tank of the appliance, or can be continuously drained by
the drain pipe. Due to its operating principle it is not suitable for increasing
the humidity of the room.

• recommended room size: 10-20 m2 • 5-type operation modes (Dehumidify,
Automatic, Continuous, Fast Dry Clothes, Fan) • child lock • last setting
memory • adjustable desired humidity (30 % - 80 % RH) • 1 - 24 hour, hourly
adjustable switch off timer • 2,2 liter water tank, water tank level indicator
light • accessory, optionally useable drainage pipe

USE

The appliance can be switched on by pressing the ON/OFF button. The
display shows the actual relative humidity of the room. The unit starts
operating in the last used mode and fan speed.

The appliance indicates the actual humidity status of the room with the
colored LEDs (9) located at the front, under the carrying handle:
red light too high humidity
green light ideal humidity
blue light too dry air in the room

By pressing the MODE button, the actual mode starts flashing and can be
changed with the ∧ and ∨ arrows. The selected mode is activated after 5
seconds or can be confirmed earlier with the MODE button.
DEHUMIDIFY: In this mode, the humidity to be reached can be set in steps
of 30% to 80% in 5% increments. Use the ∧ and ∨ buttons to increase or
decrease the available humidity, which will flash on the display. After setting,
the display returns to the current humidity display. The compressor and fan
are switched on at the set + 3% RH. At the set RH -3%, the compressor
switches off, the fan operates for another 3 minutes and then stops. The low
or high fan speed can be selected with the FAN button.
AUTOMATIC: In this mode, the unit wants to reach the factory-set 55% RH
level, the desired humidity cannot be changed. The fan speed is selected
by the appliance and cannot be adjusted.
CONTINUOUS: Humidity and low fan speed cannot be adjusted, the
compressor is operating continuously.
FAST DRY CLOTHES: The appliance operates at maximum fan speed,
providing maximum dehumidification capacity. Humidity and high fan speed
cannot be adjusted.
FAN: Only the fan works at adjustable speed.

After pressing the TIMER button, you can use the ∧ and ∨ buttons to set
the sleep timer in hourly increments for 1-24 hours. The set value flashes
on the display. The 00 value means that the timer is switched off. The
switched on switch-off timer is indicated by the red TIMER indicator light,
the remaining time can be checked by pressing the TIMER button.

Switching on and off the compressor is controlled by the operating mode of
the appliance and the set humidity. When the compressor is running, warm
air flows out from the outlet opening, which is a natural phenomenon and
not a fault. Switching the compressor on and off is accompanied by a slight
vibration for a few seconds, which disappears during continuous operation.

The appliance is provided by child lock function, which can be switched

on and off by pressing the ∧ and ∨ buttons together. The child lock function
is confirmed by the

appliance does not respond to the pressing of the buttons, nor to the ON
/ OFF button.

The Tank Full indicator lights up, when the water tank is full or out of place.

At temperatures below 18 °C, the appliance defrosts for approx. 5 minutes
every 25 minutes. Meanwhile, the Defrost light is on. Do not switch off the
appliance during defrosting.

WATER TANK

The appliance stops when the water tank is full or out of place. The Tank
Full red light illuminates and the device beeps for 20 seconds. The indicator
LEDs (9) under the carrying handle flash in red.

Emptying the water tank (Figure 3.)

- Before emptying the water tank, unplug the appliance by pulling out
the plug.

- Hold the water tank (5) on both sides and pull it out from the appliance.

- Slowly pour out the collected water, then carefully push the water tank
back into place.

Continuous water drainage

If you dehumidify with the appliance for a long time, you can use the
drainage pipe (8). If you use the drainage pipe, the water tank must also
be in place.

- Before connecting the drainage pipe, unplug the appliance by pulling
out the plug.

- If you want to use the drainage pipe, connect it to the location shown in
Figure 1. To do this, pull out the rubber plug on the back of the device.

- Make sure that the drainage pipe is not blocked, broken or the water
in not frozen in it.

SPECIFICATIONS

humidifying capacity: 10 L / 24 h (30°C, RH: 80%)
5 L / 24 h (27°C, RH: 60%)
voltage: AC 220-240 V ~
frequency: 50 Hz
nominal output: 200 W (27°C, RH: 60%)
nominal power consumption: 1.25 A (27°C, RH: 60%)
max. output: 245 W (32°C, RH: 90%)
max. power consumption: 1.40 A (32°C, RH: 90%)
max. suction side pressure: 1,2 MPa
max. discharge side pressure: 2,5 MPa
refrigerant: R290 / 35 g
EQV CO2: 0,0001 t
GWP R290: 3
environmental temperature: 5 – 32 °C
noise level: 45 dB(A)
size of water tank: 2,2 L
length of drainage pipe: 30 cm
airflow volume: 120 m3/h
dimensions of device: 284 x 480 x 240 mm
net weight: 9 kg

indicator light. When the child lock is activated, the

65

PÁRÁTLANÍTÓ

Párátlanító

JELLEMZŐK

A párátlanító készülék a magas páratartalmú helyiségek páratartalmát,
egyúttal a penész megjelenésének valószínűségét csökkenti. A készülék
beszívja a párás levegőt, majd beépített kompresszora és párologtatója
segítségével kivonja abból a párát. A levegőből kivont pára a készülék víz­tartályában gyűlik össze, vagy a vízelvezető csővel folyamatosan elvezet­hető. Működési elvéből adódóan nem alkalmas a helyiség páratartalmának
növelésére.

• ajánlott szobaméret: 10-20 m2 • 5-féle üzemmód (Dehumidify, Automatic,
Continuous, Fast Dry Clothes, Fan) • gyerekzár • utolsó beállítás memória •
beállítható kívánt páratartalom (30 % - 80 % RH) • 1 - 24 órás, óránként ál­lítható kikapcsolás időzítés • 2,2 literes víztartály, víztartály-telítettség jelző
fény • tartozék, opcionálisan használható vízelvezető cső

HASZNÁLAT

A készüléket az ON/OFF gomb megnyomásával kapcsolhatjuk be. A ki­jelzőn megjelenik a helyiség aktuális relatív páratartalma. A készülék az
utoljára használt üzemmódban és ventilátor sebességgel kezd működni.

A készülék az elején, a hordfül alatt elhelyezett színes LED-ekkel (9) jelzi a
helyiség aktuális páratartalom állapotát:
piros fény túl magas a páratartalom
zöld fény ideális a páratartalom
kék fény túl száraz a helyiség levegője

A MODE gomb megnyomásával az aktuális üzemmód villogni kezd, meg-
változtatni a ∧ és ∨ nyilakkal lehet. A kiválasztott üzemmód 5 másodperc
után aktiválódik, vagy hamarabb is nyugtázhatjuk a MODE gombbal.
DEHUMIDIFY: Ebben az üzemmódban 30% – 80%-ig, 5%-os lépésekben
beállítható az elérendő páratartalom. A ∧ és ∨ gombokkal emelheti, vagy
csökkentheti az elérendő páratartalmat, mely villogva jelenik meg a kijel­zőn. A beállítás után a kijelző visszaáll az aktuális páratartalom kijelzésére.
A kompresszor és a ventilátor a beállított +3% RH esetén bekapcsol. A be­állított RH -3% értéknél a kompresszor kikapcsol, a ventilátor még 3 percig
üzemel, majd leáll. Az alacsony vagy magas ventilátor sebesség a FAN
gombbal választható ki.
AUTOMATIC: Ebben az üzemmódban a készülék a gyárilag beállított 55 %
RH szintet akarja elérni, a kívánt páratartalom nem módosítható. A ventilá­tor sebességet a készülék választja ki, nem állítható.
CONTINUOUS: A páratartalom és az alacsony ventilátor sebesség nem
állítható, a kompresszor folyamatosan üzemel.
FAST DRY CLOTHES: A készülék maximális ventilátor fordulatszámon
működik, maximális párátlanító kapacitást biztosítva. A páratartalom és a
magas ventilátor sebesség nem állítható.
FAN: Csak a ventilátor működik, állítható fordulatszámon.

A TIMER gomb megnyomása után a ∧ és ∨ gombokkal 1-24 órás időtar-
tamra, óránkénti lépésekben beállíthatjuk a kikapcsolás időzítést. A beállí­tott érték villogva jelenik meg a kijelzőn. A 00 érték a kikapcsolt időzítést
jelenti. A bekapcsolt kikapcsolás időzítést a piros TIMER jelzőfény mutatja,
a hátralévő időt a TIMER gomb megnyomásával ellenőrizhetjük.

A kompresszor be- és kikapcsolását a készülék üzemmódja és a beállított
páratartalom szabályozza. Amikor üzemel a kompresszor, akkor a kifúvó
nyíláson meleg levegő áramlik ki, ami természetes jelenség és nem hiba. A
kompresszor be- és kikapcsolását pár másodperces enyhe rázkódás kíséri,
ami a folyamatos üzem közben megszűnik.

A készülék rendelkezik gyerekzár funkcióval, melyet be- és kikapcsolni a
∧ és ∨ gombok együttes nyomva tartásával lehet. A gyerekzár funkciót a

jelzőfény igazolja vissza. Bekapcsolt gyerekzár esetén a készülék nem

reagál a gombok nyomogatására, az ON/OFF gombra sem!

A Tank Full jelzőfény kigyullad, ha a víztartály megtelt, vagy nincs a he-
lyén.

A készülék 18°C alatti hőmérséklet esetén, nagyjából 25 percenként 5
percig leolvasztja magát. Ezalatt a Defrost fény világít. A készüléket a leol­vasztás alatt ne kapcsolja ki.

VÍZTARTÁLY

A készülék leáll, ha a víztartály megtelt, vagy nincs a helyén. A Tank Full
piros jelzőfény világít, és a készülék 20 másodpercig hangjelzést ad. A
hordfül alatti visszajelző LED-ek (9) pirosan villognak.

A víztartály kiürítése (3. ábra)

- A víztartály kiürítése előtt áramtalanítsa a készüléket a csatlakozódugó
kihúzásával!

- A víztartályt (5) két oldalon fogja meg, majd húzza ki a készülékből.

- Lassan öntse ki az összegyűlt vizet, majd óvatosan tolja vissza a he­lyére a víztartályt.

Folyamatos vízelvezetés

Ha huzamosabb ideig párátlanít a készülékkel, használhatja a tartozék
vízelvezető csövet (8). Ha a vízelvezető csövet használja, a víztartálynak
akkor is a helyén kell lennie.

- A vízelvezető cső csatlakoztatása előtt áramtalanítsa a készüléket a
csatlakozódugó kihúzásával!

- Ha a vízelvezető csövet szeretné használni, akkor csatlakoztassa az

1. ábrán látható helyre. Ehhez a készülék hátoldalán a gumidugót ki
kell húzni.

- Biztosítsa, hogy a vízelvezető cső ne duguljon el, ne törjön meg, ne
fagyjon bele a víz.

MŰSZAKI ADATOK

párátlanító kapacitás: 10 L / 24 h (30°C, RH: 80%)
5 L / 24 h (27°C, RH: 60%)
feszültség: AC 220-240 V ~
frekvencia: 50 Hz
névleges teljesítmény: 200 W (27°C, RH: 60%)
névleges áramfelvétel: 1.25 A (27°C, RH: 60%)
max. teljesítmény: 245 W (32°C, RH: 90%)
max. áramfelvétel: 1.40 A (32°C, RH: 90%)
max. szívóoldali nyomás: 1,2 MPa
max. nyomóoldali nyomás: 2,5 MPa
hűtőközeg: R290 / 35 g
EQV CO2: 0,0001 t
GWP R290: 3
környezeti hőmérséklet: 5 – 32 °C
zajszint: 45 dB(A)
víztartály mérete: 2,2 l
vízelvezető cső hossza: 30 cm
légszállítás: 120 m3/h
készülék mérete: 284 x 480 x 240 mm
nettó tömeg: 9 kg

66

ODVLHČOVAČ

Odvlhčovač

CHARAKTERISTIKA

Odvlhčovací prístroj znižuje vlhkosť vzduchu vlhkých miestností a zároveň
znižuje pravdepodobnosť vzniku plesní. Prístroj nasáva vlhký vzduch a
pomocou vstavaného kompresora a odparovača odlučuje z neho vlhkosť.
Odlúčená vlhkosť sa zbiera vo forme vody v nádrži na vodu alebo priebež­ne odteká cez hadicu. Prístroj nie je vhodný na zvyšovanie vlhkosti vzduchu
v miestnosti.

• odporúčané rozmery miestnosti: 10-20 m2 • 5 režimov (Dehumidify,
Automatic, Continuous, Fast Dry Clothes, Fan) • detská ochrana • pamäť
posledného nastavenia • nastaviteľná vlhkosť (30 % - 80 % RH) • 1 - 24
hodinový časovač, vypnutie možno nastaviť každú hodinu • 2,2 l nádrž na
vodu, kontrolka plnej nádrže • hadica pre odtok vody je príslušenstvom,
možnosť voľby použitia

POUŽÍVANIE

Prístroj môžete zapnúť stlačením tlačidla ON/OFF. Na displeji sa obja­ví aktuálna relatívna vlhkosť vzduchu v miestnosti. Prístroj začne fun­govať podľa posledného nastaveného režimu a rýchlosti ventilátora.

Na prednej strane prístroja, pod držadlom farebné LED (9) označujú aktu­álny stav vlhkosti vzduchu v miestnosti:
červené svetlo príliš vysoká vlhkosť
zelené svetlo ideálna vlhkosť
modré svetlo príliš nízka vlhkosť

Stlačením tlačidla MODE začne blikať aktuálny režim, zmeniť režim môže­te pomocou šípky ∧ a ∨. Vybraný režim bude aktivovaný po 5 sekundách
alebo môžete potvrdiť aj skôr stlačením tlačidla MODE.
DEHUMIDIFY: V tomto režime môžete nastaviť vlhkosť od 30% do 80%, po
5 %. Pomocou tlačidiel ∧ a ∨ môžete zvyšovať alebo znižovať vlhkosť, pri­čom počas nastavenia hodnota bliká na displeji. Po nastavení sa na displeji
opäť objaví aktuálna vlhkosť. Kompresor a ventilátor sa zapne v prípade
nastaveného +3% RH. Pri nastavenej RH kompresor sa vypne pri hodnote

-3%, ventilátor ešte funguje 3 minúty, potom sa zastaví. Nižšiu alebo vyššiu
rýchlosť ventilátora môžete vybrať pomocou tlačidla FAN.
AUTOMATIC: V tomto režime prístroj chce dosiahnuť 55 % RH, ktorý je na­stavený vo výrobe, vlhkosť vzduchu nemôžete zmeniť. Rýchlosť ventilátora
vyberie prístroj, nemôžete nastavovať.
CONTINUOUS: Vlhkosť a nízku rýchlosť ventilátora nie je možné nastaviť,
kompresor je v prevádzke priebežne.
FAST DRY CLOTHES: Prístroj funguje s maximálnym počtom obrátok,
takto je zabezpečená maximálna kapacita odvlhčovania. Vlhkosť a vysokú
rýchlosť ventilátora nie je možné nastaviť.
FAN: Funguje len ventilátor, je možné nastaviť počet obrátok.

Po stlačení tlačidla TIMER pomocou tlačidiel ∧a ∨ môžete nastaviť časo-
vač vypnutia na 1-24 hodín, na každú hodinu. Nastavená hodnota bliká na
displeji. Hodnota 00 znamená vypnutý časovač. Červená kontrolka TIMER
označuje zapnutý časovač vypnutia, zostávajúci čas do vypnutia môžete
skontrolovať stlačením tlačidla TIMER.
Za- a vypnutie kompresora reguluje režim prístroja a nastavená vlhkosť.
Keď kompresor je v prevádzke, tak z otvoru výstupu vzduchu prúdi teplý
vzduch. Je to prirodzený jav, ktorý sa nepovažuje za chybu prístroja. Za- a
vypnutie kompresora sprevádza mierne trasenie, ktoré počas priebežnej
prevádzky prestane.

Prístroj disponuje funkciou detskej ochrany, ktorú môžete za- a vypnúť
podržaním oboch tlačidiel naraz: ∧ a ∨. Funkciu detskej ochrany potvrdzu­je kontrolka . V prípade zapnutej detskej ochrany prístroj nereaguje na
stlačenie tlačidiel, ani na tlačidlo ON/OFF!

Kontrolka Tank Full svieti, keď nádrž je plná alebo nie je na svojom mieste.

Prístroj pod teplotou 18°C každých 25 minút sa odmrazuje počas 5 mi­nút. Počas odmrazovania svieti kontrolka Defrost. Prístroj nevypnite počas
odmrazovania.

NÁDRŽ NA VODU

Prístroj sa zastaví, keď nádrž je plná alebo nie je na svojom mieste. Svieti
červená kontrolka Tank Full a prístroj počas 20 sekúnd vydáva zvukovú
signalizáciu. LED kontrolky (9) pod držadlom blikajú červenou farbou.

Vyprázdnenie nádrže (3. ábra)

- Pred vyprázdňovaním nádrže prístroj odpojte vytiahnutím sieťovej zá­strčky!

- Nádrž (5) chyťte na oboch stranách a vytiahnite z prístroja.

- Pomaly vylejte nazbieranú vodu a nasledovne nádrž opatrne zasuňte
na jej miesto.

Priebežný odtok kondenzátu

Keď prístroj odvlhčuje priebežne, je účelné pre odtok kondenzátu použiť
priloženú hadicu (8). Keď používate hadicu pred odtok, nádrž na vodu aj
tak musí byť na svojom mieste.

- Pred inštaláciou odtokovej hadice prístroj odpojte zo siete vytiahnutím
sieťovej zástrčky!

- Keď chcete používať hadicu pre odtok vody, tak ju pripojte podľa 1.
obr. Pred pripojením treba odstrániť gumenú zátku na zadnej strane
prístroja.

- Dbajte na to, aby sa odtoková hadica nezapchala, nezalomila a neza­mrzla v nej voda.

TECHNICKÉ ÚDAJE

kapacita odvlhčovania: 10 L / 24 h (30°C, RH: 80%)
5 L / 24 h (27°C, RH: 60%)
napätie: AC 220-240 V ~
frekvencia: 50 Hz
menovitý výkon: 200 W (27°C, RH: 60%)
menovitý príjem prúdu: 1.25 A (27°C, RH: 60%)
max. výkon: 245 W (32°C, RH: 90%)
max. príjem prúdu: 1.40 A (32°C, RH: 90%)
max. tlak na strane nasávania: 1,2 MPa
max. tlak na strane vytláčania: 2,5 MPa
chladiace médium: R290 / 35 g
EQV CO2: 0,0001 t
GWP R290: 3
teplota prostredia: 5 – 32 °C
hlučnosť: 45 dB(A)
rozmery nádrže: 2,2 L
dĺžka hadice na odtok vody: 30 cm
prietok vzduchu: 120 m3/h
rozmery prístroja: 284 x 480 x 240 mm
netto hmotnosť: 9 kg

67

DEZUMIDIFICATOR

Dezumidicator

CARACTERISTICI

Dezumidicatorul reduce umiditatea în încăperi cu umiditate mare, și în
același timp probabilitatea apariției mucegaiului. Aparatul trage aerul umed
prin fanta de admisie, apoi folosindu-și compresorul și evaporatorul va ex­trage umiditatea. Umiditatea extrasă din aer se adună în rezervorul de apă
ori se elimină prin tubul de drenaj continuu. Datorită principiului de funcțio­nare, aparatul nu este potrivit pentru creșterea umidității din încăperi.

• dimensiunea recomandată a încăperii: 10-20 m2 • 5 moduri de funcționa­re (Dehumidify, Automatic, Continuous, Fast Dry Clothes, Fan) • protecție
copii • memorie ultima setare • umiditate reglabilă (30 % - 80 % RH) • tem­porizare oprire 1 - 24 ore, cu pas de 1 oră • rezervor de apă 2,2 litri, indicator
luminos rezervor plin • tub drenaj inclus, utilizare opțională

EXPLOATARE

Aparatul se poate porni prin apăsarea butonului ON/OFF. Pe ecran se va
așa umiditatea relativă actuală din încăpere. Aparatul va porni în ultimul
modul de funcționare și la ultima viteză de ventilator.
Aparatul indică umiditatea actuală a încăperii prin LED-urile de indicare
colorate (9) de sub mâner:
lumină roșie umiditatea este prea ridicată
lumină verde umiditatea este ideală
lumină albastră aerul încăperii este prea uscată

Prin apăsarea butonului MODE va clipi indicatorul funcției actuale și se
poate schimba cu butoanele ∧ și ∨. Modul de funcționare selectat se acti­vează în 5 secunde sau se poate porni mai repede prin apăsarea butonului
MODE.
DEHUMIDIFY: În acest mod de funcționare puteți seta umiditatea dorită
între 30% – 80%, în pași de 5%. Cu butoanele ∧ și ∨ puteți crește sau
scade valoarea, care se va așa intermitent pe ecran. După setare ecranul
revine la așarea umidității actuale. Compresorul și ventilatorul se pornesc
dacă setați +3% RH. La o valoare de RH -3% compresorul se oprește, iar
ventilatorul mai funcționează 3 minute, după care se oprește. Viteza mică
sau mare a ventilatorului se poate selecta cu butonul FAN.
AUTOMATIC: În acest mod de funcționare aparatul funcționează să atingă
valoarea de 55 % RH setat din fabrică, umiditatea nu se poate modica.
Viteza ventilatorului este reglată de aparat, nu se poate modica.
CONTINUOUS: Umiditatea și viteza mică a ventilatorului nu se pot modi­ca, compresorul funcționează încontinuu.
FAST DRY CLOTHES: Aparatul funcționează la viteza maximă a ventilato­rului, asigurând capacitatea maximă de dezumidicare. Umiditatea și viteza
mare a ventilatorului nu se pot modica.
FAN: Funcționează doar ventilatorul, numărul de rotații se poate regla.

După apăsarea butonului TIMER, cu ajutorul butoanelor ∧ și ∨ pu­teți seta oprirea temporizată între 1-24 ore, în pași de 1 oră. Valoa­rea setată se va așa intermitent pe ecran. Valoarea 00 înseamnă
că temporizatorul de oprire este dezactivat. Temporizatorul de opri­re activ este semnalat de indicatorul roșu TIMER, iar timpul rămas
până la oprire se poate verica prin apăsarea butonului TIMER.

Pornirea și oprirea compresorului este reglată de modul de funcționare
ales și de umiditatea setată. Când compresorul funcționează, prin fanta de
evacuare iese aer cald, care este un fenomen normal și nu este o defecțiu­ne. Pornirea și oprirea compresorului este urmată de o scuturare de câteva
secunde, care la o utilizare continuă va dispărea.

Aparatul dispune de funcție protecție copii, care se poate (dez)activa
prin apăsarea simultană a butoanelor ∧ și ∨. Funcția activă eset semnali­zată de indicatorul aprins. Dacă funcția este activă, aparatul nu reacțio­nează la apăsarea butoanelor, nici la apăsarea butonului ON/OFF!
Indicatorul luminos Tank Full se aprinde, dacă rezervorul s-a umplut ori
nu se aă la locul său.
Aparatul, la temperaturi sub 18°C, la cca 25 minute, timp de 5 minute
se decongelează. În acest timp indicatorul Defrost se aprinde. Nu opriți
aparatul în timp ce se decongelează.

REZERVORUL DE APĂ

Aparatul se oprește dacă rezervorul este plin sau nu se aă la locul său. In­dicatorul luminos roșu Tank Full se aprinde și aparatul emite semnal sonor
timp de 20 de secunde. LED-urile de indicare (9) de sub mâner luminează
cu roșu.

Golirea rezervorului (g. 3.)

- Înainte de golirea rezervorului scoateți aparatul de sub tensiune prin
îndepărtarea ștecherului din priză!

- Prindeți rezervorul (5) de ambele părți și extrageți-l din aparat.

- Turnați încet apa cumulată, apoi reașezați rezervorul în aparat.

Drenare continuă

Dacă veți folosi dezumidicatorul continuu pe o perioadă mai lungă, puteți
utiliza tubul de drenaj (8). Dacă utilizați aparatul cu tubul de drenaj, rezervo­rul trebuie să e la locul său.

- Înainte de conectarea tubului de drenaj scoateți aparatul de sub tensiu­ne prin extragerea ștecherului din priză!

- Dacă veți folosi tubul de drenaj, conectați de locul indicat în g. 1. Pentru
acesta trebuie să îndepărtați dopul din plastic de pe spatele aparatului.

- Asigurați-vă că tubul de drenaj nu se va înfunda, nu se va întrerupe ori
apa nu va îngheța în acesta.

DATE TEHNICE

capacitate dezumidicare: 10 L / 24 h (30°C, RH: 80%)
5 L / 24 h (27°C, RH: 60%)
tensiune: AC 220-240 V ~
frecvența: 50 Hz
putere nominală: 200 W (27°C, RH: 60%)
consum de curent nominal: 1.25 A (27°C, RH: 60%)
putere maximă: 245 W (32°C, RH: 90%)
consum de curent maxim: 1.40 A (32°C, RH: 90%)
presiune maximă de aspirație: 1,2 MPa
presiune maximă laterală: 2,5 MPa
agent de răcire: R290 / 35 g
EQV CO2: 0,0001 t
GWP R290: 3
temperatura ambientală: 5 – 32 °C
nivel de zgomot: 45 dB(A)
volum rezervor: 2,2 L
lungime tub drenaj: 30 cm
ux de aer: 120 m3/h
dimensiuni: 284 x 480 x 240 mm
greutate: 9 kg

68

SRB MNE

Odvlaživanje

OSOBINE

Uređaj smanjuje vlažnost vazduha u prostoriji i smanjuje rizik od pojave ple­sni. Uređaj uvlači vlažan vazduh iz prostorije i uz pomoć ugrađenog kom­presora i uređaja za isparivanje odstranjuje višak vlažnosti iz vazduha koji
se sa zadnje strane uređaja vraća nazad u prostoriju. Uređaj odstranjenu
vlagu skladišti u svom rezervoaru za vodu ili se može direktno odstraniti uz
pomoć priključene cevi. Zbog principa rada uređaj nije pogodan za podi­zanje vlažnosti vazduha prostorije.

• preporučena dimenzija prostorije 10-20 m2 • 5 režima rada (Dehumidify,
Automatic, Continuous, Fast Dry Clothes, Fan) • zaštita od dece • memori­sanje poslednjih podešavanja • podesiv željeni nivo vlažnosti vazduha (30
% - 80 % RH) • 1 - 24 sati, podesivo vreme isključenja po satima • kapacitet
rezervoara 2,2 litara, indikacija punog rezervoara • u priboru opcionalna
odvodna cev

UPOTREBA

Uređaj se uključuje tasterom ON/OFF. Na indikatoru će se pojaviti aktuel­na vlažnost vazduha prostorije. Uređaj će da radi sa poslednjim podešava­njima pre isključenja i poslednje podešenim obrtajem ventilatora.

Uređaj vlažnost vazduha prikazuje LED diodama (9) koji se nalaze ispod
drške:
crveno svetlo previsoka vlažnost vazduha
zeleno svetlo vlažnost vazduha je idealna
plavo svetlo presuv vazduh prostorije

Režim rada se može odabirati tasterom MODE i strelicama ∧ i ∨. Odabrani
režim rada će se aktivirati nakon 5 sekundi ili ponovnim pritiskom tasera
MODE.
DEHUMIDIFY: U ovom režimu se može podesiti željena vlažnost 30% –
80%, sa koracima od 5%. Podešavanje se radi tasterima ∧ i ∨, podešena
vrednost će se pojaviti trepćući na displeju. Nakon podešavanja displej će
da se vrati u normalan položaj i prikazivaće aktuelnu vlažnost vazduha
prostorije. Kompresor i ventilator će se uključivati samo ako je podešena
vrednost +3% RH od aktuelne vrednosti. U slučaju RH -3% kompresor se
automatski isključuje, ventilator će još da radi narednih 3 minute pa će se
potom i on isključiti. Brzina obrtaja ventilatora se može podesiti tasterom
FAN.
AUTOMATIC: U ovom režimu će uređaj nastoji da postigne fabrički pode­šenu vlažnost vazduha 55 % RH koja se ne može menjati. U ovom režimu
broj obrtaja ventilatora uređaj sam reguliše.
CONTINUOUS: Vlažnost vazduha i spor obrtaj ventilatora se ne mogu me­njati, kompresor neprestano radi.
FAST DRY CLOTHES: Uređaj radi sa maksimalnim brojem obrtaja ventila­tora da bi se postigao maksimalni efekat odvlaživanja. Vlažnost vazduha i
visoki broj obrtaja ventilatora se ne mogu menjati.
FAN: Radi samo ventilator sa podesivim obrtajem.

Pritiskom tastera TIMER moguće je podešavanje vremena automatskog
isključenja uređaja 1-24 sati sa rezolucijiom od sat vremena. Podešavanje
se radi tasterima ∧ i ∨. Podešeno vreme će se trepćući pojaviti na displeju.
Vrdnost 00 znači isključenu funkciju. Ako je tajmer aktiviran, svetli crveni TI­MER indikator, preostalo vreme se može proveriti pritiskom tastera TIMER.

Uključivanje i isključivanje kompresora se radi automatski u zavisnosti od
odabranog režima rada i podešene vlažnosti vazduha. Ako je kompresor
aktivan na izduvnom otvoru uređaja izlazi topao vazduh što je normalna po­java i nije greška uređaja. Uključivanje i isključivanje kompresora prethodi
blaga vibracija što ubrzo nakon uključenja prestaje.

ODVLAŽIVAČ VAZDUHA

Uređaj poseduje i zaštitu za decu koja se može aktivirati i deaktivirati
istovremenim pritiskom tastera ∧ i ∨. Na aktivnost funkcije ukazuje simbol

. Ako je funkcija aktivna uređaj neće da reaguje na pritiske tastera, ne

reaguje ni na taster ON/OFF!

Ako je rezervoar pun ili ako nije na svom mestu, uključiće se indikator
Tank Full.

U slučaju temperature prostorije ispod 18°C, uređaj će otprilike da se
isključi na svakih 25 minuta i neće raditi oko 5 minuta dok se njengovi de­lovi ne odmrznu. U ovoj fazi će da svetli indikator Defrost. U ovoj fazi ne
isključujte uređaj.

REZERVOAR ZA VODU

Uređaj ne radi ako je rezervoar pun ili ako nije na svom mestu. U oba slu­čaja svetli crvena Tank Full indikatorska lampica i čuje se zvučni signal 20
sekundi. LED diode (9) ispod drške će treptati crvenom bojom.

Prežnjenje rezervoara (3. skica)

- ,Pre pražnjenja rezervoara uređaj isključite iz struje!

- Razervoar (5) uhvatite sa dve strane i izvucite ga iz ležišta.

- Izlijte nakupljenu vodu i pažljivo vratite rezervoar na mesto.

Neprekidno odvođenje vode

Ukoliko se uređaj duže vreme koristi, za odvod vode se može koristiti i prilo­žena cev za odvod vode (8). U slučaju da se koristi odvodna cev, rezervoar
i dalje treba da stoji na svom mestu.

- Pre postavljanja odvodne cevi, uređaj isključite iz struje!

- Ukoliko želite koristiti odvodnu cev, montirajte je prema skici 1. Za mon­tažu odvodne cevi treba izvaditi gumeni čep sa zadnje strane.

- Obezbedite slobodan otok vode, cev ne sme da se zalomi i voda ne
sme da se smrzne u njoj.

TEHNIČKI PODACI

kapacitet: 10 L / 24 h (30°C, RH: 80%)
5 L / 24 h (27°C, RH: 60%)
radni napon: AC 220-240 V ~
frekvencija: 50 Hz
nazivna snaga: 200 W (27°C, RH: 60%)
nazivna struja: 1.25 A (27°C, RH: 60%)
maks. snaga: 245 W (32°C, RH: 90%)
maks. struja: 1.40 A (32°C, RH: 90%)
maks. usisni pritisak: 1,2 MPa
maks. izduvni pritisak: 2,5 MPa
rashladna tečnost: R290 / 35 g
EQV CO2: 0,0001 t
GWP R290: 3
radna temperatura: 5 – 32 °C
buka: 45 dB(A)
rezervoar: 2,2 L
dužina odvodne cevi: 30 cm
količina vazduha: 120 m3/h
dimenzije: 284 x 480 x 240 mm
neto masa: 9 kg

69

ELEKTRICKÝ ČAJOVAR, S TERMOSTATEM

SPECIFIKACE

Odvlhčovač vzduchu snižuje vlhkost vzduchu v prostorách s vysokou vlh­kostí vzduchu a současně také eliminuje pravděpodobnost vzniku plísně.
Přístroj nasává vlhký vzduch, ze kterého je následně pomocí kompresoru
a zvlhčovače extrahována vlhkost. Vlhkost obsažená ze vzduchu je shro­mažďována do nádrže na vodu nebo je možné ji plynule odvádět pomocí
hadice. Z principu fungování odvlhčovače vyplývá, že přístroj není určen ke
zvyšování vlhkosti vzduchu v místnosti.

• doporučená velikost místnosti: 10-20 m2 • 5-různých provozních režimů
(Dehumidify, Automatic, Continuous, Fast Dry Clothes, Fan) • dětský zá­mek • uložení posledního nastavení do paměti • možnost nastavení poža­dované vlhkosti vzduchu (30 % - 80 % RH) • časované vypínání v rozsahu
1 až 24 hodin, nastavitelné po hodině • nádrž na vodu s objemem 2,2 litru,
světelná kontrolka signalizující naplnění nádrže na vodu • v příslušenství
hadice na odvádění vody

POUŽITÍ

Přístroj zapnete stisknutím tlačítka ON/OFF. Na displeji bude vyobraze­na aktuální hodnota relativní vlhkosti vzduchu v místnosti. Přístroj bude
aktivován v naposledy používaném provozním režimu a rychlosti otáček
ventilátoru.

Zařízení zobrazuje aktuální stav vlhkosti v místnosti s barevnými LED dio­dami (9) umístěnými vpředu, pod držadlem pro přenášení:
červené světlo příliš vysoká vlhkost
zelené světlo je ideální vlhkost
modré světlo příliš suchý vzduch v místnosti

Stisknutím tlačítka MODE začne blikat aktuální provozní režim, změnu
můžete provést pomocí tlačítek označených šipkami ∧ a ∨. Zvolený pro­vozní režim se aktivuje po uplynutí 5 vteřin, nebo daný režim můžete spustit
okamžitě stisknutím tlačítka MODE.
DEHUMIDIFY: V tomto provozním režimu je možné nastavovat požado­vanou hodnotu vlhkosti vzduchu v rozsahu 30% až 80%, a to v krocích po
5%. Tlačítky ∧ a ∨ můžete zvyšovat nebo snižovat požadovanou hodno­tu vlhkosti vzduchu, hodnoty budou vyobrazeny blikáním na displeji. Po
dokončení nastavení se vyobrazení na displeji vrátí na zobrazení aktuální
hodnoty vlhkosti vzduchu. Kompresor a ventilátor se zapnou v případě na­stavené hodnoty +3% RH. V případě hodnoty RH -3% se kompresor vy­pne, ventilátor bude ještě po dobu 3 minut v provozu, potom se vypne. Níz­kou nebo vysokou rychlost otáček ventilátoru zvolíte pomocí tlačítka FAN.
AUTOMATIC: V tomto provozním režimu je přístroj výrobcem nastaven na
dosažení úrovně 55% RH, hodnotu relativní vlhkosti vzduchu nelze v tomto
případě měnit. Rychlost ventilátoru volí přístroj, nelze ji nastavovat.
CONTINUOUS: Hodnotu vlhkosti vzduchu a nízkou rychlost otáček ventilá­toru nelze nastavovat, kompresor funguje plynule.
FAST DRY CLOTHES: Přístroj funguje při maximálním počtu otáček
ventilátoru, čímž je zajištěna maximálně dosažitelná odvlhčovací kapaci­ta. Hodnotu vlhkosti vzduchu a vysokou rychlost otáček ventilátoru nelze
nastavovat.
FAN: Funguje jenom ventilátor, při nastavitelném počtu otáček.

Po stisknutí tlačítka TIMER můžete pomocí tlačítek ∧ a ∨ nastavit časo­vač pro vypnutí v hodinových intervalech po dobu 1-24 hodin. Nastavená
hodnota na displeji bliká. Hodnota 00 znamená, že časovač je vypnutý. Na­stavený čas pro vypnutí je indikován červenou kontrolkou TIMER, zbývající
čas lze zkontrolovat stisknutím tlačítka TIMER.

Přístroj je vybaven funkcí dětského zámku, který můžete zapnout a
vypnout současným delším stisknutím tlačítka ∧ a ∨. Funkce dětského
zámku je signalizována světelnou kontrolkou . V případě zapnuté funkce
dětského zámku přístroj nebude reagovat na stisknutí tlačítek, a to ani na
tlačítko ON/OFF!

Světelná kontrolka Tank Full se rozsvítí, jestliže je nádrž na vodu plná
nebo není na svém místě.

V případě teploty pod 18°C se bude přístroj přibližně každých 25 minut po
dobu 5 minut odmrazovat. Během této funkce bude svítit kontrolka Defrost.
Po odmrazení přístroj nevypínejte.

NÁDRŽKA NA VODU

Spotřebič se zastaví, když je nádrž na vodu plná nebo na místě. Rozsvítí se
červené světlo Tank Full a zařízení vydává zvukovou signalizaci po dobu 20
sekund. Kontrolky (9) pod nosnou rukojetí blikají červeně.

Vyprázdnění nádrže na vodu(3. obrázek)

- Před vyprázdněním nádrže na vodu přístroj odpojte z elektrické sítě
vytažením ze zásuvky ve zdi!

- Nádrž na vodu uchopte na obou stranách (5) a potom ji vyjměte z pří­stroje.

- Shromážděnou vodu pomalu vylijte a potom nádrž na vodu opatrně
vraťte zpátky na místo.

Plynulé odvádění vody

Jestliže budete přístroj k odvlhčování vzduchu používat delší dobu, pou­žívejte k odvádění vody hadici dodávanou v příslušenství (8). I v případě
používání hadice na odvádění vody musí být nádrž na vodu na svém místě.

- Před zapojením hadice na odvádění vody přístroj odpojte z elektrické
sítě vytažením ze zásuvky ve zdi!

- Jestliže chcete používat hadici na odvádění vody, pak hadici zapojte
na místo podle vyobrazení na obrázku číslo 1. Předtím však musíte
vytáhnout pryžovou zátku umístěnou na zadní straně přístroje.

- Zajistěte, aby nedošlo k ucpání nebo zlomení hadice na odvádění vody,
respektive k zamrznutí vody v hadici.

TECHNICKÉ PARAMETRY

kapacita odvlhčování: 10 L / 24 h (30°C, RH: 80%)
5 L / 24 h (27°C, RH: 60%)
napětí: AC 220-240 V ~
frekvence: 50 Hz
nominální příkon: 200 W (27°C, RH: 60%)
nominální spotřeba proudu: 1.25 A (27°C, RH: 60%)
max. příkon: 245 W (32°C, RH: 90%)
max. spotřeba proudu: 1.40 A (32°C, RH: 90%)
max. tlak na straně sání: 1,2 MPa
max. tlak na straně výstupu: 2,5 MPa
chladící médium: R290 / 35 g
EQV CO2: 0,0001 t
GWP R290: 3
teplota okolního prostředí: 5 – 32 °C
hlučnost: 45 dB(A)
rozměry nádrže na vodu: 2,2 l
délka hadice na odvádění vody: 30 cm
proudění vzduchu: 120 m3/h
rozměry přístroje: 284 x 480 x 240 mm
netto hmotnost: 9 kg

70

HR

BiH

Odvlaživač
ZNAČAJKE

Odvlaživač zraka smanjuje vlažnost u prostorijama s visokom razinom
vlažnosti, a ujedno smanjuje vjerojatnost pojave plijesni. Uređaj uvlači
vlažni zrak, a zatim pomoću ugrađenog kompresora i isparivača izvlači
paru. Pare ( kondenz ) izvučene iz zraka sakupljaju se u spremniku vode
uređaja ili se mogu odvoditi odvodnom cijevi. Zbog svog principa rada nije
prikladan za povećanje vlažnosti prostorije.

• preporučena veličina prostorije 10-20 m2 • 5-načina rada (Odvlaživanje,
Automaski, Kontinuiran, Brzo Sušenje Odjeće, Ventilator • zaštita za djecu

• memorija zadnje postavke • podesiva vlažnost (30 % - 80 % RH) • 1 - 24
satni timer, mogućnost isključivana po satu • spremnik za vodu 2,2 litra,
svjetlosni indikator nivoa vode u spremniku • pribor, dodatna odvodna cijev

UPORABA

Uređaj se može uključiti pritiskom na tipku ON / OFF. Na zaslonu se vidi
trenutna relativna vlaga prostorije. Uređaj počinje raditi u posljednjem
korištenom načinu rada i brzini ventilatora.

Uređaj označava status vlage u sobi LED svjetlom u boji (9) na prednjoj
strani, ispod ručke za nošenje:
crveno svjetlo visoka vlažnost
zelena svjetlost idealna vlažnost
plava svjetlost previše suh zrak u prostoriji

Pritiskom na tipku MODE, trenutni način rada počinje treptati i može se
mijenjati strelicama ∧ i ∨. Odabrani način aktivira se nakon 5 sekundi ili se
može potvrditi ranije pomoću tipke MODE.
ODVLAŽIVANJE: U ovom načinu rada vlažnost se može postaviti od
30% do 80% u koracima od 5%. Pomoću tipki ∧ i ∨ povećajte ili smanjite
vlažnost koja će bljeskati na zaslonu. Nakon podešavanja, zaslon se vraća
na trenutni prikaz vlage. Kompresor i ventilator su uključeni u postavljenom
+ 3% RH. Kod postavljenih RH -3%, kompresor se isključuje, ventilator radi
još 3 minute, a zatim se zaustavlja. Niska ili visoka brzina ventilatora mogu
se odabrati tipkom FAN.
AUTOMATSKO: U ovom načinu rada uređaj želi doseći tvornički postavljenu
razinu od 55% RH, željena vlaga se ne može promijeniti. Brzinu ventilatora
odabire uređaj i ne može se podesiti.
KONTINUIRANO: Vlažnost i mala brzina ventilatora ne mogu se podesiti,
kompresor radi neprekidno.
BRZO SUŠENJE ODJEĆE: Aparat radi s maksimalnom brzinom
ventilatora, pružajući maksimalni kapacitet odvlaživanja. Vlažnost i velika
brzina ventilatora ne mogu se podesiti.
VENTILATOR: Samo ventilator radi podesivom brzinom.

Nakon pritiska na tipku TIMER, pomoću tipki ∧ i ∨ možete namjestiti tajmer
u satima u trajanju od 1-24 sata. Na zaslonu trepće postavljena vrijednost.
Vrijednost 00 znači da je tajmer isključen. Uključeni tajmer isključivanja
označen je crvenom lampicom TIMER, preostalo vrijeme možete provjeriti
pritiskom na tipku TIMER.

Uključivanje i isključivanje kompresora upravlja se načinom rada uređaja
i postavljenoj vlažnosti. Kada kompresor radi, topli zrak izlazi iz izlaznog
otvora, što je prirodna pojava, a ne kvar uređaja. Uključivanje i isključivanje
kompresora prati lagana vibracija u trajanju od nekoliko sekundi, koja
nestaje nastavljanjem rada.

ODVLAŽIVAČ ZRAKA

Uređaj ima funkciju zaštita za djecu koja se može uključiti i isključiti
pritiskom tipki ∧ i ∨ zajedno. Funkcija zaštita za djecu se potvrđuje
svjetlosnim indikatorom.

Kad se aktivira zaštita za djecu, uređaj ne reagira na pritiskanje tipki, niti
na tipku za ON / OFF.
Kada svijetli indikator Spremnik pun, spremnik za vodu je pun ili nije na
svom mjestu.

Na temperaturama nižim od 18 °C, aparat odmrzava otprilike 5 minuta
svakih 25 minuta. U međuvremenu, žaruljica odmrzavanje svijetli. Ne
isključujte uređaj tijekom odmrzavanja.

SPREMNIK ZA VODU

The appliance stops when the water tank is full or out of place. Crveno
svjetlo indikatora Spremnik pun svijetli, a uređaj emituje beep zvuk 20
sekundi. LED indikator (9) ispod ručke za nošenje treperi crveno.
Praznjenje spremnika vode (Slika 3.)

- Prije pražnjenja spremnika za vodu, isključite uređaj i izvucite utikač
iz el.utičnice.

- Držite spremnik za vodu (5) s obje strane i izvucite ga iz uređaja.

- Polako izlijte prikupljenu vodu, a zatim pažljivo gurnite spremnik za vodu
na svoje mjesto.

Kontinuirana odvodnja vode

Ako duže vrijeme koristite uređaj, s uređajem, možete koristiti odvodnu
cijev (8). Ako koristite odvodnu cijev, spremnik za vodu također mora biti
na mjestu.

- Prije spajanja odvodne cijevi, isključite uređaj i izvucite utikač iz
el.utičnice.

- Ako želite koristiti odvodnu cijev, spojite je na mjesto prikazano na slici

1. Da biste to učinili, izvucite gumeni čep na stražnjoj strani uređaja.

- Vodite računa da odvodna cijev nije blokirana, da nije pukla ili da voda
u njoj nije smrznuta.

SPECIFIKACIJE

kapacitet odvlaživanja: 10 L / 24 h (30°C, RH: 80%)
5 L / 24 h (27°C, RH: 60%)
napon: AC 220-240 V ~
frekvencija: 50 Hz
nominalna snaga: 200 W (27°C, RH: 60%)
nominalna struja: 1.25 A (27°C, RH: 60%)
max. snaga: 245 W (32°C, RH: 90%)
max. struja: 1.40 A (32°C, RH: 90%)
max. usisni pritisak: 1,2 MPa
max. ispušni pritisak: 2,5 MPa
rashladno sredstvo: R290 / 35 g
EQV CO2: 0,0001 t
GWP R290: 3
radna temperatura: 5 – 32 °C
razina buke: 45 dB(A)
spremnik za vodu: 2,2 L
dužina odvodne cijevi: 30 cm
protok zraka: 120 m3/h
dimenzije uređaja: 284 x 480 x 240 mm
net. težina: 9 kg

71

DHM 10LR

Producer / gyártó / výrobca / producător / proizvođač / výrobce / proizvođač / producent:

SOMOGYI ELEKTRONIC® • H – 9027 • Győr, Gesztenyefa út 3. • www.somogyi.hu

Ul. gen. Klapku 77, 945 01 Komárno, SK • Tel.: [phone] • www.somogyi.sk

Cluj-Napoca, judeţul Cluj, România, Str. Prof. Dr. Gheorghe Marinescu, nr. 2, Cod poştal: 400337

Distribútor: SOMOGYI ELEKTRONIC SLOVENSKO s. r. o.

Distribuitor: S.C. SOMOGYI ELEKTRONIC S.R.L.

J12/2014/13.06.2006 C.U.I.: RO 18761195

Tel.: [phone], Fax: [phone] • www.somogyi.ro

Jovana Mikića 56, 24000 Subotica, Srbija • Tel:[phone] • www.elementa.rs

Zemlja uvoza: Mađarska • Zemlja porekla: Kina • Proizvođač: Somogyi Elektronic Kft.

Industrijska c. 5, 10360 Sesvete, Hrvatska • Tel: [phone] • www.zed.hr

M.Spahe 2A/30, 72290 Novi Travnik, BiH • Tel: [phone] • www.digitalis.ba

Proizvođač: Somogyi Elektronic Kft, Gesztenyefa ut 3, 9027 Gyor, Mađarska

Uvoznik za SRB: ELEMENTA d.o.o.

Uvoznik za HR: ZED d.o.o.

Uvoznik za BiH: DIGITALIS d.o.o.
