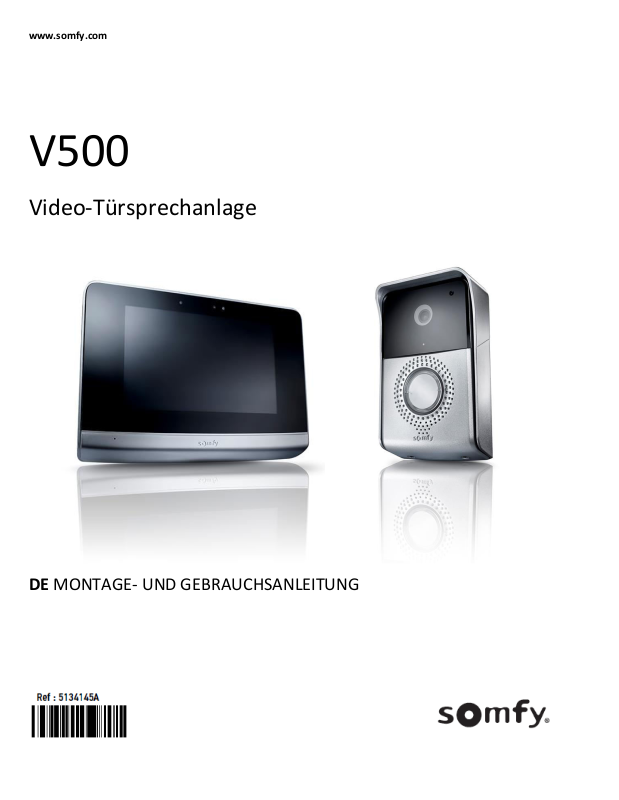

www.somfy.com
V500
Video-Türsprechanlage
DE MONTAGE- UND GEBRAUCHSANLEITUNG
V500
INHALTSVERZEICHNIS
Deutsche Übersetzung des Handbuchs
DE
1 WILLKOMMEN 2
1.1 Wer ist Somfy? 2
1.2 Kundenservice 2
2 WICHTIGE HINWEISE SICHERHEIT 2
2.1 Allgemeines 2
2.2 Allgemeine Sicherheitshinweise 2
2.3 Installationsbedingungen 2
2.4 Recycling 3
2.5 Bedeutung der Symbole auf dem Netzteil 3
3 PRODUKTBESCHREIBUNG 3
3.1 Bestandteile des Satzes 3
3.2 Produktüberblick 3
3.2.1 Innenstation 4
3.2.2 Außenstation 5
3.3 Typische Installationen 6
4 INSTALLATION DER INNENSTATION 7
5 INSTALLATION DER AUSSENSTATION 8
5.1 Verdrahtung der Außenstation 8
5.1.1 Anschluss eines Somfy-Toröffnungssystems 9
5.1.2 Anschluss an einen elektrischen Türöffner 9
5.2 Anbringen des Namensschildes 9
5.3 Einschalten der Anlage 10
6 BENUTZERSCHNITTSTELLE 10
6.1 DIE VIDEO-TÜRSPRECHANLAGE 10
6.1.1 Startseite 10
6.1.2 Entgegennahme einer Besucheranfrage 11
6.1.3 Kommunikation mit einer zweiten Innenstation (interne Kommunikation) 12
6.1.4 Verwaltung der Besucheraufnahmen 12
6.1.5 Allgemeine Einstellungen 13
6.2 DIE SOMFY-RTS-FUNKFERNSTEUERUNG 14
6.2.1 Startseite 15
6.2.2 Hinzufügen eines Somfy-RTS-Geräts 15
6.2.3 Löschen eines Somfy-RTS-Geräts 16
7 WARTUNG 16
7.1 Reinigung 16
8 TECHNISCHE DATEN 16
Copyright © 2017 Somfy SAS. All rights reserved. 1
DE
V500
1 WILLKOMMEN
Wir bedanken uns für das Vertrauen, das Sie uns mit dem Kauf eines Somfy Produkts entgegenbringen.
1.1 Wer ist Somfy?
Somfy entwickelt, produziert und vertreibt intelligente Steuerungen, Antriebe und Sensorik für den Bereich
der Haustechnik. Ob Steuerungen oder Antriebe für Jalousien, Rollläden, Markisen, Garagen- und Hoore, Heizung, Beleuchtung
oder Alarmzentralen: alle Somfy-Produkte sollen Ihre Erwartungen in Bezug auf Sicherheit, Komfort und Energieeinsparung erfüllen.
Die Qualität der Somfy-Produkte wird permanent weiterentwickelt, und es ist die Zuverlässigkeit der Produkte,
die das Ansehen von Somfy begründet. Somfy ist weltweit ein Synonym für Innovation und technisches Know-how.
1.2 Kundenservice
Sie gut kennen, für Sie da sein, Ihren Erwartungen entsprechen – das ist die Unternehmensphilosophie von Somfy.
Wenn Sie Ausküne bezüglich der Wahl, des Kaufs oder der Installation von Somfy-Systemen wünschen, können Sie Ihren Somfy-
Installateur um Rat fragen oder direkt Kontakt mit dem Somfy Kundendienst aufnehmen, der Ihnen gern behilflich ist.
Technischer Kundenservice Somfy GmbH : www.somfy.de
2 WICHTIGE HINWEISE SICHERHEIT
2.1 Allgemeines
Lesen Sie diese Montageanleitung und die Sicherheitshinweise aufmerksam durch, bevor Sie mit der Installation dieses Somfy
Produkts beginnen. Befolgen Sie alle Anweisungen dieser Anleitung und bewahren Sie diese Anleitung auf, solange Ihr Produkt in
Betrieb ist.
Diese Anleitung beschreibt die Installation und Inbetriebnahme dieses Produkts.
Jede Installation oder Verwendung außerhalb des von Somfy definierten Einsatzbereiches ist nicht bestimmungsgemäß. Für Schäden
und Mängel, die durch Nichtbeachtung der Anleitungen und Hinweise entstehen, ist die Haung von Somfy ausgeschlossen.
Somfy kann für Norm- und Standardänderungen, die nach Veröffentlichung dieser Anleitung vorgenommen wurden, nicht zur
Verantwortung gezogen werden.
Hiermit erklärt SOMFY, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen
relevanten Vorschrien der Richtlinie 2014/53/UE befindet. Eine Konformitätserklärung wird unter der Internet-Adresse www.somfy.
com/ce (V500 door phone) bereitgestellt.
Die in dieser Anleitung enthaltenen Abbildungen sind nicht bindend.
2.2 Allgemeine Sicherheitshinweise
Lassen Sie Kinder nicht mit dem Produkt spielen.
Tauchen Sie das Produkt niemals in Flüssigkeit.
Dieses Produkt ist nicht dafür vorgesehen, von Personen (einschl. Kindern) mit eingeschränkten physischen, sensorischen oder
mentalen Fähigkeiten bzw. ohne ausreichende Erfahrung und Sachkenntnis benutzt zu werden, ausgenommen sie werden durch eine
für ihre Sicherheit verantwortliche Person beaufsichtigt oder erhielten zuvor Anweisungen hinsichtlich der Bedienung des Produkts.
2.3 Installationsbedingungen
Die Funkreichweite wird durch die Regulierungsnormen für Funkgeräte eingeschränkt.
Die Funkreichweite hängt stark von den Umgebungsbedingungen ab: Große stromführende Geräte in der Nähe des Installationsorts
oder die für die Erstellung der Mauern und Wände verwendeten Materialien können zu Störungen führen.
Die Verwendung von Funkgeräten (z.B. eines Hifi-Funkkopfhörers) mit der selben Frequenz kann Interferenzen verursachen und die
Leistungen des Produkts einschränken.
Die Kamera der Außenstation dient ausschließlich der Identifizierung eines Besuchers. In jedem Fall sollte sie nicht zur Überwachung
der Straße verwendet werden. Zum Schutz der Persönlichkeitsrechte ist es untersagt, Personen ohne ihr Wissen zu fotografieren. Die
Erstellung von Aufnahmen darf die Privatsphäre anderer nicht verletzen.
Verwenden Sie dieses Produkt unter Beachtung der geltenden rechtlichen Bestimmungen. Die Verwendung der Kamera der
Außenstation erfolgt unter der ausschließlichen Verantwortung und Aufsicht des Benutzers.
Somfy übernimmt keine Haung für den Gebrauch, der von dieser Kamera gemacht werden könnte.
2 Copyright © 2017 Somfy SAS. All rights reserved.
V500
2.4 Recycling
Entsorgen Sie das Produkt nicht mit dem Hausmüll. Entsorgen Sie es entsprechend den geltenden Vorschrien im Handel
oder den kommunalen Sammelstellen, um es dem Recycling zuzuführen.
2.5 Bedeutung der Symbole auf dem Netzteil
Das mit dem Produkt ausgelieferte Netzteil
muss an einem geschützten und trockenen
Ort installiert werden.
Das mit dem Produkt ausgelieferte Netzteil
verfügt über eine doppelte Isolierung und
muss deshalb nicht geerdet werden.
Gleichstrom
Wechselstrom
3 PRODUKTBESCHREIBUNG
3.1 Bestandteile des Satzes
7
2
9
6
5
DE
4
1
3
8
Nummer Bezeichnung Anzahl
1 Innenstation mit integrierter Micro-SD-Karte 1
2 Wandhalterung Innenstation 1
3 Steckernetzteil Innenstation 1
4 Außenstation 1
5 Regenschutzabdeckung 1
6 Schrauben und Dübel zur Befestigung von Innen- und Außenstation 5 + 5
7 Torx-Schlüssel 1
8 Namensschild 2
9 Micro-SD-Kartenadapter für PC/Mac 1
3.2 Produktüberblick
Die Video-Türsprechanlage besteht aus einer Innen- und einer Außenstation. Der Anschluss der Innenstation an die Außenstation
erfolgt über 2 Leiter und der Netzanschluss befindet sich an der Innenstation (siehe „3.3 Typische Installationen“).
Copyright © 2017 Somfy SAS. All rights reserved. 3
DE
V500
3.2.1 Innenstation
Die Innenstation ist mit einem Somfy-RTS-Funksender (Radio Technology Somfy) ausgestattet. Diese Funkfernsteuerung lässt sich zur
Bedienung aller Gebäudetechnikprodukte verwenden, die über einen Somfy-RTS-Funkempfänger verfügen (Garagentore, Einfahrtstore,
Beleuchtung, Rollläden, Markisen usw.).
Diese Steuerung lässt sich über das Menü des Touchscreens aufrufen.
2 67
M- M+- + M- M+
1
3
Position Bezeichnung Beschreibung
Touchscreen
1
2
3
4
5
6
7
8
Bewegungs-/
Präsenzmelder
Mikrofon
Lautsprecher
Anschlussklemmen
Micro-SD-
Kartenleser
Leuchtdiode
Temperatursensor
Erlaubt die Wiedergabe von aktuellen und verpassten Besucheraufzeichnungen, die Steuerung
der verdrahteten und drahtlosen Bediengeräte, die Vornahme von Einstellungen usw.
Erlaubt die automatische Beleuchtung des Bildschirms bei der Erkennung der Präsenz eines
Besuchers.
Ermöglicht das Sprechen mit einem Besucher an der Außenstation.
Ermöglicht das Hören eines Besuchers an der Außenstation.
5-1 : Anschluss an das Netzteil.
5-2 : Anschluss an die Außenstation.
5-3 : Anschluss an eine zweite Innenstation (optional).
Erlaubt die Aufzeichnung von Fotos über die Kamera der Außenstation und die Auswahl
eines benutzerdefinierten Klingeltons im MP3-Format.
Anmerkung: Die Innenstation wird mit einer vorinstallierten Micro-SD-Karte ausgeliefert.
Erlaubt die Überprüfung der Verdrahtung bei der Inbetriebnahme sowie die Aufzeichnung von
Besucheranfragen in Abwesenheit.
Erlaubt die Anzeige der Raumtemperatur auf dem Bildschirm.
229,5 18,8
4 58
5-1
5-2
5-3
(1)
(1) Tiefe mit Wandhalterung
149,6
4 Copyright © 2017 Somfy SAS. All rights reserved.
V500
3.2.2 Außenstation
Die Außenstation kann an einen Torantrieb und an einen elektrischen Türöffner (12 V AC/DC - maximal 800 mA) angeschlossen
werden.
Das Tor und die Schlupür lassen sich über die Innenstation der Video-Türsprechanlage öffnen und schließen.
32 5
1
DE
4
7
6
10
8
9
Position Bezeichnung Beschreibung
1 Regenschutzabdeckung Schützt die Kamera vor Regen und Sonne.
2 Kamera Filmt den Besucher und überträgt die Aufnahme an die Innenstation.
3 Infrarot-Leuchtdiode Erlaubt die Aufnahme von Besuchern bei Nacht.
4 Helligkeitssensor Erlaubt die automatische Einschaltung der Infrarot-Leuchtdioden in der Nacht.
5 Mikrofon Ermöglicht dem Besucher, mit der Person an der Innenstation zu sprechen.
6 Lautsprecher Ermöglicht dem Besucher, die Person an der Innenstation zu hören.
Hintergrundbeleuchtetes
Namensschild
7
Hintergrundbeleuchtete
Klingeltaste
Beschreibbares Etikett zur Anbringung des Namens.
Beim Drücken dieser Taste durch den Besucher erfolgt ein Klingelton an der
Innenstation. Die Kamera wird aktiviert und der Monitor der Innenstation
schaltet sich ein.
8 Lautsprecher-Lautstärkeregler Regelt die Lautstärke des Lautsprechers der Außenstation.
Anschlussklemmen Erlauben den Anschluss an die Innenstation, an einen Torantrieb und an einen
9
Vandalismus-Schutzschrauben Sichern der Außenstation vor unbefugtem Öffnen, da sie nur mit einem
10
105 mm
elektrischen Türöffner.
Spezialschraubenzieher abgezogen werden können.
(2)
54
(2)
(2)
165
Copyright © 2017 Somfy SAS. All rights reserved. 5
(2) Maße mit
Regenschutzabdeckung
DE
3.3 Typische Installationen
230 V AC
230 V AC
2 Kabel
Optional
Entfernung zwischen
Außenund Innenstation
Weniger als 100 m Min. 2 x 0,5 mm²
Zwischen 100 m und max.
Min. 2 x 0,75 mm²
150 m
2 Kabel
2 Kabel
V500
Zu verwendende
Aderquerschnitte
2 Kabel
Anmerkung: Wir empfehlen, die Kabel der Video-Türsprechanlage über einen anderen Kabelkanal zu verlegen als die Netzkabel.
Die Kabel sind nicht im Lieferumfang enthalten.
50 m max.
2 m max.
230 V AC
8 m
max.
230 V AC
8 m
max.
230 VAC 230 VAC
2 x 0,75 mm² : 150 m max.
2 x 0,5 mm² : 100 m max.
Abzweigdosen: Max. 2
2 x 0,50 mm² : 100 m max.
2 x 0,75 mm² : 150 m max.
6 Copyright © 2017 Somfy SAS. All rights reserved.
V500
+
-
4 INSTALLATION DER INNENSTATION
[1]. Befestigen Sie die Wandhalterung der Innenstation an der Wand.
Wichtig: Die Befestigungslaschen der Innenstation müssen nach vorne
zeigen.
Anmerkung: Zum Anschluss an die Innenstation müssen alle Leiter durch
die Wandhalterung geführt werden.
[2]. Ziehen Sie die DC-Anschlussklemme (5-1) auf der Rückseite der
Innenstation heraus und schließen Sie das Kabel des Netzteils
an diese Klemme an: Den weiß-grauen Draht links (+) und den
schwarzen Draht rechts (-).
Wichtig: Verwenden Sie zum Anschluss der Innenstation nur das
mitgelieferte Netzteil.
[3]. Verbinden Sie den Stecker des Netzteils – wie in der Abbildung
dargestellt – mit der 5-1-Anschlussklemme an der Rückseite
der Innenstation (Schraube nach links). Achten Sie dabei auf den
korrekten Anschluss der Leiter des Netzteils.
Wichtig: Stecken Sie das Netzteil erst dann in die Steckdose, wenn
die gesamte Verdrahtung (Außenstation, zusätzliche Innenstation)
abgeschlossen ist.
[4]. Schließen Sie einen zweiten Steckverbinder an die Anschlussklemme 5-2
an. Dieses Kabel wird mit der Außenstation verbunden.
Optional: Schließen Sie einen dritten Steckverbinder an die
Anschlussklemme 5-3 an. Das betreffende Kabel wird mit einer zweiten
Innenstation verbunden (siehe Anleitung der zusätzlichen Innenstation).
Anmerkung: Um ein unbeabsichtigtes Lösen der Anschlüsse zu
vermeiden, sollten diese in die für sie vorgesehenen Kabelhalterungen
eingelegt werden.
Anmerkung: Um Verwechslungen zu vermeiden, markieren Sie die an die
Anschlussklemmen 5-2 und 5-3 angeschlossenen Kabel als Verbindungen
zur Außenstation bzw. zur optionalen zusätzlichen Innenstation.
5-1
5-2
5-3
DE
-
+
5-1
5-2
5-3
M- M+- + M- M+
[5]. Befestigen Sie die Innenstation an der Wandhalterung, indem Sie
sie behutsam nach unten gleiten und die Befestigungslaschen der
Wandhalterung in den Aussparungen der Innenstation einklinken
lassen.
Copyright © 2017 Somfy SAS. All rights reserved. 7
DE
V500
5 INSTALLATION DER AUSSENSTATION
Vermeiden Sie die Montage der Außenstation gegenüber einer Lichtquelle, da die Aufnahmen der Besucher sonst nicht verwertbar sind.
Wir empfehlen Ihnen, die Außenstation in einer Höhe von etwa 1,60 m über dem Boden zu installieren.
5.1 Verdrahtung der Außenstation
[1]. Nehmen Sie die Regenschutzabdeckung der Außenstation ab, indem
Sie die beiden Schrauben am unteren Rand mithilfe des mitgelieferten
Torx-Schlüssels abziehen.
[2]. Markieren Sie die Befestigungspunkte mithilfe der
Regenschutzabdeckung.
Bohren Sie die Löcher in die Wand/Säule und setzen Sie geeignete
Dübel ein.
Führen Sie alle Kabel in die Regenschutzabdeckung ein.
[3]. Montieren Sie die Regenschutzabdeckung an der Wand/Säule.
Anmerkung: Nehmen Sie den an die Rückseite der
Regenschutzabdeckung geklebten Schaumstoff nicht ab. Er gewährleistet
die Wasserdichtheit des Produkts.
Anmerkung: Wir empfehlen Ihnen, eine Silikondichtung zwischen der
Regenschutzabdeckung und der Wand/Säule anzubringen (außer an der
Unterseite der Regenschutzabdeckung).
[4]. Verbinden Sie die Leiter der Innenstation mit den beiden
Kabelklemmen hinten links in der Außenstation:
- M+ der Innenstation an M+ der Außenstation
- M- von der Innenstation an M- der Außenstation.
Schließen Sie die Leiter des elektrischen Türöffners an die
Kabelklemmen L+ und L- der Außenstation an.
Schließen Sie das Kabel des Antriebs an den potentialfreien Ausgang
(COM und NO) der Außenstation an.
Anmerkung: Drücken Sie zur Befestigung der Leiter an den
Kabelklemmen mit einem Schlitzschraubenzieher auf das orange
Rechteck an den Klemmen, führen Sie dann den Draht ein und lassen Sie
anschließend los.
Call Station
M- L- L+M+
[5]. Setzen Sie die Außenstation in die Regenschutzabdeckung ein.
[6]. Befestigen Sie die Außenstation mithilfe der beigefügten Schrauben
mit dem Torx-Schlüssel an der Regenschutzabdeckung.
8 Copyright © 2017 Somfy SAS. All rights reserved.
V500
800 mA max
DE
5.1.1 Anschluss eines Somfy-Toröffnungssystems
Anmerkung: Wenn der Antrieb über Solarzellen mit Strom versorgt wird, sind die drahtgebundenen Bediengeräte deaktiviert.
Verwenden Sie in diesem Falle den Funksender der Innenstation, um das Einfahrtstor zu steuern (siehe „6.2 DIE SOMFY-RTS-
FUNKFERNSTEUERUNG“).
[1]. Trennen Sie den Antrieb von der Netzstromversorgung.
[2]. Nehmen Sie die Abdeckung des Schaltkastens oder des Antriebs zur Steuerelektronik ab.
[3]. Schließen Sie den potentialfreien Ausgang (COM und NO) der Außenstation an die Elektronik des Antriebs an (siehe Anleitung
des Antriebs).
Wenn der Anschluss der Außenstation in der Anleitung des Antriebs nicht erläutert wird, befolgen Sie bitte die Anleitung für den
Anschluss eines Schlüsselschalters.
Anmerkung: Um die Außenstation an ein anderes Modell eines Torantriebs anzuschließen, beachten Sie bitte die
Installationsanleitung des jeweiligen Antriebs.
5.1.2 Anschluss an einen elektrischen Türöffner
Anmerkung: Somfy empfiehlt die Verwendung eines Türöffners mit
Arretierung.
Verbinden Sie den Ausgang
der Außenstation mit dem
elektrischem Türöffner, wie in nebenstehender Abbildung gezeigt.
Achten Sie auf die Polarität (+/-), wenn dies in der Bedienungsanleitung
des Türöffners entsprechend vermerkt ist.
Call Station
M- L- L+M+
5.2 Anbringen des Namensschildes
[1]. Drücken und drehen Sie den Namensschildhalter mithilfe der
Führungszapfen um 45° nach links.
[2]. Nehmen Sie den Namensschildhalter ab und legen Sie Ihr
Namensschild zwischen den Namensschildhalter und die
Elastomerdichtung vor der Halteplatte ein.
Anmerkung: Das Namensschild verfügt über zwei Aussparungen für die
Führungszapfen hinter dem Namensschildhalter.
Xxxxxxxx
[3]. Schreiben Sie Ihren Namen mit einem Permanentmarker
auf das weiße Namensschild (richten Sie dabei den Text
an den Aussparungen des Etiketts aus) und legen Sie es
anschließend wieder in seine Halterung ein, indem Sie auf den
Namensschildhalter drücken und diesen um 45 Grad bis zum
Einrasten nach rechts drehen.
Copyright © 2017 Somfy SAS. All rights reserved. 9
DE
V500
5.3 Einschalten der Anlage
Verbinden Sie den Antrieb nach Abschluss aller Installationsarbeiten
wieder mit dem Stromnetz.
Schließen Sie anschließend das Netzteil der Innenstation an eine
Netzsteckdose an.
Wichtig: Die Steckdose für das Netzteil sollte in unmittelbarer Nähe der
Innenstation und leicht zugänglich sein.
Nach dem Anschluss an das Netz beginnt die blaue Kontrollleuchte
unterhalb des Bildschirms für einige Sekunden zu blinken, bevor ein
Konfigurationsassistenzprogramm auf dem Bildschirm angezeigt wird,
das Sie Schritt für Schritt durch die Konfiguration führt.
Befolgen Sie die Anweisungen zur Einstellung Ihrer Anlage.
6 BENUTZERSCHNITTSTELLE
Die Video-Türsprechanlage V500 umfasst zwei Funktionsbereiche: Den Bereich der Video-Türsprechanlage und den Bereich der
Funkfernsteuerung von Gebäudeausrüstung.
Zum ersten Bereich gehören Funktionen wie etwa die Kommunikation zwischen Außenstation und Innenstation, die interne
Kommunikation zwischen zwei Innenstationen (Option), die Verwaltung von Bildaufnahmen, das Öffnen des elektrischen Türöffners
und des Tors und die Einstellungen (z. B.: Kontrast, Helligkeit, Klingelton usw.).
Der zweite Funktionsbereich umfasst die Funkfernsteuerung von Gebäudeausrüstung (z. B.: Rollläden, Lichter, Garagentore usw.)
über das Somfy-RTS-Protokoll.
6.1 DIE VIDEO-TÜRSPRECHANLAGE
6.1.1 Startseite
Der Bildschirm wird automatisch eingeschaltet, wenn eine Bewegung im Umfeld von 20 – 30 cm gemeldet wird oder wenn Sie den
Bildschirm an einer beliebigen Stelle berühren.
10 Copyright © 2017 Somfy SAS. All rights reserved.
V500
Symbol Bezeichnung
des Symbols
Außentemperatur Der Temperaturfühler
Innentemperatur Der Temperaturfühler
Live Aufruf der Aufnahmen
Interne
Kommunikation
Fotos-Menü Zugriff auf Fotoaufnahmen,
Funktion
befindet sich in der
Außenstation.
befindet sich in der
Innenstation.
der Außenstation auf dem
Bildschirm der Innenstation
(Überwachungsmodus für
120 Sekunden aktiviert).
Aufruf der zweiten
Innenstation
(Kommunikationsmodus für
120 Sekunden aktiviert).
die manuell oder während
einer Abwesenheit
automatisch erzeugt
wurden. Die angezeigte
Zahl bezeichnet die Anzahl
der noch nicht abgerufenen
Fotos.
Symbol Bezeichnung
des Symbols
Elektrischer
Türöffner
Persönliche
Einstellungen
Steuerung der
Gebäudeausrüstung
6.1.2 Entgegennahme einer Besucheranfrage
Während der Kommunikation mit dem Besucher wird der unten abgebildete Bildschirm angezeigt.
DE
Funktion
Tor Öffnen des Tors.
Aktivierung des
elektrischen Türöffners.
Zugriff auf die Einstellungen
der Video-Türsprechanlage.
Zugriff auf den
Steuerungsbildschirm für
Somfy-RTS-Geräte.
Um die Anfrage entgegenzunehmen, drücken Sie auf das Piktogramm "abgehobener Telefonhörer". Das Mikrofon der Innenstation
und der Lautsprecher der Außenstation werden erst nach der Annahme der Anfrage aktiviert.
Während des Gesprächs ist es möglich:
- Das Tor zu öffnen;
- Den elektrischen Türöffner zu aktivieren;
- Ein Foto des Besuchers aufzunehmen;
- Die Somfy-RTS-Ausrüstung (Außenbeleuchtung, Garagentore usw.) zu steuern.
Drücken Sie am Ende der Kommunikation auf das Piktogramm "aufgelegtes Telefon".
Copyright © 2017 Somfy SAS. All rights reserved. 11
DE
Symbol Bezeichnung
des Symbols
Abgehobener
Telefonhörer
Aufgelegtes
Telefon
Funktion
Annahme der Besucher-/
Kommunikationsanfrage,
Aktivierung von
Mikrofonen und
Lautsprechern.
Abbruch der aktuellen
Kommunikation
Symbol Bezeichnung
des Symbols
Elektrischer
Türöffner
Fotoapparat Manuelle Aufnahme
V500
Funktion
Aktivierung des
elektrischen Türöffners.
eines Fotos.
Tor Öffnen des Tors.
Steuerung der
Gebäudeausrüstung
Zugriff auf den
Steuerungsbildschirm
für Somfy-RTS-Geräte.
6.1.3 Kommunikation mit einer zweiten Innenstation (interne Kommunikation)
Wenn Sie über eine zweite Innenstation (nicht im Lieferumfang des Satzes enthalten) verfügen, können Sie eine (reine
Audiokommunikation) zwischen den beiden Innenstationen einrichten.
Symbol Bezeichnung
des Symbols
Abgehobener
Telefonhörer
Aufgelegtes
Telefon
Funktion
Annahme der Besucher-/
Kommunikationsanfrage,
Aktivierung von Mikrofonen
und Lautsprechern.
Abbruch der aktuellen
Kommunikation,
Verweigerung des Zutritts
des Besuchers
Symbol Bezeichnung
des Symbols
Lautsprecher
‘’-‘’
Lautsprecher
‘’+’’
Funktion
Lautstärke der Innenstation
verringern.
Lautstärke der Innenstation
erhöhen.
6.1.4 Verwaltung der Besucheraufnahmen
Die Innenstation wird mit einer SD-Karte mit einer Speicherkapazität von 8 GB ausgeliefert. Sie können damit bis zu 400 Fotos (mit
jeweils 200 KB) speichern. Bei jeder verpassten Besucheranfrage wird ein Foto des Besuchers automatisch aufgezeichnet.
Symbol Bezeichnung
des Symbols
Neues Foto Zeigt an, dass ein Foto
Papierkorb Aufruf des selektiven
Funktion
noch nicht abgerufen
wurde.
Löschmodus.
Symbol Bezeichnung
des Symbols
Löschen Löschung des mit einem
Cover flow Anzeige mehrerer Fotos
Mosaik Anzeige mehrerer Fotos
Funktion
Kreuz markierten Fotos.
in einer Reihe (3 Fotos
gleichzeitig).
in Mosaikform (12 Fotos
gleichzeitig).
12 Copyright © 2017 Somfy SAS. All rights reserved.
V500
6.1.5 Allgemeine Einstellungen
Symbol Bezeichnung
des Symbols
Weltkugel Auswahl der Sprache.
Funktion
Symbol Bezeichnung
des Symbols
Foto Auswahl des
DE
Funktion
Bildschirmhintergrunds.
Kalender und
Uhr
Klingelton Auswahl des Klingeltons.
Einstellung von Datum
und Uhrzeit.
Allgemeine
Einstellungen
Steuerung der
Gebäudeausrüstung
Aufruf der Einstellungen
für die Video-
Türsprechanlage.
Aufruf der Einstellungen
für funkgesteuerte
Somfy-RTS-Geräte.
Import eines MP3-Klingeltons von der Micro-SD-Karte
Sie können einen MP3-Klingelton Ihrer Wahl anstelle der 5 Standardklingeltöne der Video-Türsprechanlage
verwenden. Rufen Sie hierzu das Menü "Klingelton" unter den ALLGEMEINEN EINSTELLUNGEN auf. Drücken
Sie dann auf das nebenstehend abgebildete Piktogramm.
Anmerkung: Die Möglichkeit der Erstellung von MP3-Klingeltönen richtet sich an erfahrene Anwender.
Um die Kompatibilität des Klingeltons mit Ihrer Video-Türsprechanlage zu gewährleisten, müssen folgende
Punkte erfüllt sein:
- Maximale Größe der Datei = 100 kB
- Maximale Länge der Datei = 45 s (sofern die maximale Größe der Datei nicht überschritten wird)
- Format = mp3
Zur Erstellung des Klingeltons können Sie das kostenlose Open-Source-Programm Audacity verwenden:
http://www.audacityteam.org
Je nach Typ der ursprünglichen Audiodatei müssen Sie gegebenenfalls die Plug-ins "Lame-MP3 Encoder" und "FFmpeg-Import/
Export" installieren. Befolgen Sie hierzu die Anweisungen von Audacity. (Bearbeiten<Präferenzen<Bibliotheken)
Anmerkung: Denken Sie beim Export der MP3-Datei daran, die "Optionen" aufzurufen, um die Qualität der Datei und damit auch ihre
Größe auf das erforderliche Minimum zu reduzieren.
Stecken Sie die Micro-SD-Karte in den mitgelieferten Kartenadapter für PC/Mac, um den MP3-Klingelton im Verzeichnis "MP3" zu speichern.
Bei einer typischen MP3-Datei lassen sich folgende Ergebnisse erzielen:
Größe Dauer
Ursprüngliche Datei 2 123 kB 2 Min 15 s
Verkürzte Datei 159 kB 9 s
Komprimierte verkürzte Datei 82 kB 9 s
Copyright © 2017 Somfy SAS. All rights reserved. 13
DE
Einstellungen der Video-Türsprechanlage
Symbol Bezeichnung des
Symbols
Farbe Anpassung der
Helligkeit Anpassung der
Kontrast Anpassung der
Lautstärke Anpassung der
Sowareversion
Funktion
Farben der von
der Außenstation
aufgezeichneten
Fotos und Videos.
Helligkeit der von
der Außenstation
aufgezeichneten
Fotos und Videos.
Kontraste der von
der Außenstation
aufgezeichneten
Fotos und Videos.
Lautstärke der
Innenstation.
Anzeige der aktuellen
Versionsnummer
der Soware,
gegebenenfalls
Aktualisierung der
Soware.
Symbol Bezeichnung des
Symbols
Rücksetzen auf
Werkseinstellungen
Kalibrierung der
Innentemperatur
Kalibrierung der
Außentemperatur
Innenstation:
Master/Slave
V500
Funktion
Rücksetzung aller
Einstellungen
der Video-
Türsprechanlage
auf die werkseitigen
Voreinstellungen.
Anpassung der
vom Sensor der
Innenstation
erfassten
Temperaturwerte.
Anpassung der
vom Sensor der
Außenstation
erfassten
Temperaturwerte.
Bestimmung der
Innenstation, an der
die Einstellungen
vorgenommen
werden, als Master-
oder Slave-Gerät.
Anmerkung: Bei
einer Anlage mit nur
einer Innenstation
muss diese als
Master-Gerät
eingestellt bleiben.
Einstellung der Lautstärke der Außenstation
Um die Lautstärke des Lautsprechers der Außenstation zu regeln, drehen
Sie mit einem Schraubenzieher den Lautstärkeregler auf der Rückseite der
Außenstation:
- Im Uhrzeigersinn, um die Lautstärke zu erhöhen;
- Gegen den Uhrzeigersinn, um die Lautstärke zu verringern.
6.2 DIE SOMFY-RTS-FUNKFERNSTEUERUNG
Die Innenstation ist mit einem Somfy RTS-Funksender ausgestattet. Dieser ist
nur mit Somfy-RTS-Produkten kompatibel.
Er dient zur einzelnen oder kombinierten Steuerung folgender Somfy-Produkte:
- Garagentorantriebe;
- Beleuchtungs-Funkempfänger;
- Rollladenantriebe;
- Torantriebe;
- Usw.
Diese Funktion wird durch Funkkanäle realisiert, die durch Leuchtsäulen angezeigt werden (siehe „6.2.1 Startseite“). Jeder Kanal
entspricht einem einzelnen Funksender und kann ein oder mehrere Geräte steuern. Die Anzahl der Geräte, die über einen Kanal
gesteuert werden können, ist unbegrenzt. Zur Steuerung eines Kanals brauchen Sie nur auf die betreffende Leuchtsäule zu drücken.
Wichtig: Achten Sie darauf, dass die drahtlos zu steuernde Ausrüstung innerhalb der Funkreichweite der Innenstation sein muss.
14 Copyright © 2017 Somfy SAS. All rights reserved.
Call Station
M- L- L+M+
V500
4
6.2.1 Startseite
MY HOME RTS STEERING
Roller Shutter Garage Door Channel 4
Swinging Shutter Awning
DE
1
2
3
Position Bezeichnung Funktion
Oberer Befehl Somfy-RTS-Geräte öffnen oder
1
Mittlerer
2
Befehl
einschalten.
Unterbrechung der Wegstrecke
der Somfy-RTS-Geräte.
Fahren von Somfy-RTS-Geräten in
die Lieblingsposition.
Position Bezeichnung Funktion
3
Grauer Kanal Der Kanal enthält aktuell keine
4
Unterer
Befehl
1
2
3
Somfy-RTS-Geräte schließen oder
ausschalten.
Somfy-RTS-Geräte.
6.2.2 Hinzufügen eines Somfy-RTS-Geräts
Drücken Sie zur Hinzufügung eines Somfy-RTS-Geräts zuerst auf das Symbol auf der Startseite, und anschließend auf:
-
in der Mitte des Bildschirms, wenn es sich um das erste hinzuzufügende Gerät handelt;
oben rechts auf dem Bildschirm und anschließend auf auf der linken Seite für alle folgenden Geräte.
-
In beiden Fällen wird ein Assistenzprogramm aufgerufen, das Sie Schritt für Schritt durch die Installation führt. Konsultieren Sie in
Zweifelsfällen die Anleitung des jeweiligen Somfy-RTS-Geräts.
Beispiel: Hinzufügen eines Somfy-RTS-Rollladens
[1]. Wählen Sie den Produkttyp aus (hier z. B. Rollladen).
[2]. Wählen Sie den zu verwendenden Kanal aus (z. B.: Kanal 1). Am ausgewählten Kanal wird ein Rollladensymbol angezeigt.
Drücken Sie auf "Weiter".
[3]. Geben Sie Ihrem Kanal einen Namen (z. B.: Wohnzi): Maximal 7 Zeichen.
Anmerkung: Die Tastatur ist standardmäßig auf Großbuchstaben eingestellt. Zur Eingabe von Kleinbuchstaben drücken Sie auf
die Taste
[4]. Befolgen Sie dann die Anweisungen des Assistenten in drei Schritten:
(1). Identifizieren Sie das Originalbediengerät des Rollladens, d. h. den Funksender oder das Bediengerät, das nur diesen
(2). Halten Sie die PROG-Taste Ihres ursprünglichen Bediengeräts
(3). Drücken Sie an der Innenstation die Taste "Verknüpfen".
. Bestätigen Sie Ihre Eingabe mit "OK".
Rollladen ansteuern kann. Öffnen Sie den Rollladen mit dem Original-Bediengerät halb.
Anmerkung:
- Wenn das ursprüngliche Bediengerät verloren gegangen oder beschädigt ist und nur mit ihm der Rollladen angesteuert
werden kann, wenden Sie sich bitte an Ihren Somfy Berater.
- Wenn der Rollladen mit einem anderen Bediengerät angesteuert werden kann, verwenden Sie dieses für die folgenden Schritte.
Einzelner RTS-Funksender
mindestens drei Sekunden lang gedrückt: Das Produkt reagiert
(zum Beispiel durch eine kurze Auf- und Abbewegung bei
Rollläden und Markisen). Die Programmierfunktion ist nun für
2 Minuten aktiviert.
Anmerkung: Wenn Sie auf Ihrem Bediengerät keine
PROG-Taste haben sollten, konsultieren Sie bitte die
Bedienungsanleitung des Geräts.
Copyright © 2017 Somfy SAS. All rights reserved. 15
DE
[5]. Vergewissern Sie sich, dass die Verknüpfung erfolgreich war, indem Sie die Taste "Test" drücken.
[6]. Wenn der Rollladen reagiert, drücken Sie auf "Weiter". Drücken Sie anderenfalls auf die Taste "Neu Starten" oder "Abbrechen".
V500
Sonderfall: Ergänzung zu einem bereits belegten Kanal
Sie können mehrere Somfy-RTS-Geräte auf einem gemeinsamen Funkkanal zu einer Gruppe zusammenfassen. Alle Geräte auf
dem gleichen Kanal werden gemeinsam bedient. Wenn Sie ein weiteres Gerät zu einem bereits belegten Kanal hinzufügen möchten,
befolgen Sie die oben aufgeführten Anweisungen (6.2.2. Hinzufügen eines Somfy-RTS-Geräts). Wählen Sie in dem Schritt zur
Auswahl des Funkkanals den bereits belegten Kanal aus.
Anmerkung: Aus Gründen der Ergonomie wird empfohlen, nur gleichartige Geräte auf einem gemeinsamen Funkkanal zu bündeln.
Wenn Sie allerdings ein Gerät eines anderen Typs hinzufügen (z. B. einen Rollladen auf einem Kanal, der bereits von einer Lampe
belegt ist), wird das Piktogramm des letzten hinzugefügten Produkts (Rollladen) angezeigt. Es besteht auch die Möglichkeit, den
Namen des Kanals zu ändern (z. B. "Licht" zu "Wohnzi").
6.2.3 Löschen eines Somfy-RTS-Geräts
Drücken Sie zum Löschen eines Somfy-RTS-Geräts zuerst auf das Symbol auf der Startseite, anschließend auf
oben rechts auf dem Bildschirm und schließlich auf
Dadurch wird ein Assistenzprogramm aufgerufen, das Sie Schritt für Schritt durch den Löschprozess führt. Konsultieren Sie in
Zweifelsfällen die Anleitung des jeweiligen Somfy-RTS-Geräts.
Anmerkung: Die Schritte entsprechen denen des Hinzufügungsprozesses (siehe „6.2.2 Hinzufügen eines Somfy-RTS-Geräts“).
in der Mitte des Bildschirms.
7 WARTUNG
7.1 Reinigung
Die Reinigung der Video-Türsprechanlage ist mit einem weichen, trockenen Tuch ohne Lösungsmittel durchzuführen. Trennen Sie das
Gerät vor der Reinigung von der Stromversorgung.
8 TECHNISCHE DATEN
Innenstation
Spannungsversorgung
Bildschirm 7’’-Touchscreen - Auflösung: 800 x 480 Pixel
Maximale Gesprächsdauer 2 Minuten
Temperaturbereich (Betrieb) -10 °C bis +55 °C
Max. Entfernung zwischen Innen- und Außenstation 150 Meter
Funksender Frequenz
Außenstation
Kamera Kamerawinkel: H: 102° / V: 68°
Nachtsicht Infrarot-Leuchtdioden
Temperaturbereich (Betrieb) -20 °C bis +55 °C
Ausgänge Öffner: 12 V, 800 mA - potenzialfreier Kontakt: 1 Sekunde
Dauer der Aktivierung des elektrischen Türöffners 2 Sekunden
16 Copyright © 2017 Somfy SAS. All rights reserved.
Typ Netzteil 100-240 V/50-60 Hz
Verpolungsschutz Ja
433,42 MHz
Reichweite
< 10 mW
200 Meter (im freien Feld)
Somfy SAS
50 avenue du Nouveau Monde
F - 74300 CLUSES
www.somfy.com
Somfy SAS - capital 20 000 000 euros - RCS Annecy 303.970.230 - 04/2017
Loading...
