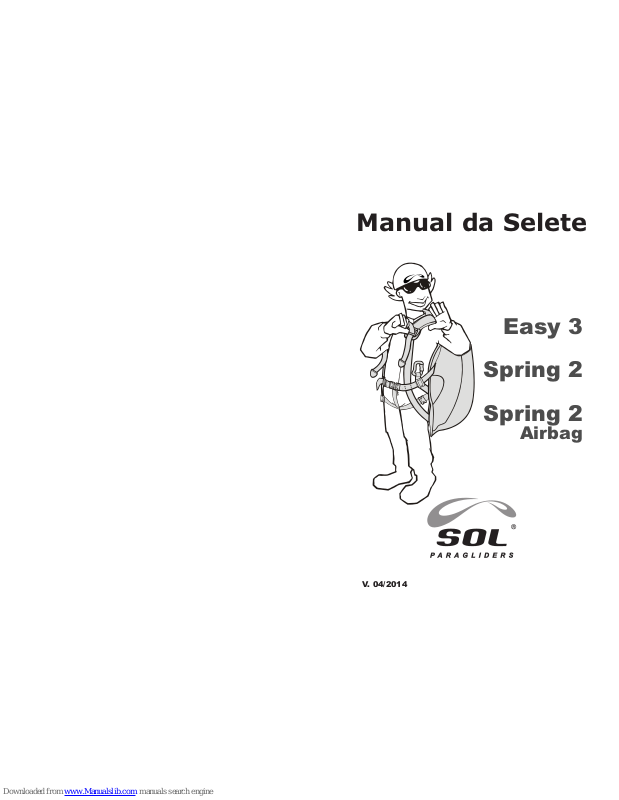

V. 04/2014
Manual da Selete
Easy 3
Spring 2
Spring 2
Airbag
ÍNDICE
03
Bem vindo à família SOL...............................................................05
Introdução....................................................................................06
Sobre a SOL..................................................................................07
Filosofia........................................................................................08
Inovações Técnicas.......................................................................09
Ajustes e Instalações pré-voo.......................................................09
Instalação das proteções..............................................................10
Instalação dos mosquetões...........................................................11
Ajuste de posição..........................................................................11
Instalação do paraquedas reserva................................................13
Compartimento do paraquedas reserva.........................................17
Instalação do Airbag.....................................................................18
Compartimento do reservátorio de água.......................................18
Compartimento de bagagem Airbag..............................................18
Características e acessórios..........................................................19
Instalação do Ataque de guincho...................................................21
Ajustes finais.................................................................................22
Manutenção ,Reparos e Limpeza....................................................22
Palavras Finais..............................................................................26
Dados técnicos..............................................................................27
Recomendações.........................................................................05
Sua selete contém......................................................................09
Protetor lateral..........................................................................10
Protetor dorsal..........................................................................10
Easy 3, Spring 2, Spring 2 airbag................................................12
Posição de voo...........................................................................12
Abertura dos mosquetões..........................................................13
Bolsos........................................................................................19
Apoio de pé................................................................................20
Container Frontal.......................................................................20
Voo duplo...................................................................................21
Seletes SOL com outras marcas de parapentes.........................22
Manutenção...............................................................................22
Reparos.....................................................................................22
Zipper........................................................................................23
Roldanas....................................................................................23
Limpeza.....................................................................................24
Pousando na água.....................................................................24
Recomendações.........................................................................24
Peso x Altura..............................................................................28
Dados.........................................................................................29
Legenda.....................................................................................29
04
05
BEM VINDO À FAMÍLIA SOL!
Pedimos sua atenção para este manual , nele você encontrará informações
importantes para o uso do seu novo equipamento.
Não esqueça de acessar freqüentemente o site www.solsports.com.br
para ficar informado sobre lançamentos, resultados e novidades do mundo
do voo livre.
Esperamos que sua Selete SOL lhe traga muitos momentos felizes de sua vida.
Momentos daqueles que você fará questão de recordar eternamente!
Seja bem-vindo(a) à FAMÍLIA SOL!
Obrigado por escolher a SOL Paragliders, você acaba de adquirir um
produto da mais alta qualidade, confeccionado dentro dos mais rígidos
padrões estabelecidos pelo exigente mercado mundial.
Eventualmente você terá dúvidas sobre a utilização ou terá interesse nas
novidades preparadas pela SOL. Para isso estamos colocando nossa
estrutura de Vendas e de Manutenção à sua disposição, através do
telefone (47) 3275-7753 e dos e-mails vendas@solsports.com.br e
manutencao@solsports.com.br.
Favor ler atentamente este Manual e observar as seguintes recomendações:
Recomendações:
-O voo neste equipamento será realizado sob risco próprio;
-O Fabricante e os Representantes não assumem nenhuma
responsabilidade pelo mau uso deste equipamento;
-Cada piloto é responsável pela manutenção e avaliação da usabilidade
de seu equipamento.
06
A SOL possui uma completa e moderna linha de Seletes, que abrange desde
o voo infantil até os de acrobacias.
Como passamos muito tempo no ar - seja testando nossos produtos,
voando por prazer ou quebrando recordes locais e mundiais - nada mais
coerente do que aproveitar este tempo para desenvolver e testar nossas
Seletes, buscando inovações em segurança, pilotagem e conforto.
Como em todos os produtos SOL, os materiais utilizados são cuidadosamente
escolhidos, garantindo uma grande durabilidade e alto nível de segurança.
Todas as Seletes SOL são confeccionados em fábrica própria.
INTRODUÇÃO
SOBRE A SOL
Mais uma conquista na história desta jovem e dinâmica empresa, que hoje
figura entre os dez maiores fabricantes mundiais de parapentes e acessórios!
No início de 2004 a SOL Paragliders foi certificada pelo DHV, o mais
respeitado órgão de regulamentação do voo livre no mundo, que se
preocupa em saber se a fábrica tem capacidade de reproduzir fielmente o
equipamento certificado em escala industrial. Poucas fábricas no mundo
possuem esta certificação no processo produtivo, sendo a SOL uma das
primeiras a obter.
A SOL é uma das poucas empresas de parapente do mundo a ter fábrica
própria, além de testar todas as asas fabricadas antes de colocá-las no
mercado, o que possibilita aos compradores a garantia e a confiabilidade
necessária para um bom desempenho nos voos.
A SOL preocupa-se em manter seu parque fabril atualizado com as
melhores máquinas e equipamentos existentes no mercado, para desta
forma tornar-se a cada dia mais precisa nos processos de produção e
controle, garantindo assim a qualidade dos produtos que levam a sua
marca para 65 países do mundo.
Em 1995 a empresa mudou-se para o atual endereço, onde está instalada
em uma área de 3.400m² e conta com uma equipe de 120 funcionários,
sendo 22 pilotos, a quem fornece benefícios como plano de saúde,
vale-transporte, seguro de vida, refeitório na empresa, passeios
motivacionais para os funcionários que se destacam todo mês, convênios
com farmácias e bolsa de estudos.
Desde o início a SOL Paragliders adotou como filosofia a utilização de
projetos homologados, confeccionados com materiais importados da mais
alta qualidade, produzidos por mão-de-obra treinada e especializada.
Fundada em 1991, após 6 meses de pesquisas e visitas a fábricas e
fornecedores, a SOL iniciou sua produção em parceria com as marcas
européias Condor, Comet e Nova, passando em 1999 a ter o seu próprio
centro de desenvolvimento e testes.
07
08
FILOSOFIA
A SOL tem como filosofia lançar produtos exponencialmente melhores do
que os atuais, garantindo significativos avanços em 4 atributos:
Segurança, Desempenho, Facilidade de Operação e Inovação
Segurança: O novo produto deve oferecer segurança compatível ou maior
que o produto que esta substituindo;
Desempenho: O novo produto deve apresentar uma performance melhor
que o produto que está substituindo;
Todo o processo de desenvolvimento de um novo produto inicia-se com o
uso do computador. Softwares de desenho, modelagem (2D e 3D) e
simulação são utilizados antes da confecção dos protótipos, garantindo
assim uma maior precisão no projeto.
Inovação: Novos produtos devem trazer benefícios reais ao usuário
facilitando a prática do voo livre e aumentando a segurança, ou ambos.
Facilidade de Operação: O novo produto deve apresentar maiores
facilidades operacionais que o produto que está substituindo;
09
Sua selete contém:
- Sistema de Bridles independentes do reserva conforme norma do LTF-EN;
-Pegador das fitas conforme norma do LTF-EN;
-Peitoral com Fecho T Cobra de engate rápido ajustável de 38 a 55 cm;
-Roldana prolongada do acelerador;
-Regulagem lateral com ´trimmer´ e fita de segurança;
-Sistema ABS;
-Fechos das pernas de engate rápido;
-Passagem da mangueira do compartimento de água;
-Recorte de ombreiras anatômico;
-Encosto das costas anatômico acoplado e composto de espuma e chapa
de PP ;
-Fita Easycheck para medir abertura de mosquetão;
-Passagem do cabo PTT do rádio;
-Amplos bolsos laterais;
-Fita do ombro basculante ligada ao assento;
-Reforço Lateral para melhor distribuição de carga;
-Fixador(Posicionador) em elástico para o acelerador e apoio de pé;
-Chapa de proteção de impacto e perfuração;
-Container de paraquedas reserva 5 lapelas;
-Apoio de pé;
-Amplo bolso para bagagem;
-Bolso para compartimento de água;
-Compartimento para identificação pessoal;
-Protetor de coluna de 18 cm;
-Proteção lateral (Spring 2 e Spring 2 Airbag);
-Marcação de referência na fita do peitoral.
INOVAÇÕES TÉCNICAS
AJUSTES E INSTALAÇÕES PRÉ-VOO
As Seletes SOL oferecem uma grande possibilidade de ajustes, para que
o piloto encontre sua posição ideal de voo.
O Primeiro ajuste deve ser feito em simulador aonde você possa ficar
pendurado para fazer os ajustes.
Pode ser necessário fazer alguns voos de teste até que se encontre a
posição ideal, mas o piloto será recompensado com um conforto
extraordinário em seu voo.
Para o seu primeiro voo, escolha uma condição meterológica calma. Se
houver mais necessidades de ajustes, após este voo ficará mais fácil
achar a posição ideal.
10
-Instale a proteção dorsal e o paraquedas reserva antes de ajustar sua
Selete SOL.
Atenção:
-Nunca carregue instrumentos que possam perfurar as costas da selete
em caso de impacto!
Atenção:
A segurança do piloto nas Seletes SOL é feita através de fitas distribuídas
pelo corpo da selete, uma placa antiperfurante abaixo do assento, proteção
lateral e dorsal em espuma.
Protetor Dorsal:
INSTALAÇÃO DAS PROTEÇÕES
1
Protetor Lateral (Spring 2 - Spring 2 airbag)
11
INSTALAÇÃO DOS MOSQUETÕES
A cinta peitoral regula a distância entre os dois mosquetões, que varia
dependendo do tamanho do parapente.
AJUSTE DE POSIÇÃO
Sugerimos que o piloto, antes do primeiro voo, simule sua posição de voo
pendurando a selete em um provador de selete, sentando na Selete SOL e
buscando o melhor ajuste de posição. Esta simulação torna-se mais real se
o bolso traseiro for preenchido com objetos que o piloto normalmente
carrega durante o voo.
Ao ajustar a parte traseira, o piloto deve escolher a melhor inclinação do
corpo, respeitando uma linha central vertical. Aconselhamos que a
inclinação não seja muito grande, para não dificultar a visão e o acesso aos
comandos.
A cinta dos ombros é ajustável, variando conforme a altura do piloto. Para
um maior conforto, as cintas dos ombros suportam parte do peso do dorso.
Atenção:
-O piloto deve manter a distância da cinta peitoral na medida
especificada no Manual do Parapente, para não alterar as características
da homologação.
O ajuste das cintas permite uma boa amplitude de medidas para várias
alturas. As Seletes SOL são equipadas com fechos nas pernas que, junta-
mente com a cinta peitoral, fazem a conexão do piloto a selete.
-A proteção dorsal deve ser colocada através do bolso traseiro!
Atenção:
12
EASY 3, SPRING 2 E SPRING 2 AIRBAG
Visualize os detalhes de como ajustar a Selete para o voo:
Atenção:
-A regulagem das pernas não deve ser muito apertada, sob o risco de
evitar uma boa movimentação.
-Certifique-se que a regulagem fique de maneira simétrica.
-Mais vulnerável a twist
Posição de voo
Evite uma posição de voo muito deitada pois esta altera seus comandos do
parapente.
-Seu comando fica mais curto
13
Abertura dos Mosquetões
Distância entre mosquetões conforme o tamanho do Parapente:
Dependendo de cada tamanho de parapente, existe uma medida da
abertura dos mosquetões da qual o parapente foi projetado e testado. Nos
parapentes SOL você deverá voar dentro destas medidas, caso esteja fora
destas medidas o comportamento do parapente pode não corresponder
com a homologação:
Juntamente com sua selete está
acompanhando uma fita que irá
auxiliá-lo a achar a medida
exata da distância entre os
mosquetões.
INSTALAÇÃO DO PARAQUEDAS RESERVA
Visualize os detalhes de como efetuar a instalação do seu paraquedas
reserva. Este desenho tem por objetivo ajudá-lo a entender o processo,
sempr e p eça ajuda de um profi ssional para a i nstalação
correta.
S - 40 cm
M
- 42 cm
L - 44 cm
XL - 46 cm
Para que você possa ter uma
referência colocamos uma
marcação na fita do peitoral,
deixando ao centro a abertura
dos mosquetões terá 42 cm.
111
222
333
444
14
Atenção:
Imagem 5 e 11:Puxe os bridles firmemente, para impedir uma abertura
involuntária, evitando uma fricção perigosa na abertura do reserva.
555
666
888
999
101010
111111
121212
777
15
161616
131313
141414
151515
191919
171717
181818
1
2
2
44
3
3
202020
- - - - Atenção - - - -
202020
16
As Seletes SOL possuem um sistema de instalação do paraquedas reserva
que facilita o acesso no momento de sacar e lançar, por contar com um
acionador que possui uma conexão mais curta.
Algumas camadas de tecido cobrem o reserva , protegendo-o da poeira e
da umidade.
Caso o piloto pousar na água e molhe o reserva, deve remover o páraquedas da Selete, secar e re-embalar antes de colocá-lo novamente no
recipiente (veja no Manual do Reserva).
Atenção:
-Antes de cada voo inspecionar se o punho de acionamento e seus pinos
(cabos) estão na posição correta de fixação.
-Depois de instalar seu paraquedas você deve executar um teste
(abertura).
212121
21
2121
222222
222222
17
-O tamanho do container leva em conta o tamanho de reserva que seria
natural para o peso do piloto x tamanho da selete pode ocorrer de
reservas grandes não serem adequados para este espaço em seletes
menores.
Tenha muita atenção no sentido que
você deve puxar seu reserva para
fazer o acionamento.
-Nunca sente na sua selete sobre o chão
para regular ou mesmo descansar pois a
compressão sobre o reserva poderá
comprometer todo o funcionamento do
paraquedas reserva.
COMPARTIMENTO DO PARAQUEDAS RESERVA
Todas as dúvidas referentes ao
funcionamento do mesmo
devem ser sanadas durante a
instalação e regulagem da
selete antes do primeiro voo.
O compartimento do paraquedas reserva da sua selete foi projetado para a
maioria dos paraquedas do mercado, de qualquer forma você deve instalar,
simular e executar testes voo para não ter surpresa em caso de precisar
acioná-lo.
18
INSTALAÇÃO DO AIRBAG (Spring 2 airbag)
COMPARTIMENTO DO RESERVÁTORIO DE ÁGUA
As seletes possuem um compartimento
para o reservatório de água, localizados
no bolso de bagagem na parte de
trás da selete. Uma abertura permite
que a mangueira do reservatório de
águafique ao alcance do piloto.
COMPARTIMENTO DE BAGAGEM
A selete Spring 2 Airbag tem o
airbag instalado através de zipper
possibilitando a remoção do airbag
caso o piloto opte por voar sem o
mesmo.
A re-instalação do airbag é simples
e prática.
O compartimento de bagagem foi desenvolvido para o melhor conforto
durante o seu voo, evite ultrapassar os limites do projeto.
Volume útil 13 litros e carga máxima 8kg.
19
CARACTERÍSTICAS E ACESSÓRIOS
Bolsos:
A Selete SOL conta com um bolso grande na parte traseira e um bolso
lateral, com fecho de correr. Este bolsos foi projetado de tal maneira
que impeça a queda acidental de seus materiais durante o voo.
INSTALAÇÃO DO ACELERADOR DE PÉ
As polias necessárias para se
ajustar o Sistema Acelerador
se encontram no próprio corpo
da selete. Os cabos devem ser
passados inicialmente através
das roldanas na frente do
assento.
Passe as linhas do acelerador
dentro das argolas pois o sistema
ajuda a evitar complicações com
o acionamento do para-quedas
reserva.
B
5
55
6
66
7
77
8
88
9
99
A
B
A
2
22
3
33
4
44
1
20
A linha de Seletes SOL permite
a acoplagem de um recipiente
especial (container), onde o
piloto pode colocar seus
instrumentos eletrônicos durante
o voo.
Apoio de Pé:
Container Frontal:
Passe as fitas do apoio de pé
dentro das argolas pois o sistema
ajuda a evitar complicações com
o acionamento do páraquedas
reserva.
A Selete Easy 3, Spring 2
e Spring 2 Airbag possuem
apoio de pé
Este recipiente não pode ser usado se o paraquedas de emergência for
montado em uma posição frontal. Neste caso é possível adquirir um
container apropriado para o paraquedas reserva e instrumentos.
Atenção:
21
Voo Duplo:
As seletes EASY 3, SPRING 2 / SPRING 2 Airbag não foram projetadas
para uso em voo duplo.
Seletes SOL com outras marcas de parapentes:
As Seletes SOL não tem nenhuma restrição para uso com outras marcas
de parapente, consulte também o manual do seu parapente.
Veja as instruções referente a voo rebocado no manual do seu parapente.
INSTALAÇÃO DO ATAQUE DE GUINCHO
Sua Selete SOL pode ser utilizada para voo rebocado, desde que seja
acoplada no sistema para voo rebocado (Ataque de Guincho).
Este deve ser acoplado nos mesmos mosquetões que unem a selete ao
parapente, sendo acionado através de um elástico estrategicamente
posicionado que, quando puxado, libera o equipamento para o voo.
22
MANUTENÇÃO, REPAROS E LIMPEZA
Manutenção:
Para manter a certificação e/ou aeronavegabilidade sua Selete SOL
deve ser inspecionada regularmente pela fábrica ou oficina credenciada.
Evite arrastar sua Seletes SOL na terra, sobre rochas ou sobre superfícies
molhadas. A exposição prolongada aos raios de UVA (luz solar), à umidade
e ao calor deve ser evitada, para que não haja um desgaste precoce e
desnecessário do material.
Quando a selete é nova a primeira revisão deve ser feita com um intervalo
máximo de 2 anos a partir da data de fabricação, e após esta inspeção a
revisão deve ser anual.
Antes de iniciar o voo em sua Selete SOL, faça uma checagem minuciosa
dos seguintes aspectos:
AJUSTES FINAIS
1º) Se todos os bolsos estão fechados corretamente;
2º) Se o punho do paraquedas reserva está na posição
correta;
3º) Se cada engate, das pernas e do peito, está
conectado;
4º)Se a distância entre os mosquetões está conforme a
homologação do parapente.
Reparos:
Os pequenos reparos e a reposição de peças podem ser feitos por você,
mas nós aconselhamos que seja feita pelo fabricante ou oficina credenciada
que usa os materiais e as técnicas necessárias para garantir a
funcionalidade.
Zipper:
O zíper deve abrir e fechar macio com o
cursor deslizando suavemente. Se houver
dificuldade em movimentar o cursor deve
ser aplicado parafina ou "spray" lubrificante
nos dentes, para diminuir o atrito entre os
componentes. Com alguma movimentação
do zípper, você vai notar a diferença.
Roldanas,Mosquetões e Fechos Automáticos
É importante você manter sempre as roldanaslubrificadas pois caso elas
não funcionarem poderão desgastar a corda do acelerador ou mesmo o
eixo , aplique parafina ou "spray" lubrificante, leia com atenção sobre o
lu brif ica n te p a ra e vit a r ma ncha s e de sgas te do teci do.
Não passe sobre as costuras.
O zipper é possível na maioria das vezes
ser reparado por você mesmo, caso o
carrinho não feche mais o zipper empurre-o até o início na posição do começo e
com uma alicate aperte levemente ambos
os lados da tração do zipper.
23
24
Recomendações para uma vida longa
-O tecido das seletes são compostos principalmente por poliéster e poliamida
que, como qualquer outro material sintético, sofre influência da radiação
ultravioleta (UV), decompondo-se, perdendo sua resistência mecânica e
aumentando seu desgaste. Por isto deve-se evitar a exposição
desnecessária da selete à luz solar, que possui um elevado valor de radiação
UV, especialmente em grandes altitudes;
-Recomenda-se deixar sua selete guardada e bem protegida quando fora
de uso;
-Evite manejar a selete com atrito ao chão, isto ajuda a diminuir o desgaste
do tecido e costuras, além disso, cantos vivos podem cortar o tecido;
Para limpar sua Selete SOL use a água e sabão neutro, evitando esfregar
sobre costuras.
Limpeza:
POUSANDO NA ÁGUA
Normalmente cursos de segurança são efetuados em cima da água ou o
pouso mal calculado leva você a pousar na água, caso isso aconteça deve
se tomar cuidado pois o protetor no primeiro momento faz o papel de bóia
fazendo que você fique emborcado com a cabeça dentro da água podendo
afogá-lo, já com a penetração da água na espuma ocorrera que esta ficará
pesada podendo ir para o fundo.
Sendo assim após o acontecido você deverá retirar o protetor de coluna,
tábua do assento , paraquedas reserva, proteções laterais e secar a sombra
e vento.
25
-Caso você venha a molhar seu equipamento , procure secá-lo no menor
tempo possível de exposição ao sol.
-Para secar completamente sua selete deve se tirar dos seus locais o
protetor de coluna, tabúa e proteções laterais caso o tenha.
-No caso de contato com água salgada, a selete deve ser enxaguada com
água doce. Água salgada pode diminuir a resistência das costuras, mesmo
se enxaguadas com água doce.
-Caso seu reserva venha a molhar juntamente com sua selete veja como
proceder em seu manual do reserva.
-As revisões anuais são uma premissa básica para a validade da
homologação e/ou aeronavegabilidade. Caso não sejam feitas, a certificação
e/ou aeronavegabilidade perdem sua validade.
26
PALAVRAS FINAIS
Segurança é o lema de nosso esporte. Para voar seguro os pilotos devem
treinar, estudar, praticar e estar alerta aos perigos que nos rodam.
Para atingirmos um nível de segurança devemos voar regularmente
na medida do possível, não ultrapassar nossos limites e evitarmos
nos expor a perigos desnecessários. Voar é um aprendizado lento
que leva anos, não coloque pressão sobre você mesmo. Se as
condições não estiverem boas, guarde seu equipamento.
Não subestime suas habilidades, seja honesto com voce mesmo.
Todos os anos vemos muitos acidentes e a maioria deles poderia
ter sido evitada com pequenos gestos.
Desejamos bons e seguros voos com o sua nova Selete SOL.
Fazemos parte da sociedade em que vivemos: amigos, familiares e até
pessoas que não conhecemos se preocupam conosco, nossa obrigação com
esta sociedade é nos mantermos saudáveis e que a cada pouso estejamos
um pouco mais felizes. Voamos para nos sentirmos mais vivos.
Dados Técnicos
SELETES
Easy 3
Spring 2
Spring 2
Airbag
04/2014
27
28
DADOS TÉCNICOS
TABELA DE REFERÊNCIA
Esta tabela é apenas para referência, e não deve ser utilizada como fonte
exclusiva na decisão de tamanho da selete. Consulte seu revendedor.
29
27
Deutsch
Rücken Protektor 14cm
Rücken Protektor 18cm
Airbag Cygnus
Seiten Protektoren
Seiten Taschen
Rücken Stautaschen
Beinstrecker
Verbindungsleine für Rettungsschirm
Beschleuniger Lenkrolle
Beschleuniger Doppel Lenkrolle
Leichtschnallen
Schnellverschlüsse
Schnellverschlüsse-T safe
Schnellverschlüsse-V safe
Rettungsschirmcontainer unter Sitz
Rettungsschirmcontainer am Rücken
Português
Protetor Dorsal 14cm
Protetor Dorsal 18cm
Airbag Cygnus
Protetor lateral
Bolso lateral
Bolsa dorsal
Apoio de pé
Fita para o reserva
Roldana para acelerador
Roldana dupla para acelerador
Fechos leves
Fechos automático
Fechos automático-T
Fechos automático-V
Container de reserva inferior
Container de reserva dorsal
Français
Potection dorsale 14cm
Potection dorsale 18cm
Airbag Cygnus
Protection latérale
Poche latérale
Poche dorsale
Cale-pieds
Sangle de reserve
Poulie d´accélérateur
Double poulie d´accélérateur
Bouclerie légère
Bouclerie automatique
Bouclerie T-anti oubli
Bouclerie V-anti oubli
Poche de parachute inférieure
Poche de parachute dorsale
English
Back protector 14cm
Back protector 18cm
Airbag Cygnus
Side protector
Side pocket
Back pocket
Foot stirrup
Reserve bridles
Speed pulley
Double speed pulley
Lightweight buckles
Auto buckles
Auto buckles and safe T-bar
Auto buckles and safe V-bar
Bottom reserve container
Back reserve container
14cm
18cm
Trimmer
Trimmer
Trimmer
Compensateur
Dados:
Legenda:
Easy 3
Largura do assento
Comprimento do assento (cm)
Altura do ponto de confecção (cm)
Spring 2
Spring 2 airbag
Easy 3
Tamanho da Selete
MS L XL XXL
31,5
35
40
5,2
5,7
4,7
33
37
41
5,6
6,1
5,1
35
39
41
6,0
6,5
5,5
37
41
43
6,5
6,9
5,9
39
43
45
6,9
7,3
6,3
( Inclui: Protetor de coluna,
tábua do assento)
( Inclui: Protetor de coluna,
tábua do assento)
( Inclui: Protetor de coluna,
tábua do assento)
(Kg)
(Kg)
(Kg)
100 105 110
45
50
55
Kg
Lbs
60
65
70
75
80 85
90 95
220 231 242
99
110
121
132 143
154
165 176
187 198 209
1,55
1,50
1,60
1,70
1,80
1,90
1,65
1,75
1,85
1,95
2,00
m
5’1”
4'9”
5’2”
5’6”
5’9”
6’2”
5’4”
5’7”
6’1”
6’4”
6’5”
inch
S
S-M
M
M-L
L
XL
L-XL
XXL
Maximum pilot weight allowed: 100 kg DHV
(Prüf-Nr. 11071400-11071421 SOL FLEX AB (ABS) )
Harness Manual
Easy 3
Spring 2
Spring 2
Airbag
04/2014
31
32
PLEASE READ THIS MANUAL CAREFULLY
AND NOTE THE FOLLOWING DETAILS
HIS HARNESS MEETS AT THE TIME OF DELIVERY THE
REQUIREMENTS OF THE LTF (LUFTTÜCHTIGKEITSFORDERUNGEN)
CERTIFICATION OR THE EN 926 (EURO NORM) OR THE AFNOR
SHV AND AEROTESTS).
ANY ALTERATIONS TO THE HARNESS WILL RENDER ITS
CERTIFICATION NULL AND VOID!
THE USE OF THIS HARNESS IS SOLELY AT THE USER'S OWN RISK!
MANUFACTURER AND DISTRIBUTOR DO NOT ACCEPT ANY LIABILITY.
PILOTS ARE RESPONSIBLE FOR THEIR OWN SAFETY AND THEIR
HARNESS'S AIRWORTHINESS.
THE AUTHOR ASSUMES, THAT THE PILOT IS IN POSSESSION OF
A VALID PARAGLIDING LICENCE !
33
34
35
Welcome to the SOL Team .............................................................36
About SOL ....................................................................................37
Philosophy ...................................................................................38
Introduction ................................................................................39
Pre-Flight adjustments and installations.......................................40
Installing the protectors...............................................................41
Installing the carabiners..............................................................42
Position adjustments ...................................................................42
Spring 2 Spring 2 Airbag..............................................................43
Distance measure between carabiners ..........................................44
Installing the rescue parachute ....................................................44
Rescue parachute compartment ...................................................48
Water Ballast Compartment..........................................................49
Installing the airbag.....................................................................49
Compartimento de Bagagem.........................................................49
Installing the speed system ..........................................................50
Characteristcs and accessories.....................................................50
Installing the foot stirrup..............................................................51
Installing a cockpit.......................................................................51
Installing the tow release system..................................................52
Maintenance, Repair and Cleaning ................................................53
Water Landing..............................................................................55
Deterioration Recommendations for a long life..............................55
Final words...................................................................................57
Technical Data .............................................................................59
INDEX
.
Technical innovations .................................................................40
Side protectors ...........................................................................41
Back protector............................................................................41
Flight position.............................................................................43
Pockets......................................................................................50
Tandem flight .............................................................................52
SOL Harness with third party gliders..........................................52
Maintenance ..............................................................................53
Repairs.......................................................................................53
Zipper ........................................................................................54
Pulleys, Carabiners and click lock buckles....................................54
Cleaning .....................................................................................55
Size table ...................................................................................61
Features.....................................................................................62
Legend .......................................................................................62
36
We trust your harness will bring you many great life memories you will
cherish forever.
WELCOME TO THE SOL TEAM!
Thank you for selecting a SOL Paragliders harness. You have acquired a
high quality product, manufactured under one of the most demanding
industry standards worldwide.
We would like you to read this manual carefully and thoroughly. In it, you
will find important information about using your new equipment.
In the event you should have any questions about its usage or you should
wish to be updated on the latest news at SOL. We remain at your disposal
at our Sales and Service Departments at the phone +55(47)3275-7753
and through e-mail at or info@solsports.com.brexport@solsports.com.br
Don't forget to access our website frequently at www.solsports.com.br
to be updated on the latest models' launchings, results and news from
the world of paragliding.
Be welcome to the SOL Team of pilots.
37
It is part of our history to break various of the most important world records
in free flight and pilots winning national and international championships
all over the world, flying equipments designed and produced through SOL
ABOUT SOL
Founded in 1991, after six months of research and many visits to several
manufacturing facilities and suppliers, SOL began its production in
partnership with the European brands Condor, Comet and Nova, and
became autonomous in 1999 with its own testing and development centers.
From the beginning SOL Paragliders has adopted the philosophy of utilizing
certified designs, manufactured with imported materials of the highest
quality by specialized and skilled-trained staff.
In 1995, the company moved to its current facility, occupying an area of
3.400 m² and has at its disposal a team of 110 employees, 22 of which are
pilots. SOL provides a comprehensive benefits package such as Health Plan,
Life Insurance, partnerships with pharmacies, transportation vouchers,
education grants and incentive getaways to employees who outperform each
month.
At SOL, we take extreme measures to maintain our machinery and
manufacturing equipment current with the world market. This way, we
safeguard our accuracy everyday in the production process, control and
assuring the high quality of SOL brand and products throughout 65
countries around the world.
SOL is one of the few paragliding enterprises worldwide to have its own
manufacturing facilities able to test every new model before making it
available to the market, which fosters the reliability necessary for excellent
performance when flying.
In early 2004 SOL Paragliders became certified by DHV, which is the most
respected regulating body of free-flying worldwide. Its mandate is to make
sure its members have the capacity to reproduce faithfully the certified
equipment on an industrial scale. Few facilities in the world posess this
certification in their manufacturing process. SOL was one of the firsts to
obtain it.
Paragliders.
38
Safety: The new product has to offer a level of safety that is at par or
better than the one it is replacing;
PHILOSOPHY
SOL’s philosophy is to introduce products that are considerably better than
current ones, in order to guarantee significant advancements in four
aspects: Safety, Performance, Ease of Operation and Innovation.
Innovation: New products must display real benefits to the user, facilitating
free-flying, increased safety, or both.
Ease of Operation: The new product must display higher levels and better
operational ease than the one it is replacing;
Performance: The new product must perform better than the one it is
replacing;
39
Like any other SOL product, the materials used are carefully selected,
assuring greater durability and high safety ratings. All SOL harnesses are
manufactured at our own plant facility.
Since we spend a lot of time in the air - whether testing our products,
flying for leisure or breaking local and world records - nothing else makes
more sense than taking advantage of these opportunities to develop and
test our harnesses, always in search of safety innovations, handling and
comfort.
SOL offers a complete and the latest line of Harnesses available for all
levels, ranging from early flying stages to aerobatics.
INTRODUCTION
The development process and design of every new product begins at the
computer. Drawing Software, 2D, 3D modeling and simulation are utilized
before the actual manufacturing of prototypes, in order to ensure greater
accuracy in each new design.
40
TECHNICAL INNOVATIONS:
Independent bridles system according to LTF/ EN norm;
Adjustment straps manufactured according to LTF / EN norm;
Adjustable Quick Lock T-Cobra for 38-55 cm;
Extended speed pulley;
Side adjustment with trimmer and safety strap;
ABS System;
Quick Lock leg buckles;
Passage for ballast hose exit;
Anatomic shoulder cuts;
Back composed by ergonomic foam and PP plate;
Spacious back pockets;
Shoulder strap attached to seat;
Lateral reinforcement for better load distribution;
Elastic rig for speed system and foot stirrup;
Impact and perforation protection plate;
Rescue compartment 5 blades;
Foot stirrup;
Spacious side pocket;
Water compartment;
18 cm foam back protector;
Side foam protection (Spring 2 and Spring 2 Airbag);
Personal Identification Compartment;
Passage for PTT radio;
Reference measure marked on the chest webbing;
Easy check measure tape to set exact distance between the carabiners.
The SOL Harnesses provide a variety of adjustment possibilities, for the
pilot to find his/her ideal flying position.
It may be necessary to do a few test flights until the ideal setting is
achieved, but the pilot will be rewarded with amazing comfortable flights.
The first adjustment must be done in a simulator where you can fit the
harness to the best flying position.
PRE-FLIGHT ADJUSTMENTS and INSTALLATIONS
41
Attention:
-Install the back protection and the reserve parachute before adjusting
your SOL Harness.
For your first flight, choose calm weather conditions. Should you need to
make further adjustments, it will be easier to find the ideal position after
this first flight.
Attention:
-Do not carry instruments that may perforate the harness in case of impact!
INSTALLING THE PROTECTORS
Back Protector
Side protectors (Spring 2 - Spring 2 airbag)
The entire harness body is equipped with an anti-perforating plate under
the back and the seat, side protections, back foam and adjustment straps
for the pilot’s safety.
Attention:
The back protector must be fed through the rear pocket!
1
42
INSTALLING THE CARABINERS
POSITION ADJUSTMENTS
Before the first flight, we suggest the pilot to simulate the flying position
hanging the harness on a harness tester, sitting on SOL Harness and
trying to find the best position adjustment. This simulation becomes more
realistic if the back pocket is filled with objects the pilot would normally
carry during flight.
-The pilot must maintain the chest strap distance at the specified measurement
as shown in the manual, therefore the certification characteristics are not altered.
After adjusting the back, the pilot must choose the best body inclination,
respecting a central vertical line. We don't recommend a steep inclination,
so that vision and access to commands are not jeopardized.
The shoulder strap is adjustable, varying according to the pilots' height. For
better comfort, the shoulder straps support part of the dorsal weight.
The chest strap regulates the distance between the two carabiners, which
varies depending on the paraglider's size (verify through easy check measure tape).
The legs' straps adjustment is very accommodating and allows for a wide
range of heights. All SOL harnesses are equipped with leg locks, which works
together with the chest strap, making the connection of pilot and harness.
Attention:
43
Flight Position
Avoid a reclined flight position, as this alters the handling of the paraglider:
your command is shortened and you are more vulnerable to a twist.
Attention:
-The leg setting should not be too tight, to avoid jeopardizing good movement.
-Make sure the setting is symmetric.
Observe the details how to adjust the harness for flight :
EASY 3, SPRING 2 AND SPRING 2 AIRBAG
44
The measure of 42cm (M) is premarked
on the chest webbing as a reference.
The easy check measure tape
is included in your harness for
you to set the exact distance
measure between the carabiners.
Distance between carabiners according to SOL paragliders sizes:
S - 40 cm M - 42cm L - 44 cm XL - 46cm
of the paraglider may not correspond to the certification.
Depending on the paraglider size, there is a recommended carabiner distance
to which the paraglider was designed and tested. With SOL paragliders you
must fly within these measures. In case you are outside of them, the behaivior
DISTANCE MEASURE BETWEEN CARABINERS
Observe the details how to execute the rescue parachute installation.If
necessary, you should ask for professional help to be sure of the properly
installation of the resuce system.
INSTALLING THE RESCUE PARACHUTE
111
222
333
444
45
Attention on illustration 5 and 11:
Pull the bridles firmly to stop an involuntary opening, avoiding a dangerous
friction of the looped bridles in case of a reserve deployment.
555
666
888
999
101010
111111
121212
777
46
161616
131313
141414
151515
191919
171717
181818
1
2
2
44
3
3
202020
- - - - Pay Attention - - - -
202020
Attention:
The closure flaps maintain the rescue parachute in the right position
and protect it from dust and humidity (Figure 19).
In case of a water landing, the rescue parachute need to be removed
from the harness, be dried and re-packed before it is installed back
into the compartment.
- Before every flight, make sure that the rescue handle and its retention
cables are in the correct setting position.
- The rescue compartment size is adjustable to the rescue size to be
installed that corresponds to the harness size x pilot.
- Any new rescue installation must be checked through a qualified person.
The Harness features a rescue parachute installation system with easy
access and visible rescue handle.
47
212121
21
2121
222222
222222
48
Pay special attention to the fact that
you must pull your reserve in order
to throw it out.
-
RESCUE PARACHUTE COMPARTMENT
The reserve parachute compartment of your harness was designed for most
of the parachute models in the market. Any new combination of rescue and
harness need to be checked by a qualified person or the respective
manufacturer.
Attention:
Never sit down in your harness for tests
or other activities when it is layed on the
ground, this can damage the harness, the
rescue parachute compartment and its operation.
.
Any questions concerning its
operation must be dealt with during
the installation and setting of the
harness before the first flight.
The container's size takes to account the reserve size which would be
normal for the pilot's weight x harness size. There might be the case when
large reserves may not fit adequately in the smaller size harness.
49
WATER BALLAST COMPARTMENT
Your harness has at its disposal a water
compartment located in an aerodynamically
efficient place in the rear pocket with easy
access.
INSTALLING THE AIRBAG (Spring 2 airbag)
The Spring 2 Airbag harness is
composed by a detachable zipairbag easy to handle.
STORAGE BAG
The storage capacity of the rear pocket is max.
8kg or 13Liter. Don't overload these measures in flight.
50
SPEED SYSTEM INSTALLATION
B
5
55
6
66
7
77
8
88
9
99
A
B
A
2
22
3
33
4
44
The lines of the speed system
need to be passed through the
rings to avoid problems in case
of rescue deployment.
1
CHARACTERISTICS AND ACCESSORIES
Pockets:
SOL Harness feature a large rear and lateral pockets, with running locks.
These pockets were designed in such way that they will keep its contents
from falling accidentally during flight.
All necessary buckles to adjust
the speed system are found on
the harness' body. The cables
must be fed initially through the
pulleys in front f the seat.
51
The Easy 3, Spring2 and Spring2 Airbag
feature feet support.
SOL Harness line allows for the
attachment of a special reservoir
( container ) , where the pilot
may carry his / her electronic
instruments during flight.
Foot Support:
The straps of the foot stirrup need to
be passed through the rings to avoid
problems in case of rescue deployment.
This reservoir can not be used if the emergency parachute is mounted
on the frontal position. In this case, it is possible to acquire a container
which will fit the reserve parachute and the instruments.
INSTALLING A COCKPIT
Attention:
52
INSTALLING THE TOW RELEASE SYSTEM
Your SOL harness is suitable for towing, provided that it is attached to the
tow release system.
This must be fitted on the same carabiners that link the harness to the
paraglider, being activated by an elastic rope conveniently located which
releases the equipment for flight when pulled.
In any doubt, please consult the tow driver and the handbook of your
paraglider in the section ‘towing’.
Tandem Flight
The arnesses were not EASY 3, SPRING 2 / SPRING 2 Airbag H
designed for Tandem flights, neither for pilots nor for passengers.
SOL Harness with third party paragliders:
SOL Harnesses don't have any usage restriction in combination with any
other brand of paragliders. Please refer to your paraglider's manual.
53
We advise you, to get done any repair by the manufacturer or authorized
repair shop, where original materials are utilized and technical expertise are
Repairs:
second to none.
MAINTENANCE, REPAIR AND CLEANING
Maintenance:
Para manter a certificação e/ou aeronavegabilidade sua Selete SOL
deve ser inspecionada regularmente pela fábrica ou oficina credenciada.
Evite arrastar sua Seletes SOL na terra, sobre rochas ou sobre superfícies
molhadas. A exposição prolongada aos raios de UVA (luz solar), à umidade
e ao calor deve ser evitada, para que não haja um desgaste precoce e
desnecessário do material.
FINAL ADJUSTMENTS
Before any take-off with your new SOL Harness, make sure to perform the
following inspection in detail:
1) check, if all pockets are closed correctly;
2) check, if reserve parachute handle is in the
correct position;
3) check, if all click log buckles are connected;
4) check, if the recommended carabiner distance is
set according to the paraglider’s certification.
54
Zipper
The zipper should open and close softly
and the slider should travel through its path
easily. If you experience any trouble with
the slider, you should apply wax or lubricant
spray to minimize the friction between the
parts.
In most cases, you will be able to repair the
zipper yourself. In case the slider is not able
to close the zipper, bring it to the starting
point and with some pliers lighten the slider
on both sides.
It is very important to maintain all pulleys, carabiners, click-lock buckles
well lubricated, as this will keep from stressing the speed system lines and
guides. Apply wax or lubricant spray. Read carefully about the lubricant to
avoid spots and fabric deterioration. Do not apply on the stichings.
Pulleys, Carabiners and Click lock buckles
55
Use water and neutral soap to clean your SOL Harness, avoiding scrubbing
over the sewn areas.
Cleaning:
WATER LANDING
Usually safety courses are taught over water, or a poorly calculated landing
may force you to land in the water. In this event, you must be careful since
the back protector at the first moment will act as a floating device, therefore
forcing your head into the water and you could be in danger of drowning.
The foam, already saturated with water will get heavy and may naturally sink.
After a water landing you need to tear off the back protector, seat board,
reserve parachute, all lateral protectors and let them all dry under shade in
a breezy area.
Deterioration Recommendations for a long life:
-O tecido das seletes são compostos principalmente por poliéster e poliamida
que, como qualquer outro material sintético, sofre influência da radiação
ultravioleta (UV), decompondo-se, perdendo sua resistência mecânica e
aumentando seu desgaste. Por isto deve-se evitar a exposição
desnecessária da selete à luz solar, que possui um elevado valor de radiação
UV, especialmente em grandes altitudes;
-Recomenda-se deixar sua selete guardada e bem protegida quando fora
de uso;
-Evite manejar a selete com atrito ao chão, isto ajuda a diminuir o desgaste
do tecido e costuras, além disso, cantos vivos podem cortar o tecido;
56
-Caso você venha a molhar seu equipamento , procure secá-lo no menor
tempo possível de exposição ao sol.
-Para secar completamente sua selete deve se tirar dos seus locais o
protetor de coluna, tabúa e proteções laterais caso o tenha.
-No caso de contato com água salgada, a selete deve ser enxaguada com
água doce. Água salgada pode diminuir a resistência das costuras, mesmo
se enxaguadas com água doce.
-Caso seu reserva venha a molhar juntamente com sua selete veja como
proceder em seu manual do reserva.
-As revisões anuais são uma premissa básica para a validade da
homologação e/ou aeronavegabilidade. Caso não sejam feitas, a certificação
e/ou aeronavegabilidade perdem sua validade.
FINAL WORDS
We wish you good and safe flights with your SOL HARNESS.
We a part of the community in which we live: friends, family and even people
we don't necessarily know worry about us. Our obligation towards this
community is to keep ourselves healthy and that at each landing we will be
one landing happier than before. We fly so that we can feel more alive.
Don't overestimate your skills and be honest with yourself. Every year we
see many accidents which inmost cases could be prevented with a minor
adjustment.
Safety is the major theme of our sport. In order to fly safely, pilots must
train, study, practice and be alert to the dangers around us.
In order to achieve excellent safety levels, we must fly regularly as much
as possible, don't go beyond our limitations and avoid exposing ourselves
to unnecessary dangers. Learning to fly is a slow process and takes years,
so don't pressure yourself. If conditions are not favorable, keep your
equipment stored away.
57
58
Technical Data
Harness
Easy 3
Spring 2
Spring 2
Airbag
04/2014
60
61
TECHNICAL DATA
Maximum pilot weight allowed: 100 kg DHV
(Prüf-Nr. 11071400-11071421 SOL FLEX AB (ABS) )
Size Table :
This is just a reference table. It can not be used as exclusive resource
for size decision. Consult your dealer.
Attention
Seat width (cm)
Seat length (cm)
Height of connection point (cm)
Spring 2
Spring 2 airbag
Easy 3
Tamanho da Selete
MS L XL XXL
31,5
35
40
5,2
5,7
4,7
33
37
41
5,6
6,1
5,1
35
39
41
6,0
6,5
5,5
37
41
43
6,5
6,9
5,9
39
43
45
6,9
7,3
6,3
(Including: Back Protector
and wooden seat).
(Including: Back Protector
and wooden seat).
(Including: Back Protector
and wooden seat).
(Kg)
(Kg)
(Kg)
100 105 110
45
50
55
Kg
Lbs
60
65
70
75
80 85
90 95
220 231 242
99
110
121
132 143
154
165 176
187 198 209
1,55
1,50
1,60
1,70
1,80
1,90
1,65
1,75
1,85
1,95
2,00
m
5’1”
4'9”
5’2”
5’6”
5’9”
6’2”
5’4”
5’7”
6’1”
6’4”
6’5”
inch
S
S-M
M
M-L
L
XL
L-XL
XXL
27
Deutsch
Rücken Protektor 14cm
Rücken Protektor 18cm
Airbag Cygnus
Seiten Protektoren
Seiten Taschen
Rücken Stautaschen
Beinstrecker
Verbindungsleine für Rettungsschirm
Beschleuniger Lenkrolle
Beschleuniger Doppel Lenkrolle
Leichtschnallen
Schnellverschlüsse
Schnellverschlüsse-T safe
Schnellverschlüsse-V safe
Rettungsschirmcontainer unter Sitz
Rettungsschirmcontainer am Rücken
Português
Protetor Dorsal 14cm
Protetor Dorsal 18cm
Airbag Cygnus
Protetor lateral
Bolso lateral
Bolsa dorsal
Apoio de pé
Fita para o reserva
Roldana para acelerador
Roldana dupla para acelerador
Fechos leves
Fechos automático
Fechos automático-T
Fechos automático-V
Container de reserva inferior
Container de reserva dorsal
Français
Potection dorsale 14cm
Potection dorsale 18cm
Airbag Cygnus
Protection latérale
Poche latérale
Poche dorsale
Cale-pieds
Sangle de reserve
Poulie d´accélérateur
Double poulie d´accélérateur
Bouclerie légère
Bouclerie automatique
Bouclerie T-anti oubli
Bouclerie V-anti oubli
Poche de parachute inférieure
Poche de parachute dorsale
English
Back protector 14cm
Back protector 18cm
Airbag Cygnus
Side protector
Side pocket
Back pocket
Foot stirrup
Reserve bridles
Speed pulley
Double speed pulley
Lightweight buckles
Auto buckles
Auto buckles and safe T-bar
Auto buckles and safe V-bar
Bottom reserve container
Back reserve container
14cm
18cm
Trimmer
Trimmer
Trimmer
Compensateur
Features:
Legend:
62
Easy 3
Loading...
