Gebrauchsanweisung Rasenmäher
Operators Manual Lawn Mower
583 / 589
Achtung: Lesen Sie vor der ersten Inbetriebnahme diese
Gebrauchsanweisung gründlich durch und beachten Sie
unbedingt die Sicherheitsvorschriften!
Important: Thoroughly read the manual before
operating this mower. It is imperative that all safety
rules and regulations be observed!
9 589 114 02/2003
Page 2
Main cable connection
On / off switch with
Safety lock
Cable safety holder
Handle connections
Central height adjustment
Cutting height indicator
Rear discharge flap
Grass catcher
Handle locking bolt
Electric cable to engine
1
3
2
10
8
4
7
9
5
6
583 / 589
1
Netz-Kontaktstecker
2
Einschaltbügel mit
Sicherheitssperre
3
Zugentlastung
4
Holmverschraubung
5
Zentral-Höheneinstellung
6
Anzeige für
Schnitthöheneinstellung
7
Auswurfschutzklappe
8
Grasfangeinrichtung
9
Holm-Lagerbolzen
10
Elektrisches
Zuleitungskabel
Pos.
Page 3
1
8
3
589
583
4
6
7
11
9
5
zu
auf
10
12
2
A
B
C
B
Page 4

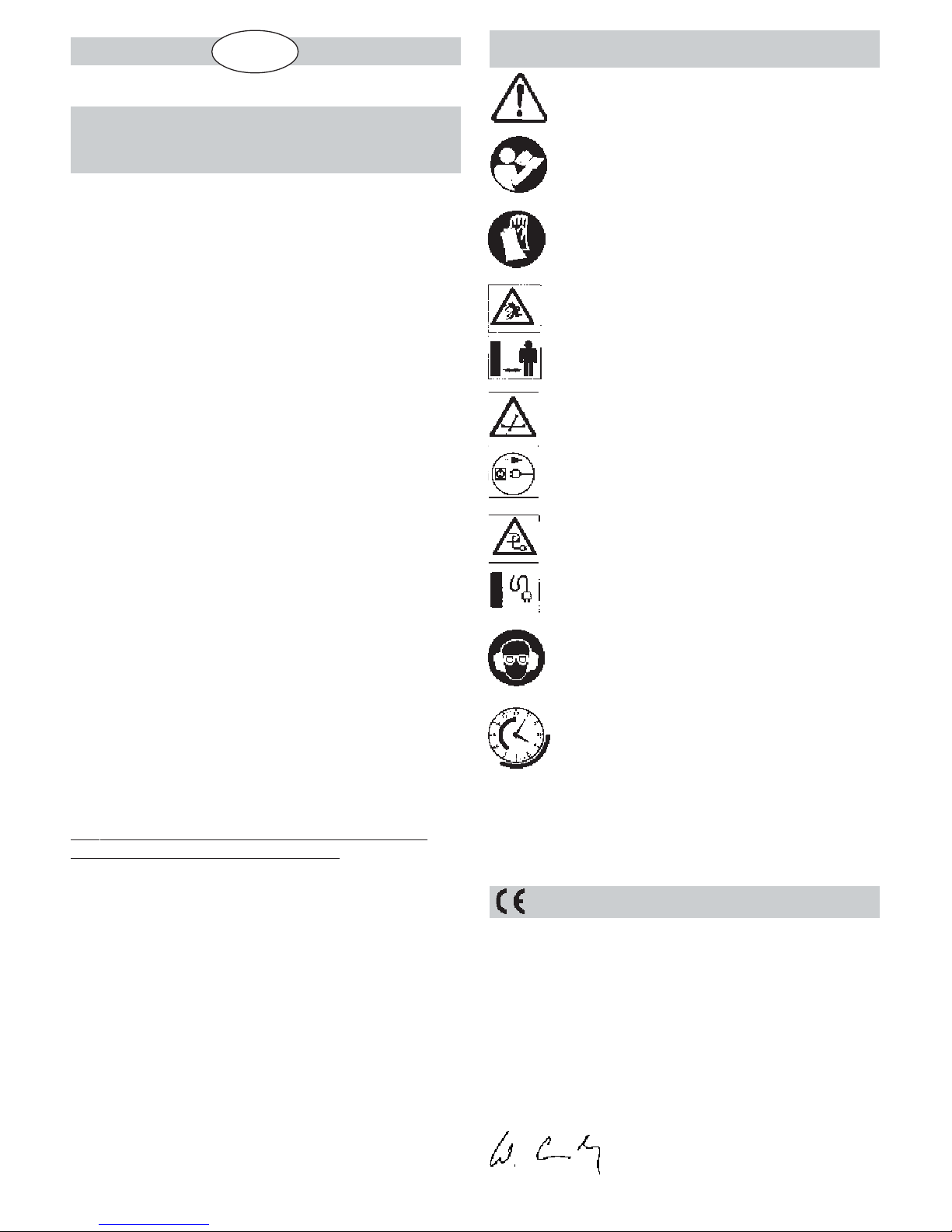

Konformitätserklärung
Bedeutung der Symbole
Warnung!
Gebrauchsanweisung vor
Inbetriebnahme lesen!
Bei Wartung und Reparatur
Schutzhandschuhe tragen
Dritte aus dem Gefahrenbereich
fernhalten!
Vor Arbeiten am Schneidwerkzeug
Stecker ziehen!
Anschlußkabel von den
Schneidwerkzeugen fernhalten!
Gehörschutz
tragen
Mähzeiten
beachten
entsprechend den EG-Richtlinien 98/37/EG, 2000/14/EG
und 89/336/EWG (geändert durch 92/31/EWG).
Die SOLO Kleinmotoren GmbH, Stuttgarter Strasse 41,
D-71069 Sindelfingen erklärt in alleiniger Verantwortung,
dass dieses Produkt, auf das sich diese Erklärung bezieht,
den Bestimmungen der Maschinenrichtlinie entspricht.
Gemessener Schallleistungspegel: 94 dB(A)
Garantierter Schallleistungspegel: 96 dB(A)
Sindelfingen, den 1. Januar 2002
SOLO Kleinmotoren GmbH
Wolfgang Emmerich
Geschäftsführer
Werkstattservice, Ersatzteile und Garantie
Wartung und Reparaturen: Die Wartung und die Instandsetzung von modernen
Geräten sowie deren sicherheits-relevanten Baugruppen erfordern eine qualifi-
zierte Fachausbildung und eine mit Spezialwerkzeugen und T estgeräten
ausgestattete Werkstatt.
Der Hersteller empfiehlt daher, alle nicht in dieser Gebrauchsanweisung
beschriebenen Arbeiten von einer Fachwerkstatt ausführen zu lassen.
Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung
und Ausrüstung, Ihnen die jeweils Kosten günstigste Lösung zugänglich
zu machen und hilft Ihnen mit Rat und Tat weiter.
Ersatzteile: Der zuverlässige Betrieb und die Sicherheit Ihres Gerätes
hängt auch von der Qualität der verwendeten Ersatzteile ab. Nur
Original Ersatzteile verwenden. Nur die Originalteile stammen aus der
Produktion des Gerätes und garantieren daher höchstmögliche Qualität
in Material, Maßhaltigkeit, Funktion und Sicherheit. Original Ersatzund Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch
über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen
und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie
auch, daß bei der Verwendung von nicht Original Teilen eine Garantieleistung nicht möglich ist.
Garantie: Der Hersteller garantiert eine einwandfreie Qualität und
übernimmt die Kosten für eine Nachbesserung durch Auswechseln der
schadhaften T eile im Falle von Material- oder Herstellungsfehlern, die
innerhalb der Garantiezeit nach dem Verkaufstag auftreten. Bitte beachten Sie, dass in einigen Ländern spezifische Garantiebedingungen gültig
sind. Fragen Sie im Zweifelsfall Ihren Verkäufer. Er ist als Verkäufer des
Produktes für die Garantie verantwortlich.
Wir bitten um Ihr Verständnis, dass für folgende Schadensursachen
keine Garantie übernommen werden kann:
• Nichtbeachtung der Gebrauchsanweisung. • Unterlassung von notwendigen Wartungs- und Reinigungsarbeiten. • Schäden auf Grund
unsachgemäßer Vergasereinstellung. • Verschleiß durch normale
Abnutzung. • Offensichtliche Überlastung durch anhaltende Überschreitung der Leistungsobergrenze. • Verwendung nicht zugelassener
Arbeitswerkzeuge. • Gewaltanwendung, unsachgemäße Behandlung,
Missbrauch oder Unglücksfall. • Überhitzungsschaden auf Grund von
Verschmutzungen am Ventilatorgehäuse. • Eingriffe nicht sachkundiger
Personen oder unsachgemäße Instandsetzungsversuche. • Verwendung ungeeigneter Ersatzteile bzw. nicht Originalteile, soweit diese den
Schaden verursachten. • Verwendung ungeeigneter oder überlagerter
Betriebsstoffe. • Schäden, die auf Einsatzbedingungen aus dem
Vermietgeschäft zurückzuführen sind.
Reinigungs-, Pflege- und Einstellarbeiten werden nicht als Garantieleistung anerkannt. Jegliche Garantiearbeiten sind von dem vom
Hersteller autorisierten Fachhändler auszuführen.
Wir weisen ausdrücklich darauf hin, daß wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen
haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei
einem Teileaustausch nicht unsere Original-SOLO-Teile oder von uns
freigegebene Teile verwendet werden und die Reparatur nicht vom
Kundenservice oder dem autorisierten Fachmann durchgeführt wird.
Entsprechendes gilt für Ergänzungsteile und Zubehör.
Verschleißteile
Verschiedene Bauteile unterliegen gebrauchsbedingtem
Verschleiß bzw. einer normalen Abnutzung und müssen
je nach Art und Dauer der Nutzung rechtzeitig ersetzt
werden. Nachstehende Verschleißteile unterliegen nicht
der Hersteller-Garantie:
Rasenmäher-Messer, Messerbefestigung, Reibscheiben,
deformierte/verbogene Kurbelwellen;
Verschleissteile wie Zündkerze, Luftfilter;
Betriebsmittel wie Motoröl/und oder Getriebeöl.
Page 5
Wir beglückwünschen Sie zu Ihrem neuen SOLO-ElektroRasenmäher und hoffen, daß Sie mit dieser modernen
Maschine zufrieden sein werden.
Mit Ihrem Elektro-Rasenmäher 583/589 verfügen Sie über ein
außerordentlich leistungsfähiges Gerät, das die besten
Voraussetzungen für einen gepflegten Rasen erfüllt.
Der SOLO-Elektro-Rasenmäher 583/589 ist nur zum Rasenmähen für die private Benutzung im Haus- und Hobbygarten
bestimmt. Für öffentliche Anlagen, Parks, Sportstätten, in der
Land- und Forstwirtschaft ist die Anwendung nicht gestattet.
Bitte lesen Sie vor Arbeitsbeginn diese
Gebrauchsanweisung aufmerksam durch
und machen Sie sich mit allen Bedienungselementen
sowie mit dem richtigen Gebrauch des SOLO ElektroRasenmähers vertraut, bevor Sie diesen erstmals in Betrieb
nehmen.
Beachten Sie alle Hinweise, Erläuterungen und Vorschriften.
Die Einhaltung der Gebrauchsanweisung ist die Voraussetzung
für den ordnungsgemäßen Gebrauch dieses Gerätes.
Allgemeine Sicherheitshinweise
Wegen körperlicher Gefährdung der
Bedienungsperson darf der SOLO-Rasenmäher
nicht eingesetzt werden:
- zum Trimmen von Büschen, Hecken und Sträuchern,
- zum Schneiden und Zerkleinern von Rankgewächsen oder
Rasen auf Dacheinpflanzungen oder in Balkonkästen,
- zum Reinigen und Absaugen von Gehwegen und
- als Häcksler zum Zerkleinern von Baum- und HeckenAbschnitten.
- Ferner darf der SOLO-Rasenmäher nicht verwendet werden
zum Einebnen von Bodenerhebungen wie z.B. Maulwurfshügel.
Aus Sicherheitsgründen darf der SOLO-Rasenmäher
nicht verwendet werden:
- als Antriebsaggregat für andere Arbeitswerkzeuge,
- als Anhänger,
- als Zugmaschine bei Radantriebs-Mähern (z.B. zum
Mitfahren und Transportieren von Schnittgut), außer in
dem dafür vorgesehenen Grasfangsack,
weil dadurch jeglicher Garantie-Anspruch erlischt.
Vor dem Mähen
Vor der Benutzung ist stets eine Prüfung
vorzunehmen, um festzustellen, daß Muttern
und Arbeitswerkzeuge nicht abgenutzt oder
beschädigt sind. Abgenutzte oder beschädigte
Messer, Messerträger und Lüfterräder sind von
einem autorisierten Fachmann satzweise zu
ersetzen, um die Auswuchtung zu erhalten.
Die Einbauhinweise des Herstellers sind zu beachten.
Sicherheits- und Warnhinweise Elektromäher
Benutzen Sie den Elektro-Rasenmäher nicht, während
Personen (besonders Kinder) oder Tiere in unmittelbarer Nähe
sind. Der Benutzer ist für Schäden gegenüber Dritten
verantwortlich, wenn diese persönlich oder in ihrem Eigentum
verletzt werden.
Die am Elektro-Rasenmäher außen installierten Leitungen und
das Anschlußkabel müssen regelmäßig auf Anzeichen von
Beschädigung und Alterungen (Brüchigkeit) untersucht
werden und dürfen nur in einwandfreiem Zustand benutzt
werden.
Netzkabel
Für den Anschluß des Elektro-Rasenmähers sind Leitungsarten
zu verwenden, die für die Anwendung im Freien zugelassen
sind, z. B. H 05 RN-F nach EN 60335.
Als Verlängerungsleitung zum Netzanschluß sind nur
Leiterquerschnitte nach EN 60335 mit mind.1,5 mm
2
bis max.
50 m Kabellänge zulässig.
Die Kupplungen der Anschlußkabel müssen aus Gummi oder
gummiüberzogen sein und der Norm EN 60335 entsprechen.
Die Netzanschlußdose muß mit mindestens 16 A abgesichert
sein.
Benutzen Sie FI-Sicherheitsschalter mit Nennfehlerstrom ≤ 30
mA zu Ihrer Sicherheit.
Die vom Hersteller am Gerät installierten Schalteinrichtungen
dürfen nicht entfernt oder überbrückt werden (z.B. Anbinden
des Sicherheitsbügels am Führungsholm).
Grasfangeinrichtung
Benutzen Sie niemals den Elektro-Rasenmäher mit beschädigten Schutzeinrichtungen oder Schutzhauben.
Die Auswurfklappe darf niemals entfernt werden, gleichtgültig, ob mit oder ohne Grasfangeinrichtung (Pos.7)
gearbeitet wird. Beim Mähen ohne Grasfangeinrichtung muß
die Schutzklappe immer unten in geschlossener Position
bleiben. Ggfs. sind Grasreste zu entfernen. Defekte Rückholfedern sind zu ersetzen.
Grasfangeinrichtung-Abnahme
soll nur bei abgestell-
tem Motor und abgewartetem Messerstillstand erfolgen.
Schuhwerk / Kleidung
Beim Mähen muß festes Schuhwerk getragen werden mit
rutschfesten, griffigen Sohlen und lange Hosen.
Fremdkörper auf dem Rasen
Die Rasenfläche ist vor den Mäharbeiten auf Fremdkörper zu
untersuchen. Draht, Steine, Stöcke und andere umherliegende
Teile sind zu entfernen. Auch während des Mähens ist auf
herumliegende Fremdkörper zu achten.
Weggeschleuderte Gegenstände können nicht
nur zur Beschädigung Ihres Rasenmähers
führen, sondern Sie oder umstehende Personen
verletzen!
Sollte das Schneidwerkzeug oder der Elektro-Rasenmäher auf
ein Hindernis bzw. einen Fremdkörper gestoßen sein, ist der
Elektro-Rasenmäher sofort abzustellen und eine sachkundige
Untersuchung durchzuführen.
Mäher verlassen
Den Elektro-Rasenmäher nie unbeaufsichtigt stehen lassen.
Beim Verlassen des Elektro-Rasenmähers ist der Netzstecker zu
ziehen. Ziehen Sie den Stecker nicht am Kabel, sondern am
Steckergehäuse aus der Steckdose.
Page 6
Verletzungsgefahr für Finger und Füße
Niemals mit den Händen unter das Gehäuse fassen oder einen
Fuß unter das Gehäuse schieben/stellen.
Extreme Verletzungsgefahr durch rotierendes Messer!
Sicherheitsabstand und Griffarretierung
Der durch den Führungsholm gegebene Sicherheitsabstand ist stets einzuhalten.
Vor folgenden Arbeiten bzw. in folgenden
Situationen den Motor abstellen und den
Netzstecker ziehen:
• Zum Beseitigen von Verstopfungen des Auswurfkanals, und
der Messer-Kreislaufbahn,
• vor Überprüfung, Reinigung oder sonstigen Arbeiten am
Elektro-Rasenmäher,
•wenn der Motor bzw. das Gerät anfängt, ungewöhnlich
stark zu vibrieren.
Bei Beschädigung oder Durchschneiden der
Anschlußleitung sofort Stecker am Netzanschluß
ziehen.
Ortsveränderliche Geräte, welche im Freien
verwendet werden, müssen über Fehlerstromschutzschalter angeschlossen werden (gilt nur für
die Schweiz).
Die Kupplungssteckdose einer Verlängerungsleitung muß
spritzwassergeschützt sein (gilt nur für Österreich).
Kontrolle auf Vollständigkeit
Der Verpackungskarton enthält folgende Teile:
1 Stck. Elektro-Rasenmäher 583 bzw. 589
1 Stck. Grasfangsack mit Rahmen
1 Stck. Tragebügel mit Griff
1 Stck. Führungsholm
1 Stck. Kunststofftüte mit folgendem Inhalt:
1 Stck. Gebrauchsanweisung
2 Stck. Holmlager-Bolzen
Grasfangsack 583
Ziehen Sie den Grasfangsack über den Rahmen und rasten Sie
die Kunststofflaschen in der Reihenfolge 1-4 am Rahmen ein
(Fig.3).
Drücken Sie den Grasfangsack-Rahmen so weit zusammen, daß
der Tragebügel auf der gegenüberliegenden Seite einrastet.
Zusammenbau
Holm
Mit nur wenigen Handgriffen ist Ihr Rasenmäher betriebsbereit.
Hinweis:
Das Holm-Unterteil wird beidseitig über die HolmLagerbolzen (A) und eine Klemmeinrichtung (B)
im Rasenmähergehäuse befestigt (Fig. 1).
Dazu müssen Sie den Sterngriff (C) lösen und das Klemmstück
(B) links und rechts bündig im Rasenmähergehäuse einsetzen.
Danach Sterngriffe(C) beidseitig festziehen. Klappen Sie den
Faltholm auseinander und befestigen Sie das Holm-Oberteil
am Holm-Unterteil durch festziehen der Sterngriffe(Fig.2) (583).
Holmklappen
Beim Zusammenklappen des Holms
- Holmverschraubung lösen
- beide Klemmeinrichtungen (B) über dem Sterngriff
lösen und aus dem Rasenmäher-Gehäuse
herausnehmen (Fig. 1)
- Holm-Unterteil nach vorne klappen
- Holm-Oberteil nach Hinten klappen.
Achtung: Vergewissern Sie sich, daß das
Netzkabel nicht eingeklemmt wird bzw. durch
den Transport an keiner Stelle beschädigt ist.
Grasfangeinrichtung 589
Achtung: An- und Abbau der Grasfangein-
richtung nur bei stillstehendem Motor!
Zum Anbau der Grasfangeinrichtung (Fig.4) Auswurfschutzklappe (Pos.3) anheben, Grasfangsack-Rahmen in untere
Führung am Mähergehäuse einhängen und nach oben kippen,
bis Grasfangeinrichtung in Auswurfschutzklappe einrastet
(Fig.4/pos.1).
Einstellen der Schnitthöhe
Ihr Mäher besitzt eine stufenlose Schnitthöhenverstellung von
ca. 30 -80 mm. Die Höhenverstellung erfolgt für alle Räder
über die Zentralverstellung (Pos.5).
Drehen nach links verringert, drehen nach rechts vergrößert
die Schnitthöhe. Diese läßt sich an der Markierung (Fig.5)
ablesen.
Hinweis: Die Schnitthöhe ist so zu wählen, daß das Messer bei
Bodenunebenheiten den Boden nicht berührt!
Das Mähen auf niederster Schnitthöheneinstellung sollte nur
auf ebenen und planen Rasenflächen durchgeführt werden.
Bedienung des Gerätes
Anschlußleitung zuerst in die Steckdose am ElektroRasenmäher einstecken, anschließend mit der Zugentlastung
am Führungsholm so befestigen, daß die Leitung zur
Steckdose leicht durchhängt (Fig.6/pos.3).
Anschlußleitung so an die Netzspannung anschließen, daß sie
dem Elektro-Rasenmäher beim Mähen immer von der
geschnittenen Seite zugeführt wird.
Am besten ist es, wenn Sie so nahe wie möglich
am Netzanschluß mit dem Mähen beginnen. Auf
diese Weise läßt sich das Verlängerungskabel
gut führen. Ein Ideal-Schema zeigt Fig.7.
Beim Auslegen der Anschlußleitung darauf
achten, daß sie nicht durch Türen oder
Fensterspalten gequetscht wird.
Kabel nicht an Kanten, spitzen oder scharfen Gegenständen
scheuern lassen. Anschlußleitung nicht am Kabel, sondern
immer nur am Stecker bzw. Kupplungsgehäuse aus der
Steckdose ziehen.
Starten
Beim Einschalten des Motors müssen Sie immer hinter dem
Mäher stehen. Elektro-Rasenmäher auf einer ebenen Stelle des
Rasens aufstellen.
Darauf achten, daß beim Starten das Messer
freilaufen kann. Gegebenenfalls nur so
schrägstellen, daß das Arbeitswerkzeug in die
vom Benutzer abgewandte Richtung zeigt.
Page 7
Motor einschalten
Zuerst wird der Sicherheitsdruckknopf (Schaltersperre) (Fig.6/
pos.1) gedrückt. Dann wird der Einschaltbügel (Fig.6/pos.2)
zum Holm gezogen und während des Mähvorgangs
festgehalten (Fig.6).
Motor abstellen
Einschaltbügel (Fig.6/pos.2) loslassen und Motorstillstand abwarten
Überlastungsschutz
Bei einer übermäßigen Belastung des Motors spricht ein
thermischer Überlastungsschutz an, der im Netz-Kontaktstecker (Pos.2) integriert ist. In einem solchen Falle lassen Sie
den Einschaltbügel los und warten eine kurze Zeit, bis die
Sicherung wieder selbsttätig einrastet (dies kann u.U. einige
Minuten dauern).
Bevor Sie jedoch weiterarbeiten, sollten Sie sich vergewissern,
daß das Messer frei läuft und keine weiteren Hindernisse
vorhanden sind.
Vor Beseitigung des Fremdkörpers Netzstecker
abziehen.
Häufige Überlastung des Motors (die Drehzahl
sinkt im Arbeitsbetrieb hörbar ab) führt zur
Beschädigung der Motorwicklung.
Hinweise zum richtigen Mähen
Das Kabel ist beim Mähen immer
vom Messer fernzuhalten.
Hanglagen und Böschungen
Beim Mähen an Böschungen und Hängen ist besondere
Vorsicht geboten; niemals auf abschüssigem Grund stehen,
sondern auf der Ebene oberhalb des Mähers verbleiben. Bei
Verwendung oder Führung des Mähers an einem Halteseil
wird das Tragen von Gleitschutz an den Schuhen empfohlen.
An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein
Abgleiten des Elektro-Rasenmähers läßt sich durch leichte
Schrägstellung nach oben verhindern.
Hänge über 15 Grad Schräge dürfen mit diesem ElektroRasenmäher aus Sicherheitsgründen nicht gemäht werden.
Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des ElektroRasenmähers. Stolpergefahr!
Transport
Wenn der Mäher zum Transport angehoben wird, muß vorher
der Motor abgestellt und der Netzstecker gezogen werden.
Beim Fahren außerhalb des Rasens (Kieswege, Straßen usw.)
ist der Motor ebenfalls abzustellen.
Allgemeines über Rasenpflege
Rasen möglichst wöchentlich schneiden, denn sein Aus-sehen
wird um so besser, je öfter er geschnitten und gepflegt wird.
Auf keinen Fall länger als 10 bis 14 Tage warten, da sonst der
Rasen verwildert. Bei häufigem Schneiden geht das Wachstum
des Rasens in den unt-eren Teil des Halms und macht ihn
widerstandsfähiger.
Kurzes Schnittgut (bis etwa 1 cm Länge) kann nach dem
Schneiden liegen bleiben. Längeres Schnittgut muß entfernt
werden, damit der Rasen nicht gelb wird und nicht verfilzt.
Rasen erstmals im Frühjahr schneiden, sobald das Gras zu
wachsen beginnt und der Rasen begehbar ist. Ist dasGras
einmal zu lang geworden, zuerst längs mit hoher Schnitteinstellung und dann quer mit tieferer bzw. normaler Einstellung
schneiden (Fig.8).
Das Mähen
Nur mit scharfen, einwandfreien Messern schneiden, damit die
Grashalme nicht ausfransen und der Rasen nicht gelb wird.
Zum glatten einwandfreien Schnitt gehört ein scharfes Messer.
Ein stumpfes Messer muß nachgeschärft werden (siehe
"Schärfen des Mähmessers").
Zur Erzielung eines sauberen Schnittbildes den ElektroRasenmäher mit an den Rasenzustand angepaßter Geschwindigkeit in möglichst geraden Bahnen führen. Dabei sollten sich
diese Bahnen immer um einige Zentimeter überlappen, damit
keine Streifen stehen bleiben.
Natürlich kommt es sehr auf Grashöhe, Dichte und Feuchtigkeitsgrad an. Ideale Bedingungen für einen sauberen Schnitt
sind trockenes und nicht zu langes Gras. Nasses Gras kann auch
gemäht und gesammelt werden, beeinträchtigt jedoch die
Schnittqualität und den optimalen Aufsammeleffekt.
Die Unterseite des Mähergehäuses sauber halten und
Grasablagerungen unbedingt entfernen. Ablagerungen
erschweren den Startvorgang, beeinträchtigen die Schnittqualität und den Grasauswurf.
Mähen mit Grasfangeinrichtung
Kurzes und trockenes Gras wird in die Grasfangeinrichtung
transportiert. Dies ist möglich, weil der Grasauswurf
gebläseunterstützt wird (Turboeffekt).
Achtung: An- und Abbau der Grasfang einrichtung nur bei stillstehendem Motor
und gezogenem Netzstecker
Beachten Sie folgende Grundregeln:
1. Je kürzer das geschnittene Gras ist, desto besser wird es in
die Grasfangeinrichtung transportiert.
2. Zu langes oder nasses Gras kann verstopfen.
Mähen Sie niemals ohne Motorabdeck-
haube. Dies ist wichtig, um den Motor innenraum vor größerer Verschmutzung
zu schützen.
Wartung, Pflege und Aufbewahrung
Wartungs- und Reinigungsarbeiten am
Elektro-Rasenmäher sowie das Abnehmen
der Schutzeinrichtungen dürfen nur bei
stillgesetztem Motor und abgeschaltetem
Schneidwerkzeug und nur, wenn der Netz-
stecker abgezogen ist, vorgenommen werden.
Abgenutzte oder beschädigte Messer,
Lüfterräder und Messerbefestigungen sind
satzweise vom autorisierten Fachmann zu
ersetzen, um die Auswuchtung zu erhalten.
Page 8
Festgebackene Grasreste und Schmutz an der Unterseite des
Mähergehäuses stören den Grasauswurf und beeinträchtigen
die Schnittqualität. Festsitzender Schmutz am Mähmesser führt
zu Unwucht und damit zu Vibrationen.
Kontrollieren Sie auch, ob der den Auswurf unterstützende
Luftstrom am Sauggebläse (Turbo-Effekt) nicht durch Grasreste
behindert wird. Der entsprechende Gehäuseschlitz - direkt neben
dem Gebläserad und über dem Mähmesser - kann leicht mit einem
kleinen Stock oder einem Schraubenzieher gereinigt werden.
Mäher reinigen
Nach jedem Gebrauch sollten Sie Ihren Rasenmäher gründlich
reinigen, speziell die Unterseite, das Messer und das Lüfterrad.
Gleich nach dem Mähen lassen sich Schmutz- und Grasreste am
leichtesten entfernen.
Der Elektro-Rasenmäher darf nicht mit
fließendem Wasser, insbesondere unter
Hochdruck, gereinigt werden.
Sie sollten darauf achten, daß der Motorinnenraum trocken
bleibt. Die Abdeckung und die äußeren Gehäuseteile sind mit
einem Lappen ganz einfach sauberzuhalten. Aggressive
Reinigungsmittel wie z.B. "Verdünnung" usw. dürfen nicht
verwendet werden.
Aufbewahrung
Bewahren Sie Ihren Rasenmäher in einem trockenen Raum auf.
Überzeugen Sie sich vor einer längeren Aufbewahrung, daß
der Motorinnenraum - unter der Abdeckhaube - auch trocken
ist.
Zur Platzeinsparung kann das Holmoberteil zusammengeklappt werden (siehe Technische Daten).
Beim Zusammenklappen der Holme darauf
achten, daß das Kabel nicht eingeklemmt oder
beschädigt wird.
Messer
Zur Montage des Messers sind spezielle Werkzeuge, wie z.B. ein Drehmomentschlüssel, erforderlich.
Lassen Sie Ihr Messer deshalb aus Sicherheitsgrün-
den nur von einer autorisierten Fachwerkstatt schärfen, auswuchten und montieren. Die nachfolgenden Hinweise sind deshalb nur für Fachwerkstätten
bestimmt.
Hinweis: Um optimale Mähergebnisse zu erzielen wird
empfohlen, das Messer mindestens einmal jährlich nachzuschleifen/auswuchten oder zu ersetzen.
Wechseln des Messers
Beim Wechseln des Schneidwerkzeugs (Messer) sind
zum Schutz der Hände geeignete Handschuhe zu
tragen. Vorher ist der Netzstecker abzuziehen. Beim
Wechseln des Schneidwerkzeugs dürfen nur Original-Ersatzteile verwendet werden. Die Kennzeichnung des Messers muß mit der in der Ersatzteilliste
angegebenen Bestell-Nummer übereinstimmen.
Niemals ein fremdes Messer einbauen!
Verwenden Sie als Messer-Blockiereinrichtung
den Haltestift (Fig.10A). Die Messer-Befestigungs
schraube hat normales Rechtsgewinde.
Zum Lösen dieser Schraube verwenden Sie am besten einen
Steckschlüssel SW 24 mm. Achten Sie beim Wiederzusammenbau der Rutschkupplung genau auf die Reihenfolge, in der
diese Teile vorher montiert waren (Fig.10). Beim Wiederanschrauben muß die Befestigungsschraube mit 12 Nm (1,2 mkp)
angezogen werden.
Beschädigte Messer
dürfen nur durch Original-SOLOErsatzteile ersetzt werden.
Die in dem Messer eingeprägte Teile-Nummer muß mit der in
der Ersatzteilliste aufgeführten Ersatzteil-Bestellnummer
übereinstimmen.
Wenn das Messer trotz aller Vorsicht auf Fremdkörper/
Hindernisse gestoßen ist, zuerst den Motor abschalten. Nach
Stillstand des Messers wird der Mäher hochgekantet und das
Messer auf Schäden überprüft. Beschädigte Teile sind sofort
auszutauschen. Nach dem Auffahren auf ein Hindernis muß
der Mäher in einer autorisierten Fachwerkstatt überprüft
werden. Bereits vor Gebrauch sicherstellen, daß Messer und
Messerbefestigung nicht beschädigt sind. Falls erforderlich,
solche Teile auswechseln lassen.
Niemals mit einem unwuchtigen Messer arbeiten - dies
verursacht Vibrationen und führt zu weiteren Beschädigungen.
Hinweis: Die Messerschneiden können auch mit einer guten
Metallfeile nachgeschärft werden. Besser ist ein Nachschärfen/
Nachschleifen in der Kundendienst-Werkstatt, so daß
sichergestellt ist, daß von jeder Messerseite gleichviel
abgeschliffen wird, damit keine Unwucht entsteht.
Radlagerungen
Von Zeit zu Zeit (Winterservice) empfehlen wir eine Reinigung
der Radverstellung vornehmen zu lassen. Der Wiederzusammenbau erfolgt trocken. Lediglich die Radachsen und
die Radlagerungen sollten leicht eingefettet werden (Fig.12 ).
Wichtiger Hinweis
Rasenmäher dürfen nur an Werktagen in
der Zeit von 7.00-19.00 Uhr betrieben
werden.
Lärmarme Rasenmäher, die mit Geräuschwerten unter 88 dB(A)
ausgezeichnet sind (siehe LWA-Schild), dürfen an Werktagen
auch von 19.00 - 22.00 Uhr eingesetzt werden.
Beachten Sie dabei die gesetzlich vorgeschriebenen Bestimmungen, die örtlich verschieden sein können.
Lärm ist schädlich. Zur Vermeidung von
Gehörschäden bei Dauerbetrieb sind
geeignete persönliche Schallschutzmittel
zu tragen.
Page 9
Störungstabelle für Rasenmäher mit Elektromotor
Störung
Abnorme Geräusche,
Klappern am Gerät
Unruhiger Lauf,
starkes Vibrieren
des Gerätes
Motor läuft nicht an.
Motor setzt aus.
Motor setzt aus.
Räder laufen schwer
Rasen wird gelb,
Schnitt unsauber.
Mögliche Ursache
Schrauben am Motor, seiner Befestigung
oder am Mähergehäuse lose.
Fremdkörper blockiert das Lüfterrad
Messer oder Lüfterrad beschädigt (Un-
wucht).
Messerbefestigung an der Motorwelle
gelöst.
Zuleitungskabel zu lang oder defekt.
Evtl. zu geringer Leiterquerschnitt.
Blockierung durch Fremdkörper
Überlastungsschutz hat angesprochen.
gewählte Schnitthöhe zu niedrig,
Überlastungsschutz angesprochen
trocken oder verschmutzt
Messer zu stumpf, Schnitthöhe zu niedrig
gewählt.
Behebung
Schrauben nachziehen
Fremdkörper entfernen
Schrauben für Messer und Lüfterrad
nachziehen.
Beschädigte Teile von einer autorisierten Fachwerkstatt wechseln lassen.
Zuleitungskabel überprüfen: Bis zu
50 m Zuleitungskabel min. 1,5 mm
2
Leiterquerschnitt.
Motor abstellen, Netzstecker ziehen,
Fremdkörper entfernen.
Nach etwa 30 Sek. Motor wieder
einschalten.
Überlastung des Motors vermeiden.
Mit größerer Schnitthöhe vormähen.
Radlagerung schmieren.
Messer wechseln bzw. nachschärfen,
Schnitt etwas höher einstellen.
Elektrische Reparaturarbeiten dürfen nur von einem Elektro-Fachmann bzw. einer
Kundendienst-Werkstätte durchgeführt werden.
Wir weisen ausdrücklich darauf hin, daß wir nach dem Produkthaftungsgesetz nicht
für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese
durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Original-SOLO-Teile oder von uns freigegebene Teile verwendet werden und
die Reparatur nicht vom Kundenservice oder dem autorisierten Fachmann durchgeführt wird. Entsprechendes gilt für Ergänzungsteile und Zubehör.
Page 10
Declaration of Conformity

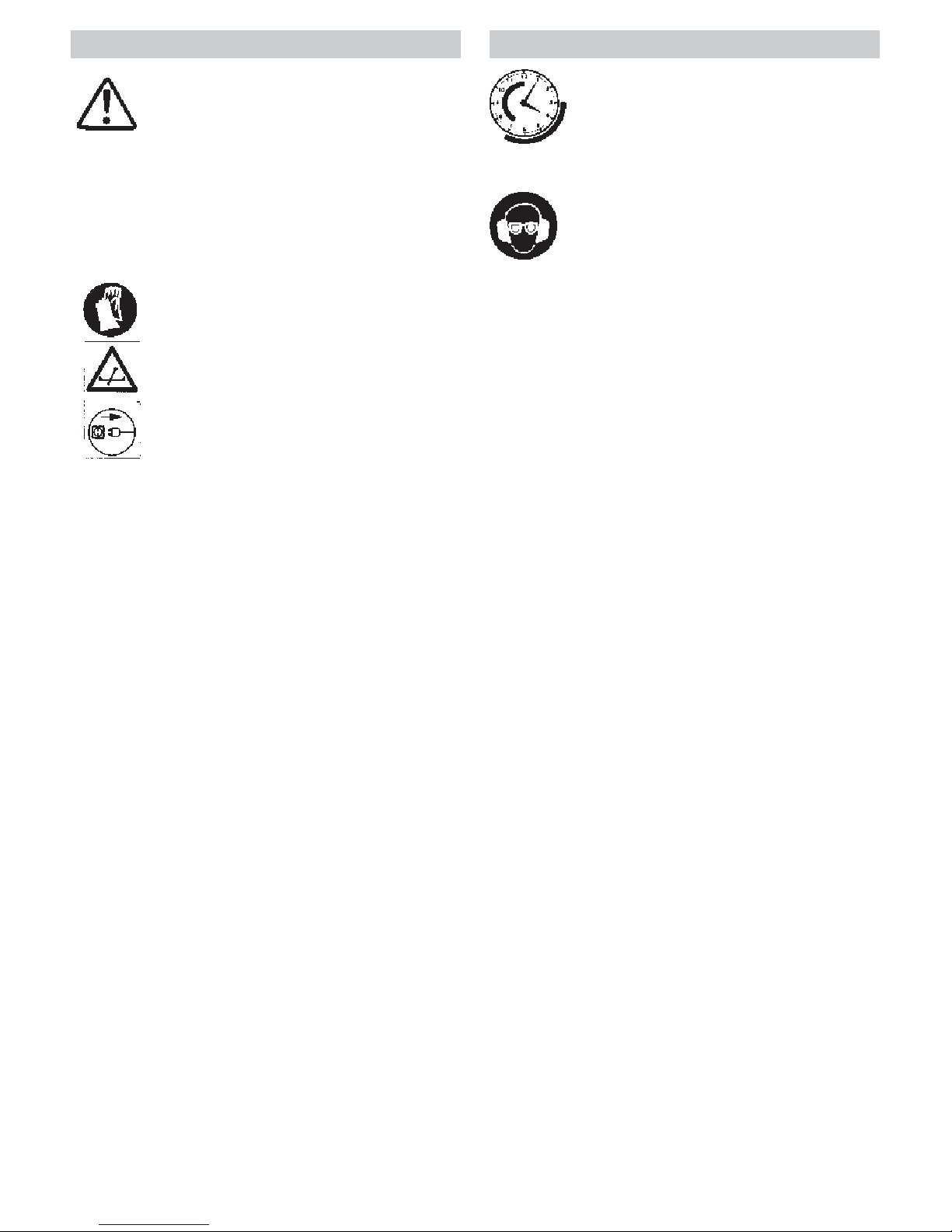

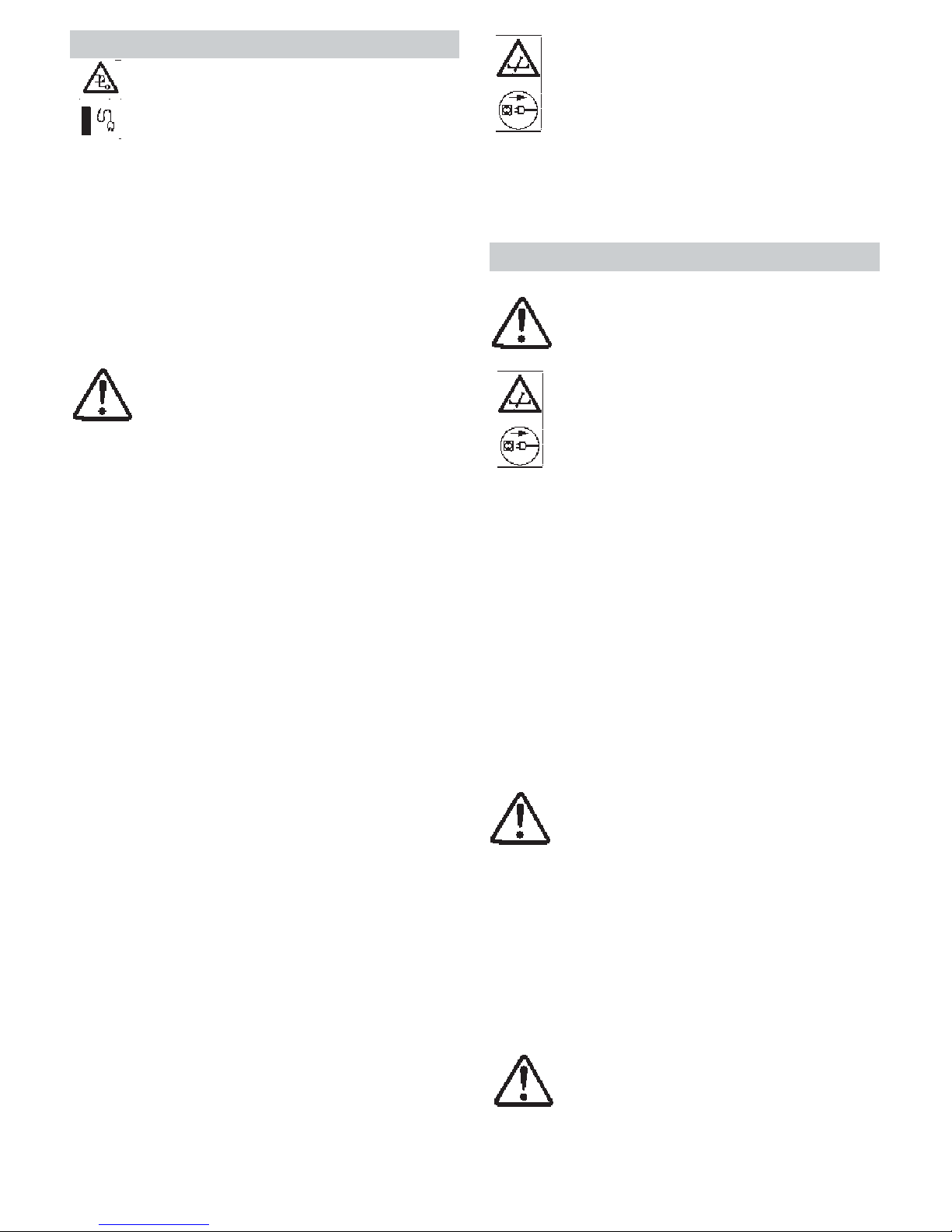

Description of Symbols
Warning!
Read manual prior to operating
mower!
Wear protective gloves during
maintenance and repair jobs!
Prevent others from entering the
danger zone!
Unplug mains lead before touching
the cutter blade!
Keep mains cable safely away from
cutter blade!
Wear ear protection
Observe possible local time
regulations for mowing
GB
According to EG guide lines 98/37/eg and 89/336
EWG (altered with 92/31/EWG), 2000/14/EG.
SOLO Kleinmotoren GmbH, Stuttgarter Strasse 41,
D-71069 Sindelfingen declares sole responsibility
that the product covered by this declaration
conforms with the machinery guide lines.
Measured sound power level 94 dB(A)
Guaranteed sound power level 96 dB(A)
Sindelfingen, 1st January 2002
SOLO Kleinmotoren GmbH
Wolfgang Emmerich
Executive Director
Workshop service, replacement
parts and guarantee
Maintenance and repair: Maintenance and repair of modern
motorized devices, as well as their safety-relevant assemblies,
require qualified, specialized training and a workshop
equipped with special tools and test devices.
Thus SOLO recommends that you have a specialized SOLO
workshop carry out all work that is not described in these
operating instructions. Your SOLO specialist has the required
training, experience, and equipment at his disposal to
provide you with the most cost-effective solution and can
help you in many ways with advice and service.
Replacement parts: Dependable operation and the safety of
your device also depend on the quality of the replacement
parts that you use. Use only original SOLO replacement parts.
Only original parts come from the production of the device
and thus guarantee the highest possible material quality,
dimensional accuracy, function, and safety. Original
replacement parts and accessory parts are available from
your dealer. He also maintains the requisite replacement part
lists to determine the required replacement part numbers,
and he is constantly provided with information concerning
detail improvements and innovations in the replacement
part offering.
Please note as well that guarantee performances from SOLO are
not possible if parts other than SOLO original parts are used.
Guarantee: SOLO guarantees problem-free quality and will
assume the costs for defect remediation by replacing the
defective parts in the case of material or manufacturing
defects that occur within the guarantee period after the date
of purchase.
Please note that specific guarantee conditions apply in some
countries. Ask your sales person if you have any questions. As
vendor of the products he is responsible for the guarantee.
We request your understanding that no guarantee can be
assumed for damages due to the following:
• Non-compliance with the operating instructions. •
Neglecting required maintenance and repair work. • Damages
due to improper carburetor adjustment. • Normal wear and
tear. • Obvious overload through persistently exceeding the
upper performance limits. • Using non-approved tools and
cutting fixtures. • Using non-approved cutting bar and chain
lengths in the case of chain saws. • The use of force, improper
handling, misuse, or accident. • Damages caused by
overheating due to dirt build up on the ventilator casing. •
Intervention by non-specialized persons, or improper repair
attempts. • The use of unsuitable replacement parts or parts
other than SOLO original parts to the extent that they cause
damage. • Using unsuitable fuel or fuel that has been stored
too long. • Damages that can be traced to implementation
conditions from the rental business.
Cleaning, care, and adjustment work are not recognized as
guarantee performances. All guarantee work must be carried
out by a SOLO dealer.
Page 11
Congratulations on the purchase of your new SOLO Electric
Mower. We sincerely hope that you will be satisfied with this
modern machine. Your Electric Mower 583/589 is a high
performance mower that will contribute to a well cared for
lawn.
The SOLO Electric Mower 583/589 is intended for private home
or hobby gardens and is not to be used for public facilities,
parks, sports centres or for agricultural and forestry purposes.
Please read this owners manual carefully and familiarize
yourself with all aspects of the correct use of the SOLO
Electric Mower prior to its first use.
Observe all instructions, recommendations and
explanations.
Compliance with the manual is essential for the
proper operation of the mower.
General Safety Guidelines
In view of the high accident risk, your SOLO
Mower must not to be used for the following
purposes:
- Trimming of shrubs, hedges or bushes
- Cutting or chopping vines, lawns on roof tops or trimming
plants in window boxes
- Cleaning walkways
- Mulching of tree and hedge trimmings
- Ground levelling
For safety reasons, your SOLO Mower is not to be used for
- Driving other work tools
- As a trailer
- As a carrier to transport grass clippings other than in the
provided grass catcher.
Improper use of the mower will void any warranty claim.
Before Mowing
Prior to using the mower, always check the
condition of the cutter blade and blade nut.
Damaged blades, blade holder and fan wheels
have to be replaced and balanced by an
authorized workshop. Adhere to fitting
instructions of the manufacturer.
General Safety Guidelines for Electric Mowers
Never use the Electric Mower while other persons, especially
children, or animals are in close vicinity. The operator is
responsible for any personal harm to others and for any
damage to property of others. All electric cords and
connection cables fitted on the outside of the mower have to
be inspected for damage and deterioration on a regular basis.
Only use cords and cables which are in good condition.
Electric Cords
For connecting to your mower, only use cords which have
been approved for use outdoors, such as H 05 RN-F according
to EN 60335.
Extension cords for main connection must correspond with
standards EN 60335 with a minimum of 1.5 sq.mm diameter
cable core and a max length of 50 metres.
All cable connections must be rubber or rubber covered and
correspond with standards EN 60335.
The main socket should have a minimum of 16 A.
For your own personal safety use safety switches for current
to ≤ 30 mA.
Safety switches fitted by the manufacturer to the mower are
not allowed to be removed or rendered ineffective (such as
tying the safety lever to the mower handle).
Grass Catching
Never use your Electric Mower with damaged protective
guards or protective covers. Never remove the rear discharge
flap (Pos.7) irrespective of whether the mower is used with or
without grass catcher. Ensure the discharge flap is shut when
the mower is used without catcher. If required, remove any
grass clippings or replace the springs for the flap.
Remove the Grass Catcher
only when motor is switched
off and after the mower blade has come to a complete stop.
Footwear / Clothing
When mowing, always wear long pants and solid shoes with
non-slip soles.
Objects on the lawn
Always check the lawn for any objects prior to mowing.
Remove wire, stones, sticks, bones and other objects. Also
watch out for such objects while mowing.
Objects on the lawn can damage the mower.
They can also cause harm to persons near the
mower!
If the mowing blade of the Electric Mower hits an obstruction
or object, switch off the mower and have the machine checked
by an expert.
Leaving the mower without supervision
Never leave the mower without supervision. Always disconnect
the electricity supply at the main socket before leaving the
mower unattended. Pull the plug from the socket, never pull
the cord only to remove the plug.
Injury Danger for fingers and feet
Never reach under the mower housing with your hands or
your feet. Be aware of the severe injuries which can be caused
by the rotating blade!
Safety distance and handle lock
Always keep the safety distance provided by the
mower handle.
Switch off the motor and remove the mains plug
before starting any of the following tasks or
when confronted with the following situations:-
• Clearing of clippings from the discharge chute or under the
mower
• Checking, cleaning or any jobs to the Electric Mower
• Unusually strong vibrations from motor and mower
Page 12
If the power cord is damaged or cut,
immediately remove the plug from the mains
socket.
Always observe local regulations. In Switzerland,
Electric Mowers used outdoors must be
connected to a mains socket with automatic cut-
out provision.
In Austria, connecting plugs of extension cords have to be
spray water proof.
Check list for goods supplied
The carton should contain the following goods:
1 Electric Mower 583 or 589
1 Grass catcher bag with frame
1 Carrying bracket with handle
1 Mower handle
1 Plastic Bag containing :
1 operating manual
2 handle bolts
Grass Catcher 583
Pull the catcher bag over the frame and attach the plastic flaps
to the frame in the sequence 1 – 4 as per ( fig. 3 ). To fit the
handle bracket squeeze the frame of the catcher frame until
the bracket is locked on both sides of the frame.
Assembly
Mower Handle
The assembly of your mower is quick and easy.
Note: The lower part of the handle is secured on both sides of
the mower deck with a handle bolt (A) and locking device (B),
as per (fig.1). Loosen the star handle (C) and push the locking
device (B) right and left fully into the mower deck. Firmly
tighten star handles on both sides. Unfold the handle and
secure the upper handle part to the lower handle part by
tightening both star handles (fig.2) (583).
Folding of the Mower Handle
To fold the handle
- loosen the screw connection of the upper handle to the
lower handle.
- loosen both star handles and pull both locking devices from
the mower deck (fig. 1)
- fold the lower handle part forward
- fold the upper handle part backwards
Caution: Always ensure the mains cable is not
squeezed between any parts or has been dam-
aged in transport.
Grass Catcher 589
Caution: Attach or remove the grass catcher
(fig.4) to and from the mower only after the
motor has come to a complete stop!
To attach the grass catcher (fig.4) to the mower, lift the
discharge flap (pos.3) and place the catcher frame in the
guides on the lower part of the mower deck. Tilt the catcher
upwards until the frame locks on the discharge flap (fig.4/
pos.1).
Adjustment of Cutting Height
Your mower can be adjusted to any cutting height between
30 – 80 mm. All wheels are adjusted simultaneously with one
central adjuster knob (Pos.5). Turning the knob to the left will
decrease the cutting height. Turning the knob to the right will
increase the cutting height. The height is easily checked on a
special indicator (fig. 5).
Note: Select a cutting height which will not allow the blade to
touch the ground on uneven surfaces!
Use the lowest cutting height setting only on level lawns.
Operating the Mower
Connect the mains cable to socket on the mower. Attach the
mains cable to the cable safety holder. The cable should not be
tight between safety holder and mower socket (fig.6/pos.3).
Connect the mains cable to the mains socket. Ensure the cable
always leads to the mower from the side already cut.
It is preferable to start mowing close to the
mains socket. This allows good placement of the
cable as can be seen from the drawing in fig. 7.
When rolling out the cable, ensure it is not
squeezed between doors
and window frames. Also watch out for sharp
edges and sharp objects which can cut or
damage the cable.
To unplug any cable, do not just pull on the cable. Always get
a firm hold of the plug body itself to pull from the socket.
Starting
Always stand behind the mower before switching on the
motor. The Electric Mower should be placed on level ground.
When starting the mower, the cutter blade
should be able to spin freely. If it is necessary to
slightly tilt the mower, ensure the cutter blade
is on the opposite side to the operator.
Starting the Motor
Press the safety button first to unlock the switch(Fig.6/pos.1),
then pull the operating lever (Fig.6/pos.2) towards the handle
and hold that lever to the handle while mowing (fig.6).
Stopping the Motor
Release the operating lever (Fig.6/pos.2) and wait until the
motor comes to a complete stop.
Overload Protection
Should the motor be subject to excessive load, a heat sensitive
overload system in the mains connection plug (Pos.2) will
respond. In such cases, release the operating lever and wait
for a while until the overload system restores the normal
circuit. This may take a few minutes. It is recommended that
you check for any obstructions to the free movement of the
mowing blade before continuing with mowing.
Prior to checking for any objects or obstructions
under the mower deck, it is necessary to pull
the mains plug and disconnect the power
supply.
Frequent overloading of the motor (the motor
speed drops sharply) will lead to damage of the
motor windings.
Page 13
Mowing Hints
While mowing, keep the cable away from the
mowing blade at all times.
Mowing on slopes and embankments
It is particularly dangerous to mow on slopes and embankments and extreme care and caution should be exercised at all
times. Always remain on level ground above the mower and
never stand on steep ground. Should a rope be used to guide
the mower, the wearing of non-slip attachments to shoes is
recommended.
Always mow along the slope, never up and down. Point the
mower slightly upwards to avoid downward slipping .
For safety reasons, this Electric Mower is not to be used on slopes
with a gradient in excess of 15%.
Exercise extreme care and caution when moving
backwards with the mower and when pulling
the mower. Danger of tripping!
Transport
Always switch off the motor and pull the mains plug before
lifting the mower.
Switch off the motor when pushing the mower outside lawn
areas (such as roads or gravel paths etc. ).
General Hints on Lawn Care
Mow at least once a week if possible. The appearance of the
lawn will improve with frequent mowing. Lawns get untidy if
not mown every 10 to 14 days. Frequent mowing will
strengthen the lower part of the grass stems.
Short grass clippings (up to approx. 1 cm) can be left on the
grass. Longer clippings may cause yellowing and matting of
the grass and should be removed.
Mow the lawn in spring after the grass starts growing and the
soil is not too wet. With excessive growth, use a high blade
setting to mow from one side, then mow from the other side
with a lower or standard setting. (fig. 8)
Mowing
Always cut with a blade that is sharp and in good order. Blunt
blades do not cut clean and cause yellowing of the lawn.
Only sharp blades produce a clean, good cutting picture. Try to
mow in straight lines at a speed commensurate with the
growth stage of the grass. The lines should overlap by a few
centimetres to avoid unsightly strips of long grass between the
lines.
A good cutting picture also depends on the height of the
grass, density and degree of dampness. Ideal conditions are dry
grass, not too long. Of course, it is possible to cut and collect
wet grass. This, however, will adversely affect the quality of
the cut and the collection of grass clippings.
Always try to keep the underside of the mower deck free from
deposits of grass clippings as much as possible. Such deposits
interfere with the easy starting of the mower and good grass
collection. They are also detrimental to a beautiful cut.
Mowing with Grass Catcher
Short and dry grass is collected in the grass catcher. The discharge of cut grass on this mower is assisted by a fan (turboeffect).
Caution: Attach and remove the grass catcher
only after pulling the mains cable plug and after
the motor has come to a standstill.
Observe the following basic rules:-
1. The shorter the cut grass, the better it can be collected .
2. Long or wet grass can lead to clogging.
Maintenance, Care and Storage
Prior to attempting any maintenance and cleaning jobs or removing safety devices, always
switch off the mower, wait until motor and
blade have come to a complete standstill and
pull the mains cable plug.
Worn or damaged cutting blades, fan wheels,
blade holder and blade retaining screws should
be replaced as a set, fitted and balanced by an
authorised service centre.
Grass residue and dirt on the underside of the mower deck
interfere with the discharge of grass and reduce the quality of
the cut. Caked dirt on the mower blade leads to imbalance and
vibrations.
The air flow from the fan (turbo-effect) should not be impaired by grass residue. Regularly check and ensure the slot in
the mower deck, next to the fan and above the blade is clear.
If necessary, clean with a stick or with a screwdriver.
Mower Cleaning
Your mower should be thoroughly cleaned after every use.
Especially important are the underside of the deck, the blade
and the fan. Dirt and grass are easiest to remove straight after
mowing.
Never clean your Electric Mower with pressurized water, i.e. with water hose or pressurized
cleaners.
The motor area should always be dry. Simply clean the cover
and all outer parts with a rag. Never use ‘aggressive’ cleaning
fluids, such as paint thinners etc.
Storage
Store your mower in a dry room. Ensure the motor area, under
the motor cover, is dry before storing the mower for longer
periods.

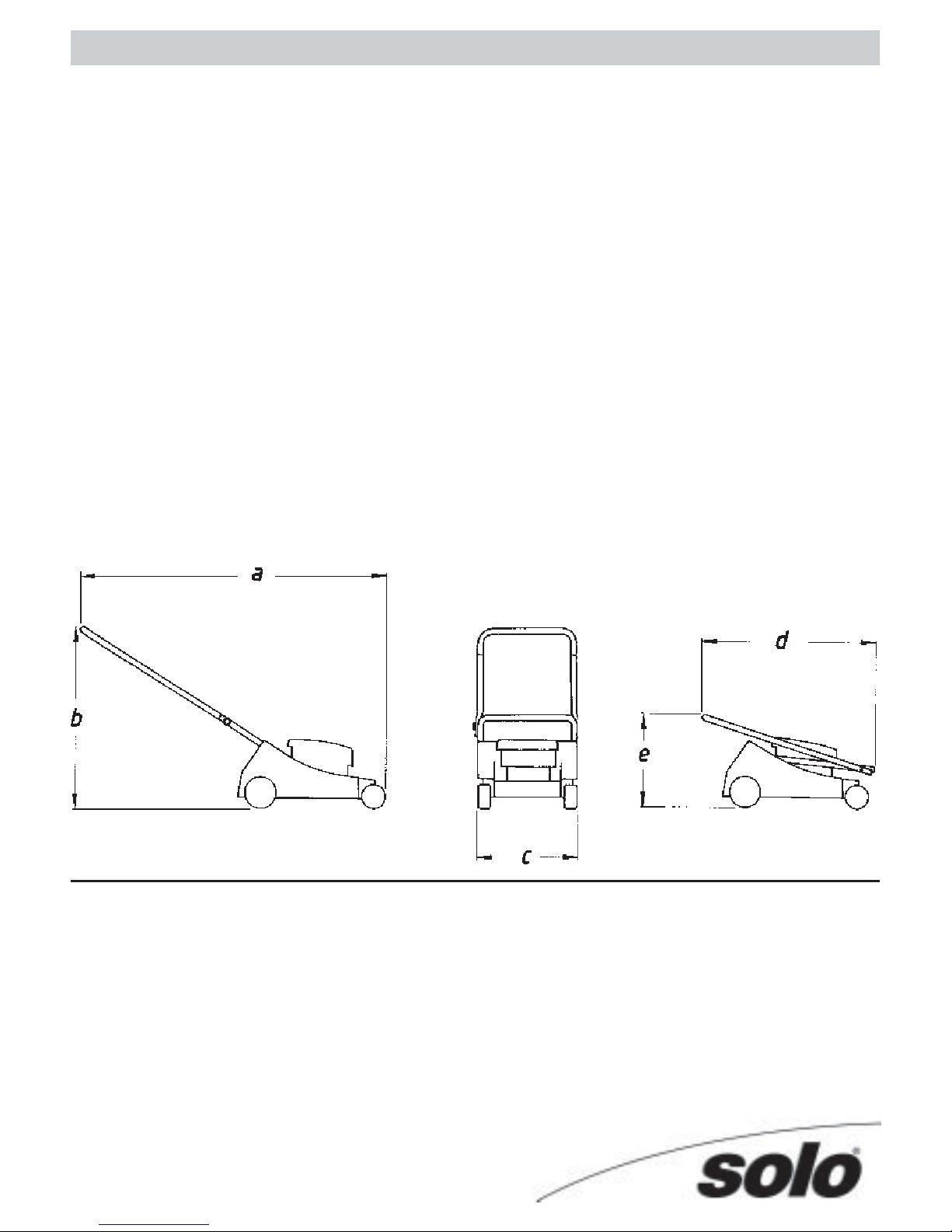

To save storage space, the handle can be folded. (refer to
techn. Specifications)
Do not squeeze or damage the cable when
folding the handle.
Page 14
Cutter Blade
The fitting of the mower cutting blade requires
special tools, such as a torque spanner for example. For safety reasons, a blade should al-
ways be fitted, sharpened and balanced by an
authorized workshop. The following hints and
notes are provided for the workshop.
Note: To achieve best possible mowing results, sharpen and
balance or replace the blade at least yearly.
Replacement of the cutter blade
Before replacing the cutter blade, pull the mains
cable plug and always wear suitable gloves.
Always use SOLO Original Parts. Blade markings
have to agree with the part number indicated in
the spare parts list.
Only fit original SOLO blades!
To hold the cutter blade, use a lock pin (fig. 10A). The thread
of the blade screw is right hand (clockwise). To undo the blade
screw, use a 24mm socket. Remember the sequence of the
parts as they were originally fitted and re-assemble them in
the same way, especially the friction clutch parts (fig. 10). The
blade screw has to be tightened with a torque spanner at
12Nm (1.2 mkp).
Damaged blades
may only be replaced with another SOLO
Original Part. The part number embossed on the blade has to
match the part number stated in the spare parts list.
Should the blade hit an obstacle, switch off the motor and pull
the mains cable plug. Wait until the blade has come to a
complete stop, then tilt the mower to check for any damage.
Damaged parts should be replaced immediately. After striking
an obstacle, always have the mower checked by an authorized
service centre. Always check the blade and blade holder for
damage before mowing. Have these parts replaced if necessary. Never mow with an unbalanced blade – this will cause
vibrations leading to further problems.
Note: Blades can be re-sharpened with a good quality metal
file. It is preferable to have blades sharpened by a service
centre. This will ensure that blades are ground / sharpened
evenly to avoid imbalance.
Wheel Bearings
From time to time (especially during the winter service), the
height adjustment system should be checked and cleaned. Reassemble without oil or grease. Axles and wheel bearings have
to be cleaned and re-greased (fig. 12).
Important Hint
In Germany, mowers may only be used on workdays between 7am and 7pm. Mowers with a
noise rating below 88 dB(A), refer to LWAsticker, may be used on workdays between the
hours of 7pm and 10pm. Observe local noise
regulations which may vary from district to district.
Noise is harmful and can lead to hearing problems. While mowing, always wear ear muffs or
other available personal protection against
noise.
Page 15
Electrical repairs to the mower may only be made by a certified electrician or by a service centre.
According to product liability laws and regulations, our company is not liable for any damage caused
by our products, if such damage has been caused by improper repairs, replacement of parts with
non-original SOLO parts or parts approved by us and if repairs were not made by our Customer Service or
by an authorized specialist. This explanation also refers to supplementary parts as well as to accessories.
Trouble Shooting Chart for Mowers with Electric Motors
Problem Possible Cause Remedy
Excessive noise, Screws may be loose on motor, Tighten screws
mower rattles motor support or covers
Object blocking fan wheel Remove object
Mower runs rough, Blade or fan wheel damaged Tighten screws for blade and fan.
and vibrates (imbalance). Blade screw loose Have damaged parts replaced by
excessively an authorised workshop.
Motor will not start Mains cable too long or Check mains cable: max.
faulty. Possibly conductor length 50m, cable core diameter
diameter too small min. 1.5sq.mm
Motor stops Objects stop blade and Stop motor, disconnect
motor overload switch mains plug, remove object
responded Wait for approx. 30 seconds
then restart motor
Motor stops Cutting height too low. Increase cutting height and
Overload switch responds avoid tripping overload
switch
Wheels difficult to Dry and/or dirty Clean and grease wheel
turn Bearings
Lawn has yellow Blade blunt, cutting Change blade or re-sharpen,
appearance, low height too low increase cutting height
quality cut
Page 16
In the interest of progress and continued development we reserve the right for changes,
modifications or alterations to shape, specifications and delivery details. Text and illustrations in this manual are not binding and do not constitute a basis for legal or other claims.
Telefon 07031/301- 0
Fax 07031/301-130
Fax Export 07031/301-149
SOLO Kleinmotoren GmbH
P.O. Box 60 01 52
D - 71050 Sindelfingen
Germany
www.solo-germany.com
E-Mail: [email protected]
Technische Daten / Specifications
583 589
Motor
Bauart / Design Elektro Motor 230V / 50 Hz Elektro Motor230V / 50 Hz
Electric Motor 230V / 50 Hz Electric Motor230V / 50 Hz
Leistungsaufnahme / Power Consumption 1400 W 1600 W
Arbeitsdrehzahl / Operating Speed ca. 2800 min
-1
/ approx. 2800 rpm ca. 2850 min
-1 /
approx. 2850 rpm
Mower
Schnittbreite / Cutting Width 40 cm 40 cm
Schnitthöhe / Cutting Height
Zentralverstellung stufenlos von 30 - 75 mm / Central adjustment from 30 to 75 mm
Rauminhalt Grasfangsack / Grass Catcher Capacity 43 liter 43 litres
Mähmesser / Cutting Blade Propellermesser einteilig / single piece blade
Gewicht komplett mit Grasfangeinrichtung/Weight with Catcher 20,2 kg 23 kg
Arbeitsplatzbezogener Emmissionswert L
pA
(dBA)(DIN 45635)
Work related noise emission L pA (dBA) (DIN 45635) 77.6 77.6
Schall-Leistungspegel LWA (dBA)(DIN 45635)
Sound pressure level L WA (dBA) (DIN45635)
Gemessen/ Garantiert / Mesured/ Garanted 93.0/ 96.0 93.0/ 96.0
Gewichteter Effektivwert der Beschleunigung a
vhw
(m/s2)(DIN 45675)
Weighted oscillation acceleration a
vhw
(m/a2)(DIN 45675) <2.5 <2.5
Abmessungen / Dimensions a. 144 cm a: 144 cm
b: 96 - 102 cm b: 96 - 102 cm
c: 43cm c: 45cm
d: 77cm d: 73cm
e: 37cm e: 40cm
Im Interesse der ständigen Weiterentwicklung unserer Geräte müssen wir uns Änderungen
des Lieferumfangs in Form, Technik und Ausstattung vorbehalten. Wir bitten auch um
Verständnis, daß aus Angaben und Abbildungen dieser Gebrauchsanweisung keine
Ansprüche abgeleitet werden können.
Loading...
