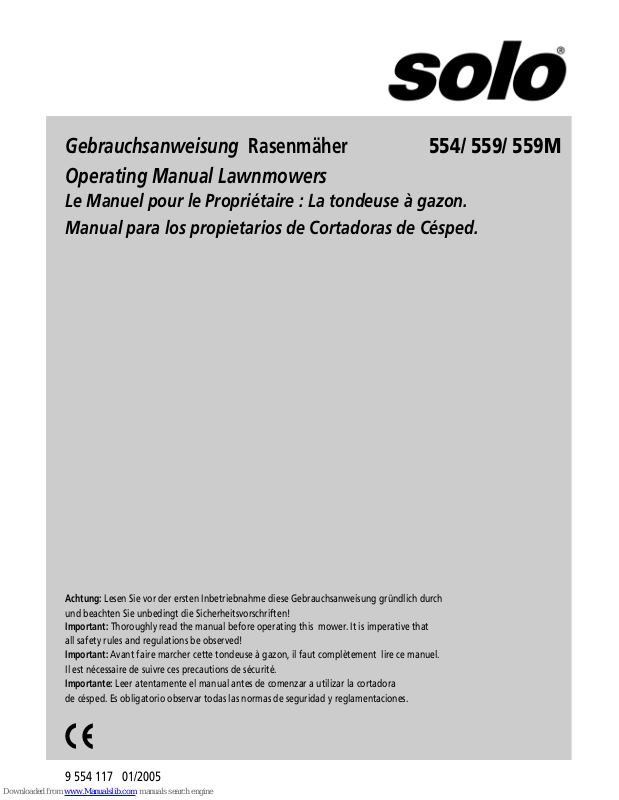

Gebrauchsanweisung Rasenmäher 554/ 559/ 559M
Operating Manual Lawnmowers

Le Manuel pour le Propriétaire : La tondeuse à gazon.
Manual para los propietarios de Cortadoras de Césped.

Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Gebrauchsanweisung gründlich durch
und beachten Sie unbedingt die Sicherheitsvorschriften!

Important: Thoroughly read the manual before operating this mower. It is imperative that
all safety rules and regulations be observed!
Important: Avant faire marcher cette tondeuse à gazon, il faut complètement lire ce manuel.
Il est nécessaire de suivre ces precautions de sécurité.
Importante: Leer atentamente el manual antes de comenzar a utilizar la cortadora
de césped. Es obligatorio observar todas las normas de seguridad y reglamentaciones.

Modell 554

Modell 559

2

6

14

10

11

12

13

1

7

9

8

4

5

3

2 1

11

12

13

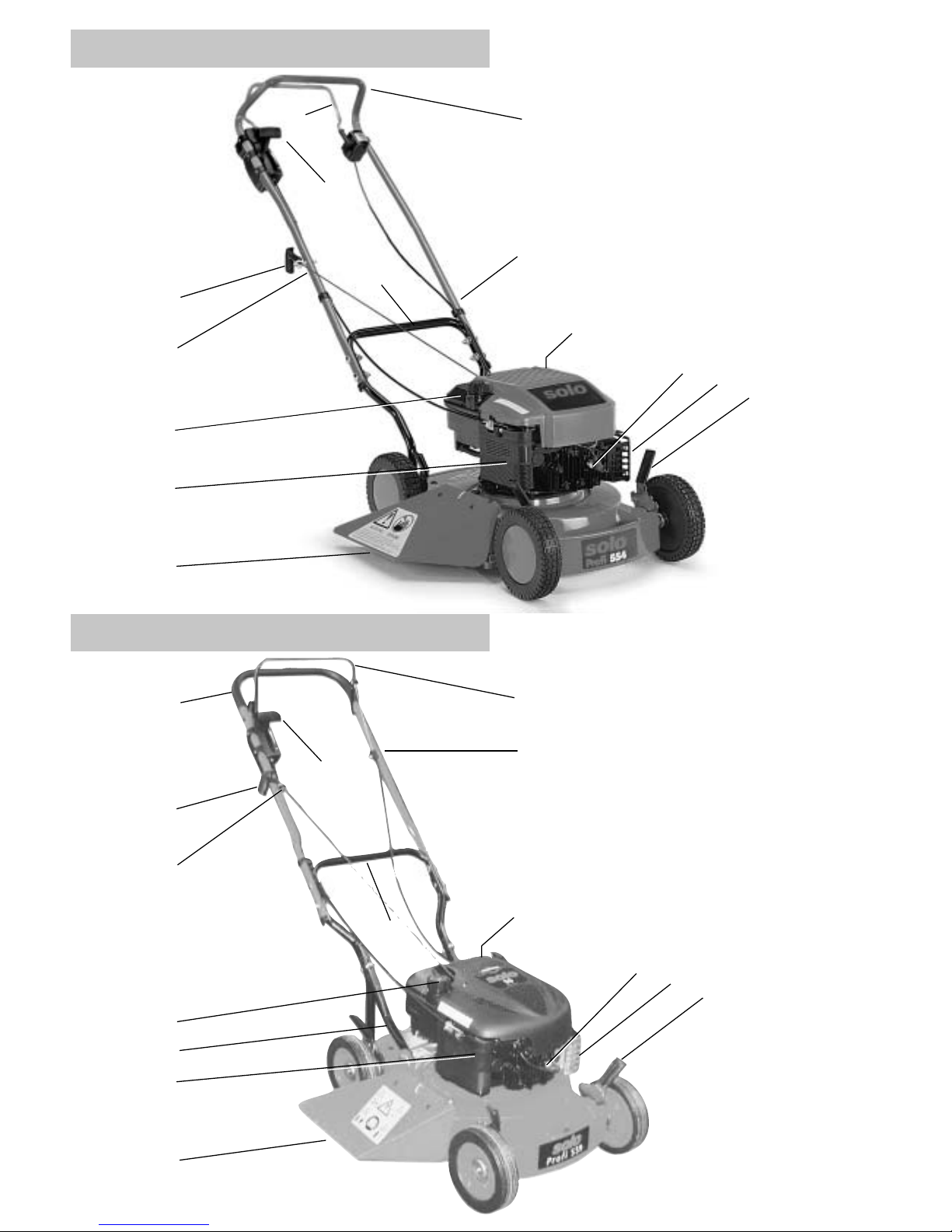

1 Bremsbügel
2 Führungsholm
3 Gas-Regulierhebel
4 Seilführungsöse
5 Startergriff
6 Holm-Oberteil
7 Auswurfschutzklappe

(nur 554/559)

8 Kraftstofftank
9 Luftfilter
10 Öl-Einfüllstutzen
11 Zündkerze
12 Auspuff
13 Einzelrad-Höhenverstellung
14 Holm-Unterteil

15

Verstärkung am Holmunterteil

(nur 559/559M)

14

10

6

8

4

5

9

7

15

3

6

min

max

Choke

7

3

1

2

4

5

9

10

Typ 554/559

Typ 559/559M

Typ 554

Typ 554/559

9

Typ 559M

Typ 554/ 559

10

Typ
559 M

Konformitätserklärung

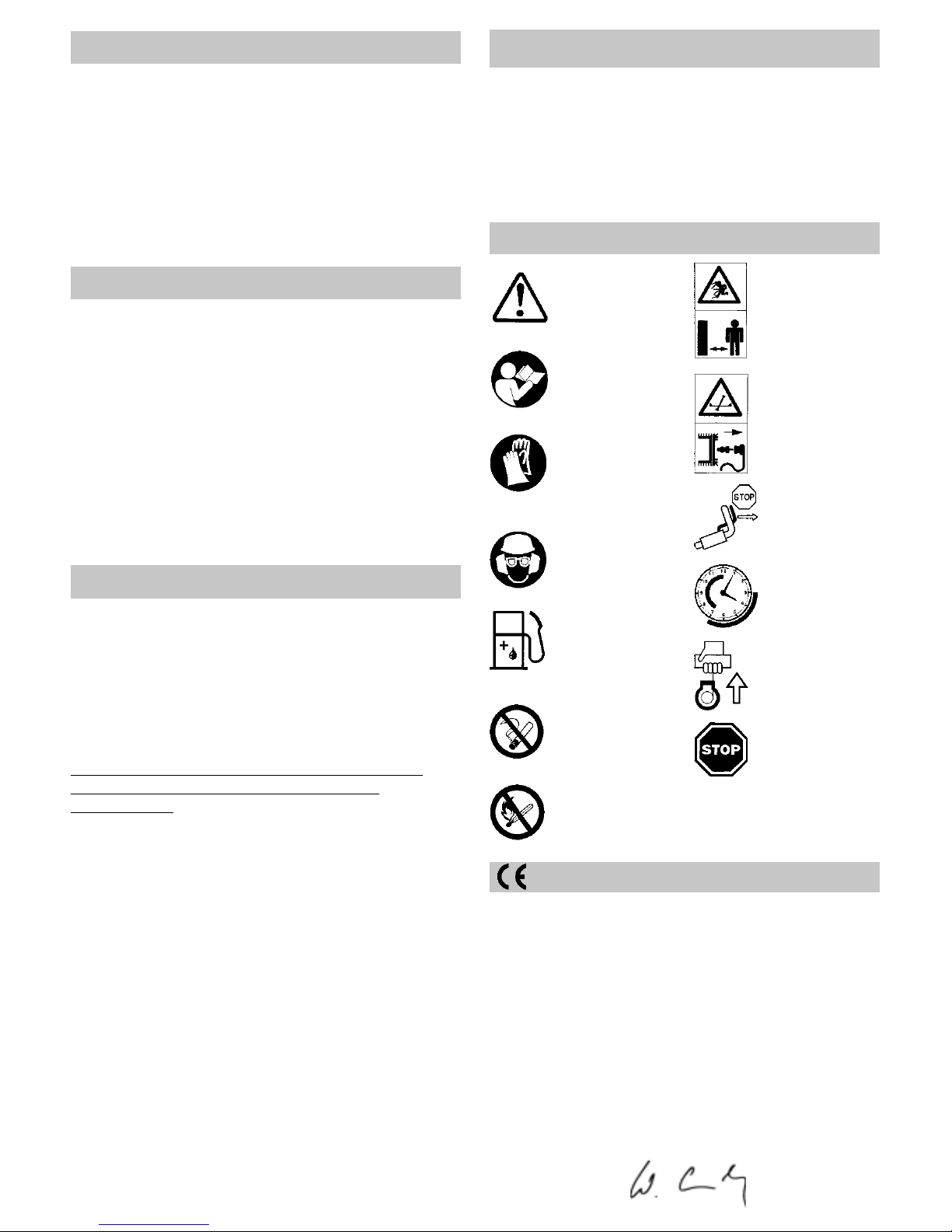

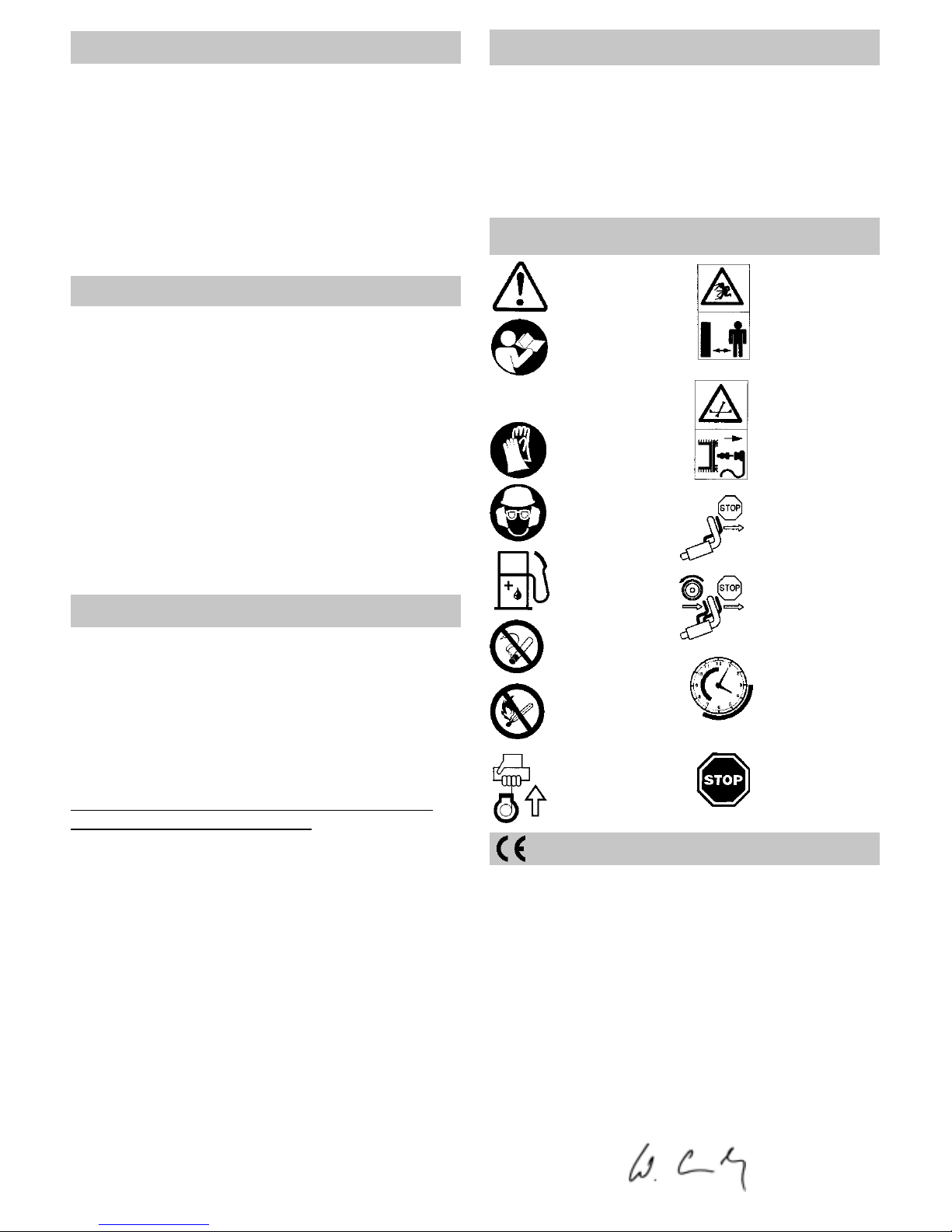

Bedeutung der Symbole

Dritte aus dem
Gefahrenbereich
fernhalten!

Vor Arbeiten am
Schneidwerkzeug
Zündkerzen­stecker ziehen!

Motor
abstellen

Mähzeiten
beachten

Warnung!

Gebrauchsanwei­sung vor

Inbetriebnahme
lesen!

Bei Wartung
und Reparatur
Schutzhand­schuhe tragen

Gehörschutz
tragen

Vorsicht
Kraftstoff

Nicht
rauchen

Kein
offenes Feuer

Start

Stop

SOLO Kleinmotoren GmbH, Stuttgarter Str. 41, D-71069 Sindelfingen,
erklärt hiermit, dass folgende Maschine in der gelieferten Ausführung
Produktbezeichnung: Rasenmäher
Serien-/Typenbezeichnung: 554/ 559/ 559M
den Bestimmungen folgender EU-Richtlinien entspricht: 98/37/EG
und 2000/14/EG für Maschinen und 89/336/EWG (geändert durch
92/31/EWG) über elektromagnetische Verträglichkeit.

Garantierter Schall-Leistungspegel (DIN45635) 96 dB(A)
Gemessener Schall-Leistungspegel (DIN45635) 94 dB(A)

Diese Konformitätserklärung verliert ihre Gültigkeit, wenn das
Produkt ohne Zustimmung umgebaut oder verändert wird.

Sindelfingen, den 01. Januar 2002
SOLO Kleinmotoren GmbH

Wolfgang Emmerich

Geschäftsführer

Verschleißteile

Verschiedene Bauteile unterliegen gebrauchsbedingtem Verschleiß bzw.
einer normalen Abnutzung und müssen je nach Art und Dauer der Nutzung
rechtzeitig ersetzt werden. Nachstehende Verschleissteile unterliegen nicht
der Hersteller-Garantie: Rasenmäher-Messer, Messerbefestigung, Reib­scheiben, deformierte/verbogene Kurbelwellen; Verschleissteile wie Zünd­kerze, Luftfilter;Betriebsmittel wie Motoröl/und oder Getriebeöl.

Wartung und Reparaturen:

Die Wartung und die Instandsetzung von modernen Geräten sowie
deren sicherheits-relevanten Baugruppen erfordern eine qualifizier­te Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten
ausgestattete Werkstatt.

Der Hersteller empfiehlt daher, alle nicht in dieser Gebrauchs­anweisung beschriebenen Arbeiten von einer Fachwerkstatt
ausführen zu lassen. Der Fachmann verfügt über die erforderli­che Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils
Kosten günstigste Lösung zugänglich zu machen und hilft
Ihnen mit Rat und Tat weiter.

Ersatzteile:

Der zuverlässige Betrieb und die Sicherheit Ihres Gerätes hängt
auch von der Qualität der verwendeten Ersatzteile ab. Nur Original
Ersatzteile verwenden. Nur die Originalteile stammen aus der
Produktion des Gerätes und garantieren daher höchstmögliche
Qualität in Material, Maßhaltigkeit, Funktion und Sicherheit.
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhänd­ler. Er verfügt auch über die notwendigen Ersatzteillisten, um die
benötigten Ersatzteilnummern zu ermitteln und wird laufend über
Detailverbesserungen und Neuerungen im Ersatzteilangebot
informiert. Bitte beachten Sie auch, dass bei der Verwendung von

nicht Original Teilen eine Garantieleistung nicht möglich ist.

Garantie:

Der Hersteller garantiert eine einwandfreie Qualität und übernimmt
die Kosten für eine Nachbesserung durch Auswechseln der schad­haften Teile im Falle von Material- oder Herstellungsfehlern, die
innerhalb der Garantiezeit nach dem Verkaufstag auftreten. Bitte
beachten Sie, dass in einigen Ländern spezifische Garantie­bedingungen gültig sind. Fragen Sie im Zweifelsfall Ihren Verkäufer.
Er ist als Verkäufer des Produktes für die Garantie verantwortlich.

Wir bitten um Ihr Verständnis, dass für folgende Schadensursachen
keine Garantie übernommen werden kann:

• Nichtbeachtung der Gebrauchsanweisung. • Unterlassung von
notwendigen Wartungs- und Reinigungsarbeiten. • Schäden auf
Grund unsachgemäßer Vergasereinstellung. • Verschleiß
durch normale Abnutzung. • Offensichtliche Überlastung durch
anhaltende Überschreitung der Leistungsobergrenze. • Verwen­dung nicht zugelassener Arbeitswerkzeuge. • Gewaltanwen­dung, unsachgemäße Behandlung, Missbrauch oder Unglücks­fall. • Überhitzungsschaden auf Grund von Verschmutzungen
am Ventilatorgehäuse. • Eingriffe nicht sachkundiger Personen
oder unsachgemäße Instandsetzungsversuche. • Verwendung
ungeeigneter Ersatzteile bzw. nicht Originalteile, soweit diese
den Schaden verursachten. • Verwendung ungeeigneter oder
überlagerter Betriebsstoffe. • Schäden, die auf Einsatz­bedingungen aus dem Vermietgeschäft zurückzuführen sind.

Reinigungs-, Pflege- und Einstellarbeiten werden nicht als
Garantieleistung anerkannt. Jegliche Garantiearbeiten sind von
dem vom Hersteller autorisierten Fachhändler auszuführen.

Wir beglückwünschen Sie zu Ihrem neuen SOLO­Rasenmäher und hoffen, daß Sie mit dieser modernen
Maschine zufrieden sein werden.
Mit Ihrem Rasenmäher verfügen Sie über ein außeror­dentlich leistungsfähiges Gerät, das die besten
Voraussetzungen für einen gepflegten Rasen erfüllt.

Der SOLO-Rasenmäher ist zur Pflege von Gras- und
Rasenflächen vorgesehen. Beim Einsatz in öffentlichen
Anlagen, Parks, Sportstätten, an Straßen und in der
Land- und Forstwirtschaft ist dabei besondere Vorsicht
erforderlich.

Vorliegender Gebrauchsanweisung ist eine
typenbezogene Motoren-Gebrauchsanwei­sung beigefügt; sie ist unverzichtbarer
Bestandteil dieser Gebrauchsanweisung.

Bitte lesen Sie vor Arbeitsbeginn diese Gebrauchsanwei­sungen aufmerksam durch und machen Sie sich mit
allen Bedienungselementen sowie mit dem richtigen
Gebrauch des SOLO-Rasenmähers vertraut, bevor Sie
diesen erstmals in Betrieb nehmen.
Beachten Sie alle Hinweise, Erläuterungen und
Vorschriften. Die Einhaltung der Gebrauchsanweisung
ist die Voraussetzung für den ordnungsgemäßen
Gebrauch dieses Gerätes.
Benutzen Sie den Rasenmäher nicht, während Personen
(besonders Kinder) oder Tiere in unmittelbarer Nähe
sind. Der Benutzer ist für Schäden gegenüber Dritten
verantwortlich, wenn diese persönlich oder in ihrem
Eigentum verletzt werden.

Allgemeine Sicherheitshinweise

Wegen körperlicher Gefährdung der
Bedienungsperson darf der SOLO­Rasenmäher nicht eingesetzt werden

- zum Trimmen von Büschen, Hecken und Sträuchern,

- zum Schneiden und Zerkleinern von Rankgewächsen
oder Rasen auf Dacheinpflanzungen oder in
Balkonkästen,

- zum Reinigen und Absaugen von Gehwegen und

- als Häcksler zum Zerkleinern von Baum- und Hecken­Abschnitten.

- Ferner darf der SOLO-Rasenmäher nicht verwendet
werden zum Einebnen von Bodenerhebungen wie
z.B. Maulwurfshügel.

Aus Sicherheitsgründen darf der SOLO-Rasenmäher
nicht verwendet werden als:

- Antriebsaggregat für andere Arbeitswerkzeuge,

- als Anhänger,

- als Zugmaschine bei Radantriebs-Mähern (z.B. zum

Mitfahren und Transportieren von Schnittgut),

weil dadurch jeglicher Garantie-Anspruch erlischt.

Allgemeine Sicherheitsvorschriften
für handgeführten SOLO- Rasen­mäher mit Verbrennungsmotor

- Lassen Sie nie Kinder oder andere Personen, die mit
der Wirkungsweise der Maschine nicht vertraut sind,
mit dem Rasenmäher arbeiten. Jugendliche unter
16 Jahren dürfen das Gerät nicht benutzen.

- Bitte beachten Sie die örtlichen Bestimmungen; diese
können das Mindestalter des Benutzers festlegen.

- Rasenmäher nur an Personen weitergeben oder
ausleihen, die mit diesem Modell und seiner
Handhabung vertraut sind; stets die Bedienungs­anleitung mitgeben.

- Erklären Sie jedem, der mit dem Gerät arbeiten soll,
die möglichen Gefahrenmomente und wie Unfälle
zu vermeiden sind.

- Mähen Sie nur bei Tageslicht oder mit entsprechen­der künstlicher Beleuchtung.

- Träger von Herzschrittmachern dürfen am laufenden
Motor und beim Starten nicht an stromführenden
Teilen der Zündanlage arbeiten.

- Geräte mit Viertakt-Motor sind für Steigungen über

15° nicht geeignet.

- Bewahren Sie Ihren Mäher sicher auf! Unbenutzte
Mäher sollten in trockenem, verschlossenem Raum
und für Kinder nicht zugänglich aufbewahrt werden.

Vor dem Mähen

- Überprüfen Sie vor und während des Mähens
vollständig das Gelände, auf dem das Gerät einge­setzt wird; entfernen Sie vor dem Mähen alle
Fremdkörper wie Steine, Holzstücke, Knochen o.ä.
aus dem zu mähenden Rasen.

- Mähen Sie nie, ohne festes Schuhwerk und lange
Hosen zu tragen. Mähen Sie nie barfuß oder in
offenen Sandalen.

- Bringen Sie den mitgelieferten Auswurfschutz an (554/

559). Achten Sie auf festen Sitz. Die Benutzung ohne
oder beschädigter Schutzeinrichtungen ist verboten.

- Kontrollieren Sie das Arbeitswerkzeug auf
a) festen Sitz der Befestigungsteile,
b) Beschädigung oder starke Abnutzung.

- Beim Austausch Einbauhinweise und Anzugsmomen­te beachten.

- Überprüfen Sie die Auswurfschutzklappe häufiger
auf Verschleiß (554/559).

- Rasenmäher mit Viertakt-Motor müssen vor erster
Inbetriebnahme mit Motorenöl versehen werden
(beachten Sie hierzu die Hinweise in der separaten
Motoren-Gebrauchsanweisung).

- Vor jedem Mähen Ölstand kontrollieren.

bügel Pos. 1 losgelassen, bleibt der Motor und
somit das Messer in wenigen Sekunden stehen.

- Achten Sie immer auf einen guten Stand an Hängen.

- Führen Sie die Maschine im Schrittempo.

- Mähen Sie quer zum Hang, niemals auf- oder
abwärts.

- Seien Sie besonders vorsichtig, wenn Sie die
Fahrtrichtung am Hang ändern.

- Seien Sie besonders vorsichtig, wenn Sie den Mäher
umkehren oder ihn zu sich heranziehen.

- Bei Rückwärtsbewegungen mit dem Mäher besteht
Stolpergefahr. Rückwärtsgehen vermeiden.

- Vermeiden Sie abnormale Körperhaltung. Sorgen Sie
für sicheren Stand und halten Sie jederzeit das
Gleichgewicht.

- Halten Sie immer den durch die Länge des
Führungsholmes gegebenen Sicherheitsabstand ein.

Beim Starten

- Beim Starten ist der Rasenmäher auf eine ebene
Fläche zu stellen.

- Nicht im hohen Gras starten.

- Bei Inbetriebnahme ist darauf zu achten, daß die
Füße sich in sicherem Abstand zum Schneidwerkzeug
befinden.

- Führen Sie niemals Hände oder Füße in die Nähe der
sich drehenden Teile. Achten Sie darauf, daß Hände
und Füße nicht unter das Gehäuse kommen.

Stellen Sie den Motor ab und ziehen Sie
den Zündkerzenstecker ab,

- bevor Sie den Rasenmäher überprüfen,
reinigen oder Arbeiten an ihm durchführen;

- bevor Sie Blockierungen lösen oder Verstopfungen

im Auswurfkanal beseitigen.

Der Motor ist abzustellen,

- wenn Sie die Auswurfklappe öffnen (554/559),

- wenn Sie das Holmober- vom -unterteil lösen,

- beim Fahren außerhalb des Rasens,

- wenn Sie die Maschine für kurze Zeit verlassen,

- wenn Sie die Schnitthöhe verstellen wollen,

- bevor Sie nachtanken.

- wenn der Mäher zum Transport angehoben oder
gekippt wird,

- wenn andere Flächen als Gras überquert werden

- wenn Sie die Maschine zur Mähfläche hin- und
wieder wegtransportieren.

- Heben oder tragen Sie niemals eine Maschine mit
laufendem Motor.

- Benutzen Sie niemals die Maschine mit beschädigten
oder fehlenden Schutzeinrichtungen. Mähen Sie nur
mit zugeklappter, am Gehäuse anliegender Auswurf­klappe (554/559).

Kraftstoff

Umgang mit Kraftstoff

Der Umgang mit Kraftstoff erfordert besonders
vorsichtige und umsichtige Handlungsweise.

- Kraftstoff ist hochgradig entflammbar. Nur im Freien,
nicht in geschlossenen Räumen tanken.

- Rauchen und offenes Feuer ist nicht zulässig.

- Keinen Kraftstoff verschütten.

- Wenn Kraftstoff verschüttet wurde, Rasenmäher
sofort säubern.

Vorher darf der Motor nicht gestartet

werden!

- Kleidung nicht mit Kraftstoff in Berührung bringen.

Falls Kraftstoff an die Kleidung gelangt, sofort
Kleidung wechseln!

- Darauf achten, daß kein Kraftstoff ins Erdreich
gelangt (Umweltschutz!).

- Kraftstoff nur in zugelassenen und gekennzeichne­ten Kanistern transportieren und lagern.

- Bei Beschädigungen sind Kraftstofftank, Tank­verschluß und Kraftstoffleitung sofort auszutau­schen.

- Vor jedem Einsatz eine Sichtkontrolle durchführen.

Tanken

Wichtig: Umweltfreundliches bleifreies Normalbenzin

kann bedenkenlos verwendet werden.

- Tanken Sie nur die in der separaten Motoren­Gebrauchsanweisung empfohlenen Kraftstoff-Sorten.

- Vor dem Tanken Maschine abkühlen lassen.

- Umgebung des Einfüllbereichs gut säubern,
Tankverschluß abschrauben und Kraftstoff bis zur
Unterkante des Einfüllstutzens einfüllen.
Tankverschluß wieder gut festschrauben.
Hinweis: Kraftstoffe können lösungsmittelähnliche
Substanzen enthalten.

- Haut- und Augenkontakt mit Mineralöl-

Produkten vermeiden.

- Beim Betanken Handschuhe tragen.

- Kraftstoffdämpfe nicht einatmen.

- Kraftstoff für Kinder unzugänglich aufbewahren.

Handhabung

- Der Verbrennungsmotor darf nicht in geschlossenen
Räumen laufen, in denen sich gefährliche Abgase
sammeln können. Vergiftungsgefahr.

- Der Motor/Auspuff wird sehr heiß: Nicht

berühren!

- Zu Ihrer Sicherheit ist dieser Rasenmäher gemäß
den heute gültigen gesetzlichen Bestimmungen mit
einer Motorbremse ausgerüstet. Wird der Brems-

Setzen Sie das Holm-Oberteil auf das Holm-Unterteil, so
dass die 4 Bohrungen übereinander liegen und
befestigen Sie es mit 4 Flachrundschrauben M8x45 und
Scheiben 8,4 mm Ø mit den Sechskant-Muttern nach
innen (Pos.14) (Fig.1).
Hinweis: Beim Verschrauben der beiden Holme ist
besonders auf knickfreien Verlauf der Bowdenzüge zu achten.

Auswurfklappe bei Typ 554 und 559

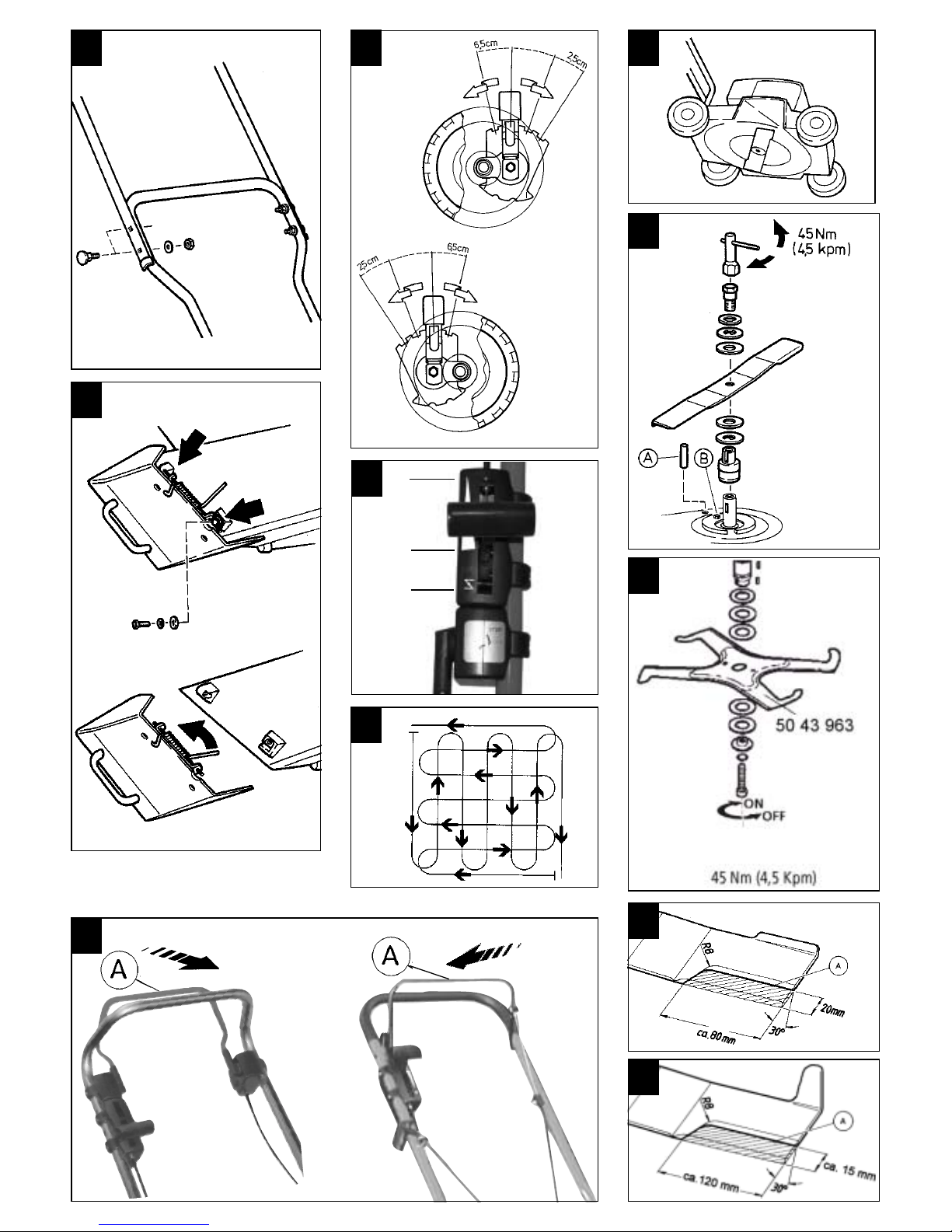

Die am Rasenmäher-Gehäuse vormontierte Achse und
Drehfeder der Auswurfschutzklappe (Pos.7) ist nach
Lösen der Schraube in die Auswurfschutzklappe (Pos.7)
einzulegen, zusammen am Rasenmäher-Gehäuse
einzusetzen und am Gehäuse anzuschrauben (Fig.2).

Startergriff in Seilführung einhängen

Lösen Sie die Motorbremse, indem Sie den Bremsbügel
(Pos.1) zum Holm (Pos.2) drücken. Bringen Sie den
Startergriff (Pos.5) in die am Holm-Oberteil vorgesehe­ne Seilführung (Pos.4) (Fig.3).

Einstellen der Schnitthöhe

Ihr Mäher besitzt eine vierfache Schnitthöhenverstellung.
An den Vorderrädern: Verstellhebel (Pos.13) ausrasten,
nach vorne bewegen und einrasten = Schnitthöhe wird
größer, nach hinten bewegen = Schnitthöhe wird niedriger.
An den Hinterrädern: Verstellhöhe nach hinten
bewegen = Schnitthöhe wird größer, nach vorne
bewegen = Schnitthöhe wird niedriger (Fig.4)

Alle vier Räder müssen auf die gleiche
Höhe eingestellt sein.

Schnitthöhe: I = ca. 2,5 cm

II = ca. 3,5 cm
III = ca. 5,5 cm

IV = ca. 6,5 cm
Ein kurz geschnittener Rasen ist natürlich am schönsten;
jedoch muß die Schnitthöhe bei unebenem Boden
größer sein als bei ebenem.

S t a r t e n

Beim Starten müssen Sie immer seitlich des
Mähers bzw. hinter dem Mäher stehen.
Der durch den Führungsholm gegebene

Sicherheitsabstand ist stets einzuhalten.

Die Bedienung des Motors erfolgt über den Regulier­hebel (Pos. 3, Fig. 5).

Vorsicht: Sobald der Motor läuft, arbeitet

auch das Mähmesser! Niemals mit den Hän-

den unter das Gehäuse fassen oder einen

Fuß unter das Gehäuse schieben!
Hinweis: Beim Starten muß zum Lösen der Motor-

bremse der Bremsbügel Pos. 1 zum Führungsholm
gedrückt werden (Fig. 3).

- Ändern Sie nicht die Grundeinstellung des Motors.

- Bei Blockierungen des Mähers, z.B. durch Auffahren
auf ein Hindernis, muß durch einen Fachmann
geprüft werden, ob Teile des Mähers beschädigt oder
deformiert wurden.

- Falls der Mäher anfängt, ungewöhnlich stark zu
vibrieren, ist eine sofortige Überprüfung erforderlich.

Wartung und Lagerung

- Sorgen Sie dafür, daß alle Schraubverbindungen fest
angezogen sind.

- Bewahren Sie niemals die Maschine mit Benzin im Tank
innerhalb eines Gebäudes auf, in dem möglicherweise
Benzindämpfe mit offenem Feuer oder Funken in
Berührung kommen oder sich entzünden könnten.

- Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen.
Auslaufenden Kraftstoff in geeigneten Behältern auffangen.

- Lassen Sie den Motor laufen, bis das im Vergaser
verbliebene Restbenzin verbrannt ist.

- Lassen Sie den Motor abkühlen, bevor Sie die Maschine
in geschlossenen Räumen abstellen.

- Um Brandgefahr zu vermeiden, halten Sie Motor,
Schalldämpfer, Batteriekasten, Getrieberaum (falls
vorhanden) und Kraftstofftank frei von Gras, Blättern
oder austretendem Fett (Öl).

- Prüfen Sie regelmäßig die Auswurfklappe auf Verschleiß
oder Verlust der Funktionsfähigkeit

(554/559)

.

- Ersetzen Sie aus Sicherheitsgründen abgenutzte oder
beschädigte Teile.

- Bei Tätigkeiten im Messerbereich sind immer Schutz­handschule zu tragen.

- Wartungs- und Reinigungsarbeiten sind nur bei
ausgeschaltetem Motor und abgezogenem Zündkerzen­stecker durchzuführen.

- Aus Gewährleistungs- und Sicherheitsgründen dürfen im
Reparaturfall nur Original-SOLO-Ersatzteile verwendet
werden.

Kontrolle auf Vollständigkeit

Rasenmäher 554/559

1 Stck. Rasenmäher 554/559
1 Stck. Auswurfklappe (554/559)
1 Stck. Holm-Oberteil
1 Stck.

Kunststofftüte mit folgendem Inhalt:

1 Stck. Gebrauchsanweisung
1 Stck. Gebrauchsanweisung Motor
1 Stck. Kombi-Kerzenschlüssel
4 Stck. Flachrundschrauben M8x45
4 Stck. Scheiben 8,4 mm Ø
4 Stck. 6-kant Muttern

Zusammenbau

Mit nur wenigen Handgriffen ist Ihr Rasenmäher
betriebsbereit. Aus Transportgründen ist das Holm­Oberteil (Pos.6) sowie die Auswurfschutzklappe (Pos.7)
(554/559) nicht montiert.

Untergrund. Bei nassem Boden drücken sich die Räder ein
und hinterlassen Spuren. Je öfter der Rasen geschnitten wird
(möglichst wöchentlich), umso besser und gleichmäßiger
sieht er aus, denn bei häufigem Schnitt geht der Wuchs in
den Halm und macht ihn widerstandsfähiger. Kurzes
Schnittgut bis ca. 1 cm Länge kann liegenbleiben, längeres
Schnittgut aufsammeln. Im Frühjahr sollten der erste Schnitt
und die Säuberung des Rasens ca. 2 - 3 Wochen vor Beginn
des normalen Wuchses vorgenommen werden. Um ein
frühes Grünen zu erreichen, nur ca. 1,5 cm des ruhenden
Grases abschneiden. Rasen vor dem Schnitt auf Fremdkörper
(Steine, Scherben, Metallgegenstände usw.) absuchen.

Dünnen oder frisch eingesäten Rasen nicht zu kurz
schneiden (3 - 4 cm Halmhöhe stehen lassen). Diesen
Schnitt 4 - 5 Wochen beibehalten, damit der Rasen in die
Breite wächst und an Dichte zunimmt. Um eine Austrock­nung und Ausdörrung des Rasens zu verhindern, in der
trockenen und heißen Jahreszeit nicht zu kurz schneiden.

Beim Mulch-Mähen (Typ559M) soll das Gras nicht naß
und nicht zu lang gewachsen sein. Die Schnitthöhe soll im
oberen Bereich der Schnitthöhenscala gewählt werden –
ab 4 cm, damit das Gras am besten gehäckselt werden
kann. Zweimaliges Mulchmähen pro Woche sind in der
Wachstumsperiode ideal. Die Schrittgeschwindigkeit
anpassen- nicht zu schnell gehen oder fahren damit das
Mulchmesser das Gras optimal zerkleinern kann und ein
schönes Schnittbild entsteht. Wie beim normalen Mähen,
wird auch beim Mulchen ein geschärftes Messer vorausge­setzt. Mit dem Spezial-Mulchmesser mit versetzten 4-fach
Schneidkanten wird das Gras in Stufen abgeschnitten und
zu einer feinen Grasmasse gehäckselt und zwischen die

Graswurzeln zur biologischen Verrottung zurückgeblasen.

Wartung und Pflege

Ziehen Sie zu Ihrer eigenen Sicherheit vor
allen Wartungs- und Reinigungsarbeiten den
Zündkerzenstecker von der Zündkerze
Pos. 11 ab. Arbeiten, die über den Rahmen
der beschriebenen Wartungs- und Pflege­arbeiten hinausgehen, überlassen Sie bitte einer
autorisierten Kundendienst-Werkstatt.

Mäher reinigen

Nach jedem Gebrauch sollten Sie Ihren Rasenmäher
gründlich reinigen; speziell die Unterseite, das Messer
und die Messer-Kreislaufbahn (Fig.7).

Hinweis: Rasenmäher mit 4-Takt-Motoren dürfen nur
kurzzeitig auf die am Rasenmähergehäuse durch
Hinweise besonders gekennzeichnete Seite gekippt
werden. Beachten Sie hierzu auch die Angaben in der
separaten Motor-Gebrauchsanweisung.
Dabei muß vorher der Zündkerzenstecker abgezogen
und der Kraftstofftank entweder leergefahren oder
entleert werden. Evtl. aus dem Vergaser auslaufendes

Bei Kaltstart

Regulierhebel auf Symbol Choke bringen (Fig. 5).

Bei Warmstart

Gasregulierhebel Pos. 3 .auf MAX bringen

- Starterseil bis zu einem fühlbaren Widerstand herauszie-

hen - dann zügig und entschlossen durchstarten.

Abstellen

Regulierhebel auf Pos. MIN bringen, Bremsbügel (Pos.1)
loslassen und Motorstillstand abwarten.
Hinweis: Beim Loslassen des Bremsbügels wird die
Elektronik-Zündung des Motors kurzgeschlossen und
die Motor-Drehzahl und somit das Messer in wenigen
Sekunden abgebremst.
Wird der Bremsbügel beim Starten nicht zum
Führungsholm gedrückt, ist die Motorbremse wirksam.
Der Motor kann nicht gestartet werden.

Hinweise für die Mäharbeit

Beachten Sie auch hierbei in jedem Falle die
Sicherheitsbestimmungen am Anfang dieser
Gebrauchsanweisung!

Mähen (554/559)
Kurzes und trockenes Gras wird gut in den Grasauswurf
transportiert.

Beachten Sie:

- Je kürzer die geschnittenen Grashalme, desto besser
werden sie ausgeworfen;

- zu langes oder nasses Gras kann unter Umständen
verstopfen.

Schnittqualität

Grashöhe, Dichte und Feuchtigkeitsgrad bestimmen die
Schnittqualität. Trockenes und nicht zu langes Gras ist
ideal für einen sauberen Schnitt. Auch nasses Gras kann
gemäht werden, beeinträchtigt jedoch die Schnittqualität.
Für einen glatten und einwandfreien Schnitt ist ein
scharfes Messer Voraussetzung. Ein stumpfes Messer
(Grashalme fransen beim Schneiden aus, der Rasen wird
gelb) muss nachgeschärft werden (siehe Kapitel
"Messer"). Mähen im Schrittempo, in möglichst
geraden Bahnen, die sich immer um einige Zentimeter
überdecken, ergibt ein sauberes Schnittbild.

Bei langem Gras zuerst in der einen Richtung mit hoher
Schnitteinstellung mähen, dann quer dazu mit tieferer
bzw. normaler Schnitthöheneinstellung (Fig. 6).

Rasenpflege

Hinweis: Sollte der Graswuchs beim Mähen

die gesamte Motorkraft nicht in Anspruch
nehmen, kann zum Schutz der Umwelt und
zur Vermeidung von unnötigem Schadstoff­Ausstoß über den Regulierhebel
zwischenMax. und Min gewählt werden

Mähen Sie möglichst nur bei trockenem Rasen bzw.

Benzin kann mit einem Lappen aufgefangen werden.
Gleich nach dem Mähen lassen sich Schmutz und
Grasreste am leichtesten entfernen. Festsitzende
Grasreste und Schmutz an der Unterseite des Mäher­gehäuses stören den Grasauswurf und beeinträchtigen
die Schnittqualität. Festsitzender Schmutz am Messer
führt zu Unwucht und damit zu Vibration.
Der Auswurfkanal kann mit einem kleinen Stock oder
mit einem Schraubenzieher gereinigt werden.
Spritzen Sie den Mäher nicht mit einem Wasserstrahl

oder Hochdruckreiniger ab. Der Motor soll trocken
bleiben. Die äußeren Gehäuseteile sind mit einem
Lappen ganz einfach sauberzuhalten. Aggressive
Reinigungsmittel wie z.B. Kaltreiniger oder "Verdün­nung" dürfen nicht verwendet werden.

Messer

Zur Montage des Messers sind spezielle
Werkzeuge, wie z.B. ein Drehmoment­schlüssel, erforderlich.

Lassen Sie Ihr
Messer deshalb aus Sicherheitsgründen nur
von einer autorisierten Fachwerkstatt
schärfen, auswuchten und montieren.

Die nachfolgenden Hinweise sind deshalb nur für
Fachwerkstätten bestimmt.
Hinweis:

Um optimale Mähergebnisse zu erzielen
wird empfohlen, das Messer mindestens einmal
jährlich nachzuschleifen/auswuchten oder zu
ersetzen.

Wechseln des Messers

Beim Wechseln des Schneidwerkzeugs
(Messer) sind zum Schutz der Hände
geeignete Handschuhe zu tragen.
Vorher ist der Zündkerzenstecker abzuzie-

hen.
Beim Wechseln des Schneidwerkzeugs dürfen nur
Original-Ersatzteile verwendet werden. Die Kennzeich­nung des Messers muß mit der in der Ersatzteilliste
angegebenen Bestell-Nummer übereinstimmen.

Niemals ein fremdes Messer einbauen!

Verwenden Sie zur Hilfe einen Haltestift als Blockierein­richtung (Fig.9) für das Messer. Die Messer-Befestigungs­schraube hat normales Rechtsgewinde. Zum Lösen dieser
Schraube verwenden Sie am besten einen Steckschlüssel
21 mm (Kerzenschlüssel) oder einen Innen-Sechskant­schlüssel 8 mm, 5/16". Achten Sie beim Wiederzusammen­bau der Rutschkupplung genau auf die Reihenfolge, in
der diese Teile vorher montiert waren (Fig.9.). Die Messer­schraube ist mit dem vorgegebenen Anzugsmoment von

45 Nm (4,5 mkp) zu befestigen.

Beschädigte Messer

Wenn das Messer trotz aller Vorsicht auf Fremdkörper/
Hindernisse gestoßen ist, zuerst den Motor abstellen
und Kerzenstecker abziehen. Wenn das Messer
stillsteht, wird der Mäher hochgekantet und das Messer
nach möglichen Schäden überprüft (Fig. 7).
Deformierte bzw. verbogene Messer dürfen nicht
wieder ausgerichtet werden.
Beschädigte Teile sind sofort auszutauschen.
Nach dem Auffahren auf ein Hindernis muß der Mäher in
einer autorisierten Fachwerkstatt überprüft werden.
Bereits vor Gebrauch sicherstellen, daß Messer und
Messerbefestigung nicht beschädigt sind. Falls erforder­lich, solche Teile auswechseln oder überprüfen lassen.
Niemals mit einem unwuchtigen Messer arbeiten - dies
verursacht Vibrationen und hat weitere Beschädigungen
zur Folge.

Messer schärfen

Hinweis: Die Messerschneiden können mit
einer Metallfeile nachgeschärft werden.
Noch besser ist ein Nachschärfen/Nachschlei­fen in der Kundendienst-Werkstatt. Dort
wird auch besonders darauf geachtet, daß
von jeder Messerseite gleichviel abgeschlif-

fen wird, damit keine Unwucht entsteht.
Das Nachschleifen der Schneidekante darf
nur bis zu der eingeprägten Markierung

erfolgen (Fig.10).

Ölstandskontrolle

Achtung: Das Motoröl beeinflußt die

Leistung und Lebensdauer Ihres Gerätes!
Niemals den Motor ohne oder mit zu wenig

Öl laufen lassen; dies verursacht schwere Schäden am
Motor.
Den optimalen Viskositätsgrad finden Sie je nach
Lufttemperatur und Höhenlage des Einsatzes in der
typenbezogenen Motoren-Gebrauchsanweisung.

Kontrolle des Ölstands:

1. Rasenmäher mit allen Rädern auf exakt horizonta­len Boden stellen.

2. Öltankverschluß (Pos.10) durch Linksdrehung
abschrauben und Meßstab abwischen.

3. Meßstab wieder bis zum Anschlag in den Einfüll­stutzen stecken, nicht zuschrauben.

4. Meßstab herausziehen und in waagrechter Stellung
den Ölstand ablesen. Der Ölspiegel muß sich
zwischen der Maximum- und Minimum-Marke
befinden.

Ölwechsel (4-Takt-Motor)

Das Motorenöl kann sowohl über die Ölablaßschraube
als auch über die Öl-Einfüllöffnung (Pos.10) abgelassen
werden. Zum Erreichen der Ölablaßschraube sind

Wartung des Luftfilters

Hinweis: Verschmutzte Luftfilter verringern die
Motorleistung durch zu geringe Luftzufuhr zum
Vergaser. Regelmäßige Kontrolle, besonders in
staubiger Atmosphäre ist daher unerläßlich!

Achtung: Luftfilter-Elemente nie mit Benzin
oder brennbaren Lösungsmitteln reinigen.
Brand- oder Explosionsgefahr!

Beachten Sie besonders die Hinweise in der typen­bezogenen Motoren-Gebrauchsanweisung.

Wichtiger Hinweis

Rasenmäher dürfen nur an Werktagen in
der Zeit von 7.00-19.00 Uhr betrieben
werden.

Lärmarme Rasenmäher, die mit Geräuschwerten
unter 88 dB(A) ausgezeichnet sind (siehe LWA-Schild),
dürfen an Werktagen auch von 19.00 - 22.00 Uhr
eingesetzt werden.
Beachten Sie dabei die gesetzlich vorgeschriebenen
Bestimmungen, die örtlich verschieden sein können.

Lärm ist schädlich. Zur Vermeidung von
Gehörschäden bei Dauerbetrieb sind
geeignete persönliche Schallschutzmittel
zu tragen.

Messer und Blechabdeckung abzunehmen (Fig.9).
Beachten Sie besonders die Wartungsvorschriften in der
separaten Motor-Gebrauchsanweisung.
Bei Ablaß über die Öl-Einfüllöffnung (Pos. 10) den
betriebswarmen Mäher mit leerem Kraftstofftank bei
geschlossenem Öl-Einfülldeckel langsam über die Seite
der Einfüllöffnung kippen. Zum Sammeln des Öls einige
Minuten warten, Öl-Einfülldeckel abschrauben und
ausfließendes Altöl in einem Gefäß auffangen. Das
Altöl ist gemäß den gesetzlichen Bestimmungen zu
entsorgen.

Hinweis: Rasenmäher mit 4-Takt-Motoren
dürfen nur kurzzeitig auf die durch
besondere Hinweise gekennzeichnete Seite
gekippt werden.

Störung

Unruhiger Lauf,
starkes Vibrieren
des Gerätes

Motor springt nicht an.

Motor läuft unregelmäßig

Starterseil schlägt zurück

Rasen wird gelb,
Schnitt unsauber

Grasauswurf schlecht

Mögliche Ursache

- Schrauben am Motor, seiner
Befestigung, oder am Mähergehäuse lose

- Messerbefestigung lose

- Messer unwuchtig oder schadhaft

- Rutschkupplung eingelaufen

- Ist der Bremsbügel zum Holm gedrückt?

- Ist der Regulierhebel in der richtigen
Stellung?

- Ist der Bowdenzug/die Motorbremse rich­tig eingestellt?

- Zündkerze oder Kerzenstecker defekt

- Kraftstofftank leer

- Luftfilter verschmutzt

- Gasbowdenzug geknickt

- Zündkerze verrußt

- Messerbefestigung oder

Rutschkupplung lose

- Messer ist stumpf

- Schnitthöhe zu niedrig

- Motordrehzahl zu gering

- Motordrehzahl zu gering

- zu niedrige Schnitthöhe bei

zu hohem Gras

- Messer verbraucht bzw. abgenutzt

Behebung

- Schrauben nachziehen

- Messerbefestigung prüfen

- Messer auswuchten oder ersetzen

- evtl. Reibscheiben auswechseln
(paarweise)

- Bremsbügel drücken

- richtige Einstellung wählen

- richtige Einstellung prüfen

- Zündkerze reinigen bzw. erneuern

- Kraftstoff einfüllen

- Luftfilter reinigen oder ersetzen

- Gasbowdenzug einstellen o. ersetzen

- Zündkerze reinigen

- Messerbefestigung prüfen

- Messer schärfen

- Schnitthöhe richtig einstellen

- Regulierhebel auf max. stellen

- Regulierhebel auf max. stellen

- Schnitthöhe richtig einstellen

- Messer austauschen

Wir weisen ausdrücklich darauf hin, daß wir nach dem Produkthaftungsgesetz nicht für durch unsere
Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Handhabung
oder Reparatur verursacht oder bei einem Teileaustausch nicht unsere Original-SOLO-Teile oder von uns
freigegebene Teile verwendet werden und die Reparatur nicht vom Kundenservice oder dem
autorisierten Fachmann durchgeführt wird. Entsprechendes gilt für Ergänzungsteile und Zubehör.

Technische Daten

MÄHER Typ 554

Schnittbreite 43 cm
Radverstellung 4-fache Einzelradverstellung von ca. 25 - 65 mm
Mähmesser Propeller-Messer einteilig, Befestigung über Rutschkupplung bzw. Mulchmesser (Typ559M)
Gewicht komplett 28 kg 31 kg

MOTOR

Bauart Einzylinder-Viertaktmotor 190 ccm
Leistung 3,8 kW (5,0 PS - SAE) 4,0 kW (55 PS - SAE)
Arbeitsdrehzahl ca. 2900

1

/min
Kraftstoff Normalbenzin bleifrei
Motorenöl SAE 30 ca. 0,6 l
Zündkerze z.B. CHAMPION RJ 19
Elektrodenabstand 0,5 - 0,6 mm

Arbeitsplatzbezogener Emissionswert L

pA

(dBA) (DIN 45635) 81,5

Schall-Leistungspegel L

WA

(dBA) (DIN 45635) gemessen/garantiert 94 / 96

Gewicht. Effektivwert der Beschleunigung a

vhw

(m/s2) (DIN 45675) < 2,5

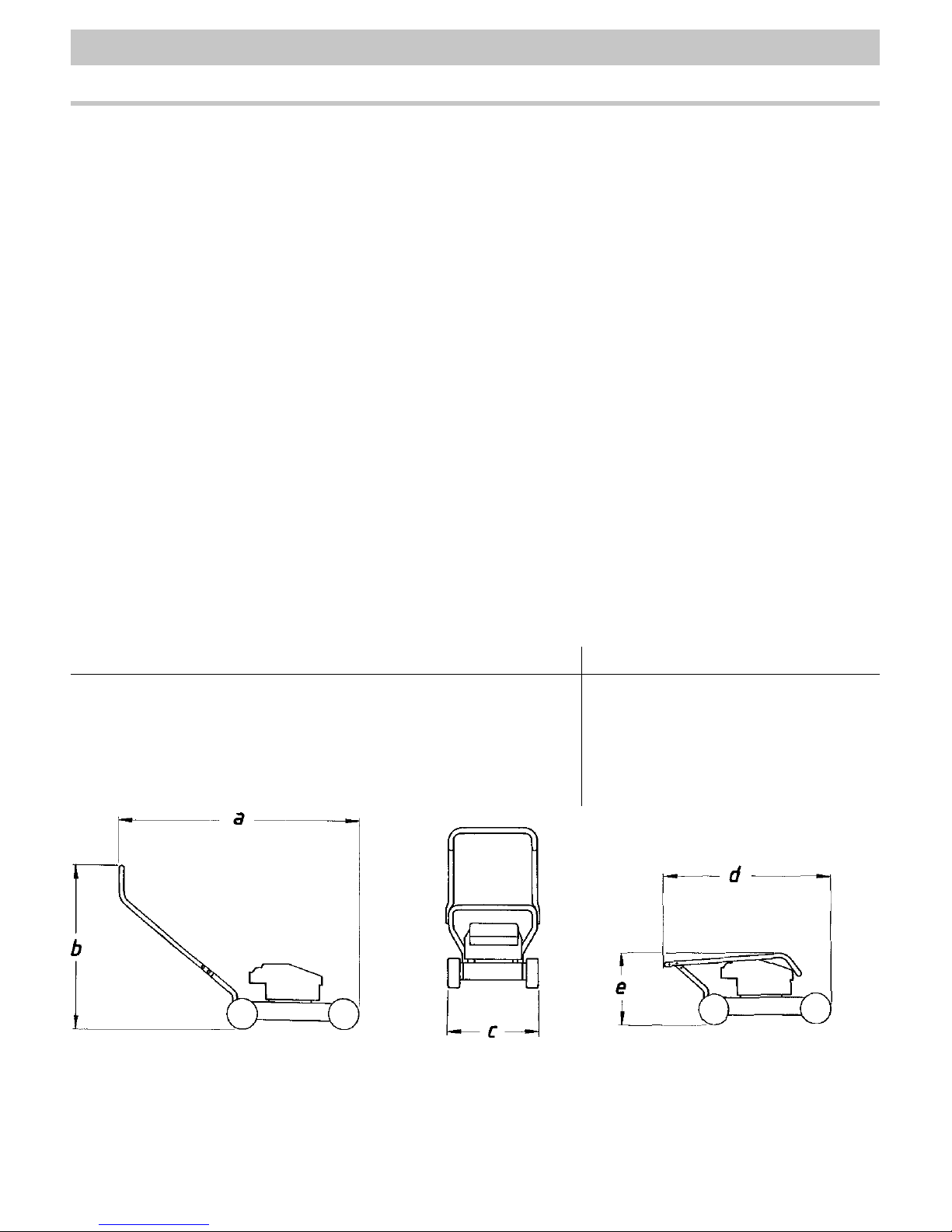

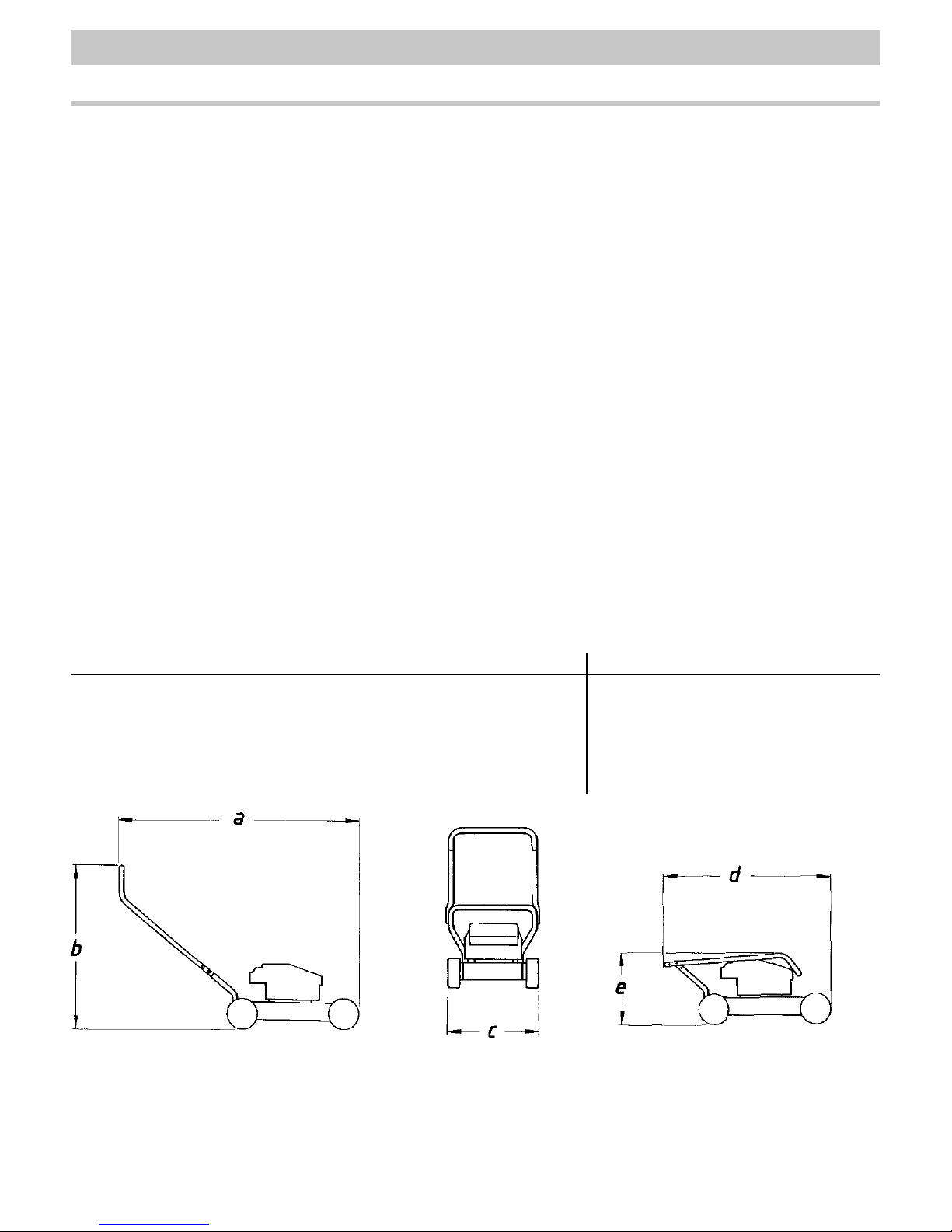

Abmessungen bei minimaler Schnitthöheneinstellung:

Typ 554 Typ 559/559M

a: 133 cm a: 128 cm

b: 104 cm b: 98 cm
c: 59 cm mit Auswurfsch.kl. c: 60 cm mit Auswurfsch.kl. (Typ559)
d: 86 cm c: 45 cm (Typ 559M)
e: 43 cm d: 86 cm

e: 53 cm

Im Interesse der ständigen Weiterentwicklung unserer Geräte müssen wir uns Änderungen des Lieferumfangs in Form, Technik und
Ausstattung vorbehalten. Wir bitten auch um Verständnis, daß aus Angaben und Abbildungen dieser Gebrauchsanweisung keine
Ansprüche abgeleitet werden können.

Telefon [phone]
Fax [phone]
Fax Export 07031/301-149

SOLO Kleinmotoren GmbH

Postfach 60 01 52
D - 71050 Sindelfingen
Germany

http://www.solo-germany.com
e-mail: [email protected]

Typ 559/559M

Model 554

Model 559

2

6

14

10

11

12

13

1

7

9

8

4

5

3

2 1

11

12

13

1 Brake bar
2 Handle
3 Throttle control
4 Rope guide
5 Starter handle
6 Upper handle
7 Discharge deflector

(554/559 only)

8 Fuel tank
9 Air filter
10 Oil filler
11 Spark plug
12 Exhaust
13 Single wheel adjuster
14 Lower handle
15 Lower handle reinforcement

(559/559M only)

14

10

6

8

4

5

9

7

15

3

Handle side

Front

6

min

max

Choke

7

3

1

2

4

5

9

10

Typ 554/559

Typ 559/559M

Typ 554

Typ 554/559

9

Typ 559M

Typ 554/ 559

10

Typ
559 M

Declaration of conformity

Symbols explained

Keep bystanders
away from the
working area!

Before working
on the cutting
deck, remove
the spark plug
cap.

Stop the engine

Observe
mowing times
[where
applicable].

Stop

Start

Warning!

Carefully read
the operating
instructions
before taking
the machine into
use.

Wear protective
gloves.

Wear ear
defenders

Caution
fuel

Do not smoke

Avoid open
flames

SOLO Kleinmotoren GmbH, Stuttgarter Str. 41, D-71069
Sindelfingen, hereby declares, that the following
machines designated: Lawn mower model/type: 554/
559/559M meets the requirements of the following EU
Directives: 98/37/EC and 2000/14/EC for machinery and
89/336/EEC (amended by 92/31/EEC) regarding
electromagnetic compatibility.

Guaranteed sound power level (DIN45635) 96 dB(A)
Actual sound power level (DIN45635) 94 dB(A)

This declaration of conformity loses its validity, if the
machine is modified or altered without our approval.
Sindelfingen, the 1st January 2002
SOLO Kleinmotoren GmbH

Wolfgang Emmerich
Managing Director

Maintenance and repairs:

The maintenance and repair of modern machines and their
safety equipment requires professional training and a
workshop equipped with special tools and test equipment.

The manufacturer therefore recommends that all work not
detailed in these operating instructions should be carried out
only by professional workshops. Trained mechanics have the
correct training, experience and equipment to make the most
cost-effective solution available to you and can offer you every
practical advice relating to your machine.

Spare parts:

The reliable operation and safety of your machine depends on
the quality of spare parts used. Only use original spare parts.
Only original spare parts are made together with production
machines and therefore guarantee optimum quality of
materials, dimensional accuracy, function and safety. Your
local specialist will supply you with original spare parts and
accessories. Such dealers will also have the necessary spare
parts lists to determine required spare part numbers, and will
be constantly updated about product improvements and new
parts, as they become available. Please also note that the use
of non-original parts voids any warranty.

Warranty:

The manufacturer warrants perfect quality and will undertake
any remedial work or replacement of faulty parts at his
expense, should the equipment suffer any material or
manufacturing defect which occurs within the warranty
period. Please note that specific warranty terms apply in some
countries. If in doubt, check with your retailer. The retailer of
the product is responsible for the warranty.

We ask you to accept, that losses due to the following causes
fall outside our warranty:

• Contravening the operating instructions. • Missing essential
maintenance and cleaning work. • Losses as a result of
incorrect carburettor adjustment. • Wear as a result of normal
use. • Obvious overloading through sustained exceeding of the
upper output limit. • Use of unauthorised tools/accessories.

• Application of force, incorrect treatment, misuse or accident.

• Damage as a result of overheating due to contamination of
the fan housing. • Intervention by untrained individuals or
incorrect attempts at repair. • Use of unsuitable materials or
non-original parts, if these have been responsible for the loss.

• Use of unsuitable or superimposed consumables. • Losses
caused by the conditions of use in a rental business.

Cleaning, care and adjustments are not recognised warranty
work. All warranty work must be carried out by a specialist
authorised by the manufacturer.

Wearing parts

Various components are subject to normal wear and tear and
may require timely replacement, subject to type and duration
of use. The following wearing parts are excluded from the
manufacturer’s warranty: Lawnmower blades, blade fixings,
friction washers, deformed/bent crankshafts; wearing parts
such as spark plugs, air filters; consumables such as engine oil
and/or gear oil.

Congratulations on choosing your new SOLO
lawnmower, and we hope that you will be satisfied
with this advanced equipment. Your lawnmower
represents a very competent machine offering the best
pre-requisites for first class lawn care.

This SOLO lawnmower is designed for the maintenance
of grass and lawn areas. Operate with special care and
caution when using this equipment in public areas,
parks, sporting venues, near roads and in horticulture
and forestry.

These operating instructions are
accompanied by type-specific engine
operating instructions which are an
essential part of these operating
instructions.

Before commencing any work with this equipment,
carefully read these operating instructions and make
yourself familiar with all controls and the correct use of
this SOLO lawnmower. Observe all notes, explanations
and regulations. Adherence to these operating
instructions is a pre-requisite for the appropriate use of
this equipment. Never use this lawnmower, whilst
bystanders (particularly children) or animals are in close
proximity of the equipment. Users are liable towards
third parties for any loss, property damage or injury.

General safety information

Because of risk of injury, never use this
SOLO lawnmower

- for trimming bushes, hedges or shrubs,

- for cutting or shredding climbing vegetation or

lawns on roof gardens or balcony boxes,

- for cleaning or vacuuming footpaths or

- as shredder for shredding tree or hedge cuttings.

- Also, never use this SOLO lawnmower for levelling

undulations in the ground, such as molehills.

For safety reasons, never use this SOLO lawnmower as:

- drive unit for other equipment,

- as trailer,

- as tractor unit (in case of self-drive mowers), e.g. to

transport cuttings otherwise the warranty will be void.

General safety instructions for
non-driven SOLO lawnmowers with
combustion engine

- Never allow children or other adults who are not

familiar with the machine operation, to operate this
lawnmower. Persons younger than 16 years of age
must not operate this equipment.

- Always observe all locally applicable regulations;

these may determine the minimum age for users of

this equipment.

- Only transfer or lend lawnmowers to individuals
who are familiar with this model and its operation;
always pass on the operating instructions too.

- Explain to all, who are to operate this equipment,
potential dangers and how to prevent accidents.

- Only mow during daylight or with adequate artificial
lighting.

- People fitted with heart pacemakers must not work
on electrical components, which are part of the
ignition system, with the engine running.

- Machines equipped with four-stroke engines are not

suitable for slopes steeper than 15˚.

- Store your mower in a safe place. Store mowers
which are not in use in a dry, locked area which is
inaccessible to children.

Before mowing

- Thoroughly check the entire terrain where you
intend using the equipment before and during
mowing; before mowing, remove any debris, such as
stones, pieces of wood, bones etc. from the lawn
area you intend mowing.

- Always wear solid shoes and long trousers when
mowing. Never mow in bare feet or open sandals.

- Fit the deflector supplied (554/559). Check its secure

attachment. Never use the lawnmower
without safety equipment or if such equipment is

damaged.

- Check the blade for
a) secure attachment of all fasteners,
b) damage or severe wear.

- Observe installation instructions and torque values
during replacement.

- Frequently check the deflector for wear (554/559).

- Before their first use, fill lawnmowers equipped with
four-stroke engines with engine oil (observe the
information in the separate engine operating
instructions).

- Check the oil level before each mowing operation.

Fuel

Handling fuel

Fuel requires particular care and caution.

- Fuel is highly flammable. Only fill the fuel tank in
the open, never in enclosed spaces.

- Never smoke and keep open flames away.

- Never spill fuel.

- Clean the lawnmower thoroughly if fuel has been
spilled. Only start the engine after any spilled fuel

has been removed.

Starting

- For starting, position the lawnmower on an even

surface.

- Never start in high grass.

- When starting ensure, that feet are at a safe
distance from the cutting blade.

- Keep hands and feet away from rotating parts.
Ensure that hands and feet are kept away from
under the cutting deck.

Stop the engine and remove the
spark plug cap:

- Before checking the lawnmower, cleaning

or carrying out work on the mower;

- Before removing blockages or clearing

the discharge chute.

Stop the engine:

- When you open the discharge deflector (554/559)

- When you remove the upper handle

from its lower counterpart,

- When moving the mower outside the lawn area,

- When you leave the machine unattended for short

periods of time,

- If you want to adjust the cutting height,

- Before refuelling,

- If you lift or tilt the mower for transport,

- If you cross any area without grass cover,

- when transporting the machine to/from the

mowing area.

- Never lift or carry the machine with its engine
running.

- Never use this machine with damaged or missing
safety equipment. Only mow with fitted grasscatcher -

check its correct installation and condition; alternatively
mow with closed discharge deflector (554/559).

- Never adjust the basic engine settings.

- If the mower blade cannot rotate, for example
because it has struck an obstacle, ask you local
service engineer to check, whether parts of the
mower are damaged or deformed.

- If the mower begins to vibrate unusually, stop the
engine and carry out an inspection immediately.

Maintenance and storage

- Ensure that all fasteners are correctly tightened.

- Never store the machine with fuel in its tank inside a
building, where fuel vapour could come into contact
with open flames or sparks or could otherwise be
ignited.

- If you need to drain the fuel tank, do this only in the
open. Catch any fuel in a suitable container.

- Let the engine run, until any fuel residues inside the
carburettor have been used up.

- Keep clothing away from fuel. Immediately change

clothing which has come into contact with fuel.

- Ensure that no fuel penetrates the ground
(environmental protection).

- Only store and transport fuel in approved and
designated containers.

- Immediately replace the fuel tank, filler cap and fuel
pipe in case of damage.

- Visually inspect this area before any use.

Fuelling

Important: Environmentally responsible unleaded fuel
can be used without problems.

- Use only fuel of the type specified in the separate
engine operating instructions.

- Let the machine cool down before fuelling.

- Thoroughly clean the area around the fuel filler,
unscrew the fuel cap and fill with fuel up to the
lower edge of the filler neck. Firmly close the filler
cap again.

Note: Fuel may contain substances similar to
solvents.

- Avoid contact between mineral oil-based
products and skin/eyes.

- Wear gloves during fuelling.

- Never breathe in fuel vapours.

- Store fuel in a safe place, which is inaccessible to
children.

Operation

- Never run the combustion engine in enclosed spaces,
where dangerous gases could accumulate. Risk of
poisoning.

- The engine/exhaust are very hot: Do not touch.

- For your safety, in line with current legislation, this
lawnmower has been equipped with an engine
brake. As soon as you release the brake bar (Fig 1),
the engine stops and the blade will be brought to a
complete stop in only a few seconds.

- Always ensure you have a good foothold on slopes.

- Guide the machine at walking pace.

- Mow across slopes, never up or down.

- Take particular care when changing the mowing

direction on slopes.

- Take particular care when turning the mower or

pulling it closer to you.

- There is a risk of tripping over when moving

the mower backwards. Avoid walking backwards.

- Avoid awkward body positions. Ensure safe footing

and always keep your balance.

- Always maintain the safety distance dictated by the

mower handle.

Adjusting the cutting height

Your lawnmower is equipped with a four position
wheel adjuster.

On the front wheels:

Unlock the adjusting lever (item 13), move it forward
and lock it into position = the height of cut is increased;
move it backwards = the height of cut is reduced.

On the rear wheels:

Move the adjuster backwards = the height of cut is
increased; move it forwards = the height of cut is
reduced (Fig. 4).

Set all wheels to the same height.

Height of cut: I = approx. 2.5 cm

II = approx. 3.5 cm
III = approx. 5.5 cm

IV = approx. 6.5 cm
Naturally, a short-trimmed lawn is the most attractive;
however, on uneven ground, the height of cut must be
higher than on level surfaces.

Starting

For starting, position yourself to the side or
behind the mower. Always maintain the
safety distance provided by the handle

length.
The engine is controlled via the throttle control
(item 3, Fig. 5).

Caution: The cutting blade rotates as soon
as the engine starts. Never position hands
or feet under the cutting deck.

Note: To disengage the engine brake during starting,

press the brake bar
(item 1) against the handle (Fig. 3).

Cold start

Move the throttle control to the
choke symbol (Fig. 5).

Starting a warm engine

Position the throttle control (item 3) to MAX.

- Pull the starter cord until resistance is felt, then pull

through in one firm movement.

Switching the engine off

Move the throttle control (item 3) to MIN, release brake
bar (item 1) and wait, until the engine has come to a
complete stop.
Note: Releasing the brake bar short-circuits the
electronic engine ignition, and the engine and
consequently the cutting blade are brought to a
complete stop in a few seconds.
If the brake bar is not pressed against the handle
during starting, then the engine brake will continue to
be engaged. This prevents the engine from starting.

- Let the engine cool down before storing the
machine in enclosed spaces.

- To prevent a risk of fire, keep the engine, silencer,
battery chamber, gearbox chamber (if installed) and
the fuel tank free from grass, leaves or any grease
(oil) which may have run out.

- Regularly check the discharge deflector for wear or
loss of functionality (554/559).

- For safety reasons, replace worn or damaged parts.

- Always wear protective gloves when working under
the cutting deck.

- Always switch off the engine and remove the spark
plug cap before commencing any maintenance or
cleaning work.

- To maintain warranty rights and for safety
considerations, only use original SOLO spare parts.

Check for completeness

lawnmower 554/559

1 No. Lawnmower 554/559
1 No. Discharge deflector (554/559)
1 No. Upper handle
1 No.

Plastic wallet with the following content:
1 No. Operating instructions
1 No. Engine operating instructions
1 No. Spark plug combination spanner
4 No. M8x45 cheese head screws
4 No. 8.4 Ø washers
4 No. Hexagon nuts

Assembly

Your lawnmower will be ready for use in only a few
steps.
For ease of transport, neither the upper handle (item 6)
nor the discharge deflector (item 7) (554/559) are fitted.
Position the upper handle onto the lower handle, so
that the 4 holes match each other and secure with 4
M8x45 cheese head screws and 8.4 mm Ø washers with
the hexagon nuts on the inside of the handle (item14)
(Fig.1). Note: Ensure when securing both parts of the
handle, that the Bowden cables are not kinked.

Discharge deflector type 554/559

The deflector axel and pivoting spring are pre­assembled on the chassis. Insert these into the deflector,
after removing the screw (item 7), and assemble on the
mower chassis (Fig.2).

Inserting the starter handle into the cord guide

Release the engine brake by pushing the brake bar
(item 1) against the handle (item 2). Position the starter
handle (item 5) into the cord guide on the upper
handle (item 4) (Fig. 3).

adjusted to the mowing conditions. Do not walk or drive
too quickly. This will allow the mulching blade to finely
shred all grass clippings and ensure an excellent finish. As
with all mowing jobs, a sharp cutting blade is required for
mulching. The special mulching blade with 4 offset cutting
edges cuts the grass progressively. With the housing insert
obstructing the normal grass discharge, the clippings are
finely shredded and blown back into the lawn to decom-

pose completely between grass roots.

Maintenance and care

For your personal safety, always remove the
spark plug (item 11) cap before undertaking
any maintenance or cleaning work. Any
work beyond that described as maintenance
and care should be carried out by your local

authorised service workshop.

Cleaning the mower

Thoroughly clean the mower after every use;
particularly underneath the cutting deck, the blade and
the area surrounding the blade (Fig. 7).

Note: Four-stroke lawnmowers may only be tipped for a
short time onto that side, which is identified on the chassis
by a special label. Particularly observe the details in the
separate engine operating instructions. First remove the
spark plug cap and either use up all fuel or drain it. Catch
any fuel, which may escape from the carburettor, with a
rag. Dirt and grass cuttings are easiest removed straight
after mowing has been finished. Stubborn grass residues
and dirt deposits underneath the mower deck impair the
grass discharge and reduce the quality of cut. Any dirt
deposits on the blade cause imbalance and therefore
vibrations. You can clean the discharge chute with a small
stick or screwdriver. Never clean the mower with a water
hose or high pressure cleaner. The engine should always
stay dry. The outer deck components can easily be kept
clean with a cloth. Never use aggressive cleaning agents,
such as cold cleaning fluids or “thinners”.

Cutting blade

For safety reasons, ask an authorised service
shop to sharpen, balance and fit your
cutting blade. The following instructions are

therefore for the service shop.
Note: For optimum mowing results, we recommend to

have your cutting blade sharpened/balanced or
replaced at least once per year.

Information about mowing

When mowing, observe all safety instructions
at the beginning of these operating
instructions.

Mowing (554/559)
Short and dry grass is best transported through the
discharge.

Please note:

- The shorter the grass cuttings, the better the
discharge;

- Grass which is too long or too wet may lead to the
mower clogging up.

Quality of cut

Grass length, density and moisture content determine
the quality of cut. Dry and reasonably short grass
provides ideal conditions for a clean cut. Wet grass may
also be mown, but quality of cut and collection
efficiency suffer. A sharp blade is a must for a clean,
perfect cut. A blunt blade (grass blades fray when cut,
the lawn turns yellow) must be sharpened (see chapter
“Blade”). Mow at a steady pace, in as straight a line as
possible; cut strips should overlap by a few centimetres,
which results in a clean pattern.

In case of long grass, first cut with a higher setting in
one direction and then across the first pattern with the
standard cutting height (Fig. 6).

Lawn care

Note: If, on account of the growth pattern,

the full engine power is not required, you

can select the Eco position between Max and
Min on the throttle control to protect the environment
and prevent unnecessary emissions. If possible, mow
only when the lawn or ground is dry. When the ground
is damp, the wheels press into the turf and leave tracks
behind. The more frequently a lawn is mowed (ideally
every week), the better and more even its appearance.
Frequent cutting encourages growth in the blade,
making it more resistant. Short cuttings up to approx. 1
cm in length can be left on the lawn; collect longer
cuttings. In spring, make the first cut and clean the lawn
approx. 2 – 3 weeks before growth really starts. To
encourage your lawn to turn green early, cut only
approx. 1.5 cm of dormant grass. Before mowing, search
the lawn for debris (stones, shards, metal objects, etc.).

Never cut thin or young lawn too short (leave 3 – 4 cm
blade height standing). Maintain this cut for 4 – 5 weeks to
encourage the lawn to grow horizontally and to gain
density. Never cut your lawn too short in the dry and hot
season to prevent it from drying out or becoming parched.
For mulching (Type 559M), grass should neither be too wet
nor too long. For best mulching results set the central
height adjuster to a cutting height of 4cm or higher. During
maximum growth periods it is also recommended to mulch
the lawn twice per week. Your walking speed should be

Changing the cutting blade

Wear protective gloves when changing the
cutting blade. First remove the spark plug

cap.
Only use original spare parts when changing the
cutting blade. The blade designation must be identical
with the part number specified in the spare parts list.

Never install a third party blade.

To assist you, use a retaining pin to arrest the blade
(Fig. 9). The blade fixing screw has a standard right­hand thread. To release this screw, it is recommended
you use a 21 mm socket spanner (spark plug socket) or
an Allen key, i.e. 8 mm or 5/16". Re-assemble the
friction clutch in reverse order (Fig. 9). Secure the blade

bolt with the specified torque of 45 Nm (4.5 mkp).

Damaged cutting blades

If, in spite of all caution, the cutting blade impacts on
debris/an obstacle, first shut down the engine and
remove the spark plug cap. When the blade has come
to a complete stop, tip the mower up and check the
blade for possible damage (Fig. 7). Never try and
straighten deformed or bent blades. Immediately
replace damaged parts. After the cutting blade has
struck an obstacle, ask your local authorised service
shop to inspect the mower. Ensure before taking the
machine into use, that cutting blade and its fasteners
are in perfect condition. If required, replace such
components or have them inspected by an expert.
Never operate with a blade which is out of balance –
this causes vibrations and can cause serious damage.

Sharpening the cutting blade

Note: The cutting edges may be sharpened
with a metal file. Better results are achieved
by sharpening/grinding the cutting blade in
the service shop. The workshop also ensures
that an equal amount is ground off each side
of the blade to ensure it stays balanced. The
cutting edge must only be sharpened up to
the designation stamp (Fig. 10).

Checking the oil level

Please note: The engine oil influences the
performance and service life of your

machine. Never operate the engine without
or without enough oil; this causes severe damage to the
engine. Subject to air temperature and height above
sea level, you will find the optimum viscosity in the
type-specific engine operating instructions.

Checking the oil level:

1. Position the lawn mower with all wheels absolutely

horizontal.

2. Unscrew the oil filler cap (item 10) anti-clockwise

and wipe the dipstick.

3. Reinsert the dipstick as far as possible into the oil
filler, but do not screw down.

4. Withdraw the dipstick and check the oil level
holding it horizontally. The oil level must be
between the maximum and minimum mark.

Oil change (four-stroke engine)

You may drain the engine oil either via the oil drain
plug or via the oil filler (item 10). To reach the oil drain
plug, remove the cutting blade and steel cover (Fig. 9).
Particularly observe the maintenance instructions in the
separate engine operating instructions. When draining
the engine oil via the oil filler (item 10), slowly tip the
mower (at operating temperature) with an empty fuel
tank and closed oil filler cap onto that side, where the
filler is located. Wait a few minutes before collecting
the oil, then unscrew the oil filler cap and catch the oil
in a suitable container. Dispose of the old oil in line
with local regulations.

Note: Four-stroke lawnmowers may only be
tipped for a short time onto that side, which
is identified on the chassis by a special label.

Air filter maintenance

Note: Contaminated air filters reduce engine
performance through insufficient air supply to the
carburettor. Regular checks, in particular under dusty
conditions, are therefore essential.

Please note: Never clean air filter elements
with petrol or other flammable solvents.
Risk of fire or explosion.

Observe the notes and instructions in the type-specific
engine operating instructions.

Important information

[In Germany,] lawnmowers may only be
operated on weekdays between 07:00 and
19:00 h.

Quiet lawnmowers certified to operate with a noise
level below 88 dB(A), may also be used on weekdays
between 19:00 and 22:00 h.
Observe legal requirements, which may be different
from one location to the next.

Noise is detrimental to well-being. Wear ear
defenders to prevent damage to your
hearing, if you use this equipment
permanently.

Faults Possible cause Remedy

Rough running, - Engine bolts or mower chassis - Retighten screws/bolts
machine vibrates strongly fastners loose of the mower

- Blade fasteners loose - Check blade fasteners

- Blade out of blance or faulty - Balance or replace cutting blade

- Friction clutch faulty - Possibly replace friction washers
(in pairs)

Engine will not start. - Has the brake bar been pulled/pressed

against the handle? - Press brake bar

- Is the throttle control correctly

positioned? - Check for correct adjustment

- Is the Bowden cable/engine brake

correctly adjusted? - Check for correct adjustment

- Spark plug or spark plug cap faulty - Clean or replace spark plug

- Fuel tank empty - Fill fuel tank

Engine runs roughly - Air filter contaminated - Clean or replace air filter

- Throttle Bowden cable kinked - Adjust or replace the throttle
Bowden cable

- Spark plug sooty - Clean spark plug

Starter cord snatches back - Blade fasteners or friction clutch loose - Check blade fasteners
Lawn turns yellow, - Blade blunt - Sharpen the cutting blade
low quality of cut - Cutting height too low - Correct height adjustment

- Engine speed too low - Move throttle control to max.

Poor cuttings discharge - Engine speed too low - Move throttle control to max.

- Height of cut too low - Correct height adjustment for high grass

- Blade worn - Replace the cutting blade

We expressly decline any warranty in accordance with the Comsumer’s Protection Act relating to any
losses caused by this equipment, if these are the result of incorrect repairs or if replacements parts were
not original SOLO spare parts or such parts authorised by SOLO, or if repairs were carried out by others
than an approved customer service shop or authorised expert. The same conditions apply to
supplementary equipment and accessories.

Specification

MOWER Type 554 Type 559/559M

Cutting width 43 cm 43 cm
Wheel adjuster Four position single wheel adjustment from 25 – 65 mm
Mower blade Propeller blade, single piece, secured via a friction clutch, mulching blade (Type 559M)
Weight complete 28 kg 31 kg

ENGINE

Type Single cylinder four-stroke engine 190 cm

3

Output 3.8 kW (5.0 HP - SAE) 4.0 kW (5.5 HP - SAE)
Operating speed approx. 2900 rpm

Fuel Unleaded petrol
Engine oil SAE 30 approx. 0.6 l
Spark plug e.g. CHAMPION RJ 19
Electrode gap 0.5 - 0.6 mm

Emissions at the work place LpA (dBA) (DIN 45635) 81.5
Sound power level LWA (dBA) (DIN 45635) actual/guaranteed 94/96
Weighted effective acceleration value avhw (m/s

2

) (DIN 45675) < 2.5

Dimensions at lowest height of cut: Type 554 Type 559 / 559M

a: 133 cm a: 128 cm
b: 104 cm b: 98 cm
c: 59 cm incl. discharge defl. c: 60 cm incl. discharge defl. (Typ559)
d: 86 cm c: 45 cm (Type 559M)
e: 43 cm d: 86 cm

e: 53 cm

Because of constant development of our machines, the appearance, applied technology and equipment levels are subject to
modification. We ask for your understanding that any depictions and details contained within these operating instructions are
non-binding.

Tel.: [phone]
Fax: [phone]
Fax export: +49 7031/301-149

SOLO Kleinmotoren GmbH

Postfach 60 01 52
D - 71050 Sindelfingen
Germany

http://www.solo-germany.com
e-mail: [email protected]

Modèle 554

Modèle 559

2

6

14

10

11

12

13

1

7

9

8

4

5

3

2 1

11

12

13

1. Levier de freinage

2. Guidon

3. Manette d’accélération

4. Œillet de guidage du câble

5. Poignée de démarrage

6. Partie supérieure du guidon

7. Déflecteur (seulement 554/559)

8. Réservoir de carburant

9. Filtre à air

10. Tubulure de remplissage d’huile

11. Bougie d’allumage

12. Echappement

13. Réglage individuel de la
hauteur des roues

14. Partie inférieure du guidon

15. Renfort de la partie inférieure
du guidon (seulement 559/559M)

14

10

6

8

4

5

9

7

15

3

A l'avant

Côté guidon

6

min

max

Choke

7

3

1

2

4

5

9

10

Modèle 554/559

Modèle
559/559M

Modèle 554

Modèle 554/559

9

Modèle 559M

Modèle 554/ 559

ARRET

MARCHE

10

Typ
559 M

Maintenance et réparations :

La maintenance et la réparation d’engins modernes et de leurs
agrégats relevants de la sécurité exigent une formation
spécialisée et un atelier équipé d’outils et d’engins de test
spéciaux.

Le fabricant conseille de ce fait de faire faire toutes les
réparations n’étant pas décrites dans ce manuel par un atelier
spécialisé. Le spécialiste possède la formation, l’expérience, et
l’équipement nécessaires pour mettre à votre disposition, pour
chaque cas, la solution la moins onéreuse et il saura vous
conseiller et vous aider.

Pièces de rechange :

Le fonctionnement fiable et la sécurité de votre engin
dépendent également de la qualité des pièces de rechange
utilisées. N’utilisez que des pièces de rechange originales.
Seules les pièces originales proviennent de la même
production que votre engin et garantissent ainsi la plus haute
qualité du point de vue du matériau, du respect des cotes, de
la fonctionnalité et de la sécurité. Vous pourrez vous procurer
des pièces de rechange et des accessoires originaux chez votre
distributeur agréé. Il dispose également des listes de pièces de
rechange nécessaires pour déterminer les numéros de
commande des pièces de rechange et est continuellement
informé des améliorations de détails et des nouveautés dans la
gamme de pièces de rechange. Notez aussi que l’utilisation de
pièces non originales exclut toute prestation de garantie.

Garantie :

Le fabricant garantit une qualité irréprochable et prend en
charge les frais d’amélioration occasionnés par un
remplacement de pièces défectueuses en cas de défaut du
matériau ou de la fabrication survenant durant la période de
garantie. Notez que certains pays possèdent des conditions de
garantie particulières. En cas de doute, interrogez votre
revendeur. En tant que vendeur du produit, il est responsable
de la garantie.

Nous ne pouvons assurer de garantie pour les dommages
engendrés par les causes suivantes, merci de votre
compréhension :

• Non-respect du manuel d’utilisation. • Travaux de
maintenance et de nettoyage négligés. • Dommages
occasionnés par un mauvais réglage du carburateur. • Usure
due à une utilisation normale. • Surcharge évidente due à un
dépassement prolongé de la limite de puissance maximale. •
Utilisation d’outils de travail non autorisés. • Utilisation de la
force, mauvais traitement, abus ou accident. • Dommage de
surchauffe dû à un encrassement du carter du ventilateur. •
Intervention de personnes non qualifiées ou tentatives de
réparation non professionnelles. • Utilisation de pièces de
rechange non adaptées ou non originales qui ont causé le
dommage. • Utilisation de consommables non adaptés ou
ayant été mélangés. • Dommages imputables aux conditions
d’utilisation dans le cadre de la location.

Les travaux de nettoyage, d’entretien et de réglage ne sont
pas reconnus comme des prestations de garantie. Tous les
travaux de garantie doivent être réalisés par le distributeur
spécialisé agréé par le fabricant.

Pièces d’usure

Différentes pièces sont exposées à une usure normale liée à
leur utilisation et doivent, selon le type et la durée de leur
utilisation, être remplacées en temps voulus. Les pièces citées
ci-après ne sont pas comprises dans la garantie du fabricant :
Lame de coupe de la tondeuse, fixation de la lame, disques de
frottement, vilebrequins déformés/tordus ; les pièces d’usure
comme les bougies d’allumage, le filtre à air ; les
consommables comme l’huile moteur et/ou d’engrenages.

Signification des symboles

SOLO Kleinmotoren GmbH, Stuttgarter Str. 41, D-71069
Sindelfingen déclare par la présente que la machine suivante
dans l’exécution livrée :
Désignation du produit : Tondeuse à gazon
Désignation de série/de modèle : 554/ 559/559M
Est conforme aux exigences des directives UE suivantes : 98/37/
CE et 2000/14/CE pour les machines et 89/336/CEE (modifiée
par 92/31/CEE) relative à la compatibilité électromagnétique.
Niveau de puissance sonore garanti (DIN45635) 96 dB(A)
Niveau de puissance sonore mesuré (DIN45635) 94 dB(A)
Cette attestation de conformité perd sa validité dès que le
produit est transformé ou modifié sans accord préalable.
Sindelfingen, le 1er janvier 2002, SOLO Kleinmotoren GmbH

Wolfgang Emmerich,
Directeur

Avertissement !

Lire le manuel
d’utilisation avant la
mise en service !

Porter des gants de
protection pour
l’entretien et la
réparation

Porter une protection
acoustique

Attention carburant

Interdiction de fumer

Pas de flamme vive

Maintenir tout
tiers hors de la
zone de danger !

Déconnecter la
cosse de bougie
d’allumage avant
toute opération
sur la lame !

Couper le moteur

Respecter les
temps de tonte

Démarrage

Stop

Déclaration de conformité

Nous vous félicitons pour l’achat de votre nouvelle
tondeuse SOLO et espérons que vous serez satisfait de
cet engin à la pointe de la modernité. Avec cette
tondeuse, vous disposez d’un engin particulièrement
performant qui remplit toutes les conditions d’une
pelouse bien entretenue.

Cette tondeuse SOLO est destinée à la tonte d’étendues
d’herbe et de pelouse. Lors de l’utilisation dans les
espaces publics, les parcs, les terrains de sport, sur les
routes et dans l’exploitation agricole ou forestière, une
grande prudence est recommandée.

Un manuel d’utilisation concernant son
modèle de moteur est livré avec le manuel
de la tondeuse; il constitue une partie
indispensable des présentes instructions.

Veuillez lire attentivement ce manuel d’utilisation avant
de commencer à travailler et familiarisez-vous avez tous
les éléments de commande et l’utilisation correcte de
cette tondeuse SOLO avant de l’utiliser pour la
première fois. Respectez toutes les remarques,
explications et consignes.
Le respect du manuel d’utilisation est la condition
requise pour une utilisation réglementaire de cet engin.
N’utilisez pas la tondeuse lorsque des personnes
(particulièrement des enfants) ou des animaux se
trouvent à proximité. L’utilisateur est responsable des
dommages occasionnés à des tiers, lorsqu’il les blesse
personnellement ou endommage leurs biens.

Consignes de sécurité générales

Du fait du danger de blessure corporelle
qu’elle représente pour l’utilisateur, la
tondeuse SOLO ne doit pas être utilisée
pour

- couper les broussailles, les haies et les buissons,
couper et déchiqueter les sarments ou le gazon sur
les toits ou dans les bacs à fleurs

- nettoyer et aspirer les chemins piétons et

- comme broyeur pour déchiqueter des morceaux
d’arbre et de haie.

- De plus, la tondeuse SOLO ne doit pas être utilisée
pour aplanir le sol, en cas de taupinière p.ex. Pour
des raisons de sécurité, la tondeuse SOLO ne doit pas
être utilisée comme :

-

organe d’entraînement pour d’autres outils de travail,

- ni comme remorque,

- ni comme tracteur pour les tondeuses avec
propulsion des roues (p.ex. pour transporter de
l’herbe coupée) , car ceci annule tous les droits de

garantie.

Consignes de sécurité générales pour
la tondeuse poussée SOLO à moteur à
combustion

- Ne laissez jamais des enfants ou d’autres personnes
travailler avec la tondeuse qui ne sont pas
familiarisées avec son fonctionnement. Les jeunes de
moins de 16 ans ne sont pas autorisés à utiliser cet
engin. Les jeunes de moins de 16 ans ne sont pas
autorisés à utiliser cet engin.

- Veuillez respecter les réglementations locales ; celles­ci peuvent déterminer un âge minimum pour
l’utilisateur.

- Ne donnez ou prêtez la tondeuse qu’à des personnes
familiarisées avec ce modèle et son maniement ;
donnez toujours le manuel d’utilisation avec la
tondeuse.

- Expliquez à toute personne devant travailler avec
l’engin quels sont les dangers potentiels et comment
éviter les accidents.

- Ne tondez que de jour ou avec un éclairage artificiel
adapté.

- Les personnes portant un pace-maker ne doivent pas
travailler sur des éléments du système
d’allumage transmettant le courant lorsque le
moteur est en marche ou lorsqu’on le lance.

- Les engins dotés de moteurs à quatre temps ne
conviennent pas pour des déclivités de plus de 15°.

- Entreposez votre tondeuse en sécurité ! Lorsqu’elle
n’est pas utilisée, la tondeuse doit être rangée dans
un endroit sec et fermé à clé, hors de portée des
enfants.

Avant la tonte

- Avant et pendant la tonte, vérifiez entièrement le
terrain sur lequel l’engin doit être utilisé ; retirez de
la pelouse tous les corps étrangers avant de la
tondre, comme les pierres, les bouts de bois, les os et
autres.

- Ne tondez jamais sans porter des souliers solides et
un pantalon. Ne tondez jamais pieds nus ou avec des
sandales.

- Montez la protection d’éjection (554/559). Veillez à

leur bonne fixation. L’utilisation sans dispositif de
protection ou avec des dispositifs de protection
endommagés est interdite.

- Sur l’outil de travail, contrôlez
a) que les éléments de fixation sont bien stables,
b) l’absence d’endommagement ou de forte usure.

- En cas de remplacement, respecter les remarques de
montage et les couples de serrage.

- Vérifiez régulièrement que le bac de ramassage de
l’herbe n’est pas usé (554/559).

- Les tondeuses dotées d’un moteur à quatre temps
doivent être remplies d’huile moteur avant la
première mise en service (respectez pour cela les
remarques du manuel d’utilisation du moteur
individuel).

- Contrôlez le niveau d’huile avant chaque tonte.

concentration éventuelle de gaz d’échappement
dangereux. Risque d’empoisonnement.

- Le moteur/tuyau d’échappement chauffe beaucoup :

ne pas toucher !

- Pour votre sécurité, cette tondeuse est équipée,
conformément aux dispositions aujourd’hui en
vigueur, d’un frein moteur. Lorsque l’on relâche le
levier de freinage moteur pos. 1, le moteur et, par
conséquent, la lame s’arrêtent net en quelques
secondes.

- Veillez à ce que la machine soit toujours bien stable
en déclivité.

- Faites avancer la machine au pas.

- Tondez perpendiculairement à la pente et jamais
dans le sens de la pente vers le haut ou le bas.

- Soyez particulièrement prudent(e) en changeant de
direction lorsque vous travaillez sur un terrain pentu.

- Soyez particulièrement prudent(e) lorsque vous
inversez la direction de la tondeuse ou lorsque vous
tirez celle-ci vers vous.

- Lorsque vous reculez avec la tondeuse, vous risquez
de buter sur quelque chose. Evitez de marcher à
reculons.

- Evitez toute position corporelle anormale. Assurez­vous une position stable et conservez votre équilibre
à tout moment.

- Respectez toujours la distance de sécurité donnée
par la longueur du guidon

Au démarrage

- Au démarrage, la tondeuse doit se trouver à un
endroit bien plat.

- Ne pas démarrer dans l’herbe haute.

- Lors de la mise en service, il faut veiller à ce que les
pieds soient à une distance de sécurité suffisante de
l’outil de coupe.

- N’approchez jamais vos pieds ou vos mains des
parties en mouvement. Veillez à ce que ni les mains,
ni les pieds n’entrent sous le carter.

Coupez le moteur et déconnectez la
cosse de bougie d’allumage,

- avant de vérifier l’état de la tondeuse,

de la nettoyer ou d’effectuer
des travaux dessus ;

- avant de dégager des blocages ou d’éliminer des

bourrages dans le canal d’éjection.

Le moteur doit être coupé,

- lorsque vous ouvrez le déflecteur (554/559),

- lorsque vous dégagez la partie supérieure

du guidon de la partie inférieure,

- lorsque vous roulez hors de la pelouse,

- lorsque vous vous éloignez brièvement de la

machine,

- lorsque vous voulez modifier la hauteur de coupe,

Carburant

Manipulation de carburant

La manipulation de carburant doit être effectuée avec
grande prudence et circonspection.

- Le carburant est extrêmement inflammable. Ne
remplir le réservoir qu’à l’extérieur, jamais dans un
espace clos.

- Il est interdit de fumer. Les flammes vives sont
également interdites.

- Ne pas renverser de carburant.

- Si du carburant a été renversé, nettoyer
immédiatement la tondeuse. Interdiction de
démarrer le moteur avant que ceci ait eu lieu !

- Aucun vêtement ne doit entrer en contact avec le
carburant. Si du carburant entre en contact avec un

vêtement, changer immédiatement de vêtement !

- Veiller à ce qu’aucun carburant ne soit déversé sur le
sol (protection de l’environnement !).

- Ne transporter et n’entreposer de carburant que
dans des jerricans homologués et étiquetés en
conséquence.

- En cas d’endommagement, le réservoir de carburant,
le bouchon du réservoir et la conduite de carburant
doivent être remplacés immédiatement.

- Effectuer un contrôle visuel avant chaque utilisation.

Remplissage du réservoir de carburant

Important : on peut utiliser sans aucun problème de
l’essence ordinaire sans plomb écologique.

- N’utilisez que les types de carburant conseillés dans
le manuel d’utilisation séparé du moteur.

- Laissez la machine refroidir avant de remplir le
réservoir.

- Nettoyez soigneusement les alentours de la zone de
remplissage, dévissez le bouchon du réservoir et
remplissez de carburant jusqu’au bord inférieur de la
tubulure de remplissage. Revissez bien le bouchon
du réservoir.
Remarque : les carburants peuvent contenir des
substances semblables à des solvants

- Evitez tout contact de la peau et des yeux
avec des produits pétroliers.

- Portez des gants lors du remplissage du
réservoir.

- Ne respirez pas les vapeurs de carburant.-Maintenez
le carburant hors de portée des enfants.

Manipulation

- Le moteur à combustion ne doit pas tourner dans
des pièces closes afin de prévenir toute

des pièces de rechange originales de la maison SOLO
sont à utiliser en cas de réparation.

Vérification de la livraison

Tondeuse 554/559

1 pce tondeuse 554/559
1 pce déflecteur (554/559)
1 pce partie supérieure du guidon
1 pce sac

en plastique contenant les éléments suivants :
1 pce manuel d’utilisation
1 pce manuel d’utilisation du moteur
1 pce clé de bougie universelle
4 pces boulons à tête bombée M8x45
4 pces disques 8,4 mm Ø
4 pces écrous hexagonaux

Montage

En quelques opérations, votre tondeuse sera
opérationnelle. Pour des raisons liées au transport, la
partie supérieure du guidon (pos. 6) et le déflecteur
(pos. 7) (554/559) ne sont pas montés.

Placez la partie supérieure du guidon sur la partie
inférieure du guidon de telle façon que les 4 alésages
soient en face les uns des autres et fixez le guidon à
l’aide des 4 boulons à tête bombée M8x45 et des
disques 8,4 mm Ø en disposant les écrous hexagonaux
(pos. 14) sur la face interne (fig. 1).
Remarque : lors du vissage des deux parties du guidon,
veillez à ce que les câbles Bowden ne soient pas tordus.

Déflecteur 554/559

L’arbre et le ressort de torsion du déflecteur (pos. 7)
pré-montés sur le carter de la tondeuse doivent être
placés dans le déflecteur (pos. 7) après avoir dévissé la
vis puis assemblés sur le carter de la tondeuse en les
vissant (fig. 2).

Accrocher la poignée de démarrage dans le guidage de câble

Dégagez le frein moteur en pressant sur levier de freinage
(pos. 1) contre le guidon (pos.2). Disposez la poignée de
démarrage (pos. 5) dans le guidage de câble (pos. 4) (fig.

3) prévu à cet effet sur la partie supérieure du guidon.

Réglage de la hauteur de coupe

Votre tondeuse possède une hauteur de coupe à 4
paliers réglables.
Sur les roues avant : dégagez le levier de réglage (pos. 13),
déplacez-le vers l’avant et enclenchez-le = la hauteur de coupe
augmente, déplacez-le vers l’arrière = la hauteur de coupe
diminue.
Sur les roues arrière : Déplacez le levier de réglage de la
hauteur vers l’arrière = la hauteur de coupe augmente,
déplacez-le vers l’avant = la hauteur de coupe diminue (fig. 4)

- avant de remplir le réservoir de carburant,

- lorsque la tondeuse est soulevée ou inclinée pour
être transportée,

- lorsque vous traversez un terrain qui n’est pas
recouvert de pelouse,

- lors des allers et retours avec la machine à l’endroit
où vous voulez tondre.

- Ne soulevez ou ne portez jamais la machine lorsque
le moteur tourne.

- N’utilisez jamais la machine lorsque les dispositifs de
sécurité sont endommagés ou manquants. Tondez
toujours en présence des dispositifs de ramassage de
l’herbe, après avoir vérifié qu’ils sont bien montés et
en bon état ou bien avec le déflecteur bien fermé
contre le carter (554/559).

- Ne modifiez pas le réglage de base du moteur.

- En cas de blocage de la tondeuse, p.ex. si vous passez
sur un obstacle, un spécialiste devra vérifier que des
éléments de la tondeuse n’ont pas été endommagés
ou déformés.

- Si la tondeuse commence à vibrer fortement de
façon inhabituelle, un contrôle immédiat est
nécessaire.

Entretien et stockage

- Assurez-vous que tous les raccords vissés sont bien

serrés.

- N’entreposez jamais une tondeuse dont le réservoir
contient de l’essence à l’intérieur d’un bâtiment car
des vapeurs d’essence pourraient entrer en contact
avec une étincelle ou une flamme vive et
s’enflammer de ce fait.

- Si le réservoir doit être vidé, ceci doit avoir lieu à
l’extérieur. Récolter le carburant s’écoulant dans des
récipients adaptés.

- Laissez le moteur tourner jusqu’à ce que tout le reste
de carburant contenu dans le carburateur ait été
brûlé.

- Laissez le moteur refroidir avant d’entreposer la
machine dans une pièce fermée.

- Pour éviter les risques d’incendie, éliminez l’herbe,
les feuilles ou la graisse (huile) suintant du moteur,
de l’isolation phonique, du bloc de batterie, du
boîtier de transmission (si présent) et du réservoir de
carburant.

- Contrôlez régulièrement que le déflecteur n’est pas
usé et est toujours fonctionnel (554/559).

- Pour des raisons de sécurité, remplacez toute pièce
usée ou endommagée.

- Le port de gant est obligatoire pour tous les travaux
à proximité de la lame.

- Les travaux d’entretien et de nettoyage ne doivent
être effectués que lorsque le moteur est coupé et
que la cosse de la bougie d’allumage est
déconnectée.

- Pour des raisons de garantie et de sécurité, seules

- une herbe trop longue ou mouillée peut, dans
certains cas, provoquer un bourrage.

Qualité de la tonte

La hauteur, la densité et l’humidité de l’herbe
déterminent la qualité de la tonte. Une herbe sèche et
pas trop longue est idéale pour une tonte impeccable.
Une herbe mouillée peut aussi être tondue mais la
qualité de la tonte est altérée. Pour une tonte claire et
nette, une lame bien aiguisée est indispensable. Une
lame émoussée (les brins d’herbe s’effilochent à la
coupe, la pelouse jaunit) doit être à nouveau aiguisée
(voir paragraphe « Lame »). Tondez au pas, en ligne
droite si possible et en recouvrant la bande précédente
sur quelques centimètres pour obtenir une tonte
soignée.

En cas d’herbe haute, tondez tout d’abord dans un sens
avec une grande hauteur de coupe puis une deuxième
fois perpendiculairement avec une hauteur de coupe
basse ou normale (fig. 6).

Entretien de la pelouse

Remarque: si la pousse de la
pelouse ne requiert pas toute la puissance du

moteur, on pourra choisir entre maxi. et mini.
à l’aide de la manette d’accélération, ceci par souci
d’écologie et pour éviter des émissions nocives inutiles
Autant que possible, tondez sur une herbe et un sol
secs. En cas de sol humide, les roues s’enfoncent dans le
sol et laissent une trace derrière elles. Tondre votre
pelouse régulièrement (une fois par semaine, si
possible) améliore son aspect et sa régularité car cela
renforce le brin qui est ainsi plus résistant.

Une herbe coupée ne dépassant pas 1 cm de long peut
être laissée au sol, une herbe plus longue doit être
récoltée au moyen de l’herbe. Au printemps, la première
tonte et le nettoyage de la pelouse doivent avoir lieu
env. 2 à 3 semaines avant le début de la pousse normal.
Pour que l’herbe verdisse rapidement, ne tondez qu’1,5
cm env. de la pelouse au repos. Vérifiez l’absence de
corps étrangers sur la pelouse avant la tonte (pierres, bris
de glace, objets métalliques etc.).

Ne tondez pas une herbe fine ou fraîchement semée
trop court (laissez des brins de 3 – 4 cm de long).
Conservez cette tonte pendant 4 – 5 semaine afin que
la pelouse gagne en épaisseur et devienne plus touffue.
Afin d’éviter un dessèchement de la pelouse durant la
saison chaude, ne la tondez pas trop court.

Pour une bonne tonte avec le kit mulching (554/559),
l’herbe ne doit pas être trop humide, ni trop haute. La
hauteur de coupe sélectionnée doit être supérieure à 4
cm ; l’herbe sera alors parfaitement broyée. Il est re­commandé de tondre l’herbe deux fois par semaine en
période de forte pousse. Il faut également adapter sa
vitesse de marche. Ne pas marcher ou conduire trop
vite, pour que le couteau puisse couper plus finement

Les quatre roues doivent être réglées
à la même hauteur.

Hauteur de coupe : I = env. 2,5 cm

II = env. 3,5 cm
III = env. 5,5 cm

IV = env. 6,5 cm

Un gazon court est, bien sûr, plus beau mais la hauteur
de coupe doit être plus élevée lorsque le sol n’est pas
plat que lorsque le sol l’est.

Démarrage

Vous devez toujours vous tenir à côté ou
derrière la tondeuse lors du démarrage.
Observez toujours la distance de sécurité
indiquée par le guidon. Le moteur est

commandé par la manette d’accélération (pos. 3, fig. 5).

Attention : la lame est en mouvement dès
que le moteur tourne ! N’introduisez jamais
vos mains ou vos pieds sous le carter !

Remarque : au démarrage, le levier de freinage pos. 1

doit être serré contre le guidon pour débloquer le frein
moteur (fig. 3).

Pour le démarrage à froid

Placez la manette d’accélération sur le symbole
starter (fig. 5).

Pour le démarrage à chaud

Placez la manette d’accélération pos. 3 sur maxi.

- Tirez sur le câble de démarrage jusqu’à sentir une
résistance sensible puis démarrez énergiquement et
rapidement.

Couper le moteur

Placez la manette d’accélération sur mini, lâchez le
levier de freinage (pos. 1) et attendez l’arrêt complet
du moteur.
Remarque : lorsque vous lâchez le levier de freinage,
l’allumage électronique du moteur est court-circuité et
la vitesse du moteur, et donc de la lame, est freinée en
quelques secondes.
Si le levier de freinage n’est

pas pressé contre le guidon

au démarrage, le frein moteur est actionné. Le moteur

ne peut pas être démarré.

Remarques pour la tonte

Dans tous les cas, respectez pour ceci
également les consignes de sécurité citées au
début de ce manuel d’utilisation !

Tondre

L’herbe courte et sèche est transportée facilement vers
le dispositif de ramassage de l’herbe.

A noter :

- plus les brins d’herbe coupés sont courts, mieux ils
sont éjectés;

et pour obtenir une tonte parfaite. Comme pour une
tonte normale, il convient d’utiliser une lame bien
affûtée.

Grâce à la lame spéciale mulching à 4 tranchants,
l’herbe est coupée sur plusieurs niveaux. L’évacuation
de l’herbe étant obstruée par l’insert, elle circule plu­sieurs fois à l’intérieur du carter fermé pour être réduite
en particules si fines qu’elles finissent par retomber sur

le sol, pour en faire de la matière à compost.

Maintenance et entretien

Pour votre propre sécurité, déconnectez la
cosse et la bougie d’allumage pos. 11 pour
tous les travaux de maintenance et de
nettoyage. Les travaux sortant du cadre de la

maintenance et de l’entretien décrits ici
devront être réalisés par un atelier de service après­vente agréé.

Nettoyer la tondeuse

Après chaque utilisation, vous devez nettoyer
soigneusement votre tondeuse ; en particulier le
dessous, la lame et la trajectoire de la lame (fig. 7).

Remarque : Les tondeuses à moteur à 4 temps ne
peuvent être basculées que brièvement sur le côté
signalé par des remarques disposées sur le carter de la
tondeuse. A ce sujet, respectez aussi les consignes du
manuel d’utilisation séparé dédié au modèle de votre
moteur.

Pour ceci, la cosse de la bougie d’allumage doit d’abord
être déconnectée et le carburant présent dans le réservoir
doit avoir été totalement utilisé ou bien être vidé.
Le carburant s’écoulant éventuellement hors du
carburateur peut être récolté à l’aide d’un chiffon.
Les salissures et les résidus d’herbe s’enlèvent plus
facilement directement après la tonte. Des résidus
d’herbe et des salissures collés sur la partie inférieure
du carter de la tondeuse gênent l’éjection de l’herbe et
nuisent à la qualité de la tonte. Des salissures collées sur
la lame ou sur la roue du ventilateur les déséquilibrent,
provoquant ainsi des vibrations. Le canal d’éjection
peut être nettoyé avec un petit bâton ou avec un
tournevis. Ne nettoyez pas la tondeuse avec un jet
d’eau ou un jet haute pression. Le moteur doit rester
sec. Les parties externes du carter sont nettoyées très
simplement avec un chiffon. Ne pas utiliser de produits
d’entretien agressifs comme le nettoyant à froid ou un
produit diluant p. exemple.

Lame

Des outils spéciaux, comme p.ex. une clé

dynamométrique, sont nécessaires pour le

montage de la lame. De ce fait et pour des

raisons de sécurité, ne confiez qu’à un atelier

agréé le soin d’aiguiser, d’équilibrer et de

monter la lame. Les remarques suivantes s’adressent
donc exclusivement au personnel d’ateliers agréés.
Remarque : pour une tonte optimale, il est

recommandé d’aiguiser/d’équilibrer ou de remplacer la
lame au moins une fois par an.

Remplacement de la lame

Il convient de porter des gants de protection
adaptés pour remplacer l’outil de coupe (la
lame). Déconnectez auparavant la cosse de

bougie d’allumage.
Utilisez exclusivement des pièces originales pour le
remplacement de l’outil de coupe. Le marquage sur la
lame doit correspondre avec le numéro de commande
indiqué dans la liste des pièces de rechange.

Ne montez jamais une lame différente !

Pour vous aider, utilisez une cheville d’arrêt en tant que
dispositif de blocage (fig. 9) pour la lame. La vis de
fixation de la lame possède un filet à droite normal.
Pour desserrer cette vis, utilisez de préférence une clé à
pipe 21 mm (clé de bougie) ou une clé mâle coudée
pour vis à six pans creux 8 mm, 5/16’’. En remontant
l’accouplement à glissement, veillez à l’ordre dans
lequel ces éléments étaient montés initialement (fig. 9).

La vis de la lame doit être serrée avec un couple
prescrit de 45 Nm (4,5 mkp).

Lames endommagées

Si, malgré toute votre prudence, la lame a heurté un
corps étranger/obstacle, coupez d’abord le moteur puis
déconnectez la cosse de la bougie d’allumage. Lorsque
la lame est arrivée à arrêt complet, mettez la tondeuse
sur la tranche et vérifiez que la lame n’est pas
endommagée (fig. 7). Des lames déformées ou tordues
ne doivent pas être redressées. Les pièces
endommagées doivent être changées immédiatement.
Après avoir roulé sur un obstacle, l’état de la tondeuse
doit être contrôlé par un atelier agréé. Vérifiez avant
l’utilisation que la lame et la fixation de la lame ne sont
pas endommagés. Si nécessaire, changez ces pièces ou
faites vérifier leur état. Ne travaillez jamais avec une
lame déséquilibrée – ceci provoque des vibrations et
entraîne d’autres dégâts.

Aiguiser la lame

Remarque : les parties tranchantes de la
lame peuvent être aiguisées avec une lime
en métal. Toutefois, un aiguisage dans un
atelier de service après-vente agréé est plus
recommandé. Les professionnels y veilleront
à ce que chaque face de la lame soit limée
de la même façon que les autres afin de ne
pas provoquer de déséquilibre. L’arête
tranchante ne doit être ré-aiguisée que
jusqu’au repère incrusté (fig. 10).

Attention : ne nettoyez jamais les éléments
de filtre à air avec de l’essence ou avec un
détergent inflammable. Risque d’incendie ou
d’explosion !

Respectez tout particulièrement les consignes dans le
manuel d’utilisation dédié à votre modèle de moteur.

Remarque importante

Les tondeuses ne doivent être utilisées que
les jours ouvrables entre 7h et 19h.

Les tondeuses très silencieuses caractérisées par des
émissions sonores n’atteignant pas 88 dB(A) (voir
plaquette LWA) peuvent aussi être utilisées en 19h et
22h les jours ouvrables.

Respectez ici les dispositions locales en vigueur qui
peuvent différer d’un endroit à l’autre.

Le bruit est nocif. Pour prévenir des
détériorations de l’ouïe en cas d’utilisation
prolongée, une protection sonore
individuelle adaptée doit être portée.

Contrôle du niveau d’huile

Attention : l’huile moteur influe sur les
performances et la longévité de votre engin !

Ne faites jamais tourner le moteur avec trop
peu ou pas d’huile ; ceci provoque de graves dégâts sur
le moteur.

En fonction de la température de l’air et de l’altitude
d’utilisation, vous trouverez le degré de viscosité idéal
dans le manuel d’utilisation dédié à votre modèle de
moteur.

Contrôle du niveau d’huile :

1. Disposez la tondeuse de façon à ce que ses quatre

roues soient sur une surface parfaitement
horizontale.

2. Dévissez le bouchon du réservoir d’huile (pos. 10)

vers la gauche et essuyez la jauge de niveau.

3. Introduisez à nouveau la jauge de niveau jusqu’au

fond de la tubulure de remplissage, ne revissez pas.

4. Ressortez la jauge et lisez-y le niveau d’huile en la

maintenant à l’horizontale. Le niveau d’huile doit se
trouver entre les repères maximum et minimum.

Vidange (moteur à 4 temps)

L’huile peut être vidée par la vis de purge pour l’huile
de graissage (pos. 10) comme par l’ouverture de
remplissage d’huile. Pour atteindre la vis de purge pour
l’huile de graissage, la lame et le chapeau en tôle
doivent être déposés (fig. 9). Respectez tout
particulièrement les consignes de maintenance dans le
manuel d’utilisation séparé dédié à votre modèle de
moteur.
Si vous videz le réservoir via l’ouverture de remplissage
d’huile (pos. 10), basculez lentement la tondeuse
encore chaude, lorsque son réservoir de carburant est
vide, sur le côté de l’ouverture de remplissage d’huile.
Attendez quelques minutes pour que l’huile se
rassemble à un endroit, dévissez le bouchon de
remplissage et récupérez l’huile usée qui s’écoule dans
un récipient. L’huile usée doit être jetée conformément
aux dispositions en vigueur.

Remarque : Les tondeuses à moteur à 4
temps ne peuvent être basculées que
brièvement sur le côté signalé par des
remarques particulières sur le carter de la
tondeuse.

Maintenance du filtre à air

Remarque : un filtre à air encrassé diminue la
performance du moteur du fait d’une alimentation en
air insuffisante du carburateur. Un contrôle régulier,
tout particulièrement en milieu poussiéreux, est de ce
fait indispensable !

Problème Cause possible Remède

Fonctionnement irrégulier, - Vis desserrées sur le moteur - Resserrer les vis
fortes vibrations de l’engin ou sur le carter de la tondeuse

- Fixation de la lame desserrée - Vérifier la fixation de la lame

- Lame déséquilibrée ou endommagée - Equilibrer la lame ou la remplacer

- Accouplement à glissement rétréci - Remplacer évent. les disques de
friction (par paire)

Le moteur ne démarre pas - Le levier de freinage est-il pressé/tiré

contre le guidon ? - Appuyer sur le levier de freinage

- La manette d’accélération est-elle

dans la bonne position ? - Choisir le réglage correct

- Le câble Bowden/le frein - Vérifier que le réglage est correct

moteur est-il bien réglé ?

- Bougie d’allumage ou cosse de la

bougie défectueuse - Nettoyer la bougie d’allumage ou la

remplacer

- Réservoir de carburant vide - Faire le plein de carburant

Le moteur tourne de - Filtre à air encrassé - Nettoyer le filtre à air ou le remplacer
façon irrégulière - Câble Bowden tordu - Régler le câble Bowden ou le

remplacer

- Bougie d’allumage encrassée - Nettoyer la bougie d’allumage

Le câble de démarrage - Fixation de la lame ou accouplement à - Vérifier la fixation de la lame
repart en arrière glissement desserrés

L’herbe jaunit, la coupe - La lame est émoussée - Aiguiser la lame
glissement desserrés - La hauteur de coupe est trop basse - Régler la hauteur de coupe

correctement

- La vitesse de rotation du - Mettre la manette d’accélération

moteur est trop basse en position maxi.

Mauvaise éjection de l'herbe - La vitesse de rotation du moteur - Mettre la manette d’accélération

est trop basse en position maxi.

- Hauteur de coupe trop basse pour

une herbe trop haute - Régler la hauteur de coupe

correctement

- La lame est endommagée ou usée - Changer la lame

Nous attirons votre attention sur le fait que, conformément à la loi sur la responsabilité du fait des
produits, nous ne sommes pas tenus de répondre des dommages entraînés par nos engins, si ces
dommages résultent d’une réparation n’ayant pas été effectuée correctement, du remplacement de
pièces par des pièces n’étant pas des pièces originales SOLO ou des pièces agréées ou du fait que la
réparation n’a pas été réalisée par le service après-vente ou par un spécialiste agréé. Ceci vaut aussi pour
les pièces complémentaires et les accessoires.

Caractéristiques techniques

TONDHEUSE Modèle 554 Modèle 559/559M

Largeur de coupe 43 cm
Réglage des roues Réglage individuel des roues à 4 paliers de 25 - 65 mm
Lame de coupe Lame à hélice en une pièce, fixation via un accouplement à glissement, lame à mulch (559M)
Poids total 28 kg 31 kg

MOTEUR

Construction 1 cylindre à 4 temps 190 cm

3

Puissance 3,8 kW (5,0 CV selon - SAE) 4,0 kW (55 CV selon - SAE)
Vitesse de travail Env. 2900 tr/min
Carburant Essence normale sans plomb
Huile moteur SAE 30 Env. 0,6 l
Bougie d’allumage p.ex. CHAMPION RJ 19
Ecart des électrodes 0,5 - 0,6 mm

Emissions sonores sur lieu de travail L

pA

(dBA) (DIN 45635) 81,5

Niveau de puissance sonore mesuré / garanti L

WA

(dBA) (DIN 45635) 94 / 96

Valeur effective pondérée de l’accélération a

vhw

(m/s2) (DIN 45675) < 2,5

Dimensions en position de hauteur de coupe minimale : Modèle 554 Modèle 559/559M

a: 133 cm a: 128 cm

b: 104 cm b: 98 cm
c: 59 cm

déflecteur incl.

c: 60 cm

déflecteur incl. (559)

d: 86 cm c: 45 cm (559M)

e: 43 cm d: 86 cm

e: 53 cm

En vue d’une amélioration continuelle de nos produits, nous nous réservons le droit de modifier le contenu de la livraison tant en
ce qui concerne la forme que la technologie et l’équipement. Les données et illustrations contenues dans les présentes instructions
ne peuvent créer de prétentions, merci de votre compréhension.

Téléphone +49(0)7031/301- 0
Fax [phone]
Fax Export +49(0)7031/301-149

SOLO Kleinmotoren GmbH
Postfach 60 01 52
D - 71050 Sindelfingen
Germany

http://www.solo-germany.com
e-mail: [email protected]

Modelo 554

Modelo 559

2

6

14

10

11

12

13

1

7

9

8

4

5

3

2 1

11

12

13

1 Barra del freno
2 Manivelas
3 Control de la mariposa
4 Guía de cables
5 Manivela de arranque
6 Manivela superior
7 Reflector de descarga

(554/559 solamente)

8 Tanque de gasolina
9 Filtro del aire
10 Dispositivo de alimentación

del aceite
11 Bujía de encendido
12 Tubo de expulsión
13 Ajustador de ruedas sencillo
14 Manivela inferior
15 Reforzamiento de la manivela

inferior (559/559M solamente)

14

10

6

8

4

5

9

7

15

3

Parte frontal

Lado de la manivela

6

7

3

1

2

4

5

9

10

Tipo 554/559

Tipo
559/559M

Tipo 554

Tipo 554/559

9

Tipo 559M

Tipo 554/ 559

Mín.

Máx.

Ahogador

10

Typ
559 M

Declaración de conformidad

Explicación de los símbolos

¡No permita que
los transeúntes se
acerque a la zona
de trabajo!

Antes de comenzar
a trabajar en el
dispositivo de corte
extraiga el tapón
de la bujía de
encendido.

Parada del motor

Detenga el motor

Respete las horas
adecuadas para
cortar el césped

(según el lugar
donde se
encuentre).

Parada

Advertencia

Lea detenidamente
las instrucciones de
funcionamiento antes
de poner la máquina
en uso.

Lleve guantes
protectores

Lleve protectores de
oídos

Precaución:
gasolina

¡No fume!

No encienda fuego

Arranque

SOLO Kleinmotoren GmbH, Stuttgarter Str. 41, D-71069
Sindelfingen, por el presente documento, declara que las
siguientes máquinas: Cortacésped- modelo/ tipo: 554/559/559M
cumple con los requisitos de las siguientes directivas de la UE:
98/37/CE y 2000/14/CE para maquinaria y
89/336/CEE (enmendada por 92/31/CEE), relativas a la
compatibilidad electromagnética.
Nivel de potencia de sonido garantizado (DIN 45635) 96 dB(A)
Nivel de potencia de sonido real (DIN 45635) 94 dB(A)
Esta declaración de conformidad pierde validez si se modifica o
altera la máquina sin nuestra aprobación.

Sindelfingen, a 1 de enero de 2002
SOLO Kleinmotoren GmbH

Wolfgang Emmerich
Director gerente

Mantenimiento y reparación:

El mantenimiento y reparación de las máquinas modernas y su
equipo de seguridad requiere la cualificación de un
profesional y un taller equipado con herramientas especiales y
equipos de pruebas.
Por lo tanto, el fabricante recomienda que todo el trabajo no
especificado en estas instrucciones de funcionamiento se lleve
a cabo únicamente en talleres profesionales. Los mecánicos
poseen la cualificación adecuada, así como la experiencia y el
equipo para encontrar la solución más eficaz y barata posible y
pueden ofrecerle todos los consejos prácticos relacionados con
su máquina.

Piezas de recambio:

El funcionamiento fiable y la seguridad de su máquina
dependen de la calidad de las piezas de recambio utilizadas.
Utilice únicamente piezas de recambio originales. Las piezas de
recambio originales están fabricadas únicamente con
máquinas de producción y, por lo tanto, garantizan una
calidad óptima en sus materiales, precisión de dimensiones,
función y seguridad. Su especialista más cercano le
proporcionará las piezas de recambio y accesorios originales.
Estos distribuidores también dispondrán de las listas de las
piezas de recambio necesarias para determinar los números de
las piezas de recambio requeridas y dispondrán de información
continuamente actualizada sobre las mejoras del producto y
las nuevas piezas a medida que vayan estando disponibles.
Recuerde que la no utilización de piezas originales anula la
validez de la garantía.

Garantía:

El fabricante garantiza una calidad perfecta y se hace cargo de
cualquier trabajo de reparación y recambio de las piezas
defectuosas si el equipo muestra cualquier defecto de
fabricación o materiales durante el periodo de garantía.
Recuerde que existen condiciones especificas en las garantías
de algunos países. Para cualquier duda, consulte con su
vendedor. El vendedor del producto es el responsable de la
garantía.

Cualquier pérdida debido a alguna de las siguientes causas
será objeto de invalidez de la garantía:

• Contravenir las instrucciones de funcionamiento. • No
realizar trabajos esenciales de mantenimiento y limpieza.

• Pérdidas como resultado de un ajuste incorrecto del
carburador. • Desgaste como resultado del uso normal.

• Sobrecarga evidente mediante exceso constante de los
límites máximos de rendimiento. • Utilización de herramientas
y accesorios no autorizados. • Forcejeo, manejo inapropiado,
mal uso o accidente. • Rotura como resultado de
sobrecalentamiento debido a la contaminación de la caja del
ventilador. • Intervención por parte de personas no
cualificadas o intentos inadecuados de reparación. • Uso de
materiales inadecuados o piezas no originales, si fueran éstas
la causa de la pérdida. • Uso de consumibles superpuestos o
inapropiados. • Pérdidas causadas por las condiciones de uso
en un negocio de alquiler.
La limpieza, el cuidado y los ajustes no se consideran como
trabajo cubierto por la garantía. Cualquier trabajo cubierto
por la garantía debe realizarlo un especialista autorizado por
el fabricante.

Piezas desgastadas

Algunos componentes son propensos a los desgastes y roturas
normales y podrían requerir los recambios oportunos, según el
tipo y duración de su uso. Las siguientes piezas desgastadas
quedan excluidas de la garantía del fabricante: Cuchillas del
cortacésped, cierres de la cuchilla, arandelas de fricción,
cigüeñales deformados o doblados, piezas desgastadas, como
las bujías de encendido y filtros de aire, consumibles, como el
aceite de motor y/ o el aceite de engranaje.

Gracias por elegir su nuevo cortacésped SOLO.
Esperamos que quede satisfecho con este equipo de
avanzada tecnología. Su cortacésped es una máquina
competente que le ofrece los mejores requisitos
esenciales para conseguir un césped de primera clase.

Este cortacésped de SOLO está diseñado para el
mantenimiento de zonas con hierba y césped. Preste un
cuidado y precaución especiales a la hora de utilizar
este equipo en zonas públicas, parques, instalaciones
deportivas, lugares próximos a una carretera y para
realizar trabajos de horticultura o selvicultura.

Estas instrucciones de funcionamiento
vienen acompañadas de unas instrucciones
de funcionamiento del motor para el tipo
de motor específico, que son una parte
esencial de estas instrucciones de
funcionamiento.

Antes de comenzar a realizar cualquier trabajo con este
equipo, lea detenidamente estas instrucciones de
funcionamiento y familiarícese con todos los mandos y
el uso adecuado de este cortacésped SOLO.
Consulte todas las notas, explicaciones y normas. La
observancia de estas instrucciones de funcionamiento es
un requisito esencial para el uso adecuado de este
equipo.
Nunca utilice este cortacésped en lugares transitados
por personas (especialmente niños) o animales. Los
usuarios son responsables hacia terceras personas por
cualquier pérdida, daño a la propiedad o agravio.

Información general sobre la seguridad

Por riesgo de agravio, no utilice nunca este
cortacésped SOLO

- para recortar arbustos, setos o matas,

- para cortar o exterminar plantas trepadoras ni
hierbas que estén creciendo en el tejado del jardín
o en los marcos de las ventanas del balcón,

- para limpiar o aspirar senderos ni

- como podadora de árboles o setos.

- Además, tampoco debe utilizar nunca este
cortacésped SOLO para nivelar ondulaciones del
terreno, como toperas.

Por razones de seguridad, no nunca este cortacésped
SOLO como:

- motor de conducción de otro equipo,

- remolque,

- tractor (en el caso de los cortacésped utopilotados),
excepto si lo hace en un recolector de césped
adecuado. Salvo esta excepción, la garantía no será
válida.

Instrucciones generales de seguridad

para los cortacésped SOLO sin motor

de combustión

- No permita nunca la utilización de este cortacésped
a niños, ni tampoco a adultos que no estén
familiarizados con el funcionamiento de la
máquina. Las personas menores de 16 años no
deben utilizar este equipo.

- Consulte siempre las normas de aplicación local, ya
que éstas pueden determinar la edad mínima
permitida para el uso de este equipo.

- Sólo preste este cortacésped a las personas que
estén familiarizadas con este modelo y su
funcionamiento y hágalo siempre junto con las
instrucciones de funcionamiento.

- Explique a todas las personas que vayan a utilizar
este equipo los peligros potenciales y cómo evitar
accidentes.

- Sólo corte el césped durante el día o con una
iluminación artificial adecuada.

- Las personas que lleven marcapasos no deben
manejar los componentes eléctricos, que forman
parte del sistema de igniciones, con el motor en
marcha.

- Las máquinas con motores de cuatro tiempos no son

apropiadas para las pendientes superiores a 15°.

- Guarde el cortacésped en un lugar seguro. Guarde el
cortacésped que no utilice en un lugar cerrado y
seco, fuera del alcance de los niños.

Antes de comenzar a cortar el césped

- Revise cuidadosamente el terreno donde piensa
utilizar el equipo antes y durante el cortado del
césped. Antes de comenzar a cortar el césped, retire
cualquier residuo, como piedras, trozos de madera,
huesos, etc. de la zona de césped que desee cortar.

- Lleve siempre calzado fuerte y pantalones largos
cuando corte el césped. Nunca corte el césped si va
descalzo o con sandalias sin punta.

- Ajuste el deflector de césped suministrado (554/559).

Compruebe que está bien sujeto.

Nunca utilice el cortacésped si no lleva un equipo de
seguridad o si éste está dañado.

- Revise el estado de la cuchilla para comprobar
a) la sujeción segura de todos los cierres,
b) cualquier posible daño o desgaste importante.

- Siga las instrucciones de instalación y par motor
durante el recambio (554/559).

- Revise con frecuencia el deflector para comprobar su
estado de desgaste.

- Antes de utilizarlos por primera vez, llene los
cortacésped cuyos motores sean de cuatro tiempos
con aceite de motor (consulte la información de las
instrucciones de funcionamiento del motor que se
suministran por separado).

- Compruebe el nivel de aceite antes de comenzar a
cortar el césped.

de gases peligrosos. Riesgo de envenenamiento.

- El motor o el tubo de escape están muy calientes:

No los toque.

- Por su seguridad, este cortacésped viene equipado,
de acuerdo con la normativa actual, con un freno del
motor. En el momento en que suelte la barra del
freno (dibujo 1), el motor se detiene y la cuchilla se
para completamente en sólo unos segundos.

- Asegúrese siempre de que mantiene un punto de
apoyo seguro en las pendientes.

- Guíe la máquina a ritmo de paseo.

- En las pendientes, corte el césped transversalmente,
nunca hacia arriba y hacia abajo.

- Ponga especial cuidado al cambiar la dirección de
cortado del césped en las pendientes.

- Ponga especial cuidado cuando dé la vuelta con el
cortacésped o tire de él hacia usted.

- Podría tropezar cuando corta el césped hacia atrás.
Evite caminar hacia atrás.

- Evite las posiciones corporales extrañas. Camine de
forma segura y mantenga siempre el equilibrio.

Para el arranque

- Para el arranque, coloque el cortacésped en una
superficie llana.

- No arranque nunca sobre una zona de césped alto.

- Cuando vaya a arrancar, asegúrese de que mantiene
los pies a una distancia segura de la cuchilla de corte.

- Mantenga las manos y los pies alejados de las partes
rotatorias. Asegúrese de que mantiene las manos y
los pies lejos de la parte de abajo del dispositivo de
corte.

Detenga el motor y extraiga el tapón de la
bujía de encendido

:

- Antes de revisar el cortacésped y

antes de limpiarlo o de realizar
cualquier en el mismo;

- Antes de retirar los obstáculos o l

impiar el conducto de descarga.

Detenga el motor:

- Cuando abra el deflector de descarga
de césped (554/559),

- Cuando extraiga la parte superior

de la manivela de su parte inferior,

- Cuando transporte el cortacésped hacia afuera de

la zona de césped,

- Cuando deje la máquina desatendida durante

cortos periodos de tiempo,

- Si desea ajustar la altura de corte,

- Antes de repostar,

- Si levanta o inclina la máquina para transportarla,

-

Al cruzar por una zona que no esté cubierta de césped,

- Cuando deje la máquina desatendida durante

cortos periodos de tiempo,

- Si desea ajustar la altura de corte,

Gasolina

Manipulación de la gasolina

La manipulación de la gasolina ha de hacerse con
especial cuidado y precaución.

- La gasolina es altamente inflamable. Llene sólo el
tanque de gasolina en espacios abiertos, nunca
cerrados.

- No fume nunca y no encienda fuego.

- Nunca derrame gasolina.

- Limpie concienzudamente el cortacésped si derrama
algo de gasolina. Sólo arranque el motor después de

haber limpiado cualquier resto de gasolina
derramada.

- Compruebe que no hay restos de gasolina
derramada en su ropa. Cámbiese inmediatamente de
ropa si ésta ha estado en contacto con la gasolina.

- Asegúrese de que la gasolina no se ha infiltrado en
el terreno (protección medioambiental).

- Sólo almacene y transporte la gasolina en
contenedores adecuados y autorizados.

- En caso de rotura del tanque de gasolina, el tubo de
llenado o el tapón del mismo, reemplácelos
inmediatamente.

- Inspeccione esta área antes de comenzar a utilizar el
equipo.

Llenado de gasolina

Importante: Se puede utilizar gasolina sin plomo
respetuosa con el medioambiente sin problemas.

- Utilice sólo gasolina del tipo especificado en las
instrucciones de funcionamiento del motor
suministradas por separado.

- Permita que la máquina se enfríe antes de llenar el
tanque.

- Limpie cuidadosamente la zona próxima a la entrada
del tanque, desenrosque el tapón del tanque y
rellénelo hasta el borde inferior del tubo de llenado.
Después, vuelva a enroscar firmemente el tapón del
tubo de llenado.
Nota: La gasolina puede contener sustancias
similares a los disolventes.

- Evite el contacto de la piel y los ojos con los
productos a partir de aceite mineral.

- Lleve guantes durante el proceso de
llenado.

- No aspire nunca los vapores emitidos por la gasolina.

- Guarde la gasolina en un lugar seguro, fuera del
alcance de los niños.

Funcionamiento

- No arranque nunca el motor de combustión en
espacios cerrados, donde podría existir acumulación

Comprobación de todas las piezas

Cortacésped 554/559

1 Cortacésped 554/559
1 Deflector de descarga (554/559).
1 Manivela superior
1

Carpeta de plástico con los siguientes componentes:

1 Instrucciones de funcionamiento
1 Instrucciones de funcionamiento del motor
1 Juego de llave de tuercas de la bujía de encendido
4 Tornillos de cabeza plana M8x45
4 Arandelas 8,4 Ø
4 Tuercas hexagonales

Montaje

Su cortacésped estará listo para su uso después de
seguir unos cuantos pasos. Para facilitar el transporte,
no se ajusta la manivela superior (elemento 6) ni el
deflector de descarga (elemento 7) (554/559)..
Coloque la manivela superior sobre la manivela inferior
de forma que coincidan los 4 agujeros y ajústelas con
los 4 tornillos de cabeza plana M8x45, las arandelas 8,4
mm Ø y las tuercas hexagonales en la parte interna de
la manivela (elemento 14) (dibujo 1).
Nota: Al ajustar ambas partes de la manivela, asegúrese
de que los cables Bowden no están enredados.

Deflector 554/559

El eje del deflector y el muelle pivotador se montan
previamente en el bastidor. Inserte estas piezas en el
deflector, después de haber extraído el tornillo
(elemento 7) y montado el bastidor del cortacésped
(dibujo 2).

Inserción de la manivela de arranque en la guía de cables

Libere el freno del motor presionando la barra del
freno (elemento 1) contra la manivela (elemento 2).
Coloque la manivela de arranque (elemento 5) dentro
de la guía de cables de la parte superior de la manivela
(elemento 4) (dibujo 3).

Ajuste de la altura de corte

Su cortacésped viene equipado con un ajustador de
ruedas de cuatro posiciones.

En las ruedas frontales:

Abra la palanca de ajuste (elemento 13), muévala hacia
adelante y ciérrela = aumenta la altura de corte;
muévala hacia atrás = se reduce la altura de corte.

En las ruedas traseras:

Mueva el ajustador hacia atrás = aumenta la altura de
corte; muévala hacia adelante = se reduce la altura de
corte (dibujo 4).

Fije todas las ruedas a la misma altura.

- Cuando transporte la máquina hacia o desde una

zona cubierta de césped.

- No levante ni acarree el cortacésped con el motor

encendido.

- No utilice nunca esta máquina sin un equipo de

seguridad o uno que esté roto. Sólo corte el césped
con un recolector de césped apropiado. Revise su
correcta instalación y estado. De forma alternativa,
corte el césped con un deflector de descarga
cerrado (554/559)..

- No manipule nunca los ajustes básicos del motor.

- Si la cuchilla del cortacésped no consigue rotar, por

ejemplo, debido a que se ha encontrado con un
obstáculo, consulte con el ingeniero de servicio local
para comprobar si las piezas del cortacésped han
sufrido daños o deformaciones.

- Si el cortacésped comienza a vibrar de forma

inusual, detenga el motor y realice una inspección
inmediatamente.

Mantenimiento y almacenamiento

- Asegúrese de que todos los cierres están

correctamente ajustados.

- No guarde nunca la máquina con gasolina en el

tanque dentro de un lugar cerrado, donde el vapor
de la gasolina podría entrar en contacto con alguna
llama o chispa o podría encenderse de cualquier
forma.

- Si necesita vaciar el tanque de gasolina, hágalo en

un lugar abierto. Deposite la gasolina en un
contenedor apropiado.

- Mantenga el motor en funcionamiento hasta que

éste haya gastado cualquier resto de gasolina del
carburador.

- Permita que se enfríe el motor antes de guardar la

máquina en un lugar cerrado.

- Para evitar cualquier riesgo de incendio, limpie

cualquier resto de césped, hojas o grasa (aceite)
existente en el motor, silenciador, compartimiento
de la batería, compartimiento de la caja de cambios
(si está instalada) y tanque de gasolina.

- Revise con regularidad el deflector de descarga para

comprobar cualquier desgaste o pérdida de
funcionalidad (554/559)..

- Por razones de seguridad, cambie las piezas

desgastadas o dañadas.

- Lleve siempre guantes protectores cuando manipule

la parte de abajo del dispositivo de corte.

- Desconecte siempre el motor y extraiga el tapón de
la bujía de encendido antes de comenzar cualquier
trabajo de mantenimiento o limpieza.

- Para disfrutar de los derechos de la garantía y por
razones de seguridad, utilice únicamente las piezas
de recambio SOLO originales.

Cortado de césped (554/559)
El césped corto y seco se transporta mejor a través del
conducto de descarga.

Nota:

- Cuanto más pequeños sean los cortes de césped,
más fácil será la descarga;

- El césped demasiado largo o húmedo podría

obstruir el cortacésped.

Calidad de corte

La longitud, densidad y contenido de humedad del
césped determinan la calidad de corte. Un césped seco y
razonablemente corto proporciona las condiciones
ideales para obtener un corte limpio. También se puede
cortar y recoger el césped húmedo, pero la calidad de
corte. Una cuchilla afilada es esencial para un corte
limpio y perfecto. Una cuchilla desafilada (las cuchillas
de cortar el césped se gastan con el uso y éste se vuelve
amarillo) debe afilarse (véase el capítulo “Cuchilla”).
Corte el césped a un ritmo constante, en una línea tan
recta como sea posible. Las franjas de corte deben
solaparse en unos centímetros, resultando en un
modelo limpio.

En caso de césped largo, corte primero con un ajuste
más alto en una dirección y, a continuación,
transversalmente hacia el primer modelo, con la altura
de corte estándar (dibujo 6).

Cuidado del césped

Nota: Si, debido al modelo de crecimiento,

no se necesita toda la potencia del motor,
puede seleccionar la posición Eco, entre el
máximo y el mínimo, en el control de la

mariposa, para proteger el medioambiente y evitar
emisiones innecesarias.
Si es posible, corte el césped únicamente cuando éste o
el terreno estén secos. Cuando el terreno está húmedo,
las ruedas presionan la hierba y dejan huellas. Cuanto
mayor sea la frecuencia de cortado del césped
(idealmente, una vez por semana) mejor y más
uniforme será su aspecto.
El corte frecuente estimula el crecimiento en la cuchilla,
haciéndola más resistente. Los cortes pequeños, de
hasta aproximadamente 1 cm de longitud, se pueden
dejar en el terreno. Recoja los cortes más largos . En
primavera, realice el primer corte y limpie el terreno
aproximadamente 2 o 3 semanas antes de que
comience a crecer realmente. Para ayudar a su césped a
que se ponga verde lo antes posible, corte sólo
aproximadamente 1,5 cm del césped aletargado.
Antes de comenzar a cortar el césped, limpie el terreno
de obstáculos (piedras, cascos, objetos metálicos, etc.).

Altura de corte: I = aprox. 2,5 cm

II = aprox. 3,5 cm
III = aprox 5,5 cm

IV = aprox. 6,5 cm
Naturalmente, un césped muy recortado es más
atractivo. Sin embargo, sobre un terreno irregular, la
altura de corte debe ser más alta que en las superficies
niveladas.

Arranque

Para arrancar, colóquese a un lado del
cortacésped o detrás de éste. Mantenga
siempre la distancia de seguridad provista
por la longitud de la manivela.

El motor se dirige mediante el control de la mariposa
(elemento 3, dibujo 5).

Precaución: La cuchilla empieza a rotar en el
momento en que se arranca el motor. No
coloque nunca las manos ni los pies por
debajo del dispositivo de corte.

Nota: Para desembragar el freno del motor durante el

arranque, presione la barra del freno (elemento 1)
contra la manivela (dibujo 3).

Arranque en frío

Mueva la palanca de la mariposa hacia el
símbolo del ahogador (dibujo 5).

Arranque con el motor en caliente

Coloque el control de la mariposa (elemento 3)
en MAX.

- Tire del cable de arranque hasta que note resistencia y,
a continuación, tire directamente con un movimiento
firme.

Desconexión del motor

Cambie el control de la mariposa (elemento 3) a MIN,
suelte la barra del freno (elemento 1) y espere hasta
que el motor se haya detenido completamente.
Nota: Si suelta la barra del freno, el arranque del motor
electrónico se cortocircuitará y el motor, y
consecuentemente la cuchilla de corte, se detienen por
completo durante unos segundos. Si la barra del freno
no se presiona contra la manivela durante el arranque,
el freno del motor continuará embragado. Esto evita
que el motor se arranque.

Información sobre el cortado de césped

Antes de comenzar a cortar el césped, lea
detenidamente las instrucciones de
seguridad que encontrará al principio de
estas instrucciones de funcionamiento.

No utilice nunca agentes de limpieza agresivos, como
fluidos de limpieza en frío o disolventes.

Cuchilla de corte

Por razones de seguridad, consulte con una
tienda de servicio autorizada para afilar,
equilibrar y ajustar la cuchilla de corte. Las
siguientes instrucciones son, por tanto, para

la tienda de servicio.
Nota: Para obtener los mejores resultados de corte, le

recomendamos que afile, equilibre o cambie la cuchilla,
al menos, una vez por año.

Cambio de la cuchilla de corte

Lleve guantes protectores cuando vaya a
cambiar la cuchilla de corte. Primero,
extraiga el tapón de la bujía de encendido

(elemento 12).
Utilice solo piezas de recambio originales cuando vaya a
cambiar la cuchilla de corte. La designación de la
cuchilla debe ser idéntica al número de la pieza
especificado en la lista de piezas de recambio.

No instale nunca una cuchilla de un fabricante diferente.

Para ayudarse, utilice una clavija de contención para
detener el movimiento de la cuchilla (dibujo 9). El
tornillo de fijación de la cuchilla dispone de una rosca
estándar hacia la derecha. Para extraer este tornillo, le
recomendamos que utilice una llave de tuercas de
tomacorriente de 21 mm (llave de bujías de encendido)
o una llave Allen de 8 mm. Vuelva a montar el
embrague de fricción en el orden inverso (dibujo 9).

Apriete el tornillo de la cuchilla con la llave de par
especificada de 45 Nm (4,5 mkp).

Cuchillas de corte dañadas

Si, a pesar de haber tomado todas las precauciones, la
cuchilla sufre un impacto con un algún residuo u
obstáculo, apague el motor en primer lugar y extraiga
el tapón de la bujía de encendido. Una vez que la
cuchilla se haya detenido completamente, levante el
cortacésped y revise la cuchilla para comprobar si se ha
producido algún daño (dibujo 7).
No intente nunca enderezar las cuchillas dañadas o
dobladas. Cambie todas las piezas dañadas
inmediatamente. Cuando una cuchilla sufra un impacto
contra un obstáculo, consulte con su tienda local de
servicio autorizado para que inspeccionen el
cortacésped. Antes de volver a poner la máquina en
funcionamiento, asegúrese de que la cuchilla y sus
cierres están en perfectas condiciones. Si es necesario,
cambie estos componentes o haga que los revise un
experto.
No trabaje nunca con una cuchilla que no esté
equilibrada. Esto produce vibraciones y podría ser causa
de un daño grave.

No corte nunca demasiado pequeño el césped joven o
fino (deje 3 o 4 cm de altura de corte). Mantenga este
corte durante 4 o 5 semanas para fomentar el
crecimiento del césped horizontalmente y conseguir
densidad. No corte nunca el césped demasiado
pequeño en las épocas secas y calurosas para evitar que
se seque o se vuelva agostado.

Para cortar con el sistema de triturado el pasto no debe estar
mojado ni demasiado largo. La altura de corte se debe
seleccionar en la parte superior de la escala de altura de corte ­a partir de 4 cm para que el pasto logre ser triturado de
forma óptima. En el período de crecimiento del pasto se
recomienda un corte de triturado dos veces por semana. Se
debe regular la velocidad de avance - no caminar demasiado
rápido o bo hacer correr demasiado rápiado - para que el
cuchillo pueda triturar adecuadamente la hierba y se obtenga
un buen acabado de corte. Tal como en el corte normal se
debe trabaja con un cuchillo correctamente afilado.

Con el cuchillo de triturado especial con 4 filos el pasto es
cortado en forma escalonada y en la carcaza con la salida
tapada es finamente picado depositándose entre las raíces del

pasto para su descomposición biológica.

Mantenimiento y cuidado

Por su seguridad personal, extraiga siempre
el tapón de la bujía de encendido (elemento

11) antes de realizar cualquier trabajo de
reduciendo la calidad de corte. Cualquier

resto de suciedad depositada en la cuchilla
causa un desequilibrio y, por tanto, vibraciones. Puede limpiar el
conducto de descarga con un pequeño palo o con un destornillador.

Limpieza del cortacésped

Limpie concienzudamente el cortacésped después de cada
uso, especialmente la parte de abajo del dispositivo de
corte, la cuchilla y la zona que la rodea (dibujo 7). Nota:
Los cortacésped de cuatro tiempos sólo se pueden
mantener inclinados durante un breve periodo de tiempo
hacia ese lado, que se identifica en el bastidor mediante
una etiqueta especial. Revise cuidadosamente las
instrucciones de funcionamiento del motor suministradas
por separado. Primero, extraiga el tapón de la bujía de
encendido y después utilice la máquina hasta que se haya
gastado la gasolina o vacíela. Recoja cualquier resto de
gasolina, que podría escaparse del carburador, con un
trapo. La suciedad y los cortes de césped se eliminan con
mayor facilidad si se hace justo después de haber
terminado. Los residuos de césped y la suciedad difíciles se
depositan debajo del armazón del cortacésped y
perjudican el proceso de descarga de césped, reduciendo
la calidad de corte. Cualquier resto de suciedad
depositada en la cuchilla causa un desequilibrio y, por
tanto, vibraciones. Puede limpiar el conducto de descarga
con un pequeño palo o con un destornillador. No limpie
nunca el cortacésped con una manguera de agua ni con
un limpiador de alta presión. El motor debe permanecer
siempre seco. Los componentes del armazón exterior se
pueden mantener limpios fácilmente con un paño.

Nota: Los cortacésped de cuatro tiempos
sólo se pueden mantener inclinados durante
un breve periodo de tiempo hacia ese lado,

que se identifica en el bastidor mediante
una etiqueta especial.

Mantenimiento del filtro de aire

Nota: Los filtros de aire contaminados reducen el
rendimiento del motor debido al suministro de aire
insuficiente hacia el carburador. Por lo tanto, las
revisiones periódicas, en especial en condiciones de
polvo, son esenciales.

Nota: No limpie nunca los filtros de aire con
gasolina ni disolventes inflamables.
Riesgo de incendio o explosión

Lea detenidamente las notas e instrucciones del manual
de funcionamiento del motor del tipo específico.

Información importante

[En Alemania,] sólo se puede utilizar los
cortacésped durante los fines de semana,
entre las 07.00 y las 19.00 horas.

Los cortacésped silenciosos, con certificado de nivel de
ruido por debajo de los 88 dB(A), también se pueden
utilizar durante los días laborables, entre las 19.00 y las

22.00 horas.
Respete los requisitos legales, que pueden ser
diferentes en cada localidad.

El ruido es prejudicial para el bienestar. Lleve
protectores de oídos para evitar daños en su
audición si utiliza este equipo
constantemente.

Afilado de la cuchilla de corte

Nota: Los bordes cortantes se puede afilar
con una lima de metal. Conseguirá los
mejores resultados si hace que afilen o pulan
la cuchilla en la tienda de servicio. El taller
también se asegurará de que hay la misma
distancia a ambos lados de la cuchilla para
que esté equilibrada. El borde cortante sólo
debe afilarse hasta el sello de designación
(dibujo 10).

Revisión del nivel de aceite

Nota: El aceite del motor influye en la
duración del servicio y de rendimiento de su

máquina. No ponga nunca el motor en
funcionamiento sin aceite o sin suficiente cantidad de
aceite. Esto causaría un grave daño al motor.
De acuerdo con la temperatura del aire y la altura sobre
el nivel del mar, encontrará la viscosidad óptima en las
instrucciones de funcionamiento del motor del tipo
específico.

Revisión del nivel de aceite:

1. Coloque el cortacésped con todas las ruedas en

posición completamente horizontal.

2. Desenrosque el tapón del tubo de llenado de aceite

(elemento 10) en sentido contrario a las agujas del
reloj y limpie la varilla del nivel de aceite con un
paño.

3. Vuelva a introducir la varilla del nivel de aceite tan

profundamente como sea posible en el tubo de
llenado de aceite, pero no la enrosque.

4. Extraiga la varilla y compruebe el nivel de aceite

sujetándola horizontalmente. El nivel de aceite debe
estar entre las marcas de máximo y mínimo.

Cambio de aceite (motor de cuatro tiempos)

Puede vaciar el aceite del motor a través del tapón de
drenaje de aceite o del tubo de llenado de aceite
(elemento 10). Para alcanzar el tapón de drenaje de
aceite, extraiga la cuchilla de corte y la tapa de acero
(dibujo 9). Revise cuidadosamente las instrucciones de
mantenimiento, dentro de las instrucciones de
funcionamiento del motor, suministradas por separado .
Para vaciar el aceite del motor a través del tubo de
llenado de aceite (elemento 10), incline el cortacésped
lentamente (a la temperatura de funcionamiento), con
el tanque de gasolina vacío y el tapón del tubo de
llenado de aceite cerrado, hacia ese lado, donde esté
situado el tubo de llenado. Espere durante unos
minutes antes de extraer el aceite y, a continuación,
desenrosque el tapón del tubo de llenado de aceite y
vierta el aceite en un contenedor adecuado. Deshágase
del aceite usado siguiendo las directrices de las
normativas locales.

Averías Posible causa Remedio

Movimientos bruscos, - Ajuste incorrecto de los tornillos del motor - Reajuste los tornillos/ pernos
vibración brusca del aparato o los cierres del bastidor del cortacésped

- Ajuste incorrecto de los cierres de la cuchilla - Compruebe los cierres de la cuchilla

- Cuchilla desequilibrada o defectuosa - Embrague de fricción defectuoso

- Equilibre la cuchilla o cámbiela - Posiblemente deba cambiar las arandelas
de fricción (en parejas)

El motor no arranca. - ¿Ha tirado de la barra del freno y la - Presione y tire de la barra del freno

ha presionado contra la manivela? - Seleccione el ajuste correcto

- ¿Está el control de la mariposa

correctamente colocado?

- ¿Están el freno del motor y el cable

Bowden colocados en la posición correcta? - Compruebe si el ajuste es el adecuado

- Bujía de encendido o tapón de la - Limpie o cambie la bujía de encendido

bujía de encendido defectuosos

- Tanque de gasolina vacío - Llene el tanque de gasolina

El motor emite - Filtro de aire contaminado - Limpie o cambia el filtro de aire
vibraciones bruscas - Cable Bowden de la mariposa enrollado - Ajuste o cambia el cable Bowden de la

mariposa

- Bujía de encendido cubierta de hollín - Limpie la bujía de encendido

El cable del arranque - Ajuste incorrecto del cierre de la - Compruebe los cierres de la cuchilla
se arrastra hacia atrás cuchilla o del embrague de fricción

El césped se vuelve - Cuchilla desafilada - Afile la cuchilla
amarillo, calidad de - La altura de corte es demasiado baja - Corrija el ajuste de la altura
corte insuficiente - Velocidad del motor demasiado lenta - Mueva el control de la mariposa al máximo

El cortacésped recoge - Altura de corte demasiado baja para - Corrija el ajuste de la altura
insuficientemente césped alto

- Desgaste de la cuchilla - Cambie la cuchilla

- Obstrucción de la bolsa del recolector - Limpie o cambia la bolsa del

de césped recolector de césped

Renunciamos de forma expresa a la cobertura de cualquier garantía, de acuerdo con la Ley de protección al
consumidor, relativa a cualquier pérdida causada por este equipo si fuese el resultado de una reparación incorrecta
o si las piezas de recambio no fuesen piezas originales SOLO, o aquellas autorizadas por SOLO, o si las reparaciones
se realizasen en un lugar diferente a una tienda de servicio al cliente autorizada o por parte de un experto
autorizado. Se aplicarán los mismo términos a los equipos complementarios y accesorios.

Especificaciones tecnicas

CORTACÉSPED

Tipo 554 Tipo 559/559M

Anchura de corte: 43 cm
Ajustador de ruedas: ajuste de ruedas sencillo de cuatro posiciones desde 25 – 65 mm
Cuchilla del cortacésped: cuchilla propulsora, pieza única, ajustada mediante un embrague de fricción, 559M
Peso total:

28 kg 31 kg
MOTOR
Tipo: Tipo de cilindro único con motor de cuatro tiempos 190 cm

3

Potencia: 3,8 kW (5,0 HP - SAE) 4,0 kW (5,5 HP - SAE)
Velocidad de funcionamiento aprox.: 2900 rpm
Gasolina: sin plomo
Aceite del motor: SAE 30 aprox. 0,6 l
Bujía de encendido: por ejemplo, CHAMPION RJ 19
Separación del electrodo: 0,5 – 0,6 mm

Emisiones en el lugar de trabajo: L

pA

(dBA) (DIN 45635) 81,5

Nivel de potencia de sonido: L

WA

(dBA) (DIN 45635) real/ garantizado 94/96

Valor de aceleración eficaz de pesado: a

vhw

(m/s2) (DIN 45675) <2,5

Dimensiones en la altura de corte más baja:

Tipo 554 Tipo 559/559M

a: 133 cm a: 128 cm

b: 104 cm b: 98 cm
c: 59 cm incl. el deflector de descarga c: 60 cm incl. el deflector de descarga (559)

d: 86 cm c: 45 cm (559M)

e: 43 cm d: 86 cm

e: 53 cm

Debido al constante desarrollo de nuestras máquinas, la apariencia y los niveles del equipo y tecnología aplicada son objeto de
modificación. Le rogamos su comprensión en relación con la no vinculación de las descripciones y detalles contenidos en estas
instrucciones de funcionamiento.

Teléfono 07031/301- 0
Fax [phone]
Fax de exportación 07031/301-149

SOLO Kleinmotoren GmbH

Postfach 60 01 52
D - 71050 Sindelfingen
Alemania

http://www.solo-germany.com
correo electrónico: [email protected]

Téléphone +49(0)7031/301- 0
Fax [phone]
Fax Export +49(0)7031/301-149

SOLO Kleinmotoren GmbH
Postfach 60 01 52
D - 71050 Sindelfingen
Germany

http://www.solo-germany.com
e-mail: [email protected]
