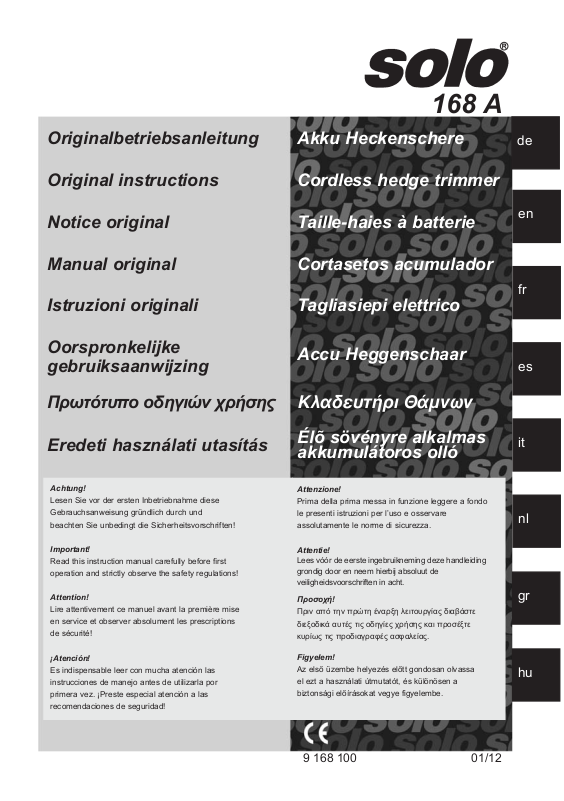

Solo 168 A User Manual [it]
168 A
Originalbetriebsanleitung
Original instructions
Notice original
Manual original
Istruzioni originali
Oorspronkelijke
gebruiksaanwijzing
Πρωτότυπο οδηγιών χρήσης
Eredeti használati utasítás
Achtung!
Lesen Sie vor der ersten Inbetriebnahme diese
Gebrauchsanweisung gründlich durch und
beachten Sie unbedingt die Sicherheitsvorschriften!
Akku Heckenschere
Cordless hedge trimmer
Taille-haies à batterie
Cortasetos acumulador
Tagliasiepi elettrico
Accu Heggenschaar
КлбдехфЮсй ИЬмнщн
Élõ sövényre alkalmas
akkumulátoros olló
Attenzione!
Prima della prima messa in funzione leggere a fondo
le presenti istruzioni per l’uso e osservare
assolutamente le norme di sicurezza.
de
en
fr
es
it
nl
Important!
Read this instruction manual carefully before fi rst
operation and strictly observe the safety regulations!
Attention!
Lire attentivement ce manuel avant la première mise
en service et observer absolument les prescriptions
de sécurité!
¡Atención!
Es indispensable leer con mucha atención las
instrucciones de manejo antes de utilizarla por
primera vez. ¡Preste especial atención a las
recomendaciones de seguridad!
Attentie!
Lees vóór de eerste ingebruikneming deze handleiding
grondig door en neem hierbij absoluut de
veiligheidsvoorschriften in acht.
Προσοχή!
Πριν από την πρώτη έναρξη λειτουργίας διαβάστε
διεξοδικά αυτές τις οδηγίες χρήσης και προσέξτε
κυρίως τις προδιαγραφές ασφαλείας.
Figyelem!
Az első üzembe helyezés előtt gondosan olvassa
el ezt a használati útmutatót, és különösen a
biztonsági előírásokat vegye figyelembe.
9 168 100 01/12
gr
hu
1
2
3
5
4
6
7
8
9
1110
12
DE
1+2 Hinterer Handgriff (1) und Dreh-
griff (2) mit Sicherheitsschalter
3 Schutzschild
4 Akku
5 Sicherheitsmesserbalken
6 Anstoßschutz
7 Verriegelung Drehgriff
ES
1+2 Interruptor de funcionamiento
(manejo a dos manos)
3 Protector de mano
4 A
cumulador
5 Portacuchillas de seguridad
6 Protección antichoque
7 Bloqueo del asa orientable
GR
1+2 Διακόπτης ασφάλειας
3 Προστατευτική ασπίδα
4 Μπαταρία
5 Βραχίονας μαχαιριών ασφάλειας
6 Προστατευτικό κρούσεως
7 Ασφάλεια περιστρεφόμενης
χειρολαβής
GB
1+2 Operating switches (two-hand
operation)
3 Hand guard
4 Accu
5 Blade safety rail
6 Impact protector
7 Locking of the turning handle
IT
1+2 Interruttore di servizio (aziona-
mento con due mani)
3 Schermo di protezione
4
Accumulatore
5 Barra con lame di sicurezza
6 Paracolp
7 Bloccaggio manico girevole
HU
1+2 Hátsó fogantyú (1) és forgófo
gantyú (2) biztonsági kapcsolóval
3 Yédõtábla
4 Akkumulátor
5 Biztonsági késtartó gerenda
6 Ûtkõzésvédelem
7 Reteszelés forgatható fogantyú
FR
1+2 Interrupteur (maniement à 2 mains)
3 Bouclier de protection
4 Accu
5 Couteaux de sécurité
6 Butée de protection
7 Verrouillage de la poignée
tournante
NL
1+2 Bedrijfschakelaar (2-hand bedi-
ening)
3 Beschermschild
4 Accu
5 Veiligheidsmesbalk
6 Aanstootbeveiliging
7 Vergrendeling draaibare greep
INHALTSVERZEICHNIS Seite
1. Vorwort zur Bedienungsanleitung DE-2
2. Technische Daten DE-2
3. Abbildung und Erklärung der Piktogramme DE-2
4. Allgemeiner Sicherheitshinweis DE-3
5.
Verwendungszweck DE-3
6. Allgemeine Sicherheitshinweise für Elektrowerkzeuge DE-3
1) Arbeitsplatzsicherheit
2) Elektrische Sicherheit
3) Sicherheit von Personen
4) Verwendung und Behandlung des Elektrowerkzeuges
5) Verwendung und Behandlung des Akkuwerkzeugs
6) Service
7) Sicherheitshinweise für Heckenscheren
7. Anweisung zum Gebrauch / Hinweis zum Gebrauch des Akkus DE-5
8. Laden des Akkus DE-6
9. Ein-, Ausschalten der Heckenschere DE-6
10. Einstellung des Drehgriffs DE-6
11.
Halten der Heckenschere zum Gebrauch DE-6
1) Schneiden von Hecken
2) Um eine gleichbleibende Höhe zu erreichen
12. Wartung
1) Schärfen der Messer
2) Auswechslen der Messer
13. Optimale Sicherheit DE-7
1) 2-Hand-Sicherheitsschaltung
2) Messer-Schnellstop
3) Sicherheitsmesserbalken
4) Anstoßschutz
5) Getriebeschutzelement
14. Aufbewahren der Heckenschere nach dem Gebrauch DE-7
15. Reparaturdienst
16. Entsorgung / Umweltschutz DE-7
17. Garantiebedingungen DE-7
DE-6
DE-7
DE-1
Originalbetriebsanleitung
DEUTSCH
Akku Heckenschere
1. Verehrter Kunde,
um eine zuverlässige Inbetriebnahme zu gewährleisten, haben wir diese Gebrauchsanweisung geschaffen. Wenn Sie
die folgenden Hinweise beachten, wird Ihr Gerät stets zu Ihrer Zufriedenheit arbeiten und eine lange Lebensdauer
besitzen.
Unsere Geräte werden vor der Serienherstellung unter härtesten Bedingungen erprobt und während der Fertigung
ständigen Kontrollen unterzogen. Dies gibt uns die Sicherheit und Ihnen die Gewähr, stets ein ausgereiftes Produkt
zu erhalten.
Im Interesse der technischen Weiterentwicklung sind Konstruktions- und Ausführungsänderungen vorbehalten.
2. Technische Daten
Modell 168 A Eco-Switch
Betriebsspannung 24 V DC
Messerlänge 550 mm
Schnittstärke 20 mm
Schnittlänge 506 mm
Schnitte Low = 2200 min
Akkutyp Li-Ion 24 V /1,5 Ah
max. Betriebsdauer Low = ca.60 min. High = ca. 30 min.
Gewicht 3,05 kg
Schalldruckpegel L
Vibrationen am Handgriff * < 2,5 m/s² K 1,5 m/s²
Netz- / Ladegerät
Netzspannung 230 V~ / 50 Hz
Ladespannung 25,2 V DC
Ladestrom 500 mA
Ladedauer ca. 4 Std.
* nach EN 60745-2-15
Technische Änderungen bleiben vorbehalten.
* 82 dB(A) K 3,0 dB
pA
-1
High = 3000 min
-1
3. Erklärung der Warnhinweise auf dem Gerät
1 2 3 4 5 6
1 Augen- und Gehörschutz tragen!
2 Warnung!
3 Bedienungsanleitung lesen!
4 Dieses Elektrowerkzeug nicht dem Regen aussetzen
5 Vorsicht ! Verletzungsgefahr, scharfes Schneidmesser !
6 Achtung Umweltschutz ! Dieses Gerät darf nicht mit dem Hausmüll/Restmüll entsorgt werden.
Das Altgerät nur in einer öffentlichen Sammelstelle abgeben.
DE-2
4. Allgemeiner Sicherheitshinweis
Angaben zur Geräuschemission gemäß Maschinenlärminformationsverordnung 3. GPSGV bzw.
Maschinenrichtlinie: Der Schalldruckpegel am Arbeitsplatz kann 80 dB (A) überschreiten. In dem
Fall sind Schallschutzmaßnahmen für den Bediener
erforderlich (z.B. Tragen eines Gehörschutzes).
Bitte beachten Sie: Dieses Gerät darf in Wohngebieten nach der deutschen Maschinenlärmschutzverordnung vom September 2002 an
Sonn- und Feiertagen sowie an Werktagen von
20:00 Uhr bis 7:00 Uhr nicht in Betrieb genommen werden.
Beachten Sie zusätzlich auch die landesrechtlichen Vorschriften zum Lärmschutz !
Funkentstört nach EN 55014, EN 61000-3-2, 610003-3.
Technische Änderungen bleiben vorbehalten.
Die Geräte sind nach den Vorschriften gemäß
60745-1 und EN 60745-2-15 gebaut und entsprechen
voll den Vorschriften des Produktsicherheitsgesetzes
(ProdSG).
Jeder Betrieb von Heckenscheren ist mit Unfallgefahren verbunden. Beachten Sie deshalb
die entsprechenden Unfallschutzvorschriften.
Die Maschine ist nach dem Stand der Technik und
den anerkannten sicherheitstechnischen Regeln
gebaut. Dennoch können bei ihrer Verwendung
Gefahren für Leib und Leben des Benutzers oder
Dritter bzw. Beeinträchtigungen der Maschine und
anderer Sachwerte entstehen.
Achtung: Beim Gebrauch von Elektrowerkzeugen
sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen
Sicherheitsmaßnahmen zu beachten. Lesen und
beachten Sie alle diese Hinweise, bevor Sie dieses
Elektrowerkzeug benutzen. Bewahren Sie die Sicherheitshinweise gut auf.
Maschine nur in technisch einwandfreiem Zustand
sowie bestimmungsgemäß, sicherheits- und gefahrenbewußt unter Beachtung der Gebrauchsanweisung benutzen! Insbesondere Störungen, die
die Sicherheit beeinträchtigen können, umgehend
beseitigen (lassen)!
Diese Maschine kann ernsthafte Verletzungen verursachen. Lesen Sie sorgfältig die Gebrauchsanweisung zum korrekten Umgang, zur Vorbereitung,
zur Instandhaltung, zum sachgemäßen Gebrauch
der Heckenschere. Machen Sie sich vor dem ersten
Gebrauch mit der Maschine vertraut und lassen Sie
sich auch praktisch einweisen.
EN
5. Verwendungszweck
Die Maschine ist ausschließlich zum Schneiden von
Hecken bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Für hieraus resultierende Schäden haftet der Hersteller
/ Lieferer nicht. Das Risiko trägt allein der Anwender.
Zur bestimmungsgemäßen Verwendung gehört auch
das Beachten der Gebrauchsanweisung und die Ein-
haltung der Inspektions- und Wartungsbedingungen.
Die Gebrauchsanweisung ständig am Einsatzort der
Maschine griffbereit aufbewahren!
6. Sicherheitshinweise
Achtung! Sämtliche Anweisungen sind zu lesen. Feh-
ler bei der Einhaltung der nachstehend aufgeführten
Anweisungen können elektrischen Schlag, Brand- und/
oder schwere Verletzungen verursachen. Der nachfolgend verwendete Begriff „Elektrowerkzeug“ bezieht
sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne
Netzkabel).
BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
aufgeräumt. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in explosi-
onsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befi n-
den. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle über
das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Ladegerätes muss
in die Steckdose passen. Der Stecker darf in
keiner Weise verändert werden. Verwenden Sie
keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und
passende Steckdosen verringern das Risiko eines
elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberfl ächen, wie von Rohren, Heizungen, Her-
den und Kühlschränken. Es besteht ein erhöh-
tes Risiko durch elektrischen Schlag, wenn Ihr
Körper geerdet ist.
c) Halten Sie das Gerät von Regen fern. Das Ein-
dringen von Wasser in ein Elektrogerät erhöht das
Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie das Gerät nicht, wenn Sie müde sind oder
unter dem Einfl uss von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der Unacht-
samkeit beim Gebrauch des Gerätes kann zu
ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönli-
cher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Gerät einschalten.
DE-3
Ein Werkzeug oder Schlüssel, der sich in einem
drehenden Geräteteil befi ndet, kann zu Verletzun-
gen führen.
d) Überschätzen Sie sich nicht. Sorgen Sie für
einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das
Gerät in unerwarteten Situationen besser kontrollieren.
e) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Kleidung,
Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
f) Wenn Staubabsaug- und auffangeinrichtun-
gen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Das Verwenden die-
ser Einrichtungen verringert Gefährdungen durch
Staub.
4) Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen
a) Überlasten Sie das Gerät nicht. Verwenden Sie
für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug
arbeiten Sie besser und sicherer im angegebenen
Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Nehmen Sie den Akku aus dem Gerät, bevor
Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder
diese Anweisung nicht gelesen haben. Elektro-
werkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pfl egen Sie das Gerät mit Sorgfalt. Kontrollie-
ren Sie, ob bewegliche Geräteteile einwandfrei
funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die
Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ur-
sache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sau-
ber. Sorgfältig gepfl egte Schneidwerkzeuge mit
scharfen Schneidkanten verklemmen sich weniger
und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeuge, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Gebrauch
von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen
Situationen führen.
5) Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller empfohlen werden. Für ein
Ladegerät, das für eine bestimmte Art von Akkus
geeignet ist, besteht Brandgefahr, wenn es mit
anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzungen und
Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte
verursachen können. Ein Kurzschluss zwischen
den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus
dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkufl üssigkeit kann zu
Hautreizungen oder Verbrennungen führen.
6) Service
a) Lassen Sie das Gerät nur von qualifi ziertem
Fachpersonal und nur mit Original- Ersatzteilen
reparieren. Damit wird sichergestellt, dass die
Sicherheit des Gerätes erhalten bleibt.
7) Sicherheitshinweise für Heckenscheren:
1. Halten Sie alle Körperteile vom Schneidmes-
ser fern. Versuchen Sie nicht, bei laufendem
Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie
eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei
Benutzung der Heckenschere kann zu schweren
Verletzungen führen.
2. Tragen Sie die Heckenschere am Griff bei
stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit
dem Gerät verringert die Verletzungsgefahr durch
das Messer.
3. Berücksichtigen Sie Umgebungseinfl üsse. Sor-
gen Sie für gute Beleuchtung.
4. Der Betrieb von Heckenscheren ist mit beson-
deren Gefahren verbunden. Achtung, Gefahr!
Umlaufendes Werkzeug.
5. Die Heckenschere darf nur mit beiden Händen
geführt werden.
6. Vor dem Einsatz des Gerätes Arbeitsfl äche von
Fremdkörpern befreien und während des Arbeitens auf Fremdkörper achten!
7. Das Kabel des Ladegerätes und seine Verbin-
dungen sind vor jedem Gebrauch auf sichtbare
Mängel zu prüfen (Stecker gezogen). Mangelhafte Kabel nicht benutzen.
DE-4
8. Schere nicht bei Regen und nicht zum Schneiden nasser Hecken benutzen. Gerät nicht mit
Wasser abspritzen. Keine Hochdruckreiniger
oder Dampfstrahler zur Reinigung verwenden.
9. Nach den Bestimmungen der landwirtschaftlichen Berufsgenossenschaften dürfen nur Personen über 17 Jahren Arbeiten mit elektrisch
betriebenen Heckenscheren allein ausführen.
Unter Aufsicht Erwachsener ist dies für Personen ab 16 Jahren zulässig.
10. Nach Ablegen der Heckenschere und vor Reini-
gungsarbeiten ist sicherzustellen, dass der Motor nicht unbeabsichtigt eingeschaltet werden
kann, z. B. durch Betätigen der Einschaltsperre. Akku entnehmen!
11. Beachten Sie Ihre Verantwortlichkeit als Benutzer gegenüber Dritten im Arbeitsbereich.
12. Die Schere ist sachgemäß zu warten und zu
überprüfen. Die Messer dürfen bei Beschädigung nur paarweise ausgewechselt werden.
Bei Beschädigung durch Stoß ist fachmännische Überprüfung unumgänglich.
13. Sorgen Sie dafür, dass das Gerät nach Gebrauch so aufbewahrt wird, dass das Scherblatt nicht berührbar ist (Schutzköcher).
14. Wir empfehlen, sich bei erstmaligem Gebrauch
der Heckenschere neben dem Lesen der Gebrauchsanweisung auch praktisch in den Gebrauch des Gerätes einweisen zu lassen.
15. Immer dafür sorgen, dass alle Schutzeinrichtungen und Handgriffe angebracht sind.
16. Niemals versuchen, eine unvollständige Maschine zu benutzen oder eine, die mit einer
nicht genehmigten Änderung versehen ist.
17. Machen Sie sich vertraut mit Ihrer Umgebung
(verborgene Objekte, z.B. Drahtzäune) und
achten Sie auf mögliche Gefahren, die Sie wegen des Maschinenlärms vielleicht nicht hören
können.
18. Vermeiden Sie den Gebrauch der Heckenschere bei schlechten Wetterbedingungen, besonders wenn Gefahr eines Gewitters besteht.
19. ACHTUNG ! Benutzen Sie nur Zubehör oder
Zusatzgeräte, die in der Gebrauchsanweisung
aufgeführt sind. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann
eine Verletzungsgefahr für Sie bedeuten.
7. Anweisung zum Gebrauch
Schere nicht bei Regen und zum Schneiden nasser
Hecken verwenden!
Handschuhe:
Zum Gebrauch der Heckenschere sollten Sie unbedingt
Arbeitshandschuhe tragen.
Hinweis zum Gebrauch des Akkus
1. Der AKKU ist im Auslieferzustand nicht geladen - vor
Inbetriebnahme den AKKU erst vollständig laden.
(siehe Punkt 8 - Laden des Akkus)
2. Der Akku darf niemals geöffnet werden.
3. Werfen Sie alte oder defekte Akkus niemals ins
Feuer - EXPLOSIONSGEFAHR!
4. Schließen Sie das Ladegerät nur an die auf dem
Typschild angegebene Netzspannung an.
5. Verwenden Sie nur den Original Akku.
6. Akku niemals mit Ladegerät eines anderen Herstellers laden. Dies kann zum Defekt des Akkus oder
auch durch Überhitzung zu körperlichen Schäden
führen.
7. Bei Dauerbetrieb kann sich der Akku erwärmen.
Lassen Sie ihn vor erneutem Laden abkühlen.
8. Ladegerät und Akku außerhalb der Reichweite von
Kindern lagern.
9. Benutzen Sie das Ladegerät nicht im Bereich von
Dämpfen und brennbaren Flüssigkeiten.
10. Akku nur bei Temperaturen von 10°C bis 40°C laden.
11. Akku nur bei Temperaturen bis 30°C lagern. Höhere
Lagertemperaturen können den Akku schädigen.
Die ideale Lagertemperatur liegt bei 10-15°C.
12. Akkukontakte niemals kurzschließen oder mit metallischen Gegenständen überbrücken.
13. Beim Transport des Akkus beachten, dass die Kontakte nicht überbrückt werden, keine metallischen
Transportbehälter verwenden.
14. Kurzschluss des Akkus kann zu Explosionen führen.
Auf jeden Fall wird der Akku durch Kurzschluss beschädigt.
15. Untersuchen Sie das Ladekabel regelmäßig auf
Beschädingungen. Lassen Sie beschädigte Kabel
ersetzen.
16. Der Akku hat einen Tiefentladeschutz: Das Gerät
wird bei entladenem Akku selbsttätig abgeschaltet.
Laden Sie in diesem Falle unverzüglich den Akku.
17. Laden Sie den Akku vor Überwinterung nochmals
voll auf.
Hinweise zum Umweltschutz
Batterien gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpfl ichtet, gebrauchte
Batterien bzw. Akkus zurückzugeben. Am Ende der
Lebensdauer Ihres Gerätes müssen die Batterien bzw.
Akkus entnommen und gesondert entsorgt werden. Sie
können Ihre alten Batterien und Akkus an den örtlichen
Sammelstellen Ihrer Gemeinde oder bei Ihrem Händler
bzw. Verkaufsstelle abgeben.
8. Laden des Akkus (Abb.1 und 2)
Zum Entnehmen des Akkus drücken Sie bitte die beiden
seitlichen Drucktasten 1 und ziehen den Akku heraus.
• Stecken Sie das Ladegerät in die Netzsteckdose.
Vergewissern Sie sich, dass die auf dem Ladegerät
angegebene Netzspannung mit der Ihrer Steckdose
übereinstimmt.
• Stellen Sie die Verbindung zwischen Ladegerät und
Akku her. Dazu den Stecker des Ladegerätes in die
Buchse auf der Stirnseite des Akkus stecken.
• Die nun beginnende Akkuladung wird durch die
grüne Leuchtdiode angezeigt. Wenn der Akku voll
geladen ist, leuchtet die Leuchtdiode permanent und
der Ladevorgang wird automatisch beendet.
• Die Ladezeit beträgt ca. 3-5 Stunden. Während des
Ladevorgangs erwärmt sich der Akku. Dies ist normal und nicht als Fehler zu betrachten.
• Es ist nicht notwendig, die Ladezeit zu überwachen.
DE-5
• Bei Nichtgebrauch das Ladegerät aus der Steckdose
entfernen.
• Falls der Akku nicht geladen wird, überprüfen Sie
bitte, ob an der Steckdose Spannung vorhanden ist.
Falls das Laden des Akkus nicht möglich ist, geben
Sie bitte Ladegerät und Akku an die Servicestelle
oder eine Fachwerkstatt.
Hinweis! Der AKKU hat einen Tiefentladeschutz.
Wenn der AKKU entladen ist wird die Heckenschere
vollständig abgeschaltet und lässt sich nicht wieder
einschalten! In diesem Falle muss der AKKU geladen
werden (siehe Punkt - Laden des Akkus) bevor die Heckenschere wieder eingeschaltet und weiter gearbeitet
werden kann.
9. Ein - und Ausschalten der Heckenschere
(Abb. 3)
Zum Einschalten der Heckenschere nehmen Sie bitte
einen sicheren Stand ein. Diese Heckenschere hat eine
2- Hand- Sicherheitsschaltung. Zum Einschalten der
Heckenschere muss die Schalterleiste im Handgriff (A)
gedrückt sowie der Drehgriff (B) um ca. 45°nach hinten
gedreht werden. Zum Ausschalten lassen Sie beide
Schalter wieder los. Der Motor schaltet bereits bei Loslassen einer der beiden Schalter ab.
Das Modell 168 A ist zusätzlich mit einem „Eco-Switch“
ausgestattet. Damit lässt sich die Leistung in 2 Stufen
variieren . High = höhere Leistung, Low = reduzierte
Leistung. In der Stellung ‚Low‘ erhöht sich die Betriebszeit des Akkus auf etwa doppelte Dauer, während die
Drehzahl der Heckenschere abgesenkt wird. Sie können
diese Einstellung verwenden für leichtere Arbeiten, um
die Akkustandzeit zu erhöhen. Auf der Rückseite des
hinteren Haltegriffs befi ndet sich der entsprechende
Schalter (Abb. 10 und 11).
10. Einstellung des Drehgriffs (Abb. 3-5)
Zur Arbeitserleichterung ist die Heckenschere mit einem
neuartigen drehbaren Griff ausgestattet, welcher sowohl
in 3 verschiedene Positionen fest eingestellt werden
kann (rechts, links und Normalposition), oder der auch
für eine komfortable Arbeitsweise stufenlos während der
Arbeit schwenkbar ist. Der Zweck dieser Vorrichtung besteht darin, dass besonders für den Schnitt in vertikaler
Richtung die Heckenschere jeweils in der ergonomisch
günstigsten Position geführt werden kann und einer
vorzeitigen Ermüdung des Anwenders vorgebeugt wird.
Zum Einstellen des Griffes in eine der 3 feststehenden
Positionen verfahren Sie bitte wie folgt:
Schalter (A) loslassen. Verriegelungsknopf (C) (Abb. 3)
drücken. Der vordere Griff wird dadurch entriegelt und
kann nun in die gewünschte Position gedreht werden
(Abb. 4). In einer der gewünschten Endpositionen rastet
der Knopf wieder ein und sichert den Griff gegen unbeabsichtigtes Verdrehen.
Für eine komfortablere Arbeitsweise kann der Drehgriff
auch stufenlos geschwenkt werden. Drücken Sie dazu
den Verriegelungsknopf C und halten Sie diesen gedrückt. Die Heckenschere kann nun während der Arbeit
bequem in alle Richtungen geschwenkt werden.
Zur Erhöhung der Sicherheit bei der Bedienung des
Drehgriffes wird der Antrieb des Schermessers in weniger als 0,1 Sekunden ausgeschaltet, sobald Sie entweder den Schalter am Handgriff(A) oder die rote Schaltleiste am Drehgriff (B) loslassen. Damit ist gewährleistet,
dass die Heckenschere nur betriebsbereit ist , wenn sich
beide Hände an den Haltegriffen befi nden und gleich-
zeitig beide Schalter betätigt werden. Die Gefahr einer
Verletzung wird dadurch - in Verbindung mit der extrem
kurzen Nachlaufzeit - wirkungsvoll unterbunden.
11. Halten der Heckenschere zum Gebrauch
(Abb. 4 , 5 und 8)
Mit diesem Werkzeug können Sie schnell und bequem
Büsche, Hecken und Sträucher schneiden. Um beim
Arbeiten mit der Heckenschere die ergonomisch günstigste Halteposition zu erreichen ist bei Kopfschnitt der
vordere drehbare Haltegriff in die senkrechte Position (
0° ) und bei Seitenschnitt - je nach Schnittrichtung- in die
85° Position zu stellen (Abb.4 und 5).
1) Schneiden von Hecken
- junge Triebe schneiden Sie am besten mit einer Sensenbewegung.
- ältere, stärkere Hecken schneiden Sie am besten mit
einer Sägebewegung.
- Äste, welche zu dick für die Schneidmesser sind, sollten mit einer Säge geschnitten werden.
- die Seiten einer Hecke sollten nach oben hin verjüngt
geschnitten werden.
2) Um eine gleichbleibende Höhe zu erreichen
- eine Richtschnur auf die gewünschte Höhe spannen.
- gerade über diese Linie schneiden.
Sorgen Sie immer für einen sicheren Stand, damit ein
Abrutschen verhindert und eventuelle Verletzungen auszuschließen sind. Halten Sie die Schermesser immer
vom Körper weg.
12. Wartung
Vor allen Arbeiten an der Maschine stets den Akku
aus der Heckenschere ziehen !
Wichtig: Nach jedem größeren Einsatz der Heckenschere sollten die Messer gereinigt und eingeölt werden.
Dadurch wird die Lebensdauer des Gerätes entscheidend beeinfl ußt. Beschädigte Schneideinrichtungen sind
sofort sachgemäß instandzusetzen. Reinigen Sie die
Messer mit einem trocknen Tuch bzw. bei starker Verschmutzung mit einer Bürste. Vorsicht: Verletzungs-
gefahr. Das Einölen der Messer sollte möglichst mit
einem umweltfreundlichen Schmiermittel vorgenommen
werden. (Bild 6)
1) Schärfen der Messer
Die Messer sind weitgehend wartungsfrei und müssen
bei bestimmungsgemäßer Anwendung nicht nachgeschärft werden. Das Messer kann vom Anwender nicht
fachgerecht ausgetauscht werden, ohne das Gerät zu
öffnen und in die Sicherheitskonfi guration einzugreifen.
Ein Austausch der Messer kann deshalb nur durch eine
Fachwerkstatt erfolgen.
2) Auswechseln der Messer
Nur ein fachgerechtes Einsetzen der Messer garantiert
DE-6
den einwandfreien Betrieb der Heckenschere. Das
Auswechseln der Messer darf deshalb nur von einer
Fachwerkstatt vorgenommen werden.
13. Optimale Sicherheit
Durch die 5 Komponenten 2-Hand- Sicherheitsschaltung, Messer-Schnellstop, Schutzschild, Sicherheitsmesserbalken und Anstoßschutz ist die
Heckenschere mit optimalen Sicherheitselementen
ausgestattet.
Achtung!
Stellen Sie während des Arbeitens mit der He-
ckenschere fest, dass Sicherheitsfunktionen,
wie die 2-Hand-Schaltung oder der Schnellstopp
nicht gewährleistet sind, dann beenden Sie unverzüglich Ihre Arbeit und führen das Gerät einer
autorisierten Fachwerkstatt zwecks Reparatur
zu!
1) 2-Hand-Sicherheitsschaltung (Abb.3)
Zum Einschalten der Heckenschere muss die Schalterleiste im Handgriff (A) gedrückt sowie der Drehgriff
(B) um ca. 45° nach hinten gedreht werden. Zum
Ausschalten lassen Sie beide Schalter wieder los. Der
Motor schaltet bereits bei Loslassen einer der beiden
Schalter ab.
2) Messer-Schnellstop
Zur Vermeidung von Schnittverletzungen stoppt das
Messer nach Loslassen eines der beiden Schaltelemente in ca. 0,2 Sekunden.
3) Sicherheitsmesserbalken (Abb. 7)
Das vom Messerbalken um 8 mm zurückgesetzte
Schneidmesser vermindert die Verletzungsgefahr durch
unbeabsichtigte Körperberührung.
4) Anstoßschutz (Abb. 12)
Die überstehende Führungsschiene verhindert beim
Anstoßen an einen festen Gegenstand (Wand, Boden
usw.), dass unangenehme Schläge (Rückstoßmomente
der Messer) auf den Bedienenden auftreten.
5) Getriebeschutzelement
Wenn sich feste Gegenstände in den Schneidmessern
verklemmen und dadurch den Motor blockieren, Maschine sofort ausschalten. Akku aus dem Gerät ziehen,
Gegenstand entfernen und weiterarbeiten. Bei dem
Gerät ist eine Überlastsicherung eingebaut, welche bei
Messerblockierung das Getriebe vor mechanischen
Schäden schützt.
Wartung). Dadurch wird die Lebensdauer des Gerätes
entscheidend beeinfl usst. Das Einölen sollte möglichst
mit einem umweltfreundlichen Schmiermittel, z. B. Service-Spray vorgenommen werden. Danach stecken Sie
die Heckenschere mit den Messern in den Köcher.
15. Reparaturdienst
Reparaturen an Elektrowerkzeugen dürfen nur durch
eine Elektro-Fachkraft ausgeführt werden. Bitte beschreiben Sie bei der Einsendung zur Reparatur den von
Ihnen festgestellten Fehler.
16. Entsorgung und Umweltschutz
Wenn Ihr Gerät eines Tages unbrauchbar wird oder Sie
es nicht mehr benötigen, geben Sie das Gerät bitte auf
keinen Fall in den Hausmüll, sondern entsorgen Sie
es umweltgerecht. Geben Sie das Gerät bitte in einer
Verwertungsstelle ab. Kunststoff- und Metallteile können
hier getrennt und der Wiederverwertung zugeführt werden. Auskunft hierzu erhalten Sie auch in Ihrer Gemeinde- oder Stadtverwaltung.
17. Garantiebedingungen
Für dieses Werkzeug leisten wir unabhängig von den
Verpfl ichtungen des Händlers aus dem Kaufvertrag
gegenüber dem Endabnehmer wie folgt Garantie: Die
Garantiezeit beträgt 24 Monate und beginnt mit der
Übergabe, die durch Originalkaufbeleg nachzuweisen
ist. Bei kommerziellem Einsatz sowie Verleih reduziert
sich die Garantiezeit auf 12 Monate. Ausgenommen
von der Garantie sind Verschleißteile und Schäden, die
durch Verwendung falscher Zubehörteile, Reparaturen
mit Nichtoriginalteilen, Gewaltanwendungen, Schlag und
Bruch sowie mutwillige Motorüberlastung entstanden
sind. Garantieaustausch erstreckt sich nur auf defekte
Teile, nicht auf komplette Geräte. Garantiereparaturen
dürfen nur von autorisierten Werkstätten oder vom
Werkskundendienst durchgeführt werden. Bei Fremdeingriff erlischt die Garantie.
14. Aufbewahren der Heckenschere nach
dem Gebrauch
Die Heckenschere muss so aufbewahrt werden,
dass sich niemand an den Schermessern verletzen
kann! Immer den mitgelieferten Schutzköcher über
das Messer schieben !
Wichtig: Nach jedem Gebrauch sollten die Messer
gereinigt und eingeölt werden (siehe auch Abschnitt
DE-7
Contents Page
1. Introduction to the Operating Instructions GB-2
2. Technical Specifi cations GB-2
3. Explanation of the Warning Instructions on the Machine GB-2
4. General safety instructions GB-3
5.
User Instructions GB-3
6. General safety instructions
1) Working area
2) Electrical safety
3) Personal safety
4) Careful handling and use of power tools
5) Handling and use of battery tool
6) Service
7) Safety instructions for hedge trimmers
7. Instructions for Operating the Accu Hedge trimmers GB-5
8. Charging the Batteries GB-5
9. Switching on and off GB-6
10.
Adjusting the turning handle GB-6
11.
Holding the hedge trimmer when in use GB-6
1) Trimming of hedges
2) In order to achieve an even height
12. Maintenance GB-6
1) Sharpening of the blades
2) Changing the blades
13. Optimum safety GB-6
1) Two-hand safety switch
2) Quick blade stop
3) Blade safety rail
4) Impact protector
5) Gear protection feature
14. Storing the trimmer after use GB-7
15.
Repair service GB-7
16. Waste disposal and environmental protection GB-7
17. Warranty GB-7
GB-3
GB-1
Translation of the original Operating Instructions
ENGLISH
Cordless hedge trimmer
1. Dear Customer
these Operating Instructions are intended to facilitate your becoming acquainted with the machine and using it in accordance with the regulations. The Operating Instructions contain important information on how to use the machine
safely, correctly and economically. Observing this information will help increase the reliability and working life of the
machine. The Operating Instructions must always be at hand when the machine is being used.
They must be read and observed by every person dealing with the machine, whether operating, servicing or transporting it.
In addition to the Operating Instructions and the applicable rules of the prevention of accidents valid in the country
of use and on site, the generally recognised rules on working safely and correctly must be observed as well as the
accident prevention rules of the relevant professional associations.
2. Technical Data
Model 168 A Eco-Switch
Rated Voltage 24 V DC
Blade length 550 mm
Cutting Thickness 20 mm
Cutting length 506 mm
Cutting movements Low = 2200 min
Battery type Li-Ion 24 V /1,5 Ah
Max. operational time Low = approx 60 min. High = approx 30 min.
Weight 3,05 kg
Noise Pressure Level LpA * 82 dB(A) K 3,0 dB
Vibration * < 2,5 m/s² K 1,5 m/s²
Mains battery charger
Mains voltage 230 V~ / 50 Hz
Charging voltage 25,2 V DC
Charging current 500 mA
Period of charging approx 4 hours
* nach EN 60745-2-15
Technical changes are reserved.
-1
High = 3000 min
-1
3. Explanation of the Warning Instructions on the Machine
1 2 3 4 5 6
1 Use protective means for eyes and ears!
2 Caution!
3 Read instructions for use!
4 This electric machine must not be exposed to rain.
5 Caution! Injury, sharp cutting knife !
6 Attention: Environmental Protection! This device may not be disposed of with general/household waste.
Disposeof only at a designated collection point.
GB-2
4. Safety instructions
Noise emission information in accordance with the German Product Safety Act (ProdSG) and the EC Machine
Directive: the noise pressure level at the place of work
can exceed 80 dB(A). In such cases the operator will
require noise protection (e.g. wearing of ear protectors).
Attention: Noise protection! Please observe the local regulations when operating your device.
Interference suppressed in accordance with EN 55014,
EN 61000-3-2, EN 61000-3-3.
We reserve the right to make changes to the technical
specifi cations.
The devices are manufactured in accordance with the
provisions of EN 60745-1and EN 60745-2-15 and fully
comply with the provisions of the German Product Safety Act.
General safety instruction
Usage of hedge trimmer always involves a risk
of accidents, therefore please observe the relevant accident prevention instructions.
The machine has been constructed according to
the latest technology and in accordance with the
recognised technical safety regulations. Nevertheless, use of the machine can involve risks to the
user or third persons, and can cause damage to the
machine or other objects.
Attention: Using electric power tools, you must
observe following fundamental safety instructions
to protect yourself against electric shock, against
danger of injuries and danger of fi re. Read all these
instructions before using the hedge trimmer and
observe them. Keep these safety instructions at a
safe place.
Use the machine in a safety conscious manner for
suitable applications in a technically perfect condition only and with due regard to the operating instructions! Immediately rectify or have rectifi ed any
faults which could adversely affect safety!
This machine may cause serious injuries. Please
read the instruction manual carefully as to the correct handling, the preparations, the maintenance
and the proper use of the hedgetrimmer. Familiarize
yourself with the machine before the fi rst use and
also have yourself introduced to practical use of
the machine.
5. Application
The machine is only intended for trimming hedges. Use
for any other purpose constitutes inappropriate use. The
manufacturer / supplier is not liable for any injury and/
or damage arising from inappropriate use. This risk is
the sole responsibility of the user. Appropriate use of
the machine also includes adherence to the operating
instructions and compliance with the servicing and
maintenance instructions.
Always keep the instruction manual close at hand during operation!
6. General safety instructions
Attention! Read all instructions contained herein. Fail-
ure to observe the following instructions may result in
electric shock, burns and/or severe injury. The term
‘power tool’ used in the following includes both mainsoperated tools (with mains supply) and battery-operated
tools (without mains supply).
KEEP THESE INSTRUCTIONS CAREFULLY!
1) Working area
a) Keep your working area clean and tidy. Untidy
and poorly lit working areas may lead to accidents.
b) Do not operate the tool in potentially explosive
environments containing combustible fl uids,
gases or dusts. Power tools generate sparks that
may ignite dusts or fumes.
c) Keep children and other persons away when
you are operating the power tool. Distractions
may result in the operator loosing control over
the tool.
2) Electrical safety
a) The mains plug of the power tool must fi t
into the mains socket. The plug must not be
modifi ed in any way. Do not use adapter plugs/
connectors in combination with tools with
protective earthing. Unmodifi ed plugs and fi tting
sockets reduce the risk of electric shock.
b) Avoid physical contact with earthed surfaces
as pipes, heaters, ovens and refrigerators.
There is an increased risk of electric shock if your
body earthed.
c) Keep the tool out of the rain. The penetration
of water into a power tool increases the risk of
electric shock.
d) Do not use the cable to carry or hang up the
tool or to pull the plug out of the socket. Keep
the cable away from heat, oil and sharp edges
or moving parts of the tool. Damaged or tangled cables increase the risk of electric shock.
e) When operating a power tool outdoors, use
exclusively extension cables that are approved
for outdoor-use. The use of an extension cable
that is suitable for outdoor use reduces the risk of
electric shock.
3) Personal safety
a) Always pay attention to what you do and apply
reasonable care when working with a power
tool. Do not use the tool when you are tired
or under the infl uence of medication, drugs
or alcohol. When working with power tools even
a short moment of inattentiveness may result in
severe injury.
b) Wear personal protection equipment and al-
ways wear eye protection (safety goggles).
Wearing personal protection equipment as a dust
mask, nonslip safety shoes, safety helmet or ear
protectors (depending on the type and use of the
tool) reduces the risk of injury.
c) Avoid unintentional operation. Make sure that
the switch is in ‘OFF’ position before pulling
GB-3
the plug from the mains socket. When carrying the tool with your fi nger on the on/off switch
or connecting the tool to the mains supply with
the switch in ‘ON’ position, this may result in accidents.
d) Remove adjustment tools or wrenches and the
like before you switch the tool on. A wrench or
another tool that is inside or on a turning part of the
tool may cause injury.
e) Do not overestimate your abilities. Take care
of a safe footing and keep your balance at all
times. This will allow you to better control the tool
in unexpected situations.
f) Wear suitable clothes. Do not wear wide cloth-
ing or jewellery. Keep your hair, clothes and
gloves clear of all moving parts. Loose clothing,
jewellery or long hair may get caught in moving
parts.
g) If dust extraction/collection devices are pro-
vided make sure that they are connected and
used properly. The use of these devices reduces
hazards caused by dust.
4) Careful handling and use of power tools
a) Do not overtax the power tool. Use the power
tool intended for your type of work in each
case. The use of the suitable power tool within the
stated range of performance makes working more
effective and safer.
b) Do not use a power tool with a damaged
switch. A power tool that cannot be switched on or
off any more is dangerous and must be repaired.
c) Pull the mains plug out of the socket before
you adjust a tool, change accessories or put
the tool aside. This precaution avoids the unin-
tentional start of the tool.
d) Store power tools out of the reach of children.
Do not allow persons to use the tool if they are
not familiar with the tool or these instructions.
Power tools are dangerous if used by inexperienced persons.
e) Thoroughly maintain your power tool. Check
whether moving parts are working properly
and are not jamming/sticking, and whether
parts are broken or otherwise damaged in a
way that affects the function of the tool. Have
damaged parts repaired before using the tool.
Many accidents are the result of poorly maintained
power tools.
f) Keep cutting tools sharp and clean. Thoroughly
looked-after cutting tools with sharp cutting edges
are jamming less often and are easier to guide.
g) Use power tools, accessories, add-on tools,
etc. in accordance with these instructions and
in the way prescribed for the respective type
of tool. You should also consider the working
conditions and the work to be carried out. The
use of power tools for purposes other than those
intended for the respective tool may result in dangerous situations.
5) Appropriate handling and use of battery-operated
power tools
Only use charging devices recommended by the
manufacturer to charge the batteries. Charging
devices are usually designed for certain types of
batteries; if used with other types there is a risk of fi re!
Only use batteries designed for your power tool.
The use of other batteries may lead to injury and risk
of fi re!
Keep unused batteries clear of paper clips, coins,
keys, nails, screws or other small metal objects
that may bridge the contacts. A short circuit bet-
ween the battery contacts may lead to burns or fi re!
Improper use may result in fl uid leaking out of
the battery. Avoid any contact with battery fl uid.
Flush with water in case of contact. If battery fl uid
should get into your eyes seek medical advice additionally. Leaking battery fl uid may lead to irritations
of the skin or burns!
6) Service
a) Have the power tool serviced by qualifi ed tech-
nical personnel only; repairs should be carried
out using exclusively original spare parts. This
will ensure the safe operation of the power tool.
7) Safety instructions for hedge trimmers:
1. Keep all parts of your body away from the
cutting blades. Do not try to remove cut-off
matter with the tool running. Do not try to hold
material to be cut off with your hand. Remove
cut-off matter that is stuck between the blades
only with the tool being switched off! When
working with hedge trimmers even a short moment
of inattentiveness may result in severe injury
2. Carry the hedge trimmer at the handle with the
cutting blades standing still. Always put on the
protection cover when transporting or storing
the hedge trimmer. Careful handling reduces the
risk of injury through the cutting blades.
3. Please consider environmental infl uences. En-
sure that there is good lighting.
4. The hedge trimmer should always be held with
both hands.
5. Before using the equipment clear the working
area of any foreign objects and be aware of foreign objects during operation of the machine!
6. Check the fl ex and all connections for any
visible faults before using the machine (plug
disconnected). Do not use a faulty fl ex.
7. Do not use the trimmer in wet weather and do
not use it to cut wet hedges. Do not wash down
the device with water. Do not use any highpressure cleaning devices or steam jet devices
for cleaning.
8. In line with agricultural Trade Association Reg-
ulations only persons over the age of 17 may
work on their own with electric hedge trimmers.
Use is permitted for persons over 16 years if
the work is carried out under the supervision
of adults.
GB-4
.
9. Ensure that the motor of your hedge shears
can not be switched on by mistake when you
put it down after work or when you are going
to clean the device. Never forget to unplug the
mains supply!
10. Be aware of your responsibility as user towards
third parties in the working area.
11. The trimmer must be properly checked and
serviced. If the blades get damaged they
should only be exchanged in pairs. In the event
of damage from impact, specialist’s inspection
is essential.
12. The lead of the charger and its compounds
are tested before each use for visible defects
(unplugged). Faulty cable not in use.
13. Ensure that the equipment is stored safely
after use in such a way that the blade cannot
be touched.
14. For initial use of the hedge trimmer we would
recommend that in addition to reading the operating instructions, you also seek a practical
demonstration from an expert.
15. Always ensure that all protective devices and
handles are properly fi tted. Never attempt to
use an incomplete machine.
16. Never try to use an incomplete tool or a tool
that has been modifi ed in a way that has not
been approved.
17. Make yourself familiar with your surroundings
(hidden objects, such as wire fencing) and pay
attention to possible hazards you might not
hear because of the noise of the machine.
18. ATTENTION! Only use the accessories or attachments shown in the Operating Instructions.
The use of other add-on tools and accessories
may set up the risk of injury for you.
7. Instructions for use of the equipment
Do not use the trimmer in rain or for cutting wet hedges!
Check the hedge trimmer fl ex and its connections
before each and every use for visible signs of damage
(disconnect the power plug)! Do not use a faulty fl ex.
Gloves:
Protective gloves must be worn when using the hedge
trimmer.
Instructions for using the battery
1. When the hedge shears are delivered, the re-place-
able battery is not charge. Before starting the machine for the fi rst time, the battery must be charged.
2. You must never open the battery.
3. Never throw the used batteries in fi re - RISK OF
EXPLOSION!
4. Connect the battery charger only to mains with such
a voltage as stated on the type-bearing plate.
5. Use only the original battery.
6. Never charge the battery with a battery charger from
other producer. This can result in the battery being
damaged or it can result in an injury due to overheating.
7. During a long-term operation, the battery may heat
up. Let it cool down before charging it.
8. Do not store the battery charger and the batteries
within children‘s reach.
9. Do not use the battery charger in an environment
with vapors or infl ammable fl uids.
10. Charge the batteries only at a temperature within the
range of 10°C to 40°C.
11. Store the battery at temperatures up to 30°C only.
Higher storage temperatures may result in damage
to the battery. The ideal storage temperature range
is 10-15°C.
12. Never short-circuit the contacts of the batteries and
never interconnect them with metal objects.
13. When transporting the battery, take care that the
contacts are not interconnected, do not use metal
transportation containers.
14. Short-circuit of the battery can lead to explosion. In
any case, the short-circuit connection will damage
the battery.
15. Check the cable regularly on whether it is damaged.
If the cable is damaged, have it replaced.
16. Never discharge the batteries up to the point when
the shears completely stop to operate.
17. Before storing the batteries for the wintertime,
charge them fully once more.
Disposal of accumulators
Please observe the following directions for the disposal
of your accumulator/battery. Batteries are not to be put
into the rubbish. As a consumer you are legally obliged
to return used batteries and accumulators. At the end of
the duration of your apparatus, the batteries or accumulators have to be taken from the apparatus, disposing of
them separately. You have the possibility of delivering
your old batteries and accumulators to the local collecting points of your municipality or to your dealer or to the
distribution centers.
8. Charging the batteries (fi g. 1 + 2)
To take out the battery, press both push-buttons on the
sides designated with the number 1 and take out the
battery.
• Connect the battery charger to the socket. Make
sure that the voltage stated on the battery charger
corresponds with the mains voltage in your socket.
• Connect the charging set to the charging station us-
ing the jack plug of the charging set with the socket
on the rear of the charging station.
• The green control light indicates the start of the bat-
tery charging cycle. Once the battery is fully charged,
the green light expires and the charging cycle will
stop automatically.The battery is now fully charged
and can be removed from the charging station
• The period of charging amounts approximately to 3-5
hours. Longer period of charging can damage your
batteries. During the process of charging, the battery
heats up. This is normal and it indicates no defect.
• It is not required to monitor the charging time.
• Pull the plug of the charging unit if it is not in use.
If the charging light indicator is not lit up, check if there is
electric current in the socket. If the charging of the batteries is not possible, give the battery charger and the
batteries to a service shop.
GB-5
Note: The battery is equipped with a deep-discharge
protection feature: the tool is automatically switched off
if the battery is discharged. Recharge the battery immediately if this should be the case.
9. Switching the hedge shears on/off (fi g. 3)
When switching the hedge shears on take a safe stand.
These hedge shears have a two-hand safety switch. To
switch the hedge shears on the bar switch in the handle
(A) and the grip switch of the bow-type handle (B) must
be pushed down. To switch the device off let go of both
switches. The motor already stops if one of the two
switches is released.
The model 168 A is with an additional „Eco-switch“ feature. This can vary the output in 2 steps. High = higher
performance, low = reduced performance. In the position
„low“ will increase the battery time to about twice the duration, while the speed of the hedge trimmer is lowered.
You can use this setting for lighter work to increase the
battery life. On the back of the rear grab handle is the
appropriate switch (fi g. 10 and 11).
.
10. Adjusting the turning handle (fi g. 3-5)
To facilitate your work the hedgetrimmer are equipped
with a turning rear handle that can be set in 3 different
positions (right, left, and normal). The purpose of this
mechanism is that especially for cutting in vertical direction the hedge shears can be held in their ergonomically
most favourable position whereby an early fatigue of the
user is avoided.
Please proceed as follows to change the position of the
handle:
Release switch (A). Pull back the locking pin (C) (Fig.
5). The handle is now unlocked and can be turned to the
desired position (Fig. 6+7). In the desired end position,
the pin locks back into place and securing the handle
and avoiding an accidental change of the position.
Please bear in mind that the locking pin (C) can only be
pulled back when the switch (A) is not activated (held
down). Make sure that the locking pin locks into place
again after repositioning the turning handle. Only then
the switch can be activated anew.
To increase safety when operating the turn handle, the
trimmer drive shuts off in less that 0.1 seconds if either
the switch on the hand grip (A) or the red switch rail on
the turn handle (B) is released. This ensures that the
hedge trimmer can only be operated if both hands are
on the hand grips and at the same time both switches
are actuated. This effectively eliminates the risk of injury,
combined with the extremely short run-on time.
11. Holding the hedge trimmer when in use
(fi g. 4 , 5 and 8)
This equipment will enable you to cut or trim bushes and
hedges easily and comfortably.
1) Trimming of hedges
- Young shoots are best cut in a scythe move ment.
- Older and stronger hedges are best cut in a sawing
movement.
- Branches, which are too thick for the hedge trimmer,
should be cut with a saw.
- Sides of hedges should be cut upwards in a taper.
2) In order to achieve an even height
- Fix a guide line at the required height.
- Cut evenly over this guide line.
12. Maintenance
Always disconnect the plug from the power socket
before commencing any work on the machine.
Important: Always clean and oil the blades after prolonged use of the hedge trimmer. This will greatly affect
the life of the equipment. Damaged cutting units must
be properly repaired immediately.
blades with a dry cloth or – in case of heavier dirt – with a
brush. Attention: Danger of injury!Oiling of the blades
should ideally be carried out using an environmentally
friendly lubricant (Fig. 9).
1) Sharpening of the blades
The blades generally do not need servicing and do
not require resharpening if used correctly. In order to
prevent injuries caused by the blades when not in use,
the sharpened cutting blade should be covered by the
blade cover (Fig. 8). The blades cannot be sharpened by
the user without opening the equipment and the safety
mechanism. Resharpening of the blades can therefore
only be carried out at a specialist workshop.
2) Changing the blades
Only correct installation of the blades will guarantee
problem-free operation and function of the above mentioned safety feature of the blades. Changing of the
blades should therefore only be carried out at a specialist workshop.
Clean the shearing
13. Optimum safety
The 5 special features two-hand safety switch, quick
blade stop, protective cover, blade safety rail and
impact protector are fi tted to provide the hedge trim-
mer with optimum safety features.
Attention!
If you fi nd out that safety functions, such as
the 2-switch mechanism or the safety stop, are
not functioning while working with the hedge
shears, immediately cease working and take
the machine to a specialised shop for repairing.
1) Two-hand safety switch (Fig. 4)
To switch on the hedge trimmer one of the switch bars
on the hand grip (A or B) and the switch on the bow-type
handle (C) must be held down. If one of the switches is released, the shearing blades will stop after ca. 0.2 seconds.
2) Quick blade stop
In order to avoid injuries through cuts, the blade will
stop in max. 0.2 sec. when one of the two switches is
released.
3) Blade safety rail (Fig. 9)
The cutting blade set back from the blade housing reduc-
es the risk of injuries due to unintentional body contact.
GB-6
As soon as the hedge trimmer is switched off, the sharp
cutting blades will stop - due to safety reasons - exactly
under the cover rail in order to reduce the risk of injuries
during transport.
4) Impact protector (Fig. 11)
The extended guide rail prevents unpleasant shocks
(blade recoil) being transmitted to the operator due to
impact with solid objects (wall, ground etc.).
5) Gear protection feature
If solid objecst are caught in the cutting blade and jam
the motor, switch off the machine at once, disconnect the
power plug from the power socket, remove the object
and continue with the work.
The equipment is also fi tted with an overload cutout,
which protects the gears against mechanical damage in
the event of blade jams.
14. Storing the trimmer after use
The hedge shears must be stored such that there is
no danger of injuries being caused to persons by the
cutting blades!
Important note: The shearing blades should be cleaned
after each use.(see also Section Maintenance).This will
considerably increase the service life of the device. Please
use a lubricator that is not harmful to the environ-ment ,
e. g. our service spray. Then put the shears in their case
with the cutting blades fi rst.
15. Repair service
Repairs to electric power tools should only be carried out
by specialist electrical personnnel.
17. Warranty
For this electric tool, the company provides the end user
- independently from the retailer‘s obligations
resulting from the purchasing contract - with the following
warranties:
The warranty period is 24 months beginning from the
hand-over of the device which has to be proved by
the original purchasing document. For commercial use
and use for rent, the warranty period is reduced to
12 months. Wearing parts and defects caused by the
use of not fi tting accessories, repair with parts that are
no original parts of the manufacturer, use of force, stro-
kes and breaking as well as mischievous overloading
of the motor are excluded from this warranty. Warranty
replacement does only include defective parts,
not complete devices. Warranty repair shall exclusively
be carried out by authorized service partners or by
the company‘s customer service. In the case of any
intervention of not authorized personnel, the warranty
will be held void.
16. Waste disposal and environmental protection
If your device should become useless somewhere in the
future or you do not need it any longer, do not dispose
of the device together with your domestic refuse, but
dispose of it in an environmentally friendly manner.
Please dispose of the device itself at an according collecting/recycling point. By doing so, plastic and metal
parts can be separated and recycled. Information concerning the disposal of materials and devices are available from your local administration.
GB-7
SOMMAIRE Page
1. Avant-propos du manuel FR-2
2. Caractéristiques Techniques FR-2
3. Représentation et explication des pictogrammes FR-2
4. Conseil général de sécurité FR-3
5. Application
6. Consignes générales de sécurité
1) Lieu de travail
2) Sécurité électrique
3) Sécurité des personnes
4) Manipulation et utilisation appropriées des outils électriques
5) Utilisation et manipulation de l‘outil à batterie
6) Service
7) Consignes de sécurité pour taille-haies
7. Raccord de l’appareil
8. Instruction d’emploi FR-5
9. Activation et désactivation de la cisaille FR-6
10.
Réglage de la poignée pivotante FR-6
11. Maintenance FR-6
1) Affûtage des lames
2) Changement de lames
12.
Maintien de la cisaille FR-6
1) Coupe de la haie
2) Afi n d’obtenir une hauteur égale
13. La sécurité optimale FR-7
1) Réglage de sûreté
3) Couteaux de sécurité
4) Butée de protection
5) Elément de protection de l’engrenage
14. Entreposage du taille-haies après utilisation FR-7
15. Service de réparation FR
16. Recyclage et protection de l’environnement FR-7
17. Conditions de garantie FR-7
FR-3
FR-3
FR-5
2) Arrêt rapide des lames
-7
FR-1
Traduction du mode d’emploi d’origine
Loading...
