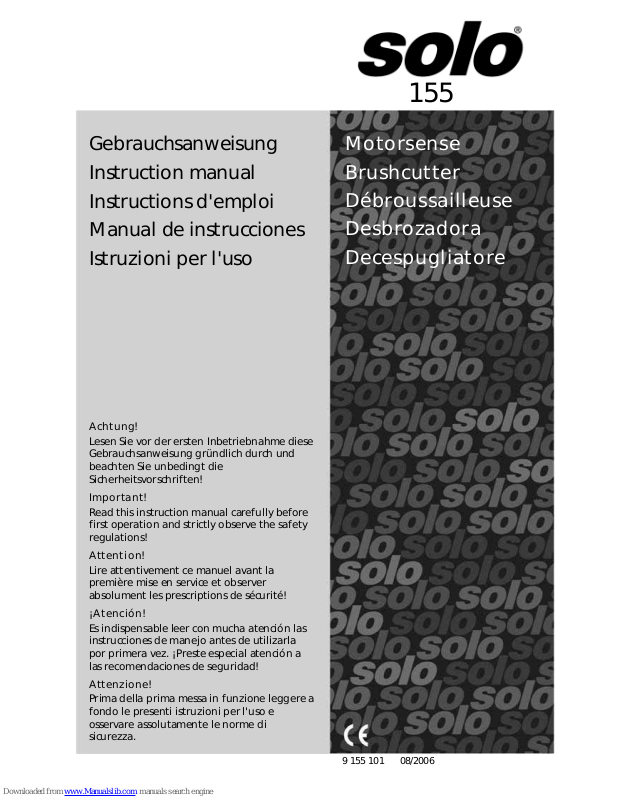

Solo 155 Instruction Manual [en, fr, es, it, de]

9 155 101 08/2006

155

Gebrauchsanweisung
Instruction manual
Instructions d'emploi
Manual de instrucciones
Istruzioni per l'uso

Achtung!

Lesen Sie vor der ersten Inbetriebnahme diese
Gebrauchsanweisung gründlich durch und
beachten Sie unbedingt die
Sicherheitsvorschriften!

Important!

Read this instruction manual carefully before
first operation and strictly observe the safety
regulations!

Attention!

Lire attentivement ce manuel avant la
première mise en service et observer
absolument les prescriptions de sécurité!

¡Atención!

Es indispensable leer con mucha atención las
instrucciones de manejo antes de utilizarla
por primera vez. ¡Preste especial atención a
las recomendaciones de seguridad!

Attenzione!

Prima della prima messa in funzione leggere a
fondo le presenti istruzioni per l'uso e
osservare assolutamente le norme di
sicurezza.

Motorsense
Brushcutter
Débroussailleuse
Desbrozadora
Decespugliatore

DEUTSCH 2

Vorwort

Verehrte Kundin, lieber Kunde
Vielen Dank, dass Sie sich für dieses SOLO

Qualitätsprodukt entschieden haben.

Ein Einzylinder-Zweitakt-Motor mit stehendem,
nikasilbeschichteten Zylinder in bewährter
Vierkanaltechnik für hohe Leistung und niedrigen
Kraftstoffverbrauch garantiert einen hohen
Gebrauchswert der Maschine.

Das Primer-Leichtstart-System und das
Dekompressionsventil für besonders gutes
Startverhalten sowie der zur Reinigung leicht
zugängliche Luftfilter sorgen für Bedienungskomfort
und ermüdungsfreies Arbeiten mit der Motorsense.

Lesen Sie vor der ersten Inbetriebnahme diese
Gebrauchsanweisung gründlich durch und beachten
Sie vor allen Dingen die Sicherheitsvorschriften.

Um die Leistungsfähigkeit Ihrer Motorsense über
eine lange Zeit zu erhalten, sollten Sie die
Wartungsanweisung genau einhalten.

Sollten Sie nach dem Studium dieser
Gebrauchsanweisung noch weitergehende Fragen
haben, steht Ihnen Ihr SOLO-Händler gerne zur
Verfügung.

Verpackung

Die zum Schutz vor Transportschäden notwendigen
Verpackungsmaterialien aus
Kartonagen sind Rohstoffe und somit
wiederverwendungsfähig oder können dem
Rohstoffkreislauf zurückgeführt werden.

CE Konformitätserklärung

SOLO Kleinmotoren GmbH, Stuttgarter Str. 41,
D-71069 Sindelfingen, erklärt entsprechend der EG­Richtlinie 98/37/EG, 2000/14/EG und 89/336/EWG
(geändert durch 92/31/EWG) über elektromagnetische
Verträglichkeit, dass folgende Maschine in der
gelieferten Ausführung
Produktbezeichnung: Freischneider
Serien-/ Typenbezeichnung: 155
Schallleistungspegel (EN ISO 3744; EN ISO 22868)

garantiert 115 dB(A)

gemessen 114 dB(A)
den Bestimmungen der Maschinenrichtlinie entspricht.

Angewandte Normen:
EN ISO 12100; EN 11806; ISO 14865;
EN ISO 14982, DIN ISO 22867
Konformitätsbewertungsverfahren
(98/37/EG) ! Anhang V, (2000/14/EG) ! Anhang V

Diese Konformitätserklärung verliert ihre Gültigkeit,
wenn das Produkt ohne Zustimmung umgebaut oder
verändert wird.

Sindelfingen,
den 01. Januar 2006
SOLO Kleinmotoren GmbH Wolfgang Emmerich

Geschäftsführer

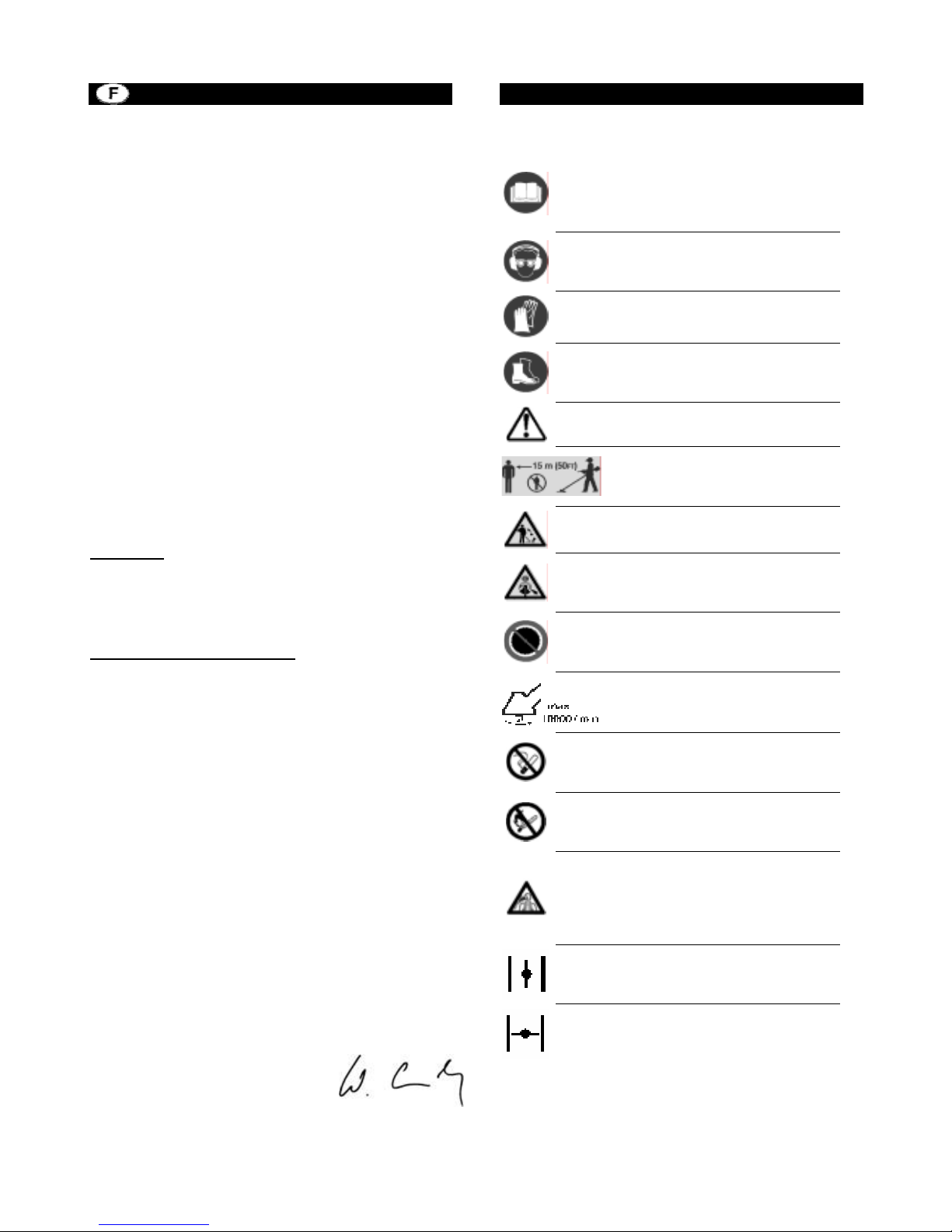

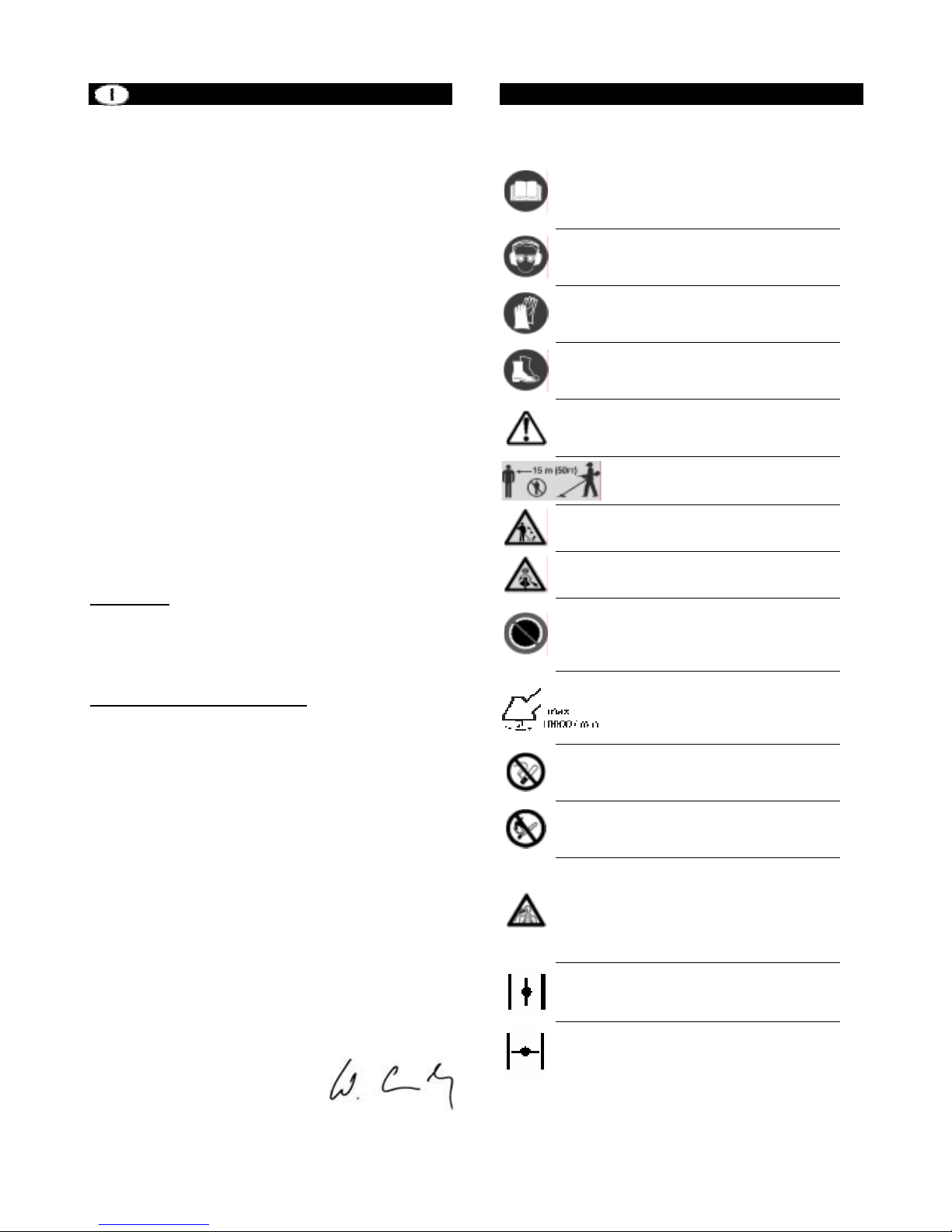

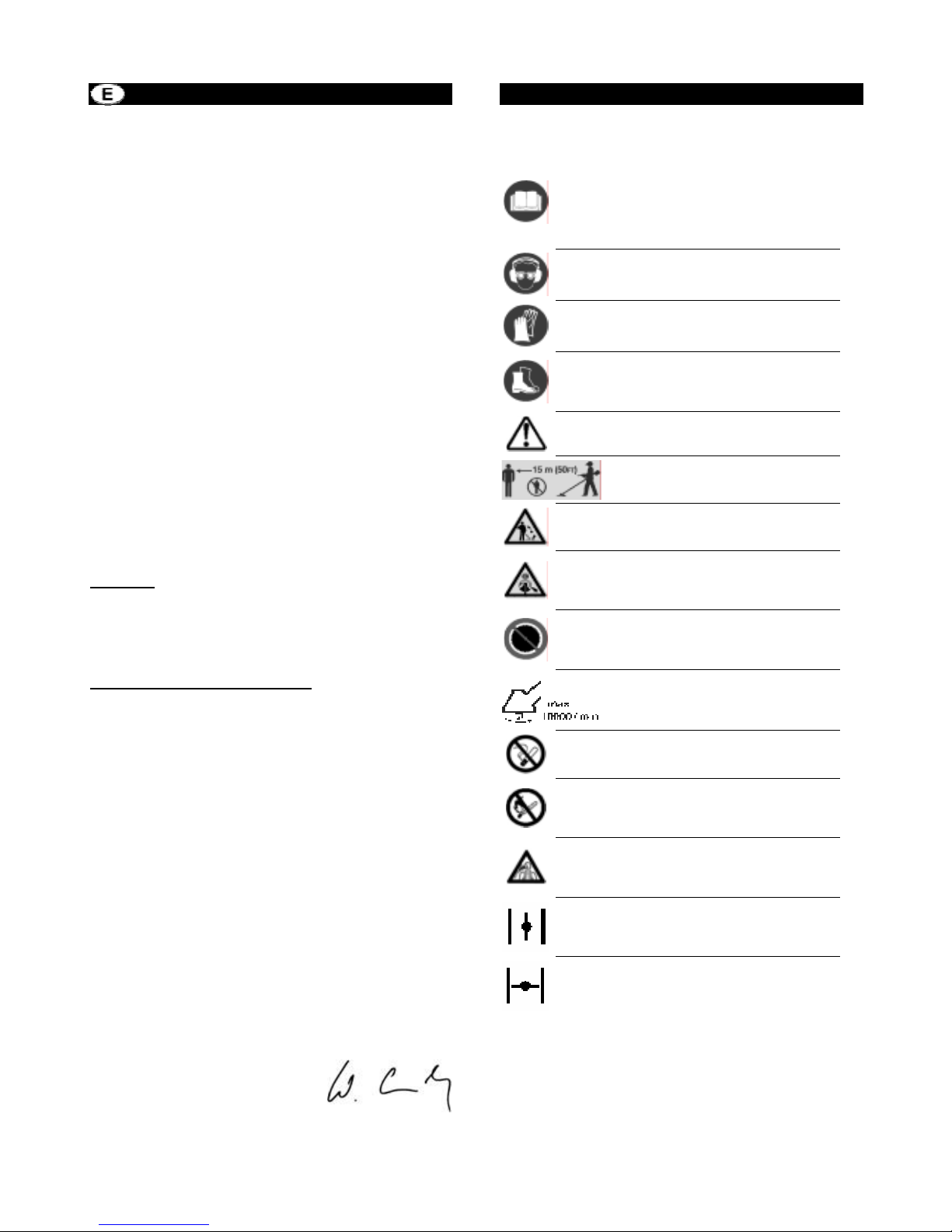

Symbole

Folgende Symbole werden am Gerät und in dieser
Gebrauchsanweisung verwendet:

Vor Inbetriebnahme und vor allen
Wartungs-, Montage- und
Reinigungsarbeiten Gebrauchsanweisung
gründlich lesen

Vor dem Starten des Motors Gehörschutz
und Gesichtsschutz aufsetzen

Beim Arbeiten mit und an dem Gerät
Schutzhandschuhe tragen

Feste Schuhe mit griffiger Sohle, am
besten Sicherheitsschuhe tragen

Seien Sie beim Umgang mit dem
Motorgerät besonders vorsichtig

Der Mindestabstand zu anderen
Personen beträgt 15 Meter

Achtung, Gegenstände können hoch
geschleudert werden

Achtung, Motorgerät kann beim Kontakt
mit festen Gegenständen zurückschlagen

Kein Sägeblatt verwenden, generell nur
für den Typ zugelassene original
Schneidewerkzeuge verwenden

Die in den technischen Werten
angegebene Höchstdrehzahl
nicht überschreiten

In der Nähe des Motorgeräts und dem Ort
des Tankens ist Rauchen verboten!

Das Motorgerät und die Kraftstoff­Nachfüllbehälter von offenem Feuer
fernhalten

- Motorgerät erzeugt Abgase
und

- Benzindämpfe sind giftig;
nicht in geschlossenen Räumen starten
und tanken

Chokeklappe geöffnet
Warmstart- und Arbeitsstellung

Chokeklappe geschlossen,
Kaltstarteinstellung

DEUTSCH 3

Inhaltsverzeichnis

Seite

1. Sicherheitsvorschriften ................................................................................................................4

1.1 Bestimmungsgemäßer Gebrauch / Allgemeine Sicherheitshinweise 4

1.2 Arbeitskleidung 4

1.3 Beim Tanken 5

1.4 Beim Gerätetransport 5

1.5 Vor dem Starten 5

1.6 Beim Starten 5

1.7 Bei der Arbeit 6

1.8 Bei Wartung und Reparaturen 6

2. Technische Daten.........................................................................................................................7

3. Lieferumfang ................................................................................................................................8

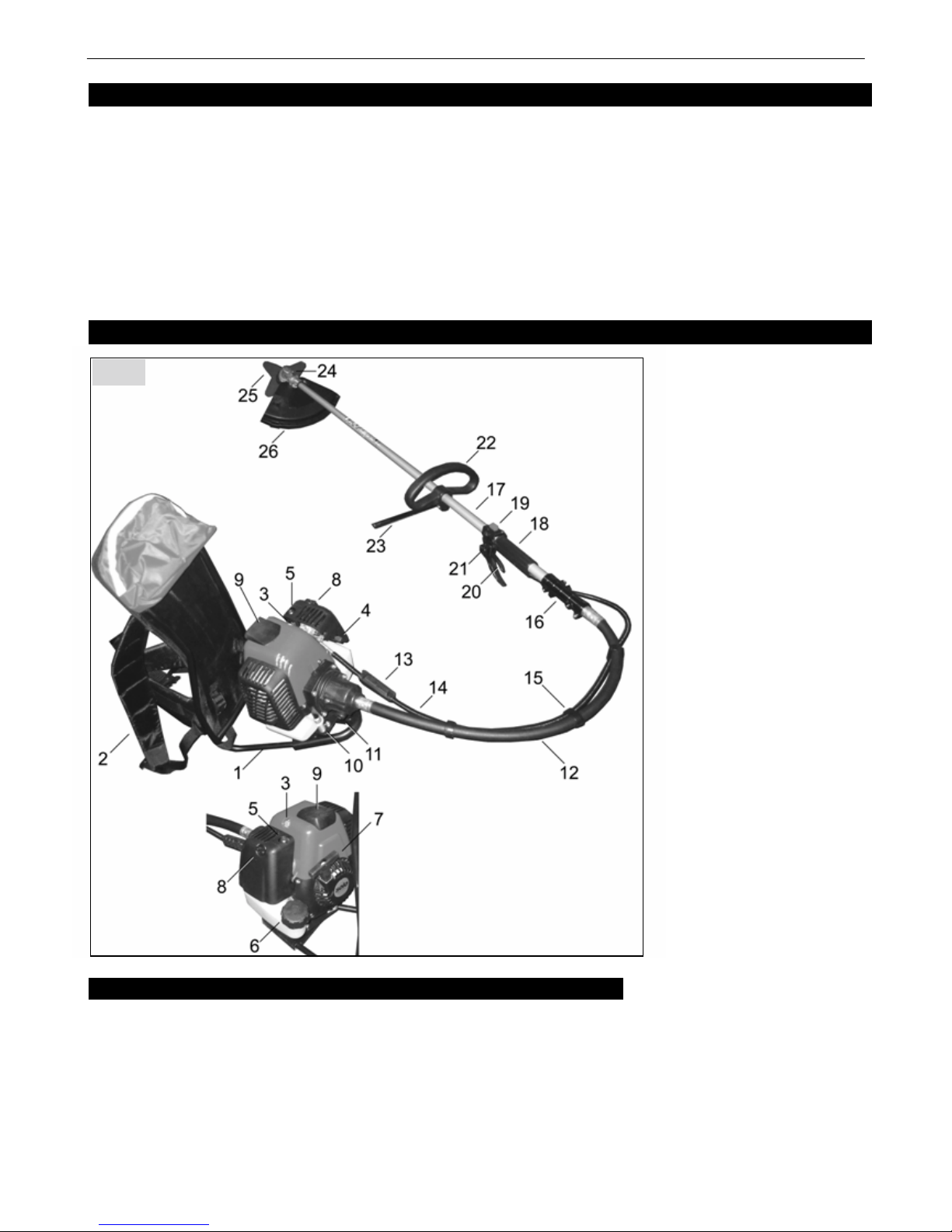

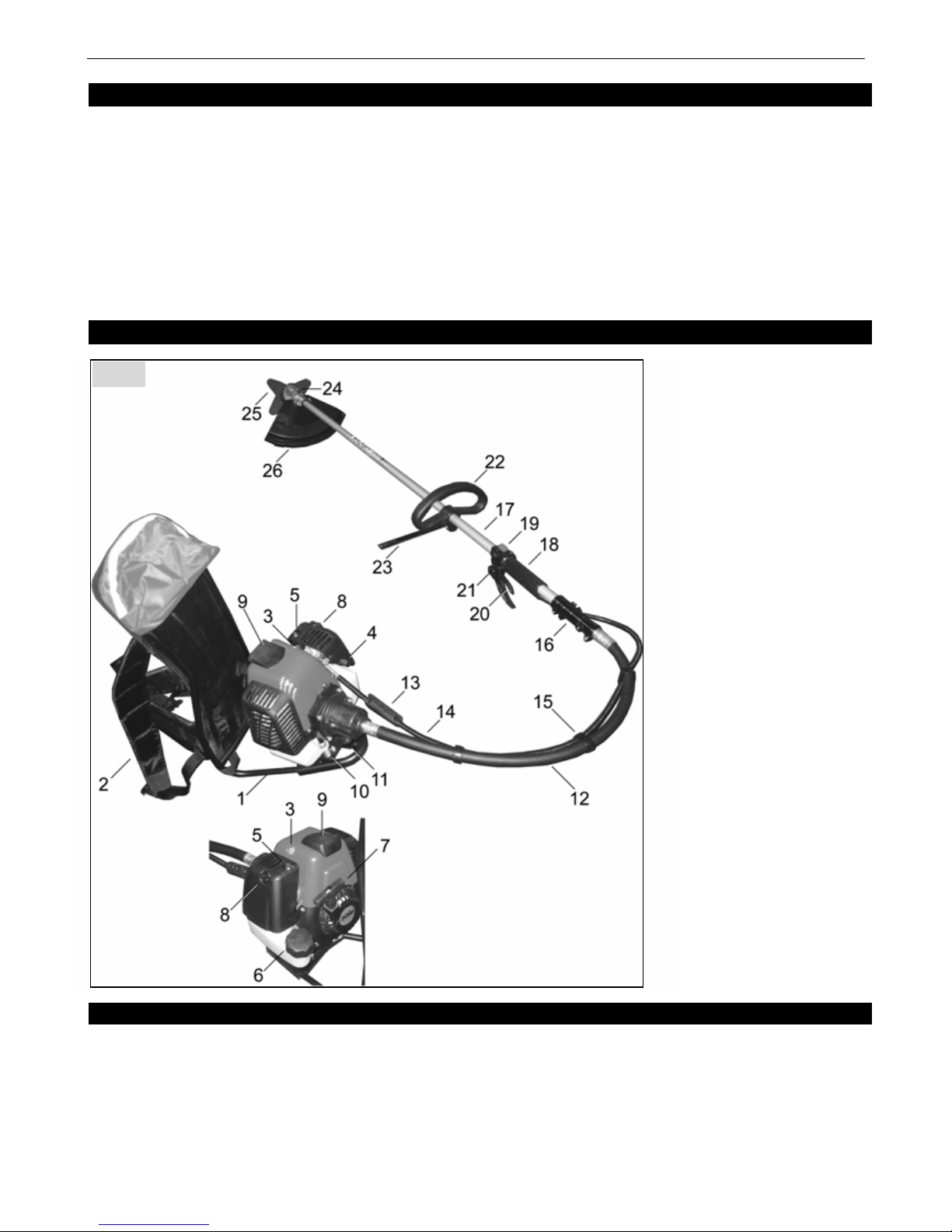

4. Bedienungs- und Funktionsteile................................................................................................... 8

5. Arbeitsvorbereitung .....................................................................................................................8

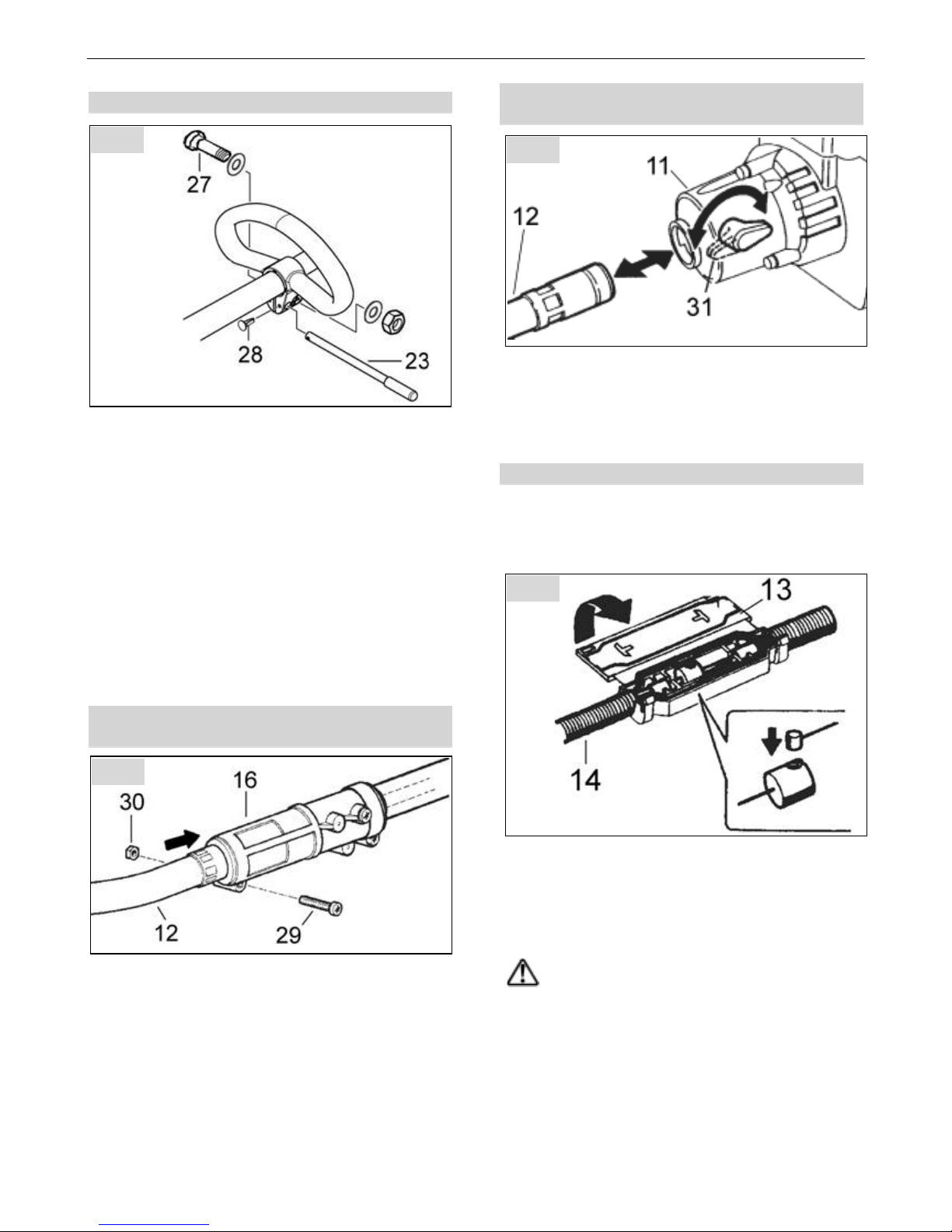

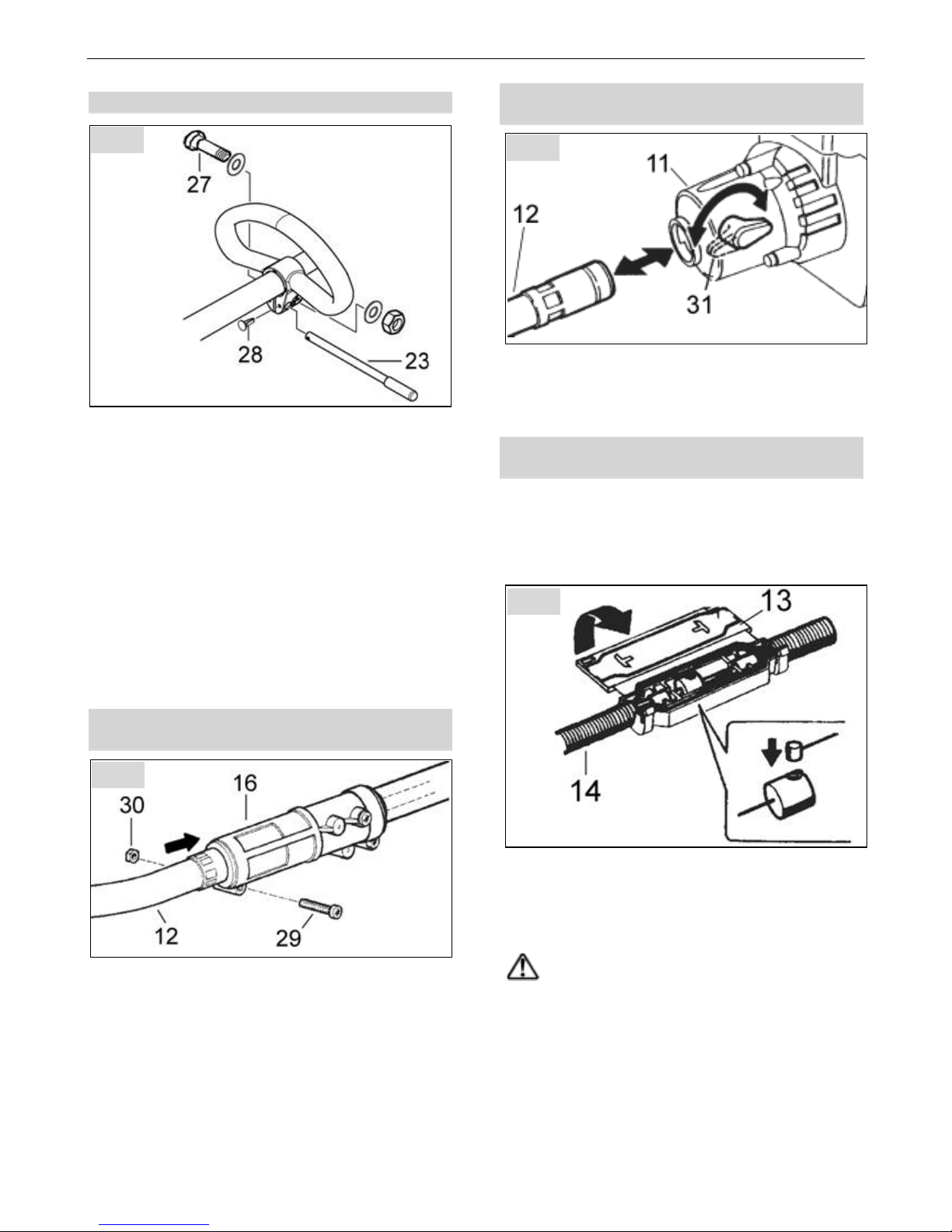

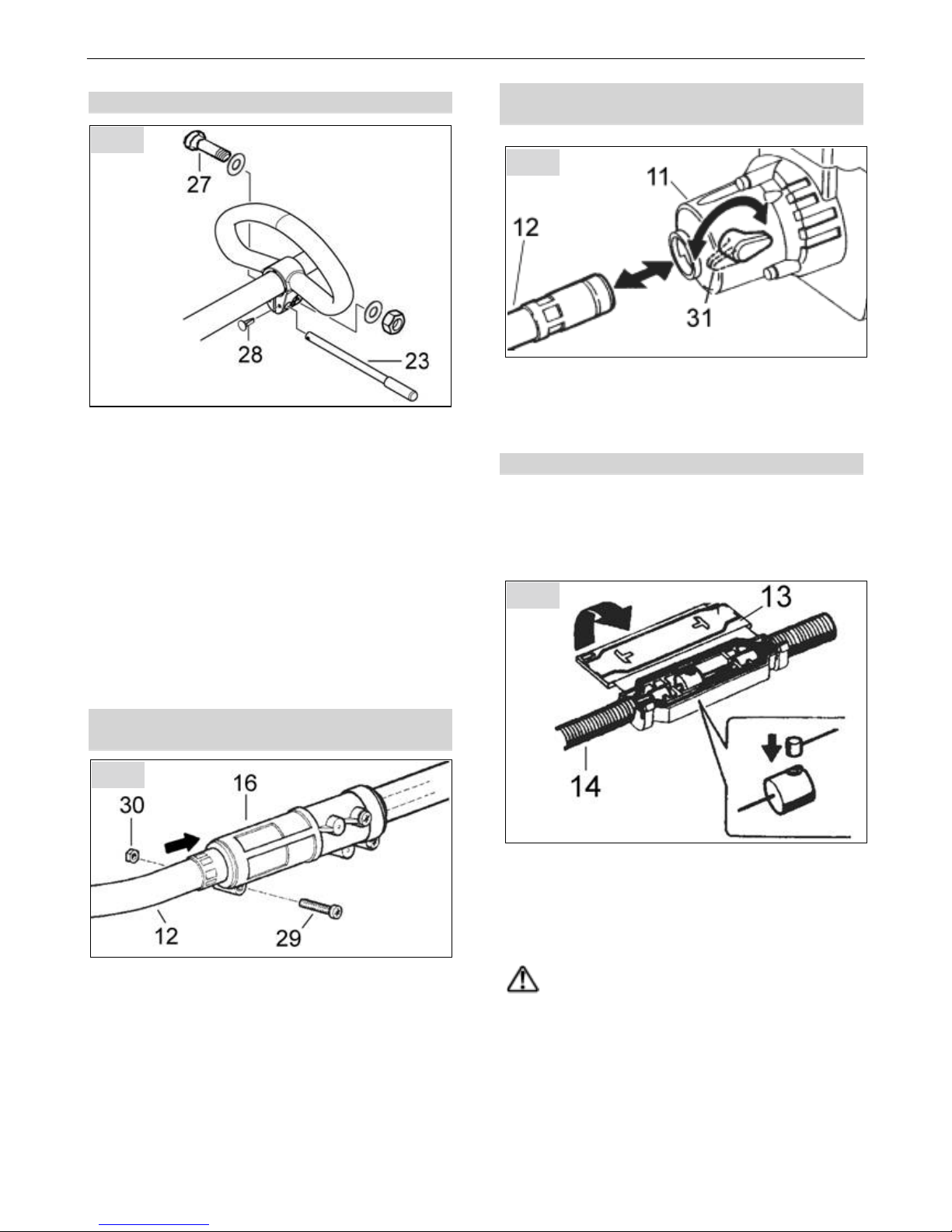

5.1 Komplettierung Rundumgriff Loop 9

5.2 Flexiblen Biegeschaft an der Kupplungsmuffe montieren 9

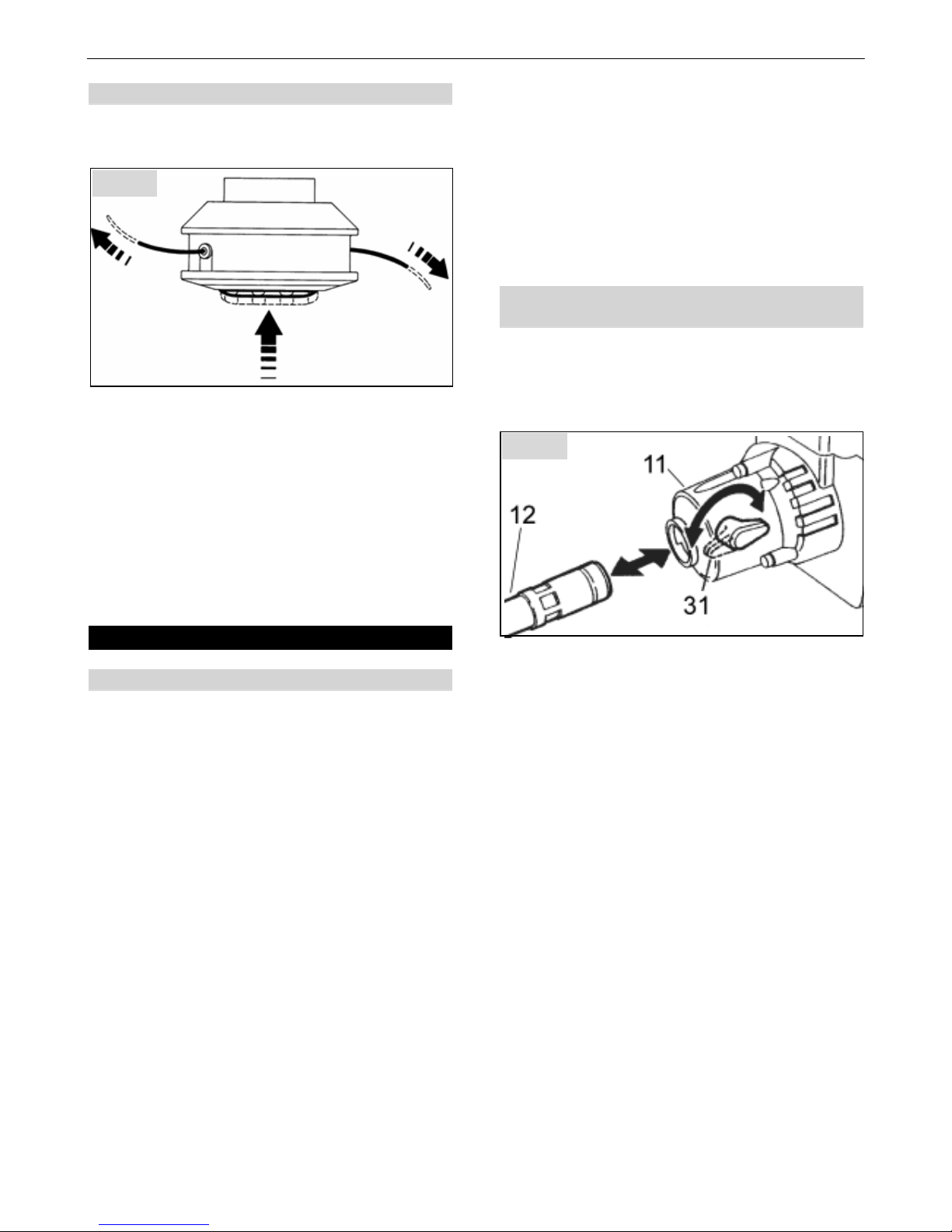

5.3 Flexiblen Biegeschaft an dem Motorflansch montieren 9

5.4 Kabel- und Bowdenzug-Verbindung herstellen 9

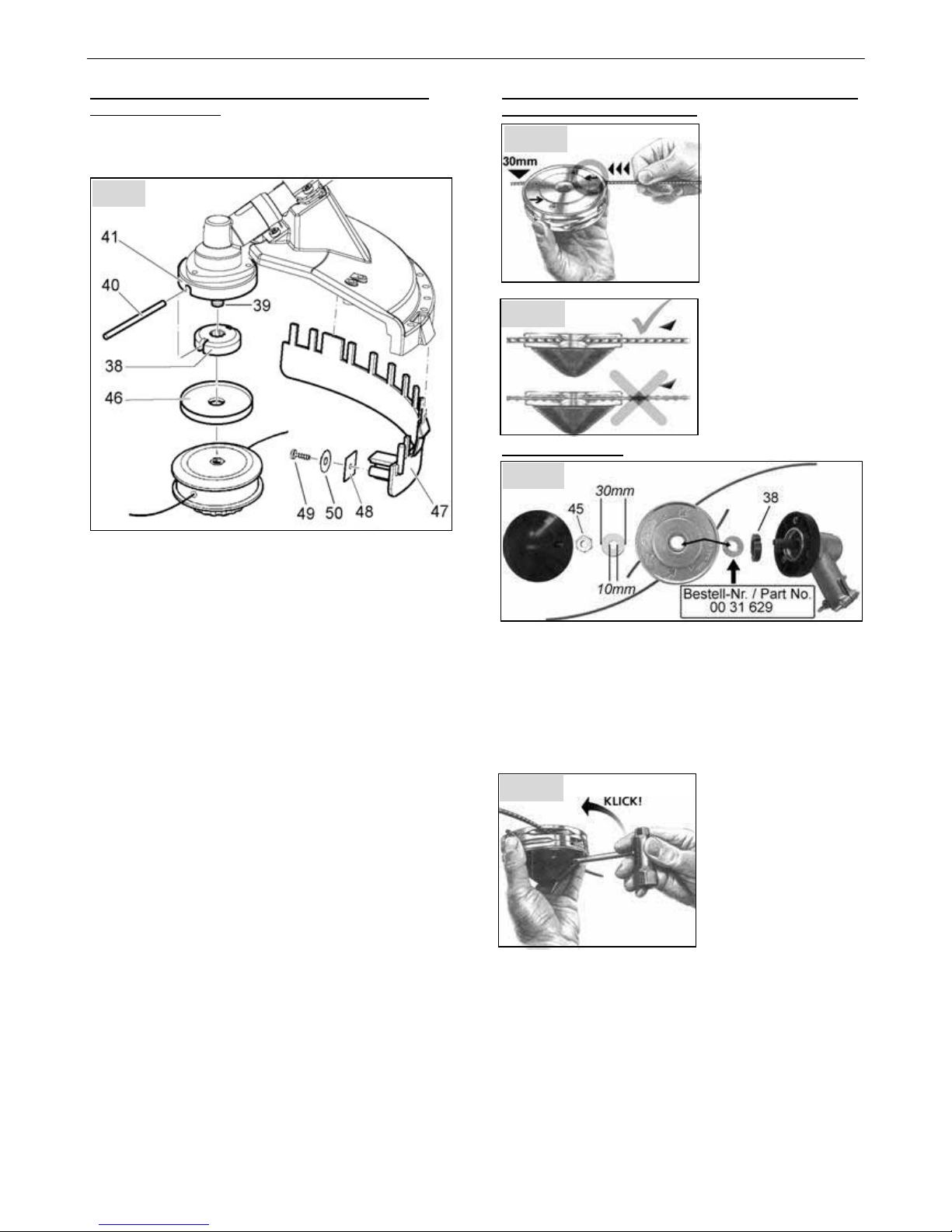

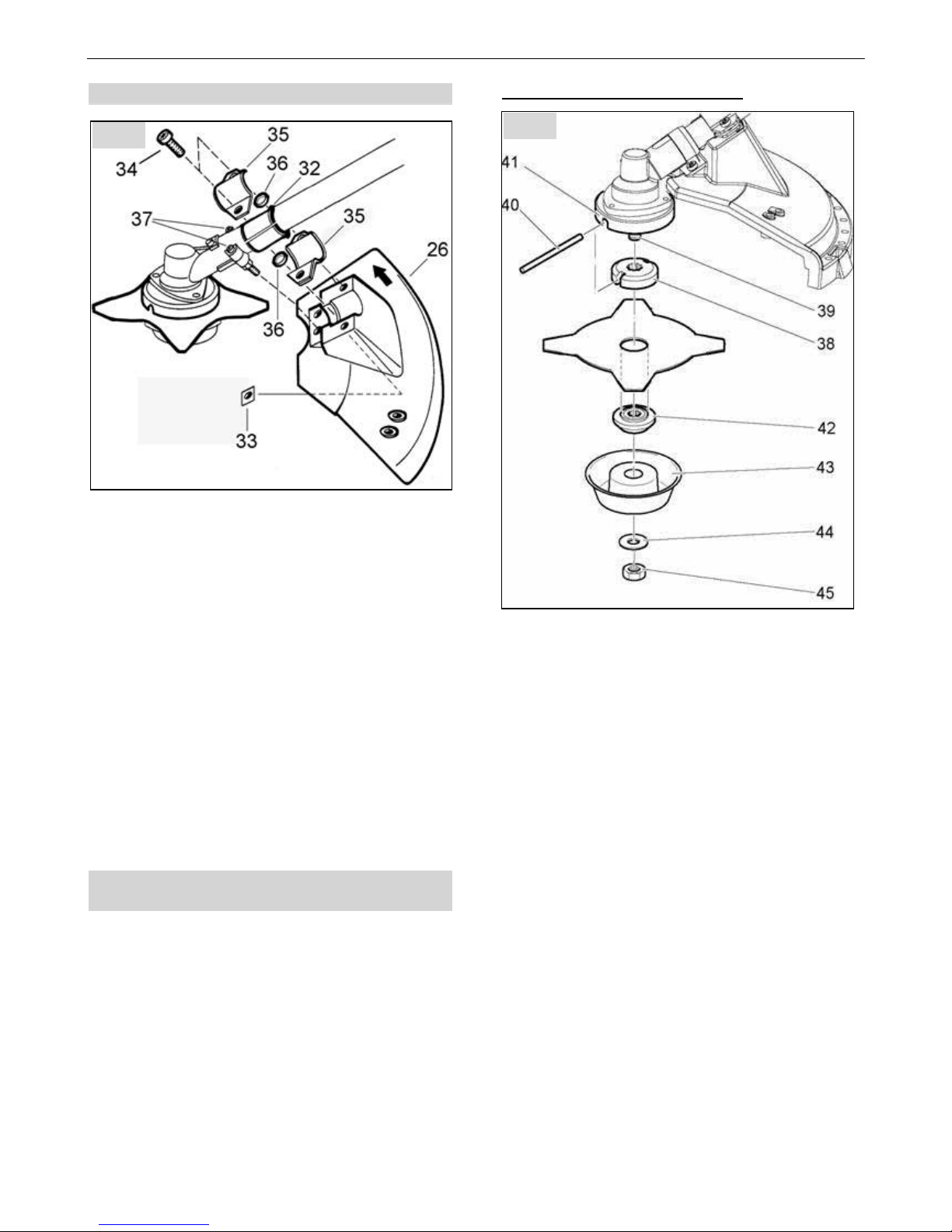

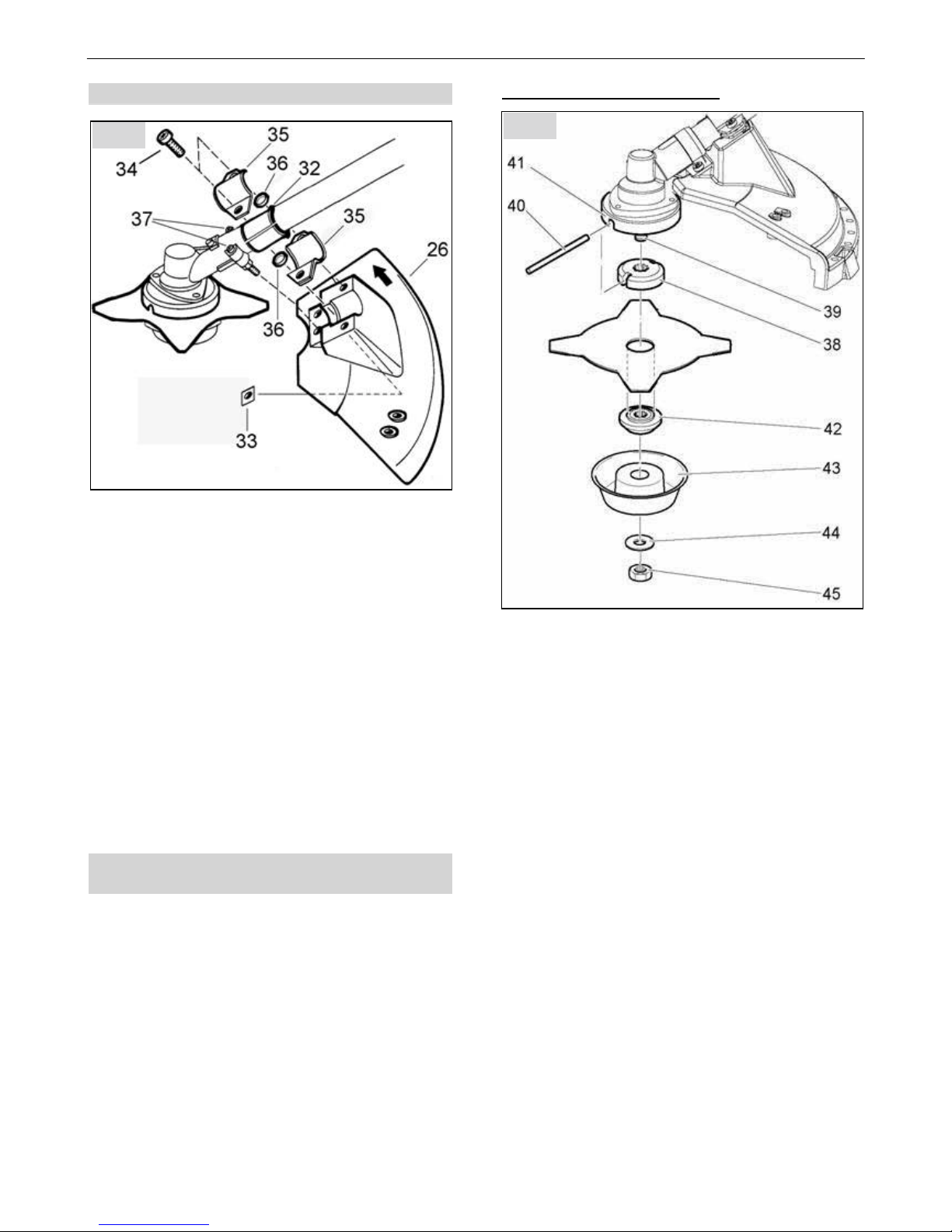

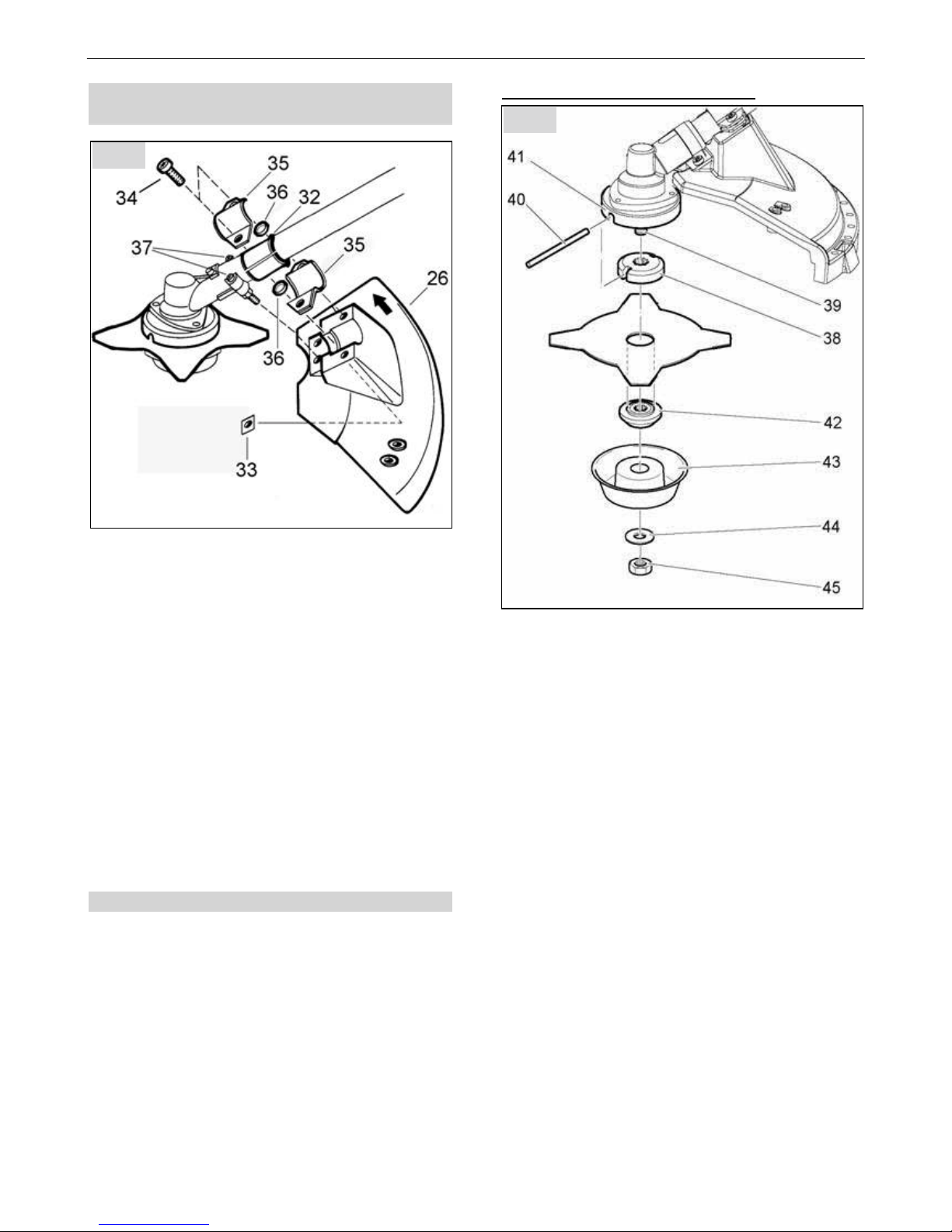

5.5 Anbau des Schutzes 10

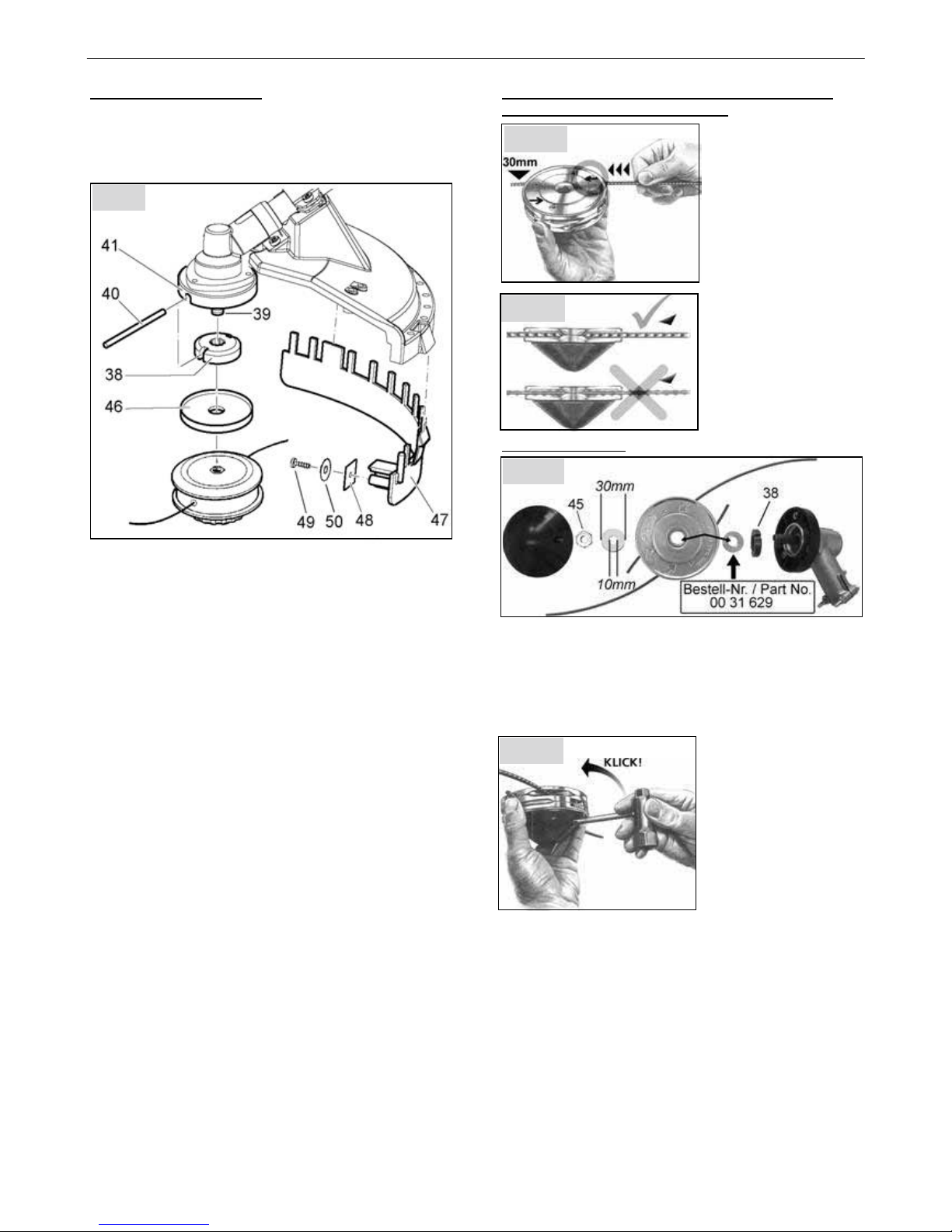

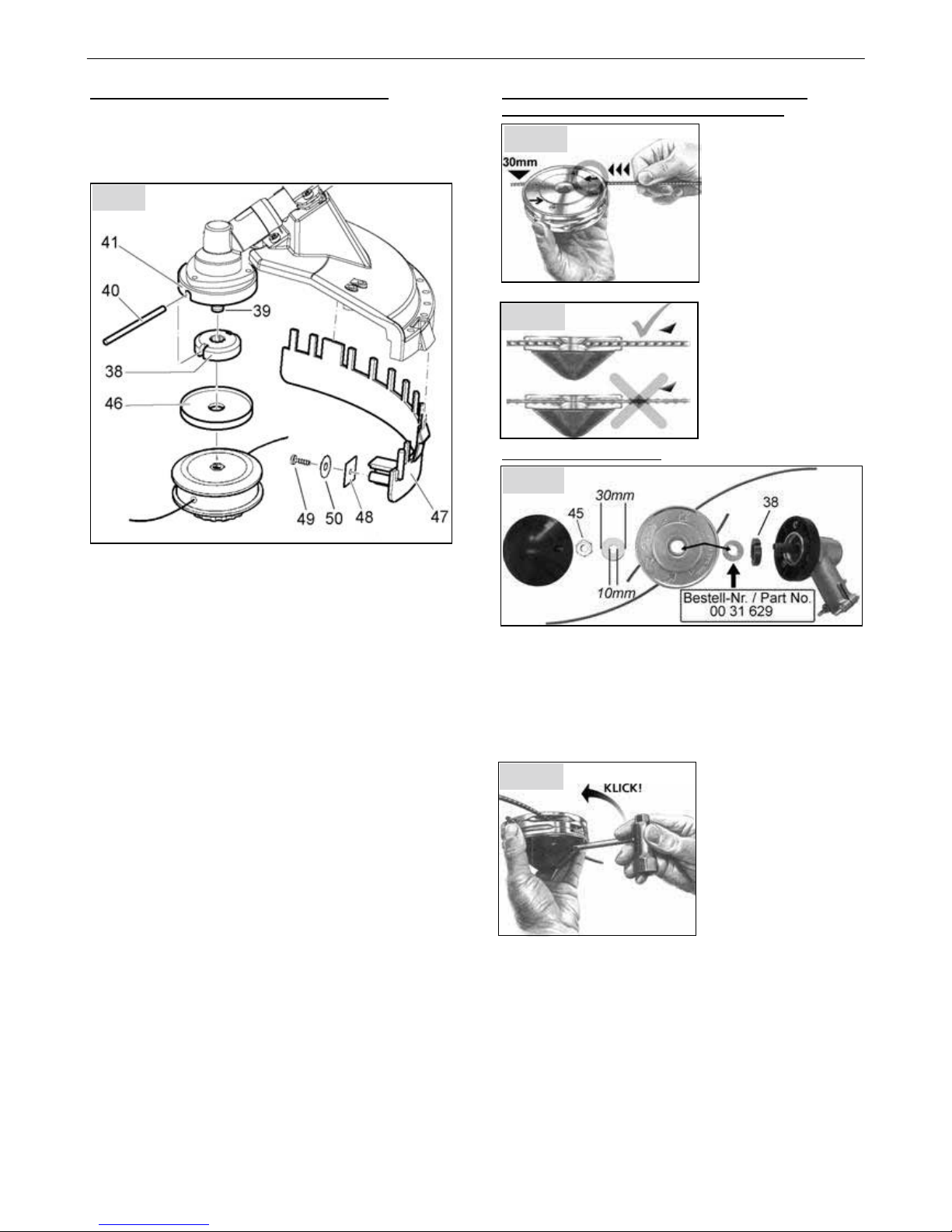

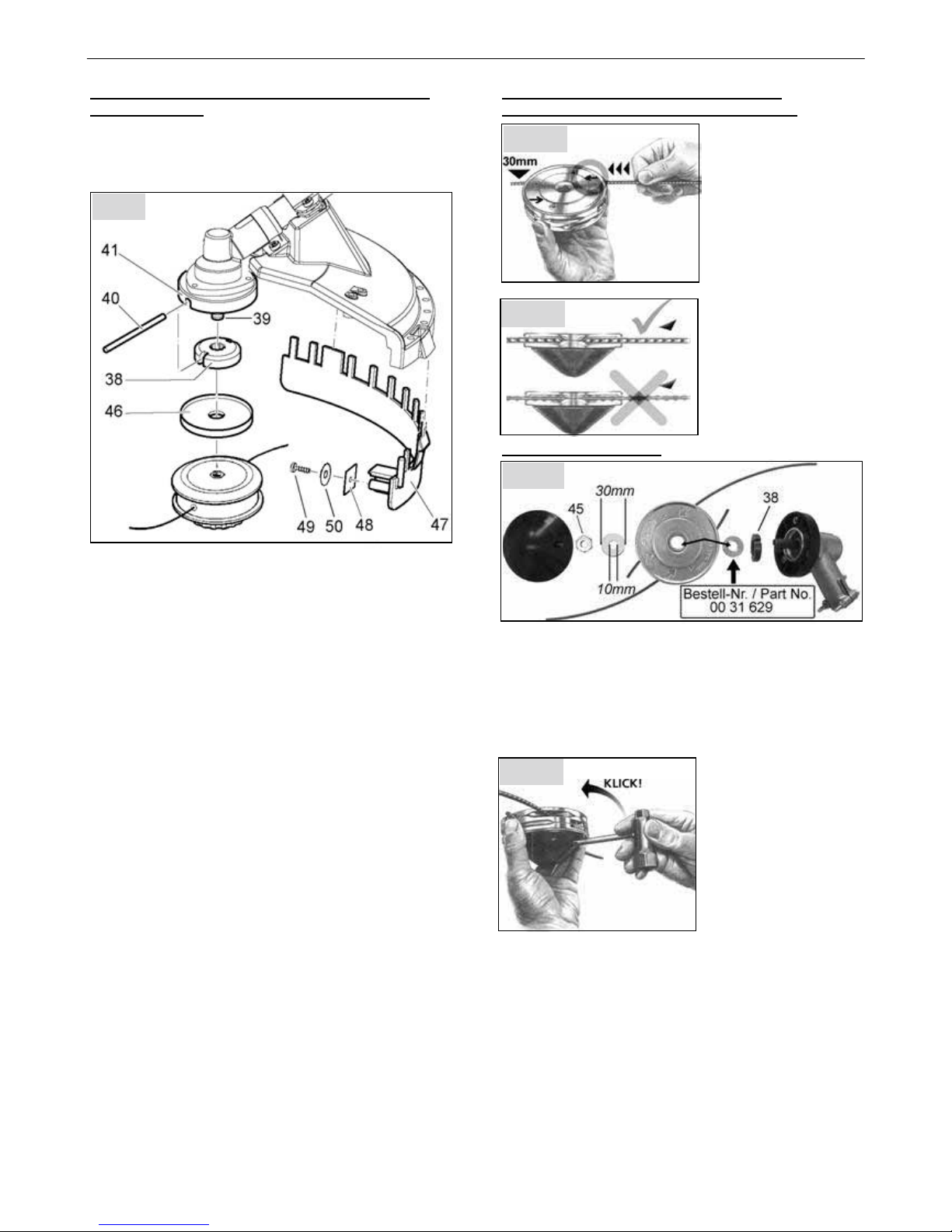

5.6 Montage des Schneidewerkzeuges 10

6. Kraftstoff tanken.........................................................................................................................12

6.1 Kraftstoff- Informationen 12

6.2 Mischungsverhältnis 12

6.3 Kraftstoff einfüllen 12

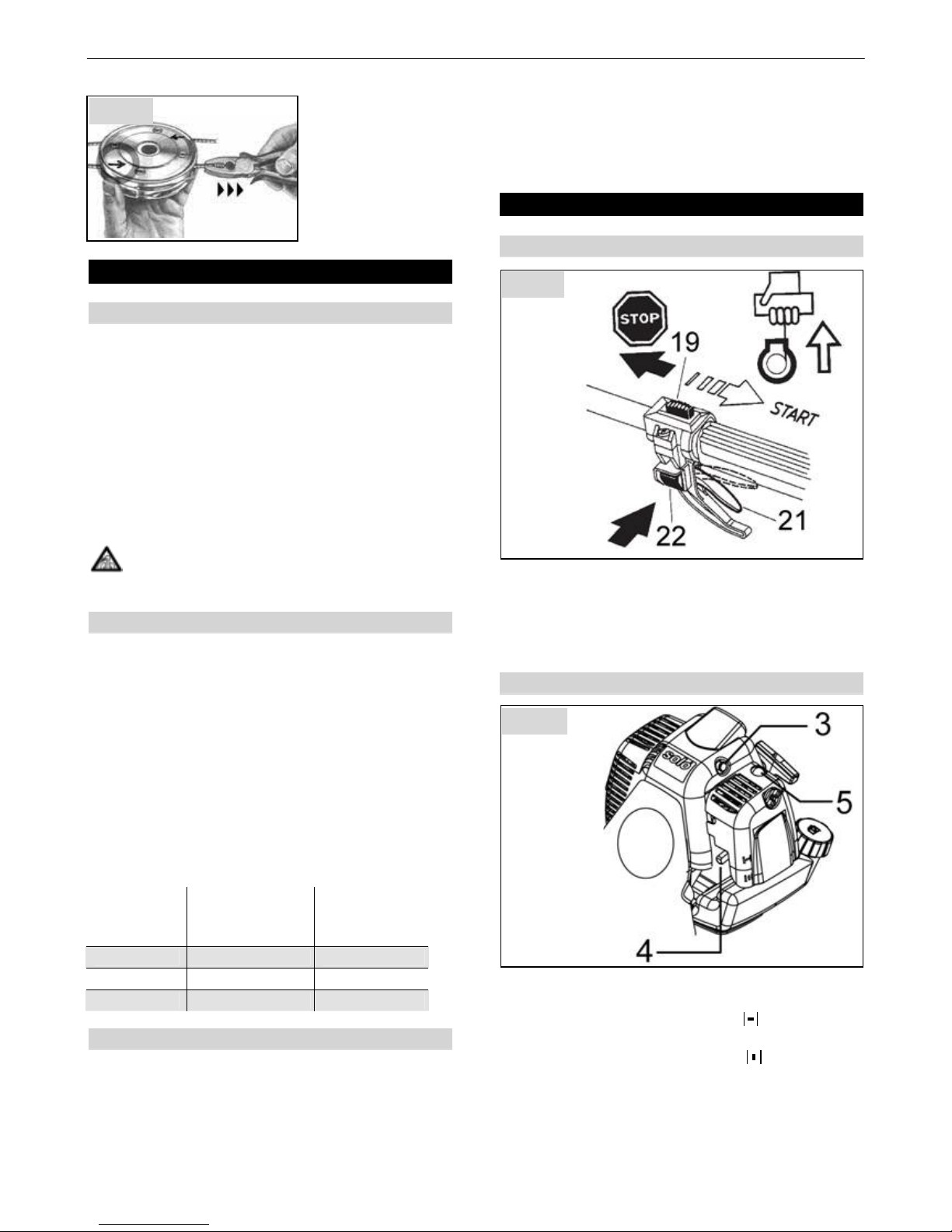

7. Motor starten / Motor abstellen................................................................................................... 12

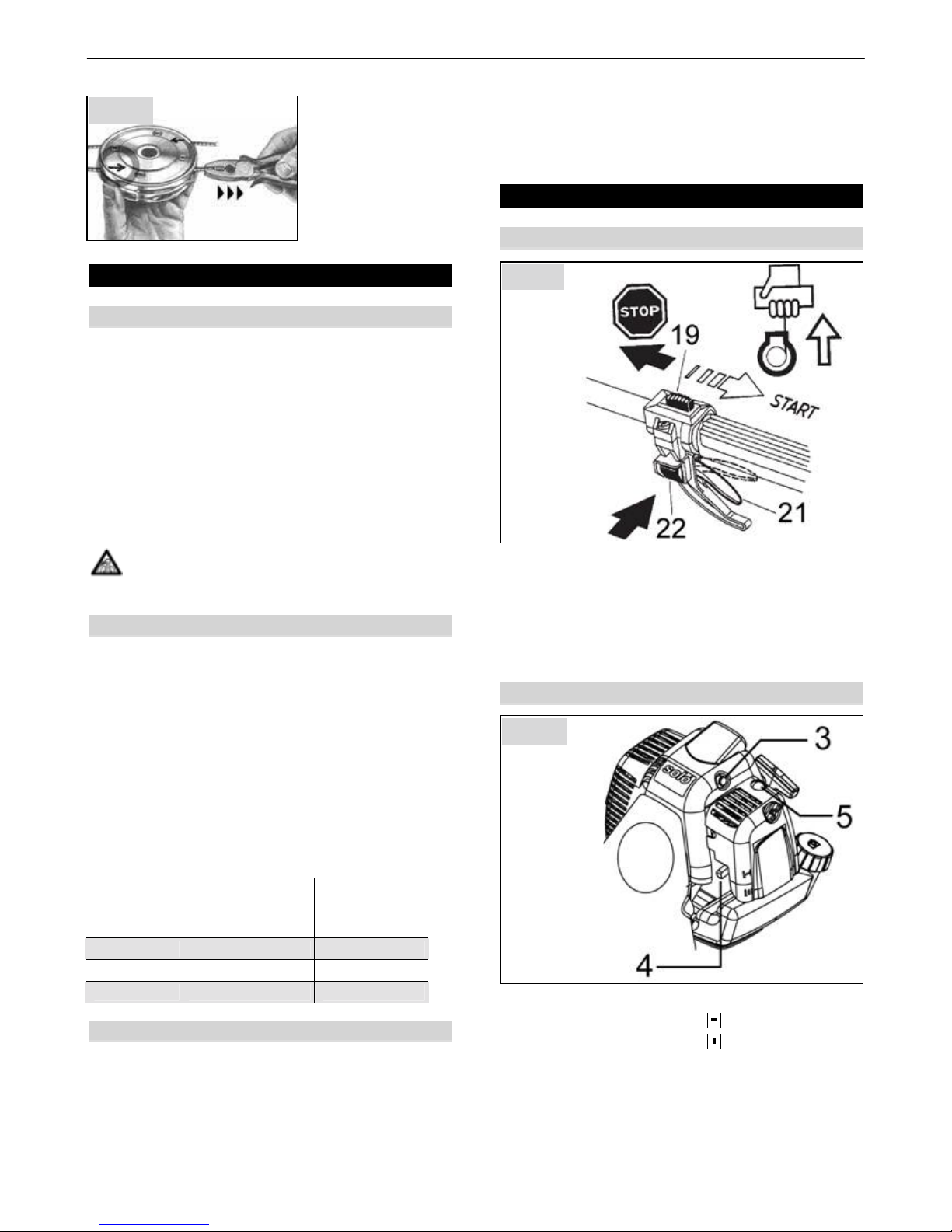

7.1 Halbgas-Starteinstellung 12

7.2 Starterklappe und Primer 12

7.3 Starten 13

7.4 Wenn der Motor nicht anspringt: 13

7.5 Motor abstellen: 13

8. Anwendung der Motorsense.......................................................................................................14

8.1 Anwendungsbereiche 14

8.2 Korrekte Arbeitsweise mit der Motorsense 14

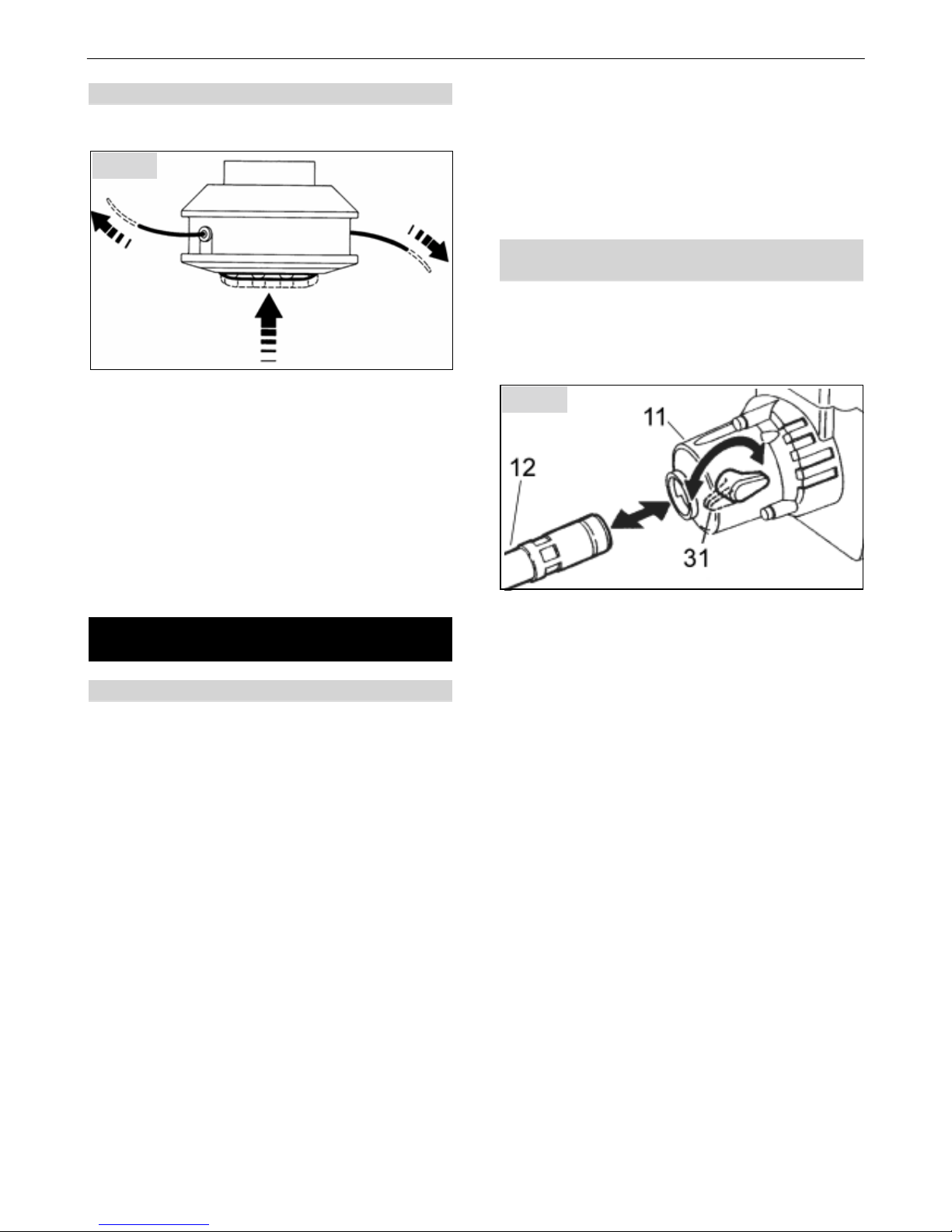

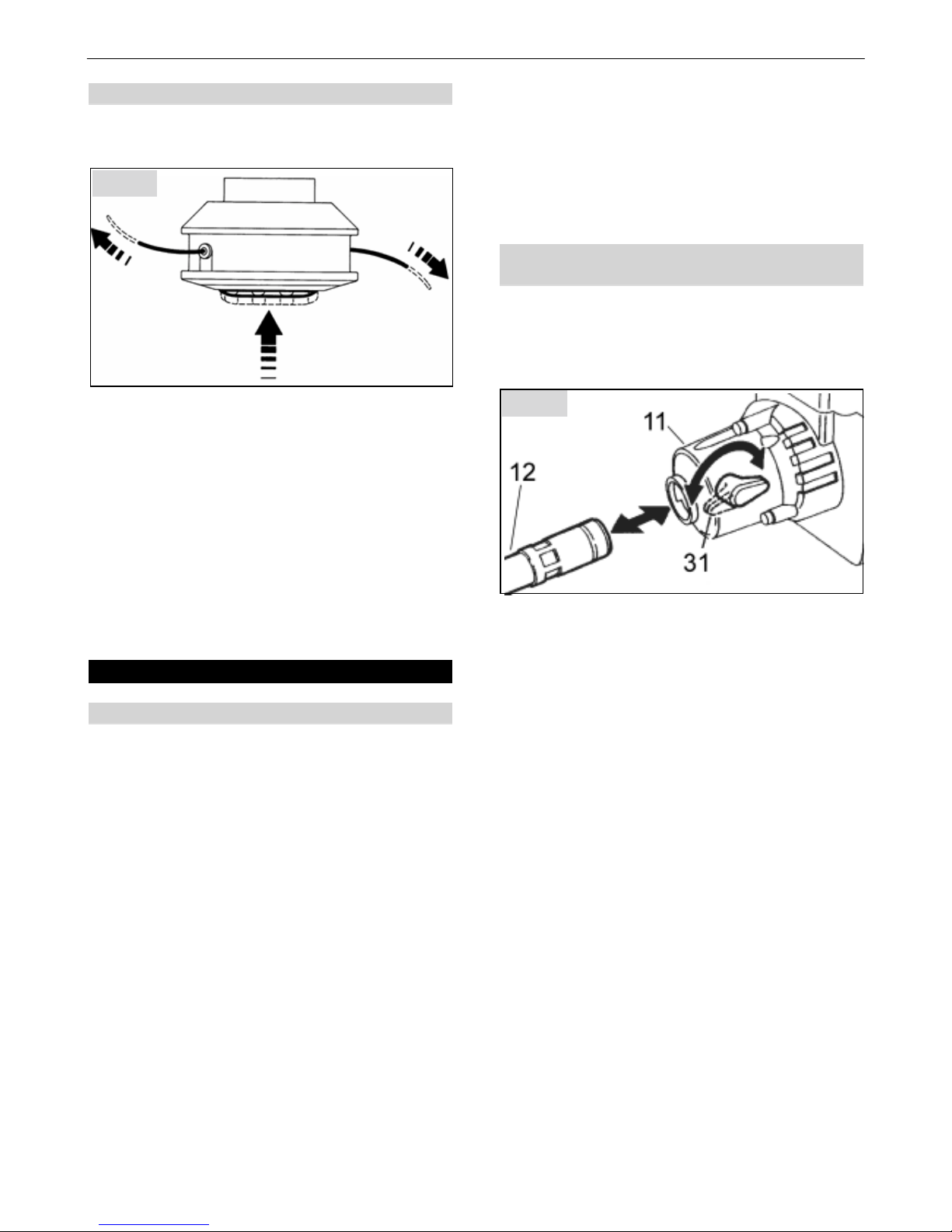

8.3 Mähfaden nachstellen 15

9. Betriebs- und Wartungshinweise................................................................................................15

9.1 Allgemeine Betriebs- und Wartungshinweise 15

9.2 Schmierung der flexiblen Antriebswelle 15

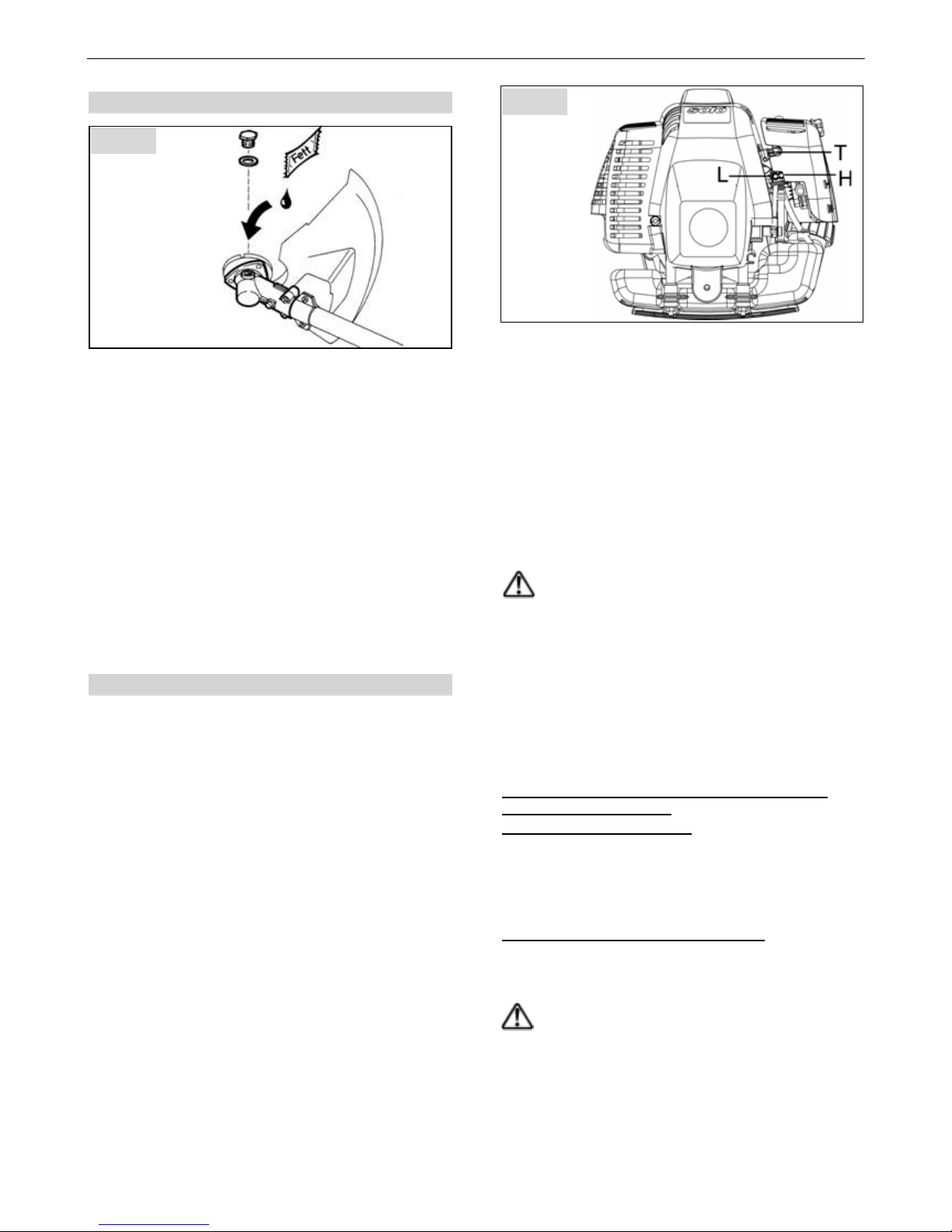

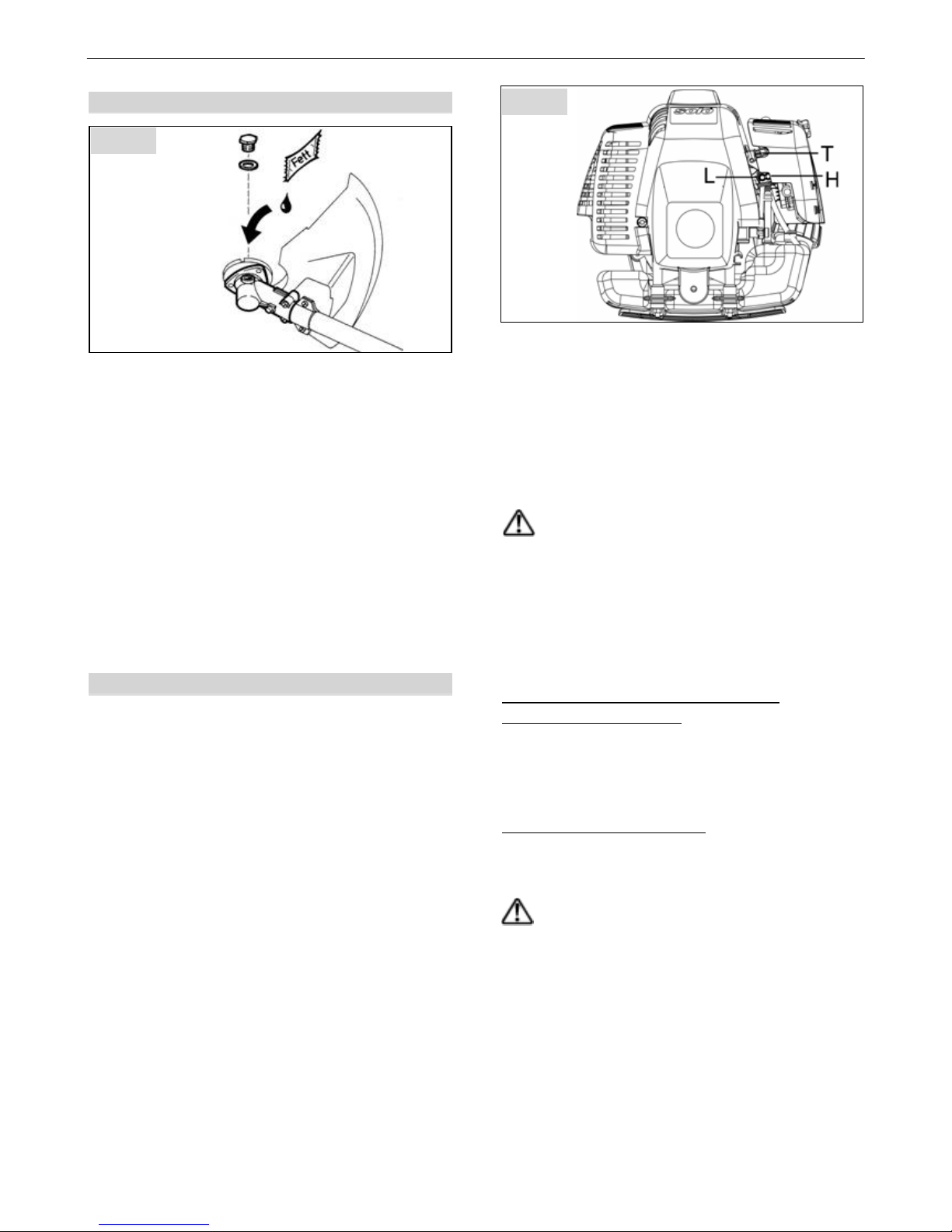

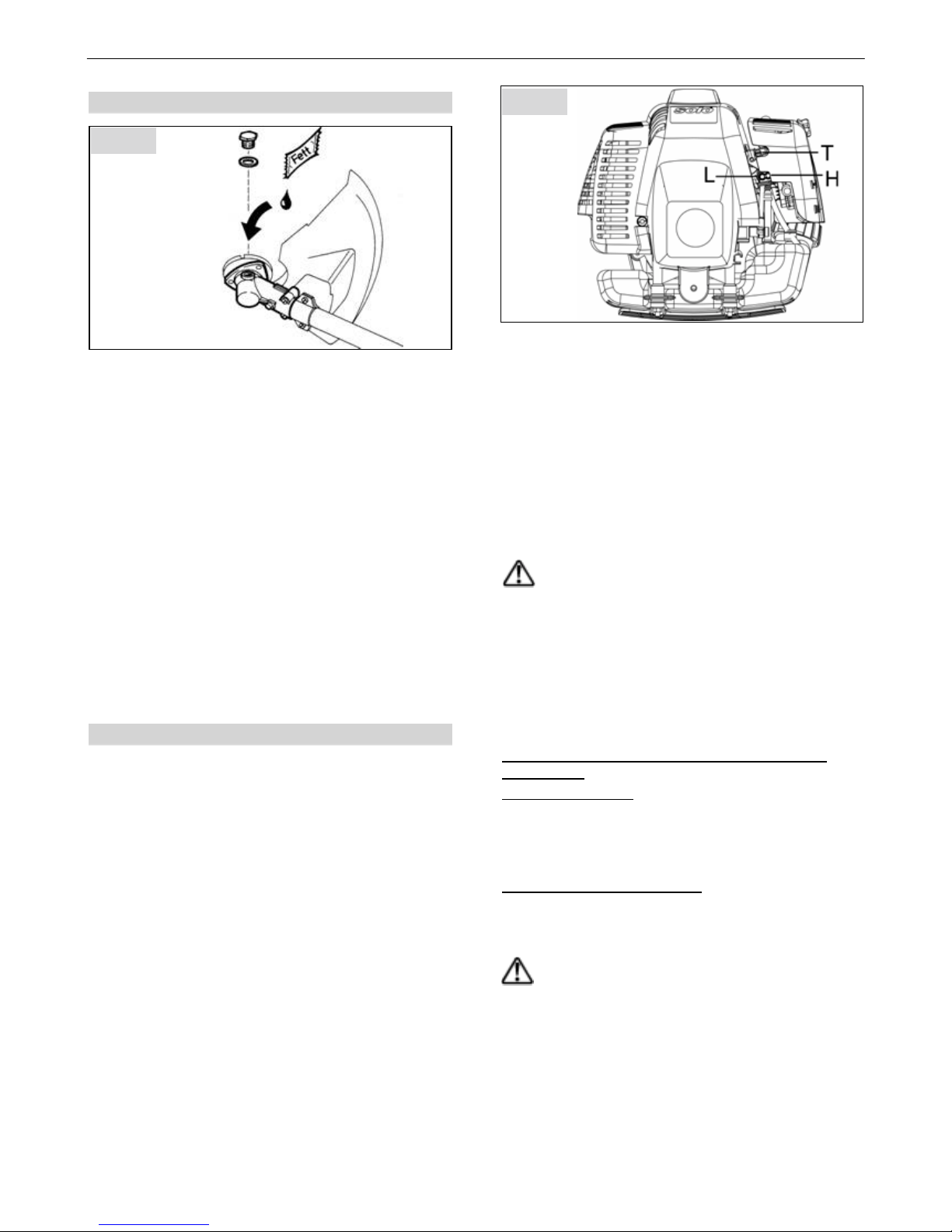

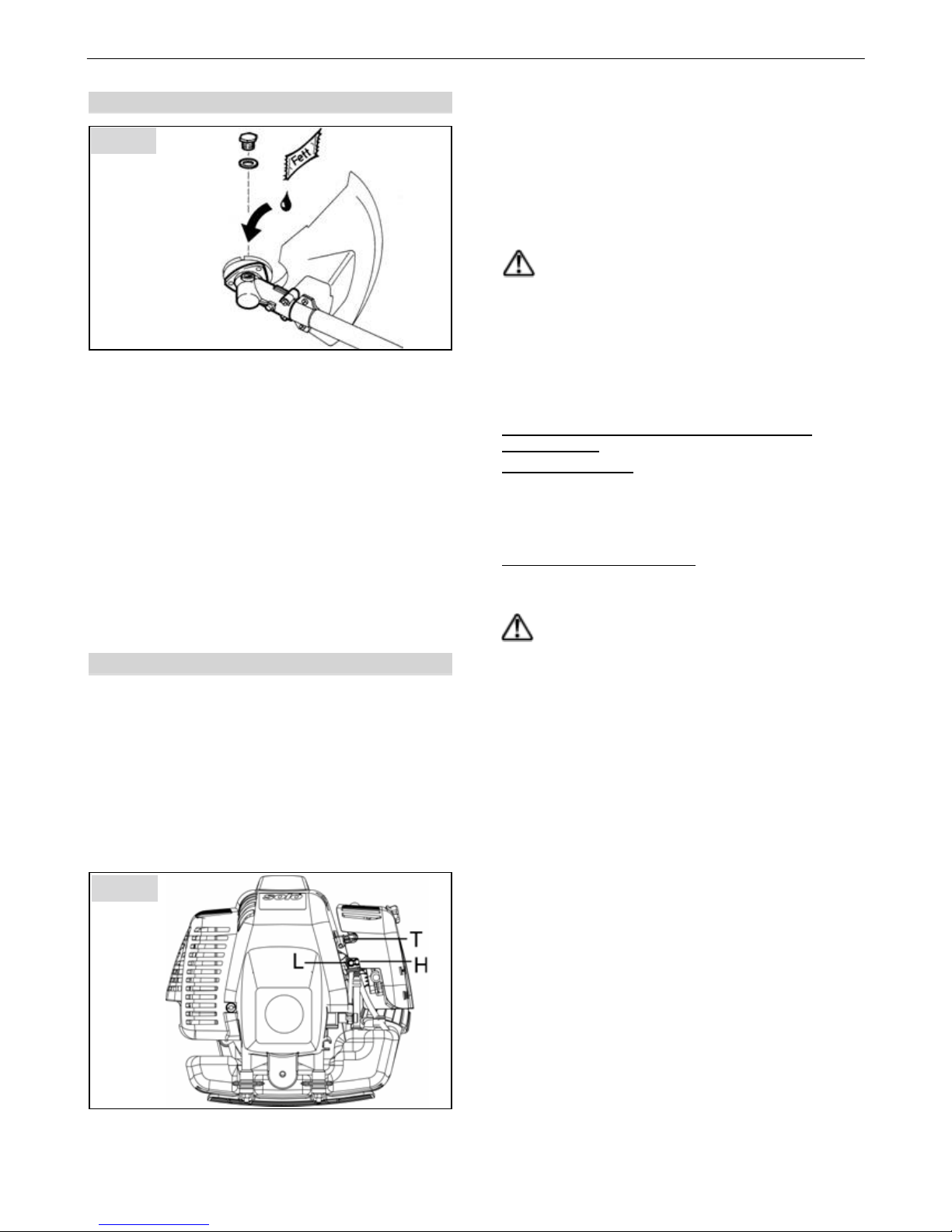

9.3 Getriebeschmierung 16

9.4 Vergaser Einstellung 16

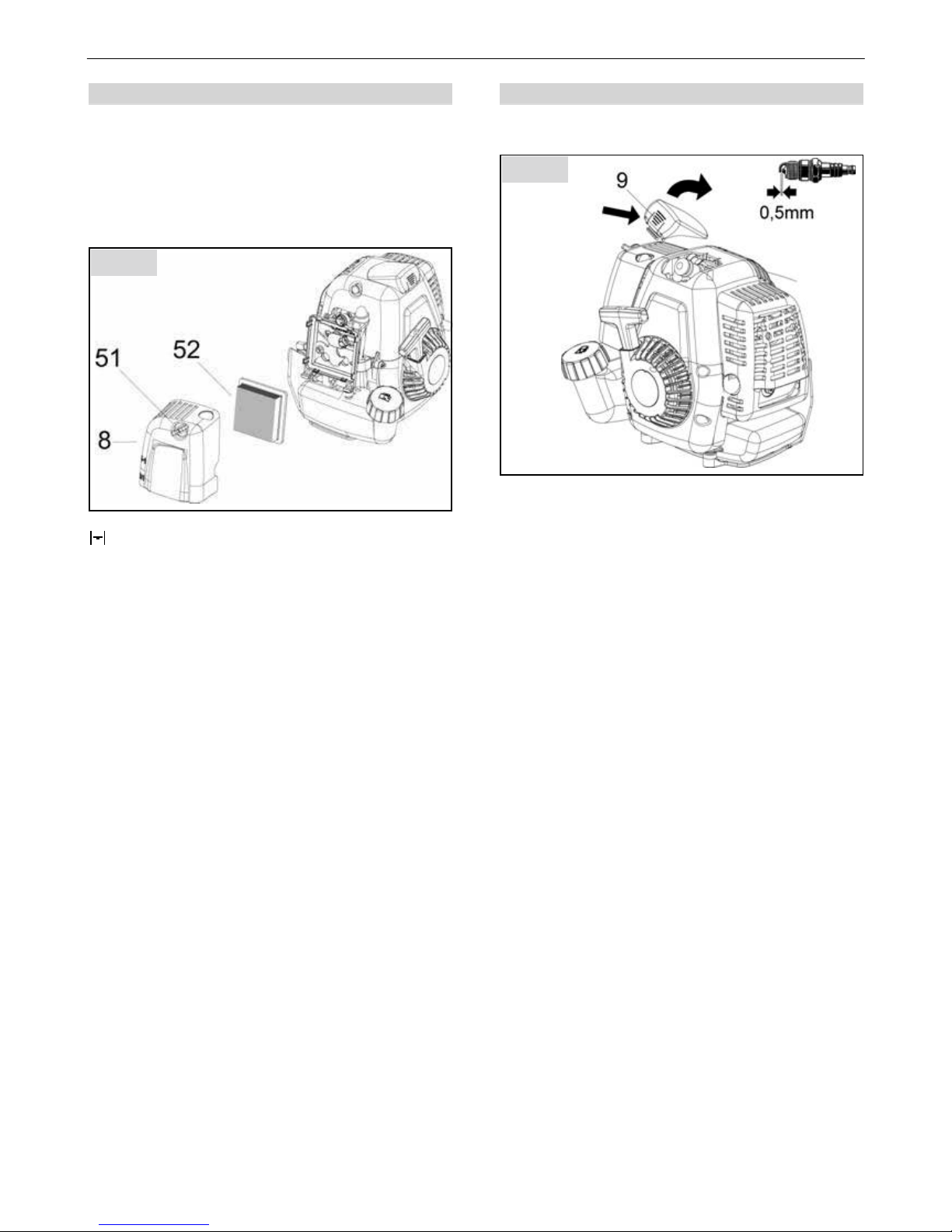

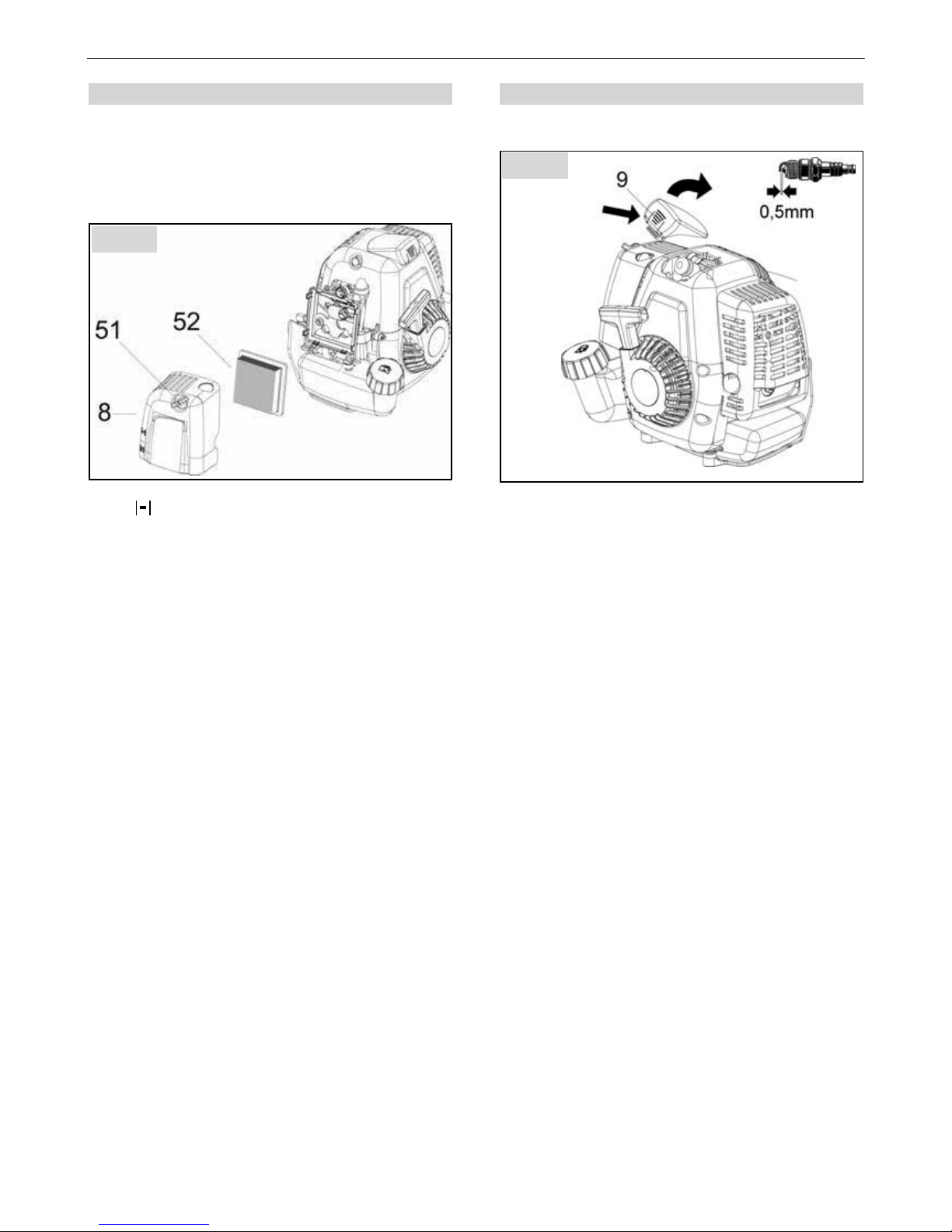

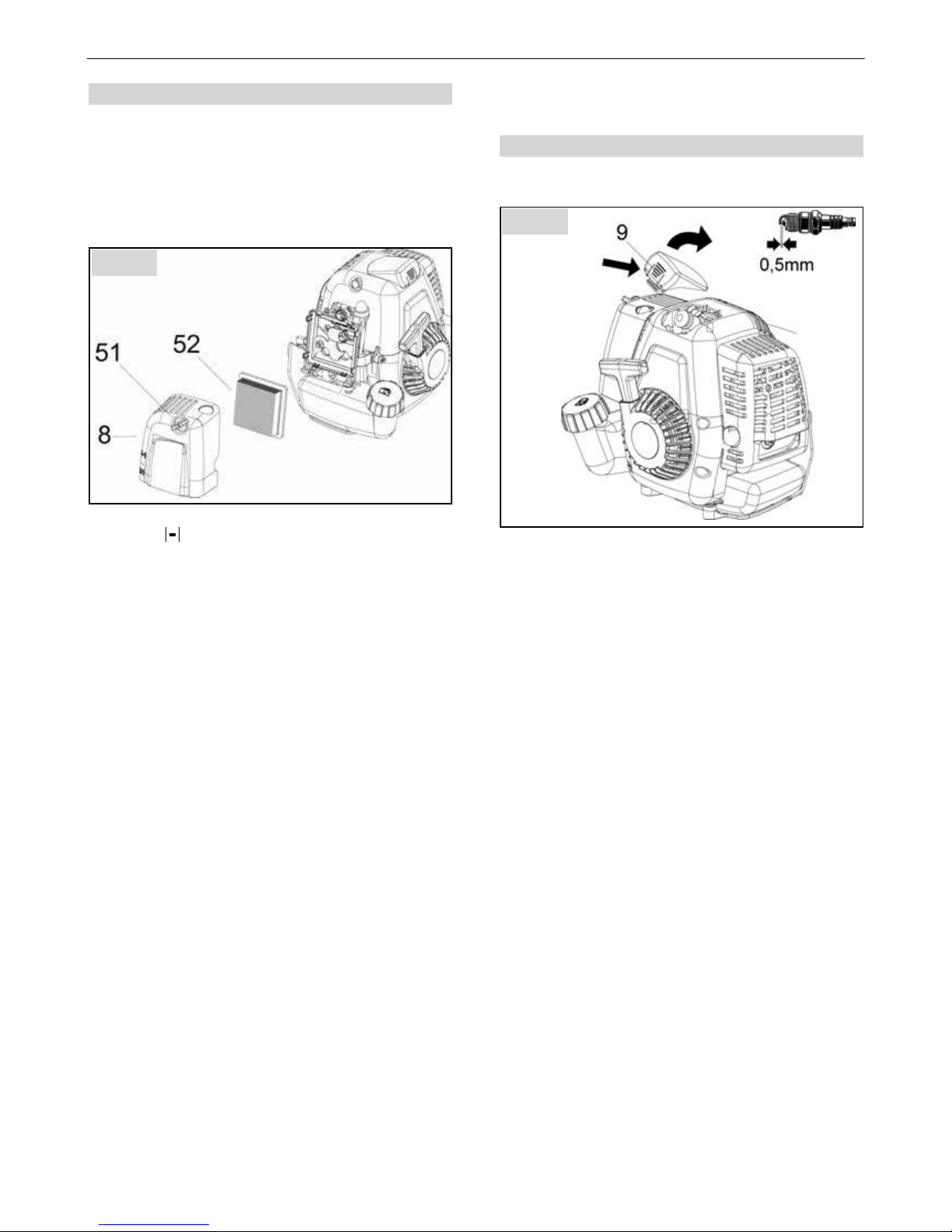

9.5 Luftfilter Wartung 17

9.6 Zündkerzen-Information 17

9.7 Hinweise zum Schalldämpfer 18

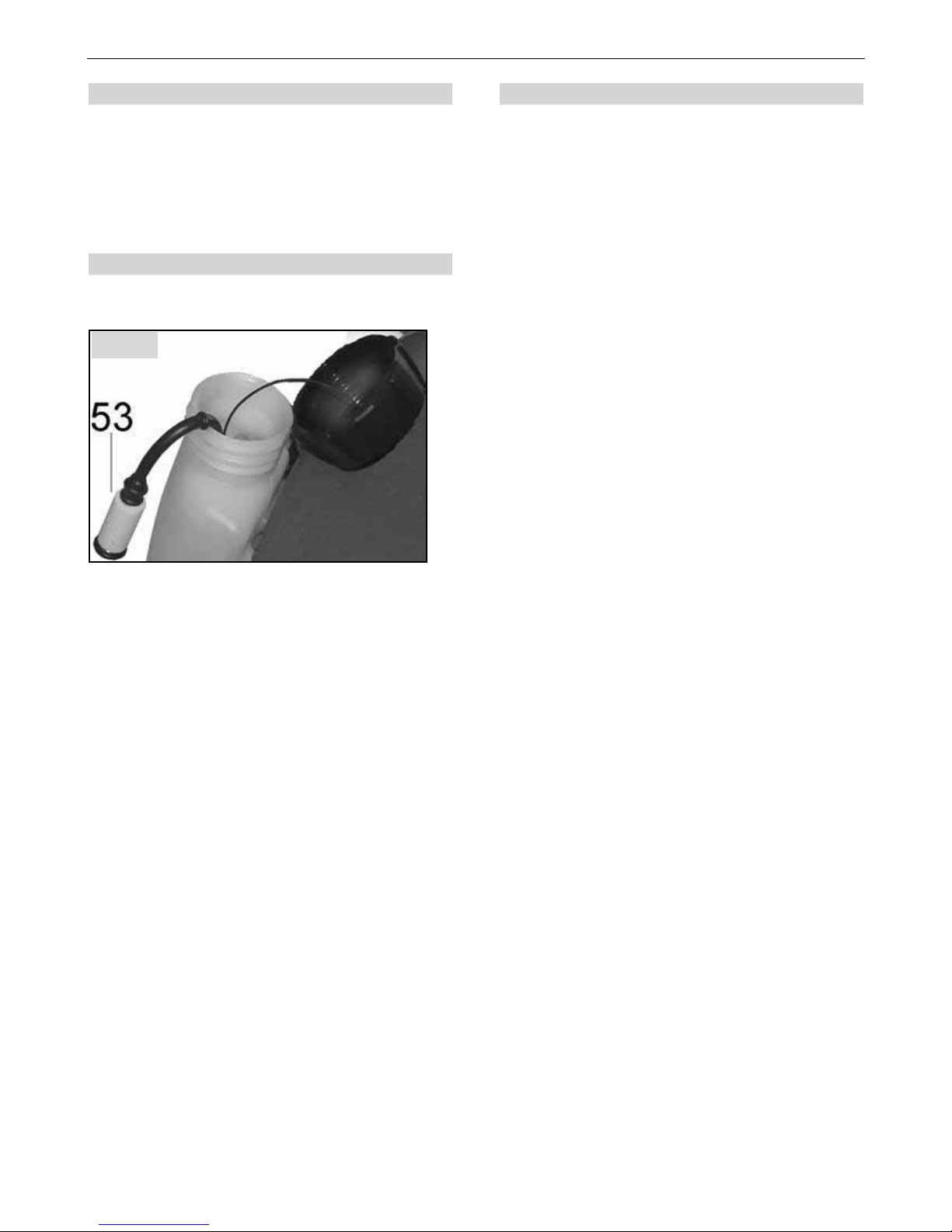

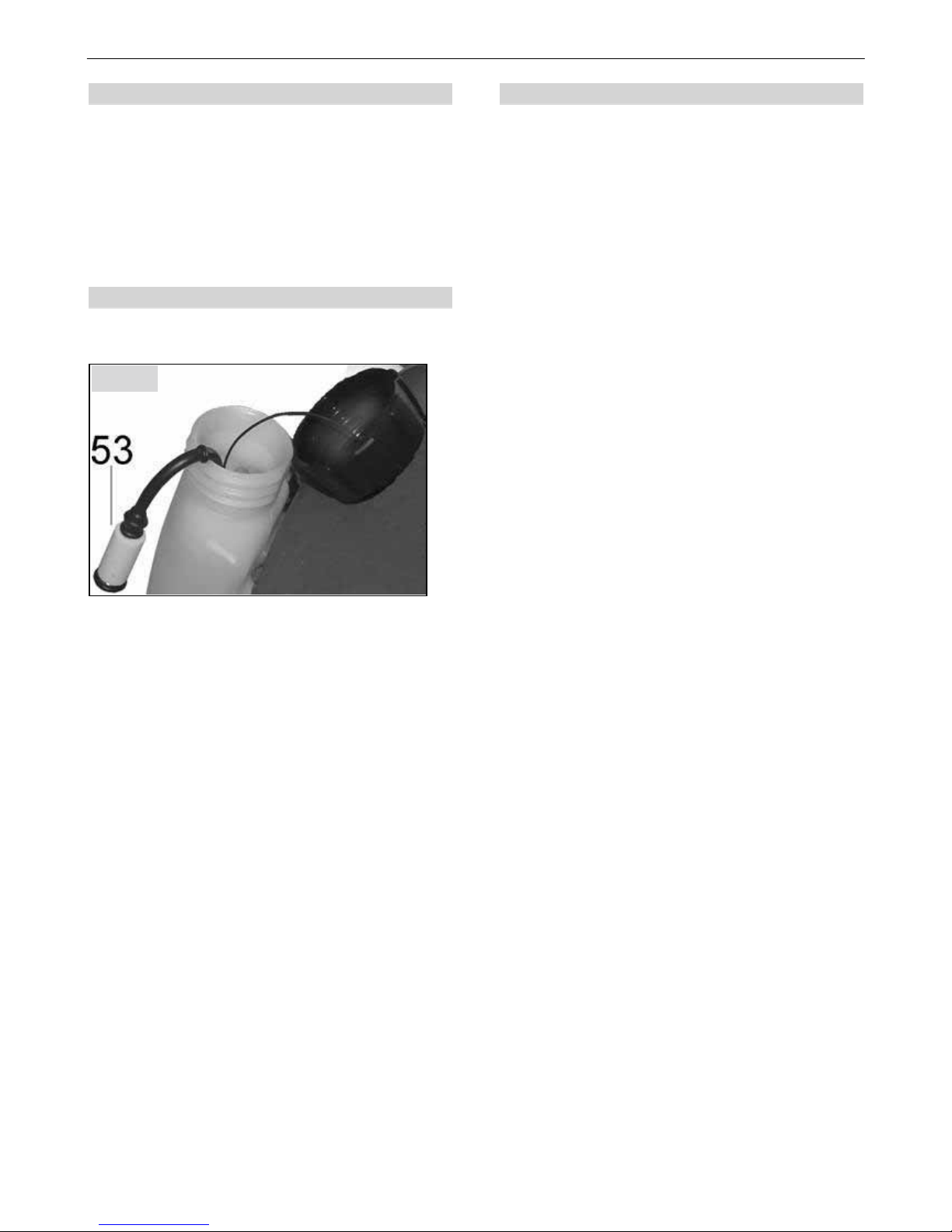

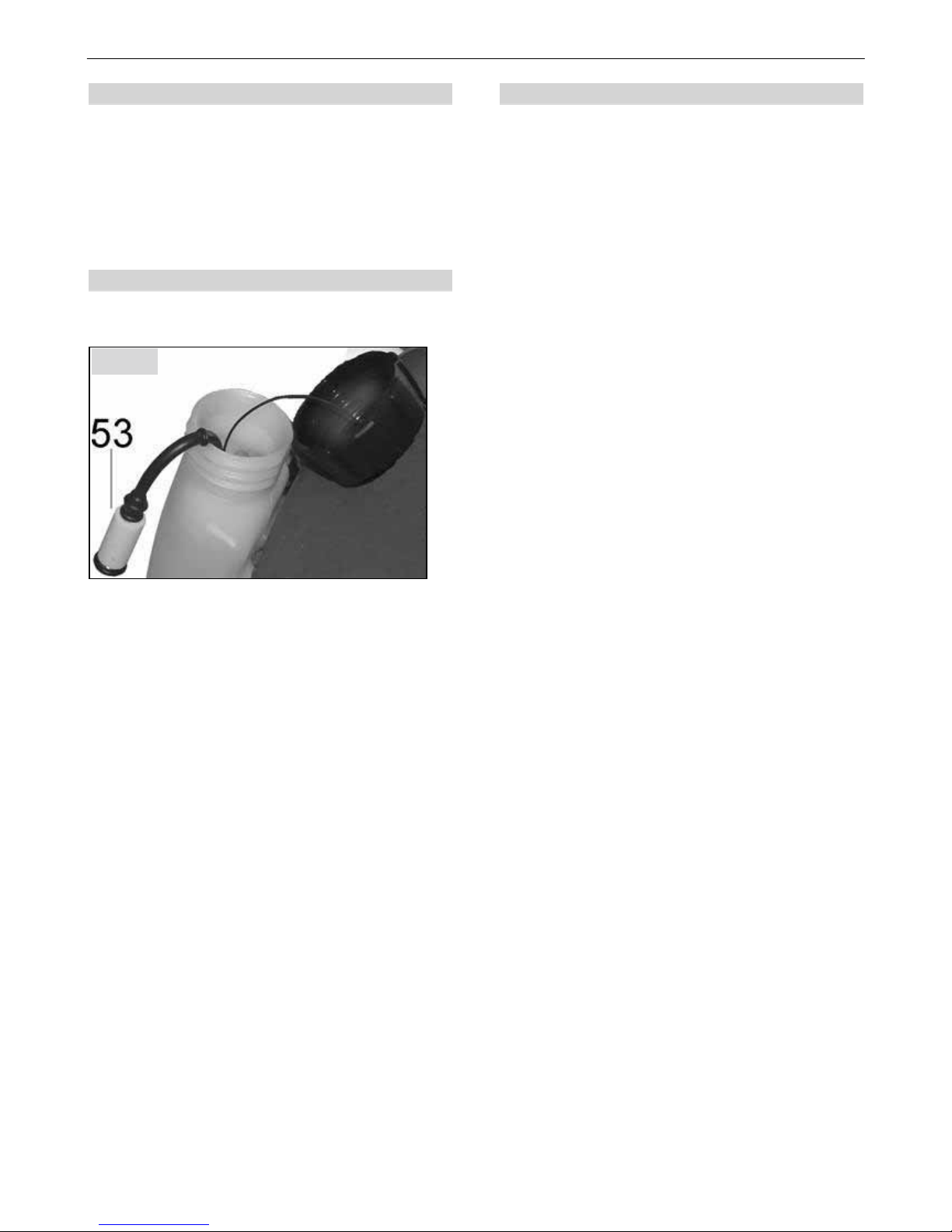

9.8 Kraftstofffilter wechseln 18

9.9 Stilllegung und Aufbewahrung 18

9.10 Wartungsplan 19

10. Zubehör....................................................................................................................................20

11. Garantie....................................................................................................................................21

12. Verschleißteile..........................................................................................................................21

Sicherheitsvorschriften

DEUTSCH 4

1. Sicherheitsvorschriften

1.1 Bestimmungsgemäßer Gebrauch / Allgemeine Sicherheitshinweise

Die mit Grasschneideblatt ausgestattete Motorsense darf ausschließlich zum Mähen von Gras nicht an Hindernissen
und zum Schneiden von stärkerem Unkraut und Wildwuchs im Bodenbereich verwendet werden. Für andere Zwecke ist
die Motorsense nicht zu verwenden (siehe Kap. 8.1 “Anwendungsbereiche“).

Lesen Sie diese Gebrauchsanweisung vor der ersten Inbetriebnahme aufmerksam durch und bewahren Sie sie
sicher auf. Verwenden Sie dieses Motorgerät mit besonderer Vorsicht.

Das Missachten der Sicherheitshinweise kann lebensgefährlich sein. Halten Sie sich auch an die Unfallverhütungsvorschriften
der Berufsgenossenschaften. Die Gebrauchsanweisung muss ständig am Einsatzort des Motorgerätes verfügbar sein. Sie ist
von jeder Person zu lesen, die mit Arbeiten an dem Gerät (auch zur Wartung, Pflege und Instandsetzung) beauftragt ist.

! Wenn Sie zum ersten Mal mit einem solchen Motorgerät arbeiten, lassen Sie sich den sicheren Umgang von dem

Verkäufer zeigen und erklären.

! Kinder und Jugendliche unter 18 Jahren dürfen mit diesem Motorgerät nicht arbeiten; ausgenommen sind Jugendliche

über 16 Jahren, die unter Aufsicht ausgebildet werden.

! Halten Sie Personen und Tiere vom Arbeitsbereich fern. Der Mindestabstand beträgt 15 Meter. Besonders auf Kinder,

sowie auf Tiere die sich im Gestrüpp aufhalten, achten. Falls sich eine Person bzw. ein Lebewesen nähert, die Maschine

und das Schneidewerkzeug sofort stoppen. Der Benutzer ist verantwortlich für Gefahren oder Unfälle, die gegenüber

anderen Personen und deren Eigentum auftreten.

! Dieses Gerät darf nur an Personen ausgeliehen bzw. weitergeben werden, die mit diesem Typ, seiner Bedienung und der

Gebrauchsanweisung vertraut sind. Geben Sie stets diese Gebrauchsanweisung mit.

! Wenn Sie mit diesem Gerät arbeiten, sollten Sie in guter Verfassung, ausgeruht und gesund sein.
! Unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinflussen können, darf

dieses Gerät nicht benutzt werden.

! Nehmen Sie keine Änderungen an bestehenden Sicherheitseinrichtungen und Bedienteilen vor.
! Das Motorgerät darf nur in betriebssicherem Zustand benutzt werden – Unfallgefahr! Die Motorsense ist vor jeder

Benutzung daraufhin zu überprüfen.

! Es dürfen nur Schneidewerkzeuge, Zubehör und Anbauteile verwendet werden, die vom Hersteller geliefert und

ausdrücklich für den Anbau an diesem Typ freigegeben sind. Bei der Verwendung des Fadenkopfes auf keinen Fall den

Kunststoff-Schneidfaden durch einen Stahldraht ersetzen. Zu jedem Schneidewerkzeug ist immer der entsprechende

Berührungsschutz zu verwenden.

! Beim Auswechseln von Schneidewerkzeugen immer den Motor abstellen und den Zündkerzenstecker abziehen, um ein

unbeabsichtigtes Anlaufen des Motors auszuschließen.

! Der zuverlässige Betrieb und die Sicherheit Ihres Gerätes hängen auch von der Qualität der verwendeten Ersatzteile ab.

Nur Originalersatzteile verwenden. Nur die Originalteile stammen aus der Produktion des Gerätes und garantieren daher

höchstmögliche Qualität in Material, Maßhaltigkeit, Funktion und Sicherheit. Original Ersatz- und Zubehörteile erhalten Sie

bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu

ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie,

dass bei der Verwendung von Nichtoriginalteilen eine Garantieleistung nicht möglich ist.

! Wenn das Gerät nicht benutzt wird, ist es so sicher abzustellen, dass niemand gefährdet wird. Der Motor ist abzustellen.

Wer die Sicherheits-, Gebrauchs- oder Wartungshinweise missachtet, haftet auch für alle dadurch verursachten Schäden und
Folgeschäden.

1.2 Arbeitskleidung

Um Verletzungen zu vermeiden, tragen Sie bei der Verwendung dieses Motorgerätes vorschriftsmäßige Bekleidung und
Schutzausrüstung. Die Kleidung soll zweckmäßig, d.h. enganliegend (z.B. Kombi-Anzug), aber nicht hinderlich sein.

Unsere Empfehlung: SOLO Forst- und Landschaftsarbeitsjacke EN 340 Best.-Nr.: 99 303 000 + Größe (2[s] - 6[xxl])

SOLO Outdoor Bundhose Best. Nr.: 99 020 95 + Größenindex

oder SOLO Outdoor Latzhose Best. Nr.: 99 020 94 + Größenindex
Tragen Sie keinen Schal, keine Krawatte, keinen Schmuck oder sonstige Kleidungsstücke, die sich im Buschwerk oder

in Ästen verfangen können. Lange Haare sind zusammenzubinden und zu sichern (Kopftuch, Mütze, Helm o. ä.).

Tragen Sie feste Schuhe mit griffiger Sohle, am besten Sicherheitsschuhe mit Stahlkappe.
Unsere Empfehlung: SOLO Leder Forststiefel Best.-Nr.: 99 305 00 + Größe (36 - 48)

Tragen Sie Schutzhandschuhe mit rutschfester Grifffläche.
Unsere Empfehlung: Handschuhe SOLO Fit Best.-Nr.: 99 390 12 + Größenindex

Verwenden Sie einen persönlichen Gehörschutz und einen Gesichtsschutz (z.B. Schutzbrille)
Unsere Empfehlung: SOLO Gesichts/Gehörschutzkombination Best.-Nr.: 99 390 1001 (Uni-Größe)

Sicherheitsvorschriften

DEUTSCH 5

1.3 Beim Tanken

Benzin ist extrem leicht entzündlich. Halten Sie Abstand von offenem Feuer und verschütten Sie keinen
Kraftstoff. Rauchen Sie nicht am Arbeitsplatz und am Ort des Tankens!

! Vor dem Tanken ist immer der Motor abzustellen.
! Wenn der Motor noch heiß ist, darf nicht nachgetankt werden – Brandgefahr!
! Den Tankverschluss immer vorsichtig öffnen, damit sich bestehender Überdruck langsam abbauen kann und kein

Kraftstoff herausspritzt.

! Kraftstoffe können lösungsmittelähnliche Substanzen enthalten. Haut- und Augenkontakt mit Mineralölprodukten

vermeiden. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen.

! Kraftstoffdämpfe nicht einatmen.
! Nur an gut belüfteten Orten tanken.
! Darauf achten, dass kein Kraftstoff oder Öl ins Erdreich gelangt (Umweltschutz). Geeignete Unterlage verwenden.
! Wenn Kraftstoff verschüttet wurde, ist das Gerät sofort zu säubern. Bei kontaminierter Kleidung wechseln Sie diese

umgehend.

! Den Tankverschluss immer fest anziehen. Sie verringern damit das Risiko, dass sich durch die Motorvibration der

Tankverschluss löst und Kraftstoff austritt.

! Achten Sie auf Undichtheiten. Nicht starten und arbeiten, wenn Kraftstoff austritt. Es besteht Lebensgefahr durch

Verbrennungen!

! Lagern Sie Kraftstoffe und Öl nur in vorschriftsmäßigen und richtig beschrifteten Behältern.

1.4 Beim Gerätetransport

! Stellen Sie beim Transport immer den Motor ab.
! Niemals die Motorsense mit laufendem Schneidewerkzeug tragen oder transportieren.
! Beim Transport über größere Distanz ist bei Metallschneidewerkzeugen auf jeden Fall der Messerschutz

aufzusetzen.

! Um das Auslaufen von Kraftstoff und Beschädigungen zu verhindern, ist das Gerät beim Transport in Fahrzeugen

gegen Umkippen zu sichern. Der Tank ist auf Dichtheit zu prüfen. Am Besten den Tank vor dem Transport

entleeren.

! Beim Versand ist in jedem Fall der Tank vorher zu entleeren.

1.5 Vor dem Starten

Überprüfen Sie vor jedem Starten das komplette Motorgerät auf betriebssicheren Zustand.

! Der Stopp-Schalter muss sich leicht ein- und ausschalten lassen.
! Der Gashebel muss leichtgängig sein und selbstständig in die Leerlauf-Position zurückkehren.
! Das Schneidewerkzeug und der Berührungsschutz müssen fest sitzen und in einwandfreiem Zustand sein.
! Kontrollieren Sie auch den festen Sitz von Zündkabel und Zündkerzenstecker. Bei einer losen Verbindung können

Funken entstehen, die das evtl. austretende Kraftstoff-Luftgemisch entzünden können – Brandgefahr!

Bei Unregelmäßigkeiten, erkennbaren Beschädigungen, nicht ordnungsgemäßen Einstellungen oder eingeschränkter
Funktionstüchtigkeit beginnen Sie nicht mit der Arbeit, sondern lassen Sie das Motorgerät von einer Fachwerkstatt
überprüfen.

1.6 Beim Starten

! Halten Sie beim Starten mindestens 3 Meter Abstand vom Ort des Tankens, und starten Sie niemals in

geschlossenen Räumen.

! Achten Sie auf sicheren und festen Stand beim Starten. Immer auf ebenem Untergrund starten und das Motorgerät

sicher festhalten.

! Das Motorgerät darf nur von einer Person bedient werden – im Umkreis von 15 Meter dürfen sich auch beim Starten

keine weiteren Personen aufhalten.

! Führen Sie den Startvorgang wie in Kap. 7. "Motor starten / Motor abstellen" beschrieben durch.

Sicherheitsvorschriften

DEUTSCH 6

1.7 Bei der Arbeit

! Die Motorsense darf nur in komplett zusammengebautem Zustand in Betrieb genommen werden.

Sobald der Motor läuft erzeugt das Motorgerät giftige Abgase, die unsichtbar und geruchlos sein können. Starten
Sie das Motorgerät niemals in geschlossenen Räumen. Sorgen Sie in beengten Verhältnissen, in Mulden oder in
Gräben während der Arbeit immer für ausreichenden Luftaustausch.
Rauchen Sie nicht am Arbeitsplatz- auch nicht in der näheren Umgebung des Motorgerätes. Es besteht erhöhte
Brandgefahr!

! Arbeiten Sie umsichtig, überlegt und ruhig und gefährden Sie keine anderen Personen.

- Achten Sie auf gute Sicht- und Lichtverhältnisse.

- Bleiben Sie immer in Rufweite zu anderen Personen, die in einem Notfall Hilfe leisten können.

- Legen Sie rechtzeitig Arbeitspausen ein.

- Seien Sie aufmerksam gegenüber möglichen Gefahrenquellen und treffen Sie entsprechende
Vorsichtsmaßnahmen. Bedenken Sie, dass bei der Benutzung eines Gehörschutzes das Wahrnehmen von
Geräuschen eingeschränkt ist. Auch gefahrankündigende Signaltöne, Rufe usw. können überhört werden.

- Vorsicht bei Nässe, Glätte, Abhängen oder unebenem Gelände. Es besteht erhöhte Rutschgefahr!

- Achten Sie auf Stolpergefahren und Hindernisse wie z.B. Baumwurzeln, Baumstümpfen, Kanten. Seien Sie beim
Arbeiten an Hängen besonders aufmerksam.

- Das Arbeitsgelände vor der Benutzung der Maschine auf Steine, zerbrochene Gläser, Nägel, Drähte oder andere
feste Gegenstände untersuchen und entfernen, um ein Wegschleudern oder Verhängen im Schneidewerkzeug zu
vermeiden.

- Das Motorgerät immer fest mit beiden Händen halten und immer auf sicheren und festen Stand achten.

- Das Schneidewerkzeug immer unterhalb der Hüfte halten. Das drehende Werkzeug darf nicht vom Boden
abgehoben werden.

- Alle Körperteile sind vom rotierenden Schneidewerkzeug entfernt zu halten.

- Einwandfreie Schnitttechnik anwenden (siehe Kap."8.2 Korrekte Arbeitsweise mit der Motorsense").

- Das Motorgerät möglichst lärm- und abgasarm einsetzen – den Motor nicht unnötig laufen lassen. Bedenken Sie,
dass auch Lärm eine Belästigung für die Umwelt bringt. Halten Sie sich ggf. an Ruhezeiten, die örtlich
verschieden sein können.

- Verwenden Sie keine stumpfen Werkzeugen und vermeiden Sie ein unkontrolliertes Auftreffen des rotierenden
Schneidewerkzeuges auf einen Fremdkörper. Es besteht erhöhte Rückstoßgefahr durch die die gesamte
Motoreinheit heftig herumgeschleudert werden könnte. Als Folge können unkontrollierte Bewegungen der
Bedienungsperson auftreten, die zu schweren oder tödlichen Verletzungen führen können.

! Stellen Sie, wenn sich das Verhalten der Motorsense spürbar ändert, den Motor ab.
! Aufgrund der Fliehkraftkupplung läuft das Schneidewerkzeug trotz Loslassen des Gashebels bzw. Ausschaltens des

Motors noch kurze Zeit nach. Achten Sie darauf, dass das Schneidewerkzeug vor dem Ablegen der Maschine zum
Stillstand gekommen ist.

! Vor jedem Berühren des Schneidewerkzeuges - auch dann, wenn ein Verstopfen oder Verklemmen des

Schneidewerkzeuges beseitigt werden soll - den Motor abstellen, warten bis das Schneidewerkzeug steht und den
Zündkerzenstecker abziehen.

! Berühren Sie den Auspuff und den Schalldämpfer nicht, solange sie noch heiß sind, es besteht

Verbrennungsgefahr!

! Niemals mit defektem Schalldämpfer oder ohne Schalldämpfer arbeiten. Es besteht die Gefahr von Gehörschäden

und Verbrennungen!

Erste Hilfe

Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten am Arbeitsplatz vorhanden sein.
Entnommenes Material sofort wieder auffüllen.
Hinweis: Werden Personen mit Kreislaufstörungen zu oft Vibrationen ausgesetzt, kann es zu Schädigungen an
Blutgefäßen oder des Nervensystems kommen. Folgende Symptome können durch Vibrationen an Fingern, Händen
oder Handgelenken auftreten: Einschlafen der Körperteile, Kitzeln, Schmerz, Stechen, Veränderung der Hautfarbe oder
der Haut. Werden diese Symptome festgestellt, suchen Sie einen Arzt auf.

1.8 Bei Wartung und Reparaturen

Das Motorgerät ist regelmäßig zu warten. Führen Sie nur solche Wartungs- und Reparaturarbeiten selbst aus, die in
dieser Gebrauchsanweisung beschrieben sind. Alle anderen Arbeiten sind von einer autorisierten Fachwerkstatt
auszuführen.

! Das Motorgerät darf nicht in der Nähe von offenem Feuer gewartet, repariert oder aufbewahrt werden.
! Zur Reinigung, Wartung und Reparatur ist immer der Motor abzustellen und der Zündkerzenstecker abzuziehen.

Ausnahme ist die Vergaser- und Leerlaufeinstellung.

! Bei allen Reparaturen dürfen nur Original-Ersatzteile des Herstellers verwendet werden.
! An dem Motorgerät dürfen keine Änderungen vorgenommen werden, da hierdurch die Sicherheit beeinträchtigt

werden kann und Unfall- und Verletzungsgefahr besteht!

Technische Daten

DEUTSCH 7

2. Technische Daten

Motorsensen 155

Motor SOLO Einzylinder-Zweitaktmotor
Hubraum cm

3

54,2
Bohrung / Hub mm 45 / 34
Motor- Leistung bei Drehzahl kW / 1/

min

2,3 / 8000

Max. zulässige Höchstdrehzahl 1/

min

unbelastet mit Schneidewerkzeug

11800

Mittlere Leerlaufdrehzahl

1

/

min

2800
Kraftstofftank-Inhalt l 0,7
Kraftstoff-Mischungsverhältnis:

mit SOLO Profi 2T-Motoröl

mit anderen Zweitaktölen

1:50 (2%)
1:25 (4%)

Vergaser Lageunabhängiger Membranvergaser mit Primer

und integrierter Kraftstoffpumpe
Luftfilter Gewebefilter
Zündung Elektronisch gesteuerte Magnetzündung, verschleißfrei
Getriebe-Untersetzung 1,25 : 1
Schaftrohr - Anschluss Ø mm 24

Antriebswelle Ø 7 mm / Sternverzahnung 7 Zähnen

Bei der Ermittlung der nachfolgend aufgeführter Werte zur Schwingungsbeschleunigung und zum Schall wurden die

verschiedenen Betriebszustände jeweils der gültigen Norm entsprechend gewichtet.

Schwingungsbeschleunigung a

hv,eq

(DIN ISO 22867) Griff rechts / Griff links m/s

2

3,49/ 5,09

Schalldruckpegel L

Peq

dB(A)

(EN ISO 22868)

Grasschneideblatt 94,62
Fadenkopf 98,53
2-Faden-Jet-Fit-Flexiblade 98,31
4-Faden-Jet-Fit-Flexiblade 96,11

Schallleistungspegel L

Weq

dB(A)

(EN ISO 22868)

111

Lieferumfang ; Bedienungs- und Funktionsteile ; Arbeitsvorbereitung

DEUTSCH 8

3. Lieferumfang

! Motorblock auf Rücken-Tragegestell
! Flexibler Biegeschaft mit Wellschlauchhalterungen
! Schaftrohr mit Kupplungsmuffe zum flexiblen Biegeschaft, Loopgriff, Multifunktionsgriff (mit Gashebel,

Stoppschalter und Halbgas-Arretierknopf), Wellschlauch (mit el. Kabel und Bowdenzug) und Getriebe

! Schutz, Schutzleiste, Fadenabschneidmesser und alle benötigten Montageteile für den Schutz und das

Fadenabschneidmesser

! Schneidewerkzeug Grasschneideblatt
! Alle zur Montage der angebotenen Schneidewerkzeuge benötigten Montageteile
! Werkzeug: Kombischlüssel, Haltestift und Schraubendreher
! Diese Gebrauchsanweisung

4. Bedienungs- und Funktionsteile

5. Arbeitsvorbereitung

Aus Versandgründen wird die Motorsense teilweise zerlegt ausgeliefert und muss vor der Inbetriebnahme
zusammengebaut werden.
Die Motorsense darf nur in komplett zusammengebautem Zustand in Betrieb genommen werden.
Achten Sie darauf, dass vor der gesamten Montage, sowie auch vor der Demontage und Umbau, der Tank geleert ist.

Fig. 1

1 Rücken-Tragegestell
2 Tragegurte
3 Dekompressionsventil
4 Choke-Hebel
5 Starthilfe "Primer"
6 Kraftstofftank
7 Startergriff
8 Luftfilterdeckel
9 Zündkerzenabdeckung
10 Anti-Vibrationssystem
11 Motorflansch mit

Blockierhebel
12 Flexibler Biegeschaft
13 Kabelverbindungsgehäuse
14 Wellschlauch (mit el. Kabel

und Bowdenzug)
15 Wellschlauchhalterung
16 Kupplungsmuffe
17 Schaftrohr
18 Handgriff
19 Stopp-Schalter
20 Gashebel
21 Halbgas Arretierung
22 Loopgriff
23 Sicherheitsanschlag
24 Getriebe
25 Schneidewerkzeug
26 Schutz

Arbeitsvorbereitung

DEUTSCH 9

5.1 Komplettierung Rundumgriff Loop

! Den Rundumgriff Loop bei gelockerter Schraube

(27) an die gewünschte Position verschieben und in
die richtige Lage drehen.

! Zum Festziehen des Loopgriffs die Schraube (27)

mit einem Schraubendreher festziehen. Wir
empfehlen den Torx T-25 Schlüssel des
beigelegtem Kombischlüssels. Dabei die
gegenüberliegende Mutter mit einem
Gabelschlüssel gegen Mitdrehen festhalten.

Hinweis: Der Sicherheitsanschlag (23) muss stets auf
der Seite des Bedieners der Motorsense eingebaut
werden. Da die Motorsense bei der Arbeit rechts neben
dem Körper zu tragen ist, muss der
Sicherheitsanschlag daher nach linkszeigend
eingebaut werden.

! Sicherheitsanschlag (23) am Rundumgriff Loop

einsetzen und mit Abdeckklammer (28) sichern.

5.2 Flexiblen Biegeschaft an der
Kupplungsmuffe montieren

! Jeweils den roten Schutz von beiden Enden des

flexiblen Biegeschaftes (12) abziehen.

! Den Biegeschaft bis zum Anschlag in die

Kupplungsmuffe(16) einführen und mit Schraube
(29) und Mutter (30) sichern. Der Vierkant der
Antriebswelle muss dabei in die Mitnahme der
Kupplungsmuffe eingreifen.

! Den Wärmeschutz über die Kupplungsmuffe

anbringen.

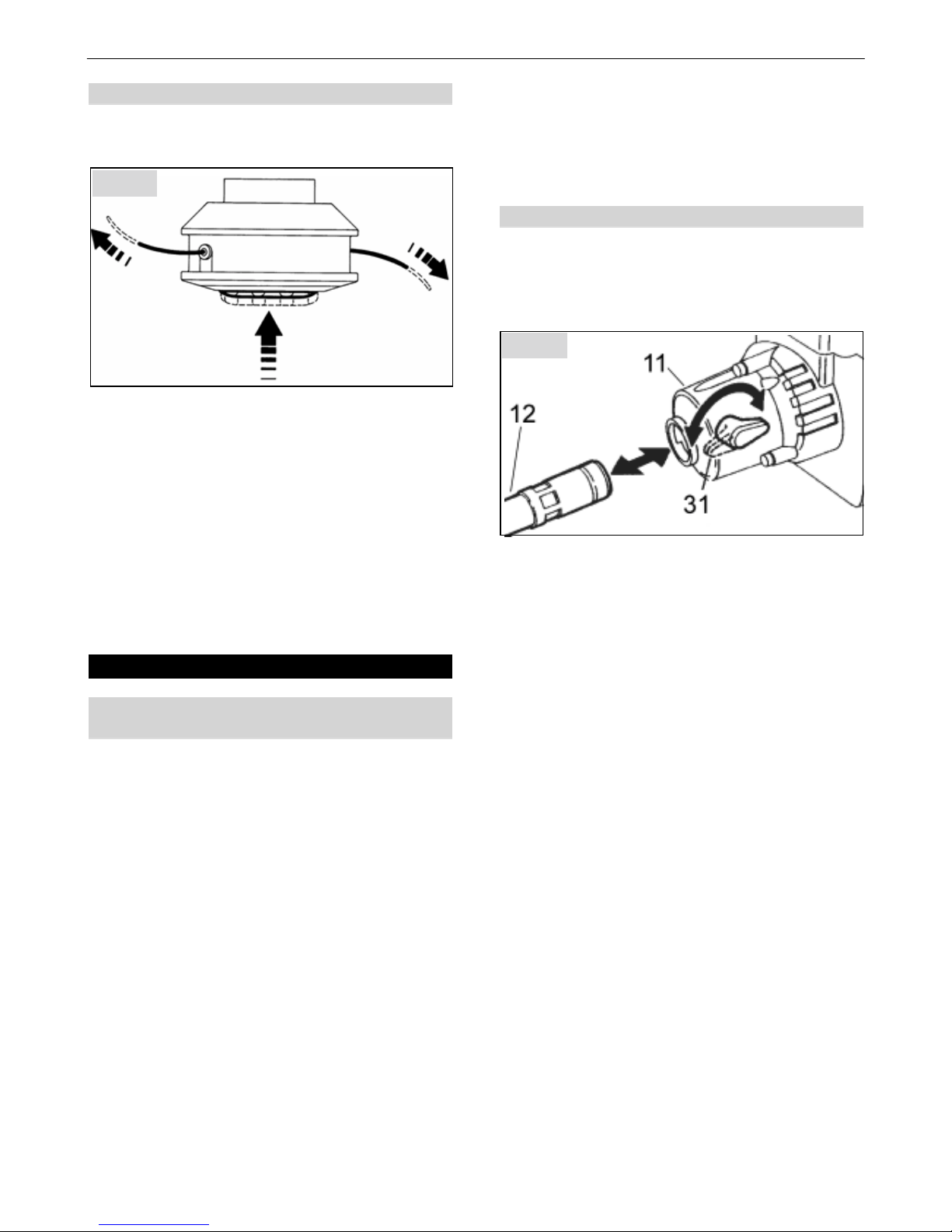

5.3 Flexiblen Biegeschaft an dem
Motorflansch montieren

! Blockierhebel (31) am Motorflansch (11) nach vorne

umlegen und halten.

! Biegeschaft (12) bis zum Anschlag einführen.
! Blockierhebel loslassen.

5.4 Kabel- und Bowdenzug-Verbindung
herstellen

! Die Wellschlauchhalterungen (15) auf den flexiblen

Biegeschaft stecken.

! Den Wellschlauch (mit el. Kabeln und Bowdenzug)

(14) durch die Welschlauchhalterungen führen.

! Deckel des Kabelverbindungsgehäuse(13) öffnen.
! Elektrische Steckverbindung kuppeln und Kabel in

die Kabelführungen einlegen,

! Bowdenzug einhängen
! Deckel schließen.

Der Wellschlauch darf auf keinen Fall unter

Spannung stehen, da sonst der Motorleerlauf
nicht korrekt ist und das Schneidewerkzeug eventuell
schon bei ungedrücktem Gashebel angetrieben werden
könnte-Unfallgefahr! Vor Arbeitsbeginn ist daher zu
prüfen, ob in der Gashebel-Leerlaufposition der
Einhängehebel am Vergaser völlig entlastet ist und an
der Leerlaufanschlagschraube anschlägt.

Fig. 4

Fig. 3

Fig. 5

Arbeitsvorbereitung

DEUTSCH10

5.5 Anbau des Schutzes

! Das Dämpfungsstück (32) mit der Wulst oben (in

Richtung Motor) über das Schaftrohr stülpen. Dazu
kann das Dämpfungsstück durch den Schlitz
aufgebogen werden.

! Die zwei Vierkant-Muttern (33) von innen in den

Berührungsschutz einsetzen.

! Die Schutzhaube (26) mit den zwei Schrauben (34),

den zwei Halbschellen (35) und den dazwischen
einzusetzenden Distanzscheiben (36) um das
Dämpfungsstück am Schaftrohr befestigen.

! Die beiden werkseitig bereits montierten Getriebe-

Schrauben (37) müssen in die Bohrungen der
Schutzhaube eingreifen um eine richtige
Positionierung der Schutzhaube zu gewährleisten.
Zusätzlich wird hierdurch ein eventuelles Verdrehen
der Schutzhaube vermieden.

! Schrauben (34) wechselseitig und gleichmäßig fest

anziehen.

Achtung: Andere Anbaupositionen der Schutzhaube
sind nicht zulässig!

5.6 Montage des Schneidewerkzeuges

Bei der Montage und beim Auswechseln des
Schneidewerkzeuges immer den Motor ausschalten,
Kerzenstecker abziehen und Schutzhandschuhe
tragen!

A) Montage des Grasschneideblattes

! Druckstück (38) auf die Getriebewelle (39) setzen.

Darauf achten, dass die abgeschrägte Kante in das
Getriebe zeigend ist.

! Grasschneideblatt passend auf die Bundscheibe

(42) setzen und auf die Getriebewelle (39) stecken.

! Laufteller (43) aufsetzen, Tellerfeder (44) aufsetzen

und Sicherungsmutter (45) leicht aufschrauben.
Achtung: Linksgewinde! Mutter gegen den
Uhrzeigersinn aufschrauben.

! Getriebewelle blockieren, hierzu Montagestift (40)

durch die Aussparung des Wickelschutzes (41)
stecken.

! Getriebewelle leicht drehen, bis Montagestift in die

Aussparung des Druckstückes (38) eingreift.

! Mutter (45) festziehen (25 Nm). Achtung:

Linksgewinde! Mutter gegen den Uhrzeigersinn
festziehen.
Hinweis: Sollte sich das Schneidewerkzeug trotz
festgezogener Mutter und blockierter Getriebe­Antriebswelle noch drehen lassen, ist das
Druckstück verkehrt herum eingebaut. In diesem
Falle ist die Montage korrekt zu wiederholen.

! Montagestift (40) wieder entfernen und

Freigängigkeit des Grasschneideblattes
kontrollieren.

Fig. 6

Fig. 7

Arbeitsvorbereitung

DEUTSCH 11

B) Montage des als Zubehör erhältlichen
Fadenkopfes (Best. Nr.: 69 00 652 6)

Hinweis: Beim Anbau des Fadenkopfes wird die
Bundscheibe (42), der Laufteller (43), die Tellerfeder
(44) und die Sicherungsmutter (45) nicht benötigt.

! Druckstück (38) auf die Getriebewelle (39) setzen.

Darauf achten, dass die abgeschrägte Kante in das
Getriebe zeigend ist.

! Die Getriebe-Antriebswelle mit dem Druckstück so

drehen, dass die Aussparung für den Haltestift (40)
mit der Aussparung im Wickelschutz (41) bzw.
Getriebegehäuse übereinstimmt.

! Den Haltestift (40) einführen um die Getriebe-

Antriebswelle zu blockieren.

! Der komplette Fadenkopf mit zusätzlichem Faden-

Wickelschutz (46) auf die Getriebe-Antriebswelle
gegen das Druckstück schrauben. Achtung:
Linksgewinde! Gegen den Uhrzeigersinn den
Fadenkopf festziehen.

! Fadenabschneidmesser (48) mit Schraube (49) und

Scheibe (50) an der Schutzleiste (47) montieren.

! Schutzleiste (47) von unten auf den Schutz

aufstecken. Dabei die Schutzleiste leicht biegen.

Achtung: Bei Verwendung des Fadenkopfes niemals
ohne aufgesteckte Schutzleiste und montierten
Fadenabschneidmesser die Motorsense starten.

Hinweis: Erfolgte ein Nachstellen der Fadenlänge
(siehe Kap."8.3 Mähfaden nachstellen"), schneidet das
Fadenmesser die Fadenenden während des Betriebes
automatisch auf richtige Länge.

Hinweis zur Schutzleiste (47):

Bei Verwendung des Grassschneideblattes immer
ohne aufgesteckte Schutzleiste arbeiten.
Bei Verwendung des nachfolgend beschriebene
Schneidkopfes „Jet-Fit-Flexiblade“ ist das Anbringen
der Schutzleiste vorgeschrieben. Eine genaue
Übersicht finden Sie im Kap. "10. Zubehör".

C) Montage des als Zubehör erhältlichen
Schneidkopfes "Jet-Fit-Flexiblade"

Schneidfäden in den
Grundkörper des
Schneidkopfes gemäß
den Pfeilen auf dem
Grundkörper
einschieben, so dass
ca. 30 mm des
Schneidfadens aus der
gegenüberliegenden
Öffnung heraus ragen.

Auf richtige Ausrichtung
der Schneidzähne in
Rotationsrichtung
achten.

Einbaureihenfolge:

Bei der Montage des Schneidkopfes "Jet-Fit­Flexiblade" muss die Adapterscheibe 00 31 629 (25,75
x 11,9 x 2 mm) separat angefordert werden weil diese
im Original-Lieferumfang nicht enthalten ist.
Zum Festziehen der Sicherungsmutter (45) die
Antriebswelle wieder mit dem Haltestift (40) blockieren.
Eine abweichende Anbaumethode ist nicht zulässig.

Den Deckel des
Schneidkopfes
aufsetzen, in
Pfeilrichtung drehen und
mit dem Kombischlüssel
gemäß der Abbildung
bis zum Einrasten
festdrehen.

Bei Verwendung des Schneidkopfes "Jet-Fit­Flexiblade" immer mit Standardschutz und
aufgesteckte Schutzleiste arbeiten.

Die Schneidfäden dürfen den Schutz während der
Rotation nicht berühren. Gegebenenfalls die
Schneidfäden etwas weiter in den Grundkörper des
Schneidkopfes einschieben. Das in der Schutzleiste
montierte Fadenabschneidmesser ist nicht für diese
Schneidfäden geeignet ! Die Länge der Schneidfäden
muss manuell korrekt eingerichtet werden!

Fig. 8

Fig. 9a

Fig. 9b

Fig. 9c

Fig. 9d

Arbeitsvorbereitung ; Kraftstoff tanken ; Motor starten / Motor abstellen

DEUTSCH12

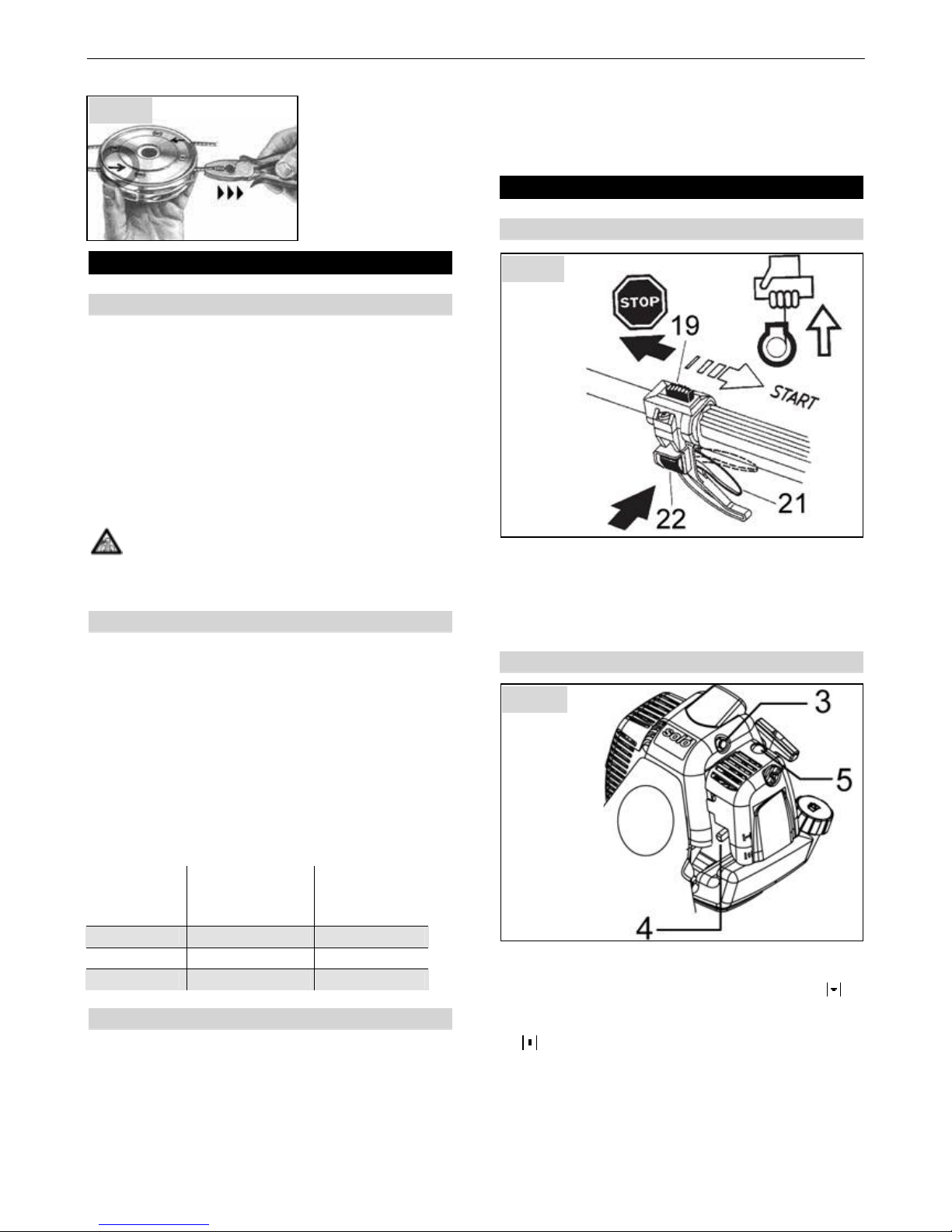

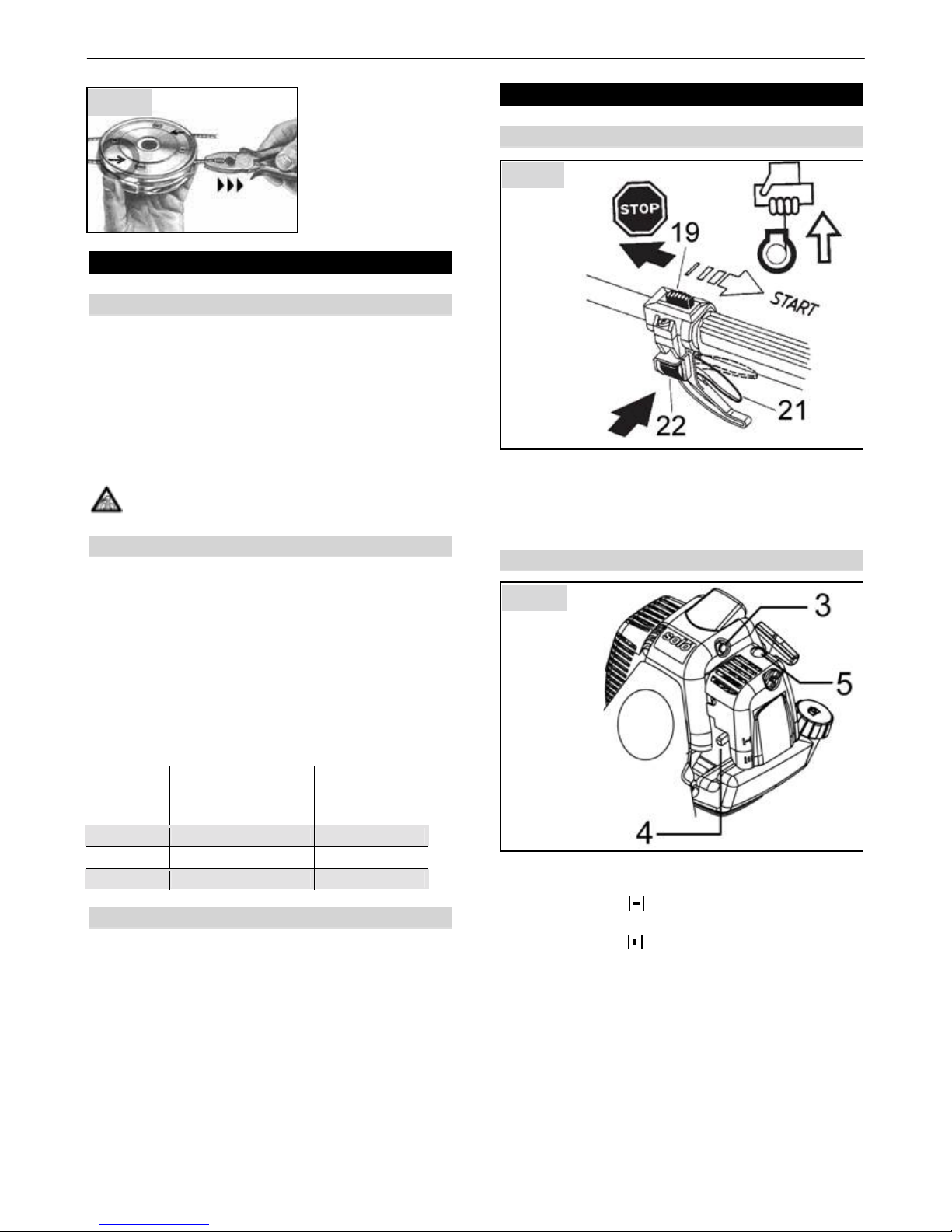

Zum Austausch eines
Schneidfadens,
diesen an dem
herausstehenden
Ende wieder in
Pfeilrichtung aus dem
Grundkörper heraus
ziehen (eventuell mit
einer Kombizange).

6. Kraftstoff tanken

6.1 Kraftstoff- Informationen

Der Motor dieses Gerätes ist ein Hochleistungs­Zweitaktmotor und muss mit einer Benzin-Ölmischung
(Benzin und Öl = Kraftstoffgemisch) oder mit im
Fachhandel erhältlichen, vorgemischten
Sonderkraftstoffgemischen für 2-Takt-Motoren
betrieben werden. Für das Kraftstoffgemisch kann
bleifreies Normalbenzin oder bleifreies Superbenzin
verwendet werden (Mindest-Oktanzahl 92 ROZ).

Ungeeignete Kraftstoffe oder Abweichungen des
Mischungsverhältnisses können ernsthafte
Motorschäden zur Folge haben!

Direkten Hautkontakt mit Benzin und das
Einatmen von Benzindämpfen vermeiden -

Gesundheitsgefahr!

6.2 Mischungsverhältnis

Verwenden Sie für die ersten fünf Tankfüllungen immer
ein Mischungsverhältnis Benzin-Öl von 25:1 (4%).

Ab der sechsten Tankfüllung empfehlen wir bei
Verwendung des von uns angebotenen Spezial-2­Takt-Öls "SOLO Profi 2T-Motoröl" ein
Mischungsverhältnis von 50:1 (2%).

Bei anderen Marken-2-Takt-Ölen empfehlen wir ein
Mischungsverhältnis von 25:1 (4%).

Lagern Sie die Mischung nicht länger als 3-4 Wochen.

Kraftstoff-Mix-Tabelle

Öl in Liter Benzin in

Liter

SOLO Profi 2T-

Motoröl

2% (50 : 1)

Anderes Zweitakt-

Öl

4% (25 : 1)

1 0,020 0,040
5 0,100 0,200

10 0,200 0,400

6.3 Kraftstoff einfüllen

Beachten Sie beim Tanken die Sicherheitsvorschriften.
Tanken Sie nur bei abgeschaltetem Motor. Die

Umgebung des Einfüllbereiches ist gut zu säubern.
Stellen Sie das Motorgerät so hin, dass der
Tankverschluss nach oben zeigt. Schrauben Sie den
Tankverschluss ab, und füllen Sie das
Kraftstoffgemisch nur bis zur Unterkante des Stutzens

ein. Um Verunreinigungen im Tank zu vermeiden,
verwenden Sie nach Möglichkeit einen Siebtrichter.
Schrauben Sie den Tankverschluss wieder handfest
auf.

7. Motor starten / Motor abstellen

7.1 Halbgas-Starteinstellung

! Stopp-Schalter (19) auf Startposition stellen.
! Gashebel (21) ganz durch drücken.
! Bei gedrücktem Gashebel Halbgasarretierung (22)

drücken.

! Bei gedrückter Halbgasarretierung Gashebel

loslassen. Der Gashebel wird dabei in
Halbgasstellung arretiert.

7.2 Starterklappe und Primer

Die Starterklappe ist folgendermaßen einzustellen:
! Bei kaltem Motor den Choke-Hebel (4) in Position

geschlossen

nach oben stellen.

! Bei warmem Motor den Choke-Hebel (4) in Position

offen

nach unten stellen.

Beim ersten Starten oder wenn der Kraftstofftank ganz
leergefahren und wieder nachgetankt wurde drücken
Sie den Primer (5) mehrmals (mind. 5 x), bis im
Kunststoffballon Kraftstoff sichtbar ist.

Fig. 10

Fig. 11

Fig. 9e

Motor starten / Motor abstellen

DEUTSCH 13

Dekompressionsventil (3) drücken um den
Startvorgang zu erleichtern. (Nach dem Starten springt
das Dekompressionsventil selbstständig in die
Normalstellung zurück.)

7.3 Starten

Beachten Sie beim Starten die Sicherheitsvorschriften.
Hinweis: Ihre neue Motorsense ist standardmäßig mit

dem Primer-Leichtstart-System und mit einem
Dekompressionsventil ausgestattet. Durch Drücken
des Dekompressionsventils leistet der Motor beim
Startvorgang einen viel geringeren Widerstand und das
Starterseil lässt sich mit deutlich geringerem
Kraftaufwand zügig herausziehen. Nach dem
Startvorgang springt das Dekompressionsventil
automatisch wieder in die Normalstellung zurück.

Die Motorsense eben und hindernisfrei auf den Boden
legen und darauf achten, dass das Schneidewerkzeug
keine Gegenstände und auch nicht den Boden berührt.
Beim Starten nicht auf dem Schaftrohr stehen oder
knien, da sonst die Welle oder das Rohr beschädigt
werden können.
Nehmen Sie einen sicheren Stand ein, halten Sie das
Gerät mit der linken Hand am Motorflansch sicher fest.

Bei kaltem Motor:
Mit Choke-Hebel in Position oben ( ) und gedrückten

Dekompressionsventil zum Starten mehrmals den
Startergriff geradlinig herrausziehen, bis der Motor
hörbar und kurzzeitig anspringt (zündet).
Dann sofort den Choke-Hebel nach unten (

) stellen.
Mit gedrückten Dekompressionsventil weiter starten bis
der Motor durchläuft.

Bei warmem Motor:
Mit Choke-Hebel in Position unten ( )und gedrückten

Dekompressionsventil zum Starten mehrmals den
Startergriff geradlinig herrausziehen, bis der Motor
durchläuft.

Die folgenden Hinweise dienen zur Erhöhung der
Lebensdauer des Starterseiles und des Starter­Mechanismus:
! Das Seil erst vorsichtig bis zum spürbaren

Widerstand herausziehen und dann erst schnell und
entschlossen durchziehen.

! Seil immer geradlinig herausziehen.
! Seil nicht über die Kante der Seilöse schleifen

lassen.

! Seil nicht voll herausziehen - Seilbruchgefahr.
! Startergriff immer wieder in seine Ausgangsposition

zurückführen - nicht zurückschnellen lassen.

Ein beschädigtes Starterseil kann vom Fachmann
ausgewechselt werden.

Wenn der Motor läuft

drücken Sie kurz den Gashebel
durch, um dadurch die Halbgas-Arretierung
aufzuheben. Lassen Sie den Gashebel wieder los
damit der Motor im Leerlauf weiterläuft. Sie können
jetzt mit der Arbeit beginnen.

7.4 Wenn der Motor nicht anspringt:

Sollte der Motor trotz mehrerer Startversuche nicht
anspringen, prüfen Sie ob alle vorher beschriebenen
Einstellungen korrekt sind, ins Besondere, dass der
Stopp-Schalter nicht in Position "STOP" steht. Starten
Sie nochmals. Startet der Motor immer noch nicht, ist
der Brennraum bereits überfettet.

In diesem Fall empfehlen wir:

! Zündkerzenabdeckung entfernen.
! Darunter liegenden Zündkerzenstecker abziehen.
! Zündkerze herausschrauben und gut abtrocknen.
! Vollgas geben und Startergriff zur

Brennraumbelüftung mehrmals durchziehen.

! Zündkerze wieder einschrauben, Kerzenstecker und

Kerzenabdeckung wieder montieren.

! Mit Choke-Hebel in Position unten (

) und Stopp-

Schalter in Position "Start" starten.

7.5 Motor abstellen:

Den Gashebel loslassen und den Stopp-Schalter in
Pos. "STOP" bringen.

Achtung: Aufgrund der Fliehkraftkupplung läuft das
Schneidewerkzeug trotz Loslassen des Gashebels und
Ausschalten des Motors noch kurze Zeit nach. Achten
Sie darauf, dass das Schneidewerkzeug vor dem
Abstellen der Maschine zum Stillstand gekommen ist.

Not-Aus: Sollte sich - auf Grund einer Fehlfunktion des
Stopp-Schalters - der Motor nicht abstellen lassen,
kann durch Schließen der Choke-Klappe (Choke-Hebel
in Position

) der Motor zum Stillstand gebracht

werden. In diesem Fall das Motorgerät nicht wieder

Starten, sondern umgehend von einer
Fachwerkstatt überprüfen lassen!

Anwendung der Motorsense

DEUTSCH14

8. Anwendung der Motorsense

8.1 Anwendungsbereiche

Die mit Grasschneideblatt ausgestattete Motorsense
darf ausschließlich zum Mähen von Gras nicht an
Hindernissen und zum Schneiden von stärkerem
Unkraut und Wildwuchs im Bodenbereich verwendet
werden.

Die mit Fadenkopf (Zubehör Best. Nr.: 69 00 653 6)
ausgestattete Motorsense darf ausschließlich zum
Mähen von Gras - besonders geeignet an Hindernissen

- und zum Schneiden von leichten Unkraut und
Wildwuchs im Bodenbereich verwendet werden. Der
Fadenkopf eignet sich besonders für einen weichen
Schnitt, z.B. zum sauberen Schneiden um Bäume und
Pfähle herum.

Für andere Zwecke ist die Motorsense nicht zu
verwenden.

Unter Verwendung der im Zubehör erhältlichen,
ausdrücklich für diese Motorsense zugelassenen
Schneidewerkzeuge, sind darüber hinaus, die in den
Anwendungshinweisen der Zubehörteile ausdrücklich
genannten Anwendungsbereiche unter
Berücksichtigung der dort aufgeführten
Sicherheitsvorschriften zulässig.

Generell gilt, nur ausdrücklich für diese Motorsense
zugelassene Schneidewerkzeuge sind zu verwenden.
Es muss immer der für das Gerät und das
Schneidewerkzeug vorgeschriebene Berührungsschutz
an der vorgeschriebenen Position montiert sein. Bei
Unsicherheiten fragen Sie Ihren SOLO-Fachhändler.

8.2 Korrekte Arbeitsweise mit der

Motorsense

Beachten Sie beim Arbeiten mit der Motorsense die
Sicherheitsvorschriften.

Die Motorsense ist bei der Arbeit immer rechts am
Körper zu führen.

Auf Grund der Drehrichtung des Schneidewerkzeuges
ist das Schneiden auf der linken Seite des
Schneidewerkzeuges (aus Sicht des Benutzers bei
korrekter Arbeitshaltung) besonders rückschlagarm.
Nähern Sie sich daher immer von rechts dem Mähgut,
so dass die linke Seite des Schneidewerkzeuges
zuerst mit dem Mähgut in Kontakt kommt. Besonders
beim Schneiden von festerem Mähgut (wie mittleres
Unkraut und Wildwuchs) mit dem Grasschneideblatt, ist
darauf zu achten nicht mit der vorderen Seite des
Schneidewerkzeuges "in das Mähgut zu stechen".

Gehen Sie im Leerlauf an das Mähgut heran und
geben Sie dann Vollgas. Den Motor ohne Belastung
nicht lange hochdrehen lassen.

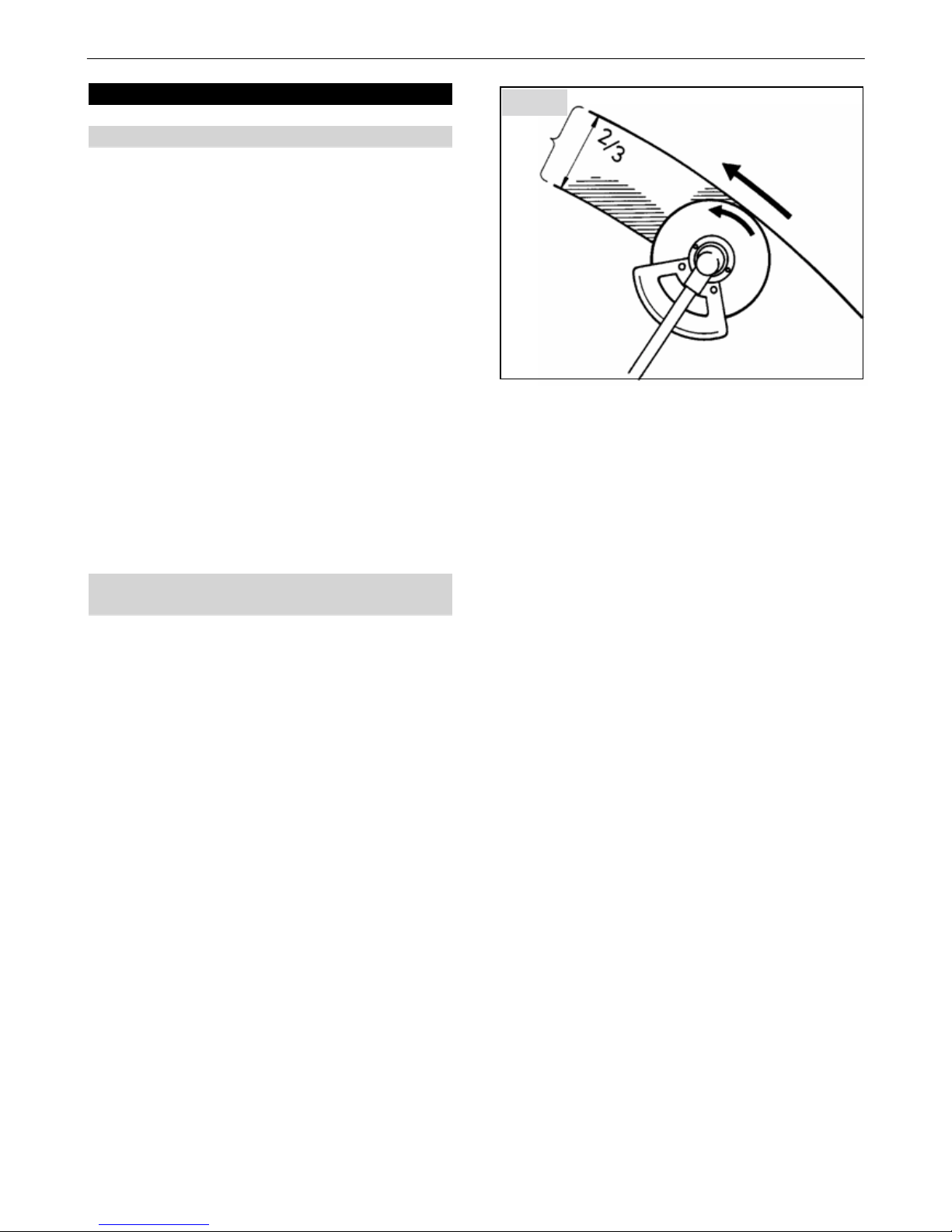

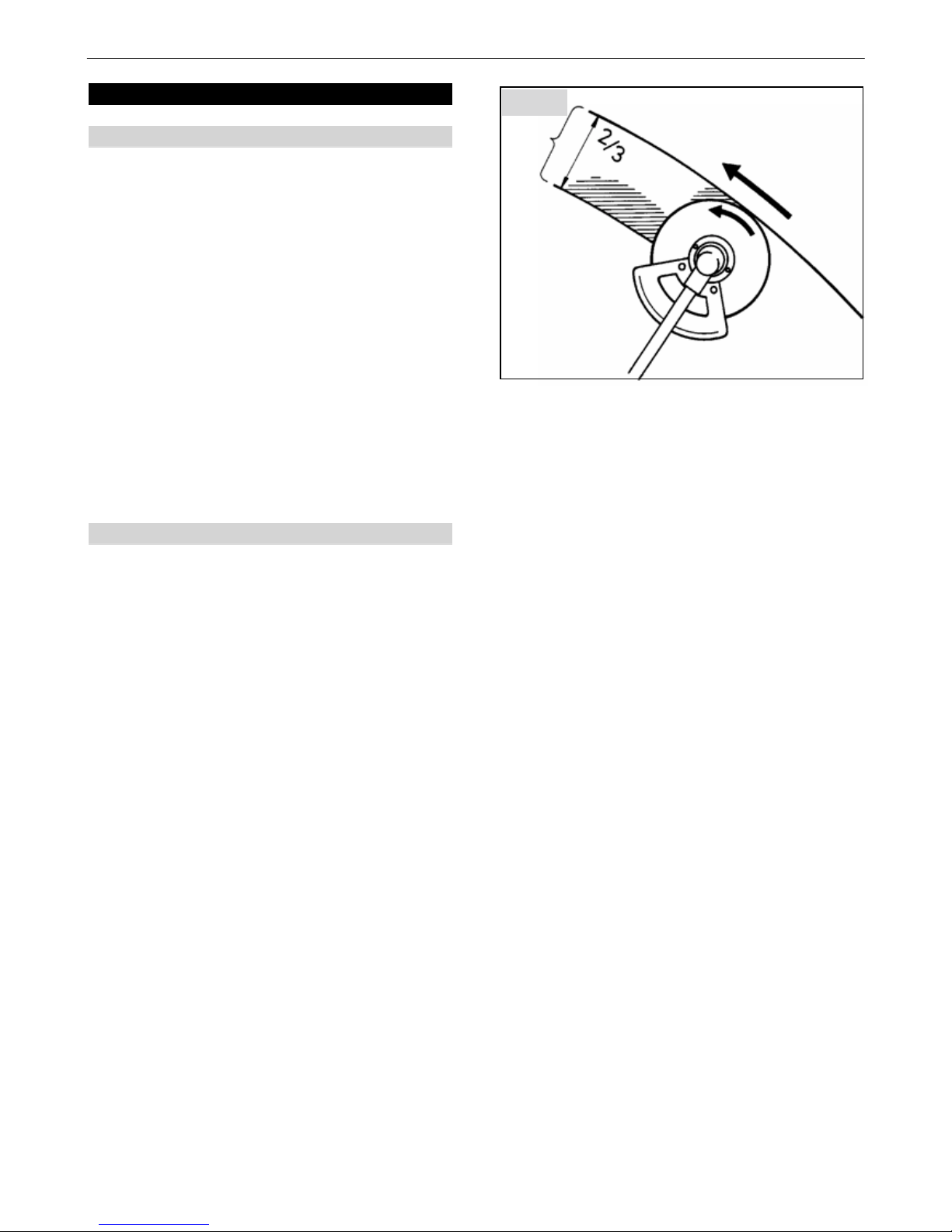

Tauchen Sie das Werkzeug von rechts zu 2/3 in das
Mähgut ein und arbeiten Sie mit dem Gerät wie mit
einer Sense durch schrittweise Vorwärtsgehen und
Bearbeiten des Mähguts von rechts nach links.

Um eine optimale Schnittleistung zu erhalten, muss die
Motorsense mit Vollgas betrieben werden. Arbeiten Sie
nicht im Schleifbereich der Kupplung. Folgeschäden
durch Überbeanspruchung bzw. Überhitzung sind von
der Gewährleistung ausgeschlossen.

Bei spürbaren Unregelmäßigkeiten bzw. bei
verwickeltem Mähgut im Bereich des
Schneidewerkzeuges oder des Berührungsschutzes ist
sofort der Motor abzustellen. Bremsen Sie das
Schneidewerkzeug durch drücken auf den Boden ab,
bis es zum Stillstand gekommen ist. Den
Zündkerzenstecker abziehen und die
Werkzeugaufnahme von Gras, Gestrüpp usw. reinigen.
Das ganze Motorgerät auf betriebssicheren Zustand
überprüfen.

Bei der Verwendung des Fadenkopfes (Zubehör Best.
Nr.: 69 00 652 6) immer nur mit zulässiger
Schneidfadenlänge arbeiten. Bei richtig montiertem
Berührungsschutz mit aufgesteckter Schutzleiste
werden die Schneidfäden immer auf die zulässige
Länge gekürzt (in der Schutzleiste montiertes
Fadenabschneidemesser). Bei zu langen Schneidfäden
besteht extreme Verletzungsgefahr und der Motor wird
überlastet und kann Schaden nehmen.

Beim Umbau des Schneidewerkzeuges von
Grasschneideblatt auf Fadenkopf (Zubehör Best. Nr.:
69 00 652 6) muss daher der Standard­Berührungsschutz immer durch Aufstecken der
Schutzleiste mit montiertem Fadenabschneidmesser
ergänzt werden.

Fig. 12

Anwendung der Motorsense ; Betriebs- und Wartungshinweise

DEUTSCH 15

8.3 Mähfaden nachstellen

Bei der Verwendung des halbautomatischen
Fadenkopfes (Zubehör Best. Nr.: 69 00 652 6):

(schematische Darstellung)

Bei unbelastetem Betrieb kurz Vollgas geben und
dabei mit dem Fadenkopf auf bewachsenem
Untergrund mehrmals auftippen. Der Schneidefaden
wird stückweise freigegeben. Die Fadenverlängerung
beträgt pro Entriegelung ca. 30 mm. Fadenüberlängen
werden durch das Fadenabschneidemesser korrigiert.

Wenn der Mähfaden aufgebraucht ist können Sie ihn
mit dem als Zubehör angebotenen
Mähfaden Ø 2,4 mm Best.-Nr.: 6900942 bzw.
Mähfaden Ø 3,0 mm Best.-Nr.: 6900974 erneuern.

9. Betriebs- und Wartungshinweise

9.1 Allgemeine Betriebs- und

Wartungshinweise

Die Wartung und die Instandsetzung von modernen
Geräten sowie deren sicherheitsrelevanten
Baugruppen erfordern eine qualifizierte
Fachausbildung und eine mit Spezialwerkzeugen und
Testgeräten ausgestattete Werkstatt. Der Hersteller
empfiehlt daher, alle nicht in dieser
Gebrauchsanweisung beschriebenen Arbeiten von
einer Fachwerkstatt ausführen zu lassen. Der
Fachmann verfügt über die erforderliche Ausbildung,
Erfahrung und Ausrüstung, Ihnen die jeweils
kostengünstigste Lösung zugänglich zu machen. Er
hilft Ihnen mit Rat und Tat weiter.

Nach einer Einlaufzeit von ca. 5 Betriebsstunden
müssen alle erreichbaren Schrauben und Muttern
(ausgenommen den Vergaser-Einstellschrauben) auf
Festsitz überprüft und evtl. nachgezogen werden.

Das Schneidewerkzeug ist in kurzen Abständen und
bei spürbaren Unregelmäßigkeiten bzw. bei
Verstopfungen im Bereich des Schneidewerkzeuges
oder des Schutzes zu überprüfen. Dazu muss der
Motor abgestellt sein und das Schneidewerkzeug
stillstehen. Den Zündkerzenstecker abziehen und die
Werkzeugaufnahme von Gras, Gestrüpp usw. reinigen.
Stumpfe oder beschädigte Werkzeuge auch bei den
kleinsten Anrissen - Klangprobe machen - sofort
ersetzen.

Bewahren Sie das Gerät am besten an einem
trockenen und sicheren Ort mit vollem Kraftstofftank
auf. Es dürfen keine offenen Feuerstellen oder
dergleichen in der Nähe sein. Bei längeren Stopps
(über vier Wochen), beachten Sie die Hinweise unter.
Kap.“9.9 Stillegung und Aufbewahrung“.

9.2 Schmierung der flexiblen Antriebswelle

Es wird empfohlen jeweils vor Arbeitsbeginn die
Schmierung der flexiblen Antriebswelle zu überprüfen.
Bei Bedarf, aber in jedem Fall nach jeweils 5
Betriebsstunden, die flexible Antriebswelle aus dem
Biegeschaft entnehmen und die Schmierung ergänzen.

Den Biegeschaft (12) nach Umlegen des
Blockierhebels (31) nach vorne vom Motorflansch (11)
abziehen.
Die flexible Antriebswelle kann dann aus dem
Biegeschaft (12) entnommen werden.

Für die Schmierung ist ein handelsüblichen,
temperaturbeständigen Mehrbereichsfett zu
verwenden.

Beim Zusammenbau darauf achten, dass der
Biegeschaft ganz in den Motorflansch einrastet.

Fig. 13

Fig. 14

Betriebs- und Wartungshinweise

DEUTSCH16

9.3 Getriebeschmierung

Für die Schmierung des Kegelradgetriebes ist das
SOLO "Spezial-Getriebe-Fließfett" (Best.-Nr.

008318025) zu verwenden. Die Schmierfettfüllung
wöchentlich kontrollieren und gegebenenfalls (ca. alle
20 - 50 Betriebsstunden) ergänzen.

Die seitliche Verschlussschraube herausdrehen. Wenn
an der Innenseite der Gewindeöffnung kein Fett
sichtbar ist, muss die Fettfüllung ergänzt werden
(Nachfüllmenge: ca. 5-10 g).
Verschlussschraube wieder einsetzen und festziehen.

Achtung: Nicht zu viel Fett einfüllen, da dies zu
Überhitzung im Getriebe führen kann. Das
Getriebegehäuse darf auf keinen Fall vollständig mit
Fett gefüllt sein.

Tipp: Füllen Sie bei Bedarf nur maximal 5g nach und
kontrollieren Sie lieber öfter (z. Bsp. jeweils vor
Arbeitsbeginn) ob noch Fett sichtbar ist.
Bei Unsicherheiten hilft Ihnen Ihre Fachwerkstatt gerne
weiter.

9.4 Vergaser Einstellung

Der Vergaser wird im Werk optimal eingestellt. Je nach
Einsatzort (Gebirge, Flachland) kann eine Korrektur der
Vergasereinstellung erforderlich werden.

Bei korrekter Leerlaufeinstellung sollte der Motor im
Standgas rund laufen, ohne dass das
Schneidwerkzeug angetrieben wird. Geringfügige
Einstellungskorrekturen des Standgases auf die in den
technischen Daten angegebene mittlere
Leerlaufdrehzahl können über die Leerlauf­Anschlagschraube "T" am Besten mit Hilfe eines
Drehzahlmessers wie folgt vorgenommen werden:

Zur korrekten Leerlaufeinstellung, muss der Luftfilter
sauber sein. Lassen Sie vor der Einstellung den Motor
warmlaufen.

! Wenn der Leerlauf zu hoch ist

(ins Besondere wenn das Schneidwerkzeug schon
im Leerlauf angetrieben wird), drehen Sie die
Leerlauf-Anschlagschraube "T" entgegen dem
Uhrzeigersinn etwas auf.

! Wenn der Leerlauf zu niedrig ist

(der Motor also immer wieder im Standgas
ausgeht),
drehen Sie die Leerlauf-Anschlagschraube "T" im
Uhrzeigersinn etwas zu, bis der Motor gleichmäßig
durchläuft.

Das Schneidwerkzeug darf im Leerlauf auf
keinen Fall angetrieben werden!

Die Regulierschrauben für Leerlaufgemisch "L"
und Volllastgemisch "H" dürfen nur von der
autorisierten Fachwerkstatt eingestellt werden.

Sollte eine optimale Vergasereinstellung durch
korrigieren der Leerlauf-Anschlagschraube "T" nicht
erreicht werden, lassen Sie bitte den Vergaser durch
eine autorisierte Fachwerkstatt optimal einstellen.

Die nachfolgenden Anweisungen sind für die
autorisierte Fachwerkstatt bestimmt

Bei D-Cut-Vergasern:
Zur Korrekturen an der Leerlauf-

Gemischregulierschraube "L" und der Volllast­Gemischregulierschraube "H" ist der D-CUT­Vergaserschlüssel zu verwenden. Grundeinstellung ist
über unseren Kundendienst zu erfragen.

Bei Vergasern mit Limitercaps:
Die Regulierschrauben für Leerlaufgemisch "L" und

Volllastgemisch "H" können nur in einem begrenzten
Bereich verstellt werden.

Die Vergasereinstellung dient zur Erzielung der

maximalen Motorleistung. Zur Einstellung ist
unbedingt ein Drehzahlmesser zu verwenden!
Keine höhere Drehzahl als angegeben einstellen, da
dies zu Motorschäden führen kann!

Fig. 16

Fig. 15

Betriebs- und Wartungshinweise

DEUTSCH 17

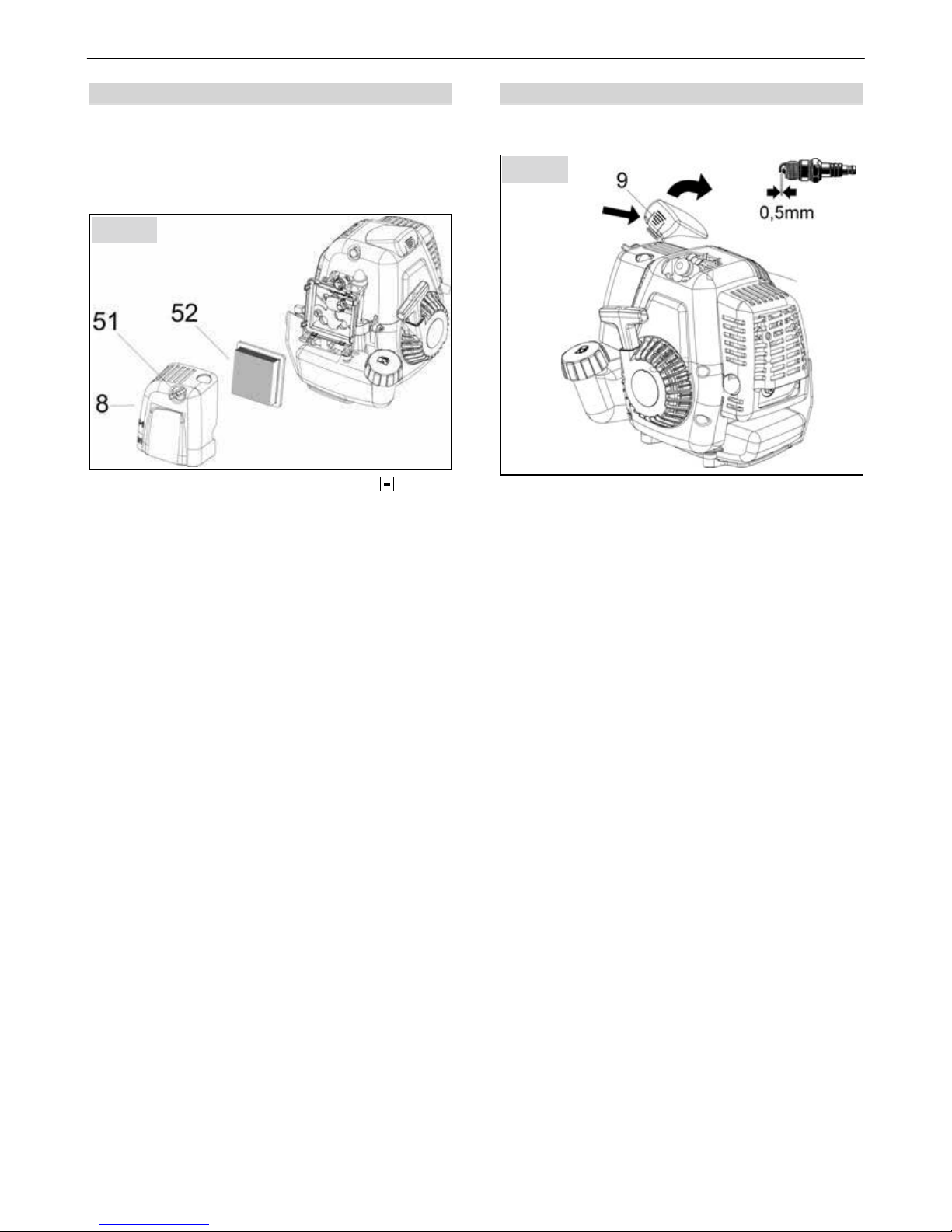

9.5 Luftfilter Wartung

Verschmutzte Luftfilter haben eine Leistungsminderung
zur Folge. Sie erhöhen den Kraftstoffverbrauch und
somit die Schadstoffe im Abgas. Außerdem wird das
Starten erschwert.

Führen Sie folgende Wartungsarbeiten regelmäßig
durch.

Vor dem Öffnen des Luftfilters die Starterklappe
schließen

, damit kein Schmutz in den Vergaser

gelangen kann.
! Die Flügelschraube (51) am Luftfilterdeckel (8) nach

links drehen.

! Den Luftfilterdeckel an der oberen Seite nach vorne

klappen und abnehmen.

! Gewebe-Luftfilter (52) herausnehmen.
! Filterumgebung reinigen

Bei ganztägigem Einsatz muss der Gewebe-Luftfilter
täglich gereinigt werden. Bei größerem Staubanfall
auch zwischendurch.

Einfaches Ausklopfen ist zur Reinigung am besten
geeignet.

Luftfilter nicht mit Druckluft ausblasen und niemals
feucht oder nass reinigen, und nicht in Ölbad bzw.
Reinigungslösung einlegen!

Sollte bei korrekter Vergasereinstellung die
Motordrehzahl deutlich absinken, ist der Luftfilter
verstopft und muss ausgetauscht werden (Bestell-Nr.
20 48 154).

Eine durch einen verstopften Luftfilter resultierende zu
niedrige Motordrehzahl darf auf keinen Fall über eine
unkorrekte Vergasereinstellung ausgeglichen werden.
Dies würde zur Überlastung und schwerwiegende
Motorschäden führen.

Für Motorschäden, die durch unsachgemäße Pflege
entstehen, kann kein Garantieanspruch abgeleitet
werden.

! Den neuen bzw. gereinigten Gewebe-Luftfilter

wieder in das Gehäuse einsetzen.

! Den Luftfilterdeckel mit den unteren

Führungszapfen auf das Gehäuse ansetzen und
wieder auf das Gehäuse klappen.

! Durch Drehen der Flügelschraube (51) nach rechts

den Filterdeckel befestigen.

9.6 Zündkerzen-Information

Die Zündkerze ist regelmäßig alle 50 Betriebsstunden
zu überprüfen.

! Auf die hintere Lasche der Zündkerzenabdeckung

(9) drücken und diese nach oben wegklappen.

! Darunter liegenden Zündkerzenstecker abziehen.
! Zündkerze herausschrauben und gut abtrocknen.

Bei stark abgebrannten Elektroden ist die Zündkerze
sofort zu ersetzen- sonst alle 100 Stunden.

Wenn die Zündkerze herausgeschraubt oder das
Zündkabel aus dem Stecker entfernt ist, darf der Motor
nicht in Bewegung versetzt werden. Es besteht
Brandgefahr durch Funkenbildung!

Die entstörte Zündkerze (Wärmewert 200) ist z.B. unter
folgender Bezeichnung erhältlich:

BOSCH WS6F
CHAMPION RCJ-6Y oder vergleichbar.
Der vorschriftsmäßige Elektroden-Abstand beträgt 0,5

mm.
Nur Zündkerzen mit fest montierter, dicker

Anschlussmutter am oberen Ende verwenden. Sonst
besteht Brandgefahr durch Funkenbildung. Das
Zündkabel vor Arbeitsbeginn auf einwandfreien
Anschluss und intakte Isolation prüfen.

! Zündkerze wieder einschrauben.
! Kerzenstecker immer fest auf die Zündkerze

drücken.

! Kerzenabdeckung mit den Führungszapfen am

Gehäuse ansetzen und wieder nach unten klappen
und durch Einrasten sichern.

Fig. 17

Fig. 18

Betriebs- und Wartungshinweise

DEUTSCH18

9.7 Hinweise zum Schalldämpfer

Den Schalldämpfer vor Arbeitsbeginn auf
einwandfreien Zustand überprüfen. Berühren Sie den
Schalldämpfer nicht, solange er noch heiß ist.

Falls der Motor nicht zufrieden stellend läuft, obwohl
der Luftfilter gereinigt und auch die Vergasereinstellung
ordnungsgemäß ist, kann dies auch an einem
verschmutzten oder beschädigten Schalldämpfer
liegen. Wenden Sie sich bitte an die Fachwerkstatt.

9.8 Kraftstofffilter wechseln

Wir empfehlen, den Kraftstofffilter (53) jährlich von
einer Fachwerkstatt wechseln zu lassen.

Der Kraftstofffilter lässt sich vom Fachmann über eine
Drahtschlinge vorsichtig zur Öffnung des
Kraftstofftanks ziehen. Es ist darauf zu achten, dass
die Verdickung des Kraftstoffschlauches an der
Tankwand nicht in den Tank gezogen wird.

9.9 Stilllegung und Aufbewahrung

Bewahren Sie das Gerät am besten an einem
trockenen und sicheren Ort mit vollem Kraftstofftank
auf. Es dürfen keine offenen Feuerstellen oder
dergleichen in der Nähe sein. Unbefugte Benutzung ­besonders durch Kinder - ausschließen.

Bei Stopps länger als vier Wochen sind zusätzlich
folgende Arbeitsschritte durchzuführen:

! Den Kraftstofftank an einem gut belüfteten Ort leeren

und reinigen.

! Den Motor bei leerem Kraftstofftank starten und den

Vergaser leerfahren bis der Motor ausgeht. Ölreste
aus der Kraftstoffmischung könnten sonst die
Vergaserdüsen verschließen und einen späteren
Start erschweren.

! Das Motorgerät gut reinigen (speziell die

Luftansaugöffnungen, die Zylinderkühlrippen, den
Luftfilter und die Tankstutzenumgebung).

! Das Gerät an einem trockenen und sicheren Ort

aufbewahren. Unbefugten Zugang – besonders
durch Kinder – ausschließen.

Fig. 19

Betriebs- und Wartungshinweise

DEUTSCH 19

9.10 Wartungsplan

Die folgenden Hinweise beziehen sich auf normale Einsatzverhältnisse.
Bei besonderen Bedingungen, wie z.B. besonders langer, täglicher
Arbeitszeit, müssen die angegeben Wartungsintervalle entsprechend
verkürzt werden.

einmalig nach 5 Betriebstunden

jeweils vor Arbeitsbeginn

Wöchentlich,

(ca. alle 5 Betriebsstunden)

alle 50 Betriebsstunden

alle 100 Betriebsstunden

bei Bedarf

vor Mähsaison, bzw. jährlich

prüfen

X X

Schmierung der flexiblen
Antriebswelle im Biegeschaft

ergänzen

X X X

Leerlauf kontrollieren

X

Vergaser

Leerlauf einstellen

X

reinigen

X

Luftfilter

ersetzen

X

Elektronenabstand prüfen und ggf. nachstellen

X X

Zündkerze

ersetzen

X X

prüfen

X X

Getriebeschmierung

ergänzen

X X X

prüfen

X

schärfen

X

Metallschneidewerkzeug

ersetzen

X

Kühlluft-Einlass

reinigen

X XX

Zylinderrippen

reinigen

X X

Kraftstofftank

reinigen

X X

Kraftstoff-Filter

ersetzen

X

alle erreichbaren Schrauben

(außer Einstellschrauben)

nachziehen

X X X

Bedienungselemente

(Stopp-Schalter, Gashebel,
Halbgasarretierung, Starter)

Funktionsprüfung

X

Schalldämpfer

Sicht- Zustandsprüfung

X

Sicht- Zustandsprüfung

X

Gesamte Maschine

reinigen

X X X

Führen Sie die Wartungsarbeiten regelmäßig durch. Beauftragen Sie eventuell eine Fachwerkstatt, wenn Sie nicht alle
Arbeiten selber durchführen können. Der Gerätebesitzer ist auch verantwortlich für:

! Schäden durch nicht fachmännisch bzw. rechtzeitig durchgeführte Wartungs- oder Reparaturarbeiten
! Folgeschäden - auch Korrosion - bei unsachgemäßer Lagerung

Zubehör

DEUTSCH20

10. Zubehör

SOLO bietet über den Fachhandel ein umfangreiches Zubehörprogramm für Motorsensen an. Die Benutzung ist
ausschließlich für das jeweilige Modell dem das Zubehör zugeordnet ist, unter Verwendung des entsprechenden
Schutzes zulässig. Richten Sie sich an die nachfolgend tabellarische Übersicht der zugelassenen Zubehörteile und
fragen Sie Ihren Fachhändler.

Zubehör Schutz Best.Nr.

2-Fadenkopf Halbautomat M 10 x 1,25 LI

(Gras auch an Hindernissen, leichtes Unkraut)

Standard-Schutz +

Schutzleiste mit Fadenabschneidmesser

69 00 652 6

Ersatzfaden für Fadenkopf 15 m, Ø2,4 mm 69 00 942
Ersatzfaden für Fadenkopf 15 m, Ø3,0 mm 69 00 974
Schneidfaden auf Rolle für Fadenkopf 90 m, Ø2,4 mm 00 63 201
Grasschneideblatt 4-zähnig, Ø230 mm

(Gras, stärkeres Unkraut)

Standard-Schutz 69 00 948

2-Faden Schneidekopf "Jet-Fit-Flexiblade"

(Büsche, Schilf, zähes Gras, Äste bis 20mm)

Standard-Schutz +

Schutzleiste mit Fadenabschneidmesser

69 00 160

4-Faden Schneidekopf "Jet-Fit-Flexiblade"

(Büsche, Schilf, zähes Gras, Äste bis 20mm)

Standard-Schutz +

Schutzleiste mit Fadenabschneidmesser

69 00 162

Ersatzfaden für Schneidekopf "Jet-Fit-Flexiblade"
2,5 mm x 260 mm 50 Stück

69 00 166

Ersatzfaden für Schneidekopf "Jet-Fit-Flexiblade"
3,5 mm x 260 mm 25 Stück

69 00 168

Ersatzfaden für Schneidekopf "Jet-Fit-Flexiblade"
2,5 mm x 53 m

69 00 175

Ersatzfaden für Schneidekopf "Jet-Fit-Flexiblade"
3,5 mm x 27 m

69 00 176

Hoch-Entaster-Vorsatz

(Entasten von Bäumen)

69 00 229

Anbau Heckenschere 69 00 227

Hochleistungs-Getriebefett 00 83 18025
SOLO Profi 2T-Motoröl 100 ml 00 83 103
SOLO Profi 2T-Motoröl 1 l 00 83 104
SOLO Profi 2T-Motoröl In Dosierflasche 1 l 00 83 105
SOLO Gesichts/Gehörschutzkombination 99 390 1001
SOLO Forst- und Landschaftsarbeitsjacke EN 340 99 303 000 + Größe (2[s] - 6[xxl])
SOLO Outdoor Bundhose 99 020 95 + Größenindex
SOLO Outdoor Latzhose 99 020 94 + Größenindex
SOLO Leder Forststiefel 99 305 00 + Größe (36 - 48)
Handschuhe SOLO Fit 99 390 12 + Größenindex

Garantie ; Verschleißteile

DEUTSCH 21

11. Garantie

Der Hersteller garantiert eine einwandfreie Qualität und
übernimmt die Kosten für eine Nachbesserung durch
Auswechseln der schadhaften Teile im Falle von
Material- oder Herstellungsfehlern, die innerhalb der
Garantiezeit nach dem Verkaufstag auftreten. Bitte
beachten Sie, dass in einigen Ländern spezifische
Garantiebedingungen gültig sind. Fragen Sie im
Zweifelsfall Ihren Verkäufer. Er ist als Verkäufer des
Produktes für die Garantie verantwortlich.

Wir bitten um Ihr Verständnis, dass für folgende
Schadensursachen keine Garantie übernommen
werden kann:

! Nichtbeachtung der Gebrauchsanweisung.
! Unterlassung von notwendigen Wartungs- und

Reinigungsarbeiten.

! Schäden auf Grund unsachgemäßer

Vergasereinstellung.

! Verschleiß durch normale Abnutzung.
! Offensichtliche Überlastung durch anhaltende

Überschreitung der Leistungsobergrenze.

! Verwendung nicht zugelassener

Arbeitswerkzeuge.

! Gewaltanwendung, unsachgemäße Behandlung,

Missbrauch oder Unglücksfall.

! Überhitzungsschaden auf Grund von

Verschmutzungen am Ventilatorgehäuse.

! Eingriffe nicht sachkundiger Personen oder

unsachgemäße Instandsetzungsversuche.

! Verwendung ungeeigneter Ersatzteile bzw. nicht

Originalteile, soweit diese den Schaden
verursachten.

! Verwendung ungeeigneter oder überlagerter

Betriebsstoffe.

! Schäden, die auf Einsatzbedingungen aus dem

Vermietgeschäft zurückzuführen sind.

Reinigungs-, Pflege- und Einstellarbeiten werden nicht
als Garantieleistung anerkannt.

Jegliche Garantiearbeiten sind von dem vom Hersteller
autorisierten Fachhändler auszuführen.

12. Verschleißteile

Verschiedene Bauteile unterliegen
gebrauchsbedingtem Verschleiß bzw. einer normalen
Abnutzung und müssen ggf. rechtzeitig ersetzt werden.
Nachstehende Verschleißteile unterliegen nicht der
Herstellergarantie:

! Luftfilter
! Kraftstofffilter
! alle mit Kraftstoff in Berührung kommenden

Gummiteile

! Kupplung
! Zündkerze
! Startvorrichtung
! Schneidewerkzeuge

Im Interesse der ständigen Weiterentwicklung unserer
Geräte müssen wir uns Änderungen des Lieferumfangs
in Form, Technik und Ausstattung vorbehalten.

Wir bitten auch um Verständnis, dass aus Angaben
und Abbildungen dieser Anleitung keine Ansprüche
abgeleitet werden können.

ENGLISH 2

Preface

Dear Customer,
Congratulations for choosing this SOLO quality

product.

The proven technology used in the Nikasil-coated,
vertical cylinder 2 cycle engine guarantees high
performance and low fuel consumption.

The easy-start Primer system assures quick,
reliable start-up. The easily accessible air filter, allow
for easy servicing and low fatigue operation. Prior to
operating the unit, please read the owner’s manual
carefully, and most importantly, observe all safety
rules.

In order to maintain the performance of the
brushcutter, it is necessary to carefully follow the
service instructions.

Your dealer will be glad to assist you with any
questions.

CE Declaration of conformity

In accordance with EG Directives 98/37/EC,
2000/14/EC and 89/336/EEC (amended by
92/31/EEC), SOLO Kleinmotoren GmbH, Stuttgarter
Strasse 41, D-71069 Sindelfingen, being solely
responsible, states that the product referred to in this
declaration complies with the requirements of the
Machinery Directive.
Description of product: Brushcutter

Model/type description: 155
Sound power level (EN ISO 3744; EN ISO 22868)
Guaranteed sound 115 dB(A)
Actual sound 114 dB(A)

Applied standards:
EN ISO 12100; EN 11806; ISO 14865;
EN ISO 14982, DIN ISO 22867
Conformity assessment procedures

(98/37/EG) ! Appendix V

(2000/14/EG) ! Appendix V
This declaration of conformity loses its validity, if the
equipment is converted or modified without the
manufacturer's consent.

Sindelfingen,
1

st

January 2006

SOLO Kleinmotoren GmbH Wolfgang Emmerich

Executive Director

Symbols

The following symbols are used in this manual and on
the product:

Thoroughly read these operating
instructions before undertaking any
maintenance, installation and cleaning
steps

Wear ear defenders and a face shield
before starting the engine

Wear protective gloves when handling
and working with the equipment

Wear solid shoes, preferably safety shoes
with a good tread

Always handle this power tool with
particular care

Maintain a minimum distance of
15 metres bystanders

Please note: objects may be thrown out
and high

Please note: power tool may kick back on
contact with a solid object

Never use serrated cutters; generally use
only cutters approved for the equipment
type

Never exceed the specified
maximum speed

Never smoke near the power tool or
where the equipment is refuelled!

Keep open flames away from the power
tool and the fuel can

- This equipment produces exhaust
fumes
and

- fuel vapours are poisonous;
never start or refuel in enclosed spaces

Choke open
Warm start and operating setting

Choke closed
Cold start setting

Packaging

The packing materials used to protect the unit against
damage during transportation are cartons made from
pulp, which can be re-used or recycled.

ENGLISH 3

Index

Page

1. Safety regulations .................................................................................................................................... 4

1.1 Correct use / General safety instructions 4

1.2 Working clothes 4

1.3 Fuelling 5

1.4 When transporting the equipment 5

1.5 Preparing the equipment for starting 5

1.6 Starting 5

1.7 Working with the machine 6

1.8 Maintenance and repairs 6

2. Specification ............................................................................................................................................. 7

3. Standard delivery ..................................................................................................................................... 8

4. Control and function elements ............................................................................................................... 8

5. Preparing the equipment for use ............................................................................................................ 8

5.1 Fitting the Loop handle 9

5.2 Fitting the flexible shaft to the female connection 9

5.3 Fitting the flexible shaft to the motor flange 9

5.4 Electric and Bowden cable connections 9

5.5 Shield installation 10

5.6 Cutter installation 10

6. Fuelling.................................................................................................................................................... 12

6.1 Fuel information 12

6.2 Mixing ratio 12

6.3 Fuelling 12

7. Starting / Stopping the engine .............................................................................................................. 12

7.1 Half throttle start position 12

7.2 Choke and primer 12

7.3 Starting 13

7.4 Engine will not start: 13

7.5 Turning off the engine: 13

8. Using your brushcutter.......................................................................................................................... 14

8.1 Scope of Application 14

8.2 Correct brushcutter operation 14

8.3 Adjusting the cutting line 15

9. Operating and maintenance instructions ............................................................................................ 15

9.1 General operating and maintenance instructions 15

9.2 Lubricating the flexible drive shaft 15

9.3 Gearbox lubrication 16

9.4 Carburettor adjustment 16

9.5 Air Filter Maintenance 17

9.6 Information about the spark plug 17

9.7 Information about the silencer 18

9.8 Replacing the fuel filter 18

9.9 Shutdown and storage 18

9.10 Scheduled maintenance 19

10. Accessories .......................................................................................................................................... 20

11. Guarantee.............................................................................................................................................. 21

12. Parts subject to wear and tear ............................................................................................................ 21

* For USA only: Emissions Control Warranty Statement / Manufacturers Warranty Coverage . .....21

Safety regulations

ENGLISH 4

1. Safety regulations

1.1 Correct use / General safety instructions

Use brushcutters equipped with the grass cutter blade only for cutting grass away from obstacles and for cutting
stronger weeds and wild growth near ground level. Never use the brushcutter for any other purpose (section 8.1 "Scope
of Application").

Read the operating instructions carefully before placing in service and keep them in a safe place.
Use this power tool with particular caution.

Non-observance of safety instructions can lead to a risk to life. Also observe any regulations from your professional
body. These operating instructions must always be available at the place of work. All individuals instructed to work with
the equipment (including maintenance, care and repair), should read these instructions.

! You should request and receive instructions from the vendor on the safe operation if you are using this type of

product for the first time.

! Children and young people under 18 years may not work with this power tool, with the exception of young people

over 16 years of age who are being trained under supervision.

! Keep bystanders and animals away from the working area. Maintain a minimum distance of 15 m. When working

near thickets, be aware that children and animals may be hidden there. Immediately stop the machine and the cutter
if any person or animal comes close to the working area. The operator is responsible for any accidents or damage
caused to parties or property.

! This machine may only be passed on or lent to third parties if they are familiar with the safe use of this product and

with these instructions. Always supply the manual with the machine.

! Ensure you are rested and in good health when using this machine.
! Persons under the influence of alcohol or drugs, including prescription drugs, are not allowed to use this machine,

as their ability to quickly react to potential danger may be impaired.

! Never alter, change or modify any safety equipment or functional assemblies on this machine.
! Only use this machine if it is in good, safe condition. Always check the machine prior to use. Risk of accident!
! Only use those accessories and attachments that have been supplied by the manufacturer and that are expressly

approved for attachment. When using a nylon head, never replace a plastic line with a steel line. Always use the
appropriate contact protection with each cutter.

! Always stop the engine and remove the spark plug cap when changing cutters to prevent unintentional starting of

the engine.

! The reliability and safe operation of your machine depend on the quality of parts used with the machine. Only use

original spare parts. Original spare parts are identical with genuine production parts and guarantee best quality in
material, dimensions, function and safety. Original parts and accessories are available from your specialist dealer.
Your dealer has been supplied with appropriate documentation to determine the correct parts. Your dealer is
frequently supplied with updates about improvements to the equipment. Please note that the use of non-original
parts will void your warranty.

! Always store the machine in a safe place and in such a way that it will not pose any danger. Stop the engine when

the machine is not used.
Persons who disregard safety instructions, operating or maintenance instructions may be liable for any damage or
consequential losses.

1.2 Working clothes

To prevent injuries, always wear suitable clothing and safety equipment when working with this power tool. This clothing
should be practically oriented to the application (for example a tight fitting work suit), but should not be confining.

We recommend: SOLO forest and countryside work jacket EN 340 Part no: 99 303 000 + size (2[s] - 6[xxl])
SOLO Outdoor Knee-breeches Part no: 99 020 95 + size
or SOLO Outdoor dungarees Part no: 99 020 94 + size

Never wear scarves, ties, jewellery or other items of clothing, which might get caught in the equipment, in brush or on
branches. Safely tie back long hair (use a cap, helmet or similar).

Wear sturdy shoes with a good tread - ideally safety shoes.
We recommend: SOLO leather forest boots Part no: 99 305 00 + size (36 - 48)

Wear protective gloves with non-slip palms.
We recommend: SOLO Fit Part no: 99 390 12 + size.

Use ear defenders and/or a visor for protection against flying objects or objects caught up in the turbulence
(protective goggles for example).
We recommend: SOLO face/ear protection pack Part no: 99 390 1001 (one size)

Safety regulations

ENGLISH 5

1.3 Fuelling

Petrol is very light and highly flammable. Keep away from open flames and never spill fuel. Do not smoke at
the operating site or at and near the refuelling site!

! Stop the engine prior to refuelling.
! Let the engine cool down before refuelling - fire risk!
! Open the tank lid slowly to allow any excess pressure in the tank to be reduced without the risk of petrol spraying

out.

! Fuel may contain substances similar to solvents. Prevent products made from mineral oil coming into contact with

skin and eyes. Wear protective gloves during filling with fuel. Frequently change and clean protective clothing.

! Avoid breathing in fuel vapour.
! The refuelling site should be well ventilated.
! Avoid any soil spillage of fuel or oil (protection of the environment). Use a suitable mat.
! Immediately clean any spilled fuel on the machine. Change contaminated clothing without delay.
! Firmly tighten all tank lids. This will reduce the risk of spillage from lids, which have become loose from engine

vibrations.

! Check for petrol leaks. Do not start the machine or work with the machine if there is a petrol leak. Life threatening

risk from burns!

! Store fuel and oil in approved and correctly labelled containers.

1.4 When transporting the equipment

! Always turn off the engine when transporting the machine.
! Never carry or transport the brushcutter with the engine running.
! Always cover the cutters with blade protectors, when transporting the equipment over longer distances.
! To prevent fuel running out and associated damages, secure the equipment against tipping over during vehicle

transportation. Check the tank for leaks. It is advisable to drain the tank before transportation.

! Drain the tank before despatching the equipment.

1.5 Preparing the equipment for starting

Check the complete machine for operational safety.

! The stop switch should function properly.
! The throttle must have freedom of movement and return to the idle position on its own accord.
! The cutters and contact protection must be tightly secured and in perfect condition.
! Ensure the spark plug cap and the ignition cable are connected firmly. A loose connection may cause a spark, which

can ignite any existing fuel:air mixture - fire hazard!

Should the check reveal any irregularities or recognisable damage (also to the frame), incorrect adjustments or reduced
efficiency of the machine, do not commence work. Take the power tool to a specialised workshop and have it checked.

1.6 Starting

! Start the machine no less than 3 metres from the refuelling location. Never start the machine in an enclosed space.
! Ensure that you are standing firmly on the ground when starting. Always start on even ground, with a firm grip on the

power tool.

! Only one person at the time may operate this power tool - no other people should be within a radius of 15 m - even

when starting.

! Continue with the starting procedure as described in section 7. "Starting/Stopping the engine".

Safety regulations

ENGLISH 6

1.7 Working with the machine

! Only use this power tool when it is complete and in a safe condition.

As soon as the engine is running, the power tool generates toxic gases, which may be invisible and odourless.
Never work with the power tool in enclosed spaces. In confined conditions such pits or excavations, ensure

adequate air changes during work.
Do not smoke at the work site and in the immediate vicinity of the power tool. There is an increased fire hazard!

! Work conscientiously, thoughtfully and calmly, and do not endanger third parties.

- Pay attention to good visibility and lighting conditions.

- Always remain within earshot of other people who can provide help in case of emergency.

- Plan for timely work breaks.

- Pay attention to possible hazards and take appropriate precautions. Be aware that wearing ear defenders reduces
the ability to perceive noise. This includes sounds alerting to danger such as signals, shouts, etc. that can go
unnoticed.

- Exercise caution when the ground is wet or covered in ice and snow, on overhangs, or uneven terrain. There is an
increased risk of slipping!

- Pay attention to the risk of stumbling and obstacles, such as tree roots and stumps, edges, etc. Pay particular
attention to safety when working on slopes.

- Before commencing work, check the working area for stones, broken glass, nails, wire or other solid objects and
remove such debris to prevent them being picked up and thrown out by the cutters.

- Always hold this power tool firmly in both hands, and ensure your safe and solid foothold.

- Always hold the cutters below hip level. Never lift a rotating cutter off the ground.

- Keep all parts of the body away from rotating cutters.

- Use a correct operating mode (see Chapter "8.2 Correct brushcutter operation").

- Use the power tool at lowest possible noise and exhaust levels. Only open the throttle when working, do not let the
engine run unnecessarily. Please note that noise also impacts on the environment. Observe the quiet times that
can vary from place to place.

- Never use blunt cutters and avoid uncontrolled contact of the cutter with debris. Otherwise there will be an
increased risk of the equipment kicking, which could throw the entire machine around. As a result, the operator
could be subjected to involuntary movements, which could lead to serious injury or death.

! Stop the engine if you notice a difference in the operating characteristics of the brushcutter.
! Due to the centrifugal clutch, the cutters will run on for a short time, even if you release the throttle. Ensure the cutter

has come to a full stop before storing the machine.

! Always stop the engine before any contact with the cutter – even when clearing a blockage or if cutters have

become jammed – wait until the cutter has stopped and remove the spark plug cap.

! Never touch the exhaust or the silencer; as long as they are still hot, there is a risk of burns!
! Never work with a defective or missing silencer. There is a hazard of hearing damage and burning!

First Aid

A first aid box should always be available on-site. Immediately replace any materials you have used:
Note:
Over exposing persons with circulatory problems to vibrations can lead to damage to their nervous system or blood
vessels. The following systems may occur from vibrations to fingers, hands or the wrists: Numbness, itching, pain,
twinges, changes to the colour of the skin or the skin itself. Seek medical advice if you experience any of these
symptoms.

1.8 Maintenance and repairs

Regularly service this machine. Only carry out those maintenance jobs and repairs, which are described in this manual.
A specialised service centre will carry our all other jobs.

! Do not maintain, repair or store the machine near an open flame.
! Before cleaning, maintenance and repair work, always stop the engine first and pull the spark plug cap. Exceptions:

carburettor and idle adjustments.

! For any repairs only use original parts from the manufacturer.
! Do not modify, alter or change the machine as this may impact on the safe operation of the machine and may lead

to accidents and injuries!

Specification

ENGLISH 7

2. Specification

Brushcutter 155

Engine type SOLO single cylinder two-stroke engine
Engine capacity cm

3

54,2
Bore / stroke mm 45 / 34
Engine power kW at rpm 2,3 / 8000
Max. permissible speed rpm

no load with cutter

11800

Medium idling speed rpm 2800
Fuel tank capacity l 0,7
Fuel mix ratio:

with SOLO 2T engine oil

with other two-stroke oils

1:50 (2%)

1:25 (4%)
Carburettor All-position diaphragm carburettor with primer and integrated fuel pump
Air filter Fabric filter
Ignition Electronically controlled magneto ignition, maintenance free
Gear reduction 1,25 : 1
Shaft tube - connection Ø mm 24

Drive shaft Ø 7 mm / star serration 7 teeth

In determining the following values regarding the acceleration of vibrations and sound, the different operating

conditions were weighted in accordance with the current standards.

Weighted effective acceleration a

hv,eq

(DIN ISO 22867) m/s

2

Handle r.h. side / handle l.h. side

3,49/ 5,09

Sound pressure level L

Peq

dB(A)

(EN ISO 22868)

Grass cutting blade 94,62
Nylon head 98,53
2-cord head, "Jet-Fit-Flexiblade" 98,31
4-cord head, "Jet-Fit-Flexiblade" 96,11

Sound power level L

Weq

dB(A)

(EN ISO 22868))

111

Standard delivery ; Control and function elements ; Preparing the equipment for use

ENGLISH 8

3. Standard delivery

! Engine block on the backpack carrier frame
! Flexible shaft with corrugated hose retainers
! Shaft tube with female connection to the flexible shaft, loop handle, multi-function handle (incl. throttle, stop

switch and half-throttle detent), corrugated hose (incl. electric and Bowden cable) and gearbox

! Shield, protective bar, line trimmer with screw and all parts required to assemble the shield
! Cutter: Grass cutter blade
! All assembly parts required to fit the cutter
! Tools: combination spanner, retaining pin and screw driver
! Instruction manual

4. Control and function elements

5. Preparing the equipment for use

For shipping purposes, the brushcutter is partly disassembled and has to be reassembled prior to use.
Only use the brushcutter after it has been fully assembled.
Ensure that the tank is fully drained before any assembly, disassembly or modification.

Fig. 1

1 Backpack carrier frame
2 Carrier straps
3 Decompression valve
4 Choke lever
5 Primer
6 Fuel cap
7 Starter grip
8 Air filter cover
9 Sparkplug cap
10 Anti-vibration system
11 Engine flange with clamping

lever
12 Flexible shaft
13 Cable connection casing
14 Corrugated hose (incl.

electric and Bowden cable)
15 Corrugated hose retainer
16 Female connection
17 Shaft tube
18 Handle
19 Stop-switch
20 Throttle lever
21 Half throttle lock
22 Loop handle
23 Safety stop
24 Gearbox
25 Cutter
26 Shield

Preparing the equipment for use

ENGLISH 9

5.1 Fitting the Loop handle

! Push the Loop handle first into the required position,

with screw (27) undone, then rotate into the precise
position required.

! To secure the loop handle, tighten screw (27) with a

screwdriver. We recommend the T-25 Torx key of
the enclosed combi key. During tightening, hold the
opposite nut with an open-ended spanner.

Note: Always install the safety end-stop (23) on the
operator side of the power trimmer. If you carry the
power trimmer on your r.h. side during use, install the
safety end-stop in l.h. orientation.

! Install the safety end-stop (23) on the loop handle

and secure with the spring clip (28).

5.2 Fitting the flexible shaft to the female
connection

! Pull off the red protector from both ends of the

flexible shaft (12).

! Insert the flexible shaft until it bottoms out inside the

female connection (16), and secure with screw (29)
and nut (30). The drive shaft quadrant must grip into
the driver of the female connection.

! Fit the thermal insulation over the clutch coupling.

5.3 Fitting the flexible shaft to the motor
flange

! Pivot the clamping lever (31) forward at the engine

flange (11) and hold it there.

! Insert the flexible shaft (12) until it bottoms out.
! Release the clamping lever.

5.4 Electric and Bowden cable connections

! Push the corrugated hose retainers (15) onto the

flexible shaft.

! Insert the corrugated hose (incl. electric and

Bowden cable) (14) through the corrugated hose
retainers.

! Open the lid of the cable connection casing (13).
! Connect the electric plug-in connection and insert

the cable into the cable guides,

! hook in the Bowden cable
! Close the lid.

Under no circumstances must the corrugated
hose be under tension, otherwise the engine

will not run smoothly and the cutting tool may start up
when the throttle has not yet been pushed in – Risk of
accidents! Therefore, check before commencing work
that in the throttle idle position, the hook-in lever at the
carburettor is slack and touching the idle end stop
screw.

Fig. 2

Fig. 4

Fig. 3

Fig. 5

Preparing the equipment for use

ENGLISH10

5.5 Shield installation

! Pull anti-vibration piece (32) with the bead

uppermost (towards the engine) over the shaft tube.
For this, the anti-vibration piece can be bent open at
the slot.

! Insert both square nuts (33) from the inside into the

contact shield.

! Secure shield (26) with both screws (34), both semi-

shells (35) and spacers (36) around the anti­vibration piece on the shaft tube.

! Both factory-fitted gearbox screws (37) must grip

into the shield holes to safeguard its correct
position. This also prevents the shield from slipping.

! Tighten screws (34) alternately and evenly.
Please note: No other mounting position is acceptable

for the shield!

5.6 Cutter installation

Always switch off the engine, pull the spark plug cap
and wear protective gloves when fitting or replacing the
cutter!

A) Fitting the grass cutter blade

! Position thrust piece (38) on gear shaft (39). Ensure

that the chamfered edge points towards the
gearbox.

! Position the grass cutter blade accurately on collar

washer (42) and push onto gear shaft (39).

! Position disc (43), fit spring washer (44) and lightly

secure locking nut (45). Please note: left-hand
thread! Fit the nut anti-clockwise.

! Lock the gear shaft; for this, insert assembly pin

(40) through the recess in winding protection (41).

! Slightly turn the gear shaft, until assembly pin (40)

catches in the recess of thrust piece (38).

! Tighten nut (45) (25 Nm). Please note: Left-hand

thread! Tighten the nut anti-clockwise.
Note: The thrust piece has been fitted incorrectly, if
the cutter can still be turned, even though the nut
has been tightened and the gear shaft has been
locked. In that case, repeat the assembly in the
correct manner.

! Remove assembly pin (40), and check the free

rotation of the grass cutter blade.

Fig. 6

Fig. 7

Preparing the equipment for use

ENGLISH 11

B) Fitting the nylon head

(Accessory No.: 69 00 652 6)
Note: When fitting the nylon head, the collar washer

(42), the disc (43), the spring washer (44) and the
locking nut (45) are not required.

! Position thrust piece (38) on gear shaft (39). Ensure

that the chamfered edge points towards the
gearbox.

! Rotate the gear shaft with the thrust piece, so that

the recess for retaining pin (40) is flush with the
recess in winding protection (41) or the gearbox
casing.

! Insert the retaining pin to lock the gearbox.
! Rotate the complete nylon head with the additional

line winding protection (46) on the gear shaft
against the thrust piece. Please note: Left-hand
thread! Tighten anti-clockwise against the nylon
head.

! Fit the line cutter blade (48) with screw (49) and

washer (50) to the protective bar (47).

! Push the protective bar (47) from below onto the

shield. Slightly bend the protective bar in the
process.

Please Note: When operating with the nylon head,
never start the engine without fitted protection bar and
line trimming blade.

Note: When the nylon line length is adjusted (

see

chapt."8.3 Adjusting the nylon line"

), the line trimmer blade

will trim the line automatically to the correct length.

Information regarding the guard bar (47):

Always operate without the guard bar when using the
grass cutting blade.
Fitting the protective guard is compulsory when using
the cutter head "Jet-Fit-Flexiblade" described in the
following. For a more detailed overview, see chapter
"10. Accessories".

C) Installation of the "Jet-Fit-Flexiblade" cutting
head (available as an accessory)

Insert the cutting line
into the main body of
the cutting head in
accordance with the
arrows on the main
body. Insert enough line
so that approx. 20 mm
of the cutting line
protrudes from the
opening on the opposite

side.
Make sure that the

cutting teeth are
correctly aligned in the
direction of rotation.

Order of assembly:

When fitting the "Jet-Fit-Flexiblade" cutter head, order
the adaptor washer 00 31 629 (25.75 x 11.9 x 2 mm)
separately, as it is not part of the standard delivery.
Hold the drive shaft again with the locking pin (40) to
tighten the locking nut (45).
No alternative method of assembly is permissible.

Fit the cover of the
cutting head in place,
turn it in the direction of
the arrow and tighten it
with the combination
wrench as shown in the
illustration until it
engages.

When using the "Jet-Fit-Flexiblade" cutting head,
always use the standard guard and the assembled
protective bar.

Cutting lines must not touch the guard during rotation.
If necessary, insert the cutting lines slightly further into
the main body of the cutting head. The line trimmer
which is assembled in the protective bar is not suitable
for cutting lines. ! The length of the cutting lines
needs to be manually adjusted to the correct length.

Fig. 8

Fig. 9b

Fig. 9c

Fig. 9d

Fig. 9a

Preparing the equipment for use ; Fuelling ; Starting / Stopping the engine

ENGLISH12

To replace a cutting
line, pull the
protruding end back
out from the main
body in the direction of
the arrow (use
universal pliers if
necessary).

6. Fuelling

6.1 Fuel information

A high performance two-stroke engine operated with a
petrol:oil mixture (petrol + oil = fuel mixture) or with a
special fuel mixture for two-stroke engines available
from specialists powers this machine. The fuel mixture
can be made up with standard lead-free petrol or with
lead-free premium grade petrol. The minimum octane
rating for petrol is 92 ROZ.

Unsuitable petrol or deviations in the mixing ratio may
lead to serious engine damage!

Avoid direct skin contact with petrol and avoid
inhaling petrol fumes - health hazard!

6.2 Mixing ratio

Always use a fuel:oil ratio of 25:1 (4%) for the first five
tank fillings.

After that we recommend a ratio of 50:1 (2%) with the
use of special two-stroke oil "SOLO 2T engine oil"
which we can supply.

With the use of other brand two-stroke oils we
recommend a ratio of 25:1 (4%).

Never store fuel mixture longer than 3 - 4 weeks.

Fuel mixture table

Oil in litres Petrol in

litres

SOLO 2T engine oil

2% (50 : 1)

Other two-

stroke oils

4% (25 : 1)

1 0,020 0,040
5 0,100 0,200

10 0,200 0,400

6.3 Fuelling

While fuelling always follow all safety instructions and
take all safety precautions.

Handle fuel only with the engine turned off. Carefully
clean the area around the filler inlet. Place the
machine with the fuel inlet pointing upwards. Unscrew
the tank lid and fill the fuel mixture up to the lower edge
of the filler neck. Use a funnel with filter to prevent tank
contamination. After filling the tank replace the tank lid
and tighten firmly.

7. Starting / Stopping the engine

7.1 Half throttle start position

! Move the stop switch (19) to "Start".
! Press throttle lever (12) fully down.
! Press the half throttle lock (22), and let the throttle

lever return, whilst holding the half throttle lock in.

7.2 Choke and primer

Adjust choke (4) as follows:
! With a cold engine, position choke lever (4) up

towards "Close"

.

! With a warm engine, position choke lever (4) down

towards "Open"

.

When first starting or if the fuel tank has been
completely drained and has been refilled, press primer
(5) several times (at least 5x) until the fuel is visible in
the plastic bulb.

Press and hold down the decompression valve (3) to
make starting easier. After starting, the decompression
valve automatically returns to its normal position.

Fig. 10

Fig. 11

Fig. 9e

Starting / Stopping the engine

ENGLISH 13

7.3 Starting

Observe the safety instructions when starting.
Note: Your new brushcutter is equipped with the

Primer easy-start system and a decompression valve.
By pressing and holding down the decompression
valve at start-up, the motor has less resistance to
overcome, making it easier to swiftly pull the starter
cable through. After starting, the decompression valve
automatically returns to its normal position.

Lay the brushcutter level and without obstructions on
the ground.
During starting, never stand or kneel on the shaft tube,
otherwise the shaft or the tube might be damaged.
Take up a safe position, securely hold the machine and
ensure that the cutter does not touch any objects or the
ground.

When the engine is cold:
With the choke lever up (

) and with the
decompression valve held down, start the engine by
pulling the starter handle up in a straight line several
times until the motor is briefly audible (ignition).
Then immediately move the choke lever down (

).
Continue to start (with decompression valve held down)
until the engine runs evenly.

When the engine is warm:
With the choke lever down ( ) and with the

decompression valve activated, start the engine by
pulling the starter handle up in a straight line several
times until the motor runs evenly.

The following instructions are aimed at increasing the
service life of the starter rope and of the starter
mechanism:
! Pull the starter cord out, until you can feel a definite

resistance; then pull it through quickly and firmly.

! Always pull the rope out in a straight line, do not let

the rope drag across the edge of the rope eyelet.

! Do not pull rope all the way out - risk of the rope

breaking.

! Always manually guide the rope back into its start

position with your hand on the starter grip - do not
let it retract on its own.

A specialist can replace a damaged starter rope.
Once the engine runs

, briefly pull the throttle back to
release the half throttle detent. Release the throttle
lever again to allow the engine to run at idle speed.
Now you can commence working.

7.4 Engine will not start:

If the engine fails to start after several attempts, check
whether all adjustments described above have been
correctly carried out, particularly that the stop switch is
not in the "STOP" position. Try starting once again.
The combustion chamber will be flooded, if the engine
still fails to start.

In that case we recommend you proceed as follows:

! Remove the spark plug cover.
! Pull the spark plug cap off the spark plug.
! Remove the spark plug and dry fuel mixture from

the electrodes.

! Move the throttle lever up to full throttle. Pull the

starter handle several times (with removed spark
plug) to clear the combustion chamber.

! Move the throttle lever down to idling position, refit

the spark plug, the plug cap and the plug cover.

! Start the engine with the choke lever down (

) and

the stop switch in the "Start" position.

7.5 Turning off the engine:

Release the throttle and push the stop switch to
”STOP”.

Important: Due to the centrifugal clutch, the cutter will
run on for a short time, even if you release the throttle.
Ensure the cutter has come to a full standstill before
storing the machine.

Emergency stop Should the engine – due to a faulty
ON / OFF switch – fail to stop, it can also be stopped
by closing the choke (choke lever in position

). After

such an event, do not restart the engine, but have
the equipment checked by an authorised service
shop.

Using your brushcutter

ENGLISH14

8. Using your brushcutter

8.1 Scope of Application

Use brushcutters equipped with the grass cutter blade
only for cutting grass away from obstacles and for
cutting stronger weeds and wild growth near ground
level.

Only use brushcutters equipped with a nylon head
(Accessory No.: 69 00 653 6) for cutting grass –
particularly suitable around obstacles - and for trimming
light weeds and wild growth near ground level. The
nylon head is particularly suitable for a soft cut, e.g. for
clean trimming around trees and posts.

Using the cutting tools, which are available as
accessories and which are specified for certain tasks,
enable the brushcutter to be used for those purposes
specifically mentioned in the accessory instructions.
Also observe the safety instructions in those accessory
instructions.

Generally, use only the cutting tools authorised for use
with this brushcutter. Always fit the contact shield
specified for this brushcutter and cutting tool. If in
doubt, contact your local SOLO dealer.

8.2 Correct brushcutter operation

Observe the relevant safety instructions when using the
brushcutter.

Always lead the power trimmer on the r.h. side of your
body.

The rotational direction of the cutting tool makes the
operation on the l.h. side of the cutting tool (from the
operator's viewpoint, subject to the brushcutter being
held correctly) particularly free from kicking. Therefore,
always approach the area to be cut from the right. This
brings the l.h. side of the cutting tool into contact with
the material to be trimmed first. Particularly when
cutting tougher growth (such as medium sized weeds
and wild growth) with a grass cutter blade, ensure that
you do not "stab" the front of the brushcutter into the
material to be trimmed.

Approach the working area with the brushcutter set to
idle, and then switch to full throttle. Never leave the
engine running at high speed without applying a load.

Dip the tool from the r.h. side 2/3 into the material to be
trimmed. Then work the brushcutter lie a scythe, i.e. by
moving forward step by step, whilst cutting from right to
left.

Operate the brushcutter at full throttle to obtain an
optimum cutting result. Never operate with the clutch in
slipping range. Consequential damage through excess
loads or overheating is excluded from our warranty.

Immediately stop the engine in case of noticeable
vibrations or when material has gathered around the
cutting tool or contact shield. Slow down the cutting tool
by pressing it onto the ground, until it has come to a
complete standstill. Pull the spark plug cap from the
plug, and clean the tool seat of all grass, roots etc.
Check the entire brushcutter for perfect condition.

When using the nylon head (Accessory No.:
69 00 652 6), always ensure that you operate only with
the correct length of line. When the contact shield is
fitted, the line will always be trimmed to the permissible
length automatically (a line trimming blade is fitted into
the shield). There is a high risk of injury, and the engine
is subjected to excessive loads leading to a risk of
damage, if nylon lines are left too long.

Therefore, when converting the cutting tool from grass
cutter blade to nylon head (Accessory No.:
69 00 652 6), always fit the standard contact shield
together with the protective bar and fitted line trimming
blade.

Fig. 12

Using your brushcutter ; Operating and maintenance instructions

ENGLISH 15

8.3 Adjusting the cutting line

When using a semi-automatic nylon head (Accessory
No.: 69 00 652 6):

(schematic diagram)

Whilst the brushcutter is running without load, but with
rotating nylon head, lightly push the nylon head
several times onto ground with growth cover. The
cutting line will be dispensed in stages. With each
action, approx. 30 mm line will be dispensed. The line

trimming blade will correct any excess length.
When the cutting line is fully spent, you can replace it
with line available Ø 2,4 mm under part no. 6900942 or
Ø 3,0 mm part no. 6900974 (accessory).

9. Operating and maintenance instructions

9.1 General operating and maintenance

instructions

The maintenance and the repair of modern machines
as well as their safety-relevant assemblies require
qualified specialised training and a workshop equipped
with special tools and test equipment. Consequently
the manufacturer recommends that all tasks not
described in these operating instructions be carried out
by a specialised workshop. That specialist has the
required training, experience, and equipment at his
disposal, to provide you with the most cost-effective
solution for such work. He will provide additional help in
word and deed.

After a running-in time of app. 5 hours, all accessible
screws and nuts (except the carburettor adjusting
screws) must be checked for tightness and they must
be retightened, if required.

Check the cutter regularly and whenever you notice
any irregularities, or when the cutter/contact shield
becomes blocked. For this, switch off the engine and
wait until the cutter has come to a complete standstill.
Pull the spark plug cap, and remove grass, debris, etc.
from the cutter support. Immediately replace blunt or
damaged tools, even if they display only small cracks –
do a ”ping” test.

It is best to store the equipment in a dry, safe location
with a full fuel tank. There should be no open flame or
similar nearby. For longer periods without using the
equipment (longer than four weeks), see chapter “9.9
Shutdown and storage”.

9.2 Lubricating the flexible drive shaft

It is recommended to check the lubrication of the
flexible drive shaft before the start of each new job.
When required, but no later than after every 5 hours,
remove the flexible drive shaft from the flexible shaft
and replenish its lubrication.

Pull the flexible shaft (12) off the engine flange (11)
after moving the locking lever (31) forward.
You can then remove the flexible drive shaft from the
flexible shaft (12).

Use commercially available general purpose grease,
that is temperature-resistant, to lubricate the shaft.

During the assembly, ensure that the flexible shaft fully
engages the engine flange.

Fig. 13

Fig. 14

Operating and maintenance instructions

ENGLISH16

9.3 Gearbox lubrication

To lubricate the bevel gear drive, use SOLO "Special
gearbox grease" (part no. 008318025). Check the
grease level weekly and top up, if required (approx.
every 20 - 50 hours).

Remove the filler plug from the side of the gearbox. If
no grease is visible inside, top up with grease (top-up
quantity approx. 5 – 10 g).
Replace and tighten the filler plug.

Please note: Do not overfill with grease, as that may
lead to the gearbox overheating. Never fill the gearbox
casing to the top with grease.

Tip: If required, top up with a maximum of 5g grease. It
is preferable to check more frequently (e.g. before you
start working) whether grease is still visible.
Your SOLO dealer workshop is happy to help you in
case of doubt.

9.4 Carburettor adjustment

The carburettor has been adjusted optimally at the
factory. Subject to the operational altitude (mountains
or low lying areas), the carburettor may require
readjustment.

If the idle speed is correctly adjusted, the engine
should run on idle, without the cutter moving. Slight
adjustments of the idle throttle into the average idle
speed given in the specification can be made via the
idle stop screw "T" by following the instructions below
(the use of a tachometer is recommended):

The air filter must be clean to ensure correct idle speed
adjustment. Let the engine run until it is warm, before
making any adjustments.

! If the engine idles too fast (in particular if the power

tool has already operated at idle speed), turn the
idle speed stop screw "T" anti-clockwise.

! If the engine idles too slowly (i.e. the engine always

dies in idle), turn the idle speed stop screw "T"
clockwise a little, until the engine runs smoothly.

Under no circumstances must the cutter be
driven at idle speed.

Only qualified mechanics must adjust the
regulating screws for idle mixture "L" and full load
mixture "H".

If the idling speed cannot be set correctly with the idling
end-stop screw "T", request an authorised service
centre to tune the carburettor.

The following instructions are for authorised
service shops

D-CUT carburettors:
Use the D-CUT carburettor key to adjust the idle

mixture screw "L" and the full load mixture screw "H".
Check with our customer service team regarding the
basic setting.

Carburettors with limiter caps:
The regulating screws for idle mixture and full load

mixture can only be adjusted in a limited range.

The carburettor is tuned for optimum engine

performance. Use a rev counter to tune the
carburettor correctly!
Do not adjust the engine to a higher speed. Excessive
engine speed can lead to major engine damage!

Fig. 15

Fig. 16

Operating and maintenance instructions

ENGLISH 17

9.5 Air Filter Maintenance

Contaminated air filters cause a reduction in engine
performance and increase fuel consumption with more
pollutants in the exhaust gas. Engines are less likely to
start readily with a contaminated air filter.

Carry out the following maintenance jobs regularly.

Before opening the air filter, close the choke

to

prevent dirt entering the carburettor.
! Turn the wing screw (51) at the air filter cover (8)

anti-clockwise.

! Flip the top of the air filter cover forward and

remove.

! Remove the fabric air filter (52).
! Clean the area around the filter.

When using the equipment all day, clean the fabric air
filter daily. Under extremely dusty conditions, clean the
filter several times during the day as well.

Simply tapping the filter is the best cleaning method.

Never wash or clean the air filter with compressed
air or by wetting it; never place in an oil bath or into
cleaning solution.

The air filter is blocked, if the engine speed noticeably
drops when the carburettor is correctly adjusted. Under
these circumstances, the filter needs replacing (part no.
20 48 154).

Low engine speed due to a blocked air filter must never
be compensated by incorrect carburettor adjustments.
This would cause the engine to overload, resulting in
severe engine failure.

Engine failure caused by incorrect care is excluded
from our warranty.

! Insert the new or cleaned fabric air filter into the

casing.

! Position the air filter lid with the lower guiding pins

onto the housing and push into place.

! Secure the filter cover by turning the wing screw

(51) clockwise.

9.6 Information about the spark plug

Check the spark plug regularly after 50 hours of
operation.

! Press the back tab of the spark plug cover (9) down

and remove in an upwards motion.

! Disconnect the spark plug cap.
! Unscrew the spark plug and dry the electrodes.

The spark plug should be replaced after 100 hours of
operation or if the electrodes are badly worn.

Do not turn the engine over while the spark plug has
been removed or the spark plug cap has been
disconnected from the high-tension ignition cable. A
spark may cause a fire!

Spark plugs with resistor (thermal value 200) are
available in different brands under the following
description:

BOSCH WS6F
CHAMPION RCJ-6Y or comparable.
The correct electrode gap is 0.5 mm.
Only use spark plugs, where the contact nut has been

firmly fitted. Loose connectors may produce sparks,
which can cause a fire. Before restarting the engine,
check the high-tension ignition cable for any damage to
its insulation and ensure the cable is connected
securely to the plug cap

! Insert the spark plug into the cylinder head and

tighten it.

! Push the spark plug cap firmly over the spark plug.
! Position the spark plug cover onto the housing by

aligning it with the guiding pins, push down and click
into place.

Fig. 18

Fig. 17

Operating and maintenance instructions

ENGLISH18

9.7 Information about the silencer

Ensure the silencer is in perfect condition before
operating the machine. Never touch the silencer while it
is still hot.

Unsatisfactory engine performance, despite a clean air
filter and a correctly adjusted carburettor, may well be
due to a partially blocked or damaged silencer. Please
consult your specialist service centre.

9.8 Replacing the fuel filter

We recommend having the fuel filter (53) changed
annually by a specialised service centre.

A trained mechanic can carefully remove the fuel filter
via a wire loop through the fuel tank filler. Ensure that
the thicker part of the fuel hose on the tank wall is not
drawn into the fuel tank.

9.9 Shutdown and storage

Preferably, store the equipment in a dry and secure
place with a full fuel tank. Open flames or similar must
not be nearby. Prevent unauthorised use – particularly
by children.

For stops longer than four weeks the following steps
should be carried out:

! Empty and clean the fuel tank at a well-ventilated

location.

! Start the engine with an empty fuel tank. Run the

engine until the carburettor is empty and the engine
stalls. Otherwise the carburettor nozzles could
become encrusted with residual fuel mixture and
make a subsequent start harder.

! Clean the power tool well (particularly the air intake

openings, the cylinder fins, the air filter and the fuel
filler area).

! Preferably, store the equipment in a dry and secure

place with a full fuel tank. Open flames or similar
must not be nearby. Prevent unauthorised access –
particularly by children.

Fig. 19

Operating and maintenance instructions

ENGLISH 19

9.10 Scheduled maintenance

The following information is based on standard operating conditions.
For special conditions, such as prolonged daily use, the recommended maintenance
intervals should be reduced accordingly.

after the first 5 hours

before starting work

Weekly

(approx. every 5 hours)

after every 50 hours

after every 100 hours

as required

before the start of the mowing

season, or once per year

Check

X X

Lubricating the flexible drive
shaft

Top up

X X X

Check idling speed

X

Carburettor

Adjust idling speed

X

Clean

X

Air filter

Replace

X

Check the electrode gap and adjust, if required

X X

Spark plug

Replace

X X

Check

X X

Gearbox lubricant

Top up

X X X

Check

X

Sharpen

X

Metal cutting blades

Replace

X

Cooling air inlet

Clean

X XX

Cylinder fins

Clean

X X

Fuel tank

Clean

X X

Fuel filter

Replace

X

All accessible screws

(except for adjusting screws)

Retighten

X XX

Controls

(stop switch, throttle lever, half
throttle detent, starter)

Check function

X

Silencer

Visual inspection

X

Visual inspection

X

Complete machine

Clean

X X X

Implement all maintenance jobs regularly. If required, authorise a specialist service centre to maintain the machine for
you. The owner of the machine is responsible for:

! Any damage caused by a lack of maintenance, incorrect or late maintenance and repairs
! Consequential losses - including corrosion - from incorrect storage

Accessories

ENGLISH20

10. Accessories

Via dealers, SOLO offers an extensive range of brushcutter accessories. Their use is limited to the particular model to
which it is allocated, together with its relevant protection. Please refer to the following table for the approved
accessories, and check with your retailer.

Accessory Protection

Part no.

2 nylon head semi-automatic. M 10 x 1.25 Left
(grass, even around obstacles, light weeds)

Standard protection +

protective bar,line trimming blade

69 00 652 6

Replacement line for nylon head 15m, Ø2.4 mm

69 00 942

Replacement line for nylon head 15m, Ø3.0 mm

69 00 974

Spool of nylon cord 90 m, Ø2,4 mm 00 63 201
Grass cutter blade 4 teeth, Ø230 mm

(grass, stronger weeds)

Standard protection 69 00 948

2-line-Cutter head "Jet-Fit-Flexiblade"
(bushes, reeds, tough grass, branches up to 20mm)

Standard protection +

protective bar,line trimming blade

69 00 160

4-line-Cutter head "Jet-Fit-Flexiblade"
(bushes, reeds, tough grass, branches up to 20mm)

Standard protection +

protective bar,line trimming blade

69 00 162

Replacement line for "Jet-Fit-Flexiblade" cutter head

2.5 mm x 260 mm 50 pcs.

69 00 166

Replacement line for "Jet-Fit-Flexiblade" cutter head
3,5 mm x 260 mm 25 pcs.

69 00 168

Replacement line for "Jet-Fit-Flexiblade" cutter head
2,5 mm x 53 m

69 00 175

Replacement line for "Jet-Fit-Flexiblade" cutter head
3,5 mm x 27 m

69 00 176

Pruning attachment

(pruning trees)

69 00 229

Hedge trimmer attachment

69 00 227

High performance gearbox grease

00 83 18025
SOLO 2T engine oil 100 ml 00 83 103
SOLO 2T engine oil 1 l 00 83 104
SOLO 2T engine oil, in a metering bottle 1 l 00 83 105
SOLO face/ear protection pack 99 390 1001
SOLO forest and countryside work jacket EN 340 99 303 000 + size (2[s] - 6[xxl])
SOLO Outdoor Knee-breeches 99 020 95 + size
SOLO Outdoor dungarees 99 020 94 + size
SOLO leather forest boots 99 305 00 + size (36 - 48)
Gloves SOLO Fit 99 390 12 + size

Guarantee ; Parts subject to wear and tear

ENGLISH 21

11. Guarantee

The manufacturer guarantees trouble-free quality and
will cover the cost of replacing parts which are found to
be faulty in material or workmanship within the
prescribed guarantee period after the date of purchase.
Please note that specific guarantee conditions may
vary from country to country. If in doubt, ask your
equipment vendor. He is responsible for guarantee
matters.

We hope you will understand that we cannot be liable
for damage resulting from the following causes:

! Non-compliance with the operating instructions.
! Neglecting essential maintenance and repair

work.

! Damage caused by incorrect carburettor

adjustment.

! Wear in normal use.
! Obvious overload by continuously exceeding the

maximum performance limit of the product.

! Using non-authorised tools.
! Use of force, incorrect treatment, misuse and

accidents.

! Damage from excessive heat due to dirt build-up

around the cooling fan housing.

! Attempted adjustments and repairs by unqualified

persons.

! Use of unsuitable spare parts or third party parts,

if these are the cause of the defect.

! Use of unsuitable or stale fuel.
! Damage caused by using the product in the hire

or rental industry.

Normal cleaning, adjustments or maintenance work fall
outside the guarantee provisions.

A service centre authorised by the manufacturer must
carry out all guarantee work.

12. Parts subject to wear and tear

Various parts are subject to application-specific or
normal wear and must be replaced in good time, when
required. The following parts are subject to normal
wear and are not covered by the manufacturer's
guarantee:

! Air filter
! Fuel filter
! All rubber parts which come into contact with fuel
! Clutch
! Spark plug
! Starter
! Cutting tools

For USA only

Emissions Control Warranty Statement

The Environmental Protection Agency and Solo are
pleased to explain the emission control system on your
small non-road power equipment engine. In the US
new small non- road engines must be designed, built,
and equipped to meet the Environmental Protection
Agency's standards. Solo must warrant the emission
control system on your small non- road engine for the
period of time listed below provided there has been no
abuse, neglect, or improper maintenance of your small
non-road engine.

Your emission control system includes parts such as
the carburetor, the ignition system, and the exhaust
system.

Where a warrantable condition exists, Solo will repair
your small non-road power equipment engine at no
cost to you including diagnosis, parts, and labor.

Manufacturers Warranty Coverage

Solo's small non-road power equipment engines are
warranted for a period of two years. If any emission
control related part on your engine is defective, the part
will be repaired or replaced by Solo.

In the best interest of continued technological progress
we reserve the right to change the design and
configuration of any product without prior notice.

For that reason, no claims can be accepted with
reference to text and illustrations in this manual.

FRANÇAIS 2

Préface

Chère cliente, cher client
Merci d'avoir porté votre dévolu sur le présent

produit de qualité SOLO.

La valeur d’utilisation de votre machine est garantie
par une performance élevée et une faible
consommation, grâce à son moteur 2 Temps
monocylindre avec un revêtement spécial sur le
cylindre.

Une utilisation confortable et un travail sans fatigue
grâce :

- au système de pompe d’amorçage pour un

excellent démarrage

- à l’accès facile au filtre à air pour son nettoyage.

Etudiez attentivement cette notice. Tous les
conseils sont donnés dans l’intérêt de votre sécurité.
Respectez les lois locales concernant la prévention
contre les accidents de travail.

Pour vous garantir le bon fonctionnement et une
disponibilité permanente de votre nouvelle
débroussailleuse, nous vous demandons de respecter
impérativement toutes les indications d’entretien.

Votre revendeur se tient à votre entière disposition
pour d’éventuelles autres questions.

Emballage

Les cartons d'emballage nécessaires pour protéger des
endommagements durant le transport sont des
matières premières et peuvent donc être réutilisés ou
recyclés.

CE Déclaration de conformité

Relative à la CE réglementation 98/37/EG, 2000/14/EG
et 89/336/EWG (modifié par le décret 92/31/EWG)
SOLO Kleinmotoren Gmbh, Stuttgarter Strasse 41, D­71069 Sindelfingen déclare sous sa propre
responsabilité que ce produit est conforme à la
machine qui a fait l’objet de l’examen CE de type,
suivant de la Directive Machines.
Désignation de la machine:
Débroussailleuse

Modèle / Série: 155
Le niveau de puissance
acoustique (EN ISO 3744; EN ISO 22868)
garanti 115 dB(A)
mesuré 114 dB(A)

Normes appliquées :
EN ISO 12100; EN 11806; ISO 14865;
EN ISO 14982, DIN ISO 22867
Processus d'évaluation de conformité
( 98/37/EG ) ! annexe V ; (2000/14/EG )! annexe V ;
Cette attestation de conformité perd sa validité dès que
le produit est transformé ou modifié sans accord
préalable

Sindelfingen,
le 01 Janvier 2006
SOLO Kleinmotoren GmbH Wolfgang Emmerich

P.D.G

Symboles

Lors de la lecture de la notice vous trouverez les
symboles suivants:

Lire attentivement les instructions
d'utilisation avant la mise en service et
toute opération de maintenance, de
montage et de nettoyage.

Porter un équipement de protection
auditive et faciale avant de démarrer le
moteur.

Porter des gants de protection pour
travailler sur l'appareil.

Porter des chaussures à semelles
adhérentes, de préférences des
chaussures de sécurité.

Utiliser la débroussailleuse avec une
attention particulière.

Respecter une distance minimum
de 1,5 m par rapport à toute
personne.

Attention, risque de projections d'objets.

Attention, la débroussailleuse peut
rebondir en cas de contact avec un objet
solide.

Ne pas utiliser de lame de scie, utiliser
exclusivement les outils de coupe
originaux homologués pour ce modèle.

Ne pas excéder la vitesse de
rotation maximale indiquée dans
les caractéristiques techniques.

Il est interdit de fumer à proximité de la
débroussailleuse et sur le site de
remplissage du carburant !

Maintenir la débroussailleuse et le
réservoir de remplissage du carburant à
l'écart des sources de feu.

- Le moteur de l'appareil génère des gaz
d'échappement.

- Les vapeurs d'essence sont toxiques.
Ne pas démarrer l'appareil et faire le plein
dans des locaux fermés.

Clapet du starter ouvert
Démarrage à chaud et position de travail

Clapet du starter fermé,
position de démarrage à froid

FRANÇAIS 3

Sommaire

Page

1. Consignes de sécurité..................................................................................................................4

1.1 Utilisation conforme / Consignes de sécurité 4

1.2 Vêtements de travail 4

1.3 Pendant le remplissage du réservoir 5

1.4 Pendant le transport de l'appareil 5

1.5 Avant le démarrage 5

1.6 Pendant le démarrage 5

1.7 Pendant le travail 6

1.8 Pendant l'entretien et les réparations 6

2. Caractéristiques techniques......................................................................................................... 7

3. Contenu de la livraison................................................................................................................. 8

4. Organes de commande et éléments fonctionnels .........................................................................8

5. Préparation du travail ...................................................................................................................8

5.1 Complément poignée Loop 9

5.2 Montage de l’arbre flexible sur le manchon d’accouplement 9

5.3 Montage de l’arbre flexible sur la bride de moteur 9

5.4 Liaison câble et câble Bowden 9

5.5 Montage du dispositif de protection 10

5.6 Montage et remplacement des différents outils de coupe 10

6. Remplissage du réservoir........................................................................................................... 12

6.1 Informations sur le carburant 12

6.2 Dosage 12

6.3 Faire le plein 12

7. Démarrage / Arrêt du moteur ......................................................................................................12

7.1 Réglage mi-puissance 12

7.2 Volet de démarrage et amorceur 12

7.3 Démarrage 13

7.4 Le moteur ne démarre pas: 13

7.5 Arrêt du moteur: 13

8. Utilisation de la débroussailleuse...............................................................................................14

8.1 Domaines d'utilisation 14

8.2 Travailler correctement avec la débroussailleuse 14

8.3 Réglage du fil de coupe 15

9. Conseils d'utilisation et d'entretien.............................................................................................15

9.1 Instructions d'utilisation générales 15

9.2 Graissage de l'arbre d’entraînement flexible 15

9.3 Lubrification de l'engrenage 16

9.4 Réglage du carburateur 16

9.5 Nettoyage du filtre à air 17

9.6 Informations sur la bougie 17

9.7 Informations sur le silencieux 18

9.8 Remplacer le filtre à essence 18

9.9 Mise hors service et stockage 18

9.10 Plan d'entretien 19

10. Accessoires..............................................................................................................................20

11. Garantie....................................................................................................................................21

12. Pièces d’usure..........................................................................................................................21

Consignes de sécurité

FRANÇAIS 4

1. Consignes de sécurité

1.1 Utilisation conforme / Consignes de sécurité

La débroussailleuse équipée d'un couteau à herbe doit être utilisée exclusivement pour couper de l'herbe sans
obstacles et pour couper des mauvaises herbes et des broussailles plus épaisses au niveau du sol. La débroussailleuse
ne doit pas être utilisée dans d’autres buts (chapitre " 8.1 Domaines d'utilisation ").

Lire attentivement le présent manuel avant la première mise en service et le conserver de façon sûre.
Faire preuve d'une prudence particulière lors de l'utilisation de cet appareil à moteur.

Le non respect des consignes de sécurité peut provoquer des risques mortels. Respecter également les prescriptions des
caisses de prévoyance contre les accidents. Les instructions d'emploi doivent toujours être disponibles sur le site d'utilisation
de l'appareil à moteur. Toutes les personnes qui travaillent avec l'appareil (à des fins de maintenance, d'entretien et de
réparations) doivent les avoir lues.

! Si vous travaillez pour la première fois avec un appareil de ce type, demandez au vendeur de vous montrer et expliquer la

manipulation sûre de l'appareil.

! Les enfants et les adolescents de moins de 18 ans ne sont pas autorisés à travailler avec cet appareil à moteur, excepté

les adolescents de plus de 16 ans qui font un apprentissage sous surveillance.

! Veillez à maintenir les personnes et les animaux à distance de la zone de travail. La distance minimale est de 15 mètres.

Veillez tout particulièrement aux enfants ainsi qu'aux animaux se trouvant dans les broussailles. Si une personne ou un

être vivant s'approche, arrêtez immédiatement la machine et l'outil de coupe. L'utilisateur est responsable vis-à-vis de tiers

et de leur propriété en ce qui concerne des dangers ou des accidents qui se produisent.

! Cet appareil à moteur ne pourra être prêté ou donné qu'à des personnes familières avec ce type d'appareil et avec son

utilisation. Toujours remettre le manuel avec l'appareil.

! Ne travailler avec cet appareil à moteur qu'à l'état reposé et en bonne forme et santé.
! Il est interdit d'utiliser cet appareil à moteur sous l'influence d'alcool, de drogues ou de médicaments qui influencent la

capacité de réaction.

! Ne pas transformer les dispositifs de sécurité et les organes de commande existants.
! L'appareil à moteur ne pourra être utilisé qu'à l'état sûr - risque d'accident!
! N'utiliser que des accessoires et des pièces complémentaires fournis par le fabricant et validés expressément pour le

montage sur cet appareil. Lors de l'utilisation de la tête à fil nylon, ne remplacez en aucun cas le fil de coupe en nylon par

un fil en acier. Pour chaque outil de coupe, le carter de protection correspondant doit toujours être utilisé.

! Lorsque vous changez l'outil de coupe, veillez à toujours couper le moteur et à retirer le connecteur de la bougie afin

d'exclure un démarrage inopiné du moteur.

! Le fonctionnement fiable et la sécurité de votre appareil dépendent également de la qualité des pièces de rechange

utilisées. N'utiliser que des pièces de rechange d'origine. Seules les pièces d'origine proviennent de la production de

l'appareil et garantissent donc une qualité maximale en ce qui concerne le matériau, la tenue des cotes, le fonctionnement

et la sécurité. Les pièces de rechange et accessoires d'origine sont disponibles chez votre revendeur spécialisé. Ce

dernier dispose également des listes des pièces de rechange nécessaires pour trouver les références des pièces de

rechange requises et il reçoit régulièrement des informations sur les améliorations de détails et les nouveautés de la

gamme des pièces de rechange. Veuillez observer également qu'en cas d'utilisation de pièces qui ne sont pas d'origine,

toute garantie sera exclue.

! Lorsque l'appareil n'est pas utilisé, le déposer de façon sûre afin d'exclure tout danger pour des tiers. Arrêter le moteur.

Toute personne qui n'observe pas les consignes de sécurité et les instructions d'utilisation et d'entretien, sera également
responsable de tous les dommages directs et indirects causés par cette négligence.

1.2 Vêtements de travail

Pour éviter les blessures, portez des vêtements et un équipement de protection conformes aux consignes de sécurité lors de
l'utilisation de cet appareil. Les vêtements doivent fonctionnels, c'est-à-dire serrés (p.ex. combinaison de travail) sans pourtant
gêner les mouvements.

Notre recommandation : Veste de travaux forestiers et agricoles SOLO EN 340 n° de cde : 99 303 000 + taille (2[s] - 6[xxl])

Pantalon de loisir SOLO n° de cde : 99 020 95 + indice de taille

ou Salopette de loisir SOLO n° de cde : 99 020 94 + indice de taille
Ne portez pas d'écharpe, de cravate, de bijoux ou autre vêtement pouvant se prendre dans les broussailles ou les branches.

Les cheveux longs doivent être attachés et maintenus fermement (foulard, bonnet, casque ou autre).

Porter des chaussures solides avec une semelle antidérapante, au mieux des chaussures de sécurité.
Notre recommandation : Bottes de forestier en cuir SOLO n° de cde : 99 305 00 + taille (36 - 48)

Porter des gants de protection avec une face antidérapante.
Notre recommandation : SOLO Fit n° de cde : 99 390 12 + indice de taille

Utiliser une protection auditive personnelle et une protection faciale pour vous protéger contre les objets projetés ou
soulevés (par ex. lunettes de protection).
Notre recommandation : Protection combinée visage/ouïe SOLO n° de cde : 99 390 1001 (taille unique)

Consignes de sécurité

FRANÇAIS 5

1.3 Pendant le remplissage du réservoir

L'essence est très facilement inflammable. Restez à l'écart de feu nu et ne renversez pas de carburant. Ne pas
fumer au lieu de travail et de remplissage du réservoir.

! Toujours arrêter le moteur avant de faire le plein.
! Ne pas faire le plein tant que le moteur est encore chaud - risque d'incendie!
! Toujours ouvrir prudemment le bouchon du réservoir pour qu'une surpression éventuelle puisse être évacuée lentement et

que le carburant ne gicle pas hors du réservoir.

! Les carburants peuvent contenir des substances analogues aux solvants. Éviter tout contact avec les yeux avec des

produits dérivés d'huiles minérales. Porter des gants de protection pour faire le plein. Changer et nettoyer plus souvent les

vêtements de protection.

! Ne pas inspirer les vapeurs de carburant.
! Seulement faire le plein dans un lieu bien aéré.
! Veillez à empêcher la pénétration de carburant ou d'huile dans le sol (protection de l'environnement). Utilisez une

protection adéquate au sol.

! Nettoyez tout de suite l'appareil si vous avez renversé du carburant. Changez immédiatement les vêtements contaminés.
! Toujours bien serrer le bouchon du réservoir. Vous diminuerez ainsi le risque que le bouchon du réservoir se desserre

par les vibrations du moteur et que du carburant sorte.

! Veiller aux fuites éventuelles. Ne pas mettre l'appareil en marche ni travailler en cas de fuites de carburant. Danger de

mort par brûlure!

! Ne stockez les carburants et les huiles que dans des réservoirs conformes aux règlements et correctement identifiés.

1.4 Pendant le transport de l'appareil

! Toujours arrêter le moteur pour le transport.
! Ne jamais porter ou transporter la débroussailleuse lorsque l'outil de travail est en mouvement.
! Pour les transports sur de longues distances et en cas d'outil de coupe en métal, vous devez absolument mettre la

protection de lame.

! Protéger l'appareil contre le basculement lors du transport dans un véhicule afin d'éviter des fuites de carburant et des

endommagements. Vérifiez que le réservoir est bien étanche. Le mieux est de vider le réservoir avant le transport.

! Lors de l'expédition, le réservoir doit absolument être vidé au préalable.

1.5 Avant le démarrage

Vérifiez l'état sûr de l'appareil à moteur avant le démarrage.

! Le bouton d’arrêt doit fonctionner correctement.
! La gâchette d'accélérateur ne doit pas être coincée et revenir automatiquement à la position de ralenti.
! L'outil de coupe et le carter de protection doivent être bien fixes et en parfait état.
! Vérifiez que le câble d’allumage et la cosse de bougie d’allumage sont bien fixés. Une connexion défectueuse risque de

provoquer des étincelles pouvant enflammer d’éventuelles éclaboussures de mélange carburant-air – risque d’incendie !

En cas d’irrégularités, de dommages visibles (même sur le support), de réglages incorrects ou d’un fonctionnement restreint,
ne commencez pas à travailler mais faites vérifier le pulvérisateur haute pression motorisé par un atelier agréé.

1.6 Pendant le démarrage

! S'éloigner d'au moins 3 mètres du lieu de remplissage du réservoir pour le démarrage et ne jamais mettre l'appareil en

marche dans des locaux fermés.

! Veiller à une position sûre et stable lors du démarrage. Toujours démarrer sur un sol plan et bien tenir l'appareil en main.
! L'appareil à moteur ne pourra être commandé que par une seule personne, aucune autre personne ne doit se trouver

dans un périmètre de 15 mètres, même pendant le démarrage.

! Réaliser le processus de démarrage comme décrit au chapitre " 7. Démarrage / Arrêt du moteur ".

Consignes de sécurité

FRANÇAIS 6

1.7 Pendant le travail

! La débroussailleuse ne doit être exploitée que lorsqu'elle est complètement montée.

Dès que le moteur tourne, l'appareil à moteur produit des gaz d'échappement toxiques qui peuvent être invisibles
et inodores. Ne jamais travailler dans des locaux fermés avec l'appareil à moteur. Si vous travaillez dans un
espace restreint, par exemple dans des creux ou des fossés, assurer toujours une ventilation suffisante pendant
le travail.
Ne pas fumer au lieu de travail, même pas aux alentours proches de l'appareil à moteur. Risque d'incendie accru!
Faire preuve de prudence, de calme et de réflexion pendant le travail et ne pas mettre en danger d'autres

personnes.

- Veiller à une bonne visibilité et à un éclairage suffisant.

- Rester toujours à portée de voix d'autres personnes qui pourraient venir à votre secours en cas d'urgence.

- Faire des pauses à temps.

- Faire attention à des sources de danger potentielles et prendre toute précaution nécessaire. Considérer que
l'utilisation d'une protection auditive entraîne une restriction au niveau de la perception de bruits. Ainsi, des
signaux sonores, des appels etc. qui annoncent des dangers pourraient ne pas être entendus.

- Attention en cas d'humidité, de verglas, de neige, de pentes ou de terrain accidenté. Risque de glissement accru!

- Prêter attention aux risques de trébucher et aux obstacles tels que les racines et les souches d'arbres, les arêtes.
Travailler avec une attention particulière sur les pentes.

- Avant d'utiliser la machine, vérifier que la zone de travail ne contient ni pierres, ni débris de verre, clous, fils de fer
ou autres corps solides, et les enlever pour éviter qu'ils ne soient projetés ou ne se coincent dans l'outil de coupe.

- Maintenir l'appareil à moteur fermement avec les deux mains et travailler toujours avec une bonne assise.

- L'outil de coupe doit toujours se trouver en dessous de la taille. Ne pas soulever l'outil en rotation au-dessus du
sol.

- Maintenir toutes les parties du corps éloignées de l'outil de coupe en rotation.

- Utiliser une technique de coupe irréprochable (voir le chapitre " 8.2 Travailler correctement avec la
débroussailleuse ").

- Utiliser l'appareil à moteur de manière de manière à ce que les émissions sonores et de gaz d'échappement
restent aussi faibles que possible – ne pas faire tourner le moteur inutilement. Penser au fait que le bruit constitue
également une pollution environnementale. Respecter éventuellement les périodes de silence, qui peuvent être
différentes en fonction des sites.

- Ne pas utiliser d'outils émoussés et éviter tout contact incontrôlé de l'outil de coupe en rotation avec un corps
étranger. Risque important de rebondissement susceptible de projeter violemment l'ensemble de l'unité moteur.
Ceci peut provoquer des déplacements incontrôlés de l'utilisateur, ayant pour conséquence des blessures graves,
voire mortelles.

! Arrêter le moteur lorsque le comportement de la débroussailleuse présente un net changement.
! Grâce à l'embrayage automatique, l'outil de coupe tourne encore pendant un certain temps lorsque l'accélérateur

est relâché ou quand le moteur est coupé. Avant de poser la machine, attendre que l'outil de coupe soit arrêté.

! Arrêter le moteur avant de toucher l'outil de coupe - même s'il s'agit d'un bouchage ou d'un blocage de l'outil de

coupe – attendre que l'outil de coupe soit arrêté et retirer le connecteur de la bougie.

! Ne pas toucher au pot d'échappement ni au silencieux tant qu'ils sont encore chauds, risque de brûlure!
! Ne jamais travailler avec un silencieux défectueux, voire sans silencieux. Risque de lésions de l'ouïe et de brûlures!

Premier secours

Une trousse de premier secours doit toujours être à portée de main sur le lieu de travail au cas où il y aurait un
accident. Tout produit utilisé doit être remplacé immédiatement.
Remarque :
L’exposition trop fréquente aux vibrations peut entraîner des séquelles sur les vaisseaux sanguins ou sur le système
nerveux chez les personnes souffrant de troubles circulatoires Les symptômes suivants peuvent survenir suite à des
vibrations au niveau des doigts, des mains ou des poignets : fourmis des parties du corps, chatouillements, douleurs,
piqûres, modification de la couleur de la peau ou de la peau elle-même. Si ces symptômes sont constatés, consultez un
médecin

1.8 Pendant l'entretien et les réparations

Effectuer régulièrement l'entretien de l'appareil. Ne réaliser que les interventions d'entretien et de réparation décrites
dans le présent manuel. Confier tous les autres travaux à un atelier spécialisé et agréé.

! L'appareil ne doit être ni révisé, ni réparé ni stocké à proximité de feu nu.
! Avant toute opération de nettoyage, de maintenance et de réparation, arrêter le moteur et retirer le connecteur de la

bougie, excepté pour le réglage du carburateur et du ralenti.

! N'utiliser que des pièces de rechange d'origine du fabricant pour toute réparation.
! Ne pas effectuer des transformations de l'appareil étant donné que la sécurité pourrait être compromise et qu'il

pourrait y avoir un risque d'accident et de blessure

.

Caractéristiques techniques

FRANÇAIS 7

2. Caractéristiques techniques

Débroussailleuse 155

Type de moteur Moteur monocylindre deux temps SOLO

Cylindrée cm

3

54,2
Alésage / course mm 45 / 34
Vitesse à kW / (tr/min) 2,3 / 8000
Vitesse de rotation admissible max hors

charge avec outil de coupe tr/min 11800
Vitesse à vide tr/min 2800
Capacité du réservoir d'essencel 0,7
Dosage du mélange de carburant :

avec "SOLO 2T huile moteur"

d'autres huiles pour deux temps

1:50 (2%)
1:25 (4%)

Carburateur Carburateur à membrane toutes positions avec système d’amorçage et

pompe de carburant intégrée
Filtre à air Filtre en tissu
Allumage Allumage par magnéto à commande électronique, sans usure
Démultiplication 1,25:1
Raccordement du tube Ø mm 24

Arbre de transmission Ø 7 mm / Denture étoile 7 dents

Chaque cas de fonctionnement a été évalué conformément aux normes en vigueur pour déterminer les valeurs

suivantes concernant l’accélération de vibration et le bruit.

Valeur réelle pondérée de l'accélération
a

hv,eq

(DIN ISO 22867) m/s

2

Poignée à droite / Poignée à gauche

3,49/ 5,09

Niveau de pression acoustique dB(A)
L

Peq

(EN ISO 22868)

Lame à couper l’herbe 94,62
Tête de fil 98,53
« Jet-Fit-Flexiblade » double-fil 98,31
« Jet-Fit-Flexiblade » quatre fils 96,11

Niveau de puissance sonore L

Weq

dB(A)

(EN ISO 22868)

111

Contenu de la livraison ; Organes de commande et éléments fonctionnels ; Préparation du travail

FRANÇAIS 8

3. Contenu de la livraison

! Bloc moteur sur cadre porteur à dos
! Arbre flexible avec supports de tuyaux
! Tube de transmission avec manchon d’accouplement à l’arbre flexible, poignée loop, poignée multifonction

(avec levier de gaz, interrupteur d’arrêt et bouton d’arrêt mi-gaz), tuyau (avec câble électr. et câble Bowden) et
transmission

! Protection, lame de protection, couteau coupe-fil avec vis et toutes les pièces de montage nécessaires pour la

protection

! Outil de coupe : Couteau à herbe
! Toutes les pièces de montage
! Outil : clé multi-fonctions, goupille de fixation et tournevis
! Ces instructions d’utilisation

4. Organes de commande et éléments fonctionnels

5. Préparation du travail

Pour faciliter l'expédition, l'engin est livré démonté et doit être monté avant la mise en service.
La machine ne doit être exploitée que lorsqu'elle est complètement montée.
Veillez à ce que le réservoir de carburant soit vide avant le montage, le démontage ou la réfection.

Fig. 1

1 Cadre porteur à dos
2 Sangles
3 Soupape de décompression
4 Levier de starter
5 Appel de carburant
6 Réservoir essence
7 Poignée de lanceur
8 Couvercle de filtre à air
9 Capuchon de la bougie
10 Système anti-vibrations
11 Bride moteur avec levier de

blocage
12 Arbre flexible
13 Boîte d’embranchement de

câbles
14 Tuyau (avec câble électr. et

câble Bowden)
15 Support de tuyau
16 Manchon d’accouplement
17 Tube de transmission
18 Poignée
19 Contact Bouton "STOP"
20 Accélérateur
21 Blocage à mi-puissance
22 Poignée arceau/Loop
23 Butée de sécurité
24 Transmission
25 Outil de coupe
26 Protection

Préparation du travail

FRANÇAIS 9

5.1 Complément poignée Loop

! Déplacer la poignée Loop vers la position souhaitée

en desserrant la vis (27) puis tourner dans la bonne
position.

! Serrer la vis (27) à l’aide d’un tournevis pour fixer la

poignée Loop. Nous recommandons d’utiliser la clé
Torx T-25 de la clé universelle fournie. Maintenir,
pour l’empêcher de tourner, l’écrou du côté opposé
à l’aide d’une clé plate.

Remarque : la butée de sécurité (23) doit toujours être
montée du côté de l’utilisateur de la débroussailleuse.
Comme la débroussailleuse est portée à droite le long
du corps pendant le travail, la butée de sécurité doit
donc être montée en pointant vers la gauche.

! Placer la butée de sécurité (23) sur la poignée Loop

et la bloquer à l’aide de la bride de recouvrement
(28).

5.2 Montage de l’arbre flexible sur le
manchon d’accouplement

! Retirer la protection rouge sur les deux extrémités

de l'arbre flexible (12).

! Introduire jusqu’en butée l’arbre flexible dans le

manchon d’accouplement(16) et le bloquer à l'aide
de la vis (29) et de l’écrou (30). Le quatre-pans de
l’arbre d’entraînement doit s’engrener dans le
taquet du manchon d’accouplement.

! Appliquer l’isolation thermique sur le manchon

d’accouplement.

5.3 Montage de l’arbre flexible sur la bride
de moteur

! Incliner vers l’avant le levier de blocage (31) sur la

bride de moteur (11) et la maintenir en cette
position.

! Introduire jusqu’en butée l’arbre flexible (12).
! Relâcher le levier de blocage.

5.4 Liaison câble et câble Bowden

! Enficher les supports de tuyaux (15) sur l’arbre

flexible.

! Insérer le tuyau (avec câble électr. et câble

Bowden) (14) au travers des supports de tuyaux.

! Ouvrir le couvercle de la boîte d’embranchement de

câbles (13).

! Raccorder les connexions électriques et poser les

câbles dans les porte-câbles,

! Accrocher le câble Bowden
! Refermer le couvercle.

Le tuyau ne doit en aucun cas être sous

contrainte, ceci empêcherait que la marche du
moteur à vide soit correcte et l’outil de coupe pourrait
éventuellement être entraîné, le levier de régulation
n’étant pas encore pressé –Danger ! Avant de
commencer le travail, il faudra donc vérifier que le
levier sur le carburateur soit hors contrainte en position
de marche à vide du levier de régulation et qu’il adhère
à la vis de butée de la marche à vide.

Fig. 2

Fig. 4

Fig. 3

Fig. 5

Préparation du travail

FRANÇAIS 10

5.5 Montage du dispositif de protection

! Faire coulisser la pièce d'amortissement (32), le

bourrelet orienté vers le haut (en direction du
moteur) sur le tube. Pour ce faire, il est possible
d'écarter la pièce d'amortissement par la fente.

! Monter les deux écrous carrés (33) à l'intérieur du

carter de protection.

! Fixer le carter de protection (26) avec les deux vis

(34), serrer les deux demi-colliers de fixation (35), et
la bague d'écartement à intercaler (36), sur la pièce
d'amortissement entourant le tube

! Les deux vis d'engrenage (37), déjà montées en

usine, doivent entrer dans les orifices pratiqués
dans le carter de protection pour que ce dernier soit
positionné correctement. Une rotation éventuelle du
carter de protection est de cette façon également
évitée.

! Serrer les vis (34) alternativement et régulièrement.
Attention : il n'est pas autorisé de monter le carter de

protection différemment !

5.6 Montage et remplacement des différents
outils de coupe

Lorsque l'outil de coupe est monté ou remplacé, arrêter
toujours le moteur, retirer le connecteur de la bougie et
porter des gants de protection !

A) Montage du couteau à herbe

! Introduire la pièce de pression (38) sur l'arbre de

transmission (39). S'assurer que l'arête biseautée
est orientée vers la transmission.

! Adapter le couteau à herbe sur le disque de

montage (42) et l'introduire sur l'arbre de
transmission (39).

! Positionner la tête faucheuse (43), mettre la

rondelle ressort (44) en place et serrer légèrement
l'écrou de sécurité (45). Attention, filetage à gauche
! Visser l'écrou dans le sens contraire aux aiguilles
d'une montre.

! Bloquer l'arbre de transmission. Pour ce faire,

introduire la goupille de montage (40) dans
l'évidement de la protection d'enroulement (41).

! Faire tourner légèrement l'arbre de transmission

jusqu'à ce que la goupille de montage (40) entre en
prise dans l'encoche de la pièce de pression (38).

! Serrer l'écrou (45). Attention, filetage à gauche !

Visser l'écrou dans le sens contraire aux aiguilles
d'une montre.
Remarque : s'il est encore possible de faire tourner
l'outil de coupe bien que l'écrou soit serré et l'arbre
de transmission bloqué, la pièce de pression a été
montée à l'envers. Dans ce cas, répéter le montage
de manière correcte.

! Ressortir la goupille de montage (40) et vérifier que

le couteau à herbe tourne sans forcer.

Fig. 6

Fig. 7

Préparation du travail

FRANÇAIS 11

B) Montage de la tête à fil de nylon - Accessoires
(no. 69 00 653 6)

Remarque : lors du montage de la tête à fil de nylon, le
disque de montage (42), la tête faucheuse (43), la
rondelle ressort (44) et l'écrou de sécurité (45) ne sont
pas utilisés.

! Monter la pièce de pression (38) sur l'arbre de

transmission (39). S'assurer que la face biseautée
soit dirigée vers la transmission.

! Faire tourner l'arbre d'entraînement de la

transmission, avec la pièce à pression, de sorte que
l'évidement prévu pour la goupille de fixation (40)
corresponde à celui pratiqué dans la protection
d'enroulement (41), ou le boîtier de la transmission.

! Introduire la goupille de fixation pour bloquer l'arbre

d'entraînement de la transmission.

! Visser la tête à fil de nylon complète, avec la

protection d'enroulement du fil (46), sur l'arbre
d'entraînement de la transmission, contre la pièce
de pression. Attention, filetage à gauche ! Visser la
tête à fil de nylon dans le sens contraire aux
aiguilles d'une montre.

! Monter le couteau coupe-fil (48) avec la vis (49) et

la rondelle (50) sur la lame de protection (47).

! Monter la lame de protection (47) de bas en haut

sur le carter de protection. La cintrer légèrement
lors de cette opération.

Attention : lorsque la tête à fil de nylon est utilisée, ne
jamais démarrer la débroussailleuse sans que la lame
de protection et le couteau coupe-fil soient montés. Si
la longueur du fil a été modifiée (voir le chapitre "8.3
Réglage du fil de coupe"), le couteau coupe-fil coupe
automatiquement les extrémités du fil à la bonne
longueur en cours de marche.

Remarque concernant la latte de garde (47) :

Lors de l’utilisation du couteau, travaillez toujours sans
latte de garde montée.
En cas d’utilisation de la tête de coupe Jet-Fit­Flexiblade décrite par la suite, il est prescrit de mettre
la barrette de protection en place. Vous trouverez un
aperçu détaillé au chap. "10. Accessoires".

C) Montage de la tête de coupe « Jet-Fit­Flexiblade » disponible comme accessoire

Introduisez les fils de
coupe dans le corps de
la tête de coupe suivant
les flèches sur le corps
pour que le fil sorte
d’environ 30 mm de
l’ouverture opposée.

Veillez à ce que les
dents de coupe
respectent le sens de
rotation.

Séquence de montage :

En cas de montage de la tête de coupe Jet-Fit­Flexiblade, il faut commander la rondelle d’adaptation
00 31 629 (25,75 x 11,9 x 2 mm) séparément car celle­ci n’est pas fournie.
Pour serrer l’écrou de sécurité (45), bloquer à nouveau
l’arbre d’entraînement avec la goupille d’arrêt (40).
Une autre méthode de montage n’est pas admissible.

Placez le couvercle de
la tête de coupe,
tournez dans le sens de
la flèche et, avec la clé
universelle, serrez à
fond jusqu’à ce qu’il soit
encliqueté comme dans
la figure.

Lorsque vous utilisez la tête de coupe « Jet-Fit­Flexiblade », travaillez toujours avec la protection
standard et la barre de protection en place.

Les fils de coupe ne doivent pas entrer en contact avec
la protection pendant la rotation. Si nécessaire, insérez
les fils de coupe un peu plus dans le corps de la tête
de coupe. Le coupe-fil monté dans la barre de
protection ne convient pas à ces fils de coupe ! La
longueur de ceux-ci doit être réglée correctement à la
main !

Fig. 8

Fig. 9b

Fig. 9c

Fig. 9d

Fig. 9a

Préparation du travail ; Remplissage du réservoir ; Démarrage / Arrêt du moteur

FRANÇAIS 12

Pour remplacer un fil
de coupe, retirez
celui-ci du corps par
l’extrémité qui
dépasse dans le sens
de la flèche
(éventuellement avec
une pince universelle).

6. Remplissage du réservoir

6.1 Informations sur le carburant

Le moteur de cet appareil est un moteur deux temps
très performant qui fonctionne avec un mélange d'huile
et de carburant (essence et huile = mélange de
carburant) ou avec les mélanges de carburant
spéciaux pour moteurs à deux temps qui sont
disponibles dans le commerce spécialisé. Pour le
mélange carburé, vous pourrez utiliser de l'essence
ordinaire sans plomb ou du super sans plomb (indice
d'octane minimum 92).

Les carburants inadéquats ou d'autres rapports de
mélange que ceux indiqués pourront provoquer de
sérieux dommages au moteur!

Eviter le contact direct de la peau avec de
l'essence et l'inspiration de vapeurs d'essence -

risque pour la santé!

6.2 Dosage

Pour les cinq premiers remplissages, toujours utiliser
un rapport de mélange d'essence et d'huile de 25 pour
1 (4% d'huile).
A partir du sixième remplissage, nous recommandons
un rapport de mélange de 50 pour 1 (2%) en cas
d'utilisation de l'huile spéciale 2T
" SOLO 2T huile moteur " que nous proposons.
En cas d'utilisation d'autres huiles de marque pour
deux temps, nous recommandons un dosage de 25
pour 1 (4%).
Ne pas conserver le mélange fini pendant plus de 3 à 4
semaines.

Tableau de mélange de carburant

Huile en litres Essence en

litres

SOLO 2T huile

moteur

2% (50 : 1)

A

utre huile deux

temps

4% (25 : 1)

1 0,020 0,040
5 0,100 0,200

10 0,200 0,400

6.3 Faire le plein

Observer impérativement les consignes de sécurité
lors du remplissage du réservoir.

Ne pas faire le plein d'essence que lorsque le moteur
est à l'arrêt ! Bien nettoyer l'environnement de la zone
de remplissage. Poser l'appareil à moteur de sorte à

pouvoir enlever le bouchon du réservoir et ne verser le
mélange carburé que jusqu'au bord inférieur du tuyau
de remplissage du réservoir. Pour éviter des impuretés
dans le réservoir, il est recommandé d'utiliser un
entonnoir à crépine. Après le remplissage, bien
revisser le bouchon du réservoir.

7. Démarrage / Arrêt du moteur

7.1 Réglage mi-puissance

! Placer le bouton Stop (19) sur „Start“.
! Enfoncer complètement l'accélérateur (21).
! Appuyer sur le bouton mi-puissance (22), puis

relâcher l'accélérateur tout en maintenant le bouton
mi-puissance appuyé.

7.2 Volet de démarrage et amorceur

Réglage du volet de démarrage :
! Lorsque le moteur est froid, placer le volet de

démarrage (4) en position fermée

vers le haut.

! Lorsque le moteur est froid, placer le volet de

démarrage (4) en position ouverte

vers le bas.

Pour le premier démarrage ou lorsque le réservoir
d'essence avait été entièrement vidé et de nouveau
rempli, appuyer plusieurs fois sur l'amorceur (5) (au
moins 5 fois) jusqu'à ce le carburant soit visible dans le
ballon en plastique.

Fig. 10

Fig. 11

Fig. 9e

Démarrage / Arrêt du moteur

FRANÇAIS 13

Pressez sur la soupape de décompression (3) pour
faciliter la procédure de démarrage. (Après le
démarrage, la soupape de décompression revient
d’elle-même en position normale.)

7.3 Démarrage

Respecter les consignes de sécurité lors du
démarrage.

Remarque : Votre nouvelle débrousailleuse est
équipée en standard d’un système d’amorçage pour
démarrage facile et d’une soupape de décompression.
En appuyant sur la soupape de décompression, le
moteur offre une résistance bien moins élevée au
démarrage et le câble de démarrage peut être tiré
énergiquement tout en utilisant nettement moins de
force. Après le démarrage, la soupape de
décompression revient d’elle-même en position
normale.

Posez la débroussailleuse à plat et à un endroit sans
obstacle sur le sol. Prenez une position bien en
équilibre, maintenez fermement l'engin et veillez à ce
que l'outil de coupe n'entre en contact ni avec un objet,
ni avec le sol. Au démarrage, veillez à ne pas être
debout ou à genoux sur le tube de transmission car
cela pourrait endommager l'arbre ou le tube.

A moteur froid :
Pour démarrer, le levier du starter étant en position

haute (

) et la soupape de décompression enfoncée,
tirez plusieurs fois en ligne droite sur la poignée du
démarreur jusqu’à ce que le moteur s’amorce
brièvement de façon audible (soit allumé).
Mettez alors immédiatement le levier du starter en
position basse (

). La soupape de décompression
étant enfoncée, continuez de démarrer jusqu’à ce que
le moteur tourne.

A moteur chaud :
Pour démarrer, le levier du starter étant en position

basse (

) et la soupape de décompression enfoncée,
tirez plusieurs fois en ligne droite sur la poignée du
démarreur jusqu’à ce que le moteur tourne.

Les conseils suivants servent à augmenter la durée de
vie du câble du lanceur et du mécanisme du lanceur:
! Tirez ensuite prudemment le câble jusqu'à sentir

une résistance et tirez-le alors jusqu’au bout de
façon rapide et déterminée.

! Toujours sortir le câble en ligne droite, veiller à ce

que le câble ne frotte pas au bord de l'œillet.

! Ne pas sortir le câble jusqu'à la butée - risque de

rupture du câble.

! Toujours ramener la poignée du lanceur jusqu'à sa

position initiale, ne pas laisser rembobiner tout seul.
Si le câble du lanceur est endommagé, il pourra être
remplacé par un spécialiste.

Si le moteur ne démarrait pas

malgré plusieurs essais,
vérifiez si tous les réglages décrits précédemment ont
été effectués correctement. Démarrez à nouveau. Si le
moteur ne démarre toujours pas, la chambre de
combustion est déjà noyée.

7.4 Le moteur ne démarre pas:

Si, malgré plusieurs essais, le moteur ne démarre pas,
vérifier si tous les réglages décrits précédemment sont
corrects, et en particulier que le bouton Stop ne soit
pas en position "STOP". Redémarrez. Si le moteur
refuse toujours de démarrer, la chambre de
combustion est déjà noyée.

Dans ce cas, nous recommandons:

! d’enlever le cache de la bougie.
! de débrancher le connecteur de la bougie visible en

dessous.

! de dévisser la bougie d’allumage et de bien la

sécher.

! de placer la gâchette d’accélérateur en position

haute (pleine vitesse) et de tirer plusieurs fois à
fond sur la poignée du lanceur pour aérer la
chambre de combustion.

! de replacer la gâchette d’accélérateur vers le bas

(ralenti), de revisser la bougie d’allumage, de
remonter la cosse de la bougie d’allumage et le
chapeau de bougie.

! Démarrer avec le volet de démarrage vers le bas

(

) et le bouton Stop en position "Start".

7.5 Arrêt du moteur:

Lâchez l'accélérateur et placez le bouton d'arrêt en
position "STOP".

Du fait de l'embrayage centrifuge, l'outil de coupe
tourne encore pendant quelques instants après que
l'accélérateur ait été lâché. Veillez à ce que l'outil de
coupe soit immobilisé avant de déposer la machine.
Arrêt d’urgence : Si, en raison d’un
dysfonctionnement de l’interrupteur de MARCHE /
ARRET, le moteur ne pouvait être coupé, il est possible
de mettre le moteur en arrêt en fermant le clapet de
l’étrangleur (levier de l’étrangleur en position

). Dans

ce cas, ne pas redémarrer l’appareil à moteur mais
le faire contrôler immédiatement par un
professionnel !

Utilisation de la débroussailleuse

FRANÇAIS 14

8. Utilisation de la débroussailleuse

8.1 Domaines d'utilisation

La débroussailleuse équipée d'un couteau à herbe doit
être utilisée exclusivement pour couper de l'herbe sans
obstacles et pour couper des mauvaises herbes et des
broussailles plus épaisses au niveau du sol.

La débroussailleuse équipée d'une tête à fil de nylon
(accessoires no. 69 00 653 6) est exclusivement
prévue pour couper de l'herbe – en particulier sur les
obstacles – et pour couper des mauvaises herbes et
des broussailles peu épaisses au niveau du sol. La tête
à fil de nylon est particulièrement appropriée pour
réaliser une coupe fine, p. ex. pour travailler
proprement autour des arbres et des poteaux.

En outre, ne sont admissibles en utilisant les outils de
coupe autorisés expressément pour cette
débroussailleuse, disponibles en option, les domaines
d'utilisation cités dans les instructions de sécurité des
accessoires et en tenant compte des prescriptions de
sécurité citées

D'une manière générale, utiliser uniquement les outils
de coupe autorisés pour cette débroussailleuse. Le
dispositif de protection anti-contacts prescrit pour
l'appareil et l'outil de coupe doit toujours être monté. En
cas de doute, contacter le revendeur spécialisé SOLO.

8.2 Travailler correctement avec la

débroussailleuse

Respecter les instructions de sécurité lors des travaux
avec la débroussailleuse

La débroussailleuse doit toujours être menée à droite
le long du corps lors du travail.

En raison du sens de rotation de l'outil de coupe,
l'appareil provoque très peu de recul sur le côté
gauche de l'outil de coupe (vu par l'utilisateur en
position de travail correcte). Il faut donc toujours
s'approcher l'endroit à couper par la droite, de sorte
que le côté gauche de l'outil de coupe entre en premier
en contact avec les herbes. Particulièrement lorsque
des herbes ligneuses (comme les mauvaises herbes et
les broussailles de taille moyenne) avec le couteau à
herbe, veiller à "ne pas plonger dans l'herbe" avec la
partie avant de l'outil de coupe.

Attaquer l'herbe à couper au ralenti, puis passer à
pleine puissance. Ne pas laisser tourner le moteur hors
charge à plein régime.

Plonger l'outil par la droite aux 2/3 dans l'herbe à
couper et travailler avec l'appareil comme avec une
faux en avançant pas à pas et en coupant de la droite
vers la gauche.

Pour obtenir un rendement de coupe optimal, la
débroussailleuse doit fonctionner à plein régime. Ne
pas travailler en faisant patiner l'embrayage. Les
dommages qui s'ensuivraient en raison de la surcharge
ou de la surchauffe sont exclus de la garantie.

En cas d'irrégularités sensibles, ou si l'herbe est
enroulée dans l'outil de coupe et dans le carter de
protection, arrêter immédiatement le moteur. Freiner
l'outil de coupe en le pressant contre le sol jusqu'à ce
qu'il soit immobilisé. Sortir le connecteur de la bougie
et enlever l'herbe, les broussailles sur le support de
l'outil. Vérifier le bon état de fonctionnement de
l'ensemble de l'appareil à moteur.

Lorsqu'une tête à fil de nylon (accessoires no.
69 00 652 6) est utilisée, travailler toujours avec la
longueur de fil de coupe autorisée. Lorsque le carter de
protection est monté correctement, avec la lame de
protection, les fils de coupe sont toujours coupés à la
longueur correcte (le couteau coupe-fil est monté sur
la lame de protection). Si les fils de coupe sont trop
longs, il existe un très grand risque de se blesser, et le
moteur est exposé à une surcharge susceptible de
l'endommager.

Lorsque l'on change d'outil de coupe pour passer du
couteau à herbe à la tête à fil de nylon (accessoires no.
69 00 652 6), il faut donc toujours monter la lame de
protection – avec couteau coupe-fil monté – sur le
carter de protection standard.

Fig. 12

Utilisation de la débroussailleuse ; Conseils d'utilisation et d'entretien

FRANÇAIS 15

8.3 Réglage du fil de coupe

Si une tête à fil nylon semi-automatique (accessoires
no. 69 00 652 6) est utilisée:

(représentation schématique)

A débroussailleuse hors charge mais avec une tête à
fil nylon en mouvement, appuyez la tête à fil nylon
plusieurs fois sur un sol recouvert de végétation. Le fil
de coupe est libéré progressivement. L'allongement
du fil par déverrouillage est d'env. 30 mm. Une
longueur de fil excessive est corrigée au moyen du

couteau.
Lorsque le fil de coupe est épuisé, vous pouvez le
remplacer par le fil de coupe disponible comme
accessoire sous la référence 6900942 Ø 2,4 mm /
6900974 Ø 3,0 mm.

9. Conseils d'utilisation et d'entretien

9.1 Instructions d'utilisation générales

L'entretien et la remise en état d'appareils modernes
ainsi que de leurs composants importants au niveau de
la sécurité exigent une formation et une qualification
spéciales et un atelier disposant d'outils spéciaux et
d'appareils de contrôle. Le fabricant recommande donc
de faire appel à un atelier spécialisé pour toute
intervention qui n'est pas décrite dans la présente
notice. Le spécialiste dispose de la qualification, de
l'expérience et de l'équipement nécessaires pour vous
proposer la solution la moins chère dans chaque cas
individuel. Il vous apportera de l'aide et des conseils.

Après un temps de rodage d'environ 5 heures de
service, tous les écrous et vis accessibles (à
l'exception des vis de réglage du carburateur) doivent
être contrôlés et resserrés, si nécessaire.

L'état de l'outil de coupe doit être vérifié à intervalles
courts ainsi que lorsque vous constatez des
irrégularités ou un engorgement au niveau de l'outil de
coupe ou du carter de protection. Pour cela, le moteur
doit être arrêté et l'outil de coupe se trouver à l'arrêt
complet. Déconnectez la cosse de bougie d'allumage
et dégagez toute herbe ou broussaille se trouvant dans
le logement de l'outil. Remplacez immédiatement les

outils émoussés ou endommagés et ce même pour les
plus petites amorces de fissure - faire le test du son.

Garder l'appareil au mieux dans un endroit sec et sûr
avec le réservoir rempli entièrement. Des zones de feu
nu ou similaires ne doivent pas se trouver à proximité.
En cas de long arrêt, voir chapitre " 9.9 Mise hors
service et stockage ".

9.2 Graissage de l'arbre d’entraînement
flexible

Il est conseillé de vérifier le graissage de l’arbre
d’entraînement flexible avant de débuter le travail.
Si besoin est mais en tout cas, après cinq heures de
fonctionnement, retirer l’arbre flexible de sa gaine et le
regraisser.

Retirer la gaine (12) de la bride de moteur (11) après
avoir basculé le levier de blocage (31) vers l’avant.
Vous pouvez maintenant enlever l’arbre flexible (12) de
la gaine.

Pour le graissage, utiliser une graisse
multifonctionnelle, usuelle et résistante à la
température.

Veiller pendant le montage à ce que la gaine
s’encliquette complètement dans la bride de moteur.

Fig. 13

Fig. 14

Conseils d'utilisation et d'entretien

FRANÇAIS 16

9.3 Lubrification de l'engrenage

Utiliser de la graisse liquide "spécial engrenages" (No.
de réf. 008318025) pour lubrifier l'engrenage à roues
coniques. Vérifier le niveau d'huile une fois par
semaine et le compléter éventuellement (toutes les 20
à 50 h. de service).

Otez le bouchon de fermeture latéral en le dévissant.
Si la partie interne de l'ouverture du filetage ne
présente aucun lubrifiant, il faut alors rajouter du
lubrifiant (quantité à rajouter : env. 5 à 10 g).
Replacez le bouchon de fermeture et revissez-le.

Attention : ne pas ajouter trop de graisse car ceci
pourrait provoquer une surchauffe de l'engrenage. Le
carter de l'engrenage ne doit être en aucun cas
entièrement rempli de graisse.

Conseil : au besoin, remplir au maximum 5 g et
contrôler de préférence plusieurs fois (p. ex. avant de
commencer à travailler) si de la graisse est encore
visible.
En cas de doute, demandez assistance à votre atelier
spécialisé qui vous viendra volontiers en aide.

9.4 Réglage du carburateur

Le carburateur est réglé de façon optimale au départ
d'usine. Une correction du réglage de la vis de butée
de ralenti "T" pourra se révéler nécessaire en fonction
du lieu d'utilisation (montagne, plaine).

Si le réglage du ralenti est correct, le moteur devrait
tourner rond au ralenti, sans que l'outil de taille soit
entraîné. De légères corrections du réglage du ralenti
par rapport aux vitesses de rotation à vide moyennes
indiquées dans les caractéristiques techniques peuvent
être effectuées de la façon suivante via la vis d’arrêt du
ralenti « T » en utilisant un tachymètre:

Pour un réglage correct du ralenti, le filtre à air doit être
propre. Laissez chauffer le moteur avant de procéder
aux réglages.

! Si le ralenti est trop élevé

(particulièrement lorsque l’outil de coupe est déjà
entraîné au ralenti), tournez quelque peu la vis de
butée de ralenti « T » dans le sens inverse des
aiguilles d’une montre.

! Si le fonctionnement du ralenti est trop bas

(le moteur s’arrête donc toujours au ralenti),
tournez un petit peu la vis d’arrêt du ralenti « T »
dans le sens des aiguilles d’une montre jusqu’à ce
que le moteur tourne régulièrement.

L’outil de coupe ne doit en aucun cas être
entraîné pendant le ralenti !

Les vis de réglage du mélange au ralenti "L" et du
mélange en pleine charge "H" ne doivent être
réglées que par un personnel spécialisé.

Si un réglage optimal du carburateur ne peut être
obtenu en corrigeant la vis d’arrêt du ralenti "T",
veuillez faire régler le carburateur de façon optimale
par un atelier spécialisé agréé.

Les informations suivantes sont destinées aux
spécialistes

Carburateur D-CUT:
La clé de carburateur D-CUT doit être utilisée pour

régler la vis de réglage du mélange de ralenti "L" et
celle de pleine charge "H". Le réglage de base doit être
demandé à notre service après-vente.

Carburateur avec Limitercaps :
Les vis de réglage de richesse du mélange pour le

ralenti et la pleine charge ne peuvent être réglées qu’à
l’intérieur de limites assez étroites.

Les valeurs indiquées dans les caractéristiques

techniques relatives à la vitesse de rotation à
vide moyenne et à la vitesse de rotation maximale
autorisée doivent être respectées.
Le réglage du carburateur sert à obtenir la performance
du moteur maximale. Un tachymètre doit absolument
être utilisé pour le réglage!

Fig. 15

Fig. 16

Conseils d'utilisation et d'entretien

FRANÇAIS 17

9.5 Nettoyage du filtre à air

Les filtres à air sales entraînent une diminution de la
puissance. Ils augmentent la consommation de
carburant et donc le taux de substances nocives
contenues dans les gaz d'échappement. De plus, le
démarrage devient plus difficile.

Effectuer régulièrement les interventions d'entretien
suivantes.

Avant d'ouvrir le filtre à air, fermer le volet de
démarrage

pour éviter que des impuretés n'entrent

dans le carburateur.
! Tournez la vis à oreilles (51) sur le couvercle de

filtre à air (8) vers la gauche.

! Saisissez le couvercle de filtre à air en haut et le

rabattre vers l’avant.

! Retirez le filtre à air en tissu (52).
! Nettoyez la zone environnant le filtre

En cas d’utilisation toute la journée, le filtre à air en
tissu doit être nettoyé chaque jour. En cas de forte
poussière, nettoyez-les de temps à autre.

Pour le nettoyage, l’épousseter simplement convient
parfaitement.

Ne nettoyez pas le filtre à air avec de l’air
comprimé, ne le nettoyez jamais à l’eau ou
l’humidité et ne le plongez jamais dans un bain
d’huile ou dans une solution de nettoyage !

Si le régime moteur baisse de façon sensible alors que
le carburateur est réglé correctement, ceci indique que
le filtre à air est bouché et doit être remplacé (réf. 20
48 154).

Un régime moteur trop faible résultant d’un filtre à air
bouché ne doit en aucun cas être compensé par un
réglage erroné du carburateur. Ceci entraînerait une
surcharge et un endommagement grave du moteur.

Les endommagements du moteur découlant d’un
mauvais entretien n’entrent pas dans le cadre de la
garantie.

! Ré-insérez le filtre en tissu neuf ou nettoyé dans le

carter.

! Reposez le couvercle du filtre à air, les doigts de

guidage inférieurs étant posés sur le carter et
rabattez-le à nouveau sur le carter.

! Fixez le couvercle du filtre en tournant la vis à

oreilles (51) vers la droite.

9.6 Informations sur la bougie

Contrôler régulièrement la bougie toutes les 50 heures
de service.

! Appuyez sur le collier de fixation du chapeau de

bougie d’allumage (9) et retirez celui-ci en le
rabattant vers le haut.

! Débrancher le connecteur de la bougie visible en

dessous.

! Dévisser la bougie d’allumage et bien la sécher.
En cas d'électrodes fortement brûlées, remplacer

immédiatement la bougie, sinon toutes les 100 heures
de service.

Le moteur ne doit pas être mis en mouvement lorsque
la bougie d’allumage est dévissée ou lorsque le câble
d’allumage est débranché de la cosse. Il y a un risque
d’incendie du fait d’étincelle !

La bougie déparasitée (degré thermique 200) est
disponible par exemple sous la désignation suivante:

BOSCH WS6F
CHAMPION RCJ-6Y ou similaire.
L'écartement des électrodes prescrit est de 0,5 mm.
N'utiliser que des bougies avec écrou de raccordement

épais, monté à l'extrémité supérieure. Sinon, risque
d'incendie par génération d'étincelles. Avant de
commencer à travailler, vérifiez que le câble
d’allumage est parfaitement connecté et que son
isolation est intacte

! Revisser la bougie.
! Remonter le connecteur et le cache de la bougie.
! Posez le chapeau de bougie avec les doigts de

guidage sur le carter, basculez-le à nouveau vers le
bas et bloquez-le en l’encliquetant.

Fig. 17

Fig. 18

Conseils d'utilisation et d'entretien

FRANÇAIS 18

9.7 Informations sur le silencieux

Avant de commencer à travailler, vérifiez que le
silencieux est en parfait état. Ne touchez jamais le
silencieux lorsque celui-ci est encore chaud.

Si le moteur ne tourne pas de façon satisfaisante bien
que le filtre à air soit nettoyé et que le réglage du
carburateur soit également correct, il se pourra qu'un
silencieux encrassé ou endommagé soit à l'origine du
problème. Veuillez vous adresser à un atelier
spécialisé.

9.8 Remplacer le filtre à essence

Nous recommandons de faire changer le filtre à
essence (53) une fois par an par un atelier spécialisé.

A l’aide d’un fil de fer, le filtre de carburant peut être
soulevé prudemment par le spécialiste vers l’orifice du
réservoir de carburant. Il faut veiller à ne pas entraîner
dans le réservoir la partie plus large du tuyau de
carburant sur la paroi du réservoir.

9.9 Mise hors service et stockage

Conserver de préférence l'appareil dans un endroit sec
et sécurisé, le réservoir d'essence plein. Aucune
source de feu ou analogue ne doit se trouver à
proximité. Exclure toute utilisation non autorisée – en
particulier par les enfants.

Dans le cas d'arrêts supérieurs à quatre semaines,
effectuer également les opérations suivantes :

! Vider et nettoyer le réservoir d'essence à un endroit

bien aéré.

! Lancer le moteur avec le réservoir vide et vider le

carburateur jusqu'à ce que le moteur cale. Sinon, de
l'huile résiduelle du mélange carburé pourrait
boucher les buses du carburateur et rendre difficile
le prochain démarrage.

! Bien nettoyer l'appareil (notamment les orifices

d'aspiration d'air, les ailettes de refroidissement du
cylindre, le filtre à air et l'environnement du tuyau de
remplissage du réservoir).

! Conserver l'appareil dans un endroit sec et sécurisé.

Exclure toute utilisation non autorisée – en particulier
par les enfants.

Fig. 19

Conseils d'utilisation et d'entretien

FRANÇAIS 19

9.10 Plan d'entretien

Les informations suivantes se réfèrent aux conditions d'utilisation normales. En cas de
conditions particulières telles qu'une forte production de poussière ou un temps de travail
quotidien très long, les intervalles d'entretien doivent être réduits à l'avenant.

Effectuer régulièrement les interventions d'entretien indiquées. Si vous n'êtes pas en
mesure de réaliser vous-même toutes les interventions, veuillez les confier à un atelier
spécialisé. Le propriétaire de l'appareil est responsable de:

! Tout dommage causé par des interventions d'entretien ou des réparations qui n'ont

pas été réalisées correctement ou à temps

! Tout dommage consécutif, y compris la corrosion, dû à un stockage inadéquat

Une seule fois, au bout de 5 heures de service

Avant le travail

Toutes les semaines

(env. toutes les cinq heures de fonctionnement)

Toutes les 50 heures de service

Toutes les 100 heures de service

En cas de besoin

Avant la saison de coupe, ou une fois par an

Vérifiez

X X

Graissage de l'arbre
d’entraînement flexible

Compléter

X X X

Contrôler le ralenti

X

Carburateur

Ajuster le ralenti

X

Nettoyer

X

Filtre à air

Remplacer

X

Vérifier l'écartement de l'électrode et le rectifier
éventuellement.

X X

Bougie

Remplacer

X X

Vérifiez

X X

Graissage du renvoi d’angle

Compléter

X X X

Vérifiez

X

Affûtez

X

Outil de coupe en métal

Remplacer

X

Admission d'air de
refroidissement/de ventilation

Nettoyer

X XX

Ailettes du cylindre

Nettoyer

X X

Réservoir d'essence

Nettoyer

X X

Filtre à essence

Remplacer

X

Toutes les vis accessibles

(sauf les vis de réglage)

Resserrer

X XX

Éléments de commande

(commutateur Stop, levier de gaz,
blocage à mi-puissance, starter)

Contrôle de fonctionnement

X

Silencieux

Contrôle visuel

X

Contrôle visuel

X

Machine entière

Nettoyer

X X X

Accessoires

FRANÇAIS 20

10. Accessoires

SOLO propose par le biais du commerce spécialisé un vase programme d'accessoires pour débroussailleuses. Leur
emploi est exclusivement réservé aux modèles pour lesquels l'accessoire est associé, et en utilisant les dispositifs de
protection appropriés. Veuillez vous référer au tableau récapitulatif suivant des pièces détachées autorisées et

consultez votre détaillant.

Accessoires Protection

No. de réf.

Tête à 2 fils de nylon semi-automatique M 10 x 1,25 LI

(herbe sur bordures également, mauvaises herbes basses)

Protection standard +

lame de protection, couteau coupe-fil

69 00 652 6

Fil de rechange pour tête à fil de nylon, 15 m, Ø2,4 mm

69 00 942

Fil de rechange pour tête à fil de nylon, 15 m, Ø3,0 mm

69 00 974

Fil de coupe en bobine pour tête à fil nylon 90 m, Ø2,4 mm 00 63 201
Couteau à herbe 4 dents, Ø 230 mm

(herbe, mauvaises herbes épaisses)

Protection standard 69 00 948

Tête à fil nylon 2 fils « Jet-Fit Flexiblade »

(broussailles, roseaux, herbe dure, branches jusqu’à 20mm)

Protection standard +

lame de protection, couteau coupe-fil

69 00 160

Tête à fil nylon 4 fils « Jet-Fit Flexiblade »

(broussailles, roseaux, herbe dure, branches jusqu’à 20mm)

Protection standard +

lame de protection, couteau coupe-fil

69 00 162

Fil de rechange pour tête à fil nylon « Jet-Fit Flexiblade »
2,5 mm x 260 mm 50 pièces

69 00 166

Fil de rechange pour tête à fil nylon « Jet-Fit Flexiblade »
3,5 mm x 260 mm 25 pièces

69 00 168

Fil de rechange pour tête à fil nylon « Jet-Fit Flexiblade »
2,5 mm x 53 m

69 00 175

Fil de rechange pour tête à fil nylon « Jet-Fit Flexiblade »
3,5 mm x 27 m

69 00 176

Adaptateur pour dispositif d'élagage

(élagage d'arbres)

69 00 229

Montage pour taille-haies

69 00 227

Graisse pour engrenages haut rendement

00 83 18025
SOLO 2T huile moteur 100 ml 00 83 103
SOLO 2T huile moteur 1 l 00 83 104
SOLO 2T huile moteur, en bouteille doseuse 1 l 00 83 105
Protection combinée visage/ouïe SOLO 99 390 1001
Veste de travaux forestiers et agricoles SOLO EN 340 99 303 000 + taille (2[s] - 6[xxl])
Pantalon de loisir SOLO 99 020 95 + indice de taille
Salopette de loisir SOLO 99 020 94 + indice de taille
Bottes de forestier en cuir SOLO 99 305 00 + taille (36 – 48)
Gants SOLO Fit 99 390 12 + indice de taille

Garantie ; Pièces d'usure

FRANÇAIS 21

11. Garantie

Le fabricant garantit une qualité irréprochable et prend
en charge les frais d’amélioration occasionnés par un
remplacement de pièces défectueuses en cas de
défaut du matériau ou de la fabrication survenant
durant la période de garantie. Notez que certains pays
possèdent des conditions de garantie particulières. En
cas de doute, interrogez votre revendeur. En tant que
vendeur du produit, il est responsable de la garantie.

Nous ne pouvons assurer de garantie pour les
dommages engendrés par les causes suivantes, merci
de votre compréhension :

! Non-respect du manuel d’utilisation.
! Travaux de maintenance et de nettoyage

négligés.

! Dommages occasionnés par un mauvais réglage

du carburateur.

! Usure due à une utilisation normale.
! Surcharge évidente due à un dépassement

prolongé de la limite de puissance maximale.

! Utilisation d’outils de travail non autorisés.
! Emploi de la force, mauvais traitement, abus ou

accident.

! Dommage de surchauffe dû à un encrassement

du carter du ventilateur.

! Intervention de personnes non qualifiées ou

tentatives de réparation non professionnelles.

! Utilisation de pièces de rechange non adaptées

ou non originales qui ont causé le dommage.

! Utilisation des consommables non adaptés ou

ayant été mélangés.

! Dommages imputables aux conditions d’utilisation

dans le cadre de la location.

Les travaux de nettoyage, d’entretien et de réglage ne
sont pas reconnus comme des prestations de garantie.

Tous les travaux de garantie doivent être réalisés par
le distributeur spécialisé agréé par le fabricant.

12. Pièces d’usure

Différentes pièces sont sujettes à l'usure normale ou
due à l'utilisation et doivent être remplacées à temps, si
nécessaire. Les pièces d'usure indiquées ci-dessous
ne sont pas couvertes par la garantie du fabricant:

! filtre à air
! filtre à essence
! ensemble des pièces en contact avec l'essence
! embrayage
! bougie
! dispositif de démarrage
! outils de coupe

En vue d’une amélioration continuelle de nos produits,
nous nous réservons le droit de modifier le contenu de
la livraison tant en ce qui concerne la forme que la
technologie et l’équipement.

Les données et illustrations contenues dans les
présentes instructions n’ouvrent aucun droit à des
prétentions quelconques, merci de votre
compréhension.

ESPAÑOL 2

Prólogo

Apreciado cliente
Muchas gracias por haber elegido este producto de

calidad SOLO

La probada tecnología de cuatro canales, utilizada
en el motor de cilindro vertical con cubierta de Nikasil
de dos tiempos para alto rendimiento y bajo consumo
garantiza un alto valor de utilidad de la máquina.

El sistema de arranque fácil con cebador, que
asegura rapidez y fiabilidad en la puesta en marcha, el
accesible filtro de aire permiten su sencillez en la
revisión mecánica y evitan complicaciones en su
puesta a punto.

Le recomendamos lea detenidamente el manual de
uso y especialmente las normas de seguridad antes de
comenzar a usar su unidad.

Para mantener el rendimiento de la desbrozadora,
es necesario seguir las instrucciones de
mantenimiento.

Su distribuidor estará encantado de atender
cualquier consulta que tenga.

Embalaje

Los materiales de embalaje utilizados para proteger el
equipo de posibles daños en el transporte son materias
primas, por lo que se pueden reutilizar o ser devueltas
para su reciclaje.

CE Declaracion de conformidad

Según la normativa de la EU 98/37/EG, 2000/14/EG y
89/336/EWG (modificada por 92/31/EWG), la empresa
SOLO Kleinmotoren GmbH, Stuttgarter Strasse 41, D­71069 Sindelfingen declara bajo su responsabilidad
exclusiva conforme a esta declaración, ha sido
sometida a la revisión técnica establecida para
maquinaria.
Descripción de producto: Desbrozadora

Serie/Tipo: 155
El nivel de potencia sonora
(EN ISO 3744; garantizado 115 dB(A)
EN ISO 22868) medido 114 dB(A)

Normas empleadas:
EN ISO 12100; EN 11806; ISO 14865; EN ISO 14982,
DIN ISO 22867
Procedimientos de valoración de la conformidad
(98/37/EG) ! Anexo V; (2000/14/EG) ! Anexo V

La presente declaración de conformidad perderá su
vigencia en caso de desmontaje o manipulación no
autorizada del producto

Sindelfingen,
01 de enero de 2006
SOLO Kleinmotoren GmbH Wolfgang Emmerich

Director

Símbolos

Los símbolos siguientes se utilizan en el manual de
instrucciones y en el aparato:

Lea con atención las instrucciones de uso
antes de empezar a utilizar la máquina y
antes de realizar cualquier tarea de
mantenimiento, montaje o limpieza de la
misma.

Antes de arrancar el motor, protéjase los
ojos y los oídos.

Utilice guantes para cualquier trabajo con
esta máquina.

Utilice calzado resistente con suela
antideslizante. O, mejor aún, calzado de
seguridad.

Sea especialmente cuidadoso en el
manejo de la máquina.

La distancia mínima de otras
personas ha de ser de 15 metros.

Atención: la máquina podría lanzar
objetos hacia arriba.

Atención: en caso de contacto con
objetos duros y firmes, la máquina puede
repercutirle el impacto.

No utilice hojas de sierra y, en general,
emplee únicamente las herramientas de
corte correspondientes a cada modelo.

No sobrepase el nº máximo de
revoluciones que aparece en los
datos técnicos.

No fume en las cercanías de la máquina
ni en el lugar de repostaje.

Mantenga la máquina y su depósito de
combustible alejado de cualquier llama o
del fuego.

El motor emite gases tóxicos. No lo
encienda ni reposte en espacios
cerrados.

Válvula del estárter abierta: Encendido en
caliente y modo de trabajo

Válvula del estárter cerrada: Modo de
encendido en frío

ESPAÑOL 3

Índice

Página

1. Instrucciones de seguridad .......................................................................................................... 4

1.1 Utilización para los fines previstos / Indicaciones generales de seguridad 4

1.2 Ropa de trabajo 4

1.3 Repostar combustible 5

1.4 Al transportar el aparato 5

1.5 Antes de empezar 5

1.6 Al arrancar 5

1.7 Al estar trabajando 6

1.8 Mantenimiento y reparación 6

2. Datos técnicos .............................................................................................................................7

3. Artículos incluidos en la entrega .................................................................................................. 8

4. Componentes de uso y funcionamiento .......................................................................................8

5. Preparación para el trabajo...........................................................................................................8

5.1 Completar empuñadura Loop 9

5.2 Montar el vástago de flexión sobre el manguito de acoplamiento 9

5.3 Montar el vástago de flexión a la brida de motor 9

5.4 Crear la conexión del cable eléctrico y del cable Bowden 9

5.5 Instalacion del protector contra escombros 10

5.6 Instalar y cambiar el cabezal de corte 10

6. Repostar combustible ................................................................................................................12

6.1 Información acerca del combustible 12

6.2 Proporción de la mezcla 12

6.3 Llenar el depósito de combustible 12

7. Arrancar el motor / Apagar el motor ...........................................................................................12

7.1 Ajuste de medio gas 12

7.2 Tapa del starter y primer 12

7.3 Arrancar 13

7.4 Qué hacer si el motor no arranca: 13

7.5 Apagar el motor: 13

8. Uso de la motosegadora.............................................................................................................14

8.1 Ámbitos de aplicación 14

8.2 Funcionamiento correcto de la motosierra 14

8.3 Reajuste del hilo de corte 15

9. Indicaciones para el servicio y mantenimiento ...........................................................................15

9.1 Indicaciones generales para el servicio 15

9.2 Lubricación del eje de transmisión flexible 15

9.3 Lubricación del engranaje 16

9.4 Ajuste del carburador 16

9.5 Mantenimiento del filtro de aire 17

9.6 Información acerca de la bujía 17

9.7 Indicaciones acerca del silenciador 18

9.8 Cambiar el filtro del combustible 18

9.9 Poner fuera de servicio y guardar 18

9.10 Plan de mantenimiento 19

10. Accesorios ...............................................................................................................................20

11. Garantía....................................................................................................................................21

12. Piezas de desgaste...................................................................................................................21

Instrucciones de seguridad

ESPAÑOL 4

1. Instrucciones de seguridad

1.1 Utilización para los fines previstos / Indicaciones generales de seguridad

Las motosegadoras equipadas con la cuchilla se utilizarán exclusivamente para cortar hierba sin obstáculos y malas
hierbas más duras a nivel del suelo.. No utilice la desbrozadora para otros fines (cap."8.1 Ámbitos de aplicación").

Antes de poner en marcha el pulverizador por primera vez lea atentamente el manual de instrucciones y
guárdelo en un lugar seguro. Utilice este aparato a motor con extrema precaución.

La no observancia de las normas de seguridad puede conllevar peligro de muerte. Respete, asimismo, las normativas de las
asociaciones profesionales para la prevención de accidentes. Las instrucciones de uso han de estar siempre disponibles para
el usuario de la máquina. Han de ser leídas por toda aquella persona que trabaje con ella (también para su mantenimiento o
reparación).

! Si usted va a trabajar por primera vez con un equipo motorizado como éste, pídale al distribuidor que le indique y explique

cómo manejarlo de forma segura.

! No está permitido que los niños ni los jóvenes menores de 18 años trabajen con este equipo motorizado; excepto cuando

se trate de jóvenes con 16 años cumplidos y que fueron instruidos y con bajo la supervisión idónea.

! Mantenga alejadas del área de trabajo a personas y animales. La distancia mínima de seguridad es de 15 metros. Preste

especial atención a los niños, así como a los animales que pudieran encontrarse en el interior de las malas hierbas.

Detenga inmediatamente la máquina y la herramienta de corte si se acerca una persona o un animal. El usuario será

responsable de los peligros y accidentes que puedan acaecer y que puedan afectar a otras personas o su bienes.

! Ese equipo motorizado se podrá prestar o entregar únicamente a personas que estén familiarizadas con este tipo y su

manejo. Entrégueles también el presente manual.

! Cuando se disponga a trabajar con este equipo motorizado, deberá encontrarse en un buen estado físico, descansado y

sano.

! Este equipo motorizado no deberá ser utilizado bajo la influencia de alcohol, drogas ni medicamentos que puedan influir

en la capacidad de reacción.

! No efectúe modificaciones en los dispositivos de seguridad y de mando existentes.
! El equipo motorizado se utilizará únicamente si su estado, en el que se encuentra, es seguro para el funcionamiento -

¡Peligro de accidente!

! Se deberán utilizar únicamente accesorios y piezas adosadas suministrados por el fabricante y que se autorizaron

expresamente para ser adosados. No sustituya jamás el hilo plástico del cabezal de corte por un alambre de acero. Utilice

siempre el protector adecuado para cada herramienta de corte.

! A la hora de sustituir las herramientas de corte, pare siempre el motor y desconecte el enchufe de bujía para evitar que se

produzca un arranque repentino del motor.

! El funcionamiento seguro y la seguridad de su aparato dependen también de la calidad de las piezas de repuesto

utilizadas. Empléense únicamente piezas de repuesto originales. Las piezas originales son las únicas que tienen la misma

procedencia que el equipo, por lo que garantizan una calidad máxima en lo que al material, dimensiones, funcionalidad y

seguridad se refiere. Las piezas de repuesto y los accesorios originales se encuentran disponibles de mano de su

distribuidor autorizado. Éste cuenta también con las listas de piezas que se necesitan para averiguar los números de

referencia, y está permanentemente informado sobre cualquier mejora y otras novedades relacionadas con las piezas de

repuesto. Téngase también en cuenta que si se han utilizado piezas que no son las originales, no se podrá reclamar en

concepto de garantía.

! Si no se va a utilizar el aparato, guardarlo de una manera tan segura que nadie quede expuesto a ningún tipo de peligro.

El motor hay que apagarlo.
Si alguien no respeta las indicaciones para la seguridad, el manejo o el mantenimiento, tendrá que responder de los daños y
perjuicios, incluso los secuenciales, que de ello resulten.

1.2 Ropa de trabajo

Utilice ropa y equipos de protección apropiados para evitar sufrir lesiones durante la utilización de esta máquina. La
vestimenta tendrá que ser práctica, o sea ceñida (p.ej. mono de trabajo), a la vez que cómoda.
Nuestra recomendación: Chaqueta de trabajo forestal y agrícola SOLO EN 340 número: 99 303 000 + Talla (2[S] - 6[XXL])
Pantalones para exteriores SOLO número: 99 020 95 + índice de talla
o bien Pantalones con peto para exteriores SOLO número: 99 020 94 + índice de talla
No lleve puestos ornamentos, bufandas, corbatas u otras prendas que puedan engancharse en la máquina, en los matorrales
o en las ramas. Si tiene el cabello largo, recójaselo y asegúrelo con un pañuelo de cabeza, gorra, casco, etc..

Lleve zapatos resistentes con suelas de buena adherencia al suelo - preferentemente zapatos de seguridad.
Nuestra recomendación: Botas forestales de cuero SOLO número: 99 305 00 + Talla (36 - 48)

Utilice guantes de protección con superficie antideslizante de agarre.
Nuestra recomendación: SOLO Fit número: 99 390 12 + índice de talla

Sírvase de unas orejeras personales y póngase una careta (o gafas de protección) para protegerse contra objetos
lanzados, despedidos, etc..
Nuestra recomendación: Mascarilla protectora de cara y orejas SOLO número: 99 390 1001 (Talla única)

Instrucciones de seguridad

ESPAÑOL 5

1.3 Repostar combustible

La gasolina es extremadamente inflamable. Manténgase a distancia del fuego directo y no derrame gasolina. No
fume en el lugar donde vaya a trabajar con el aparato ni donde vaya a repostar combustible.

! Antes de repostar siempre se debe apagar el motor.
! Si el motor aún está caliente no se debe llenar el depósito, ya que existe peligro de incendio.
! Abra siempre el tapón del depósito con precaución para reducir lentamente el exceso de presión existente y evitar que se

salga el producto fitosanitario.

! Los combustibles pueden contener sustancias similares a los disolventes. Evite el contacto de productos derivados de

aceites minerales con los ojos o la piel. Utilice guantes durante el repostaje. Cambie con frecuencia la ropa de protección

y lávela.

! No inhale vapores procedentes del combustible.
! Reposte siempre en lugares bien ventilados.
! Tenga cuidado de que no caiga al suelo combustible o aceite (para proteger el medioambiente). Utilice una base

protectora impermeable adecuada cuando reposte.

! Si se ha derramado combustible hay que limpiar inmediatamente el aparato. Si se ha manchado la ropa, cámbiese

inmediatamente.

! Apriete siempre el tapón del depósito. De este modo, evita el riesgo de que el tapón del depósito se suelte debido a la

vibración del motor y se salga el combustible.

! Preste atención a problemas de estanqueidad. No empiece a trabajar si percibe que se sale el combustible. Esto

supondría un peligro para su vida porque podría causarle quemaduras.

! Almacene el combustible y el aceite sólo en depósitos reglamentarios y correctamente marcados.

1.4 Al transportar el aparato

! ¡Apague siempre el motor durante el transporte!
! No acarree ni transporte jamás la desbrozadora con la herramienta de trabajo en marcha.
! Para el transporte en largas distancias, coloque siempre el protector de cuchillas en las herramientas de corte metálicas.
! Para evitar que se pueda derramar el combustible y para que no se produzcan deterioros, asegure el aparato contra

vuelcos cuando se transporte sobre un vehículo. Verifique la estanqueidad del depósito de combustible. Lo mejor es

vaciar el depósito antes de su transporte.

! En caso de envío, vacíe siempre el depósito de combustible.

1.5 Antes de empezar

Antes de empezar, compruebe siempre que todo el aparato a motor se encuentra en condiciones adecuadas para su
funcionamiento.

! El botón de stop debe funcionar correctamente.
! El acelerador se debe mover con facilidad y regresar por su propia cuenta a la posición de marcha en vacío.
! Hay que comprobar la estanqueidad del depósito de caldo, la bomba, el depósito de combustible y todos los conductos y

tubos por los que circule el producto fitosanitario o el combustible.

! Compruebe también que el cable de encendido y el conector de la bujía están bien sujetos. Si hay alguna conexión suelta

pueden saltar chispas que pueden encender la mezcla de aire y combustible que se haya salido del aparato. Existe

peligro de incendio.

No empiece a trabajar si nota alguna irregularidad, hay un deterioro perceptible (incluso en el bastidor), ve ajustes no debidos
o la capacidad de funcionamiento del aparato está limitada; en estos casos, lleve el pulverizador a motor de mochila a un
taller especializado para que lo comprueben.

1.6 Al arrancar

! Mantenga, al arrancar, una distancia mínima de 3 metros con respecto al lugar donde se carga el combustible y no

arranque nunca dentro de recintos cerrados.

! Cuide de que se tenga una posición estable durante el arranque. Arranque siempre sobre un fondo plano y mantenga

sujeto en forma segura el equipo motorizado.

! El equipo motorizado debe ser operado por una sola persona y en el entorno de 15 metros a la redonda no deberá haber

nadie más, tampoco durante el arranque.

! Lleve a cabo el proceso de arranque de la manera descrita en el cap. "7. Arrancar el motor / Apagar el motor".

Instrucciones de seguridad

ESPAÑOL 6

1.7 Al estar trabajando

! La máquina sólo debe hacerse funcionar cuando está totalmente montada.

Tan pronto como el motor se encuentre en marcha, éste originará gases tóxicos de escape, que pueden ser invisibles y

no tener olor alguno. No trabaje jamás con el equipo motorizado dentro de recintos cerrados. Si el espacio libre
es pequeño, o si se está en depresiones o canaletas, asegúrese de que haya siempre una renovación suficiente
del aire durante el trabajo.
No fume en el lugar de trabajo, ni en las cercanías del equipo motorizado. ¡Habrá mayor peligro de incendio!

! Trabaje con precaución, reflexionando bien y con toda tranquilidad. No ponga en peligro a otras personas.

- Cuide de que haya una buena luz y visibilidad.

- Quede siempre al alcance de llamadas de socorro a viva voz, para que las personas que le escuchen le puedan
prestar auxilio.

- Haga pausas cada cierto tiempo.

- Preste atención en cuanto a posibles fuentes de peligro y adopte las precauciones correspondientes. Tenga en
cuenta que al utilizarse orejeras estará restringida la percepción de los ruidos. También podrían quedar
desapercibidas las señales de alarma, llamadas, etc..

- Cuidado con la humedad, heladas, nieve, pendientes y terreno escabroso. ¡Habrá mayor peligro de resbalar!

- Prevenga posibles tropiezos y tenga cuidado con obstáculos como raíces de árboles, tocones o esquinas. Sea
especialmente cuidadoso al trabajar en pendiente.

- Antes de encender la máquina, busque y retire de la zona de trabajo piedras, cristales rotos, clavos, alambres o
cualquier otro objeto peligroso, para evitar que la herramienta de corte se bloquee o salga disparada.

- Agarre firmemente la máquina con ambas manos y mantenga una posición segura y estable.

- Mantenga siempre la herramienta de corte por debajo del nivel de la cadera. No alce nunca una herramienta de
corte giratoria por encima del suelo.

- Mantenga cualquier parte de su cuerpo alejada de la herramienta de corte.

- Emplee una correcta técnica de corte (ver Cap. "8.2 Funcionamiento correcto de la motosierra").

- Mantenga el motor en los niveles de ruido y gases más bajos posible. No deje el motor encendido
innecesariamente. Piense que el ruido es también un agente contaminante. Trabaje, a ser posible, a las horas en
las menos moleste a los demás, según donde se encuentre.

- No utilice herramientas de corte desgastadas y evite la entrada en contacto de las mismas con cuerpos extraños.
Existe el peligro cierto de caída de espaldas, lo que podría provocar una violenta sacudida por parte de la
máquina. Como consecuencia, podrían provocar movimientos descontrolados en el usuario, que podrían derivar
en heridas graves o incluso mortales.

! Apague el motor en cuanto perciba un cambio en el comportamiento de la máquina.
! A causa de la fuerza centrífuga, la herramienta de corte sigue rotando un breve tiempo a pesar de haber soltado la

palanca o de haber apagado el motor. Asegúrese de que la herramienta de corte se ha parado completamente
antes de soltar la máquina.

! Antes de tocar la herramienta de corte (también cuando haya que retirar elementos que la bloqueen o paralicen),

apague el motor, espere a que la herramienta de corte se pare y desenchufe la bujía.

! No toque el escape ni el silenciador mientras que estén calientes; ¡habrá peligro de quemarse!
! No trabaje jamás con el silenciador defectuoso ni sin silenciador. ¡Habrá peligro de perjudicar sus oídos y de

quemarse!

Primeros auxilios

Lleve siempre un botiquín al lugar de trabajo por si se produce algún accidente. Reponga inmediatamente el material
empleado.
Nota: En caso de que personas con problemas cardiovasculares noten vibraciones demasiado a menudo, puede dar
lugar a lesiones en los vasos sanguíneos o el sistema nervioso. Los siguientes síntomas se pueden producir por
vibraciones en los dedos, manos o muñecas: Adormecimiento de partes del cuerpo, cosquilleos, dolor, pinchazos,
cambios en el color de la piel o en la misma piel. En caso de que se manifieste alguno de estos síntomas, visite a su
médico.

1.8 Mantenimiento y reparación

El mantenimiento del aparato a motor debe hacerse regularmente. Realice usted mismo únicamente los trabajos de
mantenimiento y reparación que están descritos en este manual de instrucciones. El resto de trabajos deben realizarse
en un taller especializado autorizado.

! No se debe realizar el mantenimiento del aparato a motor, repararlo ni guardarlo cerca de fuego directo.
! Apague el motor y desenchufe la bujía para su limpieza, mantenimiento o reparación. Excepto para colocar el

carburador o el punto muerto.

! En cualquier reparación, sólo se deben utilizar piezas de recambio originales del fabricante.
! No se debe realizar ninguna modificación en el aparato a motor ya que, de este modo, se podría ver mermada la

seguridad y existe peligro de accidente o de lesión.

Datos técnicos

ESPAÑOL 7

2. Datos técnicos

Desbrozadora 155

Tipo de motor Motor de dos tiempos de un cilindro de SOLO

Cilindrada cm

3

54,2
Orificio / Carrera mm 45 / 34
Potencia del motor kW a rpm 2,3 / 8000
Nº máx. de revoluciones permitido 1/

min

sin herramienta de corte acoplada

11800

Nº revoluciones medio en vacío rpm 2800
Capacidad del depósito de combustible l

0,7

Proporción de consumo de la mezcla de
combustible:

con "SOLO 2T aceite para motores"

con otros aceites de dos tiempos

1:50 (2%)
1:25 (4%)

Carburador Carburador de membrana de posición independiente con iniciador y

bomba de combustible integrada
Filtro de aire Filtro de tela
Encendido Encendido magnético controlado electrónicamente, sin desgaste
Reducción de marcha 1,25 : 1
Barra - acople Ø mm 24

Eje Ø 7 mm / dientes de estrella 7 dientes

Para la determinación de los siguientes valores listados referentes a la aceleración de oscilación y al sonido se

tuvieron en cuenta a partes iguales, el ralentí, la carga plena y la revolución máxima nominal, según las

prescripciones legales.

Valor efectivo de la aceleración a

hv,eq

(DIN ISO 22867) m/s

2

Manillar derecho / Manillar izquierdo

3,49/ 5,09

Nivel de decibelios L

Peq

dB(A)

(EN ISO 22868)

Hoja cortacésped 94,62
Cabezal de hilo 98,53
„Jet-Fit-Flexiblade“ 2-Hilos 98,31
„Jet-Fit-Flexiblade“ 4-Hilos 96,11

Nivel de potencia sonora L

Weq

dB(A)

(EN ISO 22868)

111

Artículos incluidos en la entrega ; Componentes de uso y funcionamiento ; Preparación para el trabajo

ESPAÑOL 8

3. Artículos incluidos en la entrega

! Bloque motor sobre bastidor soporte de espalda
! Vástago de flexión con soporte para tubo flexible ondulado
! Tubo vástago con manguito de acoplamiento hacia vástago de flexión, mango Loop, mango multifunción, (con

palanca aceleradora, interruptor de parada y botón de bloqueo para velocidad media), tubo ondulado (con cable
elec. y cable Bowden) y caja de cambios

! Protección, zócalo protector, hilo de corte con tornillo y todas las piezas necesarias para montar la protección
! Herramienta de corte – Cuchilla para hierba
! Todas las piezas de montaje necesarias para la herramienta de corte
! Herramientas: llave combi, espiga y destornillador
! Este manual de instrucciones

4. Componentes de uso y funcionamiento

5. Preparación para el trabajo

Por motivos de seguridad en el transporte, la máquina se envía parcialmente desarmada, siendo necesario ensamblarla
antes de su puesta en funcionamiento.

La máquina sólo debe hacerse funcionar cuando esté montada por completo.
Tenga en cuenta que el depósito de combustible debe estar vacío antes del montaje completo de la máquina y también

antes de su desmontaje o reequipamiento.

Fig. 1

1 Bastidor soporte de espalda
2 Correas sujetadoras
3 Válvula de descompresión
4 Regulador del aire
5 Cebador
6 Deposito de gasolina
7 Palanca de arranque
8 Tapa del filtro del aire
9 Capuchón de bujía
10 Sistema antivibración
11 Brida de motor con palanca

de bloqueo
12 Vástago de flexión
13 Caja de conexión de cables
14 Tubo ondulado (con cable

elec. y cable Bowden)
15 Soporte de tubo ondulado
16 Manguito de acoplamiento
17 Tubo vástago
18 Empuñadura
19 Encendido/Apagado/Interrup

tor de apagado
20 Acelerador
21 Interruptor de medio gas
22 Manillar cerrado (Loop)
23 Palanca de seguridad
24 Caja de cambio
25 Herramienta de corte
26 Protección

Preparación para el trabajo

ESPAÑOL 9

5.1 Completar empuñadura Loop

! Con el tornillo (27) aflojado, desplazar la

empuñadura Loop a la posición deseada y girarla a
la ubicación correcta.

! Para fijar la empuñadura Loop, apretar el tornillo

(27) con un destornillador. Aconsejamos la llave
Torx T-25 de la llave combinada adjunta. Sujetar la
tuerca opuesta, inmovilizándola con una llave de
horquilla.

Nota: El tope de seguridad siempre tiene que ser
montado en el lado del usuario de la desbrozadora. Ya
que durante el trabajo debe mantenerse la
desbrozadora al lado derecho del cuerpo, el tope de
seguridad tiene que ser montado mirando al lado
izquierdo.

! Colocar el tope de seguridad (23) en la

empuñadura Loop y asegurar con la cubierta (28).

5.2 Montar el vástago de flexión sobre el
manguito de acoplamiento

! Retirar ambas protecciones rojas de los extremos

del vástago de flexión (12).

! Introducir el vástago de flexión hasta el manguito de

acoplamiento 16) y asegurar con el tornillo (29) y la
tuerca (30). El cuadrado del árbol primario debe
intervenir en el arrastre del manguito de
acoplamiento.

! Colocar la protección de calor sobre el manguito de

acoplamiento.

5.3 Montar el vástago de flexión a la brida
de motor

! Volcar la palanca de bloqueo (31) de la brida de

motor (11) hacia delante y sujetarla.

! Introducir el vástago de flexión (12) hasta el tope.
! Soltar la palanca de bloqueo.

5.4 Crear la conexión del cable eléctrico y
del cable Bowden

! Colocar el soporte para tubo flexible ondulado (15)

sobre el vástago de flexión.

! Pasar el tubo ondulado (con cable elec. y cable

Bowden) (14) a través del soporte para tubo flexible
ondulado.

! Abrir la tapa de la caja de conexión de cables 13).
! Acoplar los conectores eléctricos y colocar los

cables en las guías de los cables,

! Enganchar el cable Bowden
! Cerrar la tapa.

El tubo ondulado en ningún caso debe estar

bajo tensión, de lo contrario, el ralentí del motor
no será correcto y puede ser accionada la herramienta
de corte sin ser pulsada la palanca aceleradora –
¡Riesgo de accidente! Por este motivo se debe
comprobar, antes de comenzar el trabajo, si con la
palanca aceleradora en posición de ralentí, la palanca
de enganche del carburador está completamente libre
de tensión y haciendo tope con el tornillo de tope de
ralentí.

Fig. 2

Fig. 4

Fig. 3

Fig. 5

Preparación para el trabajo

ESPAÑOL 10

5.5 Instalacion del protector contra
escombros

! El amortiguador (32) se cubre con el reborde que

hay encima (en dirección al motor) sobre el eje.
Para ello se puede empujar hacia arriba el
amortiguador sobre la ranura.

! Las dos tuercas cuadradas (33) se colocan desde

dentro en la protección aislante.

! Ajustar la tapa protectora (26) con los dos tornillos

(34), las dos medias abrazaderas (35) y sus
correspondientes arandelas (36) en torno al
amortiguador situado sobre el eje.

! Los dos tornillos del engranaje (37), montados

previamente y aparte, deben acoplarse en los
agujeros de la tapa protectora para asegurar la
correcta colocación de la misma. Con ello también
se evita que la tapa protectora se tuerza.

! Apriete los tornillos (34) de manera recíproca y

uniforme.

Atención: cualquier otro tipo de montaje de la tapa
protectora queda desautorizado.

5.6 Instalar y cambiar el cabezal de corte

Antes de montar o cambiar la herramienta de corte,
apague el motor y desenchufe la bujía. Utilice guantes.

A) Montaje de la cuchilla para hierba

! Coloque la pieza de presión (38) sobre el eje del

engranaje. Asegúrese de que el lado del engranaje
que se ve sea el achaflanado.

! Coloque la cuchilla sobre la arandela de base (42) e

insértela en el eje del engranaje.

! Coloque el plato (43) y el resorte (44) y gire

suavemente la tuerca de seguridad (45). Atención:
rosca hacia la izquierda. Gire la tuerca en sentido
contrario al de las agujas del reloj.

! Bloquee el engranaje introduciendo la espiga (40)

en el hueco de la protección antienrrollamiento.
(41).

! Gire suavemente el eje del engranaje hasta que la

espiga (40) se introduzca en el hueco de la pieza
de presión (38).

! Apriete bien la tuerca (45) (25 Nm). Atención: rosca

hacia la izquierda. Gire la tuerca en sentido
contrario a las agujas del reloj
Sugerencia: si la herramienta de corte aún puede
girar a pesar de haber apretado bien la tuerca y
haber bloqueado el eje del engranaje, eso quiere
decir que se ha colocado mal la pieza de presión.
En ese caso, habrá que repetir el montaje de
manera correcta.

! Retire de nuevo la espiga (40) y controle que la

cuchilla gira libremente.

Fig. 6

Fig. 7

Preparación para el trabajo

ESPAÑOL 11

B) Instalar un cabezal de hilo - Accesorios (Nº de
pedido 69 00 652 6)

Sugerencia: para el montaje del cabezal de hilo no
serán necesarios la arandela de base (42), el plato
(43), el resorte (44) ni la tuerca de seguridad (45).

! Coloque la pieza de presión (38) sobre el eje del

engranaje. Asegúrese de que el lado del engranaje
que se ve sea el achaflanado.

! Gire el eje del engranaje con la pieza de presión de

tal forma que el hueco para la espiga (40) coincida
con el hueco en la protección antienrrollamiento.

! Introduzca la espiga para bloquear el eje del

engranaje.

! Enrosque el cabezal de hilo completo, con una

protección adicional antienrrollamiento para el hilo
(46), a la pieza de presión y a su vez sobre el eje
del engranaje. Atención: rosca hacia la izquierda.
Apriete el cabezal de hilo girándolo en sentido
contrario a las agujas del reloj.

! Monte la cuchilla para el hilo (48) sobre la moldura

de protección (47) con el tornillo (49) y la arandela
(50).

! Encaje desde abajo la moldura de protección (47) a

la protección. Hágalo doblando ligeramente la
moldura.

Atención: cuando utilice el cabezal de hilo, nunca
arranque la máquina sin que la moldura y la cuchilla
para el hilo estén convenientemente montadas.

Sugerencia: si se produce algún cambio en la longitud
del hilo (ver cap. “8.3 Reajuste del hilo”), la cuchilla
cortará a la medida los extremos del hilo
automáticamente al usar la máquina.

Consejos sobre el parachoques (47)

Cuando utilice la cuchilla para hierba, trabaje siempre
sin parachoques
Al utilizar el cabezal de corte.„Jet-Fit-Flexiblade“
descrito a continuación, es obligatorio montar la
moldura de protección. Encontrará una descripción
detallada en el cap. “10. Accesorios”.

C) Montaje del cabezal de corte "Jet-Fit-Flexiblade"
disponible como accesorio"

Introducir los hilos de
corte en el cuerpo
central del cabezal de
corte, según las flechas
del cuerpo central, de
modo que de la
abertura del lado
opuesto sobresalgan
aprox. 30 mm del hilo
de corte.

Prestar atención a una
alineación correcta de
los dientes de corte en
sentido de rotación.

Orden de montaje:

Para montar el cabezal de corte.„Jet-Fit-Flexiblade" se
debe adquirir por separado la arandela adaptadora 00
31 629 (25,75 x 11,9 x 2 mm) que no está incluida en
el volumen de suministro original.
Para apretar la tuerca de seguridad (45), volver a
bloquear el eje de transmisión con el árbol primario
(40).
No está permitido un método de montaje diferente.

Colocar la tapa del
cabezal de corte, girar
en sentido de las
flechas y apretar con la
llave universal, según
muestra la figura, hasta
que encastre.

Al utilizar el cabezal de corte "Jet-Fit-Flexiblade",
trabajar siempre con la protección estándar y la
moldura de protección colocada.

Los hilos de corte no deben tocar la protección durante
la rotación. Dado el caso, introducir los hilos de corte
más profundamente en el cuerpo central del cabezal
de corte. La cuchilla de corte de hilo montada en la
moldura de protección no es apropiada para estos
hilos de corte ! ¡La longitud de los hilos de corte tiene
que ser corregida manualmente!

Fig. 8

Fig. 9b

Fig. 9c

Fig. 9a

Fig. 9d

Preparación para el trabajo ; Repostar combustible; Arrancar el motor / Apagar el motor

ESPAÑOL 12

Para cambiar un hilo
de corte, extraerlo
tirando del extremo
sobresaliente en
sentido de las flechas
del cuerpo central (si
fuera necesario, con
alicates universales).

6. Repostar combustible

6.1 Información acerca del combustible

El motor de este aparato es un motor de dos tiempos
de alta potencia y debe ponerse en funcionamiento con
una mezcla de gasolina y aceite (gasolina y aceite =
mezcla de combustible) o con una mezcla de
combustible especial para motores de dos tiempos
elaborada previamente y disponible en tiendas
especializadas. Para la mezcla de combustible, se
puede utilizar gasolina sin plomo normal o súper
(índice mínimo de octanos: 92 octanos).
¡Los combustibles no adecuados o las desviaciones de
la proporción de mezcla pueden tener consecuencias
graves, ya que pueden provocar el deterioro del motor!

Evite el contacto directo de la piel con la

gasolina y la inhalación de gases derivados de
la gasolina, ya que pueden suponer un peligro para su
salud.

6.2 Proporción de la mezcla

Las primeras cinco veces que llene el depósito utilice
siempre una proporción de mezcla gasolina-aceite de
25:1 (4%).
A partir de la sexta vez que llene el depósito, si utiliza
el aceite especial para dos tiempos que le ofrecemos
SOLO 2T aceite para motores, recomendamos una
proporción de mezcla de 50:1 (2%).
Con aceites de dos tiempos de otras marcas,
recomendamos una proporción de mezcla de 25:1
(4%).
No guarde la mezcla durante más de 3 o 4 semanas.

Tabla de mezcla de combustible

Aceite en litros Gasolina en

litros

SOLO 2T aceite

para motores

2% (50 : 1)

Otro aceite de

dos tiempos

4% (25 : 1)

1 0,020 0,040
5 0,100 0,200

10 0,200 0,400

6.3 Llenar el depósito de combustible

Al repostar, tenga en cuenta las instrucciones de
seguridad.

Tan Reposte siempre con el motor apagado. Debe
limpiar bien la zona por donde se echa el combustible.
Ponga el aparato a motor de manera que el tapón del
depósito quede hacia arriba. Desenrosque el tapón y

llene con la mezcla de combustible hasta el borde
inferior de la boquilla. Para evitar que entren impurezas
en el depósito, utilice si es posible un embudo de filtro.
Vuelva a enroscar el tapón del depósito hasta que
quede bien cerrado.

7. Arrancar el motor / Apagar el motor

7.1 Ajuste de medio gas

! Ponga el interruptor de parada (19) en la posición

“Start”.

! Apriete a fondo la palanca de aceleración (21).
! Presione el dispositivo de bloqueo en ralentí (22) y

suelte al mismo tiempo la palanca de aceleración.

7.2 Tapa del starter y primer

La tapa del stárter se ajustará del modo siguiente:
! Cuando el motor esté frío, coloque la palanca del

starter (4) hacia arriba, en posición de cerrado

.

! Cuando el motor esté caliente, coloque la palanca

del starter (4) hacia abajo a, en posición de abierto

.
Durante el primer arranque, o si el depósito de
combustible quedó completamente vacío, active la
inyección piloto (5) varias veces (mín. 5 veces), hasta
que haya combustible visible en el balón de plástico.

Fig. 10

Fig. 11

Fig. 9e

Arrancar el motor / Apagar el motor

ESPAÑOL 13

Presione la válvula de descompresión (3) para facilitar
el encendido. (Tras el encendido, la válvula de
descompresión vuelve por sí sola a su posición
normal).

7.3 Arrancar

Respete las normas de seguridad al arrancar la
máquina.

Consejo: su nueva desbrozadora viene equipada de
serie con el sistema de encendido fácil Primer y con
una válvula de descompresión. Presionando dicha
válvula, el motor arranca mucho más fácilmente y se
requiere mucho menos esfuerzo al tirar de él de forma
repetida. Tras el encendido, la válvula de
descompresión regresa automáticamente a su posición
normal.

Coloque la desbrozadora en el suelo en posición
horizontal y libre de obstáculos.
Adopte una posición segura, sujete la máquina
firmemente; preste atención a que la herramienta de
corte no toque ningún objeto ni tampoco el suelo.
Al arrancar no se apoye o arrodille sobre el tubo
envolvente ya que el eje de transmisión o el tubo
podrían sufrir daños.

Con el motor en frío:
Arranque con la tapa del stárter en la posición (

)
hasta que el motor arranque brevemente en forma
audible.
Luego lleve inmediatamente la tapa del stárter a la
posición (

) . Continúe con el arranque hasta que el

motor se encuentre en marcha continua.
Con el motor en caliente:

Arranque, con la tapa del stárter en la posición (

)

hasta que el motor se encuentre en marcha continua.
Las indicaciones siguientes tienen por objeto aumentar

la vida útil del cable del stárter y del mecanismo del
stárter:
! Tire de la cuerda con cuidado hasta que note

resistencia y después tire rápida y decididamente
de la misma.

! Tire del cable siempre en línea recta, no permita

que el cable esté rozando por el canto para cabos.

! No tire del cable hasta que haya salido por

completo. Hay peligro de que se rompa el cable.

! Conduzca siempre la empuñadura del stárter hasta

su posición inicial - no deje que el stárter retroceda

por su cuenta.
El cable deteriorado del stárter podrá ser sustituido por
un técnico especializado.

Una vez el motor en marcha

, tire un poco de la palanca
de aceleración para anular el bloqueo de medio gas.
Suelte de nuevo la palanca de aceleración para que el
motor continúe funcionando a ralentí. Ahora ya puede
comenzar con el trabajo.

7.4 Qué hacer si el motor no arranca:

Si, a pesar de haber realizado varios intentos, el motor
no arrancara, compruebe que ha seguido todos los
pasos descritos anteriormente, en especial que el
interruptor no se encuentre en la posición “Stop”.
Intente arrancar de nuevo. Si el motor sigue sin
arrancar, será porque la cámara de combustión esté
saturada.

En ese caso, recomendamos lo siguiente:

! Quitar el revestimiento de la bujía.
! Retirar el conector de la bujía que se encuentra

debajo.

! Desenroscar la bujía y secarla bien.
! Poner la palanca de ajuste del acelerador hacia

arriba (a pleno gas) y tirar varias veces de la
palanca de arranque para ventilar la cámara de
combustión.

! Volver a poner la palanca de ajuste del acelerador

hacia abajo (en vacío), volver a enroscar la bujía y
montar el revestimiento de la bujía.

! Arranque con la palanca del starter en la posición

(

) y el interruptor de parada en la posición "Start".

7.5 Apagar el motor:

Suelte la palanca de aceleración y coloque el
interruptor de parada en la posición "Stop".

Al soltar la palanca de aceleración, la herramienta de
corte continúa girando un corto espacio de tiempo por
la acción del embrague centrífugo. Antes de soltar la
máquina, espere hasta que la herramienta de corte se
haya detenido por completo.
Parada de emergencia: si, debido a un fallo de
funcionamiento del conmutador ON / OFF, no fuera
posible apagar el motor, se puede detener el motor
cerrando la tapa del estárter (con la palanca del
estárter en la posición

). Si se da un caso así, no

arranque otra vez el equipo de motor; en lugar de
ello, llévelo de inmediato a un taller especializado
para que lo revisen.

Uso de la motosegadora

ESPAÑOL 14

8. Uso de la motosegadora

8.1 Ámbitos de aplicación

Las motosegadoras equipadas con la cuchilla se
utilizarán exclusivamente para cortar hierba sin
obstáculos y malas hierbas más duras a nivel del
suelo.

Las motosegadoras equipadas con el cabezal de hilo
(accesorios Nº de pedido 69 00 653 6) se utilizarán
exclusivamente para cortar hierba – especialmente
indicadas para salvar obstáculos – y pequeñas malas
hierbas a nivel del suelo. El cabezal de hilo está
especialmente indicado para cortar elementos no
duros, p.ej. para limpiar zonas en torno a árboles o
postes.

Por lo que respecta al uso de las herramientas de
ofertan explícitamente como accesorios para estas
motosegadoras, se respetarán además las normas de
seguridad que se mencionan en las instrucciones de
dichos accesorios.

En general, se utilizarán únicamente las herramientas
de corte permitidas expresamente para estas
motosegadoras. Tanto para la máquina como para la
herramienta de corte se montará en todo caso la
correspondiente protección aislante. En caso de duda,
póngase en contacto con el distribuidor de SOLO.

8.2 Funcionamiento correcto de la

motosierra

Respete las normas de seguridad cuando trabaje con
la motosegadora.

La desbrozadora debe mantenerse durante el trabajo
siempre a la derecha del cuerpo.

Debido al sentido del giro de la herramienta de corte, le
recomendamos trabajar desde el lado izquierdo de la
máquina, ya que, trabajando en la posición adecuada,
resulta la situación más favorecedora para su espalda.
Aproxímese a la superficie de trabajo siempre desde la
derecha, pues de este modo será el lado izquierdo de
la herramienta de cote el que entre primero en
contacto con dicha superficie. Especialmente cuando
se corte material duro (malas hierbas y matorral) con la
cuchilla, se pondrá cuidado en no “acuchillar” el
material a cortar con la parte delantera de la
herramienta de corte.

Ataque el material a cortar en punto muerto y acelere
al máximo. No deje que el motor esté acelerado
demasiado tiempo a menos que la máquina esté
cortando.

Desde la derecha, introduzca 2/3 de la herramienta de
corte en el material a cortar y trabaje con la máquina
como con una guadaña, caminando hacia adelante y
cortando de derecha a izquierda.

Para obtener los mejores resultados, trabaje con la
máquina a toda potencia. No trabaje directamente con
la zona de acoplamiento. Se excluyen de la garantía
los daños derivados del abuso de la máquina o de su
recalentamiento.

Si se observaran irregularidades o se detectaran
apelotonamientos de material cortado en la zona de la
herramienta de corte o de la protección aislante,
apague el motor inmediatamente. Frene la herramienta
de corte presionándola contra el suelo hasta que se
pare. Desconecte la bujía y limpie la acumulación de
hierba, broza, etc. Compruebe todo el aparato en esta
situación de seguridad.

Cuando trabaje con el cabezal de hilo (accesorios Nº
de pedido 69 00 652 6), utilice sólo las longitudes de
hilo permitidas. Si se ha montado correctamente la
protección con la moldura correspondiente, los hilos se
irán cortando hasta la longitud adecuada (gracias a la
cuchilla para el hilo de la moldura de protección). Si los
hilos son demasiado largos, se corre el peligro de
resultar gravemente herido y el motor se verá
sobrecargado, con los daños que se pueden derivar.

Cuando se cambie la herramienta de corte de cuchilla
a cabezal de hilo (accesorios Nº de pedido
69 00 652 6), la protección estándar estará completada
con su moldura, previamente montada con la cuchilla
para hilo.

Fig. 12

Uso de la motosegadora ; Indicaciones para el servicio y mantenimiento

ESPAÑOL 15

8.3 Reajuste del hilo de corte

Si se utiliza un cabezal de corte semiautomático
(accesorios Nº de pedido 69 00 652 6):

(representación esquemática)

Con la desbrozadora funcionando sin carga pero con
el cabezal de corte girando, golpee ligeramente varias
veces el cabezal de corte sobre la superficie cubierta
de plantas. El hilo de corte se irá liberando
gradualmente. El alargamiento del hilo por cada
desbloqueo es de unos 30 mm. Los excesos de
longitud son corregidos por la cuchilla cortahilos.
Si el hilo de corte se ha agotado puede sustituirlo por
el hilo ofrecido como accesorio
(núm. de pedido 6900942 Ø 2,4 mm
núm. de pedido 6900974 Ø 3,0 mm)

9. Indicaciones para el servicio y
mantenimiento

9.1 Indicaciones generales para el servicio

El mantenimiento y la reparación de los aparatos
modernos, y de sus módulos que son relevantes para
su seguridad, requieren una formación técnica
calificada y un taller dotado de herramientas
especiales e instrumentos convenientes para las
comprobaciones. Es por ello que el fabricante
recomienda encomendar a un taller especializado
todos los trabajos que no vienen descritos en el
presente manual. El técnico cuenta con la formación, la
experiencia y el equipos necesarios para ofrecerle a
usted siempre la solución más económica. Y le
prestará ayuda a través de sus sugerencias y
consejos.

Después de un período de marcha inicial de unas 5
horas se tendrán que inspeccionar todo los tornillos y
tuercas a los que se tenga acceso (excepto los tornillos
de ajuste del carburador), para ver si están bien
apretados y apretarlos si fuese necesario.

La herramienta de corte debe revisarse en intervalos
cortos y cuando se observen irregularidades o atascos
en la zona de la herramienta de corte o del protector.
Para esta operación, es necesario que el motor esté
parado y la herramienta de corte totalmente detenida.
Desconecte el enchufe de bujía y limpie el alojamiento
de la herramienta de hierba, broza, etc. Sustituya

inmediatamente las herramientas romas o dañadas,
incluso ante la más mínima grieta (realice una prueba
de sonido).

Guarde preferentemente el aparato en un lugar seco y
seguro, con el depósito de combustible lleno. No debe
haber cerca ningún fuego desprotegido. En caso de
inutilización durante un largo período de tiempo, ver
cap. "9.9 Poner fuera de servicio y guardar".

9.2 Lubricación del eje de transmisión
flexible

Se recomienda comprobar antes de cada inicio de
trabajo la lubricación del eje de transmisión flexible.
No obstante, extraer después de cada 5 horas de
servicio el eje de transmisión flexible del vástago de
flexión para añadir lubrificante.

Después de haber cambiado la posición de la palanca
de bloqueo (31), retirar hacia delante el vástago de
flexión (12) de la brida de motor (11).
El eje de transmisión flexible se puede extraer
entonces del vástago de flexión (12).

Para la lubricación se debe utilizar grasa multigrado
corriente resistente a la temperatura.

Al montar, prestar atención de que el vástago de
flexión encastre del todo en la brida de motor.

Fig. 13

Fig. 14

Indicaciones para el servicio y mantenimiento

ESPAÑOL 16

9.3 Lubricación del engranaje

Para engrasar el engranaje de rueda cónica utilice el
aceite SOLO “especial para engranajes” (nº de pedido

008318025). Compruebe el nivel de aceite
semanalmente y rellénelo llegado el caso (tras unas 20
– 50 horas de trabajo).

Desenrosque el tornillo lateral. Si en la parte interior
del orificio roscado no se aprecia grasa, deberá
corregirse el llenado (cantidad de reposición: 5-10 g
aprox.).
Coloque de nuevo el tornillo y apriételo.

Atención: no abuse del aceite porque puede provocar
el recalentamiento del motor. En ningún caso se debe
llenar la carcasa del engranaje con aceite.

Consejo: en caso de necesidad, añada como máximo
5g y compruebe a menudo el nivel de aceite (p. ej
antes de empezar a trabajar).
En caso de duda, acuda a un comercio especializado.

9.4 Ajuste del carburador

El carburador viene ajustado de forma óptima de
fábrica. No obstante, dependiendo del lugar de uso
(montaña, terreno llano) puede ser necesario corregir
el ajuste del carburador.

Con un funcionamiento correcto en ralentí, el motor
debería funcionar bien sin que el aparato dé impulsos.
Se pueden realizar correcciones ínfimas en el reglaje
del ralentí sobre los datos técnicos referentes a la
media de revoluciones en ralentí con el tornillo de tope
de ralentí "T", preferentemente con la ayuda de un
cuentarrevoluciones, según se indica:

Para un funcionamiento en ralentí correcto, el filtro de
aire debe estar limpio. Antes de los ajustes, deje que
el motor se caliente.

! Si el ralentí es demasiado alto (especialmente

cuando el aparato ya está fijado en ralentí), mueva
el tornillo de tope un poco en contra del sentido del
reloj.

! Si el ralentí es demasiado bajo, gire el tornillo de

tope en el sentido del reloj, hasta que el motor
funcione de forma uniforme.

¡En ningún caso se puede accionar el aparato
en ralentí!

Los tornillos de ajuste para mezcla en punto
muerto "L" y mezcla en plena carga "H" deben ser
instalados exclusivamente por especialistas.

Si regulando el tornillo tope en vacío "T" no se
consigue un ajuste óptimo del carburador, lleve el
carburador a un taller autorizado para que se lo
regulen de forma óptima.

Indicaciones para el taller especializado

En carburadores de corte D
Para corregir el tornillo de ajuste de mezcla para punto

muerto "L" y el tornillo de ajuste de mezcla para plena
carga, se ha de emplear la llave de carburador D-CUT.
Puede consultar a nuestro servicio al cliente sobre el
funcionamiento del mismo.

De carburador con Limitercaps:
Los tornillos de regulación de la mezcla para marcha

en vacío y la mezcla para plena carga permiten su
reajuste únicamente dentro de un margen limitado.

El ajuste del carburador sirve para obtener la

máxima potencia del motor. Para ajustarlo, hay
que utilizar obligatoriamente un medidor de
revoluciones.
No se debe ajustar un número de revoluciones
superior a los indicados, ya que se podría dañar el
motor!

Fig. 15

Fig. 16

Indicaciones para el servicio y mantenimiento

ESPAÑOL 17

9.5 Mantenimiento del filtro de aire

Si el filtro de aire está sucio, puede provocar una
disminución de la potencia. Aumenta el consumo de
combustible y, con ello, la producción de sustancias
contaminantes y gases tóxicos. Esto también dificulta
el encendido.

Realice los trabajos de mantenimiento que figuran a
continuación regularmente.

Antes de abrir el filtro del aire cierre la tapa del starter

para que no entre suciedad en el carburador.

! Gire hacia la izquierda la palomilla (51) de la tapa

del filtro (8).

! Saque la tapa tirando de su parte superior hacia

fuera.

! Saque el filtro de tela (52).
! Limpie los alrededores del filtro.

Si hace un uso diario prolongado de la máquina, limpie
el filtro cada día. Si advierte una gran cantidad de
polvo, límpielo incluso antes.

La mejor forma de limpiarlo es, simplemente,
sacudiéndolo.

No limpie el filtro con aire a presión y no lo moje ni
humedezca nunca. No lo sumerja en ningún tipo de
limpiador o detergente.

Si, estando el carburador bien regulado, el número de
revoluciones se redujese considerablemente, eso
significa que el filtro está obstruido y debe cambiarse
(nº de pedido 20 48 154).

En ningún caso ha de corregirse el reglaje del
carburador para compensar el menor número de
revoluciones debido a un filtro de aire obstruido. Eso
provocaría sobrecarga y daños en el motor.

La garantía no cubre los daños en el motor derivados
de un mantenimiento inadecuado.

! Coloque de nuevo el filtro limpio en la carcasa
! Ajuste la tapa del filtro en la carcasa mediante las

guías inferiores y vuelva a cerrarla.

! Gire la palomilla (51) hacia la derecha para

asegurar la tapa.

9.6 Información acerca de la bujía

Hay que comprobar la bujía regularmente cada 50
horas de funcionamiento.

! Presione la presilla trasera de la cubierta del

conector de la bujía (9) y saque la misma tirando
hacia arriba.

! Quitar el conector de la bujía que se encuentra

debajo.

! Desenroscar la bujía y secarla bien.
Si los electrodos están muy quemados hay que

sustituir inmediatamente la bujía; si no, hay que
sustituirla cada 100 horas.

Si la bujía se ha desenroscado o el cable de encendido
se ha separado del conector, no se puede poner en
marcha el motor, ya que pueden saltar chispas y
provocar un incendio.

Las siguientes marcas ponen a su disposición bujías
antiparasitadas (valor térmico 200):

BOSCH WS6F
CHAMPION RCJ-6Y o similar.
La distancia reglamentaria entre los electrodos es de

0,5 mm.
Utilice únicamente bujías con tuercas de cierre gruesas

y bien fijas en el borde superior. Si no, podrían saltar
chispas y producirse un incendio. Antes de empezar a
trabajar, compruebe que las juntas del cable de
encendido están en perfecto estado y que el cable está
completamente aislado

! Vuelva a enroscar la bujía.
! Ajuste siempre bien el conector de la bujía a la bujía.
! Coloque la cubierta del conector de la bujía sobre la

carcasa mediante las guías y ciérrela hacia abajo
hasta que encaje bien.

Fig. 17

Fig. 18

Indicaciones para el servicio y mantenimiento

ESPAÑOL 18

9.7 Indicaciones acerca del silenciador

Antes de empezar a trabajar, compruebe que el
silenciador se encuentra en perfecto estado. No toque
el silenciador mientras esté caliente.

Si el motor no funciona satisfactoriamente a pesar de
que el filtro de aire esté limpio y el ajuste del
carburador sea correcto, puede deberse a que el
silenciador esté sucio o deteriorado. En ese caso,
diríjase al taller especializado.

9.8 Cambiar el filtro del combustible

Recomendamos que el filtro del combustible (32) se
cambie una vez al año en un taller especializado.

El filtro del combustible lo debe extraer un experto
mediante un lazo de alambre con precaución al abrir el
depósito de combustible. Hay que tener en cuenta que
el espesamiento de la manguera del combustible en la
pared del depósito no se puede tirar al depósito.

9.9 Poner fuera de servicio y guardar

Guarde la máquina en un lugar seco y seguro si tiene
lleno el depósito de combustible. Evite hacer fuegos o
similares en las proximidades. No permita usos
indebidos, especialmente por parte de niños.

Si deja de utilizar la máquina más de cuatro semanas,
deberá también:

! Vaciar y limpiar el depósito de combustible en un

lugar con buena ventilación.

! Encender el motor con el depósito de combustible

vacío y vaciar el carburador hasta que el motor se
apague. De lo contrario, restos de aceite de la
mezcla de combustible podrían taponar la tobera del
carburador y dificultar la puesta en marcha más
tarde.

! Limpiar bien el aparato a motor (especialmente las

bocas de aspiración de aire, las aletas
refrigeradoras del cilindro, el filtro de aire y la zona
próxima a la boquilla del depósito).

! Guardarla en un lugar seco y seguro. No permitir

usos indebidos, especialmente por parte de niños.

Fig. 19

Indicaciones para el servicio y mantenimiento

ESPAÑOL 19

9.10 Plan de mantenimiento

Las indicaciones que figuran a continuación se refieren a las condiciones de
funcionamiento normales.
En condiciones especiales, como períodos de trabajo largos y diarios, los intervalos
para realizar el mantenimiento indicados aquí se deben reducir como corresponda.

una vez por cada 5 horas de

trabajo

antes de empezar a trabajar

cada semana

(aprox. cada 5 horas de servicio)

cada 50 h de funcionamiento

cada 100 h de funcionamiento

cuando sea necesario

antes de la época de siega (o

anualmente)

Comprobar

X X

Lubricación del eje de transmisión
flexible

Reponer

X X X

Comprobar en vacío

X

Carburante

Ajustar en vacío

X

Limpiar

X

Filtro de aire

Cambiar

X

Compruebe la distancia entre los electrones y
reajústela si fuese necesario

X X

Bujía

Cambiar

X X

Comprobar

X X

Lubricación del engranaje

Reponer

X X X

Comprobar

X

Afilar

X

Herramienta de corte metálica

Cambiar

X

Entrada de aire frío

Limpiar

X XX

Aletas del cilindro

Limpiar

X X

Depósito de combustible

Limpiar

X X

Filtro de combustible

Cambiar

X

Todos los tornillos a la vista

(excepto los tornillos de ajuste)

Apretar

X XX

Elementos (interruptor de parada,

palanca de aceleración, dispositivo
de bloqueo del ralentí, stárter)

Comprobar el funcionamiento

X

Silenciador

Comprobar visualmente el estado

X

Comprobar visualmente el estado

X

Máquina en general

Limpiar

X X X

Realice los trabajos de mantenimiento regularmente. Lleve el aparato a un taller especializado si no puede llevar a cabo
todos los trabajos personalmente. El propietario del aparato deberá responder por:

! Los desperfectos causados por trabajos de mantenimiento y reparación no realizados por un experto, o a su

debido tiempo

! Los daños indirectos, incluida la corrosión, derivados de no haber guardado el aparato adecuadamente

Accesorios

ESPAÑOL 20

10. Accesorios

SOLO le ofrece a través de los establecimientos especializados un amplio programa de accesorios para
motosegadoras. Se autoriza su uso exclusivamente para los modelos correspondientes según cada accesorio y
utilizando siempre la debida protección. Respete la siguiente tabla general de accesorios permitidos y consulte a su
distribuidor especializado.

Accesorios Protección Nº de pedido

2 cabezales de hilo semiautomático. M10 x 1,25 LI

(hierba, también con obstáculos, malas hierbas poco duras)

Protección estándar +

Moldura de protección, cuchilla para hilo

69 00 652 6

Hilo de repuesto para el cabezal 15m, Ø2,4 mm

69 00 942

Hilo de repuesto para el cabezal 15m, Ø3,0 mm

69 00 974

Hilo de repuesto para el cabezal 90m, Ø2,4 mm

00 63 201

Cuchilla para hierba 4 dientes, Ø230 mm

(Hierba, malas hierbas poco duras)

Protección estándar 69 00 948

Cabezal de 2 hilos "Jet-Fit-Flexiblade"

(matorrales, cañizo, hierba correosa, ramas de hasta
20 mm)

Protección estándar +

Moldura de protección, cuchilla para hilo

69 00 160

Cabezal de 4 hilos "Jet-Fit-Flexiblade"

(matorrales, cañizo, hierba correosa, ramas de hasta
20 mm)

Protección estándar +

Moldura de protección, cuchilla para hilo

69 00 162

Hilos de recambio para cabezal "Jet-Fit-Flexiblade"
2,5 mm. x 260 mm. 50 unidades

69 00 166

Hilos de recambio para cabezal "Jet-Fit-Flexiblade"
3,5 mm x 260 mm 25 unidades

69 00 168

Hilos de recambio para cabezal "Jet-Fit-Flexiblade"
2,5 mm x 53 m

69 00 175

Hilos de recambio para cabezal "Jet-Fit-Flexiblade"
3,5 mm x 27 m

69 00 176

Accesorio podador de altura
(para podar árboles)

69 00 229

Accesorio cortasetos

69 00 227

Aceite lubricante de gran calidad 00 83 18025
SOLO 2T aceite para motores 100 ml 00 83 103
SOLO 2T aceite para motores 1 l 00 83 104
SOLO 2T aceite para motores, botella dosificadora 1 l 00 83 105
Mascarilla protectora de cara y orejas SOLO 99 390 1001
Chaqueta de trabajo forestal y agrícola SOLO EN 340 99 303 000 + Talla (2[S] - 6[XXL])
Pantalones para exteriores SOLO 99 020 95 + índice de talla
Pantalones con peto para exteriores SOLO 99 020 94 + índice de talla
Botas forestales de cuero SOLO 99 305 00 + Talla (36 – 48)
Guantes SOLO Fit 99 390 12+ índice de talla

Garantía ; Piezas de desgaste

ESPAÑOL 21

11. Garantía

El fabricante garantiza la más alta calidad y asume los
gastos derivados de mejoras al cambiar las piezas
defectuosas en el caso de defectos del material o de
fabricación que surjan después del día de adquisición
del aparato, durante el período de garantía. Tenga en
cuenta que en algunos países rigen condiciones de
garantía específicas. En caso de duda, consulte a su
distribuidor. Como distribuidor del producto, será el
responsable de la garantía correspondiente.

La garantía del fabricante no será válida para daños en
los siguientes casos:

! No se haga caso de las indicaciones dadas en el

manual de instrucciones.

! No se realicen los trabajos de mantenimiento y

limpieza necesarios.

! Se originen daños debidos a un ajuste

inadecuado del carburador.

! Se ocasione un desgaste derivado del uso normal

del aparato.

! Se produzca un exceso de uso manifiesto del

aparato por haberlo utilizado de forma continuada
sobrepasando el límite superior de potencia.

! Se utilicen herramientas de trabajo no

autorizadas.

! Se haga uso de la fuerza, manipulación

inadecuada, uso para fines inadecuados o
accidente.

! Se ocacionen daños provocados por el

recalentamiento debido a la suciedad acumulada
en la carcasa del ventilador.

! Intervengan personas no expertas o se realicen

intentos de reparación inadecuados.

! Se utilicen piezas de recambio no adecuadas o

no originales, siempre que éstas hayan
provocado los desperfectos.

! Se usen combustibles no adecuados o mezclados

entre sí.

! Se ocasionen daños debidos a condiciones de

uso derivados del alquiler.

Los trabajos de limpieza, mantenimiento y ajuste no
están incluidos en la garantía.

Todos los trabajos incluidos en la garantía deben
realizarse en un punto de venta especializado
autorizado por el fabricante.

12. Piezas de desgaste

Hay varios componentes del aparato que están
sometidos a un desgaste o al deterioro normal y deben
sustituirse siempre en el momento oportuno. Las
siguientes piezas no están incluidas en la garantía del
fabricante:

! Filtro de aire
! Filtro de combustible
! Todas las piezas en contacto con el combustible

son de goma

! Enganche
! Bujía
! Dispositivo de arranque
! Herramientas de corte

Con el fin de seguir mejorando el aparato, el fabricante
se reserva el derecho a introducir modificaciones en
los artículos incluidos en la entrega en cuanto a la
forma, la técnica y la presentación.

De las instrucciones y las imágenes incluidas en este
manual no se deriva ningún derecho a reclamación.

ITALIANO 2

Introduzione

Gentile cliente
La ringraziamo per avere scelto di acquistare

questo prodotto SOLO di qualità.

Un motore a 2 tempi, a un cilindro, con cilindro
fisso, rivestito in Nikasil, con la consueta tecnica a 4
canali, garantisce un’alta prestazione e basso consumo
di carburante, e un impiego redditizio della macchina.

Il sistema di avviamento facile „Primer“, per una
messa in moto semplice e sicura, nonché il filtro aria,
facilmente raggiungibile per la pulitura, garantiscono il
confort di funzionamento e un lavoro non stancante
con la Vostra motofalciatrice.

Prima di accingersi all’uso del decespugliatore, è
necessario leggere per intero il manuale d’istruzioni e
importante attenersi a tutte le norme di sicurezza
indicate.

Per conservare nel tempo le migliori prestazioni del
decespugliatore, è necessario seguire accuratamente
le istruzioni per la manutenzione.

Il rivenditore sarà ben lieto di assistervi per ogni
esigenza o domanda.

Confezione

I materiali di cartone necessari alla protezione
dell'apparecchiatura durante il trasporto sono materie
prime e quindi riutilizzabili oppure possono essere
riciclati.

CE Dichiarazione di conformità

in conformità alle direttive CEE n° 98/37CE,
2000/14/EG e 89/336/EWG (modificata da
92/31/EWG), SOLO Kleinmotoren GmbH, Stuttgarter
Strasse 41, D-71069 Sindefingen, in qualità di unico
responsabile, dichiara che il prodotto al quale questa
dichiarazione si riferisce è conforme alle prescrizioni
della Direttiva Macchine.

prodotto: motofalciatrici
serie tipo: 155
Livello di potenza sonora
(EN ISO 3744; garantito 115 dB(A)
EN ISO 22868) misurato 114 dB(A)

Norme adottate:
EN ISO 12100; EN 11806; ISO 14865; EN ISO
14982, DIN ISO 22867
Procedimento di valutazione della conformità
Appendice V

Sindelfingen,
1° gennaio 2006
SOLO Kleinmotoren GmbH Wolfgang Emmerich

Direttore Esecutivo

Simboli

Sul prodotto e in questo libretto di istruzioni vengono
impiegati i seguenti simboli:

Leggere attentamente queste istruzioni
prima di mettere in funzione e prima di
intraprendere qualsiasi intervento di pulizia,
manutenzione o montaggio.

Indossare protezione adeguate protezioni
per le orecchie e il viso prima di avviare il
motore

Quando si lavora con l’apparecchio o si
effettuano interventi sullo stesso indossare
guanti di protezione

Indossare scarpe fornite di suola con buona
presa, al meglio indossare scarpe di
sicurezza

Procedere sempre con la massima
attenzione quando si interagisce con
l’apparecchio a motore

La distanza di sicurezza minima
dalle altre persone è di 15 metri

Attenzione, gli oggetti possono essere
scaraventati in alto

Attenzione, il motore può dare contraccolpi
se viene a contatto con oggetti solidi

Non usare lame a sega, usare
esclusivamente gli accessori di taglio
originali omologati per questo tipo di
apparecchio

Non superare il regime massimo di
giri dichiarato nella
documentazione tecnica per
l’apparecchio

È proibito fumare nelle vicinanze
dell’apparecchio o nella zona di
rifornimento!

Tenere l’apparecchiatura a motore e la
tanica del carburante lontani da fiamme o
fuoco aperto

- L’apparecchiatura a motore crea fumi di
scarico
e

- I vapori della benzina sono velenosi;
non avviare il motore o effettuare
rifornimento in locali chiusi

Valvola dell'aria aperta
Posizione di avviamento a caldo e di lavoro

Valvola dell'aria chiusa,
Posizione avviamento a freddo

ITALIANO 3

Indice

Pagina

1. Norme di sicurezza....................................................................................................................... 4

1.1 Uso corretto / Istruzioni generali di sicurezza 4

1.2 Indumenti di lavoro 4

1.3 Durante il rifornimento 5

1.4 Per il trasporto dell’attrezzatura 5

1.5 Prima della messa in marcia 5

1.6 Durante l’avviamento 5

1.7 Durante il funzionamento 6

1.8 Manutenzione e riparazioni 6

2. Dati tecnici ...................................................................................................................................7

3. Contenuto della confezione ..........................................................................................................8

4. Parti di comando e funzionamento ...............................................................................................8

5. Preparazione per il lavoro............................................................................................................. 8

5.1 Volantino impugnatura centrale 9

5.2 Montare l'albero flessibile pieghevole sul manicotto di accoppiamento 9

5.3 Montare il tubo flessibile sulla flangia motore 9

5.4 Collegare cavo e guaina Bowden 9

5.5 Installazione parasassi 10

5.6 Installazione e sostituzione utensile da taglio 10

6. Rifornimento ..............................................................................................................................12

6.1 Informazioni sul carburante 12

6.2 Titolo della miscela 12

6.3 Rifornimento di carburante 12

7. Avviare / Arrestare il motore....................................................................................................... 12

7.1 Regolazione iniziale (metà gas) 12

7.2 Farfalla dello starter e pompa da innesco 12

7.3 Avviamento 13

7.4 Se il motore non parte: 13

7.5 Arrestare il motore: 13

8. Uso del decespugliatore............................................................................................................. 14

8.1 Modalità d’uso 14

8.2 Utilizzo corretto del decespugliatore 14

8.3 Regolazione del filo da taglio 15

9. Istruzioni di esercizio e manutenzione........................................................................................15

9.1 Istruzioni generali di esercizio 15

9.2 Lubrificazione dell'albero conduttore flessibile 15

9.3 Lubrificazione degli ingranaggi 16

9.4 Regolazione del carburatore 16

9.5 Manutenzione del filtro dell'aria 17

9.6 Informazioni sulle candele di accensione 17

9.7 Avvertimenti per la marmitta di scarico 18

9.8 Sostituzione del filtro carburante 18

9.9 Arresto e conservazione 18

9.10 Schema di manutenzione 19

10. Accessori .................................................................................................................................20

11. Garanzia ...................................................................................................................................21

12. Parti soggette ad usura.............................................................................................................21

Norme di sicurezza

ITALIANO 4

1. Norme di sicurezza

1.1 Uso corretto / Istruzioni generali di sicurezza

Il decespugliatore fornito di lama tagliaerba può essere utilizzato esclusivamente per il taglio del prato in assenza di
ostacoli e per il taglio a raso terra di sterpi e rovi. Il decespugliatore non può essere utilizzato per altri impieghi. (Cap. 8.1
„Modalità d’uso“)

Prima della prima messa in funzione leggere attentamente le presenti istruzioni per l'uso e conservarle in un
posto sicuro. Impiegare la presente apparecchiatura a motore con particolare cautela.

La mancata osservanza delle misure di sicurezza indicate può mettere in serio pericolo di vita. Osservare attentamente anche
le misure di prevenzione e di sicurezza fornite dalle associazioni di settore. Il libretto di istruzioni per l’uso deve essere sempre
dsponibile nello stesso luogo in cui si trova l’apparecchiatura a motore. Deve essere letto da tutte le persone addette all’uso
dell’apparecchio (anche per la manutenzione, cura e messa in esercizio).

! Per la prima messa in moto dell’apparecchio farsi mostrare e spiegare il funzionamento dal rivenditore.
! I bambini e i giovani al di sotto dei 18 anni non devono lavorare con questo apparecchio a motore; fanno eccezione i

giovani al di sopra dei 16 anni, che saranno addestrati sotto sorveglianza.

! Tenere persone ed animali lontani dalla zona di lavoro. La distanza minima è di 15 metri. Prestare particolare attenzione a

bambini ed animali che possono trovarsi nei cespugli. Qualora dovesse avvicinarsi una persona o comunque un essere

vivente, fermare immediatamente l’apparecchio e l'utensile da taglio. L'utente è responsabile dei pericoli o incidenti, che

possono verificarsi nei confronti di altre persone e delle loro proprietà.

! Questo apparecchio a motore deve essere prestato o consegnato soltanto a persone che hanno familiarizzato con questo

modello e il suo funzionamento. Portare sempre con l’apparecchio queste istruzioni per l'uso.

! Quando si lavora con questo apparecchio a motore, è necessario essere in buone condizioni di spirito, rilassati e sani.
! Sotto l'influsso di alcool, droghe o medicamenti, che possono influenzare la capacità di reazione, questo apparecchio a

motore non deve essere utilizzato.

! Non apportare modifiche a dispositivi di sicurezza esistenti e a componenti di comando.
! Questo apparecchio a motore deve essere utilizzato solo in condizioni di funzionamento sicuro - Pericolo di incidente!
! Si devono impiegare soltanto accessori, utensili da taglio e ricambi forniti dal fabbricante e autorizzati espressamente per

l'applicazione esterna. Quando si utilizza la testina a fili, non sostituire mai il filo da taglio sintetico con un filo di acciaio.

Utilizzare sempre la protezione contro il contatto indicata per ciascun utensile da taglio.

! Prima di sostituire gli utensili da taglio, fermare sempre il motore ed estrarre il cappuccio della candeletta di accensione

per evitare un avviamento involontario del motore.

! L'esercizio attendibile e la sicurezza dell’apparecchio dipendono anche dalla qualità dei ricambi impiegati. Impiegare

soltanto ricambi originali. Soltanto i pezzi originali hanno origine dalla produzione dell'apparecchio e garantiscono quindi la

massima qualità possibile per materiale, precisione dimensionale, funzionamento e sicurezza. I ricambi originali e gli

accessori possono esserre acquistati presso il Rivenditore. Il Rivenditore dispone anche delle liste di ricambi necessari,

per stabilire i numeri di ricambi richiesti, e viene informato continuamente relativamente a miglioramenti e innovazioni

nell'offerta dei ricambi. Facciamo inoltre notare che nel caso di impiego di pezzi non originali la garanzia perde di validità.

! Quando l’apparecchio non viene utilizzato deve essere bloccato per non arrecare pericolo. Il motore deve essere spento.

Chi non osserva le istruzioni di sicurezza, comando o manutenzione, sarà responsabile per tutti i danni causati direttamente e
indirettamente.

1.2 Indumenti di lavoro

Quando si utilizza questo apparecchio a motore, per evitare lesioni, indossare sempre indumenti e corredo di protezione
prescritti secondo le normative vigenti. L'abbigliamento deve rispondere allo scopo, deve essere quindi aderente (per es. tuta),
ma non deve essere d’impaccio.

Il nostro suggerimento: SOLO - Giacca da lavoro per lavoro forestale e di manutenzione del verde EN 340
Nr.-Ord.: 99 303 000 + Taglia (2[s] - 6[xxl])
SOLO -Pantaloni con cintura per esterni Nr.-Ord.: 99 020 95 + indice taglia
oppure SOLO - Salopette per esterni Nr.-Ord.: 99 020 94 + indice taglia

Non indossare sciarpe, cravatte, collane, bracciali o altri pezzi di abbigliamento che possono impigliarsi nella macchina, nei
cespugli o nei rami. Legare e fermare i capelli, se lunghi, con un fazzoletto, un berretto, un casco o altro.

Calzare scarpe robuste con suola ruvida - sarebbe meglio scarpe di sicurezza.
Il nostro suggerimento: SOLO - Stivali di cuoio per forestali Nr.-Ord.: 99 305 00 + Taglia (36 - 48)

Usare guanti di protezione con superficie ruvida antiscivolo.
Il nostro suggerimento: Guanti di protezione SOLO Fit Nr.-Ord.: 99 390 12+ indice taglia

Utilizzare una protezione per l'udito e una protezione del viso (per es. occhiali di protezione).
Il nostro suggerimento: SOLO - Protezione combinata viso/udito Nr.-Ord.: 99 390 1001 (Taglia-Uni)

Norme di sicurezza

ITALIANO 5

1.3 Durante il rifornimento

La benzina è estremamente e facilmente infiammabile. Tenersi a debita distanza da fuochi e non agitare nessun
carburante. Non fumare sul posto di lavoro e nel luogo di rifornimento!

! Prima del rifornimento si deve sempre spegnere il motore.
! Non procedere con il rifornimento quando il motore è ancora caldo - Pericolo di incendio!
! Aprire sempre con precauzione il tappo del serbatoio, per scaricare lentamente la sovrappressione esistente e non far

spruzzare fuori il carburante.

! I carburanti possono contenere sostanze simili ai solventi. Evitare il contatto con le pelle e gli occhi con i prodotti a base di

olii minerali. Durante il rifornimento utilizzare dei guanti. Cambiare di sovente e pulire gli indumenti di protezione.

! Non inspirare i vapori del carburante.
! Fare rifornimento soltanto in luoghi ben ventilati.
! Fare attenzione che nel terreno non penetri carburante o olio (per protezione ambientale). Posizionarsi su un basamento

idoneo.

! In caso di versamento di carburante, pulire immediatamente l'apparecchio. In caso di contaminazione degli indumenti

cambiarli immediatamente.

! Serrare sempre a fondo il tappo del serbatoio. Così da ridurre il rischio che il tappo del serbatoio si allenti con la vibrazione

del motore e che il carburante fuoriesca.

! Controllare eventuali perdite o scarsa tenuta del serbatoio. Non mettere in marcia e non lavorare, quando fuorisce del

carburante. Potrebbe provocare pericolo di morte essere causa di ustioni!

! Conservare carburante e olio soltanto in recipienti a norma di legge e con una etichetta identificativa.

1.4 Per il trasporto dell’attrezzatura

! Durante il trasporto spegnere sempre il motore!
! Non trasportare mai il decespugliatore quando questo è in funzione.
! Per trasporti su lunghe distanze, applicare sempre la protezione alle lame delle parti da taglio in metallo.
! Per impedire la fuoriuscita di carburante che potrebbe provocare danni, l’apparecchio dovrà essere protetto dal pericolo di

ribaltamento durante il trasporto in autoveicoli. Verificare la tenuta del serbatoio. Prima del trasporto si consiglia di

svuotare il serbatoio.

! Prima di spedire l’apparecchio vuotare sempre il serbatoio.

1.5 Prima della messa in marcia

Prima della messa in funzione, assicurarsi che l'apparecchio si trovi in perfette condizioni di funzionamento.

! L'interruttore di arresto deve poter essere inserito e disinserito facilmente.
! La leva del gas deve ritornare nella posizione a vuoto liberamente e e autonomamente.
! L'utensile da taglio e la protezione di sicurezza contatto devono essere in condizioni ineccepibili e saldamente fissati.
! Controllare sempre che il cavo di accensione e il cappuccio della candeletta di accensione siano saldi in posizione. Un

collegamento allentato può provocare scintille che potrebbero incendiare la miscela di aria e carburante fuoriuscita -

Pericolo di incendio!

Nel caso di irregolarità, danni visibili, settaggi anomali o funzionalità ridotta, non iniziare il lavoro bensì far controllare
l’apparecchio da un officina specializzata.

1.6 Durante l’avviamento

! Stare ad una distanza di almeno 3 metri al momento della messa in marcia dal luogo del rifornimento e non mettere mai in

marcia nei locali chiusi.

! Mettere in moto l’apparecchio poggiando su un terreno stabile. Mettere sempre in marcia su un terreno in piano, e tenere

saldamente l'apparecchio.

! L'apparecchio deve essere guidato da una sola persona - in un raggio di 15 metri - al momento della messa in marcia non

ci devono essere altre persone.

! Eseguire la procedura di avviamento come descritto al cap. "7. Avviare / Arrestare il motore".

Norme di sicurezza

ITALIANO 6

1.7 Durante il funzionamento

! La macchina può essere messa in funzione solo se completamente montata.

Non appena il motore gira, l'apparecchio emana gas di scarico velenosi, che possono essere invisibili e inodori.
Non utilizzare mai l’apparecchio in locali chiusi. Assicurarsi che durante il funzionamento in condizioni disagiate,

cavità o fosse ci sia sempre uno spazio sufficiente per il ricambio dell'aria.
Non fumare sul posto di lavoro e nelle immediate vicinanze dell'apparecchio. Esiste un alto pericolo di incendio!

Lavorare in modo accorto, con ponderatezza e tranquillamente e non mettere in pericolo l'incolumità di altre persone.

- Lavorare in condizioni di buona visibilità e luminosità.

- Restare sempre nelle vicinanze di altre persone , che possano prestare aiuto in caso di emergenza.

- Effettuare delle pause adeguate durante la lavorazione.

- In caso di fonti di pericolo prendere le corrispondenti misure precauzionali. Ricordiamo che utilizzando una
protezione acustica la percezione dei rumori è limitata al massimo. Si possono anche non udire segnali acustici
che preannunciano situazioni di pericolo, chiamate ecc..

- Usare particolare precauzione nel caso di umidità, neve, pendii o terreno irregolare o sdrucciolevole. Esiste un
maggior pericolo di scivolamento!

- Prestare attenzione al pericolo di inciampare e agli ostacoli come per es. le radici degli alberi, tronchi d'albero e
spigoli.

- Durante il lavoro, prestare sempre particolare attenzione alle scarpate. Prima di utilizzare l’apparecchiatura,
cercare e rimuovere dal terreno da lavorare pietre, vetri rotti, aghi, fili o altri oggetti rigidi per evitare che vengano
lanciati o agganciati dall'apparecchio.

- Tenere sempre ben salda la macchina con le due mani e fare sempre attenzione a tenerla in posizione sicura e
stabile.

- Tenere sempre l'utensile da taglio al di sotto dell'altezza delle anche. Non sollevare l'utensile rotante dal terreno.

- Tenere lontane tutte le parti del corpo dall'utensile da taglio rotante.

- Utilizzare una tecnica di taglio precisa (vedere Cap."8.2 Utilizzo corretto del decespugliatore ").

- Utilizzare l'apparecchio nel modo più silenzioso e con minori gas di scarico possibili. Dare gas soltanto durante il
lavoro e non fare girare a vuoto e inutilmente il motore. Facciamo notare che anche il rumore nuoce all'ambiente
di lavoro. Attenersi nello stesso tempo ai tempi di pausa, che possono essere localmente diversi.

- Non usare utensili non affilati ed evitare che l'utensile da taglio si scontri senza controllo su corpi estranei.
Sussiste un forte pericolo di contraccolpo che potrebbe scaraventare tutto intorno l'intera macchina, con l'effetto di
provocare movimenti incontrollati dell'operatore e conseguenti ferite gravi o mortali.

! Qualora si avvertisse qualche cambiamento nel comportamento del decespugliatore, spegnere il motore.
! L'utensile da taglio, nonostante venga rilasciata la leva del gas, continua a funzionare per qualche secondo data la

presenza della frizione centrifuga. Prima di spengere la macchina, accertarsi che l'utensile da taglio sia
completamente fermo.

! Prima di toccare l'utensile da taglio - anche quando si deve eliminare un blocco o un inceppamento dello stesso -

spegnere sempre il motore, attendere fino a che l'utensile non sia completamente fermo e sfilare il cappuccio della
candeletta di accensione.

! Non toccare la marmitta di scarico e il silenziatore fintanto che sono ancora caldi, esiste pericolo di ustioni!
! Non lavorare mai con un silenziatore difettoso o senza silenziatore. Esiste il pericolo di procurare danni all'udito e

ustioni!

Pronto soccorso

Nel caso di un eventuale incidente è necessario tenere sempre pronti sul luogo di lavoro la cassetta di pronto soccorso.
Il materiale eventualmente utilizzato deve essere immediatamente reintegrato.
Avvertenza:
Le persone che soffrono di disturbi circolatori, se sottoposte con eccessiva frequenza a vibrazioni, possono soffrire di
danni ai vasi sanguigni o al sistema nervoso. I seguenti sintomi, in seguito a vibrazione, possono evidenziarsi alle dita,
mani o articolazioni delle mani: Intorpidimento degli arti, i parti del corpo, solletico, modifiche del colore della pelle o
della pelle. Nel caso vengano riscontrati questi disturbi consultare un medico.

1.8 Manutenzione e riparazioni

L’apparecchio deve essere sottoposto a regolare manutenzione. Eseguire personalmente soltanto i lavori di
manutenzione e riparazione descritti nelle istruzioni per l'uso. Tutti gli altri lavori devono essere eseguiti da una officina
specializzata autorizzata.

! Non effettuare riparazioni, manutenzione o conservare l’apparecchio nelle vicinanze di fiamme libere.
! Per la pulizia, la manutenzione e la riparazione il motore deve essere spento e staccato il cappuccio della candeletta

di accensione. In caso di avviamento involontario del motore potrebbero verificarsi ferimenti e danni. Fa eccezione
la messa a punto del carburatore e la regolazione del minimo.

! Usare solo ricambi originali del fabbricante per le riparazioni.
! Non eseguire modifiche all'apparecchio a motore, questo potrebbe pregiudicare la sicurezza con conseguente

pericolo di ferimenti e incidenti!

Dati tecnici

ITALIANO 7

2. Dati tecnici

Decespugliatore 155

Tipo motore monocilindrico SOLO a 2 tempi
Cilindrata cm

3

54,2
Alesaggio / Corsa mm 45 / 34
Potenza massima motore a

kw / (giri/min)

2,3 / 8000

Nr. massimo di giri permesso

1

/

min

senza carico degli accessori da taglio

11800

Nr. di giri al minimo gir

i

/

min

2800
Capacità serbatoio carburante l 0,7
Titolo miscela-carburabte:

con "SOLO 2T olio miscela"

altri olii a 2 tempi

1:50 (2%)
1:25 (4%)

Carburatore Carburatore a membrana universale con pompetta di innesco e

pompa carburante integrata
Filtro dell'aria Filtro di tessuto
Accensione Accensione a magnete elettronica, senza usura
Trasmissione –Pezzo inferiore 1,25 : 1
Tubo asta - Attacco Ø mm 24

Albero di trasmissione Ø 7 mm / dentatura a stella 7 denti

Con il rilevamento dei seguenti valori riportati per accelerazione delle vibrazioni e suono sono stati presi in

considerazione equamente in conformità alla normativa giri al minimo, a pieno carico e regime massimo nominale.

Valore effettivo bilanciato dell’accelerazione
a

hv,eq

(DIN ISO 22867) m/s

2

Impugnatura destra / Impugnatura sinistra

3,49/ 5,09

Livello di pressione acustica L

Peq

dB(A)

(EN ISO 22868)

Lama tagliaerba 94,62
Testina portafilo 98,53
2-fili-"Jet-Fit-Flexiblade“ 98,31
4-fili-"Jet-Fit-Flexiblade“ 96,11

Livello di potenza sonora L

Weq

dB(A)

(EN ISO 22868)

111

Contenuto della confezione ; Parti di comando e funzionamento ; Preparazione per il lavoro

ITALIANO 8

3. Contenuto della confezione

! Il blocco motore su sostegno per trasporto spalleggiato
! Asta pieghevole flessibile con sostegni per il tubo ondulato
! Asta con manicotto di accoppiamento per il tubo flessibile, impugnatura centrale, presa multifunzione (con leva

del gas, interruttore di arresto e pulsante di arresto e mezzo gas), tubo ondulato (con filo elettrico e cavo flessibile
Bowden) e ingranaggi

! Protezione, lista di protezione, coltello per il taglio del filo e tutti i pezzi necessari per il montaggio della protezione
! Attrezzi da taglio - Lama taglia erba
! Tutti i pezzi necessari per l'assemblaggio dell'utensile da taglio
! Attrezzi: chiave combinata, spina di fissaggio e cacciavite
! Questo libretto di istruzioni

4. Parti di comando e funzionamento

5. Preparazione per il lavoro

Per motivi di spedizione, l’apparecchio viene fornito parzialmente smontato; è
necessario quindi provvedere ad assemblarlo prima della messa in funzione.
L’apparecchio può essere messo in funzione solo se completamente montato.
Prima di procedere al montaggio complessivo, prima di ogni smontaggio e
rimontaggio, verificare che il serbatoio sia vuoto.

1 Sostegno per trasporto

spalleggiato
2 Cinghie di sostegno
3 Valvola di decompressione
4 Leva comando starter
5 Pompetta innes co carburante
6 Tappo serbatoio carburante
7 Impugnatura avviamento
8 Coperchio filtro aria
9 Coperchio candela accensione
10 Sospensione antivibrante
11 Flangia motore con leva di

bloccaggio
12 Albero flessibile pieghevole
13 Scatola accoppiamento cavo
14 Tubo ondulato (con filo elettrico

e cavo flessibile Bowden)
15 Fermi per tubo ondulato
16 Manicotto di accoppiamento
17 Tubo asta
18 Impugnatura
19 Interruttore di massa (acceso /

spento)
20 Grilletto comando acceleratore
21 Bloccaggio parziale

acceleratore
22 Impugnatura centrale – Loop
23 Asta di sicurezza impugnatura

centrale
24 Ingranaggi
25 Attrezzi da taglio
26 Protezione

Fig. 1

Preparazione per il lavoro

ITALIANO 9

5.1 Volantino impugnatura centrale

! Il volantino di impugnatura può essere spostato e

orientato sulla posizione desiderata allentando la
vite (27).

! Per fissare l'impugnatura stringere la vite (27) con

un cacciavite. Consigliamo l'uso della chiave Torx
T-25 della chiave combinata fornita in dotazione.
Allo stesso momento tenere fermo il dado
corrispondente con una chiave aperta affinché
questo non giri con la vite.

Avvertenza: Il paracolpi (23) deve essere sempre
montato sul lato dell'utente del decespugliatore. Poiché
è necessario tenere il decespugliatore vicino al corpo
durante il lavoro, il paracolpi deve essere montato volto
sinistra.

! Inserire il paracolpi (23) sul volantino circolare ed

assicurarlo con il fermaglio (23).

5.2 Montare l'albero flessibile pieghevole sul
manicotto di accoppiamento

! Eliminare sempre la protezione rossa da entrambe

le estremità dell'albero pieghevole (12).

! Inserire l'albero pieghevole fino a battere sul

manicotto di accoppiamento (16) e fissare con la
vite (29) e dado (30). Il quadrello dell'albero di
trasmissione deve essere inserito nel trascinamento
del manicotto di accoppiamento.

! Montare la protezione del calore sul manicotto di

accoppiamento.

5.3 Montare il tubo flessibile sulla flangia
motore

! Spingere avanti la levetta di bloccaggio (31) sulla

flangia motore (11)..

! Inserire l'albero pieghevole (12) fino alla battuta.
! Lasciare la levetta di bloccaggio.

5.4 Collegare cavo e guaina Bowden

! Inserire i fermi del tubo ondulato (15) sull'albero

pieghevole.

! Condurre il tubo ondulato (con cavo elettrico e cavo

flessibile Bowden) (14) attraverso i fermi per il tubo
flessibile.

! Aprire il carter della scatola di giunzione dei cavi

(13).

! Connettere la spina elettrica e inserire il cavo nelle

guide dei cavi,

! agganciare il cavo e guaina Bowden
! Chiudere il carter.

In nessun caso il tubo ondulato può essere

teso, poiché questo comporterebbe un regime
di minimo errato del motore e probabilmente la testa di
taglio potrebbe entrare in funzione senza attivazione
della levetta del gas-Pericolo di incidenti! Prima di
iniziare il lavoro è necessario accertarsi che quando la
levetta dell'acceleratore è in posizione di riposo, la
levetta di aggancio sul carburatore sia completamente
a riposo e appoggiata alla vite del minimo.

Fig. 2

Fig. 4

Fig. 3

Fig. 5

Preparazione per il lavoro

ITALIANO 10

5.5 Installazione parasassi

! Inserire la guarnizione (32) con il bordo rialzato

verso l’alto (in direzione del motore)sul tubo
dell’albero. In questo è possibile piegare la
guarnizione attraverso la fessura.

! Inserire, dall’interno, i due dadi quadri (33) nella

protezione.

! Fissare sull’asta, sopra alla guarnizione, la

protezione di sicurezza (26) con le due viti (34), i
due mezzi anelli (35) e le rondelle spaziatrici
inserite all’interno (66).

! Le due viti dell’ingranaggio (37) già montate dalla

fabbrica devono essere avvitate nei fori della
protezione di sicurezza in modo da garantire una
poszione corretta della protezione di sicurezza.
Inoltre, in questo modo, si impedisce una rotazione
in posizione errata della protezione di sicurezza.

! Avvitare saldamente le viti (34) in croce e

regolarmente.

Attenzione: non è permesso montare la protezione di
sicurezza in altre posizioni!

5.6 Installazione e sostituzione utensile da
taglio

Spegnere sempre il motore prima di smontare o
montare l’utensile da taglio, staccare il cappuccio della
candeletta e indossare guanti protettivi!

A) Montaggio della lama tagliaerba

! Inserire il pressoio (38) sull’ingranaggio (39) .

Verificando che il bordo smussato sia volto verso
l’ingranaggio.

! Appoggiare correttamente la lama taglia erba sulla

rotella (42) e inserire il gruppo sull’ingranaggio (39).

! Inserire la coppa (43) molla della coppa (44) e

stringere leggermente il dado di sicurezza (45).
Attenzione: la filettatura è sinistra! Avvitare in senso
antiorario.

! Bloccare l’ingranaggio, per questo introdurre lo

spinotto (40) attraverso l’apertura apposita della
protezione (41).

! Ruotare leggermente l’albero fino a quando lo

spinotto (40) non ingrana l’alloggiamento del
pressoio (38).

! Stringere il dado (45) (25 Nm). Attenzione:

filettatura sinistra! Avvitare in senso antiorario.
Suggerimento: nel caso l’utensile di taglio si
dovesse ancora muovere nonostante il dado sia
stretto e l’ingranaggio bloccato, indica un montaggio
contrario del pressoio. In questo caso è necessario
ripetere in modo corretto il montaggio.

! Estrarre nuovamente lo spinotto (40) per controllare

il movimento libero della lama tagliaerba.

Fig. 6

Fig. 7

Preparazione per il lavoro

ITALIANO 11

B) Montaggio della testina a fili - Accessori

(Nr. di ordine 69 00 652 6)
Suggerimento: nel montaggio della testina a fili non è

necessaria la rotella (42), la coppa (43), la molla della
coppa (44) e il dado di sicurezza (45).

! Inserire il pressoio (38) sull’ingranaggio (39) .

Verificando che il bordo smussato sia volto verso
l’ingranaggio.

! Girare l’ingranaggio e pressoio in modo tale che

l’apertura per lo spinotto (40) corrisponda
all’apertura nella protezione (41) rispettivamente
scatola ingranaggi.

! Inserire lo spinotto per bloccare l’ingranaggio.
! Avvitare sull’ingranaggio contro il pressoio la testina

a fili con la protezione del filo (46) . Attenzione:
filettatura a sinistra! Avvitare la testina a fili in senso
antiorario.

! Montare il coltello taglia filo (48) con la vite (49) e la

rondella (50) sulla lista di protezione (47) .

! Inserire dal basso la lista di protezione (47) sulla

protezione. Piegare leggermente la lista di
protezione.

Attenzione: quando si usa una testina a fili non
avviare mai il decespugiatore prima di avere montato la
lista di protezione e il coltello taglia filo.

Suggerimento: nel caso si sia modificata la lunghezza
del filo (vedere il Cap.

"8.3 regolazione filo da taglio"), il

coltello del filo taglia le estremità del filo
automaticamente alla lunghezza giusta durante l’uso.

Avvertenze per la lista di protezione (47):

Quando si utilizza la lama tagliaerba lavorare sempre
senza avere estratto la lista di protezione.
Quando si usa la testina da taglio descritta
successivamente „Jet-Fit-Flexiblade“ è obbligatorio
montare la barra di protezione. Una panoramica più
precisa viene fornita al capitolo "10. Accessori".

C) Montaggio della testina da taglio "Jet-Fit­Flexiblade" disponibile come accessorio

Inserire il filo per
tagliare nel corpo della
testina portafilo
seguendo la direzione
della freccia sulla
testina in modo che
circa 20 mm del filo
fuoriesca dall'apertura
sul lato opposto.

Fare attenzione al
verso dei denti da taglio
in direzione della
rotazione.

Procedura di montaggio:

Nel montaggio della testina di taglio "Jet-Fit­Flexiblade" il disco adattatore 00 31 629 (25,75 x 11,9
x 2 mm) deve essere ordinato separatamente poiché
questa non è contenuta nella fornitura originale.
Per serrare il dado di sicurezza (45) è necessario
bloccare l'albero di guida con lo spinotto di fermo (40).
Un metodo alternativo di montaggio non è permesso.

Inserire il coperchio
della testina da taglio,
girare in direzione della
freccia e stringere con la
chiave combinata come
indicato dalla figura fino
a quando non è
completamente inserita.

Quando si utilizza la testina da taglio "Jet-Fit­Flexiblade" usare sempre la protezione standard con il
listello di protezione montato.

I fili per il taglio non devono toccare la protezione
durante a rotazione. Se necessario far rientrare
ulteriormente i fili da taglio all'interno del corpo della
testina. La lama tagliafilo montata nel listello di
protezione non è adatta a questo tipo di filo da taglio!
La lunghezza del filo deve essere regolata
manualmente

Fig. 8

Fig. 9c

Fig. 9d

Fig. 9a

Fig. 9b

Preparazione per il lavoro ; Rifornimento ; Avviare / Arrestare il motore

ITALIANO 12

Quando si desidera
sostituire un filo, tirarlo
nuovamente in
direzione della freccia
estraendolo dal corpo
della testina (se
necessario utilizzare
un paio di pinze).

6. Rifornimento

6.1 Informazioni sul carburante

Il motore di questo attrezzo è un motore a due tempi ad
alto rendimento, azionato da una miscela di benzina e
olio (benzina e olio = miscela carburante) o da miscele
di carburante speciali per motori a due tempi
premiscelate e reperibili in negozi specializzati. Per
quanto riguarda la miscela del carburante si può
impiegare benzina normale senza piombo o benzina
super senza piombo (numero minimo di ottani 92
ROZ).

Carburanti non idonei o deviazioni dai titoli della
miscela possono avere come conseguenza seri danni
al motore!

Evitare un contatto diretto della benzina con la
pelle e l'inspirazione di vapori della benzina -

Pericolo per la salute!

6.2 Titolo della miscela

Per i primi cinque rifornimenti impiegare sempre un
titolo della miscela olio-benzina di 25:1 (4%).

A partire dal sesto rifornimento raccomandiamo in caso
di impiego dell'olio speciale " SOLO 2T olio miscela " a
2 tempi da noi offerto un titolo della miscela di 50:1
(2%).

In caso di oli per motori a 2 tempi di altre marche
raccomandiamo un titolo della miscela di 25:1 (4%).

Immagazzinare la miscela per un periodo non
superiore a 3-4 settimane.

Tabella miscela carburante

Olio in Litri Benzina in

Litri

SOLO 2T olio

miscela

2% (50 : 1)

Altro due tempi-

Olio

4% (25 : 1)

1 0,020 0,040
5 0,100 0,200

10 0,200 0,400

6.3 Rifornimento di carburante

Durante il rifornimento prestare attenzione alle norme
di sicurezza.

Fare rifornimento soltanto con motore spento. La zona
circostante al punto di rifornimento deve essere
perfettamente pulita. Spegnere l'apparecchio, togliere il
tappo del serbatoio e versare la miscela del carburante

soltanto fino al bordo inferiore del bocchettone. Per
evitare impurità nel serbatoio, impiegare se possibile
un filtro a rete. Dopo il riempimento riavvitare di nuovo
a fondo il tappo del serbatoio.

7. Avviare / Arrestare il motore

7.1 Regolazione iniziale (metà gas)

! Portare l'interruttore di arresto (19) su "Start"

(Avvio).

! Premere a fondo la levetta del gas (21).
! Premere il fermo di mezzo gas (22) e rilasciare

nuovamente la levetta del gas tenendo premuto il
fermo di mezzo gas.

7.2 Farfalla dello starter e pompa da innesco

Regolare la farfalla dello starter (4) nel modo seguente:
! Con motore a freddo aprire (

).

! Con motore caldo chiudere (

).

Al primo avviamento o quando il serbatoio del
carburante è stato avviato completamente a vuoto e si
è fatto di nuovo rifornimento, premere più volte la
pompa di innesco (5) (almeno 5 x), finchè il carburante
è visibile nella palla di plastica.

Fig. 10

Fig. 11

Fig. 9e

Avviare / Arrestare il motore

ITALIANO 13

Premere la valvola di decompressione (3) per facilitare
l'avviamento. (Ad avviamento concluso la valvola di
decompressione scatta automaticamente nella
posizione normale.)

7.3 Avviamento

Osservare le misure di sicurezza ad ogni avviamento
del decespugliatore.

Suggerimento: Il decespugliatore viene fornito di
fabbrica con un sistema di pompetta di adescamento
per facilitare l'avviamento e di valvola di
decompressione. Premendo la valvola di
decompressione all'avviamento il motore offre una
minore resistenza ed è necessaria una forza
visibilmente inferiore per tirare rapidamente la
cordicella di avviamento. Conclusa la fase di
avviamento concluso la valvola di decompressione
scatta automaticamente nella posizione normale.

Di Preparare il decespugliatore in modo che sia
parallelo al terreno senza incontrare ostacoli.
Assumere una posizione eretta sicura, impugnare
saldamente l’attrezzo e fare attenzione che l'utensile da
taglio non tocchi alcun oggetto o il terreno.
Quando si avvia la macchina, non stare in piedi o in
ginocchio sul tubo dell'albero, per non danneggiare
l'albero o il tubo.

Con motore freddo:
Avviare con farfalla dello starter in posizione ( ) finchè

non si sente il motore e non si ha un breve spunto
(accensione).
Quindi portare immediatamente in posizione (

) la
farfalla dello starter. Continuare a mettere in marcia,
finchè il motore non gira.

Con motore caldo:
Avviare con farfalla dello starter in posizione ( ) finchè

il motore non gira.
Le seguenti istruzioni servono ad aumentare la durata

della fune dello starter e del meccanismo dello Starter:
! All'inizio tirare con cautela verso l'esterno la

cordicella fino a quando non si sente resistenza e
poi tirare con forza e decisione.

! Estrarre sempre in modo rettilineo la fune, La fune

non deve sfregarsi contro il bordo del meccanismo
di avviamento.

! Non estrarre completamente la fune - Pericolo di

rottura della fune.

! Riportare sempre la manopola dello starter nella

sua posizione di partenza guidare all'indietro - non

fare saltare rapidamente all'indietro.
Una fune danneggiata dello starter può essere
sostituita da uno specialista.

Se il motore parte

, tirare appena la leva del gas per
annullare il blocco metà gas. Rilasciare di nuovo la leva
del gas in modo che il motore continui a girare al
minimo. A questo punto è possibile iniziare a lavorare.

7.4 Se il motore non parte:

Nel caso il motore non dovesse avviarsi nonostante
siano stati effettuati molteplici tentativi di avvio,
assicurarsi che tutti i settaggi descritti siano corretti, in
particolare che l’interruttore di arresto non si trovi nella
posizione "STOP". Avviare nuovamente. Nel caso
l’avviamento sia ancora impossibile, il motore è
ingolfato.

In questo caso raccomandiamo:

! Togliere la protezione delle candele di accensione.
! Estrarre il cappuccio delle candele di accensione.
! Estrarre la candela di accensione e asciugare bene.
! Dare tutto gas e tirare più volte la manopola dello

starter per introdurre aria nella camera di
combustione.

! Riavvitare la candela di accensione, rimontare il

cappuccio delle candele e la protezione delle
stesse.

! Interruttore di arresto in posizione "Start", farfalla

dello starter in Pos. (

).

Ripetere la fase di avviamento.

7.5 Arrestare il motore:

Rilasciare la leva del gas e portare l'interruttore di
arresto in posizione "Stop".

L'utensile da taglio, nonostante venga rilasciata la leva
del gas, continua a funzionare per qualche secondo
data la presenza della frizione centrifuga. Prima di
spengere la macchina, accertarsi che l'utensile da
taglio sia completamente fermo.

Arresto di emergenza Se il motore – a causa di un
interruttore accensione/spegnimento difettoso - non
dovesse arrestarsi, può essere fermato chiudendo l'aria
(leva dell'aria nella posizione

). Dopo un evento di

questo genere, non riavviare il motore, ma far
controllare l'attrezzatura da un'officina autorizzata.

Uso del decespugliatore

ITALIANO 14

8. Uso del decespugliatore

8.1 Modalità d’uso

Il decespugliatore fornito di lama tagliaerba può essere
utilizzato esclusivamente per il taglio del prato in
assenza di ostacoli e per il taglio a raso terra di sterpi e
rovi.

Il decespugliatore fornito di testina a fili (Accessori Nr.
di ordine 69 00 653 6) può essere utilizzato
esclusivamente per il taglio del prato - particolarmente
in presenza di ostacoli - e per il taglio a raso terra di
sterpaglie e sterpi di piccolo taglio. La testina a fili è
particolarmente indicata per un taglio pulito intorno a
pali e alberi.

L’uso degli attrezzi da taglio disponibili come accessori
omologati per questo decespugliatore è permesso solo
nei campi di applicazione espressamente riportati nei
fogli di istruzioni degli accessori e tenendo in
considerazione le misure di sicurezza lì riportate.

In generale, è possibile utilizzare solamente attrezzi da
taglio espressamente autorizzati per l’uso con questo
decespugliatore. È obbligatorio tenere montato sempre
il carter di protezione prescritto per il decespugliatore e
attrezzo da taglio. Nel caso di incertezza, rivolgersi al
proprio rivenditore specializzato SOLO.

8.2 Utilizzo corretto del decespugliatore

Osservare sempre le norme di sicurezza quando si
lavora con il decespugliatore.

Il decespugliatore deve essere portato sempre sulla
destra del corpo.

A causa del senso di rotazione dell’attrezzo da taglio il
taglio sul lato sinistro dell’attrezzo da taglio (visto
dall’utente con una posizione corretta di lavoro) è
particolarmente privo di contraccolpi. Avvicinarsi
sempre da destra al materiale da falciare in modo che il
lato sinistro dell’attrezzo entri per primo in contatto con
il materiale da falciare. Quando si taglia materiale più
spesso (come rovi e erbacce di taglio medio) fare
attenzione a non „toccare il materiale“ con la sezione
anteriore dell’attrezzo da taglio.

Affrontare il materiale da falciare con il motore del
decespugliatore al minimo e poi dare gas. Non fare
girare a vuoto troppo a lungo il motore.

Immergere l’attrezzo da destra per 2/3 nel materiale da
falciare e manovrare l’attrezzo esattamente come con
un’altra falce avanzando lentamente a piccoli passi
lavorando il materiale da destra a sinistra.

Per ottenere una falciatura ottimale, il decespugliatore
deve essere manovrato con il motore al massimo dei
giri. Non lavorare mai al regime in cui può iniziare a
slittare la frizione. I danni consequenziali che si
possono verificare dovuti a un sovraccarico
rispettivamente surriscaldamento sono esclusi dalla
copertura in garanzia.

Nel caso di irregolarità come l’aggroviglisamento di
materiale intorno all’attrezzo da taglio o carter di
protezione, spegnere immediatamente il motore.
Frenare l’attrezzo da taglio premendolo sul terreno fino
a quando non sia completamente fermo. Staccare la
pipetta della candela e liberare l’attrezzo dall’erba e
sterpi aggrovigliati. Verificare l’integrità e sicurezza di
funzionamento dell’attrezzo nel suo complesso.

Quando si utilizza la testina a fili (Accessori Nr. di
ordine 69 00 652 6) assicurarsi che i fili siano sempre
della lunghezza prevista. Se il carter di protezione
fornito di listello è montato correttamente i fili vengono
costantemente tagliati alla lunghezza prevista (nel
listello di protezione è montata una lama tagliafilo).
Quando i fili sono troppo lunghi vi è il pericolo concreto
di sovraccaricamento del motore con possibile
danneggiamento dello stesso.

Quando si sostituisce l’attrezzo da taglio passando
dalla lama tagliaerba alla testina a fili (Accessori Nr. di
ordine 69 00 652 6) il carter di protezione standard
deve essere integrato dal listello di protezione fornito di
lama taglia filo.

Fig. 12

Uso del decespugliatore

ITALIANO 15

8.3 Regolazione del filo da taglio

Nel caso di utilizzo di testina porta-filo semiautomatica
(Accessori Nr. di ordine
69 00 652 6):

(illustrazione schematica)

Con il decespugliatore non carico, ma con testa porta­filo in rotazione, picchiettare più volte la testina porta­filo sul fondo verde. Il filo da taglio viene rilasciato
pezzetto dopo pezzetto. Il filo si allunga ad ogni
sblocco di circa 30 mm. Le lunghezze in eccesso del
filo vengono corrette dalla lama taglia-filo.
Se il filo è usurato, lo si può sostituire con il filo offerto
come accessorio, Nr. ordinazione:
6900942 Ø 2,4 mm /
6900974 Ø 3,0 mm.

9. Istruzioni di esercizio e manutenzione

9.1 Istruzioni generali di esercizio

La manutenzione e la riparazione di apparecchi
moderni come dei loro gruppi componenti rilevanti dal
punto di vista della sicurezza richiedono una
formazione professionale qualificata e un'officina
provvista di utensili speciali e apparecchi per le prove.
Il fabbricante raccomanda quindi di fare eseguire tutti i
lavori descritti nelle presenti istruzioni per l'uso da una
officina specializzata. Lo specialista dispone della
formazione necessaria, di esperienza e
equipaggiamento, per rendere accessibile la soluzione
di volta in volta più conveniente dal punto di vista dei
costi. Aiutandovi concretamente e con consigli.

Dopo un periodo di rodaggio di ca. 5 ore di esercizio, si
dovranno verificare gli accoppiamenti di tutte le viti e i
dadi raggiungibili (fatta eccezione per le viti di
regolazione del carburatore) e si dovrà procedere, se
necessario, al loro serraggio.

Controllare l'utensile da taglio a brevi intervalli e
qualora si avvertano irregolarità o impedimenti nella
zona di lavoro dell'utensile o della protezione. Per
effettuare questo controllo, il motore deve essere
spento e l'utensile da taglio fermo. Sfilare la spina della
candeletta di accensione e pulire l'utensile dall'erba,
dai rametti o altro intrappolati. Sostituire subito utensili
usurati o danneggiati, anche in presenza di

piccolissime fessure - effettuare una prova della
rumorosità.

Conservare l'apparecchio nel migliore dei modi in un
luogo asciutto e sicuro con il serbatoio pieno di
carburante. Nelle immediate vicinanze non ci devono
essere fiamme vive o simili. Nel caso di arresti di
maggiore durata (oltre i 3 mesi), vedere il cap. "9.9
Arresto e conservazione".

9.2 Lubrificazione dell'albero conduttore
flessibile

Si consiglia di controllare lo stato di lubrificazione
dell'albero flessibile prima di iniziare il lavoro.
Se necessario, in ogni caso ogni 5 ore di esercizio,
l'albero flessibile guida deve essere estratto dal tubo
pieghevole e nuovamente lubrificato.

Staccare il tubo pieghevole (12) dalla flangia motore
(11) dopo avere mandato in avanti la levetta di blocco
(31).
A questo punto l'albero flessibile può essere estratto
dal tubo pieghevole (12).

Utilizzare per la lubrificazione un normale grasso
multiuso resistente alle temperature.

Quando si procede a riassemblare l'albero, fare
attenzione che il tubo pieghevole venga
completamente inserito nella flangia del motore.

Fig. 13

Fig. 14

Istruzioni di esercizio e manutenzione

ITALIANO 16

9.3 Lubrificazione degli ingranaggi

Utilizzare per la lubrificazione dell’ingranaggio conico il
„grasso liquido per ingranaggi“ SOLO (Nr. ordine

008318025) . Controllare settimanalmente il livello
dell’olio di lubificazione e se necessario (ca. ogni 20 ­50 ore di esercizio) rabboccare.
Svitare ed estrarre la vite di chiusura laterale. Se non si
nota presenza di grasso all'interno dell'apertura
filettata, rabboccare (quantità rabbocco: circa 5-10 g).
Inserire e riavvitare la vite di chiusura.
Attenzione: non aggiungere troppo lubrificante, questo
potrebbe provocare un surriscaldamento degli
ingranaggi. In ogni caso la scatola degli ingranaggi non
deve mai essere piena di lubrificante.
Suggerimento: Quando necessario rabboccare solo 5
g alla volta e controllare più spesso (ad esempio
all’inizio del lavoro) se il grasso è ancora visibile.
Nel caso di dubbio la propria officina meccanica
specializzata sarà felice di aiutare

9.4 Regolazione del carburatore

Il uogo ottimale per la regolazione della carburazione è
l'officina. È probabile che a seconda del luogo di
utilizzo (montagna, pianura) sia necessario correggere
la carburazione.

Quando il funzionamento al minimo è corretto il motore
deve girare regolarmente con il gas al minimo senza
che l'attrezzo da taglio entri in funzione. Si possono
eseguire, con l'aiuto di un contagiri, piccole correzioni
della regolazione del minimo sul regime medio del
minimo fornito nei dati tecnici agendo sulla vite di
arresto del minimo "T" come segue:

Per eseguire una regolazione corretta del minimo _
necessario che il filtro dell'aria sia pulito. Riscaldare il
motore prima di effettuare le regolazioni.

! Quando il regime del minimo è troppo alto

(In particolare quando l'attrezzo da taglio entra in
funzione anche al minimo), ruotare leggermente la
vite di arresto del minimo "T" in senso antiorario.

! Quando il regime del minimo è troppo basso

(il motore si spegne in continuazione quando gira
al minimo),
girare la vite di arresto del minimo "T" in senso
orario fino a quando il motore non inizia a girare in
modo regolare.

Non è permesso in nessun caso azionare
l’attrezzo da taglio quando il motore è al minimo!

Le viti di regolazione della miscelazione del minimo
"L" e dell’esercizio a pieno carico "H" devono
essere regolate solamente da un officina
specializzata autorizzata.

Nel caso non fosse possibile ottenere una regolazione
ottimale della carburazione tramite la regolazione della
vite di arresto del minimo „T“, portare il decespugliatore
ad un’officina specializzata autorizzata per la
regolazione del carburatore.

Le istruzioni seguenti sono ad uso dell’officina
specializzata autorizzata

Carburatori della serie D-Cut:
È necessario utilizzare la chiave per carburatori D-CUT

per regolare le viti di miscelazione del minimo "L" e di
miscelazione a pieno carico "H". L'impostazione di
base può essere ottenuta tramite il nostro servizio
clienti.

Carburatori forniti di coperchio limitatore:
Le viti di regolazione per la miscelazione del minimo e

del pieno carico possono essere modificate solo in
modo limitato.

La regolazione della carburazione viene

eseguita per ottenere il rendimento ottimale del
motore. È assolutamente necessario utlizzare un
contagiri!
Non impostare un regime di giri superiore a quello
consigliato, questo potrebbe provocare danni al
motore!

Fig. 16

Fig. 15

Istruzioni di esercizio e manutenzione

ITALIANO 17

9.5 Manutenzione del filtro dell'aria

I filtri dell'aria sporchi provocano una riduzione della
portata. Con conseguente aumento di consumo di
carburante ed emissione di sostanze nocive nei gas di
scarico. Inoltre rendono difficoltoso l'avviamento.

Eseguire regolarmente i seguenti lavori di
manutenzione.

Prima di aprire il filtro dell’aria chiudere la farfalla dello
starter

, in questo modo si impedisce la penetrazione

di sporco nel carburatore.
! Girare verso sinistra la vite ad alette (51) posta sul

coperchio del filtro dell'aria (8).

! Ribaltare in avanti il coperchio del filtro dell'aria e

rimuovere.

! Estrarre il filtro aria di tessuto (52).
! Pulire l'area filtro

Quando il decespugliatore viene utilizzato per l'intera
giornata il filtro aria di tessuto deve essere pulito
quotidianamente. Quando vi è una presenza rilevante
di polvere anche durante l'uso.

Il metodo migliore è semplicemente pulirlo battendo.

Non pulire il filtro dell'aria con aria compressa e
non pulire mai inumidendo o bagnando, non
inserirlo a bagno nell'olio o in liquidi detergenti!

Nel caso il regime del motore dovesse diminuire in
modo considerevole nonostante la regolazione della
carburazione sia corretta, il filtro dell'aria è
completamente ostruito e deve essere sostituito
(Nr.articolo 20 48 154).

Un regime motore troppo basso dovuto a un filtro
dell'aria ostruito non può in nessun caso essere
compensato con una diversa regolazione della
carburazione. Questo comporterebbe un sovraccarico
e danni al motore.

I danni al motore provocati da una manutenzione
scorretta non vengono in nessun caso coperti da
garanzia.

! Inserire nuovamente nell'alloggiamento il filtro

dell'aria di tessuto nuovo o pulito.

! Posizionare il coperchio del filtro sull'alloggiamento

utilizzando con il grano di riferimento e chiudere
nuovamente il coperchio.

! Fissare il coperchio del filtro dell'aria girando il dado

ad alette (51) verso destra.

9.6 Informazioni sulle candele di accensione

Controllare regolarmente la candeletta di accensione
ogni 50 ore di lavoro.

! Spingere sulla linguetta posteriore del coperchio

della candela (16) estraendola verso l'alto.

! Staccare la pipetta della candela.
! Svitare la candeletta e asciugare bene.

Se gli elettrodi risultano molto consumati, sostituire
subito la candeletta - altrimenti la sostituzione è
prescritta ogni 100 ore di lavoro.
Evitare di mettere in movimento il motore quando la
candeletta è stata rimossa o la pipetta è staccata. La
creazione di scintille può provocare pericolo di
incendio!
La candela di accensione schermata (grado termico

200) è per es. reperibile con la seguente
denominazione:
BOSCH WS6F
CHAMPION RCJ-6Y o simili.
La distanza tra gli elettrodi prescritta è di 0,5 mm.
Utilizzare solo candelette con dado di collegamento
montato stagno sull'estremità superiore. Altri tipi di
candelette provocano pericolo di incendio per la
formazione di scintille. Prima di iniziare il lavoro
accertarsi che il cavetto della candela sia ben
connesso e isolato.

! Riavvitare la candeletta.
! Premere sempre con forza la pipetta sulla candela.
! Posizionare il coperchio della candela utilizzando il

perno di guida posto sull'alloggiamento e premere
nuovamente verso il basso e fissare facendolo
scattare in posizione.

Fig. 18

Fig. 17

Istruzioni di esercizio e manutenzione

ITALIANO 18

9.7 Avvertimenti per la marmitta di scarico

Prima di iniziare a lavorare verificare che la marmitta
sia integra. Non toccare la marmitta fintanto questa è
calda.
Se il motore non gira in modo soddisfacente, benchè il
filtro dell'aria sia pulito e anche la messa a punto del
carburatore sia avvenuta in modo regolare, questo può
avvenire a causa di una marmitta di scarico sporca o
danneggiata. Rivolgersi ad una officina specializzata.

9.8 Sostituzione del filtro carburante

Si consiglia di far sostituire il filtro del carburante (53)
annualmente da un’officina specializzata.

Il filtro del carburante può essere estratto con molta
attenzione da un operaio specializzato con l’ausilio di
un filo con cappio attarverso l’apertura del serbatoio. È
necessario fare attenzione che la guarnizione del
tubicino del carburante non caschi all’interno del
serbatoio.

9.9 Arresto e conservazione

Quando non in uso, tenere il decespugliatore in un
luogo asciutto e sicuro con il serbatoio di benzina
pieno. Accertarsi che nelle vicinanze non vi siano
fuochi o simili. Impedire la possibilità di utilizzo non
autorizzato, specialmente da parte di bambini.
Quando non in uso per periodi superiori alle quattro
settimane procedere come segue:
! Svuotare il serbatoio del carburante in un posto ben

ventilato e pulirlo.

! Avviare il motore con il serbatoio vuoto del

carburante e far funzionare a vuoto il carburatore
finchè il motore si spegne! I resti dell'olio provenienti
dalla miscela del carburante potrebbero altrimenti
occludere gli ugelli del carburatore e rendere
difficoltoso l'avviamento successivo.

! Pulire bene l'apparecchio a motore (in modo

particolare le aperture di aspirazione dell'aria, le
alette di raffreddamento dei cilindri, il filtro dell'aria e
la zona intorno al bocchettone del serbatoio).

! Tenere il decespugliatore in un luogo asciutto e

sicuro. Impedire la possibilità di utilizzo non
autorizzato, specialmente da parte di bambini

Fig. 19

Istruzioni di esercizio e manutenzione

ITALIANO 19

9.10 Schema di manutenzione

Le seguenti istruzioni si riferiscono a normali condizioni di impiego. Nel caso di
condizioni speciali, come per es. forte produzione di polvere o un periodo di lavoro
particolarmente lungo e giornaliero si dovranno ridurre in modo conforme gli intervalli
prescritti di manutenzione.

Una volta dopo 5 ore di lavoro

prima dell'inizio del lavoro

Settimanalmente

(ca. ogni 5 ore di lavoro

ogni 50 ore di lavoro

ogni 100 ore di lavoro

in caso di bisogno

prima della stagione di taglio,

rispettivamente una volta l’anno

Controllare

X X

Lubrificazione dell'albero
conduttore flessibile

Completare

X X X

Controllare il minimo

X

Carburatore

Regolare il minimo

X

Pulire

X

Filtro dell'aria

Sostituire

X

Controllare la distanza degli elettrodi e se
necessario regolare

X X

Candeletta di accensione

Sostituire

X X

Controllare

X X

Lubrificazione ingranaggi

Completare

X X X

Controllare

X

Affilare

X

Utensile da taglio di metallo

Sostituire

X

Entrata aria fredda

Pulire

X XX

Alette cilindro

Pulire

X X

Serbatoio carburante

Pulire

X X

Filtro carburante

Sostituire

X

tutte le viti accessibili

(tranne le viti di regolazione)

Tirare

X XX

Elementi comandati

(Interruttore di arresto marcia,
manopola del gas, fermo a mezzo
gas, Starter)

Controllo funzionale

X

Marmitta di scarico

Controllo visivo

X

Controllo visivo

X

Macchina, completa

Pulire

X X X

Eseguire regolarmente i lavori di manutenzione. Incaricare eventualmente un'officina specializzata, qualora non si sia in
grado di eseguire tutti i lavori descritti. Il proprietario dell'apparecchio è anche responsabile per:

! Danni a causa di lavori di manutenzione o riparazione non eseguiti in modo professionale o a tempo debito
! Danni indiretti - anche corrosione - per immagazzinaggio improprio

Accessori

ITALIANO 20

10. Accessori

SOLO offre nei negozi specializzati una gamma completa di accessori per decespugliatori. L’utilizzo, con la protezione
corrispondente, è inteso esclusivamente per il modelli per i quali gli accessori sono stati progettat. Consultare la
seguente tabella in cui sono riportati gli accessori omologati e rivolgersi al proprio rivenditore specializzato.

Accessorio Protezione Nr. di ordine

2-Testina a fili semiautomatica M 10 x 1,25 LI
(Prato anche con ostacoli, erbacce di piccolo taglio)

Protezione Standard +

Listello di protezione, lama tagliafilo

69 00 652 6

Filo di riserva per testina a fili 15 m, Ø2,4 mm

69 00 942

Filo di riserva per testina a fili 15 m, Ø3,0 mm

69 00 974

Filo di taglio in bobina 90 m, Ø2,4 mm

00 63 201

Lama tagliaerba 4-denti, Ø230 mm

(Prato, erbacce più resistenti)

Protezione Standard 69 00 948

2 - Testa da taglio"Jet-Fit-Flexiblade"
(Macchia, canneto, erba resistente, tronchi fino a
20mm)

Protezione Standard +

Listello di protezione, lama tagliafilo

69 00 160

4 - Testa da taglio"Jet-Fit-Flexiblade"
(Macchia, canneto, erba resistente, tronchi fino a
20mm)

Protezione Standard +

Listello di protezione, lama tagliafilo

69 00 162

Filo di riserva per testa da taglio "Jet-Fit-Flexiblade",
2,5 mm x 260 mm 50 pezzi

69 00 166

Filo di riserva per testa da taglio "Jet-Fit-Flexiblade",
3,5 mm x 260 mm 25 pezzi

69 00 168

Filo di riserva per testa da taglio "Jet-Fit-Flexiblade",
2,5 mm x 53 m

69 00 175

Filo di riserva per testa da taglio "Jet-Fit-Flexiblade",
3,5 mm x 27 m

69 00 176

Adattatore per diramatore

(Diramare alberi)

69 00 229

Accessorio cesoia per siepi

69 00 227

Grasso per ingranaggi ad alto rendimento 00 83 18025
SOLO 2T olio miscela 100 ml 00 83 103
SOLO 2T olio miscela 1 l 00 83 104
SOLO 2T olio miscela In flacone dosatore 1 l 00 83 105
SOLO - Protezione combinata viso/udito 99 390 1001
SOLO - Giacca da lavoro per lavoro forestale e di

manutenzione del verde EN 340

99 303 000 + Taglia (2[s] - 6[xxl])

SOLO -Pantaloni con cintura per esterni 99 020 95 + indice taglia
SOLO - Salopette per esterni 99 020 94 + indice taglia
SOLO - Stivali di cuoio per forestali 99 305 00 + Taglia (36 - 48)
Guanti SOLO-Fit 99 390 12 + indice taglia
