Digital Analog Converter
Headphone Amplifier
DAC-HP
Benutzerhandbuch und Installationsanleitung
User’s Guide and Installation
ENGLISH
1. Benutzerhandbuch und Installationsanleitung
2. User‘s Guide and Installation
ENGLISH DEUTSCH
1. Benutzerhandbuch und
Installationsanleitung
DEUTSCH
1. Benutzerhandbuch und Installationsanleitung
Der Solisto.DAC-HP ist eine Kombination
aus hochwertigem Digital-Analog-Wandler
und einem Kopfhörerverstärker, der besonders hohen Ansprüchen genügt. Der Solisto.
DAC-HP bietet Unterstützung für SamplingFrequenzen bis zu professionellen 192 kHz.
Der Kopfhörerverstärker unterstützt durch
seine hohe maximale Ausgangsleistung
auch anspruchsvolle Kopfhörer und hohe
Lautstärkepegel.
Immer mehr Geräte wie Flachbildfernseher und Computer verfügen über digitale
Audio-Ausgänge, um den Ton an Hifi-Verstärker und sonstige Audio-Geräte weiterzugeben. Dies hat zahlreiche Vorteile; leider
verfügen nur die wenigsten Hifi-Anlagen
über digitale Eingänge. Das ist insbesondere dann ärgerlich, wenn diese Hifi-Geräte
höherpreisig waren und sie ansonsten noch
auf Jahre hinaus eine gute Funktion bieten
würden.
Außerdem gibt es auch Geräte, die nur
noch über digitale Ausgänge verfügen, dar-
unter zahlreiche Flachbild-Fernseher. Das
bereitet allen Eigentümern dieser Geräte
Probleme, die nicht über z. B. einen A/VReceiver mit digitalen Eingängen verfügt.
In all diesen Fällen hilft der Solisto.DACHP Digital-Analog-Konverter weiter. Er rüstet
sozusagen einen digitalen Audio-Eingang
besonders hochwertiger Qualität nach. Der
Solisto.DAC-HP wird nach Möglichkeit relativ
dicht am Verstärker platziert. Die digitalen
Eingänge des Solisto.DAC-HP werden dann
mit dem digitalen Ausgang des Fernsehers,
Computers oder sonstigen Geräts verbunden und der analoge Ausgang des Solisto.
DAC-HP ganz normal mit einem Eingang
des Hifi-Verstärkers.
Bitte beachten Sie, dass der Solisto
nicht für die Konvertierung von 5.1-Signalen, Dolby Digital, AC3, DTS o. ä.
geeignet ist. In diesem Fall muss das
wiedergebende Gerät – z. B. der FlachbildFernseher – entsprechend auf ein normales
Stereo-Signal umgeschaltet werden.
DEUTSCH
2. Lieferumfang
Digital-Analog-Wandler /
Kopfhörerverstärker
Solisto.DAC-HP
Steckernetzteil
DEUTSCH
3. Installation

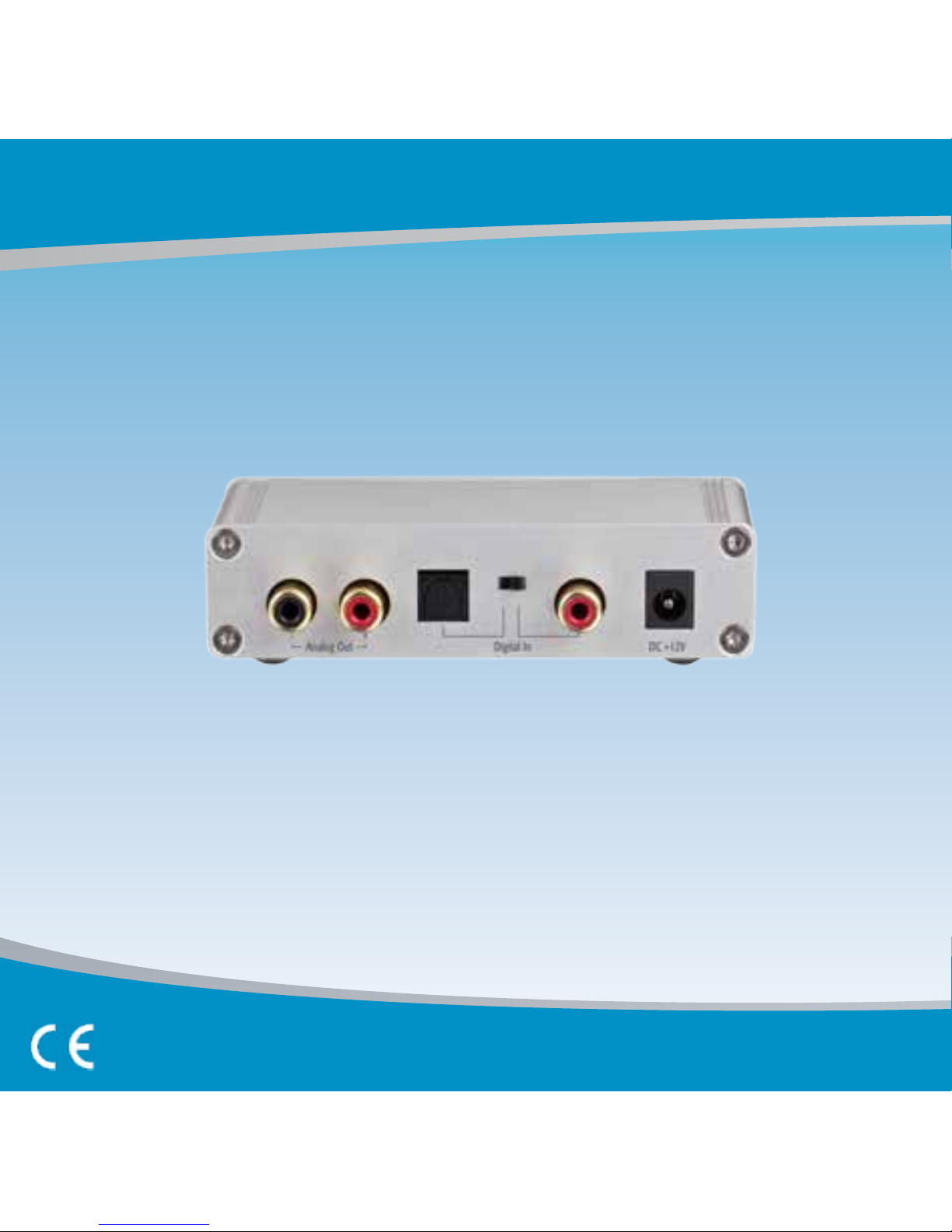

1 2 3 4 5

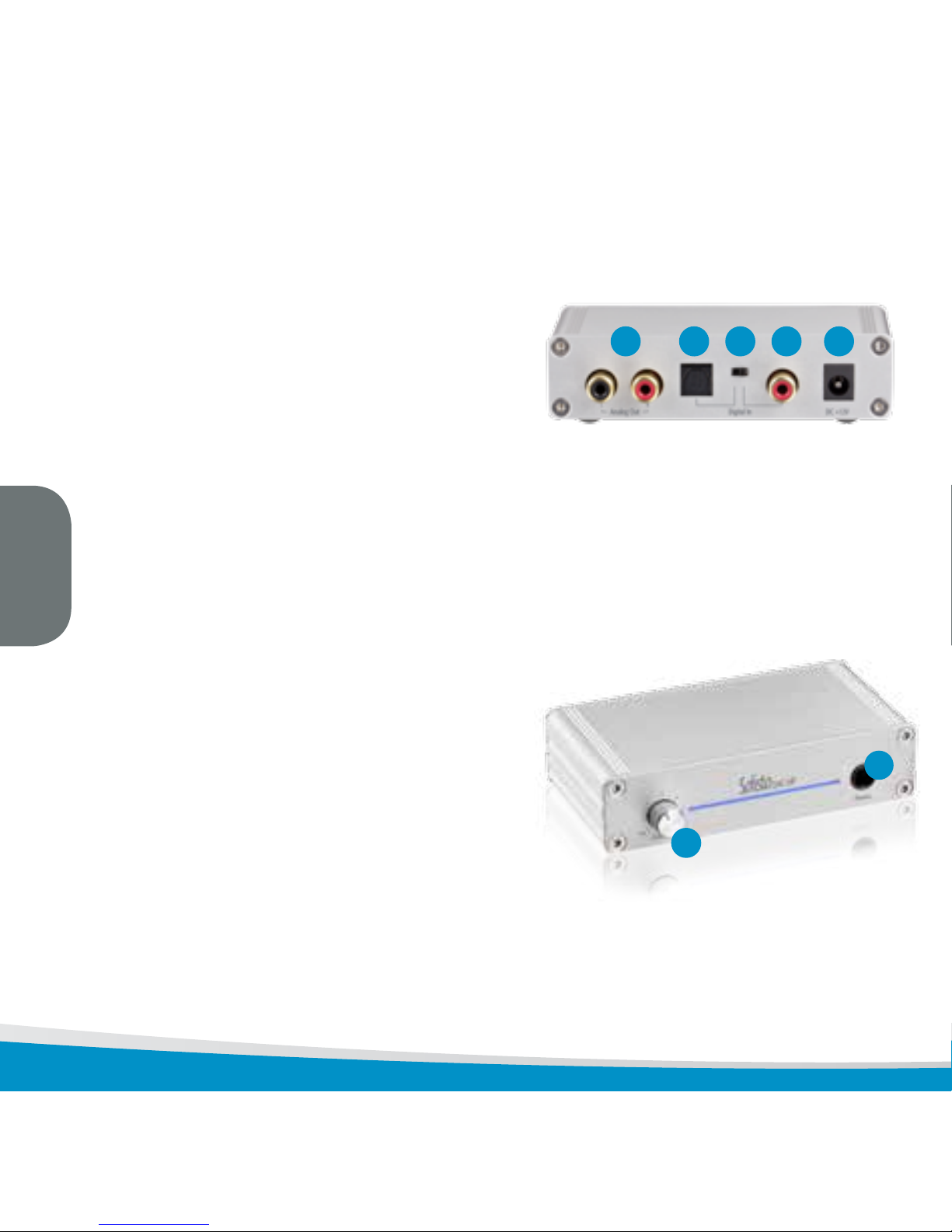

Die Inbetriebnahme des Solisto.DAC-HP
ist denkbar einfach. Die meisten Anschlüsse befinden sich auf der Rückseite
des Geräts.
Das mitgelieferte Steckernetzteil wird
mit der Anschlussbuchse 5 verbunden.
Zwischen den digitalen Eingängen 2 (optisch, TOSLINK) und 4 (elektrisch, Cinch)
kann mittels des Umschalters 3 gewechselt werden. Es können beide Eingänge
gleichzeitig belegt werden.
Den analogen Stereo-Ausgang bilden die
beiden Cinch-Buchsen 1.
Bei Verwendung eines Kopfhörers wird
dieser mit der Klinkenbuchse 6 verbunden. Die Lautstärke des Kopfhörers wird
über den Drehregler 7 bestimmt.
6
7
DEUTSCH
4. Technische Daten
Allgemein
Gehäusematerial
Aluminium, natureloxiert
Maße
(BxHxT in mm) 105x55x28
Gewicht
150g (mit Netzteil 300g)
Stromversorgung
12 Volt Gleichspannung (DC)
Steckernetzteil
12 V DC, 800 mA
Temperatur bereich
(Betrieb)
0° – 50° Celsius
DAC System
Wolfson WM 8524
Kopfhörer-Verstärker
Texas Instruments TPA 6120A2
Klirrfaktor (THD)
-89 dB
Signal-Rauschabstand
106 dB
Dynamikbereich
104 dB
Digitaleingänge
Anschluss (optisch)
Toslink F05
Anschluss
(elektrisch)
1x Koaxial/Cinch
Maximale Kabellänge (optisch)
5 Meter, unter günstigen
Bedingungen bis zu 10 Meter
Data Link Layer
Protocol
IEC 958 (S/PDIF)
Unterstützte Sampling-Frequenzen
8 bis 192 kHz
Auflösung
(Wort-Breite)
24 Bit
Analoger Line-Stereo-Ausgang
Anschluss
6,3 mm Klinkenbuchse
Ausgangsleistung
Regelbar, max 6,8 Vrms, 1,4
Watt @ 32 Ohm
Minimale Impedanz
8 Ohm
DEUTSCH
ENGLISH
2. User‘s Guide
and Installation
ENGLISH
1. Introduction
The Solisto.DAC-HP combines a high
grade digital analogue converter and
a headphone amplifier that fulfils
high expectations. The range of
sampling frequencies reaches the
professional level of 192 kHz. The
headphone amplifier supports the
use of very demanding headphones
due to its high power output and
other characteristics.
More and more devices such as
flat screen TVs and computers are
equipped with digital audio outputs
for connection to hi-fi systems. Digital transmission of audio signals has
many benefits. Sadly, most normal
hi-fi systems feature no such inputs.
Then again there are devices that
feature digital outputs only, such as
many flat screen TVs.
In all of these cases the Solisto.DACHP helps by adding both optical and
electrical digital inputs to your hi-fi
system or any other kind of analogue
amplifier. The Solisto.DAC-HP should
be placed as close to your hi-fi system as possible. Another advantage
is the stylish, high-quality aluminium
housing with a blue light at the front
indicating an audio signal is present,
thus it is not necessary to hide it.
Please note that the Solisto.
DAC-HP cannot convert signals
such as Dolby Digital, AC3, DTS,
5.1 etc. In such cases, the device –
e. g. a flat screen TV – needs to be
switched to a normal stereo signal.
ENGLISH
2. Product Package
Digital-to-Analog Converter /
Headphone Amplifier
Solisto.DAC-HP
AC Adaptor
ENGLISH
3. Installation

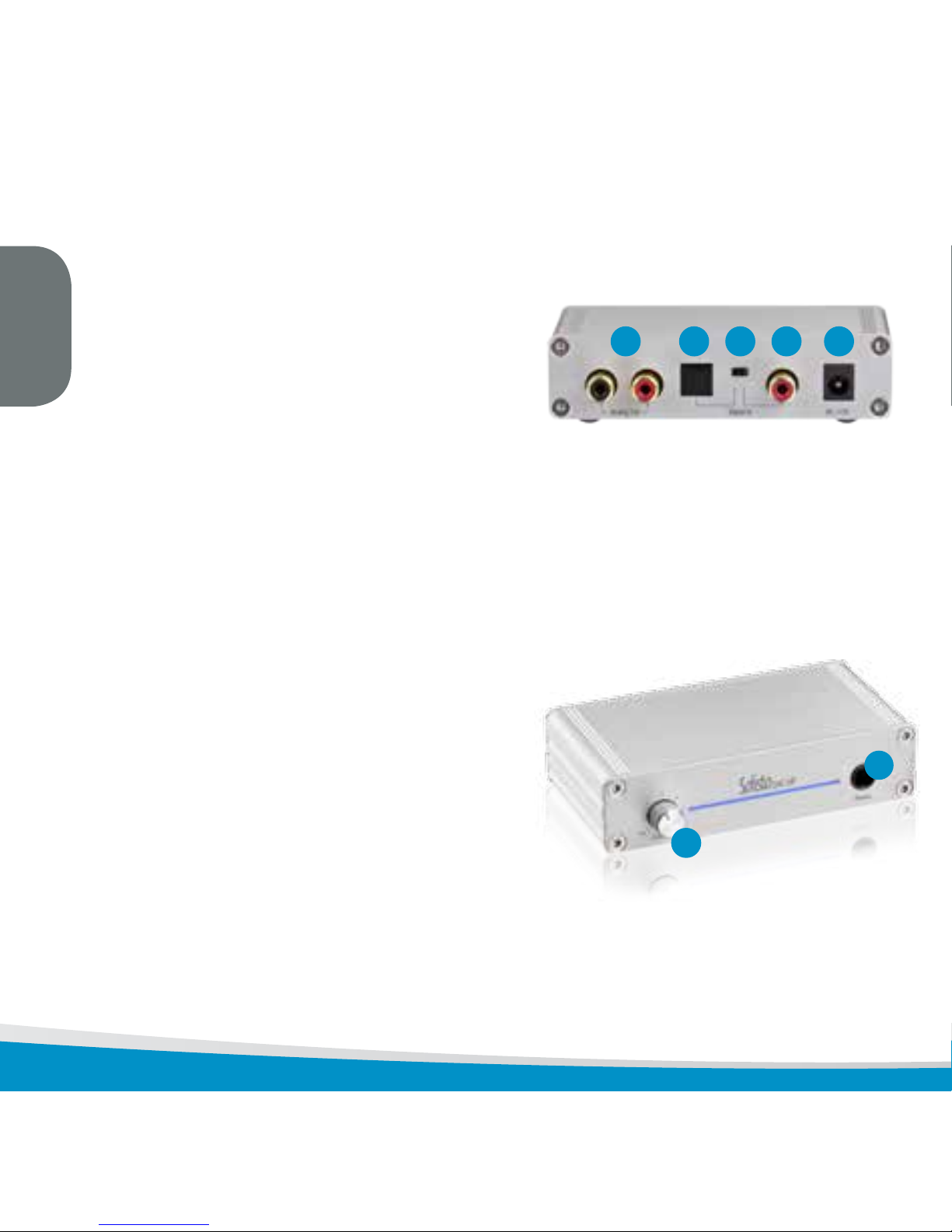

Installation of the Solisto.DAC-HP is very
simple. Most connectors are at the back
of the device.
The AC adaptor is plugged into connector 5. Connectors 2 and 4 are digital audio outputs: coaxial S/PDIF and optical
S/PDIF. Both may be connected at the
same time. Switch 3 allows for switching
between both inputs.
There are two analogue audio outputs.
The cinch connectors 1 offer a line level
stereo output, the TRS socket 6 at the
front provides connectivity for headphones and its volume is controlled by 7.
1 2 3 4 5
6
7
ENGLISH
4. Technical Data
General
Case Material
Aluminium, anodised
Dimensions
(WxHxD // mm) 105x55x28
Weight
150g (incl. AC Adaptor 300g)
Supply Voltage
12 Volt (DC)
AC Adaptor
12 V DC, 800 mA
Operating Temperature Range
0° – 50° Celsius
DAC System
Wolfson WM 8524
Headphone Amp
Texas Instruments
TPA6120A2
Total Harmonic Distortion (THD)
-89 dB
Signal-to-Noise Ratio
(SNR)
106 dB
Dynamic Range
104 dB
Digital Inputs
Optical S/PDIF
Connector
Toslink F05
Coaxial S/PDIF
Connector
1x Coax/Cinch
Max Length of
Optical Cable
10 meters, up to 15 meters
under very good conditions
Data Link Layer
Protocol
IEC 958 (S/PDIF)
Sampling
Frequencies
8 to 192 kHz
Resolution
24 Bit
Analogue Headphone Stereo Output
Connectors
2x Coax/Chinch
Output Voltage
2 Vrms
Analogue Headphone Stereo Output
Connector
6.3 mm TRS
Output Power
Controllable, max 6.8 Vrms,
1.4 Watt @ 32 Ohm
Minimum Load
Impedance
8 Ohm
ENGLISH
