Solisto Audio Integration
Analog Digital Converter
ADC-4all
Benutzerhandbuch und Installationsanleitung
User’s Guide and Installation
ENGLISH
1. Benutzerhandbuch und Installationsanleitung
2. User‘s Guide and Installation
ENGLISH DEUTSCH

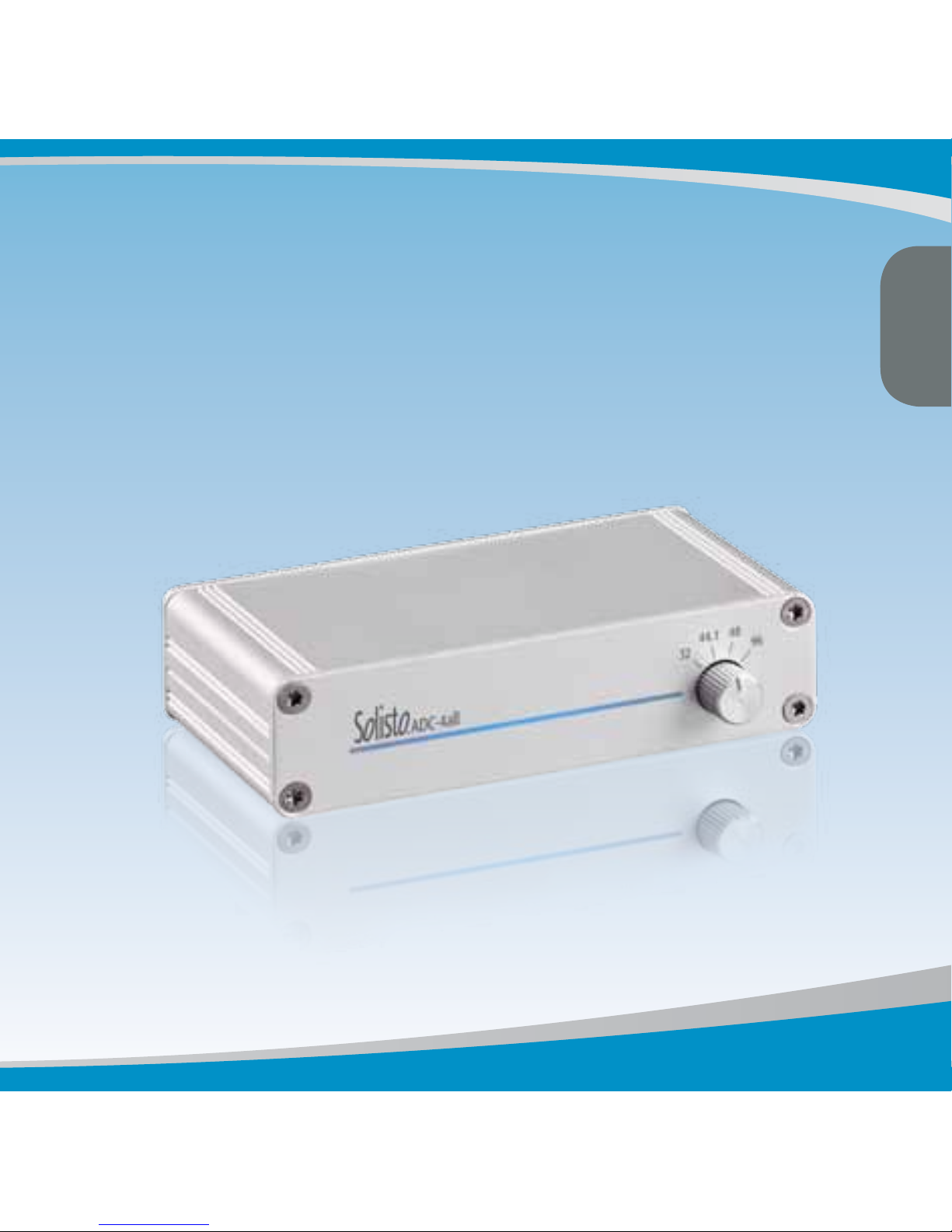

1. Benutzerhandbuch und
Installationsanleitung
DEUTSCH
1. Benutzerhandbuch und Installationsanleitung
Audio-Systeme wie Hifi-Anlagen,
Home-Cinema usw. werden immer
stärker vernetzt, komplexer und mischen im zunehmenden Maße digitale und analoge Geräte. Der Solisto.
ADC-4all stellt hier ein Hilfsmittel zur
besseren Verbindung verschiedener
Bausteine derartiger Systeme dar.
Der Solisto.ADC-4all wurde darauf
optimiert, gleichermaßen qualitativ
hochwertig wie vergleichsweise kostengünstig zu sein.
Der Solisto.ADC-4all bietet einen
analogen Stereo-Eingang mit den im
Hifi-Bereich üblichen Cinch-Buchsen. Das analoge Signal wird dann
in ein digitales umgewandelt. Für die
bessere Einbindung in bestehende
Systeme ist die sogenannte Samplingfrequenz umschaltbar – 32 kHz,
44,1 kHz (damit arbeiten z. B. CDPlayer), 48 kHz (z. B. bei DAT-Geräten im professionellen Umfeld Standard), 96 kHz (für besonders hohe
Qualität), zudem können gleichzeitig
der optische und elektrische Digitalausgang genutzt werden.
Für den Fall, dass digitale Signale in
analoge gewandelt werden sollen,
haben wir ebenfalls ein passendes
Produkt anzubieten: den Solisto.
DAC-4all, der ansonsten den gleichen Prinzipien folgt, wie der Solisto.
ADC-4all und hervorragende Qualität
zu besonders geringen Kosten bietet.
DEUTSCH
2. Lieferumfang

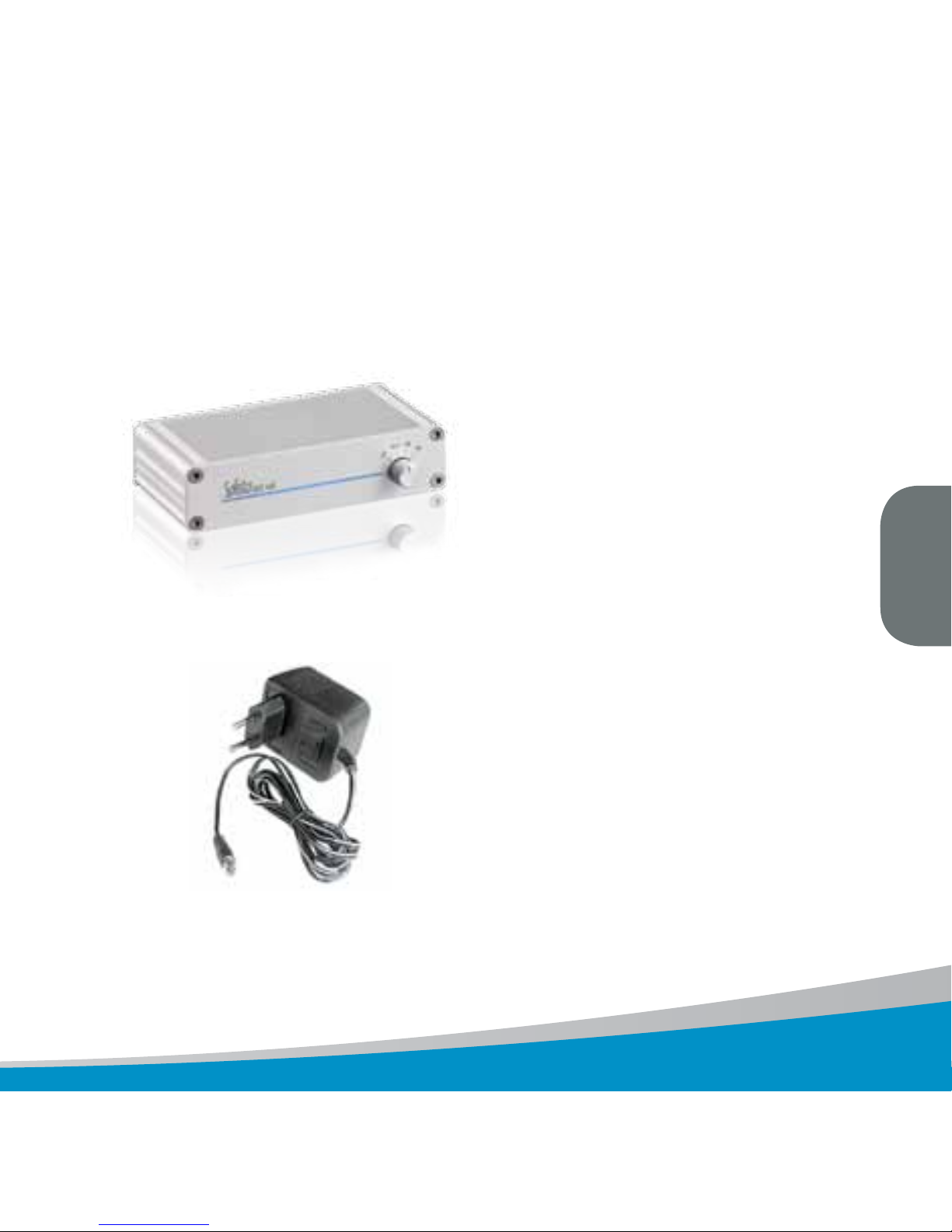

Analog-Digital-Wandler
Solisto.ADC-4all
Steckernetzteil
DEUTSCH
3. Installation
5
Die Inbetriebnahme des Solisto.ADC-4all
ist denkbar einfach. Alle Anschlüsse befinden sich auf der Rückseite des Geräts.
Zunächst wird das Steckernetzteil mit der
Anschlussbuchse 1 verbunden. An die
Anschlüsse 2 und 3 können ein Cinchund ein Toslink-Kabel für die digitale
Übertragung angeschlossen werden. Es
können einer der beiden oder beide Ausgänge gleichzeitig genutzt werden. Jetzt
noch die analoge Audio-Quelle mit den
Cinch-Buchsen 4 verbinden und der Solisto.ADC-4all ist grundsätzlich betriebsbereit.
Anschließend muss noch die gewünschte Samplingfrequenz eingestellt werden.
Grundsätzlich sollte hier der höchste
Wert gewählt werden, den das empfangene Audio-Gerät noch verarbeiten kann.
Der Regler 5 für diese Einstellung befindet sich auf der Vorderseite.
4321
DEUTSCH
4. Technische Daten
Allgemein
Gehäusematerial
Aluminium, natureloxiert
Maße
(BxHxT in mm)
105x55x28
Gewicht
150g (mit Netzteil
300g)
Stromversorgung
7–15 Volt Gleichspannung (DC)
Steckernetzteil
7 V DC, 300 mA
Temperatur bereich
(Betrieb)
0° – 50° Celsius
Audio-ADC
Texas Instruments
PCM1808
Klirrfaktor (THD
+ N)
-93 dB
Signal-Rauschabstand
99 dB
Dynamikbereich
99 dB
Digitalausgänge
Anschluss
(optisch)
Toslink F05
Anschluss
(elektrisch)
1x Koaxial/Cinch
Maximale Kabellänge (optisch)
5 Meter, unter günstigen Bedingungen
bis zu 10 Meter
Data Link Layer
Protocol
IEC 958 (S/PDIF)
Unterstützte
Sampling-Frequenzen (manuell
umschaltbar)
32 kHz, 44.1 kHz,
48 kHz, 96 kHz
Auflösung
(Wort-Breite)
24 Bit
Oversampling
64-fach
Analoger Stereo-Eingang
Anschluss
Stereo, 2x Coaxial/
Cinch
DEUTSCH
ENGLISH

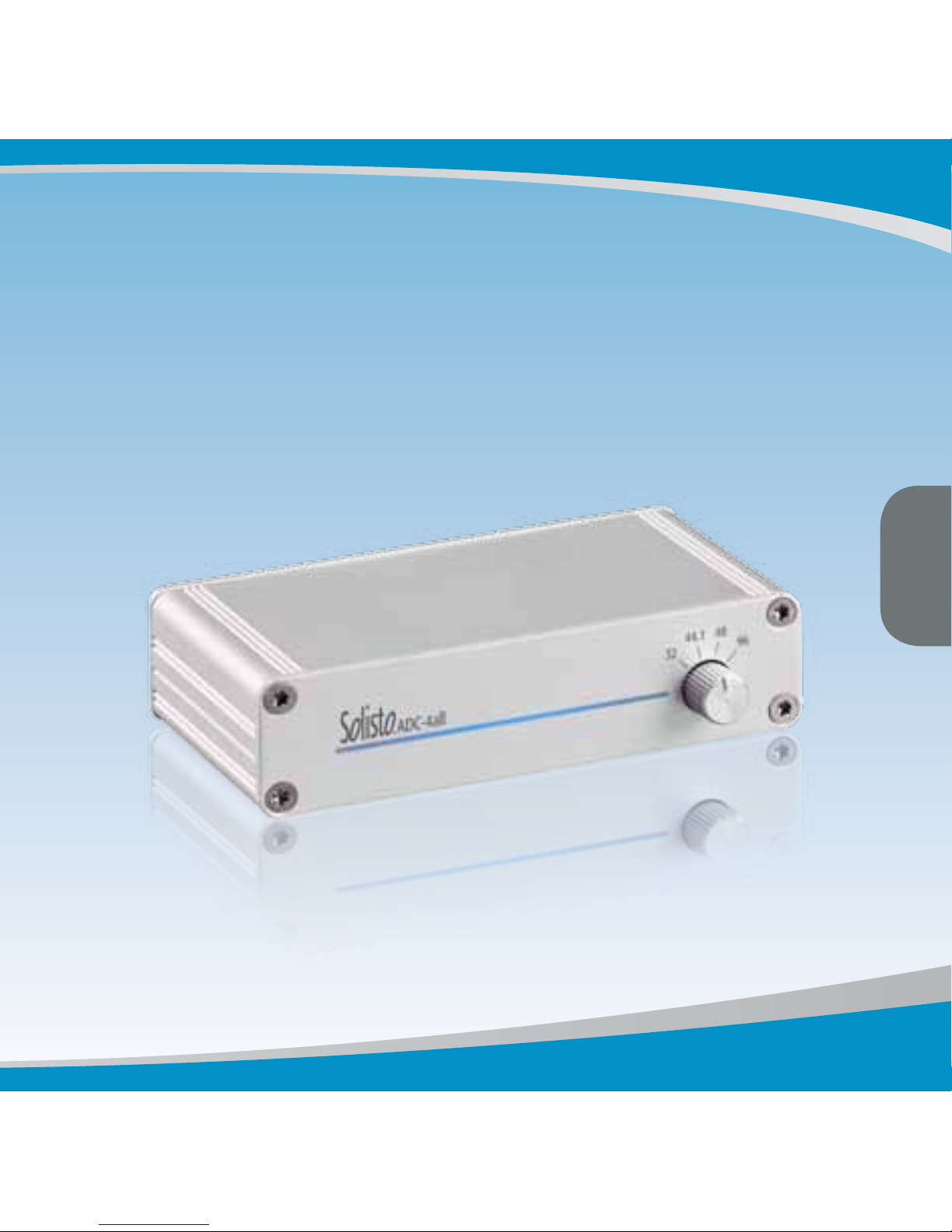

2. User‘s Guide
and Installation
ENGLISH
1. Introduction
Audio systems for hi-fi andhome
cinema are becoming ever more
complex and interlink with a host
of different digital and analogue devices. . The Solisto.ADC-4all is designed as a very versatile tool, able
to connect with thedifferent parts
of any such system. The device is
optimised to deliver excellent audio
quality while offering best value for
money.
The Solisto.DAC-4all is equipped
with two coax/cinch plugs for the
analogue stereo input. The signal is
then converted to digital. For best
compatibility, the sampling frequency is manually switchable – 32 kHz,
44.1 kHz (very common frequency
e.g. for CD players), 48 kHz (e. g. to
provide a signal to professional DAT
or compatible recording devices),
and 96 kHz (extra high audio quality
in the context of a high end hi-fi or
professional recording environment).
Both the optical and the coaxial digital audio output may be used at the
same time.
In situations that require a conversion from a digital to analogue audio
signal (i. e. the “reversed” functionality of the Solisto.ADC-4all), we recommend another well-established
part of our product portfolio: the
Solisto.DAC-4all. Just like the Solisto.ADC-4all, the Solisto.DAC-4all is
optimised to excellent audio quality
while offering great value for money.
ENGLISH
2. Product Package
Analogue-to-Digital converter
Solisto.ADC-4all
AC Adaptor
ENGLISH
3. Installation
5
Installation of the Solisto.ADC-4all is very
simple. All connectors are at the back of
the device.
The AC adaptor is plugged into connector
1. Connectors 2 and 3 are digital audio
outputs: coaxial S/PDIF and optical S/
PDIF. Both may be used at the same
time. When the analogue audio source is
connected to plug 4, the Solisto.ADC-4all
is operational.
Finally, the sampling frequency is adjusted by control 5, (at the front).
The digital inputs of some devices will recognise the sampling frequency automatically. In this case, the highest frequency
supported by that digital input should be
selected on the Solisto.ADC-4all. In other
cases, the digital input of the target may
require a specific sampling frequency and
the Solisto.ADC-4all must be set to this
value.
4321
ENGLISH
4. Technical Data
General
Case Material
Aluminium,
anodised
Dimensions
(WxHxD // mm)
105x55x28
Weight
150g (including
AC adaptor 300g)
Supply Voltage
7–15 Volt (DC)
AC Adaptor
7 V DC, 300 mA
Operating Temperature Range
0° – 50° Celsius
System
Texas Instruments
PCM1808
Total Harmonic
Distortion Plus
Noise to Signal
Ratio (THD + N)
-93 dB
Signal-to-Noise
Ratio (SNR)
99 dB
Dynamic Range
99 dB
Digital Outputs
Optical S/PDIF
Connector
Toslink F05
Coaxial S/PDIF
Connector
1x Coax/Cinch
Max Length of
Optical Cable
10 meters, up to 15
meters under very
good conditions
Data Link Layer
Protocol
IEC 958 (S/PDIF)
Sampling
Frequencies
(manually
switchable)
32 kHz, 44.1 kHz,
48 kHz, 96 kHz
Resolution
24 Bit
Oversampling
Factor
64 times
Analogue Stereo Input
Connector
Stereo,
2x Coaxial/Cinch
ENGLISH
Solisto.HOME HiFi USB Audio Interface
Solisto.DAC-4all Digital-Analog-Wandler
Optischer Digital-Eingang
Auto-Sense bis 96 kHz / 24 Bit
Besonders beliebt für Flatscreen-TV
ohne Analog-Ausgang
Vermeidung von Störgeräuschen bei
Anschluss von PC usw. an HiFi-Systeme
n
www.solisto.de/dac
USB-Schnittstelle für analoge HiFi-Systeme
MP3, WMA, AAC; Playlisten
Unterstützt USB-Sticks und Festplatten
ID3-Tags, eigenes Display
Funktioniert mit fast beliebigen Fernbedienungen
n
www.solisto.de/home
