CZ Návod k instalaci venkovní antény Solight HN53-LTE
Frekvence:
470 – 790 Mhz
Rozsah kanálů:
21. – 60.
Impedance:
75 Ohm
Zisk:
16 – 17 dB
F/B poměr:
28dB
(B) (C)
3. Rozložte držák reflektoru
rozložit a zafixovat polohu.
Zatlačte
Zatlačte
Vážený zákazníku, děkujeme za zakoupení našeho výrobku. Pozorně si přečtěte následující pokyny a dodržujte je,
aby vám sloužil bezpečně a k plné spokojenosti. Předejdete tak jeho nesprávnému použití či poškození. Zabraňte
neodborné manipulaci s tímto přístrojem. Návod k použití pečlivě uschovejte.
HN53 je anténa pro příjem pozemní digitální televize DVB-T v rozsahu UHF.
Technické parametry:
VAROVÁNÍ: Na obrázku A je vyznačeno, že po přestříhnutí vázací pásky se ramena antény automaticky rozloží.
Proto při přestřihávání vázací pásky držte ramena u sebe a poté je s opatrností uvolněte.
Instrukce k sestavení:
(A)

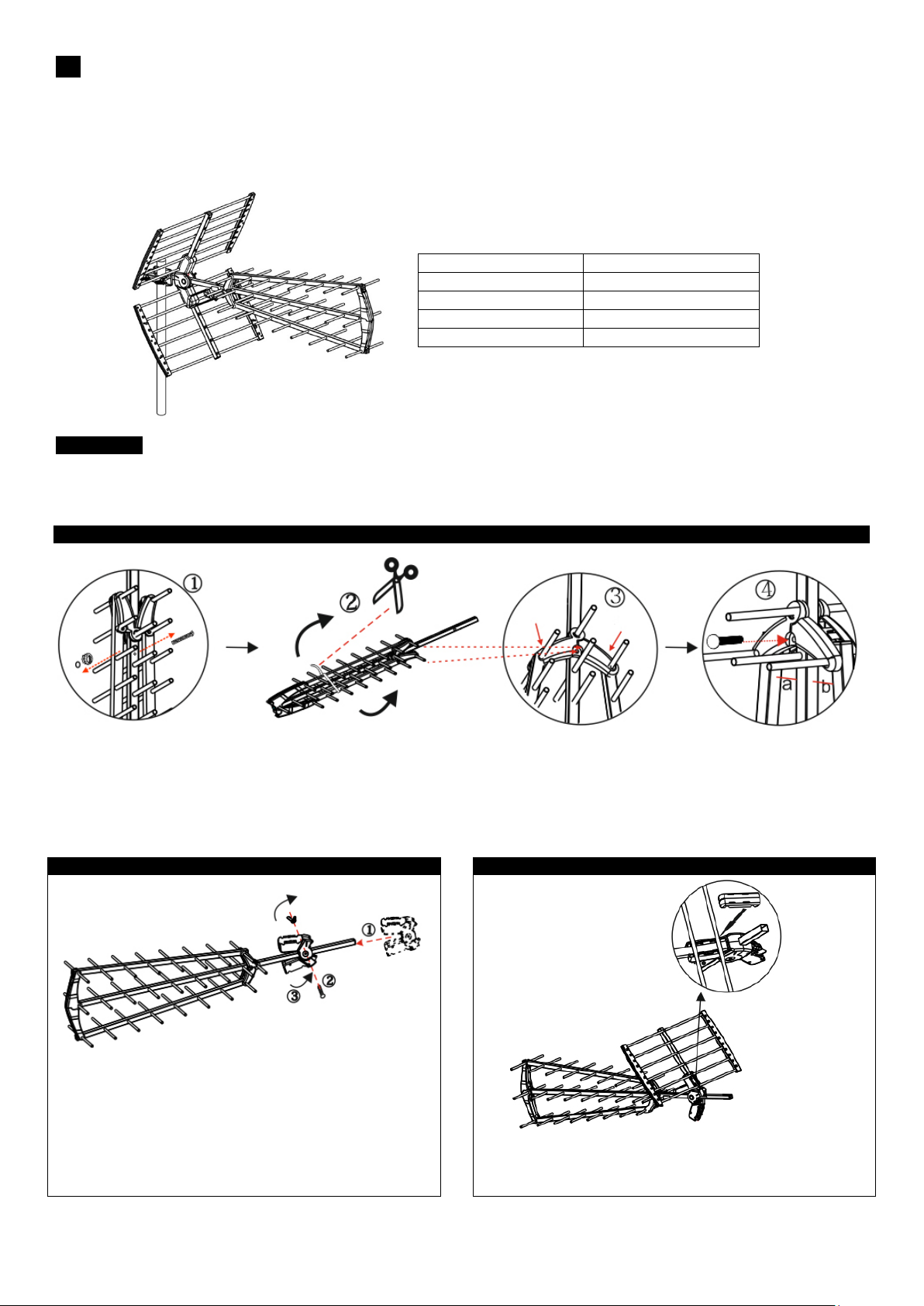

1. Odšroubujte šroub z konstrukce (1)
2. Přestřihněte vázací pásku. Dbejte zvýšené opatrnosti.(2)
3. Nastavte úhel směrovače tak, abyste ho mohli zajistit šroubem (3)
4. Prostrčte a dotáhněte zajišťovací šroub (4)
1. Namontujte držák reflektoru ve směru dle
obrázku výše.
2. Zafixujte držák reflektoru šroubem
Zasuńte reflektor do držáku a nasaďte kryt dle obrázku
výše. Reflektory jsou smontované, stačí je pouze
(D)
(E)
(F)

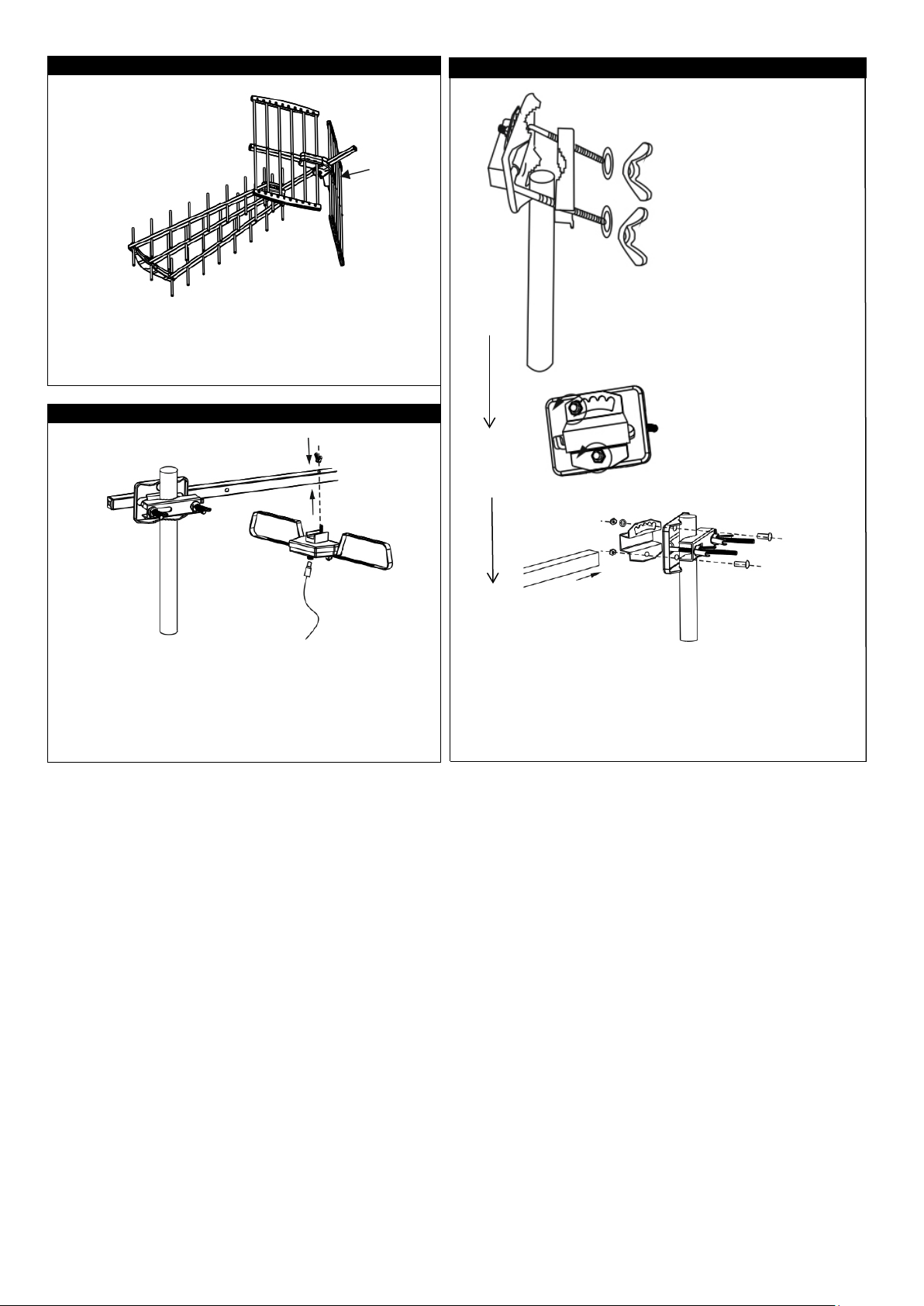

Nasaďte montážní úchyt antény na
Odšroubujte šrouby z držáku antény
Připevněte držák antény na montážní úchyt dle
Sestavte dva reflektory dle obrázku výše.
Nasaďte dipólový přijímač na hlavní nosník antény a
zapojte do něho koaxiální kabel.
(E)
stožár a dotáhněte maticemi
obrázku. Prostrčte nosník antény a dotáhněte
šrouby. Anténu lze vertikálně naklopit dle
potřeby pomocí horního šroubu v ozubené
drážce držáku antény.
