PL Instrukcja montażu i obsługi

PIEKARNIK DO ZABUDOWY

PRĄD

SP-50PM

Page 2

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

Szanowni Państwo,

Gratulujemy wyboru piekarnika 4 w 1 do zabudowy rmy SOLGAZ. Wiemy, że świetnie sprawdzi się w codziennym użytkowaniu. Przed pierwszym pieczeniem warto poznać podstawowe informacje na temat naszego piekarnika. Pozwoli to Państwu w pełni cieszyć się ze wszystkich jego zalet oraz pomoże wyzbyć się wszelkich wątpliwości odnośnie jego eksploatacji.

Instrukcja została podzielona na dwie części: pierwsza dotyczy obsługi urządzenia, a druga montażu piekarnika.

Przy tym symbolu znajdą Państwo nasze praktyczne porady i wskazówki.

Aby łatwiej poruszać się po instrukcji w ten sposób zaznaczyliśmy informacje, które są kluczowe dla prawidłowej pracy piekarnika.

Chętnie odpowiemy na Państwa pytania

Infolinia (8:00-18:00):

 +48 515 020 420  [email protected]

Serwis (8:00-18:00):

 +48 515 020 434  [email protected]

To urządzenie jest oznaczone zgodnie z Dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE z dnia 4 lipca 2012 r. w sprawie zużytego sprzętu elektrycznego i elektronicznego. Sprzęt ten po okresie użytkowania nie może być traktowany jak pozostałe odpady pochodzące z gospodarstwa domowego, a użytkownik jest zobowiązany do oddania go podmiotom prowadzącym zbiórkę zużytego sprzętu elektrycznego i elektronicznego.

Page 3

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

OBSŁUGA URZĄDZENIApakowanie kartonu ................................. 28

1. Informacje ogólne ................................................................................................................. 4

1.1. Przeznaczenie piekarnika .................................................................................................................4

1.2. Dane techniczne piekarnika SP-50PM ...........................................................................................5

1.3. Oszczędność .......................................................................................................................................5

1.4. Budowa piekarnika .............................................................................................................................5

1.5. Środki ostrożności ..............................................................................................................................6

2. Eksploatacja .......................................................................................................................... 8

2.1. Pierwsze uruchomienie urządzenia ...............................................................................................8

2.2. Akcesoria ..............................................................................................................................................9

2.3. Panel sterowania i jego funkcje .................................................................................................... 10

2.4. Ustawienie zegara ........................................................................................................................... 11

2.5. Gotowanie bez użycia pary ........................................................................................................... 11

2.5.1. Funkcje klasycznego piekarnika ........................................................................................ 11

2.5.2. Funkcja mikrofali ................................................................................................................... 12

2.5.3. Połączenie funkcji klasycznego piekarnika + mikrofali ................................................ 12

2.6. Gotowanie z użyciem pary ............................................................................................................ 13

2.6.1. Funkcja klasycznego gotowania na parze ......................................................................13

2.6.2. Połączenie funkcji gotowania na parze + mikrofali ....................................................... 14

2.6.3. Połączenie funkcji gotowania na parze + klasycznej obróbki termicznej piekarnika ..............15

2.7. Funkcja szybkiego nagrzewania .................................................................................................. 15

2.8. Funkcja rozmrażania ....................................................................................................................... 16

2.9. Włączenie/wyłączenie oświetlenia komory piekarnika .......................................................... 16

2.10. Blokada zabezpieczająca przed dziećmi .................................................................................17

2.11. Programy automatyczne ............................................................................................................. 17

2.12. Funkcja odkamieniania układu gotowania na parze............................................................. 19

3. Czyszczenie i konserwacja piekarnika ................................................................................ 19

4. Postępowanie w przypadku wystąpienia usterek ................................................................ 20

MONTAŻ URZĄDZENIA

5. Rozpakowanie kartonu ........................................................................................................ 22

6. Wskazówki dla Instalatora ................................................................................................... 23

6.1. Przygotowanie mebli do wbudowania piekarnika ................................................................... 23

6.2. Montaż piekarnika SP-50PM w zabudowie meblowej............................................................ 24

6.3. Podłączenie piekarnika do instalacji elektrycznej .................................................................... 24

7. Oświadczenie producenta ................................................................................................... 25

8. Warunki gwarancji oraz karta gwarancyjna ......................................................................... 26

Page 4

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

OBSŁUGA URZĄDZENIA

1. INFORMACJE OGÓLNE

1.1. Przeznaczenie piekarnika

Piekarniki zrodziny SP to innowacyjne produkty przeznaczone do codziennego pieczenia domowego. Sterowanie dotykowe ibogaty zakres funkcji sprawiają, że piekarniki tworzą idealny zespół wraz zinteligentnymi okapami iwyjątkowymi płytami. Dzięki różnym trybom pieczenia nasze dania będą idealne. Według własnych potrzeb skorzystać możemy zfunkcji rozmrażania, opiekacza, grzałek, termoobiegu, suszenia, gotowania na parze oraz trybu mikrofali. Dodatkowo piekarniki wyposażone zostały wtimer oraz funkcję szybkiego nagrzewania. Funkcjonalność pozwala także na ustawienie dokładnego czasu pieczenia, oraz jeśli zależy nam na czasie, zwiększenie mocy ioszczędzenie czasu potrzebnego do osiągnięcia wybranej temperatury. Nad całym procesem czuwa także elektronika zespolona zpanelem sterowania. Na specjalnym wyświetlaczu wkażdym momencie wyświetlane są informacje odnośnie aktualnego stanu piekarnika.

1.2. Dane techniczne piekarnika SP-50PM

Parametry charakterystyczne piekarnika Jednostka miary Wartość

Napięcie zasilania V/Hz (1N) 230/50

Maksymalna moc całkowita W 3350

Konwekcja W 1700

Grill W 2200 Moc wejściowa dla mikrofali W 1700 Moc wyjściowa dla mikrofali W 800

Częstotliwość pracy mikrofali MHz 2450

Maksymalny pobór prądu w trybie czuwania W 0,91

Pojemność komory L 50 Wymiary zabudowy

(szer. x wys. x gł.)

Temperatura nagrzewania C od 50 do 250

Oświetlenie typ LED

Liczba komór - 1

Waga netto kg 34

mm 560x450x550

Page 5

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

1.3. Oszczędność

Piekarnik jest urządzeniem do przyrządzania różnych potraw, najczęściej wtemperaturach do 200°C. Aby doprowadzić potrawę, ciasto, mięso, ryby iinne do takiej temperatury, piekarnik musi nagrzać swoje wnętrze. Istotne jest, że niecałe ciepło powstające zprądu wgrzałkach elektrycznych podgrzewa potrawę. Część pozostaje wobudowie, welementach grzejnych lub jest tracona do otoczenia, dlatego należy używać piekarnika tylko wprzypadku przygotowywania większej ilości posiłku, najlepiej jedna po drugiej. Wyłączamy wsystemie programowania ręcznego piekarnik na 10 minut przed upływem czasu podanego wprzepisie potrawy. Ciepło zgromadzone w elementach piekarnika dogrzeje potrawę. Przy programowaniu czasowym skracamy częściowo czas pracy urządzenia, wstosunku do podanego wprzepisie. Nie otwieramy niepotrzebnie drzwi piekarnika.

1.4. Budowa piekarnika

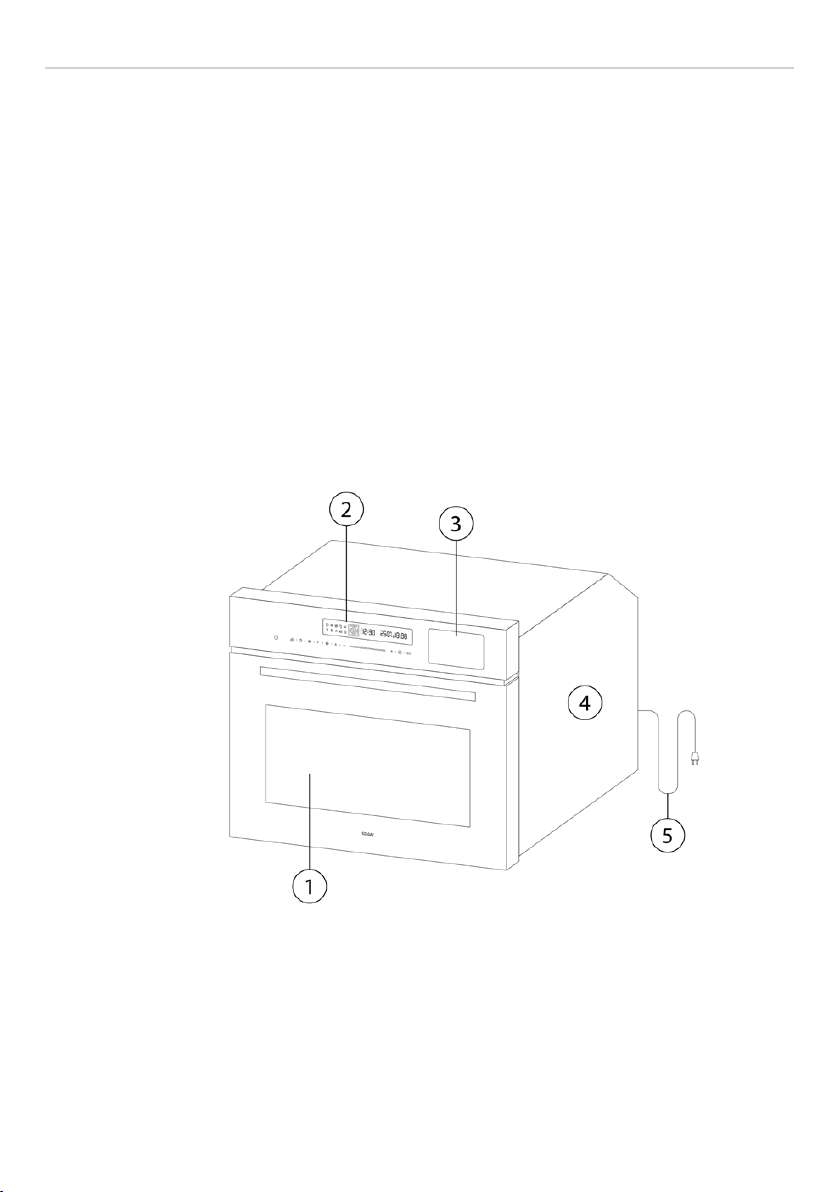

Rys. 1. Budowa piekarnika

1 – drzwi przednie piekarnika 4 – obudowa 2 – panel sterowania 5 – przewód zasilający 3 – pojemnik na wodę

Page 6

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

1 – otwory montażowe

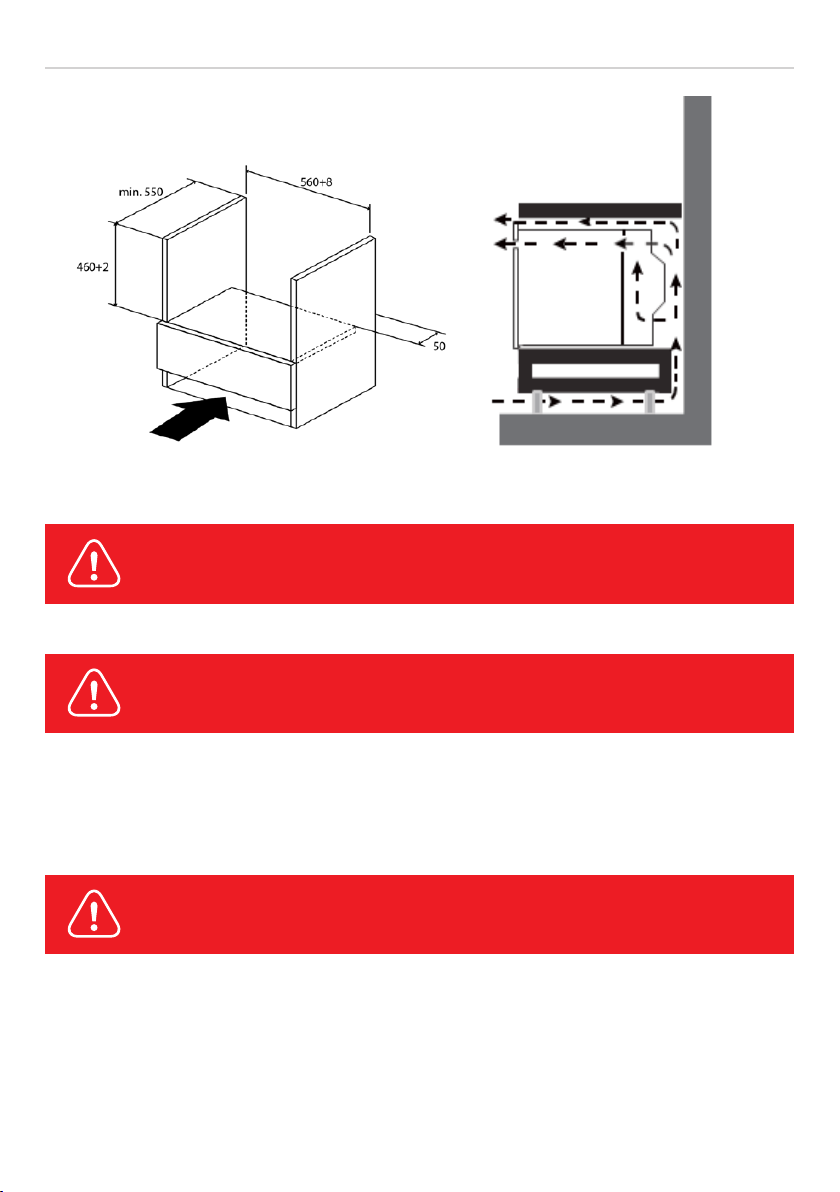

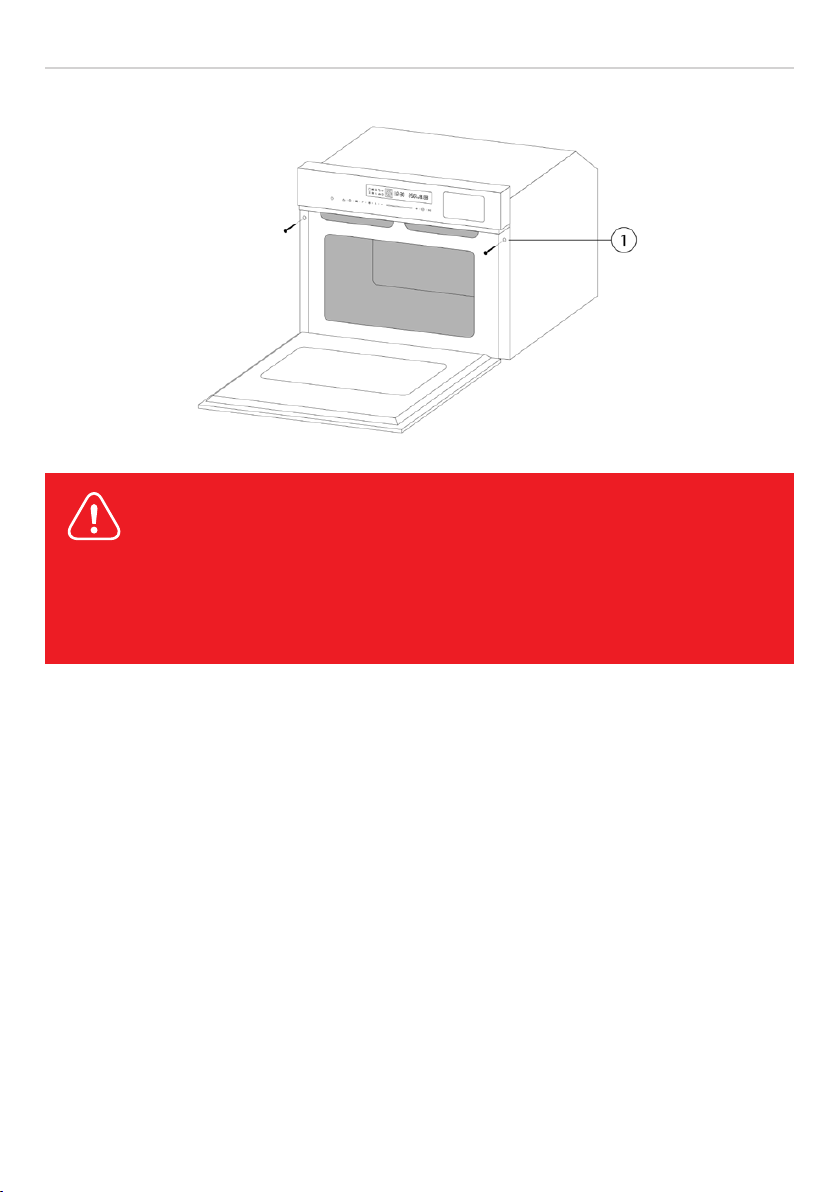

Rys. 2. Piekarnik w zabudowie

1.5. Środki ostrożności

• Podczas eksploatacji wnętrze piekarnika staje się gorące, dlatego też wtrakcie użytkowania, należy szczególnie uważać na ewentualne poparzenie przy dotknięciu powierzchni wewnętrznej rusztów ipotraw przygotowywanych wróżnych naczyniach. Przy obsłudze prosimy oszczególne zabezpieczenie rąk, używając rękawic ochronnych ispecjalnego uchwytu do blach irusztów. Dzieci do 8 roku życia nie powinny zbliżać się do włączonego piekarnika.

• Piekarnik powinien być obsługiwany przez osoby dorosłe, wpełni sprawne ﬁzycznie lub umysłowo zuwagi na bezpieczeństwo własne idomowników.

• Piekarnik, jego wnętrze jak idrzwi nie mogą służyć dzieciom do zabawy.

• Piekarnik powinien być pod stałą kontrolą. Pozostawienie go bez kontroli przy

sporządzaniu potraw wtłuszczu lub oleju może stanowić zagrożenie pożarowe idoprowadzić do zapłonu. Wsytuacji gdyby doszło do zapłonu, należy wyłączyć piekarnik, zostawić drzwi zamknięte aogień stłumić niepalnym materiałem (np. kocem gaśniczym szklanym). Ważne, aby płomieni nie gasić wodą.

Page 7

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

• Wprzypadku pęknięcia jednej zszyb zainstalowanych wdrzwiach piekarnika należy natychmiast wyłączyć zasilanie elektryczne. Zabronione jest używanie uszkodzonego piekarnika.

• Nie należy próbować używać funkcji mikrofali przy otwartych drzwiczkach. Ważne jest, aby nie manipulować przy blokadzie bezpieczeństwa wdrzwiach piekarnika, ani jej nie łamać. Funkcja mikrofali wyłączy się automatycznie, jeśli będziemy chcieli otworzyć drzwi podczas używania tego trybu.

• Płynów iinnych produktów spożywczych nie wolno podgrzewać wzamkniętych pojemnikach, ponieważ mogą one eksplodować.

• Podczas podgrzewania żywności wplastikowych lub papierowych pojemnikach nie należy zostawiać pracującego urządzenia bez nadzoru zuwagi na możliwość zapalenia.

• Podczas korzystania zfunkcji mikrofali używaj wyłącznie naczyń, które nadają się do użytku wmikrofalówkach.

• Piekarnik po zakończeniu użytkowania lub zakończeniu ustawionych programów czasowych, wyłączy się automatycznie informując otym sygnałem dźwiękowym.

• Mycie wnętrza piekarnika za pomocą urządzeń czyszczących parą jest zabronione.

• Należy upewnić się, że znajdujące się wokolicy urządzenia emitujące fale radiowe

(np. telefon, radio czy telewizor) nie zakłócają prawidłowego działania panelu sterującego piekarnika.

• Piekarnik SP-50PM jest wyposażony wkabel przyłączeniowy ze względu na bezpieczeństwo użytkownika, musi być podłączony do gniazda zuziemieniem.

• Gniazdko sieci elektrycznej, do którego podłączony jest piekarnik powinno być wmiejscu łatwo dostępnym.

• Meble kuchenne, wktórych zainstalowany będzie piekarnik SP-50PM muszą być odporne na nagrzewanie do 100°C.

• Wokresie gwarancyjnym wszelkie naprawy mogą być wykonywane jedynie przez serwis producenta. Wprzeciwnym wypadku konsument może liczyć się zutratą gwarancji producenta.

• Wczasie naprawy należy bezwzględnie odłączyć zasilanie przez wyciągnięcie wtyczki zgniazda lub wyłączenie bezpiecznika linii elektrycznej zasilającej piekarnik.

Page 8

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

Zapamiętaj

• Zanik napięcia wsieci elektrycznej skutkuje anulowaniem wszystkich ustawień. Po jego ponownym pojawieniu się, należy zachować szczególną ostrożność, ze względu na poparzenie nagrzanymi elementami wnętrza lub gorącymi potrawami we wcześniej pracującym piekarniku.

• Kabel zasilający piekarnik nie może dotykać nagrzanych miejsc.

• Przy używaniu piekarnika nie należy korzystać znaczyń ztworzyw sztucznych.

• Uderzenie wszybę drzwi piekarnika, może spowodować pęknięcia iodpryski.

• Piekarnik może znajdować się pod blatem (posiada chłodzenie), wktórym zainstalowano

płytę grzewczą zzachowaniem warunków zabudowy pokazanych (rys. 19).

• Zalecana jest przegroda osłaniająca irozdzielająca płytę grzejną ipiekarnik.

• Czyszczenie ikonserwacja wnętrza piekarnika oraz szyb wdrzwiach powinna

odbywać się według wskazówek opisanych winstrukcji obsługi. Wprzypadku niewłaściwego obchodzenia się zurządzeniem, gwarancja nie zostanie uwzględniona.

2. EKSPLOATACJA

2.1. Pierwsze uruchomienie urządzenia

Przed pierwszym uruchomieniem piekarnika należy:

• starannie wyczyścić wnętrze komory iusunąć wszelkie resztki opakowania,

• usunąć niepotrzebne wdanej chwili wyposażenie,

• otworzyć okno lub uruchomić wentylację, ponieważ pierwsze włączenie może wiązać się

zprzejściowym wydzielaniem się zapachów. Następnie włączyć piekarnik inagrzać do temperatury 250°C ipozostawić na około 30 minut,

• dokonać pierwszego użycia, zachowując wszelkie wskazówki zinstrukcji obsługi.

Jeżeli piekarnik jest podłączony i użytkowany zgodnie z instrukcją obsługi, nie istnieje konieczność stosowania dodatkowych urządzeń zabezpieczających.

Page 9

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

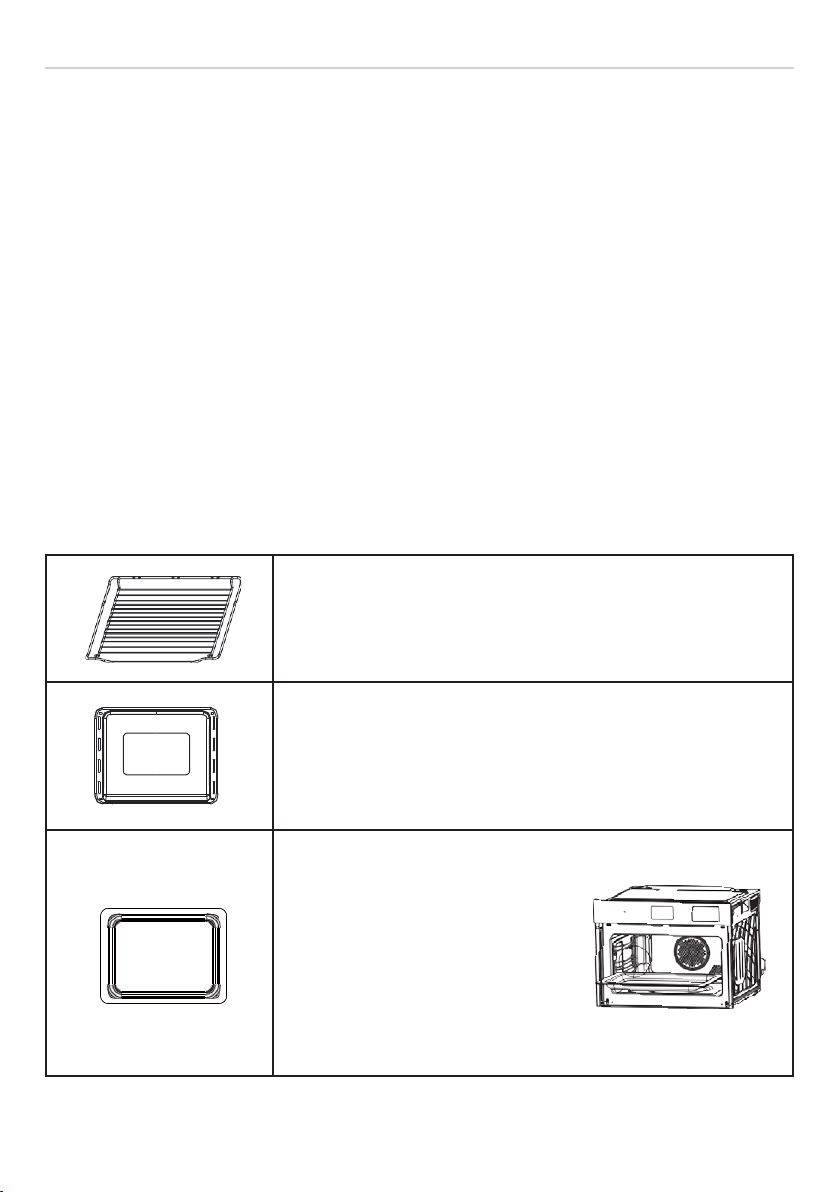

Ruszt grillowy

Do grillowania np. steków, kiełbasek i do opiekania chleba.

Blacha do pieczenia (blacha emaliowana)

Do robienia bułek i pieczenia całego kurczaka. Podczas gotowania z

wykorzystaniem funkcji pieca konwekcyjnego zabrania się używania blachy emaliowanej. Ze względów bezpieczeństwa blachę do pieczenia należy

Ruszt grillowy

Do grillowania np. steków, kiełbasek i do opiekania chleba.

Blacha do pieczenia (blacha emaliowana)

Do robienia bułek i pieczenia całego kurczaka. Podczas gotowania z

wykorzystaniem funkcji pieca konwekcyjnego zabrania się używania blachy emaliowanej. Ze względów bezpieczeństwa blachę do pieczenia należy umieścić na wieszaku bocznym, a nie bezpośrednio na dnie wnęki.

Taca do pieczenia (taca szklana)

Podczas gotowania z wykorzystaniem funkcji pieczenia konwekcyjnego należy używać szklanej tacy. Służy do wychwytywania cieczy, takich jak woda i tłuszcz, podczas pieczenia żywności. Aby zapewnić jak najlepszy efekt gotowania, tacę szklaną należy umieścić na najniższym poziomie, jak pokazano na poniższym rysunku.

Po prawidłowym umieszczeniu piekarnika wsegmencie meblowym, podłączamy wtyczkę kabla piekarnika do gniazda sieciowego. Gniazdo powinno być wyposażone wstyk ochronny. Usłyszymy krótki sygnał dźwiękowy. Następnie na wyświetlaczu pojawi się wartość 00:00. Aby ustawić zegar należy przejść do rozdziału 2.4 ipostępować zgodnie zpodaną instrukcją.

Piekarnik ma wbudowane dwa wentylatory. Wentylator obiegowy komory piekarnika jest widoczny po otwarciu drzwi, zkolei wewnątrz obudowy zainstalowany jest wentylator chłodzący. Działanie wentylatora polega na wychładzaniu do bezpiecznej temperatury drzwi piekarnika, części obudowy oraz urządzeń sterujących. Załącza się automatycznie po włączeniu dowolnej grzałki, gdy temperatura obudowy przekroczy ustanowioną wartość idziała do momentu wychłodzenia się obudowy piekarnika. Prędkość pracy wentylatora jest regulowana automatycznie.

Wtrakcie obsługi oraz ustawiania programów, dopuszcza się przyciskanie na raz tylko jednego pola. Nie ma możliwości zaprogramowania uruchomienia piekarnika, jeśli przyciskanych jest więcej pól jednocześnie.

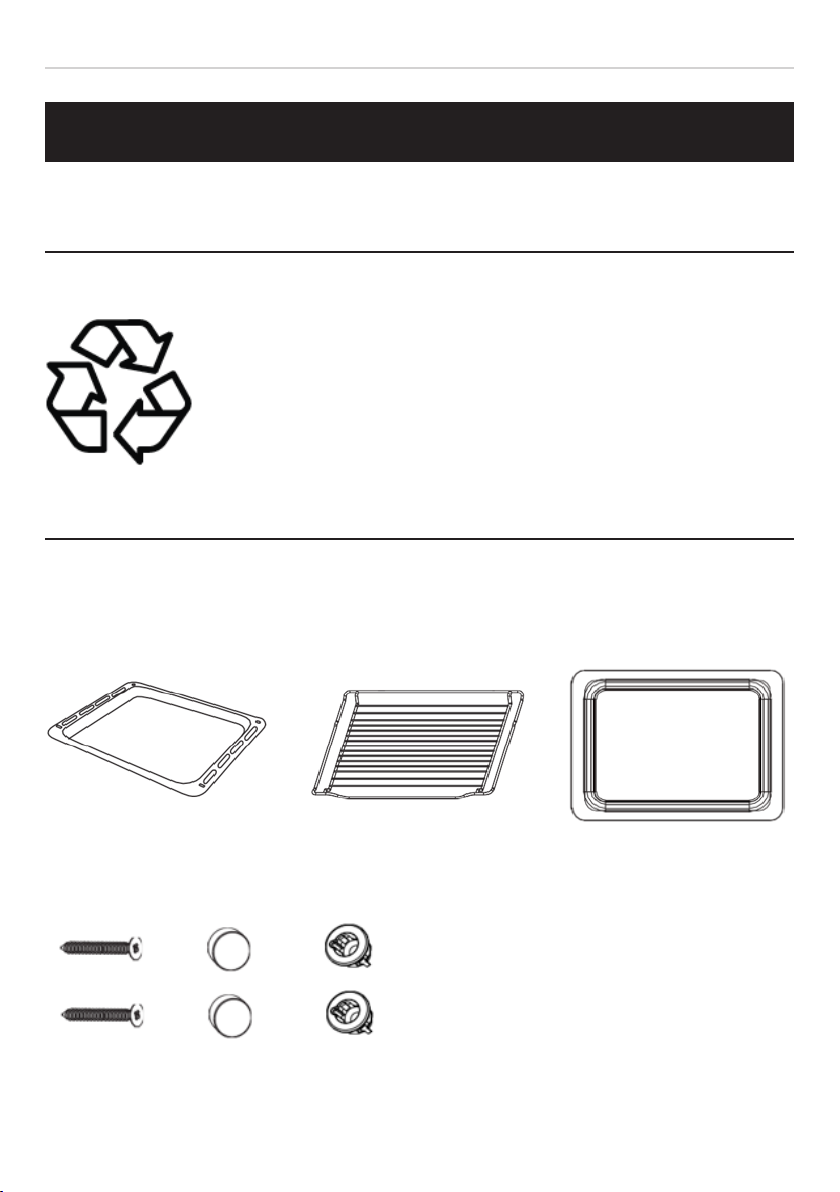

2.2. Akcesoria

Ruszt grillowy

Do grillowania np. steków, kiełbasek i do opiekania chleba.

Blacha do pieczenia (blacha emaliowana)

Do robienia bułek ipieczenia całego kurczaka. Podczas gotowania zwykorzystaniem funkcji pieca konwekcyjnego zabrania się używania blachy emaliowanej. Ze względów bezpieczeństwa blachę do pieczenia należy umieścić na wieszaku bocznym, anie bezpośrednio na dnie wnęki.

Taca do pieczenia (taca szklana)

Podczas gotowania zwykorzystaniem funkcji pieczenia konwekcyjnego należy używać szklanej tacy. Służy do wychwytywania cieczy, takich jak woda itłuszcz, podczas pieczenia żywności. Aby zapewnić jak najlepszy efekt gotowania, tacę szklaną należy umieścić na najniższym poziomie, jak pokazano na rysunku obok. •

Page 10

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

2.3. Panel sterowania ijego funkcje

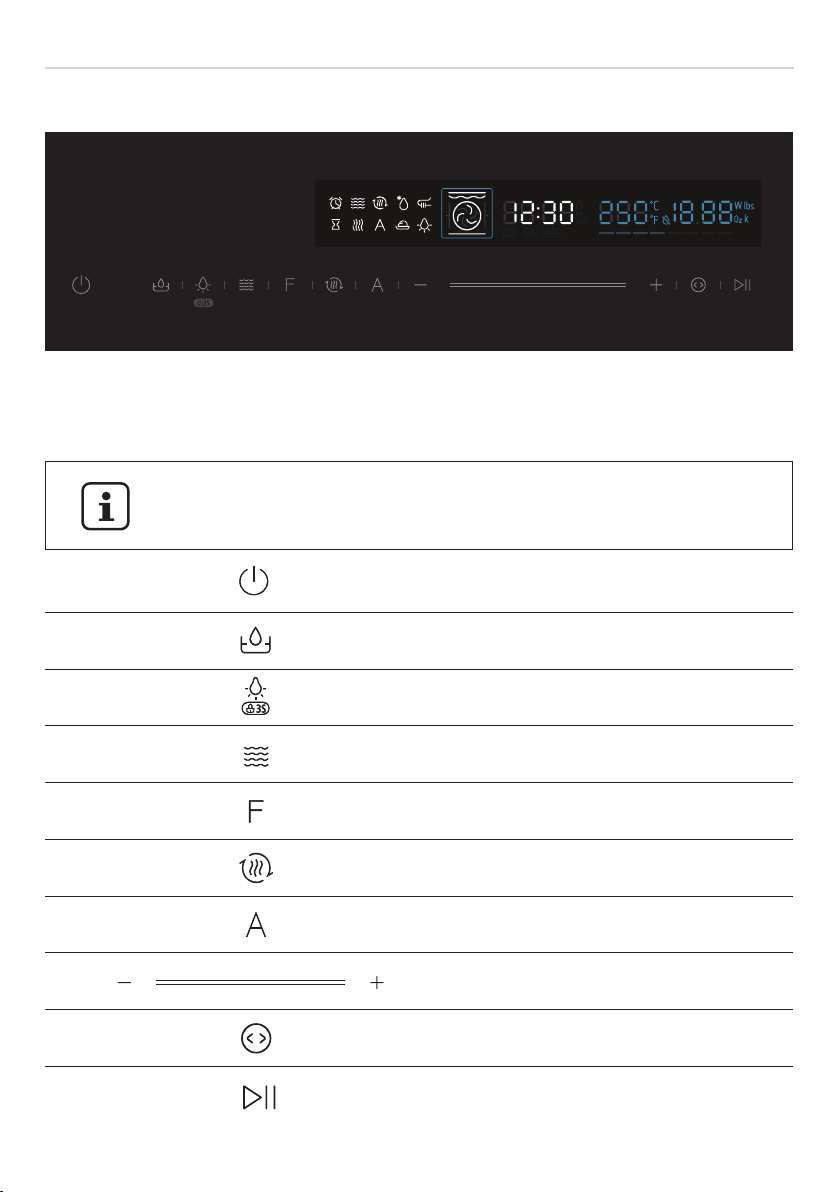

Rys. 3. Panel sterowania piekarnika SP-50PM

Opis klawiszy dotykowych

Przyciski dotykowe służą do ustawiania różnych dodatkowych funkcji. Na wyświetlaczu możesz odczytać ustawione wartości.

Włącz / Wyłącz

Zbiornik wody

Sterowanie oświetleniem

Mikrofala

Funkcje

Nagrzewanie

Menu programów automatycznych

Slider

Zmiana parametru

Start / Pauza

Page 11

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

2.4. Ustawienie zegara

Wstanie oczekiwania dotknij klawisza

, aby przejść do trybu ustawiania zegara. Wyświetli się „00:00”, acyfry godzin zaczną migać. Za pomocą slidera ustaw odpowiednią godzinę. Dotykając klawisza

, przejdziesz do możliwości ustawień minut. Dotykając ponownie klawisza

, zapiszesz ustawienia. Urządzenie przejdzie wstan oczekiwania.

2.5. GOTOWANIE BEZ UŻYCIA PARY

2.5.1. Funkcje klasycznego piekarnika

Aby wybrać jeden ztrybów obróbki termicznej klasycznego piekarnika, nacisnąć klawisz.

1. Wybrać odpowiedni tryb – wtym celu naciśnij klawisz „F” tyle razy, aby wybrać żądaną

funkcję:

Dostępne programy do klasycznej obróbki termicznej piekarnika:

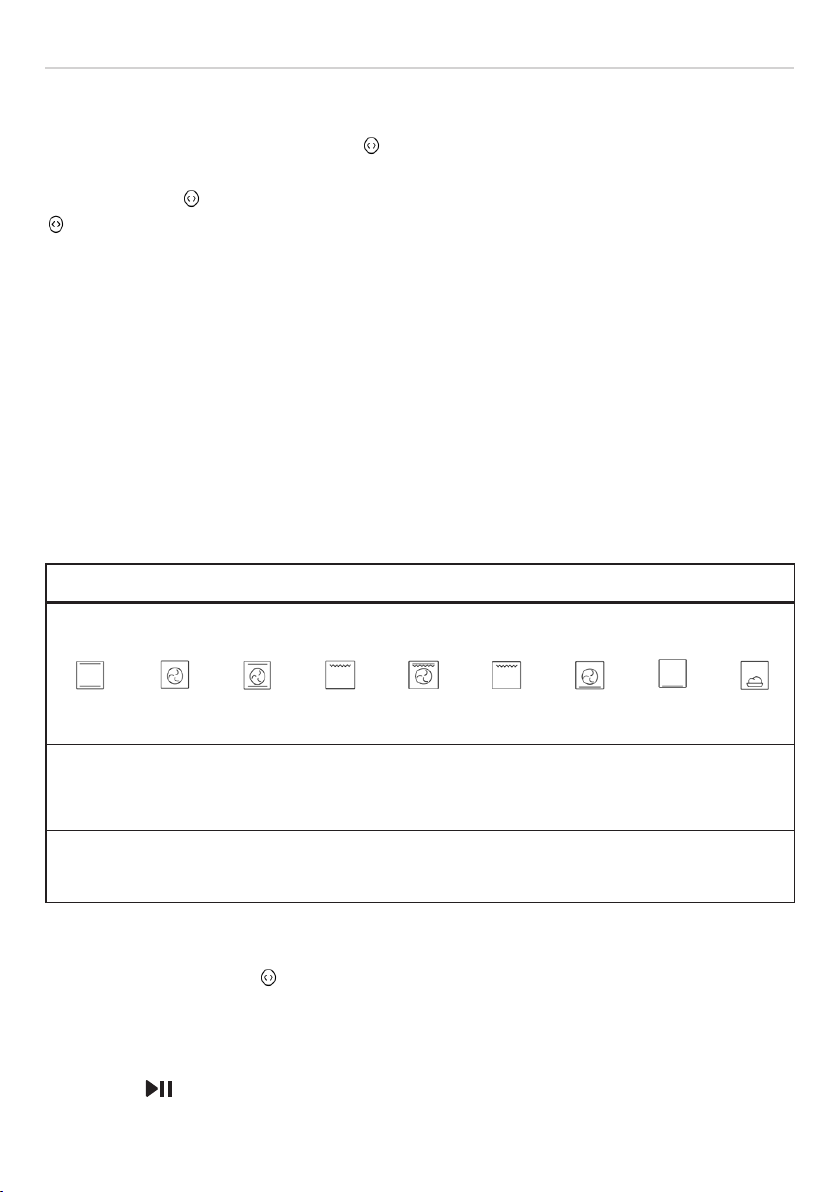

Podgrzewanie

klasyczne

100-230 oC 100-250 oC 100-230 oC 100-200 oC 100-230 oC 100-230 oC 100-230 oC 100-200 oC 35-45 oC

Konwekcja

(termoobieg)

Podgrzewanie

klasyczne +

wentylator

Tylko funkcja

grilla

Podwójny grill

+ wentylator

Podwójny grill

Tylko dolna

grzałka +

konwekcja

(termoobieg)

Tylko dolna

grzałka

Fermentacja

2. Określić czas gotowania – za pomocą slidera ustaw odpowiedni czas, anastępnie za-

twierdź go klawiszem

3. Określić temperaturę gotowania – za pomocą slidera ustaw żądaną temperaturę wprze-

dziale dostępnym dla danego trybu,

4. Dotknij

aby rozpocząć gotowanie.

Page 12

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

2.5.2. Funkcja mikrofali

Aby włączyć tryb mikrofali, należy:

1. Wybrać tryb mikrofali – wtym celu naciśnij klawisz

2. Określić czas podgrzewania – za pomocą slidera ustaw odpowiedni czas, anastępnie za-

twierdź go klawiszem

3. Określić poziom mocy mikrofali – za pomocą slidera ustaw żądany poziom mocy:

Dostępne poziomy mocy:

100W 200W 400W

600W

800W

10% 30% 50% 80% 100%

4. Dotknij

aby rozpocząć gotowanie.

2.5.3. Połączenie funkcji klasycznego piekarnika + mikrofali

Aby wybrać jeden ztrybów obróbki termicznej klasycznego piekarnika wpołączeniu zmikrofalą, należy:

1. Nacisnąć klawisz „F” tyle razy, aby wybrać żądaną funkcję, połączenie funkcji mikrofali

zklasycznymi funkcjami piekarnika dostępne jest tylko w3 trybach oznaczonych wponiższej tabeli:

Dostępne programy do klasycznej obróbki termicznej piekarnika:

Podgrzewanie

klasyczne

Konwekcja

(termoobieg)

+ Mikrofala + Mikrofala + Mikrofala

100-200 W

100-220

Podgrzewanie

klasyczne +

wentylator

Tylko

funkcja

grilla

Podwójny grill

+ wentylator

100-200 W

100-220 oC

Podwójny

grill

Tylko dolna

grzałka +

konwekcja

(termoobieg)

100-200 W

100-230 oC

Tylko dolna

grzałka

Page 13

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

2. Po wybraniu odpowiedniego trybu klasycznej funkcji piekarnika należy wybrać klawisz

na panelu sterowania, aktywując wtej sposób dodatkową funkcję mikrofali.

3. Określić czas gotowania – za pomocą slidera ustaw odpowiedni czas, anastępnie za-

twierdź go klawiszem

4. Określić temperaturę gotowania – za pomocą slidera ustaw żądaną temperaturę wprze-

dziale dostępnym dla danego trybu zgodnie ztabelą powyżej,

5. Określić poziom mocy podgrzewania mikrofali – za pomocą slidera ustaw żądany poziom

mocy mikrofali wprzedziale dostępnym dla danego trybu zgodnie ztabelą powyżej,

6. Dotknij

aby rozpocząć gotowanie.

2.6. GOTOWANIE ZUŻYCIEM PARY

2.6.1. Funkcja klasycznego gotowania na parze

Aby włączyć tryb gotowania na parze, należy:

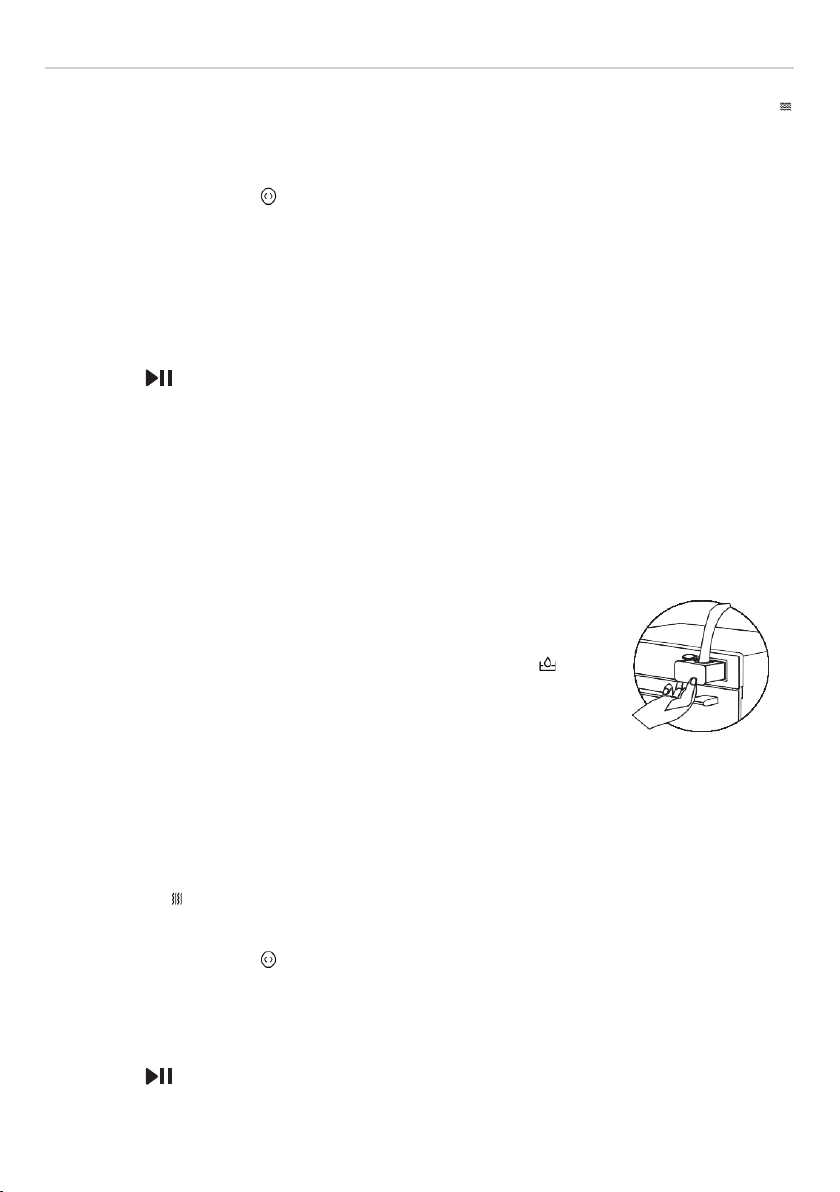

1. Uzupełnić wodę wzbiorniku - wtym celu naciśnij klawisz

Zbiornik powinien wysunąć się automatycznie.

2. Wlać do zbiornika na wodę tylko iwyłącznie wodę demineralizowaną,

3. Umieścić zbiornik na wodę wkieszeni panelu sterującego oraz docisnąć go ręcznie (zbior-

nik na wodę nie chowa się automatycznie),

4. Wybrać tryb gotowania na parze – wtym celu naciśnij klawisz „F”, na wyświetlaczu pojawi

się symbol

5. Określić czas gotowania – za pomocą slidera ustaw odpowiedni czas, anastępnie za-

twierdź go klawiszem

6. Określić temperaturę gotowania – za pomocą slidera ustaw żądaną temperaturę wprze-

dziale 60-100

7. Dotknij

aby rozpocząć gotowanie.

Page 14

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

Piekarnik informuje o braku wody w zbiorniku sygnałem dźwiękowym oraz migającym kwadratem na wyświetlaczu.

Podczas korzystania z funkcji gotowania na parze mogą występować głośne dźwięki w momencie zamknięcia drzwi piekarnika. Jest to normalne zjawisko i nie ma się czego obawiać. Spowodowane jest to powstającym nadciśnieniem w komorze piekarnika podczas nagłego zamknięcia drzwi. Aby ograniczyć powstawanie tych dźwięków należy powoli zamykać drzwi rozgrzanego piekarnika.

Do zbiornika na wodę używaj wyłącznie wody demineralizowanej, która ograniczy osadzanie się kamienia w układzie wewnątrz piekarnika.

Po zakończonym gotowaniu na parze pamiętaj o usunięciu wody ze zbiornika na wodę oraz dokładnym jego osuszeniu.

W sytuacji zaniku prądu lub zablokowania się szuflady zbiornika na wodę możesz użyć dołączonej do zestawu przyssawki, aby wysunąć zbiornik na wodę z komory.

2.6.2. Połączenie funkcji gotowania na parze + mikrofali

Aby włączyć tryb gotowania na parze wpołączeniu zmikrofalą, należy:

1. Wybrać tryb gotowania na parze + mikrofala – wtym celu naciśnij klawisz „F”, anastępnie

klawisz

2. Określić czas gotowania – za pomocą slidera ustaw odpowiedni czas, anastępnie za-

twierdź go klawiszem

3. Określić poziom mocy podgrzewania mikrofali – za pomocą slidera ustaw żądany poziom

mocy wzakresie 100-200 W,

4. Dotknij

aby rozpocząć gotowanie.

Page 15

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

2.6.3. Połączenie funkcji gotowania na parze + klasycznej obróbki termicznej piekarnika

Aby wybrać jeden ztrybów funkcji gotowania na parze wpołączeniu zklasyczną obróbką termiczną piekarnika, należy:

1. Wybrać odpowiedni tryb – wtym celu naciśnij klawisz „F” tyle razy, aby wybrać żądaną

funkcję,

Dostępne programy do gotowania na parze + klasyczna obróbka termiczna piekarnika:

Funkcja gotowania na parze

konwekcja (termoobieg)

L1-L3 /

150-220

Funkcja gotowania na parze

grzałka góra / dół

L1-L3 /

150-220 oC

Funkcja gotowania na parze

podwójny grill + wentylator

L1-L3 /

150-220 oC

2. Określić czas gotowania – za pomocą slidera ustaw odpowiedni czas, anastępnie za-

twierdź go klawiszem

3. Określić temperaturę gotowania za pomocą klasycznych grzałek piekarnika – za pomocą

slidera ustaw żądaną temperaturę wprzedziale dostępnym dla danego trybu,

4. Określić poziom mocy grzałki parownicy – za pomocą slidera ustaw żądany poziom zdo-

stępnych mocy L1, L2 lub L3,

5. Dotknij

aby rozpocząć gotowanie.

2.7. Funkcja szybkiego nagrzewania

Aby skrócić czas nagrzewania, można skorzystać zfunkcji szybkiego nagrzewania. Wtym

celu należy wybrać klawisz

umieszczony na panelu sterowania wmomencie określania temperatury gotowania lub ustawiania czasu pracy danego programu. Włączenie funkcji szybkiego nagrzewania po uruchomieniu programu nie jest już możliwe.

Jeśli funkcja szybkiego nagrzewania została aktywowana na wyświetlaczu widoczny jest

znak

Funkcja szybkiego nagrzewania nie jest dostępna dla funkcji mikrofali, gotowania na parze oraz

podgrzewania klasycznego do temperatury 100

Page 16

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

Po osiągnięciu odpowiedniej temperatury w komorze przez funkcje szybkiego nagrzewania piekarnik będzie podtrzymywał ją automatycznie przez okres 2 godzin. Jeśli do tego czasu nie zostanie wykonana żadna czynność urządzenie się wyłączy.

Aby anulować w trakcie pracy funkcję szybkiego nagrzewania należy wybrać ponownie klawisz

2.8. Funkcja rozmrażania

Aby włączyć funkcję rozmrażania, należy:

1. Nacisnąć klawisz A,

2. Określić tryb rozmrażania – za pomocą slidera wybrać odpowiedni tryb rozmrażania,

anastępnie zatwierdzić go klawiszem

Dostępne tryby rozmrażania:

Numer programu Produkt Zakres wagowy [kg]

d 01 Mięso 0,10 – 1,50

d 02 Drób 0,10 – 1,50

d 03 Ryby 0,10 – 0,80

3. Określić wagę produktu – za pomocą slidera ustawić żądaną wagę produktu wkg,

4. Dotknij

aby rozpocząć gotowanie,

5. Jeśli w trakcie pracy usłyszysz 3 sygnały dźwiękowe należy obrócić potrawę na drugą

stronę, anastępnie zatwierdzić czynność klawiszem

aby kontynuować rozmrażanie.

2.9. Włączenie/ Wyłączenie oświetlenia komory piekarnika

Wcelu włączenia oświetlenia wkomorze piekarnika należy wybrać klawisz .

Ponowne naciśnięcie klawisza

spowoduje wyłączenie oświetlenia.

Pamiętaj o wyłączeniu oświetlenia, jeśli z niego nie korzystasz. Ograniczasz dzięki temu zużycie prądu oraz zwiększasz żywotność żarówki.

Page 17

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

2.10. Blokada zabezpieczająca przed dziećmi

Urządzenie posiada funkcję zabezpieczenia przed dziećmi, które zapobiega przypadkowemu włączeniu go przez dzieci.

Aby włączyć zabezpieczenie przed dziećmi należy nacisnąć iprzytrzymać przez min. 3 sekundy klawisz

. Jeśli funkcja zostanie aktywowana usłyszymy sygnał dźwiękowy, ana wyświetlaczu

pojawi się symbol kłódki.

Aby wyłączyć zabezpieczenie przed dziećmi należy nacisnąć iprzytrzymać przez min. 3 sekundy klawisz

. Jeśli funkcja zostanie dezaktywowana usłyszymy sygnał dźwiękowy, ana

wyświetlaczu zniknie symbol kłódki.

2.11. Programy automatyczne

Programy automatyczne umożliwiają bardzo łatwe przygotowanie potraw. Wybierasz program iwpisujesz wagę swojej potrawy. Do wyboru jest 21 programów.

Program automatyczny dokonuje optymalnego ustawienia, ale musisz pamiętać aby, zawsze umieszczać żywność w zimnej komorze piekarnika.

Aby włączyć tryb automatyczny, należy:

1. Naciśnąć dwukrotnie klawisz „A”,

2. Wybrać numer programu – za pomocą slidera ustaw odpowiedni program, anastępnie

zatwierdź go klawiszem

3. Określić wagę potrawy – za pomocą slidera ustaw odpowiednią wagę produktu wkg,

anastępnie zatwierdź ją klawiszem

4. Dotknij

aby rozpocząć gotowanie.

(Na wyświetlaczu pojawi się czas gotowania),

Page 18

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

Lista programów automatycznych:

Numer

progra-

A01 Świeże warzywa 0,20 / 0,40 / 0,60 I Taca szklana A02 Ziemniaki gotowane 0,24 / 0,48 / 0,72 I Taca szklana A03 Ziemniaki pieczone 0,45 / 1,00 III Ruszt do grillowania A04 Mrożone kawałki kurczaka 0,45 III Ruszt do grillowania A05 Biszkopt 0,40 / 0,50 / 0,60 II Ruszt do grillowania A06 Szarlotka 2,40 II Ruszt do grillowania A07 Placek z kruchego ciasta 1,00 II Ruszt do grillowania A08 Odgrzewanie zupy 0,20 / 0,40 / 0,60 I Taca szklana A09 Odgrzewanie dania 0,25 / 0,35 I Taca szklana A10 Odgrzewanie sosu / gulaszu 0,10 / 0,20 / 0,30 I Taca szklana A11 Mrożona pizza 0,20 / 0,40 / 0,60 III Ruszt do grillowania A12 Mrożone frytki z pieca 0,30 / 0,40 / 0,50 III Ruszt do grillowania A13 Lasagna 1,60 II Ruszt do grillowania A14 Filet z łososia na parze ** 0,50 II Taca szklana Tak A15 Pierś z kurczaka na parze ** 0,50 II Taca szklana Tak A16 Ryż na parze ** 0,20 II Taca szklana Tak A17 Fasola na parze ** 0,50 II Taca szklana Tak A18 Brokuły na parze ** 0,50 II Taca szklana Tak A19 Ziemniaki ze skórką na parze ** 0,50 II Taca szklana Tak A20 Ziemniaki bez skórki na parze ** 0,50 II Taca szklana Tak A21 Funkcja odkamieniania ** - - - -

Danie Waga [kg]

Poziom

w ko-

morze

piekar-

nika *

Wymagane

akcesoria

Możliwość

czasu go-

edycji

towania

* Poziom nr I liczony jest od dołu piekarnika, poziom nr III znajduje się na samej górze komory. ** Przed aktywacją tych programów należy uzupełnić wodę w zbiorniku.

Podczas gotowania za pomocą programów automatycznych w trakcie usłyszymy sygnał dźwiękowy, który przypomina o przewróceniu potrawy w naczyniu w celu równomiernego podgrzania (dotyczy tylko programu od A04, A08, A09, A10).

Page 19

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

2.12. Funkcja odkamieniania układu gotowania na parze

Aby uzyskać najlepsze rezultaty czyszczenia, zalecamy użycie roztworu wody demineralizowanej z kwasem cytrynowym (w proporcji na 1L wody pół paczki kwasku cytrynowego).

Aby przeprowadzić proces odkamieniania, należy:

1. Wlać roztwór wody demineralizowanej zkwaskiem cytrynowym do zbiornika na wodę -

wtym celu naciśnij klawisz z powrotem zbiornik na wodę w kieszeni panelu sterującego oraz dociśnij go ręcznie (zbiornik na wodę nie chowa się automatycznie),

2. Wybrać funkcję odkamieniania – wtym celu naciśnij po kolei klawisz „A” tyle razy aż na

wyświetlaczu pojawi się program A21 co będzie oznaczać, że urządzenie przejdzie wtryb odkamieniania (proces potrwa 1 godzinę),

. Zbiornik powinien wysunąć się automatycznie. Umieść

3. Dotknąć

aby rozpocząć proces odkamieniania.

4. Na ok. 5 min przed zakończeniem procesu odkamieniania program zostanie automa-

tycznie wstrzymany zkomunikatem braku wody. Wyjmij zbiornik na wodę oraz dokładnie oczyść go zroztworu. Uzupełnij zbiornik na wody wyłącznie wodą demineralizowaną.

5. Dotknąć

aby kontynuować proces odkamieniania.

Jeśli wtrakcie procesu odkamieniania dojdzie do jego przerwania, należy cały proces przeprowadzić od początku.

3. CZYSZCZENIE IKONSERWACJA PIEKARNIKA

Drobne przybrudzenia szyby drzwi należy zetrzeć szmatką zwilżoną wodą lub płynem do czyszczenia szkła. Nie powinno się stosować urządzeń czyszczących na parę. Zabrania się również stosowania żrących lub agresywnych płynów do mycia, piasku do czyszczenia, czy ostrych gąbek.

Używanie nieprzystosowanych środków np. płynów do naczyń może być przyczyną powstawania przebarwień, trudnych do usunięcia.

Page 20

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

Trudne do usunięcia przypalenia we wnętrzu piekarnika czyścić przy pomocy skrobaka do szyb ceramicznych, następnie przetrzeć zwilżoną szmatką. Należy uważać, by nie uszkodzić emalii ceramicznej oraz uszczelki.

Zabrudzenia powstałe wtrakcie przygotowywania potraw, zawierające cukier, sól, tłuszcz lub folię aluminiową przywartą do blach należy zeskrobać od razu skrobakiem zciepłych elementów ipo ich wychłodzeniu doczyścić specjalnym płynem.. Ruszty iblachy można myć wzmywarce. Nie należy stosować środków oagresywnym iżrącym działaniu. Środków czyszczących wżadnym wypadku nie należy nakładać na gorące elementy.

Nieprzyjemne zapachy, np. po przygotowaniu ryby można bardzo łatwo usunąć. Dodaj kilka kropel soku zcytryny do szklanki wody. Do pojemnika na wodę włóż łyżkę, aby zapobiec szybkiemu jej zagotowaniu. Podgrzewaj wodę przez 1 do 2 minut przy maksymalnej mocy funkcji mikrofali.

4. POSTĘPOWANIE WPRZYPADKU WYSTĄPIENIA USTEREK

W przypadku niepoprawnego działania piekarnika i pojawienia się usterki elektrycznej, lub mechanicznej należy:

• sprawdzić źródło zasilania,

• zaprzestać używania,

• odłączyć od źródła prądu wyciągając wtyczkę zgniazda,

• zgłosić do serwisu producenta potrzebę interwencji.

Page 21

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

Tabela usterek:

Problem Możliwa przyczyna Rozwiązanie / informacje

Zajrzyj do skrzynki bezpieczników isprawdź, czy wyłącznik nadprądowy urządzenia jest sprawny

Urządzenie nie włącza się

Wadliwy wyłącznik automatyczny

Wtyczka nie jest podłączona Podłącz wtyczkę

Urządzenie jest włączone, ale nie działa panel dotykowy. Na wyświetlaczu widać

Funkcja mikrofali nie włącza się

Podgrzewanie potraw przy użyciu funkcji mikrofali trwa dłużej niż zwykle

Nie można ustawić wybranego trybu pracy lub poziomu mocy

Błąd E-01 na wyświetlaczu

Błąd E-04 na wyświetlaczu

Awaria zasilania

Zabezpieczenie

przed dziećmi jest aktywne

Drzwi nie są całkowicie zamknięte

Wybrany poziom mocy mikrofali jest za niski

Wurządzeniu włożono większą ilość niż zwykle

Jedzenie było zimniejsze niż zwykle

Wtym trybie pracy nie można ustawić temperatury, poziomu mocy ani ustawień łączonych

Aktywowano funkcje zabezpieczenia termicznego

Sprawdź, czy światło wkuchni działa

Dezaktywuj zabezpieczenie przed dziećmi (patrz rozdział: 2.10).

Sprawdź, czy wdrzwiach nie pozostały resztki jedzenia

Wybierz wyższy poziom mocy

Podwójna ilość = prawie dwukrotnie dłuższy czas gotowania

Mieszaj lub obracaj potrawę podczas gotowania

Wybierz inne dozwolone ustawienia

Zadzwoń do centrum serwisowego Solgaz

Błąd E-17 na wyświetlaczu

Uszkodzony układ elektryczny

Zadzwoń do centrum serwisowego Solgaz

Page 22

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

MONTAŻ URZĄDZENIA

5. ROZPAKOWANIE KARTONU

Symbol znajdujący się obok oznacza, że zakupiony piekarnik, na czas transportu został zapakowany w materiały w pełni nadające się do ponownego przetworzenia/recyklingu. Zachęcamy do pozbywania się opakowań, zgodnie z zasadami ochrony środowiska. Jednocześnie prosimy o możliwe przechowywanie oryginalnego opakowania przez jakiś czas. Prosimy również o sprawdzanie kompletności dostawy. W kartonie powinien znajdować się piekarnik z akcesoriami oraz instrukcją obsługi imontażu zawierającą kartę gwarancyjną. Chronić dzieci przed materiałami, wktóre zapakowany był piekarnik np. cząstki/okruchy styropianu, woreczki itp.

Akcesoria:

Elementy montażowe:

Page 23

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

Instrukcja obsługi imontażu:

WSKAZÓWKI DLA INSTALATORA

6.1. Przygotowanie mebli do wbudowania piekarnika

Instalatorze, pamiętaj owentylacji urządzenia wzabudowie meblowej. Zamontowana szafka musi mieć wprzednim cokole otwór wentylacyjny opowierzchni min. 250 cm2.

Szafka meblowa lub segment, na którym będzie znajdował się piekarnik powinien być:

• zabezpieczony od strony ściany przed wilgocią izalaniem,

• prawidłowo wypoziomowany,

• na tyle głęboki, aby zapewnić odpowiednią wentylację urządzenia.

Meble kuchenne, wtym także kleje, lakiery, okleiny iinne elementy, zktórych są wykonane, muszą mieć odporność termiczną 100 stopni C. Wprzeciwnym wypadku okładzina meblowa może się odklejać, apłyty deformować.

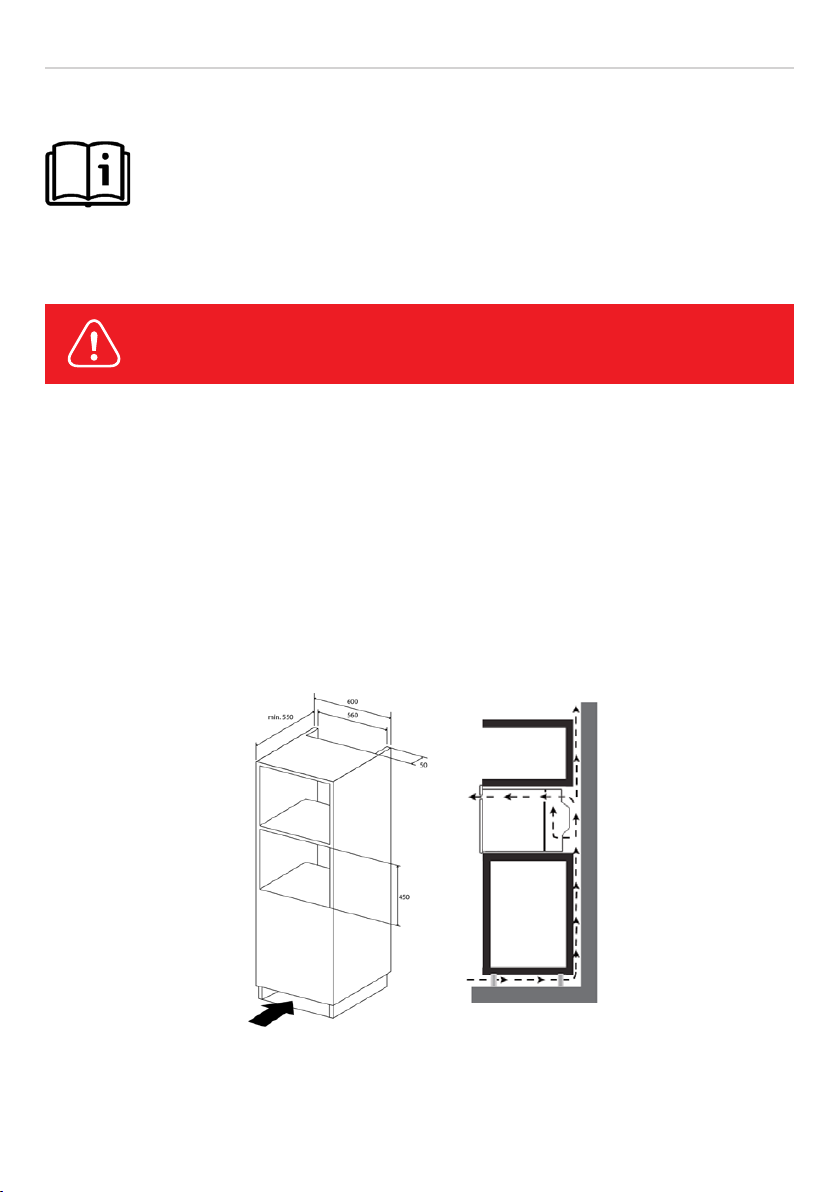

Rys. 4. Zabudowa piekarnika wsegmencie powyżej blatu

Page 24

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

Rys. 5. Zabudowa piekarnika wsegmencie poniżej blatu

Za szkody powstałe na skutek nieprawidłowego montażu odpowiada monter.

6.2. Montaż piekarnika SP-50PM wzabudowie meblowej

Nie trzymaj ani nie przenoś urządzenia za uchwyt drzwi. Klamka drzwi nie jest wstanie utrzymać ciężaru urządzenia imoże pęknąć.

Aby zamontować piekarnik wzabudowie meblowej postępuj zgodnie zponiższą instrukcją:

1. Ostrożnie wsuń piekarnik do miejsca przeznaczenia, upewniając się, że jest wycentrowany.

2. Wsuń urządzenie wotwór iwyśrodkuj je. Nie załamuj kabla zasilającego.

3. Otwórz drzwi iprzymocuj urządzenie do korpusu szafki za pomocą dołączonych śrub.

Szczeliny pomiędzy blatem aurządzeniem nie można zakrywać dodatkowymi listwami.

6.3. Podłączenie piekarnika do instalacji elektrycznej

Informacje dla instalatora: Przed przyłączeniem piekarnika do gniazda sieciowego należy sprawdzić:

• wartość napięcia elektrycznego (znajduje się na tabliczce znamionowej),

• zgodność przekrojów przewodów winstalacji elektrycznej zpodanymi powyżej.

Page 25

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

Podłączenie piekarnika do instalacji elektrycznej polega na umieszczeniu wtyczki wodpowiednim gnieździe instalacji elektrycznej (230V 1N-50Hz). Gniazdo to powinno znajdować się wmiejscu dostępnym dla użytkownika piekarnika, po zamontowaniu urządzenia do mebla kuchennego. Przewód ochronny musi być obowiązkowo podłączony do gniazda ipiekarnika, ze względu na niebezpieczeństwo porażenia prądem elektrycznym. Instalacja elektryczna zasilająca piekarnik musi odpowiadać poborowi prądu ok. 16A, mieć przekrój przewodów minimum 3x1,5 mm2 ipowinna być wyposażona wodpowiednio dopasowane zabezpieczenie.

Przy podłączaniu piekarnika zabrania się stosowania przedłużaczy, łączników itp., ponieważ mogą być przyczyną pożaru. Przewód przyłączeniowy nie może stykać się zgorącymi, ani ostrymi elementami konstrukcji piekarnika. Wszystkie zmiany winstalacji elektrycznej mogą być wprowadzane tylko przez uprawnionego elektryka. Wprzypadku uszkodzenia przewodu zasilającego, należy wymienić go wserwisie Solgaz. Należy zwrócić uwagę, aby przewód zasilający nie był poskręcany lub przyciśnięty sprzętem. Przewód przyłączeniowy należy regularnie sprawdzać przez osobę uprawnioną.

7. OŚWIADCZENIE PRODUCENTA

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wymienionych poniżej dyrektyw europejskich został oznakowany znakiem CE

SP-50PM

• Dyrektywa 2014/35/UE Urządzenia elektryczne niskonapięciowe

• Dyrektywa 2014/30/UE Kompatybilność elektromagnetyczna

Page 26

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

8. WARUNKI GWARANCJI ORAZ KARTA GWARANCYJNA

WARUNKI GWARANCJI

Dla bezpieczeństwa użytkowania iważności niniejszej gwarancji należy przestrzegać poniższych zapisów. Piekarnik elektryczny do zabudowy, nazwany wdalszej części piekarnikiem, przeznaczony jest wyłącznie do użytku

windywidualnych gospodarstwach domowych isłuży do przygotowywania posiłków. Używanie wyrobu powinno przebiegać zgodnie zInstrukcją obsługi imontażu dołączoną do opakowania, oraz zasilane

prądem poprzez dostarczany przez producenta przewód zasilający. Producent zapewnia nieodpłatną naprawę wyrobu przez okres 24 miesięcy liczony od daty zakupu. Usunięcie wady wpoprawnym działaniu wyrobu nastąpi wciągu 14 dni udostępnienia wyrobu gwarantowi. Gwarancja

ulega przedłużeniu oczas upływający od daty zgłoszenia do dnia przekazania użytkownikowi wyrobu wolnego od wad. Wprzypadkach szczególnie uzasadnionych, gdy naprawę należy wykonać wsiedzibie producenta reklamacja zostanie załatwiona wciągu 21 roboczych. Jeżeli naprawa nie może być wykonana wmiejscu użytkowania urządzenie do naprawy powinno być przesłane kompletne wraz zkopią dowodu zakupu ikartą gwarancyjną oraz zabezpieczone na czas transportu. Zabrudzenia powstałe wczasie eksploatacji powinny być usunięte przez użytkownika. Gwarant doprowadza jedynie wyrób do pełnej sprawności. Koszty przesyłki ponosi gwarant.

Gwarant zwolniony jest zodpowiedzialności ztytułu gwarancji za wady lub usterki:

• spowodowane wadliwym lub niezgodnym zprzeznaczeniem użytkowaniem

• niewłaściwym montażem lub wadliwym podłączeniem linii zasilającej wykonania przeróbek inapraw we

własnym zakresie (nieuprawnione otwarcie urządzenia i/lub zerwanie plomb)

• utraty gwarancji lub braku odpowiednich wpisów wkarcie gwarancyjnej

• uszkodzenia izużycia elementów dekoracyjnych wynikające zużytkowania

Kupujący ma prawo wczasie trwania gwarancji domagać się wymiany niesprawnego sprzętu na wolny od wad, jeżeli na podstawie orzeczenia osoby reprezentującej gwaranta lub działającego wjego imieniu wużytkowanym sprzęcie ujawni się wada nie możliwa do usunięcia. Zastrzega się utratę prawa do wymiany, jeżeli stwierdzone zostaną uszkodzenia mechaniczne ichemiczne lub inne świadczące o nieprawidłowym użytkowaniu lub konserwacji. Wymiana nie przysługuje wprzypadku zakupu wyrobu przecenionego.

Wprzypadku bezzasadności zgłoszenia reklamacyjnego, zpowodu braku występowania wady lub jej powstania wskutek niewłaściwego użytkowania gwarant odmawia wykonania bezpłatnej naprawy gwarancyjnej przedstawiając pisemne uzasadnienie swojego stanowiska. Wtakim przypadku możliwa jest naprawa odpłatna po ustaleniu izaakceptowaniu kosztów przez zainteresowane strony.

Niniejsza karta gwarancyjna jest ważna jeśli urządzenie zostało zainstalowane przez osobę zodpowiednimi uprawnieniami. Nie może zawierać skreśleń, nieczytelnych wpisów ipoprawek tekstu.

Zgłoszenia napraw gwarancyjnych prosimy kierować do naszego Serwisu wdowolnej formie zpodaniem danych adresowych, nr. seryjnego ikrótkiego opisu zaistniałej niesprawności. Pracownik serwisu wytypuje właściwy dla miejsca Państwa zamieszkania Punkt Serwisowy. Kontakt zserwisem technicznym producenta jest podany na końcu gwarancji oraz na stronie internetowej gwaranta www.solgaz.eu.

Żarówka jest częścią eksploatacyjną. Ztego względu nie podlega gwarancji. Po upływie gwarancji producent wykonuje naprawy odpłatne po ustaleniu zakresu ikosztów naprawy zzainteresowanym. Wprzypadku zgubienia karty gwarancyjnej, duplikat i kopia nie są wydawane. Serwis gwarancyjny obowiązuje tylko na terenie Polski. Gwarancja jest ważna wraz zdowodem zakupu

Wsprawach nieuregulowanych niniejszą Kartą Gwarancyjna maja zastosowanie obowiązujące przepisy prawa awszczególności postanowienia Ustawy zdnia 30.05.2014 oprawach konsumenta opublikowane wDz.U. 2014 poz. 827, oraz przepisy ujęte wArt. 577 do 581 par.1 Kodeksu Cywilnego.

Wprzypadku wystąpienia nieprawidłowej pracy piekarnika prosimy ozaprzestanie użytkowania ikontakt znaszym Centrum Serwisowym Solgaz [email protected] lub tel. +48 515 020 434

Page 27

Instrukcja montażu i obsługi ― Piekarnik do zabudowy SP-50PM

KARTA GWARANCYJNA

Adnotacje onaprawach wypełnia uprawniony pracownik serwisu oraz potwierdza podpisem iimienną pieczęcią.

Data

Lp.

naprawy

Szczegółowy opis naprawy Pieczęć ipodpis Uwagi

Page 28

solgaz.eu

SP-50PM/02042024

Solgaz Sp. z o.o.

ul. Towarowa 28A 58-100 Świdnica NIP: 882-19-02-268

Infolinia (8:00-18:00):

 +48 515 020 420

 facebook.com/solgaz  twitter.com/SolgazPolska
