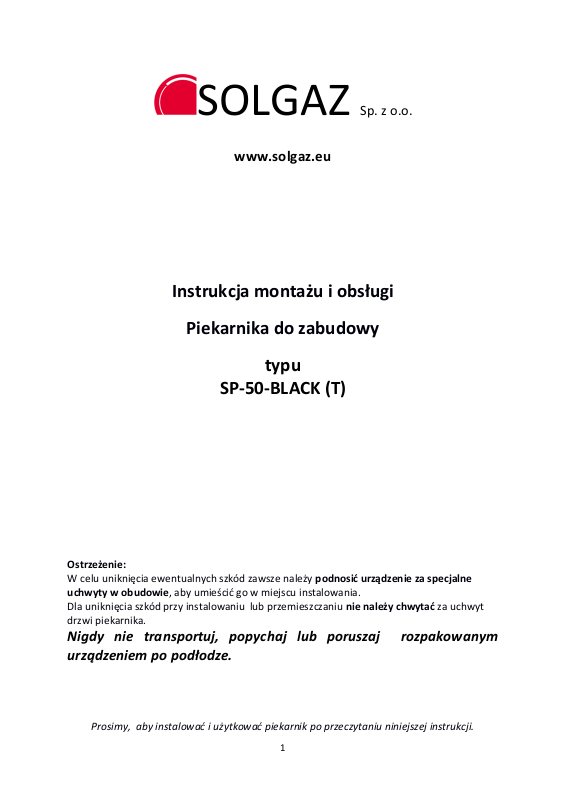

SOLGAZ Sp. z o.o.
www.solgaz.eu
Instrukcja montażu i obsługi
Piekarnika do zabudowy
typu
SP-50-BLACK (T)
Ostrzeżenie:
W celu uniknięcia ewentualnych szkód zawsze należy podnosić urządzenie za specjalne
uchwyty w obudowie, aby umieścić go w miejscu instalowania.
Dla uniknięcia szkód przy instalowaniu lub przemieszczaniu nie należy chwytać za uchwyt
drzwi piekarnika.
Nigdy nie transportuj, popychaj lub poruszaj rozpakowanym
urządzeniem po podłodze.
Prosimy, aby instalować i użytkować piekarnik po przeczytaniu niniejszej instrukcji.
Page 2
2
SZANOWNI PAŃSTWO
Dziękujemy za zaufanie i zakup nowoczesnego piekarnika SOLGAZ.
Piekarnik został wyposażony w dotykowy panel sterowania umożliwiający zaprogramowanie
jego pracy w wielu automatycznie kontrolowanych programach, co zainspiruje Państwa do
zupełnie innego przygotowywania potraw niż dotychczas.
Z poważaniem
SOLGAZ
UWAGA!
Piekarnik SOLGAZ jest przeznaczony wyłącznie do domowego przygotowywania potraw. Inne
wykorzystywanie jest niedozwolone i może stanowić zagrożenie.
Bardzo prosimy o zapoznanie się z rozdziałem Bezpieczne użytkowanie w dalszej części
instrukcji.
Oświadczenie producenta
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wymienionych
poniżej dyrektyw europejskich:
Dyrektywa 2006/95/WE Urządzenia elektryczne niskonapięciowe
Dyrektywa 90/108/WE Kompatybilność elektromagnetyczna
został oznakowany znakiem
Chętnie odpowiemy na Państwa pytania. Proszę dzwonić
tel. +48 74 661 40 56
Page 3
3
SPIS TREŚCI
1. BEZPIECZNA EKSPLOATACJA PIEKARNIKA ........................................................................... 4
2. OSZCZĘDNOŚĆ ENERGII ....................................................................................................... 5
3. ROZPAKOWANIE KARTONU ................................................................................................. 5
4. USUWANIE ZUŻYTYCH URZĄDZEŃ ...................................................................................... 7
5. DANE TECHNICZNE .............................................................................................................. 7
6. INSTALACJA .......................................................................................................................... 8
6.1. Przygotowanie mebli do wbudowania piekarnika ....................................................... 8
6.2. Podłączenie piekarnika do instalacji elektrycznej .................................................. 10
7. INSTRUKCJA OBSŁUGI ........................................................................................................ 10
7.1. Przed pierwszym uruchomieniem piekarnika ............................................................ 10
7.2. Panel sterowania ........................................................................................................ 11
7.3. Uruchomienie piekarnika ........................................................................................... 14
8. CZYSZCZENIE I KONSERWACJA .......................................................................................... 16
8.1. Regularne czyszczenie szyby drzwi ............................................................................. 16
8.2. Pozbywanie się zabrudzeń z pozostałych elementów ................................................ 17
8.3. Wymiana żarówki oświetlającej piekarnik ................................................................. 18
9. POSTĘPOWANIE W RAZIE WYSTĄPIENIA USTEREK ........................................................... 18
10. GWARANCJA, SERWIS ....................................................................................................... 19
Page 4
4
1. BEZPIECZNA EKSPLOATACJA PIEKARNIKA
! Podczas eksploatacji wnętrze piekarnika staje się gorące , dlatego też w trakcie
użytkowania, należy szczególnie uważać na ewentualne poparzenie przy dotknięciu
powierzchni wewnętrznej rusztów i potraw przygotowywanych w różnych naczyniach. Do
obsługi prosimy o szczególne zabezpieczenie rąk, używając rękawic ochronnych i specjalnego
uchwytu do blach i rusztów.
Dzieci do 8 roku życia, nie powinny zbliżać się do włączonego piekarnika i powinny przebywać
pod stałą opieką osób dorosłych.
! Piekarnik powinien być obsługiwany przez osoby dorosłe , w pełni sprawne fizycznie
lub umysłowo, z uwagi na własne i domowników bezpieczeństwo.
! Pozostawienie bez kontroli piekarnika przy sporządzaniu potraw w tłuszczu lub oleju,
może stanowić zagrożenie pożarowe i doprowadzić do zapłonu. Należy wtedy wyłączyć
piekarnik nie otwierać drzwi, a ogień stłumić niepalnym materiałem. Ważne, aby płomieni
ognia nie gasić wodą.
! W przypadku pęknięcia jednej z szyb zainstalowanych w drzwiach piekarnika należy
natychmiast wyłączyć zasilanie elektryczne, nie używać uszkodzonego piekarnika w tym
stanie, aby nie doszło do poparzenia lub porażenia prądem elektrycznym.
! Piekarnik po zakończeniu użytkowania lub zakończeniu programowanych czasowo
programów, wyłączyć za pomocą wyłącznika.
! Mycie wnętrza piekarnika za pomocą urządzeń czyszczących parą, jest zabronione.
▪ Należy upewnić się, czy znajdujące się w okolicy urządzenia emitujące fale radiowe jak
np. telefon, radio czy telewizor, nie zakłócają prawidłowego działania panelu
sterującego piekarnika i odwrotnie.
▪ Piekarnik wyposażony w kabel przyłączeniowy ze względu na bezpieczeństwo
użytkownika, musi być podłączony do gniazda z kołkiem ochronnym.
▪ Gniazdko sieci elektrycznej, do którego podłączony jest piekarnik powinno być w
miejscu łatwo dostępnym.
▪ Meble kuchenne, w których zainstalowany będzie piekarnik, muszą mieć odporność
na nagrzewanie do 100°C.
▪ W okresie gwarancyjnym wszelkie naprawy mogą być wykonywane jedynie przez
Serwis producenta. W przeciwnym wypadku istnieje zagrożenie dla konsumenta i
utrata gwarancji producenta.
▪ W czasie naprawy należy bezwzględnie odłączyć zasilanie przez wyciągnięcie wtyczki
z gniazda lub wyłączenie bezpiecznika linii elektrycznej zasilającej piekarnik.
▪ Piekarnik, jego wnętrze jak i drzwi nie mogą służyć dzieciom do zabawy.
BARDZO WAŻNE
▪ Zanik napięcia w sieci elektrycznej skutkuje anulowaniem wszystkich nastaw. Po jego
ponownym pojawieniu się, należy zachować szczególną ostrożność, ze względu na
poparzenie nagrzanymi elementami wnętrza lub gorącymi potrawami we wcześniej
pracującym piekarniku.
▪ Kabel zasilający piekarnik nie może dotykać nagrzanych miejsc.
Page 5
5
▪ Przy używaniu piekarnika nie należy korzystać z naczyń z tworzyw sztucznych.
▪ Szyba umieszczona w drzwiach piekarnika, wewnętrzna i zewnętrzna, jest odporna na
gwałtowne zmiany temperatury.
▪ Uderzenie w szybę drzwi piekarnika, może spowodować pęknięcia i odpryski.
▪ Piekarnik może znajdować się /posiada chłodzenie / pod blatem, w którym
zainstalowano płytę grzewczą z zachowaniem warunków zabudowy pokazanych na
rysunku (rys. nr 5) w dalszej części instrukcji.
▪ Zalecana jest przegroda osłaniająca (rys. nr 5), rozdzielająca płytę grzejną i piekarnik.
▪ Czyszczenie i konserwacja wnętrza piekarnika oraz szyb w drzwiach powinna odbywać
się wg wskazówek opisanych w instrukcji obsługi. W przypadku niewłaściwego
obchodzenia się z urządzeniem, gwarancja nie zostanie uwzględniona.
2. OSZCZĘDNOŚĆ ENERGII
Piekarnik jest urządzeniem do przyrządzania różnych
potraw, najczęściej w temperaturach 200°C. Aby
doprowadzić potrawę, ciasto, mięso, ryby i inne do
takiej temperatury, piekarnik musi nagrzać swoje
wnętrze. Nie całe ciepło, powstające z prądu w
grzałkach elektrycznych, podgrzewa potrawę, część
pozostaje w obudowie, w elementach grzejnych lub jest
tracona do otoczenia, dlatego:
Używajmy piekarnika tylko w przypadku
przygotowywania większej ilości posiłku.
Używajmy piekarnika jednocześnie dla kilku potraw.
Używajmy piekarnika dla potraw jedna po drugiej.
Wyłączamy w systemie programowania ręcznego piekarnik na 10 minut przed upływem
czasu podanego w przepisie potrawy. Ciepło zgromadzone w elementach piekarnika
dogrzeje potrawę.
Przy programowaniu czasowym skracamy częściowo czas pracy elementów grzejnych, w
stosunku do podanego w przepisie.
Nie otwierajmy niepotrzebnie drzwi piekarnika.
3. ROZPAKOWANIE KARTONU
Symbol znajdujący się obok oznacza, że zakupiony
piekarnik, na czas transportu został zapakowany w
materiały w pełni nadające się do ponownego
przetworzenia/recyklingu. Zachęcamy do pozbywania
się opakowań, zgodnie z zasadami ochrony środowiska.
Jednocześnie prosimy o możliwe przechowywanie
oryginalnego opakowania przez jakiś czas. Prosimy
również o sprawdzanie kompletności dostawy, zgodnie
ze specyfikacja i rysunkiem. W kartonie powinien
znajdować się piekarnik z wyposażeniem (rys. nr 1),
instrukcją obsługi i kartą gwarancyjną.
Page 6
6
!!! Materiały, w które zapakowany był piekarnik np. cząstki/okruchy styropianu,
woreczki itp. Chronić przed dziećmi.

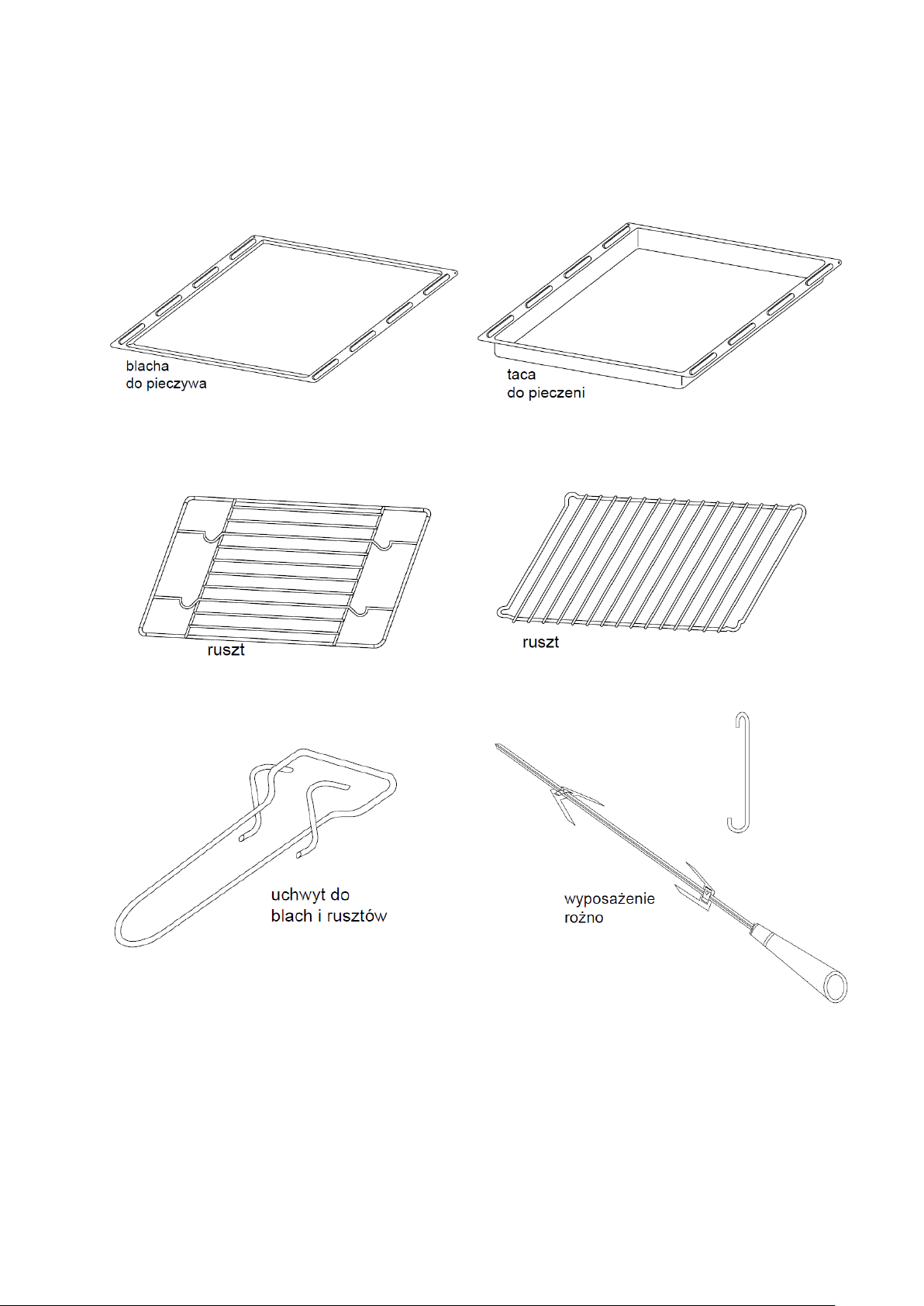

Rys. nr 1. Wyposażenie piekarnika
Page 7
7

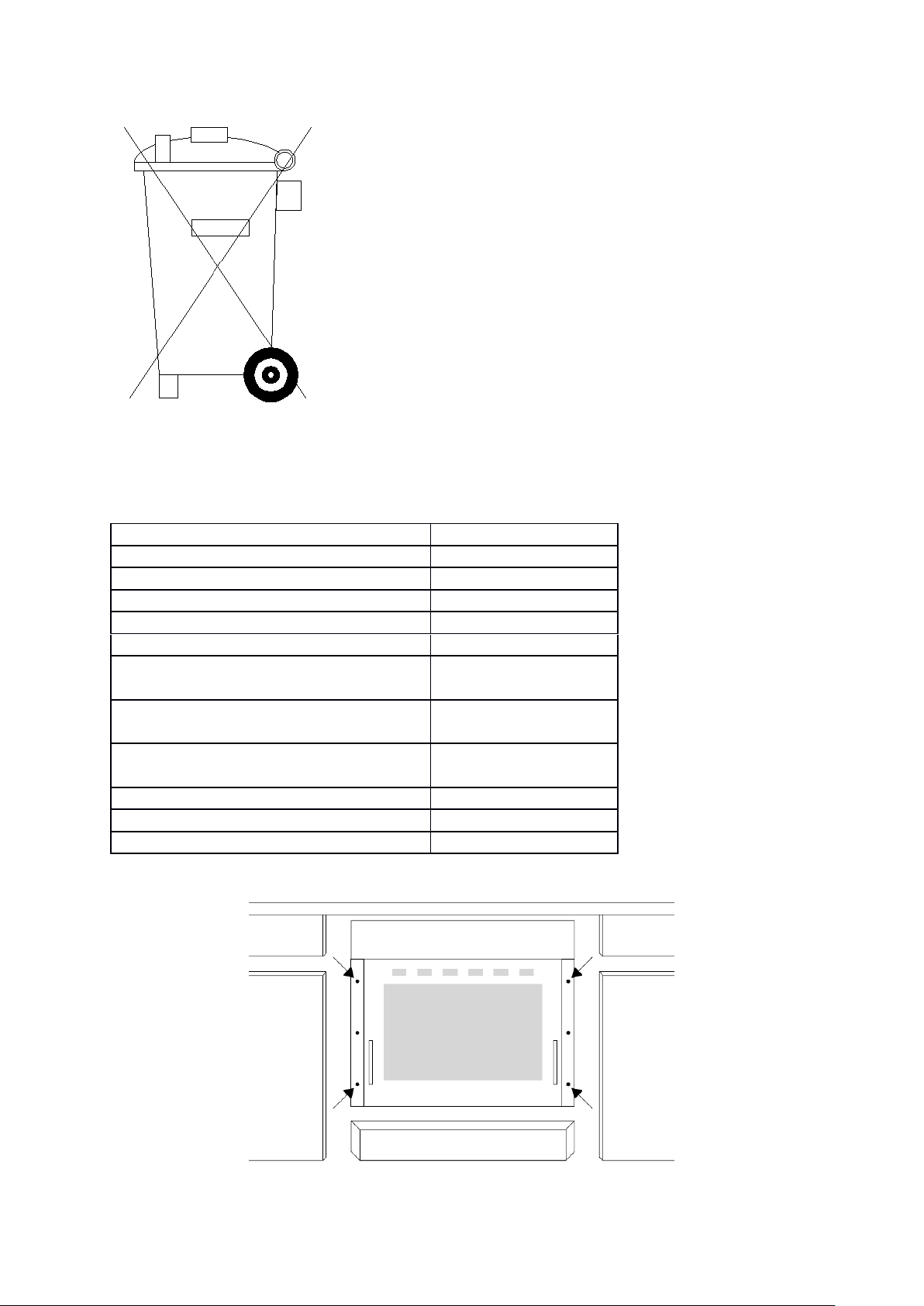

4. USUWANIE ZUŻYTYCH URZĄDZEŃ
Wedle Dyrektywy Europejskiej 2002/96/WE i Polskiej Ustawy
o zużytym sprzęcie elektronicznym, piekarnik został
oznaczony przekreślonym kontenerem na odpady. Oznacza
to, że po zakończeniu używania sprzętu, nie należy wyrzucać
go, razem z innymi odpadami z gospodarstwa domowego.
Konsument jest zobowiązany do oddania urządzenia, do
punktu zbioru sprzętu elektrycznego i elektronicznego, tj.
sklepy, jednostki gminne oraz lokalne punkty zbiórek.
Postępowanie zgodne z w/w wytycznymi ogranicza
rozprzestrzeniania się szkodliwych i niebezpiecznych dla ludzi
i środowiska substancji oraz daje gwarancję prawidłowego
składowania sprzętu.
5. DANE TECHNICZNE
Tab. nr 1 Dane techniczne
PARAMETR
WARTOŚĆ
Napięcie zasilania
230V/50 Hz 1N
Moc całkowita
2900 W
Moc grzałki opiekacza
2100 W
Moc grzałki górnej
1000 W
Moc grzałki dolnej
1200 W
Wentylator obiegowy/silnik grila
obrotowego/ wentylator chłodzący
25W/4W/15W
Pojemność komory
436x315x410 mm
56 l
Wymiary zewnętrzne
gł. x wys. x szer. mm
545x590x540
(szczegóły na rys.)
temperatura nagrzewania
od 50 do 270 C
Oświetlenie żarowe
15 W
Waga
37 kg
Rys. nr 2. Piekarnik w zabudowie
Page 8
8

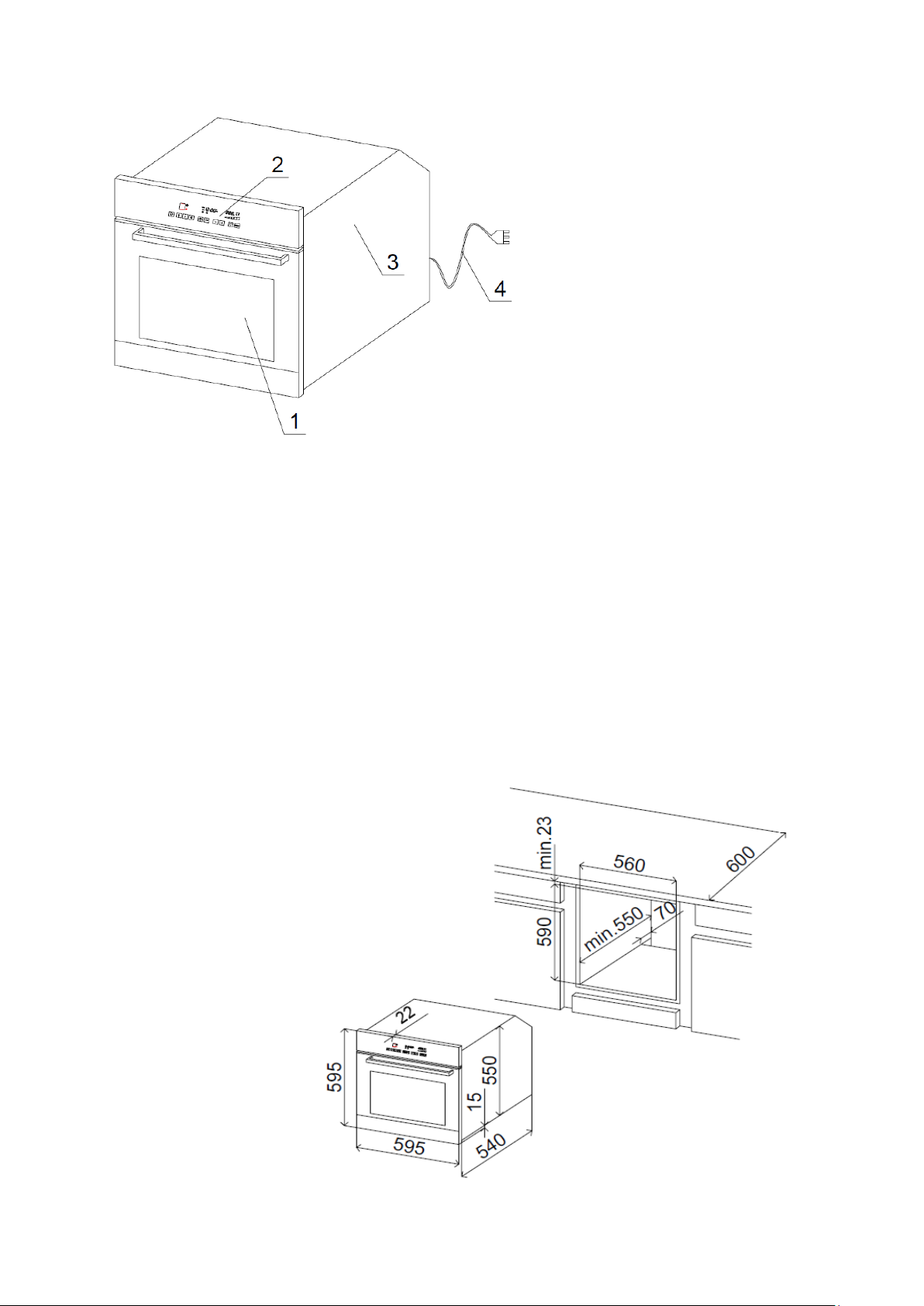

Rys. nr 3 Budowa piekarnika
1. Drzwi przednie uchylne
2. Panel sterowania
3. Obudowa
4. Kabel zasilający
6. INSTALACJA
6.1. Przygotowanie mebli do wbudowania piekarnika
▪ Szafka meblowa lub segment, na którym będzie znajdował się piekarnik powinien być:
- zabezpieczony od strony ściany przed wilgocią i zalaniem
- prawidłowo wypoziomowany
- meble kuchenne powinny posiadać głębokość min. 600 mm
▪ Odległość otworu od bocznej ściany meblowej powinna wynosić 55 mm
▪ Meble kuchenne, w tym także kleje, lakiery, okleiny i inne elementy, z których są
wykonane, muszą mieć odporność termiczną do 100°C. W przeciwnym wypadku
okładzina meblowa może się odklejać, a płyty deformować
Rys. nr 4
Zabudowa piekarnika
nisko
w szafce
Page 9
9

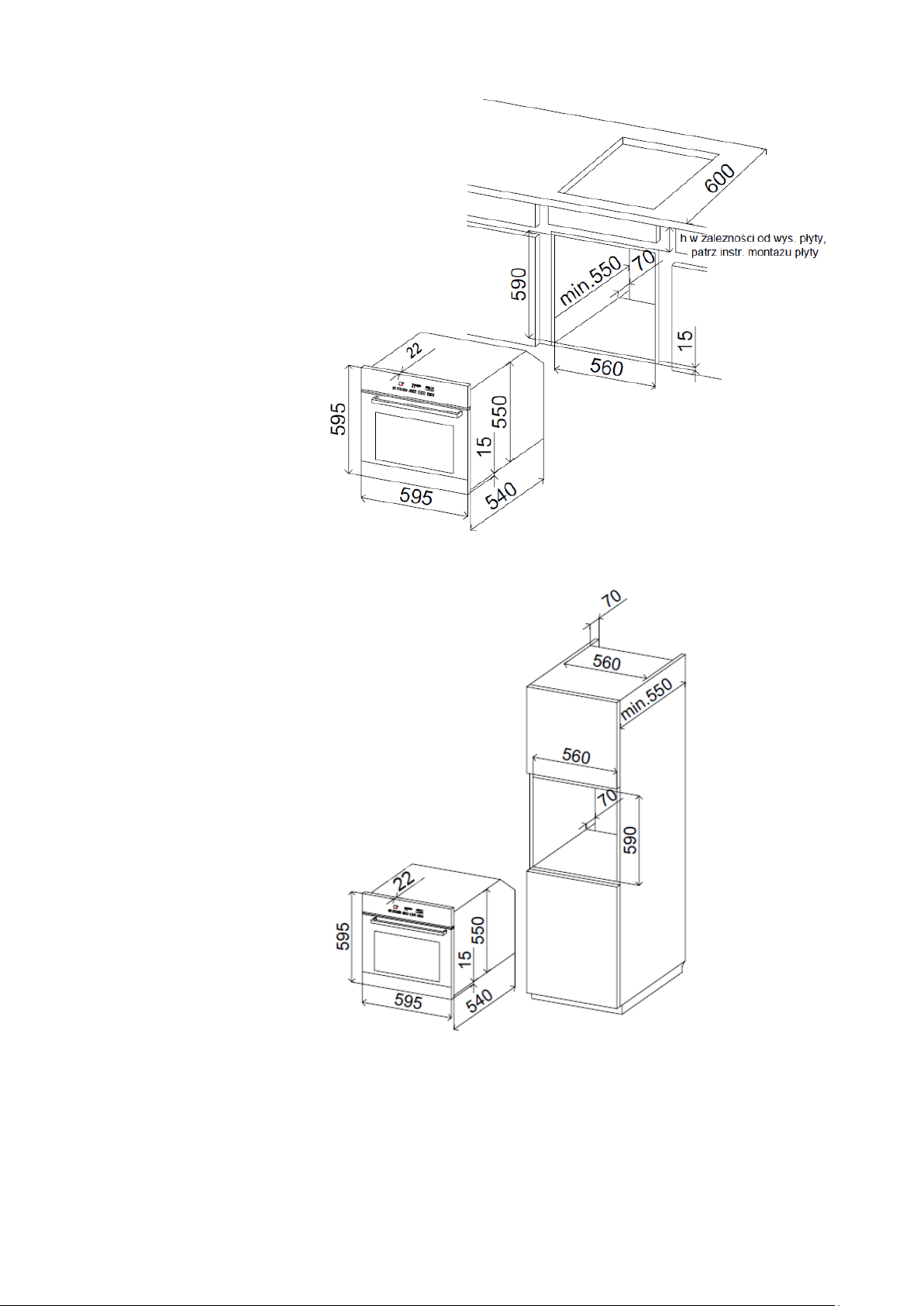

Rys. nr 5. Zabudowa
piekarnika nisko w szafce
z płytą w blacie.
Rys. nr 6. Zabudowa
piekarnika w segmencie
powyżej blatu
Uwaga !!!
Konieczna szczelina wentylacyjna z tyłu segmentu meblowego przedstawiona jest na rysunkach.
Page 10
10
6.2. Podłączenie piekarnika do instalacji elektrycznej
UWAGA!
Podłączenie piekarnika do instalacji elektrycznej polega na umieszczeniu wtyczki w
odpowiednim gnieździe instalacji elektrycznej (230V 1N-50Hz). Gniazdo to, powinno
znajdować się w miejscu dostępnym dla użytkownika piekarnika, po zamontowaniu
urządzenia do mebla kuchennego. Przewód ochronny musi być obowiązkowo podłączony do
gniazda i piekarnika, ze względu na niebezpieczeństwo porażenia prądem elektrycznym.
Instalacja elektryczna zasilająca piekarnik, musi odpowiadać poborowi prądu ok. 16A, mieć
przekrój przewodów minimum 3x1,5 mm2 i powinna być wyposażona w odpowiednio
dopasowane zabezpieczenie.
Informacje dla instalatora
Przed przyłączeniem piekarnika do gniazda sieciowego należy sprawdzić:
▪ Wartość napięcia elektrycznego ( znajduje się na tabliczce znamionowej)
▪ Zgodność przekrojów przewodów w instalacji elektrycznej z podaną w p. 6.2.
Przy podłączaniu piekarnia zabrania się stosowania przedłużaczy, łączników itp., ponieważ
mogą być przyczyną pożaru. Przewód przyłączeniowy nie może stykać się z gorącymi, ani
ostrymi elementami konstrukcji piekarnika. Wszystkie zmiany w instalacji elektrycznej mogą
być wprowadzane tylko przez uprawnionego elektryka.
▪ W przypadku uszkodzenia przewodu zasilającego, należy wymienić go w zakładzie
naprawczym do tego przeznaczonym.
▪ Należy zwrócić uwagę, aby przewód zasilający nie był poskręcany lub przyciśnięty
sprzętem.
▪ Przewód przyłączeniowy należy regularnie sprawdzać, przez osobę uprawnioną. W
przypadku zaistnienia konieczności wymiany kabla zasilającego, także musi to zrobić
specjalista.
7. INSTRUKCJA OBSŁUGI
7.1. Przed pierwszym uruchomieniem piekarnika
• Starannie wyczyścić wnętrze komory i usunąć wszelkie resztki opakowania.
• Usunąć niepotrzebne w danej chwili wyposażenie.
• Otworzyć okno lub uruchomić wentylację , ponieważ pierwsze włączenie może wiązać
się z przejściowym wydzielaniem się zapachów. Wygrzać piekarnik w tem. 250°C około
30 minut.
• Dokonać pierwszego użycia, zachowując wszelkie wskazówki z instrukcji obsługi.
Zabezpieczenia: Jeżeli piekarnik jest podłączony i użytkowany zgodnie z instrukcją obsługi, nie
istnieje konieczność stosowania dodatkowych urządzeń zabezpieczających.
Piekarnik ma wbudowane 2 wentylatory, widoczny po otwarciu drzwi jest wentylator
obiegowy komory piekarnika, a wewnątrz obudowy zainstalowany jest wentylator chłodzący.
Działanie wentylatora polega na wychładzaniu do bezpiecznej temperatury drzwi piekarnika,
części obudowy, oraz urządzeń sterujących. Załącza się automatycznie po włączeniu dowolnej
Page 11
11
grzałki, gdy temperatura obudowy przekroczy ustanowioną wartość i działa do momentu
wychłodzenia się obudowy piekarnika. Prędkość pracy wentylatora jest regulowana
automatycznie.
W trakcie obsługi oraz ustawiania programów, dopuszcza się przyciskanie na raz tylko
jednego czujnika. Jeśli przyciskanych jest więcej czujników jednocześnie, nie ma możliwości
zaprogramowania sterownika i uruchomienia piekarnika.
Uwaga!!!
Jeśli dotykowy panel sterujący nie reaguje na zadane mu czynności w sposób
przewidziany , nie daje się zaprogramować, należy wyłączyć zasilanie wyciągając wtyczkę z
gniazda i włączyć ponownie, następnie zgłosić niesprawność piekarnika do serwisu.
7.2. Panel sterowania

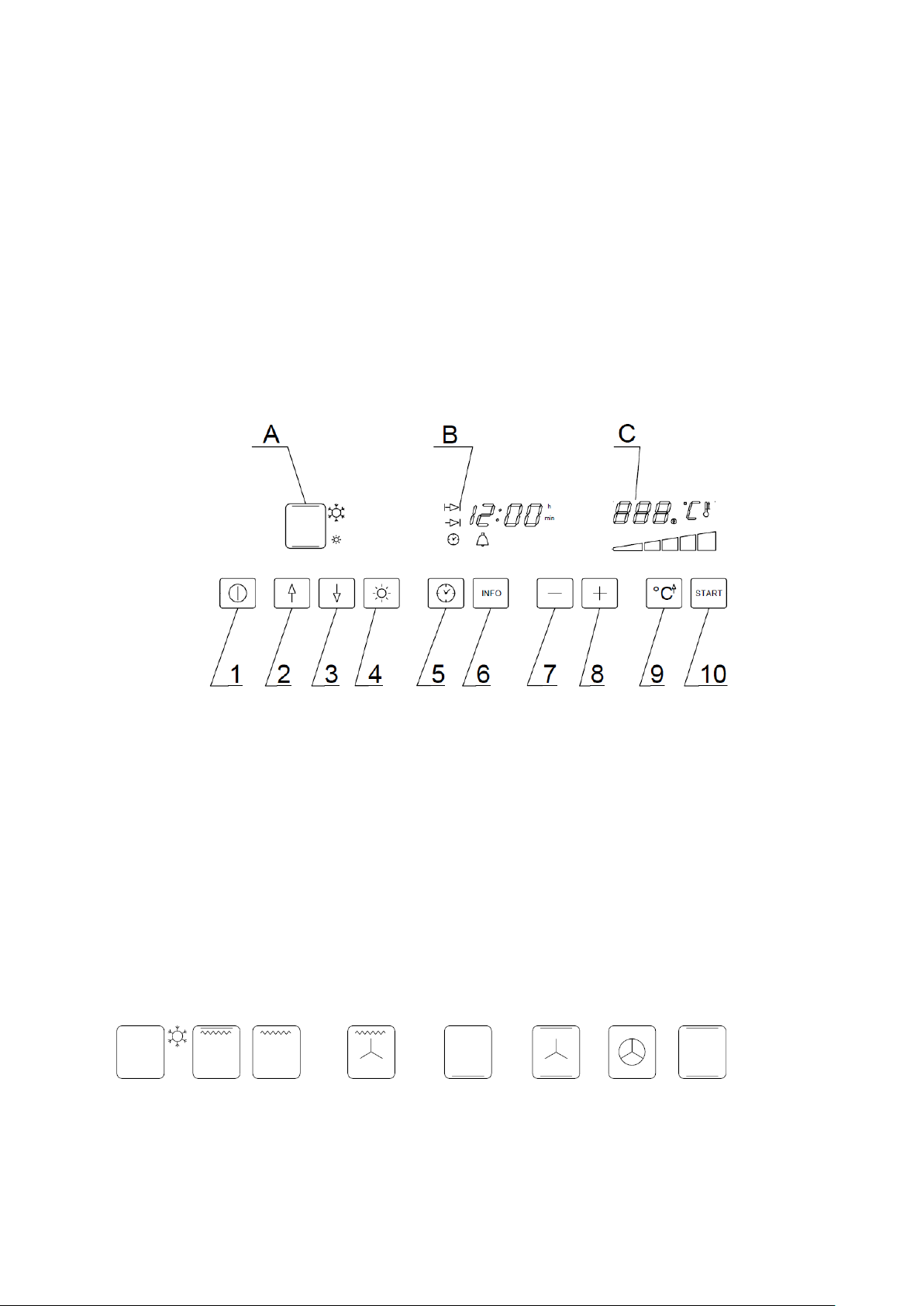

Rys. nr 7. Panel sterowania
1. Sensor wyłącz/ włącz
2. i 3. Sensory dotykowe – wybór rodzaju pracy obsługujące sekcję „A”
4. niezależne oświetlenie wnętrza
5. sensor wprowadzenia nastaw czasu
6. uzyskiwanie informacji o pracy i nastawach programatora piekarnika
7. i 8. Sensory wprowadzające zmiany w nastawieniach sekcji „B”/czasu/ i „C”
/temperaturach/
9. sensor ustalenia temperatury
10. sensor uruchamiający pracę piekarnika
sekcja A wyświetlacza - wybór rodzaju pracy / konfiguracji grzałek /
Dotykając kolejno symbolu strzałek na panelu dotykowym, dokonujemy wyboru funkcji
piekarnika.
Page 12
12

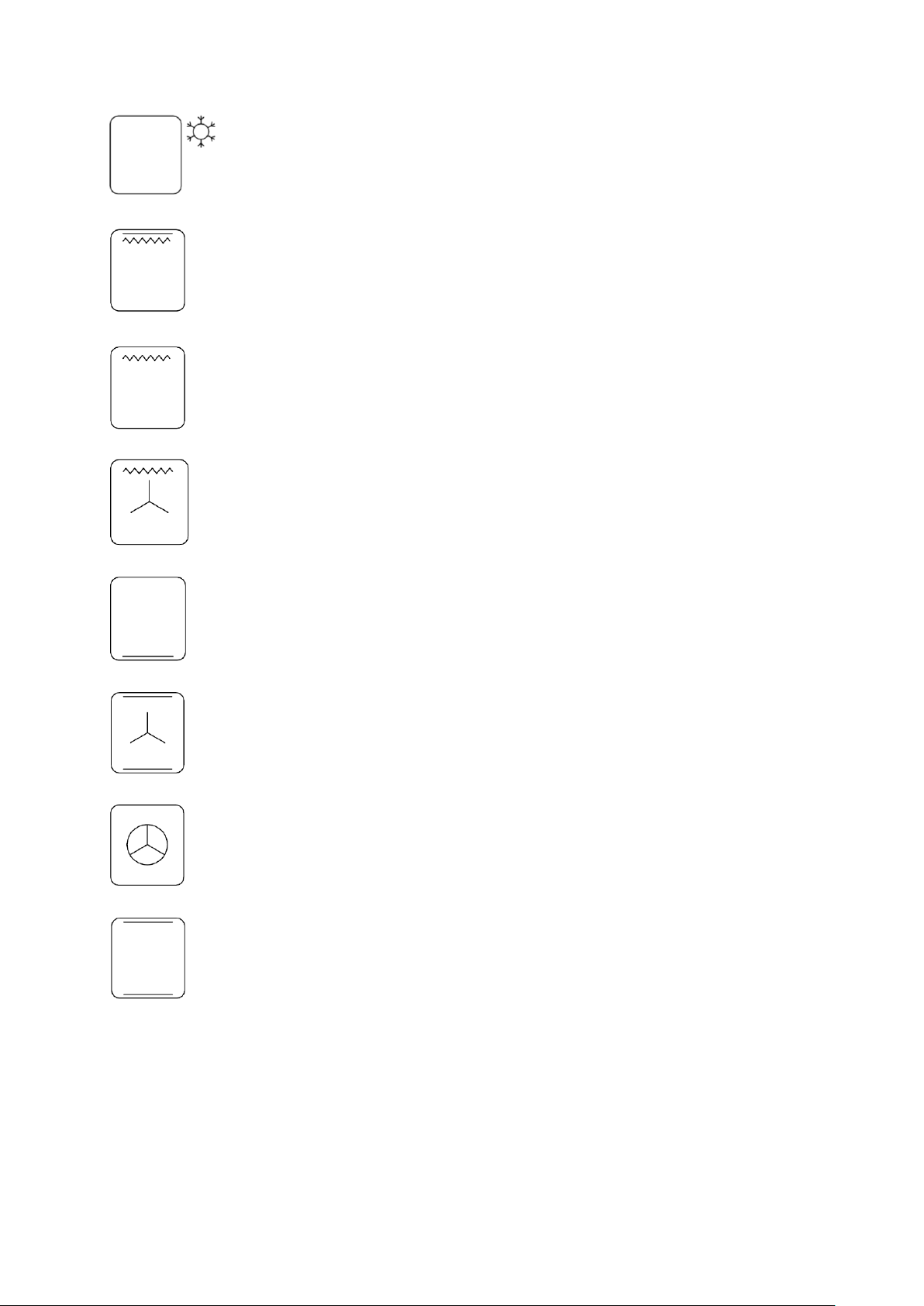

Wybór rodzaju pracy piekarnika sekcja „A” wyświetlacza. / symbole podświetlone/
Rozmrażanie - funkcja przyśpiesza odmrażanie potraw. Załącza się
wewnętrzny wentylator obiegowy i lekko podgrzane powietrze ogrzewa
równomiernie potrawę.
Opiekacz wzmocniony – włącza się grzałka górna i opiekacz. Funkcja
przyśpiesza proces opiekania dla większych porcji potraw.
Opiekacz/grill powierzchniowy - funkcja przeznaczona jest do opiekania
małych porcji mięs, wyrobów wędliniarskich, tostów.
Opiekacz/grill z wymuszonym obiegiem gorącego powietrza - funkcja ta
przyśpiesza proces opiekania.
Pieczenie z nagrzewaniem od dołu wsadu piekarnika – funkcja zalecana w
niektórych przepisach.
Pieczenie z nagrzewaniem od dołu i góry - z włączonym termoobiegiem
powietrza we wnętrzu piekarnika.
Włączony termoobieg (suszenie) - funkcja przydatna jest gdy w szybki
sposób chcemy ostudzić piekarnik, potrawę lub wysuszyć owoce czy grzyby.
Pieczenie z włączonym grzaniem od dołu i góry /konwekcyjne/ - funkcja
jest najczęściej używana do pieczenia mięs, ciast, chleba itp.
Page 13
13

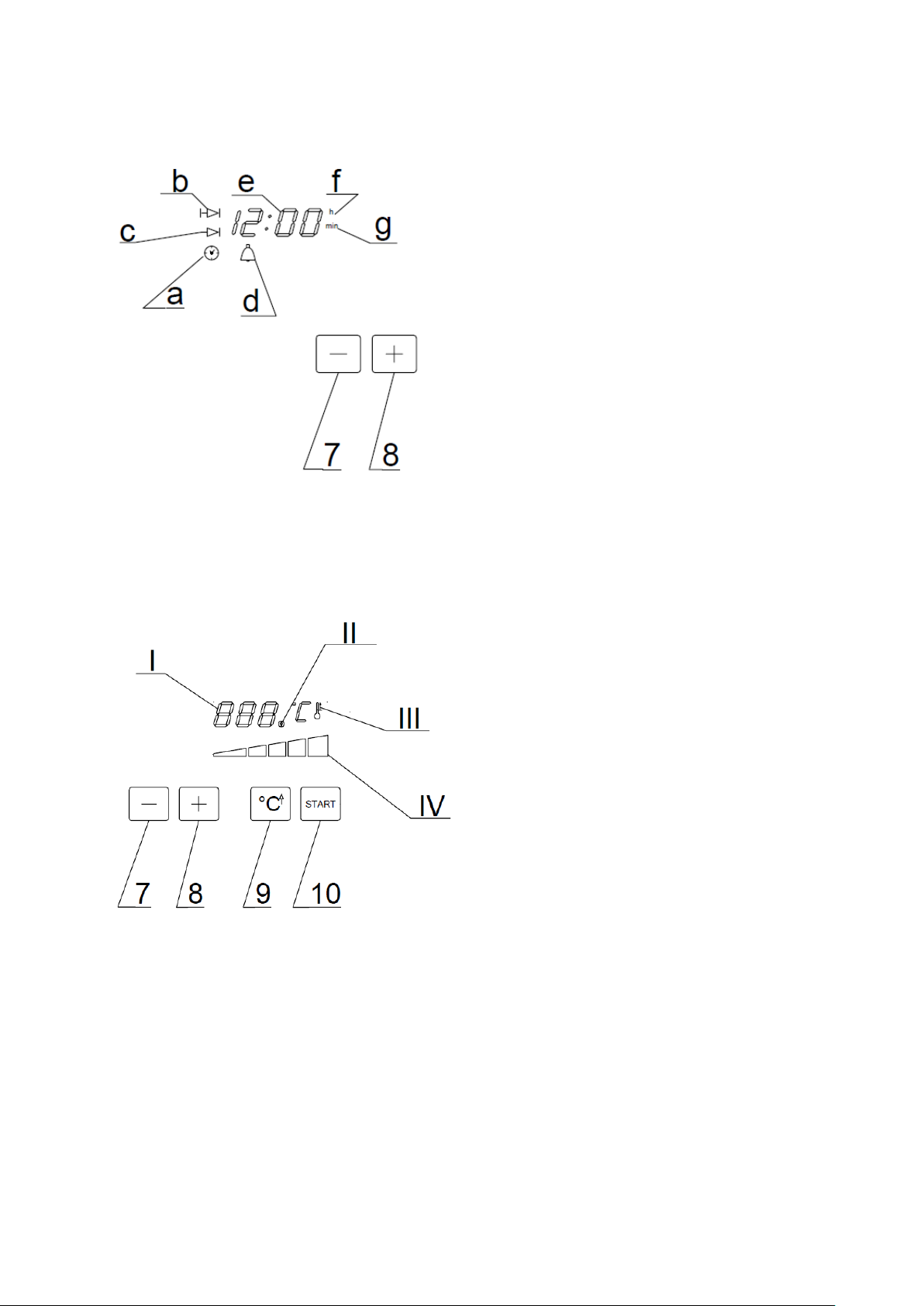

Opis symboli w sekcji „B” panelu sterowania - Ustawianie zegarów
Rys. nr 8. Sekcja „B”
a. ustawianie zegara cyfrowego i ustalenie
czasów pracy
b. godzina /początek procesu grzania
c. godzina / zakończenie procesu grzania
d. sygnał akustyczny/dzwonek końca
grzania
e. wyświetlacz zegara cyfrowego
f. ustalanie godzin
g. ustalanie minut.
7 i 8 przyciski/sensory wprowadzania
zmian.
Opis symboli w sekcji „C” panela sterowania - Ustawianie temperatury
Rys. nr 8. Sekcja „C”
I. wyświetlacz cyfrowy
II. symbol nagrzewania wnętrza piekarnika
III. wskaźnik programu /szybkie
nagrzewanie/
IV. wskaźnik temperatury nagrzania
wnętrza /gotowości/
!!! W obszarze, w którym znajdują się czujniki sensory dotykowe, należy zachować
czystość szyby, gdyż efektem może być niewłaściwe oddziaływanie lub wyłączenie się
urządzenia.
Jaka funkcja jest realizowana w danej chwili informuje podświetlony symbol
wyświetlacza.
Page 14
14
7.3. Uruchomienie piekarnika
Po prawidłowym umieszczeniu piekarnika w segmencie meblowym, podłączamy wtyczkę
kabla piekarnika do gniazda sieciowego. Gniazdo powinno być wyposażone w styk ochronny.
Przez chwilę zabłysną wszystkie wyświetlacze i po chwil zgasną, wyświetli się migająca 0:00 w
sekcji „B” i symbol zegarka. Należy dotknąć i przytrzymać przez min. 3 sek. sensor oznaczony
symbolem zegara poz. 5 (rys nr 7) . W polu wyświetlacza pojawi się 12:00 godzin, przyciskami
(- ) i (+) ustawiamy aktualną godzinę np.(12:21). Potwierdzamy wybór dotykając sensor
zegarka i otrzymujemy nastawiony zegar cyfrowy ( 12:21). Jest możliwe korzystanie z
programów realizowanych czasowo przy nieustawionym zegarze, gdy tylko aktywujemy
wskazanie początkowe (12:00), dotykając sensora z zegarkiem, licząc się z błędnym odczytem
godziny zakończenia pracy.
Włączenie rodzaju nagrzewania
Po ustawieniu zegara piekarnik można uruchomić ręcznie, przytrzymując przez ok 3
sek. sensor zał./wył. (poz. 1 rys. nr 7) na wyświetlaczach pojawi się podświetlony symbol
piekarnika w sekcji ”A”. Następnie należy wybrać rodzaj grzania dotykając sensorów
(strzałek) i posługując się opisem powyżej wybrać z wyświetlonych symboli odpowiednie dla
danej potrawy nagrzewanie od spodu, z góry lub kombinację. W tym momencie w sekcji „C”
pojawi się migający symbol (50), przyciskami (-) i (+) nastawiamy potrzebną temperaturę np.
200°C, aby załączyć piekarnik wystarczy dotknąć sensora start.
Gdy zależy nam na szybkim nagrzaniu piekarnika/ załączenie wszystkich grzałek/ po wybraniu
rodzaju grzania dotykamy sensora C (poz. 9 rys . nr 7) ustalamy temperaturę przyciskami (-) i
(+) i załączamy piekarnik przyciskiem start.
Podświetlone zostają symbole we wszystkich sekcjach panela.
Uwaga: w przypadku użycia funkcji opiekacza pojawia się tylko nr trybu pracy 1,2,3 który
można wybrać za pomocą przycisków (-) (+) i załączyć przyciskiem start. Tryby pracy są
ustalone przez producenta i przeznaczone do wolnego lub szybkiego opiekania. Tryb 1. to ok
175° C, tryb 3 ok 250° C.
Osiągnięcie temperatury nagrzania
Pod cyframi wyświetlacza wyświetla się segmentowa linijka, która wskazuje aktualną
temperaturę we wnętrzu piekarnika i znaczek symbolizujący prace elementów grzejnych. Gdy
zapalą się wszystkie segmenty linijki diod i zniknie znaczek świetlny, jest to znak osiągnięcia
przez wnętrze piekarnika ustawionej temperatury. W czasie pracy piekarnika może pojawić
się znaczek, który informuje o załączonych grzałkach.
W każdej chwili jest możliwość odczytu chwilowej temperatury wnętrza piekarnika po
naciśnięciu sensora (info) i zmiany nastawionych temperatur. W tym celu należy dotknąć
sensora C i postępując podobnie jak opisano wyżej zmienić ustawienia.
Uwaga: sensor info nie działa w trybie pracy opiekacza.
Wyłączenie piekarnika następuje
Należy dotknąć przycisk włącz/wyłącz (poz.1 rys. nr 7), wyłączamy urządzenie, słychać
dźwięk i gasną wszystkie wyświetlacze poza zegarem .
Piekarnik realizuje funkcje
Rozmrażanie lub chłodzenie potraw, przy załączonym wewnętrznym wentylatorze.
Funkcja nagrzewania wnętrza z naturalnym obiegiem powietrza.
Page 15
15
Funkcja z wymuszonym obiegiem powietrza i nagrzewaniem.
Funkcja opiekacza lub grila obrotowego.
Funkcja opiekacza lub grila ze zwiększonym oddziaływaniem cieplnym od góry.
Funkcja automatycznej pracy zaprogramowanej czasowo działa we wszystkich
programach i ułatwia proces korzystania z piekarnika, poprzez możliwość ustawienia czasu
rozpoczęcia i zakończenia pracy i temperatury wnętrza.
Zaprogramowanie grzania przez określony czas
Należy wybrać układ grzałek/ rodzaj nagrzewania/ dotykając sensorów w części „A”,
po czym ustawić temperaturę, w zależności od rodzaju potrawy dotykając sensorów (-) lub
(+), opcjonalnie można wybrać szybkie nagrzewanie dotykając sensora C poz. 9.
Następnie dotykając sensora symbolu zegara, dotykamy do momentu pojawienia się na
wyświetlaczu symbolu strzałki i przyciskami (-) lub (+) ustawiamy czas pieczenia, ustawienia
zatwierdzamy przyciskiem start. Od tego momentu wyświetla się komunikat ile czasu
pozostało do wyłączenia piekarnika.
Aby sprawdzić o której to będzie godzinie /przy poprawnie nastawionym zegarze/ dotykamy
sensor zegarka tyle razy, aż pojawi się symbol strzałki koniec i przez 10 sek. będzie pokazywał
godzinę zakończenia pieczenia, by następnie wyświetlać pozostały do zakończenia czas.
Program grzania wyłączy się automatycznie, alarmując sygnałem dźwiękowym i
wyświetlając migające symbole. Dotknięcie przycisku zał./wył. kończy program.
W czasie działania funkcji programu czasowego, można wprowadzać zmiany
(zwiększać lub zmniejszać) czasu lub temperatury. W tym celu należy dotknąć przycisków/
sensorów (-) lub (+) pokazanych na rys. nr 7 panelu i w sposób opisany powyżej wprowadzić
zmiany. Przez cały czas trwania programu jest wyświetlany czas, który pozostał do
zakończenia. Jeśli w trakcie trwania programu wprowadzimy zmiany, pozostają nastawy
piekarnika wprowadzone w tym momencie, a „która to będzie godzina” dotykamy podobnie
jak powyżej, sensor zegarka.
Prosimy pamiętać, aby w programie czasowym 2 razy potwierdzać nastawienia, czas
i temperaturę. Wszystkie podświetlone symbole powinny świecić się ciągłym światłem,
wtedy piekarnik pracuje.
Uruchomienie funkcji minutnika
W czasie pracy piekarnika lub w dowolnej chwili można wykorzystać zegar cyfrowy w
funkcji minutnika. Minutnik odlicza i wyświetla na wyświetlaczu pozostały czas (do tyłu).
Maksymalna nastawa to 23 godzin 55 minut.
Włączenie minutnika przy wyłączonym piekarniku
Należy nacisnąć symbol zegara na panelu (5) , w oknie wyświetlacza sekcji ”B”
wyświetli się symbol dzwoneczka i liczba „5:00” i napis min.
Przyciskami (-) i (+) należy zadeklarować czas obserwując wskazania wyświetlacza
przytrzymując odpowiednie przyciski , następnie należy zatwierdzić nastawiony czas
dotykając sensora start (10).
Wyłączenie minutnika
Minutnik po upływie nastawionego czasu, zasygnalizuje koniec działania 50
sekundowym dźwiękiem. Istnieje możliwość wcześniejszego wyłączenia, poprzez dotyk
sensora zał./wył. lub info. Oczywiście w każdej chwil można wprowadzać zmiany
Page 16
16
zadeklarowanego czasu.
Należy pamiętać, że minutnik mimo podobnego alarmu dźwiękowego, nie wyłączy
pracującego piekarnika!
Użytkowanie rożna
Rożen pozwala na opiekanie potraw obrotowo. Włączenie i wyłączenie rożna
równoznaczne jest z włączeniem i wyłączeniem funkcji opiekacza. W trakcie korzystania z w/w
funkcji może następować zatrzymanie silnika lub zmiana kierunku obrotu pręta, co nie
wpływa na jakość opiekania.

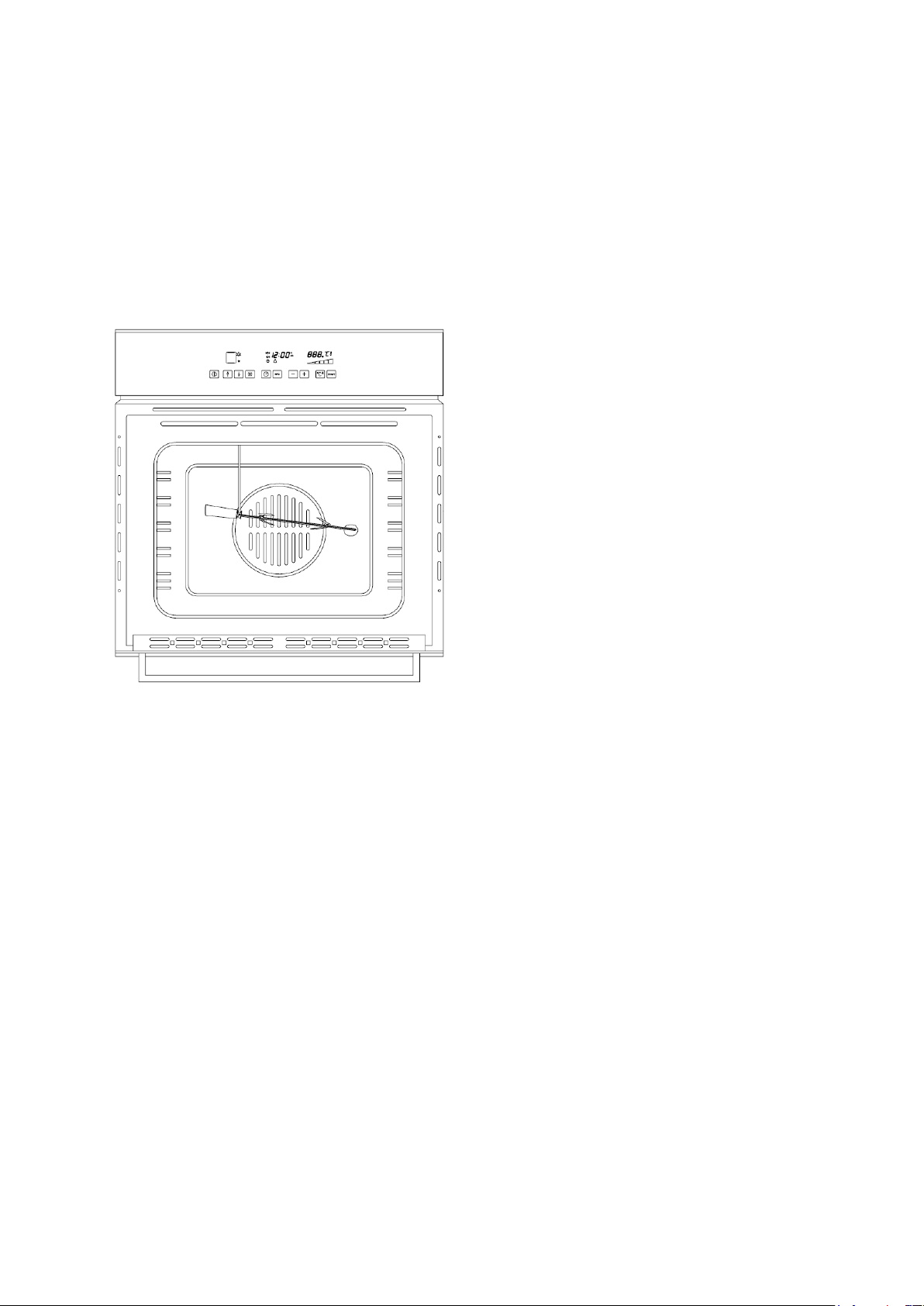

Rys. nr 8. Montaż rożna
Przygotowanie rożna do działania:
1) Nabić na pręt potrawę i unieruchomić ją
przy pomocy widelców.
2) Zaczepić hak na zaczepie u „sufitu”
piekarnika.
3) W sprzęgło napędu wsunąć pręt, tak aby
rowek metalowej części rączki opierał się
na zawieszonym haku.
4) Wykręcić rączkę.
5) Wsunąć blachę w prowadnice, aby tłuszcz
mógł swobodnie na nią kapać.
6) Zamknąć drzwi i uruchomić funkcję
opiekania.
8. CZYSZCZENIE I KONSERWACJA
Szybę drzwi należy czyścić wg tych samych zaleceń co w wypadku przedmiotów
szklanych. Nie powinno się stosować urządzeń czyszczących na parę. Zabrania się również
stosowania żrących lub agresywnych płynów do mycia, piasku do czyszczenia, czy ostrych
gąbek.
8.1. Regularne czyszczenie szyby drzwi
Drobne przybrudzenia należy zetrzeć szmatką zwilżoną wodą lub płynem do czyszczenia szkła.
Używanie nieprzystosowanych środków, np. płynów do naczyń, może być przyczyną
powstawania przebarwień, trudnych do usunięcia, nawet przy użyciu specjalnych środków.
Drzwi piekarnika można w prosty sposób odłączyć od korpusu i zgodnie z rysunkami
zdemontować i wyczyścić od środka.
Page 17
17

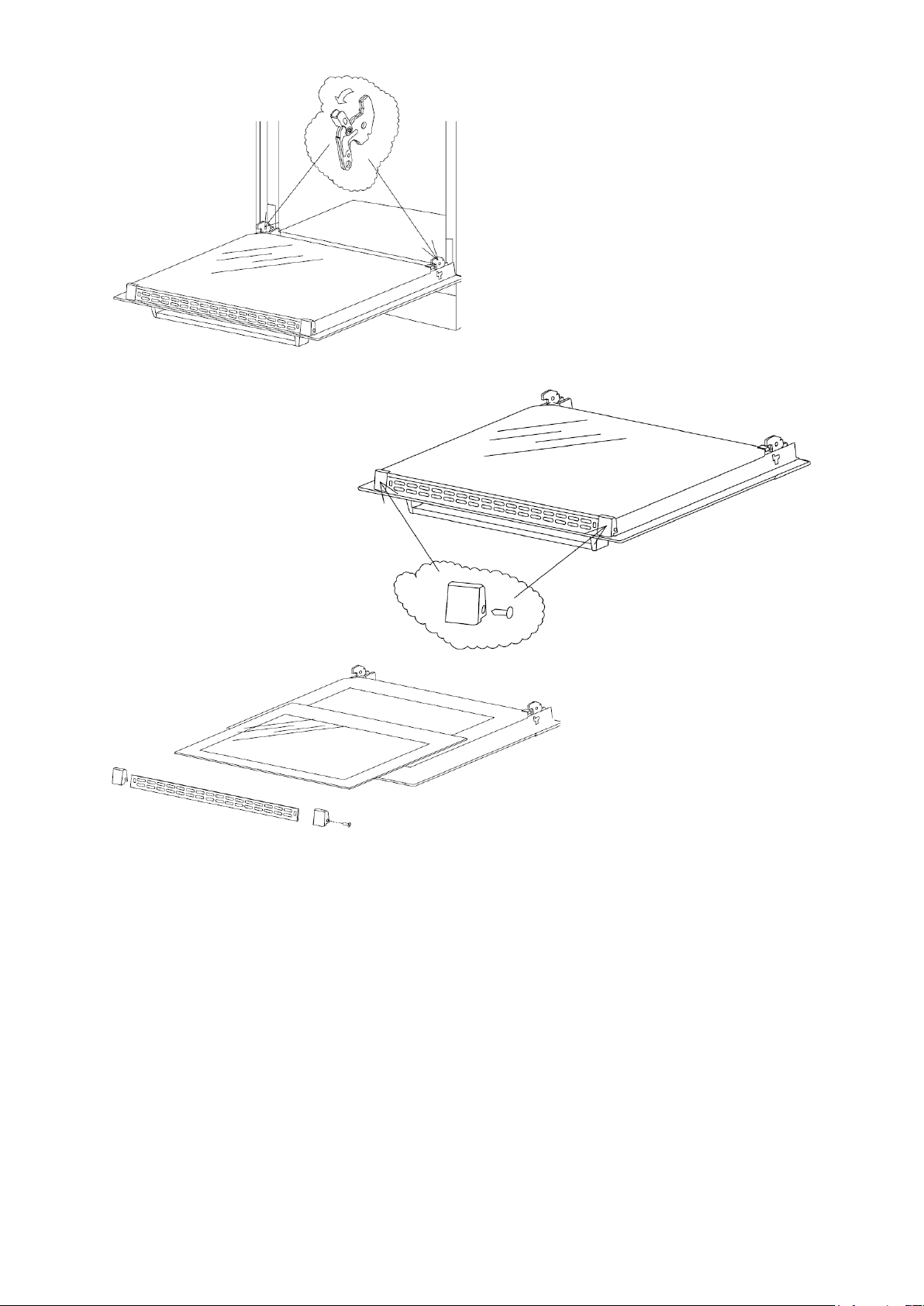

Rys. nr 9. Wyjęcie drzwi
Należy odblokować elementy
zabezpieczające zawiasy, a następnie
przymknąć drzwi, unieść je lekko do góry i
wyciągnąć.
Rys. nr 10. Odkręcenie śrub
Śrubokrętem krzyżowym należy
odkręcić śruby, wkręcone w
boczne zatrzaski.
Rys. nr 11. Wyjęcie szyby z
drzwi
Śrubokrętem płaskim wypchnąć
zatrzaski, wyciągnąć górną
listwę drzwi i wysunąć szybę.
Trudne do usunięcia przypalenia we wnętrzu piekarnika czyścić przy pomocy
skrobaka do szyb ceramicznych, następnie przetrzeć zwilżoną szmatką. Należy uważać by
nie uszkodzić emalii ceramicznej.
8.2. Pozbywanie się zabrudzeń z pozostałych elementów
Zabrudzenia powstałe na rusztach, blachach do pieczenia, w trakcie przygotowania
potraw zawierających cukier, sól, tłuszcz, lub folii aluminiowej przywartej do blach, należy
zeskrobać od razu skrobakiem na ciepłych elementach i po wychłodzeniu doczyścić
specjalnym płynem. Ruszty, blachy można myć w zmywarce.
Nie należy stosować środków o agresywnym i żrącym działaniu.
Środków czyszczących w żadnym wypadku nie należy nakładać na gorące elementy.
Page 18
18

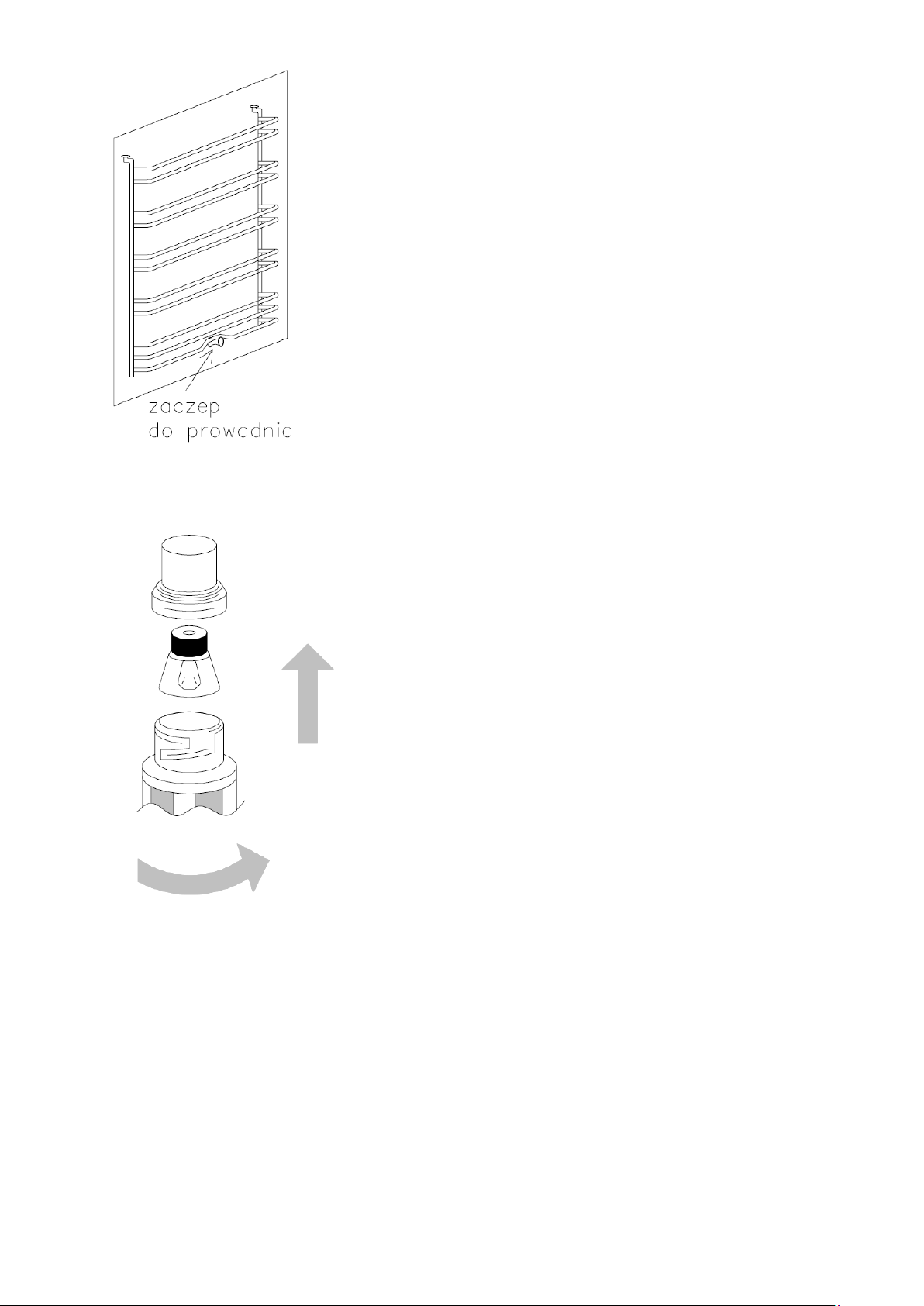

Rys. nr 12. Montaż prowadnic w kuchence
Prowadnice można wyjąć, odhaczając ją z zaczepu i
wysuwając z otworów w ścianach piekarnika.
8.3. Wymiana żarówki oświetlającej piekarnik
Uwaga!!!
Przed wymianą lampki należy obowiązkowo wyłączyć
urządzenie, ponieważ grozi porażeniem prądem.
1. Należy wyłączyć piekarnik.
2. Wykręcić klosz lampki, umyć go i wytrzeć do sucha.
3. Wykręcić żarówkę z gniazda i wkręcić nową.
4. Wkręcić klosz lampki do piekarnika.
9. POSTĘPOWANIE W RAZIE WYSTĄPIENIA USTEREK
W przypadku niepoprawnego działania piekarnika i pojawienia się usterki elektrycznej, lub
mechanicznej należy:
• Sprawdzić źródło zasilania
• Zaprzestać używania
• Odłączyć od źródła prądu wyciągając wtyczkę z gniazda
• Zgłosić do serwisu producenta potrzebę interwencji
Page 19
19
10. GWARANCJA, SERWIS
Gwarancja
Gwarancja zgodnie z kartą gwarancyjną
Producent nie bierze odpowiedzialności za zniszczenia piekarnika wynikające z
nieprawidłowego użytkowania.
Serwis
Gwarantujemy poprawne działanie zakupionego przez Państwa piekarnika, jeśli
jednak zaistniałby jakiekolwiek problemy związane z jej użytkowaniem, SERWIS Solgaz
zapewni Państwu profesjonalną pomoc.
Bardzo prosimy uzupełnić (dane z tabliczki znamionowej):
TYP__________________________ NR FABRYCZNY__________________________
Serwis techniczny od 8 do 16:
Tel. 515 020 434
WARUNKI GWARANCJI
1 Piekarnik elektryczny do zabudowy nazywany w dalszej części gwarancji piekarnikiem
przeznaczony jest wyłącznie do użytku w indywidualnych gospodarstwach domowych i służy
do przygotowywania posiłków.
2 Używanie piekarnika powinno przebiegać zgodnie z Instrukcją Obsługi dołączoną do
opakowania.
4 Producent zapewnia poprawne działanie wyrobu przez okres 24 miesięcy liczony od daty
zakupu.
5 Usunięcie wady w poprawnym działaniu piekarnika nastąpi w ciągu 14 dni roboczych liczonych
od momentu zgłoszenia i udostępnienia celem naprawy. W przypadkach szczególnie
uzasadnionych, gdy naprawę należy wykonać w siedzibie producenta, reklamacja zostanie
przeprowadzona w ciągu 21 dni roboczych. Jeżeli naprawa nie może być wykonana w miejscu
użytkowania urządzenie do naprawy powinno być przesłane kompletne wraz z kopią dowodu
zakupu i kartą gwarancyjną oraz zabezpieczone na czas transportu. Zabrudzenia powstałe w
czasie eksploatacji powinny być usunięte przez użytkownika. Gwarant doprowadza jedynie
wyrób do pełnej sprawności. Koszty przesyłki ponosi gwarant.
6 Gwarant zwolniony jest z odpowiedzialności z tytułu gwarancji za wady lub usterki:
• spowodowane wadliwym lub niezgodnym z przeznaczeniem użytkowaniem
• niewłaściwym montażem, lub wadliwym podłączeniem do linii zasilającej
• wykonaniem przeróbek i napraw we własnym zakresie/nieuprawnione otwarcie
urządzenia/ i zerwanie plomb.
• utraty gwarancji, lub braku odpowiednich wpisów w karcie gwarancyjnej.
• uszkodzenia i zużycia elementów dekoracyjnych wynikające z użytkowania.
Page 20
20
7 Kupujący ma prawo w czasie trwania gwarancji domagać się wymiany niesprawnego sprzętu
na wolny od wad, jeżeli na podstawie orzeczenia osoby reprezentującej gwaranta lub
działającego w jego imieniu w użytkowanym sprzęcie ujawni się wada nie możliwa do
usunięcia. Zastrzega się utratę prawa do wymiany, jeżeli stwierdzone zostaną uszkodzenia
mechaniczne i chemiczne lub inne świadczące o nieprawidłowym użytkowaniu, lub
konserwacji. Wymiana nie przysługuje w przypadku zakupu wyrobu przecenionego.
8 W przypadku bezzasadności zgłoszenia reklamacyjnego, gdy nie stwierdzono wady, lub
powstała ona wskutek niewłaściwego użytkowania gwarant odmawia wykonania bezpłatnej
naprawy gwarancyjnej.
W takim przypadku możliwa jest naprawa odpłatna po ustaleniu i zaakceptowaniu kosztów
przez zainteresowane strony
9 Niniejsza karta gwarancyjna jest ważna jeśli urządzenie zostało zainstalowane przez osobę z
odpowiednimi uprawnieniami. Nie może zawierać skreśleń, nieczytelnych wpisów i poprawek
tekstu.
10 Zgłoszenia napraw gwarancyjnych prosimy kierować do naszego Serwisu z podaniem danych
adresowych, nr. seryjnego i krótkiego opisu zaistniałej niesprawności. Pracownik serwisu
wytypuje właściwy dla miejsca Państwa zamieszkania Punkt Serwisowy. Kontakt z serwisem
technicznym producenta podany na wstępie gwarancji.
11 Po upływie gwarancji producent wykonuje naprawy odpłatne po ustaleniu zakresu i kosztów
naprawy
z zainteresowanym.
12 W przypadku zgubienia karty gwarancyjnej duplikatu i kopi nie wydaje się.
13 Gwarancja i serwis gwarancyjny obowiązuje tylko na terenie Polski.
14 Gwarancja jest ważna wraz z dowodem zakupu.
W sprawach nieuregulowanych niniejszą Kartą Gwarancyjna maja zastosowanie obowiązujące
przepisy prawa a w szczególności postanowienia Ustawy z dnia 30.05.2014 o prawach konsumenta
opublikowane w Dz.U. 2014 poz. 827, oraz przepisy ujęte w Art. 577 do 581 par.1 Kodeksu Cywilnego.
Adnotacje o naprawach wypełnia uprawniony pracownik serwisu oraz potwierdza podpisem i
imienną pieczęcią.
Page 21
21
Uwagi
Pieczęć i podpis
Przedłużenie gwarancji do /data/
Data oddania po naprawie
Szczegółowy opis naprawy
Data przyjęcia do naprawy
Lp.
1. 2. 3.
Loading...
